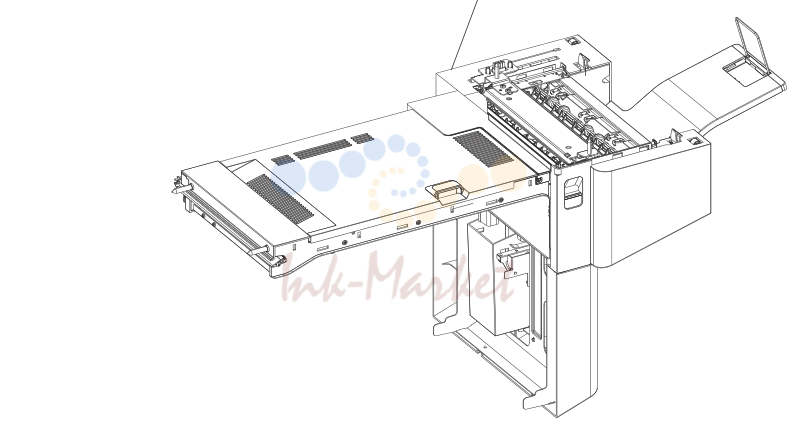

- 13. Assembly 16: HTU (complete)

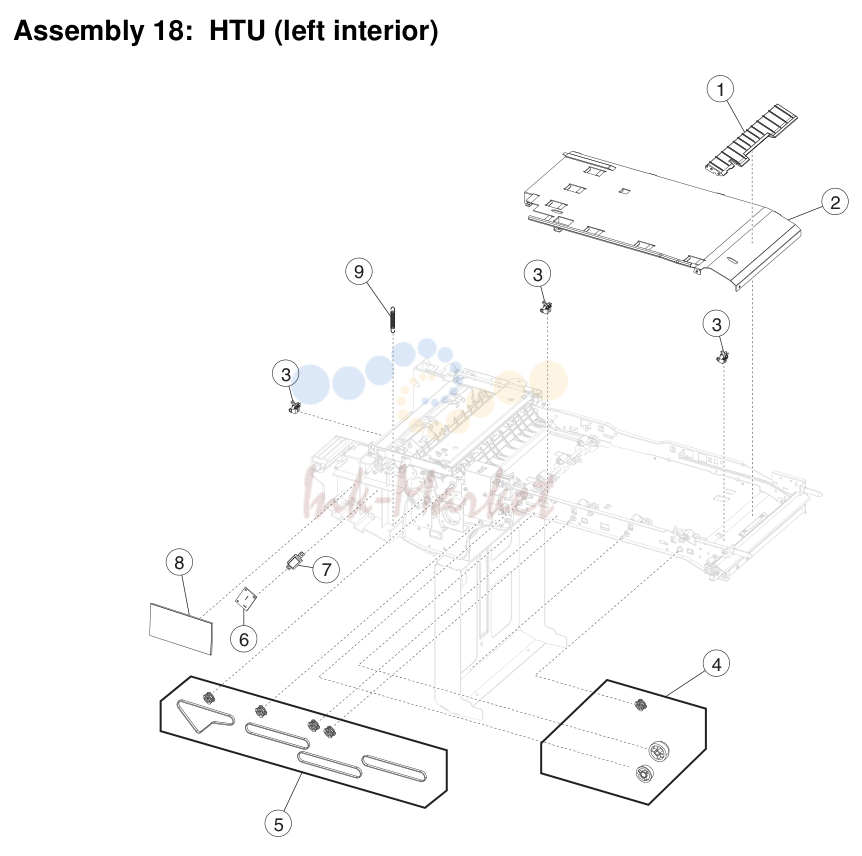

- 14. Assembly 18: HTU (left interior)

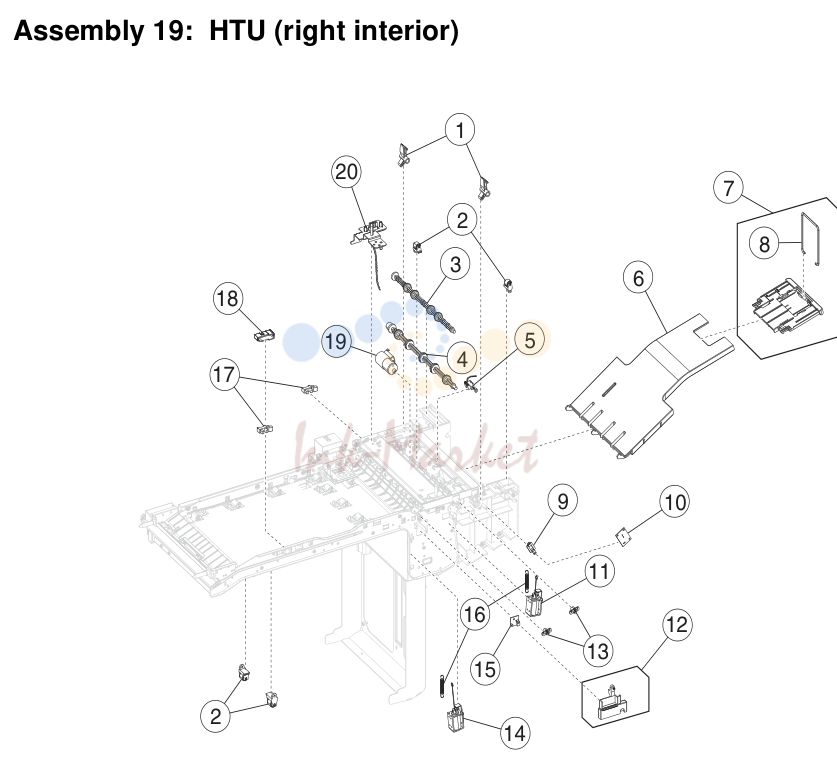

- 15. Assembly 19: HTU (right interior)

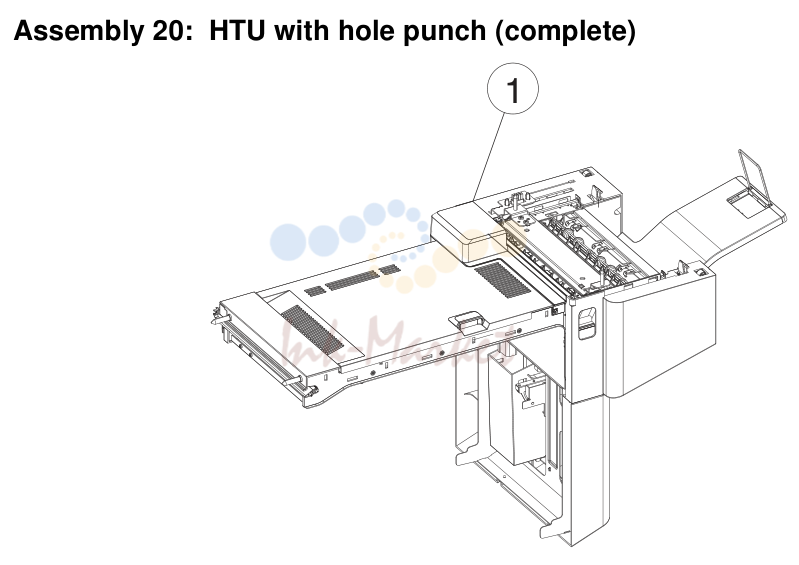

- 16. Assembly 20: HTU with hole punch (complete)
- 17. Assembly 22: HTU with hole punch (left interior)

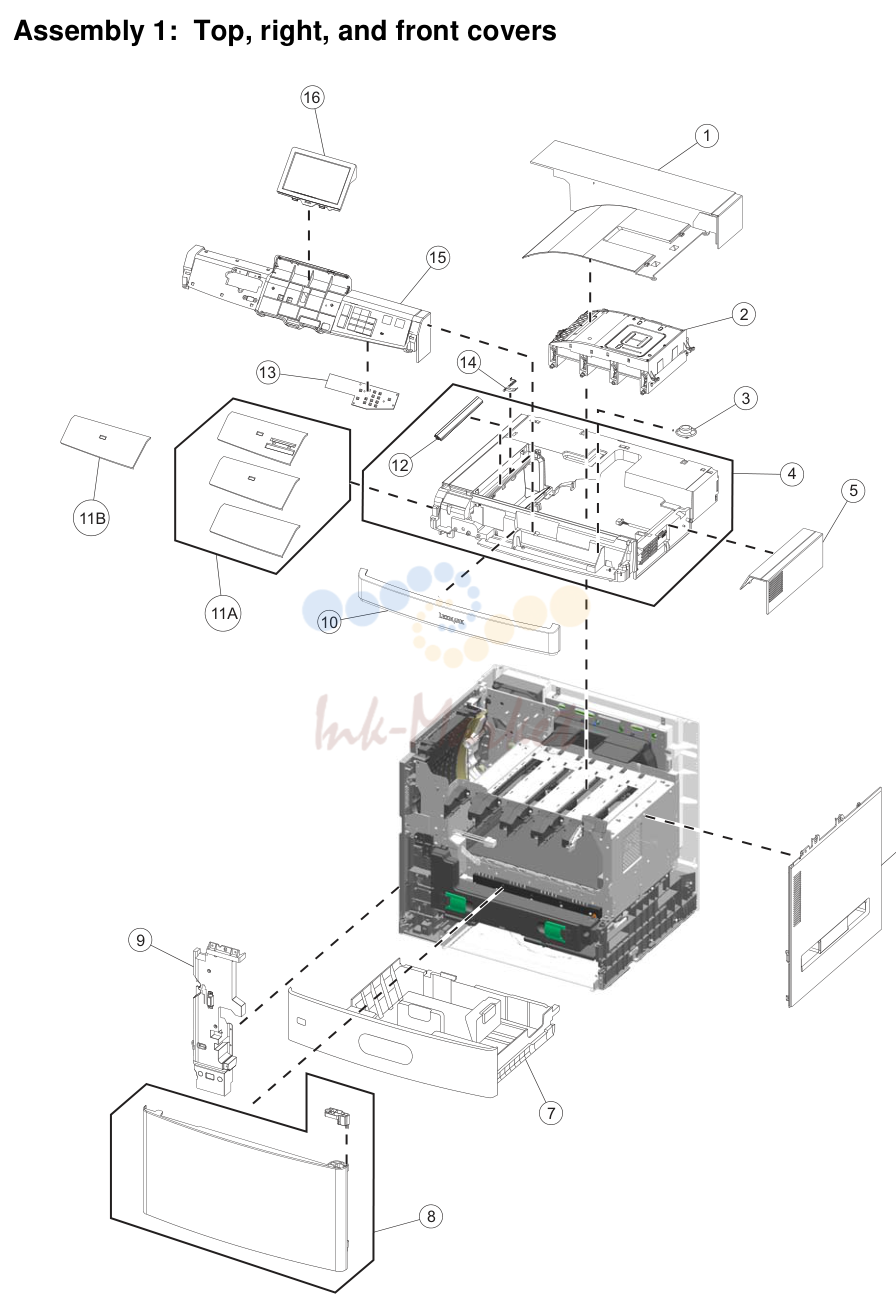

1. Assembly 1: Top, right, and front covers
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1-1 | 40X7109 запросить цену → | 1 1 Printhead access cover “Printhead access cover removal” | |
| 2 | 40X7127 запросить цену → | 1 1 Printhead assembly “Printhead removal, installation, and | |
| 3 | 40X7117 запросить цену → | 1 1 Speaker “Speaker removal” on page 4-139 Go Back | |
| 4 | 40X7108 запросить цену → | 1 1 Top cover assembly with output option “Top cover removal” on page 4-30 | |
| 5 | 40X7110 запросить цену → | 1 1 Top cap cover “Top cap cover removal” on | |
| 6 | 40X7120 запросить цену → | 1 1 Right cover “Right cover removal” on page 4-24 | |
| 7 | 40X6099 запросить цену → | 1 1 Standard media tray (550-sheet media “Standard media tray removal” on | |
| 8 | 40X7111 запросить цену → | 1 1 Front access door and pivot “Front access door assembly | |
| 9 | 40X7125 запросить цену → | 1 1 Waste toner left cover with beacon “Waste toner left cover removal” on | |
| 10 | 40X7113 запросить цену → | 1 1 Logo panel “Logo panel removal” on page 4-85 | |
| 12 | 40X7179 запросить цену → | 1 1 ESD bracket “ESD bracket removal” on page 4-58 | |
| 13 | 40X7115 запросить цену → | 1 1 OP panel UICC card “OP panel UICC card removal” on | |
| 14 | 40X7124 запросить цену → | 1 1 Bin-full flag “Bin-full flag removal” on page 4-37 | |
| 15 | 40X7114 запросить цену → | 1 1 OP panel cover assembly with buttons “OP panel cover removal” on | |
| 16 | 40X7116 | 1 1 OP panel display: 4.3 LCD touch “OP panel display removal” on |

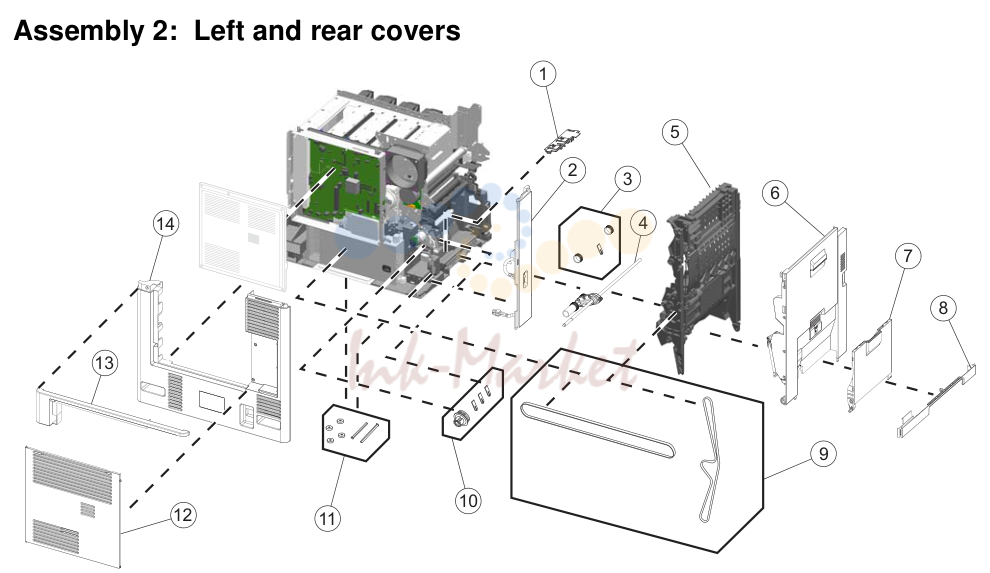

2. Assembly 2: Left and rear covers
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2-1 | 40X7151 запросить цену → | 1 1 MPF sensor plate assembly “MPF sensor plate assembly | |
| 2 | 40X7122 запросить цену → | 1 1 Left cover assembly with LVPS power “Left cover removal” on page 4-11 | |
| 3 | 40X7178 ✓ в наличии | 1 1 MPF pick tire roll assembly, including “MPF pick rolls and special wear Go Back | |
| 4 | 40X7148 запросить цену → | 1 1 MPF paper pick assembly, including “MPF paper pick assembly removal | |
| 5 | 40X7156 запросить цену → | 1 1 Duplex assembly “Duplex assembly removal” on | |
| 6 | 40X7123 запросить цену → | 1 1 Left access door assembly, including “Left access door assembly | |
| 7 | 40X7147 запросить цену → | 1 1 MPF door assembly, including “Multipurpose feeder (MPF) cover | |
| 8 | 40X7121 запросить цену → | Lower left cover “Lower left cover removal” on | |
| 9 | 40X7157 запросить цену → | 1 1 Belts parts packet, including “MPF drive assembly removal” on | |
| 10 | 40X7150 запросить цену → | 1 1 MPF pick parts packet, including “MPF wear strips removal” on | |
| 11 | 40X7174 запросить цену → | 1 1 Pins and pads parts packet, including “Pad removal” on page 4-116 | |
| 12 | 40X7138 запросить цену → | 1 1 System board shield door “System board shield door removal” | |
| 13 | 40X7106 запросить цену → | 1 1 Rear upper cover “Rear upper cover removal” on | |
| 14 | 40X7105 запросить цену → | 1 1 Rear cover “Rear cover removal” on page 4-20 | |
| 2 | Next | ||
| 3 | Go Back | ||
| 7-6 | Service Manual | ||
| 3-1 | 40X7145 запросить цену → | 1 1 ITU contact block assembly “ITU block assembly removal” on | |
| 2 | 40X7130 запросить цену → | 1 1 Cartridge blower assembly “Cartridge blower assembly | |
| 3 | 40X7141 запросить цену → | 4 1 Cartridge rail assembly, including “Cartridge rail removal” on Go Back | |
| 4 | 40X7163 запросить цену → | Sensors parts packet, including “Waste toner sensor removal” on | |
| 5 | 40X7161 запросить цену → | 1 1 Waste toner tray bracket “Waste toner tray bracket removal” | |
| 6 | 40X7139 | 1 1 HVPS assembly with cable shield “High-voltage power supply (HVPS) | |
| 7 | 40X7112 запросить цену → | 1 1 Housing interlock assembly with “Housing interlock assembly | |
| 8 | 40X7158 запросить цену → | 1 1 Staging paper path reference edge “Staging paper path reference edge |

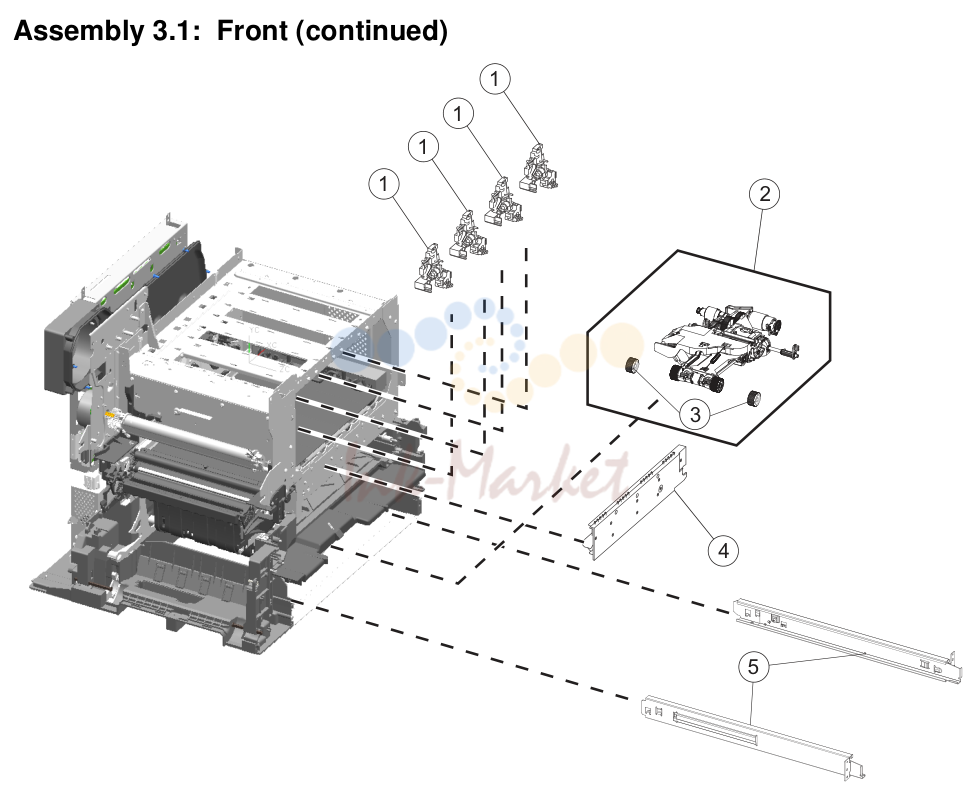

3. Assembly 3.1: Front (continued)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | 40X7160 запросить цену → | 1 1 Paper pick mechanism assembly “Paper pick mechanism assembly | |
| 3 | 40X6104 ✓ в наличии | 2 2 Pick tire roll assembly “Pick rolls removal” on page 4-122 Go Back | |
| 4 | 40X7143 запросить цену → | 4 1 Cartridge contact block assembly “Cartridge contact block assembly | |
| 5 | 40X7126 запросить цену → | 1 1 Media tray rails (1 right, 1 left) “Media tray rail removal” on |

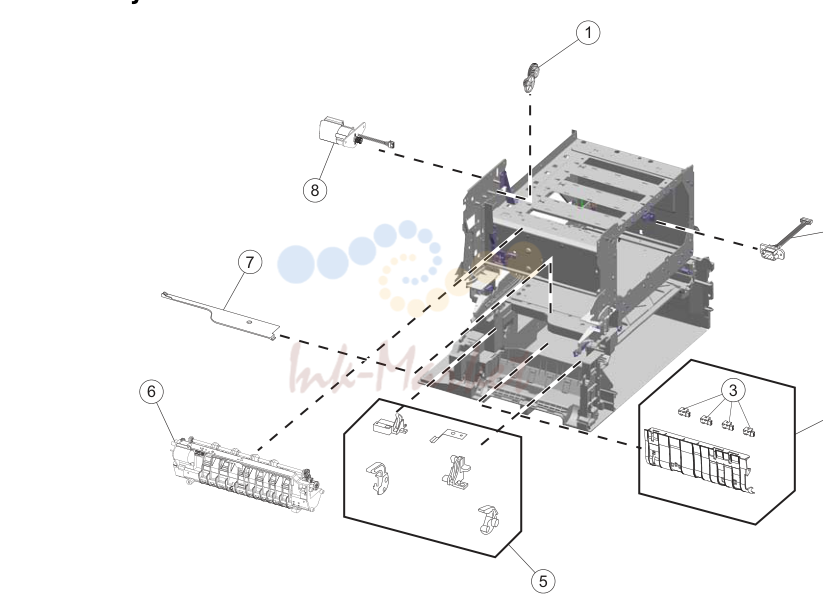

4. Assembly 4: Left
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 4-1 | 40X7133 запросить цену → | 1 1 Redrive parts packet, including “Redrive gears removal” on | |
| 2 | 40X7166 запросить цену → | 1 1 ITU autoconnect cable “ITU autoconnect removal” on | |
| 3 | 40X7163 запросить цену → | Sensors parts packet, including “Staging deflector assembly | |
| 4 | 40X7146 запросить цену → | 1 1 Staging deflector assembly with “Staging deflector assembly | |
| 5 | 40X7172 запросить цену → | 1 1 Fuser/MPF/autocomp parts packet, “Datum bell crank removal” on | |
| 6 | 40X7134 запросить цену → | 1 1 Paper path redrive assembly “Paper path redrive assembly with | |
| 7 | 40X7164 запросить цену → | 1 1 Lower frame cable cover “Lower frame cable cover removal” | |
| 8 | 40X7132 запросить цену → | 1 1 Redrive motor assembly “Redrive motor removal” on |

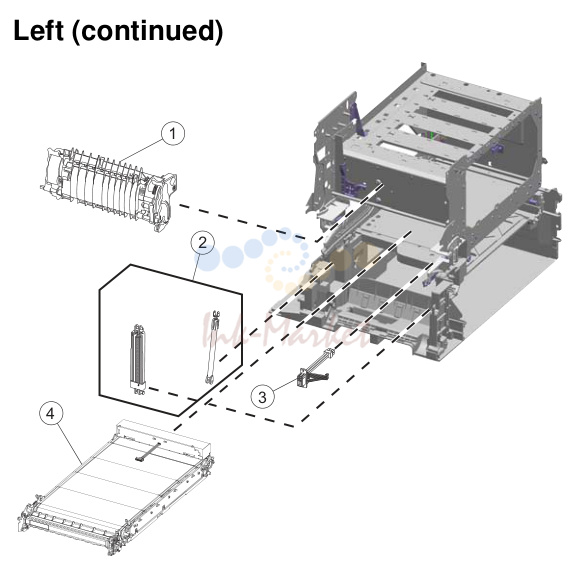

5. Assembly 4.1: Left (continued)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | 40X7153 запросить цену → | 1 1 Left access door pistons parts packet, “Left access door piston removal” | |
| 3 | 40X7165 запросить цену → | 1 1 Fuser system card and LVPS cable “Fuser system card and LVPS cable | |
| 4 | 40X7103 | 1 1 ITU module assembly “ITU assembly removal” on |

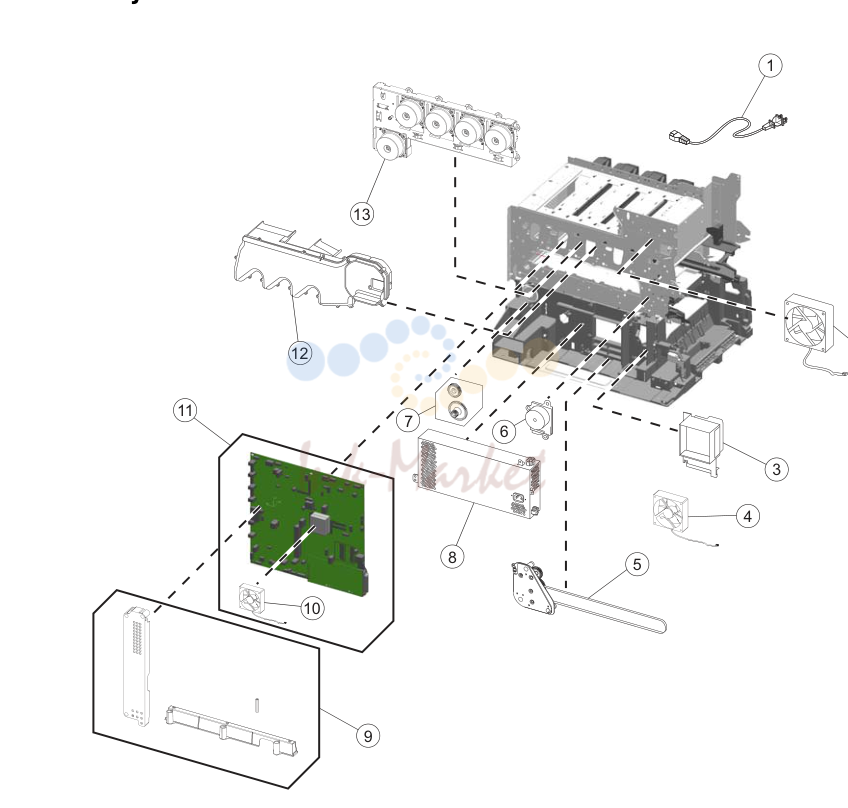

6. Assembly 5: Rear
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 5-1 | 40X0269 запросить цену → | 1 1 Bolivia, Peru (8’ ST) N/A | |
| 2 | 40X7131 запросить цену → | 1 1 Main fan “Main fan removal” on page 4-92 | |
| 3 | 40X7128 запросить цену → | 1 1 LVPS exit duct “LVPS exit duct removal” on | |
| 4 | 40X7129 запросить цену → | 1 1 LVPS fan “LVPS fan removal” on page 4-90 | |
| 5 | 40X7152 запросить цену → | 1 1 MPF drive assembly “MPF drive assembly removal” on | |
| 6 | 40X7135 запросить цену → | 1 1 Fuser drive assembly, including “Fuser drive assembly removal” on | |
| 7 | 40X7162 запросить цену → | 1 1 Waste toner gears parts packet, “Waste toner gears removal” on | |
| 8 | 40X7137 запросить цену → | 1 1 Low-voltage power supply (LVPS) with “Low-voltage power supply (LVPS) | |
| 9 | 40X7140 запросить цену → | System board and HVPS card parts Connector shield-step 3 of “Low- | |
| 10 | 40X6501 запросить цену → | 1 1 CPU cooling fan “CPU cooling fan removal” on | |
| 11 | 40X7136 запросить цену → | 1 1 System board “System board removal” on | |
| 12 | 40X7155 запросить цену → | 1 1 Exit cooling duct assembly “Exit cooling duct removal” on | |
| 13 | 40X7144 запросить цену → | 1 1 EP drive assembly “EP drive assembly removal” on |

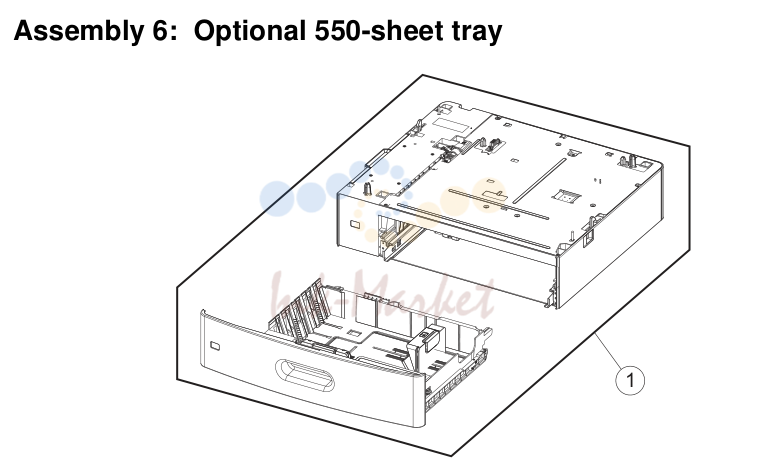

7. Assembly 6: Optional 550-sheet tray
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 6-1 | 40X6967 запросить цену → | 1 1 550-sheet tray option N\A | |
| 2 | 40X6102 запросить цену → | 1 1 550-sheet drawer assembly “550-sheet drawer assembly | |
| 3 | 40X6099 запросить цену → | 1 1 550-sheet media tray assembly “550-sheet media tray assembly |

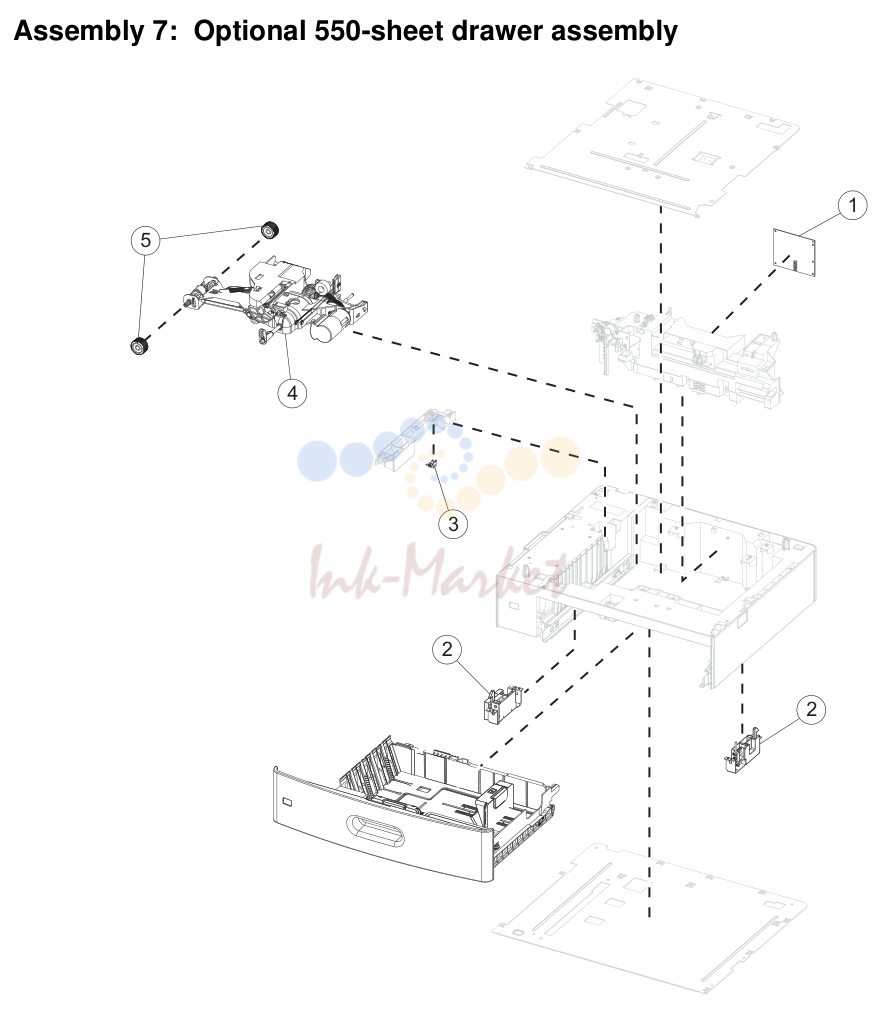

8. Assembly 7: Optional 550-sheet drawer assembly
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 7-1 | 40X6100 запросить цену → | 1 1 550-sheet tray controller card “550-sheet tray controller card | |
| 2 | 40X6101 запросить цену → | 2 2 Anti-tip latch assembly “550-sheet tray right anti-tip latch | |
| 3 | 40X6274 запросить цену → | 1 3 550-sheet/2000-sheet input option “550-sheet tray pass thru sensor | |
| 4 | 40X6103 запросить цену → | 1 1 550-sheet tray pick assembly “550-sheet tray pick assembly | |
| 5 | 40X6104 ✓ в наличии | 2 2 Pick roll assembly “550-sheet tray pick roll assembly |

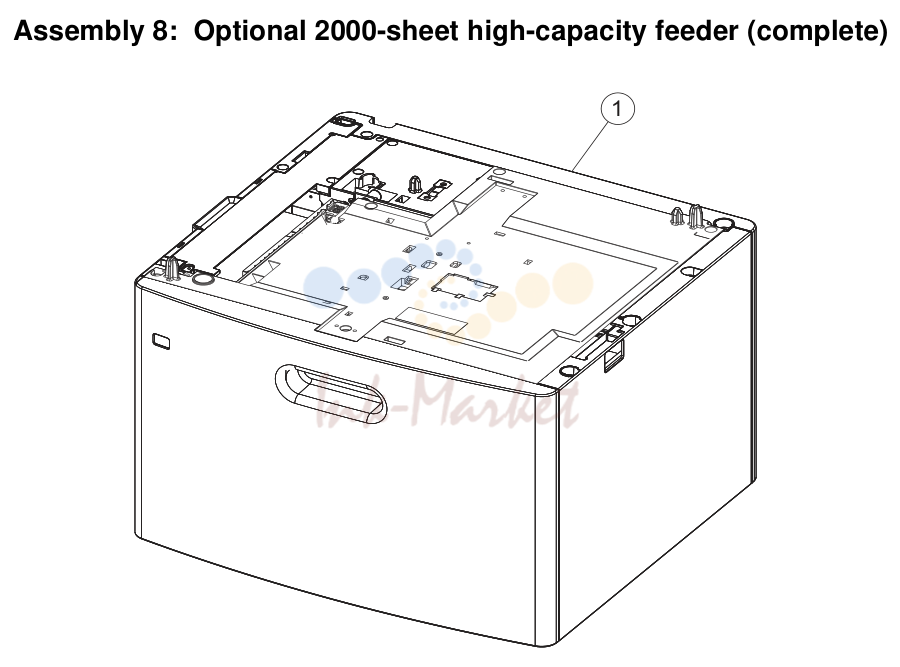

9. Assembly 8: Optional 2000-sheet high-capacity feeder (complete)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 9-1 | 40X6275 | 2 2 2000-sheet high-capacity feeder pick “2000-sheet high-capacity feeder | |
| 2 | 40X6119 запросить цену → | 1 1 2000-sheet high-capacity feeder pick “2000-sheet high-capacity feeder | |
| 3 | 40X6972 запросить цену → | 1 1 2000-sheet high-capacity feeder rear “2000-sheet high-capacity feeder | |
| 4 | 40X6274 запросить цену → | 3 3 550-sheet/2000-sheet input option “2000-sheet high-capacity feeder | |
| 5 | 40X4585 запросить цену → | 2 1 Tray latch “2000-sheet high-capacity feeder | |
| 6 | 40X6276 запросить цену → | 1 1 2000-sheet high-capacity feeder “2000-sheet high-capacity feeder | |
| 7 | 40X6101 запросить цену → | 2 2 Anti-tip latch assembly “2000-sheet high-capacity feeder | |
| 8 | 40X6971 запросить цену → | 1 1 2000-sheet high-capacity feeder right “2000-sheet high-capacity feeder | |
| 9 | 40X6486 запросить цену → | 1 1 2000-sheet high-capacity feeder lift “2000-sheet high-capacity feeder lift | |
| 10 | 40X6969 запросить цену → | 1 1 2000-sheet high-capacity feeder lift “2000-sheet high-capacity feeder lift | |
| 11 | 40X6115 запросить цену → | 1 1 2000-sheet high-capacity feeder media “2000-sheet high-capacity feeder | |
| 12 | 40X6970 запросить цену → | 1 1 2000-sheet high-capacity feeder left “2000-sheet high-capacity feeder | |
| 13 | 40X6118 запросить цену → | 1 1 2000-sheet high-capacity feeder jam “2000-sheet high-capacity feeder | |
| 14 | 40X6116 запросить цену → | 1 1 2000-sheet high-capacity feeder drive “2000-sheet high-capacity feeder |

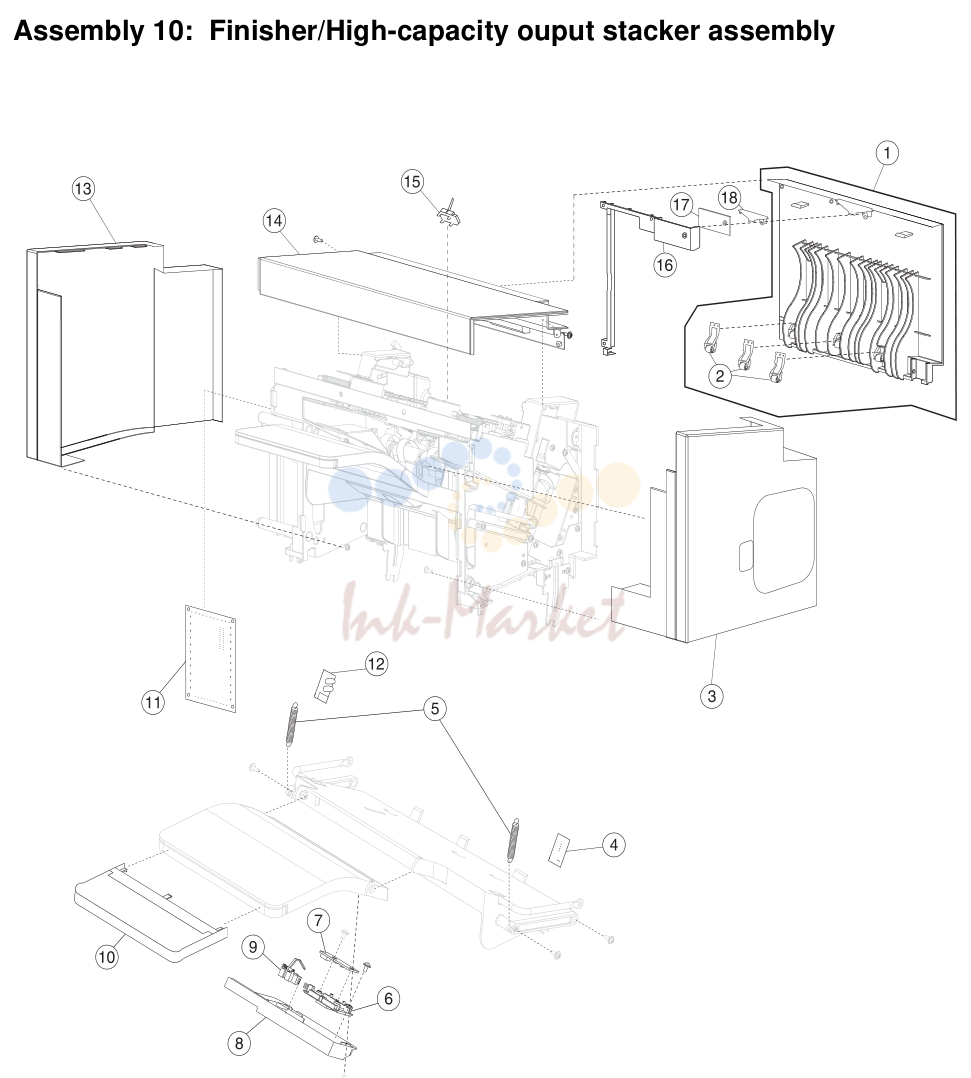

10. Assembly 10: Finisher/High-capacity ouput stacker assembly
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 10-1 | 40X7234 запросить цену → | 1 1 Left access door assembly “Finisher or stacker left access door | |
| 2 | 40X7238 запросить цену → | 1 1 Backup redrive roller “Finisher or stacker feed roller | |
| 3 | 40X7231 запросить цену → | 1 1 Finisher rear cover “Finisher or stacker rear cover | |
| 3 | 40X7252 запросить цену → | 1 1 Stacker rear cover “Finisher or stacker rear cover | |
| 4 | 40X5544 запросить цену → | 1 1 Sensor (bin full receive) “Finisher or stacker sensor (bin-full | |
| 5 | 40X7240 запросить цену → | 1 1 Finisher bin-full spring “Finisher or stacker bin-full spring | |
| 6 | 40X5727 запросить цену → | 1 1 LED clear lens “Finisher or stacker standard output | |
| 7 | 40X5545 запросить цену → | 1 1 Standard output bin LED “Finisher or stacker standard output | |
| 8 | 40X7239 запросить цену → | 1 1 Bottom cover “Finisher or stacker bottom cover | |
| 9 | 40X4618 запросить цену → | 1 1 Sensor (bin media present) “Finisher or stacker sensor (finisher | |
| 10 | 40X4619 запросить цену → | 1 1 Output bin extension “Finisher or stacker output bin | |
| 11 | 40X7241 запросить цену → | 1 1 Finisher controller card assembly “Finisher or stacker controller card | |
| 11 | 40X7253 запросить цену → | 1 1 Stacker controller card assembly “Finisher or stacker controller card | |
| 12 | 40X4626 запросить цену → | 1 1 Sensor (bin full send) “Finisher or stacker sensor (bin-full | |
| 13 | 40X7232 запросить цену → | 1 1 Front cover “Finisher or stacker front cover | |
| 14 | 40X7233 запросить цену → | 1 1 Top cover “Finisher or stacker top cover | |
| 15 | 40X5906 запросить цену → | 1 1 Finisher sensor (pass thru)/Stacker “Finisher or stacker sensor (pass | |
| 16 | 40X7237 запросить цену → | 1 1 Beacon housing “Finisher or stacker access door | |
| 17 | 40X4528 запросить цену → | 1 1 Left access beacon “Finisher or stacker access door | |
| 18 | 40X7236 запросить цену → | 1 1 Beacon clear lens “Finisher or stacker left access door |

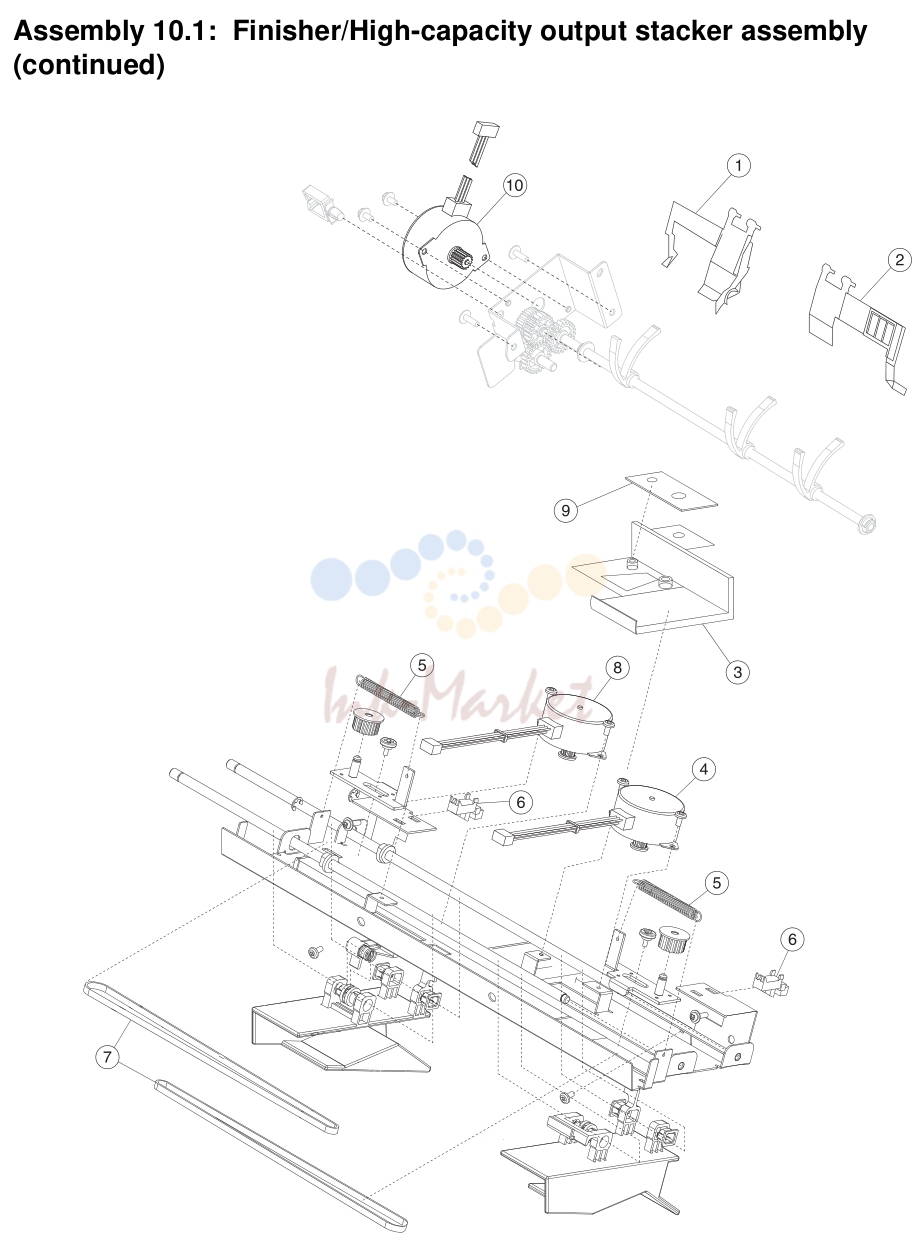

11. Assembly 10.1: Finisher/High-capacity output stacker assembly
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | 40X7245 запросить цену → | 1 1 Front media stack flap “Finisher or stacker media stack Go Back | |
| 3 | 40X7243 запросить цену → | 1 1 LED clear lens “Finisher or stacker output bin LED | |
| 4 | 40X4622 запросить цену → | 1 1 Rear tamper motor assembly “Finisher or stacker tamper drive | |
| 5 | 40X4624 запросить цену → | 1 1 Tamper recoil spring “Finisher or stacker tamper recoil | |
| 6 | 40X5909 запросить цену → | 1 1 Sensor (tamper front and rear paddle) “Finisher or stacker sensor (paddle | |
| 7 | 40X4623 запросить цену → | 1 1 Tamper drive belt “Finisher or stacker tamper drive | |
| 8 | 40X4621 запросить цену → | 1 1 Front tamper motor assembly “Finisher or stacker tamper drive | |
| 9 | 40X5545 запросить цену → | 1 1 Output beacon card “Finisher or stacker output bin LED | |
| 10 | 40X4615 запросить цену → | 1 1 Paddle drive motor “Finisher or stacker paddle drive |

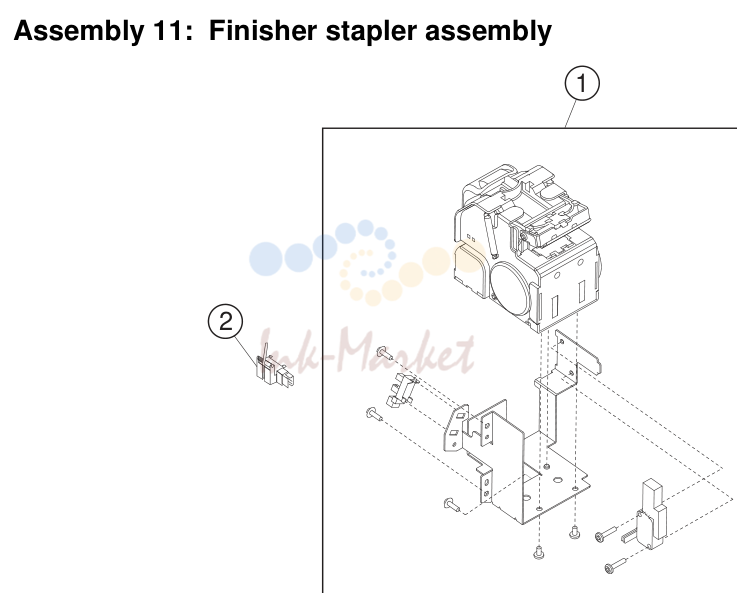

12. Assembly 11: Finisher stapler assembly
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 14-1 | 40X7272 запросить цену → | 1 1 Top cover “5-bin mailbox top cover removal” | |
| 2 | 40X7266 запросить цену → | 1 1 Output bin paper bail “5-bin mailbox output bin paper | |
| 3 | 40X7267 запросить цену → | 1 1 Output bin extension cover “5-bin mailbox tray extension Go Back | |
| 4 | 40X7257 запросить цену → | 1 1 Output bin light pipe “5-bin mailbox bin-full beacon card | |
| 5 | 40X7256 запросить цену → | 1 1 LED card assembly “5-bin mailbox bin-full beacon card | |
| 6 | 40X7255 запросить цену → | 1 1 Front cover “5-bin mailbox front cover | |
| 7 | 40X7261 запросить цену → | 1 1 LED jam cover “5-bin mailbox access door | |
| 8 | 40X4528 запросить цену → | 1 1 Scanner reference LED cable “5-bin mailbox paper jam beacon | |
| 9 | 40X7236 запросить цену → | 1 1 Beacon clear lens “5-bin mailbox paper jam beacon | |
| 10 | 40X7259 запросить цену → | 1 1 Jam access door assembly “5-bin mailbox access door | |
| 11 | 40X7270 запросить цену → | 1 1 Rear cover “5-bin mailbox rear cover removal” | |
| 1 | Next | ||
| 8 | Go Back | ||
| 7-36 | Service Manual | ||
| 15-1 | 40X7263 запросить цену → | 1 1 Top output bin roller “5-bin mailbox roller removal” on | |
| 2 | 40X7264 запросить цену → | 1 1 1 thru 4 output bin roller “5-bin mailbox roller removal” on | |
| 3 | 40X5545 запросить цену → | 4 1 Output bin LED “5-bin mailbox cave beacon Go Back | |
| 4 | 40X5727 запросить цену → | 1 1 LED clear lens “5-bin mailbox cave beacon | |
| 5 | 40X4647 запросить цену → | 1 1 Output bin LED bracket “5-bin mailbox cave beacon | |
| 6 | 40X7265 запросить цену → | 1 1 Pass thru sensor “5-bin mailbox sensor (pass thru) | |
| 7 | 40X4633 запросить цену → | 1 1 Bin full sensor “5-bin mailbox output bin sensors | |
| 8 | 40X7268 запросить цену → | 1 1 Bin full flag “5-bin mailbox media bin full | |
| 9 | 40X4635 запросить цену → | 4 1 Deflector gate solenoid “5-bin mailbox diverter solenoid | |
| 10 | 40X5750 запросить цену → | 4 1 Diverter spring “5-bin mailbox diverter spring | |
| 11 | 40X7262 запросить цену → | 5 1 Output bin deflector “5-bin mailbox output bin deflector | |
| 12 | 40X7260 запросить цену → | 1 1 Backup roll plate “5-bin mailbox backup roll plate | |
| 13 | 40X7269 запросить цену → | 1 1 Feed motor with bracket “5-bin mailbox feed motor with | |
| 14 | 40X7271 запросить цену → | 1 1 Controller card “5-bin mailbox controller card |
13. Assembly 16: HTU (complete)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 17-1 | 40X7287 запросить цену → | 1 1 HTU top right cover “HTU top right cover removal” on | |
| 2 | 40X4528 запросить цену → | 1 1 HTU access door beacon card “HTU access door paper jam | |
| 3 | 40X5544 запросить цену → | 1 1 Receive PCBA (transparency detect) “HTU access door paper jam | |
| 4 | 40X5544 запросить цену → | 2 1 Receive PCBA (bin full) “HTU card (bin-full send card and | |
| 5 | 40X7285 запросить цену → | 1 1 HTU right bottom cover “HTU right bottom cover removal” | |
| 6 | 40X7280 запросить цену → | 1 1 HTU front standard bin cover “HTU front standard bin cover | |
| 7 | 40X7274 запросить цену → | 1 1 HTU outer front cover (AIO only) “HTU outer front cover removal | |
| 8 | 40X7279 запросить цену → | 1 1 HTU front redrive cover “HTU front redrive cover removal” | |
| 9 | 40X7286 запросить цену → | 1 1 HTU top redrive cover “HTU top redrive cover removal” | |
| 10 | 40X7277 запросить цену → | 5 2 HTU access door rollers “HTU access door rollers removal” | |
| 11 | 40X7258 запросить цену → | 1 1 HTU rear redrive cover “HTU rear redrive cover removal” | |
| 12 | 40X7283 запросить цену → | 1 1 HTU rear standard bin cover “HTU rear standard bin cover | |
| 13 | 40X7276 запросить цену → | 1 1 HTU access door “HTU access door removal” on |
14. Assembly 18: HTU (left interior)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 18-1 | 40X7305 запросить цену → | 1 1 HTU upper redrive guide “HTU upper guide removal” on | |
| 2 | 40X7312 запросить цену → | 1 1 HTU lower redrive guide “HTU lower redrive guide removal” | |
| 3 | 40X7314 запросить цену → | 3 1 HTU input sensor “HTU sensor (input) removal” on Go Back | |
| 4 | 40X7324 запросить цену → | 1 1 Drive motor gears parts pkt “HTU transport gear removal” on | |
| 5 | 40X7288 запросить цену → | 1 1 HTU belts/pulley parts pkt “HTU drive belt removal” on | |
| 6 | 40X4626 запросить цену → | 1 1 HTU bin full send card “HTU card (bin-full send card and | |
| 7 | 40X7315 запросить цену → | 2 1 HTU bin full send/rec lens “HTU card (bin-full receive card | |
| 8 | 40X7302 запросить цену → | 1 1 HTU controller card “HTU controller card removal” on | |
| 9 | 40X7316 запросить цену → | 1 1 HTU drive gear spring “HTU drive gear spring removal” |
15. Assembly 19: HTU (right interior)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 19-1 | 40X7304 запросить цену → | 2 1 HTU output option with spring hook “HTU option hook removal” on | |
| 2 | 40X7303 запросить цену → | 4 2 HTU (engage/output option) roller “HTU engagement roller removal” | |
| 3 | 40X7319 запросить цену → | 1 1 HTU upper exit shaft “HTU upper exit shaft removal” on | |
| 4 | 40X7318 запросить цену → | 1 1 HTU exit roller “HTU exit roller removal” on | |
| 5 | 40X4618 запросить цену → | 1 1 HTU empty bin sensor “HTU sensor (empty bin) removal” | |
| 6 | 40X7307 запросить цену → | 1 1 HTU output bin “HTU output bin removal” on | |
| 7 | 40X7306 запросить цену → | 1 1 HTU output bin extension “HTU output bin extension | |
| 8 | 40X7308 запросить цену → | 1 1 HTU output bin stop “HTU output bin wire stop | |
| 9 | 40X7315 запросить цену → | 2 1 HTU bin full send/receive lens “HTU card (bin-full receive card | |
| 10 | 40X5544 запросить цену → | 1 1 HTU bin full receive PCBA “HTU card (bin-full receive card | |
| 11 | 40X7310 запросить цену → | 1 1 HTU output bin divert solenoid “HTU output bin solenoid removal” | |
| 12 | 40X7281 запросить цену → | 1 1 HTU locking lever “HTU locking lever removal” on | |
| 13 | 40X7311 запросить цену → | 1 1 HTU stop diverter “HTU stopper diverter removal” on | |
| 14 | 40X7309 запросить цену → | 1 1 HTU output option diverter solenoid “HTU output option solenoid | |
| 15 | 40X7282 запросить цену → | 1 1 HTU locking lever PCBA “HTU locking lever card removal” | |
| 16 | 40X7300 запросить цену → | 2 1 HTU diverter gate spring “HTU bin diverter gate spring | |
| 17 | 40X7313 запросить цену → | 2 1 HTU access door sensor “HTU sensor (access door | |
| 18 | 40X7278 запросить цену → | 1 1 HTU sensor housing “HTU sensor (access door | |
| 19 | 40X7317 запросить цену → | 1 1 HTU transport motor “HTU transport motor removal” on | |
| 20 | 40X7284 запросить цену → | 1 1 HTU output option guide “HTU output option guide removal” |
16. Assembly 20: HTU with hole punch (complete)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 21-1 | 40X7326 запросить цену → | 1 1 HTU with hole punch, top right cover “HTU top right cover | |
| 2 | 40X4528 запросить цену → | 1 1 HTU access door beacon card “HTU access door paper | |
| 3 | 40X5544 запросить цену → | 1 1 Receive PCBA (transparency detect) “HTU access door paper | |
| 4 | 40X5544 запросить цену → | 2 1 Receive PCBA (bin full) “HTU card (bin-full send | |
| 5 | 40X7289 запросить цену → | 1 1 HTU with hole punch, right bottom cover “HTU right bottom cover | |
| 6 | 40X7299 запросить цену → | 1 1 Chad hopper “HTU right bottom cover | |
| 7 | 40X7280 запросить цену → | 1 1 HTU front standard bin cover “HTU front standard bin | |
| 8 | 40X7274 запросить цену → | 1 1 HTU outer front cover (AIO only) “HTU outer front cover | |
| 9 | 40X7279 запросить цену → | 1 1 HTU front redrive cover “HTU front redrive cover | |
| 10 | 40X7286 запросить цену → | 1 1 HTU top redrive cover “HTU top redrive cover | |
| 11 | 40X7277 запросить цену → | 5 2 HTU access door rollers “HTU access door rollers | |
| 12 | 40X7258 запросить цену → | 1 1 HTU rear redrive cover “HTU rear redrive cover | |
| 13 | 40X7283 запросить цену → | 1 1 HTU rear standard bin cover “HTU rear standard bin | |
| 14 | 40X7276 запросить цену → | 1 1 HTU access door “HTU access door removal” |

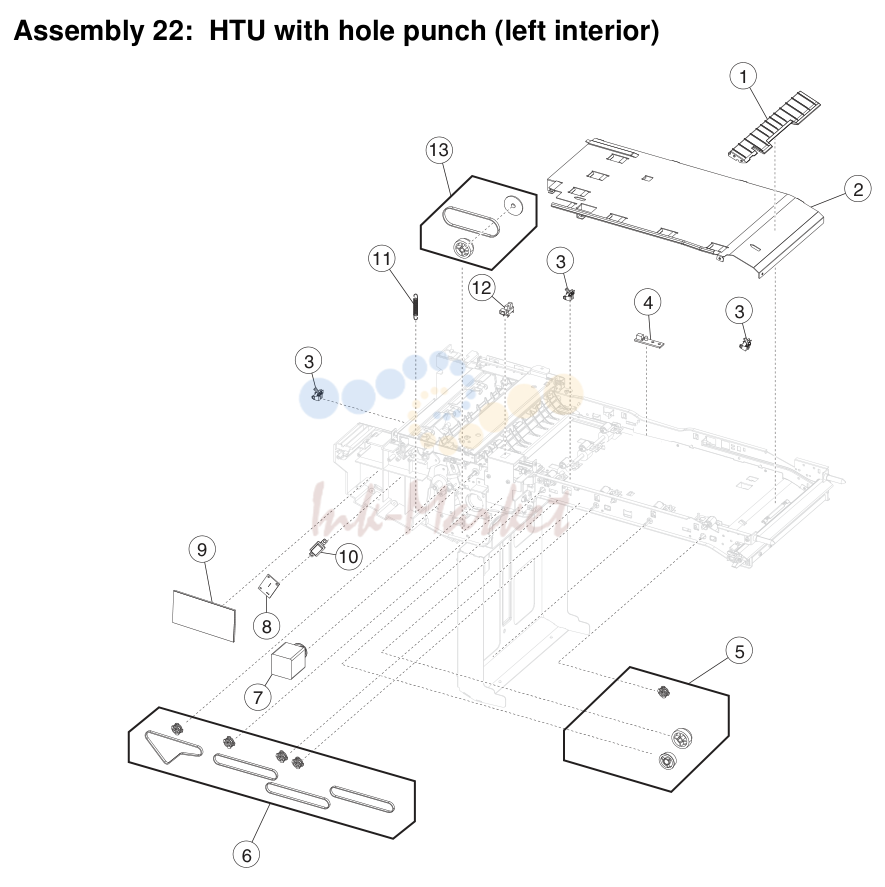

17. Assembly 22: HTU with hole punch (left interior)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 22-1 | 40X7305 запросить цену → | 1 1 HTU upper redrive guide “HTU upper guide removal” | |
| 2 | 40X7312 запросить цену → | 1 1 HTU lower redrive guide “HTU lower redrive guide | |
| 3 | 40X7314 запросить цену → | 3 1 HTU input sensor “HTU sensor (input) removal” Go Back | |
| 4 | 40X4626 запросить цену → | 1 1 Send PCBA (transparency detect) “HTU access door paper jam | |
| 5 | 40X7324 запросить цену → | 1 1 Drive motor gears parts pkt “HTU transport gear removal” | |
| 6 | 40X7288 запросить цену → | 1 1 HTU belts/pulley parts pkt “HTU drive belt removal” on | |
| 7 | 40X7327 запросить цену → | 1 1 Punch motor “HTU punch motor removal” | |
| 8 | 40X4626 запросить цену → | 1 1 HTU bin full send card “HTU card (bin-full send card | |
| 9 | 40X7302 запросить цену → | 1 1 HTU controller card “HTU controller card removal” | |
| 10 | 40X7315 запросить цену → | 2 1 HTU bin full send/rec lens “HTU card (bin-full send card | |
| 11 | 40X7316 запросить цену → | 1 1 HTU drive gear spring “HTU drive gear spring | |
| 12 | 40X7224 запросить цену → | 1 1 Hole punch with sensor “HTU punch unit removal” on | |
| 13 | 40X7228 запросить цену → | 1 1 Punch gears and belt “HTU punch gear removal” on |
