Содержание
- 1. Assembly 1: Front, right, and top covers
- 2. Assembly 2: Left and rear covers
- 3. Assembly 3: Front
- 4. Assembly 3.1: Front (continued)
- 5. Assembly 4: Left
- 6. Assembly 4.1: Left (continued)
- 7. Assembly 5: Rear
- 8. Assembly 5.1: Rear (continued)
- 9. Assembly 6: Flatbed scanner
- 10. Assembly 8: ADF covers
- 11. Assembly 9: ADF feed and drive
- 12. Assembly 10: ADF electronics

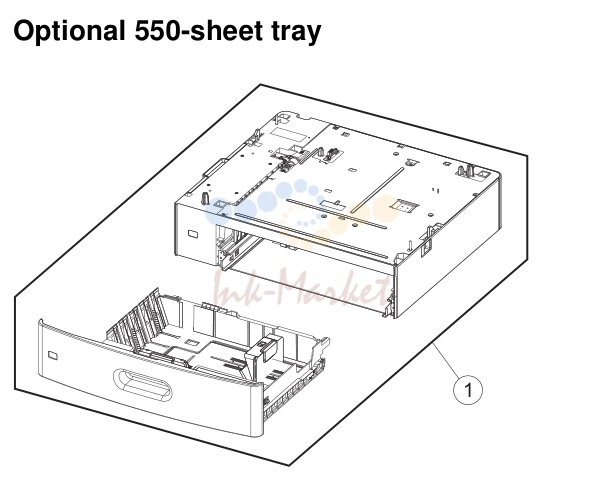

- 13. Assembly 11: Optional 550-sheet tray

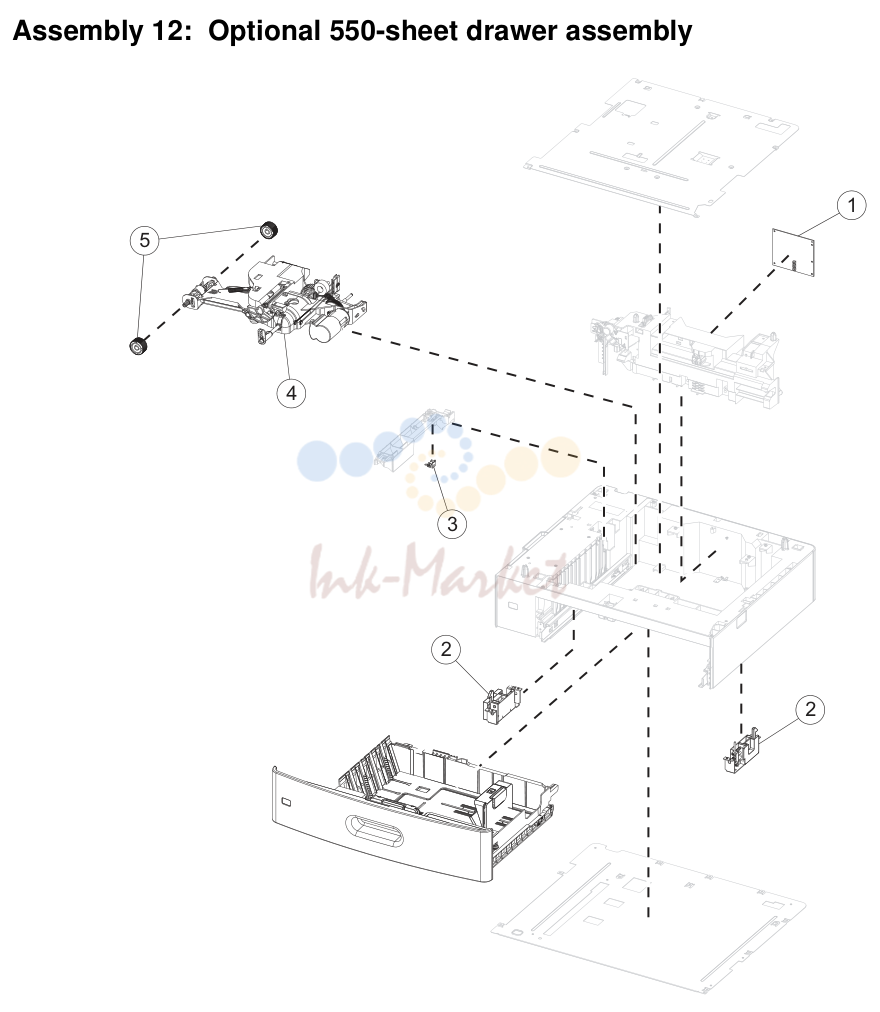

- 14. Assembly 12: Optional 550-sheet drawer assembly

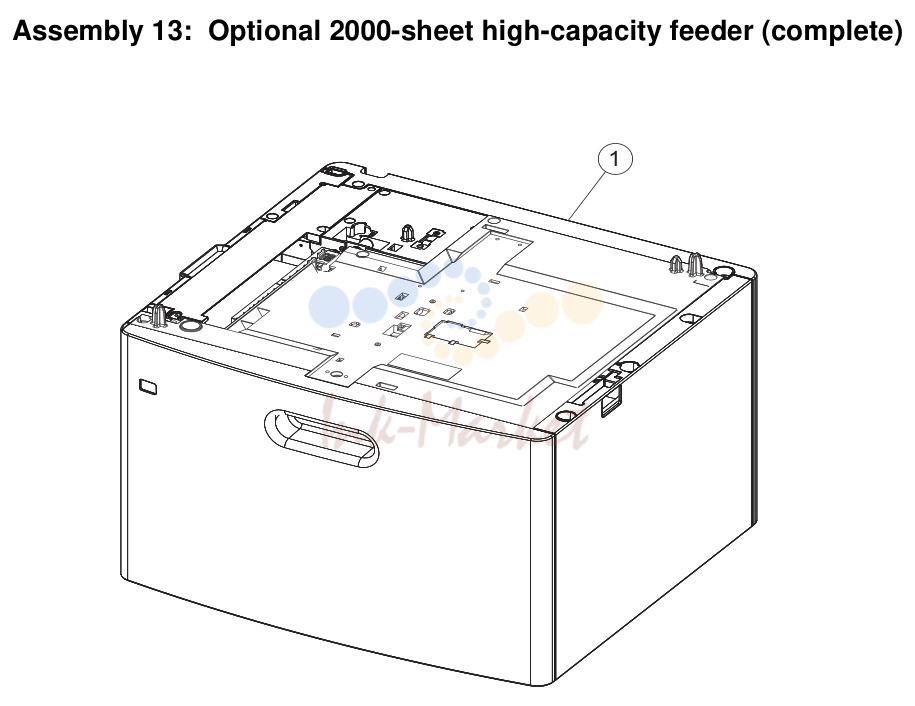

- 15. Assembly 13: Optional 2000-sheet high-capacity feeder (complete)

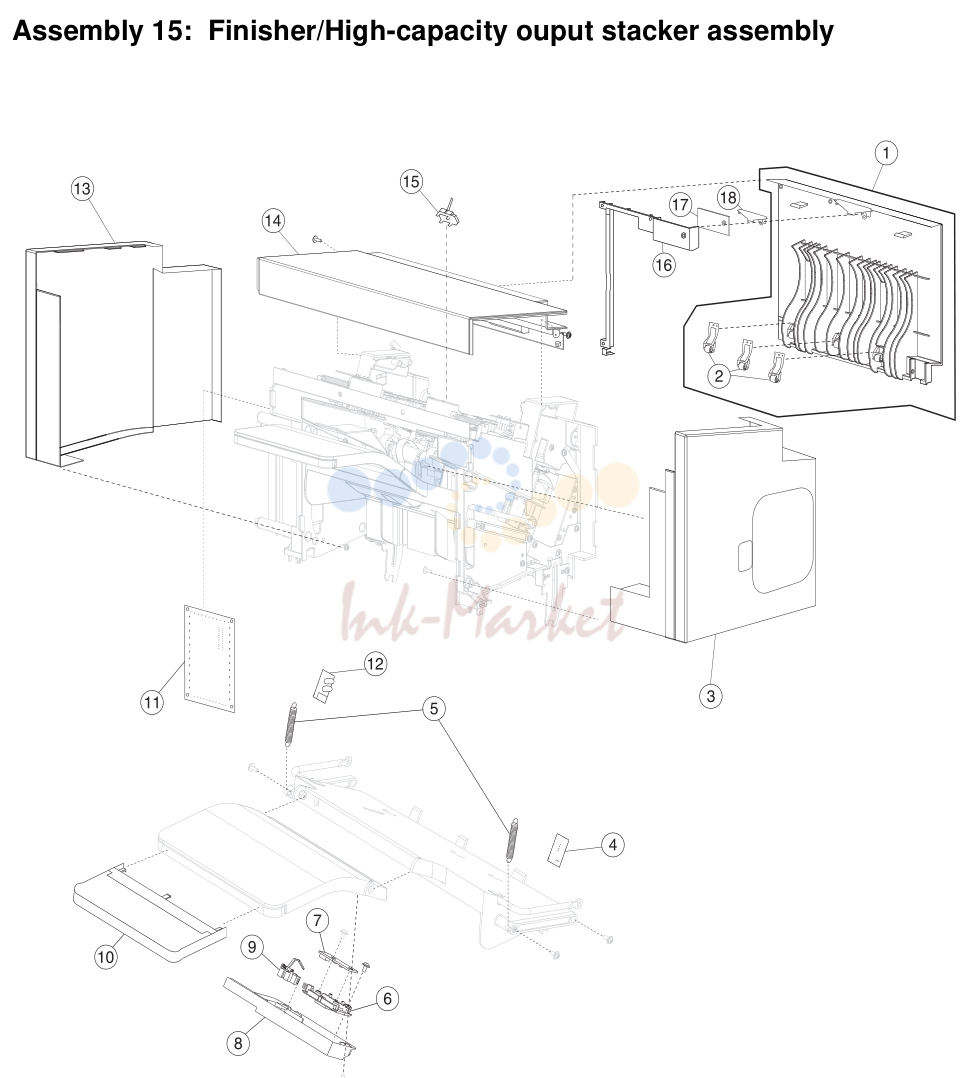

- 16. Assembly 15: Finisher/High-capacity ouput stacker assembly

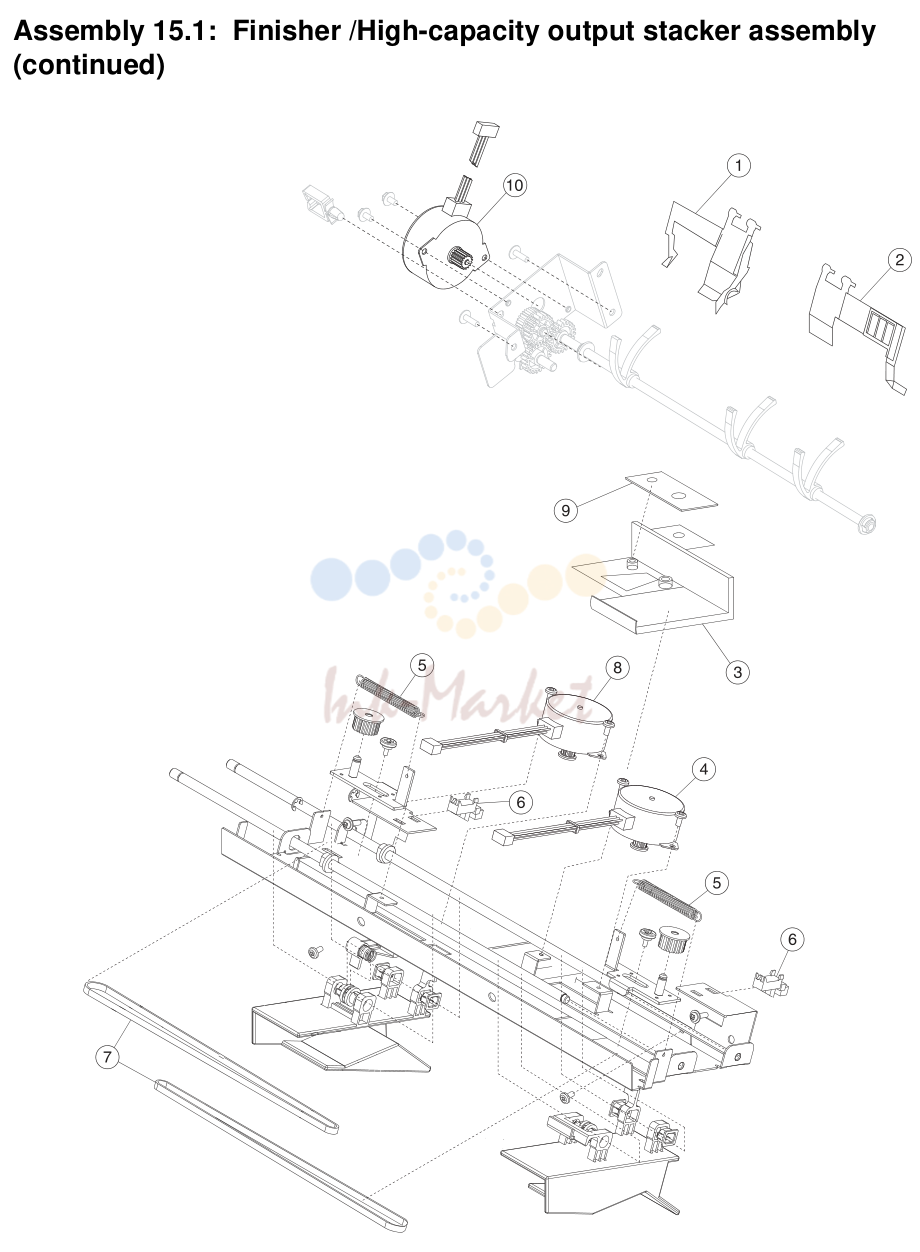

- 17. Assembly 15.1: Finisher /High-capacity output stacker assembly

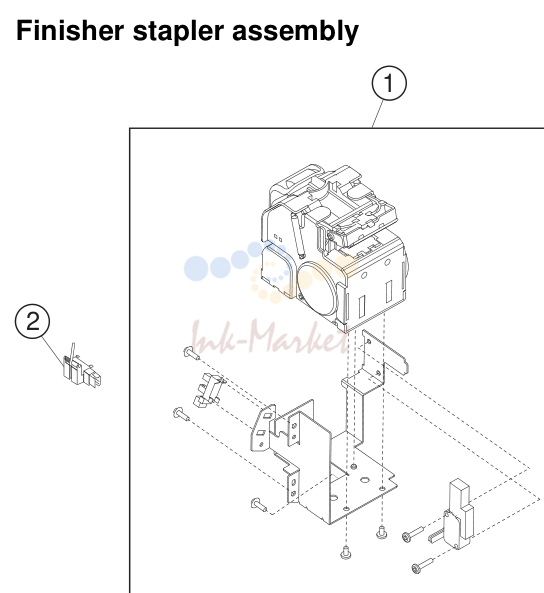

- 18. Assembly 16: Finisher stapler assembly

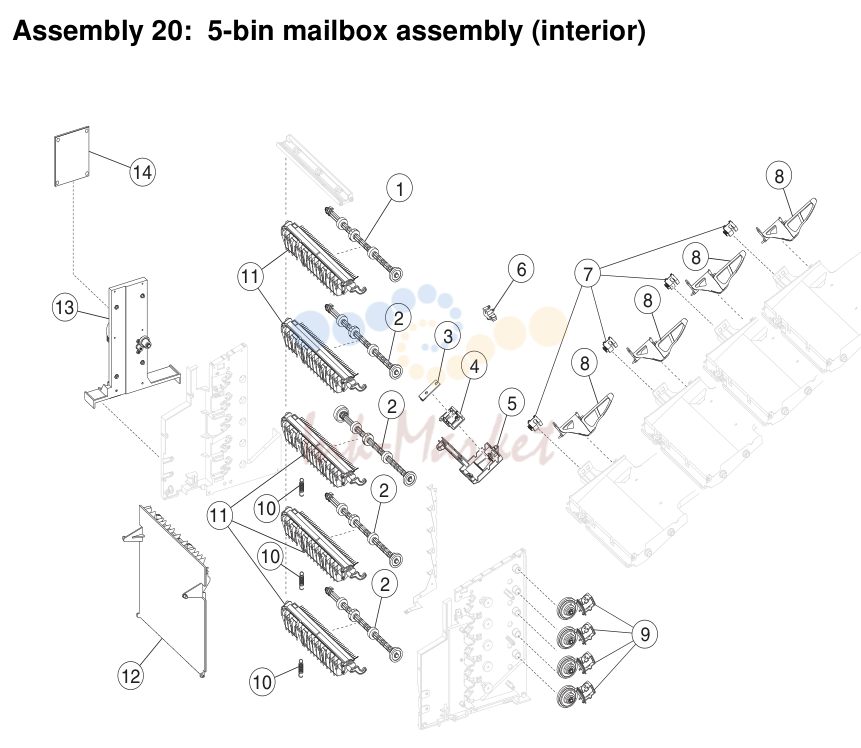

- 19. Assembly 20: 5-bin mailbox assembly (interior)

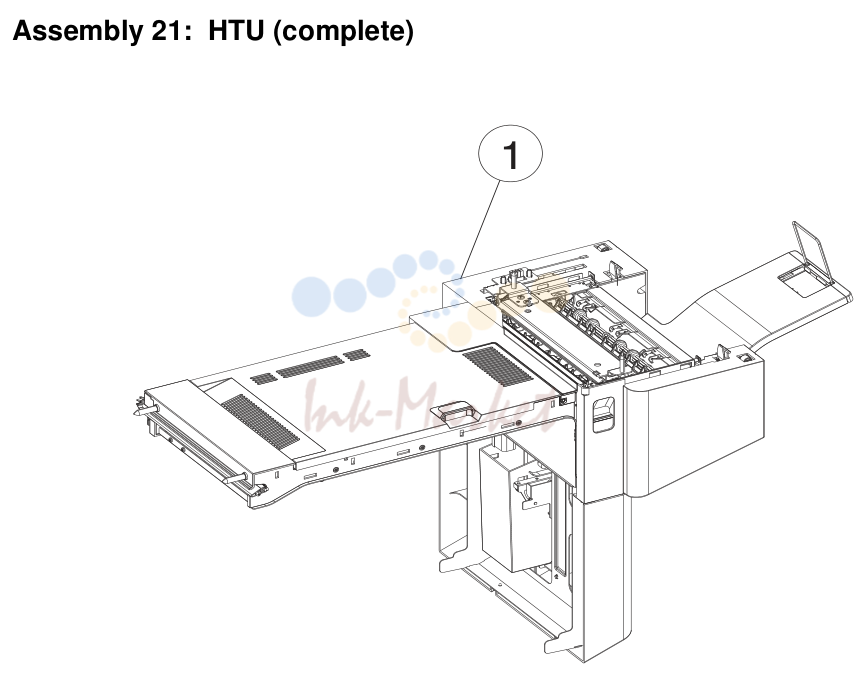

- 20. Assembly 21: HTU (complete)

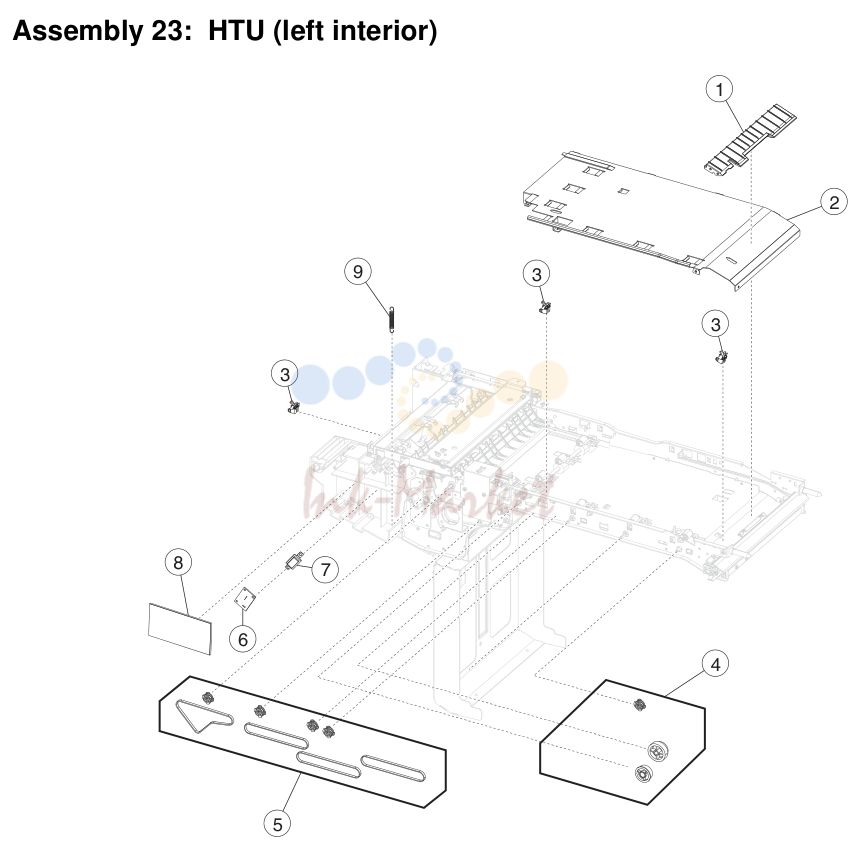

- 21. Assembly 23: HTU (left interior)

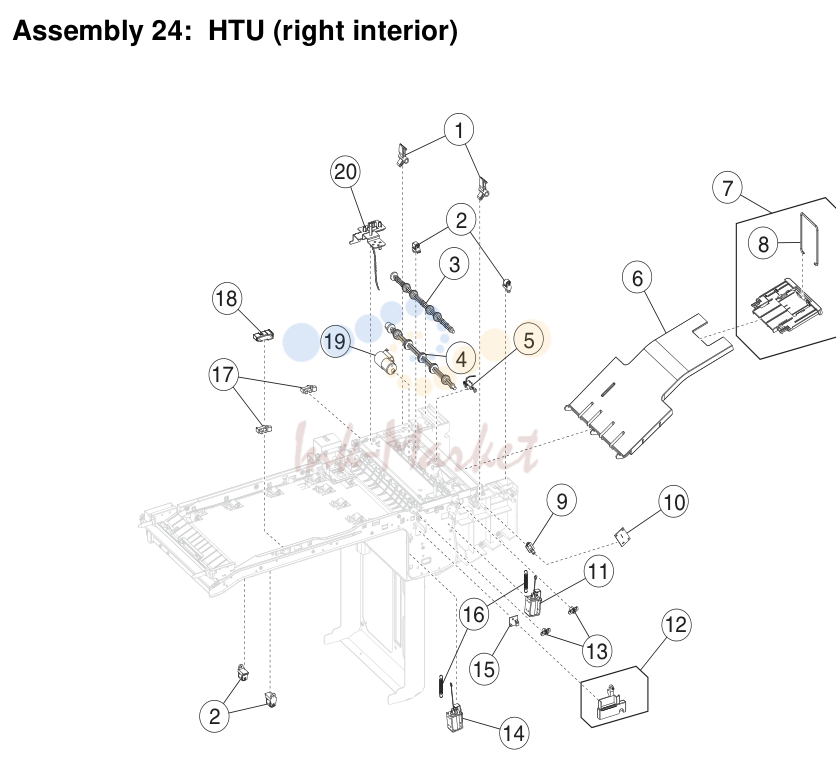

- 22. Assembly 24: HTU (right interior)

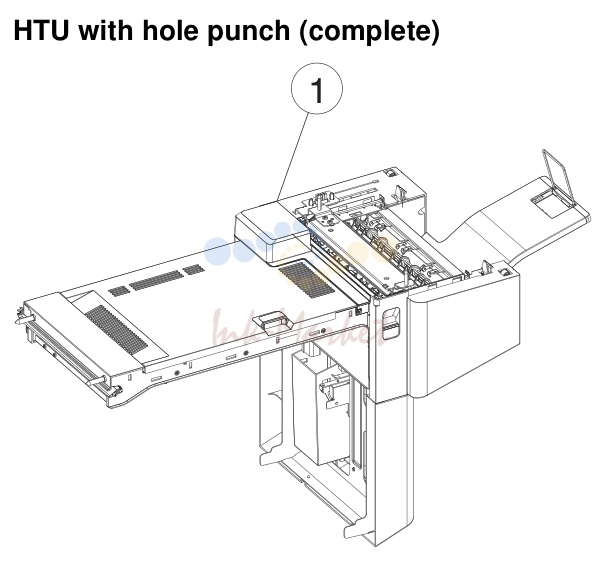

- 23. Assembly 25: HTU with hole punch (complete)

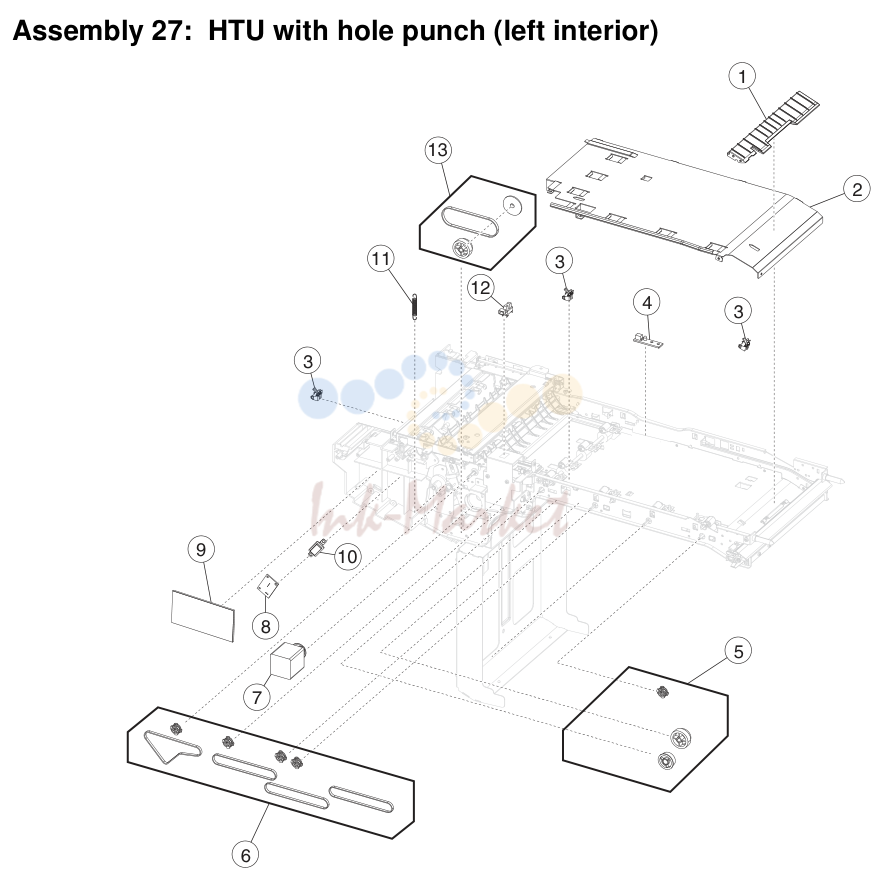

- 24. Assembly 27: HTU with hole punch (left interior)

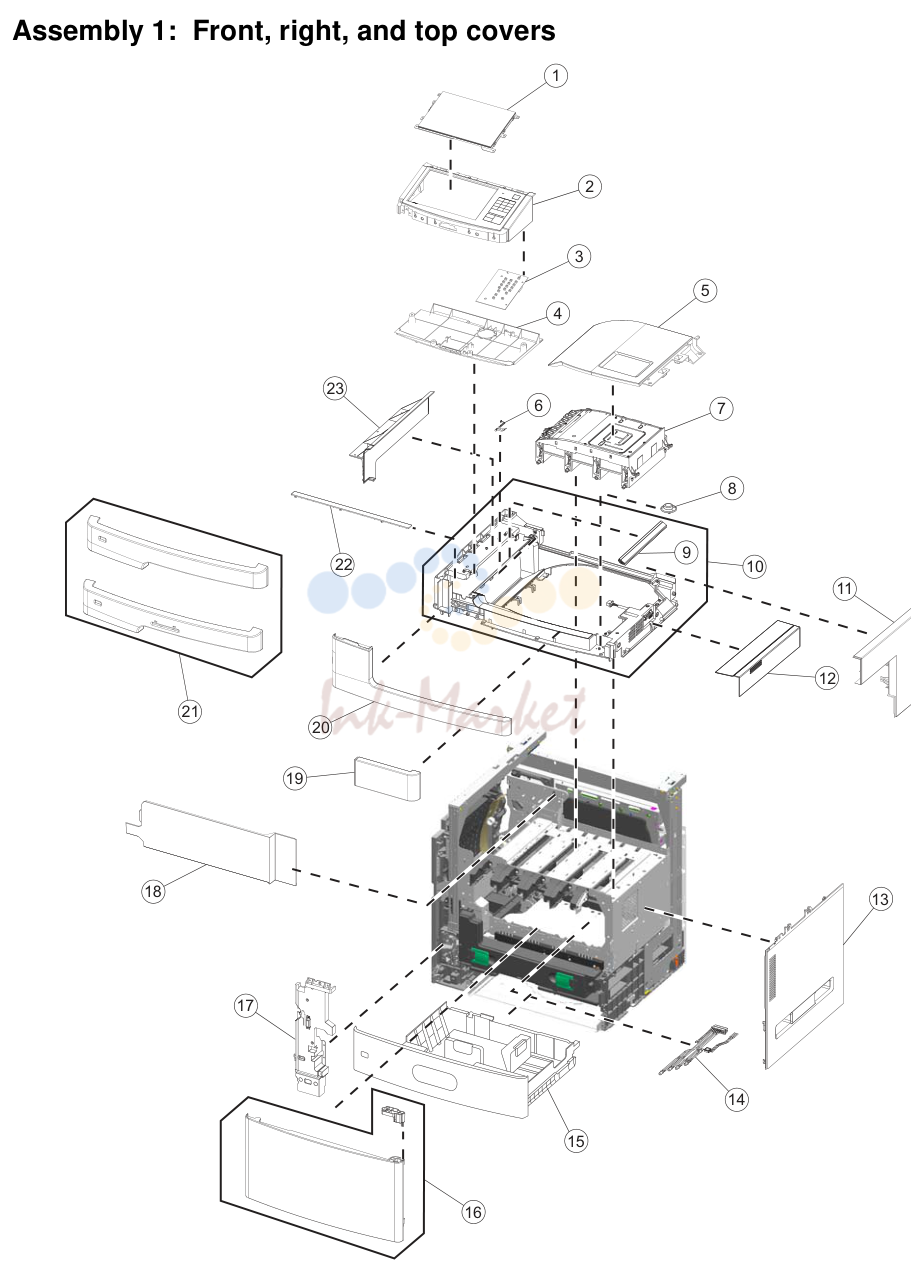

1. Assembly 1: Front, right, and top covers
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1-1 | 40X6307 запросить цену → | 1 1 OP panel LCD and touch-screen “OP panel display removal” on | |
| 2 | 40X7198 запросить цену → | 1 1 OP panel housing with buttons “OP panel housing removal” on | |
| 3 | 40X6308 запросить цену → | 1 1 OP panel UICC card “OP panel UICC card removal” on Go Back | |
| 4 | 40X7197 запросить цену → | 1 1 OP panel bottom cover “OP panel bottom cover removal” | |
| 5 | 40X7182 запросить цену → | 1 1 Printhead access cover “Printhead access cover removal” | |
| 6 | 40X7124 запросить цену → | 1 1 Bin-full flag “Bin-full flag removal” on page 4-33 | |
| 7 | 40X7127 запросить цену → | 1 1 Printhead assembly “Printhead removal, installation, and | |
| 8 | 40X7117 запросить цену → | 1 1 OP panel speaker “OP panel speaker removal” on | |
| 9 | 40X7179 запросить цену → | 1 1 ESD bracket “ESD bracket removal” on page 4-52 | |
| 10 | 40X7181 запросить цену → | 1 1 AIO top cover assembly with output “AIO top cover removal” on | |
| 11 | 40X7192 запросить цену → | 1 1 Scanner right side cover “Scanner right side cover removal” | |
| 12 | 40X7183 запросить цену → | 1 1 AIO option cover “AIO option cover removal” on | |
| 13 | 40X7120 запросить цену → | 1 1 Right cover “Right cover removal” on page 4-26 | |
| 14 | 40X7189 запросить цену → | 1 1 Cave light/Out beacon cable “40X7189” on page 7-70 | |
| 15 | 40X6099 запросить цену → | 1 1 Standard media tray (550-sheet media “Standard media tray removal” on | |
| 16 | 40X7111 запросить цену → | 1 1 Front access door and pivot “Front access door assembly | |
| 17 | 40X7125 запросить цену → | 1 1 Waste toner left cover “Waste toner left cover removal” on | |
| 18 | 40X7186 запросить цену → | 1 1 AIO rear scanner cover “AIO rear scanner cover removal” | |
| 19 | 40X7222 запросить цену → | 1 1 BSD scanner front cover (496) “Scanner front cover removal” on | |
| 19 | 40X7191 запросить цену → | 1 1 Scanner front cover (432, 436) “Scanner front cover removal” on | |
| 20 | 40X7184 запросить цену → | 1 1 AIO front lower cover “AIO front lower cover removal” on | |
| 21 | 40X7196 запросить цену → | 1 1 AIO front upper cover: “AIO front upper cover removal” on | |
| 22 | 40X7190 запросить цену → | 1 1 Scanner top cover “Scanner top cover removal” on | |
| 23 | 40X7185 запросить цену → | 1 1 AIO lower scanner cover “AIO lower scanner cover removal” |

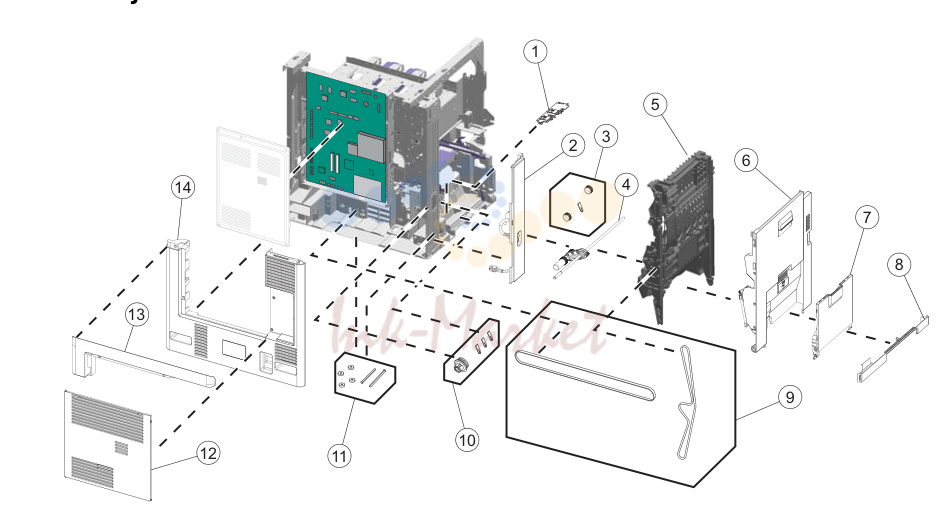

2. Assembly 2: Left and rear covers
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2-1 | 40X7151 запросить цену → | 1 1 MPF sensor plate assembly “MPF sensor plate assembly | |
| 2 | 40X7122 запросить цену → | 1 1 Left cover assembly with LVPS power “Left cover removal” on page 4-16 | |
| 3 | 40X7178 ✓ в наличии | 1 1 MPF pick tire roll assembly, including “MPF pick rolls and special wear Go Back | |
| 4 | 40X7148 запросить цену → | 1 1 MPF paper pick assembly, including “MPF paper pick assembly removal | |
| 5 | 40X7156 запросить цену → | 1 1 Duplex assembly “Duplex assembly removal” on | |
| 6 | 40X7123 запросить цену → | 1 1 Left access door assembly, including “Left access door assembly | |
| 7 | 40X7147 запросить цену → | 1 1 MPF door assembly, including “Multipurpose feeder (MPF) cover | |
| 8 | 40X7121 запросить цену → | 1 1 Lower left cover “Lower left cover removal” on | |
| 9 | 40X7157 запросить цену → | 1 1 Belts parts packet, including “MPF drive assembly removal” on | |
| 10 | 40X7150 запросить цену → | 1 1 MPF pick parts packet, including “MPF wear strips removal” on | |
| 11 | 40X7174 запросить цену → | 1 1 Pins & pads parts packet, including “Pad removal” on page 4-114 | |
| 12 | 40X7138 запросить цену → | 1 1 System board shield door “Rear upper cover removal” on | |
| 13 | 40X7180 запросить цену → | 1 1 Rear upper cover | |
| 14 | 40X7105 запросить цену → | 1 1 Rear cover “Rear cover removal” on page 4-23 |

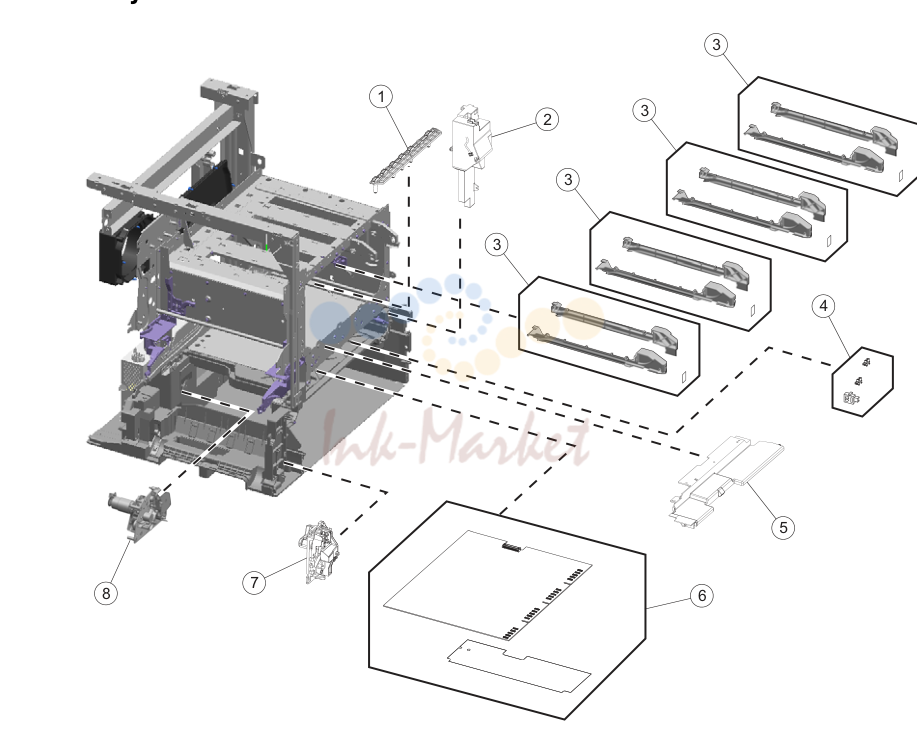

3. Assembly 3: Front
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 3-1 | 40X7145 запросить цену → | 1 1 ITU block assembly “ITU block assembly removal” on | |
| 2 | 40X7130 запросить цену → | 1 1 Cartridge blower assembly “Cartridge blower assembly | |
| 3 | 40X7141 запросить цену → | 4 1 Cartridge rail assembly, including “Cartridge rail removal” on Go Back | |
| 4 | 40X7163 запросить цену → | Sensors parts packet, including “Waste toner sensor removal” on | |
| 5 | 40X7161 запросить цену → | 1 1 Waste toner tray bracket “Waste toner tray bracket removal” | |
| 6 | 40X7139 | 1 1 HVPS assembly with cable shield “High-voltage power supply (HVPS) | |
| 7 | 40X7112 запросить цену → | 1 1 Housing interlock assembly with “Housing interlock assembly | |
| 8 | 40X7158 запросить цену → | 1 1 Staging paper path reference edge “Staging paper path reference edge |

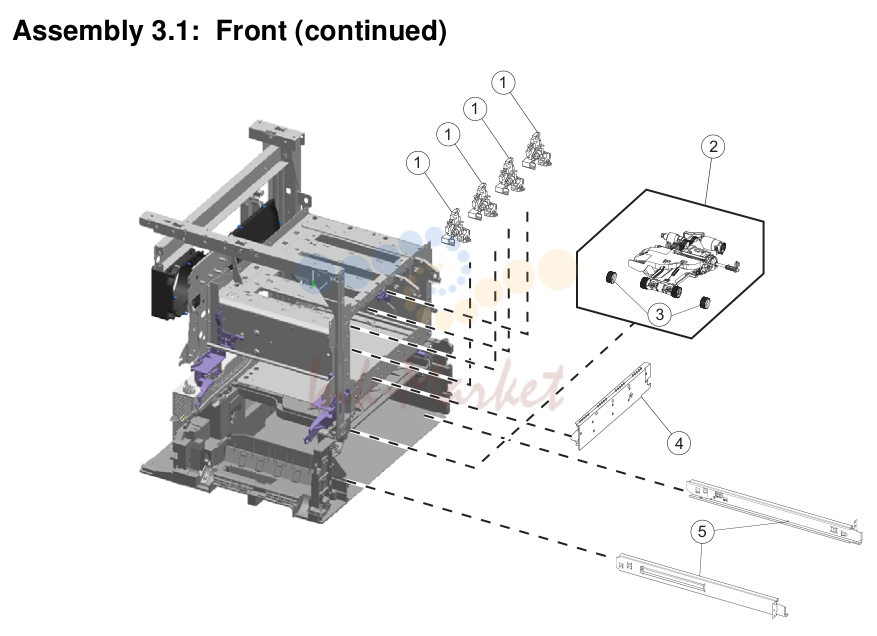

4. Assembly 3.1: Front (continued)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | 40X7160 запросить цену → | 1 1 Paper pick mechanism assembly “Paper pick mechanism assembly | |
| 3 | 40X6104 ✓ в наличии | 2 2 Pick tire roll assembly “Pick rolls removal” on page 4-120 Go Back | |
| 4 | 40X7143 запросить цену → | 4 1 Cartridge contact block assembly “Cartridge contact block assembly | |
| 5 | 40X7126 запросить цену → | 1 1 Media tray rails (1 right, 1 left) “Media tray rail removal” on |

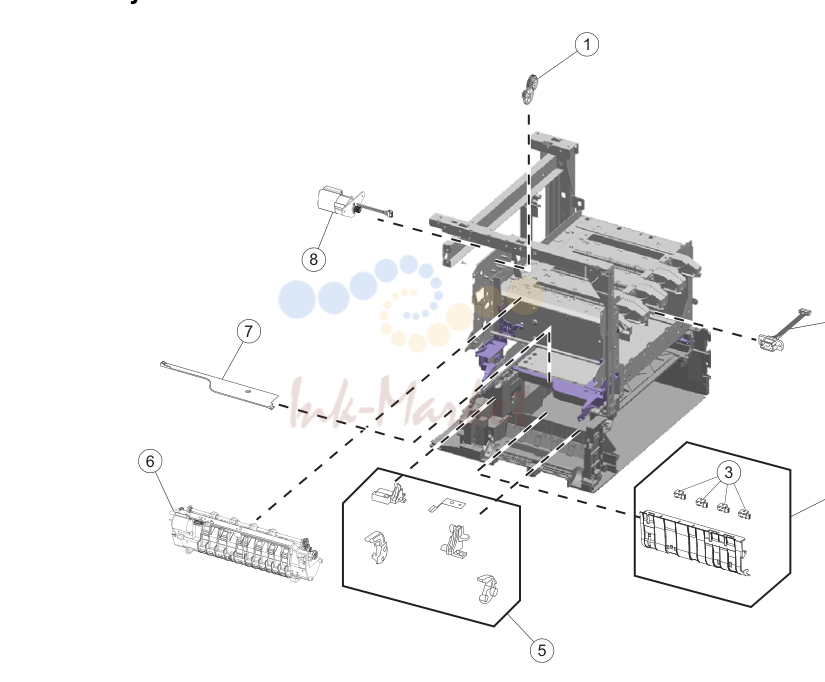

5. Assembly 4: Left
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 4-1 | 40X7133 запросить цену → | 1 1 Redrive parts packet, including “Redrive gears removal” on | |
| 2 | 40X7166 запросить цену → | 1 1 ITU autoconnect cable “ITU autoconnect removal” on | |
| 3 | 40X7163 запросить цену → | Sensors parts packet, including “Staging deflector assembly | |
| 4 | 40X7146 запросить цену → | 1 1 Staging deflector assembly with “Staging deflector assembly | |
| 5 | 40X7172 запросить цену → | 1 1 Fuser/MPF/autocomp parts packet, “Datum bell crank removal” on | |
| 6 | 40X7134 запросить цену → | 1 1 Paper path redrive assembly “Paper path redrive assembly with | |
| 7 | 40X7164 запросить цену → | 1 1 Lower frame cable cover “Lower frame cable cover removal” | |
| 8 | 40X7132 запросить цену → | 1 1 Redrive motor assembly “Redrive motor removal” on |

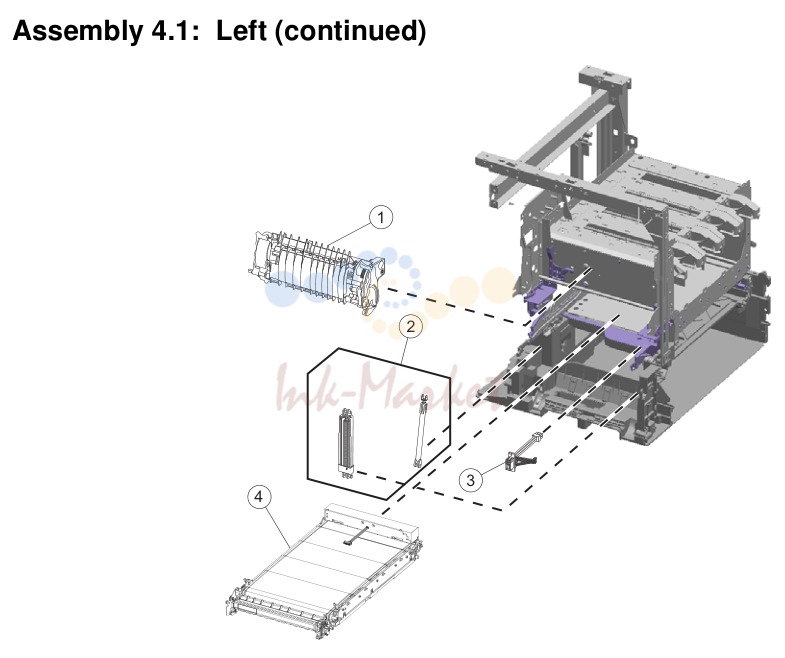

6. Assembly 4.1: Left (continued)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | 40X7153 запросить цену → | 1 1 Left access door pistons parts packet, “Left access door piston removal” | |
| 3 | 40X7165 запросить цену → | 1 1 Fuser system card and LVPS cable “Fuser system card and LVPS cable | |
| 4 | 40X7103 | 1 1 ITU module assembly “ITU assembly removal” on |

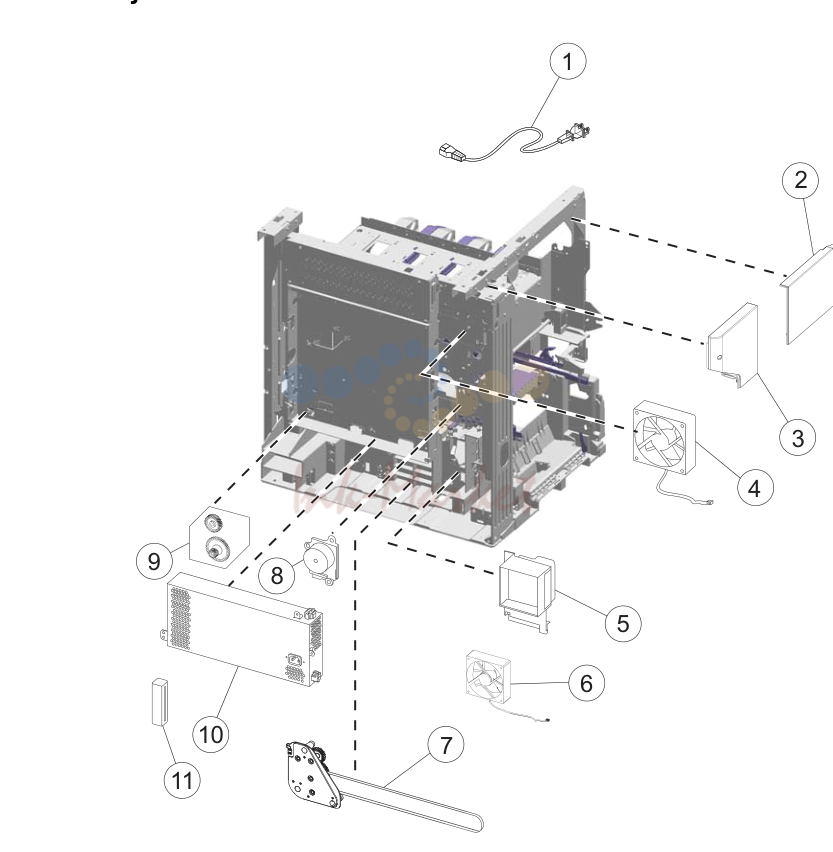

7. Assembly 5: Rear
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 5-1 | 40X0269 запросить цену → | 1 1 Bolivia, Peru (8’ ST) N/A | |
| 2 | 40X7195 запросить цену → | 1 1 Scanner left side front cover “Scanner left side front cover | |
| 3 | 40X7194 запросить цену → | 1 1 Scanner left side rear cover “Scanner left side rear cover | |
| 4 | 40X7131 запросить цену → | 1 1 Main fan “Main fan removal” on page 4-88 | |
| 5 | 40X7128 запросить цену → | 1 1 LVPS exit duct “LVPS exit duct removal” on | |
| 6 | 40X7129 запросить цену → | 1 1 LVPS fan “LVPS fan removal” on page 4-85 | |
| 7 | 40X7152 запросить цену → | 1 1 MPF drive assembly “MPF drive assembly removal” on | |
| 8 | 40X7135 запросить цену → | 1 1 Fuser drive assembly, including “Fuser drive assembly removal” on | |
| 9 | 40X7162 запросить цену → | 1 1 Waste toner gears parts packet, “Waste toner gears removal” on | |
| 10 | 40X7188 запросить цену → | 1 1 Low-voltage power supply (LVPS) with “Low-voltage power supply (LVPS) | |
| 11 | 40X7219 запросить цену → | 1 1 Toroid N/A |

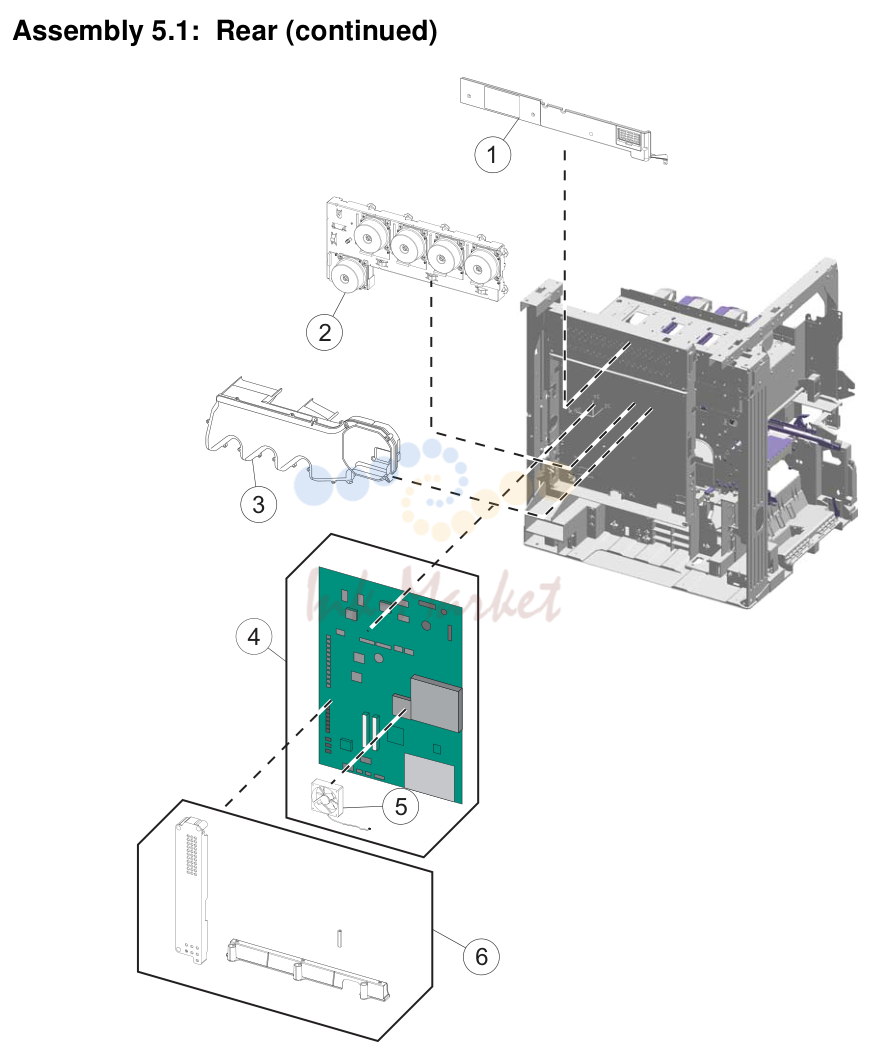

8. Assembly 5.1: Rear (continued)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | 40X7144 запросить цену → | 1 1 EP drive assembly “EP drive assembly removal” on | |
| 3 | 40X7155 запросить цену → | 1 1 Exit cooling duct assembly “Exit cooling duct removal” on Go Back | |
| 4 | 40X7187 запросить цену → | 1 1 System board “System board removal” on | |
| 5 | 40X6501 запросить цену → | 1 1 CPU cooling fan “CPU cooling fan removal” on | |
| 6 | 40X7140 запросить цену → | System board and HVPS card parts Step 3 of “Low-voltage power supply |

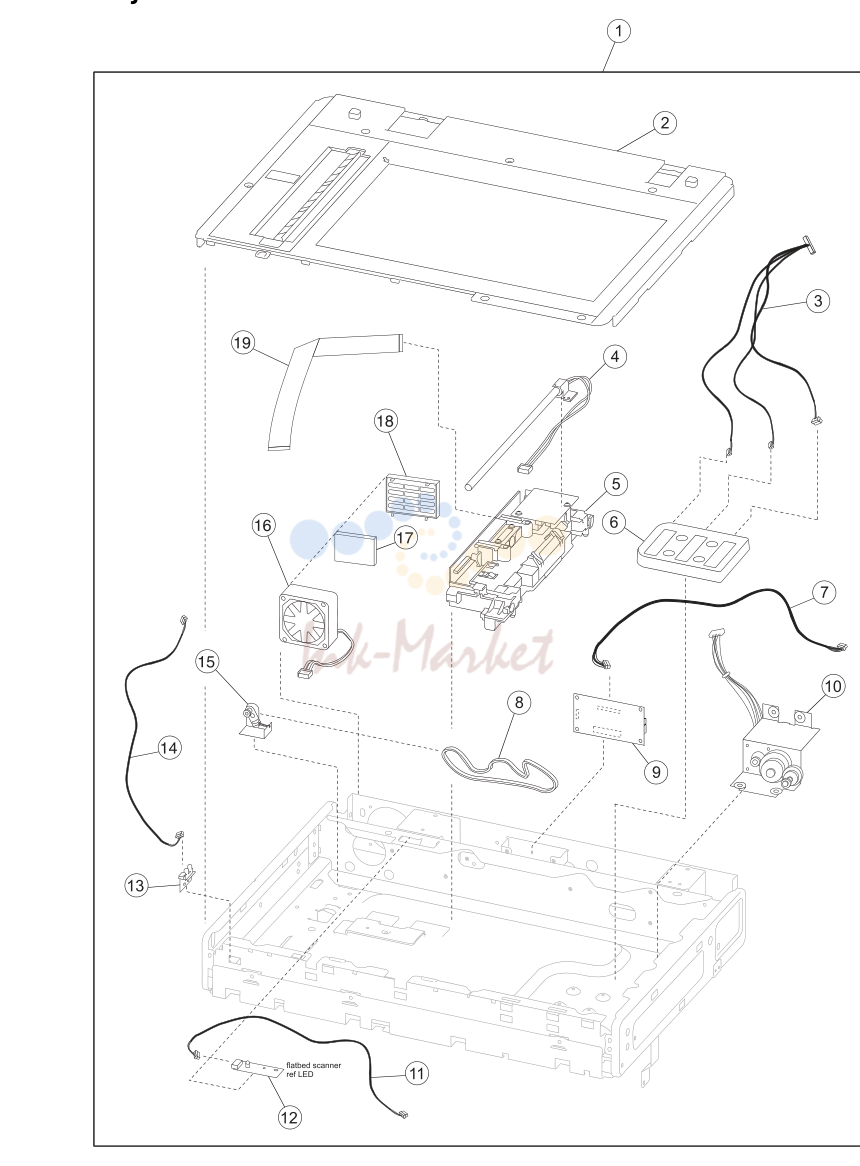

9. Assembly 6: Flatbed scanner
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 6-1 | 40X7200 запросить цену → | 1 1 Flatbed scanner assembly “Flatbed scanner assembly | |
| 2 | 40X2642 | 1 1 Scanner platen glass cover assembly “Scanner platen glass cover | |
| 3 | 40X4530 запросить цену → | 1 1 Scanner FB length sensor cable “Scanner FB length sensor cable | |
| 4 | 40X7201 запросить цену → | 1 1 Scanner exposure lamp “Scanner exposure lamp removal” | |
| 5 | 40X7202 запросить цену → | 1 1 Scanner CCD assembly “Flatbed scanner CCD assembly | |
| 6 | 40X4534 запросить цену → | 1 1 Sensor (platen glass length) assembly “Sensor (platen glass length) | |
| 7 | 40X7203 запросить цену → | 1 1 Scanner interface card cable assembly “Scanner interface card removal” on | |
| 8 | 40X4523 запросить цену → | 1 1 Carriage belt “Carriage drive motor assembly | |
| 9 | 40X7210 запросить цену → | 1 1 Scanner interface card assembly “Scanner interface card removal” on | |
| 10 | 40X4521 запросить цену → | 1 1 Carriage drive motor assembly with “Carriage drive motor assembly | |
| 11 | 40X4528 запросить цену → | 1 1 Scanner reference LED cable “Scanner reference LED sensor | |
| 12 | 40X4532 запросить цену → | 1 1 Scanner reference LED assembly “Scanner reference LED removal” | |
| 13 | 40X4524 запросить цену → | 1 1 Sensor (scanner HP) with bracket “Sensor (scanner HP) removal” on | |
| 14 | 40X4529 запросить цену → | 1 1 Scanner HP sensor cable assembly “Sensor cable (scanner HP) | |
| 15 | 40X4522 запросить цену → | 1 1 Carriage belt tensioner assembly “Carriage belt tensioner assembly | |
| 16 | 40X4535 запросить цену → | 1 1 Scanner cooling fan “Flatbed scanner cooling fan | |
| 17 | 40X4536 запросить цену → | 1 1 Scanner cooling fan filter “Flatbed scanner cooling fan filter | |
| 18 | 40X7204 запросить цену → | 1 1 Scanner filter cover | |
| 19 | 40X7205 запросить цену → | 1 1 Scanner CCD ribbon cable |

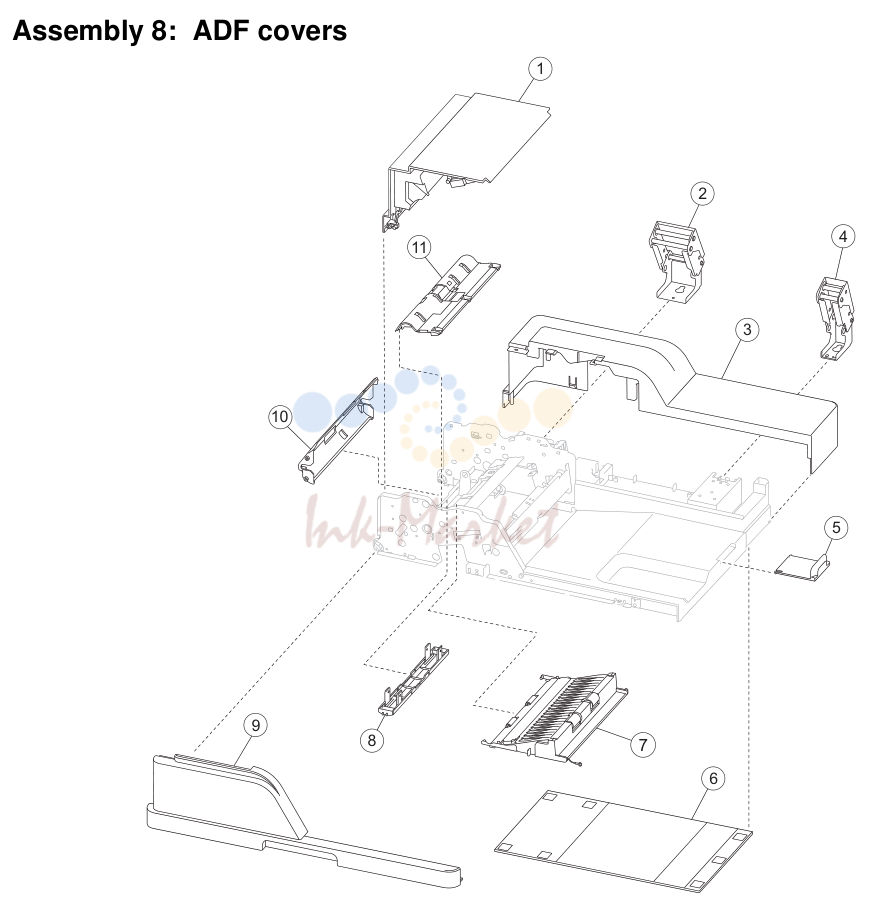

10. Assembly 8: ADF covers
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 8-1 | 40X7207 запросить цену → | 1 1 ADF top door assembly, including “ADF top door assembly removal” | |
| 2 | 40X7208 запросить цену → | 1 1 Left hinge assembly “ADF left hinge removal” on | |
| 3 | 40X4539 запросить цену → | 1 1 ADF rear cover “ADF rear cover removal” on | |
| 4 | 40X4563 запросить цену → | 1 1 Right hinge assembly “ADF right hinge removal” on | |
| 5 | 40X4564 запросить цену → | 1 1 Document tray extension “ADF document tray extension | |
| 6 | 40X7209 запросить цену → | 1 1 ADF platen cushion “ADF platen cushion removal” on | |
| 7 | 40X3438 запросить цену → | 1 1 ADF lower door assembly “ADF lower door assembly removal” | |
| 8 | 40X3445 запросить цену → | 1 1 Media pinch pad assembly “ADF media pinch pad assembly | |
| 9 | 40X7212 запросить цену → | 1 1 ADF front cover “ADF front cover removal” on | |
| 10 | 40X4566 запросить цену → | 1 1 ADF turn guide “ADF turn guide removal” on | |
| 11 | 40X4562 запросить цену → | 1 1 Pick pad cover assembly “ADF pick pad cover assembly |

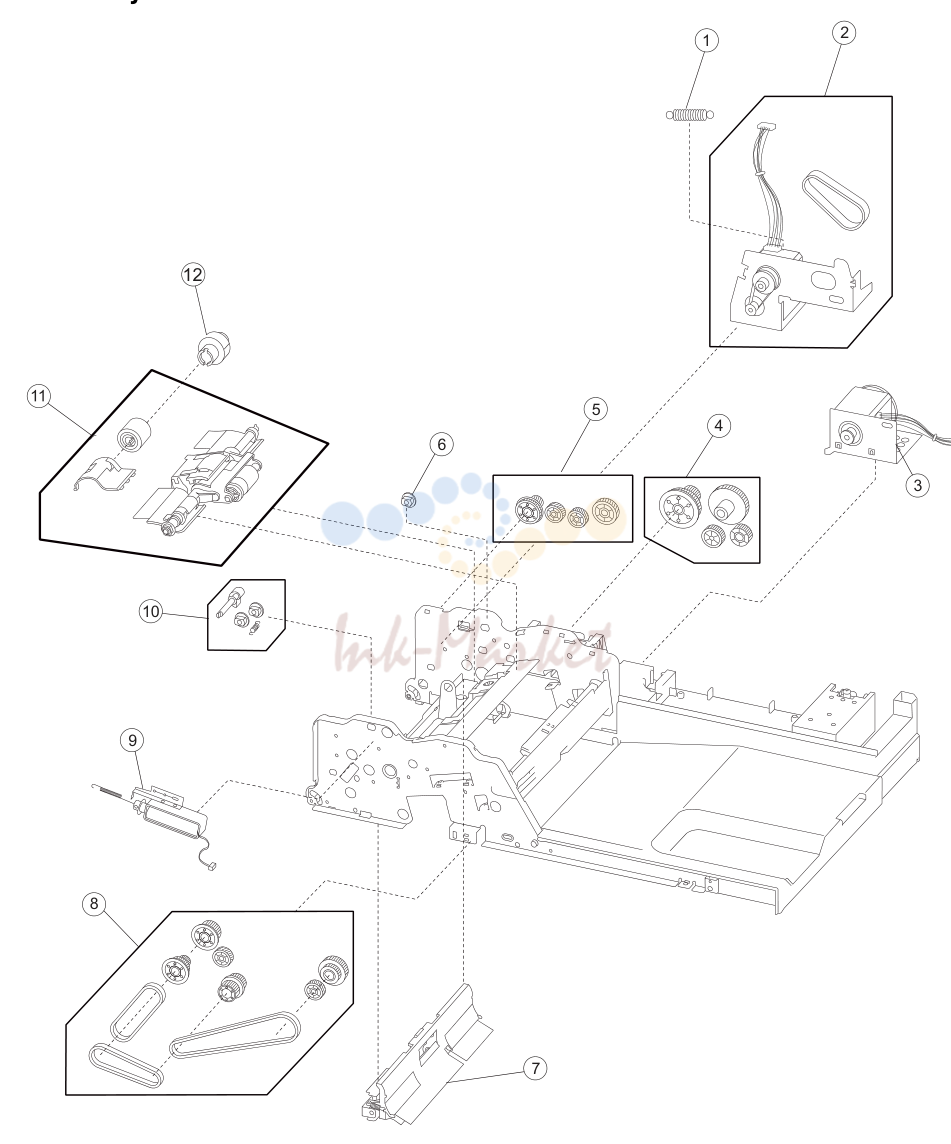

11. Assembly 9: ADF feed and drive
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 9-1 | 40X4545 запросить цену → | 1 1 Transport drive motor bracket tension “ADF transport drive motor bracket | |
| 2 | 40X7213 запросить цену → | 1 3 Feed motor assembly with belt and “ADF feed drive motor assembly | |
| 3 | 40X4544 запросить цену → | 1 1 Transport motor bracket assembly with “ADF transport drive motor bracket | |
| 4 | 40X2759 запросить цену → | 1 4 Transport drive gear and pulley kit, rear “ADF transport drive gears (rear) | |
| 5 | 40X2749 запросить цену → | 1 4 Feed one-way bearing and gear kit “ADF feed 1-way bearing and gears | |
| 6 | 40X2750 запросить цену → | 1 1 Bushing, 6 mm “ADF pick roll position cam | |
| 7 | 40X4542 запросить цену → | 1 1 Pinch roll assembly “ADF pinch roll assembly removal” | |
| 8 | 40X2760 запросить цену → | 1 9 Transport drive gear, pulley, and belt “ADF transport drive gears (front) | |
| 9 | 40X4548 | 1 1 ADF solenoid assembly “ADF solenoid assembly removal” | |
| 10 | 40X2761 запросить цену → | 1 4 Pick roll position cam assembly “ADF pick roll position cam | |
| 11 | 40X7220 | 1 1 ADF feed / pick roll assembly, including “ADF feed/pick roll assembly | |
| 12 | 40X7214 запросить цену → | 1 1 Torque limiter “ADF separator torque limiter |

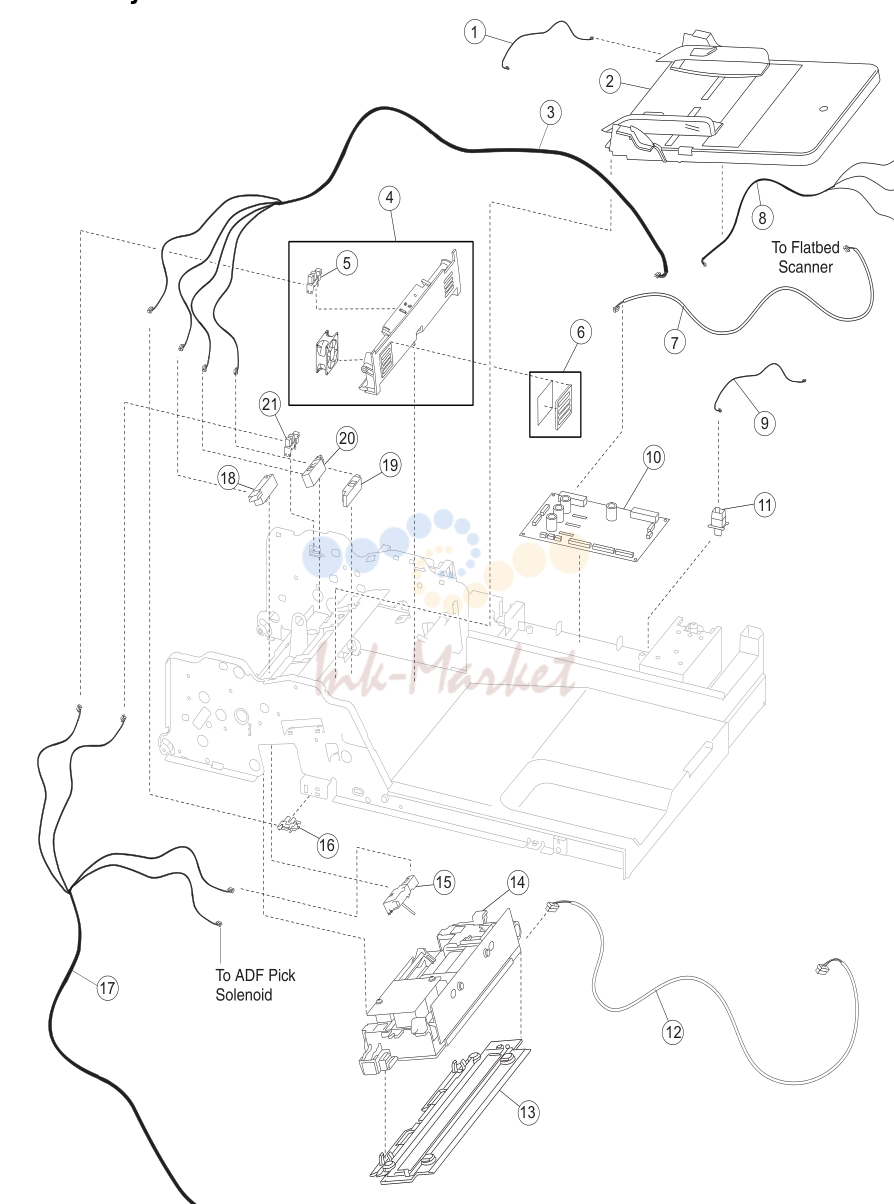

12. Assembly 10: ADF electronics
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 10-1 | 40X4559 запросить цену → | 1 1 ADF tray length cable assembly | |
| 2 | 40X7215 запросить цену → | 1 1 ADF document tray assembly “ADF document tray assembly Next | |
| 3 | 40X4558 запросить цену → | 1 1 ADF sensor cable assembly | |
| 4 | 40X4607 запросить цену → | 1 1 Sensor (ADF media exit) bracket “Sensor (ADF media exit) fan Go Back | |
| 5 | 40X4549 | 1 1 Sensor (ADF media exit) | |
| 6 | 40X4608 запросить цену → | 1 1 ADF filter and cover | |
| 7 | 40X4556 запросить цену → | 1 1 ADF interface cable assembly | |
| 8 | 40X7218 запросить цену → | 1 1 ADF beacon LED cable “ADF beacon cable removal” on | |
| 9 | 40X4557 запросить цену → | 1 1 ADF closed interlock switch cable “Switch (ADF closed interlock) | |
| 10 | 40X7216 запросить цену → | 1 1 ADF controller card assembly “ADF controller card removal” on | |
| 11 | 40X4554 запросить цену → | 1 1 Switch (ADF closed interlock) “Switch (ADF closed interlock) | |
| 12 | 40X4555 запросить цену → | 1 1 Duplex CCD interface cable assembly “ADF duplex CCD assembly | |
| 13 | 40X4565 запросить цену → | 1 1 ADF duplex CCD scan glass assembly “ADF duplex CCD scan glass | |
| 14 | 40X7217 запросить цену → | 1 1 ADF duplex CCD assembly “ADF duplex CCD assembly | |
| 15 | 40X2762 запросить цену → | 1 1 Sensor (ADF 2nd scan) “Sensor (ADF 2nd scan) removal” | |
| 16 | 40X4549 | 1 1 Sensor (ADF lower door interlock) “Sensor (ADF lower door interlock) | |
| 17 | 40X4560 запросить цену → | 1 1 ADF exit sensor cable | |
| 18 | 40X4550 запросить цену → | 1 1 Sensor (ADF 1st scan) “Sensor (ADF 1st scan) removal” on | |
| 19 | 40X4551 запросить цену → | 1 1 Sensor (ADF document set) “Sensor (ADF document set) | |
| 20 | 40X4550 запросить цену → | 1 1 Sensor (ADF sheet through) “Sensor (ADF sheet through) | |
| 21 | 40X4549 | 1 1 Sensor (ADF top door interlock) “Sensor (ADF top door interlock) |
13. Assembly 11: Optional 550-sheet tray
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 11-1 | 40X6967 запросить цену → | 1 1 550-sheet tray option N\A | |
| 2 | 40X6102 запросить цену → | 1 1 550-sheet drawer assembly “550-sheet drawer assembly | |
| 3 | 40x6099 запросить цену → | 1 1 550-sheet media tray assembly “550-sheet media tray assembly |
14. Assembly 12: Optional 550-sheet drawer assembly
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 12-1 | 40X6100 запросить цену → | 1 1 550-sheet tray controller card “550-sheet tray controller card | |
| 2 | 40X6101 запросить цену → | 2 2 Anti-tip latch assembly “550-sheet tray left anti-tip latch | |
| 3 | 40X6274 запросить цену → | 1 3 550-sheet/2000-sheet input option “550-sheet tray pass thru sensor | |
| 4 | 40X6103 запросить цену → | 1 1 550-sheet tray pick assembly “550-sheet tray pick assembly | |
| 5 | 40X6104 ✓ в наличии | 2 2 Pick roll assembly “550-sheet tray pick roll assembly |
15. Assembly 13: Optional 2000-sheet high-capacity feeder (complete)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 14-1 | 40X6275 | 2 2 2000-sheet high-capacity feeder pick “2000-sheet high-capacity feeder | |
| 2 | 40X6119 запросить цену → | 1 1 2000-sheet high-capacity feeder pick “2000-sheet high-capacity feeder | |
| 3 | 40X6972 запросить цену → | 1 1 2000-sheet high-capacity feeder rear “2000-sheet high-capacity feeder | |
| 4 | 40X6274 запросить цену → | 3 3 550-sheet/2000-sheet input option “2000-sheet high-capacity feeder | |
| 5 | 40X4585 запросить цену → | 2 1 Tray latch “2000-sheet high-capacity feeder | |
| 6 | 40X6276 запросить цену → | 1 1 2000-sheet high-capacity feeder “2000-sheet high-capacity feeder | |
| 7 | 40X6101 запросить цену → | 2 2 Anti-tip latch assembly “2000-sheet high-capacity feeder | |
| 8 | 40X6971 запросить цену → | 1 1 2000-sheet high-capacity feeder right “2000-sheet high-capacity feeder | |
| 9 | 40X6486 запросить цену → | 1 1 2000-sheet high-capacity feeder lift “2000-sheet high-capacity feeder lift | |
| 10 | 40X6969 запросить цену → | 2000-sheet | high-capacity feeder lift “2000-sheet high-capacity feeder lift |
| 11 | 40X6115 запросить цену → | 1 1 2000-sheet high-capacity feeder media “2000-sheet high-capacity feeder | |
| 12 | 40X6970 запросить цену → | 1 1 2000-sheet high-capacity feeder left “2000-sheet high-capacity feeder | |
| 13 | 40X6118 запросить цену → | 1 1 2000-sheet high-capacity feeder jam “2000-sheet high-capacity feeder | |
| 14 | 40X6116 запросить цену → | 1 1 2000-sheet high-capacity feeder drive “2000-sheet high-capacity feeder |
16. Assembly 15: Finisher/High-capacity ouput stacker assembly
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 15-1 | 40X7234 запросить цену → | 1 1 Left access door assembly “Finisher or stacker left access door | |
| 2 | 40X7238 запросить цену → | 1 1 Backup redrive roller “Finisher or stacker feed roller | |
| 3 | 40X7231 запросить цену → | 1 1 Finisher rear cover “Finisher or stacker rear cover | |
| 3 | 40X7252 запросить цену → | 1 1 Stacker rear cover “Finisher or stacker rear cover | |
| 4 | 40X5544 запросить цену → | 1 1 Sensor (bin full receive) “Finisher or stacker sensor (bin-full | |
| 5 | 40X7240 запросить цену → | 1 1 Finisher bin-full spring “Finisher or stacker bin-full spring | |
| 6 | 40X5727 запросить цену → | 1 1 LED clear lens “Finisher or stacker standard output | |
| 7 | 40X5545 запросить цену → | 1 1 Standard output bin LED “Finisher or stacker standard output | |
| 8 | 40X7239 запросить цену → | 1 1 Bottom cover “Finisher or stacker bottom cover | |
| 9 | 40X4618 запросить цену → | 1 1 Sensor (bin media present) “Finisher or stacker sensor (finisher | |
| 10 | 40X4619 запросить цену → | 1 1 Output bin extension “Finisher or stacker output bin | |
| 11 | 40X7241 запросить цену → | 1 1 Finisher controller card assembly “Finisher or stacker controller card | |
| 11 | 40X7253 запросить цену → | 1 1 Stacker controller card assembly “Finisher or stacker controller card | |
| 12 | 40X4626 запросить цену → | 1 1 Sensor (bin full send) “Finisher or stacker sensor (bin-full | |
| 13 | 40X7232 запросить цену → | 1 1 Front cover “Finisher or stacker front cover | |
| 14 | 40X7233 запросить цену → | 1 1 Top cover “Finisher or stacker top cover | |
| 15 | 40X5906 запросить цену → | 1 1 Finisher sensor (pass thru)/Stacker “Finisher or stacker sensor (pass | |
| 16 | 40X7237 запросить цену → | 1 1 Beacon housing “Finisher or stacker access door | |
| 17 | 40X4528 запросить цену → | 1 1 Left access beacon “Finisher or stacker access door | |
| 18 | 40X7236 запросить цену → | 1 1 Beacon clear lens “Finisher or stacker left access door |
17. Assembly 15.1: Finisher /High-capacity output stacker assembly
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | 40X7245 запросить цену → | 1 1 Front media stack flap “Finisher or stacker media stack Go Back | |
| 3 | 40X7243 запросить цену → | 1 1 LED clear lens “Finisher or stacker standard output | |
| 4 | 40X4622 запросить цену → | 1 1 Rear tamper motor assembly “Finisher or stacker tamper drive | |
| 5 | 40X4624 запросить цену → | 1 1 Tamper recoil spring “Finisher or stacker tamper recoil | |
| 6 | 40X5909 запросить цену → | 1 1 Sensor (tamper front and rear paddle) “Finisher or stacker sensor (paddle | |
| 7 | 40X4623 запросить цену → | 1 1 Tamper drive belt “Finisher or stacker tamper drive | |
| 8 | 40X4621 запросить цену → | 1 1 Front tamper motor assembly “Finisher or stacker tamper drive | |
| 9 | 40X5545 запросить цену → | 1 1 Output beacon card “Finisher or stacker output bin LED | |
| 10 | 40X4615 запросить цену → | 1 1 Paddle drive motor “Finisher or stacker paddle drive |
18. Assembly 16: Finisher stapler assembly
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 19-1 | 40X7272 запросить цену → | 1 1 Top cover “5-bin mailbox top cover removal” | |
| 2 | 40X7266 запросить цену → | 1 1 Output bin paper bail “5-bin mailbox output bin paper | |
| 3 | 40X7267 запросить цену → | 1 1 Output bin extension cover “5-bin mailbox tray extension Go Back | |
| 4 | 40X7257 запросить цену → | 1 1 Output bin light pipe “5-bin mailbox bin-full beacon card | |
| 5 | 40X7256 запросить цену → | 1 1 LED card assembly “5-bin mailbox bin-full beacon card | |
| 6 | 40X7255 запросить цену → | 1 1 Front cover “5-bin mailbox front cover | |
| 7 | 40X7261 запросить цену → | 1 1 LED jam cover “5-bin mailbox access door | |
| 8 | 40X4528 запросить цену → | 1 1 Scanner reference LED cable “5-bin mailbox paper jam beacon | |
| 9 | 40X7236 запросить цену → | 1 1 Beacon clear lens “5-bin mailbox paper jam beacon | |
| 10 | 40X7259 запросить цену → | 1 1 Jam access door assembly “5-bin mailbox access door | |
| 11 | 40X7270 запросить цену → | 1 1 Rear cover “5-bin mailbox rear cover removal” |
19. Assembly 20: 5-bin mailbox assembly (interior)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 20-1 | 40X7263 запросить цену → | 1 1 Top output bin roller “5-bin mailbox roller removal” on | |
| 2 | 40X7264 запросить цену → | 1 1 1 thru 4 output bin roller “5-bin mailbox roller removal” on | |
| 3 | 40X5545 запросить цену → | 4 1 Output bin LED “5-bin mailbox cave beacon Go Back | |
| 4 | 40X5727 запросить цену → | 1 1 LED clear lens “5-bin mailbox cave beacon | |
| 5 | 40X4647 запросить цену → | 1 1 Output bin LED bracket “5-bin mailbox cave beacon | |
| 6 | 40X7265 запросить цену → | 1 1 Pasthru sensor “5-bin mailbox sensor (pass thru) | |
| 7 | 40X4633 запросить цену → | 1 1 Bin full sensor “5-bin mailbox output bin sensors | |
| 8 | 40X7268 запросить цену → | 1 1 Bin full flag “5-bin mailbox media bin full | |
| 9 | 40X4635 запросить цену → | 4 1 Deflector gate solenoid “5-bin mailbox diverter solenoid | |
| 10 | 40X5750 запросить цену → | 4 1 Diverter spring “5-bin mailbox diverter spring | |
| 11 | 40X7262 запросить цену → | 5 1 Output bin deflector “5-bin mailbox output bin deflector | |
| 12 | 40X7260 запросить цену → | 1 1 Backup roll plate “5-bin mailbox backup roll plate | |
| 13 | 40X7269 запросить цену → | 1 1 Feed motor with bracket “5-bin mailbox feed motor with | |
| 14 | 40X7271 запросить цену → | 1 1 Controller card “5-bin mailbox controller card |
20. Assembly 21: HTU (complete)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 22-1 | 40X7287 запросить цену → | 1 1 HTU top right cover “HTU top right cover removal” on | |
| 2 | 40X4528 запросить цену → | HTU access door beacon card “HTU access door paper jam | |
| 3 | 40X5544 запросить цену → | 1 1 Receive PCBA (transparency detect) “HTU access door paper jam | |
| 4 | 40X5544 запросить цену → | 1 1 Receive PCBA (bin full) “HTU card (bin-full send card and | |
| 5 | 40X7285 запросить цену → | 1 1 HTU right bottom cover “HTU right bottom cover removal” | |
| 6 | 40X7280 запросить цену → | 1 1 HTU front standard bin cover “HTU front standard bin cover | |
| 7 | 40X7274 запросить цену → | 1 1 HTU outer front cover (AIO only) “HTU outer front cover removal | |
| 8 | 40X7279 запросить цену → | 1 1 HTU front redrive cover “HTU front redrive cover removal” | |
| 9 | 40X7286 запросить цену → | 1 1 HTU top redrive cover “HTU top redrive cover removal” | |
| 10 | 40X7277 запросить цену → | 5 2 HTU access door rollers “HTU access door rollers removal” | |
| 11 | 40X7258 запросить цену → | 1 1 HTU rear redrive cover “HTU rear redrive cover removal” | |
| 12 | 40X7283 запросить цену → | 1 1 HTU rear standard bin cover “HTU rear standard bin cover | |
| 13 | 40X7276 запросить цену → | 1 1 HTU access door “HTU access door removal” on |
21. Assembly 23: HTU (left interior)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 18-1 | 40X7305 запросить цену → | 1 1 HTU upper redrive guide “HTU upper guide removal” on | |
| 2 | 40X7312 запросить цену → | 1 1 HTU lower redrive guide “HTU lower redrive guide removal” | |
| 3 | 40X7314 запросить цену → | 3 1 HTU input sensor “HTU sensor (input) removal” on Go Back | |
| 4 | 40X7324 запросить цену → | 1 1 Drive motor gears parts pkt “HTU transport gear removal” on | |
| 5 | 40X7288 запросить цену → | 1 1 HTU belts/pulley parts pkt “HTU drive belt removal” on | |
| 6 | 40X4626 запросить цену → | 1 1 HTU bin full send card “HTU card (bin-full send card and | |
| 7 | 40X7315 запросить цену → | 2 1 HTU bin full send/rec lens “HTU card (bin-full receive card | |
| 8 | 40X7302 запросить цену → | 1 1 HTU controller card “HTU controller card removal” on | |
| 9 | 40X7316 запросить цену → | 1 1 HTU drive gear spring “HTU drive gear spring removal” |
22. Assembly 24: HTU (right interior)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 19-1 | 40X7304 запросить цену → | 2 1 HTU output option with spring hook “HTU option hook removal” on | |
| 2 | 40X7303 запросить цену → | 4 2 HTU (engage/output option) roller “HTU engagement roller removal” | |
| 3 | 40X7319 запросить цену → | 1 1 HTU upper exit shaft “HTU upper exit shaft removal” on | |
| 4 | 40X7318 запросить цену → | 1 1 HTU exit roller “HTU exit roller removal” on | |
| 5 | 40X4618 запросить цену → | 1 1 HTU empty bin sensor “HTU sensor (empty bin) removal” | |
| 6 | 40X7307 запросить цену → | 1 1 HTU output bin “HTU output bin removal” on | |
| 7 | 40X7306 запросить цену → | 1 1 HTU output bin extension “HTU output bin extension | |
| 8 | 40X7308 запросить цену → | 1 1 HTU output bin stop “HTU output bin wire stop | |
| 9 | 40X7315 запросить цену → | 2 1 HTU bin full send/receive lens “HTU card (bin-full receive card | |
| 10 | 40X5544 запросить цену → | 1 1 HTU bin full receive PCBA “HTU card (bin-full receive card | |
| 11 | 40X7310 запросить цену → | 1 1 HTU output bin divert solenoid “HTU output bin solenoid removal” | |
| 12 | 40X7281 запросить цену → | 1 1 HTU locking lever “HTU locking lever removal” on | |
| 13 | 40X7311 запросить цену → | 1 1 HTU stop diverter “HTU stopper diverter removal” on | |
| 14 | 40X7309 запросить цену → | 1 1 HTU output option diverter solenoid “HTU output option solenoid | |
| 15 | 40X7282 запросить цену → | 1 1 HTU locking lever PCBA “HTU locking lever card removal” | |
| 16 | 40X7300 запросить цену → | 2 1 HTU diverter gate spring “HTU bin diverter gate spring | |
| 17 | 40X7313 запросить цену → | 2 1 HTU access door sensor “HTU sensor (access door | |
| 18 | 40X7278 запросить цену → | 1 1 HTU sensor housing “HTU sensor (access door | |
| 19 | 40X7317 запросить цену → | 1 1 HTU transport motor “HTU transport motor removal” on | |
| 20 | 40X7284 запросить цену → | 1 1 HTU output option guide “HTU output option guide removal” |
23. Assembly 25: HTU with hole punch (complete)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 26-1 | 40X7326 запросить цену → | 1 1 HTU with hole punch, top right cover “HTU top right cover removal” on | |
| 2 | 40X4528 запросить цену → | 1 1 HTU access door beacon card “HTU access door paper jam beacon | |
| 3 | 40X5544 запросить цену → | 1 1 Receive PCBA (transparency detect) “HTU access door paper jam beacon | |
| 4 | 40X5544 запросить цену → | 2 1 Receive PCBA (bin full) “HTU card (bin-full send card and | |
| 5 | 40X7289 запросить цену → | 1 1 HTU with hole punch, right bottom “HTU right bottom cover removal” | |
| 6 | 40X7299 запросить цену → | 1 1 Chad hopper “HTU right bottom cover removal” | |
| 7 | 40X7280 запросить цену → | 1 1 HTU front standard bin cover “HTU front standard bin cover | |
| 8 | 40X7274 запросить цену → | 1 1 HTU outer front cover (AIO only) “HTU outer front cover removal (AIO | |
| 9 | 40X7279 запросить цену → | 1 1 HTU front redrive cover “HTU front redrive cover removal” | |
| 10 | 40X7286 запросить цену → | 1 1 HTU top redrive cover “HTU top redrive cover removal” on | |
| 11 | 40X7277 запросить цену → | 5 2 HTU access door rollers “HTU access door rollers removal” | |
| 12 | 40X7258 запросить цену → | 1 1 HTU rear redrive cover “HTU rear redrive cover removal” on | |
| 13 | 40X7283 запросить цену → | 1 1 HTU rear standard bin cover “HTU rear standard bin cover | |
| 14 | 40X7276 запросить цену → | 1 1 HTU access door “HTU access door removal” on |
24. Assembly 27: HTU with hole punch (left interior)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 22-1 | 40X7305 запросить цену → | 1 1 HTU upper redrive guide “HTU upper guide removal” on | |
| 2 | 40X7312 запросить цену → | 1 1 HTU lower redrive guide “HTU lower redrive guide removal” | |
| 3 | 40X7314 запросить цену → | 3 1 HTU input sensor “HTU sensor (input) removal” on Go Back | |
| 4 | 40X4626 запросить цену → | 1 1 Send PCBA (transparency detect) “HTU access door paper jam beacon | |
| 5 | 40X7324 запросить цену → | 1 1 Drive motor gears parts pkt “HTU transport gear removal” on | |
| 6 | 40X7288 запросить цену → | 1 1 HTU belts/pulley parts pkt “HTU drive belt removal” on | |
| 7 | 40X7327 запросить цену → | 1 1 Punch motor “HTU punch motor removal” on | |
| 8 | 40X4626 запросить цену → | 1 1 HTU bin full send card “HTU card (bin-full send card and | |
| 9 | 40X7302 запросить цену → | 1 1 HTU controller card “HTU controller card removal” on | |
| 10 | 40X7315 запросить цену → | 2 1 HTU bin full send/rec lens “HTU card (bin-full send card and | |
| 11 | 40X7316 запросить цену → | 1 1 HTU drive gear spring “HTU drive gear spring removal” on | |
| 12 | 40X7224 запросить цену → | 1 1 Hole punch with sensor “HTU punch unit removal” on | |
| 13 | 40X7228 запросить цену → | 1 1 Punch gears and belt “HTU punch gear removal” on |
