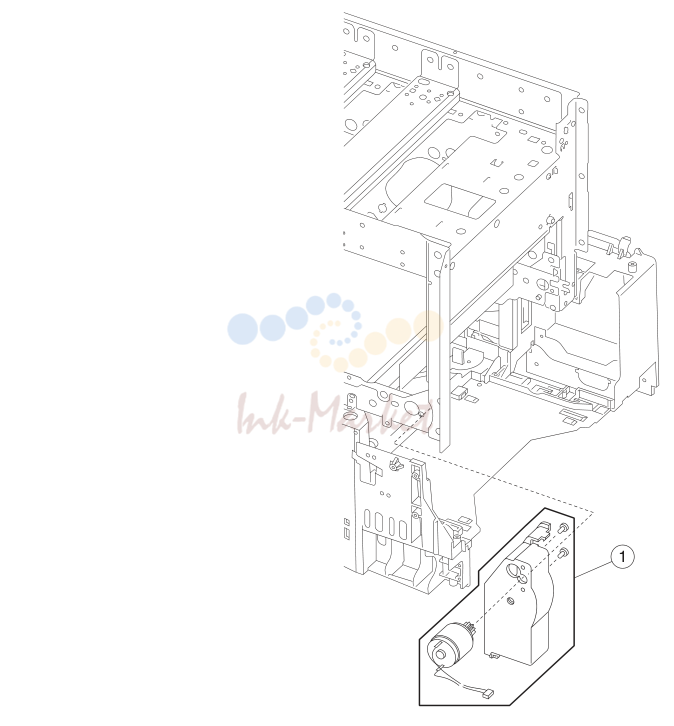

- 9. Assembly 19: BOR drive assembly

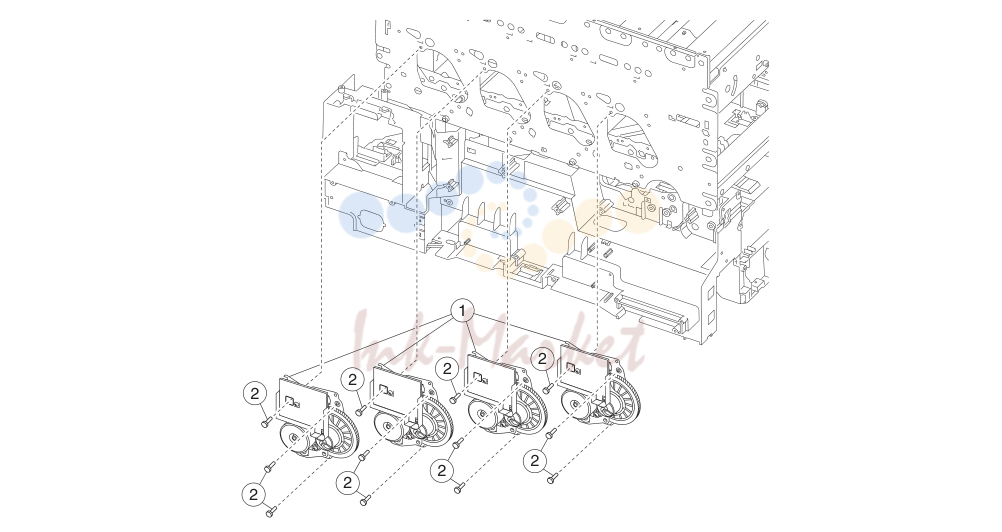

- 10. Assembly 21: Cartridge drive assembly

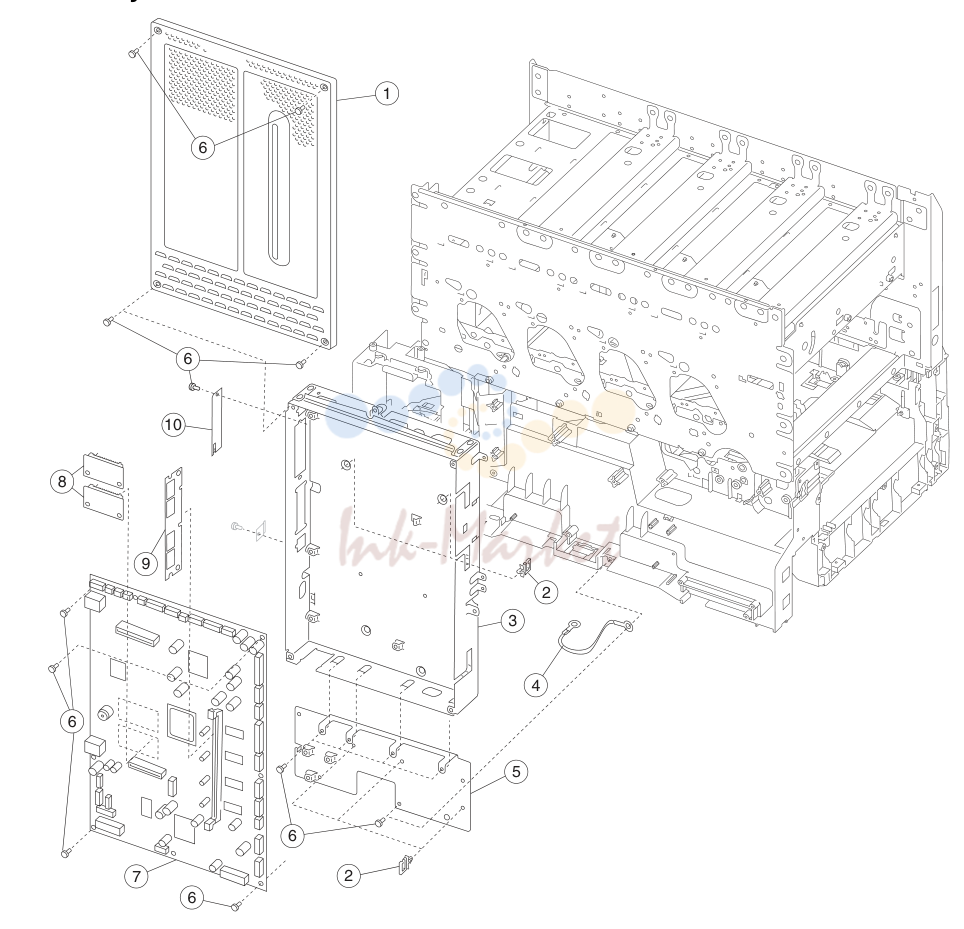

- 11. Assembly 22.1: Electronics

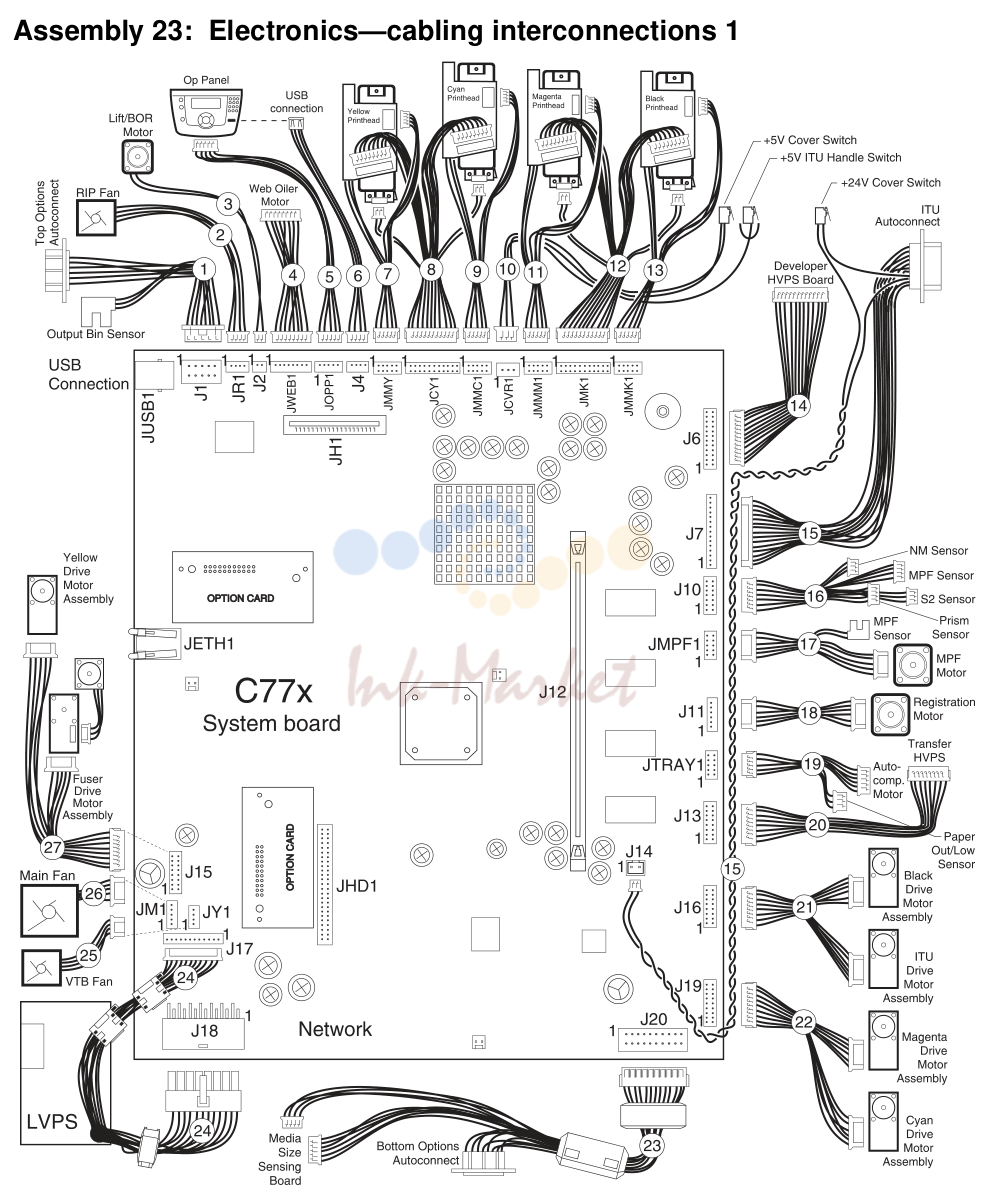

- 12. Assembly 23: Electronics-cabling interconnections 1

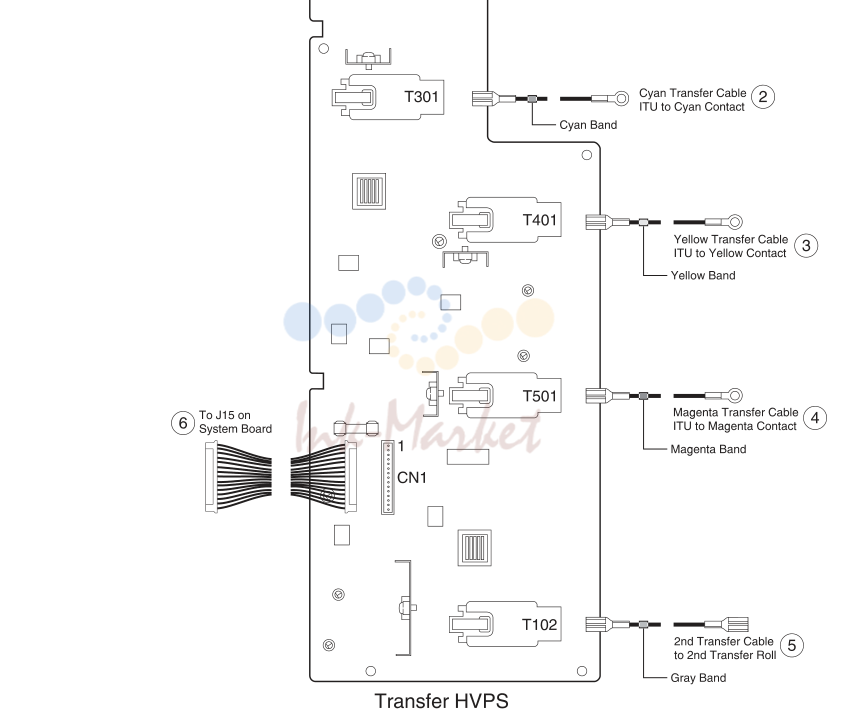

- 13. Assembly 24: Electronics-cabling interconnections 2

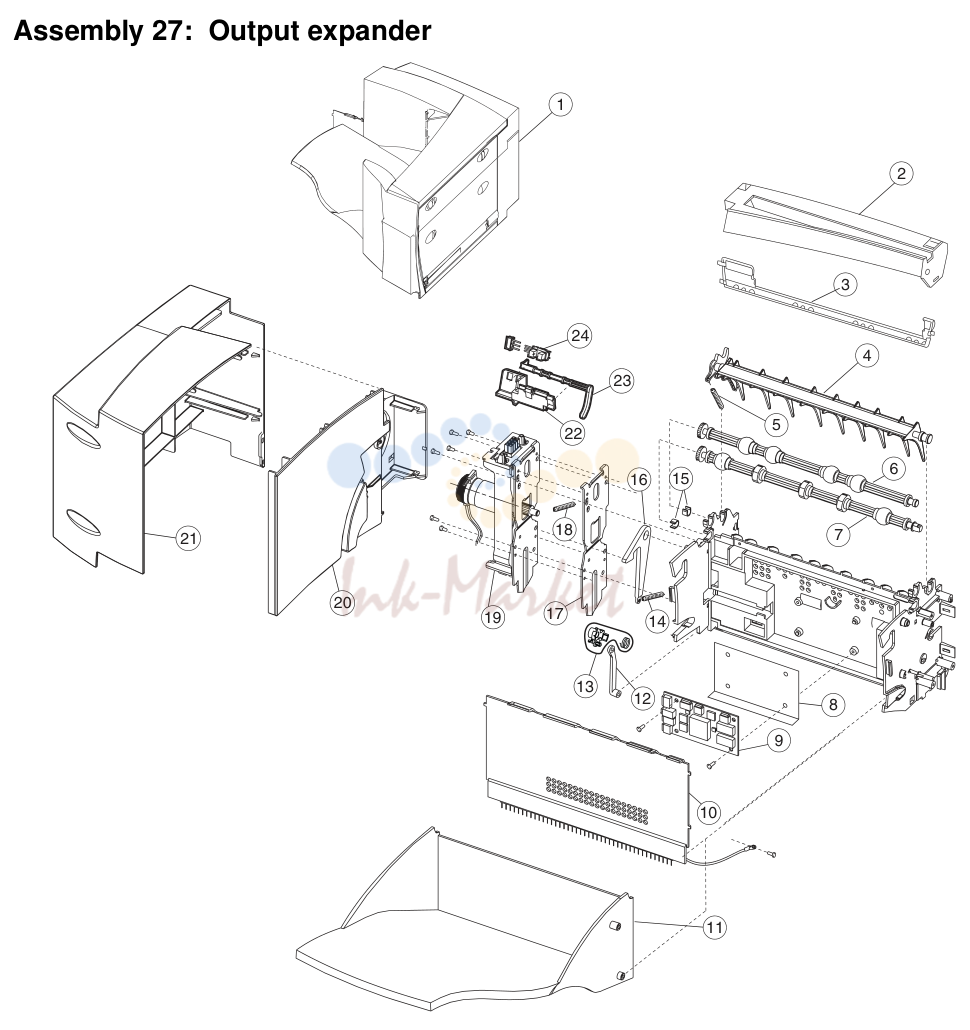

- 14. Assembly 27: Output expander

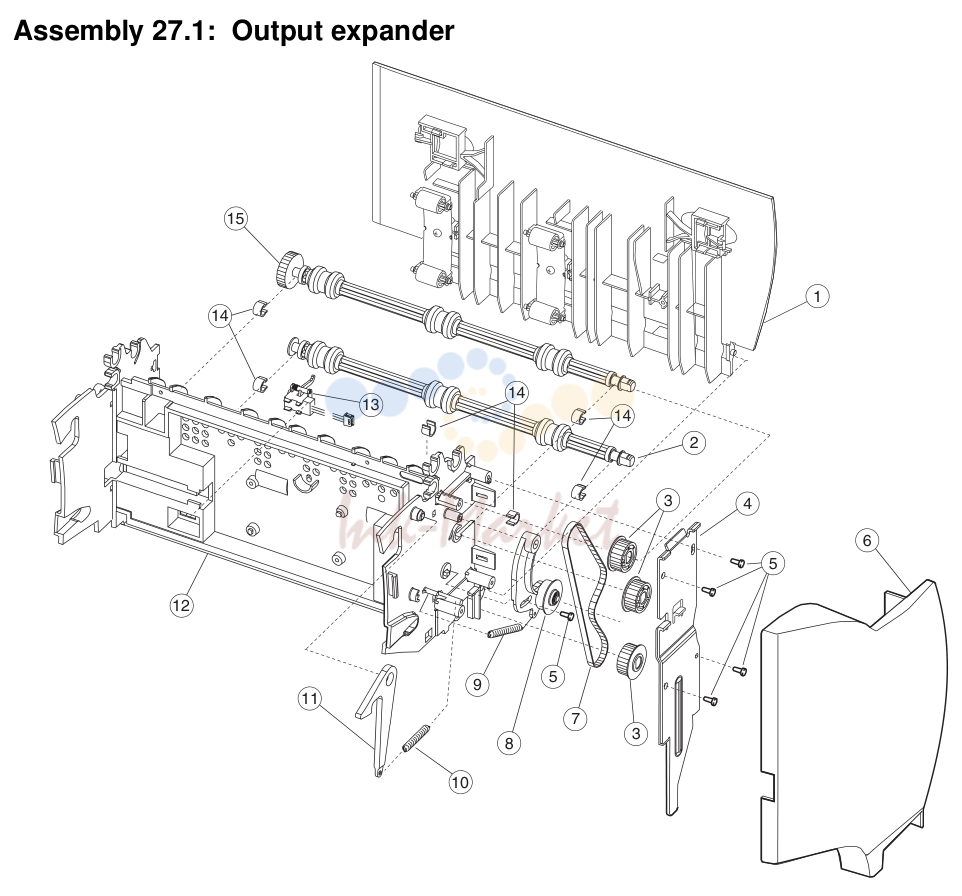

- 15. Assembly 27.1: Output expander

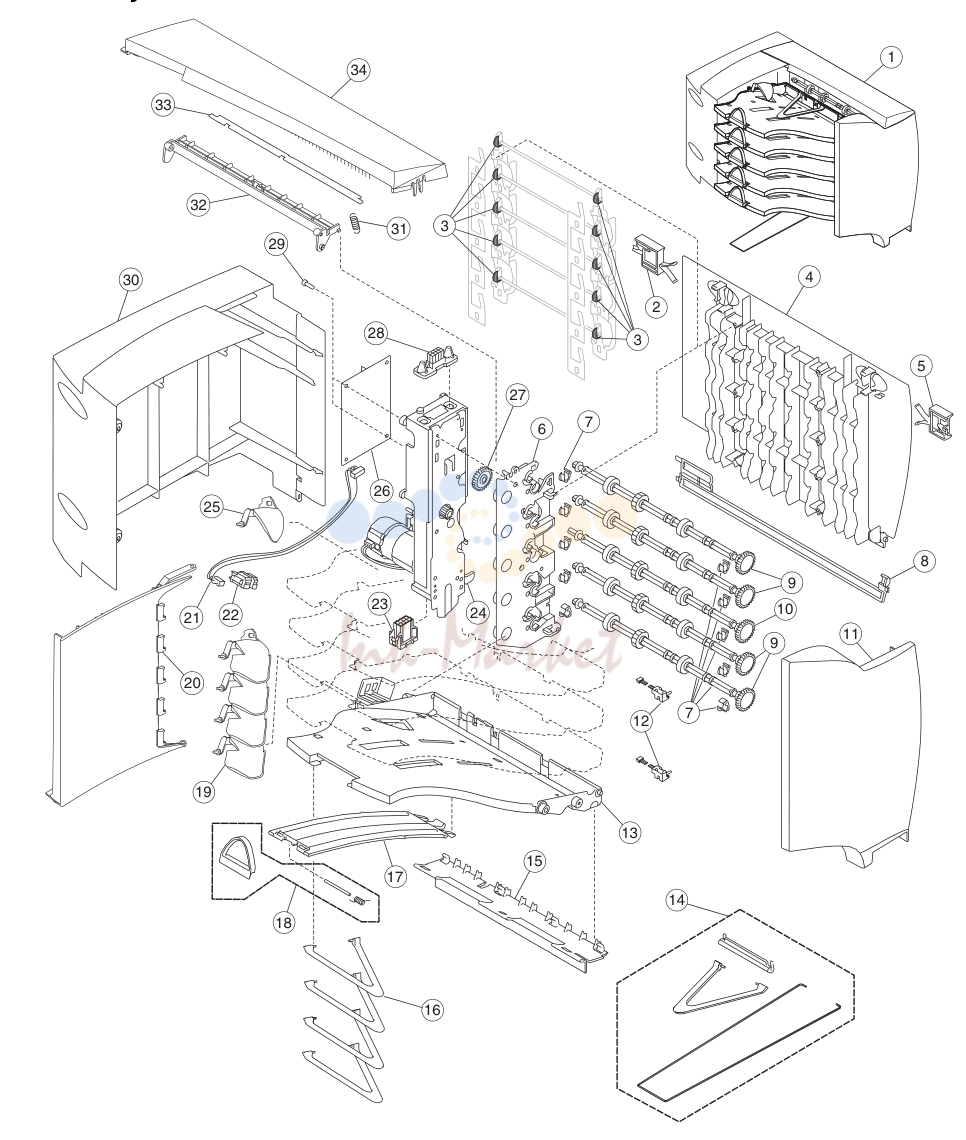

- 16. Assembly 28: 5-Bin mailbox

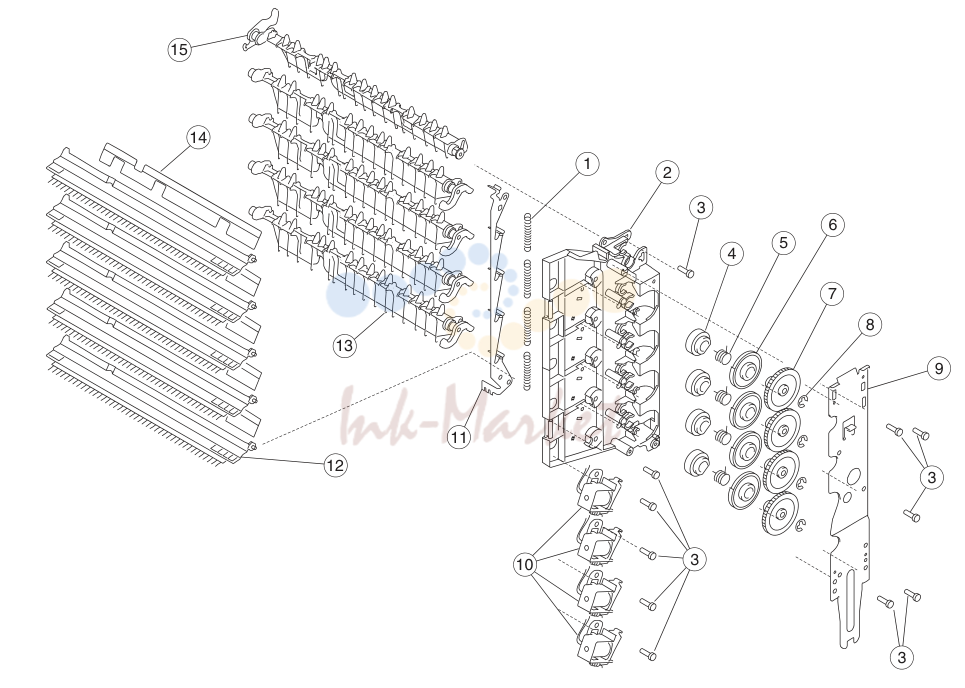

- 17. Assembly 28.1: 5-Bin mailbox

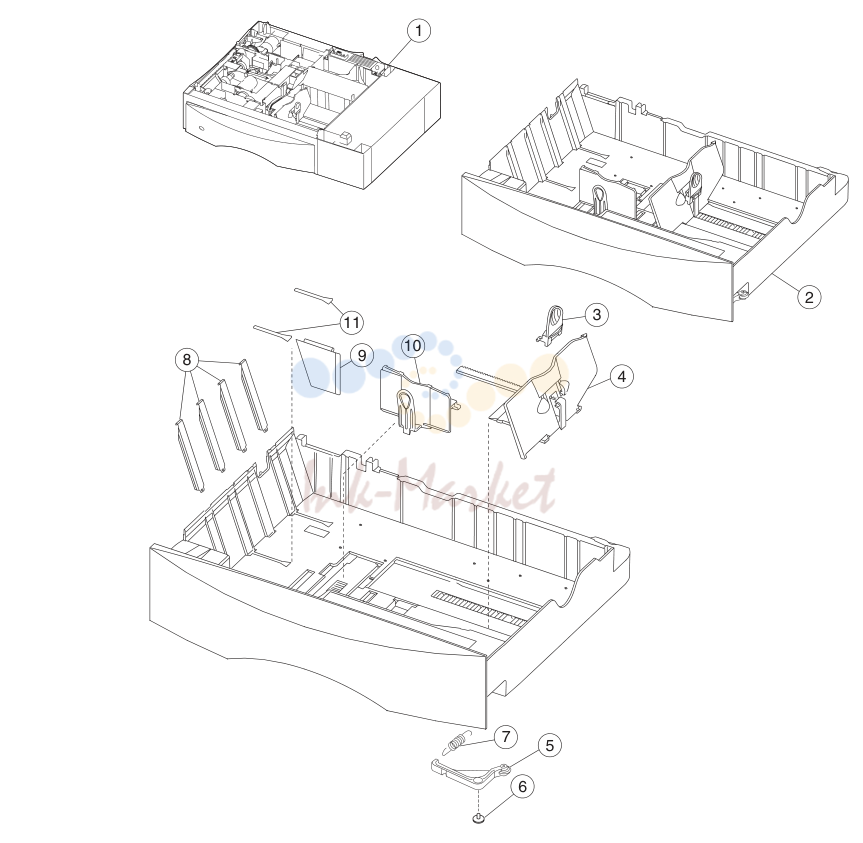

- 18. Assembly 29: 500-Sheet drawer option

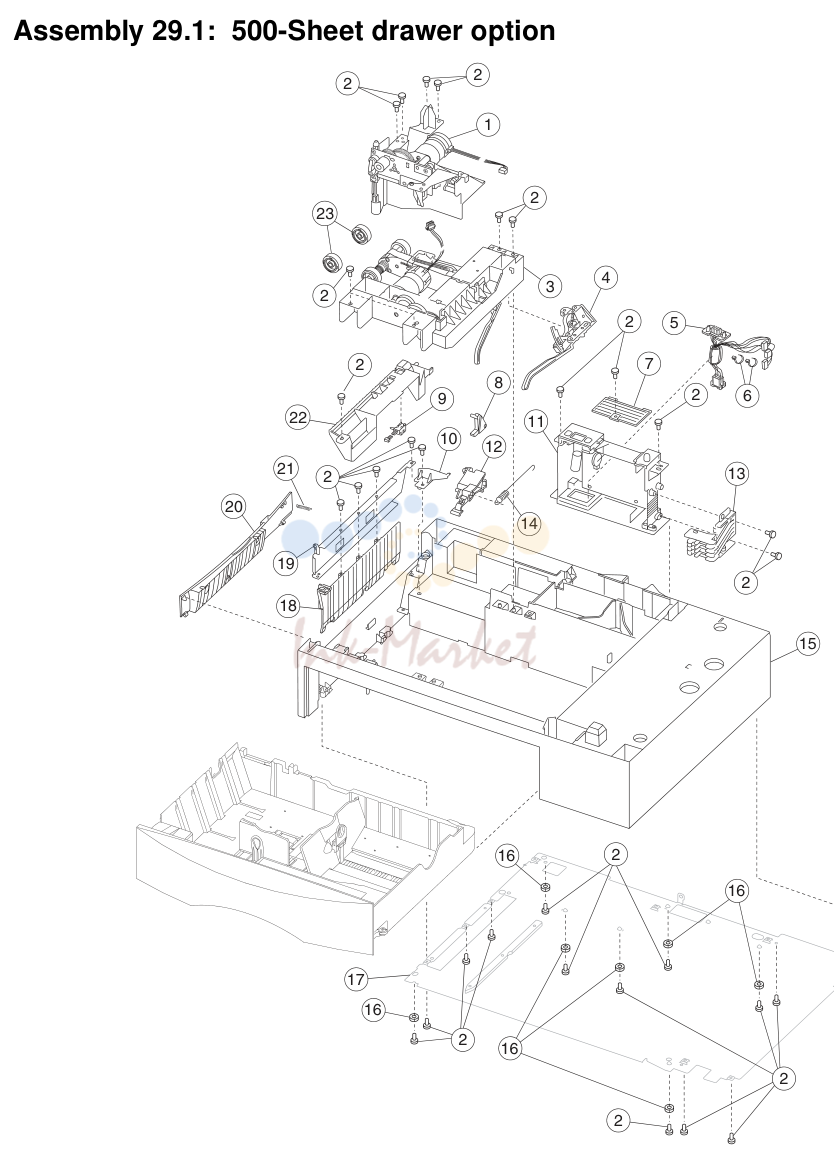

- 19. Assembly 29.1: 500-Sheet drawer option

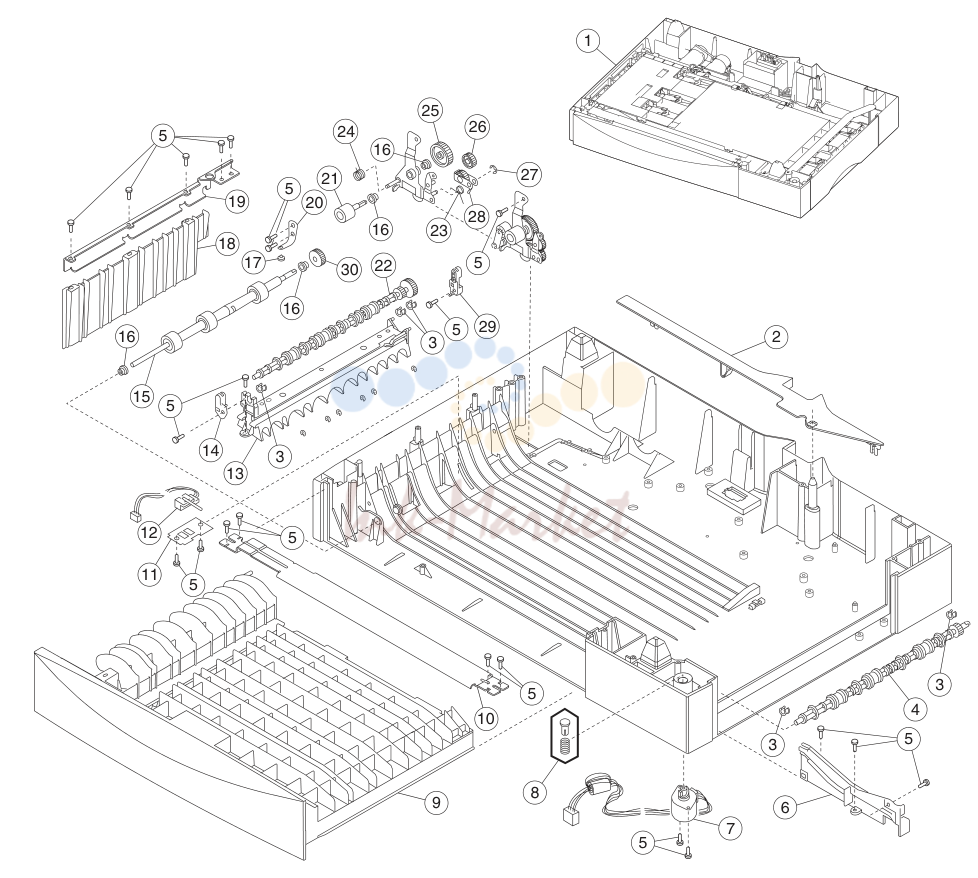

- 20. Assembly 30: Duplex option

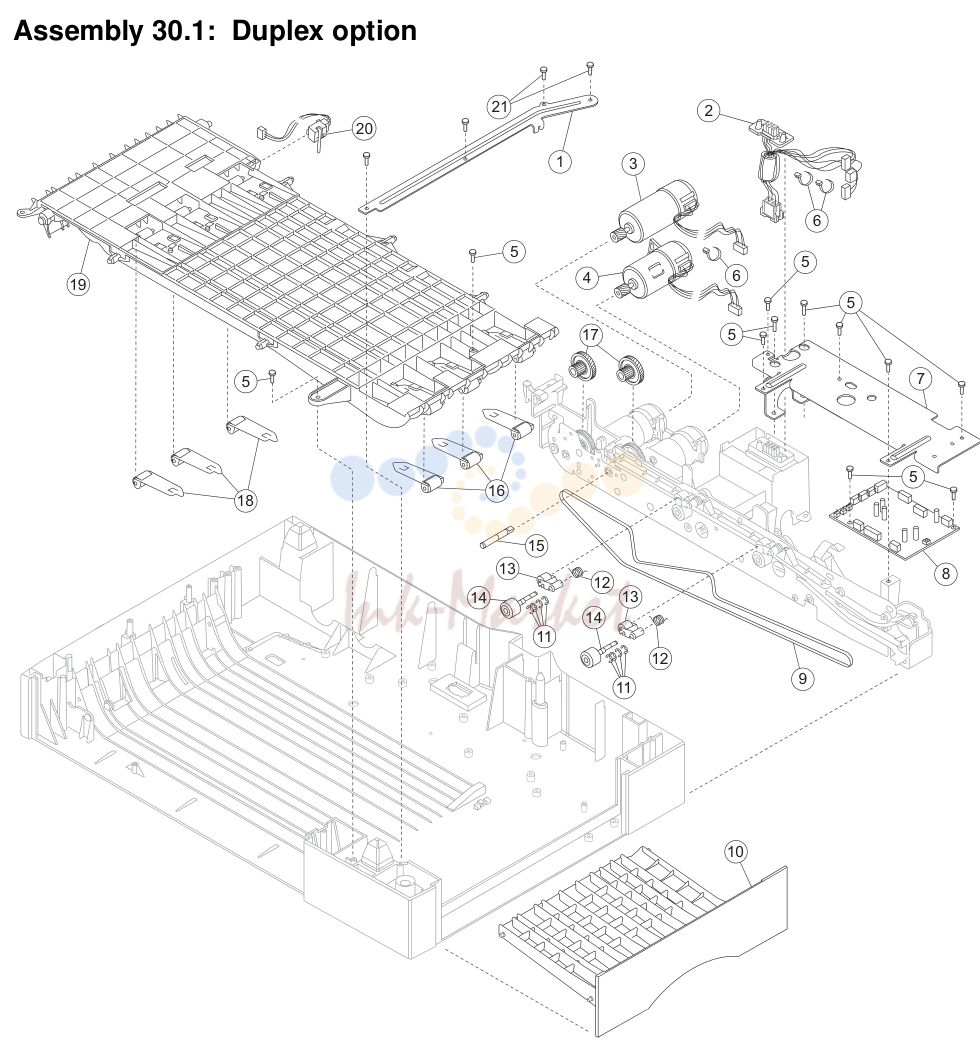

- 21. Assembly 30.1: Duplex option

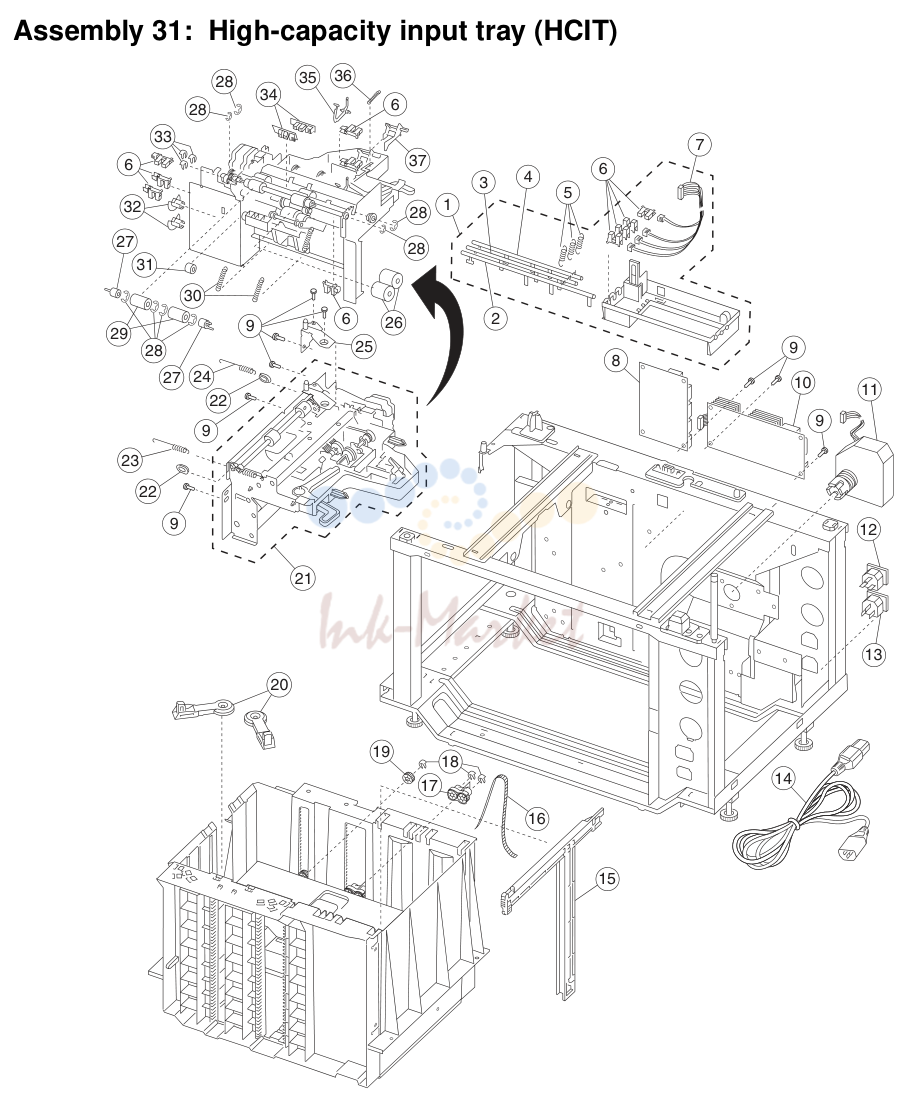

- 22. Assembly 31: High-capacity input tray (HCIT)

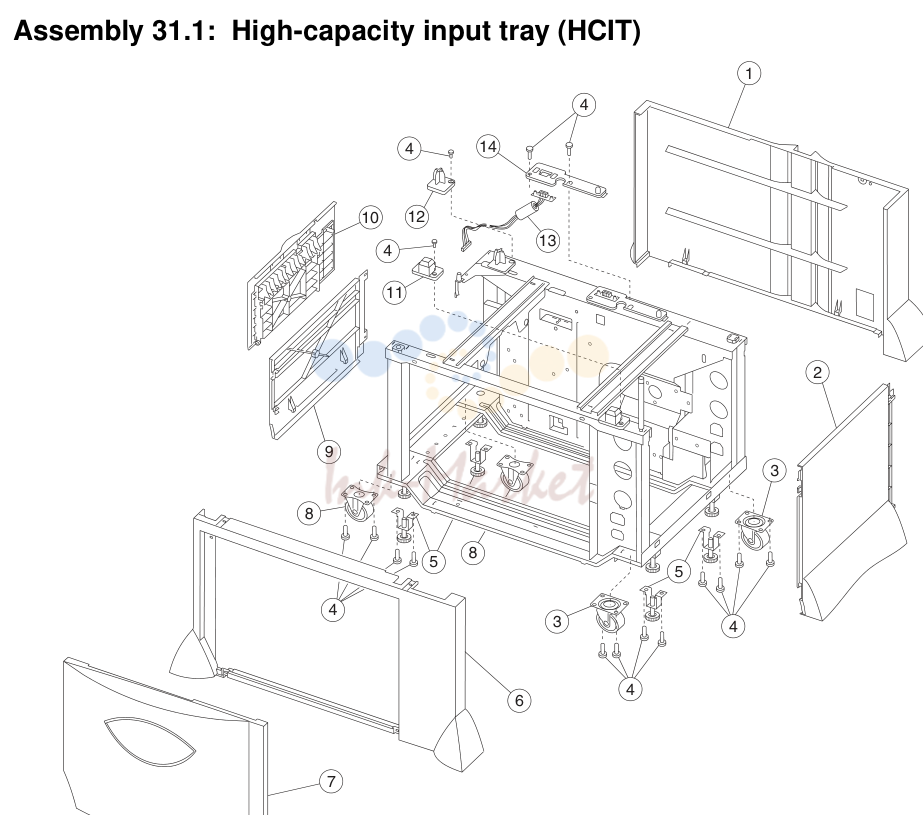

- 23. Assembly 31.1: High-capacity input tray (HCIT)

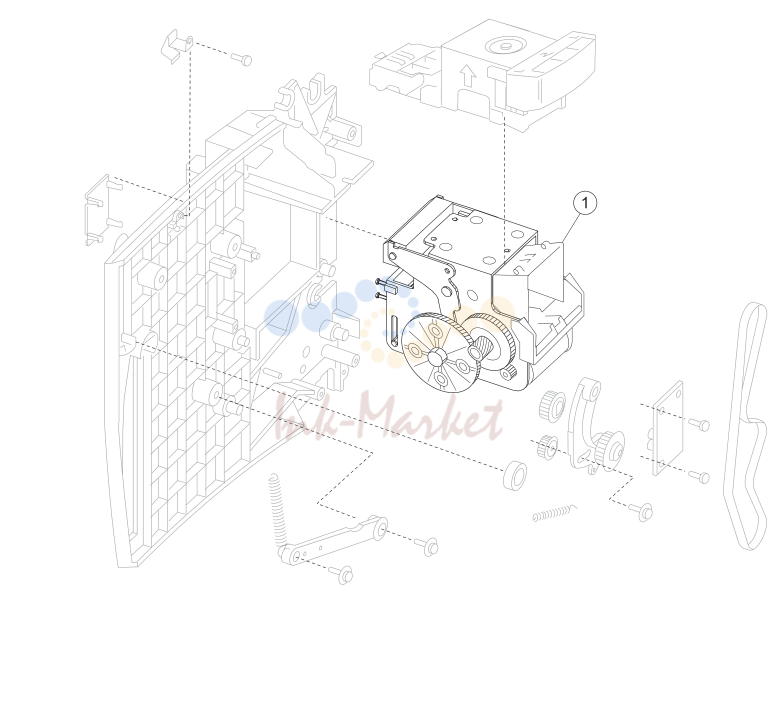

- 24. Assembly 32.1: StapleSmart finisher

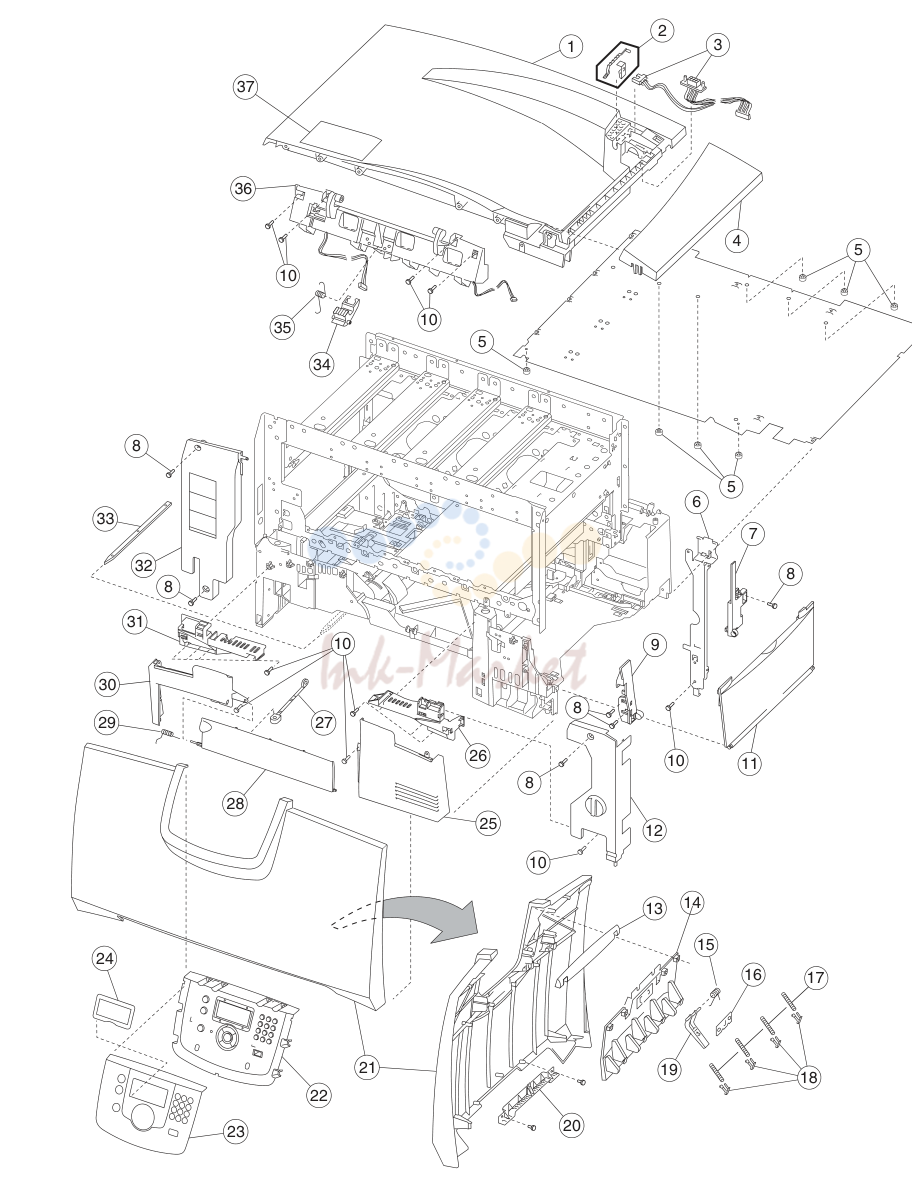

1. Assembly 1: Covers
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1-1 | 40X1628 запросить цену → | 1 Top cover assembly, also order cable tie parts packet (P/N 40X1648) | |
| 2 | 40X1631 запросить цену → | 1 250 output flag and retainer | |
| 3 | 40X1637 запросить цену → | 1 Top autoconnect and output bin sensor | |
| 4 | 40X1638 запросить цену → | 1 Redrive cap cover assembly | |
| 5 | 40X1601 запросить цену → | 7 Machine pad | |
| 6 | 40X1602 запросить цену → | 1 Top front support bracket | |
| 7 | 40X1622 запросить цену → | 1 Right rear cover | |
| 8 | 3 Screw type 324, parts packet (40X1635) | ||
| 9 | 40X1620 запросить цену → | 1 Right front cover | |
| 10 | 12 Screw type 323, parts packet (40X1633) | ||
| 11 | 40X1634 запросить цену → | 1 Lower right door assembly | |
| 12 | 40X1605 запросить цену → | 1 Front right light shield | |
| 13 | 40X1615 запросить цену → | 1 Front cover rear pivot cover | |
| 14 | 40X1607 запросить цену → | 1 Front cover backplate assembly | |
| 15 | 40X1608 запросить цену → | 1 Detent link spring | |
| 16 | 40X1672 запросить цену → | 1 Bellcrank detent bearing | |
| 17 | 40X1636 запросить цену → | 4 Rear hold down spring | |
| 18 | 40X1610 запросить цену → | 4 Front hold down bellcrank | |
| 19 | 40X1609 запросить цену → | 1 Detent link | |
| 20 | 40X1623 запросить цену → | 1 Front access door handle | |
| 21 | 40X1614 запросить цену → | 1 Front cover | |
| 22 | 40X1626 запросить цену → | 1 Operator panel assembly | |
| 23 | 40X1625 запросить цену → | 1 Operator panel bezel with overlays, 100/110 only | |
| 23 | 40X1624 запросить цену → | 1 Operator panel bezel with overlays, 300/310 only | |
| 24 | 40X1627 запросить цену → | 1 Clear LCD lens | |
| 25 | 40X1621 запросить цену → | 1 Front lower right cover | |
| 26 | 40X1629 запросить цену → | 1 Front right handle cover assembly | |
| 27 | 40X1768 запросить цену → | 1 1 Reference edge nip release strap | |
| 28 | 40X1619 запросить цену → | 1 Paper path access door | |
| 29 | 40X1603 запросить цену → | 1 Paper path access door spring | |
| 30 | 40X1618 запросить цену → | 1 Front lower left cover | |
| 31 | 40X1630 запросить цену → | 1 Front left handle cover assembly | |
| 32 | 40X1604 запросить цену → | 1 Left front light shield cover | |
| 33 | 40X1606 запросить цену → | 1 Paper tray guide | |
| 34 | 40X1612 запросить цену → | 1 Detent bellcrank | |
| 35 | 40X1613 запросить цену → | 1 Bellcrank detent spring | |
| 36 | 40X1611 запросить цену → | 1 Front access door support | |
| 37 | 40X1616 запросить цену → | 1 Top paper jam label, 300/310 only | |
| 37 | 40X1617 запросить цену → | 1 Top paper jam label, 100/110 only |

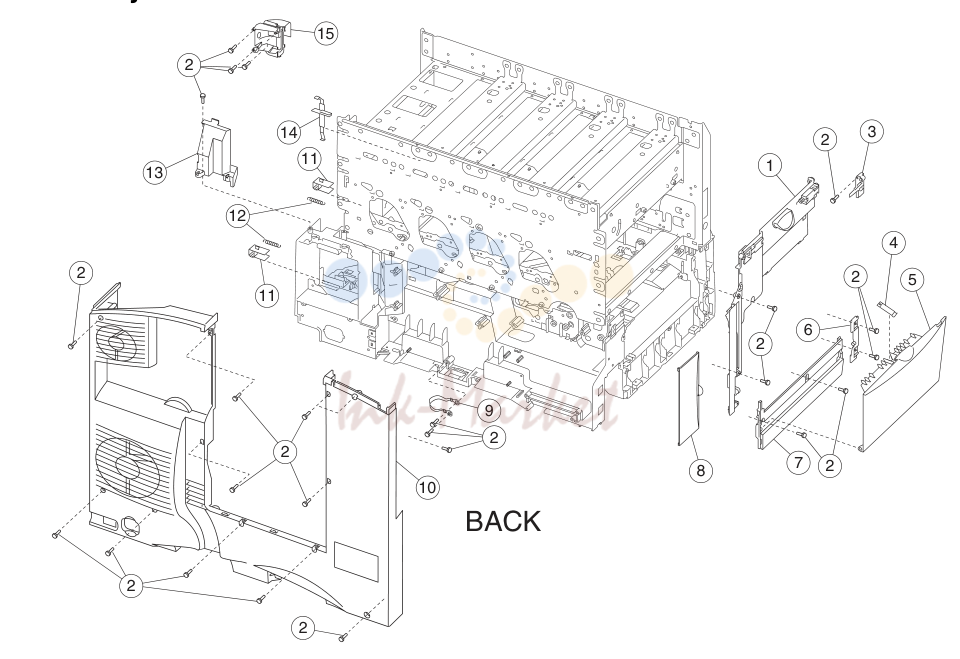

2. Assembly 1.1: Covers
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | 21 Screw type 323, parts packet, (40X1633) | ||
| 3 | 40X1653 запросить цену → | 1 Left upper pivot cover | |
| 4 | 40X1660 запросить цену → | 1 Jam access spring | |
| 5 | 40X1658 запросить цену → | 1 Lower jam access door assembly | |
| 6 | 40X1655 запросить цену → | 1 Left lower pivot cover | |
| 7 | 40X1654 запросить цену → | 1 Left lower cover | |
| 8 | 40X1656 запросить цену → | 1 Waste container door | |
| 9 | 40X1647 запросить цену → | 1 Ground cable | |
| 10 | 40X1644 запросить цену → | 1 Rear cover | |
| 11 | 40X1643 запросить цену → | 2 Fuser latch slide | |
| 12 | 40X1645 запросить цену → | 2 Fuser latch slide spring | |
| 13 | 40X1640 запросить цену → | 1 Fuser top duct | |
| 14 | 40X1646 запросить цену → | 1 Duplex actuator arm assembly | |
| 15 | 40X1662 запросить цену → | 1 RIP fan duct | |
| 16 | 40X1642 запросить цену → | 1 Fuser wall duct | |
| 17 | 40X1641 запросить цену → | 1 Fuser bottom duct | |
| 18 | 40X1650 запросить цену → | 1 Fuser left duct | |
| 19 | 40X1652 запросить цену → | 1 Redrive belt cover duct | |
| 2-1 | 40X1663 запросить цену → | 4 Guide assembly, left side | |
| 2 | 40X1664 запросить цену → | 4 Guide assembly, right side | |
| 3 | 12 Screw type 102, parts packet (40X1639) | ||
| 7-6 | Service Manual | ||
| 3-1 | 40X1666 запросить цену → | 1 Fuser assembly, 220 V 500W | |
| 1 | 40X1651 запросить цену → | 1 Fuser assembly, 115 V 500W | |
| 1 | 40X1667 запросить цену → | 1 Fuser assembly, 100 V 500W (Japan) |

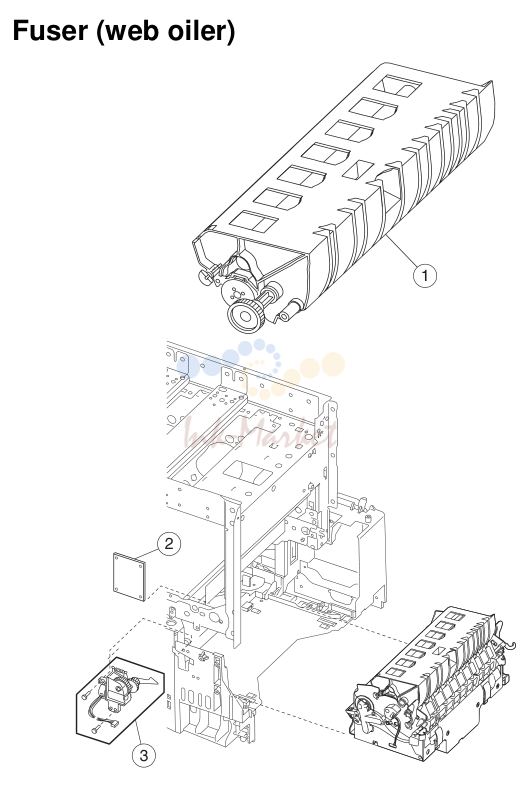

3. Assembly 3.1: Fuser (web oiler)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 4-1 | 4 Screws type 323, parts packet (40X1633) | ||
| 2 | 40X1661 запросить цену → | 1 Fuser drive assembly | |
| 3 | 40X1675 запросить цену → | 1 Fuser drive card assembly | |
| 4 | 3 Screw type 232, parts packet, (40X1676) (card assembly mounting) | ||
| 7-10 | Service Manual |

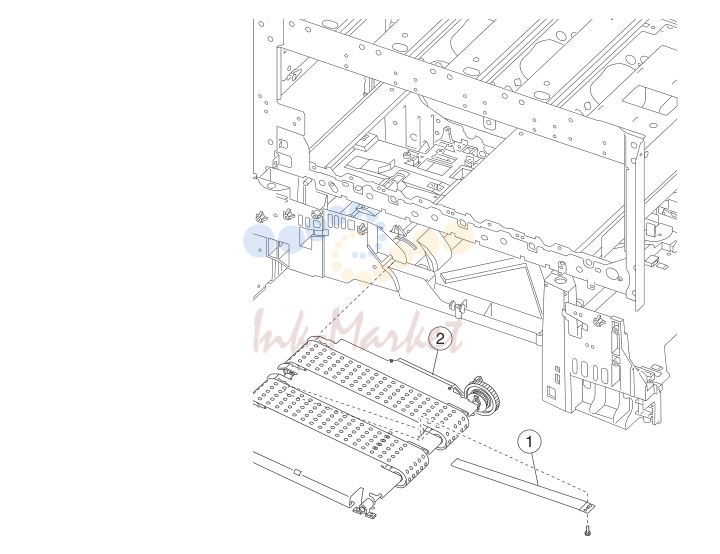

4. Assembly 5: Vacuum transport belt (VTB) assembly
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 6-1 | 40X1678 запросить цену → | 1 Second transfer roll | |
| 2 | 40X1679 запросить цену → | 1 Transfer plate assembly | |
| 7-12 | Service Manual |

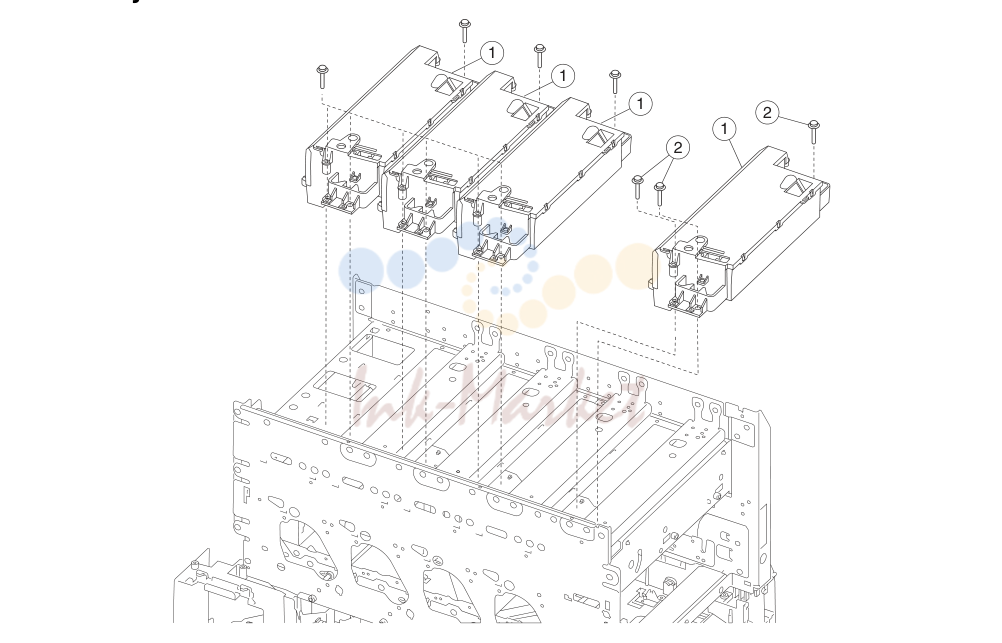

5. Assembly 7: Printheads
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 8-1 | 40X1686 запросить цену → | 8 2 Bracket mounting anchor (2 per package) | |
| 2 | 40X1685 запросить цену → | 2 Upper door hinge | |
| 3 | 2 Screw type 312/322/412/423, parts packet, (40X1691) | ||
| 4 | 40X1689 запросить цену → | 1 Redrive belt 300 T | |
| 5 | 40X1684 запросить цену → | 1 Redrive assembly | |
| 6 | 40X1690 запросить цену → | 1 Redrive door assembly | |
| 7 | 40X1687 запросить цену → | 1 Lower right door latch | |
| 8 | 40X1688 запросить цену → | 1 Lower left door latch | |
| 9 | 2 Screw type 324, parts packet (40X1635) | ||
| 10 | 40X1634 запросить цену → | 1 Lower right door assembly | |
| 7-14 | Service Manual |

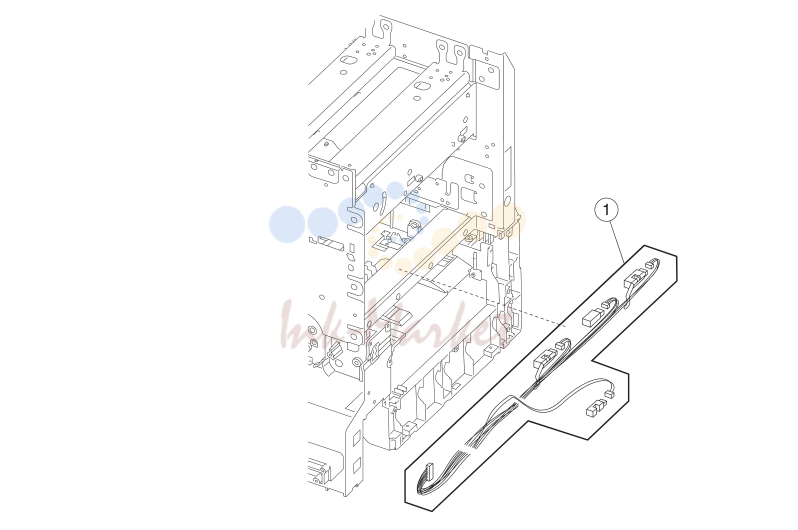

6. Assembly 9: Paper feed input
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 10-1 | 40X1700 запросить цену → | 1 System board shield support with clips, also order cable tie parts packet | |
| 2 | 40X1698 запросить цену → | 1 Media size sensing bracket, also order cable tie parts packet | |
| 3 | 40X1697 запросить цену → | 4 Media size sensing spring, also order cable tie parts packet (P/N 40X1648) | |
| 4 | 4 Screw type 232, parts packet, 40X1676 (media size sensing assembly | ||
| 5 | 40X1699 запросить цену → | 1 Media size sensing board assembly, also order cable tie parts packet | |
| 6 | 40X1696 запросить цену → | 4 Media size sensing link, also order cable tie parts packet (P/N40X1648) | |
| 7-16 | Service Manual | ||
| 11-1 | 40X1701 запросить цену → | Nip relief handle, also order cable tie parts packet (P/N 40X1648) | |
| 2 | 40X1702 запросить цену → | 1 Registration motor assembly kit, including: | |
| 3 | 3 Screw type 323, parts packet, 40X1633 |

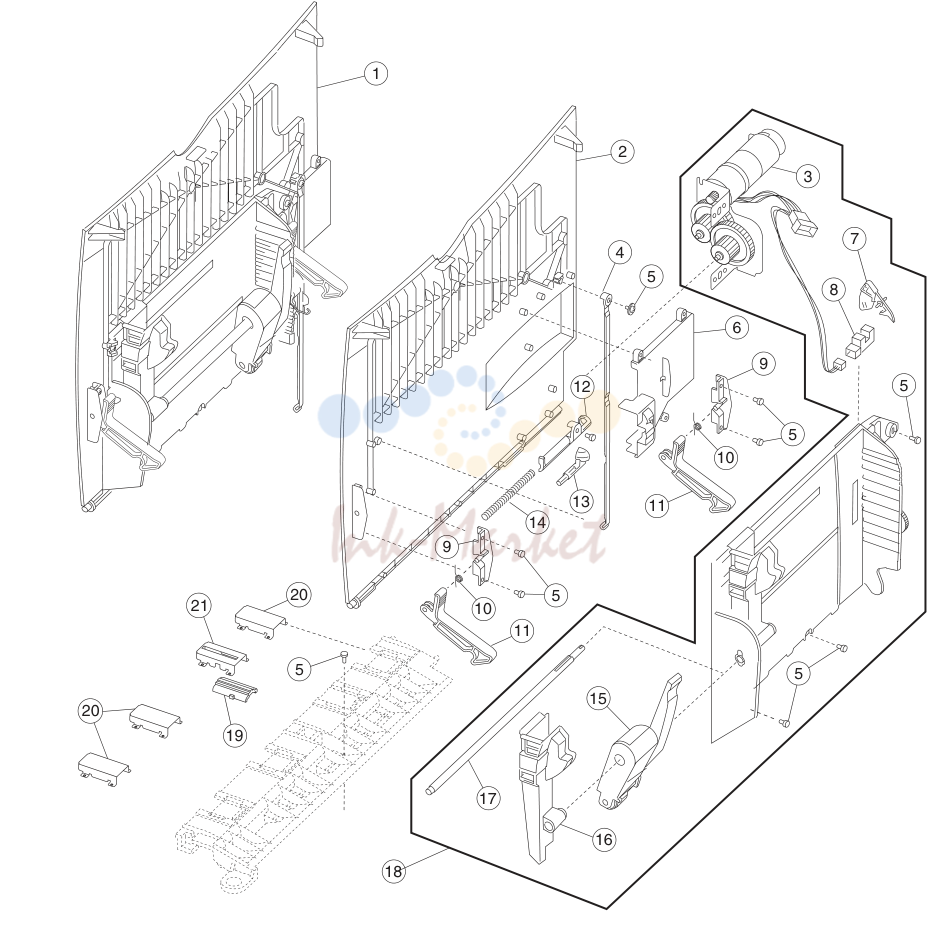

7. Assembly 12: Multipurpose feeder (MPF)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 12-1 | 40X1714 запросить цену → | 1 MPF door assembly | |
| 2 | 40X1711 запросить цену → | 1 MPF door cover | |
| 3 | 40X1853 запросить цену → | 1 MPF drive assembly | |
| 4 | 40X1708 запросить цену → | 1 Door hinge restraint | |
| 5 | 12 Screw type 312/322/412/423, parts packet, 40X1691 | ||
| 6 | 40X1710 запросить цену → | 1 MPF gear cover | |
| 7 | 40X1673 запросить цену → | 1 MPF paper out flag | |
| 8 | 40X1852 запросить цену → | 1 Paper out sensor MPF | |
| 9 | 40X1715 запросить цену → | 2 MPF support bracket cover | |
| 10 | 40X1707 запросить цену → | 2 MPF support bracket spring | |
| 11 | 40X1717 запросить цену → | 2 MPF support bracket | |
| 12 | 40X1713 запросить цену → | 1 Frame bias latch cover | |
| 13 | 40X1712 запросить цену → | 1 Frame bias latch | |
| 14 | 40X1706 запросить цену → | 1 Frame bias spring | |
| 15 | 40X1716 запросить цену → | 1 MPF autocompensator pick assembly | |
| 16 | 40X1736 запросить цену → | 1 MPF side restraint | |
| 17 | 40X1682 запросить цену → | 1 MPF pick shaft | |
| 18 | 40X1709 запросить цену → | 1 MPF feed assembly | |
| 19 | 40X1705 запросить цену → | 1 Friction buckler | |
| 20 | 40X1704 запросить цену → | 3 Rib housing | |
| 21 | 40X1703 запросить цену → | 1 Buckler housing | |
| 13-1 | 40X1728 запросить цену → | 1 500-Sheet tray assembly | |
| 2 | 40X1720 запросить цену → | 1 Back restraint latch | |
| 3 | 40X1719 запросить цену → | 1 Back restraint | |
| 4 | 40X1723 запросить цену → | 1 Tray bias bellcrank assembly | |
| 5 | 1 Screw type 312/322/412/423, parts packet, 40X1691 | ||
| 6 | 40X1725 запросить цену → | 1 Tray bias spring | |
| 7 | 40X1722 запросить цену → | 4 Wear strip | |
| 8 | 40X1885 запросить цену → | 1 Tray wear clip | |
| 9 | 40X1727 запросить цену → | 2 Restraint pad | |
| 10 | 40X1718 запросить цену → | 1 Side restraint | |
| 7-20 | Service Manual | ||
| 14-1 | 40X1730 запросить цену → | 1 Tray interlock bellcrank | |
| 2 | 40X1741 запросить цену → | 1 Pick arm lift bellcrank | |
| 3 | 40X1724 запросить цену → | 1 Pick assembly 500-tray | |
| 4 | 40X1734 запросить цену → | 1 Bellcrank lift spring | |
| 5 | 40X1732 запросить цену → | 1 Paper level sensing assembly | |
| 6 | 40X1731 запросить цену → | 1 Tray interlock bracket | |
| 7 | 40X1729 запросить цену → | 1 Sensor, paper out/low | |
| 8 | 1 Screw type 312/322/412/423, parts packet, 40X1691 (pick roll mounting) | ||
| 9 | 40X1765 запросить цену → | 2 Pick roll tires (2 per pack) | |
| 10 | 40X1733 запросить цену → | 1 Pick motor extension and paper level sensing cable | |
| 15-1 | 40X1739 запросить цену → | 1 ITU light shield assembly | |
| 2 | 40X1738 запросить цену → | 1 ITU assembly | |
| 3 | 40X1737 запросить цену → | 1 ITU coupler retract lever | |
| 7-22 | Service Manual | ||
| 16-1 | 40X1735 запросить цену → | 1 ITU drive assembly, also order cable tie parts packet (P/N 40X1648) | |
| 2 | 40X1742 запросить цену → | 1 #58 gear, also order cable tie parts packet (P/N 40X1648) | |
| 3 | 3 Screw type 323, parts packet, 40X1633 (ITU drive assembly lower frame) |

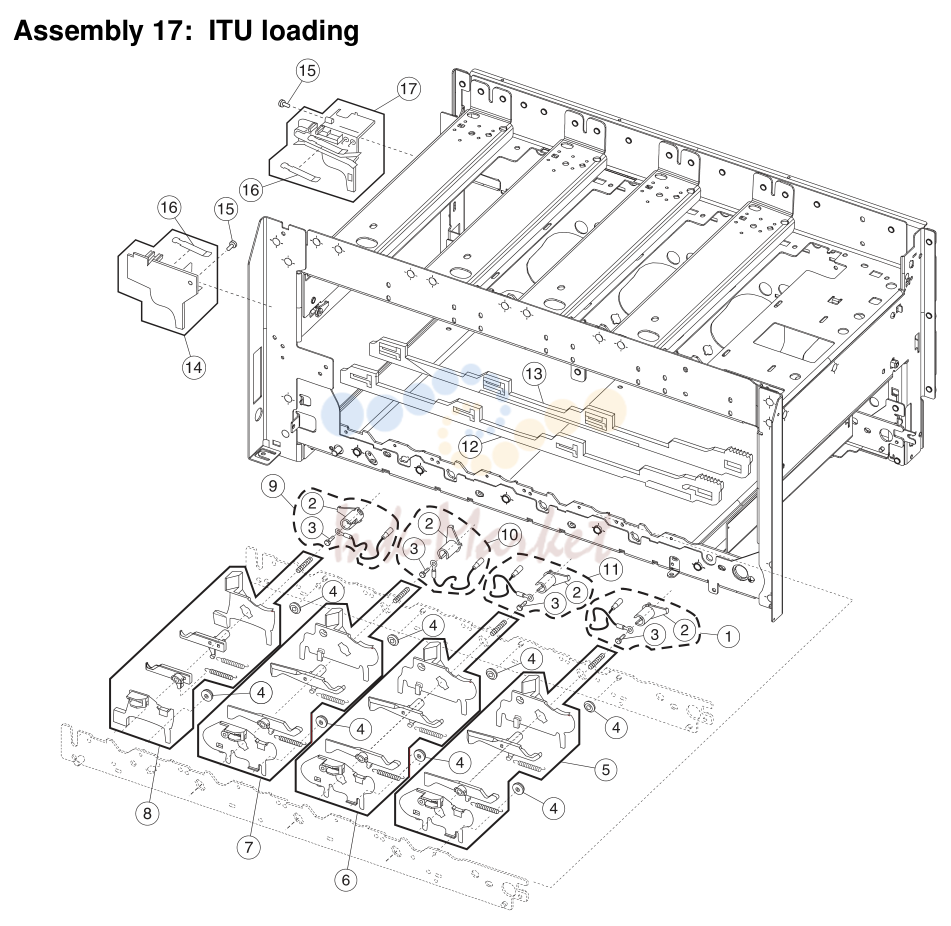

8. Assembly 17: ITU loading
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 17-1 | 40X1761 запросить цену → | 1 Yellow terminal contact assembly | |
| 2 | 40X1744 запросить цену → | 4 Contact spring terminal | |
| 3 | 4 Screw type 312/322/412/423, parts packet, 40X1691 | ||
| 4 | 40X1743 запросить цену → | 8 Cartridge support roller | |
| 5 | 40X1749 запросить цену → | 1 Parts packet, ITU loading-yellow, including | |
| 6 | 40X1750 запросить цену → | 1 Parts packet, ITU loading-cyan, including | |
| 7 | 40X1751 запросить цену → | 1 Parts packet, ITU loading-magenta, including | |
| 8 | 40X1752 запросить цену → | 1 Parts packet, ITU loading-black, including | |
| 9 | 40X1753 запросить цену → | 1 Black terminal contact assembly | |
| 10 | 40X1757 запросить цену → | 1 Magenta terminal contact assembly | |
| 11 | 40X1759 запросить цену → | 1 Cyan terminal contact assembly | |
| 12 | 40X1747 запросить цену → | 1 BOR front cam | |
| 13 | 40X1748 запросить цену → | 1 BOR rear cam | |
| 14 | 40X1770 запросить цену → | 1 1 Front ITU guide | |
| 15 | Screw type 323, parts packet, 40X1633 | ||
| 16 | 40X1745 запросить цену → | 1 1 ITU bias spring | |
| 17 | 40X1746 запросить цену → | 1 1 Rear ITU guide | |
| 18-1 | 40X1756 запросить цену → | 1 Waste toner container | |
| 2 | 40X1755 запросить цену → | 1 Waste container latch spring, also order cable tie parts packet | |
| 3 | 40X1754 запросить цену → | 1 Waste container latch, also order cable tie parts packet (P/N 40X1648) | |
| 7-26 | Service Manual |
9. Assembly 19: BOR drive assembly
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 20-1 | 40X1762 запросить цену → | 4 Cartridge contact assembly, complete, also order cable tie parts packet | |
| 2 | 40X1636 запросить цену → | 4 Rear hold down spring, also order cable tie parts packet (P/N 40X1648) | |
| 3 | 40X1760 запросить цену → | 4 Rear hold down bellcrank, also order cable tie parts packet (P/N 40X1648) | |
| 7-28 | Service Manual |
10. Assembly 21: Cartridge drive assembly
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 22-1 | 40X0269 запросить цену → | 1 Power cord set-U.S., Asia Pacific (English), Canada, Colombia, Costa | |
| 1 | 40X0270 запросить цену → | 1 Power cord set-Japan | |
| 1 | 40X0303 запросить цену → | 1 Power cord set-PRC | |
| 1 | 40X1766 запросить цену → | 1 Power cord set-Bolivia, Peru | |
| 1 | 40X0288 запросить цену → | 1 Power cord set-Argentina | |
| 1 | 40X1767 запросить цену → | 1 Power cord set-African countries-Bluemark, Austria, Belgium, Bulgaria, | |
| 1 | 40X0280 запросить цену → | 1 Power cord set-Korea | |
| 1 | 40X0281 запросить цену → | 1 Power cord set-Taiwan | |
| 1 | 40X0301 запросить цену → | 1 Power cord set-Australia | |
| 1 | 40X1771 запросить цену → | 1 Power cord set-Israel | |
| 1 | 40X0275 запросить цену → | 1 Power cord set-Israel | |
| 1 | 40X1772 запросить цену → | 1 Power cord set-Switzerland | |
| 1 | 40X1773 запросить цену → | 1 Power cord set-Botswana, Lesotho, Namibia, South Africa | |
| 1 | 40X0273 запросить цену → | 1 Power cord set-Chile, Uruguay | |
| 1 | 40X1774 запросить цену → | 1 Power cord set-Denmark | |
| 1 | 40X0277 запросить цену → | 1 Power cord set-Brazil | |
| 1 | 40X0271 запросить цену → | 1 Power cord set-Ireland, UK | |
| 2 | 40X1781 запросить цену → | 1 LVPS assembly | |
| 3 | 8 Screw type 121, parts packet, 40X1780 |
11. Assembly 22.1: Electronics
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | 40X1786 запросить цену → | 5 Cable clip | |
| 3 | 40X1783 запросить цену → | 1 System board inner shield assembly, also order cable tie parts packet | |
| 4 | 40X1785 запросить цену → | 1 Ground cable | |
| 5 | 40X1700 запросить цену → | 1 System board shield support with clips | |
| 6 | 20 Screw type 232, parts packet, 40X1676 | ||
| 7 | 40X1779 запросить цену → | 1 System board, network, also order cable tie parts packet (P/N 40X1648) | |
| 8 | 40X3521 запросить цену → | 1 Bar code card assembly | |
| 9 | 40X1508 запросить цену → | 1 128MB SDRAM card assembly | |
| 9 | 40X1509 запросить цену → | 1 256MB SDRAM card assembly | |
| 9 | 40X1510 запросить цену → | 1 512MB SDRAM card assembly | |
| 10 | 40X1784 запросить цену → | 1 INA blank flat shield, use when options are not installed | |
| 2 | 2 Screw type 323, parts packet, 40X1633 (TFR HVPS board to frame) | ||
| 3 | 1 Screw type 324, parts packet, 40X1635 (TFR HVPS board to frame) | ||
| 4 | 40X1794 запросить цену → | 3 Standoff, high voltage power supply-developer board | |
| 5 | 8 Screw type 121, parts packet, 40X1780 | ||
| 6 | 40X1795 запросить цену → | 1 Developer HVPS board, also order cable tie parts packet (P/N 40X1648) | |
| 7-34 | Service Manual | ||
| 2 | 40X1796 запросить цену → | 1 VTB fan gap cover | |
| 3 | 40X1798 запросить цену → | 1 Fuser fan assembly | |
| 4 | 2 Screws, parts packet, 40X1797 (fuser fan mounting) | ||
| 5 | 40X1799 запросить цену → | 1 RIP fan, 92 mm | |
| 6 | 40X1662 запросить цену → | 1 RIP fan duct | |
| 7 | 2 Screw type 324, parts packet, 40X1635 |
12. Assembly 23: Electronics-cabling interconnections 1
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 23-1 | 40X1637 запросить цену → | 1 Top autoconnect and output bin sensor | |
| 2 | 40X1799 запросить цену → | 1 RIP fan, 92 mm | |
| 3 | 40X1758 запросить цену → | 1 Lift/BOR assembly | |
| 4 | 40X1807 запросить цену → | 1 Oiler motor driver cable | |
| 5 | 40X1801 запросить цену → | 1 Operator panel cable | |
| 6 | 40X1769 запросить цену → | 1 Operator panel USB cable | |
| 7 | 40X1683 запросить цену → | 1 Printhead assembly-yellow mirror motor (attached to yellow printhead) | |
| 8 | 40X1806 запросить цену → | 1 Laser cable-cyan/yellow | |
| 9 | 40X1683 запросить цену → | 1 Printhead assembly-cyan mirror motor (attached to cyan printhead) | |
| 10 | 40X1740 запросить цену → | 1 Printhead interlock cable assembly | |
| 11 | 40X1683 запросить цену → | 1 Printhead assembly-magenta mirror motor (attached to magenta | |
| 12 | 40X1805 запросить цену → | 1 Laser cable-black/magenta | |
| 13 | 40X1683 запросить цену → | 1 Printhead assembly-black mirror motor (attached to black printhead) | |
| 14 | 40X1810 запросить цену → | 1 HVPS control cable-developer | |
| 15 | 40X1739 запросить цену → | 1 ITU light shield assembly | |
| 16 | 40X1692 запросить цену → | 1 S2/XPAR/NMS/MPF cable assembly (with sensors) | |
| 17 | 40X1854 запросить цену → | 1 MPF motor/sensor cable | |
| 18 | 40X1702 запросить цену → | 1 Registration motor assembly kit | |
| 19 | 40X1733 запросить цену → | 1 Pick motor extension and paper level sensing cable | |
| 20 | 40X1809 запросить цену → | 1 HVPS control cable-transfer | |
| 21 | 40X1804 запросить цену → | 1 ITU and black cartridge motor cable | |
| 22 | 40X1803 запросить цену → | 1 Cyan and magenta cartridge motor cable | |
| 23 | 40X1811 запросить цену → | 1 Options bottom/media size sensing cable assembly | |
| 24 | 40X1781 запросить цену → | 1 LVPS assembly | |
| 25 | 40X1800 запросить цену → | 1 VTB fan, 60 mm | |
| 26 | 40X1798 запросить цену → | 1 Fuser fan assembly | |
| 27 | 40X1802 запросить цену → | 1 Fuser and yellow cartridge motor cable |
13. Assembly 24: Electronics-cabling interconnections 2
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 24-1 | 40X1753 запросить цену → | 1 Black terminal contact assembly | |
| 2 | 40X1759 запросить цену → | 1 Cyan terminal contact assembly | |
| 3 | 40X1761 запросить цену → | 1 Yellow terminal contact assembly | |
| 4 | 40X1757 запросить цену → | 1 Magenta terminal contact assembly | |
| 5 | 40X1812 запросить цену → | 1 Second transfer voltage cable assembly | |
| 6 | 40X1809 запросить цену → | 1 HVPS control cable-transfer | |
| 25-1 | 40X1810 запросить цену → | 1 HVPS control cable-developer | |
| 2 | 40X1762 запросить цену → | 4 Cartridge contact assembly, complete | |
| 7-40 | Service Manual |
14. Assembly 27: Output expander
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 27-1 | 40X1980 запросить цену → | 1 Output expander, complete | |
| 2 | 40X1996 запросить цену → | 1 Right cover | |
| 3 | 40X1997 запросить цену → | 1 ESD brush cover | |
| 4 | 40X1988 запросить цену → | 1 Upper redrive deflector, also order 40X2000 | |
| 5 | 40X2000 запросить цену → | 1 Upper diverter spring | |
| 6 | 40X2007 запросить цену → | 1 Exit shaft assembly, also order parts packet 40X2011 | |
| 7 | 40X1999 запросить цену → | 1 Lower exit shaft assembly, also order parts packet 40X2011 | |
| 8 | 40X1982 запросить цену → | 1 Output option card shield | |
| 9 | 40X2013 запросить цену → | 1 Output expander DC motor board | |
| 10 | 40X1984 запросить цену → | 1 Front control board cover | |
| 11 | 40X1992 запросить цену → | 1 Output expander tray | |
| 12 | 40X2014 запросить цену → | 1 Diverter arm | |
| 13 | 40X2015 запросить цену → | 1 Spring clutch assembly | |
| 14 | 40X2010 запросить цену → | 1 Output tray spring | |
| 15 | 2 Shaft bearing, parts packet, 40X2011 | ||
| 16 | 40X1991 запросить цену → | 1 Output tray latch | |
| 17 | 40X1981 запросить цену → | 2 Front attach bracket | |
| 18 | 40X2009 запросить цену → | 2 Swing arm spring | |
| 19 | 40X1995 запросить цену → | 1 Output expander assembly, mechanical linkage | |
| 20 | 40X1987 запросить цену → | 1 Rear support cover | |
| 21 | 40X1986 запросить цену → | 1 Rear cover | |
| 22 | 40X1989 запросить цену → | 1 Level sensor bracket | |
| 23 | 40X1990 запросить цену → | 1 Output paper level flag | |
| 24 | 40X2008 запросить цену → | 1 Dual bin full sensor |
15. Assembly 27.1: Output expander
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | 40X2006 запросить цену → | 1 Lower shaft assembly, also order parts packet 40X2011 | |
| 3 | 40X2004 запросить цену → | 3 Drive pulley | |
| 4 | 40X1983 запросить цену → | 2 Rear attach bracket | |
| 5 | 4 Screw, parts packet, 40X1813 | ||
| 6 | 40X1985 запросить цену → | 1 Front cover | |
| 7 | 40X2002 запросить цену → | 1 160-gear belt | |
| 8 | 40X2003 запросить цену → | 1 Belt idler arm assembly | |
| 9 | 40X2005 запросить цену → | 1 Belt tensioner spring | |
| 10 | 40X2010 запросить цену → | 1 Output tray spring | |
| 11 | 40X1991 запросить цену → | 1 Output tray latch | |
| 12 | 40X1993 запросить цену → | 1 Frame assembly | |
| 13 | 40X2001 запросить цену → | 1 Output expander pass thru sensor | |
| 14 | 6 Shaft bearing, parts packet, 40X2011 | ||
| 15 | 40X2012 запросить цену → | 1 Shaft assembly, middle 40T, also order parts packet 40X2011 |
16. Assembly 28: 5-Bin mailbox
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 28-1 | 40X2020 запросить цену → | 1 5-Bin mailbox, complete | |
| 2 | 40X2034 запросить цену → | 1 Access door rear latch | |
| 3 | 40X2049 запросить цену → | 1 Rear access door roller assembly | |
| 4 | 40X2032 запросить цену → | 1 Front door | |
| 5 | 40X2024 запросить цену → | 1 Access door front latch | |
| 6 | 40X2044 запросить цену → | 1 Left frame assembly w/clutch assembly | |
| 7 | 40X2056 запросить цену → | 1 Drive shaft bushing packet | |
| 8 | 40X2033 запросить цену → | 1 Right cover | |
| 9 | 40X2054 запросить цену → | 4 Drive shaft assembly | |
| 10 | 40X2055 запросить цену → | 1 Drive with gear shaft assembly | |
| 11 | 40X2029 запросить цену → | 1 Front cover | |
| 12 | 40X2066 запросить цену → | 2 5-bin mailbox pass thru sensor | |
| 13 | 40X2028 запросить цену → | 5 Paper cap tray | |
| 14 | 40X2043 запросить цену → | 1 5-bin mailbox assembly kit | |
| 15 | 40X2027 запросить цену → | 1 Bail attach bracket assembly | |
| 16 | 1 Bail, order P/N 40X2043, 5-bin mailbox assembly kit | ||
| 17 | 40X2035 запросить цену → | 5 Paper tray support | |
| 18 | 40X2042 запросить цену → | 5 Paper tray stop assembly | |
| 19 | 40X2038 запросить цену → | 4 Bin full flag | |
| 20 | 40X2030 запросить цену → | 1 Rear structural cover | |
| 21 | 40X2023 запросить цену → | 5 Tray media level sensor cable | |
| 22 | 40X2063 запросить цену → | 5 Dual bin level sensor | |
| 23 | 40X2052 запросить цену → | 1 Lower autoconnect cable assembly | |
| 24 | 40X2050 запросить цену → | 1 Main DC drive assembly | |
| 25 | 40X2026 запросить цену → | 1 Bin full flag | |
| 26 | 40X2064 запросить цену → | 1 5-bin mailbox system board assembly | |
| 27 | 40X2067 запросить цену → | 1 Drive gear | |
| 28 | 40X2053 запросить цену → | 1 Upper autoconnect cable assembly | |
| 29 | 12 Screw, parts packet, 40X2046 (board mounting) | ||
| 30 | 40X2031 запросить цену → | 1 Rear cover | |
| 31 | 40X2000 запросить цену → | 1 Upper diverter spring | |
| 32 | 40X2025 запросить цену → | 1 Top bin cover | |
| 33 | 40X2040 запросить цену → | 1 Wire cover | |
| 34 | 40X1638 запросить цену → | 1 Redrive cap cover assembly |
17. Assembly 28.1: 5-Bin mailbox
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | 40X2039 запросить цену → | 1 Right side frame assembly | |
| 3 | 12 Screw type 323, parts packet, 40X1633 | ||
| 4 | 40X2057 запросить цену → | 4 Diverter actuator cam | |
| 5 | 40X2060 запросить цену → | 4 Diverter actuator spring | |
| 6 | 40X2058 запросить цену → | 4 Diverter actuator latch | |
| 7 | 40X2059 запросить цену → | 4 Diverter actuator arbor | |
| 8 | 40X2069 запросить цену → | 4 C-clip retainer | |
| 9 | 40X2021 запросить цену → | 1 Attach front bracket | |
| 10 | 40X2061 запросить цену → | 4 Diverter solenoid | |
| 11 | 40X2022 запросить цену → | 1 Static ground contact | |
| 12 | 40X2041 запросить цену → | 5 Paper exit deflector w/brush | |
| 13 | 40X2037 запросить цену → | 4 Paper deflector | |
| 14 | 40X2068 запросить цену → | 4 Deflector | |
| 15 | 40X2036 запросить цену → | 1 Paper top bin deflector |
18. Assembly 29: 500-Sheet drawer option
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 29-1 | 40X1880 запросить цену → | 1 500-Sheet drawer option, complete | |
| 2 | 40X1728 запросить цену → | 1 500-Sheet tray assembly | |
| 3 | 40X1720 запросить цену → | 1 Back restraint latch | |
| 4 | 40X1719 запросить цену → | 1 Back restraint | |
| 5 | 40X1723 запросить цену → | 1 Tray bias bellcrank assembly | |
| 6 | 1 Screw type 312/322/412/423, parts packet, 40X1691 | ||
| 7 | 40X1725 запросить цену → | 1 Tray bias spring | |
| 8 | 40X1722 запросить цену → | 1 Wear strip | |
| 9 | 40X1721 запросить цену → | 1 Tray wear clip | |
| 10 | 40X1885 запросить цену → | 1 Tray wear clip | |
| 11 | 40X1727 запросить цену → | 2 Restraint pad |
19. Assembly 29.1: 500-Sheet drawer option
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | 31 Screw type 323, parts packet, 40X1633 | ||
| 3 | 40X1910 запросить цену → | 1 500-Sheet option tray pick assembly | |
| 4 | 40X1898 запросить цену → | 1 Paper level sensing assembly | |
| 5 | 40X1938 запросить цену → | 1 Autoconnect cable assembly | |
| 6 | 40X1648 запросить цену → | 1 6 Cable tie (6 in a pack) | |
| 7 | 40X1908 запросить цену → | 1 Frame cover | |
| 8 | 40X1730 запросить цену → | 1 Tray interlock bellcrank | |
| 9 | 40X1891 запросить цену → | 1 Pass thru sensor | |
| 10 | 40X1896 запросить цену → | 1 Hinge | |
| 11 | 40X1894 запросить цену → | 1 Electronics/size sensing assembly with system board | |
| 12 | 40X1741 запросить цену → | 1 Pick arm lift bellcrank | |
| 13 | 40X1899 запросить цену → | 1 Media size sensing assembly | |
| 14 | 40X1734 запросить цену → | 1 Bellcrank lift spring | |
| 15 | 40X1907 запросить цену → | 1 500-Sheet base assembly | |
| 16 | 40X1601 запросить цену → | 7 Machine pad | |
| 17 | 40X1903 запросить цену → | 1 Plate, 500-Sheet support assembly | |
| 18 | 40X1909 запросить цену → | 1 Paper guide | |
| 19 | 40X1897 запросить цену → | 1 Wall support plate | |
| 20 | 40X1911 запросить цену → | 1 Base door assembly | |
| 21 | 40X1895 запросить цену → | 1 500-sheet option spring | |
| 22 | 40X1906 запросить цену → | 1 500-Sheet option deflector | |
| 23 | 40X1765 запросить цену → | 2 Pick roll tires (2 per pack) |
20. Assembly 30: Duplex option
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 30-1 | 40X1920 запросить цену → | 1 Duplex option, complete | |
| 2 | 40X1961 запросить цену → | 1 Back cover | |
| 3 | 40X1965 запросить цену → | 5 Redrive bearing | |
| 4 | 40X1930 запросить цену → | 1 Duplex entry shaft assembly | |
| 5 | 20 Screw type 312/322/412/423, parts packet, 40X1691 | ||
| 6 | 40X1923 запросить цену → | 1 Right side front tray guide | |
| 7 | 40X1956 запросить цену → | 1 Deflector actuator assembly | |
| 8 | 40X1957 запросить цену → | 1 Deflector follower assembly | |
| 9 | 40X1959 запросить цену → | 1 Duplex front jam tray assembly | |
| 10 | 40X1935 запросить цену → | 1 Duplex support bracket | |
| 11 | 40X1964 запросить цену → | 1 Sensor mount plate | |
| 12 | 40X1927 запросить цену → | 1 Duplex exit sensor | |
| 13 | 40X1924 запросить цену → | 1 Duplex shaft mount | |
| 14 | 40X1954 запросить цену → | 1 Front decurl assembly | |
| 15 | 40X1928 запросить цену → | 1 F/R backup shaft assembly | |
| 16 | 40X1951 запросить цену → | 3 5 mm bushing | |
| 17 | 40X1948 запросить цену → | 1 Brake pad | |
| 18 | 40X1963 запросить цену → | 1 Duplex paper guide | |
| 19 | 40X1933 запросить цену → | 1 Wall support | |
| 20 | 40X1950 запросить цену → | 1 Brake spring | |
| 21 | 40X1947 запросить цену → | 1 Pass thru shaft assembly | |
| 22 | 40X1926 запросить цену → | 1 Duplex shaft assembly | |
| 23 | 40X1944 запросить цену → | 1 Pass thru spring | |
| 24 | 40X1945 запросить цену → | 1 Aligner arm spring | |
| 25 | 40X1942 запросить цену → | 1 Spur drive gear | |
| 26 | 40X1943 запросить цену → | 2 26T duplex gear | |
| 27 | Retainer, parts packet, 40X1966 | ||
| 28 | 40X1946 запросить цену → | 1 Bellcrank assembly | |
| 29 | 40X1949 запросить цену → | 1 Decurl BAC assembly | |
| 30 | 40X1929 запросить цену → | 1 40T shaft drive F/R gear |
21. Assembly 30.1: Duplex option
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | 40X1938 запросить цену → | 1 Autoconnect cable assembly | |
| 3 | 40X1939 запросить цену → | 1 DC forward/reverse motor assembly | |
| 4 | 40X1940 запросить цену → | 1 DC duplex feed motor | |
| 5 | 1 Screw type 323, parts packet, 40X1633 | ||
| 6 | 40X1648 запросить цену → | 6 Cable tie (6 in pack) | |
| 7 | 40X1937 запросить цену → | 1 Back support | |
| 8 | 40X1922 запросить цену → | 1 Duplex card assembly | |
| 9 | 40X1958 запросить цену → | 1 Transfer belt | |
| 10 | 40X1960 запросить цену → | 1 Right jam clearance tray assembly | |
| 11 | 40X1969 запросить цену → | 1 C-clip retainer | |
| 12 | 40X1953 запросить цену → | 2 Aligner spring | |
| 13 | 40X1967 запросить цену → | 2 Paper guide assembly | |
| 14 | 40X1941 запросить цену → | 2 Drive alignment shaft assembly | |
| 15 | 40X1952 запросить цену → | 1 Reduction gear shaft | |
| 16 | 40X1931 запросить цену → | 3 Right backup spring assembly | |
| 17 | 40X1968 запросить цену → | 2 Drive gear | |
| 18 | 40X1932 запросить цену → | 3 Left backup spring assembly | |
| 19 | 40X1962 запросить цену → | 1 Upper rib assembly | |
| 20 | 40X1925 запросить цену → | 1 Duplex input sensor | |
| 21 | Screw type 324, parts packet, 40X1635 |
22. Assembly 31: High-capacity input tray (HCIT)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 31-1 | 40X2137 запросить цену → | 1 Paper size sensor box assembly | |
| 2 | 40X2111 запросить цену → | 1 Flag, paper size F | |
| 3 | 40X2112 запросить цену → | 1 Flag, paper size C | |
| 4 | 40X2110 запросить цену → | 1 Flag, paper size R | |
| 5 | 40X2113 запросить цену → | 3 Spring, paper size flag | |
| 6 | 40X2108 запросить цену → | 10 Sensor, photo interrupter | |
| 7 | 40X2103 запросить цену → | 1 Paper size sensors cable | |
| 8 | 40X2095 запросить цену → | 1 System control board | |
| 9 | Screw type 312/322/412/423, parts packet, 40X1691 | ||
| 10 | 40X2096 запросить цену → | 1 LVPS | |
| 11 | 40X2105 запросить цену → | 1 Elevator motor assembly | |
| 12 | 40X2097 запросить цену → | 1 AC power outlet | |
| 13 | 40X2098 запросить цену → | 1 AC power inlet | |
| 14 | 40X2091 запросить цену → | 1 AC power cord jumper | |
| 15 | 40X2115 запросить цену → | 1 Paper tray guide | |
| 16 | 40X2134 запросить цену → | 1 Elevator lift belt | |
| 17 | 40X2136 запросить цену → | 1 Elevator lift | |
| 18 | 40X2139 запросить цену → | 3 Ring 7, elevator lift gear/elevator lift | |
| 19 | 40X2135 запросить цену → | 1 Elevator lift gear | |
| 20 | 40X2114 запросить цену → | 2 Paper tray arms | |
| 21 | 40X2116 запросить цену → | 1 Feed unit, complete assembly | |
| 22 | 40X2118 запросить цену → | 2 Bushing | |
| 23 | 40X2124 запросить цену → | 1 Front feed unit spring | |
| 24 | 40X2125 запросить цену → | 1 Rear feed unit spring | |
| 25 | 40X2138 запросить цену → | 1 Feed cover | |
| 26 | 40X2131 запросить цену → | 2 Separation/torque roller | |
| 27 | 40X2120 запросить цену → | 2 Feed cam | |
| 28 | E-clips, parts packet, 40X2122 | ||
| 29 | 40X2119 запросить цену → | 2 Feed roller | |
| 30 | 40X2121 запросить цену → | 2 Feed unit spring | |
| 31 | 40X2123 запросить цену → | 1 060 bushing | |
| 32 | 40X2133 запросить цену → | 2 Emitter timing wheel | |
| 33 | 40X2126 запросить цену → | 3 Plastic 5W clip | |
| 34 | 40X2117 запросить цену → | 2 Special optical sensors | |
| 35 | 40X2127 запросить цену → | 1 Level sensor flag | |
| 36 | 40X2129 запросить цену → | 1 Extension spring | |
| 37 | 40X2128 запросить цену → | 1 Near empty sensor flag |
23. Assembly 31.1: High-capacity input tray (HCIT)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | 40X2143 запросить цену → | 1 Right side cover | |
| 3 | 40X2092 запросить цену → | 2 Caster, movable | |
| 4 | 16 Screw type 312/322/412/423, parts packet, 40X1691 | ||
| 5 | 40X2094 запросить цену → | 4 F adjuster | |
| 6 | 40X2141 запросить цену → | 1 Front cover | |
| 7 | 40X2142 запросить цену → | 1 Cover, main CA | |
| 8 | 40X2093 запросить цену → | 2 Caster, fixed | |
| 9 | 40X2144 запросить цену → | 1 Left side cover | |
| 10 | 40X2146 запросить цену → | 1 Upper left side jam cover | |
| 11 | 40X2100 запросить цену → | 1 Locating pin, options front right | |
| 12 | 40X2099 запросить цену → | 1 Locating pin, options rear left | |
| 13 | 40X2106 запросить цену → | 1 Options autoconnect cable assembly | |
| 14 | 40X2109 запросить цену → | 1 Options cable mounting plate | |
| 32-1 | 40X2150 запросить цену → | 1 Complete option | |
| 2 | 40X2155 запросить цену → | 1 1 Jam access door | |
| 3 | 40X2156 запросить цену → | 2 1 Front door latch | |
| 4 | 40X2157 запросить цену → | 1 1 Rear door latch | |
| 5 | 40X2152 запросить цену → | 1 1 Front assembly cover | |
| 6 | 40X2153 запросить цену → | 1 1 Stapler access cover | |
| 7 | 40X3274 запросить цену → | 1 1 Stapler access door switch assembly | |
| 8 | 40X3277 запросить цену → | 1 1 Output assembly tray | |
| 9 | 56P4219 запросить цену → | 1 1 Stacking bail kit | |
| 10 | 40X2151 запросить цену → | 1 1 Rear assembly cover | |
| 11 | 40X2154 запросить цену → | 1 1 Top assembly cover | |
| 7-62 | Service Manual |
24. Assembly 32.1: StapleSmart finisher
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 35-1 | 40X2083 запросить цену → | 1 Outdoor media drawer assembly | |
| 2 | 40X2084 запросить цену → | 1 Outdoor media tray assembly | |
| 7-68 | Service Manual | ||
| 36-1 | 40X2086 запросить цену → | 1 Paper support bail | |
| 2 | 40X2088 запросить цену → | 1 Banner option screw | |
| 3 | 40X2087 запросить цену → | 1 Wire bail |
