Lexmark C760 / C762 — каталог запчастей со схемами

Содержание

• 1. Assembly 1: Covers
• 2. Assembly 1.1: Covers
• 3. Assembly 3.1: Fuser (web oiler)
• 4. Assembly 5: Vacuum transport belt (VTB) assembly
• 5. Assembly 12: Multipurpose feeder (MPF)
• 6. Assembly 17: ITU loading
• 7. Assembly 19: BOR drive assembly

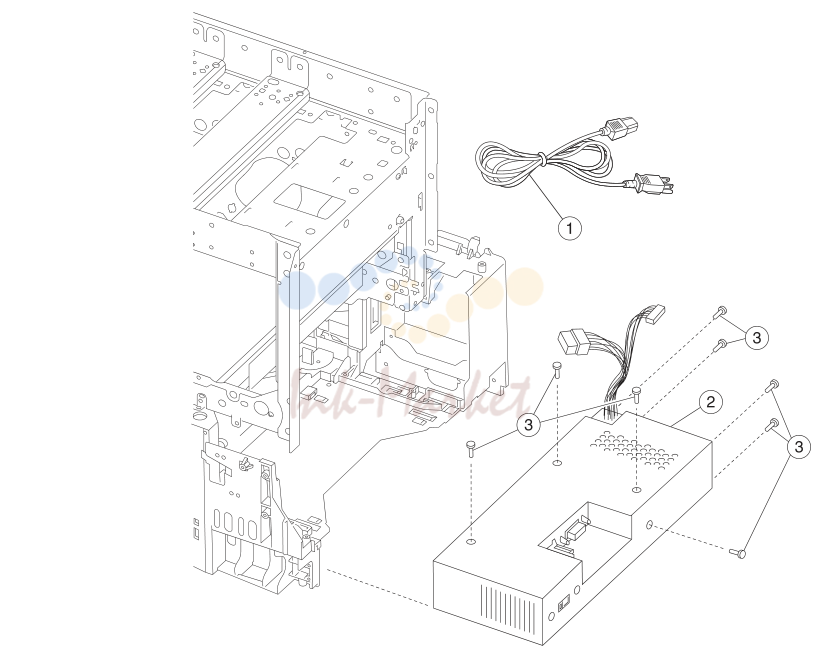

• 8. Assembly 22: Electronics

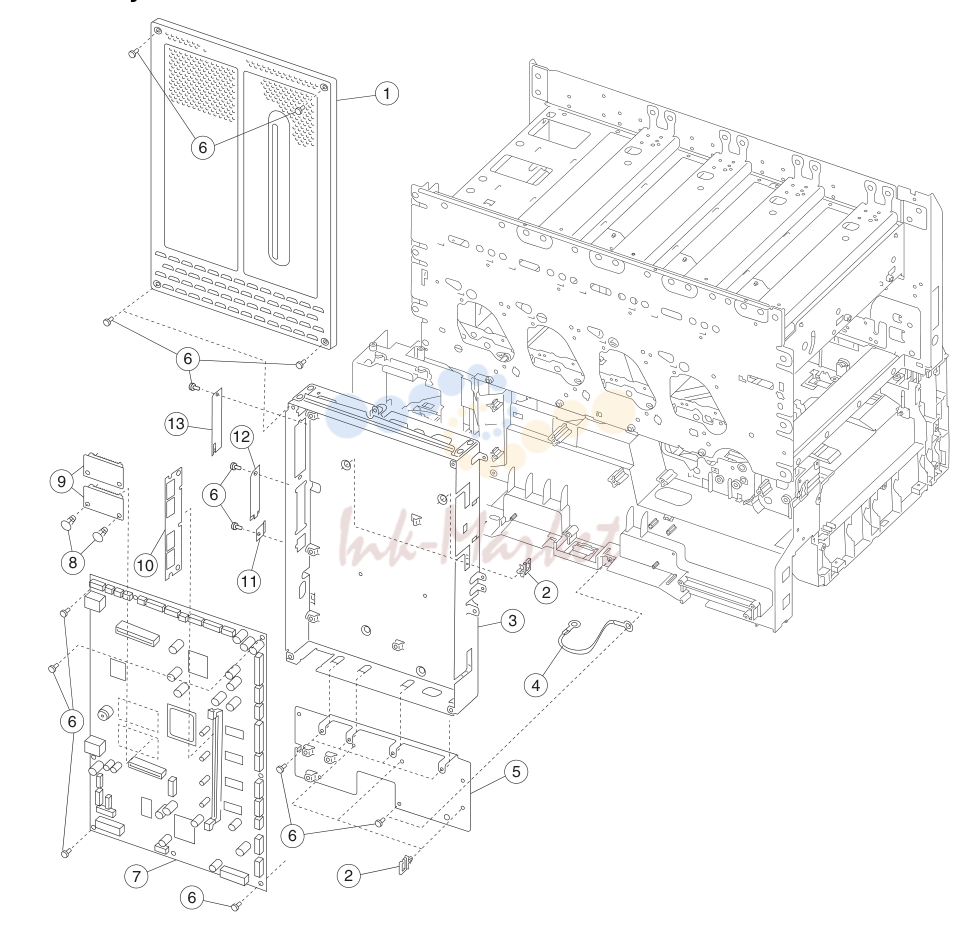

• 9. Assembly 22.1: Electronics

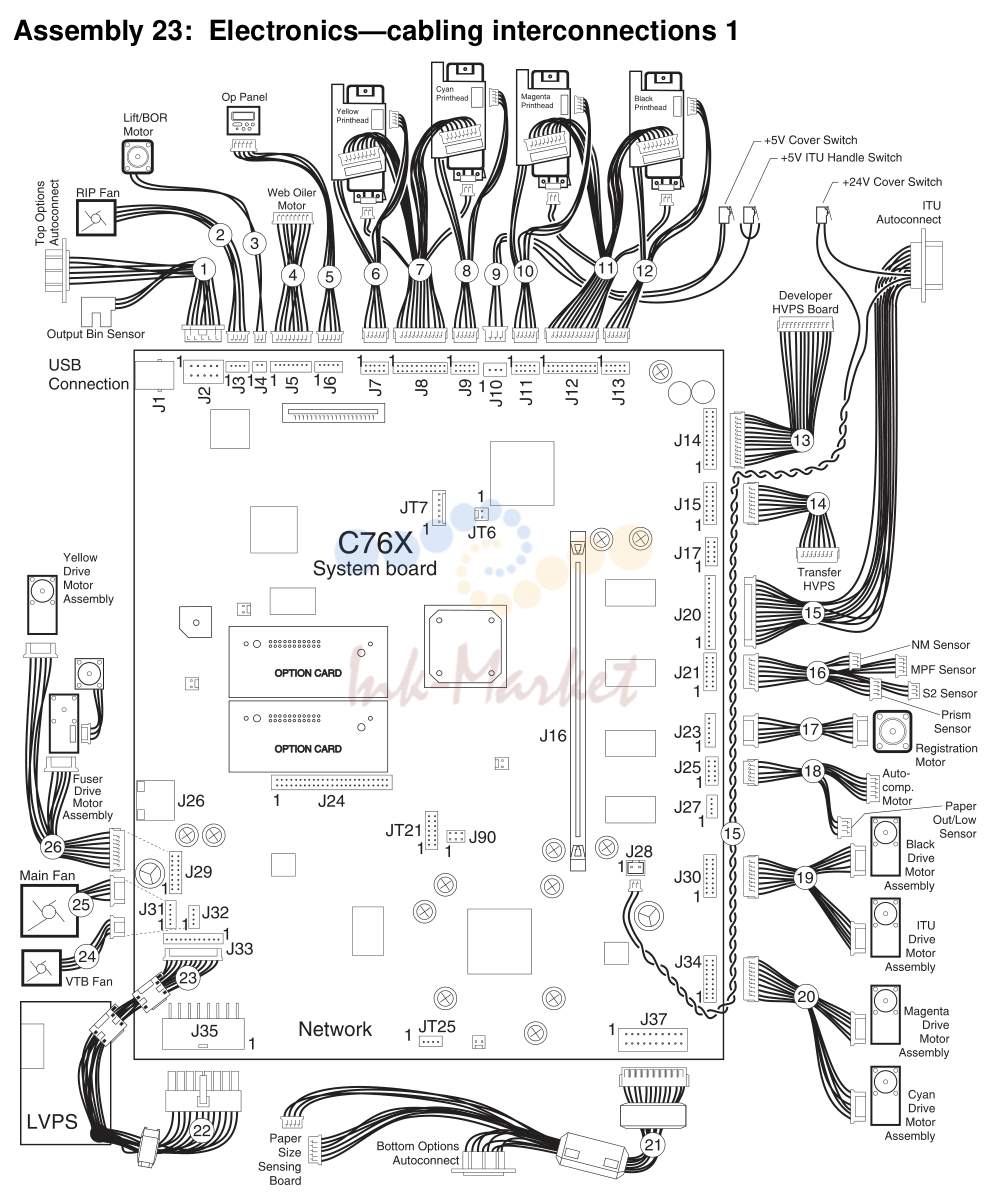

• 10. Assembly 23: Electronics-cabling interconnections 1

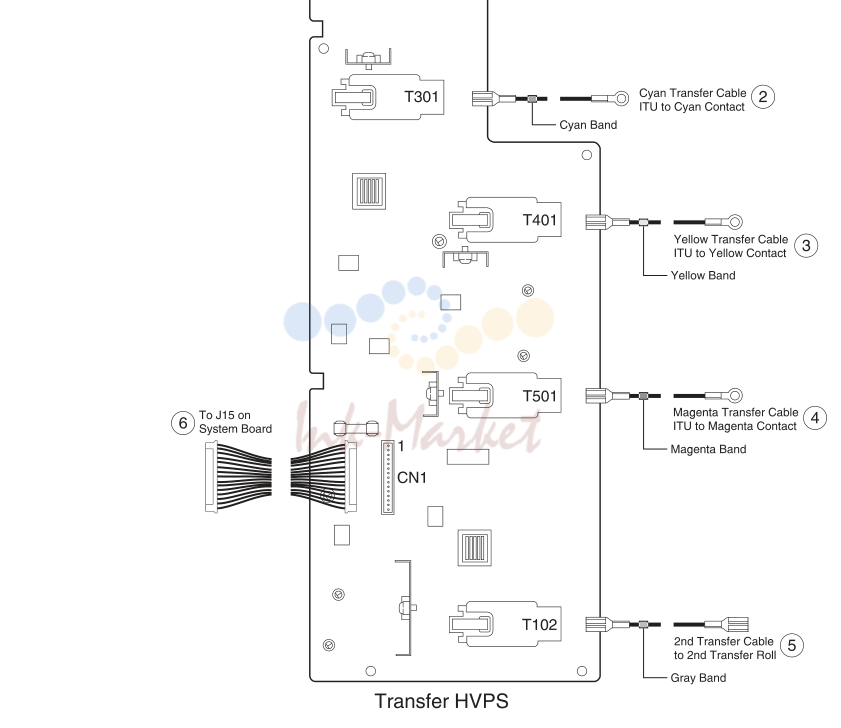

• 11. Assembly 24: Electronics-cabling interconnections 2

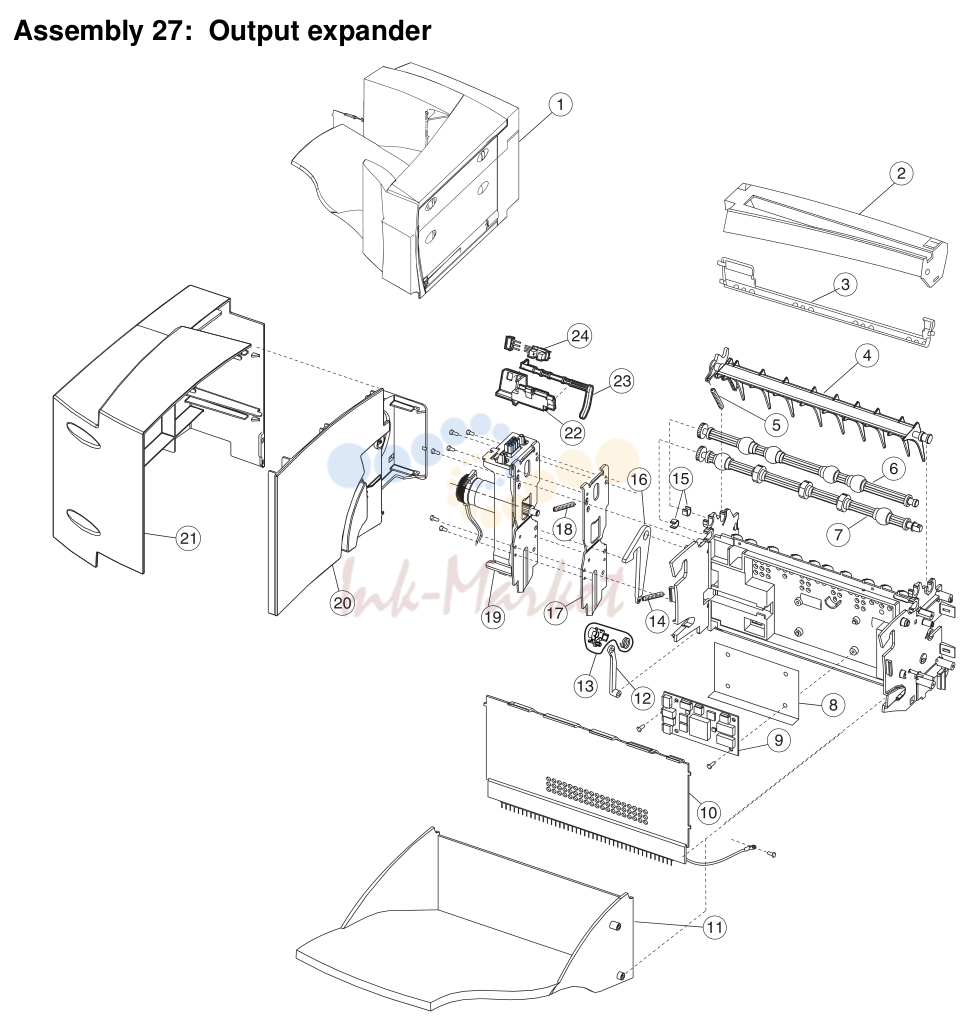

• 12. Assembly 27: Output expander

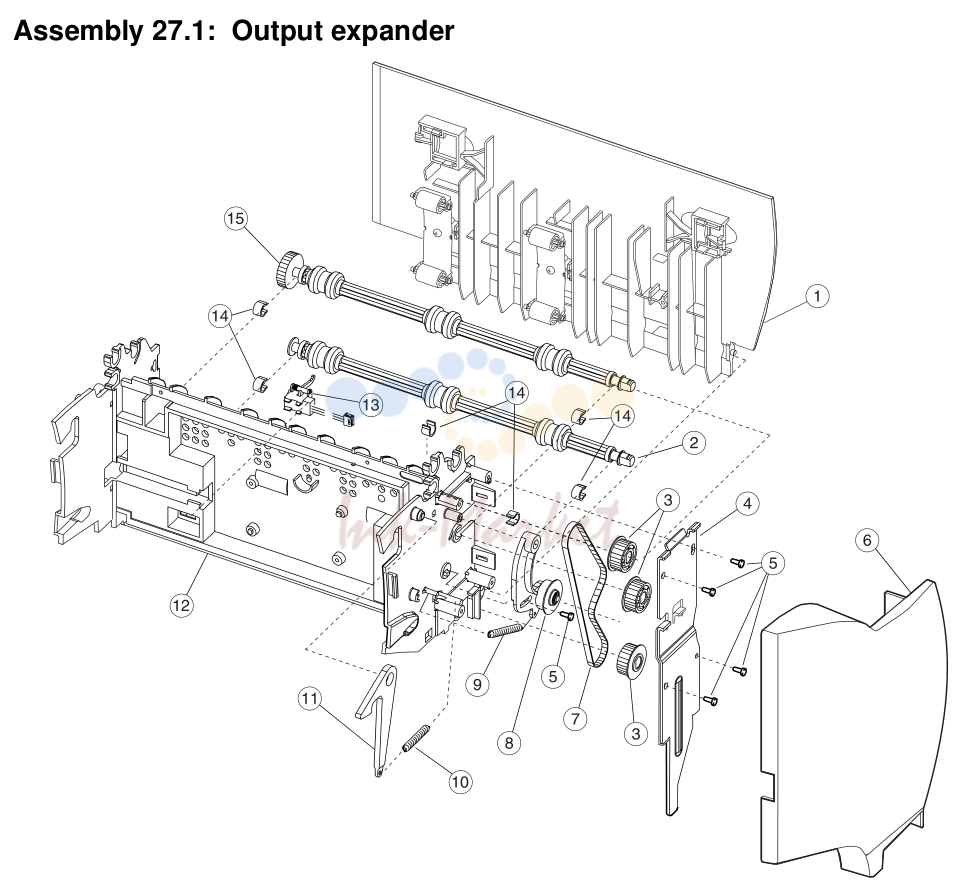

• 13. Assembly 27.1: Output expander

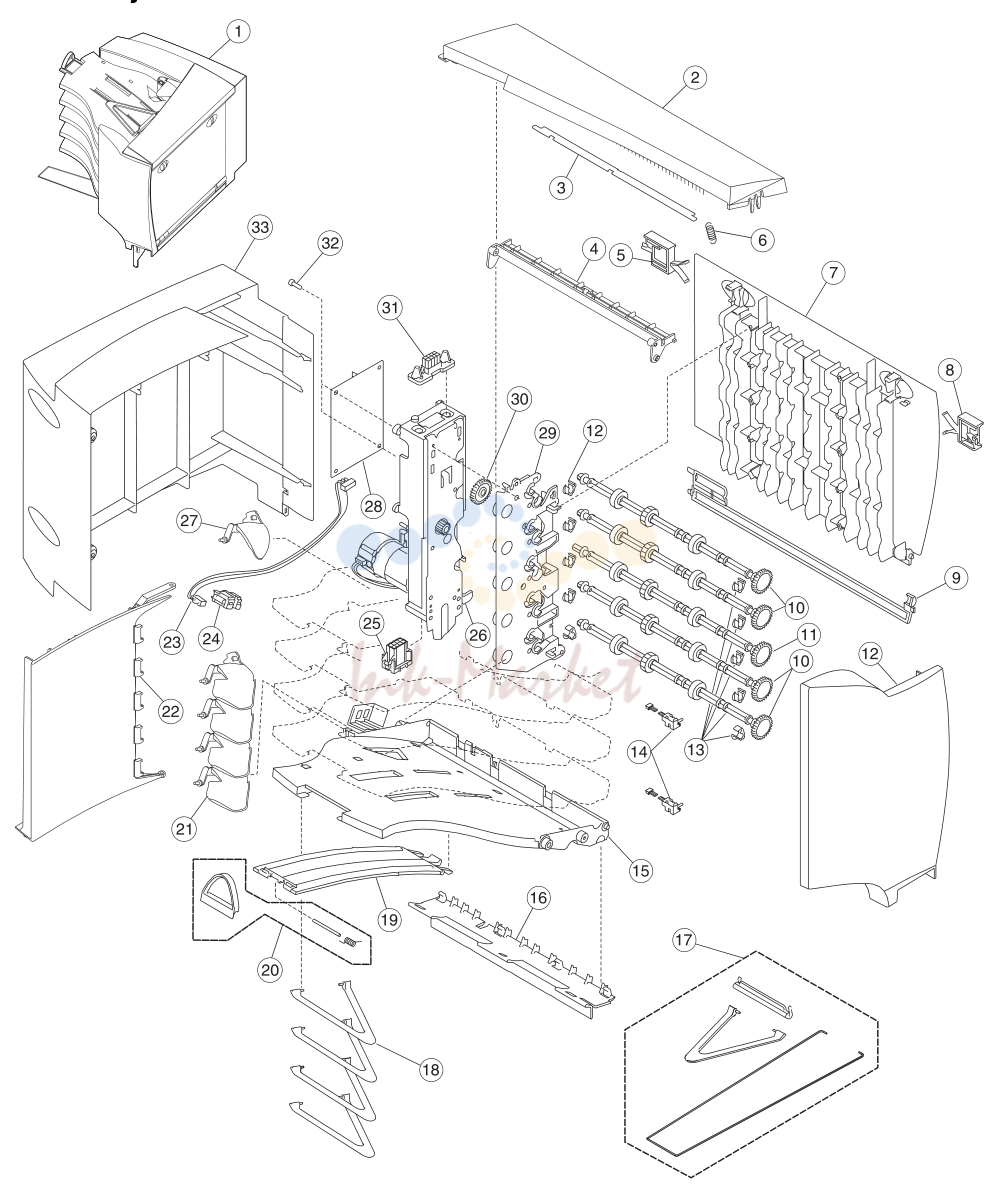

• 14. Assembly 28: 5-Bin mailbox

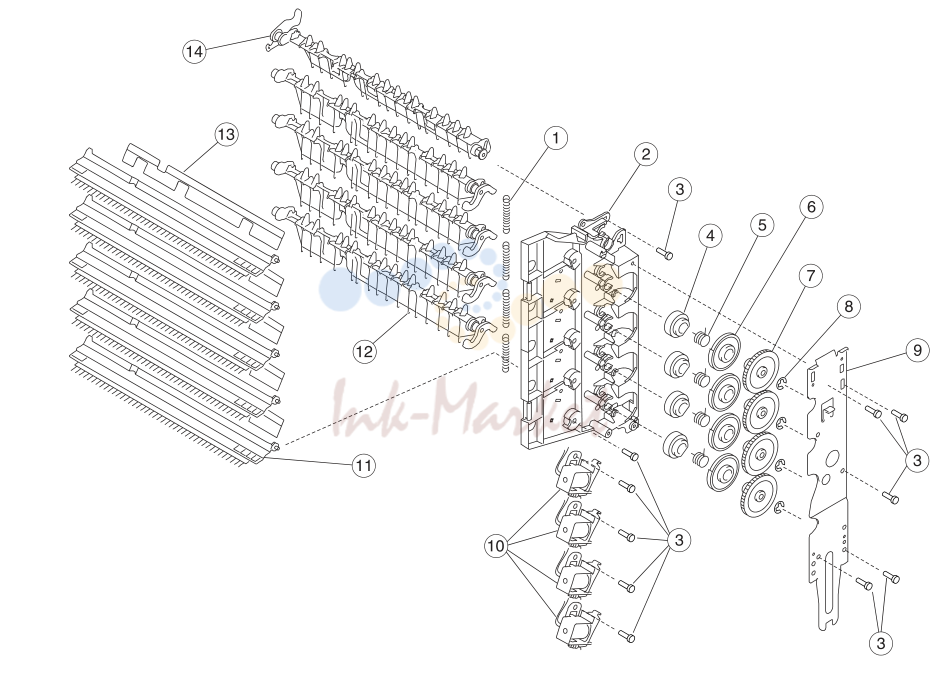

• 15. Assembly 28.1: 5-Bin mailbox

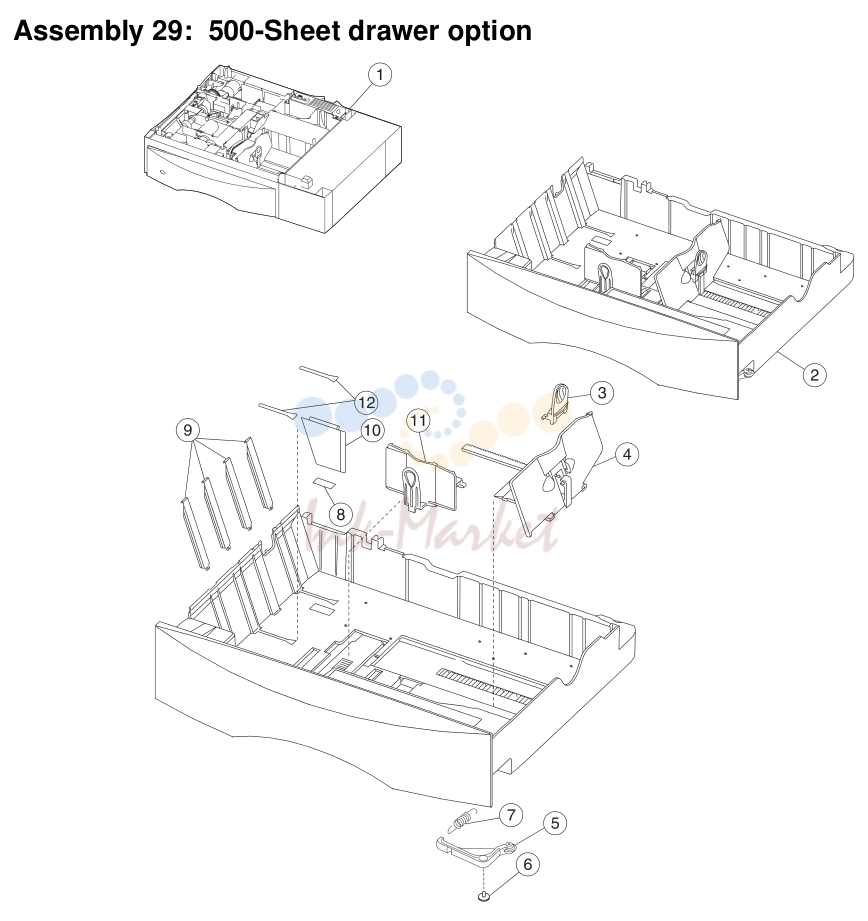

• 16. Assembly 29: 500-Sheet drawer option

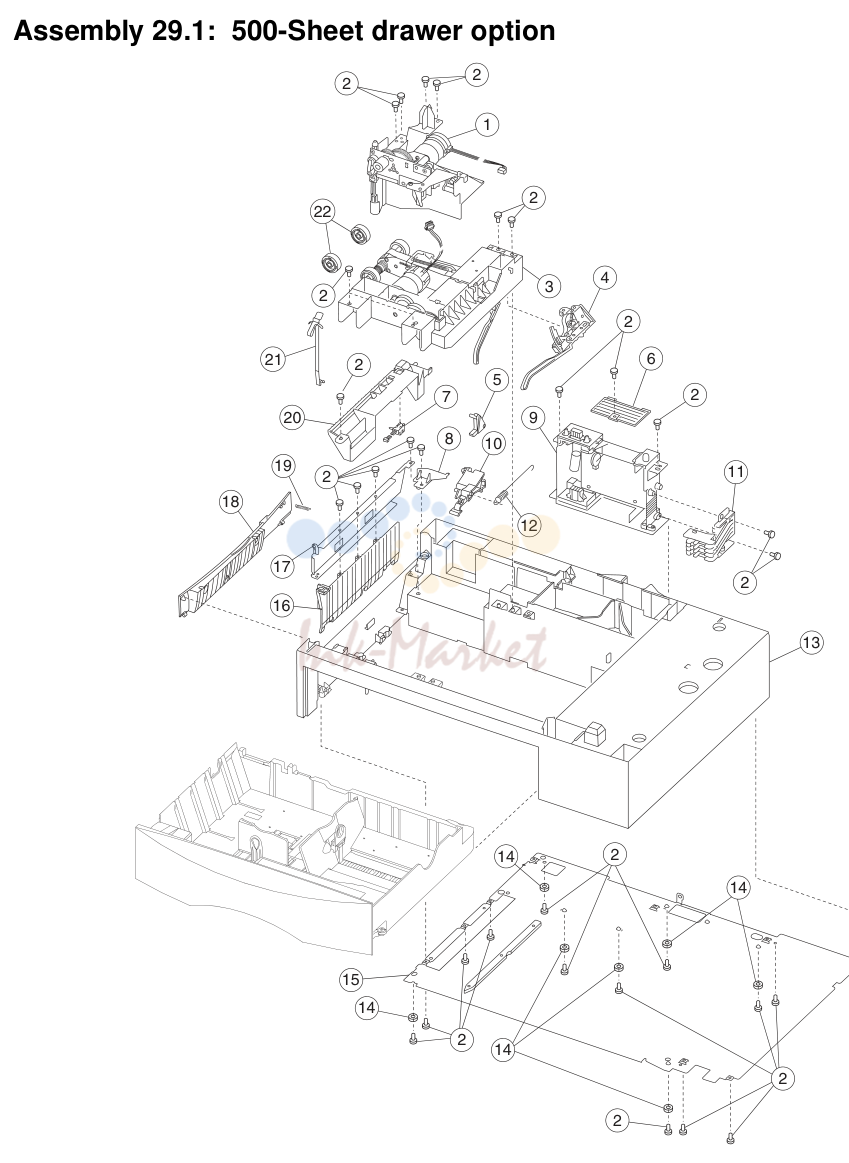

• 17. Assembly 29.1: 500-Sheet drawer option

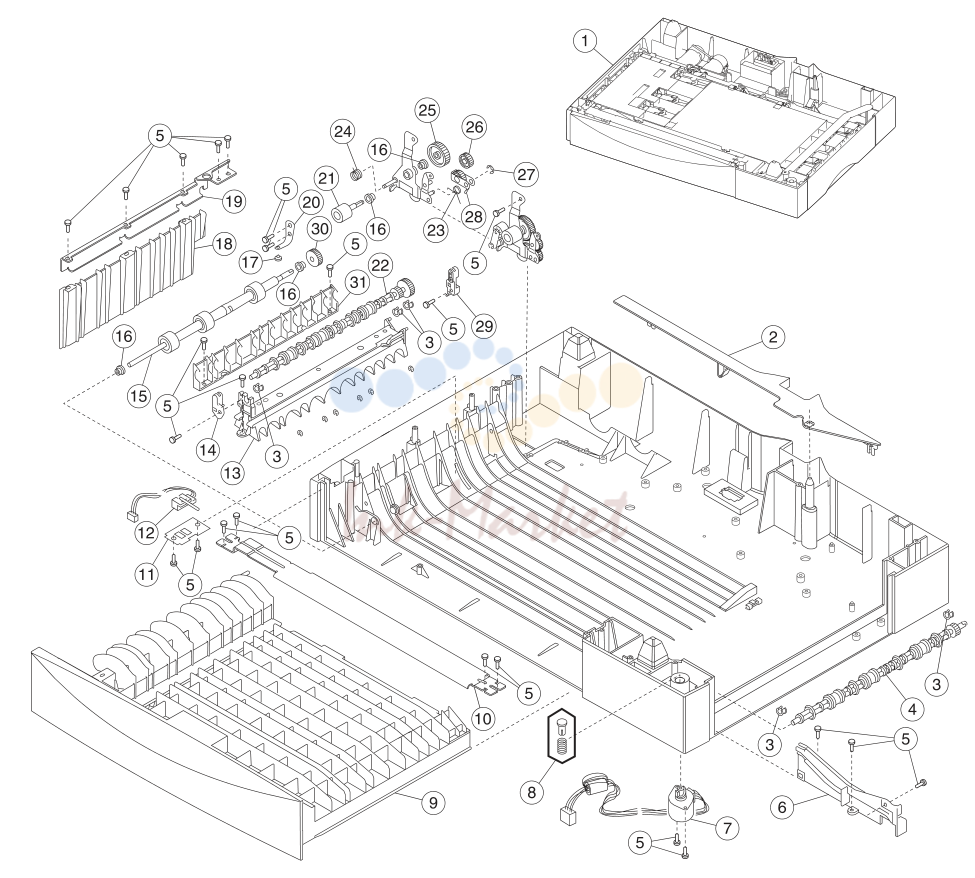

• 18. Assembly 30: Duplex option

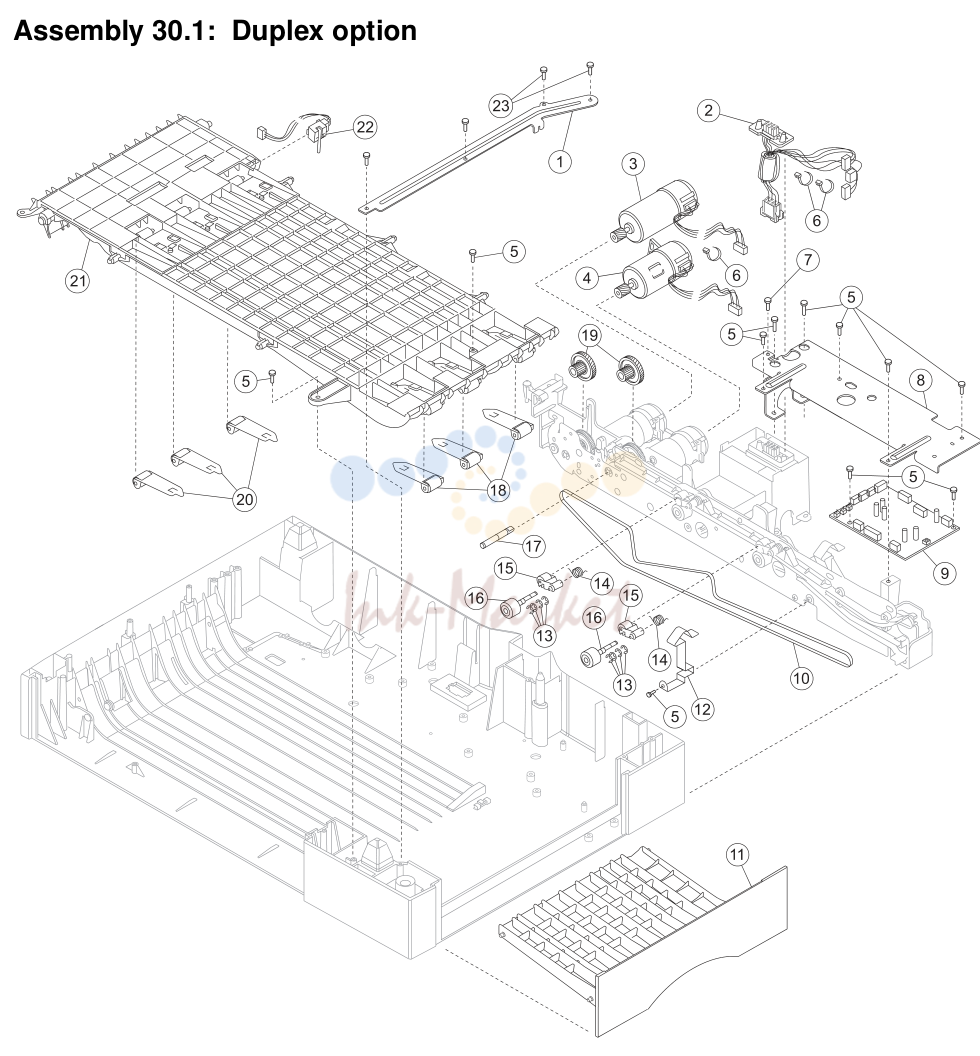

• 19. Assembly 30.1: Duplex option

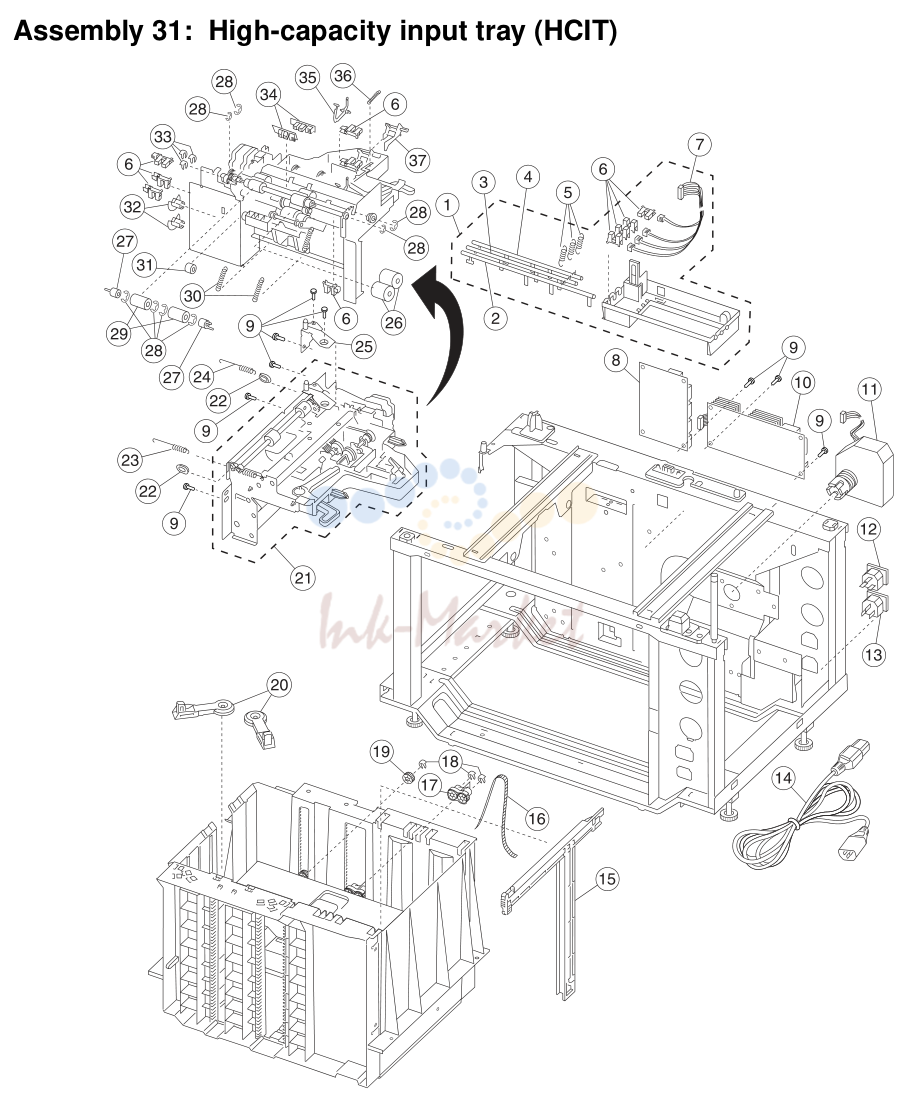

• 20. Assembly 31: High-capacity input tray (HCIT)

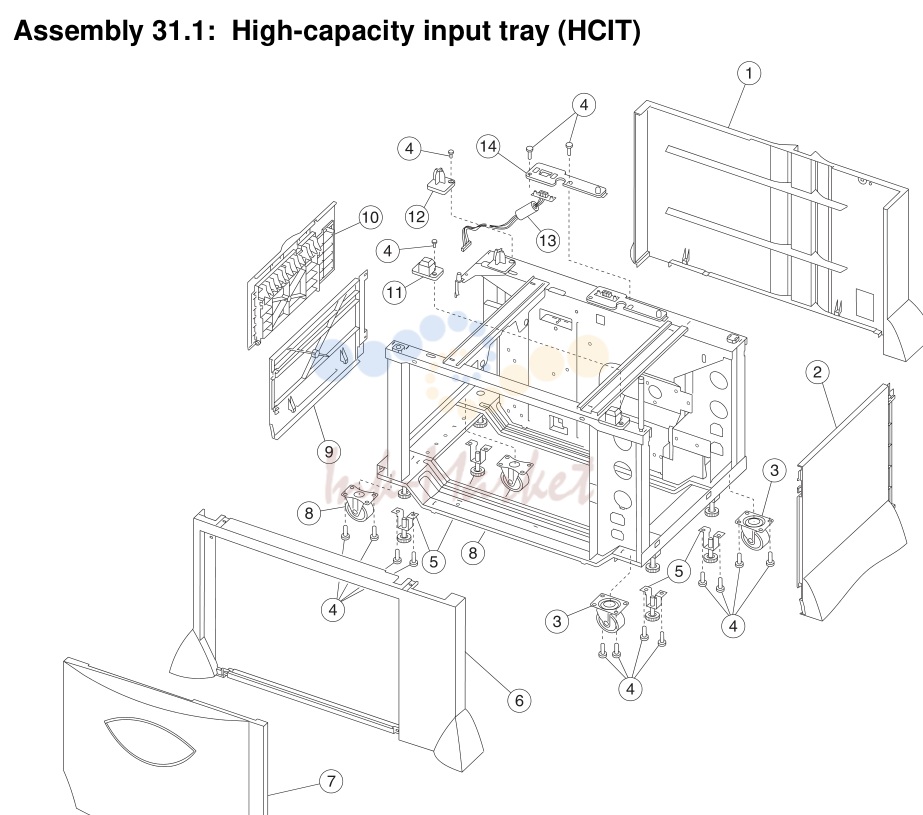

• 21. Assembly 31.1: High-capacity input tray (HCIT)

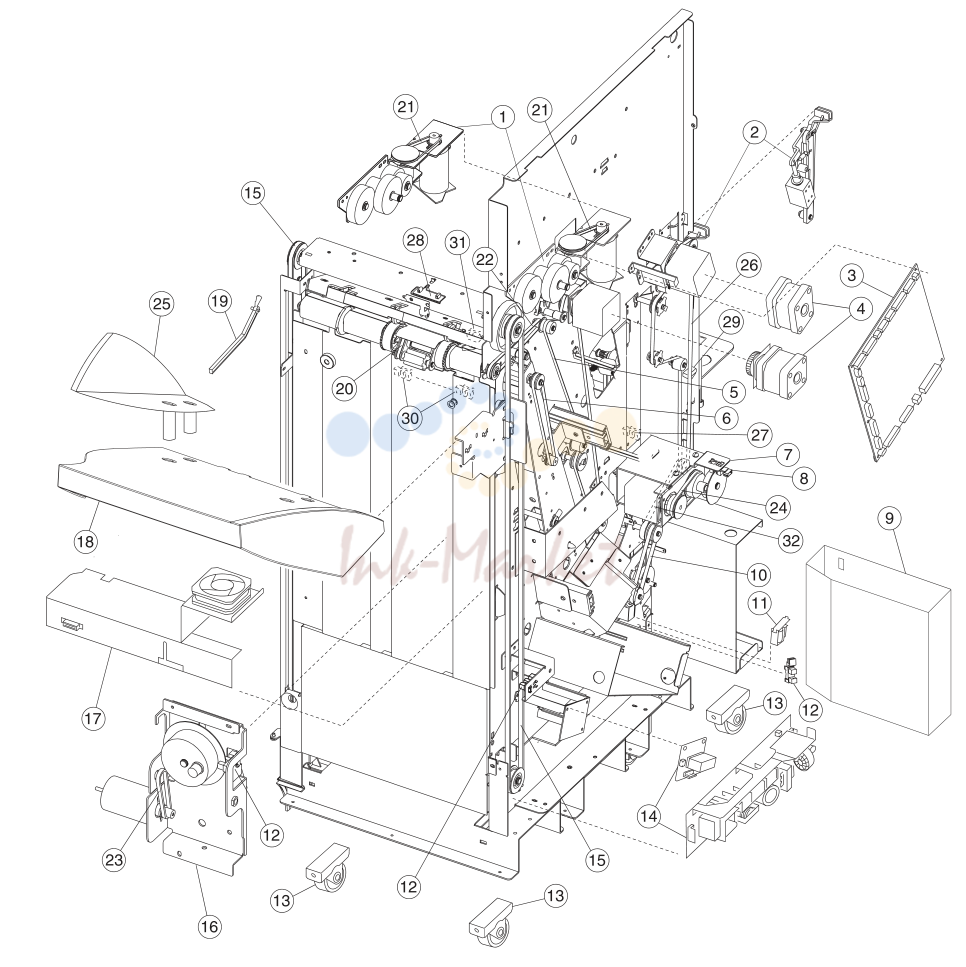

• 22. Assembly 32.1: Finisher

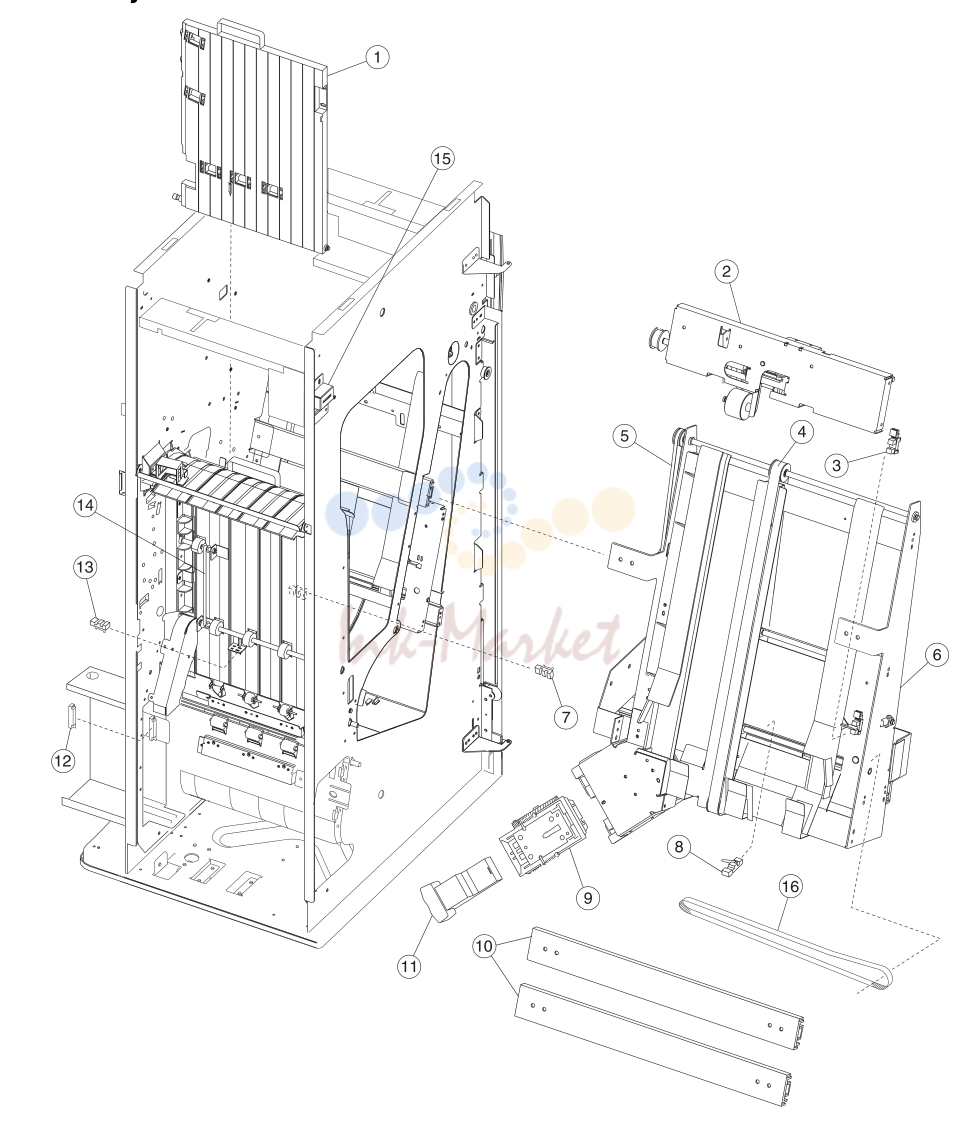

• 23. Assembly 32.2: Finisher
• 24. Assembly 33: Finisher cables
• 25. Assembly 34: Envelope option

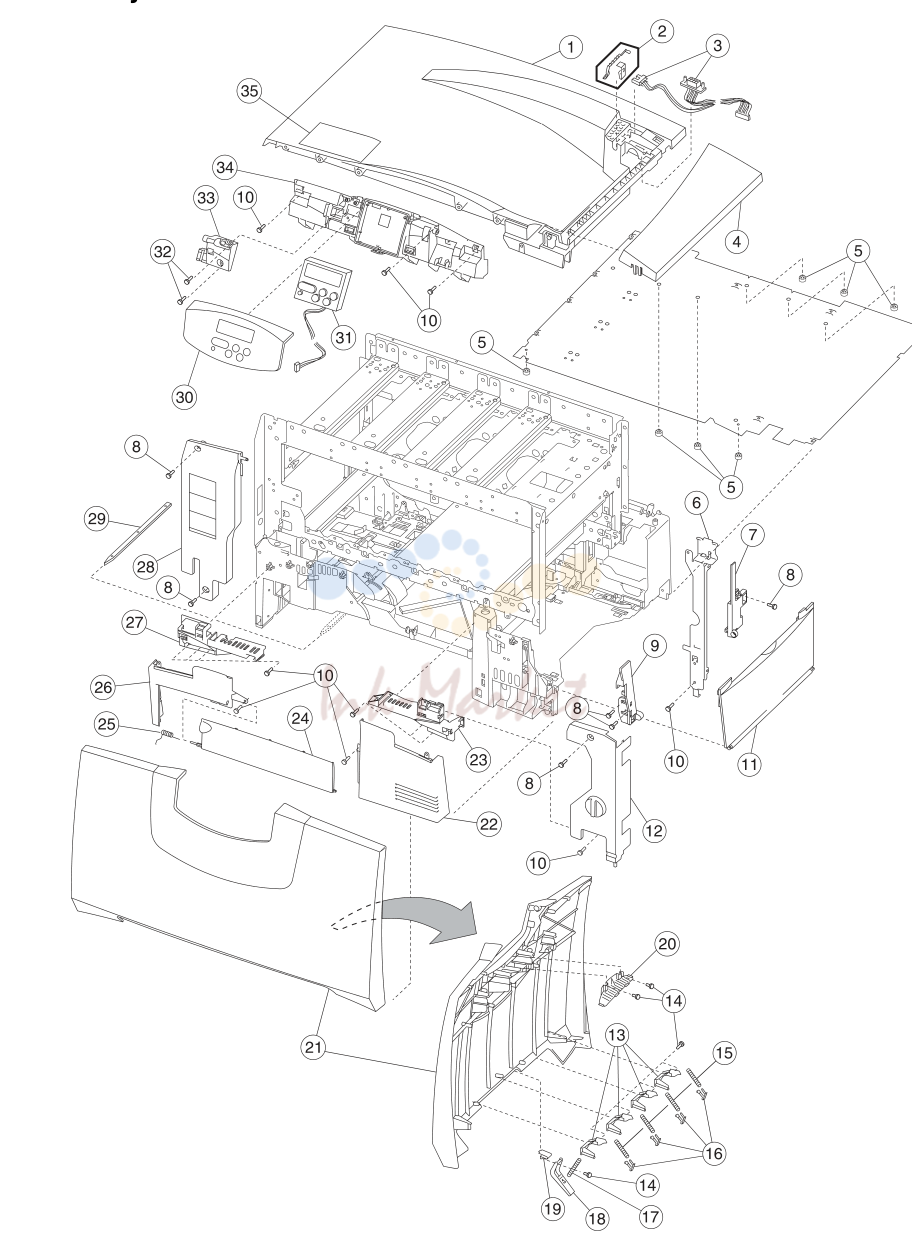

1. Assembly 1: Covers

№	Артикул	Альт. артикул	Описание
1-1	56P2821 запросить цену →		1 Top cover assembly
2	56P2838 запросить цену →		1 250 output flag and retainer
3	56P1539 запросить цену →		1 Cable, options - stacker, including output bin sensor
4	56P2820 запросить цену →		1 Redrive cap cover assembly
5	12G6380 запросить цену →		7 Machine pad
6	12G6389 запросить цену →		1 Top front support bracket
7	56P2813 запросить цену →		1 Right rear cover
8			3 Screw, parts packet 12G6530
9	56P2810 запросить цену →		1 Right front cover
10			12 Screw type 323, parts packet 12G6309
11	56P2837 запросить цену →		1 Lower right door assembly
12	12G6405 запросить цену →		1 Front right light shield cover
13	56P2216 запросить цену →		4 Shield, door spring
14			7 Screw, parts packet 56P2220
15	12G6376 запросить цену →		4 Spring, rear hold down
16	12G6347 запросить цену →		4 Bellcrank, front hold down
17	56P2246 запросить цену →		1 Detent spring
18	56P2218 запросить цену →		1 Detent, front access door
19	56P2219 запросить цену →		1 Housing, front access door
20	56P2816 запросить цену →		1 Handle, front access door
21	56P2818 запросить цену →		1 Front cover assembly
22	56P2811 запросить цену →		1 Front lower right cover
23	56P2822 запросить цену →		1 Front right handle cover assembly
24	56P2808 запросить цену →		1 Paper path access door
25	12G6403 запросить цену →		1 Spring, paper path access door
26	56P2807 запросить цену →		1 Front lower left cover
27	56P2823 запросить цену →		1 Front left handle cover assembly
28	12G6404 запросить цену →		1 Left front light shield cover
29	56P1277 запросить цену →		1 Paper tray guide
30	56P2817 запросить цену →		1 Operator panel bezel with overlays, 421/422 only
30	56P2842 запросить цену →		1 Operator panel bezel with overlays, 401/402 only
31	56P2844 запросить цену →		1 Operator panel assembly
32			2 Screws, parts packet 12G6532
33	12G6399 запросить цену →		1 Front upper pivot cover
34	12G6397 запросить цену →		1 Front access door support
35	56P2489 запросить цену →		1 Label, top paper jam, 421/422 only
35	56P2505 запросить цену →		1 Label, top paper jam, 401/402 only

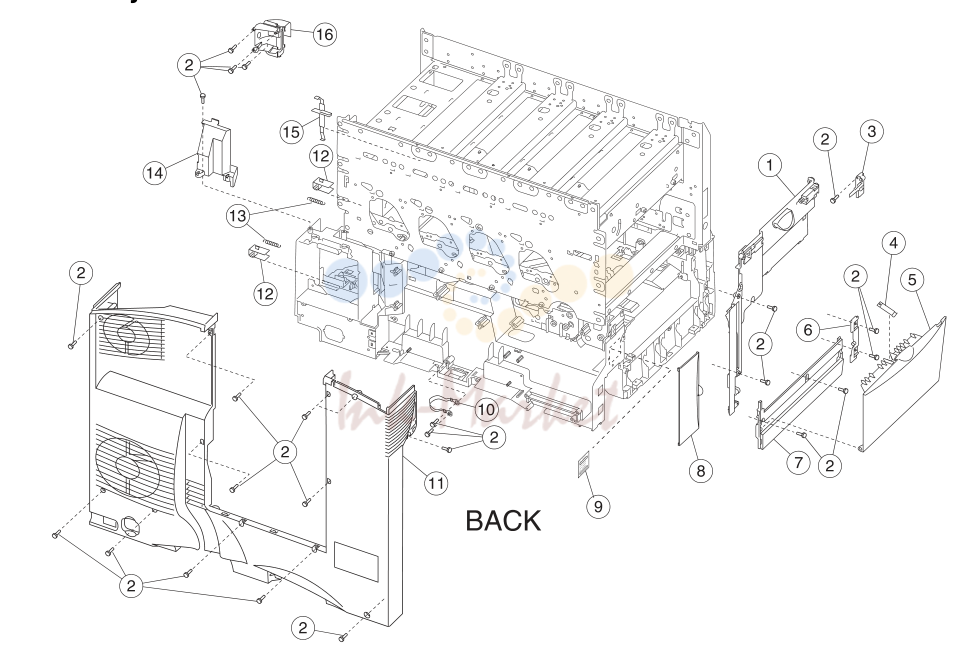

2. Assembly 1.1: Covers

№	Артикул	Альт. артикул	Описание
2			21 Screw type 323, parts packet 12G6309
3	56P2809 запросить цену →		1 Left upper pivot cover
4	12G6491 запросить цену →		1 Jam access spring
5	56P2835 запросить цену →		1 Lower access jam door assembly
6	56P2814 запросить цену →		1 Left lower pivot cover
7	56P2812 запросить цену →		1 Cover, left lower
8	56P2815 запросить цену →		1 Waste container door
9	56P2800 запросить цену →		1 Blank, TLI/SN label
10	12G6387 запросить цену →		2 Ground cable
11	56P2824 запросить цену →		1 Rear cover
12	12G6383 запросить цену →		2 Fuser latch slide
13	12G6384 запросить цену →		2 Fuser latch slide spring
14	12G6340 запросить цену →		1 Fuser top duct
15	12G6386 запросить цену →		1 Duplex actuator arm assembly
16	56P1500 запросить цену →		1 RIP fan duct
17	12G6360 запросить цену →		1 Fuser wall duct
18	12G6358 запросить цену →		1 Fuser bottom duct
19	56P2290 запросить цену →		1 Fuser left duct
20	56P2291 запросить цену →		1 Redrive belt cover duct
2-1	12G6535 запросить цену →		4 Guide assembly, left side
2	12G6536 запросить цену →		4 Guide assembly, right side
3			12 Screws, parts packet 12G6532
7-6			Service Manual
3-1	56P2852 запросить цену →		1 Fuser assembly, 220 V 500W
1	56P2851 запросить цену →		1 Fuser assembly, 115 V 500W
1	56P2853 запросить цену →		1 Fuser assembly, 100 V 500W (Japan)

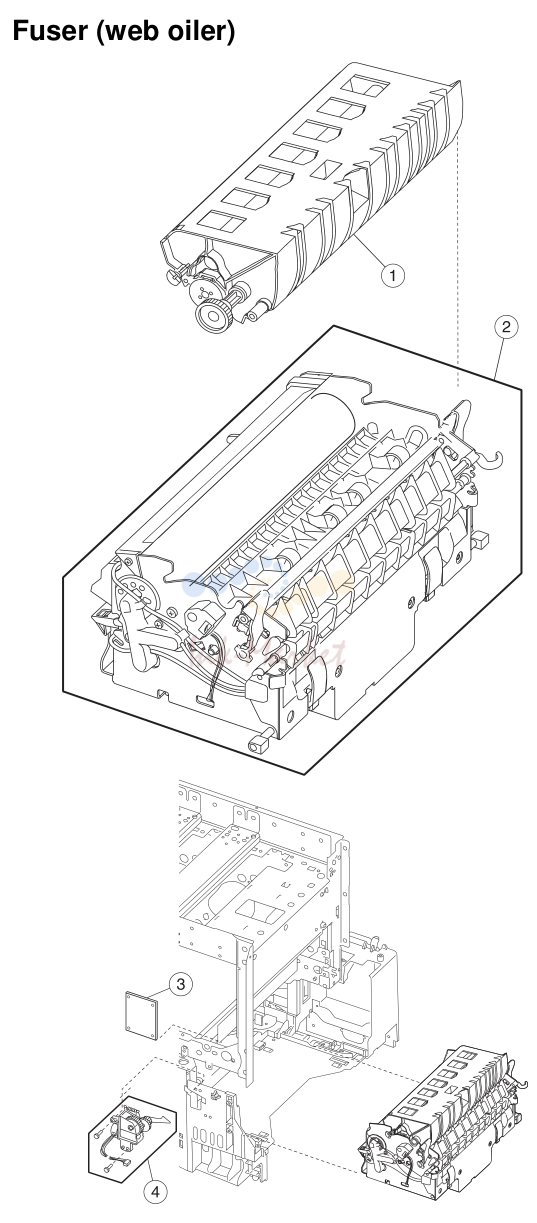

3. Assembly 3.1: Fuser (web oiler)

№	Артикул	Альт. артикул	Описание
2	56P2856 запросить цену →		1 Fuser assembly, web oiler 220 V 500W
2	56P2855 запросить цену →		1 Fuser assembly, web oiler 115 V 500W
2	56P2854 запросить цену →		1 Fuser assembly, web oiler 100 V 500W (Japan)
3	56P1558 запросить цену →		1 Web oiler driver board assembly
4	12G6543 запросить цену →		1 Web oiler index drive assembly
4-1			4 Screws type 323, parts packet 12G6309
2	56P2802 запросить цену →		1 Fuser drive assembly
3	56P1563 запросить цену →		1 Card assembly - fuser drive
4			3 Screws, parts packet 12G6531 (card assembly mounting)
7-10			Service Manual

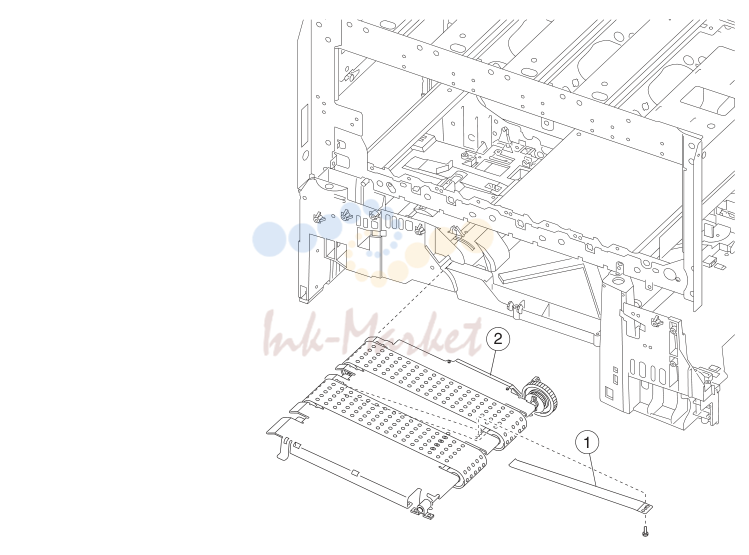

4. Assembly 5: Vacuum transport belt (VTB) assembly

№	Артикул	Альт. артикул	Описание
6-1	12G6303 запросить цену →		1 Second transfer roll
2	12G6488 запросить цену →		1 Transfer plate assembly
7-12			Service Manual
7-1	56P2801 запросить цену →		4 Printhead assembly (do not replace more than one printhead at a time)
2			12 Screw, parts packet 12G6534
3	56P2292 запросить цену →		4 Printhead spacer
4	56P1198 запросить цену →		4 Thermistor card
5			8 Screw, parts packet 12G6533
6	56P2296 запросить цену →		1 Card assembly, printhead diagnostic aid
8-1	56P0167 запросить цену →		8 Anchor, bracket mounting
2	12G6493 запросить цену →		2 Upper door hinge
3			2 Screw, parts packet 12G6533
4	56P2204 запросить цену →		1 Redrive belt 300 T
5	12G6492 запросить цену →		1 Redrive assembly
6	56P2836 запросить цену →		1 Redrive door assembly
7	56P1532 запросить цену →		1 Lower right door latch
8	56P1533 запросить цену →		1 Lower left door latch
9			2 Screw, parts packet 12G6530
10	56P2837 запросить цену →		1 Lower right door assembly
7-14			Service Manual
9-1	56P2101 запросить цену →		2 Sensor, S2/NMS
2	56P2175 запросить цену →		1 Sensor, transparency reflective (XPAR)
3	56P2174 запросить цену →		1 Cable, S2/XPAR/NMS/MPF (without sensors)
4	56P1524 запросить цену →		1 Paper out sensor MPF
5	56P2100 запросить цену →		1 Cable assembly, S2/XPAR/NMS/MPF (with sensors)
10-1	56P1564 запросить цену →		1 System board shield support with clips
2	12G6468 запросить цену →		1 Paper size sensing bracket
3	12G6467 запросить цену →		4 Paper size sensing spring
4			1 Screw, paper size sensing assembly mounting, parts packet 12G6531
5			3 Screw, paper size sensing card mounting, parts packet 12G6531
6	56P2845 запросить цену →		1 US media size sensing card assembly, 421/422 only
6	56P2895 запросить цену →		1 Non-US media size sensing card assembly, 421/422 only
6	56P2846 запросить цену →		1 US media size sensing card assembly, 401/402 only
6	56P2896 запросить цену →		1 Non-US media size sensing card assembly, 401/402 only
7	12G6466 запросить цену →		4 Paper size sensing link
7-16			Service Manual
11-1	56P2194 запросить цену →		Nip relief handle
2	56P2857 запросить цену →		1 Kit, registration motor assembly, including
3			3 Screw type 323, parts packet 12G6309

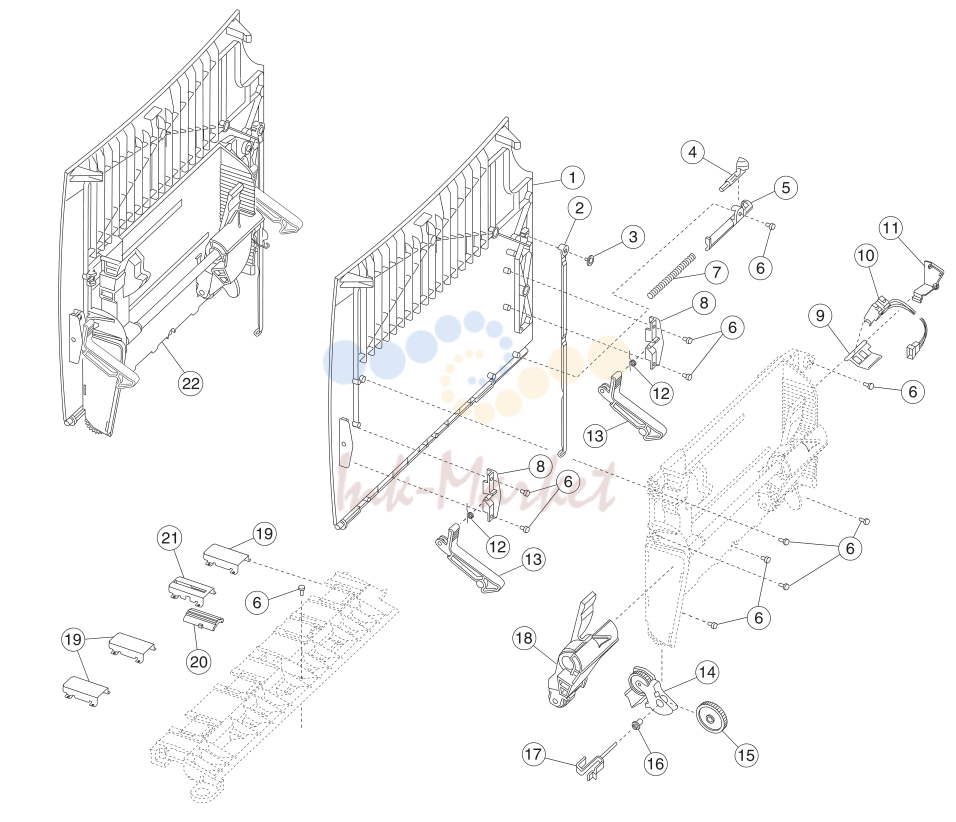

5. Assembly 12: Multipurpose feeder (MPF)

№	Артикул	Альт. артикул	Описание
12-1	56P2825 запросить цену →		1 MP feeder door cover
2	12G6460 запросить цену →		1 Door hinge restraint
3			1 Screw, parts packet 12G6533
4	56P2826 запросить цену →		1 Frame bias latch
5	56P2827 запросить цену →		1 Frame bias latch cover
6			11 Screw, parts packet 12G6533
7	12G6454 запросить цену →		1 Frame bias spring
8	56P2831 запросить цену →		2 MPF support bracket cover
9	56P2828 запросить цену →		1 Sensor mount bracket
10	56P1524 запросить цену →		1 Paper out sensor MPF
11	56P2829 запросить цену →		1 MPF cable cover
12	12G6458 запросить цену →		2 MPF support bracket spring
13	56P2833 запросить цену →		2 MPF support bracket
14	12G6462 запросить цену →		1 MPF bracket assembly
15	12G6463 запросить цену →		1 MPF drive gear
16	12G6465 запросить цену →		1 MPF drive gear bushing
17	12G6464 запросить цену →		1 MPF drive gear shaft
18	56P2832 запросить цену →		1 MPF autocompensator pick assembly
19	12G6354 запросить цену →		3 Rib housing
20	12G6447 запросить цену →		1 Friction buckler
21	12G6346 запросить цену →		1 Buckler housing
22	56P2830 запросить цену →		1 MPF door assembly
13-1	56P2834 запросить цену →		1 500-Sheet tray assembly
2	12G6419 запросить цену →		1 Back restraint latch
3	12G6418 запросить цену →		1 Back restraint
4	12G6425 запросить цену →		1 Tray bias bellcrank assembly
5			1 Screw, parts packet 12G6533
6	12G6426 запросить цену →		1 Tray bias spring
7	12G6568 запросить цену →		1 Reflector label
8	12G6421 запросить цену →		4 Wear strip
9	12G6420 запросить цену →		1 Tray wear clip
10	56P1504 запросить цену →		2 Restraint pad
11	12G6417 запросить цену →		1 Side restraint
7-20			Service Manual
14-1	12G6471 запросить цену →		1 Tray interlock bellcrank
2	12G6558 запросить цену →		1 Pick arm lift bellcrank
3	56P1526 запросить цену →		1 Pick assembly 500-tray
4	12G6557 запросить цену →		1 Bellcrank lift spring
5	12G6476 запросить цену →		1 Paper level sensing assembly
6	12G6472 запросить цену →		1 Tray interlock bracket
7	12G6461 запросить цену →		1 Sensor, paper out/low
8			1 Screw, pick roll mounting, parts packet 12G6533
9	99A0070 запросить цену →		2 Pick roll tires (2 per pack)
10	56P1542 запросить цену →		Cable, pick motor extension and paper level sensing
15-1	56P1513 запросить цену →		1 ITU light shield assembly (autoconnect)
2	56P1540 запросить цену →		1 Printhead interlock cable assembly
3	56P2847 запросить цену →		1 ITU assembly
4	56P1572 запросить цену →		1 ITU coupler retract lever
7-22			Service Manual
16-1	56P2806 запросить цену →		1 ITU drive motor assembly
2	12G6385 запросить цену →		1 #58 gear
3	56P2805 запросить цену →		1 ITU motor drive
4			4 Screw type 323, parts packet 12G6309 (ITU drive motor to ITU drive assembly)
5			3 Screw type 323, parts packet 12G6309 (ITU drive assembly lower frame)

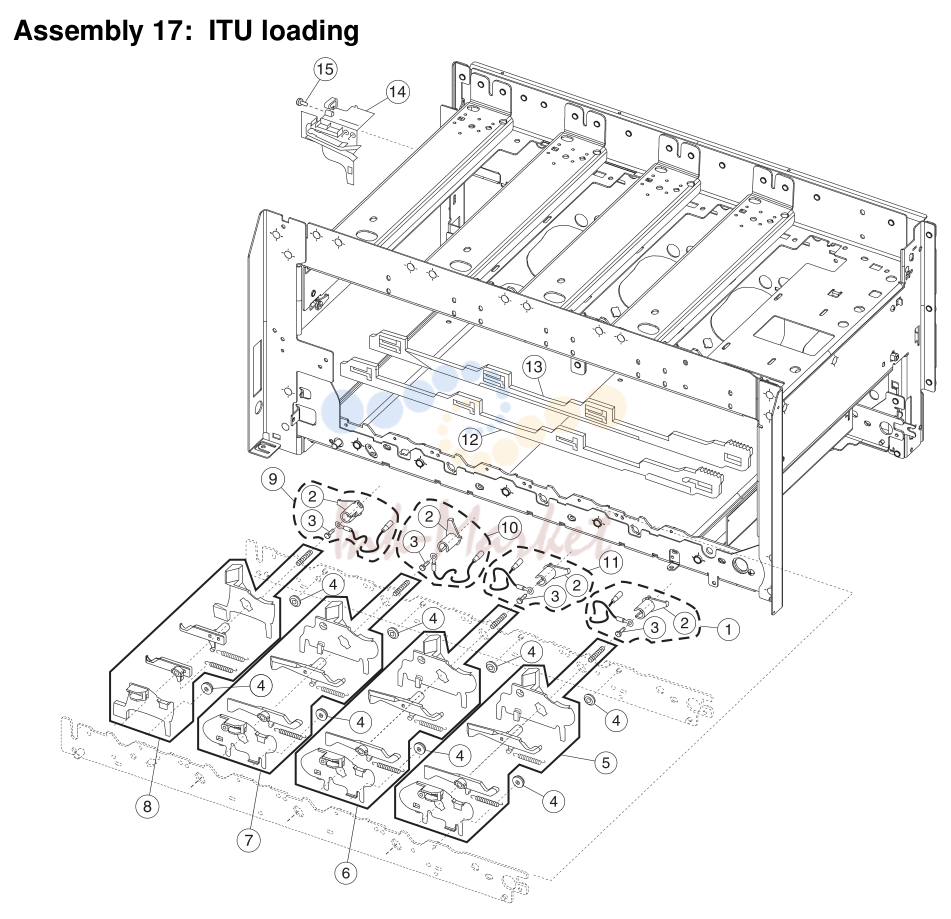

6. Assembly 17: ITU loading

№	Артикул	Альт. артикул	Описание
17-1	56P1568 запросить цену →		1 Yellow terminal contact assembly
2	12G6442 запросить цену →		4 Terminal, contact spring
3			4 Screw, parts packet 12G6533
4	12G6353 запросить цену →		8 Cartridge support roller
5	56P1495 запросить цену →		1 Parts packet, ITU loading - yellow, including
6	56P1496 запросить цену →		1 Parts packet, ITU loading - cyan, including
7	56P1497 запросить цену →		1 Parts packet, ITU loading - magenta, including
8	56P1498 запросить цену →		1 Parts packet, ITU loading - black, including
9	56P1565 запросить цену →		1 Black terminal contact assembly
10	56P1566 запросить цену →		1 Magenta terminal contact assembly
11	56P1567 запросить цену →		1 Cyan terminal contact assembly
12	56P0594 запросить цену →		1 Cam, BOR front
13	56P0595 запросить цену →		1 Cam, BOR rear
14	56P0560 запросить цену →		1 Rear ITU guide
15			1 Screw type 323, parts packet 12G6309
18-1	12G6494 запросить цену →		1 Waste toner container
2	12G6470 запросить цену →		1 Waste container latch spring
3	12G6469 запросить цену →		1 Waste container latch
7-26			Service Manual

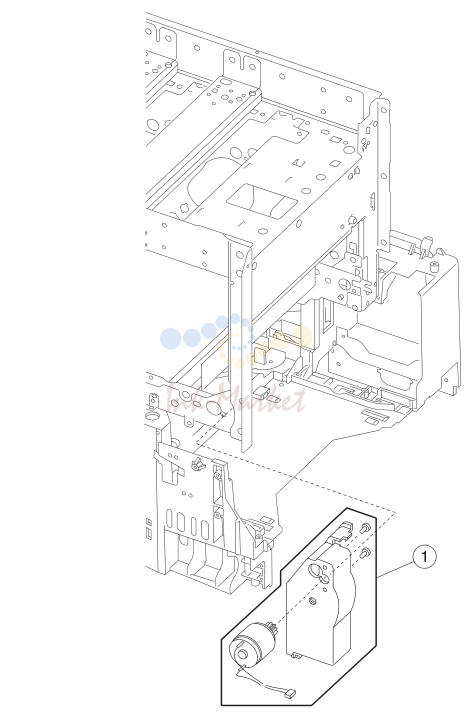

7. Assembly 19: BOR drive assembly

№	Артикул	Альт. артикул	Описание
20-1	56P0310 запросить цену →		3 Cartridge contact assembly, complete, cyan/magenta/yellow
2	12G6376 запросить цену →		4 Spring, rear hold down
3	12G6377 запросить цену →		4 Rear hold down bellcrank
4	56P1561 запросить цену →		1 Cartridge contact assembly, complete black
7-28			Service Manual
21-1	56P2803 запросить цену →		3 Cartridge drive assembly, cyan/magenta/black (one drive assembly per package)
2			12 Screw, parts packet 12G6530
3	56P2804 запросить цену →		1 Cartridge drive assembly, yellow

8. Assembly 22: Electronics

№	Артикул	Альт. артикул	Описание
22-1	11A9095 запросить цену →		1 Power cord set (LV)-U.S., Asia Pacific (English), Canada, Colombia, Costa Rica,
1	1339553 запросить цену →		1 Power cord set (LV)-Japan
1	43H5544 запросить цену →		1 Power cord set (HV)-PRC
1	1339517 запросить цену →		1 Power cord set (HV)-Bolivia, Peru
1	1339544 запросить цену →		1 Power cord set (HV)-Argentina
1	1339529 запросить цену →		1 Power cord set -African countries - Bluemark, Austria, Belgium, Bulgaria, Catalan,
1	1339530 запросить цену →		1 Power cord set (HV)-Israel
1	1339531 запросить цену →		1 Power cord set (HV)-Switzerland
1	1339532 запросить цену →		1 Power cord set-Botswana, Lesotho, Namibia, South Africa
1	1339524 запросить цену →		1 Power cord set (HV)-Chile, Uruguay
1	1339534 запросить цену →		1 Power cord set-Denmark
1	1339550 запросить цену →		1 Power cord set (LV)-Brazil
1	1339520 запросить цену →		1 Power cord set (HV)-Paraguay
1	1339528 запросить цену →		1 Power cord set (HV)-Ireland, UK
2	56P1514 запросить цену →		1 LVPS, 115V/230V switchable
3			8 Screw, parts packet 12G6540

9. Assembly 22.1: Electronics

№	Артикул	Альт. артикул	Описание
2	56P1547 запросить цену →		5 Cable clip
3	56P1518 запросить цену →		1 System board shield assembly with clips
4	56P1545 запросить цену →		1 Cable, ground
5	56P1564 запросить цену →		1 System board shield support with clips
6			21 Screw, parts packet 12G6531
7	56P2841 запросить цену →		1 System board, network, 402/422 only
7	56P2840 запросить цену →		1 System board, non-network, 401/421 only
8	12G6335 запросить цену →		2 Stand off
9	56P2297 запросить цену →		1 Card assembly, bar code
10	56P9910 запросить цену →		1 128MB SDRAM card assembly
10	12G6509 запросить цену →		1 64MB SDRAM card assembly
11	99A1611 запросить цену →		1 Ethernet blank shield, use with non-network system boards
12	56P2236 запросить цену →		1 Shield, parallel port
13	56P1543 запросить цену →		1 INA blank flat shield, use when options are not installed
2			2 Screw type 323, parts packet 12G6309 (TFR HVPS board to frame)
3			1 Screw, parts packet 12G6530 (TFR HVPS board to frame)
4	12G6541 запросить цену →		3 Standoff, high voltage power supply - developer board
5			8 Screw, parts packet 12G6540
6	56P2897 запросить цену →		1 Developer HVPS board
7-34			Service Manual
2	12G6490 запросить цену →		1 VTB fan gap cover
3	56P1509 запросить цену →		1 Fuser fan assembly with cable
4	12G6529 запросить цену →		2 Screws, fuser fan mounting
5	56P1538 запросить цену →		1 RIP fan, 92 mm
6	56P1500 запросить цену →		1 RIP fan duct
7			2 Screws, parts packet 12G6530

10. Assembly 23: Electronics-cabling interconnections 1

№	Артикул	Альт. артикул	Описание
23-1	56P1539 запросить цену →		1 Cable, options - stacker with output bin sensor
2	56P1538 запросить цену →		1 RIP fan, 92 mm
3	56P1536 запросить цену →		1 Motor assembly, Lift/BOR
4	56P1550 запросить цену →		1 Cable, oiler motor driver
5	12G6321 запросить цену →		1 Cable, operator panel
6	56P2801 запросить цену →		1 Printhead assembly - yellow mirror motor (attached to yellow printhead)
7	56P1549 запросить цену →		1 Cable, laser - cyan/yellow
8	56P2801 запросить цену →		1 Printhead assembly - cyan mirror motor (attached to cyan printhead)
9	56P1540 запросить цену →		1 Printhead interlock cable assembly
10	56P2801 запросить цену →		1 Printhead assembly - magenta mirror motor (attached to magenta printhead)
11	56P1548 запросить цену →		1 Cable, laser - black/magenta
12	56P2801 запросить цену →		1 Printhead assembly - black mirror motor (attached to black printhead)
13	56P1501 запросить цену →		1 Cable, HVPS control - developer
14	56P1502 запросить цену →		1 Cable, HVPS control - transfer
15	56P1513 запросить цену →		1 ITU light shield assembly (autoconnect)
16	56P2174 запросить цену →		1 Cable, S2/XPAR/NMS/MPF (without sensors)
17	56P2857 запросить цену →		1 Registration motor assembly with cable
18	56P1542 запросить цену →		1 Cable, pick motor extension and paper level sensing
19	56P1508 запросить цену →		1 Cable, ITU and K cartridge motor
20	56P1507 запросить цену →		1 Cable, C and M cartridge motor
21	56P1503 запросить цену →		1 Cable assembly - options bottom/paper size sensing
22	56P1514 запросить цену →		1 LVPS assembly - with cable - power
23	56P1514 запросить цену →		1 LVPS assembly - for fuser DC control
24	56P1551 запросить цену →		1 VTB fan, 60 mm
25	56P1509 запросить цену →		1 Fuser fan assembly with cable
26	56P1506 запросить цену →		1 Cable, fuser and Y cartridge motor

11. Assembly 24: Electronics-cabling interconnections 2

№	Артикул	Альт. артикул	Описание
24-1	56P1565 запросить цену →		1 Black terminal contact assembly
2	56P1567 запросить цену →		1 Cyan terminal contact assembly
3	56P1568 запросить цену →		1 Yellow terminal contact assembly
4	56P1566 запросить цену →		1 Magenta terminal contact assembly
5	56P0174 запросить цену →		1 Cable assembly, second transfer voltage
6	56P1502 запросить цену →		1 Cable, HVPS control - transfer
25-1	56P1501 запросить цену →		1 Cable assembly, HVPS control - developer
2	56P0310 запросить цену →		3 Cartridge contact assembly, complete, cyan/magenta/yellow
3	56P1561 запросить цену →		1 Cartridge contact assembly, complete, black
7-40			Service Manual

12. Assembly 27: Output expander

№	Артикул	Альт. артикул	Описание
27-1	56P2870 запросить цену →		1 Output expander, complete
2	56P2918 запросить цену →		1 Right cover
3	56P2919 запросить цену →		1 ESD brush cover
4	56P2875 запросить цену →		1 Deflector, upper redrive,
5	99A0104 запросить цену →		1 Spring, upper diverter
6	99A0369 запросить цену →		1 Shaft assembly, exit,
7	99A0052 запросить цену →		1 Shaft assembly, lower exit,
8	56P0407 запросить цену →		1 Shield, output option card
9	99A0915 запросить цену →		1 Board, output expander DC motor
10	56P2871 запросить цену →		1 Cover, front control board
11	56P2879 запросить цену →		1 Tray, output expander
12	99A1688 запросить цену →		1 Diverter arm
13	99A1689 запросить цену →		1 Spring clutch assembly
14	99A0482 запросить цену →		1 Spring, output tray
15			2 Shaft bearing, parts packet 99A0572
16	56P2878 запросить цену →		1 Latch, output tray
17	56P0406 запросить цену →		2 Bracket, front attach
18	99A0415 запросить цену →		2 Spring, swing arm
19	56P2917 запросить цену →		1 Output expander assembly, mechanical linkage
20	56P2874 запросить цену →		1 Cover, rear support
21	56P2873 запросить цену →		1 Rear cover
22	56P2876 запросить цену →		1 Level sensor bracket
23	56P2877 запросить цену →		1 Flag, output paper level
24	99A0414 запросить цену →		1 Sensor, dual bin full

13. Assembly 27.1: Output expander

№	Артикул	Альт. артикул	Описание
2	99A0368 запросить цену →		1 Shaft assembly, lower,
3	99A0363 запросить цену →		3 Pulley, drive
4	56P0410 запросить цену →		2 Bracket, rear attach
5			4 Screw, parts packet 56P0169
6	56P2872 запросить цену →		1 Cover, front
7	99A0361 запросить цену →		1 Belt, 160 gear
8	99A0362 запросить цену →		1 Arm assembly, belt idler
9	99A0364 запросить цену →		1 Spring, belt tensioner
10	99A0482 запросить цену →		1 Spring, output tray
11	56P2878 запросить цену →		1 Latch, output tray
12	56P2899 запросить цену →		1 Frame assembly
13	99A0351 запросить цену →		1 Sensor, output expander pass thru
14			6 Shaft bearing, parts packet 99A0572
15	99A0913 запросить цену →		1 Shaft assembly, middle 40T,

14. Assembly 28: 5-Bin mailbox

№	Артикул	Альт. артикул	Описание
28-1	56P2880 запросить цену →		1 5-Bin mailbox, complete
2	56P2820 запросить цену →		1 Redrive cap cover assembly
3	56P2937 запросить цену →		1 Cover, wire
4	56P2882 запросить цену →		1 Cover, top bin
5	56P2931 запросить цену →		1 Latch, access door rear
6	99A0104 запросить цену →		1 Spring, upper diverter
7	56P2889 запросить цену →		1 Door, front
8	56P2881 запросить цену →		1 Latch, access door front
9	56P2930 запросить цену →		1 Cover, right
10	99A1723 запросить цену →		4 Shaft asm, drive
11	99A1724 запросить цену →		1 Shaft asm, drive with gear
12	56P2886 запросить цену →		1 Cover, right side
13	99A1725 запросить цену →		1 Packet, drive shaft bushing
14	99A1742 запросить цену →		2 Sensor, 5-bin mailbox pass thru
15	56P2885 запросить цену →		5 Tray, paper cap
16	56P2884 запросить цену →		1 Bracket asm, bail attach
17	56P2940 запросить цену →		1 Kit, 5-bin mailbox asm
18			1 Bail, order P/N 56P2940, 5-bin mailbox asm kit
19	56P2932 запросить цену →		5 Support, paper tray
20	56P2939 запросить цену →		5 Stop asm, paper tray
21	56P2935 запросить цену →		4 Flag, bin full
22	56P2887 запросить цену →		1 Rear structural cover
23	99A1736 запросить цену →		5 Cable, dual sensor
24	99A1737 запросить цену →		5 Sensor, dual bin level
25	99A1718 запросить цену →		1 Cable asm, lower autoconnect
26	99A1716 запросить цену →		1 Drive asm, main DC drive
27	56P2883 запросить цену →		1 Flag, bin full
28	99A1740 запросить цену →		1 Board asm, 5-bin mailbox system
29	56P2941 запросить цену →		1 Frame asm, left w/clutch asm
30	99A1786 запросить цену →		1 Gear, drive
31	99A1719 запросить цену →		1 Cable asm, upper autoconnect
32			12 Screw, board mounting, parts packet 99A0263
33	56P2888 запросить цену →		1 Cover, left side

15. Assembly 28.1: 5-Bin mailbox

№	Артикул	Альт. артикул	Описание
2	56P2936 запросить цену →		1 Frame asm, right side
3			12 Screw type 323, parts packet 12G6309
4	99A1728 запросить цену →		4 Cam, diverter actuator
5	99A1731 запросить цену →		4 Spring, diverter actuator
6	99A1729 запросить цену →		4 Latch, diverter actuator
7	99A1730 запросить цену →		4 Arbor, diverter actuator
8	99A1789 запросить цену →		4 Retainer, C-clip
9	56P0418 запросить цену →		1 Bracket, attach front
10	99A1732 запросить цену →		4 Solenoid, diverter
11	56P2938 запросить цену →		5 Deflector, paper exit w/brush
12	56P2934 запросить цену →		4 Deflector, paper
13	99A1787 запросить цену →		4 Deflector
14	56P2933 запросить цену →		1 Deflector, paper top bin

16. Assembly 29: 500-Sheet drawer option

№	Артикул	Альт. артикул	Описание
29-1	56P2850 запросить цену →		1 500-Sheet drawer option, complete
2	56P2834 запросить цену →		1 500-Sheet tray assembly
3	12G6419 запросить цену →		1 Back restraint latch
4	12G6418 запросить цену →		1 Back restraint
5	12G6425 запросить цену →		1 Tray bias bellcrank assembly
6			1 Screw, parts packet 12G6533
7	12G6426 запросить цену →		1 Tray bias spring
8	12G6568 запросить цену →		1 Reflector label
9	12G6421 запросить цену →		1 Wear strip
10	12G6420 запросить цену →		1 Tray wear clip
11	12G6417 запросить цену →		1 Side restraint
12	56P1504 запросить цену →		2 Restraint pad

17. Assembly 29.1: 500-Sheet drawer option

№	Артикул	Альт. артикул	Описание
2			31 Screw type 323, parts packet 12G6309
3	56P2868 запросить цену →		1 500-Sheet option tray pick assembly
4	12G6565 запросить цену →		1 Paper level sensing assembly
5	12G6471 запросить цену →		1 Tray interlock bellcrank
6	56P2859 запросить цену →		1 Cover, frame
7	12G6553 запросить цену →		1 Pass thru sensor
8	12G6562 запросить цену →		1 Hinge
9	12G6559 запросить цену →		1 Electronics/size sensing assembly with system board
10	12G6558 запросить цену →		1 Pick arm lift bellcrank
11	12G6566 запросить цену →		1 Paper size sensing assembly
12	12G6557 запросить цену →		1 Bellcrank lift spring
13	56P2858 запросить цену →		1 500 base assembly
14	12G6380 запросить цену →		7 Machine pad
15	56P1571 запросить цену →		1 Plate, 500 support assembly
16	56P2867 запросить цену →		1 Paper guide
17	12G6563 запросить цену →		1 Wall support plate
18	56P2869 запросить цену →		1 Base door assembly
19	12G6561 запросить цену →		1 Spring
20	56P2849 запросить цену →		1 500 option deflector
21	56P2176 запросить цену →		1 Grounding spring
22	99A0070 запросить цену →		2 Pick roll tires

18. Assembly 30: Duplex option

№	Артикул	Альт. артикул	Описание
30-1	56P2860 запросить цену →		1 Duplex option, complete
2	56P2863 запросить цену →		1 Back cover
3	56P2898 запросить цену →		5 Redrive bearing
4	56P0447 запросить цену →		1 Duplex entry shaft assembly
5			20 Screw, parts packet 12G6533
6	56P0434 запросить цену →		1 Right side front tray guide
7	56P0483 запросить цену →		1 Deflector actuator assembly
8	56P1570 запросить цену →		1 Deflector follower assembly
9	56P2861 запросить цену →		1 Duplex front jam tray assembly
10	56P0457 запросить цену →		1 Duplex support bracket
11	56P2866 запросить цену →		1 Sensor mount plate
12	56P0442 запросить цену →		1 Duplex exit sensor
13	56P0435 запросить цену →		1 Duplex shaft mount
14	56P0479 запросить цену →		1 Front decurl assembly
15	56P0444 запросить цену →		1 F/R backup shaft assembly
16	56P0476 запросить цену →		3 5 mm bushing
17	56P0473 запросить цену →		1 Brake pad
18	56P2865 запросить цену →		1 Duplex paper guide
19	56P0454 запросить цену →		1 Wall support
20	56P0475 запросить цену →		1 Brake spring
21	56P0472 запросить цену →		1 Pass thru shaft assembly
22	56P0441 запросить цену →		1 Duplex shaft assembly
23	56P0468 запросить цену →		1 Pass thru spring
24	56P0470 запросить цену →		1 Aligner arm spring
25	56P0466 запросить цену →		1 Spur drive gear
26	56P0467 запросить цену →		2 26T duplex gear
27			Retainer, parts packet 99A0267
28	56P0471 запросить цену →		1 Bellcrank assembly
29	56P0474 запросить цену →		1 Decurl BAC assembly
30	56P0445 запросить цену →		1 40T shaft drive F/R gear
31	56P0449 запросить цену →		1 Support decurl guide

19. Assembly 30.1: Duplex option

№	Артикул	Альт. артикул	Описание
2	56P0462 запросить цену →		1 Autoconnect cable assembly
3	56P0463 запросить цену →		1 DC forward/reverse motor assembly
4	56P0464 запросить цену →		1 DC duplex feed motor
5			1 Screw type 323, parts packet 12G6309
6	12G6510 запросить цену →		6 Cable tie (6 in pack)
7			1 Screw type 323, parts packet 88A0235
8	56P0459 запросить цену →		1 Back support
9	56P0430 запросить цену →		1 Duplex card assembly
10	56P2484 запросить цену →		1 Belt, transfer
11	56P2862 запросить цену →		1 Right jam clearance tray assembly
12	56P0458 запросить цену →		1 Chassis ground spring
13	99A1789 запросить цену →		1 Retainer, C-clip
14	56P0478 запросить цену →		2 Aligner spring
15	99A0323 запросить цену →		2 Paper guide assembly
16	56P0465 запросить цену →		2 Drive alignment shaft assembly
17	56P0477 запросить цену →		1 Reduction gear shaft
18	56P0451 запросить цену →		3 Right backup spring assembly
19	99A1717 запросить цену →		2 32 ppm drive gear
20	56P0452 запросить цену →		3 Left backup spring assembly
21	56P2864 запросить цену →		1 Upper rib assembly
22	56P0437 запросить цену →		1 Duplex input sensor
23			Screw (long), parts packet 12G6530

20. Assembly 31: High-capacity input tray (HCIT)

№	Артикул	Альт. артикул	Описание
31-1	56P0561 запросить цену →		1 Paper size sensor box assembly
2	56P0519 запросить цену →		1 Flag, paper size F
3	56P0520 запросить цену →		1 Flag, paper size C
4	56P0518 запросить цену →		1 Flag, paper size R
5	56P0522 запросить цену →		3 Spring, paper size flag
6	56P0516 запросить цену →		10 Sensor, photo interrupter
7	56P0511 запросить цену →		1 Paper size sensors cable
8	56P0494 запросить цену →		1 System control board
9			Screws, parts packet 12G6533
10	56P0495 запросить цену →		1 LVPS
11	56P0513 запросить цену →		1 Elevator motor assembly
12	56P0497 запросить цену →		1 AC power outlet
13	56P0498 запросить цену →		1 AC power inlet
14	56P0490 запросить цену →		1 Jumper, AC power cord
15	56P0524 запросить цену →		1 Paper tray guide
16	56P0547 запросить цену →		1 Elevator lift belt
17	56P0549 запросить цену →		1 Elevator lift
18	56P0563 запросить цену →		3 Ring 7, elevator lift gear/elevator lift
19	56P0548 запросить цену →		1 Elevator lift gear
20	56P0523 запросить цену →		2 Paper tray arms
21	56P0525 запросить цену →		1 Feed unit, complete assembly
22	56P0527 запросить цену →		2 Bushing
23	56P0533 запросить цену →		1 Spring, feed unit front
24	56P0534 запросить цену →		1 Spring, feed unit rear
25	56P0562 запросить цену →		1 Feed cover
26	56P0542 запросить цену →		2 Separation/torque roller
27	56P0529 запросить цену →		2 Feed cam
28			E-clips, parts packet 56P0531
29	56P0528 запросить цену →		2 Feed roller
30	56P0530 запросить цену →		2 Spring, feed unit
31	56P0532 запросить цену →		1 Bushing,
32	56P0544 запросить цену →		2 Emitter timing wheel
33	56P0535 запросить цену →		3 Clip, plastic 5W
34	56P0526 запросить цену →		2 Sensors, special optical
35	56P0536 запросить цену →		1 Level sensor flag
36	56P0540 запросить цену →		1 Spring, extension
37	56P0539 запросить цену →		1 Near empty sensor flag

21. Assembly 31.1: High-capacity input tray (HCIT)

№	Артикул	Альт. артикул	Описание
2	56P2903 запросить цену →		1 Right side cover
3	56P0491 запросить цену →		2 Caster, movable
4			16 Screws, parts packet 12G6533
5	56P0493 запросить цену →		4 F adjuster
6	56P2901 запросить цену →		1 Front cover
7	56P2902 запросить цену →		1 Cover, main CA
8	56P0492 запросить цену →		2 Caster, fixed
9	56P2904 запросить цену →		1 Left side cover
10	56P2906 запросить цену →		1 Upper left side jam cover
11	56P0507 запросить цену →		1 Locating pin, options front right
12	56P0506 запросить цену →		1 Locating pin, options rear left
13	56P0514 запросить цену →		1 Options autoconnect cable assembly
14	56P0517 запросить цену →		1 Options cable mounting plate
32-1	56P0321 запросить цену →		1 Top cover (tall finisher)
1	56P1287 запросить цену →		1 Scanner plate (short finisher)
2	56P0569 запросить цену →		1 Rear cover (tall finisher)
2	56P1285 запросить цену →		1 Rear cover (short finisher)
3	56P0573 запросить цену →		1 Upper right side cover (tall finisher)
3	56P1286 запросить цену →		1 Upper right side cover (short finisher)
4	56P0574 запросить цену →		1 Lower tray cover
5	56P0576 запросить цену →		1 Bottom kick cover
6	56P0575 запросить цену →		1 Front/rear lower cover
7	56P0387 запросить цену →		1 Bar tip unit
8	56P0577 запросить цену →		1 Lower right side cover
9	56P0320 запросить цену →		1 Cover front door
10	56P0566 запросить цену →		1 Finisher install kit
11	56P1290 запросить цену →		1 Cover wire

22. Assembly 32.1: Finisher

№	Артикул	Альт. артикул	Описание
2	56P0357 запросить цену →		1 Actuation assembly
3	56P1471 запросить цену →		1 HCOF control board assembly
4	56P0325 запросить цену →		1 Motor assembly paper feed
5	56P0332 запросить цену →		1 Accumulator paper feed belt (40S3M900)
6	56P2294 запросить цену →		1 Accumulator drive belt (B30S2M334)
7	56P0315 запросить цену →		1 Punch assembly
8	56P0345 запросить цену →		1 Punch motor homing sensor (GP1A73A)
9	56P0318 запросить цену →		1 Box, chad
10	56P0329 запросить цену →		1 Inverter D drive belt (40S3M225)
11	56P0383 запросить цену →		1 Solenoid inverter
12	56P0347 запросить цену →		3 Jogger fence homing sensor (EE-SX460-P1-CHN)
13	56P0342 запросить цену →		4 Caster
14	56P0338 запросить цену →		1 Low voltage power supply
15	56P0333 запросить цену →		2 Tray elevation belt (60S6M1420)
16	56P0323 запросить цену →		1 Output tray offset motor and gear assembly
17	56P0386 запросить цену →		1 Fan assembly DC motor
18	56P0322 запросить цену →		1 Tray paper
19	56P0326 запросить цену →		1 Flag paper full
20	56P0331 запросить цену →		1 Exit foam Roller drive belt (40S3M80)
21	56P0334 запросить цену →		1 Tray elevation drive belt (170P2M4)
22	56P0335 запросить цену →		1 Exit roller drive belt (40S2M264)
23	56P0336 запросить цену →		1 Output tray offset drive belt (40S2M134)
24	56P0337 запросить цену →		1 Punch belt (40S2M176)
25	56P0578 запросить цену →		1 Tray wall cover
26	56P0327 запросить цену →		1 Paper feed belt (40S3M888)
27	56P0343 запросить цену →		1 Punch timing sensor (OJ-541-A5)
28	56P0350 запросить цену →		2 Paper surface sensor (EE-SX460-P1-CHN)
29	56P0352 запросить цену →		1 Printer docking switch SS-5FL-3T(10E)
30	56P0388 запросить цену →		1 Tray limit switches (includes two)
31	56P0346 запросить цену →		1 Exit timing sensor (EE-SPY415)
32	56P0328 запросить цену →		1 Inverter transfer belt (40S3M198)

23. Assembly 32.2: Finisher

Каталог очень большой — показана первая часть. Полная версия доступна в интерактивном каталоге.

№	Артикул	Альт. артикул	Описание
2	56P0385 запросить цену →		1 Solenoid drop assembly
3	56P0347 запросить цену →		1 Jogger fence homing sensor (EE-SX1235A-P2)
4	56P0384 запросить цену →		1 Accumulator belt (hook)
5	56P2294 запросить цену →		1 Accumulator drive belt (B30S2M334)
6	56P0319 запросить цену →		1 Accumulator w/o stapler
