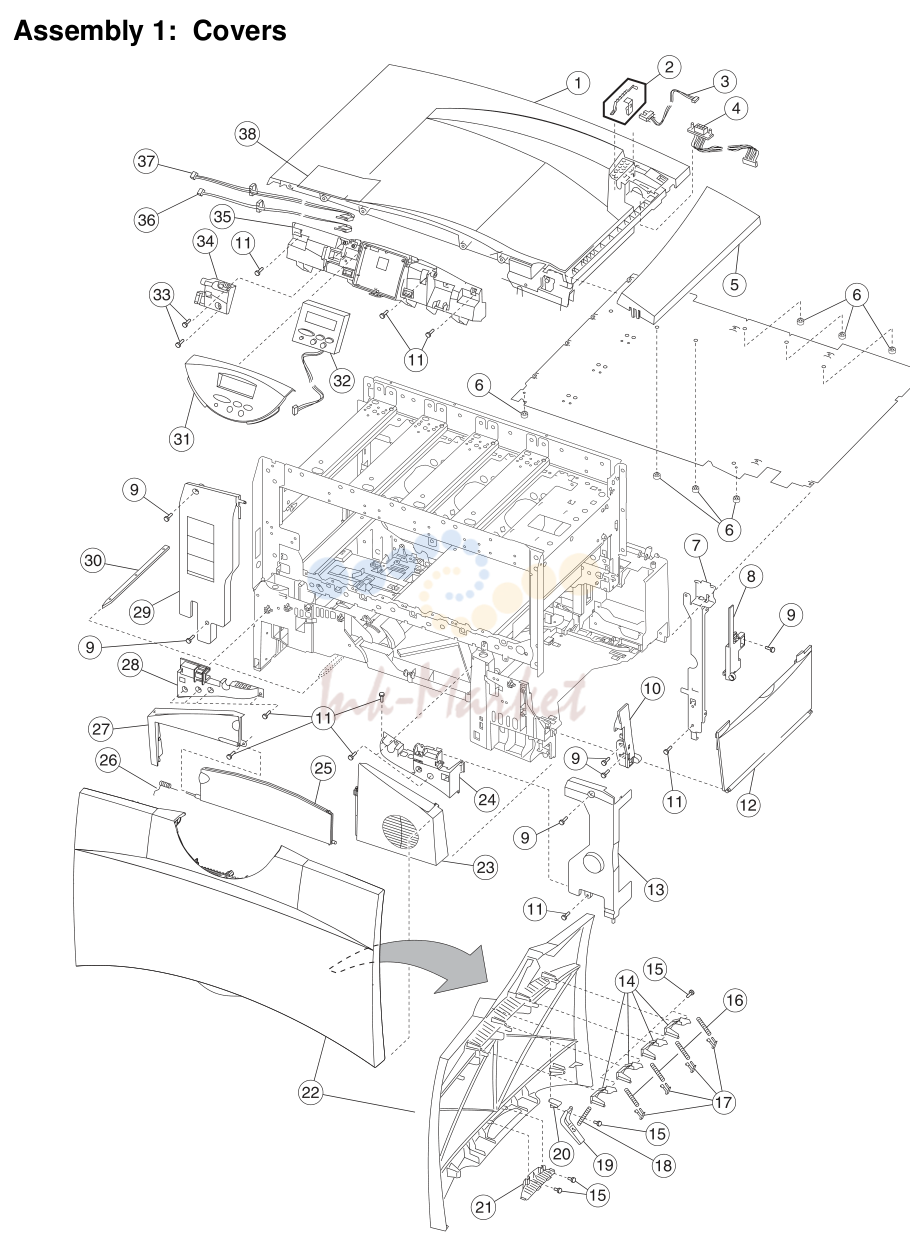

1. Assembly 1: Covers
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1-1 | 12G6410 запросить цену → | 1 Top cover assembly | |
| 2 | 12G6507 запросить цену → | 1 250 output flag, includes flag retainer | |
| 3 | 12G6506 запросить цену → | 1 Bin full sensor | |
| 4 | 12G6319 запросить цену → | 1 Cable, options - stacker | |
| 5 | 12G6409 запросить цену → | 1 Redrive cap cover assembly | |
| 6 | 12G6380 запросить цену → | 7 Machine pad | |
| 7 | 12G6389 запросить цену → | 1 Top front support bracket | |
| 8 | 12G6396 запросить цену → | 6 Right rear cover | |
| 9 | 6 Screw, PP 12G6530 | ||
| 10 | 12G6393 запросить цену → | 1 Right front cover | |
| 11 | 18 Screw, PP 12G6309 | ||
| 12 | 12G6356 запросить цену → | 1 Lower right door assembly | |
| 13 | 12G6405 запросить цену → | 1 Front right light shield cover | |
| 14 | 56P2216 запросить цену → | 4 Shield, door spring | |
| 15 | 7 Screw, PP 56P2220 | ||
| 16 | 12G6376 запросить цену → | 4 Spring, rear hold down | |
| 17 | 12G6347 запросить цену → | 1 Front hold down bellcrank | |
| 18 | 56P2246 запросить цену → | 1 Detent spring | |
| 19 | 56P2218 запросить цену → | 1 Detent, front access door | |
| 20 | 56P2219 запросить цену → | 1 Housing, front access door | |
| 21 | 56P2217 запросить цену → | 1 Handle, front access door | |
| 22 | 12G6357 запросить цену → | 1 Front cover assembly | |
| 23 | 12G6394 запросить цену → | 1 Front lower right cover | |
| 24 | 12G6411 запросить цену → | 1 Front right handle cover assembly | |
| 25 | 12G6391 запросить цену → | 1 Paper path access door | |
| 26 | 12G6403 запросить цену → | 1 Spring, paper path access door | |
| 27 | 12G6388 запросить цену → | 1 Front lower left cover | |
| 28 | 12G6412 запросить цену → | 1 Front left handle cover assembly | |
| 29 | 12G6404 запросить цену → | 1 Left front light shield cover | |
| 30 | 56P1277 запросить цену → | 1 Paper tray guide | |
| 31 | 12G6402 запросить цену → | 1 Operator panel bezel with logos | |
| 32 | 12G6344 запросить цену → | 1 Operator panel assembly, low volt | |
| 32 | 12G6345 запросить цену → | 1 Operator panel assembly, high volt | |
| 33 | 2 Screw, PP 12G6532 | ||
| 34 | 12G6399 запросить цену → | 1 Front upper pivot cover | |
| 35 | 12G6397 запросить цену → | 1 Front access door support | |
| 36 | 12G6504 запросить цену → | 1 Cable, HVPS interlock/cover open (2-wire) | |
| 37 | 12G6503 запросить цену → | 1 Cable, printhead interlock/cover open (3-wire) | |
| 38 | 56P2489 запросить цену → | 1 Label, top paper jam |

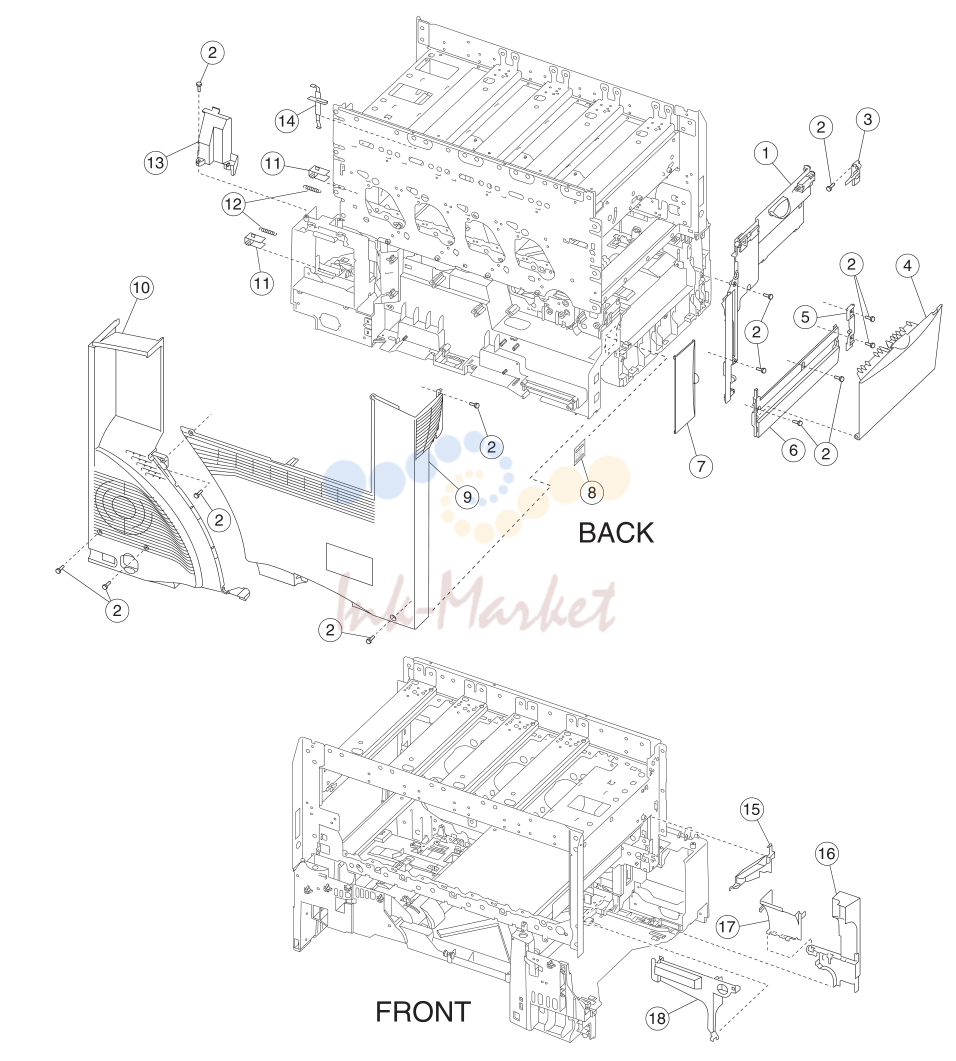

2. Assembly 1.1: Covers
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | 14 Screw, PP 12G6309 | ||
| 3 | 12G6392 запросить цену → | 1 Left upper pivot cover | |
| 4 | 12G6485 запросить цену → | 1 Lower access jam door assembly | |
| 5 | 12G6398 запросить цену → | 1 Left lower pivot cover | |
| 6 | 12G6395 запросить цену → | 1 Cover, left lower | |
| 7 | 12G6400 запросить цену → | 1 Waste container door | |
| 8 | 12G6339 запросить цену → | 1 Blank, TLI/SN label | |
| 9 | 12G6390 запросить цену → | 1 Rear cover | |
| 10 | 12G6401 запросить цену → | 1 Rear fan cover | |
| 11 | 12G6383 запросить цену → | 2 Fuser latch slide | |
| 12 | 12G6384 запросить цену → | 2 Fuser latch slide spring | |
| 13 | 12G6340 запросить цену → | 1 Fuser top duct | |
| 14 | 12G6386 запросить цену → | 1 Duplex actuator arm | |
| 15 | 12G6360 запросить цену → | 1 Fuser wall duct | |
| 16 | 12G6358 запросить цену → | 1 Fuser bottom duct | |
| 17 | 56P2290 запросить цену → | 1 Fuser left duct | |
| 18 | 56P2291 запросить цену → | 1 Redrive belt cover duct |

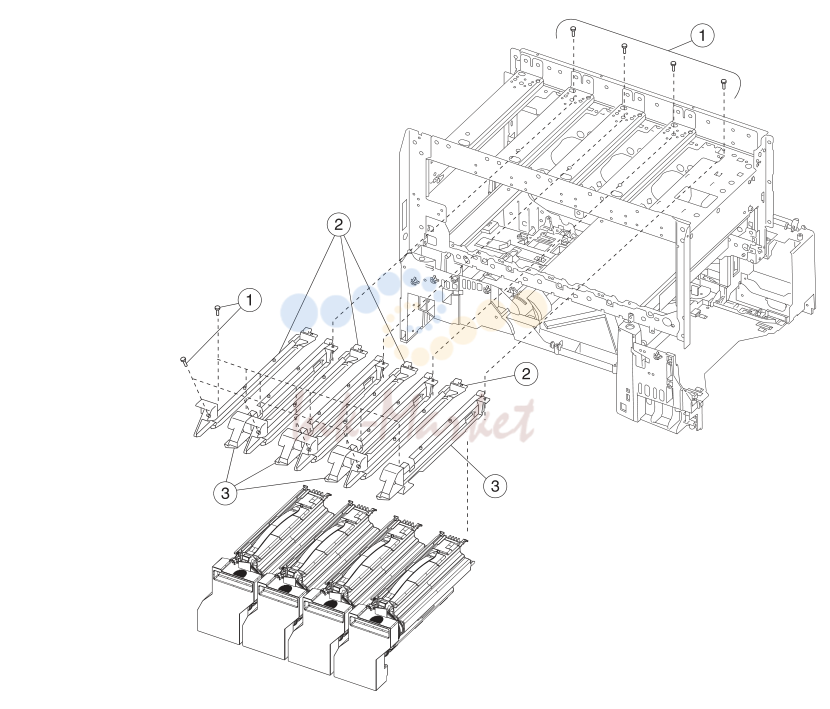

3. Assembly 2: Cartridge mounting
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2-1 | 16 Screw, PP 12G6532 | ||
| 2 | 12G6535 запросить цену → | 4 Guide assembly, left side | |
| 3 | 12G6536 запросить цену → | 4 Guide assembly, right side |

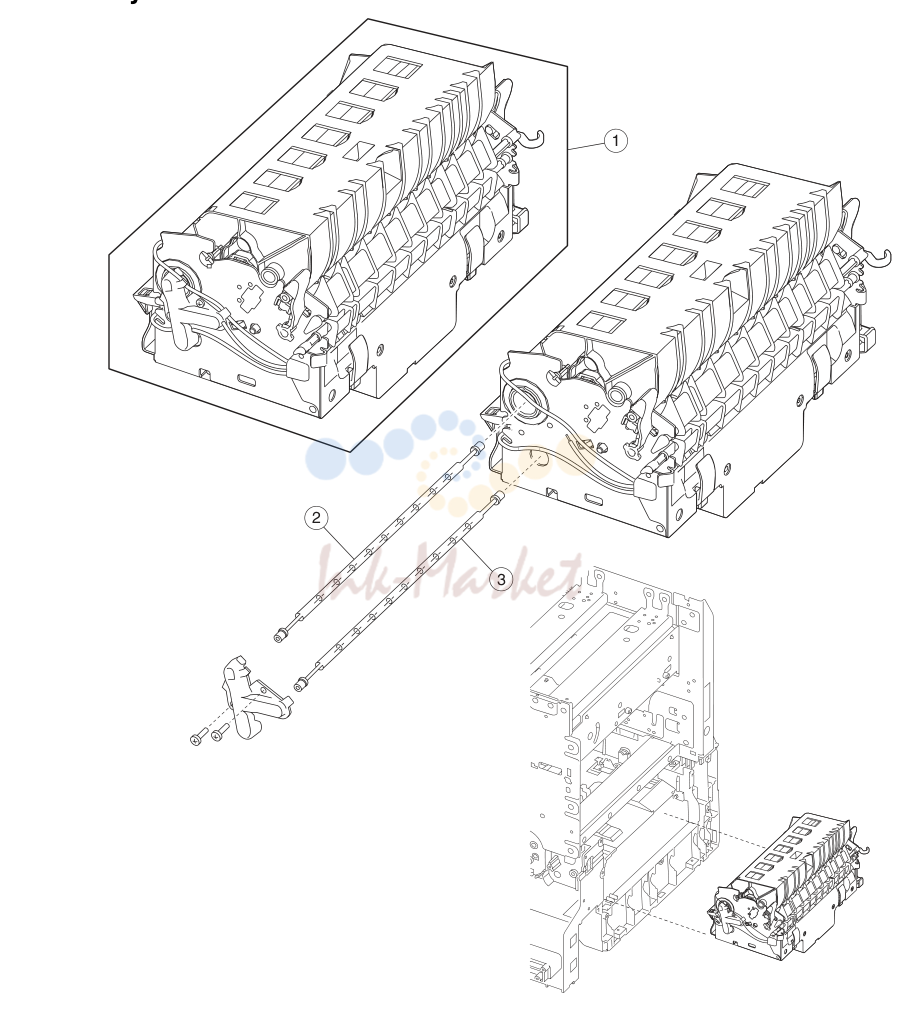

4. Assembly 3: Fuser
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 3-1 | 12G6495 запросить цену → | 1 Fuser assembly 100V 500W | |
| 1 | 12G6301 запросить цену → | 1 Fuser assembly 115V 500W | |
| 1 | 12G6302 запросить цену → | 1 Fuser assembly 220V 500W | |
| 2 | 12G6516 запросить цену → | 1 Fuser lamp, 100V 500W hot roll | |
| 2 | 12G6337 запросить цену → | 1 Fuser lamp, 115V 500W hot roll | |
| 2 | 12G6341 запросить цену → | 1 Fuser lamp, 220V 500W hot roll | |
| 3 | 12G6517 запросить цену → | Fuser lamp, 100V 400W backup roll | |
| 3 | 12G6338 запросить цену → | 1 Fuser lamp, 115V 400W backup roll | |
| 3 | 12G6342 запросить цену → | 1 Fuser lamp, 220V 400W backup roll |

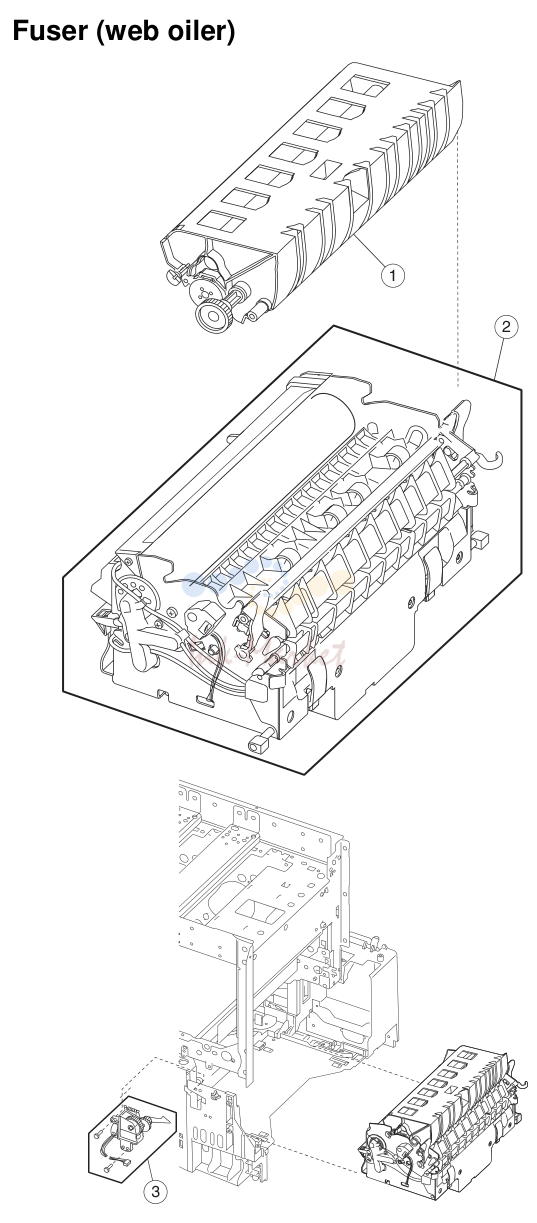

5. Assembly 3.1: Fuser (web oiler)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | 12G6495 запросить цену → | 1 Fuser assembly, web oiler 100V 500W | |
| 2 | 12G6514 запросить цену → | 1 Fuser assembly, web oiler 115V 500W | |
| 2 | 12G6515 запросить цену → | 1 Fuser assembly, web oiler 220V 500W | |
| 3 | 12G6543 запросить цену → | 1 Web oiler index drive assembly | |
| 4-1 | 56P1213 запросить цену → | 1 Fuser drive assembly w/motor | |
| 2 | 4 Screws PP 12G6309 | ||
| 3 | 56P1238 запросить цену → | 1 Fuser drive motor | |
| 4 | Screws, motor mounting | ||
| 7-12 | Service Manual |

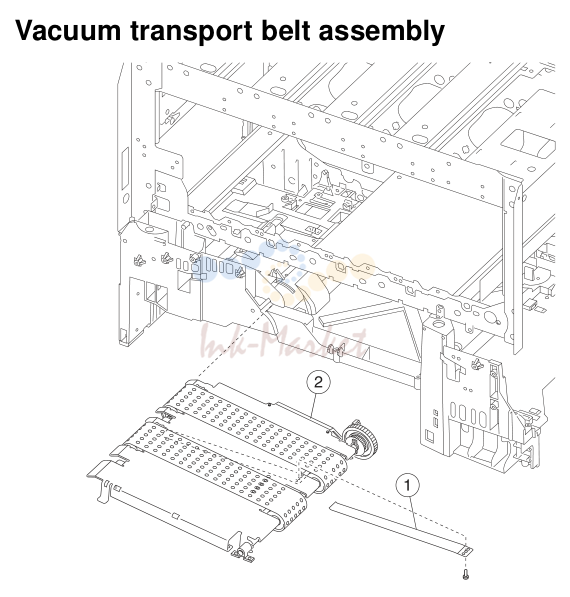

6. Assembly 5: Vacuum transport belt assembly
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 6-1 | 12G6303 запросить цену → | 1 Second transfer roll | |
| 2 | 12G6488 запросить цену → | 1 Transfer plate assembly | |
| 7-14 | Service Manual | ||
| 7-1 | 12G6322 запросить цену → | 4 Printhead assembly (Do not replace more than one printhead at a time.) | |
| 2 | 12 Screw, PP 12G6534 | ||
| 3 | 12 Screw, PP 12G6539 | ||
| 4 | 4 PSD assembly (order 7-5, thermistor card, when replacing this assembly) | ||
| 5 | 56P1198 запросить цену → | 4 Thermistor card | |
| 6 | 8 Screw, PP 12G6533 | ||
| 7 | 56P2292 запросить цену → | 4 Printhead spacer | |
| 8 | 56P2296 запросить цену → | 1 Card assembly, printhead diagnostic aid | |
| 8-1 | 56P0167 запросить цену → | 8 Anchor, bracket mounting | |
| 2 | 12G6493 запросить цену → | 2 Upper door hinge | |
| 3 | 2 Screw, PP 12G6533 | ||
| 4 | 56P2204 запросить цену → | 1 Redrive belt 300 T | |
| 5 | 12G6492 запросить цену → | 1 Redrive assembly | |
| 6 | 12G6355 запросить цену → | 1 Redrive door | |
| 7 | 12G6513 запросить цену → | 1 Lower rear door latch | |
| 8 | 12G6512 запросить цену → | 1 Lower front door latch | |
| 9 | 2 Screw, PP 12G6530 | ||
| 10 | 12G6356 запросить цену → | 1 Door assembly, lower right | |
| 7-16 | Service Manual |

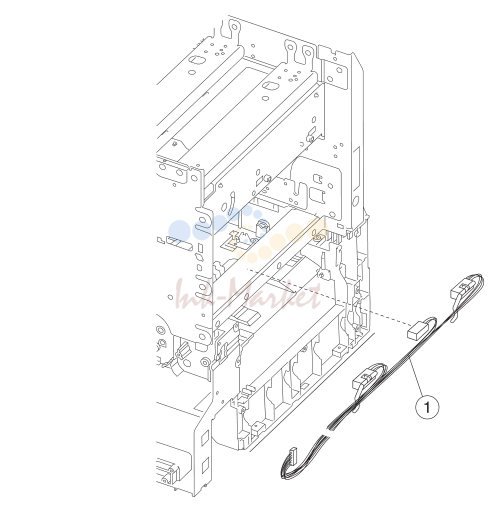

7. Assembly 9: Paper feed input
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 10-1 | 12G6470 запросить цену → | 1 Waste container latch spring | |
| 2 | 12G6469 запросить цену → | 1 Waste container latch | |
| 3 | 12G6467 запросить цену → | 4 Paper size sensing spring | |
| 4 | 12G6468 запросить цену → | 1 Paper size sensing bracket | |
| 5 | 1 Screw, paper size sensing assembly mounting PP 12G6531 | ||
| 6 | 12G6466 запросить цену → | 4 Paper size sensing link | |
| 7-18 | Service Manual | ||
| 11-1 | 56P2199 запросить цену → | 1 Nip relief handle | |
| 2 | 12G6483 запросить цену → | 1 Gear, staging idler | |
| 3 | 12G6482 запросить цену → | 1 Gear, staging reduction #1 | |
| 4 | 12G6481 запросить цену → | 1 Registration plate assembly | |
| 5 | 12G6484 запросить цену → | 1 Gear, reference plate drive | |
| 6 | 12G6480 запросить цену → | 1 Registration motor | |
| 7 | 3 Registration motor assembly screw, PP 12G6309 |

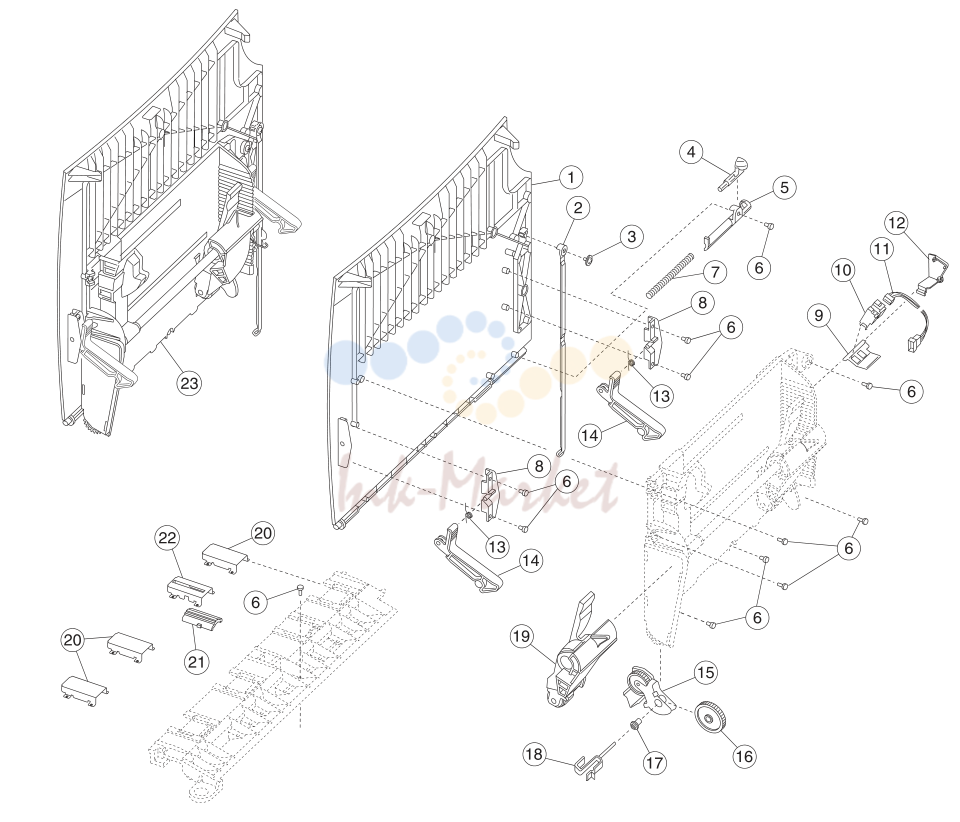

8. Assembly 12: Multipurpose feeder (MPF)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 12-1 | 12G6452 запросить цену → | 1 MP feeder door cover | |
| 2 | 12G6460 запросить цену → | 1 Door hinge restraint | |
| 3 | 1 Screw, PP 12G6533 | ||
| 4 | 12G6453 запросить цену → | 1 Frame bias latch | |
| 5 | 12G6455 запросить цену → | 1 Frame bias latch cover | |
| 6 | 11 Screw, PP 12G6533 | ||
| 7 | 12G6454 запросить цену → | 1 Frame bias spring | |
| 8 | 12G6457 запросить цену → | 2 MPF support bracket cover | |
| 9 | 12G6456 запросить цену → | 1 Sensor mount bracket | |
| 10 | 12G6461 запросить цену → | 1 Paper out/low sensor | |
| 11 | 12G6448 запросить цену → | 1 MPF cable | |
| 12 | 12G6449 запросить цену → | 1 MPF cable cover | |
| 13 | 12G6458 запросить цену → | 2 MPF support bracket spring | |
| 14 | 12G6459 запросить цену → | 2 MPF support bracket | |
| 15 | 12G6462 запросить цену → | 1 MPF bracket assembly | |
| 16 | 12G6463 запросить цену → | 1 MPF drive gear | |
| 17 | 12G6465 запросить цену → | 1 MPF drive gear bushing | |
| 18 | 12G6464 запросить цену → | 1 MPF drive gear shaft | |
| 19 | 12G6451 запросить цену → | 1 MPF autocompensator pick assembly | |
| 20 | 12G6354 запросить цену → | 3 Rib housing | |
| 21 | 12G6447 запросить цену → | 1 Friction buckler | |
| 22 | 12G6346 запросить цену → | 1 Buckler housing | |
| 23 | 12G6450 запросить цену → | 1 MPF door assembly |
9. Assembly 13: 500-sheet integrated tray
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 13-1 | 12G6416 запросить цену → | 1 500-Sheet tray assembly | |
| 2 | 12G6419 запросить цену → | 1 Back restraint latch | |
| 3 | 12G6418 запросить цену → | 1 Back restraint | |
| 4 | 12G6425 запросить цену → | 1 Tray bias bellcrank assembly | |
| 5 | 1 Screw, PP 12G6533 | ||
| 6 | 12G6426 запросить цену → | 1 Tray bias spring | |
| 7 | 12G6568 запросить цену → | 1 Reflector label | |
| 8 | 12G6421 запросить цену → | 4 Wear strip | |
| 9 | 12G6420 запросить цену → | 1 Tray wear clip | |
| 10 | 12G6417 запросить цену → | 1 Side restraint | |
| 11 | 56P1504 запросить цену → | 2 Active restraint pad | |
| 14-1 | 56P0551 запросить цену → | 1 Cable, paper media low/out | |
| 2 | 12G6471 запросить цену → | 1 Tray interlock bellcrank | |
| 3 | 12G6558 запросить цену → | 1 Pick arm lift bellcrank | |
| 4 | 12G6427 запросить цену → | 1 Pick assembly 500-tray | |
| 5 | 12G6557 запросить цену → | 1 Bellcrank lift spring | |
| 6 | 12G6476 запросить цену → | 1 Paper level sensing assembly | |
| 7 | 12G6472 запросить цену → | 1 Tray interlock bracket | |
| 8 | 12G6461 запросить цену → | 1 Sensor, paper out/low | |
| 9 | 99A0070 запросить цену → | 2 Pick rolls (2 each per package) | |
| 10 | 56P0552 запросить цену → | 1 Cable, pick motor extension | |
| 7-24 | Service Manual | ||
| 15-1 | 12G6413 запросить цену → | 1 ITU light shield assembly | |
| 2 | 12G6503 запросить цену → | 1 Cable, printhead interlock/cover open (3-wire) | |
| 3 | 12G6504 запросить цену → | 1 Cable, HVPS interlock/cover open (2-wire) | |
| 4 | 56P1295 запросить цену → | 1 ITU assembly |

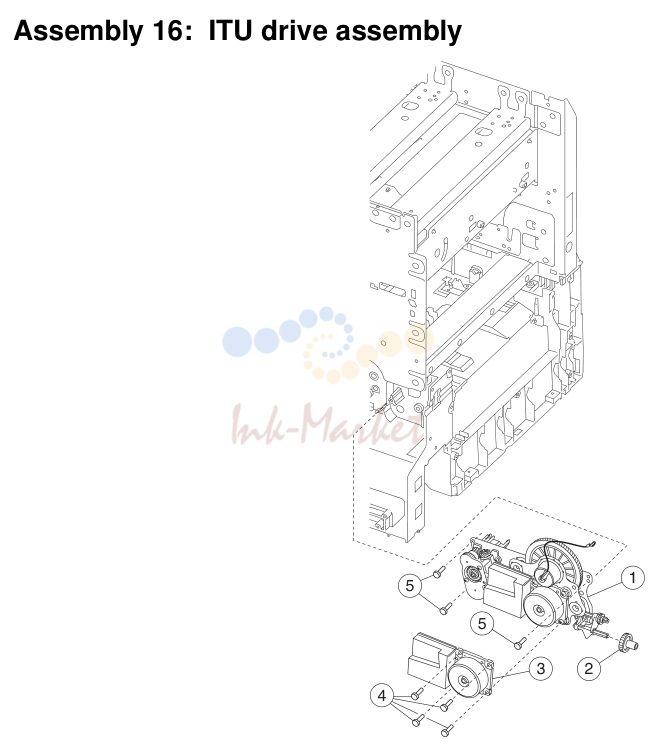

10. Assembly 16: ITU drive assembly
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 16-1 | 56P1216 запросить цену → | 1 ITU motor drive assembly with SKC motor | |
| 2 | 12G6385 запросить цену → | 1 #58 Gear | |
| 3 | 56P0568 запросить цену → | 1 ITU drive motor, SKC | |
| 4 | 4 Screw, PP 12G6309 (ITU drive motor to ITU drive assembly) | ||
| 5 | 4 Screw, PP 12G6309 (ITU drive assembly lower frame) |

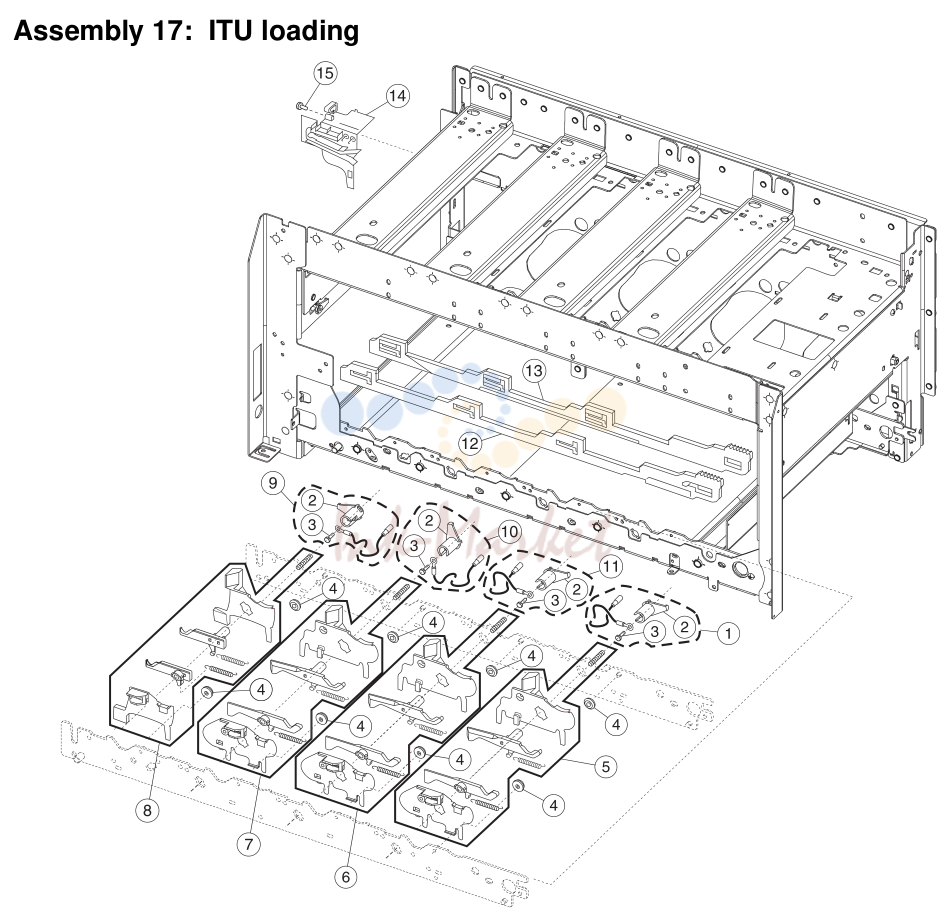

11. Assembly 17: ITU loading
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 17-1 | 12G6546 запросить цену → | 1 Yellow terminal contact assembly | |
| 2 | 12G6442 запросить цену → | 4 Terminal, contact spring | |
| 3 | 4 Screw PP 12G6533 | ||
| 4 | 12G6353 запросить цену → | 8 Cartridge support roller | |
| 5 | 56P1495 запросить цену → | 1 Parts packet, ITU loading - yellow, including | |
| 6 | 56P1496 запросить цену → | 1 Parts packet, ITU loading - cyan, including | |
| 7 | 56P1497 запросить цену → | 1 Parts packet, ITU loading - magenta, including | |
| 8 | 56P1498 запросить цену → | 1 Parts packet, ITU loading - black, including | |
| 9 | 12G6439 запросить цену → | 1 Black terminal contact assembly | |
| 10 | 12G6440 запросить цену → | 1 Magenta terminal contact assembly | |
| 11 | 12G6441 запросить цену → | 1 Cyan terminal contact assembly | |
| 12 | 56P0594 запросить цену → | 1 Cam, BOR front | |
| 13 | 56P0595 запросить цену → | 1 Cam, BOR rear | |
| 14 | 56P0560 запросить цену → | 1 Rear ITU guide | |
| 15 | 1 Screw, PP 12G6309 |

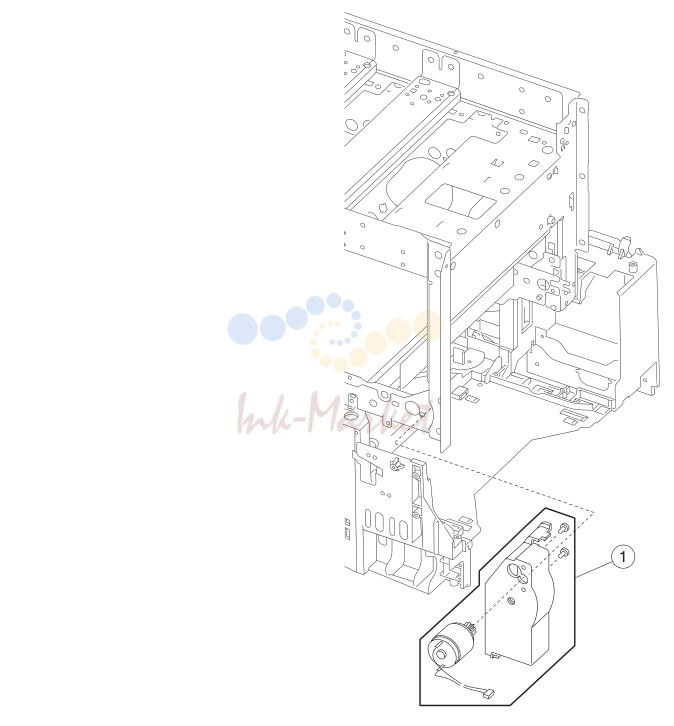

12. Assembly 18: BOR drive assembly
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 19-1 | 56P0310 запросить цену → | 4 Cartridge contact assembly, complete | |
| 2 | 12G6377 запросить цену → | 1 Rear hold down bellcrank | |
| 3 | 12G6376 запросить цену → | 1 Rear hold down spring |

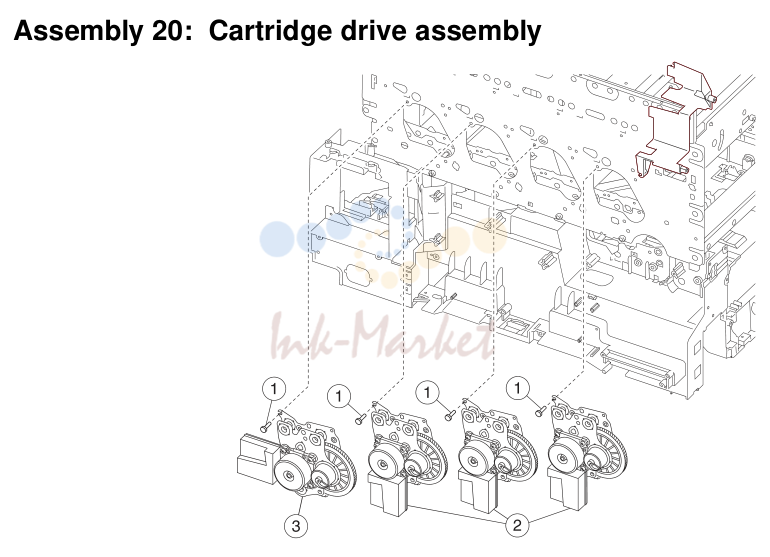

13. Assembly 20: Cartridge drive assembly
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 20-1 | 4 Screw, PP 12G6530 | ||
| 2 | 56P1214 запросить цену → | 3 Cartridge drive assembly, cyan/magenta/black | |
| 3 | 56P1215 запросить цену → | 1 Cartridge drive assembly, yellow |

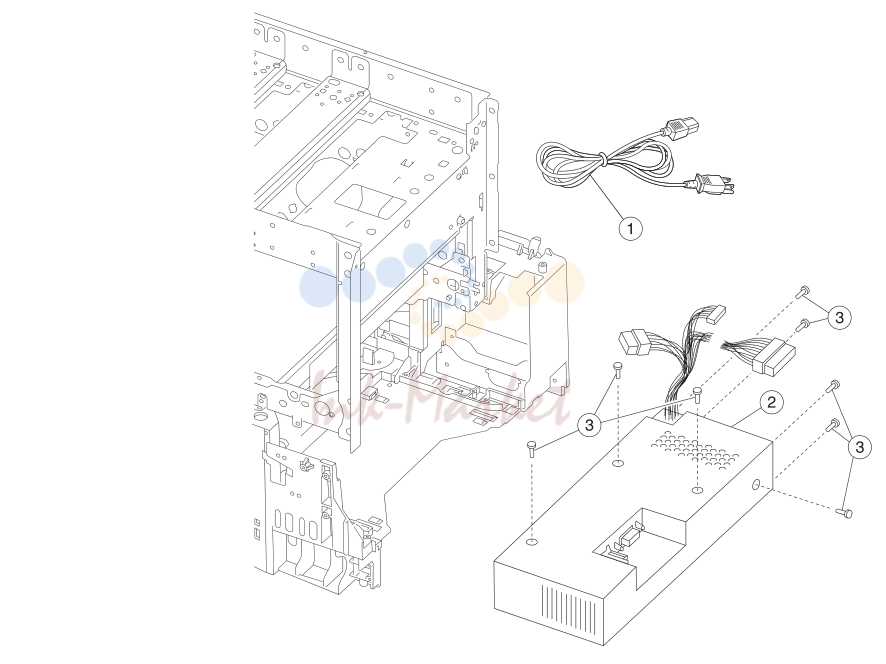

14. Assembly 21: Electronics
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 21-1 | 11A9095 запросить цену → | 1 Power cord set U.S., Canada (LV), Brazil (LV), Colombia (LV), Costa Rica (LV), Dominican | |
| 1 | 43H5544 запросить цену → | 1 Power cord set PRC (HV) | |
| 1 | 1339517 запросить цену → | 1 Power cord set Bolivia (HV), Peru (HV) | |
| 1 | 1339519 запросить цену → | 1 Power cord set Kuwait (HV), Bahrain (HV), Qatar (HV), UAE (HV), Oman (HV) Pakistan | |
| 1 | 1339520 запросить цену → | 1 Power cord set Brazil (HV), Paraguay (HV), Uruguay (HV), African Countries Denmark | |
| 1 | 1339521 запросить цену → | 1 Power cord set Israel (HV) | |
| 1 | 1339522 запросить цену → | 1 Power cord set Switzerland HV (French/German and Italian) | |
| 1 | 1339523 запросить цену → | 1 Power cord set South Africa (HV), Namibia (HV), Lesotho (HV), Botswana (HV) | |
| 1 | 1339524 запросить цену → | 1 Power cord set Chile (HV) | |
| 1 | 1339525 запросить цену → | 1 Power cord set Denmark, (HV) | |
| 1 | 1339544 запросить цену → | 1 Power cord set Argentina (HV) | |
| 2 | 12G6329 запросить цену → | 1 LVPS, 115V | |
| 2 | 12G6330 запросить цену → | 1 LVPS, 220V | |
| 3 | 8 Screw, PP 12G6540 |

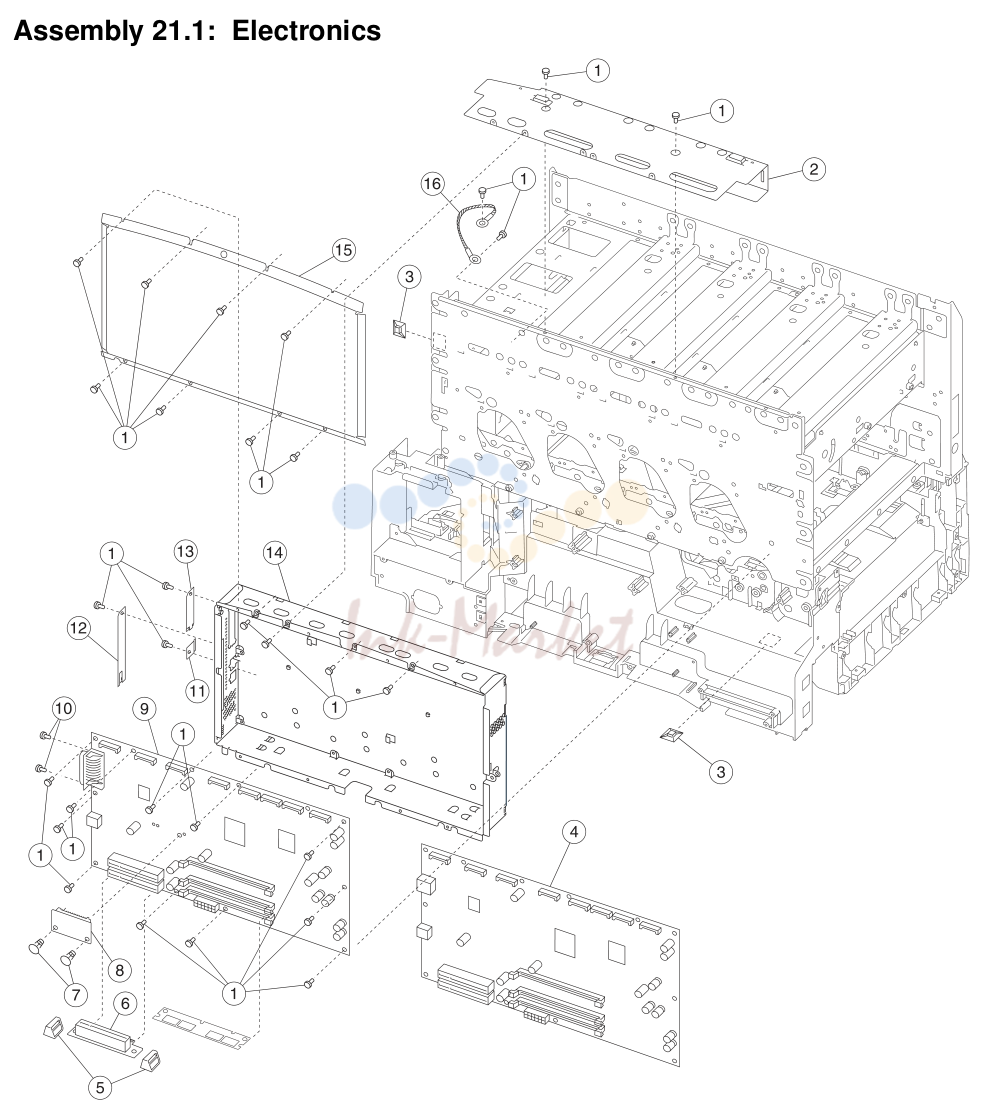

15. Assembly 21.1: Electronics
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | 12G6331 запросить цену → | 1 RIP board ground shield | |
| 3 | 12G6511 запросить цену → | 2 Cable mount | |
| 4 | 56P1188 запросить цену → | 1 RIP board assembly - network, model 5060-002 | |
| 5 | 12G6334 запросить цену → | 2 INA riser support bracket | |
| 6 | 12G6326 запросить цену → | 1 Riser card assembly w/o support brackets | |
| 7 | 12G6335 запросить цену → | 1 Standoff, INA RIP spacer | |
| 8 | 56P9910 запросить цену → | 1 SDRAM DIMM 128MB | |
| 8 | 12G6509 запросить цену → | 1 SDRAM DIMM 64MB | |
| 9 | 56P1187 запросить цену → | 1 RIP board assembly, non-network, Model 5060-001 | |
| 10 | 99A0426 запросить цену → | 1 Screw, parallel connector mounting | |
| 11 | 99A1611 запросить цену → | 1 Ethernet blank shield, use with non-network RIP boards | |
| 12 | 99A0408 запросить цену → | 1 INA blank flat shield, use when options are not installed | |
| 13 | 99A2432 запросить цену → | 1 Blank parallel shield, use with network RIP boards | |
| 14 | 12G6333 запросить цену → | 1 RIP board shield assembly | |
| 15 | 12G6332 запросить цену → | 1 RIP board cover shield | |
| 16 | 12G6487 запросить цену → | 1 Ground strap | |
| 2 | 1 Screw, PP 12G6309 | ||
| 3 | 1 Screw, PP 12G6533 | ||
| 4 | 1 Screw, PP 12G6530 | ||
| 5 | 12G6541 запросить цену → | 4 Standoff, high voltage power supply - developer | |
| 6 | 4 Screw, PP 12G6540 | ||
| 7 | 12G6328 запросить цену → | 1 Developer HVPS board | |
| 7-38 | Service Manual | ||
| 2 | 12 Screw, PP 12G6531 | ||
| 3 | 12G6323 запросить цену → | 1 Engine board | |
| 4 | 12G6387 запросить цену → | 1 Ground strap | |
| 5 | 14 Screw, PP 12G6309 |

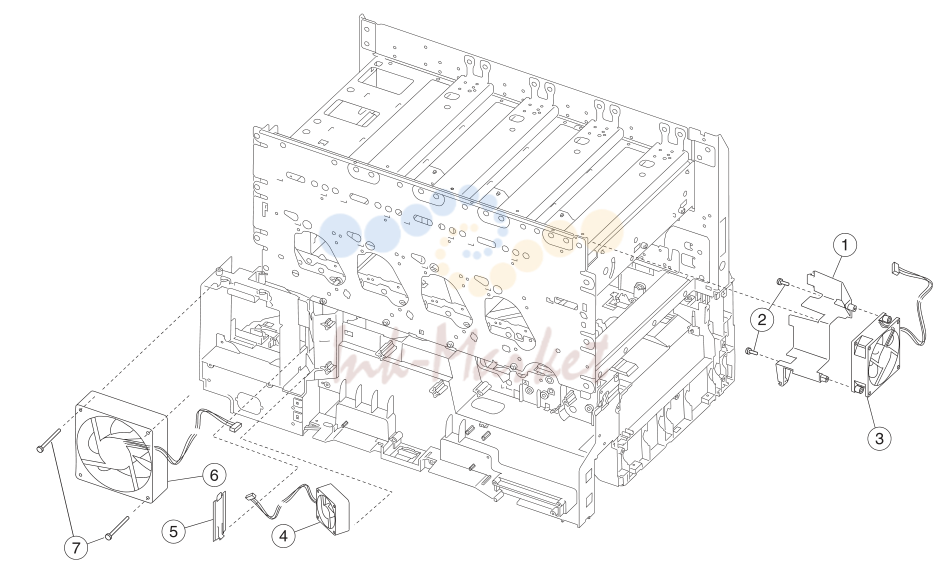

16. Assembly 21.4: Electronics
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | 2 Screws, PP 12G6530 | ||
| 3 | 12G6361 запросить цену → | 1 RIP fan | |
| 4 | 12G6479 запросить цену → | 1 VTB fan | |
| 5 | 12G6490 запросить цену → | 1 VTB fan gap cover | |
| 6 | 12G6382 запросить цену → | 1 Fuser fan | |
| 7 | 12G6529 запросить цену → | 2 Screws, fuser fan mounting |

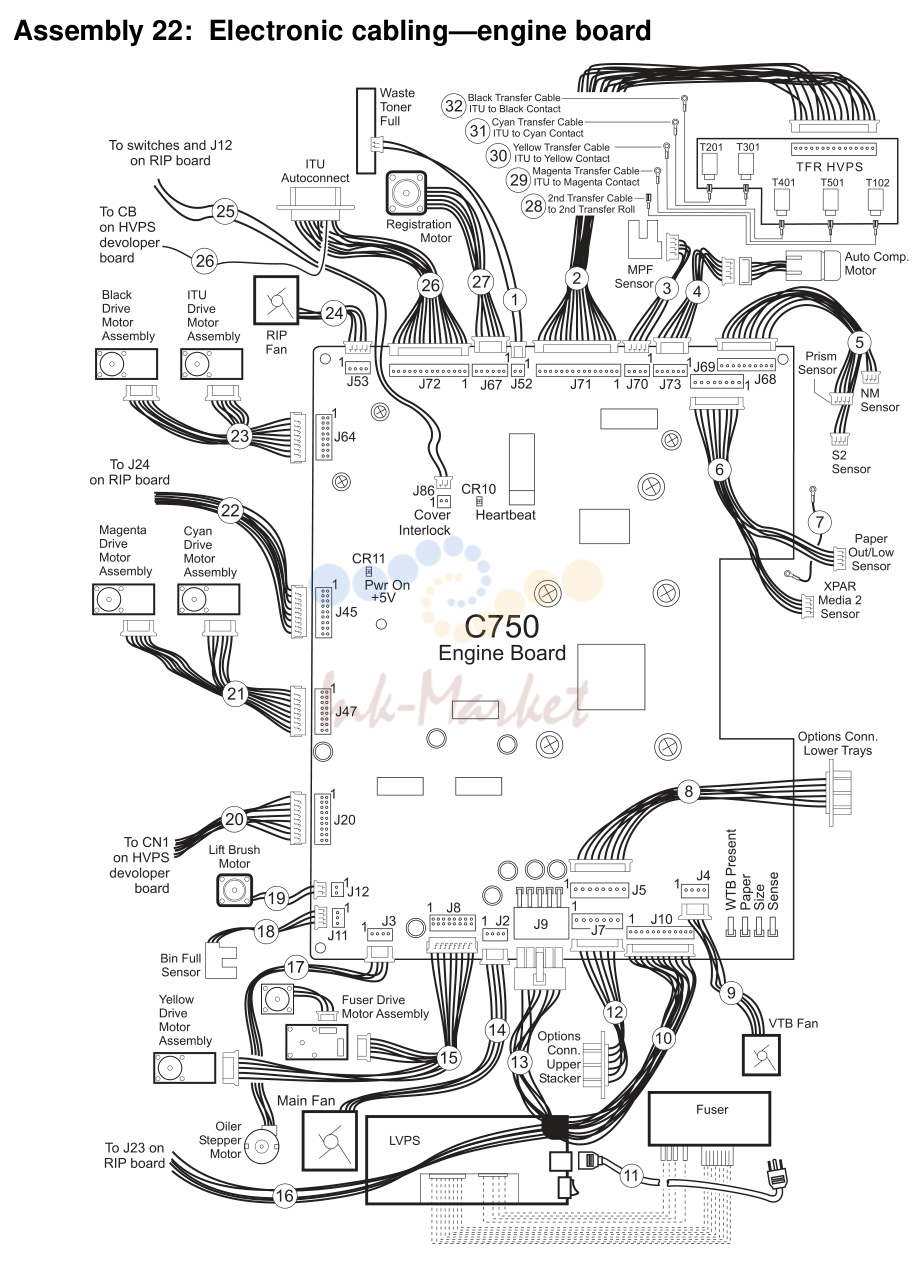

17. Assembly 22: Electronic cabling-engine board
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 22-1 | 1 Cable, waste toner full, attached to ITU drive assembly (P/N 56P1216) | ||
| 2 | 12G6317 запросить цену → | 1 Cable, HVPS control - transfer | |
| 3 | 12G6448 запросить цену → | 1 Cable, MPF paper level | |
| 4 | 56P0552 запросить цену → | 1 Cable, autocompensator motor | |
| 5 | 12G6486 запросить цену → | 1 Cable assembly (includes S2/NMS/transparency sensors) | |
| 6 | 56P0551 запросить цену → | 1 Cable, paper out/low and transparency media 2 sensors | |
| 7 | 12G6387 запросить цену → | 1 Cable, ground | |
| 8 | 12G6320 запросить цену → | 1 Cable, options - bottom | |
| 9 | 1 Cable, attached to VTB fan (P/N 12G6479) | ||
| 10 | 1 Cable, LVPS to engine board/fuser, attached to LVPS (P/N 12G6329) | ||
| 11 | 1 Power cord (see “Electronics” on page7-34 for a listing of part numbers) | ||
| 12 | 12G6319 запросить цену → | 1 Cable, options - stacker | |
| 13 | 1 Cable, LVPS to engine/power, attached to LVPS (P/N 12G6329) | ||
| 14 | 12G6350 запросить цену → | 1 Cable, attached to main fan (P/N 12G6382) | |
| 15 | 12G6349 запросить цену → | 1 Cable, fuser and yellow cartridge motor | |
| 16 | 1 Cable, LVPS to RIP board power, attached to LVPS (P/N 12G6329) | ||
| 17 | 56P2031 запросить цену → | 1 Cable, web oiler motor | |
| 18 | 1 Cable, bin full sensor, with sensor (P/N 12G6506) | ||
| 19 | 1 Cable, attached to BOR lift motor (P/N 12G6446) | ||
| 20 | 12G6316 запросить цену → | 1 Cable, HVPS control - developer | |
| 21 | 12G6350 запросить цену → | 1 Cable, cyan and magenta cartridge drive motors | |
| 22 | 12G6318 запросить цену → | 1 Cable, engine/RIP communications | |
| 23 | 12G6351 запросить цену → | 1 Cable, ITU and black cartridge drive motors | |
| 24 | 1 Cable, attached to RIP fan (P/N 12G6361) | ||
| 25 | 12G6504 запросить цену → | 1 Cable, HVPS interlock/cover open | |
| 26 | 56P0311 запросить цену → | 1 Cable ITU autoconnect | |
| 27 | 1 Cable, attached to registration motor (P/N 12G6480) | ||
| 28 | 56P0174 запросить цену → | 1 Cable, second transfer roll | |
| 29 | 12G6440 запросить цену → | 1 Cable, magenta transfer | |
| 30 | 12G6546 запросить цену → | 1 Cable, yellow transfer | |
| 31 | 12G6441 запросить цену → | 1 Cable, cyan transfer | |
| 32 | 12G6439 запросить цену → | 1 Cable, black transfer |

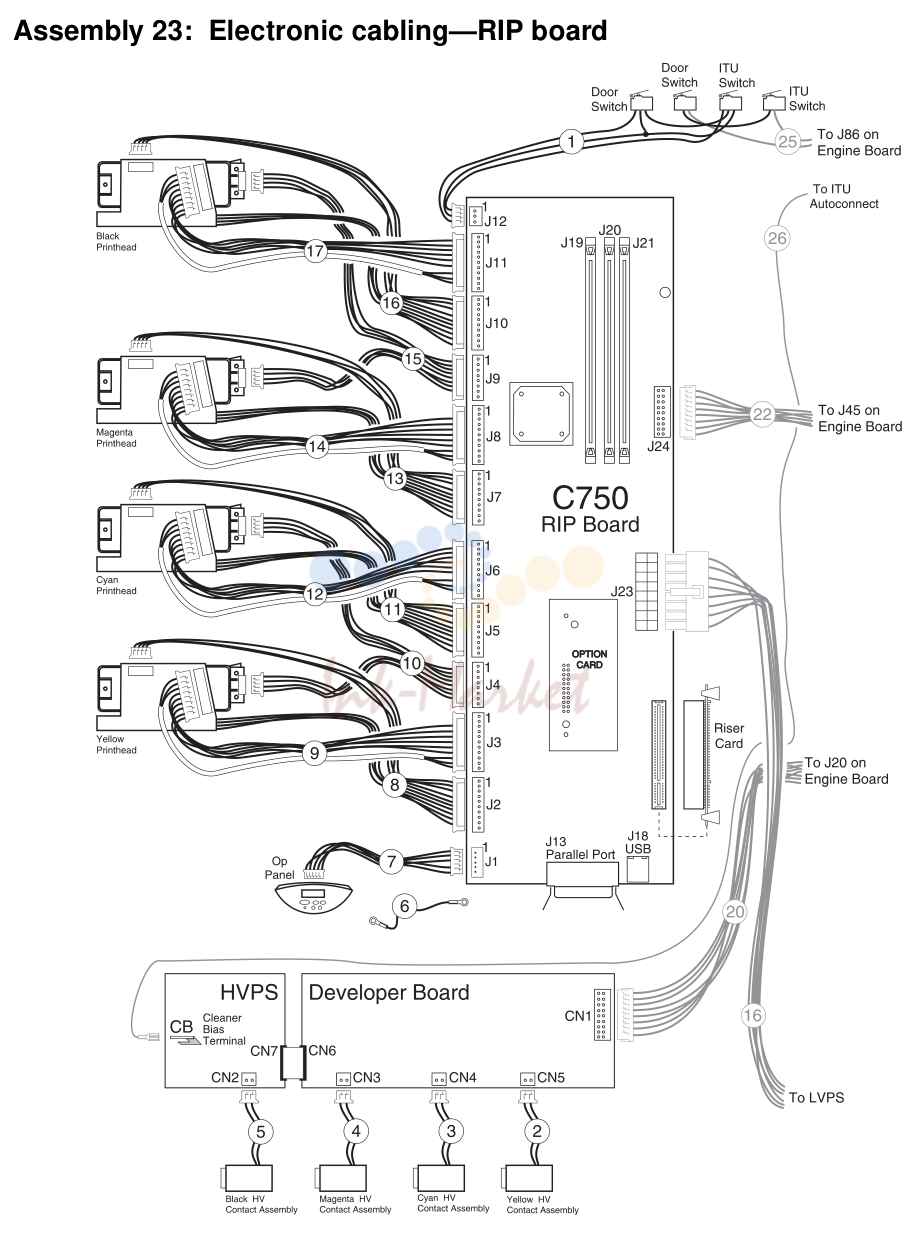

18. Assembly 23: Electronic cabling-RIP board
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 23-1 | 12G6503 запросить цену → | 1 Cable, printhead interlock/cover open | |
| 2 | 56P0310 запросить цену → | 1 Cable, signature button, attached to yellow HV contact assembly | |
| 3 | 56P0310 запросить цену → | 1 Cable, signature button, attached to cyan HV contact assembly | |
| 4 | 56P0310 запросить цену → | 1 Cable, signature button, attached to magenta HV contact assembly | |
| 5 | 56P0310 запросить цену → | 1 Cable, signature button, attached to black HV contact assembly | |
| 6 | 12G6387 запросить цену → | 1 Cable, ground | |
| 7 | 12G6321 запросить цену → | 1 Cable, operator panel | |
| 8 | 1 Printhead assembly - yellow, includes HSYNC and mirror motor cables (P/N 12G6322) | ||
| 9 | 12G6310 запросить цену → | 1 Cable, video printhead - yellow | |
| 10 | 12G6314 запросить цену → | 1 Cable, thermistor - yellow and cyan | |
| 11 | 1 Printhead assembly - cyan, includes HSYNC and mirror motor cables (P/N 12G6312) | ||
| 12 | 12G6311 запросить цену → | 1 Cable, video printhead - cyan | |
| 13 | 1 Printhead assembly - magenta, includes HSYNC and mirror motor cables | ||
| 14 | 12G6312 запросить цену → | 1 Cable, video printhead - magenta | |
| 15 | 12G6315 запросить цену → | 1 Cable, thermistor - magenta and black | |
| 16 | 1 Printhead assembly - black, includes HSYNC and mirror motor cables (P/N12G6322) | ||
| 17 | 12G6313 запросить цену → | 1 Cable, video printhead - black | |
| 24-1 | 56P1565 запросить цену → | 1 Cable assembly, black terminal contact | |
| 2 | 56P1567 запросить цену → | 1 Cable assembly, cyan terminal contact | |
| 3 | 56P1568 запросить цену → | 1 Cable assembly, yellow terminal contact | |
| 4 | 56P1566 запросить цену → | 1 Cable assembly, magenta terminal contact | |
| 5 | 56P0174 запросить цену → | 1 Cable assembly, second transfer voltage | |
| 6 | 56P1502 запросить цену → | 1 Cable, HVPS control - transfer | |
| 7-46 | Service Manual | ||
| 25-1 | 56P1502 запросить цену → | 1 Cable assembly, HVPS control - developer | |
| 2 | 56P0310 запросить цену → | 3 Cartridge contact assembly, complete, cyan/magenta/yellow | |
| 3 | 56P1561 запросить цену → | 1 Cartridge contact assembly, complete, black | |
| 4 | 56P0311 запросить цену → | 1 Cable, ITU Autocomp out with CB lead |

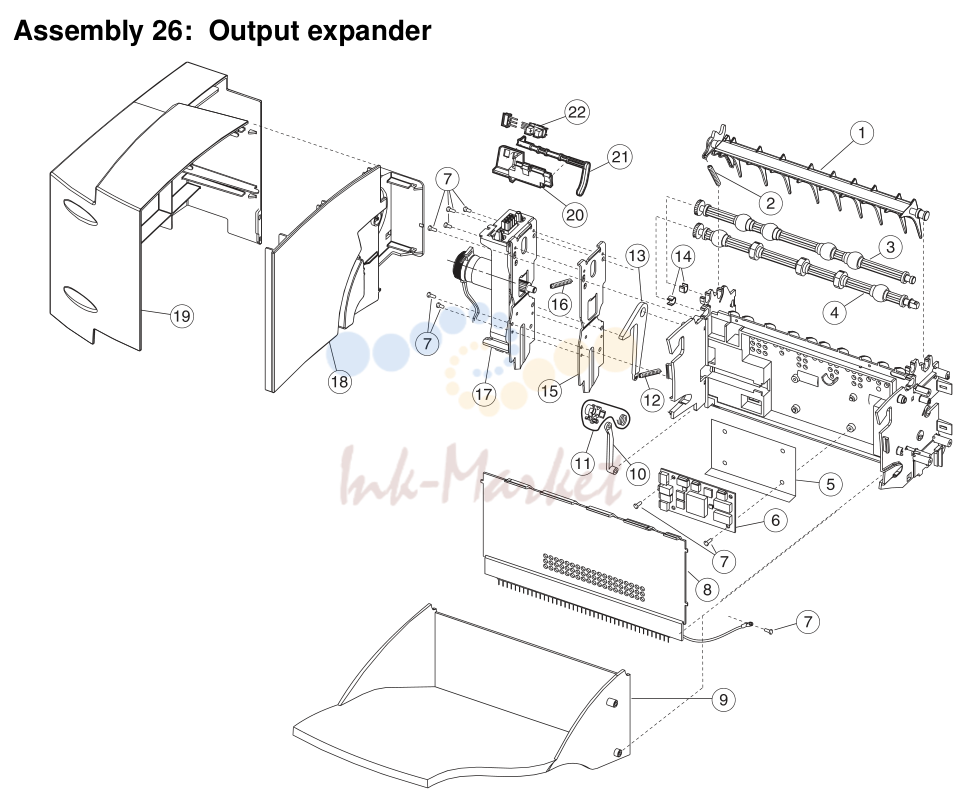

19. Assembly 26: Output expander
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 26-1 | 99A0107 запросить цену → | 1 Deflector, upper redrive, | |
| 2 | 99A0104 запросить цену → | 1 Spring, upper diverter | |
| 3 | 99A0369 запросить цену → | 1 shaft assembly, exit, | |
| 4 | 99A0052 запросить цену → | 1 Shaft assembly, lower exit, | |
| 5 | 56P0407 запросить цену → | 1 Shield, output option card | |
| 6 | 99A0915 запросить цену → | 1 Board, Output Expander DC motor | |
| 7 | 9 Screw, PP 56P0169 | ||
| 8 | 56P0409 запросить цену → | 1 Cover, front control board | |
| 9 | 99A1817 запросить цену → | 1 Tray, Output Expander | |
| 10 | 99A1688 запросить цену → | 1 Diverter arm | |
| 11 | 99A1689 запросить цену → | 1 Spring clutch assembly | |
| 12 | 99A0482 запросить цену → | 1 Spring, output tray | |
| 13 | 99A0481 запросить цену → | 1 Latch, output tray | |
| 14 | 2 Shaft bearing PP 99A0572 | ||
| 15 | 99A1784 запросить цену → | 2 Bracket, attach | |
| 16 | 99A0415 запросить цену → | 2 Spring, swing arm | |
| 17 | 56P0408 запросить цену → | 1 Output Expander assembly, mechanical linkage | |
| 18 | 56P0402 запросить цену → | 1 Cover, rear support | |
| 19 | 56P0401 запросить цену → | 1 Rear cover | |
| 20 | 99A0409 запросить цену → | 1 Level sensor bracket | |
| 21 | 99A1580 запросить цену → | 1 Flag, output paper level | |
| 22 | 99A0414 запросить цену → | 1 Sensor, dual bin full |

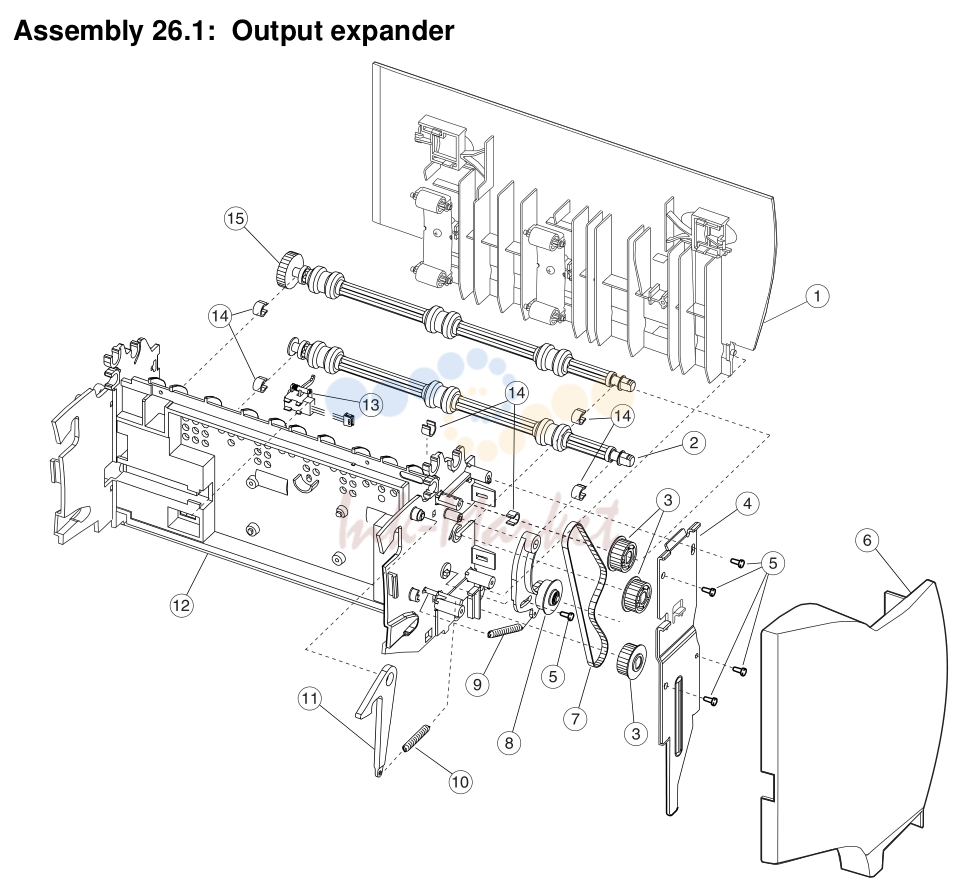

20. Assembly 26.1: Output expander
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | 99A0368 запросить цену → | 1 Shaft assembly, lower, | |
| 3 | 99A0363 запросить цену → | 3 Pulley, drive | |
| 4 | 56P0410 запросить цену → | 2 Bracket, attach | |
| 5 | 11 Screw, PP 56P0169 | ||
| 6 | 56P0400 запросить цену → | 1 Cover, front | |
| 7 | 99A0361 запросить цену → | 1 Belt, 160 gear | |
| 8 | 99A0362 запросить цену → | 1 Arm assembly, belt idler | |
| 9 | 99A0364 запросить цену → | 1 Spring, belt tensioner | |
| 10 | 99A0482 запросить цену → | 1 Spring, output tray | |
| 11 | 99A0481 запросить цену → | 1 Latch, output tray | |
| 12 | 99A0912 запросить цену → | 1 Frame assembly | |
| 13 | 99A0351 запросить цену → | 1 Sensor, Output Expander pass thru | |
| 14 | 6 Shaft bearing PP 99A0572 | ||
| 15 | 99A0913 запросить цену → | 1 Shaft assembly, middle 40T, |

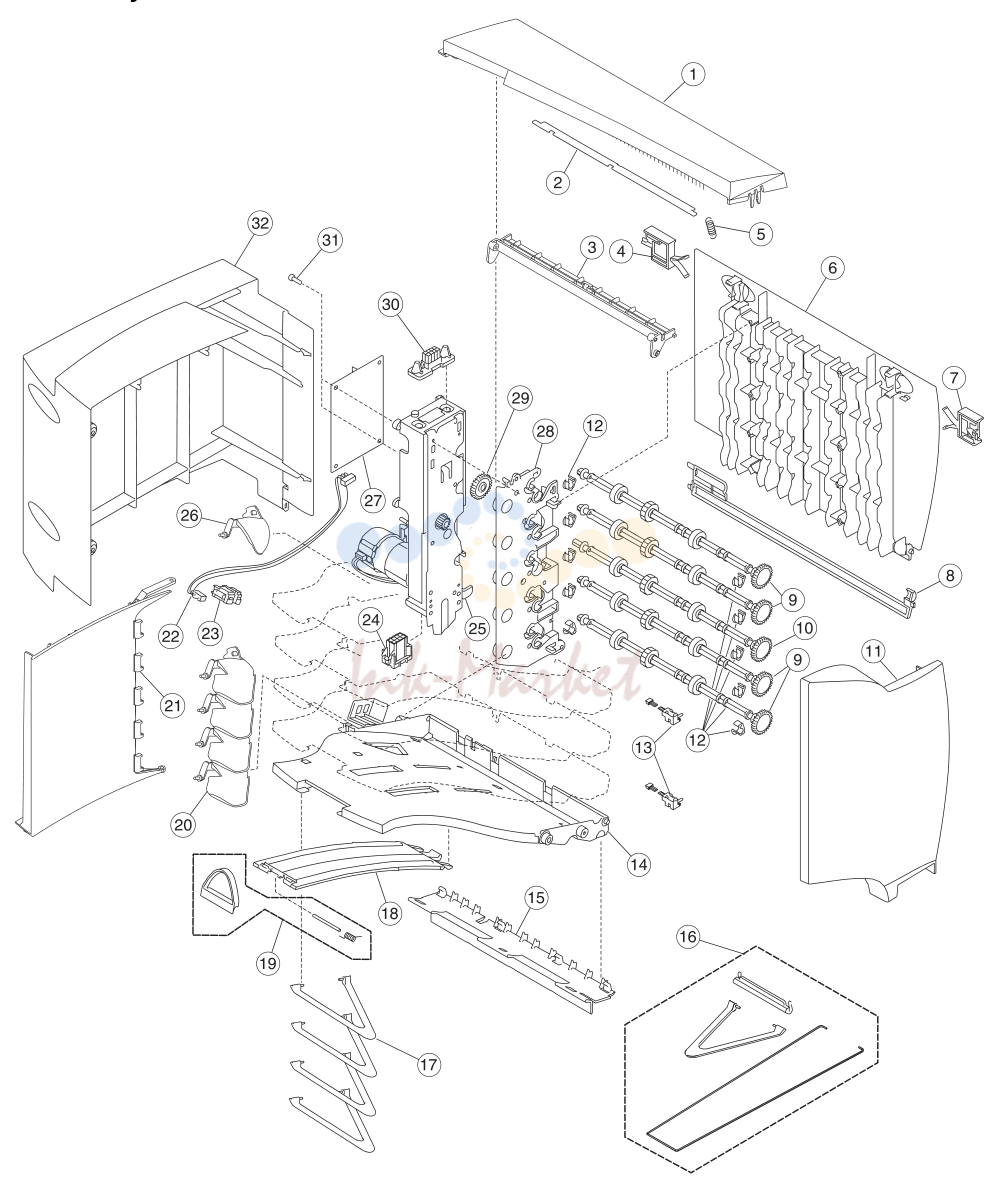

21. Assembly 27: 5-bin mailbox
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 27-1 | 12G6409 запросить цену → | 1 Cover, redrive cap | |
| 2 | 99A1710 запросить цену → | 1 Cover, wire | |
| 3 | 56P0416 запросить цену → | 1 Cover, top bin | |
| 4 | 56P0423 запросить цену → | 1 Latch, rear access door | |
| 5 | 99A0104 запросить цену → | 1 Spring, upper diverter | |
| 6 | 56P0411 запросить цену → | 1 Door, front | |
| 7 | 56P0422 запросить цену → | 1 Latch, access door front | |
| 8 | 56P0415 запросить цену → | 1 Cover, right | |
| 9 | 99A1723 запросить цену → | 4 Shaft asm, drive | |
| 10 | 99A1724 запросить цену → | 1 Shaft asm, drive with gear | |
| 11 | 99A1708 запросить цену → | 1 Cover, right side | |
| 12 | 99A1725 запросить цену → | 1 Packet, drive shaft bushing | |
| 13 | 99A1742 запросить цену → | 2 Sensor, 5-Bin Mailbox pass thru | |
| 14 | 99A1712 запросить цену → | 5 Tray, paper cap | |
| 15 | 56P0420 запросить цену → | 1 Bracket asm, bail attach | |
| 16 | 99A1743 запросить цену → | 1 Kit, 5-Bin Mailbox asm | |
| 17 | 1 Bail, order 99A1743, 5-Bin Mailbox asm kit | ||
| 18 | 99A1713 запросить цену → | 5 Support, paper tray | |
| 19 | 99A1687 запросить цену → | 5 Stop asm, paper tray | |
| 20 | 99A1735 запросить цену → | 4 Flag, bin full | |
| 21 | 56P0412 запросить цену → | 1 Rear structural cover | |
| 22 | 99A1736 запросить цену → | 5 Cable, dual sensor | |
| 23 | 99A1737 запросить цену → | 5 Sensor, dual bin level | |
| 24 | 99A1718 запросить цену → | 1 Cable asm, lower autoconnect | |
| 25 | 99A1716 запросить цену → | 1 Drive asm, main DC drive | |
| 26 | 56P0417 запросить цену → | 1 Flag, bin full | |
| 27 | 99A1740 запросить цену → | 1 Board asm, 5-Bin Mailbox system | |
| 28 | 99A1726 запросить цену → | 1 Frame asm, left w/clutch asm | |
| 29 | 99A1786 запросить цену → | 1 Gear, drive | |
| 30 | 99A1719 запросить цену → | 1 Cable asm, upper autoconnect | |
| 31 | 12 Screw, board mounting, PP 99A0263 | ||
| 32 | 56P0413 запросить цену → | 1 Cover, left side |

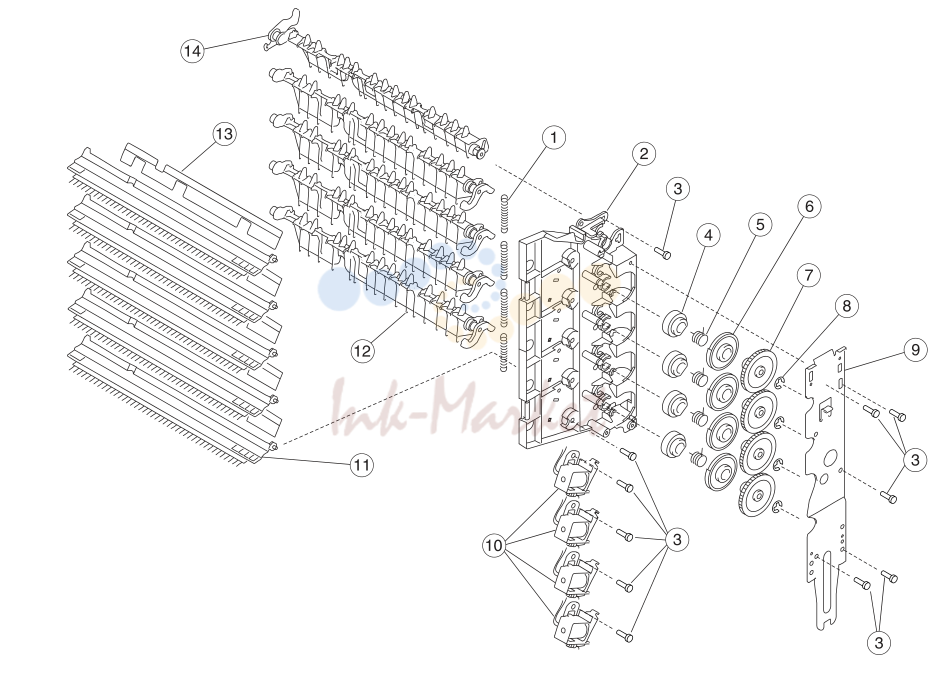

22. Assembly 27.1: 5-bin mailbox
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | 99A1727 запросить цену → | 1 Frame asm, right side | |
| 3 | 12 Screw, board mounting PP 12G6309 | ||
| 4 | 99A1728 запросить цену → | 4 Cam, diverter actuator | |
| 5 | 99A1731 запросить цену → | 4 Spring, diverter actuator | |
| 6 | 99A1729 запросить цену → | 4 Latch, diverter actuator | |
| 7 | 99A1730 запросить цену → | 4 Arbor, diverter actuator | |
| 8 | 99A1789 запросить цену → | 4 C-clip | |
| 9 | 56P0418 запросить цену → | 1 Bracket, attach front | |
| 10 | 99A1732 запросить цену → | 4 Solenoid, diverter | |
| 11 | 99A1738 запросить цену → | 5 Deflector, paper exit w/brush | |
| 12 | 99A1722 запросить цену → | 4 Deflector, paper | |
| 13 | 99A1787 запросить цену → | 4 Deflector | |
| 14 | 99A1721 запросить цену → | 1 Deflector, paper top bin |

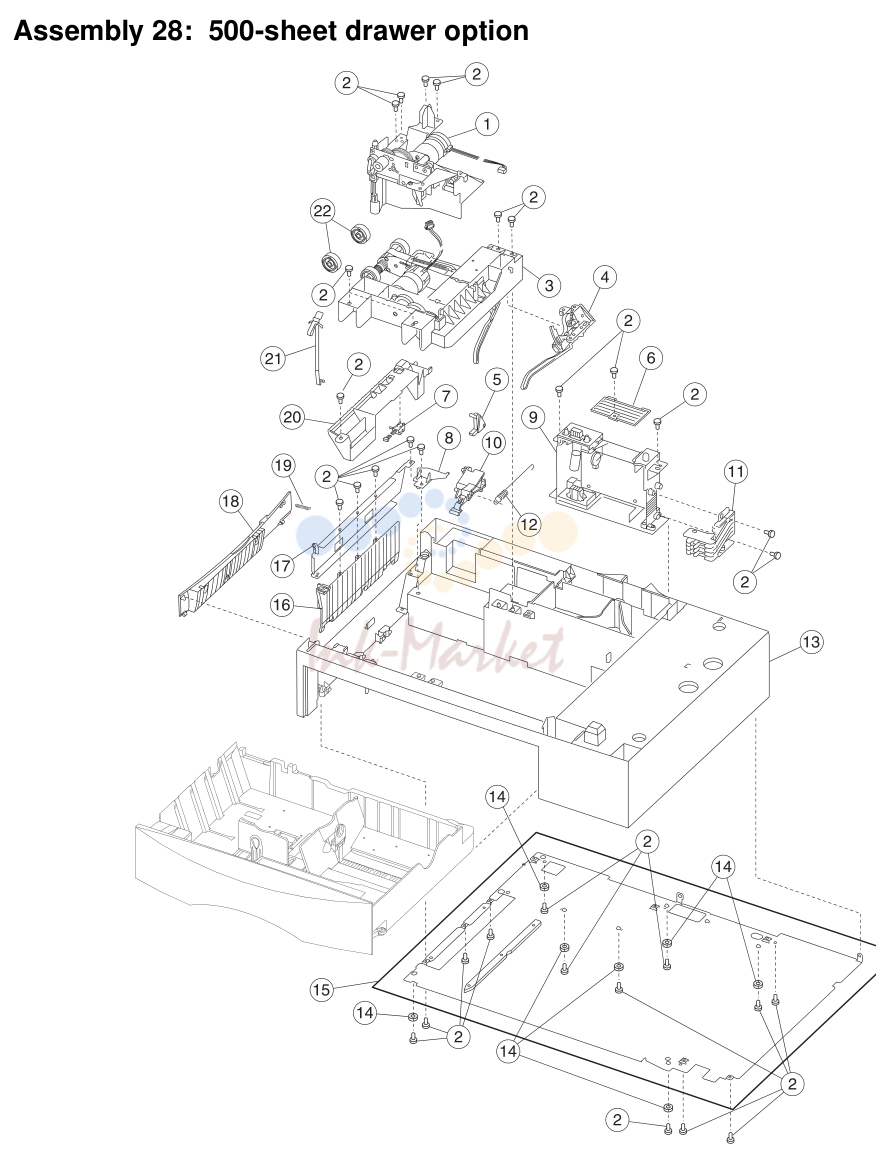

23. Assembly 28: 500-sheet drawer option
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 28-1 | 56P0168 запросить цену → | 1 Drive assembly, 500 option | |
| 2 | 31 Screw, PP 12G6309 | ||
| 3 | 12G6550 запросить цену → | 1 500-Sheet Option tray pick assembly | |
| 4 | 12G6565 запросить цену → | 1 Paper level sensing assembly | |
| 5 | 12G6471 запросить цену → | 1 Tray interlock bellcrank | |
| 6 | 12G6556 запросить цену → | 1 Cover, frame | |
| 7 | 12G6553 запросить цену → | 1 Pass thru sensor | |
| 8 | 12G6562 запросить цену → | 1 Hinge | |
| 9 | 12G6559 запросить цену → | 1 Electronics/size sensing assembly with system board | |
| 10 | 12G6558 запросить цену → | 1 Pick arm lift bellcrank | |
| 11 | 12G6566 запросить цену → | 1 Paper size sensing assembly | |
| 12 | 12G6557 запросить цену → | 1 Bellcrank lift spring | |
| 13 | 12G6560 запросить цену → | 1 500 base assembly | |
| 14 | 12G6380 запросить цену → | 7 Machine pad | |
| 15 | 12G6554 запросить цену → | 1 Paper guide | |
| 16 | 12G6563 запросить цену → | 1 Wall support plate | |
| 17 | 12G6552 запросить цену → | 1 Base door assembly | |
| 18 | 12G6561 запросить цену → | 1 Spring | |
| 19 | 12G6555 запросить цену → | 1 500 option deflector | |
| 20 | 12G6567 запросить цену → | 1 Grounding spring | |
| 21 | 99A0070 запросить цену → | 2 Pick roll tires |

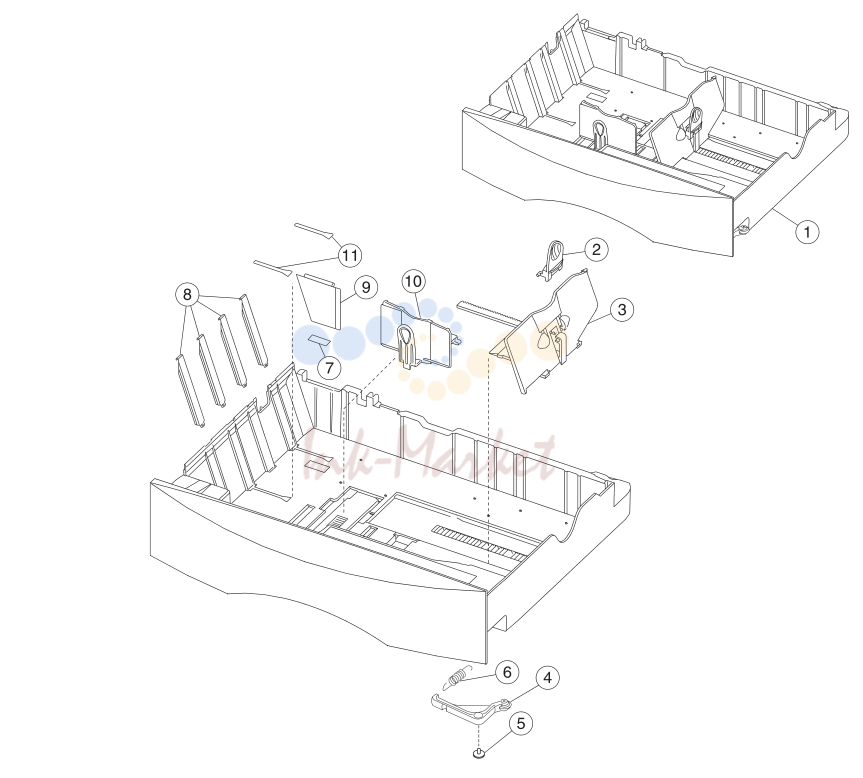

24. Assembly 28.1: 500-sheet tray option
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | 12G6419 запросить цену → | 1 Back restraint latch | |
| 3 | 12G6418 запросить цену → | 1 Back restraint | |
| 4 | 12G6425 запросить цену → | 1 Tray bias bellcrank assembly | |
| 5 | 1 Screw, PP 12G6533 | ||
| 6 | 12G6426 запросить цену → | 1 Tray bias spring | |
| 7 | 12G6568 запросить цену → | 1 Reflector label | |
| 8 | 12G6421 запросить цену → | 1 Wear strip | |
| 9 | 12G6420 запросить цену → | 1 Tray wear clip | |
| 10 | 12G6417 запросить цену → | 1 Side restraint | |
| 11 | 56P1504 запросить цену → | 2 Active restraint pad |

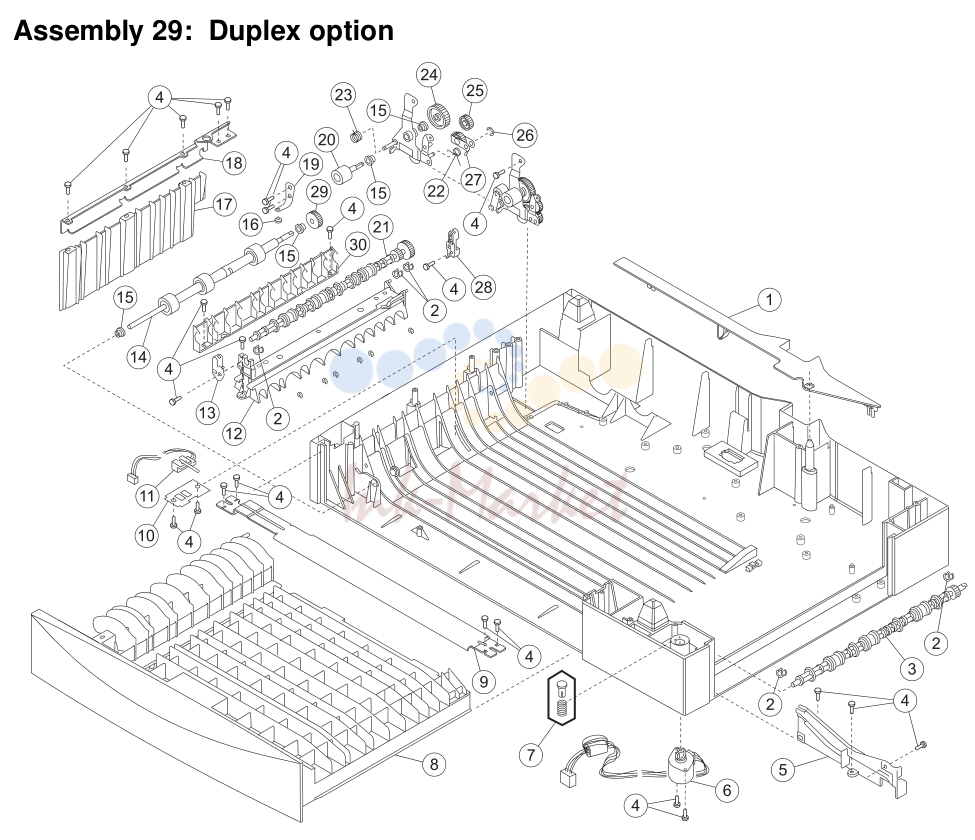

25. Assembly 29: Duplex option
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 29-1 | 56P0480 запросить цену → | 1 Back cover | |
| 2 | 99A2540 запросить цену → | 5 Redrive bearing | |
| 3 | 56P0447 запросить цену → | 1 Duplex entry shaft assembly | |
| 4 | 20 Screw PP 12G6533 | ||
| 5 | 56P0434 запросить цену → | 1 Right side front tray guide | |
| 6 | 56P0483 запросить цену → | 1 Deflector actuator assembly | |
| 7 | 56P0432 запросить цену → | 1 Duplex front jam tray assembly | |
| 8 | 56P0457 запросить цену → | 1 Duplex support bracket | |
| 9 | 56P0455 запросить цену → | 1 Sensor mount plate | |
| 10 | 56P0442 запросить цену → | 1 Duplex exit sensor | |
| 11 | 56P0435 запросить цену → | 1 Duplex shaft mount | |
| 12 | 56P0479 запросить цену → | 1 Front decurl assembly | |
| 13 | 56P0444 запросить цену → | 1 F/R backup shaft assembly | |
| 14 | 56P0476 запросить цену → | 3 5 mm bushing | |
| 15 | 56P0473 запросить цену → | 1 Brake pad | |
| 16 | 56P0439 запросить цену → | 1 Duplex paper guide | |
| 17 | 56P0454 запросить цену → | 1 Wall support | |
| 18 | 56P0475 запросить цену → | 1 Brake spring | |
| 19 | 56P0472 запросить цену → | 1 Pass thru shaft assembly | |
| 20 | 56P0441 запросить цену → | 1 Duplex shaft assembly | |
| 21 | 56P0468 запросить цену → | 1 Pass thru spring | |
| 22 | 56P0470 запросить цену → | 1 Aligner arm spring | |
| 23 | 56P0466 запросить цену → | 1 Spur drive gear | |
| 24 | 56P0467 запросить цену → | 2 26T duplex gear | |
| 25 | 99A0267 запросить цену → | Retainer PP 99A0267 | |
| 26 | 56P0471 запросить цену → | 1 Bellcrank assembly | |
| 27 | 56P0474 запросить цену → | 1 Decurl BAC assembly | |
| 28 | 56P0445 запросить цену → | 1 40T shaft drive F/R gear | |
| 29 | 56P0449 запросить цену → | 1 Support decurl guide |

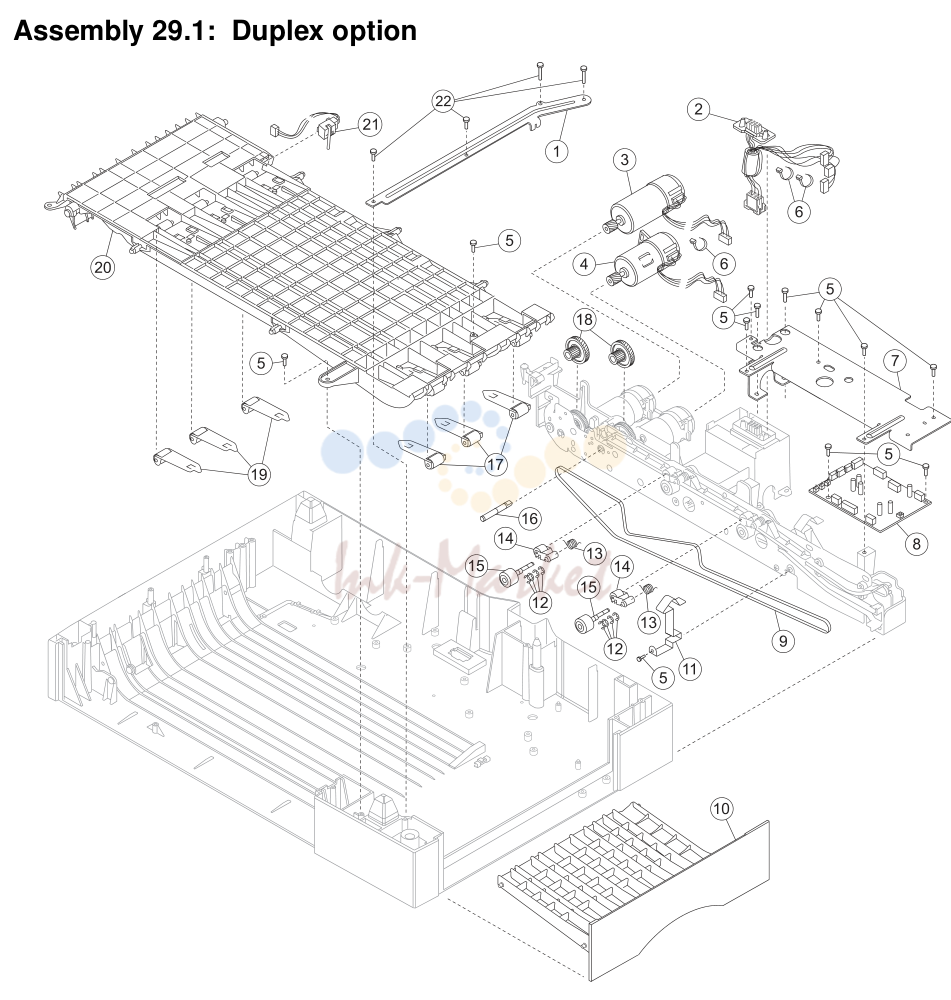

26. Assembly 29.1: Duplex option
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | 56P0462 запросить цену → | 1 Autoconnect cable assembly | |
| 3 | 56P0463 запросить цену → | 1 DC forward/reverse motor assembly | |
| 4 | 56P0464 запросить цену → | 1 DC duplex feed motor | |
| 5 | 1 Screw PP 12G6309 | ||
| 6 | 12G6510 запросить цену → | 6 Cable Tie (6 in pack) | |
| 7 | 56P0459 запросить цену → | 1 Back support | |
| 8 | 56P0430 запросить цену → | 1 Duplex card assembly | |
| 9 | 56P2484 запросить цену → | 1 Belt, transfer | |
| 10 | 56P0433 запросить цену → | 1 Right jam clearance tray assembly | |
| 11 | 56P0458 запросить цену → | 1 Chassis ground spring | |
| 12 | 99A1789 запросить цену → | 1 Retainer, C-clip | |
| 13 | 56P0478 запросить цену → | 2 Aligner spring | |
| 14 | 99A0323 запросить цену → | 2 Paper guide assembly | |
| 15 | 56P0465 запросить цену → | 2 Drive alignment shaft assembly | |
| 16 | 56P0477 запросить цену → | 1 Reduction gear shaft | |
| 17 | 56P0451 запросить цену → | 3 Backup spring assembly | |
| 18 | 99A1717 запросить цену → | 2 32 ppm drive gear | |
| 19 | 56P0452 запросить цену → | 3 Backup spring assembly | |
| 20 | 56P0436 запросить цену → | 1 Upper rib assembly | |
| 21 | 56P0437 запросить цену → | 1 Duplex output sensor | |
| 22 | Parts packet P/N 12G6530, screws |

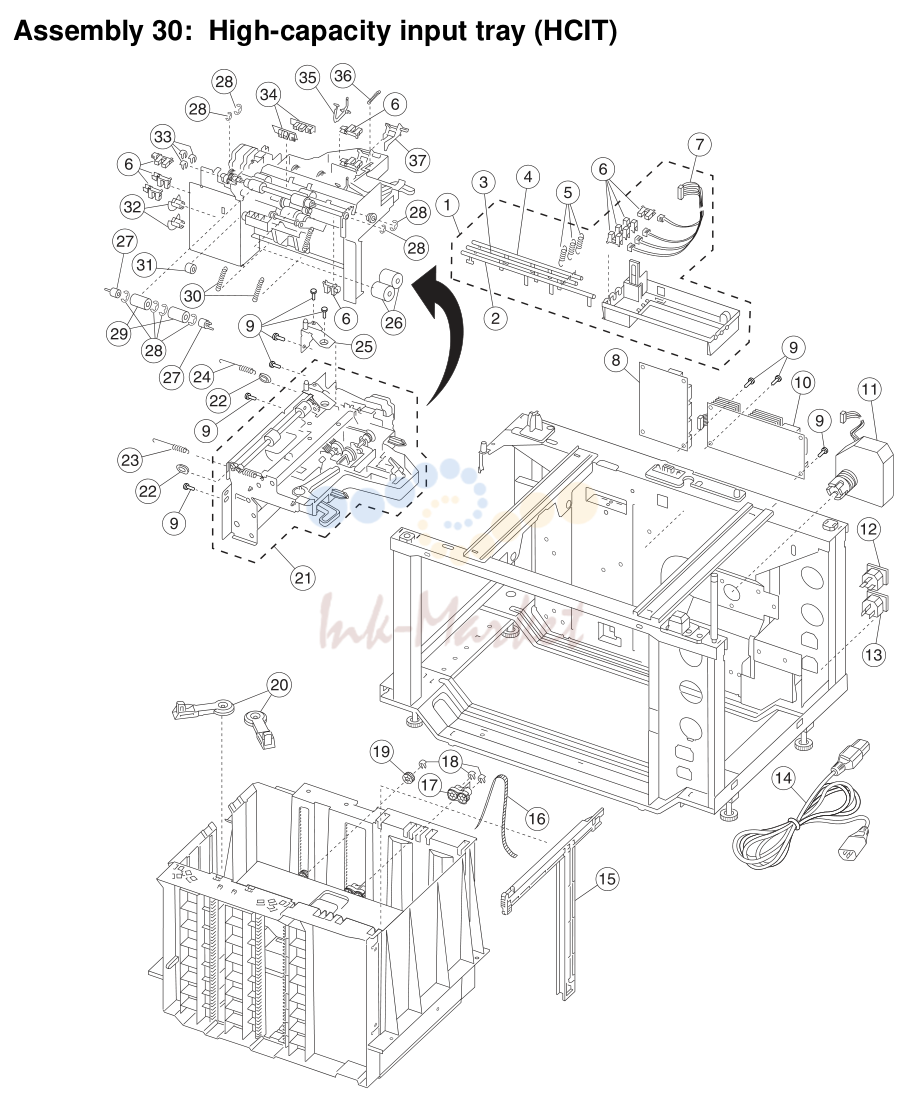

27. Assembly 30: High-capacity input tray (HCIT)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 30-1 | 56P0561 запросить цену → | 1 Paper size sensor box assembly | |
| 2 | 56P0519 запросить цену → | 1 Flag, paper size R | |
| 3 | 56P0520 запросить цену → | 1 Flag, paper size F | |
| 4 | 56P0518 запросить цену → | 1 Flag, paper size C | |
| 5 | 56P0522 запросить цену → | 3 Spring, paper size flag | |
| 6 | 56P0516 запросить цену → | 10 Sensor, photo interrupter | |
| 7 | 56P0511 запросить цену → | 1 Paper size sensors cable | |
| 8 | 56P0494 запросить цену → | 1 System control board | |
| 9 | Screws PP 12G6533 | ||
| 10 | 56P0495 запросить цену → | 1 LVPS | |
| 11 | 56P0513 запросить цену → | 1 Elevator motor assembly | |
| 12 | 56P0497 запросить цену → | 1 AC power outlet | |
| 13 | 56P0498 запросить цену → | 1 AC power inlet | |
| 14 | 56P0490 запросить цену → | 1 Jumper, AC power cord | |
| 15 | 56P0524 запросить цену → | 1 Paper tray guide | |
| 16 | 56P0547 запросить цену → | 1 Elevator lift belt | |
| 17 | 56P0549 запросить цену → | 1 Elevator lift | |
| 18 | 56P0563 запросить цену → | 3 Ring 7, elevator lift gear/elevator lift | |
| 19 | 56P0548 запросить цену → | 1 Elevator lift gear | |
| 20 | 56P0523 запросить цену → | 2 Paper tray arms | |
| 21 | 56P0525 запросить цену → | 1 Feed unit, complete assembly | |
| 22 | 56P0527 запросить цену → | 2 Bushing | |
| 23 | 56P0533 запросить цену → | 1 Spring, feed unit front | |
| 24 | 56P0534 запросить цену → | 1 Spring, feed unit rear | |
| 25 | 56P0562 запросить цену → | 1 Feed cover | |
| 26 | 56P0542 запросить цену → | 2 Separation/torque roller | |
| 27 | 56P0529 запросить цену → | 2 Feed cam | |
| 28 | E-clips PP 56P0531 | ||
| 29 | 56P0528 запросить цену → | 2 Feed roller | |
| 30 | 56P0530 запросить цену → | 2 Spring, feed unit | |
| 31 | 56P0532 запросить цену → | 1 Bushing, | |
| 32 | 56P0544 запросить цену → | 2 Emitter timing wheel | |
| 33 | 56P0535 запросить цену → | 3 Clip, plastic 5W | |
| 34 | 56P0526 запросить цену → | 2 Sensors, special optical | |
| 35 | 56P0536 запросить цену → | 1 Level sensor flag | |
| 36 | 56P0540 запросить цену → | 1 Spring, extension | |
| 37 | 56P0539 запросить цену → | 1 Near empty sensor flag |

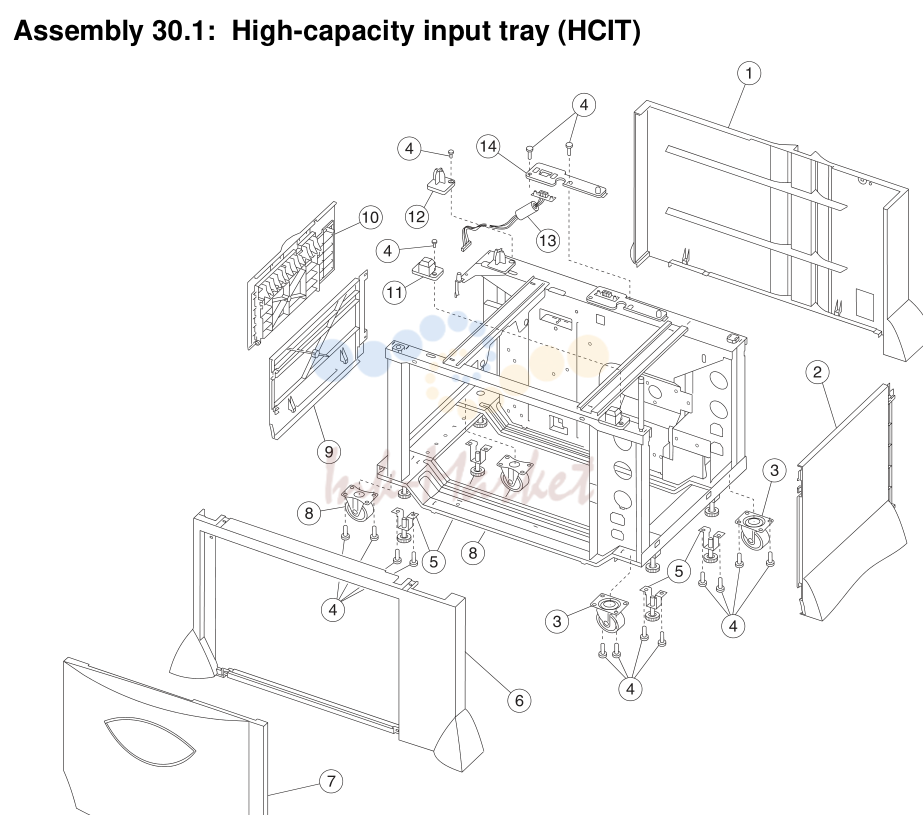

28. Assembly 30.1: High-capacity input tray (HCIT)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | 56P0503 запросить цену → | 1 Right side cover | |
| 3 | 56P0491 запросить цену → | 2 Caster, movable | |
| 4 | 16 Screws PP 12G6533 | ||
| 5 | 56P0493 запросить цену → | 4 F adjuster | |
| 6 | 56P0500 запросить цену → | 1 Front cover | |
| 7 | 56P0501 запросить цену → | 1 Cover, main CA | |
| 8 | 56P0492 запросить цену → | 2 Caster, fixed | |
| 9 | 56P0504 запросить цену → | 1 Left side cover | |
| 10 | 56P0508 запросить цену → | 1 Upper left side jam cover | |
| 11 | 56P0507 запросить цену → | 1 Locating pin, options front right | |
| 12 | 56P0506 запросить цену → | 1 Locating pin, options rear left | |
| 13 | 56P0514 запросить цену → | 1 Options autoconnect cable assembly | |
| 14 | 56P0517 запросить цену → | 1 Options cable mounting plate | |
| 31-1 | 56P0321 запросить цену → | 1 Top cover (tall finisher) | |
| 1 | 56P1287 запросить цену → | 1 Scanner plate (short finisher) | |
| 2 | 56P0569 запросить цену → | 1 Rear cover | |
| 3 | 56P0573 запросить цену → | 1 Upper right side cover (tall finisher) | |
| 3 | 56P1286 запросить цену → | 1 Upper right side cover (short finisher) | |
| 4 | 56P0574 запросить цену → | 1 Lower tray cover | |
| 5 | 56P0576 запросить цену → | 1 Bottom kick cover | |
| 6 | 56P0575 запросить цену → | 1 Front/rear lower cover | |
| 7 | 56P0387 запросить цену → | 1 Bar tip unit | |
| 8 | 56P0577 запросить цену → | 1 Lower right side cover | |
| 9 | 56P0320 запросить цену → | 1 Cover front door | |
| 10 | 56P0566 запросить цену → | 1 Finisher install kit | |
| 11 | 56P1290 запросить цену → | 1 Cover wire |

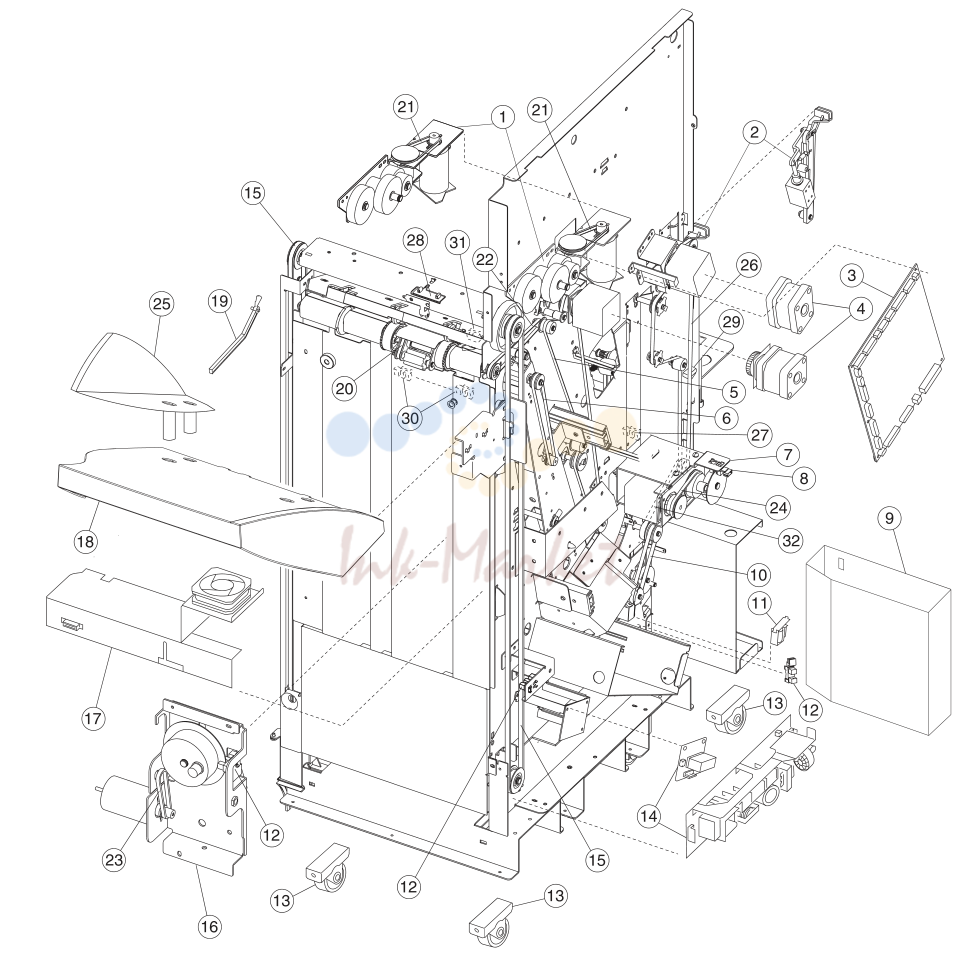

29. Assembly 31.1: High-capacity output finisher
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | 56P0357 запросить цену → | 1 Actuation assembly | |
| 3 | 56P1471 запросить цену → | 1 HCOF control board assembly | |
| 4 | 56P0325 запросить цену → | 1 Motor assembly paper feed | |
| 5 | 56P0332 запросить цену → | 1 Accumulator paper feed belt (40S3M900) | |
| 6 | 56P2294 запросить цену → | 1 Accumulator drive belt (B30S2M334) | |
| 7 | 56P0315 запросить цену → | 1 Punch assembly | |
| 8 | 56P0345 запросить цену → | 1 Punch motor homing sensor (GP1A73A) | |
| 9 | 56P0318 запросить цену → | 1 Box chad | |
| 10 | 56P0329 запросить цену → | 1 Inverter D drive belt (40S3M225) | |
| 11 | 56P0383 запросить цену → | 1 Solenoid inverter | |
| 12 | 56P0347 запросить цену → | 3 Inverter jam/tray near full/output tray offset sensor (EE-SX1235A-P2) | |
| 13 | 56P0342 запросить цену → | 4 Caster | |
| 14 | 56P0338 запросить цену → | 1 Low voltage power supply | |
| 15 | 56P0333 запросить цену → | 2 Tray elevator belt (60S6M1420) | |
| 16 | 56P0323 запросить цену → | 1 Output tray offset motor and gear assembly | |
| 17 | 56P0386 запросить цену → | 1 Fan assembly DC motor | |
| 18 | 56P0322 запросить цену → |
