Lexmark C73x (5026) — каталог запчастей со схемами

Содержание

1. Parts catalog
2. Assembly 1: Covers
3. Assembly 2: Front
4. Assembly 3: Right
5. Assembly 4: Rear
6. Assembly 5: Left
7. Assembly 10: Optional high-capacity input option (HCIT)
8. Assembly 11: Options and features

1. Parts catalog

№	Артикул	Описание
210	5026-210 запросить цену →	Lexmark C734n Network
230	5026-230 запросить цену →	Lexmark C734dn Duplex and network
280	5026-280 запросить цену →	Lexmark C734dnw Duplex, network, and wireless
410	5026-410 запросить цену →	Lexmark C736n Network
430	5026-430 запросить цену →	Lexmark C736dn Duplex and network
439	5026-439 запросить цену →	Lexmark CS736dn Duplex and network

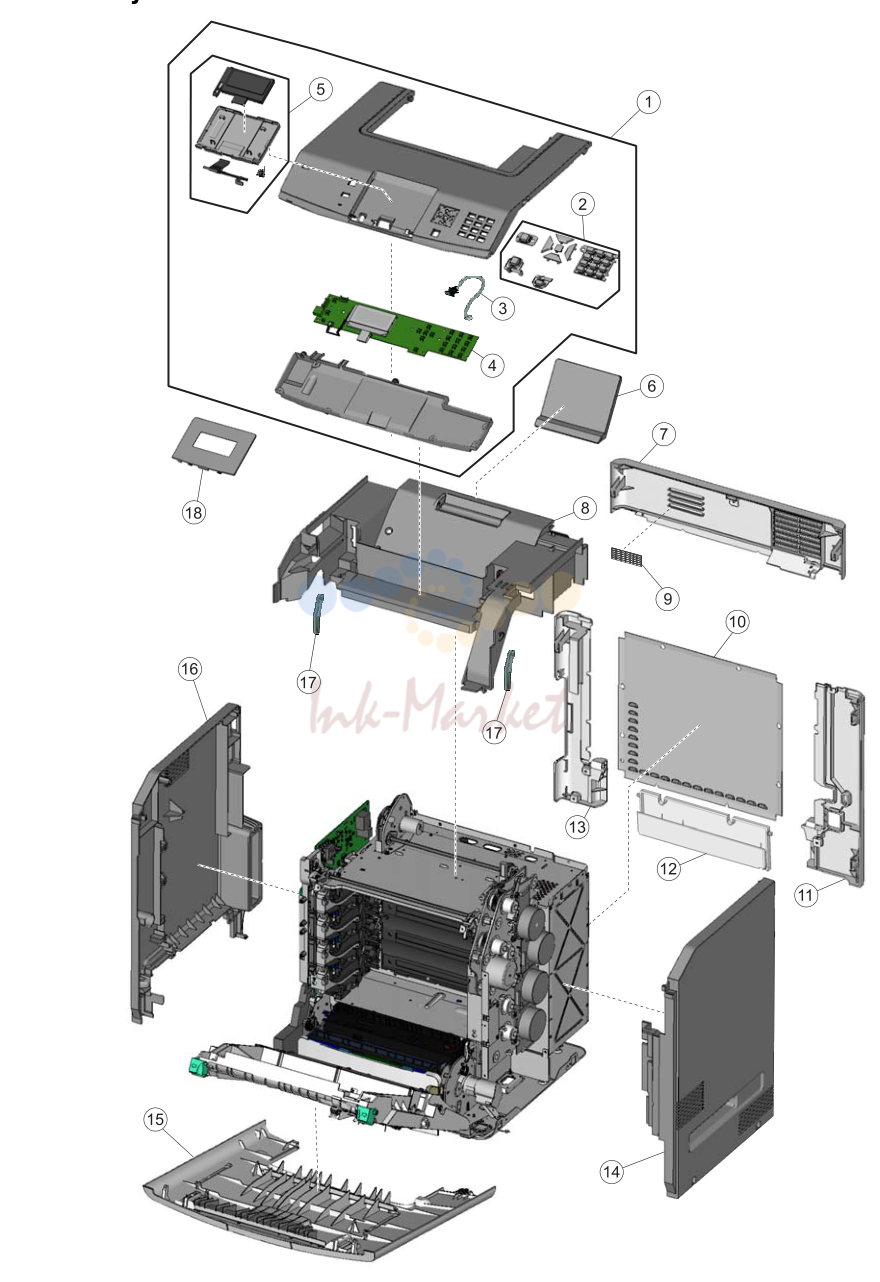

2. Assembly 1: Covers

№	Артикул	Описание
1-1	40X5114 запросить цену →	1 1 Top access cover assembly
2	40X5120 запросить цену →	1 1 Operator panel buttons parts package, including:
3	40X5121 запросить цену →	1 1 Bin full sensor with cable
4	40X5117 запросить цену →	1 1 Operator panel assembly, with card
5	40X5118 запросить цену →	1 1 Top access cover parts package, including
6	40X5106 запросить цену →	1 1 Output bin extension cover
7	40X5103 запросить цену →	1 1 Rear upper cover
8	40X5099 запросить цену →	1 1 Top cover assembly
9	40X5287 запросить цену →	1 1 Cooling fan filter
10	40X5145 запросить цену →	1 1 Rear frame cover
11	40X5105 запросить цену →	1 1 Rear right cover
12	40X5153 запросить цену →	1 1 Dust cover assembly
13	40X5104 запросить цену →	1 1 Rear left cover
14	40X5101 запросить цену →	1 1 Right cover
15	40X5110 запросить цену →	1 1 Front access door cover assembly
16	40X5102 запросить цену →	1 1 Left cover
17	40X5119 запросить цену →	1 1 Top access cover links (slider cam) (Note: The left link is also available in
18	40X5115 запросить цену →	1 1 Operator panel bezel, 230,
18	40X5116 запросить цену →	1 1 Operator panel bezel,
18	40X5286 запросить цену →	1 1 Operator panel bezel,
18	40X5150 запросить цену →	1 1 Operator panel bezel,
18	40X5151 запросить цену →	1 1 Operator panel bezel,

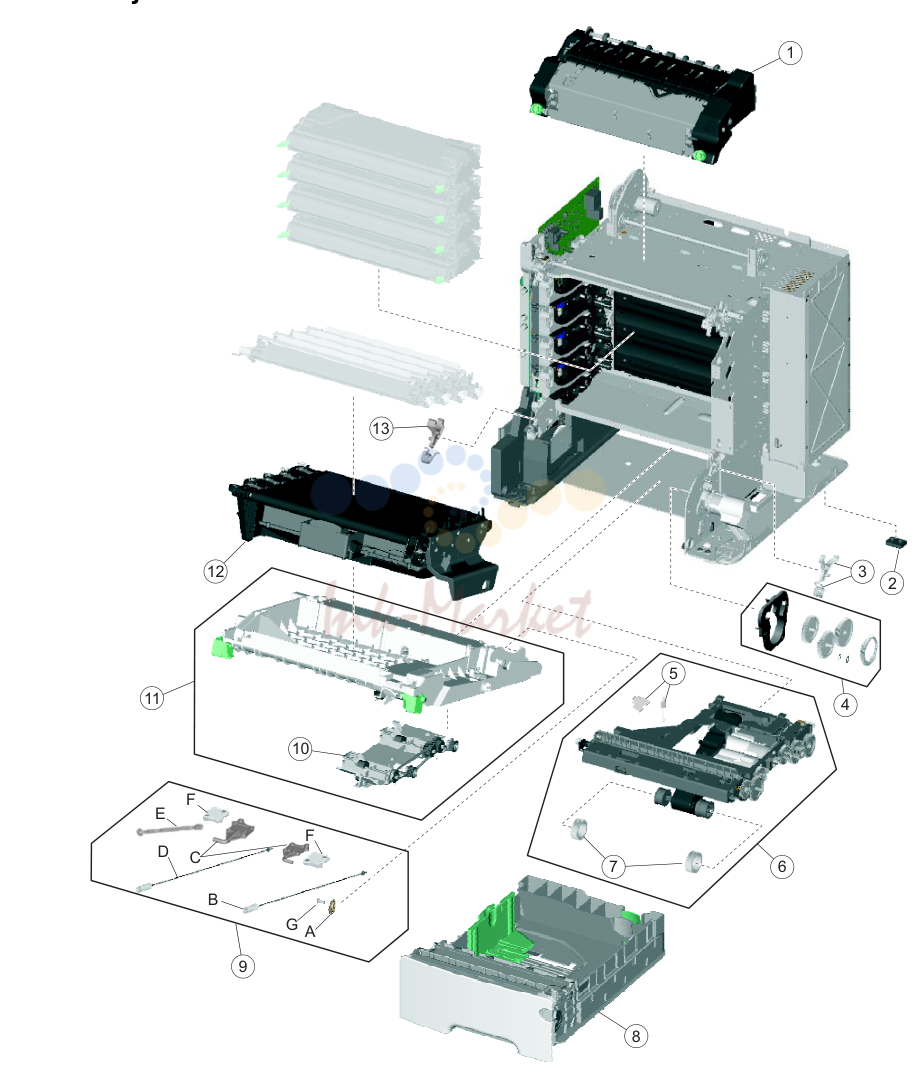

3. Assembly 2: Front

№	Артикул	Описание
2-1	40X5093 запросить цену →	1 1 Fuser assembly, 115 V
1	40X5094 запросить цену →	1 1 Fuser assembly, 230 V
1	40X5095 запросить цену →	1 1 Fuser assembly, 100 V
2		Printer pad, included in parts packet, screws (P/N 40X5136)
3	40X1446 запросить цену →	1 1 Right bellcrank assembly, with spring
4	40X5132 запросить цену →	1 1 MP feeder/duplex drive parts packet, including
5	40X6319 запросить цену →	1 1 Cranklift spring and metal clip
6	40X5223 запросить цену →	1 1 Paper pick assembly
7	40X5152	2 2 Pick arm roll
8	40X5273 запросить цену →	1 1 Paper tray assembly, 550-sheet
9	40X5111 запросить цену →	1 1 Front door parts packet, including
10	40X5113 запросить цену →	1 1 Duplex reference edge assembly
11	40X5112 запросить цену →	1 1 Front door assembly
12	40X6401 ✓ в наличии	1 1 Transfer module
13	40X1447 запросить цену →	1 1 Left bellcrank assembly, with spring

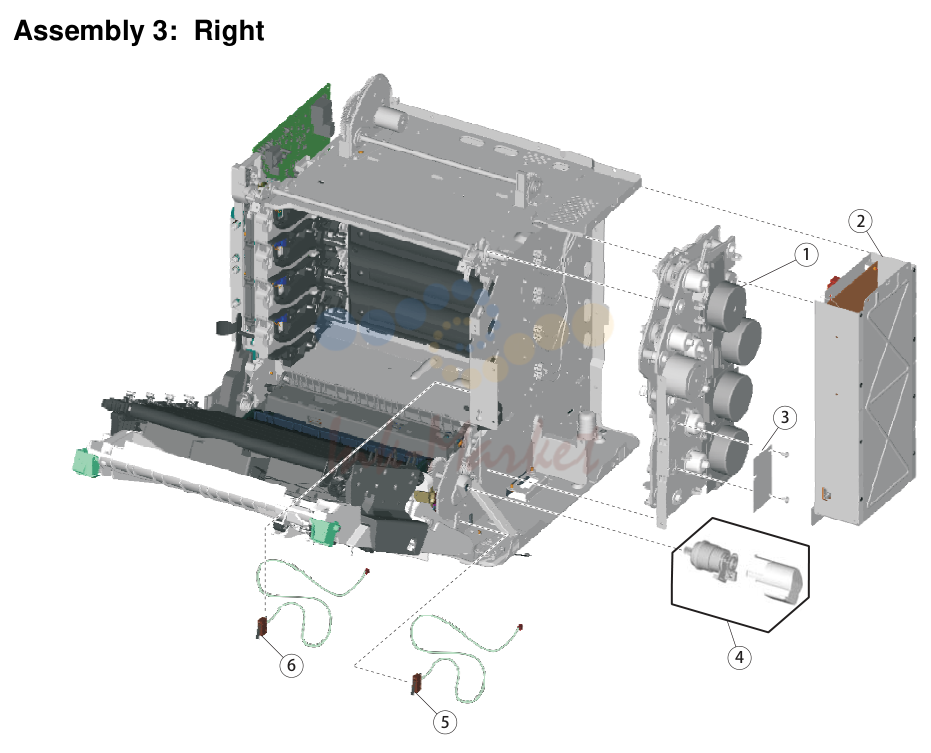

4. Assembly 3: Right

№	Артикул	Описание
3-1	40X5290 запросить цену →	1 1 EP drive assembly
2	40X5124 запросить цену →	1 1 Low-voltage power supply
3	40X5126 запросить цену →	1 1 Motor driver card
4	40X5131 запросить цену →	1 1 MP feeder/duplex motor
5	40X5128 запросить цену →	1 1 24 V interlock switch
6	40X5127 запросить цену →	1 1 5 V interlock switch

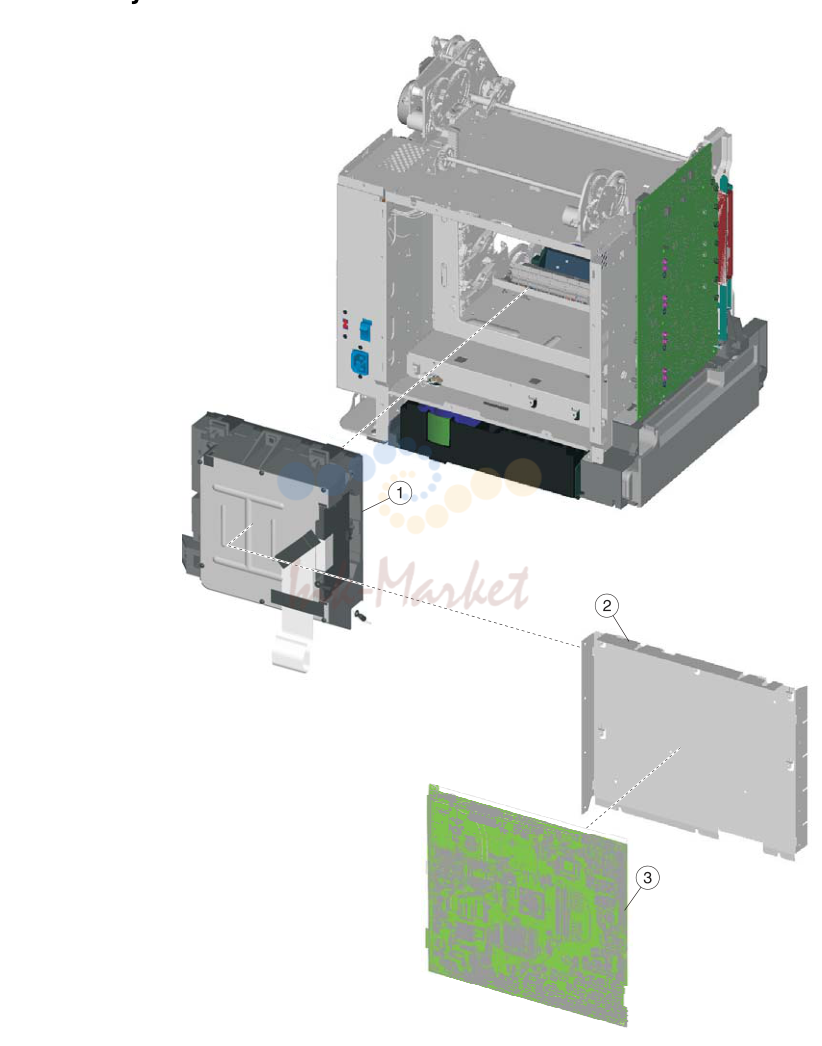

5. Assembly 4: Rear

№	Артикул	Описание
4-1	40X5123 запросить цену →	1 1 Printhead assembly
2	40X5107 запросить цену →	1 1 System board support shield
3	40X5160 запросить цену →	1 1 System board (network), 210, 230,
3	40X5154 запросить цену →	1 1 System board (network), 410, 430,
3	40X7850 запросить цену →	1 1 Unique system board to be used only for the following TLIs: 25C0018 and
3	40X7851 запросить цену →	1 1 Unique system board to be used only for the following TLIs:

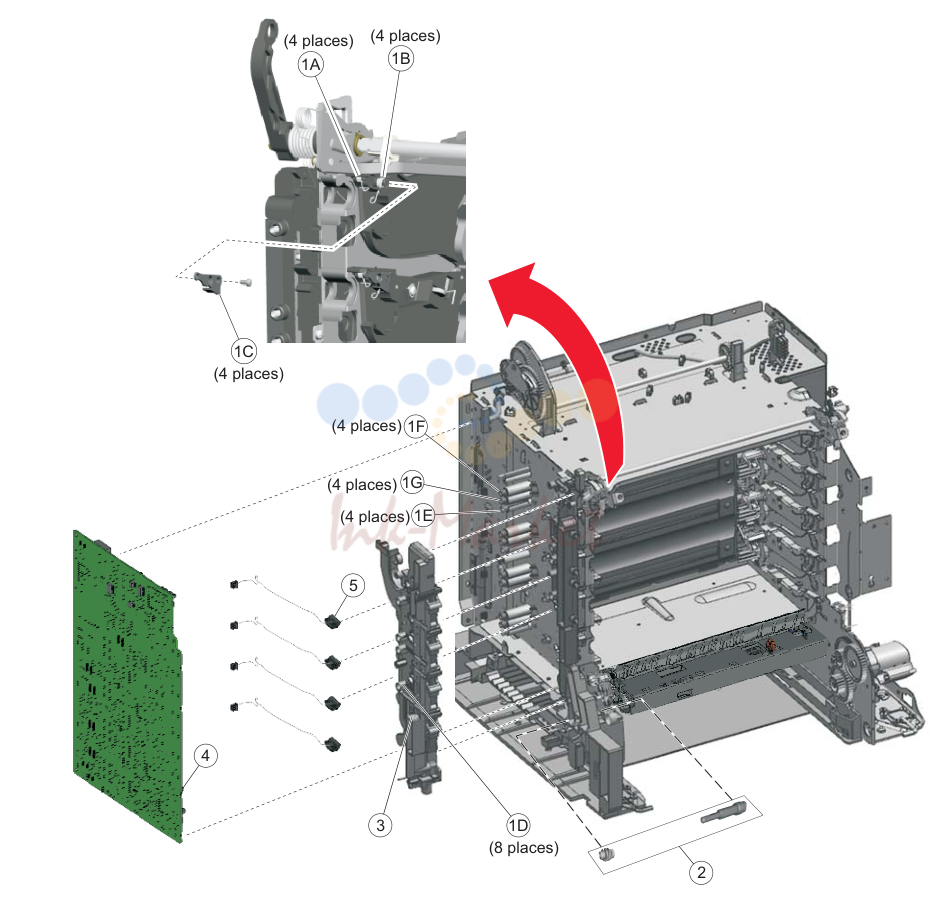

6. Assembly 5: Left

№	Артикул	Описание
5-1	40X5137 запросить цену →	1 1 Contact springs kit, including:
2	40X7159 запросить цену →	1 1 Auger shaft and gear parts pack
3	40X5307 запросить цену →	1 1 Waste toner HV contact assembly
4	40X5129	1 1 High-voltage power supply
5	40X1416 запросить цену →	4 1 Toner level sensor
6-1	40X5122 запросить цену →	1 1 Color-On-Demand assembly
2	40X5109 запросить цену →	1 1 Cooling fan
3	40X5130 запросить цену →	1 1 Top cover camshaft assembly
4	40X5108 запросить цену →	1 1 Cartridge cooling fan
7-12		Service Manual
8-1	40X5140 запросить цену →	1 1 550-sheet tray option (drawer and tray assembly)
2	40X5168 ✓ в наличии	2 2 Pick arm roll, 550-sheet tray
3	40X5141 запросить цену →	1 1 550-sheet tray assembly
7-14		Service Manual
9-1	40X5142 запросить цену →	1 1 Special media assembly, including tray
2	40X5152	2 2 Pick arm roll, 550-sheet drawer
3	40X5143 запросить цену →	1 1 Special media tray assembly

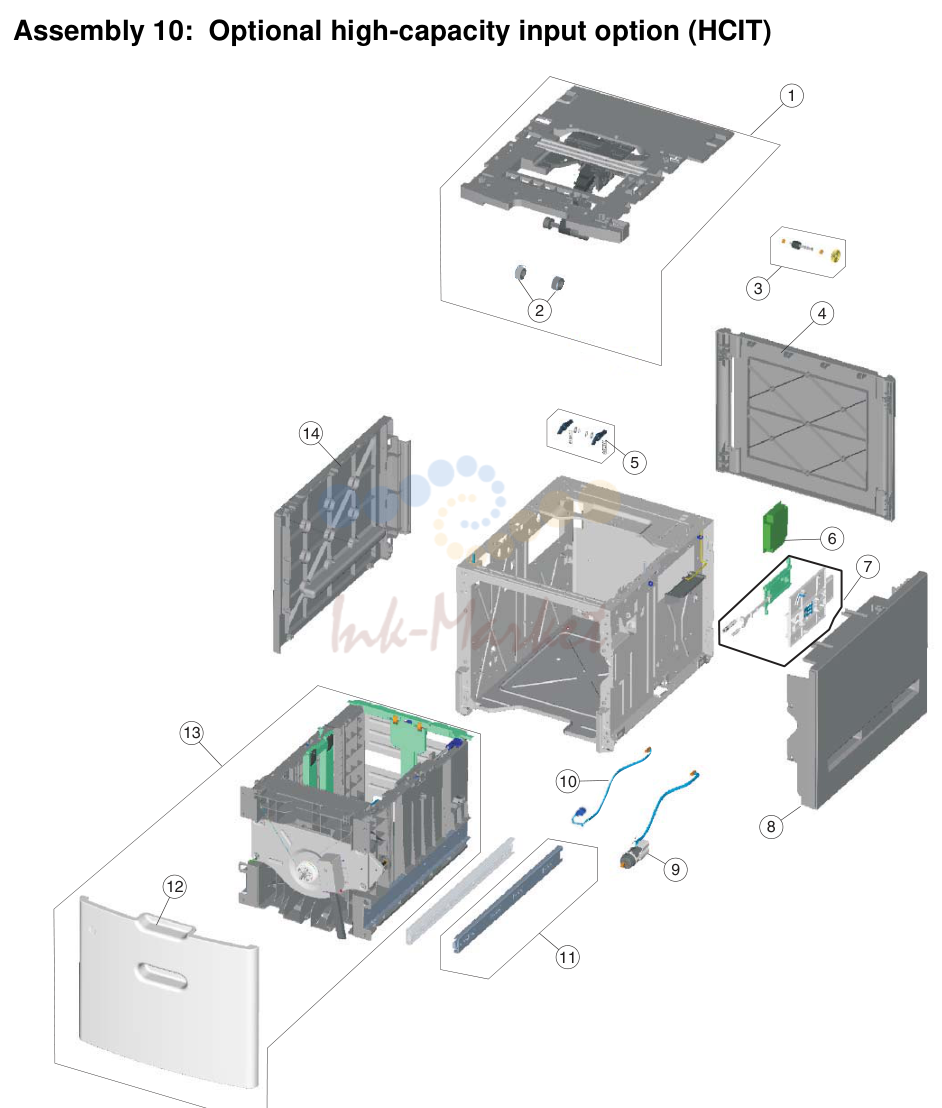

7. Assembly 10: Optional high-capacity input option (HCIT)

№	Артикул	Описание
10-1	40X5157 запросить цену →	1 1 Top plate assembly
2	40X5168 ✓ в наличии	2 2 HCIT pick arm roll
3	40X5156 запросить цену →	1 1 Feed with bushing
4	40X5149 запросить цену →	1 1 HCIT rear cover
5	40X4585 запросить цену →	2 1 Tray latch with spring
6	40X5159 запросить цену →	1 1 HCIT controller card assembly
7	40X4587 запросить цену →	1 1 Slide assembly with springs
8	40X5147 запросить цену →	1 1 HCIT right cover
9	40X5155 запросить цену →	1 1 Elevator motor with sensor
10	40X5158 запросить цену →	1 1 Photointerrupter sensor with cable assembly
11	40X4593 запросить цену →	2 1 HCIT drawer slide assembly
12	40X5146 запросить цену →	1 1 HCIT front tray cover
13	40X5144 запросить цену →	1 1 HCIT paper drawer tray assembly
14	40X5148 запросить цену →	1 1 HCIT left cover

8. Assembly 11: Options and features

№	Артикул	Описание
11-1	40X5038 запросить цену →	1 1 Wireless network card (802.11g), US/Americas
1	40X5039 запросить цену →	1 1 Wireless network card (802.11g), rest of world Next
2	40X5319 запросить цену →	1 1 Wireless antenna (802.11)
