Lexmark C540n / C543dn / C544n / C544dn / C544dtn / C544dw — каталог запчастей со схемами

Содержание

1. Assembly 1: Covers
2. Assembly 2: Frames
3. Assembly 3: Electronics

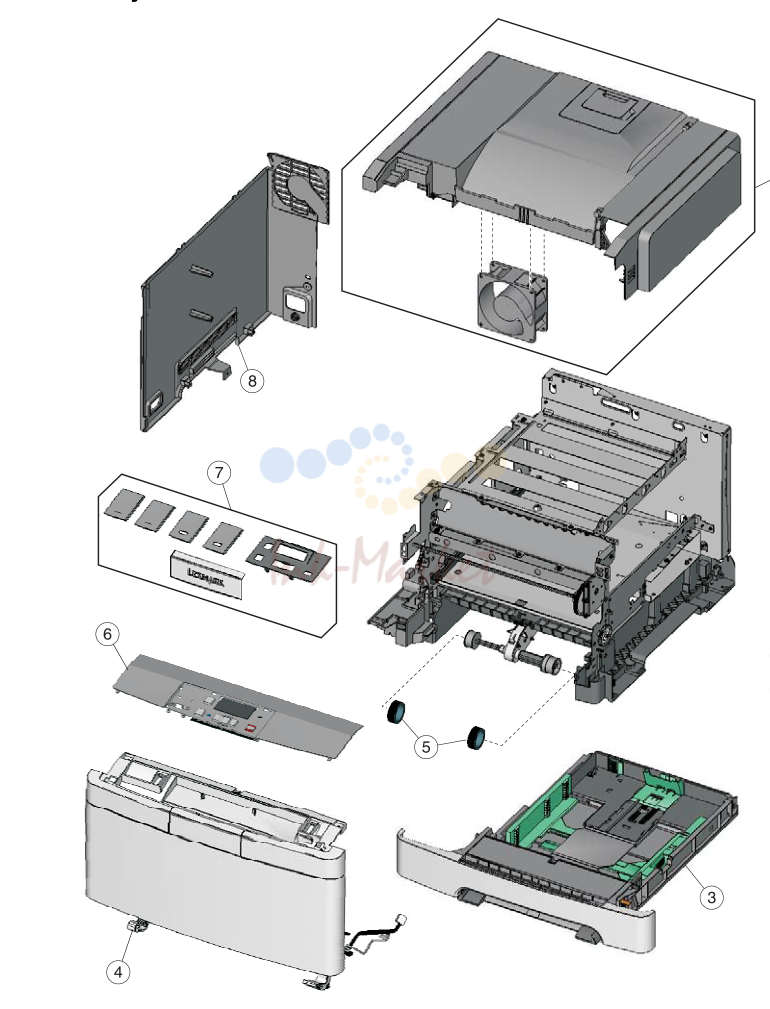

1. Assembly 1: Covers

№	Артикул	Описание
1-1	40X5418 запросить цену →	1 1 Top cover assembly
2	40X5416 запросить цену →	1 1 Right cover assembly
3	40X5419 запросить цену →	1 1 250-sheet tray assembly
4	40X5430 запросить цену →	1 1 Front cover assembly (including duplex and USB port cable)-C543dn,
4	40X5420 запросить цену →	1 1 Front cover assembly (excluding duplex and USB port cable)-C540n
5	40X5168 ✓ в наличии	2 2 Pick tires
6	40X5431 запросить цену →	1 1 Operator panel and display assembly
6	40X5436 запросить цену →	1 1 Operator panel (DBCS) and display assembly
7	40X5432 запросить цену →	1 1 Operator panel bezel and name plates, including:
8	40X5417 запросить цену →	1 1 Left cover assembly

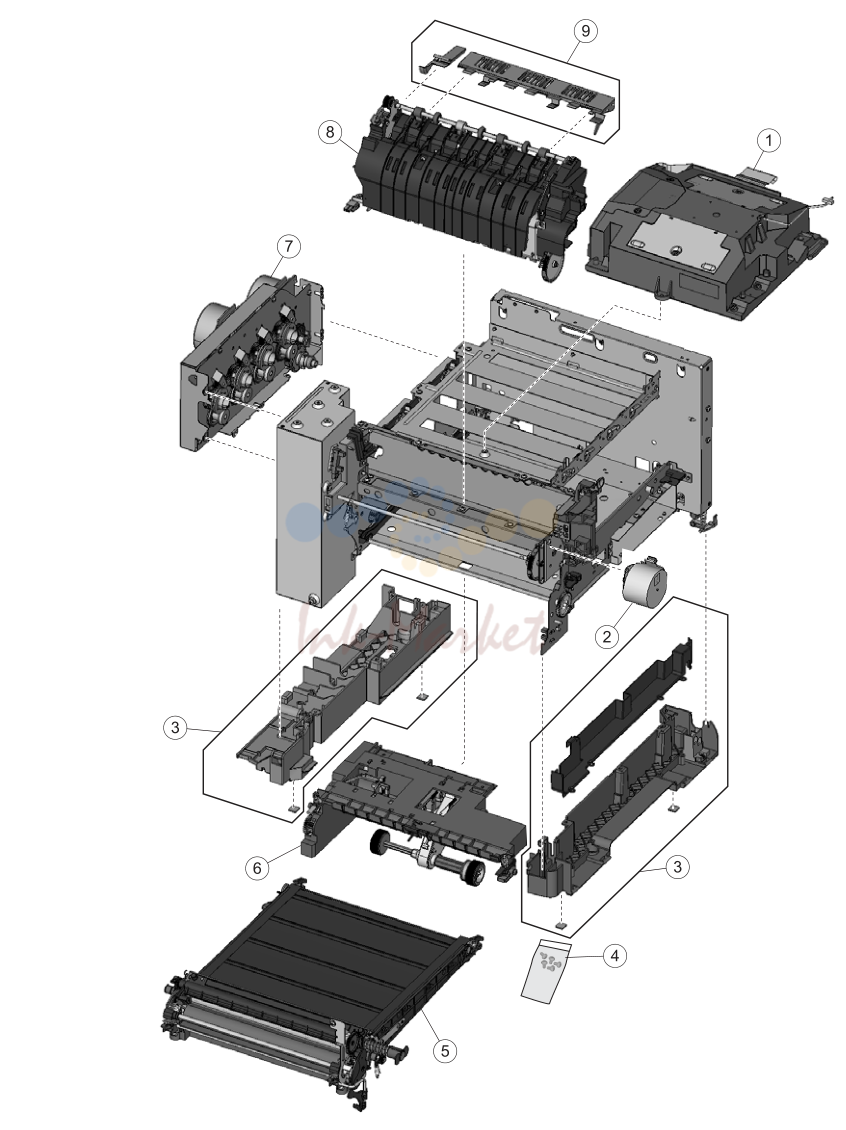

2. Assembly 2: Frames

№	Артикул	Описание
2-1	40X5411 запросить цену →	1 1 Printhead
2	40X5415 запросить цену →	1 1 Fuser drive motor assembly
3	40X5422 запросить цену →	1 1 Lower left frame and lower right frame with cable cover
4	40X5424 запросить цену →	1 1 Screw packet, miscellaneous screws
5	40X5403 запросить цену →	1 1 Image transfer unit (ITU) assembly
6	40X5410 запросить цену →	1 1 Autocompensator mechanism (ACM)-standard tray
7	40X5412	1 1 Main drive gear assembly, with motors
8	40X5437 запросить цену →	1 1 Fuser assembly, 115 V
8	40X5438 запросить цену →	1 1 Fuser assembly, 230 V
8	40X5439 запросить цену →	1 1 Fuser assembly 100 V
9	40X5433 запросить цену →	1 1 Exit deflector and bin full sensor flag

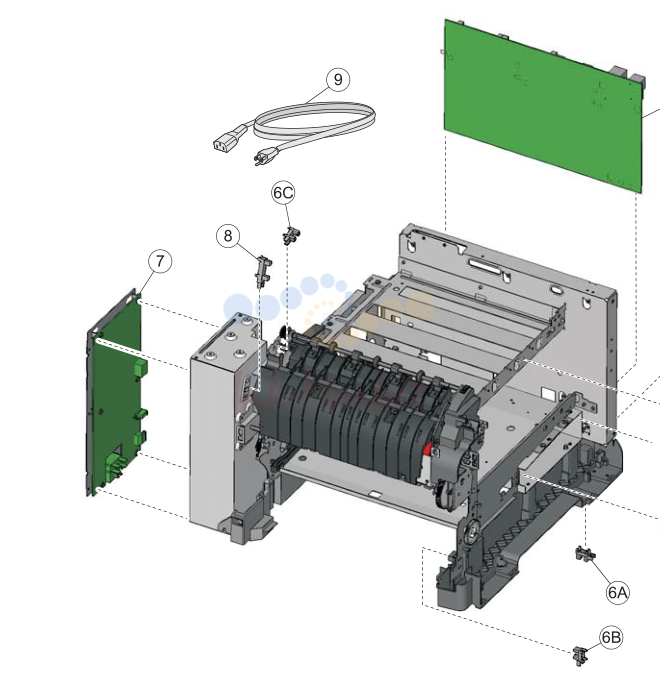

3. Assembly 3: Electronics

№	Артикул	Описание
3-1	40X5427 запросить цену →	1 1 Controller board-C544n, C544dn, C544dw
1	40X5428 запросить цену →	1 1 Controller board-C540n, C543dn
2	40X5319 запросить цену →	1 1 Antenna for wireless card-C544dw only
3	40X5036 запросить цену →	1 1 Wireless network card assembly-C544dw only
4	40X5404 запросить цену →	1 1 Toner meter cycle card assembly
5	40X5405 запросить цену →	1 1 High-voltage power supply
6	40X5426 запросить цену →	3 1 Photo sensor (one per package), used for:
7	40X5409 запросить цену →	1 1 Low-voltage power supply (universal power supply)
8	40X5413	1 1 Fuser exit sensor
9	40X1766 запросить цену →	1 1 Power cord, 2.5M (straight)-USA, Canada, Bolivia, Peru, (shown)
9	40X0288 запросить цену →	1 1 Power cord, 2.5M (straight)-Argentina
9	40X0301 запросить цену →	1 1 Power cord, 2.5M (straight)-Australia
9	40X0277 запросить цену →	1 1 Power cord, 1.8M (straight)-Brazil
9	40X0273 запросить цену →	1 1 Power cord, 2.5M (straight)-Chile, Uruguay
9	40X0279 запросить цену →	1 1 Power cord, 2.5M (straight)-Denmark
9	40X0275 запросить цену →	1 1 Power cord, 2.5M (straight)-Israel
9	40X0270 запросить цену →	1 1 Power cord, 2.5M (straight)-Japan
9	40X1792 запросить цену →	1 1 Power cord, 2.5M (straight)-Korea
9	40X3141 запросить цену →	1 1 Power cord, 2.5M (straight)-Paraguay
9	40X0303 запросить цену →	1 1 Power cord, 2.5M (straight)-PRC
9	40X1773 запросить цену →	1 1 Power cord, 2.5M (straight)-South Africa
9	40X1772 запросить цену →	1 1 Power cord, 2.5M (straight)-Switzerland
9	40X1791 запросить цену →	1 1 Power cord, 2.5M (straight)-Taiwan
9	40X0287 запросить цену →	1 1 Power cord, 2.5M (straight)-Traditional Italy
9	40X0271 запросить цену →	1 1 Power cord, 2.5M (straight)-United Kingdom
4-1	40X5429 запросить цену →	1 1 ITU paper path thermistor
2	40X5414 запросить цену →	2 1 Toner density sensors, left or right (one in package)
3	40X5421 запросить цену →	4 4 Toner cartridge contacts (Pogo pin)
4	40X5423 запросить цену →	1 1 Cable packet, used for:
5	40X5425 запросить цену →	1 1 USB port and cable (for portable flash drive)
7-8		Service Manual
5-1	40X5434 запросить цену →	1 1 Optional 550-sheet duo drawer with 100-sheet MPFunit (complete)
2	40X5168 ✓ в наличии	2 2 Pick tires
3	40X5435 запросить цену →	1 1 550-sheet duo drawer with 100-sheet MPF tray assembly
