Lexmark 5059 / 7559 / Finisher — каталог запчастей со схемами
Содержание
1. Staple finisher—рама
2. Staple finisher—крышки
№ Артикул Альт. артикул Описание
1 40X9337 запросить цену → Staple finisher top cover “Staple finisher top cover removal” on page 223 2 40X9395 запросить цену → Staple finisher upper guide -- cover 3 40X9336 запросить цену → Staple finisher right cover “Staple finisher right cover removal” on page 222 4 40X9335 запросить цену → Staple finisher front cover “Staple finisher front cover removal” on page 221 5 40X9811 запросить цену → Staple finisher rail cover -- 6 40X9338 запросить цену → Staple finisher rear cover “Staple finisher rear cover removal” on page 222
3. Staple finisher—Transport section 1
№ Артикул Альт. артикул Описание
1 40X9347 запросить цену → датчик (staple finisher “датчик (staple finisher paper feed) paper feed) removal” on page 250 2 40X9350 запросить цену → Staple finisher upper guide “Staple finisher upper guide removal” on page 279 3 40X9898 запросить цену → Staple finisher paper feed “Staple finisher upper guide idler holder removal” on page 279 4 40X9349 запросить цену → Staple finisher paper feed “Staple finisher upper guide idler roller removal” on page 279 5 40X9351 запросить цену → Staple finisher lower guide “Staple finisher lower guide removal” on page 283 6 40X9348 запросить цену → Staple finisher paper feed -- sensor cable
4. Staple finisher—Transport section 2
№ Артикул Альт. артикул Описание
1 40X9366 запросить цену → мотор (staple finisher “мотор (staple finisher transport) transport) removal” on page 239 2 40X9369 запросить цену → Staple finisher transport motor -- belt 3 40X9365 запросить цену → Staple finisher transport roller “Staple finisher transport roller removal” on page 293 4 40X9817 запросить цену → Staple finisher jam removal “Staple finisher transport jam knob removal gears removal” on page 232 5 40X9816 запросить цену → Staple finisher jam removal “Staple finisher transport jam gear 1 removal gears removal” on page 232 6 40X9371 запросить цену → Staple finisher jam removal “Staple finisher transport jam gear 2 removal gears removal” on page 232 7 40X9904 запросить цену → Staple finisher tamper feed -- roller secondary gear 8 40X9364 запросить цену → Staple finisher tamper feed -- roller primary belt 9 40X9370 запросить цену → Staple finisher tamper feed -- roller primary gear 10 40X9820 запросить цену → Staple finisher transport motor -- gear 11 40X9367 запросить цену → Staple finisher transport motor -- cable
5. Staple finisher—Compiler feed roller
№ Артикул Альт. артикул Описание
1 40X9364 запросить цену → Staple finisher compiler “Staple finisher compiler feed roller feed roller belt shaft в сборе removal” on page 2 40X9820 запросить цену → Staple finisher compiler “Staple finisher compiler feed roller feed roller gear shaft в сборе removal” on page 3 40X9359 запросить цену → Staple finisher compiler “Staple finisher compiler feed rollers feed roller and gears removal” on page 290 4 40X9360 запросить цену → Staple finisher aligner “Staple finisher compiler feed rollers roller belt and gears removal” on page 290 5 40X9409 запросить цену → шестерня, 16/26T ‑‑ 6 40X9910 запросить цену → Staple finisher front “Staple finisher aligner roller removal” aligner roller on page 287 7 40X9362 запросить цену → Staple finisher stack clamp -- holder 8 40X9815 запросить цену → Staple finisher stack clamp -- 9 40X9911 запросить цену → Staple finisher rear aligner “Staple finisher aligner roller removal” roller on page 287
6. Staple finisher—Compiler section 1
№ Артикул Альт. артикул Описание
1 40X9343 запросить цену → датчик (staple finisher “Staple finisher tamper sensors tamper paper present) removal” on page 231 3 40X9397 запросить цену → Staple finisher front tamper “Staple finisher tamper drive gears gear removal” on page 305 4 40X9380 запросить цену → мотор (staple finisher front “мотор (staple finisher tamper) tamper) removal” on page 230 6 40X9396 запросить цену → Staple finisher tamper -- cable 7 40X9826 запросить цену → Staple finisher rear tamper “Staple finisher tamper drive gears gear removal” on page 305
7. Staple finisher—Compiler section 2
№ Артикул Альт. артикул Описание
1 40X9398 запросить цену → Staple finisher front “Staple finisher tamper racks tamper removal” on page 307 2 40X9176 запросить цену → Staple finisher front “Staple finisher tamper racks tamper holder removal” on page 307 3 40X9642 запросить цену → Staple finisher front and “Staple finisher tamper racks rear aligners removal” on page 307 4 40X9404 запросить цену → Staple finisher aligner ‑‑ spring 5 40X9643 запросить цену → Staple finisher middle “Staple finisher tamper racks aligner removal” on page 307 6 40X9827 запросить цену → Staple finisher front “Staple finisher tamper racks tamper rack removal” on page 307 7 40X9828 запросить цену → Staple finisher rear tamper “Staple finisher tamper racks rack removal” on page 307 8 40X9401 запросить цену → Staple finisher tamper “Staple finisher tamper racks paper present sensor removal” on page 307 actuator 9 40X9437 запросить цену → Staple finisher rear tamper “Staple finisher tamper racks removal” on page 307
8. Staple finisher—Aligner section
№ Артикул Альт. артикул Описание
1 40X9385 запросить цену → Staple finisher stack lever “Staple finisher stack lever actuator actuator removal” on page 261 2 40X9384 запросить цену → Staple finisher stack lever “Staple finisher stack lever removal” on page 292 3 40X9360 запросить цену → Staple finisher aligner “Staple finisher aligner belt and gears drive belt removal” on page 247 4 40X9825 запросить цену → Staple finisher aligner “Staple finisher aligner belt and gears drive gear removal” on page 247 5 40X9380 запросить цену → мотор (staple finisher “мотор (staple finisher aligner) aligner) removal” on page 246 6 40X9383 запросить цену → Staple finisher aligner -- section cables 7 40X9382 запросить цену → Staple finisher aligner “Staple finisher aligner belt and gears secondary gear removal” on page 247 8 40X9343 запросить цену → датчик (staple finisher “датчик (staple finisher staple unit staple unit carriage home) removal” on page 249 home) 9 40X9386 запросить цену → Staple finisher aligner “Staple finisher aligner roller gears roller gear removal” on page 295 10 40X9379 запросить цену → Staple finisher stack “Staple finisher stack clamp solenoid clamp solenoid removal” on page 262
9. Staple finisher—Staple section
№ Артикул Альт. артикул Описание
1 40X9407 запросить цену → мотор (staple finisher “мотор (staple finisher staple unit staple unit carriage) carriage) removal” on page 255 2 40X9829 запросить цену → Staple finisher staple unit -- cable 3 41X1968 запросить цену → Staple cartridge holder -- 4 40X9411 запросить цену → Staple finisher staple unit “Staple finisher staple unit removal” on page 252 5 40X8969 запросить цену → Staple finisher staple unit “Staple finisher staple unit removal” holder on page 252 6 40X9608 запросить цену → Staple finisher staple unit “Staple finisher staple unit carriage carriage drive gear gears removal” on page 256 7 40X9406 запросить цену → Staple finisher staple unit “Staple finisher staple unit rail rail removal” on page 284 8 40X9363 запросить цену → Staple finisher staple unit “Staple finisher staple unit carriage carriage gear gears removal” on page 256 9 40X9405 запросить цену → Staple finisher FFC “Staple finisher FFC removal” on page 259 10 40X9410 запросить цену → Staple finisher interface “Staple finisher interface board board removal” on page 254 11 40X9408 запросить цену → Staple finisher staple unit -- carriage motor cable
10. Staple finisher—Exit section 1
№ Артикул Альт. артикул Описание
1 40X9548 запросить цену → Staple finisher upper exit “Staple finisher upper exit roller belts roller holder and gear removal” on page 301 2 40X9357 запросить цену → Staple finisher upper exit “Staple finisher upper exit actuator actuator removal” on page 277 3 40X9356 запросить цену → Staple finisher eject cam “Staple finisher eject cam removal” on page 299 4 40X9355 запросить цену → Staple finisher upper exit ‑‑ roller guide 5 40X9291 запросить цену → Staple finisher upper exit “Staple finisher upper exit roller roller removal” on page 300 6 40X9813 запросить цену → Staple finisher upper exit “Staple finisher upper exit roller belts roller secondary belt and gear removal” on page 301 7 40X9820 запросить цену → Staple finisher upper exit “Staple finisher upper exit roller roller secondary gear removal” on page 300 8 40X9360 запросить цену → Staple finisher upper exit “Staple finisher upper exit roller belts roller primary belt and gear removal” on page 301 9 40X9904 запросить цену → Staple finisher upper exit “Staple finisher upper exit roller belts roller primary gear and gear removal” on page 301 10 40X9814 запросить цену → Staple finisher eject guide “Staple finisher eject guide removal” on page 298
11. Staple finisher—Exit section 2
№ Артикул Альт. артикул Описание
1 40X9374 запросить цену → Staple finisher exit -- section cable 2 40X9343 запросить цену → датчик (staple finisher “датчик (staple finisher upper exit upper exit roller) roller) removal” on page 248 3 40X9366 запросить цену → мотор (staple finisher exit) “мотор (staple finisher exit) removal” on page 245 5 40X9820 запросить цену → Staple finisher upper exit “Staple finisher upper exit roller drive roller drive gear gears removal” on page 272 6 40X9822 запросить цену → Staple finisher upper exit -- roller drive belt 7 40X9369 запросить цену → Staple finisher exit roller -- drive belt 8 40X9821 запросить цену → Staple finisher exit roller “Staple finisher exit roller drive belts drive gear and gears removal” on page 275 9 40X9824 запросить цену → Staple finisher exit guide “Staple finisher exit guide lift cam lift cam gear removal” on page 271 10 40X9377 запросить цену → Staple finisher exit guide “Staple finisher exit guide lift cam lift cam removal” on page 271 11 40X9376 запросить цену → Staple finisher upper exit “Staple finisher exit roller drive belts belt and gears removal” on page 275 12 40X9819 запросить цену → Staple finisher upper exit “Staple finisher exit roller drive belts gear and gears removal” on page 275 13 40X9818 запросить цену → Staple finisher upper exit “Staple finisher exit roller drive belts idler gear and gears removal” on page 275 14 40X9375 запросить цену → Staple finisher exit gear “Staple finisher exit roller drive belts and gears removal” on page 275
12. Staple finisher—Exit section 3
№ Артикул Альт. артикул Описание
1 40X9394 запросить цену → Staple finisher lower exit “Staple finisher lower exit roller roller paddle paddles removal” on page 225 2 40X9388 запросить цену → Staple finisher exit roller “Staple finisher exit roller gear gear removal” on page 278 3 40X9914 запросить цену → Staple finisher tension ‑‑ spring 4 40X9387 запросить цену → Staple finisher exit roller “Staple finisher exit roller solenoid solenoid removal” on page 276 5 40X9393 запросить цену → Staple finisher lower exit “Staple finisher lower exit roller roller removal” on page 278 6 40X9343 запросить цену → датчик (staple finisher bin “Staple finisher bin stack height stack height) в сборе sensors removal” on page 226 8 40X9390 запросить цену → Staple finisher bin stack “Staple finisher bin stack height height actuator actuator removal” on page 228 9 40X9392 запросить цену → Staple finisher bin stack -- height cable 10 40X9391 запросить цену → Staple finisher bin stack “Staple finisher bin stack height height solenoid solenoid removal” on page 227
13. Staple finisher—Bin section 1
№ Артикул Альт. артикул Описание
1 40X9346 запросить цену → Staple finisher exit guide “Staple finisher exit guide removal” on page 224 2 40X9340 запросить цену → Staple finisher bin “Staple finisher bin removal” on page 224 3 40X9345 запросить цену → Staple finisher elevator -- wheel 4 40X9903 запросить цену → Staple finisher elevator top “Staple finisher elevator drive gears front gear removal” on page 263 5 40X9343 запросить цену → датчик (staple finisher “датчик (staple finisher elevator elevator home) home) removal” on page 249 6 40X9341 запросить цену → Staple finisher elevator belt “Staple finisher elevator belts removal” on page 264 7 40X9812 запросить цену → Staple finisher elevator “Staple finisher elevator drive gears bottom gear removal” on page 263 8 40X9909 запросить цену → Staple finisher belt holder “Staple finisher elevator belts removal” on page 264 9 40X9640 запросить цену → Staple finisher bin -- extender 1 10 40X9645 запросить цену → Staple finisher bin -- extender 2 11 40X9342 запросить цену → Staple finisher elevator top “Staple finisher elevator drive gears rear gear removal” on page 263
14. Staple finisher—Bin section 2
№ Артикул Альт. артикул Описание
1 40X9418 запросить цену → Staple finisher elevator idler “Staple finisher elevator drive gears gear 5 removal” on page 263 2 40X9831 запросить цену → Staple finisher elevator idler “Staple finisher elevator drive gears gear 4 removal” on page 263 3 40X9832 запросить цену → Staple finisher spring ‑‑ 4 40X9833 запросить цену → Staple finisher elevator idler “Staple finisher elevator drive gears gear 3 removal” on page 263 5 40X9834 запросить цену → Staple finisher elevator idler “Staple finisher elevator drive gears gear 2 removal” on page 263 6 40X9419 запросить цену → Staple finisher rear lock “Staple finisher locks removal” on page 233 7 40X9835 запросить цену → Staple finisher elevator idler “Staple finisher elevator drive gears gear 1 removal” on page 263 8 40X9830 запросить цену → Staple finisher lock switch -- cable 9 40X9840 запросить цену → Staple finisher lock switch “Staple finisher lock switch removal” on page 233 10 40X9839 запросить цену → Staple finisher release ‑‑ handle 11 40X9838 запросить цену → Staple finisher front lock ‑‑ 12 40X9837 запросить цену → Staple finisher tension ‑‑ spring 13 40X9836 запросить цену → Staple finisher elevator drive “Staple finisher elevator drive gears gear removal” on page 263 14 40X9416 запросить цену → мотор (staple finisher “мотор (staple finisher elevator) elevator) removal” on page 242 15 40X9417 запросить цену → Staple finisher elevator -- section cable
15. Staple finisher—Electronics
№ Артикул Альт. артикул Описание
1 40X9421 запросить цену → Staple finisher controller “Staple finisher controller board board removal” on page 236 2 40X9422 запросить цену → Staple finisher interface “Staple finisher interface cable cable removal” on page 237
16. Horizontal paper transport—крышки 1
17. Horizontal paper transport—крышки 2
18. Horizontal paper transport—привод section
№ Артикул Альт. артикул Описание
1 40X9920 запросить цену → HPT transport motor “мотор (HPT transport) removal” on cable page 319 2 40X9323 запросить цену → мотор (HPT transport) “мотор (HPT transport) removal” on page 319 3 40X9841 запросить цену → HPT transport roller belt “HPT belts and gears removal” on 4 40X9842 запросить цену → HPT transport roller belt “HPT belts and gears removal” on 5 40X9175 запросить цену → HPT transport roller 1 “HPT belts and gears removal” on gear page 321 6 40X9480 запросить цену → HPT transport roller 2 “HPT belts and gears removal” on gear page 321 7 40X9368 запросить цену → HPT transport roller ball “HPT transport rollers removal” on bearing page 321 8 40X9326 запросить цену → HPT paper feed sensor “HPT feed sensor actuator removal” on actuator page 315 9 40X9313 запросить цену → датчик (HPT feed) “датчик (HPT feed) removal” on page 314 10 40X9919 запросить цену → HPT cable “HPT cable removal” on page 317 11 40X9325 запросить цену → HPT transport roller 1 “HPT transport rollers removal” on page 321 12 40X9921 запросить цену → HPT transport roller 2 “HPT transport rollers removal” on page 321 13 40X9330 запросить цену → HPT inner paper guide “HPT inner paper guide removal” on page 313 14 40X9332 запросить цену → HPT holding bracket “HPT holding bracket removal” on page 314 15 40X9324 запросить цену → HPT transport motor belt “HPT belts and gears removal” on page 321 16 40X9327 запросить цену → HPT transport motor “HPT belts and gears removal” on gear page 321
19. SHPF—крышки
20. SHPF—рама
№ Артикул Альт. артикул Описание
1 40X9540 запросить цену → датчик (SHPF top bin full, “датчик (SHPF top bin full) removal” transmit) on page 356 2 40X9518 запросить цену → SHPF top bin holder “SHPF top bin removal” on page 426 3 40X9538 запросить цену → датчик (SHPF top bin full, “датчик (SHPF top bin full, receive) receive) removal” on page 380 4 40X9873 запросить цену → SHPF top jam access door “SHPF top jam access door and SHPF spring diverter removal” on page 387 5 40X8869 запросить цену → датчик (SHPF top door) “датчик (SHPF top door) removal” on page 379 6 40X9527 запросить цену → SHPF front door switch “SHPF front door switch removal” on page 327 7 40X9555 запросить цену → SHPF front door switch -- cable 8 40X9519 запросить цену → SHPF caster wheel “SHPF caster wheel removal” on page 326 9 40X9556 запросить цену → Booklet maker interface -- extension cable 10 40X9554 запросить цену → HPT interface extension -- cable 11 40X9528 запросить цену → SHPF controller board “SHPF controller board removal” on page 357
21. SHPF—Transport section 1
№ Артикул Альт. артикул Описание
1 40X9319 запросить цену → HPBF booklet gate jam “Booklet gate jam access door access door removal” on page 332 2 40X9559 запросить цену → SHPF compiler feed roller “SHPF compiler feed roller release release cam encoder encoder removal” on page 383 3 40X9531 запросить цену → мотор (SHPF compiler “мотор (SHPF compiler feed roller feed roller release) release) removal” on page 381 4 40X9530 запросить цену → мотор (SHPF aligner) “мотор (SHPF aligner) removal” on page 384 5 40X8869 запросить цену → датчик (SHPF compiler “датчик (SHPF compiler feed roller feed roller release) release) removal” on page 382 6 40X9558 запросить цену → SHPF aligner belt -- 7 40X9846 запросить цену → SHPF front aligner “SHPF aligner shaft removal” on page 411 8 40X9915 запросить цену → SHPF front aligner holder “SHPF aligner shaft removal” on page 411 9 40X9843 запросить цену → SHPF aligner shaft “SHPF aligner shaft removal” on page 411 10 40X9845 запросить цену → SHPF rear aligner “SHPF aligner shaft removal” on page 411 11 40X9844 запросить цену → SHPF rear aligner holder “SHPF aligner shaft removal” on page 411 12 40X8968 запросить цену → датчик (SHPF compiler “датчик (SHPF compiler feed) feed) removal” on page 435 13 40X9563 запросить цену → SHPF compiler feed idler “SHPF compiler feed idler roller roller в сборе removal” on page 433 14 40X9560 запросить цену → SHPF compiler feed -- sensor cable 15 40X8927 запросить цену → SHPF compiler idler roller “SHPF compiler feed idler roller holder spring в сборе removal” on page 433 16 40X8867 запросить цену → SHPF compiler feed roller “SHPF compiler feed roller release cam release cam removal” on page 429 17 40X9847 запросить цену → SHPF compiler idler roller “SHPF compiler feed idler roller holder в сборе removal” on page 433 18 40X9561 запросить цену → SHPF compiler feed roller “SHPF compiler feed roller release cam release middle cam removal” on page 429
22. SHPF—Transport section 2
№ Артикул Альт. артикул Описание
1 40X9565 запросить цену → SHPF top bin transport roller -- belt 2 41X2214 запросить цену → SHPF top bin transport roller -- gear 3 40X9574 запросить цену → SHPF diverter feed roller gear “SHPF entrance and diverter feed roller gears removal” on page 386 4 40X9566 запросить цену → SHPF diverter feed roller belt -- 5 40X9570 запросить цену → SHPF top bin exit sensor -- cable 6 40X8869 запросить цену → датчик (SHPF top bin exit) “датчик (SHPF top bin exit) removal” on page 390 7 40X9448 запросить цену → SHPF torsion coil spring ‑‑ 8 40X9400 запросить цену → SHPF top bin exit sensor “датчик (SHPF top bin exit) cover removal” on page 390 9 40X9571 запросить цену → SHPF top bin exit sensor “датчик (SHPF top bin exit) actuator removal” on page 390 10 40X9426 запросить цену → SHPF top bin exit paper guide “SHPF top bin exit paper guide removal” on page 391 12 40X9221 запросить цену → SHPF entrance roller belt “SHPF entrance and diverter feed roller gears removal” on page 386 13 40X9224 запросить цену → SHPF diverter cam drive gear “SHPF entrance and diverter feed roller gears removal” on page 386 15 40X9399 запросить цену → SHPF jam removal knob “SHPF diverter feed roller knob removal” on page 329 16 40X9558 запросить цену → SHPF diverter cam belt “SHPF diverter cam removal” on page 384 17 40X9270 запросить цену → SHPF diverter cam gear “SHPF diverter cam removal” on page 384 18 40X8943 запросить цену → SHPF diverter cam sensor “SHPF diverter cam removal” on encoder page 384 19 40X9569 запросить цену → SHPF compiler feed roller -- belt 20 40X9572 запросить цену → SHPF compiler feed roller -- gear 21 40X9568 запросить цену → SHPF booklet maker pre- -- feed roller belt
23. SHPF—Transport section 3
№ Артикул Альт. артикул Описание
1 40X9577 запросить цену → SHPF booklet maker feed -- guide 2 40X8968 запросить цену → датчик (SHPF booklet “SHPF booklet maker upper pre‑feed gate) guide removal” on page 417 3 40X9415 запросить цену → SHPF torsion coil spring ‑‑ 4 40X9440 запросить цену → Ball bearing -- 5 40X9589 запросить цену → Ball bearing -- 6 40X9580 запросить цену → SHPF jam access door “SHPF jam access door removal” on page 334 7 40X9587 запросить цену → SHPF diverter cam “SHPF diverter cam removal” on page 384 8 41X2171 запросить цену → SHPF top bin transport “SHPF top bin transport roller roller removal” on page 431 9 40X9585 запросить цену → SHPF top bin exit roller “SHPF top bin exit roller removal” on page 427 10 40X9584 запросить цену → SHPF booklet maker pre- “SHPF booklet maker pre-feed roller feed roller removal” on page 414 11 40X9578 запросить цену → SHPF booklet maker “SHPF booklet maker lower pre-feed lower pre-feed guide guide removal” on page 415 12 40X9490 запросить цену → SHPF booklet maker “SHPF booklet maker upper pre‑feed movable guide guide removal” on page 417 13 40X8883 запросить цену → SHPF booklet maker “SHPF booklet maker upper pre‑feed upper pre-feed guide guide removal” on page 417 14 40X9579 запросить цену → SHPF booklet gate sensor “SHPF booklet maker upper pre‑feed cable guide removal” on page 417 15 40X9353 запросить цену → SHPF booklet maker pre- “SHPF entrance idler and roller feed idler roller removal” on page 440 16 40X9582 запросить цену → SHPF diverter feed roller “SHPF diverter feed roller removal” on page 419
24. SHPF—Transport section 4
№ Артикул Альт. артикул Описание
1 40X9353 запросить цену → SHPF diverter feed “SHPF top jam access door and SHPF idler roller diverter removal” on page 387 2 40X8968 запросить цену → датчик (SHPF “датчик (SHPF entrance) removal” on entrance) page 439 3 40X9593 запросить цену → SHPF entrance idler “SHPF entrance idler and roller removal” roller on page 440 4 40X9590 запросить цену → SHPF entrance sensor “датчик (SHPF entrance) removal” on cable page 439 5 40X9574 запросить цену → SHPF entrance roller “SHPF entrance idler and roller removal” gear on page 440 6 40X9589 запросить цену → Ball bearing “SHPF entrance idler and roller removal” on page 440 7 40X9588 запросить цену → SHPF entrance roller “SHPF entrance idler and roller removal” on page 440 8 40X9465 запросить цену → SHPF diverter lever “SHPF top jam access door and SHPF diverter removal” on page 387 9 40X9331 запросить цену → SHPF top bin exit idler “SHPF top jam access door and SHPF roller diverter removal” on page 387
25. SHPF—Elevator bin section 1
№ Артикул Альт. артикул Описание
1 40X9521 запросить цену → Booklet maker rail -- 2 40X8881 запросить цену → Booklet maker mount -- 3 40X9597 запросить цену → SHPF elevator bin stack -- height cable 4 40X9043 запросить цену → SHPF elevator bin front “SHPF elevator bin stack height stack height sensor sensor actuator removal” on actuator page 342 5 40X8869 запросить цену → датчик (SHPF elevator bin “SHPF upper left cover sensors stack height actuator arm removal” on page 341 control) 6 40X9538 запросить цену → датчик (SHPF elevator bin “SHPF upper left cover sensors stack height, receive) removal” on page 341 9 40X9506 запросить цену → SHPF elevator bin full “датчик (SHPF elevator bin full) sensor actuator removal” on page 335 10 40X9877 запросить цену → SHPF elevator bin full “датчик (SHPF elevator bin full) sensor cable removal” on page 335 12 40X9540 запросить цену → датчик (SHPF elevator bin “SHPF upper left cover sensors stack height, transmit) removal” on page 341 13 40X9477 запросить цену → SHPF elevator bin rear “SHPF elevator bin stack height stack height sensor sensor actuator removal” on actuator page 342 14 40X9498 запросить цену → SHPF elevator bin stack -- height finger holder 15 40X9021 запросить цену → SHPF elevator bin stack “SHPF elevator bin stack height height finger sensor actuator removal” on page 342 16 40X9532 запросить цену → мотор (SHPF elevator bin “мотор (SHPF elevator bin stack stack height) height) removal” on page 345 17 40X9596 запросить цену → SHPF elevator bin stack “SHPF elevator bin stack height drive height drive gear gear removal” on page 344 18 40X9594 запросить цену → SHPF elevator bin stack “SHPF elevator bin stack height height sensor actuator arm sensor actuator arms and gears gear removal” on page 343
26. SHPF—Elevator bin section 2
№ Артикул Альт. артикул Описание
1 40X9575 запросить цену → Ball bearing -- 2 40X9603 запросить цену → SHPF elevator belt “SHPF elevator belts removals” on page 370 3 40X9607 запросить цену → SHPF elevator gear -- 4 40X9311 запросить цену → SHPF elevator gear -- bracket 5 40X9427 запросить цену → SHPF elevator belt spring “SHPF elevator belts removals” on page 370 6 40X9605 запросить цену → SHPF elevator bin front “SHPF elevator belts removals” on bracket page 370 7 40X8991 запросить цену → SHPF elevator belt holder “SHPF elevator belts removals” on page 370 8 40X9609 запросить цену → SHPF elevator bin “SHPF elevator bin removal” on page 323 9 40X9517 запросить цену → SHPF elevator bin “SHPF elevator bin removal” on extender page 323 10 40X9168 запросить цену → SHPF elevator motor -- encoder 11 40X9601 запросить цену → SHPF elevator motor -- encoder belt 12 40X9849 запросить цену → SHPF elevator bin clutch “SHPF elevator drive в сборе gear removal” on page 354 13 40X9631 запросить цену → SHPF elevator bin clutch “SHPF elevator drive в сборе bushing removal” on page 354 14 40X9604 запросить цену → SHPF elevator bin rear “SHPF elevator belts removals” on bracket page 370 15 40X9636 запросить цену → SHPF elevator drive gear “SHPF elevator drive в сборе removal” on page 354 16 40X9187 запросить цену → SHPF elevator bin idler “SHPF elevator drive в сборе gear removal” on page 354 17 40X8869 запросить цену → датчик (SHPF elevator “датчик (SHPF elevator position) position) removal” on page 353 18 40X9534 запросить цену → мотор (SHPF elevator) “мотор (SHPF elevator) removal” on page 352 19 40X9589 запросить цену → Ball bearing ‑‑
27. SHPF—Staple unit в сборе
№ Артикул Альт. артикул Описание
1 40X9520 запросить цену → SHPF staple unit carriage “SHPF staple unit drive belt and drive gear gear removal” on page 362 2 40X9611 запросить цену → SHPF staple unit carriage -- belt 3 40X9610 запросить цену → SHPF staple unit “SHPF staple unit removal” on page 364 4 40X9413 запросить цену → SHPF staple cartridge -- 5 40X9851 запросить цену → SHPF staple unit cable -- 6 40X8975 запросить цену → SHPF staple unit knob “SHPF staple unit drive belt and gear removal” on page 362 7 40X8869 запросить цену → датчик (SHPF staple unit “SHPF staple unit position sensors carriage center) removal” on page 361 8 40X9616 запросить цену → SHPF staple unit carriage rail -- 9 40X9535 запросить цену → мотор (SHPF staple unit “мотор (SHPF staple unit carriage) carriage) removal” on page 363 10 40X9614 запросить цену → SHPF staple unit interface -- cable 12 40X9850 запросить цену → SHPF staple unit carriage -- sensor cable 13 40X9612 запросить цену → SHPF staple unit carriage “SHPF staple unit drive belt and drive belt gear removal” on page 362
28. SHPF—Compiler section 1
29. SHPF—Compiler section 2
№ Артикул Альт. артикул Описание
1 40X9637 запросить цену → SHPF compiler feed “SHPF compiler feed roller removal” on roller page 446 2 40X9634 запросить цену → SHPF paddle drive gear “SHPF paddle drive gears removal” on page 377 3 40X9629 запросить цену → SHPF paddle drive belt “SHPF paddle motor FRUs removal” on page 378 4 40X9530 запросить цену → мотор (SHPF paddle) “мотор (SHPF paddle) removal” on page 377 5 40X8869 запросить цену → датчик (SHPF paddle “SHPF paddle motor FRUs removal” on home) page 378 6 40X9853 запросить цену → SHPF paddle drive “SHPF paddle drive gears removal” on encoder page 377 7 40X9440 запросить цену → Ball bearing -- 8 40X9543 запросить цену → SHPF elevator bin stack “SHPF elevator bin stack limit switch limit switch removal” on page 425 9 40X9633 запросить цену → SHPF compiler guide “SHPF compiler guide removal” on page 437 10 40X9632 запросить цену → SHPF paddles “SHPF paddles removal” on page 324 11 40X9852 запросить цену → SHPF middle paddle “SHPF paddles removal” on page 324 12 41X2185 запросить цену → SHPF compiler guide “SHPF paddle cam and compiler guide lever lever removal” on page 356 13 40X9627 запросить цену → SHPF paddle cam “SHPF paddle cam and compiler guide lever removal” on page 356
30. SHPF—Compiler section 3
№ Артикул Альт. артикул Описание
1 40X9195 запросить цену → SHPF front tamper holder -- 2 40X8869 запросить цену → датчик (SHPF front “датчик (SHPF front tamper home) tamper home) removal ” on page 347 3 40X9641 запросить цену → SHPF tamper belt “SHPF tamper belts and gears removal” on page 405 4 40X9595 запросить цену → SHPF tamper gear “SHPF tamper belts and gears removal” on page 405 5 40X9344 запросить цену → SHPF tamper drive belt “SHPF tamper belts and gears removal” on page 405 6 40X9485 запросить цену → SHPF tamper drive gear “SHPF tamper belts and gears removal” on page 405 7 40X9530 запросить цену → мотор (SHPF front “мотор (SHPF front tamper) removal” tamper) on page 346 8 40X9717 запросить цену → SHPF aligner position -- sensor cable 10 40X9638 запросить цену → SHPF ejector cable --
31. SHPF—Punch unit 1
32. SHPF—Punch unit 2

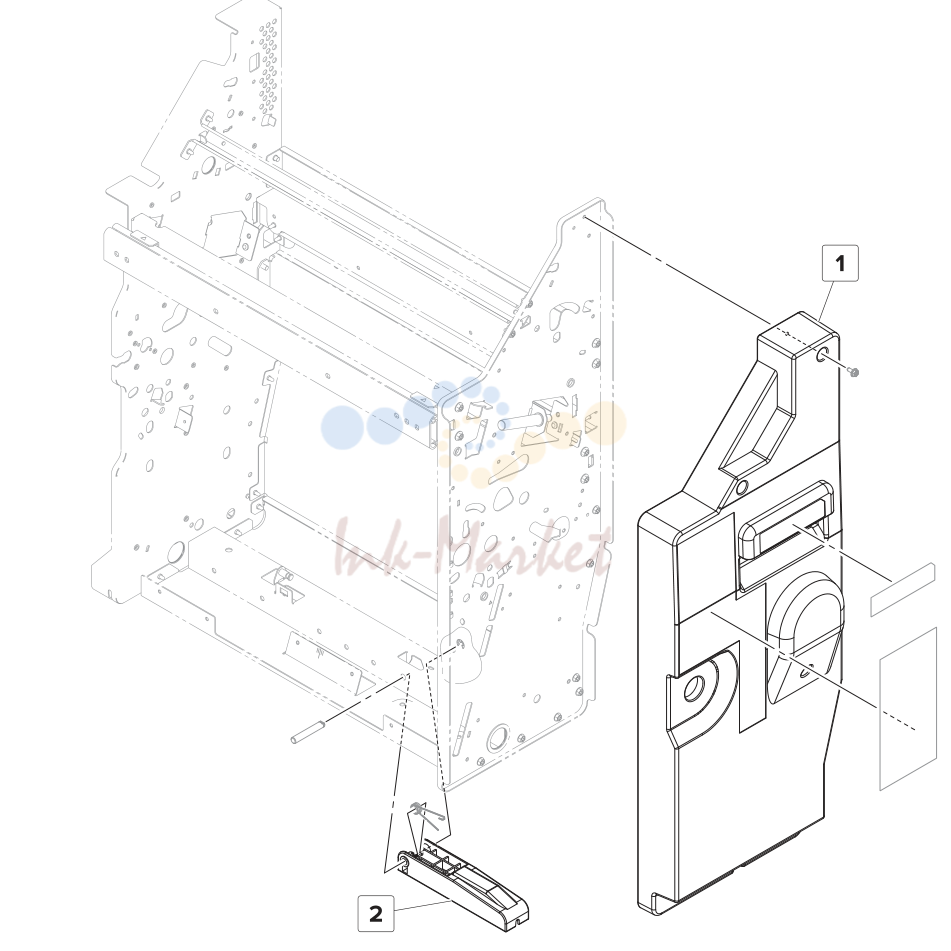

33. Booklet maker—крышки
№ Артикул Альт. артикул Описание
1 40X9423 запросить цену → Booklet maker front “Booklet maker front cover removal” on cover page 449 2 40X9424 запросить цену → Booklet maker support “Booklet maker support removal” on page 450

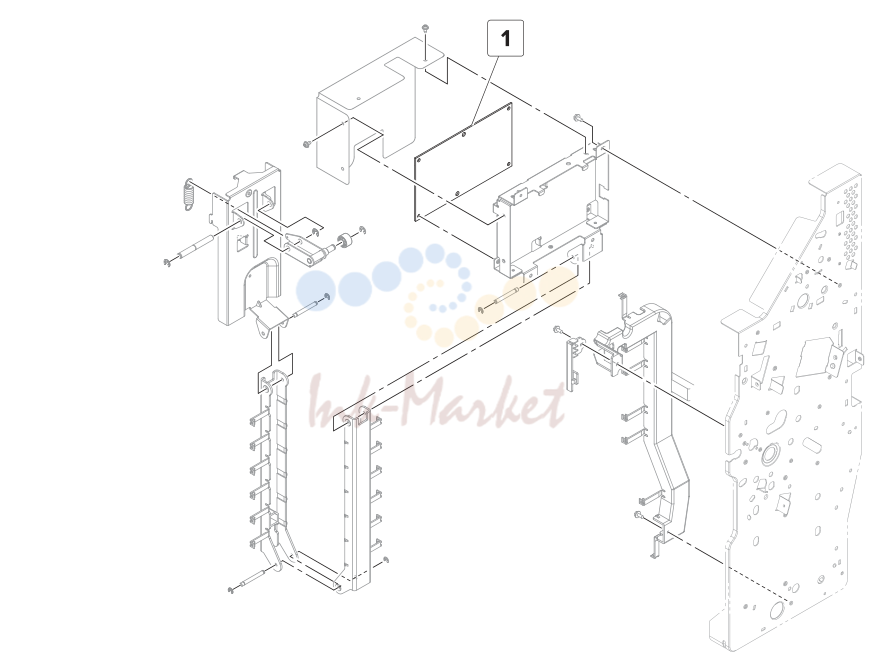

34. Booklet maker—Electronics
№ Артикул Альт. артикул Описание
1 40X9429 запросить цену → Booklet maker controller “Booklet maker controller board board removal” on page 454

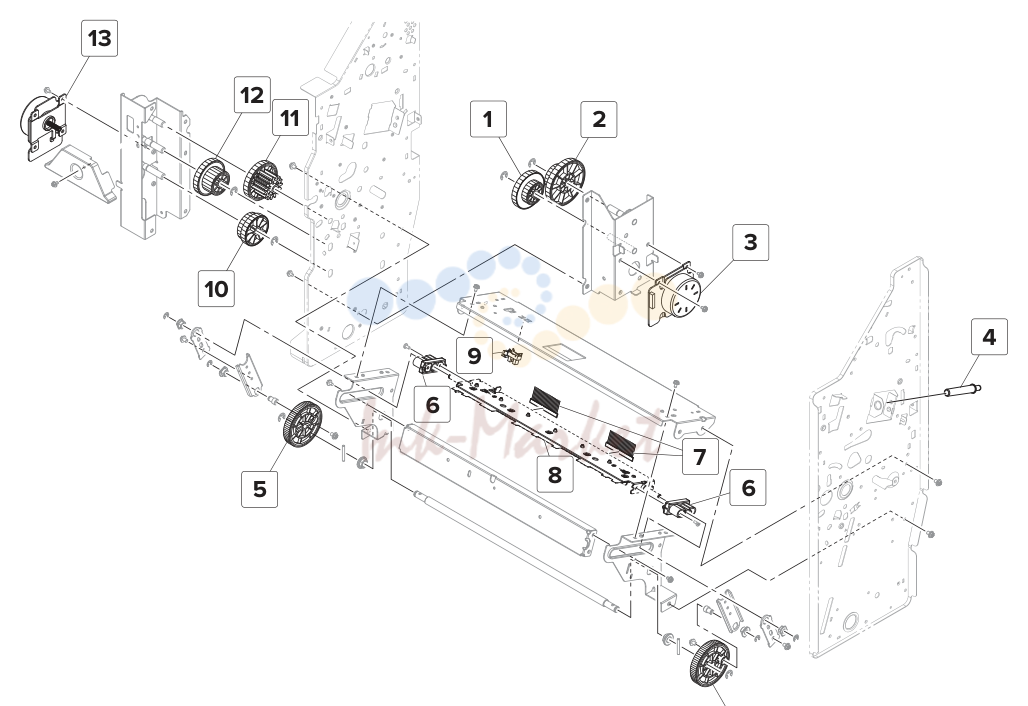

35. Booklet maker—Fold section 1
№ Артикул Альт. артикул Описание
1 40X9433 запросить цену → Bifold knife primary drive “Bifold knife primary drive gears gear removal” on page 509 2 40X9856 запросить цену → Bifold knife idler gear “Bifold knife primary drive gears removal” on page 509 3 40X9432 запросить цену → мотор (bifold knife) “мотор (bifold knife) removal” on page 483 4 40X9425 запросить цену → Retracting shaft ‑‑ 5 40X9436 запросить цену → Bifold knife secondary “Bifold knife secondary drive gears drive gears removal” on page 514 6 40X9431 запросить цену → Bifold knife slider “Bifold knife removal” on page 515 7 40X9430 запросить цену → Bifold knife static brush “Bifold knife removal” on page 515 8 40X9913 запросить цену → Bifold knife “Bifold knife removal” on page 515 9 40X8869 запросить цену → датчик (bifold knife “датчик (bifold knife home) removal” home) on page 512 10 40X9858 запросить цену → Bifold roller drive gear “Bifold roller gears removal” on page 464 11 40X9857 запросить цену → Bifold roller idler gear 2 “Bifold roller gears removal” on page 464 12 40X9435 запросить цену → Bifold roller idler gear 1 “Bifold roller gears removal” on page 464

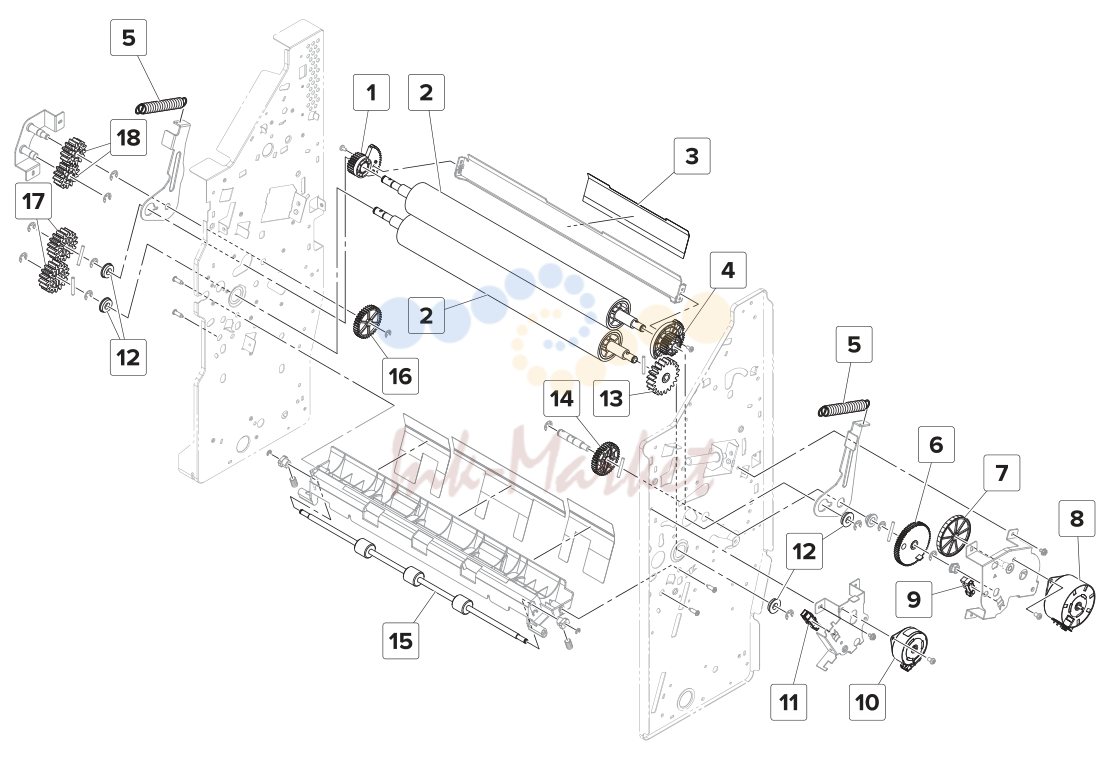

36. Booklet maker—Fold section 2
№ Артикул Альт. артикул Описание
1 40X9442 запросить цену → Trifold knife actuator “Bifold upper roller removal” on page 498 2 40X9449 запросить цену → Bifold rollers “Bifold upper roller removal” on page 498 “Bifold lower roller removal” on page 501 3 40X9414 запросить цену → Bifold guide -- 4 40X9861 запросить цену → Bifold roller timing gear “Bifold upper roller removal” on page 498 5 40X9439 запросить цену → Bifold roller springs “Bifold roller springs removal” on page 472 6 40X9862 запросить цену → Bifold guide home “Bifold roller drive gears removal” on sensor actuator page 516 7 40X9863 запросить цену → Bifold guide drive gear “Bifold guide drive gears removal” on page 518 8 40X9447 запросить цену → мотор (bifold guide) “Bifold guide drive gears removal” on page 518 9 40X8869 запросить цену → датчик (bifold guide “датчик (bifold guide home) removal” home) on page 480 10 40X9446 запросить цену → мотор (trifold guide) “мотор (trifold guide) removal” on page 481 12 40X9440 запросить цену → Bifold roller ball bearing “Bifold upper roller removal” on page 498 13 40X9443 запросить цену → нижний bifold roller gear “Bifold lower roller removal” on page 501 14 40X9444 запросить цену → Trifold knife front idler “Bifold roller drive gears removal” on gear page 516 15 40X9352 запросить цену → Trifold exit roller -- 16 40X9441 запросить цену → Trifold knife rear idler “Bifold roller drive gears removal” on gear 2 page 516 17 40X9859 запросить цену → Bifold roller gear “Bifold roller drive gears removal” on page 516 18 40X9860 запросить цену → Trifold knife rear idler “Bifold roller drive gears removal” on gear 1 page 516

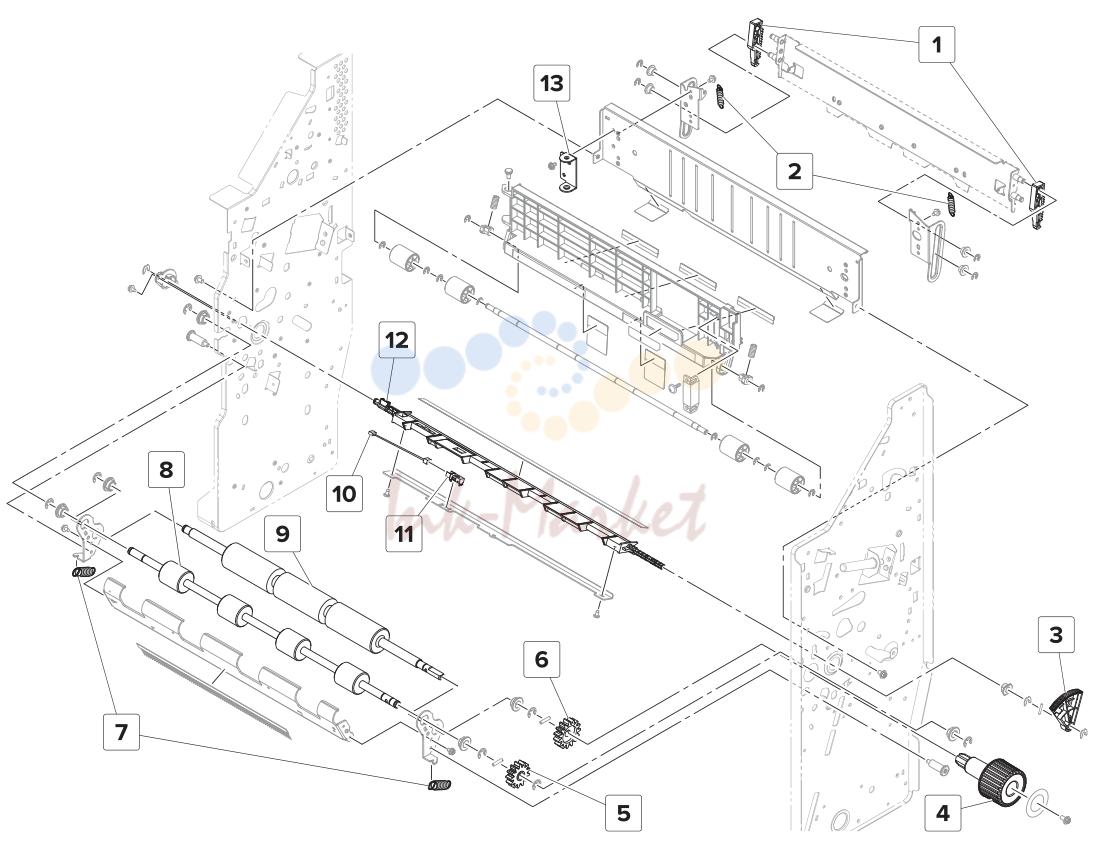

37. Booklet maker—Fold section 3
№ Артикул Альт. артикул Описание
1 40X9562 запросить цену → Trifold knife slider -- 2 40X9459 запросить цену → Trifold knife springs “Trifold knife springs removal” on page 498 3 40X9458 запросить цену → Trifold gate actuator “Trifold gate actuator removal” on page 482 4 41X2030 запросить цену → Trifold jam knob “Trifold jam knob removal” on page 448 5 40X9865 запросить цену → Bifold exit roller gear “Trifold gears removal” on page 466 6 40X9453 запросить цену → Trifold roller gear “Trifold gears removal” on page 466 7 41X2091 запросить цену → Booklet maker exit roller “Booklet maker exit roller springs springs removal” on page 448 8 40X9864 запросить цену → Bifold exit roller “Trifold rollers removal” on page 465 9 41X2031 запросить цену → Trifold roller “Trifold rollers removal” on page 465 10 40X9219 запросить цену → Booklet maker fold exit -- sensor cable 11 40X8968 запросить цену → датчик (booklet maker “датчик (booklet maker fold exit) fold exit) removal” on page 508 12 40X9524 запросить цену → Trifold diverter “Trifold diverter removal” on page 13 40X9457 запросить цену → Bifold jam access door “Trifold knife removal” on page 498 hinge

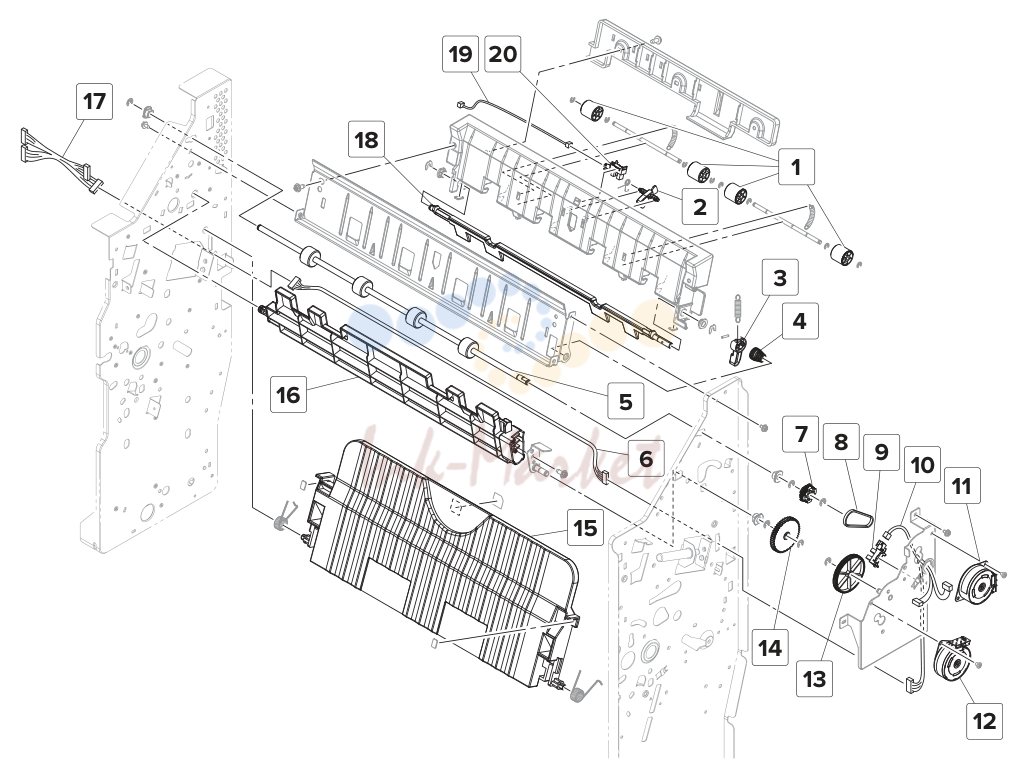

38. Booklet maker—Transport section
№ Артикул Альт. артикул Описание
1 40X9353 запросить цену → Booklet maker transport “Booklet maker transport idler rollers idler roller removal” on page 459 2 40X9463 запросить цену → Booklet maker transport “датчик (booklet maker transport) sensor actuator removal” on page 460 3 40X9600 запросить цену → Booklet maker decurl “Booklet maker decurl lever removal” lever on page 461 4 40X9445 запросить цену → Booklet maker pressure ‑‑ spring 5 40X9461 запросить цену → Booklet maker transport “Booklet maker transport roller roller removal” on page 474 6 40X9867 запросить цену → Booklet maker transport -- section extension cable 7 40X9469 запросить цену → Booklet maker transport “Booklet maker transport gear and gear belt removal” on page 473 8 40X9467 запросить цену → Booklet maker transport “Booklet maker transport gear and belt belt removal” on page 473 9 40X8869 запросить цену → датчик (booklet maker “датчик (booklet maker decurl) decurl) removal” on page 476 10 40X9474 запросить цену → Booklet maker transport -- section cable 11 40X9470 запросить цену → мотор (booklet maker “мотор (booklet maker transport) transport) removal” on page 470 12 40X9446 запросить цену → мотор (booklet maker “мотор (booklet maker decurl) decurl) removal” on page 471 13 40X9468 запросить цену → Booklet maker decurl “Booklet maker decurl gears removal” gears on page 475 14 40X9866 запросить цену → Booklet maker decurl “Booklet maker decurl gears removal” gears on page 475 15 40X9438 запросить цену → Booklet maker jam access “Booklet maker jam access door door removal” on page 457 16 40X9473 запросить цену → Booklet maker decurl “Booklet maker decurl guide removal” guide on page 477 17 40X9868 запросить цену → Transport and compiler -- section cable 18 40X9296 запросить цену → Booklet maker transport “Booklet maker transport paper guide paper guide lever lever removal” on page 462 19 40X9869 запросить цену → Booklet maker transport -- sensor cable

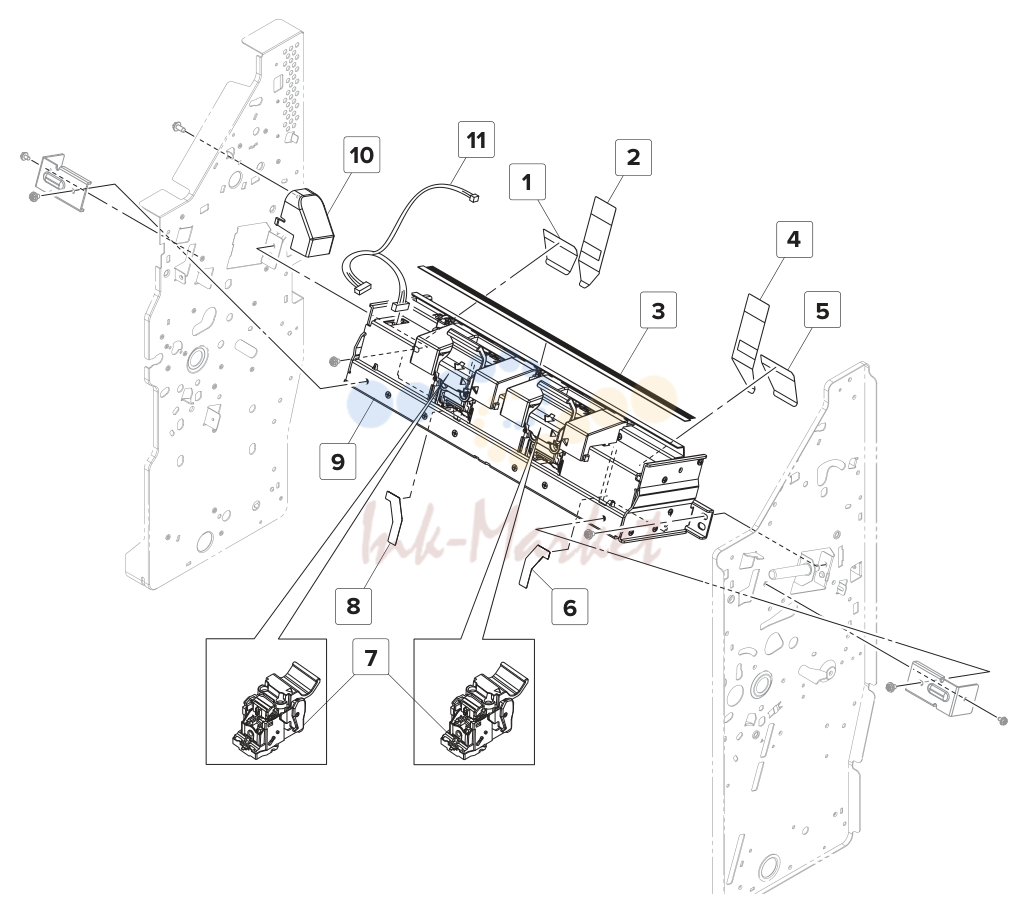

39. Booklet maker—Staple section

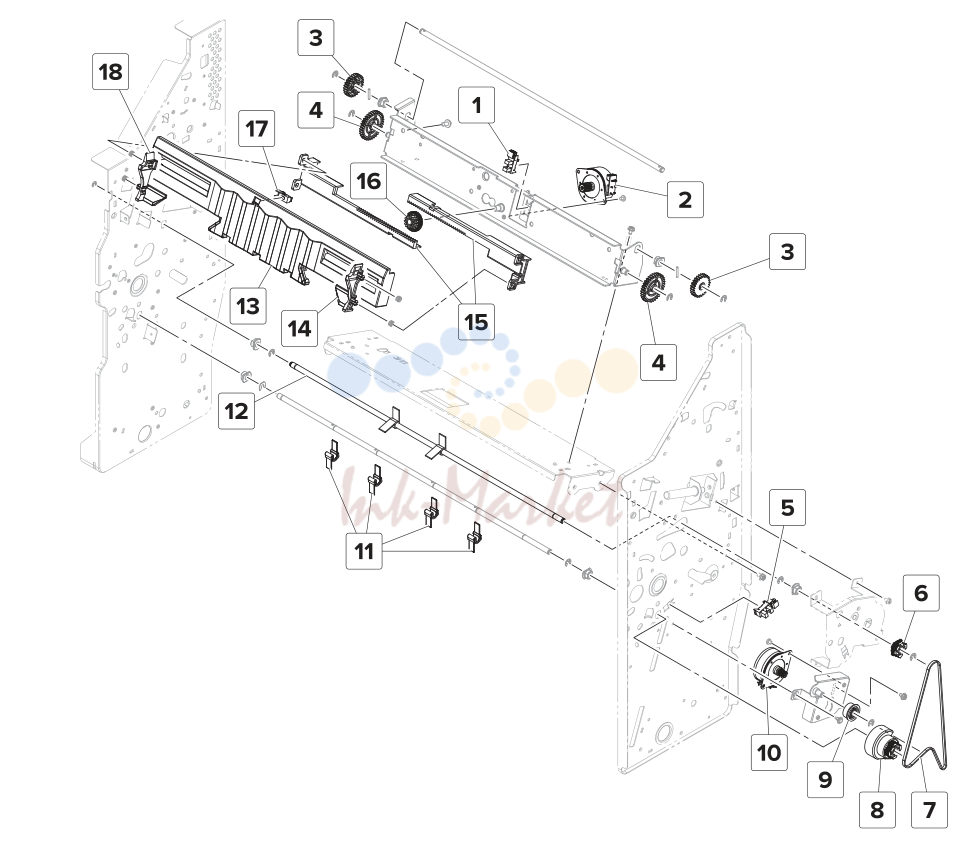

40. Booklet maker—Compiler section
№ Артикул Альт. артикул Описание
1 40X8869 запросить цену → датчик (booklet maker “датчик (booklet maker tamper home) tamper home) removal” on page 524 2 40X9446 запросить цену → Каталог очень большой — показана первая часть. Полная версия доступна в интерактивном каталоге.
