Lexmark 23xx Series — каталог запчастей со схемами

Содержание

• 1. 23xx.bk Page xi Wednesday, March 13, 2002 10:42 AM
• 2. 23xx.bk Page 4 Wednesday, March 13, 2002 10:42 AM
• 3. 23xx.bk Page 4 Wednesday, March 13, 2002 10:42 AM
• 4. 23xx.bk Page 6 Wednesday, March 13, 2002 10:42 AM
• 5. 23xx.bk Page 8 Wednesday, March 13, 2002 10:42 AM
• 6. 23xx.bk Page 10 Wednesday, March 13, 2002 10:42 AM
• 7. 23xx.bk Page 12 Wednesday, March 13, 2002 10:42 AM

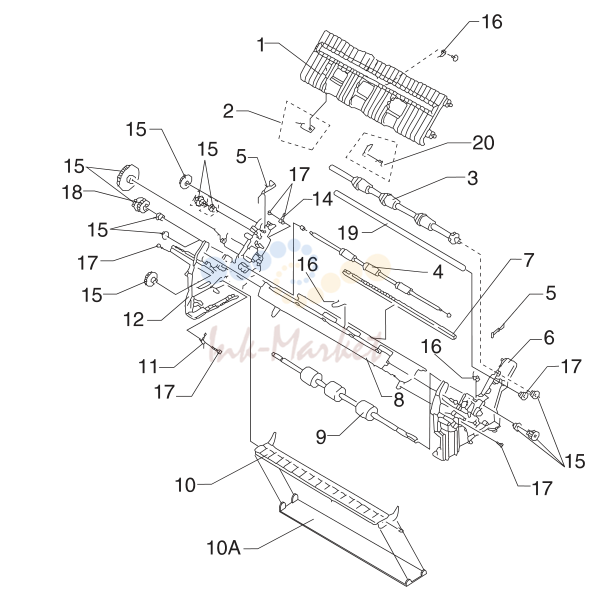

• 8. 23xx.bk Page 14 Wednesday, March 13, 2002 10:42 AM

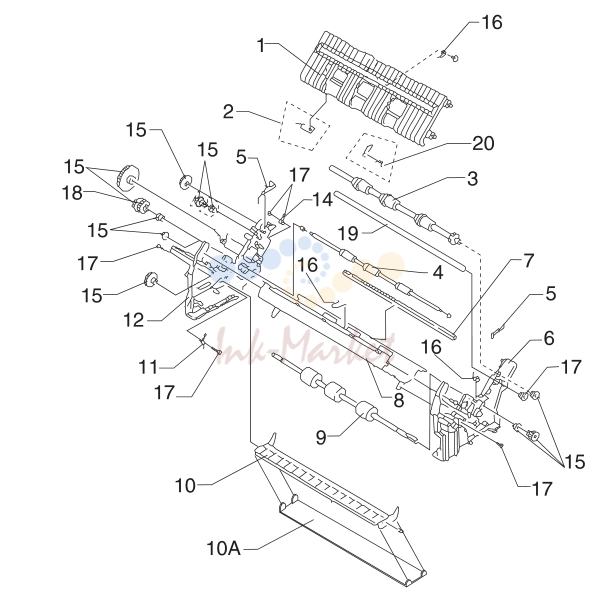

• 9. 23xx.bk Page 16 Wednesday, March 13, 2002 10:42 AM
• 10. 23xx.bk Page 18 Wednesday, March 13, 2002 10:42 AM

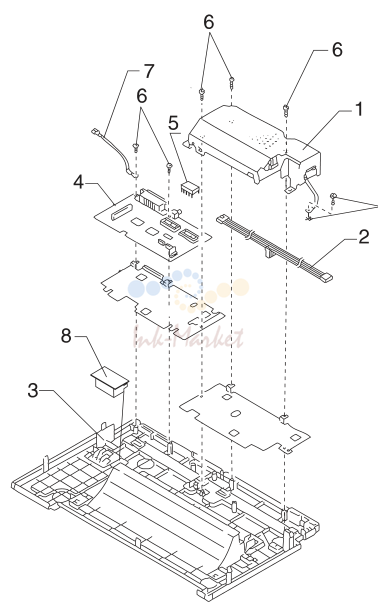

• 11. 23xx.bk Page 20 Wednesday, March 13, 2002 10:42 AM
• 12. 23xx.bk Page 22 Wednesday, March 13, 2002 10:42 AM

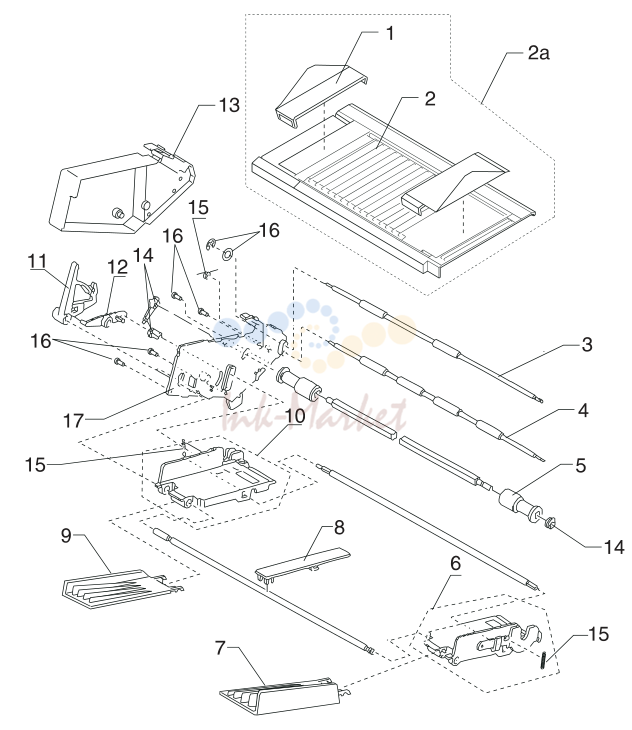

• 13. 23xx.bk Page 24 Wednesday, March 13, 2002 10:42 AM
• 14. 23xx.bk Page 26 Wednesday, March 13, 2002 10:42 AM

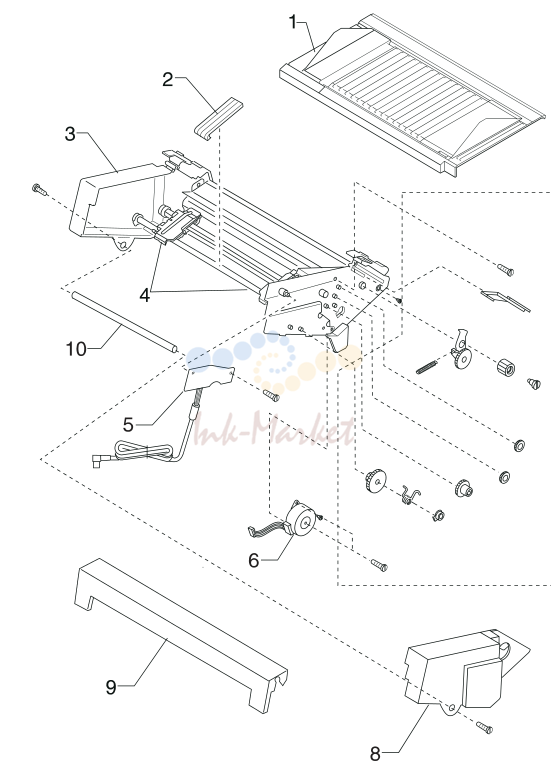

• 15. 23xx.bk Page 28 Wednesday, March 13, 2002 10:42 AM

1. 23xx.bk Page xi Wednesday, March 13, 2002 10:42 AM

№	Артикул	Альт. артикул	Описание
1			Ribbon Cartridge Remove and reinstall the ribbon cartridge.
2			Printhead Disconnect the printhead cables.
3			Carrier Motor Disconnect the carrier motor connector CN9
4			Paper Feed Disconnect the paper feed motor from CN10
2			Paper Feed If the paper does not feed, do the following:
3			Gear Train Be sure the ASF drive gear on the inside of the
4			Combination Lock Install the ASF and press Form Feed.
5			Left and Right If the ASF picker rollers rotate but a single
1			Main Logic Board If the Print Test does not complete correctly,
2			Interface Cable Check the connection and continuity of the
3			Emulation Mode Enter the Setup Menu and make sure the
4			Serial Interface If the serial interface adapter is installed, make
3			Paper Selector Make sure the selector lever alternately
4			Operator Panel If paper does not move at all, verify that the
5			Paper Feed Motor Disconnect the paper feed motor cable CN10
6			Paper Select Remove all paper from the printer and place
7			Pull Tractor If the pull tractor sensor has failed to close,
8			Main Logic Board If no other problem is found replace the main
2			Pull Tractor A failed pull tractor sensor can cause
1			Power LED If the power LED is not on, go to the “Power
2			Cables A faulty interface cable can cause POST
3			Operator Panel If no problem is found, the problem may be in
4			Main Logic Board Replace the main logic board if necessary.
3			Op-Panel If there is still a power LED problem, check the
4			Carrier Motor Disconnect the carrier motor from main logic
5			Paper Feed Motor Disconnect the paper feed motor from main
6			Printhead Disconnect the printhead cable from the sub
7			Main Logic Board If no problem is found with other components
10			Beeps and Blinking Ready, Paper, Font and Pitch LEDs
1			Tractor 2 Remove the Tractor 2 and turn the printer off
2			Main Logic Board Remove Tractor 2 from the printer but leave the
3			Tractor 2 Motor Check the resistances of the Tractor 2 motor
4			and 6. If the motor is good, replace the
3			Beeps and Tractor 2 LED blinks 3 times
1			Tractor 2 Check the Tractor 2 in-place sensor or the
2			Main Logic Board Check the cable connection from Tractor 2 to

2. 23xx.bk Page 4 Wednesday, March 13, 2002 10:42 AM

№	Артикул	Альт. артикул	Описание
1			-1 79F4784 Paper Advance Knob (23XX-001 and 2390 PS/1)
2	79F4757 запросить цену →		Linecord (U.S., Canada, AFE (LV), Saudi Arabia (LV),
2	1339519 запросить цену →		Linecord (United Kingdom, Malaysia, and Singapore)
2	1339520 запросить цену →		Linecord (Germany, France, Spain, Norway, Finland,
2	1339525 запросить цену →		Linecord (Denmark)
2	1339524 запросить цену →		Linecord (Italy and Chile)
2	1339521 запросить цену →		Linecord (Israel)
2	1339523 запросить цену →		Linecord (South Africa)
2	1339522 запросить цену →		Linecord (Switzerland)
2	1339518 запросить цену →		Linecord (Australia, New Zealand, Argentina, Paraguay)
2	1339517 запросить цену →		Linecord (Peru)
3	79F4791 запросить цену →		Tractor Unit (2380-001 & 2390-001)
3	79F4827 запросить цену →		Tractor Unit (2381-001 & 2391-001)
3	1333153 запросить цену →		Tractor Unit (2380-002, 003 2390-002, 003)
3	1333157 запросить цену →		Tractor Unit (2381-002, 003 2391-002, 003)
4	79F4851 запросить цену →		Operator Panel Overlay Pack (238X-001)
4	79F4846 запросить цену →		Operator Panel Overlay Pack (239X-001)
4	1333212 запросить цену →		Operator Panel Overlay Pack (238X-002)
4	1333213 запросить цену →		Operator Panel Overlay Pack (239X-002)
4	11A3300 запросить цену →		Operator Panel Overlay Pack (238X-003)
4	11A3301 запросить цену →		Operator Panel Overlay Pack (239X-003)
5	79F4785 запросить цену →		Operator Panel Asm with English Overlay (238X-001)
5	79F4816 запросить цену →		Operator Panel Asm with English Overlay (239X-001)
5	1333214 запросить цену →		Operator Panel Asm with English Overlay (238X-002)
5	1333215 запросить цену →		Operator Panel Asm with English Overlay (239X-002)
5	11A3302 запросить цену →		Operator Panel Asm with English Overlay (238X-003)
5	11A3303 запросить цену →		Operator Panel Asm with English Overlay (239X-003)
6	95F5314 запросить цену →		Operator Panel Flat Cable (23XX-001)
6	1333216 запросить цену →		Operator Panel Flat Cable (23XX-002)

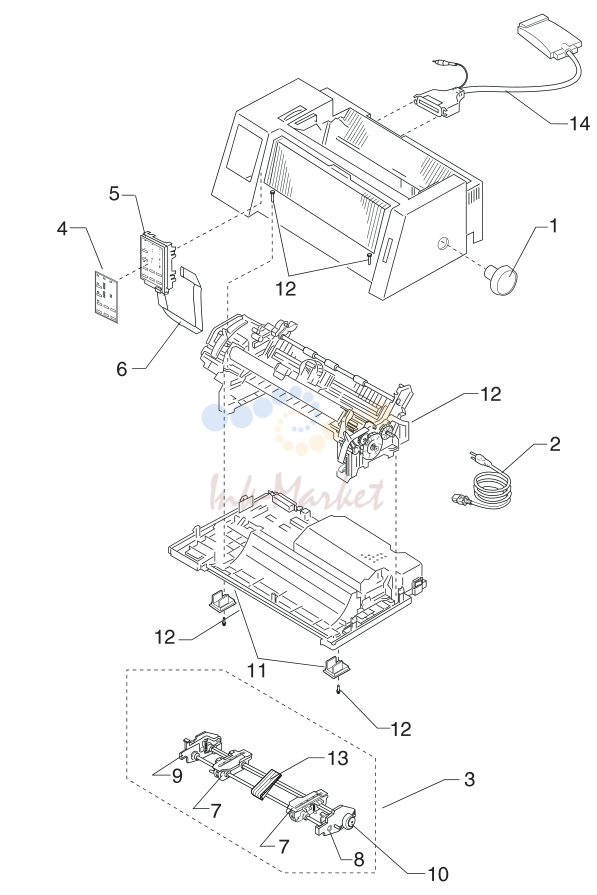

3. 23xx.bk Page 4 Wednesday, March 13, 2002 10:42 AM

№	Артикул	Альт. артикул	Описание
1-7	79F4838 запросить цену →		Tractors (L and R) (23XX-001)
7	1333160 запросить цену →		Tractors (L and R) (23XX-002, 003)
8	79F4837 запросить цену →		Tractor Side Frame (R) (23XX-001)
8	1333159 запросить цену →		Tractor Side Frame (R) (23XX-002, 003)
9	79F4836 запросить цену →		Tractor Side Frame (L) (23XX-001)
9	1333158 запросить цену →		Tractor Side Frame (L) (23XX-002, 003)
10	79F4810 запросить цену →		Gear and Bushing Kit (238X-001, 002)
10	79F4806 запросить цену →		Gear and Bushing Kit (239X-001, 002)
10	11A3272 запросить цену →		Gear and Bushing Kit (238X-003)
10	11A3273 запросить цену →		Gear and Bushing Kit (239X-003)
11	79F4770 запросить цену →		Side Frame Locking Plates
12	79F4860 запросить цену →		Screw, Washer & Clip Kit (23XX-001)
12	1333219 запросить цену →		Screw, Washer & Clip Kit (23XX-002)
12	11A3344 запросить цену →		Screw, Washer & Clip Kit (23XX-003)
13	79F4830 запросить цену →		Tractor Paper Support (2381 & 2391)
14	1368701 запросить цену →		Serial Interface Adapter

4. 23xx.bk Page 6 Wednesday, March 13, 2002 10:42 AM

№	Артикул	Альт. артикул	Описание
2			-1 79F4780 Ribbon Access Cover Unit (2380-001 & 2390-001)
1	79F4826 запросить цену →		Ribbon Access Cover Unit (2381-001 & 2391-001)
1	1333151 запросить цену →		Ribbon Access Cover Unit
1	1333156 запросить цену →		Ribbon Access Cover Unit
2	79F4782 запросить цену →		Paper Stand
3	79F4781 запросить цену →		Rear Cover (23XX-001, 002)
3	11A3304 запросить цену →		Rear Cover (23XX-003)
4	79F4856 запросить цену →		Top Cover (U.S., Canada and AFE (LV)) 2380-001
4	79F4857 запросить цену →		Top Cover (U.S., Canada and AFE (LV)) 2381-001
4	79F4858 запросить цену →		Top Cover (U.S., Canada and AFE (LV)) 2390-001
4	79F4859 запросить цену →		Top Cover (U.S., Canada and AFE (LV)) 2391-001
4	1180844 запросить цену →		Top Cover (2390 PS/1)
4	79F4852 запросить цену →		Top Cover (EMEA and AFE (HV)) 2380-001
4	79F4853 запросить цену →		Top Cover (EMEA and AFE (HV)) 2381-001
4	79F4854 запросить цену →		Top Cover (EMEA and AFE (HV)) 2390-001
4	79F4855 запросить цену →		Top Cover (EMEA and AFE (HV)) 2391-001
4	11A3305 запросить цену →		Top Cover (with logo kit 2380-002, 003 2390-002, 003)
4	11A3306 запросить цену →		Top Cover (with logo kit 2381-002, 003 2391-002, 003)
5	79F4778 запросить цену →		Front Cover Unit (2380-001 & 2390-001)
5	79F4824 запросить цену →		Front Cover Unit (2381-001 & 2391-001)
5	1333150 запросить цену →		Front Cover Unit (2380-002, 003 & 2390-002, 003)
5	1333155 запросить цену →		Front Cover Unit (2381-002, 003 & 2391-002, 003)
6	79F4783 запросить цену →		L. H. Paper Guide (23XX-001)
6	1333152 запросить цену →		L. H. Paper Guide (23XX-002, 003)
7	79F4779 запросить цену →		Front Guide Cover (2380 & 2390)
7	79F4825 запросить цену →		Front Guide Cover (2381 & 2391)
8	1180863 запросить цену →		R. H. Paper Guide (23XX-001)
8	1333167 запросить цену →		R. H. Paper Guide (23XX-002, 003)

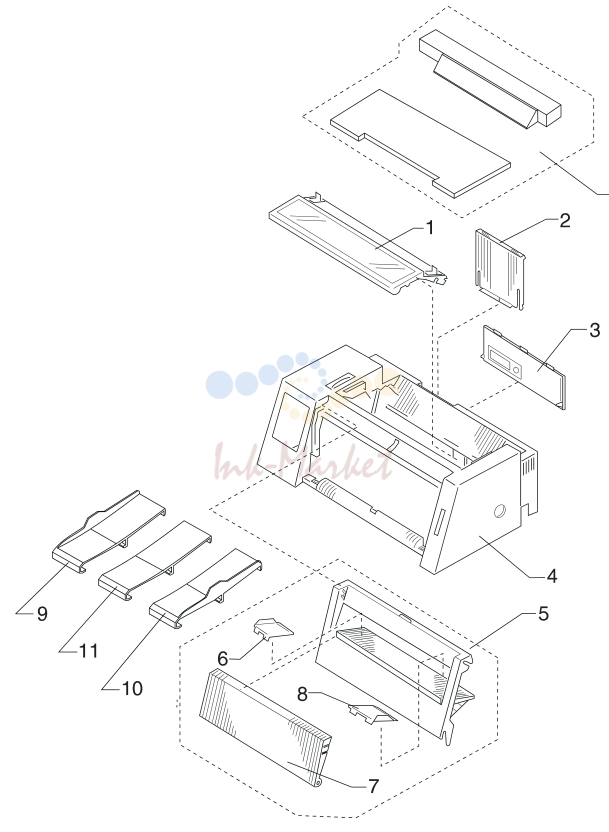

5. 23xx.bk Page 8 Wednesday, March 13, 2002 10:42 AM

№	Артикул	Альт. артикул	Описание
9	1180860 запросить цену →		Left Extended Paper Guide (Option) (23XX-001)
9	1333164 запросить цену →		Left Extended Paper Guide (Option) (23XX-002, 003)
10	1180861 запросить цену →		Right Extended Paper Guide (Option) (23XX-001)
10	1333165 запросить цену →		Right Extended Paper Guide (Option) (23XX-002, 003)
11	1180862 запросить цену →		Center Extended Paper Guide (Option) (23XX-001)
11	1333166 запросить цену →		Center Extended Paper Guide (Option) (23XX-002, 003)
12	1332972 запросить цену →		Acoustics Kit (Option) (2380 & 2390)
12	1332973 запросить цену →		Acoustics Kit (Option) (2381 & 2391)

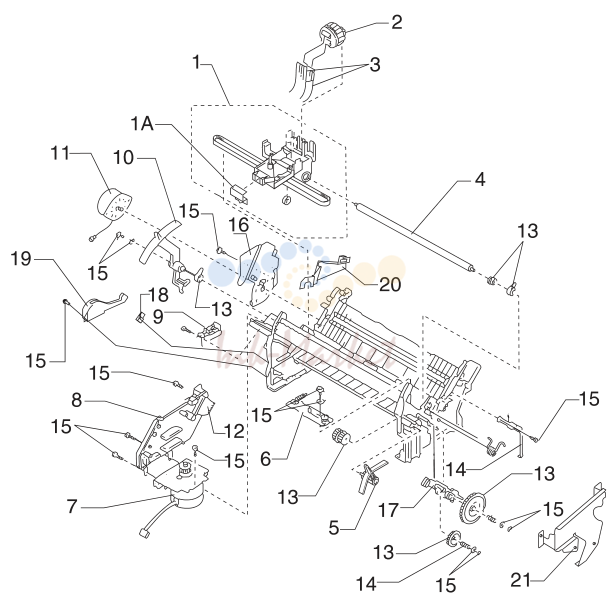

6. 23xx.bk Page 10 Wednesday, March 13, 2002 10:42 AM

№	Артикул	Альт. артикул	Описание
3			-1 79F4796 Carrier Unit (2380-001)
1	79F4820 запросить цену →		Carrier Unit (2381-001)
1	79F4848 запросить цену →		Carrier Unit (2390-001)
1	79F4861 запросить цену →		Carrier Unit (2391-001)
1	1333195 запросить цену →		Carrier Unit (2380-002, 003)
1	1333196 запросить цену →		Carrier Unit (2381-002, 003)
1	1333197 запросить цену →		Carrier Unit (2390-002, 003)
1	1333198 запросить цену →		Carrier Unit (2391-002, 003)
2	79F4792 запросить цену →		Printhead (2380 & 2381)
2	79F4818 запросить цену →		Printhead (239X-001)
2	1333220 запросить цену →		Printhead (239X-002, 003)
3	79F4793 запросить цену →		Printhead Cable (2380)
3	79F4819 запросить цену →		Printhead Cable (2381)
3	79F4828 запросить цену →		Printhead Cable (2390)
3	79F4829 запросить цену →		Printhead Cable (2391)
4	1180877 запросить цену →		Carrier Shaft (2380 & 2390)
4	1180878 запросить цену →		Carrier Shaft (2381 & 2391)
5	79F4814 запросить цену →		Paper Select Lever (23XX-001)
5	1333154 запросить цену →		Paper Select Lever (23XX-002, 003)
6	79F4805 запросить цену →		Tension Pulley Plate Assembly (23XX-001, 002)
6	11A3346 запросить цену →		Tension Pulley Plate Assembly (23XX-003)
7	11A3186 запросить цену →		Carrier Motor Assembly (238X-001)
7	1333221 запросить цену →		Carrier Motor Assembly (238X-002)
7	79F4817 запросить цену →		Carrier Motor Assembly (239X-001)
7	1333222 запросить цену →		Carrier Motor Assembly (239X-002)
7	11A3313 запросить цену →		Carrier Motor Assembly (23XX-003)
8	79F4754 запросить цену →		Sub Logic Board Assembly (238X-001)
8	1333223 запросить цену →		Sub Logic Board Assembly (238X-002, 003)
8	79F4764 запросить цену →		Sub Logic Board Assembly (239X-001)
8	1333224 запросить цену →		Sub Logic Board Assembly (239X-002, 003)

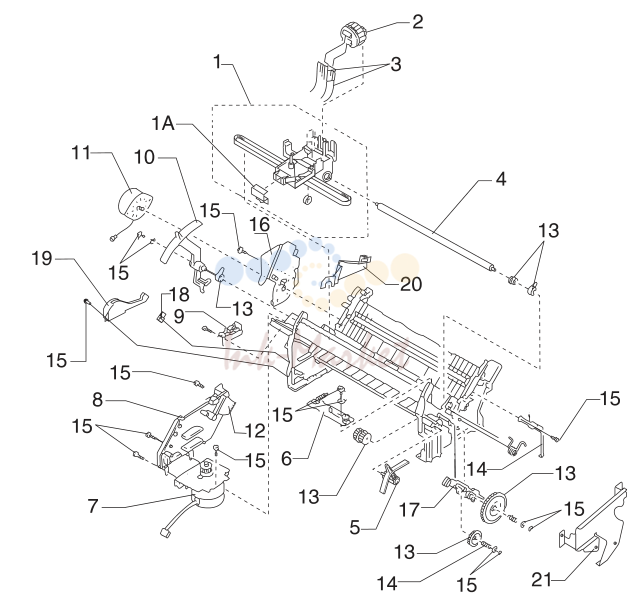

7. 23xx.bk Page 12 Wednesday, March 13, 2002 10:42 AM

№	Артикул	Альт. артикул	Описание
9	1333236 запросить цену →		Home Position Sensor (23XX-002, 003)
10	1180988 запросить цену →		Form Thickness Lever (23XX-001)
10	1333168 запросить цену →		Form Thickness Lever (23XX-002, 003)
11	79F4789 запросить цену →		Paper Feed Motor (23XX-001, 002)
11	11A3307 запросить цену →		Paper Feed Motor (23XX-003)
12	1333225 запросить цену →		Short Flexible Cable (238X-002, 003)
12	95F5315 запросить цену →		Short Flexible Cable (All others)
13	79F4810 запросить цену →		Gear and Bushing Kit (238X-001, 002)
13	79F4806 запросить цену →		Gear and Bushing Kit (239X-001, 002)
13	11A3272 запросить цену →		Gear and Bushing Kit (238X-003)
13	11A3273 запросить цену →		Gear and Bushing Kit (239X-003)
14	79F4811 запросить цену →		Spring Kit (23XX-001, 2381-002, 2391-002)
14	1333228 запросить цену →		Spring Kit (2380-002 & 2390-002)
14	11A3308 запросить цену →		Spring Kit (2380-003 & 2390-003)
14	11A3309 запросить цену →		Spring Kit (2381-003 & 2391-003)
15	79F4860 запросить цену →		Screw, Washer and Clip Kit (23XX-001)
15	1333219 запросить цену →		Screw, Washer and Clip Kit (23XX-002)
15	11A3344 запросить цену →		Screw, Washer and Clip Kit (23XX-003)
16	79F4797 запросить цену →		Feed Motor Plate
17	79F4800 запросить цену →		Release Slider Cam (23XX-001, 23XX-002)
17	11A3310 запросить цену →		Release Slider Cam (23XX-003)
18	79F4794 запросить цену →		Head Gap Sensor (238X-001)
19	1333237 запросить цену →		Head Gap Sensor Assembly (23XX-002, 003)
20	1333235 запросить цену →		Support Plate, left side (23XX-002, 003)
21	11A3271 запросить цену →		Shaft Support Plate (23XX-003)

8. 23xx.bk Page 14 Wednesday, March 13, 2002 10:42 AM

№	Артикул	Альт. артикул	Описание
4			-1 79F4803 Paper Guide/Platen Assembly (2380/2390-001)
1	1333231 запросить цену →		Paper Guide/Platen Assembly (2380/2390-002, 003)
1	1333232 запросить цену →		Paper Guide/Platen Assembly (2381/2391-001)
1	1333232 запросить цену →		Paper Guide/Platen Assembly (2381/2391-002, 003)
2	79F4786 запросить цену →		Paper Empty Sensor
3	79F4798 запросить цену →		Feed Roller (Upper) (2380-001 & 2390-001)
3	79F4831 запросить цену →		Feed Roller (Upper) (2381-001 & 2391-001)
3	1333226 запросить цену →		Feed Roller (Upper) (2380-002, 003 & 2390-002, 003)
3	1333227 запросить цену →		Feed Roller (Upper) (2381-002, 003 & 2391-002, 003)
4	79F4799 запросить цену →		Pinch Roller (Lower) (2380 & 2390)
4	79F4832 запросить цену →		Pinch Roller (Lower) (2381 & 2391)
5	79F4808 запросить цену →		Pull Tractor Actuator Kit
6	1180927 запросить цену →		Side Frame (Right) with Slider Cam (23XX-001, 002)
6	11A3312 запросить цену →		Side Frame (Right) (23XX-003)
7	79F4802 запросить цену →		Ribbon Drive Rack Gear (2380 & 2390)
7	79F4834 запросить цену →		Ribbon Drive Rack Gear (2381 & 2391)
8	1368031 запросить цену →		Carrier Plate (2380 & 2390)
8	1368032 запросить цену →		Carrier Plate (2381 & 2391)
9	79F4801 запросить цену →		Feed Roller (Lower) (2380 & 2390)
9	79F4833 запросить цену →		Feed Roller (Lower) (2381 & 2391)
10	79F4809 запросить цену →		Paper Separator (2380 & 2390)
10	79F4839 запросить цену →		Paper Separator (2381 & 2391)
11	79F4788 запросить цену →		Paper Select Sensor
12	79F4812 запросить цену →		Side Frame (Left) (23XX-001)
12	1333233 запросить цену →		Side Frame (Left) (23XX-002)
12	11A3345 запросить цену →		Side Frame (Left) (23XX-003)
14	79F4787 запросить цену →		Pull Tractor Sensor

9. 23xx.bk Page 16 Wednesday, March 13, 2002 10:42 AM

№	Артикул	Альт. артикул	Описание
4			-15 79F4810 Gear and Bushing Kit (2380-001, 002 & 2381-001, 002)
15	79F4806 запросить цену →		Gear and Bushing Kit (2390-001, 002 & 2391-001, 002)
15	11A3272 запросить цену →		Gear and Bushing Kit (238X-003)
15	11A3273 запросить цену →		Gear and Bushing Kit (239X-003)
16	79F4811 запросить цену →		Spring Kit (23XX-001, 2381-002, 2391-002)
16	1333228 запросить цену →		Spring Kit (2380-002 & 2390-002)
16	11A3308 запросить цену →		Spring Kit (2380-003 & 2390-003)
16	11A3309 запросить цену →		Spring Kit (2381-003 & 2391-003)
17	79F4860 запросить цену →		Screw, Washer, and Clip Kit (23XX-001)
17	1333219 запросить цену →		Screw, Washer, and Clip Kit (23XX-002)
17	11A3344 запросить цену →		Screw, Washer, and Clip Kit (23XX-003)
18	95F3675 запросить цену →		Idler Gear (238X-001, 002)
18	95F3676 запросить цену →		Idler Gear (239X-001, 002)
18	11A3274 запросить цену →		Idler Gear (238X-003)
18	11A3275 запросить цену →		Idler Gear (239X-003)
19	1333238 запросить цену →		Frame Support Shaft (2380-002, 003 2390-002, 003)
19	1333239 запросить цену →		Frame Support Shaft (2381-002, 003 2391-002, 003)
20	1333240 запросить цену →		Top of Form Sensor (2380-002, 003 2390-002, 003)
20	1333241 запросить цену →		Top of Form Sensor (2381-002, 003 2391-002, 003)

10. 23xx.bk Page 18 Wednesday, March 13, 2002 10:42 AM

№	Артикул	Альт. артикул	Описание
5			-1 79F4755 Power Supply Unit (100-127 V ac, 23XX-001)
1	1333242 запросить цену →		Power Supply Unit (100-127 V ac, 23XX-002, 003)
1	79F4756 запросить цену →		Power Supply Unit (200-240 V ac, 23XX-001)
1	1333243 запросить цену →		Power Supply Unit (200-240 V ac, 23XX-002, 003)
2	79F4815 запросить цену →		Power Supply Cable (2380 & 2390)
2	79F4850 запросить цену →		Power Supply Cable (2381 & 2391)
3	79F4776 запросить цену →		Base (2380-001 LV)
3	79F5217 запросить цену →		Base (2380-001 HV)
3	79F4777 запросить цену →		Base (2381-001 LV)
3	79F5218 запросить цену →		Base (2381-001 HV)
3	79F4822 запросить цену →		Base (2390-001 LV)
3	79F4844 запросить цену →		Base (2390-001 HV)
3	79F4823 запросить цену →		Base (2391-001 LV)
3	79F5245 запросить цену →		Base (2391-001 HV)
3	1333206 запросить цену →		Base (2380-002, 003 2390-002, 003)
3	1333207 запросить цену →		Base (2381-002, 003 2391-002, 003)
3	1180962 запросить цену →		Base (2390 PS/1)
4	1180968 запросить цену →		Main Logic Board W/ EPROM (2380-001 LV)
4	1180969 запросить цену →		Main Logic Board W/ EPROM (2380-001 HV)
4	1333252 запросить цену →		Main Logic Board W/ EPROM (2380-002 LV)
4	1333256 запросить цену →		Main Logic Board W/ EPROM (2380-002 HV)
4	1180970 запросить цену →		Main Logic Board W/ EPROM (2381-001 LV)
4	1180971 запросить цену →		Main Logic Board W/ EPROM (2381-001 HV)
4	1333254 запросить цену →		Main Logic Board W/ EPROM (2381-002 LV)
4	1333258 запросить цену →		Main Logic Board W/ EPROM (2381-002 HV)
4	1180991 запросить цену →		Main Logic Board W/ EPROM (2390-001 LV, 2390 PS/1)
4	1180992 запросить цену →		Main Logic Board W/ EPROM (2390-001 HV)

11. 23xx.bk Page 20 Wednesday, March 13, 2002 10:42 AM

№	Артикул	Альт. артикул	Описание
5			-4 1333260 Main Logic Board W/ EPROM (2390-002 LV)
4	1333264 запросить цену →		Main Logic Board W/ EPROM (2390-002 HV)
4	1180993 запросить цену →		Main Logic Board W/ EPROM (2391-001 LV)
4	1180994 запросить цену →		Main Logic Board W/ EPROM (2391-001 HV)
4	1333262 запросить цену →		Main Logic Board W/ EPROM (2391-002 LV)
4	1333266 запросить цену →		Main Logic Board W/ EPROM (2391-002 HV)
4	1368012 запросить цену →		Main Logic Board W/ EPROM, Variable Forms Length
4	1368013 запросить цену →		Main Logic Board W/ EPROM, Variable Forms Length
4	1368014 запросить цену →		Main Logic Board W/ EPROM, Variable Forms Length
4	1368015 запросить цену →		Main Logic Board W/ EPROM, Variable Forms Length
4	1368007 запросить цену →		Main Logic Board W/ EPROM, Variable Forms Length
4	1368008 запросить цену →		Main Logic Board W/ EPROM, Variable Forms Length
4	1368016 запросить цену →		Main Logic Board W/ EPROM, Variable Forms Length
4	1368017 запросить цену →		Main Logic Board W/ EPROM, Variable Forms Length
4	11A3322 запросить цену →		Main Logic Board W/O EPROM (2380-003 LV)
4	11A3324 запросить цену →		Main Logic Board W/O EPROM (2380-003 HV)
4	11A3323 запросить цену →		Main Logic Board W/O EPROM (2381-003 LV)
4	11A3325 запросить цену →		Main Logic Board W/O EPROM (2381-003 HV)
4	11A3326 запросить цену →		Main Logic Board W/O EPROM (2390-003 LV)
4	11A3328 запросить цену →		Main Logic Board W/O EPROM (2390-003 HV)
4	11A3327 запросить цену →		Main Logic Board W/O EPROM (2391-003 LV)
4	11A3329 запросить цену →		Main Logic Board W/O EPROM (2391-003 HV)

12. 23xx.bk Page 22 Wednesday, March 13, 2002 10:42 AM

№	Артикул	Альт. артикул	Описание
5	1180727 запросить цену →		32Kb Memory Module US (Option)
5	1180960 запросить цену →		Extended NLS Module, EMEA (Option) (238X-001)
5	1180961 запросить цену →		Extended NLS Module, EMEA (Option) (239X-001)
5	1332985 запросить цену →		Extended NLS Module, Turkish/Greek
5	1332986 запросить цену →		Extended NLS Module, Eastern Countries
5	1332987 запросить цену →		Extended NLS Module, Middle East Countries
5	1332988 запросить цену →		Extended NLS Module, Turkish/Greek
5	1332989 запросить цену →		Extended NLS Module, Eastern Countries
5	1332990 запросить цену →		Extended NLS Module, Middle East Countries
5	11A3285 запросить цену →		Extended NLS Module, Eastern Europe
5	11A3286 запросить цену →		Extended NLS Module, Eastern Europe
5	11A3287 запросить цену →		Extended NLS Module, Middle East Countries
5	11A3288 запросить цену →		Extended NLS Module, Middle East Countries
6	79F4860 запросить цену →		Screw, Washer, and Clip Kit (23XX-001)
6	1333219 запросить цену →		Screw, Washer, and Clip Kit (23XX-002)
6	11A3344 запросить цену →		Screw, Washer, and Clip Kit (23XX-003)
7	79F4811 запросить цену →		Spring Kit (23XX-001, 2381-002, 2391-002)
7	1333228 запросить цену →		Spring Kit (2380-002 & 2390-002)
7	11A3308 запросить цену →		Spring Kit (2380-003 & 2390-003)
7	11A3309 запросить цену →		Spring Kit (2381-003 & 2391-003)
8	1368019 запросить цену →		Rubber Board Support

13. 23xx.bk Page 24 Wednesday, March 13, 2002 10:42 AM

№	Артикул	Альт. артикул	Описание
6			-1 95F6884 Paper Guide(23XX-001,002, 2380-003, 2390-003)
2	95F6883 запросить цену →		Cut Sheet Support (2380 & 2390)
2	95F6895 запросить цену →		Cut Sheet Support (2381-001, 002 & 2391-001,002)
3	95F6886 запросить цену →		Feed Roller Upper (2380 & 2390)
3	95F6896 запросить цену →		Feed Roller Upper (2381 & 2391)
4	95F6887 запросить цену →		Feed Roller Lower (2380 & 2390)
4	95F6897 запросить цену →		Feed Roller Lower (2381 & 2391)
5	1333275 запросить цену →		Pick-up Roller (L & R) (2381-003, 2391-003)
5	95F6885 запросить цену →		Pick-up Roller (All others)
6	95F6889 запросить цену →		Hopper (R)
7	1333278 запросить цену →		Paper Support (R) (2381-003, 2391-003)
7	95F6879 запросить цену →		Paper Support (R) (All others)
8	95F6880 запросить цену →		Paper Support (C) (2381 & 2391)
9	95F6878 запросить цену →		Paper Support (L)
10	1333280 запросить цену →		Hopper (L) (2381-003, 2391-003)
10	95F6888 запросить цену →		Hopper (L) (All others)
11	1333161 запросить цену →		Paper Load Lever (2381-003, 2391-003)
11	95F6890 запросить цену →		Paper Load Lever (All others)
12	1333162 запросить цену →		Paper Load Link (2381-003, 2391-003)
12	95F6891 запросить цену →		Paper Load Link (All others)
13	95F6881 запросить цену →		Cover (L)
14	95F6892 запросить цену →		Gear and Bushing Kit, ASF
15	95F6893 запросить цену →		Spring Kit, ASF
16	95F6894 запросить цену →		Screw Kit, ASF
17	95F6898 запросить цену →		Side Frame (L)

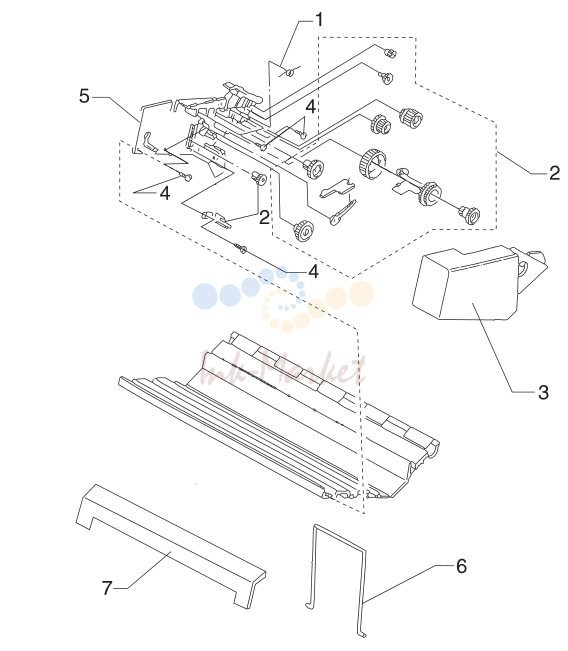

14. 23xx.bk Page 26 Wednesday, March 13, 2002 10:42 AM

№	Артикул	Альт. артикул	Описание
7			-1 95F6893 Spring Kit, ASF
2	95F6892 запросить цену →		Gear and Bushing Kit, ASF
3	95F6882 запросить цену →		Cover (R)
4	95F6894 запросить цену →		Screw Kit, ASF
5	95F6899 запросить цену →		Side Frame (R)
6	95F6901 запросить цену →		Stacking Support
7	95F6902 запросить цену →		Front Cover (2380 & 2390)
7	95F6903 запросить цену →		Front Cover (2381 & 2391)

15. 23xx.bk Page 28 Wednesday, March 13, 2002 10:42 AM

№	Артикул	Альт. артикул	Описание
8			-1 11A3342 Paper Table W/ Guides, Narrow
1	11A3343 запросить цену →		Paper Table W/ Guides, Wide
2	11A3338 запросить цену →		Tractor Paper Guide
3	11A3339 запросить цену →		Tractor and Frame Asm, Narrow
3	11A3340 запросить цену →		Tractor and Frame Asm, Wide
4	1333160 запросить цену →		Tractor Kit (L & R)
5	11A3335 запросить цену →		Board Asm W/Cable and Ferrite, Narrow
5	11A3336 запросить цену →		Board Asm W/Cable and Ferrite, Wide
6	11A3337 запросить цену →		Motor
7	11A3341 запросить цену →		Parts Packet
8	11A3332 запросить цену →		Right Cover
9	95F6902 запросить цену →		Front Cover, Narrow
9	95F6903 запросить цену →		Front Cover, Wide
10	11A3283 запросить цену →		Support Shaft, Narrow
10	11A3284 запросить цену →		Support Shaft, Wide
