Kyocera Ti-850 870 — каталог запчастей со схемами

Содержание

• 1. EXTERIOR COVERS
• 2. CASSETTE
• 3. PAPER FEED-IN SECTION
• 4. PAPER CONVEYING SECTION
• 5. ADF SECTION I
• 6. ADF SECTION II
• 7. OPTICAL SECTION
• 8. CHARGING SECTION
• 9. IMAGING UNIT
• 10. DRIVING, COOLING SECTION
• 11. DUPLEX UNIT
• 12. PAPER FEED-SHIFT SECTION
• 13. ELECTRICAL COMPONENTS I
• 14. ELECTRICAL COMPONENTS II
• 15. OPTIONS & TOOLS

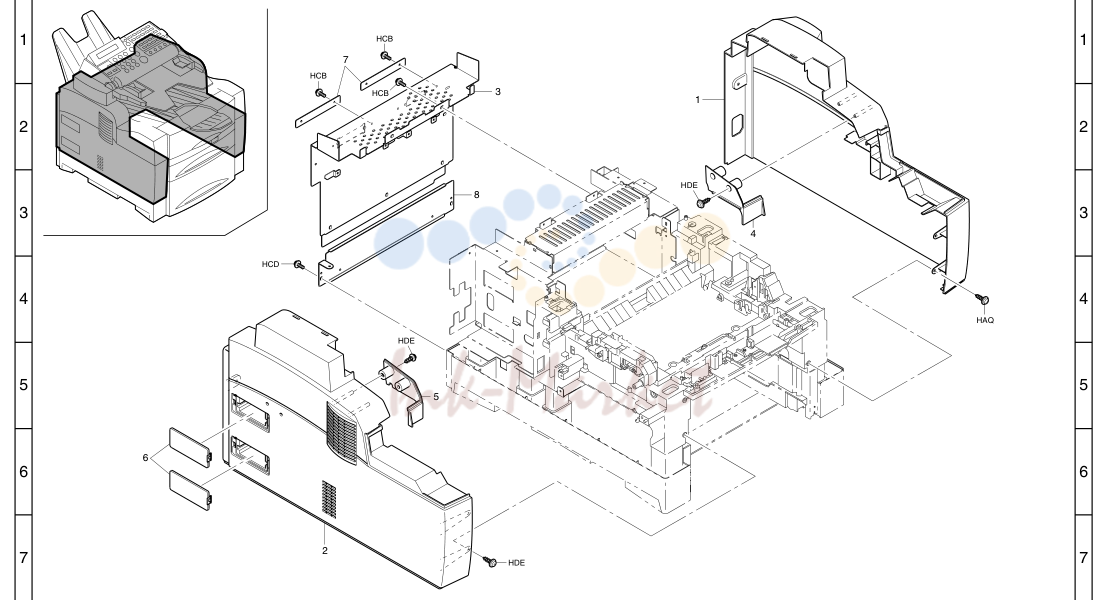

1. EXTERIOR COVERS

№	Артикул	Альт. артикул	Описание
1			HDA
3			HBH
4			HDA
1			ADB
3			7 HDE
1	2AN06011 запросить цену →		LEFT RAIL,CASSETTE
2	2AN06021 запросить цену →		RIGHT RAIL,CASSETTE
3	65902670 запросить цену →		CUSHION RUBBER
4	2AN06100 запросить цену →		LEVER,PRESSURE RELEASE
5	2AN02120 запросить цену →		GROUND PLATE,CASSETTE
6	34426030 запросить цену →		GROUND PLATE,NCU
7	2AN06130 запросить цену →		RETAINER,RAIL
8	2AN02020 запросить цену →		MOUNT,BASE
9	2AN06080 запросить цену →		FRONT REINFORCEMENT,RAIL
10	2AN26011 запросить цену →		RIGHT MOUNT,ELECTRICAL COMPONENT
11	2AN26021 запросить цену →		LEFT MOUNT,ELECTRICAL COMPONENT
12	2AN26030 запросить цену →		UPPER MOUNT,ELECTRICAL COMPONENT
13	2AN26140 запросить цену →		MOUNT,NCU

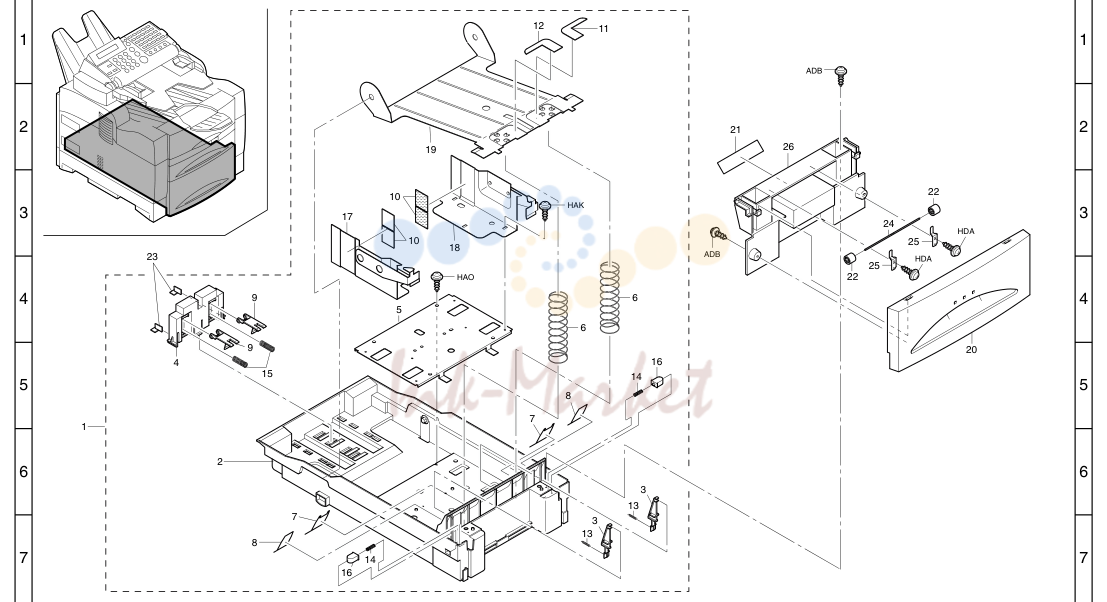

2. CASSETTE

№	Артикул	Альт. артикул	Описание
1	2AN00111 запросить цену →		CASSETTE ASS’Y(METRIC)
2			•2AN07011 CASSETTE
3			•2AN07090 HOOK,PRESSURE RELEASE
4			•2AN07080 STOPPER,CASSETTE
5			•2AN07110 POSITIONING PLATE,CASSETTE
9			•2AN07150 HOLDER,CASSETTE
10			•72607630 CUSHION, CASSETTE N
11			•2AN07170 RIGHT PAD,CASSETTE
12			•2AN07180 LEFT PAD,CASSETTE
16			•68807150 HOOK,CASSETTE
17			•2AN00130 LEFT FRAME CASSETTE ASS’Y
18			•2AN00140 RIGHT FRAME CASSETTE ASS’Y
19			•2AN07190 GUIDE,CASSETTE(METRIC)
23	2AN07200 запросить цену →		RETAINER,CASSETTE
24	2AN06550 запросить цену →		SHAFT,DUPLEX
25	2AN06560 запросить цену →		PLATE SPRING,DUPLEX PULLEY
26	2AN07020 запросить цену →		GUIDE,CASSETTE

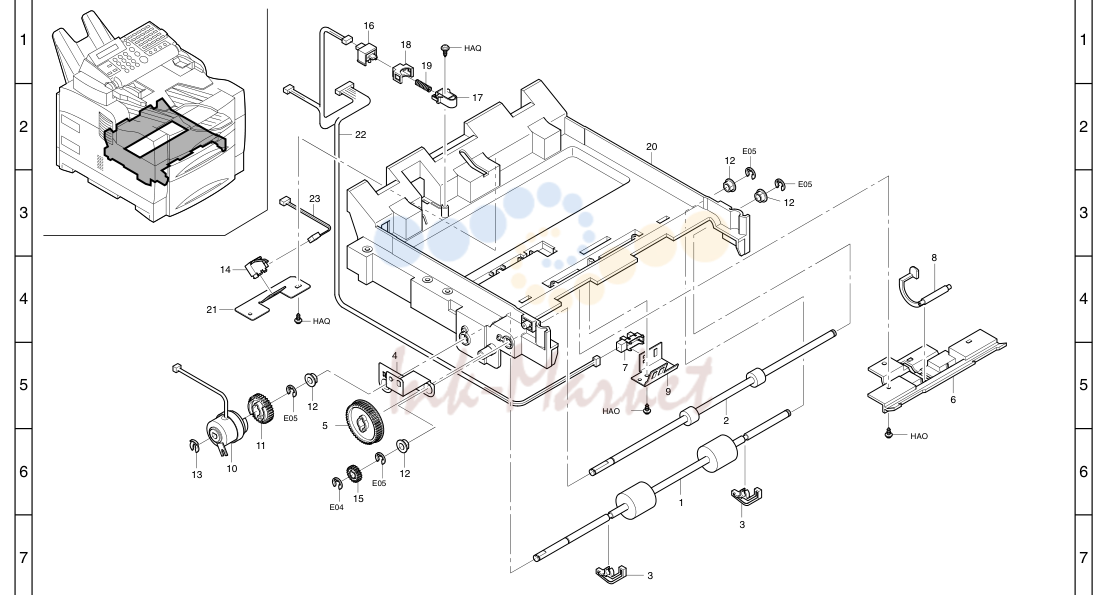

3. PAPER FEED-IN SECTION

№	Артикул	Альт. артикул	Описание
3	2AN06120 запросить цену →		GUIDE,PAPER FEED ROLLER
4	2AN06830 запросить цену →		GROUND PLATE,DUPLEX
6	34606041 запросить цену →		COVER,PAPER EMPTY
8	68806060 запросить цену →		ACTUATOR,PE
9	68806070 запросить цену →		MOUNT,PAPER FEED SW
13	34806140 запросить цену →		STOPPER
17	68802190 запросить цену →		HOLDER,CARTRIDGE SW
18	68802210 запросить цену →		ACTUATION PLATE,CARTRIDGE SW
20	2AN06500 запросить цену →		BASE,DUPLEX
21	2AN06660 запросить цену →		MOUNT,DUPLEX SWITCH
22	2AN27070 запросить цену →		WIRE,DUPLEX
23	2AN27180 запросить цену →		WIRE,EJECT

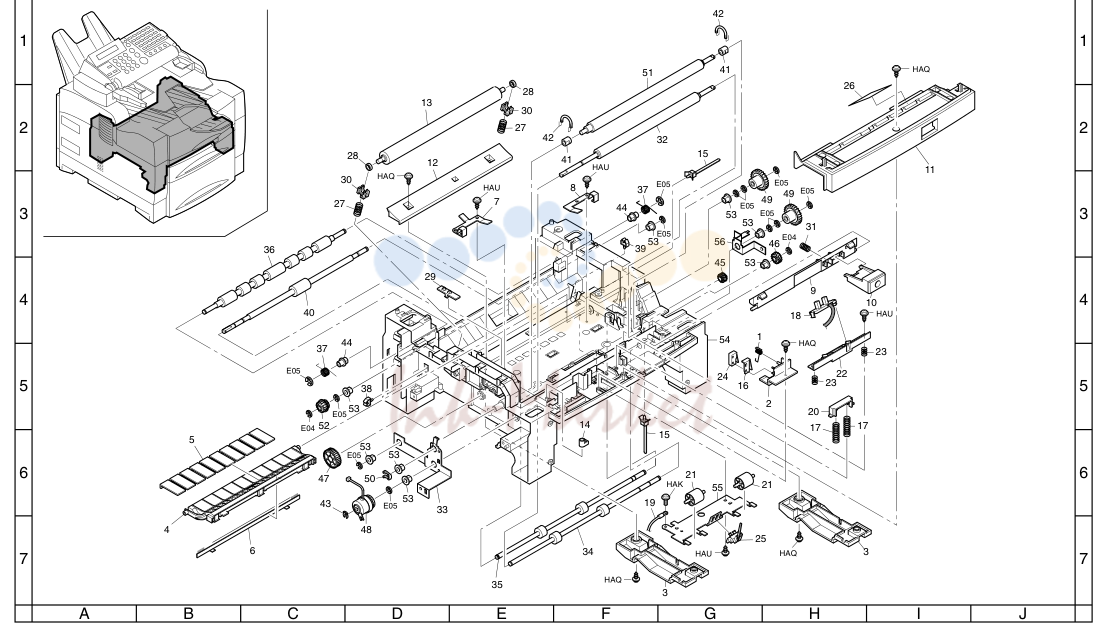

4. PAPER CONVEYING SECTION

№	Артикул	Альт. артикул	Описание
51			41 HAQ
28			12 41 HAU
3			27 30 HAQ HA 7 U 8 44 37 E05 53 E05 E 4 0 9 5 E0 4 5 9E05
40			18 HAU
37			44 54 1 HAQ
6			47 50 HAK
7			6 34 HAU HAQ
35			HAQ
2	2AN02051 запросить цену →		MOUNT BASE,SAFETY SWITCH 1 ' 42 28107301 PRESSING SPRING
3	2AN06680 запросить цену →		LOWER GUIDE,BASE 2 43 34806140 STOPPER
4	2AN16050 запросить цену →		GUIDE,CONVEYING 1 ' 44 36206080 BUSHING 6,REGISTRATION
5	2AN16070 запросить цену →		GROUND PLATE,CONVEYING GUIDE 1 ' 45 36206240 UPPER GEAR 15,REGISTRATION
7	2AN16190 запросить цену →		GROUND PLATE C,CONVEYING GUIDE JUNCTION 1 ' 47 36222100 GEAR
8	2AN16200 запросить цену →		GROUND PLATE D,CONVEYING GUIDE JUNCTION 1 ' 48 36393020 PARTS CLUTCH FEED(SP)
9	2AN02040 запросить цену →		HOOK,MACHINE 1 ' 49 65106100 GEAR,MIDDLE PAPER FEED
10	2AN02060 запросить цену →		BUTTON,HOOK 1 50 65106140 STOPPER,5
12	2AN20020 запросить цену →		FEED GUIDE,FIXING 1 ' 52 68822110 PULLEY 14/20
14	2AN02110 запросить цену →		STOPPER,HOOK 1 54 2AN02010 BASE,CONVEYING
15	M2107120 запросить цену →		BINDING BAND SG-130 2 55 2AN06060 MOUNT,PAPER FEED SW
19	35327320 запросить цену →		GROUND WIRE,SOLENOID
20	68802200 запросить цену →		CAP,LIFT UP
22	68814440 запросить цену →		MOUNT BASE,TONER DETECTION
28	63820190 запросить цену →		BEARING, FIXING UNIT
29	68802240 запросить цену →		PROJECTION B,CONVEYING
30	68820280 запросить цену →		HOLDER,BEARING
33	2AN06070 запросить цену →		GROUND PLATE,PAPER FEED
38	M2105730 запросить цену →		MINIATURE CLAMP,UAMS-07-0
39	M2105770 запросить цену →		CLAMP,UAMS-09-0(KITAGAWA)

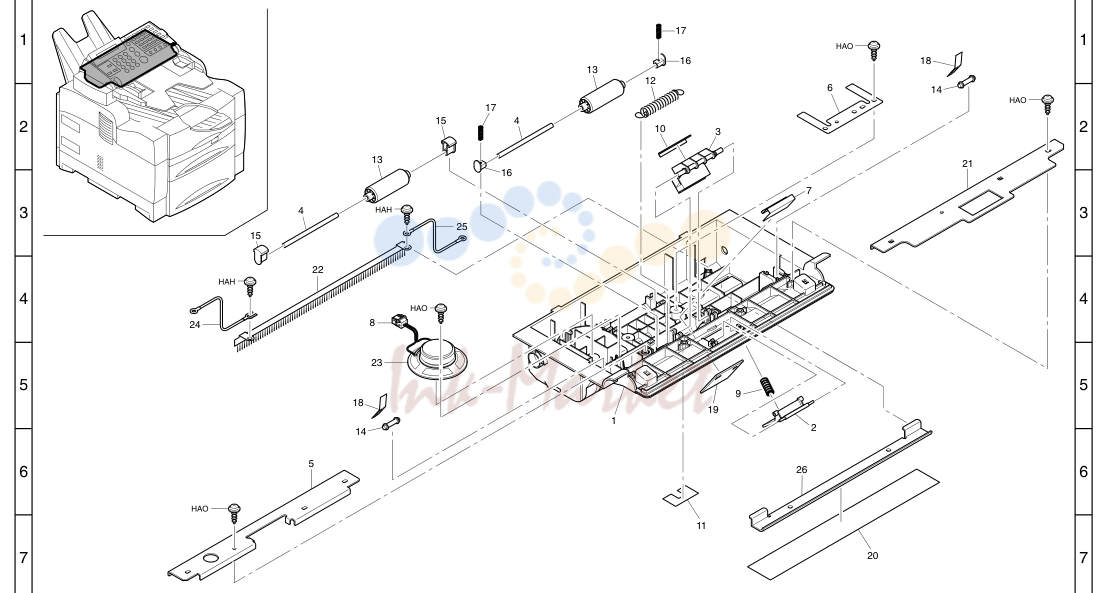

5. ADF SECTION I

№	Артикул	Альт. артикул	Описание
2	2AN11110 запросить цену →		HOLDER,LEADING FEED
3	2AN11120 запросить цену →		HOLDER,PAD
4	2AN11130 запросить цену →		SHAFT,CONVEYING ADF
5	2AN11140 запросить цену →		HOLDER,CONVEYING ROLLER
6	2AN11150 запросить цену →		PLATE SPRING,EJECT ROLLER
7	2AN11260 запросить цену →		PLATE SPRING,PAD ADF
8	J0144020 запросить цену →		CASE,175694-2(AMP)
10	2AN11360 запросить цену →		WEIGHT,HOLDER PAD
14	63511170 запросить цену →		IDLE PULLEY
19	68811301 запросить цену →		PAD,ADF
21	68811330 запросить цену →		HOLDER,CIS
23	68827120 запросить цену →		SPEAKER
24	35327320 запросить цену →		GROUND WIRE,SOLENOID
25	23227320 запросить цену →		WIRE CE,MAIN PCB GROUND
26	2AN11290 запросить цену →		UPPER REINFORCEMENT,ADF

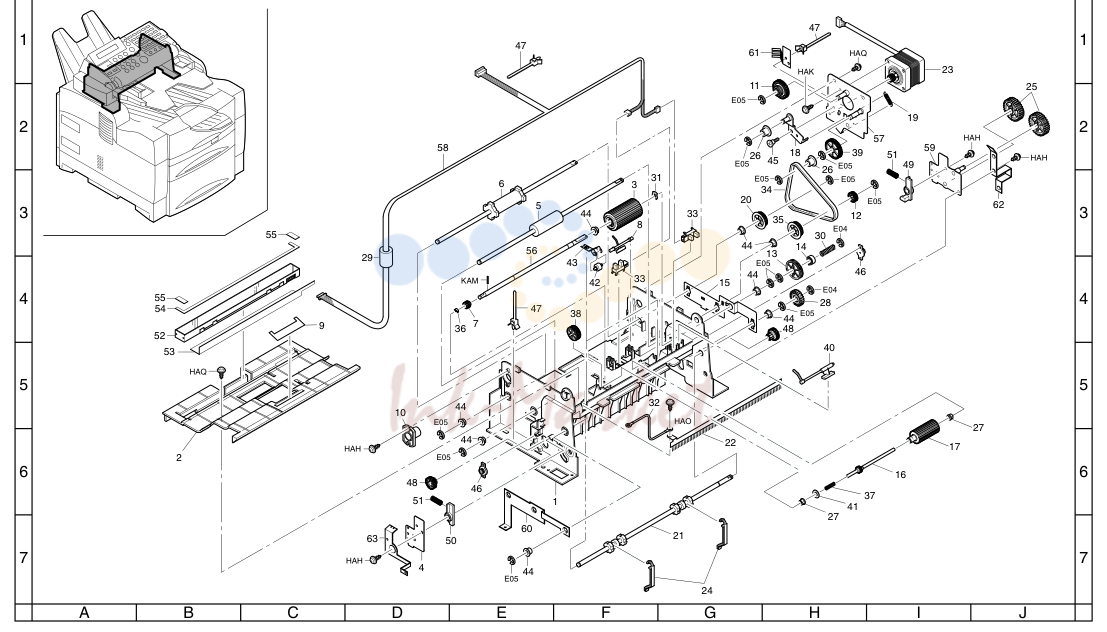

6. ADF SECTION II

№	Артикул	Альт. артикул	Описание
61			HAQ
57			HAH
58			E05 26 45 18 26E05 39 51 49 59 HAH
3	2AN11040 запросить цену →		PULLEY,PAPER FEED ADF 1 43 68821040 MOUNT,EJECT PULLEY
4	2AN02071 запросить цену →		HOLDER,DAMPER 1 ' 44 73210450 BUSH,
8	2AN11090 запросить цену →		ACTUATOR,TIMING 1 ' 48 68802120 GEAR 11/34
10	2AN11160 запросить цену →		FULCRUM PLATE,ADF 1 50 68802150 LEFT LEVER,RETAINING
14	2AN11220 запросить цену →		CAM,PAPER FEED DRIVE 1 ' 54 68811430 SHEET A,CIS
15	2AN11231 запросить цену →		GROUND PLATE,ADF 1 ' 55 68811440 SHEET B,CIS
18	2AN11300 запросить цену →		TENSION PLATE,DRIVE ADF 1 58 2AN27080 WIRE,ADF
21	2AN21020 запросить цену →		ROLLER,EJECT 1 61 2AN11410 GROUND PLATE,ADF DRIVE PLATE(C E)
24	2AN21030 запросить цену →		COLLAR,EJECT
29	33927590 запросить цену →		CORE 7-15X18
31	34806140 запросить цену →		STOPPER
32	35327320 запросить цену →		GROUND WIRE,SOLENOID
36	65016080 запросить цену →		STOP RING E3
40	68811370 запросить цену →		ACTUATOR,ORIGINAL

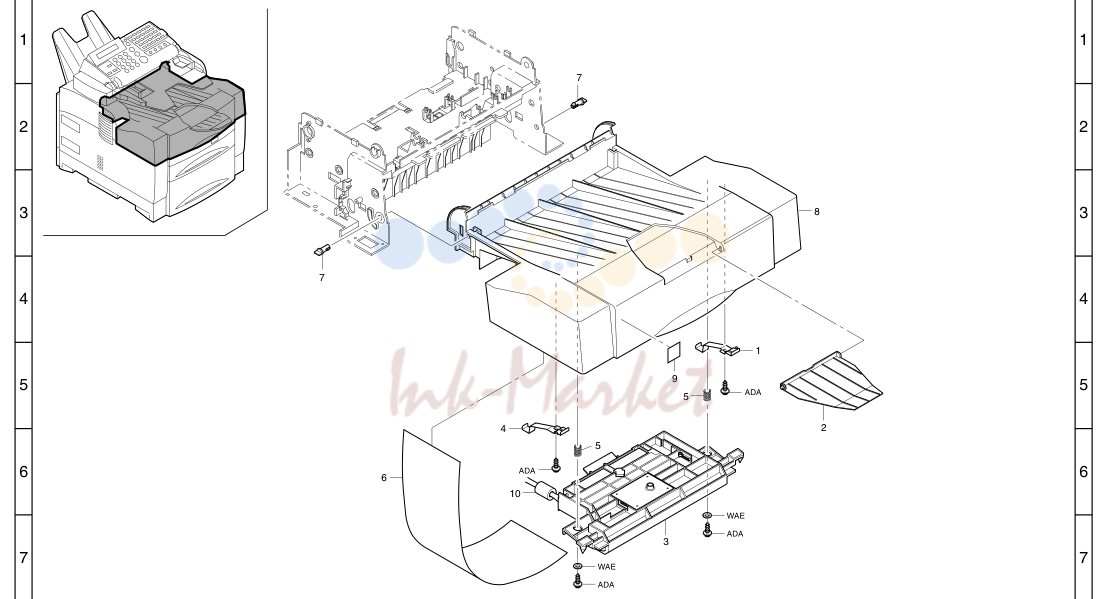

7. OPTICAL SECTION

№	Артикул	Альт. артикул	Описание
1	2AN02150 запросить цену →		RIGHT HOLDER,IU
2	2AN04080 запросить цену →		AUXILIARY PLATE,EJECT
3	2AN12010 запросить цену →		UNIT,SCANNER
4	68822420 запросить цену →		LEFT HOLDER,IU
7	68802170 запросить цену →		PIN,FULCRUM
9	69705020 запросить цену →		LABEL,ENERGY STAR(JPN)
10	33927590 запросить цену →		CORE 7-15X18

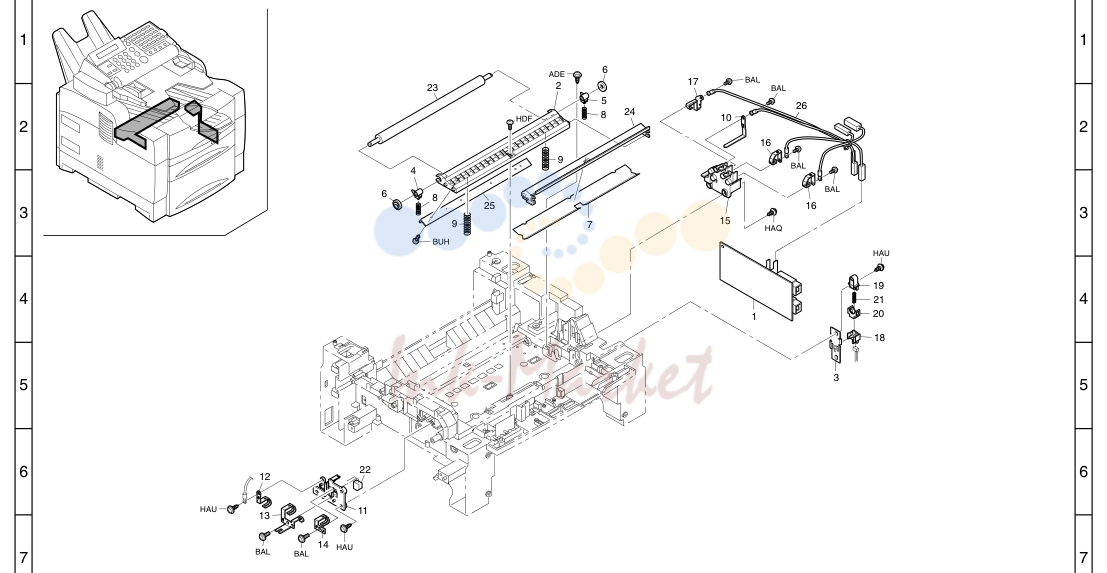

8. CHARGING SECTION

№	Артикул	Альт. артикул	Описание
23			AD 2 E 6 17 BAL BAL
2			HDF
4			BAL
6			8 BAL
9			7 15 HAQ
7			BAL BAL 14 HAU
2	2AN16020 запросить цену →		FRONT GUIDE,TRANSFER
3	2AN02080 запросить цену →		MOUNT,CARTRIDGE SW
7	2AN16120 запросить цену →		UPPER FRONT GUIDE FILM,TRANSFER
11	2AN18200 запросить цену →		MOUNT BASE,VARISTOR
13	2AN18220 запросить цену →		GROUND PLATE,DRUM
15	2AN26070 запросить цену →		TERMINAL BASE,HIGH VOLTAGE
19	68802190 запросить цену →		HOLDER,CARTRIDGE SW
20	68802210 запросить цену →		ACTUATION PLATE,CARTRIDGE SW
22	68810080 запросить цену →		VARISTOR,MC
23	2AN16160 запросить цену →		ROLLER,TRANSFER(EUR)
24	2AN16030 запросить цену →		UPPER FRONT GUIDE,TRANSFER
25	2AN16080 запросить цену →		FRONT REINFORCEMENT,TRANSFER GUIDE
26	2AN27190 запросить цену →		WIRE,BIAS

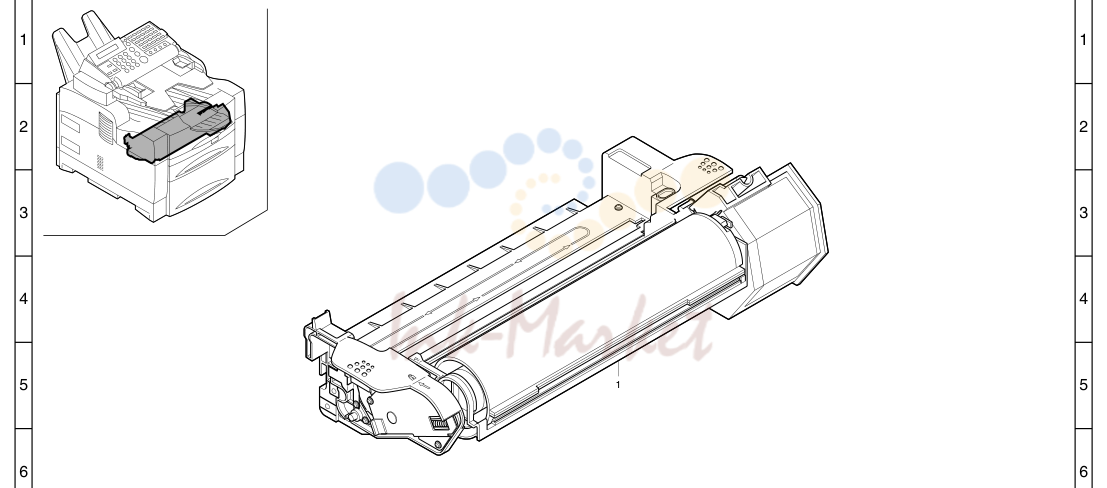

9. IMAGING UNIT

№	Артикул	Альт. артикул	Описание
16			ADA
5			BAC
6			HDA
2			•19520160 CLAW,SEPARATION
6			•2AN20050 HEATER 240,FIXING
14			•36220170 RIGHT THERMOSTAT,FIXING
15			•36220220 PLATE SPRING,FIXING GROUND
17			•68827330 WIRE,ADF GROUND
18	2AN16170 запросить цену →		COVER A,CLEANING LAMP
19	2AN16180 запросить цену →		COVER B,CLEANING LAMP
20	2AN27290 запросить цену →		WIRE,HEATER
21	2AN28080 запросить цену →		CLEANING PCB
22	M2607000 запросить цену →		BINDING BAND (BLACK),PLT1M-30

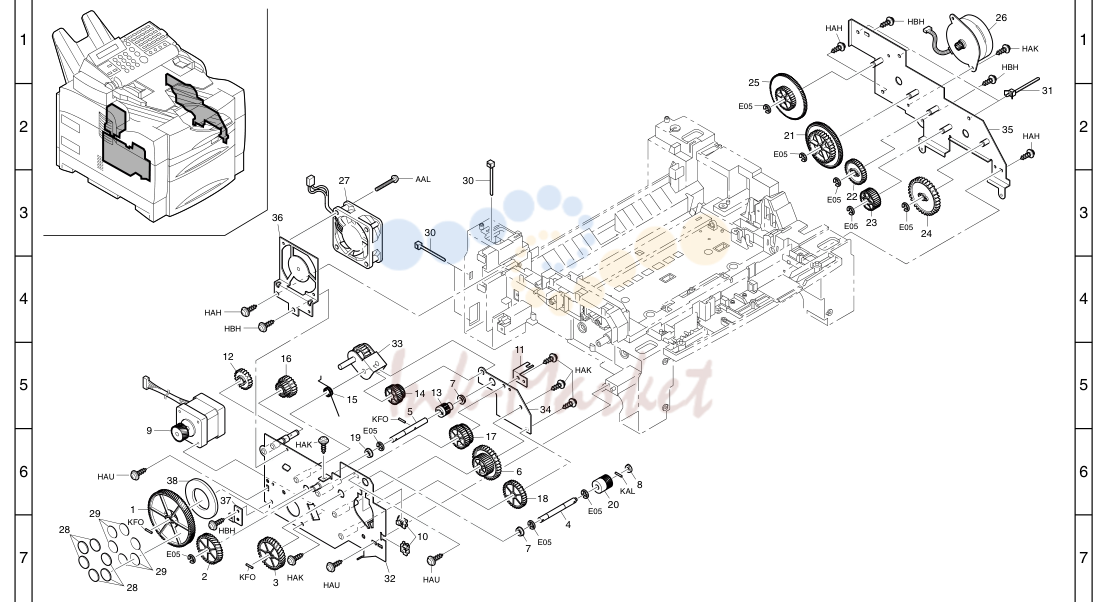

10. DRIVING, COOLING SECTION

№	Артикул	Альт. артикул	Описание
21			35 HAH
27			AAL
28			KFO HBH
28			29 2 KFO 3 HAK HAU 32 HAU
4	2AN22070 запросить цену →		SHAFT,DRUM DRIVE
5	2AN22080 запросить цену →		SHAFT,MAIN
11	2AN16060 запросить цену →		GROUND PLATE A,CONVEYING GUIDE JUNCTION
19	68822330 запросить цену →		BEARING,DRIVE
28	2AN22150 запросить цену →		WEIGHT,GEAR
30	M0207000 запросить цену →		BINDING BAND,KB-100-1
31	M2107120 запросить цену →		BINDING BAND SG-130
32	2AN22011 запросить цену →		MOUNT,DRIVE
33	2AN22050 запросить цену →		MOUNT,FIXING JOINT
34	2AN22060 запросить цену →		MOUNT,MAIN
35	2AN06571 запросить цену →		MOUNT,DUPLEX DRIVE
36	2AN23010 запросить цену →		MOUNT,FAN
37	2AN22170 запросить цену →		GROUND PLATE,DRIVE
38	2AN22180 запросить цену →		WEIGHT A,GEAR

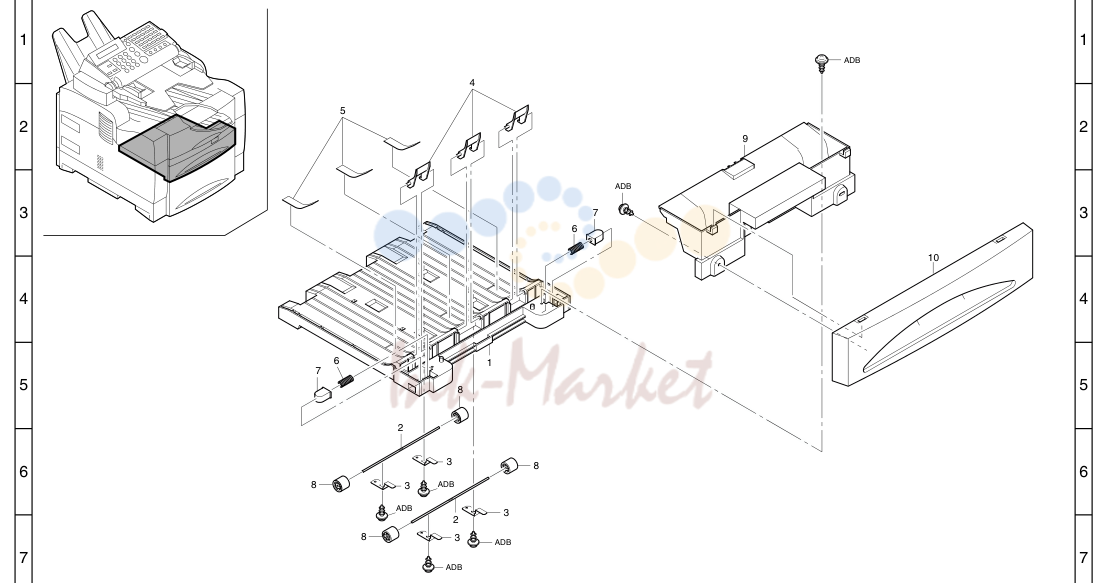

11. DUPLEX UNIT

№	Артикул	Альт. артикул	Описание
1	2AN06520 запросить цену →		GUIDE,DUPLEX
2	2AN06550 запросить цену →		SHAFT,DUPLEX
3	2AN06560 запросить цену →		PLATE SPRING,DUPLEX PULLEY
4	2AN06650 запросить цену →		GUIDE,DUPLEX TURN OVER
5	2AN06840 запросить цену →		SHEET,DUPLEX TURN OVER
7	68807150 запросить цену →		HOOK,CASSETTE
9	2AN06510 запросить цену →		GUIDE,RESISTANCE

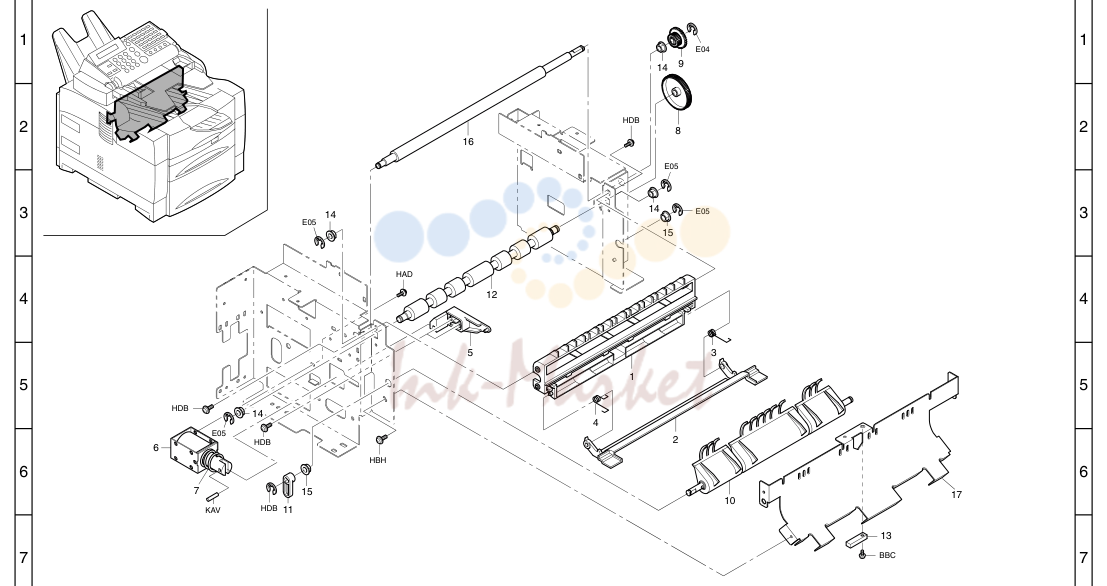

12. PAPER FEED-SHIFT SECTION

№	Артикул	Альт. артикул	Описание
2			HDB
6			E05 HDB
7			BBC
1	2AN06710 запросить цену →		GUIDE A,FEED SHIFT
2	2AN06720 запросить цену →		GUIDE B,FEED SHIFT
5	2AN06790 запросить цену →		LOWER LEVER,SOLENOID
6	36227240 запросить цену →		SOLENOID,SHIFT
10	2AN06750 запросить цену →		LOWER CLAW,FEED SHIFT
11	2AN06770 запросить цену →		LOWER LEVER,FEED SHIFT
17	2AN06700 запросить цену →		GUIDE,FEED SHIFT

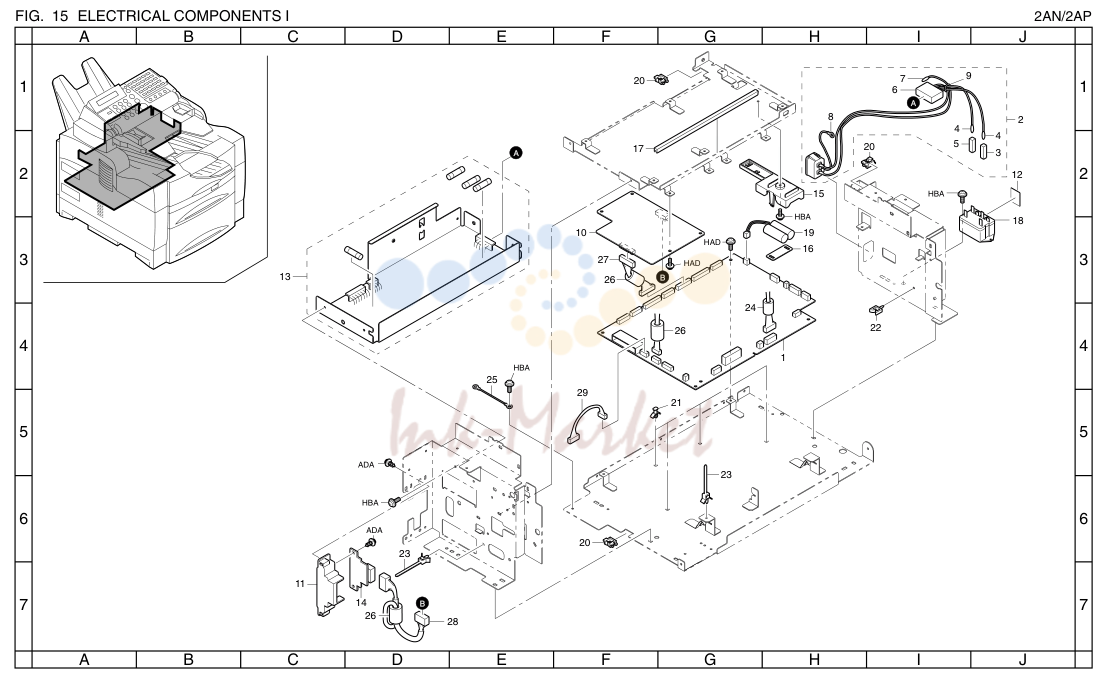

13. ELECTRICAL COMPONENTS I

№	Артикул	Альт. артикул	Описание
2	2AN01020 запросить цену →		INLET ASS’Y
3			•J0074010 POSITIVE CONNECTOR,#250,172076-1
4			•J0074900 POSITIVE CONTACTOR,#250,170333-1
5			•J0079010 POSITIVE,RECEPTACLE,172076-2(AMP)
6			•J0272010 RECEPTACLE VH 7P,VHR-7N
7			•J0272900 CONTACTOR,BVH-21T-P1.1(JST)
8			•L0223130 ROUND TYPE TERMINAL,M4,LRT-51T-4FE
9			•M0207000 BINDING BAND,KB-100-1
10	2AN01090 запросить цену →		NCU ASS’Y(C T R)
11	2AN26111 запросить цену →		MOUNT BASE,MODULAR
15	34426010 запросить цену →		HOLDER,BATTERY
16	34426020 запросить цену →		HOLDER,BATTERY
17	M2104100 запросить цену →		EDGING CE-012
19	35927810 запросить цену →		BATTERY,BACKUP (EUR)
21	M2108540 запросить цену →		SPACER,KGPS-8S
22	M2105730 запросить цену →		MINIATURE CLAMP,UAMS-07-0
23	M2107120 запросить цену →		BINDING BAND SG-130
24	33927590 запросить цену →		CORE 7-15X18
25	23227330 запросить цену →		WIRE CE,FAN GROUND
26	33927580 запросить цену →		CORE 9-20X32
27	2AN27160 запросить цену →		WIRE,NCU PCB
28	2AN27170 запросить цену →		WIRE,MODULAR
29	2AN27130 запросить цену →		WIRE,FEEDER

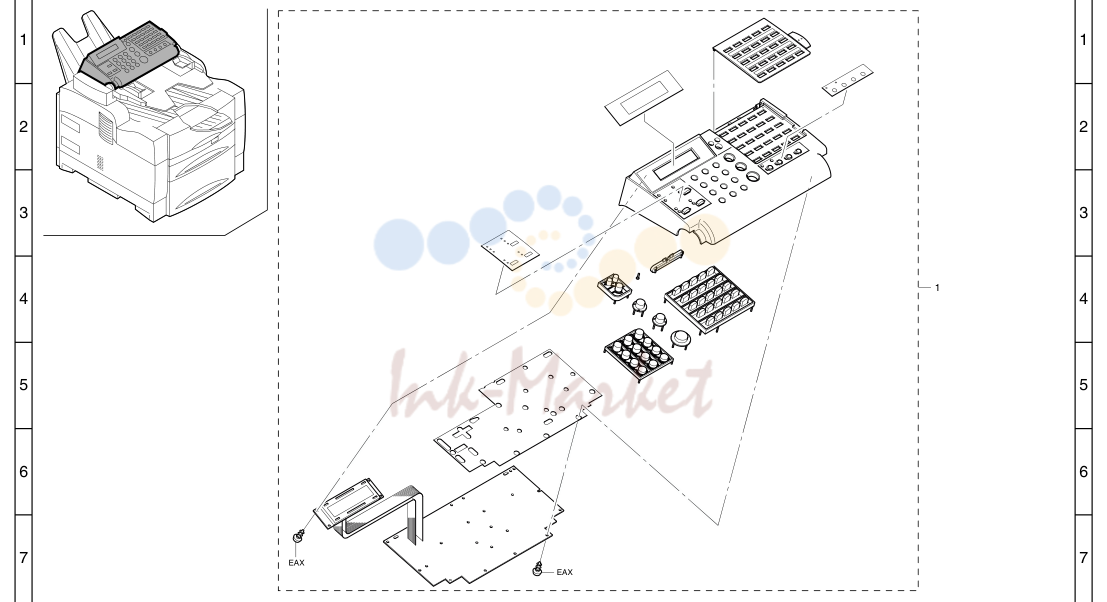

14. ELECTRICAL COMPONENTS II

№	Артикул	Альт. артикул	Описание
1	2AN11270 запросить цену →		CURSOR,ADF
2	2AN11280 запросить цену →		TABLE,ADF ORIGINAL
9	76227030 запросить цену →		POWER CORD(220)
10	68811200 запросить цену →		TRAY,ADF EJECT

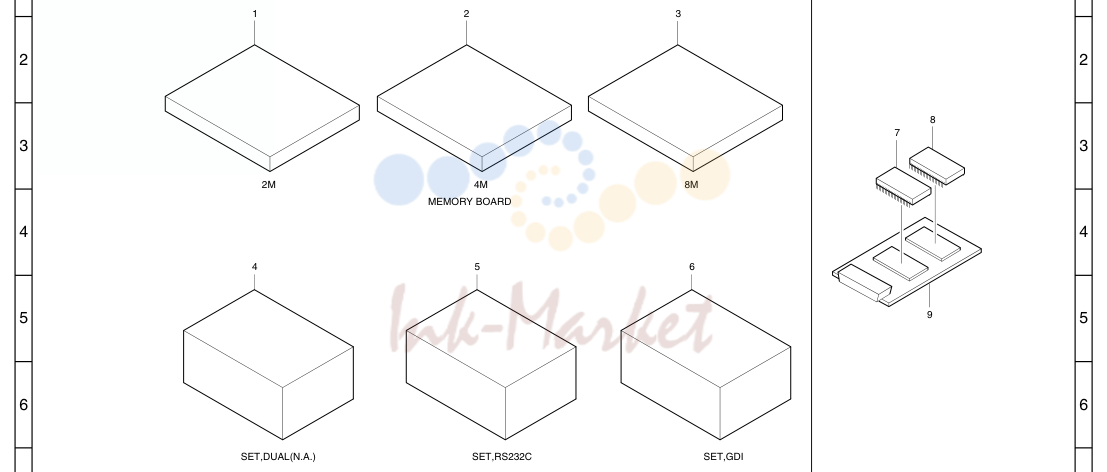

15. OPTIONS & TOOLS

№	Артикул	Альт. артикул	Описание
1	2AM82010 запросить цену →		MEMORY BOARD 2M FOR LDC/TI 800 SERIES
2	2AM82020 запросить цену →		MEMORY BOARD 4M FOR LDC/TI 800 SERIES
3	2AN82210 запросить цену →		8MB MEMORY FOR LDC-850
4	2AN82230 запросить цену →		SET,DUAL(EUR)
5	2AM82030 запросить цену →		SET,RS232C
6	2AM82040 запросить цену →		SET,GDI
7	2AN29290 запросить цену →		IC 1,ROM(EUR)(Ti-850 EXCLUSIVE)
7	2AP29140 запросить цену →		IC 1,ROM(EUR)(Ti-870 EXCLUSIVE)
8	2AN29300 запросить цену →		IC 2,ROM(EUR)(Ti-850 EXCLUSIVE)
8	2AP29150 запросить цену →		IC 2,ROM(EUR)(Ti-870 EXCLUSIVE)
9	2AM68030 запросить цену →		SPECIAL TOOL ASS’Y FLASH
