Kyocera TASKalfa-6551ci-7551ci — каталог запчастей со схемами

Содержание

1. Covers 1
2. Covers 2
3. Covers 3
4. Frames
5. Paper Cassettes

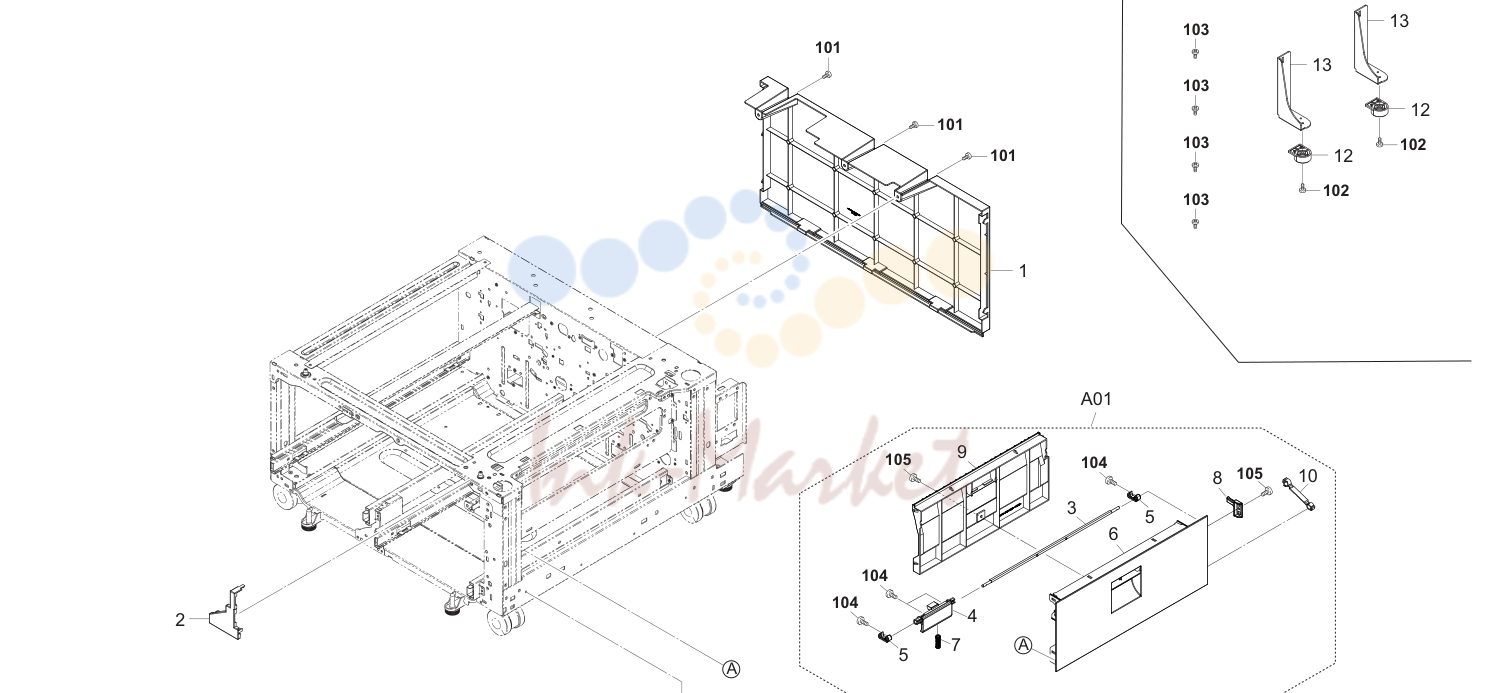

6. Paper Deck Covers

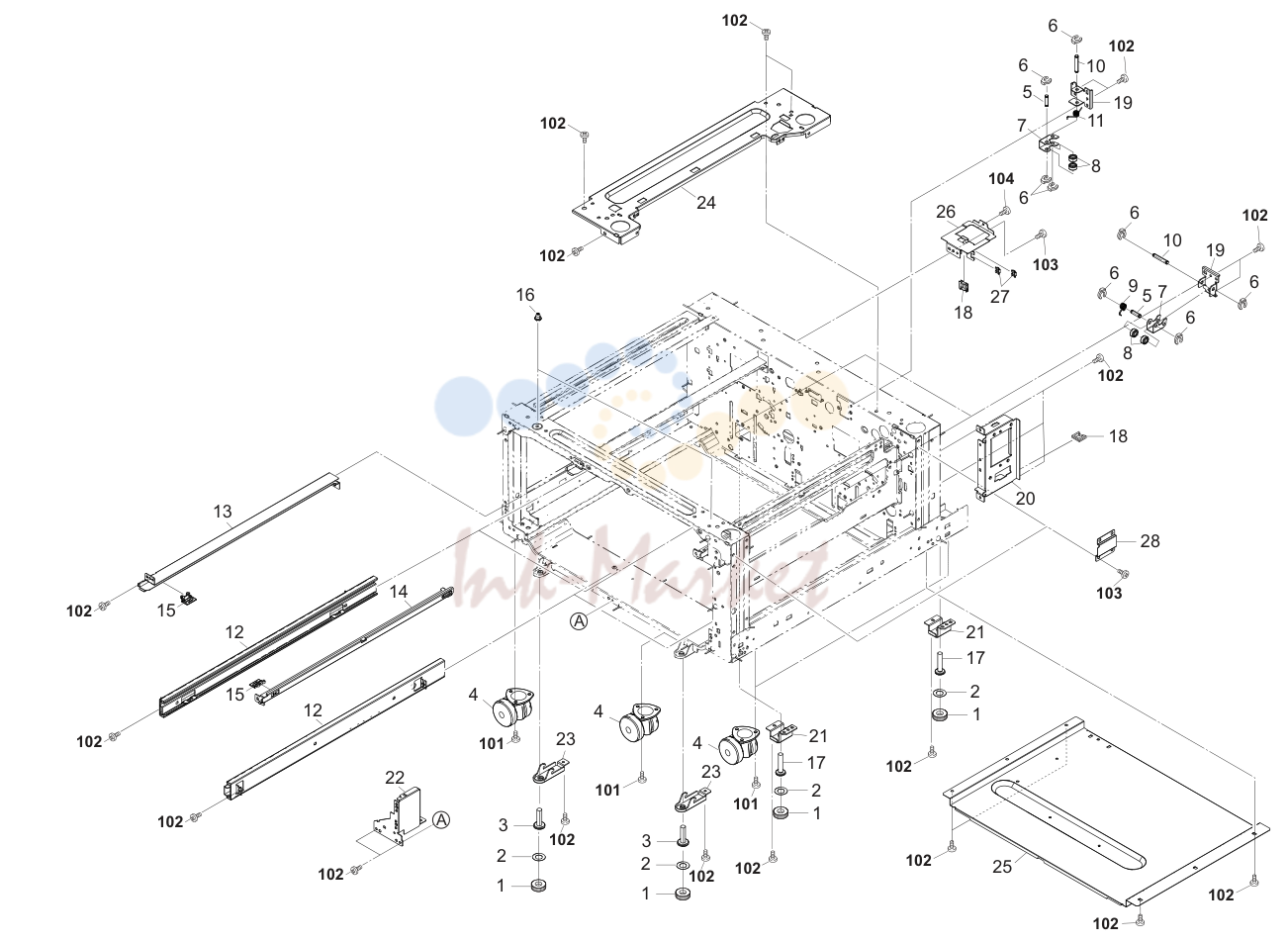

7. Paper Deck Frames

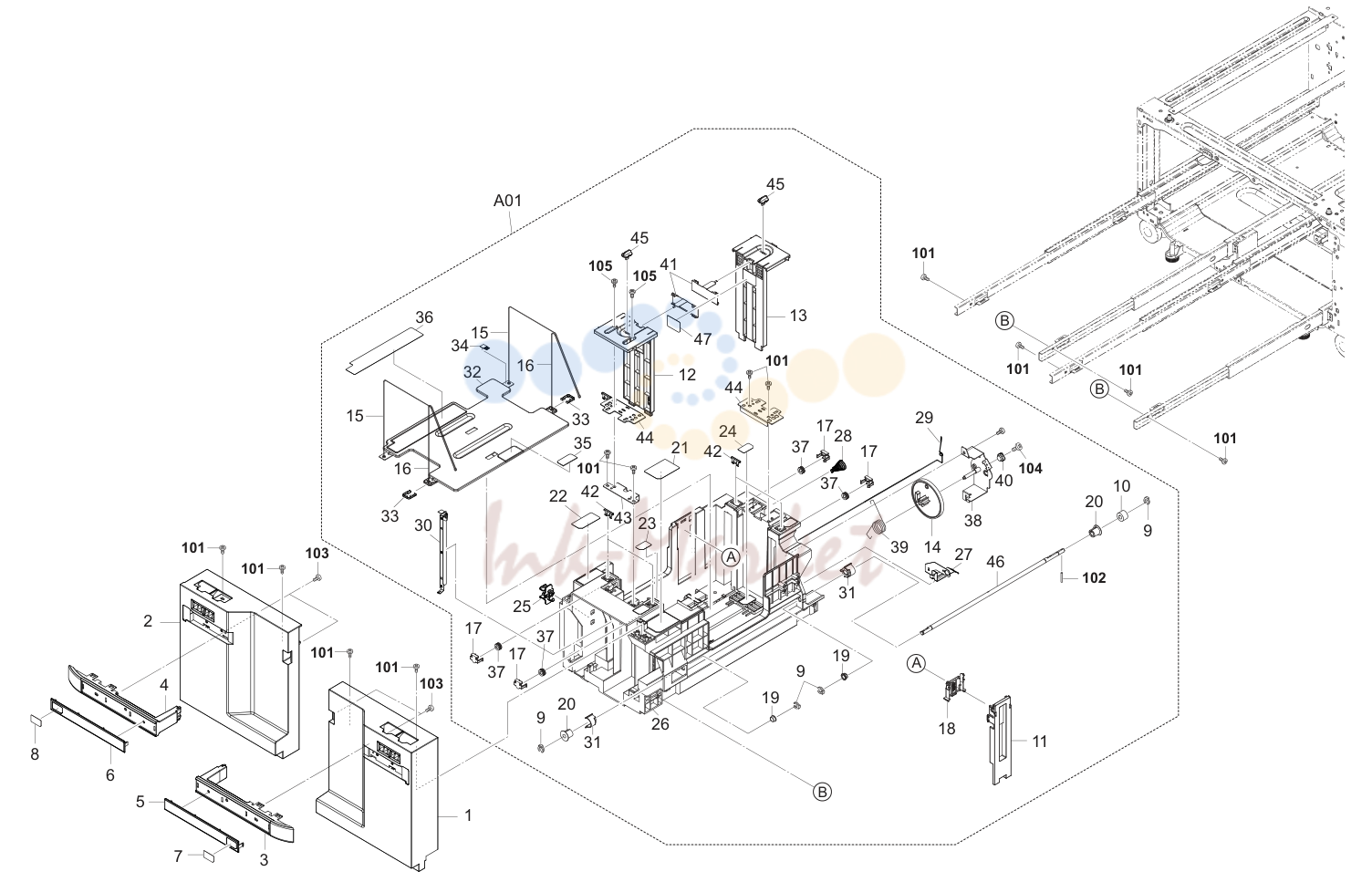

8. Paper Deck Cassettes

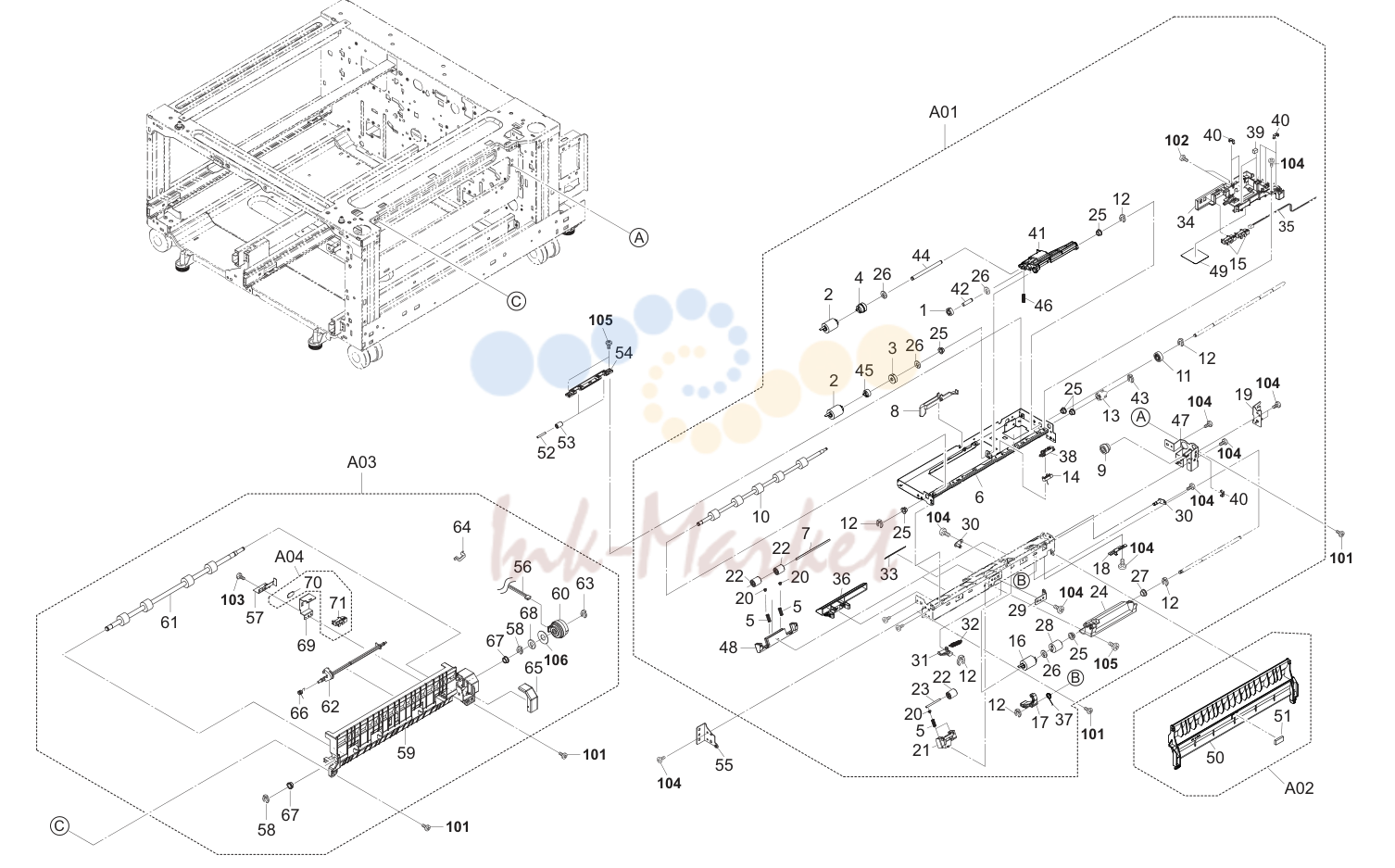

9. Paper Deck Feed Section 1

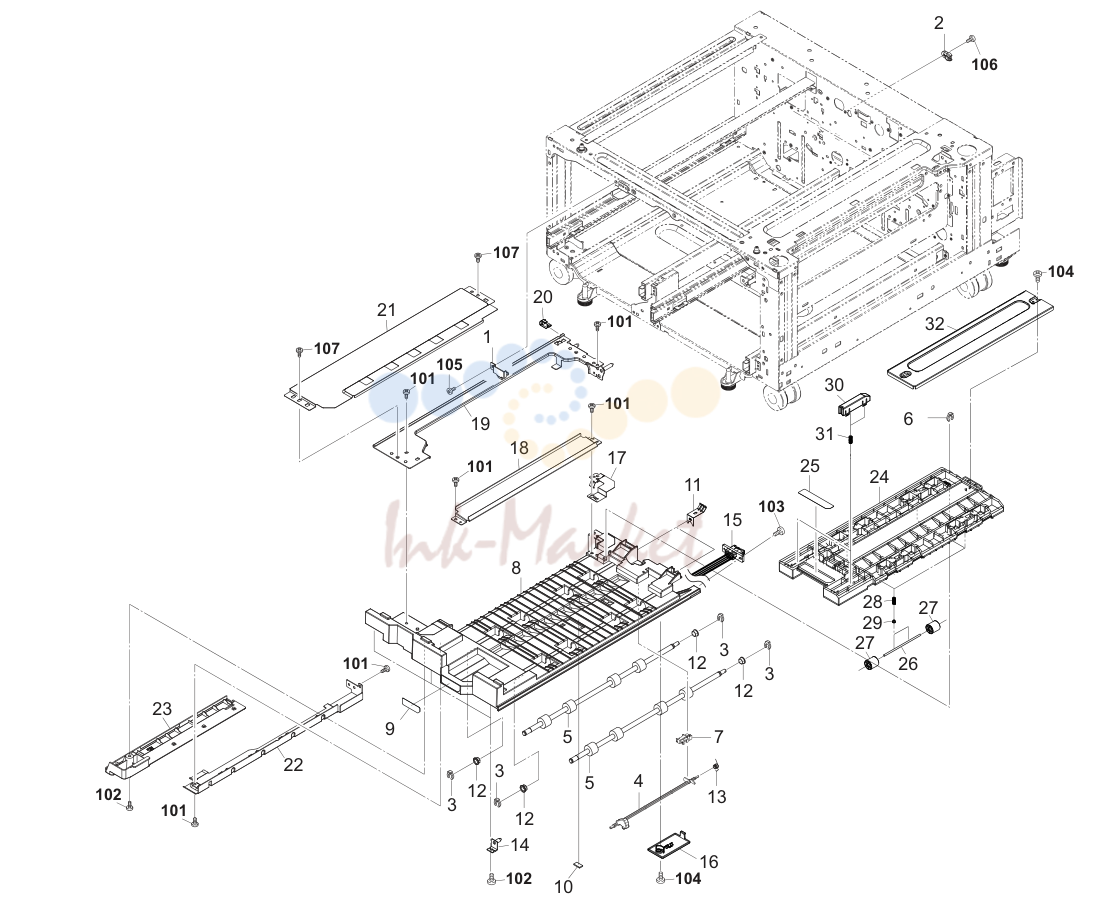

10. Paper Deck Feed Section 2

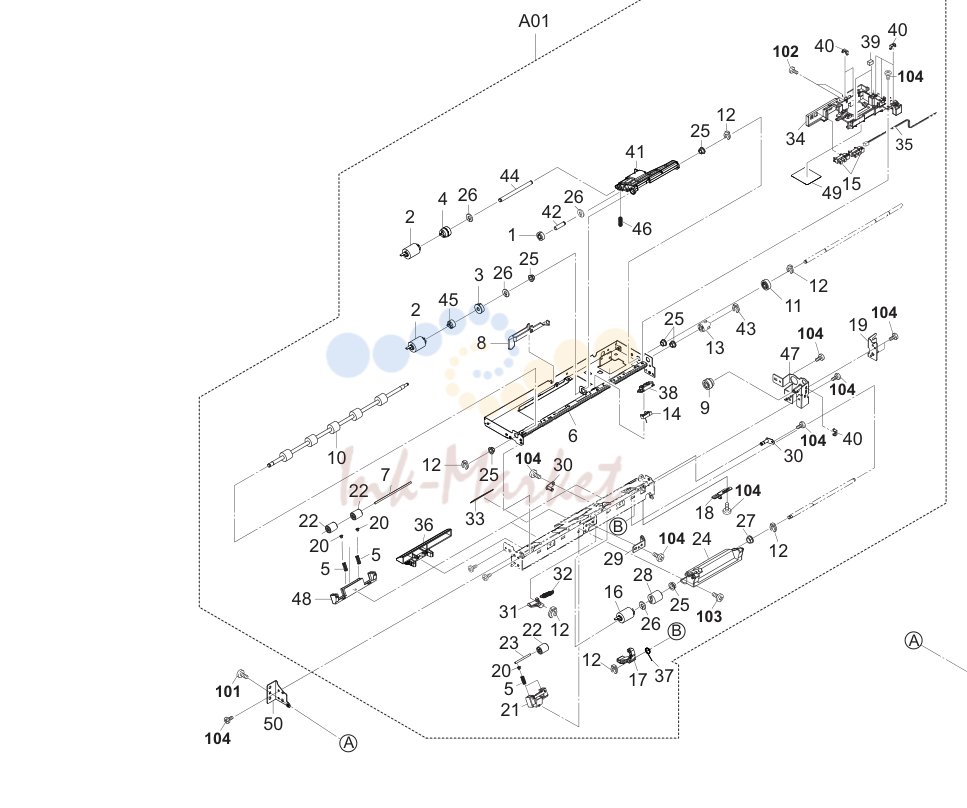

11. Paper Deck Feed Section 3

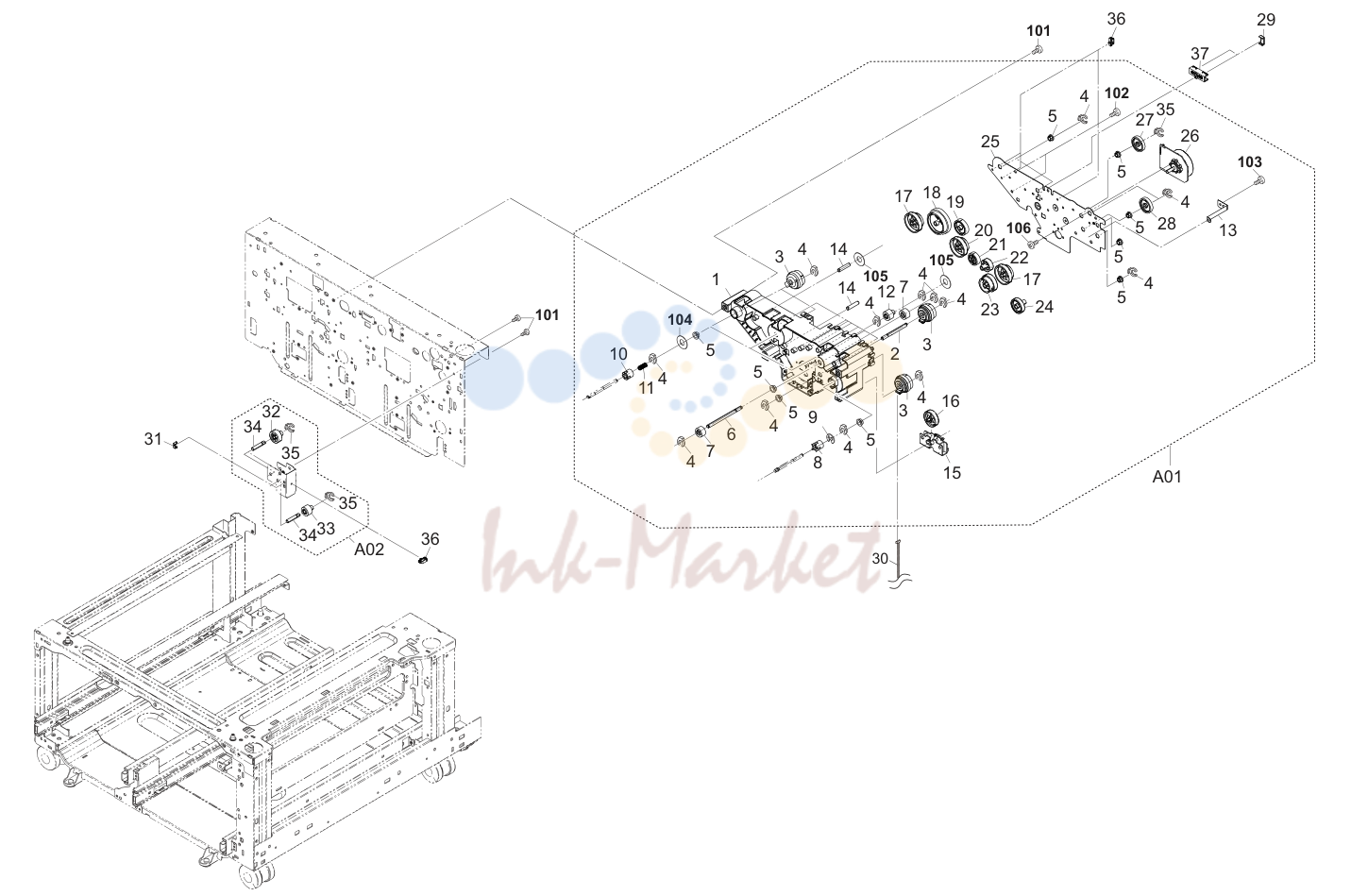

12. Paper Deck Drive Section

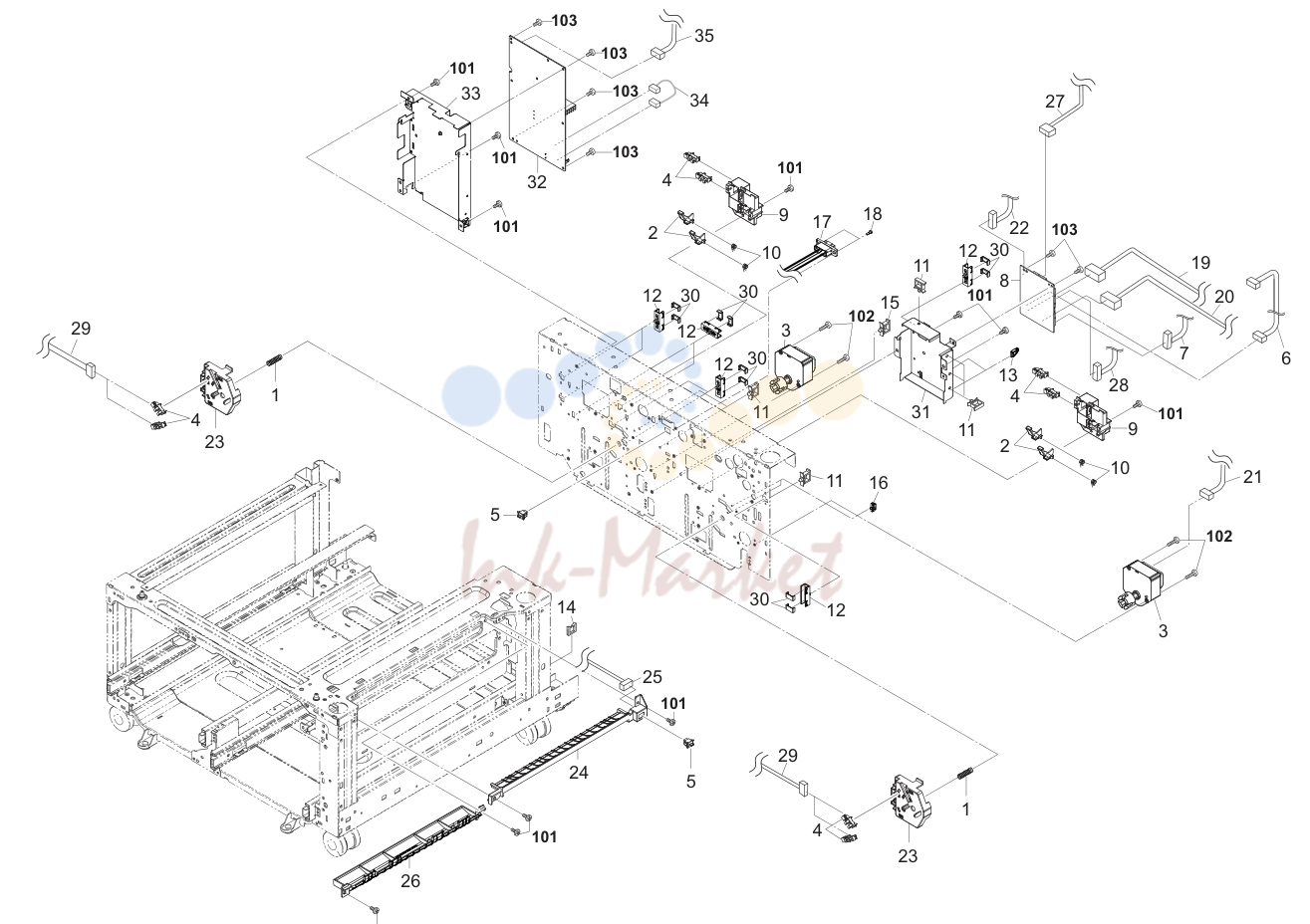

13. Paper Deck Electrical Components

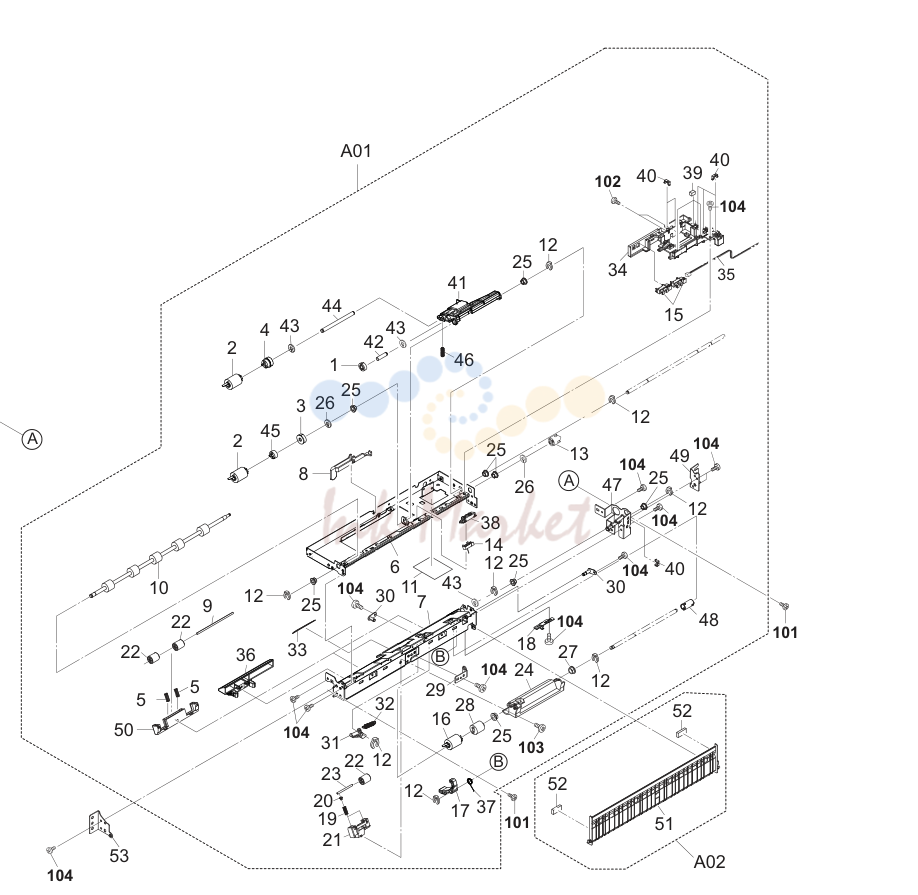

14. Paper Feed Section 1

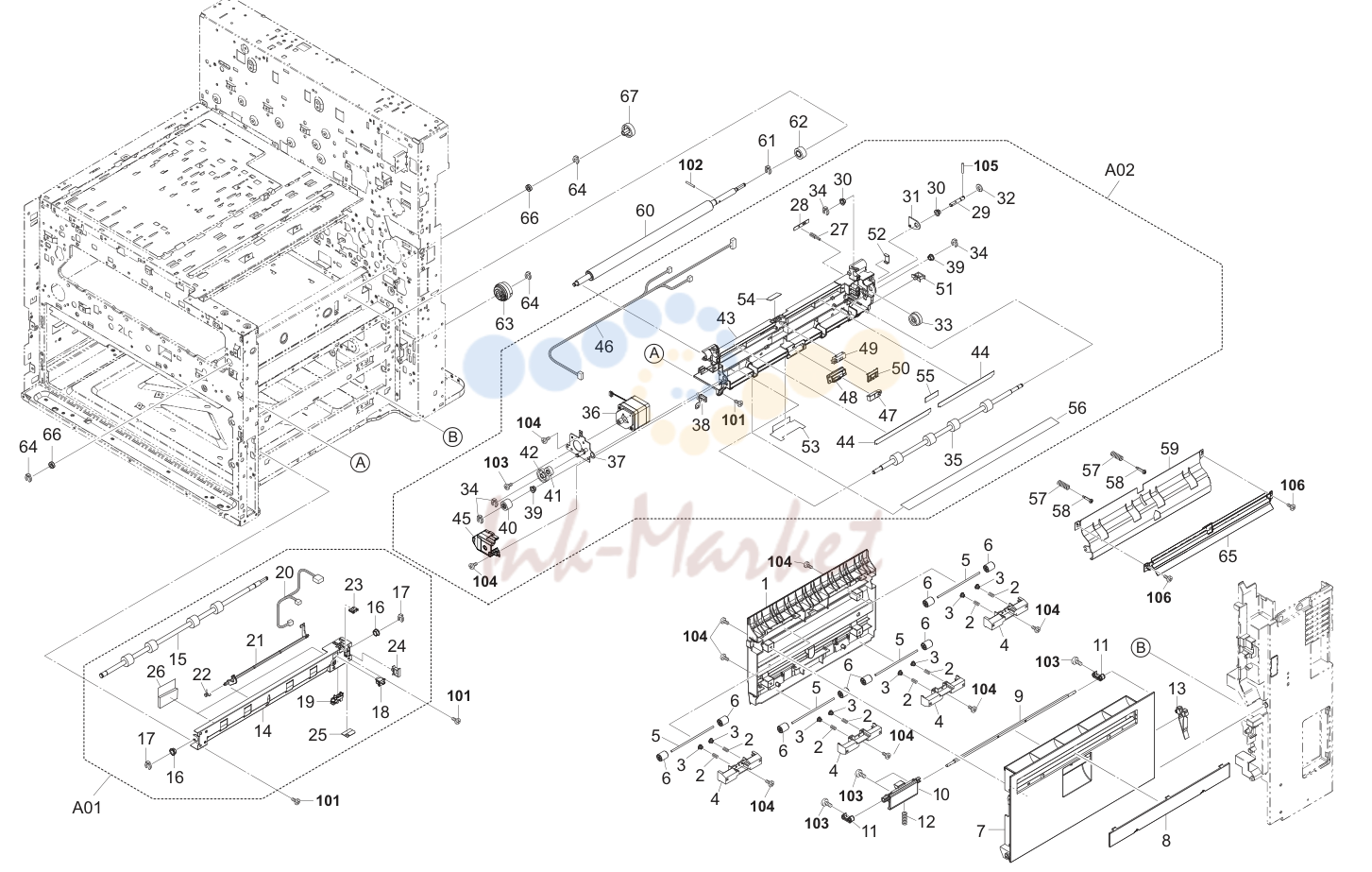

15. Paper Feed Section 2

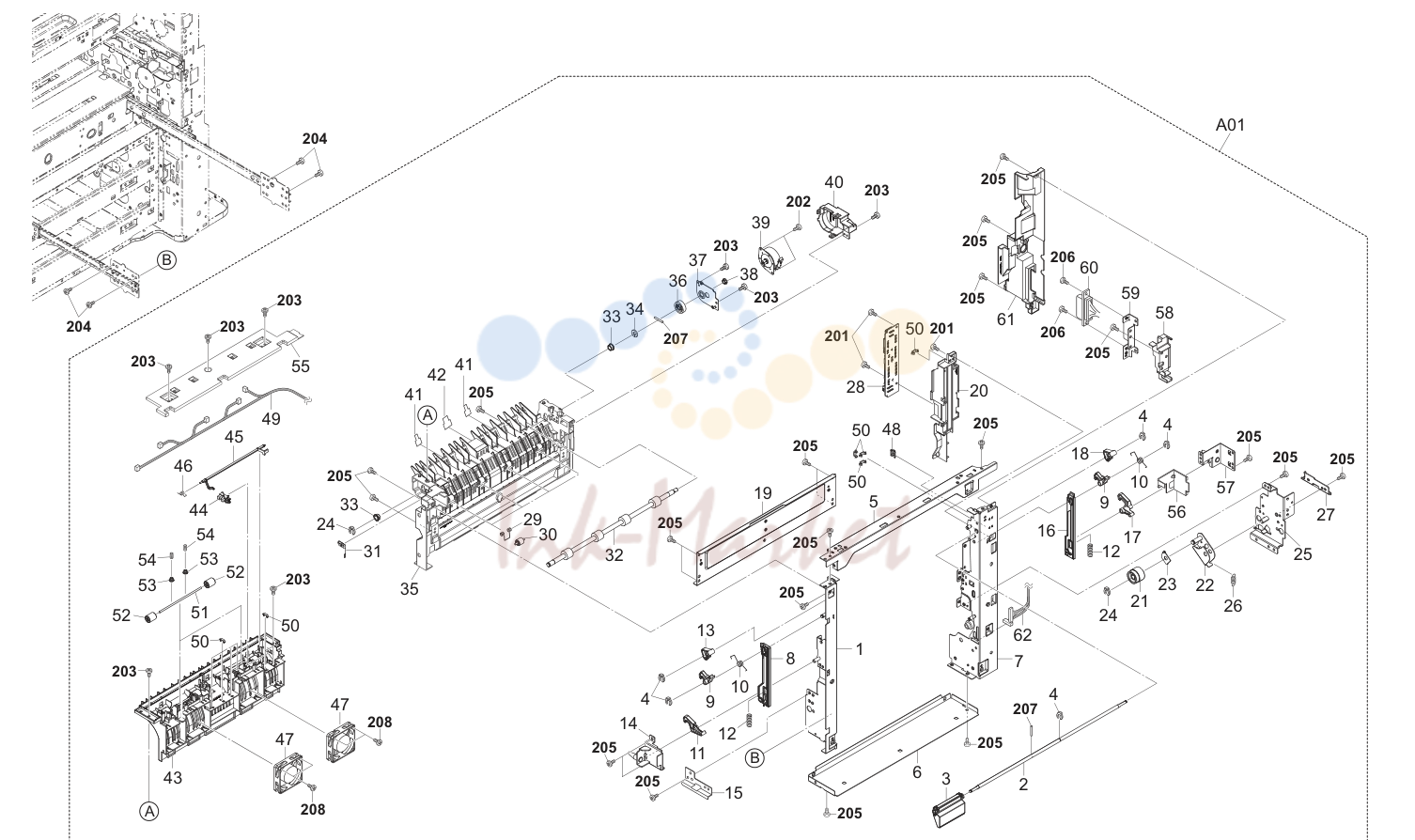

16. Paper Conveying Section 1-1

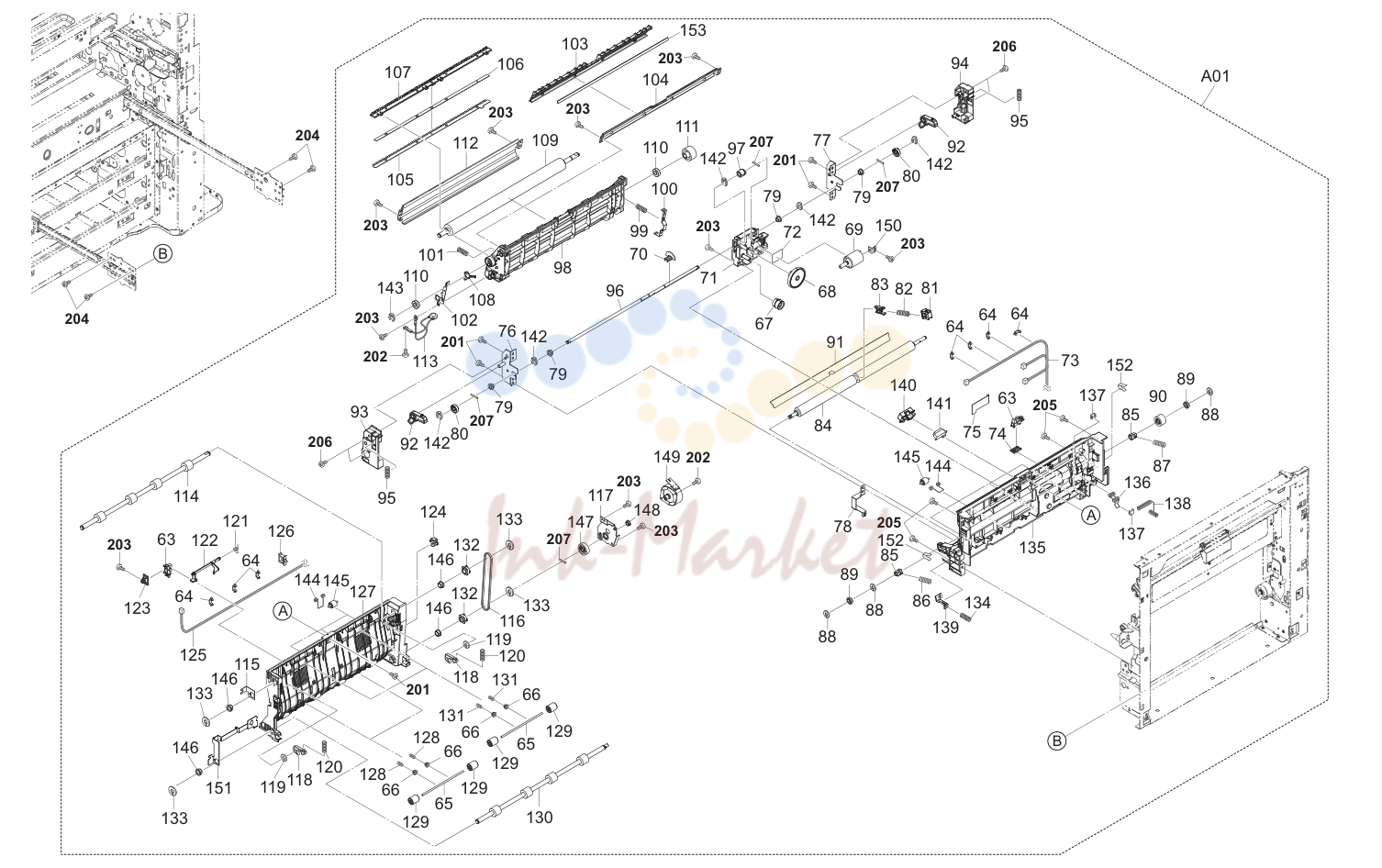

17. Paper Conveying Section 1-2

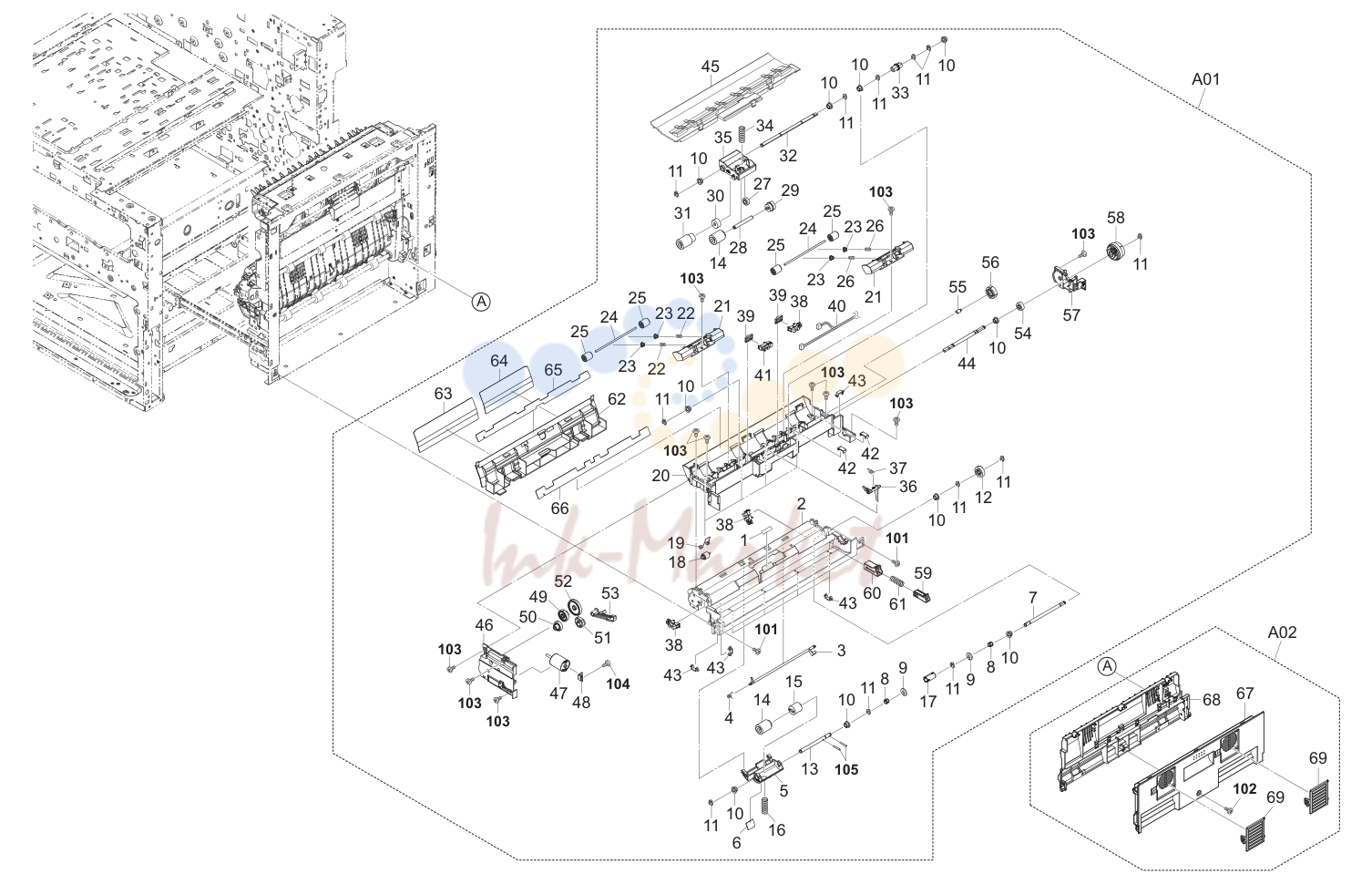

18. Paper Conveying Section 2

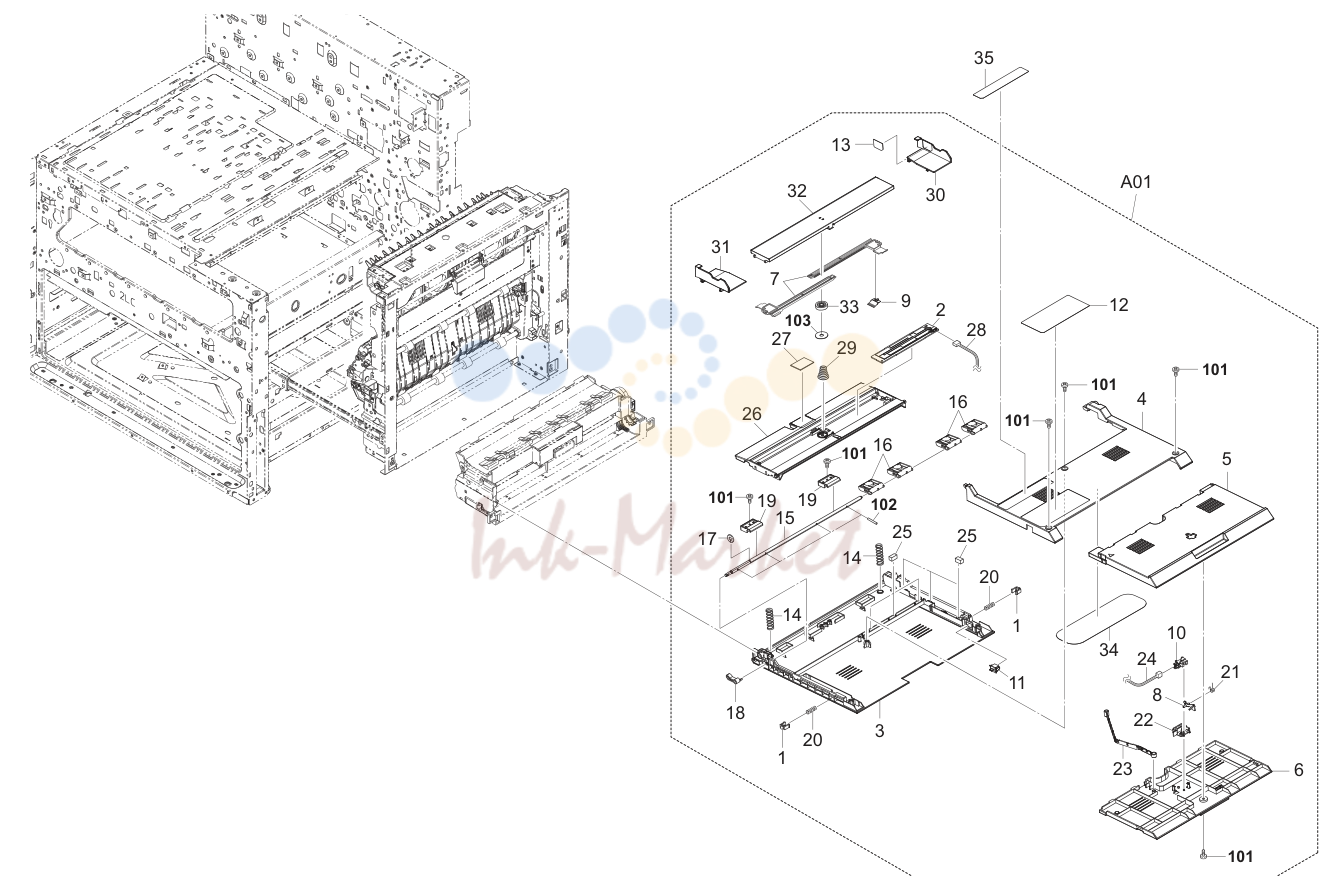

19. Paper Conveying Section 3

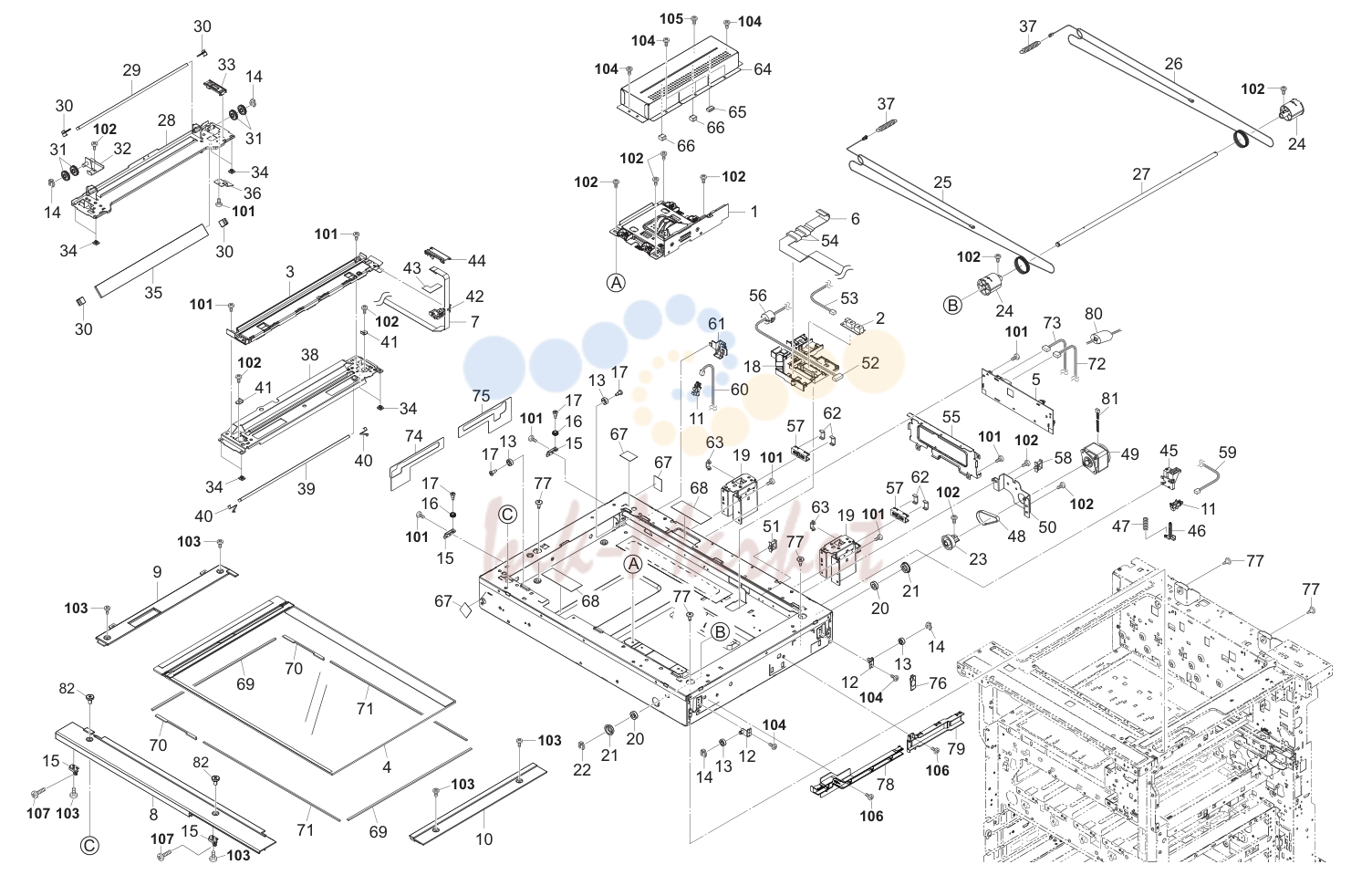

20. Scanner Section

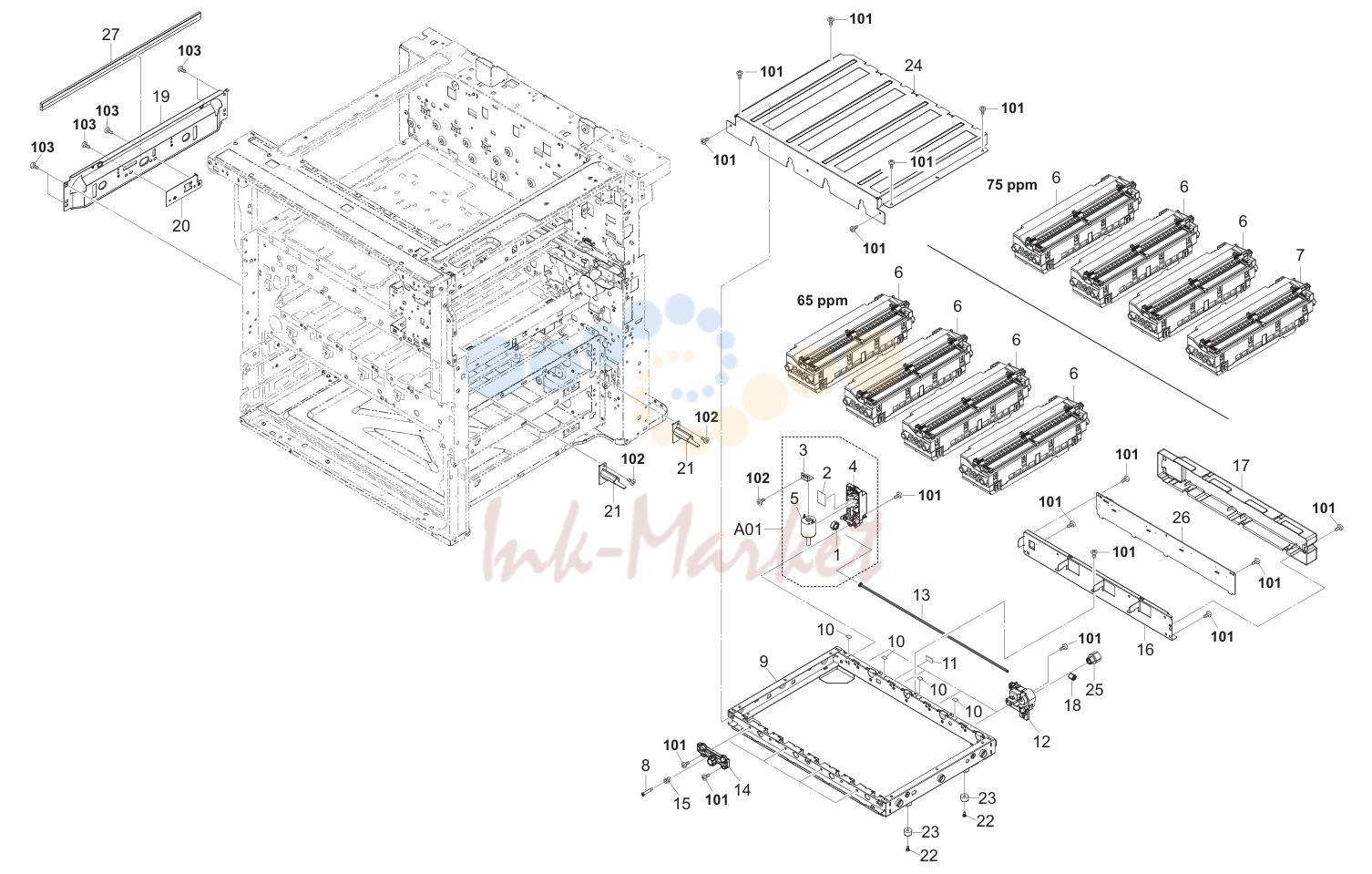

21. Laser Scanner Section
22. Image Formation & Developer Section
23. Inner Section
24. Transfer Section
25. Drive Section 2
26. Cooling Section
27. Exit Section
28. Job Separator Section
29. Bridge Section 1
30. Bridge Section 2
31. Bridge Section 3
32. Electrical Components 1
33. Electrical Components 2
34. Electrical Components 3
35. Operation Panel Section
36. Operation Arm Section
37. Covers(DP)
38. Frames(DP)
39. Table Assy(DP)
40. Paper Conveying Section(DP)
41. Paper Feed Section 1(DP)
42. Paper Feed Section 2(DP)
43. Drive Section & Electrical Components(DP)
44. Options 1
45. Options 2

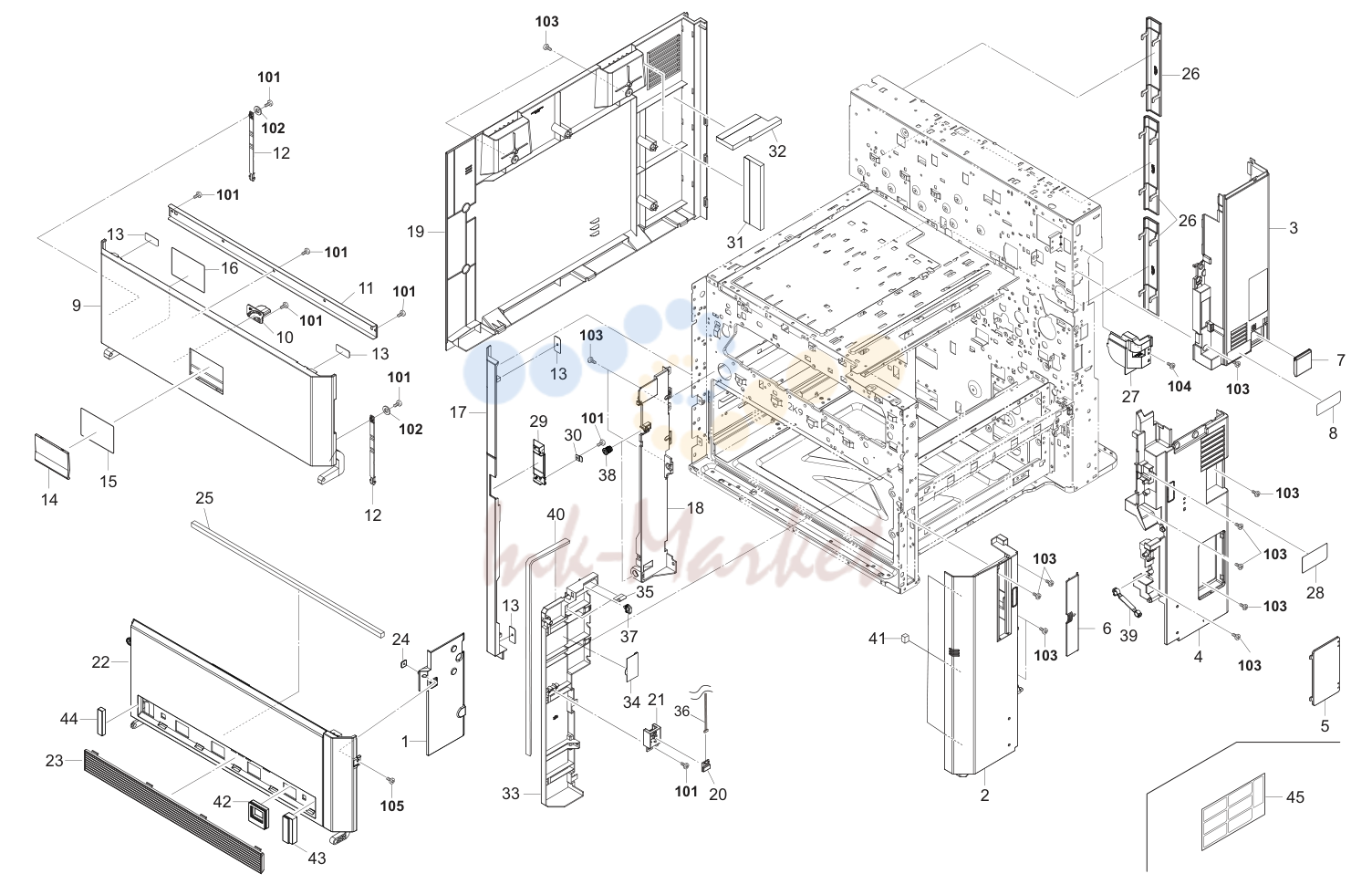

1. Covers 1

№	Артикул	Альт. артикул	Описание
8	302LC34620 запросить цену →	2LC34620	LABEL SW CAUTION EN
10	302K904320 запросить цену →	2K904320	STOPPER CONTAINER
11	302K904510 запросить цену →	2K904510	PLATE FRONT COVER
12	302K904560 запросить цену →	2K904560	STRAP FRONT COVER
13	2FB04270 запросить цену →	2FB04270	PLATE MAGNET
14	302LC04272 запросить цену →	2LC04272	EMBLEM
15	302N304010 запросить цену →	2N304010	SHEET EMBLEM 6551 6551ci
15	302N204190 запросить цену →	2N204190	SHEET EMBLEM 7551 7551ci
16	302K934670 запросить цену →	2K934670	LABEL TONER OPERATION
24	3CY06030 запросить цену →	3CY06030	RETAINER M4
25	302K933960 запросить цену →	2K933960	SPONGE FRONT COVER
27	302K939521 запросить цену →	2K939521	COVER WIRE FUSER
28	302K934620 запросить цену →	2K934620	LABEL POWER CABLE CAUTION EN
29	302K904650 запросить цену →	2K904650	LEVER BOTTLE COVER
30	2BL06890 запросить цену →	2BL06890	PLATE BYPASS HOLD
31	302K933810 запросить цену →	2K933810	SPONGE COVER LEFT LOWER A
32	302K933820 запросить цену →	2K933820	SPONGE COVER LEFT LOWER B
33	302K904262 запросить цену →	2K904262	COVER INNER CASSETTE R
34	302K902980 запросить цену →	2K902980	SHEET HUMIDITY SENSOR
35	302LC06210 запросить цену →	2LC06210	GUIDE WIRE FEED LOW
36	302LF46230 запросить цену →	2LF46230	WIRE FRONT LOW
37			7YZM610007++H01 YZ023340 ACCESS.SADDLE
38	302K904620 запросить цену →	2K904620	MAGNET CATCH
39	303NJ06050 запросить цену →	3NJ06050	STRAP
40	302K933G50 запросить цену →	2K933G50	SPONGE INNER CASSETTE
41	302K933G40 запросить цену →	2K933G40	SPONGE COVER RIGHT LOWER F
42	302K903B90 запросить цену →	2K903B90	SPONGE COVER FRONT MIDDLE
43	302K903F80 запросить цену →	2K903F80	SPONGE FRONT COVER A
44	302K903F90 запросить цену →	2K903F90	SPONGE FRONT COVER B
45	302LC34630 запросить цену →	2LC34630	LABEL SW CAUTION SET A

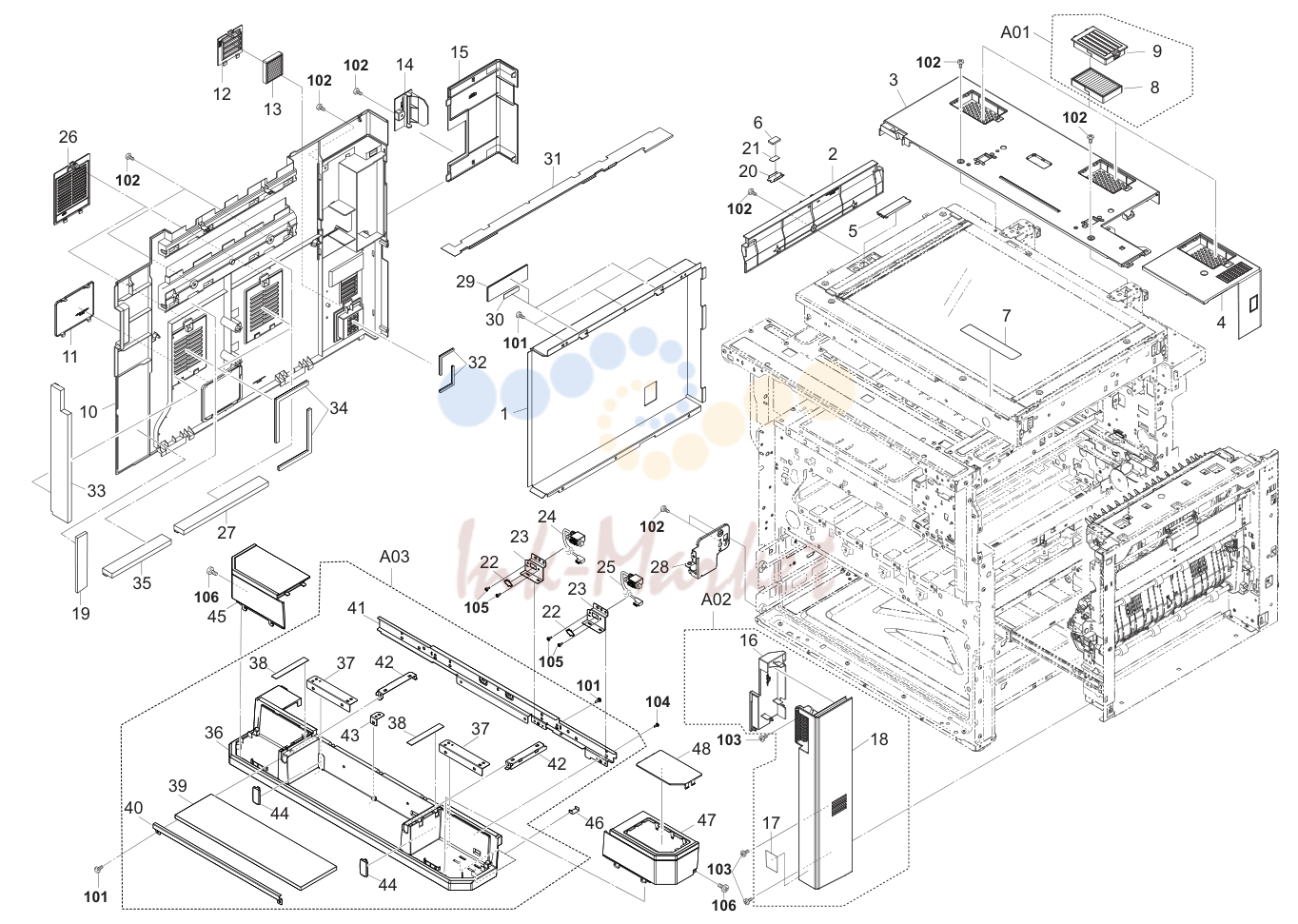

2. Covers 2

№	Артикул	Альт. артикул	Описание
1	302K904490 запросить цену →	2K904490	CASE WASTE BOTTLE 1 1 1  47 302N204040 2N204040 LID TOP RIGHT
6	302GR04370 запросить цену →	2GR04370	MAGNET CLIP DISH
7	302LC34031 запросить цену →	2LC34031	LABEL OPERATION CAUTION B
8			•302N433010 2N433010 FILTER TOP 3 3 3 102 7BB180408H BB111210 +BIND T.T S SCREW 4X8(BLACK)
9			•302K933181 2K933181 COVER FILTER EXIT 3 3 3 103 7BB780410H BB111220 +BIND T.T S SCREW 4X10 SR(BLACK)
11	302LC04311 запросить цену →	2LC04311	LID LEFT COVER 1 1 1 105 7BB600306H BB105730 +BIND M SCREW 3X6 R
13	302LC33370 ✓ в наличии	2LC33370	FILTER LEFT SIDE
17			•302N434050 2N434050 LABEL ENERGY STAR
19	302K933G20 запросить цену →	2K933G20	SPONGE LEFT COVER
20	303NB24210 запросить цену →	3NB24210	HOLDER MAGNET
21	302GR04380 запросить цену →	2GR04380	SEAL MAGNET
22	302K905900 запросить цену →	2K905900	SPRING USB HOLD
23	302N204090 запросить цену →	2N204090	MOUNT USB
24	302N246120 запросить цену →	2N246120	WIRE USB KEYBOARD
25	302N246130 запросить цену →	2N246130	WIRE USB CARD READER
27	302K933930 запросить цену →	2K933930	SPONGE COVER LEFT UPPER D
28	302K904340 запросить цену →	2K904340	MOUNT WASTE BOTTLE COVER
29	302K933910 запросить цену →	2K933910	SEAL FRAME LEFT
30	302J502020 запросить цену →	2J502020	SHEET FRAME CENTER
31	302K933840 запросить цену →	2K933840	FILM SEAL TONER C
32	302K933330 запросить цену →	2K933330	SPONGE DUCT DLP C
33	302K933790 запросить цену →	2K933790	SPONGE COVER LEFT UPPER A
34	302K933800 запросить цену →	2K933800	SPONGE COVER LEFT UPPER B
35	302K933920 запросить цену →	2K933920	SPONGE COVER LEFT UPPER C
36			•302N204010 2N204010 COVER FRONT TOP
37			•302N204020 2N204020 MOUNT TABLE
38			•302N204130 2N204130 SHEET GLASS TABLE
39			•302N204060 2N204060 GLASS TABLE
40			•302N204070 2N204070 MOUNT GLASS TABLE
41			•302N204080 2N204080 STAY TABLE GLASS
42			•302N204100 2N204100 RETAINER GLASS TABLE
43			•302N204110 2N204110 MOUNT TABLE MIDDLE
44			•302N204120 2N204120 LID TOP KEYBOARD 2pcs
46	303LL02330 запросить цену →	3LL02330	HOLDER WIRE D

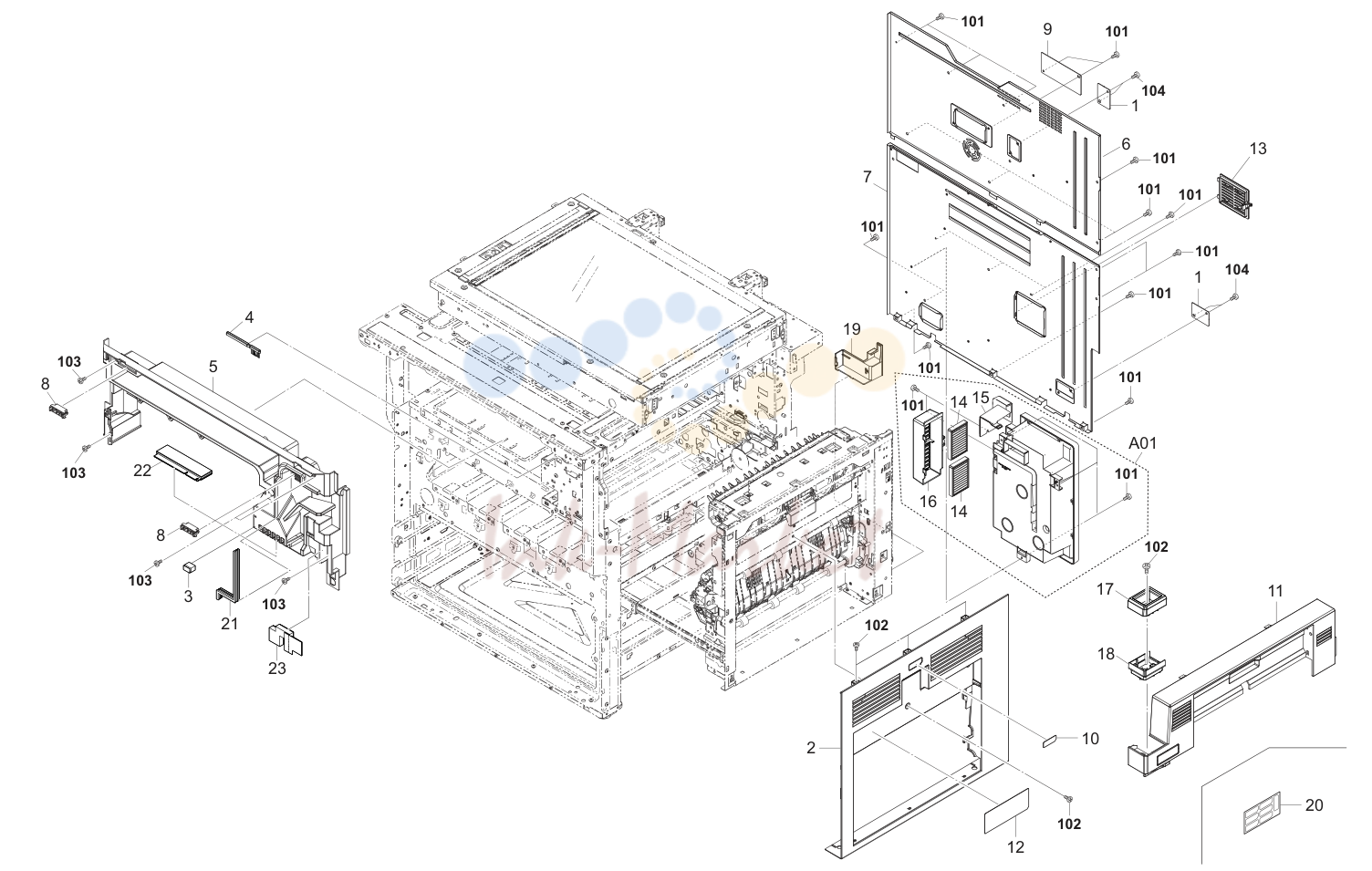

3. Covers 3

№	Артикул	Альт. артикул	Описание
1	2C912430 запросить цену →	2C912430	LID KMAS 2 2 2 101 7BB782308H BB111300 +TP-FLAT T.T S SCREW 3X8 SR(BLACK)
3	302LF33B10 запросить цену →	2LF33B10	SPONGE LOWER RIGHT SP 1 1 1 103 7BB700408H BB105640 +BIND T.T S SCREW 4X8 SR
4	2BL16220 запросить цену →	5AAVBRUSH036	BRUSH CLEANER 1 1 1 104 7BB700308H BB105600 +BIND T.T S SCREW 3X8 SR
5	302K904232 запросить цену →	2K904232	COVER INNER
8	302LF04130 запросить цену →	2LF04130	MAGNET CATCH
9	302LC04471 запросить цену →	2LC04471	LID FAX BOARD
10	302LC34110 запросить цену →	2LC34110	LABEL MPF PUSH
12	302LC34070 запросить цену →	2LC34070	LABEL MPF CAUTION B
13	302LC04511 запросить цену →	2LC04511	LID REAR COVER
14			•302K933A80 2K933A80 FILTER LEFT SIDE
15			•302N233110 2N233110 LID DISPOSAL
16			•302N233020 2N233020 COVER FILTER LEFT SIDE
18	302K904220 запросить цену →	2K904220	HOLDER CLIP B
19	302K929590 запросить цену →	2K929590	COVER INNER CONVEYING B
20	302LC34180 запросить цену →	2LC34180	LABEL MPF SET A
21	302K903E00 запросить цену →	2K903E00	SEAL COVER INNER A
22	302K933F30 запросить цену →	2K933F30	SHEET INNER UPPER
23	302K933F80 запросить цену →	2K933F80	SEAL FRONT COVER R B

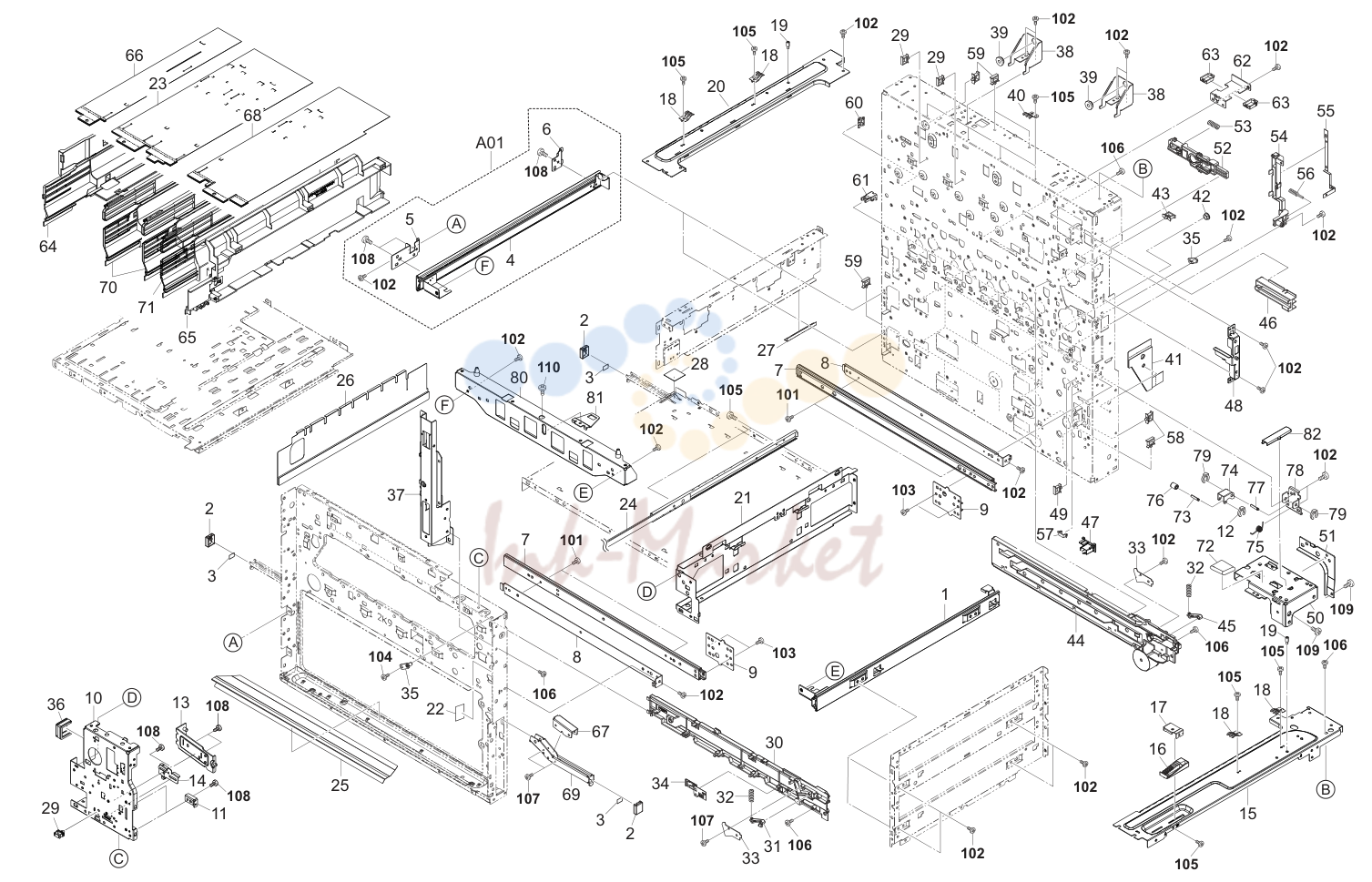

4. Frames

№	Артикул	Альт. артикул	Описание
1	302N209501 запросить цену →	2N209501	SLIDER CASSETTE RIGHT 2 2 2 49 7YZM610007++H01 YZ023340 ACCESS.SADDLE
2	302FZ02580 запросить цену →	2FZ02580	CAP HANDLE 3 3 3 50 302K905532 2K905532 RETAINER OPERATION ARM
3	302FZ03110 запросить цену →	2FZ03110	SEAL HANDLE 3 3 3 51 302K902920 2K902920 REINFORCEMENT UPPER REAR
4			•302N209511 2N209511 SLIDER CASSETTE LEFT 2 2 2 53 302K931980 2K931980 SPRING LEVER RELEASE
5			•302N209530 2N209530 MOUNT SLIDER LF 2 2 2 54 302K939340 2K939340 GUIDE HV SEPARATION
6			•302N209540 2N209540 MOUNT SLIDER LR 2 2 2 55 302K939350 2K939350 PLATE HV SEPARATION
7	302K924300 запросить цену →	2K924300	SLIDER CONVEYING 2 2 2 56 302K939360 2K939360 SPRING HV
8	302K924311 запросить цену →	2K924311	MOUNT SLIDER CONVEYING 2 2 2 57 302K931080 2K931080 WIRE STOPPER
9	302K924320 запросить цену →	2K924320	MOUNT CONVEYING 2 2 2 58 7YZM610008++H01 YZ037940 ACCESS.SADDLE
10	302K902150 запросить цену →	2K902150	FRAME FRONT FUSER A 1 1 1 59 7YZM610003++H01 YZ010250 ACCESS SADDLE
11	302N204150 запросить цену →	2N204150	NUT ADJUST M2 2 2 2 60 7YZM210006++H01 YZ038000 ACCESS.EDGING
12	5MVX111DN007 запросить цену →	2BT11070	STOPPER 3 /2BT1107 A4 4 4 4 61 302FZ02591 2FZ02591 HOOK DLP
13	302K902261 запросить цену →	2K902261	MOUNT FUSER ADJUST 1 1 1 62 302K939080 2K939080 PLATE SHIELD BOX
14	302K902270 запросить цену →	2K902270	PLATE FUSER ADJUST 1 1 1 63 7YZM210003++H01 YZ037970 ACCESS.EDGING
15	302K902220 запросить цену →	2K902220	STAY UPPER TOP RIGHT 1 1 1 64 302K903370 2K903370 RAIL CONTAINER L
16	302K902950 запросить цену →	2K902950	ADJUSTER SCANNER 1 1 1 65 302K903340 2K903340 RAIL CONTAINER R
17	302K902960 запросить цену →	2K902960	MOUNT RUBBER SCANNER 1 1 1 66 302K902600 2K902600 FILM FRAME UPPER Y
18	302H017310 запросить цену →	2H017310	GROUND SCANNER REAR 4 4 4 67 302LC02810 2LC02810 PROTECTOR PLATE HANDLE
19	302FB16320 запросить цену →	2FB16320	PIN ROLLER RELEASE LEVER 2 2 2 68 302K902580 2K902580 FILM FRAME UPPER K
20	302K902230 запросить цену →	2K902230	STAY UPPER TOP LEFT 1 1 1 69 302LC02561 2LC02561 HANDLE RIGHT
21	302K902171 запросить цену →	2K902171	FRAME FUSER UNIT 1 1 1 70 302K903350 2K903350 RAIL CONTAINER C
22	302HS08310 запросить цену →	2HS08310	FILM TE SENSOR 1 1 1 71 302K903360 2K903360 RAIL CONTAINER RC
23	302K902590 запросить цену →	2K902590	FILM FRAME UPPER MC 1 1 1 72 7ZGSSTG58014H01 ZG128680 SHIELD GASKET
24	302LF28720 запросить цену →	2LF28720	SLIDER RELEASE 1 1 1 73 302K909630 2K909630 SHAFT HOOK PULLEY
25	302K902571 запросить цену →	2K902571	FILM BASE CASSETTE 1 1 1 74 302K909640 2K909640 LEVER CASSETTE HOOK
26	302N233A10 запросить цену →	2N233A10	FILM DLP RAIL LEFT 1 1 1 75 302LH02050 2LH02050 SPRING CASSETTE HOOK
27	302K902810 запросить цену →	2K902810	SHEET LSU LEFT 1 1 1 76 303LW24060 3LW24060 PULLEY EJECT
28	302FB26540 запросить цену →	2FB26540	FILM S-BOX C 1 1 1 77 303NF02280 3NF02280 SHAFT HOOK FULCRUM
29			7YZM610002++H01 YZ010240 ACCESS SADDLE 3 3 3 78 303NF02301 3NF02301 HOLDER DECK HOOK
30	302K902770 запросить цену →	2K902770	RAIL MIDDLE TRANSFER FRONT 1 1 1 79 5MVX111DN003 2A806250 RING STOPPER /A-49 FEED A4
31	302K902790 запросить цену →	2K902790	STOPPER RAIL FRONT 1 1 1 80 302N209521 2N209521 STAY CASSETTE FRONT
32	302FZ02300 запросить цену →	2FZ02300	SPRING STOPPER 2 2 2 81 302N209550 2N209550 PLATE CASSETTE HOLD
33	302K902830 запросить цену →	2K902830	PLATE RAIL 2 2 2 82 303JY28390 3JY28390 COVER WIRE EJECT
34	302K902930 запросить цену →	2K902930	PLATE EARTH IMAGE F
35	302K924450 запросить цену →	2K924450	PIN HOOK
36	302LF33530 запросить цену →	2LF33530	SEAL DUCT EXIT
37	302K902162 запросить цену →	2K902162	FRAME FRONT FUSER B
38	302K902250 запросить цену →	2K902250	PLATE MOUNT DP
39	2AV12280 запросить цену →	2AV12280	BASE RUBBER,SCANNER SECTION 2 2 2 101 7BB100306H1 BB105820 +BIND T.T S SCREW 3X6
40	302H017380 запросить цену →	2H017380	GROUND BASE SCANNER 4 4 4 102 7BB700408H BB105640 +BIND T.T S SCREW 4X8 SR
41	302K902990 запросить цену →	2K902990	SHEET COVER PWB FEED 1 1 1 103 7BB607406H BB107150 +TP-CUP M SCREW 4X6 R
42			7YZM110001++H01 YZ009420 ACCESS.BUSHING 1 1 1 104 7BB200408H BB106960 +BIND T.T P SCREW 4X8
43			7YZM610001++H01 YZ010230 ACCESS SADDLE 1 1 1 105 7BB700308H BB105600 +BIND T.T S SCREW 3X8 SR
44	302K902761 запросить цену →	2K902761	RAIL MIDDLE TRANSFER REAR 1 1 1 106 7BB200410H BB105700 +BIND T.T P SCREW 4X10
45	302K902780 запросить цену →	2K902780	STOPPER RAIL REAR 1 1 1 107 7BB200308H BB105660 +BIND T.T P SCREW 3X8
46	302K902850 запросить цену →	2K902850	RAIL EXIT REAR 1 1 1 108 7BB700306H BB105590 +BIND T.T S SCREW 3X6 SR
47	302K933C40 запросить цену →	2K933C40	DUCT TONER FRONT 4 4 4 109 7BB700412H BB106830 +BIND T.T S SCREW 4X12 SR
48	302K902970 запросить цену →	2K902970	PLATE BRACKET FUSER 1 1 1 110 7BB180408H BB111210 +BIND T.T S SCREW 4X8(BLACK)

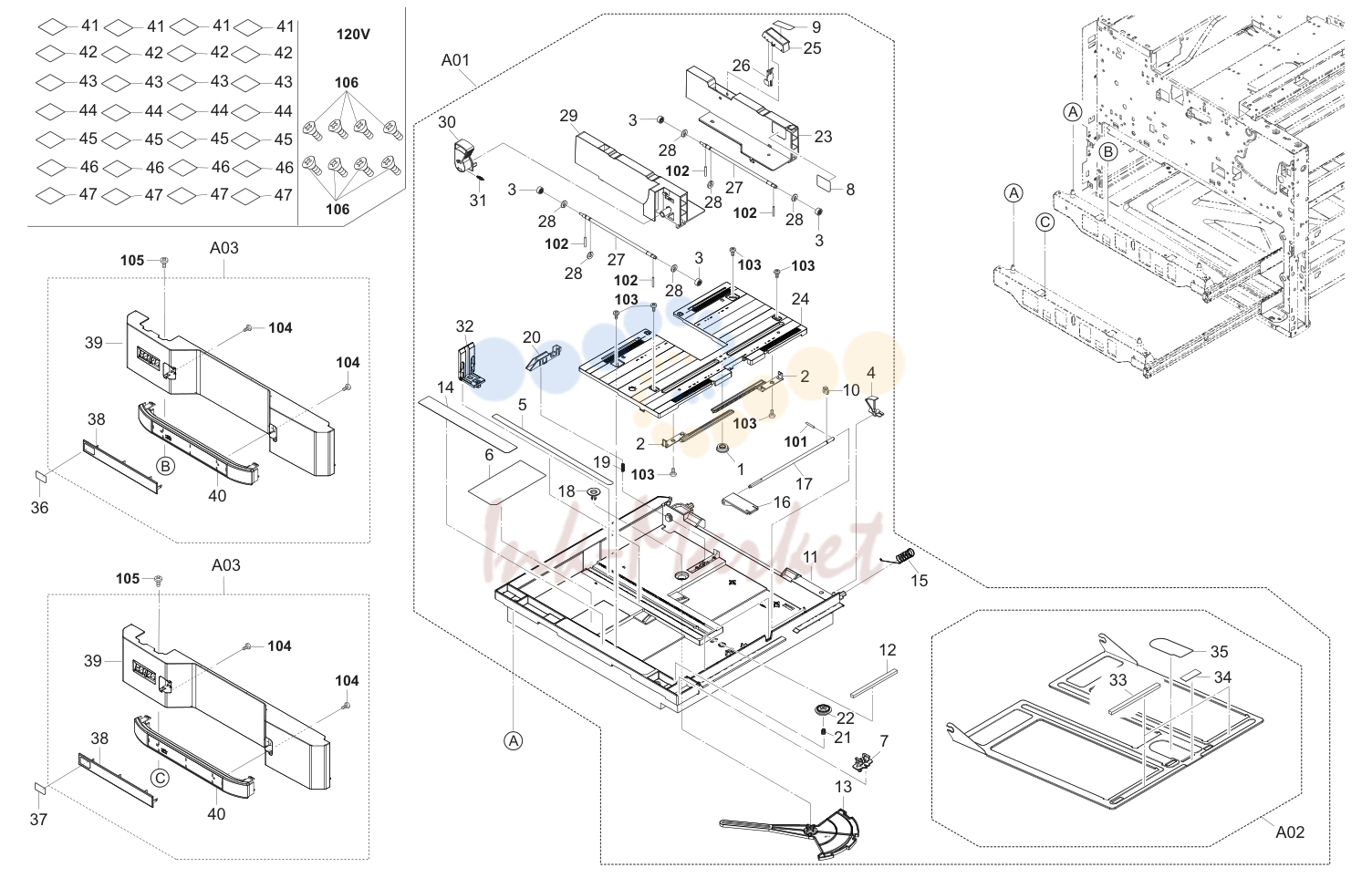

5. Paper Cassettes

№	Артикул	Альт. артикул	Описание
2			•302K909060 2K909060 RACK CURSOR 4 4 4 45 302K934750 2K934750 SHEET CASSETTE PAPER MEDIA KL-C azil)
4			•302K909270 2K909270 ACTUATOR PAPER LEVEL DETECTION 2 2 2 46 302K934760 2K934760 SHEET CASSETTE PAPER MEDIA KL-D Dutch
5			•302K934011 2K934011 LABEL PAPER SIZE A 2 2 2 47 302K934770 2K934770 SHEET CASSETTE PAPER MEDIA KL-E Italia s n ia / n Rus-
6			•302K934021 2K934021 LABEL PAPER SIZE B
7			•302GR09991 2GR09991 LIFT LOCK
8			•302K934090 2K934090 LABEL CASSETTE PAPER MAX
9			•302K934100 2K934100 LABEL CASSETTE CURSOR LOCK
10			•5MVX111DN003 2A806250 RING STOPPER /A-49 FEED A4
11			•302N209011 2N209011 CASSETTE BASE 2 2 2 101 7BP512525B0CH01 BP124910 PARALLEL PIN 2.5X25
12			•33907210 33907210 CUSHION,CASSETTE WORK PLATE 4 4 4 102 7BP512008B0CH01 BP126150 PARALLEL PIN 2.0X8
13			•302N209030 2N209030 ARM SIZE DETECTION 2 2 2 103 7BB282308H BB111240 +TP-FLAT T.T P SCREW 3X8(BLACK)
14			•302K934030 2K934030 LABEL CASSETTE OPERATION 2 2 2 104 7BB200308H BB105660 +BIND T.T P SCREW 3X8
15			•302N209040 2N209040 SPRING CASSETTE EARTH 2 2 2 105 7BB180408H BB111210 +BIND T.T S SCREW 4X8(BLACK)
16			•302K909090 2K909090 PLATE WORK 2 2 2 106 7BB203308H BB106950 +FLAT HEAD T.T P SCREW 3X8
17			•302K909190 2K909190 SHAFT WORK PLATE
18			•302K909140 2K909140 CAP TURN PLATE
19			•302H728100 2H728100 SPRING EXIT PULLEY
20			•302K909251 2K909251 LEVER SIDE SW
21			•302FZ29131 2FZ29131 SPRING DU
22			•302K909100 2K909100 CAM CURSOR RAIL
23			•302K909041 2K909041 CURSOR REAR
24			•302K909021 2K909021 RAIL CURSOR
25			•302K909121 2K909121 LEVER CURSOR LOCK REAR
26			•302K909151 2K909151 LOCK REAR CURSOR
27			•302K909131 2K909131 SHAFT CURSOR GEAR
28			•302K924820 2K924820 CUT-WASHER
29			•302K909031 2K909031 CURSOR FRONT
30			•302K909050 2K909050 LEVER CURSOR
31			•303JC02050 3JC02050 SPRING LOOP SOLENOID
32			•302N209020 2N209020 CURSOR END
33			••33907210 33907210 CUSHION,CASSETTE WORK PLATE
34			••302K909260 2K909260 PAD BOTTOM
35			••302K934040 2K934040 LABEL SET PAPER
36	302K934050 запросить цену →	2K934050	LABEL CASSETTE NUMBER
37	302K934060 запросить цену →	2K934060	LABEL CASSETTE NUMBER
41	302K934700 запросить цену →	2K934700	SHEET CASSETTE PAPER SIZE A Metric
42	302K934710 запросить цену →	2K934710	SHEET CASSETTE PAPER SIZE B Inch
43	302K934730 запросить цену →	2K934730	SHEET CASSETTE PAPER MEDIA KL-A English
44	302K934740 запросить цену →	2K934740	SHEET CASSETTE PAPER MEDIA KL-B Spanish

6. Paper Deck Covers

№	Артикул	Альт. артикул	Описание
3			•302K906681 2K906681 SHAFT FEED LOW HOOK
4			•302K906660 2K906660 HANDLE FEED LOW
5			•302K906670 2K906670 HOOK FEED LOW
6			•303NJ06010 3NJ06010 COVER FEED LOW
7			•302FZ20021 2FZ20021 SPRING LID
8			•303NF06170 3NF06170 LEVER SW
9			•303NF06141 3NF06141 GUIDE VERTICAL
10			•303NJ06050 3NJ06050 STRAP
12	302FZ02600 запросить цену →	2FZ02600	FOOT
13	303NF02330 запросить цену →	3NF02330	PLATE FULCRUM
101	7BB180408H запросить цену →	BB111210	+BIND T.T S SCREW 4X8(BLACK)
102	7BB782410H запросить цену →	BB111310	+TP-FLAT T.T S SCREW 4X10 SR(BLACK)
103	7BB780420H запросить цену →	BB116060	+BIND T.T S SCREW 4X20 SR(BLACK)
104	7BB600306H запросить цену →	BB105730	+BIND M SCREW 3X6 R
105	7BB200410H запросить цену →	BB105700	+BIND T.T P SCREW 4X10

7. Paper Deck Frames

№	Артикул	Альт. артикул	Описание
1	303LM02170 запросить цену →	3LM02170	RUBBER BOLT 4 4 4 101 7BB606512H BB105300 +BIND M SCREW WITH SW W 5X12 R
2	303LM02230 запросить цену →	3LM02230	SHEET BOLT RUBBER 4 4 4 102 7BB700410H BB107090 +BIND T.T S SCREW 4X10 SR
3	303NF02210 запросить цену →	3NF02210	BOLT DECK STOPPER 2 2 2 103 7BB700408H BB105640 +BIND T.T S SCREW 4X8 SR
4	302A002171 запросить цену →	2A002171	CASTER UA 4 4 4 104 7BB700308H BB105600 +BIND T.T S SCREW 3X8 SR
5	303NF02290 запросить цену →	3NF02290	SHAFT HOOK PULLEY
6	5MVX111DN003 ✓ в наличии	2A806250	RING STOPPER /A-49 FEED A4
7	303NF02270 запросить цену →	3NF02270	LEVER DECK HOOK
8	302FG07020 запросить цену →	2FG07020	PULLEY,CASSETTE RAIL
9	303NF02310 запросить цену →	3NF02310	SPRING DECK HOOK
10	303NF02280 запросить цену →	3NF02280	SHAFT HOOK FULCRUM
11	302LH02050 запросить цену →	2LH02050	SPRING CASSETTE HOOK
12	303NF10030 запросить цену →	3NF10030	SLIDER DECK
13	303NF02150 запросить цену →	3NF02150	RAIL DECK FEED
14	303NF02260 запросить цену →	3NF02260	RAIL CONVEYING
15	302FZ09050 запросить цену →	2FZ09050	SLIDER CASSETTE
16	303LM02181 запросить цену →	3LM02181	PIN STAY
17	303LM02132 запросить цену →	3LM02132	BOLT STOPPER
18			7YZM210005++H01 YZ037990 ACCESS.EDGING
19	303NF02301 запросить цену →	3NF02301	HOLDER DECK HOOK
20	303NF39010 запросить цену →	3NF39010	MOUNT BRACKET DESK
21	303NF02190 запросить цену →	3NF02190	MOUNT FOOT REAR
22	303NF02171 запросить цену →	3NF02171	MOUNT SLIDER DECK
23	303NF02130 запросить цену →	3NF02130	PLATE BOLT FRONT
24	303NF02060 запросить цену →	3NF02060	STAY UPPER RIGHT
25	303NF02121 запросить цену →	3NF02121	PLATE LOW
26	303NF02340 запросить цену →	3NF02340	MOUNT EARTH REAR
27			7YZM210006++H01 YZ038000 ACCESS.EDGING
28	302K902290 запросить цену →	2K902290	PLATE JOINT RIGHT

8. Paper Deck Cassettes

№	Артикул	Альт. артикул	Описание
7	302K934070 запросить цену →	2K934070	LABEL CASSETTE NUMBER
8	302K934080 запросить цену →	2K934080	LABEL CASSETTE NUMBER
9			•2BC06980 2BC06980 STOPPER
11			•303NF10070 3NF10070 CURSOR END DECK Metric
12			•303NF10080 3NF10080 CURSOR DECK FRONT
13			•303NF10090 3NF10090 CURSOR DECK REAR
15			•303NF10180 3NF10180 WIRE LIFT A
16			•303NF10190 3NF10190 WIRE LIFT B
17			•303NF10220 3NF10220 STOPPER PULLEY
18			•303NF10410 3NF10410 CURSOR END SUB Metric
19			•28107310 49028101 BUSH
20			•2BC07020 2BC07020 FRONT PULLEY,LIFT DRIVE
21			•303NF34030 3NF34030 LABEL DECK PAPER DIRECTION
22			•303NF34020 3NF34020 LABEL DECK OPERATION B
23			•303NF34060 3NF34060 LABEL DECK SIZE B Metric
24			•303NF34080 3NF34080 LABEL DECK SIZE D Metric
25			•302GR09991 2GR09991 LIFT LOCK
26			•303NF10012 3NF10012 DECK CASSETTE
27			•303NF10430 3NF10430 PLATE EARTH REAR
28			•303NF10450 3NF10450 WIRE EARTH B
29			•303NF10440 3NF10440 WIRE EARTH A
30			•303NF10420 3NF10420 PLATE EARTH FRONT
31			•303NF10320 3NF10320 HOLDER PULLEY
32			•303NF10051 3NF10051 PLATE LIFT DECK
33			•2BC07120 2BC07120 SPACER,DECK LIFT
34			•303JY37220 3JY37220 STATIC ELIMINATOR CURSOR
35			•3A707290 3A707290 PAD,LIFT
36			•303NF34011 3NF34011 LABEL DECK OPERATION A Metric
37			•303NF10300 3NF10300 PULLEY LIFT WIRE
38			•303NF10140 3NF10140 MOUNT DECK DAMPER
39			•303NF10170 3NF10170 SPRING LIFT STOPPER
40			•302G404160 2G404160 DAMPER
41			•303NF10100 3NF10100 PLATE DECK SUB
42			•303NF10150 3NF10150 PLATE WIRE LOCK
43			•303NF10390 3NF10390 MOUNT CURSOR ADJUST
44			•303NF10110 3NF10110 MOUNT CURSOR
45			•303NF10250 3NF10250 PIN CURSOR LOCK
46			•303NF10130 3NF10130 SHAFT DECK LIFT
47			•303NF34040 3NF34040 LABEL DECK PAPER LIMIT

9. Paper Deck Feed Section 1

№	Артикул	Альт. артикул	Описание
5			•302F925780 2F925780 SPRING DU 6 6 6 53 303NJ06070 3NJ06070 PULLEY FEED PF
6			•302N406010 2N406010 PLATE FRAME UPPER 1 1 1 54 303NJ06060 3NJ06060 HOLDER PULLEY PF
7			•302K906510 2K906510 SHAFT FEED LOW 2 2 2 55 302K906100 2K906100 MOUNT PRIMARY FEED
8			•302K906321 2K906321 ACTUATOR PAPER EMPTY 1 1 1  A03 303NF94010 3NF94010 PARTS MIDDLE ROLLER UNIT SP
12			•5MVX111DN003 2A806250 RING STOPPER /A-49 FEED A4 6 6 6 59 •303NF06090 3NF06090 GUIDE JUNCTION VF
17			•302N406160 2N406160 LEVER RETARD LOCK 1 1 1 64 •302K931080 2K931080 WIRE STOPPER
18			•302K906420 2K906420 PLATE RETARD ADJUST 1 1 1 65 •303NF06240 3NF06240 COVER MIDDLE
19			•302K906270 2K906270 MOUNT PRIMARY FEED R 1 1 1 66 •302H729120 2H729120 SPRING ACT DU
20			•2FM04150 5MVM163DN005 CAP SPRING /B-11 ENCLOSURE A4 6 6 6 67 •28107310 49028101 BUSH
21			•302K906700 2K906700 HOLDER PULLEY 1 1 1 68 •302K924820 2K924820 CUT-WASHER
22			•302F929260 2F929260 PULLEY DU LOW 5 5 5 69 •303NF06220 3NF06220 MOUNT SENSOR VF
23			•302K906710 2K906710 SHAFT ASSIST PULLEY 1 1 1  A04 •303NF94080 3NF94080 PARTS SENSOR OPT. SET SP
24			•302K906151 2K906151 HOLDER RETARD 1 1 1 70 ••302GR17970 2GR17970 STOPPER PI
25			•302K324450 2K324450 BUSH 6 6 6 6 71 ••303M894260 3M894260 PARTS SENSOR OPT SP
26			•302K924820 2K924820 CUT-WASHER
27			•34806040 34806040 LOWER BUSHING,PAPER FEED
28			•302K906750 2K906750 TORQUE-LIMITER
29			•302K906300 2K906300 PLATE RETARD HOLDER
30			•302N406150 2N406150 FULCRUM-PIN RETARD
31			•302N406130 2N406130 LEVER RETARD RELEASE 1 1 1 101 7BB700410H BB107090 +BIND T.T S SCREW 4X10 SR
32			•302N406200 2N406200 SPRING RETARD 1 1 1 102 7BB600306H BB105730 +BIND M SCREW 3X6 R
33			•302K906721 2K906721 SHEET PRIMARY FEED HI 1 1 1 103 7BB200312H BB105680 +BIND T.T P SCREW 3X12
34			•302K906250 2K906250 GUIDE PRIM FEED WIRE 1 1 1 104 7BB700308H BB105600 +BIND T.T S SCREW 3X8 SR
35			•303NJ46160 3NJ46160 WIRE PRIMARY FEED UNIT 1 1 1 105 7BB200308H BB105660 +BIND T.T P SCREW 3X8
36			•302N406060 2N406060 GUIDE FRONT LOWER 1 1 1 106 7BC040621250H01 BC129400 WASHER 6.2X12X0.5T
37			•302N406140 2N406140 SPRING RETARD LOCK
38			•302K906290 2K906290 HOLDER SENSOR FEED
39			•302H708150 2H708150 SPONGE WIRE MPT
40			•302K931080 2K931080 WIRE STOPPER
41			•302N406050 2N406050 HOLDER PICKUP
42			•302K906080 2K906080 PIN PICK UP IDLE
43			•5MVX111DN007 2BT11070 STOPPER 3 /2BT1107 A4
44			•302N406070 2N406070 SHAFT PICKUP PRIMARY
45			•302N406120 2N406120 ONEWAY-CLUTCH
46			•302K906260 2K906260 SPRING PICK UP
47			•302K906111 2K906111 PLATE PRIMARY FEED DRIVE
48			•302K906280 2K906280 HOLDER PRIM FEED PULLEY

10. Paper Deck Feed Section 2

№	Артикул	Альт. артикул	Описание
1	303NF06150 запросить цену →	3NF06150	STOPPER HF
2	303NF06330 запросить цену →	3NF06330	BUSH FEED HF
3	2BC06910 запросить цену →	2BC06910	STOPPER
4	303NF06040 запросить цену →	3NF06040	ACTUATOR HF
6	5MVX111DN003 ✓ в наличии	2A806250	RING STOPPER /A-49 FEED A4
8	303NF06010 ✓ в наличии	3NF06010	GUIDE HF LOWER
9	303NF34100 запросить цену →	3NF34100	LABEL DECK B1
10	303NF06340 запросить цену →	3NF06340	CUSHION ACTUATOR
11	303NF06060 запросить цену →	3NF06060	PLATE HF ROLLER
12	28107310 запросить цену →	49028101	BUSH
13	302H729120 запросить цену →	2H729120	SPRING ACT DU
14	303NF06270 запросить цену →	3NF06270	PIN HF LOWER
15	303NF46220 запросить цену →	3NF46220	WIRE LEFT DECK
16	303NF06260 запросить цену →	3NF06260	LID WIRE
17	303NF06050 запросить цену →	3NF06050	PLATE HF L
18	303NF06030 запросить цену →	3NF06030	GUIDE HF LEFT
19	303NF06020 запросить цену →	3NF06020	RAIL HF LEFT
20	303NF06070 запросить цену →	3NF06070	SLIDER HF RAIL
21	303NF06250 запросить цену →	3NF06250	COVER FEED LEFT
22	303NF06282 запросить цену →	3NF06282	RAIL HF LOWER
23	303NF06301 запросить цену →	3NF06301	SLIDER HF FRONT
24	303NF06080 запросить цену →	3NF06080	GUIDE HF UPPER
25	303NF34110 запросить цену →	3NF34110	LABEL DECK B2
26	302K906510 запросить цену →	2K906510	SHAFT FEED LOW
27	302H722760 запросить цену →	2H722760	PULLEY MIDDLE A
28	303NF06320 запросить цену →	3NF06320	SPRING DECK FEED
29	2FM04150 запросить цену →	5MVM163DN005	CAP SPRING /B-11 ENCLOSURE A4
30	303NF06180 запросить цену →	3NF06180	LEVER HF UPPER
31	302F708310 запросить цену →	2F708310	SPRING LOCK MPF
32	303NF06310 запросить цену →	3NF06310	STAY GUIDE UPPER
101	7BB200412H запросить цену →	BB105710	+BIND T.T P SCREW 4X12
102	7BB200410H запросить цену →	BB105700	+BIND T.T P SCREW 4X10
103	7BB200312H запросить цену →	BB105680	+BIND T.T P SCREW 3X12
104	7BB202308H запросить цену →	BB105690	+TP-FLAT T.T P SCREW 3X8
105	7BB700410H запросить цену →	BB107090	+BIND T.T S SCREW 4X10 SR
106	7BB102308H1 запросить цену →	BB112490	+TP-FLAT T.T S SCREW 3X8
107	7BB700408H запросить цену →	BB105640	+BIND T.T S SCREW 4X8 SR

11. Paper Deck Feed Section 3

№	Артикул	Альт. артикул	Описание
5			•302F925780 2F925780 SPRING DU
6			•302N406010 2N406010 PLATE FRAME UPPER
7			•302K906510 2K906510 SHAFT FEED LOW 2 2 2 101 7BB200412H BB105710 +BIND T.T P SCREW 4X12
8			•302K906321 2K906321 ACTUATOR PAPER EMPTY 1 1 1 102 7BB600306H BB105730 +BIND M SCREW 3X6 R
12			•5MVX111DN003 2A806250 RING STOPPER /A-49 FEED A4
17			•302N406160 2N406160 LEVER RETARD LOCK
18			•302K906420 2K906420 PLATE RETARD ADJUST
19			•302K906270 2K906270 MOUNT PRIMARY FEED R
20			•2FM04150 5MVM163DN005 CAP SPRING /B-11 ENCLOSURE A4
21			•302K906700 2K906700 HOLDER PULLEY
22			•302F929260 2F929260 PULLEY DU LOW
23			•302K906710 2K906710 SHAFT ASSIST PULLEY
24			•302K906151 2K906151 HOLDER RETARD
25			•302K324450 2K324450 BUSH
26			•302K924820 2K924820 CUT-WASHER
27			•34806040 34806040 LOWER BUSHING,PAPER FEED
28			•302K906750 2K906750 TORQUE-LIMITER
29			•302K906300 2K906300 PLATE RETARD HOLDER
30			•302N406150 2N406150 FULCRUM-PIN RETARD
31			•302N406130 2N406130 LEVER RETARD RELEASE
32			•302N406200 2N406200 SPRING RETARD
33			•302K906721 2K906721 SHEET PRIMARY FEED HI
34			•302K906250 2K906250 GUIDE PRIM FEED WIRE
35			•303NJ46160 3NJ46160 WIRE PRIMARY FEED UNIT
36			•302N406060 2N406060 GUIDE FRONT LOWER
37			•302N406140 2N406140 SPRING RETARD LOCK
38			•302K906290 2K906290 HOLDER SENSOR FEED
39			•302H708150 2H708150 SPONGE WIRE MPT
40			•302K931080 2K931080 WIRE STOPPER
41			•302N406050 2N406050 HOLDER PICKUP
42			•302K906080 2K906080 PIN PICK UP IDLE
43			•5MVX111DN007 2BT11070 STOPPER 3 /2BT1107 A4
44			•302N406070 2N406070 SHAFT PICKUP PRIMARY
45			•302N406120 2N406120 ONEWAY-CLUTCH
46			•302K906260 2K906260 SPRING PICK UP
47			•302K906111 2K906111 PLATE PRIMARY FEED DRIVE
48			•302K906280 2K906280 HOLDER PRIM FEED PULLEY

12. Paper Deck Drive Section

№	Артикул	Альт. артикул	Описание
1			•303NF31010 3NF31010 HOUSING MAIN DRIVE
2			•303NF31090 3NF31090 SHAFT CLUTCH CONVEYING A
4			•5MVX111DN003 2A806250 RING STOPPER /A-49 FEED A4
5			•302H702590 2H702590 BUSH SCREW
6			•303NF31110 3NF31110 SHAFT FEED DRIVE B
8			•302K931530 2K931530 COUPLING DRIVE
9			•302K924820 2K924820 CUT-WASHER
10			•303NF31180 3NF31180 COUPLING DRIVE
11			•303NF31170 3NF31170 SPRING DRIVE
13			•303NF31030 3NF31030 PLATE EARTH FEED
14			•303NJ31120 3NJ31120 PIN FEED DRIVE
15			•303NJ31031 3NJ31031 BRACKET GEAR CHANGE
25			•303NF31020 3NF31020 PLATE DRIVE L
29	303LL02330 запросить цену →	3LL02330	HOLDER WIRE D
30	303NF46070 запросить цену →	3NF46070	WIRE CLUTCH
31	302K931080 запросить цену →	2K931080	WIRE STOPPER
34			•303NF31130 3NF31130 PIN FEED DRIVE
35			•5MVX111DN003 2A806250 RING STOPPER /A-49 FEED A4
36			7YZM610008++H01 YZ037940 ACCESS.SADDLE
37	302LF39050 запросить цену →	2LF39050	GUIDE WIRE FRONT PWB
101	7BB700410H запросить цену →	BB107090	+BIND T.T S SCREW 4X10 SR
102	7BB200410H запросить цену →	BB105700	+BIND T.T P SCREW 4X10
103	7BB700308H запросить цену →	BB105600	+BIND T.T S SCREW 3X8 SR
104	7BC06062C020H01 запросить цену →	BC045240	POLY SLIDER WASHER M6.2X12X0.2T
105	5MBWK62955NN запросить цену →	C2892950	POLY SLIDER /M6.2X9.5X0.5T PLASTC
106	7BB000305H запросить цену →	BB063450	+BIND M SCREW 3X5

13. Paper Deck Electrical Components

№	Артикул	Альт. артикул	Описание
1	2C902080 запросить цену →	2C902080	SPRING DEV PUSH
2	303NF10230 запросить цену →	3NF10230	ACTUATOR CASSETTE
6	303NF46010 запросить цену →	3NF46010	WIRE ENGINE I/F
7	303NF46170 запросить цену →	3NF46170	WIRE MAIN MOTOR
9	303NF10240 запросить цену →	3NF10240	MOUNT ACTUATOR CASSETTE
10	302H729120 запросить цену →	2H729120	SPRING ACT DU
11			7YZM610002++H01 YZ010240 ACCESS SADDLE
12	302LF39050 запросить цену →	2LF39050	GUIDE WIRE FRONT PWB
13	302K939230 запросить цену →	2K939230	HOLDER PWB
14			7YZM210005++H01 YZ037990 ACCESS.EDGING
15			7YZM610003++H01 YZ010250 ACCESS SADDLE
16			7YZM610008++H01 YZ037940 ACCESS.SADDLE
17	303NF46230 запросить цену →	3NF46230	WIRE LEFT DECK
18	3CZ02240 запросить цену →	3CZ02240	PIN,DRAWER SIDE CONVEYING
19	303NF46090 запросить цену →	3NF46090	WIRE LEFT
20	303NF46110 запросить цену →	3NF46110	WIRE RIGHT
21	303NF46080 запросить цену →	3NF46080	WIRE LIFTMOTOR
22	303NF46210 запросить цену →	3NF46210	WIRE RIGHT DECK
23	303NF10330 запросить цену →	3NF10330	HOLDER DECK SENSOR
24	303NF06120 запросить цену →	3NF06120	GUIDE LOWER MID
25	303NF46130 запросить цену →	3NF46130	WIRE VERTICAL
26	303NF06110 запросить цену →	3NF06110	GUIDE UPPER MID
27	303NF46060 запросить цену →	3NF46060	WIRE SMT POWER
28	303NF46030 запросить цену →	3NF46030	WIRE HEATER
29	303NF46100 запросить цену →	3NF46100	WIRE PAPER SENSOR
30	303LL02330 запросить цену →	3LL02330	HOLDER WIRE D
31	303NF39050 запросить цену →	3NF39050	MOUNT PWB MAIN
33	303NF39020 запросить цену →	3NF39020	MOUNT PWB POWER
34	303NF46180 запросить цену →	3NF46180	WIRE SLEEP
35	303NF46190 запросить цену →	3NF46190	WIRE LVU SHORT
101	7BB700410H запросить цену →	BB107090	+BIND T.T S SCREW 4X10 SR
102	7BB700330H запросить цену →	BB106840	+BIND T.T S SCREW 3X30 SR
103	7BB700308H запросить цену →	BB105600	+BIND T.T S SCREW 3X8 SR

14. Paper Feed Section 1

№	Артикул	Альт. артикул	Описание
5			•302LC28240 2LC28240 SPRING SWITCHBACK 8 8 8 53 302K906100 2K906100 MOUNT PRIMARY FEED
6			•302N406010 2N406010 PLATE FRAME UPPER
7			•302N406020 2N406020 PLATE FRAME LOWER
8			•302K906321 2K906321 ACTUATOR PAPER EMPTY
9			•302K906510 2K906510 SHAFT FEED LOW
11			•303NF06350 3NF06350 SHEET SOLENOID 2 2 2 101 7BB700410H BB107090 +BIND T.T S SCREW 4X10 SR
12			•5MVX111DN003 2A806250 RING STOPPER /A-49 FEED A4 16 16 16 102 7BB600306H BB105730 +BIND M SCREW 3X6 R
13			•302K931530 2K931530 COUPLING DRIVE 2 2 2 103 7BB200308H BB105660 +BIND T.T P SCREW 3X8
17			•302N406160 2N406160 LEVER RETARD LOCK
18			•302K906420 2K906420 PLATE RETARD ADJUST
19			•302F708310 2F708310 SPRING LOCK MPF
20			•2FM04150 5MVM163DN005 CAP SPRING /B-11 ENCLOSURE A4
21			•302K906700 2K906700 HOLDER PULLEY
22			•302F929260 2F929260 PULLEY DU LOW
23			•302K906710 2K906710 SHAFT ASSIST PULLEY
24			•302K906151 2K906151 HOLDER RETARD
25			•302K324450 2K324450 BUSH
26			•302FB09830 2FB09830 CUT WASHER
27			•34806040 34806040 LOWER BUSHING,PAPER FEED
28			•302K906750 2K906750 TORQUE-LIMITER
29			•302K906300 2K906300 PLATE RETARD HOLDER
30			•302N406150 2N406150 FULCRUM-PIN RETARD
31			•302N406130 2N406130 LEVER RETARD RELEASE
32			•302N406200 2N406200 SPRING RETARD
33			•302K906721 2K906721 SHEET PRIMARY FEED HI
34			•302K906250 2K906250 GUIDE PRIM FEED WIRE
35			•302N446280 2N446280 WIRE PRIMARY FEED UNIT
36			•302N406060 2N406060 GUIDE FRONT LOWER
37			•302N406140 2N406140 SPRING RETARD LOCK
38			•302K906290 2K906290 HOLDER SENSOR FEED
39			•302H708150 2H708150 SPONGE WIRE MPT
40			•302K931080 2K931080 WIRE STOPPER
41			•302N406050 2N406050 HOLDER PICKUP
42			•302K906080 2K906080 PIN PICK UP IDLE
43			•302K924820 2K924820 CUT-WASHER
44			•302N406070 2N406070 SHAFT PICKUP PRIMARY
45			•302N406120 2N406120 ONEWAY-CLUTCH
46			•302K906260 2K906260 SPRING PICK UP
47			•302K906111 2K906111 PLATE PRIMARY FEED DRIVE
48			•302K906140 2K906140 COUPLING PRIMARY FEED DRIVE

15. Paper Feed Section 2

№	Артикул	Альт. артикул	Описание
1	302K906610 запросить цену →	2K906610	GUIDE FEED LOW 1 1 1 48 •302K924870 2K924870 HOLDER SENSOR MIDDLE
2	2DC12170 запросить цену →	2DC12170	SPRING TENSION 8 8 8  49 •3H327410 3H327410 SENSOR,CONVEYING
3	2FM04150 запросить цену →	5MVM163DN005	CAP SPRING /B-11 ENCLOSURE A4 8 8 8 50 •302K924861 2K924861 HOLDER SENSOR REGIST
4	302K906640 запросить цену →	2K906640	HOLDER FEED LOW PULLEY 4 4 4 51 •7YZM610007++H01 YZ023340 ACCESS.SADDLE
5	302K906510 запросить цену →	2K906510	SHAFT FEED LOW 4 4 4 52 •303LL02330 3LL02330 HOLDER WIRE D
6	302H722760 запросить цену →	2H722760	PULLEY MIDDLE A 8 8 8 53 •302LF33580 2LF33580 FILM FEED UPPER
9	302K906681 запросить цену →	2K906681	SHAFT FEED LOW HOOK 1 1 1 56 •302LF33910 2LF33910 SEAL MIDDLE FEED
10	302K906660 запросить цену →	2K906660	HANDLE FEED LOW 1 1 1 57 302FZ20040 2FZ20040 SPRING LSU
11	302K906670 запросить цену →	2K906670	HOOK FEED LOW 2 2 2 58 302K902410 2K902410 PIN LSU RETAINER
12	302FZ20021 запросить цену →	2FZ20021	SPRING LID 1 1 1 59 302K924542 2K924542 PLATE MIDDLE FEED
13	2BG06480 запросить цену →	2BG06480	BAND B 1 1 1  60 302K994A00 2K994A00 PARTS ROLLER REGIST H SP
14			•302K906500 2K906500 PLATE FEED LOW 1 1 1  62 302K924510 2K924510 GEAR Z24L
16			•28107310 49028101 BUSH 8 2 2 2 64 5MVX111DN003 2A806250 RING STOPPER /A-49 FEED A4
17			•2BC06910 2BC06910 STOPPER 6 2 2 2  65 302LC94680 2LC94680 PARTS REGIST GUIDE ASSY SP
20			•302K946430 2K946430 WIRE GUIDE FEED LOW
21			•302N706500 2N706500 ACTUATOR FEED LOW
22			•302K906520 2K906520 SPRING FEED ACT
23			•7YZM210006++H01 YZ038000 ACCESS.EDGING
24			•7YZM610002++H01 YZ010240 ACCESS SADDLE
25			•302LC06210 2LC06210 GUIDE WIRE FEED LOW 1 1 1 101 7BB700408H BB105640 +BIND T.T S SCREW 4X8 SR
26			•302K994D70 2K994D70 PARTS PAD ROLLER SET SP 2pcs set 1 1 1 102 7BP512014B0CH01 BP126450 PARALLEL PIN 2.0X14
27			•302K939360 2K939360 SPRING HV 1 1 1 104 7BB200308H BB105660 +BIND T.T P SCREW 3X8
28			•302K924620 2K924620 PLATE HV 1 1 1 105 5MBP2014WXSP E0020140 SPRING PIN / M2 X 14 S-BLK
29			•302N224010 2N224010 SHAFT DRIVE MIDDLE 1 1 1 106 7BB200310H BB105670 +BIND T.T P SCREW 3X10
30			•302H702590 2H702590 BUSH SCREW
31			•302K924660 2K924660 BRACKET KEY MIDDLE A
32			•302K924820 2K924820 CUT WASHER
34			•5MVX111DN003 2A806250 RING STOPPER /A-49 FEED A4
37			•302K924650 2K924650 PLATE MIDDLE MOUNT A
38			•302K924570 2K924570 PLATE EARTH MIDDLE
39			•302K324450 2K324450 BUSH
43			•302K924530 2K924530 FRAME MIDDLE FEED
44			•302K924560 2K924560 SHEET REGIST L A
45			•302N724020 2N724020 COVER MOTOR MIDDLE
46			•302K946451 2K946451 WIRE GUIDE FEED MIDDLE

16. Paper Conveying Section 1-1

№	Артикул	Альт. артикул	Описание
1			•302K929011 2K929011 FRAME CONVEYING F 1 1 1 50 •302K931080 2K931080 WIRE STOPPER
2			•302K929100 2K929100 SHAFT CONVEYING HOOK UP 1 1 1 51 •302K324460 2K324460 SHAFT FEED
3			•302K929090 2K929090 LEVER COVER RIGHT 1 1 1 52 •302F929260 2F929260 PULLEY DU LOW
4			•5MVX111DN003 2A806250 RING STOPPER /A-49 FEED A4 5 5 5 53 •2FM04150 5MVM163DN005 CAP SPRING /B-11 ENCLOSURE A4
5			•302K929051 2K929051 PLATE CONVEYING TOP 1 1 1 54 •302K929780 2K929780 SPRING-COMPRESSION DU UP
6			•302K929040 2K929040 PLATE CONVEYING LOW 1 1 1 55 •302K929490 2K929490 COVER RIGHT GUIDE
7			•302K929020 2K929020 FRAME CONVEYING R 1 1 1 56 •302K929750 2K929750 COVER WIRE
8			•302K929400 2K929400 ARM HOOK F 1 1 1 57 •302K929640 2K929640 PIN CONVEYING R
9			•302K929120 2K929120 HOOK CONVEYING UP 2 2 2 58 •302K924390 2K924390 HOLDER DRAWER
10			•302K929190 2K929190 SPRING HOOK UP 2 2 2 59 •302K929620 2K929620 PLATE DRAWER
11			•302K929140 2K929140 HOOK CONVEYING LOW F 1 1 1 60 •302K946520 2K946520 WIRE CONVEYING
12			•3HL07240 3HL07240 SPRING HOOK 2 2 2 61 •302K929371 2K929371 COVER INNER CONVEYING A
13			•302K929170 2K929170 CAM HOOK FRONT 1 1 1 62 •302LC46480 2LC46480 WIRE MPF JOINT
14			•302K929630 2K929630 PIN CONVEYING F
15			•302K929570 2K929570 GUIDE UNIT F
16			•302K929410 2K929410 ARM HOOK R
17			•302K929150 2K929150 HOOK CONVEYING LOW R
18			•302K929160 2K929160 CAM HOOK REAR
19			•302K929030 2K929030 PLATE CONVEYING UP 1 1 1 201 7BB700308H BB105600 +BIND T.T S SCREW 3X8 SR
20			•302K929710 2K929710 COVER ARM 1 1 1 202 7BB700306H BB105590 +BIND T.T S SCREW 3X6 SR
22			•302K929600 2K929600 PLATE JOINT 1 1 1 204 7BB180408H BB111210 +BIND T.T S SCREW 4X8(BLACK)
23			•302K929610 2K929610 GUIDE GEAR 1 1 1 205 7BB700408H BB105640 +BIND T.T S SCREW 4X8 SR
24			•2BC06910 2BC06910 STOPPER 6 2 2 2 206 7BB700312H BB106820 +BIND T.T S SCREW 3X12 SR
25			•302K929062 2K929062 MOUNT DU DRIVE 1 1 1 207 7BP512012B0CH01 BP126440 PARALLEL PIN 2.0X12
26			•302F902180 2F902180 SPRING LEVER EF 1 1 1 208 7BB200322H BB129220 +BIND T.T P SCREW 3X22
27			•302K929580 2K929580 GUIDE UNIT R
29			•302K924770 2K924770 SPRING HOLDER PULLEY
30			•302FZ07020 2FZ07020 PULLEY MPT BYPASS
31			•302K929690 2K929690 PLATE EARTH DU
33			•28107310 49028101 BUSH
34			•302HG12310 2HG12310 CUT WASHER
35			•302K929441 2K929441 GUIDE DU LOWER A
37			•302K929730 2K929730 MOUNT MOTOR DU UP
38			•302K924830 2K924830 BUSH DU EW
40			•302K929540 2K929540 COVER CLUTCH A
41			•302K929790 2K929790 FILM GUIDE DU A
42			•302K929800 2K929800 FILM GUIDE DU B
43			•302K929431 2K929431 GUIDE DU UPPER A
45			•302K929470 2K929470 ACTUATOR DU A
46			•302K928190 2K928190 SPRING-TORSION SWITCHBACK
48			•7YZM210006++H01 YZ038000 ACCESS.EDGING

17. Paper Conveying Section 1-2

№	Артикул	Альт. артикул	Описание
64			•302K931080 2K931080 WIRE STOPPER 7 7 7  114 •302K994480 2K994480 PARTS ROLLER DU MID SP
65			•302K324460 2K324460 SHAFT FEED 4 4 4 115 •302K929660 2K929660 PLATE EARTH DU MIDDLE
66			•2FM04150 5MVM163DN005 CAP SPRING /B-11 ENCLOSURE A4 8 8 8 116 •302K929310 2K929310 BELT S2M A145
70			•302K921380 2K921380 ACTUATOR RELEASE 1 1 1 120 •302K929680 2K929680 SPRING-COMPRESSION COVER DU
71			•302K924782 2K924782 HOUSING RELEASE DRIVE 1 1 1 121 •302H729120 2H729120 SPRING ACT DU
72			•302LC31511 2LC31511 SEAL MOTOR DC 1 1 1 122 •302K929330 2K929330 ACTUATOR DU
73			•302K946310 2K946310 WIRE DU LOW 1 1 1 123 •302K924841 2K924841 MOUNT PI
74			•302K908460 2K908460 MOUNT PI 1 1 1  124 •66127010 66127010 SWITCH,COVER OPEN
75			•302K924910 2K924910 SHEET HOLD PI 1 1 1 125 •302K946460 2K946460 WIRE DU SENSOR
76			•302K924710 2K924710 MOUNT LEVER RELEASE F 1 1 1 126 •7YZM610001++H01 YZ010230 ACCESS SADDLE
77			•302K924720 2K924720 MOUNT LEVER RELEASE R 1 1 1 127 •302K924410 2K924410 FRAME DU
78			•302K924810 2K924810 PLATE EARTH RELEASE 1 1 1 128 •302F925780 2F925780 SPRING DU
79			•302H024370 2H024370 BUSH 6 EW 4 4 4 129 •302H722760 2H722760 PULLEY MIDDLE A
80			•302K924210 2K924210 CAM RELEASE TRANSFER 2 2 2  130 •302K994470 2K994470 PARTS ROLLER DU LOW SP
81			•302K924440 2K924440 HOLDER BUSH REGIST 1 1 1 131 •302K929770 2K929770 SPRING DU
82			•302H724020 2H724020 SPRING REGIST C 1 1 1 132 •302H029110 2H029110 PULLEY 26 DU
83			•302K924430 2K924430 BUSH REGIST CENTER 1 1 1 133 •302K921420 2K921420 CUT-WASHER
85			•302K924901 2K924901 BUSH REGIST 2 2 2 135 •302K924011 2K924011 BASE CONVEYING
86			•302K924040 2K924040 SPRING-COMPRESSION REGIST F 1 1 1 136 •302K924270 2K924270 SPRING-TORSION DISCHARGER
87			•302K924050 2K924050 SPRING-COMPRESSION REGIST R 1 1 1 137 •302K924290 2K924290 PLATE CONTACT HV
88			•302K924820 2K924820 CUT-WASHER 4 3 3 3 138 •302K924280 2K924280 SPRING CONTACT DISCHARGER
89			•7BE006103431H01 BE122720 BEARING MR106ZZ 2 2 2 139 •302K924250 2K924250 PLATE EARTH REGIST
91			•302LF24190 2LF24190 SHEET REGIST R 1 1 1  141 •302LC94410 2LC94410 PARTS SENSOR OPT. SP
92			•302K924140 2K924140 LEVER RELEASE TRANSFER 2 2 2 142 •5MVX111DN003 2A806250 RING STOPPER /A-49 FEED A4
93			•302K924731 2K924731 COVER LEVER RELEASE F 1 1 1 143 •2BC06910 2BC06910 STOPPER
94			•302K924740 2K924740 COVER LEVER RELEASE R 1 1 1 144 •302K924770 2K924770 SPRING HOLDER PULLEY
95			•302K924120 2K924120 SPRING-COMPRESSION TRANSFER F 2 2 2 145 •302FZ07020 2FZ07020 PULLEY MPT BYPASS
96			•302K924200 2K924200 SHAFT RELEASE CAM 1 1 1 146 •28107310 49028101 BUSH
98			•302LK22020 2LK22020 FRAME SECONDLY TRANSFER 1 1 1 148 •302K924830 2K924830 BUSH DU EW
99			•302K922200 2K922200 SPRING-COMPRESSION DISCHARGER 1 1 1  149 •302K994300 2K994300 PARTS MOTOR PM FEED SP
100			•302K922190 2K922190 PLATE CONTACT DISCHARGER 1 1 1 150 •302K908660 2K908660 PLATE DC MOTOR
101			•302H707110 2H707110 SPRING EARTH BYPASS F 1 1 1 151 •302K924920 2K924920 PLATE EARTH DU2
102			•302K922230 2K922230 PLATE EARTH GUIDE TC 1 1 1 152 •302N424010 2N424010 SPONGE REGIST
103			•302K924090 2K924090 GUIDE CONVEYING TC 1 1 1 153 •302KK25140 2KK25140 SEAL DISCHARGER
104			•302K924081 2K924081 PLATE GUIDE CONVEYING
105			•302K922120 2K922120 HOLDER DISCHARGER 1 1 1 201 7BB700308H BB105600 +BIND T.T S SCREW 3X8 SR
106			•302K922280 2K922280 TAPE DISCHARGER 1 1 1 202 7BB700306H BB105590 +BIND T.T S SCREW 3X6 SR
107			•302K922130 2K922130 PLATE DISCHARGER 1 1 1 203 7BB200308H BB105660 +BIND T.T P SCREW 3X8
108			•302K922240 2K922240 PLATE EARTH TRANSFER 1 1 1 204 7BB180408H BB111210 +BIND T.T S SCREW 4X8(BLACK)
110			•7BE008165431H01 BE119730 BEARING 688ZZ 2 2 2 207 7BP512012B0CH01 BP126440 PARALLEL PIN 2.0X12

18. Paper Conveying Section 2

№	Артикул	Альт. артикул	Описание
1			•302K908610 2K908610 FILM RETARD 1 1 1  50 •302K908360 2K908360 WORM-WHEEL 36 Z18S
2			•302K908021 2K908021 BASE MPF LOWER 1 1 1  51 •302K908390 2K908390 GEAR LIFT Z25S
3			•302K908280 2K908280 ACTUATOR FEED MPF 1 1 1  52 •302K908380 2K908380 GEAR LIFT Z64S
4			•302FZ22870 2FZ22870 SPRING ACTUATOR BYPASS 1 1 1 53 •302K908310 2K908310 LEVER LIFT
5			•302K908240 2K908240 HOLDER RETARD MPF 1 1 1  54 •302K908410 2K908410 GEAR RETARD MPF Z17L
6			•3H610240 3H610240 FELT DUPLEX 1 1 1 55 •302K908450 2K908450 PIN RETARD MPF
7			•302K908501 2K908501 SHAFT RETARD MPF B 1 1 1  56 •303LL31440 3LL31440 GEAR Z27R ONEWAY
8			•302K906180 2K906180 JOINT RETARD DRIVE 2 2 2 57 •302K908270 2K908270 COVER CLUTCH
9			•302K924820 2K924820 CUT-WASHER 4 2 2 2  58 •302KV44041 2KV44041 CLUTCH 50 Z35R
10			•302H702590 2H702590 BUSH SCREW 10 10 10 59 •302K908630 2K908630 DAMPER MPF B
11			•5MVX111DN003 2A806250 RING STOPPER /A-49 FEED A4 12 12 12 60 •302K908620 2K908620 DAMPER MPF A
13			•302K908491 2K908491 SHAFT RETARD MPF A 1 1 1 62 •302K908440 2K908440 GUIDE MIDDLE MPF
14			•2AR07230 2AR07230 PULLEY,SEPARATION 2 2 2 63 •302N408010 2N408010 SHEET MPF F
15			•302K906750 2K906750 TORQUE-LIMITER 390 1 1 1 64 •302N408020 2N408020 SHEET MPF R
16			•302K908540 2K908540 SPRING RETARD MPF 1 1 1 65 •302K908590 2K908590 FILM MIDDLE GUIDE
17			•302K906140 2K906140 COUPLING PRIMARY FEED DRIVE 1 1 1 66 •302K908692 2K908692 FILM DU GUIDE B
18			•302F925160 2F925160 PULLEY FACE UP 4 4 4  A02 302LC94470 2LC94470 PARTS COVER GUIDE DU L ASSY SP
19			•302K924770 2K924770 SPRING HOLDER PULLEY 4 4 4 67 •302K929071 2K929071 COVER DU
20			•302K908012 2K908012 BASE MPF UPPER 1 1 1 68 •302K929080 2K929080 GUIDE COVER DU
21			•302K908250 2K908250 HOLDER MIDDLE PULLEY 2 2 2 69 •302K929380 2K929380 LID FILTER DU
22			•302LF08010 2LF08010 SPRING MIDDLE
23			•2FM04150 5MVM163DN005 CAP SPRING /B-11 ENCLOSURE A4
24			•302K324460 2K324460 SHAFT FEED
25			•302H722760 2H722760 PULLEY MIDDLE A
26			•302K908700 2K908700 SPRING MIDDLE R
28			•302K908300 2K908300 SHAFT PICKUP MPF 1 1 1 102 7BB280410H BB111250 +BIND T.T P SCREW 4X10(BLACK)
31			•2AR07220 2AR07220 PULLEY,PAPER FEED 1 1 1 105 5MBP2012WXSP E0020120 SPRING PIN / M2 X 12 S-BLK
32			•302K908471 2K908471 SHAFT FEED MPF A
33			•302FB06151 2FB06151 JOINT DRIVE
34			•302K908530 2K908530 SPRING PICKUP MPF
35			•302K908230 2K908230 HOLDER FEED MPF
36			•302K908290 2K908290 ACTUATOR PAPER SET
37			•302K908570 2K908570 SPRING PAPER SET
39			•302K908460 2K908460 MOUNT PI
40			•302K946370 2K946370 WIRE MPF
42			•303LL02330 3LL02330 HOLDER WIRE D
43			•302K931080 2K931080 WIRE STOPPER
44			•302K908480 2K908480 SHAFT FEED MPF B
45			•302K908320 2K908320 GUIDE DU LOWER
46			•302K908261 2K908261 CASE LIFT MOTOR A
48			•302K908660 2K908660 PLATE DC MOTOR

19. Paper Conveying Section 3

№	Артикул	Альт. артикул	Описание
1			•2FB07330 2FB07330 STOPPER BYPASS TABLE
3			•302K908030 2K908030 TRAY MPF A
4			•302K908040 2K908040 TRAY MPF B
5			•302K908050 2K908050 TRAY MPF C
6			•302K908060 2K908060 TRAY MPF D
7			•302K908120 2K908120 RACK CURSOR MPF
8			•302K908211 2K908211 ACTUATOR SIZE DETECTION
9			•3HL06110 3HL06110 TERMINAL PAPER SIZE
12			•302LC34061 2LC34061 LABEL MPF CAUTION A
13			•302LC34080 2LC34080 LABEL MPF PAPER LIMIT
14			•302K908200 2K908200 SPRING-COMPRESSION LIFT
15			•302K908190 2K908190 SHAFT LIFT MPF
16			•302K908130 2K908130 ARM LIFT A
17			•302FB09830 2FB09830 CUT WASHER
18			•302K908140 2K908140 ARM LIFT B
19			•302K908650 2K908650 HOLDER MPF TABLE
20			•303LL07471 3LL07471 SPRING PF
21			•302K908220 2K908220 SPRING-TORSION SIZE DETECTION
22			•302K908580 2K908580 HOLDER SIZE DETECTION
23			•302K908160 2K908160 GUIDE WIRE TRAY
24			•302K946600 2K946600 WIRE MPF SIZE DETECTION
25			•302H708150 2H708150 SPONGE WIRE MPT
26			•302K908080 2K908080 BASE LIFT
27			•302F909210 2F909210 PAD BOTTOM
28			•302K946380 2K946380 WIRE MPF TRAY
29			•302H712650 2H712650 SPRING DRUM JOINT
30			•302K908110 2K908110 CURSOR MPF R
31			•302K908100 2K908100 CURSOR MPF F
32			•302K908090 2K908090 COVER CURSOR
34			•302K917100 2K917100 SEAL FRAME ISU
35	302LC34100 запросить цену →	2LC34100	LABEL MPF SIZE INDICATOR IN
35	302LC34090 запросить цену →	2LC34090	LABEL MPF SIZE INDICATOR ME
101	7BB282308H запросить цену →	BB111240	+TP-FLAT T.T P SCREW 3X8(BLACK)
102	7BP512014B0CH01 запросить цену →	BP126450	PARALLEL PIN 2.0X14
103	7BC06062N050H01 запросить цену →	BC125260	POLYSLIDER 6.2X22X0.5T

20. Scanner Section

№	Артикул	Альт. артикул	Описание
6	302K946670 запросить цену →	2K946670	WIRE FFC CCD 1 1 1 55 302K917230 2K917230 MOUNT PWB
7	302K946710 ✓ в наличии	2K946710	WIRE FFC LED 1 1 1 56 65027470 65027470 CORE,7-15X18
8	302K904113 запросить цену →	2K904113	COVER ISU FRONT 1 1 1 57 302LF39050 2LF39050 GUIDE WIRE FRONT PWB
9	302LC04130 запросить цену →	2LC04130	COVER ISU LEFT 1 1 1 58 7YZM610001++H01 YZ010230 ACCESS SADDLE
10	302LC04141 запросить цену →	2LC04141	COVER ISU RIGHT 1 1 1 59 302K946730 2K946730 WIRE OPEN SENSOR
12	302KK17031 запросить цену →	2KK17031	MOUNT LEFT PULLEY 2 2 2 61 302K317330 2K317330 MOUNT PI
13	302H717160 запросить цену →	2H717160	PULLEY SCANNER 4 4 4 62 303LL02330 3LL02330 HOLDER WIRE D
14	2BC06980 запросить цену →	2BC06980	STOPPER 5 4 4 4 63 302K931080 2K931080 WIRE STOPPER
15	302GR17861 запросить цену →	2GR17861	PLATE PULLEY 4 4 4 64 302K917400 2K917400 COVER ISU
16	302K917150 запросить цену →	2K917151	PULLEY LEFT FRAME 2 2 2 65 7ZGSSTG58014H01 ZG128680 SHIELD GASKET
17	302GR17350 запросить цену →	2GR17350	PIN WIRE PULLEY B 4 4 4 66 7ZG65TSV+010H01 ZG111180 SHIELD GASKET
18	302K917381 запросить цену →	2K917381	GUIDE WIRE ISU 1 1 1 67 302H717440 2H717440 SEAL FRAME SIDE B
19	302N217010 запросить цену →	2N217010	MOUNT DP HINGE 2 2 2 68 302K317660 2K317660 FILM FRAME
20	7BE008165431H01 запросить цену →	BE119730	BEARING 688ZZ 2 2 2 69 302K317650 2K317650 SEAL FRAME ISU C
21	302K931960 запросить цену →	2K931960	HOLDER BEARING 688ZZ 2 2 2 70 302K317450 2K317450 SEAL FRAME ISU A
22	2BC06910 запросить цену →	2BC06910	STOPPER 6 1 1 1 71 302K317460 2K317460 SEAL FRAME ISU B
23	302K917021 запросить цену →	2K917021	PULLEY ISU Z59 1 1 1 72 302K946700 2K946700 WIRE CCD DATA
24	302H717252 запросить цену →	2H717252	DRUM PULLEY 2 2 2 73 302K946720 2K946720 WIRE ISC-MAIN
25	302H717381 запросить цену →	2H717381	WIRE SCANNER FRONT 1 1 1 74 302K917170 2K917170 FILM FRAME SIDE F
26	302H717391 запросить цену →	2H717391	WIRE SCANNER REAR 1 1 1 75 302K917180 2K917180 FILM FRAME SIDE R
27	302K917060 запросить цену →	2K917060	SHAFT ISU 1 1 1 76 302K917240 2K917240 CAP PULLEY ISU
28	302K917091 запросить цену →	2K917091	FRAME MIRROR B 1 1 1 77 302GR17180 2GR17180 PIN SCANNER RETAINING
29	302GR17281 запросить цену →	2GR17281	MIRROR B 1 1 1 78 302N239010 2N239010 GUIDE WIRE USB
30	75712080 запросить цену →	75712080	MIRROR HOLDER 4 4 4 79 302LC05350 2LC05350 GUIDE WIRE OPERATION
31	302H017180 запросить цену →	2H017180	PULLEY SCANNER 4 4 4 80 7YBEG6G6U001H01 YB045290 FERRITE CORE
32	302K317830 запросить цену →	2K317830	PLATE ADJUST B 1 1 1 81 302N446240 2N446240 WIRE SCANNER MOTOR
33	302K317160 запросить цену →	2K317160	GUIDE FFC LED B 1 1 1 82 302N404410 2N404410 PIN ISU FRONT
34	2DC12230 запросить цену →	2DC12230	SLIDER SCANNER
35	302GR17961 запросить цену →	2GR17961	MIRROR C
36	302K917080 запросить цену →	2K917080	PLATE SLIT PI
37	302C912291 запросить цену →	2C912291	SPRING SCANNER TENSION
38	302K317062 запросить цену →	2K317062	FRAME MIRROR A
39	302KK17320 запросить цену →	2KK17320	MIRROR A 1 1 1 101 7BB700308H BB105600 +BIND T.T S SCREW 3X8 SR
40	2BC12190 запросить цену →	2BC12190	SPRING,MIRROR HOLDER 2 2 2 102 7BB606308H BB105280 +PAN M SCREW WITH SW W 3X8 R
41	2C912150 запросить цену →	2C912150	RETAINER WIRE 2 2 2 103 7BB180408H BB111210 +BIND T.T S SCREW 4X8(BLACK)
42	302K317172 запросить цену →	2K317172	GUIDE FFC LED C 1 1 1 104 7BB700306H BB105590 +BIND T.T S SCREW 3X6 SR
43	302K317791 запросить цену →	2K317791	SHEET FFC LED 1 1 1 105 7BB200308H BB105660 +BIND T.T P SCREW 3X8
44	302K317310 запросить цену →	2K317310	GUIDE FFC LED D 1 1 1 106 7BB700408H BB105640 +BIND T.T S SCREW 4X8 SR
45	302K917130 запросить цену →	2K917130	MOUNT RELEASE SWITCH 1 1 1 107 7BB600425H BB112610 +BIND M SCREW 4X25 R
46	302K917120 ✓ в наличии	2K917120	SWITCH RELEASE
47	302GR17380 запросить цену →	2GR17380	SPRING RELEASE SWITCH
48	302K917040 ✓ в наличии	2K917040	BELT ISU

Каталог очень большой (1432 позиций). Показаны первые 20 узлов со схемами; полный список доступен по запросу.

Источник: Инк-Маркет.ру.

← Все статьи
