Kyocera TASKalfa-6550ci 7550ci — каталог запчастей со схемами

Содержание

• 1. Covers 1
• 2. Covers 2
• 3. Frames
• 4. Paper Cassettes
• 5. Paper Deck Covers
• 6. Paper Deck Cassettes
• 7. Paper Deck Feed Section1
• 8. Paper Deck Feed Section2
• 9. Paper Deck Electrical Components
• 10. Paper Feed Section 1
• 11. Paper Feed Section 2
• 12. Paper Conveying Section 1
• 13. Paper Conveying Section 2
• 14. Paper Conveying Section 3
• 15. Scanner Section
• 16. Laser Scanner Section

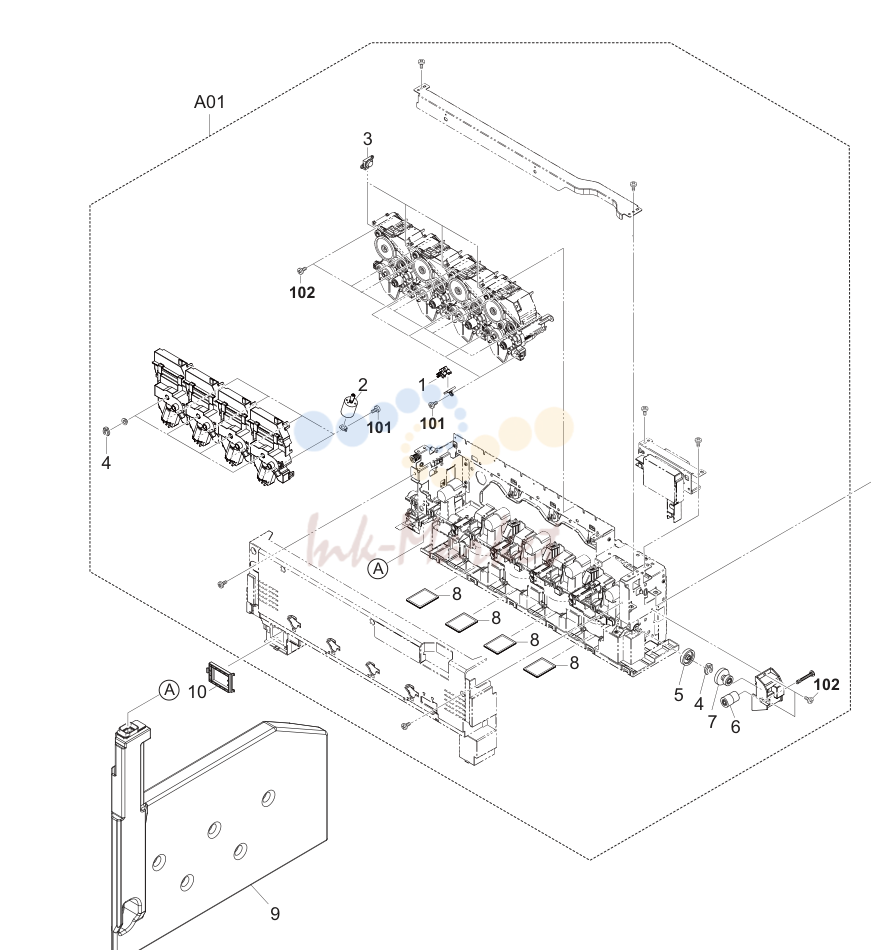

• 17. Inner Section

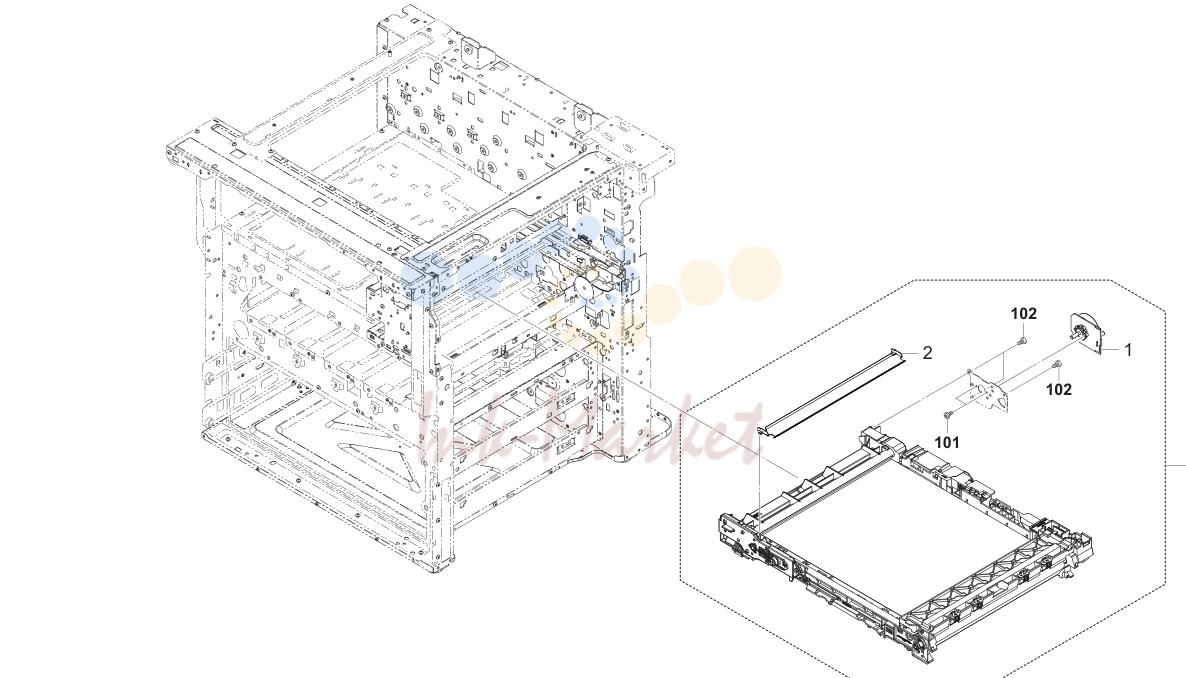

• 18. Transfer Section

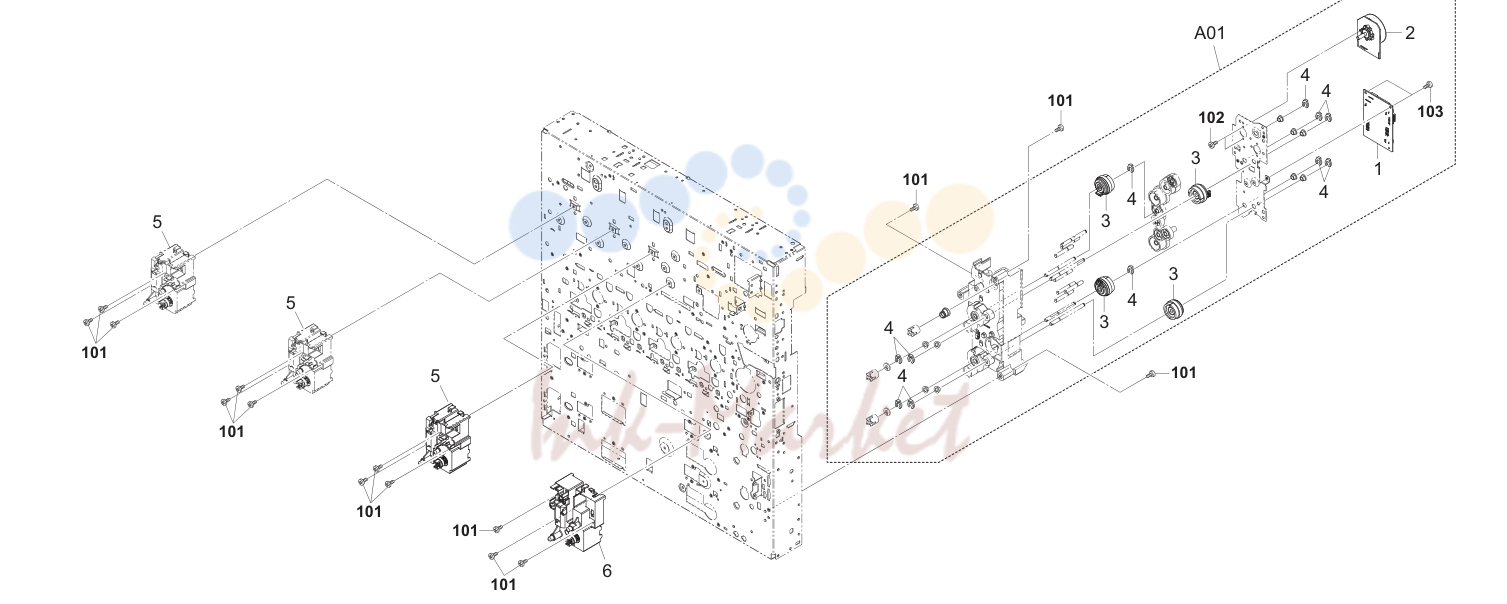

• 19. Drive Section 2

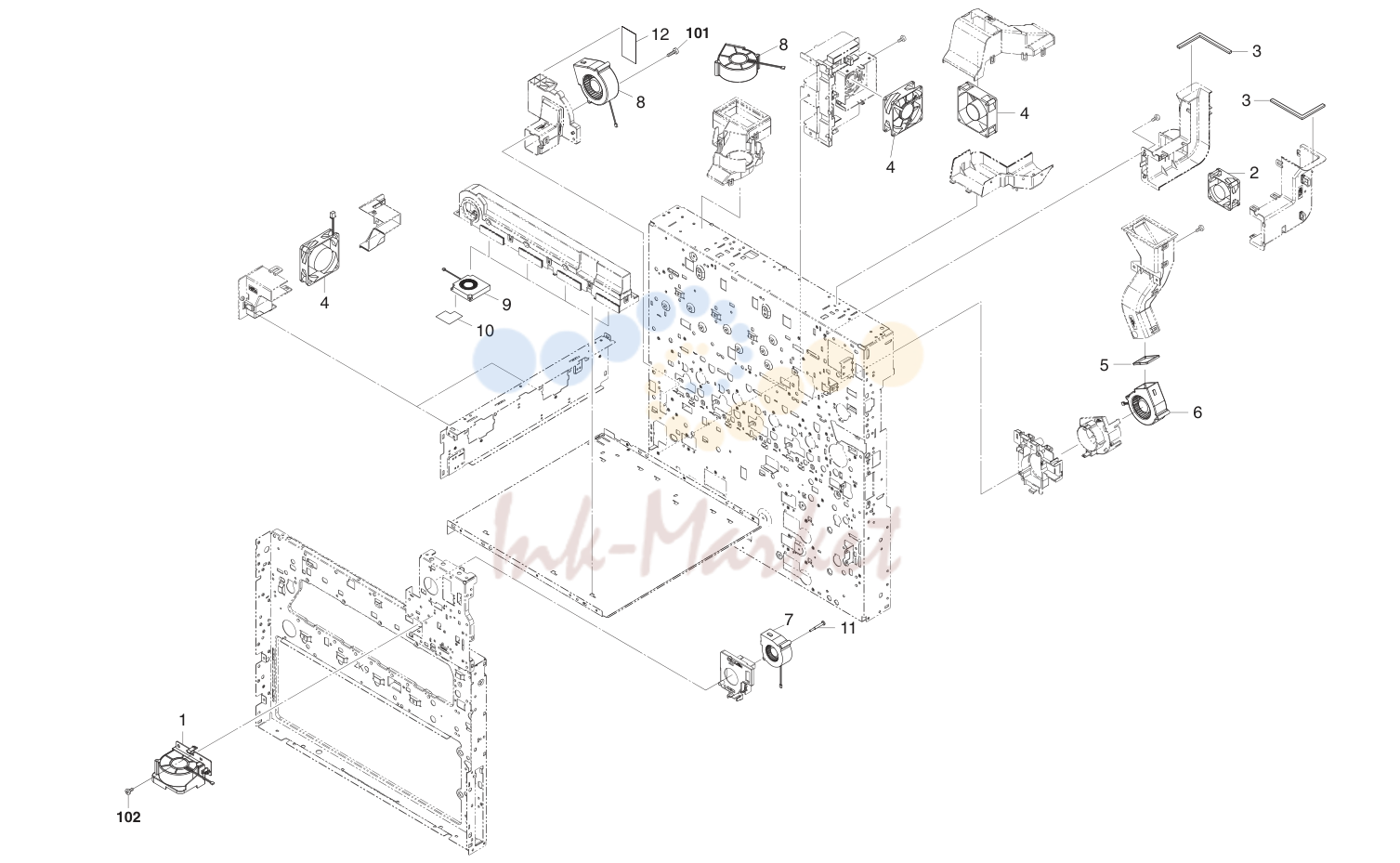

• 20. Cooling Section

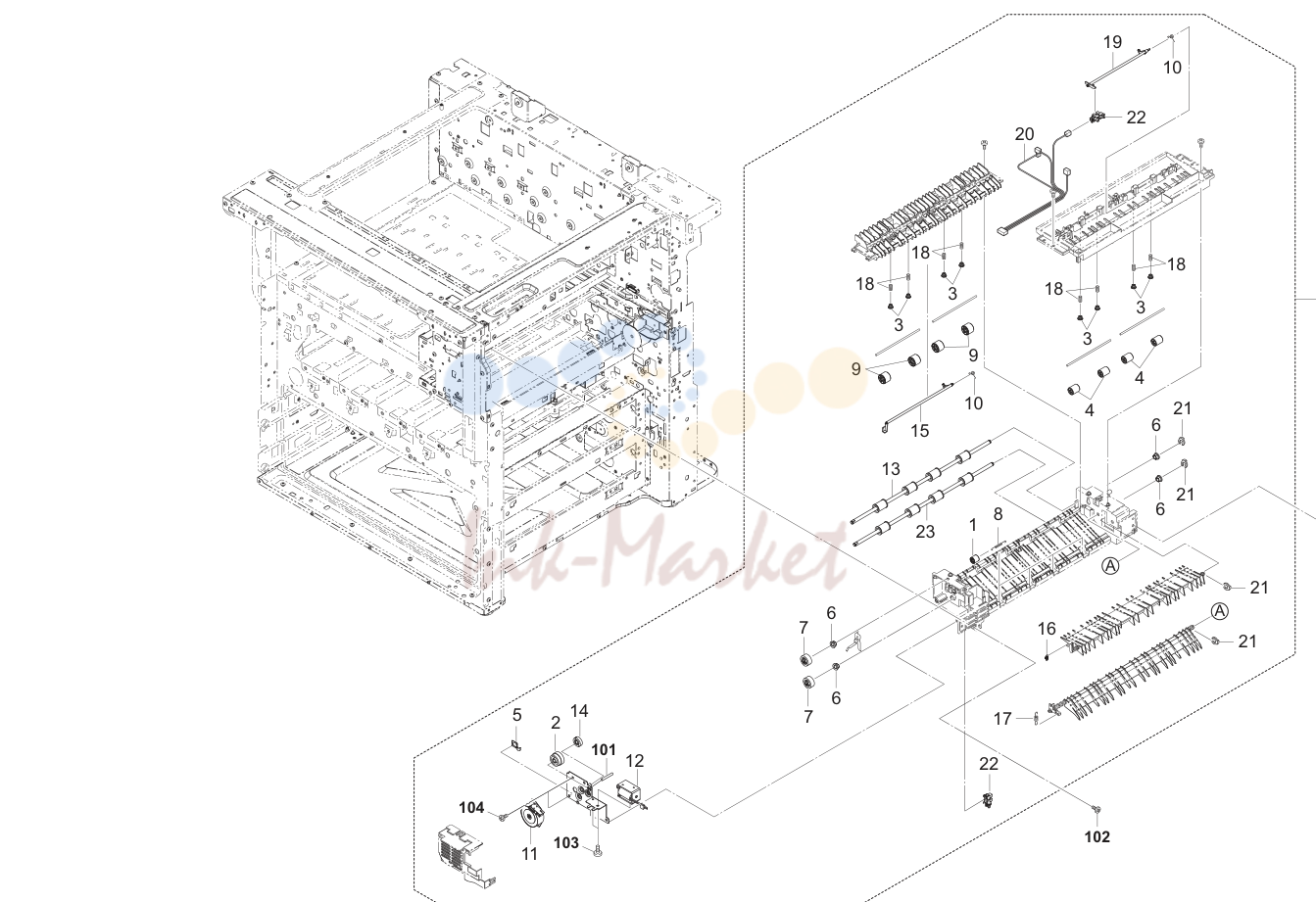

• 21. Exit Section

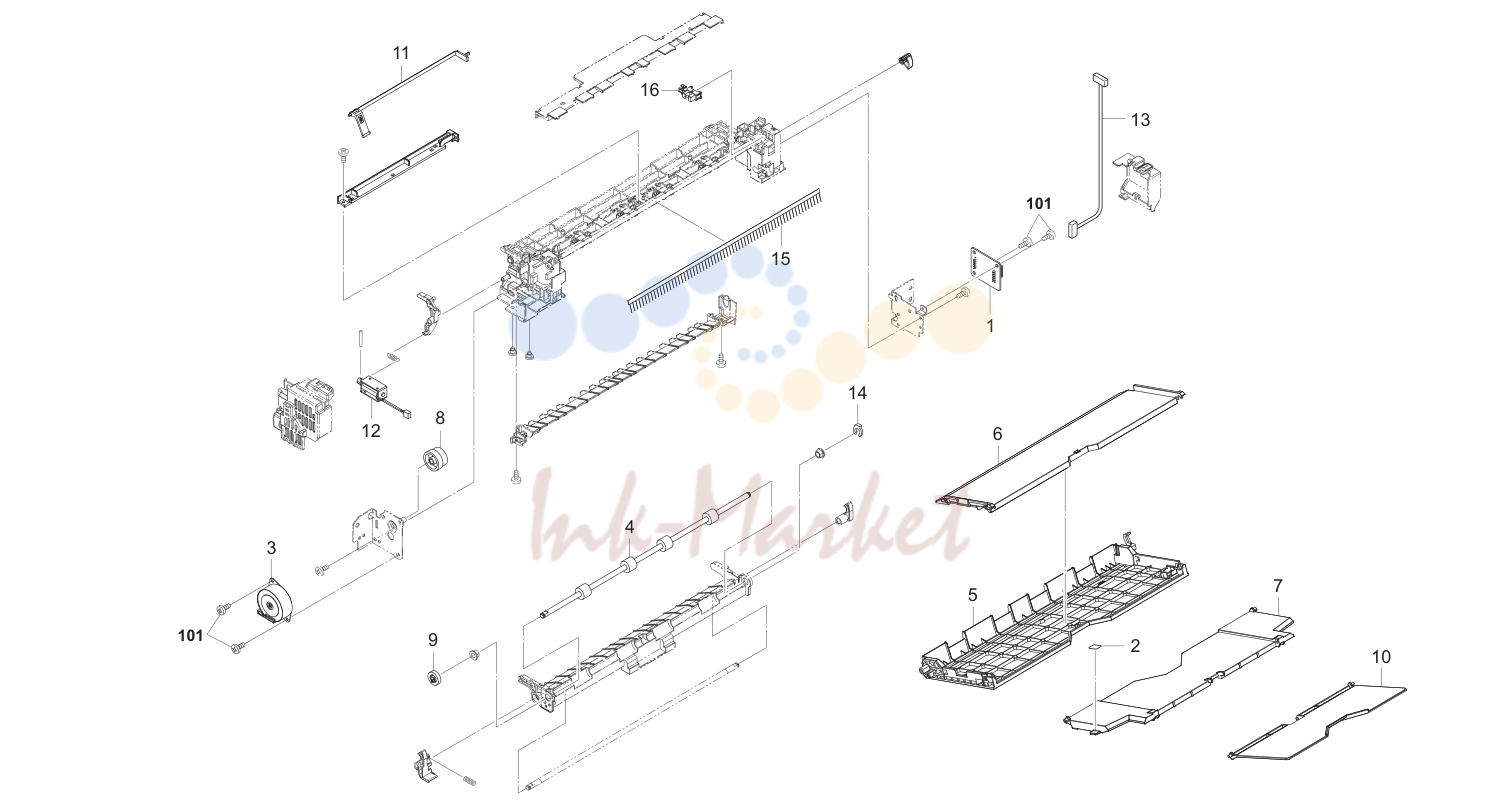

• 22. Job Separator Section

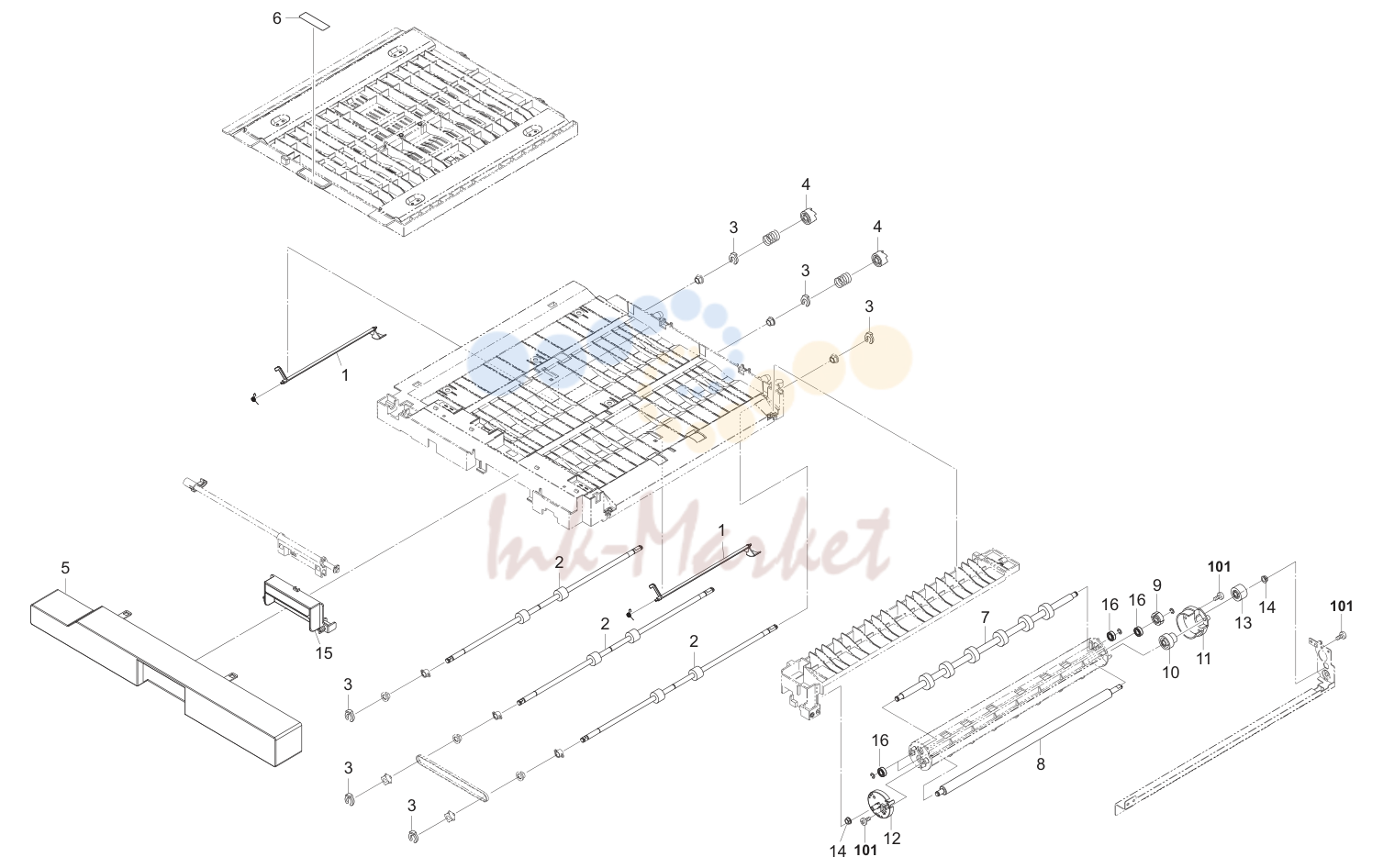

• 23. Bridge Section 1

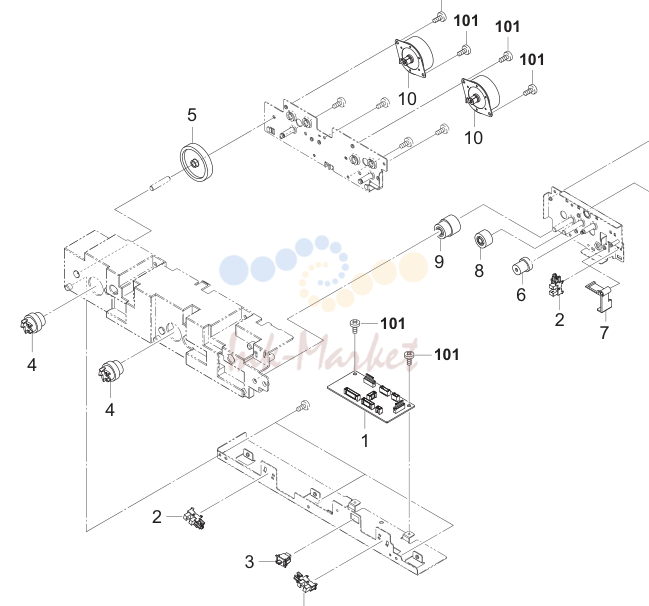

• 24. Bridge Section 2

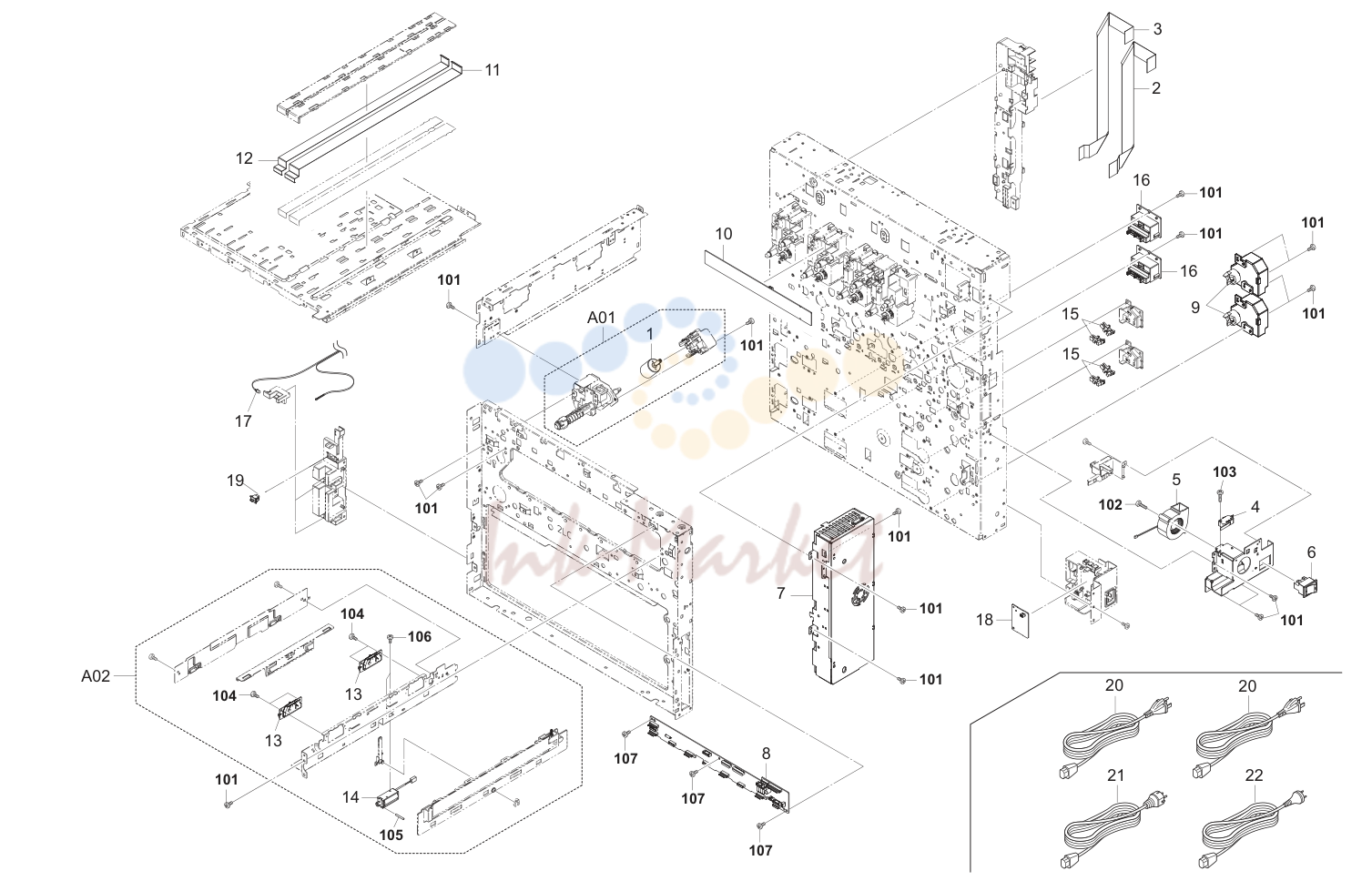

• 25. Electrical Components 1
• 26. Electrical Components 2

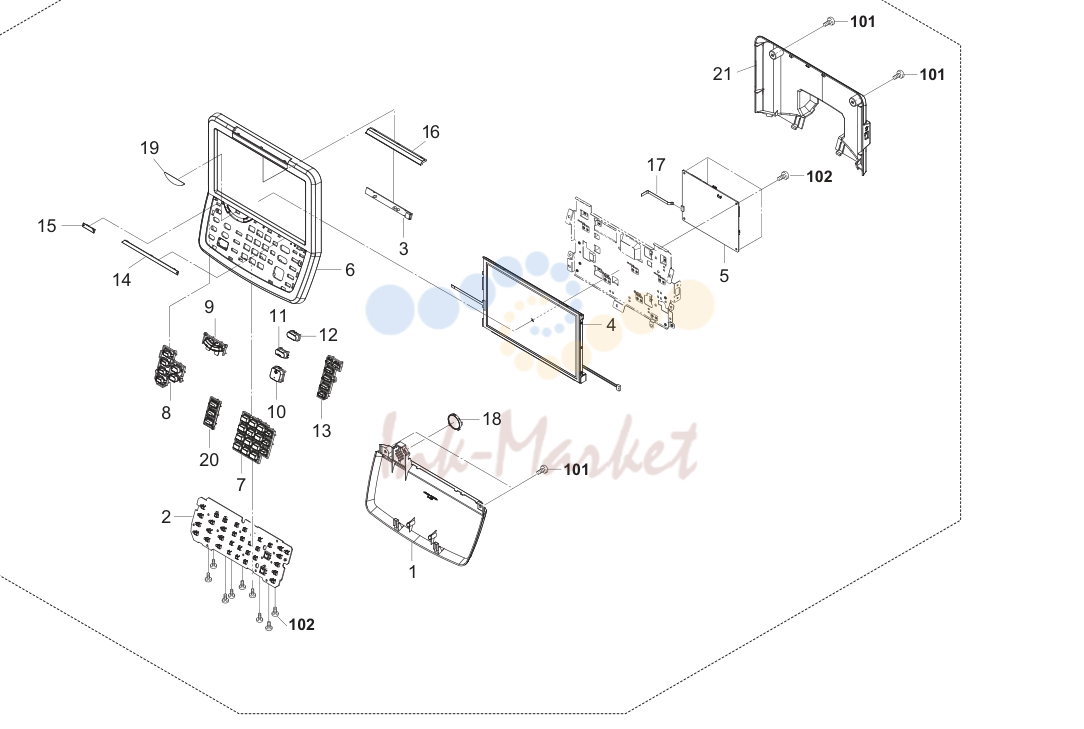

• 27. Operation Panel Section

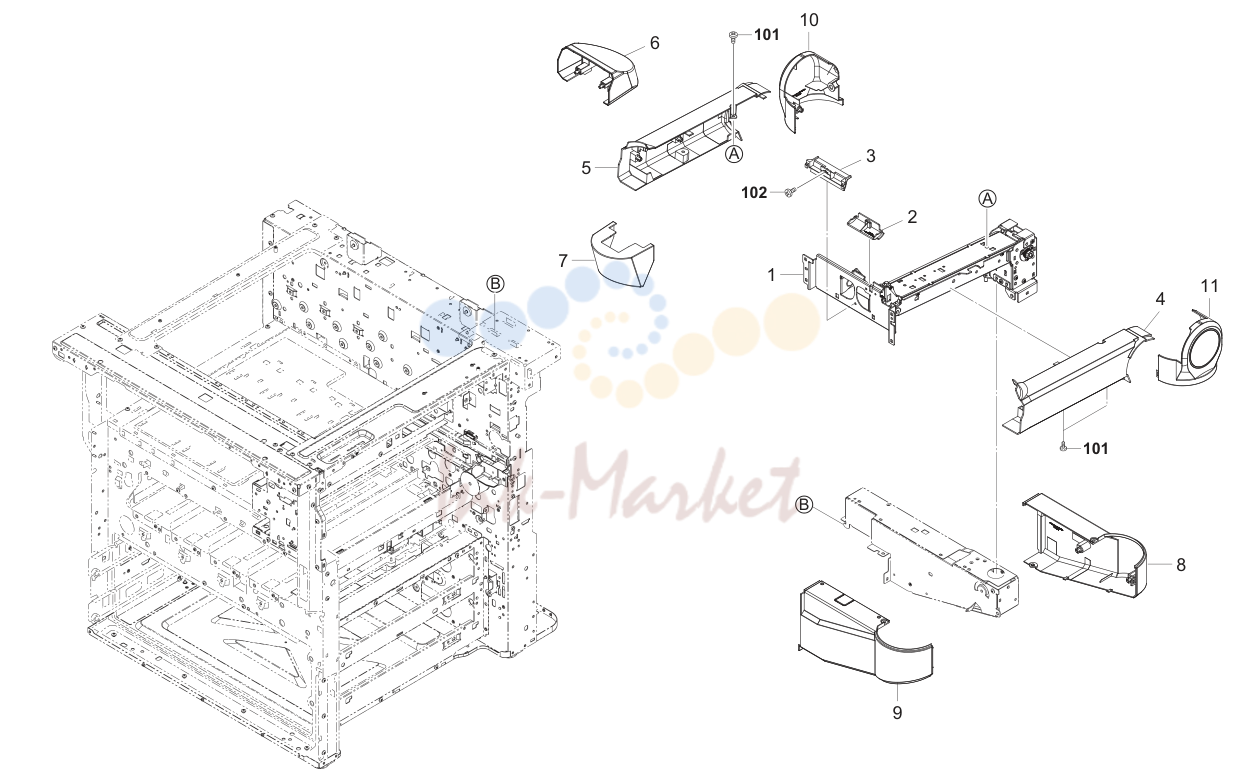

• 28. Operation Arm Section

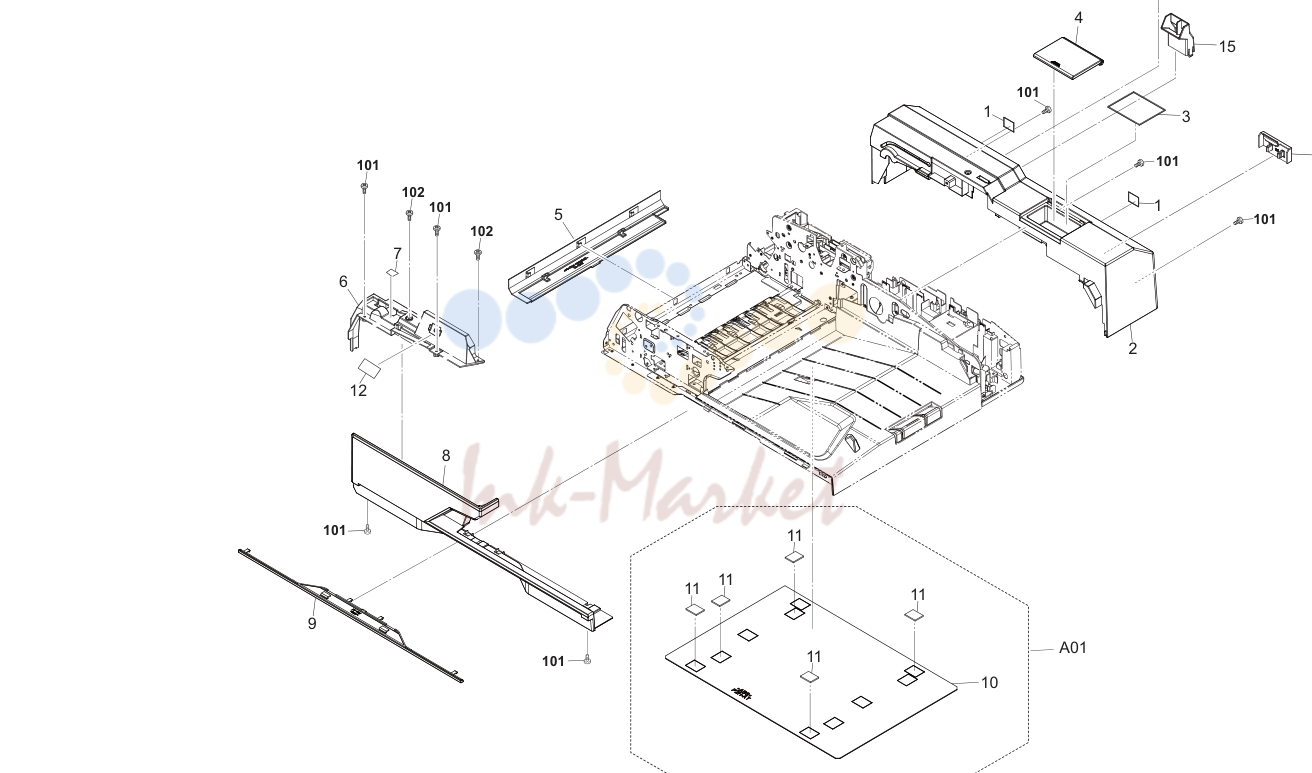

• 29. Covers(DP)

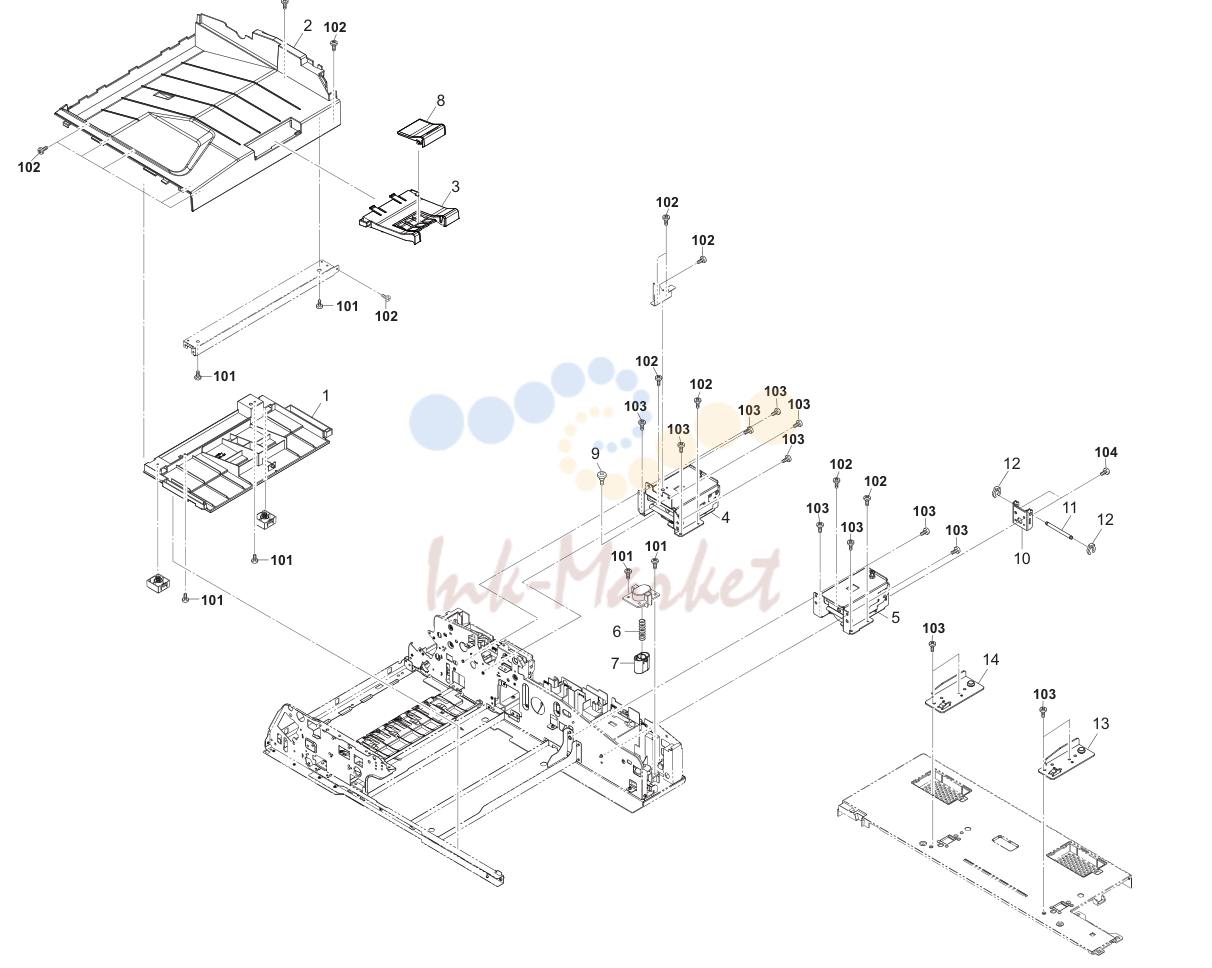

• 30. Frames(DP)

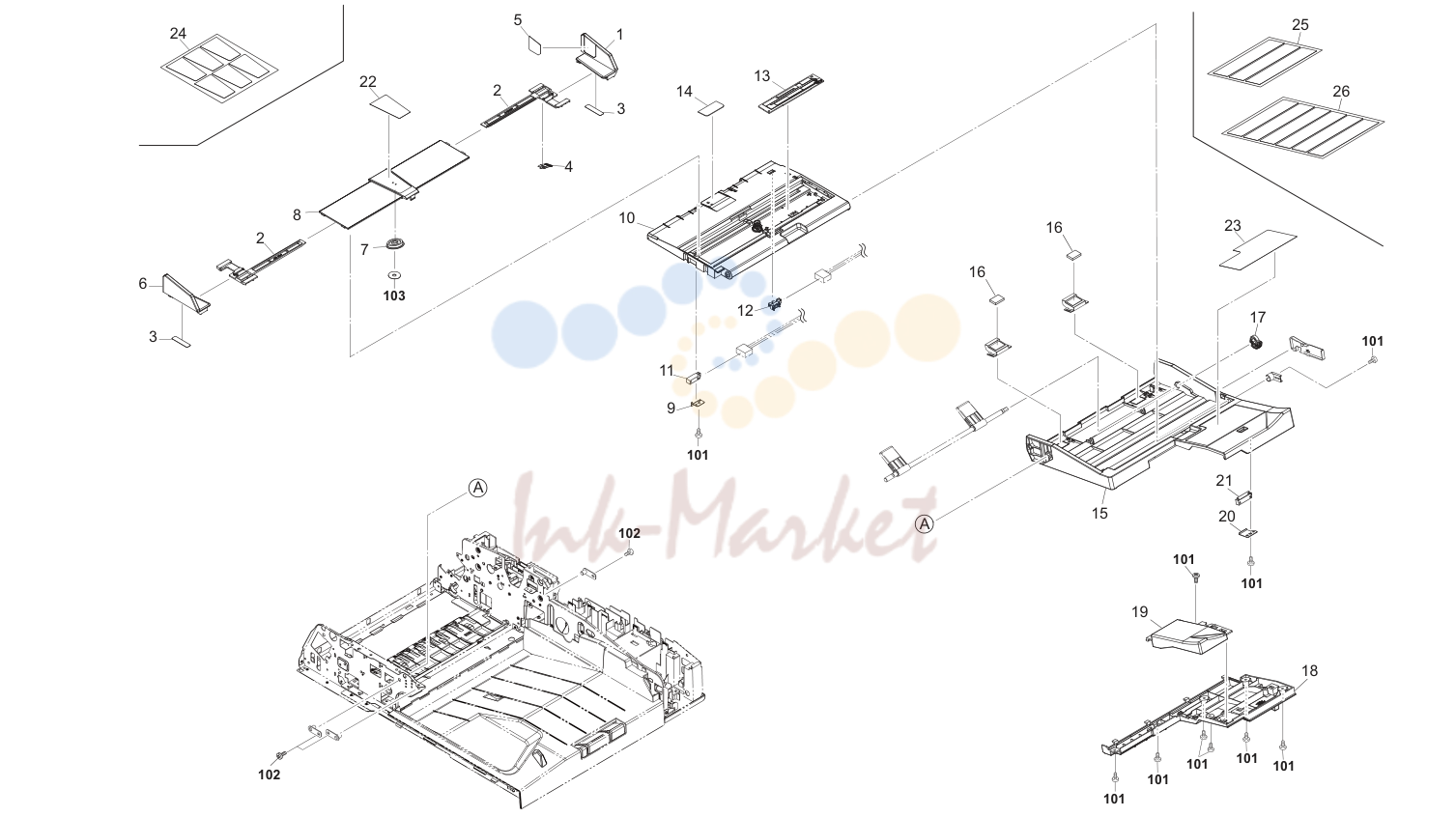

• 31. Table Assy(DP)

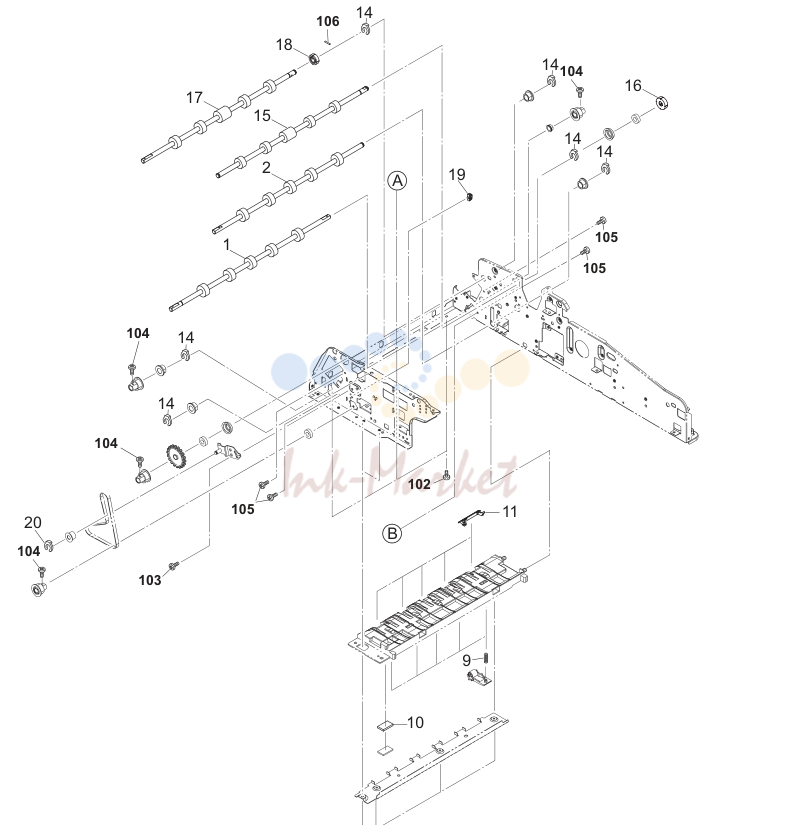

• 32. Paper Conveying Section(DP)

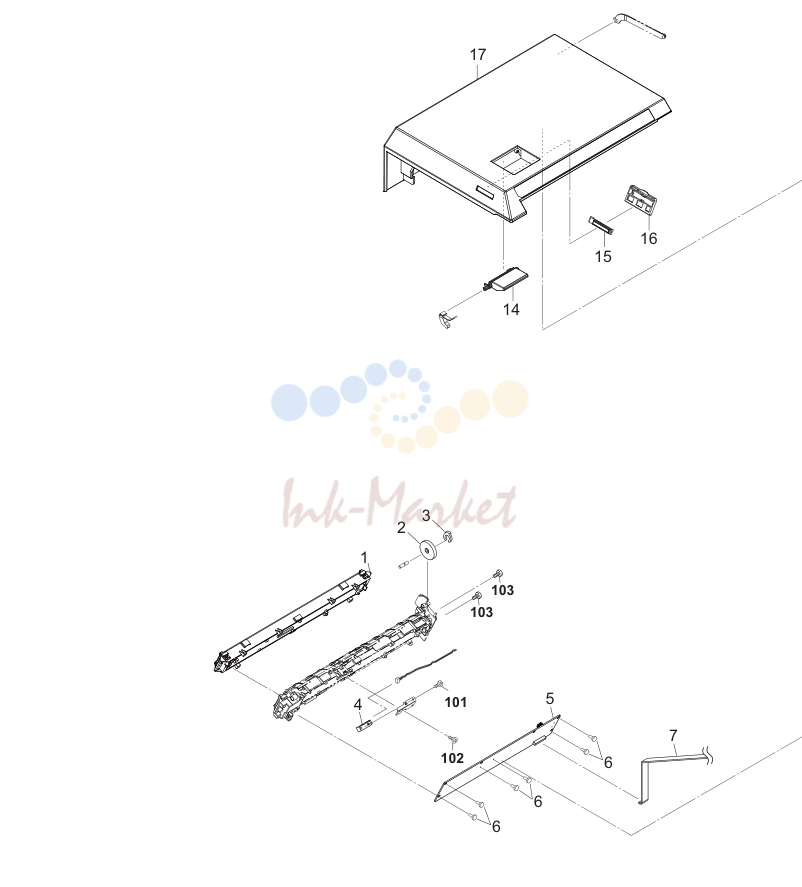

• 33. Paper Feed Section 1(DP)

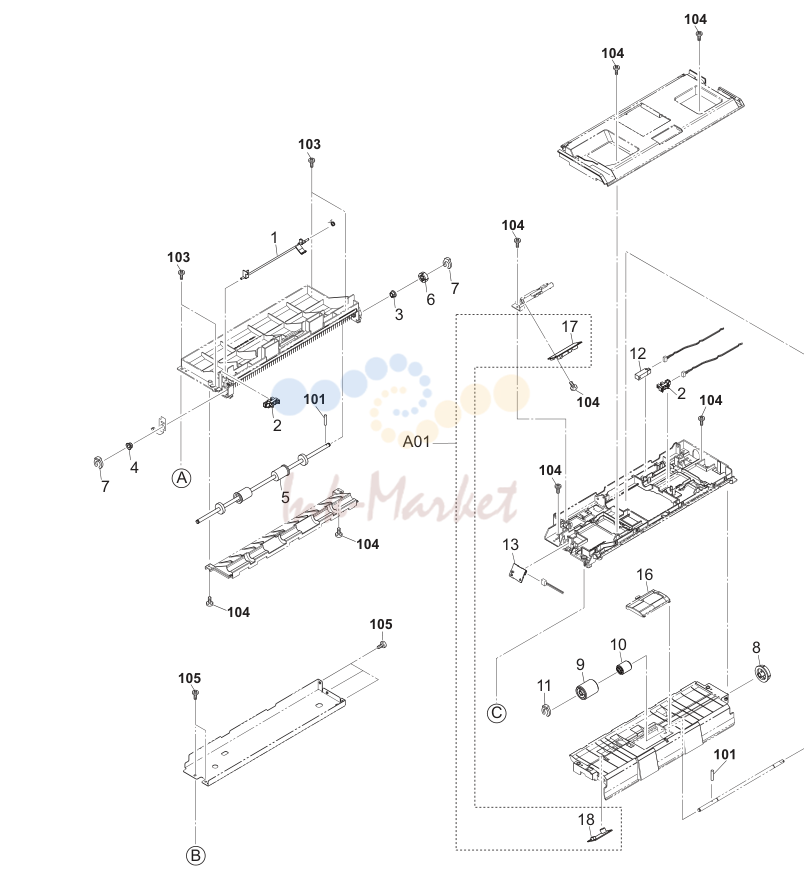

• 34. Paper Feed Section 2(DP)

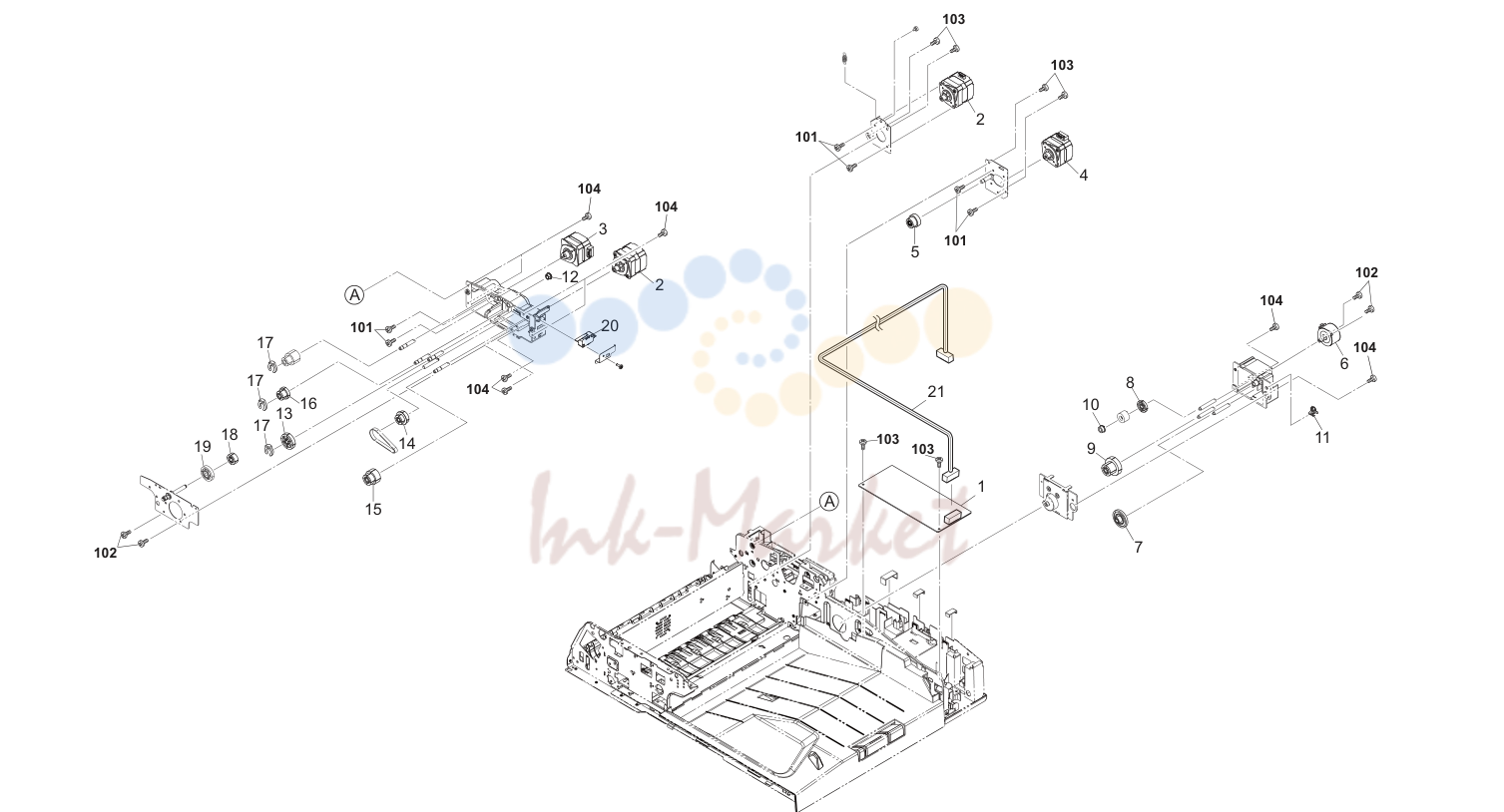

• 35. Drive Section & Electrical Components(DP)

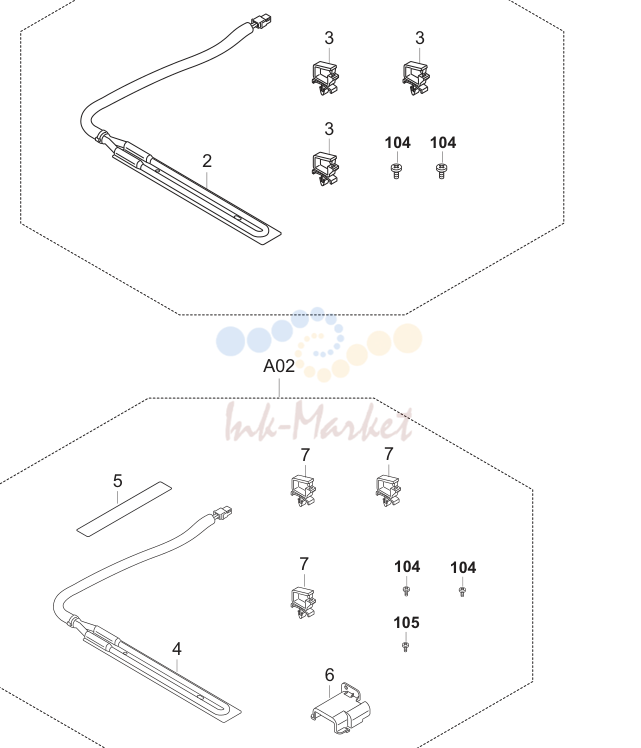

• 36. Options 1

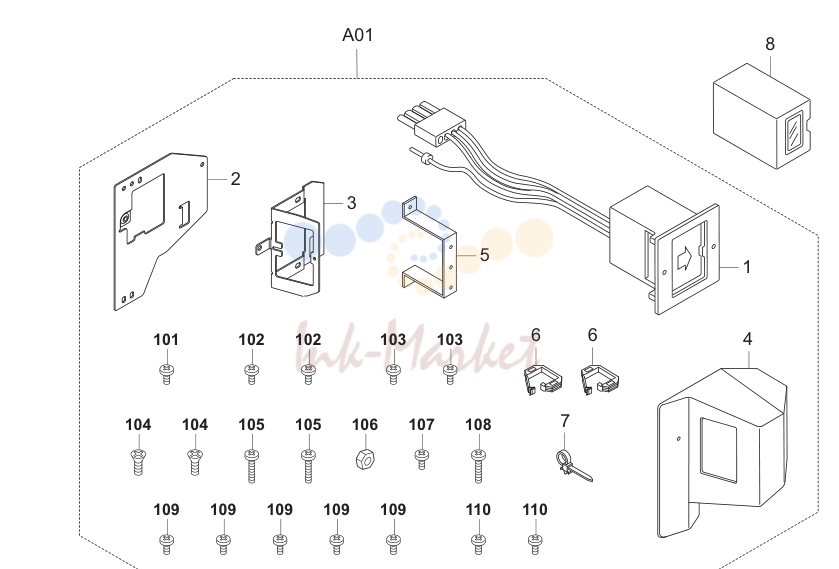

• 37. Options 2

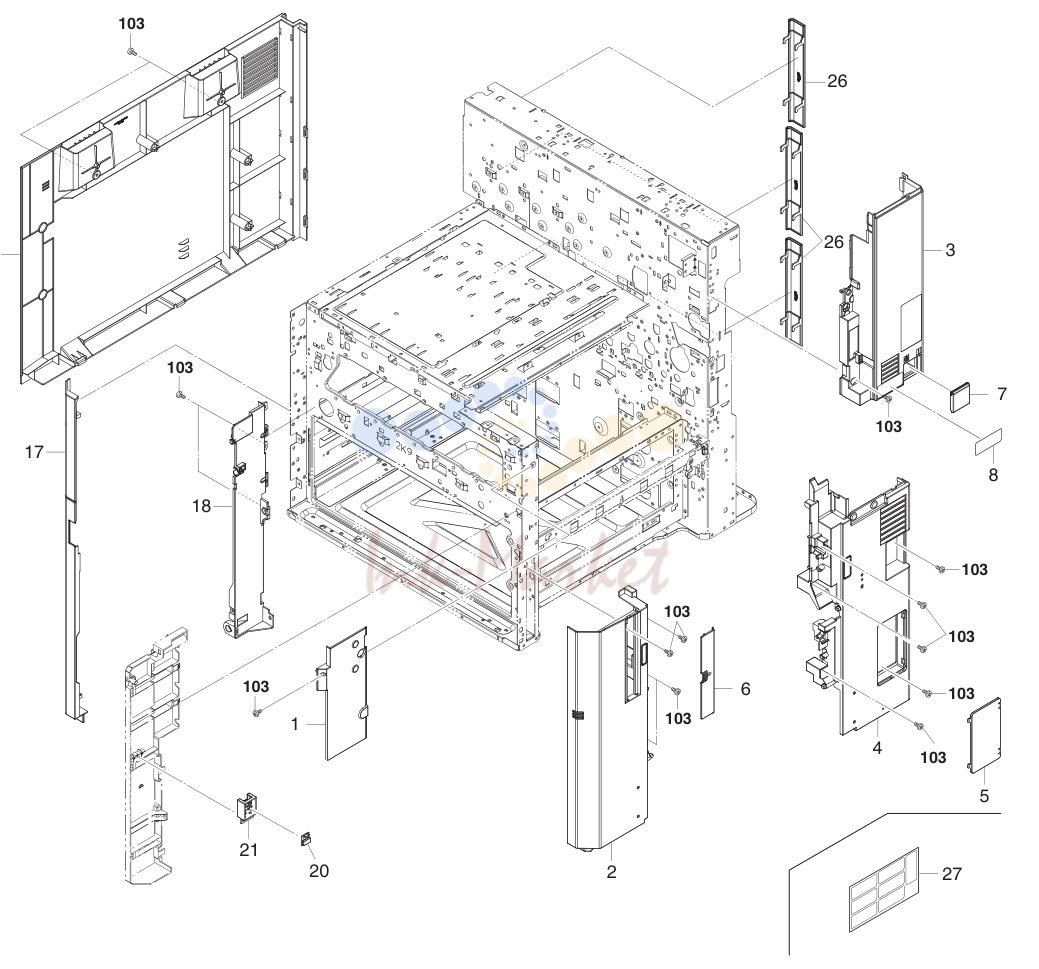

1. Covers 1

№	Артикул	Альт. артикул	Описание
8	302LC34050 запросить цену →	2LC34050	LABEL SW CAUTION EN
10	302K904320 запросить цену →	2K904320	STOPPER CONTAINER
11	302K904510 запросить цену →	2K904510	PLATE FRONT COVER
12	302K904560 запросить цену →	2K904560	STRAP FRONT COVER
13	2FB04270 запросить цену →	2FB04270	PLATE MAGNET
14	302LC04271 запросить цену →	2LC04271	EMBLEM
15	302LB34010 запросить цену →	2LB34010	SHEET EMBLEM 6550C (65 ppm)
15	302K934210 запросить цену →	2K934210	SHEET EMBLEM 7550C (75 ppm)
16	302K934200 запросить цену →	2K934200	LABEL TONER OPERATION
24	302K904330 запросить цену →	2K904330	LEVER FRONT MIDDLE COVER
25	302K933960 запросить цену →	2K933960	SPONGE FRONT COVER
27	302LC34160 запросить цену →	2LC34160	LABEL SW CAUTION SET A
101	7BB200308H запросить цену →	BB105660	+BIND T.T P SCREW 3X8
102	7BC00030A080H01 запросить цену →	BC046150	WASHER M3X10X0.8T
103	7BB180408H запросить цену →	BB111210	+BIND T.T S SCREW 4X8(BLACK)

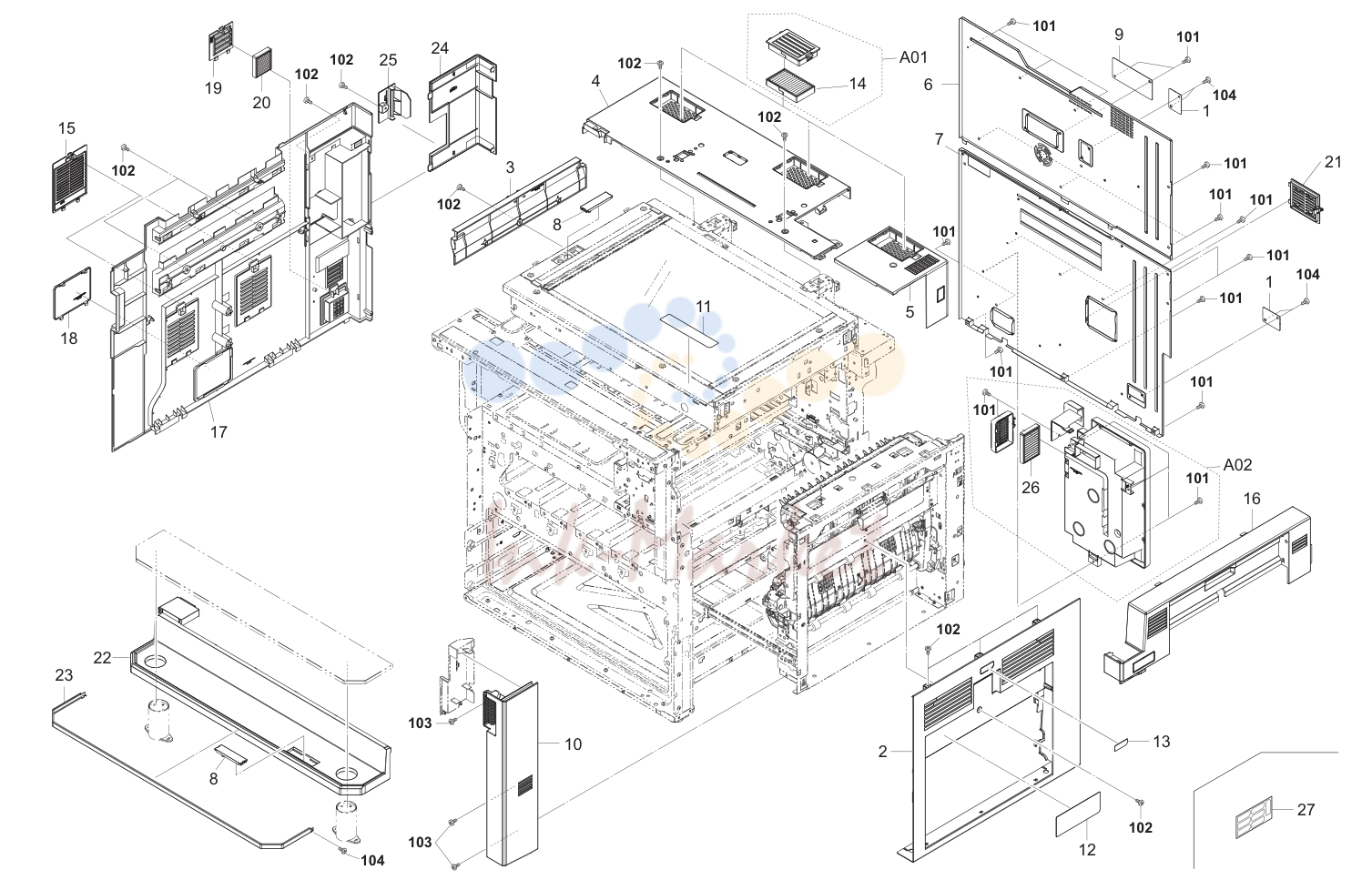

2. Covers 2

№	Артикул	Альт. артикул	Описание
1	2C912430 запросить цену →	2C912430	LID KMAS
9	302LC04470 запросить цену →	2LC04470	LID FAX BOARD
11	302LC34030 запросить цену →	2LC34030	LABEL OPERATION CAUTION B
12	302LC34070 запросить цену →	2LC34070	LABEL MPF CAUTION B
13	302LC34110 запросить цену →	2LC34110	LABEL MPF PUSH
14			•302LF33660 2LF33660 FILTER TOP
18	302LC04310 запросить цену →	2LC04310	LID LEFT COVER
19	302LC04110 запросить цену →	2LC04110	LID LEFT COVER REAR
20	302LC33370 ✓ в наличии	2LC33370	FILTER LEFT SIDE
21	302LC04511 запросить цену →	2LC04511	LID REAR COVER
22	302K904030 запросить цену →	2K904030	COVER FRONT TOP
23	302K904520 запросить цену →	2K904520	COVER GLASS TABLE
26			•302K933A80 2K933A80 FILTER LEFT SIDE
27	302LC34180 запросить цену →	2LC34180	LABEL MPF SET A
101	7BB782308H запросить цену →	BB111300	+TP-FLAT T.T S SCREW 3X8 SR(BLACK)
102	7BB180408H запросить цену →	BB111210	+BIND T.T S SCREW 4X8(BLACK)
103	7BB780410H запросить цену →	BB111220	+BIND T.T S SCREW 4X10 SR(BLACK)
104	7BB700308H запросить цену →	BB105600	+BIND T.T S SCREW 3X8 SR

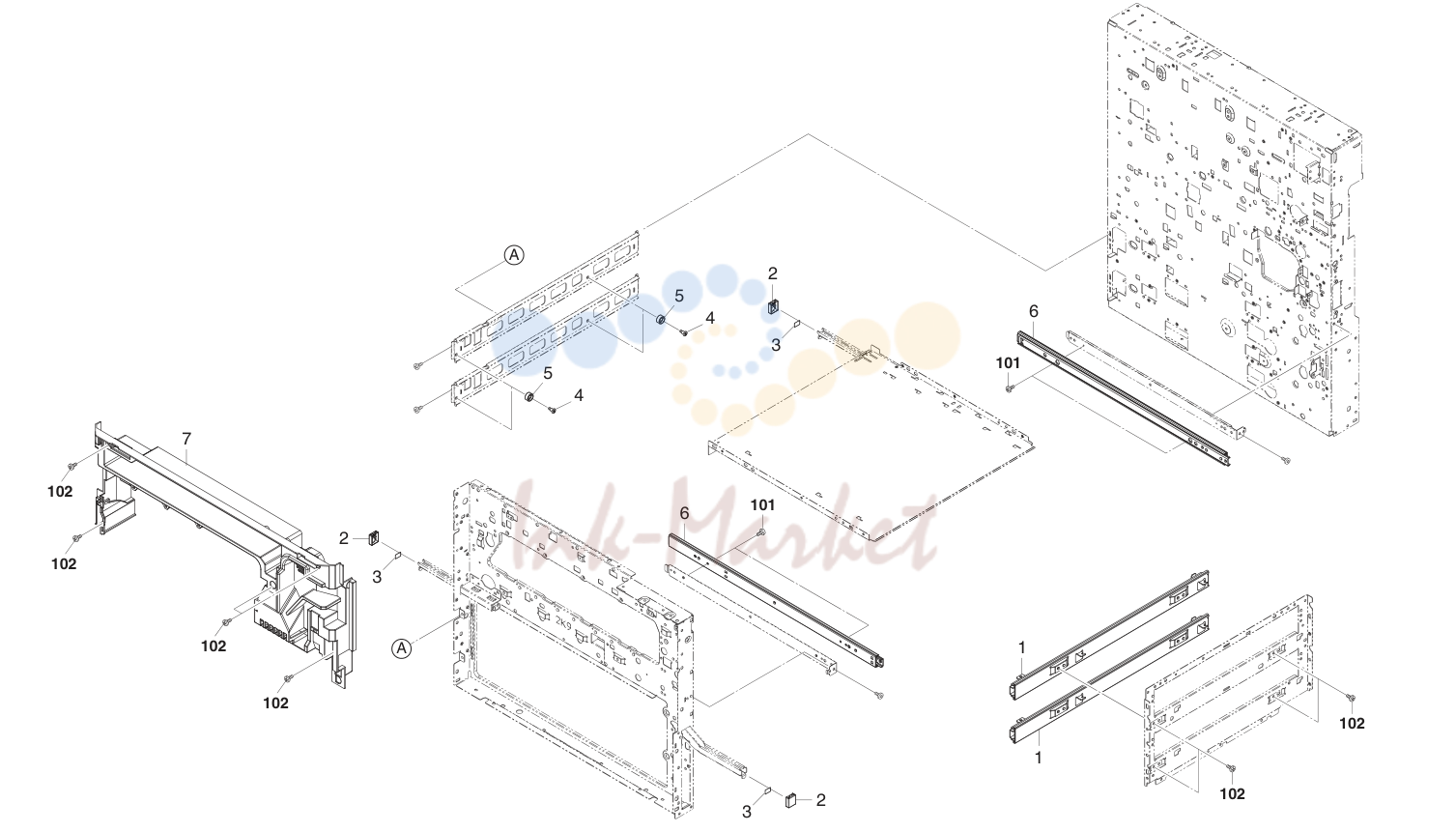

3. Frames

№	Артикул	Альт. артикул	Описание
1	302K909530 запросить цену →	2K909530	SLIDER CASSETTE
2	302FZ02580 запросить цену →	2FZ02580	CAP HANDLE
3	302FZ03110 запросить цену →	2FZ03110	SEAL HANDLE
4	2FB16270 запросить цену →	2FB16270	PIN DRAWER A
5	302K909620 запросить цену →	2K909620	PULLEY CASSETTE
6	302K924300 запросить цену →	2K924300	SLIDER CONVEYING
101	7BB100306H1 запросить цену →	BB105820	+BIND T.T S SCREW 3X6
102	7BB700408H запросить цену →	BB105640	+BIND T.T S SCREW 4X8 SR

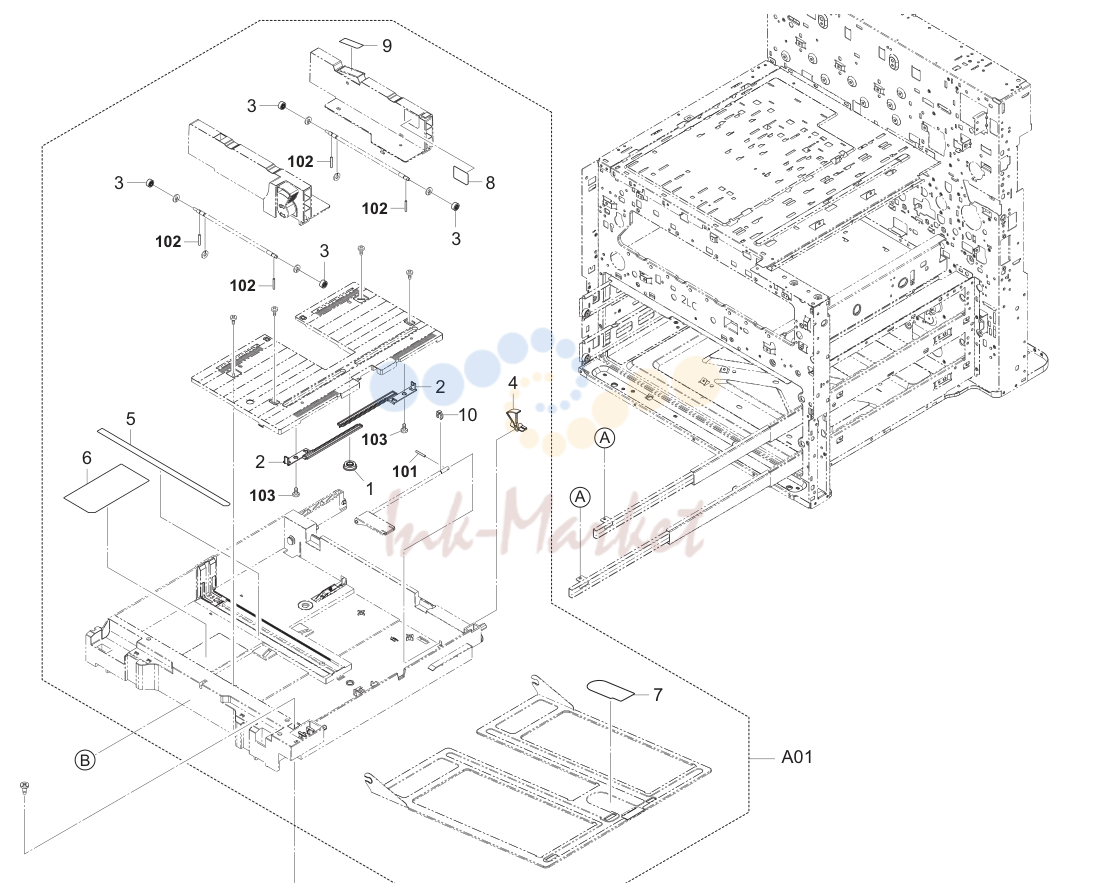

4. Paper Cassettes

№	Артикул	Альт. артикул	Описание
2			•302K909060 2K909060 RACK CURSOR
4			•302K909270 2K909270 ACTUATOR PAPER LEVEL DETECTION
5			•302K934010 2K934010 LABEL PAPER SIZE A
6			•302K934020 2K934020 LABEL PAPER SIZE B
7			•302K934040 2K934040 LABEL SET PAPER
8			•302K934090 2K934090 LABEL CASSETTE PAPER MAX
9			•302K934100 2K934100 LABEL CASSETTE CURSOR LOCK
10			•5MVX111DN003 2A806250 RING STOPPER /A-49 FEED A4
11	302K934050 запросить цену →	2K934050	LABEL CASSETTE NUMBER
12	302K934060 запросить цену →	2K934060	LABEL CASSETTE NUMBER
14	302K934120 запросить цену →	2K934120	SHEET CASSETTE PAPER MEDIA EN
15	302K934130 запросить цену →	2K934130	CASSETTE PAPER SIZE
16	302K934220 запросить цену →	2K934220	SHEET CASSETTE PAPER SET A
17	302K934230 запросить цену →	2K934230	SHEET CASSETTE PAPER SET B
101	7BP512525B0CH01 запросить цену →	BP124910	PARALLEL PIN 2.5X25
102	7BP512008B0CH01 запросить цену →	BP126150	PARALLEL PIN 2.0X8
103	7BB282308H запросить цену →	BB111240	+TP-FLAT T.T P SCREW 3X8(BLACK)

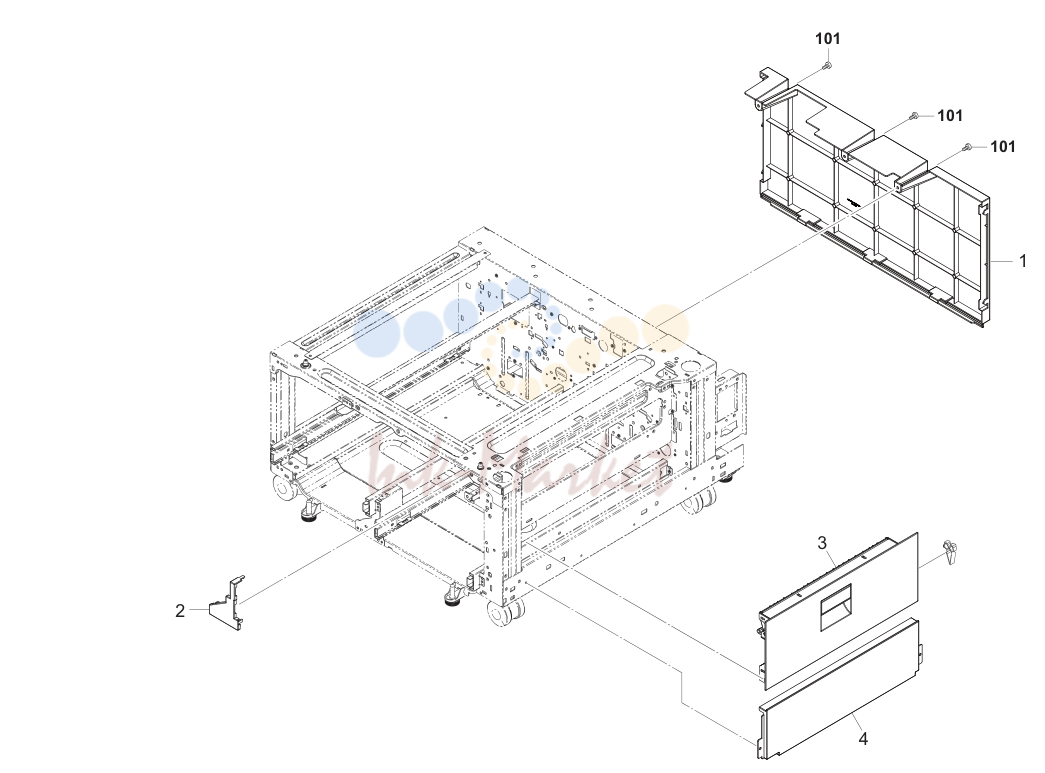

5. Paper Deck Covers

№	Артикул	Альт. артикул	Описание
5	302FZ02600 запросить цену →	2FZ02600	FOOT
101	7BB180408H запросить цену →	BB111210	+BIND T.T S SCREW 4X8(BLACK)
102	7BB782410H запросить цену →	BB111310	+TP-FLAT T.T S SCREW 4X10 SR(BLACK)
103	7BB780420H запросить цену →	BB116060	+BIND T.T S SCREW 4X20 SR(BLACK)

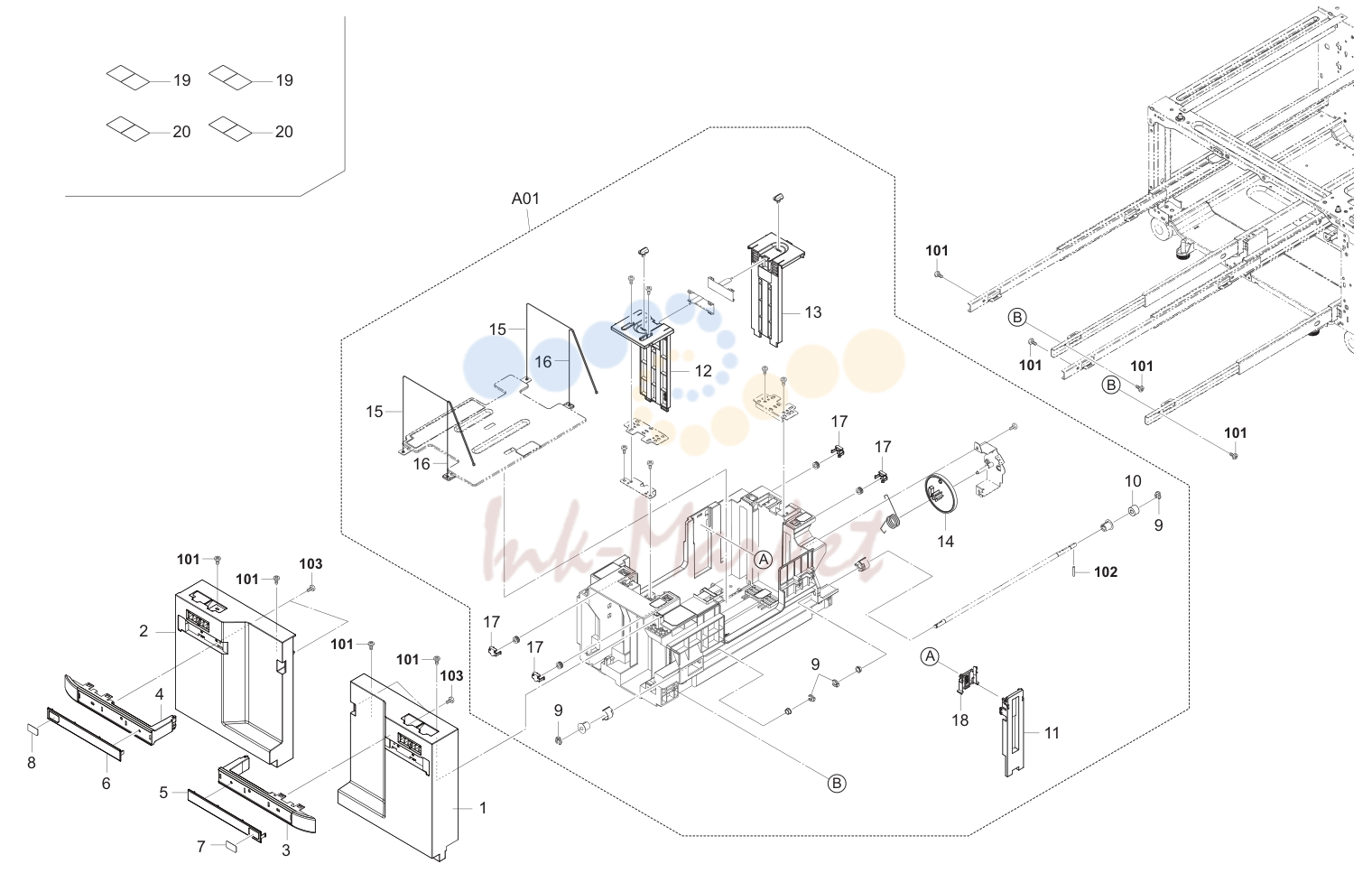

6. Paper Deck Cassettes

№	Артикул	Альт. артикул	Описание
7	302K934070 запросить цену →	2K934070	LABEL CASSETTE NUMBER
8	302K934080 запросить цену →	2K934080	LABEL CASSETTE NUMBER
9			•2BC06980 2BC06980 STOPPER
11			•303NF10070 3NF10070 CURSOR END DECK
12			•303NF10080 3NF10080 CURSOR DECK FRONT
13			•303NF10090 3NF10090 CURSOR DECK REAR
15			•303NF10180 3NF10180 WIRE LIFT A
16			•303NF10190 3NF10190 WIRE LIFT B
17			•303NF10220 3NF10220 STOPPER PULLEY
18			•303NF10410 3NF10410 CURSOR END SUB
19	302K934120 запросить цену →	2K934120	SHEET CASSETTE PAPER MEDIA EN
20	302K934130 запросить цену →	2K934130	CASSETTE PAPER SIZE
101	7BB200410H запросить цену →	BB105700	+BIND T.T P SCREW 4X10
102	E0030240 запросить цену →	48129504	SPRING PIN 3X24
103	7BB200310H запросить цену →	BB105670	+BIND T.T P SCREW 3X10

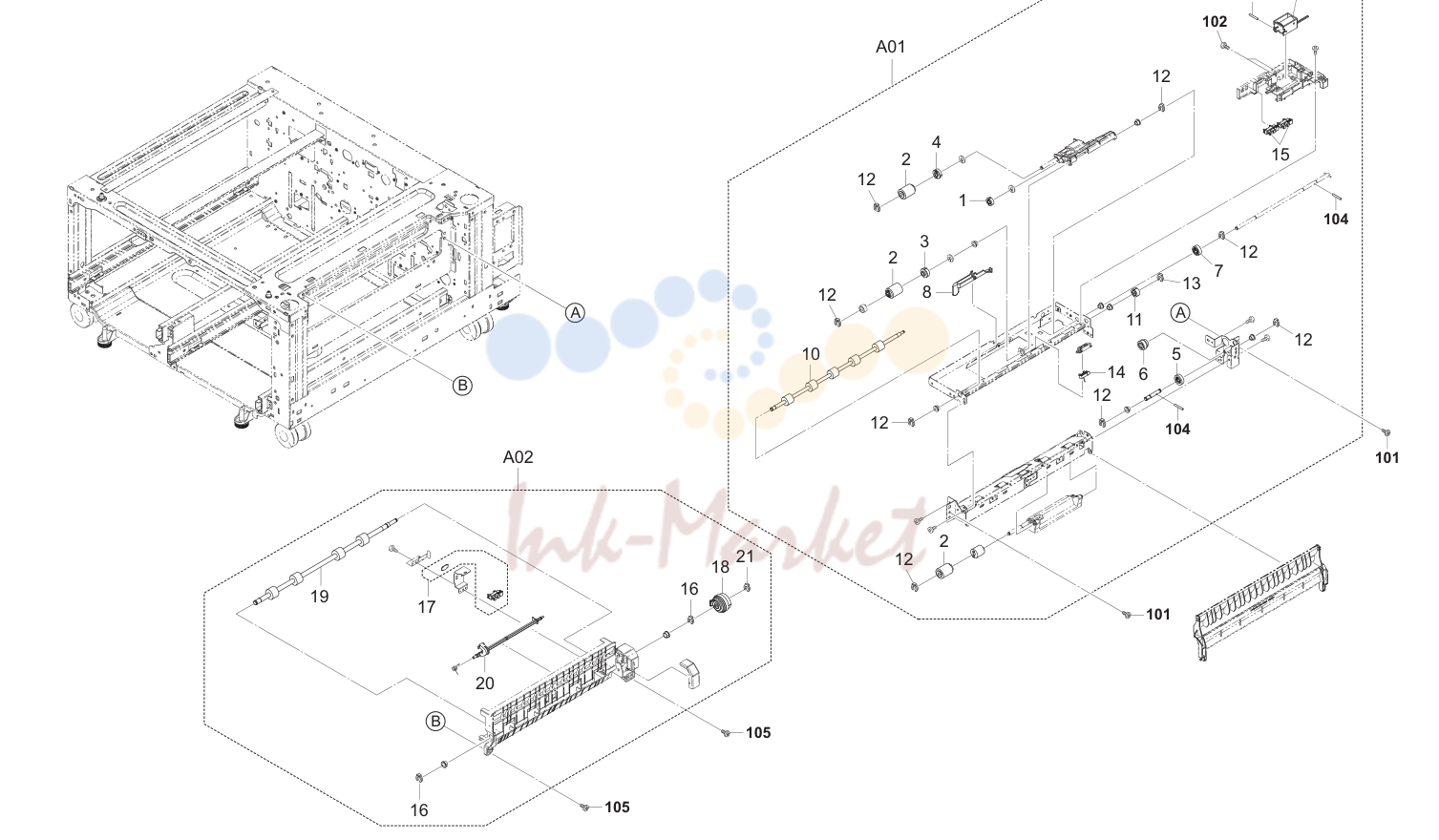

7. Paper Deck Feed Section1

№	Артикул	Альт. артикул	Описание
2			•302K906010 2K906010 PULLEY FEED
8			•302K906321 2K906321 ACTUATOR PAPER EMPTY
12			•5MVX111DN003 2A806250 RING STOPPER /A-49 FEED A4
13			•5MVX111DN007 2BT11070 STOPPER 3 /2BT1107 A4
16			•2BC06910 2BC06910 STOPPER
20			•303NF06210 3NF06210 ACTUATOR VF SENSOR
21			•5MVX111DN003 2A806250 RING STOPPER /A-49 FEED A4
101	7BB700410H запросить цену →	BB107090	+BIND T.T S SCREW 4X10 SR
102	7BB600306H запросить цену →	BB105730	+BIND M SCREW 3X6 R
103	5MBP2010WXSP запросить цену →	E0020100	SPRING PIN / M2 X 10 S-BLK
104	7BP512010B0CH01 запросить цену →	BP126160	PARALLEL PIN 2.0X10
105	7BB180408H запросить цену →	BB111210	+BIND T.T S SCREW 4X8(BLACK)

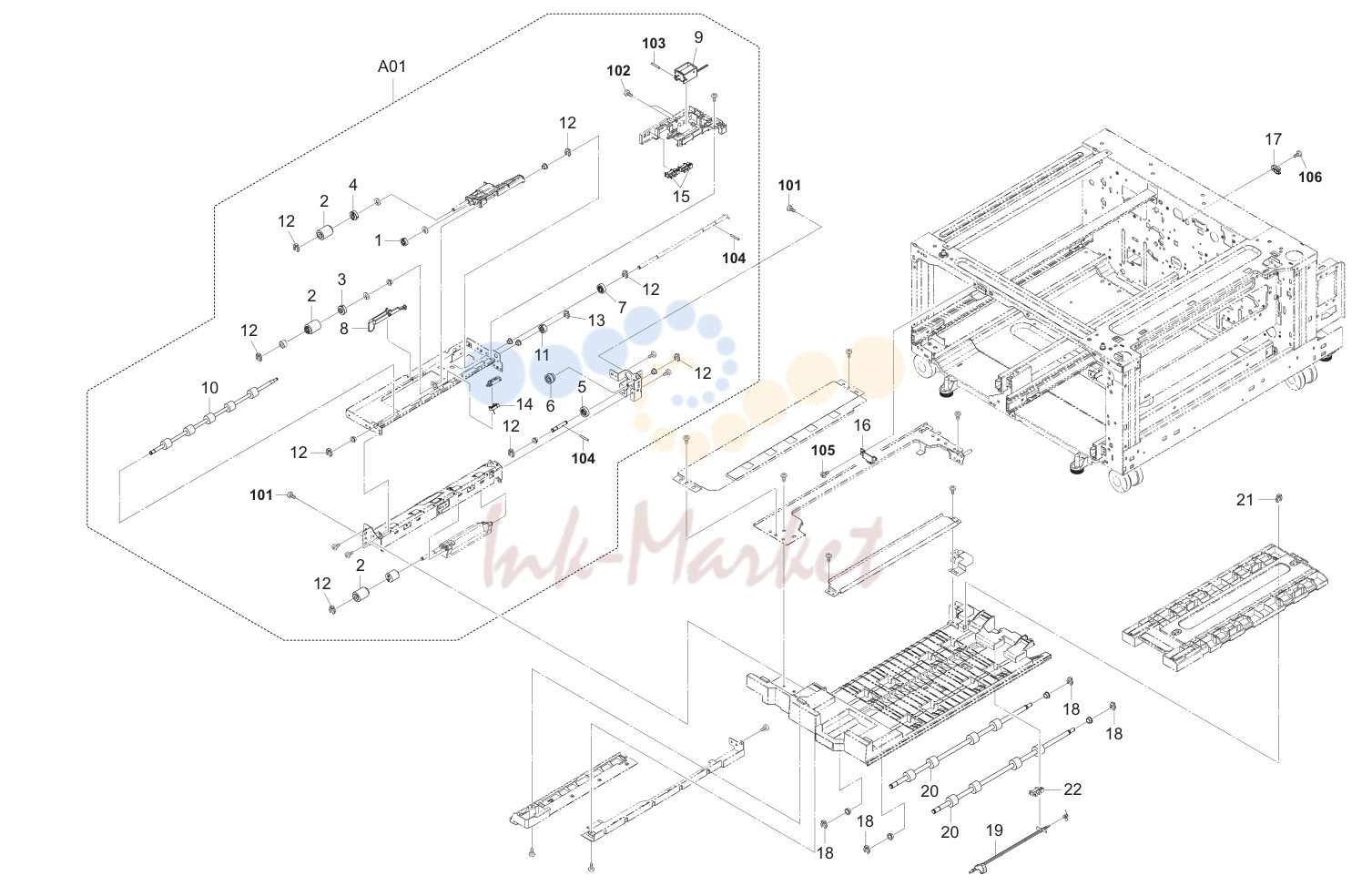

8. Paper Deck Feed Section2

№	Артикул	Альт. артикул	Описание
2			•302K906010 2K906010 PULLEY FEED
8			•302K906321 2K906321 ACTUATOR PAPER EMPTY
12			•5MVX111DN003 2A806250 RING STOPPER /A-49 FEED A4
13			•5MVX111DN007 2BT11070 STOPPER 3 /2BT1107 A4
16	303NF06150 запросить цену →	3NF06150	STOPPER HF
17	303NF06330 запросить цену →	3NF06330	BUSH FEED HF
18	2BC06910 запросить цену →	2BC06910	STOPPER
19	303NF06040 запросить цену →	3NF06040	ACTUATOR HF
21	5MVX111DN003 ✓ в наличии	2A806250	RING STOPPER /A-49 FEED A4
101	7BB200412H запросить цену →	BB105710	+BIND T.T P SCREW 4X12
102	7BB600306H запросить цену →	BB105730	+BIND M SCREW 3X6 R
103	5MBP2010WXSP запросить цену →	E0020100	SPRING PIN / M2 X 10 S-BLK
104	7BP512010B0CH01 запросить цену →	BP126160	PARALLEL PIN 2.0X10
105	7BB700410H запросить цену →	BB107090	+BIND T.T S SCREW 4X10 SR
106	7BB102308H запросить цену →	BB046210	+TP-FLAT T.T S SCREW 3X8

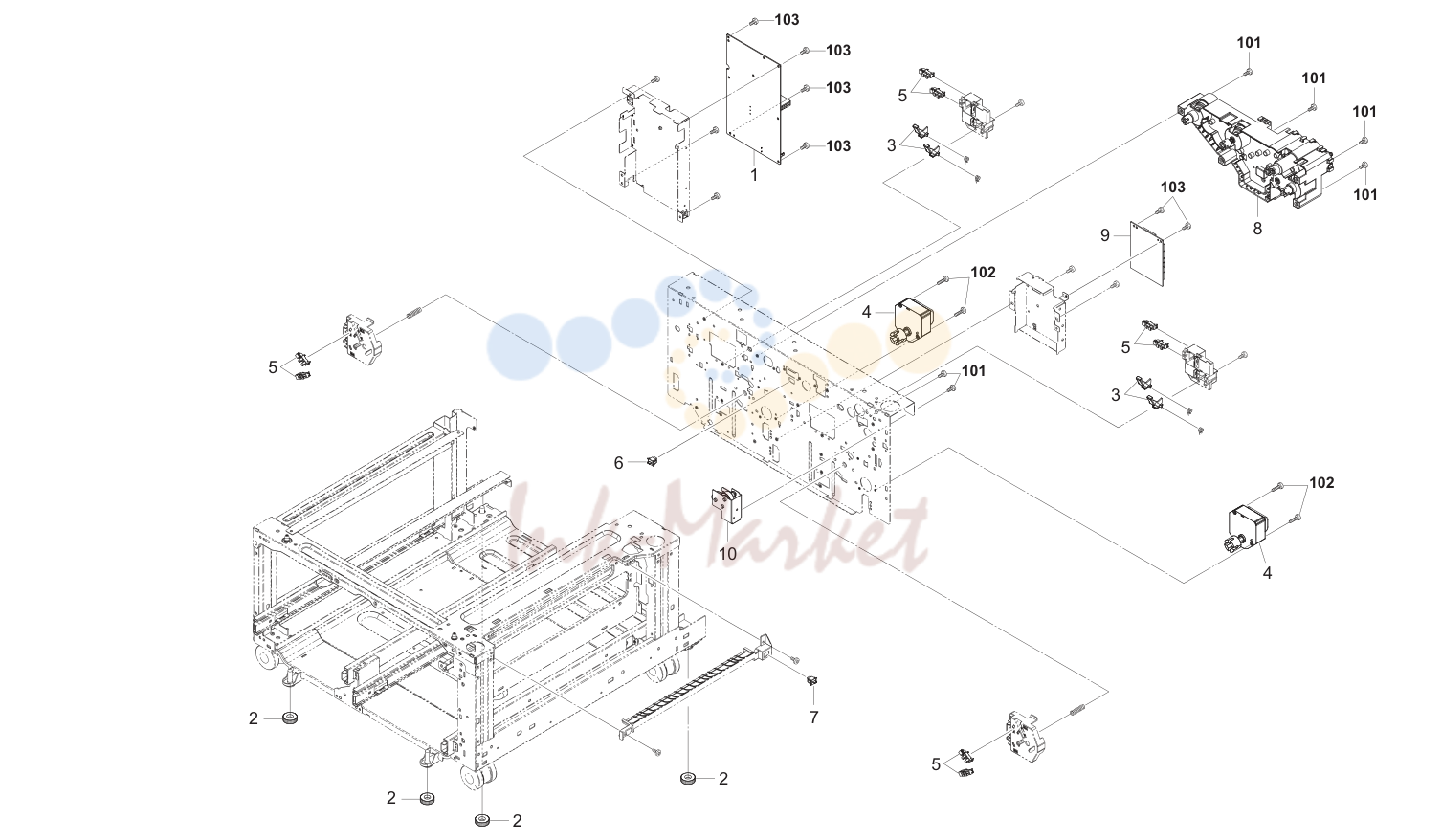

9. Paper Deck Electrical Components

№	Артикул	Альт. артикул	Описание
2	303LM02170 запросить цену →	3LM02170	RUBBER BOLT
3	303NF10230 запросить цену →	3NF10230	ACTUATOR CASSETTE
101	7BB700410H запросить цену →	BB107090	+BIND T.T S SCREW 4X10 SR
102	7BB700330H запросить цену →	BB106840	+BIND T.T S SCREW 3X30 SR
103	7BB700308H запросить цену →	BB105600	+BIND T.T S SCREW 3X8 SR

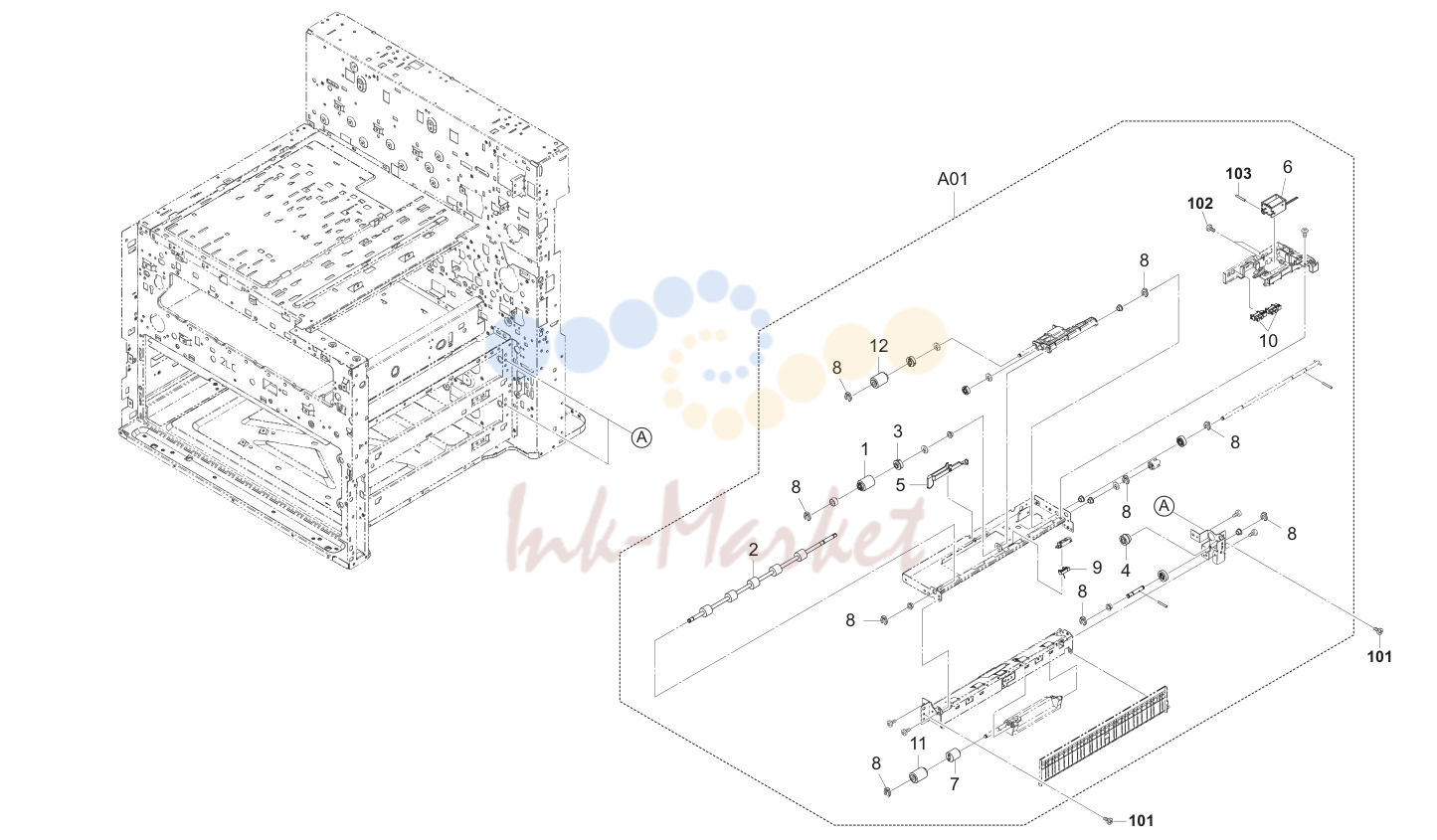

10. Paper Feed Section 1

№	Артикул	Альт. артикул	Описание
1			•302K906350 2K906350 PULLEY FEED
5			•302K906321 2K906321 ACTUATOR PAPER EMPTY
7			•303LL07521 3LL07521 TORQUE-LIMITER
11			•302K906360 2K906360 PULLEY RETARD
12			•302K906370 2K906370 PULLEY PICKUP
101	7BB700408H запросить цену →	BB105640	+BIND T.T S SCREW 4X8 SR
102	7BB600306H запросить цену →	BB105730	+BIND M SCREW 3X6 R
103	5MBP2010WXSP запросить цену →	E0020100	SPRING PIN / M2 X 10 S-BLK

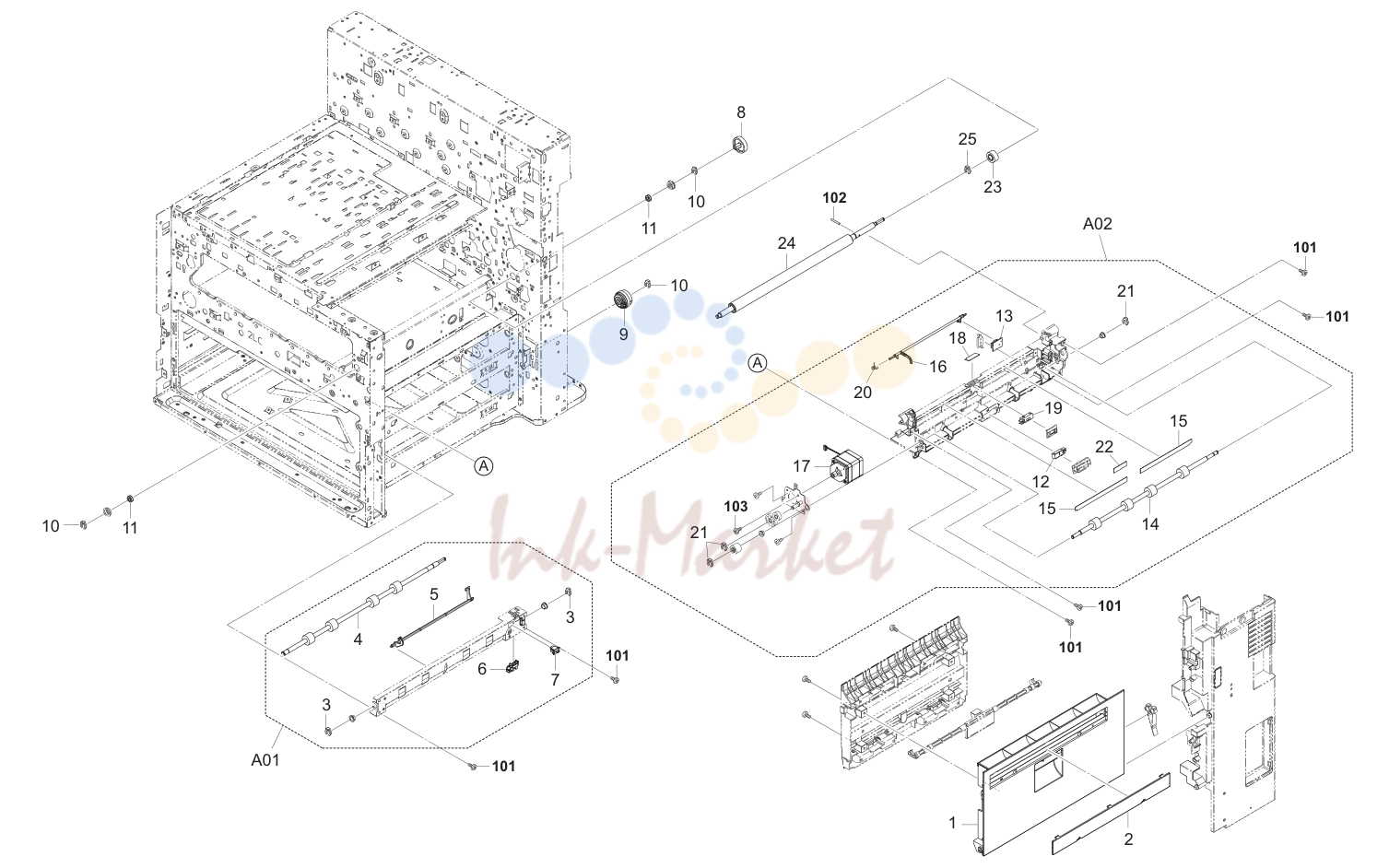

11. Paper Feed Section 2

№	Артикул	Альт. артикул	Описание
3			•2BC06910 2BC06910 STOPPER
5			•302K906560 2K906560 ACTUATOR FEED LOW
10	5MVX111DN003 ✓ в наличии	2A806250	RING STOPPER /A-49 FEED A4
11	7BE006155J31H01 запросить цену →	BE129410	BEARING 696ZZNR
15			•302K924560 2K924560 SHEET REGIST L A
16			•302K924580 2K924580 ACTUATOR LOOP
18			•302K924890 2K924890 SHEET COVER SENSOR
20			•5MMW261LD055 2A820350 SPRING SEPARATOR /FS-1000 A4
21			•5MVX111DN003 2A806250 RING STOPPER /A-49 FEED A4
22			•302K924880 2K924880 SHEET REGIST L C
25	302K921120 запросить цену →	2K921120	STOPPER
101	7BB700408H запросить цену →	BB105640	+BIND T.T S SCREW 4X8 SR
102	7BP512014B0CH01 запросить цену →	BP126450	PARALLEL PIN 2.0X14
103	7BB600306H запросить цену →	BB105730	+BIND M SCREW 3X6 R

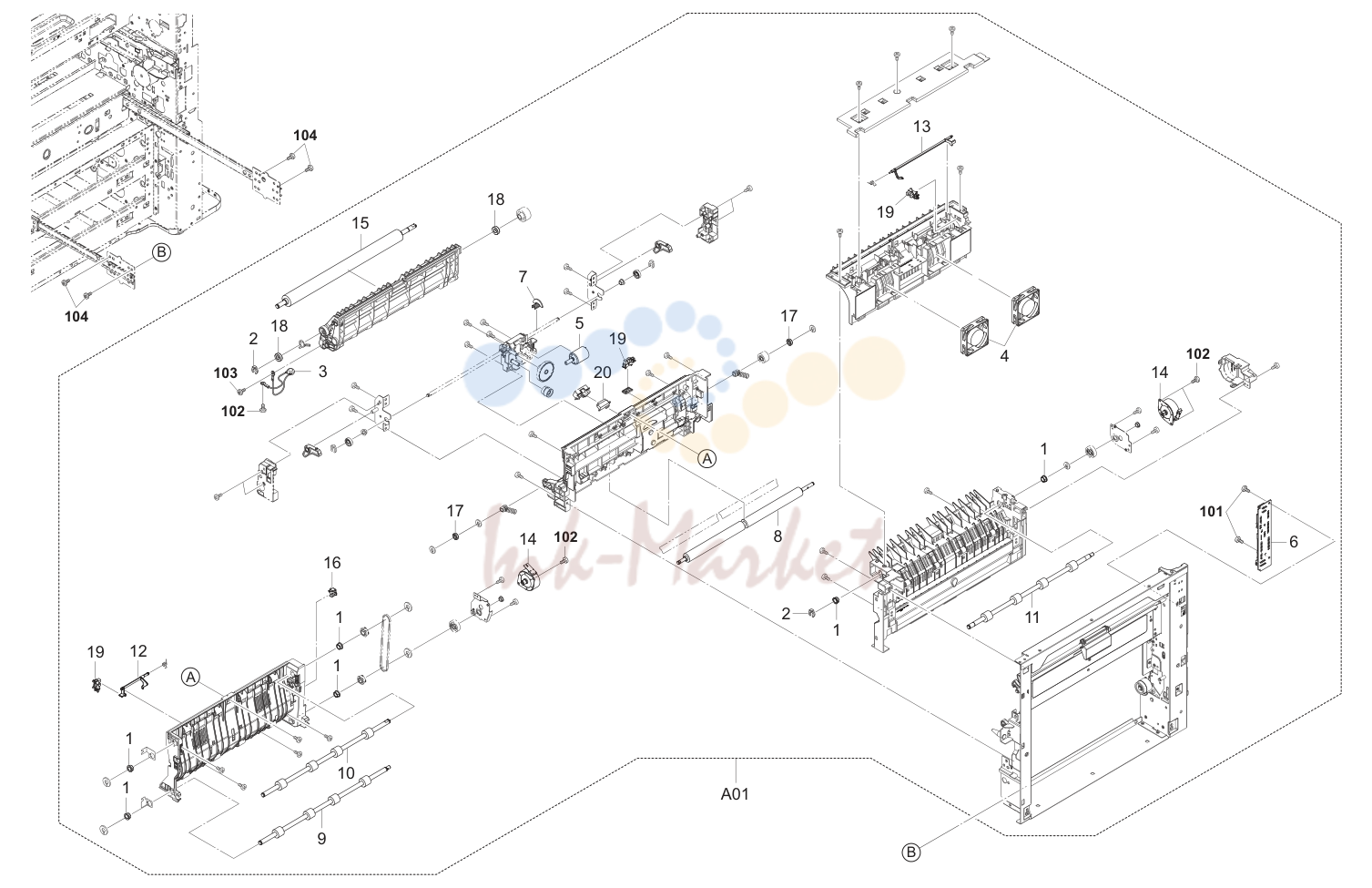

12. Paper Conveying Section 1

№	Артикул	Альт. артикул	Описание
1			•28107310 49028101 BUSH
2			•2BC06910 2BC06910 STOPPER
3			•302FZ01310 2FZ01310 VARISTOR TC ASS'Y
7			•302K921380 2K921380 ACTUATOR RELEASE
12			•302K929330 2K929330 ACTUATOR DU
13			•302K929470 2K929470 ACTUATOR DU A
17			•7BE006103431H01 BE122720 BEARING MR106ZZ
18			•7BE008165431H01 BE119730 BEARING 688ZZ
101	7BB700308H запросить цену →	BB105600	+BIND T.T S SCREW 3X8 SR
102	7BB700306H запросить цену →	BB105590	+BIND T.T S SCREW 3X6 SR
103	7BB200308H запросить цену →	BB105660	+BIND T.T P SCREW 3X8
104	7BB180408H запросить цену →	BB111210	+BIND T.T S SCREW 4X8(BLACK)

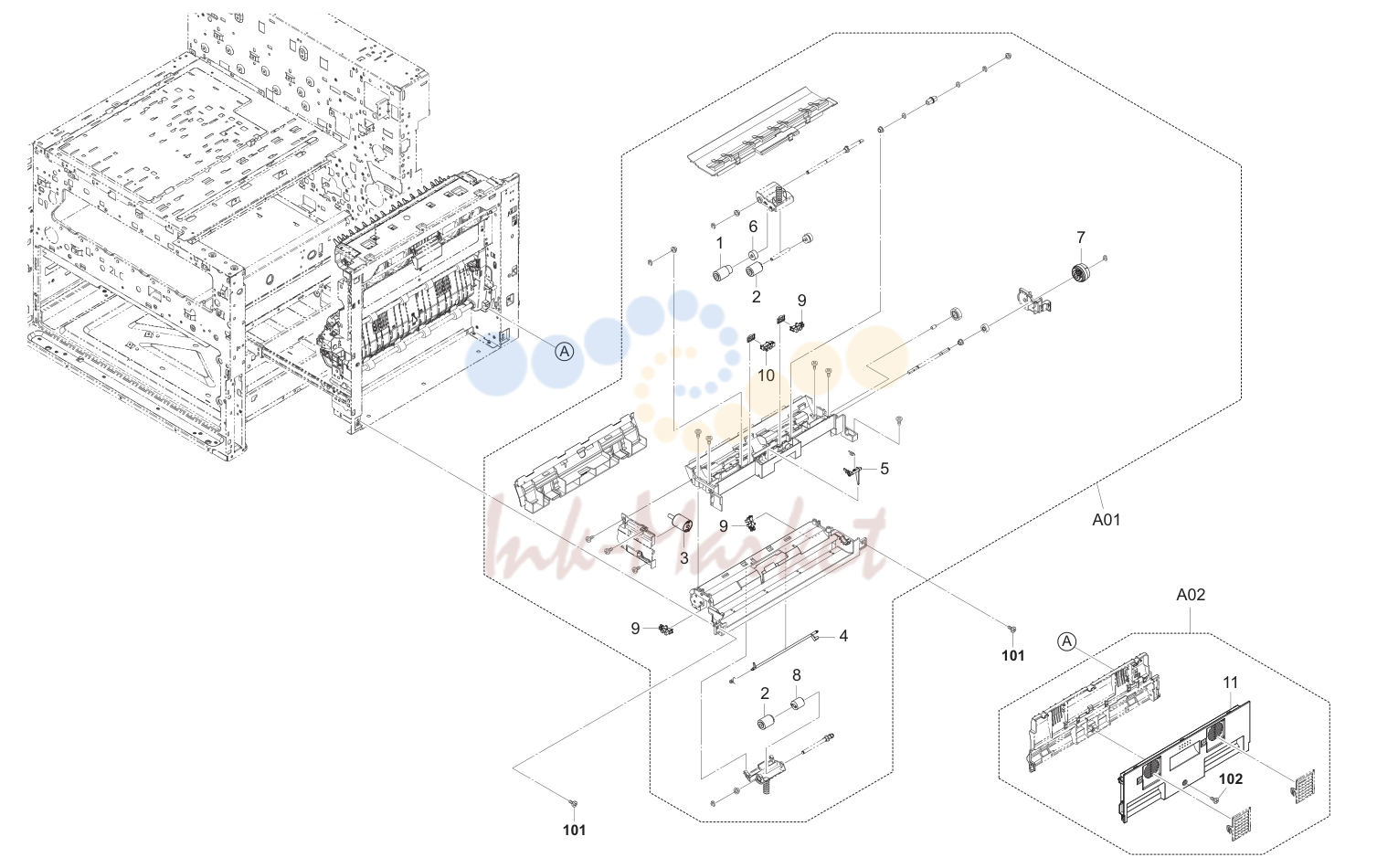

13. Paper Conveying Section 2

№	Артикул	Альт. артикул	Описание
4			•302K908280 2K908280 ACTUATOR FEED MPF
5			•302K908290 2K908290 ACTUATOR PAPER SET
8			•303LL07521 3LL07521 TORQUE-LIMITER
11			•302K929070 2K929070 COVER DU
101	7BB180408H запросить цену →	BB111210	+BIND T.T S SCREW 4X8(BLACK)
102	7BB280410H запросить цену →	BB111250	+BIND T.T P SCREW 4X10(BLACK)

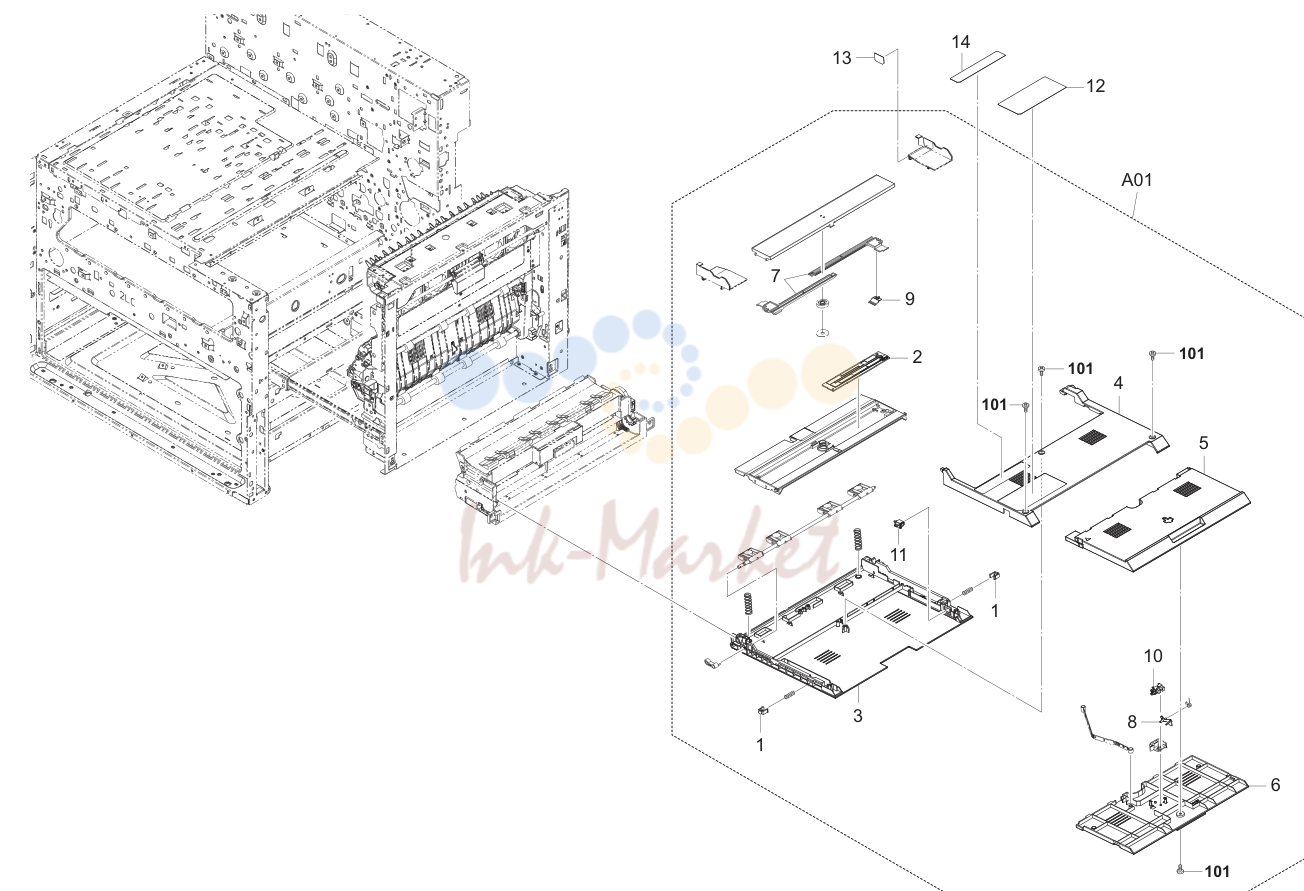

14. Paper Conveying Section 3

№	Артикул	Альт. артикул	Описание
1			•2FB07330 2FB07330 STOPPER BYPASS TABLE
3			•302K908030 2K908030 TRAY MPF A
4			•302K908040 2K908040 TRAY MPF B
5			•302K908050 2K908050 TRAY MPF C
6			•302K908060 2K908060 TRAY MPF D
7			•302K908120 2K908120 RACK CURSOR MPF
8			•302K908211 2K908211 ACTUATOR SIZE DETECTION
9			•3HL06110 3HL06110 TERMINAL PAPER SIZE
12	302LC34060 запросить цену →	2LC34060	LABEL MPF CAUTION A
13	302LC34080 запросить цену →	2LC34080	LABEL MPF PAPER LIMIT
14	302LC34100 запросить цену →	2LC34100	LABEL MPF SIZE INDICATOR IN
14	302LC34090 запросить цену →	2LC34090	LABEL MPF SIZE INDICATOR ME
101	7BB282308H запросить цену →	BB111240	+TP-FLAT T.T P SCREW 3X8(BLACK)

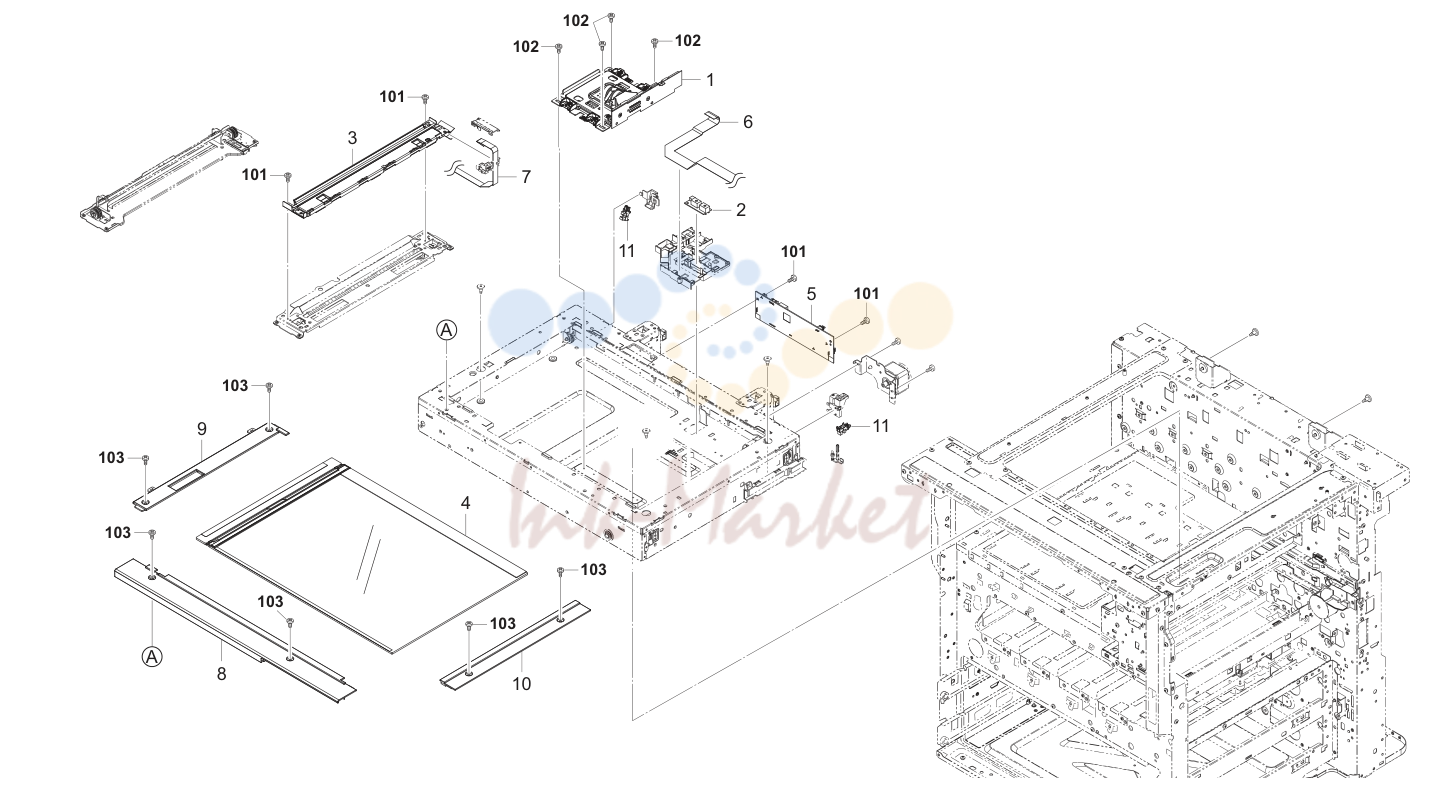

15. Scanner Section

№	Артикул	Альт. артикул	Описание
6	302K946670 запросить цену →	2K946670	WIRE FFC CCD
7	302K946710 ✓ в наличии	2K946710	WIRE FFC LED
101	7BB700308H запросить цену →	BB105600	+BIND T.T S SCREW 3X8 SR
102	7BB606308H запросить цену →	BB105280	+PAN M SCREW WITH SW W 3X8 R
103	7BB180408H запросить цену →	BB111210	+BIND T.T S SCREW 4X8(BLACK)

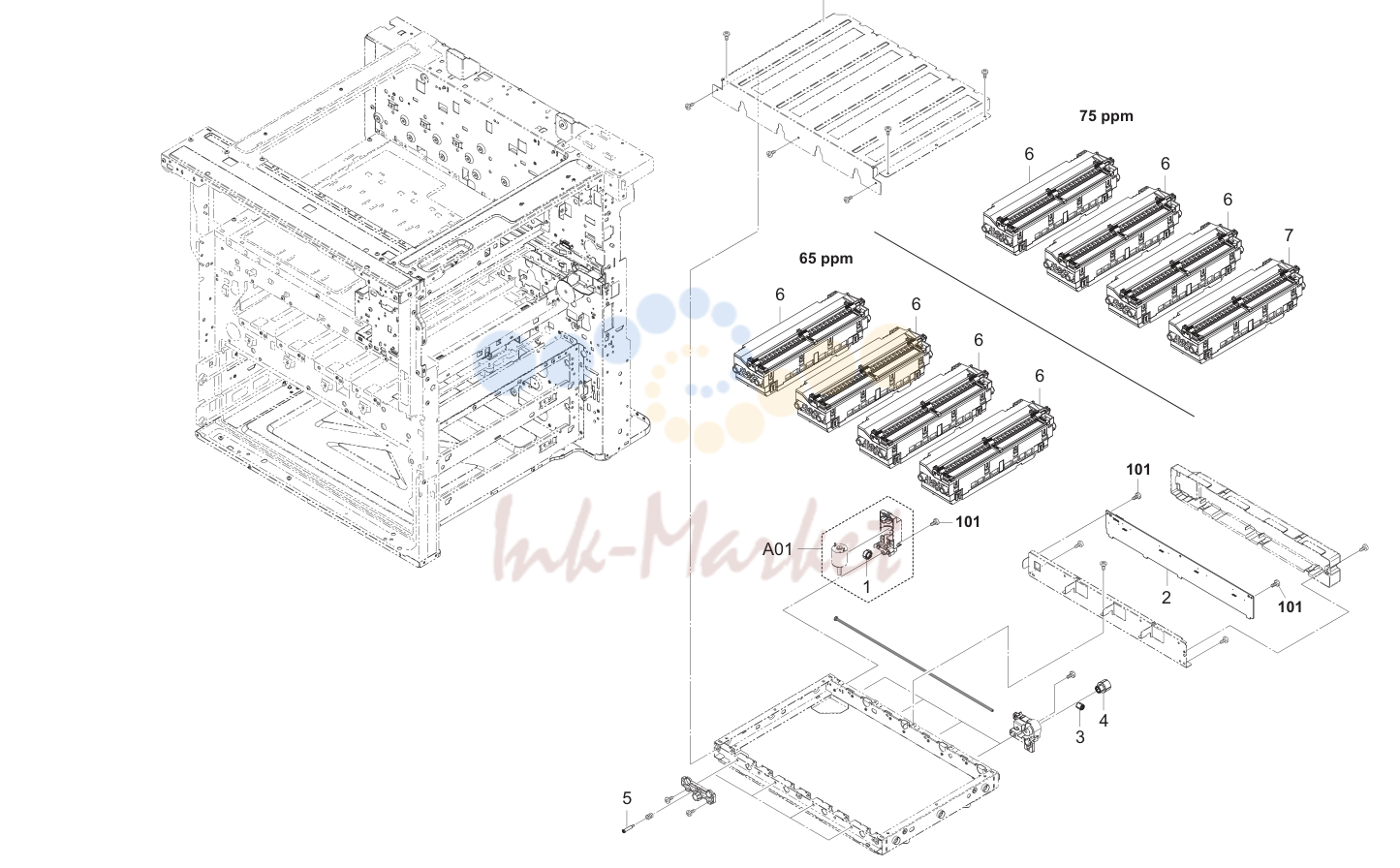

16. Laser Scanner Section

№	Артикул	Альт. артикул	Описание
6	302H703100 запросить цену →	2H703100	SHUTTER PIPE UP
7	302H703130 запросить цену →	2H703130	SEAL PIPE DLP UP
8	302H703240 запросить цену →	2H703240	SPRING PIPE UP
9	302H703570 запросить цену →	2H703570	SEAL CONT SHUTTER
10	302K914370 запросить цену →	2K914370	SPRING SHUTTER
11	302K915240 запросить цену →	2K915240	SHUTTER HOPPER UP
12	302K915250 запросить цену →	2K915250	GUIDE CONTAINER K
13	302K915260 запросить цену →	2K915260	GUIDE CONTAINER M
14	302K915270 запросить цену →	2K915270	GUIDE CONTAINER C
15	302K915280 запросить цену →	2K915280	GUIDE CONTAINER Y
16	302K915300 запросить цену →	2K915300	COVER CONTAINER GUIDE
17	302K915320 запросить цену →	2K915320	SEAL SHUTTER
101	7BB700408H запросить цену →	BB105640	+BIND T.T S SCREW 4X8 SR

17. Inner Section

№	Артикул	Альт. артикул	Описание
4			•5MVX111DN003 2A806250 RING STOPPER /A-49 FEED A4
9	1902K90UN0 ✓ в наличии	092K90UN	WT-861/WASTE TONER BOTTLE (OPTION)
11	302FB09830 ✓ в наличии	2FB09830	CUT WASHER
101	7BB200308H запросить цену →	BB105660	+BIND T.T P SCREW 3X8
102	7BB700308H запросить цену →	BB105600	+BIND T.T P SCREW 3X8 SR

18. Transfer Section

№	Артикул	Альт. артикул	Описание
101	7BB000304H запросить цену →	BB105720	+BIND M SCREW 3X4
102	7BB700408H запросить цену →	BB105640	+BIND T.T S SCREW 4X8 SR
103	7BB700308H запросить цену →	BB105600	+BIND T.T S SCREW 3X8 SR

19. Drive Section 2

№	Артикул	Альт. артикул	Описание
4			•5MVX111DN003 2A806250 RING STOPPER /A-49 FEED A4
101	7BB700408H запросить цену →	BB105640	+BIND T.T S SCREW 4X8 SR
102	7BB000304H запросить цену →	BB105720	+BIND M SCREW 3X4
103	7BB700308H запросить цену →	BB105600	+BIND T.T S SCREW 3X8 SR

20. Cooling Section

№	Артикул	Альт. артикул	Описание
3	302K933580 запросить цену →	2K933580	SEAL DUCT EXIT
5	302HG02450 запросить цену →	2HG02450	SEAL FRAME MIDDLE A
10	302K933370 запросить цену →	2K933370	SHEET DUCT LSU
11	302H733430 запросить цену →	2H733430	SCREW FAN
12	302K933320 запросить цену →	2K93332	SHEET DUCT DLP C
101	7BB700435H запросить цену →	BB112520	+BIND T.T S SCREW 4X35 SR
102	7BB700408H запросить цену →	BB105640	+BIND T.T S SCREW 4X8 SR

21. Exit Section

№	Артикул	Альт. артикул	Описание
1			•2FM02210 5MVM274DN002 PULLEY MID /B-11 FRAMEA4
3			•2FM04150 5MVM163DN005 CAP SPRING /B-11 ENCLOSUREA4
4			•302F929260 2F929260 PULLEY DU LOW
5			•302K928200 2K928200 PLATE EARTH FD
6			•3CY07080 3CY07080 BUSHING
8			•302HN28120 2HN28120 SPRING PULLEY A
9			•302JF22010 2JF22010 PULLEY MIDDLE
10			•302K928190 2K928190 SPRING-TORSION SWITCHBACK
15			•302K928120 2K928120 ACTUATOR EXIT SENSOR
16			•302K928070 2K928070 SPRING-EXTENSION FEED SHIFT
17			•302LC28110 2LC28110 SPRING-EXTENSION
18			•302F928170 2F928170 SPRING PULLEY
19			•302K928090 2K928090 ACTUATOR SWITCHBACK
20			•302K946360 2K946360 WIRE EXIT
21			•5MVX111DN003 2A806250 RING STOPPER/A-49 FEED A4
101	E0130240 запросить цену →	E0130240	SPRING PIN 3X24(SUS)
102	7BB700408H запросить цену →	BB105640	+BIND T.T S SCREW 4X8 SR
103	7BB000303H запросить цену →	BB107000	+BIND M SCREW 3X3
104	7BB700308H запросить цену →	BB105600	+BIND T.T S SCREW 3X8 SR

22. Job Separator Section

№	Артикул	Альт. артикул	Описание
2	302K934190 запросить цену →	2K934190	LABEL JOB SEPARATOR
11	303NM16280 запросить цену →	3NM16280	ACTUATOR EXIT
14	5MVX111DN003 ✓ в наличии	2A806250	RING STOPPER /A-49 FEED A4
15	63212210 запросить цену →	63212210	STATIC ELIMINATOR,EJECT
101	7BB700308H запросить цену →	BB105600	+BIND T.T S SCREW 3X8 SR

23. Bridge Section 1

№	Артикул	Альт. артикул	Описание
1	302LF28060 ✓ в наличии	2LF28060	ACTUATOR RELAY
3	5MVX111DN003 ✓ в наличии	2A806250	RING STOPPER /A-49 FEED A4
4	302LF28120 запросить цену →	2LF28120	JOINT DRIVE
6	302K934180 запросить цену →	2K934180	LABEL RELAY A4
12	302LF28370 запросить цену →	2LF28370	CAP PRESS UNIT
14	302H702590 ✓ в наличии	2H702590	BUSH SCREW
16	7BE006124431H01 запросить цену →	BE119720	BEARING MR126ZZ
101	7BB700308H запросить цену →	BB105600	+BIND T.T S SCREW 3X8 SR

24. Bridge Section 2

№	Артикул	Альт. артикул	Описание
1	5MVX111DN003 ✓ в наличии	2A806250	RING STOPPER /A-49 FEED A4
6	302LF28350 ✓ в наличии	2LF28350	ACTUATOR RELAY EXIT SW
7	63212210 запросить цену →	63212210	STATIC ELIMINATOR,EJECT
10	302K934160 запросить цену →	2K934160	LABEL EXIT A2
11	302LF28640 запросить цену →	2LF28640	STATIC-ELIMINATOR EJECT
101	E0130240 запросить цену →	E0130240	SPRING PIN 3X24(SUS)
102	7BB000303H запросить цену →	BB107000	+BIND M SCREW 3X3

25. Electrical Components 1

№	Артикул	Альт. артикул	Описание
2	302K946010 запросить цену →	2K946010	WIRE FFC LSU1
3	302K946020 запросить цену →	2K946020	WIRE FFC LSU2
4	2FB27160 ✓ в наличии	2FB27160	INTER LOCK SWITCH
11	302K946080 запросить цену →	2K946080	WIRE FFC FRONT
12	302K946090 запросить цену →	2K946090	WIRE FFC FRONT
20	3019527401 запросить цену →	19527401	POWER CORD(120)
21	2AR27800 запросить цену →	2AR27800	POWER CORD(230)
22			7AAACCAS+10H001 AA063380 AC CORD ASSY AS
101	7BB700408H запросить цену →	BB105640	+BIND T.T S SCREW 4X8 SR
102	7BB700330H запросить цену →	BB106840	+BIND T.T S SCREW 3X30 SR
103	7BB607320H запросить цену →	BB106890	+TP-CUP M SCREW 3X20 R
104	7BB200308H запросить цену →	BB105660	+BIND T.T P SCREW 3X8
105	5MBP2010WXSP запросить цену →	E0020100	SPRING PIN / M2 X 10 S-BLK
106	7BB007303H запросить цену →	BB105750	+TP-CUP M SCREW 3X3
107	7BB700308H запросить цену →	BB105600	+BIND T.T S SCREW 3X8 SR

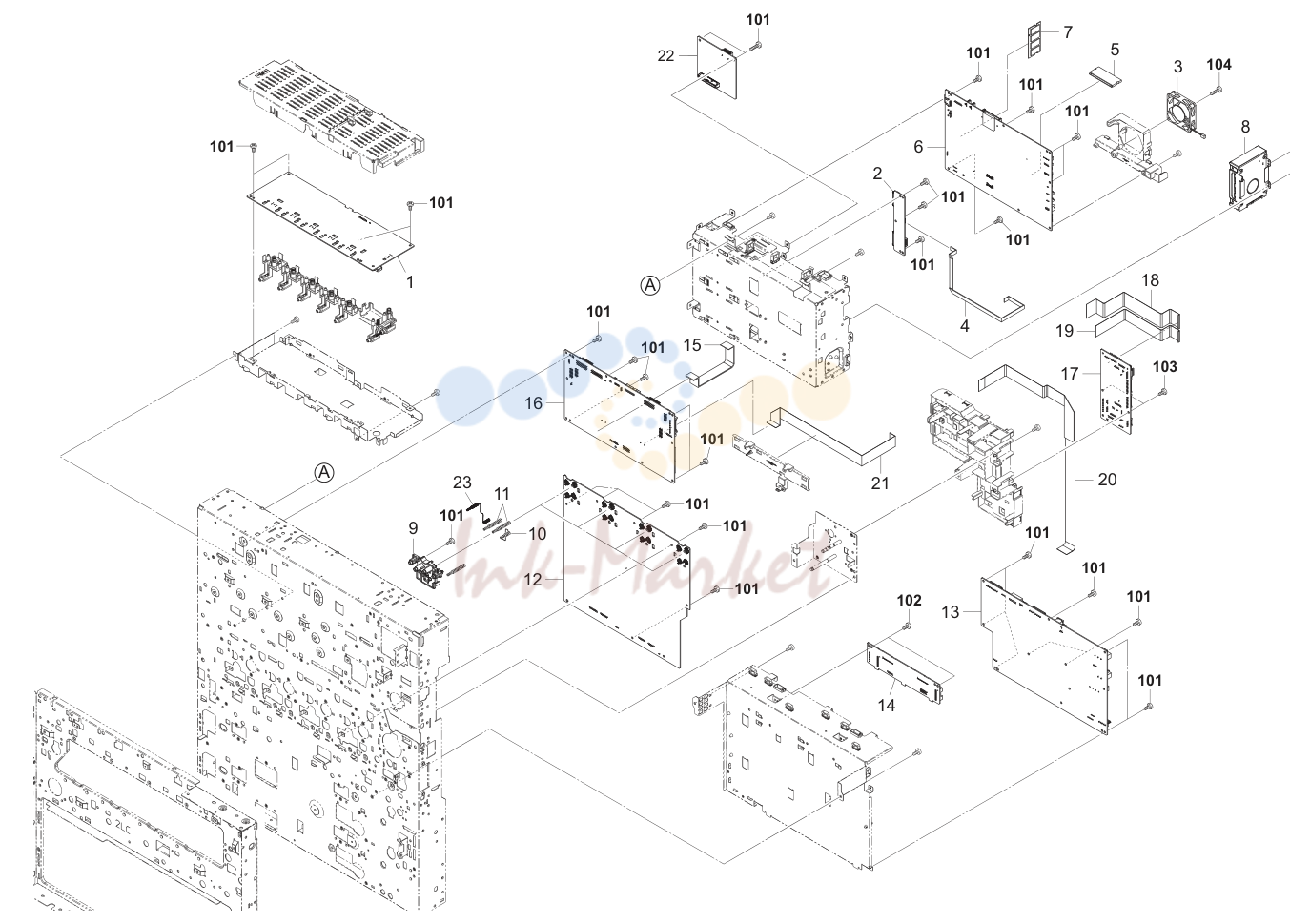

26. Electrical Components 2

№	Артикул	Альт. артикул	Описание
4	302K946990 ✓ в наличии	2K946990	WIRE FFC KUIO
9	302K939180 запросить цену →	2K939180	TERMINAL HV MAIN
10	302K939190 запросить цену →	2K939190	SPRING HV MC
11	302K939200 запросить цену →	2K939200	SPRING HV
15	302K946560 запросить цену →	2K946560	WIRE FFC MAIN-ENGINE
18	302K946050 запросить цену →	2K946050	WIRE FFC FEED1
19	302K946060 запросить цену →	2K946060	WIRE FFC FEED2
20	302K946070 запросить цену →	2K946070	WIRE FFC FEED
21	302K946AF0 запросить цену →	2K946AF0	WIRE FFC EFI-ENGINE
23	302K939210 запросить цену →	2K939210	SPRING HV RECYCLE
101	7BB700308H запросить цену →	BB105600	+BIND T.T S SCREW 3X8 SR
102	7BB700408H запросить цену →	BB105640	+BIND T.T S SCREW 4X8 SR
103	7BB200308H запросить цену →	BB105660	+BIND T.T P SCREW 3X8
104	7BB200320H запросить цену →	BB113430	+BIND T.T P SCREW 3X20

27. Operation Panel Section

№	Артикул	Альт. артикул	Описание
7			•302LC05050 2LC05050 KEY
8			•302LC05070 2LC05070 KEY FUNCTION
9			•302LC05080 2LC05080 KEY UNIVERSAL
10			•302LC05090 2LC05090 KEY START
11			•302LC05100 2LC05100 KEY STOP
12			•302LC05110 2LC05110 KEY RESET
13			•302LC05120 2LC05120 KEY POWER SUPPLY
14			•302LC05150 2LC05150 LID OPERATION SHEET A
15			•302LC05160 2LC05160 LID OPERATION SHEET B
20			•302LC05060 2LC05060 KEY COLOR
21			•302K905030 2K905030 LID OPERATION REAR
23	302K905630 запросить цену →	2K905630	LABEL OPERATION EN
24	302K905650 запросить цену →	2K905650	LABEL LED SET A
25	302K905700 запросить цену →	2K905700	LABEL OPERATION DE
26	302K905710 запросить цену →	2K905710	LABEL OPERATION FR
27	302K905720 запросить цену →	2K905720	LABEL OPERATION TL
28	302K905730 запросить цену →	2K905730	LABEL OPERATION ES
29	302K905740 запросить цену →	2K905740	LABEL OPERATION PT
30	302K905750 запросить цену →	2K905750	LABEL OPERATION NL
31	302K905760 запросить цену →	2K905760	LABEL OPERATION RU
101	7BB180408H запросить цену →	BB111210	+BIND T.T S SCREW 4X8(BLACK)
102	7BB200308H запросить цену →	BB105660	+BIND T.T P SCREW 3X8

28. Operation Arm Section

№	Артикул	Альт. артикул	Описание
1	302K905500 запросить цену →	2K905500	HINGE OPERATION ARM
2	302K905150 запросить цену →	2K905150	LID OPERATION HINGE B
3	302K905140 запросить цену →	2K905140	LID OPERATION HINGE A
4	302K905100 запросить цену →	2K905100	COVER OPERATION ARM A
5	302K905110 запросить цену →	2K905110	COVER OPERATION ARM B
6	302K905120 запросить цену →	2K905120	COVER OPERATION HINGE A
7	302K905130 запросить цену →	2K905130	COVER OPERATION HINGE B
10	302K905170 запросить цену →	2K905170	COVER HINGE FULCRUM B
11	302K905161 запросить цену →	2K905161	COVER HINGE FULCRUM A
101	7BB180408H запросить цену →	BB111210	+BIND T.T S SCREW 4X8(BLACK)
102	7BB200308H запросить цену →	BB105660	+BIND T.T P SCREW 3X8

29. Covers(DP)

№	Артикул	Альт. артикул	Описание
1	303M434080 запросить цену →	3M434080	LABEL CAUTION B
7	303M434040 запросить цену →	3M434040	LABEL C
10			•303JC04200 3JC04200 PLATE ORIGINAL
11			•303MX02021 3MX02021 CUSHION ORIGINAL MAT A
12	303M404090 запросить цену →	3M404090	FILM LED
101	7BB282308H запросить цену →	BB111240	+TP-FLAT T.T P SCREW 3X8(BLACK)
102	7BB780308H запросить цену →	BB111200	+BIND T.T S SCREW 3X8 SR(BLACK)

30. Frames(DP)

№	Артикул	Альт. артикул	Описание
3	303M404121 запросить цену →	3M404121	TRAY SLIDE
4	303M402020 запросить цену →	3M402020	HINGE LEFT
5	303M402030 запросить цену →	3M402030	HINGE RIGHT
6	303JX02090 запросить цену →	3JX02090	SPRING PUSH SW
8	303M404170 запросить цену →	3M404170	STOPPER EJECT
9	303JX02260 запросить цену →	3JX02260	PIN HINGE
10	303M402170 запросить цену →	3M402170	PLATE ANGLE
11	303JX02391 запросить цену →	3JX02391	SHAFT ANGLE RESTRICTION
12	5MVX111DN003 ✓ в наличии	2A806250	RING STOPPER /A-49 FEED A4
13	303LL02380 запросить цену →	3LL02380	PLATE GUIDE HINGE
14	303M402200 запросить цену →	3M402200	PLATE GUIDE HINGE
101	7BB200308H запросить цену →	BB105660	+BIND T.T P SCREW 3X8
102	7BB700308H запросить цену →	BB105600	+BIND T.T S SCREW 3X8 SR
103	7BB700408H запросить цену →	BB105640	+BIND T.T S SCREW 4X8 SR
104	7BB607414H запросить цену →	BB107160	+TP-CUP M SCREW 4X14 R

31. Table Assy(DP)

№	Артикул	Альт. артикул	Описание
2	303M406030 запросить цену →	3M406030	RACK TABLE
3	3HL06090 запросить цену →	3HL06090	CUSHION CURSOR
4	3HL06110 запросить цену →	3HL06110	TERMINAL PAPER SIZE
5	303M434060 запросить цену →	3M434060	LABEL ORIGINAL MAX
7	303JX06070 запросить цену →	3JX06070	PINION GEAR
8	303M406040 запросить цену →	3M406040	COVER CURSOR
10	303M406090 запросить цену →	3M406090	TABLE LIFT
14	3A707290 запросить цену →	3A707290	PAD,LIFT
15	303M406100 запросить цену →	3M406100	BASE TABLE
16	303M406140 запросить цену →	3M406140	SPONGE LIFT
18	303M406110 запросить цену →	3M406110	COVER TABLE
19	303M406120 запросить цену →	3M406120	SUB TABLE
20	303LL06090 запросить цену →	3LL06090	MOUNT ORIGINAL SENSOR
22	303M434100 запросить цену →	3M434100	LABEL FACE UP EN
23	303M434020 запросить цену →	3M434020	LABEL CAUTION IN
23	303M434030 запросить цену →	3M434030	LABEL CAUTION ME
24	303M434130 запросить цену →	3M434130	LABEL FACE UP SET
25	303M434110 запросить цену →	3M434110	LABEL CAUTION SET IN
26	303M434120 запросить цену →	3M434120	LABEL CAUTION SET ME
101	7BB200308H запросить цену →	BB105660	+BIND T.T P SCREW 3X8
102	7BB700308H запросить цену →	BB105600	+BIND T.T S SCREW 3X8 SR
103	7BC06062N050H01 запросить цену →	BC125260	POLYSLIDER 6.2X22X0.5T

32. Paper Conveying Section(DP)

№	Артикул	Альт. артикул	Описание
4	303M424250 запросить цену →	3M424250	GUIDE READING
5	303LL24190 запросить цену →	3LL24190	PULLEY GUIDE READING
6	303M424200 запросить цену →	3M424200	SHEET LEFT READING
7	303M424210 запросить цену →	3M424210	GUIDE LEFT READING
8	302H008140 запросить цену →	2H008140	SPRING BYPASSFFED
9	303NA06110 запросить цену →	3NA6110	SPRING PICK UP
10	303J902091 запросить цену →	3J902091	SPONGE ORIGINAL MAT A
11	303M824160 запросить цену →	3M824160	GUIDE RIGHT READING
14	2BC06910 запросить цену →	2BC06910	STOPPER
19			7YZM610007++H01 YZ023340 ACCESS.SADDLE
20	5MVX111DN003 ✓ в наличии	2A806250	RING STOPPER/A-49 FEED A4
101	7BB100316H1 запросить цену →	BB107080	+BIND T.T S SCREW 3X16
102	7BB200308H запросить цену →	BB105660	+BIND T.T P SCREW 3X8
103	7BB606308H запросить цену →	BB105280	+PAN M SCREW WITH SW W 3X8 R
104	7BB607308H запросить цену →	BB112190	+TP-CUP M SCREW 3X8 R
105	7BB700308H запросить цену →	BB105600	+BIND T.T S SCREW 3X8 SR
106	5MBP2012WXSP запросить цену →	E0020120	SPRING PIN / M2 X 12 S-BLK
107	7BB100312H1 запросить цену →	BB112480	+BIND T.T S SCREW 3X12

33. Paper Feed Section 1(DP)

№	Артикул	Альт. артикул	Описание
3	5MVX111DN003 ✓ в наличии	2A806250	RING STOPPER/A-49 FEED A4
6			7YZM510019++H01 YZ123830 ACCESS.SPACER
7	303M446020 запросить цену →	3M446020	WIRE INTERFACE VIDEO
8	303M424300 запросить цену →	3M424300	PULLEY REGISTRATION BK
9	303M424310 запросить цену →	3M424310	PULLEY REG B BK
12	3CY07080 запросить цену →	3CY07080	BUSHING
15	303M407300 запросить цену →	3M407300	LENS LED
16	303M407400 запросить цену →	3M407400	HOLDER LENS
101	7BB100312H1 запросить цену →	BB112480	+BIND T.T S SCREW 3X12
102	7BB200308H запросить цену →	BB105660	+BIND T.T P SCREW 3X8
103	7BB700308H запросить цену →	BB105600	+BIND T.T S SCREW 3X8 SR

34. Paper Feed Section 2(DP)

№	Артикул	Альт. артикул	Описание
1	303M429040 запросить цену →	3M429040	ACTUATOR EJECT SW
3	302H702590 ✓ в наличии	2H702590	BUSH SCREW
4	3CY07080 запросить цену →	3CY07080	BUSHING
7	5MVX111DN003 ✓ в наличии	2A806250	RING STOPPER/A-49 FEED A4
9	303LL07190 запросить цену →	3LL07190	PULLEY SEPARATION
10	303JX07400 запросить цену →	3JX07400	TORQUE LIMITER FEED
11	5MVL177DN001 запросить цену →	2FB06810	RING STOPPER
14	3H607030 запросить цену →	3H607030	COLLAR PF A
15	303M407480 ✓ в наличии	3M407480	PULLEY LF
101	5MBP2010WXSP запросить цену →	E0020100	SPRING PIN / M2 X 10 S-BLK
102	5MBP2012WXSP запросить цену →	E0020120	SPRING PIN / M2 X 12 S-BLK
103	7BB100306H1 запросить цену →	BB105820	+BIND T.T S SCREW 3X6
104	7BB200308H запросить цену →	BB105660	+BIND T.T P SCREW 3X8
105	7BB700308H запросить цену →	BB105600	+BIND T.T S SCREW 3X8 SR
106	E0020080 запросить цену →	48100208	SPRING PIN 2X8

35. Drive Section & Electrical Components(DP)

№	Артикул	Альт. артикул	Описание
11	M21AH010 запросить цену →	M21AH010	BAND,RSG-130-V0(KITAGAWA)
12	3CY07080 запросить цену →	3CY07080	BUSHING
17	5MVX111DN003 ✓ в наличии	2A806250	RING STOPPER/A-49 FEED A4
21	303M446010 запросить цену →	3M446010	WIRE INTERFACE
101	7BB000306H запросить цену →	BB106880	+BIND M SCREW 3X6
102	7BB200308H запросить цену →	BB105660	+BIND T.T P SCREW 3X8
103	7BB606308H запросить цену →	BB105280	+PAN M SCREW WITH SW W 3X8 R
104	7BB700308H запросить цену →	BB105600	+BIND T.T S SCREW 3X8 SR

36. Options 1

№	Артикул	Альт. артикул	Описание
3			•7YZM610001++H01 YZ010230 ACCESS SADDLE
5			•302KP34220 2KP34220 LABEL HIGH TEMPERATURE CAUTION
6			•303NF04140 3NF04140 COVER CONNECTOR HEATER
7			•7YZM610001++H01 YZ010230 ACCESS SADDLE
101	7BB200308H запросить цену →	BB105660	+BIND T.T P SCREW 3X8
102	7BB282308H запросить цену →	BB111240	+TP-FLAT T.T P SCREW 3X8(BLACK)
103	7BB782308H запросить цену →	BB111300	+TP-FLAT T.T S SCREW 3X8 SR(BLACK)
104	7BB700308H запросить цену →	BB105600	+BIND T.T S SCREW 3X8 SR
105	7BB700408H запросить цену →	BB105640	+BIND T.T S SCREW 4X8 SR

37. Options 2

№	Артикул	Альт. артикул	Описание
1			•3029236241 29236241 SOCKET ASS'Y,KEY COUNTER
2			•302GR03010 2GR03010 RETAINER KEY COUNTER COVER
3			•302GR03020 2GR03020 RETAINER KEY COUNTER
4			•3066060011 66060011 COVER,KEY COUNTER
5			•3066060041 66060041 MOUNT,KEY COUNTER
6			•7YZM210006++H01 YZ038000 ACCESS.EDGING
7			•M21AH010 M21AH010 BAND,RSG-130-V0(KITAGAWA)
10	302K946AJ0 запросить цену →	2K946AJ0	WIRE KEY COUNTER
101			5MBTPB3008PW++R B1A63080 BIND T.T SCREW(+) / M3 X 8 CRFREE P-T
102			5MBTPB4010PW++R B1A64100 BIND T.T SCREW(+) / M4 X 10 CRFREE P-T
103			5MBTPB4010TW++R B1A54100 BIND T.T SCREW(+) / M4 X 10 CRFREE S-T
104	7BB003306H запросить цену →	BB040750	+COUNTER-SUNK HEAD SCREW M3X6 CRFREE
105	7BB100420H запросить цену →	BB040740	+BIND TAP-TITE S SCREW M4X20 CRFREE
106			7BC1003055++H01 BC018230 HEXA NUT M3
107	B1B03080 запросить цену →	B1B03080	+BIND SCREW M3X08
108	B1B54300 запросить цену →	B1B54300	+BIND TAP-TITE S SCREW M4X30(TRIVALENT C
109	B4A04060 запросить цену →	B4A04060	+TP-A SCREW M4X06(TRIVALENT CHROMATING)
110	B4A04100 запросить цену →	B4A04100	+TP-A SCREW M4X10(TRIVALENT CHROMATING)
111	7BB700408H запросить цену →	BB105640	+BIND T.T S SCREW 4X8 SR
112	7BB700420H запросить цену →	BB112510	+BIND T.T S SCREW 4X20 SR
