Kyocera TASKalfa-6501i-8001i — каталог запчастей со схемами

Содержание

1. Covers 1
2. Covers 2
3. Covers 3
4. Frames
5. Paper Cassettes
6. Paper Deck Covers
7. Paper Deck Frames

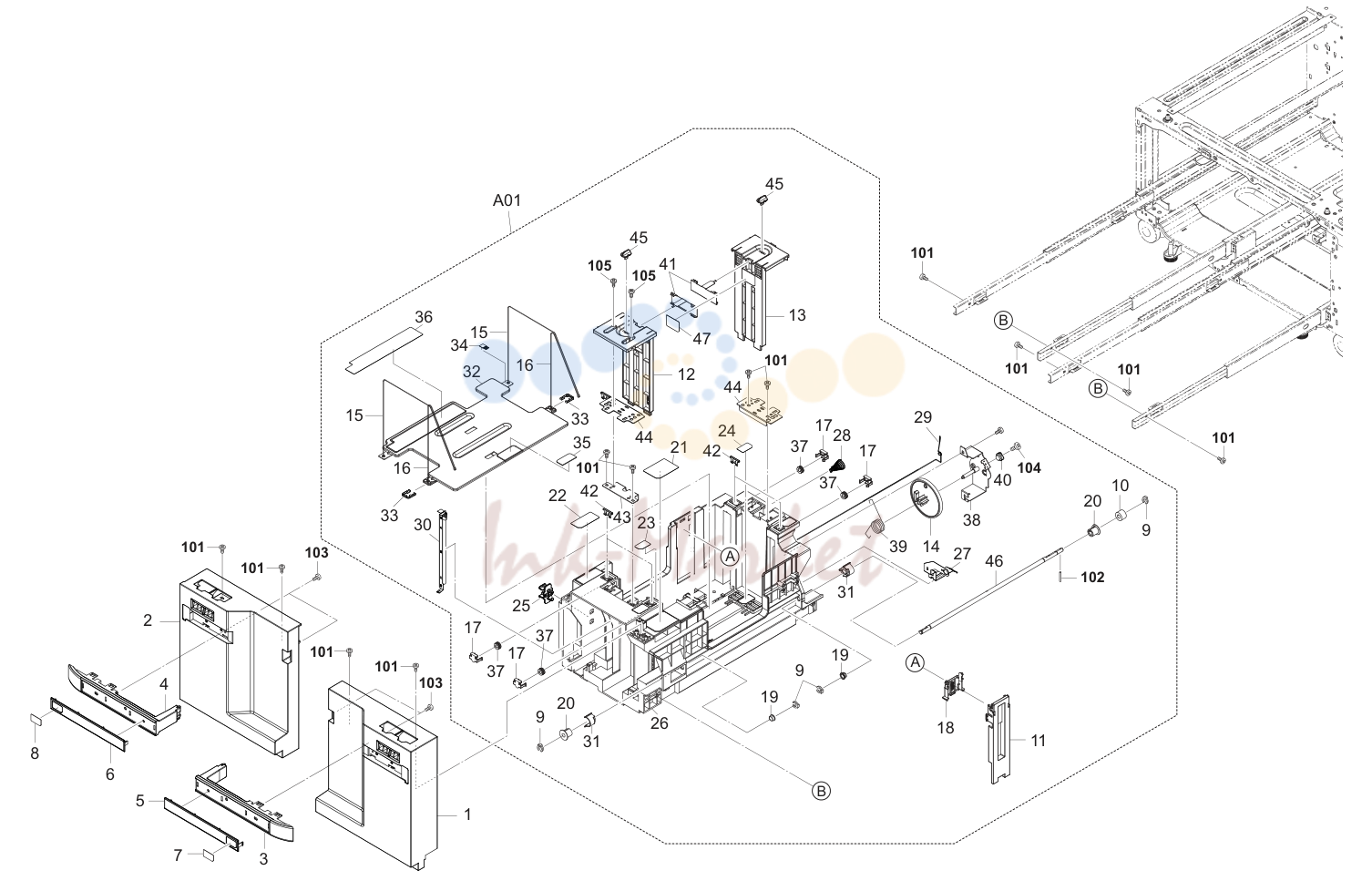

8. Paper Deck Cassettes

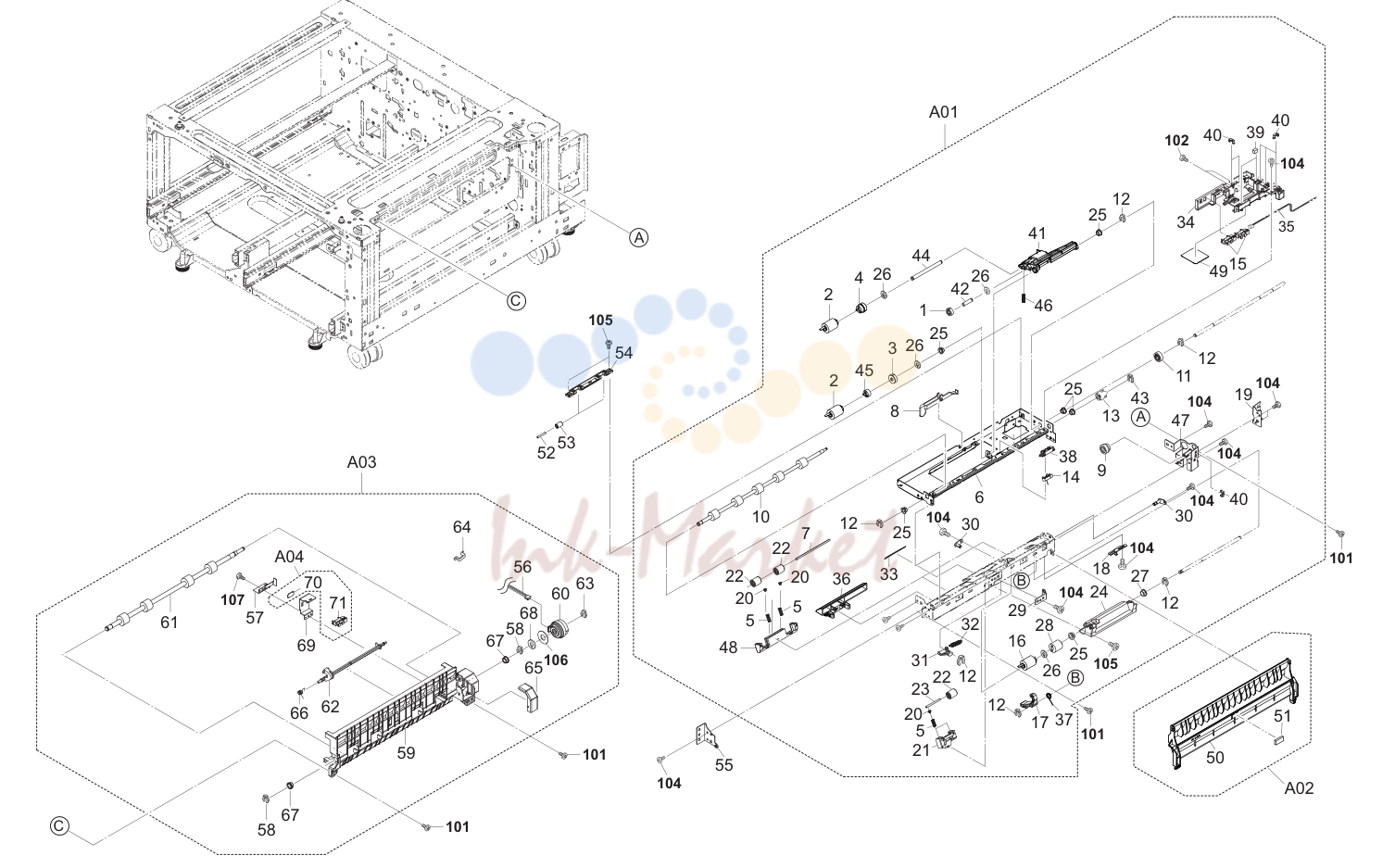

9. Paper Deck Feed Section 1

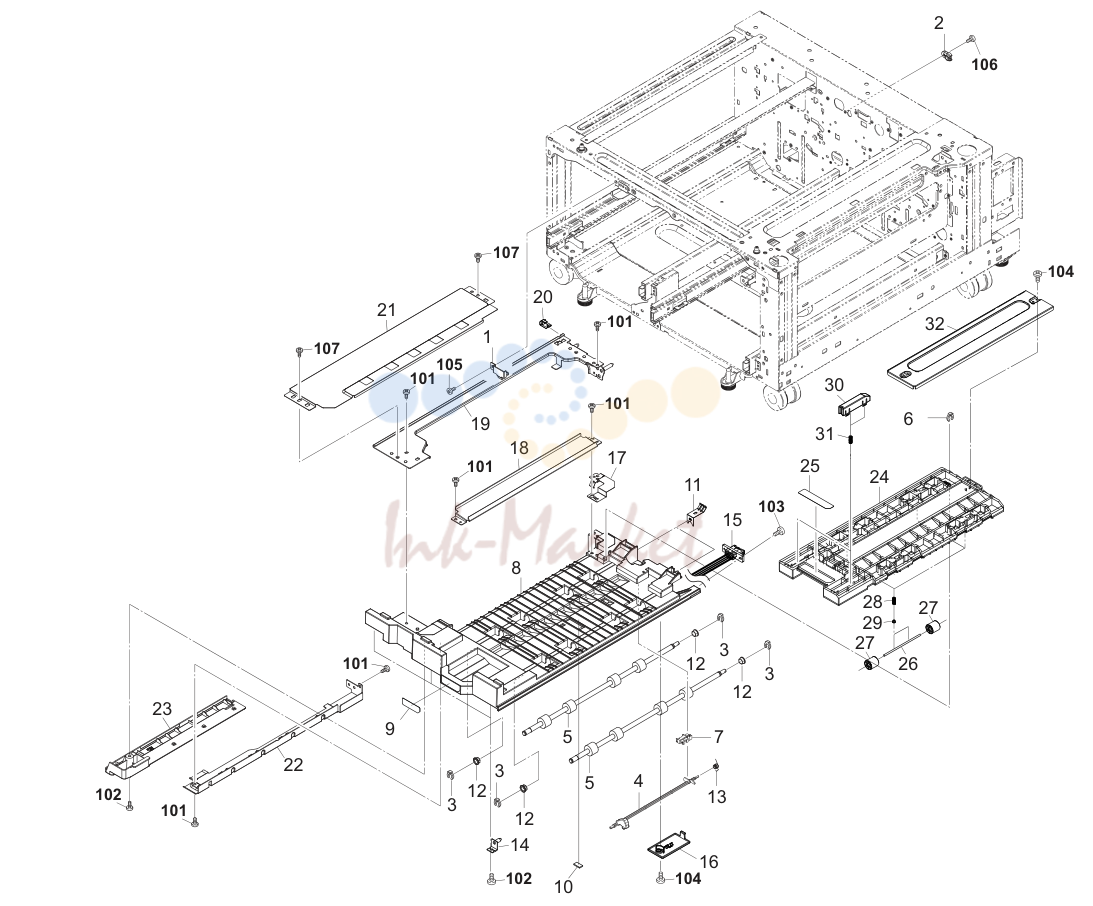

10. Paper Deck Feed Section 2

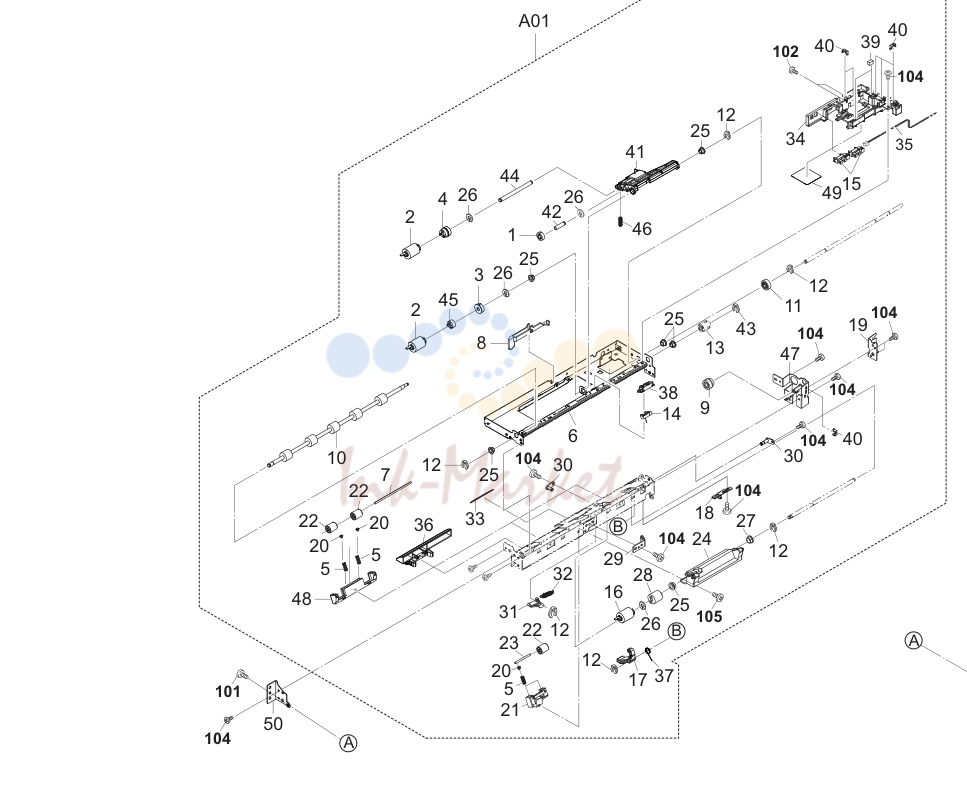

11. Paper Deck Feed Section 3

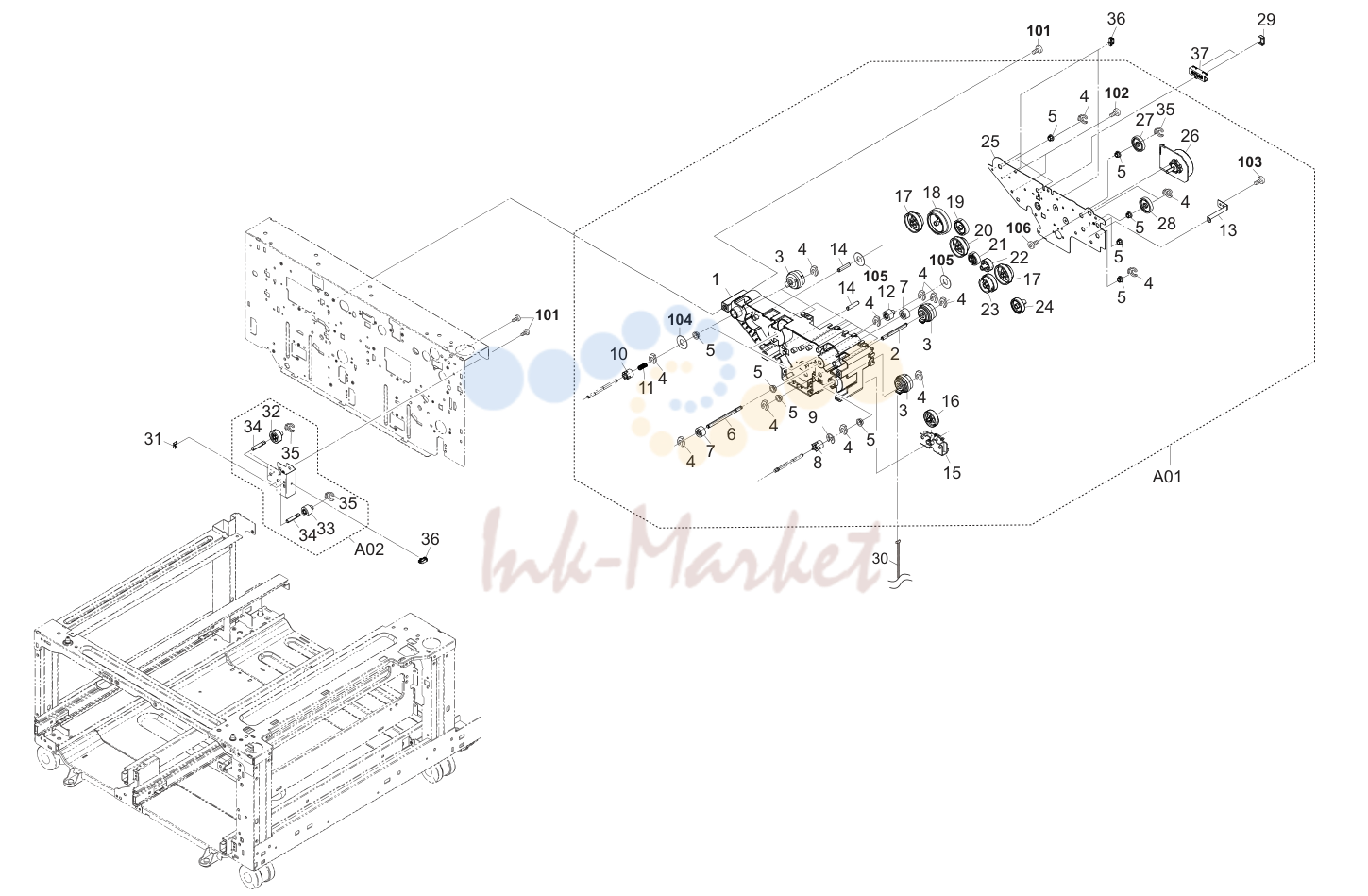

12. Paper Deck Drive Section

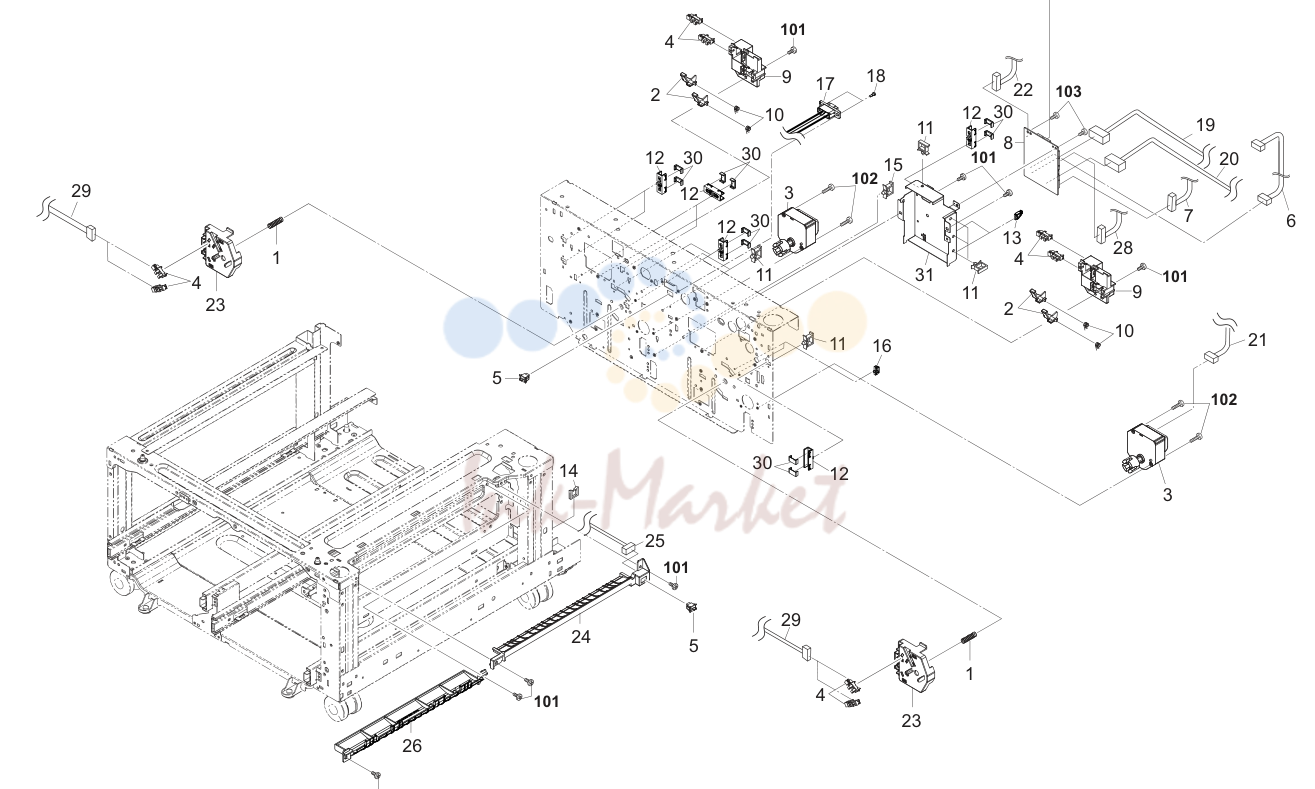

13. Paper Deck Electrical Components

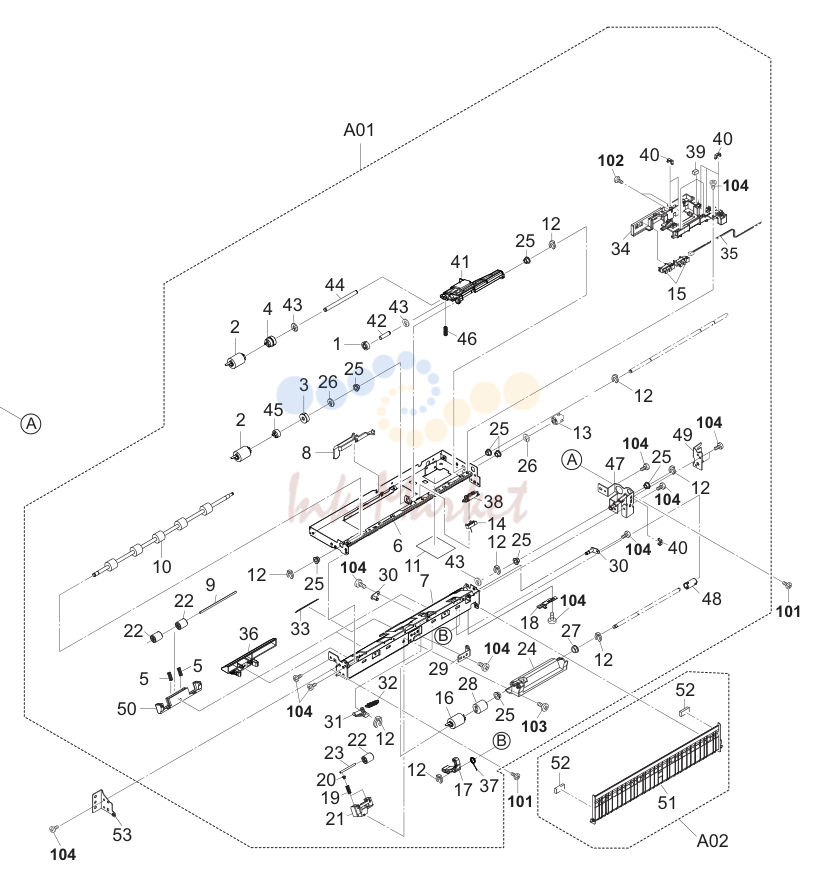

14. Paper Feed Section 1

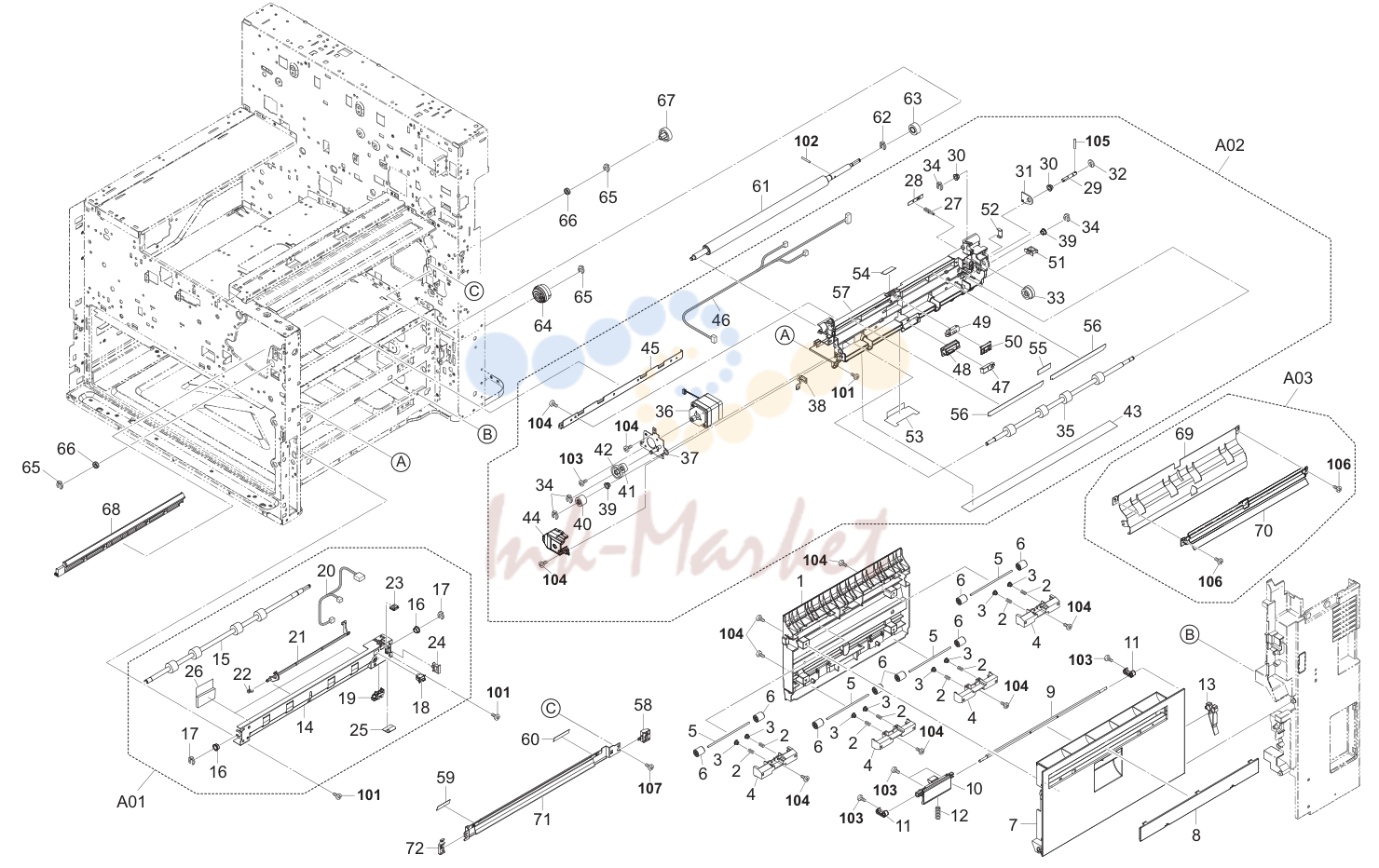

15. Paper Feed Section 2

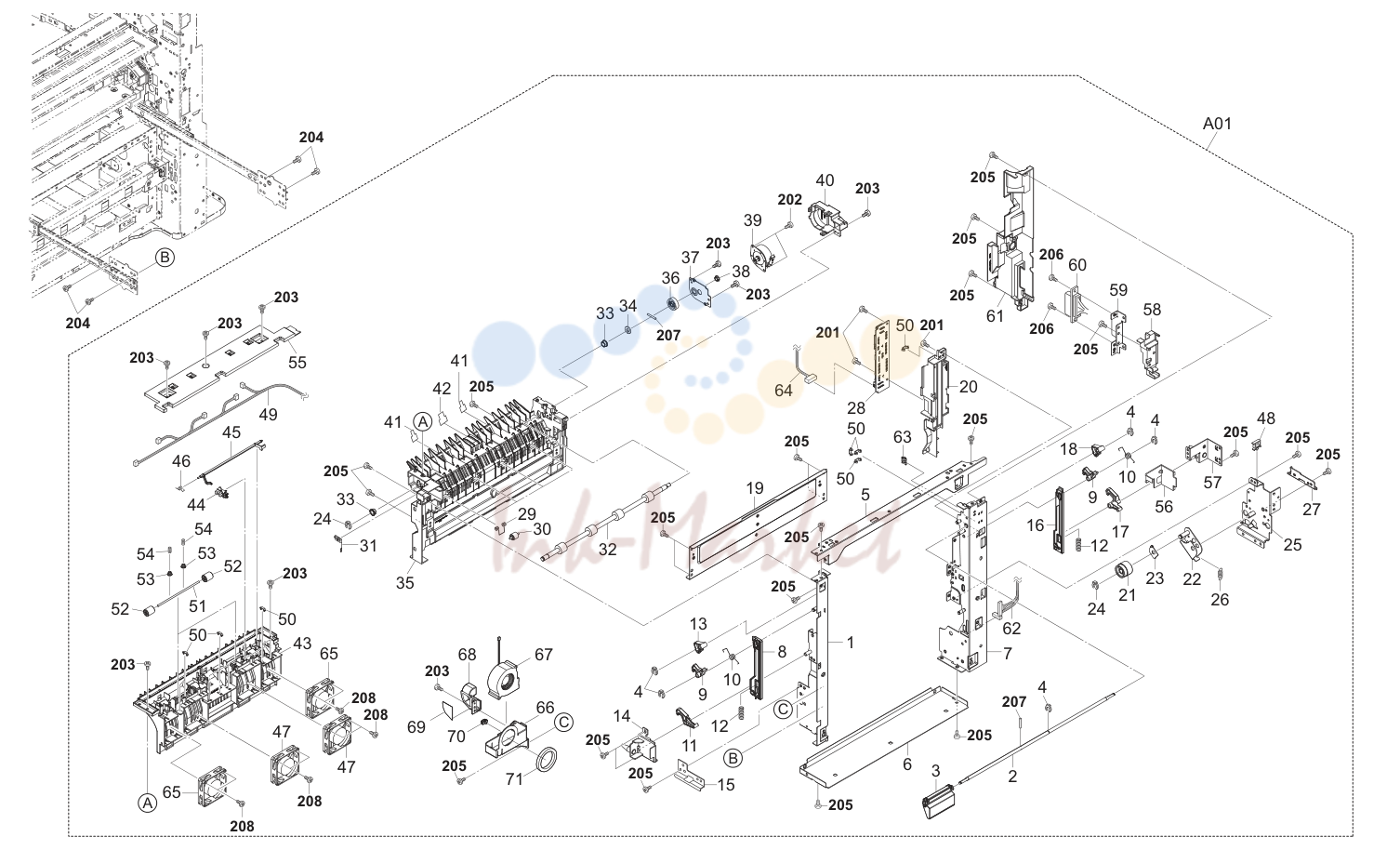

16. Paper Conveying Section 1-1

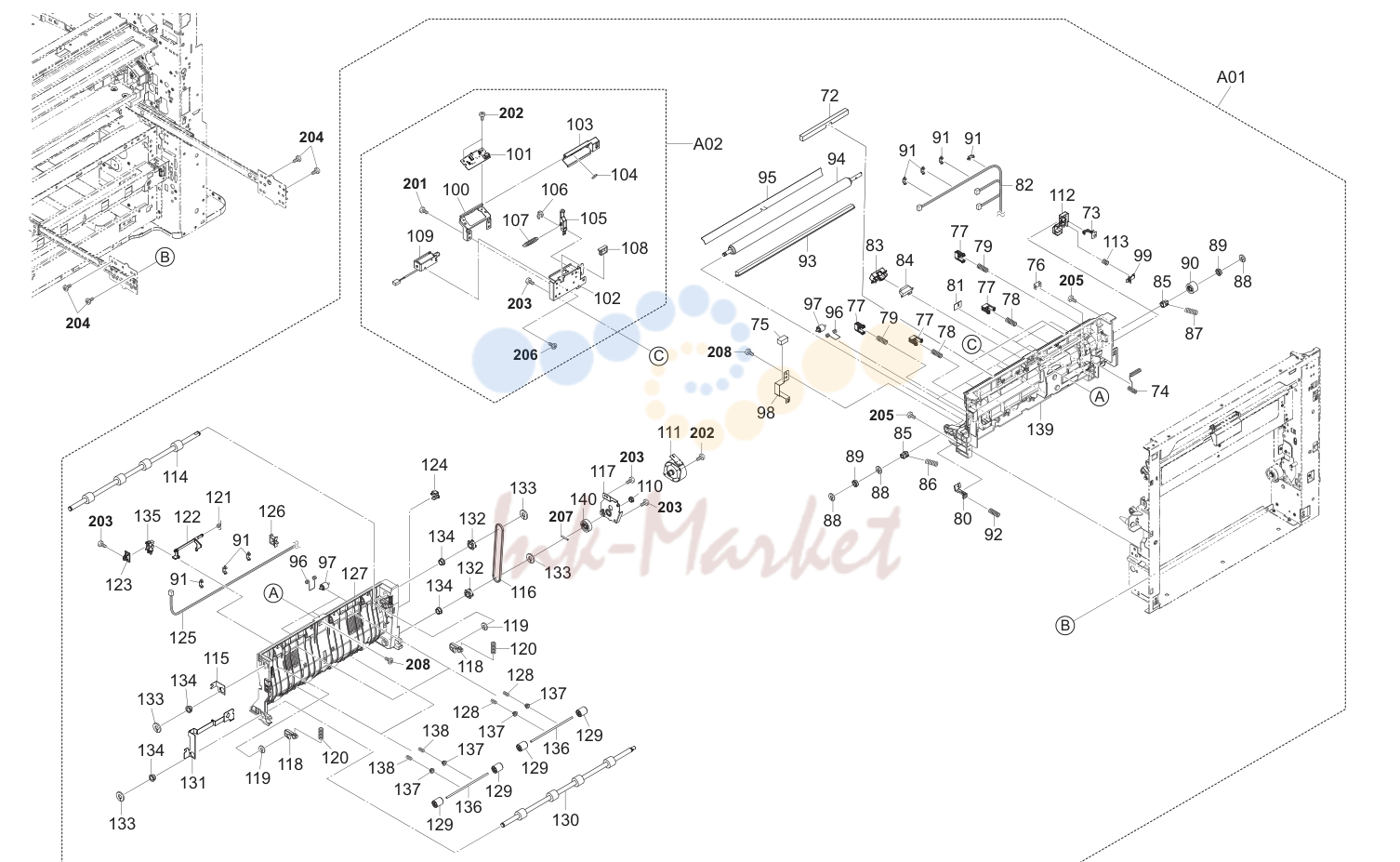

17. Paper Conveying Section 1-2

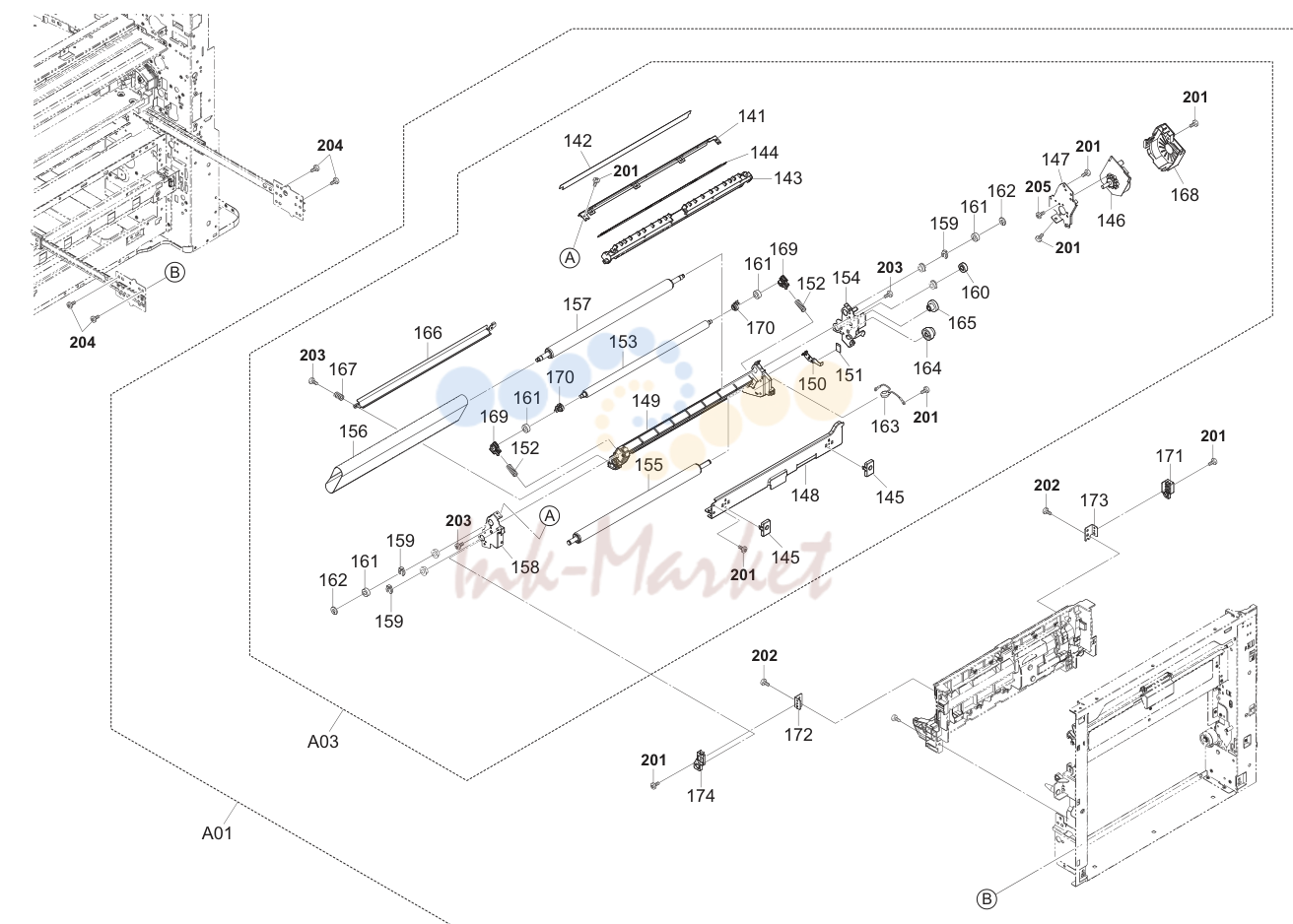

18. Paper Conveying Section 1-3

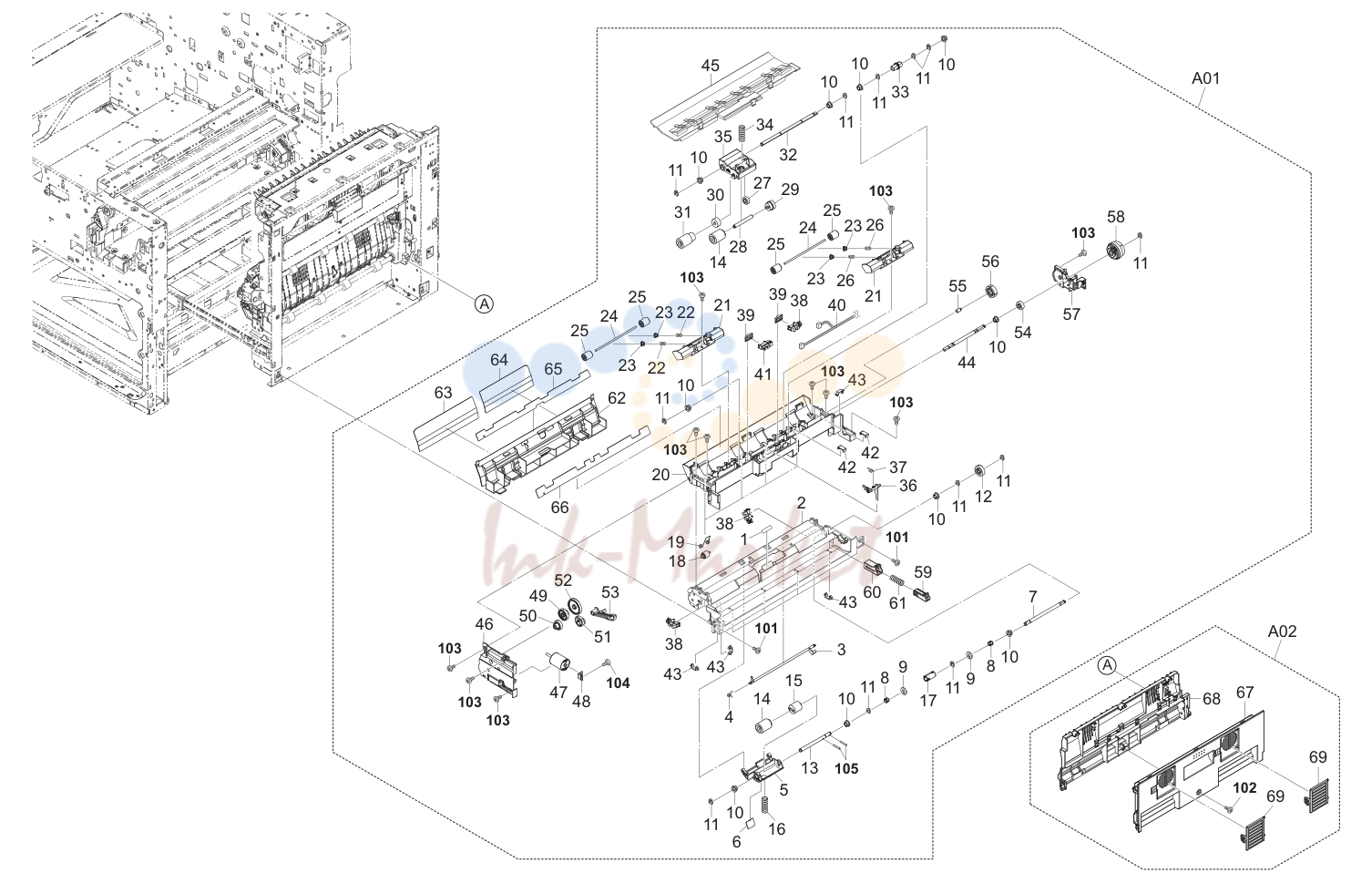

19. Paper Conveying Section 2

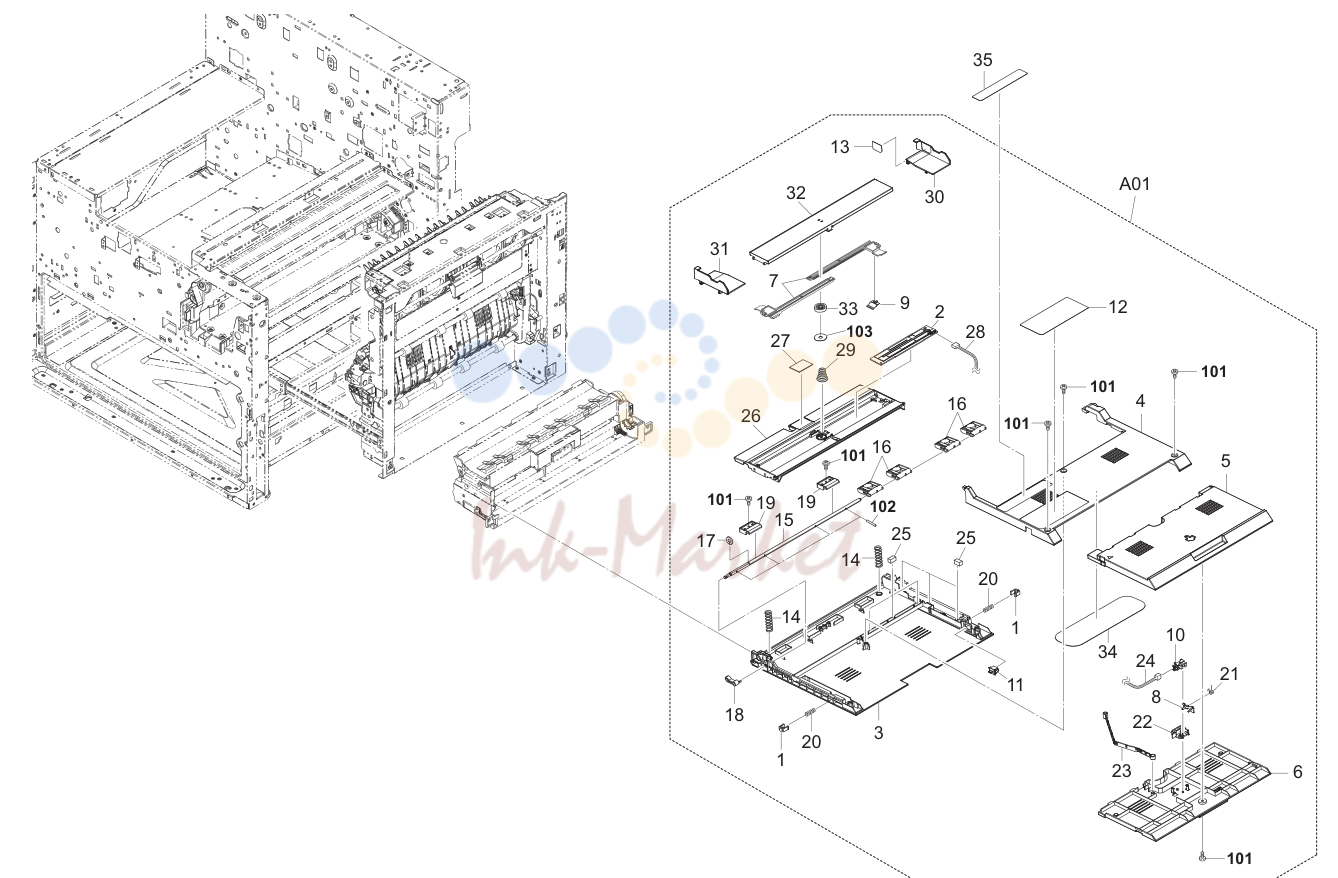

20. Paper Conveying Section 3

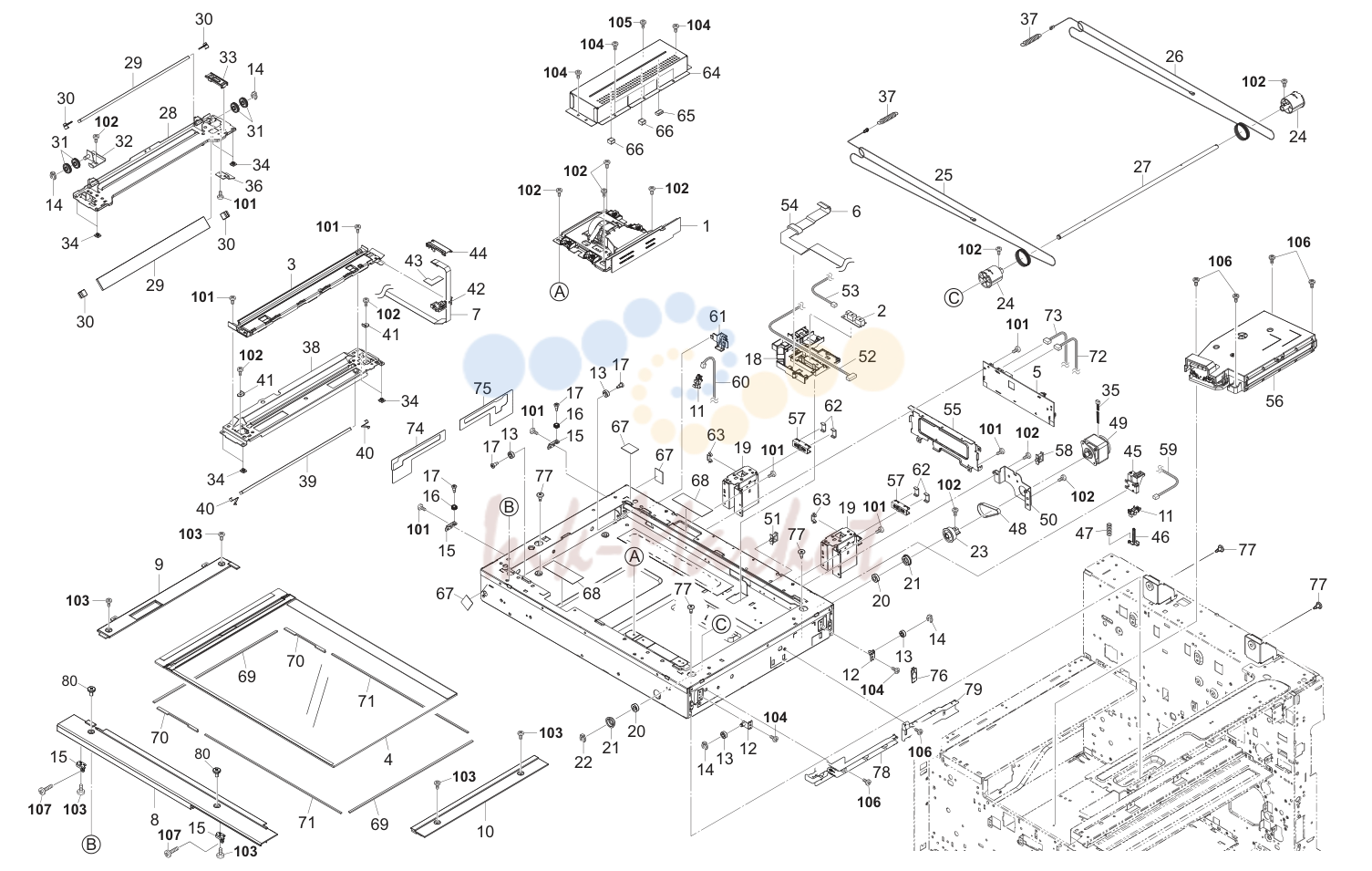

21. Scanner & Laser Scanner Section

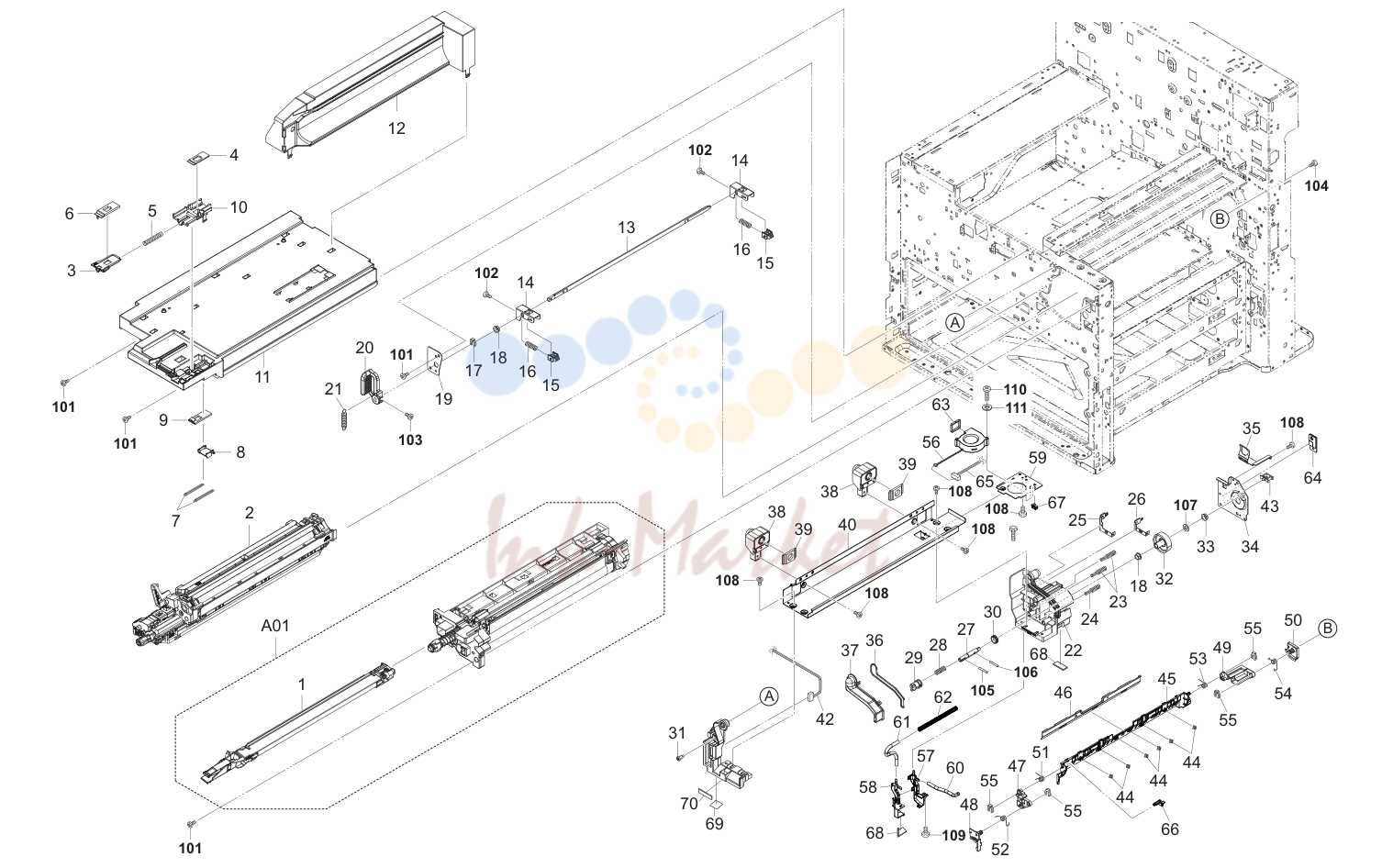

22. Image Formation & Developer Section
23. Inner Section 1
24. Inner Section 2
25. Fuser Section
26. Drive Section 2
27. Cooling Section
28. Exit Section
29. Job Separator Section
30. Bridge Section 1
31. Bridge Section 2
32. Bridge Section 3
33. Electrical Components 1
34. Electrical Components 2
35. Operation Panel Section
36. Operation Arm Section
37. Covers(DP)
38. Frames(DP)
39. Table Assy(DP)
40. Paper Conveying Section(DP)
41. Paper Feed Section 1(DP)
42. Paper Feed Section 2(DP)
43. Drive Section & Electrical Components(DP)
44. Options 1
45. Options 2

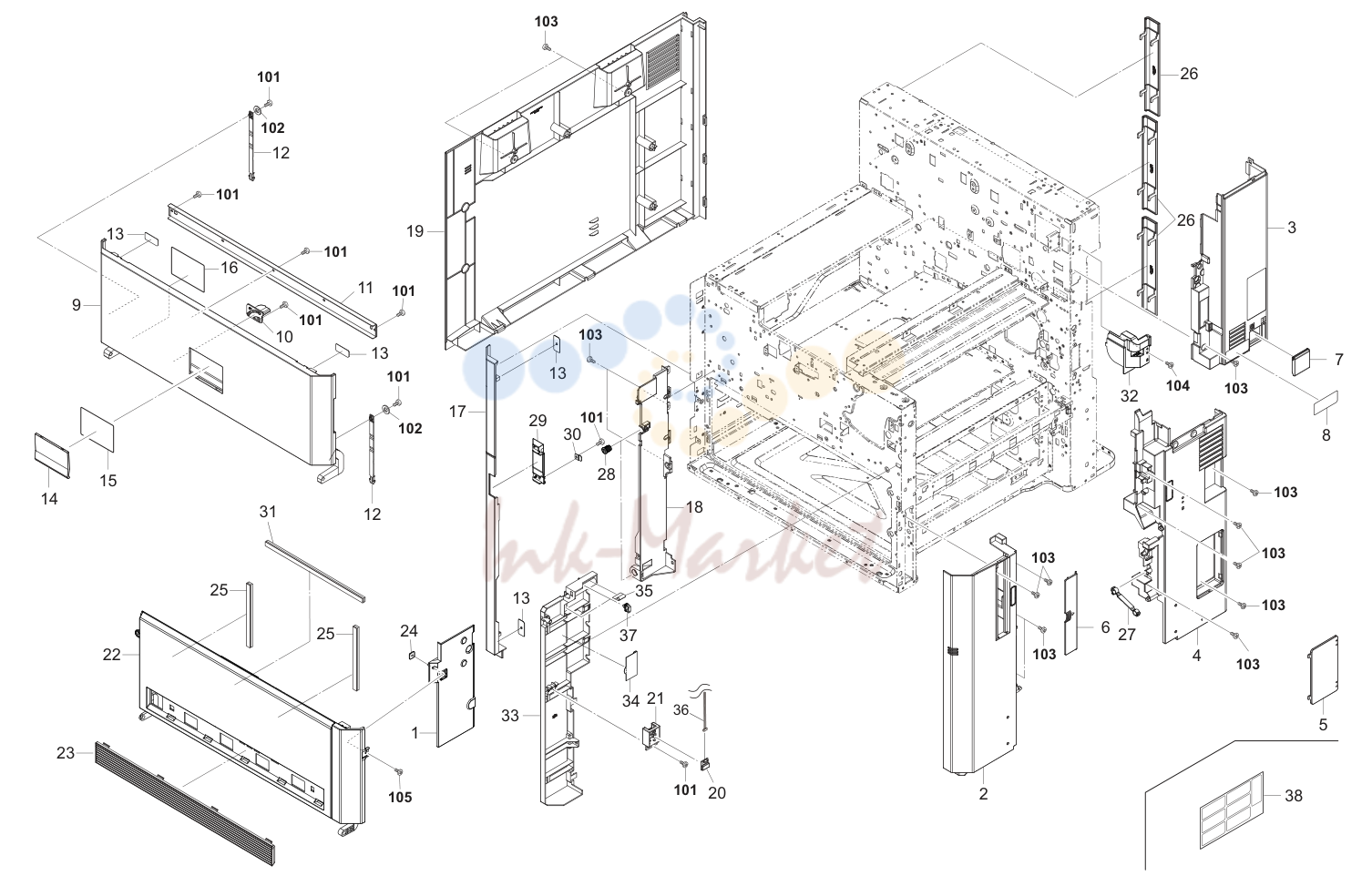

1. Covers 1

№	Артикул	Альт. артикул	Описание
8	302LC34620 запросить цену →	2LC34620	LABEL SW CAUTION EN
10	302K904320 запросить цену →	2K904320	STOPPER CONTAINER
11	302K904510 запросить цену →	2K904510	PLATE FRONT COVER
12	302K904560 запросить цену →	2K904560	STRAP FRONT COVER
13	2FB04270 запросить цену →	2FB04270	PLATE MAGNET
14	302LC04272 запросить цену →	2LC04272	EMBLEM
15	302N704010 запросить цену →	2N704010	SHEET EMBLEM 8001 8001i
15	302N804010 запросить цену →	2N804010	SHEET EMBLEM 6501 6501i
16	302LF34020 запросить цену →	2LF34020	LABEL TONER OPERATION
24	3CY06030 запросить цену →	3CY06030	RETAINER M4
25	302LF04090 запросить цену →	2LF04090	SPONGE FRONT COVER A
27	303NJ06050 запросить цену →	3NJ06050	STRAP
28	302K904620 запросить цену →	2K904620	MAGNET CATCH
29	302K904650 запросить цену →	2K904650	LEVER BOTTLE COVER
30	2BL06890 запросить цену →	2BL06890	PLATE BYPASS HOLD
31	302LF04100 запросить цену →	2LF04100	SPONGE FRONT COVER B
32	302K939521 запросить цену →	2K939521	COVER WIRE FUSER
33	302K904262 запросить цену →	2K904262	COVER INNER CASSETTE R
34	302K902980 запросить цену →	2K902980	SHEET HUMIDITY SENSOR
35	302LC06210 запросить цену →	2LC06210	GUIDE WIRE FEED LOW
36	302LF46230 запросить цену →	2LF46230	WIRE FRONT LOW
37			7YZM610007++H01 YZ023340 ACCESS.SADDLE
38	302LC34630 запросить цену →	2LC34630	LABEL SW CAUTION SET A

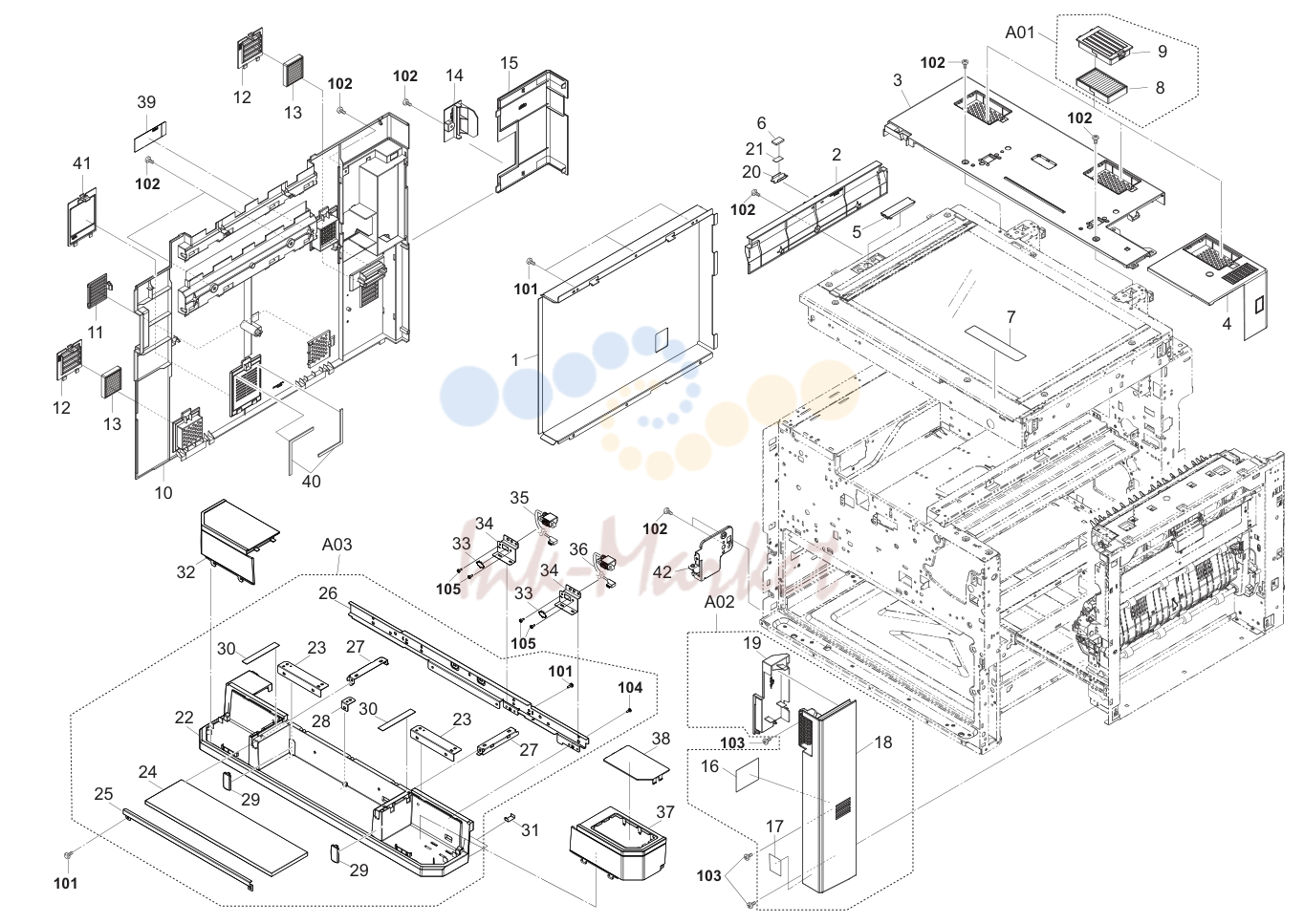

2. Covers 2

№	Артикул	Альт. артикул	Описание
1	302K904490 запросить цену →	2K904490	CASE WASTE BOTTLE 1 1 1 101 7BB700408H BB105640 +BIND T.T S SCREW 4X8 SR
6	302GR04370 запросить цену →	2GR04370	MAGNET CLIP DISH
7	302LC34031 запросить цену →	2LC34031	LABEL OPERATION CAUTION B
8			•302N433010 2N433010 FILTER TOP
9			•302K933181 2K933181 COVER FILTER EXIT
13	302LC33370 ✓ в наличии	2LC33370	FILTER LEFT SIDE
16			•302H722870 2H722870 FILTER DU
17			•302N434050 2N434050 LABEL ENERGY STAR
20	303NB24210 запросить цену →	3NB24210	HOLDER MAGNET
21	302GR04380 запросить цену →	2GR04380	SEAL MAGNET
22			•302N204010 2N204010 COVER FRONT TOP
23			•302N204020 2N204020 MOUNT TABLE
24			•302N204060 2N204060 GLASS TABLE
25			•302N204070 2N204070 MOUNT GLASS TABLE
26			•302N204080 2N204080 STAY TABLE GLASS
27			•302N204100 2N204100 RETAINER GLASS TABLE
28			•302N204110 2N204110 MOUNT TABLE MIDDLE
29			•302N204120 2N204120 LID TOP KEYBOARD 2pcs
30			•302N204130 2N204130 SHEET GLASS TABLE
31	303LL02330 запросить цену →	3LL02330	HOLDER WIRE D
33	302K905900 запросить цену →	2K905900	SPRING USB HOLD
34	302N204090 запросить цену →	2N204090	MOUNT USB
35	302N246120 запросить цену →	2N246120	WIRE USB KEYBOARD
36	302N246130 запросить цену →	2N246130	WIRE USB CARD READER
40	302LF04050 запросить цену →	2LF04050	SEAL LSU DUCT
42	302K904340 запросить цену →	2K904340	MOUNT WASTE BOTTLE COVER

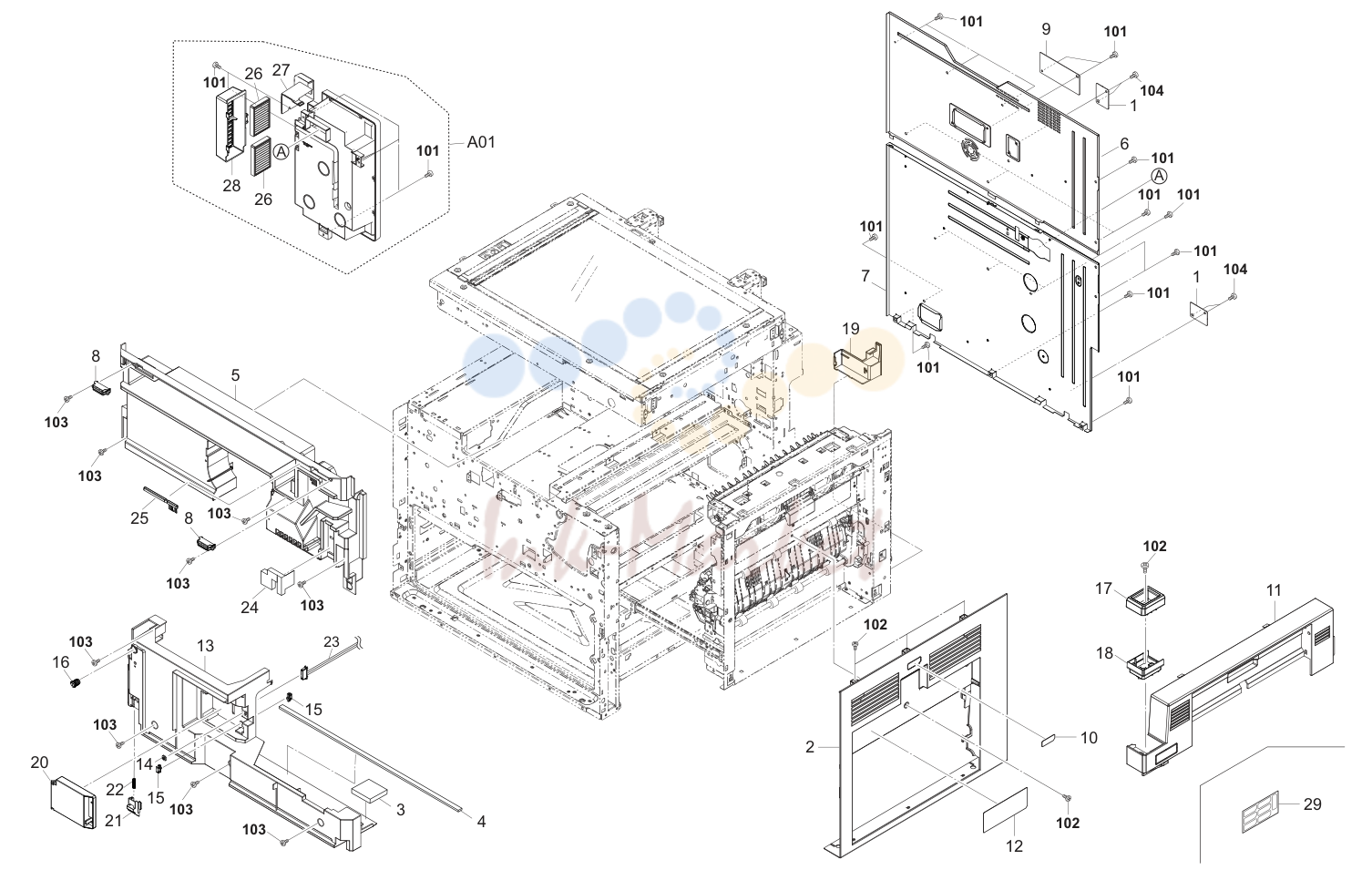

3. Covers 3

№	Артикул	Альт. артикул	Описание
1	2C912430 запросить цену →	2C912430	LID KMAS 2 2 2 101 7BB782308H BB111300 +TP-FLAT T.T S SCREW 3X8 SR(BLACK)
3	302LF03310 запросить цену →	2LF03310	SEAL INNER COVER LOW A 1 1 1 103 7BB700408H BB105640 +BIND T.T S SCREW 4X8 SR
4	302LF03320 запросить цену →	2LF03320	SEAL INNER COVER LOW B 1 1 1 104 7BB700308H BB105600 +BIND T.T S SCREW 3X8 SR
5	302LF04011 запросить цену →	2LF04011	COVER INNER UPPER
8	302LF04130 запросить цену →	2LF04130	MAGNET CATCH
9	302LC04471 запросить цену →	2LC04471	LID FAX BOARD
10	302LC34110 запросить цену →	2LC34110	LABEL MPF PUSH
12	302LC34070 запросить цену →	2LC34070	LABEL MPF CAUTION B
13	302LF04020 запросить цену →	2LF04020	COVER INNER LOWER
14	5MMS111SL002 запросить цену →	2BY20050	NUT FUSER A /FS-1800/3800 A4
15			7YZM610008++H01 YZ037940 ACCESS.SADDLE
16	302K904620 запросить цену →	2K904620	MAGNET CATCH
18	302K904220 запросить цену →	2K904220	HOLDER CLIP B
19	302K929590 запросить цену →	2K929590	COVER INNER CONVEYING B
20	302LC03500 запросить цену →	2LC03500	COVER CONNECTOR
21	302K903081 запросить цену →	2K903081	LEVER WASTE BOTTLE
22	2BL21340 ✓ в наличии	2BL21340	SPRING CHANGE PULLEY
23	302LF46200 запросить цену →	2LF46200	WIRE RETAINER JOINT
24	302K933F80 запросить цену →	2K933F80	SEAL FRONT COVER R B
25	2BL16220 запросить цену →	5AAVBRUSH036	BRUSH CLEANER
27			•302N233110 2N233110 LID DISPOSAL
28			•302N233020 2N233020 COVER FILTER LEFT SIDE
29	302LC34180 запросить цену →	2LC34180	LABEL MPF SET A

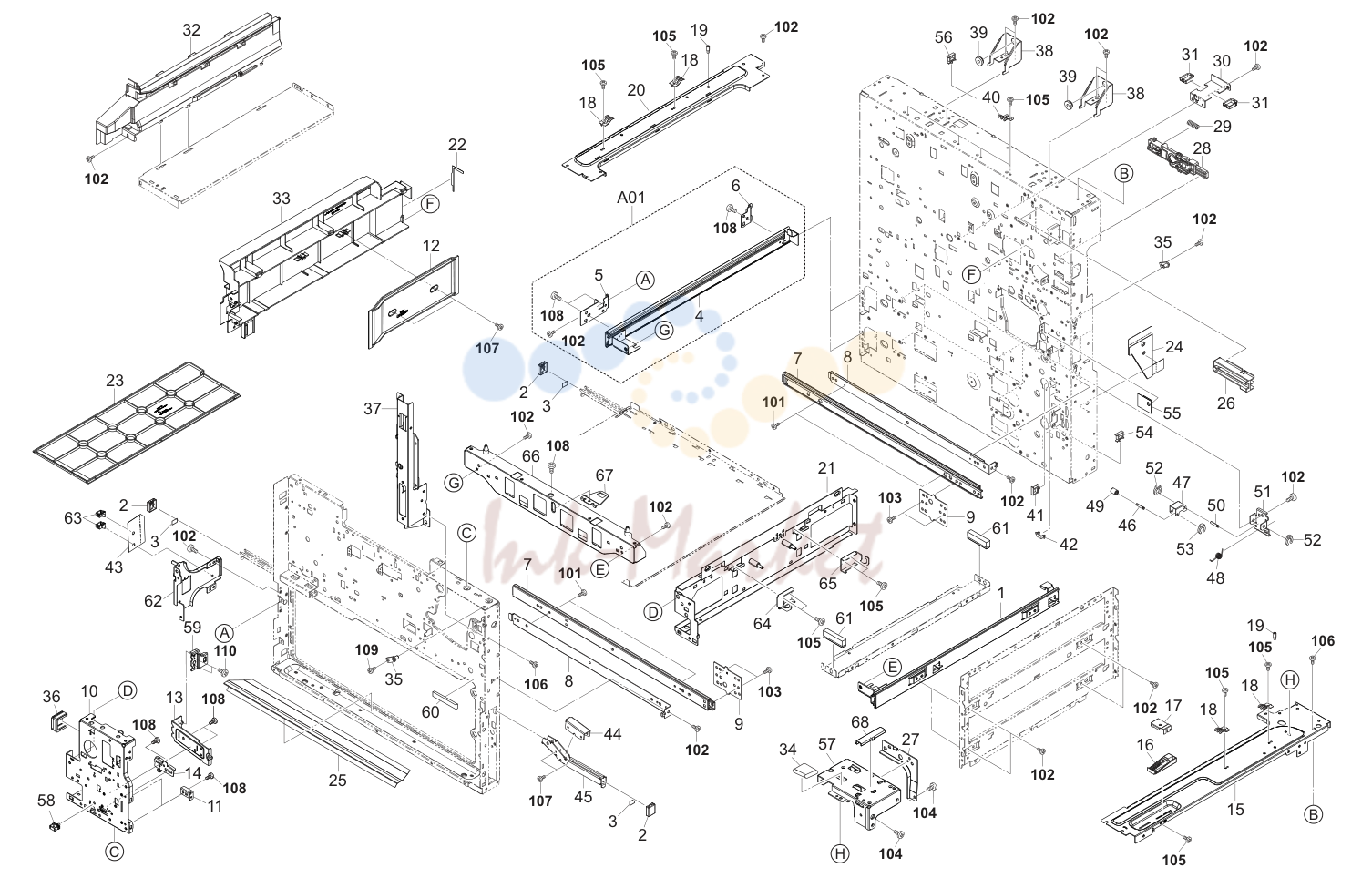

4. Frames

№	Артикул	Альт. артикул	Описание
1	302N209501 запросить цену →	2N209501	SLIDER CASSETTE RIGHT 2 2 2 49 303LW24060 3LW24060 PULLEY EJECT
2	302FZ02580 запросить цену →	2FZ02580	CAP HANDLE 3 3 3 50 303NF02280 3NF02280 SHAFT HOOK FULCRUM
3	302FZ03110 запросить цену →	2FZ03110	SEAL HANDLE 3 3 3 51 303NF02301 3NF02301 HOLDER DECK HOOK
4			•302N209511 2N209511 SLIDER CASSETTE LEFT 2 2 2 53 5MVX111DN007 2BT11070 STOPPER 3 /2BT1107 A4
5			•302N209530 2N209530 MOUNT SLIDER LF 2 2 2 54 7YZM610008++H01 YZ037940 ACCESS.SADDLE
6			•302N209540 2N209540 MOUNT SLIDER LR 2 2 2 55 302N733160 2N733160 SEAL REGIST REAR
7	302K924300 запросить цену →	2K924300	SLIDER CONVEYING 2 2 2 56 7YZM610003++H01 YZ010250 ACCESS SADDLE
8	302K924311 запросить цену →	2K924311	MOUNT SLIDER CONVEYING 2 2 2 57 302K905532 2K905532 RETAINER OPERATION ARM
9	302LF29050 запросить цену →	2LF29050	MOUNT CONVEYING 2 2 2 58 7YZM610002++H01 YZ010240 ACCESS SADDLE
10	302N702170 запросить цену →	2N702170	FRAME FRONT FUSER A 1 1 1 59 302N702220 2N702220 MOUNT FUSER ADJUST B
11	302N204150 запросить цену →	2N204150	NUT ADJUST M2 2 2 2 60 302LF33350 2LF33350 SPONGE INNER LOWER
12	302LF33480 запросить цену →	2LF33480	DUCT CONTAINER RIGHT 1 1 1 61 302LF33870 2LF33870 SPONGE LOWER RIGHT
13	302N702210 запросить цену →	2N702210	MOUNT FUSER ADJUST A 1 1 1 62 302LF04030 2LF04030 MOUNT FRONT COVER
14	302N702150 запросить цену →	2N702150	PLATE FUSER ADJUST 1 1 1 63 7YZM610001++H01 YZ010230 ACCESS SADDLE
15	302K902220 запросить цену →	2K902220	STAY UPPER TOP RIGHT 1 1 1 64 302N702180 2N702180 MOUNT IH FRONT
16	302K902950 запросить цену →	2K902950	ADJUSTER SCANNER 1 1 1 65 302N702190 2N702190 MOUNT IH REAR
17	302K902960 запросить цену →	2K902960	MOUNT RUBBER SCANNER 1 1 1 66 302N209521 2N209521 STAY CASSETTE FRONT
18	302H017310 запросить цену →	2H017310	GROUND SCANNER REAR 4 4 4 67 302N209550 2N209550 PLATE CASSETTE HOLD
19	302FB16320 запросить цену →	2FB16320	PIN ROLLER RELEASE LEVER 2 2 2 68 303JY28390 3JY28390 COVER WIRE EJECT
20	302K902230 запросить цену →	2K902230	STAY UPPER TOP LEFT
21	302N702200 запросить цену →	2N702200	FRAME FUSER UNIT
22	302LF33490 запросить цену →	2LF33490	SEAL DUCT CONTAINER R
23	302LF33601 запросить цену →	2LF33601	PARTITION FIXING HEAT
24	302K902990 запросить цену →	2K902990	SHEET COVER PWB FEED
25	302K902571 запросить цену →	2K902571	FILM BASE CASSETTE 1 1 1 101 7BB100306H1 BB105820 +BIND T.T S SCREW 3X6
26	302K902850 запросить цену →	2K902850	RAIL EXIT REAR 1 1 1 102 7BB700408H BB105640 +BIND T.T S SCREW 4X8 SR
27	302K902920 запросить цену →	2K902920	REINFORCEMENT UPPER REAR 1 1 1 103 7BB607406H BB107150 +TP-CUP M SCREW 4X6 R
28	302K931690 запросить цену →	2K931690	LEVER RELEASE FUSER DRIVE 1 1 1 104 7BB700412H BB106830 +BIND T.T S SCREW 4X12 SR
29	302K931980 запросить цену →	2K931980	SPRING LEVER RELEASE 1 1 1 105 7BB700308H BB105600 +BIND T.T S SCREW 3X8 SR
30	302K939080 запросить цену →	2K939080	PLATE SHIELD BOX 1 1 1 106 7BB200410H BB105700 +BIND T.T P SCREW 4X10
31			7YZM210003++H01 YZ037970 ACCESS.EDGING 2 2 2 107 7BB200308H BB105660 +BIND T.T P SCREW 3X8
32	302LF03730 запросить цену →	2LF03730	RAIL CONTAINER L 1 1 1 108 7BB700306H BB105590 +BIND T.T S SCREW 3X6 SR
33	302LF03720 запросить цену →	2LF03720	RAIL CONTAINER R 1 1 1 109 7BB200408H BB106960 +BIND T.T P SCREW 4X8
34	7ZGSSTG58014H01 запросить цену →	ZG128680	SHIELD GASKET 1 1 1 110 7BB606308H BB105280 +PAN M SCREW WITH SW W 3X8 R
35	302K924450 запросить цену →	2K924450	PIN HOOK
36	302LF33530 запросить цену →	2LF33530	SEAL DUCT EXIT
37	302K902162 запросить цену →	2K902162	FRAME FRONT FUSER B
38	302K902250 запросить цену →	2K902250	PLATE MOUNT DP
39	2AV12280 запросить цену →	2AV12280	BASE RUBBER,SCANNER SECTION
40	302H017380 запросить цену →	2H017380	GROUND BASE SCANNER
41			7YZM610007++H01 YZ023340 ACCESS.SADDLE
42	302K931080 запросить цену →	2K931080	WIRE STOPPER
43	302LF04060 запросить цену →	2LF04060	SHEET MOUNT FRONT COVER
44	302LC02810 запросить цену →	2LC02810	PROTECTOR PLATE HANDLE
45	302LC02561 запросить цену →	2LC02561	HANDLE RIGHT
46	302K909630 запросить цену →	2K909630	SHAFT HOOK PULLEY
47	302K909640 запросить цену →	2K909640	LEVER CASSETTE HOOK
48	302LH02050 запросить цену →	2LH02050	SPRING CASSETTE HOOK

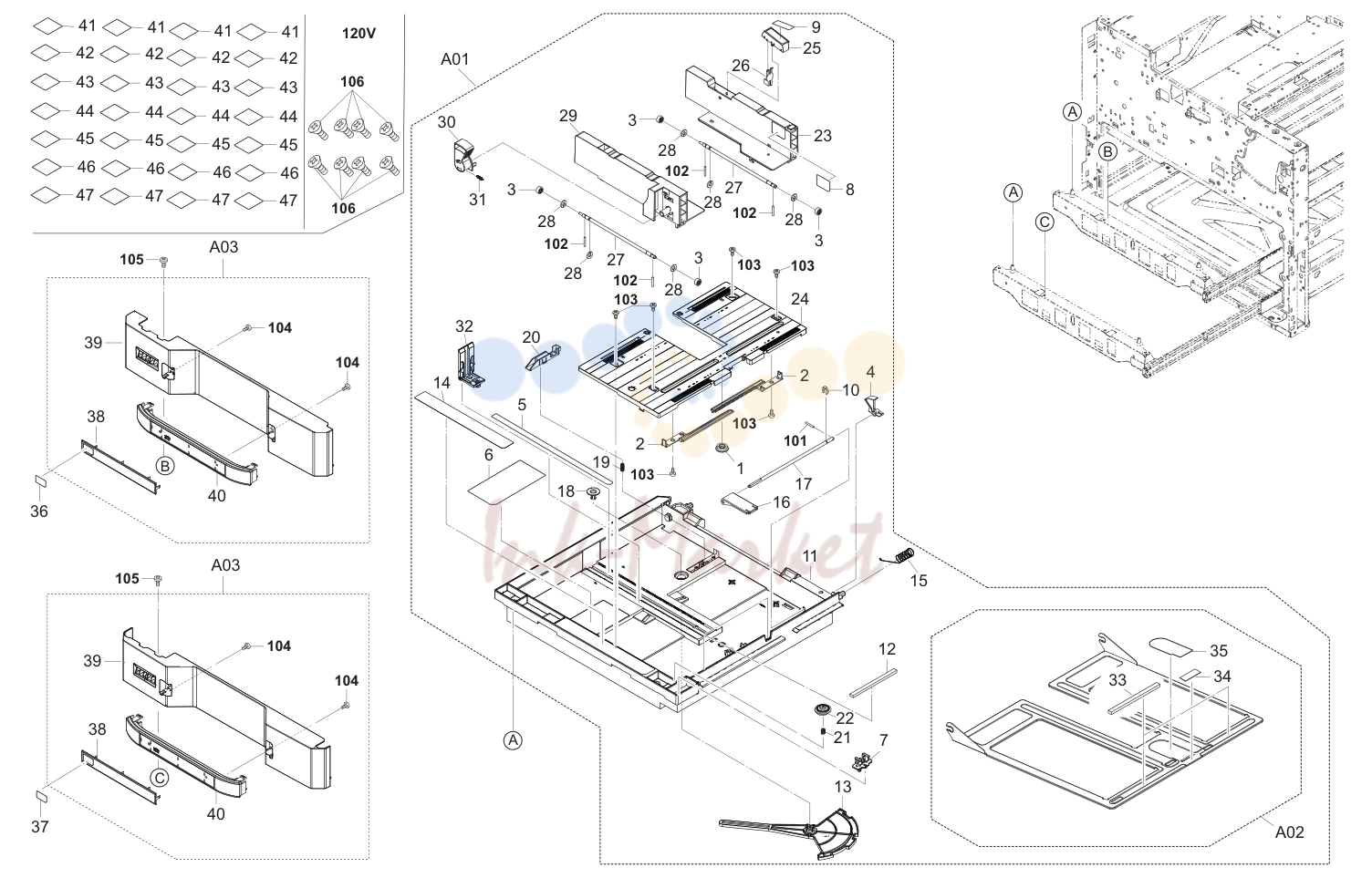

5. Paper Cassettes

№	Артикул	Альт. артикул	Описание
2			•302K909060 2K909060 RACK CURSOR 4 4 4 guese(Bra
4			•302K909270 2K909270 ACTUATOR PAPER LEVEL DETECTION 2 2 2 46 302K934760 2K934760 SHEET CASSETTE PAPER MEDIA KL-D German/
5			•302K934011 2K934011 LABEL PAPER SIZE A 2 2 2 Dutch
6			•302K934021 2K934021 LABEL PAPER SIZE B
7			•302GR09991 2GR09991 LIFT LOCK 2 2 2 47 302K934770 2K934770 SHEET CASSETTE PAPER MEDIA KL-E Italian/
8			•302K934090 2K934090 LABEL CASSETTE PAPER MAX 2 2 2 Russian
9			•302K934100 2K934100 LABEL CASSETTE CURSOR LOCK
10			•5MVX111DN003 2A806250 RING STOPPER /A-49 FEED A4
11			•302N209011 2N209011 CASSETTE BASE
12			•33907210 33907210 CUSHION,CASSETTE WORK PLATE
13			•302N209030 2N209030 ARM SIZE DETECTION
14			•302K934030 2K934030 LABEL CASSETTE OPERATION 2 2 2 101 7BP512525B0CH01 BP124910 PARALLEL PIN 2.5X25
15			•302N209040 2N209040 SPRING CASSETTE EARTH 2 2 2 102 7BP512008B0CH01 BP126150 PARALLEL PIN 2.0X8
16			•302K909090 2K909090 PLATE WORK 2 2 2 103 7BB282308H BB111240 +TP-FLAT T.T P SCREW 3X8(BLACK)
17			•302K909190 2K909190 SHAFT WORK PLATE 2 2 2 104 7BB200308H BB105660 +BIND T.T P SCREW 3X8
18			•302K909140 2K909140 CAP TURN PLATE 2 2 2 105 7BB180408H BB111210 +BIND T.T S SCREW 4X8(BLACK)
19			•302H728100 2H728100 SPRING EXIT PULLEY 2 2 2 106 7BB203308H BB106950 +FLAT HEAD T.T P SCREW 3X8
20			•302K909251 2K909251 LEVER SIDE SW
21			•302FZ29131 2FZ29131 SPRING DU
22			•302K909100 2K909100 CAM CURSOR RAIL
23			•302K909041 2K909041 CURSOR REAR
24			•302K909021 2K909021 RAIL CURSOR
25			•302K909121 2K909121 LEVER CURSOR LOCK REAR
26			•302K909151 2K909151 LOCK REAR CURSOR
27			•302K909131 2K909131 SHAFT CURSOR GEAR
28			•302K924820 2K924820 CUT-WASHER
29			•302K909031 2K909031 CURSOR FRONT
30			•302K909050 2K909050 LEVER CURSOR
31			•303JC02050 3JC02050 SPRING LOOP SOLENOID
32			•302N209020 2N209020 CURSOR END
33			••33907210 33907210 CUSHION,CASSETTE WORK PLATE
34			••302K909260 2K909260 PAD BOTTOM
35			••302K934040 2K934040 LABEL SET PAPER
36	302K934050 запросить цену →	2K934050	LABEL CASSETTE NUMBER
37	302K934060 запросить цену →	2K934060	LABEL CASSETTE NUMBER
41	302K934700 запросить цену →	2K934700	SHEET CASSETTE PAPER SIZE A Metric
42	302K934710 запросить цену →	2K934710	SHEET CASSETTE PAPER SIZE B Inch
43	302K934730 запросить цену →	2K934730	SHEET CASSETTE PAPER MEDIA KL-A English
44	302K934740 запросить цену →	2K934740	SHEET CASSETTE PAPER MEDIA KL-B Spanish

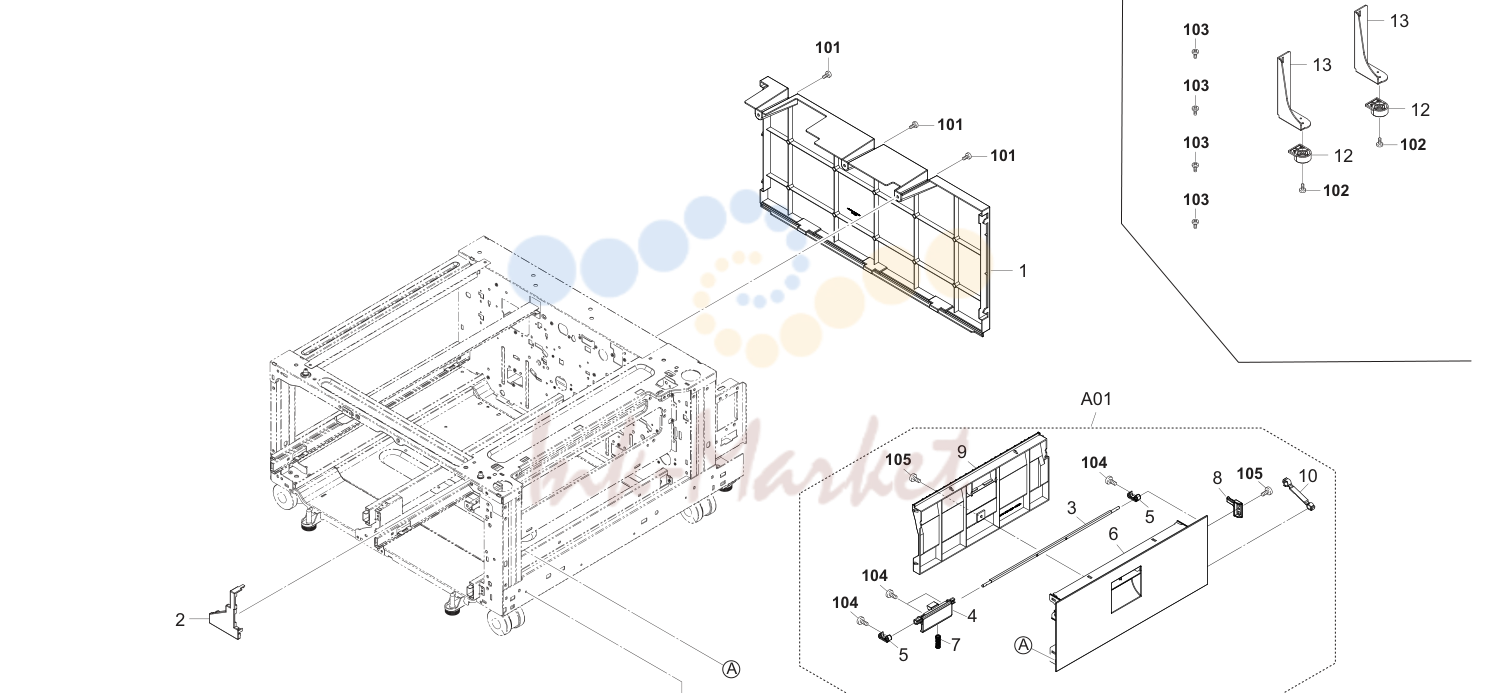

6. Paper Deck Covers

№	Артикул	Альт. артикул	Описание
3			•302K906681 2K906681 SHAFT FEED LOW HOOK 1 1 1 104 7BB600306H BB105730 +BIND M SCREW 3X6 R
4			•302K906660 2K906660 HANDLE FEED LOW 1 1 1 105 7BB200410H BB105700 +BIND T.T P SCREW 4X10
5			•302K906670 2K906670 HOOK FEED LOW
6			•303NJ06010 3NJ06010 COVER FEED LOW
7			•302FZ20021 2FZ20021 SPRING LID
8			•303NF06170 3NF06170 LEVER SW
9			•303NF06141 3NF06141 GUIDE VERTICAL
10			•303NJ06050 3NJ06050 STRAP
12	302FZ02600 запросить цену →	2FZ02600	FOOT
13	303NF02330 запросить цену →	3NF02330	PLATE FULCRUM

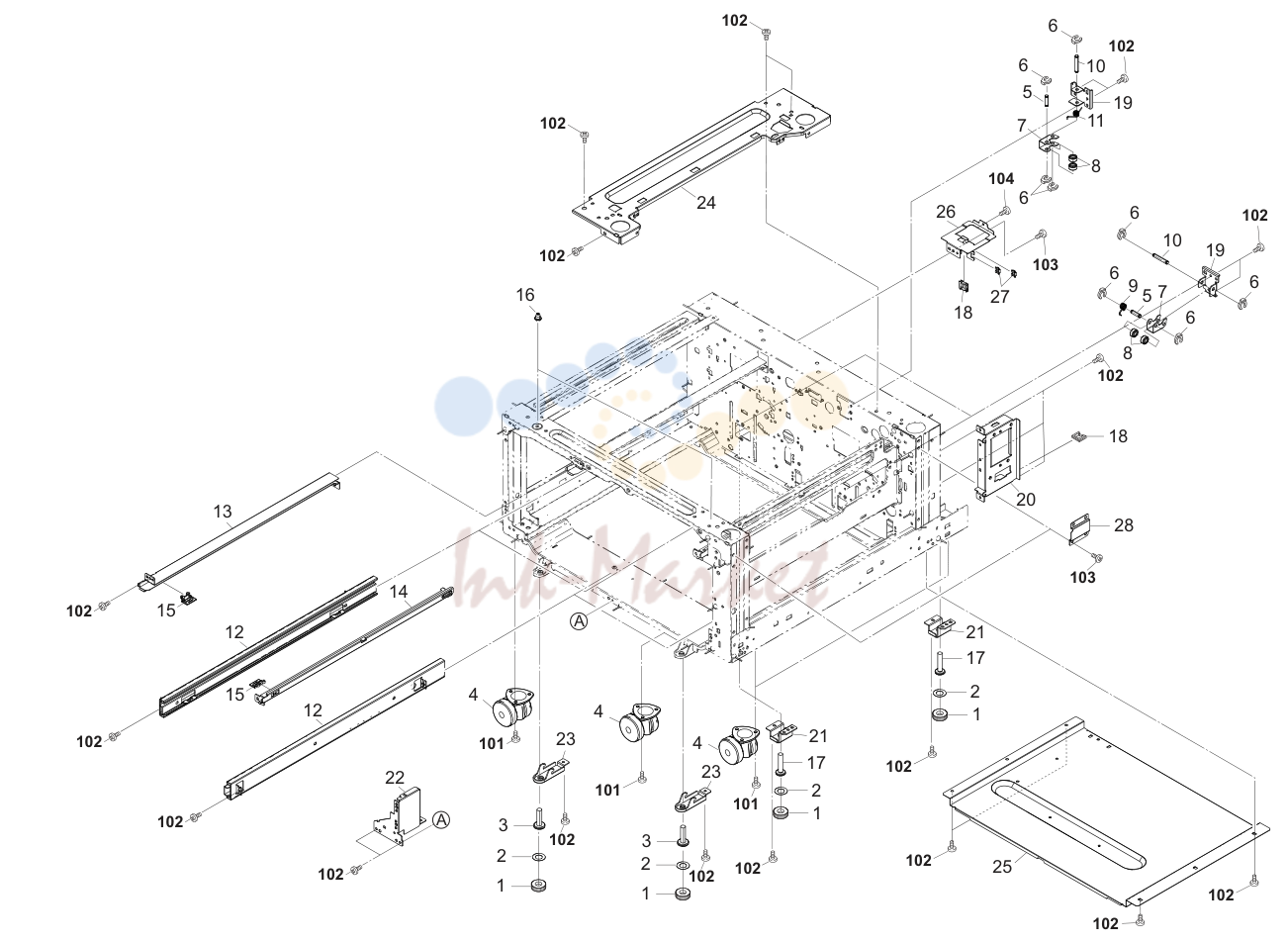

7. Paper Deck Frames

№	Артикул	Альт. артикул	Описание
1	303LM02170 запросить цену →	3LM02170	RUBBER BOLT 4 4 4 101 7BB606512H BB105300 +BIND M SCREW WITH SW W 5X12 R
2	303LM02230 запросить цену →	3LM02230	SHEET BOLT RUBBER 4 4 4 102 7BB700410H BB107090 +BIND T.T S SCREW 4X10 SR
3	303NF02210 запросить цену →	3NF02210	BOLT DECK STOPPER 2 2 2 103 7BB700408H BB105640 +BIND T.T S SCREW 4X8 SR
4	302A002171 запросить цену →	2A002171	CASTER UA 4 4 4 104 7BB700308H BB105600 +BIND T.T S SCREW 3X8 SR
5	303NF02290 запросить цену →	3NF02290	SHAFT HOOK PULLEY
6	5MVX111DN003 ✓ в наличии	2A806250	RING STOPPER /A-49 FEED A4
7	303NF02270 запросить цену →	3NF02270	LEVER DECK HOOK
8	302FG07020 запросить цену →	2FG07020	PULLEY,CASSETTE RAIL
9	303NF02310 запросить цену →	3NF02310	SPRING DECK HOOK
10	303NF02280 запросить цену →	3NF02280	SHAFT HOOK FULCRUM
11	302LH02050 запросить цену →	2LH02050	SPRING CASSETTE HOOK
12	303NF10030 запросить цену →	3NF10030	SLIDER DECK
13	303NF02150 запросить цену →	3NF02150	RAIL DECK FEED
14	303NF02260 запросить цену →	3NF02260	RAIL CONVEYING
15	302FZ09050 запросить цену →	2FZ09050	SLIDER CASSETTE
16	303LM02181 запросить цену →	3LM02181	PIN STAY
17	303LM02132 запросить цену →	3LM02132	BOLT STOPPER
18			7YZM210005++H01 YZ037990 ACCESS.EDGING
19	303NF02301 запросить цену →	3NF02301	HOLDER DECK HOOK
20	303NF39010 запросить цену →	3NF39010	MOUNT BRACKET DESK
21	303NF02190 запросить цену →	3NF02190	MOUNT FOOT REAR
22	303NF02171 запросить цену →	3NF02171	MOUNT SLIDER DECK
23	303NF02130 запросить цену →	3NF02130	PLATE BOLT FRONT
24	303NF02060 запросить цену →	3NF02060	STAY UPPER RIGHT
25	303NF02121 запросить цену →	3NF02121	PLATE LOW
26	303NF02340 запросить цену →	3NF02340	MOUNT EARTH REAR
27			7YZM210006++H01 YZ038000 ACCESS.EDGING
28	302K902290 запросить цену →	2K902290	PLATE JOINT RIGHT

8. Paper Deck Cassettes

№	Артикул	Альт. артикул	Описание
7	302K934070 запросить цену →	2K934070	LABEL CASSETTE NUMBER
8	302K934080 запросить цену →	2K934080	LABEL CASSETTE NUMBER
9			•2BC06980 2BC06980 STOPPER
11			•303NF10070 3NF10070 CURSOR END DECK Metric
12			•303NF10080 3NF10080 CURSOR DECK FRONT
13			•303NF10090 3NF10090 CURSOR DECK REAR
15			•303NF10180 3NF10180 WIRE LIFT A
16			•303NF10190 3NF10190 WIRE LIFT B
17			•303NF10220 3NF10220 STOPPER PULLEY
18			•303NF10410 3NF10410 CURSOR END SUB Metric
19			•28107310 49028101 BUSH
20			•2BC07020 2BC07020 FRONT PULLEY,LIFT DRIVE
21			•303NF34030 3NF34030 LABEL DECK PAPER DIRECTION
22			•303NF34020 3NF34020 LABEL DECK OPERATION B
23			•303NF34060 3NF34060 LABEL DECK SIZE B Metric
24			•303NF34080 3NF34080 LABEL DECK SIZE D Metric
25			•302GR09991 2GR09991 LIFT LOCK
26			•303NF10012 3NF10012 DECK CASSETTE
27			•303NF10430 3NF10430 PLATE EARTH REAR
28			•303NF10450 3NF10450 WIRE EARTH B
29			•303NF10440 3NF10440 WIRE EARTH A
30			•303NF10420 3NF10420 PLATE EARTH FRONT
31			•303NF10320 3NF10320 HOLDER PULLEY
32			•303NF10051 3NF10051 PLATE LIFT DECK
33			•2BC07120 2BC07120 SPACER,DECK LIFT
34			•303JY37220 3JY37220 STATIC ELIMINATOR CURSOR
35			•3A707290 3A707290 PAD,LIFT
36			•303NF34011 3NF34011 LABEL DECK OPERATION A Metric
37			•303NF10300 3NF10300 PULLEY LIFT WIRE
38			•303NF10140 3NF10140 MOUNT DECK DAMPER
39			•303NF10170 3NF10170 SPRING LIFT STOPPER
40			•302G404160 2G404160 DAMPER
41			•303NF10100 3NF10100 PLATE DECK SUB
42			•303NF10150 3NF10150 PLATE WIRE LOCK
43			•303NF10390 3NF10390 MOUNT CURSOR ADJUST
44			•303NF10110 3NF10110 MOUNT CURSOR
45			•303NF10250 3NF10250 PIN CURSOR LOCK
46			•303NF10130 3NF10130 SHAFT DECK LIFT
47			•303NF34040 3NF34040 LABEL DECK PAPER LIMIT

9. Paper Deck Feed Section 1

№	Артикул	Альт. артикул	Описание
5			•302F925780 2F925780 SPRING DU 6 6 6 53 303NJ06070 3NJ06070 PULLEY FEED PF
6			•302N406010 2N406010 PLATE FRAME UPPER 1 1 1 54 303NJ06060 3NJ06060 HOLDER PULLEY PF
7			•302K906510 2K906510 SHAFT FEED LOW 2 2 2 55 302K906100 2K906100 MOUNT PRIMARY FEED
8			•302K906321 2K906321 ACTUATOR PAPER EMPTY 1 1 1  A03 303NF94010 3NF94010 PARTS MIDDLE ROLLER UNIT SP
12			•5MVX111DN003 2A806250 RING STOPPER /A-49 FEED A4 6 6 6 59 •303NF06090 3NF06090 GUIDE JUNCTION VF
17			•302N406160 2N406160 LEVER RETARD LOCK 1 1 1 64 •302K931080 2K931080 WIRE STOPPER
18			•302K906420 2K906420 PLATE RETARD ADJUST 1 1 1 65 •303NF06240 3NF06240 COVER MIDDLE
19			•302K906270 2K906270 MOUNT PRIMARY FEED R 1 1 1 66 •302H729120 2H729120 SPRING ACT DU
20			•2FM04150 5MVM163DN005 CAP SPRING /B-11 ENCLOSURE A4 6 6 6 67 •28107310 49028101 BUSH
21			•302K906700 2K906700 HOLDER PULLEY 1 1 1 68 •302K924820 2K924820 CUT-WASHER
22			•302F929260 2F929260 PULLEY DU LOW 5 5 5 69 •303NF06220 3NF06220 MOUNT SENSOR VF
23			•302K906710 2K906710 SHAFT ASSIST PULLEY 1 1 1  A04 •303NF94080 3NF94080 PARTS SENSOR OPT. SET SP
24			•302K906151 2K906151 HOLDER RETARD 1 1 1 70 ••302GR17970 2GR17970 STOPPER PI
25			•302K324450 2K324450 BUSH 6 6 6 6 71 ••303M894260 3M894260 PARTS SENSOR OPT SP
26			•302K924820 2K924820 CUT-WASHER
27			•34806040 34806040 LOWER BUSHING,PAPER FEED
28			•302K906750 2K906750 TORQUE-LIMITER
29			•302K906300 2K906300 PLATE RETARD HOLDER
30			•302N406150 2N406150 FULCRUM-PIN RETARD
31			•302N406130 2N406130 LEVER RETARD RELEASE 1 1 1 101 7BB700410H BB107090 +BIND T.T S SCREW 4X10 SR
32			•302N406200 2N406200 SPRING RETARD 1 1 1 102 7BB600306H BB105730 +BIND M SCREW 3X6 R
33			•302K906721 2K906721 SHEET PRIMARY FEED HI 1 1 1 103 5MBP2010WXSP E0020100 SPRING PIN / M2 X 10 S-BLK
34			•302K906250 2K906250 GUIDE PRIM FEED WIRE 1 1 1 104 7BB700308H BB105600 +BIND T.T S SCREW 3X8 SR
35			•303NJ46160 3NJ46160 WIRE PRIMARY FEED UNIT 1 1 1 105 7BB200308H BB105660 +BIND T.T P SCREW 3X8
36			•302N406060 2N406060 GUIDE FRONT LOWER 1 1 1 106 7BC040621250H01 BC129400 WASHER 6.2X12X0.5T
37			•302N406140 2N406140 SPRING RETARD LOCK 1 1 1 107 7BB200312H BB105680 +BIND T.T P SCREW 3X12
38			•302K906290 2K906290 HOLDER SENSOR FEED
39			•302H708150 2H708150 SPONGE WIRE MPT
40			•302K931080 2K931080 WIRE STOPPER
41			•302N406050 2N406050 HOLDER PICKUP
42			•302K906080 2K906080 PIN PICK UP IDLE
43			•5MVX111DN007 2BT11070 STOPPER 3 /2BT1107 A4
44			•302N406070 2N406070 SHAFT PICKUP PRIMARY
45			•302N406120 2N406120 ONEWAY-CLUTCH
46			•302K906260 2K906260 SPRING PICK UP
47			•302K906111 2K906111 PLATE PRIMARY FEED DRIVE
48			•302K906280 2K906280 HOLDER PRIM FEED PULLEY

10. Paper Deck Feed Section 2

№	Артикул	Альт. артикул	Описание
1	303NF06150 запросить цену →	3NF06150	STOPPER HF 1 1 1 101 7BB200412H BB105710 +BIND T.T P SCREW 4X12
2	303NF06330 запросить цену →	3NF06330	BUSH FEED HF 1 1 1 102 7BB200410H BB105700 +BIND T.T P SCREW 4X10
3	2BC06910 запросить цену →	2BC06910	STOPPER 6 4 4 4 103 7BB200312H BB105680 +BIND T.T P SCREW 3X12
4	303NF06040 запросить цену →	3NF06040	ACTUATOR HF 1 1 1 104 7BB202308H BB105690 +TP-FLAT T.T P SCREW 3X8
6	5MVX111DN003 ✓ в наличии	2A806250	RING STOPPER /A-49 FEED A4 1 1 1 106 7BB102308H1 BB112490 +TP-FLAT T.T S SCREW 3X8
8	303NF06010 ✓ в наличии	3NF06010	GUIDE HF LOWER
9	303NF34100 запросить цену →	3NF34100	LABEL DECK B1
10	303NF06340 запросить цену →	3NF06340	CUSHION ACTUATOR
11	303NF06060 запросить цену →	3NF06060	PLATE HF ROLLER
12	28107310 запросить цену →	49028101	BUSH
13	302H729120 запросить цену →	2H729120	SPRING ACT DU
14	303NF06270 запросить цену →	3NF06270	PIN HF LOWER
15	303NF46220 запросить цену →	3NF46220	WIRE LEFT DECK
16	303NF06260 запросить цену →	3NF06260	LID WIRE
17	303NF06050 запросить цену →	3NF06050	PLATE HF L
18	303NF06030 запросить цену →	3NF06030	GUIDE HF LEFT
19	303NF06020 запросить цену →	3NF06020	RAIL HF LEFT
20	303NF06070 запросить цену →	3NF06070	SLIDER HF RAIL
21	303NF06250 запросить цену →	3NF06250	COVER FEED LEFT
22	303NF06282 запросить цену →	3NF06282	RAIL HF LOWER
23	303NF06301 запросить цену →	3NF06301	SLIDER HF FRONT
24	303NF06080 запросить цену →	3NF06080	GUIDE HF UPPER
25	303NF34110 запросить цену →	3NF34110	LABEL DECK B2
26	302K906510 запросить цену →	2K906510	SHAFT FEED LOW
27	302H722760 запросить цену →	2H722760	PULLEY MIDDLE A
28	303NF06320 запросить цену →	3NF06320	SPRING DECK FEED
29	2FM04150 запросить цену →	5MVM163DN005	CAP SPRING /B-11 ENCLOSURE A4
30	303NF06180 запросить цену →	3NF06180	LEVER HF UPPER
31	302F708310 запросить цену →	2F708310	SPRING LOCK MPF
32	303NF06310 запросить цену →	3NF06310	STAY GUIDE UPPER

11. Paper Deck Feed Section 3

№	Артикул	Альт. артикул	Описание
5			•302F925780 2F925780 SPRING DU
6			•302N406010 2N406010 PLATE FRAME UPPER
7			•302K906510 2K906510 SHAFT FEED LOW 2 2 2 101 7BB200412H BB105710 +BIND T.T P SCREW 4X12
8			•302K906321 2K906321 ACTUATOR PAPER EMPTY 1 1 1 102 7BB600306H BB105730 +BIND M SCREW 3X6 R
12			•5MVX111DN003 2A806250 RING STOPPER /A-49 FEED A4
17			•302N406160 2N406160 LEVER RETARD LOCK
18			•302K906420 2K906420 PLATE RETARD ADJUST
19			•302K906270 2K906270 MOUNT PRIMARY FEED R
20			•2FM04150 5MVM163DN005 CAP SPRING /B-11 ENCLOSURE A4
21			•302K906700 2K906700 HOLDER PULLEY
22			•302F929260 2F929260 PULLEY DU LOW
23			•302K906710 2K906710 SHAFT ASSIST PULLEY
24			•302K906151 2K906151 HOLDER RETARD
25			•302K324450 2K324450 BUSH
26			•302K924820 2K924820 CUT-WASHER
27			•34806040 34806040 LOWER BUSHING,PAPER FEED
28			•302K906750 2K906750 TORQUE-LIMITER
29			•302K906300 2K906300 PLATE RETARD HOLDER
30			•302N406150 2N406150 FULCRUM-PIN RETARD
31			•302N406130 2N406130 LEVER RETARD RELEASE
32			•302N406200 2N406200 SPRING RETARD
33			•302K906721 2K906721 SHEET PRIMARY FEED HI
34			•302K906250 2K906250 GUIDE PRIM FEED WIRE
35			•303NJ46160 3NJ46160 WIRE PRIMARY FEED UNIT
36			•302N406060 2N406060 GUIDE FRONT LOWER
37			•302N406140 2N406140 SPRING RETARD LOCK
38			•302K906290 2K906290 HOLDER SENSOR FEED
39			•302H708150 2H708150 SPONGE WIRE MPT
40			•302K931080 2K931080 WIRE STOPPER
41			•302N406050 2N406050 HOLDER PICKUP
42			•302K906080 2K906080 PIN PICK UP IDLE
43			•5MVX111DN007 2BT11070 STOPPER 3 /2BT1107 A4
44			•302N406070 2N406070 SHAFT PICKUP PRIMARY
45			•302N406120 2N406120 ONEWAY-CLUTCH
46			•302K906260 2K906260 SPRING PICK UP
47			•302K906111 2K906111 PLATE PRIMARY FEED DRIVE
48			•302K906280 2K906280 HOLDER PRIM FEED PULLEY

12. Paper Deck Drive Section

№	Артикул	Альт. артикул	Описание
1			•303NF31010 3NF31010 HOUSING MAIN DRIVE 1 1 1 102 7BB200410H BB105700 +BIND T.T P SCREW 4X10
2			•303NF31090 3NF31090 SHAFT CLUTCH CONVEYING A 1 1 1 103 7BB700308H BB105600 +BIND T.T S SCREW 3X8 SR
4			•5MVX111DN003 2A806250 RING STOPPER /A-49 FEED A4 18 18 18 105 5MBWK62955NN C2892950 POLY SLIDER /M6.2X9.5X0.5T PLASTC
5			•302H702590 2H702590 BUSH SCREW 12 12 12 106 7BB000305H BB063450 +BIND M SCREW 3X5
6			•303NF31110 3NF31110 SHAFT FEED DRIVE B
8			•302K931530 2K931530 COUPLING DRIVE
9			•302K924820 2K924820 CUT-WASHER
10			•303NF31180 3NF31180 COUPLING DRIVE
11			•303NF31170 3NF31170 SPRING DRIVE
13			•303NF31030 3NF31030 PLATE EARTH FEED
14			•303NJ31120 3NJ31120 PIN FEED DRIVE
15			•303NJ31031 3NJ31031 BRACKET GEAR CHANGE
25			•303NF31020 3NF31020 PLATE DRIVE L
29	303LL02330 запросить цену →	3LL02330	HOLDER WIRE D
30	303NF46070 запросить цену →	3NF46070	WIRE CLUTCH
31	302K931080 запросить цену →	2K931080	WIRE STOPPER
34			•303NF31130 3NF31130 PIN FEED DRIVE
35			•5MVX111DN003 2A806250 RING STOPPER /A-49 FEED A4
36			7YZM610008++H01 YZ037940 ACCESS.SADDLE
37	302LF39050 запросить цену →	2LF39050	GUIDE WIRE FRONT PWB

13. Paper Deck Electrical Components

№	Артикул	Альт. артикул	Описание
1	2C902080 запросить цену →	2C902080	SPRING DEV PUSH 2 2 2 101 7BB700410H BB107090 +BIND T.T S SCREW 4X10 SR
2	303NF10230 запросить цену →	3NF10230	ACTUATOR CASSETTE 4 4 4 102 7BB700330H BB106840 +BIND T.T S SCREW 3X30 SR
6	303NF46010 запросить цену →	3NF46010	WIRE ENGINE I/F
7	303NF46170 запросить цену →	3NF46170	WIRE MAIN MOTOR
9	303NF10240 запросить цену →	3NF10240	MOUNT ACTUATOR CASSETTE
10	302H729120 запросить цену →	2H729120	SPRING ACT DU
11			7YZM610002++H01 YZ010240 ACCESS SADDLE
12	302LF39050 запросить цену →	2LF39050	GUIDE WIRE FRONT PWB
13	302K939230 запросить цену →	2K939230	HOLDER PWB
14			7YZM210005++H01 YZ037990 ACCESS.EDGING
15			7YZM610003++H01 YZ010250 ACCESS SADDLE
16			7YZM610008++H01 YZ037940 ACCESS.SADDLE
17	303NF46230 запросить цену →	3NF46230	WIRE LEFT DECK
18	3CZ02240 запросить цену →	3CZ02240	PIN,DRAWER SIDE CONVEYING
19	303NF46090 запросить цену →	3NF46090	WIRE LEFT
20	303NF46110 запросить цену →	3NF46110	WIRE RIGHT
21	303NF46080 запросить цену →	3NF46080	WIRE LIFTMOTOR
22	303NF46210 запросить цену →	3NF46210	WIRE RIGHT DECK
23	303NF10330 запросить цену →	3NF10330	HOLDER DECK SENSOR
24	303NF06120 запросить цену →	3NF06120	GUIDE LOWER MID
25	303NF46130 запросить цену →	3NF46130	WIRE VERTICAL
26	303NF06110 запросить цену →	3NF06110	GUIDE UPPER MID
27	303NF46060 запросить цену →	3NF46060	WIRE SMT POWER
28	303NF46030 запросить цену →	3NF46030	WIRE HEATER
29	303NF46100 запросить цену →	3NF46100	WIRE PAPER SENSOR
30	303LL02330 запросить цену →	3LL02330	HOLDER WIRE D
31	303NF39050 запросить цену →	3NF39050	MOUNT PWB MAIN

14. Paper Feed Section 1

№	Артикул	Альт. артикул	Описание
5			•302LC28240 2LC28240 SPRING SWITCHBACK 8 8 8 53 302K906100 2K906100 MOUNT PRIMARY FEED
6			•302N406010 2N406010 PLATE FRAME UPPER
7			•302N406020 2N406020 PLATE FRAME LOWER
8			•302K906321 2K906321 ACTUATOR PAPER EMPTY
9			•302K906510 2K906510 SHAFT FEED LOW
11			•303NF06350 3NF06350 SHEET SOLENOID 2 2 2 101 7BB700410H BB107090 +BIND T.T S SCREW 4X10 SR
12			•5MVX111DN003 2A806250 RING STOPPER /A-49 FEED A4 16 16 16 102 7BB600306H BB105730 +BIND M SCREW 3X6 R
13			•302K931530 2K931530 COUPLING DRIVE 2 2 2 103 7BB200308H BB105660 +BIND T.T P SCREW 3X8
17			•302N406160 2N406160 LEVER RETARD LOCK
18			•302K906420 2K906420 PLATE RETARD ADJUST
19			•302F708310 2F708310 SPRING LOCK MPF
20			•2FM04150 5MVM163DN005 CAP SPRING /B-11 ENCLOSURE A4
21			•302K906700 2K906700 HOLDER PULLEY
22			•302F929260 2F929260 PULLEY DU LOW
23			•302K906710 2K906710 SHAFT ASSIST PULLEY
24			•302K906151 2K906151 HOLDER RETARD
25			•302K324450 2K324450 BUSH
26			•302FB09830 2FB09830 CUT WASHER
27			•34806040 34806040 LOWER BUSHING,PAPER FEED
28			•302K906750 2K906750 TORQUE-LIMITER
29			•302K906300 2K906300 PLATE RETARD HOLDER
30			•302N406150 2N406150 FULCRUM-PIN RETARD
31			•302N406130 2N406130 LEVER RETARD RELEASE
32			•302N406200 2N406200 SPRING RETARD
33			•302K906721 2K906721 SHEET PRIMARY FEED HI
34			•302K906250 2K906250 GUIDE PRIM FEED WIRE
35			•302N446280 2N446280 WIRE PRIMARY FEED UNIT
36			•302N406060 2N406060 GUIDE FRONT LOWER
37			•302N406140 2N406140 SPRING RETARD LOCK
38			•302K906290 2K906290 HOLDER SENSOR FEED
39			•302H708150 2H708150 SPONGE WIRE MPT
40			•302K931080 2K931080 WIRE STOPPER
41			•302N406050 2N406050 HOLDER PICKUP
42			•302K906080 2K906080 PIN PICK UP IDLE
43			•302K924820 2K924820 CUT-WASHER
44			•302N406070 2N406070 SHAFT PICKUP PRIMARY
45			•302N406120 2N406120 ONEWAY-CLUTCH
46			•302K906260 2K906260 SPRING PICK UP
47			•302K906111 2K906111 PLATE PRIMARY FEED DRIVE
48			•302K906140 2K906140 COUPLING PRIMARY FEED DRIVE

15. Paper Feed Section 2

№	Артикул	Альт. артикул	Описание
1	302K906610 запросить цену →	2K906610	GUIDE FEED LOW 1 1 1 48 •302K924870 2K924870 HOLDER SENSOR MIDDLE
2	2DC12170 запросить цену →	2DC12170	SPRING TENSION 8 8 8  49 •3H327410 3H327410 SENSOR,CONVEYING
3	2FM04150 запросить цену →	5MVM163DN005	CAP SPRING /B-11 ENCLOSURE A4 8 8 8 50 •302K924861 2K924861 HOLDER SENSOR REGIST
4	302K906640 запросить цену →	2K906640	HOLDER FEED LOW PULLEY 4 4 4 51 •7YZM610007++H01 YZ023340 ACCESS.SADDLE
5	302K906510 запросить цену →	2K906510	SHAFT FEED LOW 4 4 4 52 •303LL02330 3LL02330 HOLDER WIRE D
6	302H722760 запросить цену →	2H722760	PULLEY MIDDLE A 8 8 8 53 •302LF33580 2LF33580 FILM FEED UPPER
9	302K906681 запросить цену →	2K906681	SHAFT FEED LOW HOOK 1 1 1 56 •302K924560 2K924560 SHEET REGIST L A
10	302K906660 запросить цену →	2K906660	HANDLE FEED LOW 1 1 1 57 •302K924530 2K924530 FRAME MIDDLE FEED
11	302K906670 запросить цену →	2K906670	HOOK FEED LOW 2 2 2 58 302LF22590 2LF22590 SPACER FRAME REAR
12	302FZ20021 запросить цену →	2FZ20021	SPRING LID 1 1 1 59 302LF22650 2LF22650 SHEET PROTECTOR TONER F
13	2BG06480 запросить цену →	2BG06480	BAND B 1 1 1 60 302LF22660 2LF22660 SHEET PROTECTOR TONER R
14			•302K906500 2K906500 PLATE FEED LOW 1 1 1 62 302K921120 2K921120 STOPPER
16			•28107310 49028101 BUSH 8 2 2 2  64 302KV44041 2KV44041 CLUTCH 50 Z35R
17			•2BC06910 2BC06910 STOPPER 6 2 2 2 65 5MVX111DN003 2A806250 RING STOPPER /A-49 FEED A4
20			•302K946430 2K946430 WIRE GUIDE FEED LOW 1 1 1  68 302LF94160 2LF94160 PARTS CLEANER REGIST ASSY SP
21			•302N706500 2N706500 ACTUATOR FEED LOW 1 1 1  A03 302LC94691 2LC94691 PARTS REGIST GUIDE SET SP
22			•302K906520 2K906520 SPRING FEED ACT 1 1 1 69 •302K924542 2K924542 PLATE MIDDLE FEED
23			•7YZM210006++H01 YZ038000 ACCESS.EDGING 1 1 1  70 •302LC94680 2LC94680 PARTS REGIST GUIDE ASSY SP
24			•7YZM610002++H01 YZ010240 ACCESS SADDLE 1 1 1 71 302LF22070 2LF22070 GUIDE TRANSFER FRONT A
25			•302LC06210 2LC06210 GUIDE WIRE FEED LOW 1 1 1 72 302LF22580 2LF22580 SPACER FRAME FRONT
26			•302K994D70 2K994D70 PARTS PAD ROLLER SET SP 2pcs set
27			•302K939360 2K939360 SPRING HV
28			•302K924620 2K924620 PLATE HV
29			•302N224010 2N224010 SHAFT DRIVE MIDDLE
30			•302H702590 2H702590 BUSH SCREW 2 2 2 101 7BB700408H BB105640 +BIND T.T S SCREW 4X8 SR
31			•302K924660 2K924660 BRACKET KEY MIDDLE A 1 1 1 102 7BP512014B0CH01 BP126450 PARALLEL PIN 2.0X14
32			•302K924820 2K924820 CUT-WASHER 4 1 1 1 103 7BB600306H BB105730 +BIND M SCREW 3X6 R
34			•5MVX111DN003 2A806250 RING STOPPER /A-49 FEED A4 4 4 4 105 5MBP2014WXSP E0020140 SPRING PIN / M2 X 14 S-BLK
37			•302K924650 2K924650 PLATE MIDDLE MOUNT A
38			•302K924570 2K924570 PLATE EARTH MIDDLE
39			•302K324450 2K324450 BUSH
43			•302LF33910 2LF33910 SEAL MIDDLE FEED
44			•302N724020 2N724020 COVER MOTOR MIDDLE
45			•302LF24140 2LF24140 MOUNT CLEANER REGIST
46			•302K946451 2K946451 WIRE GUIDE FEED MIDDLE

16. Paper Conveying Section 1-1

№	Артикул	Альт. артикул	Описание
1			•302N729010 2N729010 FRAME CONVEYING FRONT 1 1 1 50 •302K931080 2K931080 WIRE STOPPER
2			•302K929100 2K929100 SHAFT CONVEYING HOOK UP 1 1 1 51 •302K324460 2K324460 SHAFT FEED
3			•302K929090 2K929090 LEVER COVER RIGHT 1 1 1 52 •302F929260 2F929260 PULLEY DU LOW
4			•5MVX111DN003 2A806250 RING STOPPER /A-49 FEED A4 5 5 5 53 •2FM04150 5MVM163DN005 CAP SPRING /B-11 ENCLOSURE A4
5			•302K929051 2K929051 PLATE CONVEYING TOP 1 1 1 54 •302K929780 2K929780 SPRING-COMPRESSION DU UP
6			•302K929040 2K929040 PLATE CONVEYING LOW 1 1 1 55 •302K929490 2K929490 COVER RIGHT GUIDE
7			•302N729020 2N729020 FRAME CONVEYING RIGHT 1 1 1 56 •302K929750 2K929750 COVER WIRE
8			•302K929400 2K929400 ARM HOOK F 1 1 1 57 •302K929640 2K929640 PIN CONVEYING R
9			•302K929120 2K929120 HOOK CONVEYING UP 2 2 2 58 •302K924390 2K924390 HOLDER DRAWER
10			•302K929190 2K929190 SPRING HOOK UP 2 2 2 59 •302K929620 2K929620 PLATE DRAWER
11			•302K929140 2K929140 HOOK CONVEYING LOW F 1 1 1 60 •302LF46521 2LF46521 WIRE CONVEYING
12			•3HL07240 3HL07240 SPRING HOOK 2 2 2 61 •302N729040 2N729040 COVER INNER CONVEYING A
13			•302K929170 2K929170 CAM HOOK FRONT 1 1 1 62 •302LC46480 2LC46480 WIRE MPF JOINT
14			•302K929630 2K929630 PIN CONVEYING F 1 1 1 63 •7YZM210006++H01 YZ038000 ACCESS.EDGING
15			•302LF29040 2LF29040 GUIDE UNIT F 1 1 1 64 •302LF46AL0 2LF46AL0 WIRE CONVEYING MOTOR
16			•302N729060 2N729060 ARM HOOK R 1 1 1  65 •302LC94320 2LC94320 PARTS FAN COOLING 50 SP
17			•302K929150 2K929150 HOOK CONVEYING LOW R 1 1 1 66 •302LF33390 2LF33390 DUCT CONVEYING RIGHT
18			•302K929160 2K929160 CAM HOOK REAR 1 1 1  67 •302LC94380 2LC94380 PARTS FAN COOLING LSU 60 SP
19			•302N729030 2N729030 PLATE CONVEYING UPPER 1 1 1 68 •302LF33380 2LF33380 DUCT CONVEYING LEFT
20			•302N729050 2N729050 COVER ARM 1 1 1 69 •302LF33400 2LF33400 SEAL DUCT CONVEYING
22			•302K929600 2K929600 PLATE JOINT 1 1 1 71 •302LF33610 2LF33610 SPONGE DUCT CONVEYING
23			•302K929610 2K929610 GUIDE GEAR
24			•2BC06910 2BC06910 STOPPER
25			•302K929062 2K929062 MOUNT DU DRIVE
26			•302F902180 2F902180 SPRING LEVER EF
27			•302K929580 2K929580 GUIDE UNIT R
29			•302K924770 2K924770 SPRING HOLDER PULLEY 4 4 4 202 7BB700306H BB105590 +BIND T.T S SCREW 3X6 SR
30			•302FZ07020 2FZ07020 PULLEY MPT BYPASS 4 4 4 203 7BB200308H BB105660 +BIND T.T P SCREW 3X8
31			•302K929690 2K929690 PLATE EARTH DU 1 1 1 204 7BB180408H BB111210 +BIND T.T S SCREW 4X8(BLACK)
33			•28107310 49028101 BUSH 8 2 2 2 206 7BB700312H BB106820 +BIND T.T S SCREW 3X12 SR
34			•302HG12310 2HG12310 CUT WASHER 4 1 1 1 207 7BP512012B0CH01 BP126440 PARALLEL PIN 2.0X12
35			•302N729440 2N729440 GUIDE DU LOWER A 1 1 1 208 7BB200322H BB129220 +BIND T.T P SCREW 3X22
37			•302K929730 2K929730 MOUNT MOTOR DU UP
38			•302K924830 2K924830 BUSH DU EW
40			•302K929540 2K929540 COVER CLUTCH A
41			•302K929790 2K929790 FILM GUIDE DU A
42			•302K929800 2K929800 FILM GUIDE DU B
43			•302K929431 2K929431 GUIDE DU UPPER A
45			•302K929470 2K929470 ACTUATOR DU A
46			•302K928190 2K928190 SPRING-TORSION SWITCHBACK
48			•7YZM610001++H01 YZ010230 ACCESS SADDLE

17. Paper Conveying Section 1-2

№	Артикул	Альт. артикул	Описание
72			•302N724010 2N724010 SEAL CONVEYING DU 2 2 2 120 •302K929680 2K929680 SPRING-COMPRESSION COVER DU
73			•302LF24081 2LF24081 PLATE CONTACT CLEANING 1 1 1 121 •302H729120 2H729120 SPRING ACT DU
74			•302LF24040 2LF24040 SPRING CONTACT TRANSFER 1 1 1 122 •302K929330 2K929330 ACTUATOR DU
75			•7ZG65TSV+020H01 ZG046810 SHIELD GASKET 1 1 1 123 •302K924841 2K924841 MOUNT PI
76			•302K924290 2K924290 PLATE CONTACT HV 1 1 1  124 •66127010 66127010 SWITCH,COVER OPEN
77			•302LF24010 2LF24010 CAP PRESS TRANSFER 4 4 4 125 •302LF46461 2LF46461 WIRE DU SENSOR
78			•302LF24030 2LF24030 SPRING-COMPRESSION BELT ASSY B 2 2 2 126 •7YZM610001++H01 YZ010230 ACCESS SADDLE
79			•302LF24020 2LF24020 SPRING-COMPRESSION BELT ASSY A 2 2 2 127 •302K924410 2K924410 FRAME DU
80			•302K924250 2K924250 PLATE EARTH REGIST 1 1 1 128 •302F925780 2F925780 SPRING DU
81			•302LF24160 2LF24160 SHEET WIRE SENSOR 2 2 2 129 •302H722760 2H722760 PULLEY MIDDLE A
82			•302LF46311 2LF46311 WIRE DU LOW 1 1 1  130 •302K994470 2K994470 PARTS ROLLER DU LOW SP
83			•302K924100 2K924100 RETAINER LOOP SENSOR 1 1 1 131 •302K924920 2K924920 PLATE EARTH DU2
85			•302K924901 2K924901 BUSH REGIST 2 2 2 133 •302K921420 2K921420 CUT-WASHER
86			•302K924040 2K924040 SPRING-COMPRESSION REGIST F 1 1 1 134 •28107310 49028101 BUSH
87			•302K924050 2K924050 SPRING-COMPRESSION REGIST R 1 1 1  135 •7NXGP1A173LCH01 NX115300 SENSOR OPT.
88			•302K924820 2K924820 CUT-WASHER 4 3 3 3 136 •302K324460 2K324460 SHAFT FEED
89			•7BE006103431H01 BE122720 BEARING MR106ZZ 2 2 2 137 •2FM04150 5MVM163DN005 CAP SPRING /B-11 ENCLOSURE A4
91			•302K931080 2K931080 WIRE STOPPER 7 7 7 139 •302K924011 2K924011 BASE CONVEYING
92			•302LF22600 2LF22600 SPRING EARTH CONVEYING 1 1 1  140 •302K929740 2K929740 GEAR Z43R
93			•2BL07950 2BL07950 UNDER CLEANER REGIST
95			•302LF24190 2LF24190 SHEET REGIST R
96			•302K924770 2K924770 SPRING HOLDER PULLEY
97			•302FZ07020 2FZ07020 PULLEY MPT BYPASS
98			•302K924810 2K924810 PLATE EARTH RELEASE 1 1 1 201 7BB700308H BB105600 +BIND T.T S SCREW 3X8 SR
99			•302LF24070 2LF24070 PLATE CONTACT TRANSFER 1 1 1 202 7BB700306H BB105590 +BIND T.T S SCREW 3X6 SR
100			••302LF22390 2LF22390 MOUNT ID SENSOR 1 1 1 204 7BB180408H BB111210 +BIND T.T S SCREW 4X8(BLACK)
102			••302LF22540 2LF22540 MOUNT SENSOR UNIT 1 1 1 206 7BB000303H BB105720 +BIND M SCREW 3X3
103			••302LF22550 2LF22550 SHUTTER ID SENSOR 1 1 1 207 7BP512012B0CH01 BP126440 PARALLEL PIN 2.0X12
104			••302HN02970 2HN02970 FELT CLEANER ID 1 1 1 208 7BB200410H BB105700 +BIND T.T P SCREW 4X10
105			••302LF22530 2LF22530 ARM SOLENOID
106			••5MVX111DN003 2A806250 RING STOPPER /A-49 FEED A4
107			••302LF22610 2LF22610 SPRING EXTENSION SHUTTER
108			••7YZM210006++H01 YZ038000 ACCESS.EDGING
110			•302K924830 2K924830 BUSH DU EW
112			•302LF24091 2LF24091 HOLDER CONTACT BELT
113			•302LF24060 2LF24060 SPRING CONTACT BELT UNIT
115			•302K929660 2K929660 PLATE EARTH DU MIDDLE
116			•302K929310 2K929310 BELT S2M A145
117			•302K929720 2K929720 MOUNT MOTOR DU MIDDLE
118			•5MVX421DN003 2BL06490 LOCK COVER R /40283V0068 A4

18. Paper Conveying Section 1-3

№	Артикул	Альт. артикул	Описание
141			••302LF22230 2LF22230 GUIDE TRANSFER REAR 1 1 1 203 7BB200308H BB105660 +BIND T.T P SCREW 3X8
142			••302LF22260 2LF22260 FILM GUIDE REAR 1 1 1 204 7BB180408H BB111210 +BIND T.T S SCREW 4X8(BLACK)
143			••302LF22240 2LF22240 HOLDER TRANSFER REAR 1 1 1 205 7BB000304H BB105720 +BIND M SCREW 3X4
144			••302LF22250 2LF22250 STATIC-ELIMINATOR TRANSFER
145			••302LF22380 2LF22380 SPACER PRESS TRANSFER
147			••302LF22120 2LF22120 PLATE TRANSFER DRIVE
148			••302LF22220 2LF22220 STAY TRANSFER
149			••302LF22091 2LF22091 FRAME TRANSFER
150			••302LF22310 2LF22310 PLATE BIAS
151			••302LF22620 2LF22620 SHEET CONTACT HV
152			••302LF22280 2LF22280 SPRING TRANSFER
154			••302LF22290 2LF22290 PLATE HOLDER REAR
156			••302LF22060 2LF22060 BELT TRANSFER
158			••302LF22320 2LF22320 PLATE HOLDER FRONT
159			••2BC06910 2BC06910 STOPPER
161			••7BE006103431H01 BE122720 BEARING MR106ZZ
162			••302K924820 2K924820 CUT-WASHER
163			••302FZ01310 2FZ01310 VARISTOR TC ASS'Y
166			••302LF22080 2LF22080 GUIDE TRANSFER FRONT B
167			••302LF22570 2LF22570 SPRING TRANS GUIDE
168			••302LF22200 2LF94060 COVER MOTOR
169			••302LF22400 2LF22400 BUSH TRANSFER
170			••302LF22470 2LF22470 COVER TRANSFER
171			•302LF22150 2LF22150 HOLDER TRANSFER REAR
172			•302LF22450 2LF22450 RETAINER TRANSFER FRONT
173			•302LF22460 2LF22460 RETAINER TRANSFER REAR
174			•302LF22140 2LF22140 HOLDER TRANSFER FRONT

19. Paper Conveying Section 2

№	Артикул	Альт. артикул	Описание
1			•302K908610 2K908610 FILM RETARD 1 1 1  50 •302K908360 2K908360 WORM-WHEEL 36 Z18S
2			•302K908021 2K908021 BASE MPF LOWER 1 1 1  51 •302K908390 2K908390 GEAR LIFT Z25S
3			•302K908280 2K908280 ACTUATOR FEED MPF 1 1 1  52 •302K908380 2K908380 GEAR LIFT Z64S
4			•302FZ22870 2FZ22870 SPRING ACTUATOR BYPASS 1 1 1 53 •302K908310 2K908310 LEVER LIFT
5			•302K908240 2K908240 HOLDER RETARD MPF 1 1 1  54 •302K908410 2K908410 GEAR RETARD MPF Z17L
6			•3H610240 3H610240 FELT DUPLEX 1 1 1 55 •302K908450 2K908450 PIN RETARD MPF
7			•302K908501 2K908501 SHAFT RETARD MPF B 1 1 1  56 •303LL31440 3LL31440 GEAR Z27R ONEWAY
8			•302K906180 2K906180 JOINT RETARD DRIVE 2 2 2 57 •302K908270 2K908270 COVER CLUTCH
9			•302K924820 2K924820 CUT-WASHER 4 2 2 2  58 •302KV44041 2KV44041 CLUTCH 50 Z35R
10			•302H702590 2H702590 BUSH SCREW 10 10 10 59 •302K908630 2K908630 DAMPER MPF B
11			•5MVX111DN003 2A806250 RING STOPPER /A-49 FEED A4 12 12 12 60 •302K908620 2K908620 DAMPER MPF A
13			•302K908491 2K908491 SHAFT RETARD MPF A 1 1 1 62 •302K908440 2K908440 GUIDE MIDDLE MPF
14			•2AR07230 2AR07230 PULLEY,SEPARATION 2 2 2 63 •302N408010 2N408010 SHEET MPF F
15			•302K906750 2K906750 TORQUE-LIMITER 390 1 1 1 64 •302N408020 2N408020 SHEET MPF R
16			•302K908540 2K908540 SPRING RETARD MPF 1 1 1 65 •302K908590 2K908590 FILM MIDDLE GUIDE
17			•302K906140 2K906140 COUPLING PRIMARY FEED DRIVE 1 1 1 66 •302K908692 2K908692 FILM DU GUIDE B
18			•302F925160 2F925160 PULLEY FACE UP 4 4 4  A02 302LC94470 2LC94470 PARTS COVER GUIDE DU L ASSY SP
19			•302K924770 2K924770 SPRING HOLDER PULLEY 4 4 4 67 •302K929071 2K929071 COVER DU
20			•302K908012 2K908012 BASE MPF UPPER 1 1 1 68 •302K929080 2K929080 GUIDE COVER DU
21			•302K908250 2K908250 HOLDER MIDDLE PULLEY 2 2 2 69 •302K929380 2K929380 LID FILTER DU
22			•302LF08010 2LF08010 SPRING MIDDLE
23			•2FM04150 5MVM163DN005 CAP SPRING /B-11 ENCLOSURE A4
24			•302K324460 2K324460 SHAFT FEED
25			•302H722760 2H722760 PULLEY MIDDLE A
26			•302K908700 2K908700 SPRING MIDDLE R
28			•302K908300 2K908300 SHAFT PICKUP MPF 1 1 1 102 7BB280410H BB111250 +BIND T.T P SCREW 4X10(BLACK)
31			•2AR07220 2AR07220 PULLEY,PAPER FEED 1 1 1 105 5MBP2012WXSP E0020120 SPRING PIN / M2 X 12 S-BLK
32			•302K908471 2K908471 SHAFT FEED MPF A
33			•302FB06151 2FB06151 JOINT DRIVE
34			•302K908530 2K908530 SPRING PICKUP MPF
35			•302K908230 2K908230 HOLDER FEED MPF
36			•302K908290 2K908290 ACTUATOR PAPER SET
37			•302K908570 2K908570 SPRING PAPER SET
39			•302K908460 2K908460 MOUNT PI
40			•302K946370 2K946370 WIRE MPF
42			•303LL02330 3LL02330 HOLDER WIRE D
43			•302K931080 2K931080 WIRE STOPPER
44			•302K908480 2K908480 SHAFT FEED MPF B
45			•302K908320 2K908320 GUIDE DU LOWER
46			•302K908261 2K908261 CASE LIFT MOTOR A
48			•302K908660 2K908660 PLATE DC MOTOR

20. Paper Conveying Section 3

№	Артикул	Альт. артикул	Описание
1			•2FB07330 2FB07330 STOPPER BYPASS TABLE 2 2 2 102 7BP512014B0CH01 BP126450 PARALLEL PIN 2.0X14
3			•302K908030 2K908030 TRAY MPF A
4			•302K908040 2K908040 TRAY MPF B
5			•302K908050 2K908050 TRAY MPF C
6			•302K908060 2K908060 TRAY MPF D
7			•302K908120 2K908120 RACK CURSOR MPF
8			•302K908211 2K908211 ACTUATOR SIZE DETECTION
9			•3HL06110 3HL06110 TERMINAL PAPER SIZE
12			•302LC34061 2LC34061 LABEL MPF CAUTION A
13			•302LC34080 2LC34080 LABEL MPF PAPER LIMIT
14			•302K908200 2K908200 SPRING-COMPRESSION LIFT
15			•302K908190 2K908190 SHAFT LIFT MPF
16			•302K908130 2K908130 ARM LIFT A
17			•302FB09830 2FB09830 CUT WASHER
18			•302K908140 2K908140 ARM LIFT B
19			•302K908650 2K908650 HOLDER MPF TABLE
20			•303LL07471 3LL07471 SPRING PF
21			•302K908220 2K908220 SPRING-TORSION SIZE DETECTION
22			•302K908580 2K908580 HOLDER SIZE DETECTION
23			•302K908160 2K908160 GUIDE WIRE TRAY
24			•302K946600 2K946600 WIRE MPF SIZE DETECTION
25			•302H708150 2H708150 SPONGE WIRE MPT
26			•302K908080 2K908080 BASE LIFT
27			•302F909210 2F909210 PAD BOTTOM
28			•302K946380 2K946380 WIRE MPF TRAY
29			•302H712650 2H712650 SPRING DRUM JOINT
30			•302K908110 2K908110 CURSOR MPF R
31			•302K908100 2K908100 CURSOR MPF F
32			•302K908090 2K908090 COVER CURSOR
34			•302K917100 2K917100 SEAL FRAME ISU
35	302LC34100 запросить цену →	2LC34100	LABEL MPF SIZE INDICATOR IN
35	302LC34090 запросить цену →	2LC34090	LABEL MPF SIZE INDICATOR ME

21. Scanner & Laser Scanner Section

№	Артикул	Альт. артикул	Описание
6	302K946670 запросить цену →	2K946670	WIRE FFC CCD 1 1 1 55 302K917230 2K917230 MOUNT PWB
7	302K946710 ✓ в наличии	2K946710	WIRE FFC LED 1 1 1  56 302N793010 2N793010 LK-6707
8	302K904113 запросить цену →	2K904113	COVER ISU FRONT 1 1 1 57 302LF39050 2LF39050 GUIDE WIRE FRONT PWB
9	302LC04130 запросить цену →	2LC04130	COVER ISU LEFT 1 1 1 58 7YZM610001++H01 YZ010230 ACCESS SADDLE
10	302LC04141 запросить цену →	2LC04141	COVER ISU RIGHT 1 1 1 59 302K946730 2K946730 WIRE OPEN SENSOR
12	302KK17031 запросить цену →	2KK17031	MOUNT LEFT PULLEY 2 2 2 61 302K317330 2K317330 MOUNT PI
13	302H717160 запросить цену →	2H717160	PULLEY SCANNER 4 4 4 62 303LL02330 3LL02330 HOLDER WIRE D
14	2BC06980 запросить цену →	2BC06980	STOPPER 5 4 4 4 63 302K931080 2K931080 WIRE STOPPER
15	302GR17861 запросить цену →	2GR17861	PLATE PULLEY 4 4 4 64 302K917400 2K917400 COVER ISU
16	302K917150 запросить цену →	2K917150	PULLEY LEFT FRAME 2 2 2 65 7ZGSSTG58014H01 ZG128680 SHIELD GASKET
17	302GR17350 запросить цену →	2GR17350	PIN WIRE PULLEY B 4 4 4 66 7ZG65TSV+010H01 ZG111180 SHIELD GASKET
18	302K917381 запросить цену →	2K917381	GUIDE WIRE ISU 1 1 1 67 302H717440 2H717440 SEAL FRAME SIDE B
19	302N217010 запросить цену →	2N217010	MOUNT DP HINGE 2 2 2 68 302K317660 2K317660 FILM FRAME
20	7BE008165431H01 запросить цену →	BE119730	BEARING 688ZZ 2 2 2 69 302K317650 2K317650 SEAL FRAME ISU C
21	302K931960 запросить цену →	2K931960	HOLDER BEARING 688ZZ 2 2 2 70 302K317450 2K317450 SEAL FRAME ISU A
22	2BC06910 запросить цену →	2BC06910	STOPPER 6 1 1 1 71 302K317460 2K317460 SEAL FRAME ISU B
23	302K917021 запросить цену →	2K917021	PULLEY ISU Z59 1 1 1 72 302K946700 2K946700 WIRE CCD DATA
24	302H717252 запросить цену →	2H717252	DRUM PULLEY 2 2 2 73 302K946720 2K946720 WIRE ISC-MAIN
25	302H717381 запросить цену →	2H717381	WIRE SCANNER FRONT 1 1 1 74 302K917170 2K917170 FILM FRAME SIDE F
26	302H717391 запросить цену →	2H717391	WIRE SCANNER REAR 1 1 1 75 302K917180 2K917180 FILM FRAME SIDE R
27	302K917060 запросить цену →	2K917060	SHAFT ISU 1 1 1 76 302K917240 2K917240 CAP PULLEY ISU
28	302K917091 запросить цену →	2K917091	FRAME MIRROR B 1 1 1 77 302GR17180 2GR17180 PIN SCANNER RETAINING
29	2FB12180 запросить цену →	2FB12180	MIRROR B 2 2 2 78 302N239010 2N239010 GUIDE WIRE USB
30	75712080 запросить цену →	75712080	MIRROR HOLDER 4 4 4 79 302LC05350 2LC05350 GUIDE WIRE OPERATION
31	302H017180 запросить цену →	2H017180	PULLEY SCANNER 4 4 4 80 302N404410 2N404410 PIN ISU FRONT
32	302K317830 запросить цену →	2K317830	PLATE ADJUST B
33	302K317160 запросить цену →	2K317160	GUIDE FFC LED B
34	2DC12230 запросить цену →	2DC12230	SLIDER SCANNER
35	302N446240 запросить цену →	2N446240	WIRE SCANNER MOTOR
36	302K917080 запросить цену →	2K917080	PLATE SLIT PI
37	302C912291 запросить цену →	2C912291	SPRING SCANNER TENSION 2 2 2 101 7BB700308H BB105600 +BIND T.T S SCREW 3X8 SR
38	302K317062 запросить цену →	2K317062	FRAME MIRROR A 1 1 1 102 7BB606308H BB105280 +PAN M SCREW WITH SW W 3X8 R
39	302KK17320 запросить цену →	2KK17320	MIRROR A 1 1 1 103 7BB180408H BB111210 +BIND T.T S SCREW 4X8(BLACK)
40	2BC12190 запросить цену →	2BC12190	SPRING,MIRROR HOLDER 2 2 2 104 7BB700306H BB105590 +BIND T.T S SCREW 3X6 SR
41	2C912150 запросить цену →	2C912150	RETAINER WIRE 2 2 2 105 7BB200308H BB105660 +BIND T.T P SCREW 3X8
42	302K317172 запросить цену →	2K317172	GUIDE FFC LED C 1 1 1 106 7BB700408H BB105640 +BIND T.T S SCREW 4X8 SR
43	302K317791 запросить цену →	2K317791	SHEET FFC LED 1 1 1 107 7BB600425H BB112610 +BIND M SCREW 4X25 R
44	302K317310 запросить цену →	2K317310	GUIDE FFC LED D
45	302K917130 запросить цену →	2K917130	MOUNT RELEASE SWITCH
46	302K917120 ✓ в наличии	2K917120	SWITCH RELEASE
47	302GR17380 запросить цену →	2GR17380	SPRING RELEASE SWITCH
48	302K917040 ✓ в наличии	2K917040	BELT ISU

Каталог очень большой (1391 позиций). Показаны первые 21 узлов со схемами; полный список доступен по запросу.

Источник: Инк-Маркет.ру.

← Все статьи
