Kyocera TASKalfa-4820w — каталог запчастей со схемами

Содержание

• 1. ASSEMBLY LOCATION 1 5JZ
• 2. ENGINE FRAME PARTS ASSY 2 5JZ
• 3. ENGINE FRAME PARTS ASSY 3 5JZ
• 4. ENGINE FRAME PARTS ASSY 4 5JZ
• 5. LED FRAME ASSY 5JZ
• 6. MAIN FRAME PARTS ASSY 1 5JZ
• 7. MAIN FRAME PARTS ASSY 2 5JZ
• 8. MAIN FRAME PARTS ASSY 3 5JZ
• 9. MAIN FRAME PARTS ASSY 4 5JZ
• 10. MAIN FRAME PARTS ASSY 5 5JZ
• 11. SCANNER ASSY 1 5JZ

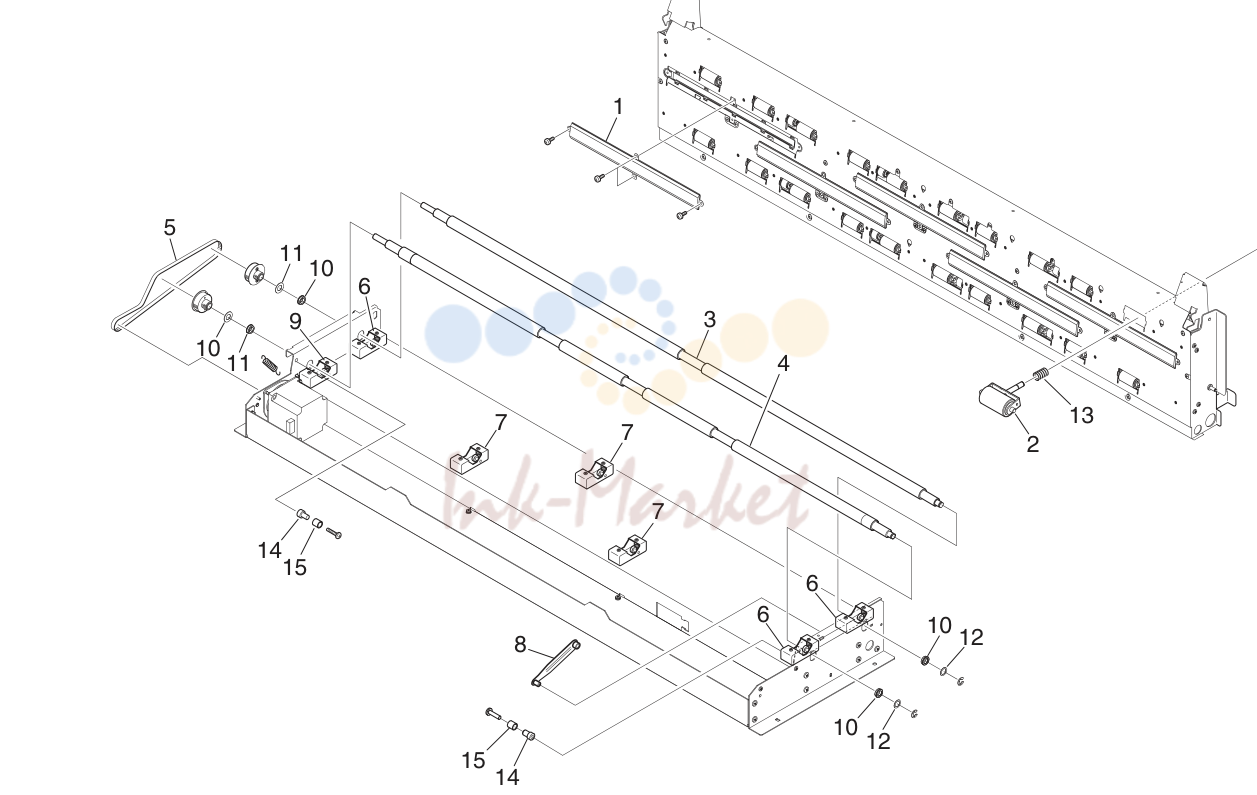

• 12. SCANNER ASSY 2 5JZ

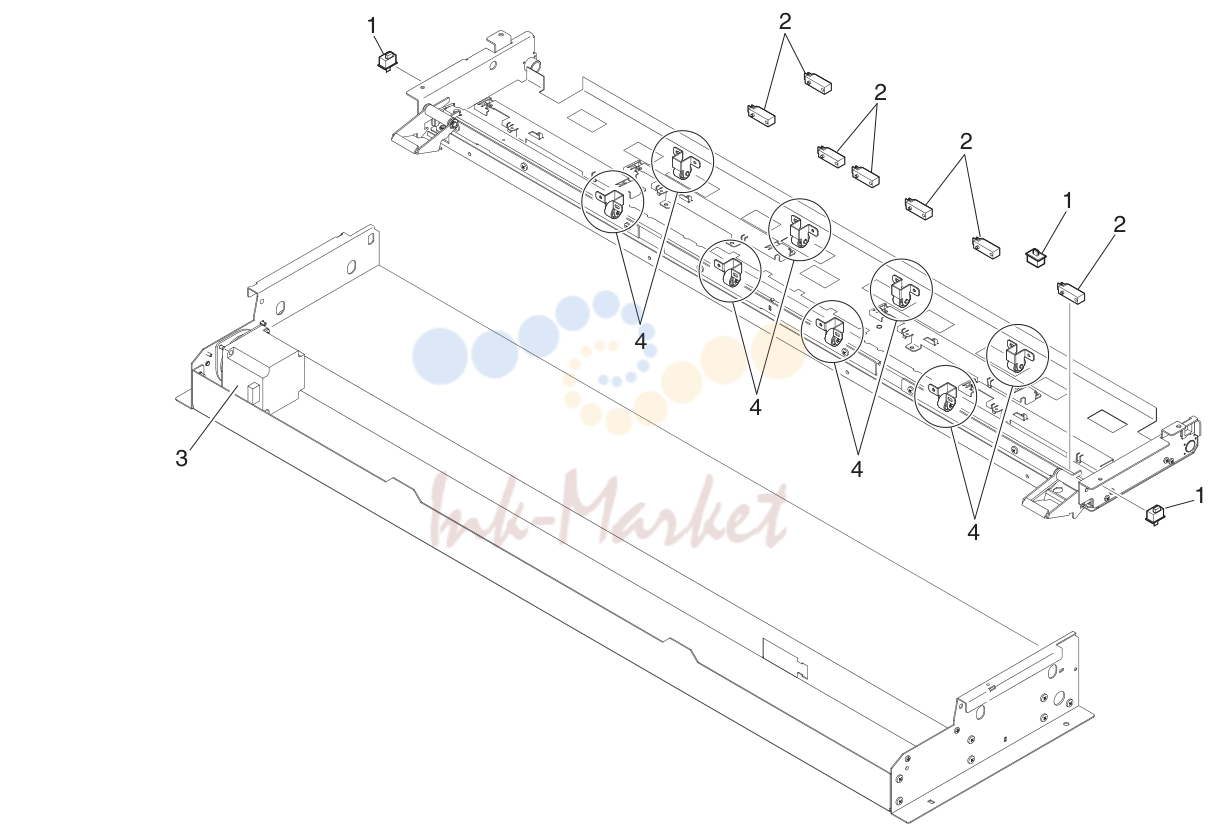

• 13. SCANNER ASSY 3 5JZ

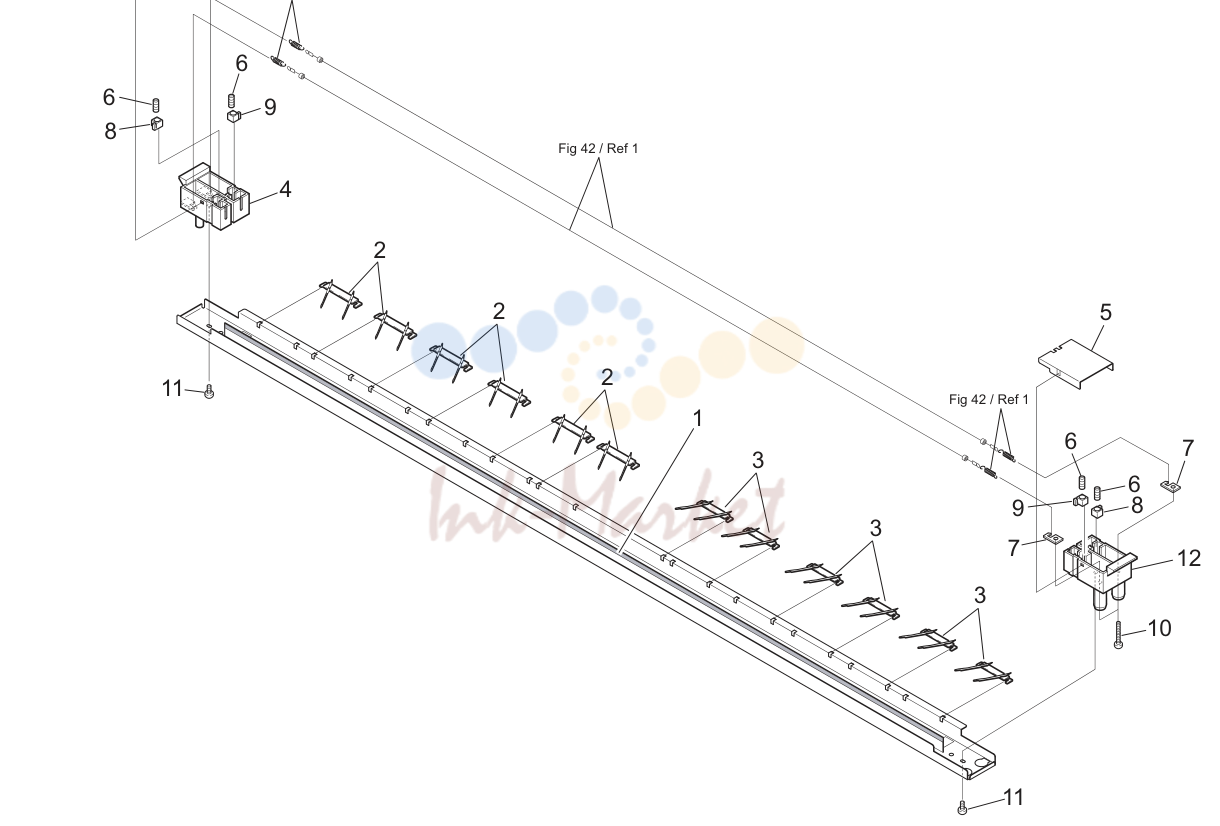

• 14. TR/ST CORONA ASSY 5JZ

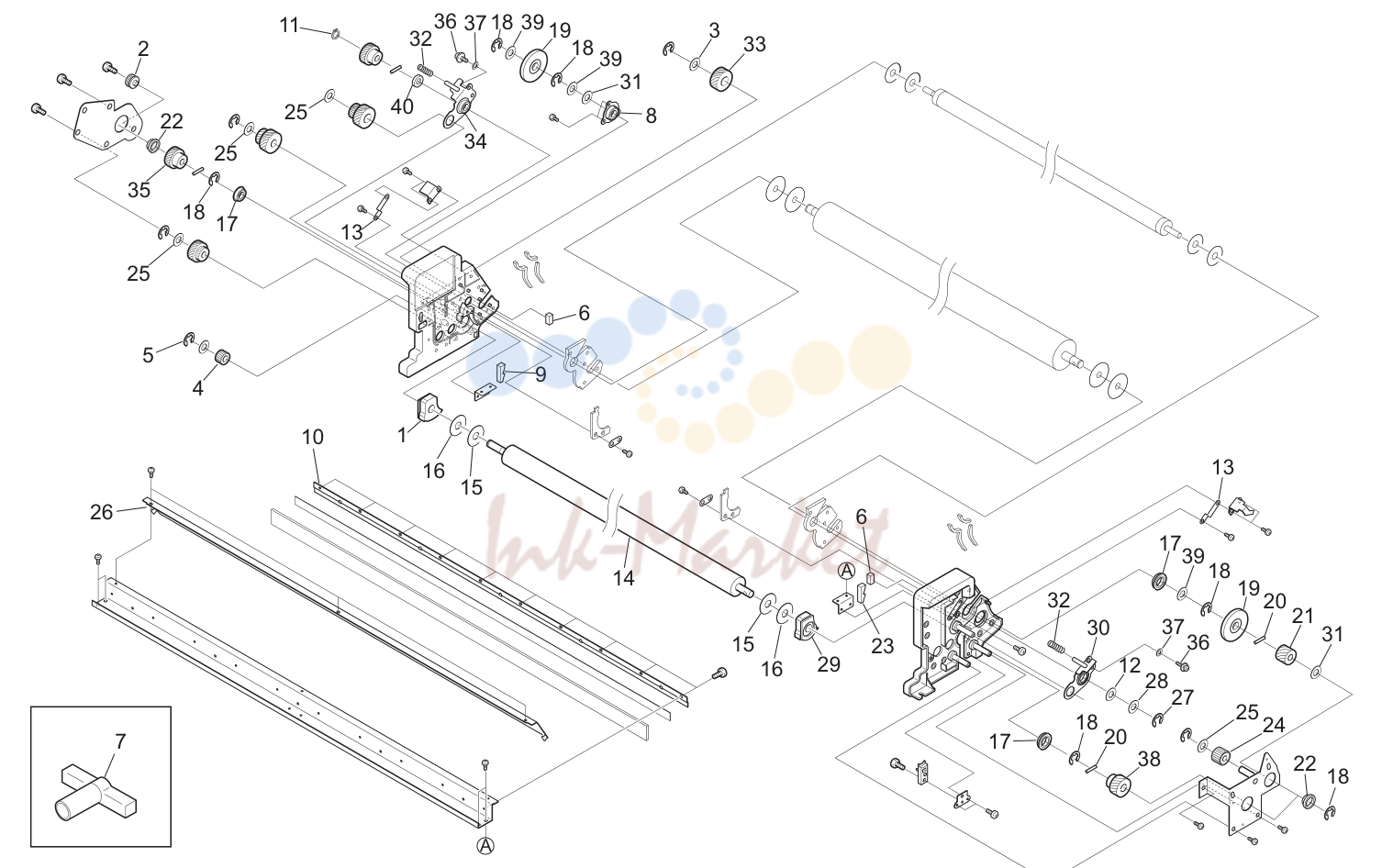

• 15. DEVELOPER MAIN ASSY 1-1 5JZ

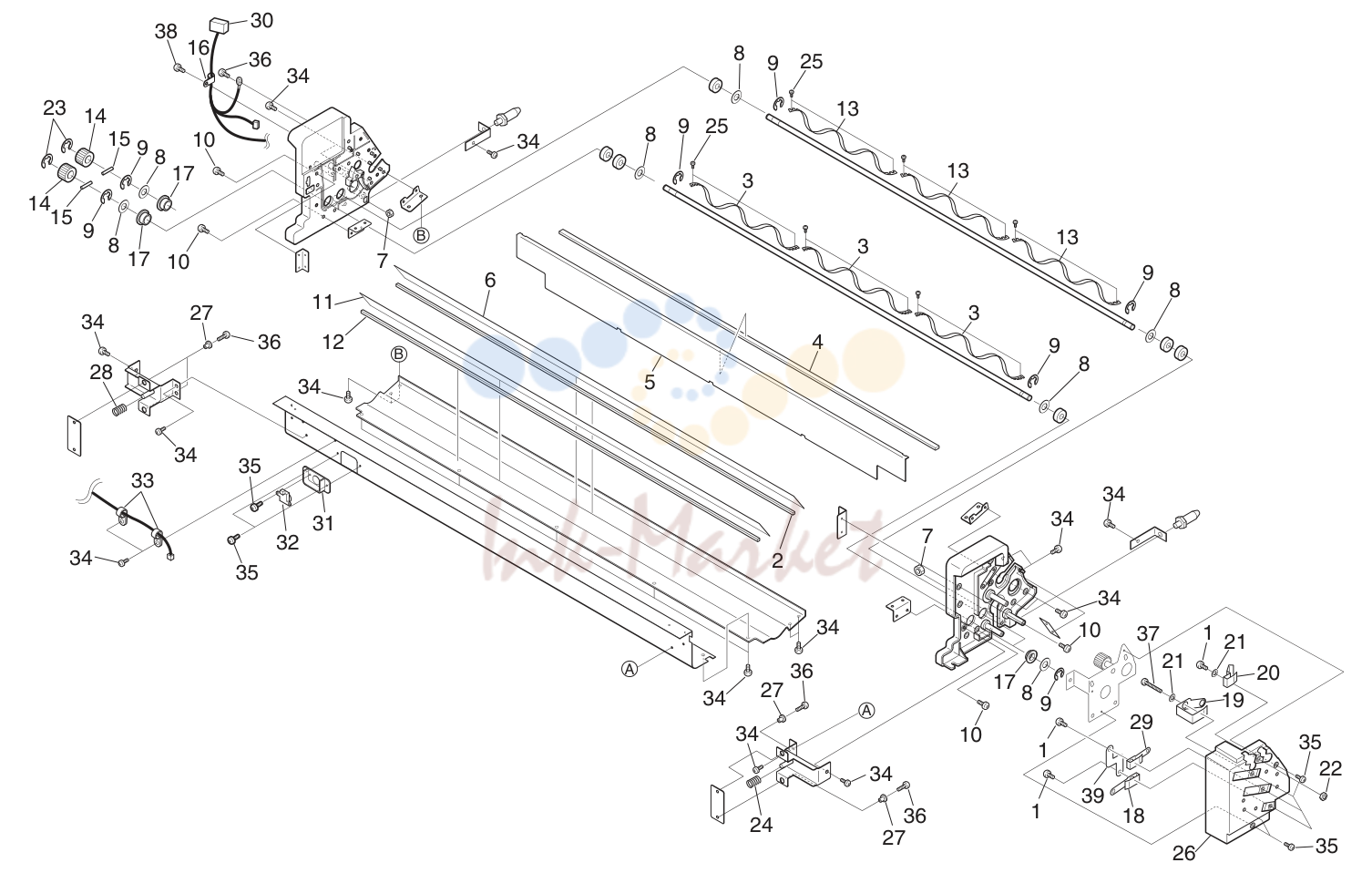

• 16. DEVELOPER MAIN ASSY 2 5JZ

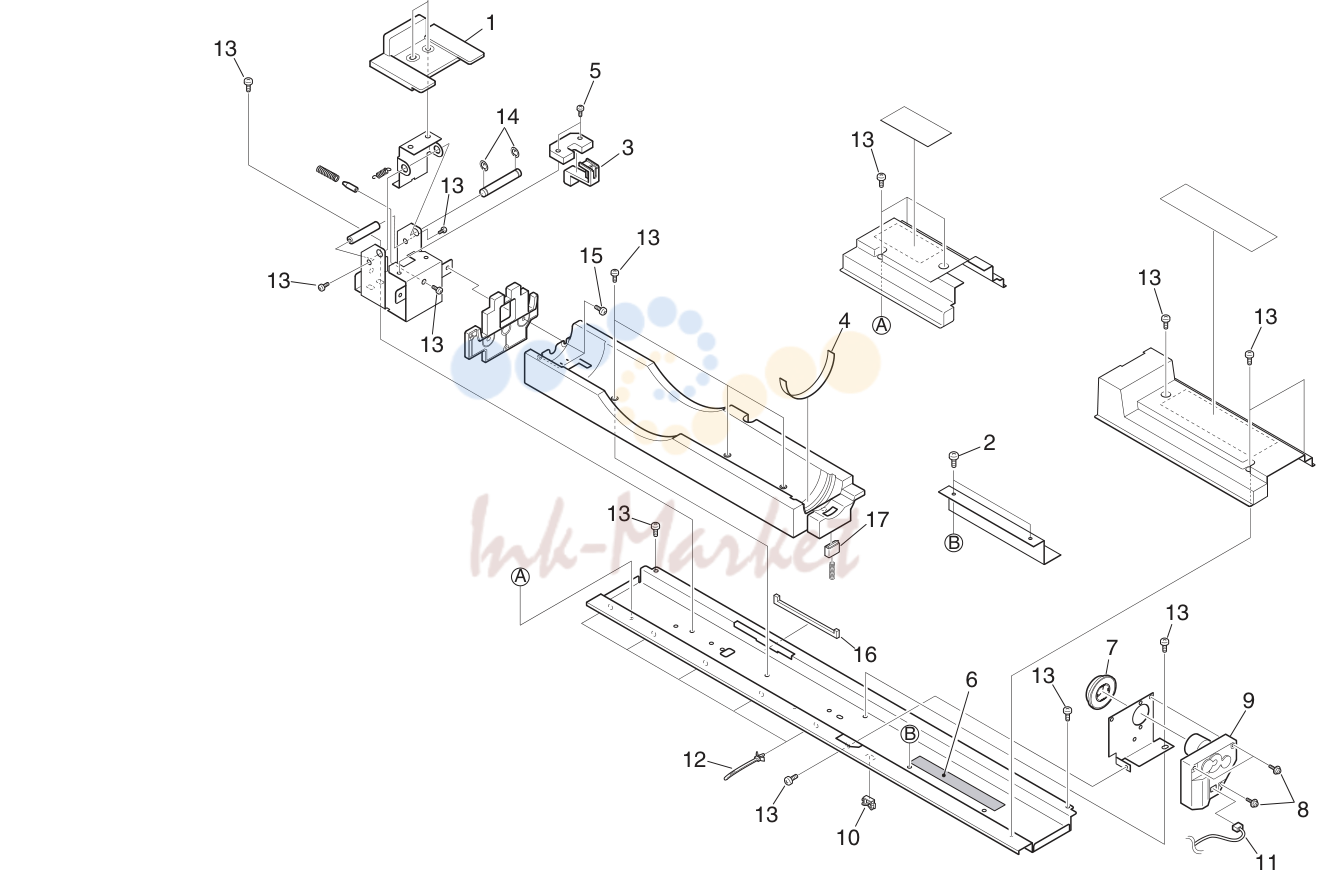

• 17. HOPPER ASSY 5JZ

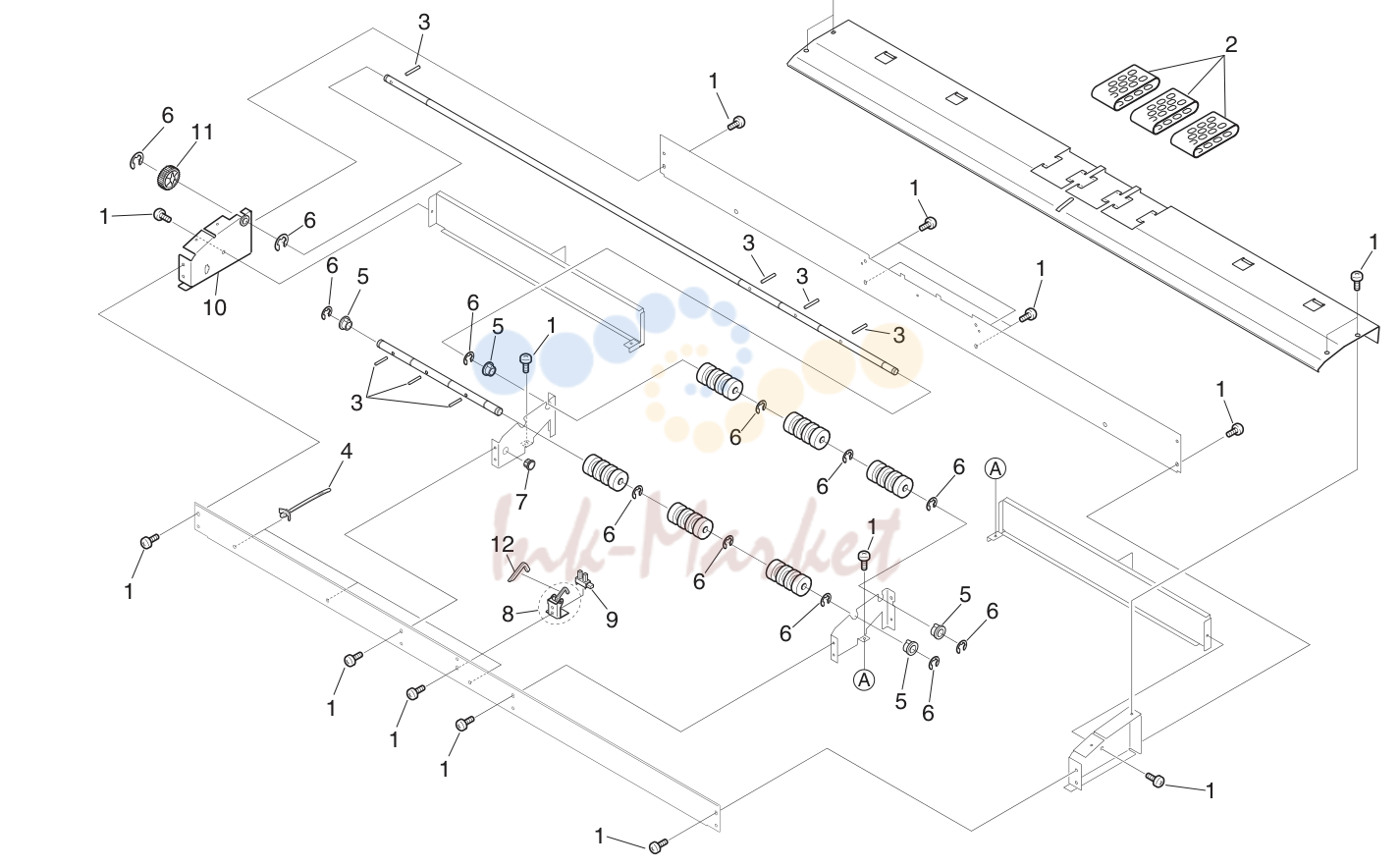

• 18. FEEDER ASSY 5JZ

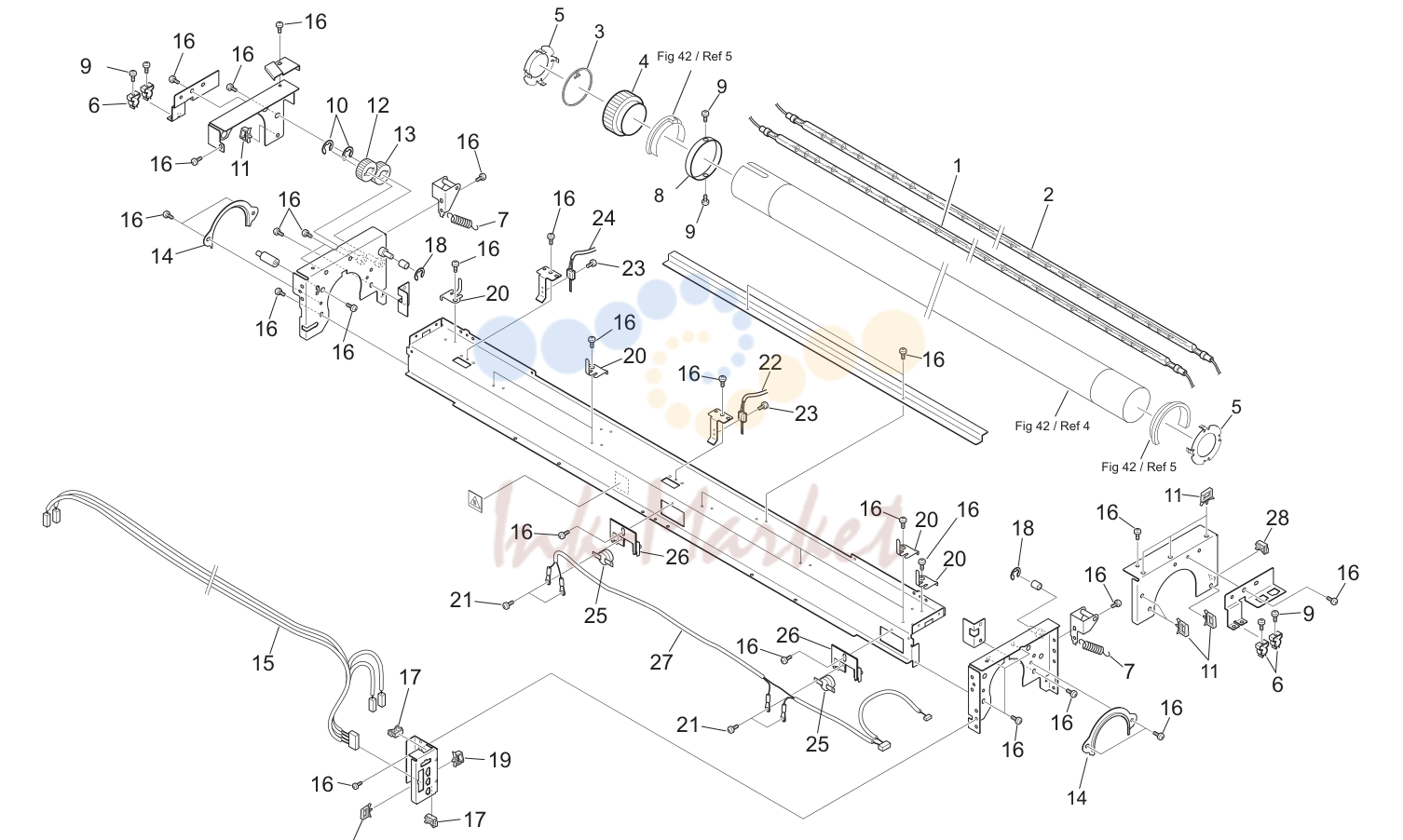

• 19. UPPER FUSER ASSY 5JZ

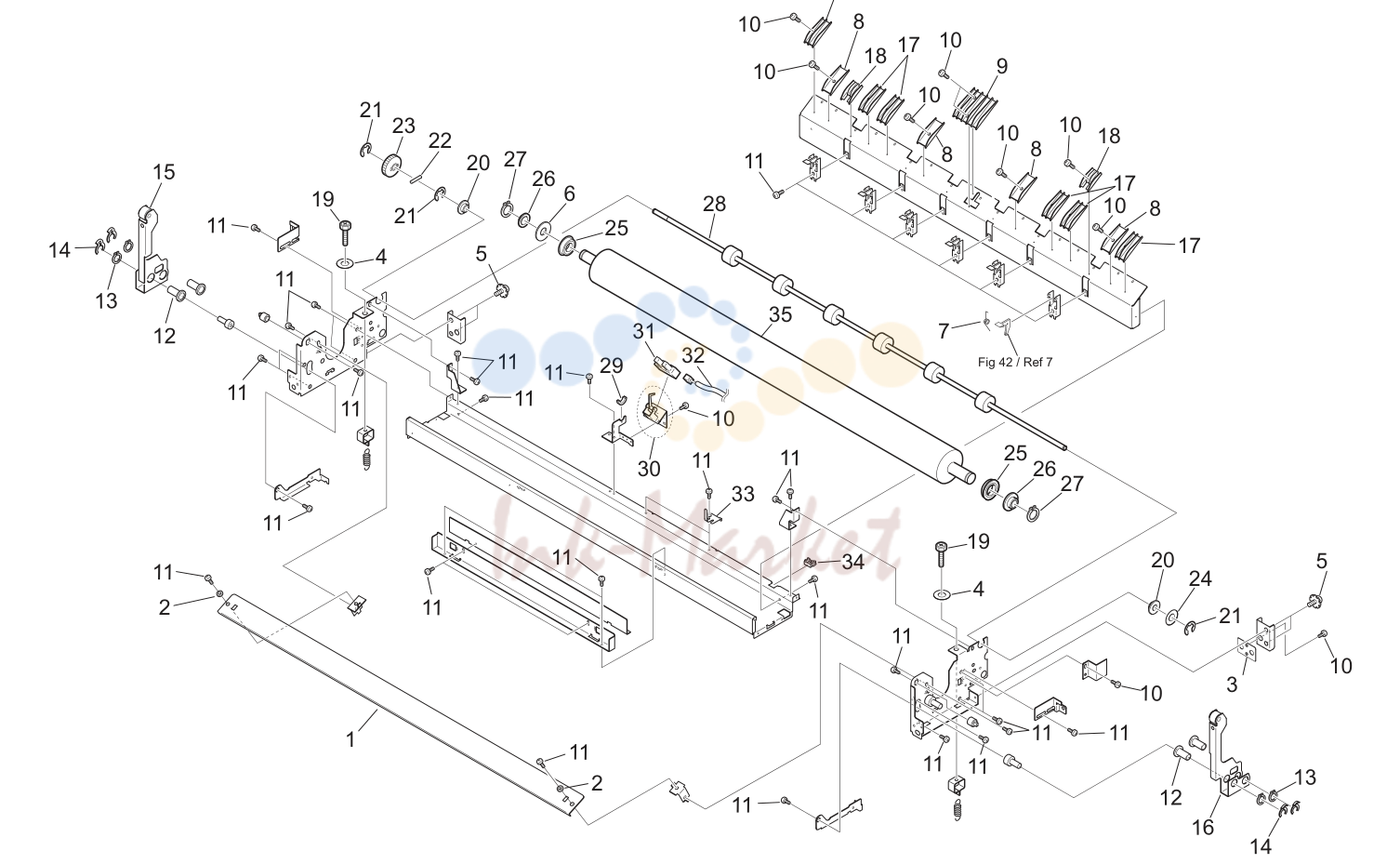

• 20. LOWER FUSER ASSY 5JZ

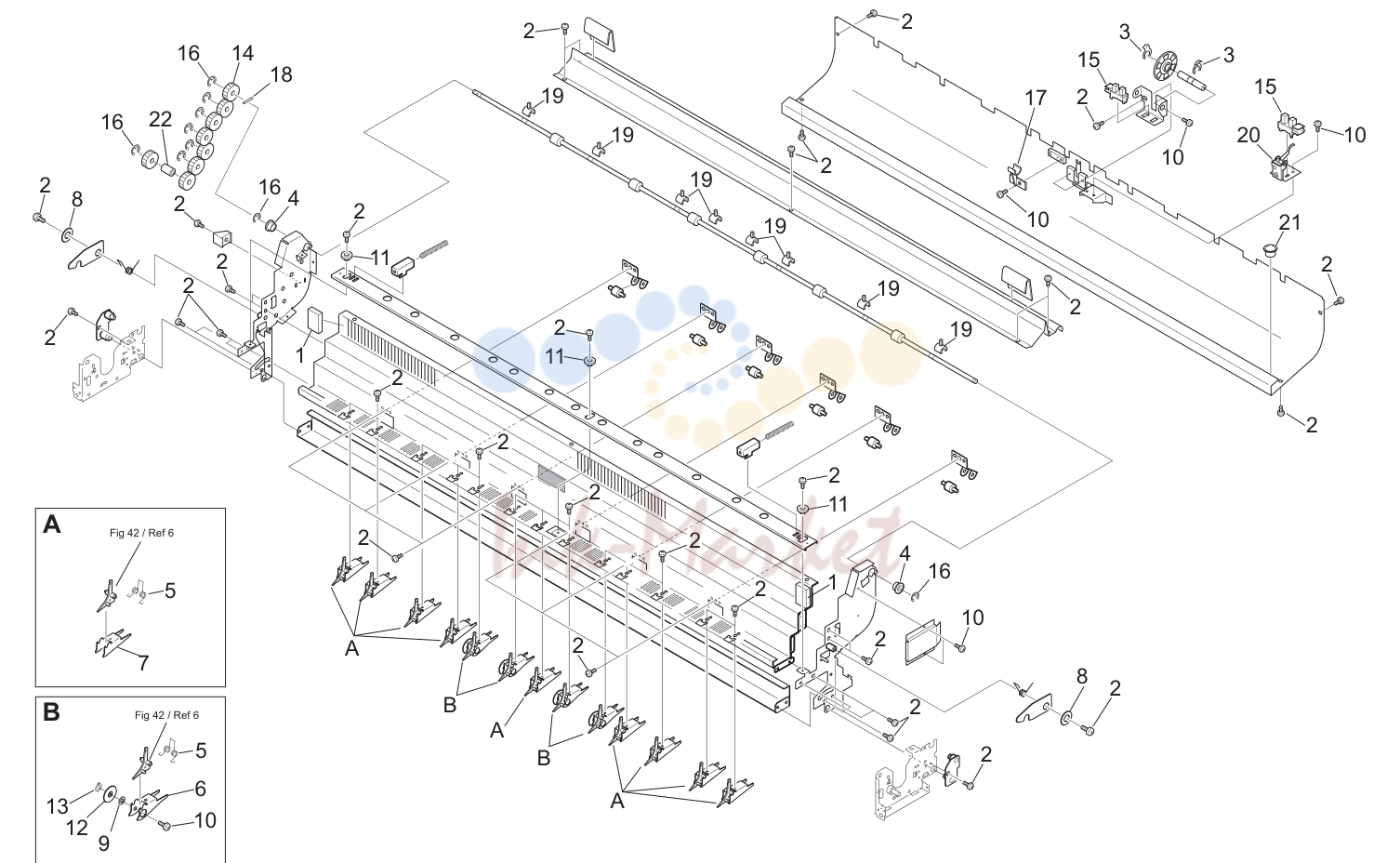

• 21. PAPER EXIT ASSY 1 (Inside) 5JZ

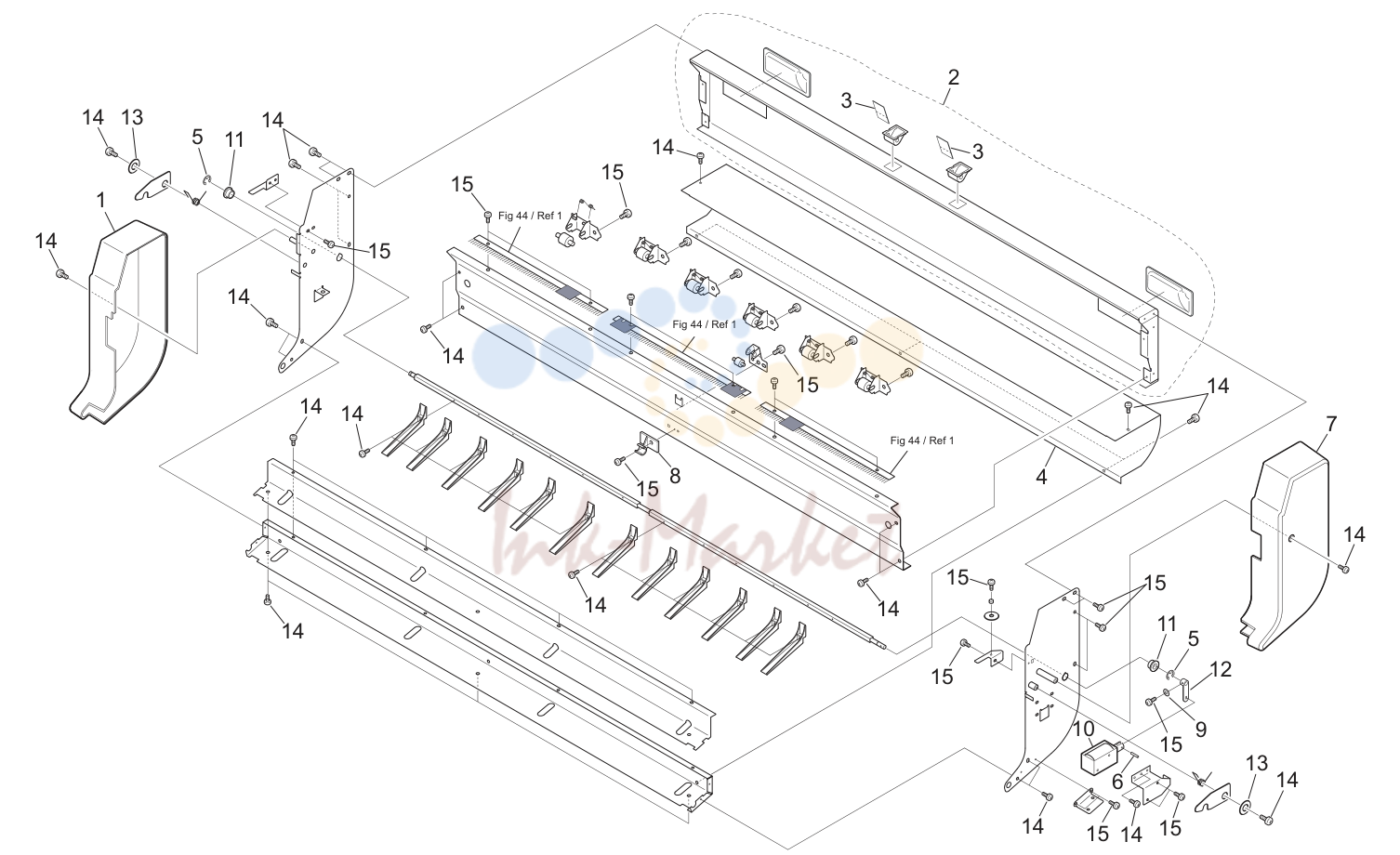

• 22. PAPER EXIT ASSY 2 (Outside) 5JZ

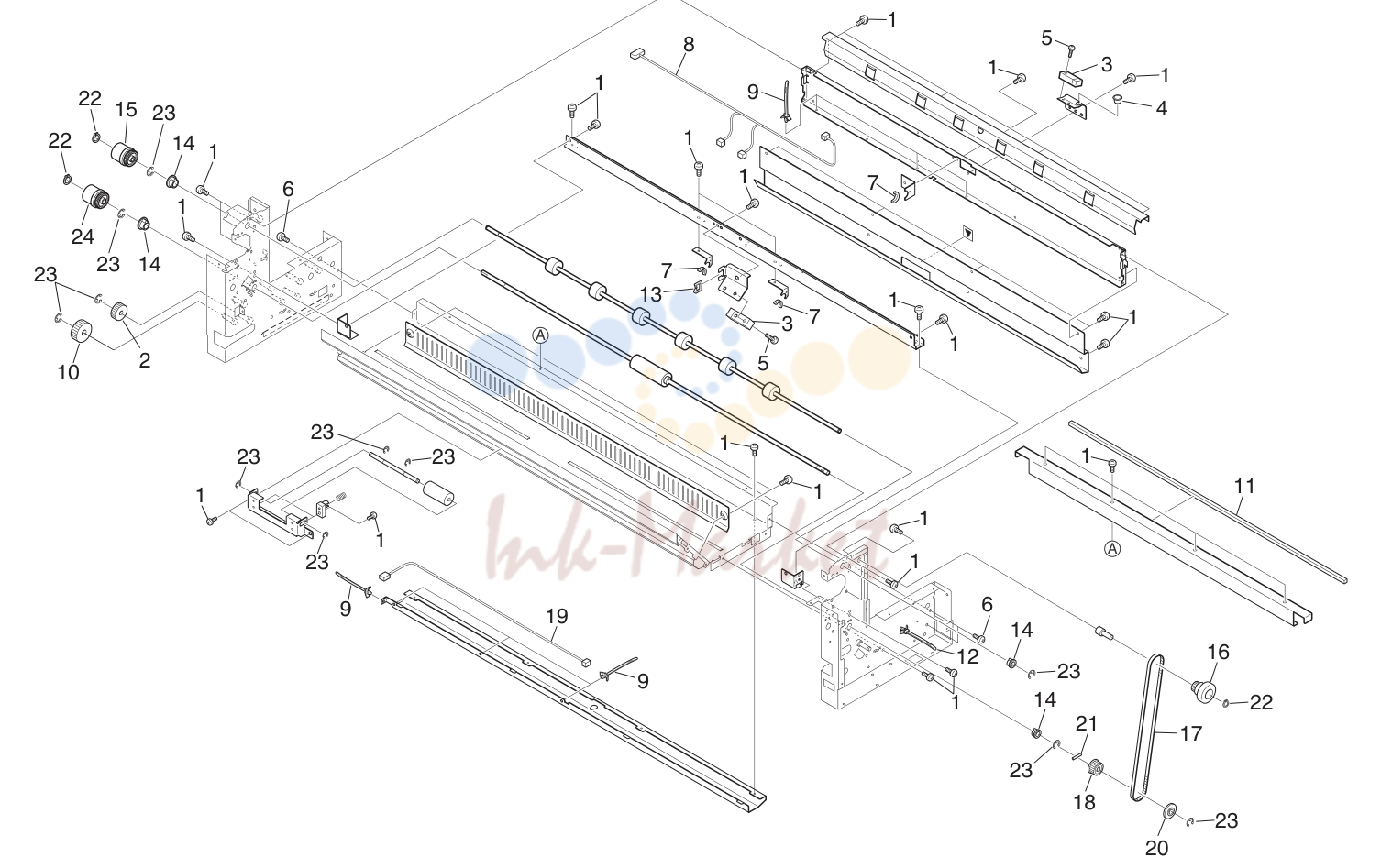

• 23. ROLL PAPER DECK ASSY (1) 1 5JZ

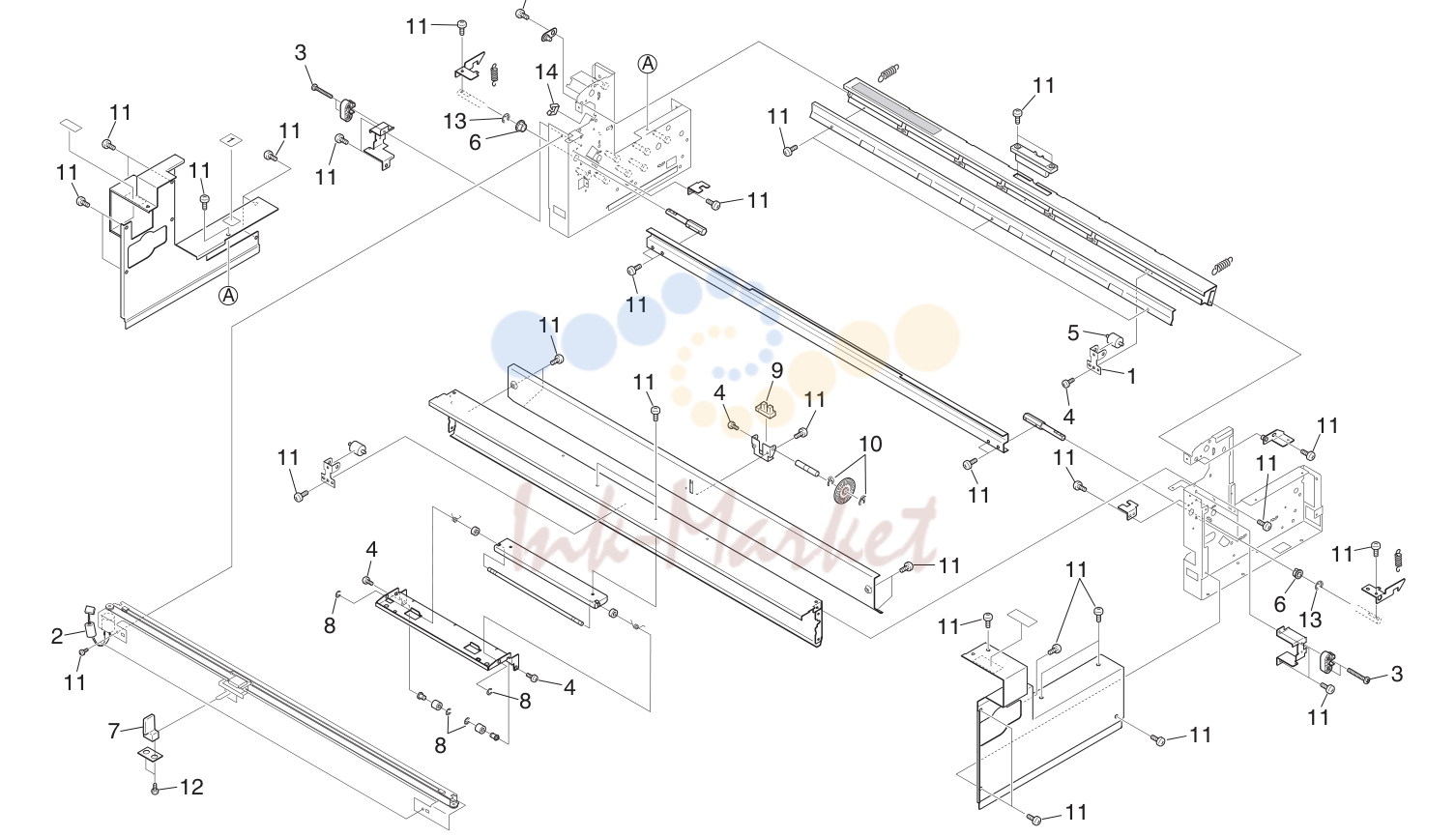

• 24. ROLL PAPER DECK ASSY (1) 2 5JZ

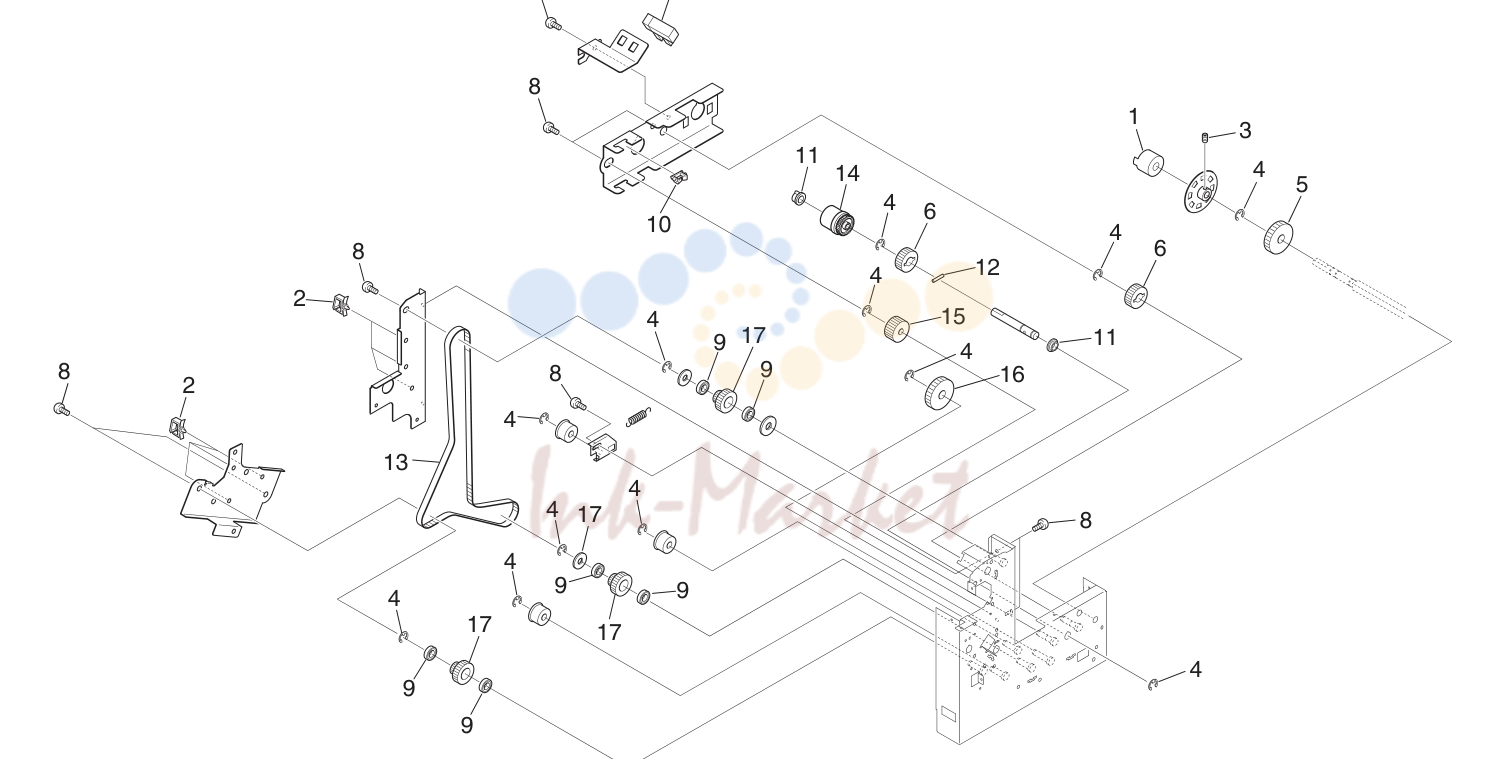

• 25. ROLL PAPER DECK ASSY (1) 3 5JZ

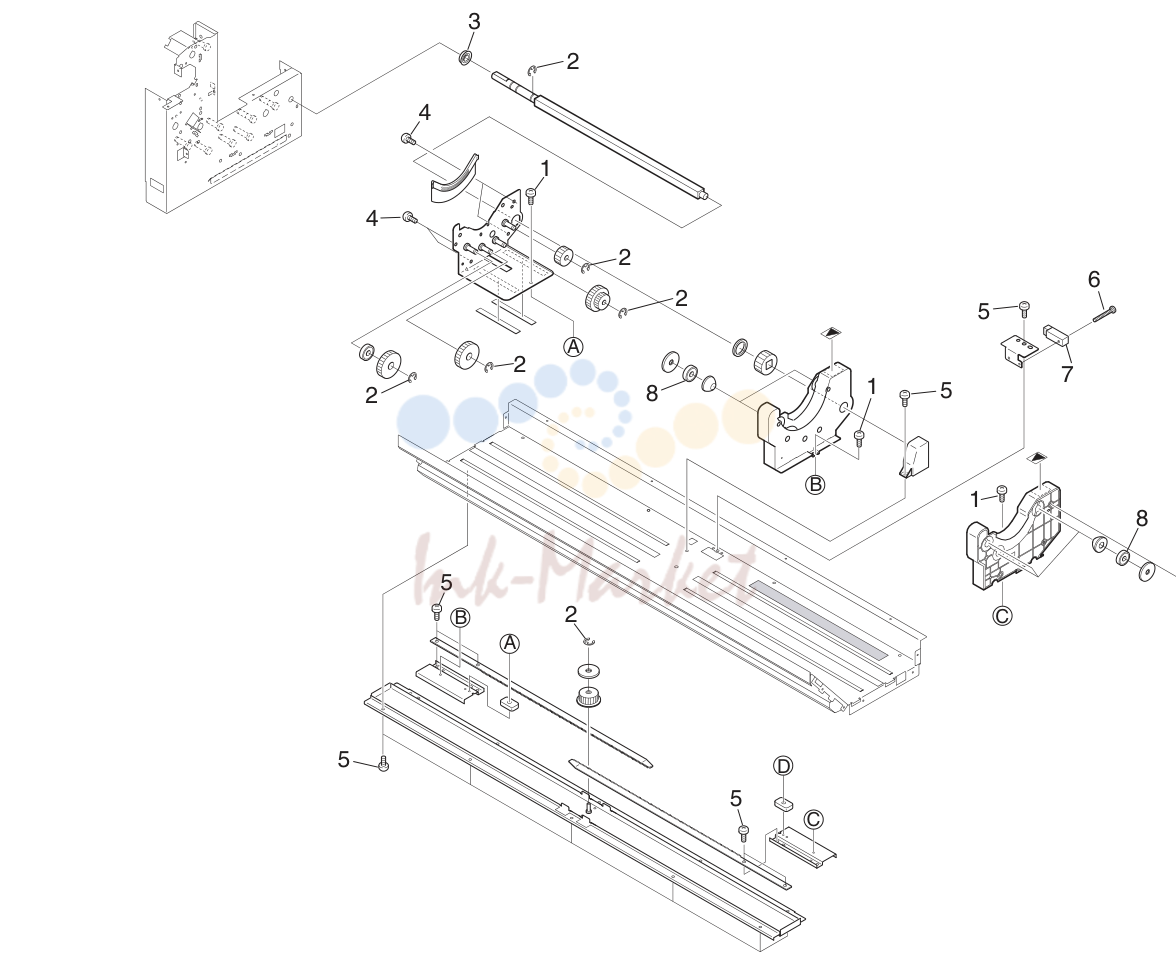

• 26. ROLL PAPER DECK ASSY (1) 4 5JZ

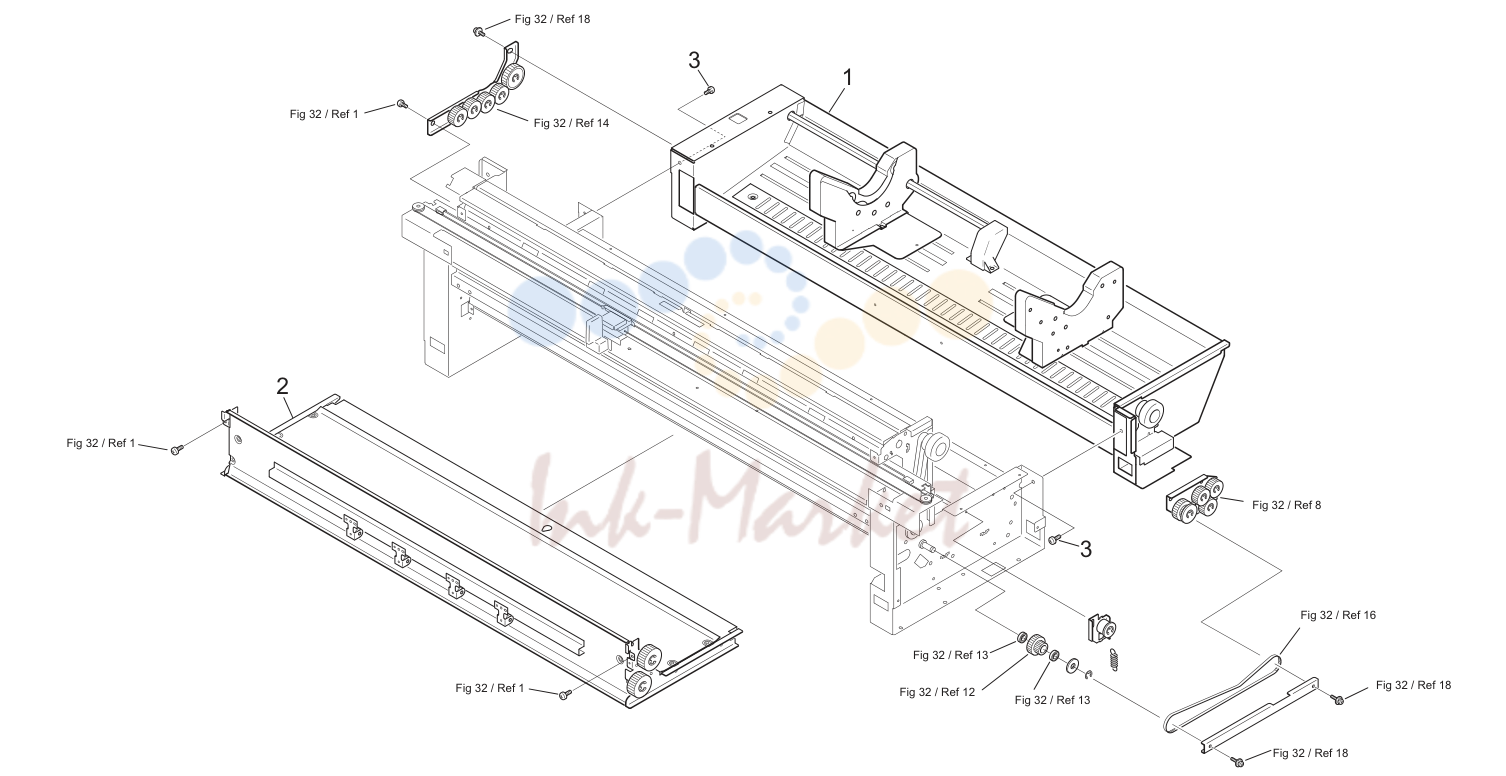

• 27. ROLL PAPER DECK ASSY (2) 1 5JZ

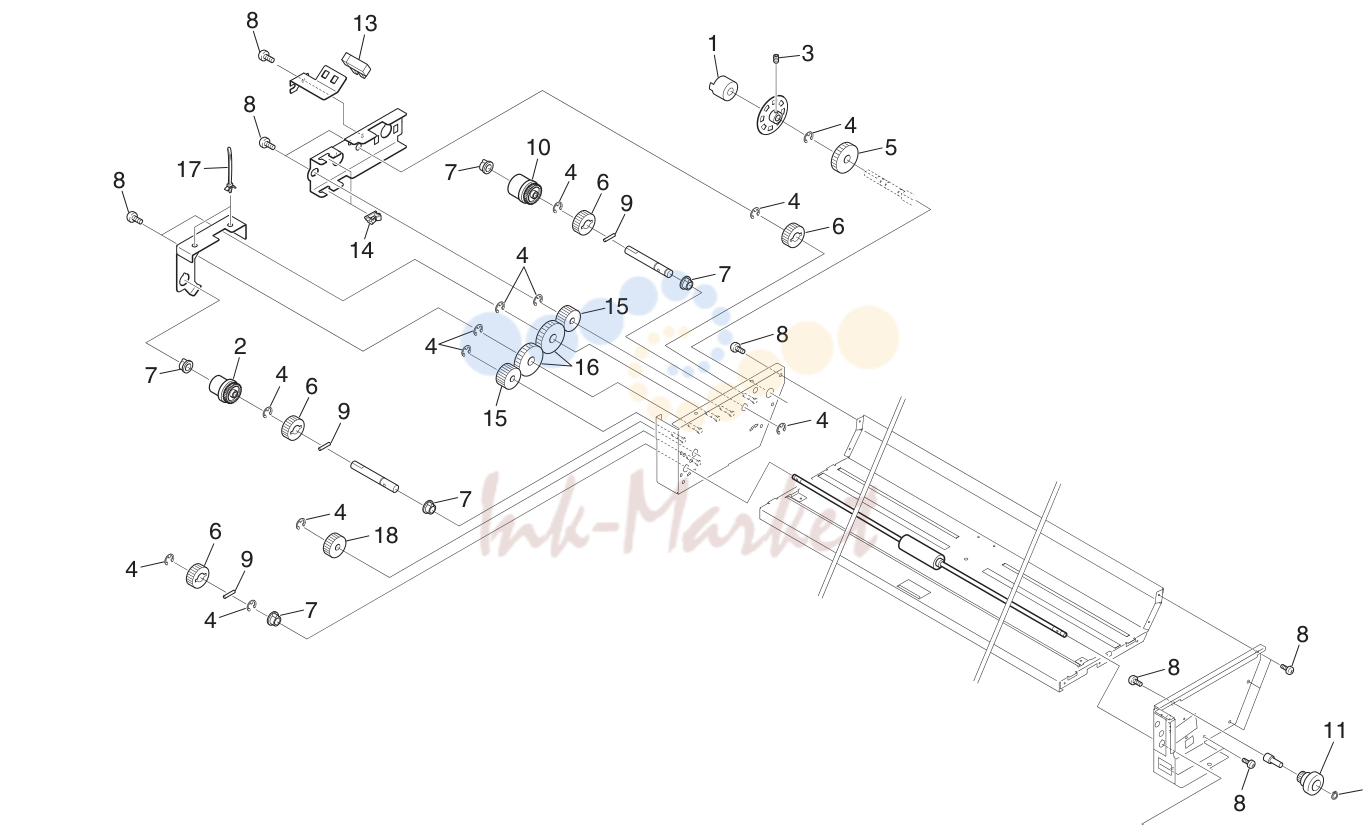

• 28. ROLL PAPER DECK ASSY (2) 2 5JZ

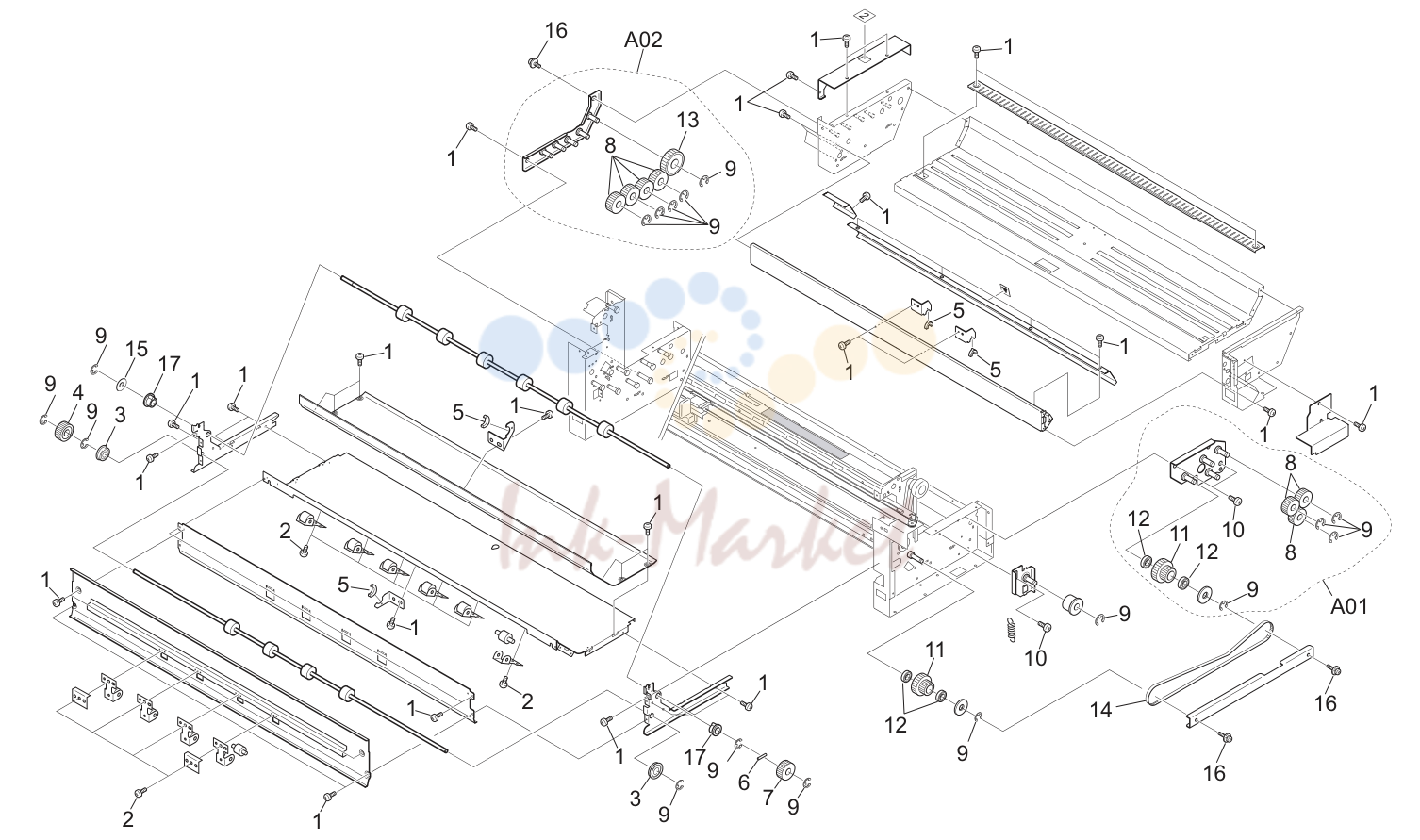

• 29. ROLL PAPER DECK ASSY (2) 3 5JZ

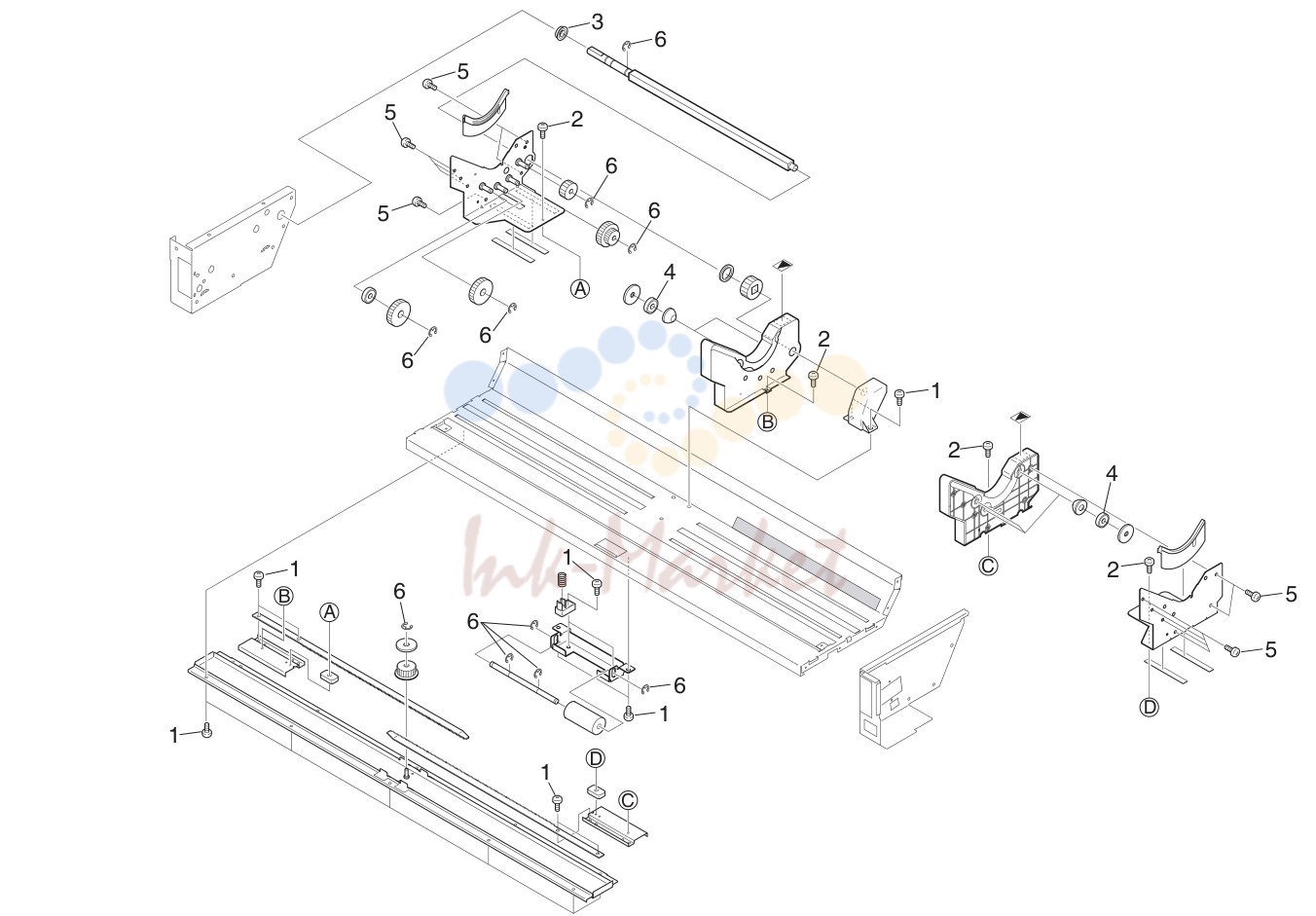

• 30. ROLL PAPER DECK ASSY (2) 4 5JZ

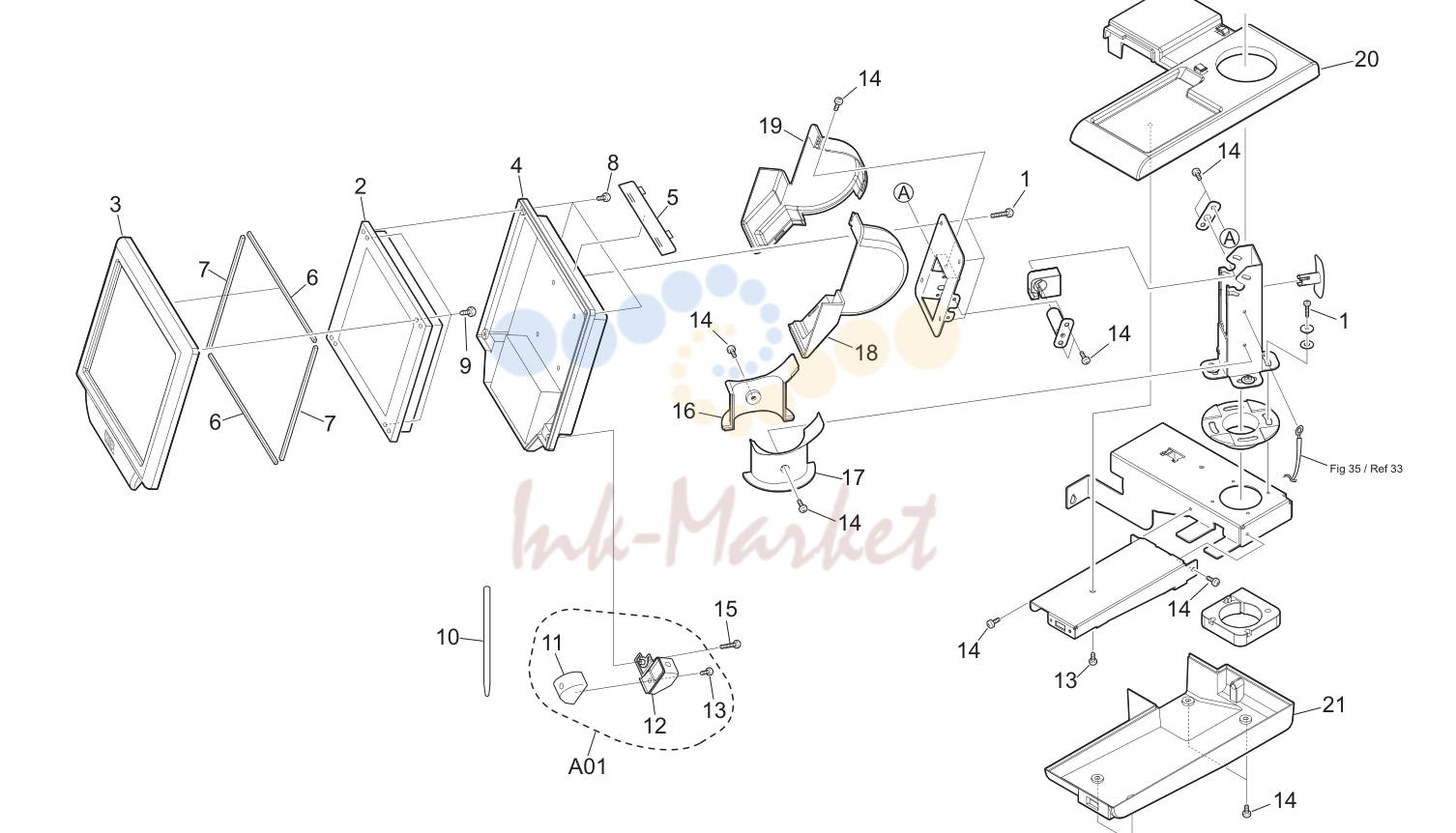

• 31. UI ASSY 5JZ

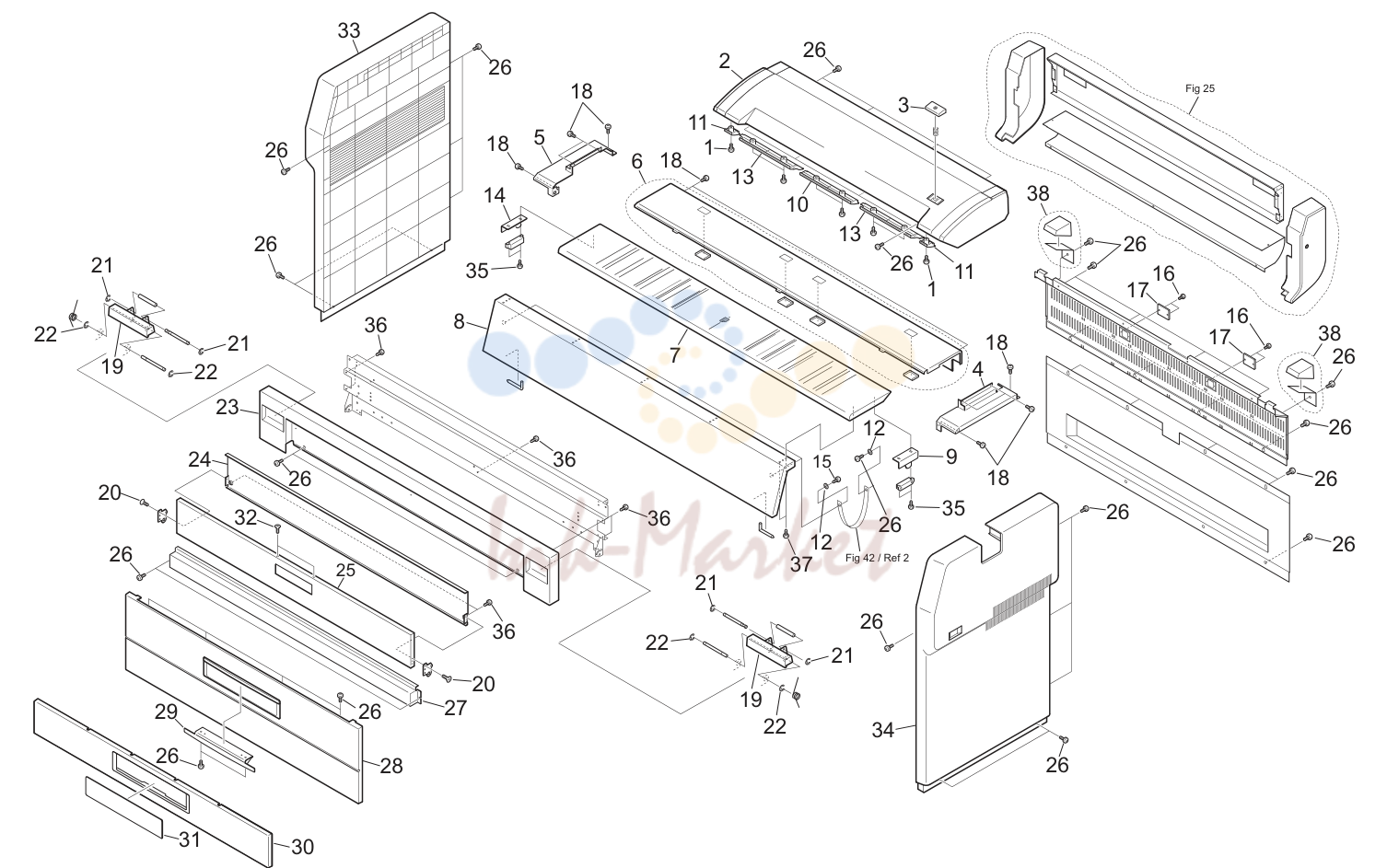

• 32. PANEL ASSY 5JZ
• 33. PCB LOCATION 1 5JZ
• 34. HARNESS LIST 2 (SCANNER PART) 5JZ
• 35. HARNESS LIST 3 (SCANNER PART) 5JZ
• 36. ACCESSORY 5JZ
• 37. ORIGINAL & PRINT RECEIVING TRAY (OPTION) 5JZ
• 38. AK-54G(OPTION) 5JZ
• 39. PAPER TRAY KIT 2(OPTION) 2 5JZ

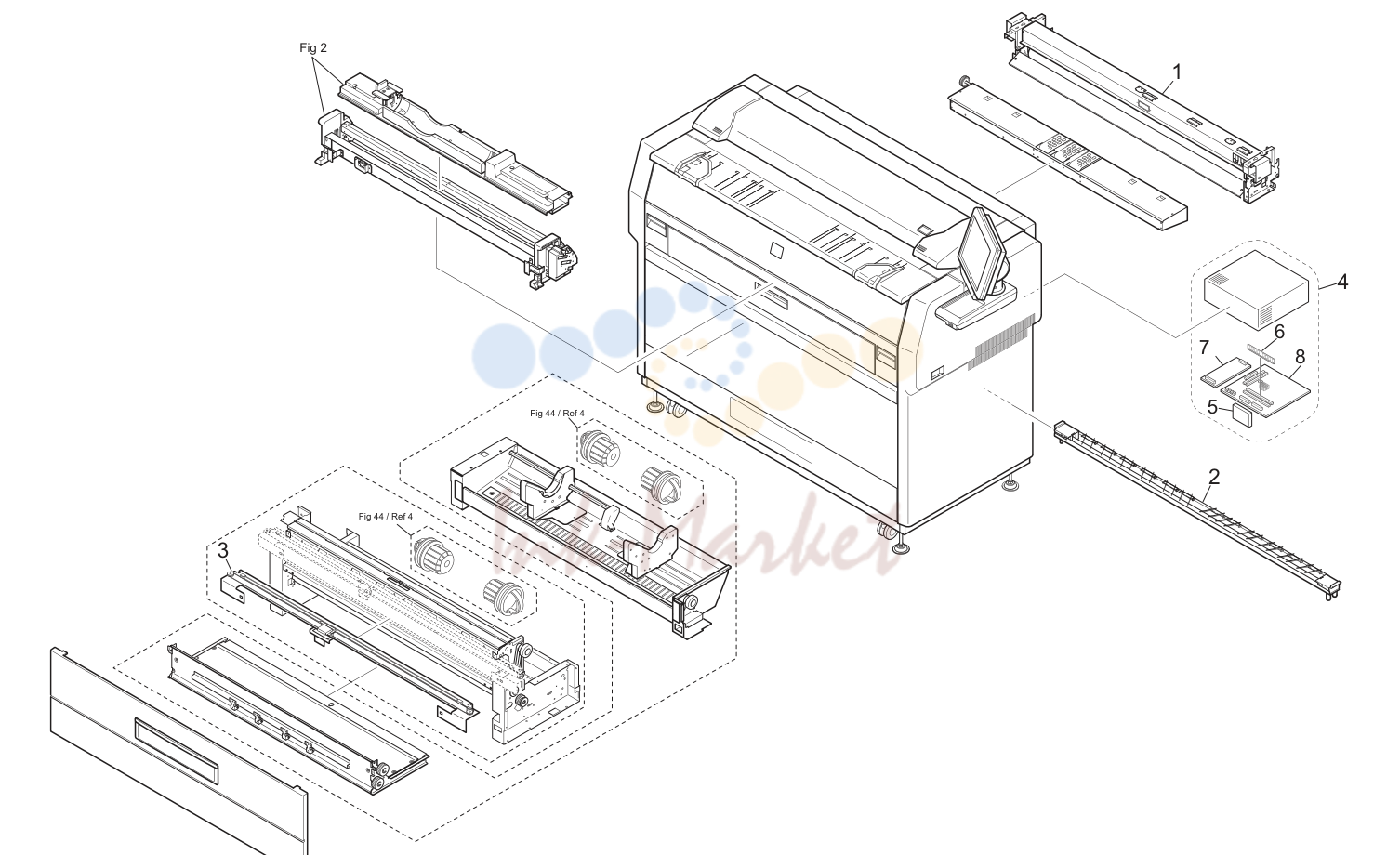

1. ASSEMBLY LOCATION 1 5JZ

№	Артикул	Альт. артикул	Описание
2	305H685500 запросить цену →	5H685500	PAN HEAD SCREW,W/SW FW
4	305H679180 запросить цену →	5H679180	SNAP BAND
5	305H673640 запросить цену →	5H673640	SPRING LEAF
6	305H685310 запросить цену →	5H685310	BIND.HEAD SCREW
7	305H685340 запросить цену →	5H685340	BIND.HEAD SCREW
8	305H685390 запросить цену →	5H685390	BIND.HEAD SCREW
9	305H679220 запросить цену →	5H679220	WIRE SADDLE
10	305H679210 запросить цену →	5H679210	WIRE SADDLE
11	305H674350 запросить цену →	5H674350	SLIDER
12	305JZ70110 запросить цену →	5JZ70110	GUIDE:TR GUIDE (UPPER) ASSY

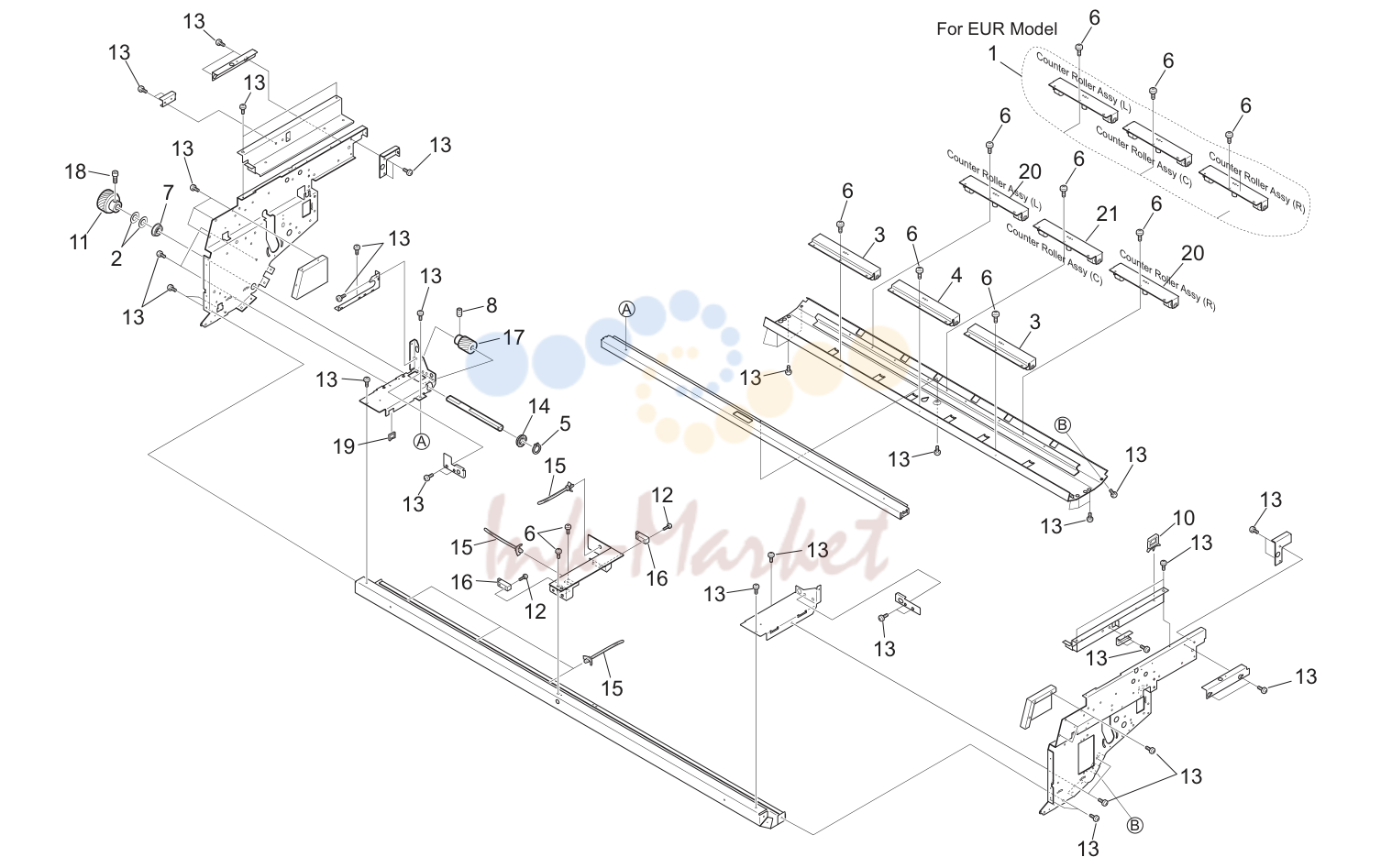

2. ENGINE FRAME PARTS ASSY 2 5JZ

№	Артикул	Альт. артикул	Описание
1	305JZ70120 запросить цену →	5JZ70120	COUNTER ROLLER ASSY SET
2	305JG80270 запросить цену →	5JG80270	WASHER
3	305JG76980 запросить цену →	5JG76980	COUNTER ROLLER ASSY(S)
4	305JG76970 запросить цену →	5JG76970	COUNTER ROLLER ASSY(C)
5	305JG80250 запросить цену →	5JG80250	RETAINING RING-C
6	305H685310 запросить цену →	5H685310	BIND.HEAD SCREW
7	305JG71160 запросить цену →	5JG71160	BEARING (608ZZNRSD03)
8	305H685690 запросить цену →	5H685690	SET SCREW,W.POINT
9	305JG76990 запросить цену →	5JG76990	COUNTER ROLLER ASSY(C)
10	305H679210 запросить цену →	5H679210	WIRE SADDLE
12	305H685330 запросить цену →	5H685330	BIND.HEAD SCREW
13	305H685340 запросить цену →	5H685340	BIND.HEAD SCREW
14	305H679460 запросить цену →	5H679460	BEARING (L-1680HHR)
15	305H679180 запросить цену →	5H679180	SNAP BAND
18	305H685660 запросить цену →	5H685660	CAP SCREW
19	305H679240 запросить цену →	5H679240	EDGE SADDLE
20	305JG77000 запросить цену →	5JG77000	COUNTER ROLLER ASSY(S)

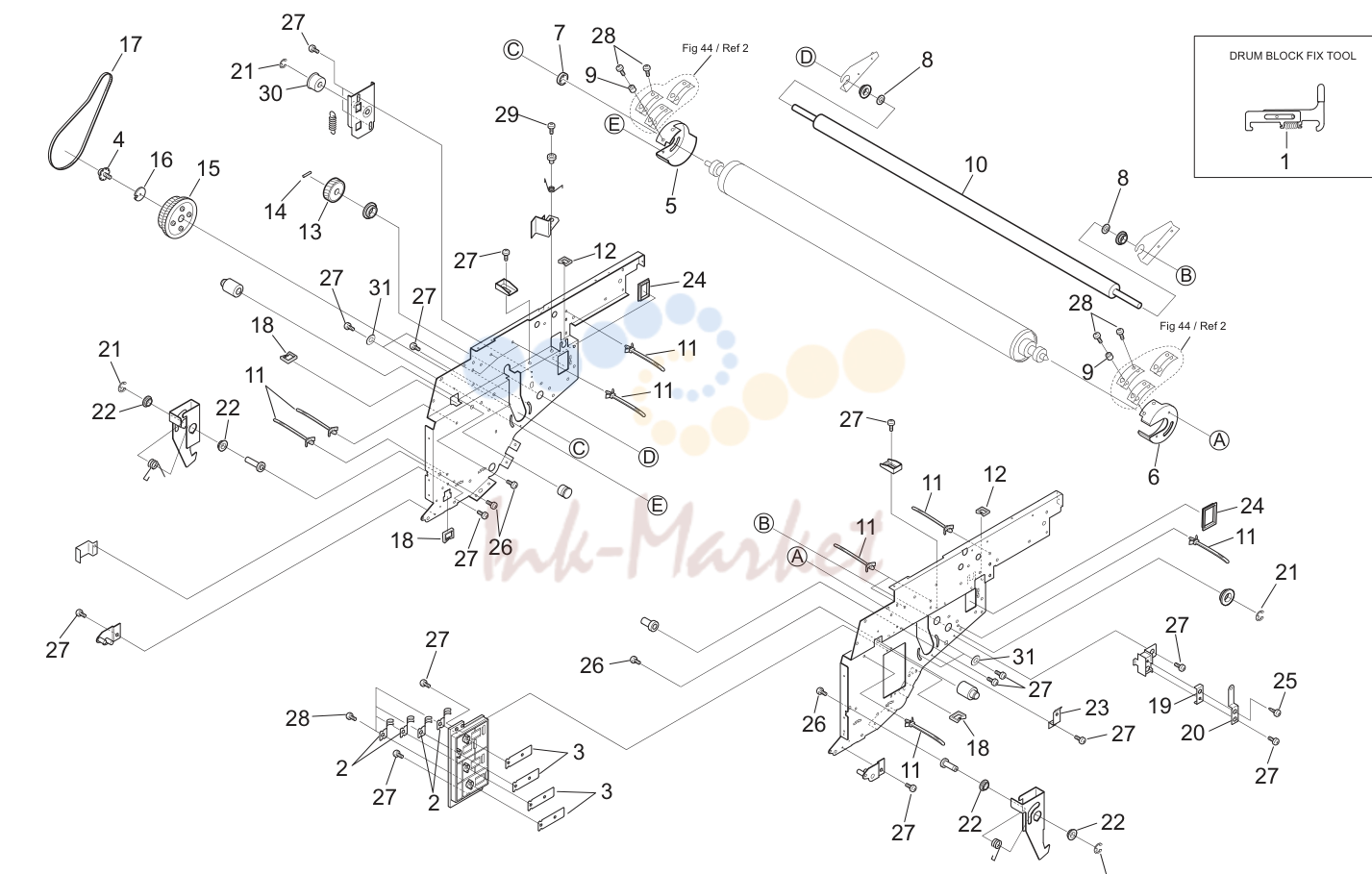

3. ENGINE FRAME PARTS ASSY 3 5JZ

№	Артикул	Альт. артикул	Описание
1	305JG85010 запросить цену →	5JG85010	DRUM BLOCK FIX TOOL
3	305H673860 запросить цену →	5H673860	PLATE ELECTRODE
4	305JG80130 запросить цену →	5JG80130	BIND.HEAD SCREW, W/OTW
5	305JG72860 запросить цену →	5JG72860	BLOCK
6	305JG72870 запросить цену →	5JG72870	BLOCK
7	305H674400 запросить цену →	5H674400	COLLAR
8	305H678320 запросить цену →	5H678320	COLLAR C-FSR GEAR
9	305H673980 запросить цену →	5H673980	COLLAR
11	305H679180 запросить цену →	5H679180	SNAP BAND
12	305H679140 запросить цену →	5H679140	EDGE SADDLE
14	305H685170 запросить цену →	5H685170	PARALLEL PIN
16	305JG72980 запросить цену →	5JG72980	PLATE
18	305H679240 запросить цену →	5H679240	EDGE SADDLE
19	305H674070 запросить цену →	5H674070	PLATE
21	305H685120 запросить цену →	5H685120	RETAINING RING-E
22	305H678330 запросить цену →	5H678330	BUSH
23	305JG72950 запросить цену →	5JG72950	PLATE ELECTRODE
24	305H679150 запросить цену →	5H679150	BUSHING
25	305H685570 запросить цену →	5H685570	BIND.HEAD TAPPING SCREW
26	305H685390 запросить цену →	5H685390	BIND.HEAD SCREW
27	305H685340 запросить цену →	5H685340	BIND.HEAD SCREW
28	305H685310 запросить цену →	5H685310	BIND.HEAD SCREW
29	305H685370 запросить цену →	5H685370	BIND.HEAD SCREW
31	305H685030 запросить цену →	5H685030	FLAT WASHER

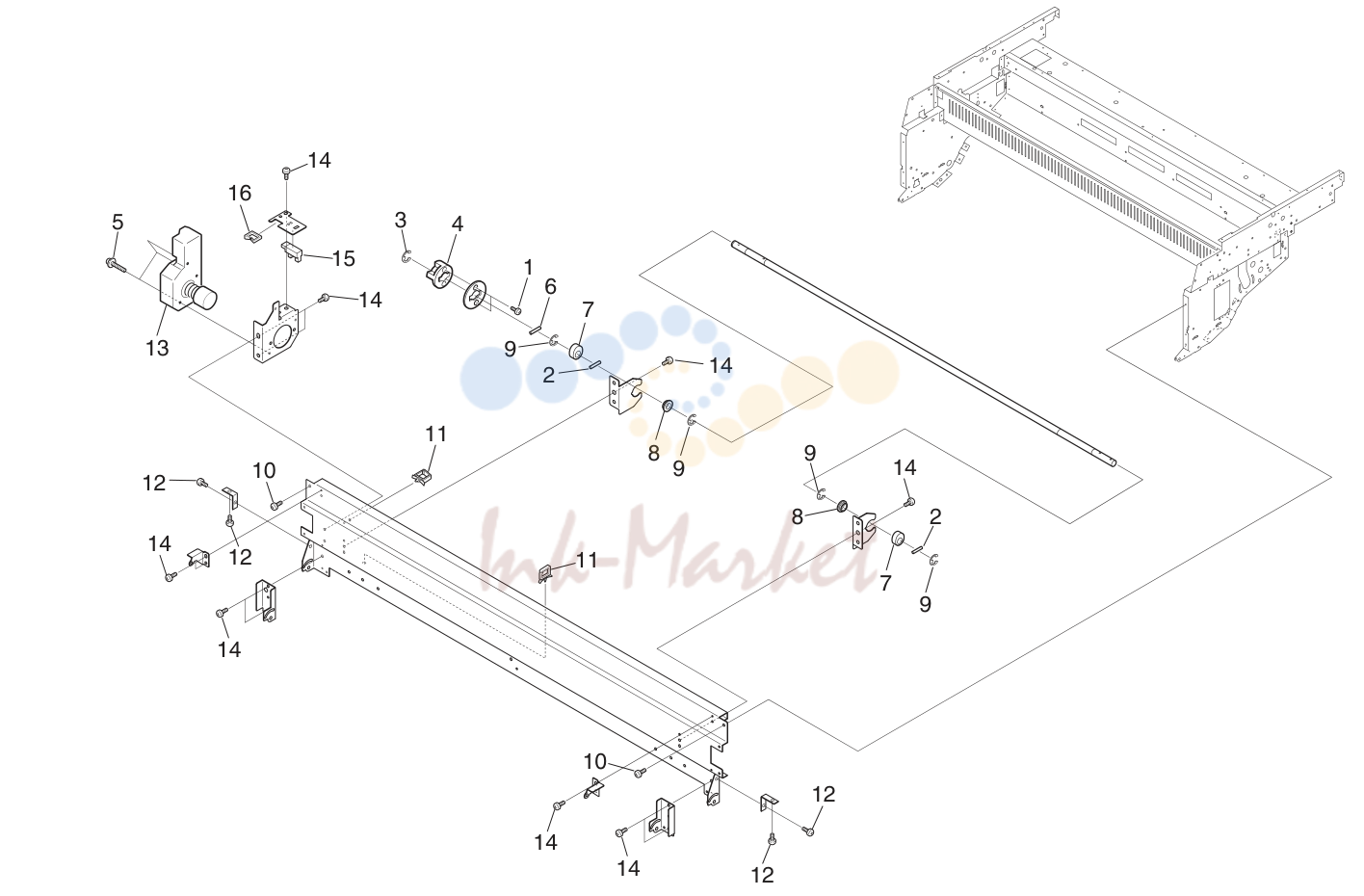

4. ENGINE FRAME PARTS ASSY 4 5JZ

№	Артикул	Альт. артикул	Описание
1	305H685570 запросить цену →	5H685570	BIND.HEAD TAPPING SCREW
2	305H679390 запросить цену →	5H679390	PARALLEL PIN
3	305H685120 запросить цену →	5H685120	RETAINING RING-E
5	305H685490 запросить цену →	5H685490	PAN HEAD SCREW,W/SW FW
6	305H679400 запросить цену →	5H679400	PARALLEL PIN
7	305H678590 запросить цену →	5H678590	CAM
9	305H685130 запросить цену →	5H685130	RETAINING RING-E
10	305H685350 запросить цену →	5H685350	BIND.HEAD SCREW
11	305H679210 запросить цену →	5H679210	WIRE SADDLE
12	305H685310 запросить цену →	5H685310	BIND.HEAD SCREW
14	305H685340 запросить цену →	5H685340	BIND.HEAD SCREW
16	305H679240 запросить цену →	5H679240	EDGE SADDLE

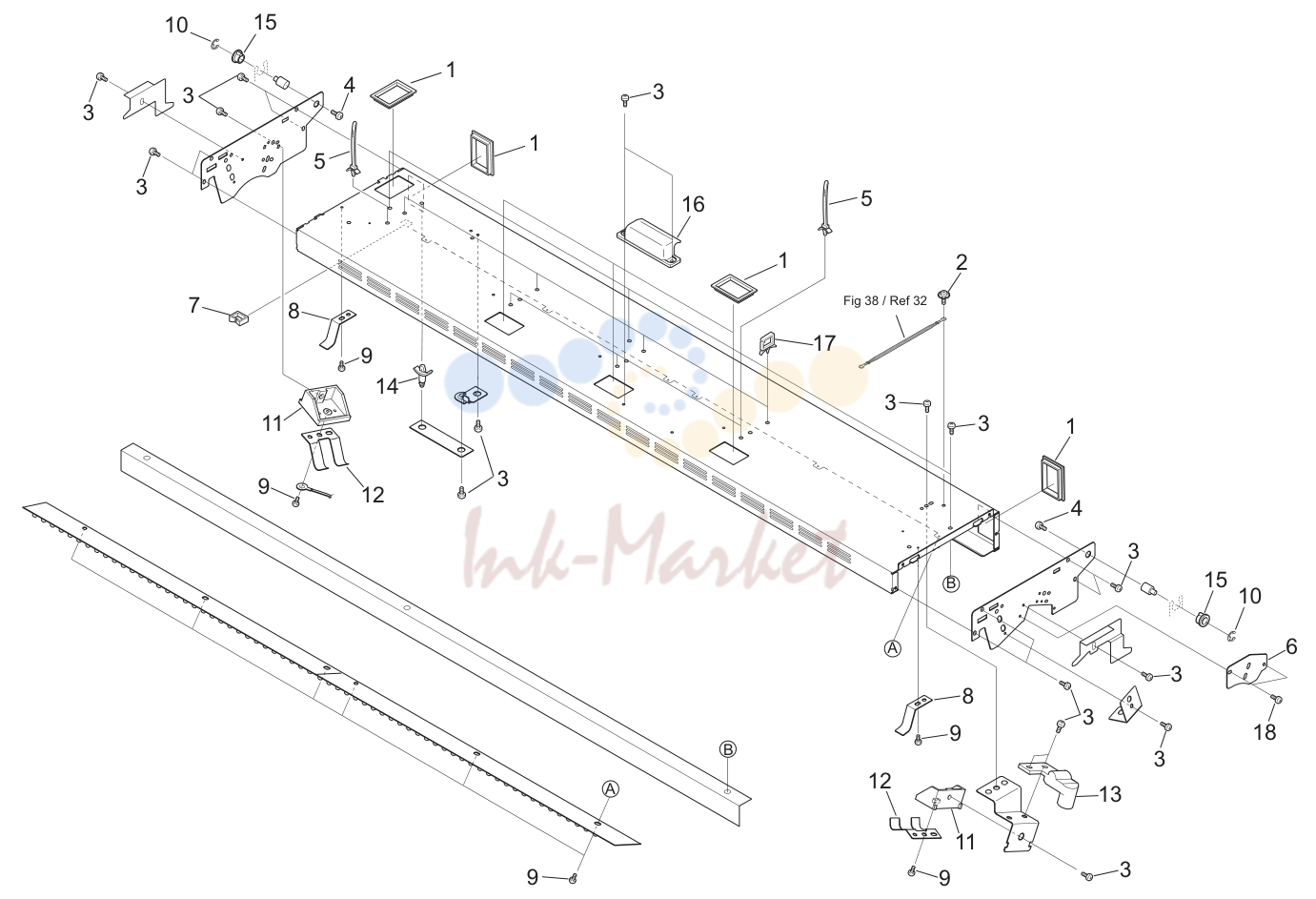

5. LED FRAME ASSY 5JZ

№	Артикул	Альт. артикул	Описание
1	305H679150 запросить цену →	5H679150	BUSHING
2	305H685450 запросить цену →	5H685450	BIND.HEAD SCREW,W/OTW
3	305H685340 запросить цену →	5H685340	BIND.HEAD SCREW
4	305H685390 запросить цену →	5H685390	BIND.HEAD SCREW
5	305H679180 запросить цену →	5H679180	SNAP BAND
6	305H674610 запросить цену →	5H674610	PLATE
7	305H679140 запросить цену →	5H679140	EDGE SADDLE
8	305H674620 запросить цену →	5H674620	SPRING LEAF
9	305H685310 запросить цену →	5H685310	BIND.HEAD SCREW
10	305H685120 запросить цену →	5H685120	RETAINING RING-E
11	305H674640 запросить цену →	5H674640	BLOCK
12	305H674630 запросить цену →	5H674630	SPRING LEAF
14	305H679070 запросить цену →	5H679070	SPACER
15	305H678330 запросить цену →	5H678330	BUSH
16	305H678760 запросить цену →	5H678760	HANDLE
17	305H679210 запросить цену →	5H679210	WIRE SADDLE
18	305H685360 запросить цену →	5H685360	BIND.HEAD SCREW

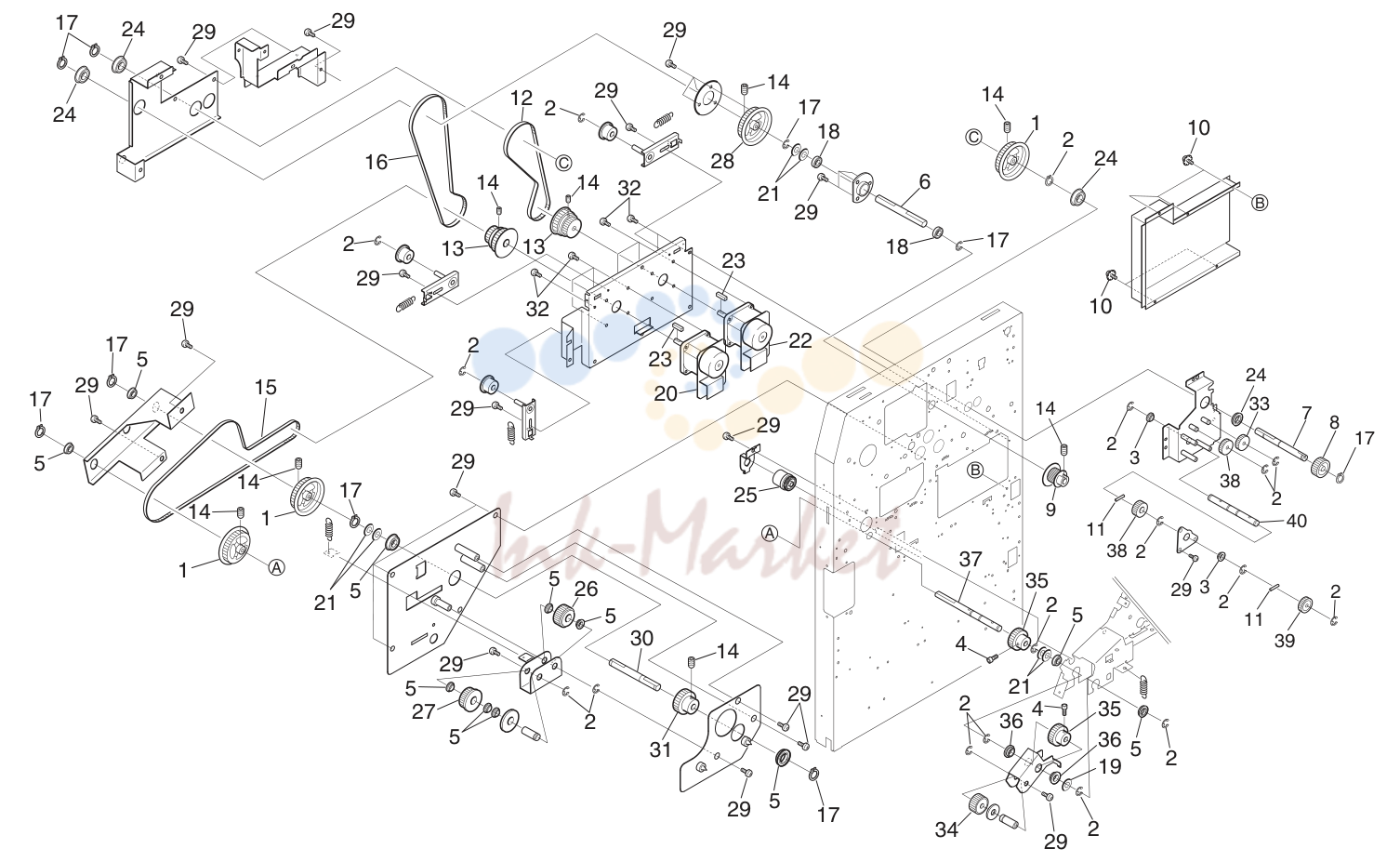

6. MAIN FRAME PARTS ASSY 1 5JZ

№	Артикул	Альт. артикул	Описание
1	305JG72730 запросить цену →	5JG72730	PULLEY
2	305H685120 запросить цену →	5H685120	RETAINING RING-E
3	305H678330 запросить цену →	5H678330	BUSH
4	305H685660 запросить цену →	5H685660	CAP SCREW
5	305H679460 запросить цену →	5H679460	BEARING (L-1680HHR)
6	305JG72650 запросить цену →	5JG72650	SHAFT
7	305JG72500 запросить цену →	5JG72500	SHAFT
9	305JG72600 запросить цену →	5JG72600	PULLEY
10	305H685450 запросить цену →	5H685450	BIND.HEAD SCREW,W/OTW
11	305H685170 запросить цену →	5H685170	PARALLEL PIN
13	305JG72610 запросить цену →	5JG72610	PULLEY
14	305H685690 запросить цену →	5H685690	SET SCREW,W.POINT
17	305JG80250 запросить цену →	5JG80250	RETAINING RING-C
18	305JG71140 запросить цену →	5JG71140	BEARING (608ZZ/L353)
19	305H679500 запросить цену →	5H679500	WASHER *1 *1
21	305JG80270 запросить цену →	5JG80270	WASHER *1 *1
23	305H679490 запросить цену →	5H679490	PARALLEL KEY
24	305JG71160 запросить цену →	5JG71160	BEARING (608ZZNRSD03)
28	305JG72620 запросить цену →	5JG72620	PULLEY
29	305H685340 запросить цену →	5H685340	BIND.HEAD SCREW
30	305JG72660 запросить цену →	5JG72660	SHAFT
32	305H685360 запросить цену →	5H685360	BIND.HEAD SCREW
37	305JG72670 запросить цену →	5JG72670	SHAFT 8 according to the actual
40	305JG72510 запросить цену →	5JG72510	SHAFT

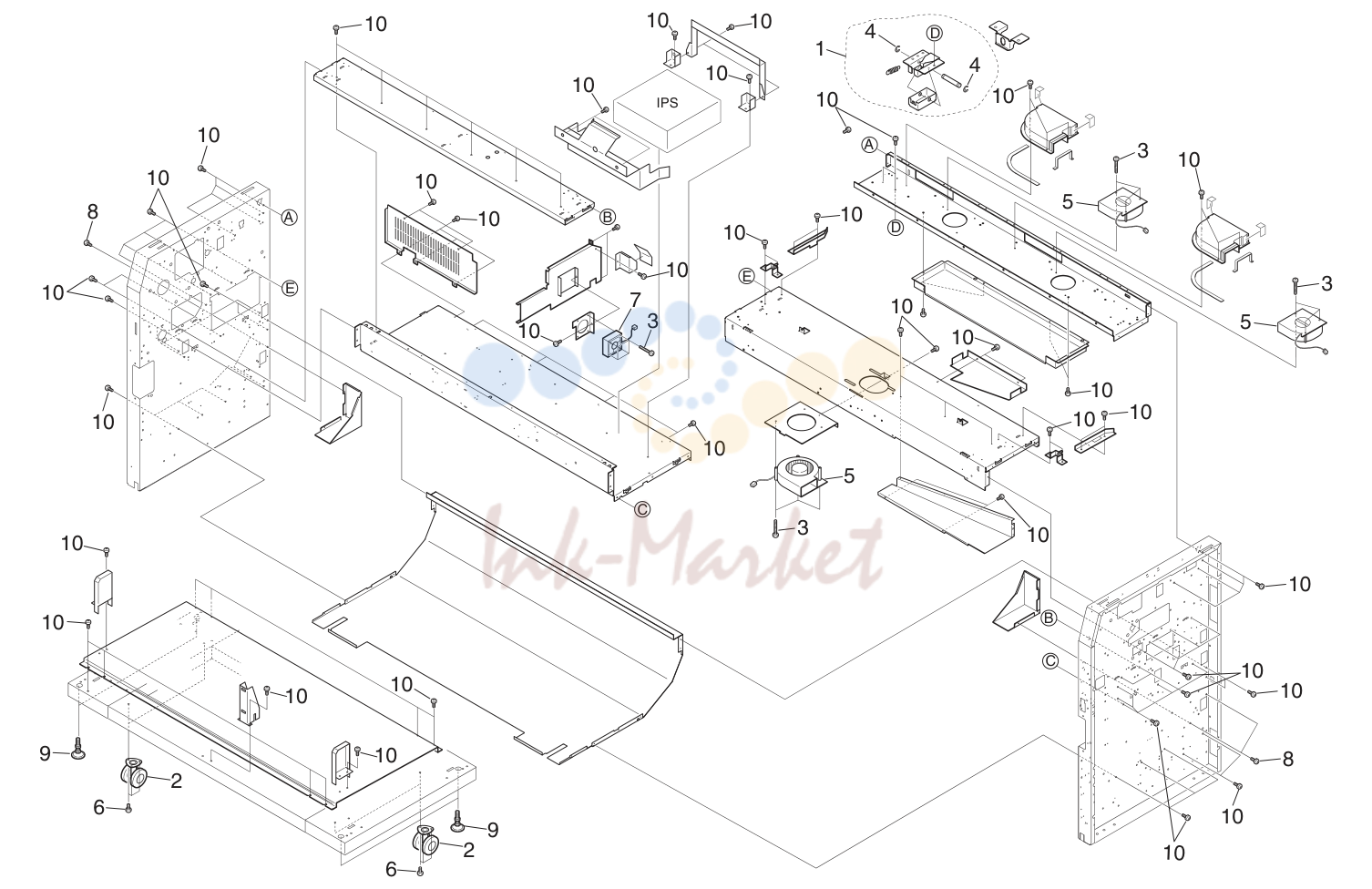

7. MAIN FRAME PARTS ASSY 2 5JZ

№	Артикул	Альт. артикул	Описание
1	305JG70190 запросить цену →	5JG70190	BRACKET 9 ASSY
2	305JZ70130 запросить цену →	5JZ70130	CASTER
3	305H685380 запросить цену →	5H685380	BIND.HEAD SCREW
4	305H685100 запросить цену →	5H685100	RETAINING RING-E
6	305H685650 запросить цену →	5H685650	CRS.HEX.HEAD BOLT,W/SW
8	305H685310 запросить цену →	5H685310	BIND.HEAD SCREW
9	305H671260 запросить цену →	5H671260	ADJUSTMENT LEVEL
10	305H685340 запросить цену →	5H685340	BIND.HEAD SCREW

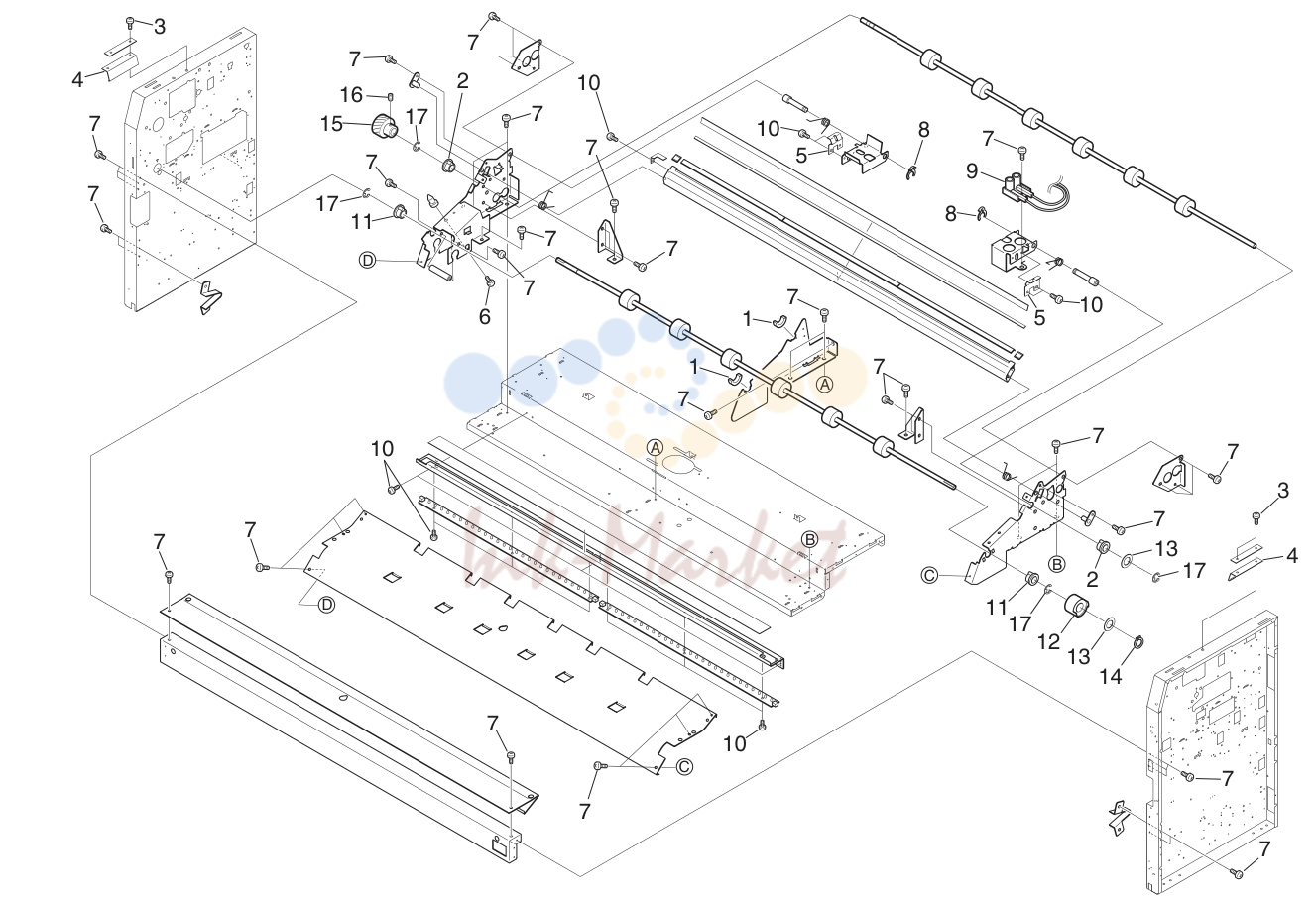

8. MAIN FRAME PARTS ASSY 3 5JZ

№	Артикул	Альт. артикул	Описание
1	305H672870 запросить цену →	5H672870	HOLDER SHAFT
2	305H678330 запросить цену →	5H678330	BUSH
3	305H685450 запросить цену →	5H685450	BIND.HEAD SCREW,W/OTW
4	305H671950 запросить цену →	5H671950	PLATE ELECTRODE
5	305H671480 запросить цену →	5H671480	PLATE
6	305H685510 запросить цену →	5H685510	PAN HEAD SCREW, W/SW FW
7	305H685340 запросить цену →	5H685340	BIND.HEAD SCREW
8	305JG80240 запросить цену →	5JG80240	KL CLIP
10	305H685310 запросить цену →	5H685310	BIND.HEAD SCREW
11	305H679460 запросить цену →	5H679460	BEARING (L-1680HHR)
13	305H679500 запросить цену →	5H679500	WASHER *1 *1
14	305H679410 запросить цену →	5H679410	GRIP RING
16	305H685690 запросить цену →	5H685690	SET SCREW,W.POINT
17	305H685120 запросить цену →	5H685120	RETAINING RING-E

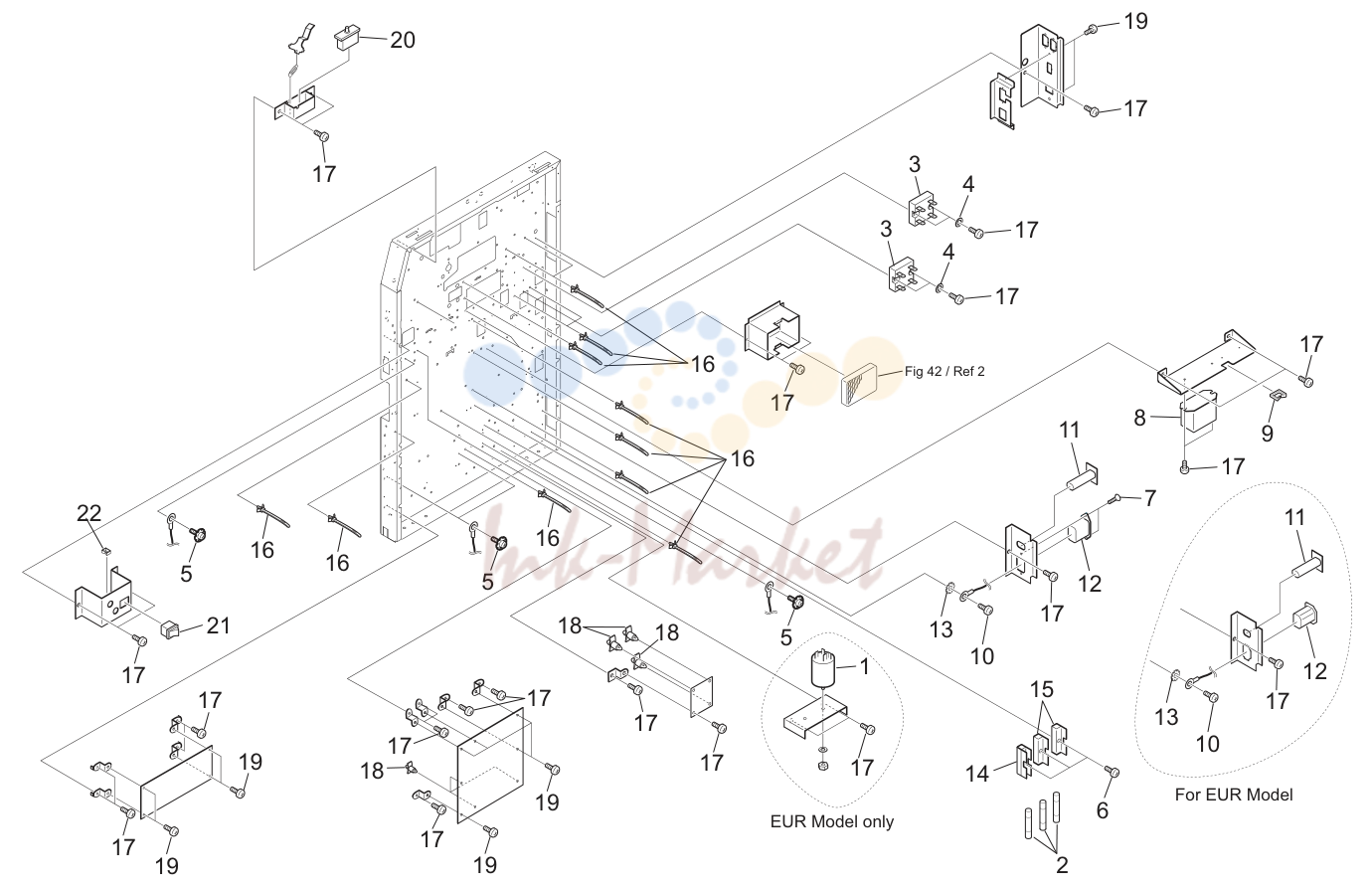

9. MAIN FRAME PARTS ASSY 4 5JZ

№	Артикул	Альт. артикул	Описание
4	305H685030 запросить цену →	5H685030	FLAT WASHER
5	305H685450 запросить цену →	5H685450	BIND.HEAD SCREW,W/OTW
6	305H685430 запросить цену →	5H685430	PAN HEAD SCREW, W/SW
7	305H685230 запросить цену →	5H685230	FLUSH HEAD SCREW
9	305H679240 запросить цену →	5H679240	EDGE SADDLE
10	305H685420 запросить цену →	5H685420	BIND.HEAD SCREW
13	305H685060 запросить цену →	5H685060	OUTER TOOTHED LOCK WASHER
14	305H678940 запросить цену →	5H678940	FUSE HOLDER
15	305H678950 запросить цену →	5H678950	FUSE HOLDER
16	305H679180 запросить цену →	5H679180	SNAP BAND
17	305H685340 запросить цену →	5H685340	BIND.HEAD SCREW
18	305H679070 запросить цену →	5H679070	SPACER
19	305H685310 запросить цену →	5H685310	BIND.HEAD SCREW
22	305H679140 запросить цену →	5H679140	EDGE SADDLE

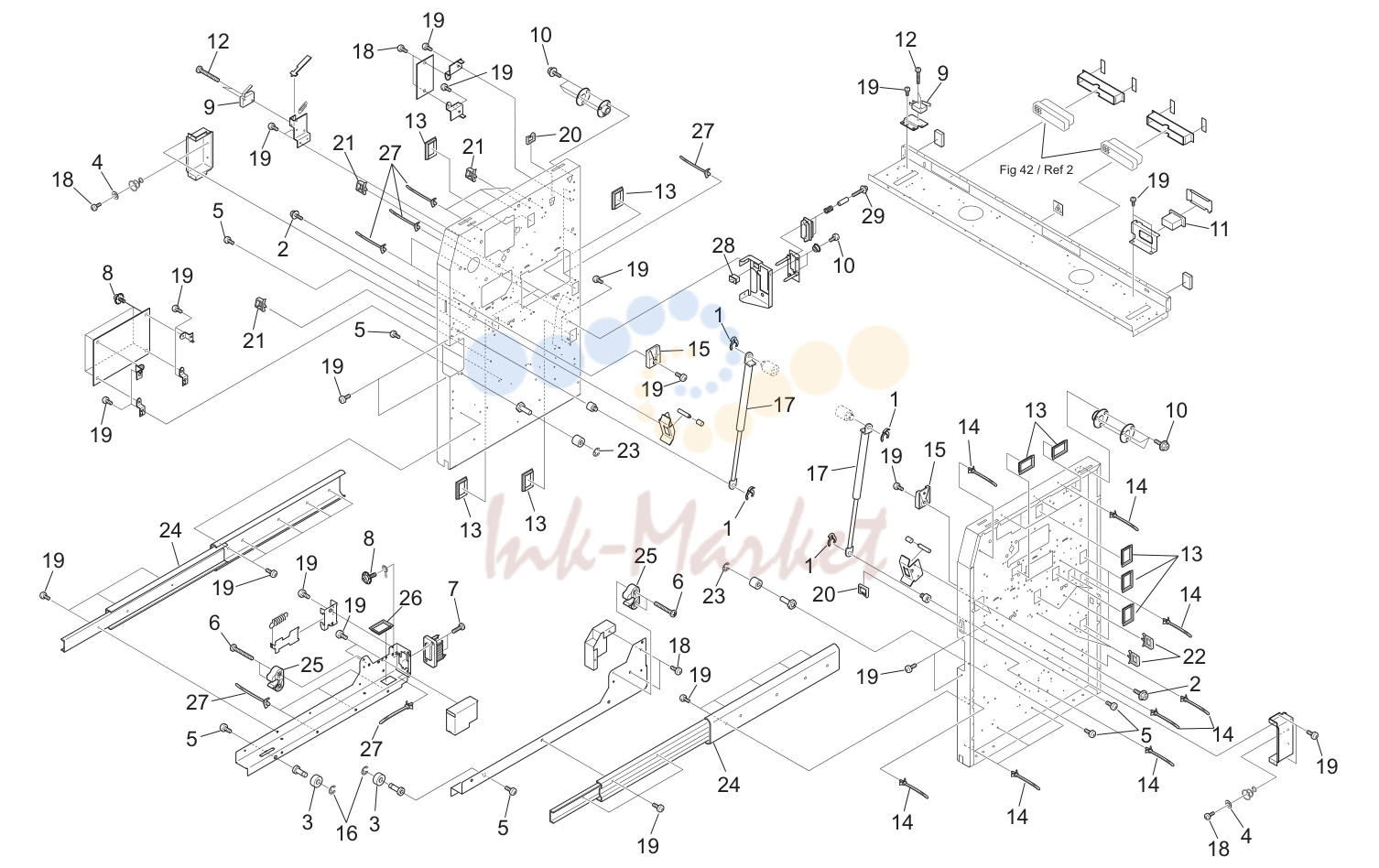

10. MAIN FRAME PARTS ASSY 5 5JZ

№	Артикул	Альт. артикул	Описание
1	305JG80310 запросить цену →	5JG80310	KL CLIP
2	305JG80160 запросить цену →	5JG80160	CRS HEX HEAD BOLT W/SW FW
3	305H672070 запросить цену →	5H672070	ROLLER
4	305H685050 запросить цену →	5H685050	FLAT WASHER
5	305H685390 запросить цену →	5H685390	BIND.HEAD SCREW
6	305H679340 запросить цену →	5H679340	BIND.HEAD SCREW
7	305H685320 запросить цену →	5H685320	BIND.HEAD SCREW
8	305H685450 запросить цену →	5H685450	BIND.HEAD SCREW,W/OTW
10	305H685350 запросить цену →	5H685350	BIND.HEAD SCREW
12	305H685330 запросить цену →	5H685330	BIND.HEAD SCREW
13	305H679150 запросить цену →	5H679150	BUSHING
14	305H679170 запросить цену →	5H679170	SNAP BAND
15	305H671630 запросить цену →	5H671630	BRACKET
16	305H685120 запросить цену →	5H685120	RETAINING RING-E
18	305H685310 запросить цену →	5H685310	BIND.HEAD SCREW
19	305H685340 запросить цену →	5H685340	BIND.HEAD SCREW
20	305H679240 запросить цену →	5H679240	EDGE SADDLE
21	305H679220 запросить цену →	5H679220	WIRE SADDLE
22	305H679210 запросить цену →	5H679210	WIRE SADDLE
23	305H685090 запросить цену →	5H685090	RETAINING RING-E
25	305JG72340 запросить цену →	5JG72340	LOCK SHAFT RECEIVER
26	305H679160 запросить цену →	5H679160	BUSHING
27	305H679180 запросить цену →	5H679180	SNAP BAND
29	305H685490 запросить цену →	5H685490	PAN HEAD SCREW,W/SW FW

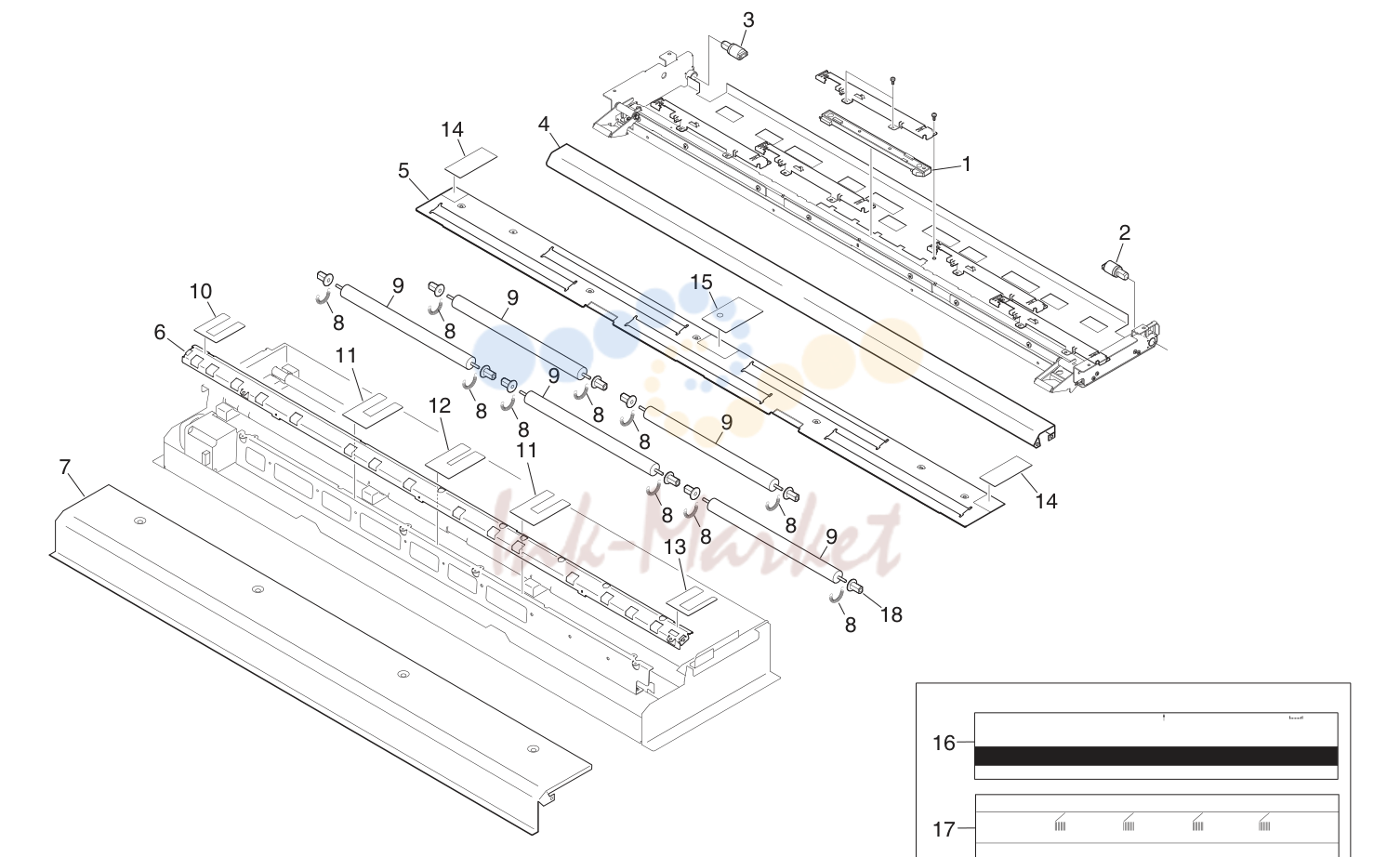

11. SCANNER ASSY 1 5JZ

№	Артикул	Альт. артикул	Описание
2	305H676590 запросить цену →	5H676590	DAMPER FYN-P1-R183
3	305H676600 запросить цену →	5H676600	DAMPER FYN-P1-L183
4	305JG74340 запросить цену →	5JG74340	SHEET GUIDE RK
5	305JG74590 запросить цену →	5JG74590	P1 SHT GUIDE L2
6	305JG74350 запросить цену →	5JG74350	SHEET GUIDE J
7	305JZ70200 запросить цену →	5JZ70200	SHEET GUIDE
8	305JG77040 запросить цену →	5JG77040	SPRING 2(10PCS)
10	305JG74630 запросить цену →	5JG74630	P4 GUARD DOC L
11	305JG74660 запросить цену →	5JG74660	P4 GUARD DOC 55S
12	305JG74640 запросить цену →	5JG74640	P4 GUARD DOC C
13	305JG74650 запросить цену →	5JG74650	P4 GUARD DOC
14	305JG74610 запросить цену →	5JG74610	P4 GUARD DOC S
15	305JG74620 запросить цену →	5JG74620	P4 GUARD DOC M
16	305JZ70210 запросить цену →	5JZ70210	SHADING SEAT
17	305JG74560 запросить цену →	5JG74560	STITCH ADJUSTMENT CHART
18	305JZ70220 запросить цену →	5JZ70220	SLEEVE

12. SCANNER ASSY 2 5JZ

№	Артикул	Альт. артикул	Описание
6	305JG70650 запросить цену →	5JG70650	PRESS ASSY
7	305JG70640 запросить цену →	5JG70640	PRESS ASSY
8	305JG74380 запросить цену →	5JG74380	STAY ASSY
9	305JG70660 запросить цену →	5JG70660	PRESS ASSY
10	305H676710 запросить цену →	5H676710	BEARING
11	305H677120 запросить цену →	5H677120	POM WASHER
12	305H677180 запросить цену →	5H677180	POLYSLIDER WASHER
13	305JZ70230 запросить цену →	5JZ70230	SPRING
14	305H677210 запросить цену →	5H677210	STUD
15	305H677220 запросить цену →	5H677220	BUSH

13. SCANNER ASSY 3 5JZ

№	Артикул	Альт. артикул	Описание
3	305H675850 запросить цену →	5H675850	PLATE ELECTRODE
4	305H675870 запросить цену →	5H675870	SPRING
6	305H685630 запросить цену →	5H685630	SET SCREW
7	305H675820 запросить цену →	5H675820	COVER
8	305H675810 запросить цену →	5H675810	COVER
9	305H675840 запросить цену →	5H675840	WIRE HOOK
10	305H675830 запросить цену →	5H675830	WIRE HOOK
11	305H675900 запросить цену →	5H675900	HOOK
12	305H675910 запросить цену →	5H675910	ELECTRODE PLATE
13	305H678220 запросить цену →	5H678220	HEIGHT ADJUSTER
14	305H675861 запросить цену →	5H675861	BLOCK
15	305H685250 запросить цену →	5H685250	FLUSH HEAD SCREW
16	305H685260 запросить цену →	5H685260	FLUSH HEAD SCREW
17	305H685310 запросить цену →	5H685310	BIND.HEAD SCREW

14. TR/ST CORONA ASSY 5JZ

№	Артикул	Альт. артикул	Описание
1	305H675930 запросить цену →	5H675930	SHEET
4	305H680170 запросить цену →	5H680170	BLOCK
5	305H675890 запросить цену →	5H675890	COVER
6	305H679350 запросить цену →	5H679350	SLOTTED SET SCREW
7	305H675920 запросить цену →	5H675920	PLATE ELECTRODE
8	305H678370 запросить цену →	5H678370	HEIGHT ADJUSTER
9	305H678380 запросить цену →	5H678380	HEIGHT ADJUSTER
10	305H685410 запросить цену →	5H685410	BIND.HEAD SCREW
11	305H685310 запросить цену →	5H685310	BIND.HEAD SCREW
12	305H680180 запросить цену →	5H680180	BLOCK

15. DEVELOPER MAIN ASSY 1-1 5JZ

№	Артикул	Альт. артикул	Описание
1	305JG70530 запросить цену →	5JG70530	SEAL L ASSY
2	305H675120 запросить цену →	5H675120	PIN
3	305H685870 запросить цену →	5H685870	WASHER
5	305H685100 запросить цену →	5H685100	RETAINING RING-E
6	305JG75250 запросить цену →	5JG75250	SEAL
7	305H679920 запросить цену →	5H679920	DEVELOPER HANDLE
8	305JG75270 запросить цену →	5JG75270	BRACKET 8 ASSY
9	305JG73600 запросить цену →	5JG73600	SEAL
10	305H675140 запросить цену →	5H675140	BRACKET
11	305JG80060 запросить цену →	5JG80060	RETAINING RING-C
12	305JG80320 запросить цену →	5JG80320	THRUST WASHER *1 *1
13	305JG75280 запросить цену →	5JG75280	SPRING LEAF
15	305JG73610 запросить цену →	5JG73610	SHEET
16	305JG74900 запросить цену →	5JG74900	SHEET
17	305H679440 запросить цену →	5H679440	BEARING (6901LLUNR/2A)
18	305H685140 запросить цену →	5H685140	RETAINING RING-E
19	305JG71190 запросить цену →	5JG71190	COUNTER ROLLER
20	305H685730 запросить цену →	5H685730	PARALLEL PIN
22	305H675190 запросить цену →	5H675190	COLLAR
23	305JG73590 запросить цену →	5JG73590	SEAL
25	305H679500 запросить цену →	5H679500	WASHER
26	305H675150 запросить цену →	5H675150	COVER
27	305JG80050 запросить цену →	5JG80050	RETAINING RING-E
28	305H679510 запросить цену →	5H679510	WASHER
29	305JG70540 запросить цену →	5JG70540	SEAL R ASSY
30	305JG70500 запросить цену →	5JG70500	BRACKET 7 ASSY
31	305JG80280 запросить цену →	5JG80280	WASHER
32	305H675340 запросить цену →	5H675340	SPRING
34	305JG70490 запросить цену →	5JG70490	BRACKET 6 ASSY
36	305H679370 запросить цену →	5H679370	PAN HEAD SCREW, W/SW FW *The quantity varies
37	305H685030 запросить цену →	5H685030	FLAT WASHER according to the actual
39	305H678170 запросить цену →	5H678170	WASHER on individual machines.
40	305H675330 запросить цену →	5H675330	COLLAR
48			Fig 43 / Ref 1,
47			42 Fig 43 / Ref 1,
46			Fig 43 / Ref 1,
51			Fig 43 / Ref 1,
50			Fig 43 / Ref 1, 5 Fig 43 / Ref 1,
44			Fig 43 / Ref 1, 5 Fig 43 / Ref 2 Fig 43 / Ref 1,
47			48 Fig 43 / Ref 1,
41	305H685181 запросить цену →	5H685181	PARALLEL PIN
43	305JG80260 запросить цену →	5JG80260	WASHER
44	305H685120 запросить цену →	5H685120	RETAINING RING-E
47	305H685340 запросить цену →	5H685340	BIND.HEAD SCREW
48	305H685350 запросить цену →	5H685350	BIND.HEAD SCREW
49	305JG75300 запросить цену →	5JG75300	SEAL 5 *1 *1
50	305H685220 запросить цену →	5H685220	PARALLEL PIN

16. DEVELOPER MAIN ASSY 2 5JZ

№	Артикул	Альт. артикул	Описание
1	305JG80100 запросить цену →	5JG80100	BIND.HEAD SCREW
2	305JG73690 запросить цену →	5JG73690	SEAL
3	305JG73570 запросить цену →	5JG73570	SCREW A
4	305H680740 запросить цену →	5H680740	SEAL
5	305JG73400 запросить цену →	5JG73400	SEPARATOR
6	305JG73440 запросить цену →	5JG73440	SEAL
7	305JG80350 запросить цену →	5JG80350	HEX.NUT
8	305H679500 запросить цену →	5H679500	WASHER
9	305H685120 запросить цену →	5H685120	RETAINING RING-E
10	305H685350 запросить цену →	5H685350	BIND.HEAD SCREW
11	305JG75310 запросить цену →	5JG75310	SEAL
12	305JG75320 запросить цену →	5JG75320	SEAL
13	305JG74890 запросить цену →	5JG74890	SCREW B
15	305H685190 запросить цену →	5H685190	PARALLEL PIN
16	305H679100 запросить цену →	5H679100	CLAMP
17	305H678740 запросить цену →	5H678740	BUSH F8_16_5
18	305JG73450 запросить цену →	5JG73450	SPRING LEAF
19	305JG73460 запросить цену →	5JG73460	SPRING LEAF
20	305H675210 запросить цену →	5H675210	SPRING LEAF
21	305H685050 запросить цену →	5H685050	FLAT WASHER
22	305H685720 запросить цену →	5H685720	HEX.NUT
23	305H685100 запросить цену →	5H685100	RETAINING RING-E
24	305H675360 запросить цену →	5H675360	SPRING
25	305JG80070 запросить цену →	5JG80070	FLUSH HEAD SCREW
26	305H675220 запросить цену →	5H675220	HOLDER
27	305H678630 запросить цену →	5H678630	NUT
28	305H675370 запросить цену →	5H675370	SPRING
29	305JG73470 запросить цену →	5JG73470	SPRING LEAF
30	305H676190 запросить цену →	5H676190	DEVELOPER HARNESS
31	305H675130 запросить цену →	5H675130	HOLDER
33	305H679090 запросить цену →	5H679090	CLAMP
34	305H685340 запросить цену →	5H685340	BIND.HEAD SCREW
35	305H685310 запросить цену →	5H685310	BIND.HEAD SCREW
36	305H685360 запросить цену →	5H685360	BIND.HEAD SCREW
37	305H685440 запросить цену →	5H685440	PAN HEAD SCREW,W/SW
38	305H685370 запросить цену →	5H685370	BIND.HEAD SCREW
39	305JG71260 запросить цену →	5JG71260	SPRING LEAF

17. HOPPER ASSY 5JZ

№	Артикул	Альт. артикул	Описание
1	305H679590 запросить цену →	5H679590	LEVER B
2	305H685310 запросить цену →	5H685310	BIND.HEAD SCREW
3	305H679580 запросить цену →	5H679580	HOOK
4	305H675380 запросить цену →	5H675380	SEAL
5	305H685360 запросить цену →	5H685360	BIND.HEAD SCREW
6	305JZ70250 запросить цену →	5JZ70250	FILTER
8	305H685490 запросить цену →	5H685490	PAN HEAD SCREW,W/SW FW
10	305H679140 запросить цену →	5H679140	EDGE SADDLE
11	305H678010 запросить цену →	5H678010	TONER MOTOR LEAD
12	305H679180 запросить цену →	5H679180	SNAP BAND
13	305H685340 запросить цену →	5H685340	BIND.HEAD SCREW
14	305H685100 запросить цену →	5H685100	RETAINING RING-E
15	305H685350 запросить цену →	5H685350	BIND.HEAD SCREW
16	305H675320 запросить цену →	5H675320	SEAL
17	305H679600 запросить цену →	5H679600	HOOK

18. FEEDER ASSY 5JZ

№	Артикул	Альт. артикул	Описание
1	305H685340 запросить цену →	5H685340	BIND.HEAD SCREW
3	305H685160 запросить цену →	5H685160	PARALLEL PIN
4	305H679180 запросить цену →	5H679180	SNAP BAND
6	305H685100 запросить цену →	5H685100	RETAINING RING-E
7	305H679080 запросить цену →	5H679080	BUSHING
10	305JG70710 запросить цену →	5JG70710	SIDE FRAME ASSY
12	305JZ70260 запросить цену →	5JZ70260	CAP

19. UPPER FUSER ASSY 5JZ

№	Артикул	Альт. артикул	Описание
3	305JG73200 запросить цену →	5JG73200	STOPPER
5	305JG73290 запросить цену →	5JG73290	COVER
6	305H679780 запросить цену →	5H679780	HEATER LAMP HOLDER
7	305JZ70270 запросить цену →	5JZ70270	SPRING
8	305JG73150 запросить цену →	5JG73150	COLLAR
9	305H685310 запросить цену →	5H685310	BIND.HEAD SCREW
10	305H685120 запросить цену →	5H685120	RETAINING RING-E
11	305JG80200 запросить цену →	5JG80200	WIRE SADDLE
14	305JG73060 запросить цену →	5JG73060	BEARING HOLDER
15	305JG73820 запросить цену →	5JG73820	HEATER HARNESS
16	305H685340 запросить цену →	5H685340	BIND.HEAD SCREW
17	305H679240 запросить цену →	5H679240	EDGE SADDLE
18	305H685100 запросить цену →	5H685100	RETAINING RING-E
19	305H679210 запросить цену →	5H679210	WIRE SADDLE
20	305JG73360 запросить цену →	5JG73360	BRACKET
21	305H685310 запросить цену →	5H685310	BIND.HEAD SCREW
23	305H685320 запросить цену →	5H685320	BIND.HEAD SCREW
26	305JG73050 запросить цену →	5JG73050	HOLDER
27	305JG73830 запросить цену →	5JG73830	EXIT SENSOR HARNESS
28	305H679140 запросить цену →	5H679140	EDGE SADDLE

20. LOWER FUSER ASSY 5JZ

№	Артикул	Альт. артикул	Описание
1	305JG73240 запросить цену →	5JG73240	GUIDE PLATE
2	305H678150 запросить цену →	5H678150	WASHER SPECIAL
3	305JG71500 запросить цену →	5JG71500	SPACER *1 *1
4	305JG80330 запросить цену →	5JG80330	FLAT WASHER
5	305H685450 запросить цену →	5H685450	BIND.HEAD SCREW,W/OTW
6	305JG71170 запросить цену →	5JG71170	COLLAR
8	305JG71180 запросить цену →	5JG71180	GUIDE FUSER S
9	305JG73320 запросить цену →	5JG73320	GUIDE FUSER C
10	305H685310 запросить цену →	5H685310	BIND.HEAD SCREW
11	305H685340 запросить цену →	5H685340	BIND.HEAD SCREW
12	305JG73260 запросить цену →	5JG73260	COLLER
13	305JG71130 запросить цену →	5JG71130	RETAINING RING-C
14	305JG80240 запросить цену →	5JG80240	KL CLIP
15	305JG70460 запросить цену →	5JG70460	ARM 3 ASSY
16	305JG70470 запросить цену →	5JG70470	ARM 4 ASSY
19	305H685640 запросить цену →	5H685640	CRS.HEX.HEAD BOLT
20	305H678330 запросить цену →	5H678330	BUSH
21	305H685120 запросить цену →	5H685120	RETAINING RING-E
22	305H685170 запросить цену →	5H685170	PARALLEL PIN
24	305JG80270 запросить цену →	5JG80270	WASHER *1 *1
24	305H679500 запросить цену →	5H679500	WASHER *1 *1
27	305H685150 запросить цену →	5H685150	RETAINING RING-C,S
29	305H672870 запросить цену →	5H672870	HOLDER SHAFT
30	305H675080 запросить цену →	5H675080	BRACKET
32	305JG73910 запросить цену →	5JG73910	EXIT SENSOR TRANSIT LEAD
33	305JG73360 запросить цену →	5JG73360	BRACKET
34	305H679240 запросить цену →	5H679240	EDGE SADDLE

21. PAPER EXIT ASSY 1 (Inside) 5JZ

№	Артикул	Альт. артикул	Описание
1	305JZ70280 запросить цену →	5JZ70280	CUSHION
2	305H685340 запросить цену →	5H685340	BIND.HEAD SCREW
3	305JG80240 запросить цену →	5JG80240	KL CLIP
4	305H678330 запросить цену →	5H678330	BUSH
5	305JG71270 запросить цену →	5JG71270	SPRING
6	305JG73770 запросить цену →	5JG73770	GUIDE
7	305JG73760 запросить цену →	5JG73760	GUIDE
8	305JZ70290 запросить цену →	5JZ70290	WASHER SPECIAL
9	305JG71060 запросить цену →	5JG71060	SPACER
10	305H685310 запросить цену →	5H685310	BIND.HEAD SCREW
11	305H675730 запросить цену →	5H675730	PIN
12	305H680250 запросить цену →	5H680250	ROLLER
13	305H680270 запросить цену →	5H680270	GRIP RING
16	305H685120 запросить цену →	5H685120	RETAINING RING-E
17	305JZ70300 запросить цену →	5JZ70300	BUSH
18	305H685170 запросить цену →	5H685170	PARALLEL PIN
19	305JZ70310 запросить цену →	5JZ70310	COLLAR
20	305JZ70320 запросить цену →	5JZ70320	BRACKET 2 ASSY
21	305JZ70330 запросить цену →	5JZ70330	BUSH
22	305JZ70340 запросить цену →	5JZ70340	COLLAR

22. PAPER EXIT ASSY 2 (Outside) 5JZ

№	Артикул	Альт. артикул	Описание
3			•305JZ70360 5JZ70360 SHEET
4	305JZ70380 запросить цену →	5JZ70380	COVER
5	305H685100 запросить цену →	5H685100	RETAINING RING-E
6	305JZ70390 запросить цену →	5JZ70390	SPRING PIN
8	305JZ70410 запросить цену →	5JZ70410	BUSH
9	305H685050 запросить цену →	5H685050	FLAT WASHER
12	305JZ70440 запросить цену →	5JZ70440	LEVER
13	305H678150 запросить цену →	5H678150	WASHER SPECIAL
14	305H685340 запросить цену →	5H685340	BIND.HEAD SCREW
15	305H685310 запросить цену →	5H685310	BIND.HEAD SCREW

23. ROLL PAPER DECK ASSY (1) 1 5JZ

№	Артикул	Альт. артикул	Описание
1	305H685340 запросить цену →	5H685340	BIND.HEAD SCREW
4	305H679080 запросить цену →	5H679080	BUSHING
5	305H685330 запросить цену →	5H685330	BIND.HEAD SCREW
6	305H685740 запросить цену →	5H685740	BIND.HEAD SCREW
7	305H672870 запросить цену →	5H672870	HOLDER SHAFT
8	305JG73870 запросить цену →	5JG73870	PAPER SENSOR LEAD
9	305H679180 запросить цену →	5H679180	SNAP BAND
11	305JG77300 запросить цену →	5JG77300	SEAL
12	305JG80180 запросить цену →	5JG80180	BAND
13	305H679140 запросить цену →	5H679140	EDGE SADDLE
14	305H678330 запросить цену →	5H678330	BUSH
19	305JG73860 запросить цену →	5JG73860	PAPER SENSOR LEAD
20	305H672610 запросить цену →	5H672610	COLLAR
21	305H685170 запросить цену →	5H685170	PARALLEL PIN
22	305H679410 запросить цену →	5H679410	GRIP RING
23	305H685120 запросить цену →	5H685120	RETAINING RING-E

24. ROLL PAPER DECK ASSY (1) 2 5JZ

№	Артикул	Альт. артикул	Описание
1	305JG71950 запросить цену →	5JG71950	SPRING LEAF
2	305H679060 запросить цену →	5H679060	EMI CORE
3	305H679340 запросить цену →	5H679340	BIND.HEAD SCREW
4	305H685310 запросить цену →	5H685310	BIND.HEAD SCREW
6	305H678330 запросить цену →	5H678330	BUSH
7	305H672820 запросить цену →	5H672820	LEVER
8	305H685090 запросить цену →	5H685090	RETAINING RING-E
10	305JG80240 запросить цену →	5JG80240	KL CLIP
11	305H685340 запросить цену →	5H685340	BIND.HEAD SCREW
12	305H685540 запросить цену →	5H685540	BIND.HEAD TAPPING SCREW
13	305H685120 запросить цену →	5H685120	RETAINING RING-E
14	305H679140 запросить цену →	5H679140	EDGE SADDLE

25. ROLL PAPER DECK ASSY (1) 3 5JZ

№	Артикул	Альт. артикул	Описание
2	305H679210 запросить цену →	5H679210	WIRE SADDLE
3	305H685690 запросить цену →	5H685690	SET SCREW,W.POINT
4	305H685120 запросить цену →	5H685120	RETAINING RING-E
8	305H685340 запросить цену →	5H685340	BIND.HEAD SCREW
9	305H679430 запросить цену →	5H679430	BEARING (L-1680HHR)
10	305H679140 запросить цену →	5H679140	EDGE SADDLE
11	305H678330 запросить цену →	5H678330	BUSH
12	305H685170 запросить цену →	5H685170	PARALLEL PIN

26. ROLL PAPER DECK ASSY (1) 4 5JZ

№	Артикул	Альт. артикул	Описание
1	305H685350 запросить цену →	5H685350	BIND.HEAD SCREW
2	305H685120 запросить цену →	5H685120	RETAINING RING-E
3	305H679460 запросить цену →	5H679460	BEARING (L-1680HHR)
4	305JG80340 запросить цену →	5JG80340	BIND.HEAD TAPPING SCREW
5	305H685340 запросить цену →	5H685340	BIND.HEAD SCREW
6	305H685330 запросить цену →	5H685330	BIND.HEAD SCREW
8	305JG71150 запросить цену →	5JG71150	BEARING

27. ROLL PAPER DECK ASSY (2) 1 5JZ

№	Артикул	Альт. артикул	Описание
1	305JZ70450 запросить цену →	5JZ70450	ROLL DECK 2 ASSY
2	305JZ70460 запросить цену →	5JZ70460	ROLL DECK 2 DRIVE ASSY
3	305H685740 запросить цену →	5H685740	BIND.HEAD SCREW

28. ROLL PAPER DECK ASSY (2) 2 5JZ

№	Артикул	Альт. артикул	Описание
3	305H685690 запросить цену →	5H685690	SET SCREW,W.POINT
4	305H685120 запросить цену →	5H685120	RETAINING RING-E
7	305H678330 запросить цену →	5H678330	BUSH
8	305H685340 запросить цену →	5H685340	BIND.HEAD SCREW
9	305H685170 запросить цену →	5H685170	PARALLEL PIN
12	305H679410 запросить цену →	5H679410	GRIP RING
14	305H679140 запросить цену →	5H679140	EDGE SADDLE
17	305H679180 запросить цену →	5H679180	SNAP BAND

29. ROLL PAPER DECK ASSY (2) 3 5JZ

№	Артикул	Альт. артикул	Описание
1	305H685340 запросить цену →	5H685340	BIND.HEAD SCREW
2	305H685310 запросить цену →	5H685310	BIND.HEAD SCREW
3	305H679460 запросить цену →	5H679460	BEARING (L-1680HHR)
5	305H672870 запросить цену →	5H672870	HOLDER SHAFT
6	305H685170 запросить цену →	5H685170	PARALLEL PIN
9			•305H685120 5H685120 RETAINING RING-E
10			•305H685740 5H685740 BIND.HEAD SCREW
12			•305H679430 5H679430 BEARING (L-1680HHR)
9	305H685120 запросить цену →	5H685120	RETAINING RING-E
10	305H685740 запросить цену →	5H685740	BIND.HEAD SCREW
12	305H679430 запросить цену →	5H679430	BEARING (L-1680HHR)
9			•305H685120 5H685120 RETAINING RING-E
15	305H679500 запросить цену →	5H679500	WASHER *1 *1
15	305JG80270 запросить цену →	5JG80270	WASHER *1 *1
16	305JG77320 запросить цену →	5JG77320	PAN HEAD SCREW,W/SW FW
17	305H678330 запросить цену →	5H678330	BUSH

30. ROLL PAPER DECK ASSY (2) 4 5JZ

№	Артикул	Альт. артикул	Описание
1	305H685340 запросить цену →	5H685340	BIND.HEAD SCREW
2	305H685350 запросить цену →	5H685350	BIND.HEAD SCREW
3	305H679460 запросить цену →	5H679460	BEARING (L-1680HHR)
4	305JG71150 запросить цену →	5JG71150	BEARING
5	305JG80340 запросить цену →	5JG80340	BIND.HEAD TAPPING SCREW
6	305H685120 запросить цену →	5H685120	RETAINING RING-E

31. UI ASSY 5JZ

№	Артикул	Альт. артикул	Описание
1	305H685360 запросить цену →	5H685360	BIND.HEAD SCREW
3	305JZ70490 запросить цену →	5JZ70490	PANEL
4	305JZ70500 запросить цену →	5JZ70500	PANEL
5	305JZ70510 запросить цену →	5JZ70510	COVER
6	305JZ70520 запросить цену →	5JZ70520	SEAL
7	305JZ70530 запросить цену →	5JZ70530	SEAL
8	305H685310 запросить цену →	5H685310	BIND.HEAD SCREW
9	305H685580 запросить цену →	5H685580	BIND.HEAD TAPPING SCREW
10	305JZ70540 запросить цену →	5JZ70540	PEN:TOUCH PANEL
11			•305JZ70560 5JZ70560 HOLDER
12			•305JZ70570 5JZ70570 HOLDER
13			•305H685610 5H685610 BIND.HEAD TAPPING SCREW
13	305H685610 запросить цену →	5H685610	BIND.HEAD TAPPING SCREW
14	305H685340 запросить цену →	5H685340	BIND.HEAD SCREW
15	305JG80110 запросить цену →	5JG80110	BIND.HEAD SCREW
16	305JZ70580 запросить цену →	5JZ70580	COVER:UI ARM COVER
17	305JZ70590 запросить цену →	5JZ70590	COVER:UI ARM COVER
18	305JZ70600 запросить цену →	5JZ70600	COVER:UI MONITOR COVER
19	305JZ70610 запросить цену →	5JZ70610	COVER:UI MONITOR COVER
20	305JZ70620 запросить цену →	5JZ70620	COVER:UI COVER
21	305JZ70630 запросить цену →	5JZ70630	COVER:UI COVER

Каталог очень большой (617 позиций). Показаны первые 31 узлов со схемами; полный список доступен по запросу.
