Kyocera TASKalfa-420i 520i — каталог запчастей со схемами

Содержание

• 1. Covers
• 2. Frames
• 3. Paper Cassettes
• 4. Paper Feed Section 1
• 5. Paper Feed Section 2
• 6. Paper Feed Section 3

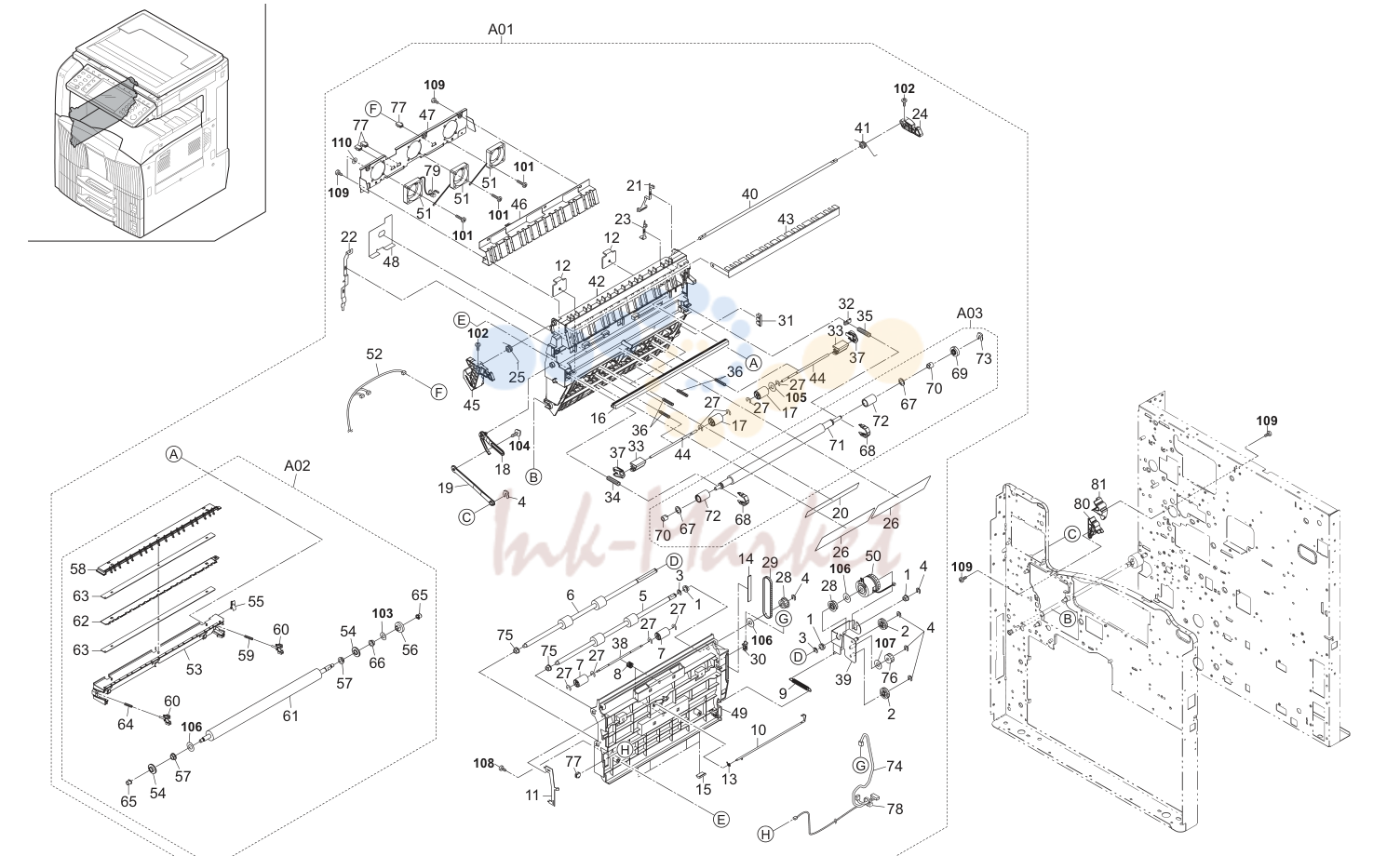

• 7. Paper Conveying Section

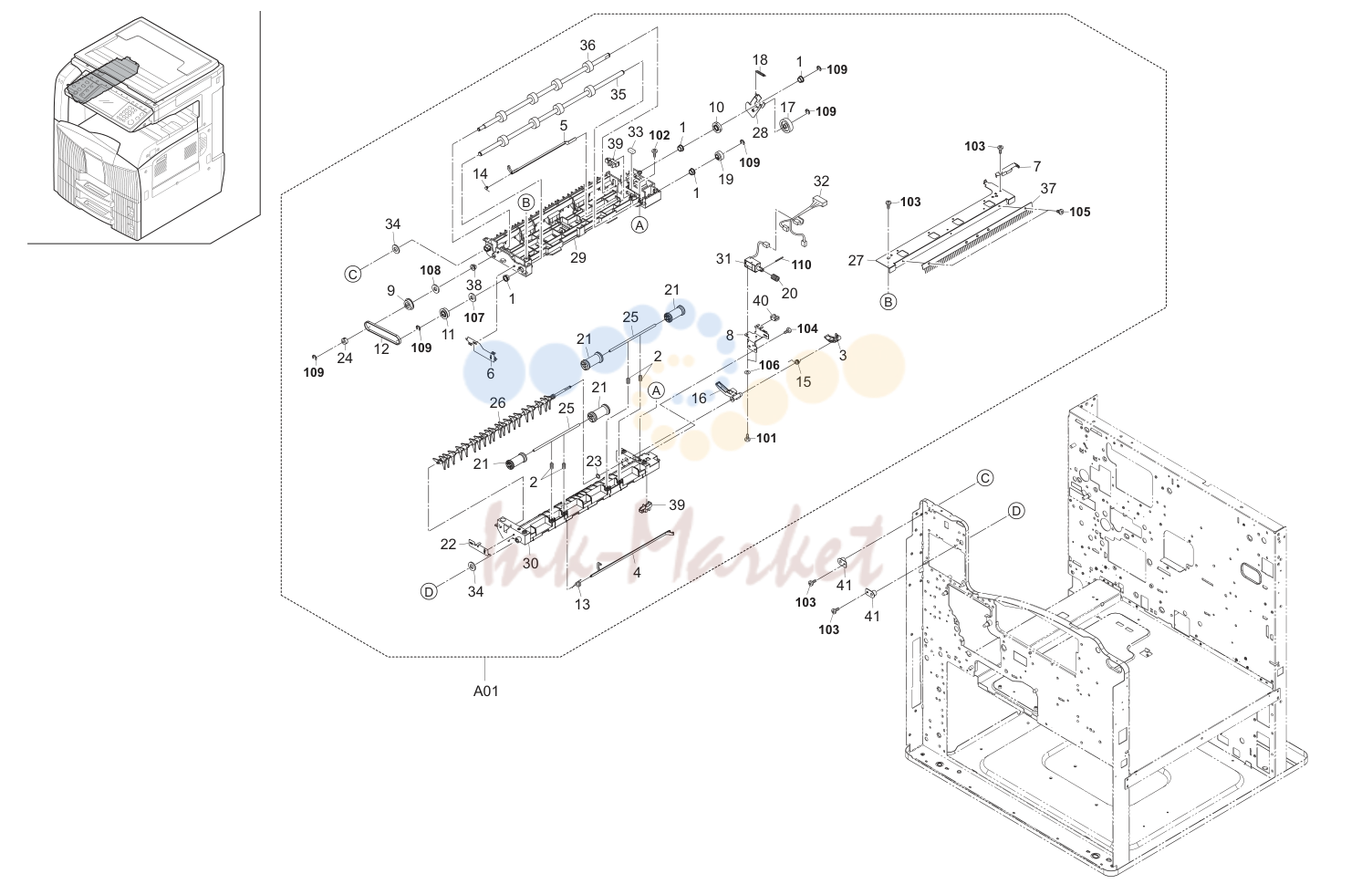

• 8. Paper Exit Section (110V)
• 9. Paper Exit Section (120/230/240V)

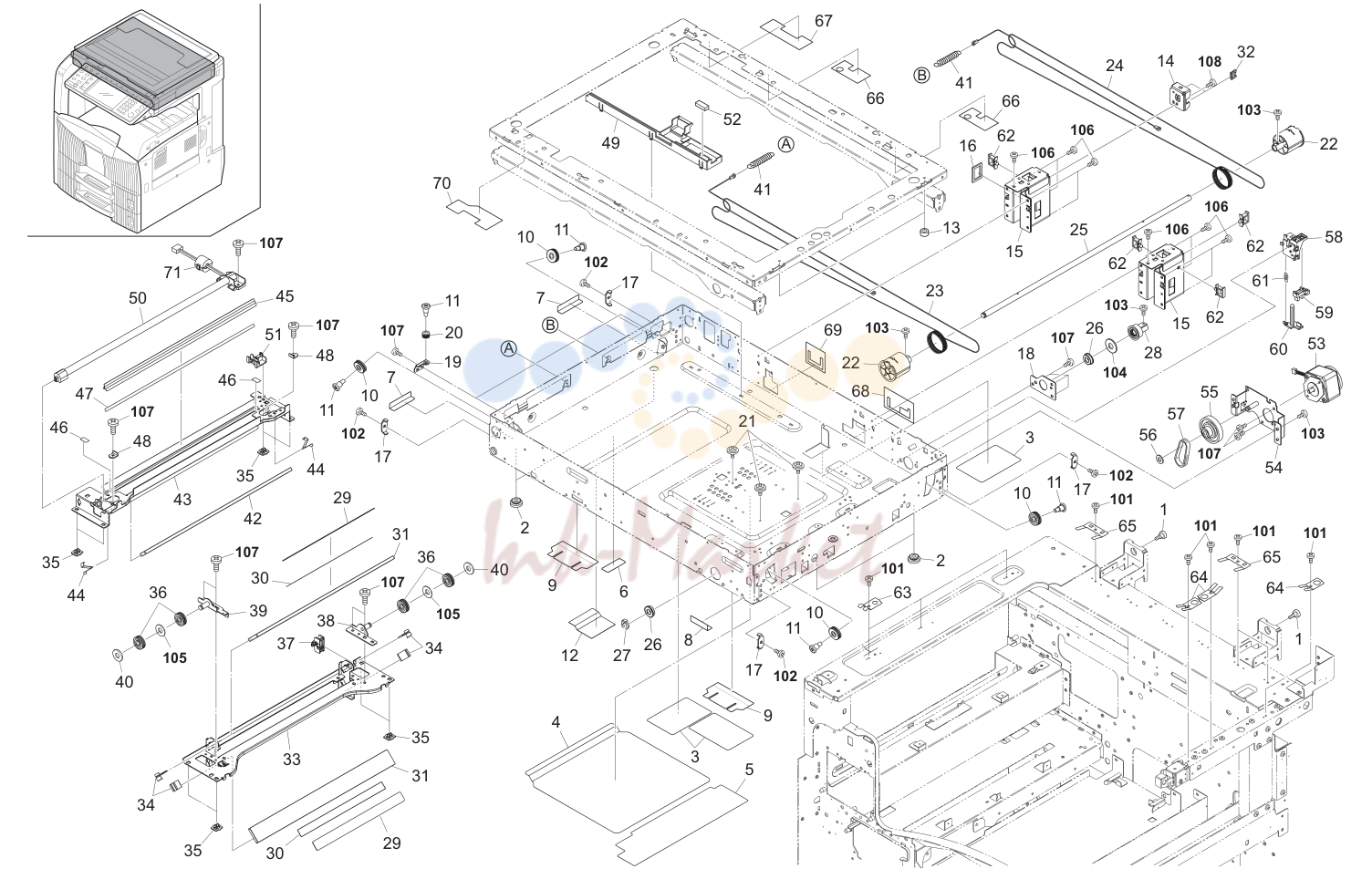

• 10. Scanner Section 1

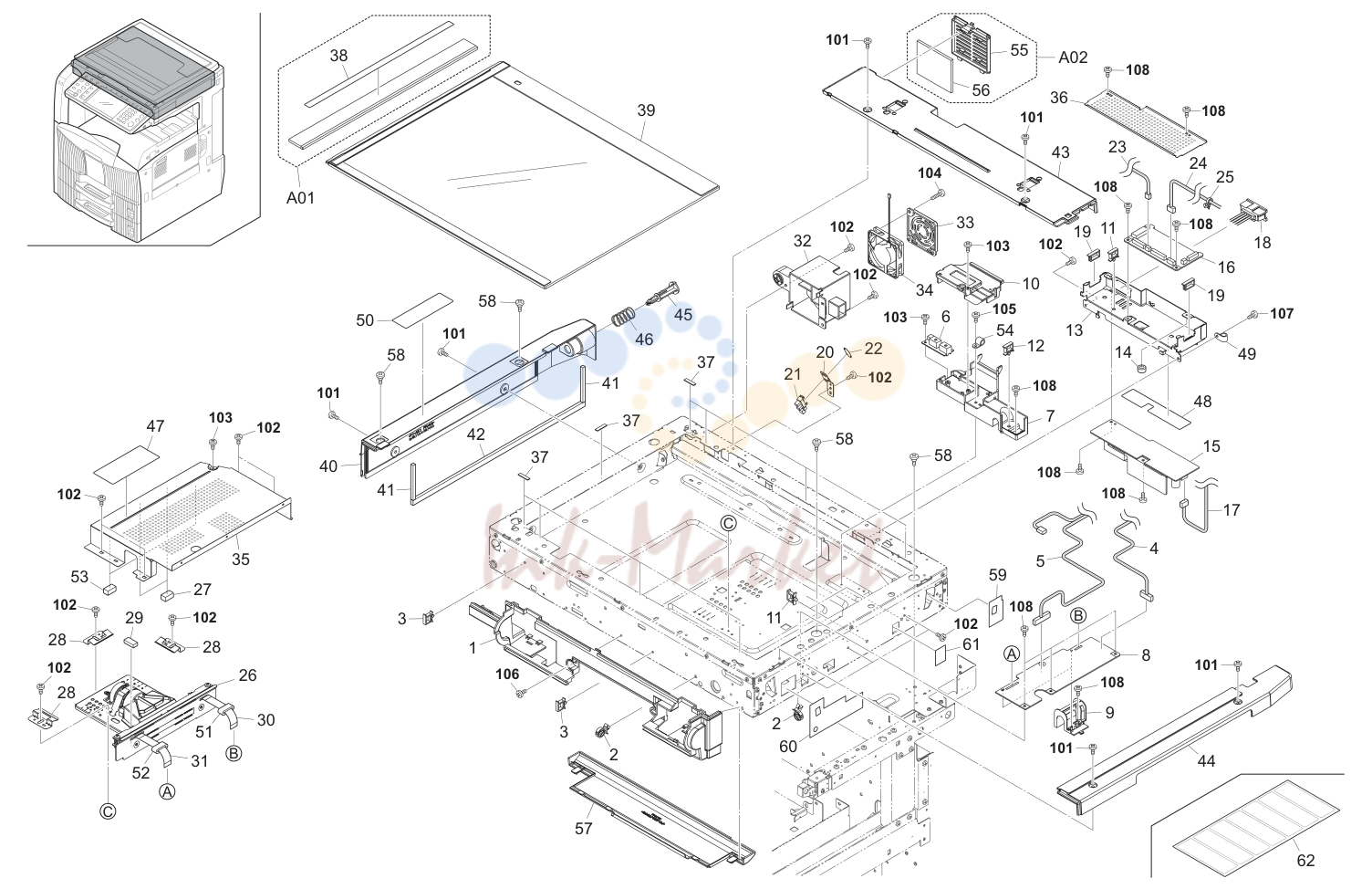

• 11. Scanner Section 2

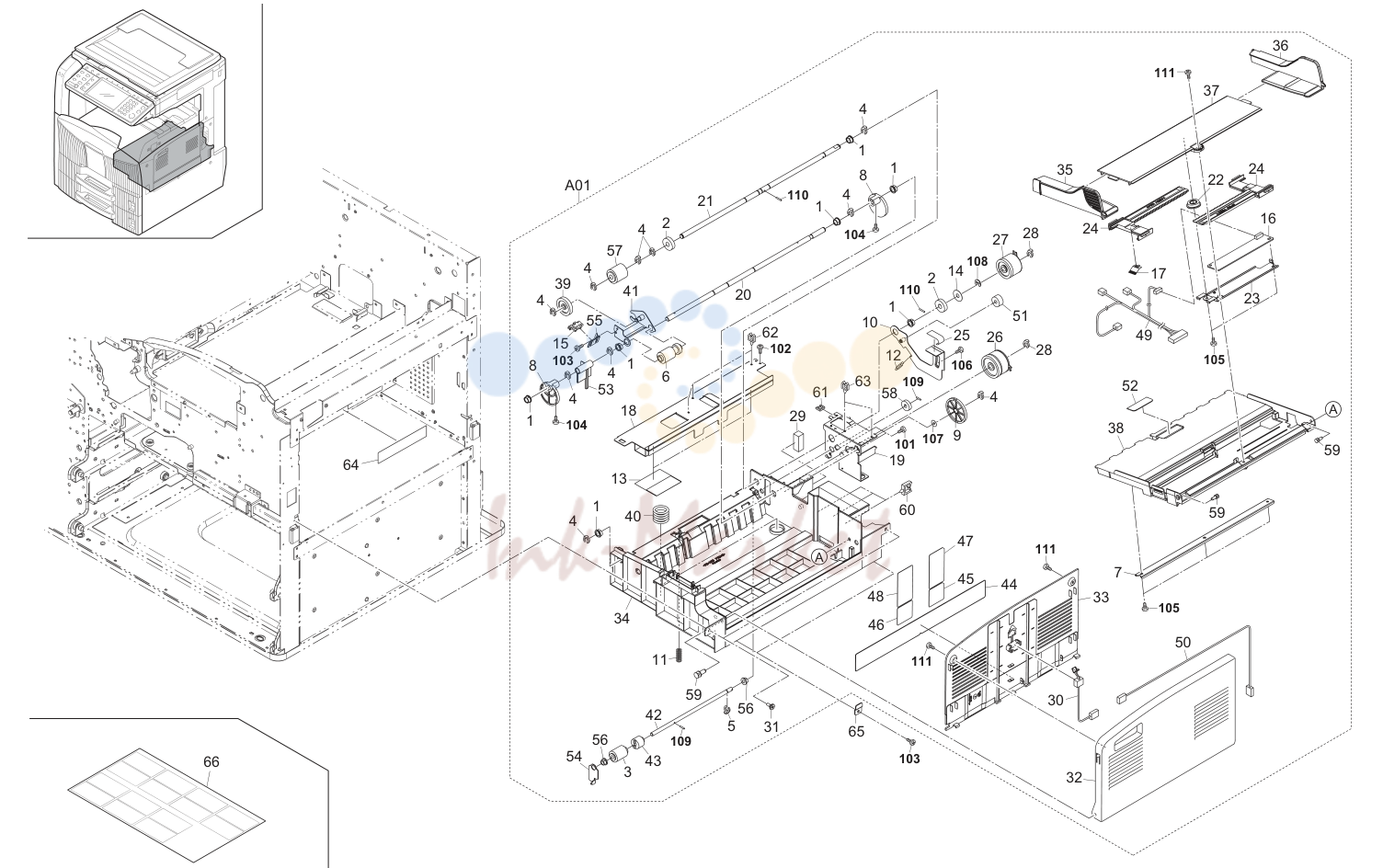

• 12. Bypass Unit

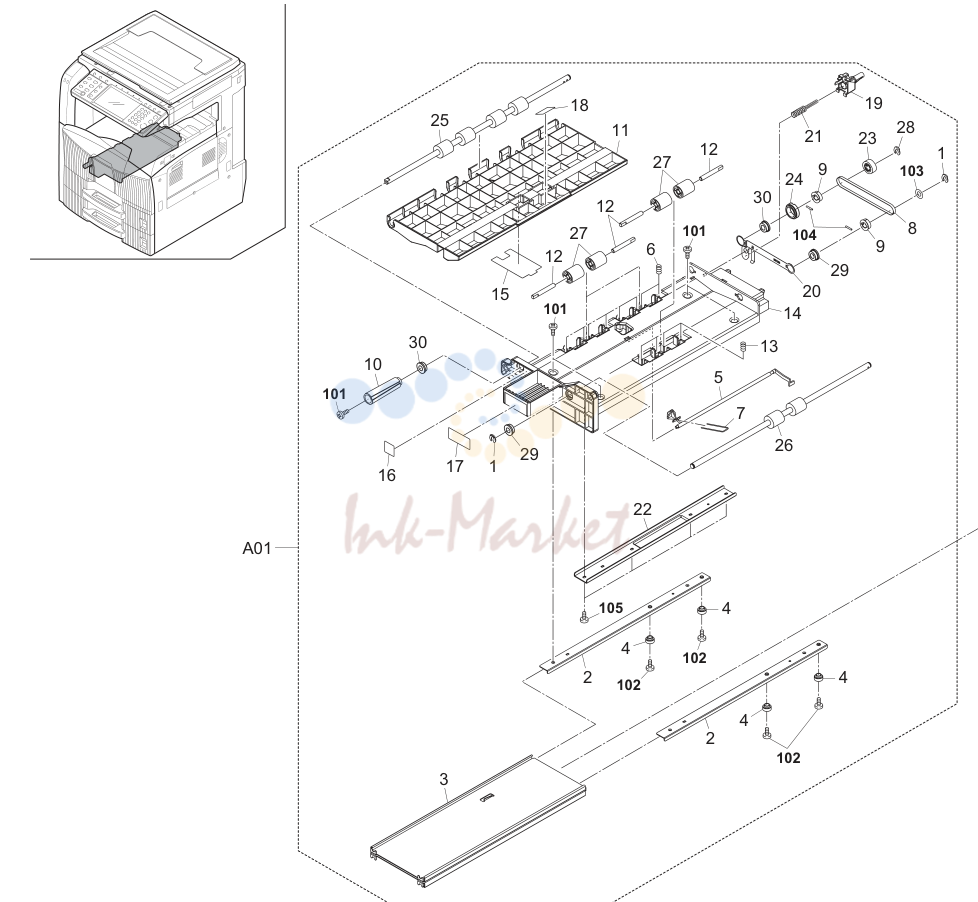

• 13. Bypass Feed Unit

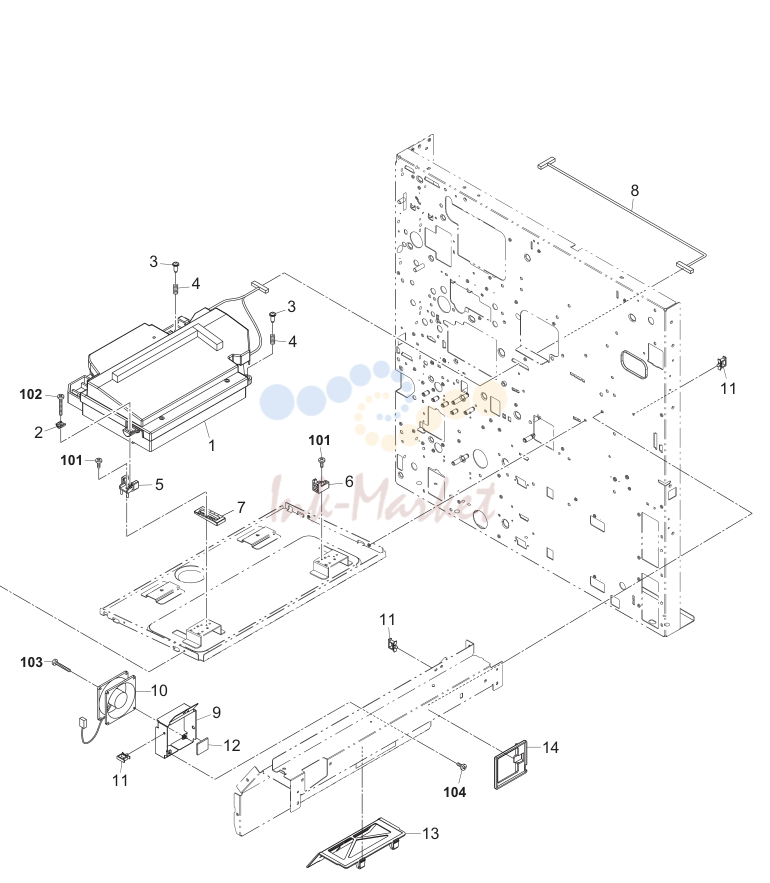

• 14. Laser Scanner Section

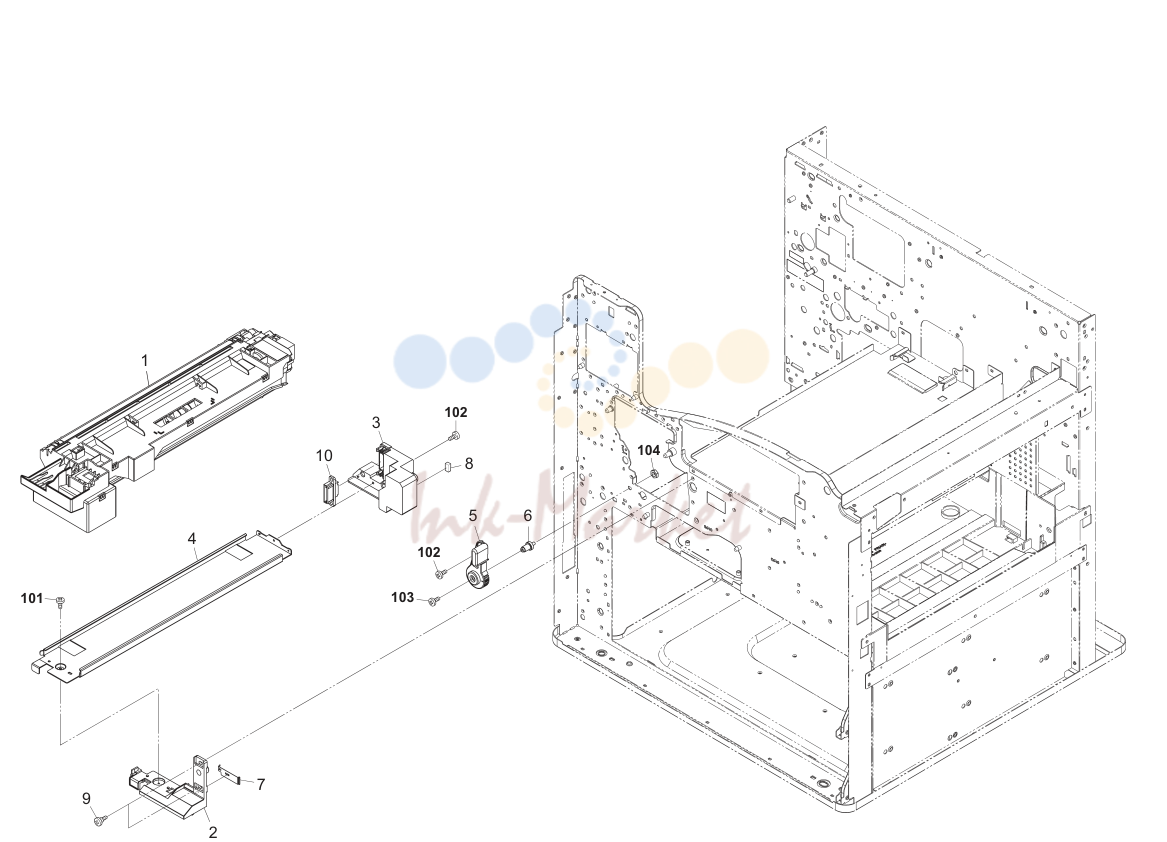

• 15. Developing Section

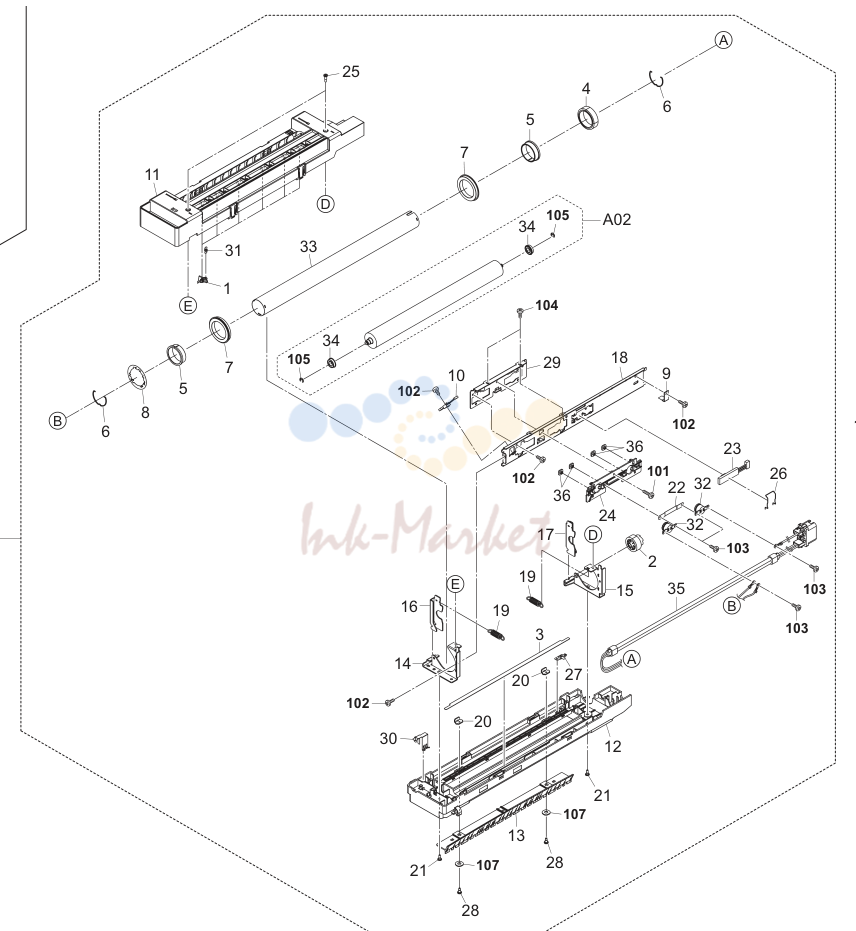

• 16. Fuser Section

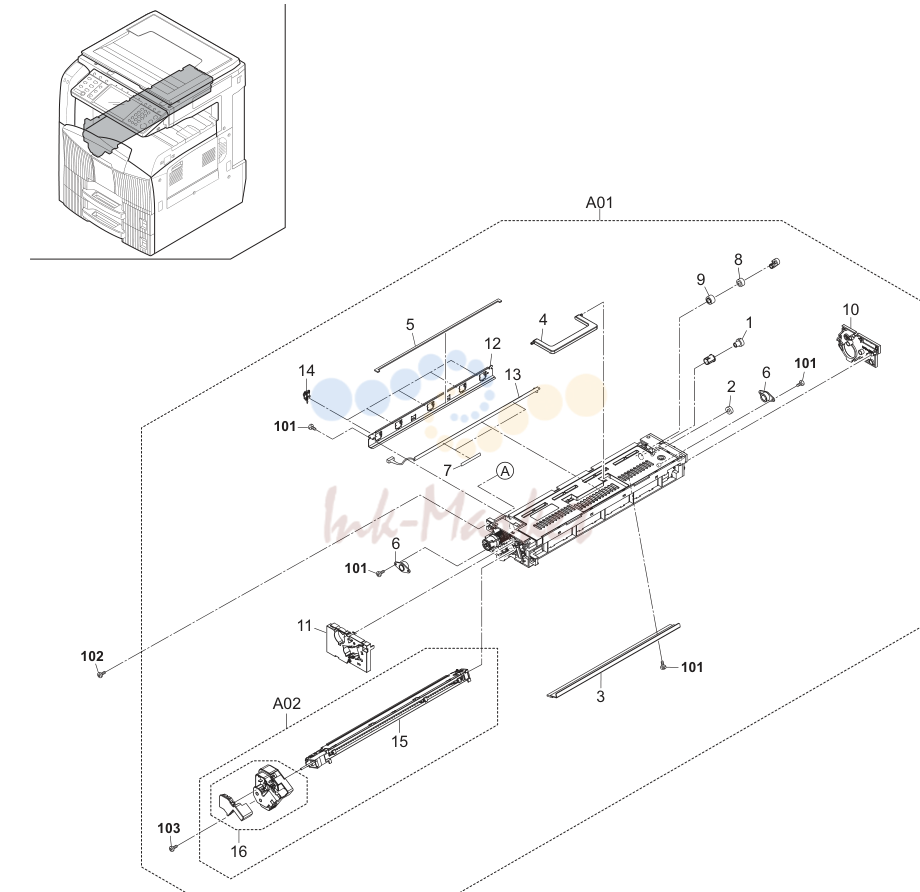

• 17. Image Formation Section

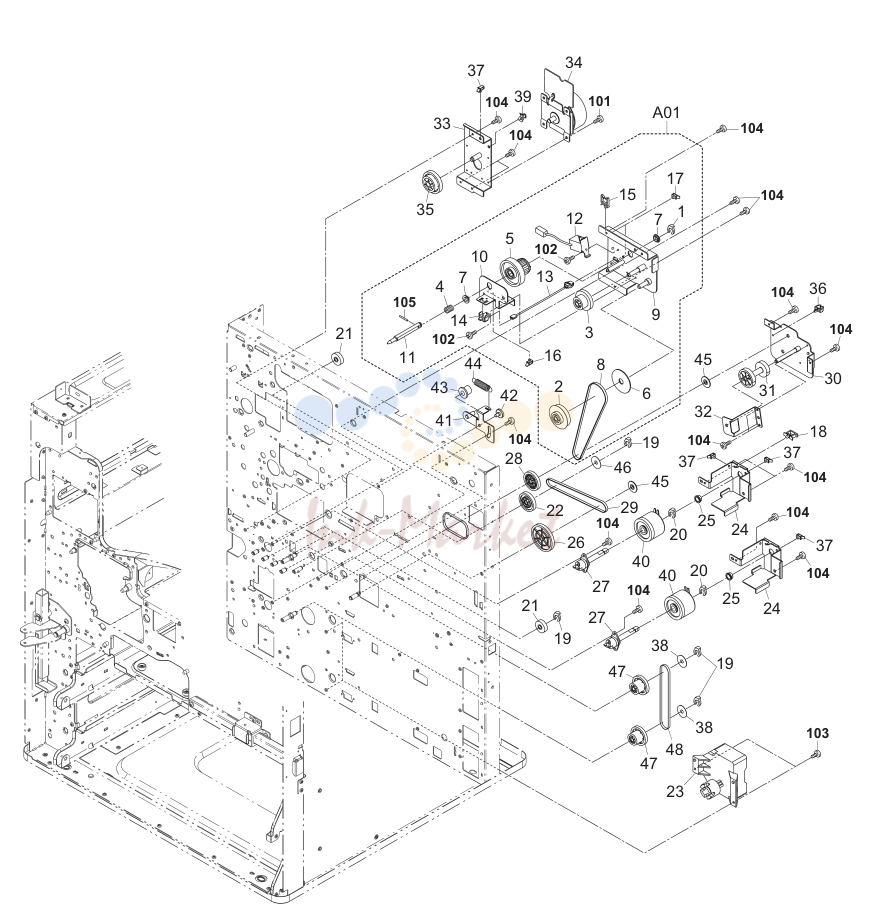

• 18. Drive Section 1

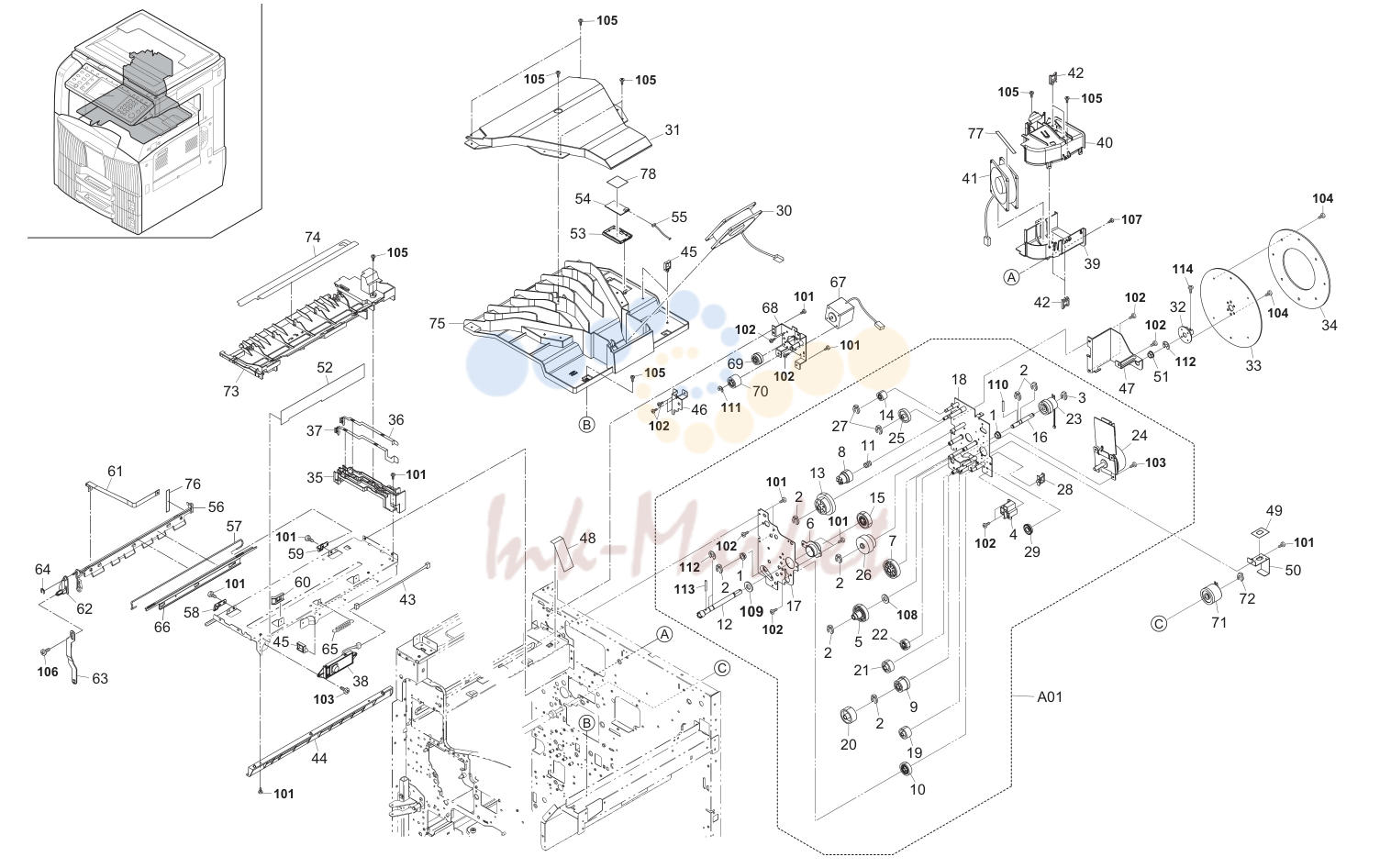

• 19. Drive Section 2

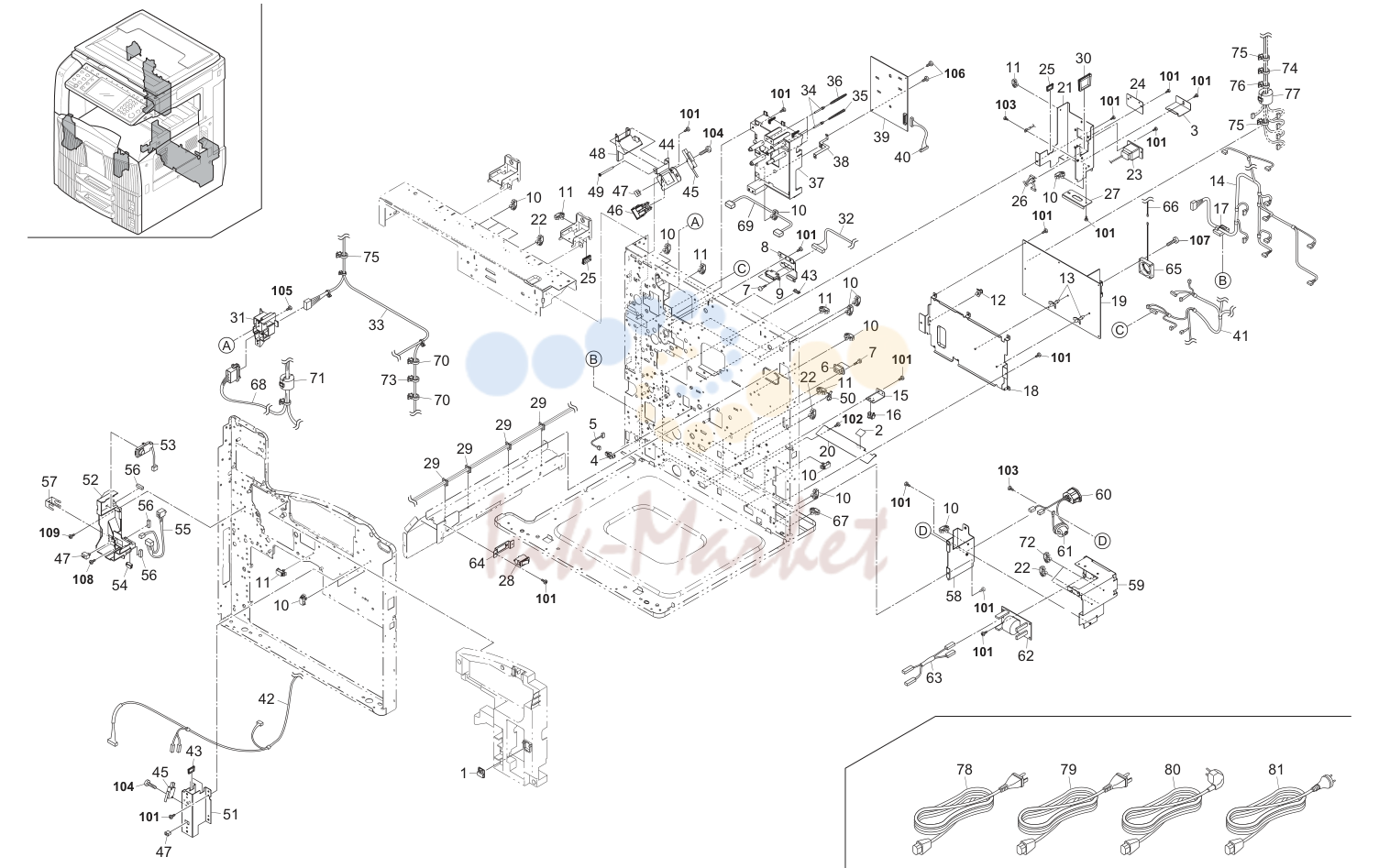

• 20. Electrical Components 1

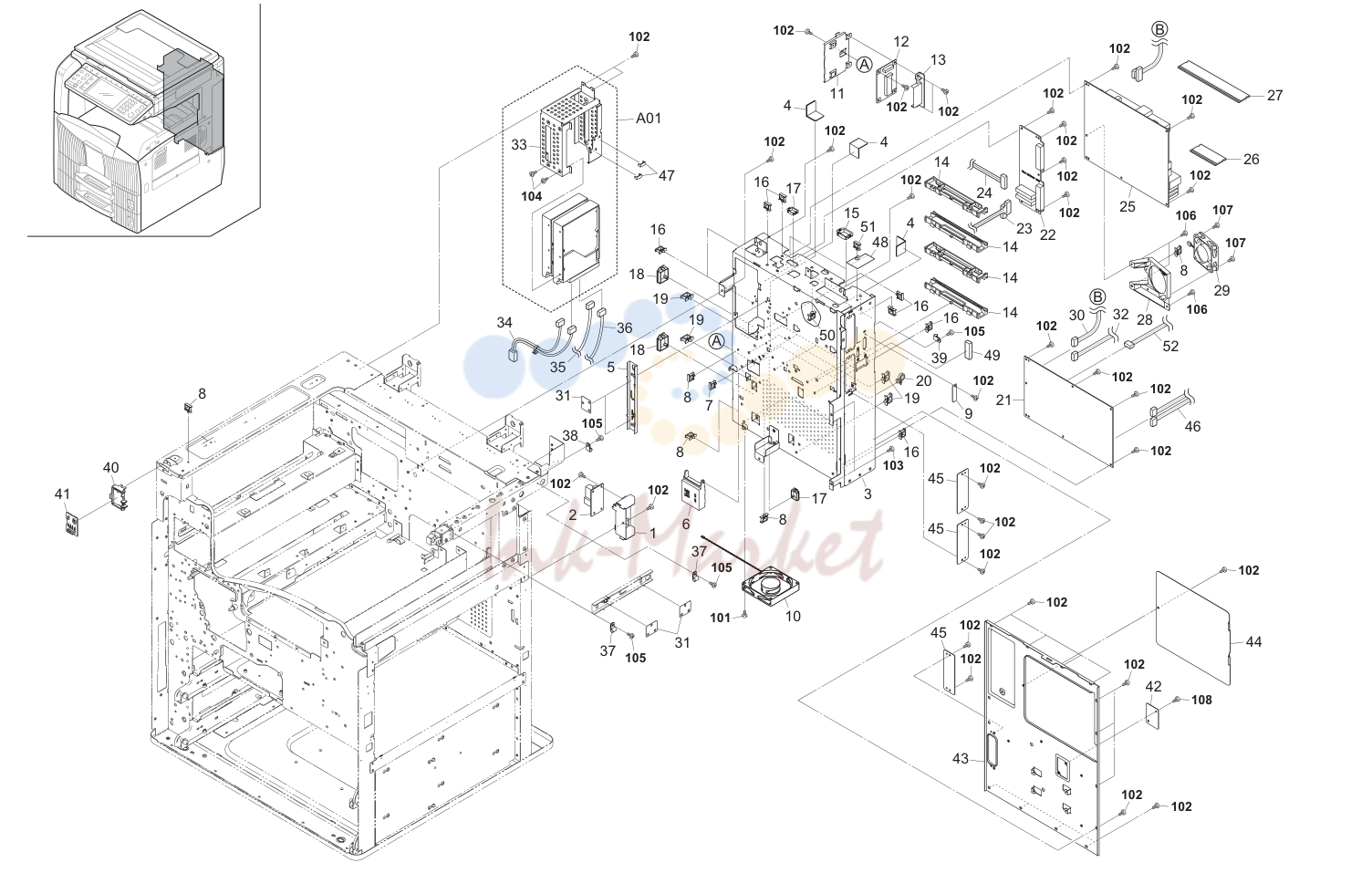

• 21. Electrical Components 2

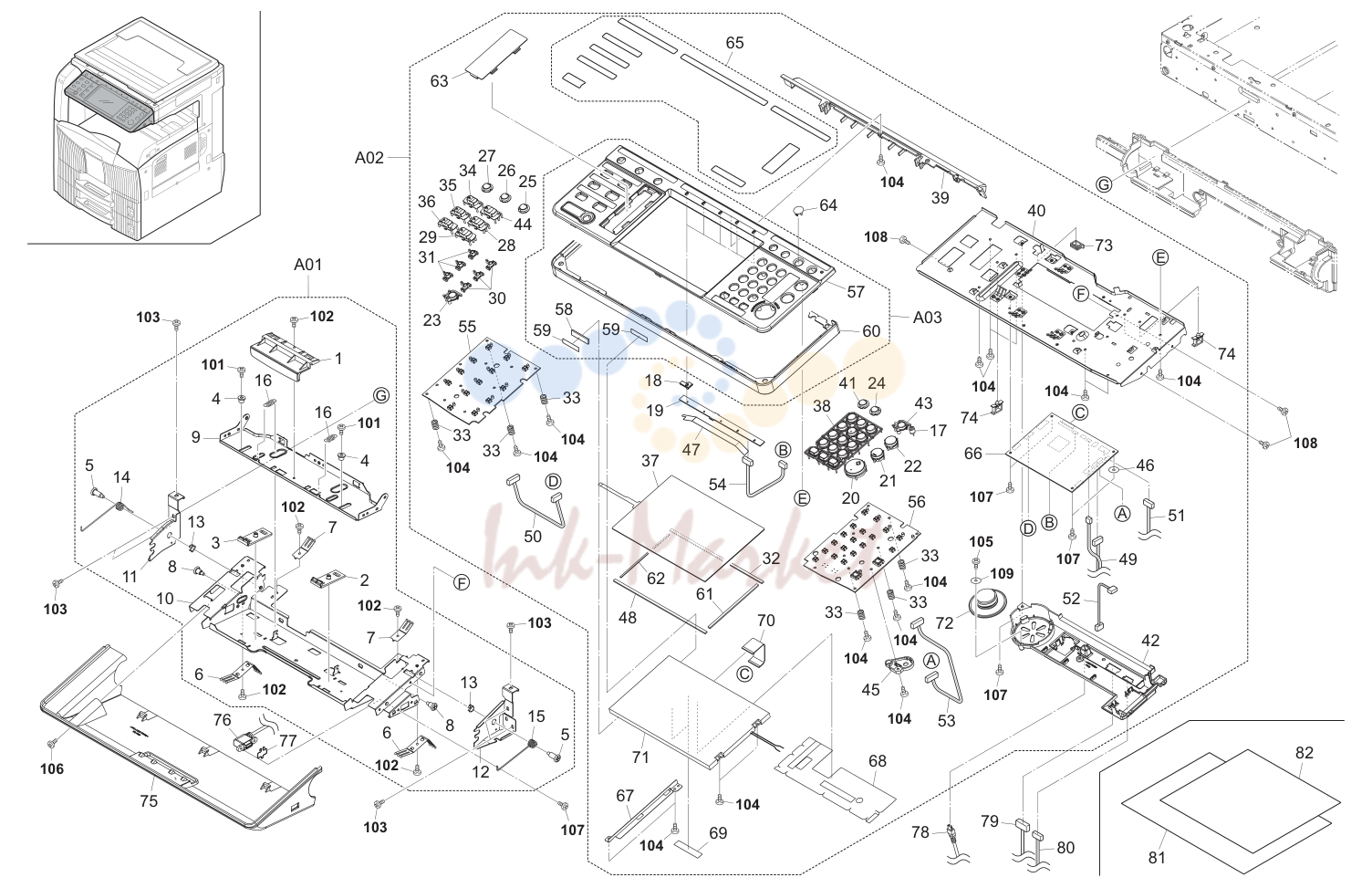

• 22. Operation Section

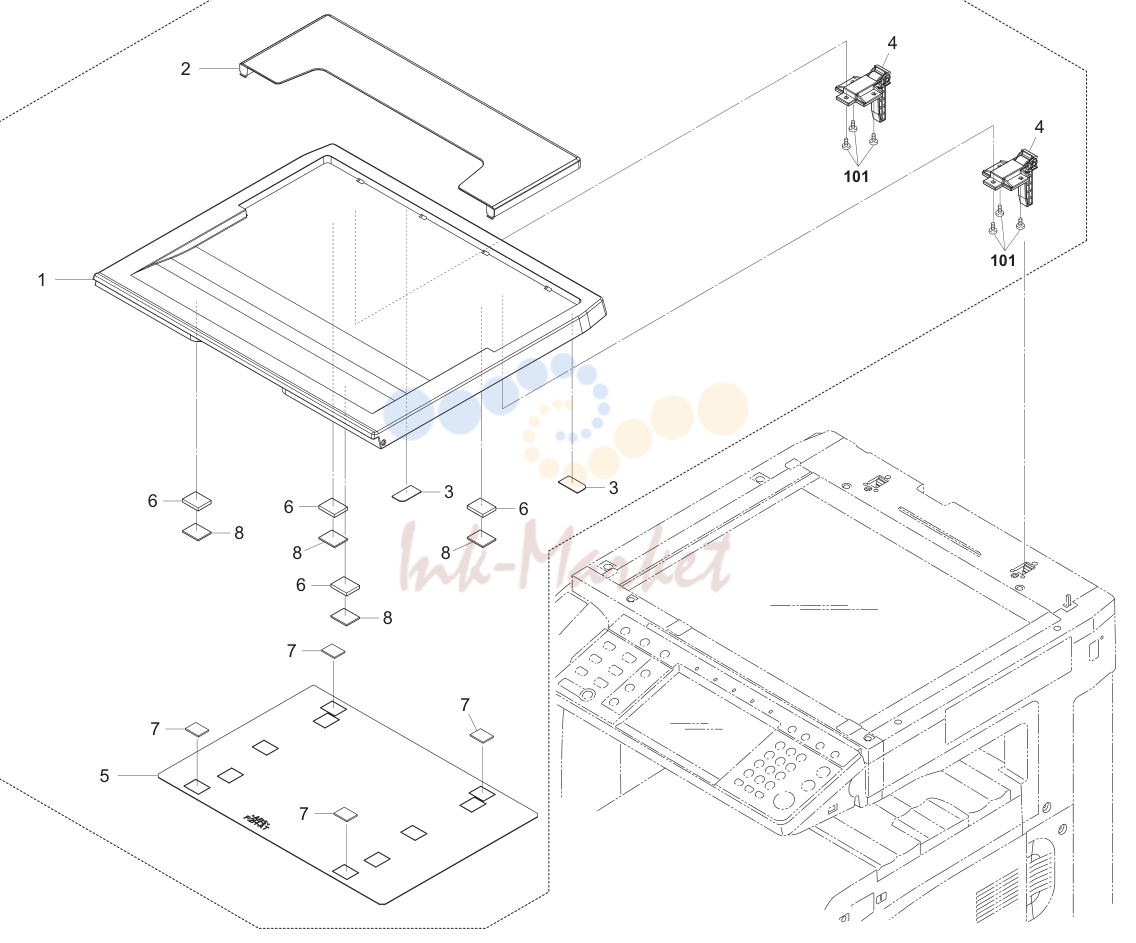

• 23. Options 1

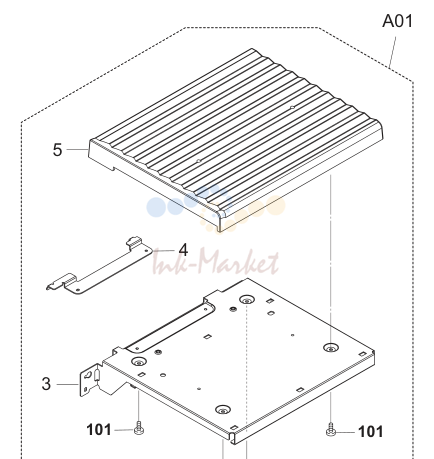

• 24. Options 2
• 25. Options 3 & Tools

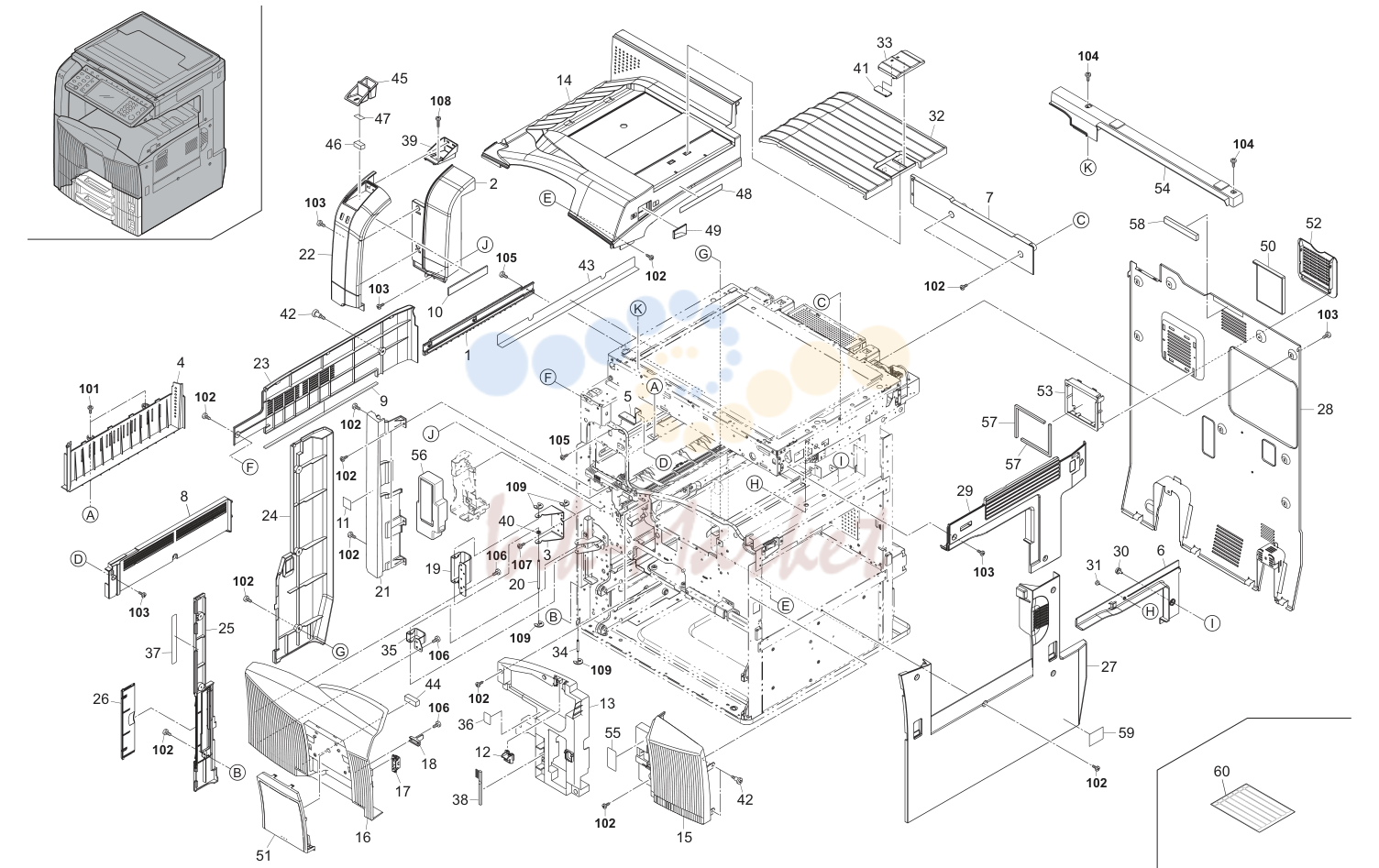

1. Covers

№	Артикул	Альт. артикул	Описание
3	2BL04220 запросить цену →	2BL04220	MOUNT HINGE 1 1 1 1 (cid:27) 51 302KS94210 2KS94210 PARTS EMBLEM 52 ASSY SP (52ppm)
5	2BJ04150 запросить цену →	2BJ04150	MOUNT LEFT FRONT COVER 1 1 1 1 53 302KS04190 2KS04190 HOUSING OZONE COVER
6	302KS04210 запросить цену →	2KS04210	COVER RIGHT TRAY 1 1 1 1 (cid:27) 54 302KS04070 2KS04070 COVER ISU FRONT TOP
7	302KS04200 запросить цену →	2KS04200	COVER REAR TRAY 1 1 1 1 (cid:27) 55 302GR34200 2GR34200 LABEL CONTAINER
9	302GR04910 запросить цену →	2GR04910	SPONGE TOP A 1 1 1 1 57 302KS33010 2KS33010 SEAL HOUSING OZONE COVER
10	302GR04920 запросить цену →	2GR04920	SPONGE TOP B 1 1 1 1 58 7ZG65TSV+050H01 ZG112790 SHIELD GASKET
12	2BL04200 запросить цену →	2BL04200	LEVER CONT RELEASE 1 1 1 1 60 302KS34130 2KS34130 LABEL SW CAUTION SET
13	302GR04321 запросить цену →	2GR04321	INNER RIGHT COVER
17	302H004660 запросить цену →	2H004660	MAGNET CATCH
19	2BL04350 запросить цену →	2BL04350	FRONT HINGE COVER P 1 1 1 1 102 7BB782308H BB111300 +TP-FLAT T.T S SCREW 3X8 SR(BLACK)
20	302BL04191 запросить цену →	2BL04191	PIN COVER HINGE 1 1 1 1 103 7BB182306H BB112660 +TP-FLAT T.T S SCREW 3X6(BLACK)
30	3074315201 запросить цену →	74315201	PIN,TONER HOPPER
31	302A126131 запросить цену →	2A126131	PIN,OPTION
34	302BL04841 запросить цену →	2BL04841	PIN COVER HINGE S
35	2BL04480 запросить цену →	2BL04480	FRONT HINGE S COVER
36	302GR34181 запросить цену →	2GR34181	LABEL SEP CLEANING
39	302GR04311 запросить цену →	2GR04311	GUIDE CLIP DISH
40	2BL04880 запросить цену →	2BL04880	FILM HINGE
42	302KS04380 запросить цену →	2KS04380	PIN COVER BK
43	302GR04440 запросить цену →	2GR04440	SHEET PROTECT
46	302GR04370 запросить цену →	2GR04370	MAGNET CLIP DISH
47	302GR04380 запросить цену →	2GR04380	SEAL MAGNET

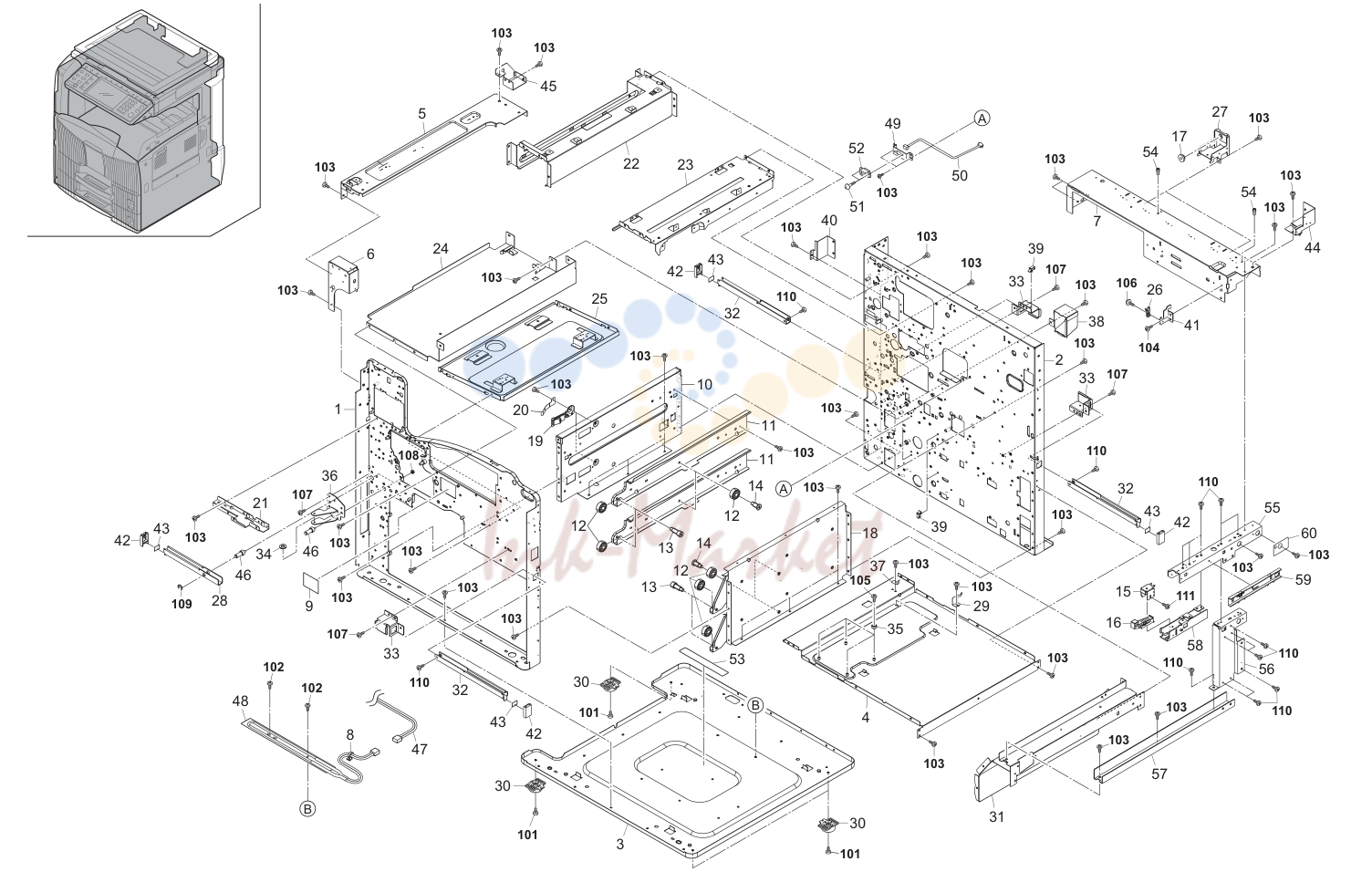

2. Frames

№	Артикул	Альт. артикул	Описание
1	302FG02044 запросить цену →	2FG02044	FRONT FRAME 1 1 1 1 50 302GR46440 2GR46440 WIRE PRIMARY FEED UNIT2
2	302FG02053 запросить цену →	2FG02053	REAR FRAME 1 1 1 1 51 3033927451 33927451 RETAINING PIN,DRAWER
3	302BL02033 запросить цену →	2BL02033	BASE 1 1 1 1 52 7YCC08B2046+H02 YC026130 CONNECTOR
4	302BL02041 запросить цену →	2BL02041	BASE MIDDLE 1 1 1 1 53 20305130 20305130 LABEL L,HIGH TEMPERATURE CAUTION(EX
5	302GR02521 запросить цену →	2GR02521	UPPER LEFT PLATE 1 1 1 1 54 302FB16320 2FB16320 PIN ROLLER RELEASE LEVER
6	302BJ02011 запросить цену →	2BJ02011	UPPER FRONT FRAME 1 1 1 1 55 302KS02010 2KS02010 STAY ISU UPPER RIGHT
7	302GR02511 запросить цену →	2GR02511	UPPER REAR FRAME 1 1 1 1 56 302KS02020 2KS02020 STAY ISU MIDDLE RIGHT
8	M2107120 запросить цену →	49827700	BINDING BAND SG-130 1 1 1 1 57 302KS02030 2KS02030 STAY ISU LOWER RIGHT
9	2BL05150 запросить цену →	2BL05150	LABEL RADIATION 1 (cid:27) 58 302KS02040 2KS02040 MOUNT ISU ADJUST
10	302FG02072 запросить цену →	2FG02072	LOWER LEFT REINFORCEMENT 1 1 1 1 59 302H702660 2H702660 GUIDE WIRE OPE F
11	302FG07033 запросить цену →	2FG07033	LEFT RAIL CASSETTE 2 2 2 2 60 302KS39080 2KS39080 FILM ISU L R
12	302FG07020 запросить цену →	2FG07020	PULLEY,CASSETTE RAIL
13	302GR02240 запросить цену →	2GR02240	PIN FRONT CASSETTE RAIL
14	2FB06710 запросить цену →	2FB06710	PIN CASSETTE RAIL
15	302GR02311 запросить цену →	2GR02311	MOUNT RUBBER ISU
16	302GR02321 запросить цену →	2GR02321	ADJUSTOR ISU
17	2AV12280 запросить цену →	2AV12280	BASE RUBBER,SCANNER SECTION 2 2 2 2 101 7BB607310H BB106860 +TP-CUP M SCREW 3X10 R
18	302GR02250 запросить цену →	2GR02250	LOWER RIGHT REINFORCEMENT 1 1 1 1 102 7BB000406H BB112100 +BIND M SCREW 4X6
19	302GR02221 запросить цену →	2GR02221	LEVER LOCK CASSETTE 2 2 2 2 103 7BB100306H BB046010 +BIND T.T S SCREW 3X6
20	302GR02230 запросить цену →	2GR02230	SPRING LEVER 2 2 2 2 104 7BB000305H BB063450 +BIND M SCREW 3X5
21	302GR02130 запросить цену →	2GR02130	MOUNT TRAY EJECT 1 1 1 1 105 7BB007304H BB105810 +TP-CUP M SCREW 3X4
22	302GR02550 запросить цену →	2GR02550	UPPER PLATE FIXING 1 1 1 1 106 7BB007306H BB112570 +TP-CUP M SCREW 3X6
23	302GR02111 запросить цену →	2GR02111	UPPER PLATE DRUM 1 1 1 1 107 7BB100406H BB106920 +BIND T.T S SCREW 4X6
24	302BL02131 запросить цену →	2BL02131	LOWER PLATE CONT 1 1 1 1 108 C1B14070 C1B14070 NUT SNM4(TRIVALENT CHROMATING)
25	2BL02050 запросить цену →	2BL02050	LOWER BASE LSU 1 1 1 1 109 D1A00700 D1A00700 STOP RING E-7(TRIVALENT CHROMATING)
26	2BJ02121 запросить цену →	2BJ02121	HOLDER,FULCRUM 1 1 1 1 110 7BB100408H BB048820 +BIND T.T S SCREW 4X8
27	302GR02300 запросить цену →	2GR02300	SUPPORT MOUNT DP 2 2 2 2 111 7BB702306H BB105630 +TP-FLAT T.T S SCREW 3X6 SR
28	302KS02070 запросить цену →	2KS02070	HANDLE B
29	2BL06840 запросить цену →	2BL06840	SPRING BYPASS RET
30	302KS02050 запросить цену →	2KS02050	MOUNT BASE
31	302BL02123 запросить цену →	2BL02123	UPPER RIGHT PLATE
32	302KS02060 запросить цену →	2KS02060	HANDLE A
33	2BL02150 запросить цену →	2BL02150	MOUNT RIGHT HANDLE
34	2BL04880 запросить цену →	2BL04880	FILM HINGE
35	2BL06590 запросить цену →	2BL06590	PULLEY RAIL
36	2BL04470 запросить цену →	2BL04470	MOUNT HINGE S
37	2BL06410 запросить цену →	2BL06410	GROUND PLATE MIDDLE
38	302AR07721 запросить цену →	2AR07721	COVER CASSETTE RAIL
39			7YZM610007++H01 YZ023340 ACCESS.SADDLE
40	302GR04290 запросить цену →	2GR04290	MOUNT REAR COVER
41	2BJ02110 запросить цену →	2BJ02110	FULCRUM PLATE,MIDDLE TRAY
42	302FZ02580 запросить цену →	2FZ02580	CAP HANDLE
43	302FZ03110 запросить цену →	2FZ03110	SEAL HANDLE
44	302GR04301 запросить цену →	2GR04301	MOUNT COVER R
45	302KS04350 запросить цену →	2KS04350	MOUNT COVER L
46	302BL02171 запросить цену →	2BL02171	PIN HANDLE
47	302GR46740 запросить цену →	2GR46740	WIRE DEHUMIDIFIER HEATER JUNCTION
49	2AR07710 запросить цену →	2AR07710	MOUNT,PAPER FEED DRAWER

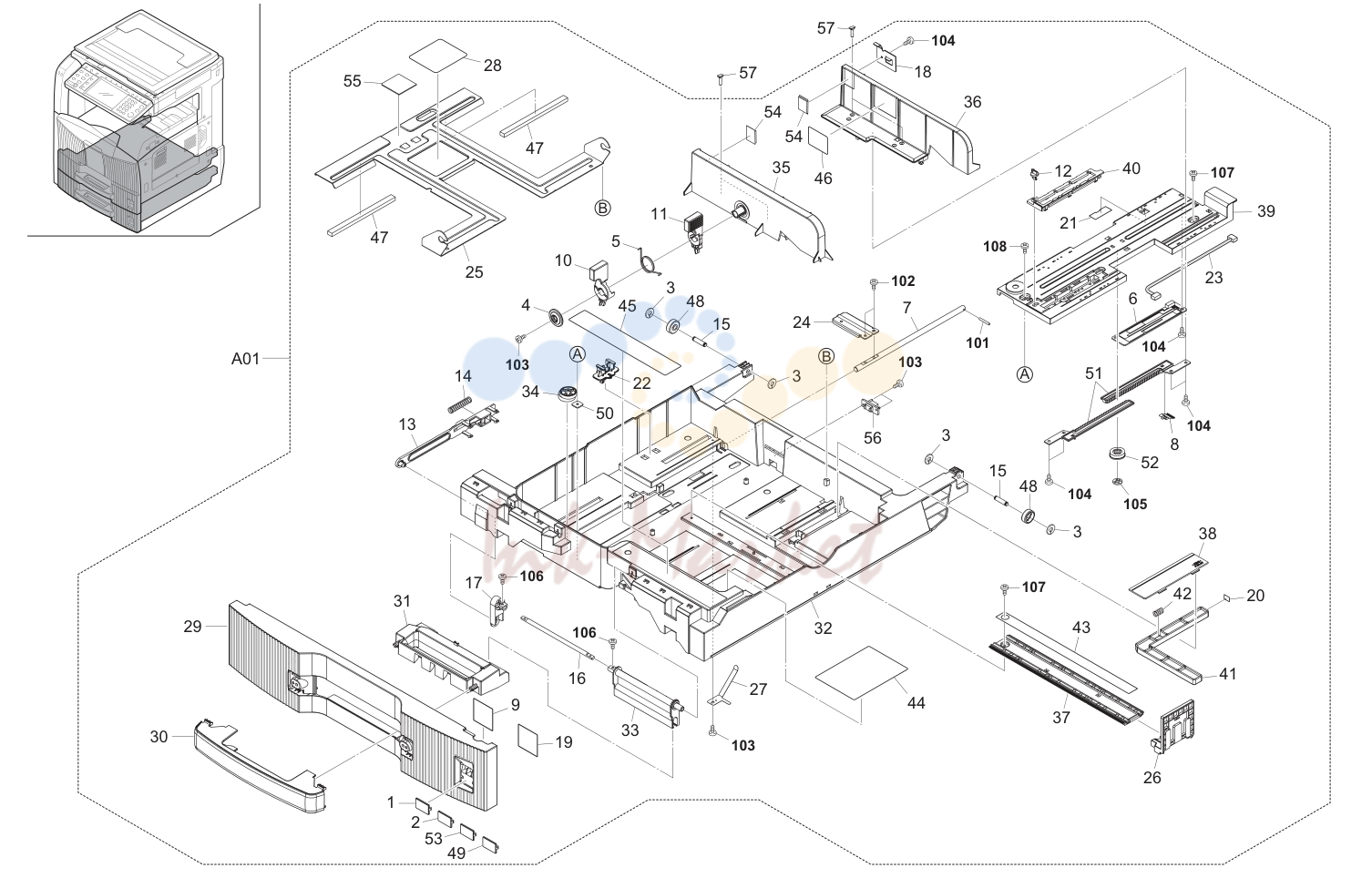

3. Paper Cassettes

№	Артикул	Альт. артикул	Описание
1			•2BL04310 2BL04310 PLATE NUMBER 2 2 2 2 (cid:27) 51 •3CY06090 3CY06090 RACK CURSOR
2			•2BL04370 2BL04370 PLATE NUMBER 2 2 2 2 2 (cid:27) 52 •3CY06100 3CY06100 GEAR 20,CURSOR
3			•2C904550 2C904550 CUT WASHER 5 8 8 8 8 53 •5MVX321CE001 3CF04050 PLATE NUMBER 3 /3CF0405 A4
4			•2FB07050 2FB07050 PIN CURSOR 2 2 2 2 54 •60907170 60907170 CUSHION,CASSETTE R
5			•2FB07060 2FB07060 SPRING CURSOR 2 2 2 2 55 •66107100 66107100 PAD,CASSETTE
7			•302AR07041 2AR07041 SHAFT,WORK PLATE 2 2 2 2 57 302GR09220 2GR09220 PIN CURSOR
9			•302FB05200 2FB05200 PLATE SIZE C
10			•302FB07032 2FB07032 LEVER CURSOR A
11			•302FB07042 2FB07042 LEVER CURSOR B
12			•302FB07420 2FB07420 PIN CASSETTE
13			•302GR09051 2GR09051 LEVER CASSETTE 2 2 2 2 101 5MBP2514WXSP E0025250 SPRING PIN /M2.5 X 14 S-BLK
14			•302GR09120 2GR09120 SPRING LEVER CASSETTE 2 2 2 2 102 7BB607408H BB107040 +TP-CUP M SCREW 4X8 R
15			•302GR09130 2GR09130 SHAFT PULLEY 4 4 4 4 103 7BB200308H BB105660 +BIND T.T P SCREW 3X8
16			•302GR09140 2GR09140 SHAFT HANDLE 2 2 2 2 104 7BB202308H BB105690 +TP-FLAT T.T P SCREW 3X8
17			•302GR09150 2GR09150 WORK PLATE HANDLE 2 2 2 2 105 5MBCS4025XSP D4000400 CS STOP RING /X 4 X .25T S-BLK
18			•302GR09160 2GR09160 STOPPER PAPER 2 2 2 2 106 7BB000305H BB063450 +BIND M SCREW 3X5
19			•302GR09201 2GR09201 PLATE SIZE INCH 2 2 2 2 107 7BB282308H BB111240 +TP-FLAT T.T P SCREW 3X8(BLACK)
20			•302GR09210 2GR09210 SEAL DETECTION PLATE 2 2 2 2 108 7BB687408H BB111270 +TP-CUP M SCREW 4X8 R(BLACK)
21			•302GR09250 2GR09250 FILM PWB COVER
22			•302GR09991 2GR09991 LIFT LOCK
23			•302GR46450 2GR46450 WIRE CASSETTE UNIT
24			•302H009070 2H009070 WORK PLATE LIFT CASSETTE
25			•302H009101 2H009101 BASE CASSETTE
26			•302H009110 2H009110 CURSOR C CASSETTE
27			•302H009120 2H009120 PLATE CASSETTE EARTH
28			•302H034070 2H034070 LABEL PAPER SET
32			•302H709060 2H709060 CASSETTE 2ND
33			•302H709070 2H709070 JOINT HANDLE CASSETTE
34			•302H709080 2H709080 ADJUSTING PLATE CASSETTE
35			•302H709090 2H709090 FRONT CURSOR CASSETTE
36			•302H709100 2H709100 REAR CURSOR CASSETTE
37			•302H709110 2H709110 RAIL CURSOR R
38			•302H709120 2H709120 LID PAPER SIZE
39			•302H709130 2H709130 RAIL CURSOR A
40			•302H709140 2H709140 SUPPORT PLATE
41			•302H709150 2H709150 DETECTION PLATE PAPER SIZE
42			•302H709190 2H709190 SPRING PAD
43			•302H734050 2H734050 LABEL CASSETTE SIZE L
44			•302H734060 2H734060 LABEL CASSETTE SIZE S
45			•302H734070 2H734070 LABEL CASSETTE OPERATION B
46			•302H734080 2H734080 LABEL PAPER UPPER LIMIT
47			•33907210 33907210 CUSHION,CASSETTE WORK PLATE
48			•34907150 34907150 PULLEY,CASSETTE
49			•3CF04060 3CF04060 PLATE NUMBER4

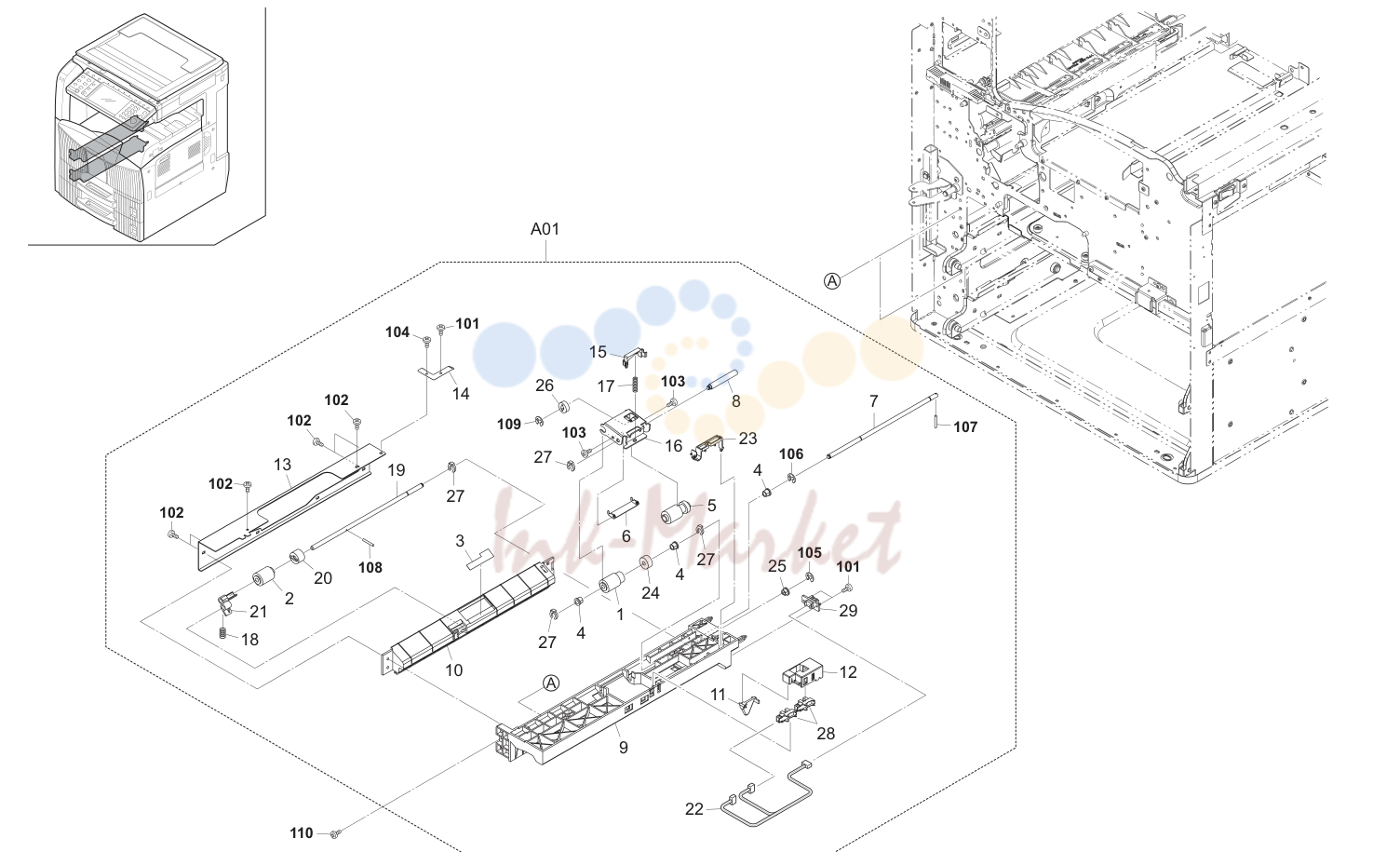

4. Paper Feed Section 1

№	Артикул	Альт. артикул	Описание
3			•2AR07660 2AR07660 GUIDE FILM,SEPARATION PULLEY 2 2 2 2 104 7BB000305H BB063450 +BIND M SCREW 3X5
4			•2BC06520 2BC06520 BUSHING 6,REGISTRATION 6 6 6 6 105 D1A00400 D1A00400 STOP RING E-4(TRIVALENT CHROMATING)
6			•2BL07900 2BL07900 PLATE LEADING FEED 2 2 2 2 107 5MBP2012WXSP E0020120 SPRING PIN / M2 X 12 S-BLK
7			•302AR07252 2AR07252 SHAFT,PAPER FEED 2 2 2 2 108 E5120080 E5120080 PARALLEL PIN H7A 2X8 SUS
8			•302AR07271 2AR07271 SHAFT,LEADING FEED 2 2 2 2 109 7BD105060+++H01 BD018620 E STOP RING E-5
9			•302FG07253 2FG07253 UPPER HOUSING,PAPER FEED 2 2 2 2 110 7BB007306H BB112570 +TP-CUP M SCREW 3X6
10			•302FG07260 2FG07260 LOWER HOUSING,PAPER FEED
11			•302FG07290 2FG07290 ACTUATOR,PAPER EMPTY
12			•302FG07300 2FG07300 HOLDER,ACTUATOR
13			•302FG07310 2FG07310 REINFORCEMENT PRIMARY PAPER FEED
14			•302FG07330 2FG07330 GROUND PLATE,PRIMARY PAPER FEED
15			•302GR06060 2GR06060 HOLDER PICK
16			•302GR06070 2GR06070 SUPPORT PLATE FEED
17			•302GR06080 2GR06080 SPRING PICK
18			•302GR06091 2GR06091 SPRING SEPARATION
19			•302GR06101 2GR06101 SHAFT SEPARATION
21			•302GR06201 2GR06201 LEVER SEPARATION RELEASE
22			•302GR46431 2GR46431 WIRE PRIMARY FEED UNIT1
23			•302H706010 2H706010 COVER PRIMARY WIRE
25			•34806040 34806040 LOWER BUSHING,PAPER FEED
27			•5MVX111DN003 2A806250 RING STOPPER /A-49 FEED A4
29			•7YCC08B2046+H01 YC026110 CONNECTOR

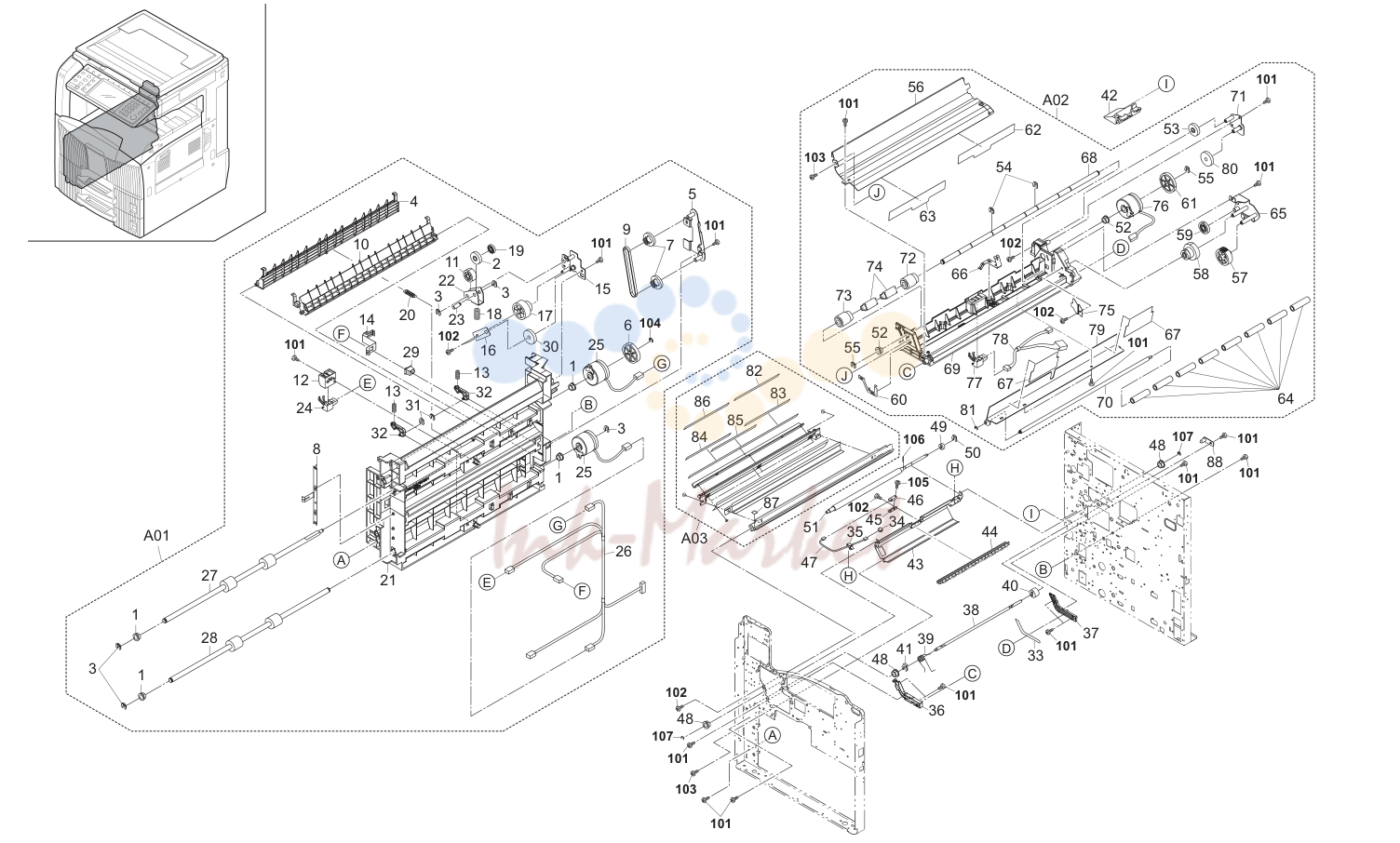

5. Paper Feed Section 2

№	Артикул	Альт. артикул	Описание
1			•28107310 49028101 BUSH 8 4 4 4 4 (cid:27) 51 302FG06211 2FG06211 RIGHT ROLLER REGIST
3			•2BC06980 2BC06980 STOPPER 5 5 5 5 5 52 •28107310 49028101 BUSH
4			•2BL06110 2BL06110 GUIDE VERTICAL FEED 1 1 1 1 (cid:27) 53 •2AL06110 2AL06110 GEAR
5			•2BL06130 2BL06130 MOUNT C FEED DRIVE 1 1 1 1 54 •2BC06910 2BC06910 STOPPER
8			•2BL06220 2BL06220 EARTH VERTICAL FEED 1 1 1 1 (cid:27) 57 •2BL06150 2BL06150 GEAR Z28 FEED
10			•2BL06330 2BL06330 GUIDE B FEED 1 1 1 1 (cid:27) 59 •2BL06190 2BL06190 GEAR Z25 FEED
12			•2BL06450 2BL06450 HOLDER FEED SWITCH 2 2 2 2 (cid:27) 61 •2BL06360 2BL06360 GEAR Z42 BYPASS
13			•2BL06460 2BL06460 SPRING LEFT COVER 2 2 2 2 (cid:27) 62 •2BL06480 2BL06480 FILM REGIST F
14			•2BL06940 2BL06940 EARTH PUSH SWITCH 1 1 1 1 (cid:27) 63 •2BL06970 2BL06970 FILM REGIST FF
15			•2FG06020 2FG06020 MOUNT FEED DRIVE A 1 1 1 1 (cid:27) 64 •2FG06110 2FG06110 PULLEY MIDDLE FEED
16			•2FG06030 2FG06030 MOUNT FEED DRIVE B 1 1 1 1 65 •2FG06160 2FG06160 MOUNT BYPASS FEED
18			•2FG06070 2FG06070 SPRING FEED JOINT 1 1 1 1 67 •2FG06200 2FG06200 FILM MIDDLE FEED
19			•2FG06120 2FG06120 COLLAR FEED JOINT 1 1 1 1 68 •302BL06921 2BL06921 SHAFT FEED A
20			•2FG06130 2FG06130 SPRING GUIDE FEED 1 1 1 1 69 •302FG06083 2FG06083 HOUSING FEED
21			•302FG06011 2FG06011 FRAME VERTICAL FEED A 1 1 1 1 70 •302FG06101 2FG06101 SHAFT MIDDLE FEED
22			•302FG06051 2FG06051 JOINT FEED DRIVE 1 1 1 1 71 •302FG06151 2FG06151 MOUNT MID FEED DRIVE
23			•302FG06061 2FG06061 SHAFT FEED JOINT 1 1 1 1 (cid:27) 72 •302GR06010 2GR06010 PULLEY MIDDLE FEED A
26			•302GR46260 2GR46260 WIRE CONVEYING 1 1 1 1 75 •302GR06220 2GR06220 HOLDER WIRE
31			•5MVX111DN003 2A806250 RING STOPPER /A-49 FEED A4 2 2 2 2 (cid:27) 80 •36222250 36222250 GEAR 30,IDLE
34			7YCC03B1106+H01 YC047300 CONNECTOR 1 1 1 1 82 •2FG05070 2FG05070 LABEL DRUM CAUTION J
35			7YZM610007++H01 YZ023340 ACCESS.SADDLE 1 1 1 1 83 •2FG05080 2FG05080 LABEL DRUM CAUTION E1
36	2BL06051 запросить цену →	2BL06051	FRONT RAIL FEED 1 1 1 1 84 •2FG05090 2FG05090 LABEL DRUM CAUTION E2
37	2BL06061 запросить цену →	2BL06061	REAR RAIL FEED 1 1 1 1 85 •2FG05100 2FG05100 LABEL DRUM CAUTION A
38	302BL04521 запросить цену →	2BL04521	SHAFT LEFT COVER M 1 1 1 1 86 •2FG05110 2FG05110 LABEL DRUM CAUTION CN
39	302BL16232 запросить цену →	2BL16232	SPRING CONV OPEN 1 1 1 1 87 •302KS22010 2KS22010 SPACER GUIDE TRANSFER
40	2BL06950 запросить цену →	2BL06950	DUMPER LEFT COVER 1 1 1 1 88 302GR02330 2GR02330 PIN FEED
41	33973300 запросить цену →	33973300	STOPPER 7,CARTRIDGE
42	2BL06430 запросить цену →	2BL06430	COVER CONNECTOR
43	2BL06260 запросить цену →	2BL06260	FRONT GUIDE REGIST 1 1 1 1 101 7BB200308H BB105660 +BIND T.T P SCREW 3X8
45	2BL06440 запросить цену →	2BL06440	MOUNT REGIST SWITCH 1 1 1 1 103 7BB100306H BB046010 +BIND T.T S SCREW 3X6
47	302GR46240 запросить цену →	2GR46240	WIRE RESISTRATION 1 1 1 1 105 7BB600312H BB112150 +BIND M SCREW 3X12 R
48	28107310 запросить цену →	49028101	BUSH 8 3 3 3 3 106 5MBP2012WXSP E0020120 SPRING PIN / M2 X 12 S-BLK

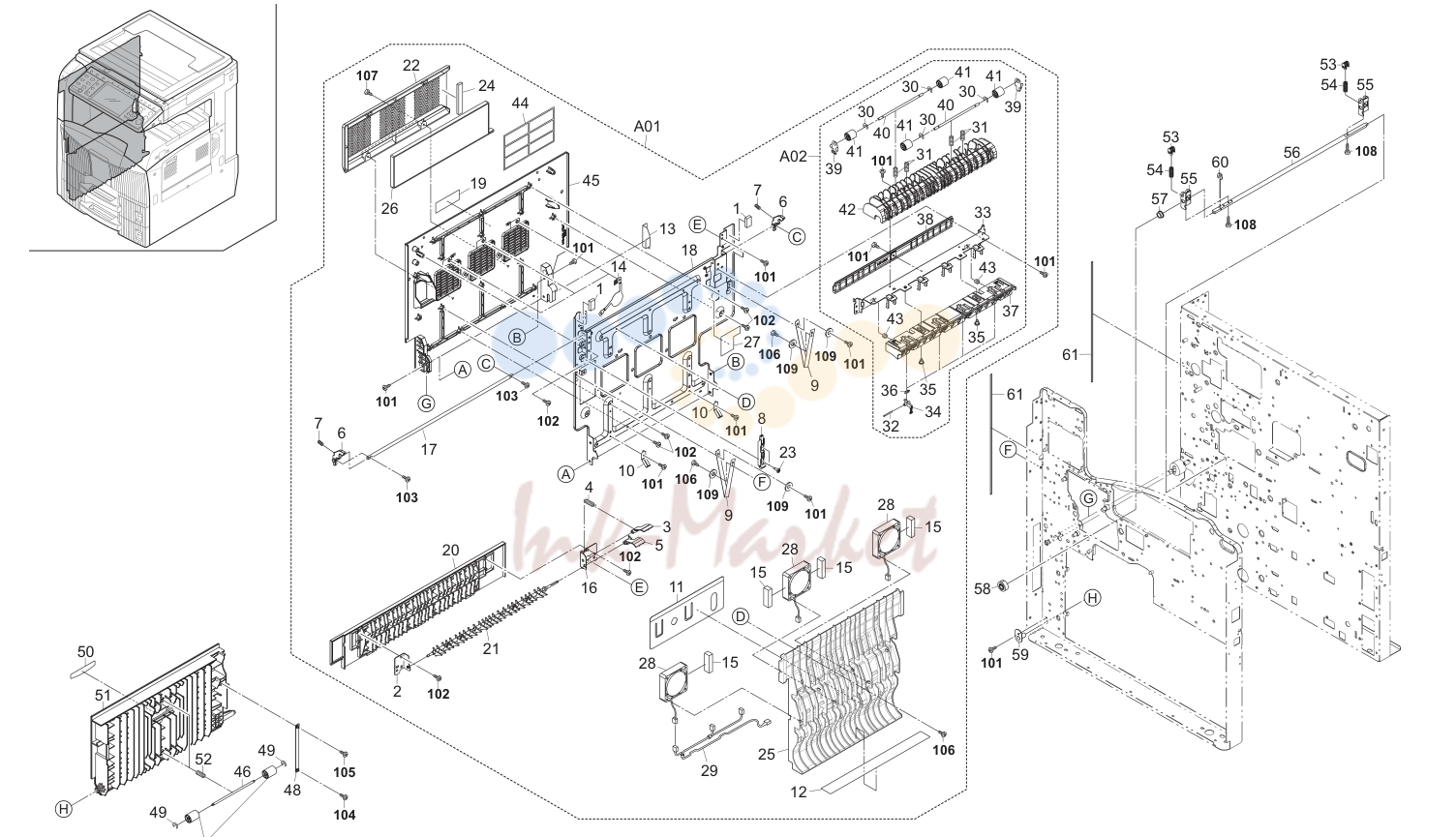

6. Paper Feed Section 3

№	Артикул	Альт. артикул	Описание
1			•2AC26310 2AC26310 SHIELD 10X8X20,GASKET 2 2 2 2 (cid:27) 50 302GR34040 2GR34040 LABEL LEFT COVER A
2			•2BJ04520 2BJ04520 FRONT PLATE EXIT L 1 1 1 1 (cid:27) 51 302BL06102 2BL06102 LEFT COVER FEED
4			•2BJ21030 2BJ21030 SPRING CHANGE UP 1 1 1 1 53 302BL14241 2BL14241 CAM DLP
7			•2BL04560 2BL04560 SPRING L COVER LOCK 2 2 2 2 56 302BL14231 2BL14231 SHAFT CAM
8			•2BL04600 2BL04600 LEVER COVER RELEASE 1 1 1 1 57 5MVM122DB003 2BM17920 BUSH POM /F0093 A4
9			•2BL04680 2BL04680 STRAP COVER 2 2 2 2 (cid:27) 58 2BL14250 2BL14250 GEAR
10			•2BL04700 2BL04700 GROUND PLATE LEFT B 2 2 2 2 59 302AR07541 2AR07541 RETAINING PIN,VERTICAL CONVEYING
11			•2BL21460 2BL21460 FILM WIRE PROTECT 1 1 1 1 60 2BC06980 2BC06980 STOPPER
12			•2BL21490 2BL21490 GUIDE FILM DU 1 1 1 1 61 302GR04900 2GR04900 SPONGE SIDE
13			•2BL21500 2BL21500 FILM WIRE PROTECT B
14			•2BL23110 2BL23110 GROUND PLATE LEFT FAN
16			•302BJ04531 2BJ04531 REAR PLATE EXIT L
17			•302BL04541 2BL04541 SHAFT L COVER LOCK M
18			•302BL04622 2BL04622 PLATE LEFT COVER M 1 1 1 1 101 7BB100306H BB046010 +BIND T.T S SCREW 3X6
19			•302FB05380 2FB05380 LABEL VFEED CAUTION 1 1 1 1 102 7BB200306H BB105650 +BIND T.T P SCREW 3X6
21			•302FG21011 2FG21011 GUIDE CHANGE UP 1 1 1 1 104 7BB200308H BB105660 +BIND T.T P SCREW 3X8
22			•302FG23021 2FG23021 MOUNT OZONE FILTER A 1 1 1 1 105 7BB202308H BB105690 +TP-FLAT T.T P SCREW 3X8
23			•302GR02810 2GR02810 PIN LEFT COVER 2 2 2 2 106 7BB100308H BB045340 +BIND TAP-TITE S SCREW M3X8 CRFREE
24			•302GR04460 2GR04460 SEAL PROTECT OZONE 1 1 1 1 107 7BB687310H BB115270 +TP-CUP M SCREW 3X10 R(BLACK)
25			•302GR28051 2GR28051 GUIDE LEFT COVER M 1 1 1 1 108 7BB100316H BB040730 +BIND T.T S SCREW 3X16
27			•302GR34150 2GR34150 LABEL HIGH TEMP
29			•302GR46310 2GR46310 WIRE CONVEYING FAN
30			••2BL16290 2BL16290 CUT WASHER
31			••2BL21340 2BL21340 SPRING CHANGE PULLEY
32			••302AR20512 2AR20512 SHAFT,PRESSURE ROLLER SEPARATION C
33			••302BL20092 2BL20092 MOUNT REAR GUIDE
35			••302GR02840 2GR02840 PIN REAR GUIDE FIXING
37			••302GR25371 2GR25371 REAR GUIDE FUSER
38			••302GR28041 2GR28041 GUIDE FEED SHIFT L
39			••302GR28100 2GR28100 PLATE SHAFT PULLEY
42			••302GR28160 2GR28160 GUIDE EXIT LT
43			••65009050 65009050 SPRING,DEVELOPING ROCK
44			•302K534130 2K534130 LABEL VFEED CAUTION
46	302BL06212 ✓ в наличии	2BL06212	SHAFT FEED PULLEY
48	2BL06960 запросить цену →	2BL06960	STRAP RELEASE

7. Paper Conveying Section

№	Артикул	Альт. артикул	Описание
1			•28107310 49028101 BUSH 8 3 3 3 3 (cid:27) 51 •302GR44250 2GR44250 FAN CONVEYING 42-10
3			•2BC06910 2BC06910 STOPPER 6 2 2 2 2 (cid:27) A02 •302GR93281 2GR93281 TR-710
4			•2BC06980 2BC06980 STOPPER 5 6 6 6 6 53 ••2BL17010 2BL17010 HOUSING TRANSFER
8			•2BL07060 2BL07060 SPRING DU PULLEY 2 2 2 2 57 ••2BL17170 2BL17170 BUSHING
9			•2BL07080 2BL07080 SPRING DU JOINT 1 1 1 1 58 ••2FG17010 2FG17010 HOLDER SEPARATION A
11			•2BL07110 2BL07110 PLATE EARTH DU 1 1 1 1 (cid:27) 60 ••302BL17061 2BL17061 BUSH TRANS ROLLER
12			•2BL07120 2BL07120 PLATE NUT DU 2 2 2 2 (cid:27) 61 ••302GR22010 2GR22010 ROLLER TRANSFER
14			•2BL07140 2BL07140 FILM WIRE DU 1 1 1 1 63 ••302GR22030 2GR22030 SPACER SEPARATION
15			•2BL07150 2BL07150 GUIDE RIB DU 4 4 4 4 64 ••302GR22050 2GR22050 SPRING TRANSFER F
18			•2BL16100 2BL16100 STRAP CONVEYING A 1 1 1 1 (cid:27) A03 •302GR93340 2GR93340 PARTS,ROLLER REGIST SET
19			•2BL16110 2BL16110 STRAP CONVEYING B 1 1 1 1 67 ••2BL07970 2BL07970 CUT WASHER
21			•2BL16150 2BL16150 PLATE TRANS B 1 1 1 1 (cid:27) 69 ••2BL16060 2BL16060 GEAR REGIST Z18
22			•2BL16160 2BL16160 PLATE TRANS UNIT GND 1 1 1 1 70 ••2BL16260 2BL16260 BUSHING REGIST
23			•2BL16170 2BL16170 PLATE SEPARATION B 1 1 1 1 (cid:27) 71 ••2FG16021 2FG16021 ROLLER REGIST
25			•2BL16200 2BL16200 SPRING CONVEYING 1 1 1 1 73 ••5MVX111DN003 2A806250 RING STOPPER /A-49 FEED A4
26			•2BL16250 2BL16250 GUIDE FEED F 2 2 2 2 74 •302KS46100 2KS46100 WIRE DUPLEX
27			•2BL16290 2BL16290 CUT WASHER 3 12 12 12 12 75 •3CY07080 3CY07080 BUSHING
31			•2FG16010 2FG16010 PLATE MID FEED UNIT 1 1 1 1 79 •M21AH010 M21AH010 BAND,RSG-130-V0(KITAGAWA)
32			•2FG16250 2FG16250 SPACER REGIST 1 1 1 1 80 2FG16160 2FG16160 GUIDE ROLLER F
33			•2FG16290 2FG16290 GUIDE FEED 2 2 2 2 81 2FG16170 2FG16170 GUIDE ROLLER R
36			•2FG16320 2FG16320 SPRING FEED
37			•2FG16330 2FG16330 HOLDER SHAFT
38			•302BL07052 2BL07052 SHAFT DU PULLEY
39			•302BL07071 2BL07071 JOINT DU 1 1 1 1 101 7BB100314H BB112130 +BIND T.T S SCREW 3X14
40			•302BL16211 2BL16211 SHAFT CONVEYING 1 1 1 1 102 7BB007306H BB112570 +TP-CUP M SCREW 3X6
41			•302BL16241 2BL16241 SPRING CONVEYING B 1 1 1 1 103 C2895150 C2895150 SHIM 8.2X1.0T
42			•302FG16263 2FG16263 BASE CONVEYING A 1 1 1 1 104 7BB202306H BB106940 +TP-FLAT T.T P SCREW 3X6
43			•302FG16272 2FG16272 SHEET CONVEYING 1 1 1 1 105 C2604080 C2604080 PLAIN WASHER M4-8 (BRASS,N:)
46			•302GR24020 2GR24020 PLATE PAPER GUIDE 1 1 1 1 108 7BB600310H BB112140 +BIND M SCREW 3X10 R
47			•302GR24030 2GR24030 MOUNT CONVEYING FAN 1 1 1 1 109 7BB200308H BB105660 +BIND T.T P SCREW 3X8
48			•302GR24040 2GR24040 FILM COVER WIRE 1 1 1 1 110 7BC00030A080H01 BC046150 WASHER M3X10X0.8T
49			•302GR29010 2GR29010 FRAME DU

8. Paper Exit Section (110V)

№	Артикул	Альт. артикул	Описание
1			•28107310 49028101 BUSH 8 4 102 7BB200310H BB105670 +BIND T.T P SCREW 3X10
2			•2BL21070 2BL21070 SPRING EXIT PULLEY 4 103 7BB100306H BB046010 +BIND T.T S SCREW 3X6
3			•2BL21100 2BL21100 LEVER GUIDE CHANGE 1 104 7BB200308H BB105660 +BIND T.T P SCREW 3X8
6			•2BL21170 2BL21170 PLATE EARTH EXIT F 1 107 C2808200 C2808200 POLYESTER SLIDER WASHER 8X20X0.5T
7			•2BL21180 2BL21180 PLATE EARTH EXIT R 1 108 C2891120 C2891120 POLYESTER SLIDER WASHER 6.2X12X0.25
8			•2BL21190 2BL21190 BKT SOLENOID 1 109 D1A00500 D1A00500 STOP RING E-5(TRIVALENT CHROMATING)
13			•2BL21250 2BL21250 SPRING ACTUATOR R
14			•2BL21260 2BL21260 SPRING ACTUATOR L
15			•2BL21270 2BL21270 SPRING FEED SHIFT
16			•2BL21370 2BL21370 LEVER GUIDE CHANGE B
18			•2BL21400 2BL21400 SPRING EXIT JOINT
21			•2BL21450 2BL21450 PULLEY EXIT B
22			•2BL21470 2BL21470 PLATE EARTH CHANGE
23			•2BL21510 2BL21510 CUT WASHER
24			•2BL22580 2BL22580 COLLAR BELT
25			•302BL21061 2BL21061 SHAFT EXIT PULLEY
27			•302BL21162 2BL21162 BKT DISCHARGER
28			•302BL21202 2BL21202 JOINT EXIT
29			•302GR28014 2GR28014 FRAME EXIT UP
30			•302GR28021 2GR28021 FRAME EXIT LOW
32			•302GR46140 2GR46140 WIRE EJECT(C)
33			•302H012330 2H012330 SEAL WIRE A
34			•302KS28050 2KS28050 SPACER EXIT
38			•3CY07080 3CY07080 BUSHING
40			•M2104390 M2104390 EDGING,EDS-0607L(KITAGAWA)
41	302GR02860 запросить цену →	2GR02860	PIN EXIT

9. Paper Exit Section (120/230/240V)

№	Артикул	Альт. артикул	Описание
1			•28107310 49028101 BUSH 8 4 4 4 102 7BB200310H BB105670 +BIND T.T P SCREW 3X10
2			•2BL21070 2BL21070 SPRING EXIT PULLEY 4 4 4 103 7BB100306H BB046010 +BIND T.T S SCREW 3X6
3			•2BL21100 2BL21100 LEVER GUIDE CHANGE 1 1 1 104 7BB200308H BB105660 +BIND T.T P SCREW 3X8
6			•2BL21170 2BL21170 PLATE EARTH EXIT F 1 1 1 107 C2808200 C2808200 POLYESTER SLIDER WASHER 8X20X0.5T
7			•2BL21180 2BL21180 PLATE EARTH EXIT R 1 1 1 108 C2891120 C2891120 POLYESTER SLIDER WASHER 6.2X12X0.25
8			•2BL21190 2BL21190 BKT SOLENOID 1 1 1 109 D1A00500 D1A00500 STOP RING E-5(TRIVALENT CHROMATING)
13			•2BL21250 2BL21250 SPRING ACTUATOR R
14			•2BL21260 2BL21260 SPRING ACTUATOR L
15			•2BL21270 2BL21270 SPRING FEED SHIFT
16			•2BL21370 2BL21370 LEVER GUIDE CHANGE B
18			•2BL21400 2BL21400 SPRING EXIT JOINT
21			•2BL21470 2BL21470 PLATE EARTH CHANGE
22			•2BL21510 2BL21510 CUT WASHER
23			•2BL21520 2BL21520 PULLEY EXIT C
24			•2BL22580 2BL22580 COLLAR BELT
25			•302BL21061 2BL21061 SHAFT EXIT PULLEY
27			•302BL21162 2BL21162 BKT DISCHARGER
28			•302BL21202 2BL21202 JOINT EXIT
29			•302GR28014 2GR28014 FRAME EXIT UP
30			•302GR28021 2GR28021 FRAME EXIT LOW
31			•302GR28060 2GR28060 PULLEY EXIT
33			•302GR46140 2GR46140 WIRE EJECT(C)
34			•302H012330 2H012330 SEAL WIRE A
35			•302KS28050 2KS28050 SPACER EXIT
39			•3CY07080 3CY07080 BUSHING
41			•M2104390 M2104390 EDGING,EDS-0607L(KITAGAWA)
42	302GR02860 запросить цену →	2GR02860	PIN EXIT

10. Scanner Section 1

№	Артикул	Альт. артикул	Описание
2	302H717290 запросить цену →	2H717290	BASE RUBBER SCANNER SECTION 4 4 4 4 52 302H717320 2H717320 HOLDER GUIDE WIRE C
3	302GR17410 запросить цену →	2GR17410	SEAL FRAME A 3 3 3 3 (cid:27) 53 302H794270 2H794270 PARTS MOTOR SCANNER
4	302GR17420 запросить цену →	2GR17420	SEAL FRAME B 1 1 1 1 54 302GR17220 2GR17220 MOUNT SCANNER DRIVE
5	302GR17460 запросить цену →	2GR17460	SEAL FRAME C 1 1 1 1 55 302GR17200 2GR17200 PULLEY SCANNER 47/34
6	303KB28010 запросить цену →	3KB28010	PAD JS SENSOR 1 1 1 1 56 5MVS665KB001 2BM40060 CUT WASHER
7	302GR17930 запросить цену →	2GR17930	SEAL SCANNER FRAME E 2 2 2 2 57 302GR17230 2GR17230 BELT SCANNER
8	302FZ17051 запросить цену →	2FZ17051	SEAL FRAME E 1 1 1 1 58 302GR17300 2GR17300 MOUNT RELEASE SWITCH
9	302H705180 запросить цену →	2H705180	FILM OPE WIRE 2 2 2 2 (cid:27) 59 2C927210 2C927210 SENSOR 248NL1
10	302H717160 запросить цену →	2H717160	PULLEY SCANNER 4 4 4 4 (cid:27) 60 302GR17370 2GR17370 SWITCH RELEASE
11	302GR17350 запросить цену →	2GR17350	PIN WIRE PULLEY B 6 6 6 6 61 302GR17380 2GR17380 SPRING RELEASE SWITCH
12	302DA12070 запросить цену →	2DA12070	SEAL SCANNER 1 1 1 1 62 7YZM610001++H01 YZ010230 ACCESS SADDLE
13	302H002380 запросить цену →	2H002380	SHIELD SCREW 2 2 2 2 63 302GR02531 2GR02531 GROUND PLATE ISU A
14	302H717400 запросить цену →	2H717400	MOUNT DP PLATE 1 1 1 1 64 302GR02570 2GR02570 GROUND PLATE ISU C
15	302GR17272 запросить цену →	2GR17272	MOUNT DP HINGE 2 2 2 2 65 302GR02580 2GR02580 GROUND PLATE ISU D
16	302H717150 запросить цену →	2H717150	SEAL BRACKET ISU 1 1 1 1 66 302H717410 2H717410 SEAL FRAME UPPER A
17	302GR17790 запросить цену →	2GR17790	PLATE HOLDER RAIL 4 4 4 4 67 302H717420 2H717420 SEAL FRAME UPPER B
18	302GR17880 запросить цену →	2GR17880	HOLDER BEARING 1 1 1 1 68 302H717460 2H717460 SEAL FRAME REAR A
19	302GR17860 запросить цену →	2GR17860	PLATE PULLEY 2 2 2 2 69 302H717470 2H717470 SEAL FRAME REAR B
21	302GR17660 запросить цену →	2GR17660	PIN ISU 3 3 3 3 71 3HK27050 3HK27050 CORE 8-16X10
22	302H717250 запросить цену →	2H717250	DRUM PULLEY
25	302GR17190 запросить цену →	2GR17190	SHAFT SCANNER
26	28107400 запросить цену →	28107400	BEARING,688ZZNR
27	2BC06910 запросить цену →	2BC06910	STOPPER 6 1 1 1 1 101 7BB100306H BB046010 +BIND T.T S SCREW 3X6
28	302GR17210 запросить цену →	2GR17210	PULLEY SCANNER 43 1 1 1 1 102 7BB702308H BB107060 +TP-FLAT T.T S SCREW 3X8 SR
29	302GR17830 запросить цену →	2GR17830	PLATE MIRROR B 2 2 2 2 103 7BB606308H BB105280 +PAN M SCREW WITH SW W 3X8 R
32			7YZM210006++H01 YZ038000 ACCESS.EDGING 2 2 2 2 106 7BB700308H BB105600 +BIND T.T S SCREW 3X8 SR
33	302GR17091 запросить цену →	2GR17091	MIRROR FRAME B 1 1 1 1 107 7BB700306H BB105590 +BIND T.T S SCREW 3X6 SR
34	75712080 запросить цену →	75712080	MIRROR HOLDER 4 4 4 4 108 7BB100408H BB048820 +BIND T.T S SCREW 4X8
35	2DC12230 запросить цену →	2DC12230	SLIDER SCANNER
36	302H717370 запросить цену →	2H717370	PULLEY SCANNER
37	302GR17150 запросить цену →	2GR17150	GUIDE WIRE B
38	302GR17980 запросить цену →	2GR17980	PULLEY PLATE B
39	302GR17131 запросить цену →	2GR17131	ADJUSTING PLATE B
40	2BG22990 запросить цену →	2BG22990	CUT WASHER
41	302C912291 запросить цену →	2C912291	SPRING SCANNER TENSION
43	302GR17082 запросить цену →	2GR17082	MIRROR FRAME A
44	2BC12190 запросить цену →	2BC12190	SPRING,MIRROR HOLDER
45	302GR17250 запросить цену →	2GR17250	REFLECTOR SCANNER
46	302GR17400 запросить цену →	2GR17400	FILM LAMP
47	302GR17620 запросить цену →	2GR17620	TAPE REFLECTOR
48	2C912150 запросить цену →	2C912150	RETAINER WIRE
49	302GR17160 запросить цену →	2GR17160	GUIDE WIRE C

11. Scanner Section 2

№	Артикул	Альт. артикул	Описание
2	M70AF010 запросить цену →	M70AF010	CLAMP,LCT-1.5SIEM(TAKEUCHI) 2 2 2 2 50 302H734340 2H734340 LABEL OPERATION CAUTION (TW)
3			7YZM610007++H01 YZ023340 ACCESS.SADDLE 2 2 2 2 50 302H734110 2H734110 LABEL OPERATION CAUTION (EN)
4	302H746671 запросить цену →	2H746671	WIRE CCD DATA 1 1 1 1 51 7YBFQ550L001H01 YB106380 FERRITE CORE
5	302H746610 запросить цену →	2H746610	WIRE ISC-ISM 1 1 1 1 52 7YBFZZ65C001H01 YB110990 FERRITE CORE
7	302GR17740 запросить цену →	2GR17740	GUIDE WIRE D 1 1 1 1 54 M7005010 M7005010 CLAMP,EMT-3N(TAKEUCHI)
9	302H717020 запросить цену →	2H717020	GUIDE FFC 2 2 2 2 (cid:27) 55 •302H704551 2H704551 COVER FILTER ISU
10	302GR17770 запросить цену →	2GR17770	GUIDE WIRE E 1 1 1 1 (cid:27) 56 •302H704560 2H704560 FILTER ISU
11			7YZM610001++H01 YZ010230 ACCESS SADDLE 3 3 3 3 (cid:27) 57 302H704600 2H704600 COVER OPE HARNESS
12			7YZM610004++H01 YZ012210 ACCESS SADDLE 1 1 1 1 (cid:27) 58 302GR17180 2GR17180 PIN SCANNER RETAINING
13	302H717010 запросить цену →	2H717010	MOUNT SCANNER PWB 1 1 1 1 59 302H717450 2H717450 SEAL FRAME SIDE C
14	302H002380 запросить цену →	2H002380	SHIELD SCREW 1 1 1 1 60 302H717432 2H717432 SEAL FRAME SIDE A
17	302H746630 запросить цену →	2H746630	WIRE INVERTER
18	302H746620 запросить цену →	2H746620	WIRE ISM-LVU
19			7YZM210003++H01 YZ037970 ACCESS.EDGING
20	302GR17750 запросить цену →	2GR17750	HOLDER PI
22	302GR17970 запросить цену →	2GR17970	STOPPER PI 1 1 1 1 101 7BB180408H BB111210 +BIND T.T S SCREW 4X8(BLACK)
23	302H746660 запросить цену →	2H746660	WIRE HP SW 1 1 1 1 102 7BB100306H BB046010 +BIND T.T S SCREW 3X6
24	302H746650 запросить цену →	2H746650	WIRE OP SW 1 1 1 1 103 7BB200308H BB105660 +BIND T.T P SCREW 3X8
25			7YZM410002++H01 YZ042720 ACCESS.BAND 1 1 1 1 104 7BB200425H BB106980 +BIND T.T P SCREW 4X25
27			7ZG65TSV+010H01 ZG111180 SHIELD GASKET 2 2 2 2 106 7BB100406H BB106920 +BIND T.T S SCREW 4X6
28	302GR17680 запросить цену →	2GR17680	PLATE SPRING ISU 3 3 3 3 107 7BB702308H BB107060 +TP-FLAT T.T S SCREW 3X8 SR
29	7ZGSTG108015H01 запросить цену →	ZG046740	SHIELD GASKET 1 1 1 1 108 7BB700306H BB105590 +BIND T.T S SCREW 3X6 SR
30	302H746590 запросить цену →	2H746590	WIRE CCD1
31	302H746600 запросить цену →	2H746600	WIRE CCD2
32	302H717060 запросить цену →	2H717060	BRACKET FAN ISU
33	302H717240 запросить цену →	2H717240	COVER SHIELD FAN ISU
35	302GR17561 запросить цену →	2GR17561	COVER ISU
36	302H717030 запросить цену →	2H717030	LID PWB
37	29812291 запросить цену →	29812291	CUSHION,CONTACT GLASS
41	302GR17910 запросить цену →	2GR17910	SEAL COVER ISU LEFT A
42	302GR17920 запросить цену →	2GR17920	SEAL COVER ISU LEFT B
45	302GR17262 запросить цену →	2GR17262	RETAINER MIRROR FRAME A
46	302GR17360 запросить цену →	2GR17360	SPRING FRAME RETAINER
47	2A105180 запросить цену →	2A105180	LABEL,CAUTION CONTACT GLASS
48	302H717300 запросить цену →	2H717300	SEAL MOUNT PWB

12. Bypass Unit

№	Артикул	Альт. артикул	Описание
1			•28107310 49028101 BUSH 8 7 7 7 7 49 •302KS46280 2KS46280 WIRE BYPASS UNIT
4			•2BC06910 2BC06910 STOPPER 6 10 10 10 10 52 •34806490 34806490 FRICTION PLATE,BYPASS LEADING FEED
5			•2BC06980 2BC06980 STOPPER 5 1 1 1 1 53 •3A206100 3A206100 ARM,BYPASS PE
7			•2BL06650 2BL06650 STAY LIFTPLATE 1 1 1 1 55 •3A206210 3A206210 MOUNT,BYPASS PE SWITCH
8			•2BL06680 2BL06680 CAM BYPASS 2 2 2 2 56 •3CY07080 3CY07080 BUSHING
10			•2BL06850 2BL06850 JOINT RETARD 1 1 1 1 (cid:27) 58 •66006810 66006810 GEAR,16 BYPASS PULLEY
11			•2BL06860 2BL06860 SPRING RETARD 1 1 1 1 59 •66007310 66007310 PIN,CASSETTE WORK PLATE
12			•2BL06870 2BL06870 SPRING JOINTRETARD 1 1 1 1 60 •7YZM610003++H01 YZ010250 ACCESS SADDLE
13			•2BL06880 2BL06880 FILM BYPASS 2 2 2 2 61 •M2104350 M2104350 EDGING,EDS-0607M(KITAGAWA)
14			•2BL06990 2BL06990 STOPPER GEAR 8-25 1 1 1 1 62 •M2105210 M2105210 MINI CLAMP,UAMS-02WL-0(KITAGAWA)
18			•302BL06532 2BL06532 COVER BYPASSUNIT 1 1 1 1 66 302KS34140 2KS34140 LABEL SET PAPER CAUTION CD MULTI
19			•302BL06691 2BL06691 MOUNT BYPASSDRIVE
20			•302BL06761 2BL06761 SHAFT BYPASSCAM
21			•302BL06773 2BL06773 SHAFT BYPASS
23			•302GR08060 2GR08060 MOUNT SIZE PWB
25			•302GR34250 2GR34250 LABEL JAM A4 1 1 1 1 102 7BB100306H BB046010 +BIND T.T S SCREW 3X6
28			•302H008180 2H008180 CUT WASHER MPF 5 2 2 2 2 105 7BB202308H BB105690 +TP-FLAT T.T P SCREW 3X8
29			•302H008330 2H008330 CUSHION MPF 1 1 1 1 106 7BB202306H BB106940 +TP-FLAT T.T P SCREW 3X6
31			•302KS04380 2KS04380 PIN COVER BK 2 2 2 2 108 D1A00600 D1A00600 STOP RING E-6(TRIVALENT CHROMATING)
34			•302KS08061 2KS08061 BASE BYPASS 1 1 1 1 111 7BB282308H BB111240 +TP-FLAT T.T P SCREW 3X8(BLACK)
35			•302KS08070 2KS08070 FRONT CURSOR BYPASS
36			•302KS08080 2KS08080 REAR CURSOR BYPASS
37			•302KS08090 2KS08090 COVER CURSOR
38			•302KS08100 2KS08100 PLATE LIFT BYPASS
40			•302KS08140 2KS08140 SPRING BYPASS
41			•302KS08170 2KS08170 JOINT BYPASS PICK UP
42			•302KS08180 2KS08180 SHAFT RETARD
45			•302KS34050 2KS34050 LABEL SET PAPER CAUTION LEFT A
46			•302KS34060 2KS34060 LABEL SET PAPER CAUTION LEFT B
47			•302KS34210 2KS34210 LABEL SET PAPER CAUTION C TW
47			•302KS34090 2KS34090 LABEL SET PAPER CAUTION C ENG

13. Bypass Feed Unit

№	Артикул	Альт. артикул	Описание
1			•2BC06910 2BC06910 STOPPER 6 2 2 2 2 102 7BB007304H BB105810 +TP-CUP M SCREW 3X4
2			•2BL06570 2BL06570 MOUNT RAIL 2 2 2 2 103 C2808200 C2808200 POLYESTER SLIDER WASHER 8X20X0.5T
3			•2BL06580 2BL06580 RAIL BYPASS 1 1 1 1 104 5MBP2012WXSP E0020120 SPRING PIN / M2 X 12 S-BLK
4			•2BL06590 2BL06590 PULLEY RAIL 4 4 4 4 105 7BB200308H BB105660 +BIND T.T P SCREW 3X8
6			•2BL06780 2BL06780 SPRING BYPASSFEED
7			•2BL06800 2BL06800 SPRING BYPASS
10			•2BL06830 2BL06830 DIAL BYPASSFEED
11			•302BL06521 2BL06521 UPPERGUIDE BYPASS
12			•302BL06741 2BL06741 SHAFT BYPASSFEED
13			•302GR06511 2GR06511 SPRING BYPASSFEED
14			•302GR08102 2GR08102 BASE BYPASS FEED
15			•302GR08110 2GR08110 FILM UPPER GUIDE
16			•302GR34050 2GR34050 LABEL JAM A1
17			•302GR34060 2GR34060 LABEL JAM A2
18			•302GR34070 2GR34070 LABEL JAM A3
19			•302KS08220 2KS08220 CASE EARTH SPRING
20			•302KS08231 2KS08231 PLATE BYPASS EARTH
21			•302KS08240 2KS08240 SPRING EARTH
22			•302KS08250 2KS08250 STAY BYPASS
24			•302KS08270 2KS08270 COLLAR BYPASS FEED
28			•5MVX111DN003 2A806250 RING STOPPER /A-49 FEED A4
29			•7BEMF128ZZ+EH01 BE116800 BEARING MF128ZZ ECE
30			•7BEMF148ZZ+EH01 BE116810 BEARING MF148ZZ ECE

14. Laser Scanner Section

№	Артикул	Альт. артикул	Описание
2	2BL13120 запросить цену →	2BL13120	FRONT MOUNT HOUSING 1 1 1 1 102 7BB600425H BB112610 +BIND M SCREW 4X25 R
3	302GR02830 запросить цену →	2GR02830	PIN LSU FIXING 2 2 2 2 103 7BB600430H BB112620 +BIND M SCREW 4X30 R
4	2BL13290 запросить цену →	2BL13290	SPRING FIX LSU 2 2 2 2 104 7BB000305H BB063450 +BIND M SCREW 3X5
5	2BL13070 запросить цену →	2BL13070	FRONT ADJUSTING LSU
6	2BL13060 запросить цену →	2BL13060	REAR ADJUSTING LSU
7	2BL13250 запросить цену →	2BL13250	ADJUSTING PLT LSU
8	302KS46040 запросить цену →	2KS46040	WIRE LSU
9	2BL02230 запросить цену →	2BL02230	MOUNT FAN
11			7YZM610007++H01 YZ023340 ACCESS.SADDLE
12	2BL02240 запросить цену →	2BL02240	SPONGE FAN
15	302GR33100 запросить цену →	2GR33100	FILM DLP FLOW

15. Developing Section

№	Артикул	Альт. артикул	Описание
2	2BL14180 запросить цену →	2BL14180	FRONT ARM RAIL 1 1 1 1 102 7BB100306H BB046010 +BIND T.T S SCREW 3X6
3	2BL14190 запросить цену →	2BL14190	REAR ARM RAIL 1 1 1 1 103 7BB007306H BB112570 +TP-CUP M SCREW 3X6
4	2BL14200 запросить цену →	2BL14200	RAIL DLP 1 1 1 1 104 C1B14070 C1B14070 NUT SNM4(TRIVALENT CHROMATING)
5	302KS14010 запросить цену →	2KS14010	LEVER DLP
6	2BL14220 запросить цену →	2BL14220	PIN LEVER DLP
7	2BL14350 запросить цену →	2BL14350	GROUND PLATE RAIL
8	302KS02090 запросить цену →	2KS02090	SPONGE WIRE REAR
9	302GR02852 запросить цену →	2GR02852	PIN DLP RAIL
10			7YCC10B1112+H01 YC046880 CONNECTOR

16. Fuser Section

№	Артикул	Альт. артикул	Описание
6			•2FG20200 2FG20200 STOPPER HEAT ROLLER
11			•302GR25013 2GR25013 UPPER FRAME FUSER
12			•302GR25023 2GR25023 LOWER FRAME FUSER
13			•302GR25031 2GR25031 GUIDE CHUTE
14			•302GR25040 2GR25040 FRONT FRAME FUSER
15			•302GR25050 2GR25050 REAR FRAME FUSER
16			•302GR25060 2GR25060 FRONT PRESSING PLATE
17			•302GR25070 2GR25070 REAR PRESSING PLATE
18			•302GR25080 2GR25080 STAY RIGHT FUSER
19			•302GR25091 2GR25091 SPRING PRESSURE
20			•302GR25100 2GR25100 PLATE GUIDE CHUTE
21			•302GR25161 2GR25161 PIN LOWER FRAME
22			•302GR25180 2GR25180 PLATE THERMO CUT
24			•302GR25201 2GR25201 HOLDER THERMO CUT
25			•302GR25210 2GR25210 PIN UPPER FRAME
26			•302GR25220 2GR25220 SPRING THERMISTOR
27			•302GR25230 2GR25230 PLATE ELIMINATOR
28			•302GR25241 2GR25241 PIN GUIDE CHUTE
29			•302GR25250 2GR25250 MOUNT THERMO CUT HOLDER
30			•302GR25270 2GR25270 GROUND PLATE FUSER
31			•302GR25280 2GR25280 SPRING CLAW
34			••2C920330 2C920330 BEARING PRESSURE
36			•5MMS111SL002 2BY20050 NUT FUSER A/FS-1800/3800A4
37	302GR02120 запросить цену →	2GR02120	ADJUSTOR FUSER

17. Image Formation Section

№	Артикул	Альт. артикул	Описание
1			•2BL18160 2BL18160 GEAR SPIRAL 16 1 1 1 1 102 7BB600308H BB055190 +BIND M SCREW 3X8 R
2			•2BL18170 2BL18170 GEAR IDLE 15 1 1 1 1 103 7BB202308H BB105690 +TP-FLAT T.T P SCREW 3X8
4			•2BL18320 2BL18320 HANDLE DRUM
5			•2BL18560 2BL18560 SPONGE LOWER SEAL
6			•2BL18630 2BL18630 BUSHING DRUM A
10			•302BL18031 2BL18031 REAR COVER DRUM
11			•302GR12010 2GR12010 FRONT COVER DRUM

18. Drive Section 1

№	Артикул	Альт. артикул	Описание
1			•2BC06910 2BC06910 STOPPER
4			•2BL22510 2BL22510 SPRING DRIVE CONT.
4			•302KS31060 2KS31060 SPRING CONT JOINT
9			•302BL22443 2BL22443 PLATE DRIVE CONT.A 1 1 1 1 105 E5120180 E5120180 PARALLEL PIN H7A 2X18 SUS
10			•302BL22451 2BL22451 PLATE DRIVE CONT.B
11			•302BL22461 2BL22461 SHAFT DRIVE CONT
11			•302KS31050 2KS31050 SHAFT CONT JOINT
13			•302GR46250 2GR46250 WIRE CONT SW
15			•7YZM610003++H01 YZ010250 ACCESS SADDLE
16			•7YZM610007++H01 YZ023340 ACCESS.SADDLE
17			•7YZM610008++H01 YZ037940 ACCESS.SADDLE
18	M2109350 запросить цену →	M2109350	WIRE SADDLE,YMC-15-0(KITAGAWA)
19	5MVX111DN003 ✓ в наличии	2A806250	RING STOPPER /A-49 FEED A4
20	2BC06980 запросить цену →	2BC06980	STOPPER
24	2FG22090 запросить цену →	2FG22090	BRACKET CLUTCH FEED
25	28107310 запросить цену →	49028101	BUSH
30	302BL22371 запросить цену →	2BL22371	PLATE DRIVE MPF A
32	2BL22380 запросить цену →	2BL22380	PLATE DRIVE MPF B
33	302FG22071 запросить цену →	2FG22071	PLATE DRIVE FEED A
36	M2105740 запросить цену →	M2105740	MINIATURE CLAMP,UAMS-05S-2
37			7YZM610007++H01 YZ023340 ACCESS.SADDLE
38	2BL22580 запросить цену →	2BL22580	COLLAR BELT
39			7YZM510009++H01 YZ042790 ACCESS.SPACER
41	302BL22811 запросить цену →	2BL22811	PLATE TENSION A
42	302GR02820 запросить цену →	2GR02820	PIN DRIVE TENSION
43	2BL22830 запросить цену →	2BL22830	PULLEY TENSION
44	2BL22820 запросить цену →	2BL22820	SPRING PULLEY
45	302BL22391 запросить цену →	2BL22391	PULLEY MPF DRIVE

19. Drive Section 2

№	Артикул	Альт. артикул	Описание
1			•28107310 49028101 BUSH 8 2 2 2 2 51 213+4410 49021301 BUSH,CUTTER
2			•2BC06910 2BC06910 STOPPER 6 7 7 7 7 52 302GR02560 2GR02560 FILM SPRING DRUM COVER
3			•2BC06980 2BC06980 STOPPER 5 1 1 1 1 53 302GR33031 2GR33031 HOLDER RFID
4			•2BL22140 2BL22140 GUIDE DLP 1 1 1 1 (cid:27) 54 302KP94200 2KP94200 PARTS PWB RFID ASSY SP
5			•2BL22160 2BL22160 GEAR DRUM Z76H-Z30H 1 1 1 1 55 302KS46130 2KS46130 WIRE RFID
6			•2BL22170 2BL22170 PLATE GUIDE DRUM 1 1 1 1 56 302GR02951 2GR02951 COVER DRUM Z
7			•2BL22190 2BL22190 GEAR Z50H 1 1 1 1 57 302GR02970 2GR02970 SHAFT DRUM COVER Z
8			•2BL22210 2BL22210 GEAR JOINT Z32S 1 1 1 1 58 302GR02030 2GR02030 HOLDER SHAFT F
9			•2BL22220 2BL22220 GEAR Z36S-Z31H 1 1 1 1 59 302GR02040 2GR02040 HOLDER SHAFT R
10			•2BL22230 2BL22230 GEAR Z34H 1 1 1 1 60 302GR02050 2GR02050 GUIDE STRAP
11			•2BL22240 2BL22240 SPRING JOINT FUSER 1 1 1 1 61 302GR02060 2GR02060 STRAP DRUM COVER
12			•2BL22840 2BL22840 SHAFT DRIVE DRUM FW 1 1 1 1 62 302GR02071 2GR02071 ARM DRUM COVER A
13			•2FG22030 2FG22030 GEAR Z59H-Z44S 1 1 1 1 63 302GR02081 2GR02081 ARM DRUM COVER B
14			•2FG22040 2FG22040 GEAR Z22S 1 1 1 1 64 5MVX111DN007 2BT11070 STOPPER 3/2BT1107 A4
15			•302GR31030 2GR31030 GEAR DRUM Z70H 1 1 1 1 65 302GR02090 2GR02090 SPRING DRUM COVER
16			•302GR31930 2GR31930 SHAFT CLUTCH DLP 1 1 1 1 66 302GR02961 2GR02961 STAY DRUM COVER Z
17			•302GR31940 2GR31940 PLATE DRIVE FRONT 1 1 1 1 (cid:27) 67 302KS94120 2KS94120 PARTS MOTOR EJECT SP
18			•302GR31950 2GR31950 PLATE DRIVE REAR 1 1 1 1 68 302FG22051 2FG22051 PLATE DRIVE EXIT A
25			•5MVG148DN027 2BL22770 GEAR Z37S/40633V0081A4 1 1 1 1 75 302GR33020 2GR33020 DUCT UPPER CONT
26			•5MVG169DN019 2BL22710 GEAR Z76H-Z35H /30633D0068A3 1 1 1 1 76 302GR02980 2GR02980 SEAL DRUM COVER
27			•5MVX111DN003 2A806250 RING STOPPER /A-49 FEED A4 2 2 2 2 77 2BL07140 2BL07140 FILM WIRE DU
28			•7YZM610007++H01 YZ023340 ACCESS.SADDLE 1 1 1 1 78 302KS02080 2KS02080 FILM RFID
29			•G3169000 G3169000 BEARING 6900ZZNR
31	2BL23040 запросить цену →	2BL23040	LID DLP DUCT
32	2BL22850 запросить цену →	2BL22850	RETAINER FLYWHEEL
33	2BL22860 запросить цену →	2BL22860	FLYWHEEL
34	2BL22870 запросить цену →	2BL22870	WEIGHT 190 1 1 1 1 101 7BB100306H BB046010 +BIND T.T S SCREW 3X6
35	302BL26151 запросить цену →	2BL26151	MOUNT BASE TERMINAL 1 1 1 1 102 7BB000305H BB063450 +BIND M SCREW 3X5
36	2BL26160 запросить цену →	2BL26160	PLATE TRANSFER A 1 1 1 1 103 7BB007305H BB107020 +TP-CUP M SCREW 3X5
37	2BL26170 запросить цену →	2BL26170	PLATE SEPARATION A 1 1 1 1 104 7BB000406H BB112100 +BIND M SCREW 4X6
39	302BL23051 запросить цену →	2BL23051	DUCT MAIN A 1 1 1 1 106 7BB202308H BB105690 +TP-FLAT T.T P SCREW 3X8
40	2BL23060 запросить цену →	2BL23060	DUCT MAIN B 1 1 1 1 107 7BB702308H BB107060 +TP-FLAT T.T S SCREW 3X8 SR
42			7YZM610003++H01 YZ010250 ACCESS SADDLE 4 4 4 4 109 C2896110 C2896110 SHIM,10.2-0.25T
43	302GR46210 запросить цену →	2GR46210	WIRE CONTAINER 1 1 1 1 110 5MBP2012WPLD E5120120 PARALLEL PIN / M2 X 12 SUS-DP
44	302BL02221 запросить цену →	2BL02221	RAIL DRUM R 1 1 1 1 111 D1A00700 D1A00700 STOP RING E-7(TRIVALENT CHROMATING)
45			7YZM610007++H01 YZ023340 ACCESS.SADDLE 5 5 5 5 112 7BD108080+++H01 BD042930 STOP RING 8.0X0.8T
46	2FG22060 запросить цену →	2FG22060	PLATE DRIVE EXIT B 1 1 1 1 113 E5130180 E5130180 PARALLEL PIN H7A 3X18 SUS
47	302BL22892 запросить цену →	2BL22892	MOUNT FLYWHEEL 1 1 1 1 114 7BB600310H BB112140 +BIND M SCREW 3X10 R
48	2BL23100 запросить цену →	2BL23100	FILM COOLING
49	2BL22880 запросить цену →	2BL22880	FILM BKT CLUTCH

20. Electrical Components 1

№	Артикул	Альт. артикул	Описание
2	302GR34310 запросить цену →	2GR34310	LABEL ELE SHOCK CAUTION 1 1 1 1 50 M2109350 M2109350 WIRE SADDLE,YMC-15-0(KITAGAWA)
3	302GR39190 запросить цену →	2GR39190	COVER CONN 1 1 1 1 51 2BL04060 2BL04060 FRONT MOUNT COVER
5	302GR46300 запросить цену →	2GR46300	WIRE BYPASS FEED PI 1 1 1 1 (cid:27) 53 302GR01191 2GR01191 TONER DETECTION ASS'Y
6			7YCC08B2046+H02 YC026130 CONNECTOR 2 2 2 2 54 7YCC05B1106+H01 YC047310 CONNECTOR
7	3033927451 запросить цену →	33927451	RETAINING PIN,DRAWER 6 6 6 6 55 302GR46291 2GR46291 WIRE TONER DISPOSAL
8	2BL26200 запросить цену →	2BL26200	MOUNT DRUM DRAWER 1 1 1 1 56 302KS02100 2KS02100 SPONGE WIRE INNER LEFT
9			7YCC10B1112+H01 YC046880 CONNECTOR 1 1 1 1 57 2BL04450 2BL04450 GROUND PLATE INNER L
10			7YZM610003++H01 YZ010250 ACCESS SADDLE 20 20 20 20 58 302FG26102 2FG26102 MOUNT INLET A
11			7YZM610007++H01 YZ023340 ACCESS.SADDLE 6 6 6 6 59 302GR39142 2GR39142 MOUNT PWB FILTER
12			7YZM510009++H01 YZ042790 ACCESS.SPACER 1 1 1 1 60 302GR01240 2GR01240 INLET ASS'Y
13			7YZM510007++H01 YZ042780 ACCESS.SPACER 2 2 2 2 61 7YBCP8P8E001H01 YB020910 FERRITE CORE
14	302KS46020 запросить цену →	2KS46020	WIRE PAPER FEED(C) 1 1 1 1 (cid:27) 62 302GR45090 2GR45090 UNIT FILTER
15	302FG07050 запросить цену →	2FG07050	MOUNT,CASSETTE SWITCH 2 2 2 2 (cid:27) 62 302GR45100 2GR45100 UNIT FILTER
17	M2105970 запросить цену →	M2105970	CLAMP,CKN-10(KITAGAWA) 1 1 1 1 64 302GR39121 2GR39121 MOUNT MAIN SW
18	302GR39081 запросить цену →	2GR39081	MOUNT POWER PWB 1 1 1 1 (cid:27) 65 302GR44260 2GR44260 FAN LVU 42-10
20	2BJ26210 запросить цену →	2BJ26210	SHIELD SUBWIRE 1 1 1 1 68 302KS46180 2KS46180 WIRE FIXING DRAWER SP
21	302GR39090 запросить цену →	2GR39090	MOUNT OPTION I/F 1 1 1 1 69 302KS46190 2KS46190 WIRE DLP CL
22			7YZM610001++H01 YZ010230 ACCESS SADDLE 4 4 4 4 70 M2107250 M2107250 BAND,RSG-100(KITAGAWA)
23	302GR46160 запросить цену →	2GR46160	WIRE FINISHER SOCKET 1 1 1 1 71 7YBEG6G6U001H01 YB045290 FERRITE CORE
24	302FB26290 запросить цену →	2FB26290	LID VENDOR 1 1 1 1 72 7YZM610008++H01 YZ037940 ACCESS.SADDLE
25	M2104250 запросить цену →	M2104250	EDGING,EDS-17L(KITAGAWA) 3 3 3 3 73 7YZM420003++H01 YZ052580 ACCESS.BAND
26	302KS46080 запросить цену →	2KS46080	WIRE OPTION(C) 1 1 1 1 74 7YZM420002++H01 YZ045260 ACCESS.BAND
27	2AR26340 запросить цену →	2AR26340	MOUNT,DECK CONNECTOR 1 1 1 1 75 M0207000 49826601 BINDING BAND,KB-100-1
29			7YZM610002++H01 YZ010240 ACCESS SADDLE 4 4 4 4 77 61727600 61727600 CORE,13-30X34
30	M2104280 запросить цену →	M2104280	EDGING,EDS-25L(KITAGAWA) 1 1 1 1 78 3065027601 65027601 POWER CORD
31	302GR39222 запросить цену →	2GR39222	MOUNT FIXING DRAWER 1 1 1 1 79 3019527401 19527401 POWER CORD(120)
32	302KS46050 запросить цену →	2KS46050	WIRE DRAWER 1 1 1 1 80 2AR27800 2AR27800 POWER CORD(230)
33	302KS46260 запросить цену →	2KS46260	WIRE PRIMARY 1 1 1 1 81 7AAACCAS+10H001 AA063380 AC CORD ASSY AS
34	302BL26061 запросить цену →	2BL26061	PIN TERMINAL
35	2BL26070 запросить цену →	2BL26070	SPRING TERMINAL
36	2BL26270 запросить цену →	2BL26270	SPRING TERMINAL T
37	302BL26051 запросить цену →	2BL26051	CASE HIGH VOLTAGE
38	2BL26080 запросить цену →	2BL26080	GROUND PLATE HV
40	302KS46030 запросить цену →	2KS46030	WIRE HIGH VOLTAGE(C) 1 1 1 1 102 7BB000305H BB063450 +BIND M SCREW 3X5
41	302KS46300 запросить цену →	2KS46300	WIRE MOTOR(TW) 1 103 B9604060 B9604060 GROUNDING SCREW M4X6 (BRASS,N;)
41	302KS46070 запросить цену →	2KS46070	WIRE MOTOR(C) 1 1 1 104 7BB600314H BB112160 +BIND M SCREW 3X14 R
42	302KS46010 запросить цену →	2KS46010	WIRE FRONT(C) 1 1 1 1 105 7BB007306H BB112570 +TP-CUP M SCREW 3X6
43	M2104210 запросить цену →	M2104210	EDGING,EDS-2 3 3 3 3 106 7BB200308H BB105660 +BIND T.T P SCREW 3X8
44	2BL26110 запросить цену →	2BL26110	LEFT MOUNT I/L 1 1 1 1 107 7BB000314H BB023710 +BIND SCREW M3X14
48	2BL26120 запросить цену →	2BL26120	LEFT WORK PLATE I/L

21. Electrical Components 2

№	Артикул	Альт. артикул	Описание
1	302KS39060 запросить цену →	2KS39060	MOUNT RELAY 1 1 1 1 49 7ZG65TSV+033H01 ZG048420 SHIELD GASKET
3	302KS39010 запросить цену →	2KS39010	CONT BOX 1 1 1 1 51 7YZM610008++H01 YZ037940 ACCESS.SADDLE
4	302KS39070 запросить цену →	2KS39070	FILM PARTITION 3 3 3 3 52 302KS46090 2KS46090 WIRE COUNTER
5	302H702660 запросить цену →	2H702660	GUIDE WIRE OPE F
6	302H702240 запросить цену →	2H702240	BRACKET PPT
7			7YZM610010++H01 YZ042990 ACCESS.SADDLE
8			7YZM610007++H01 YZ023340 ACCESS.SADDLE
9	302H739260 запросить цену →	2H739260	LID DP
10	302GR44050 ✓ в наличии	2GR44050	FAN CONTROLLER 80-15 1 1 1 1 101 7BB100320H BB112650 +BIND T.T S SCREW 3X20
11	302KS39050 запросить цену →	2KS39050	MOUNT CF PWB 1 1 1 1 102 7BB100306H BB046010 +BIND T.T S SCREW 3X6
13	302H739770 запросить цену →	2H739770	GUIDE CF 1 1 1 1 104 B9A90010 B9A90010 +PAN SCREW 6-32X0.25
14	302H739040 запросить цену →	2H739040	RAIL PWB 4 4 4 4 105 7BB102306H BB107050 +TP-FLAT T.T S SCREW 3X6
15			7YZM210002++H01 YZ004730 ACCESS.EDGING 2 2 2 2 106 7BB700308H BB105600 +BIND T.T S SCREW 3X8 SR
16			7YZM610003++H01 YZ010250 ACCESS SADDLE 12 12 12 12 107 7BB300323H BB105800 +BIND T.T B SCREW 3X23
17			7YZM210003++H01 YZ037970 ACCESS.EDGING 2 2 2 2 108 7BB700306H BB105590 +BIND T.T S SCREW 3X6 SR
18			7YZM210004++H01 YZ037980 ACCESS.EDGING
19			7YZM610005++H01 YZ012220 ACCESS SADDLE
20	M2107250 запросить цену →	M2107250	BAND,RSG-100(KITAGAWA)
23	302KS46210 запросить цену →	2KS46210	WIRE MAIN-KUIO
24	302KS46110 запросить цену →	2KS46110	WIRE CF
28	302H739170 запросить цену →	2H739170	MOUNT FAN MAIN
30	302KS46200 запросить цену →	2KS46200	WIRE MAIN-ENGINE
31	302H702540 запросить цену →	2H702540	FILM WIRE OPE
32	302KS46160 запросить цену →	2KS46160	WIRE SUB PWB
33			•302KS39030 2KS39030 BRACKET HDD
34	302H746890 запросить цену →	2H746890	WIRE HDD POWER
35	302KS46230 запросить цену →	2KS46230	WIRE HDD DATA1
36	302KS46240 запросить цену →	2KS46240	WIRE HDD DATA2
37			7YZM320002++H01 YZ106280 ACCESS.CLAMP
38	M7005030 запросить цену →	M7005030	CLAMP,EMT-5N(TAKEUCHI)
39	M70A5010 запросить цену →	M70A5010	CLAMP,EMT-4N(TAKEUCHI)
40	302GR39131 запросить цену →	2GR39131	HOUSING LED PWB
41	302H001240 запросить цену →	2H001240	OPERATION FRONT PWB ASS'Y
42	2BJ26150 запросить цену →	2BJ26150	LID MMD
43	302KS39020 запросить цену →	2KS39020	LID SHIELD
44	302KS39040 запросить цену →	2KS39040	LID MAIN PWB
45	2DD26070 запросить цену →	2DD26070	PLATE OPTION
46	302KS46250 запросить цену →	2KS46250	WIRE SCANNER POWER
47			7YZM390011++H01 YZ050250 ACCESS.CLAMP
48	302KS39090 запросить цену →	2KS39090	FILM BOX UPPER

22. Operation Section

№	Артикул	Альт. артикул	Описание
1			•302GR05070 2GR05070 HANDLE OPE 1 1 1 1 49 •302H746230 2H746230 WIRE PANEL JOINT
2			•302GR05120 2GR05120 MOUNT SLIDE 1 1 1 1 50 •302H746240 2H746240 WIRE OPERATION LEFT
3			•302H005320 2H005320 MOUNT SLIDE LEFT 1 1 1 1 51 •302H746260 2H746260 WIRE PANEL-LVU JOINT
4			•302H005340 2H005340 BUSH SLIDE OPE 2 2 2 2 52 •302H746860 2H746860 WIRE PANEL INVERTER
5			•302H005350 2H005350 PIN HINGE OPE 2 2 2 2 53 •302H746870 2H746870 WIRE OPERATION RIGHT
6			•302H005360 2H005360 PLATE GROUND BASE OPE 2 2 2 2 54 •302H746880 2H746880 WIRE OPERATION UPPER
7			•302H005370 2H005370 PLATE GROUND MOUNT OPE 2 2 2 2 (cid:27) 55 •302H794120 2H794120 PARTS PWB PANEL LEFT ASSY SP
8			•302H005690 2H005690 PIN HINGE OPE C 2 2 2 2 (cid:27) 56 •302H794160 2H794160 PARTS PWB PANEL RIGHT ASSY SP
9			•302H705111 2H705111 MOUNT HANDLE OPE 1 1 1 1 (cid:27) A03 •302H794800 2H794800 PARTS COVER OPERATION SET
10			•302H705121 2H705121 BASE OPERATION 1 1 1 1 (cid:27) 57 ••302H705012 2H705012 COVER OPERATION
11			•302H705330 2H705330 HINGE OPE LEFT 1 1 1 1 58 ••302KS61240 2KS61240 SPACER LCD A
12			•302H705340 2H705340 HINGE OPE RIGHT 1 1 1 1 59 ••302KS61250 2KS61250 SPACER LCD B
13			•302H705350 2H705350 BUSH PIN OPE 2 2 2 2 (cid:27) 60 ••302KY05030 2KY05030 COVER OUTLINE OPERATION
14			•302H705900 2H705900 SPRING HINGE OPE L 1 1 1 1 61 •302K505270 2K505270 SPONGE LCD A
15			•302H705910 2H705910 SPRING HINGE OPE R 1 1 1 1 62 •302K505280 2K505280 SPONGE LCD B
16			•75018250 75018250 SPRING CLEANING SOLENOID 2 2 2 2 (cid:27) 63 •302KS05010 2KS05010 COVER KEY COLOR
17			•302GR05280 2GR05280 LENS POWER LED 1 1 1 1 65 •302KS05041 2KS05041 SHEET OPE SET B
18			•302GR05290 2GR05290 LENS LED 5 5 5 5 (cid:27) 66 •302KS94530 2KS94530 PARTS PWB PANEL MAIN TW SP
32			•302H005610 2H005610 SPONGE LCD 1 1 1 1 79 302KS46270 2KS46270 WIRE MAIN-OPERATION
33			•302H005620 2H005620 SPRING EARTH LCD 6 6 6 6 80 302H746250 2H746250 WIRE PANEL-LVU
40			•302H705131 2H705131 MOUNT LCD 1 1 1 1 102 7BB100306H BB046010 +BIND T.T S SCREW 3X6
42			•302H705150 2H705150 MOUNT INVERTER 1 1 1 1 104 7BB200308H BB105660 +BIND T.T P SCREW 3X8
45			•302H705360 2H705360 SPACER KEY 1 1 1 1 107 7BB700308H BB105600 +BIND T.T S SCREW 3X8 SR
46			•302H705380 2H705380 SHEET OPE PWB 1 1 1 1 108 7BB700306H BB105590 +BIND T.T S SCREW 3X6 SR
47			•302H705390 2H705390 PLATE LED PWB 1 1 1 1 109 7BC00045C080H01 BC047540 WASHER M4.5X12X08T CRFREE

23. Options 1

№	Артикул	Альт. артикул	Описание
1			•302H717500 2H717500 COVER PLATEN
2			•302H717510 2H717510 COVER POCKET
3			•302H717520 2H717520 STOPPER RELEASE SWITCH
4			•302H717600 2H717600 HINGI ORIGINAL HOLDER
5			•303JC04200 3JC04200 PLATE ORIGINAL
6			•303K502080 3K502080 SPONGE ORIGINAL MAT
7			•303MX02021 3MX02021 CUSHION ORIGINAL MAT A
8			•303MX02031 3MX02031 CUSHION ORIGINAL MAT B

24. Options 2

№	Артикул	Альт. артикул	Описание
1			•2BJ60530 2BJ60530 LOWER WING TRAY 1 1 1 1 102 7BB000306H BB106880 +BIND M SCREW 3X6
2			•302BJ60541 2BJ60541 RAIL WING TRAY
3			•302GR04490 2GR04490 MOUNT WING TRAY
4			•302GR04500 2GR04500 HOLDER WING TRAY
5			•302H704880 2H704880 UPPER WING TRAY

25. Options 3 & Tools

№	Артикул	Альт. артикул	Описание
1			•3029236241 29236241 SOCKET ASS'Y,KEY COUNTER 1 1 1 1 102 5MBTPB4010PW++R B1A64100 BIND T.T SCREW(+) / M4 X 10 CRFREE P-T
2			•302GR03010 2GR03010 RETAINER KEY COUNTER COVER 1 1 1 1 103 5MBTPB4010TW++R B1A54100 BIND T.T SCREW(+) / M4 X 10 CRFREE S-T
3			•302GR03020 2GR03020 RETAINER KEY COUNTER 1 1 1 1 104 7BB003306H BB040750 +COUNTER-SUNK HEAD SCREW M3X6 CRF
4			•3066060011 66060011 COVER,KEY COUNTER 1 1 1 1 105 7BB100420H BB040740 +BIND TAP-TITE S SCREW M4X20 CRFREE
5			•3066060041 66060041 MOUNT,KEY COUNTER 1 1 1 1 106 7BC1003055++H01 BC018230 HEXA NUT M3
6			•7YZM210006++H01 YZ038000 ACCESS.EDGING 2 2 2 2 107 B1B03080 B1B03080 +BIND SCREW M3X08
7			•M21AH010 M21AH010 BAND,RSG-130-V0(KITAGAWA) 1 1 1 1 108 B1B54300 B1B54300 +BIND TAP-TITE S SCREW M4X30(TRIVALE
9	302FZ17100 запросить цену →	2FZ17100	PIN POSITIONING SP 1 1 1 1 110 B4A04100 B4A04100 +TP-A SCREW M4X10(TRIVALENT CHROMA
10	35968110 запросить цену →	35968110	STOPPER WIRE ASS'Y SP
