Kyocera TASKalfa-3212 4012i — каталог запчастей со схемами

Содержание

1. Covers 1
2. Covers 2
3. Frames 1
4. Frames 2
5. Frames 3

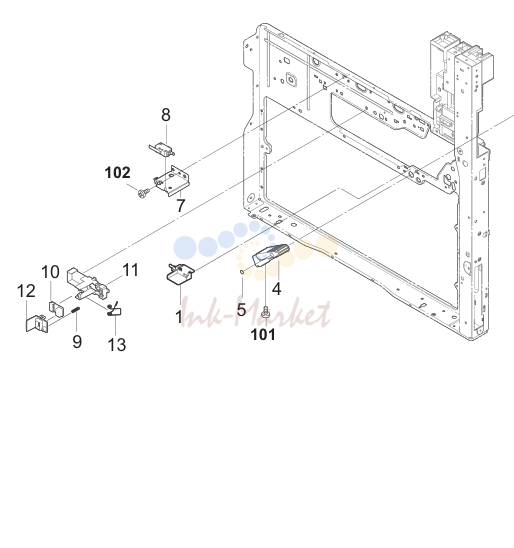

6. Frames 4
7. Frames 5

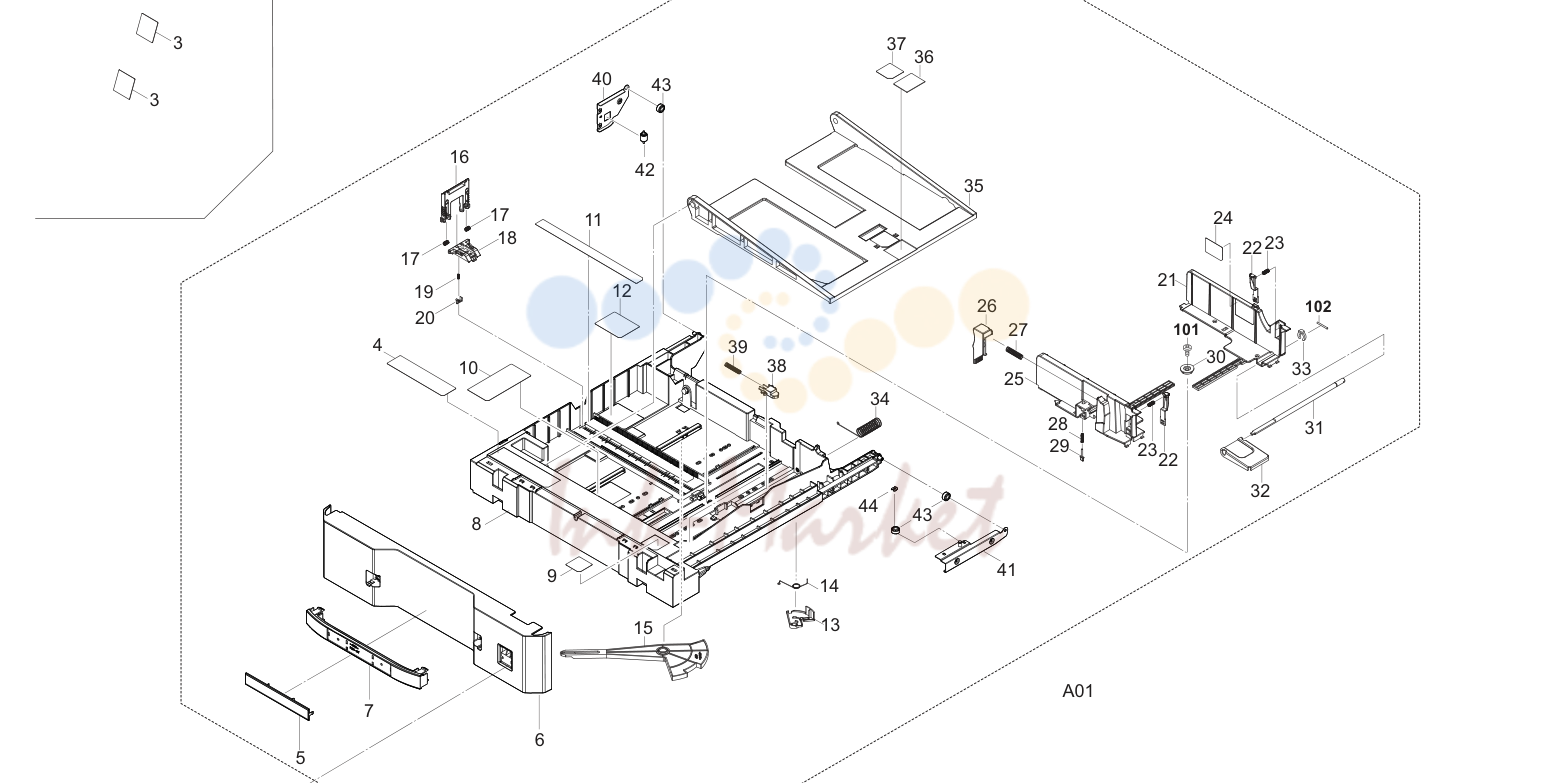

8. Paper Cassette

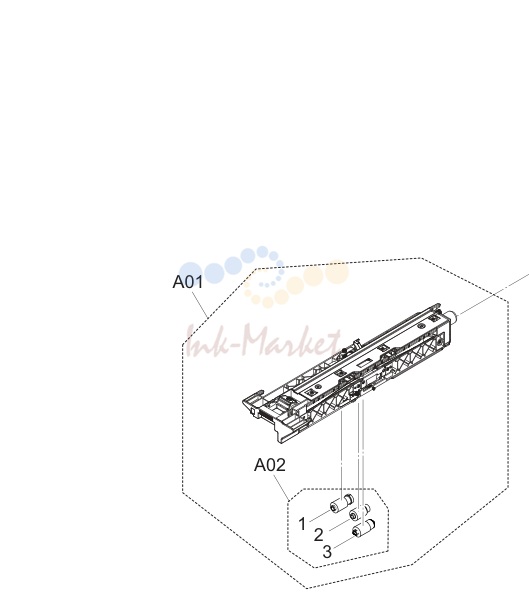

9. Paper Feed Section 1
10. Paper Feed Section 2

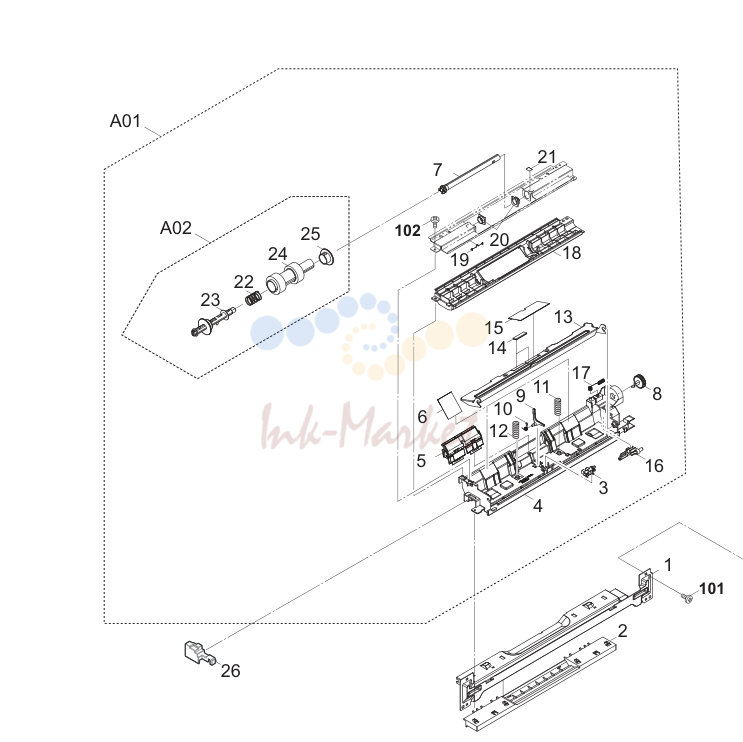

11. Paper Feed Section 3
12. Paper Feed Section 4

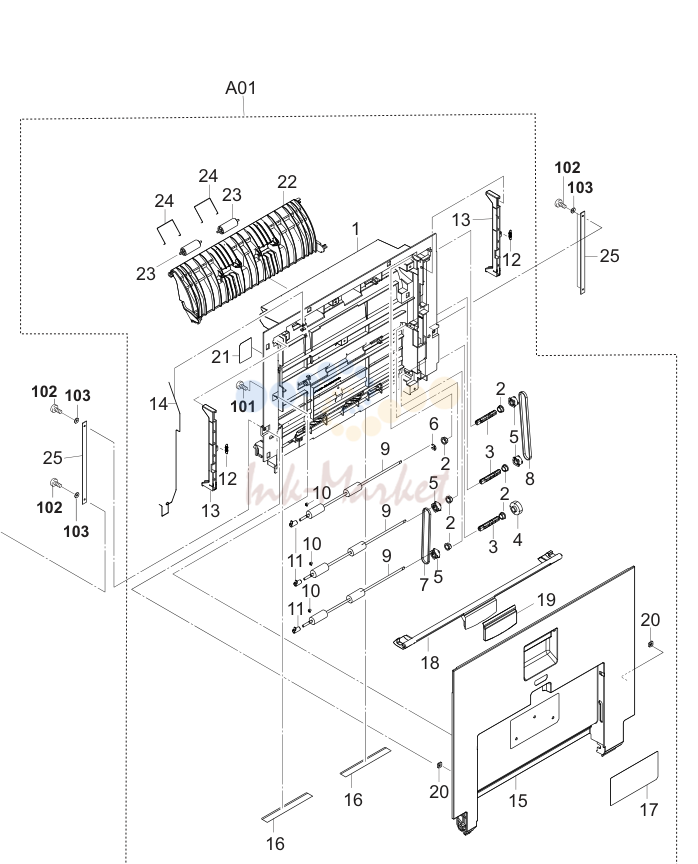

13. Paper Conveying Section 1
14. Paper Conveying Section 2
15. Paper Conveying Section 3

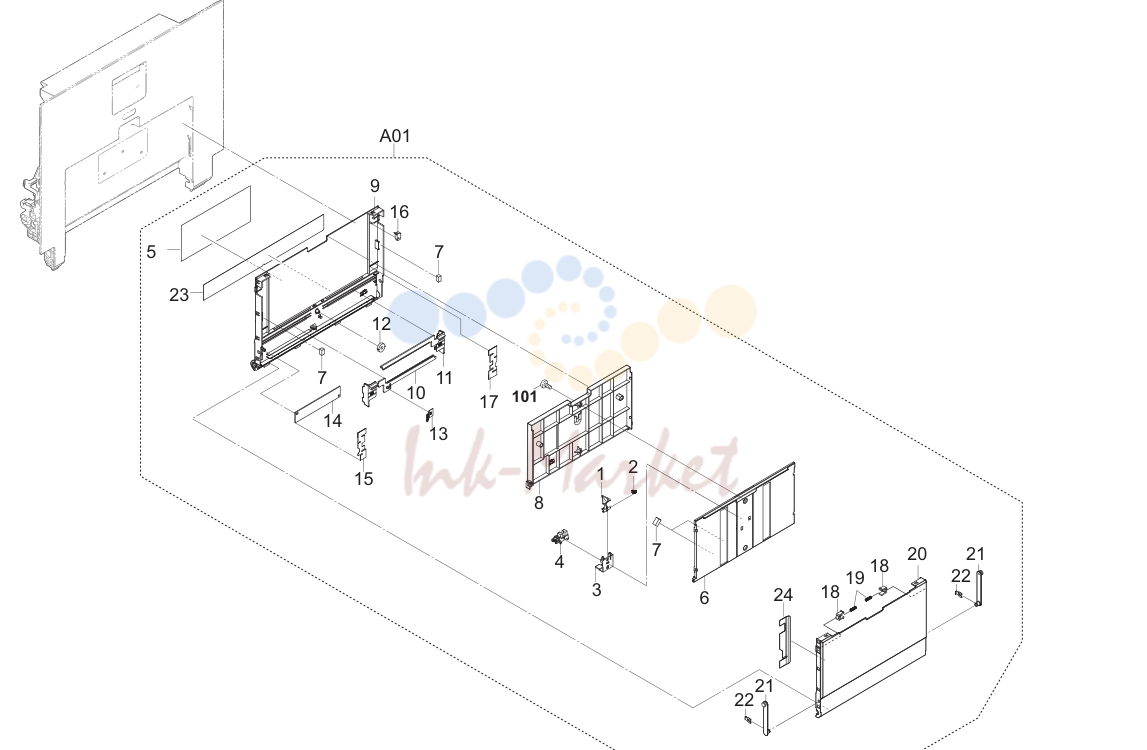

16. Paper Conveying Section 4

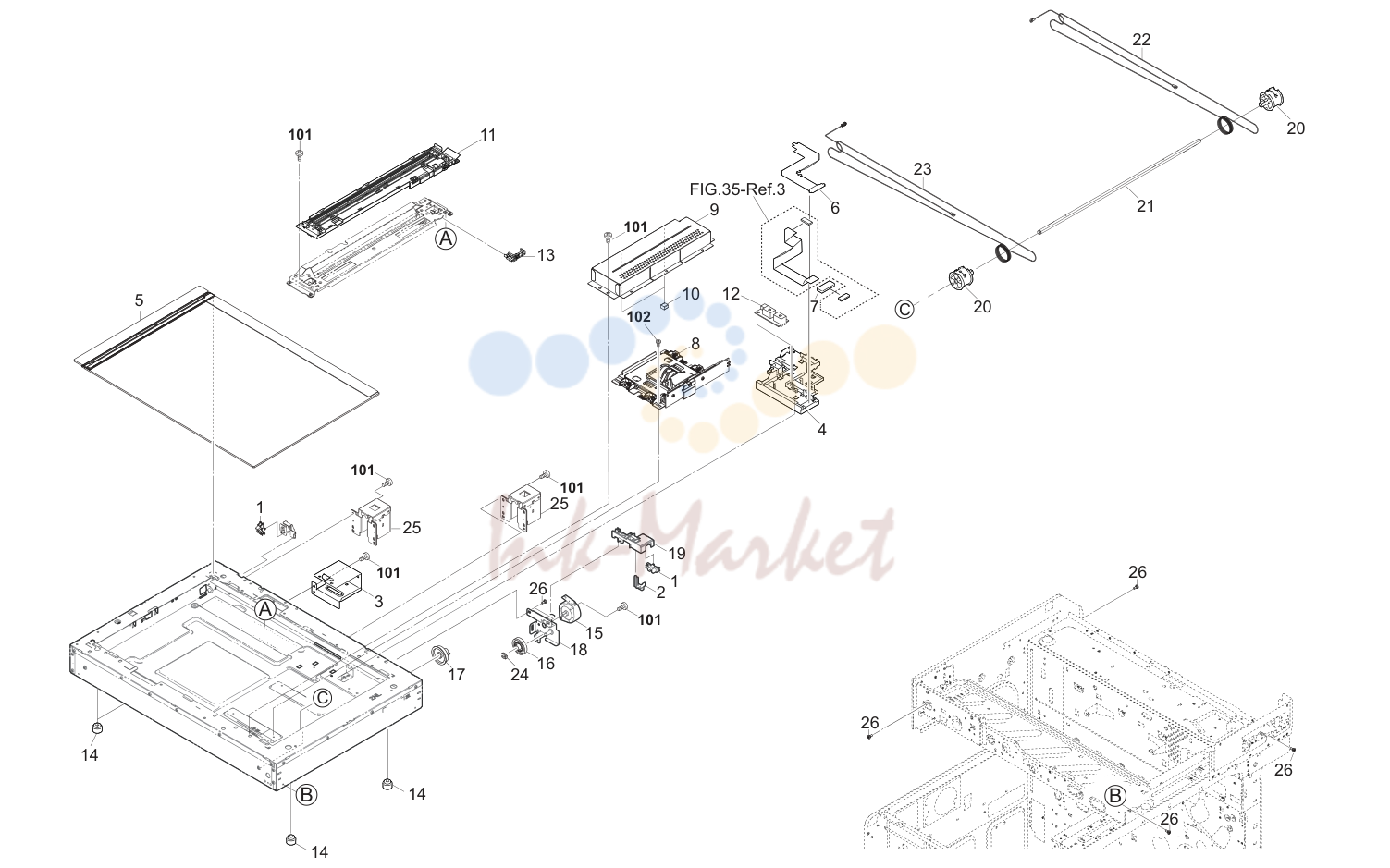

17. Scanner Section 1

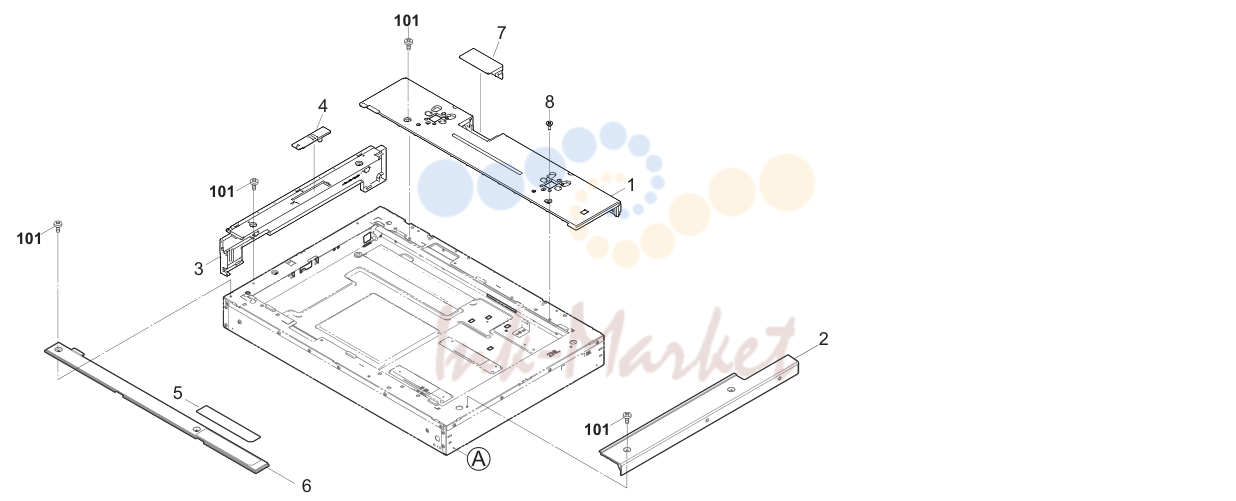

18. Scanner Section 2

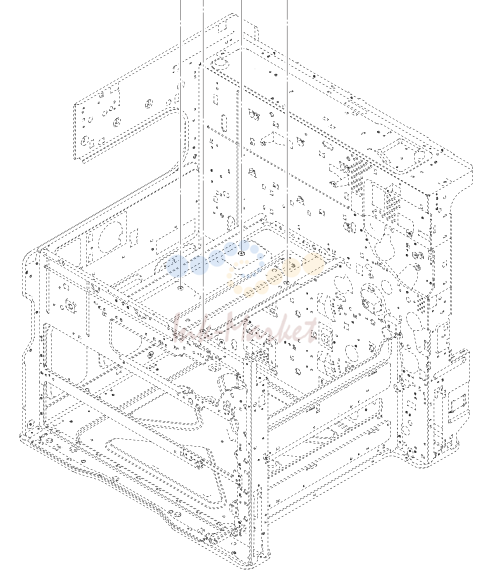

19. Laser Scanner Section

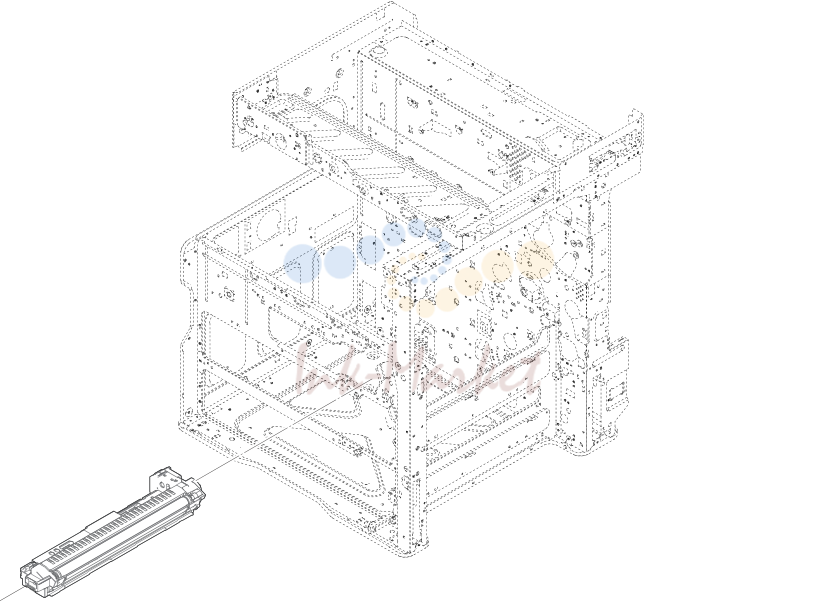

20. Developer Section

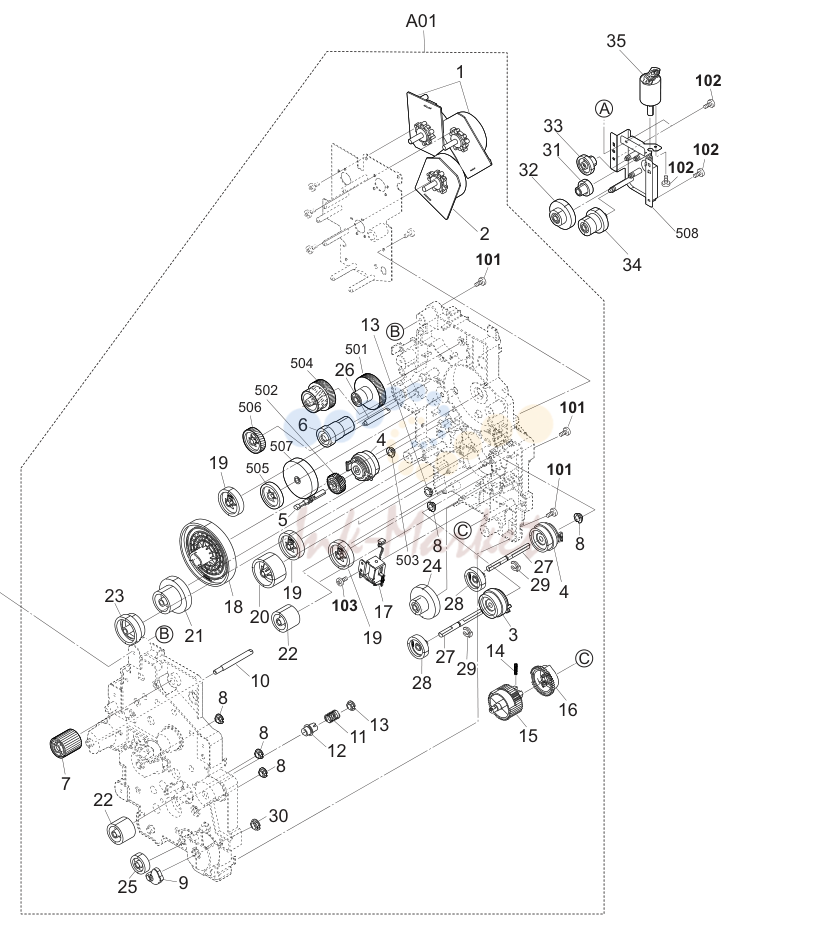

21. Drive Section 2

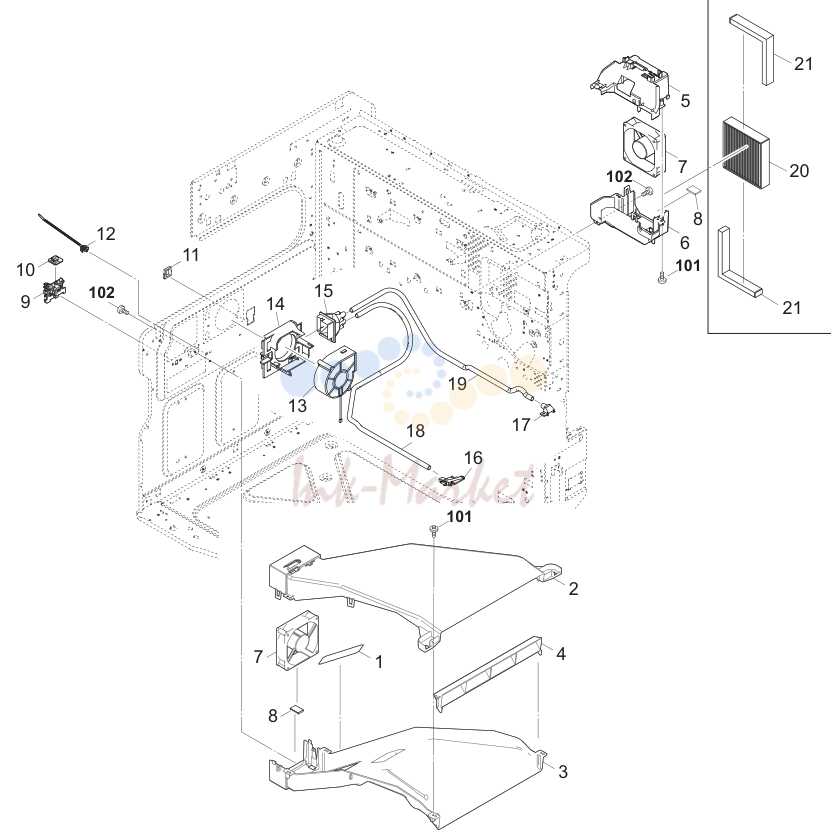

22. Cooling Section

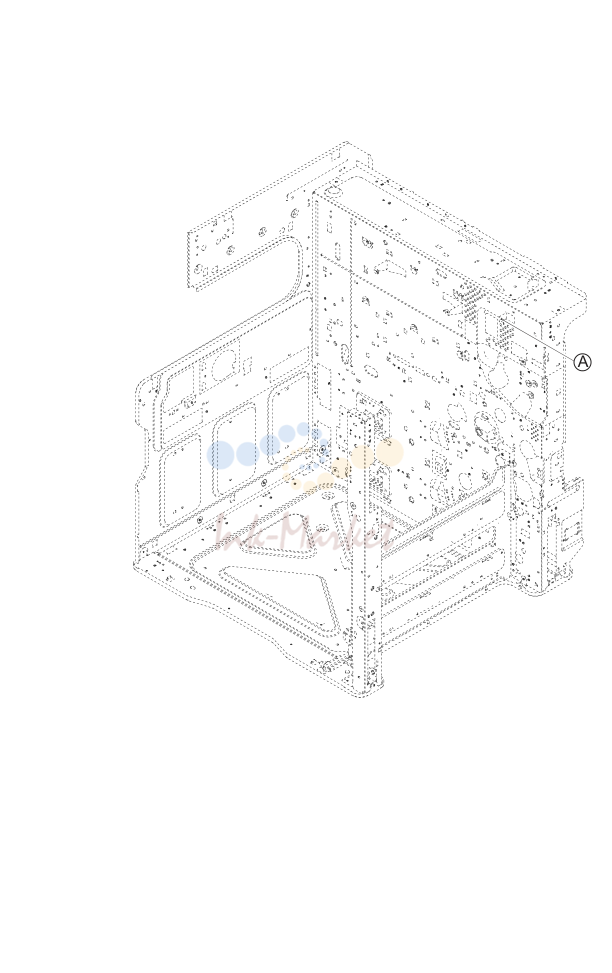

23. Exit Section

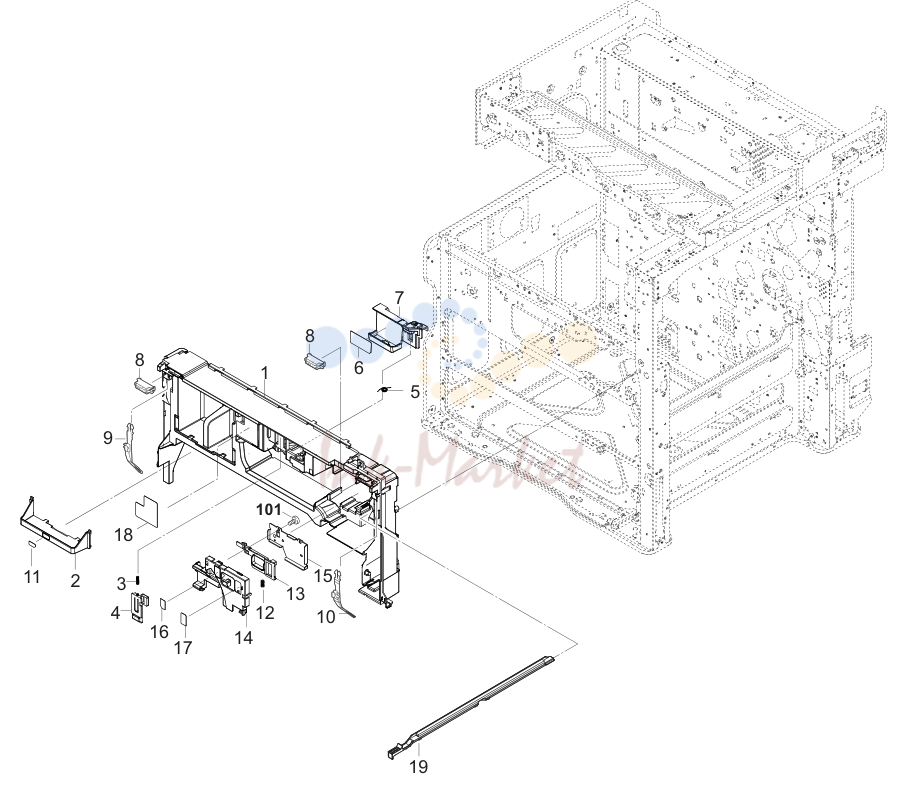

24. Inner Section

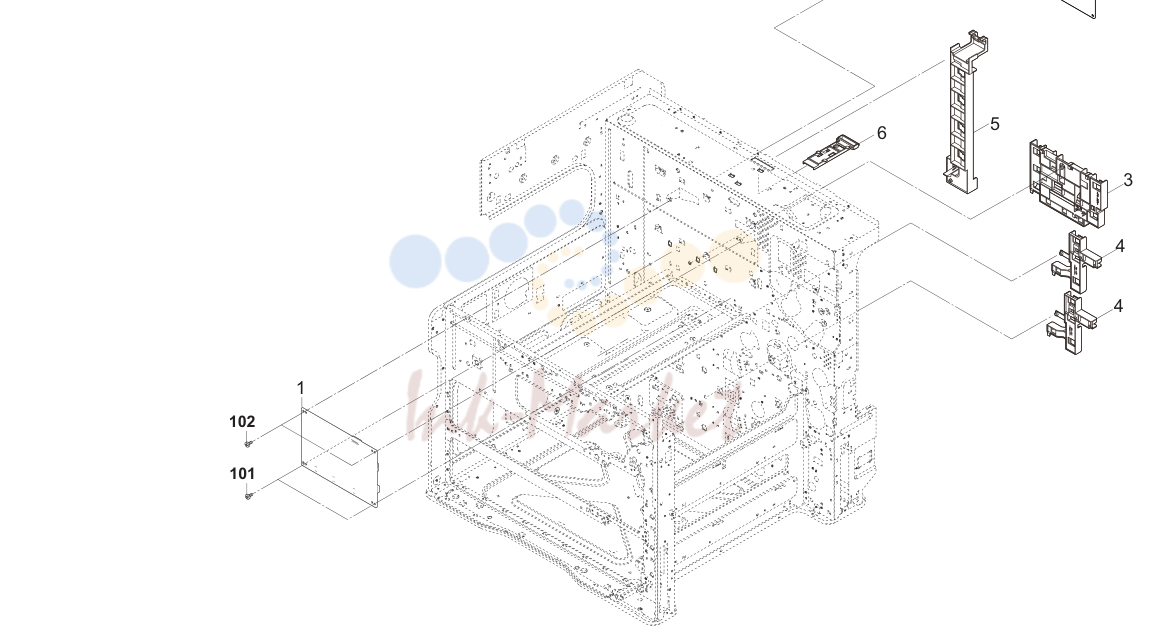

25. Electrical Components 1

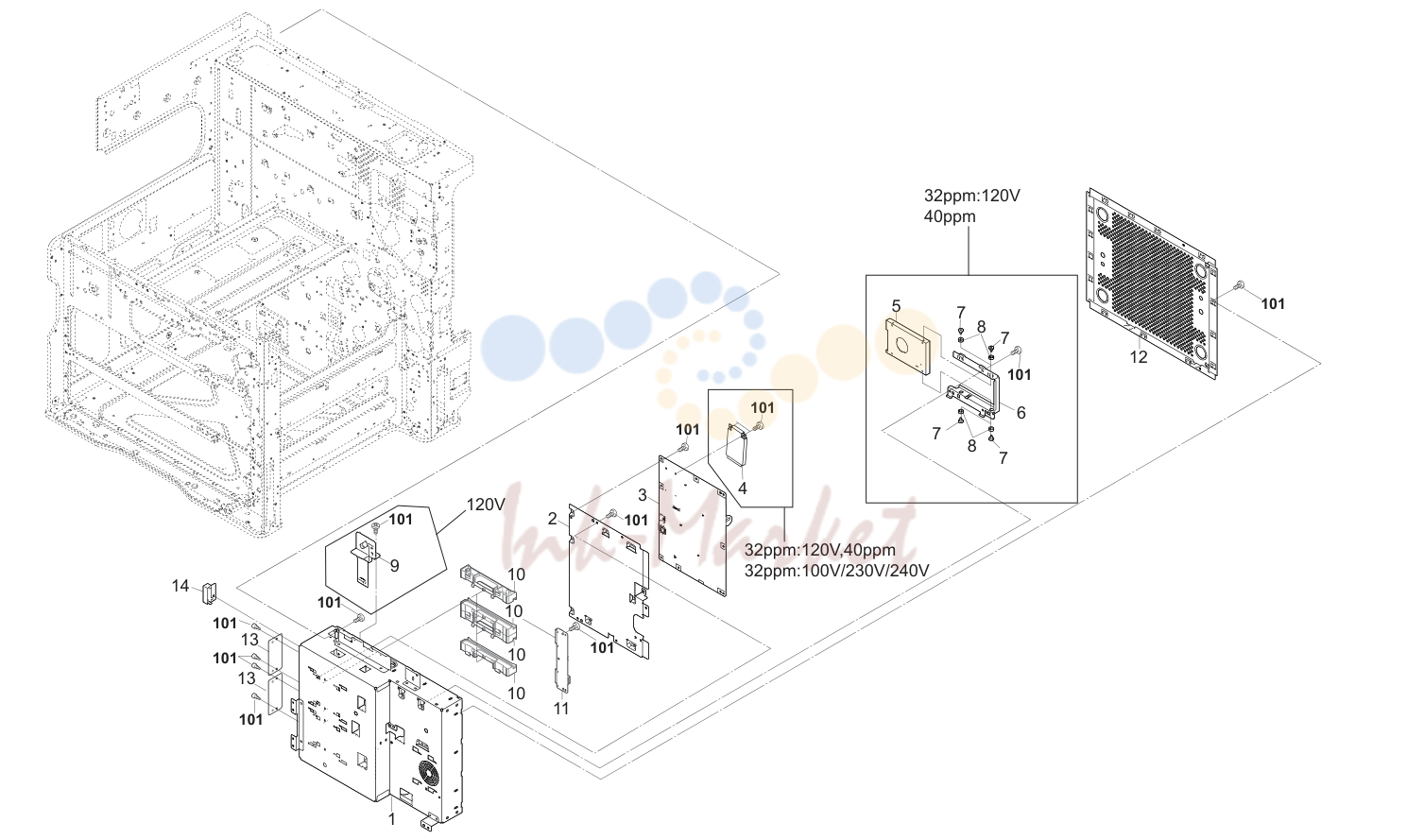

26. Electrical Components 2
27. Electrical Components 3
28. Operation Section
29. Wire Section 1
30. Wire Section 2
31. Wire Section 3
32. Wire Section 4
33. Wire Section 5
34. Option 1
35. Option 2
36. Accessory
37. Covers 3PJ
38. Frames 3PJ
39. Paper Cassette 3PJ
40. Paper Feed Section 3PJ
41. Dive Section & Electrical Components 3PJ
42. Accessories & Options 3PJ
43. Covers 3PC
44. Frames 3PC
45. Paper Cassettes 3PC-1
46. Paper Feed Section 1 3PC-2
47. Paper Feed Section 2 3PC
48. Paper Feed Section 3 3PC
49. Drive Section 3PC
50. Electrical Components 3PC
51. Accessories 3PC
52. Covers 3R7
53. Frames 3R7-5
54. Table Assy 3R7
55. Paper Conveying Section 3R7-2
56. Paper Feed Section 1 3R7
57. Paper Feed Section 2 3R7
58. Paper Feed Section 3 3R7-2
59. Drive Section & Electrical Components 3R7-4
60. Wire Section 3R7
61. Accessories 3R7-6
62. Covers 3R8
63. Frames 3R8
64. Table Assy 3R8
65. Paper Conveying Section 3R8
66. Paper Feed Section 1 3R8
67. Paper Feed Section 2 3R8
68. Drive&Electrical 3R8
69. Wire Section 3R8
70. Accessories 3R8-4
71. Covers 3RJ-3
72. Frames 3RJ
73. Table Assy 3RJ
74. Paper Conveying Section 3RJ
75. Paper Feed Section 1 3RJ-6
76. Paper Feed Section 2 3RJ-6
77. Drive&Electrical 3RJ-5
78. Wire Section 3RJ
79. Covers 3PG
80. Frames 3PG-1
81. Paper Feed Section 1 3PG-1
82. Paper Feed Section 2 3PG
83. Paper Feed Section 3 3PG
84. Main Exit Section 3PG
85. Drive Section 3PG
86. Electrical Components 3PG
87. Accessories 3PG
88. Covers 3RV
89. Frames 3RV
90. Paper Feed Section 1 3RV-1
91. Paper Feed Section 2 3RV
92. Paper Feed Section 3 3RV
93. Drive Section & Electrical Components 3RV
94. Wire Section 3RV
95. Accessories 3RV
96. AK-470 3PD-1
97. Covers 3N0-3
98. Paper Conveying Section 1 3N0-1
99. Paper Conveying Section 2 3N0-1
100. Accessories 3N0-1
101. Options (AK-736) (MT-730(B)) 3N0-1
102. PH-7B 3NK-5
103. PH-7A 3NK-5
104. PH-7C 3NK-5
105. PH-7D 3NK-5
106. FAX System 12 3RK

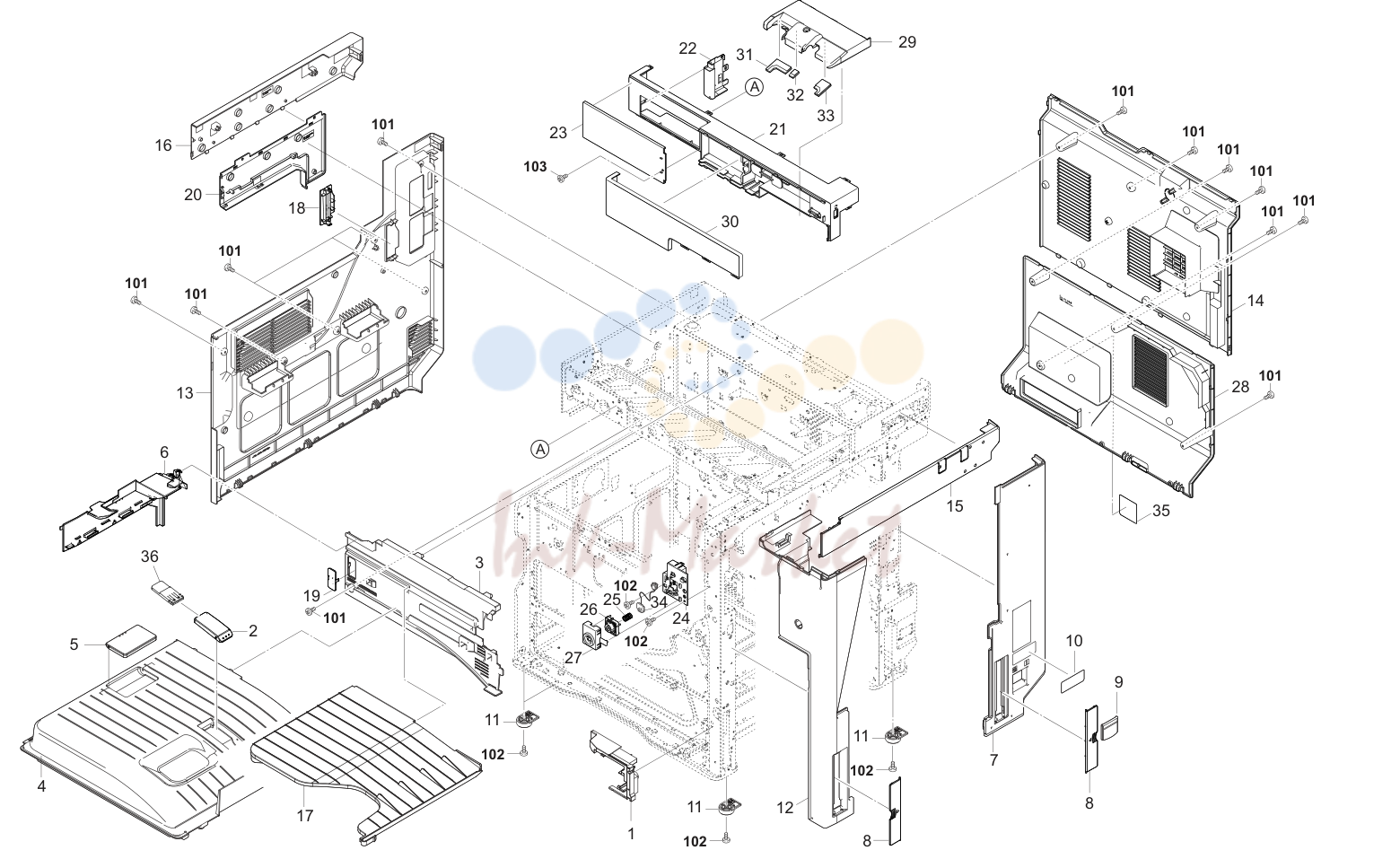

1. Covers 1

№	Артикул	Описание
1	302MV04230 запросить цену →	COVER INNER FRONT LOWER
2	302V604010 запросить цену →	HOLDER STOPPER PAPER
3	302RH04380 запросить цену →	COVER EXIT REAR
4	302RH04360 запросить цену →	COVER TRAY
5	302H004560 запросить цену →	STOPPER PAPER
6	302NL04180 запросить цену →	COVER TRAY LEFT
7	302RH04390 запросить цену →	COVER RIGHT REAR
8	302FZ04240 запросить цену →	LID COVER LEFT
9	302RH04290 запросить цену →	COVER MAIN SW
10	302RH34020 запросить цену →	LABEL SW CAUTION
10	302RH34030 запросить цену →	LABEL SW CAUTION JP
11	302MV02190 запросить цену →	FOOT
12	302RH04020 запросить цену →	COVER FRONT TOP
13	302RH04070 запросить цену →	COVER LEFT LOW
14	302RH04150 запросить цену →	COVER REAR TOP
15	302RH04060 запросить цену →	COVER RIGHT TOP
16	302RH04080 запросить цену →	COVER LEFT TOP
17	302K328300 ✓ в наличии	TRAY EJECT
18	302MN04100 запросить цену →	LID DF CONNECTOR
19	302NL04250 запросить цену →	LID AK
20	302RH04350 запросить цену →	COVER LEFT MIDDLE
21	302RH04090 запросить цену →	COVER ISU FRONT
22	302RH04340 запросить цену →	COVER FRONT MIDDLE
23	302RH04280 запросить цену →	COVER KEYBOARD
24	302RH04320 запросить цену →	MOUNT MAIN POWER
25	302F931270 запросить цену →	SPRING FUSER
26	302RH04300 запросить цену →	KEY MAIN POWER
27	302RH04310 запросить цену →	HOLDER MAIN POWER
28	302RH04140 запросить цену →	COVER REAR LOW
29	302RH04250 запросить цену →	COVER FRONT RIGHT TOP
30	302RH04270 запросить цену →	LID CARD-READER
31	302RH04430 запросить цену →	SPONGE SHIELD A
32	302RH04440 запросить цену →	SPONGE SHIELD B
33	302RH04450 запросить цену →	SPONGE SHIELD C
34	302NG94300 ✓ в наличии	PARTS PWB SWITCH ASSY SP
35	302RH34120 запросить цену →	LABEL DEHUMIDIFIER SWITCH
36	302V604020 запросить цену →	STOPPER PAPER C
101	7BB782308H запросить цену →	+TP-FLAT T.T S SCREW 3X8 SR(BLACK)
102	7BB700308H запросить цену →	+BIND T.T S SCREW 3X8 SR
103	7BB282308H запросить цену →	+TP-FLAT T.T P SCREW 3X8(BLACK)

2. Covers 2

№	Артикул	Описание
1	302RH04010 ✓ в наличии	COVER FRONT
2	302DY04011 запросить цену →	EMBLEM KC 1SG 70 B
3	302H004652 ✓ в наличии	HOLDER SWITCH
4	302NL04270 запросить цену →	PLATE MAGNET
5	302NL34050 запросить цену →	SHEET COVER FRONT
6	302K302260 запросить цену →	COVER INNER BASE
7	302V734010 запросить цену →	LABEL EMBLEM L 32ppm
7	302V634010 запросить цену →	LABEL EMBLEM H 40ppm

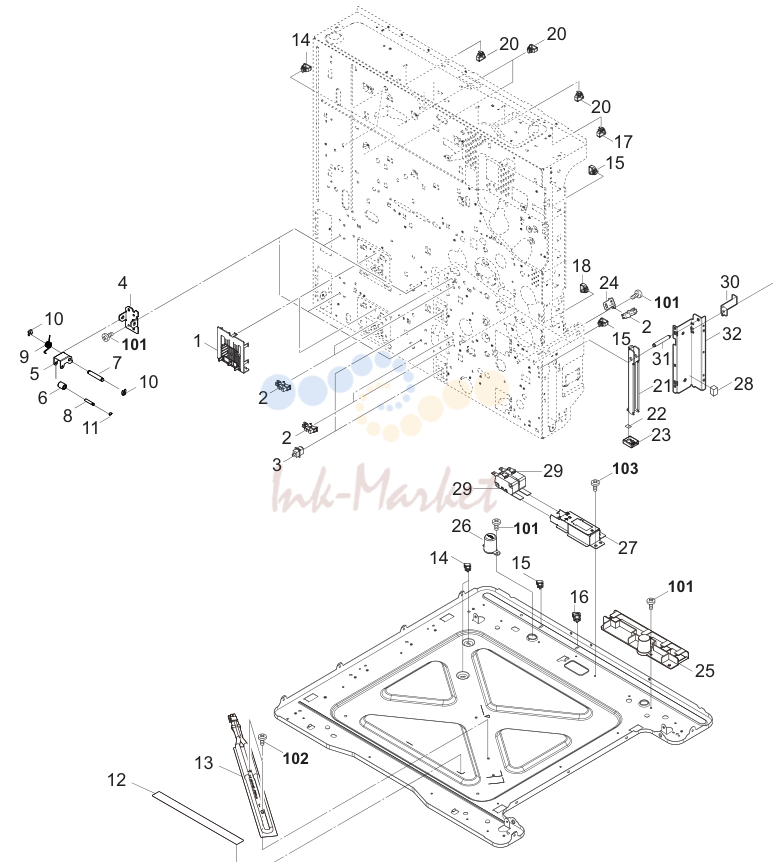

3. Frames 1

№	Артикул	Описание
1	302K309410 ✓ в наличии	PLATE SIZE DETECTION
2	7NXGP1S173LCH01 ✓ в наличии	SENSOR OPT.
3		7SP01000004+H01 SW.PUSH
4	302NL09021 запросить цену →	HOLDER CASSETTE HOOK
5	302K909640 запросить цену →	LEVER CASSETTE HOOK
6	303LW24060 запросить цену →	PULLEY EJECT
7	303NF02280 запросить цену →	SHAFT HOOK FULCRUM
8	302K909630 запросить цену →	SHAFT HOOK PULLEY
9	302NL09060 запросить цену →	SPRING CASSETTE HOOK
10	5MVX111DN003 ✓ в наличии	RING STOPPER /A-49 FEED A4
11	5MVX111DN007 запросить цену →	STOPPER 3 /2BT1107 A4
12	302RH34190 запросить цену →	LABEL HIGH TEMPERATURE CAUTION
13	302RH44030 запросить цену →	HEATER DEHUMIDIFIER
13	302RH44040 запросить цену →	HEATER DEHUMIDIFIER
13	302RH44050 ✓ в наличии	HEATER DEHUMIDIFIER
14		7YZM390002++H01 ACCESS.CLAMP
15		7YZM610009++H01 ACCESS.SADDLE
16		7YZM610014++H01 ACCESS.SADDLE
17		7YZM610002++H01 ACCESS SADDLE
18		7YZM610007++H01 ACCESS.SADDLE
19	302MV02240 запросить цену →	PIN FRONT HANDLE
20		7YZM610011++H01 ACCESS.SADDLE
21	302JF02160 запросить цену →	HANDLE
22	302FZ03110 запросить цену →	SEAL HANDLE
23	302FZ02580 запросить цену →	CAP HANDLE
24	302K302841 запросить цену →	MOUNT DECK PI
25	302RH39110 запросить цену →	GUIDE WIRE MAIN SW
26	302K302920 запросить цену →	CAP DECK PIN
27	302K302911 запросить цену →	MOUNT DECK DRAWER
28	302LF33B10 запросить цену →	SPONGE LOWER RIGHT SP
29	2FB27160 ✓ в наличии	INTER LOCK SWITCH
30	302K002751 запросить цену →	STAY SHIELD POWER
31	302MV02220 запросить цену →	SHAFT HANDLE
32	302MV02232 запросить цену →	MOUNT REAR HANDLE
33	302FZ25740 запросить цену →	STOPPER
101	7BB700308H запросить цену →	+BIND T.T S SCREW 3X8 SR
102	7BB100406H запросить цену →	+BIND T.T S SCREW 4X6
103	7BB102306H запросить цену →	+TP-FLAT T.T S SCREW 3X6

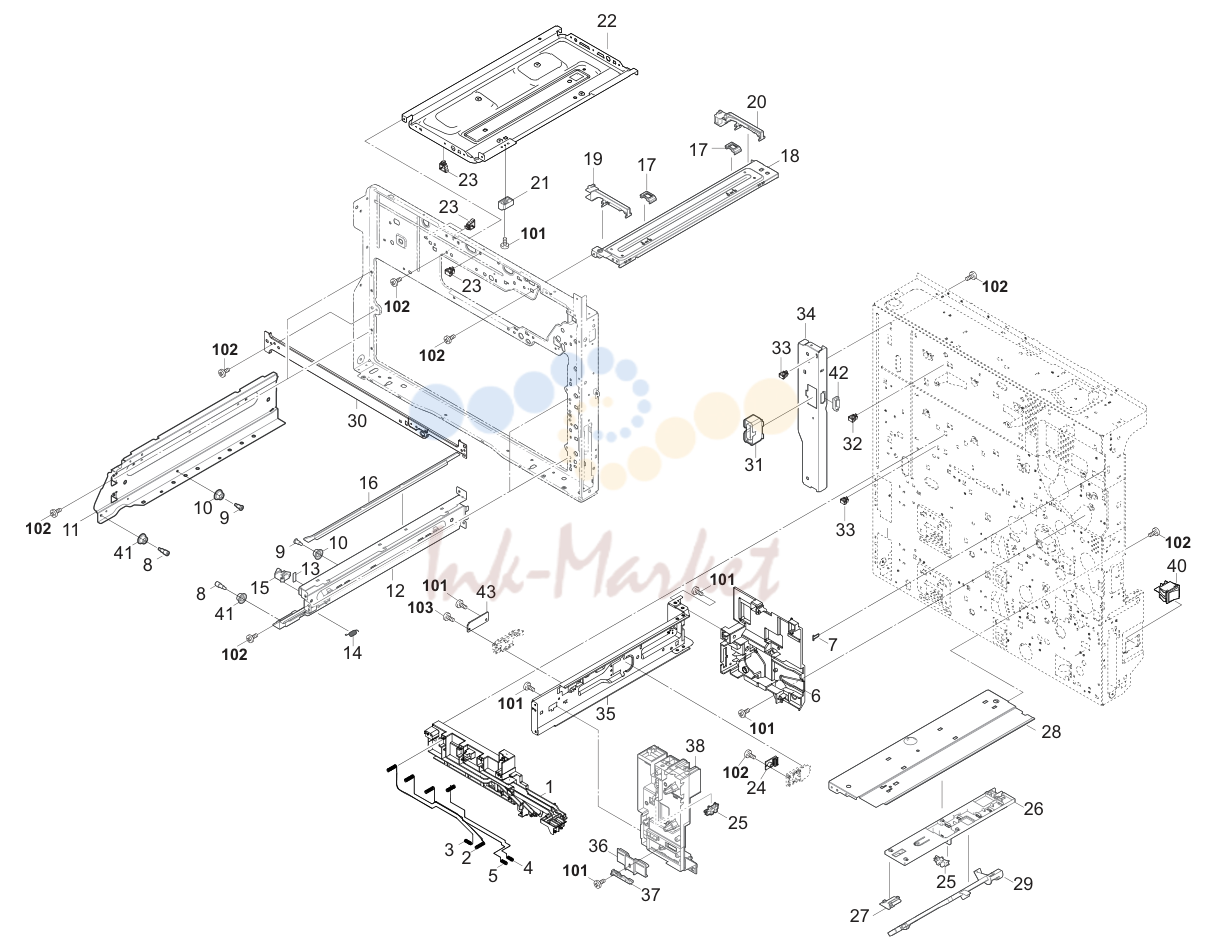

4. Frames 2

№	Артикул	Описание
1	302K339061 запросить цену →	BASE TERMINAL
2	302K339070 запросить цену →	TERMINAL DRUM A
3	302K339080 запросить цену →	TERMINAL DLP A
4	302K339090 запросить цену →	TERMINAL TRANSFER A
5	302K339100 запросить цену →	TERMINAL SEPARATION A
6	302P102280 запросить цену →	FRAME REAR UPPER
7	302K302A10 запросить цену →	LEVER RIGHT SW
8	302GR02240 запросить цену →	PIN FRONT CASSETTE RAIL
9	2FB06710 запросить цену →	PIN CASSETTE RAIL
10	302NL09030 ✓ в наличии	PULLEY CASSETTE RAIL
11	302NL02091 запросить цену →	RAIL CASSETTE LEFT
12	302NL02211 запросить цену →	RAIL CASSETTE RIGHT
13	303MH06010 запросить цену →	PAD RAIL
14	302MV02310 запросить цену →	SPRING LEVER LIFT CASSETTE
15	302K302760 запросить цену →	LEVER LIFT CASSETTE
16	303NN02370 запросить цену →	RAIL FEED
17	302K302640 запросить цену →	GUIDE DRUM COVER
18	302K302121 запросить цену →	RAIL DRUM
19	302K302690 запросить цену →	RAIL HOLDER FRONT
20	302K302700 запросить цену →	RAIL HOLDER REAR
21	302K302960 запросить цену →	STOPPER CONTAINER
22	302RH02030 запросить цену →	BASE LSU 32ppm
22	302V602060 запросить цену →	BASE LSU 40ppm
23		7YZM610009++H01 ACCESS.SADDLE
24	302P194220 ✓ в наличии	PARTS PWB ZENER ASSY SP
25	7NXGP1S173LCH01 ✓ в наличии	SENSOR OPT.
26	302NL06010 запросить цену →	HOLDER SENSOR
27	303NN02450 запросить цену →	GUIDE PRIMARY FEED
28	303NN02143 запросить цену →	STAY UPPER FEED
29	302K302811 ✓ в наличии	ACTUATOR PAPER EMPTY
30	302MV02041 запросить цену →	STAY FRONT FRAME
31	302NL02080 запросить цену →	BRACKET DRAWER
32		7YZM610010++H01 ACCESS.SADDLE
33		7YZM390002++H01 ACCESS.CLAMP
34	302NL02060 запросить цену →	STAY REAR FRAME
35	302V602040 запросить цену →	GUIDE FUSER
36	302K325340 запросить цену →	MOUNT FUSER FRONT
37	302K325350 запросить цену →	ADJUSTER FUSER
38	302K302161 запросить цену →	FRAME FRONT UPPER
39		1:Del
40		7SC020102+++H01 SW.SEESAW 1:Part No-chg.
41	302NL09130 запросить цену →	PULLEY CASSETTE RAIL
42		7YZM210005++H01 ACCESS.EDGING
43	302RH94110 ✓ в наличии	PARTS THERMOPILE ASSY SP
101	7BB702308H запросить цену →	+TP-FLAT T.T S SCREW 3X8 SR
102	7BB700308H запросить цену →	+BIND T.T S SCREW 3X8 SR
103	7BB200308H запросить цену →	+BIND T.T P SCREW 3X8

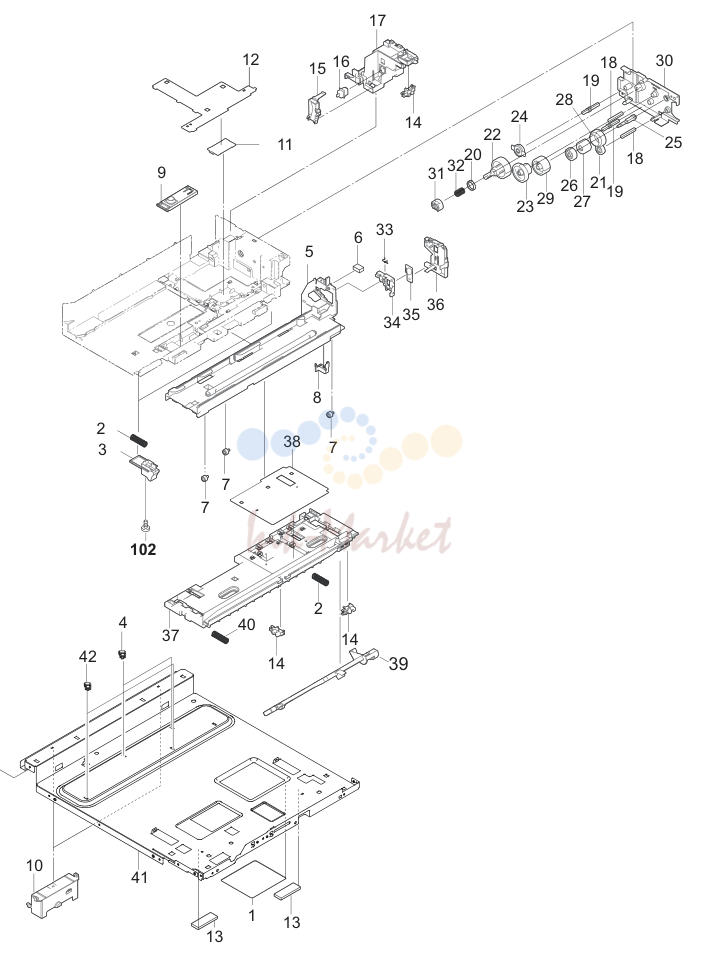

5. Frames 3

№	Артикул	Описание
1	302NL02340 запросить цену →	SHEET BASE MIDDLE
2	302K302A60 запросить цену →	SPRING DLP PUSH
3	302NL02190 запросить цену →	SLIDER REMOVEMENT DLP
4		7YZM390002++H01 ACCESS.CLAMP
5	302NL02122 запросить цену →	RAIL DLP
6	302HG12440 запросить цену →	SEAL BLADE SIDE B
7	302K309070 запросить цену →	PULLEY CASSETTE
8	302K302580 запросить цену →	PLATE DLP BIAS
9	302KK94070 ✓ в наличии	PARTS CONT SENSOR ASSY SP
10	302MV02160 запросить цену →	HANDLE COVER LEFT
11	302V694050 запросить цену →	PARTS PWB RFID ASSY SP
12	302RH02160 запросить цену →	SHEET CONT RAIL
13	302K302A70 запросить цену →	SPONGE DLP LEVER
14	7NXGP1S173LCH01 ✓ в наличии	SENSOR OPT.
15	302V602030 запросить цену →	PLATE CONTAINER SWITCH
16		7SP01000004+H01 SW.PUSH
17	302V602020 запросить цену →	HOLDER SENSOR
18	303NN31060 запросить цену →	SHAFT GEAR
19	302K302860 запросить цену →	PIN JOINT CONTAINER C
20	5MVM177XN007 запросить цену →	BUSH MIXER /A-49 DLP A4
21	302K906240 ✓ в наличии	GEAR FEED DRIVE Z20L
22	302NL02170 ✓ в наличии	GEAR CONTAINER Z42R
23	302NL02180 ✓ в наличии	GEAR Z22R 40R
24	302NL02230 ✓ в наличии	GEAR Z23L
25	302K302850 запросить цену →	PIN JOINT CONTAINER B
26	302K394270 запросить цену →	PARTS GEAR CONTAINER Z25L SP
27	302V631010 запросить цену →	TORQUE LIMITER CONTAINER
28	302K394280 ✓ в наличии	PARTS GEAR CONTAINER Z35R SP
29	302HN31200 ✓ в наличии	GEAR Z35L
30	302NL02150 запросить цену →	COVER RAIL DRIVE
31	302K302540 ✓ в наличии	JOINT CONTAINER PADDLE A
32	302K302780 запросить цену →	SPRING JOINT PADDLE
33	302K302590 запросить цену →	SPRING DLP GROUND
34	302RH02181 запросить цену →	MOUNT DLP PWB
35	302P194210 ✓ в наличии	PARTS PWB DEVE CONNECT ASSY SP
36	302NL02160 запросить цену →	COVER RAIL DLP
37	302RH02051 запросить цену →	MOUNT CONTAINER 1:Design-chg.
38	302K302240 запросить цену →	SHEET MOUNT CONTAINER
39	302K302811 ✓ в наличии	ACTUATOR PAPER EMPTY
40	2C902590 запросить цену →	SPRING DEV PUSH F
41	302RH02040 запросить цену →	BASE MIDDLE
42		7YZM610011++H01 ACCESS.SADDLE
101	7BB700308H запросить цену →	+BIND T.T S SCREW 3X8 SR
102	7BB202308H запросить цену →	+TP-FLAT T.T P SCREW 3X8

6. Frames 4

№	Артикул	Описание
1	302K304350 запросить цену →	COVER INNER FRONT SUB
2	302K302330 запросить цену →	CAM REMOVEMENT DLP
3	302K302320 запросить цену →	SHAFT REMOVEMENT DLP
4	302NL02310 запросить цену →	LEVER REMOVEMENT DLP
5	302NL34080 запросить цену →	LABEL D
6	2BC06980 запросить цену →	STOPPER
7	2FB27160 ✓ в наличии	INTER LOCK SWITCH
8	302NL02201 запросить цену →	MOUNT INTERLOCK SW
9	302K302660 запросить цену →	SPRING EARTH DRUM PWB
10	302K394080 ✓ в наличии	PARTS PWB DRUM CONNECT ASSY SP
11	302K302220 запросить цену →	MOUNT JUNCTION PWB
12	302K302730 запросить цену →	COVER CONNECTOR
13	302K302740 запросить цену →	SPRING EARTH CONNECTOR
14	302NL04190 запросить цену →	COVER EXIT TOP
101	7BB607306H запросить цену →	+TP-CUP M SCREW 3X6 R
102	7BB700308H запросить цену →	+BIND T.T S SCREW 3X8 SR

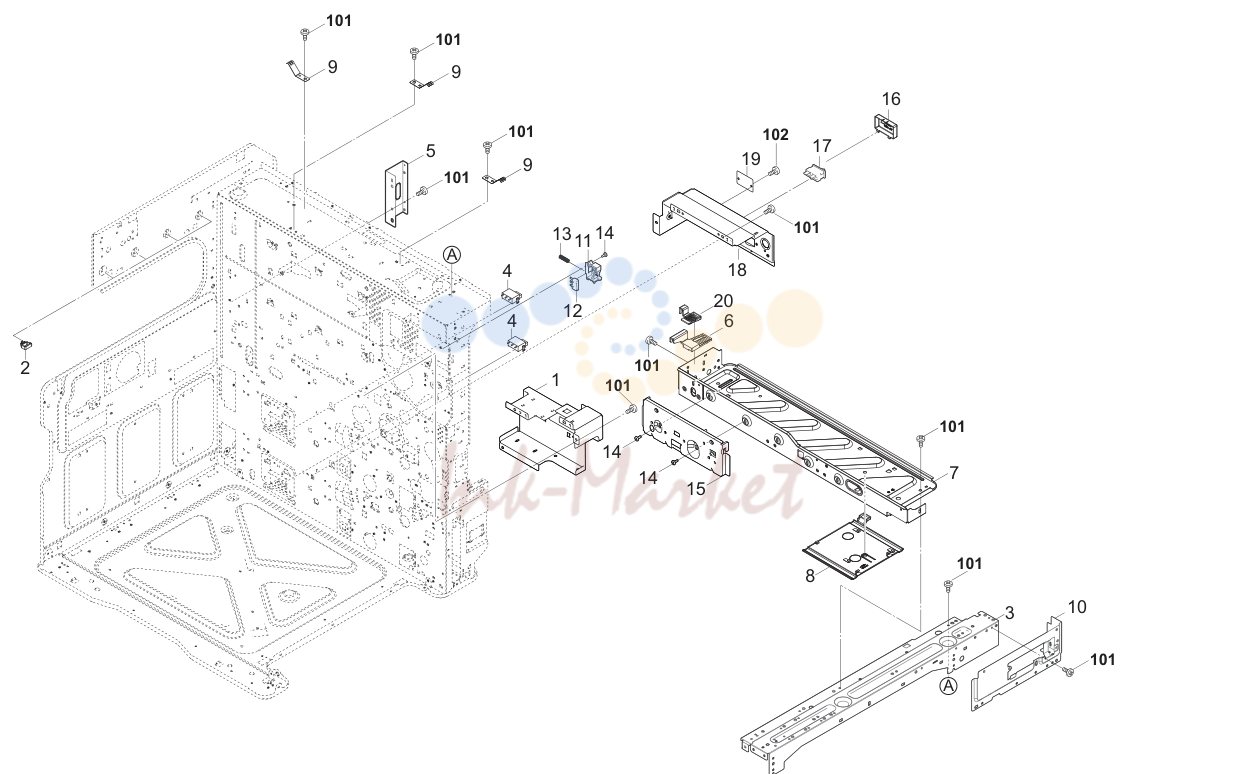

7. Frames 5

№	Артикул	Описание
1	302RH39060 запросить цену →	MOUNT BOX
2		7YZM390002++H01 ACCESS.CLAMP
3	302MV02093 запросить цену →	MOUNT SCANNER RIGHT
4		7SP03090001+H01 PUSH SWITCH 03 SN /SW-192 N
5	302NL39080 запросить цену →	MOUNT DF CONNECTOR
6	302K302200 запросить цену →	SPACER SCANNER ADJUST
7	302NL02242 запросить цену →	MOUNT SCANNER FRONT
8	302MV04290 запросить цену →	COVER EXIT FRONT TOP
9	302K302A50 запросить цену →	PLATE EARTH ISU
10	302MV02132 запросить цену →	MOUNT OPTION
11	302K302940 запросить цену →	MOUNT RIGHT INTERLOCK
12		7SM010205+++H01 SW.MICRO
13	302H008140 запросить цену →	SPRING BYPASSFFED
14	2FB20860 запросить цену →	PIN FUSER COVER
15	302RH02090 запросить цену →	MOUNT OPTION
16	302K302890 запросить цену →	LID DEHUMIDIFIER SW
17		7SC010104+++H01 SW.SEESAW
18	302RH39120 запросить цену →	MOUNT INLET
19	302FB26290 запросить цену →	LID VENDOR
20	302K302210 запросить цену →	MOUNT SCANNER ADJUST
101	7BB700308H запросить цену →	+BIND T.T S SCREW 3X8 SR
102	7BB702308H запросить цену →	+TP-FLAT T.T S SCREW 3X8 SR

8. Paper Cassette

№	Артикул	Описание
1	2BL04310 запросить цену →	PLATE NUMBER
2	2BL04370 запросить цену →	PLATE NUMBER
3	302MV34300 запросить цену →	SHEET CASSETTE C
3	302MV34430 запросить цену →	SHEET CASSETTE I
4		•302MV34330 LABEL OPERATION L
5		•302NL09070 EMBLEM CASSETTE
6		•302RH04410 COVER CASSETTE
7		•302NL09080 HANDLE CASSETTE
8		•302NL09010 CASSETTE
9		•302MV34340 LABEL OPERATION S
10		•302MV34310 LABEL CASSETTE SIZE A
11		•302MV34360 LABEL CASSETTE SIZE B
12		•302MV34320 LABEL OPERATION CURSOR
13		•302MV09050 PLATE SIDE SWITCH
14		•302K309220 SPRING SIDE SWITCH
15		•302MV09040 ARM SIZE DETECTION
16		•302K309270 CURSOR END
17		•2C907360 SPRING CURSOR R
18		•302K309141 SLIDER CURSOR END
19		•302K309360 SPRING SIZE SET
20		•302K309350 STOPPER SIZE SET
21		•302MV09080 CURSOR CASSETTE REAR
22		•302K309190 LEVER CURSOR SET
23		•302K309370 SPRING CURSOR SET
24		•302RH34070 LABEL PAPER LIMIT
25		•302MV09090 CURSOR CASSETTE FRONT
26		•302K309200 LEVER RELEASE CURSOR F
27		•302K309210 SPRING RELEASE CURSOR F
28		•302K309380 SPRING SIZE SET F
29		•302HN09240 SIZE FIX
30		•302K394380 PARTS GEAR Z18 SP
31		•302K309180 SHAFT DRIVE LIFT
32		•302K309171 PLATE LIFT BASE CASSETTE
33		•2BC06910 STOPPER
34		•302K309300 SPRING CASSETTE LIFT EARTH
35		•302MV09021 BASE CASSETTE
36		•2C907140 PAD CASSETTE
37		•302MV34350 LABEL PAPER SET
38		•302K309150 LIFT BASE CASSETTE SUB
39		•302K309160 SPRING LEVER LIFT CASSETTE SUB
40		•302NL09091 PLATE CASSETTE LEFT
41		•302NL09101 PLATE CASSETTE RIGHT
42		•302FZ07020 PULLEY MPT BYPASS
43		•302FG07020 PULLEY,CASSETTE RAIL
44		•302FB09830 CUT WASHER
101	7BB202410H запросить цену →	+TP-FLAT T.T P SCREW 4X10
102	5MBP2514WXSP запросить цену →	SPRING PIN

9. Paper Feed Section 1

№	Артикул	Альт. артикул	Описание
1			••302HN06080 PULLEY PICKUP ASSY
2			••302F906230 PULLEY FEED ASSY
3			••302F909171 RETARD ROLLER ASSY

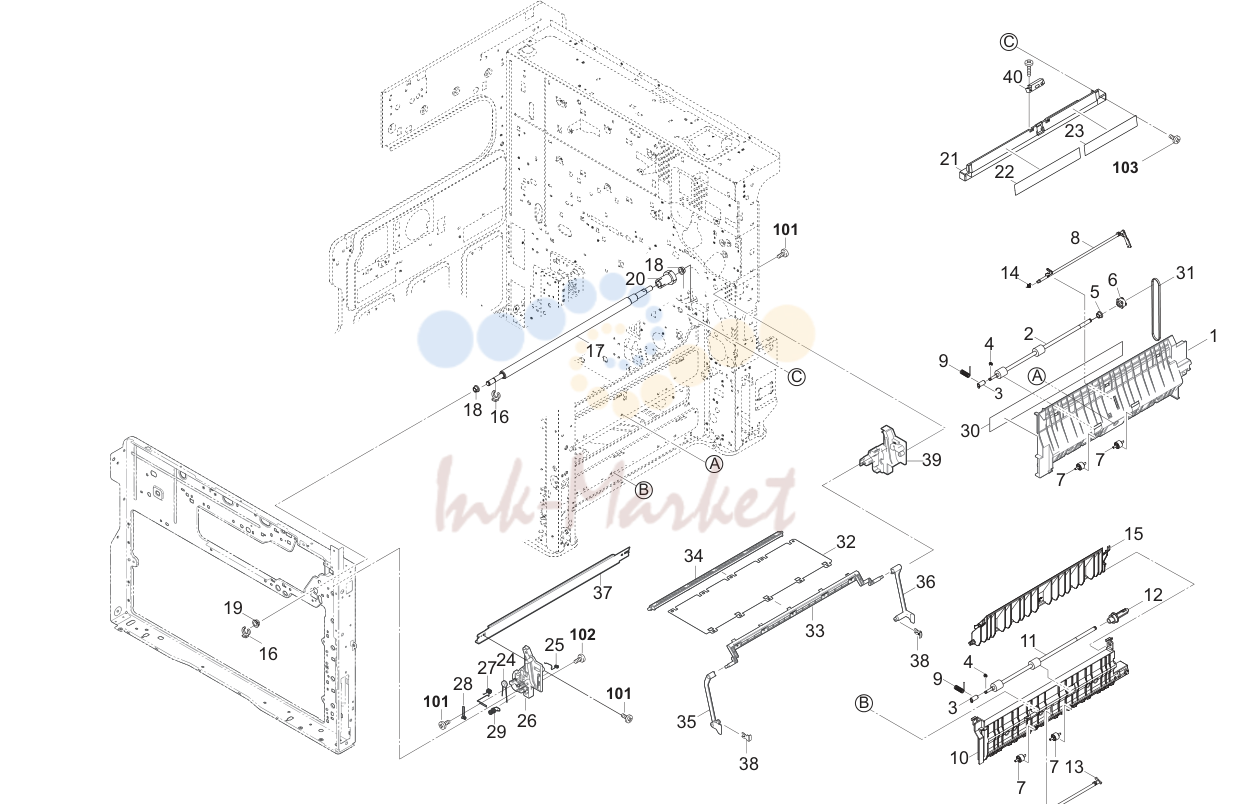

10. Paper Feed Section 2

№	Артикул	Описание
1	302V606010 запросить цену →	GUIDE FEED OUTER
2	302V694090 ✓ в наличии	PARTS ROLLER FEED UPPER SP
3	302K329270 запросить цену →	BUSH DU
4	5MVX111DN007 запросить цену →	STOPPER 3 /2BT1107 A4
5	302H024370 ✓ в наличии	BUSH 6 EW
6	303MR29040 ✓ в наличии	PULLEY 26-6 DUPLEX
7	302HN24400 запросить цену →	PULLEY PA
8	302K302831 ✓ в наличии	ACTUATOR DECK FEED
9	302MV07121 запросить цену →	SPRING EARTH FEED
10	302MV07020 запросить цену →	GUIDE FEED LOW
11	302MV94320 ✓ в наличии	PARTS ROLLER FEED LOWER SP
12	303NN24110 ✓ в наличии	JOINT PULLEY 26-6
13	302K306140 ✓ в наличии	ACTUATOR REGIST
14	302K306150 запросить цену →	SPRING ACTUATOR REGIST
15	302MV07030 ✓ в наличии	GUIDE FEED
16	2BC06910 запросить цену →	STOPPER
17	302K394230 ✓ в наличии	PARTS ROLLER REGIST LEFT SP
18	302H024830 запросить цену →	BUSH
19	302H024360 запросить цену →	BUSH 8 EW
20	302K394310 ✓ в наличии	PARTS GEAR REGIST Z28L-Z18L SP
21	302RH06011 запросить цену →	GUIDE FEED REGIST 1:Design-chg.
22	302RH06030 запросить цену →	SHEET REGIST LEFT F
23	302RH06040 запросить цену →	SHEET REGIST LEFT R
24	302K345120 запросить цену →	VARISTOR TC
25	302K324350 запросить цену →	SPRING EARTH REGIST B
26	302K302710 запросить цену →	RAIL LINK ARM F
27	302K324310 запросить цену →	SPRING EARTH REGIST A
28	302K324410 запросить цену →	SPRING EARTH REGIST D
29	302V624070 запросить цену →	SPRING EARTH REGIST 1:Part No-chg.
30	302NL06080 запросить цену →	SHEET FEED OUT A
31	302MV07110 ✓ в наличии	BELT FEED
32	302P102561 запросить цену →	SHEET DRUM COVER 1:Part No-chg.
33	302V602080 запросить цену →	HOLDER DRUM COVER RIGHT
34	302K302620 запросить цену →	HOLDER DRUM COVER LEFT
35	302K302670 запросить цену →	ARM DRUM COVER FRONT
36	302K302680 запросить цену →	ARM DRUM COVER REAR
37	302K324160 запросить цену →	GUIDE TRANS LEFT
38	302K312080 запросить цену →	STOPPER DRUM
39	302K302720 запросить цену →	RAIL LINK ARM R
40	303H327500 ✓ в наличии	SENSOR FEED B
101	7BB200308H запросить цену →	+BIND T.T P SCREW 3X8
102	7BB702308H запросить цену →	+TP-FLAT T.T S SCREW 3X8 SR
103	7BB700308H запросить цену →	+BIND T.T S SCREW 3X8 SR

11. Paper Feed Section 3

№	Артикул	Описание
1	302K302141 запросить цену →	STAY RIGHT HANDLE
2	302MV07040 запросить цену →	GUIDE FEED INNER
3		•7NXGP1S173LCH01 SENSOR OPT.
4		•302MV08010 BASE MPF
5		•302RH94180 PARTS PAD SEPARATION ASSY SP
6		•302K308480 SEAL SIDE MPF
7		•302K308080 SHAFT MPF
8		•302K394320 PARTS GEAR MPF Z28 SP
9		•302K308020 ACTUATOR MPF
10		•302K308250 SPRING ACTUATOR
11		•302RH08080 SPRING LIFT R
12		•302RH08070 SPRING LIFT F
13		•302K308101 LIFT PLATE
14		•302K308110 PAD LIFT
15		•302K308340 SEAL GUIDE PAD
16		•302K308140 ARM LIFT
17		•302K308240 SPRING EARTH
18		•302K308030 GUIDE UPPER MPF
19		•302K308260 WIRE EARTH MPF
20		•302K308070 BUSH
21		•302MV34190 LABEL J
22		••302K308270 SPRING MPF ROLL
23		••302MV08020 PIN FEED ROLL
24		••302K308150 ROLLER MPF
25		••302MV08030 PULLEY MPF
26	302MV08050 запросить цену →	COVER MPF WIRE
101	7BB700308H запросить цену →	+BIND T.T S SCREW 3X8 SR
102	7BB200308H запросить цену →	+BIND T.T P SCREW 3X8

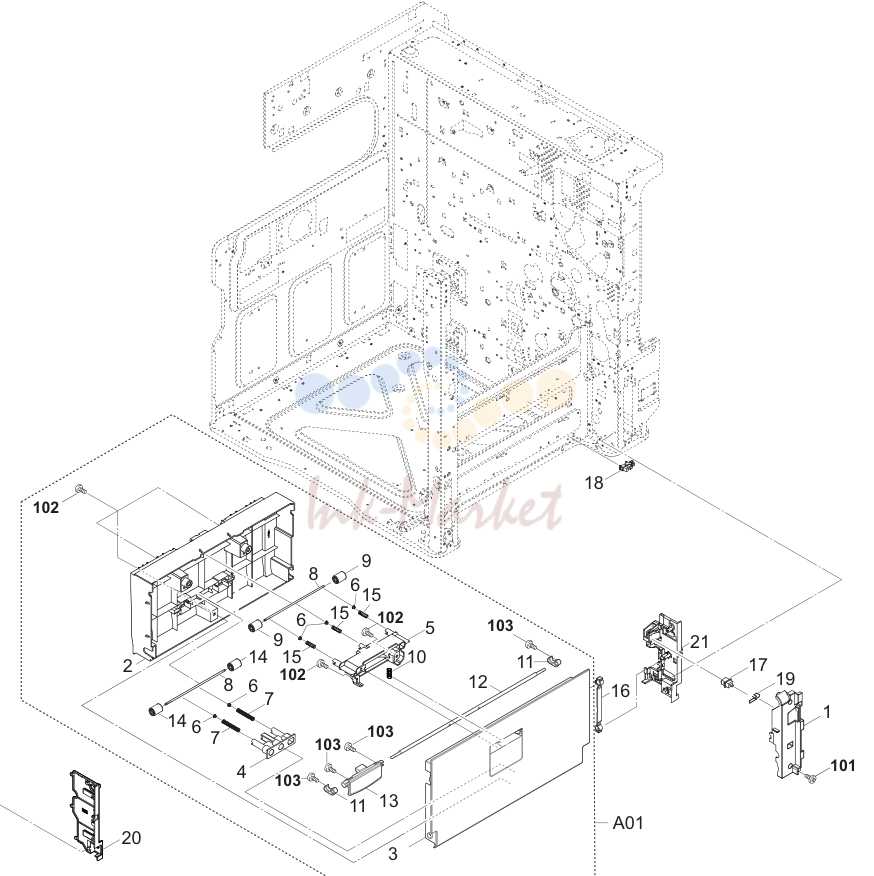

12. Paper Feed Section 4

№	Артикул	Описание
1	302MV07080 запросить цену →	COVER SW FEED
2		•302V606030 GUIDE COVER INNER
3		•302RH04400 COVER RIGHT LOW
4		•302MV07070 HOLDER SPRING
5		•302V606040 COVER HANDLE
6		•2FM04150 CAP SPRING /B-11 ENCLOSURE A4
7		•303NN24180 SPRING FEED LOW
8		•302V606080 SHAFT FEED
9		•302ND29260 PULLEY FEED
10		•302FZ20021 SPRING LID
11		•302K906670 HOOK FEED LOW
12		•302NL06070 SHAFT FEED LOW HOOK
13		•303PC06060 HANDLE FEED LOW
14		•302H722760 PULLEY MIDDLE A
15		•302V606050 SPRING MIDDLE PULLEY
16	2BG06480 запросить цену →	BAND B
17		7SP01000004+H01 SW.PUSH
18	7NXGP1S173LCH01 ✓ в наличии	SENSOR OPT.
19	302V606070 запросить цену →	SPRING EARTH SW
20	302NL06040 запросить цену →	HOLDER HOOK F
21	302V606060 запросить цену →	HOLDER HOOK R
101	7BB700308H запросить цену →	+BIND T.T S SCREW 3X8 SR
102	7BB200410H запросить цену →	+BIND T.T P SCREW 4X10
103	7BB600306H запросить цену →	+BIND M SCREW 3X6 R

13. Paper Conveying Section 1

№	Артикул	Описание
1		•302K304531 GUIDE RIGHT COVER
2		•302H024360 BUSH 8 EW
3		•302K329220 SHAFT DU
4		•302K394400 PARTS GEAR DU Z27L SP
5		•302K329280 PULLEY DU
6		•2BC06980 STOPPER
7		•302K329240 BELT DU A
8		•302K329250 BELT DU B
9		•302K394250 PARTS ROLLER DU SP
10		•5MVX111DN007 STOPPER 3 /2BT1107 A4
11		•302K329270 BUSH DU
12		•302K304540 SPRING HOOK
13		•302K304571 JOINT JUNCTION HOOK
14		•302K329230 WIRE EARTH DU
15		•302RH04370 COVER RIGHT MIDDLE
16		•302V629010 SHEET GUIDE RIGHT
17		•302MV34260 LABEL BYPASS CAUTION
18		•302K304520 HOOK RIGHT COVER
19		•302MV04300 COVER RIGHT HOOK
20		•5MMS111SL002 NUT FUSER A /FS-1800/3800 A4
21		•302MV34400 LABEL HIGH TEMP
22		•302RH29010 GUIDE EXIT RIGHT
23		•302K329020 PULLEY DU
24		•302K329030 SPRING DU FEED
25	302K304591 запросить цену →	STRAP RIGHT COVER
101	7BB200308H запросить цену →	+BIND T.T P SCREW 3X8
102	7BB600308H1 запросить цену →	+BIND M SCREW 3X8 R
103	7BC00030A080H01 запросить цену →	WASHER M3X10X0.8T

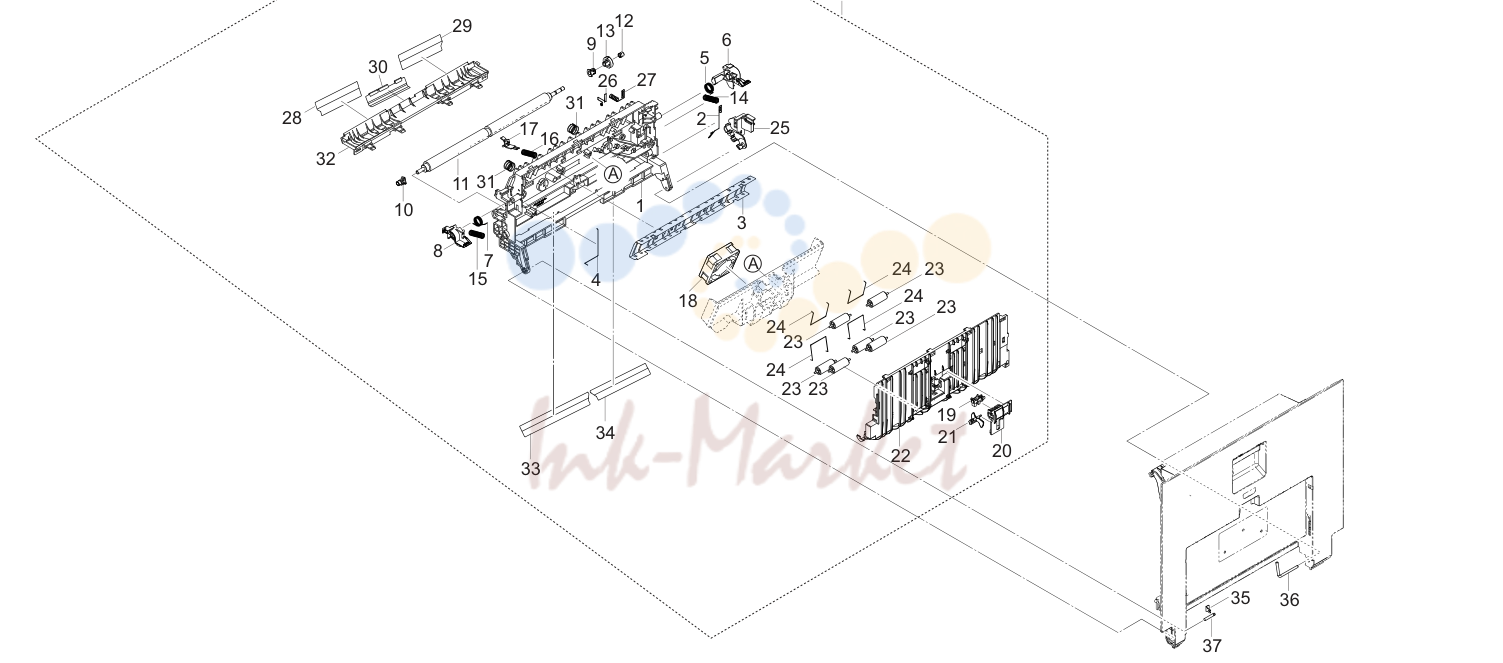

14. Paper Conveying Section 2

№	Артикул	Описание
1		•302RH24010 BASE CONVEYING
2		•302K324080 TERMINAL TRANSFER
3		•302P124010 GUIDE CONVEYING
4		•302K324130 SPRING EARTH CONVEYING
5		•302K324360 SPRING CONVEYING R
6		•302K324070 LEVER CONVEYING R
7		•302K324110 SPRING CONVEYING F
8		•302K324060 LEVER CONVEYING F
9		•302K324270 BUSH REGIST R
10		•302K324180 BUSH REGIST F
11		•302K394220 PARTS ROLLER REGIST RIGHT SP
12		•302H722470 COLLAR TRANS ROLLER
13		•302K394330 PARTS GEAR REGIST Z24R SP
14		•302K324440 SPRING REGIST R
15		•302K324200 SPRING REGIST F
16		•302K324500 SPRING REGIST C
17		•302K324470 BUSH REGIST C
18		•302HG44120 FAN MOTOR PS40
19		•7NXGP1S173LCH01 SENSOR OPT.
20		•302K329060 RETAINER ACTUATOR
21		•302K329040 ACTUATOR DU
22		•302K329010 FRAME DU
23		•302K329020 PULLEY DU
24		•302K329030 SPRING DU FEED
25		•302K324322 COVER HARNESS
26		•302K324340 TERMINAL SEPARATION B
27		•302K324090 TERMINAL SEPARATION A
28		•302RH24050 SHEET GUIDE FEED JUNCTION F
29		•302RH24110 SHEET GUIDE FEED JUNCTION R
30		•302P124030 SHEET GUIDE JUNCTION C
31		•302K324510 SPRING TRANSFER LIFT
32		•302RH24080 GUIDE FEED JUNCTION
33		•302RH24020 SHEET REGIST RIGHT F
34		•302RH24030 SHEET REGIST RIGHT R
35	302K304630 запросить цену →	FILM CONVEYING SHAFT
36	302K304560 запросить цену →	SHAFT RIGHT COVER R
37	302K304550 запросить цену →	SHAFT RIGHT COVER F

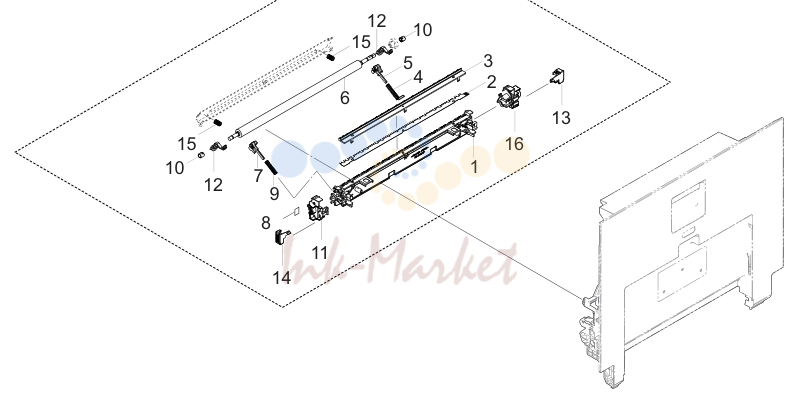

15. Paper Conveying Section 3

№	Артикул	Альт. артикул	Описание
1			•302K324030 HOLDER TRANSFER
2			•302V624050 HOLDER SEPARATION
3			•302K324150 PLATE SEPARATION
4			•302K324370 SPRING TRANSFER R
5			•302K324430 BUSH TRANSFER ROLL R
6			•302RH24180 ROLLER TRANSFER
7			•302K324240 BUSH TRANSFER ROLL F
8			•302MV34180 LABEL I
9			•302K324210 SPRING TRANSFER F
10			•302H722470 COLLAR TRANS ROLLER
11			•302K324250 HOOK TRANSFER F
12			•302K324280 LEVER TRANSFER
13			•302MV24020 LEVER HOOK R
14			•302MV24010 LEVER HOOK F
15			•302K324230 SPRING GUIDE TRANSFER
16			•302K324260 HOOK TRANSFER R

16. Paper Conveying Section 4

№	Артикул	Описание
1		•302K908211 ACTUATOR SIZE DETECTION
2		•302K908220 SPRING-TORSION SIZE DETECTION
3		•302K908580 HOLDER SIZE DETECTION
4		•7NXGP1S173LCH01 SENSOR OPT.
5		•302NL34140 LABEL MPF CAUTION
6		•302MV08430 TABLE MPF B
7		•302H708150 SPONGE WIRE MPT
8		•302MV08420 TABLE MPF A
9		•302MV08410 TABLE MPF
10		•302MV08441 CURSOR FRONT MPF
11		•302MV08451 CURSOR REAR MPF
12		•2C906080 GEAR 18 BYPASS
13		•2C906090 TERMINAL PAPER SIZE
14		•302C994030 PARTS PWB MPF SIZE ASSY SP
15		•302MV08460 GUIDE FRONT MPF WIRE
16		•76727010 ORIGINAL SIZE SWITCH
17		•302MV08470 GUIDE REAR MPF WIRE
18		•302R408220 STOPPER BYPASS TABLE
19		•302MV08500 SPRING MPF
20		•302MV08400 COVER MPF
21		•302R408230 STRAP LINK MPF
22		•302K308470 STOPPER STRAP
23		•302MV34270 LABEL BYPASS TABLE
24		•302MV08520 SHEET MPF WIRE A
101	7BB200308H запросить цену →	+BIND T.T P SCREW 3X8

17. Scanner Section 1

№	Артикул	Описание
1	7NXGP1S173LCH01 ✓ в наличии	SENSOR OPT.
2	302NL17021 ✓ в наличии	SWITCH RELEASE
3	302RH17010 запросить цену →	MOUNT CONNECTOR
4	302RH17020 запросить цену →	GUIDE FFC
5	302RH94160 ✓ в наличии	PARTS CONTACT-GLASS ASSY(C) SP
5	302RH94150 запросить цену →	PARTS CONTACT-GLASS ASSY(I) SP
6	302RH17030 запросить цену →	FILM FFC CCD
7	7YBFZZ65C001H01 запросить цену →	FERRITE CORE
8	302V693100 запросить цену →	PARTS IMAGE SCANNER ASSY SP
9	302MV17030 запросить цену →	COVER LENS
10		7ZG65TSV+010H02 SHIELD GASKET
11	302V693080 ✓ в наличии	PARTS MOUNT LED ASSY SP
12	302ND94800 ✓ в наличии	PARTS SENSOR OPT SP
13	302V617080 запросить цену →	GUIDE FFC LED
14	302K317180 запросить цену →	CUSHION ISU
15	302HN44100 ✓ в наличии	MOTOR REVERSE
16	302K394370 ✓ в наличии	PARTS GEAR Z18-Z63R SP
17	302RH17060 ✓ в наличии	GEAR P54
18	302NL17010 запросить цену →	MOUNT DRIVE
19	302NL17031 запросить цену →	HOLDER SWITCH
20	302RH17040 запросить цену →	PULLEY DRUM
21	302RH17050 запросить цену →	SHAFT MOTOR DRIVE
22	302K317140 запросить цену →	WIRE SCANNER BLACK
23	302K317150 запросить цену →	WIRE SCANNER GRAY
24	2BC06980 запросить цену →	STOPPER
25	302NL17050 запросить цену →	MOUNT DP
26	2FB20860 запросить цену →	PIN FUSER COVER
101	7BB700308H запросить цену →	+BIND T.T S SCREW 3X8 SR
102	7BB606308H запросить цену →	+PAN M SCREW WITH SW W 3X8 R

18. Scanner Section 2

№	Артикул	Описание
1	302RH04131 запросить цену →	COVER ISU REAR
2	302RH04120 запросить цену →	COVER ISU RIGHT
3	302RH04110 запросить цену →	COVER ISU LEFT
4	302RH04230 ✓ в наличии	COVER ISU LEFT SUB
5	302RH34040 запросить цену →	LABEL OPERATION CAUTION A
5	302RH34050 запросить цену →	LABEL OPERATION CAUTION B
6	302RH04100 запросить цену →	COVER ISU FRONT A
7	302RH04330 ✓ в наличии	LID DP
8	303MH04040 запросить цену →	PIN COVER
101	7BB782308H запросить цену →	+TP-FLAT T.T S SCREW 3X8 SR(BLACK)

19. Laser Scanner Section

№	Артикул	Альт. артикул	Описание
1	302P193080 ✓ в наличии	LK-6115	32ppm
1	302RH93030 ✓ в наличии	LK-7106	40ppm
101	7BB702308H запросить цену →		+TP-FLAT T.T S SCREW 3X8 SR

20. Developer Section

№	Артикул	Описание
1	302K394190 ✓ в наличии	PARTS MOTOR LIFT ASSY SP
2		•302K331090 GEAR Z43L IDLE
3		•302HN31410 SPRING FEED
4		•302RH31030 HOLDER DRIVE LOW A
5		•303NN31080 SPRING JOINT SHAFT
6		•302HN31590 BUSH DRIVE
7		•302RH94090 PARTS CLUTCH 35 Z35R SP
8		•302K331240 SHAFT CLUTCH FEED
9		•302K031540 GEAR Z32L IDLE
10		•303NN31050 GEAR Z27L IDLE
11		•302K331081 GEAR Z40R IDLE
12		•302HN31660 JOINT SHAFT CASSETTE
13		•303NN31070 GEAR Z33R Z44R
14		•302RH31040 HOLDER DRIVE LOW B
101	7BB700308H запросить цену →	+BIND T.T S SCREW 3X8 SR

21. Drive Section 2

№	Артикул	Описание
1		•302LC94291 PARTS MOTOR-BL W10 SP
2		•302LC94462 PARTS MOTOR-BL W20 DRUM Z11 SP
3		•302KV44041 CLUTCH 50 Z35R
4		•302RH94090 PARTS CLUTCH 35 Z35R SP
5		•302K331240 SHAFT CLUTCH FEED
6		•302RH31100 GEAR Z21L Z26R
7		•302RH31070 GEAR INPUT FUSER Z30S
8		•302RH31150 BUSH DRIVE
9		•302R408190 CAM MPF
10		•302RH31120 PIN DRIVE
11		•302HN31410 SPRING FEED
12		•302HN31660 JOINT SHAFT CASSETTE
13		•302HN31590 BUSH DRIVE
14		•302HN31650 SPRING INPUT MPF
15		•302K331180 GEAR Z45S INPUT MPF A
16		•302K331190 GEAR Z45S INPUT MPF B
17		•302HN44160 SOLENOID MPF
18		•302K331040 GEAR Z191R
19		•302K331081 GEAR Z40R IDLE
20		•302K331090 GEAR Z43L IDLE
21		•302K331120 GEAR Z101L-Z33L
22		•302K331140 GEAR Z30R IDLE
23		•302K331150 GEAR Z42R-Z36R
24		•302K331160 GEAR Z48R-Z22S
25		•302K331170 GEAR Z28S
26		•302K331260 PIN DRIVE A
27		•302NL31050 SHAFT DU
28		•302KV31320 GEAR Z32L
29		•5MVX111DN003 RING STOPPER /A-49 FEED A4
30		•302K331230 BUSH DRIVE
31	302HN31030 ✓ в наличии	GEAR Z36L-Z20S
32	302P131030 ✓ в наличии	GEAR Z43S-Z23S
33	302P131040 ✓ в наличии	GEAR Z46S-Z13S
34	302P131020 ✓ в наличии	GEAR Z35S-Z19S
35	302RV94180 ✓ в наличии	PARTS DC MOTOR ASSY SP
101	7BB700312H запросить цену →	+BIND T.T S SCREW 3X12 SR
102	7BB700308H запросить цену →	+BIND T.T S SCREW 3X8 SR
103	7BB200308H запросить цену →	+BIND T.T P SCREW 3X8

22. Cooling Section

№	Артикул	Описание
1	302FB23340 запросить цену →	FILM UPPER REAR DUCT
2	302K333010 запросить цену →	DUCT MAIN UPPER
3	302K333020 запросить цену →	DUCT MAIN LOWER
4	302K333030 запросить цену →	DUCT SEPARATION
5	302K333041 запросить цену →	DUCT REAR UPPER
6	302K333051 запросить цену →	DUCT REAR LOWER
7	302NG94220 ✓ в наличии	PARTS FAN MOTOR SP
8	302LC31511 запросить цену →	SEAL MOTOR DC
9	302RH33010 запросить цену →	DUCT BRACKET
10	302NR94150 запросить цену →	PARTS PWB ASSY THERMISTOR SP
11		7YZM210005++H01 ACCESS.EDGING
12		7YZM410004++H01 ACCESS.BAND
13	302FZ94380 ✓ в наличии	PARTS,FAN COOLING DLP 70 SP
14	302V633030 запросить цену →	HOLDER FAN
15	302V633040 запросить цену →	JOINT TUBE
16	302V633050 запросить цену →	DUCT TUBE A
17	302V633060 запросить цену →	DUCT TUBE B
18	302V633070 запросить цену →	TUBE DLP A
19	302V633080 запросить цену →	TUBE DLP B
20	302V633010 запросить цену →	FILTER UFP 40ppm
21	302V633020 запросить цену →	SPONGE UFP FILTER 40ppm
101	7BB700308H запросить цену →	+BIND T.T S SCREW 3X8 SR
102	7BB702308H запросить цену →	+TP-FLAT T.T S SCREW 3X8 SR

23. Exit Section

№	Артикул	Описание
1		•302NL28040 CUSHION GUIDE CHANGE
2		•302K328240 CUSHION GUIDE CHANGE B
3		•302K328210 WIRE EXIT ROLLER EARTH
4		•302K328011 BASE CONVEYING EXIT
5		•302K394350 PARTS GEAR Z22S EXIT SP
6		•5MVX111DN003 RING STOPPER /A-49 FEED A4
7		•302H024370 BUSH 6 EW
8		•302K394240 PARTS ROLLER EXIT SP
9		•302K328170 SPRING EXIT EARTH
10		•302NL28060 ACTUATOR EXIT OVERFLOW
11		•302V628010 PLATE EXIT OVERFLOW A
12		•302V628020 PLATE EXIT OVERFLOW B
13		•302P128010 MOUNT PI
14		•302P128020 ACTUATOR JS
15		•302K328100 GUIDE EXIT MIDDLE
16		•302V628030 GUIDE EXIT PUSH
17		•302K328260 SPRING GUIDE EXIT PUSH
18		•302K328250 STATIC-ELIMINATOR EXIT
19		•302P128030 SPRING GUIDE EXIT PUSH
20		•302RH28030 GUIDE CHANGE
21		•302K394360 PARTS GEAR Z25S EXIT INPUT SP
22		•302RH28020 FRAME EXIT LOWER
23		•302F928170 SPRING PULLEY
24		•2FM04150 CAP SPRING /B-11 ENCLOSURE A4
25		•302F929260 PULLEY DU LOW
26		•302K324460 SHAFT FEED
27		•302K328020 FRAME EXIT UPPER
28		•302HN44100 MOTOR REVERSE
29		•302K394340 PARTS GEAR Z74R-Z22S EXIT SP
30		•303MA16560 SHAFT GEAR BELT
31		•302F944090 SOLENOID ASSY
32		•302K328150 SPRING SOLENOID
33		•302K328070 ACTUATOR EXIT UPPER SWITCH
34		•302K328111 PLATE EXIT MOTOR
35		•7NXGP1S173LCH01 SENSOR OPT.
36		•302K328270 SPRING EXIT FUSER SWITCH
37		•302RH28040 ARM ACTUATOR EXIT
38		•302K328321 GUIDE EXIT OVERFLOW JS_A
38		•302NL28030 GUIDE EXIT OVERFLOW JS INCH
39		•302K328290 GUIDE EXIT PUSH JS
40		•302K328330 PULLEY FEED
41		•302RH28051 GUIDE EXIT PUSH JS
42		•302FZ28270 SPRING EXIT PUSH
43		•302K328181 LID EXIT EMPTY SWITCH
44		•302V628040 SPRING GUIDE EXIT PUSH
101	7BB202308H запросить цену →	+TP-FLAT T.T P SCREW 3X8
102		7BP012520+++H01 SPRING PIN 2.5X20(SUS)
103	7BB000303H запросить цену →	+BIND M SCREW 3X3

24. Inner Section

№	Артикул	Описание
1	302NL04240 запросить цену →	COVER INNER FRONT
2	302NL04260 запросить цену →	COVER HOLDER BOX
3	302K304360 запросить цену →	SPRING STOPPER CONTAINER
4	302K304280 запросить цену →	STOPPER CONTAINER
5	302K304300 запросить цену →	SPRING LEVER CONTAINER
6	302K334170 запросить цену →	LABEL TONER CONTAINER PULL
7	302K304270 запросить цену →	LEVER CONTAINER
8	302H004660 запросить цену →	MAGNET CATCH
9	302K304320 ✓ в наличии	STRAP COVER FRONT L
10	302K304230 ✓ в наличии	STRAP COVER FRONT R
11	302NL34110 запросить цену →	LABEL W1
12	302K302990 ✓ в наличии	SPRING STOPPER DLP B
13	302NL02320 запросить цену →	LEVER HOOK REMOVEMENT
14	302K302361 запросить цену →	STOPPER REMOVEMENT DLP
15	302K302772 запросить цену →	PLATE STOPPER REMOVEMENT
16	302NL34060 запросить цену →	LABEL PUSH STOPPER
17	302NL34070 запросить цену →	LABEL ARROW STOPPER
18	302NL34100 запросить цену →	LABEL BOTTLE WASTE
19	302NL94040 запросить цену →	PARTS CLEANER REGIST ASSY SP
101	7BB200308H запросить цену →	+BIND T.T P SCREW 3X8

25. Electrical Components 1

№	Артикул	Описание
1	302P194260 ✓ в наличии	PARTS UNIT HIGH VOLTAGE SP
2	302V694040 ✓ в наличии	PARTS PWB ENGINE ASSY SP
3	302RH39070 запросить цену →	GUIDE WIRE REAR A
4	302RH39080 запросить цену →	GUIDE WIRE REAR B
5	302RH39090 запросить цену →	GUIDE WIRE REAR C
6	302RH39100 запросить цену →	GUIDE WIRE ISU
7	302LF94510 запросить цену →	PARTS IC EEPROM SP
101	7BB702308H запросить цену →	+TP-FLAT T.T S SCREW 3X8 SR
102	7BB700308H запросить цену →	+BIND T.T S SCREW 3X8 SR

Каталог очень большой (3461 позиций). Показаны первые 25 узлов со схемами; полный список доступен по запросу.

Источник: Инк-Маркет.ру.

← Все статьи
