Содержание
- 1. Covers 1
- 2. Covers 2
- 3. Frames Base
- 4. Frames Front

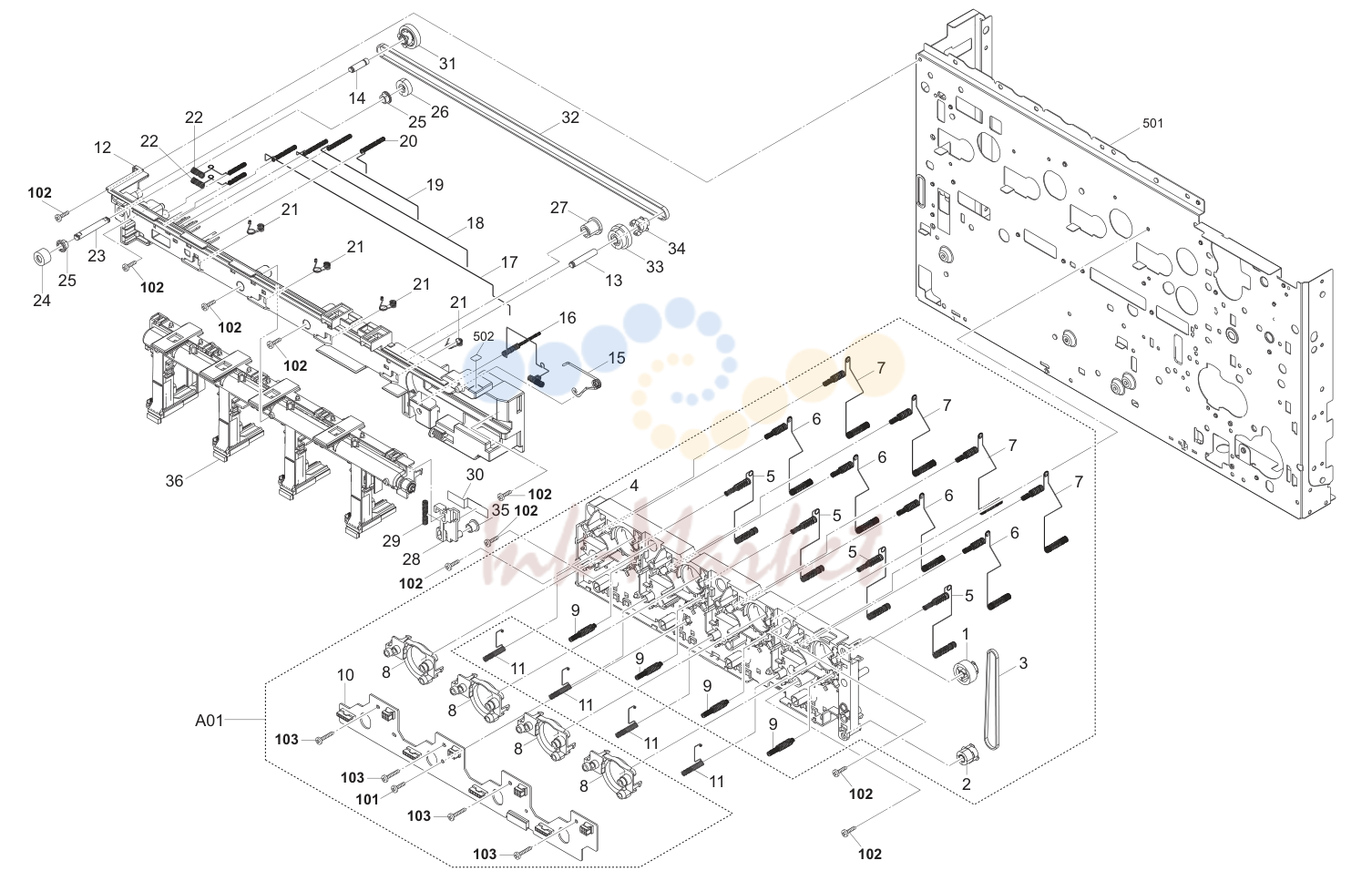

- 5. Frames Rear 1

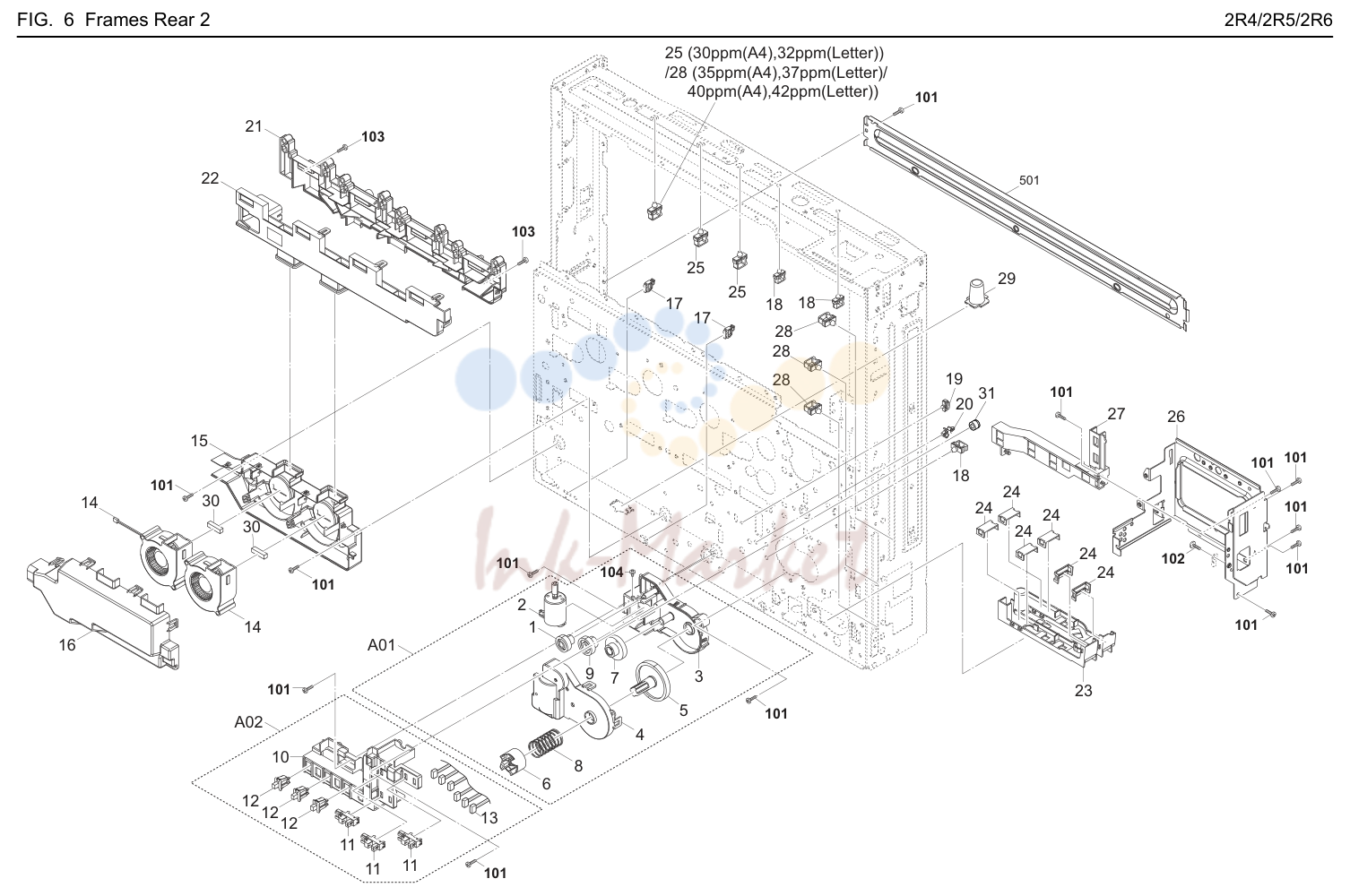

- 6. Frames Rear 2
- 7. Frames Right

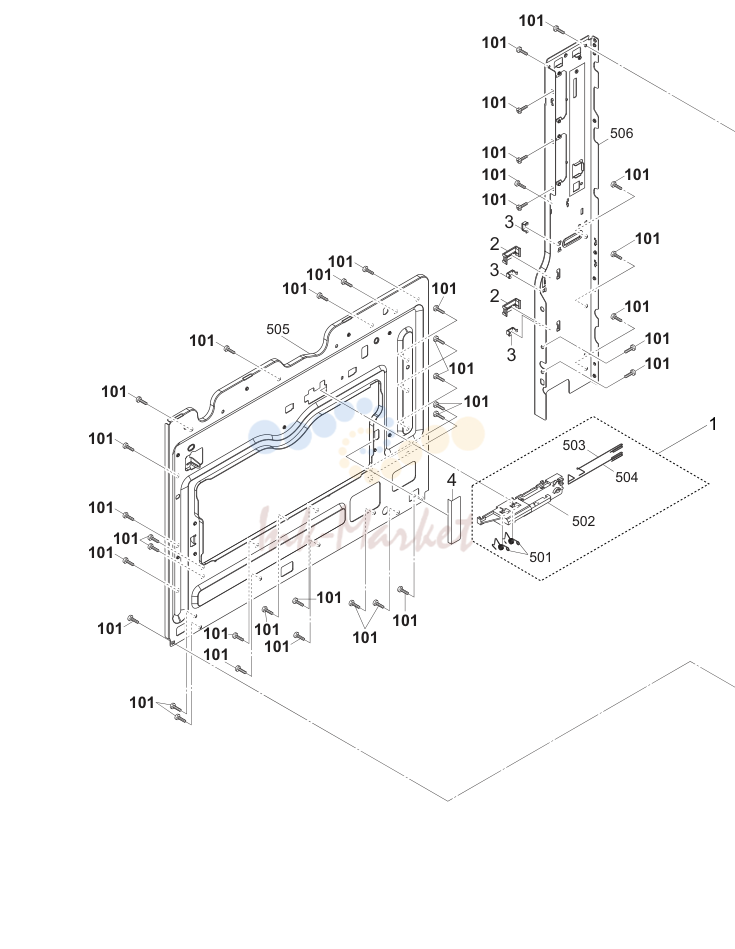

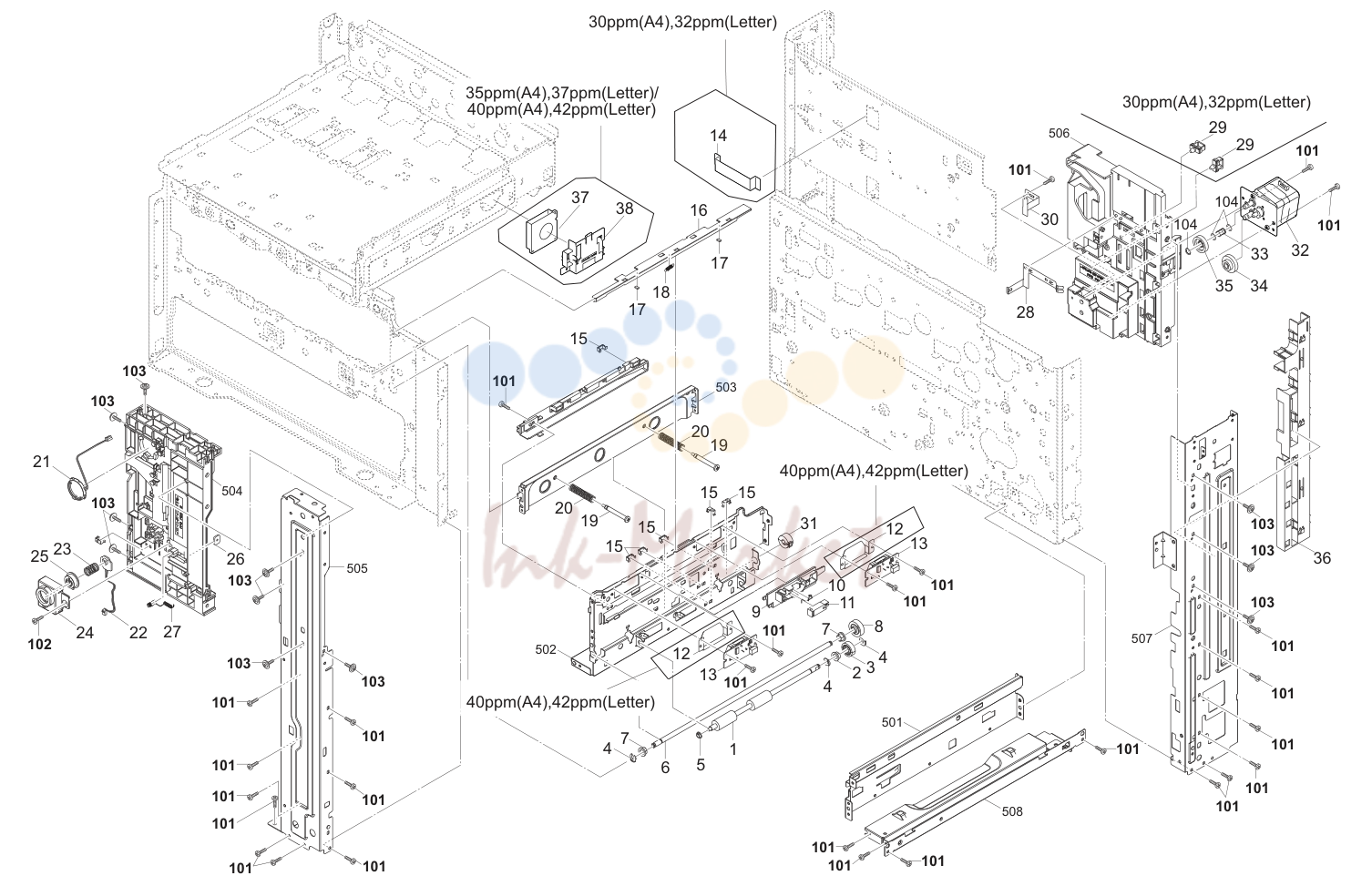

- 8. Frames Left

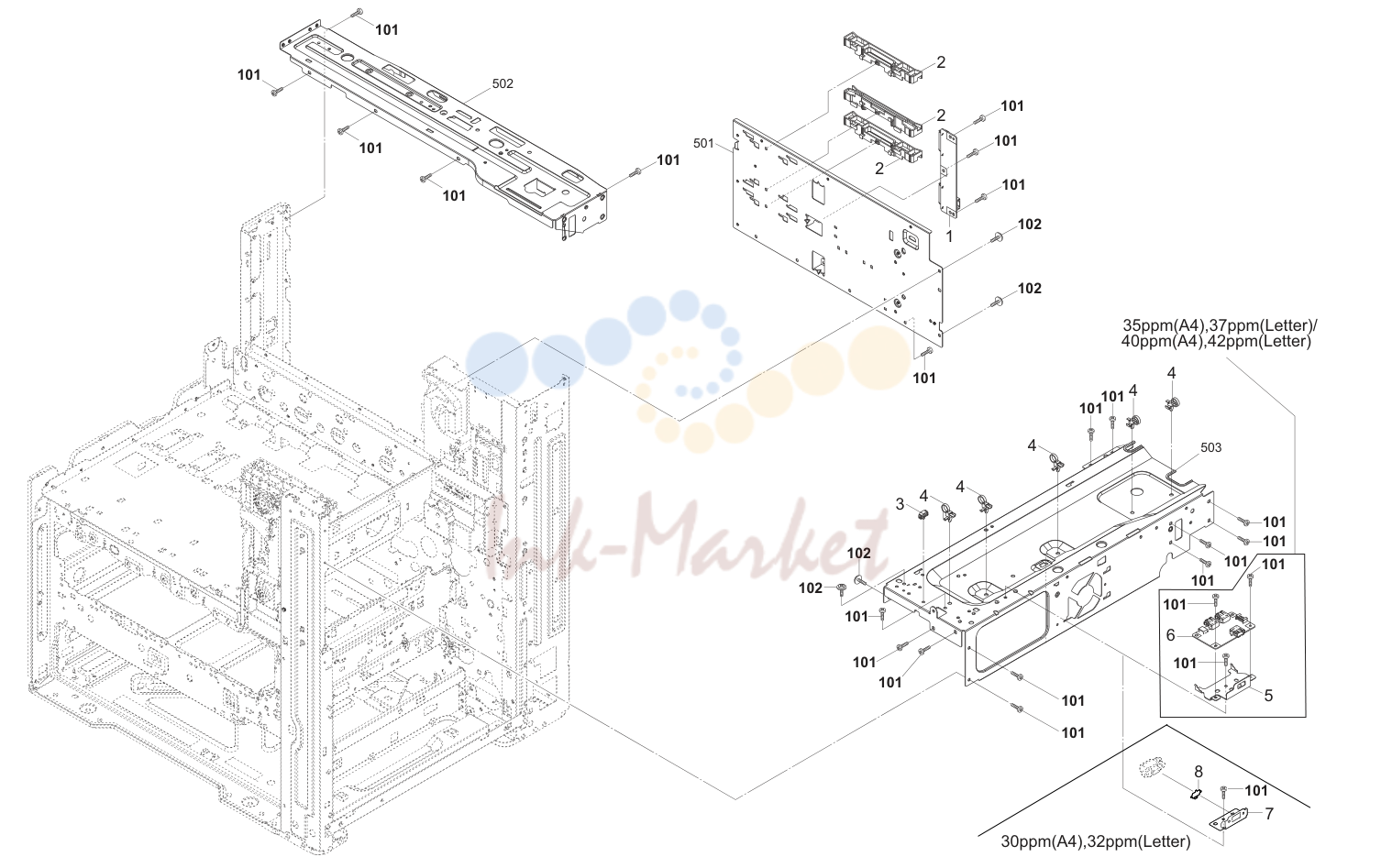

- 9. Frames Top

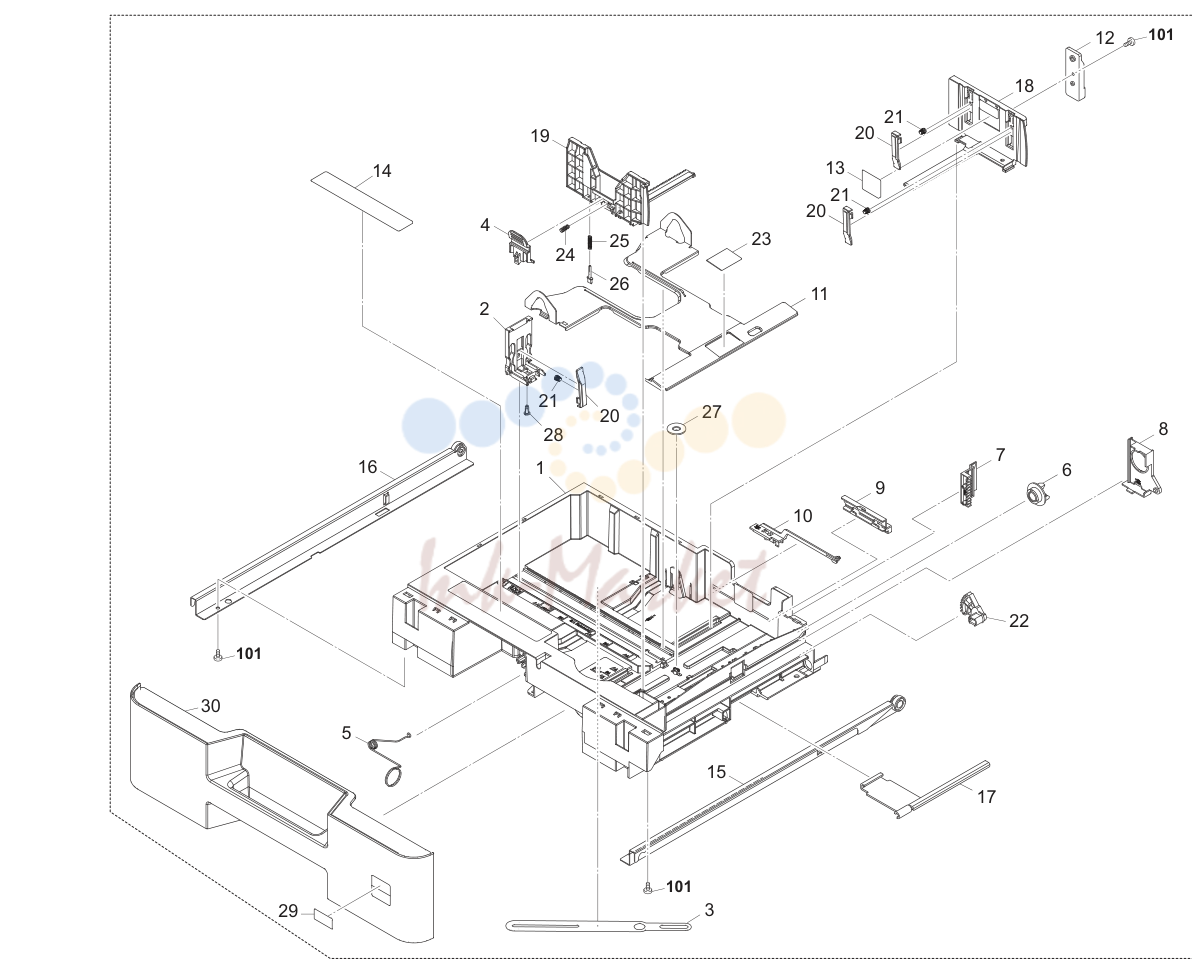

- 10. Paper Cassette

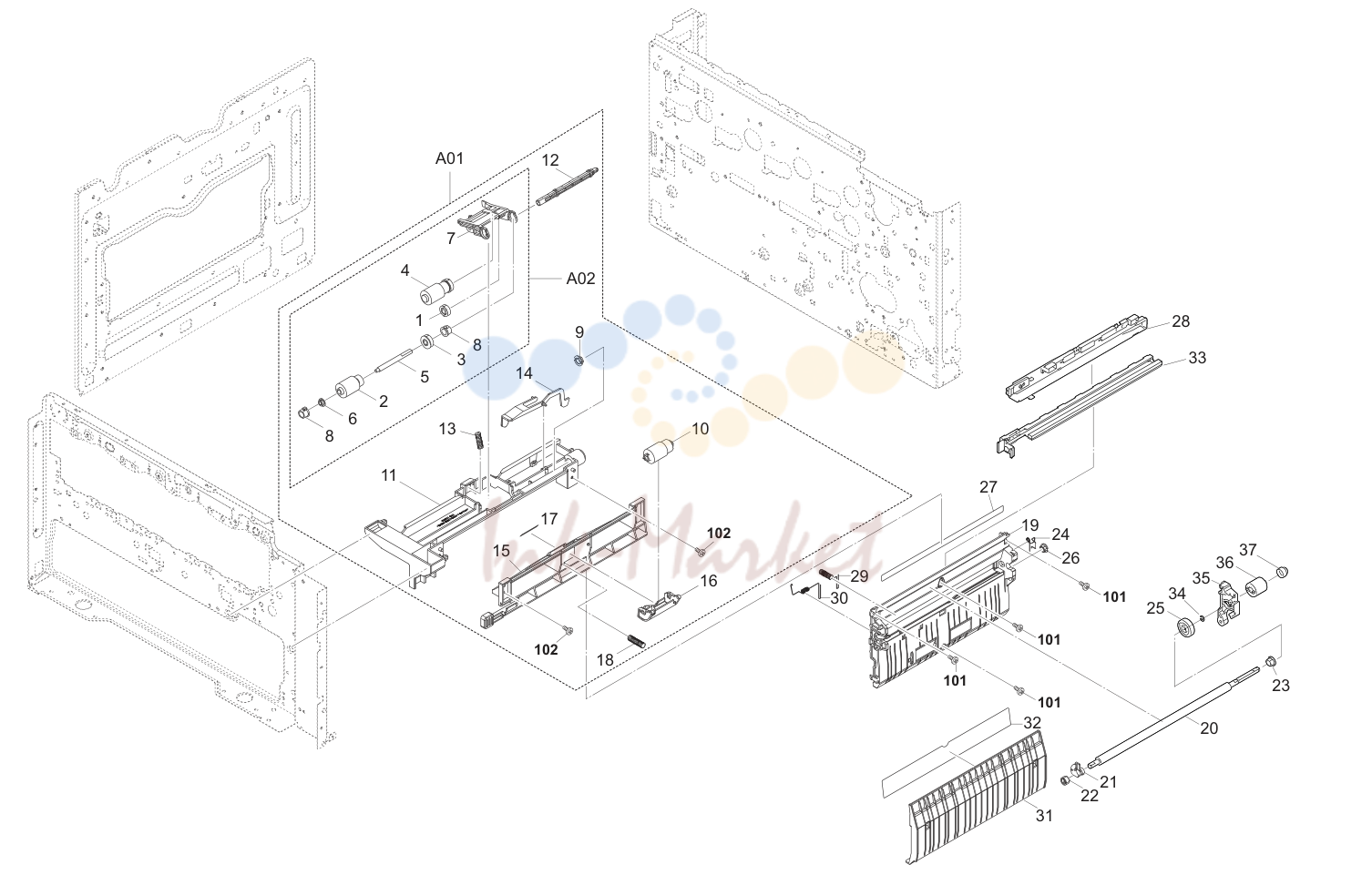

- 11. Paper Feed Section 1

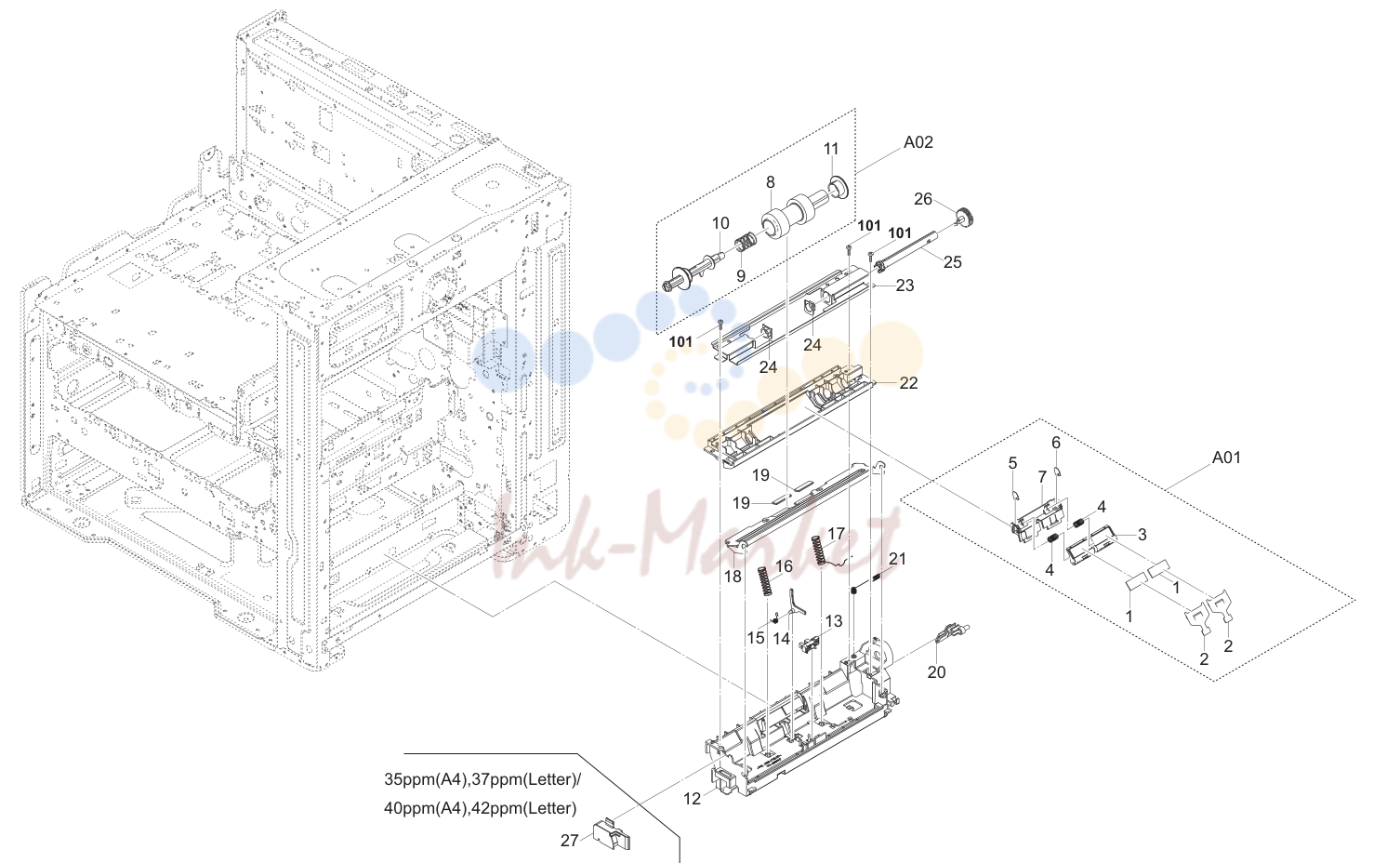

- 12. Paper Feed Section 2

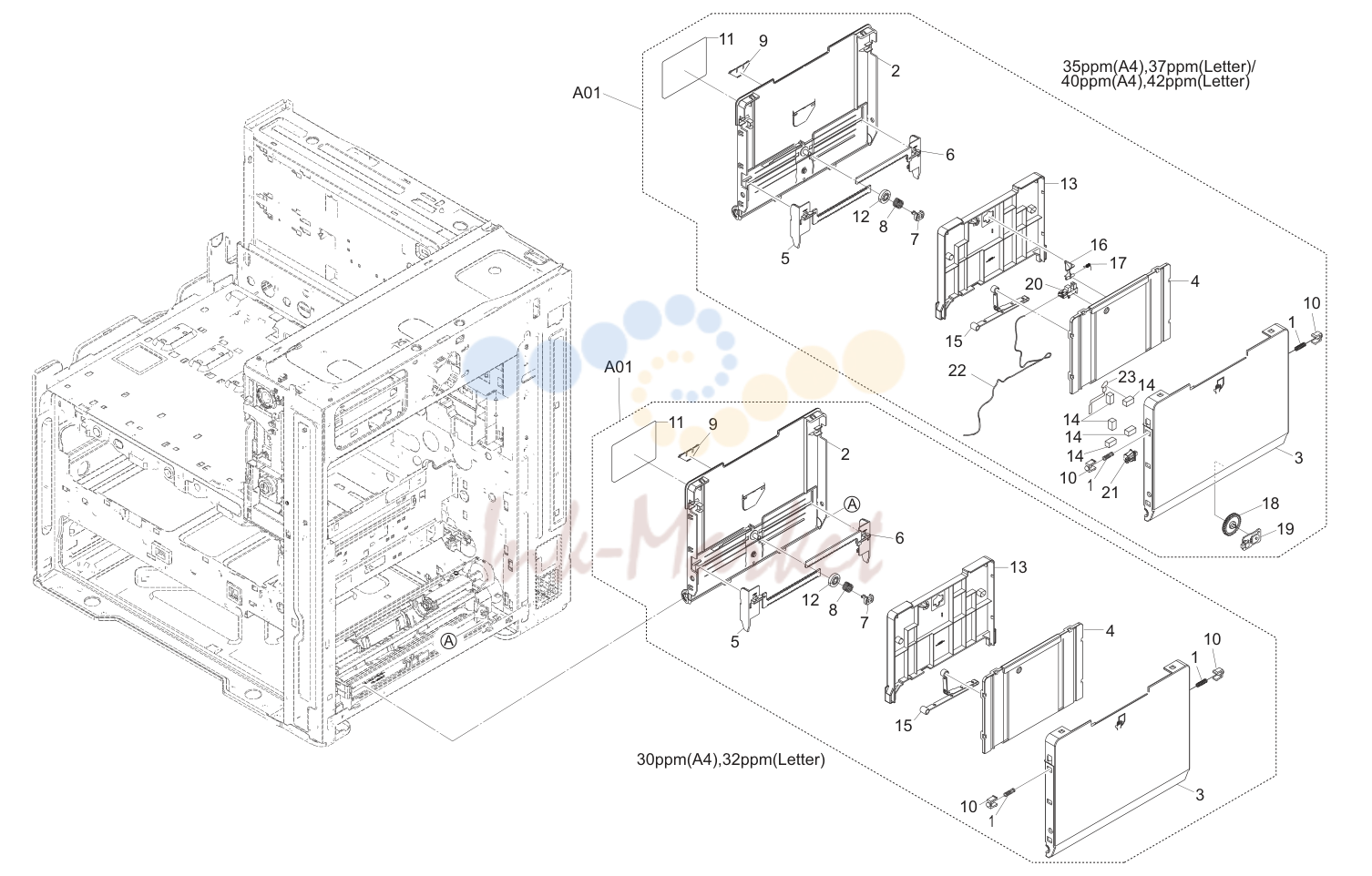

- 13. Paper Feed Section 3

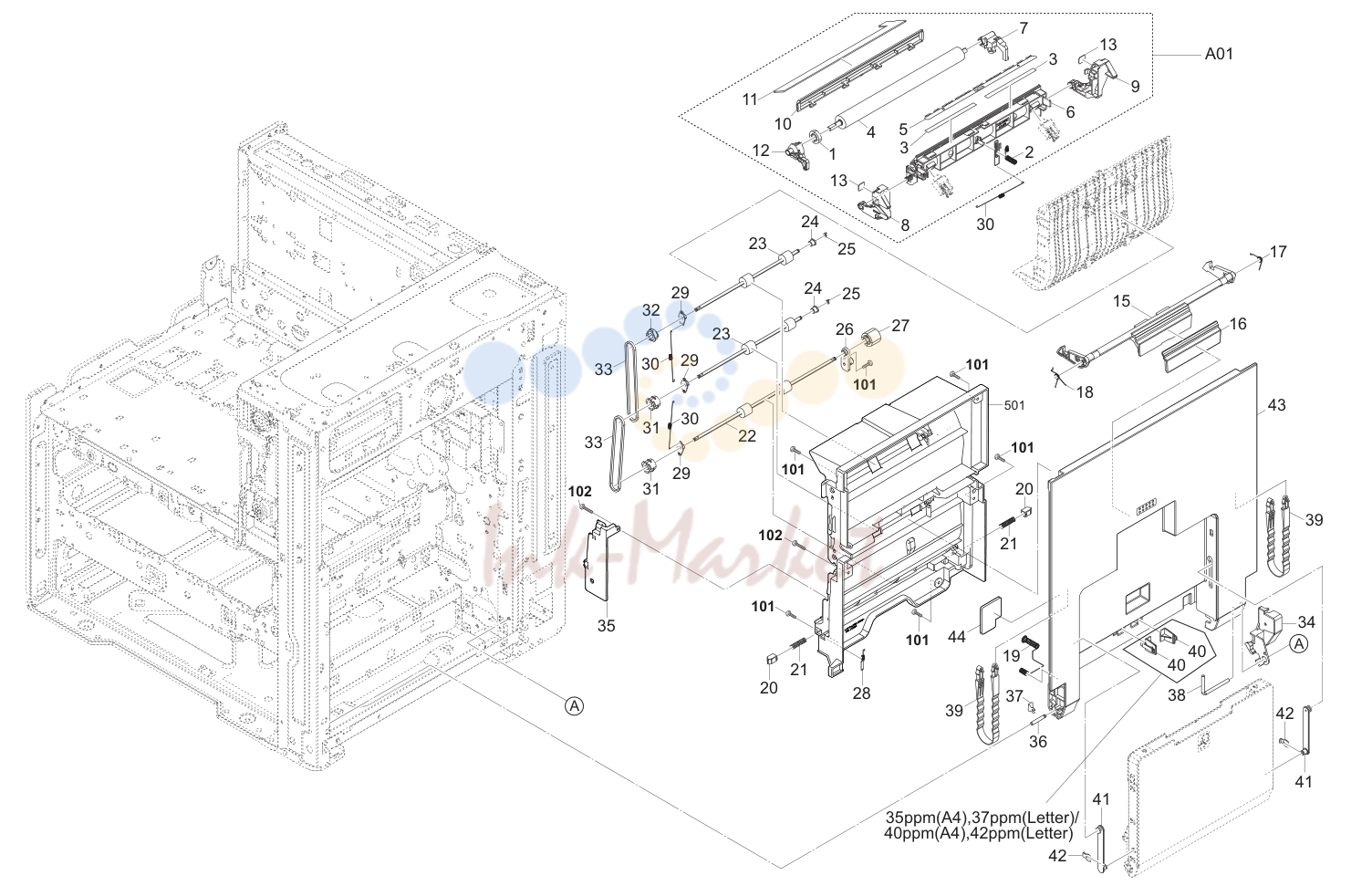

- 14. Paper Conveying Section 1

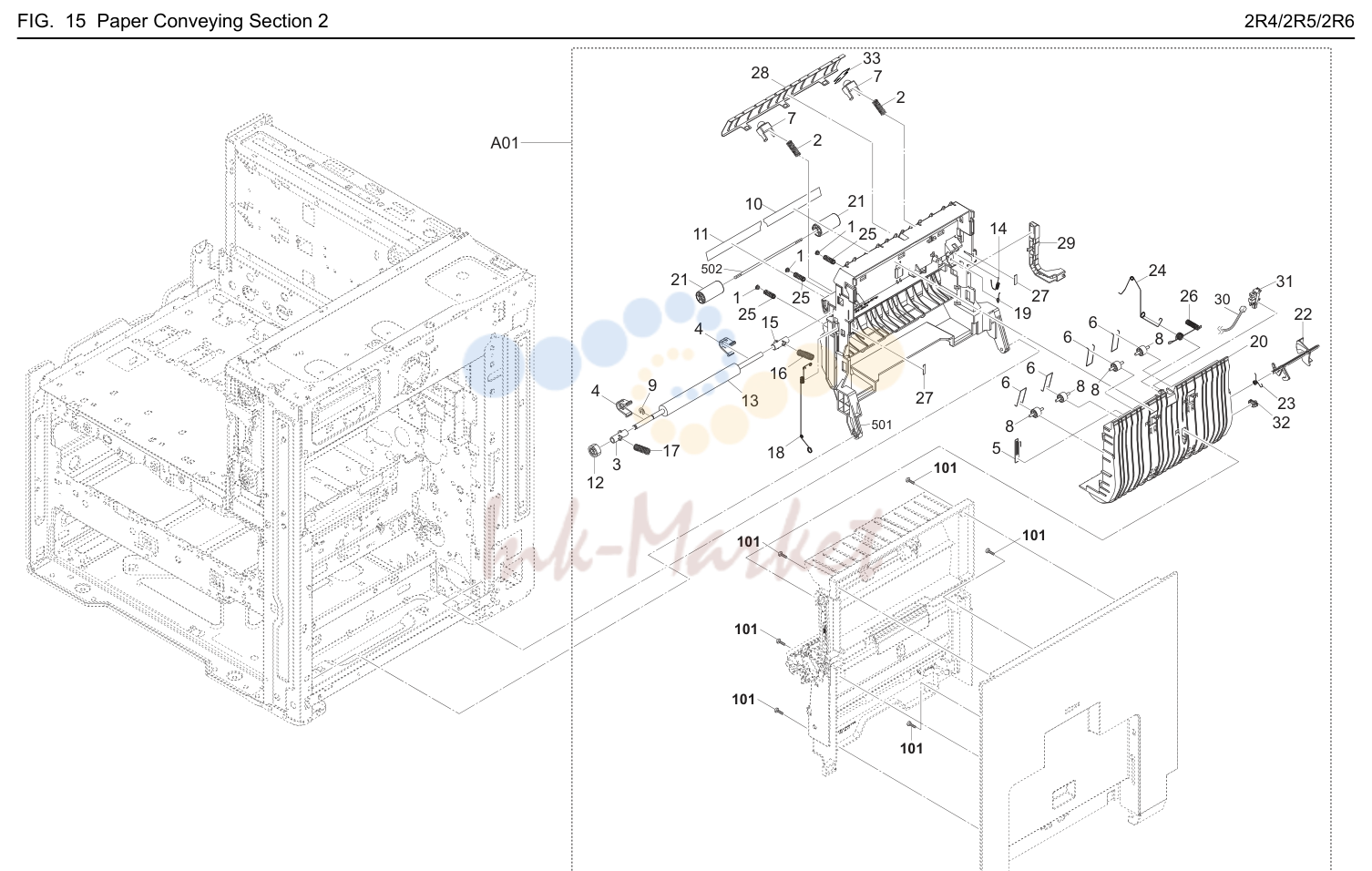

- 15. Paper Conveying Section 2

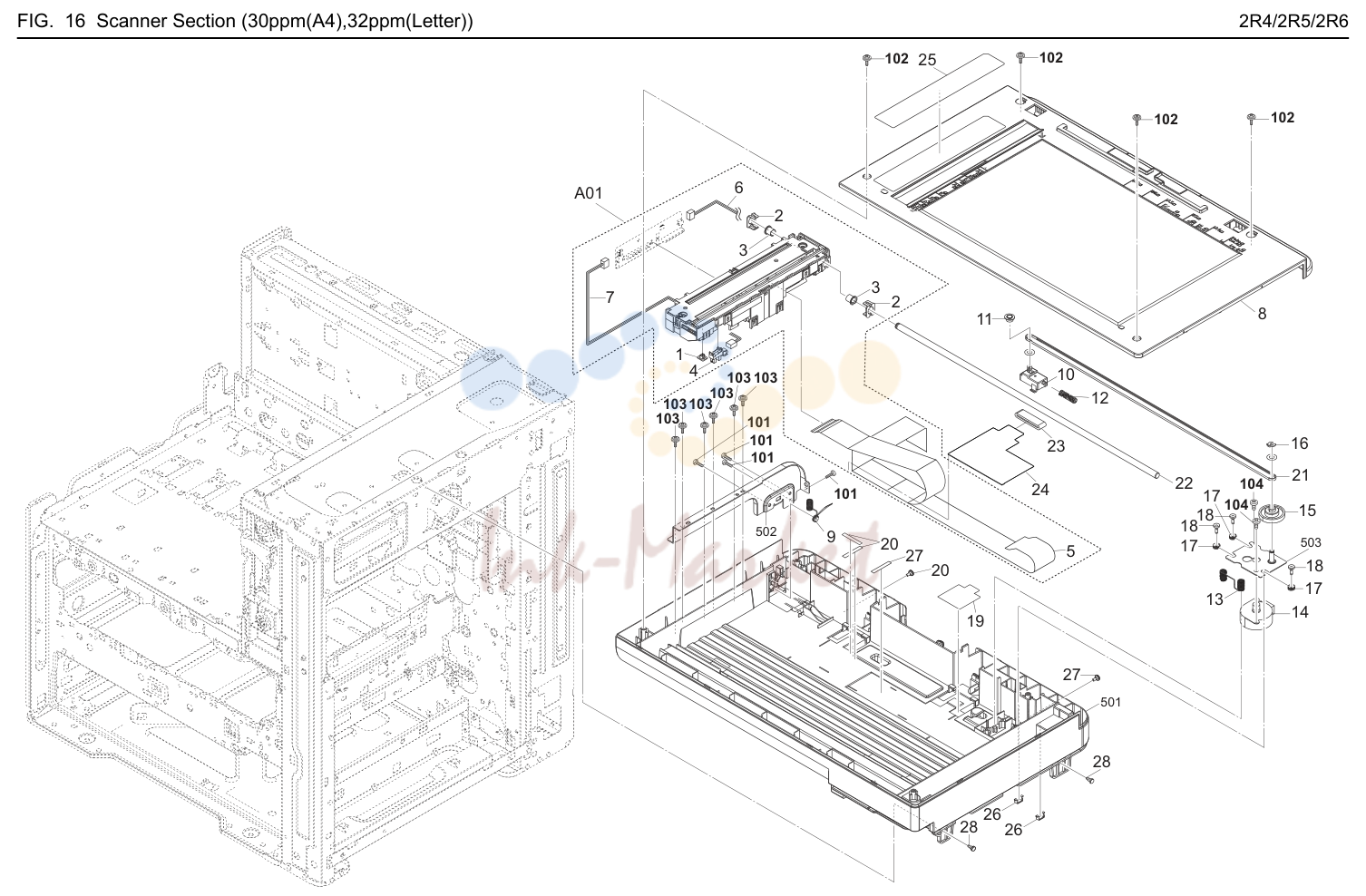

- 16. Scanner Section (30ppm(A4),32ppm(Letter))
- 17. Scanner Section (35ppm(A4),37ppm(Letter)/40ppm(A4),42ppm(Letter))

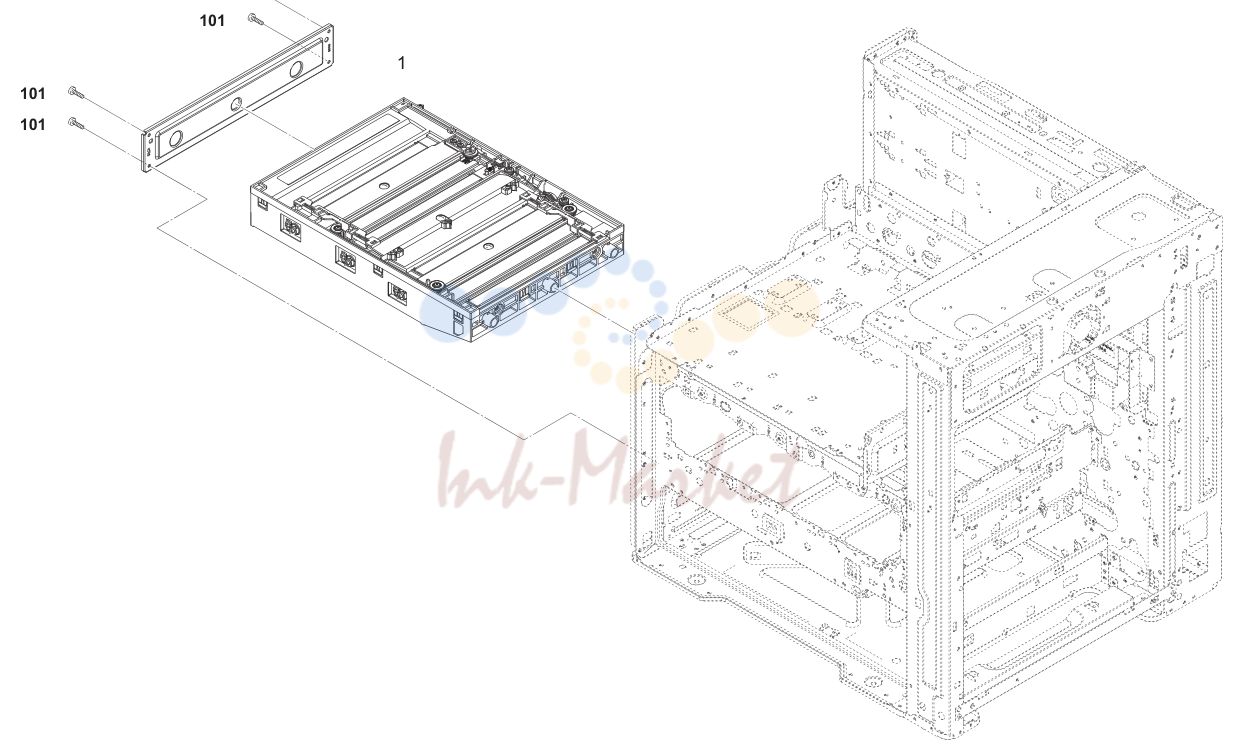

- 18. Laser Scanner Section
- 19. Transfer Section

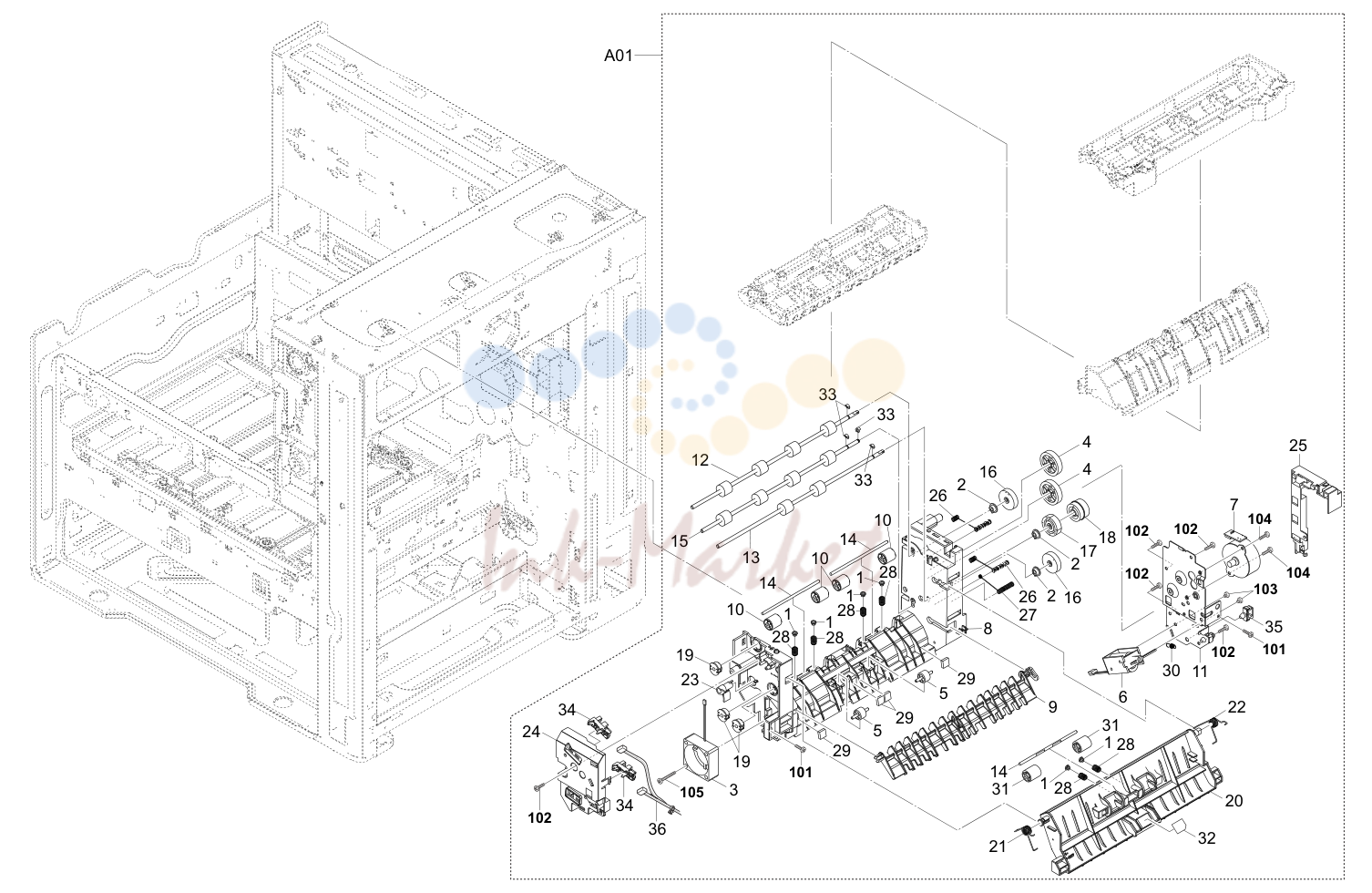

- 20. Exit Section 1
- 21. Exit Section 2

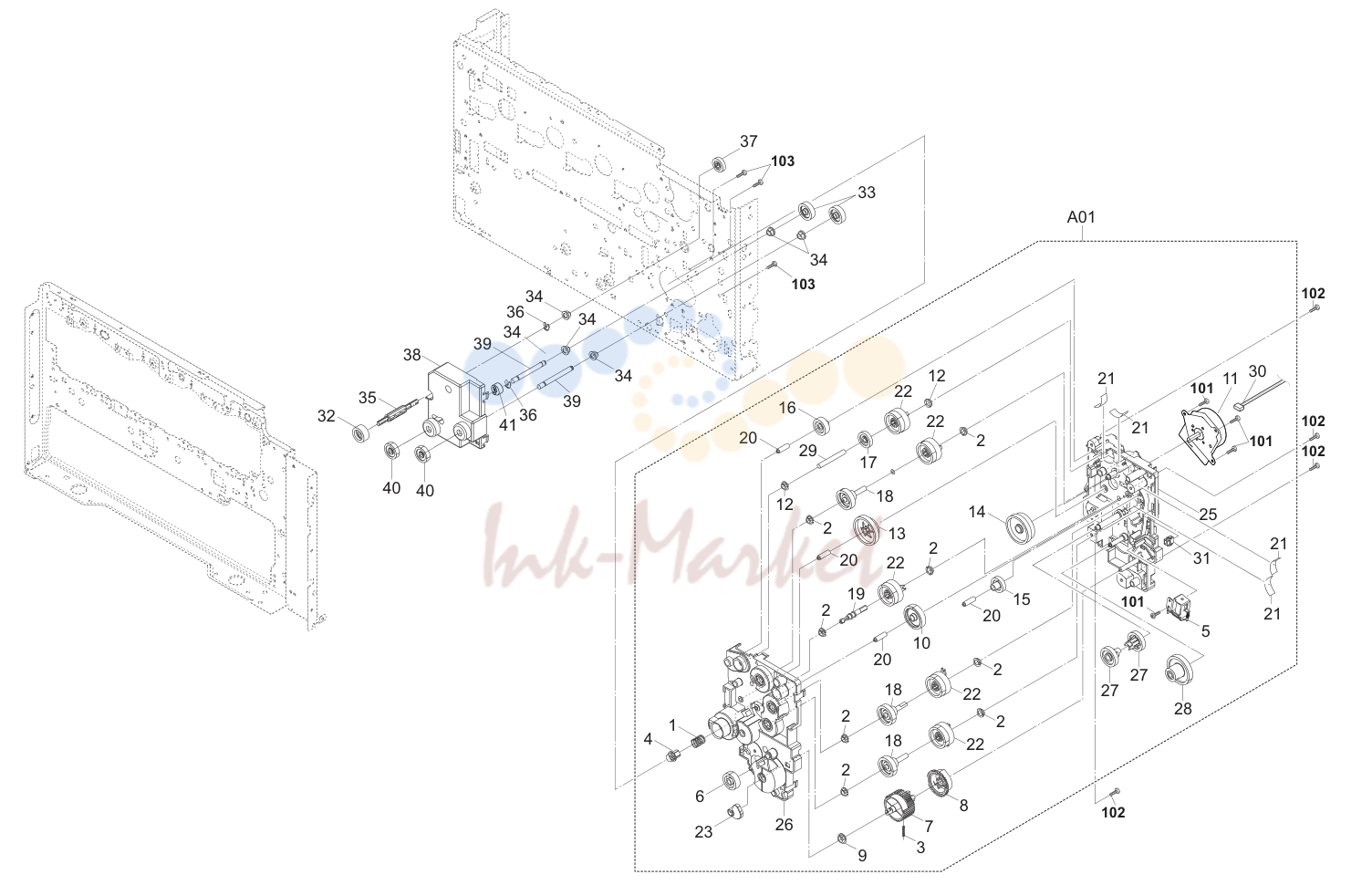

- 22. Drive Section 1
- 23. Drive Section 2
- 24. Operation Section (30ppm(A4),32ppm(Letter))
- 25. Operation Section (35ppm(A4),37ppm(Letter)/40ppm(A4),42ppm(Letter))
- 26. Electrical Components 1
- 27. Electrical Components 2
- 28. Electrical Components 3 (30ppm(A4),32ppm(Letter))
- 29. Electrical Components 3 (35ppm(A4),37ppm(Letter))
- 30. Electrical Components 3 (40ppm(A4),42ppm(Letter))
- 31. Electrical Components 4
- 32. DP ASSY SP
- 33. DP Frames
- 34. DP Table Assy
- 35. DP Paper Feed Section
- 36. DP Paper Conveying Section 1
- 37. DP Paper Conveying Section 2
- 38. DP Drive Section & Electrical Components
- 39. Wire Sections 1 (30ppm(A4),32ppm(Letter))
- 40. Wire Sections 2 (30ppm(A4),32ppm(Letter))
- 41. Wire Sections 2 (30ppm(A4),32ppm(Letter))
- 42. Wire Sections 3 (30ppm(A4),32ppm(Letter))
- 43. Wire Sections 5 (30ppm(A4),32ppm(Letter))
- 44. Wire Sections 6 (30ppm(A4),32ppm(Letter))
- 45. Wire Sections 7 (30ppm(A4),32ppm(Letter))
- 46. Wire Sections 8 (30ppm(A4),32ppm(Letter))
- 47. Wire Sections 9 (35ppm(A4),37ppm(Letter)/40ppm(A4),42ppm(Letter))
- 48. Wire Sections 10 (35ppm(A4),37ppm(Letter)/40ppm(A4),42ppm(Letter))
- 49. Wire Sections 11 (35ppm(A4),37ppm(Letter)/40ppm(A4),42ppm(Letter))
- 50. Wire Sections 13 (35ppm(A4),37ppm(Letter)/40ppm(A4),42ppm(Letter))
- 51. Wire Sections 14 (35ppm(A4),37ppm(Letter)/40ppm(A4),42ppm(Letter))
- 52. Wire Sections 15 (35ppm(A4),37ppm(Letter)/40ppm(A4),42ppm(Letter))
- 53. Accessories
- 54. Options 1
- 55. Options 2
- 56. Options 3
- 57. Covers 3PS
- 58. Frames 3PS
- 59. Paper Cassette Section 3PS-1
- 60. Paper Feed Section 3PS
- 61. Drive Section & Electrical Components 1 3PS
- 62. Drive Section & Electrical Components 2 3PS
- 63. Wire Section 3PS
- 64. Accessories 3PS
- 65. Options 3PS
- 66. Covers 3PZ
- 67. Frames 3PZ
- 68. Paper Cassette Section 3PZ-1
- 69. Paper Feed Section 3PZ
- 70. Drive Section & Electrical Components 1 3PZ-1
- 71. Drive Section & Electrical Components 2 3PZ
- 72. Wire Section 3PZ
- 73. Accessories 3PZ
- 74. Options 3PZ
- 75. Covers 3PT
- 76. Frames 3PT
- 77. Deck Section 3PT
- 78. Paper Feed Section 3PT
- 79. Drive Section & Electrical Components 1 3PT
- 80. Drive Section & Electrical Components 2 3PT
- 81. Wire Section 3PT
- 82. Accessories 3PT
- 83. Options 3PT
- 84. Covers 3R3
- 85. Frames 3R3-1
- 86. Table Assy 3R3
- 87. Paper Feed Section 3R3
- 88. Paper Conveying Section 1 3R3
- 89. Paper Conveying Section 2 3R3
- 90. Drive Section & Electrical Components 3R3
- 91. Wire Section 3R3
- 92. Wire Section 3R3
- 93. Frames 3R4-1
- 94. Table Assy 3R4
- 95. Paper Feed Section 3R4-1
- 96. Paper Conveying Section 1 3R4
- 97. Paper Conveying Section 2 3R4-1
- 98. CIS section 3R4
- 99. Drive Section & Electrical Components 3R4-1
- 100. Wire Section 3R4
- 101. Accessories 3R4
- 102. Covers 3PX
- 103. Frames 3PX
- 104. Paper Feed Section 3PX
- 105. Paper Conveying Section 1 3PX-1
- 106. Paper Conveying Section 2 3PX
- 107. Staple Section 3PX
- 108. Main Tray Section 3PX
- 109. Drive Section & Electrical Components 3PX-1
- 110. Exit Section 3PX
- 111. Wire Section 3PX
- 112. Accessories & Option 3PX
- 113. Covers 3PV
- 114. Frames 3PV
- 115. Paper Feed Section 1 3PV
- 116. Paper Feed Section 2 3PV
- 117. Paper Conveying Section 3PV
- 118. Staple Section 3PV
- 119. Middle Tray Section 3PV-1
- 120. Main Tray Section 3PV
- 121. Drive Section & Electrical Components 3PV
- 122. Exit Section 3PV
- 123. Wire Section 3PV
- 124. Accessories & Option 3PV
- 125. Covers 3PW
- 126. Frames 3PW
- 127. Paper Feed Section 1 3PW
- 128. Paper Feed Section 2 3PW
- 129. Paper Conveying Section 3PW
- 130. Staple Section 3PW
- 131. Middle Tray Section 3PW-1
- 132. Main Tray Section 3PW
- 133. Drive Section & Electrical Components 3PW
- 134. Punch Section 1 3PW-1
- 135. Punch Section 2 3PW
- 136. Exit Section 3PW
- 137. Wire Section 1 3PW
- 138. Wire Section 2 3PW
- 139. Accessories & Option 3PW
- 140. AK-5100 -1 3PY
- 141. AK-5100 -2 3PY
- 142. Wire Section 3PY
- 143. Frames 3R0
- 144. Paper Conveying Section 3R0
- 145. Drive Section & Electrical Components 3R0
- 146. Wire Section 3R0
- 147. Accessories 3R0
- 148. Punch Section 1 3R1-1
- 149. Punch Section 2 3R1
- 150. Wire Section 3R1
- 151. Accessories 3R1
- 152. JS-5100 3R5

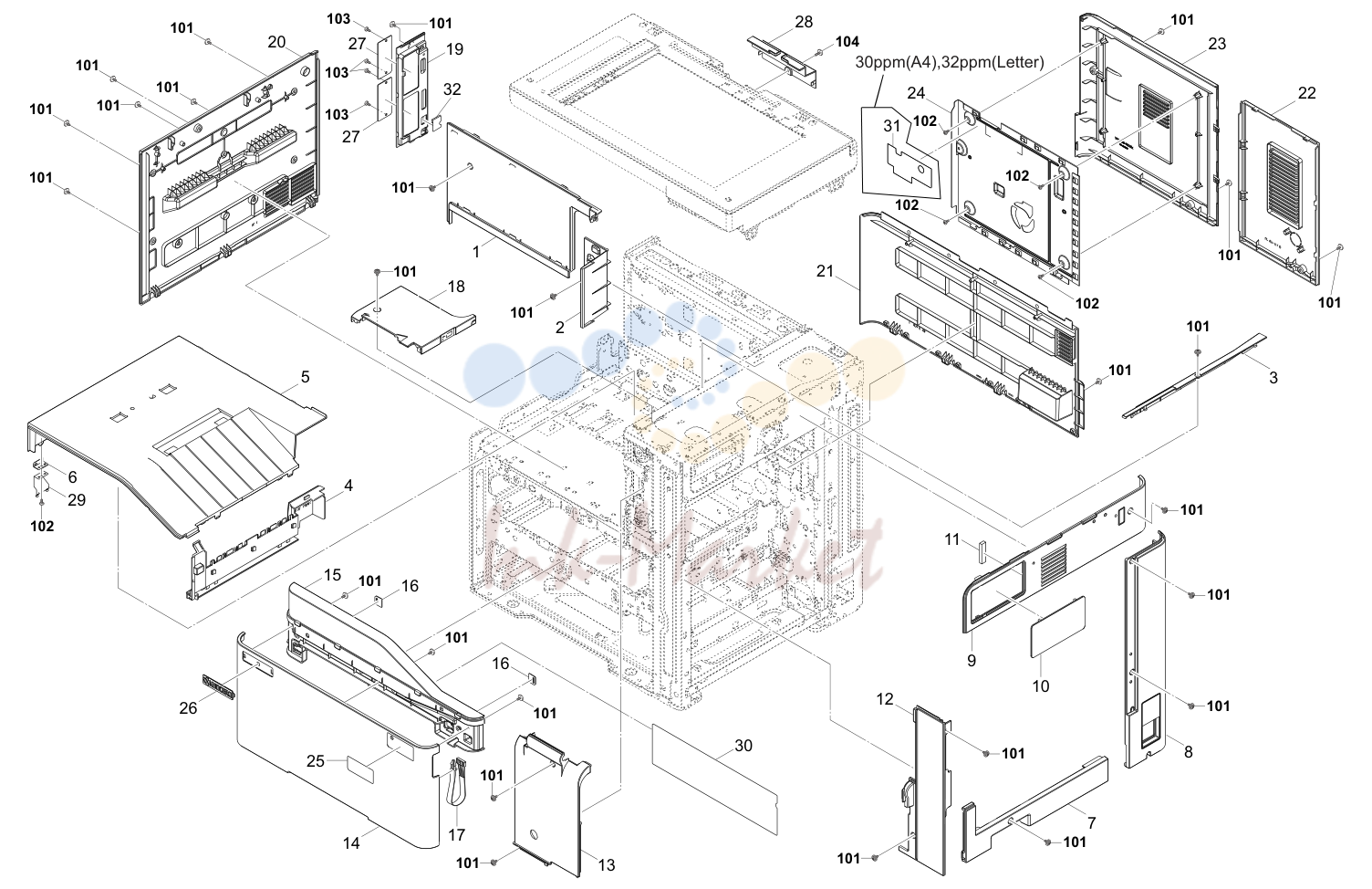

1. Covers 1
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 302R404160 запросить цену → | 2R404160 | COVER TRAY REAR |
| 2 | 302R404170 запросить цену → | 2R404170 | LID TRAY REAR |
| 3 | 302R404190 запросить цену → | 2R404190 | COVER EXIT LEFT |
| 4 | 302R428010 запросить цену → | 2R428010 | COVER EXIT |
| 5 | 302R404140 запросить цену → | 2R404140 | COVER TRAY |
| 6 | 302R402280 запросить цену → | 2R402280 | MOUNT DF FRONT |
| 7 | 302R404080 запросить цену → | 2R404080 | COVER RIGHT LOWER |
| 8 | 302R404070 запросить цену → | 2R404070 | COVER RIGHT REAR |
| 9 | 302R404050 запросить цену → | 2R404050 | COVER RIGHT TOP |
| 10 | 302R404180 запросить цену → | 2R404180 | LID RIGHT TOP |
| 11 | 302R404220 запросить цену → | 2R404220 | SPONGE RIGHT TOP |
| 12 | 302R404060 запросить цену → | 2R404060 | COVER FRONT RIGHT |
| 13 | 302R404030 запросить цену → | 2R404030 | COVER EXIT FRONT |
| 14 | 302R404010 запросить цену → | 2R404010 | COVER FRONT |
| 15 | 302R404020 запросить цену → | 2R404020 | COVER FRONT UPPER |
| 16 | 302NL04270 запросить цену → | 2NL04270 | PLATE MAGNET |
| 17 | 302R404200 запросить цену → | 2R404200 | STRAP FRONT COVER |
| 18 | 302R404040 запросить цену → | 2R404040 | COVER EXIT TOP |
| 19 | 302R404130 запросить цену → | 2R404130 | COVER LEFT CONTROLLER 30ppm(A4),32ppm(Letter) |
| 19 | 302R604130 запросить цену → | 2R604130 | COVER LEFT CONTROLLER 35ppm(A4),37ppm(Letter)/40ppm(A4),42ppm(Letter) |
| 20 | 302R404120 запросить цену → | 2R404120 | COVER LEFT LOWER |
| 21 | 302R404110 запросить цену → | 2R404110 | COVER REAR LOWER |
| 22 | 302R404090 запросить цену → | 2R404090 | COVER REAR RIGHT |
| 23 | 302R404100 запросить цену → | 2R404100 | COVER REAR LEFT |
| 24 | 302R439040 запросить цену → | 2R439040 | LID MAIN |
| 25 | 302R434090 запросить цену → | 2R434090 | LABEL EMBLEM 306C 30ppm(A4),32ppm(Letter) |
| 25 | 302R534010 запросить цену → | 2R534010 | LABEL EMBLEM 356C 35ppm(A4),37ppm(Letter) |
| 25 | 302R634010 запросить цену → | 2R634010 | LABEL EMBLEM 406C 40ppm(A4),42ppm(Letter) |
| 26 | 303R304050 запросить цену → | 3R304050 | EMBLEM |
| 27 | 302K339050 запросить цену → | 2K339050 | PLATE OPTION |
| 28 | 302R417180 запросить цену → | 2R417180 | COVER ISU REAR |
| 29 | 302R402320 запросить цену → | 2R402320 | PLATE EARTH COVER TRAY |
| 30 | 302R434200 запросить цену → | 2R434200 | SHEET COVER FRONT L 30ppm(A4),32ppm(Letter)/35ppm(A4),37ppm(Letter) |
| 30 | 302R634020 запросить цену → | 2R634020 | SHEET COVER FRONT H 40ppm(A4),42ppm(Letter) |
| 31 | 302R439220 запросить цену → | 2R439220 | SHEET CORE 30ppm(A4),32ppm(Letter) |
| 32 | 302R604140 запросить цену → | 2R604140 | SHEET COVER LEFT CONT 35ppm(A4),37ppm(Letter)/40ppm(A4),42ppm(Letter) 1:Add |
| 101 | 7BB782308H запросить цену → | BB111300 | +TP-FLAT T.T S SCREW 3X8 SR(BLACK) |
| 102 | 7BB200308H запросить цену → | BB105660 | +BIND T.T P SCREW 3X8 |
| 103 | 7BB700308H запросить цену → | BB105600 | +BIND T.T S SCREW 3X8 SR |
| 104 | 7BB282308H запросить цену → | BB111240 | +TP-FLAT T.T P SCREW 3X8(BLACK) |

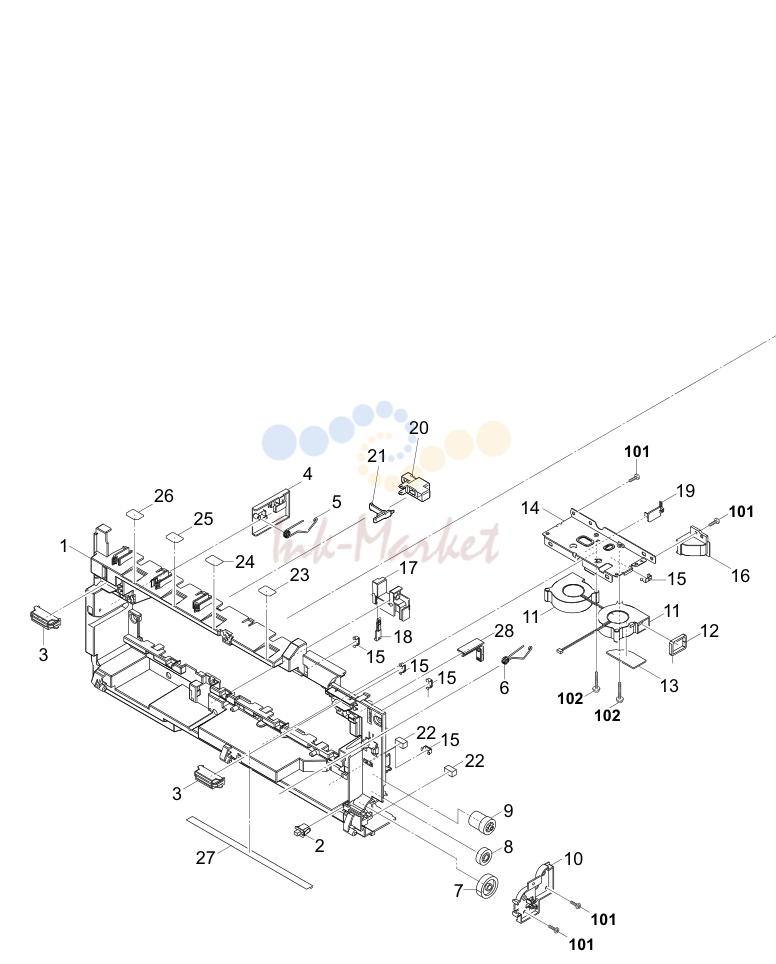

2. Covers 2
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 302R403530 запросить цену → | 2R403530 | COVER INNER 30ppm(A4),32ppm(Letter)/35ppm(A4),37ppm(Letter) |
| 1 | 302R603530 запросить цену → | 2R603530 | COVER INNER 40ppm(A4),42ppm(Letter) |
| 2 | 7SP01000004+H01 SP136500 SW.PUSH | ||
| 3 | 302H004660 запросить цену → | 2H004660 | MAGNET CATCH |
| 4 | 302R403570 запросить цену → | 2R403570 | HOLDER SPRING L |
| 5 | 302R403550 запросить цену → | 2R403550 | SPRING HOOK L |
| 6 | 302R403540 запросить цену → | 2R403540 | SPRING HOOK R |
| 7 | 2BL21390 ✓ в наличии | 2BL21390 | GEAR EXIT JOINT Z26S |
| 8 | 302R403350 ✓ в наличии | 2R403350 | GEAR Z18S |
| 9 | 302R403330 ✓ в наличии | 2R403330 | GEAR Z15L-Z18S |
| 10 | 302R403320 запросить цену → | 2R403320 | PLATE DRIVE WTB |
| 11 | 302FZ94660 ✓ в наличии | 2FZ94660 | PARTS,FAN IMAGE SP |
| 12 | 302R403630 запросить цену → | 2R403630 | SEAL FAN MOTOR A |
| 13 | 302R403660 запросить цену → | 2R403660 | FILM FRONT FAN |
| 14 | 302R403610 запросить цену → | 2R403610 | PLATE FRONT FAN |
| 15 | 302K931080 запросить цену → | 2K931080 | WIRE STOPPER |
| 16 | 302R403620 запросить цену → | 2R403620 | DUCT FRONT |
| 17 | 302R403520 ✓ в наличии | 2R403520 | HOLDER SENSOR |
| 18 | 302K312400 ✓ в наличии | 2K312400 | SPACER LED |
| 19 | 302R694190 ✓ в наличии | 2R694190 | PARTS PWB THERMISTOR ASSY SP 1:Part No-chg. |
| 20 | 302R403700 запросить цену → | 2R403700 | HOLDER SWITCH |
| 21 | 302R403710 ✓ в наличии | 2R403710 | ACTUATOR SWITCH |
| 22 | 302H708150 запросить цену → | 2H708150 | SPONGE WIRE MPT |
| 23 | 302K034090 запросить цену → | 2K034090 | LABEL BLACK |
| 24 | 302K034100 запросить цену → | 2K034100 | LABEL MAGENTA |
| 25 | 302K034110 запросить цену → | 2K034110 | LABEL CYAN |
| 26 | 302K034120 запросить цену → | 2K034120 | LABEL YELLOW |
| 27 | 302R403650 запросить цену → | 2R403650 | FILM INNER COVER |
| 28 | 302R403590 запросить цену → | 2R403590 | LEVER ID SENSOR |
| 101 | 7BB200308H запросить цену → | BB105660 | +BIND T.T P SCREW 3X8 |
| 102 | 7BB607320H запросить цену → | BB106890 | +TP-CUP M SCREW 3X20 R |

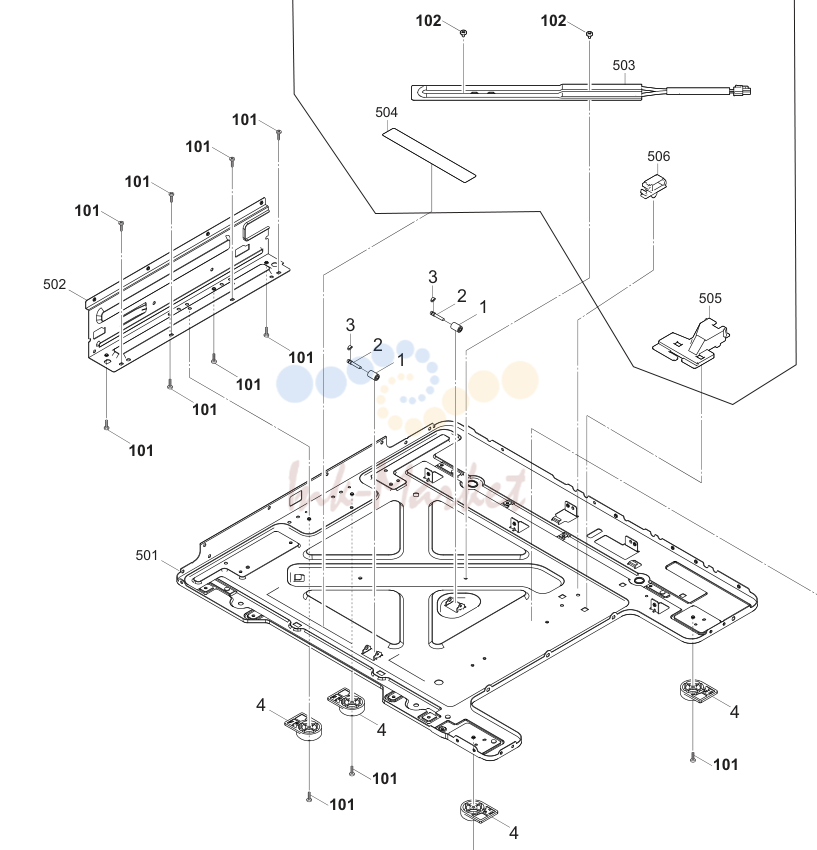

3. Frames Base
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 303NJ06070 запросить цену → | 3NJ06070 | PULLEY FEED PF |
| 2 | 302R409380 запросить цену → | 2R409380 | SHAFT GUIDE PULLEY |
| 3 | 5MVX111DN007 запросить цену → | 2BT11070 | STOPPER 3/2BT1107 A4 |
| 4 | 302MV02190 запросить цену → | 2MV02190 | FOOT |
| 101 | 7BB700308H запросить цену → | BB105600 | +BIND T.T S SCREW 3X8 SR |
| 102 | 7BB000304H запросить цену → | BB105720 | +BIND M SCREW 3X4 |

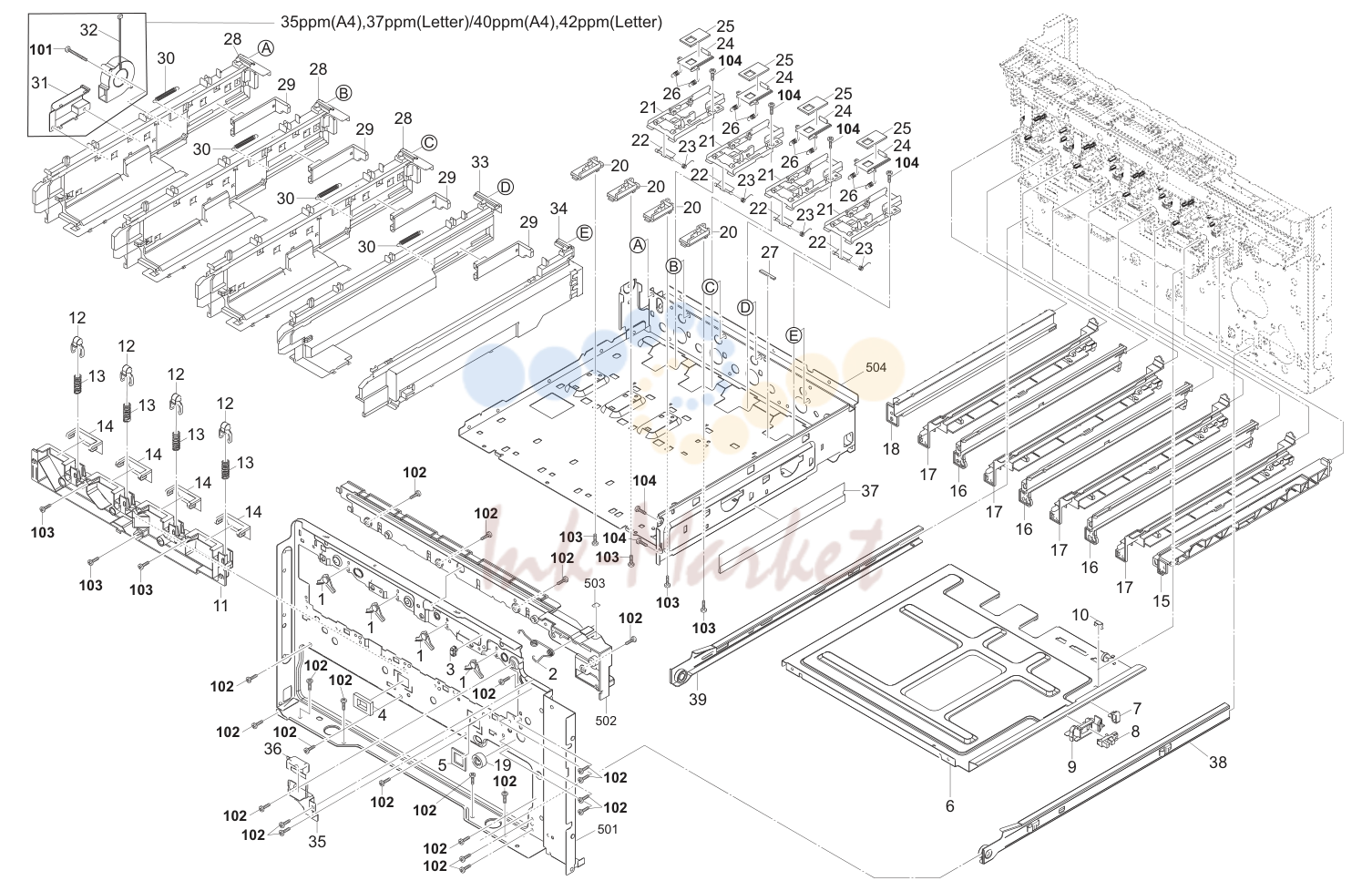

4. Frames Front
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 302R402700 запросить цену → | 2R402700 | SPACER POSITIONING DRUM |
| 2 | 302R402680 запросить цену → | 2R402680 | SPRING HOOK RAIL TRANSFER F |
| 3 | 7YZM610007++H01 YZ023340 ACCESS.SADDLE | ||
| 4 | 302R403640 запросить цену → | 2R403640 | SEAL FAN MOTOR B |
| 5 | 302R403670 запросить цену → | 2R403670 | SEAL FAN MOTOR C |
| 6 | 302R402040 запросить цену → | 2R402040 | FRAME MIDDLE |
| 7 | 7YZM610009++H01 YZ042980 ACCESS.SADDLE 1:Part No-chg. | ||
| 8 | 302P794010 ✓ в наличии | 2P794010 | PARTS SENSOR OPT. SP |
| 9 | 302R406210 запросить цену → | 2R406210 | HOLDER PAPER LIMIT SENSOR |
| 10 | 302K931080 запросить цену → | 2K931080 | WIRE STOPPER |
| 11 | 302R433040 запросить цену → | 2R433040 | DUCT DLP FRONT |
| 12 | 302R402670 запросить цену → | 2R402670 | STOPPER DRUM |
| 13 | 302R402690 запросить цену → | 2R402690 | SPRING DRUM STOPPER |
| 14 | 302R433060 запросить цену → | 2R433060 | SPONGE DLP FRONT |
| 15 | 302R402570 запросить цену → | 2R402570 | RAIL DRUM BK |
| 16 | 302R402580 запросить цену → | 2R402580 | RAIL DRUM R |
| 17 | 302R402590 запросить цену → | 2R402590 | RAIL DRUM L |
| 18 | 302R402600 запросить цену → | 2R402600 | RAIL DRUM Y |
| 19 | 302R403310 ✓ в наличии | 2R403310 | GEAR Z15L |
| 20 | 302R402550 запросить цену → | 2R402550 | GUIDE CONTAINER A 30ppm(A4),32ppm(Letter) |
| 20 | 302R502010 запросить цену → | 2R502010 | GUIDE CONTAINER B 35ppm(A4),37ppm(Letter) |
| 20 | 302R602010 запросить цену → | 2R602010 | GUIDE CONTAINER C 40ppm(A4),42ppm(Letter) |
| 21 | 302R415100 запросить цену → | 2R415100 | HOLDER SHUTTER |
| 22 | 302K002A90 запросить цену → | 2K002A90 | HOOK SHUTTER CONT B |
| 23 | 302K002B80 запросить цену → | 2K002B80 | SPRING HOOK SHUTTER |
| 24 | 302R415080 запросить цену → | 2R415080 | SHUTTER PIPE UP |
| 25 | 302R415240 запросить цену → | 2R415240 | SEAL SHUTTER SUPPLY |
| 26 | 302K015320 запросить цену → | 2K015320 | SPRING SHUTTER SUPPLY A |
| 27 | 302FZ14810 запросить цену → | 2FZ14810 | SEAL LID D DLP |
| 28 | 302R402530 запросить цену → | 2R402530 | RAIL CONTAINER L |
| 29 | 302R402760 запросить цену → | 2R402760 | DAMPER CONTAINER |
| 30 | 302K002B70 запросить цену → | 2K002B70 | SPRING DAMPER CONT |
| 31 | 302R433030 запросить цену → | 2R433030 | DUCT FAN MIDDLE 35ppm(A4),37ppm(Letter)/40ppm(A4),42ppm(Letter) |
| 32 | 302FZ94660 ✓ в наличии | 2FZ94660 | PARTS,FAN IMAGE SP 35ppm(A4),37ppm(Letter)/40ppm(A4),42ppm(Letter) |
| 33 | 302R402540 запросить цену → | 2R402540 | RAIL CONTAINER C |
| 34 | 302R402520 запросить цену → | 2R402520 | RAIL CONTAINER R |
| 35 | 302R402740 запросить цену → | 2R402740 | MOUNT INTERLOCK SW |
| 36 | 2FB27160 ✓ в наличии | 2FB27160 | INTER LOCK SWITCH |
| 37 | 302R403720 запросить цену → | 2R403720 | SHEET HARNESS |
| 38 | 302R409320 запросить цену → | 2R409320 | RAIL OUTER CASSETTE RIGHT ASSY |
| 39 | 302R409330 запросить цену → | 2R409330 | RAIL OUTER CASSETTE LEFT ASSY |
| 101 | 7BB200320H запросить цену → | BB113430 | +BIND T.T P SCREW 3X20 |
| 102 | 7BB700308H запросить цену → | BB105600 | +BIND T.T S SCREW 3X8 SR |
| 103 | 7BB200308H запросить цену → | BB105660 | +BIND T.T P SCREW 3X8 |
| 104 | 7BB202308H запросить цену → | BB105690 | +TP-FLAT T.T P SCREW 3X8 |
5. Frames Rear 1
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | •302R431530 2R431530 GEAR Z25L-Z18P | ||
| 2 | •302R431540 2R431540 GEAR Z16S-Z25P | ||
| 3 | •302R431570 2R431570 BELT S2M | ||
| 4 | •302R439310 2R439310 BRACKET TERMINAL | ||
| 5 | •302R439320 2R439320 SPRING HV MAIN | ||
| 6 | •302R439330 2R439330 SPRING HV MAG | ||
| 7 | •302R439340 2R439340 SPRING HV SLEEVE | ||
| 8 | •302R439380 2R439380 LID TERMINAL | ||
| 9 | •302R439390 2R439390 SPRING DRUM PWB | ||
| 10 | •302R694040 2R694040 PARTS PWB DRUM DLP CONNECT ASSY SP | ||
| 11 | 302R439400 запросить цену → | 2R439400 | SPRING DLP PWB |
| 12 | 302R402510 запросить цену → | 2R402510 | RAIL MIDDLE TRANSFER R |
| 13 | 302R431730 запросить цену → | 2R431730 | PIN CLN DRIVE A |
| 14 | 302R431740 запросить цену → | 2R431740 | PIN CLN DRIVE B |
| 15 | 302R402650 запросить цену → | 2R402650 | SPRING HOOK RAIL TRANSFER |
| 16 | 302R439560 запросить цену → | 2R439560 | SPRING CONTACT 2T |
| 17 | 302R439410 запросить цену → | 2R439410 | SPRING TRANS K |
| 18 | 302R439420 запросить цену → | 2R439420 | SPRING TRANS M |
| 19 | 302R439430 запросить цену → | 2R439430 | SPRING TRANS C |
| 20 | 302R439440 запросить цену → | 2R439440 | SPRING TRANS Y |
| 21 | 302R439450 запросить цену → | 2R439450 | SPRING TRANS ARM |
| 22 | 302R439460 запросить цену → | 2R439460 | SPRING TRANS LEFT |
| 23 | 302R431510 запросить цену → | 2R431510 | SHAFT CLN DRIVE |
| 24 | 302R431860 ✓ в наличии | 2R431860 | GEAR Z15L |
| 25 | 302K324450 запросить цену → | 2K324450 | BUSH |
| 26 | 303K831070 ✓ в наличии | 3K831070 | GEAR Z17R MIDDLE |
| 27 | 302HN21200 ✓ в наличии | 2HN21200 | GEAR Z19L-Z14R TONNER SUPPLY |
| 28 | 302R431580 запросить цену → | 2R431580 | BRACKET TENSION PULLEY |
| 29 | 302K031410 запросить цену → | 2K031410 | SPRING MAIN DRIVE A |
| 30 | 302R431600 запросить цену → | 2R431600 | SHEET TENSION |
| 31 | 302R431750 ✓ в наличии | 2R431750 | GEAR Z27L-Z21P |
| 32 | 302R431560 запросить цену → | 2R431560 | BELT S2M |
| 33 | 302R431520 ✓ в наличии | 2R431520 | GEAR Z27R-Z21R |
| 34 | 302R431550 ✓ в наличии | 2R431550 | PULLEY Z21P S2M |
| 35 | 302R431590 запросить цену → | 2R431590 | PLLLEY TENSION |
| 36 | 302R494140 запросить цену → | 2R494140 | PARTS TONER SUPPLY ASSY SP |
| 101 | 7BB200308H запросить цену → | BB105660 | +BIND T.T P SCREW 3X8 |
| 102 | 7BB700308H запросить цену → | BB105600 | +BIND T.T S SCREW 3X8 SR |
| 103 | 7BB200312H запросить цену → | BB105680 | +BIND T.T P SCREW 3X12 |
6. Frames Rear 2
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | •302HN31030 2HN31030 GEAR Z36L-Z20S | ||
| 2 | •302R494290 2R494290 PARTS DC MOTOR ASSY C SP | ||
| 3 | •302R409500 2R409500 HOUSING DRIVE | ||
| 4 | •302R409510 2R409510 LID HOUSING DRIVE | ||
| 5 | •302R409520 2R409520 GEAR Z57S | ||
| 6 | •302R409530 2R409530 JOINT LIFT | ||
| 7 | •302R409540 2R409540 GEAR Z34S-Z16S | ||
| 8 | •302R409550 2R409550 SPRING JOINT LIFT | ||
| 9 | •303K831280 3K831280 GEAR Z41S Z14S | ||
| 10 | •302R409360 2R409360 HOLDER PAPER SENSOR | ||
| 11 | •302P794010 2P794010 PARTS SENSOR OPT. SP | ||
| 12 | •7SP01000004+H01 SP136500 SW.PUSH | ||
| 13 | •302R646370 2R646370 WIRE CASSETTE SWITCH | ||
| 14 | 302LC94380 ✓ в наличии | 2LC94380 | PARTS FAN COOLING LSU 60 SP 40ppm(A4),42ppm(Letter) |
| 15 | 302R433120 запросить цену → | 2R433120 | DUCT BASE REAR |
| 16 | 302R433130 запросить цену → | 2R433130 | DUCT BASE FRONT |
| 17 | 302R439170 запросить цену → | 2R439170 | HOLDER PWB |
| 18 | 7YZM610004++H01 YZ012210 ACCESS SADDLE | ||
| 19 | 7YZM610007++H01 YZ023340 ACCESS.SADDLE 35ppm(A4),37ppm(Letter)/40ppm(A4),42ppm(Letter) | ||
| 20 | 7YZM510018++H01 YZ124540 ACCESS.SPACER | ||
| 21 | 302R433010 запросить цену → | 2R433010 | DUCT DLP REAR A |
| 22 | 302R433020 запросить цену → | 2R433020 | DUCT DLP REAR B |
| 23 | 302R439120 запросить цену → | 2R439120 | GUIDE WIRE INLET |
| 24 | 302H039270 запросить цену → | 2H039270 | LID WIRE GUIDE |
| 25 | 7YZM610002++H01 YZ010240 ACCESS SADDLE 30ppm(A4),32ppm(Letter) | ||
| 25 | 7YZM610002++H01 YZ010240 ACCESS SADDLE 35ppm(A4),37ppm(Letter)/40ppm(A4),45ppm(Letter) | ||
| 26 | 302R439050 запросить цену → | 2R439050 | MOUNT INLET A |
| 27 | 302R439130 запросить цену → | 2R439130 | GUIDE WIRE LVU |
| 28 | 7YZM610001++H01 YZ010230 ACCESS SADDLE 30ppm(A4),32ppm(Letter) | ||
| 28 | 7YZM610001++H01 YZ010230 ACCESS SADDLE 35ppm(A4),37ppm(Letter)/40ppm(A4),45ppm(Letter) | ||
| 29 | 302R439140 запросить цену → | 2R439140 | CAP DECK PIN |
| 30 | 302FZ14970 запросить цену → | 2FZ14970 | SEAL CASE D DLP |
| 31 | 302H002380 запросить цену → | 2H002380 | SHIELD SCREW |
| 101 | 7BB700308H запросить цену → | BB105600 | +BIND T.T S SCREW 3X8 SR |
| 102 | 7BB700408H запросить цену → | BB105640 | +BIND T.T S SCREW 4X8 SR |
| 103 | 7BB200308H запросить цену → | BB105660 | +BIND T.T P SCREW 3X8 |
| 104 | 7BB000304H запросить цену → | BB105720 | +BIND M SCREW 3X4 |
7. Frames Right
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 302R494370 ✓ в наличии | 2R494370 | PARTS ROLLER FEED MIDDLE SP |
| 2 | 302H024370 ✓ в наличии | 2H024370 | BUSH 6 EW |
| 3 | 302K923110 ✓ в наличии | 2K923110 | GEAR Z21L |
| 4 | 5MVX111DN003 ✓ в наличии | 2A806250 | RING STOPPER/A-49 FEED A4 |
| 5 | 302LC03230 запросить цену → | 2LC03230 | BUSH 4-7 |
| 6 | 302R403600 запросить цену → | 2R403600 | SHAFT DRIVE BOTTLE |
| 7 | 302H702590 ✓ в наличии | 2H702590 | BUSH SCREW |
| 8 | 303MA16120 ✓ в наличии | 3MA16120 | GEAR Z25S |
| 9 | 302R424070 запросить цену → | 2R424070 | HOLDER REGIST SENSOR |
| 10 | 302R424150 запросить цену → | 2R424150 | SPRING SENSOR REG EARTH |
| 11 | 303NW94040 ✓ в наличии | 3NW94040 | PARTS SENSOR OPT. SP |
| 12 | 302NT02010 запросить цену → | 2NT02010 | SHIELD ID SENSOR 40ppm(A4),42ppm(Letter) |
| 13 | 302R694060 ✓ в наличии | 2R694060 | PARTS ID SENSOR ASSY SP |
| 14 | 302R439180 запросить цену → | 2R439180 | SHEET FFC 30ppm(A4),32ppm(Letter) |
| 15 | 302K931080 запросить цену → | 2K931080 | WIRE STOPPER |
| 16 | 302R402630 запросить цену → | 2R402630 | SHUTTER CLEANER ID |
| 17 | 302HN02970 запросить цену → | 2HN02970 | FELT CLEANER ID |
| 18 | 302NR02830 запросить цену → | 2NR02830 | SPRING SHUTTER ID |
| 19 | 302R402710 запросить цену → | 2R402710 | PIN LSU |
| 20 | 302R402790 запросить цену → | 2R402790 | SPRING PIN LSU |
| 21 | 302LC94370 запросить цену → | 2LC94370 | PARTS SPEAKER SP |
| 22 | 302NG94300 ✓ в наличии | 2NG94300 | PARTS PWB SWITCH ASSY SP |
| 23 | 302F931270 запросить цену → | 2F931270 | SPRING FUSER |
| 24 | 302NG04210 запросить цену → | 2NG04210 | HOLDER MAIN KEY |
| 25 | 302R404280 запросить цену → | 2R404280 | KEY POWER |
| 26 | 302K926050 запросить цену → | 2K926050 | NUT FUSER |
| 27 | 302R402780 запросить цену → | 2R402780 | SPRING FUSER EARTH |
| 28 | 302R402620 запросить цену → | 2R402620 | PLATE EARTH EXIT |
| 29 | 7YZM610003++H01 YZ010250 ACCESS SADDLE 30ppm(A4),32ppm(Letter) | ||
| 30 | 302R431460 запросить цену → | 2R431460 | PLATE EARTH FUSER |
| 31 | 3HK27050 запросить цену → | 3HK27050 | CORE 8-16X10 |
| 32 | 302R494490 запросить цену → | 2R494490 | PARTS MOTOR FUSER ASSY SP |
| 33 | 302NR31800 запросить цену → | 2NR31800 | SPRING FUSER DRIVE |
| 34 | 302NR31250 запросить цену → | 2NR31250 | GEAR Z44R-Z16S |
| 35 | 302NR31260 запросить цену → | 2NR31260 | GEAR Z26S |
| 36 | 302R439110 запросить цену → | 2R439110 | GUIDE WIRE ENGINE |
| 37 | 302K994A50 запросить цену → | 2K994A50 | PARTS FAN COOLING LSU 50 SP 35ppm(A4),37ppm(Letter)/40ppm(A4),42ppm(Letter) 1:Part No-chg. |
| 38 | 302R433180 запросить цену → | 2R433180 | HOLDER FAN 35ppm(A4),37ppm(Letter)/40ppm(A4),42ppm(Letter) |
| 101 | 7BB700308H запросить цену → | BB105600 | +BIND T.T S SCREW 3X8 SR |
| 102 | 7BB200308H запросить цену → | BB105660 | +BIND T.T P SCREW 3X8 |
| 103 | 7BB202308H запросить цену → | BB105690 | +TP-FLAT T.T P SCREW 3X8 |
| 104 | 7BCW80619001H01 запросить цену → | BC017730 | POLY WASHER 6.1X9X0.13T |
8. Frames Left
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 302R494160 запросить цену → | 2R494160 | PARTS BRACKET HV LEFT ASSY SP |
| 2 | 302H039270 запросить цену → | 2H039270 | LID WIRE GUIDE |
| 3 | 302K931080 запросить цену → | 2K931080 | WIRE STOPPER |
| 4 | 302R402300 запросить цену → | 2R402300 | SHEET LSU |
| 101 | 7BB700308H запросить цену → | BB105600 | +BIND T.T S SCREW 3X8 SR |
9. Frames Top
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 302K994270 ✓ в наличии | 2K994270 | PARTS PWB KUIO ASSY SP |
| 2 | 302R439070 запросить цену → | 2R439070 | RAIL KUIO |
| 3 | 7YZM610007++H01 YZ023340 ACCESS.SADDLE | ||
| 4 | M21AH010 запросить цену → | M21AH010 | BAND,RSG-130-V0(KITAGAWA) |
| 5 | 302R605210 запросить цену → | 2R605210 | MOUNT PWB USB 35ppm(A4),37ppm(Letter)/40ppm(A4),42ppm(Letter) |
| 6 | 302R694070 запросить цену → | 2R694070 | PARTS PWB USB HUB ASSY SP 35ppm(A4),37ppm(Letter)/40ppm(A4),42ppm(Letter) |
| 7 | 302R405210 запросить цену → | 2R405210 | MOUNT USB 30ppm(A4),32ppm(Letter) |
| 8 | 302K905900 запросить цену → | 2K905900 | SPRING USB HOLD 30ppm(A4),32ppm(Letter) |
| 101 | 7BB700308H запросить цену → | BB105600 | +BIND T.T S SCREW 3X8 SR |
| 102 | 7BB202308H запросить цену → | BB105690 | +TP-FLAT T.T P SCREW 3X8 |
10. Paper Cassette
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | •302R409010 2R409010 BASE CASSETTE | ||
| 2 | •302R409020 2R409020 CURSOR END | ||
| 3 | •302R409030 2R409030 PLATE TURN | ||
| 4 | •302R409040 2R409040 LEVER SIDE CURSOR | ||
| 5 | •302R409050 2R409050 SPRING CASSETTE EARTH | ||
| 6 | •302R409060 2R409060 GEAR Z13S JOINT | ||
| 7 | •302R409070 2R409070 INDICATER PAPER LEVEL | ||
| 8 | •302R409080 2R409080 LID LIFT GEAR | ||
| 9 | •302R409090 2R409090 SHUTTER SIZE DETECTION | ||
| 10 | •302R409100 2R409100 JOINT SIZE DETECTION | ||
| 11 | •302R409110 2R409110 PLATE BOTTOM | ||
| 12 | •302R409120 2R409120 REINFORCEMENT CURSOR | ||
| 13 | •302R434020 2R434020 LABEL PAPER LIMIT | ||
| 14 | •302R434030 2R434030 LABEL CASSETTE OPERATION | ||
| 15 | •302R409300 2R409300 RAIL INNER CASSETTE RIGHT ASSY | ||
| 16 | •302R409310 2R409310 RAIL INNER CASSETTE LEFT ASSY | ||
| 17 | •302NR09070 2NR09070 WORKPLATE LIFT | ||
| 18 | •302NT09030 2NT09030 CURSOR LEFT | ||
| 19 | •302NT09040 2NT09040 CURSOR RIGHT | ||
| 20 | •302NT09050 2NT09050 LEVER CURSOR SET | ||
| 21 | •302NT09060 2NT09060 SPRING CURSOR SET | ||
| 22 | •302NT09100 2NT09100 GEAR Z48S LIFT | ||
| 23 | •302F909210 2F909210 PAD BOTTOM | ||
| 24 | •302R409130 2R409130 SPRING LEVER CURSOR | ||
| 25 | •302HN09190 2HN09190 SPRING FIX | ||
| 26 | •302HN09240 2HN09240 SIZE FIX | ||
| 27 | •5MVG127DN071 2A807050 GEAR CASSETTE /A-49 CASSETTE A4 | ||
| 28 | •66007310 66007310 PIN,CASSETTE WORK PLATE | ||
| 29 | •302R434040 2R434040 LABEL CASSETTE | ||
| 30 | •302R404210 2R404210 COVER CASSETTE | ||
| 101 | 7BB200308H запросить цену → | BB105660 | +BIND T.T P SCREW 3X8 |
11. Paper Feed Section 1
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | ••302R406070 2R406070 GEAR FEED Z26L 1:Part No-chg. | ||
| 2 | ••302F906230 2F906230 PULLEY FEED ASSY | ||
| 3 | ••302F906280 2F906280 GEAR FEED Z30H | ||
| 4 | ••302HN06080 2HN06080 PULLEY PICKUP ASSY | ||
| 5 | ••302K306100 2K306100 SHAFT PULLEY FEED | ||
| 6 | ••302K306460 2K306460 BUSH | ||
| 7 | ••302R406020 2R406020 HOLDER PICKUP | ||
| 8 | ••302R406030 2R406030 BUSH PICKUP HOLDER | ||
| 9 | •302K331230 2K331230 BUSH DRIVE | ||
| 10 | •302F909171 2F909171 RETARD ROLLER ASSY 1:Part No-chg. | ||
| 11 | •302R406010 2R406010 FRAME FEED UPPER | ||
| 12 | •302R406040 2R406040 SHAFT FEED DRIVE | ||
| 13 | •302R406050 2R406050 SPRING PICKUP | ||
| 14 | •302R406060 2R406060 ACTUATOR PAPER EMPTY | ||
| 15 | •302R406100 2R406100 FRAME FEED LOW | ||
| 16 | •302R406110 2R406110 HOLDER RETARD | ||
| 17 | •302R406120 2R406120 FILM RETARD | ||
| 18 | •302R406130 2R406130 SPRING RETARD | ||
| 19 | 302R424060 запросить цену → | 2R424060 | FRAME FEED |
| 20 | 302R494390 запросить цену → | 2R494390 | PARTS ROLLER REGIST SP |
| 21 | 302HN24410 запросить цену → | 2HN24410 | BUSH REGIST EW |
| 22 | 302HN24060 ✓ в наличии | 2HN24060 | GEAR Z19L REG REAR |
| 23 | 302K324450 запросить цену → | 2K324450 | BUSH |
| 24 | 302R424090 запросить цену → | 2R424090 | SPRING EARTH REGIST R |
| 25 | 302S018170 ✓ в наличии | 2S018170 | GEAR Z25L |
| 26 | 302F931490 ✓ в наличии | 2F931490 | BUSH FEED DRIVE |
| 27 | 302NR06540 запросить цену → | 2NR06540 | SHEET REGIST FEED |
| 28 | 302R424220 запросить цену → | 2R424220 | HOLDER CLEANER REGIST |
| 29 | 302R424100 запросить цену → | 2R424100 | SPRING FEED EARTH A |
| 30 | 302R424110 запросить цену → | 2R424110 | SPRING FEED EARTH B |
| 31 | 302R406600 ✓ в наличии | 2R406600 | GUIDE FEED LOW LEFT |
| 32 | 302R406610 запросить цену → | 2R406610 | FILM FEED LOW |
| 33 | 302R494120 ✓ в наличии | 2R494120 | PARTS CLEANER REGIST ASSY SP |
| 34 | 302K924820 запросить цену → | 2K924820 | CUT-WASHER |
| 35 | 302R424240 запросить цену → | 2R424240 | MOUNT TORQUE LIMITTER |
| 36 | 303LL07521 ✓ в наличии | 3LL07521 | TORQUE-LIMITER |
| 37 | 303NG06320 запросить цену → | 3NG06320 | STOPPER RETARD |
| 101 | 7BB700308H запросить цену → | BB105600 | +BIND T.T S SCREW 3X8 SR |
| 102 | 7BB200308H запросить цену → | BB105660 | +BIND T.T P SCREW 3X8 |
12. Paper Feed Section 2
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | •302R408250 2R408250 PAD SEPARATION | ||
| 2 | •302R408210 2R408210 SEAL SEPARATION | ||
| 3 | •302K308041 2K308041 HOLDER SEPARATION | ||
| 4 | •302R408240 2R408240 SPRING SEPARATION | ||
| 5 | •302K308300 2K308300 CUSHION HOLDER F | ||
| 6 | •302K308310 2K308310 CUSHION HOLDER R | ||
| 7 | •302MV08040 2MV08040 MOUNT SEPARATION | ||
| 8 | •302K308150 2K308150 ROLLER MPF | ||
| 9 | •302K308270 2K308270 SPRING MPF ROLL | ||
| 10 | •302MV08020 2MV08020 PIN FEED ROLL | ||
| 11 | •302MV08030 2MV08030 PULLEY MPF | ||
| 12 | 302R408010 запросить цену → | 2R408010 | BASE MPF |
| 13 | 302P794010 ✓ в наличии | 2P794010 | PARTS SENSOR OPT. SP |
| 14 | 302K308020 ✓ в наличии | 2K308020 | ACTUATOR MPF |
| 15 | 302K308250 запросить цену → | 2K308250 | SPRING ACTUATOR |
| 16 | 302K308130 запросить цену → | 2K308130 | SPRING LIFT F |
| 17 | 302K308120 запросить цену → | 2K308120 | SPRING LIFT R |
| 18 | 302R408040 запросить цену → | 2R408040 | PLATE LIFT |
| 19 | 302K308110 запросить цену → | 2K308110 | PAD LIFT |
| 20 | 302K308140 ✓ в наличии | 2K308140 | ARM LIFT |
| 21 | 302R408130 запросить цену → | 2R408130 | SPRING EARTH |
| 22 | 302R408020 запросить цену → | 2R408020 | GUIDE UPPER MPF |
| 23 | 302R408030 запросить цену → | 2R408030 | STAY MPF UPPER |
| 24 | 302K308070 запросить цену → | 2K308070 | BUSH |
| 25 | 302R408050 ✓ в наличии | 2R408050 | SHAFT MPF |
| 26 | 302K394320 ✓ в наличии | 2K394320 | PARTS GEAR MPF Z28 SP 1:Part No-chg. |
| 27 | 302R408140 запросить цену → | 2R408140 | COVER MPF WIRE 35ppm(A4),37ppm(Letter)/40ppm(A4),42ppm(Letter) |
| 101 | 7BB200308H запросить цену → | BB105660 | +BIND T.T P SCREW 3X8 |
13. Paper Feed Section 3
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | •302FB17700 2FB17700 SPRING BYPASS TEBLE | ||
| 2 | •302R408060 2R408060 TABLE MPF A | ||
| 3 | •302R408070 2R408070 TABLE MPF B | ||
| 4 | •302R408090 2R408090 TABLE MPF D | ||
| 5 | •302R408100 2R408100 CURSOR MPF FRONT | ||
| 6 | •302R408110 2R408110 CURSOR MPF REAR | ||
| 7 | •302R408150 2R408150 STOPPER GEAR | ||
| 8 | •302R408160 2R408160 SPRING CURSOR | ||
| 9 | •302R408170 2R408170 STOPPER MULTI | ||
| 10 | •302R408220 2R408220 STOPPER BYPASS TABLE | ||
| 11 | •302R434010 2R434010 LABEL MPF CAUTION | ||
| 12 | •35322020 35322020 GEAR 20,PAPER FEED DRIVE | ||
| 13 | •302R408080 2R408080 TABLE MPF C 30ppm(A4),32ppm(Letter) | ||
| 13 | •302R608010 2R608010 TABLE MPF C 35ppm(A4),37ppm(Letter)/40ppm(A4),42ppm(Letter) | ||
| 14 | •302H708150 2H708150 SPONGE WIRE MPT 35ppm(A4),37ppm(Letter)/40ppm(A4),42ppm(Letter) | ||
| 15 | •302K908160 2K908160 GUIDE WIRE TRAY 35ppm(A4),37ppm(Letter)/40ppm(A4),42ppm(Letter) | ||
| 16 | •302K908211 2K908211 ACTUATOR SIZE DETECTION 35ppm(A4),37ppm(Letter)/40ppm(A4),42ppm(Letter) | ||
| 17 | •302K908220 2K908220 SPRING-TORSION SIZE DETECTION 35ppm(A4),37ppm(Letter)/40ppm(A4),42ppm(Letter) | ||
| 18 | •302R408180 2R408180 GEAR Z36S 35ppm(A4),37ppm(Letter)/40ppm(A4),42ppm(Letter) | ||
| 19 | •303R394050 3R394050 PARTS PWB PAPER SIZE SENSOR ASSY SP 35ppm(A4),37ppm(Letter)/40ppm(A4),42ppm(Letter) | ||
| 20 | •302P794010 2P794010 PARTS SENSOR OPT. SP 35ppm(A4),37ppm(Letter)/40ppm(A4),42ppm(Letter) | ||
| 21 | •7SP01000004+H01 SP136500 SW.PUSH 35ppm(A4),37ppm(Letter)/40ppm(A4),42ppm(Letter) | ||
| 22 | •302R646240 2R646240 WIRE MPF TABLE 35ppm(A4),37ppm(Letter)/40ppm(A4),42ppm(Letter) | ||
| 23 | •302R608020 2R608020 FILM MPF TABLE 35ppm(A4),37ppm(Letter)/40ppm(A4),42ppm(Letter) |
14. Paper Conveying Section 1
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | •302R422090 2R422090 GEAR Z22L TC ROLL B 1:Part No-chg. | ||
| 2 | •302HN22080 2HN22080 SPRING SEP EARTH B | ||
| 3 | •302HN22100 2HN22100 TAPE BRUSH | ||
| 4 | •302NR94060 2NR94060 PARTS ROLLER TRANSFER SP | ||
| 5 | •302NR22030 2NR22030 BRUSH DISCHARGER | ||
| 6 | •302NR22101 2NR22101 HOLDER BRUSH | ||
| 7 | •302R422010 2R422010 BUSH TRANS REAR | ||
| 8 | •302R422020 2R422020 LEVER TRANS RELEASE F | ||
| 9 | •302R422030 2R422030 LEVER TRANS RELEASE R | ||
| 10 | •302R422100 2R422100 GUIDE PAPER CHUTE A 1:Part No-chg. | ||
| 11 | •302R422060 2R422060 SHEET PAPER CHUTE | ||
| 12 | •302R422070 2R422070 BUSH TRANS F | ||
| 13 | •302R424170 2R424170 LABEL CONVEYING B | ||
| 15 | 302R429040 ✓ в наличии | 2R429040 | HOOK DU RELEASE |
| 16 | 302R429130 запросить цену → | 2R429130 | COVER RELEASE HOOK |
| 17 | 302KV29150 запросить цену → | 2KV29150 | SPRING HOOK L |
| 18 | 302KV29160 запросить цену → | 2KV29160 | SPRING HOOK R |
| 19 | 302R429070 запросить цену → | 2R429070 | SPRING EARTH DU A |
| 20 | 302KV08180 запросить цену → | 2KV08180 | STOPPER MPF FEED |
| 21 | 302R429140 запросить цену → | 2R429140 | SPRING CONVEYING STOPPER |
| 22 | 302R494380 запросить цену → | 2R494380 | PARTS ROLLER DU L SP |
| 23 | 302R494410 запросить цену → | 2R494410 | PARTS ROLLER DU SP |
| 24 | 302K312340 запросить цену → | 2K312340 | BUSH SPIRAL |
| 25 | 5MVX111DN007 запросить цену → | 2BT11070 | STOPPER 3/2BT1107 A4 |
| 26 | 302R429120 запросить цену → | 2R429120 | BUSH DU JOINT |
| 27 | 302R429020 запросить цену → | 2R429020 | GEAR Z21L DU |
| 28 | 302R429080 запросить цену → | 2R429080 | SPRING EARTH DU B |
| 29 | 302KV29190 запросить цену → | 2KV29190 | BUSH ROLLER EARTH |
| 30 | 302R429060 запросить цену → | 2R429060 | SPRING EARTH DU ROLL |
| 31 | 302KV29200 запросить цену → | 2KV29200 | PULLEY P24-S2M |
| 32 | 302NR29040 запросить цену → | 2NR29040 | PULLEY P24 DU |
| 33 | 302R429050 запросить цену → | 2R429050 | BELT S2M Z256 |
| 34 | 302R429110 запросить цену → | 2R429110 | COVER HARNESS B |
| 35 | 302R429150 запросить цену → | 2R429150 | COVER BELT DU |
| 36 | 302K304550 запросить цену → | 2K304550 | SHAFT RIGHT COVER F |
| 37 | 302K304630 запросить цену → | 2K304630 | FILM CONVEYING SHAFT |
| 38 | 302K304560 запросить цену → | 2K304560 | SHAFT RIGHT COVER R |
| 39 | 302R429090 запросить цену → | 2R429090 | STRAP RIGHT COVER |
| 40 | 302R408120 запросить цену → | 2R408120 | GUIDE BANNER 35ppm(A4),37ppm(Letter)/40ppm(A4),42ppm(Letter) |
| 41 | 302R408230 запросить цену → | 2R408230 | STRAP LINK MPF |
| 42 | 302K308470 запросить цену → | 2K308470 | STOPPER STRAP |
| 43 | 302R429010 ✓ в наличии | 2R429010 | COVER RIGHT |
| 44 | 302R434190 запросить цену → | 2R434190 | LABEL CONVEYING CAUTION |
| 101 | 7BB200308H запросить цену → | BB105660 | +BIND T.T P SCREW 3X8 |
| 102 | 7BB200312H запросить цену → | BB105680 | +BIND T.T P SCREW 3X12 |
15. Paper Conveying Section 2
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | •2FM04150 5MVM163DN005 CAP SPRING/B-11 ENCLOSURE A4 | ||
| 2 | •302HG24150 2HG24150 SPRING TC L | ||
| 3 | •302HN24110 2HN24110 BUSH REG R | ||
| 4 | •302HN24150 2HN24150 STOPPER BUSH REG | ||
| 5 | •302HN24270 2HN24270 SPRING SEP EARTH A | ||
| 6 | •302HN24290 2HN24290 SPRING DU | ||
| 7 | •302NT22010 2NT22010 STOPPER TC SPRING | ||
| 8 | •302HN24400 2HN24400 PULLEY PA | ||
| 9 | •302KK04570 2KK04570 CUT WASHER | ||
| 10 | •302KV06260 2KV06260 SHEET REGIST C | ||
| 11 | •302KV06410 2KV06410 SHEET REGIST CR | ||
| 12 | •302KV24110 2KV24110 GEAR Z31R | ||
| 13 | •302R494400 2R494400 PARTS ROLLER REGIST RUBBER SP | ||
| 14 | •302NR24110 2NR24110 SPRING EARTH REGIST RUBBER | ||
| 15 | •302NR24120 2NR24120 BUSH REGIST EW | ||
| 16 | •302NR24140 2NR24140 SPRING REGIST L | ||
| 17 | •302NR24150 2NR24150 SPRING REGIST R | ||
| 18 | •302R422040 2R422040 SPRING BRUSH EARTH | ||
| 19 | •302R422080 2R422080 SPRING PAPER CHUTE | ||
| 20 | •302R424020 2R424020 GUIDE FEED DU | ||
| 21 | •302R424030 2R424030 PULLEY MIDDLE | ||
| 22 | •302R424040 2R424040 ACTUATOR DU | ||
| 23 | •302R424080 2R424080 SPRING DU ACTUATOR | ||
| 24 | •302R424120 2R424120 SPRING GUIDE EARTH | ||
| 25 | •302R424130 2R424130 SPRING MIDDLE PULLEY | ||
| 26 | •302R424140 2R424140 SPRING EARTH CONVEYING | ||
| 27 | •302R424160 2R424160 LABEL CONVEYING A | ||
| 28 | •302R424210 2R424210 PLATE GUIDE CONVEYING | ||
| 29 | •302R429100 2R429100 COVER HARNESS A | ||
| 30 | •302R646350 2R646350 WIRE CONVEYING UNIT | ||
| 31 | •302P794010 2P794010 PARTS SENSOR OPT. SP | ||
| 32 | •7YZM610007++H01 YZ023340 ACCESS.SADDLE | ||
| 33 | •302NT22030 2NT22030 SHEET PAPER GUIDE EARTH | ||
| 101 | 7BB200308H запросить цену → | BB105660 | +BIND T.T P SCREW 3X8 |
16. Scanner Section (30ppm(A4),32ppm(Letter))
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | •302H917450 2H917450 SLIDER ISU | ||
| 2 | •302KW17150 2KW17150 STOPPER BUSH ISU | ||
| 3 | •302NM17150 2NM17150 BUSH ISU | ||
| 4 | •303M894260 3M894260 PARTS SENSOR OPT SP | ||
| 5 | •302R446100 2R446100 WIRE FFC CCD | ||
| 6 | •3V2NM46130 2NM46130 CONN.CORD ASSY S03840 CCD-LED | ||
| 7 | •3V2NM46140 2NM46140 CONN.CORD ASSY S03841 CCD-HP | ||
| 8 | 302R694010 ✓ в наличии | 2R694010 | PARTS ISU TOP SP |
| 9 | 302R417220 запросить цену → | 2R417220 | SPRING EARTH ISU B |
| 10 | 3V2NM17210 запросить цену → | 2NM17210 | MOUNT TENSION PULLEY |
| 11 | 302M417180 запросить цену → | 2M417180 | PULLEY TENSION 1:Part No-chg. |
| 12 | 3V2NM17600 запросить цену → | 2NM17600 | SPRING-COMPRESSION ISU BELT |
| 13 | 302R417050 запросить цену → | 2R417050 | SPRING EARTH ISU A |
| 14 | 302LW94060 ✓ в наличии | 2LW94060 | PARTS MOTOR ISU SP |
| 15 | 3V2NM17200 ✓ в наличии | 2NM17200 | GEAR Z63R-P32 ISU |
| 16 | 5MVX111DN003 ✓ в наличии | 2A806250 | RING STOPPER/A-49 FEED A4 |
| 17 | 302JD19140 запросить цену → | 2JD19140 | BUSHING FAN |
| 18 | 302JD19150 запросить цену → | 2JD19150 | PIN LSU |
| 19 | 302R417110 запросить цену → | 2R417110 | SHEET FFC B |
| 20 | 302NR19260 запросить цену → | 2NR19260 | TAPE FFC BD |
| 21 | 302R417040 запросить цену → | 2R417040 | BELT ISU |
| 22 | 302R417030 запросить цену → | 2R417030 | SHAFT ISU |
| 23 | 7YBFZZ65C002H01 запросить цену → | YB114070 | FERRITE CORE |
| 24 | 302R417090 запросить цену → | 2R417090 | SHEET FFC A |
| 25 | 302R434110 запросить цену → | 2R434110 | LABEL CAUTION |
| 26 | 302K931080 запросить цену → | 2K931080 | WIRE STOPPER |
| 27 | 303MH04040 запросить цену → | 3MH04040 | PIN COVER |
| 28 | 302GR02852 запросить цену → | 2GR02852 | PIN DLP RAIL |
| 101 | 7BB700308H запросить цену → | BB105600 | +BIND T.T S SCREW 3X8 SR |
| 102 | 7BB282308H запросить цену → | BB111240 | +TP-FLAT T.T P SCREW 3X8(BLACK) |
| 103 | 7BB202308H запросить цену → | BB105690 | +TP-FLAT T.T P SCREW 3X8 |
| 104 | 7BB600306H запросить цену → | BB105730 | +BIND M SCREW 3X6 R |
17. Scanner Section (35ppm(A4),37ppm(Letter)/40ppm(A4),42ppm(Letter))
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | •302H917450 2H917450 SLIDER ISU | ||
| 2 | •302KW17150 2KW17150 STOPPER BUSH ISU | ||
| 3 | •302NM17150 2NM17150 BUSH ISU | ||
| 4 | •303M894260 3M894260 PARTS SENSOR OPT SP | ||
| 5 | •302R646090 2R646090 WIRE FFC CCD | ||
| 6 | •3V2NM46130 2NM46130 CONN.CORD ASSY S03840 CCD-LED | ||
| 7 | •302R646720 2R646720 WIRE CCD HP 1:Part No-chg. | ||
| 8 | 302R694010 ✓ в наличии | 2R694010 | PARTS ISU TOP SP |
| 9 | 302R417220 запросить цену → | 2R417220 | SPRING EARTH ISU B |
| 10 | 3V2NM17210 запросить цену → | 2NM17210 | MOUNT TENSION PULLEY |
| 11 | 302M417180 запросить цену → | 2M417180 | PULLEY TENSION 1:Part No-chg. |
| 12 | 3V2NM17600 запросить цену → | 2NM17600 | SPRING-COMPRESSION ISU BELT |
| 13 | 302R417050 запросить цену → | 2R417050 | SPRING EARTH ISU A |
| 14 | 302LW94060 ✓ в наличии | 2LW94060 | PARTS MOTOR ISU SP |
| 15 | 3V2NM17200 ✓ в наличии | 2NM17200 | GEAR Z63R-P32 ISU |
| 16 | 5MVX111DN003 ✓ в наличии | 2A806250 | RING STOPPER/A-49 FEED A4 |
| 17 | 302JD19140 запросить цену → | 2JD19140 | BUSHING FAN |
| 18 | 302JD19150 запросить цену → | 2JD19150 | PIN LSU |
| 19 | 302R617040 запросить цену → | 2R617040 | SHEET FFC B |
| 20 | 302NR19260 запросить цену → | 2NR19260 | TAPE FFC BD |
| 21 | 302R417040 запросить цену → | 2R417040 | BELT ISU |
| 22 | 302R417030 запросить цену → | 2R417030 | SHAFT ISU |
| 24 | 302R617010 запросить цену → | 2R617010 | SHEET FFC A |
| 25 | 302R434120 запросить цену → | 2R434120 | LABEL CAUTION AS |
| 25 | 302R434110 запросить цену → | 2R434110 | LABEL CAUTION |
| 26 | 302K931080 запросить цену → | 2K931080 | WIRE STOPPER |
| 27 | 303MH04040 запросить цену → | 3MH04040 | PIN COVER |
| 28 | 302GR02852 запросить цену → | 2GR02852 | PIN DLP RAIL |
| 101 | 7BB700308H запросить цену → | BB105600 | +BIND T.T S SCREW 3X8 SR |
| 102 | 7BB282308H запросить цену → | BB111240 | +TP-FLAT T.T P SCREW 3X8(BLACK) |
| 103 | 7BB202308H запросить цену → | BB105690 | +TP-FLAT T.T P SCREW 3X8 |
| 104 | 7BB600306H запросить цену → | BB105730 | +BIND M SCREW 3X6 R |
18. Laser Scanner Section
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | •302R493060 2R493060 MC-5195 30ppm(A4),32ppm(Letter)/35ppm(A4),37ppm(Letter) | ||
| 1 | •302R693030 2R693030 MC-5215 40ppm(A4),42ppm(Letter) | ||
| 2 | 302R493070 запросить цену → | 2R493070 | DV-5195K 30ppm(A4),32ppm(Letter) |
| 2 | 302R593010 запросить цену → | 2R593010 | DV-5205K 35ppm(A4),37ppm(Letter) |
| 2 | 302R693040 запросить цену → | 2R693040 | DV-5215K 40ppm(A4),42ppm(Letter) |
| 3 | 302R493080 запросить цену → | 2R493080 | DV-5195M 30ppm(A4),32ppm(Letter) |
| 3 | 302R593020 запросить цену → | 2R593020 | DV-5205M 35ppm(A4),37ppm(Letter) |
| 3 | 302R693050 запросить цену → | 2R693050 | DV-5215M 40ppm(A4),42ppm(Letter) |
| 4 | 302R493090 запросить цену → | 2R493090 | DV-5195C 30ppm(A4),32ppm(Letter) |
| 4 | 302R593030 запросить цену → | 2R593030 | DV-5205C 35ppm(A4),37ppm(Letter) |
| 4 | 302R693060 запросить цену → | 2R693060 | DV-5215C 40ppm(A4),42ppm(Letter) |
| 5 | 302R493100 запросить цену → | 2R493100 | DV-5195Y 30ppm(A4),32ppm(Letter) |
| 5 | 302R593040 запросить цену → | 2R593040 | DV-5205Y 35ppm(A4),37ppm(Letter) |
| 5 | 302R693070 запросить цену → | 2R693070 | DV-5215Y 40ppm(A4),42ppm(Letter) |
19. Transfer Section
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 302R493130 запросить цену → | 2R493130 | FK-5197 30ppm(A4),32ppm(Letter) |
| 1 | 302R493110 запросить цену → | 2R493110 | FK-5195 30ppm(A4),32ppm(Letter) |
| 1 | 302R693090 запросить цену → | 2R693090 | FK-5206 35ppm(A4),37ppm(Letter)/40ppm(A4),42ppm(Letter) |
| 1 | 302R693100 запросить цену → | 2R693100 | FK-5207 35ppm(A4),37ppm(Letter)/40ppm(A4),42ppm(Letter) |
| 1 | 302R693080 запросить цену → | 2R693080 | FK-5205 35ppm(A4),37ppm(Letter)/40ppm(A4),42ppm(Letter) |
| 2 | 302R402750 запросить цену → | 2R402750 | COVER WIRE FUSER |
| 101 | 7BB700308H запросить цену → | BB105600 | +BIND T.T S SCREW 3X8 SR |
20. Exit Section 1
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | •2FM04150 5MVM163DN005 CAP SPRING/B-11 ENCLOSURE A4 | ||
| 2 | •302F929140 2F929140 BUSH DU | ||
| 3 | •302H044120 2H044120 FAN COOLING 40-15 | ||
| 4 | •302H731780 2H731780 GEAR Z34 CONT D | ||
| 5 | •302HN24400 2HN24400 PULLEY PA | ||
| 6 | •302K994380 2K994380 PARTS SOLENOID FEED SHIFT SP | ||
| 7 | •302P794060 2P794060 PARTS MOTOR EJECT SP | ||
| 8 | •302R428020 2R428020 HOUSING EXIT | ||
| 9 | •302R428050 2R428050 GUIDE CHANGE | ||
| 10 | •302R428080 2R428080 PULLEY EXIT REVERSE | ||
| 11 | •302R428090 2R428090 PLATE EXIT | ||
| 12 | •302R494340 2R494340 PARTS ROLLER EXIT JS SP | ||
| 13 | •302R494350 2R494350 PARTS ROLLER EXIT JS2 SP | ||
| 14 | •302R428120 2R428120 SHAFT EXIT DU | ||
| 15 | •302R494360 2R494360 PARTS ROLLER EXIT FD SP | ||
| 16 | •302R428140 2R428140 GEAR Z28S | ||
| 17 | •302R428150 2R428150 GEAR EXIT Z28S OW | ||
| 18 | •302R428160 2R428160 GEAR Z40R-Z25S | ||
| 19 | •302R428170 2R428170 BUSH EXIT | ||
| 20 | •302R428190 2R428190 GUIDE EXIT RIGHT | ||
| 21 | •302R428200 2R428200 SPRING GUIDE RIGHT F | ||
| 22 | •302R428210 2R428210 SPRING GUIDE RIGHT R | ||
| 23 | •302R428220 2R428220 ACTUATOR EXIT C | ||
| 24 | •302R428230 2R428230 COVER FRONT | ||
| 25 | •302R428240 2R428240 COVER MOTOR | ||
| 26 | •302R428250 2R428250 SPRING EXIT EARTH A | ||
| 27 | •302R428260 2R428260 SPRING EXIT EARTH B | ||
| 28 | •302R428290 2R428290 SPRING EXIT | ||
| 29 | •302R428300 2R428300 CUSHION EXIT GUIDE | ||
| 30 | •302R428320 2R428320 SPRING CHANGE GUIDE | ||
| 31 | •302R428330 2R428330 PULLEY EXIT REVERSE | ||
| 32 | •302R434130 2R434130 LABEL EXIT | ||
| 33 | •5MVX111DN007 2BT11070 STOPPER 3/2BT1107 A4 | ||
| 34 | •302P794010 2P794010 PARTS SENSOR OPT. SP | ||
| 35 | •7YZM610001++H01 YZ010230 ACCESS SADDLE | ||
| 36 | •302R646340 2R646340 WIRE EXIT UNIT | ||
| 101 | 7BB202308H запросить цену → | BB105690 | +TP-FLAT T.T P SCREW 3X8 |
| 102 | 7BB200308H запросить цену → | BB105660 | +BIND T.T P SCREW 3X8 |
| 103 | 7BB000303H запросить цену → | BB107000 | +BIND M SCREW 3X3 |
| 104 | 7BB700308H запросить цену → | BB105600 | +BIND T.T S SCREW 3X8 SR |
| 105 | 7BB200322H запросить цену → | BB129220 | BIND T.T P SCREW 3X22 |
21. Exit Section 2
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | •2FM04150 5MVM163DN005 CAP SPRING/B-11 ENCLOSURE A4 | ||
| 2 | •302FZ22760 2FZ22760 STOPPER EARTH MIDDLE | ||
| 3 | •302HN24400 2HN24400 PULLEY PA | ||
| 4 | •302K328090 2K328090 GUIDE EXIT PUSH | ||
| 5 | •302K328260 2K328260 SPRING GUIDE EXIT PUSH | ||
| 6 | •302R428030 2R428030 GUIDE EXIT | ||
| 7 | •302R428040 2R428040 COVER GUIDE EXIT | ||
| 8 | •302R428060 2R428060 ACTUATOR EXIT A | ||
| 9 | •302R428070 2R428070 ACTUATOR EXIT B | ||
| 10 | •302R428080 2R428080 PULLEY EXIT REVERSE | ||
| 11 | •302R428120 2R428120 SHAFT EXIT DU | ||
| 12 | •302R428180 2R428180 GUIDE EXIT UPPER | ||
| 13 | •302R428270 2R428270 STATIC ELIMINATOR | ||
| 14 | •302R428280 2R428280 ACTUATOR EXIT D | ||
| 15 | •302R428290 2R428290 SPRING EXIT | ||
| 16 | •302R428310 2R428310 CUSHION ACTUATOR | ||
| 17 | •302R428340 2R428340 ACTUATOR EXIT E | ||
| 18 | •5MVL177DN001 2FB06810 RING STOPPER | ||
| 19 | •302R428350 2R428350 CUSHION EXIT PUSH | ||
| 101 | 7BB200308H запросить цену → | BB105660 | +BIND T.T P SCREW 3X8 |
| 102 | 7BB282308H запросить цену → | BB111240 | +TP-FLAT T.T P SCREW 3X8(BLACK) |
Каталог очень большой (3702 позиций). Показаны первые 21 узлов со схемами; полный список доступен по запросу.
