Содержание
- 1. ASSEMBLY LOCATION 1 5J0
- 2. MAIN FRAME PARTS ASSY 1 5J0
- 3. MAIN FRAME PARTS ASSY 3 5J0
- 4. SCANNER ASSY 2 5J0
- 5. SCANNER ASSY 3 5J0
- 6. PAPER EXIT ASSY 5J0
- 7. PCB LOCATION 1 5J0
- 8. HARNESS LIST 2(SCANNER PART 1) 5J0
- 9. HARNESS LIST 3(SCANNER PART 2) 5J0
- 10. ACCESSORY 5J0

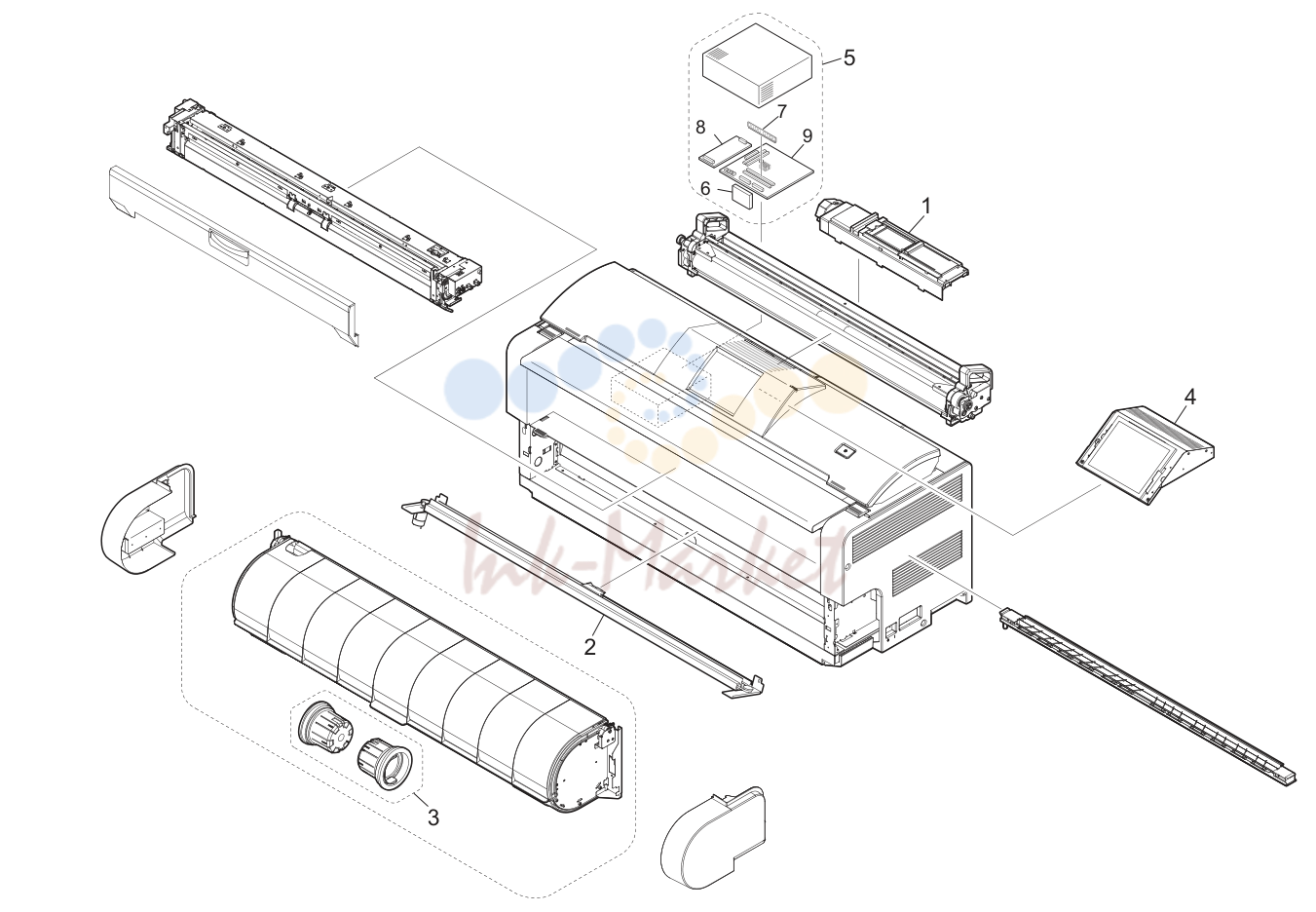

1. ASSEMBLY LOCATION 1 5J0
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | 305J070510 запросить цену → | 5J070510 | BELT:100S3M453G |
| 3 | 305J070520 запросить цену → | 5J070520 | BELT:100S3M387G |
| 4 | 305J070530 запросить цену → | 5J070530 | BELT:100S3M255G |
| 5 | 305J070460 запросить цену → | 5J070460 | 30T-54T PULLEY |
| 6 | 305J070470 запросить цену → | 5J070470 | 30T-60T PULLEY |
| 7 | 305J070480 запросить цену → | 5J070480 | 24T HELICAL 32 PULLEY |

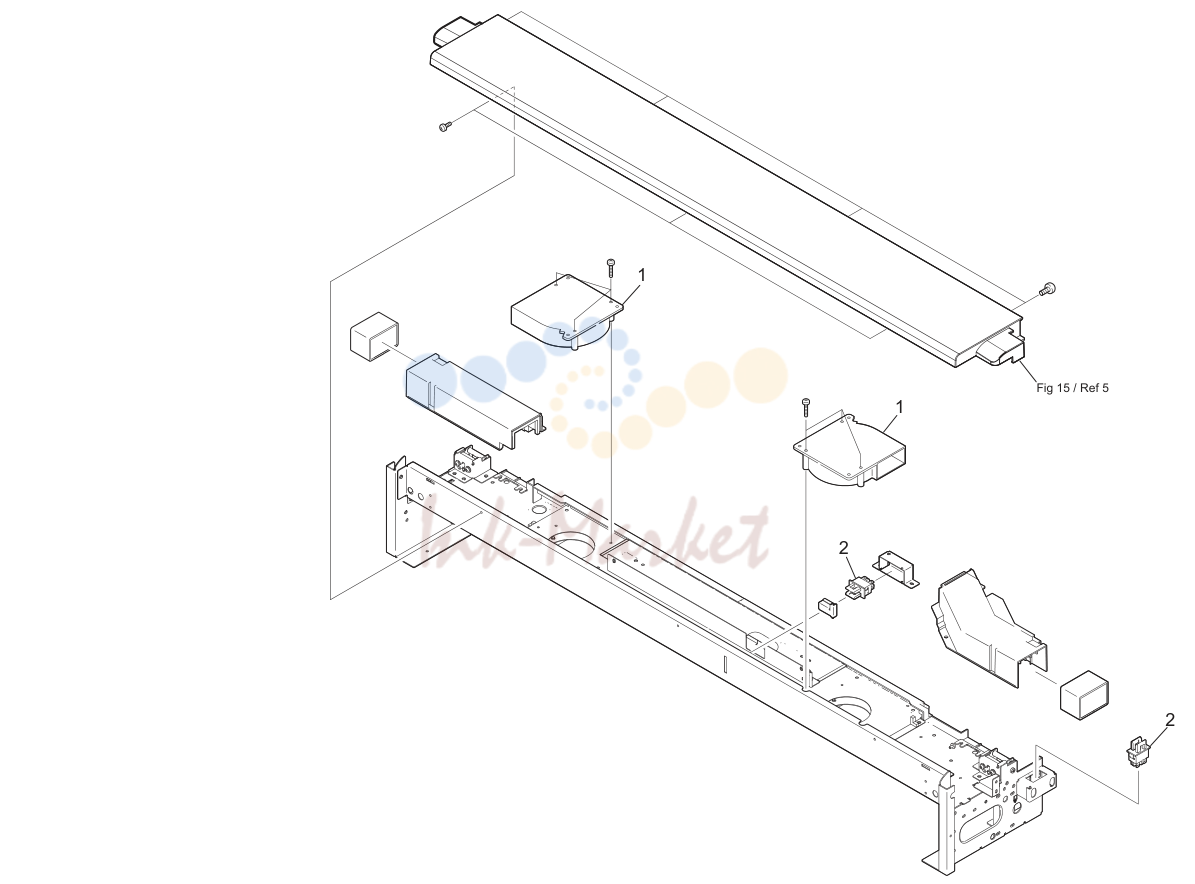

2. MAIN FRAME PARTS ASSY 1 5J0
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 4 | 305J070600 запросить цену → | 5J070600 | BELT:115S3M963G |
| 5 | 305J070500 запросить цену → | 5J070500 | BELT:100S2M520G |
| 6 | 305JG71140 запросить цену → | 5JG71140 | BEARING (608ZZ/L353) |
| 8 | 305J070490 запросить цену → | 5J070490 | 30T-75T PULLEY |
| 15 | 305J070590 запросить цену → | 5J070590 | 24 PULLEY |

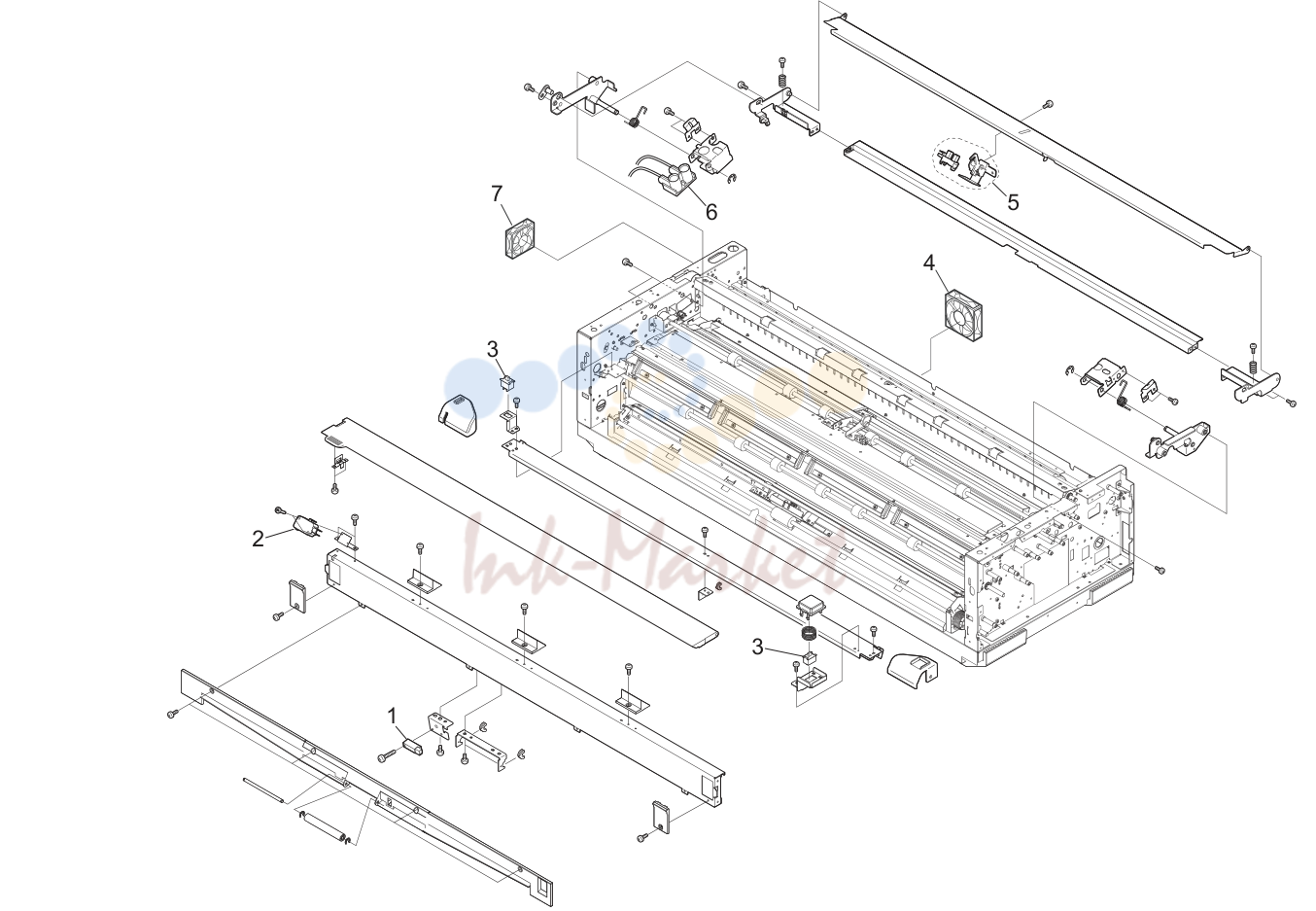

3. MAIN FRAME PARTS ASSY 3 5J0
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | 305JG77040 запросить цену → | 5JG77040 | SPRING 2(10PCS) |
| 4 | 305J071240 запросить цену → | 5J071240 | SHEET GUIDE |
| 5 | 305JG74630 запросить цену → | 5JG74630 | P4 GUARD DOC L |
| 6 | 305J071280 запросить цену → | 5J071280 | GUIDE:P GUARD DOC MC |
| 7 | 305J071270 запросить цену → | 5J071270 | GUIDE:P GUARD DOC C |
| 8 | 305JG74650 запросить цену → | 5JG74650 | P4 GUARD DOC |
| 9 | 305JG74610 запросить цену → | 5JG74610 | P4 GUARD DOC S |
| 10 | 305JG74620 запросить цену → | 5JG74620 | P4 GUARD DOC M |
| 11 | 305JZ70210 запросить цену → | 5JZ70210 | SHADING SEAT |
| 12 | 305JG74560 запросить цену → | 5JG74560 | STITCH ADJUSTMENT CHART |
| 13 | 305JZ70220 запросить цену → | 5JZ70220 | SLEEVE |
| 14 | 305J071260 запросить цену → | 5J071260 | SPRING |

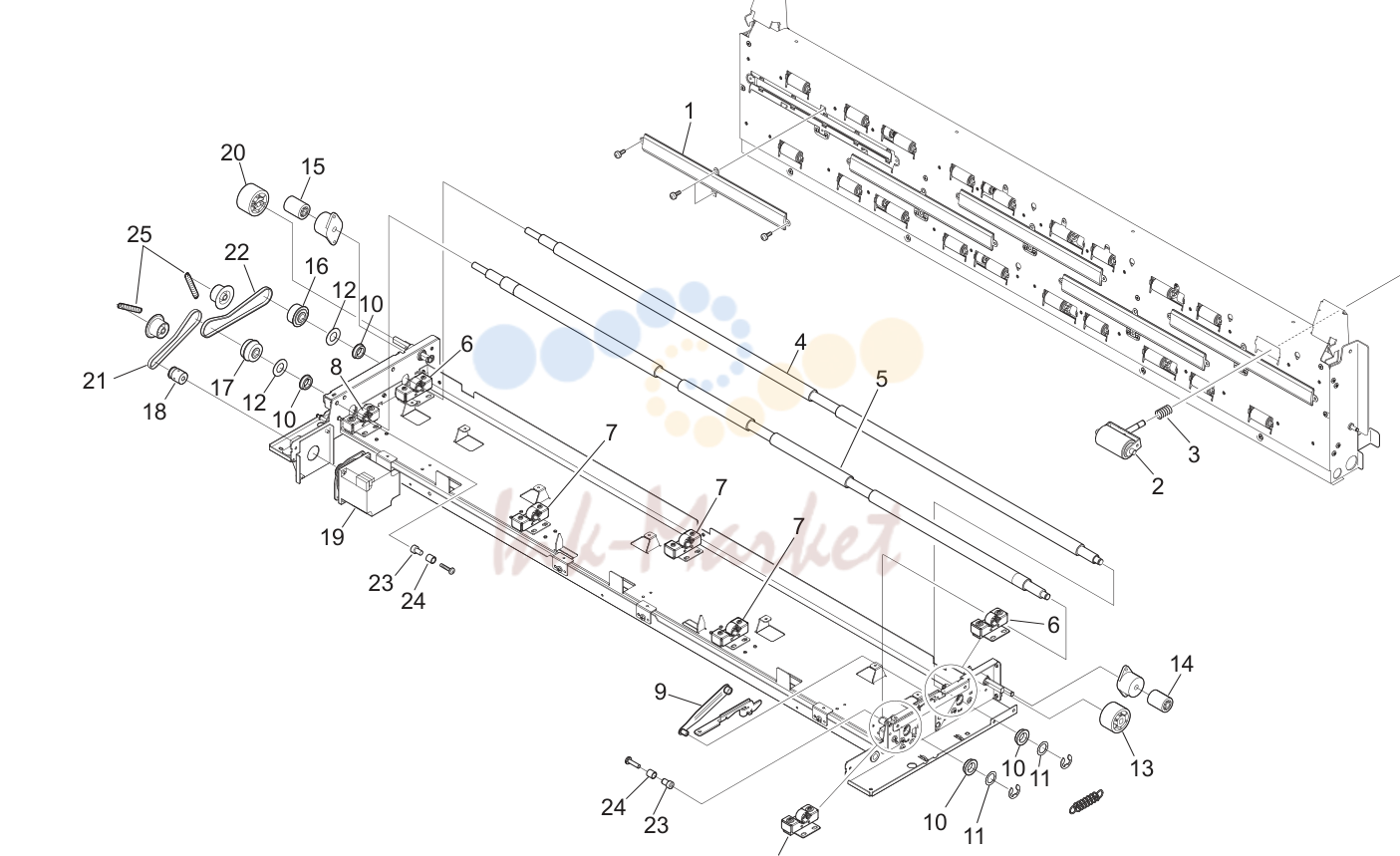

4. SCANNER ASSY 2 5J0
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 3 | 305JZ70230 запросить цену → | 5JZ70230 | SPRING |
| 6 | 305JG70650 запросить цену → | 5JG70650 | PRESS ASSY |
| 7 | 305JG70640 запросить цену → | 5JG70640 | PRESS ASSY |
| 8 | 305JG70660 запросить цену → | 5JG70660 | PRESS ASSY |
| 9 | 305JG74380 запросить цену → | 5JG74380 | STAY ASSY |
| 10 | 305H676710 запросить цену → | 5H676710 | BEARING |
| 11 | 305H677180 запросить цену → | 5H677180 | POLYSLIDER WASHER |
| 12 | 305H677120 запросить цену → | 5H677120 | POM WASHER |
| 13 | 305J071160 запросить цену → | 5J071160 | DAMPER R |
| 14 | 305J071170 запросить цену → | 5J071170 | GEAR (LATCH) |
| 15 | 305J071180 запросить цену → | 5J071180 | GEAR (DAMP) |
| 20 | 305J071150 запросить цену → | 5J071150 | DAMPER L |
| 21 | 305J071190 запросить цену → | 5J071190 | BELT 40S2M220 |
| 22 | 305J071200 запросить цену → | 5J071200 | BELT 40S2M266 |
| 23 | 305H677210 запросить цену → | 5H677210 | STUD |
| 24 | 305H677220 запросить цену → | 5H677220 | BUSH |
| 25 | 305J071250 запросить цену → | 5J071250 | SPRING |

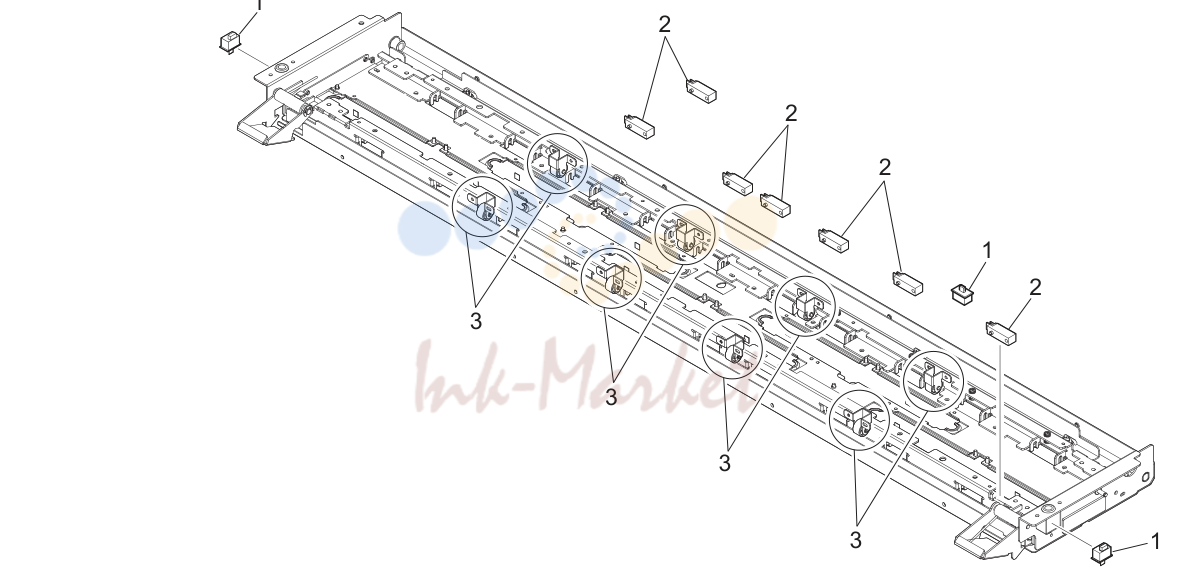

5. SCANNER ASSY 3 5J0
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | 305J070190 запросить цену → | 5J070190 | BEARING(6002ZZNR) |
| 4 | 305J070700 запросить цену → | 5J070700 | BRACKET 3 ASSY |
| 5 | 305J070650 запросить цену → | 5J070650 | COVER |
| 6 | 305J070670 запросить цену → | 5J070670 | COVER |
| 7 | 305J070660 запросить цену → | 5J070660 | COVER |
| 8 | 305J070680 запросить цену → | 5J070680 | GUIDE |
| 9 | 305J070690 запросить цену → | 5J070690 | GUIDE |

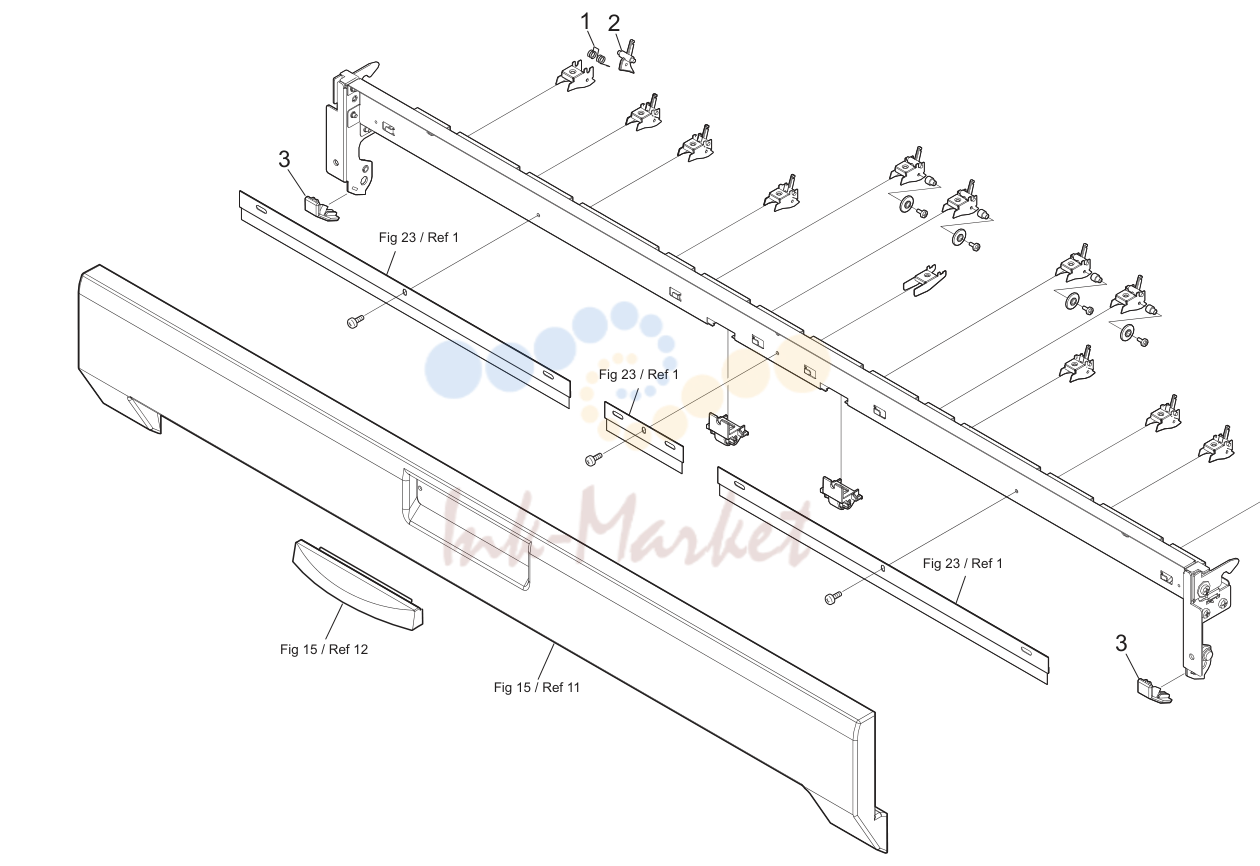

6. PAPER EXIT ASSY 5J0
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | 305J070440 запросить цену → | 5J070440 | GUIDE |
| 19 | 305J070610 запросить цену → | 5J070610 | LEVER |
| 20 | 305J070320 запросить цену → | 5J070320 | TOUCH PEN |
| 21 | 305J070340 запросить цену → | 5J070340 | GUIDE COVER |
| 22 | 305J070380 запросить цену → | 5J070380 | PAD |
7. PCB LOCATION 1 5J0
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 305J070970 запросить цену → | 5J070970 | HEAD CABLE |
| 2 | 305J070960 запросить цену → | 5J070960 | USB TERMINAL CABLE AA |
| 3 | 305J070950 запросить цену → | 5J070950 | LAN TERMINAL CABLE |
| 4 | 305J070920 запросить цену → | 5J070920 | IF CABLE |
| 5 | 305J070910 запросить цену → | 5J070910 | USB CABLE AB |
| 6 | 305J070200 запросить цену → | 5J070200 | UI DC SUPPLY HARNESS |
| 7 | 305H676100 запросить цену → | 5H676100 | SSR LEAD |
| 7 | 305J070930 запросить цену → | 5J070930 | HARNESS:FLICKER LEAD(230V) |
| 8 | 305J070990 запросить цену → | 5J070990 | USB TERMINAL CABLE 2 AA |
| 9 | 305J070760 запросить цену → | 5J070760 | AC MAIN HARNESS 3(230V) |
| 10 | 305J070850 запросить цену → | 5J070850 | DEVELOPER HARNESS |
| 11 | 305J070870 запросить цену → | 5J070870 | DRIVING SIDE HARNESS |
| 12 | 305J070740 запросить цену → | 5J070740 | AC MAIN HARNESS(120V) |
| 12 | 305J070750 запросить цену → | 5J070750 | AC MAIN HARNESS 2(230V) |
| 13 | 305J070820 запросить цену → | 5J070820 | HARNESS:MOTOR LEAD |
| 14 | 305J070730 запросить цену → | 5J070730 | DC MAIN HARNESS |
| 15 | 305J070860 запросить цену → | 5J070860 | ANTI-DRIVING SIDE HARNESS |
| 16 | 305J070940 запросить цену → | 5J070940 | PROCESS UNIT HARNESS |
| 17 | 305J070830 запросить цену → | 5J070830 | HARNESS:BIAS LEAD |
| 18 | 305JG71120 запросить цену → | 5JG71120 | POWER CABLE |
| 18 | 305JZ71000 запросить цену → | 5JZ71000 | POWER CABLE (EU) |
| 19 | 305J070840 запросить цену → | 5J070840 | HARNESS:1ST LEAD |
| 20 | 305J070770 запросить цену → | 5J070770 | HARNESS:HEATER BOWER LEAD |
| 21 | 305J070980 запросить цену → | 5J070980 | HARNESS:EXIT SENSOR TRANSIT LEAD |
| 22 | 305J070880 запросить цену → | 5J070880 | EXIT SENSOR HARNESS |
| 23 | 305J070890 запросить цену → | 5J070890 | HARNESS:PAPER SENSOR LEAD |
| 24 | 305J070900 запросить цену → | 5J070900 | HARNESS:PAPER SENSOR LEAD |
| 25 | 305J070810 запросить цену → | 5J070810 | HARNESS:STRIP SENSOR LEAD |
| 26 | 305J070790 запросить цену → | 5J070790 | HARNESS:RESIST SENSOR LEAD |
| 27 | 305J070800 запросить цену → | 5J070800 | HARNESS:HAND SENSOR LEAD |

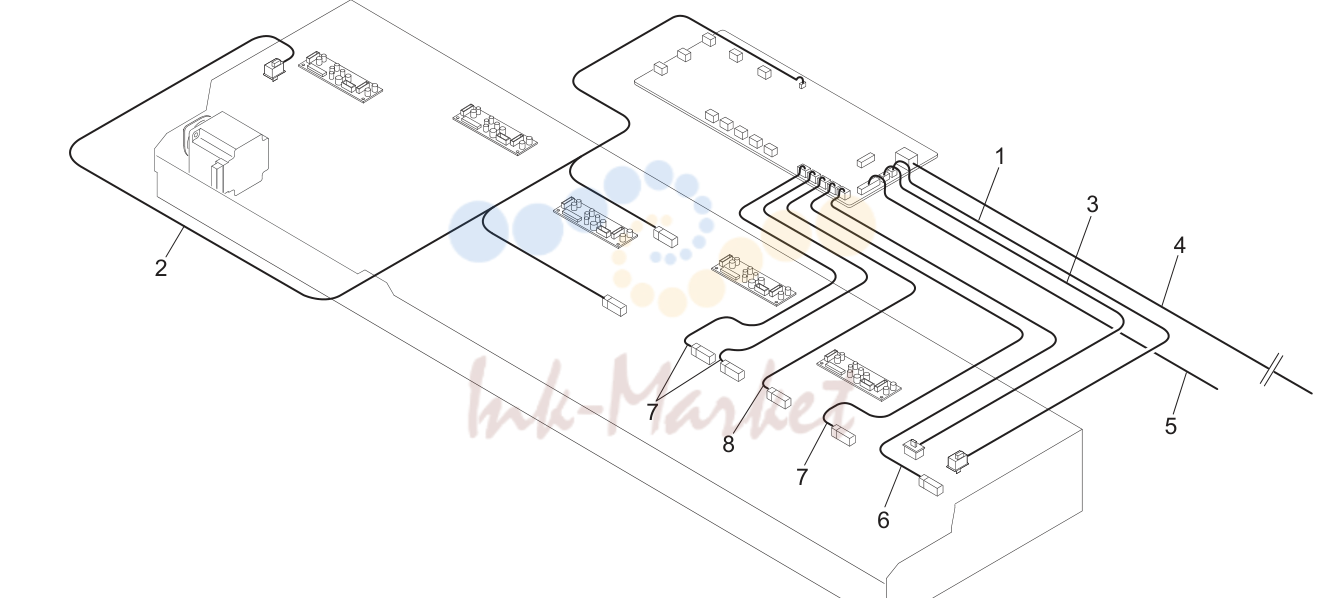

8. HARNESS LIST 2(SCANNER PART 1) 5J0
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 305JZ71110 запросить цену → | 5JZ71110 | HARNESS |
| 2 | 305JZ71120 запросить цену → | 5JZ71120 | HARNESS |
| 3 | 305JZ71130 запросить цену → | 5JZ71130 | HARNESS |
| 4 | 305JG74250 запросить цену → | 5JG74250 | USB CABLE 2.9 |
| 5 | 305J071120 запросить цену → | 5J071120 | HARNESS |
| 6 | 305JG74180 запросить цену → | 5JG74180 | HARNESS |
| 7 | 305JG74160 запросить цену → | 5JG74160 | HARNESS |
| 8 | 305JG74170 запросить цену → | 5JG74170 | HARNESS |

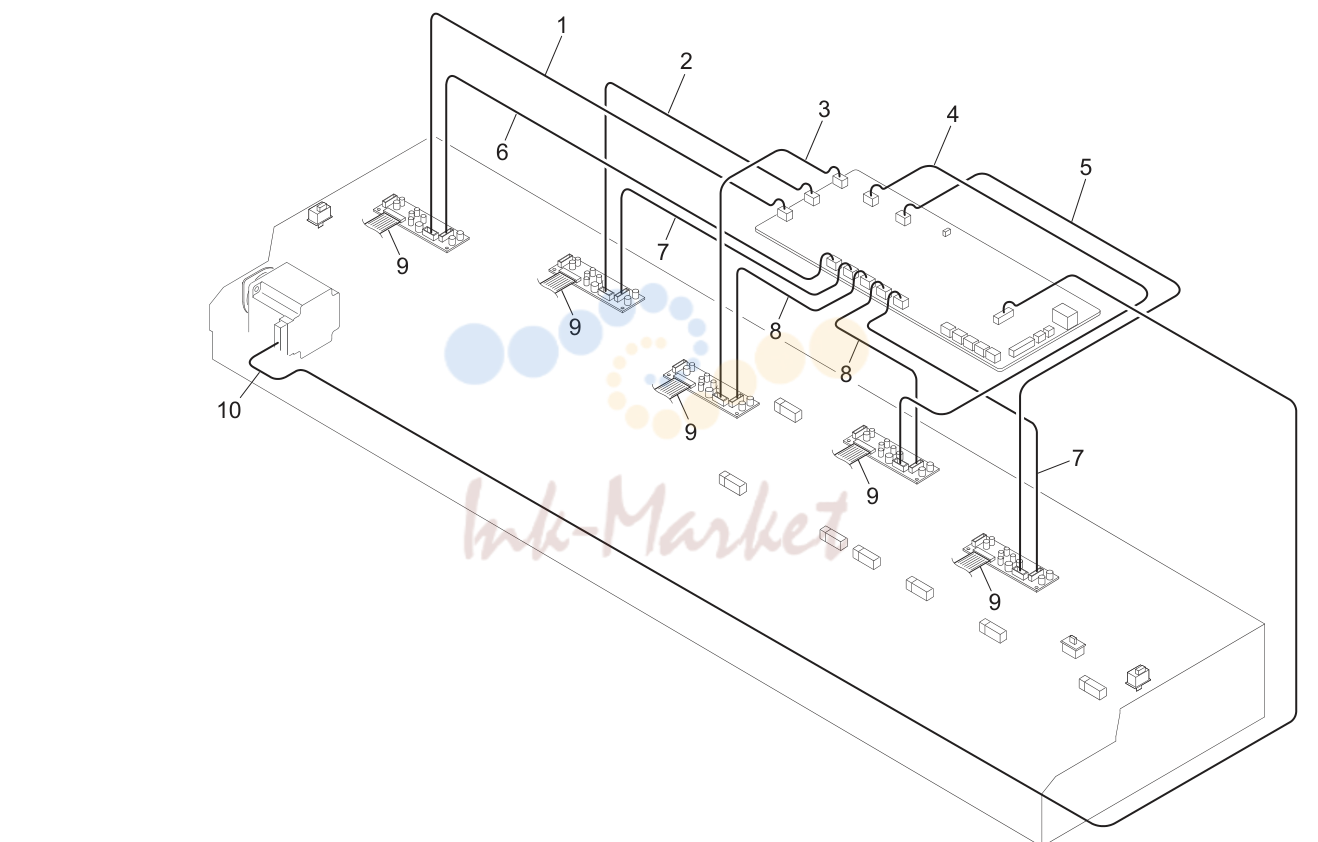

9. HARNESS LIST 3(SCANNER PART 2) 5J0
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 305JG74100 запросить цену → | 5JG74100 | HARNESS |
| 2 | 305JG74110 запросить цену → | 5JG74110 | HARNESS |
| 3 | 305JG74120 запросить цену → | 5JG74120 | HARNESS |
| 4 | 305JG74130 запросить цену → | 5JG74130 | HARNESS |
| 5 | 305JG74140 запросить цену → | 5JG74140 | HARNESS |
| 6 | 305JZ71160 запросить цену → | 5JZ71160 | HARNESS |
| 7 | 305JZ71170 запросить цену → | 5JZ71170 | HARNESS |
| 8 | 305JZ71150 запросить цену → | 5JZ71150 | HARNESS |
| 10 | 305J071130 запросить цену → | 5J071130 | HARNESS |

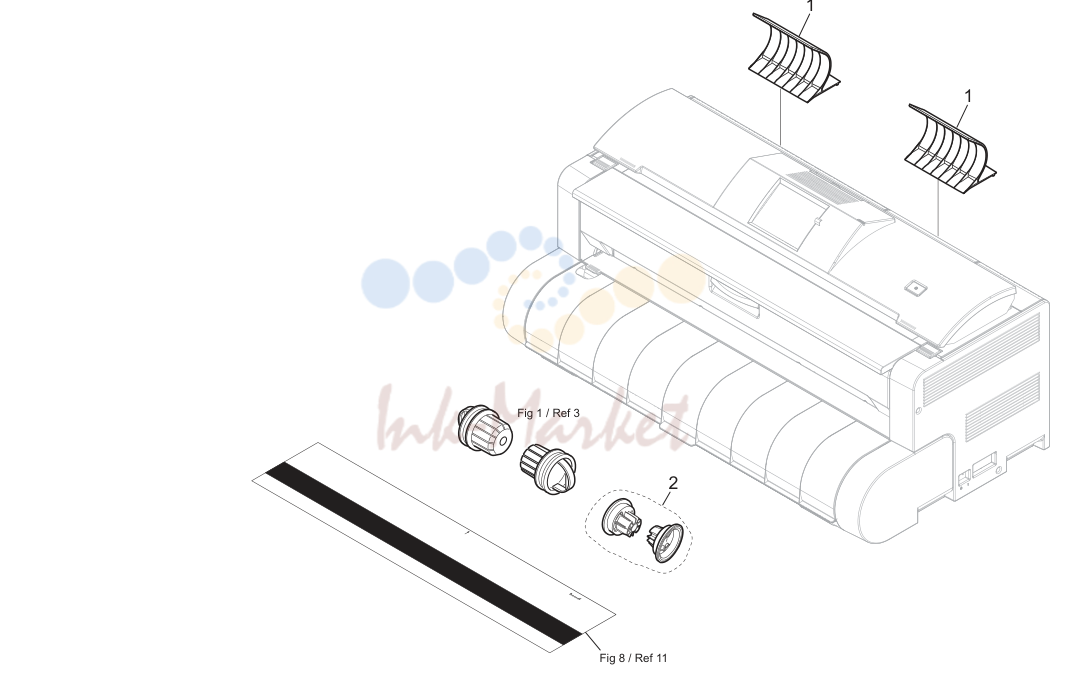

10. ACCESSORY 5J0
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 1705J00UN0 запросить цену → | 075J00UN | SERVICE KIT A(OPTION) |
| 2 | 1705J00UN1 запросить цену → | 075J00U1 | SERVICE KIT B(OPTION) |
| 3 | 1705J00UN2 запросить цену → | 075J00U2 | SERVICE KIT C(OPTION) |
