Kyocera TASKalfa-181 221 — каталог запчастей со схемами

Содержание

• 1. Covers
• 2. Frames 1
• 3. Frames 2
• 4. Paper Feed Section 1
• 5. Paper Feed Section 2
• 6. Paper Cassette 1
• 7. Paper Feed Section 3 (22ppm)

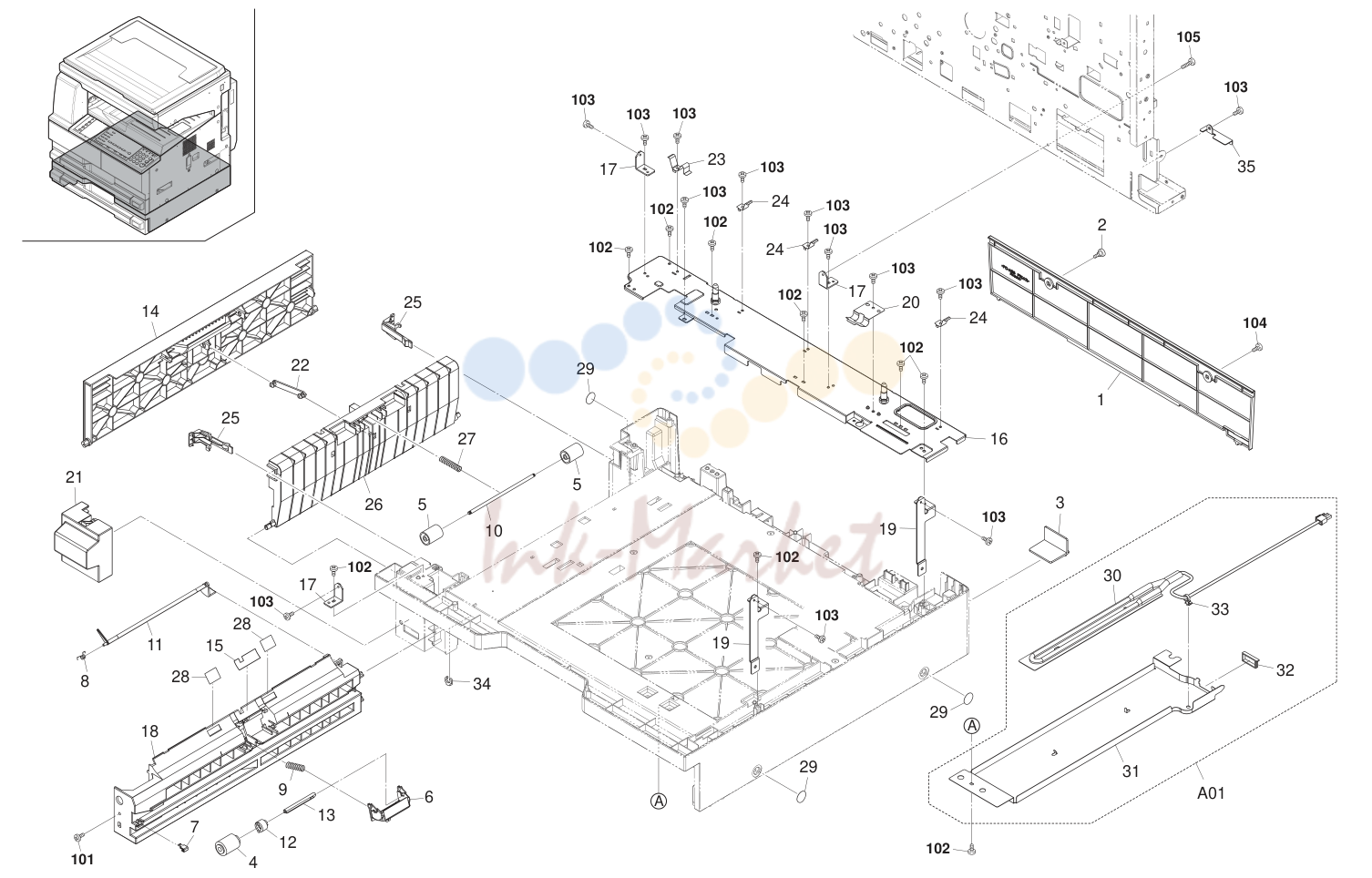

• 8. Paper Feed Section 4 (22ppm)

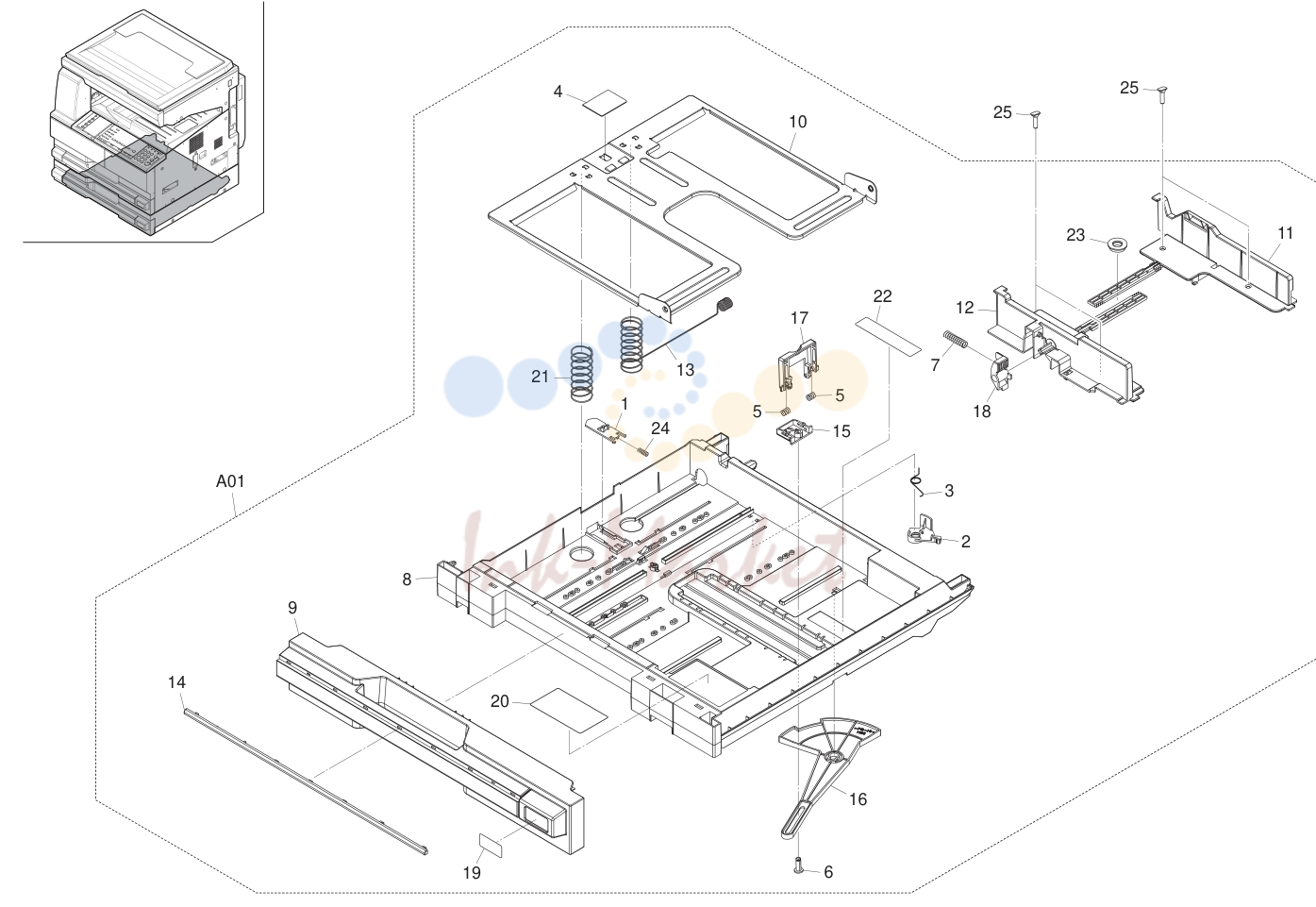

• 9. Paper Cassette 2 (22ppm)

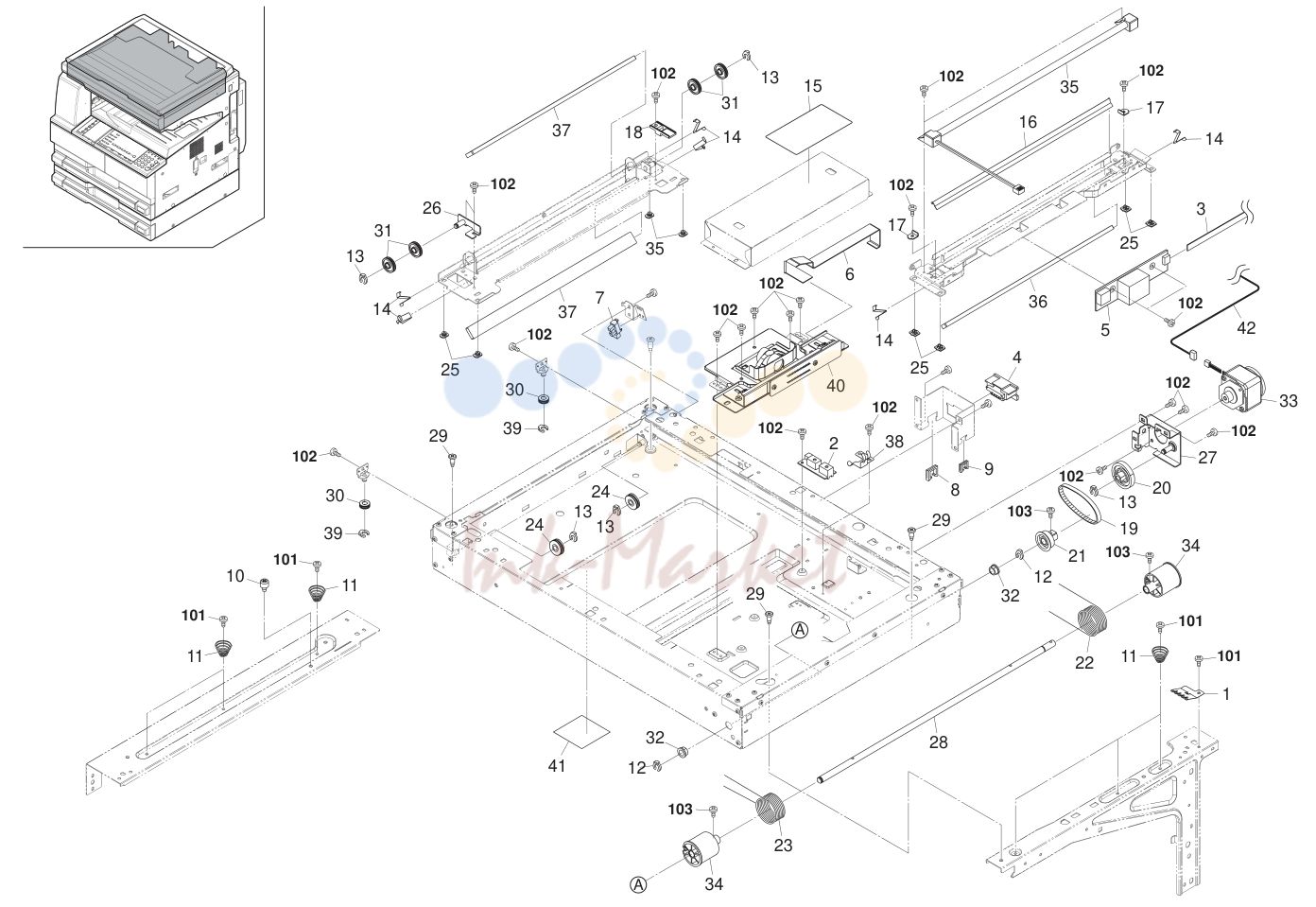

• 10. Scanner Section 1

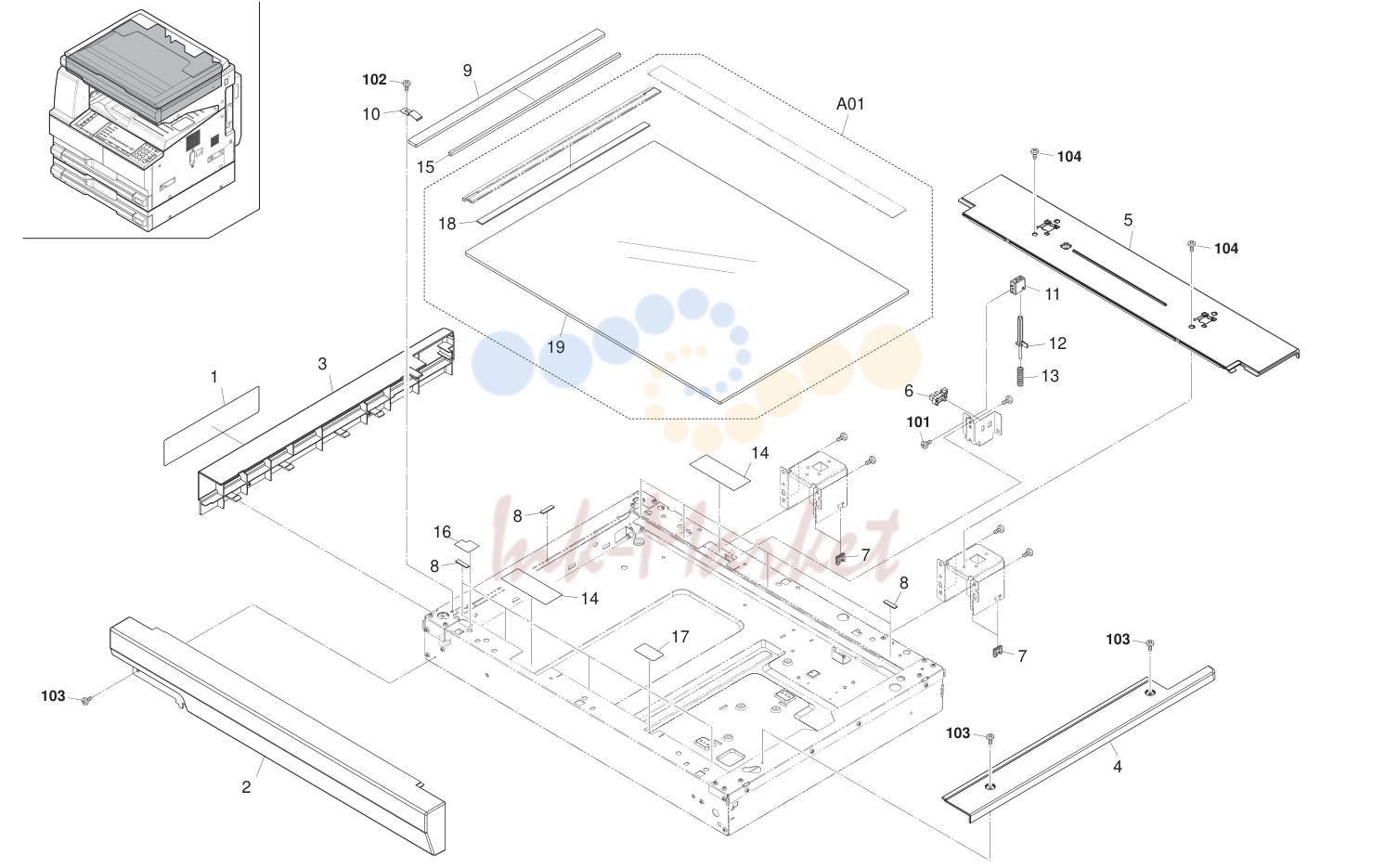

• 11. Scanner Section 2

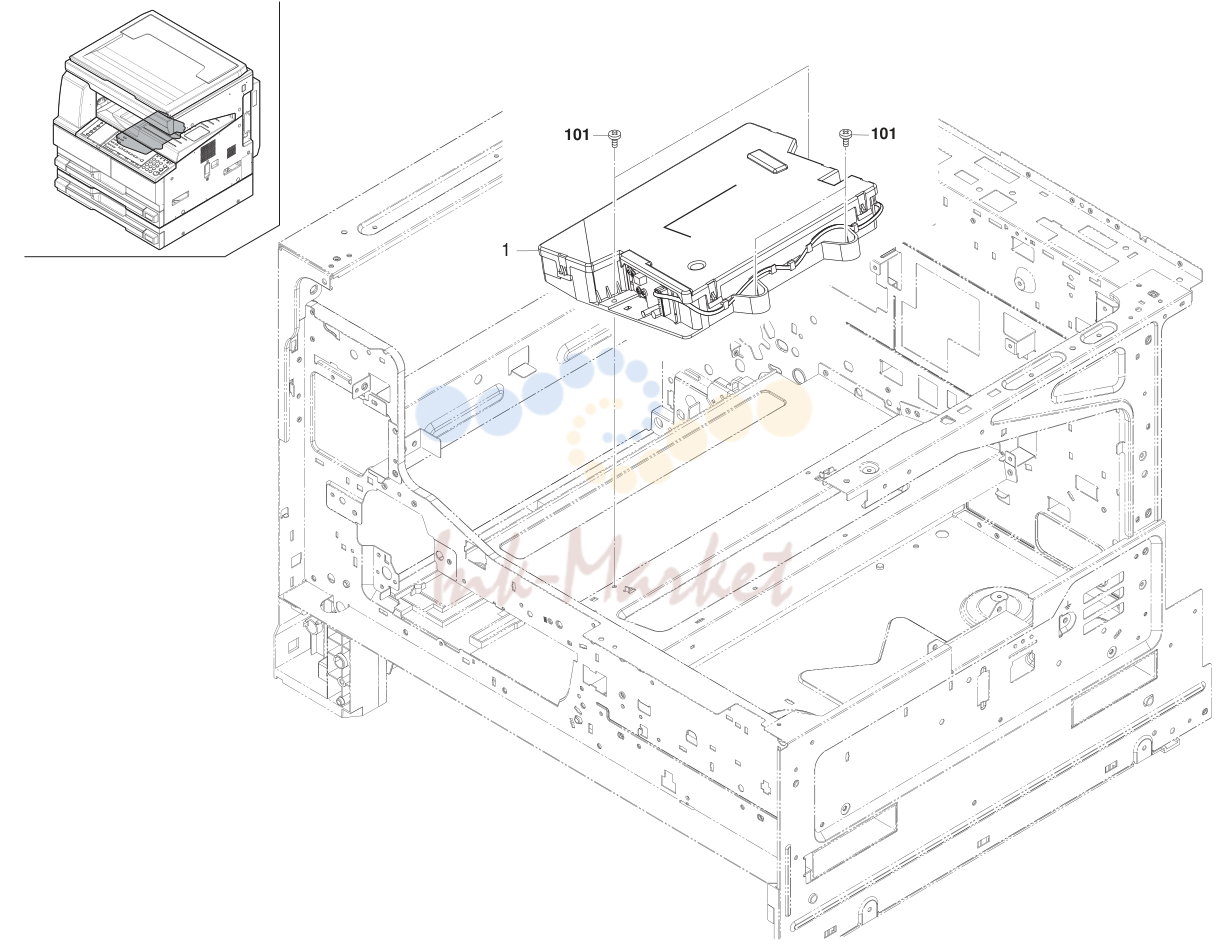

• 12. Laser Scanner Section

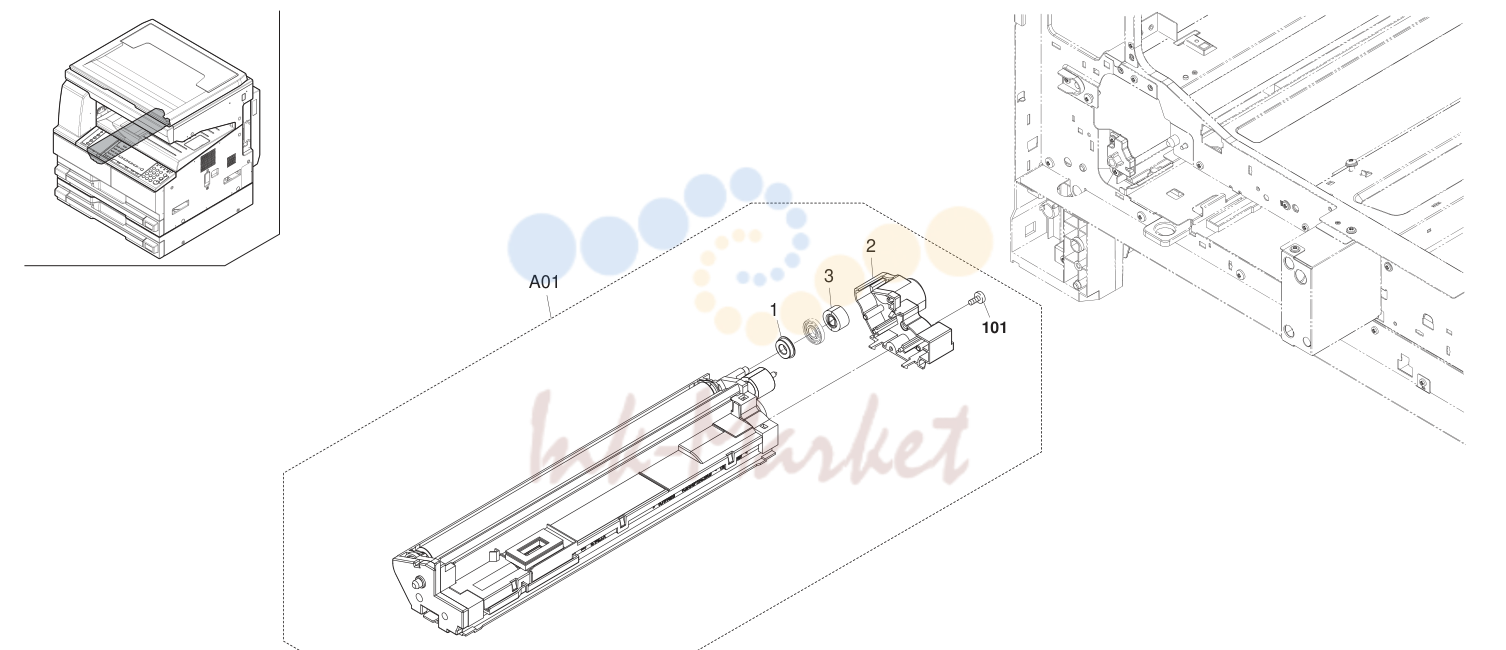

• 13. Developing Section

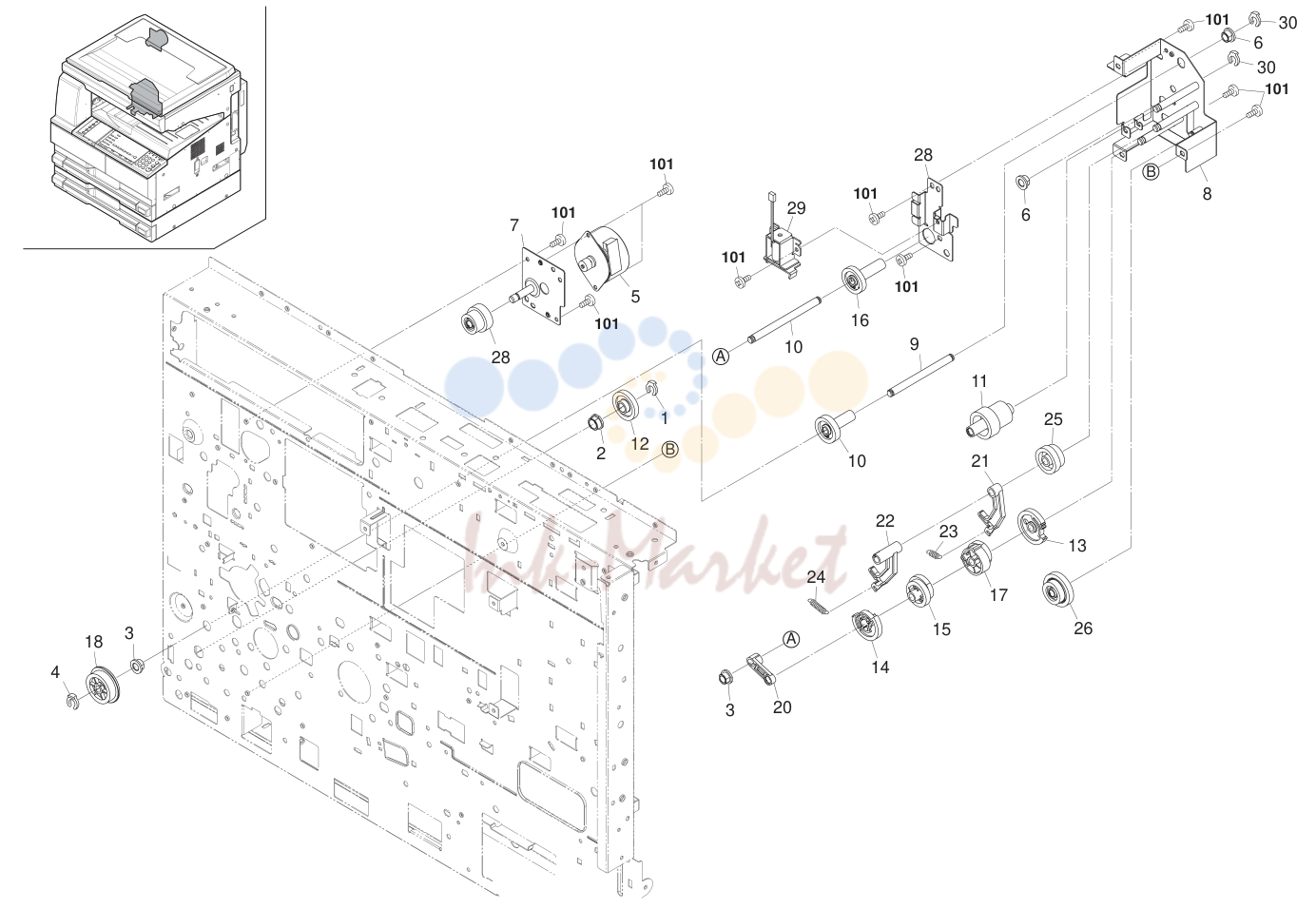

• 14. Drive Section 1

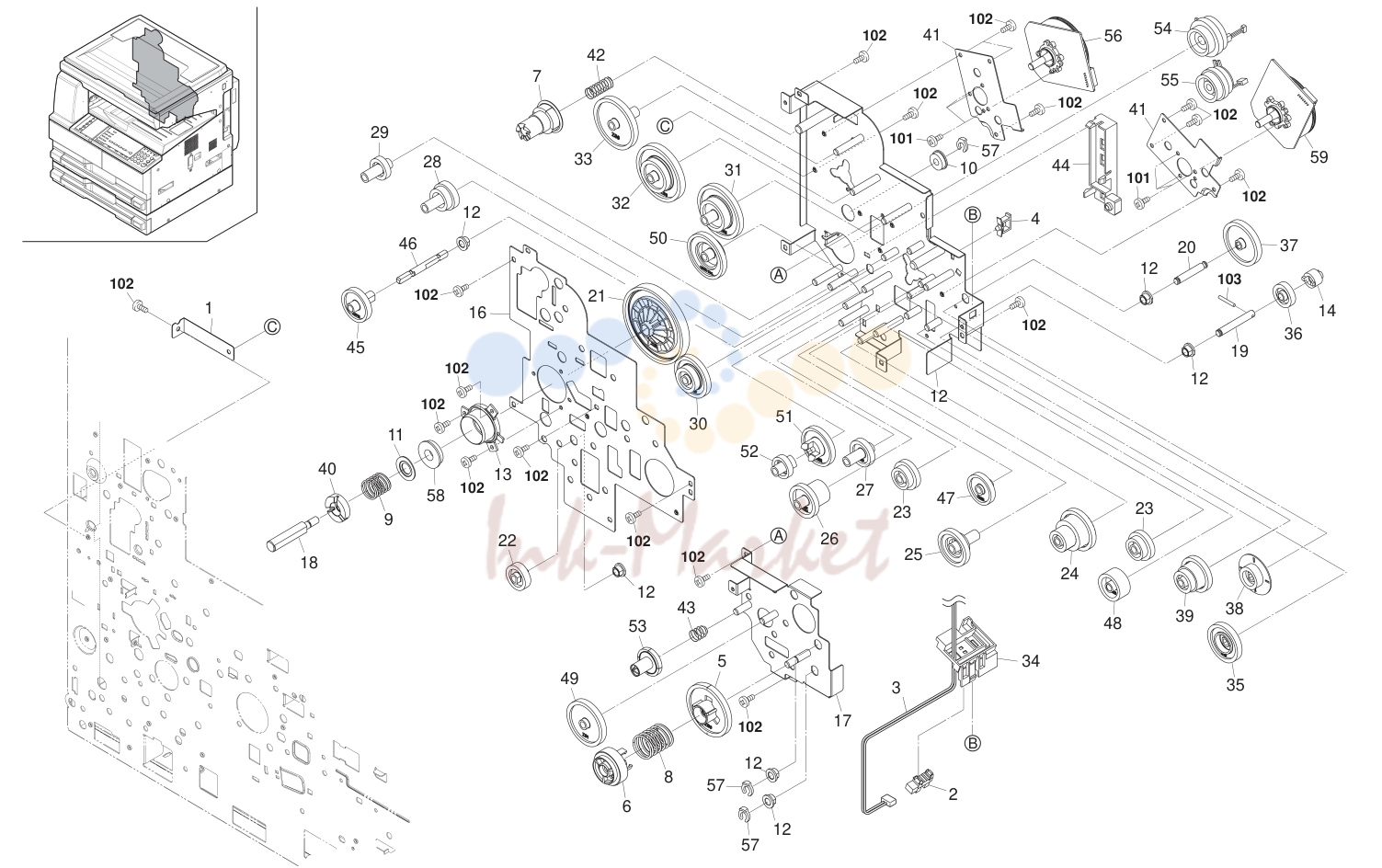

• 15. Drive Section 2

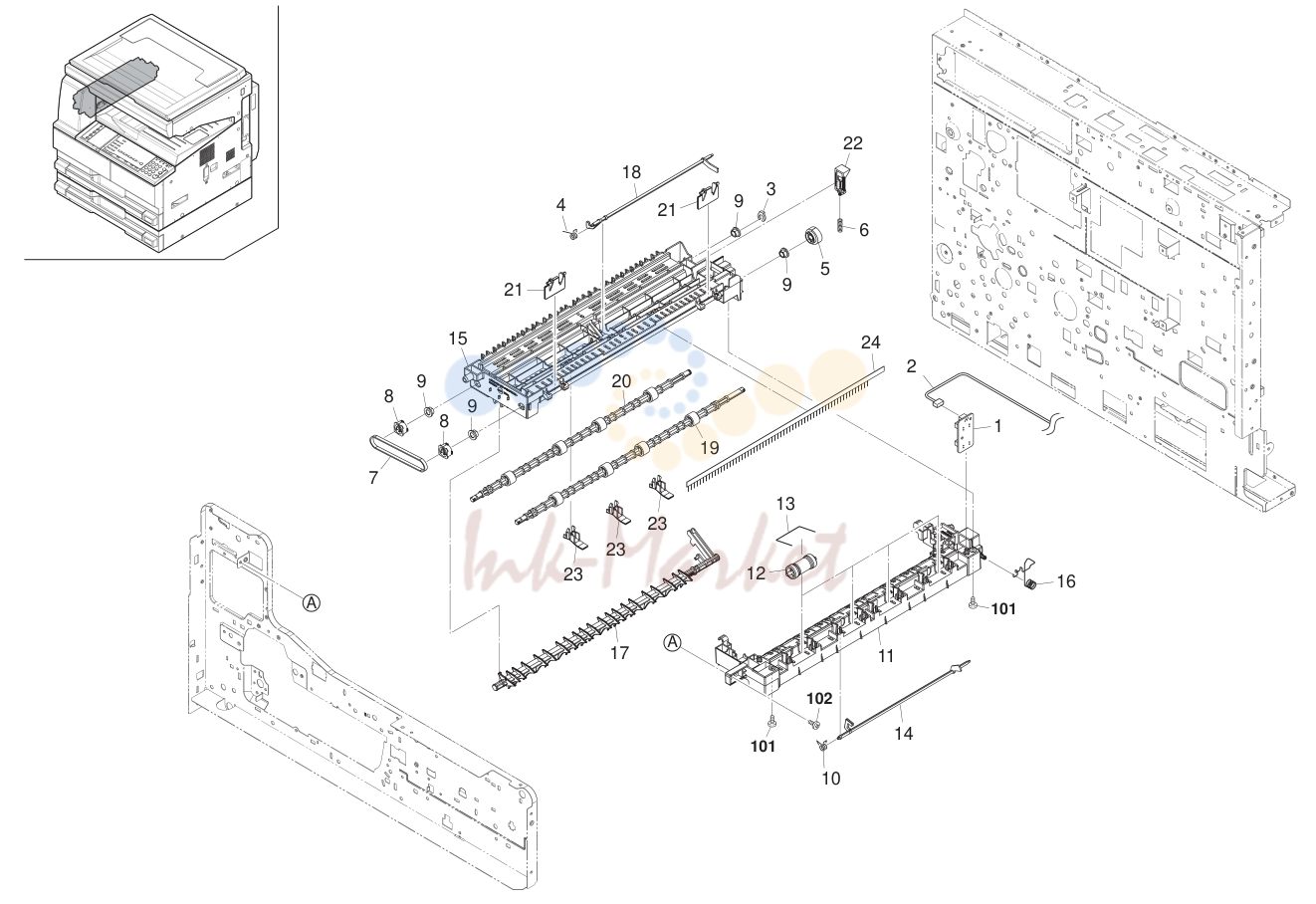

• 16. Exit Section

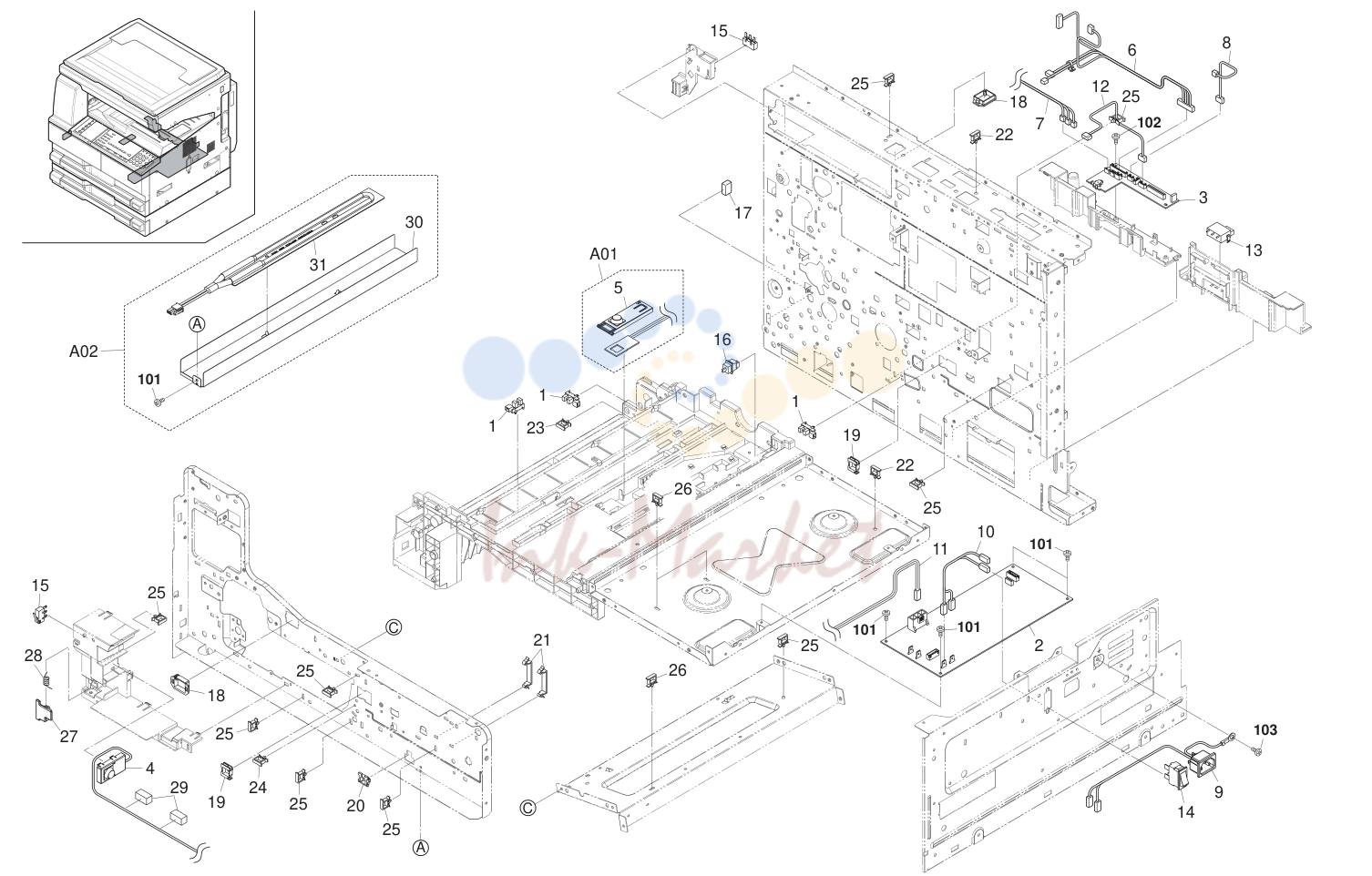

• 17. Electrical Components 1

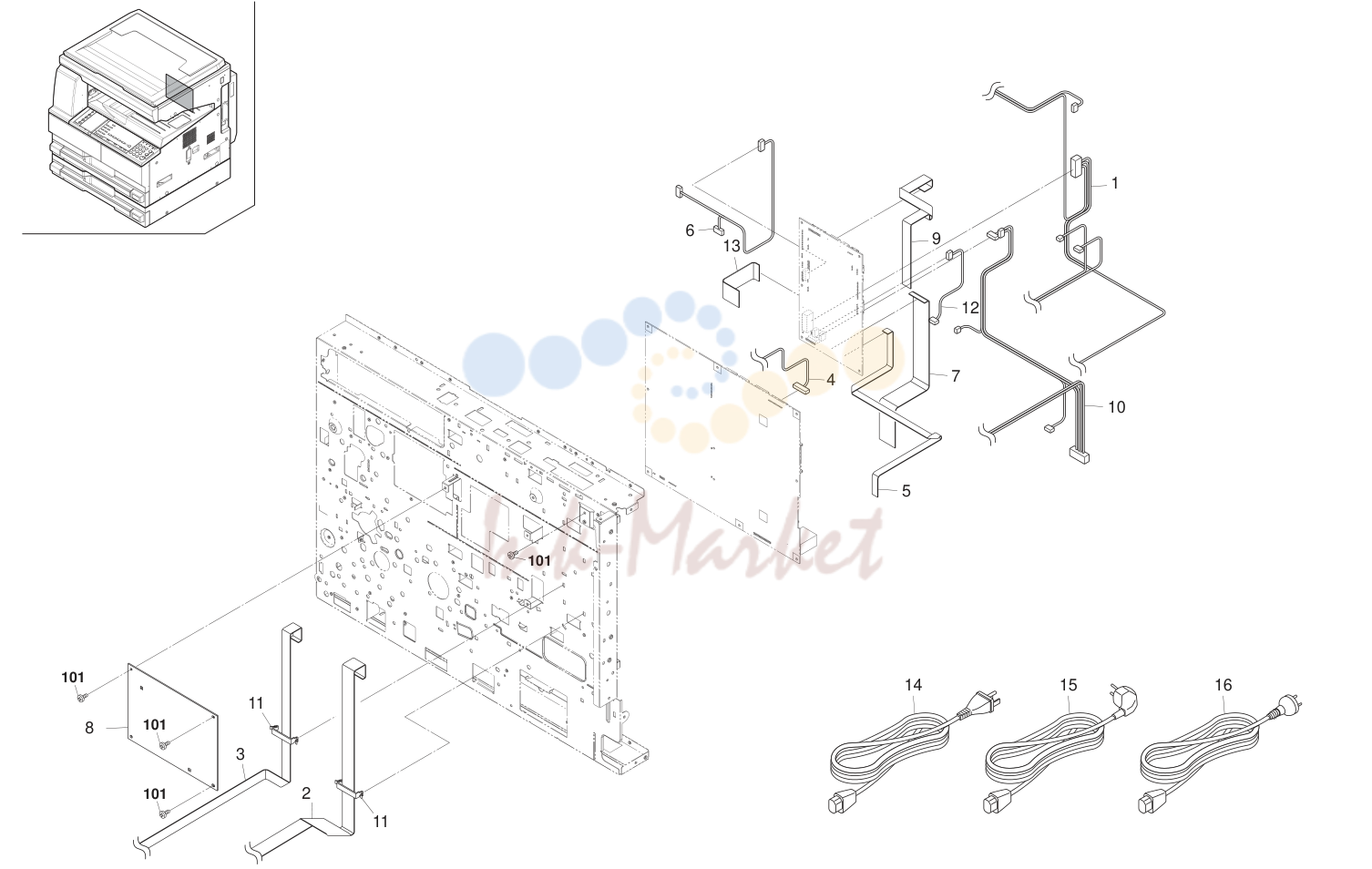

• 18. Electrical Components 2

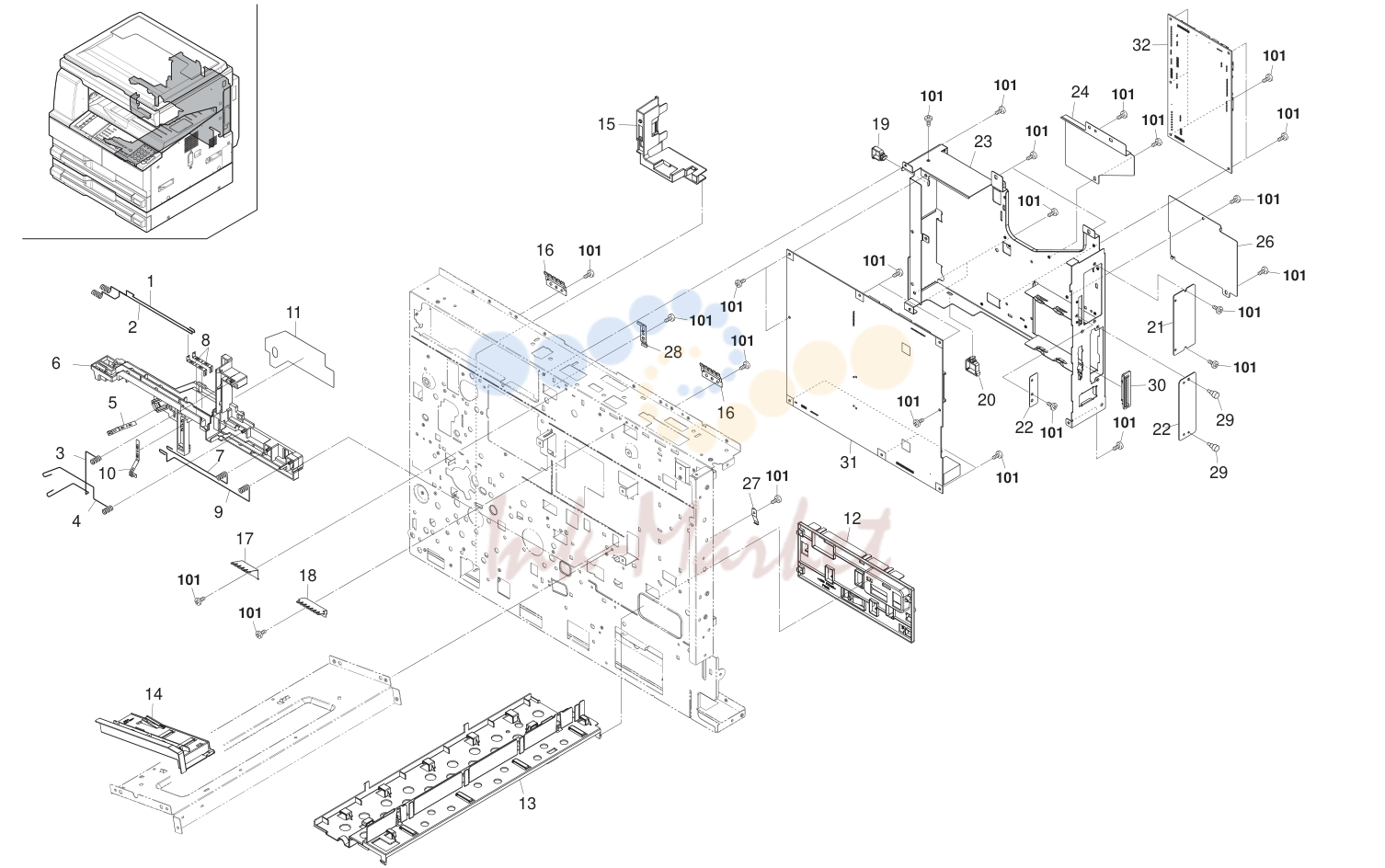

• 19. Electrical Components 3

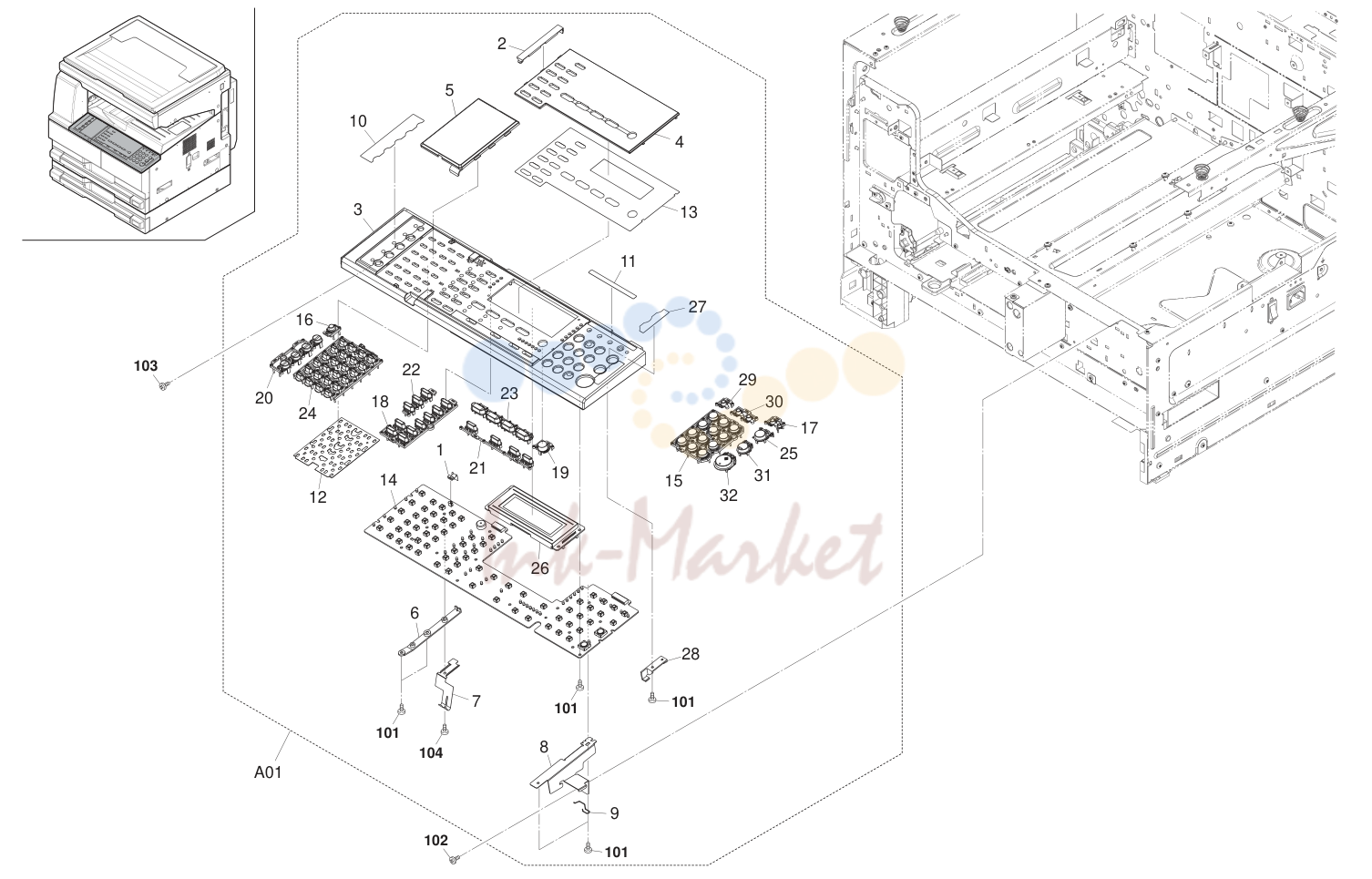

• 20. Operation Section

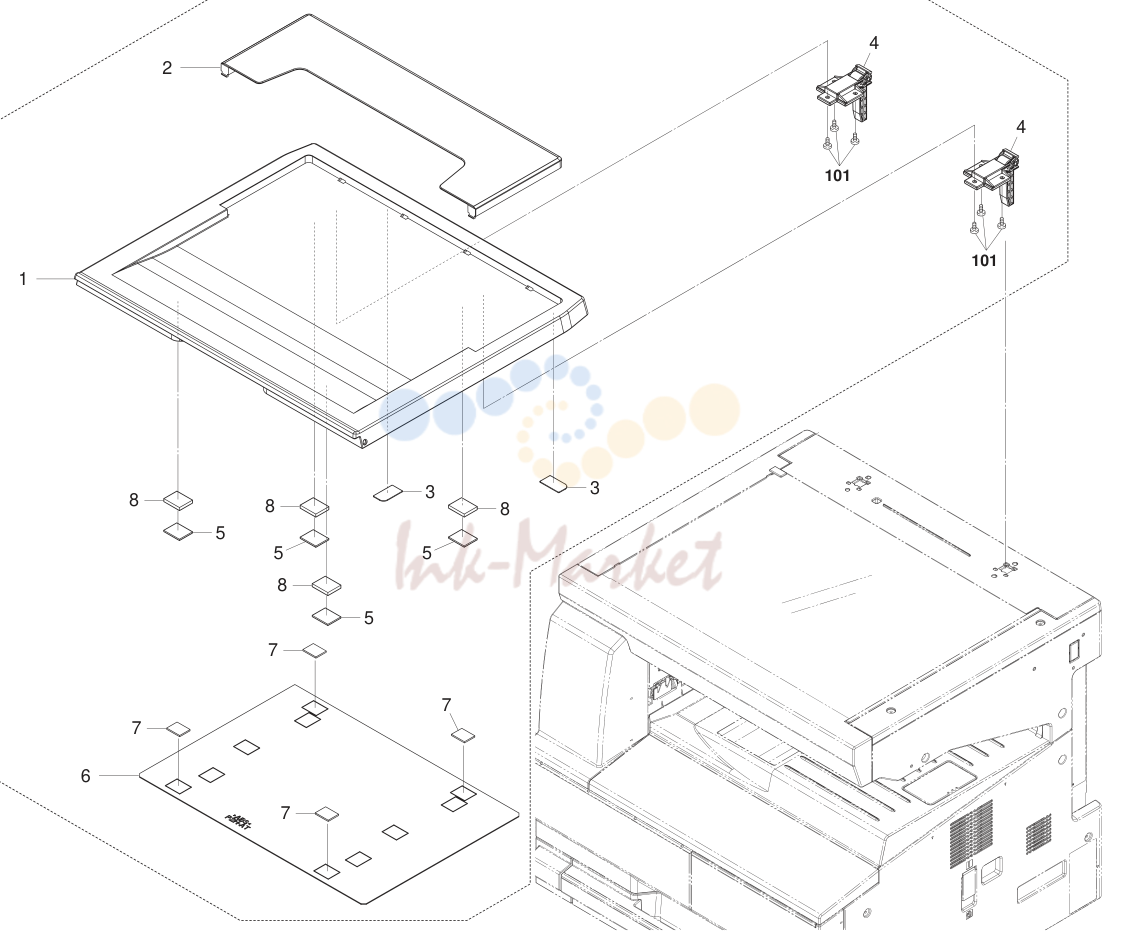

• 21. Options 1

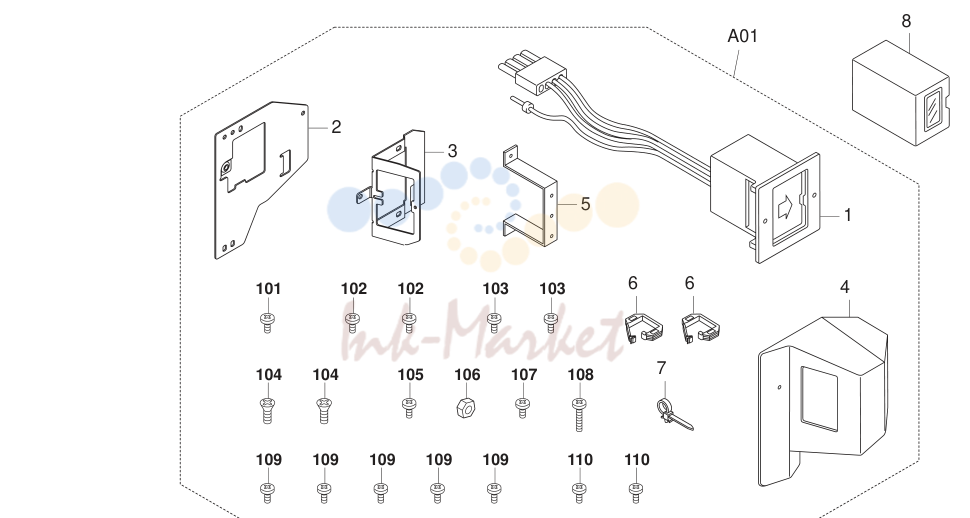

• 22. Options 2 & Tools

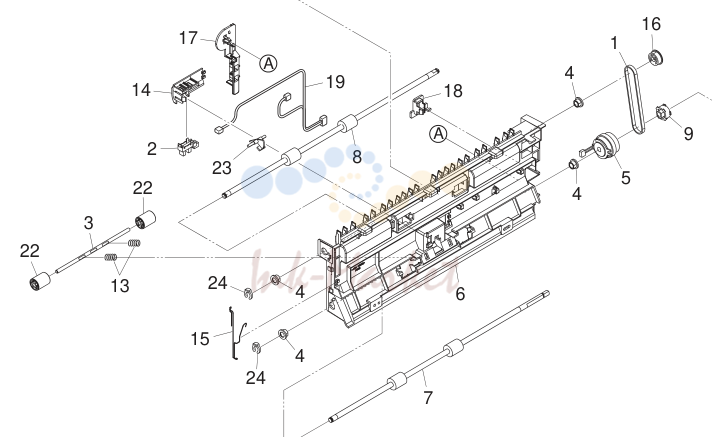

• 23. DU-420

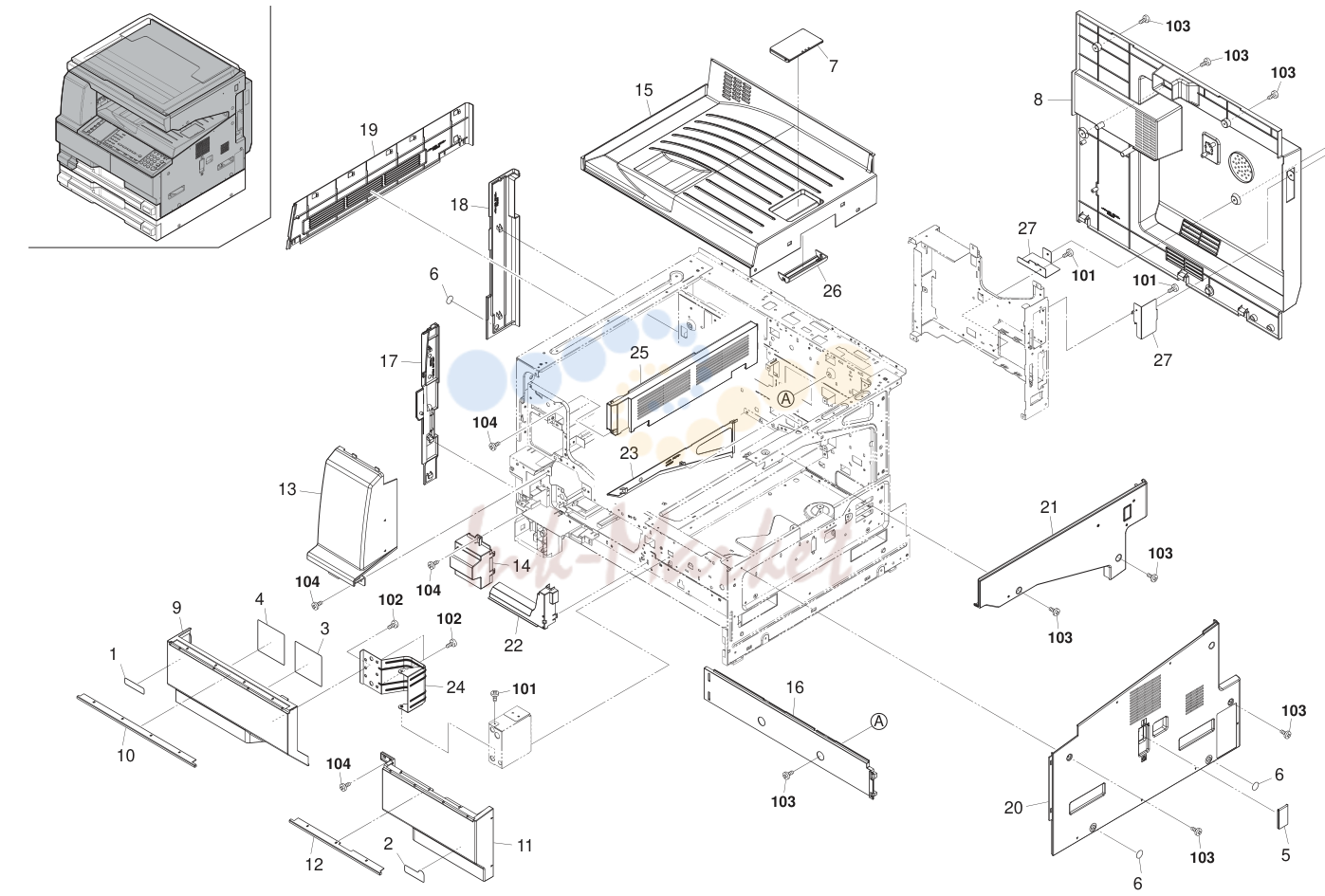

1. Covers

№	Артикул	Альт. артикул	Описание
1	302KK34010 запросить цену →	2KK34010	LABEL LOGO 1 1 1 101 7BB700308H BB105600 +BIND T.T S SCREW 3X8 SR
2	302KK34030 запросить цену →	2KK34030	LABEL EMBLEM MFP 18 (18ppm) 1 1 1 102 7BB200410H BB105700 +BIND T.T P SCREW 4X10
2	302KK34020 запросить цену →	2KK34020	LABEL EMBLEM MFP 22 (22ppm) 1 1 1 103 7BB782308H BB111300 +TP-FLAT T.T S SCREW 3X8 SR(BLACK)
3	302KK34060 запросить цену →	2KK34060	LABEL CONT SET 1 1 1 104 7BB280410H BB111250 +BIND T.T P SCREW 4X10(BLACK)
4	302KK34140 запросить цену →	2KK34140	LABEL TONER TANK
5	302H004241 запросить цену →	2H004241	COVER MAIN SW
6	302KK04280 запросить цену →	2KK04280	LABEL COVER
7	302H004560 запросить цену →	2H004560	STOPPER PAPER
24	302KK04240 запросить цену →	2KK04240	HINGE FRONT COVER
26	302KK04290 запросить цену →	2KK04290	SUPPORT PAPER STOPPER
27	302KH04020 запросить цену →	2KH04020	MOUNT REAR COVER

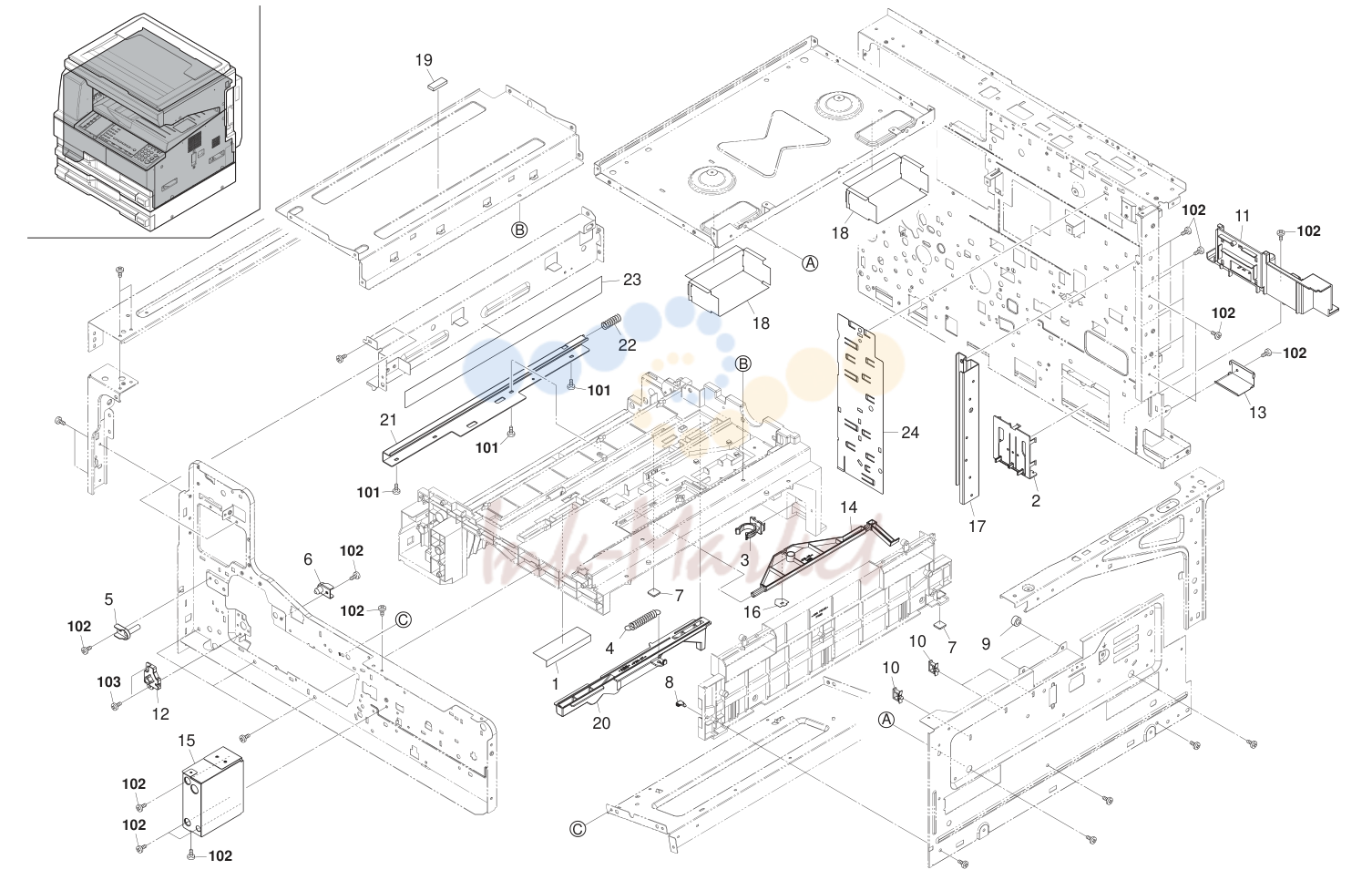

2. Frames 1

№	Артикул	Альт. артикул	Описание
1	2C902240 запросить цену →	2C902240	FILM BASE B 1 1 1 101 7BB200308H BB105660 +BIND T.T P SCREW 3X8
2	2C907060 запросить цену →	2C907060	PLATE SIZE DETECTION 1 1 1 102 7BB700308H BB105600 +BIND T.T S SCREW 3X8 SR
4	2C907350 ✓ в наличии	2C907350	SPRING LEVER
5	302H002130 запросить цену →	2H002130	PLATE POSITION A
6	302H002210 запросить цену →	2H002210	PLATE POSITION C
7	302HN02610 запросить цену →	2HN02610	FOOT
9	302H002380 запросить цену →	2H002380	SHIELD SCREW
10			7YZM610010++H01 YZ042990 ACCESS.SADDLE
11	302KK02170 запросить цену →	2KK02170	BASE REAR RIGHT
12	302KK02180 запросить цену →	2KK02180	SPACER DRUM
13	302KK02210 запросить цену →	2KK02210	COVER CONNECTOR
14	302KK02240 запросить цену →	2KK02240	ACTUATOR EMPTY
15	302KK02260 запросить цену →	2KK02260	MOUNT FRONT COVER
16	302KK02370 запросить цену →	2KK02370	FILM PE
17	302KK02400 запросить цену →	2KK02400	REINFORCEMENT REAR FRAME
18	302KK02430 запросить цену →	2KK02430	FILM HANDLE
19	302KK02440 запросить цену →	2KK02440	SPONGE STAY CONT
20	302KK06060 ✓ в наличии	2KK06060	LEVER PICK UP
21	302KK24230 запросить цену →	2KK24230	RIGHT MOUNT REGIST
22	302KK24240 запросить цену →	2KK24240	SPRING EARTH MOUNT
23	302KK33030 запросить цену →	2KK33030	SHEET STAY FUSER GUIDE
24	302KK39590 запросить цену →	2KK39590	SHEET WIRE REAR

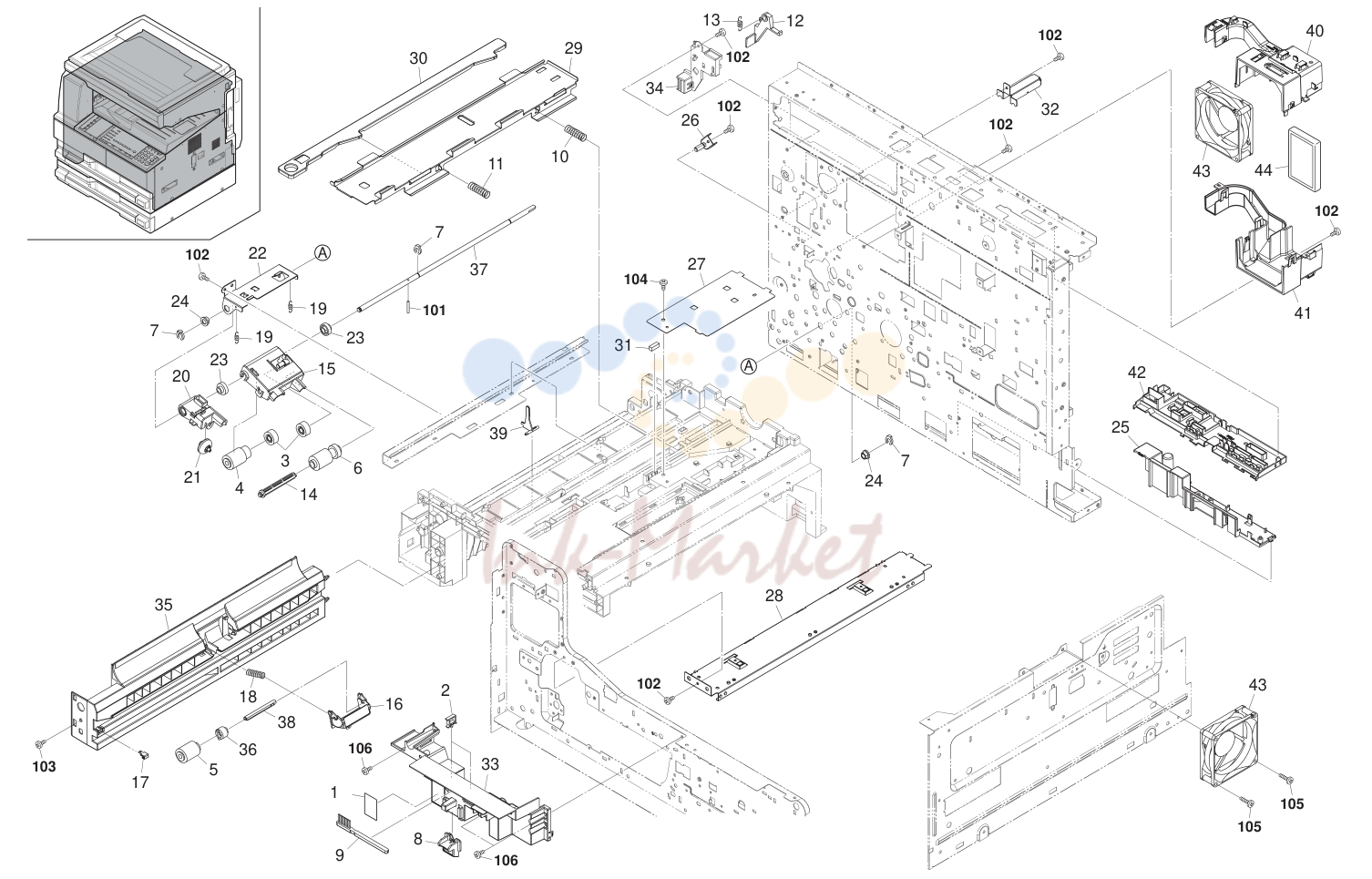

3. Frames 2

№	Артикул	Альт. артикул	Описание
1	302KK34120 запросить цену →	2KK34120	LABEL SEP CLEANING 1 1 1 101 5MBP2010WXSP E0020100 SPRING PIN / M2 X 10 S-BLK
2			7YZM610009++H01 YZ042980 ACCESS.SADDLE 2 2 2 102 7BB700308H BB105600 +BIND T.T S SCREW 3X8 SR
7	2BC06980 запросить цену →	2BC06980	STOPPER
8	2BL04200 запросить цену →	2BL04200	LEVER CONT RELEASE
9	2BL16220 запросить цену →	5AAVBRUSH036	BRUSH CLEANER
10	2C902080 запросить цену →	2C902080	SPRING DEV PUSH
11	2C902590 запросить цену →	2C902590	SPRING DEV PUSH F
12	2C904300 запросить цену →	2C904300	ARM INTERLOCK SW
13	2C904340 запросить цену →	2C904340	SPRING LEFT INTERLOCK
14	2C907230 запросить цену →	2C907230	SHAFT PICK UP B
15	2C907240 ✓ в наличии	2C907240	PLATE PICK UP B
16	2C907250 ✓ в наличии	2C907250	HOLDER RETARD
18	2C907320 запросить цену →	2C907320	SPRING RETARD
19	2C907340 ✓ в наличии	2C907340	SPRING PICK UP
20	2C907400 ✓ в наличии	2C907400	HOLDER PULLEY A
21	2C907410 запросить цену →	2C907410	PULLEY GUIDE A
22	2C907420 запросить цену →	2C907420	HOLDER FEED SHAFT
24	302H024370 ✓ в наличии	2H024370	BUSH 6 EW
25	302KK02160 запросить цену →	2KK02160	BASE REAR LEFT
26	302KK02190 запросить цену →	2KK02190	PLATE HOOK REAR
27	302KK02220 запросить цену →	2KK02220	FILM BASE PC
28	302KK02330 запросить цену →	2KK02330	UPPER PLATE DRUM
29	302KK02340 запросить цену →	2KK02340	RAIL DLP
30	302KK02350 запросить цену →	2KK02350	LEVER DEV PUSH
31	302KK02380 запросить цену →	2KK02380	SEAL WIRE BASE
32	302KK02410 запросить цену →	2KK02410	STAY REAR COVER
34	302KK04540 запросить цену →	2KK04540	MOUNT LEFT INTERLOCK
35	302KK06010 запросить цену →	2KK06010	LEFT RAIL CASSETTE
36	302KK06050 запросить цену →	2KK06050	TORQUE LIMITER
37	302KK06070 запросить цену →	2KK06070	SHAFT PAPER FEED
38	302KK06080 запросить цену →	2KK06080	SHAFT RETARD
39	302KK08190 запросить цену →	2KK08190	ACTUATOR MPF
40	302KK33011 запросить цену →	2KK33011	DUCT REAR UPPER
41	302KK33021 запросить цену →	2KK33021	DUCT REAR LOWER
42	302KK39540 запросить цену →	2KK39540	GUIDE WIRE BOX

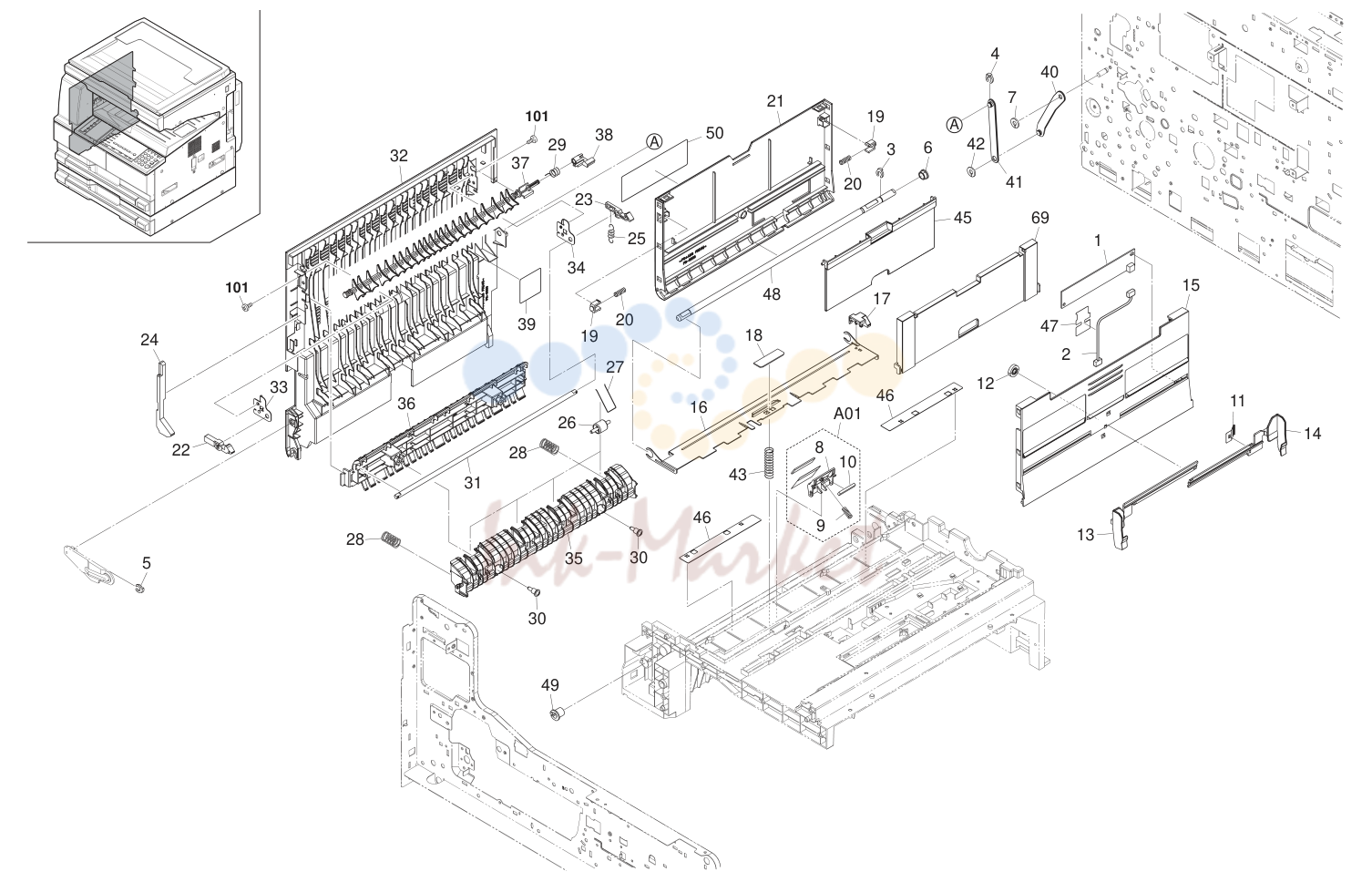

4. Paper Feed Section 1

№	Артикул	Альт. артикул	Описание
2	302KK46330 запросить цену →	2KK46330	WIRE MPF SIZE
3	2BC06910 запросить цену →	2BC06910	STOPPER
4	2BC06980 запросить цену →	2BC06980	STOPPER
5	2BC06990 запросить цену →	2BC06990	STOPPER 5,RING
6	302H024360 запросить цену →	2H024360	BUSH 8 EW
7	302H714830 запросить цену →	2H714830	CUT WASHER 5 1 1 1 101 7BB700308H BB105600 +BIND T.T S SCREW 3X8 SR
8			･302KK08180 2KK08180 MOUNT BASE MPF PAD
9			･302KK08200 2KK08200 SPRING MPF PAD
10			･302KK08250 2KK08250 SHEET ABSORBER
11	2C906090 запросить цену →	2C906090	TERMINAL PAPER SIZE
13	302KK08050 запросить цену →	2KK08050	FRONT CURSOR BYPASS
14	302KK08060 запросить цену →	2KK08060	REAR CURSOR BYPASS
16	302KK08010 запросить цену →	2KK08010	LIFT PLATE MPF
17	302KK08030 запросить цену →	2KK08030	STOPPER MPF
18	302KK08220 запросить цену →	2KK08220	SHEET MPF LIFT
19	2FB07330 ✓ в наличии	2FB07330	STOPPER BYPASS TABLE
20	302FB17700 запросить цену →	2FB17700	SPRING BYPASS TEBLE
22	2C904260 запросить цену →	2C904260	HOOK LEFT COVER F
23	2C904270 запросить цену →	2C904270	HOOK LEFT COVER R
24	2C904280 запросить цену →	2C904280	JUNCTION PLATE HOOK
25	2C904350 запросить цену →	2C904350	SPRING LEFT HOOK
27	2C921200 ✓ в наличии	2C921200	SPRING PULLEY FEED SHIFT
28	2C921221 запросить цену →	2C921221	SPRING GUIDE DU
29	2C921280 запросить цену →	2C921280	SPRING SEPARATE
30	2C921400 запросить цену →	2C921400	SHOULDER SCREW EXIT
31	302C904251 запросить цену →	2C904251	SHAFT HOOK
33	302KK04550 запросить цену →	2KK04550	PLATE HOOK F
34	302KK04560 запросить цену →	2KK04560	PLATE HOOK R
35	302KK28410 запросить цену →	2KK28410	GUIDE EXIT LOWER
36	302KK28420 запросить цену →	2KK28420	GUIDE DU
37	302KK28430 запросить цену →	2KK28430	GUIDE SEPARATE
38	302KK28440 запросить цену →	2KK28440	ARM SEPARATE
39	302KK34080 запросить цену →	2KK34080	LABEL HIGH TEMP
40	302KK04510 запросить цену →	2KK04510	STRAP LEFT COVER A
41	302KK04520 запросить цену →	2KK04520	STRAP LEFT COVER B
42	302KK04570 запросить цену →	2KK04570	CUT WASHER
43	302KK08070 запросить цену →	2KK08070	SPRING MPF LIFT
44	302KK08080 запросить цену →	2KK08080	BYPASS SUB TABLE A
45	302KK08090 запросить цену →	2KK08090	BYPASS SUB TABLE B
46	302KK08230 запросить цену →	2KK08230	FILM WIRE MPF
47	302KK08240 запросить цену →	2KK08240	FILM BYPASS TABLE
48	302KK24050 запросить цену →	2KK24050	SHAFT CONVEYING
49	302KK24260 запросить цену →	2KK24260	HOLDER CONVEYING SHAFT

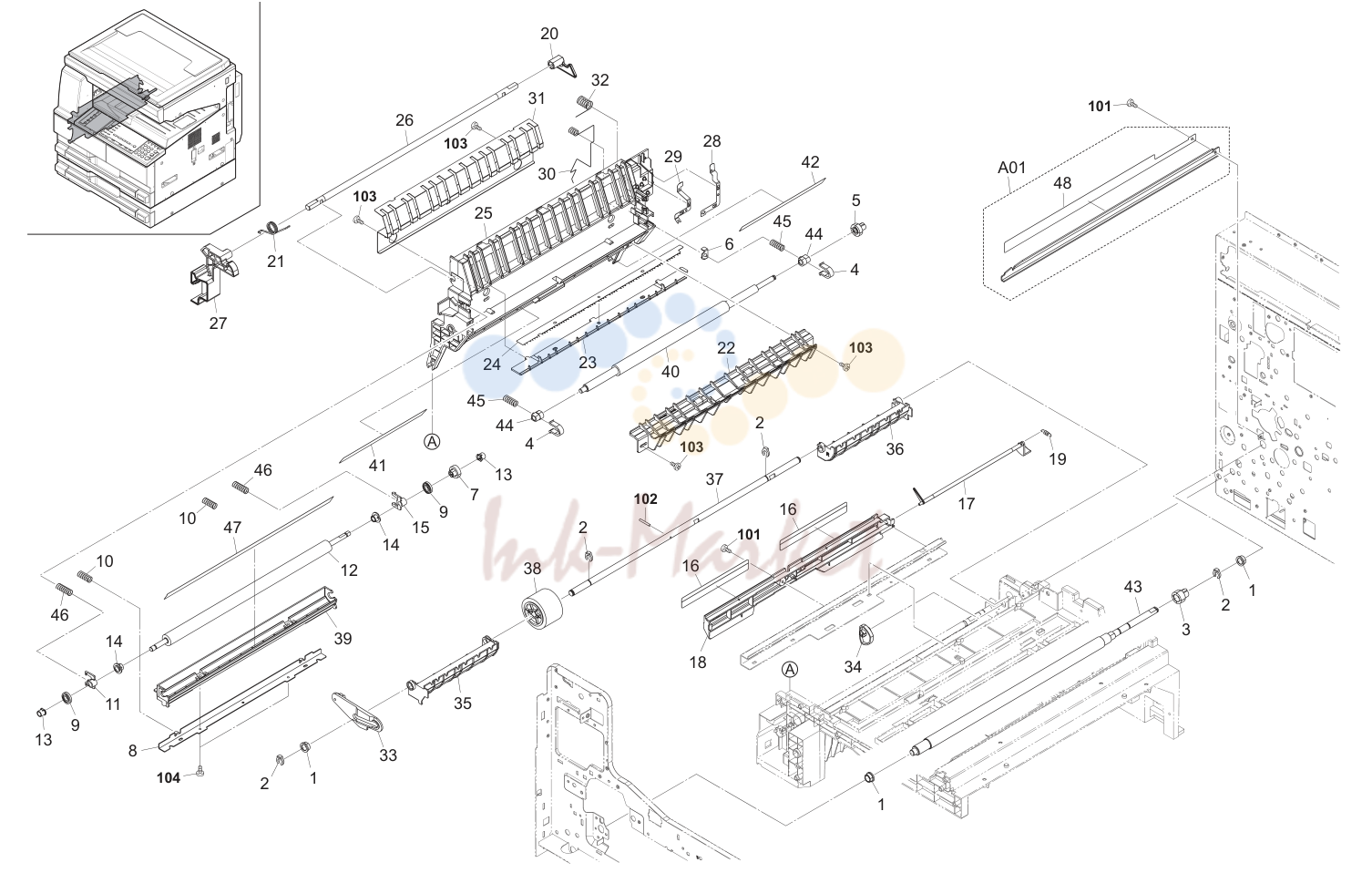

5. Paper Feed Section 2

№	Артикул	Альт. артикул	Описание
1	302H024360 запросить цену →	2H024360	BUSH 8 EW 3 3 3 101 7BB700308H BB105600 +BIND T.T S SCREW 3X8 SR
2	2BC06910 запросить цену →	2BC06910	STOPPER 6 4 4 4 102 5MBP2014WXSP E0020140 SPRING PIN / M2 X 14 S-BLK
6	2C916270 запросить цену →	2C916270	SPACER REG F
8	2C917050 запросить цену →	2C917050	REINFORCEMENT TRANS GUIDE
10	2C917150 ✓ в наличии	2C917150	SPRING GUIDE TRANS
11	2C917180 ✓ в наличии	2C917180	BUSH TRANS ROLL F
13	302GR22110 запросить цену →	2GR22110	COLLAR TRANS ROLLER
14	302H022100 запросить цену →	2H022100	BUSH TRANS GUIDE
15	302H022160 ✓ в наличии	2H022160	BUSH TRANSFER
16	2C907530 запросить цену →	2C907530	FILM REGIST R
17	302C907171 запросить цену →	2C907171	ACTUATOR REGIST
18	302KK24150 запросить цену →	2KK24150	RIGHT GUIDE REGIST
19	302KK24270 запросить цену →	2KK24270	SPRING REGIST SW
21	2C916120 запросить цену →	2C916120	SPRING CONVEYING BASE
22	2C916170 запросить цену →	2C916170	GUIDE FEED A
25	302KK24010 запросить цену →	2KK24010	BASE CONVEYING
26	302KK24040 запросить цену →	2KK24040	SHAFT CONVEYING LEVER
27	302KK24060 запросить цену →	2KK24060	LEVER CONVEYING FRONT
28	302KK24070 запросить цену →	2KK24070	TERMINAL PLATE TRANS
29	302KK24080 запросить цену →	2KK24080	TERMINAL STA ELIMINATION
30	302KK24200 запросить цену →	2KK24200	SPRING EARTH CONVEYING
31	302KK24220 запросить цену →	2KK24220	GUIDE CONVEYING
32	302KK24280 запросить цену →	2KK24280	SPRING LEVER SHAFT
33	302KK04530 запросить цену →	2KK04530	STRAP LEFT COVER C
34	302KK08040 запросить цену →	2KK08040	CAM MPF
35	302KK08100 запросить цену →	2KK08100	MPF PAPER GUIDE F
36	302KK08110 запросить цену →	2KK08110	MPF PAPER GUIDE R
37	302KK08120 запросить цену →	2KK08120	SHAFT MPF
39	302KK24020 запросить цену →	2KK24020	GUIDE LEFT TRANS FRONT
41	302KK24120 ✓ в наличии	2KK24120	FILM GUIDE REGIST F
42	302KK24130 запросить цену →	2KK24130	FILM GUIDE REGIST R
44	302KK24250 запросить цену →	2KK24250	BUSH REGIST
45	302KK24290 запросить цену →	2KK24290	SPRING REGIST A
46	302KK24300 запросить цену →	2KK24300	SPRING TRANS A
47	302KK24310 запросить цену →	2KK24310	SEAL TRANS LEFT
48			･302KK24320 2KK24320 SEAL TRANS RIGHT

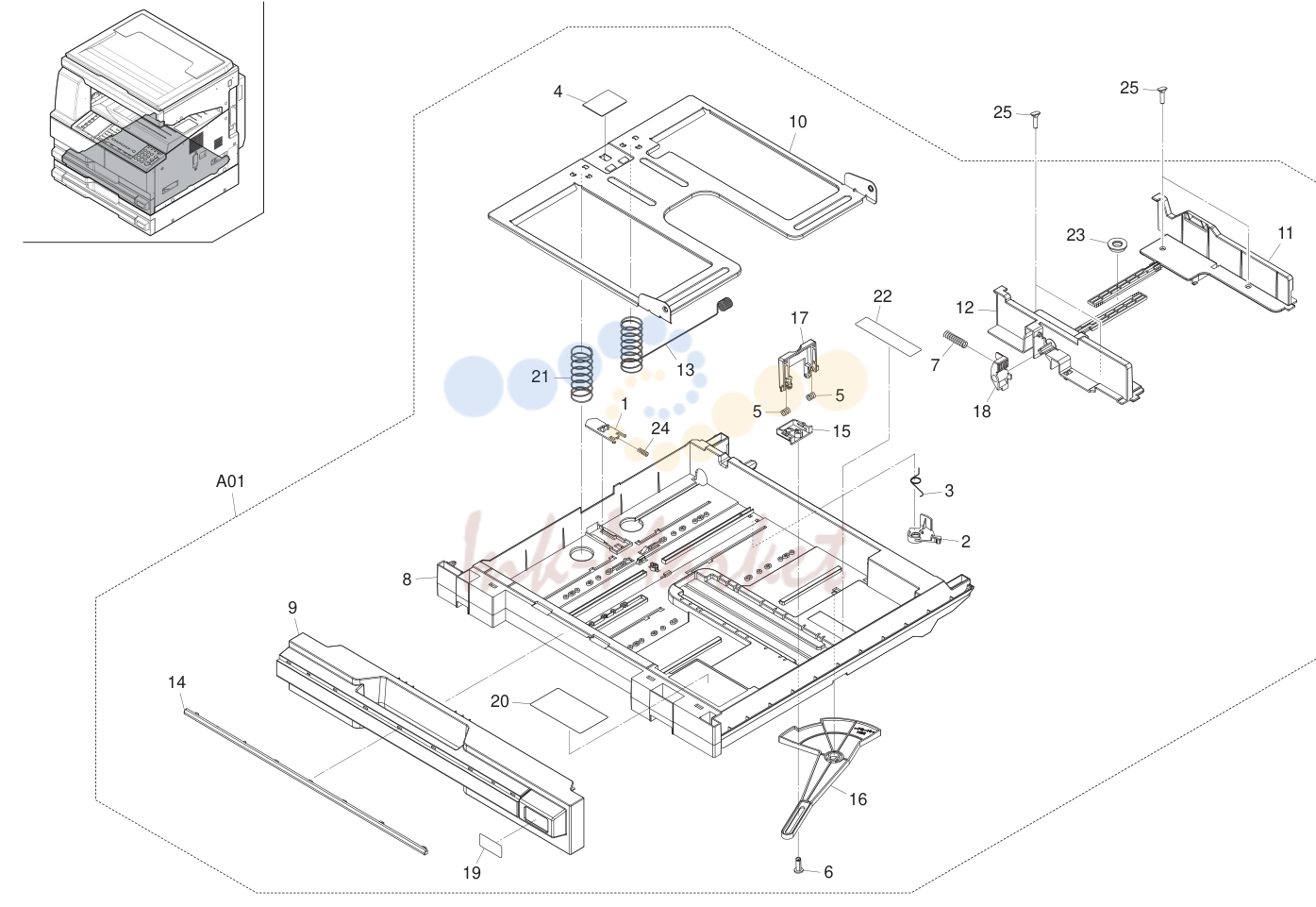

6. Paper Cassette 1

№	Артикул	Альт. артикул	Описание
1			•19507050 19507050 LEVER,CASSETTE BASE RELEASE
2			•2C907050 2C907050 PLATE SIDE SW
3			•2C907090 2C907090 SPRING SIDE SW
5			•2C907360 2C907360 SPRING CURSOR R
7			•2C907620 2C907620 SPRING LEVER F
8			•302KK09010 2KK09010 CASSETTE
10			•302KK09080 2KK09080 BOTTOM CASSETTE
11			•302KK09090 2KK09090 REAR CURSOR C
12			•302KK09100 2KK09100 FRONT CURSOR C
13			•302KK09110 2KK09110 SPRING BOTTOM GROUND
15			•302KK09150 2KK09150 HOLDER RIGHT CURSOR
16			•302KK09160 2KK09160 TURN PLATE CASSETTE
17			•302KK09170 2KK09170 RIGHT CURSOR A
18			•302KK09180 2KK09180 LEVER CURSOR C
19			•302KK09200 2KK09200 LABEL CASSETTE SIZE I
19			•302KK09190 2KK09190 LABEL CASSETTE SIZE C
20			•302KK09210 2KK09210 LABEL CASSETTE
21			•302KK09220 2KK09220 SPRING BOTTOM
22			•302KK34100 2KK34100 LABEL CASSETTE LGR
24			•76508130 76508130 SPRING BELT GUIDE ROLLER
25	302GR09220 запросить цену →	2GR09220	PIN CURSOR

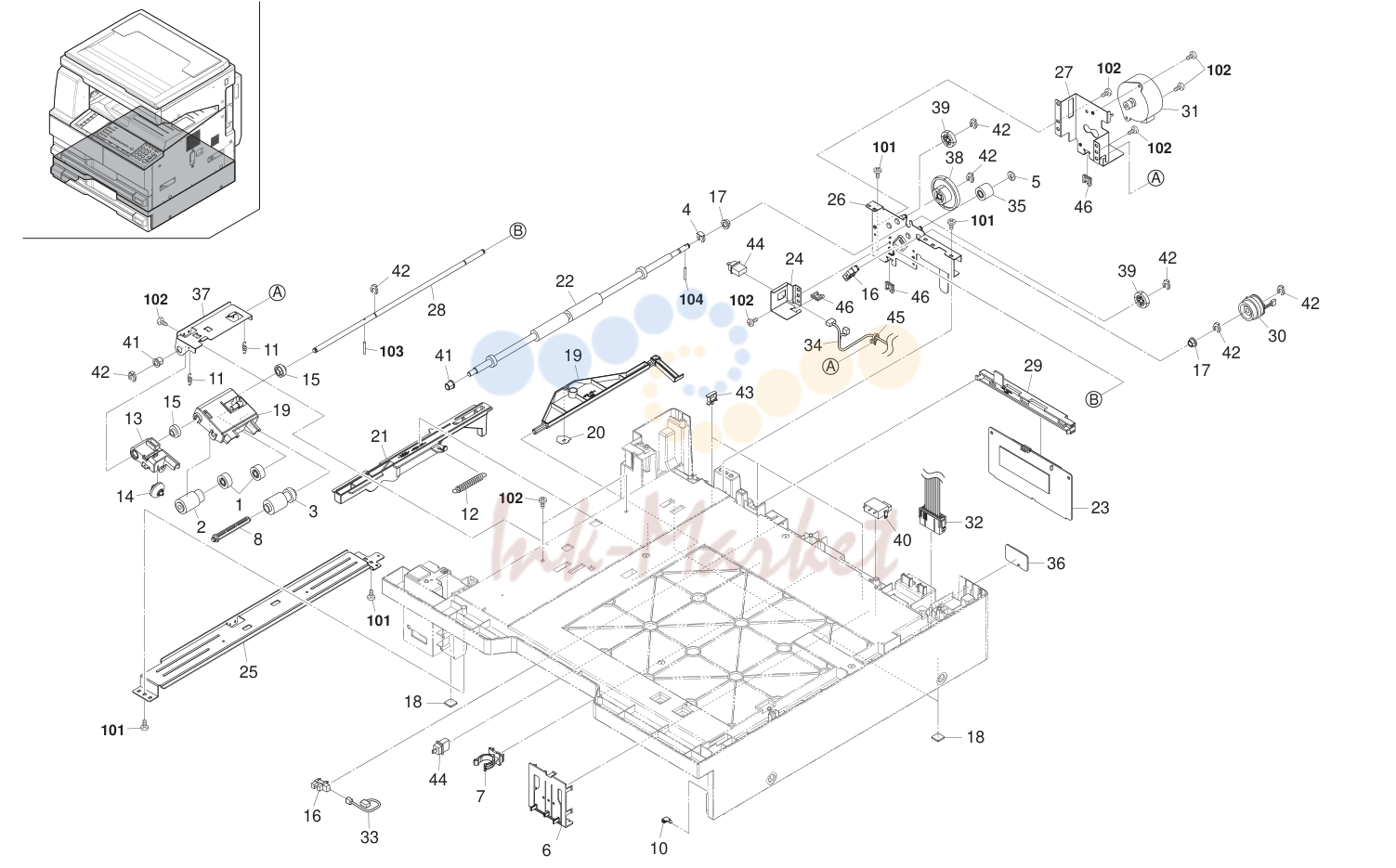

7. Paper Feed Section 3 (22ppm)

№	Артикул	Альт. артикул	Описание
4	2BC06990 запросить цену →	2BC06990	STOPPER 5,RING 1 1 1 103 5MBP2010WXSP E0020100 SPRING PIN / M2 X 10 S-BLK
5	2BG22990 запросить цену →	2BG22990	CUT WASHER 4 1 1 1 104 5MBP2012WXSP E0020120 SPRING PIN / M2 X 12 S-BLK
6	2C907060 запросить цену →	2C907060	PLATE SIZE DETECTION
8	2C907230 запросить цену →	2C907230	SHAFT PICK UP B
9	2C907240 ✓ в наличии	2C907240	PLATE PICK UP B
11	2C907340 ✓ в наличии	2C907340	SPRING PICK UP
12	2C907350 ✓ в наличии	2C907350	SPRING LEVER
13	2C907400 ✓ в наличии	2C907400	HOLDER PULLEY A
14	2C907410 запросить цену →	2C907410	PULLEY GUIDE A
17	302H024370 ✓ в наличии	2H024370	BUSH 6 EW
18	302HN02610 запросить цену →	2HN02610	FOOT
19	302KK02240 запросить цену →	2KK02240	ACTUATOR EMPTY
20	302KK02370 запросить цену →	2KK02370	FILM PE
21	302KK06060 ✓ в наличии	2KK06060	LEVER PICK UP
24	303MH02020 запросить цену →	3MH02020	MOUNT SW
25	303MH02070 запросить цену →	3MH02070	REINFORCEMENT FEED
26	303MH31010 запросить цену →	3MH31010	MOUNT DRIVE
27	303MH31020 запросить цену →	3MH31020	MOUNT MOTOR
28	303MH31030 запросить цену →	3MH31030	SHAFT PAPER FEED
29	303MH39010 запросить цену →	3MH39010	SUPPORT PLATE PWB
32	303MH46010 запросить цену →	3MH46010	WIRE PF LOWER
33	303MH46030 запросить цену →	3MH46030	WIRE PE SW
34	303MH46040 запросить цену →	3MH46040	WIRE SIZE SW
37	3HW06050 запросить цену →	3HW06050	HOLDER FEED SHAFT
41	5MVM176DN026 запросить цену →	2A806030	BUSH FEED /A-49 FEED A4
42	5MVX111DN003 ✓ в наличии	2A806250	RING STOPPER /A-49 FEED A4
43	M21AK070 запросить цену →	M21AK070	WIRE SADDLE,RBWS-1N-V0(KITAGAWA)
45			7YZM410002++H01 YZ042720 ACCESS.BAND
46	M2104260 запросить цену →	M2104260	EDGING,EDS-0607U(KITAGAWA)

8. Paper Feed Section 4 (22ppm)

№	Артикул	Альт. артикул	Описание
3	303MH04050 запросить цену →	3MH04050	COVER CONNECTOR 1 1 1 103 7BB700308H BB105600 +BIND T.T S SCREW 3X8 SR
6	2C907250 ✓ в наличии	2C907250	HOLDER RETARD
8	2C907310 ✓ в наличии	2C907310	SPRING REGIST
9	2C907320 запросить цену →	2C907320	SPRING RETARD
10	302BL06212 ✓ в наличии	2BL06212	SHAFT FEED PULLEY
11	302C907171 запросить цену →	2C907171	ACTUATOR REGIST
12	302KK06050 запросить цену →	2KK06050	TORQUE LIMITER
13	302KK06080 запросить цену →	2KK06080	SHAFT RETARD
15	303HW06080 запросить цену →	3HW06080	SHEET FEED
17	303MH02080 запросить цену →	3MH02080	JUNCTION PLATE
18	303MH02090 запросить цену →	3MH02090	LEFT RAIL CASSETTE
19	303MH02100 запросить цену →	3MH02100	CONNECTING PLATE
20	303MH02110 запросить цену →	3MH02110	GROUND PLATE HEATER
22	3A504020 ✓ в наличии	3A504020	COUPLER,RELEASE
23	3HW02110 запросить цену →	3HW02110	GROUND PLATE PF
24	3HW02120 запросить цену →	3HW02120	GROUND PLATE PF2
25	3HW02150 запросить цену →	3HW02150	HOOK COVER
26	3HW06040 ✓ в наличии	3HW06040	GUIDE CONVEYING
27	3HW06060 запросить цену →	3HW06060	SPRING FEED
28	3HW06070 запросить цену →	3HW06070	GUIDE SHEET PAPER FEED
29	302KK04280 запросить цену →	2KK04280	LABEL COVER
31			･303MH02060 3MH02060 MOUNT HEATER
32			･7YZM210003++H01 YZ037970 ACCESS.EDGING
33			･7YZM410002++H01 YZ042720 ACCESS.BAND
34	5MVX111DN003 ✓ в наличии	2A806250	RING STOPPER /A-49 FEED A4
35	303MH02170 запросить цену →	3MH02170	PLATE JOINT

9. Paper Cassette 2 (22ppm)

№	Артикул	Альт. артикул	Описание
1			•19507050 19507050 LEVER,CASSETTE BASE RELEASE
2			•2C907050 2C907050 PLATE SIDE SW
3			•2C907090 2C907090 SPRING SIDE SW
5			•2C907360 2C907360 SPRING CURSOR R
7			•2C907620 2C907620 SPRING LEVER F
8			•302KK09010 2KK09010 CASSETTE
10			•302KK09080 2KK09080 BOTTOM CASSETTE
11			•302KK09090 2KK09090 REAR CURSOR C
12			•302KK09100 2KK09100 FRONT CURSOR C
13			•302KK09110 2KK09110 SPRING BOTTOM GROUND
15			•302KK09150 2KK09150 HOLDER RIGHT CURSOR
16			•302KK09160 2KK09160 TURN PLATE CASSETTE
17			•302KK09170 2KK09170 RIGHT CURSOR A
18			•302KK09180 2KK09180 LEVER CURSOR C
19			•302KK09200 2KK09200 LABEL CASSETTE SIZE I
19			•302KK09190 2KK09190 LABEL CASSETTE SIZE C
20			•302KK09210 2KK09210 LABEL CASSETTE
21			•302KK09220 2KK09220 SPRING BOTTOM
22			•302KK34100 2KK34100 LABEL CASSETTE LGR
24			•76508130 76508130 SPRING BELT GUIDE ROLLER
25	302GR09220 запросить цену →	2GR09220	PIN CURSOR

10. Scanner Section 1

№	Артикул	Альт. артикул	Описание
1	302KK39650 запросить цену →	2KK39650	PLATE SHIELD ISU R 1 1 1 101 7BB700308H BB105600 +BIND T.T S SCREW 3X8 SR
4	302KH46140 запросить цену →	2KH46140	WIRE DP
8			7YZM210005++H01 YZ037990 ACCESS.EDGING
9	M2104390 запросить цену →	M2104390	EDGING,EDS-0607L(KITAGAWA)
10	302KK02320 запросить цену →	2KK02320	PIN ISU
11	302KK02390 запросить цену →	2KK02390	SPRING ISU LOW
12	2BC06910 запросить цену →	2BC06910	STOPPER
13	2BC06980 запросить цену →	2BC06980	STOPPER
14	2BC12190 запросить цену →	2BC12190	SPRING,MIRROR HOLDER
16	2C912110 запросить цену →	2C912110	REFLECTOR SCANNER
17	2C912150 запросить цену →	2C912150	RETAINER WIRE
18	2C912160 запросить цену →	2C912160	GUIDE FFC B
22	2C912350 запросить цену →	2C912350	WIRE SCANNER BLACK
23	2C912360 запросить цену →	2C912360	WIRE SCANNER GRAY
25	2DC12230 запросить цену →	2DC12230	SLIDER SCANNER
26	302C912131 запросить цену →	2C912131	ADJUSTING PLATE B
27	302C912302 запросить цену →	2C912302	MOTOR PLATE SCANNER
28	302C912331 запросить цену →	2C912331	SHAFT MOTOR DRIVE
29	302GR17180 запросить цену →	2GR17180	PIN SCANNER RETAINING
32	302H024360 запросить цену →	2H024360	BUSH 8 EW
36	302KK17320 запросить цену →	2KK17320	MIRROR A
37	302KK17330 запросить цену →	2KK17330	MIRROR B
38	302KK17430 запросить цену →	2KK17430	GROUND COVER ISU
39	5MVX111DN003 ✓ в наличии	2A806250	RING STOPPER /A-49 FEED A4
41	302DA12070 запросить цену →	2DA12070	SEAL SCANNER
42	302KK46230 запросить цену →	2KK46230	WIRE SCANNER MOTOR

11. Scanner Section 2

№	Артикул	Альт. артикул	Описание
1	302KK34070 запросить цену →	2KK34070	LABEL CONVEYING 1 1 1 101 7BB200308H BB105660 +BIND T.T P SCREW 3X8
7	M2104390 запросить цену →	M2104390	EDGING,EDS-0607L(KITAGAWA)
8	29812291 запросить цену →	29812291	CUSHION,CONTACT GLASS
10	2C912420 запросить цену →	2C912420	HOLDER GLASS DF
11	2C912620 запросить цену →	2C912620	GUIDE RELEASE SWITCH
12	2C912640 запросить цену →	2C912640	SHAFT RELEASE SWITCH
13	2C912650 запросить цену →	2C912650	SPRING RELEASE SWITCH
14	2C912670 запросить цену →	2C912670	SHIELD SCANNER FRAME
16	2C912710 запросить цену →	2C912710	SHIELD SCANNER FRAME B
17	2C912720 запросить цену →	2C912720	SHIELD BASE
18			•2C912190 2C912190 STANDARD PLATE SHADING
19			•2C912250 2C912250 CONTACT GLASS

12. Laser Scanner Section

№	Артикул	Альт. артикул	Описание
2			•2AR18280 2AR18280 SPRING,CLAW SEPARATION
3			•2C918010 2C918010 BLADE CLEANING
4			•2C918040 2C918040 LOWER SEAL CLEANING
5			•2C918050 2C918050 FRONT COVER CLEANING
6			•2C918340 2C918340 HOLDER CLAW
7			•302C918371 2C918371 CLAW SEPARATION
8			•302KK12210 2KK12210 FLICKER B
9			••2C910040 2C910040 GRID
11			••5MMW141LX002 2BZ02300 SPRING WIRE /49585J0058 A4
12			••5MVT263NN001 33910230 PIN CHARGER /A-49 CHARGER A4
13	2C918150 ✓ в наличии	2C918150	TANK DISPOSAL
14	2C918170 запросить цену →	2C918170	CAP TANK DISPOSAL
15	302F934090 запросить цену →	2F934090	LABEL CAUTION TONER

13. Developing Section

№	Артикул	Альт. артикул	Описание
3			･2FT20030 2FT20030 SPRING PRESSURE
6			･302GJ25560 2GJ25560 THERMISTOR FUSER
9			･302KK46180 2KK46180 WIRE FUSER PRIMARY
14			･5MVM188XN014 2BS20230 BUSH PRESS /A-03 A4
15	302KK25130 запросить цену →	2KK25130	ADJUSTOR FUSER

14. Drive Section 1

№	Артикул	Альт. артикул	Описание
1	2BC06980 запросить цену →	2BC06980	STOPPER 5 1 1 1 101 7BB700308H BB105600 +BIND T.T S SCREW 3X8 SR
2	302H024360 запросить цену →	2H024360	BUSH 8 EW
3	302H024370 ✓ в наличии	2H024370	BUSH 6 EW
4	5MVX111DN003 ✓ в наличии	2A806250	RING STOPPER /A-49 FEED A4
6	302H024370 ✓ в наличии	2H024370	BUSH 6 EW
7	302KK31030 запросить цену →	2KK31030	PLATE EXIT DRIVE
8	302KK31040 запросить цену →	2KK31040	PLATE BYPASS DRIVE A
9	302KK31090 запросить цену →	2KK31090	SHAFT DPX DRIVE
10	302KK31100 запросить цену →	2KK31100	SHAFT BYPASS CAM
17	302KK31360 запросить цену →	2KK31360	CAM BYPASS
20	302KK31400 запросить цену →	2KK31400	PLATE BYPASS CAM
21	302KK31410 запросить цену →	2KK31410	LEVER CAM A
22	302KK31420 запросить цену →	2KK31420	LEVER CAM B
23	302KK31430 запросить цену →	2KK31430	SPRING CAM A
24	302KK31440 запросить цену →	2KK31440	SPRING CAM B
27	302KK31660 запросить цену →	2KK31660	PLATE BYPASS DRIVE B
30	5MVX111DN003 ✓ в наличии	2A806250	RING STOPPER /A-49 FEED A4

15. Drive Section 2

№	Артикул	Альт. артикул	Описание
3	302KH46170 запросить цену →	2KH46170	WIRE CONTAINER 1 1 1 (cid:27) 53 302KK31740 2KK31740 GEAR CONT Z30
4			7YZM610010++H01 YZ042990 ACCESS.SADDLE 1 1 1 (cid:27) 54 302KK94320 2KK94320 PARTS CLUTCH REGIST 30 SP
8	2C922260 запросить цену →	2C922260	SPRING CONT P 1 1 1 58 G3169000 G3169000 BEARING 6900ZZNR
9	2FT22100 запросить цену →	2FT22100	SPRING DRUM COUPLING 1 1 1 (cid:27) 59 302KK94610 2KK94610 PARTS MOTOR BL W25 N
10	2FT22160 запросить цену →	2FT22160	BEARING 6-15-17
11	302FT22200 запросить цену →	2FT22200	SPACER COUPLING
12	302H024370 ✓ в наличии	2H024370	BUSH 6 EW
13	302H031320 запросить цену →	2H031320	POSITIONING BUSH DRUM
14	302KK06050 запросить цену →	2KK06050	TORQUE LIMITER 340 1 1 1 101 7BB000303H BB107000 +BIND M SCREW 3X3
15	302KK31010 запросить цену →	2KK31010	PLATE MAIN DRIVE A 1 1 1 102 7BB700308H BB105600 +BIND T.T S SCREW 3X8 SR
16	302KK31020 запросить цену →	2KK31020	PLATE MAIN DRIVE B 1 1 1 103 5MBP2010WXSP E0020100 SPRING PIN / M2 X 10 S-BLK
17	302KK31050 запросить цену →	2KK31050	PLATE MAIN DRIVE C
18	302KK31060 запросить цену →	2KK31060	SHAFT COUPLING
19	302KK31070 запросить цену →	2KK31070	SHAFT CONT DRIVE A
20	302KK31080 запросить цену →	2KK31080	SHAFT CONT DRIVE B
34	302KK31370 запросить цену →	2KK31370	MOUNT PI
41	302KK31530 запросить цену →	2KK31530	PLATE MOTOR
42	302KK31540 запросить цену →	2KK31540	SPRING FUSER
43	302KK31550 запросить цену →	2KK31550	SPRING CONT S
44	302KK31560 запросить цену →	2KK31560	GUIDE DRIVE WIRE
46	302KK31600 запросить цену →	2KK31600	SHAFT DLP DRIVE

16. Exit Section

№	Артикул	Альт. артикул	Описание
2	302KH46130 запросить цену →	2KH46130	WIRE EJECT 1 1 1 102 7BB702308H BB107060 +TP-FLAT T.T S SCREW 3X8 SR
3	2BC06980 запросить цену →	2BC06980	STOPPER
4	2BL21260 запросить цену →	2BL21260	SPRING ACTUATOR L
6	2C921290 запросить цену →	2C921290	SPRING LINK
9	302H024370 ✓ в наличии	2H024370	BUSH 6 EW
10	302C921331 запросить цену →	2C921331	SPRING ACTUATOR INNER
11	302KK28020 запросить цену →	2KK28020	FRAME EXIT LOWER
13	302KK28040 запросить цену →	2KK28040	SPRING EXIT PULLEY
14	302KK28070 запросить цену →	2KK28070	ACTUATOR EXIT INNER
15	302KK28010 запросить цену →	2KK28010	FRAME EXIT UPPER
16	302KK28050 запросить цену →	2KK28050	EARTH EXIT UNIT
17	302KK28060 запросить цену →	2KK28060	GUIDE SHIFT
18	302KK28080 запросить цену →	2KK28080	ACTUATOR EXIT LEFT
21	302KK28110 запросить цену →	2KK28110	PLATE EXIT
22	302KK28120 запросить цену →	2KK28120	ARM LINK
23	302KK28130 запросить цену →	2KK28130	GUIDE ROLLER INNER
24	302KK28150 запросить цену →	2KK28150	STATIC ELMINATOR EXIT

17. Electrical Components 1

№	Артикул	Альт. артикул	Описание
5			•302KK02360 2KK02360 COVER TE SENSOR
6	302KK46050 запросить цену →	2KK46050	WIRE MPF
7	302KK46060 запросить цену →	2KK46060	WIRE CLUTCH
8	302KK46070 запросить цену →	2KK46070	WIRE CASSETTE PE
9	302KK46150 запросить цену →	2KK46150	WIRE INLET
10	302KK46160 запросить цену →	2KK46160	WIRE MAIN SW
11	302KK46170 запросить цену →	2KK46170	WIRE PRIMARY
12	302KK46210 запросить цену →	2KK46210	WIRE RFID
17			7YCC05B1106+H01 YC047310 CONNECTOR
18			7YZM210002++H01 YZ004730 ACCESS.EDGING
19			7YZM210005++H01 YZ037990 ACCESS.EDGING
20			7YZM210006++H01 YZ038000 ACCESS.EDGING
21			7YZM390003++H01 YZ042070 ACCESS.CLAMP
22			7YZM610003++H01 YZ010250 ACCESS SADDLE
23			7YZM610007++H01 YZ023340 ACCESS.SADDLE
24			7YZM610008++H01 YZ037940 ACCESS.SADDLE
25			7YZM610009++H01 YZ042980 ACCESS.SADDLE
26			7YZM610010++H01 YZ042990 ACCESS.SADDLE
27	2C918350 запросить цену →	2C918350	DETECTION PLATE
28	2C918360 запросить цену →	2C918360	SPRING DETECTION
29	302H012330 запросить цену →	2H012330	SEAL WIRE A
30			•302KK02150 2KK02150 PLATE CASS HEATER

18. Electrical Components 2

№	Артикул	Альт. артикул	Описание
1	302KH46010 запросить цену →	2KH46010	WIRE ENGINE POWER 1 1 1 101 7BB700308H BB105600 +BIND T.T S SCREW 3X8 SR
4	302KH46040 запросить цену →	2KH46040	WIRE LCD
6	302KH46120 запросить цену →	2KH46120	WIRE MOTOR
10	302KK46100 запросить цену →	2KK46100	WIRE PF
11			7YZM390003++H01 YZ042070 ACCESS.CLAMP
12	302KH46050 запросить цену →	2KH46050	WIRE MAIN POWER
14	302DA27050 запросить цену →	2DA27050	AC CORD 120 ASSY
15	302DA27060 запросить цену →	2DA27060	AC CORD 230 ASSY
16			7AAACCAS+10H002 AA114390 AC CORD ASSY AS

19. Electrical Components 3

№	Артикул	Альт. артикул	Описание
1	302KK39040 запросить цену →	2KK39040	TERMINAL TRANSFER A 1 1 1 101 7BB700308H BB105600 +BIND T.T S SCREW 3X8 SR
2	302KK39050 запросить цену →	2KK39050	TERMINAL SEPARATION A
3	302KK39060 запросить цену →	2KK39060	TERMINAL DLP A
4	302KK39070 запросить цену →	2KK39070	TERMINAL MAIN A
5	302KK39080 запросить цену →	2KK39080	TERMINAL MAIN B
6	302KK39090 запросить цену →	2KK39090	BASE TERMINAL
7	302KK39100 запросить цену →	2KK39100	TERMINAL TRANSFER B
8	302KK39110 запросить цену →	2KK39110	TERMINAL C
9	302KK39120 запросить цену →	2KK39120	TERMINAL SEPARATION B
10	302KK39130 запросить цену →	2KK39130	TERMINAL DLP B
11	302KK39140 запросить цену →	2KK39140	SHEET TERMINAL
12	302KK39550 запросить цену →	2KK39550	GUIDE WIRE MAIN
13	302KK39560 запросить цену →	2KK39560	GUIDE WIRE BASE
14	302KK39570 запросить цену →	2KK39570	GUIDE WIRE FUSER
15	302KK39580 запросить цену →	2KK39580	GUIDE WIRE MP
16	302KK39600 запросить цену →	2KK39600	PLATE SHIELD DP
17	302KK39610 запросить цену →	2KK39610	PLATE SHIELD ISU
18	302KK39620 запросить цену →	2KK39620	PLATE SHIELD CCD
19			7YZM610010++H01 YZ042990 ACCESS.SADDLE
20			7YZM610013++H01 YZ043020 ACCESS.SADDLE
21	2DA26540 запросить цену →	2DA26540	LID NETWORK
22	2DD26070 запросить цену →	2DD26070	PLATE OPTION
23	302KH39510 запросить цену →	2KH39510	SHIELD MAIN MFP
24	302KH39520 запросить цену →	2KH39520	COVER SHIELD
25	302KH39530 запросить цену →	2KH39530	LID CF
26	302KH39540 запросить цену →	2KH39540	LID KUIO
27	302KH39550 запросить цену →	2KH39550	GROUND PLATE SHIELD
28	302KH39560 запросить цену →	2KH39560	GROUND SPRING SHIELD
29			5MMT263SN012++R 2D903100 SCREW OP / M3 X 8 CRFREE A4
30	5MVX621SH003 запросить цену →	2BM26020	GUID CF CARD /45252C0006 A4

20. Operation Section

№	Артикул	Альт. артикул	Описание
1			•302DA25520 2DA25520 FG PLATE A 1 1 1 103 7BB280410H BB111250 +BIND T.T P SCREW 4X10(BLACK)
4			•302KH05140 2KH05140 CENTER OPE COVER
5			•302KH05150 2KH05150 LID FAX KEY
6			•302KH05160 2KH05160 SPACER OPE PWB B
7			•302KH05210 2KH05210 FG PLATE B
8			•302KH05220 2KH05220 MOUNT OPE RIGHT MFP
9			•302KH05230 2KH05230 SPRING GROUND
10			•302KH05250 2KH05250 LEFT OPE SHEET E
11			•302KH05300 2KH05300 SHEET SAVER E
12			•302KH05320 2KH05320 SHEET SHIELD
13			•302KH05340 2KH05340 SHEET OPE MFP CENTER E
15			•302KH94050 2KH94050 PARTS KEY OPERATION 10 SP
16			•302KH94060 2KH94060 PARTS KEY LANGUAGE SP
17			•302KH94070 2KH94070 PARTS KEY POWER SP
18			•302KH94080 2KH94080 PARTS KEY FUNCTION A SP
19			•302KH94090 2KH94090 PARTS KEY DECISION SP
20			•302KH94100 2KH94100 PARTS KEY STATUS SP
21			•302KH94110 2KH94110 PARTS KEY EXPOSURE SP
22			•302KH94120 2KH94120 PARTS KEY FUNCTION B SP
23			•302KH94130 2KH94130 PARTS KEY SELECT SP
24			•302KH94140 2KH94140 PARTS KEY FAX SP
25			•302KH94150 2KH94150 PARTS KEY RESET SP
27			•302KK05220 2KK05220 SHEET KEYBOARD E
28			•302KK05350 2KK05350 RIGHT SPACER OPERATION
29			•302KK94100 2KK94100 PARTS KEY MANAGE SP
30			•302KK94110 2KK94110 PARTS KEY SAVER SP
31			•302KK94180 2KK94180 PARTS KEY STOP SP
32			•302KK94190 2KK94190 PARTS KEY PRINT SP

21. Options 1

№	Артикул	Альт. артикул	Описание
1			•302H717500 2H717500 COVER PLATEN
2			•302H717510 2H717510 COVER POCKET
3			•302H717520 2H717520 STOPPER RELEASE SWITCH
4			•302H717600 2H717600 HINGI ORIGINAL HOLDER
5			•303J902120 3J902120 CUSHION ORIGINAL MAT B
6			•303JC04200 3JC04200 PLATE ORIGINAL
7			•303JX02320 3JX02320 CUSHION ORIGINAL MAT A
8			•303K502080 3K502080 SPONGE ORIGINAL MAT

22. Options 2 & Tools

№	Артикул	Альт. артикул	Описание
1			•3029236241 29236241 SOCKET ASS'Y,KEY COUNTER 1 1 1 102 5MBTPB4010PW++R B1A64100 BIND T.T SCREW(+) / M4 X 10 CRFREE P-T
2			•302GR03010 2GR03010 RETAINER KEY COUNTER COVER 1 1 1 103 5MBTPB4010TW++R B1A54100 BIND T.T SCREW(+) / M4 X 10 CRFREE S-T
3			•302GR03020 2GR03020 RETAINER KEY COUNTER 1 1 1 104 7BB003306H BB040750 +COUNTER-SUNK HEAD SCREW M3X6 CRFRE
4			•3066060011 66060011 COVER,KEY COUNTER 1 1 1 105 7BB100420H BB040740 +BIND TAP-TITE S SCREW M4X20 CRFREE
5			•3066060041 66060041 MOUNT,KEY COUNTER 1 1 1 106 7BC1003055++H01 BC018230 HEXA NUT M3
6			•7YZM210006++H01 YZ038000 ACCESS.EDGING 2 2 2 107 B1B03080 B1B03080 +BIND SCREW M3X08
7			•M21AH010 M21AH010 BAND,RSG-130-V0(KITAGAWA) 1 1 1 108 B1B54300 B1B54300 +BIND TAP-TITE S SCREW M4X30(TRIVALENT
9	35968110 запросить цену →	35968110	STOPPER WIRE ASS'Y SP 1 1 1 110 B4A04100 B4A04100 +TP-A SCREW M4X10(TRIVALENT CHROMATI
10	302C968310 запросить цену →	2C968310	MIRROR FRAME RETAINING SP

23. DU-420

№	Артикул	Альт. артикул	Описание
3	302H024090 запросить цену →	2H024090	SHAFT MID FEED
4	302H024370 ✓ в наличии	2H024370	BUSH 6 EW
6	303MR29010 запросить цену →	3MR29010	FRAME DUPLEX
10	303MR29050 запросить цену →	3MR29050	JUNCTION PLATE DUPLEX
12	303MR29080 запросить цену →	3MR29080	RETAINER DUPLEX
13	303MR29090 запросить цену →	3MR29090	SPRING DU FEED
14	303MR29100 запросить цену →	3MR29100	RETAINER ACTUATOR
15	303MR29110 запросить цену →	3MR29110	GROUND DUPLEX
17	303MR29130 запросить цену →	3MR29130	PROTECTING PLATE WIRE
18	303MR29140 запросить цену →	3MR29140	LID DUPLEX
19	303MR46010 запросить цену →	3MR46010	WIRE DUPLEX UNIT
20	3HY07070 запросить цену →	3HY07070	SPRING JUNCTION DUPLEX
23	3HY07170 запросить цену →	3HY07170	ACTUATOR DUPLEX
24	5MVX111DN003 ✓ в наличии	2A806250	RING STOPPER /A-49 FEED A4
