Kyocera STDF-3 — каталог запчастей со схемами

Содержание

1. HOUSING 3A7
2. PAPER FEED COVER 3A7
3. PAPER TAKE-UP SECTION 3A7

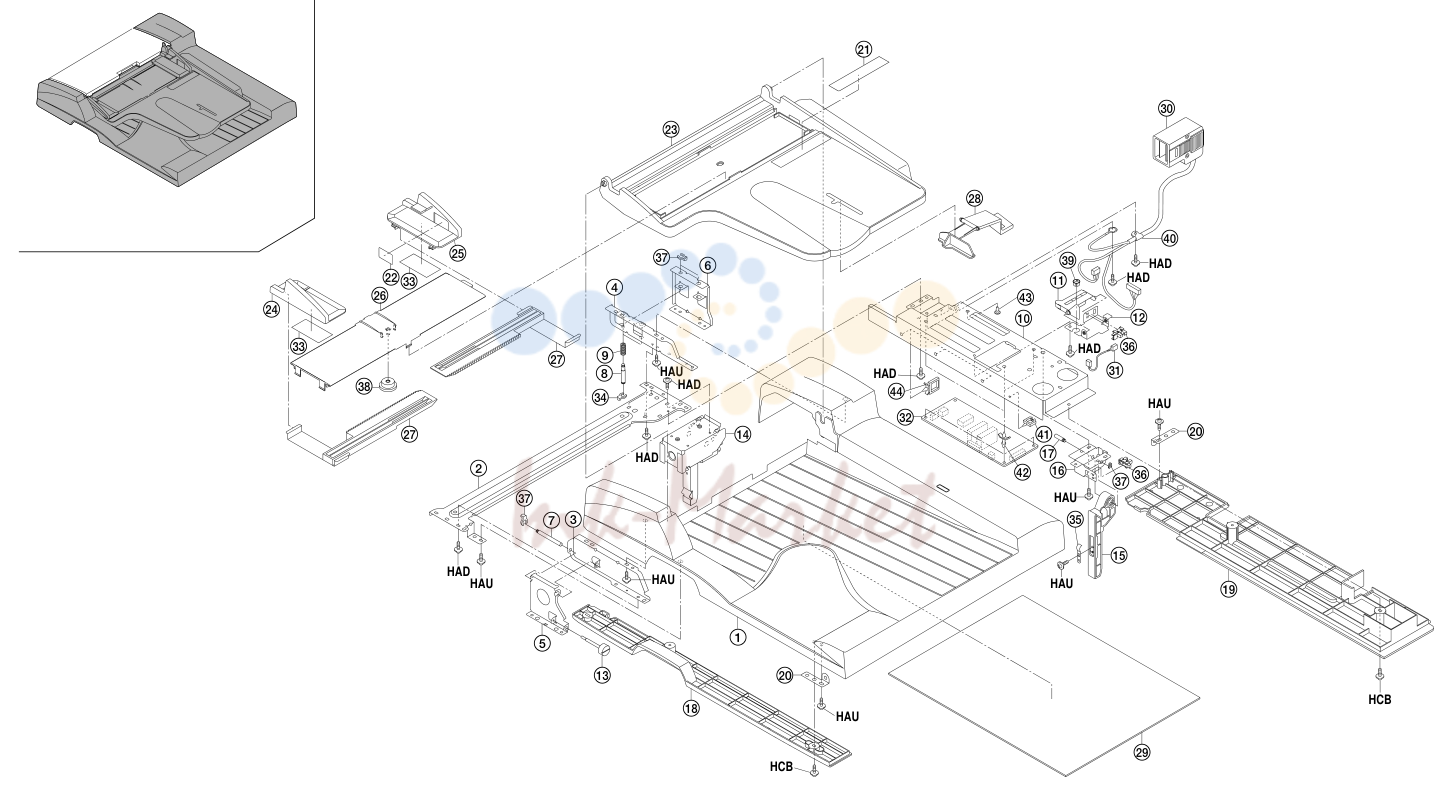

1. HOUSING 3A7

№	Артикул	Описание
2	3A702050 запросить цену →	STAY,BASE 1 1 1 40 M2105040 NYLON CLAMP 6N,NK-6N
3	3A702060 запросить цену →	FRONT RETAINER,BASE 1 1 1 41 M2105720 MINIATURE CLAMP,UAMS-05-2
4	3A702070 запросить цену →	REAR RETAINER,BASE 1 1 1 42 M2108000 SPACER,KGLS-3S
5	3A702080 запросить цену →	FRONT WORK PLATE,BASE 1 1 1 43 M2108080 SPACER,KGPS-3S
6	3A702090 запросить цену →	REAR WORK PLATE,BASE 1 1 1 44 M2109050 LOCKING WIRE SADDLE,LWS-2Y
7	3A702100 запросить цену →	FRONT SHAFT,RETAINER BASE
8	3A702110 запросить цену →	REAR SHAFT,RETAINER BASE
9	3A702120 запросить цену →	SPRING,PAPER FEED
10	3A702140 запросить цену →	MOUNT,PCB DRIVER
12	3A702190 запросить цену →	MOUNT,ORIGINAL DETECTION
13	3A702200 запросить цену →	RETAINING PIN,PAPER FEED
14	3A703010 запросить цену →	LEFT HINGE
15	3A703020 запросить цену →	RIGHT STAY,HINGE
16	3A703030 запросить цену →	RETAINER,HINGE
17	3A703040 запросить цену →	FULCRUM PIN,HINGE
20	3A704040 запросить цену →	FRONT MOUNT,COVER
21	3A705020 запросить цену →	LABEL,ORIGINAL SIZE(METRIC)
21	3A705030 запросить цену →	LABEL,ORIGINAL SIZE(INCH)
22	3A705040 запросить цену →	LABEL,ORIGINAL CURSOR(METRIC)
22	3A705050 запросить цену →	LABEL,ORIGINAL CURSOR(INCH)
27	3A706050 запросить цену →	RACK,ORIGINAL TABLE
28	3A706060 запросить цену →	ACTUATOR,ORIGINAL TABLE
30	3A727030 запросить цену →	WIRE,INTERFACE
31	3A727040 запросить цену →	JUNCTION WIRING,SIZE DETECTION
33	3AL06090 запросить цену →	CUSHION,ORIGINAL GUIDE
34	34806150 запросить цену →	STOPPER
35	34920190 запросить цену →	GROUND PLATE,FIXING UNIT
37	63511220 запросить цену →	STOP RING,4
38	65907210 запросить цену →	GEAR 20,CASSETTE

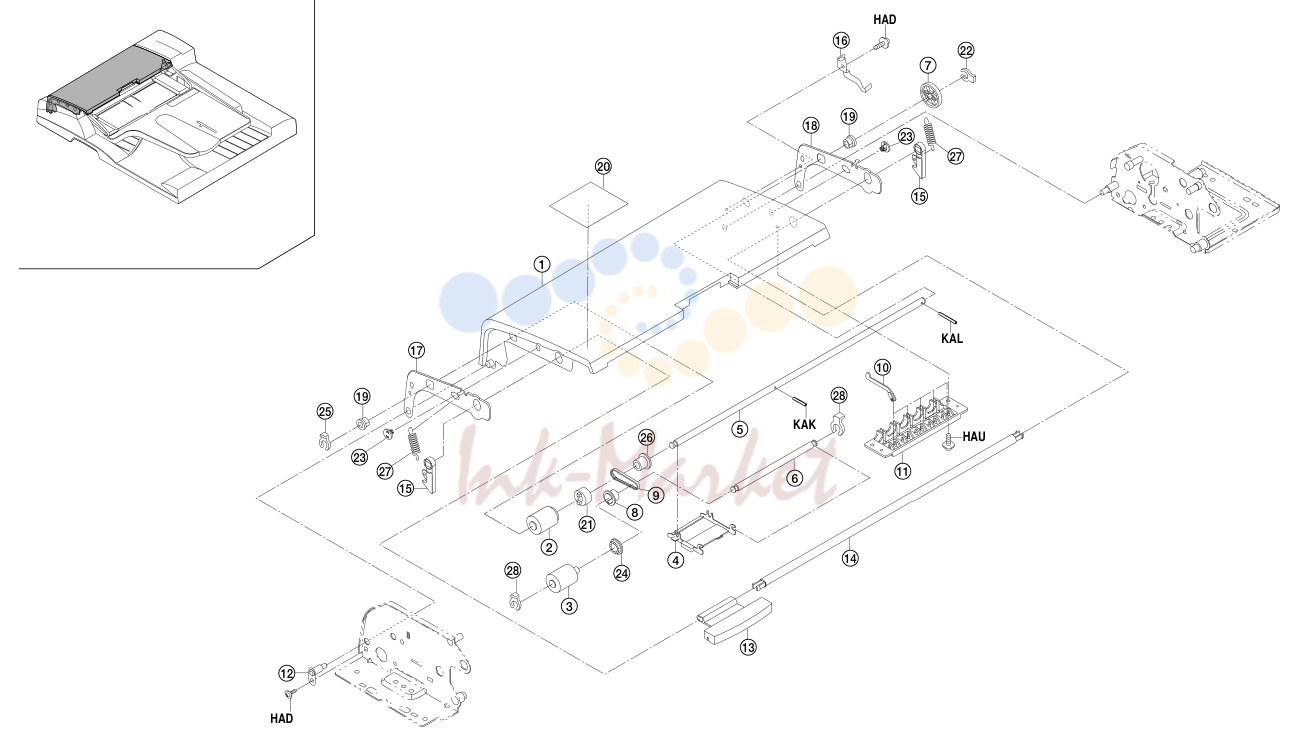

2. PAPER FEED COVER 3A7

№	Артикул	Описание
4	3A707040 запросить цену →	GUIDE,PAPER FEED PULLEY
5	3A707050 запросить цену →	SHAFT,PAPER FEED
6	3A707060 запросить цену →	SHAFT,LEADING FEED
7	3A707110 запросить цену →	GEAR 30,PAPER FEED
8	3A707120 запросить цену →	PULLEY,LEADING FEED
9	3A707130 запросить цену →	BELT,LEADING FEED
11	3A707150 запросить цену →	MOUNT,ACTUATOR
12	3A707160 запросить цену →	RETAINING PIN,PAPER FEED COVER
13	3A707220 запросить цену →	HANDLE,RELEASE
14	3A707230 запросить цену →	SHAFT,RELEASE
15	3A707240 запросить цену →	HOOK,RELEASE
16	3A707250 запросить цену →	STOPPER,PAPER FEED
17	3A707260 запросить цену →	FRONT SUPPORT PLATE,PAPER FEED
18	3A707270 запросить цену →	REAR SUPPORT PLATE,PAPER FEED
19	29806810 запросить цену →	BUSHING,6 REGISTRATION
20	3AL05120 запросить цену →	LABEL,DF ORIGINAL CAUTION
21	3BC07130 запросить цену →	ONE-WAY CLUTCH
22	34806150 запросить цену →	STOPPER
23	34907070 запросить цену →	PIN,CLAW CASSETTE
24	36211500 запросить цену →	GEAR,LEADING FEED JOINT
25	63511220 запросить цену →	STOP RING,4
26	68721640 запросить цену →	PULLEY 20,DUPLEX CONVEYING
27	72118141 запросить цену →	SPRING,CLEANING BLADE
28	78620710 запросить цену →	CLAW STOPPER

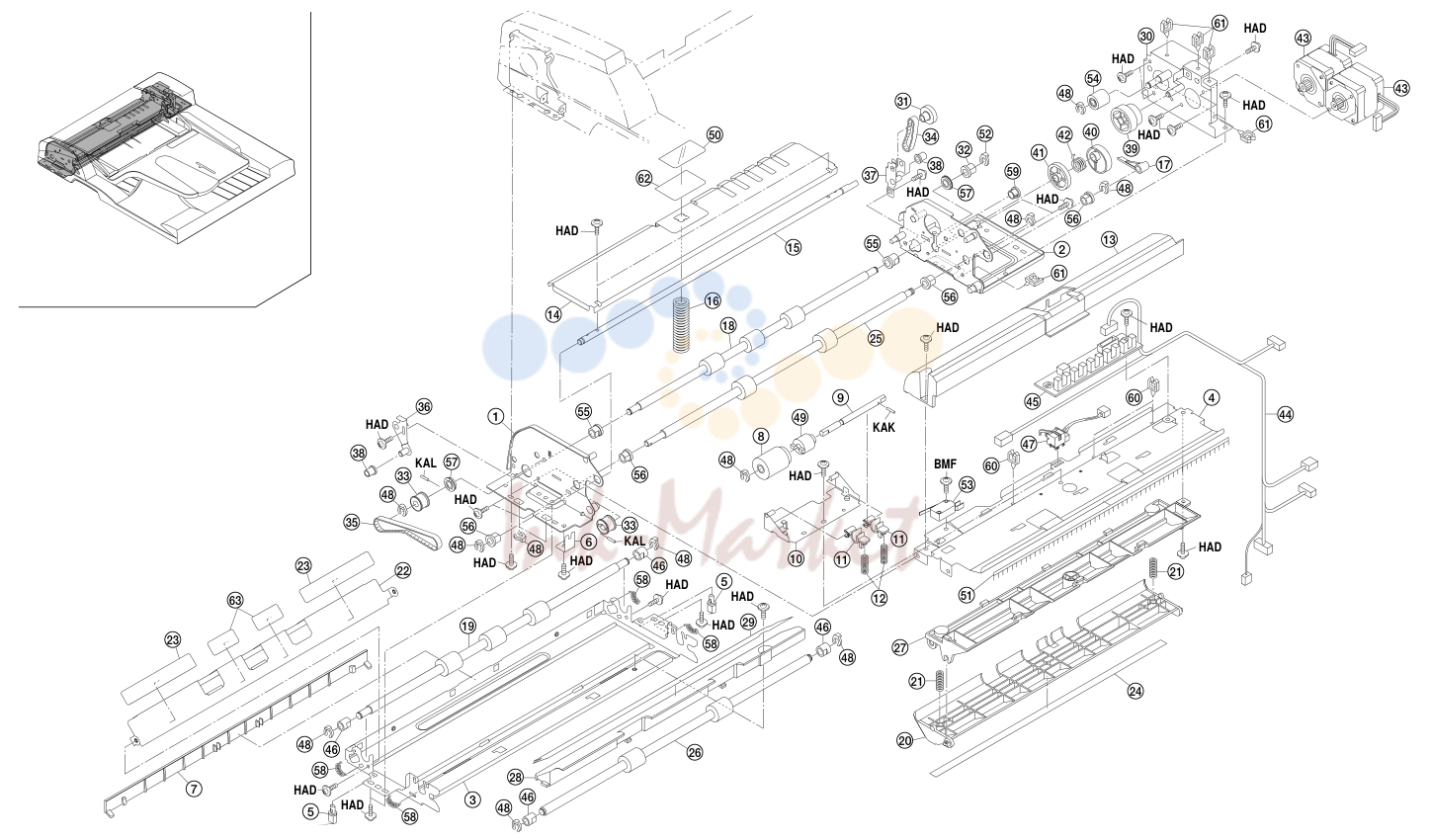

3. PAPER TAKE-UP SECTION 3A7

№	Артикул	Описание
1	3A702020 запросить цену →	FRONT FRAME 1 1 1 41 3A722120 GEAR 38,LIFT
2	3A702030 запросить цену →	REAR FRAME 1 1 1 42 3A722130 SQUARE SPRING,CAM
3	3A702040 запросить цену →	MOUNT BASE,CONVEYING 1 1 1 ' 43 3A727010 MOTOR,PAPER FEED
4	3A702130 запросить цену →	REINFORCEMENT,ADF 1 1 1 44 3A727020 WIRE,PAPER FEED
5	3A702180 запросить цену →	CUSHION,ADF 2 2 2 ' 45 3A728020 ADF SIZE DETECTION PCB
6	3A702210 запросить цену →	ADJUSTING PLATE,PAPER FEED 1 1 1 46 49027300 BUSHING
9	3A707070 запросить цену →	SHAFT,SEPARATION 1 1 1 49 36706900 TORQUE LIMITER,PAPER FEED
10	3A707080 запросить цену →	MOUNT,SEPARATION PULLEY 1 1 1 50 3A707290 PAD,LIFT
11	3A707090 запросить цену →	HOLDER,SEPARATION PULLEY 2 2 2 51 63212210 STATIC ELIMINATOR,EJECT
12	3A707100 запросить цену →	SPRING,SEPARATION PULLEY 2 2 2 52 63511220 STOP RING,4
13	3A707170 запросить цену →	GUIDE,PAPER FEED 1 1 1 ' 53 63527020 SAFETY,SWITCH
14	3A707181 запросить цену →	GUIDE,LIFT 1 1 1 54 65011310 GEAR 20,IDLE
15	3A707190 запросить цену →	SHAFT,LIFT 1 1 1 55 72107160 BUSHING 6,LOWER REGISTRATION ROLLER
16	3A707200 запросить цену →	SPRING,LIFT 1 1 1 56 73210450 BUSH,
17	3A707210 запросить цену →	LEVER,LIFT 1 1 1 57 74808080 BEARING,686ZZNR
19	3A708020 запросить цену →	LOWER ROLLER,REGISTRATION 1 1 1 59 M1203200 OPEN BUSHING,OCB-375
20	3A708030 запросить цену →	GUIDE,READING 1 1 1 60 M2105720 MINIATURE CLAMP,UAMS-05-2
21	3A708040 запросить цену →	SPRING,READING 2 2 2 61 M2105730 MINIATURE CLAMP,UAMS-07-0
22	3A708050 запросить цену →	GUIDE,CONVEYING 1 1 1 62 3A707280 FILM,LIFT
23	3A708070 запросить цену →	FILM,CONVEYING 2 2 2 63 3A708090 FILM B,CONVEYING
26	3A710020 запросить цену →	LOWER ROLLER,EJECT
27	3A710030 запросить цену →	UPPER GUIDE,EJECT
28	3A710040 запросить цену →	LOWER GUIDE,EJECT
29	3A710050 запросить цену →	FILM,EJECT
30	3A722010 запросить цену →	MOUNT,MOTOR
31	3A722020 запросить цену →	GEAR Z45/B16,IDLE
32	3A722030 запросить цену →	PULLEY 19,REGISTRATION
33	3A722040 запросить цену →	PULLEY 24,CONVEYING
34	3A722050 запросить цену →	BELT 92,CONVEYING
35	3A722060 запросить цену →	BELT 190,CONVEYING
36	3A722070 запросить цену →	TENSION PLATE,EJECT
37	3A722080 запросить цену →	TENSION PLATE,CONVEYING
38	3A722090 запросить цену →	PULLEY,DRIVE
39	3A722100 запросить цену →	GEAR 42/29
40	3A722110 запросить цену →	CAM,LIFT

Источник: Инк-Маркет.ру.
