Kyocera ST-11 — каталог запчастей со схемами

Содержание

1. EXTERIOR COVERS & FRAMES 3BF
2. LIFT PLATE SECTION 3BF
3. PAPER FEED-IN SECTION 3BF
4. ELECTRICAL COMPONENTS 3BF
5. OPTION & ACCESSORIES 3BF

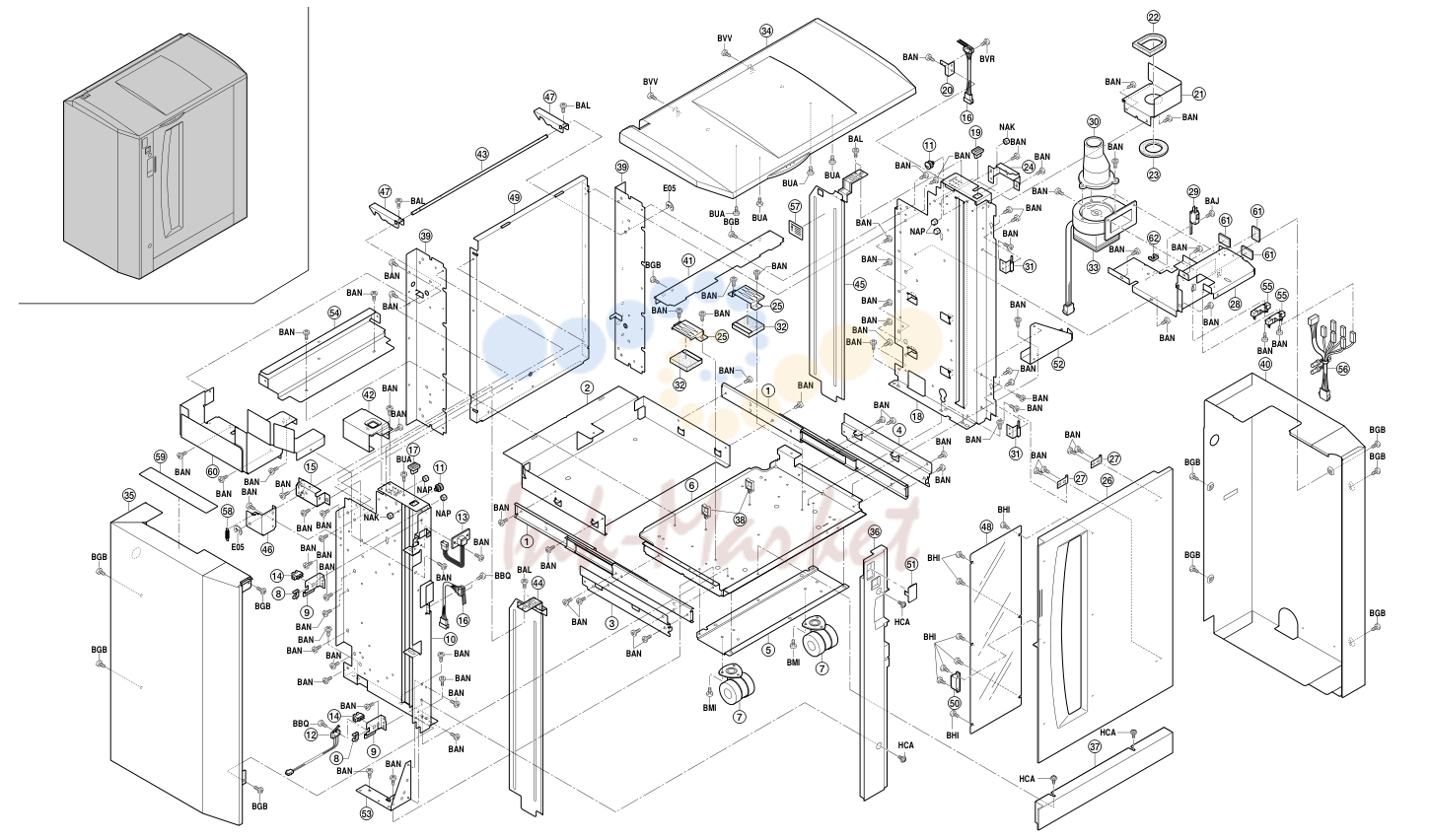

1. EXTERIOR COVERS & FRAMES 3BF

№	Артикул	Описание
1	3AK02200 запросить цену →	SLIDER,FINISHER 2 2 2 ' 41 3BF04120 UPPER LEFT COVER
2	3BF19010 запросить цену →	LEFT RETAINER L,DECK 1 1 1 42 3BF04130 COVER,LIFT SWITCH
3	3BF19030 запросить цену →	RIGHT MOUNT,SLIDER 1 1 1 43 3BF19100 SHAFT,FULCRUM RELEASE
4	3BF19040 запросить цену →	REAR RIGHT MOUNT,SLIDER 1 1 1 44 3BF19270 FRONT FRAME,SIDE REGISTRATION
5	3BF19050 запросить цену →	MOUNT,CASTER 1 1 1 45 3BF19280 REAR FRAME,SIDE REGISTRATION
6	36907032 запросить цену →	BASE,LARGE DECK 1 1 1 46 3BF19320 MOUNT,RELEASE LEVER
7	36702180 запросить цену →	CASTER 2 2 2 47 3BF19380 HOOK,RELEASE
8	M2104260 запросить цену →	EDGING,EDS-0607U(KITAGAWA) 2 2 2 ' 48 36904190 INNER COVER,DECK
9	3BF19080 запросить цену →	MOUNT,PI 2 2 2 49 3BF19400 LEFT GUIDE L,DECK
10	3BF19330 запросить цену →	FRONT FRAME,LARGE DECK 1 1 1 50 44728101 MAGNET CATCHER
11	3BF19620 запросить цену →	PIN,POSITIONING 2 2 2 ' 51 3BF19450 UPPER FRONT COVER,DECK
15	36907290 запросить цену →	FRONT MOUNT,WIRE 1 1 1 ' 55 34960140 RESISTOR 15,OHM
16	77501091 запросить цену →	PAPER DECK SAFETY SWITCH ASS’Y 2 2 2 56 2A027690 JUNCTION WIRING LCF,FAN
17	77906200 запросить цену →	CASSETTE CATCHER 1 1 1 57 3BF05030 LABEL,POSITION
18	3BF19340 запросить цену →	REAR FRAME L,DECK 1 1 1 58 62207240 SPRING,LIFT SOLENOID
19	75704300 запросить цену →	CATCH FRONT COVER 1 1 1 59 3BF05010 LABEL L,PAPER SUPPLY CAUTION DECK
20	3BF19810 запросить цену →	MOUNT,RELEASE SWITCH 1 1 1 60 3BF19710 FRONT REINFORCEMENT,FRAME
21	3BF19240 запросить цену →	MOUNT,INHALATION DUCT 1 1 1 61 3BF19730 REAR SPONGE,COVER
22	3BF19500 запросить цену →	UPPER SPONGE,DUCT 1 1 1 62 M2104210 EDGING,EDS-2
23	3BF19600 запросить цену →	LOWER SPONGE,DUCT
24	61707481 запросить цену →	REAR MOUNT,WIRE
25	3BF19740 запросить цену →	SUPPORT PLATE,SIDE REGISTRATION
27	61704540 запросить цену →	HINGE L,DECK COVER
28	3BF19260 запросить цену →	MOUNT,INHALATION FAN
30	78614500 запросить цену →	DUCT ABSORBENT FAN
31	62221240 запросить цену →	HINGE A,FEEDBACK COVER
32	68307150 запросить цену →	SPONGE,LARGE DECK SIDE REGISTRATION
38	M2109010 запросить цену →	WIRE SADDLE,WS-2NS
39	3BF04090 запросить цену →	INNER RIGHT COVER

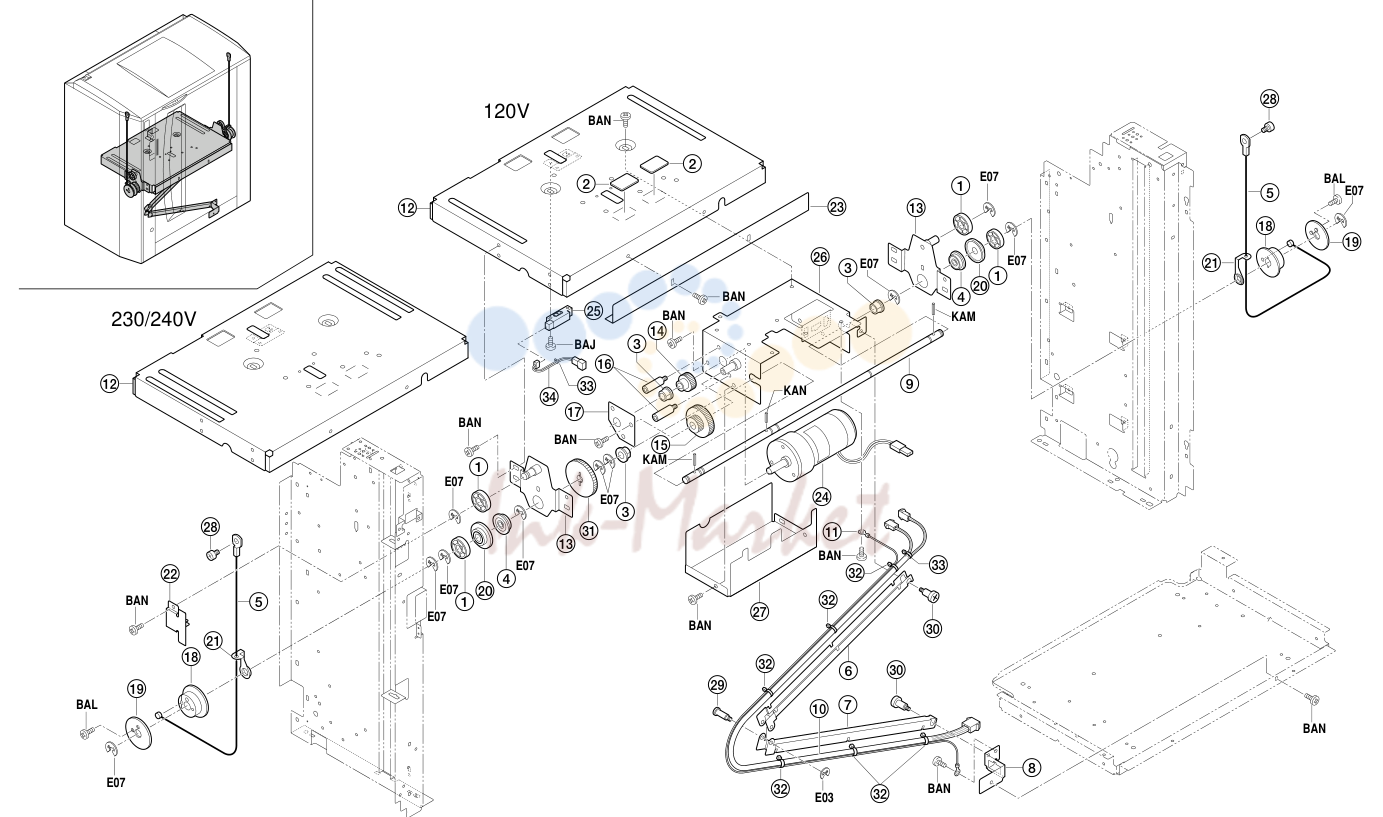

2. LIFT PLATE SECTION 3BF

№	Артикул	Описание
2	47663319 запросить цену →	FRICTION PLATE,CASSET,500
3	49028101 запросить цену →	BUSH
4	28107400 запросить цену →	BEARING,688ZZNR
6	36907080 запросить цену →	UPPER ARM,LIFT
7	36907090 запросить цену →	LOWER ARM,LIFT
8	36907110 запросить цену →	MOUNT,ARM
9	36907280 запросить цену →	SHAFT,LIFT DRIVE
10	36927040 запросить цену →	JUNCTION WIRING,LIFT PLATE
11	36927080 запросить цену →	GROUND WIRE L,DECK
12	3BF19440 запросить цену →	SUPPORT PLATE L,DECK(METRIC)
12	3BF19510 запросить цену →	SUPPORT PLATE L,DECK(INCH)
13	61707080 запросить цену →	SUPPORT PLATE,LIFT
16	61707120 запросить цену →	RETAINING PIN,LIFT DRIVE
17	61707140 запросить цену →	REINFORCEMENT,LIFT DRIVE
19	61707170 запросить цену →	HOLDER,WIRE
20	61707180 запросить цену →	SPACER,LIFT PLATE
21	61707350 запросить цену →	GUIDE,WIRE
22	3BF19460 запросить цену →	PARTITION,SENSOR
23	61707810 запросить цену →	GUIDE,LIFT PLATE
26	68307040 запросить цену →	MOUNT,LARGE DECK MOTOR
27	68307050 запросить цену →	COVER,LARGE DECK MOTOR
28	68307110 запросить цену →	PIN,L.DECK WIRE
29	72320240 запросить цену →	SHAFT, SEPARATION CLAW
30	72420260 запросить цену →	PIN, PRESS LEVER
32	M0207000 запросить цену →	BINDING BAND,KB-100-1
33	M2107120 запросить цену →	BINDING BAND SG-130
34	3BF27090 запросить цену →	WIRE,PE SWITCH

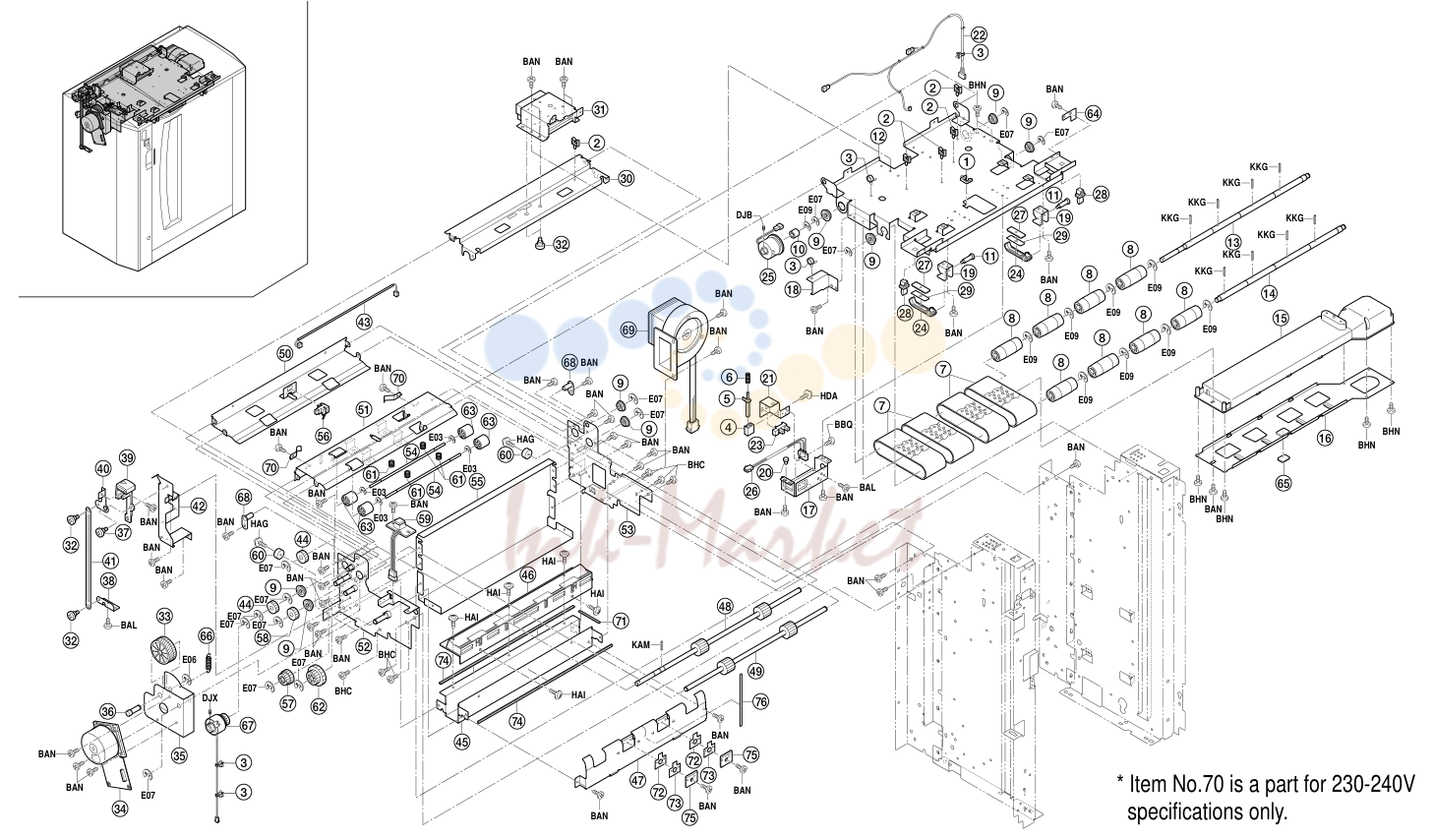

3. PAPER FEED-IN SECTION 3BF

№	Артикул	Описание
1	M2104260 запросить цену →	EDGING,EDS-0607U(KITAGAWA) 1 1 1 41 3BF19070 JUNCTION PLATE,RELEASE
2	M2105740 запросить цену →	MINIATURE CLAMP,UAMS-05S-2 5 5 5 42 3BF19630 RETAINER,RELEASE LEVER
3	M2107120 запросить цену →	BINDING BAND SG-130 5 5 5 43 2AC27600 WIRE,VERTICAL CONVEYING
4	2AC12360 запросить цену →	GUIDE,RELEASE SWITCH 1 1 1 ' 44 45728104 GEAR 20,DEV.UNIT
5	2AC12370 запросить цену →	SWITCH,RELEASE DETECTION 1 1 1 45 3BF19120 UPPER MOUNT,SEPARATION DUCT
6	2AC12380 запросить цену →	SPRING,RELEASE SWITCH 1 1 1 46 3BF19130 UPPER DUCT,SEPARATION
9	28107400 запросить цену →	BEARING,688ZZNR 8 8 8 ' 49 3BF19170 ROLLER,FEED
10	G4008100 запросить цену →	NEEDLE ROLLER BEARINGS,0810 1 1 1 50 3BF19180 UPPER GUIDE,CONVEYING
11	29802230 запросить цену →	PIN,CONNECTOR 2 2 2 51 3BF19190 LOWER GUIDE,CONVEYING
12	3BF19200 запросить цену →	MOUNT,CONVEYING BELT 1 1 1 52 3BF19350 UPPER FRONT FRAME L,DECK
13	3BF19210 запросить цену →	SHAFT,PAPER FEED DRIVE 1 1 1 53 3BF19360 UPPER REAR FRAME L,DECK
14	3BF19220 запросить цену →	SHAFT,PAPER FEED IDLE 1 1 1 54 3BF19370 LOWER SHAFT,CONVEYING
15	3BF19230 запросить цену →	UPPER DUCT,INHALATION 1 1 1 55 3BF19480 UPPER STAY,FRAME
16	3BF19250 запросить цену →	LOWER DUCT,INHALATION 1 1 1 ' 56 33906140 SWITCH,VERTICAL CONVEYING
17	3BF19300 запросить цену →	COVER,SWITCH 1 1 1 ' 57 36922380 GEAR 20/24,IDLE
18	3BF19520 запросить цену →	RETAINER,CLUTCH 1 1 1 ' 58 61721240 GEAR 20,EJECT
19	3BF19570 запросить цену →	MOUNT,PAPER HOLDER 2 2 2 ' 59 61828160 FRONT LOADING SWITCH PCB
20	3BF19590 запросить цену →	ACTUATOR,LIMIT SWITCH 1 1 1 60 65902670 CUSHION RUBBER
21	3BF19650 запросить цену →	MOUNT,UPPER LIMIT SWITCH 1 1 1 61 66106610 SPRING,FEED
22	3BF27040 запросить цену →	WIRE,PAPER FEED UNIT 1 1 1 ' 62 68721610 GEAR 24/36,DUPLEX DRIVE
24	35607031 запросить цену →	GUIDE,PAPER HOLDER 2 2 2 64 3BF19780 PARTITION,RELEASE SWITCH
26	3BF27100 запросить цену →	SWITCH,LARGE DECK LIMITER 1 1 1 66 3BF19700 SPRING,TENSION DRIVE
27	68721480 запросить цену →	WEIGHT,LEADING REGISTRATION 2 2 2 ' 67 60027100 FEED CLUTCH
28	77906210 запросить цену →	CASSETTE STOPPER 2 2 2 68 68721740 PIN,DUPLEX CONVEYING FULCRUM
29	18821130 запросить цену →	DOUBLE COATED TAPE,GUIDE WEIGHT 2 2 2 ' 69 78627520 DUCT FAN
30	3BF19490 запросить цену →	MOUNT,HINGE 1 1 1 70 36708090 GROUND PLATE,STAY DRUM
31	3BF19680 запросить цену →	HINGE 1 1 1 71 3BF19800 REAR SPONGE,DUCT SEPARATION
32	71802210 запросить цену →	PIN,DRUM LIFT 4 4 4 ' 72 3BF19760 BLADE,PAPER FEED
35	3BF19160 запросить цену →	MOUNT L,MOTOR DECK 1 1 1 75 3BF19750 MOUNT,BLADE PAPER FEED
36	3BF19640 запросить цену →	SHAFT,PAPER FEED MOTOR 1 1 1 76 3BF19890 UPPER FILM,GUIDE
37	48127502 запросить цену →	PIN,SEPARATION PULLEY
38	3AK02170 запросить цену →	WORK PLATE,HOOK RELEASE
39	3AK04600 запросить цену →	LEVER,RELEASE(KM)
40	3BF19060 запросить цену →	REINFORCEMENT,RELEASE

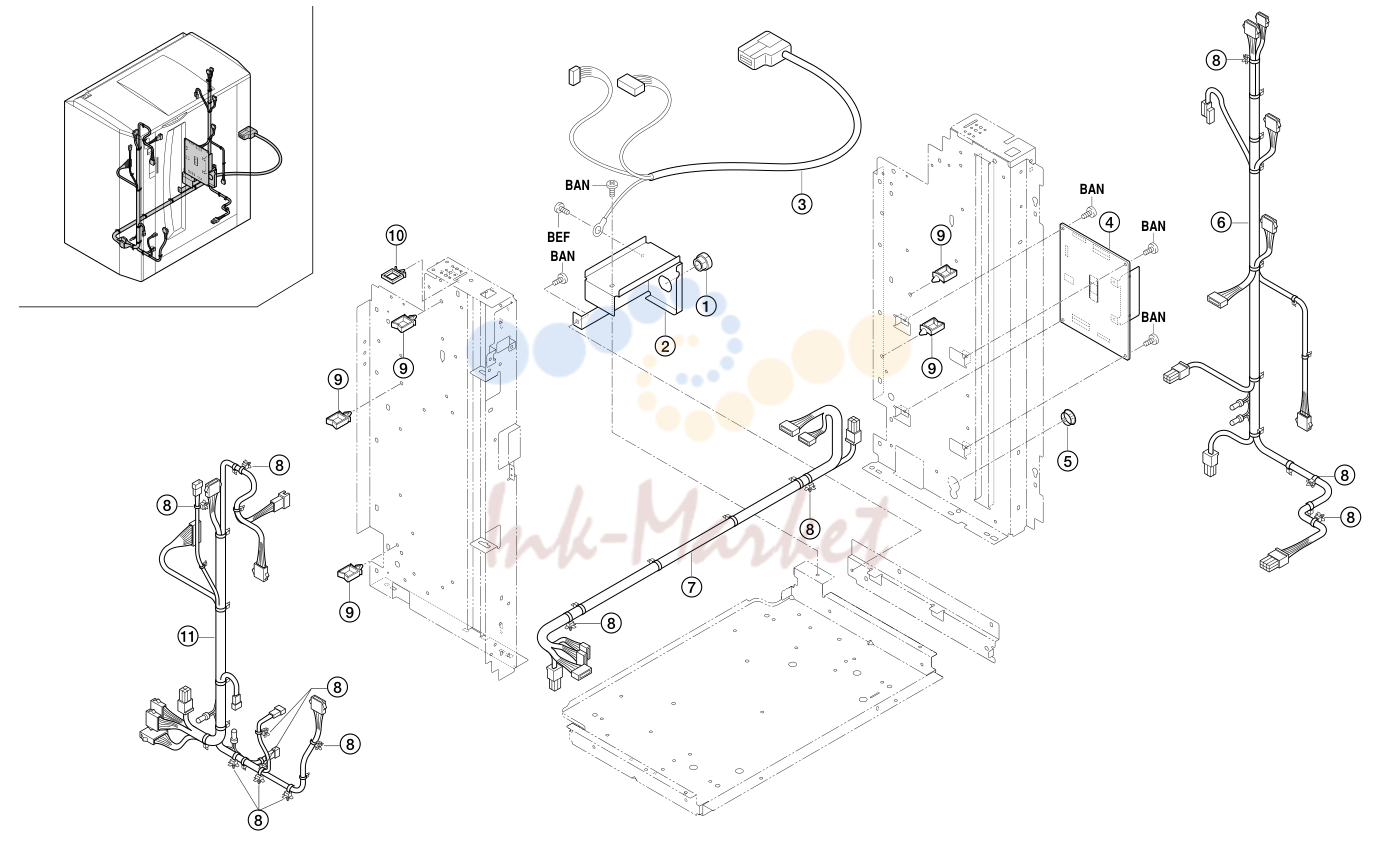

4. ELECTRICAL COMPONENTS 3BF

№	Артикул	Описание
1	M1203550 запросить цену →	STRAIN RELEAF BUSHING,SR-7W-2
2	3BF19560 запросить цену →	MOUNT,INTERFACE
3	3BF27020 запросить цену →	WIRE,INTERFACE
5	M1203240 запросить цену →	OPEN BUSHING,OCB-500
6	3BF27070 запросить цену →	WIRE,L DECK REAR
7	3BF27060 запросить цену →	WIRE,L DECK MIDDLE
8	M2107120 запросить цену →	BINDING BAND SG-130
9	M2109010 запросить цену →	WIRE SADDLE,WS-2NS
10	M2109180 запросить цену →	WIRE SADDLE,LWS-1S
11	3BF27050 запросить цену →	WIRE,L DECK FRONT

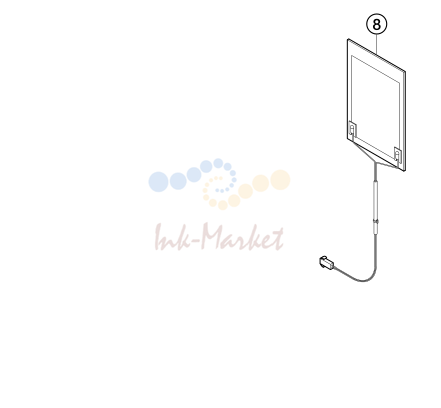

5. OPTION & ACCESSORIES 3BF

№	Артикул	Описание
1	3BF19540 запросить цену →	UPPER GUIDE,CONFLUENCE
2	3BF19550 запросить цену →	LOWER GUIDE,CONFLUENCE
3	3BF19720 запросить цену →	STOPPER,INTERLOCK SWITCH
4	B4044080 запросить цену →	+TP TAP TIGHT P CHROMATE M4X08
5	B2004120 запросить цену →	COUNTER-SUNK HEAD SCREW FHM4X12
6	B1004060 запросить цену →	BINDING SCREW CVM4X6
7	B4104060 запросить цену →	TRIPLE SCREW M4X6(CHROMIUM)
