Kyocera SRDF-2 — каталог запчастей со схемами

Содержание

• 1. EXTERIOR COVERS 3C0
• 2. FRAMES 3C0
• 3. PAPER FEED-IN SECTION 3C0
• 4. PAPER CONVEYING SECTION 3C0
• 5. REVERSING SECTION 3C0
• 6. PAPER EJECT SECTION 3C0
• 7. DRIVING SECTION 3C0
• 8. ELECTRICAL COMPONENTS 3C0

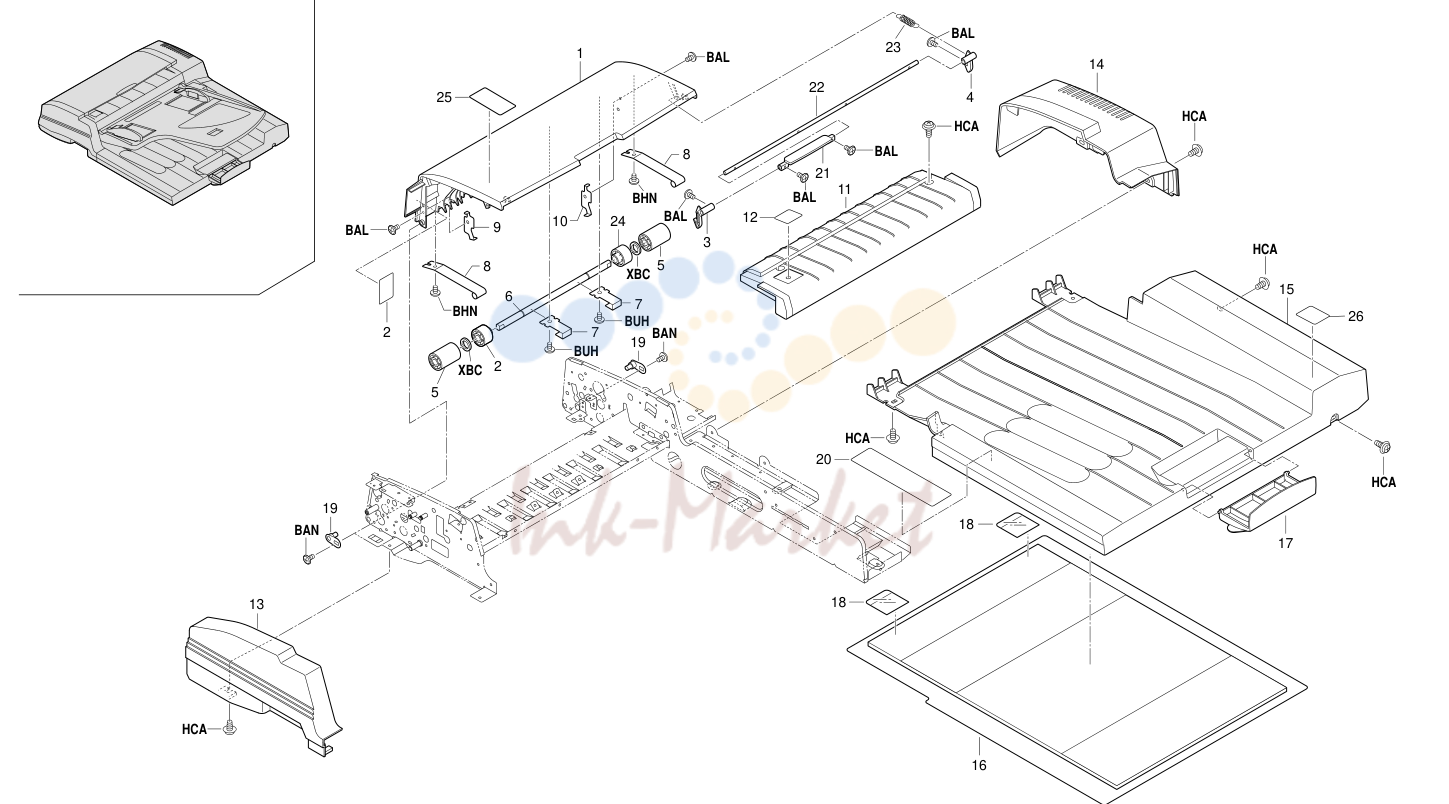

1. EXTERIOR COVERS 3C0

№	Артикул	Альт. артикул	Описание
1			BAL
8			BAL
10			24 BAL
2			7 BAN
3	3AL07260 запросить цену →		FRONT HOOK,LEFT COVER
4	3AL07270 запросить цену →		REAR HOOK,LEFT COVER
6	3AL08180 запросить цену →		UPPER SHAFT,CONVEYING PULLEY
7	3AL08220 запросить цену →		UPPER PLATE SPRING,CONVEYING PULLEY
8	3AL08270 запросить цену →		PLATE SPRING,REGISTRATION GUIDE
9	3AL08360 запросить цену →		STOPPER,LEFT COVER FRONT
10	3AL08370 запросить цену →		STOPPER,LEFT COVER REAR
16	3AL04060 запросить цену →		MAT,ORIGINAL HOLDER
18	3AL04080 запросить цену →		FILM,ORIGINAL HOLDER
19	63202120 запросить цену →		SUPPORT PLATE,COVER
21	3C004040 запросить цену →		HANDLE,HOOK
22	3AL07290 запросить цену →		SHAFT,HOOK
23	72118141 запросить цену →		SPRING,CLEANING BLADE

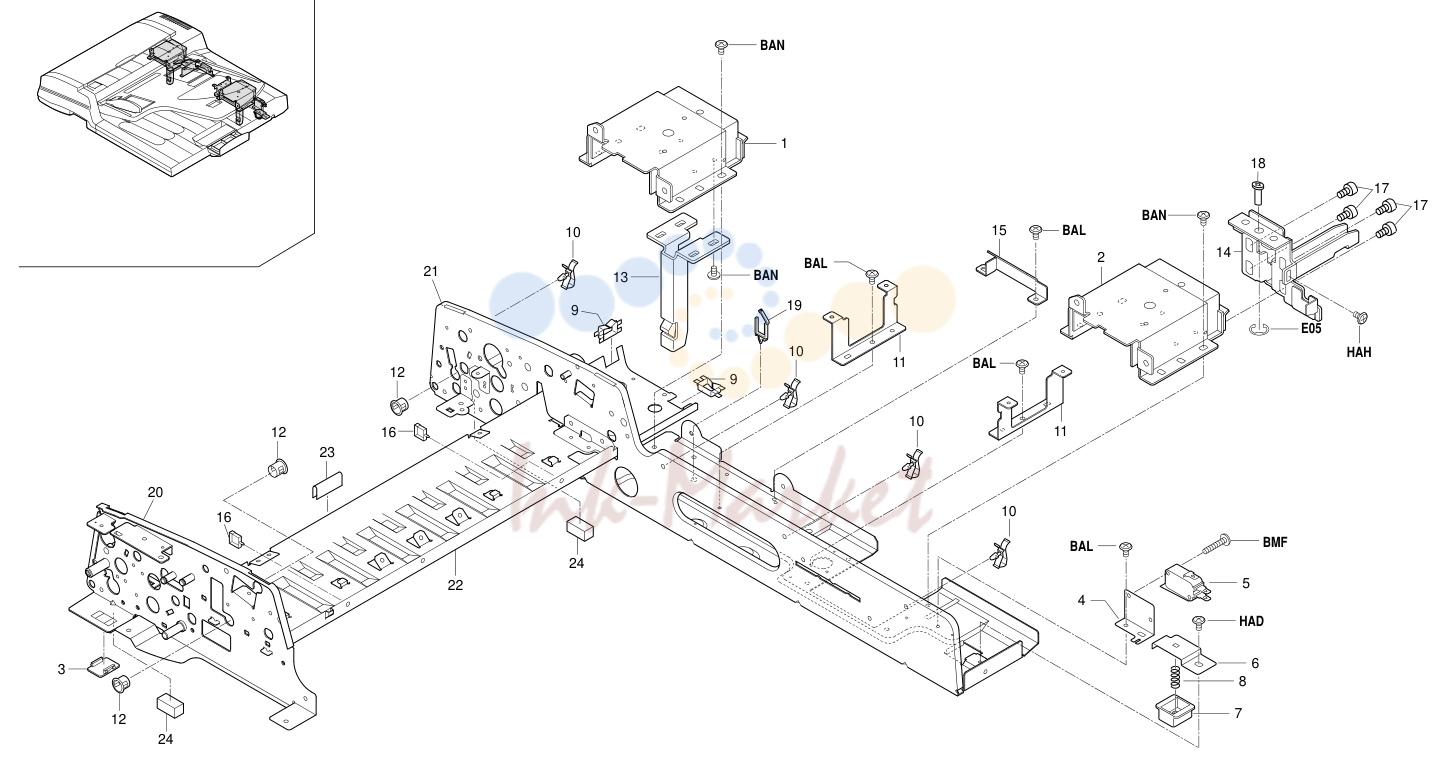

2. FRAMES 3C0

№	Артикул	Альт. артикул	Описание
10			15 BAL
21			13 BAN
10			HAH
11			BAL
3	3AL02200 запросить цену →		SPACER,SRDF
4	3AL02050 запросить цену →		MOUNT,RELEASE SWITCH
6	3AL02080 запросить цену →		HOLDER,SPRING
7	3AL02070 запросить цену →		STOPPER,ORIGINAL DETECTION SWITCH
8	66008070 запросить цену →		SPRING,DRUM DRIVE
9	M2104200 запросить цену →		EDGING EDS-1
10	M2109260 запросить цену →		WIRE SADDLE,YMC-05-H-0(KITAGAWA)
11	3BC02040 запросить цену →		MOUNT,DF PCB
12	M1203200 запросить цену →		OPEN BUSHING,OCB-375
13	3AL03032 запросить цену →		LEFT STAY,HINGE
14	3AL03045 запросить цену →		RIGHT STAY,HINGE
15	3AL02100 запросить цену →		GUIDE,INTERFACE WIRE
16	M2105730 запросить цену →		MINIATURE CLAMP,UAMS-07-0
17	29820110 запросить цену →		FRONT PIN,FULCRUM
18	3AL03050 запросить цену →		PIN,HINGE ADJUSTMENT(M)
19	M2109080 запросить цену →		LOCKING WIRE SADDLE,LWS-4NS
20	3BC02010 запросить цену →		FRONT FRAME
21	3BC02020 запросить цену →		REAR FRAME
22	3BC02030 запросить цену →		STAY,PAPER FEED
23	65907610 запросить цену →		SEAL,PAPER EMPTY
24	23227350 запросить цену →		SHIELD B,GASKET

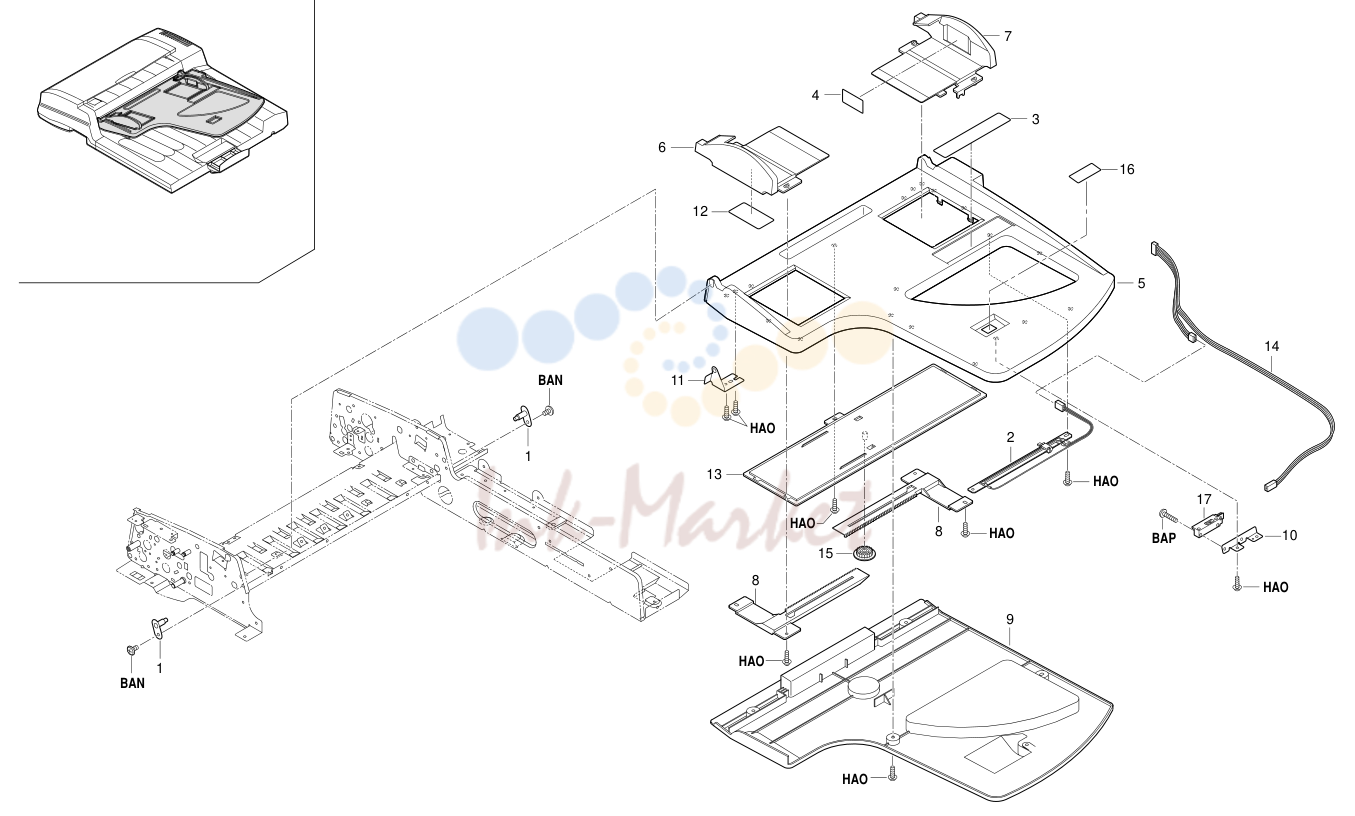

3. PAPER FEED-IN SECTION 3C0

№	Артикул	Альт. артикул	Описание
1	3AL06102 запросить цену →		FULCRUM PIN,TABLE
4	3AL05060 запросить цену →		LABEL,ORIGINAL CURSOR(METRIC)
4	3AL05070 запросить цену →		LABEL,ORIGINAL CURSOR(INCH)
6	3AL06130 запросить цену →		FRONT GUIDE,ORIGINAL(K M)
7	3AL06140 запросить цену →		REAR GUIDE,ORIGINAL(K M)
8	3AL06041 запросить цену →		RACK,TABLE
10	3AL06060 запросить цену →		MOUNT,SIZE DETECTION
11	3AL06072 запросить цену →		FRONT SUPPORT PLATE,TABLE
12	3AL06090 запросить цену →		CUSHION,ORIGINAL GUIDE
14	3AL27030 запросить цену →		WIRE,TABLE
15	65907210 запросить цену →		GEAR 20,CASSETTE

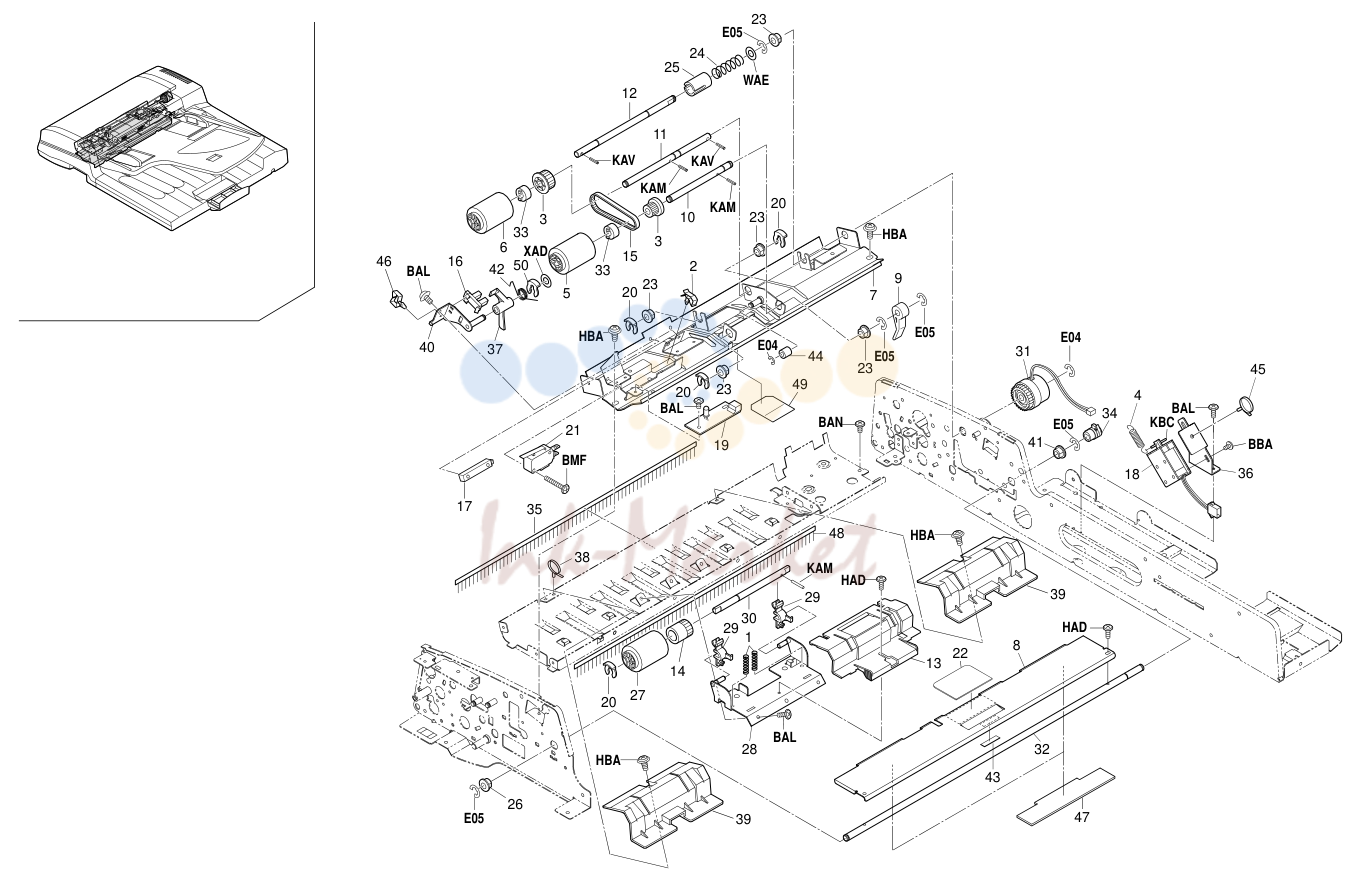

4. PAPER CONVEYING SECTION 3C0

№	Артикул	Альт. артикул	Описание
33			HBA
46			BAL 16 42 6 50 XAD
19			41 BBA
48			HBA
29			HAD
1	3BR07180 запросить цену →		SPRING,SEPARATION PULLEY 2 2 2 ' 41 73210450 BUSH,
2	M2109350 запросить цену →		WIRE SADDLE,YMC-15-0(KITAGAWA) 1 1 1 42 3BC07210 SPRING,ACTUATOR
4	3BC07250 запросить цену →		SPRING,LIFT PLATE 1 1 1 44 65710330 PULLEY,EJECT TENSION
7	3BC07031 запросить цену →		UPPER GUIDE,PAPER FEED 1 1 1 47 3BC07270 SHEET,LIFT PLATE PAPER FEED
8	3BC07050 запросить цену →		LIFT PLATE,PAPER FEED 1 1 1 ' 48 3BC07310 STATIC ELIMINATOR,EJECT
9	3BC07260 запросить цену →		STOPPER,ORIGINAL 1 1 1 49 3BC07290 UPPER SHEET,GUIDE PAPER FEED
10	3BC07080 запросить цену →		SHAFT,LEADING FEED 1 1 1 ' 50 34806140 STOPPER
11	3BC07090 запросить цену →		FRONT SHAFT,PAPER FEED
12	3BC07100 запросить цену →		REAR SHAFT,PAPER FEED
13	3BC07230 запросить цену →		GUIDE,SEPARATION
24	73818100 запросить цену →		SPRING, BLADE THRUST
25	74306520 запросить цену →		JOINT,PULLEY DRIVE SHAFT
28	3BC07060 запросить цену →		MOUNT,SEPARATION PULLEY
29	3BC07071 запросить цену →		ARM,SEPARATION PULLEY
30	3BC07111 запросить цену →		SHAFT,SEPARATION
32	3BC07120 запросить цену →		SHAFT,LIFT PLATE
34	3BC07300 запросить цену →		LEVER B,LIFT
36	3BC07161 запросить цену →		MOUNT,LIFT SOLENOID
37	3BC07181 запросить цену →		ACTUATOR,ORIGINAL SET
38	M0207000 запросить цену →		BINDING BAND,KB-100-1
39	3BC07040 запросить цену →		LOWER GUIDE,PAPER FEED
40	3BC07200 запросить цену →		MOUNT,SET SWITCH

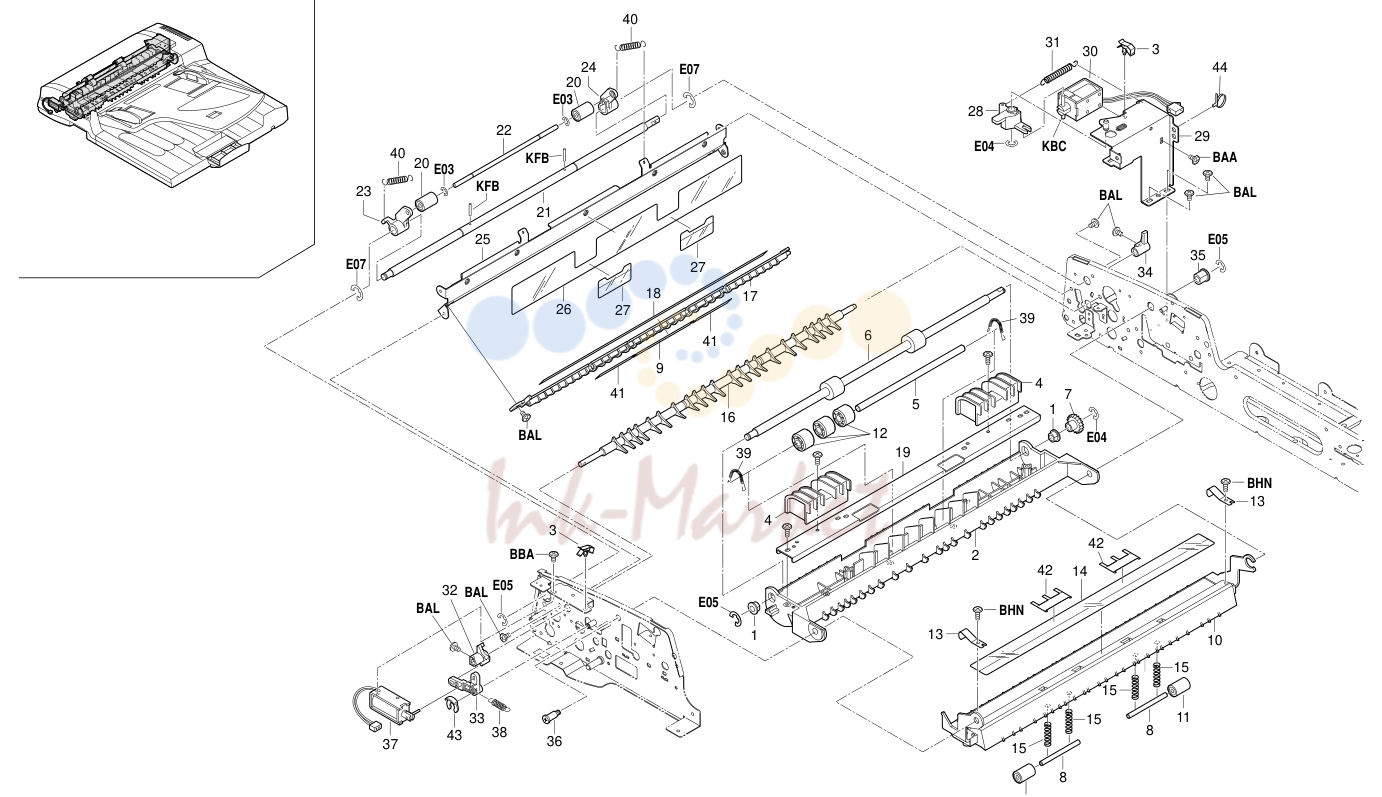

5. REVERSING SECTION 3C0

№	Артикул	Альт. артикул	Описание
40	20E03 запросить цену →		KFB BAA
23			KFB BAL BAL
32			BAL E05
2	3BC08031 запросить цену →		GUIDE,RESISTANCE 1 1 1 42 3BC08140 SHEET,EJECT PULLEY
3	M2109260 запросить цену →		WIRE SADDLE,YMC-05-H-0(KITAGAWA) 2 2 2 ' 43 34806140 STOPPER
4	3BC08190 запросить цену →		HANDLE,REGISTRATION GUIDE 2 2 2 44 M2607010 BINDING BAND,PLT1M
5	3BC08090 запросить цену →		SHAFT,REGISTRATION PULLEY
8	3BC08060 запросить цену →		SHAFT,EJECT PULLEY
9	3AL10281 запросить цену →		LOWER LEFT SHEET B,GUIDE LOOP
10	3BC08042 запросить цену →		GUIDE,EJECT
13	3AL08260 запросить цену →		PLATE SPRING,EJECT GUIDE
14	3AL08410 запросить цену →		SHEET,GUIDE EJECT
15	3AL08560 запросить цену →		SPRING,EJECT PULLEY
16	3AL10032 запросить цену →		GUIDE,LOOP FEED SHIFT
17	3AL10165 запросить цену →		LEFT GUIDE,LOOP
18	3AL10181 запросить цену →		LEFT SHEET,GUIDE LOOP
19	3BC08180 запросить цену →		REINFORCEMENT,REGISTRATION GUIDE
21	3AL10040 запросить цену →		SHAFT,FULCRUM PULLEY
22	3AL10060 запросить цену →		SHAFT,LOOP PULLEY
23	3AL10120 запросить цену →		FRONT HOLDER,LOOP PULLEY
24	3AL10200 запросить цену →		REAR HOLDER,LOOP PULLEY
25	3AL10011 запросить цену →		GUIDE,LOOP
26	3AL10170 запросить цену →		SHEET,GUIDE LOOP
27	3AL10210 запросить цену →		SHEET,LOOP PULLEY
28	3AL10091 запросить цену →		LEVER,LOOP PULLEY SOLENOID
29	3AL10143 запросить цену →		MOUNT,LOOP PULLEY SOLENOID
31	3AL10230 запросить цену →		SPRING,LOOP PULLEY SOLENOID
32	3AL10081 запросить цену →		LEVER,LOOP FEED SHIFT
33	3AL10110 запросить цену →		LEVER,LOOP FEED SHIFT SOLENOID
34	3AL10100 запросить цену →		LEVER,LOOP PULLEY
35	60606101 запросить цену →		BUSHING FEED BACK ROLLER
36	3BC07190 запросить цену →		PIN,PAPER FEED GUIDE
38	3AL08490 запросить цену →		SPRING,EJECT FEED SHIFT
39	3BC08130 запросить цену →		SPRING,REGISTRATION PULLEY
40	63526080 запросить цену →		SPRING,SAFETY SWITCH LEVER

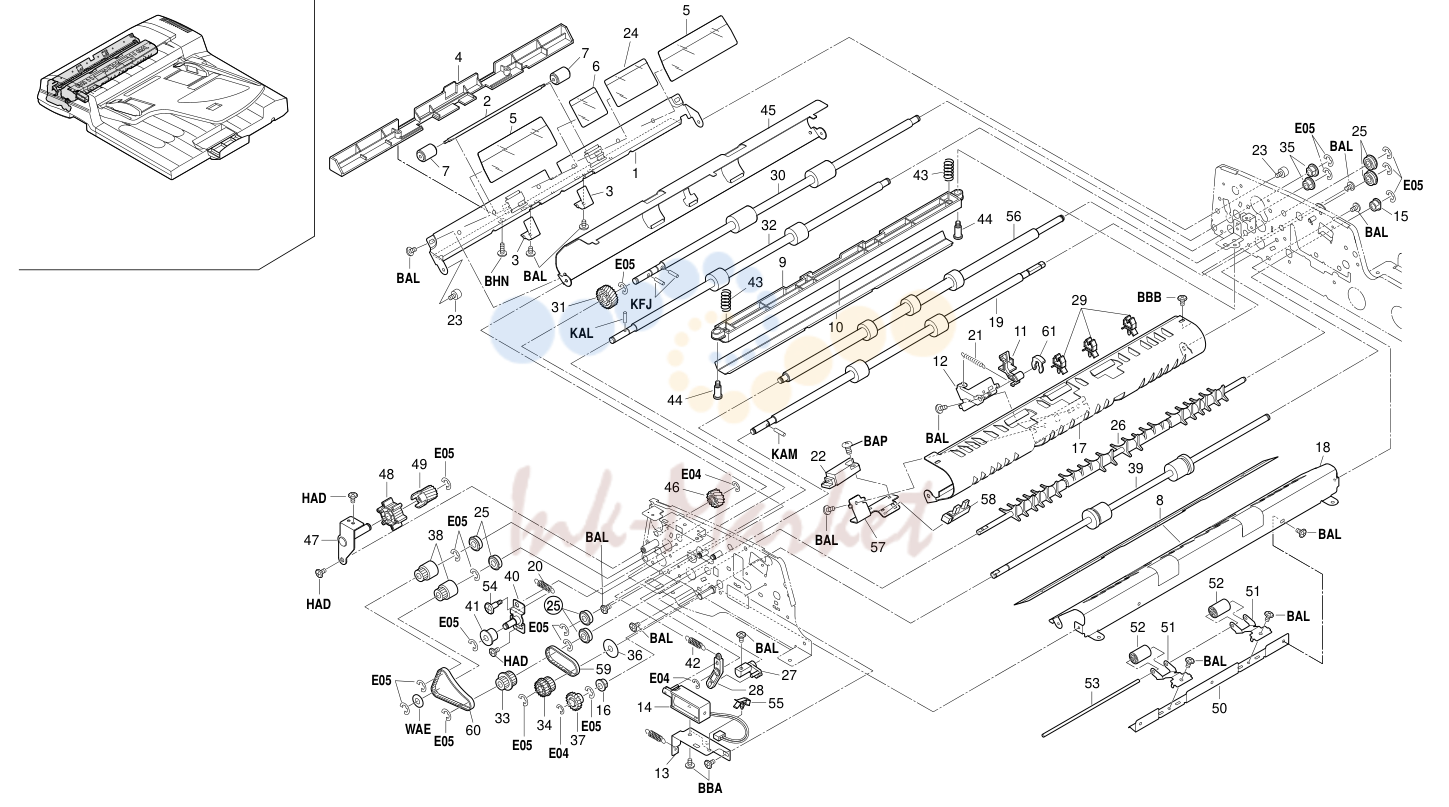

6. PAPER EJECT SECTION 3C0

№	Артикул	Альт. артикул	Описание
23			35 BAL
31			KFJ 29 BBB
23			KAL
47			38 BAL BAL BAL
1	3AL08033 запросить цену →		GUIDE,CONVEYING 1 1 1 41 48928800 PULLEY,TIMING BELT
2	3AL08190 запросить цену →		LOWER SHAFT,CONVEYING PULLEY 1 1 1 42 63814260 SPRING,DEV. SHUTTER
3	3AL08240 запросить цену →		LOWER PLATE SPRING,CONVEYING PULLEY 2 2 2 43 72418480 SPRING, SPIRAL ROLLER
4	3AL08302 запросить цену →		COVER,CONVEYING PULLEY 1 1 1 44 3AL07230 PIN,PAPER FEED
5	3AL08421 запросить цену →		OUTER SHEET,GUIDE CONVEYING 2 2 2 45 3AL08013 LEFT GUIDE,REGISTRATION
6	3AL08430 запросить цену →		INNER SHEET,GUIDE CONVEYING 1 1 1 ' 46 3AL02160 GEAR 14,JAM REMOVEMENT
8	3AL08451 запросить цену →		SHEET,GUIDE PLATE EJECT 1 1 1 48 3AL02110 DIAL,JAM REMOVEMENT
9	3AL08072 запросить цену →		GUIDE,READING 1 1 1 ' 49 3AL02170 GEAR 14,JOINT
10	3AL08401 запросить цену →		SHEET,ORIGINAL HOLDER 1 1 1 50 3AL08280 MOUNT,CONVEYING PULLEY
11	3AL10072 запросить цену →		LIGHT SHIELD,LOOP 1 1 1 51 3AL08250 INNER PLATE SPRING,CONVEYING PULLEY
12	3AL10131 запросить цену →		MOUNT,LIGHT SHIELD 1 1 1 ' 52 3AL08100 INNER PULLEY,CONVEYING
13	3AL08310 запросить цену →		MOUNT,EJECT SOLENOID 1 1 1 53 3AL08201 INNER SHAFT,CONVEYING PULLEY
17	3BC08011 запросить цену →		RIGHT GUIDE,REGISTRATION 1 1 1 57 3BC08070 MOUNT,TIMING SWITCH
18	3BC08020 запросить цену →		GUIDE PLATE,EJECT 1 1 1 ' 58 35327400 SWITCH,FEED
20	3BC22110 запросить цену →		SPRING,CONVEYING ROLLER 1 1 1 ' 60 3BC22090 BELT 140,MIDDLE ROLLER
21	3AL10190 запросить цену →		SPRING,LIGHT SHIELD 1 1 1 ' 61 65016080 STOP RING E3
23	63511541 запросить цену →		PIN,ADF
24	3AL08530 запросить цену →		INNER SHEET,GUIDE CONVEYING LARGE
26	3BC08160 запросить цену →		GUIDE,EJECT FEED SHIFT
27	3BC08081 запросить цену →		LEVER,EJECT
28	3AL08341 запросить цену →		LEVER,EJECT SOLENOID
29	M2105720 запросить цену →		MINIATURE CLAMP,UAMS-05-2
36	75714210 запросить цену →		COLLAR DEVELOPING UNIT
40	3BC22010 запросить цену →		TENSION PLATE,CONVEYING ROLLER

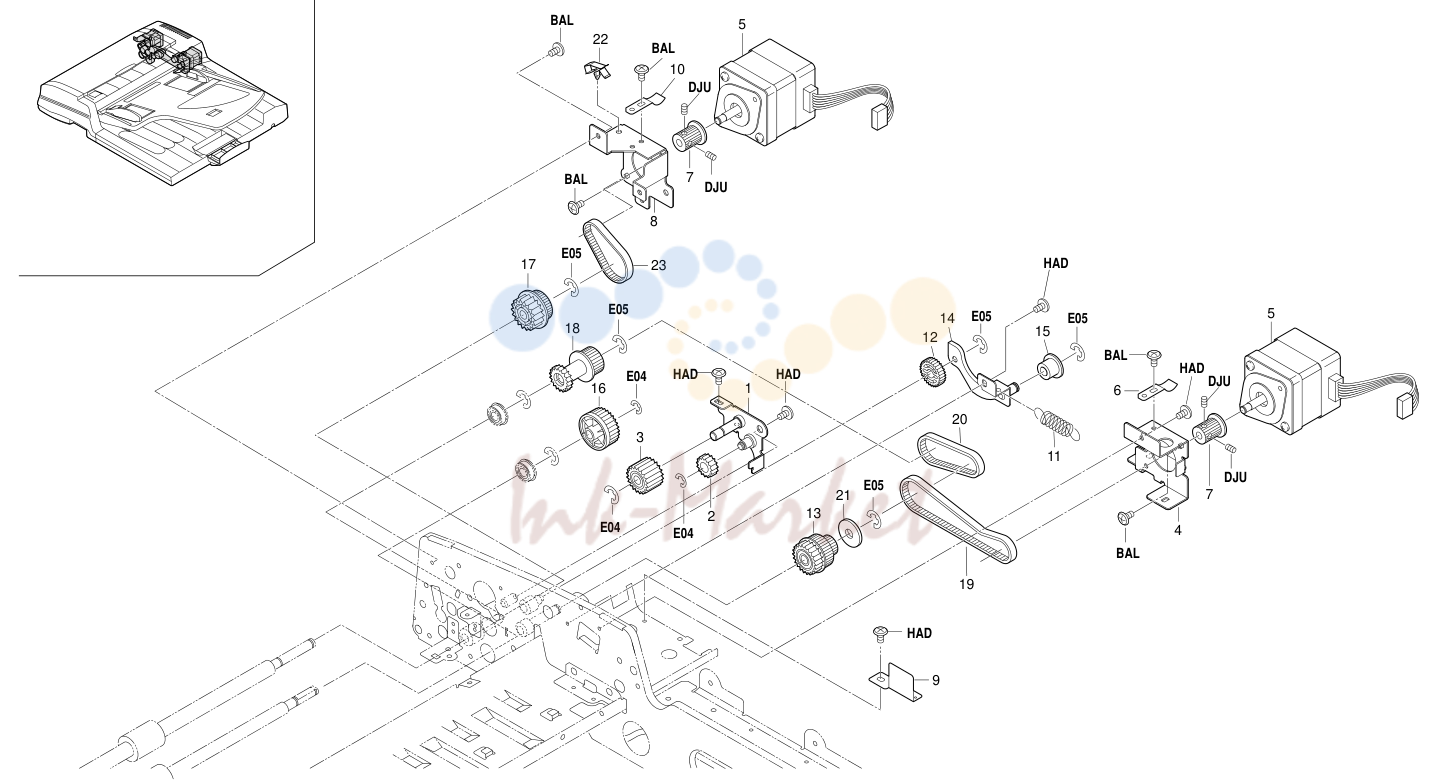

7. DRIVING SECTION 3C0

№	Артикул	Альт. артикул	Описание
1	3BC22020 запросить цену →		MOUNT,IDLE GEAR
4	3BC22030 запросить цену →		MOUNT,PAPER FEED MOTOR
6	34920190 запросить цену →		GROUND PLATE,FIXING UNIT
7	78722151 запросить цену →		PULLEY
8	3BC22040 запросить цену →		MOUNT,CONVEYING MOTOR
9	3AL02190 запросить цену →		GUIDE B,WIRE PAPER FEED MOTOR
10	34920190 запросить цену →		GROUND PLATE,FIXING UNIT
11	75018250 запросить цену →		SPRING CLEANING SOLENOID
14	3BC22050 запросить цену →		TENSION PLATE,PAPER FEED MOTOR
15	48928800 запросить цену →		PULLEY,TIMING BELT
21	75714210 запросить цену →		COLLAR DEVELOPING UNIT
22	M2109260 запросить цену →		WIRE SADDLE,YMC-05-H-0(KITAGAWA)

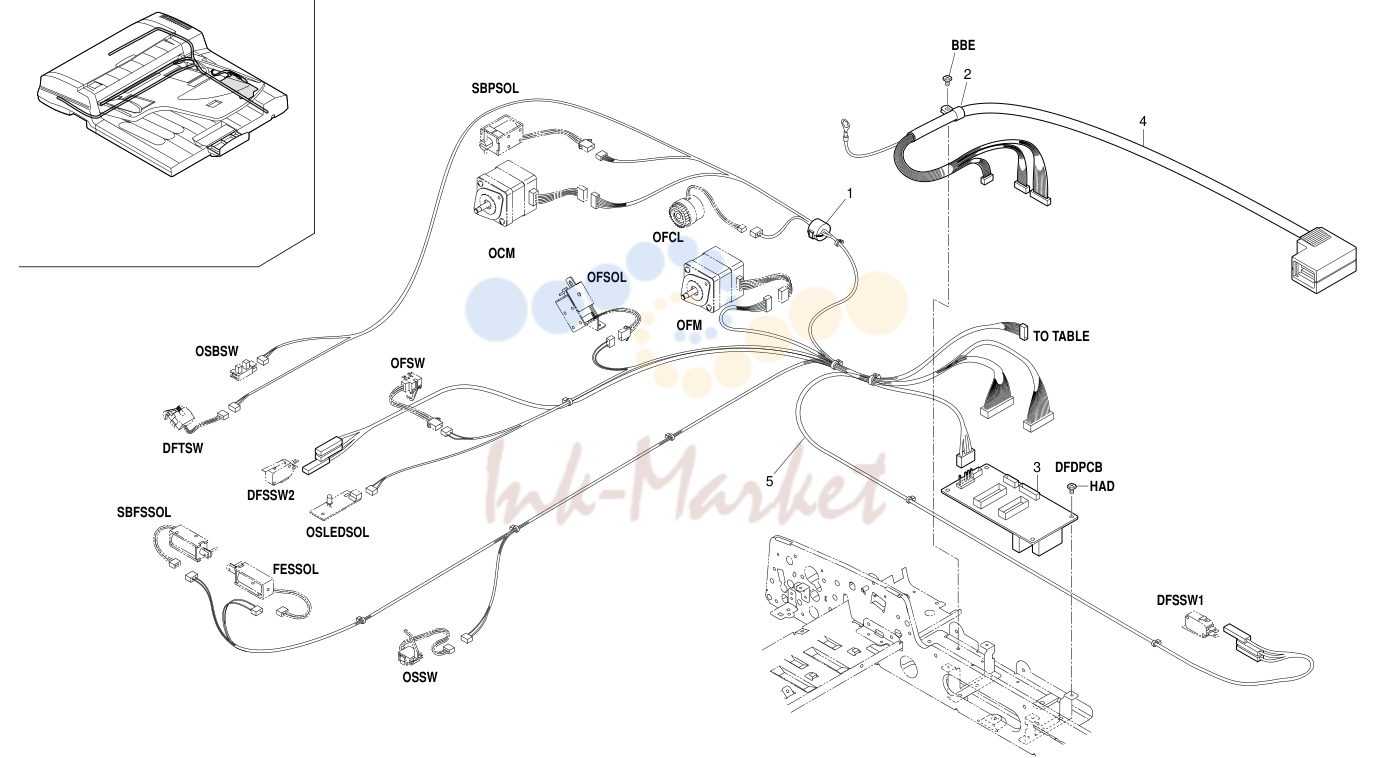

8. ELECTRICAL COMPONENTS 3C0

№	Артикул	Альт. артикул	Описание
1	65027470 запросить цену →		CORE,7-15X18
2	M2105040 запросить цену →		NYLON CLAMP 6N,NK-6N
4	3C027010 запросить цену →		WIRE B,INTERFACE
5	3BC27011 запросить цену →		WIRE,PAPER FEED
