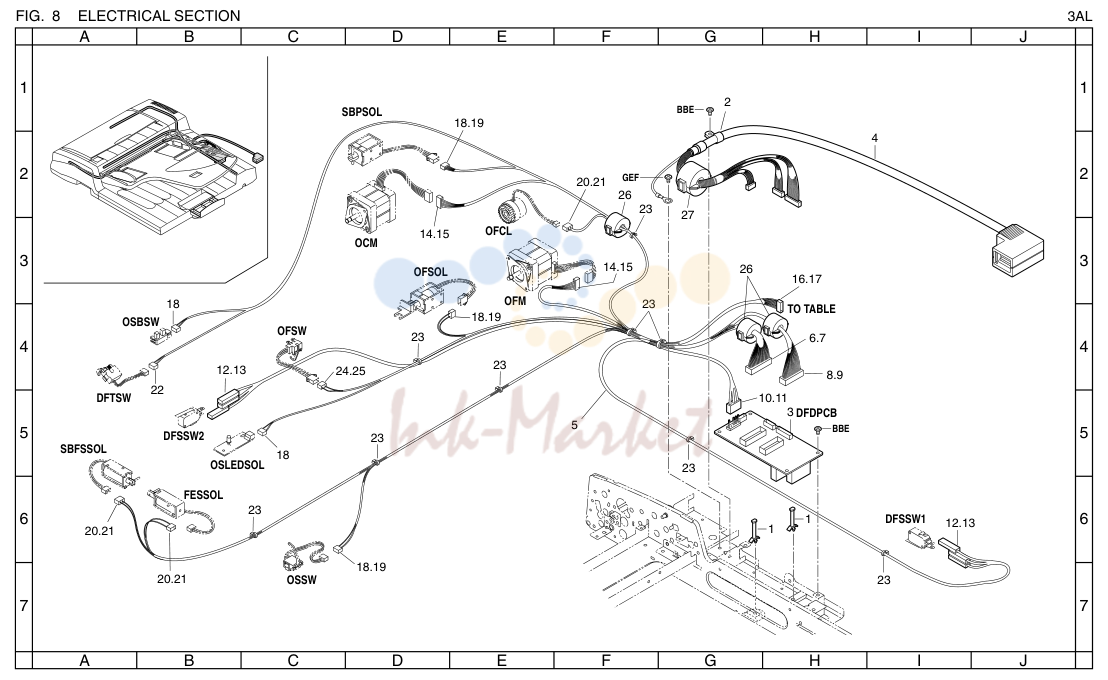

• 8. ELECTRICAL SECTION 3AL

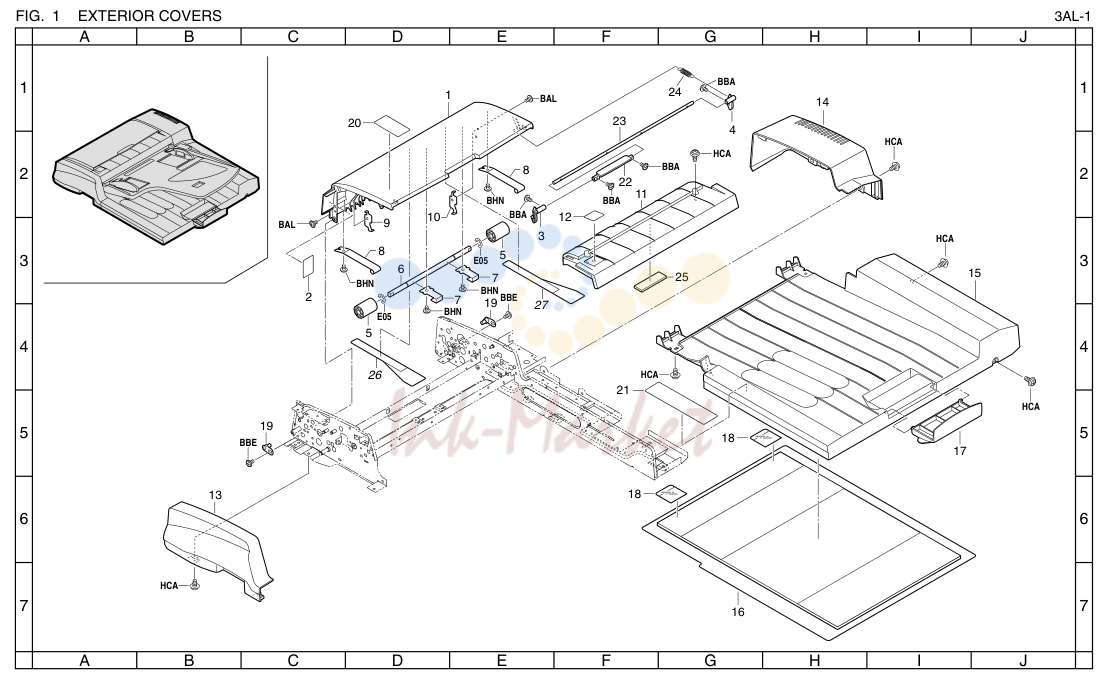

1. EXTERIOR COVERS 3A3LA-1L

№	Артикул	Альт. артикул	Описание
1			1 BAL 24 BBA
2			8 BBA
3			HCA
2			7 19BBE
26			HCA
1	3AL04040 запросить цену →		LEFT COVER
2	3AL05090 запросить цену →		LABEL,JAM REMOVEMENT
3	3AL07260 запросить цену →		FRONT HOOK,LEFT COVER
4	3AL07270 запросить цену →		REAR HOOK,LEFT COVER
5	3AL08140 запросить цену →		UPPER PULLEY,CONVEYING
6	3AL08180 запросить цену →		UPPER SHAFT,CONVEYING PULLEY
7	3AL08220 запросить цену →		UPPER PLATE SPRING,CONVEYING PULLEY
8	3AL08270 запросить цену →		PLATE SPRING,RESISTANCE GUIDE
9	3AL08360 запросить цену →		STOPPER,LEFT COVER FRONT
10	3AL08370 запросить цену →		STOPPER,LEFT COVER REAR
11	3AL04051 запросить цену →		COVER,PAPER FEED
12	3AL05080 запросить цену →		LABEL,ORIGINAL SET
13	3AL04010 запросить цену →		FRONT COVER
14	3AL04020 запросить цену →		REAR COVER
15	3AL04030 запросить цену →		RIGHT COVER
16	3AL04060 запросить цену →		MAT,ORIGINAL HOLDER
17	3AL04070 запросить цену →		STOPPER,EJECT ORIGINAL
18	3AL04080 запросить цену →		FILM,ORIGINAL HOLDER
19	63202120 запросить цену →		SUPPORT PLATE,COVER
20	3AL05100 запросить цену →		LABEL,ORIGINAL INDICATION(EUR)
21	3AL05110 запросить цену →		LABEL,OPERATION
22	3AL07280 запросить цену →		HANDLE,HOOK
23	3AL07290 запросить цену →		SHAFT,HOOK
24	72118141 запросить цену →		SPRING,CLEANING BLADE
25	29407610 запросить цену →		SPONGE,MOTOR PF
26	3AL10241 запросить цену →		FRONT SHEET,TURN OVER PAPER EJECT
27	3AL10251 запросить цену →		REAR SHEET,TURN OVER PAPER EJECT

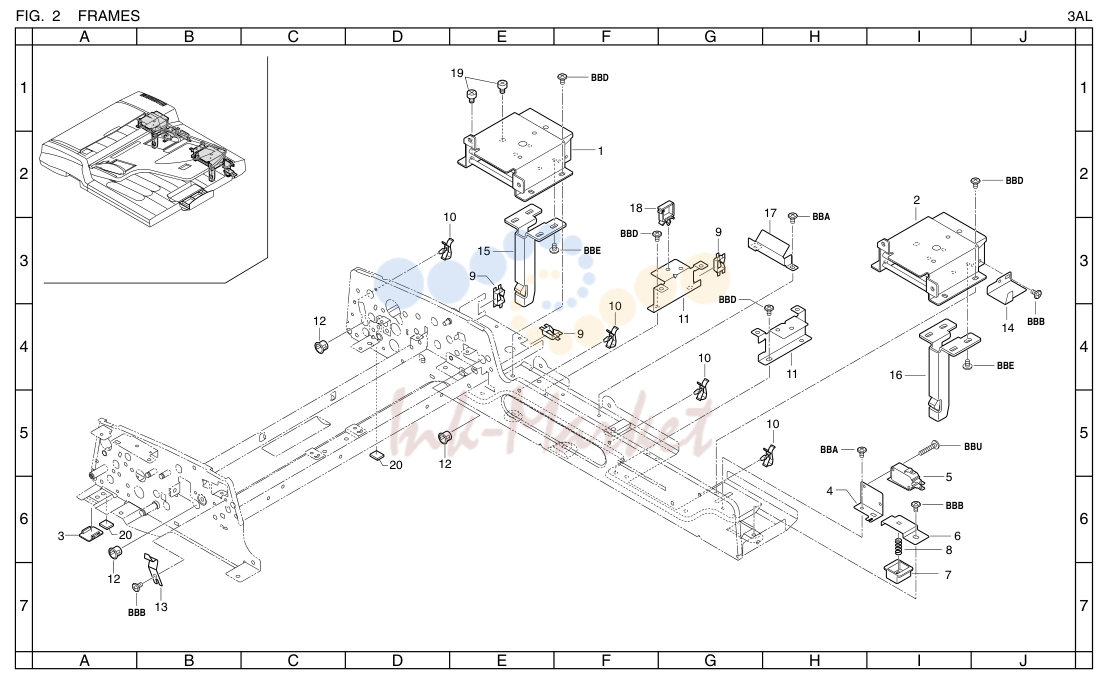

2. FRAMES 3AL

№	Артикул	Альт. артикул	Описание
19			BBD
10			18 17 BBA
15			BBE
10			BBD
12			9 11 14 BBB
1	3AL03011 запросить цену →		LEFT HINGE
2	3AL03021 запросить цену →		RIGHT HINGE
3	3AL02200 запросить цену →		SPACER,SRDF
4	3AL02050 запросить цену →		MOUNT,RELEASE SWITCH
5	36827140 запросить цену →		SWITCH A,INTERLOCK
6	3AL02080 запросить цену →		HOLDER,SPRING
7	3AL02070 запросить цену →		STOPPER,ORIGINAL DETECTION SWITCH
8	35911731 запросить цену →		SPRING,EJECT PULLEY ADF
9	M2104200 запросить цену →		EDGING EDS-1
10	M2109260 запросить цену →		WIRE SADDLE,YMC-05-H-0(KITAGAWA)
11	3AL02060 запросить цену →		MOUNT,DF PCB
12	M1203200 запросить цену →		OPEN BUSHING,OCB-375
13	63212160 запросить цену →		SPRING PLATE,EJECT RELEASE
14	3AL02040 запросить цену →		STOPPER,RELEASE SWITCH
15	3AL03031 запросить цену →		LEFT STAY,HINGE
16	3AL03041 запросить цену →		RIGHT STAY,HINGE
17	3AL02100 запросить цену →		GUIDE,INTERFACE WIRE
18	M2109230 запросить цену →		WIRE SADDLE,LWS-3S(KITAGAWA)
19	29802390 запросить цену →		PIN,TORSION BAR HOLDER
20	23227350 запросить цену →		SHIELD B,GASKET

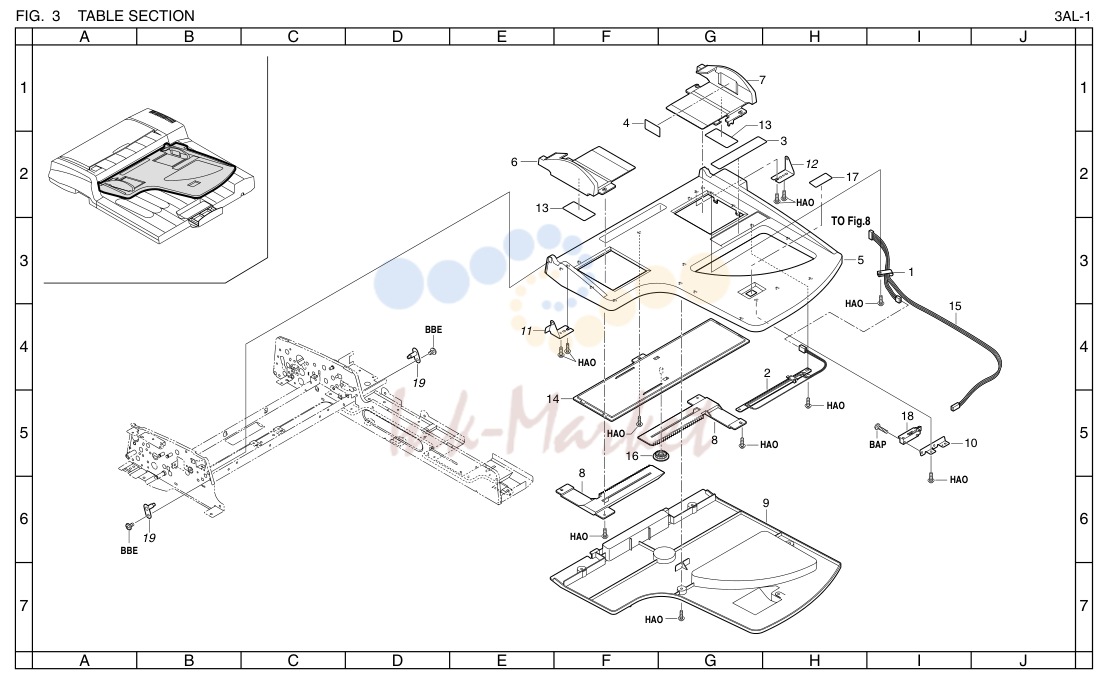

3. TABLE SECTION 3A3LA-1L

№	Артикул	Альт. артикул	Описание
13			HAO
5			HAO 8 HAO BAP
19			HAO
1	M2105000 запросить цену →		NYLON CLAMP 2N,NK-2N
2	18327100 запросить цену →		SWITCH,SIZE DETECTION
3	3AL05040 запросить цену →		LABEL,ORIGINAL SIZE(METRIC)
4	3AL05060 запросить цену →		LABEL,ORIGINAL CURSOR(METRIC)
5	3AL06011 запросить цену →		TABLE,ORIGINAL
6	3AL06020 запросить цену →		FRONT GUIDE,ORIGINAL
7	3AL06030 запросить цену →		REAR GUIDE,ORIGINAL
8	3AL06040 запросить цену →		RACK,TABLE
9	3AL06051 запросить цену →		COVER,TABLE
10	3AL06060 запросить цену →		MOUNT,SIZE DETECTION
11	3AL06072 запросить цену →		FRONT SUPPORT PLATE,TABLE
12	3AL06082 запросить цену →		REAR SUPPORT PLATE,TABLE
13	3AL06090 запросить цену →		CUSHION,ORIGINAL GUIDE
14	3AL06111 запросить цену →		COVER,ORIGINAL GUIDE
15	3AL27030 запросить цену →		WIRE,TABLE
16	65907210 запросить цену →		GEAR 20,CASSETTE
17	78706241 запросить цену →		FILTER CF SENSOR
18	78727110 запросить цену →		JAM DETECTION SWITCH
19	3AL06102 запросить цену →		FULCRUM PIN,TABLE

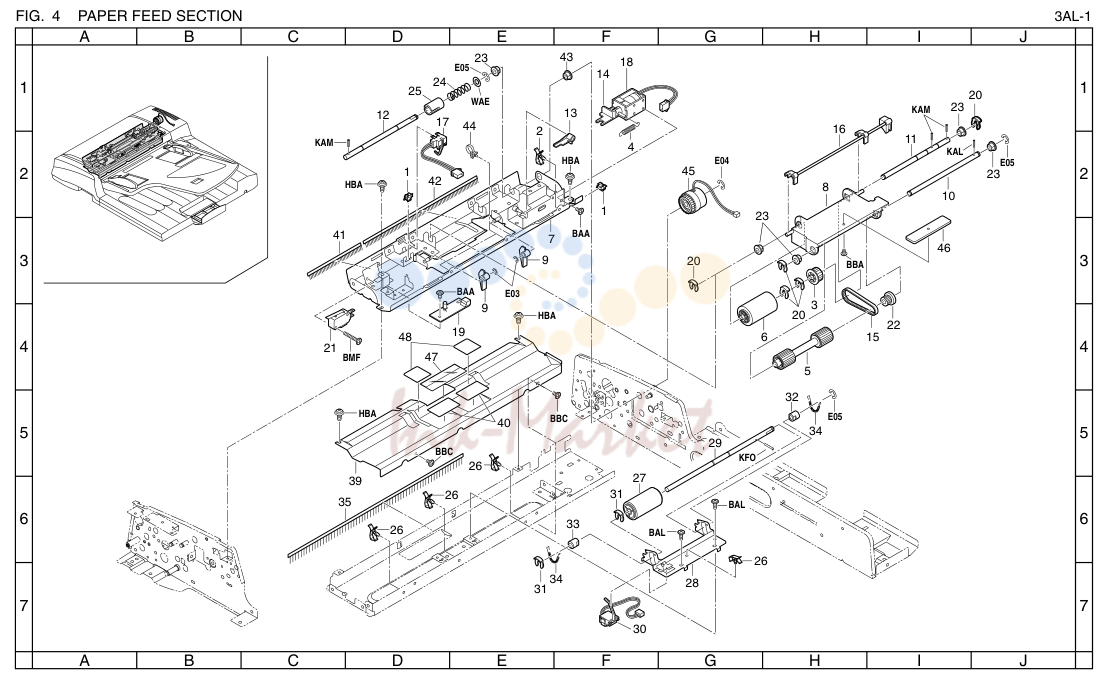

4. PAPER FEED SECTION 3A3LA-1L

№	Артикул	Альт. артикул	Описание
12			WAE 13 KAM
41			7 BAA
3			9 20 BBA
35			BAL
26			33 BAL
1	M2104350 запросить цену →		EDGING,EDS-0607M(KITAGAWA) 2 2 41 3AL07240 FRONT STATIC ELIMINATOR,PAPER FEED
2	M2109330 запросить цену →		WIRE SADDLE,YMC-10-0(KITAGAWA) 1 1 42 3AL07250 REAR STATIC ELIMINATOR,PAPER FEED
3	18312100 запросить цену →		PULLEY 28,EJECT DRIVE 1 1 43 73210450 BUSH,
4	29812050 запросить цену →		SPRING,WIRE ROPE 1 1 44 M2107120 BINDING BAND SG-130
5	3AL07010 запросить цену →		PULLEY,LEADING FEED 1 1 45 3AL93010 PARTS,CLUTCH PAPER FEED,SP
6	3AL07020 ✓ в наличии		PULLEY,PAPER FEED 1 1 46 3AL07300 WEIGHT,LEADING FEED
7	3AL07040 запросить цену →		UPPER GUIDE,PAPER FEED 1 1 47 3AL07310 FILM,SEPARATION
8	3AL07060 запросить цену →		ARM,LEADING FEED 1 1 48 60907910 PAD,BYPASS
9	3AL07070 запросить цену →		STOPPER,ORIGINAL
10	3AL07100 запросить цену →		SHAFT,LEADING FEED
11	3AL07110 запросить цену →		FRONT SHAFT,PAPER FEED
12	3AL07120 запросить цену →		REAR SHAFT,PAPER FEED
13	3AL07160 запросить цену →		LEVER,LIFT
14	3AL07180 запросить цену →		JOINT,LIFT SOLENOID
15	3AL07210 запросить цену →		BELT 134,LEADING FEED
16	3AL07220 запросить цену →		STOPPER,ORIGINAL STOPPER
17	3AL27060 запросить цену →		SWITCH,FEED
18	3AL27070 запросить цену →		SOLENOID,LEADING FEED
19	3AL28020 запросить цену →		SET LED PCB
20	34806150 запросить цену →		STOPPER
21	36827140 запросить цену →		SWITCH A,INTERLOCK
22	65722250 запросить цену →		PULLEY 20,EJECT
23	73210450 запросить цену →		BUSH,
24	73818100 запросить цену →		SPRING, BLADE THRUST
25	74306520 запросить цену →		JOINT,PULLEY DRIVE SHAFT
26	M2109260 запросить цену →		WIRE SADDLE,YMC-05-H-0(KITAGAWA)
27	3AL07031 запросить цену →		PULLEY,SEPARATION
28	3AL07080 запросить цену →		MOUNT,SEPARATION PULLEY
29	3AL07130 запросить цену →		SHAFT,SEPARATION
30	3AL27050 запросить цену →		SWITCH,ORIGINAL SET
31	34806150 запросить цену →		STOPPER
32	65011360 запросить цену →		BUSHING 6,LOOP
33	72107160 запросить цену →		BUSHING 6,LOWER REGISTRATION ROLLER
34	3AL07320 запросить цену →		SPRING,SEPARATION
35	63212210 запросить цену →		STATIC ELIMINATOR,EJECT
39	3AL07050 запросить цену →		LOWER GUIDE,PAPER FEED
40	78707580 запросить цену →		FELT ORIGINAL FEED

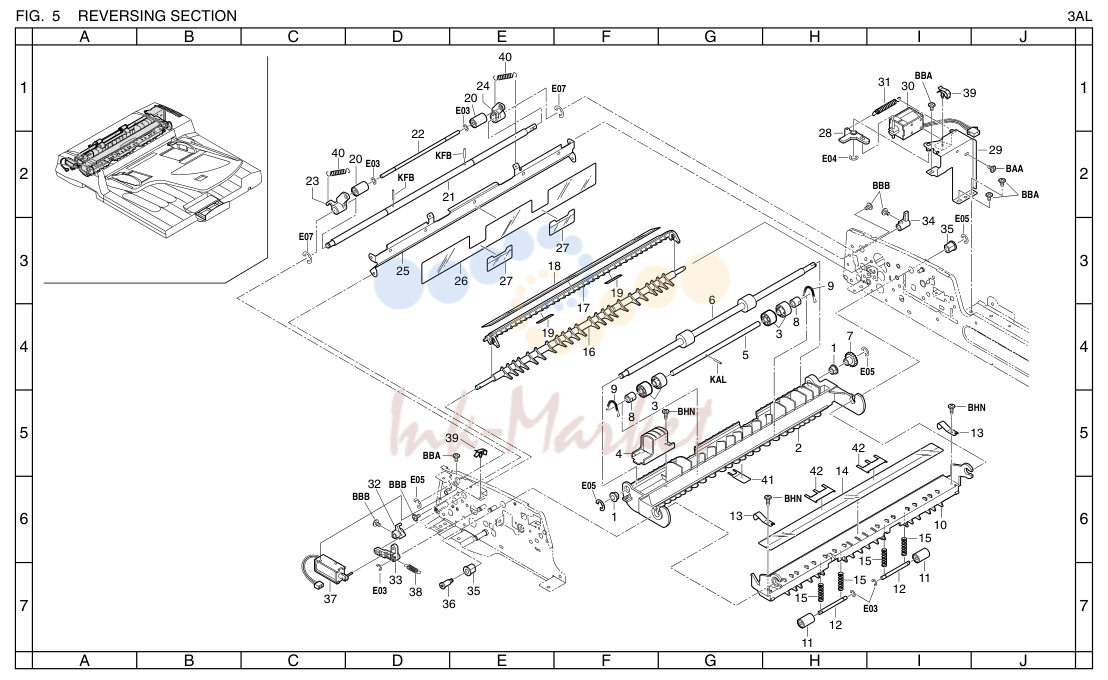

5. REVERSING SECTION 3AL

№	Артикул	Альт. артикул	Описание
1			20 24 E07 31 30 BBA
40	20E03 запросить цену →		KFB E04
23			KFB BBB
21			BBA
8			3 BHN BHN
1	29806560 запросить цену →		BUSHING 6 2 2 41 3AL08510 SHEET,GUIDE RESISTANCE
2	3AL08051 запросить цену →		GUIDE,RESISTANCE 1 1 42 3AL08520 SHEET,RESISTANCE
3	3AL08500 запросить цену →		PULLEY,RESISTANCE
4	3AL08380 запросить цену →		HANDLE,RESISTANCE GUIDE
5	3AL08470 запросить цену →		SHAFT,RESISTANCE PULLEY
6	3AL10020 запросить цену →		ROLLER,LOOP
7	33918100 запросить цену →		GEAR 18,FUR BRUSH
8	72107160 запросить цену →		BUSHING 6,LOWER REGISTRATION ROLLER
9	77706461 запросить цену →		PRESSING SPRING
10	3AL08060 запросить цену →		GUIDE,EJECT
11	3AL08170 запросить цену →		PULLEY,EJECT
12	3AL08210 запросить цену →		SHAFT,EJECT PULLEY
13	3AL08260 запросить цену →		PLATE SPRING,EJECT GUIDE
14	3AL08410 запросить цену →		SHEET,GUIDE EJECT
15	3AL08560 запросить цену →		SPRING,EJECT PULLEY
16	3AL10031 запросить цену →		GUIDE,LOOP FEED SHIFT
17	3AL10161 запросить цену →		LEFT GUIDE,LOOP
18	3AL10181 запросить цену →		LEFT SHEET,GUIDE LOOP
19	3AL10221 запросить цену →		UPPER SHEET,CONVEYING PULLEY
20	3AL08170 запросить цену →		PULLEY,EJECT
21	3AL10040 запросить цену →		SHAFT,FULCRUM PULLEY
22	3AL10060 запросить цену →		SHAFT,LOOP PULLEY
23	3AL10120 запросить цену →		FRONT HOLDER,LOOP PULLEY
24	3AL10200 запросить цену →		REAR HOLDER,LOOP PULLEY
25	3AL10010 запросить цену →		GUIDE,LOOP
26	3AL10170 запросить цену →		SHEET,GUIDE LOOP
27	3AL10210 запросить цену →		SHEET,LOOP PULLEY
28	3AL10090 запросить цену →		LEVER,LOOP PULLEY SOLENOID
29	3AL10141 запросить цену →		MOUNT,LOOP PULLEY SOLENOID
30	3AL27111 запросить цену →		SOLENOID,LOOP PULLEY
31	3AL10230 запросить цену →		SPRING,LOOP PULLEY SOLENOID
32	3AL10080 запросить цену →		LEVER,LOOP FEED SHIFT
33	3AL10110 запросить цену →		LEVER,LOOP FEED SHIFT SOLENOID
34	3AL10100 запросить цену →		LEVER,LOOP PULLEY
35	60606101 запросить цену →		BUSHING FEED BACK ROLLER
36	3AL07230 запросить цену →		PIN,PAPER FEED
37	3AL27080 запросить цену →		SOLENOID,FEED SHIFT
38	3AL08490 запросить цену →		SPRING,EJECT FEED SHIFT
39	M2109260 запросить цену →		WIRE SADDLE,YMC-05-H-0(KITAGAWA)
40	63526080 запросить цену →		SPRING,SAFETY SWITCH LEVER

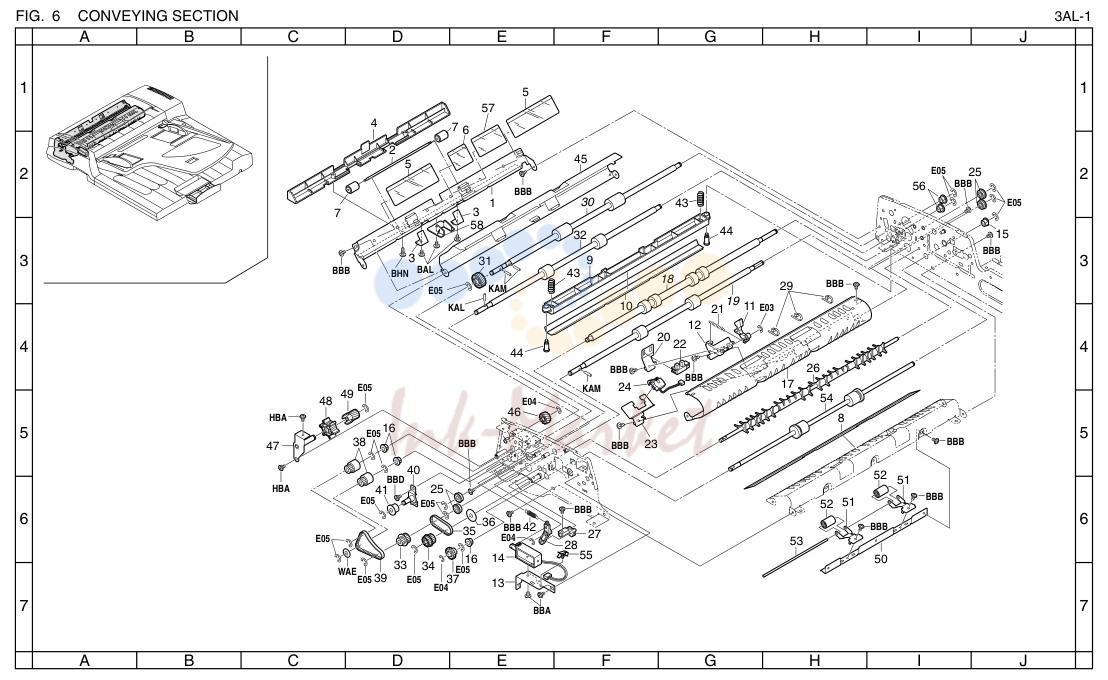

6. CONVEYING SECTION 3A3LA-1L

№	Артикул	Альт. артикул	Описание
56			BBB
47			38 BBB BBB 23 BBB
6			E05 35 36 E B 0 B 4 B42 28 27 53 BBB
1	3AL08032 запросить цену →		GUIDE,CONVEYING 1 1 41 48928800 PULLEY,TIMING BELT
2	3AL08190 запросить цену →		LOWER SHAFT,CONVEYING PULLEY 1 1 42 63814260 SPRING,DEV. SHUTTER
3	3AL08240 запросить цену →		LOWER PLATE SPRING,CONVEYING PULLEY 2 2 43 72418480 SPRING, SPIRAL ROLLER
4	3AL08301 запросить цену →		COVER,CONVEYING PULLEY 1 1 44 3AL07230 PIN,PAPER FEED
5	3AL08420 запросить цену →		OUTER SHEET,GUIDE CONVEYING 2 2 45 3AL08011 LEFT GUIDE,RESISTANCE
6	3AL08430 запросить цену →		INNER SHEET,GUIDE CONVEYING 1 1 46 3AL02160 GEAR 14,JAM REMOVEMENT
7	3AL08480 запросить цену →		FRONT PULLEY,READING 2 2 47 3AL02120 MOUNT,JAM REMOVEMENT DIAL
8	3AL08450 запросить цену →		SHEET,GUIDE PLATE EJECT 1 1 48 3AL02110 DIAL,JAM REMOVEMENT
9	3AL08071 запросить цену →		GUIDE,READING 1 1 49 3AL02170 GEAR 14,JOINT
10	3AL08401 запросить цену →		SHEET,ORIGINAL HOLDER 1 1 50 3AL08280 MOUNT,CONVEYING PULLEY
11	3AL10071 запросить цену →		LIGHT SHIELD,LOOP 1 1 51 3AL08250 INNER PLATE SPRING,CONVEYING PULLEY
12	3AL10131 запросить цену →		MOUNT,LIGHT SHIELD 1 1 52 3AL08100 INNER PULLEY,CONVEYING
13	3AL08310 запросить цену →		MOUNT,EJECT SOLENOID 1 1 53 3AL08200 INNER SHAFT,CONVEYING PULLEY
14	3AL27080 запросить цену →		SOLENOID,FEED SHIFT 1 1 54 3AL08130 ROLLER,EJECT
15	63806290 запросить цену →		BUSHING,6 1 1 55 M2109260 WIRE SADDLE,YMC-05-H-0(KITAGAWA)
16	73210450 запросить цену →		BUSH, 6 3 3 56 29806560 BUSHING
17	3AL08021 запросить цену →		RIGHT GUIDE,RESISTANCE 1 1 57 3AL08530 INNER SHEET,GUIDE CONVEYING LARGE
18	3AL08091 запросить цену →		ROLLER,RESISTANCE 1 1 58 3AL08570 GUIDE,TIMING SWITCH
19	3AL08121 запросить цену →		INNER ROLLER,CONVEYING
20	3AL10151 запросить цену →		MOUNT,LOOP SWITCH
21	3AL10190 запросить цену →		SPRING,LIGHT SHIELD
23	3AL08291 запросить цену →		MOUNT,TIMING SWITCH
24	3AL27120 запросить цену →		SWITCH,TIMING
25	74808080 запросить цену →		BEARING,686ZZNR
26	3AL08080 запросить цену →		GUIDE,EJECT FEED SHIFT
27	3AL08330 запросить цену →		LEVER,EJECT
28	3AL08340 запросить цену →		LEVER,EJECT SOLENOID
29	M0207000 запросить цену →		BINDING BAND,KB-100-1
30	3AL08160 запросить цену →		UPPER ROLLER,CONVEYING
31	3AL02150 запросить цену →		GEAR 24,JAM REMOVEMENT
32	3AL08111 запросить цену →		LOWER ROLLER,CONVEYING
33	18307370 запросить цену →		PULLEY 25/18P2M,PAPER FEED
34	3AL22040 запросить цену →		GEAR Z18/T25P2M
35	65722080 запросить цену →		BELT 100,ORIGINAL FEED
36	75714210 запросить цену →		COLLAR DEVELOPING UNIT
37	33918100 запросить цену →		GEAR 18,FUR BRUSH
38	18307550 запросить цену →		PULLEY 18P2M,LEADING FEED
39	3AL22070 запросить цену →		BELT 140,MIDDLE ROLLER
40	3AL22080 запросить цену →		TENSION PLATE,MIDDLE ROLLER BELT

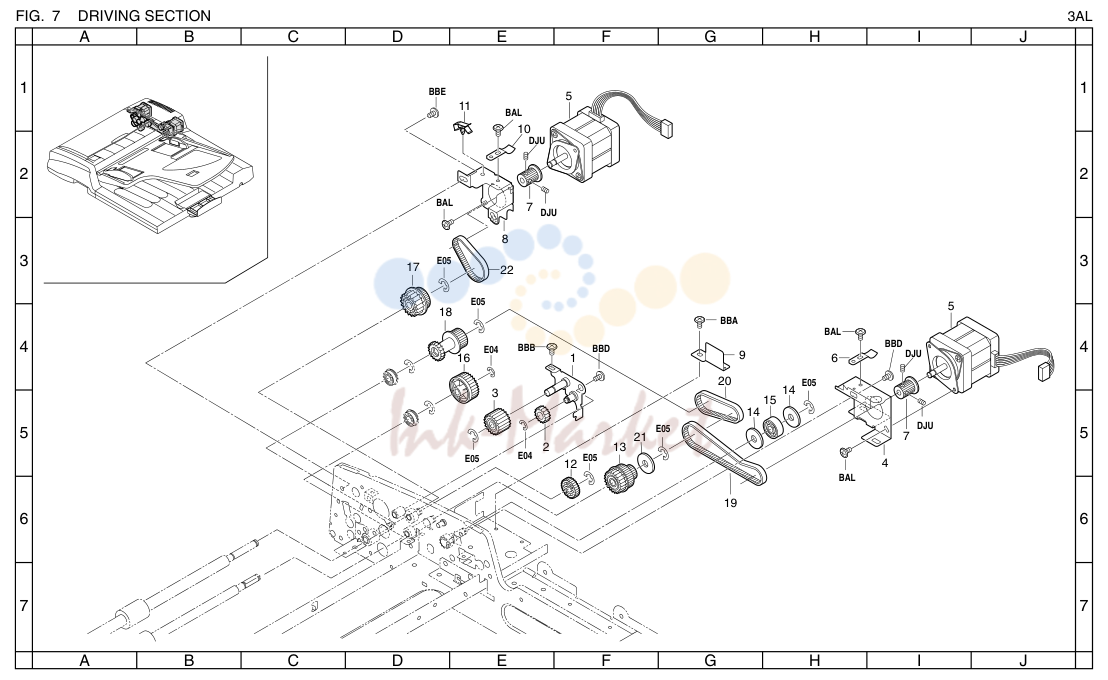

7. DRIVING SECTION 3AL

№	Артикул	Альт. артикул	Описание
1	3AL22090 запросить цену →		MOUNT,IDLE GEAR
2	63814100 запросить цену →		IDLE GEAR 15,AGITATION
3	65011310 запросить цену →		GEAR 20,IDLE
4	3AL22100 запросить цену →		MOUNT,PAPER FEED MOTOR
5	3AL27010 запросить цену →		MOTOR,PAPER FEED
6	34920190 запросить цену →		GROUND PLATE,FIXING UNIT
7	78722151 запросить цену →		PULLEY
8	3AL22110 запросить цену →		MOUNT,CONVEYING MOTOR
9	3AL02190 запросить цену →		GUIDE B,WIRE PAPER FEED MOTOR
10	34920190 запросить цену →		GROUND PLATE,FIXING UNIT
11	M2109260 запросить цену →		WIRE SADDLE,YMC-05-H-0(KITAGAWA)
12	66018180 запросить цену →		GEAR 26,SPIRAL ROLLER
13	3AL22010 запросить цену →		PULLEY T35/T22/Z22
14	71602201 запросить цену →		SPACER,SHIFT LEVER
15	65907300 запросить цену →		PULLEY,CASSETTE
16	76221040 запросить цену →		GEAR 28 FD
17	3AL22030 запросить цену →		GEAR Z22/T35P2M
18	3AL22020 запросить цену →		PULLEY T28/Z18
19	3AL22050 запросить цену →		BELT 190,PAPER FEED MOTOR
20	3AL22060 запросить цену →		BELT 112,RESISTANCE ROLLER
21	75714210 запросить цену →		COLLAR DEVELOPING UNIT
22	65722080 запросить цену →		BELT 100,ORIGINAL FEED

8. ELECTRICAL SECTION 3AL

№	Артикул	Альт. артикул	Описание
18			OFM 23 TO TABLE
5	DFSSW2 запросить цену →		23 5 BBE
6			1 DFSSW1 12.13
1	M2108900 запросить цену →		SPACER,KGPS-16S(KITAGAWA)
2	M2105040 запросить цену →		NYLON CLAMP 6N,NK-6N
3	3AL93020 запросить цену →		PARTS,DRIVER PCB,SP
4	3AL27040 запросить цену →		WIRE,INTERFACE
5	3AL27020 запросить цену →		WIRE,PAPER FEED
6			•J0149300 CASE,3-175133-0(AMP)
7			•J0140150 RECEPTACLE,1-173977-5(AMP)
8			•J0149260 CASE,2-175133-6(AMP)
9			•J0140130 RECEPTACLE,1-173977-3(AMP)
10			•J0301040 RECEPTACLE 4P,5196-04
11			•J0300900 SOCKET,5194TL
12			•J0070030 POSITIVE CONNECTOR HOUSING 3P,#187,172075-1
13			•J0070900 POSITIVE CONTACTOR,#187,170330-1
14			•J0140060 RECEPTACLE MT 6P,173977-6
15			•J0144060 CASE,175694-6(AMP)
16			•J0141060 RECEPTACLE,2-173977-6(AMP)
17			•J0143060 CASE,2-175694-6(AMP)
18			•J0140030 RECEPTACLE,173977-3(AMP)
19			•J0144030 CASE,175694-3(AMP)
20			•J0144030 CASE,175694-3(AMP)
21			•J0144020 CASE,175694-2(AMP)
22			•J0145030 RECEPTACLE,6-173977-3(AMP)
23			•M0207000 BINDING BAND,KB-100-1
24			•J0141030 RECEPTACLE,2-173977-3(AMP)
25			•J0143030 CASE,2-175694-3(AMP)
26	65027470 запросить цену →		CORE,7-15X18
27	65027480 запросить цену →		CORE,9-20X32
