Kyocera PF-9 — каталог запчастей со схемами

Содержание

1. Assembly

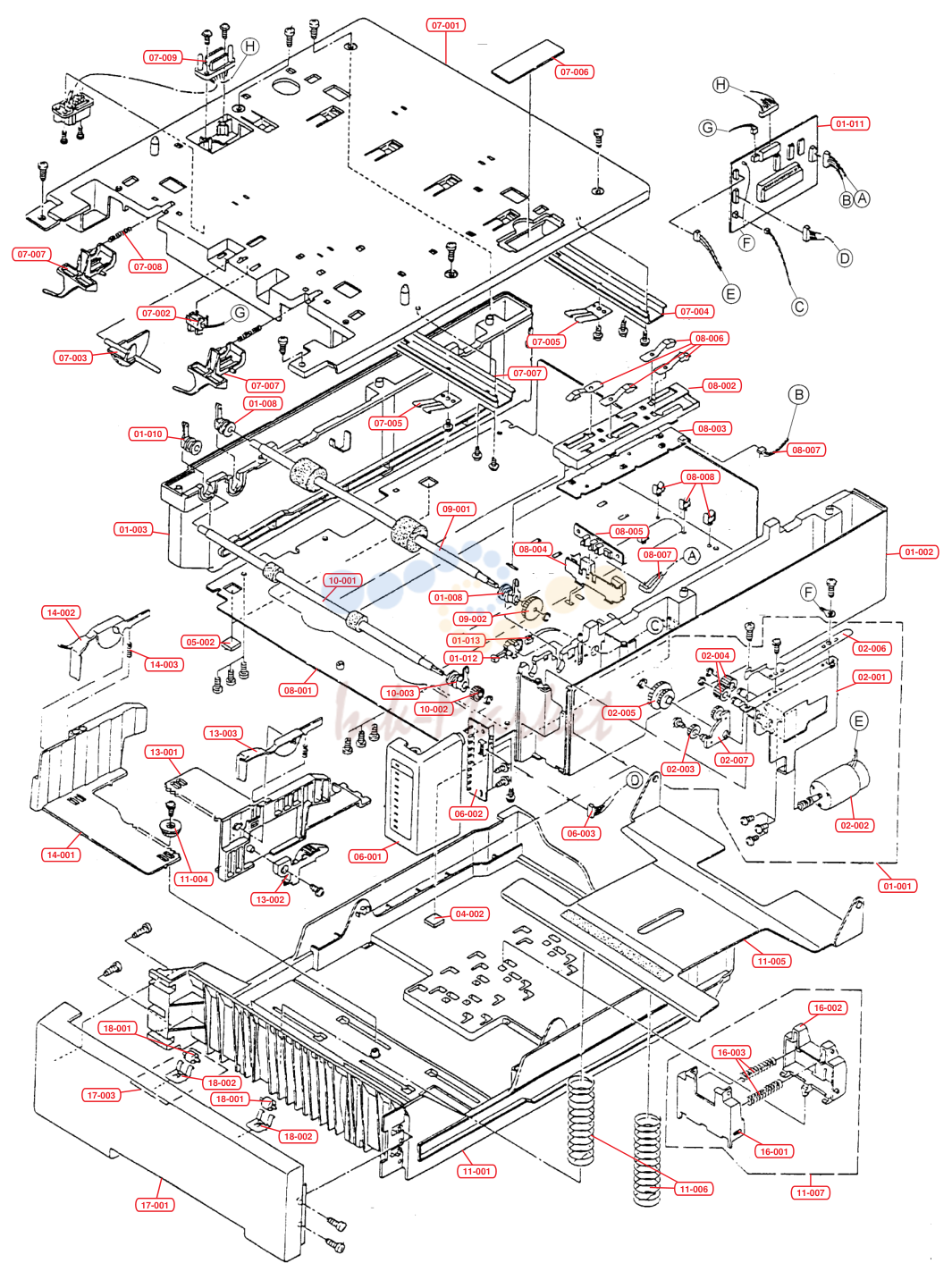

1. Assembly

№	Артикул	Описание
01-001	5SNSP0009737 запросить цену →	BRACKET DRIVE ASSY
01-002	5SNSP0009738 запросить цену →	FRAME RIGHT ASSY
01-003	5SNSP0009739 запросить цену →	FRAME LEFT ASSY
01-008	5SNSP0009745 запросить цену →	BUSHING
01-010	5SNSP0009745 запросить цену →	BUSHING
01-011	5SNSP0009746 запросить цену →	PWB CONTROL
01-012	5SNSP0009747 запросить цену →	SENSOR PA-5
01-013	5SNSP0009748 запросить цену →	CONN. CORD ASSY
02-001	5SNSP0009749 запросить цену →	BRACKET DRIVE
02-002	5SNSP0009750 запросить цену →	MOTOR ASSY
02-003	5SNSP0009752 запросить цену →	GEAR JOINT Z15
02-004	5SNSP0009753 запросить цену →	GEAR IDLE Z15
02-005	5SNSP0009754 запросить цену →	GEAR Z25-Z40
02-006	5SNSP0009755 запросить цену →	PLATE EARTH
02-007	5SNSP0009751 запросить цену →	PLATE ARM ASSY
04-002	5SNSP0009759 запросить цену →	FOOT
05-002	5SNSP0009759 запросить цену →	FOOT
06-001	5SNSP0009761 запросить цену →	COVER PANEL ASSY
06-002	5SNSP0009762 запросить цену →	PWB PANEL
06-003	5SNSP0009763 запросить цену →	CONN. CORD ASSY
07-001	5SNSP0009766 запросить цену →	COVER TOP
07-002	5SNSP0009767 запросить цену →	PE SENSOR ASSY
07-003	5SNSP0009768 запросить цену →	ACTVATOR SENSOR
07-004	5SNSP0009769 запросить цену →	CHANNEL REAM
07-005	5SNSP0009770 запросить цену →	PLATE EARTH
07-006	5SNSP0009771 запросить цену →	SHEET COVER
07-007	5SNSP0009772 запросить цену →	GUIDE PLATE
07-008	5SNSP0009773 запросить цену →	SPRING GUIDE PAPER
07-009	5SNSP0009774 запросить цену →	CONNECTER ASSY
08-001	5SNSP0009776 запросить цену →	PLATE BASE
08-002	5SNSP0009777 запросить цену →	COVER SENSOR REAR
08-003	5SNSP0009778 запросить цену →	PWB SENSOR REAR
08-004	5SNSP0009779 запросить цену →	COVER SENSOR WIDE
08-005	5SNSP0009780 запросить цену →	PWB SENSOR WIDE
08-006	5SNSP0009781 запросить цену →	SPRING ACTUATER
08-007	5SNSP0009782 запросить цену →	CONN. CORD ASSY
08-008	5SNSP0009783 запросить цену →	NYLON CLAMP
09-001	5SNSP0009784 запросить цену →	ROLL FEED
09-002	5SNSP0009785 запросить цену →	GEAR FEED Z30
10-001	5SNSP0009786 запросить цену →	ROLL DRIVE
10-002	5SNSP0009787 запросить цену →	GEAR DRIVE Z15
10-003	5SNSP0009745 запросить цену →	BUSHING
11-001	5SNSP0009788 запросить цену →	BASE CASSETTE ASSY
11-004	5SNSP0009791 запросить цену →	GEAR PINION Z16
11-005	5SNSP0009792 запросить цену →	PLATE BOTTOM ASSY
11-006	5SNSP0009793 запросить цену →	SPRING CASSETTE
11-007	5SNSP0009794 запросить цену →	BACK END ASSY
13-001	5SNSP0009800 запросить цену →	GUIDE PAPER R
13-002	5SNSP0009801 запросить цену →	LEVEL LOCK
13-003	5SNSP0009802 запросить цену →	NAIL R
14-001	5SNSP0009804 запросить цену →	GUIDE PANEL L
14-002	5SNSP0009805 запросить цену →	NAIL L
14-003	5SNSP0009803 запросить цену →	SPRING NAIL
16-001	5SNSP0009808 запросить цену →	BACK END F
16-002	5SNSP0009809 запросить цену →	BACK END R
16-003	5SNSP0009810 запросить цену →	SPRING PRESS
17-001	5SNSP0009811 запросить цену →	COVER FRONT
17-003	5SNSP0009813 запросить цену →	ROLL PINCH ASSY
18-001	5SNSP0009814 запросить цену →	ROLL PINCH
18-002	5SNSP0009815 запросить цену →	SPRING ROLL PINCH
