Kyocera PF-700 710 — каталог запчастей со схемами

Содержание

1. Covers 3J4-2
2. Frames 3J4-2
3. Cassette 3J4-2
4. Paper Feed-in (PF-700) 3J4
5. Paper Feed-in (PF-710) 3J4
6. Driving 3J4
7. Electrical Components 3J4-2

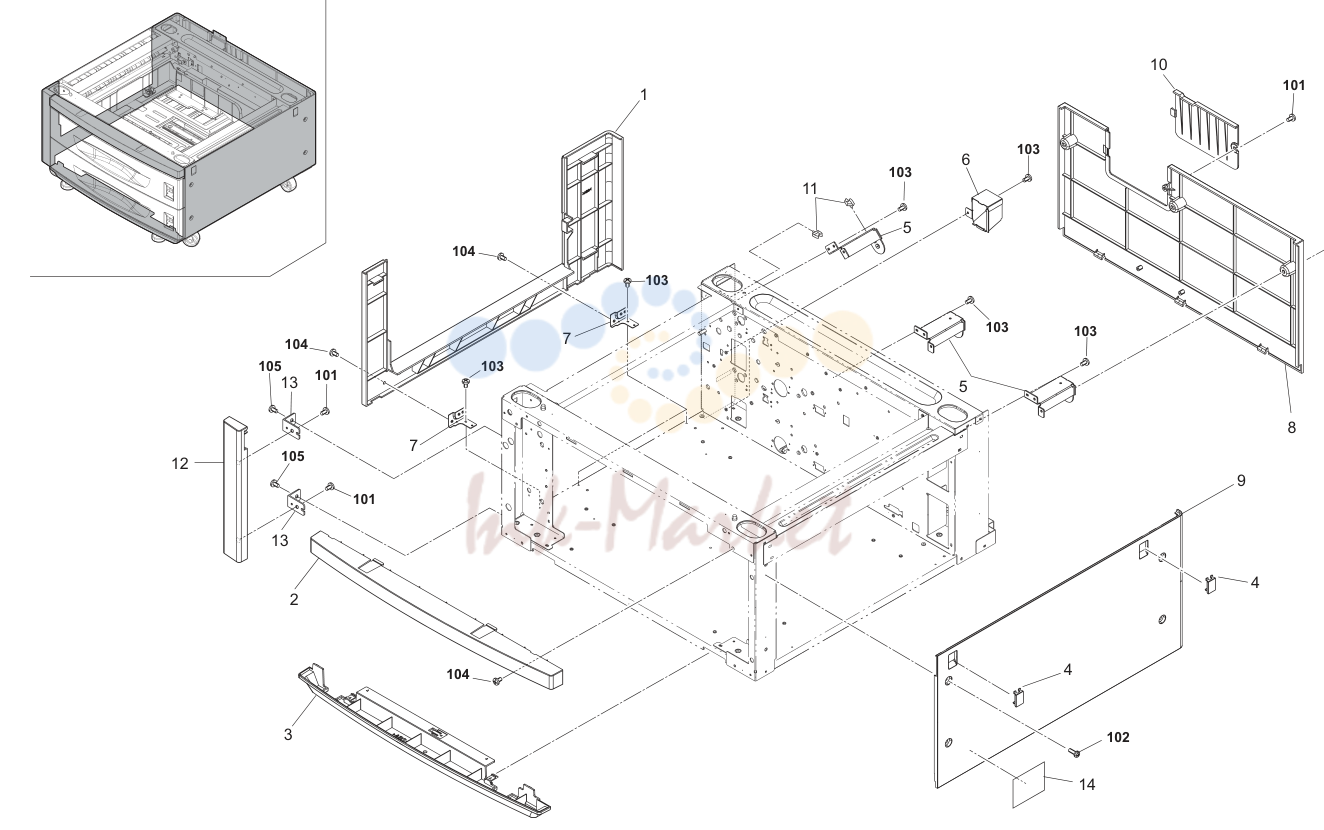

1. Covers 3J4-2

№	Артикул	Альт. артикул	Описание
5	303AT02122 запросить цену →	3AT02122	REAR MOUNT,COVER 3 3 3 3 105 B1B04080 +BIND SCREW M4X08(TRIVALENT CHROM
6	2AR07720 запросить цену →		COVER,CASSETTE RAIL
7	303AT02111 запросить цену →	3AT02111	MOUNT SORTER
11	M2105730 запросить цену →		MINIATURE CLAMP,UAMS-07-0
13	3CF04040 запросить цену →		LEFT FRONT MOUNT,COVER

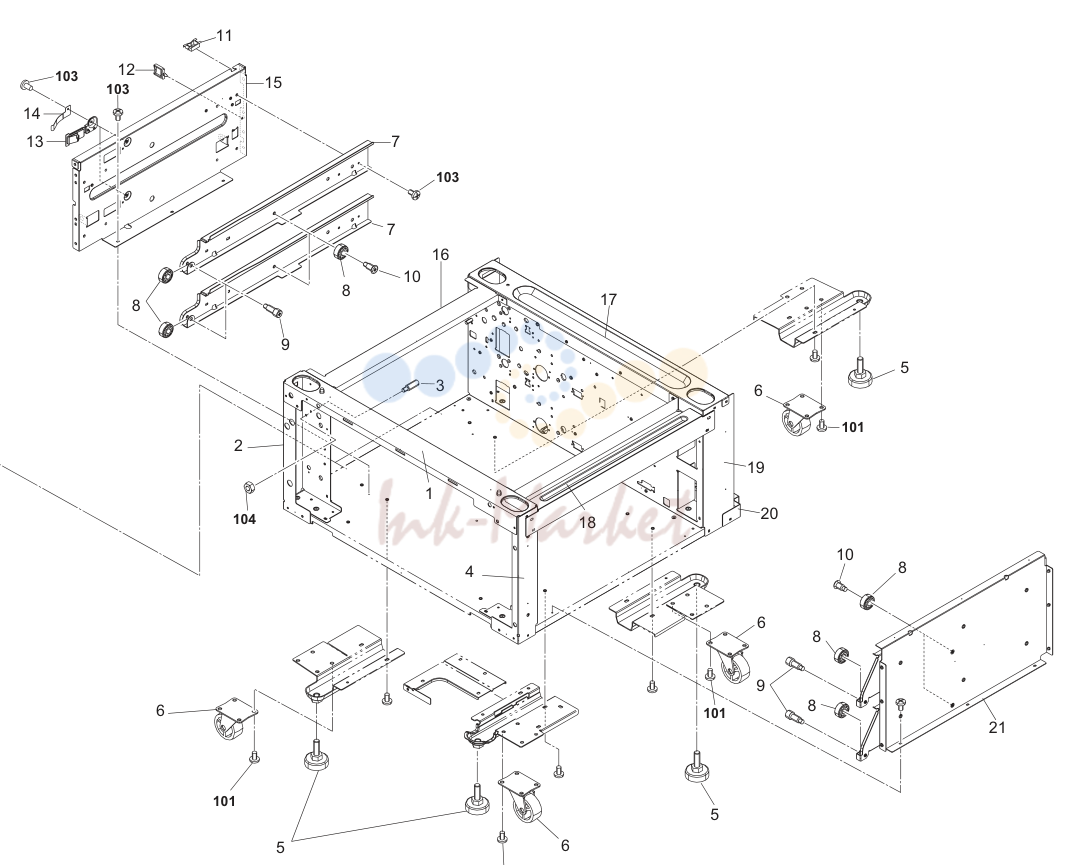

2. Frames 3J4-2

№	Артикул	Альт. артикул	Описание
1	303AT02053 запросить цену →	3AT02053	UPPER FRONT FRAME 1 1 1 1 101 B1A25100 +BINDING SCREW WITH SW.W M5X10
2	303AT02024 запросить цену →	3AT02024	LEFT FRONT FRAME 1 1 1 1 102 B1A54080 +BIND TAP-TITE S SCREW M4X08
3	303AT02131 запросить цену →	3AT02131	FRONT PIN HOOK 1 1 1 1 103 5MBTPB3006TW++R B1A53060 BIND T.T SCREW(+) / M3 X 6 CRFREE S-T
4	303AT02011 запросить цену →	3AT02011	RIGHT FRONT FRAME 1 1 1 1 104 C1B04030 NUT M4(TRIVALENT CHROMATING)
5	66502120 запросить цену →		BOLT,LEVEL
6	36502600 запросить цену →		CASTER,MACHINE
7	302FG07033 запросить цену →	2FG07033	LEFT RAIL CASSETTE
9	302GR02240 запросить цену →	2GR02240	PIN FRONT CASSETTE RAIL
10	2FB06710 запросить цену →		PIN CASSETTE RAIL
11	M2104350 запросить цену →		EDGING,EDS-0607M(KITAGAWA)
12	M2109330 запросить цену →		WIRE SADDLE,YMC-10-0(KITAGAWA)
13	302GR02221 запросить цену →	2GR02221	LEVER LOCK CASSETTE
14	302GR02230 запросить цену →	2GR02230	SPRING LEVER
15	302FG02071 запросить цену →	2FG02071	LOWER LEFT REINFORCEMENT
16	303AT02081 запросить цену →	3AT02081	UPPER LEFT FRAME
17	303AT02062 запросить цену →	3AT02062	UPPER REAR FRAME
18	303J402011 запросить цену →	3J402011	FRAME UPPER RIGHT
19	303AT02035 запросить цену →	3AT02035	REAR FRAME
20	303AT02182 запросить цену →	3AT02182	LOWER REAR FRAME
21	302GR02250 запросить цену →	2GR02250	LOWER RIGHT REINFORCEMENT
22	3AT02250 запросить цену →		FULCURUM PLATE

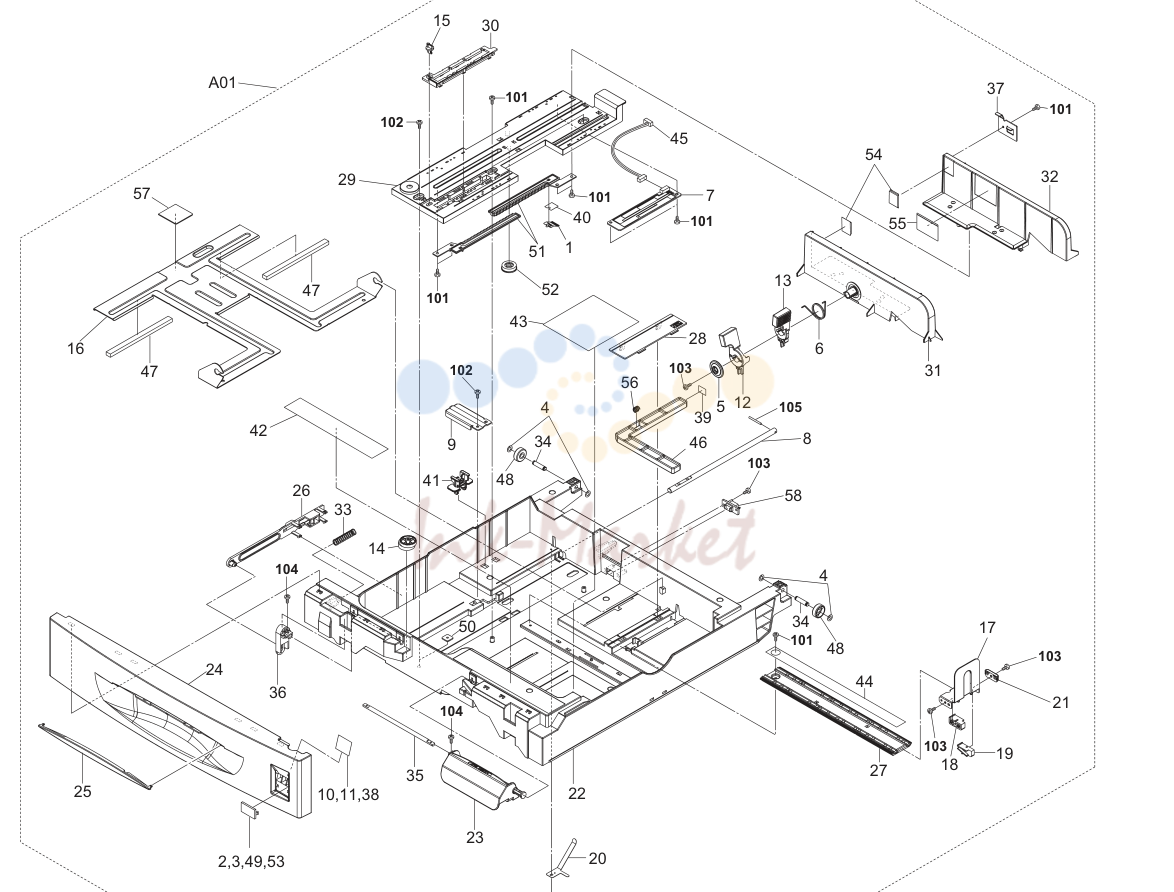

3. Cassette 3J4-2

№	Артикул	Альт. артикул	Описание
4			•2C904550 CUT WASHER 5 8 8 8 8 (cid:27) 54 •60907170 CUSHION,CASSETTE R
5			•2FB07050 PIN CURSOR 2 2 2 2 (cid:27) 55 •61705110 LABEL,PAPER UPPER LIMIT
6			•2FB07060 SPRING CURSOR 2 2 2 2 56 •66106080 SPRING,PAD
8			•302AR07041 2AR07041 SHAFT,WORK PLATE 2 2 2 2 (cid:27) 58 •7YCC08B2046+H01 YC026110 CONNECTOR
9			•302BC06091 2BC06091 WORK PLATE,LIFT CASSETTE
12			•302FB07032 2FB07032 LEVER CURSOR A
13			•302FB07042 2FB07042 LEVER CURSOR B
14			•302FB07340 2FB07340 ADJUSTING PLATE CASSETTE 2 2 2 2 101 BAA63080 +TP TAP-TITE P SCREW M3X08
15			•302FB07420 2FB07420 PIN CASSETTE 2 2 2 2 102 B4B04080 +TP-A SCREW M4X08(TRIVALENT CHROM
16			•302FG07091 2FG07091 BASE CASSETTE 2 2 2 2 103 5MBTPB3008PW++R B1A63080 BIND T.T SCREW(+) / M3 X 8 CRFREE P-T
20			•302FG07200 2FG07200 GROUND PLATE,CASSETTE
22			•302GR09011 2GR09011 CASSETTE
26			•302GR09051 2GR09051 LEVER CASSETTE
27			•302GR09060 2GR09060 RAIL CURSOR R
28			•302GR09070 2GR09070 LID PAPER SIZE
29			•302GR09080 2GR09080 RAIL CURSOR A
30			•302GR09090 2GR09090 SUPPORT PLATE
33			•302GR09120 2GR09120 SPRING LEVER CASSETTE
34			•302GR09130 2GR09130 SHAFT PULLEY
35			•302GR09140 2GR09140 SHAFT HANDLE
37			•302GR09160 2GR09160 STOPPER PAPER
39			•302GR09210 2GR09210 SEAL DETECTION PLATE
40			•302GR09980 2GR09980 SPACER SIZE PLATE
41			•302GR09990 2GR09990 LIFT LOCK
45			•302GR46450 2GR46450 WIRE CASSETTE UNIT
46			•33907170 DETECTION PLATE,PAPER SIZE
47			•33907210 CUSHION,CASSETTE WORK PLATE
48			•34907150 PULLEY,CASSETTE

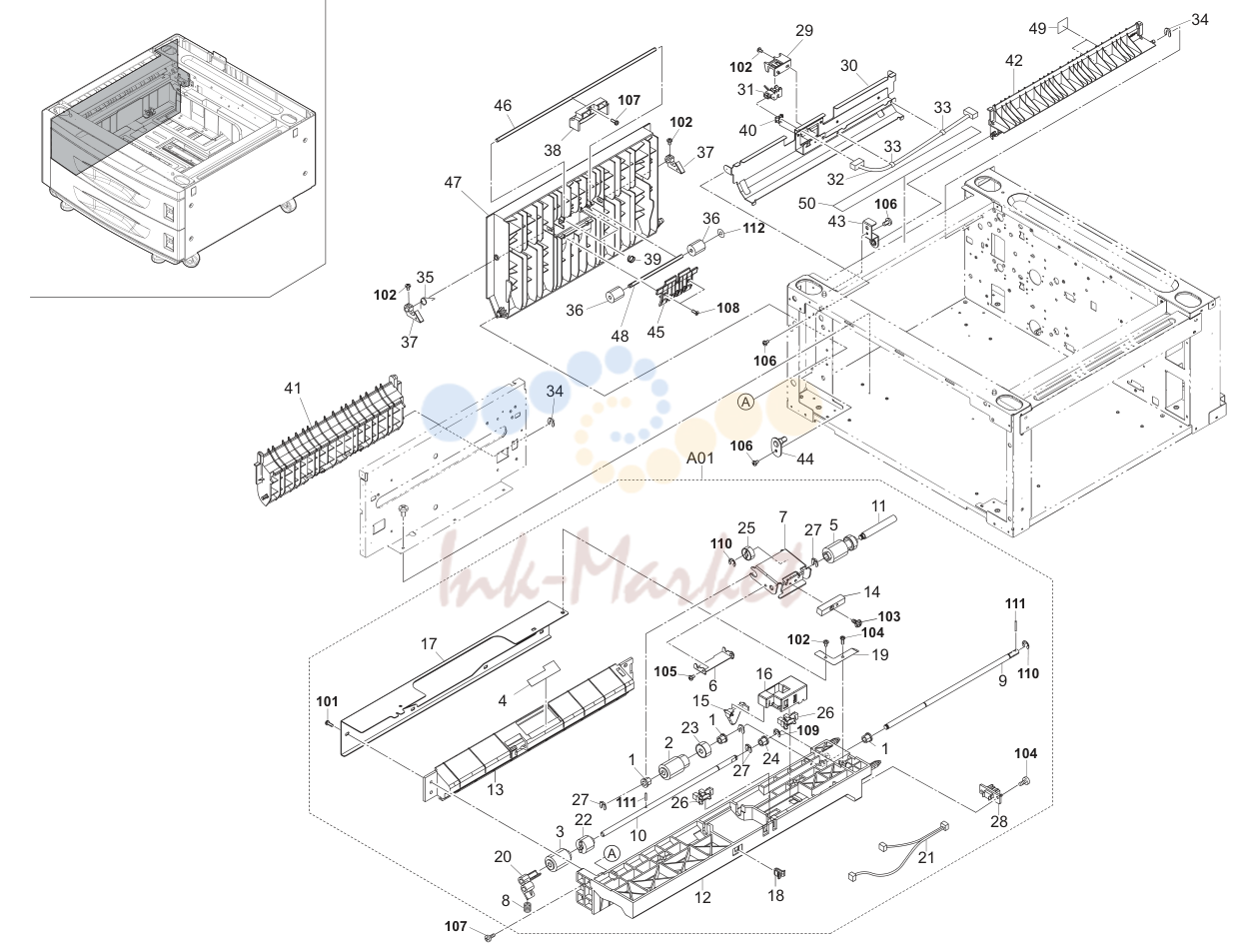

4. Paper Feed-in (PF-700) 3J4

№	Артикул	Альт. артикул	Описание
1			•2BC06520 BUSHING 6,REGISTRATION
4			•2AR07660 GUIDE FILM,SEPARATION PULLEY
6			•2BL07900 PLATE LEADING FEED 2 2 2 2 101 5MBTPB3010PW++R B1B63100 BIND T.T SCREW(+) / M3 X 10 CRFREE P-T
7			•2BL07910 SUPPORT PLATE FEED 2 2 2 2 102 B1B03050 +BIND SCREW M3X05(TRIVALENT CHROM
8			•2BL07990 SPRING SEPARATION 2 2 2 2 103 7BB003310H BB023700 COUNTER-SUNK HEAD SCREW FHM3X10
9			•302AR07251 2AR07251 SHAFT,PAPER FEED 2 2 2 2 104 5MBTPB3008PW++R B1A63080 BIND T.T SCREW(+) / M3 X 8 CRFREE P-T
10			•302AR07261 2AR07261 SHAFT,SEPARATION 2 2 2 2 105 B1B03040 +BIND SCREW M3X04(TRIVALENT CHROM
11			•302AR07271 2AR07271 SHAFT,LEADING FEED 2 2 2 2 106 5MBTPB3006TW++R B1A53060 BIND T.T SCREW(+) / M3 X 6 CRFREE S-T
12			•302FG07251 2FG07251 UPPER HOUSING,PAPER FEED 2 2 2 2 107 B4B03080 +TP-A SCREW M3X08(TRIVALENT CHROM
13			•302FG07260 2FG07260 LOWER HOUSING,PAPER FEED 2 2 2 2 108 B2B63080 +CONTER-SUNK HEAD TAP-TITE P M3X08
14			•302FG07271 2FG07271 WEIGHT,LEADING FEED PULLEY 2 2 2 2 109 D1A00400 STOP RING E-4(TRIVALENT CHROMATING)
15			•302FG07290 2FG07290 ACTUATOR,PAPER EMPTY 2 2 2 2 110 7BD105060+++H01 BD018620 E STOP RING E-5
16			•302FG07300 2FG07300 HOLDER,ACTUATOR 2 2 2 2 111 5MBP2012WXSP E0020120 SPRING PIN / M2 X 12 S-BLK
17			•302FG07310 2FG07310 REINFORCEMENT PRIMARY PAPER FEED 2 2 2 2 112 C2895950 SHIM 6.2-1.0T
18			•302FG07320 2FG07320 STOPPER,SUPPORT PLATE
19			•302FG07330 2FG07330 GROUND PLATE,PRIMARY PAPER FEED
20			•302GR02221 2GR02221 LEVER LOCK CASSETTE
21			•302GR46430 2GR46430 WIRE PRIMARY FEED UNIT1
24			•34806040 LOWER BUSHING,PAPER FEED
27			•5MVX111DN003 2A806250 RING STOPPER /A-49 FEED A4
28			•7YCC08B2046+H01 YC026110 CONNECTOR
29	302AR06071 запросить цену →	2AR06071	MOUNT,REGISTRATION SW
30	303AT02241 запросить цену →	3AT02241	GUIDE VERTICAL CONVEYING
32	303J446030 запросить цену →	3J446030	JUNCTION WIRING FEED SWITCH
33	M2607010 запросить цену →		BINDING BAND,PLT1M
34	2BC06980 запросить цену →		STOPPER
37	33906670 запросить цену →		RIGHT HOOK,FEED RELEASE
40	M2104260 запросить цену →		EDGING,EDS-0607U(KITAGAWA)
41	2AR07470 запросить цену →		LOWER LEFT GUIDE,VERTICAL CONVEYI
42	303J424010 запросить цену →	3J424010	GUIDE VERTICAL CONVEYING LEFT
43	3AT07020 запросить цену →		FRONT FULCURUM PLATE CONVEYING G
44	303CF02011 запросить цену →	3CF02011	FULCRUM PIN,COVER VERTICAL CONVEY
45	3CF04111 запросить цену →		GUIDE,VERTICAL CONVEYING
46	303CF07021 запросить цену →	3CF07021	SHAFT,VERTICAL CONVEYING
48	303AT07051 запросить цену →	3AT07051	SHAFT,VERTICAL CONVEYING
49	3CF07010 запросить цену →		UPPER LEFT FILM,VERTICAL CONVEYING

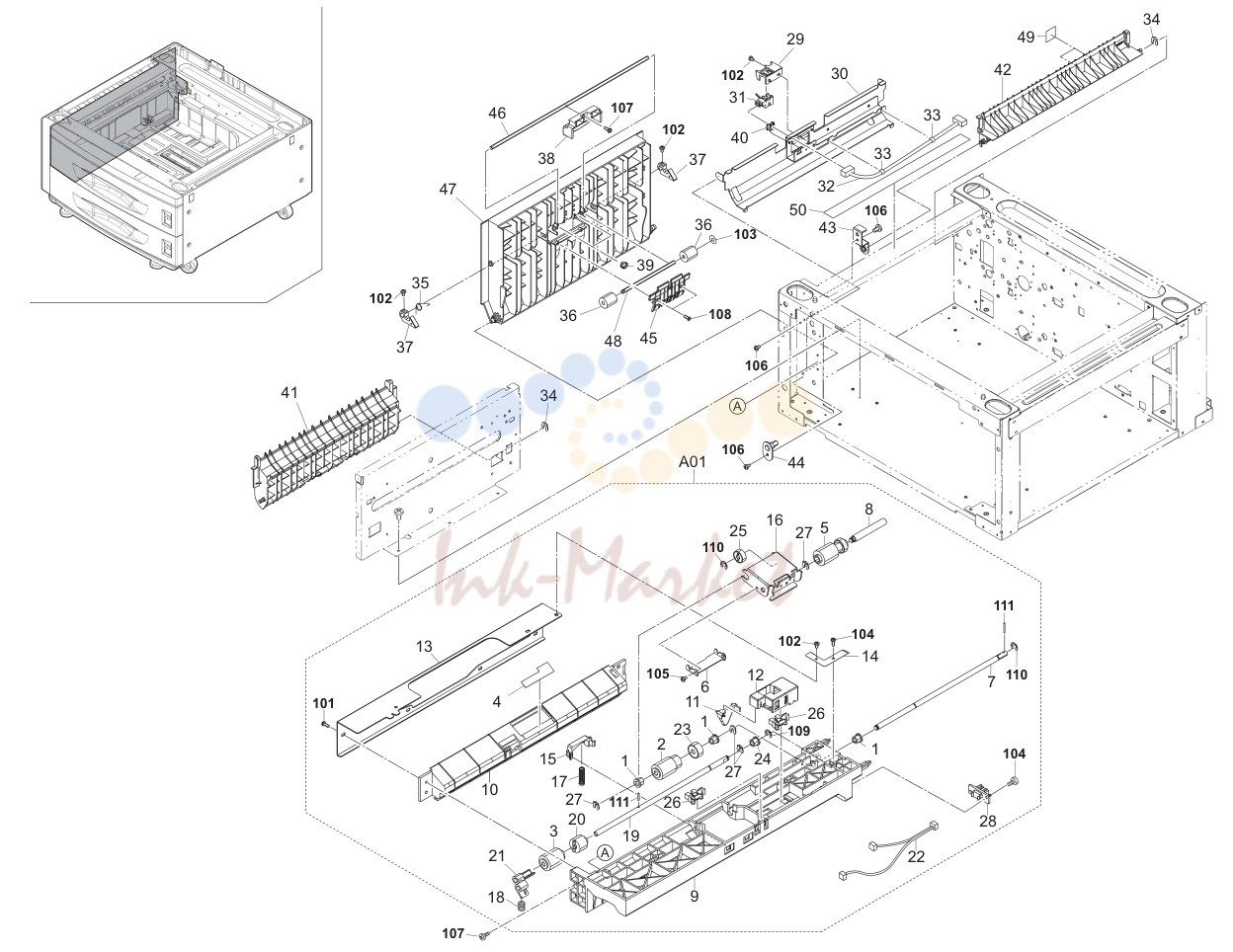

5. Paper Feed-in (PF-710) 3J4

№	Артикул	Альт. артикул	Описание
1			•2BC06520 BUSHING 6,REGISTRATION
4			•2AR07660 GUIDE FILM,SEPARATION PULLEY
6			•2BL07900 PLATE LEADING FEED 2 2 2 2 101 5MBTPB3010PW++R B1B63100 BIND T.T SCREW(+) / M3 X 10 CRFREE P-T
7			•302AR07251 2AR07251 SHAFT,PAPER FEED 2 2 2 2 102 B1B03050 +BIND SCREW M3X05(TRIVALENT CHROM
8			•302AR07271 2AR07271 SHAFT,LEADING FEED 2 2 2 2 103 C2895950 SHIM 6.2-1.0T
9			•302FG07251 2FG07251 UPPER HOUSING,PAPER FEED 2 2 2 2 104 5MBTPB3008PW++R B1A63080 BIND T.T SCREW(+) / M3 X 8 CRFREE P-T
10			•302FG07260 2FG07260 LOWER HOUSING,PAPER FEED 2 2 2 2 105 B1B03040 +BIND SCREW M3X04(TRIVALENT CHROM
11			•302FG07290 2FG07290 ACTUATOR,PAPER EMPTY 2 2 2 2 106 5MBTPB3006TW++R B1A53060 BIND T.T SCREW(+) / M3 X 6 CRFREE S-T
12			•302FG07300 2FG07300 HOLDER,ACTUATOR 2 2 2 2 107 B4B03080 +TP-A SCREW M3X08(TRIVALENT CHROM
13			•302FG07310 2FG07310 REINFORCEMENT PRIMARY PAPER FEED 2 2 2 2 108 B2B63080 +CONTER-SUNK HEAD TAP-TITE P M3X08
14			•302FG07330 2FG07330 GROUND PLATE,PRIMARY PAPER FEED 2 2 2 2 109 D1A00400 STOP RING E-4(TRIVALENT CHROMATING)
15			•302GR06060 2GR06060 HOLDER PICK 2 2 2 2 110 7BD105060+++H01 BD018620 E STOP RING E-5
16			•302GR06070 2GR06070 SUPPORT PLATE FEED 2 2 2 2 111 5MBP2012WXSP E0020120 SPRING PIN / M2 X 12 S-BLK
17			•302GR06080 2GR06080 SPRING PICK
18			•302GR06091 2GR06091 SPRING SEPARATION
19			•302GR06101 2GR06101 SHAFT SEPARATION
21			•302GR06201 2GR06201 LEVER SEPARATION RELEASE
22			•302GR46430 2GR46430 WIRE PRIMARY FEED UNIT1
24			•34806040 LOWER BUSHING,PAPER FEED
27			•5MVX111DN003 2A806250 RING STOPPER /A-49 FEED A4
28			•7YCC08B2046+H01 YC026110 CONNECTOR
29	302AR06071 запросить цену →	2AR06071	MOUNT,REGISTRATION SW
30	303AT02241 запросить цену →	3AT02241	GUIDE VERTICAL CONVEYING
32	303J446030 запросить цену →	3J446030	JUNCTION WIRING FEED SWITCH
33	M2607010 запросить цену →		BINDING BAND,PLT1M
34	2BC06980 запросить цену →		STOPPER
37	33906670 запросить цену →		RIGHT HOOK,FEED RELEASE
40	M2104260 запросить цену →		EDGING,EDS-0607U(KITAGAWA)
41	2AR07470 запросить цену →		LOWER LEFT GUIDE,VERTICAL CONVEYI
42	303J424010 запросить цену →	3J424010	GUIDE VERTICAL CONVEYING LEFT
43	3AT07020 запросить цену →		FRONT FULCURUM PLATE CONVEYING GU
44	303CF02011 запросить цену →	3CF02011	FULCRUM PIN,COVER VERTICAL CONVEY
45	3CF04111 запросить цену →		GUIDE,VERTICAL CONVEYING
46	303CF07021 запросить цену →	3CF07021	SHAFT,VERTICAL CONVEYING
48	303AT07051 запросить цену →	3AT07051	SHAFT,VERTICAL CONVEYING
49	3CF07010 запросить цену →		UPPER LEFT FILM,VERTICAL CONVEYING

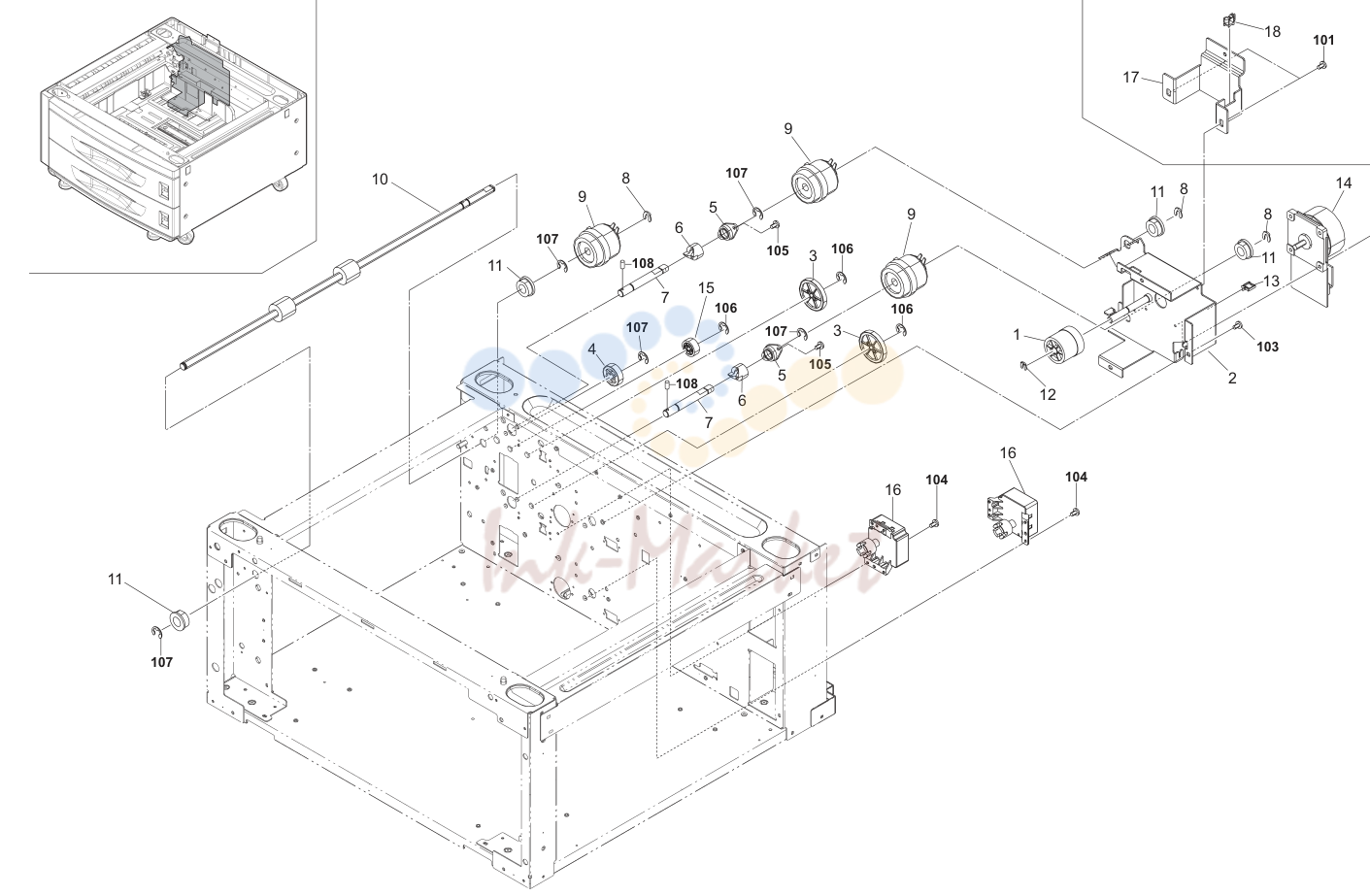

6. Driving 3J4

№	Артикул	Альт. артикул	Описание
2	303J431010 запросить цену →	3J431010	MOUNT MOTOR 1 1 1 1 102 5MBTPB3008TW++R B1A53080 BIND T.T SCREW(+) / M3 X 8 CRFREE S-T
7	3AT02220 запросить цену →		SHAFT PRIMARY PAPER FEED CLUTCH 2 2 2 2 107 7BD107080+++H01 BD023740 E STOP RING E-7
8	2BC06980 запросить цену →		STOPPER 5 3 3 3 3 108 5MBP2012WXSP E0020120 SPRING PIN / M2 X 12 S-BLK
12	2BC06910 запросить цену →		STOPPER
13	M7009020 запросить цену →		WIRE SADDLE,LWS-1N-V0F(TAKEUCHI)
17	303AT02151 запросить цену →	3AT02151	MOUNT,MACHINE
18	M2104210 запросить цену →		EDGING,EDS-2

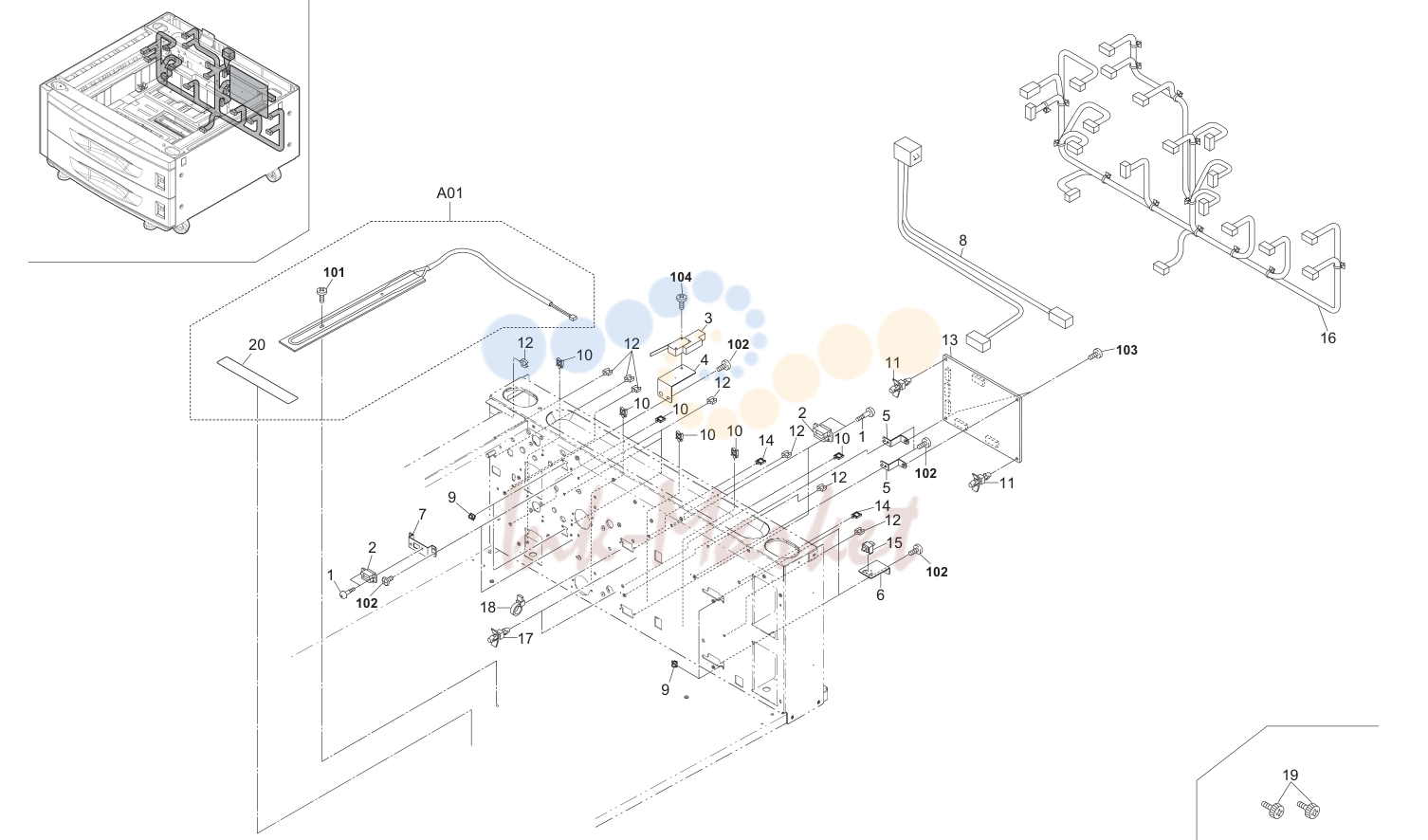

7. Electrical Components 3J4-2

№	Артикул	Альт. артикул	Описание
1	3033927451 запросить цену →	33927451	RETAINING PIN,DRAWER 8 8 8 8 101 5MBTPB4006TW++R B1A54060 BIND T.T SCREW(+) / M4 X 6 CRFREE S-T
2			7YCC08B2046+H02 YC026130 CONNECTOR 4 4 4 4 102 5MBTPB3006TW++R B1A53060 BIND T.T SCREW(+) / M3 X 6 CRFREE S-T
4	303J402020 запросить цену →	3J402020	MOUNT RELEASE SWITCH 1 1 1 1 104 7BB000314H BB023710 +BIND SCREW M3X14
5	303AT02231 запросить цену →	3AT02231	MOUNT,PCB
6	302FG07050 запросить цену →	2FG07050	MOUNT,CASSETTE SWITCH
7	2AR07710 запросить цену →		MOUNT,PAPER FEED DRAWER
8	303J446020 запросить цену →	3J446020	WIRE INPUT
9	M2104260 запросить цену →		EDGING,EDS-0607U(KITAGAWA)
10	M2109010 запросить цену →	49513902	WIRE SADDLE,WS-2NS
11	M2108360 запросить цену →		SPACER,KGLS-12S
12	M2105730 запросить цену →		MINIATURE CLAMP,UAMS-07-0
14	M7009020 запросить цену →		WIRE SADDLE,LWS-1N-V0F(TAKEUCHI)
16	303J446010 запросить цену →	3J446010	WIRE MAIN
17	M2108780 запросить цену →		SPACER,KGPS-12S(KITAGAWA)
18	M2107250 запросить цену →		BAND,RSG-100(KITAGAWA)
19	3074315201 запросить цену →	74315201	PIN,TONER HOPPER
20			•20305130 LABEL L,HIGH TEMPERATURE CAUTION(E
