Kyocera PF-70 — каталог запчастей со схемами

Содержание

1. COVER 3CC
2. FRAMES 3CC
3. CASSETTE 3CC
4. PAPER FEED-IN SECTION 3CC
5. DRIVING SECTION 3CC
6. ELECTRICAL COMPONENTS 3CC

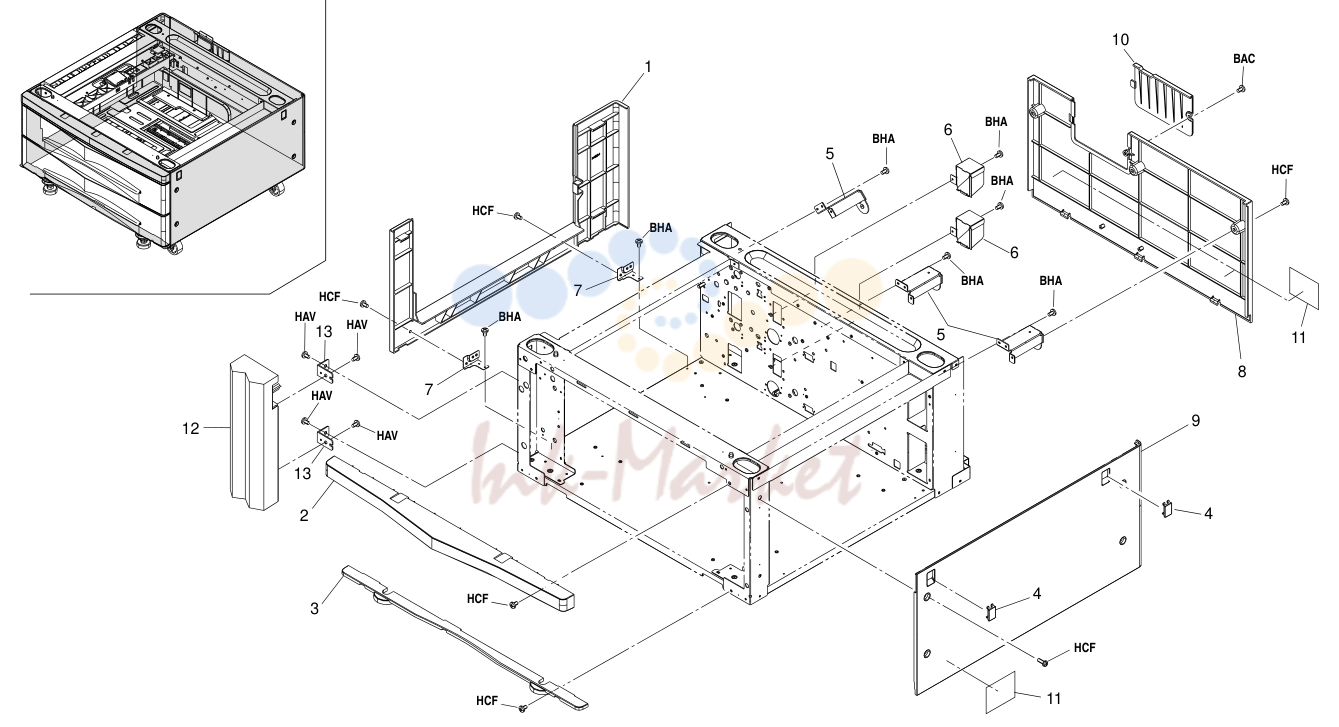

1. COVER 3CC

№	Артикул	Описание
5	3AT02120 запросить цену →	REAR MOUNT,COVER
6	2AR07720 запросить цену →	COVER,CASSETTE RAIL
7	3AT02110 запросить цену →	MOUNT SORTER
10	68204160 запросить цену →	COVER,CONNECTOR(K M)
12	3CF04030 запросить цену →	LEFT FRONT COVER
13	3CF04040 запросить цену →	LEFT FRONT MOUNT,COVER

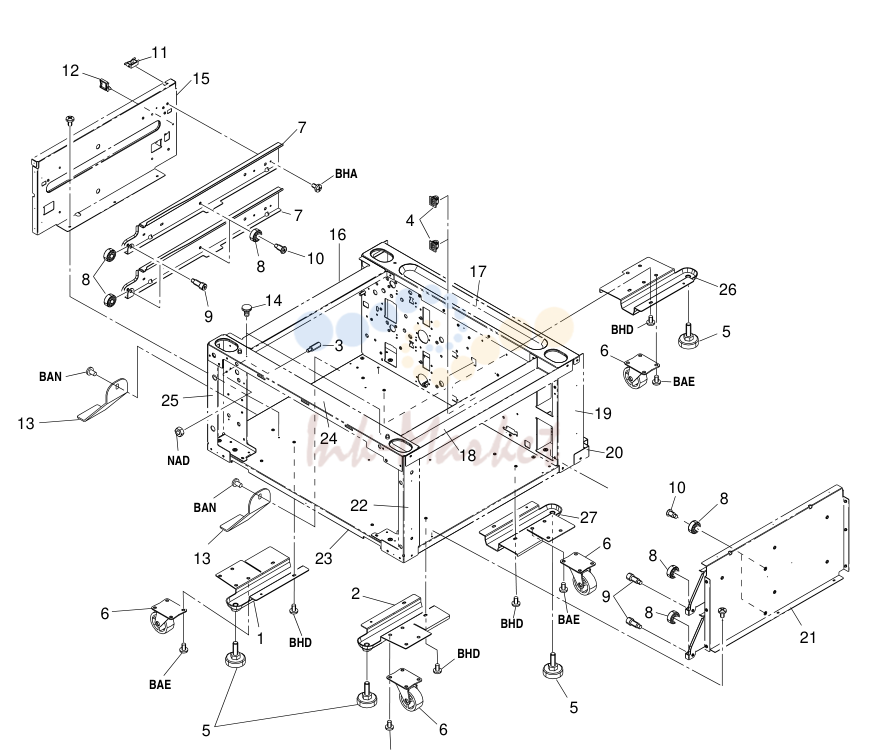

2. FRAMES 3CC

№	Артикул	Описание
1	3AT02092 запросить цену →	MOUNT A LEVEL BOLT
2	3AT02101 запросить цену →	MOUNT B LEVEL BOLT
3	3AT02130 запросить цену →	FRONT PIN HOOK
4	77906291 запросить цену →	HOLDER,CASSETTE STOPPER
5	66502120 запросить цену →	BOLT,LEVEL
6	36502600 запросить цену →	CASTER,MACHINE
7	2AR07140 запросить цену →	LEFT RAIL,CASSETTE
9	2AR07810 запросить цену →	FRONT PIN,CASSETTE RAIL
10	2AR07820 запросить цену →	REAR PIN,CASSETTE RAIL
11	M2104350 запросить цену →	EDGING,EDS-0607M(KITAGAWA)
12	M2109330 запросить цену →	WIRE SADDLE,YMC-10-0(KITAGAWA)
13	3AT02250 запросить цену →	FULCURUM PLATE
14	64007010 запросить цену →	PIN,CLEANER
15	2AR02060 запросить цену →	LOWER LEFT REINFORCEMENT
16	3AT02080 запросить цену →	UPPER LEFT FRAME
17	3AT02060 запросить цену →	UPPER REAR FRAME
18	3AT02070 запросить цену →	UPPER RIGHT FRAME
19	3AT02033 запросить цену →	REAR FRAME
20	3AT02180 запросить цену →	LOWER REAR FRAME
21	2AR02050 запросить цену →	LOWER RIGHT REINFORCEMENT
22	3AT02010 запросить цену →	RIGHT FRONT FRAME
23	3AT02042 запросить цену →	BASE,DESK
24	3AT02051 запросить цену →	UPPER FRONT FRAME
25	3AT02023 запросить цену →	LEFT FRONT FRAME
26	3AT02261 запросить цену →	MOUNT C LEVEL BOLT
27	3AT02271 запросить цену →	MOUNT D LEVEL BOLT

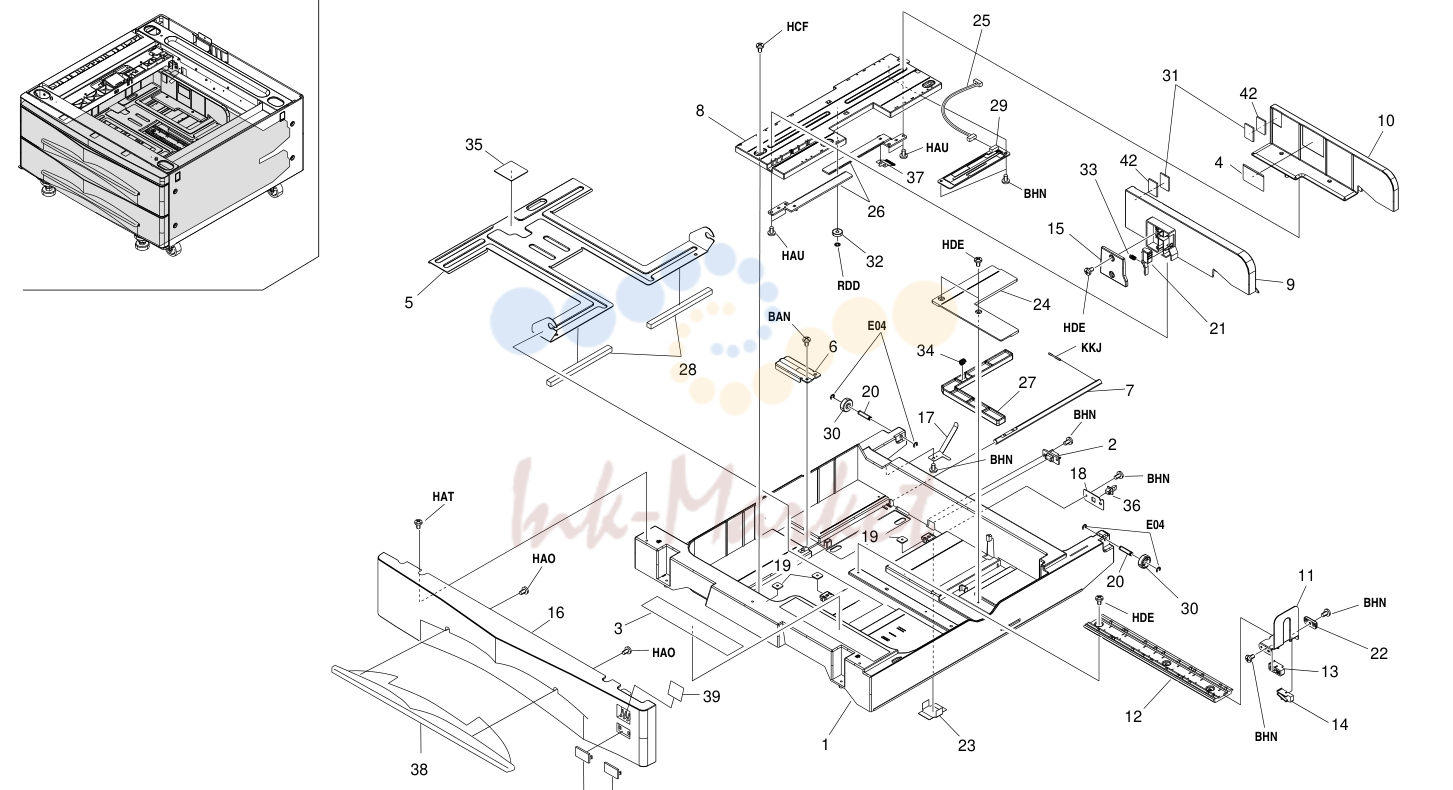

3. CASSETTE 3CC

№	Артикул	Описание
35		HAU
6		34 KKJ
17		BHN
18		BHN
16		30 BHN
1	2AR07010 запросить цену →	CASSETTE 2 2 2 40 3CF04050 PLATE NUMBER
2	J0463080 запросить цену →	PLUG,QR/P15-8S-C(HIROSE) 2 2 2 41 3CF04060 PLATE NUMBER4
4	2AR05200 запросить цену →	LABEL,PAPER UPPER LIMIT
5	2AR07020 запросить цену →	BASE,CASSETTE
6	2AR07030 запросить цену →	WORK PLATE,CASSETTE BASE
7	2AR07040 запросить цену →	SHAFT,WORK PLATE
8	2AR07050 запросить цену →	RAIL A,CURSOR
9	2AR07060 запросить цену →	CURSOR A,CASSETTE
10	2AR07070 запросить цену →	CURSOR B,CASSETTE
11	2AR07080 запросить цену →	CURSOR C,CASSETTE
12	2AR07090 запросить цену →	RAIL C,CURSOR
13	2AR07100 запросить цену →	FRONT GUIDE C,CURSOR
14	2AR07110 запросить цену →	REAR GUIDE C,CURSOR
15	2AR07120 запросить цену →	LID A,CURSOR
18	2AR07160 запросить цену →	MOUNT,CASSETTE STOPPER
19	2AR07180 запросить цену →	RETAINER M4
20	2AR07190 запросить цену →	SHAFT,CASSETTE PULLEY
21	2AR07340 запросить цену →	LEVER A,CURSOR
22	2AR07610 запросить цену →	STOPPER,TRAILING EDGE DETECTION
23	2AR07620 запросить цену →	PROTECTING PLATE,CASSETTE WIRE
24	2AR07630 запросить цену →	LID,TRAILING EDGE DETECTION PLATE
25	2AR27220 запросить цену →	WIRE,CASSETTE UNIT
28	33907210 запросить цену →	CUSHION,CASSETTE WORK PLATE
31	60907170 запросить цену →	CUSHION,CASSETTE R
36	77906210 запросить цену →	CASSETTE STOPPER
37	33907110 запросить цену →	TERMINAL,PAPER SIZE PCB
38	2BL04160 запросить цену →	HANDLE CASSETTE

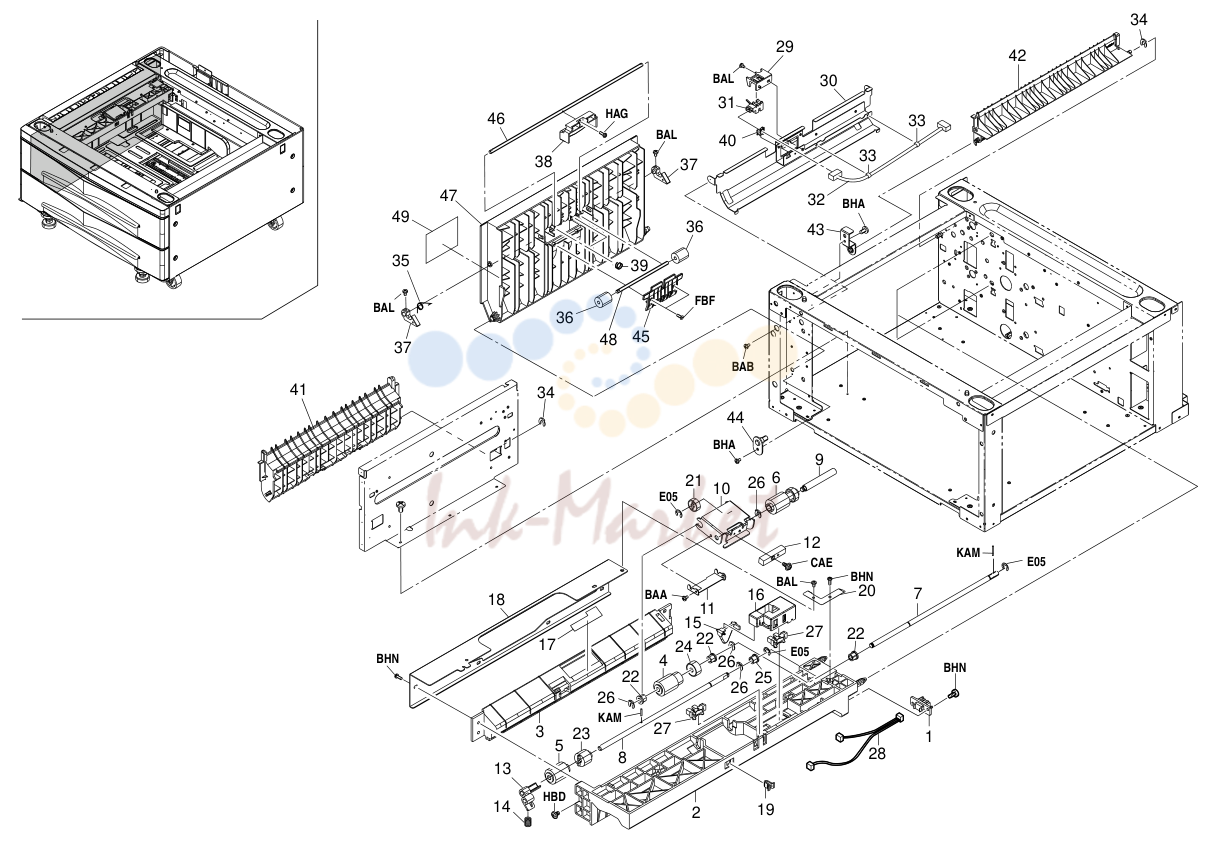

4. PAPER FEED-IN SECTION 3CC

№	Артикул	Описание
1	J0463080 запросить цену →	PLUG,QR/P15-8S-C(HIROSE) 2 2 2 41 2AR07470 LOWER LEFT GUIDE,VERTICAL CONVEYING
2	2AR07200 запросить цену →	UPPER HOUSING,PAPER FEED 2 2 2 42 3AT07010 UPPER LEFT GUIDE VERTICAL CONVEYING
3	2AR07210 запросить цену →	LOWER HOUSING,PAPER FEED 2 2 2 43 3AT07020 FRONT FULCURUM PLATE CONVEYING GUIDE
7	2AR07250 запросить цену →	SHAFT,PAPER FEED 2 2 2 ' 47 3CF04090 COVER,VERTICAL CONVEYING
8	2AR07260 запросить цену →	SHAFT,SEPARATION 2 2 2 48 3AT07050 SHAFT,VERTICAL CONVEYING
9	2AR07270 запросить цену →	SHAFT,LEADING FEED 2 2 2 ' 49 3AT05070 LABEL,STOPPER
10	2AR07280 запросить цену →	SUPPORT PLATE,LEADING FEED PULLEY
11	2AR07290 запросить цену →	REINFORCEMENT,LEADING FEED SUPPORT PLATE
12	2AR07300 запросить цену →	WEIGHT,LEADING FEED PULLEY
13	2AR07310 запросить цену →	LEVER,SEPARATION PULLEY RELEASE
16	2AR07650 запросить цену →	HOLDER,ACTUATOR
17	2AR07660 ✓ в наличии	GUIDE FILM,SEPARATION PULLEY
18	2AR07670 запросить цену →	REINFORCEMENT,PRIMARY PAPER FEED
19	2AR07690 запросить цену →	STOPPER,SUPPORT PLATE
26	34806140 запросить цену →	STOPPER
28	2AR27430 запросить цену →	WIRE,PRIMARY PAPER FEED UNIT
29	2AR06070 запросить цену →	MOUNT,REGISTRATION SW
30	3AT02240 запросить цену →	GUIDE,VERTICAL CONVEYING
32	3AT27040 запросить цену →	JUNCTION WIRING,FEED SWITCH
33	M2607010 запросить цену →	BINDING BAND,PLT1M
34	34806150 запросить цену →	STOPPER
37	33906670 запросить цену →	RIGHT HOOK,FEED RELEASE
40	M2104260 запросить цену →	EDGING,EDS-0607U(KITAGAWA)

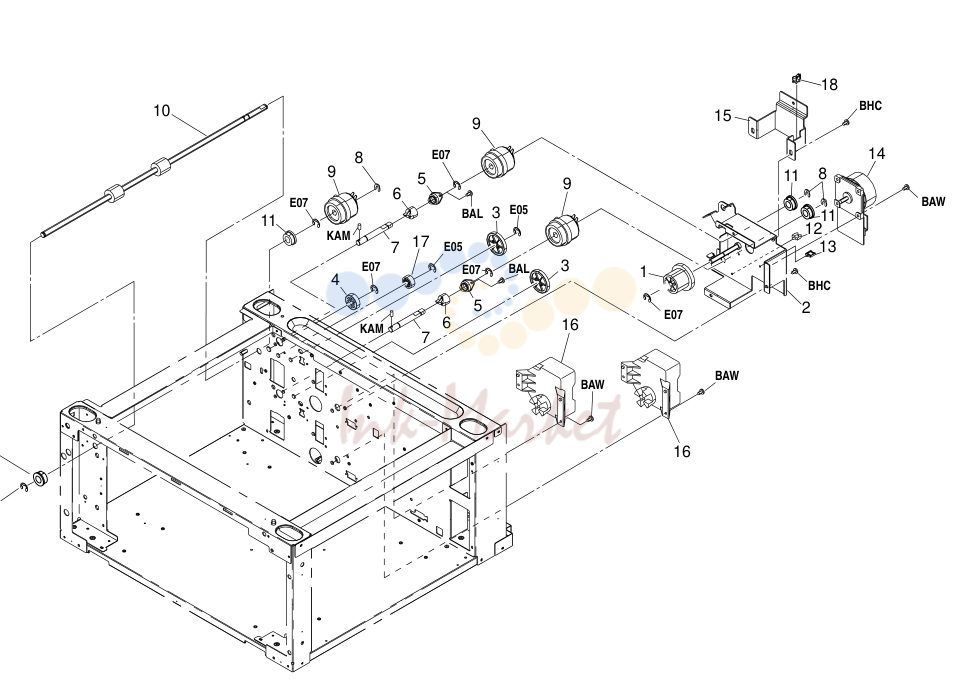

5. DRIVING SECTION 3CC

№	Артикул	Описание
2	3AT02210 запросить цену →	MOUNT DESK MOTOR
7	3AT02220 запросить цену →	SHAFT PRIMARY PAPER FEED CLUTCH
8	34806150 запросить цену →	STOPPER
12	M2105730 запросить цену →	MINIATURE CLAMP,UAMS-07-0
13	M7009020 запросить цену →	WIRE SADDLE,LWS-1N-V0F(TAKEUCHI)
15	3AT02150 запросить цену →	MOUNT,MACHINE
18	M2104210 запросить цену →	EDGING,EDS-2

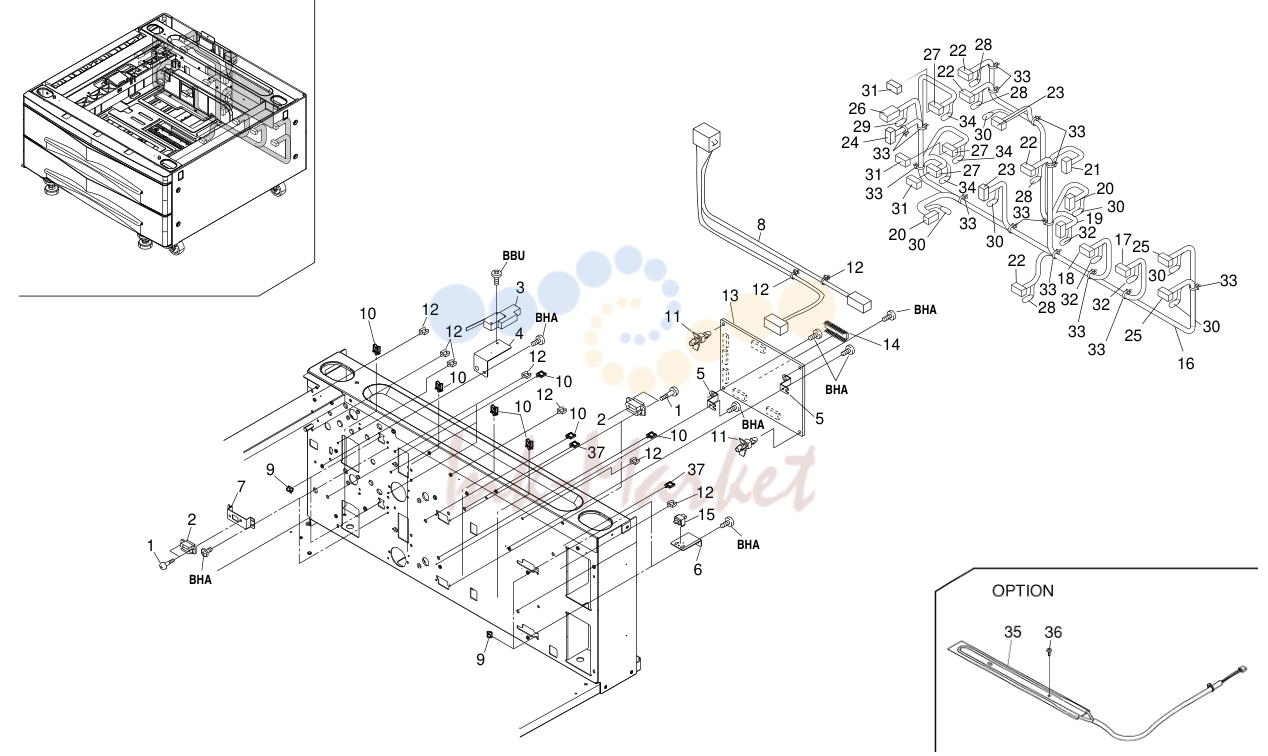

6. ELECTRICAL COMPONENTS 3CC

№	Артикул	Описание
10		12 3 BHA 11 13 12 BHA
12		BHA
1		BHA
1	33927450 запросить цену →	RETAINING PIN,DRAWER
2	J0464080 запросить цену →	RECEPTACLE,QR/P15-8S-C(02)(HIROSE)
4	3AT02140 запросить цену →	MOUNT,RELEASE SWITCH
5	3AT02230 запросить цену →	MOUNT,PCB
6	2AR07170 запросить цену →	MOUNT,CASSETTE SWITCH
7	2AR07710 запросить цену →	MOUNT,PAPER FEED DRAWER
8	3AT27020 запросить цену →	WIRE,INPUT
9	M2104260 запросить цену →	EDGING,EDS-0607U(KITAGAWA)
10	M2109010 запросить цену →	WIRE SADDLE,WS-2NS
11	M2108360 запросить цену →	SPACER,KGLS-12S
12	M2105730 запросить цену →	MINIATURE CLAMP,UAMS-07-0
16	3CF27010 запросить цену →	WIRE,MAIN
17		•J5080160 RECEPTACLE,PHDR-16VS(JST)
18		•J5080180 RECEPTACLE,PHDR-18VS(JST)
19		•J5080120 RECEPTACLE,PHDR-12VS(JST)
20		•J0150070 RECEPTACLE,175778-7(AMP)
21		•J5000030 PLUG PH 3P,PHR-3
22		•J0441080 RECEPTACLE,DF11-8DS-2C(HIROSE)
23		•J0150050 RECEPTACLE,175778-5(AMP)
24		•J5060030 POSITIVE,RECEPTACLE,3V-187(JST)
25		•J0150020 RECEPTACLE,175778-2(AMP)
26		•J0450030 PLUG,DF3-3S-2C(HIROSE)
27		•J5003030 RECEPTACLE,PHNR-03C-H(JST)
28		•J0441900 CONTACTOR,DF11-2428SC
29		•J0450900 SOCKET,DF3-2428SC(HIROSE)
30		•J0150900 CONTACTOR,175161-1(AMP)
31		•J5016030 CASE,BU03P-TR-PC-H(JST)
32		•J5080900 SOCKET,BPHD-002T-P0.5(JST)
33		•M0207000 BINDING BAND,KB-100-1
34		•J5000810 CONTACT,SPH-002T-P0.5L
36	B1304060 запросить цену →	BINDING SCREW BVM4X6 (BLACK)
37	M7009020 запросить цену →	WIRE SADDLE,LWS-1N-V0F(TAKEUCHI)
