Kyocera PF-680 — каталог запчастей со схемами

Содержание

• 1. Covers 3NH
• 2. Frames 3NH
• 3. Paper Cassette 1 3NH
• 4. Paper Cassette 2 3NH
• 5. Paper Feed Section 1 3NH
• 6. Paper Feed Section 2 3NH
• 7. Drive Section & Electrical Components 3NH
• 8. Accessories & Option 3NH

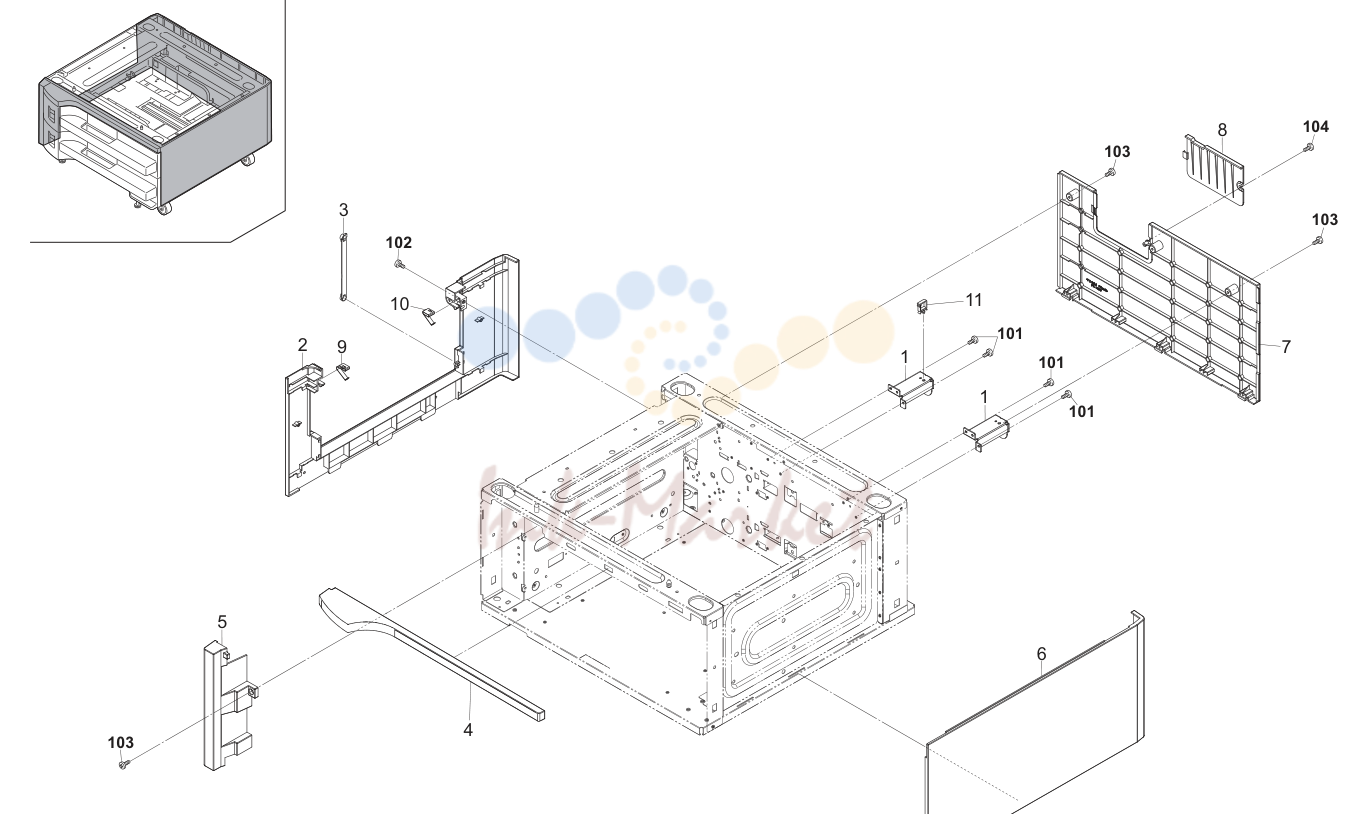

1. Covers 3NH

№	Артикул	Альт. артикул	Описание
1	303NH02010 запросить цену →	3NH02010	MOUNT REAR COVER 2 2 2 101 7BB100306H BB046010 +BIND T.T S SCREW 3X6
3	303K606050 запросить цену →	3K606050	STRAP VERTICAL COVER 1 1 1 103 7BB102308H BB046210 TP TAP-TITE SCREW M3X8
8	303LM04090 запросить цену →	3LM04090	COVER CONNECTOR
9	303K606080 запросить цену →	3K606080	PLATE FRONT HOOK
10	303K606090 запросить цену →	3K606090	PLATE REAR HOOK
11			7YZM610001++H01 YZ010230 ACCESS SADDLE

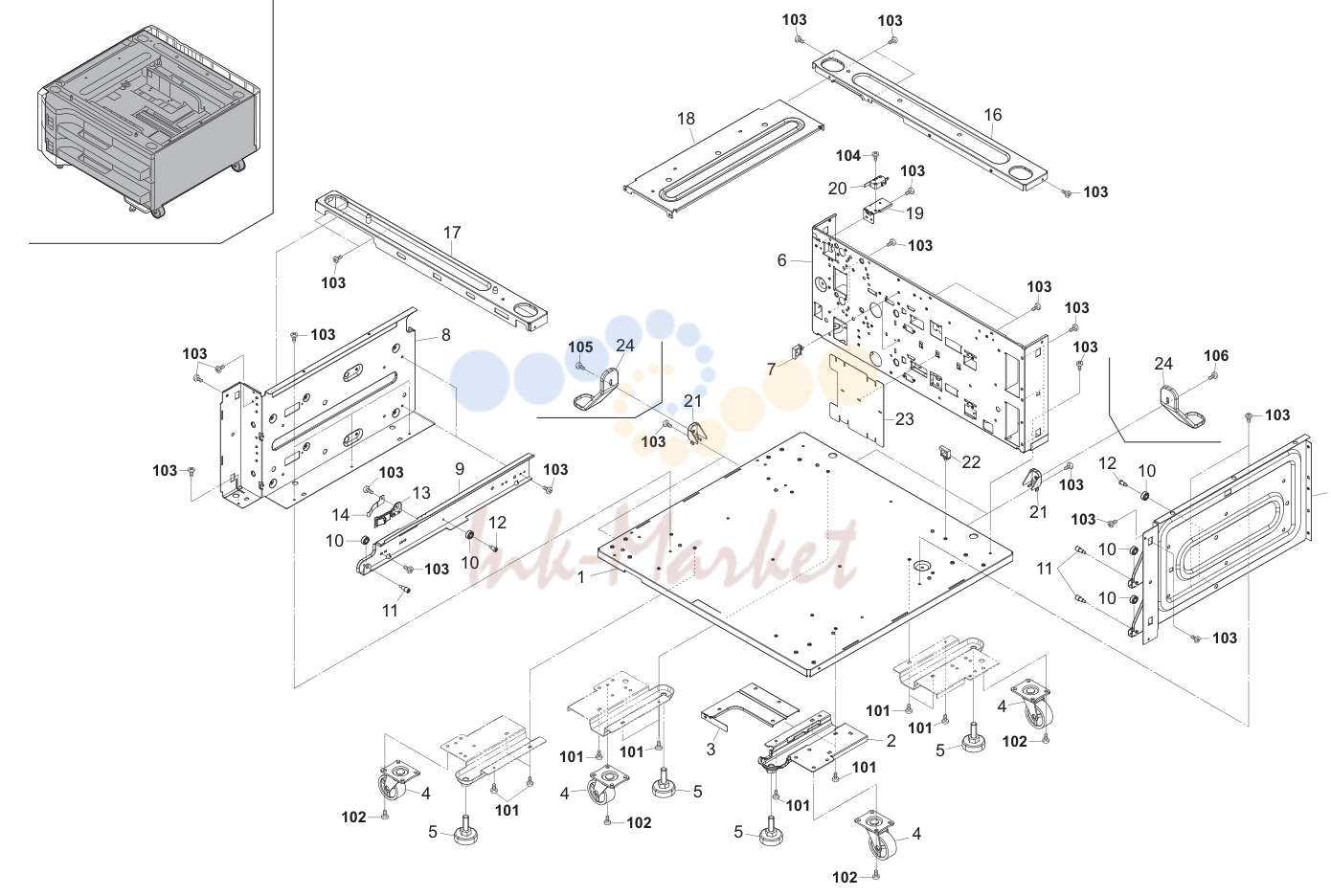

2. Frames 3NH

№	Артикул	Альт. артикул	Описание
1	303K602051 запросить цену →	3K602051	BASE 1 1 1 101 7BB100408H BB048820 +BIND T.T S SCREW 4X8
2	303AT02103 запросить цену →	3AT02103	MOUNT B LEVEL BOLT 1 1 1 102 B1A25100 B1A25100 +BINDING SCREW WITH SW.W M5X10
3	303J402030 запросить цену →	3J402030	PLATE REINFORCE RIGHT 1 1 1 103 7BB100306H BB046010 +BIND T.T S SCREW 3X6
4	36502600 запросить цену →	36502600	CASTER,MACHINE 4 4 4 104 7BB100320H BB112650 +BIND T.T S SCREW 3X20
5	66502120 запросить цену →	66502120	BOLT,LEVEL 4 4 4 105 7BB607410H BB106870 +TP-CUP M SCREW 4X10 R
6	303K602011 запросить цену →	3K602011	FRAME REAR 1 1 1 106 7BB600420H BB112600 +BIND M SCREW 4X20 R
7			7YZM610001++H01 YZ010230 ACCESS SADDLE
8	303K602020 запросить цену →	3K602020	FRAME LEFT
9	302FG07033 запросить цену →	2FG07033	LEFT RAIL CASSETTE
11	302GR02240 запросить цену →	2GR02240	PIN FRONT CASSETTE RAIL
12	2FB06710 запросить цену →	2FB06710	PIN CASSETTE RAIL
13	302GR02221 запросить цену →	2GR02221	LEVER LOCK CASSETTE
14	302GR02230 запросить цену →	2GR02230	SPRING LEVER
15	303K602120 запросить цену →	3K602120	RIGHT RAIL ASSY
16	303K602080 запросить цену →	3K602080	FRAME REAR UP
17	303K602041 запросить цену →	3K602041	FRAME FRONT UP
18	303K602090 запросить цену →	3K602090	FRAME LEFT UP
19	303K602130 запросить цену →	3K602130	MOUNT INTERLOCK SWITCH
20	303J445010 запросить цену →	3J445010	INTERLOCK SWITCH
21	303K602140 запросить цену →	3K602140	MOUNT SORTER
22			7YZM610002++H01 YZ010240 ACCESS SADDLE
23	303K602170 запросить цену →	3K602170	FILM MAIN PWB
24	303K602180 запросить цену →	3K602180	FULCURUM PLATE

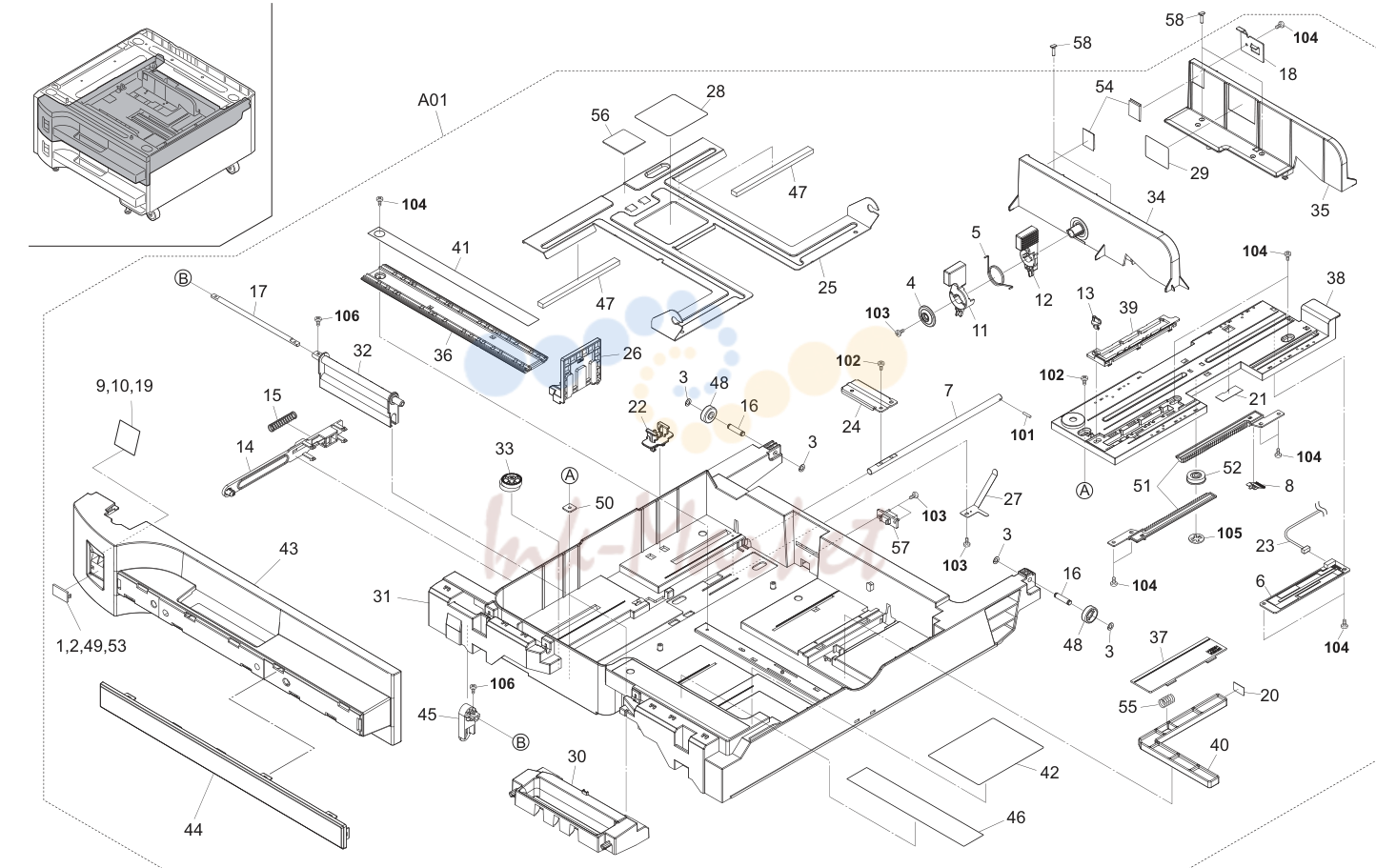

3. Paper Cassette 1 3NH

№	Артикул	Альт. артикул	Описание
3			•2C904550 2C904550 CUT WASHER 5 4 4 4 (cid:27) 53 •5MVX321CE001 3CF04050 PLATE NUMBER 3 /3CF0405 A4
4			•2FB07050 2FB07050 PIN CURSOR 1 1 1 (cid:27) 54 •60907170 60907170 CUSHION,CASSETTE R
5			•2FB07060 2FB07060 SPRING CURSOR 1 1 1 55 •66106080 66106080 SPRING,PAD
7			•302AR07041 2AR07041 SHAFT,WORK PLATE 1 1 1 (cid:27) 57 •7YCC08B2046+H01 YC026110 CONNECTOR
11			•302FB07032 2FB07032 LEVER CURSOR A
12			•302FB07042 2FB07042 LEVER CURSOR B
13			•302FB07420 2FB07420 PIN CASSETTE
14			•302GR09051 2GR09051 LEVER CASSETTE 1 1 1 101 5MBP2514WXSP E0025250 SPRING PIN /M2.5 X 14 S-BLK
15			•302GR09120 2GR09120 SPRING LEVER CASSETTE 1 1 1 102 7BB607408H BB107040 +TP-CUP M SCREW 4X8 R
16			•302GR09130 2GR09130 SHAFT PULLEY 2 2 2 103 7BB200308H BB105660 +BIND T.T P SCREW 3X8
17			•302GR09140 2GR09140 SHAFT HANDLE 1 1 1 104 7BB202308H BB105690 +TP-FLAT T.T P SCREW 3X8
18			•302GR09160 2GR09160 STOPPER PAPER 1 1 1 105 5MBCS4025XSP D4000400 CS STOP RING /X 4 X .25T S-BLK
20			•302GR09210 2GR09210 SEAL DETECTION PLATE
21			•302GR09250 2GR09250 FILM PWB COVER
22			•302GR09991 2GR09991 LIFT LOCK
23			•302GR46450 2GR46450 WIRE CASSETTE UNIT
24			•302H009070 2H009070 WORK PLATE LIFT CASSETTE
25			•302H009101 2H009101 BASE CASSETTE
26			•302H009110 2H009110 CURSOR C CASSETTE
27			•302H009120 2H009120 PLATE CASSETTE EARTH
28			•302H034070 2H034070 LABEL PAPER SET
30			•302H709040 2H709040 HANDLE CASSETTE
31			•302H709060 2H709060 CASSETTE 2ND
32			•302H709070 2H709070 JOINT HANDLE CASSETTE
33			•302H709080 2H709080 ADJUSTING PLATE CASSETTE
34			•302H709090 2H709090 FRONT CURSOR CASSETTE
35			•302H709100 2H709100 REAR CURSOR CASSETTE
36			•302H709110 2H709110 RAIL CURSOR R
37			•302H709120 2H709120 LID PAPER SIZE
38			•302H709130 2H709130 RAIL CURSOR A
39			•302H709140 2H709140 SUPPORT PLATE
40			•302H709150 2H709150 DETECTION PLATE PAPER SIZE
47			•33907210 33907210 CUSHION,CASSETTE WORK PLATE
48			•34907150 34907150 PULLEY,CASSETTE

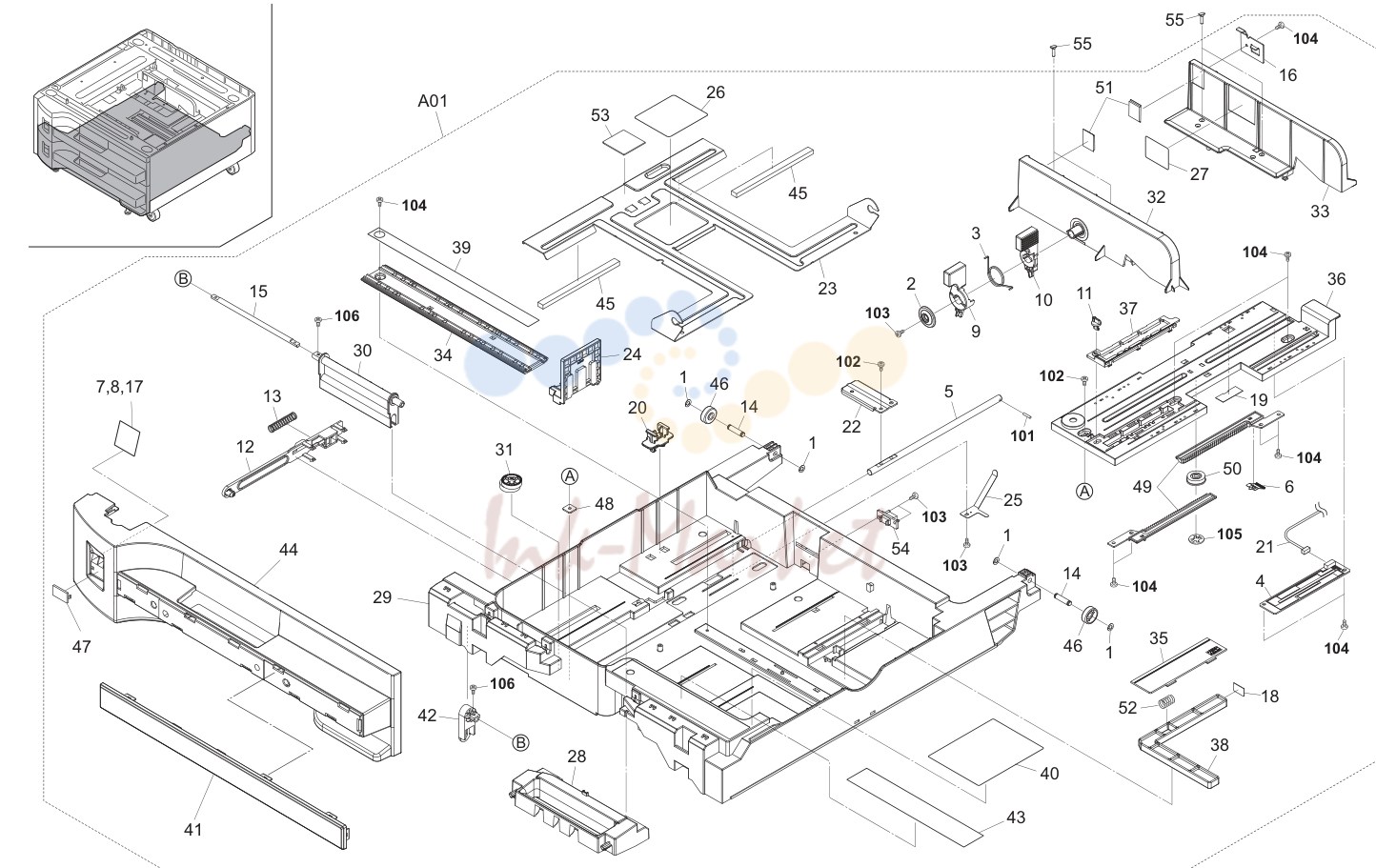

4. Paper Cassette 2 3NH

№	Артикул	Альт. артикул	Описание
1			•2C904550 2C904550 CUT WASHER 5 4 4 4 (cid:27) 51 •60907170 60907170 CUSHION,CASSETTE R
2			•2FB07050 2FB07050 PIN CURSOR 1 1 1 52 •66106080 66106080 SPRING,PAD
3			•2FB07060 2FB07060 SPRING CURSOR 1 1 1 53 •66107100 66107100 PAD,CASSETTE
5			•302AR07041 2AR07041 SHAFT,WORK PLATE 1 1 1 55 302GR09220 2GR09220 PIN CURSOR
9			•302FB07032 2FB07032 LEVER CURSOR A
10			•302FB07042 2FB07042 LEVER CURSOR B
11			•302FB07420 2FB07420 PIN CASSETTE 1 1 1 101 5MBP2514WXSP E0025250 SPRING PIN /M2.5 X 14 S-BLK
12			•302GR09051 2GR09051 LEVER CASSETTE 1 1 1 102 7BB607408H BB107040 +TP-CUP M SCREW 4X8 R
13			•302GR09120 2GR09120 SPRING LEVER CASSETTE 1 1 1 103 7BB200308H BB105660 +BIND T.T P SCREW 3X8
14			•302GR09130 2GR09130 SHAFT PULLEY 2 2 2 104 7BB202308H BB105690 +TP-FLAT T.T P SCREW 3X8
15			•302GR09140 2GR09140 SHAFT HANDLE 1 1 1 105 5MBCS4025XSP D4000400 CS STOP RING /X 4 X .25T S-BLK
16			•302GR09160 2GR09160 STOPPER PAPER 1 1 1 106 7BB000305H BB063450 +BIND M SCREW 3X5
18			•302GR09210 2GR09210 SEAL DETECTION PLATE
19			•302GR09250 2GR09250 FILM PWB COVER
20			•302GR09991 2GR09991 LIFT LOCK
21			•302GR46450 2GR46450 WIRE CASSETTE UNIT
22			•302H009070 2H009070 WORK PLATE LIFT CASSETTE
23			•302H009101 2H009101 BASE CASSETTE
24			•302H009110 2H009110 CURSOR C CASSETTE
25			•302H009120 2H009120 PLATE CASSETTE EARTH
26			•302H034070 2H034070 LABEL PAPER SET
28			•302H709040 2H709040 HANDLE CASSETTE
29			•302H709060 2H709060 CASSETTE 2ND
30			•302H709070 2H709070 JOINT HANDLE CASSETTE
31			•302H709080 2H709080 ADJUSTING PLATE CASSETTE
32			•302H709090 2H709090 FRONT CURSOR CASSETTE
33			•302H709100 2H709100 REAR CURSOR CASSETTE
34			•302H709110 2H709110 RAIL CURSOR R
35			•302H709120 2H709120 LID PAPER SIZE
36			•302H709130 2H709130 RAIL CURSOR A
37			•302H709140 2H709140 SUPPORT PLATE
38			•302H709150 2H709150 DETECTION PLATE PAPER SIZE
45			•33907210 33907210 CUSHION,CASSETTE WORK PLATE
46			•34907150 34907150 PULLEY,CASSETTE
48			•3CY06030 3CY06030 RETAINER M4

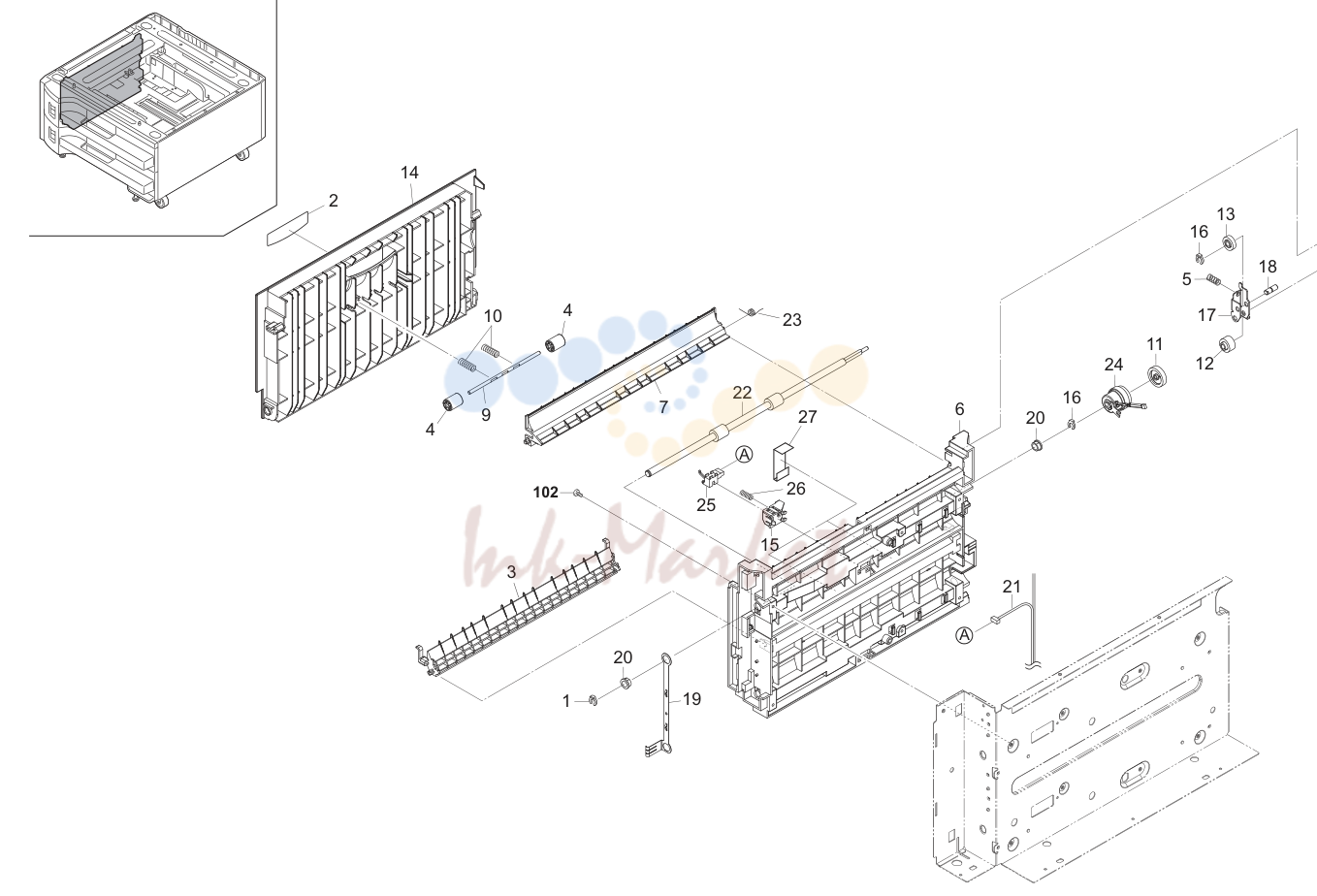

5. Paper Feed Section 1 3NH

№	Артикул	Альт. артикул	Описание
1	2BC06980 запросить цену →	2BC06980	STOPPER 5 1 1 1 101 7BB200308H BB105660 +BIND T.T P SCREW 3X8
2	302H034050 запросить цену →	2H034050	LABEL VERTICAL COVER 1 1 1 102 7BB100306H BB046010 +BIND T.T S SCREW 3X6
3	2BL06330 запросить цену →	2BL06330	GUIDE B FEED
5	2FG06070 запросить цену →	2FG06070	SPRING FEED JOINT
6	302H006012 запросить цену →	2H006012	FRAME VERTICAL FEED
7	303K606010 запросить цену →	3K606010	GUIDE VERTICAL
8	303K606020 запросить цену →	3K606020	PLATE VERTICAL DRIVE
9	302H024090 запросить цену →	2H024090	SHAFT MID FEED
10	302H006350 запросить цену →	2H006350	SPRING FEED
15	302H006300 запросить цену →	2H006300	HOLDER FEED SWITCH
16	5MVX111DN003 ✓ в наличии	2A806250	RING STOPPER /A-49 FEED A4
17	302H006390 запросить цену →	2H006390	PLATE VERTICAL JOINT A
18	302H006400 запросить цену →	2H006400	PIN VERTICAL
19	302H006410 запросить цену →	2H006410	PLATE EARTH VERTICAL
20	302H024360 запросить цену →	2H024360	BUSH 8 EW
21	303K646020 запросить цену →	3K646020	WIRE CONVEYING
23	303K606070 запросить цену →	3K606070	SPRING GUIDE FEED
26	302H006430 запросить цену →	2H006430	SPRING EARTH PI
27	302H006440 запросить цену →	2H006440	FILM VERTICAL FEED

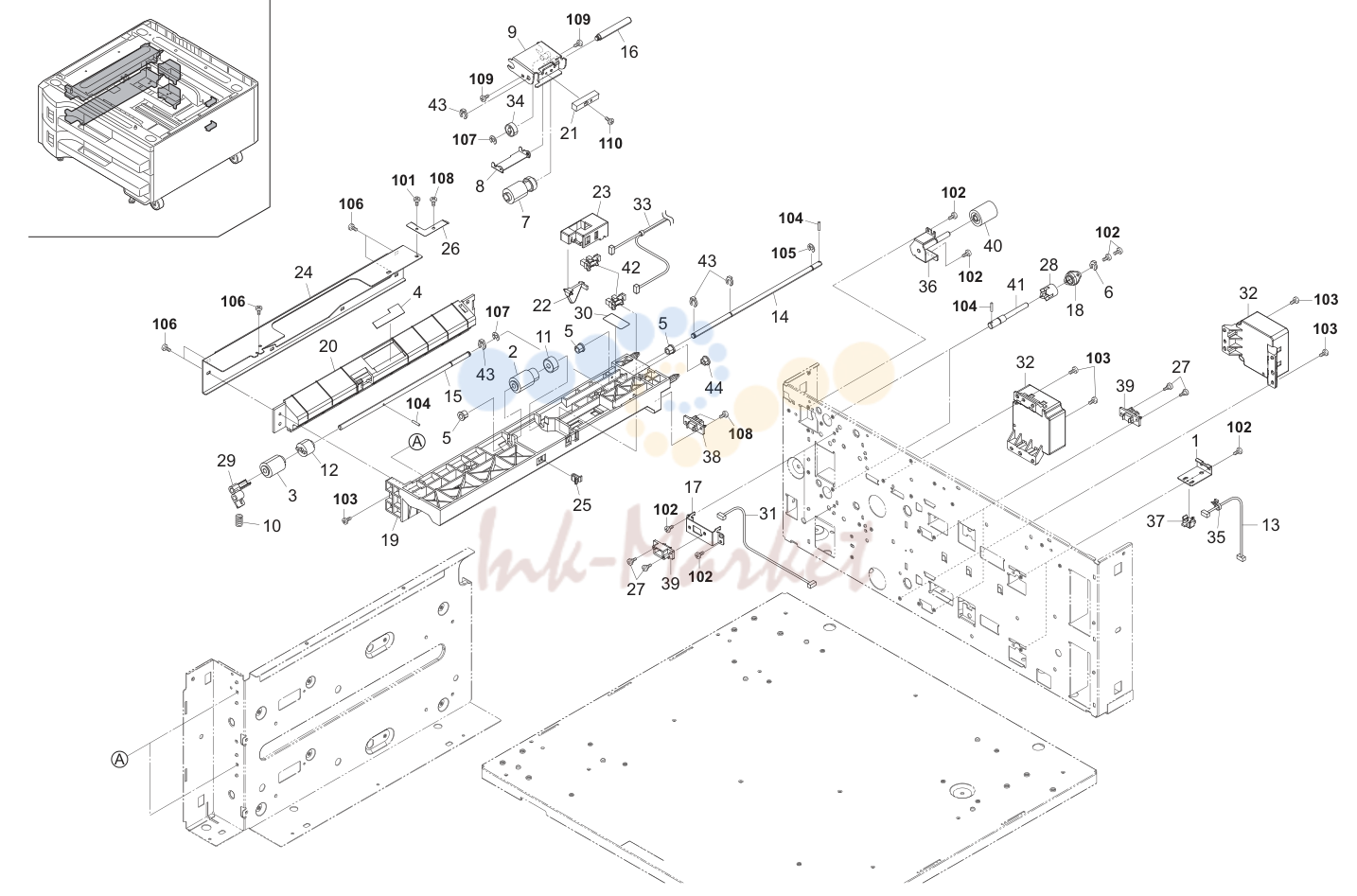

6. Paper Feed Section 2 3NH

№	Артикул	Альт. артикул	Описание
1	302H006370 запросить цену →	2H006370	MOUNT CASSETTE SWITCH 2 2 2 101 7BB000305H BB063450 +BIND M SCREW 3X5
4	2AR07660 ✓ в наличии	2AR07660	GUIDE FILM,SEPARATION PULLEY 2 2 2 104 5MBP2012WXSP E0020120 SPRING PIN / M2 X 12 S-BLK
5	2BC06520 запросить цену →	2BC06520	BUSHING 6,REGISTRATION 6 6 6 105 7BD105060+++H01 BD018620 E STOP RING E-5
6	2BC06910 запросить цену →	2BC06910	STOPPER 6 2 2 2 106 7BB200310H BB105670 +BIND T.T P SCREW 3X10
8	2BL07900 запросить цену →	2BL07900	PLATE LEADING FEED 2 2 2 108 7BB200308H BB105660 +BIND T.T P SCREW 3X8
9	2BL07910 запросить цену →	2BL07910	SUPPORT PLATE FEED 2 2 2 109 7BB000304H BB105720 +BIND M SCREW 3X4
10	2BL07990 ✓ в наличии	2BL07990	SPRING SEPARATION 2 2 2 110 7BB003310H BB023700 COUNTER-SUNK HEAD SCREW FHM3X10
13	302H046600 запросить цену →	2H046600	WIRE CASSETTE SW
14	302AR07252 ✓ в наличии	2AR07252	SHAFT,PAPER FEED
15	302GR06101 запросить цену →	2GR06101	SHAFT SEPARATION
16	302AR07271 запросить цену →	2AR07271	SHAFT,LEADING FEED
17	302H006340 запросить цену →	2H006340	MOUNT FEED DRAWER
18	302FG07070 запросить цену →	2FG07070	BUSHING,PRIMARY PAPER FEED
19	302FG07253 запросить цену →	2FG07253	UPPER HOUSING,PAPER FEED
20	302FG07260 запросить цену →	2FG07260	LOWER HOUSING,PAPER FEED
21	302FG07271 запросить цену →	2FG07271	WEIGHT,LEADING FEED PULLEY
22	302FG07290 запросить цену →	2FG07290	ACTUATOR,PAPER EMPTY
23	302FG07300 запросить цену →	2FG07300	HOLDER,ACTUATOR
24	302FG07310 запросить цену →	2FG07310	REINFORCEMENT PRIMARY PAPER FEED
25	302FG07320 запросить цену →	2FG07320	STOPPER,SUPPORT PLATE
26	302FG07330 запросить цену →	2FG07330	GROUND PLATE,PRIMARY PAPER FEED
27	302FZ03070 запросить цену →	2FZ03070	RETAINING PIN DRAWER
28	302FZ32070 запросить цену →	2FZ32070	COUPLING PAPER FEED
29	302GR06201 запросить цену →	2GR06201	LEVER SEPARATION RELEASE
30	302H009140 запросить цену →	2H009140	SHIELD PF
31	302H046690 запросить цену →	2H046690	WIRE CASSETTE SIZE
33	302GR46431 запросить цену →	2GR46431	WIRE PRIMARY FEED UNIT1
35	M21AH010 запросить цену →	M21AH010	BAND,RSG-130-V0(KITAGAWA)
36	302H006140 запросить цену →	2H006140	BRACKET GEAR JOINT FEED
41	302H006190 запросить цену →	2H006190	SHAFT PRIMARY FEED
43	5MVX111DN003 ✓ в наличии	2A806250	RING STOPPER /A-49 FEED A4
44	34806040 запросить цену →	34806040	LOWER BUSHING,PAPER FEED

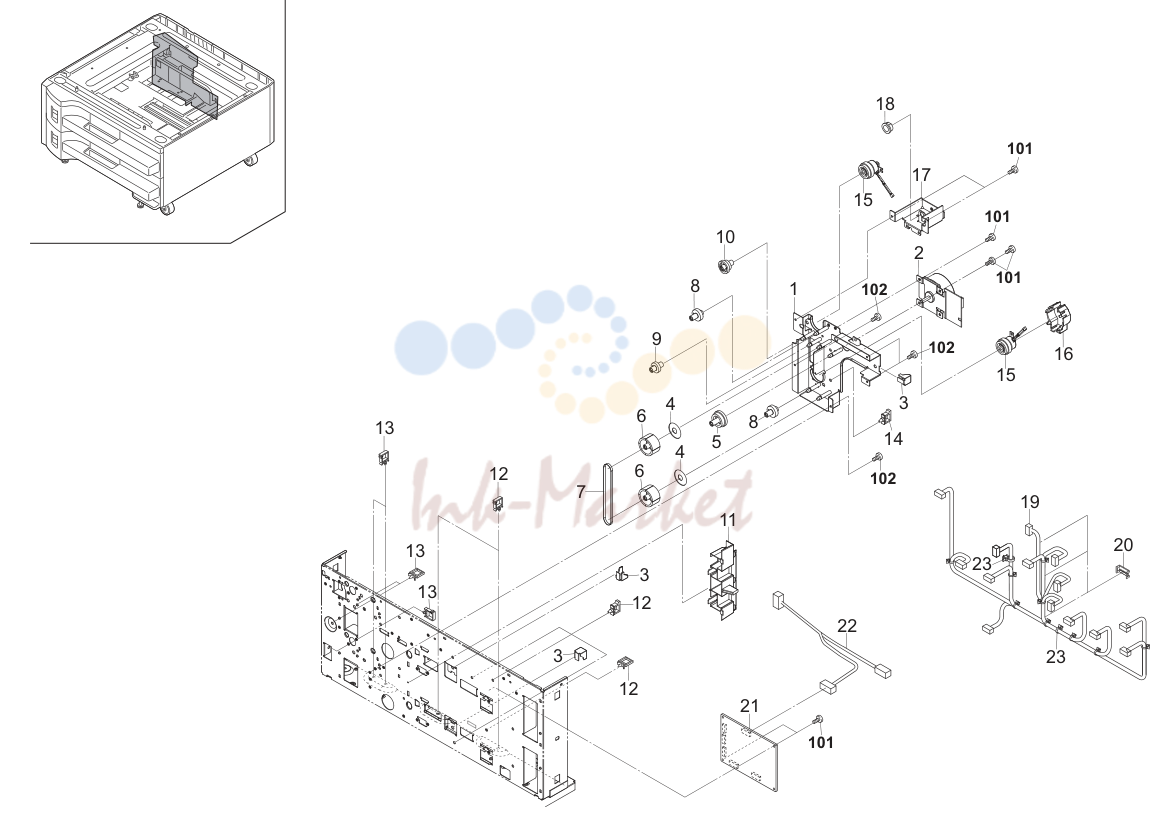

7. Drive Section & Electrical Components 3NH

№	Артикул	Альт. артикул	Описание
1	303K606030 запросить цену →	3K606030	PLATE FEED DRIVE 1 1 1 101 7BB100306H BB046010 +BIND T.T S SCREW 3X6
3	302H031360 запросить цену →	2H031360	HOLDER MOTOR
4	2BL22580 запросить цену →	2BL22580	COLLAR BELT
11	303K602150 запросить цену →	3K602150	GUIDE WIRE
12			7YZM610003++H01 YZ010250 ACCESS SADDLE
13			7YZM610001++H01 YZ010230 ACCESS SADDLE
14			7YZM390002++H01 YZ012140 ACCESS.CLAMP
16	302H006240 запросить цену →	2H006240	HOLDER FEED CLUTCH
17	303K602110 запросить цену →	3K602110	MOUNT REAR COVER
18	302H024370 ✓ в наличии	2H024370	BUSH 6 EW
19	303NH46020 запросить цену →	3NH46020	WIRE MAIN
20	302H039270 запросить цену →	2H039270	LID WIRE GUIDE
22	303NH46010 запросить цену →	3NH46010	WIRE PF INPUT
23	M21AH010 запросить цену →	M21AH010	BAND,RSG-130-V0(KITAGAWA)

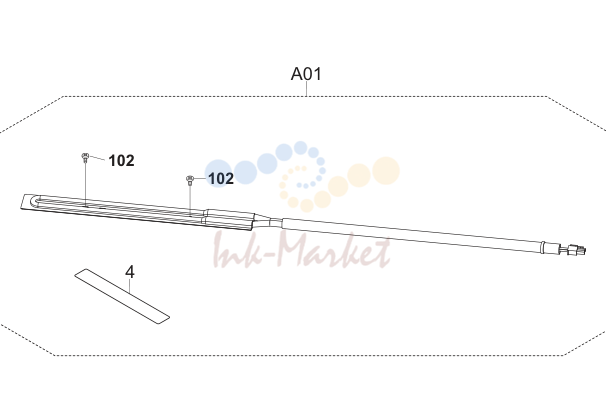

8. Accessories & Option 3NH

№	Артикул	Альт. артикул	Описание
1	303H321080 запросить цену →	3H321080	RETAINING PIN TRAY 2 2 2 101 7BB100306H BB046010 +BIND T.T S SCREW 3X6
2	303K602160 запросить цену →	3K602160	MOUNT MACHINE 1 1 1 102 7BB100408H BB048820 +BIND T.T S SCREW 4X8
3			7YZM210001++H01 YZ004370 ACCESS.EDGING
4			•20305130 20305130 LABEL L,HIGH TEMPERATURE CAUTION(EXP)
