Kyocera PF-20 20mini — каталог запчастей со схемами

Содержание

Раздел 1
Раздел 2
Раздел 3
Раздел 4

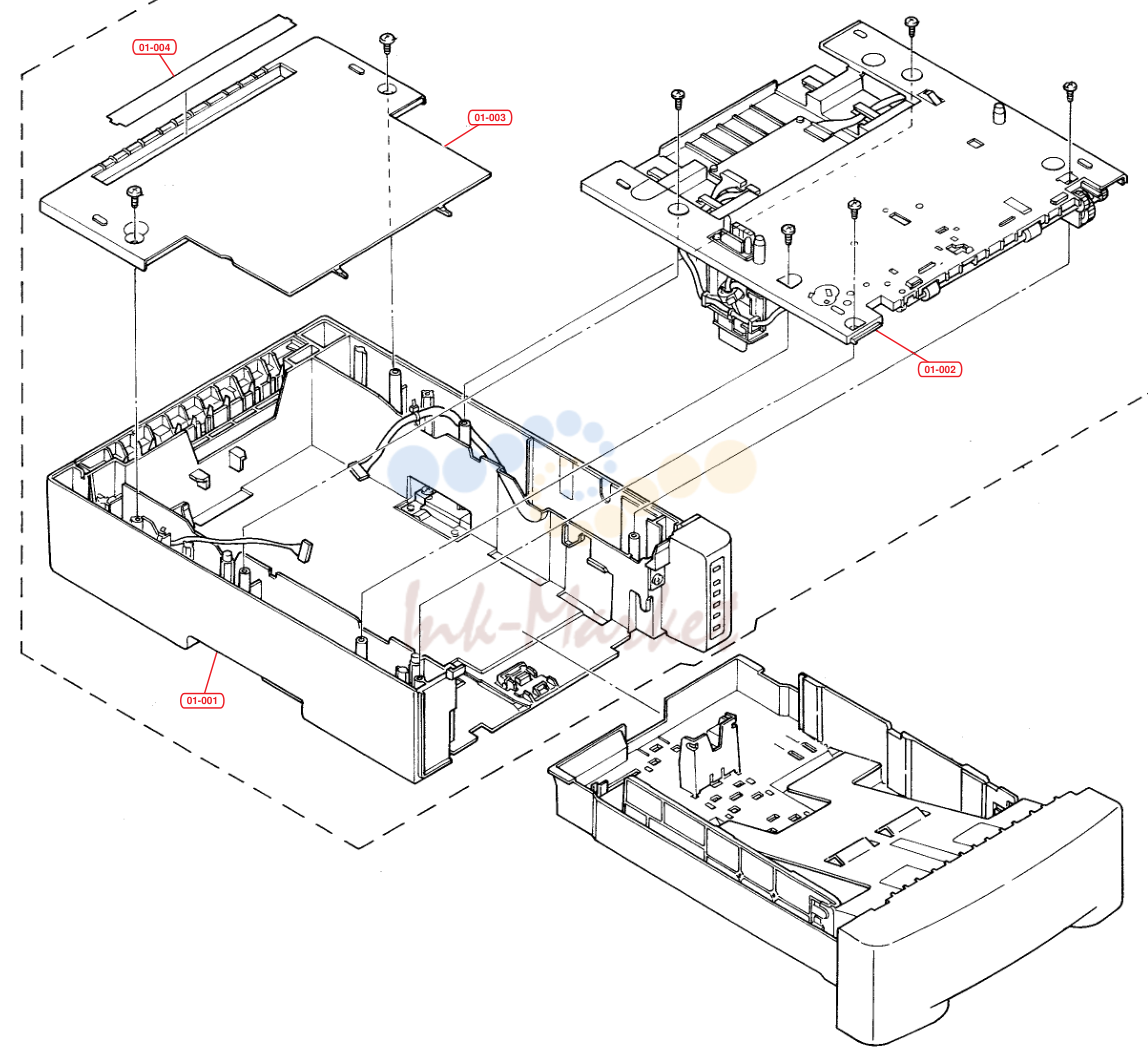

Раздел 1

№	Артикул	Описание
01-001	5SNSP0009958 запросить цену →	Base Assy (PF-20)
01-001	5SNSP0009982 запросить цену →	Base Assy (PF-20 mini)
01-002	5SNSP0009956 запросить цену →	Cover Top Assy
01-003	5SNSP0008775 запросить цену →	Cover Top Rear (PF-20)
01-003	5SNSP0009988 запросить цену →	Cover Top Rear (PF-20 mini)
01-004	5SNSP0008776 запросить цену →	Sheet Cover (PF-20 Only)

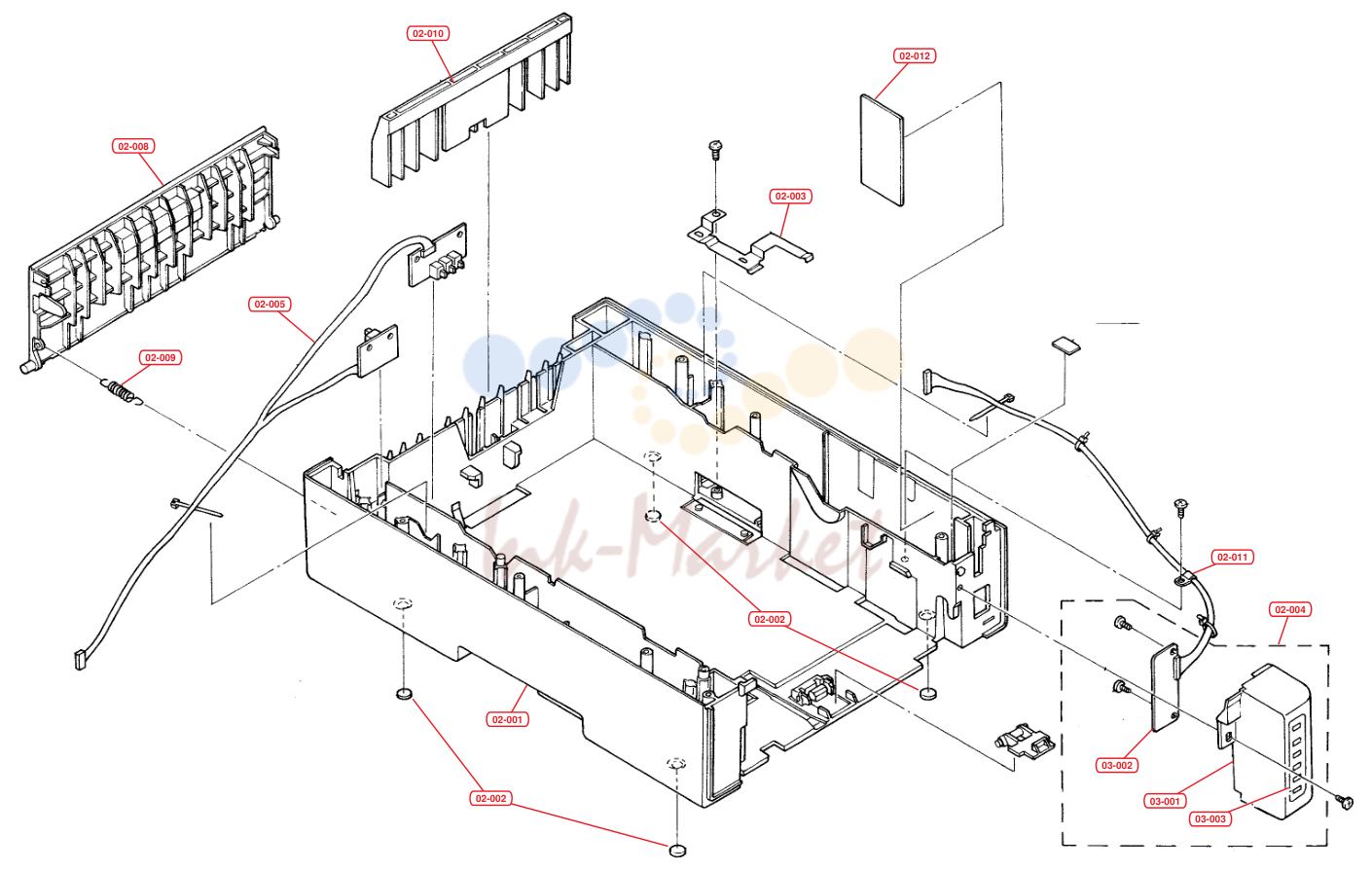

Раздел 2

№	Артикул	Описание
02-001	5SNSP0008687 запросить цену →	Base (PF-20)
02-001	5SNSP0009983 запросить цену →	Base (PF-20 mini)
02-002	5SNSP0008688 запросить цену →	Foot
02-003	5SNSP0008689 запросить цену →	Plate Earth Cassette
02-004	5SNSP0009959 запросить цену →	Cover Panel Assy (PF-20)
02-004	5SNSP0009985 запросить цену →	Cover Panel Assy (PF-20 mini)
02-005	5SNSP0008694 запросить цену →	Switch Assy (PF-20)
02-005	5SNSP0009998 запросить цену →	Switch Assy (PF-20 mini)
02-008	5SNSP0008697 запросить цену →	Cover Rear (PF-20 only)
02-009	5SNSP0008698 запросить цену →	Spring Cover Rear (PF-20 only)
02-010	5SNSP0008699 запросить цену →	Guide Slide (PF-20 only)
02-011	5MVX211NN024 запросить цену →	Nylon Clamp (PF-20)
02-011	5MVX211NN024 запросить цену →	Nylon Clamp (PF-20 mini)
02-012		5MVVSPF20**1 Serial No. Plate (PF-20)
02-012	5MVVSPF20MN1 запросить цену →	Serial No. Plate (PF-20 mini)
03-001	5SNSP0009960 запросить цену →	Cover Panel
03-002	5SNSP0009948 запросить цену →	PWB Panel Assy (PF-20)
03-002	5SNSP0009986 запросить цену →	PWB Panel Assy (PF-20 mini)
03-003	5SNSP0009949 запросить цену →	Sheet Panel (PF-20)
03-003	5SNSP0009987 запросить цену →	Sheet Panel (PF-20 mini)

Раздел 3

№	Артикул	Описание
01-002	5SNSP0009956 запросить цену →	Cover Top Assy
04-001	5SNSP0009607 запросить цену →	Cover Top N (PF-20)
04-001	5SNSP0009992 запросить цену →	Cover Top N (PF-20 mini)
04-002	5SNSP0008702 запросить цену →	Level Sens PA-1 (PF-20)
04-002	5SNSP0009609 запросить цену →	Level Sens PA-1 (PF-20 mini)
04-003	5SNSP0008703 запросить цену →	Spring Level Sens
04-004	5SNSP0008704 запросить цену →	Drive Unit
04-005	5SNSP0009612 запросить цену →	Bracket Cover Top N
04-006	5SNSP0008717 запросить цену →	Shaft Roll A Assy
04-007	5SNSP0008722 запросить цену →	Bracket Sensor Feed
04-008	5SNSP0008715 запросить цену →	Sensor
04-009	5SNSP0009604 запросить цену →	Actuatur Sensor N
04-013	5SNSP0008729 запросить цену →	Connecter Assy
04-014	5SNSP0008732 запросить цену →	Shaft Roller Assy
04-015	5SNSP0008734 запросить цену →	Stopper
04-016	5SNSP0008735 запросить цену →	Roller Feed Assy
04-017	5SNSP0008739 запросить цену →	Cover Front L
04-018	5SNSP0008740 запросить цену →	Cover Front R
04-019	5SNSP0008741 запросить цену →	Roll Pick Up Assy
04-020	5SNSP0008742 запросить цену →	Plate Earth
04-021	5SNSP0009952 запросить цену →	PWB Main
04-022	5AACCNLZ2GEA запросить цену →	Conn. Cord S00702
04-023	5MVX717NN005 запросить цену →	Snap Band
04-024	5SNSP0009957 запросить цену →	Label Cover Top
05-001	5SNSP0008705 запросить цену →	Gear Drive Assy
05-002	5SNSP0008713 запросить цену →	Sensor Encoder Assy
05-003	5SNSP0008715 запросить цену →	Sensor
05-004	5AACCNLZ1GEA запросить цену →	Conn. Cord S00701
05-005	5MVX717NN005 запросить цену →	Snap Band
05-006	5MVK121NB002 запросить цену →	Edging Saddle
06-001	5SNSP0008706 запросить цену →	Bracket Motor
06-002	5NSP0008707 запросить цену →	Gear Z32
06-003	5SNSP0008708 запросить цену →	Gear Z20-H56
06-004	5SNSP0008709 запросить цену →	Gear H16-P56
06-005	5SNSP0008710 запросить цену →	Motor Assy
06-006	5SNSP0008711 запросить цену →	Pulley Encoder P16
06-007	5SNSP0008712 запросить цену →	Belt Drive Z86
07-001	5SNSP0008714 запросить цену →	Bracket Encoder
07-002	5SNSP0008715 запросить цену →	Sensor
08-001	5SNSP0008718 запросить цену →	Shaft Roll A
08-002	5SNSP0008721 запросить цену →	Clutch Feed Drive
08-003	5SNSP0008719 запросить цену →	Bushing A
08-004	5SNSP0008720 запросить цену →	Bushing B
10-001	5SNSP0008730 запросить цену →	Holder Connector
10-002	5SNSP0008731 запросить цену →	Spacer
10-003	5AACCNLZ3GEA запросить цену →	Conn. Cord S00703
10-004	5MVX221NN028 запросить цену →	Locking Wire Saddle
11-001	5SNSP0008733 запросить цену →	Shaft Roller
12-001	5SNSP0008736 запросить цену →	Roller Feed
12-002	5SNSP0008737 запросить цену →	Gear Joint Z16
12-003	5SNSP0008738 запросить цену →	Gear Feed Z16
12-004	5SNSP0008719 запросить цену →	Bushing A
12-005	5SNSP0008720 запросить цену →	Bushing B

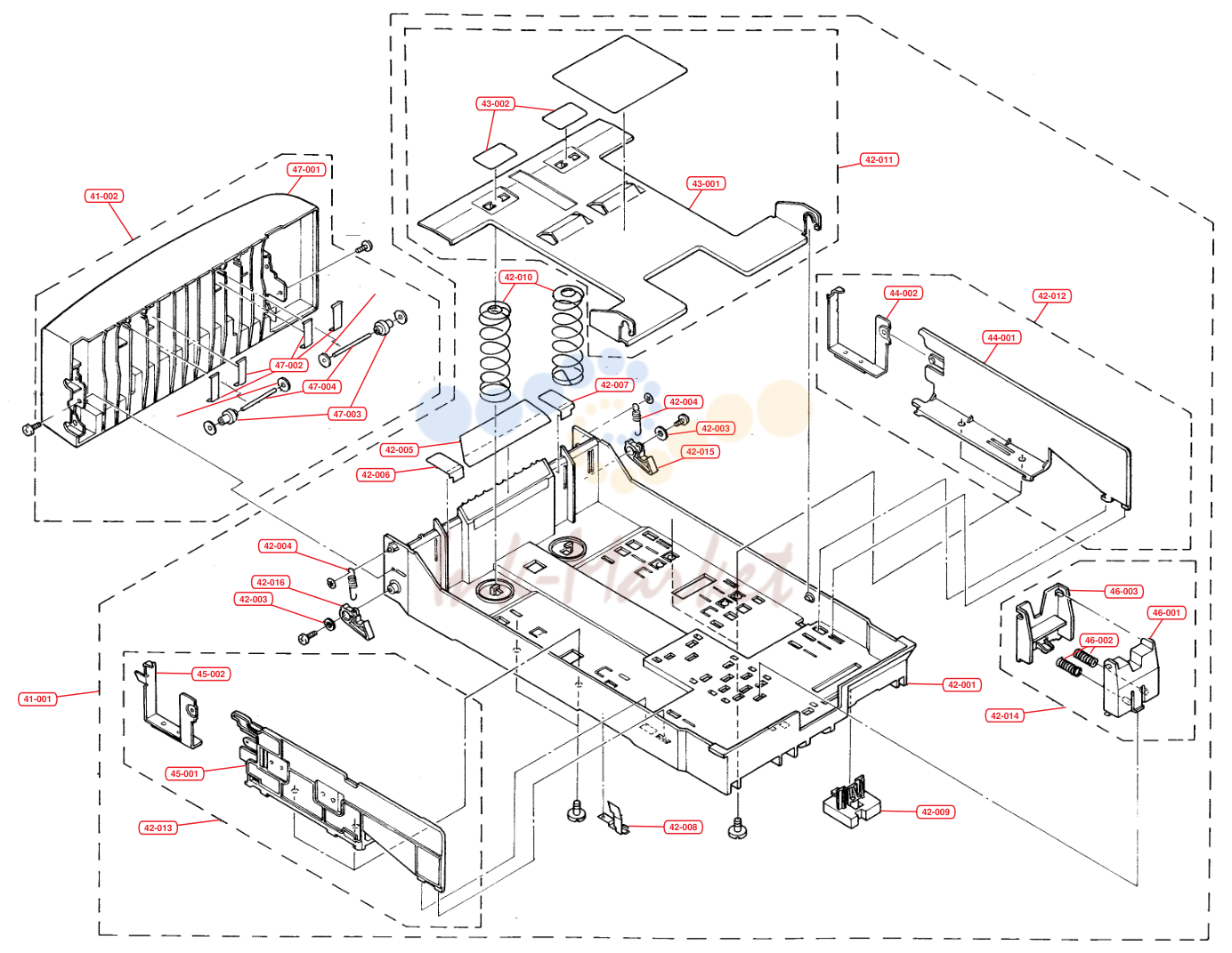

Раздел 4

№	Артикул	Описание
41-000	PC-20 запросить цену →	Paper Cassette (PF-20)
41-000	5SNSP0009996 запросить цену →	Paper Cassette A4 (PF-20 mini)
41-001	5SNSP0009879 запросить цену →	Base Cassette Assy (PF-20)
41-001	5SNSP0009995 запросить цену →	Base Cassette Assy (PF-20 mini)
41-002	5SNSP0009950 запросить цену →	Cover Front Assy (PF-20)
41-002	5SNSP0009989 запросить цену →	Cover Front Assy (PF-20 mini)
42-001	5SNSP0009883 запросить цену →	Base Cassette (PF-20)
42-001	5SNSP0009995 запросить цену →	Base Cassette (PF-20 mini)
42-003	5SNSP0008748 запросить цену →	Flat Washer
42-004	5SNSP0008749 запросить цену →	Spring Lever Lock
42-005	5SNSP0008750 запросить цену →	Sheet Guide A
42-006	5SNSP0009614 запросить цену →	Sheet Guide B
42-007	5SNSP0009615 запросить цену →	Sheet Guide C
42-008	5SNSP0008753 запросить цену →	Plate Spring Earth
42-009	5SNSP0008754 запросить цену →	Knob Size Select
42-010	5SNSP0009613 запросить цену →	Spring Cassette
42-011	5SNSP0008756 запросить цену →	Plate Bottom Assy
42-012	5SNSP0008759 запросить цену →	Plate Side L Assy (PF-20)
42-012	5SNSP0009991 запросить цену →	Plate Side L Assy (PF-20 mini)
42-013	5SNSP0008762 запросить цену →	Plate Side R Assy (PF-20)
42-013	5SNSP0010008 запросить цену →	Plate Side R Assy (PF-20 mini)
42-014	5SNSP0008766 запросить цену →	Back End Assy
42-015	5SNSP0009884 запросить цену →	Lever Lock L
42-016	5SNSP0009885 запросить цену →	Lever Lock R
42-017	5SNSP0009881 запросить цену →	Flap Nail L
42-018	5SNSP0009882 запросить цену →	Flap Nail R
43-001	5SNSP0009611 запросить цену →	Plate Bottom N
43-002	5SNSP0008758 запросить цену →	Pad Friction
44-001	5SNSP0008760 запросить цену →	Plate Side L (PF-20)
44-001	5SNSP0009992 запросить цену →	Plate Side L (PF-20 mini)
44-002	5SNSP0009609 запросить цену →	Nail LN
45-001	5SNSP0008763 запросить цену →	Plate Side R (PF-20)
45-001	5SNSP0009994 запросить цену →	Plate Side R (PF-20 mini)
45-002	5SNSP0009610 запросить цену →	Nail RN
45-003	5SNSP0008765 запросить цену →	Spring Adjust Side
46-001	5SNSP0008767 запросить цену →	Back End
46-002	5SNSP0008768 запросить цену →	Spring Adjust Rear
46-003	5SNSP0008769 запросить цену →	Cover Back End
47-001	5SNSP0009951 запросить цену →	Cover Front (PF-20)
47-001	5SNSP0009990 запросить цену →	Cover Front (PF-20 mini)
47-002	5SNSP0008772 запросить цену →	Sprint Tension
47-003	5SNSP0008773 запросить цену →	Roller Pinch
47-004	5SNSP0008774 запросить цену →	Shaft Roller Pinch
