Содержание
- 1. EXTERIOR COVERS 3AX
- 2. PAPER CONVEYING SECTION 1 3AX
- 3. PAPER CONVEYING SECTION 2 3AX
- 4. WIRING SECTION 3AX
- 5. ACCESSORY 3AX

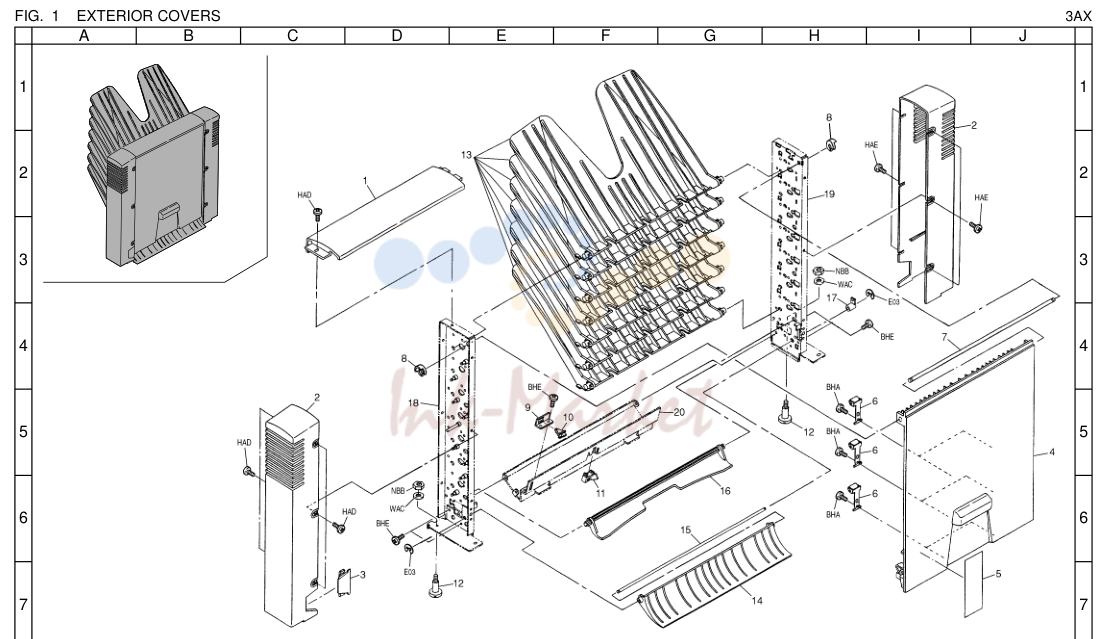

1. EXTERIOR COVERS 3AX
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 7 | 3AX02100 запросить цену → | SHAFT,VERTICAL CONVEYING FULCRUM | |
| 9 | 3AX02120 запросить цену → | MOUNT,RELEASE SWITCH | |
| 12 | 3AX02130 запросить цену → | PIN,POSITIONING | |
| 14 | 3AX08080 запросить цену → | LOWER GUIDE,ADMISSION | |
| 15 | 3AX08100 запросить цену → | SHAFT,ADMISSION GUIDE | |
| 16 | 3AX08090 запросить цену → | UPPER GUIDE,ADMISSION | |
| 17 | 3AX08110 запросить цену → | LEVER,ADMISSION SOLENOID | |
| 18 | 3AX02010 запросить цену → | FRONT FRAME | |
| 19 | 3AX02020 запросить цену → | REAR FRAME | |
| 20 | 3AX02060 запросить цену → | STAY,FRAME |

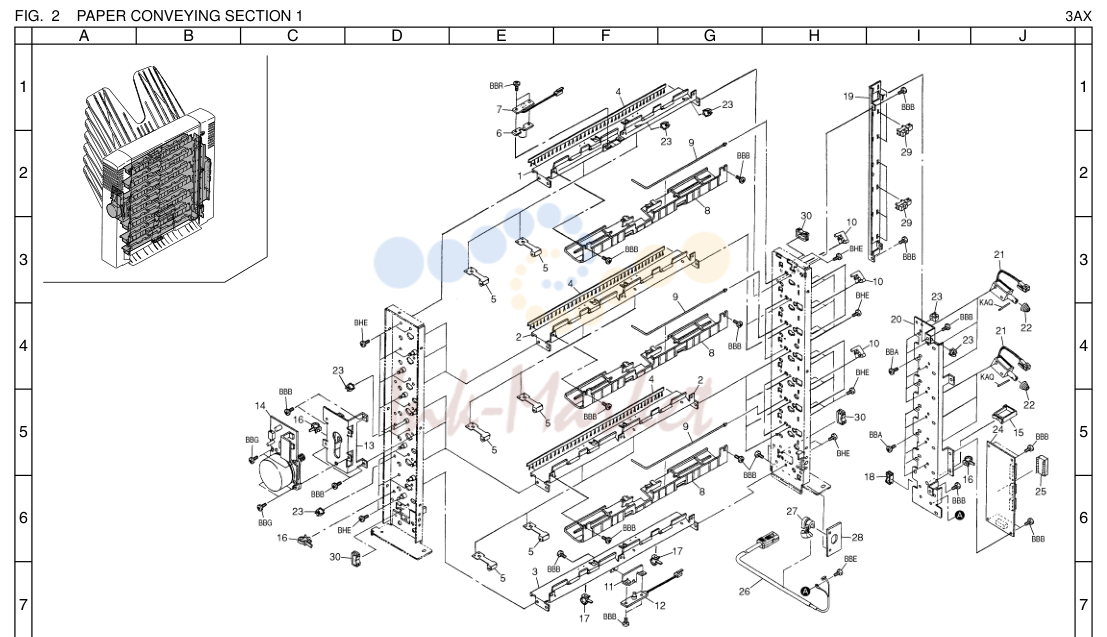

2. PAPER CONVEYING SECTION 1 3AX
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 3AX02040 запросить цену → | UPPER REINFORCEMENT,EJECT BIN | |
| 2 | 3AX02030 запросить цену → | REINFORCEMENT,EJECT BIN MIDDLE | |
| 3 | 3AX02050 запросить цену → | LOWER REINFORCEMENT,EJECT BIN | |
| 6 | 3AX04050 запросить цену → | COVER,PHOTO SENSOR | |
| 9 | 3AX02080 запросить цену → | LEVER,OVERFLOW | |
| 11 | 3AX02140 запросить цену → | MOUNT,LED | |
| 13 | 3AX22020 запросить цену → | MOUNT,MOTOR | |
| 15 | M2109210 запросить цену → | LOCKING WIRE SADDLE,LWS-8S-2.5W | |
| 16 | M2107120 запросить цену → | BINDING BAND SG-130 | |
| 17 | M2607010 запросить цену → | BINDING BAND,PLT1M | |
| 18 | M2104240 запросить цену → | EDGING,EDS-1208U | |
| 19 | 3AX02110 запросить цену → | MOUNT,DETECTION SWITCH | |
| 20 | 3AX02070 запросить цену → | MOUNT,SOLENOID | |
| 22 | 3AX08120 запросить цену → | SPRING,SOLENOID | |
| 23 | M2105730 запросить цену → | MINIATURE CLAMP,UAMS-07-0 | |
| 26 | 3AX27010 запросить цену → | WIRE,JUNCTION | |
| 27 | M1203490 запросить цену → | STRAIN RELEAF BUSHING,SR-7K-2 | |
| 28 | 3AX26010 запросить цену → | MOUNT,SIGNAL WIRE | |
| 30 | M2104260 запросить цену → | EDGING,EDS-0607U(KITAGAWA) |

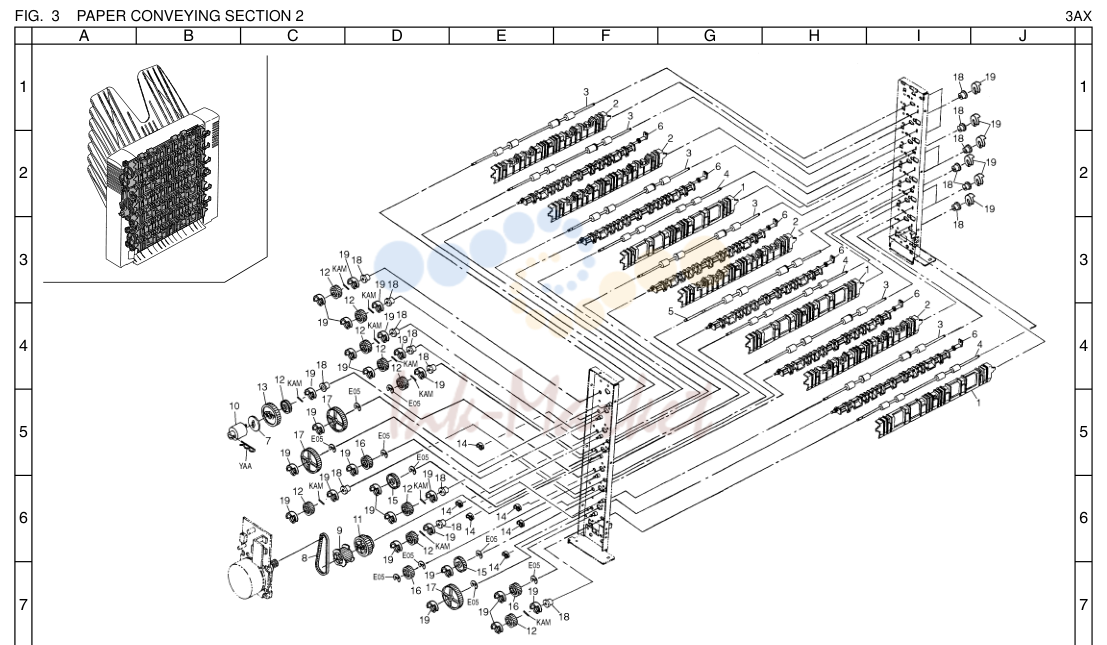

3. PAPER CONVEYING SECTION 2 3AX
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 3AX08010 запросить цену → | GUIDE A,CONVEYING | |
| 2 | 3AX08020 запросить цену → | GUIDE B,CONVEYING | |
| 6 | 3AX08060 запросить цену → | CLAW,FEED SHIFT | |
| 7 | 3AX22030 запросить цену → | JOINT,TORQUE LIMITER |

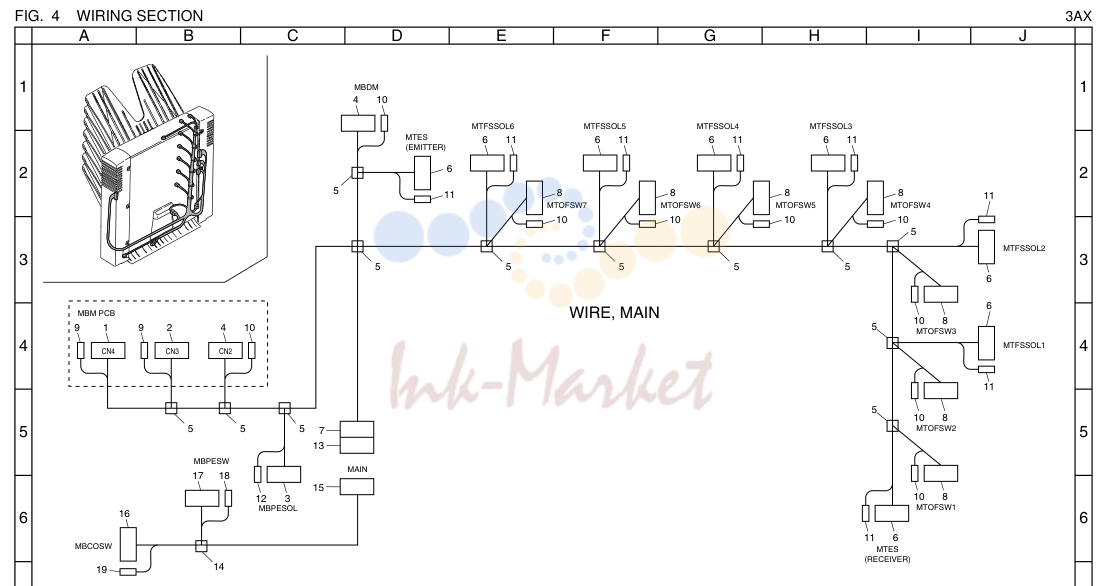

4. WIRING SECTION 3AX
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | MBDM | ||
| 9 | 1 9 2 4 10 5 MTOFSW3 | ||
| 5 | 5 5 5 7 MTOFSW2 | ||
| 17 | 18 MAIN | ||
| 6 | 16 MBPESOL MTOFSW1 | ||
| 7 | LOWER JUNCTION WIRING, CONVEYING | ||
| 1 | •J5080300 RECEPTACLE,PHDR-30VS(JST) | ||
| 2 | •J5080160 RECEPTACLE,PHDR-16VS(JST) | ||
| 3 | •J0450030 PLUG,DF3-3S-2C(HIROSE) | ||
| 4 | •J0150070 RECEPTACLE,175778-7(AMP) | ||
| 5 | •M0207000 BINDING BAND,KB-100-1 | ||
| 6 | •J0241020 PLUG SM 2P,SMP-02V-BC | ||
| 7 | •J5003050 RECEPTACLE,PHNR-05C-H(JST) | ||
| 8 | •J0150030 RECEPTACLE,175778-3(AMP) | ||
| 9 | •J5080900 SOCKET,BPHD-002T-P0.5(JST) | ||
| 10 | •J0150900 CONTACTOR,175161-1(AMP) | ||
| 11 | •J0250910 SOCKET NH,BHF-001T-0.8BS | ||
| 12 | •J0450900 SOCKET,DF3-2428SC(HIROSE) | ||
| 13 | •J5016050 CASE,BU05P-TR-PC-H(JST) | ||
| 14 | •M0207000 BINDING BAND,KB-100-1 | ||
| 15 | •J5003050 RECEPTACLE,PHNR-05C-H(JST) | ||
| 16 | •J0150020 RECEPTACLE,175778-2(AMP) | ||
| 17 | •J0450030 PLUG,DF3-3S-2C(HIROSE) | ||
| 18 | •J0450900 SOCKET,DF3-2428SC(HIROSE) | ||
| 19 | •J0150900 CONTACTOR,175161-1(AMP) |

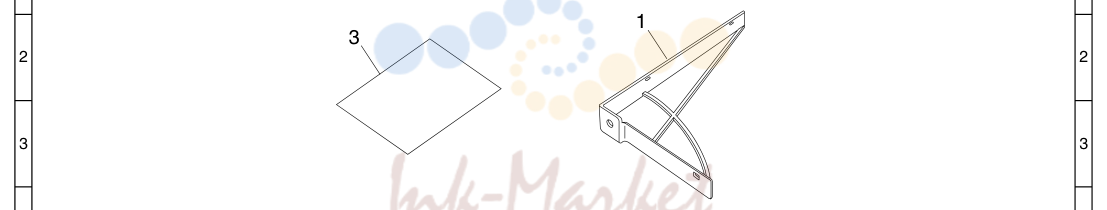

5. ACCESSORY 3AX
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 4 | B4104140 запросить цену → | TRIPLE SCREW M4X14(CHROMIUM) | |
| 5 | B1104250 запросить цену → | BINDING SCREW M4X25 | |
| 6 | B4103100 запросить цену → | TRIPLE SCREW M3X10(CHROMIUM) |
