Kyocera Kyocera-ECOSYS-M5521cdn-Series-PF-5110-Parts-List — каталог запчастей со схемами

Содержание

• 1. Items listed in the revision columns are defined as follows. 改訂欄記載項目の内容は以下の通りです。
• 2. Covers (21ppm(A4),22ppm(Letter)(A)/21ppm(A4),22ppm(Letter)(B)/
• 3. Covers (21ppm(A4),22ppm(Letter)(AF)/21ppm(A4),22ppm(Letter)(BF)/
• 4. Covers Label
• 5. Frame
• 6. Paper Cassette
• 7. Paper Feed Section 1
• 8. Paper Feed Section 2
• 9. Paper Feed Section 3
• 10. Paper Conveying Section
• 11. Laser Scanner Section
• 12. Image Formation Section
• 13. Fuser Section
• 14. Drive Section 1
• 15. Drive Section 2
• 16. Exit Section

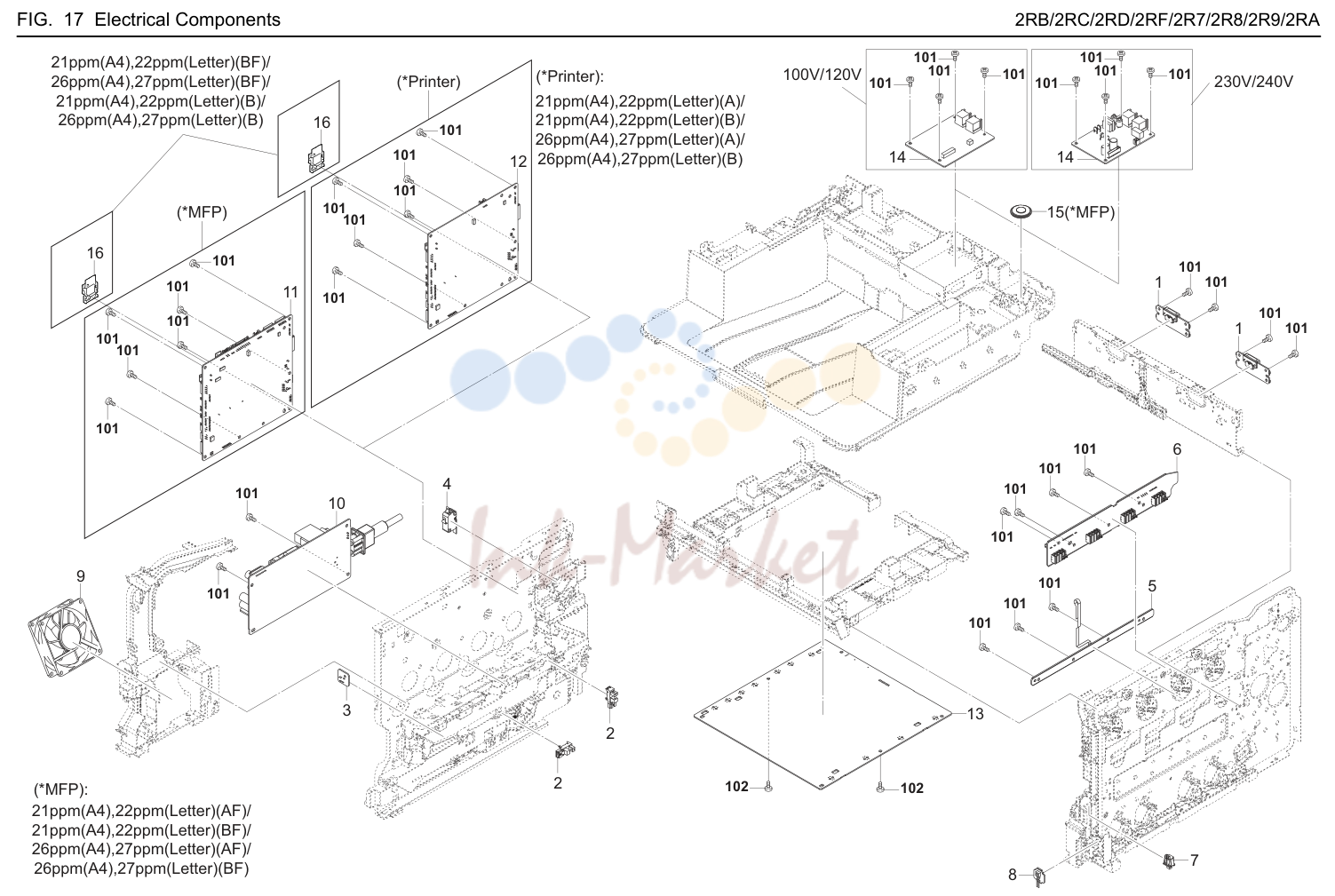

• 17. Electrical Components

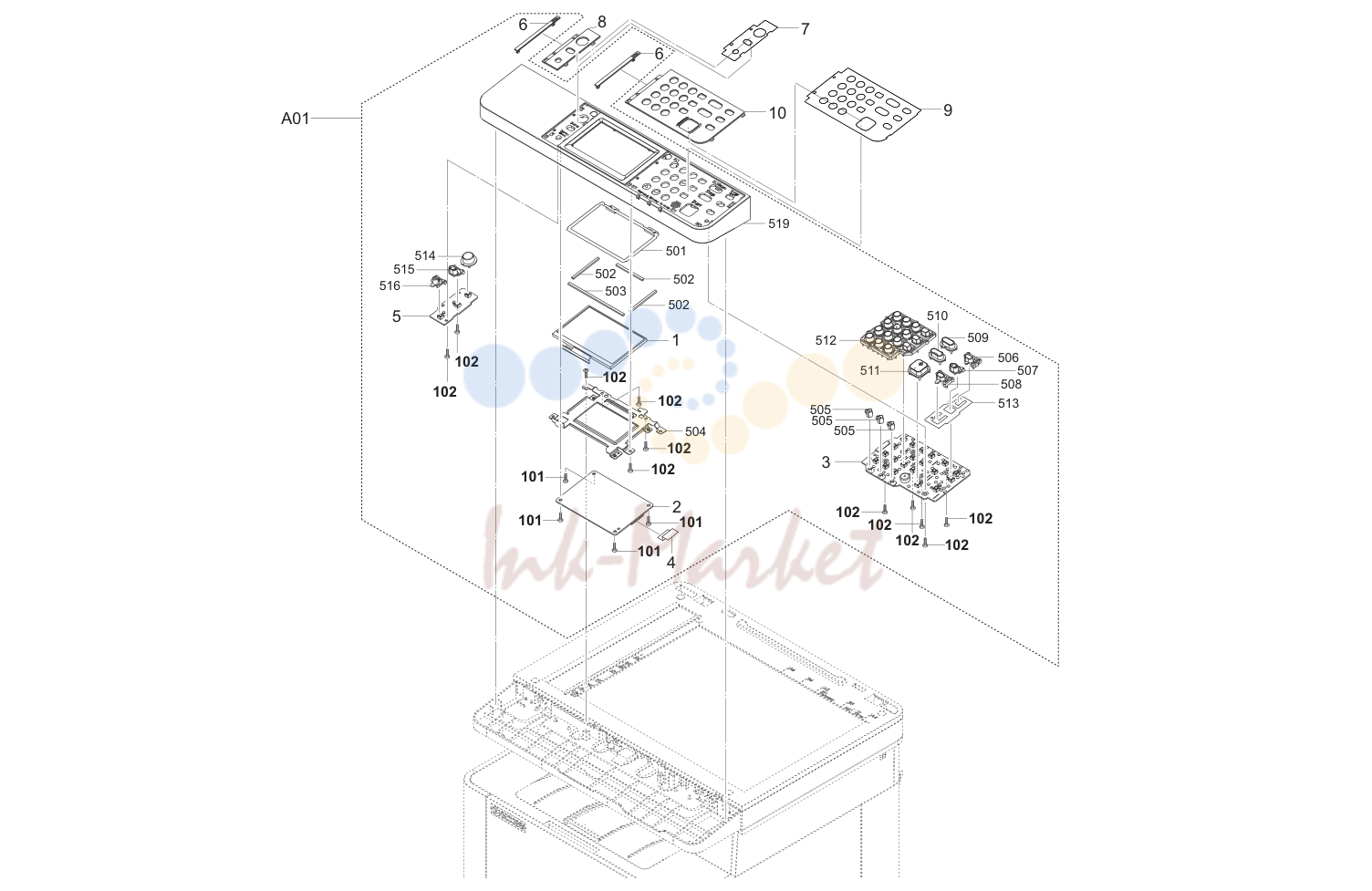

• 18. Operation Section (26ppm(A4),27ppm(Letter)(AF)/26ppm(A4),27ppm(Letter)(BF))

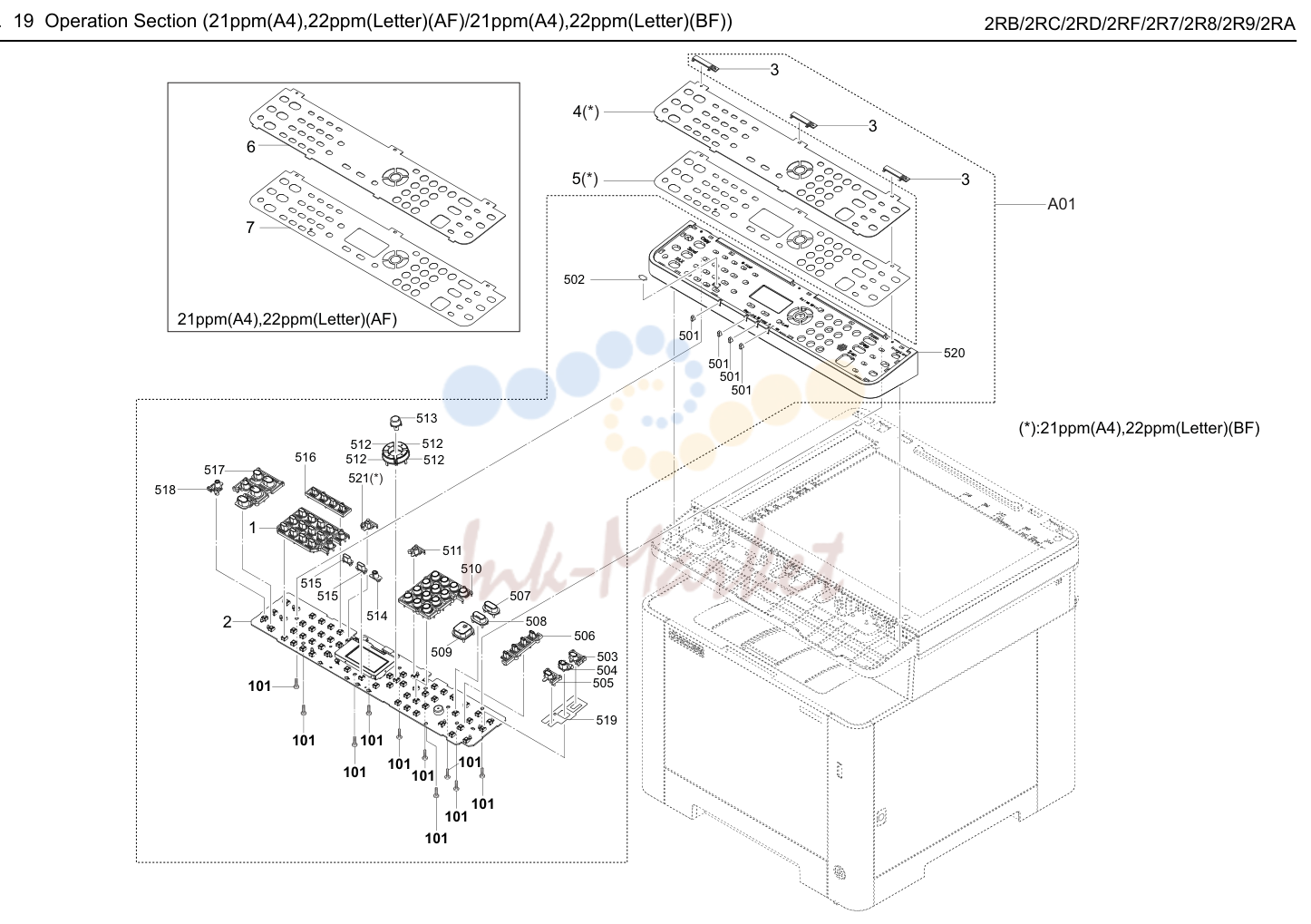

• 19. Operation Section (21ppm(A4),22ppm(Letter)(AF)/21ppm(A4),22ppm(Letter)(BF))

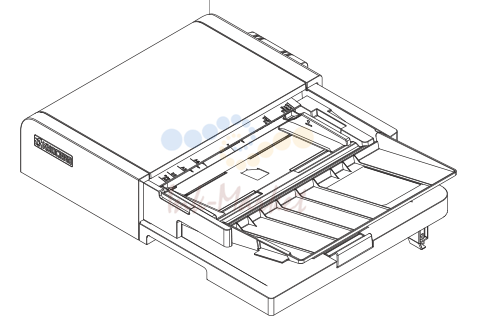

• 20. DP ASSY SP

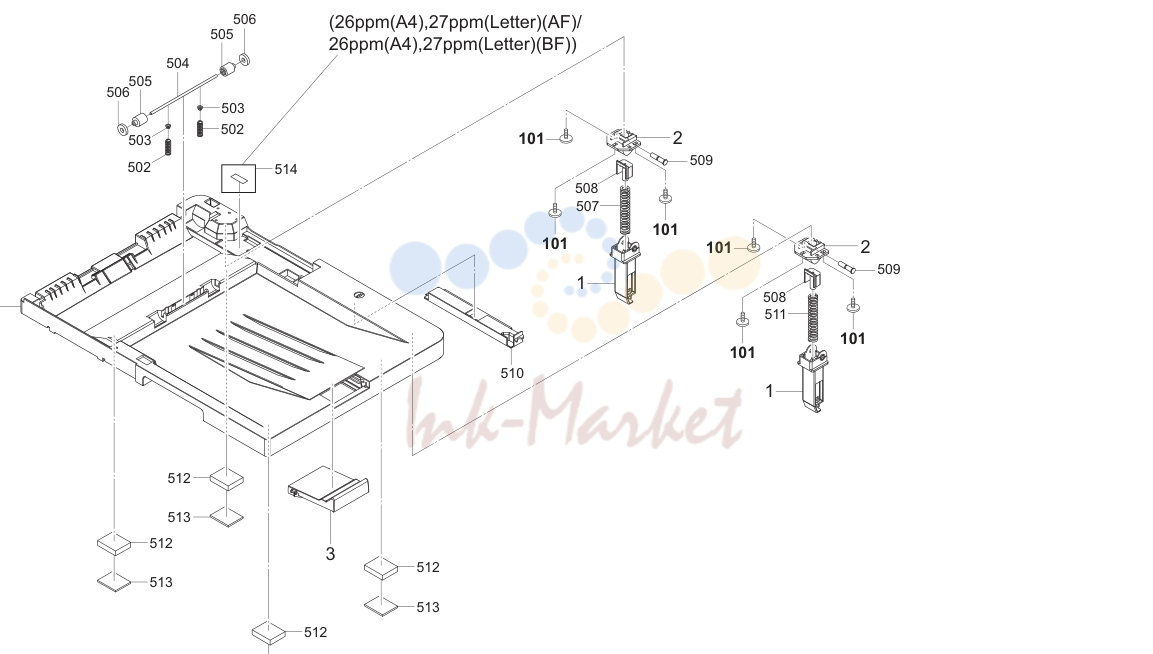

• 21. DP frame

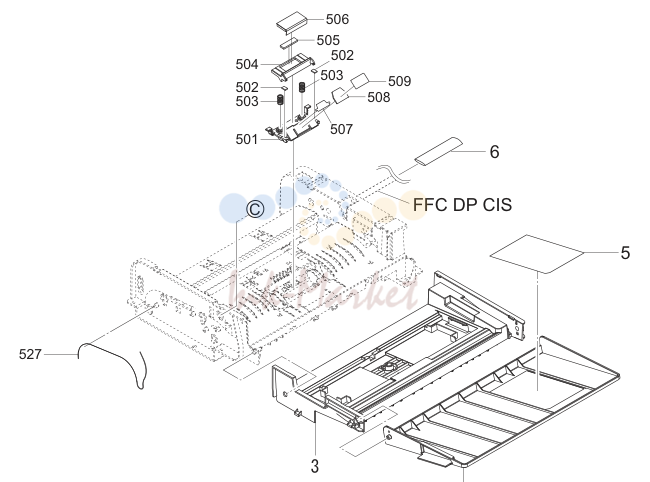

• 22. DP Paper Feed Section

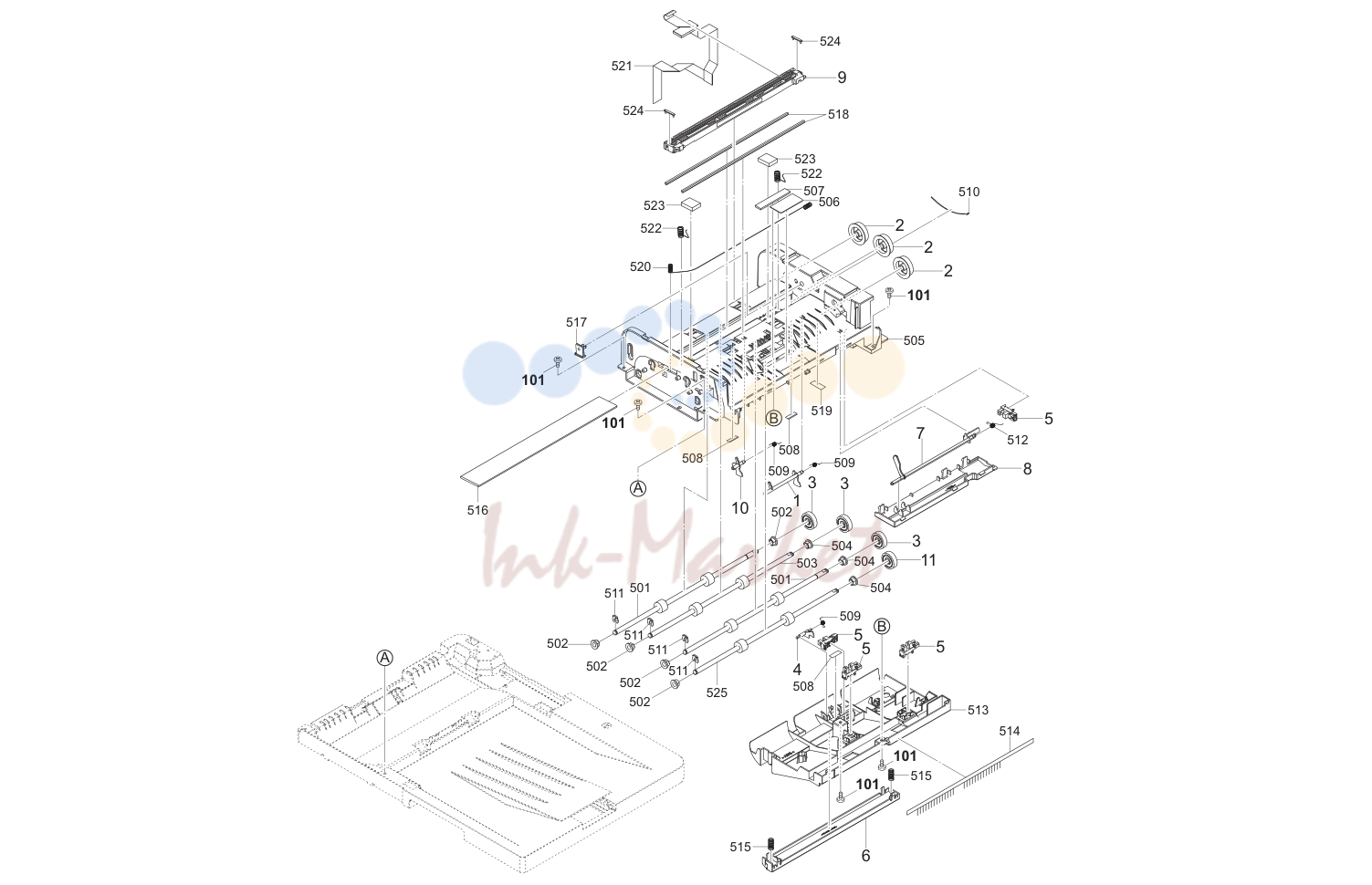

• 23. DP Conveying Section (26ppm(A4),27ppm(Letter)(AF)/26ppm(A4),27ppm(Letter)(BF))

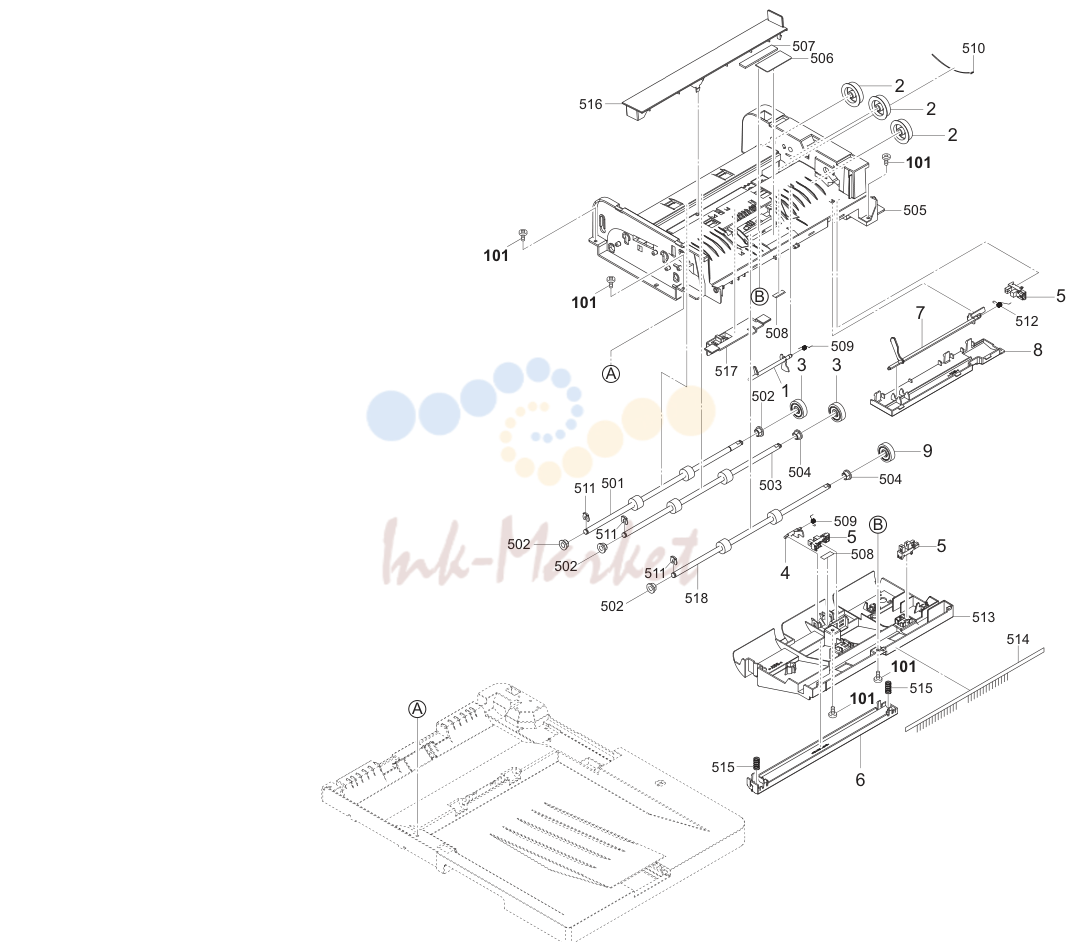

• 24. DP Conveying Section (21ppm(A4),22ppm(Letter)(AF)/21ppm(A4),22ppm(Letter)(BF))

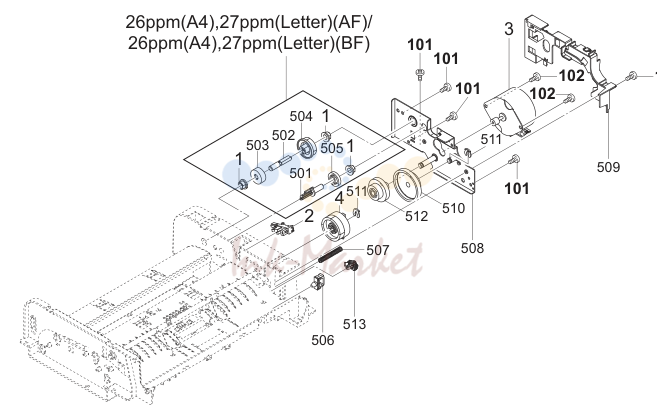

• 25. DP Drive Section

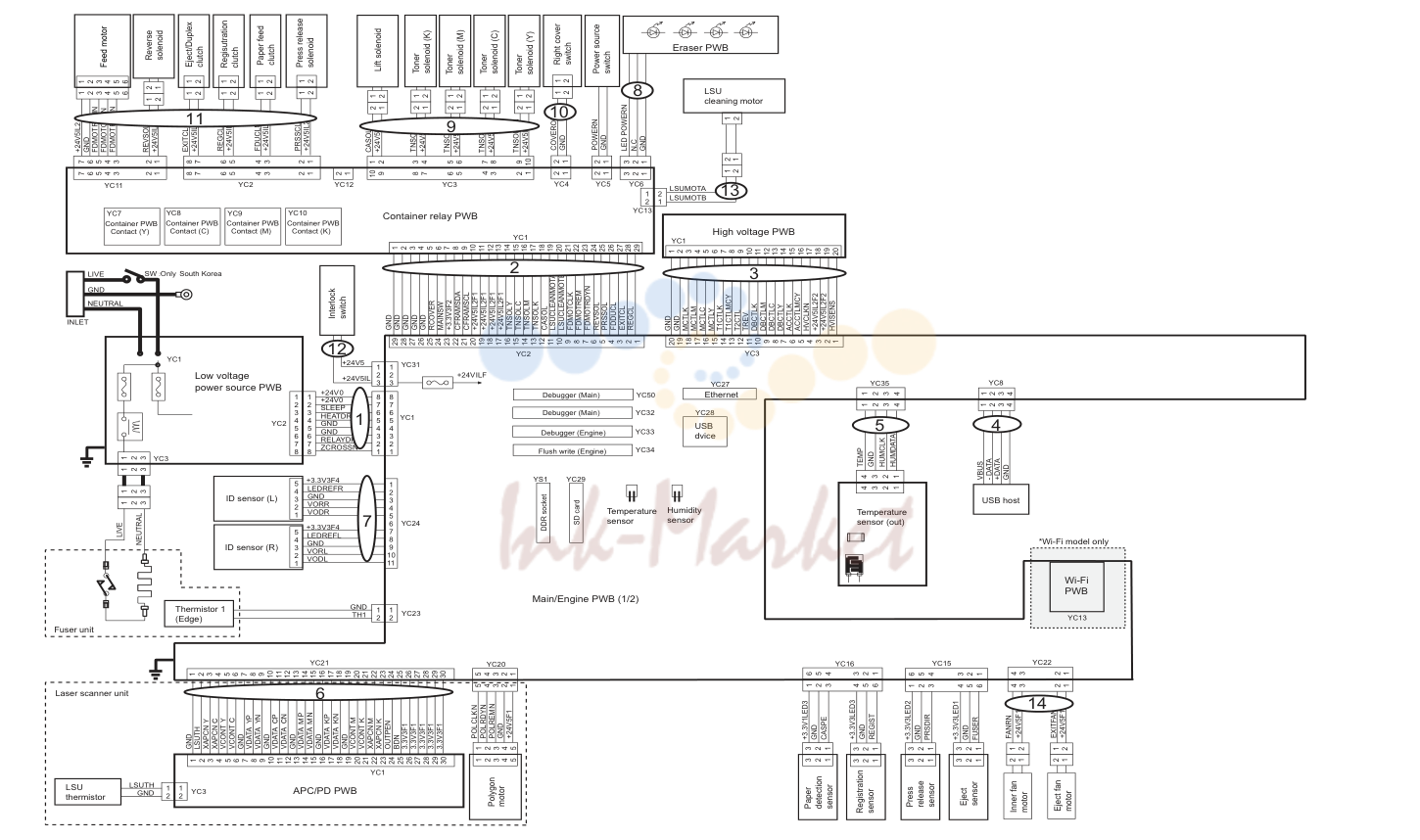

• 26. Wire Sections 1 (21ppm(A4),22ppm(Letter)(A)/21ppm(A4),22ppm(Letter)(B)
• 27. Wire Sections 2 (21ppm(A4),22ppm(Letter)(A)/21ppm(A4),22ppm(Letter)(B)/

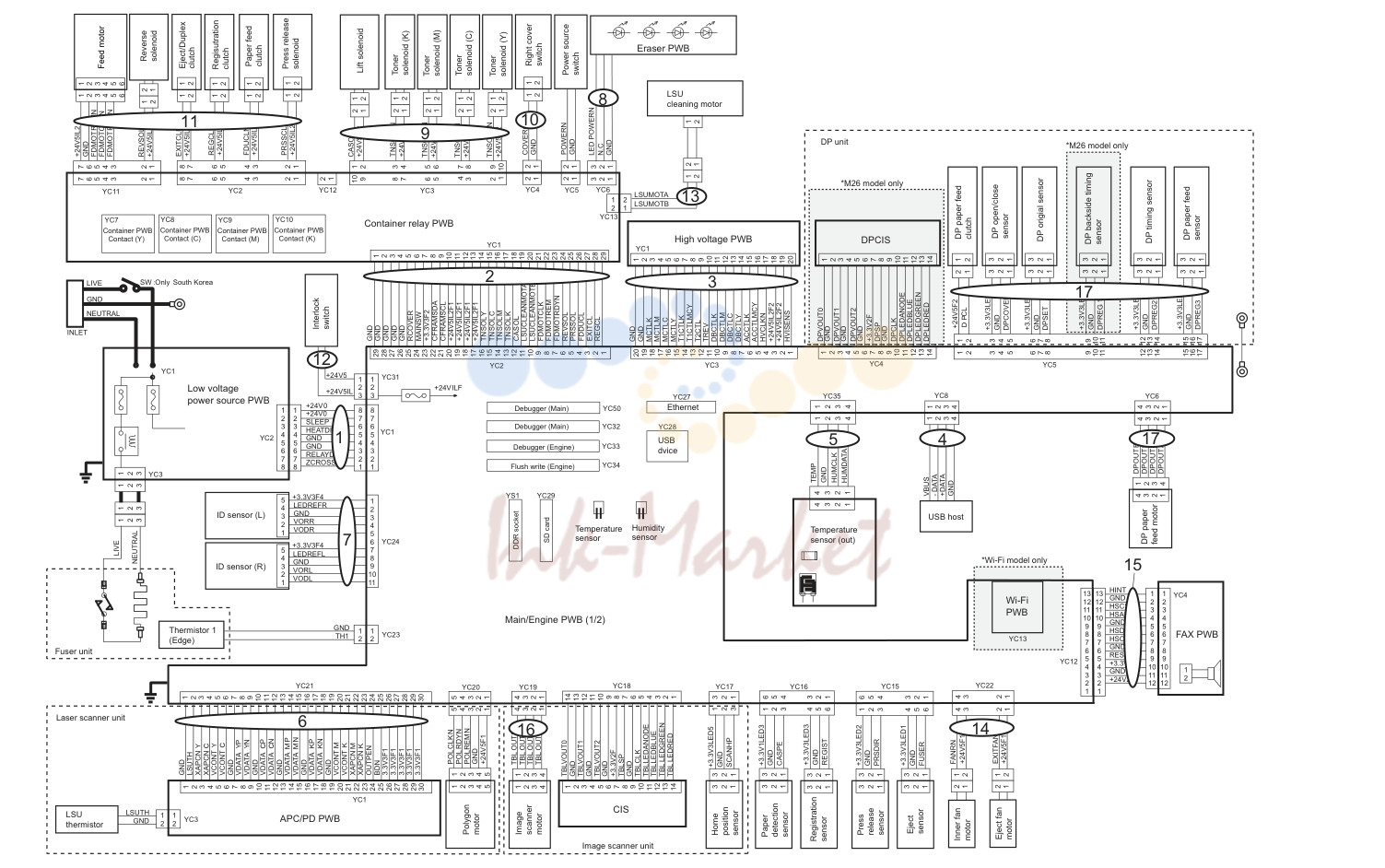

• 28. Wire Sections 1 (21ppm(A4),22ppm(Letter)(AF)/21ppm(A4),22ppm(Letter)(BF)/

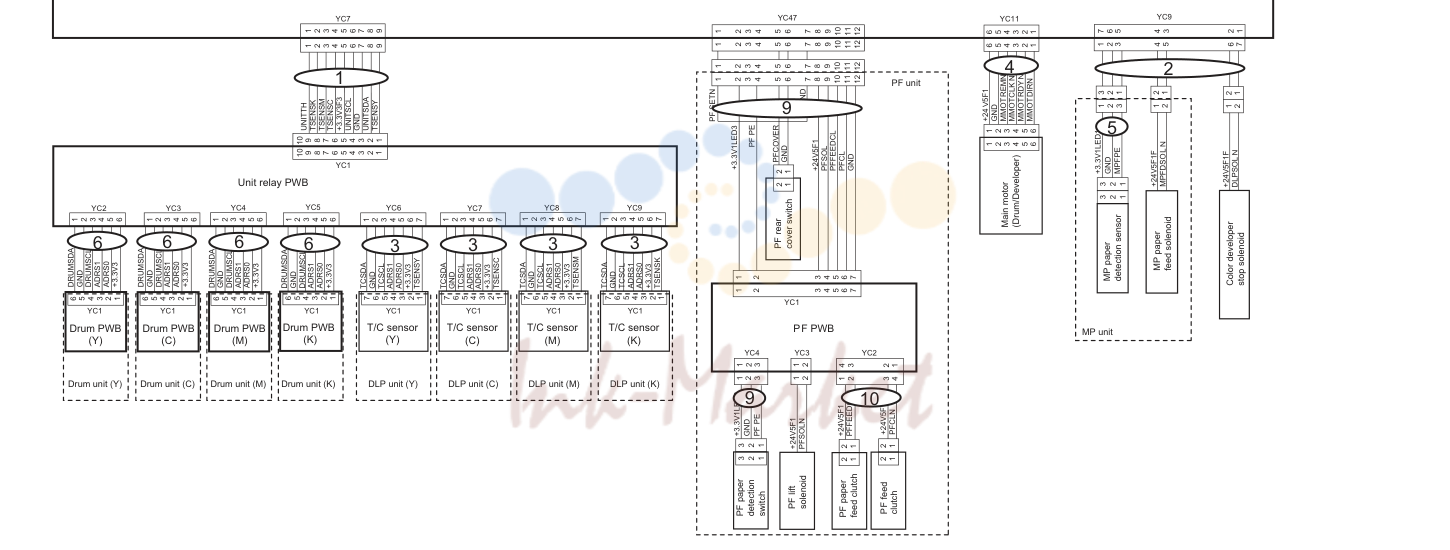

• 29. Wire Sections 2 (21ppm(A4),22ppm(Letter)(AF)/21ppm(A4),22ppm(Letter)(BF)/

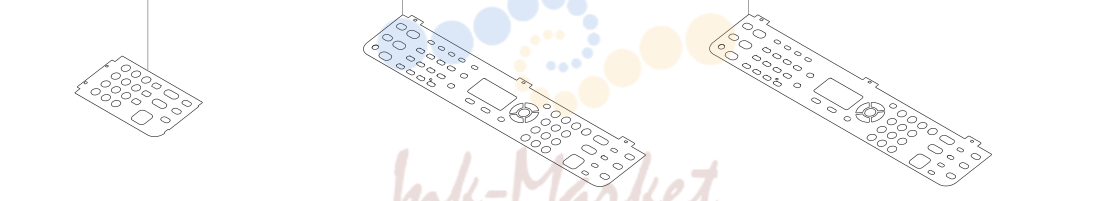

• 30. Accessory

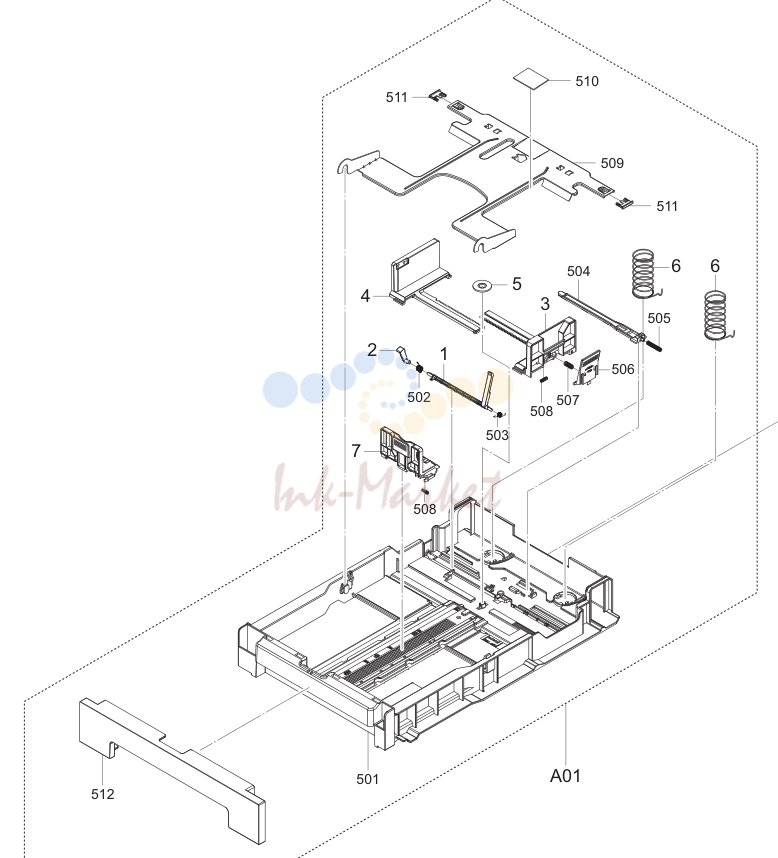

• 31. Paper Cassettes 3R6

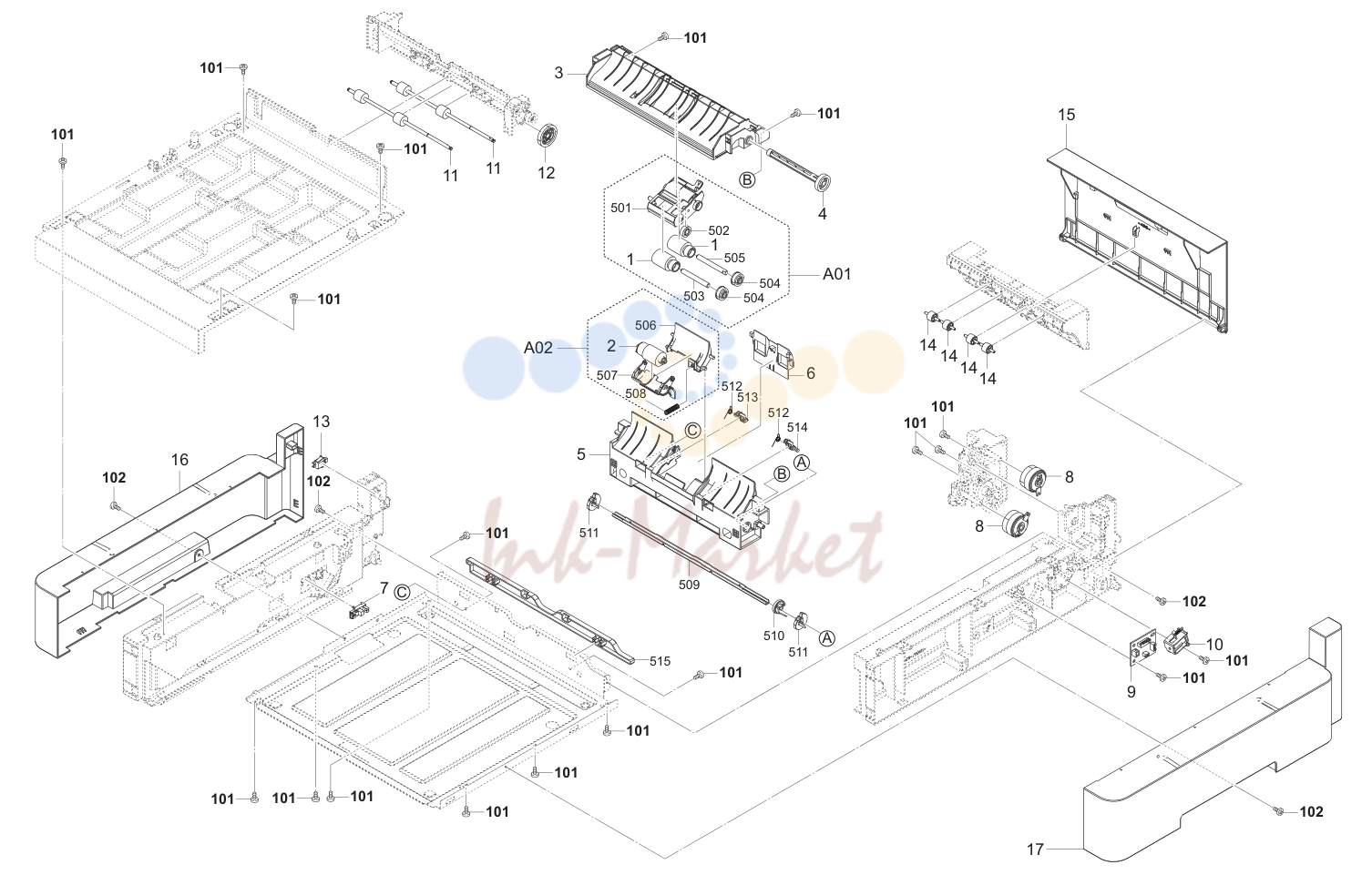

• 32. Paper Feed Section 3R6

1. Items listed in the revision columns are defined as follows. 改訂欄記載項目の内容は以下の通りです。

№	Артикул	Альт. артикул	Описание
1			October 2016 Design change 1 2016年10月 設変対応
2			April 2017 Design change & Correction 2 2017年4月 設変対応& 誤記訂正
3			November 2017 Design change 3 2017年11月 設変対応

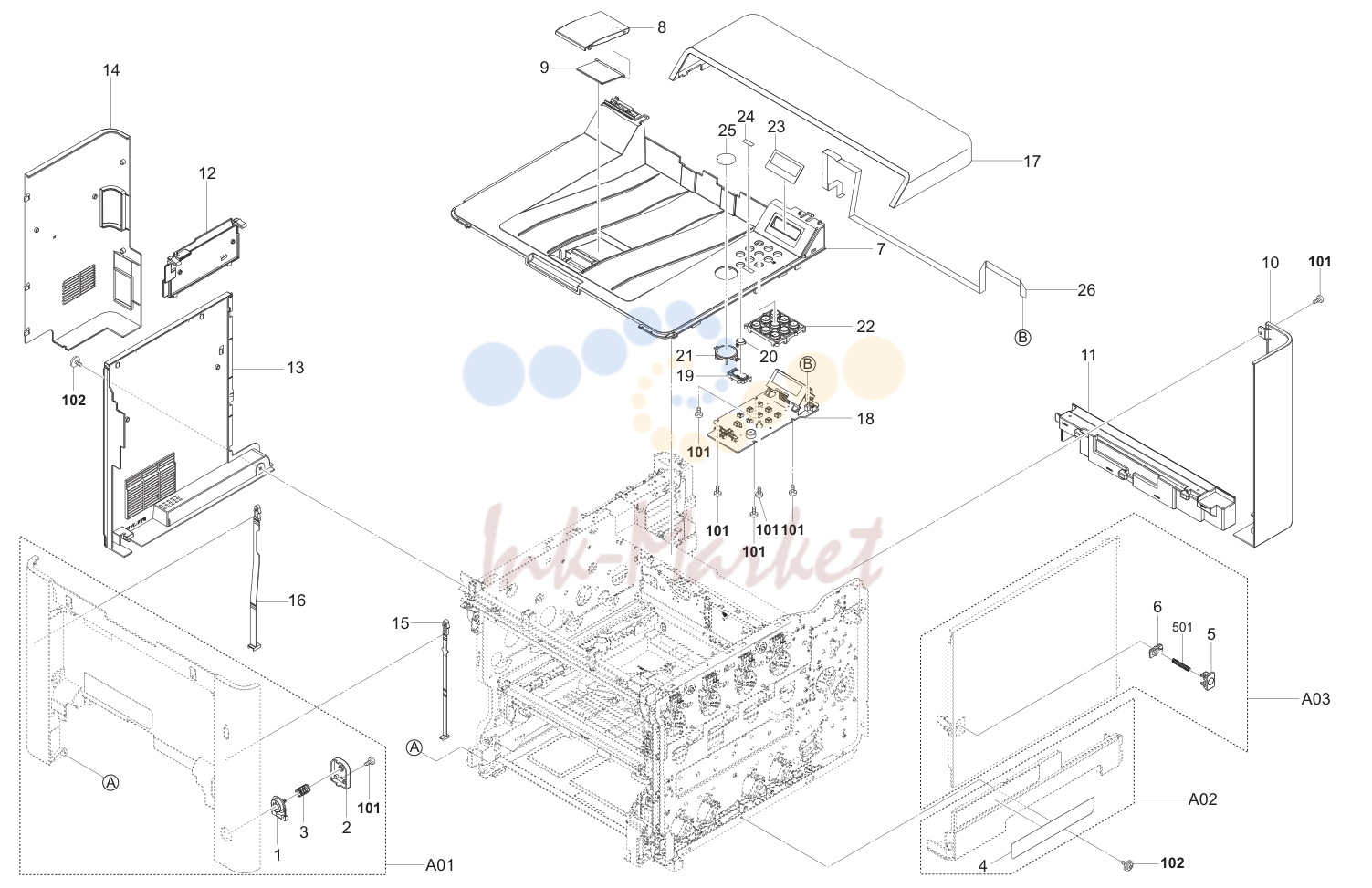

2. Covers (21ppm(A4),22ppm(Letter)(A)/21ppm(A4),22ppm(Letter)(B)/

№	Артикул	Альт. артикул	Описание
1			•302R704110 KEY POWER SW
2			•302R704160 HOLDER MAIN SW
3			•302F931270 SPRING FUSER
4			•302R734050 LABEL CONTAINER OPERATION
5			•302R704130 PUSH BUTTON
6			•302R704140 LOCK CROW
7	302RB94050 запросить цену →		PARTS COVER TOP FRONT ASSY SP 1:Part No-chg.
8	302R704090 запросить цену →		STOPPER PAPER
9	302R704290 запросить цену →		STOPPER PAPER B
10	302R704040 запросить цену →		COVER RIGHT REAR
11	302R704240 запросить цену →		COVER REAR BOTTOM
12	302R704170 запросить цену →		COVER LEFT REAR HARNESS
13	302R704020 запросить цену →		COVER LEFT
14	302R704050 запросить цену →		COVER LEFT REAR
15	302R704270 запросить цену →		STRAP COVER FRONT R
16	302R704280 запросить цену →		STRAP COVER FRONT L
17	302RB04020 запросить цену →		COVER TOP REAR
18	302RB94020 ✓ в наличии		PARTS PWB P PANEL ASSY SP
19	302RB05030 запросить цену →		KEY QUIET A
20	302RB05100 запросить цену →		KEY QUIET B
21	302RB05040 запросить цену →		INDICATOR
22	302RB05140 запросить цену →		KEY OPERATION JP
22	302RB05020 запросить цену →		KEY OPERATION
23	302RB05130 запросить цену →		PANEL LCD W 21ppm(A4),22ppm(Letter)(B)/26ppm(A4),27ppm(Letter)(B)
23	302RC05010 запросить цену →		PANEL LCD 21ppm(A4),22ppm(Letter)(A)/26ppm(A4),27ppm(Letter)(A) 1:Others
24	302RB34030 запросить цену →		LABEL QUIET MODE JP
24	302RB34020 запросить цену →		LABEL QUIET MODE EN
25	302RB34010 запросить цену →		LABEL INDICATOR W 21ppm(A4),22ppm(Letter)(B)/26ppm(A4),27ppm(Letter)(B)
25	302RC34010 запросить цену →		LABEL INDICATOR 21ppm(A4),22ppm(Letter)(A)/26ppm(A4),27ppm(Letter)(A) 1:Others
26	302RB46010 запросить цену →		CONN.CORD ASSY FFC PANEL
101	7BB200308H запросить цену →		+BIND T.T P SCREW 3X8
102	7BB702308H запросить цену →		+TP-FLAT T.T S SCREW 3X8 SR

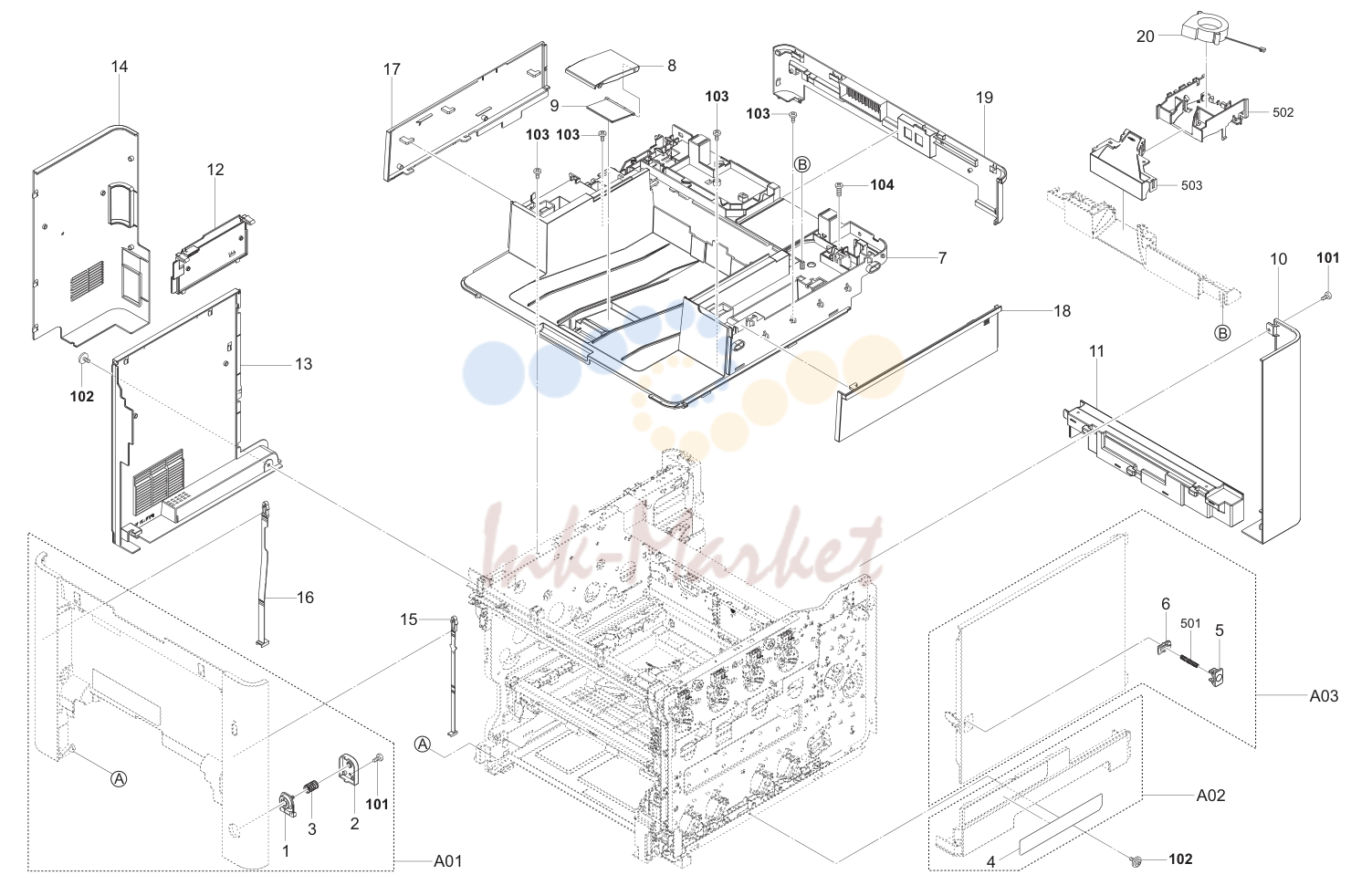

3. Covers (21ppm(A4),22ppm(Letter)(AF)/21ppm(A4),22ppm(Letter)(BF)/

№	Артикул	Альт. артикул	Описание
1			•302R704110 KEY POWER SW
2			•302R704160 HOLDER MAIN SW
3			•302F931270 SPRING FUSER
4			•302R734050 LABEL CONTAINER OPERATION
5			•302R704130 PUSH BUTTON
6			•302R704140 LOCK CROW
7	302R794400 запросить цену →		PARTS COVER TOP M ASSY SP 1:Part No-chg.
8	302R704090 запросить цену →		STOPPER PAPER
9	302R704290 запросить цену →		STOPPER PAPER B
10	302R704040 запросить цену →		COVER RIGHT REAR
11	302R704240 запросить цену →		COVER REAR BOTTOM
12	302R704170 запросить цену →		COVER LEFT REAR HARNESS
13	302R704020 запросить цену →		COVER LEFT
14	302R704050 запросить цену →		COVER LEFT REAR
15	302R704270 запросить цену →		STRAP COVER FRONT R
16	302R704280 запросить цену →		STRAP COVER FRONT L
17	302R704070 запросить цену →		COVER ISU LEFT
18	302R704220 запросить цену →		COVER ISU RIGHT
19	302R704180 запросить цену →		COVER ISU REAR
20	302HN44210 ✓ в наличии		FAN MOTOR
101	7BB200308H запросить цену →		+BIND T.T P SCREW 3X8
102	7BB702308H запросить цену →		+TP-FLAT T.T S SCREW 3X8 SR
103	7BB700308H запросить цену →		+BIND T.T S SCREW 3X8 SR
104	7BB200412H запросить цену →		+BIND T.T P SCREW 4X12

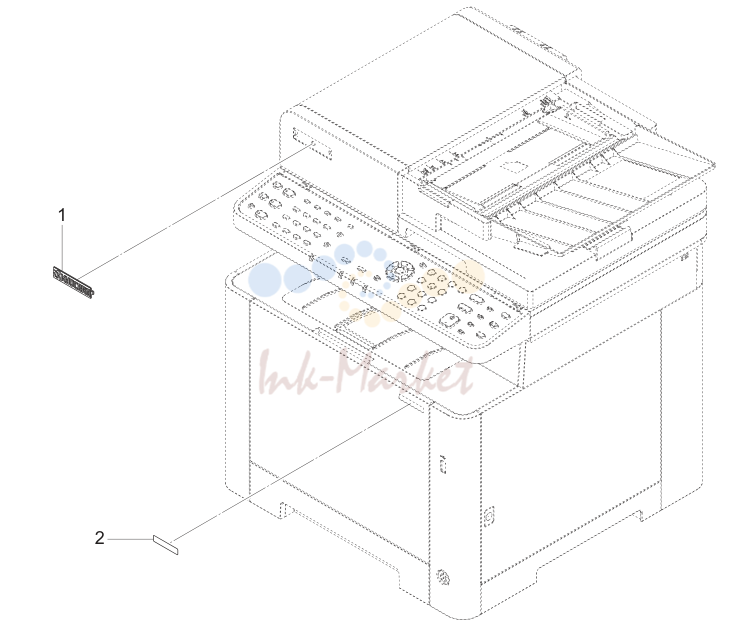

4. Covers Label

№	Артикул	Альт. артикул	Описание
1	302S018491 запросить цену →		EMBLEM 3:Design-chg.
2	302R734100 запросить цену →		EMBLEM MACHINE NUMBER 26ppm(A4),27ppm(Letter)(BF)
2	302R834100 запросить цену →		EMBLEM MACHINE NUMBER 26ppm(A4),27ppm(Letter)(AF) 1:Others
2	302R934100 запросить цену →		EMBLEM MACHINE NUMBER 21ppm(A4),22ppm(Letter)(BF) 1:Others
2	302RA34100 запросить цену →		EMBLEM MACHINE NUMBER 21ppm(A4),22ppm(Letter)(AF) 1:Others
2	302RB34100 запросить цену →		EMBLEM MACHINE NUMBER 26ppm(A4),27ppm(Letter)(B)
2	302RC34100 запросить цену →		EMBLEM MACHINE NUMBER 26ppm(A4),27ppm(Letter)(A) 1:Others
2	302RD34100 запросить цену →		EMBLEM MACHINE NUMBER 21ppm(A4),22ppm(Letter)(B) 1:Others
2	302RF34100 запросить цену →		EMBLEM MACHINE NUMBER 21ppm(A4),22ppm(Letter)(A) 1:Others

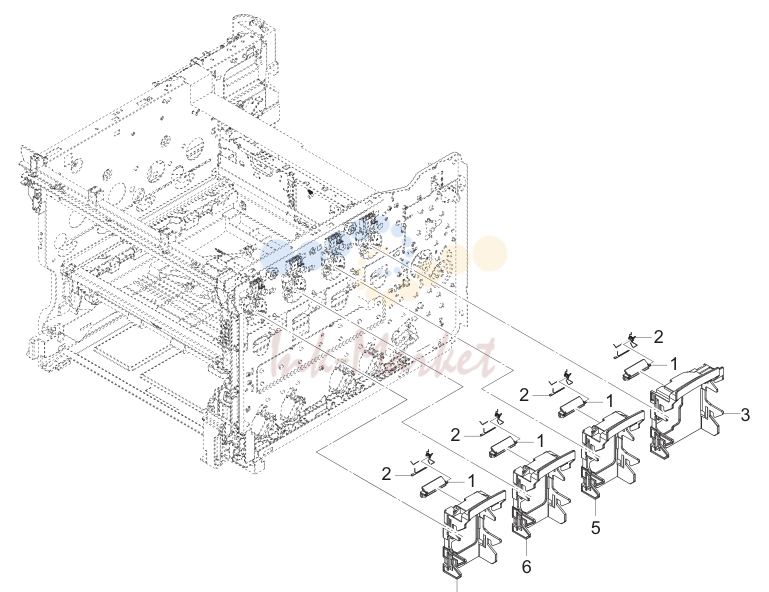

5. Frame

№	Артикул	Альт. артикул	Описание
1	302R702390 запросить цену →		SHUTTER SECURITY
2	302R702420 запросить цену →		SPRING SHUTTER SECURITY
3	302R702340 запросить цену →		GUIDE CONTAINER K
4	302R702310 запросить цену →		GUIDE CONTAINER Y
5	302R702320 запросить цену →		GUIDE CONTAINER M
6	302R702330 запросить цену →		GUIDE CONTAINER C

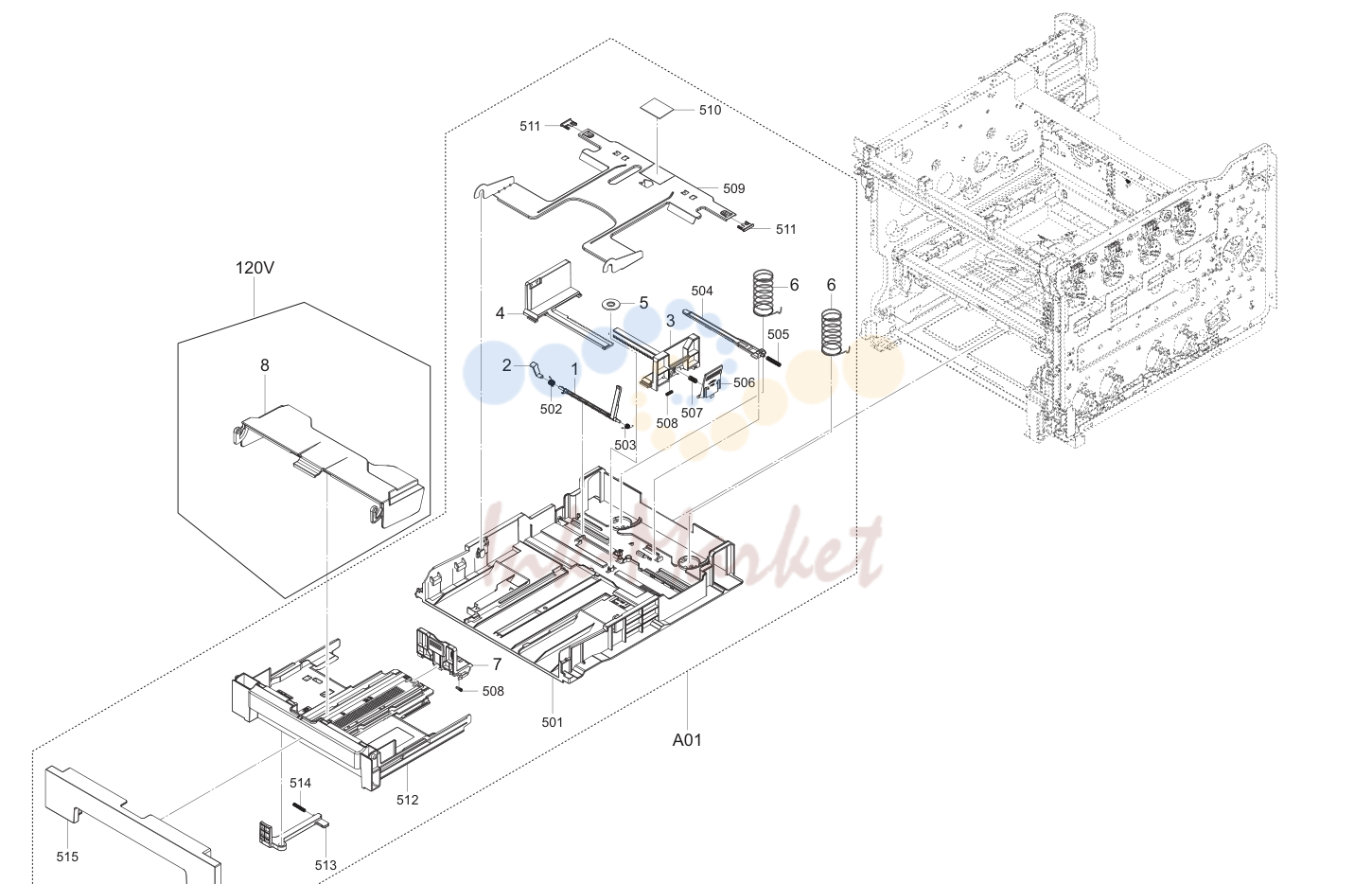

6. Paper Cassette

№	Артикул	Альт. артикул	Описание
1			•302R709100 ACTUATOR CASSETTE
2			•302R709110 ACTUATOR CASSETTE
3			•302R709060 CURSOR RIGHT
4			•302R709050 CURSOR LEFT
5			•5MVG127DN071 GEAR CASSETTE/A-49 CASSETTE A4
6			•302R709140 SPRING BOTTOM
7			•302R709070 CURSOR END
8	302R709150 запросить цену →		COVER CASSETTE

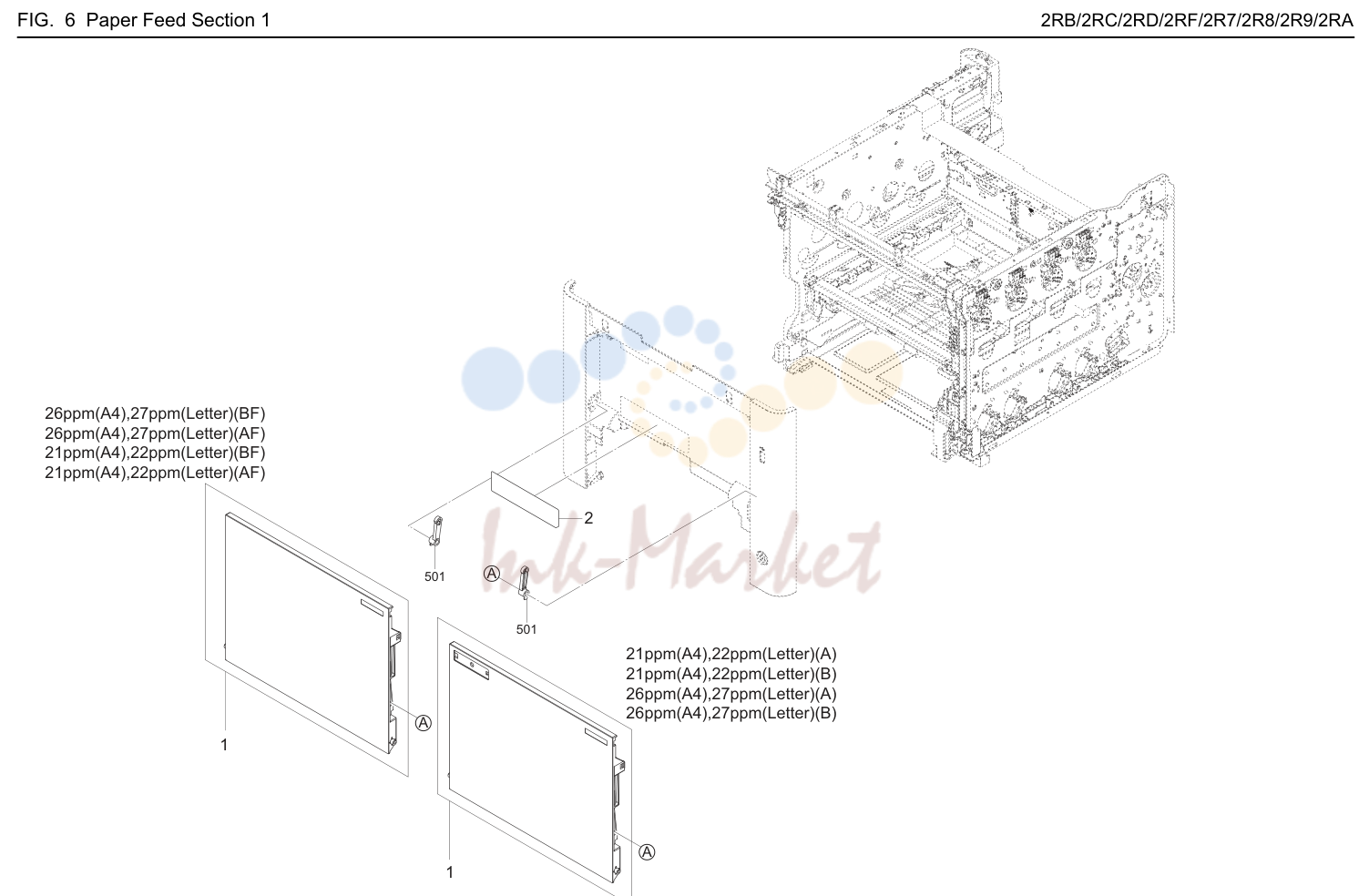

7. Paper Feed Section 1

№	Артикул	Альт. артикул	Описание
1	302RB94010 ✓ в наличии		PARTS TRAY MPF UNIT P SP 21ppm(A4),22ppm(Letter)(A)/21ppm(A4),22ppm(Letter)(B)/
1	302R794100 ✓ в наличии		PARTS TRAY MPF UNIT M SP 21ppm(A4),22ppm(Letter)(AF)/21ppm(A4),22ppm(Letter)(BF)/
2	302R734060 запросить цену →		LABEL MPF

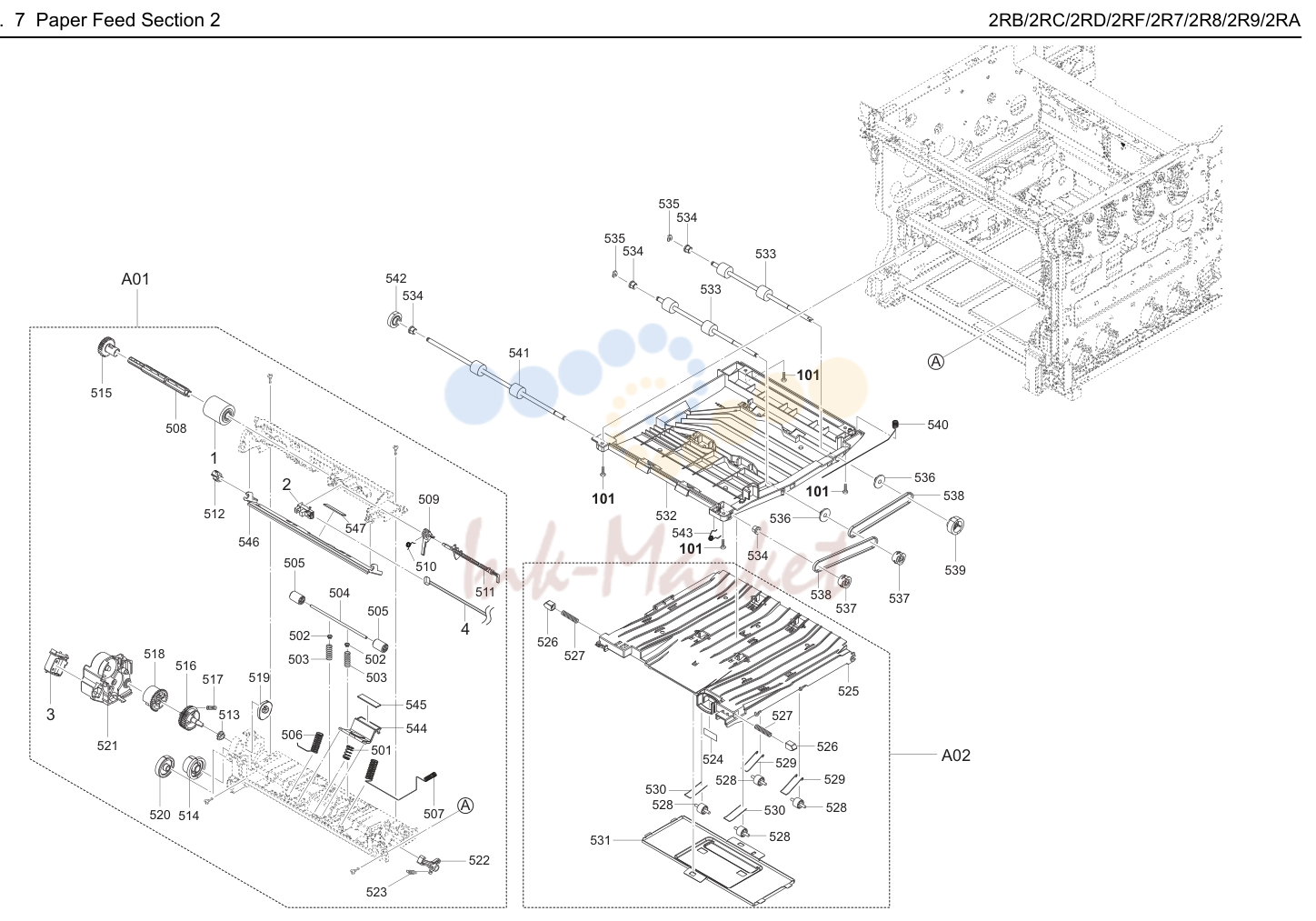

8. Paper Feed Section 2

№	Артикул	Альт. артикул	Описание
1			•302HS08260 ROLLER M/P ASSY
2			•302P794010 PARTS SENSOR OPT. SP
3			•302GR44150 SOLENOID TONER
4			•302R746100 CONN.CORD ASSY MPF PE
101	7BB700308H запросить цену →		+BIND T.T S SCREW 3X8 SR

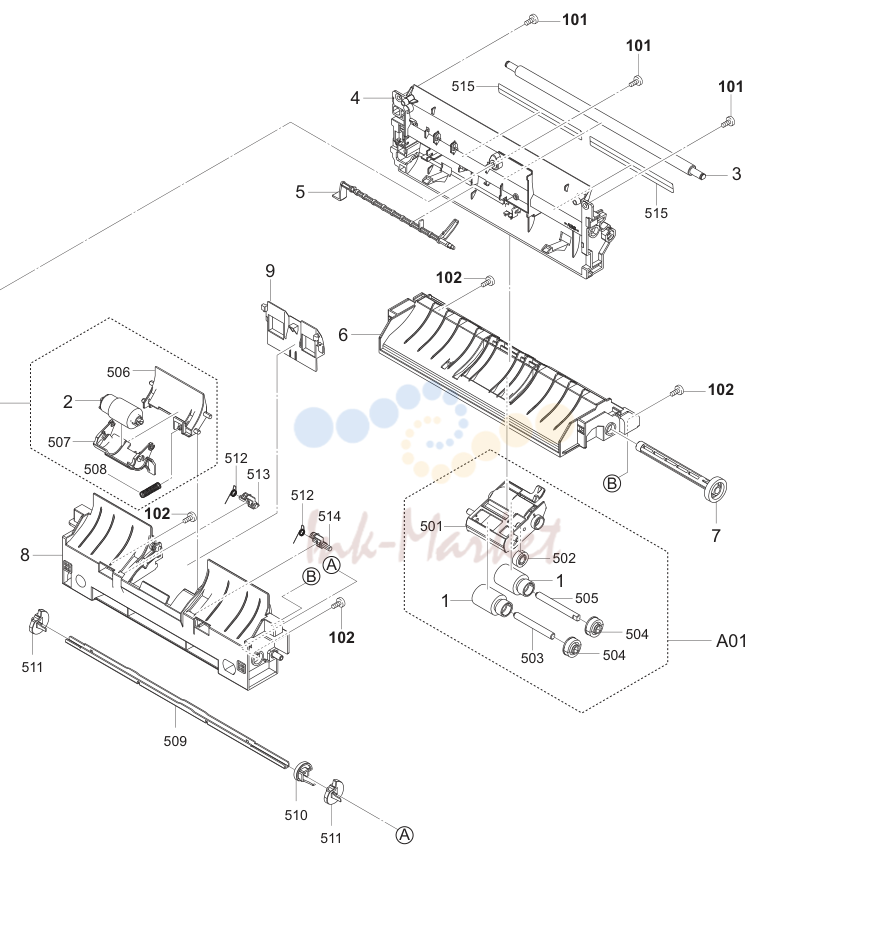

9. Paper Feed Section 3

№	Артикул	Альт. артикул	Описание
1			•302R794350 PARTS PULLEY FEED ASSY SP
2			•302F909171 RETARD ROLLER ASSY
3	302KV24140 ✓ в наличии		ROLLER REGIST 1:Part No-chg.
4	302R706010 ✓ в наличии		FRAME FEED
5	302R706020 ✓ в наличии		ACTUATOR REGIST
6	302R706100 ✓ в наличии		GUIDE PICK HOLDER
7	302R706170 ✓ в наличии		GEAR SHAFT Z26R
8	302R706180 ✓ в наличии		GUIDE CASSETTE REAR
9	302R706200 ✓ в наличии		COVER GUIDE RETARD
101	7BB700308H запросить цену →		+BIND T.T S SCREW 3X8 SR
102	7BB200308H запросить цену →		+BIND T.T P SCREW 3X8

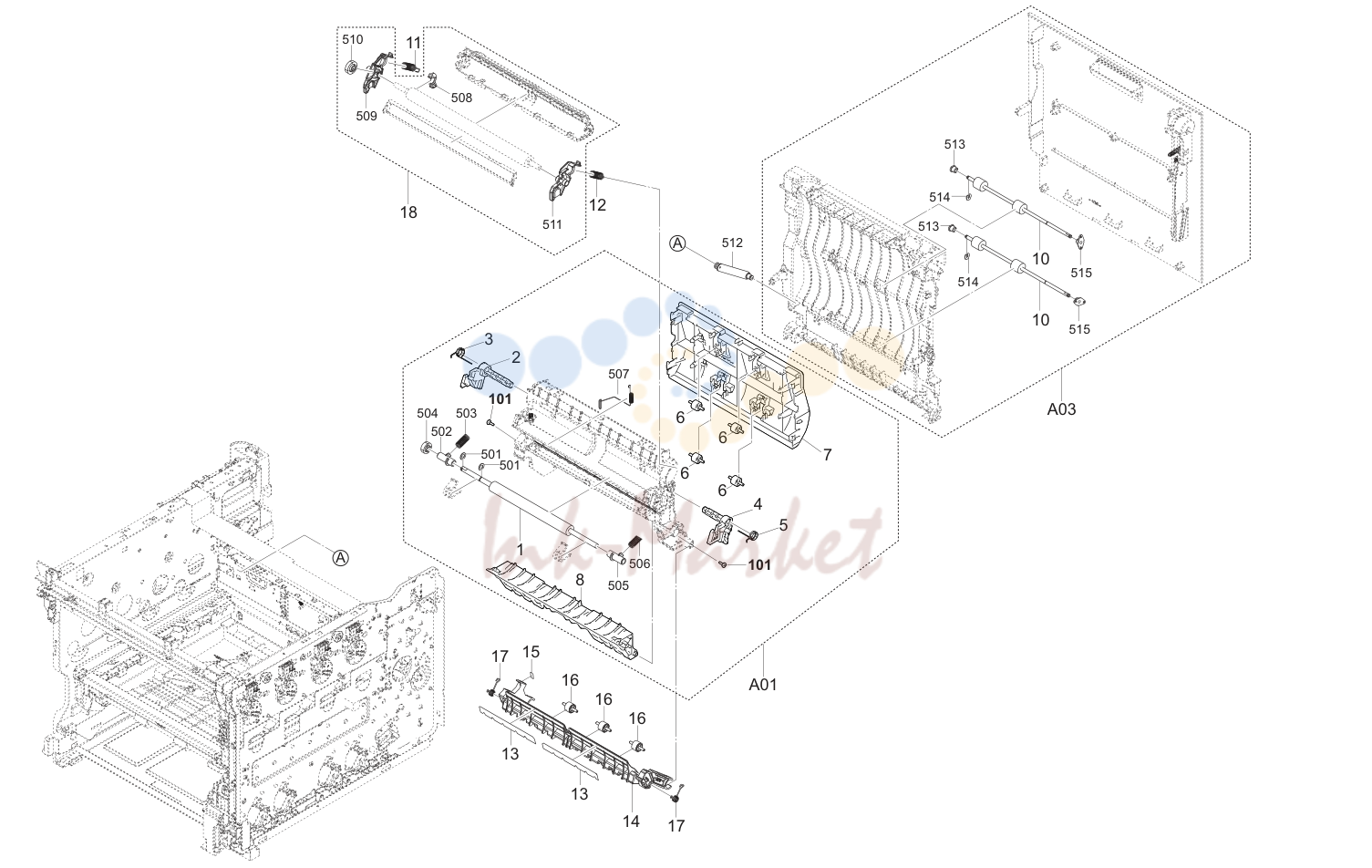

10. Paper Conveying Section

№	Артикул	Альт. артикул	Описание
1			•302R794360 PARTS ROLLER REGIST RUBBER SP
2			•302R724071 HOOK CONVEYING L 2:Design-chg.
3			•302R724090 SPRING HOOK CONVEYING L
4			•302R724080 HOOK CONVEYING R
5			•302R724100 SPRING HOOK CONVEYING R
6			•302HN24400 PULLEY PA
7			•302R724030 FRAME CONVEYING B
8			•302R724040 FRAME CONVEYING C
18	302R794140 ✓ в наличии		PARTS ROLLER TRANSFER ASSY SP 2:Others
9			2:Dell
10			•302R494410 PARTS ROLLER DU SP
11	302R722080 ✓ в наличии		SPRING PRESS TC L 1:Others
12	302R722090 ✓ в наличии		SPRING PRESS TC R 1:Others
13	302R724200 запросить цену →		SHEET GUIDE MIDDLE L 1:Others
14	302R724170 ✓ в наличии		GUIDE MIDDLE 1:Others
15	302R734030 запросить цену →		LABEL B 1:Others
16	302HN24400 запросить цену →		PULLEY PA 1:Others
17	302R724180 запросить цену →		SPRING PRESS GUIDE MIDDLE 1:Others
101	7BB200308H запросить цену →		+BIND T.T P SCREW 3X8

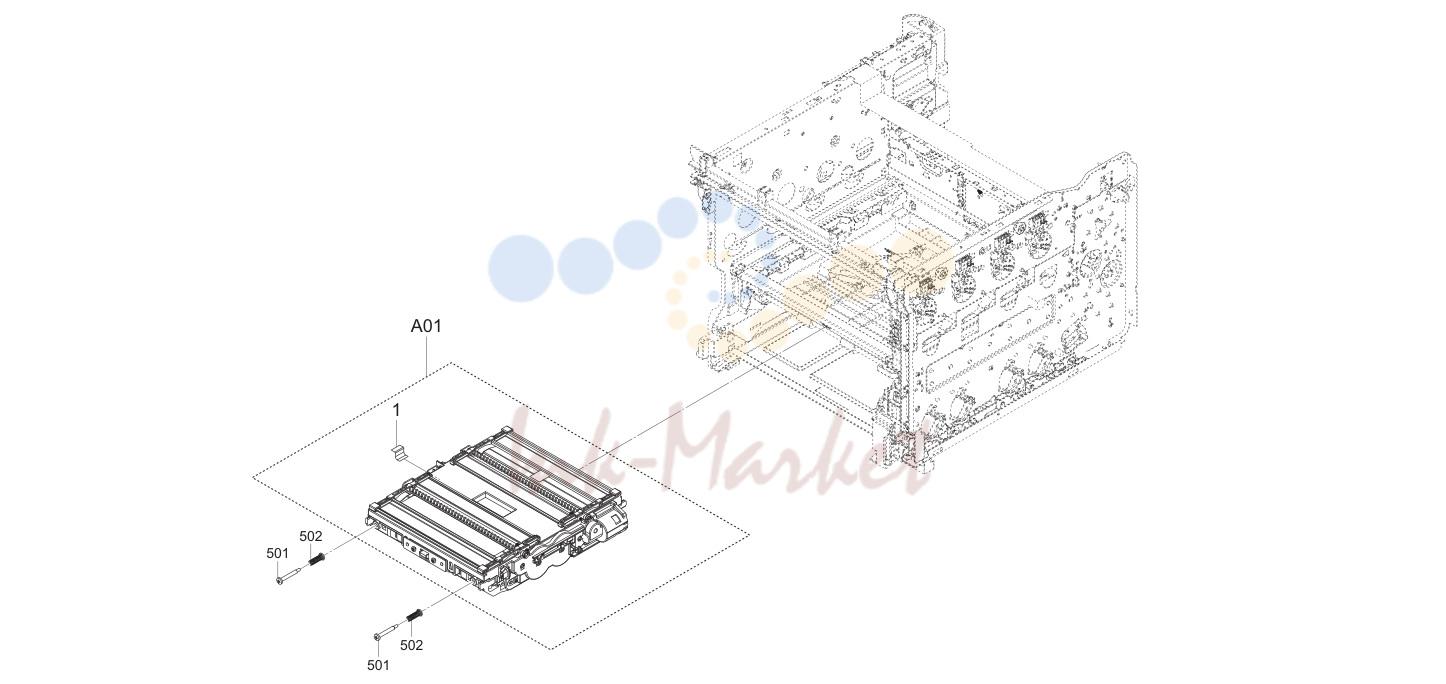

11. Laser Scanner Section

№	Артикул	Альт. артикул	Описание
1	302R794110 ✓ в наличии		PARTS FRAME ISU TOP A ASSY SP
2	302R794320 ✓ в наличии		PARTS SENSOR A4 CIS SP
3	302R794380 ✓ в наличии		PARTS MOTOR ISU SP
4	302S017340 ✓ в наличии		BELT ISU A
5	302P794010 ✓ в наличии		PARTS SENSOR OPT. SP
6	302R746170 ✓ в наличии		CONN.CORD ASSY FFC PANEL 26ppm(A4),27ppm(Letter)(AF)/26ppm(A4),27ppm(Letter)(BF)
6	302R946010 запросить цену →		CONN.CORD ASSY FFC PANEL 21ppm(A4),22ppm(Letter)(AF)/21ppm(A4),22ppm(Letter)(BF)
7	302R746310 запросить цену →		CONN.CORD ASSY TABLE MOT
101	7BB700308H запросить цену →		+BIND T.T S SCREW 3X8 SR
102	7BB200308H запросить цену →		+BIND T.T P SCREW 3X8
103	7BB200412H запросить цену →		+BIND T.T P SCREW 4X12

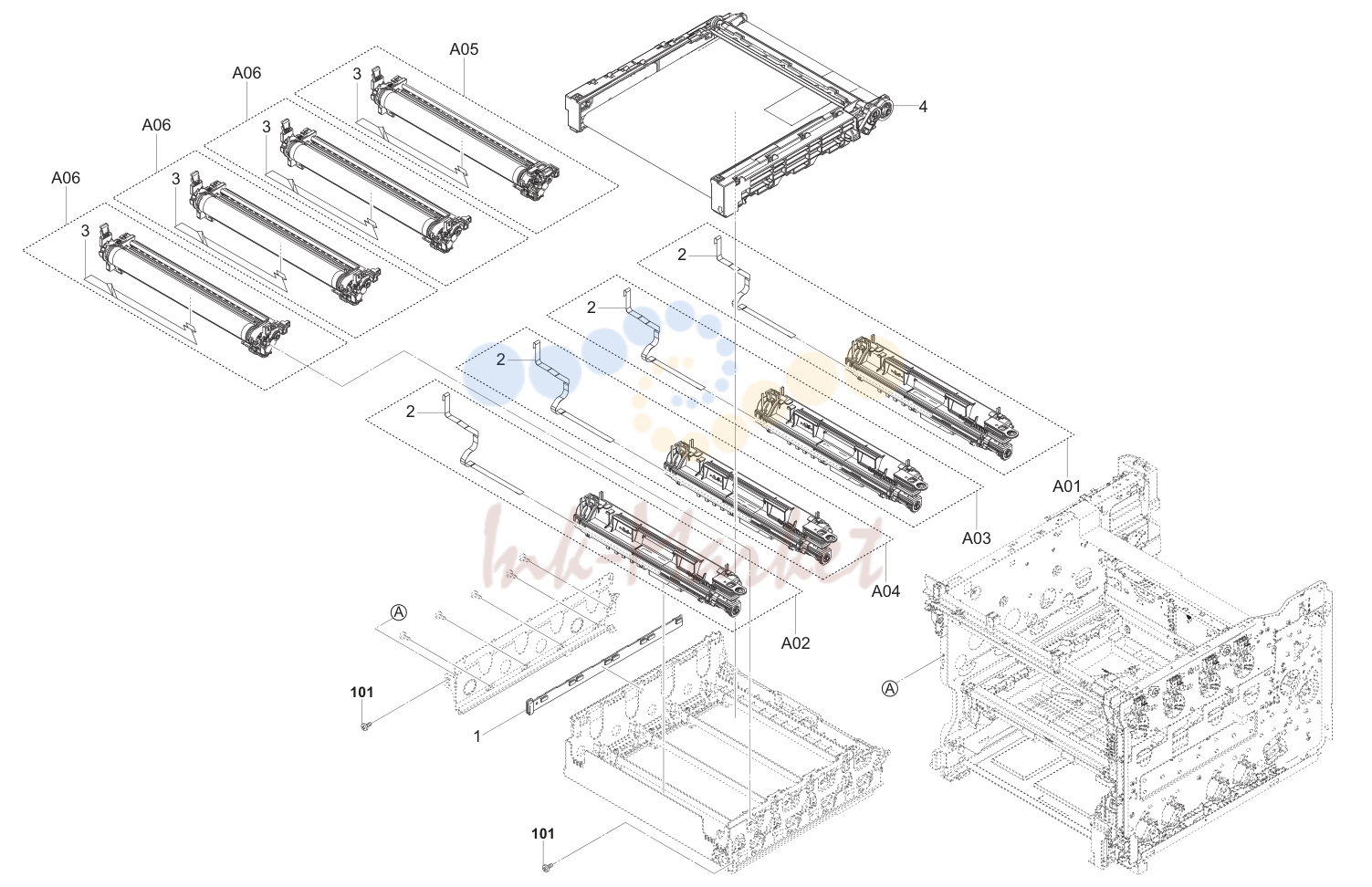

12. Image Formation Section

№	Артикул	Альт. артикул	Описание
1	302R794240 ✓ в наличии		PARTS PWB UNIT CONNECT ASSY SP
2			•302R746070 CONN.CORD ASSY FFC SENSOR TONER 1;Add/2:Others
2			•302R746070 CONN.CORD ASSY FFC SENSOR TONER 1:Others/2:Others
2			•302R746070 CONN.CORD ASSY FFC SENSOR TONER
2			•302R746070 CONN.CORD ASSY FFC SENSOR TONER
3			•302R746200 CONN.CORD ASSY FFC DRUM
3			•302R746200 CONN.CORD ASSY FFC DRUM
101	7BB700308H запросить цену →		+BIND T.T S SCREW 3X8 SR 1:Others

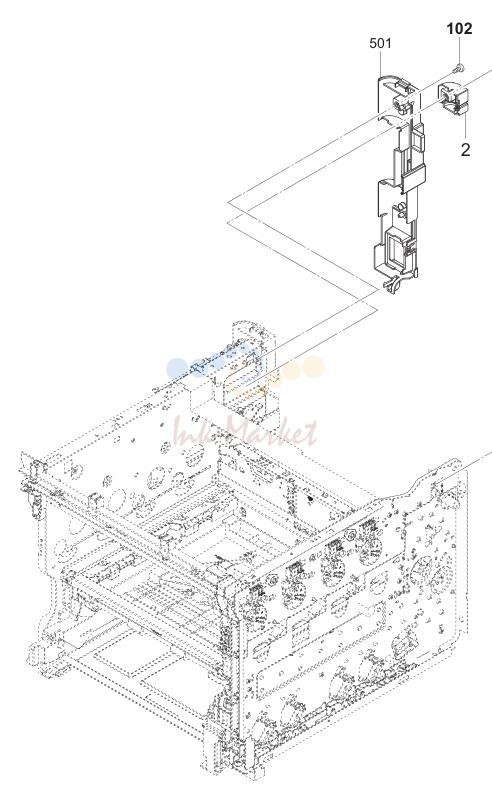

13. Fuser Section

№	Артикул	Альт. артикул	Описание
1	302R793080 ✓ в наличии	FK-5230	1:Others
1	302R793090 запросить цену →	FK-5232	1:Others
1	302R793100 запросить цену →	FK-5231	1:Others
2	302R702181 запросить цену →		COVER SD CARD 1:Design-chg.
101	7BB700412H запросить цену →		+BIND T.T S SCREW 4X12 SR
102	7BB700308H запросить цену →		+BIND T.T S SCREW 3X8 SR

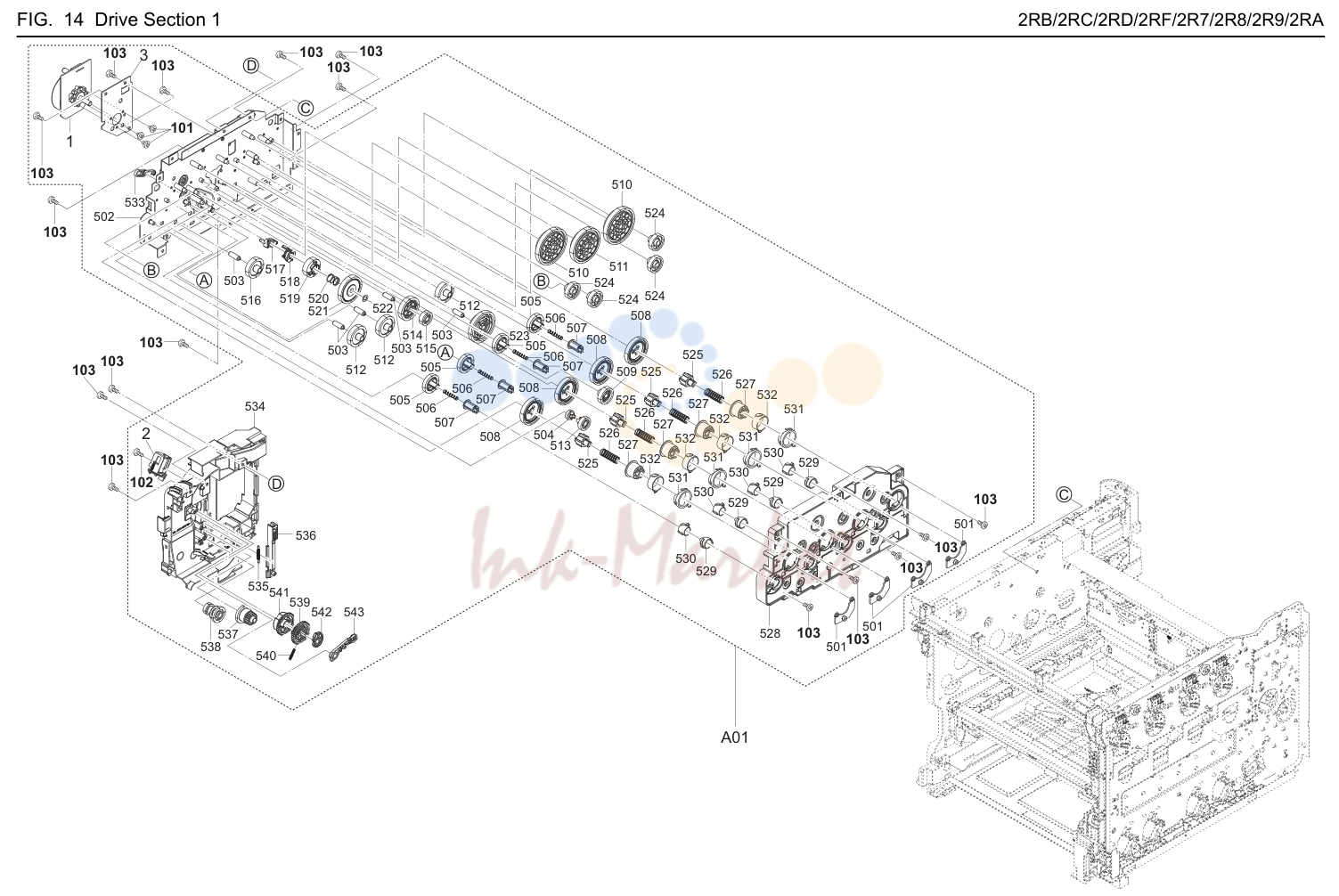

14. Drive Section 1

№	Артикул	Альт. артикул	Описание
1			•302LC94283 PARTS MOTOR-BL W40 SP
2			•302HN44160 SOLENOID MPF
3			•302R731410 PLATE MOTOR MAIN
101	7BB000304H запросить цену →		+BIND M SCREW 3X4
102	7BB200308H запросить цену →		+BIND T.T P SCREW 3X8
103	7BB700308H запросить цену →		+BIND T.T S SCREW 3X8 SR

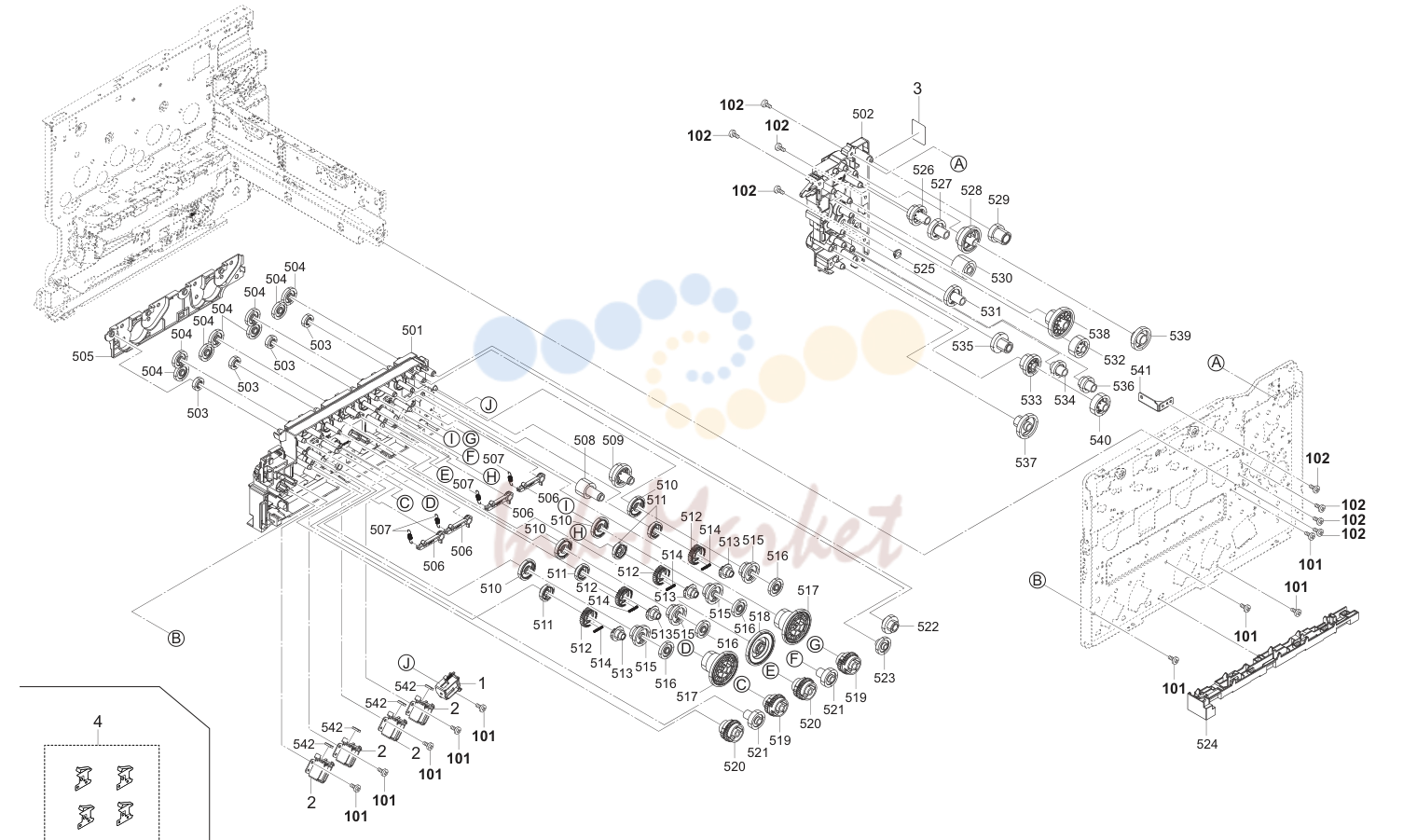

15. Drive Section 2

№	Артикул	Альт. артикул	Описание
1	302GR44150 ✓ в наличии		SOLENOID TONER
2	302HN44160 ✓ в наличии		SOLENOID MPF
3	302R734070 запросить цену →		LABEL FUSER CAUTION
4	302R794450 ✓ в наличии		PARTS PLATE SPRING SET SP 2:Add
101	7BB200308H запросить цену →		+BIND T.T P SCREW 3X8
102	7BB700308H запросить цену →		+BIND T.T S SCREW 3X8 SR

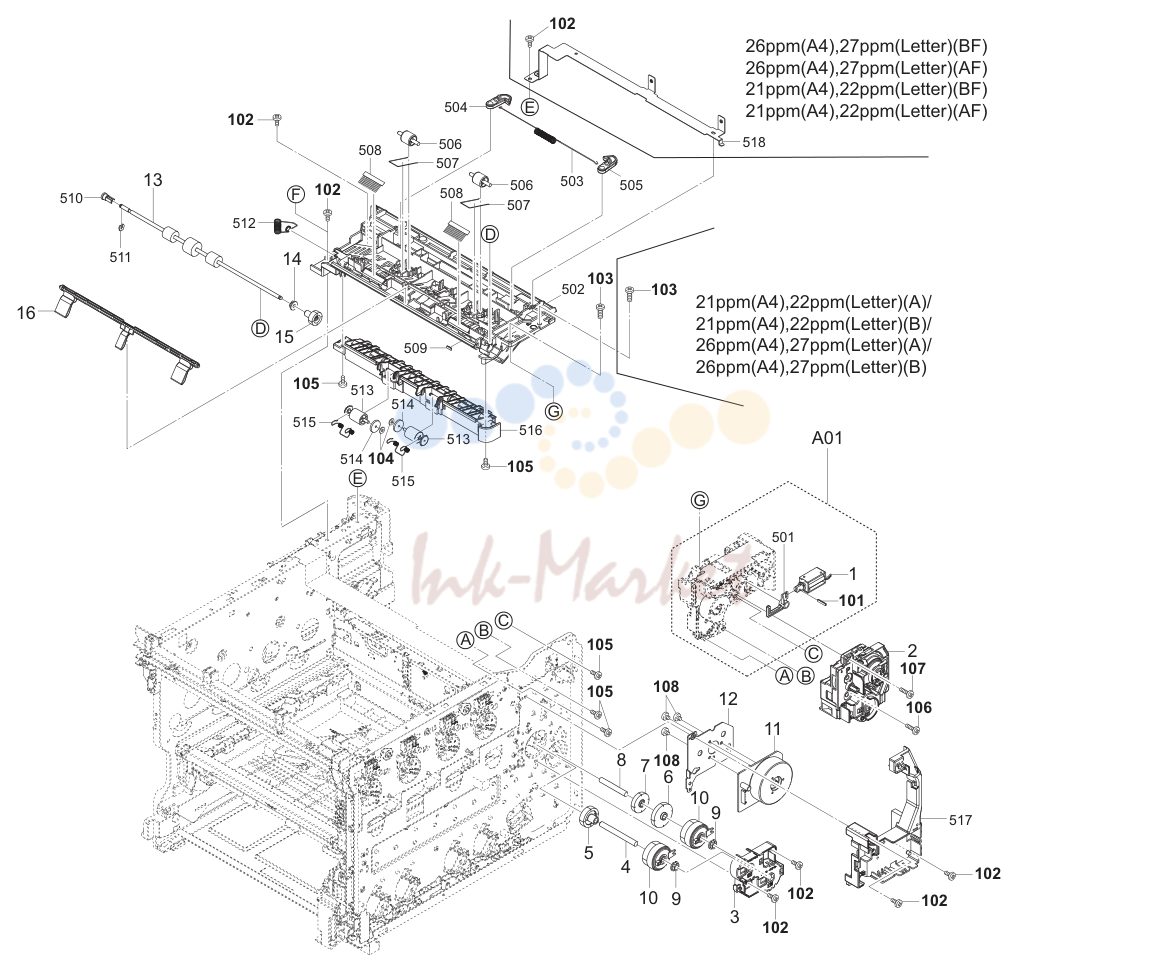

16. Exit Section

№	Артикул	Альт. артикул	Описание
1			•302HN94140 SOLENOID FD ASSY SP
2	302R794180 ✓ в наличии		PARTS DRIVE EXIT PRESS ASSY SP
3	302R731630 запросить цену →		COVER CLUTCH
4	302R731520 запросить цену →		SHAFT CLUTCH REGIST
5	302R731510 запросить цену →		GEAR Z28L
6	302R731570 запросить цену →		GEAR Z35R
7	302R731530 запросить цену →		GEAR Z28R
8	302R731540 запросить цену →		SHAFT CLUTCH FEED
9	302LV31480 запросить цену →		BUSH DRIVE POM
10	302NR94010 ✓ в наличии		PARTS CLUTCH 35 Z35R SP
11	302LC94283 запросить цену →		PARTS MOTOR-BL W40 SP
12	302R731660 запросить цену →		PLATE MOTOR FEED
13	302R794370 ✓ в наличии		PARTS ROLLER EXIT SP
14	302HS25220 запросить цену →		BUSH FUSER
15	302R728110 ✓ в наличии		GEAR Z19S
16	302R728180 ✓ в наличии		ACTUATOR FD
17	302HN44210 ✓ в наличии		FAN MOTOR 21ppm(A4),22ppm(Letter)(A)/21ppm(A4),22ppm(Letter)(B)/
101	E0025140 запросить цену →		SPRING PIN 2.5X14
102	7BB700308H запросить цену →		+BIND T.T S SCREW 3X8 SR
103	7BB200412H запросить цену →		+BIND T.T P SCREW 4X12
104	5MBWK32808NN запросить цену →		POLY SLIDER /M3.2X 8 X0.8T XX
105	7BB200308H запросить цену →		+BIND T.T P SCREW 3X8
106	7BB700312H запросить цену →		+BIND T.T S SCREW 3X12 SR
107	7BB200312H запросить цену →		+BIND T.T P SCREW 3X12
108	7BB000304H запросить цену →		+BIND M SCREW 3X4

17. Electrical Components

№	Артикул	Альт. артикул	Описание
1	302R794200 ✓ в наличии		PARTS PWB ID SENSOR ASSY SP
2	302P794010 ✓ в наличии		PARTS SENSOR OPT. SP
3	302M294130 ✓ в наличии		PARTS PWB ASSY THERMISTOR SP
4	2FB27160 ✓ в наличии		INTER LOCK SWITCH 1:Others
5	302R794230 ✓ в наличии		PARTS PWB ERASER ASSY SP
6	302R794210 ✓ в наличии		PARTS PWB CONTAINER CONNECT ASSY SP
7			7SP01000004+H01 SW.PUSH
8	302R794260 ✓ в наличии		PARTS PWB SWITCH ASSY SP
9	302NG94220 ✓ в наличии		PARTS FAN MOTOR SP
10	302R794290 запросить цену →		PARTS UNIT LOW VOLTAGE 120V SP
10	302R794300 ✓ в наличии		PARTS UNIT LOW VOLTAGE 230V SP
11	302R794270 запросить цену →		PARTS PWB MAIN ASSY SP 26ppm(A4),27ppm(Letter)(BF) 1:Others
11	302R794281 запросить цену →		PARTS PWB MAIN ASSY EU SP 26ppm(A4),27ppm(Letter)(BF) 1:Others/2:Design-chg.
11	302R894010 запросить цену →		PARTS PWB MAIN ASSY SP 26ppm(A4),27ppm(Letter)(AF) 1:Others
11	302R894021 запросить цену →		PARTS PWB MAIN ASSY EU SP 26ppm(A4),27ppm(Letter)(AF) 1:Others/2:Design-chg.
11	302R994030 запросить цену →		PARTS PWB MAIN ASSY SP 21ppm(A4),22ppm(Letter)(BF) 1:Others
11	302R994040 запросить цену →		PARTS PWB MAIN ASSY EU SP 21ppm(A4),22ppm(Letter)(BF) 1:Others
11	302RA94020 запросить цену →		PARTS PWB MAIN ASSY SP 21ppm(A4),22ppm(Letter)(AF) 1:Others
11	302RA94030 запросить цену →		PARTS PWB MAIN ASSY EU SP 21ppm(A4),22ppm(Letter)(AF) 1:Others
12	302RB94030 запросить цену →		PARTS PWB MAIN ASSY SP 26ppm(A4),27ppm(Letter)(B) 1:Others
12	302RB94041 запросить цену →		PARTS PWB MAIN ASSY EU SP 26ppm(A4),27ppm(Letter)(B) 1:Others/2:Design-chg.
12	302RC94010 запросить цену →		PARTS PWB MAIN ASSY SP 26ppm(A4),27ppm(Letter)(A) 1:Others
12	302RC94021 запросить цену →		PARTS PWB MAIN ASSY EU SP 26ppm(A4),27ppm(Letter)(A) 1:Others/2:Design-chg.
12	302RD94010 запросить цену →		PARTS PWB MAIN ASSY SP 21ppm(A4),22ppm(Letter)(B) 1:Others
12	302RD94021 запросить цену →		PARTS PWB MAIN ASSY EU SP 21ppm(A4),22ppm(Letter)(B) 1:Others/2:Design-chg.
12	302RF94010 запросить цену →		PARTS PWB MAIN ASSY SP 21ppm(A4),22ppm(Letter)(A) 1:Others
12	302RF94021 запросить цену →		PARTS PWB MAIN ASSY EU SP 21ppm(A4),22ppm(Letter)(A) 1:Others/2:Design-chg.
13	302R794310 ✓ в наличии		PARTS UNIT HIGH VOLTAGE SP
14	302R794330 запросить цену →		PARTS FAX UNIT J SP 21ppm(A4),22ppm(Letter)(AF)/21ppm(A4),22ppm(Letter)(BF)/
14	302R794340 запросить цену →		PARTS FAX UNIT U SP 21ppm(A4),22ppm(Letter)(AF)/21ppm(A4),22ppm(Letter)(BF)/
14	303PA94011 ✓ в наличии		PARTS FAX UNIT E SP 21ppm(A4),22ppm(Letter)(AF)/21ppm(A4),22ppm(Letter)(BF)/
15	302R794390 запросить цену →		PARTS SPEAKER SP 21ppm(A4),22ppm(Letter)(AF)/21ppm(A4),22ppm(Letter)(BF)/
16	302R794010 ✓ в наличии		PARTS WIFI UNIT SP 21ppm(A4),22ppm(Letter)(B)/26ppm(A4),27ppm(Letter)(B)/ 1:Others
101	7BB700308H запросить цену →		+BIND T.T S SCREW 3X8 SR 1:Others
102	7BB200308H запросить цену →		+BIND T.T P SCREW 3X8 1:Others

18. Operation Section (26ppm(A4),27ppm(Letter)(AF)/26ppm(A4),27ppm(Letter)(BF))

№	Артикул	Альт. артикул	Описание
1			•302K394171 PARTS LCD COLOR SP
2			•302R794190 PARTS PWB PANEL ASSY SP
3			•302R794220 PARTS PWB KEY RIGHT ASSY SP
4			•302R746340 CONN.CORD ASSY FFC KEY RIGHT
5			•302R794250 PARTS PWB KEY LEFT ASSY SP
6			•302S505040 LID SHEET COVER T
7	302R705710 запросить цену →		LABEL OPERATION T LEFT EN 2:Others
7	302R705720 запросить цену →		LABEL OPERATION T LEFT JP 2:Others
8	302S505030 ✓ в наличии		SHEET COVER T LEFT
9	302R705510 запросить цену →		LABEL OPERATION T RIGHT EN 2:Others
9	302R705520 запросить цену →		LABEL OPERATION T RIGHT JP 2:Others
10	302S505020 ✓ в наличии		SHEET COVER T RIGHT
101	7BB700308H запросить цену →		+BIND T.T S SCREW 3X8 SR
102	7BB200308H запросить цену →		+BIND T.T P SCREW 3X8

19. Operation Section (21ppm(A4),22ppm(Letter)(AF)/21ppm(A4),22ppm(Letter)(BF))

№	Артикул	Альт. артикул	Описание
1			•302R705110 KEY ONE-TOUCH COLOR
2			•302R994020 PARTS PWB M PANEL ASSY SP
3			•302S005030 LID SHEET COVER LCD
4	302R905020 запросить цену →		SHEET COVER LCD W 21ppm(A4),22ppm(Letter)(BF)
5	302R905510 запросить цену →		LABEL OPERATION LCD W EN 21ppm(A4),22ppm(Letter)(BF)
6	302RA05020 запросить цену →		SHEET COVER LCD 21ppm(A4),22ppm(Letter)(AF)
7	302RA05510 запросить цену →		LABEL OPERATION LCD EN 21ppm(A4),22ppm(Letter)(AF)
101	7BB200308H запросить цену →		+BIND T.T P SCREW 3X8

20. DP ASSY SP

№	Артикул	Альт. артикул	Описание
1	302S018060 ✓ в наличии		COVER REAR
2	302S018050 ✓ в наличии		COVER FRONT
3	302R718040 ✓ в наличии		COVER DP FEED
4	302R794130 ✓ в наличии		PARTS PLATE ORIGINAL SP
5	302S018560 ✓ в наличии		ACTUATOR BASE
6	302S018121 запросить цену →		GUIDE READING 26ppm(A4),27ppm(Letter)(AF)/26ppm(A4),27ppm(Letter)(BF) 1:Design-chg.

21. DP frame

№	Артикул	Альт. артикул	Описание
1	302S018610 ✓ в наличии		HINGE LOW
2	302S018620 ✓ в наличии		HINGE UP
3	302S018250 запросить цену →		STOPPER ORIGINAL
4	302R718010 запросить цену →		BASE DP A4 3:Add
101	7BB202310H запросить цену →		+TP-FLAT T.T P SCREW 3X10

22. DP Paper Feed Section

№	Артикул	Альт. артикул	Описание
1	36211110 ✓ в наличии		PULLEY,LEADING FEED ADF
2	3BR07040 ✓ в наличии		PULLEY,PAPER FEED
3	302R794120 ✓ в наличии		PARTS TABLE MAIN ASSY SP
4	302S018440 ✓ в наличии		COVER TABLE
5	302R734090 запросить цену →		LABEL DP TABLE 26ppm(A4),27ppm(Letter)(AF)/26ppm(A4),27ppm(Letter)(BF)
5	302R934090 запросить цену →		LABEL DP TABLE 21ppm(A4),22ppm(Letter)(AF)/21ppm(A4),22ppm(Letter)(BF) 1:Others
6	302S346050 запросить цену →		CONN.CORD ASSY SHRINKAGE TUBE 3:Add
101	7BP512010B0CH01 запросить цену →		PARALLEL PIN 2.0X10

23. DP Conveying Section (26ppm(A4),27ppm(Letter)(AF)/26ppm(A4),27ppm(Letter)(BF))

№	Артикул	Альт. артикул	Описание
1	302S018260 ✓ в наличии		ACTUATOR TIMING C
2	302S018370 ✓ в наличии		GEAR Z30R
3	302S018170 ✓ в наличии		GEAR Z25L
4	302S018150 ✓ в наличии		ACTUATOR TIMING A
5	302P794010 ✓ в наличии		PARTS SENSOR OPT. SP
6	302S018121 запросить цену →		GUIDE READING 1:Design-chg.
7	302S018180 ✓ в наличии		ACTUATOR SET
8	302S018690 запросить цену →		COVER PI
9	302R794320 ✓ в наличии		PARTS SENSOR A4 CIS SP
10	302S318030 ✓ в наличии		ACTUATOR TIMING B
11	303LL31430 ✓ в наличии		GEAR Z25L
101	7BB200308H запросить цену →		+BIND T.T P SCREW 3X8

24. DP Conveying Section (21ppm(A4),22ppm(Letter)(AF)/21ppm(A4),22ppm(Letter)(BF))

№	Артикул	Альт. артикул	Описание
1	302S018260 ✓ в наличии		ACTUATOR TIMING C
2	302S018370 ✓ в наличии		GEAR Z30R
3	302S018170 ✓ в наличии		GEAR Z25L
4	302S018150 ✓ в наличии		ACTUATOR TIMING A
5	302P794010 ✓ в наличии		PARTS SENSOR OPT. SP
6	302S018121 запросить цену →		GUIDE READING 1:Design-chg.
7	302S018180 ✓ в наличии		ACTUATOR SET
8	302S018690 запросить цену →		COVER PI
9	303LL31430 ✓ в наличии		GEAR Z25L
101	7BB200308H запросить цену →		+BIND T.T P SCREW 3X8

25. DP Drive Section

№	Артикул	Альт. артикул	Описание
1	302H702590 ✓ в наличии		BUSH SCREW 26ppm(A4),27ppm(Letter)(AF)/26ppm(A4),27ppm(Letter)(BF)
2	302P794010 ✓ в наличии		PARTS SENSOR OPT. SP
3	302S094010 запросить цену →		PARTS MOTOR-PM DP SP
4	302NR94010 ✓ в наличии		PARTS CLUTCH 35 Z35R SP
101	7BB200308H запросить цену →		+BIND T.T P SCREW 3X8
102	7BB700308H запросить цену →		+BIND T.T S SCREW 3X8 SR

26. Wire Sections 1 (21ppm(A4),22ppm(Letter)(A)/21ppm(A4),22ppm(Letter)(B)

№	Артикул	Альт. артикул	Описание
2			NKLOSNT
2			1 N(cid:15959) 2L L I5 O V S 4 N 2 T +0
9			1(cid:15919)
1			5 4 7 *Wi-Fi model only
1	302R746010 запросить цену →		CONN.CORD ASSY LVU
2	302R746020 ✓ в наличии		CONN.CORD ASSY FFC CONTAINER
3	302R746030 ✓ в наличии		CONN.CORD ASSY FFC HVU
4	302R746050 ✓ в наличии		CONN.CORD ASSY USB HOST
5	302R746330 запросить цену →		CONN.CORD ASSY THERMISTOR
6	302R746140 ✓ в наличии		CONN.CORD ASSY FFC APC
7	302R746160 запросить цену →		CONN.CORD ASSY FFC ID SENSOR
8	302R746180 запросить цену →		CONN.CORD ASSY FFC ERASER
9	302R746220 запросить цену →		CONN.CORD ASSY TONER SOL
10	302R746230 запросить цену →		CONN.CORD ASSY RIGHT COVER SW
11	302R746240 запросить цену →		CONN.CORD ASSY FEED MOTOR
12	302R746250 запросить цену →		CONN.CORD ASSY INTER LOCK SW
13	302R746380 запросить цену →		CONN.CORD ASSY CLEANER JUNCTION
14	302RB46040 запросить цену →		CONN.CORD ASSY COOLING FAN

27. Wire Sections 2 (21ppm(A4),22ppm(Letter)(A)/21ppm(A4),22ppm(Letter)(B)/

№	Артикул	Альт. артикул	Описание
1	302R746040 запросить цену →		CONN.CORD ASSY UNIT CONNECT
2	302R746060 запросить цену →		CONN.CORD ASSY MPF DLP SOL
3	302R746070 запросить цену →		CONN.CORD ASSY FFC SENSOR TONER
4	302R746080 запросить цену →		CONN.CORD ASSY MAIN MOTOR
5	302R746100 запросить цену →		CONN.CORD ASSY MPF PE
6	302R746200 запросить цену →		CONN.CORD ASSY FFC DRUM 2:Others
7	302RB46010 запросить цену →		CONN.CORD ASSY FFC PANEL
8	303R646010 запросить цену →		CONN.CORD ASSY PF PF-5110
9	303R646020 запросить цену →		CONN.CORD ASSY PF CL PF-5110

28. Wire Sections 1 (21ppm(A4),22ppm(Letter)(AF)/21ppm(A4),22ppm(Letter)(BF)/

№	Артикул	Альт. артикул	Описание
2			1 2F L 5 C V (cid:15950) 42 (cid:15938) +
3			2 1 8DEL T 3 E V D S 3 N . P 3 G D +
3			2 1 7D (cid:15919) EL G 3 E V D R 3 N . P 3 G D +
3			01DEL3V3.3+
2			DNG
2			NKLOSNT
2			1 N(cid:15959) 2L L I5 O V S 4 N 2 T +0
9			1(cid:15919)
2			LSUMOTA LSUMOTB
11			10 9 DP unit *M26 model only
1			5 4 17 Debugger (Engine)
7			*Wi-Fi model only
1	302R746010 запросить цену →		CONN.CORD ASSY LVU
2	302R746020 ✓ в наличии		CONN.CORD ASSY FFC CONTAINER
3	302R746030 ✓ в наличии		CONN.CORD ASSY FFC HVU
4	302R746050 ✓ в наличии		CONN.CORD ASSY USB HOST
5	302R746330 запросить цену →		CONN.CORD ASSY THERMISTOR
6	302R746140 ✓ в наличии		CONN.CORD ASSY FFC APC
7	302R746160 запросить цену →		CONN.CORD ASSY FFC ID SENSOR
8	302R746180 запросить цену →		CONN.CORD ASSY FFC ERASER
9	302R746220 запросить цену →		CONN.CORD ASSY TONER SOL
10	302R746230 запросить цену →		CONN.CORD ASSY RIGHT COVER SW
11	302R746240 запросить цену →		CONN.CORD ASSY FEED MOTOR
12	302R746250 запросить цену →		CONN.CORD ASSY INTER LOCK SW
13	302R746380 запросить цену →		CONN.CORD ASSY CLEANER JUNCTION
14	302R746320 запросить цену →		CONN.CORD ASSY COOLING FAN
15	302R746090 запросить цену →		CONN.CORD ASSY FAX
16	302R746310 запросить цену →		CONN.CORD ASSY TABLE MOT
17	302R746400 ✓ в наличии		CONN.CORD ASSY DP 26ppm(A4),27ppm(Letter)(AF)/26ppm(A4),27ppm(Letter)(BF)
17	302R946030 запросить цену →		CONN.CORD ASSY DP 21ppm(A4),22ppm(Letter)(AF)/21ppm(A4),22ppm(Letter)(BF)

29. Wire Sections 2 (21ppm(A4),22ppm(Letter)(AF)/21ppm(A4),22ppm(Letter)(BF)/

№	Артикул	Альт. артикул	Описание
1			2 1F5V42+ 3 LOSFP 4 LCDEEFFP 5 LCFP 6 DNG
3			2 1 1 2 3 1DEL E 1 P V D F 3 N P .3 M G +
1			2 3 4 5 6 A L D C S S 1 0 3 M M S S V D U U R R 3 N R R . D D 3 G D D A A + ADSMURD 1 DNG 2 LCSMURD 3 1SRDA 4 0SRDA 5 3V3.3+ 6 1 2 3 4 5 6 A L D CS S 1 0 3 M M S S V D U U R R 3 N R R . D D 3 G D D A A + 1 2 3 4 5 6 A L D C S S 1 0 3 M M S S V D U U R R 3 N R R . D D 3 G D D A A + 1 ADSCT 2 DNG 3 LCSCT 4 1SRDA 5 0SRDA 6 3V3.3+ 7 YSNEST 1 ADSCT 2 DNG 3 LCSCT 4 1SRDA 5 0SRDA 6 3V3.3+ 7 CSNEST 1 ADSCT 2 DNG 3 LCSCT 4 1SRDA 5 0SRDA 6 3V3.3+ 7 MSNEST 1 ADSCT 2 DNG 3 LCSCT 4 1SRDA 5 0SRDA 6 3V3.3+ 7 KSNEST
1	302R746040 запросить цену →		CONN.CORD ASSY UNIT CONNECT
2	302R746060 запросить цену →		CONN.CORD ASSY MPF DLP SOL
3	302R746070 запросить цену →		CONN.CORD ASSY FFC SENSOR TONER
4	302R746080 запросить цену →		CONN.CORD ASSY MAIN MOTOR
5	302R746100 запросить цену →		CONN.CORD ASSY MPF PE
6	302R746200 запросить цену →		CONN.CORD ASSY FFC DRUM
7	302R746340 запросить цену →		CONN.CORD ASSY FFC KEY RIGHT
8	302R746170 ✓ в наличии		CONN.CORD ASSY FFC PANEL 26ppm(A4),27ppm(Letter)(AF)/26ppm(A4),27ppm(Letter)(BF)
8	302R946010 запросить цену →		CONN.CORD ASSY FFC PANEL 21ppm(A4),22ppm(Letter)(AF)/21ppm(A4),22ppm(Letter)(BF)
9	303R646010 запросить цену →		CONN.CORD ASSY PF PF-5110
10	303R646020 запросить цену →		CONN.CORD ASSY PF CL PF-5110

30. Accessory

№	Артикул	Альт. артикул	Описание
1			7AAACCJP+12H009 AC CORD ASSY JP 2:Part No-chg.
2	3019527401 запросить цену →		POWER CORD(120)
3	302FV94010 ✓ в наличии		PARTS AC CORD EU SP
4	302FV45040 запросить цену →		AC CORD ASSY
5	303HZ45010 запросить цену →		MODULAR CORD
6	303R246010 запросить цену →		MODULAR CORD AUSTRALIA 2:Part No-chg.
7	302R705730 запросить цену →		LABEL OPERATION T LEFT GER
8	302R705740 запросить цену →		LABEL OPERATION T LEFT FRA
9	302R705750 запросить цену →		LABEL OPERATION T LEFT ITA
10	302R705760 запросить цену →		LABEL OPERATION T LEFT SPA
11	302R705770 запросить цену →		LABEL OPERATION T LEFT DUT
12	302R705780 запросить цену →		LABEL OPERATION T LEFT RUS
13	302R705790 запросить цену →		LABEL OPERATION T LEFT PTB
14	302R705530 запросить цену →		LABEL OPERATION T RIGHT GER
15	302R705540 запросить цену →		LABEL OPERATION T RIGHT FRA
16	302R705550 запросить цену →		LABEL OPERATION T RIGHT ITA
17	302R705560 запросить цену →		LABEL OPERATION T RIGHT SPA
18	302R705570 запросить цену →		LABEL OPERATION T RIGHT DUT
19	302R705580 запросить цену →		LABEL OPERATION T RIGHT RUS
20	302R705590 запросить цену →		LABEL OPERATION T RIGHT PTB
21	302R905530 запросить цену →		LABEL OPERATION LCD W GER
22	302R905540 запросить цену →		LABEL OPERATION LCD W FRA
23	302R905550 запросить цену →		LABEL OPERATION LCD W ITA
24	302R905560 запросить цену →		LABEL OPERATION LCD W SPA
25	302R905570 запросить цену →		LABEL OPERATION LCD W DUT
26	302R905580 запросить цену →		LABEL OPERATION LCD W RUS
27	302R905590 запросить цену →		LABEL OPERATION LCD W PTB
28	302RA05530 запросить цену →		LABEL OPERATION LCD GER
29	302RA05540 запросить цену →		LABEL OPERATION LCD FRA
30	302RA05550 запросить цену →		LABEL OPERATION LCD ITA
31	302RA05560 запросить цену →		LABEL OPERATION LCD SPA
32	302RA05570 запросить цену →		LABEL OPERATION LCD DUT
33	302RA05580 запросить цену →		LABEL OPERATION LCD RUS
34	302RA05590 запросить цену →		LABEL OPERATION LCD PTB
35	302RB34040 запросить цену →		LABEL QUIET MODE US NL 21ppm(A4),22ppm(Letter)(A)/21ppm(A4),22ppm(Letter)(B)/ 1:Add

31. Paper Cassettes 3R6

№	Артикул	Альт. артикул	Описание
1			•302R709100 ACTUATOR CASSETTE
2			•302R709110 ACTUATOR CASSETTE
3			•302R709060 CURSOR RIGHT
4			•302R709050 CURSOR LEFT
5			•5MVG127DN071 GEAR CASSETTE /A-49 CASSETTE A4
6			•302R709140 SPRING BOTTOM
7			•302R709070 CURSOR END

32. Paper Feed Section 3R6

№	Артикул	Альт. артикул	Описание
1			•302R794350 PARTS PULLEY FEED ASSY SP
2			•302F909171 RETARD ROLLER ASSY
3	302R706100 ✓ в наличии		GUIDE PICK HOLDER
4	302R706170 ✓ в наличии		GEAR SHAFT Z26R
5	302R706180 ✓ в наличии		GUIDE CASSETTE REAR
6	302R706200 ✓ в наличии		COVER GUIDE RETARD
7	302P794010 ✓ в наличии		PARTS SENSOR OPT. SP
8	302NR94010 ✓ в наличии		PARTS CLUTCH 35 Z35R SP
9	303R694010 запросить цену →		PARTS PWB PWB PF ASSY SP
10	302GR44150 ✓ в наличии		SOLENOID TONER
11	302R494410 запросить цену →		PARTS ROLLER DU SP
12	302R731570 запросить цену →		GEAR Z35R
13			7SP01000004+H01 SW.PUSH
14	302HN24400 запросить цену →		PULLEY PA
15	303R604010 запросить цену →		REAR COVER
16	303R604040 запросить цену →		COVER LEFT
17	303R604030 запросить цену →		COVER RIGHT
101	7BB200308H запросить цену →		+BIND T.T P SCREW 3X8
102	7BB700308H запросить цену →		+BIND T.T S SCREW 3X8 SR
225			Sand Road, Ground Floor, 19 Byron Avenue, Takapuna, Auckland, 16/F.,Mita Centre, 552-566, Castle Peak Road Tsuen
335			Ratchadapisek Road, Wongsawang, Bangsue,
12			Tai Seng Street #04-01A,
