Kyocera KM-4800W — каталог запчастей со схемами

Содержание

• 1. ASSEMBLY LOCATION 1 5JG
• 2. ENGINE FRAME PARTS ASSY 2 5JG
• 3. ENGINE FRAME PARTS ASSY 3 5JG
• 4. ENGINE FRAME PARTS ASSY 4 5JG
• 5. LED FRAME ASSY 5JG
• 6. MAIN FRAME PARTS ASSY 1 5JG

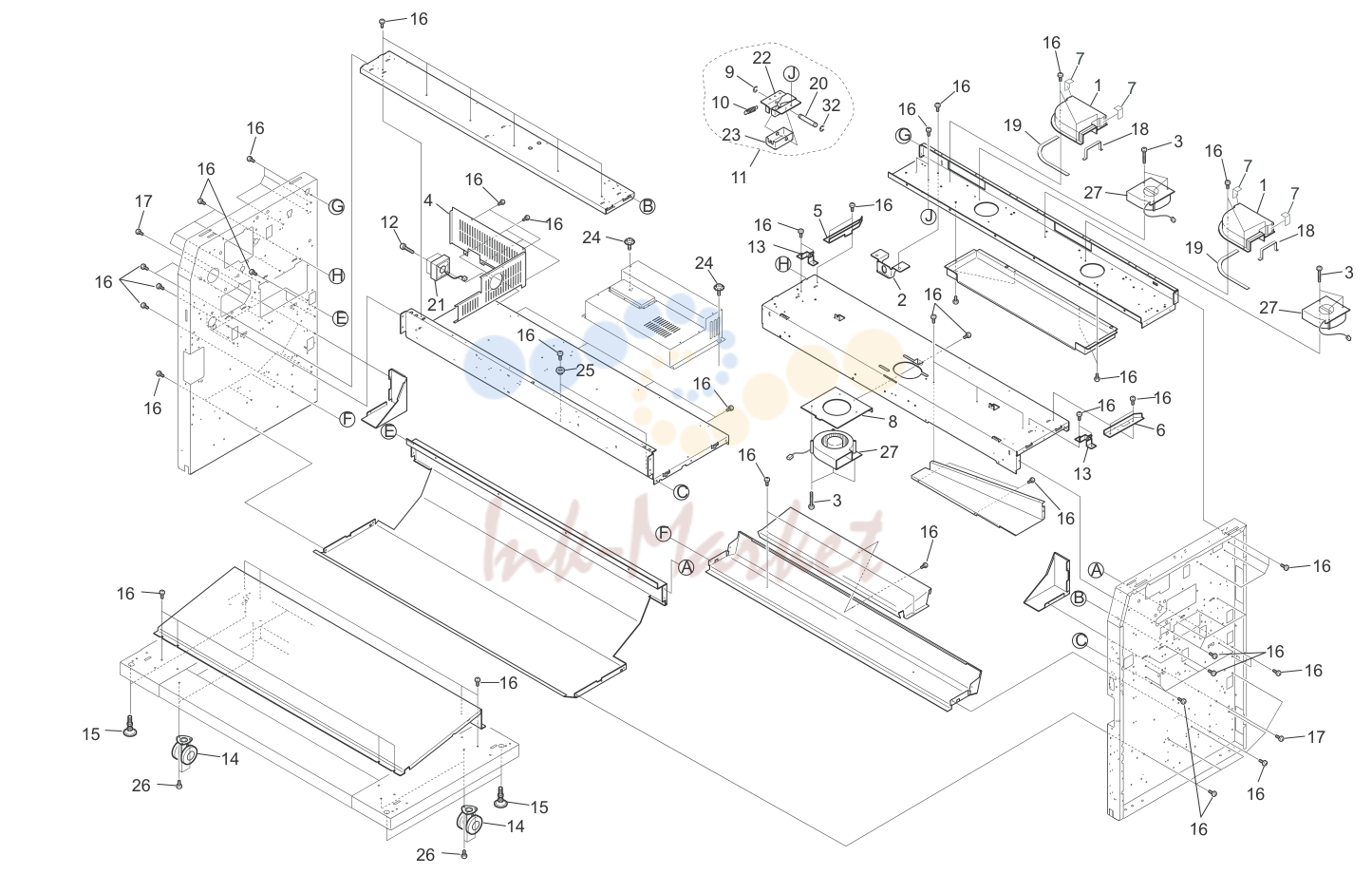

• 7. MAIN FRAME PARTS ASSY 2 5JG

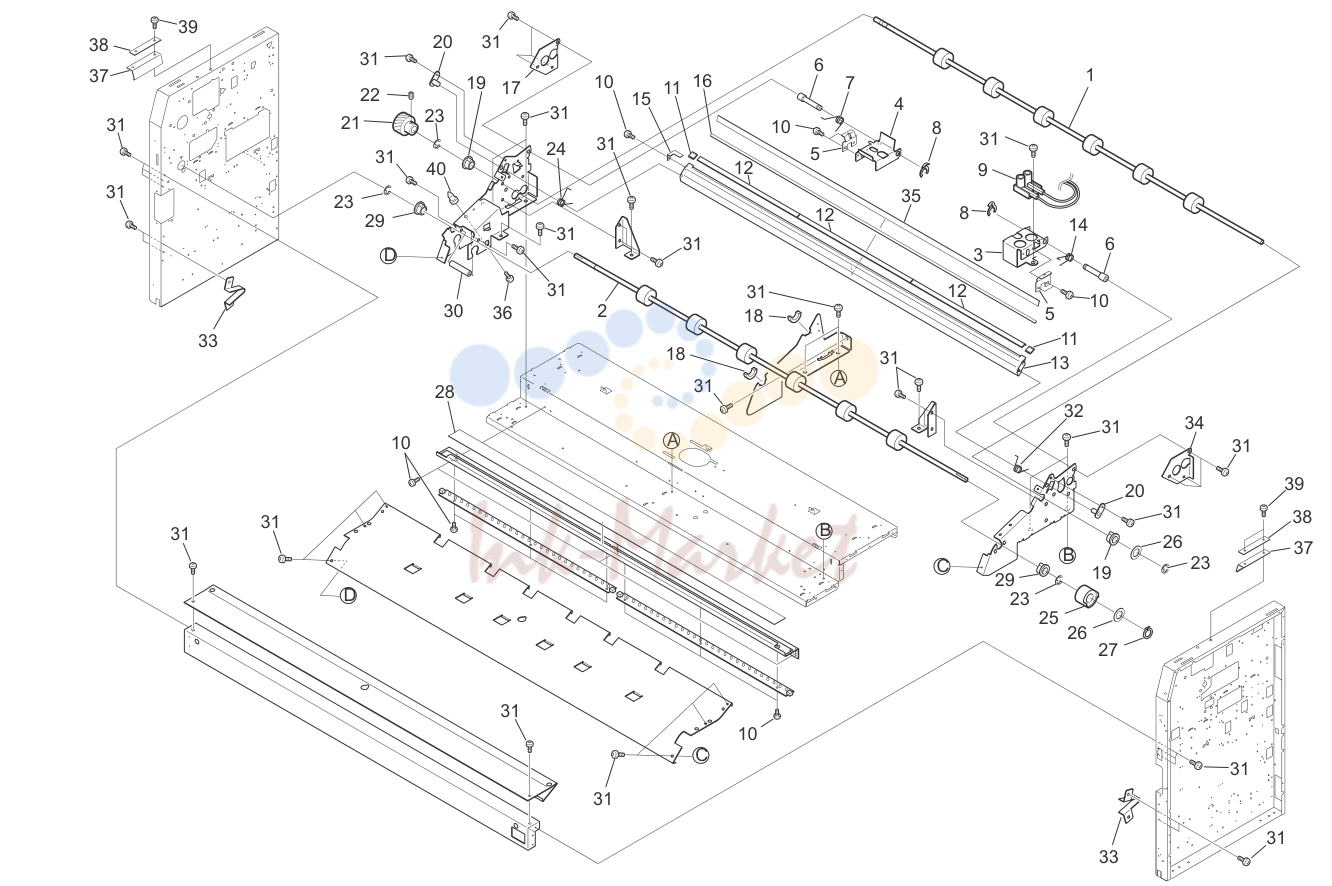

• 8. MAIN FRAME PARTS ASSY 3 5JG

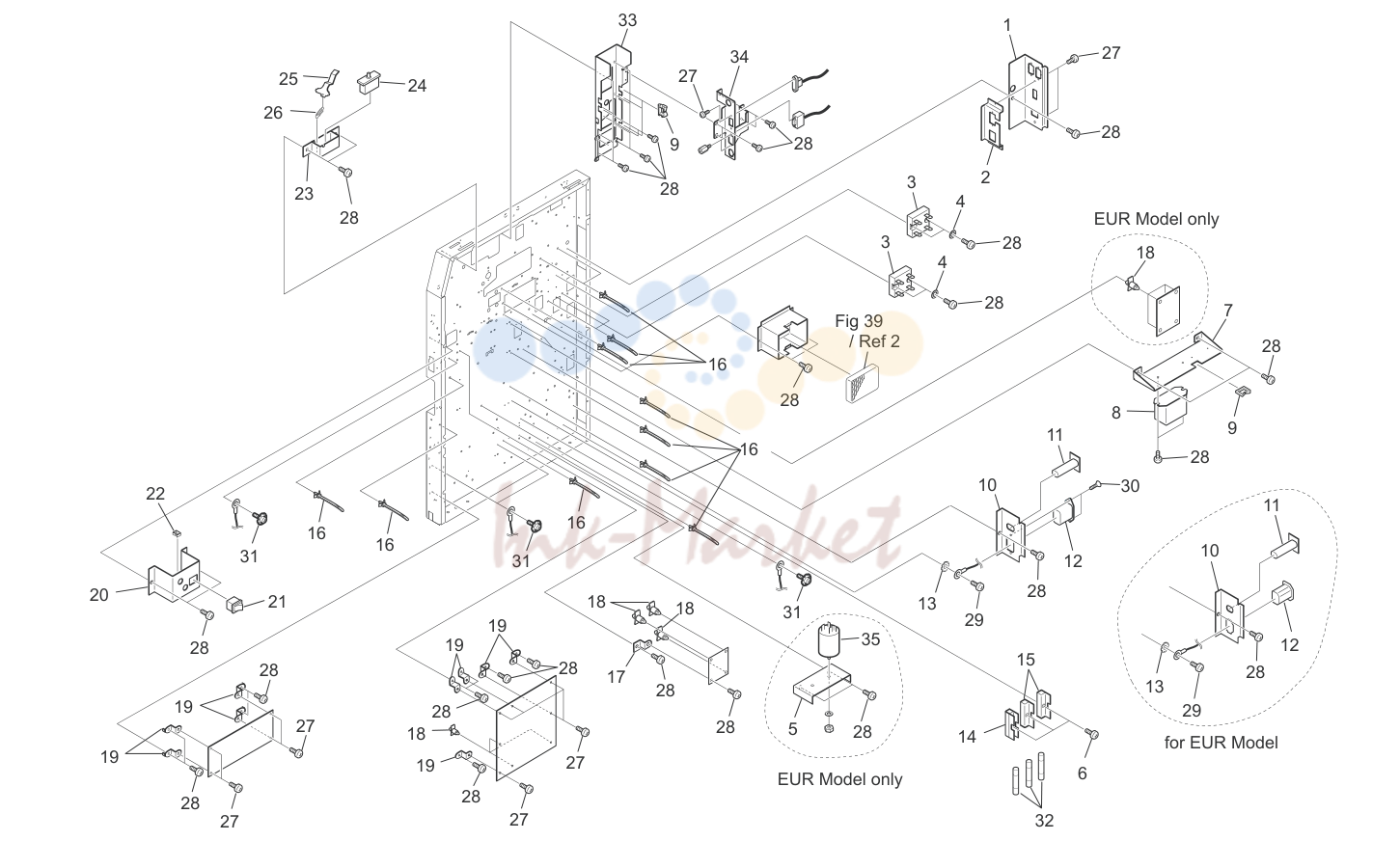

• 9. MAIN FRAME PARTS ASSY 4 5JG

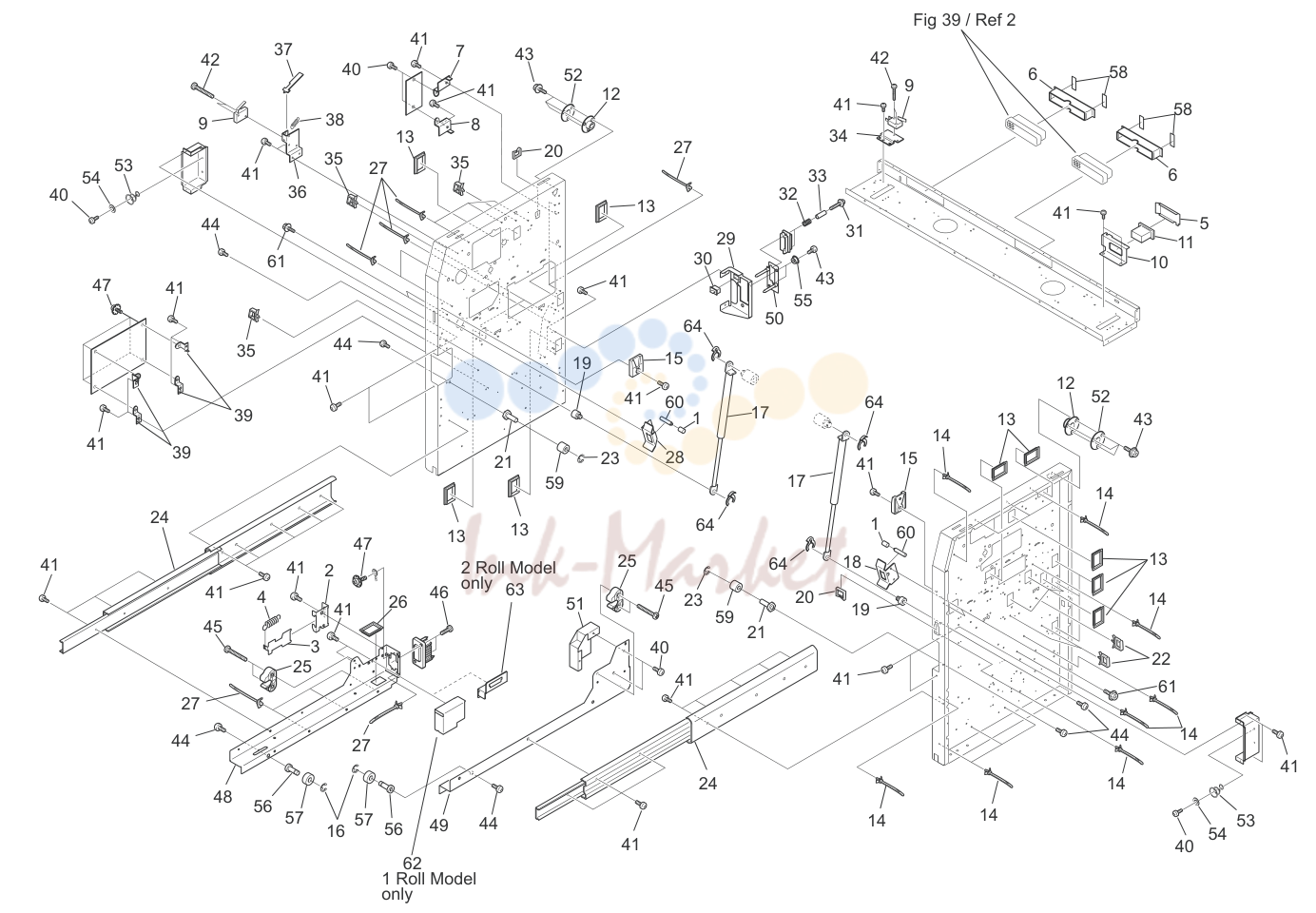

• 10. MAIN FRAME PARTS ASSY 5 5JG

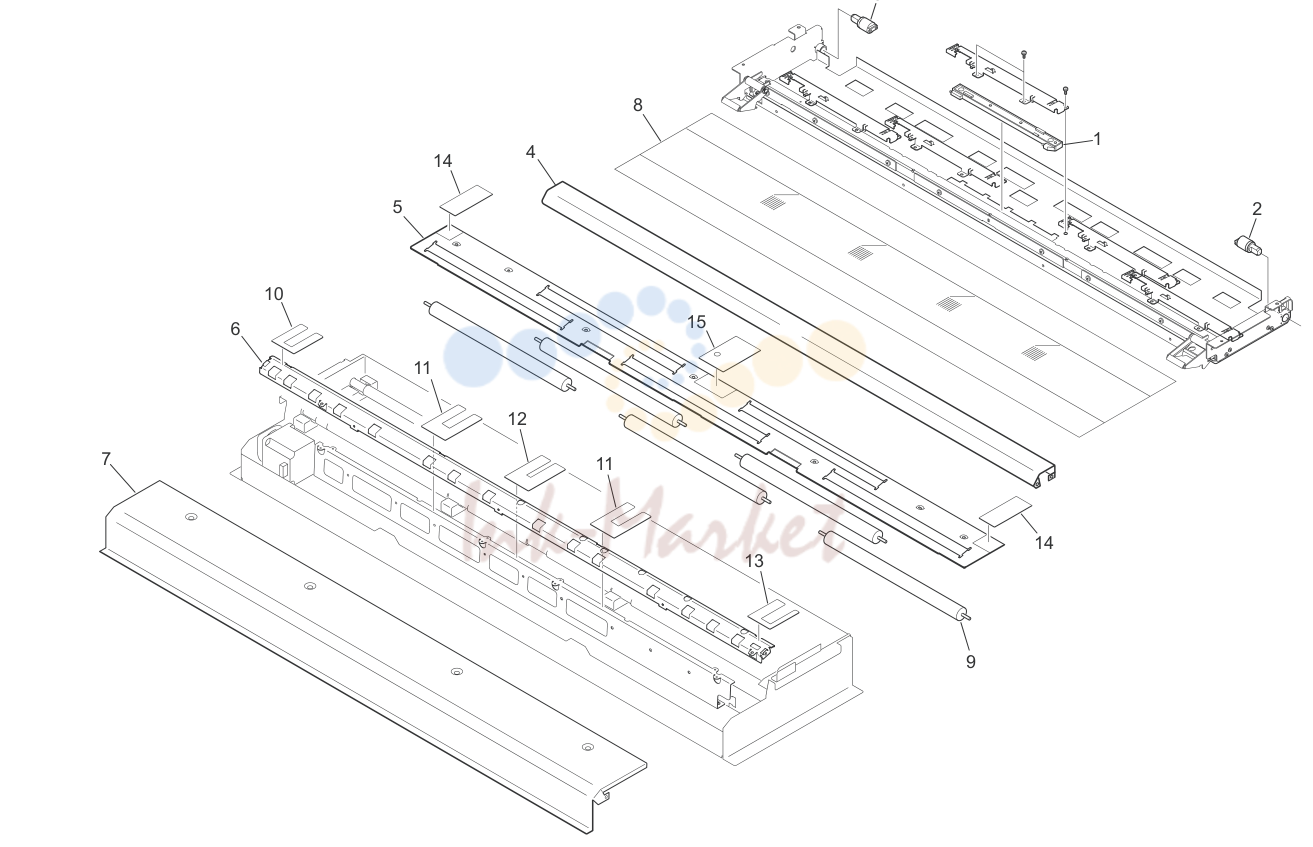

• 11. SCANNER ASSY 1 5JG

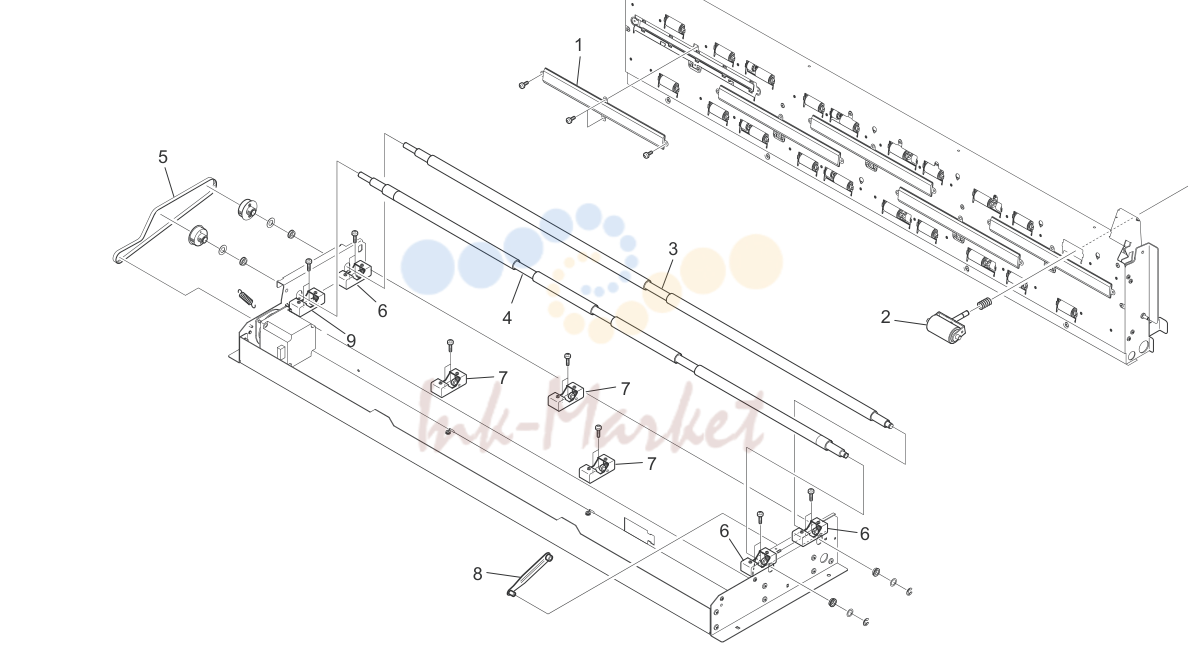

• 12. SCANNER ASSY 2 5JG

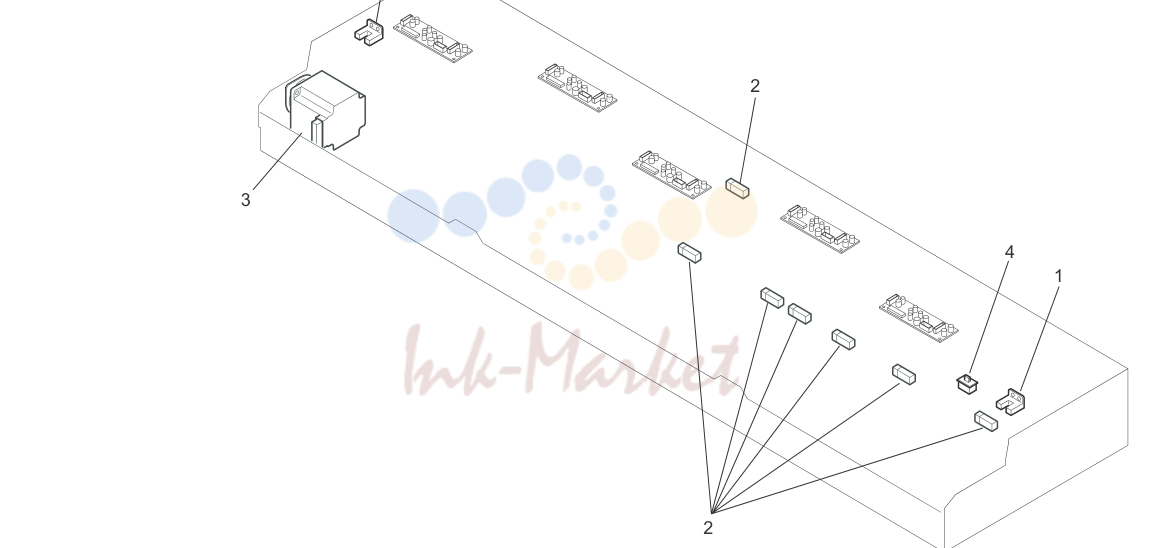

• 13. SCANNER ASSY 3 5JG

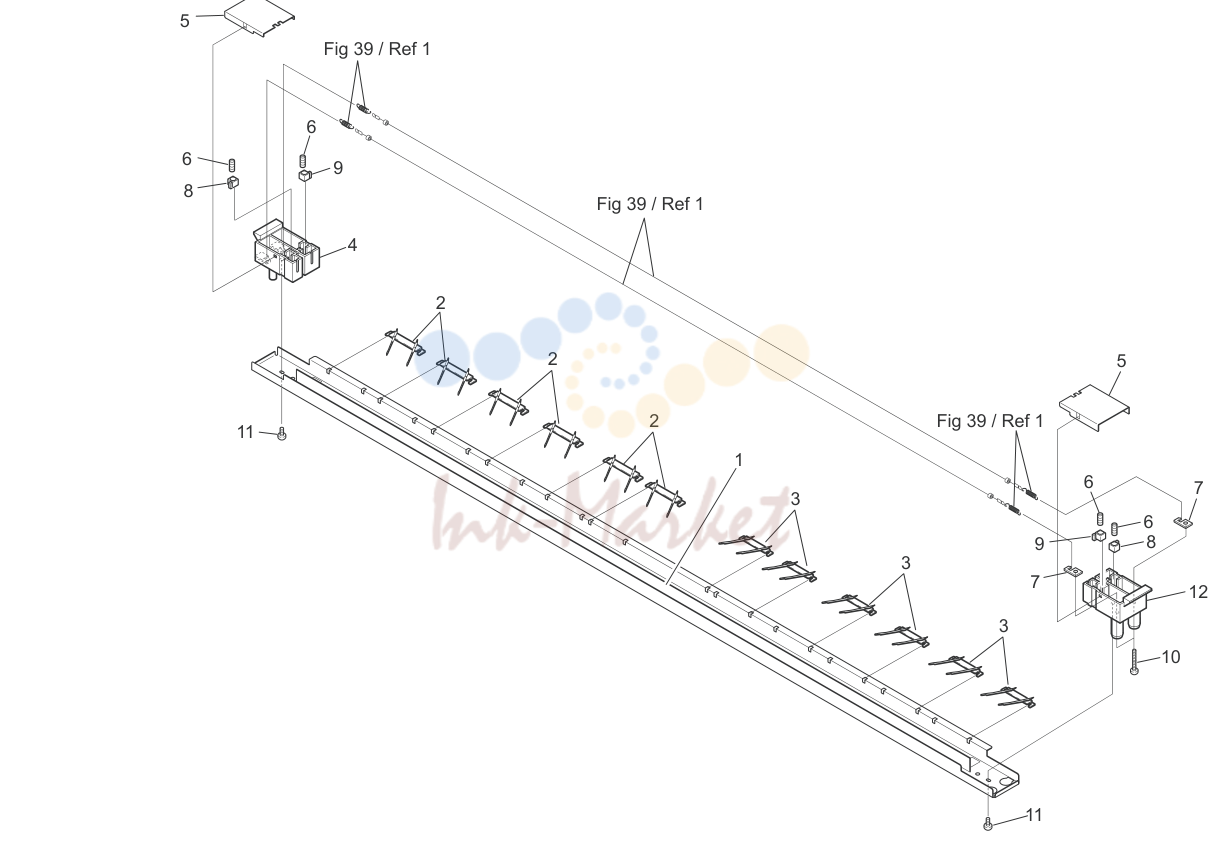

• 14. TR/ST CORONA ASSY 5JG

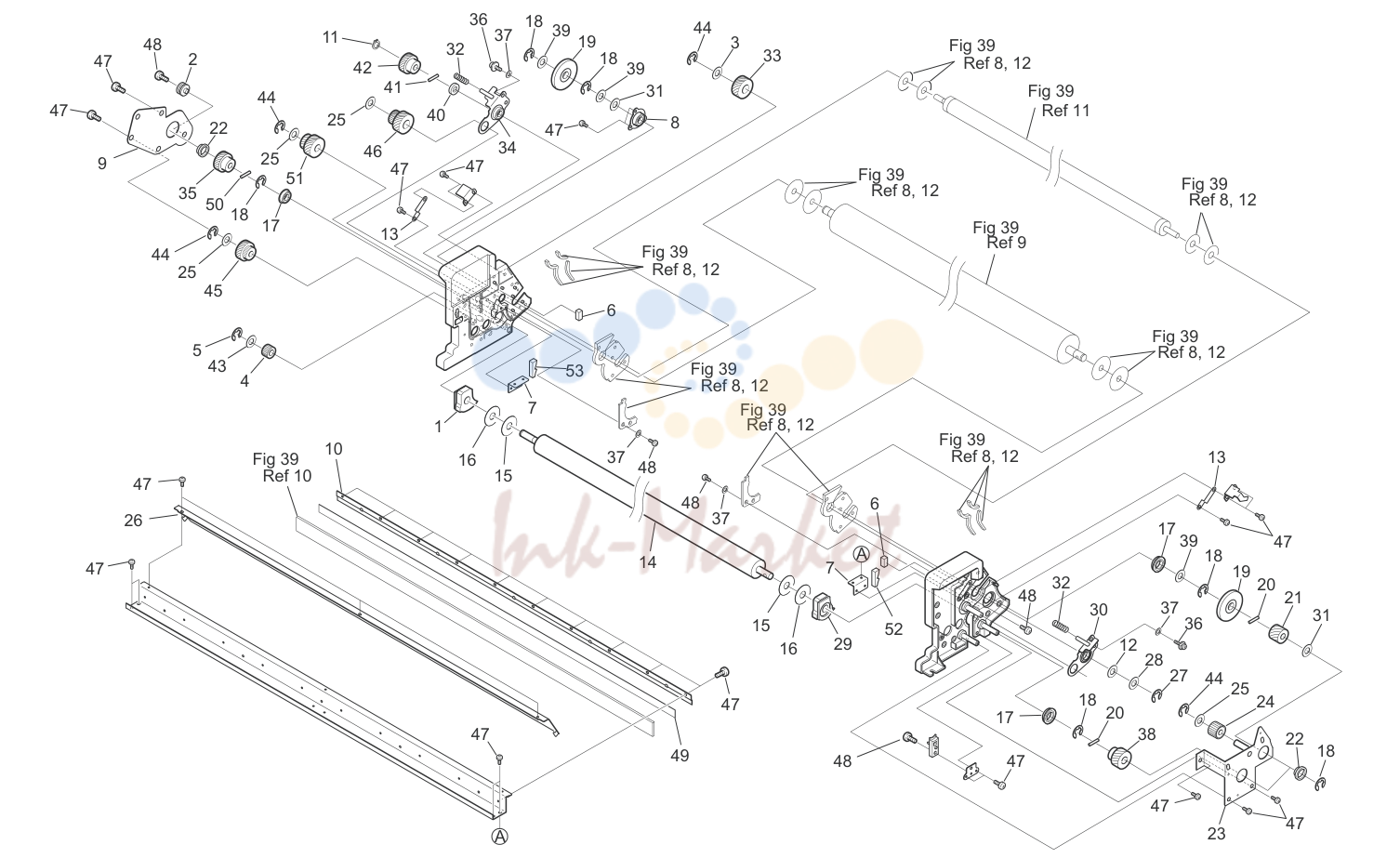

• 15. DEVELOPER MAIN ASSY 1 5JG

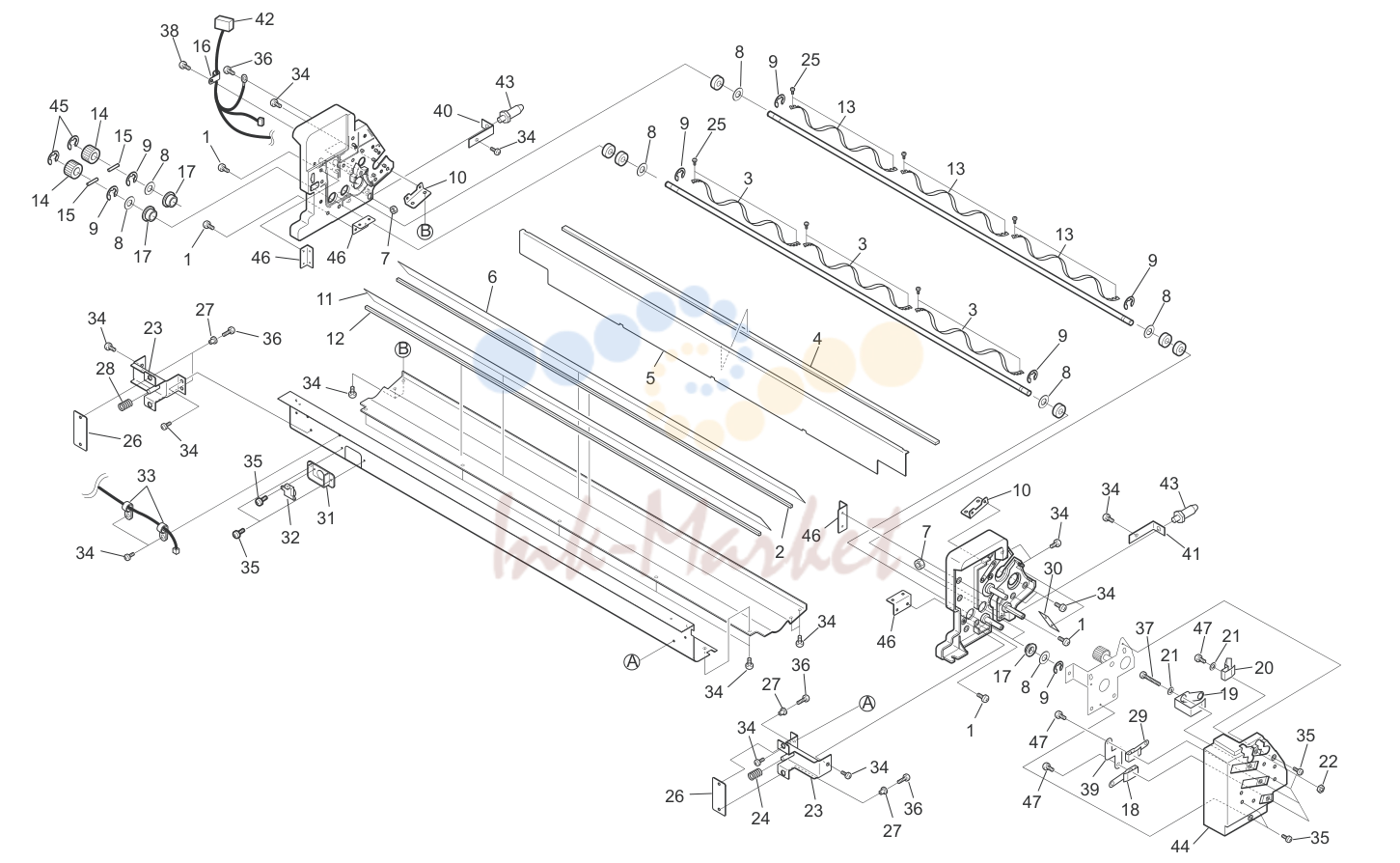

• 16. DEVELOPER MAIN ASSY 2 5JG

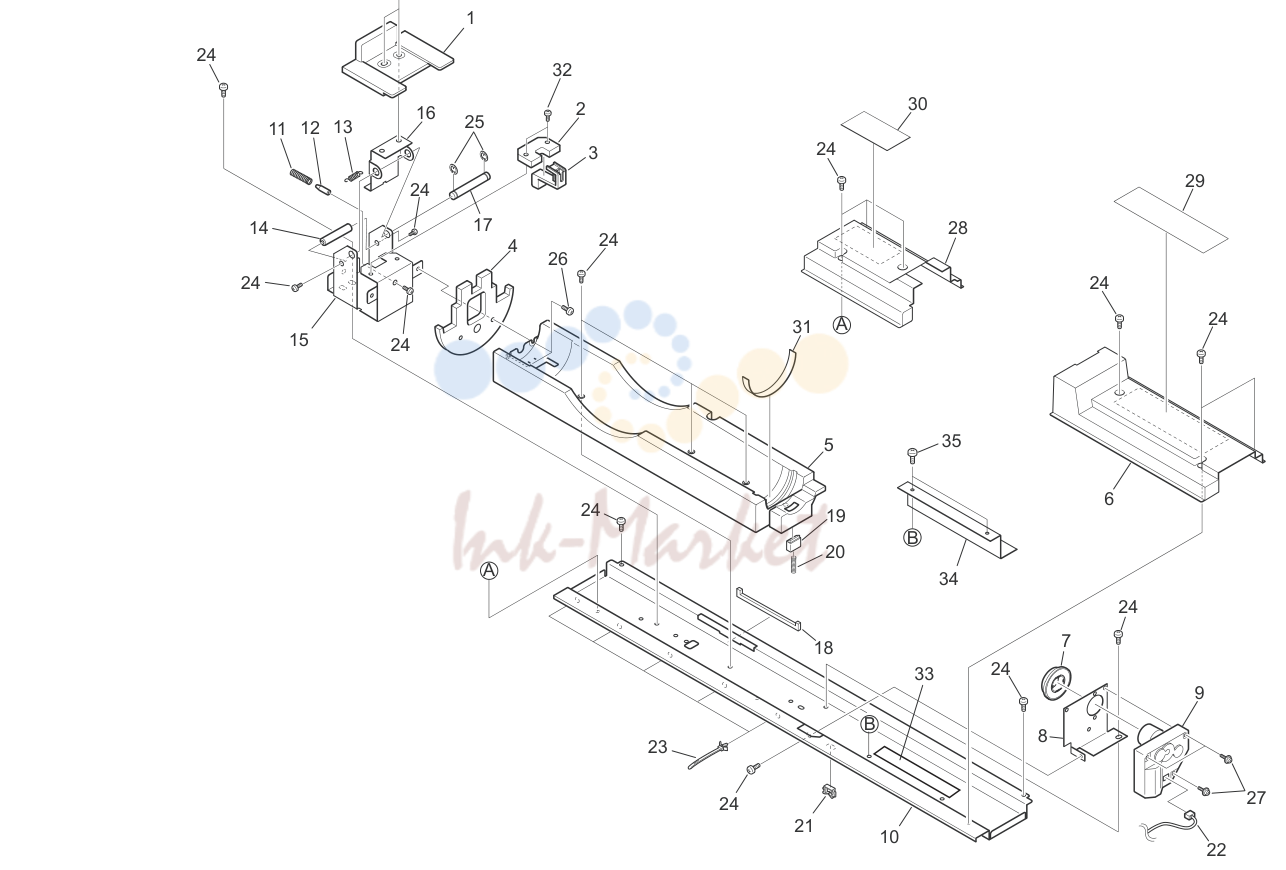

• 17. HOPPER ASSY 5JG

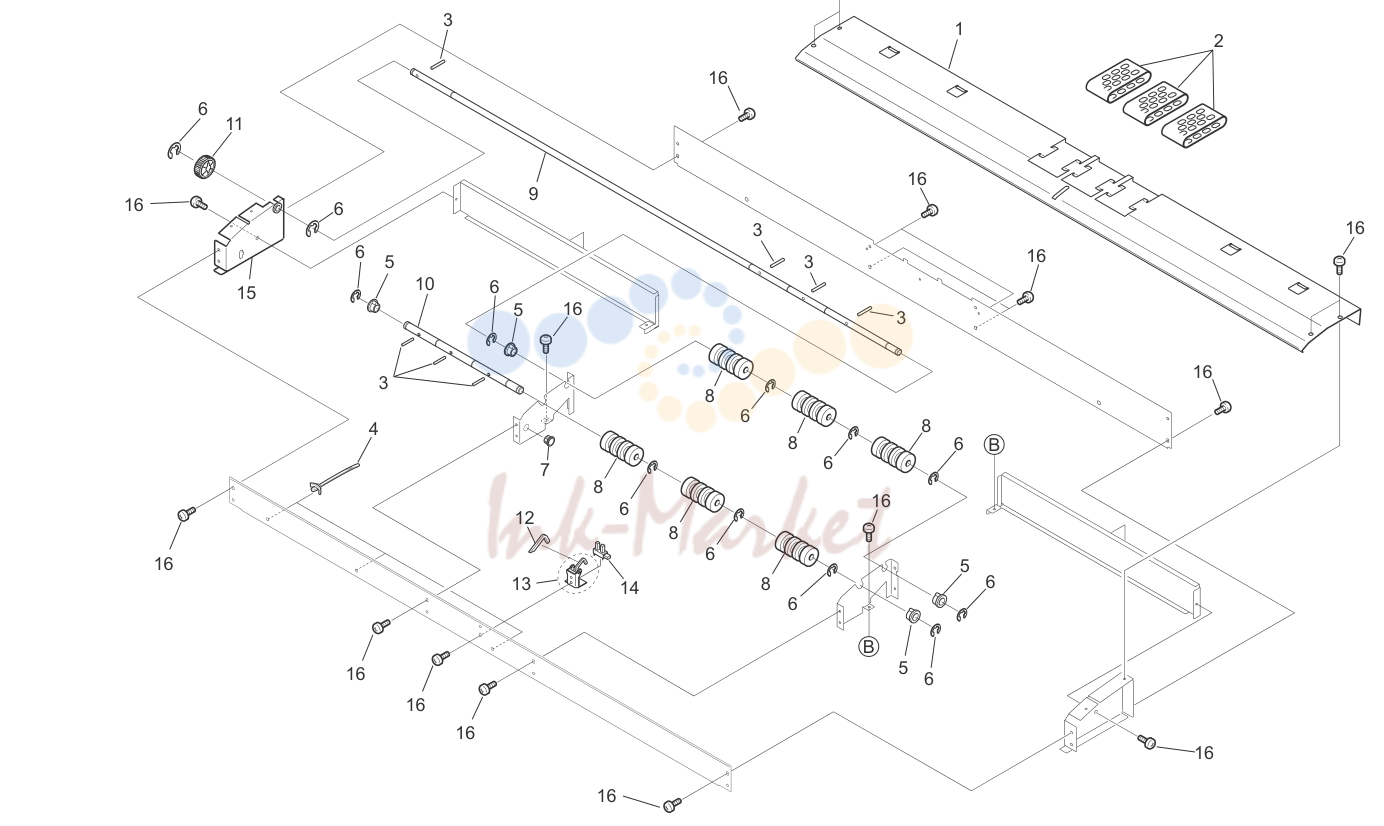

• 18. FEEDER ASSY 5JG

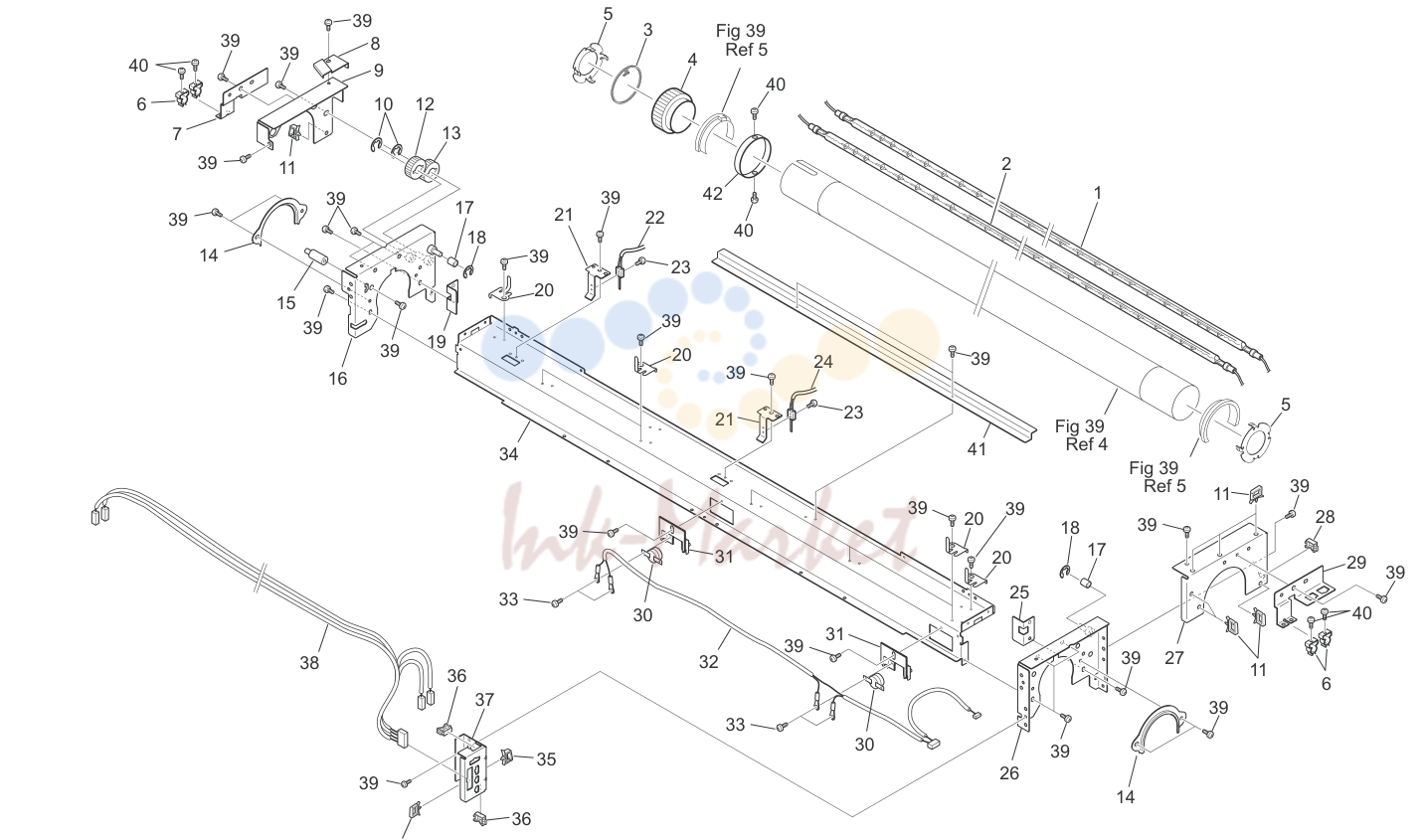

• 19. UPPER FUSER ASSY 5JG
• 20. LOWER FUSER ASSY 5JG
• 21. PAPER EXIT ASSY 5JG
• 22. ROLL PAPER DECK ASSY (1) 1 5JG
• 23. ROLL PAPER DECK ASSY (1) 2 5JG
• 24. ROLL PAPER DECK ASSY (1) 3 5JG
• 25. ROLL PAPER DECK ASSY (1) 4 5JG
• 26. UI ASSY 1 5JG
• 27. UI ASSY 2 5JG
• 28. PANEL ASSY 5JG
• 29. PCB LOCATION 1 5JG
• 30. HARNESS LIST 2 (SCANNER PART) 5JG
• 31. HARNESS LIST 3 (SCANNER PART) 5JG
• 32. CONTROLLER ASSY 5JG
• 33. ACCESSORY 5JG
• 34. CONSUMABLE KIT 5JG
• 35. 2 ROLL DEHUMIDIFY KIT (US OPTION) 5JG
• 36. ROLL PAPER DECK ASSY (2) 1 (OPTION) 5JG
• 37. ROLL PAPER DECK ASSY (2) 2 (OPTION) 5JG
• 38. ROLL PAPER DECK ASSY (2) 3 (OPTION) 5JG

1. ASSEMBLY LOCATION 1 5JG

№	Артикул	Альт. артикул	Описание
2	305H685500 запросить цену →	5H685500	PAN HEAD SCREW,W/SW FW
3	305H673590 запросить цену →	5H673590	PIN
4	305H679180 запросить цену →	5H679180	SNAP BAND
5	305H673640 запросить цену →	5H673640	SPRING LEAF
6	305H674510 запросить цену →	5H674510	SEAL
7	305JG72940 запросить цену →	5JG72940	GUIDE
8	305H685310 запросить цену →	5H685310	BIND.HEAD SCREW
9	305H685340 запросить цену →	5H685340	BIND.HEAD SCREW
10	305H685390 запросить цену →	5H685390	BIND.HEAD SCREW
11	305JG72840 запросить цену →	5JG72840	BRACKET
12	305H679220 запросить цену →	5H679220	WIRE SADDLE
13	305H679210 запросить цену →	5H679210	WIRE SADDLE
14	305H674350 запросить цену →	5H674350	SLIDER
15	305JG72890 запросить цену →	5JG72890	BRACKET
17	305H674380 запросить цену →	5H674380	BRACKET
18	305H674390 запросить цену →	5H674390	BRACKET
19	305JG72970 запросить цену →	5JG72970	SHEET
20	305JG72900 запросить цену →	5JG72900	BRACKET
21	305JG72850 запросить цену →	5JG72850	BRACKET

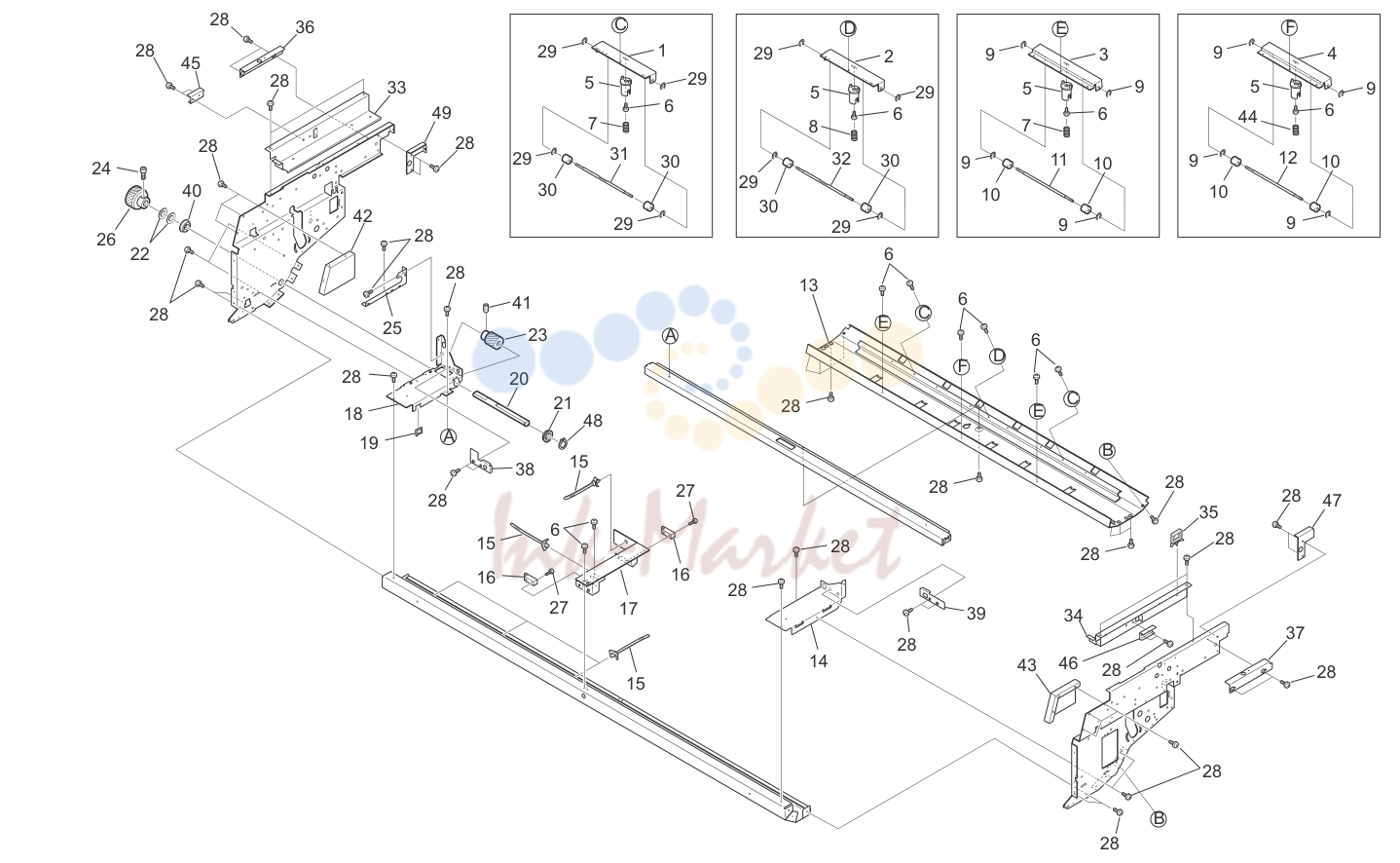

2. ENGINE FRAME PARTS ASSY 2 5JG

№	Артикул	Альт. артикул	Описание
1	305H674240 запросить цену →	5H674240	BRACKET
2	305H674250 запросить цену →	5H674250	BRACKET
3	305H674260 запросить цену →	5H674260	BRACKET
4	305H674270 запросить цену →	5H674270	BRACKET
5	305H674220 запросить цену →	5H674220	HOLDER
6	305H685310 запросить цену →	5H685310	BIND.HEAD SCREW
7	305H674300 запросить цену →	5H674300	SPRING
8	305H674310 запросить цену →	5H674310	SPRING
9	305H685080 запросить цену →	5H685080	RETAINING RING-E
10	305H674230 запросить цену →	5H674230	ROLLER COUNTER
11	305H674280 запросить цену →	5H674280	SHAFT
12	305H674290 запросить цену →	5H674290	SHAFT
13	305H673770 запросить цену →	5H673770	GUIDE
14	305H673660 запросить цену →	5H673660	PLATE
15	305H679180 запросить цену →	5H679180	SNAP BAND
17	305H673890 запросить цену →	5H673890	BRACKET
18	305JG72880 запросить цену →	5JG72880	PLATE
19	305H679240 запросить цену →	5H679240	EDGE SADDLE
20	305JG72910 запросить цену →	5JG72910	SHAFT
21	305H679460 запросить цену →	5H679460	BEARING (L-1680HHR)
22	305JG80270 запросить цену →	5JG80270	WASHER
24	305H685660 запросить цену →	5H685660	CAP SCREW
25	305H673670 запросить цену →	5H673670	BRACKET
27	305H685330 запросить цену →	5H685330	BIND.HEAD SCREW
28	305H685340 запросить цену →	5H685340	BIND.HEAD SCREW
29	305JG80040 запросить цену →	5JG80040	RETAINING RING-E
30	305H678600 запросить цену →	5H678600	ROLLER COUNTER
31	305JG72990 запросить цену →	5JG72990	SHAFT
32	305JG73000 запросить цену →	5JG73000	SHAFT
33	305H674190 запросить цену →	5H674190	BRACKET
34	305H674200 запросить цену →	5H674200	BRACKET
35	305H679210 запросить цену →	5H679210	WIRE SADDLE
36	305H673700 запросить цену →	5H673700	BRACKET
37	305H673710 запросить цену →	5H673710	BRACKET
38	305H674440 запросить цену →	5H674440	BRACKET
39	305H674450 запросить цену →	5H674450	BRACKET
40	305JG71160 запросить цену →	5JG71160	BEARING (608ZZNRSD03)
41	305H685690 запросить цену →	5H685690	SET SCREW,W.POINT
42	305H673790 запросить цену →	5H673790	COVER
43	305H673800 запросить цену →	5H673800	COVER
44	305H674520 запросить цену →	5H674520	SPRING
45	305H680080 запросить цену →	5H680080	BRACKET
46	305H680070 запросить цену →	5H680070	BRACKET
47	305H680100 запросить цену →	5H680100	BRACKET
48	305JG80250 запросить цену →	5JG80250	RETAINING RING-C
49	305H680090 запросить цену →	5H680090	BRACKET

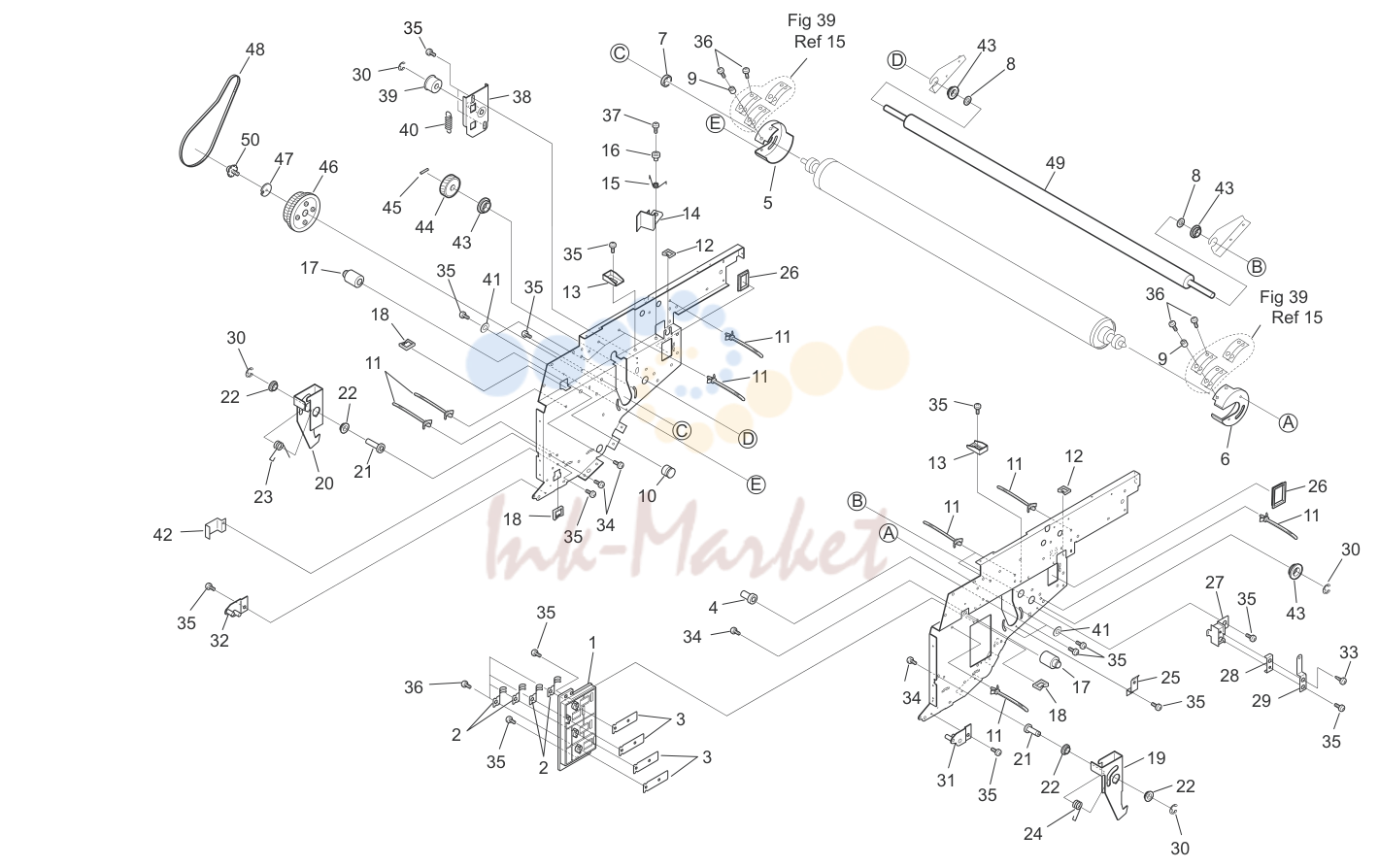

3. ENGINE FRAME PARTS ASSY 3 5JG

№	Артикул	Альт. артикул	Описание
48			C 7 36 Ref
35			13 36 Fig
18			Ref
1	305H673900 запросить цену →	5H673900	BRACKET
3	305H673860 запросить цену →	5H673860	PLATE ELECTRODE
4	305H673610 запросить цену →	5H673610	PIN
5	305JG72860 запросить цену →	5JG72860	BLOCK
6	305JG72870 запросить цену →	5JG72870	BLOCK
7	305H674400 запросить цену →	5H674400	COLLAR
8	305H678320 запросить цену →	5H678320	COLLAR C-FSR GEAR
9	305H673980 запросить цену →	5H673980	COLLAR
10	305H673600 запросить цену →	5H673600	PIN
11	305H679180 запросить цену →	5H679180	SNAP BAND
12	305H679140 запросить цену →	5H679140	EDGE SADDLE
13	305H673990 запросить цену →	5H673990	STOPPER
14	305H674010 запросить цену →	5H674010	STOPPER
15	305H674030 запросить цену →	5H674030	SPRING
16	305H674020 запросить цену →	5H674020	COLLAR
17	305H673680 запросить цену →	5H673680	PIN
18	305H679240 запросить цену →	5H679240	EDGE SADDLE
19	305H673810 запросить цену →	5H673810	HOOK
20	305H673820 запросить цену →	5H673820	HOOK
21	305H673830 запросить цену →	5H673830	PIN
22	305H678330 запросить цену →	5H678330	BUSH
23	305H673870 запросить цену →	5H673870	SPRING
24	305H673880 запросить цену →	5H673880	SPRING
25	305JG72950 запросить цену →	5JG72950	PLATE ELECTRODE
26	305H679150 запросить цену →	5H679150	BUSHING
27	305H674060 запросить цену →	5H674060	BLOCK
28	305H674070 запросить цену →	5H674070	PLATE
30	305H685120 запросить цену →	5H685120	RETAINING RING-E
31	305H674540 запросить цену →	5H674540	BRACKET 7 ASSY
32	305H674550 запросить цену →	5H674550	BRACKET 8 ASSY
33	305H685570 запросить цену →	5H685570	BIND.HEAD TAPPING SCREW
34	305H685390 запросить цену →	5H685390	BIND.HEAD SCREW
35	305H685340 запросить цену →	5H685340	BIND.HEAD SCREW
36	305H685310 запросить цену →	5H685310	BIND.HEAD SCREW
37	305H685370 запросить цену →	5H685370	BIND.HEAD SCREW
38	305H674530 запросить цену →	5H674530	BRACKET 2 ASSY
40	305JG72780 запросить цену →	5JG72780	SPRING
41	305H685030 запросить цену →	5H685030	FLAT WASHER
42	305H673780 запросить цену →	5H673780	BRACKET
45	305H685170 запросить цену →	5H685170	PARALLEL PIN
47	305JG72980 запросить цену →	5JG72980	PLATE
50	305JG80130 запросить цену →	5JG80130	BIND.HEAD SCREW, W/OTW

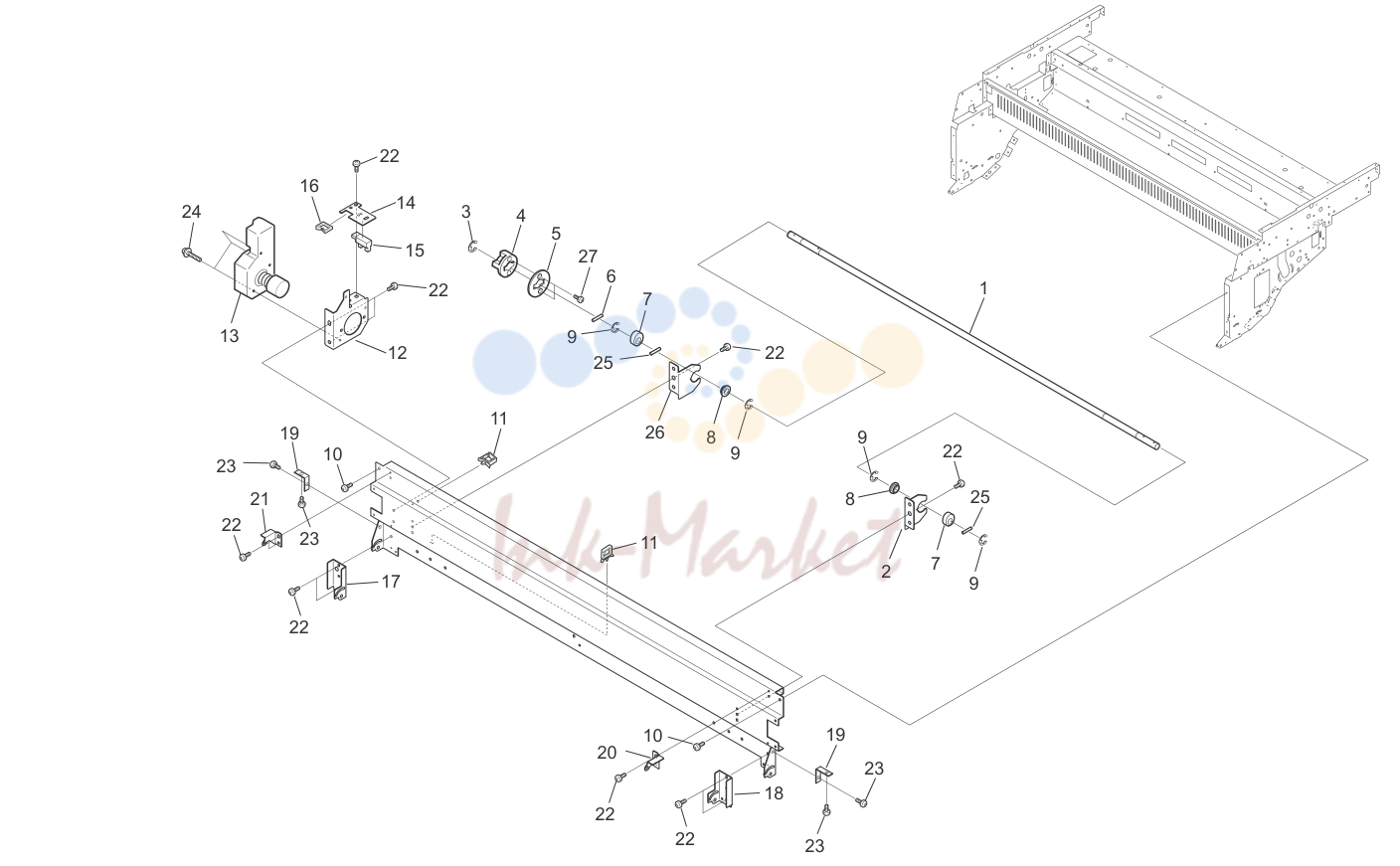

4. ENGINE FRAME PARTS ASSY 4 5JG

№	Артикул	Альт. артикул	Описание
1	305H673750 запросить цену →	5H673750	SHAFT
2	305H673730 запросить цену →	5H673730	BRACKET
3	305H685120 запросить цену →	5H685120	RETAINING RING-E
5	305H678720 запросить цену →	5H678720	SLIT PLATE
6	305H679400 запросить цену →	5H679400	PARALLEL PIN
7	305H678590 запросить цену →	5H678590	CAM
9	305H685130 запросить цену →	5H685130	RETAINING RING-E
10	305H685350 запросить цену →	5H685350	BIND.HEAD SCREW
11	305H679210 запросить цену →	5H679210	WIRE SADDLE
12	305H673720 запросить цену →	5H673720	BRACKET MOTOR
14	305H673740 запросить цену →	5H673740	BRACKET SENSOR
16	305H679240 запросить цену →	5H679240	EDGE SADDLE
17	305H673930 запросить цену →	5H673930	BRACKET
18	305H673940 запросить цену →	5H673940	BRACKET
19	305H674150 запросить цену →	5H674150	BRACKET
20	305H673920 запросить цену →	5H673920	BRACKET
21	305H674170 запросить цену →	5H674170	BRACKET
22	305H685340 запросить цену →	5H685340	BIND.HEAD SCREW
23	305H685310 запросить цену →	5H685310	BIND.HEAD SCREW
24	305H685490 запросить цену →	5H685490	PAN HEAD SCREW,W/SW FW
25	305H679390 запросить цену →	5H679390	PARALLEL PIN
26	305H674320 запросить цену →	5H674320	BRACKET
27	305H685570 запросить цену →	5H685570	BIND.HEAD TAPPING SCREW

5. LED FRAME ASSY 5JG

№	Артикул	Альт. артикул	Описание
1	305H679150 запросить цену →	5H679150	BUSHING
2	305H674580 запросить цену →	5H674580	PIN
3	305H685340 запросить цену →	5H685340	BIND.HEAD SCREW
4	305H685390 запросить цену →	5H685390	BIND.HEAD SCREW
5	305H679180 запросить цену →	5H679180	SNAP BAND
6	305H674610 запросить цену →	5H674610	PLATE
7	305H674660 запросить цену →	5H674660	PLATE
8	305H674620 запросить цену →	5H674620	SPRING LEAF
9	305H685310 запросить цену →	5H685310	BIND.HEAD SCREW
10	305H674590 запросить цену →	5H674590	BRACKET
11	305H674640 запросить цену →	5H674640	BLOCK
12	305H674630 запросить цену →	5H674630	SPRING LEAF
14	305H679070 запросить цену →	5H679070	SPACER
15	305H679560 запросить цену →	5H679560	PWB BRACKET
16	305H678760 запросить цену →	5H678760	HANDLE
17	305H679210 запросить цену →	5H679210	WIRE SADDLE
18	305H685360 запросить цену →	5H685360	BIND.HEAD SCREW
19	305H678330 запросить цену →	5H678330	BUSH
20	305H685120 запросить цену →	5H685120	RETAINING RING-E
21	305H679140 запросить цену →	5H679140	EDGE SADDLE
22	305H674650 запросить цену →	5H674650	PLATE
23	305JG73940 запросить цену →	5JG73940	EARTH LEAD
24	305H685450 запросить цену →	5H685450	BIND.HEAD SCREW,W/OTW

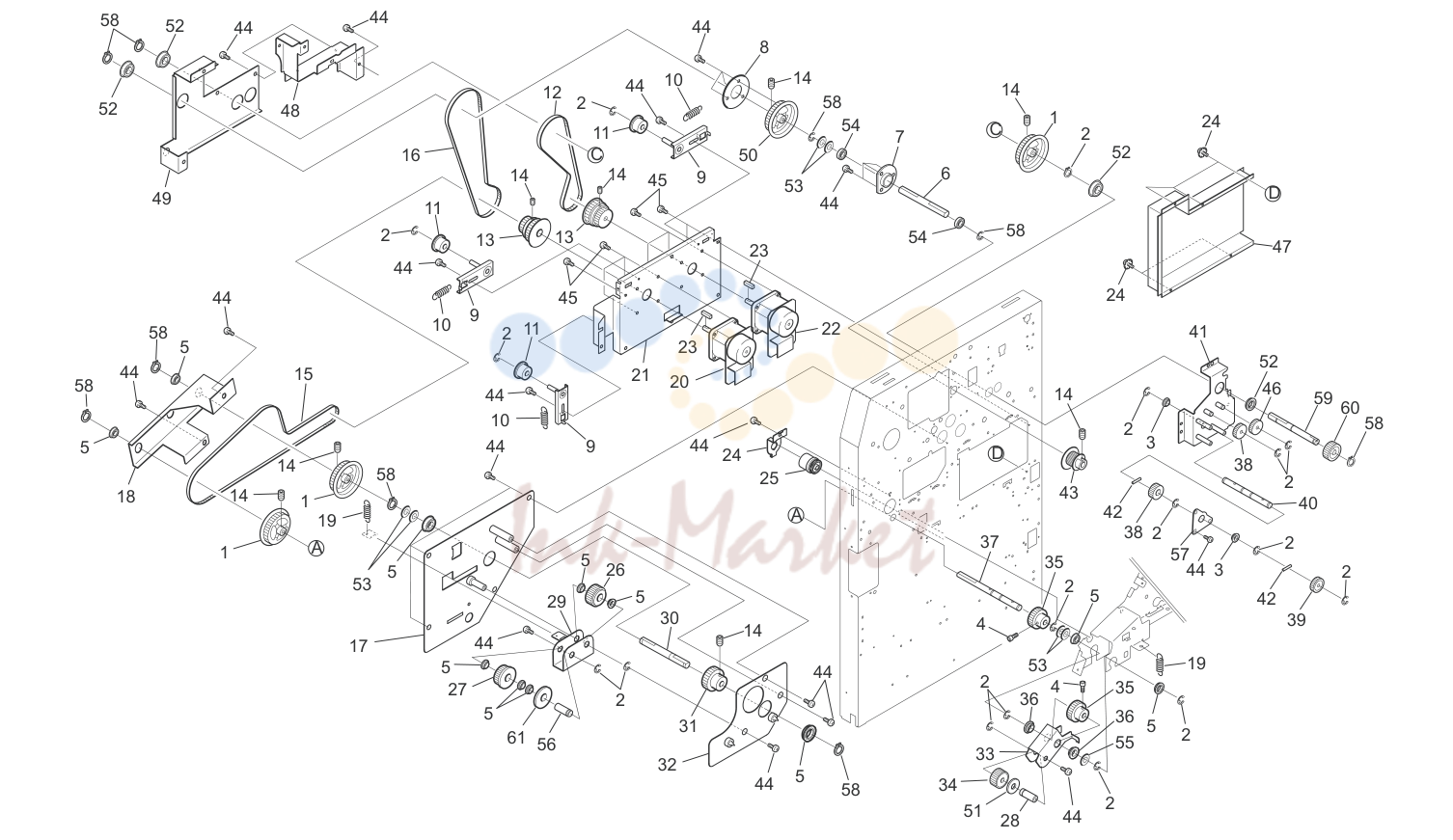

6. MAIN FRAME PARTS ASSY 1 5JG

№	Артикул	Альт. артикул	Описание
1	305JG72730 запросить цену →	5JG72730	PULLEY 9 3 3 (cid:27) 51 305H673471 5H673471 PITCH CIRCLE PULLEY
2	305H685120 запросить цену →	5H685120	RETAINING RING-E 25 25 52 305JG71160 5JG71160 BEARING (608ZZNRSD03)
3	305H678330 запросить цену →	5H678330	BUSH 2 2 53 305JG80270 5JG80270 WASHER *1 *1
4	305H685660 запросить цену →	5H685660	CAP SCREW 2 2 54 305JG71140 5JG71140 BEARING (608ZZ/L353)
5	305H679460 запросить цену →	5H679460	BEARING (L-1680HHR) 11 11 55 305H679500 5H679500 WASHER *1 *1
6	305JG72650 запросить цену →	5JG72650	SHAFT 6 1 1 56 305JG72750 5JG72750 SHAFT
7	305JG72550 запросить цену →	5JG72550	FLANGE 3 1 1 57 305JG72540 5JG72540 PLATE
8	305H673440 запросить цену →	5H673440	FLANGE 3 1 1 58 305JG80250 5JG80250 RETAINING RING-C
9	305H673490 запросить цену →	5H673490	PLATE 9 ASSY 3 3 59 305JG72500 5JG72500 SHAFT
10	305H673390 запросить цену →	5H673390	SPRING 2 3 3 (cid:27) 60 305JG72590 5JG72590 GEAR 36T
13	305JG72610 запросить цену →	5JG72610	PULLEY
14	305H685690 запросить цену →	5H685690	SET SCREW,W.POINT
17	305JG70400 запросить цену →	5JG70400	PLATE 9 ASSY
18	305JG72720 запросить цену →	5JG72720	BRACKET
19	305H673150 запросить цену →	5H673150	SPRING
21	305JG72680 запросить цену →	5JG72680	PLATE
23	305H679490 запросить цену →	5H679490	PARALLEL KEY
24	305H685450 запросить цену →	5H685450	BIND.HEAD SCREW,W/OTW
28	305H673240 запросить цену →	5H673240	PIN
29	305JG72740 запросить цену →	5JG72740	BRACKET
30	305JG72660 запросить цену →	5JG72660	SHAFT
32	305H673480 запросить цену →	5H673480	PLATE 5 ASSY
33	305H673230 запросить цену →	5H673230	PLATE
37	305JG72670 запросить цену →	5JG72670	SHAFT 8 1 1 *The quantity varies according to the actual adjustment and
40	305JG72510 запросить цену →	5JG72510	SHAFT
41	305JG70390 запросить цену →	5JG70390	PLATE ASSY
42	305H685170 запросить цену →	5H685170	PARALLEL PIN
43	305JG72600 запросить цену →	5JG72600	PULLEY
44	305H685340 запросить цену →	5H685340	BIND.HEAD SCREW
45	305H685360 запросить цену →	5H685360	BIND.HEAD SCREW
47	305H672000 запросить цену →	5H672000	COVER
48	305JG72520 запросить цену →	5JG72520	BRACKET
49	305JG72530 запросить цену →	5JG72530	BRACKET
50	305JG72620 запросить цену →	5JG72620	PULLEY

7. MAIN FRAME PARTS ASSY 2 5JG

№	Артикул	Альт. артикул	Описание
1	305H671760 запросить цену →	5H671760	DUCT
2	305JG71560 запросить цену →	5JG71560	BRACKET
3	305H685380 запросить цену →	5H685380	BIND.HEAD SCREW
4	305H677810 запросить цену →	5H677810	CASE
5	305JG71510 запросить цену →	5JG71510	GUIDE
6	305JG71520 запросить цену →	5JG71520	GUIDE
7	305H681130 запросить цену →	5H681130	SEAL
8	305H671290 запросить цену →	5H671290	BRACKET BLOWER
9	305H685100 запросить цену →	5H685100	RETAINING RING-E
10	305JG74910 запросить цену →	5JG74910	SPRING
11	305JG70190 запросить цену →	5JG70190	BRACKET 9 ASSY
12	305H685500 запросить цену →	5H685500	PAN HEAD SCREW,W/SW FW
13	305JG70170 запросить цену →	5JG70170	BRACKET 3 ASSY
14	305H671250 запросить цену →	5H671250	CASTER
15	305H671260 запросить цену →	5H671260	ADJUSTMENT LEVEL
16	305H685340 запросить цену →	5H685340	BIND.HEAD SCREW
17	305H685310 запросить цену →	5H685310	BIND.HEAD SCREW
18	305H671900 запросить цену →	5H671900	SEAL
19	305H671910 запросить цену →	5H671910	SEAL
20	305JG74920 запросить цену →	5JG74920	PIN
22	305JG74930 запросить цену →	5JG74930	BRACKET
23	305JG74940 запросить цену →	5JG74940	BRACKET
24	305H685450 запросить цену →	5H685450	BIND.HEAD SCREW,W/OTW
25	305H677800 запросить цену →	5H677800	CONTROLLER COLLAR
26	305H685650 запросить цену →	5H685650	CRS.HEX.HEAD BOLT,W/SW

8. MAIN FRAME PARTS ASSY 3 5JG

№	Артикул	Альт. артикул	Описание
3	305H671550 запросить цену →	5H671550	BRACKET
4	305H671560 запросить цену →	5H671560	BRACKET
5	305H671480 запросить цену →	5H671480	PLATE
6	305H671450 запросить цену →	5H671450	PIN
7	305H671490 запросить цену →	5H671490	SPRING
8	305JG80240 запросить цену →	5JG80240	KL CLIP
10	305H685310 запросить цену →	5H685310	BIND.HEAD SCREW
11	305H672170 запросить цену →	5H672170	PLATE 9 ASSY
12	305H672160 запросить цену →	5H672160	PLATE 4 ASSY
13	305H672140 запросить цену →	5H672140	GUIDE PLATE
14	305H671500 запросить цену →	5H671500	SPRING
15	305JG71730 запросить цену →	5JG71730	PLATE SPRING
16	305JG71720 запросить цену →	5JG71720	SHEET
17	305H672110 запросить цену →	5H672110	PLATE
18	305H672870 запросить цену →	5H672870	HOLDER SHAFT
19	305H678330 запросить цену →	5H678330	BUSH
20	305H672150 запросить цену →	5H672150	PLATE 2 ASSY
22	305H685690 запросить цену →	5H685690	SET SCREW,W.POINT
23	305H685120 запросить цену →	5H685120	RETAINING RING-E
24	305H671520 запросить цену →	5H671520	SPRING
26	305H679500 запросить цену →	5H679500	WASHER *1 *1
27	305H679410 запросить цену →	5H679410	GRIP RING
28	305H671830 запросить цену →	5H671830	SHEET
29	305H679460 запросить цену →	5H679460	BEARING (L-1680HHR)
30	305H672130 запросить цену →	5H672130	PIN
31	305H685340 запросить цену →	5H685340	BIND.HEAD SCREW
32	305H671530 запросить цену →	5H671530	SPRING
33	305JG71530 запросить цену →	5JG71530	BRACKET
34	305H672120 запросить цену →	5H672120	PLATE
35	305H671960 запросить цену →	5H671960	SEAL
36	305H685510 запросить цену →	5H685510	PAN HEAD SCREW, W/SW FW
37	305H671950 запросить цену →	5H671950	PLATE ELECTRODE
38	305H672010 запросить цену →	5H672010	PLATE
39	305H685450 запросить цену →	5H685450	BIND.HEAD SCREW,W/OTW
40	305H671820 запросить цену →	5H671820	PIN

9. MAIN FRAME PARTS ASSY 4 5JG

№	Артикул	Альт. артикул	Описание
1	305H671670 запросить цену →	5H671670	BRACKET CONNECTOR
2	305H671680 запросить цену →	5H671680	BRACKET CONNECTOR
4	305H685030 запросить цену →	5H685030	FLAT WASHER
5	305H671970 запросить цену →	5H671970	BRACKET
6	305H685430 запросить цену →	5H685430	PAN HEAD SCREW, W/SW
7	305H671340 запросить цену →	5H671340	BRACKET RELAY
9	305H679240 запросить цену →	5H679240	EDGE SADDLE
10	305H671310 запросить цену →	5H671310	BRACKET POWER CABLE
10	305H671980 запросить цену →	5H671980	BRACKET POWER CABLE
13	305H685060 запросить цену →	5H685060	OUTER TOOTHED LOCK WASHER
14	305H678940 запросить цену →	5H678940	FUSE HOLDER
15	305H678950 запросить цену →	5H678950	FUSE HOLDER
16	305H679180 запросить цену →	5H679180	SNAP BAND
17	305H679560 запросить цену →	5H679560	PWB BRACKET
18	305H679070 запросить цену →	5H679070	SPACER
18	305H679070 запросить цену →	5H679070	SPACER
19	305JG71680 запросить цену →	5JG71680	BRACKET
20	305JG71300 запросить цену →	5JG71300	BRACKET SWITCH
22	305H679140 запросить цену →	5H679140	EDGE SADDLE
23	305JG71350 запросить цену →	5JG71350	BRACKET
25	305H671860 запросить цену →	5H671860	PLATE
26	305JG71360 запросить цену →	5JG71360	SPRING
27	305H685310 запросить цену →	5H685310	BIND.HEAD SCREW
28	305H685340 запросить цену →	5H685340	BIND.HEAD SCREW
28	305H685340 запросить цену →	5H685340	BIND.HEAD SCREW
29	305H685420 запросить цену →	5H685420	BIND.HEAD SCREW
30	305H685230 запросить цену →	5H685230	FLUSH HEAD SCREW
31	305H685450 запросить цену →	5H685450	BIND.HEAD SCREW,W/OTW
33	305H677820 запросить цену →	5H677820	BRACKET
34	305H677830 запросить цену →	5H677830	BRACKET

10. MAIN FRAME PARTS ASSY 5 5JG

№	Артикул	Альт. артикул	Описание
41			41 2 2 Roll Model
41			4 41 26 46 only
1			Roll Model
1	305JG71370 запросить цену →	5JG71370	COLLER 2 2 2 51 305JG71700 5JG71700 COVER
2	305JG71610 запросить цену →	5JG71610	BRACKET 16 1 1 52 305H671940 5H671940 PLATE
3	305JG71620 запросить цену →	5JG71620	PLATE 1 1 53 305H672030 5H672030 SPRING
4	305JG71630 запросить цену →	5JG71630	SPRING 1 1 54 305H685050 5H685050 FLAT WASHER
5	305JG71490 запросить цену →	5JG71490	BRACKET 2 1 1 55 305JG71670 5JG71670 COLLAR
6	305H671750 запросить цену →	5H671750	DUCT 5 2 2 56 305H672060 5H672060 PIN
7	305H680770 запросить цену →	5H680770	PCB BRACKET 1 1 57 305H672070 5H672070 ROLLER
8	305H680780 запросить цену →	5H680780	PCB BRACKET 2 1 1 58 305H680990 5H680990 HIMELON
10	305JG71480 запросить цену →	5JG71480	BRACKET 1 1 60 305JG71340 5JG71340 PIN
12	305H671570 запросить цену →	5H671570	SLEEVE 2 2 62 305JG74960 5JG74960 COVER
13	305H679150 запросить цену →	5H679150	BUSHING 9 9 63 305JG71590 5JG71590 BRACKET
14	305H679170 запросить цену →	5H679170	SNAP BAND 9 9 64 305JG80310 5JG80310 KL CLIP
15	305H671630 запросить цену →	5H671630	BRACKET
16	305H685120 запросить цену →	5H685120	RETAINING RING-E
18	305JG71330 запросить цену →	5JG71330	PLATE
19	305H671580 запросить цену →	5H671580	PIN
20	305H679240 запросить цену →	5H679240	EDGE SADDLE
21	305JG71650 запросить цену →	5JG71650	PIN
22	305H679210 запросить цену →	5H679210	WIRE SADDLE
23	305H685090 запросить цену →	5H685090	RETAINING RING-E
25	305JG72340 запросить цену →	5JG72340	LOCK SHAFT RECEIVER
26	305H679160 запросить цену →	5H679160	BUSHING
27	305H679180 запросить цену →	5H679180	SNAP BAND
28	305JG71320 запросить цену →	5JG71320	PLATE
29	305JG71600 запросить цену →	5JG71600	BRACKET CONNECTOR
31	305H685490 запросить цену →	5H685490	PAN HEAD SCREW,W/SW FW
32	305JG71710 запросить цену →	5JG71710	SPRING
33	305H679550 запросить цену →	5H679550	COLLAR(DC)
34	305H671460 запросить цену →	5H671460	BRACKET
35	305H679220 запросить цену →	5H679220	WIRE SADDLE
36	305H671850 запросить цену →	5H671850	BRACKET
37	305H671870 запросить цену →	5H671870	PLATE
38	305H671890 запросить цену →	5H671890	SPRING
39	305H679560 запросить цену →	5H679560	PWB BRACKET
40	305H685310 запросить цену →	5H685310	BIND.HEAD SCREW
41	305H685340 запросить цену →	5H685340	BIND.HEAD SCREW
42	305H685330 запросить цену →	5H685330	BIND.HEAD SCREW
43	305H685350 запросить цену →	5H685350	BIND.HEAD SCREW
44	305H685390 запросить цену →	5H685390	BIND.HEAD SCREW
45	305H679340 запросить цену →	5H679340	BIND.HEAD SCREW
46	305H685320 запросить цену →	5H685320	BIND.HEAD SCREW
47	305H685450 запросить цену →	5H685450	BIND.HEAD SCREW,W/OTW
48	305JG71580 запросить цену →	5JG71580	BRACKET
49	305JG71570 запросить цену →	5JG71570	BRACKET
50	305JG70180 запросить цену →	5JG70180	BRACKET 17 ASSY

11. SCANNER ASSY 1 5JG

№	Артикул	Альт. артикул	Описание
2	305H676590 запросить цену →	5H676590	DAMPER FYN-P1-R183
3	305H676600 запросить цену →	5H676600	DAMPER FYN-P1-L183
4	305JG74340 запросить цену →	5JG74340	SHEET GUIDE RK
5	305JG74590 запросить цену →	5JG74590	P1 SHT GUIDE L2
6	305JG74350 запросить цену →	5JG74350	SHEET GUIDE J
7	305JG74970 запросить цену →	5JG74970	SHEET GUIDE L1
8	305JG74560 запросить цену →	5JG74560	STITCH ADJUSTMENT CHART
10	305JG74630 запросить цену →	5JG74630	P4 GUARD DOC L
11	305JG74660 запросить цену →	5JG74660	P4 GUARD DOC 55S
12	305JG74640 запросить цену →	5JG74640	P4 GUARD DOC C
13	305JG74650 запросить цену →	5JG74650	P4 GUARD DOC
14	305JG74610 запросить цену →	5JG74610	P4 GUARD DOC S
15	305JG74620 запросить цену →	5JG74620	P4 GUARD DOC M

12. SCANNER ASSY 2 5JG

№	Артикул	Альт. артикул	Описание
6	305JG70650 запросить цену →	5JG70650	PRESS ASSY
7	305JG70640 запросить цену →	5JG70640	PRESS ASSY
8	305JG74380 запросить цену →	5JG74380	STAY ASSY
9	305JG70660 запросить цену →	5JG70660	PRESS ASSY

13. SCANNER ASSY 3 5JG

№	Артикул	Альт. артикул	Описание
3	305H675850 запросить цену →	5H675850	PLATE ELECTRODE
4	305H675870 запросить цену →	5H675870	SPRING
6	305H685630 запросить цену →	5H685630	SET SCREW
7	305H675820 запросить цену →	5H675820	COVER
8	305H675810 запросить цену →	5H675810	COVER
9	305H675840 запросить цену →	5H675840	WIRE HOOK
10	305H675830 запросить цену →	5H675830	WIRE HOOK
11	305H675900 запросить цену →	5H675900	HOOK
12	305H675910 запросить цену →	5H675910	ELECTRODE PLATE
13	305H678220 запросить цену →	5H678220	HEIGHT ADJUSTER
14	305H675861 запросить цену →	5H675861	BLOCK
15	305H685250 запросить цену →	5H685250	FLUSH HEAD SCREW
16	305H685260 запросить цену →	5H685260	FLUSH HEAD SCREW
17	305H685310 запросить цену →	5H685310	BIND.HEAD SCREW

14. TR/ST CORONA ASSY 5JG

№	Артикул	Альт. артикул	Описание
1	305H675930 запросить цену →	5H675930	SHEET
4	305H680170 запросить цену →	5H680170	BLOCK
5	305H675890 запросить цену →	5H675890	COVER
6	305H679350 запросить цену →	5H679350	SLOTTED SET SCREW
7	305H675920 запросить цену →	5H675920	PLATE ELECTRODE
8	305H678370 запросить цену →	5H678370	HEIGHT ADJUSTER
9	305H678380 запросить цену →	5H678380	HEIGHT ADJUSTER
10	305H685410 запросить цену →	5H685410	BIND.HEAD SCREW
11	305H685310 запросить цену →	5H685310	BIND.HEAD SCREW
12	305H680180 запросить цену →	5H680180	BLOCK

15. DEVELOPER MAIN ASSY 1 5JG

№	Артикул	Альт. артикул	Описание
48			11 32 37 39 19 44 3 Fig
47			2 42 18 39 33 Ref 8,
41			31 Fig
47			22 25 40 47 8 Ref
51			Fig
35			Ref 8,
50			Ref 8,
17			Fig
44			Fig
25			Ref 8,
5			Ref 8,
43			53 Fig
4			Ref 8,
7			Fig
1			Ref 8,
1	305JG70530 запросить цену →	5JG70530	SEAL L ASSY 1 1 (cid:27) 51 305JG73510 5JG73510 GEAR 16T-34T
2	305H675120 запросить цену →	5H675120	PIN 4 1 1 52 305JG73590 5JG73590 SEAL
3	305H685870 запросить цену →	5H685870	WASHER 1 1 53 305JG73600 5JG73600 SEAL
5	305H685100 запросить цену →	5H685100	RETAINING RING-E
6	305JG75250 запросить цену →	5JG75250	SEAL
7	305JG75260 запросить цену →	5JG75260	BRACKET
8	305JG75270 запросить цену →	5JG75270	BRACKET 8 ASSY
9	305JG73380 запросить цену →	5JG73380	BRACKET
10	305H675140 запросить цену →	5H675140	BRACKET
11	305JG80060 запросить цену →	5JG80060	RETAINING RING-C
12	305JG80320 запросить цену →	5JG80320	THRUST WASHER *1 *1
13	305JG75280 запросить цену →	5JG75280	SPRING LEAF
15	305JG73610 запросить цену →	5JG73610	SHEET
16	305JG74900 запросить цену →	5JG74900	SHEET
17	305H679440 запросить цену →	5H679440	BEARING (6901LLUNR/2A)
18	305H685140 запросить цену →	5H685140	RETAINING RING-E
19	305JG71190 запросить цену →	5JG71190	COUNTER ROLLER
20	305H685730 запросить цену →	5H685730	PARALLEL PIN
22	305H675190 запросить цену →	5H675190	COLLAR
23	305JG70510 запросить цену →	5JG70510	BRACKET 10 ASSY
25	305H679500 запросить цену →	5H679500	WASHER
26	305H675150 запросить цену →	5H675150	COVER
27	305JG80050 запросить цену →	5JG80050	RETAINING RING-E
28	305H679510 запросить цену →	5H679510	WASHER
29	305JG70540 запросить цену →	5JG70540	SEAL R ASSY
30	305JG70500 запросить цену →	5JG70500	BRACKET 7 ASSY
31	305JG80280 запросить цену →	5JG80280	WASHER
32	305H675340 запросить цену →	5H675340	SPRING
34	305JG70490 запросить цену →	5JG70490	BRACKET 6 ASSY
36	305H679370 запросить цену →	5H679370	PAN HEAD SCREW, W/SW FW
37	305H685030 запросить цену →	5H685030	FLAT WASHER 4 4 *The quantity varies according to the actual adjustment and
39	305H678170 запросить цену →	5H678170	WASHER 3 3 depending on individual machines.
40	305H675330 запросить цену →	5H675330	COLLAR
41	305H685181 запросить цену →	5H685181	PARALLEL PIN
43	305JG80260 запросить цену →	5JG80260	WASHER
44	305H685120 запросить цену →	5H685120	RETAINING RING-E
47	305H685340 запросить цену →	5H685340	BIND.HEAD SCREW
48	305H685350 запросить цену →	5H685350	BIND.HEAD SCREW
49	305JG75300 запросить цену →	5JG75300	SEAL 5 *1 *1
50	305H685220 запросить цену →	5H685220	PARALLEL PIN

16. DEVELOPER MAIN ASSY 2 5JG

№	Артикул	Альт. артикул	Описание
1	305H685350 запросить цену →	5H685350	BIND.HEAD SCREW
2	305JG73690 запросить цену →	5JG73690	SEAL
3	305JG73570 запросить цену →	5JG73570	SCREW A
4	305H680740 запросить цену →	5H680740	SEAL
5	305JG73400 запросить цену →	5JG73400	SEPARATOR
6	305JG73440 запросить цену →	5JG73440	SEAL
7	305JG80350 запросить цену →	5JG80350	HEX.NUT
8	305H679500 запросить цену →	5H679500	WASHER
9	305H685120 запросить цену →	5H685120	RETAINING RING-E
10	305JG73390 запросить цену →	5JG73390	BRACKET
11	305JG75310 запросить цену →	5JG75310	SEAL
12	305JG75320 запросить цену →	5JG75320	SEAL
13	305JG74890 запросить цену →	5JG74890	SCREW B
15	305H685190 запросить цену →	5H685190	PARALLEL PIN
16	305H679100 запросить цену →	5H679100	CLAMP
17	305H678740 запросить цену →	5H678740	BUSH F8_16_5
18	305JG73450 запросить цену →	5JG73450	SPRING LEAF
19	305JG73460 запросить цену →	5JG73460	SPRING LEAF
20	305H675210 запросить цену →	5H675210	SPRING LEAF
21	305H685050 запросить цену →	5H685050	FLAT WASHER
22	305H685720 запросить цену →	5H685720	HEX.NUT
23	305JG70520 запросить цену →	5JG70520	BRACKET 17 ASSY
24	305H675360 запросить цену →	5H675360	SPRING
25	305JG80070 запросить цену →	5JG80070	FLUSH HEAD SCREW
26	305H675230 запросить цену →	5H675230	BRACKET
27	305H678630 запросить цену →	5H678630	NUT
28	305H675370 запросить цену →	5H675370	SPRING
29	305JG73470 запросить цену →	5JG73470	SPRING LEAF
30	305JG71250 запросить цену →	5JG71250	BRACKET
31	305H675130 запросить цену →	5H675130	HOLDER
33	305H679090 запросить цену →	5H679090	CLAMP
34	305H685340 запросить цену →	5H685340	BIND.HEAD SCREW
35	305H685310 запросить цену →	5H685310	BIND.HEAD SCREW
36	305H685360 запросить цену →	5H685360	BIND.HEAD SCREW
37	305H685440 запросить цену →	5H685440	PAN HEAD SCREW,W/SW
38	305H685370 запросить цену →	5H685370	BIND.HEAD SCREW
39	305JG71260 запросить цену →	5JG71260	SPRING LEAF
40	305JG73540 запросить цену →	5JG73540	REINFORCEMENT
41	305JG73550 запросить цену →	5JG73550	REINFORCEMENT
42	305H676190 запросить цену →	5H676190	DEVELOPER HARNESS
43	305JG75330 запросить цену →	5JG75330	PIN
44	305H675220 запросить цену →	5H675220	HOLDER
45	305H685100 запросить цену →	5H685100	RETAINING RING-E
46	305JG75340 запросить цену →	5JG75340	BRACKET
47	305JG80100 запросить цену →	5JG80100	BIND.HEAD SCREW

17. HOPPER ASSY 5JG

№	Артикул	Альт. артикул	Описание
1	305H679590 запросить цену →	5H679590	LEVER B
2	305H679610 запросить цену →	5H679610	GUIDE
3	305H679580 запросить цену →	5H679580	HOOK
4	305JG73620 запросить цену →	5JG73620	PLATE CARTRIDGE POSITION
5	305H677880 запросить цену →	5H677880	HOLDER
6	305H677890 запросить цену →	5H677890	COVER
8	305H675240 запросить цену →	5H675240	BRACKET
10	305JG74860 запросить цену →	5JG74860	FRAME
11	305H679680 запросить цену →	5H679680	SPRING E
12	305H679640 запросить цену →	5H679640	GUIDE PIN B
13	305H679690 запросить цену →	5H679690	SPRING F
14	305H679670 запросить цену →	5H679670	STAY
15	305H679630 запросить цену →	5H679630	PLATE
16	305H679660 запросить цену →	5H679660	LEVER A
17	305H679650 запросить цену →	5H679650	SHAFT LEVER
18	305H675320 запросить цену →	5H675320	SEAL
19	305H679600 запросить цену →	5H679600	HOOK
20	305H679700 запросить цену →	5H679700	SPRING G
21	305H679140 запросить цену →	5H679140	EDGE SADDLE
22	305H678010 запросить цену →	5H678010	TONER MOTOR LEAD
23	305H679180 запросить цену →	5H679180	SNAP BAND
24	305H685340 запросить цену →	5H685340	BIND.HEAD SCREW
25	305H685100 запросить цену →	5H685100	RETAINING RING-E
26	305H685350 запросить цену →	5H685350	BIND.HEAD SCREW
27	305H685490 запросить цену →	5H685490	PAN HEAD SCREW,W/SW FW
28	305H675350 запросить цену →	5H675350	COVER
29	305H677770 запросить цену →	5H677770	LABEL TONER LOADING
30	305H671240 запросить цену →	5H671240	LABEL CARTRIDGE CAUTION
31	305H675380 запросить цену →	5H675380	SEAL
32	305H685360 запросить цену →	5H685360	BIND.HEAD SCREW
33	305JG73630 запросить цену →	5JG73630	FILTER
34	305JG73650 запросить цену →	5JG73650	FILTER COVER
35	305H685310 запросить цену →	5H685310	BIND.HEAD SCREW

18. FEEDER ASSY 5JG

№	Артикул	Альт. артикул	Описание
1	305JG72790 запросить цену →	5JG72790	GUIDE PLATE
3	305H685160 запросить цену →	5H685160	PARALLEL PIN
4	305H679180 запросить цену →	5H679180	SNAP BAND
6	305H685100 запросить цену →	5H685100	RETAINING RING-E
7	305H679080 запросить цену →	5H679080	BUSHING
9	305JG74980 запросить цену →	5JG74980	SHAFT
10	305JG72800 запросить цену →	5JG72800	SHAFT
12	305H673570 запросить цену →	5H673570	COVER
15	305JG70710 запросить цену →	5JG70710	SIDE FRAME ASSY
16	305H685340 запросить цену →	5H685340	BIND.HEAD SCREW

Каталог очень большой (967 позиций). Показаны первые 18 узлов со схемами; полный список доступен по запросу.
