Kyocera KM-4530 5530 — каталог запчастей со схемами

Содержание

1. COVER SECTION
2. FRAME SECTION
3. CASSETTE SECTION
4. DECK A SECTION
5. DECK B SECTION
6. DECK CONVEYING SECTION
7. PRIMARY PAPER FEED SECTION
8. IMAGING SECTION I
9. IMAGING SECTION II (MC)

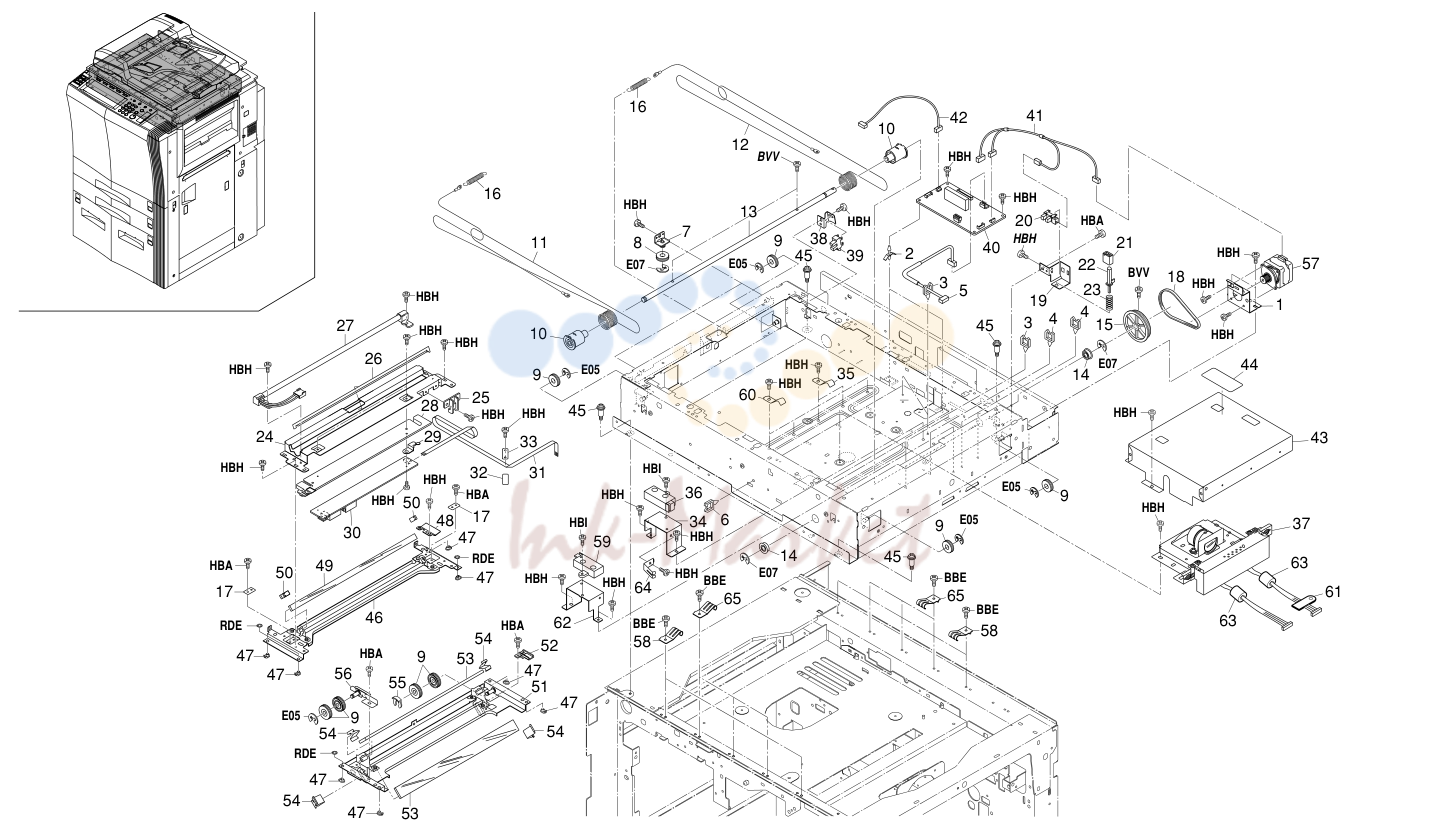

10. OPTICAL SECTION I

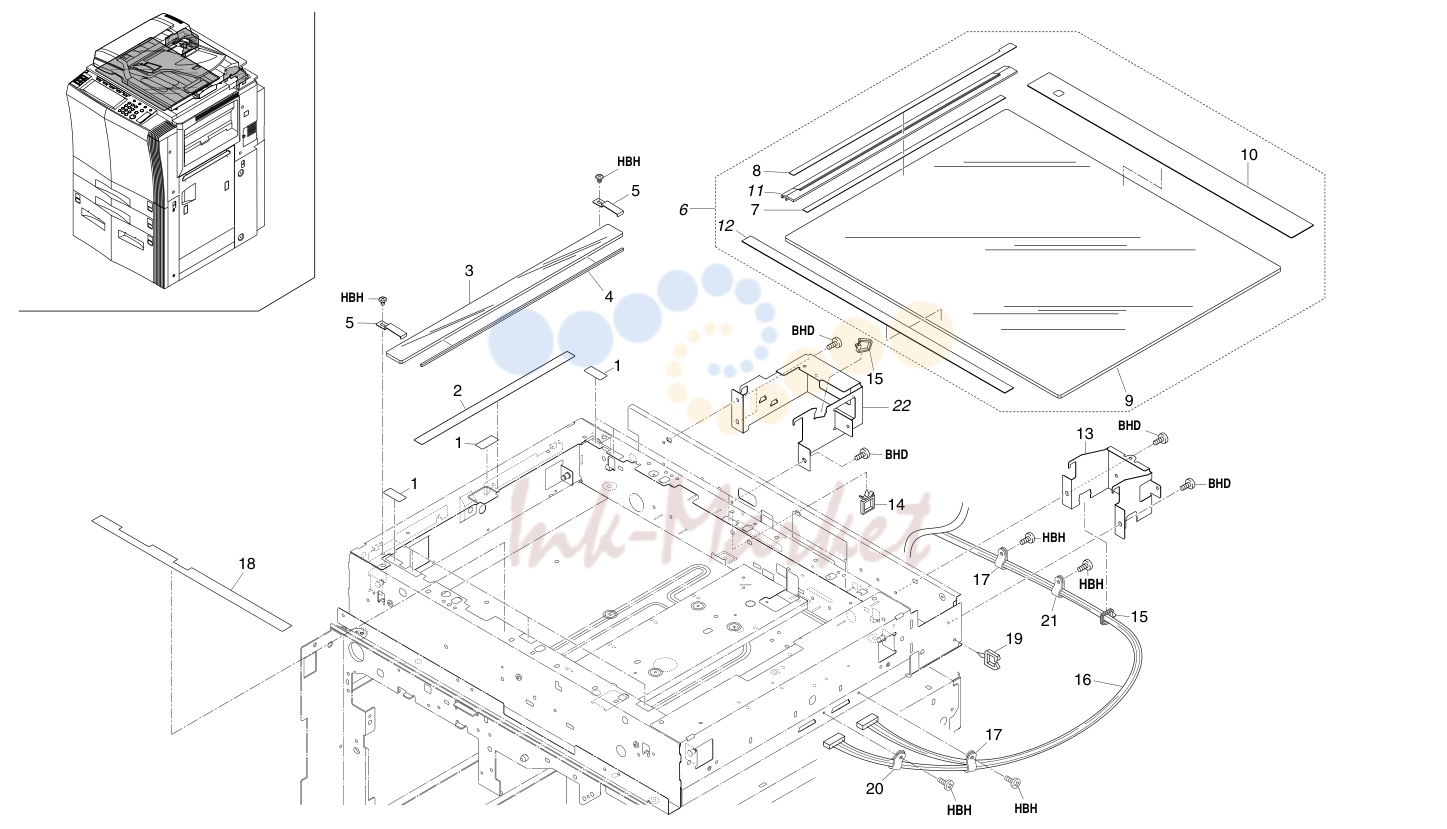

11. OPTICAL SECTION II

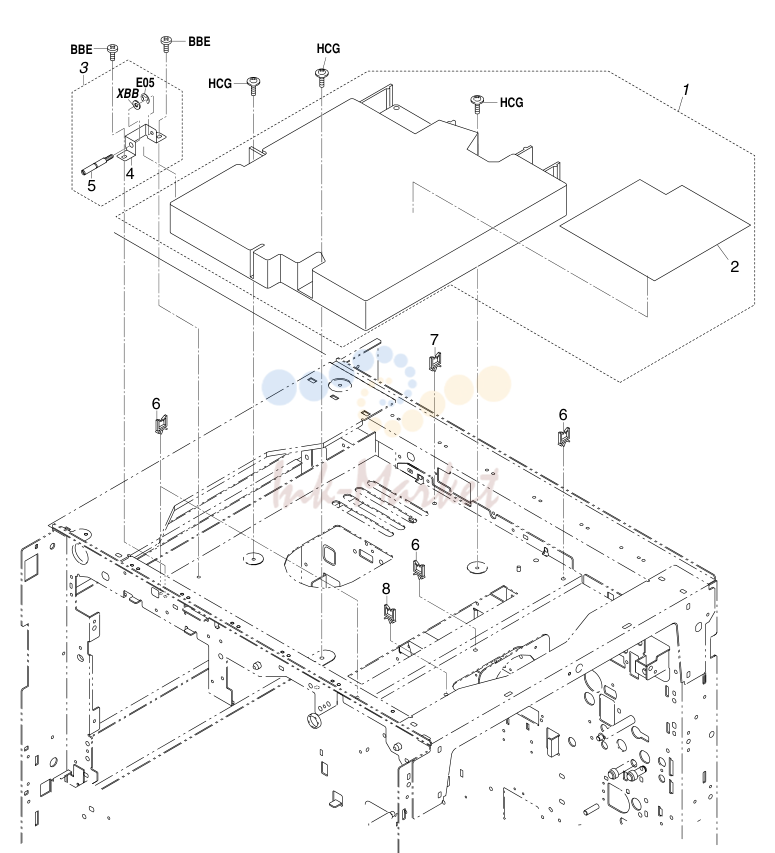

12. LASER SCANNER UNIT
13. DEVELOPING SECTION
14. CLEANING SECTION I

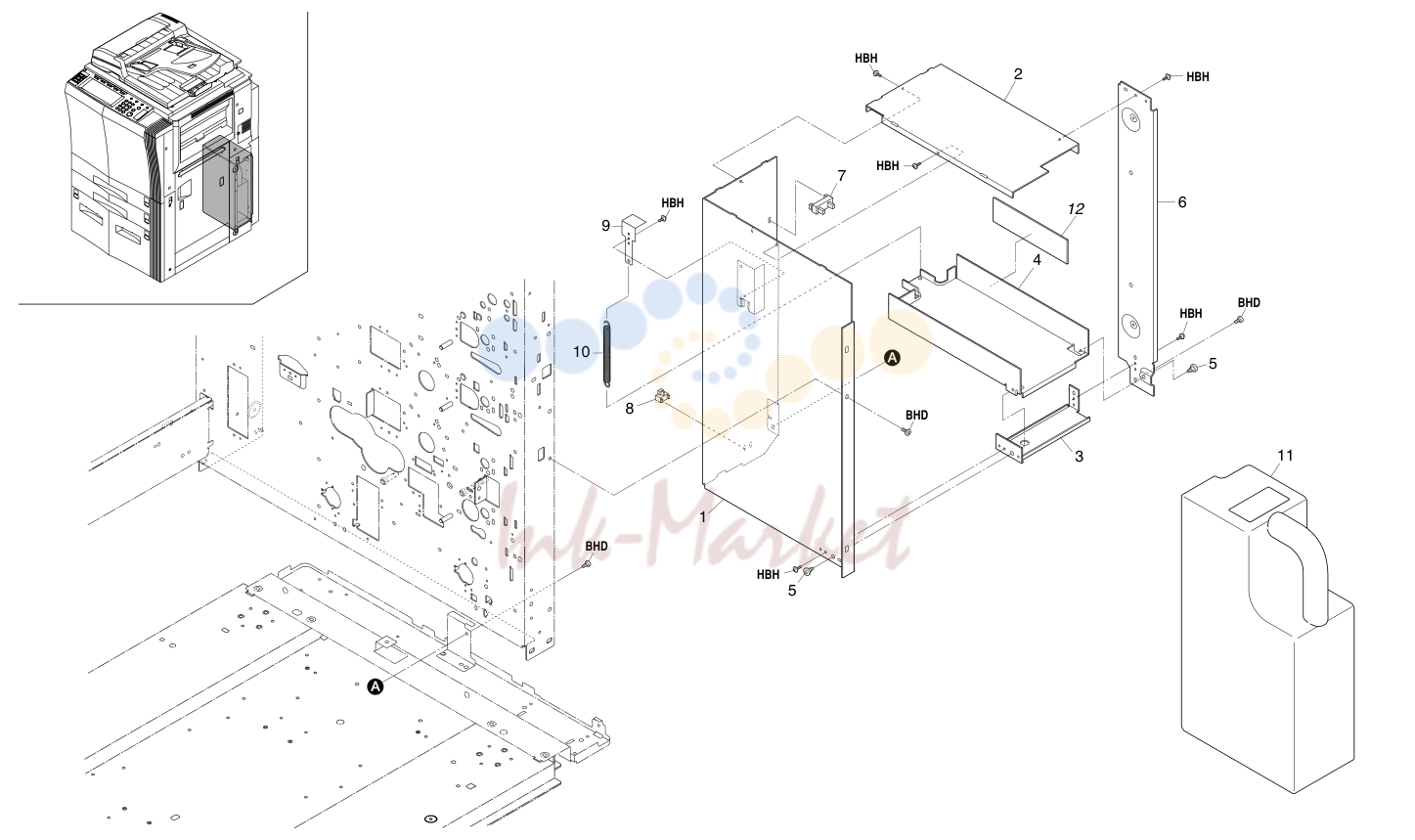

15. CLEANING SECTION II

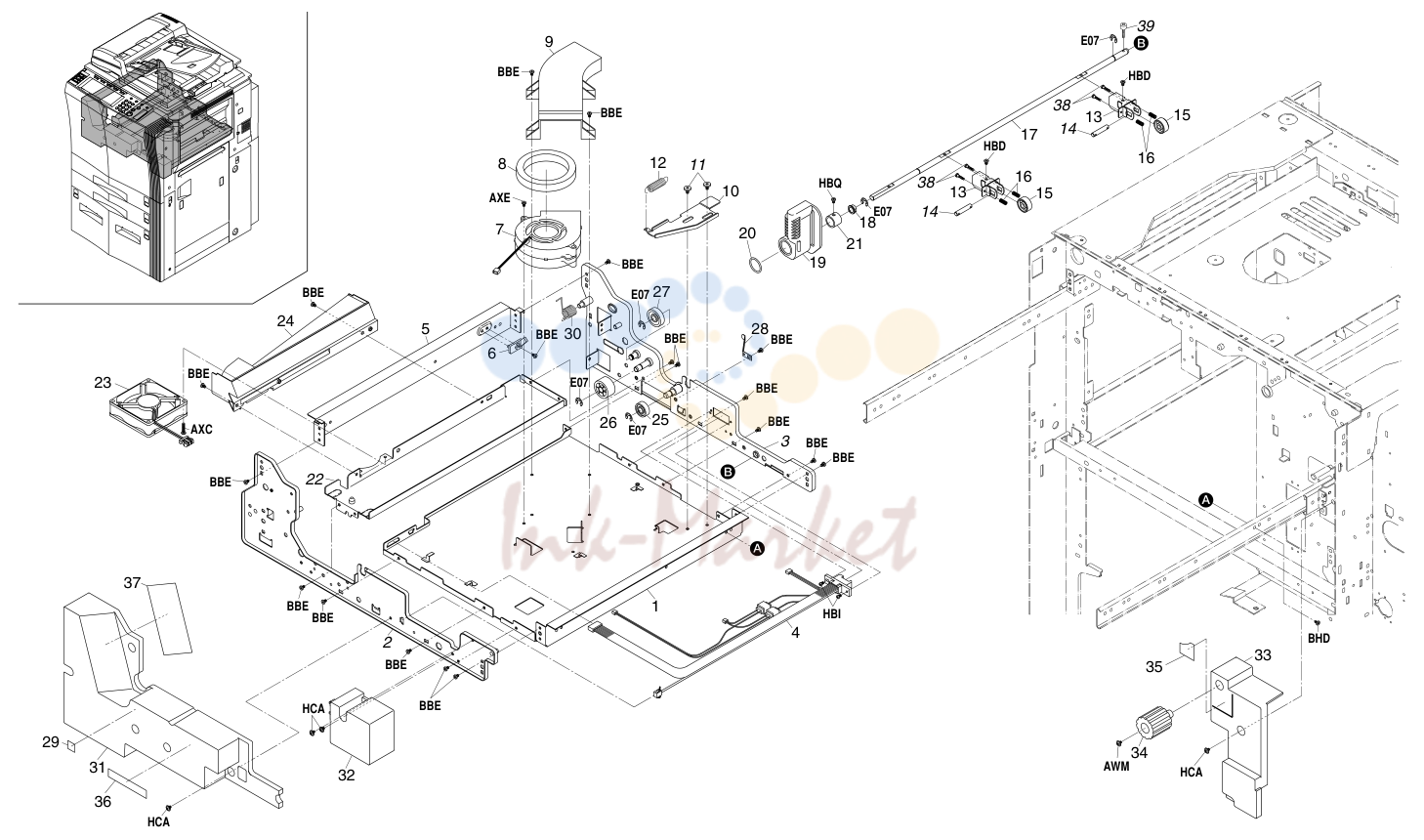

16. CONVEYING SECTION I

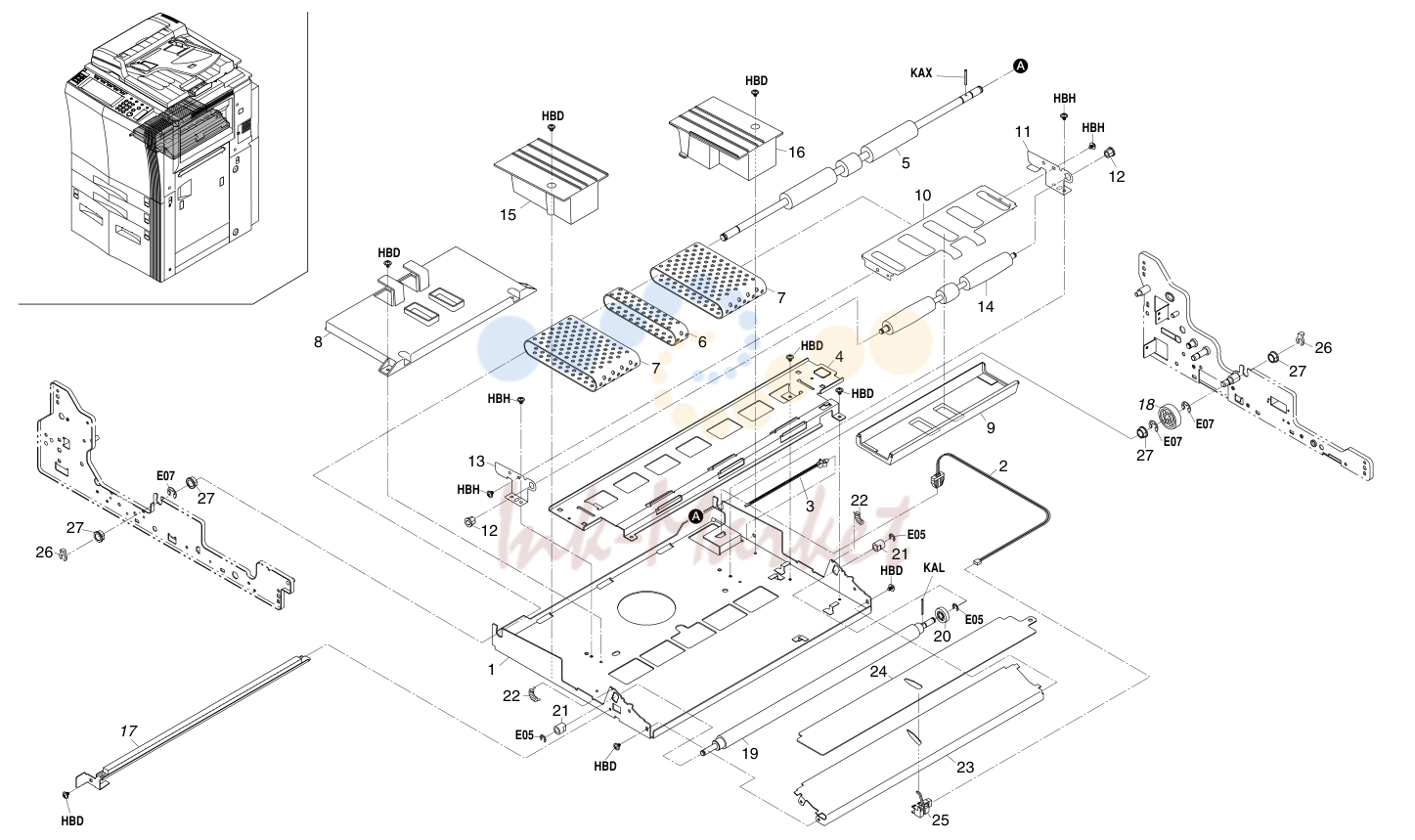

17. CONVEYING SECTION II
18. CONVEYING SECTION III

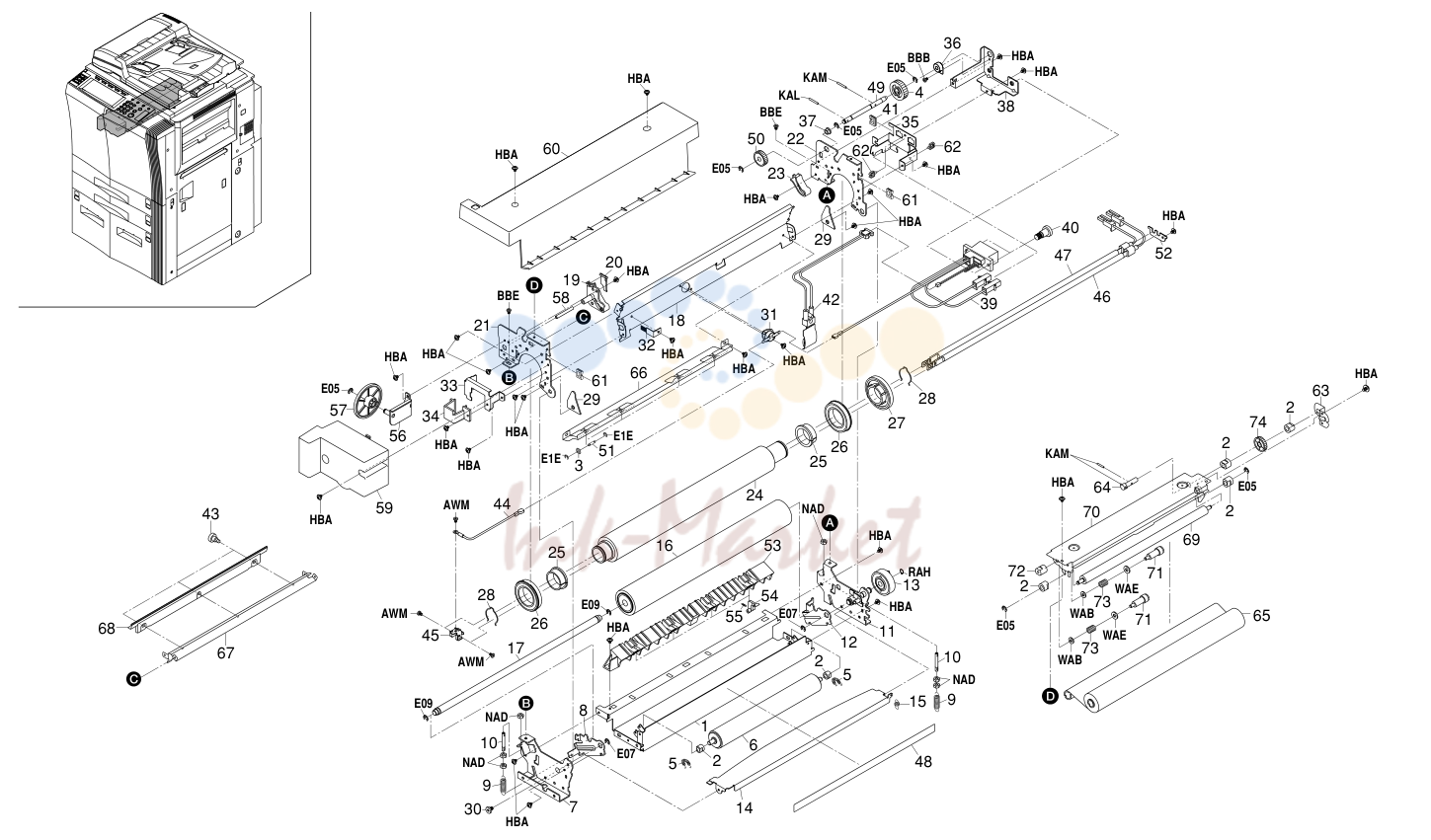

19. FIXING SECTION
20. TRANSFER SECTION

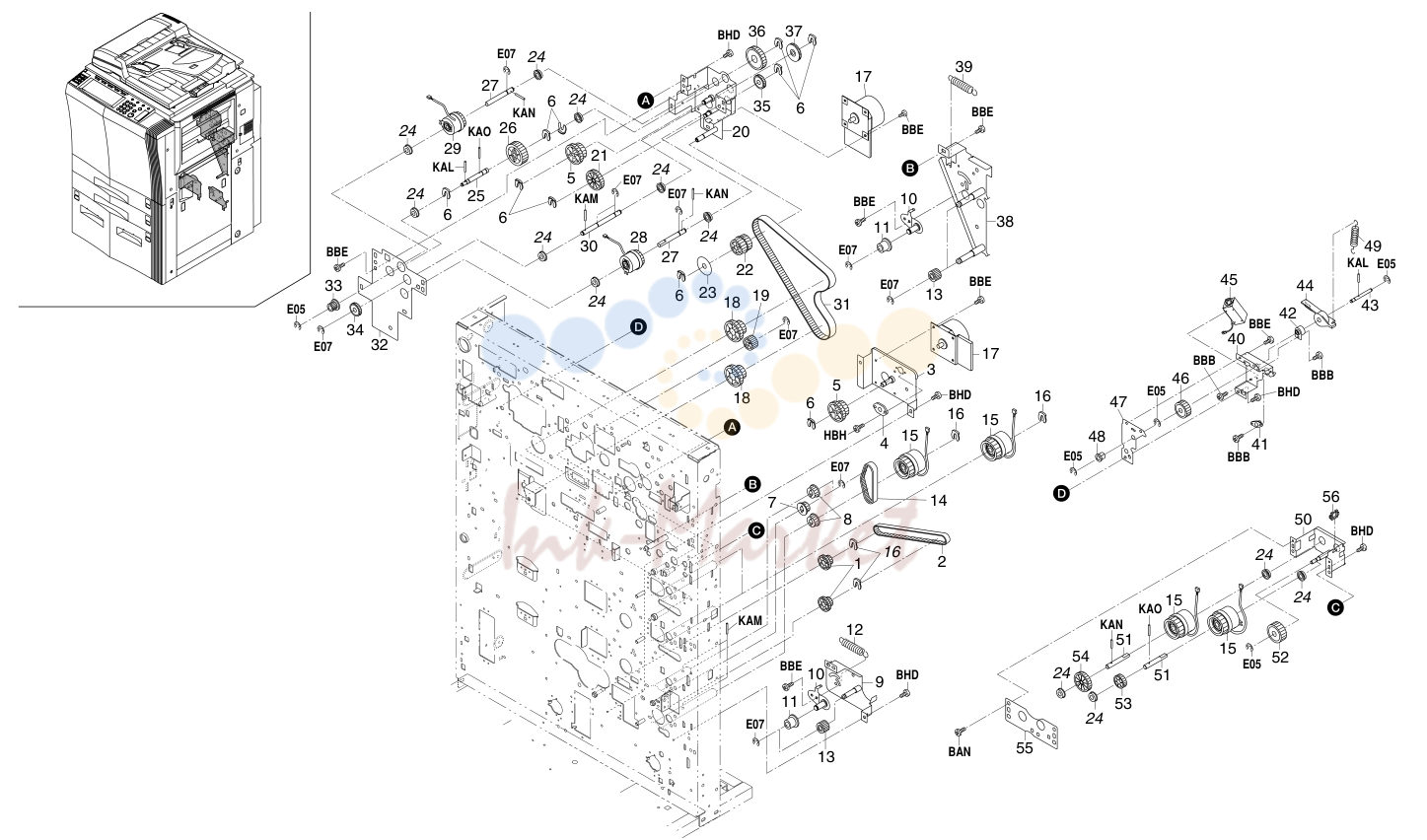

21. DRIVING SECTION I

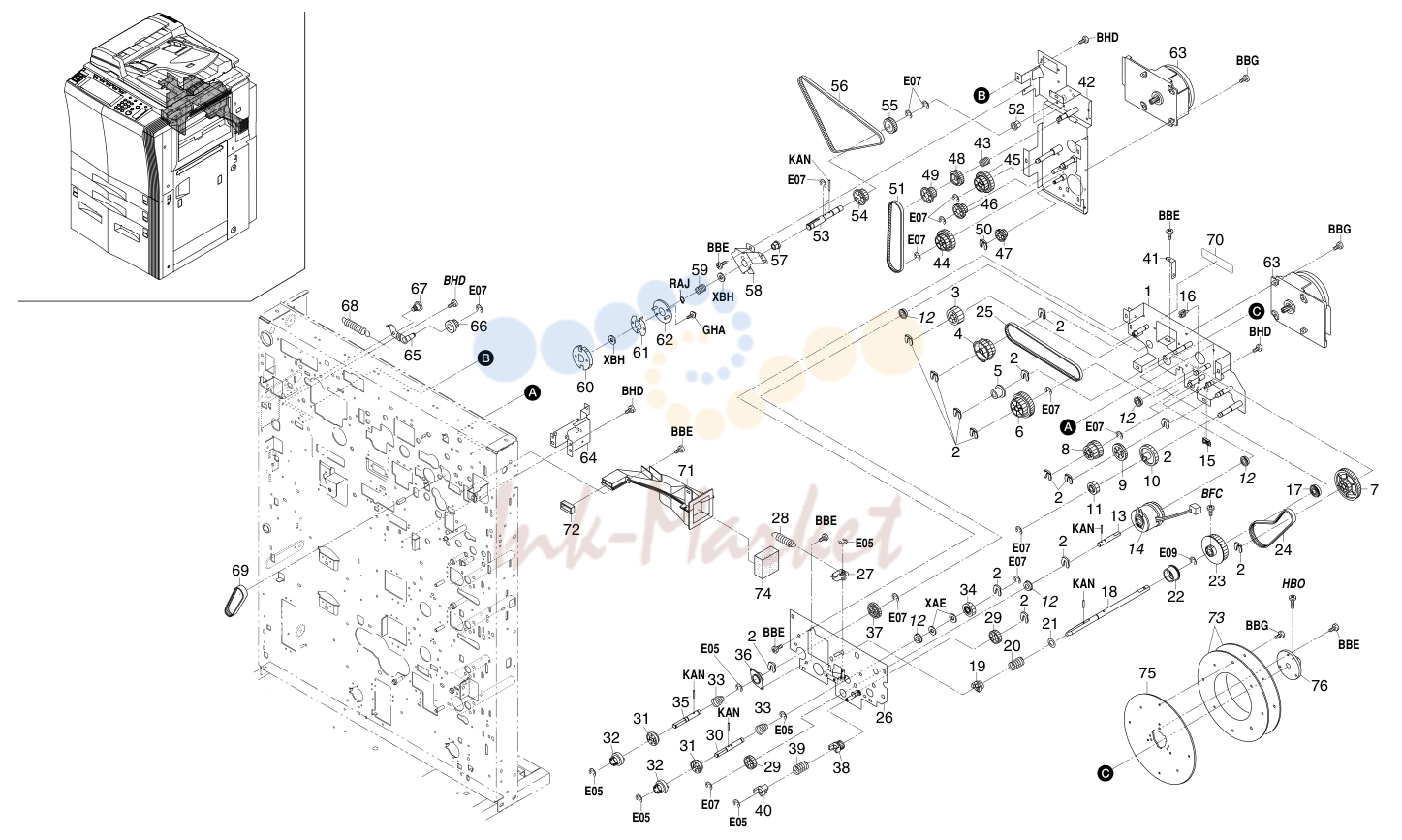

22. DRIVING SECTION II

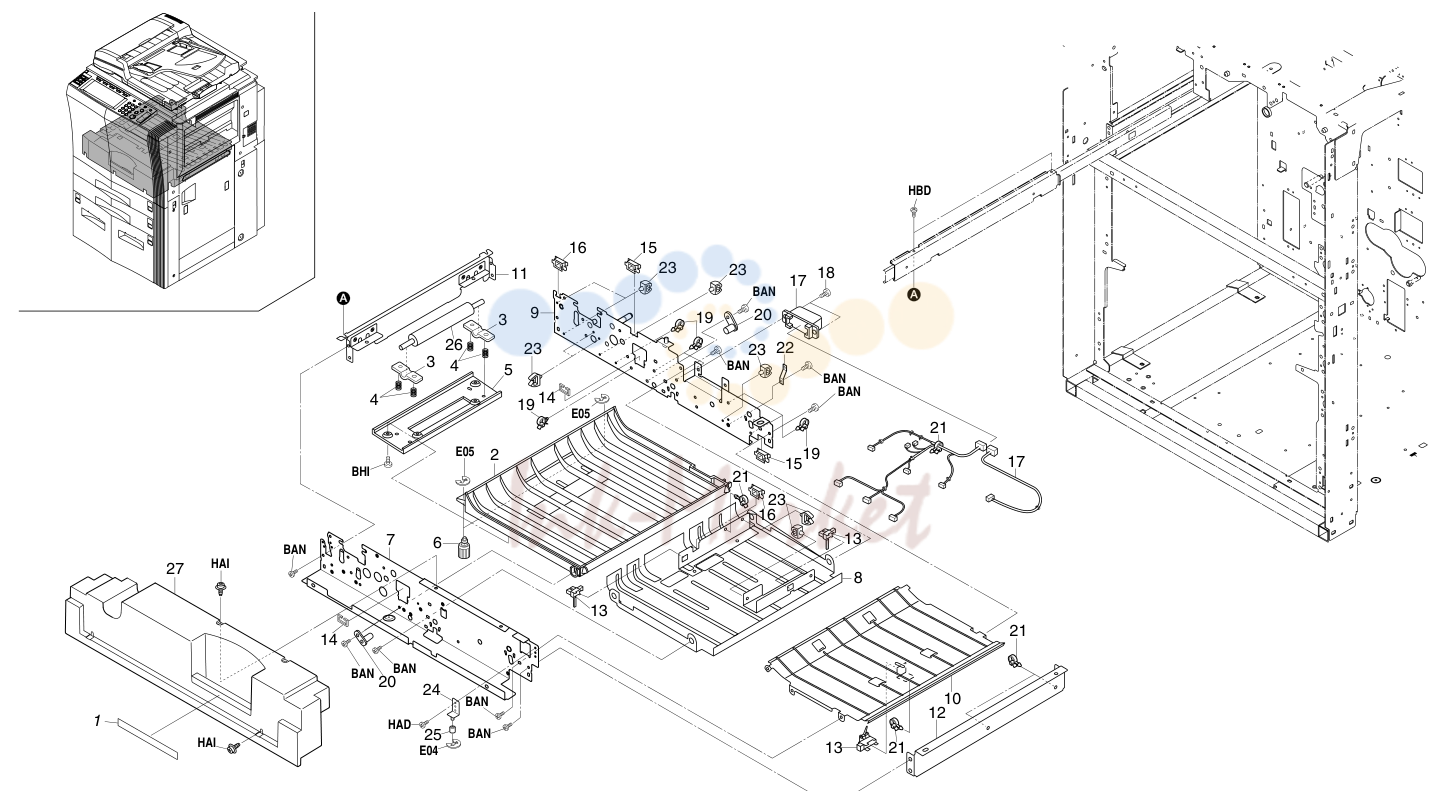

23. DUPLEX SECTION I

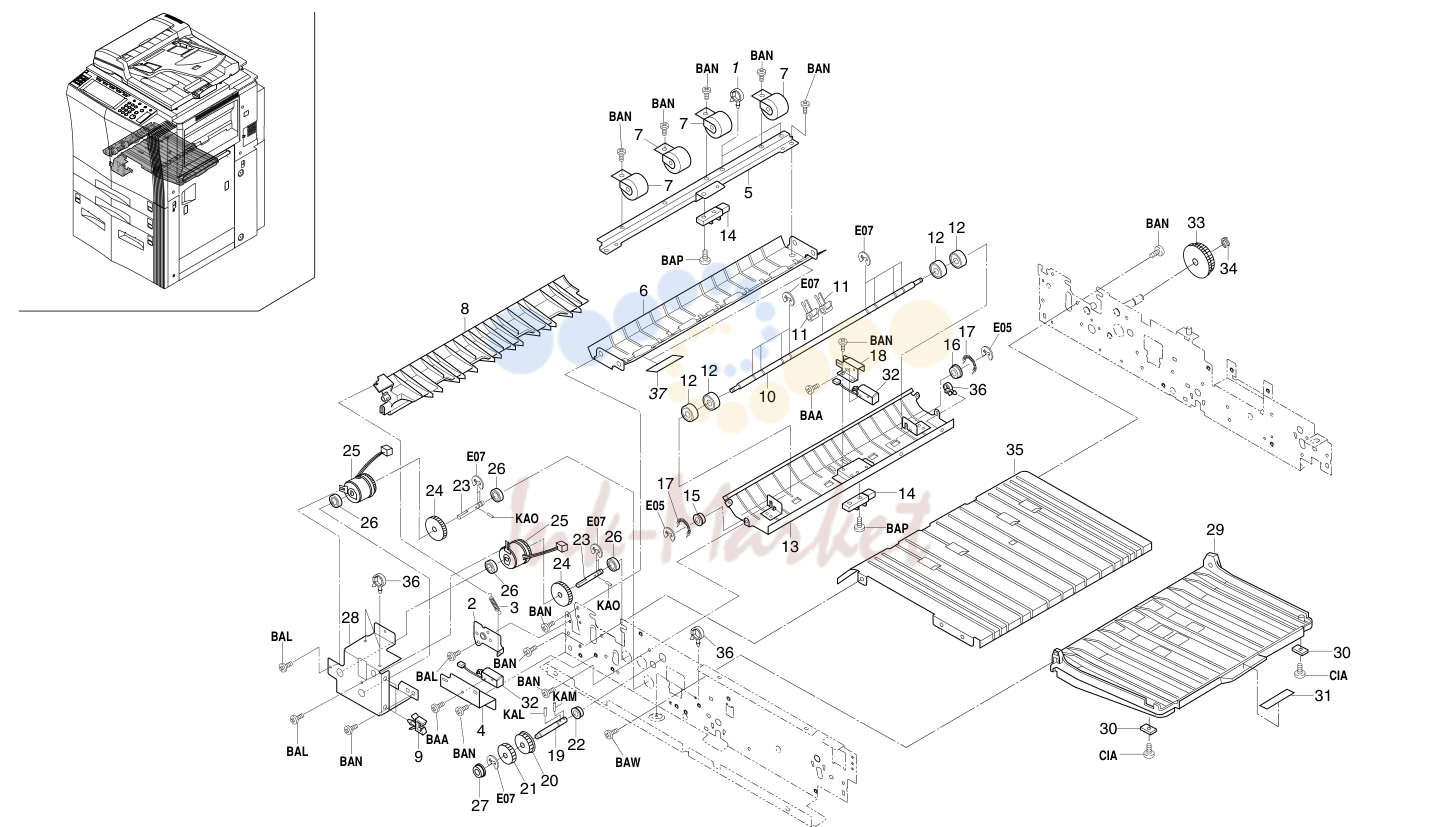

24. DUPLEX SECTION II

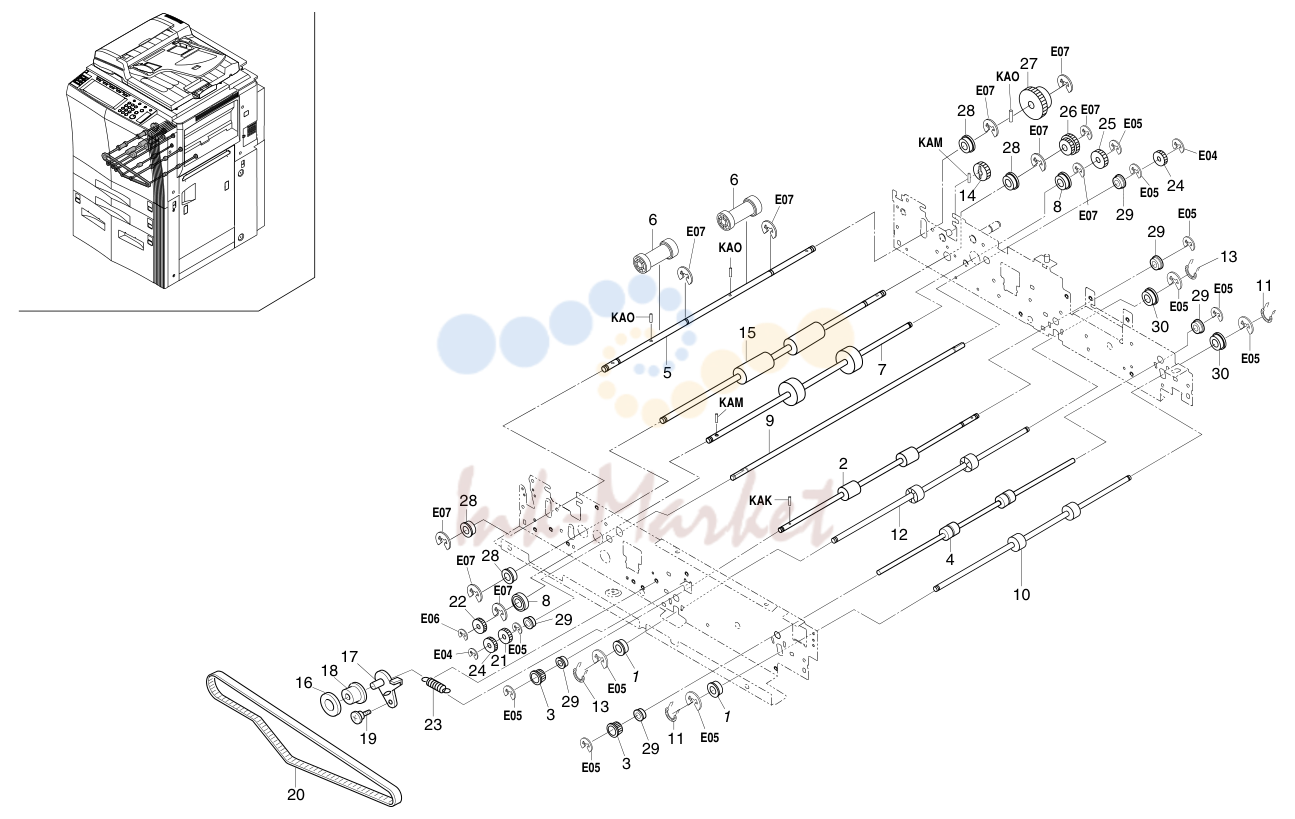

25. DUPLEX SECTION III

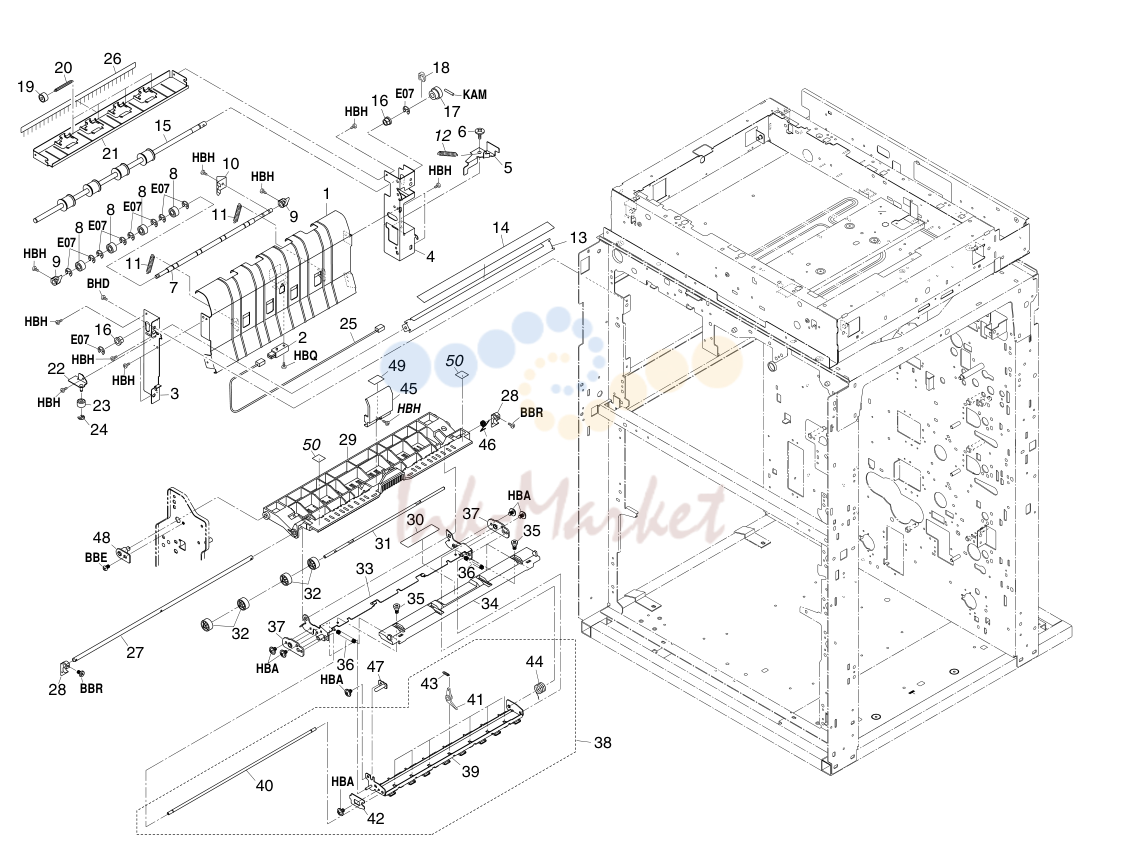

26. EJECT SECTION

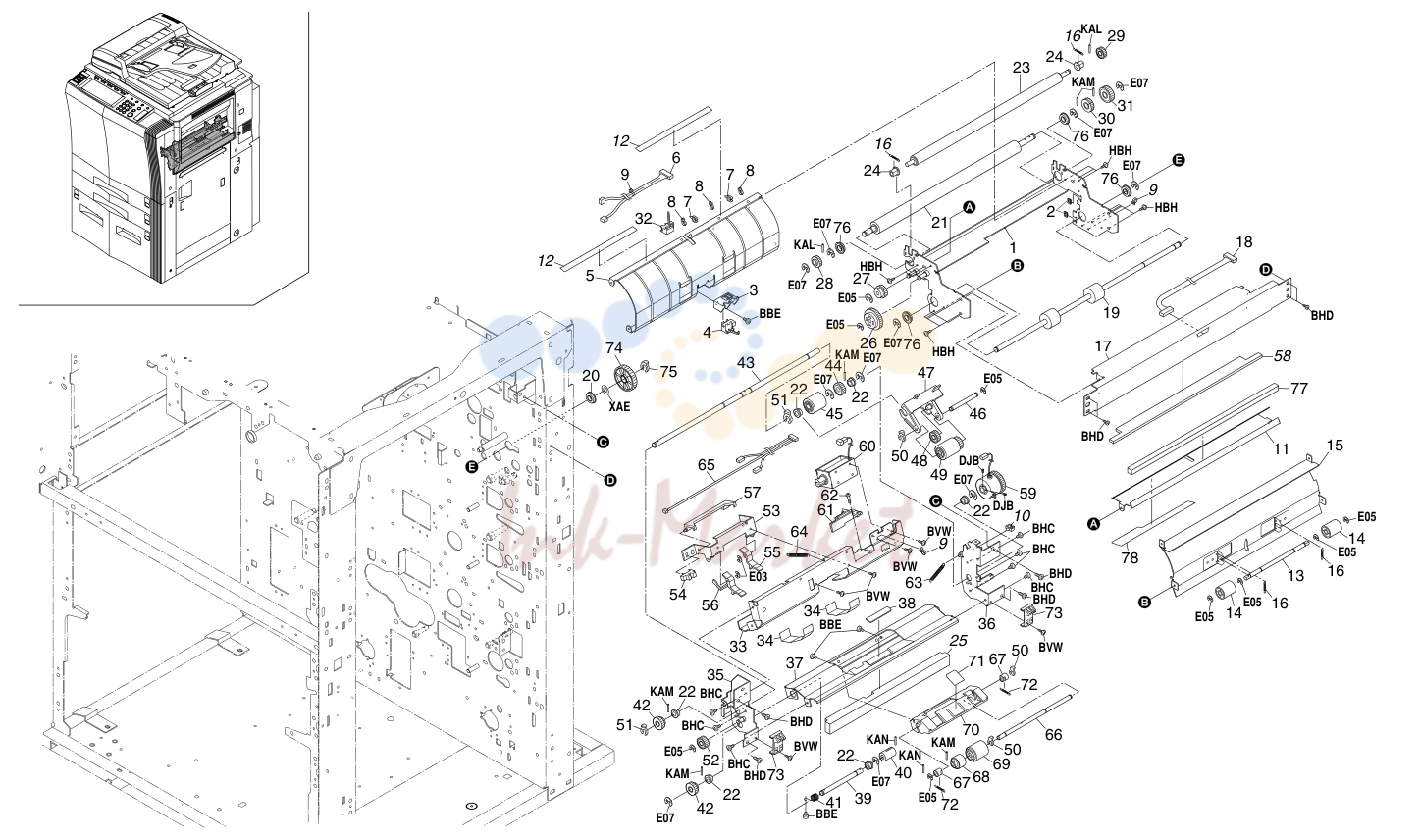

27. BYPASS FEED SECTION

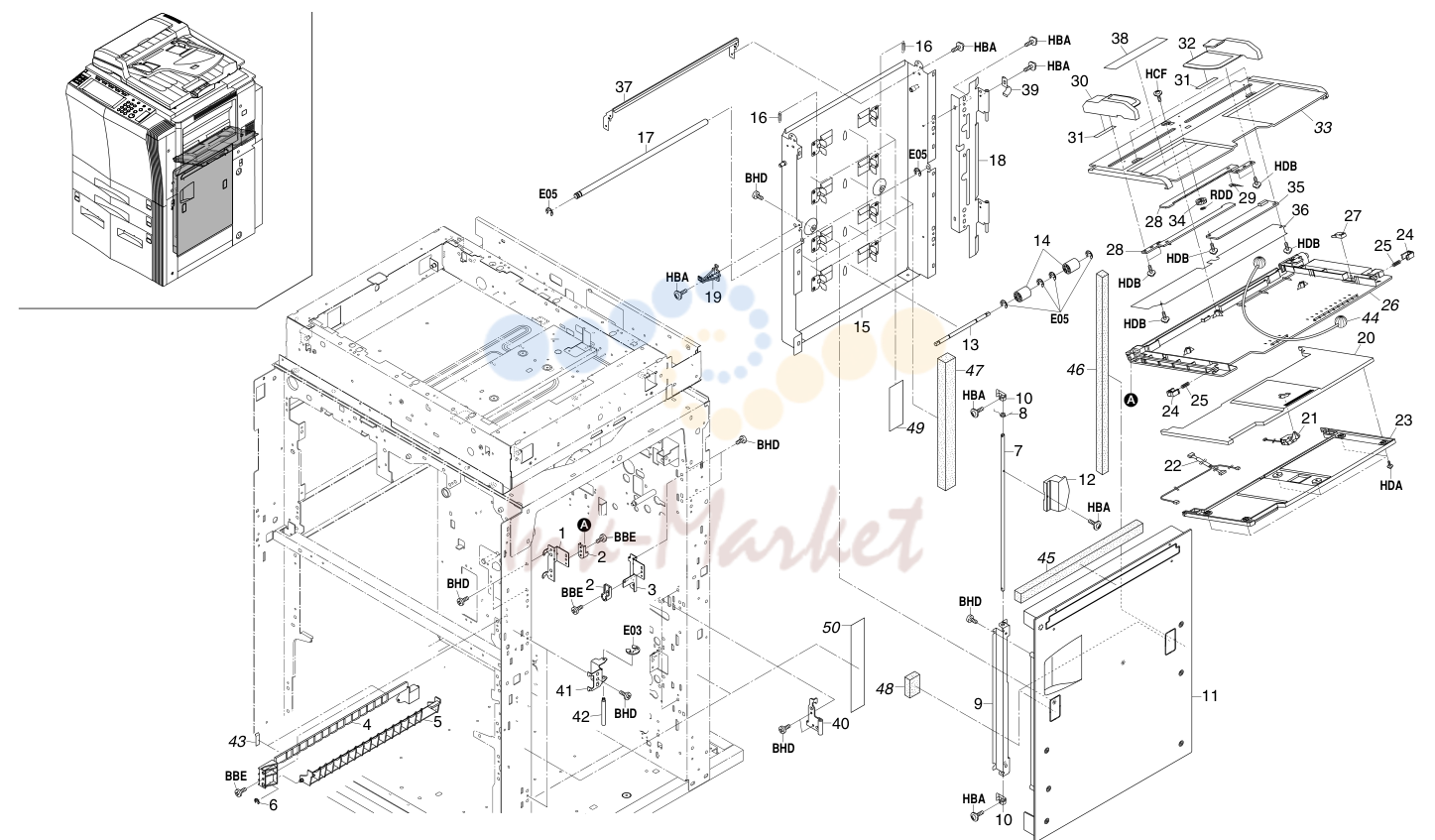

28. BYPASS & VERTICAL CONVEYING SECTION
29. HOPPER SECTION I
30. HOPPER SECTION II
31. COVER SECTION (DF)
32. FRAME SECTION (DF)
33. PAPER FEED-IN SECTION (DF)
34. PAPER CONVEYING SECTION (DF)
35. REVERSING SECTION (DF)
36. PAPER EJECT SECTION (DF)
37. DRIVING SECTION (DF)
38. ELECTRICAL SECTION (DF)
39. ELECTRICAL SECTION I
40. ELECTRICAL SECTION II
41. OPERATION SECTION
42. ACCESSORIES & TOOLS

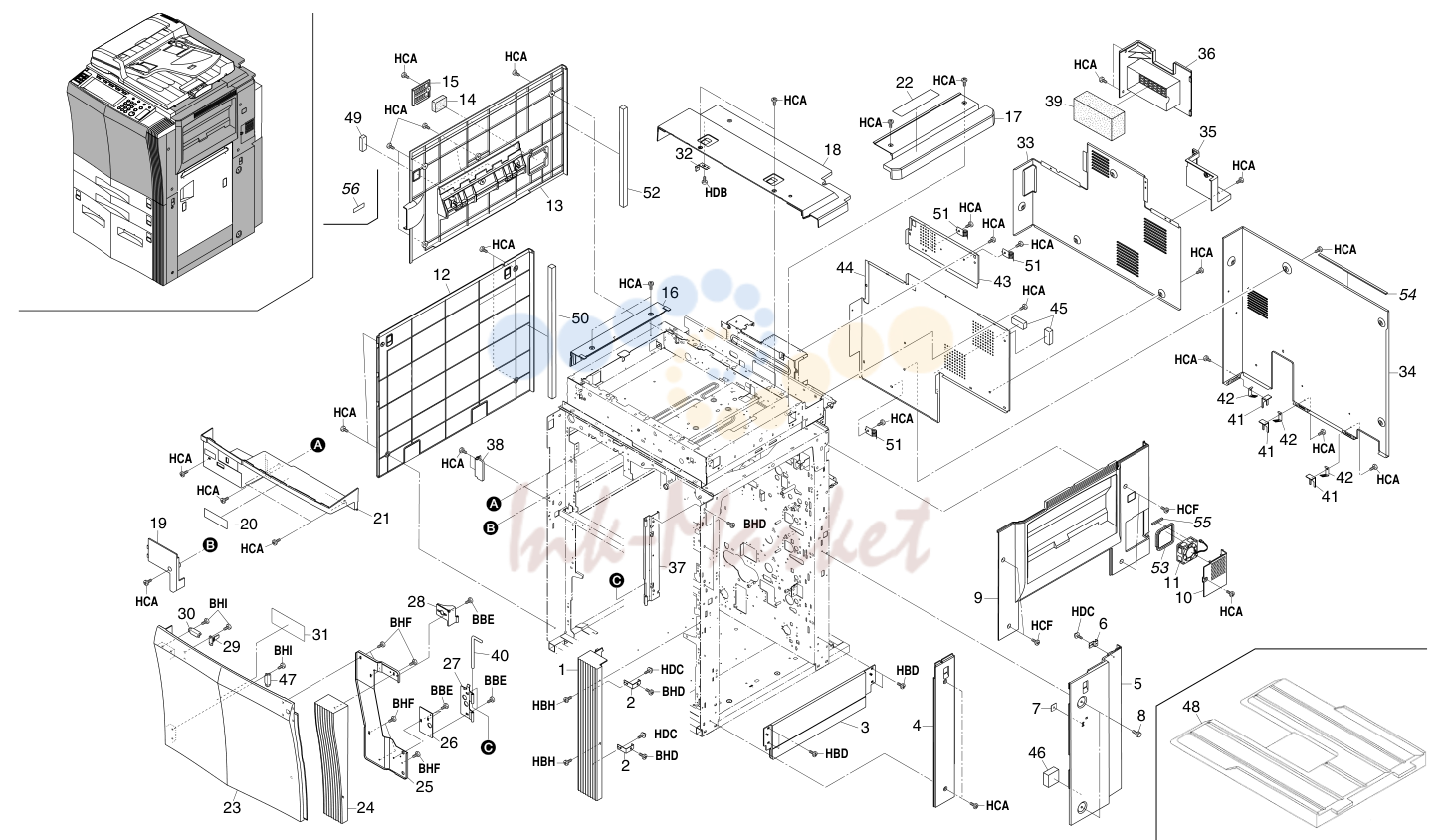

1. COVER SECTION

№	Артикул	Описание
15		22 HCA
49		HCA (cid:1)y(cid:1)y
32		18 (cid:1)y(cid:1)y(cid:1)y
56		52 HDB
13		51 HCA
16		HCA
38		51 41 42 HCA
42		HCA
19		20 21 BHD
37		5(cid:1)y3(cid:1)y
30		HDC HCA
29		BHI
1		HDC HBD
47		BBE
23		24 HCA
2	2BC04450 запросить цену →	LOWER RIGHT FRONT MOUNT,COVER 2 2 2 41 2AC26320 HOLDER,GROUND
6	2BC04470 запросить цену →	LOWER REAR RIGHT MOUNT,COVER 1 1 1 45 2BC04600 REAR SPONGE,COVER
7	2AR07180 запросить цену →	RETAINER M4(KM-5530) 1 1 1 46 2BC04520 LOWER REAR RIGHT SPONGE,COVER
8	2BC04510 запросить цену →	LOWER REAR RIGHT RETAINING PIN,COVER 2 2 2 ' 47 2BC04530 FRONT MAGNET,COVER
21	2BC04480 запросить цену →	LEFT COVER,IMAGE FORMATION
25	2BC04250 запросить цену →	FRONT MOUNT,COVER HINGE
26	2BC04500 запросить цену →	FRONT ADJUSTING PLATE,COVER
27	2BC04280 запросить цену →	FRONT HINGE B,COVER
28	2BC04270 запросить цену →	FRONT HINGE A,COVER
29	65004171 запросить цену →	HOLDER,SAFETY SWITCH
32	2BC04490 запросить цену →	REAR MOUNT C,MIDDLE COVER
37	2BC04260 запросить цену →	FRONT HINGE,COVER MACHINE
38	2BC04370 запросить цену →	LOWER MOUNT,MAGNET

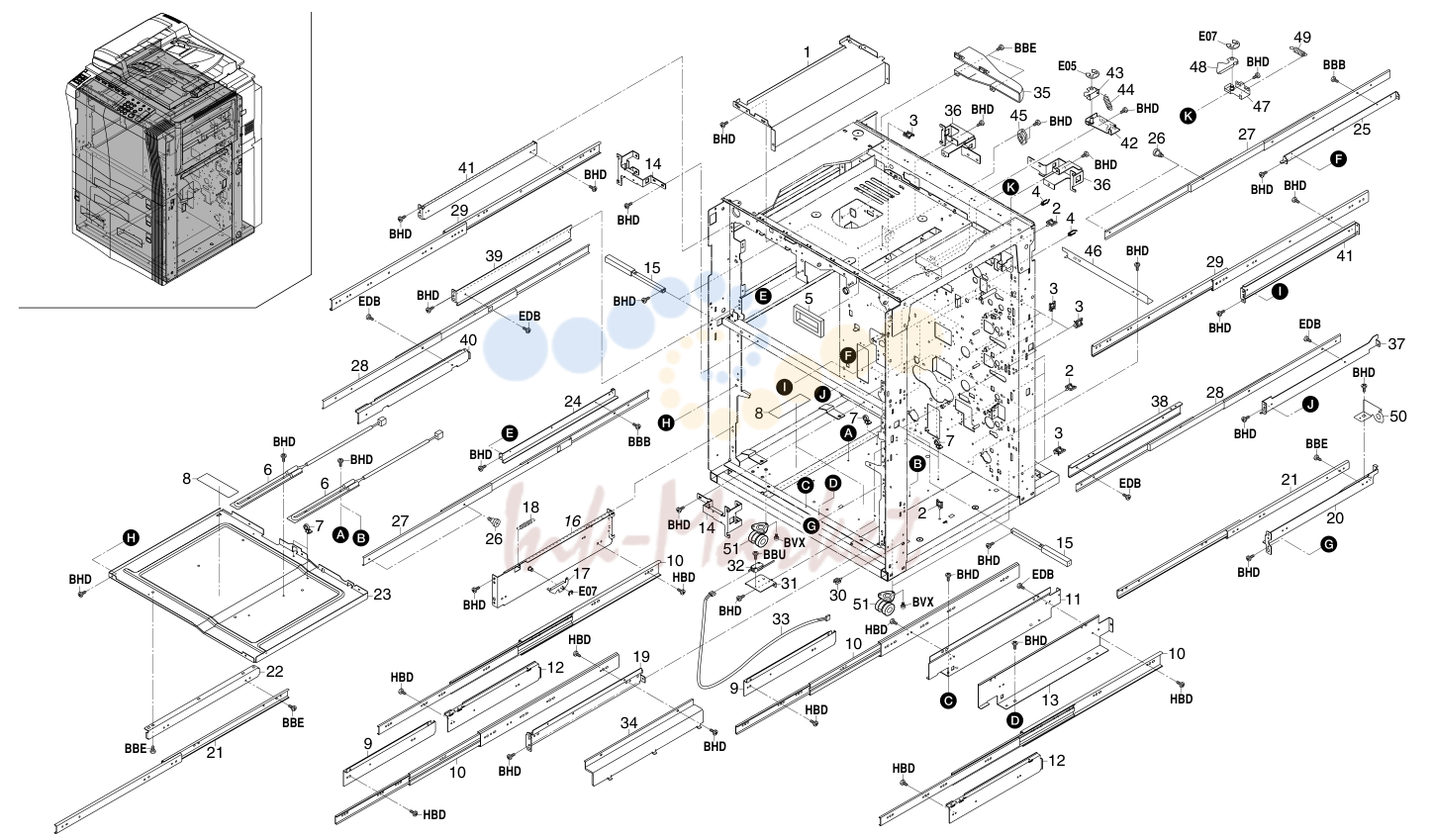

2. FRAME SECTION

№	Артикул	Описание
1		BBE
3		36 BHD 45 BHD BHD
41		14 BHD
4		36 BHD BHD
39		46 BHD
28		2 BHD
8		6 EDB
7		27 18 16 BHD
26		51 BVX
10		32 BBU BHD
23		BHD E07 BHD 30 51 BVX
13		HBD
10		BHD HBD
1	2BC02170 запросить цену →	UPPER PARTITION,FIXING 1 1 1 40 2AC02110 MOUNT,RAIL DUPLEX
2	M2109000 запросить цену →	WIRE SADDLE,WS-1NS 5 5 5 41 2BC16310 MOUNT,CONVEYING SLIDER
3	M2109010 запросить цену →	WIRE SADDLE,WS-2NS 9 9 9 42 2BC21510 MOUNT,DUPLEX HOOK
4	M2109210 запросить цену →	LOCKING WIRE SADDLE,LWS-8S-2.5W 5 5 5 43 2BC21500 HOOK,DUPLEX RETAINING
5	2BC02230 запросить цену →	SHIELD,CONVEYING DUCT 1 1 1 44 33902130 SPRING,CASSETTE HOOK
7	M2107120 запросить цену →	BINDING BAND SG-130 5 5 5 47 2BC16450 MOUNT,CONVEYING HOOK
8	20305130 запросить цену →	LABEL L,HIGH TEMPERATURE CAUTION(EXP) 3 3 3 48 2BC16460 HOOK,CONVEYING RETAINING
9	2BC07670 запросить цену →	RIGHT MOUNT,SLIDER DECK 2 2 2 49 2BC16470 SPRING,CONVEYING HOOK
11	2BC07730 запросить цену →	LEFT MOUNT,DECK MACHINE 1 1 1 51 2A002170 CASTER UA
12	2BC07700 запросить цену →	LEFT MOUNT,SLIDER DECK
13	2BC07740 запросить цену →	LEFT MOUNT A,DECK MACHINE
14	2BC02130 запросить цену →	FRONT MOUNT,HANDLE
15	18502160 запросить цену →	HANDLE,MACHINE
16	2BC00120 запросить цену →	LOWER LEFT REINFORCEMENT ASS’Y
17	33902120 запросить цену →	HOOK,CASSETTE RETAINING
18	72418140 запросить цену →	SPRING, BLADE
19	2BC07750 запросить цену →	RIGHT MOUNT A,DECK MACHINE
20	2BC07510 запросить цену →	RIGHT MOUNT,DECK CONVEYING SLIDER
22	2BC07500 запросить цену →	LEFT MOUNT,DECK CONVEYING SLIDER
23	2BC02120 запросить цену →	UPPER REINFORCEMENT,DECK
24	2BC08170 запросить цену →	LEFT MOUNT,IMAGE FORMATION SLIDER
25	2BC08090 запросить цену →	MOUNT,IMAGE FORMATION SLIDER
26	2AC08170 запросить цену →	PIN,IMAGE FORMATION UNIT
30	M2105770 запросить цену →	CLAMP,UAMS-09-0(KITAGAWA)
31	2BC06190 запросить цену →	MOUNT,INTERLOCK SWITCH
33	2BC27330 запросить цену →	JUNCTION WIRING,INTERLOCK
34	2BC26260 запросить цену →	LOWER RIGHT SHIELD PLATE
35	2BC16330 запросить цену →	DUCT,CONVEYING
36	2BC02140 запросить цену →	REAR MOUNT,HANDLE
37	2BC21530 запросить цену →	RIGHT MOUNT,DUPLEX SLIDER
38	36707881 запросить цену →	RIGHT MOUNT,RAIL
39	2BC21520 запросить цену →	LEFT MOUNT,DUPLEX SLIDER

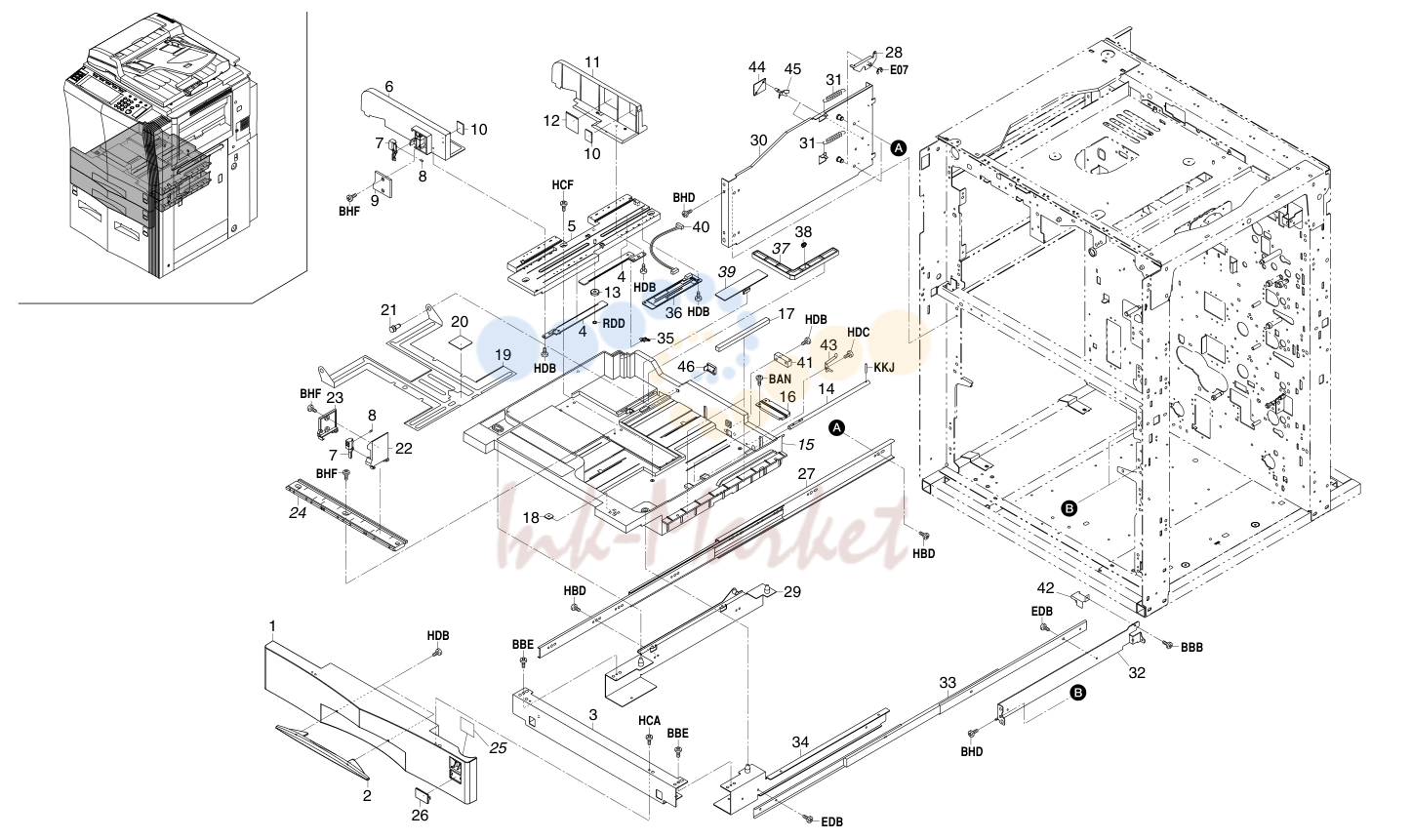

3. CASSETTE SECTION

№	Артикул	Описание
9		BHD
13		HDB
20		RDD HDB
4		35 HDC
25		34 BHD
3	2BC06550 запросить цену →	FRONT STAY,CASSETTE 2 2 2 41 J0463080 PLUG,QR/P15-8S-C(HIROSE)
4	2BC06750 запросить цену →	RACK,CURSOR 4 4 4 42 2BC06920 PROTECTING PLATE,PAPER FEED DRIVE
5	2BC06720 запросить цену →	RAIL A,CURSOR 2 2 2 43 2BC07830 GROUND PLATE,CASSETTE
14	2BC06710 запросить цену →	SHAFT,LIFT CASSETTE
15	2BC06701 запросить цену →	CASSETTE
16	2BC06090 запросить цену →	WORK PLATE,LIFT CASSETTE
17	33907210 запросить цену →	CUSHION,CASSETTE WORK PLATE
18	2AR07180 запросить цену →	RETAINER M4
19	33907020 запросить цену →	WORK PLATE,CASSETTE
21	66007310 запросить цену →	PIN,CASSETTE WORK PLATE
23	33907140 запросить цену →	LID C,CURSOR
24	33907120 запросить цену →	RAIL C,CURSOR
28	33902120 запросить цену →	HOOK,CASSETTE RETAINING
29	2BC06540 запросить цену →	LEFT MOUNT,RAIL
30	2BC02180 запросить цену →	INNER LEFT REINFORCEMENT
31	33902130 запросить цену →	SPRING,CASSETTE HOOK
32	2BC06500 запросить цену →	RIGHT REINFORCEMENT
34	2BC06490 запросить цену →	RIGHT MOUNT,RAIL
35	2BC07860 запросить цену →	TERMINAL,PAPER SIZE DETECTION
37	33907170 запросить цену →	DETECTION PLATE,PAPER SIZE
38	66106080 запросить цену →	SPRING,PAD

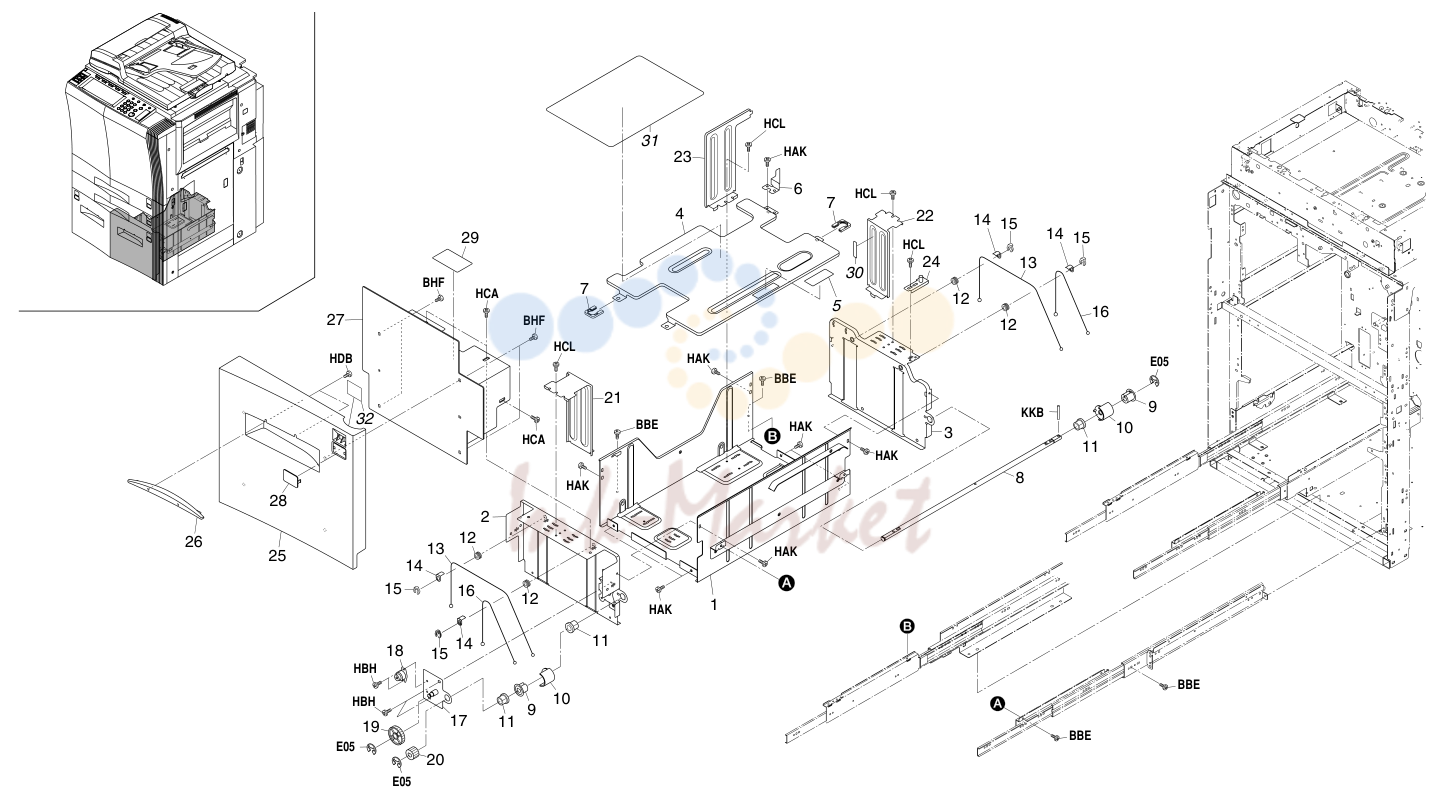

4. DECK A SECTION

№	Артикул	Описание
23		HAK
27		BHF
32		KKB
25		13 HAK
1	2BC07070 запросить цену →	BASE A,DECK
2	2BC07080 запросить цену →	FRONT FRAME A,DECK
3	2BC07090 запросить цену →	REAR FRAME A,DECK
4	2BC07170 запросить цену →	LIFT PLATE,DECK
6	2BC07130 запросить цену →	ACTUATOR A,REMAINING DETECTION
7	2BC07120 запросить цену →	SPACER,DECK LIFT
8	2BC07010 запросить цену →	SHAFT,LIFT DRIVE
10	2BC07040 запросить цену →	HOLDER,WIRE
14	2BC07060 запросить цену →	HOLDER,WIRE PULLEY
17	2BC07100 запросить цену →	MOUNT,DECK DAMPER
21	2BC07140 запросить цену →	FRONT CURSOR A,DECK
22	2BC07150 запросить цену →	REAR CURSOR A,DECK
23	2BC07160 запросить цену →	STOPPER A,TRAILING EDGE HOLDER DECK
24	2BC07280 запросить цену →	ADJUSTING PLATE A,DECK
27	2BC04340 запросить цену →	MOUNT A,DECK COVER
29	2BC05220 запросить цену →	LABEL,PAPER SUPPLY OPERATION
30	2BC05240 запросить цену →	LABEL,UPPER LIMIT

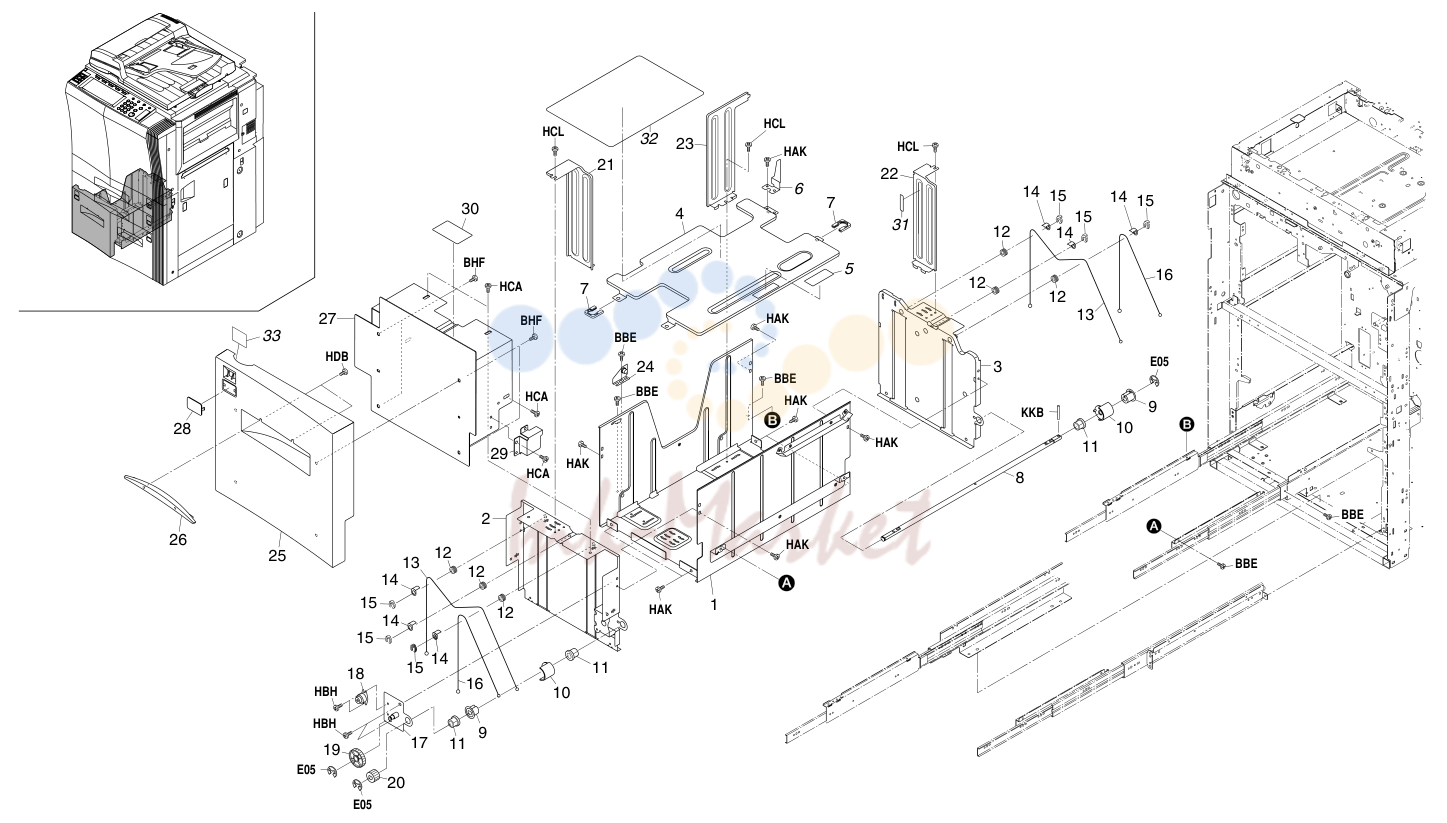

5. DECK B SECTION

№	Артикул	Описание
27		BHF HAK
33		BBE
2		BBE
26		HAK
13		12 BBE
12		HAK
1	2BC07220 запросить цену →	BASE B,DECK
2	2BC07230 запросить цену →	FRONT FRAME B,DECK
3	2BC07240 запросить цену →	REAR FRAME B,DECK
4	2BC07170 запросить цену →	LIFT PLATE,DECK
6	2BC07471 запросить цену →	ACTUATOR B,REMAINING DETECTION
7	2BC07120 запросить цену →	SPACER,DECK LIFT
8	2BC07010 запросить цену →	SHAFT,LIFT DRIVE
10	2BC07040 запросить цену →	HOLDER,WIRE
14	2BC07060 запросить цену →	HOLDER,WIRE PULLEY
17	2BC07100 запросить цену →	MOUNT,DECK DAMPER
21	2BC07290 запросить цену →	FRONT CURSOR B,DECK
22	2BC07300 запросить цену →	REAR CURSOR B,DECK
23	2BC07310 запросить цену →	STOPPER B,TRAILING EDGE HOLDER DECK
24	2BC07760 запросить цену →	ADJUSTING PLATE B,DECK
27	2BC04360 запросить цену →	MOUNT B,DECK COVER
29	2BC07890 запросить цену →	PROTECTING PLATE,DECK DAMPER
30	2BC05220 запросить цену →	LABEL,PAPER SUPPLY OPERATION
31	2BC05240 запросить цену →	LABEL,UPPER LIMIT

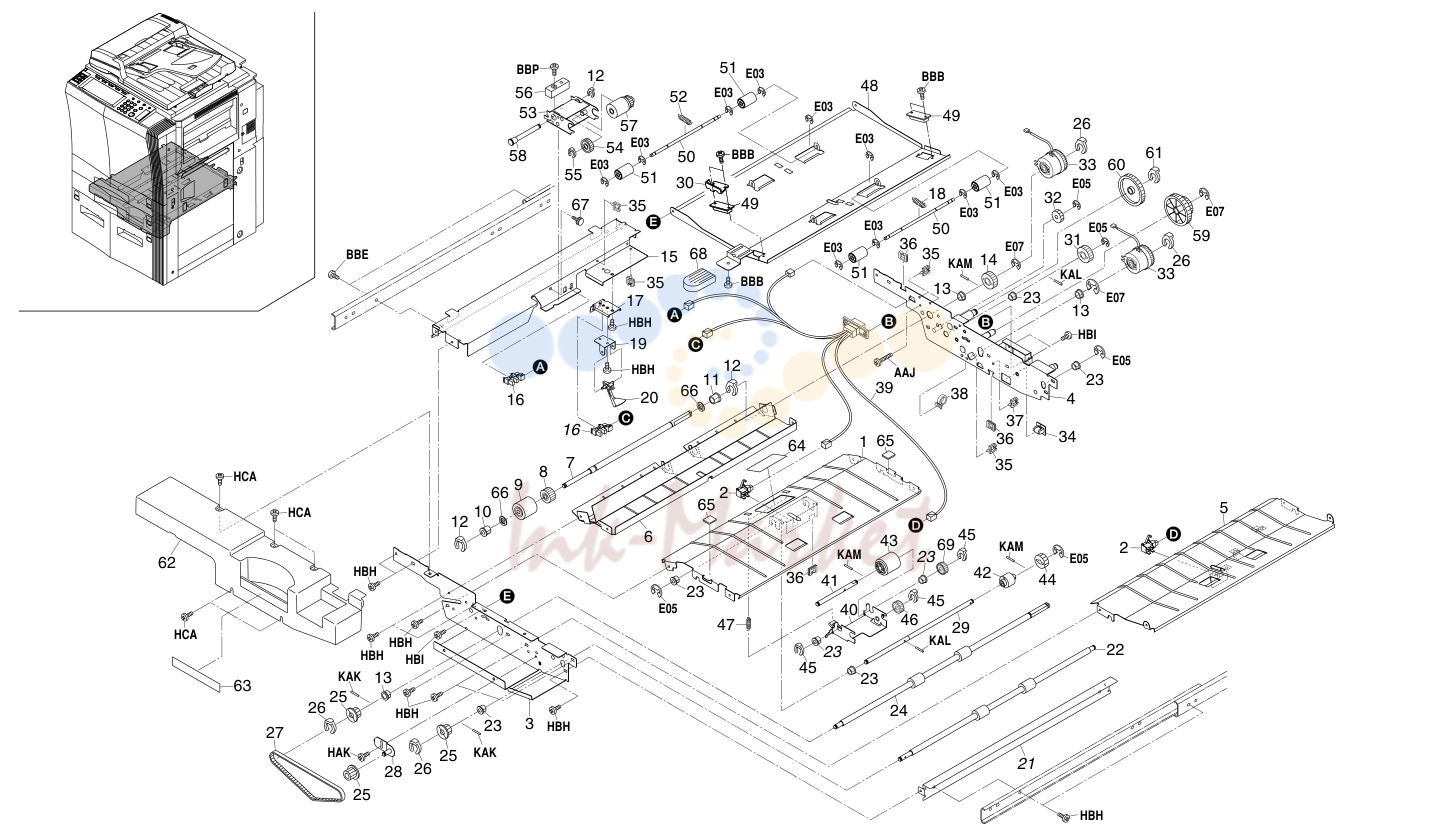

6. DECK CONVEYING SECTION

№	Артикул	Описание
58		54 E03 50 BBB E03
51		KAL
35		BBB
6		43 69 45 KAM
62		KAM 23 E05
26		HBH
27		23 3 HBH
1	2BC07430 запросить цену →	LOWER GUIDE,DECK PAPER FEED 1 1 1 41 2BC07580 SHAFT,DECK RETARD
3	2BC07620 запросить цену →	FRONT FRAME,DECK CONVEYING 1 1 1 ' 43 33906060 LOWER PULLEY,PAPER FEED
4	2BC07630 запросить цену →	REAR FRAME,DECK CONVEYING 1 1 1 ' 44 2BC07880 GEAR 15,JOINT
5	2BC07450 запросить цену →	LOWER GUIDE,DECK CONVEYING 1 1 1 ' 45 2A806250 RING STOPPER
6	2BC07420 запросить цену →	UPPER GUIDE,DECK PAPER FEED 1 1 1 ' 46 29822230 GEAR 16T,PF IDLE
7	2BC07560 запросить цену →	SHAFT,DECK PAPER FEED 1 1 1 47 2BC07380 SPRING 400,DECK RETARD
15	2BC07770 запросить цену →	LEFT STAY,DECK CONVEYING 1 1 1 ' 55 63511220 STOP RING,4
17	2BC07460 запросить цену →	MOUNT B,PE SWITCH DECK 1 1 1 ' 57 2BC06810 PULLEY,LEADING FEED
19	2BC07850 запросить цену →	MOUNT B,PE ACTUATOR 1 1 1 ' 59 2BC07490 GEAR 27/45,DECK
21	2BC07780 запросить цену →	RIGHT STAY,DECK CONVEYING 1 1 1 ' 61 33973300 STOPPER 7,CARTRIDGE
28	2BC07840 запросить цену →	TENSION PLATE,DECK CONVEYING 1 1 1 68 78607460 KNOB CONVEYING SECTION
29	2BC07570 запросить цену →	SHAFT,RETARD SUPPORT PLATE 1 1 1 ' 69 45728802 TENSION GEAR
30	2BC07900 запросить цену →	REINFORCEMENT,GUIDE HANDLE
34	77906210 запросить цену →	CASSETTE STOPPER
35	M2105740 запросить цену →	MINIATURE CLAMP,UAMS-05S-2
36	M2104260 запросить цену →	EDGING,EDS-0607U(KITAGAWA)
37	M2105770 запросить цену →	CLAMP,UAMS-09-0(KITAGAWA)
38	M2107120 запросить цену →	BINDING BAND SG-130
39	2BC27390 запросить цену →	WIRE,DECK CONVEYING UNIT
40	2BC07370 запросить цену →	MOUNT,DECK RETARD PULLEY

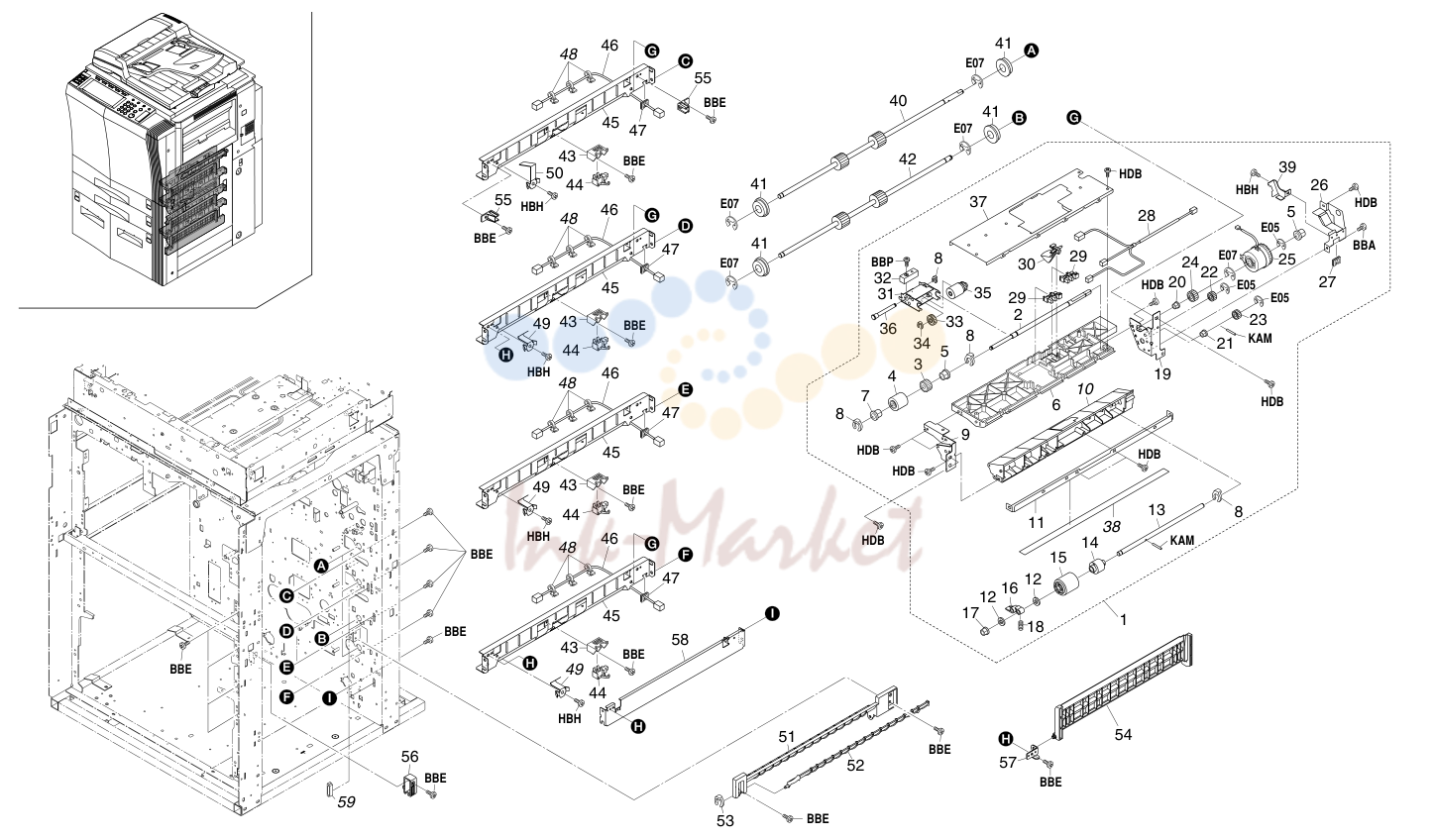

7. PRIMARY PAPER FEED SECTION

№	Артикул	Альт. артикул	Описание
43			BBE
50			HDB
55			HBH 48 46 E07 37 28 5 HDB
45			3 3 2 1 35 29 HDB20 E05 E05
49			43 BBE
34			8 21 KAM
6			HDB
45			HDB HDB
49			43 BBE
56			BBE
53			BBE
2			•2BC06340 UPPER SHAFT,PAPER FEED 3 3 3 ' 42 2BC06400 ROLLER D,FEED
6			•2BC06010 UPPER HOUSING,PAPER FEED 3 3 3 46 2BC27420 WIRE B,PAPER FEED SWITCH
9			•2BC06310 FRONT FRAME,PAPER FEED 3 3 3 49 2BC06660 PLATE SPRING,GUIDE CONFLUENCE
10			•2BC06021 LOWER HOUSING,PAPER FEED 3 3 3 50 2BC06670 UPPER PLATE SPRING,GUIDE CONFLUENCE
11			•2BC06360 LOWER REINFORCEMENT,HOUSING PAPER FEED 3 3 3 51 2BC07640 UPPER GUIDE,DECK CONFLUENCE
13			•2BC06820 LOWER SHAFT,PAPER FEED 3 3 3 ' 53 63511220 STOP RING,4
16			•33906090 LOWER LEVER,PAPER FEED PULLEY RELEASE 3 3 3 ' 56 2BC06560 COVER,INTERLOCK
18			•33906551 LOWER SPRING B,PAPER FEED 3 3 3 58 2BC06850 LOWER MOUNT,PAPER FEED
19			•2BC06320 REAR FRAME,PAPER FEED 3 3 3 59 J0144080 CASE,175694-8(AMP)
26			•2BC06530 SUPPORT PLATE,PAPER FEED CLUTCH
27			•M2104200 EDGING EDS-1
28			•2BC27400 WIRE,PAPER FEED UNIT
31			•2BC06300 SUPPORT PLATE,LEADING FEED PULLEY
32			•33906180 WEIGHT,LEADING FEED PULLEY
36			•33906080 SHAFT,LEADING FEED PULLEY
37			•2BC06350 UPPER REINFORCEMENT,HOUSING PAPER FEED
38			•2BC05270 LABEL B,UNIT REPLACEMENT
39			•2BC06930 PROTECTING PLATE,PAPER FEED UNIT DRIVE

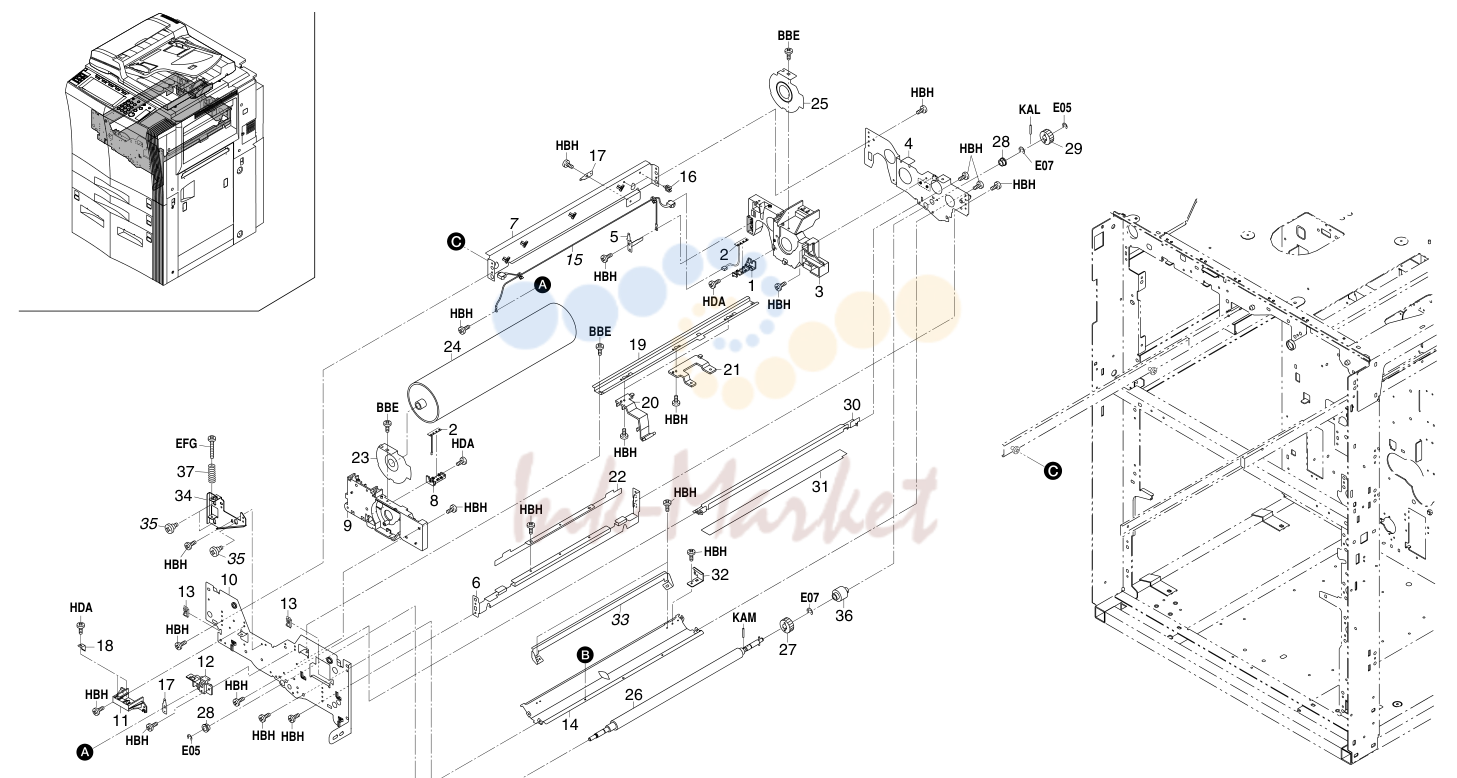

8. IMAGING SECTION I

№	Артикул	Описание
25		KAL E05
23		HBH
34		8 HBH
35		HBH
33		KAM
17		HBH
1	2BC08160 запросить цену →	REAR MOUNT BASE PCL
3	2BC08040 запросить цену →	REAR FRAME,IMAGE FORMATION
4	2BC08060 запросить цену →	REAR REINFORCEMENT,IMAGE FORMATION
5	2BC08110 запросить цену →	TERMINAL,BIAS JOINT
6	2BC08070 запросить цену →	RIGHT REINFORCEMENT,IMAGE FORMATION
7	2BC08080 запросить цену →	LEFT REINFORCEMENT,IMAGE FORMATION
8	2BC08150 запросить цену →	FRONT MOUNT BASE PCL
9	2BC08030 запросить цену →	FRONT FRAME,IMAGE FORMATION
10	2BC08050 запросить цену →	FRONT REINFORCEMENT,IMAGE FORMATION
11	2A010060 запросить цену →	FRONT POSITIONING PLATE,MAIN CHARGER
12	2BC08120 запросить цену →	TERMINAL BASE,DEVELOPING BIAS
13	M2104260 запросить цену →	EDGING,EDS-0607U(KITAGAWA)
15	2BC27500 запросить цену →	JUNCTION WIRING,DEVELOPING BIAS
16	M2105740 запросить цену →	MINIATURE CLAMP,UAMS-05S-2
17	2BC14180 запросить цену →	TERMINAL,DEVELOPING BIAS
18	36710290 запросить цену →	PLATE SPRING,MC HOLDER
19	33914261 запросить цену →	RAIL,IMAGE FORMATION
20	2BC14160 запросить цену →	HOLDER,DEVELOPING
21	2BC14170 запросить цену →	HOLDER,SUB HOPPER
22	33914250 запросить цену →	PRESSING PLATE,DEVELOPING
23	2BC08010 запросить цену →	FRONT RETAINER,DRUM
25	2BC08020 запросить цену →	REAR RETAINER,DRUM
30	2BC08600 запросить цену →	UPPER FRONT GUIDE,TRANSFER
32	2BC08620 запросить цену →	RETAINER,TORQUE LIMITER
34	2BC10050 запросить цену →	ADJUSTING PLATE,MAIN CHARGER
35	73918080 запросить цену →	PIN,CLEANING BLADE
37	65009050 запросить цену →	SPRING,DEVELOPING ROCK

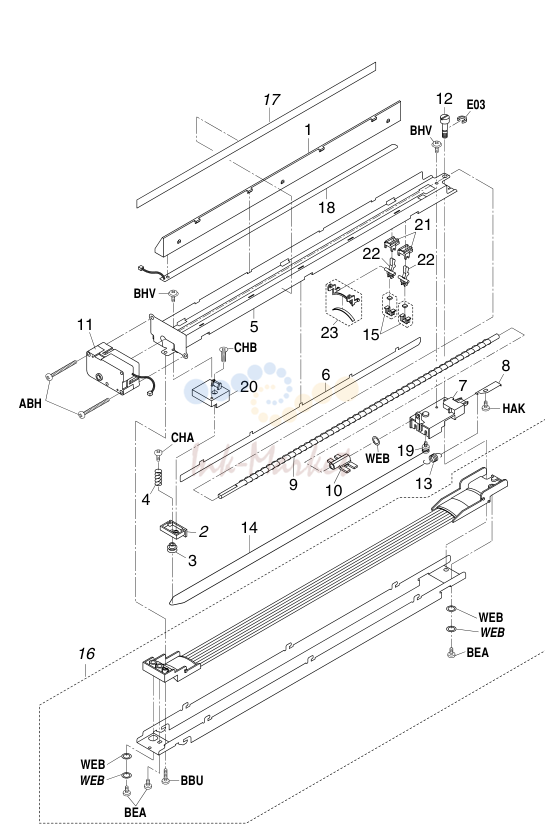

9. IMAGING SECTION II (MC)

№	Артикул	Альт. артикул	Описание
1			•2BC10040 RAIL,CLEANING LAMP
2			•2A010151 MOVING BASE,MAIN CHARGER ADJUSTMENT
3			•2A010140 PULLEY,MAIN CHARGER ADJUSTMENT
4			•36716670 SPRING,TRANSFER ELECTRODE
5			•2BC10010 BASE,MAIN CHARGER
6			•2A010030 INNER SHIELD,MC
7			•36710050 REAR HOUSING,MC
9			•2A010081 SPIRAL,CHARGER CLEANING
10			•33917211 WORK PLATE,CLEANING SLIDER
12			•36710271 RETAINING PIN,MAIN CHARGER
17			•2BC05150 LABEL,UNIT REPLACEMENT
20			•36710041 FRONT HOUSING,MC

10. OPTICAL SECTION I

№	Артикул	Описание
16		HBH
11		8 9 38 40 HBH
45		39 2 HBH
3		5 23 BVV 18 HBH
28		HBH HBH 45 HBH
48		17 HBI 34 6 9 E05
30		47 59 HBH
47		HBA
1	2AC12250 запросить цену →	MOUNT,SCANNER MOTOR 1 1 1 ' 40 2BC01070 SCANNER DRIVE PCB ASS’Y
2	M2108000 запросить цену →	SPACER,KGLS-3S 2 2 2 41 2A327400 WIRE A,SCANNER DRIVE
3	M2105730 запросить цену →	MINIATURE CLAMP,UAMS-07-0 3 3 3 42 2BC27590 WIRE B,SCANNER DRIVE
4	M2105730 запросить цену →	MINIATURE CLAMP,UAMS-07-0 3 43 2BC12100 COVER,ISU
5	2A327360 запросить цену →	WIRE,ORIGINAL SIZE DETECTION(METRIC) 1 1 44 2A105180 LABEL,CAUTION CONTACT GLASS
5	2BC27650 запросить цену →	WIRE,ORIGINAL SIZE DETECTION(INCH) 1 45 76610320 PIN TENSION PULLEY
6	M2109010 запросить цену →	WIRE SADDLE,WS-2NS 1 1 1 46 2AC12121 LOWER MIRROR FRAME A,SCANNER
7	2A012130 запросить цену →	MOUNT,SCANNER PULLEY 2 2 2 ' 47 2AV12450 SLIDER,SCANNER
13	2AC12210 запросить цену →	SHAFT,SCANNER DRIVE 1 1 1 ' 53 2AC12150 MIRROR B
16	72112520 запросить цену →	TENSION SPRING,SCANNER WIRE 2 2 2 56 2AC12400 ADJUSTING PLATE B,MIRROR FRAME
17	29912420 запросить цену →	HOLDER,WIRE ROPE 2 2 2 ' 57 2A012060 MOTOR,SCANNER
19	2AC12230 запросить цену →	MOUNT,RELEASE SWITCH 1 1 1 ' 59 35927290 SENSOR,ORIGINAL DETECTION
21	2AC12360 запросить цену →	GUIDE,RELEASE SWITCH 1 1 1 61 M2505170 CLAMP,GNK-2N(NIKKO)
22	2AC12370 запросить цену →	SWITCH,RELEASE DETECTION 1 1 1 62 2A312020 MOUNT BASE,ORIGINAL DETECTION SENSOR
23	2AC12380 запросить цену →	SPRING,RELEASE SWITCH 1 1 1 63 33927590 CORE 7-15X18
24	2AC12110 запросить цену →	UPPER MIRROR FRAME A,SCANNER 1 1 1 64 18526211 GROUND PLATE A,NOISE
25	2AC12270 запросить цену →	GUIDE FFC1 1 1 1 65 2A026180 GROUND PLATE,SCANNER FRAME
26	2AC12130 запросить цену →	REFLECTOR,SCANNER
28	2AC12240 запросить цену →	COVER,INVERTER
29	2AC12440 запросить цену →	GROUND PLATE,INVERTER
31	2AC27800 запросить цену →	WIRE,SCANNER INVERTER
33	2AC12300 запросить цену →	HOLDER FFC
34	2A312020 запросить цену →	MOUNT BASE,ORIGINAL DETECTION SENSOR
35	36708090 запросить цену →	GROUND PLATE,STAY DRUM
38	2BC12110 запросить цену →	MOUNT,SCANNER SWITCH

11. OPTICAL SECTION II

№	Артикул	Описание
13		BHD
1		BHD
17		HBH
5	2AC12280 запросить цену →	HOLDER,ADF CONTACT GLASS
12		•2AV12640 FRONT SEAL,CONTACT GLASS
13	2BC26130 запросить цену →	UPPER RETAINER,SEQUENCE
14	M2109210 запросить цену →	LOCKING WIRE SADDLE,LWS-8S-2.5W
15	M2104250 запросить цену →	EDGING,EDS-17L(KITAGAWA)
16	2BC27320 запросить цену →	JUNCTION WIRING 1,CCD
17	M2505190 запросить цену →	CLAMP,GNK-4N(NIKKO)
18	2BC12160 запросить цену →	UPPER FILM,SCANNER
19	M2109010 запросить цену →	WIRE SADDLE,WS-2NS
20	M2505170 запросить цену →	CLAMP,GNK-2N(NIKKO)
21	M2505190 запросить цену →	CLAMP,GNK-4N(NIKKO)
22	2BC26100 запросить цену →	MOUNT,DF CONNECTOR

12. LASER SCANNER UNIT

№	Артикул	Описание
3	2AC00700 запросить цену →	LSU ADJUSTMENT ASS’Y
4		•2AC13040 MOUNT,LSU ADJUSTMENT
5		•2AC13030 PIN,LSU ADJUSTMENT
6	M2109010 запросить цену →	WIRE SADDLE,WS-2NS
7	M2109270 запросить цену →	WIRE SADDLE,LWS-5S-2W(KITAGAWA)
8	M2109000 запросить цену →	WIRE SADDLE,WS-1NS

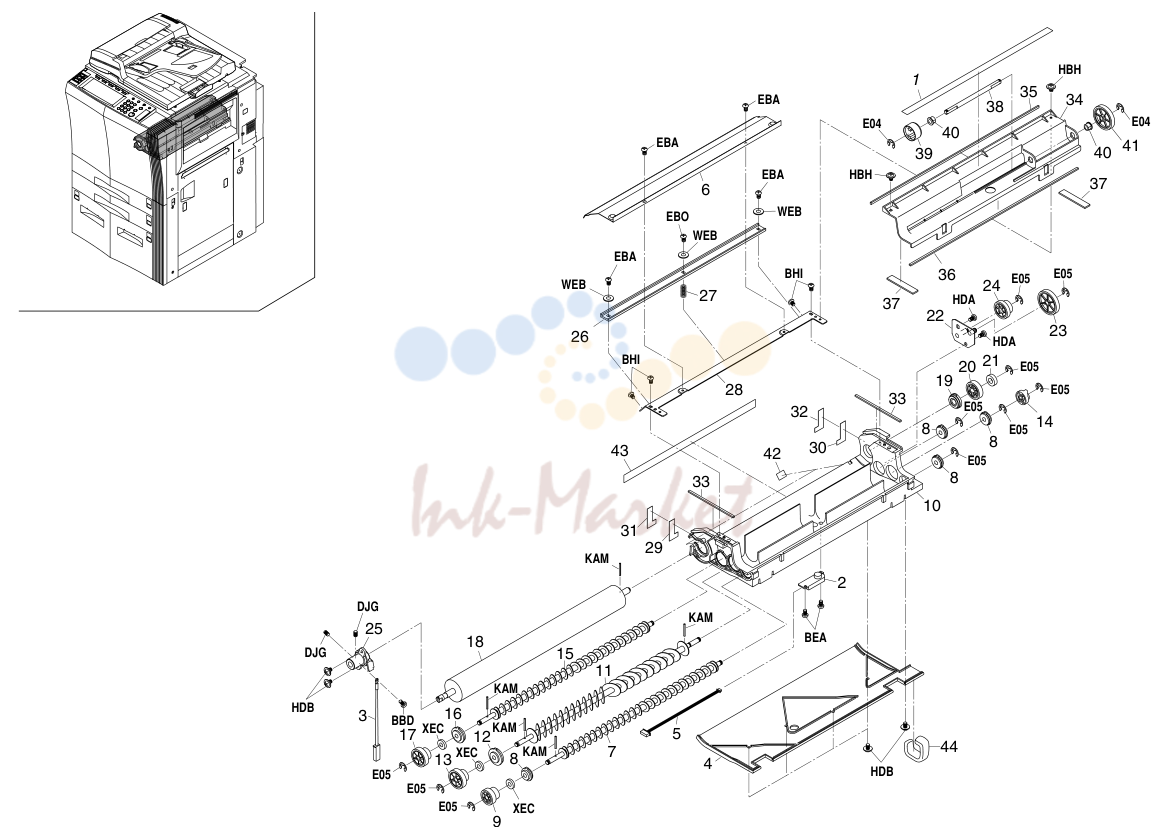

13. DEVELOPING SECTION

№	Артикул	Альт. артикул	Описание
1			•2BC05270 LABEL B,UNIT REPLACEMENT 1 1 1 ' 41 •2BC14090 GEAR,TONER SUPPLY
3			•33927460 WIRE,TONER CONTROL SENSOR 1 1 1 43 •2BC14280 LOWER FILM,DEVELOPING
4			•2BC14120 LOWER COVER,DEVELOPING 1 1 1 44 •2BC14290 SPONGE,DEVELOPING JOINT
5			•2BC27490 WIRE,DEVELOPING UNIT
7			•33914090 SPIRAL C,DEVELOP
10			•2BC14010 HOUSING,DEVELOPING
11			•33914080 SPIRAL B,DEVELOPING
14			•2BC14110 COUPLING,SPIRAL
15			•33914070 SPIRAL A,DEVELOPING
18			•2BC14020 MAGNET,DEVELOPING
22			•2BC14070 MOUNT,DEVELOPING INPUT
25			•2BC14050 FRONT BUSHING,SLEEVE
26			•2BC14030 DOCTOR BLADE,DEVELOPING
27			•2AC14150 SPRING,DOCTOR BLADE ADJUSTMENT
28			•2BC14040 REINFORCEMENT,DOCTOR BLADE
34			•2BC14060 COVER,DEVELOPING
38			•2BC14100 SHAFT,TONER SUPPLY
39			•33914370 COUPLING,SUB HOPPER DRIVE

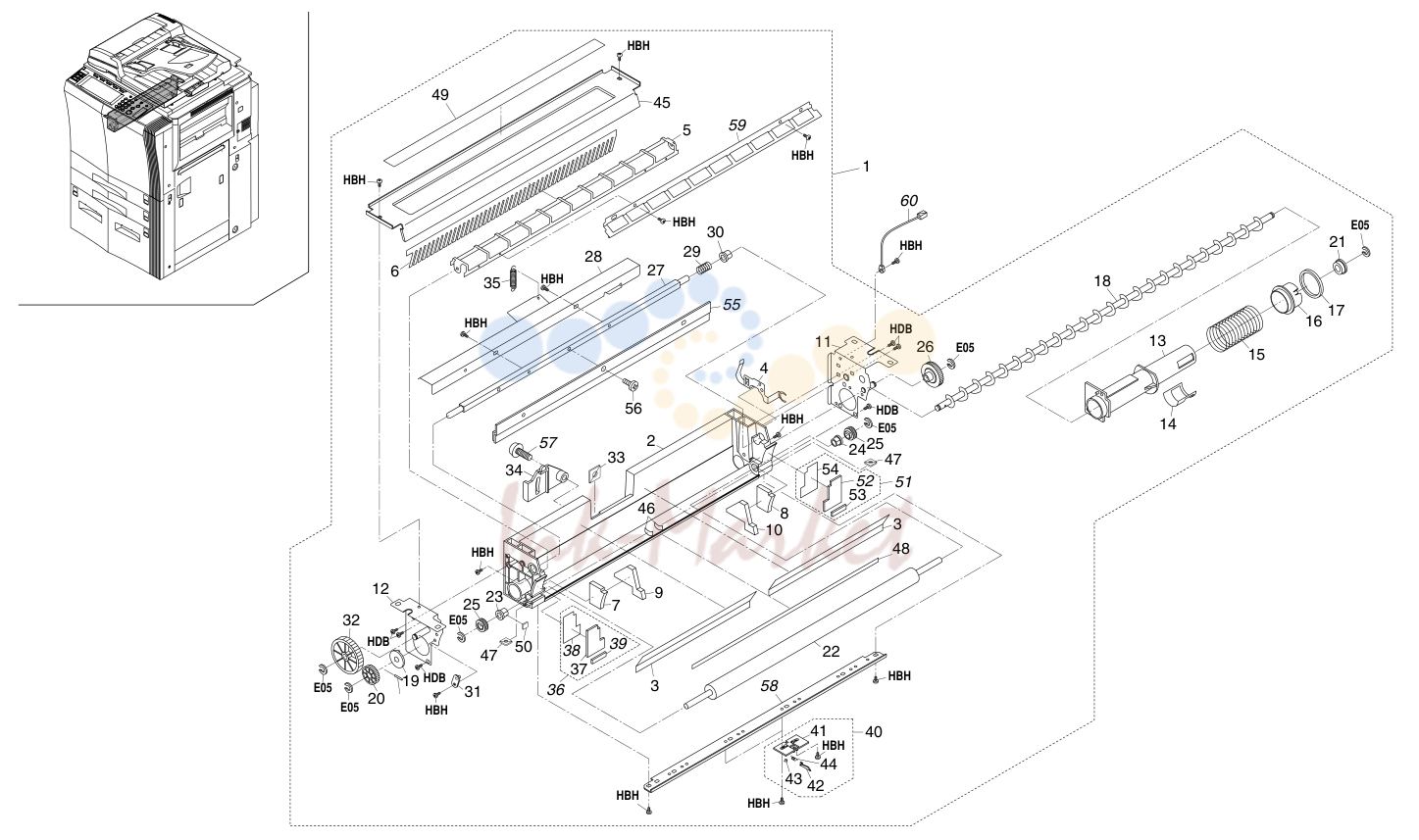

14. CLEANING SECTION I

№	Артикул	Альт. артикул	Описание
28			29 HBH
35			HBH
56			HDB
2			•2BC18010 HOUSING,CLEANING 1 1 1 42 ••2AR18240 CLAW,SEPARATION
4			•2BC18180 REAR GROUND PLATE,CLEANING 1 1 1 44 ••2AR18280 SPRING,CLAW SEPARATION
5			•2BC18220 SCRAPER,BRUSH 1 1 1 45 •2BC18060 COVER,CLEANING
6			•2BC18450 SCRAPER,SPIRAL 1 1 1 46 •2BC18470 LOWER SPONGE,FUR BRUSH
11			•2BC18040 REAR FRAME,CLEANING 1 1 1 ' 51 •2BC93170 PARTS,REAR CLEANING SEAL
12			•2BC18030 FRONT FRAME,CLEANING 1 1 1 52 ••2BC18330 REAR SEAL,BLADE SIDE
13			•2BC18240 REAR STAY,SPIRAL 1 1 1 53 ••2BC18770 LOWER SPONGE,LOWER SEAL
15			•36718150 SPRING,SHUTTER 1 1 1 ' 55 •2BC93240 PARTS,BLADE CLEANING,SP
16			•2BC18230 SHUTTER,CLEANING 1 1 1 56 •29820110 FRONT PIN,FULCRUM
18			•2BC18170 SPIRAL,CLEANING 1 1 1 ' 58 •2BC18070 LOWER SEAL,CLEANING
27			•2BC18090 SHAFT,CLEANING BLADE
28			•2BC18110 PRESSING PLATE,CLEANING BLADE
29			•2BC18260 SPRING,THRUST
33			•2AR07180 RETAINER M4
34			•2BC18100 LEVER,BLADE RELEASE
37			••2BC18320 FRONT SEAL,BLADE SIDE
38			••2BC18720 UPPER FRONT FILM,BLADE
39			••2BC18770 LOWER SPONGE,LOWER SEAL

15. CLEANING SECTION II

№	Артикул	Описание
1	2BC18550 запросить цену →	PARTITION,DISPOSAL TANK
2	2BC18570 запросить цену →	UPPER PARTITION,DISPOSAL TANK
3	2BC18590 запросить цену →	MOUNT,SUPPORT PLATE DISPOSAL TANK
4	2BC18560 запросить цену →	SUPPORT PLATE,DISPOSAL TANK
5	34920170 запросить цену →	FULCRUM PIN,FIXING
6	2BC18630 запросить цену →	REINFORCEMENT,PARTITION DISPOSAL TANK
9	2BC18640 запросить цену →	ADJUSTING PLATE,SPRING DISPOSAL TANK
10	2BC18610 запросить цену →	SPRING,DISPOSAL TANK
11	2BC60010 запросить цену →	DISPOSAL TANK ASS’Y(OPTION)
12	2BC27900 запросить цену →	SHIELD B,GASKET

16. CONVEYING SECTION I

№	Артикул	Описание
10		HBQ
5		BBE 30 BBE 28 BBE
26		25 BBE
3		BBE
2		BHD
31		32 AWM HCA
1	2BC16070 запросить цену →	BASE,CONVEYING RELEASE
2	2BC16080 запросить цену →	FRONT FRAME,CONVEYING RELEASE
3	2BC16090 запросить цену →	REAR FRAME,CONVEYING RELEASE
4	2BC27370 запросить цену →	WIRE,CONVEYING UNIT
5	2BC16050 запросить цену →	LEFT STAY,CONVEYING UNIT
6	2BC20250 запросить цену →	STOPPER,FIXING EJECT GUIDE
9	2BC16300 запросить цену →	DUCT,CONVEYING BLOWER
10	2BC16180 запросить цену →	HOOK,TRANSFER RELEASE
11	48129208 запросить цену →	PIN,TENSION
12	2BC16490 запросить цену →	SPRING,CONVEYING RELEASE
13	2BC16170 запросить цену →	SUPPORT PLATE,TRANSFER RELEASE
14	2BC16660 запросить цену →	SHAFT,TRANSFER RELEASE PULLEY
16	36716330 запросить цену →	SPRING,TRANSFER PRESSING
17	2BC16160 запросить цену →	SHAFT,TRANSFER RELEASE
21	36716600 запросить цену →	SPACER,CONVEYING HANDLE
22	2BC00130 запросить цену →	FIXING UNIT MOUNT ASS’Y
24	2BC20500 запросить цену →	LOWER DUCT,FIXING EJECT
30	2BC20470 запросить цену →	SPRING,FIXING EJECT DAMPER
38	2BC16650 запросить цену →	PIN,TRANSFER RELEASE
39	48127500 запросить цену →	PIN,ROLLER RELEASE LEVER

17. CONVEYING SECTION II

№	Артикул	Описание
1	2BC16010 запросить цену →	BASE,CONVEYING UNIT
2	2BC27360 запросить цену →	JUNCTION WIRING,REGISTRATION
3	M2107120 запросить цену →	BINDING BAND SG-130
4	2BC16100 запросить цену →	LOWER STAY,TRANSFER
8	2BC16230 запросить цену →	DUCT,CONVEYING JUNCTION
9	2BC16240 запросить цену →	DUCT,CONVEYING INHALATION
10	2BC16210 запросить цену →	GUIDE,CONVEYING
11	2BC16260 запросить цену →	REAR RETAINER,INHALATION DUCT
13	2BC16250 запросить цену →	FRONT RETAINER,INHALATION DUCT
15	2BC16200 запросить цену →	FRONT GUIDE,CONVEYING
16	2BC16220 запросить цену →	REAR GUIDE,CONVEYING
22	77706461 запросить цену →	PRESSING SPRING
23	2BC16060 запросить цену →	LOWER GUIDE,REGISTRATION
24	2BC16190 запросить цену →	FILM,REGISTRATION

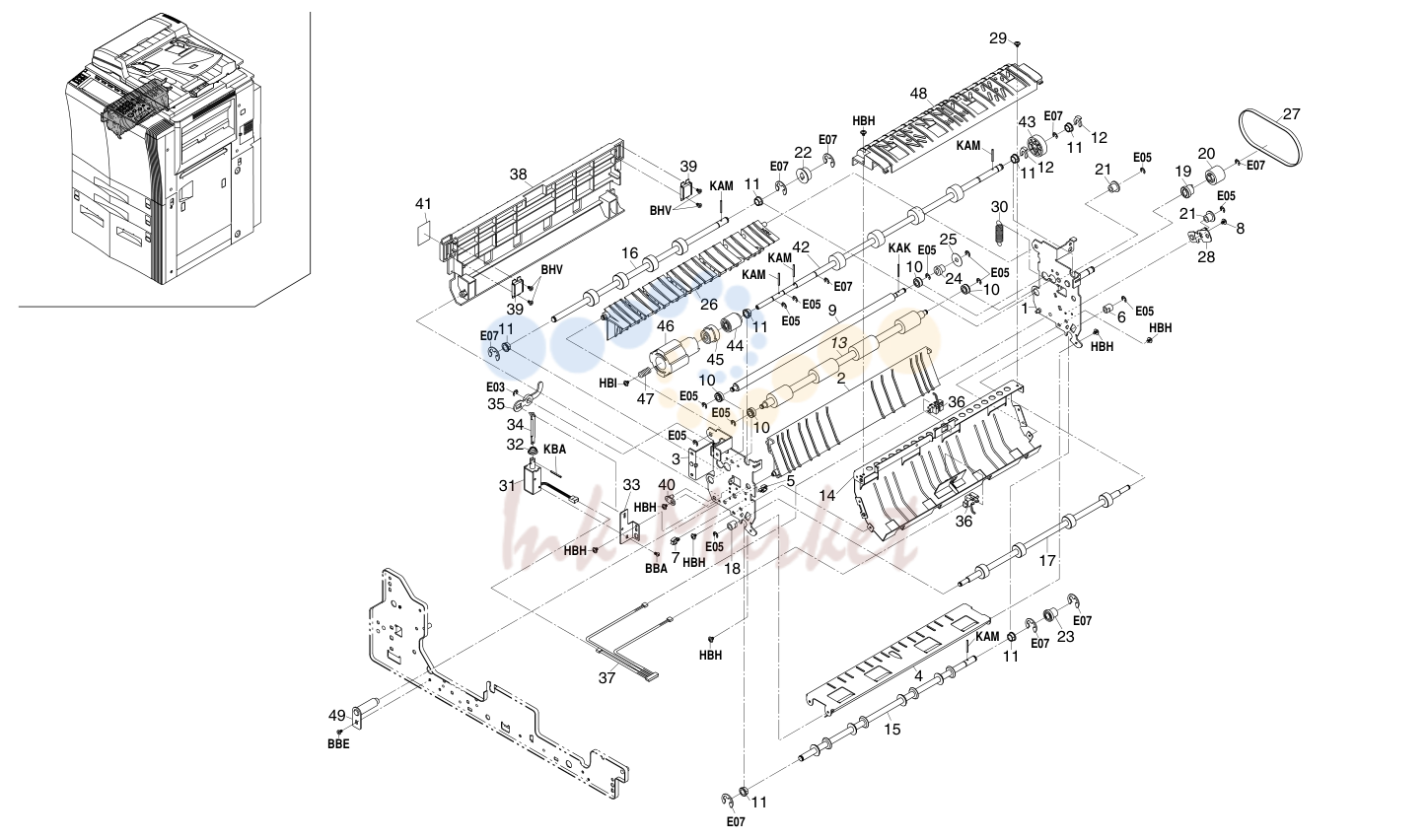

18. CONVEYING SECTION III

№	Артикул	Описание
22		KAM 11 E05
41		BHV
16		KAM 42 KAK E05
11		46 11 E05 HBH
44		13 HBH
1	2BC21220 запросить цену →	REAR FRAME,FEED SHIFT 1 1 1 41 2BC05180 LABEL,FEED SHIFT RELEASE
2	2BC21320 запросить цену →	LEFT GUIDE,FEED SHIFT MIDDLE 1 1 1 ' 42 2BC21470 ROLLER B,FIXING EJECT
3	2BC21210 запросить цену →	FRONT FRAME,FEED SHIFT 1 1 1 ' 43 36720390 GEAR,FIXING EJECT JOINT
4	2BC21330 запросить цену →	LOWER LEFT GUIDE,FEED SHIFT 1 1 1 ' 44 3AK20130 GEAR,WORM MAIN TRAY
5	M2104260 запросить цену →	EDGING,EDS-0607U(KITAGAWA) 1 1 1 ' 45 33920320 JOINT,FIXING DRIVE
7	M2105740 запросить цену →	MINIATURE CLAMP,UAMS-05S-2 1 1 1 47 33920330 SPRING,FIXING DRIVE
8	72918050 запросить цену →	PIN,BLADE ARM 1 1 1 48 2BC21290 LOWER GUIDE,FEED SHIFT
14	2BC21310 запросить цену →	LOWER RIGHT GUIDE,FEED SHIFT
25	34922530 запросить цену →	COLLAR,PULLEY
26	2BC21270 запросить цену →	GUIDE,FEED SHIFT
28	2BC21390 запросить цену →	TENSION PLATE,FEED SHIFT
29	60116080 запросить цену →	PIN RAIL DEV.
30	72418140 запросить цену →	SPRING, BLADE
32	73226040 запросить цену →	SPRING,REVERSE SOLENOID
33	2BC21450 запросить цену →	MOUNT,FEED SHIFT SOLENOID
34	68720120 запросить цену →	LEVER B,FEED SHIFT SOLENOID
35	2AC21630 запросить цену →	LEVER A,FEED SHIFT SOLENOID
37	2BC27540 запросить цену →	JUNCTION WIRING,FEED SHIFT
38	2BC21340 запросить цену →	RIGHT GUIDE,TURN OVER
39	62207620 запросить цену →	MAGNET, FEED SHIFT
40	63202120 запросить цену →	SUPPORT PLATE,COVER

19. FIXING SECTION

№	Артикул	Альт. артикул	Описание
56			HBA HBA HBA E1E 3 51 E1E 25 26 KAM
43			59 AWM 44 NAD
28			54 13 2 WAE
68			AWM 45 26 HBA 55 E07 11 E05 WAB WAE
67			AWM 17 2 12 10 WAB
1			•2BC20050 BASE,FIXING 1 1 1 41 •M2104210 EDGING,EDS-2
5			•29717220 PRESSING SPRING B,SB 2 2 2 ' 45 •2BC20440 FRONT TERMINAL,HEATER
7			•2BC20030 LOWER FRONT FRAME,FIXING 1 1 1 ' 46 •2BC20310 HEATER M,FIXING(220 - 240)
8			•2BC20080 FRONT LEVER,PRESSURE 1 1 1 ' 47 •2BC20300 HEATER S,FIXING(120)
9			•2A020370 SPRING,PRESSURE 2 2 2 ' 47 •2BC20320 HEATER S,FIXING(220 - 240)
10			•33920190 BOLT,PRESSURE 2 2 2 48 •2BC05150 LABEL,UNIT REPLACEMENT
11			•2BC20040 LOWER REAR FRAME,FIXING 1 1 1 49 •2BC20690 SHAFT B,FIXING CLEANING DRIVE
12			•2BC20090 REAR LEVER,PRESSURE 1 1 1 ' 50 •2BC20730 GEAR B,FIXING CLEANING DRIVE
14			•2BC20560 LOWER FRONT GUIDE,FIXING 1 1 1 52 •2BC20460 REAR RETAINER,HEATER
15			•2BC20510 SPRING,FIXING GUIDE 1 1 1 53 •2BC20070 LOWER GUIDE,FIXING EJECT
17			•33920170 SHAFT,PRESSURE ROLLER 1 1 1 55 •68320310 SPRING,SEPARATION CLAW
18			•2BC20060 STAY,FIXING 1 1 1 56 •2BC20230 MOUNT,THRUST GEAR
19			•2BC20130 FRONT GUIDE,FIXING SEPARATION CLAW AUXIL 1 1 1 ' 57 •2BC20200 GEAR,SEPARATION CLAW THRUST
20			•2BC20220 LEVER,SEPARATION CLAW THRUST 1 1 1 58 •2BC20210 PIN,SEPARATION CLAW THRUST
21			•2BC20010 UPPER FRONT FRAME,FIXING 1 1 1 ' 59 •2BC20370 FRONT COVER,FIXING
22			•2BC20020 UPPER REAR FRAME,FIXING 1 1 1 ' 60 •2BC20350 UPPER COVER,FIXING
23			•2BC20140 REAR GUIDE,FIXING SEPARATION CLAW AUXILI 1 1 1 61 •M2104260 EDGING,EDS-0607U(KITAGAWA)
28			•2BL20200 STOPPER HEAT ROLLER 2 2 2 66 •2BC20570 UPPER FRONT GUIDE,FIXING
29			•33920580 STOPPER,HEAT ROLLER 2 2 2 67 •2BC20580 LEFT STAY,FIXING
30			•48129208 PIN,TENSION 1 1 1 68 •2BC20590 LEFT COVER,FIXING
33			•2BC20330 FRONT SUPPORT PLATE,HEATER 1 1 1 71 •2BC20620 PIN A,FIXING CLEANING RETAINING
34			•2BC20450 FRONT HOLDER,HEATER 1 1 1 72 •2BC20630 PIN B,FIXING CLEANING RETAINING
35			•2BC20340 REAR SUPPORT PLATE,HEATER 1 1 1 73 •2BC20650 SPRING,FIXING CLEANING DRIVE
36			•66222140 BUSHING,BYPASS CAM 1 1 1 ' 74 •2BC20660 GEAR,FIXING CLEANING DRIVE
38			•2BC20160 MOUNT,FIXING DRAWER

20. TRANSFER SECTION

№	Артикул	Альт. артикул	Описание
4			•2BC17010 SHIELD,TRANSFER
5			•2BC17020 PARTITION,TRANSFER SHIELD
6			•2BC17030 FRONT HOUSING,TRANSFER
7			•33917230 SLIDER,TRANSFER CLEANING
8			•2BC17040 REAR HOUSING,TRANSFER
10			•2A010081 SPIRAL,CHARGER CLEANING
11			•33917211 WORK PLATE,CLEANING SLIDER
18			•2BC17050 GUIDE,SEPARATION
19			•2BC17060 FRONT GUIDE,TRANSFER
20			•2BC17070 FRONT FILM,TRANSFER GUIDE
21			•2BC17080 FRONT MOUNT BASE,TRANSFER GUIDE
23			•2BC17310 FRONT SHEET,TRANSFER GUIDE
25			•2BC27920 FRONT RESISTOR,TRANSFER GUIDE
26			•2BC17350 FILM B,TRANSFER PARTITION
27			•2BC05270 LABEL B,UNIT REPLACEMENT

21. DRIVING SECTION I

№	Артикул	Описание
24		KAO 26 20 BBE
24		25 KAM E07 KAN BBE
22		KAL E05
33		E07 BBE
34		BBE
46		BBB
18		6 BHD 16 47 E05 BHD
13		BAN
3	2BC22340 запросить цену →	RETAINER,DECK DRIVE 1 1 1 43 2BC20700 SHAFT C,FIXING CLEANING DRIVE
9	2BC22360 запросить цену →	RETAINER,DECK PAPER FEED DRIVE 1 1 1 49 2AC18300 SPRING,CLEANING
10	2BC22390 запросить цену →	TENSION PLATE,DECK PAPER FEED DRIVE 2 2 2 50 2BC22420 RETAINER B,FEED SHIFT DRIVE
12	72118141 запросить цену →	SPRING,CLEANING BLADE 1 1 1 ' 52 66018160 GEAR 19,SPIRAL ROLLER
20	2BC22220 запросить цену →	RETAINER A,FEED SHIFT DRIVE
23	36723590 запросить цену →	FLANGE 30,BELT
25	2BC22260 запросить цену →	SHAFT,DEVELOPING AGITATION DRIVE
27	2BC22270 запросить цену →	SHAFT A,FEED CLUTCH
30	2BC22280 запросить цену →	SHAFT,FEED DRIVE
32	2BC22210 запросить цену →	MOUNT A,FEED SHIFT DRIVE
38	2BC22320 запросить цену →	RETAINER,PAPER FEED DRIVE
39	19518260 запросить цену →	SPRING,BLADE
40	2BC20720 запросить цену →	RETAINER,FIXING CLEANING DRIVE

22. DRIVING SECTION II

№	Артикул	Описание
54		E07 BBE
53		E07 50 70 BBG
67		BHD E07 RAJ XBH
66		62 GHA 4 2 BHD
65		XBH
60		BHD
2		9 10 BFC
69		(cid:1)y(cid:1)y 27 2 E07
2		BBE 37 E0712 29 21 73 BBG
31		KAN
1	2BC22020 запросить цену →	RETAINER,IMAGE FORMATION DRIVE 1 1 1 ' 41 2AC08160 GROUND PLATE,DRUM DRIVE
13	2BC22100 запросить цену →	SHAFT,REGISTRATION DRIVE 1 1 1 53 2BC22560 SHAFT,FIXING DRIVE
15	M2104260 запросить цену →	EDGING,EDS-0607U(KITAGAWA) 1 1 1 ' 55 36714110 GEAR,DEVELOPING SLEEVE
16	M2105740 запросить цену →	MINIATURE CLAMP,UAMS-05S-2 1 1 1 ' 56 2BC21200 BELT,EJECT DRIVE
18	2BC22060 запросить цену →	SHAFT,DRUM DRIVE 1 1 1 58 2BC22570 MOUNT,FIXING DRIVE
20	2BC22070 запросить цену →	SPRING,DRUM DRIVE 1 1 1 60 33422301 COUPLER,DRIVE
21	2AC22360 запросить цену →	COLLAR,DRUM SHAFT 1 1 1 61 36723560 JUNCTION PLATE,JOINT
26	2BC22010 запросить цену →	MOUNT,IMAGE FORMATION DRIVE 1 1 1 ' 66 63212180 PULLEY 24,EJECT
27	2BC08140 запросить цену →	HOOK,IMAGE FORMATION RETAINING 1 1 1 67 71802210 PIN,DRUM LIFT
28	2BC08130 запросить цену →	SPRING,IMAGE FORMATION HOOK 1 1 1 68 72418140 SPRING, BLADE
30	2BC22090 запросить цену →	SHAFT,DEVELOPING DRIVE 1 1 1 ' 70 2A005060 LABEL,HIGH VOLTAGE CAUTION(EUR)
33	33922460 запросить цену →	SPRING,DEVELOPING DRIVE 2 2 2 73 2BC22610 FLYWHEEL B
35	2BC22110 запросить цену →	SHAFT,CLEANING DRIVE 1 1 1 75 2BC22600 FLYWHEEL A
36	2BC22120 запросить цену →	MOUNT BASE,CLEANING DRIVE 1 1 1 76 2A022080 RETAINER,FLYWHEEL
39	2BC22170 запросить цену →	SPRING,DEVELOPING AGITATION

23. DUPLEX SECTION I

№	Артикул	Описание
3		4 5 BAN
4		19 14 BAN
27		HAI
1		HAD
25		BAN
1	2AD05060 запросить цену →	LABEL,DUPLEX COVER
2	2AC07231 запросить цену →	LEFT GUIDE,DUPLEX CONVEYING
3	68721220 запросить цену →	PRESSING PLATE,DUPLEX REGISTRATION
4	78112040 запросить цену →	SPRING CIS
5	68721210 запросить цену →	RETAINER,DUPLEX REGISTRATION
6	68721780 запросить цену →	RETAINING PIN,CONVEYING
7	2A017010 запросить цену →	FRONT FRAME,DUPLEX
8	2A017140 запросить цену →	UPPER GUIDE,DUPLEX CONVEYING
9	2A017020 запросить цену →	REAR FRAME,DUPLEX
10	2AC07220 запросить цену →	RIGHT GUIDE,DUPLEX CONVEYING
11	2AC07321 запросить цену →	LEFT SUPPORT PLATE,DUPLEX UNIT
12	2AC07330 запросить цену →	RIGHT SUPPORT PLATE,DUPLEX UNIT
14	M2104250 запросить цену →	EDGING,EDS-17L(KITAGAWA)
15	M2104210 запросить цену →	EDGING,EDS-2
16	M2104260 запросить цену →	EDGING,EDS-0607U(KITAGAWA)
17	2A027400 запросить цену →	WIRE,DUPLEX UNIT
18	72518060 запросить цену →	PIN B,DISPOSAL TANK FULCRUM
19	M2107120 запросить цену →	BINDING BAND SG-130
20	68721740 запросить цену →	PIN,DUPLEX CONVEYING FULCRUM
21	M2607010 запросить цену →	BINDING BAND,PLT1M
23	M2105740 запросить цену →	MINIATURE CLAMP,UAMS-05S-2
24	2A017230 запросить цену →	AUXILIARY PLATE,DUPLEX POSITION
25	28801300 запросить цену →	BUSING, PAPER FEED

24. DUPLEX SECTION II

№	Артикул	Описание
14		E07 12 12 BAN
26		KAO 25 E07
23		26 BAP
28		2 3 BAN KAO
32		KAM
1	M2607010 запросить цену →	BINDING BAND,PLT1M
2	2AC07120 запросить цену →	SUPPORT PLATE,GUIDE TURN OVER FEED SHIFT
3	63213360 запросить цену →	SPRING,PAPER EJECT HOLDER
4	2A017030 запросить цену →	MOUNT B,FEED SHIFT SOLENOID
5	2A017070 запросить цену →	MOUNT,REFEED PULLEY
6	2A017060 запросить цену →	GUIDE,DUPLEX REFEED
8	2A017120 запросить цену →	GUIDE,TURN OVER FEED SHIFT
9	M2105740 запросить цену →	MINIATURE CLAMP,UAMS-05S-2
10	2A017110 запросить цену →	SHAFT,REFEED PULLEY
11	2A017200 запросить цену →	LEVER,SWITCHBACK RELEASE
13	2A017050 запросить цену →	UPPER GUIDE,DUPLEX ADMISSION
17	29717150 запросить цену →	PRESSING SPRING,FEED BACK
18	2A017210 запросить цену →	MOUNT,SWITCHBACK RELEASE SOLENOID
19	2A017160 запросить цену →	SHAFT,DUPLEX CONVEYING
23	2A017180 запросить цену →	SHAFT,DUPLEX CLUTCH
28	2A017190 запросить цену →	MOUNT,SWITCHBACK DRIVE
29	68721771 запросить цену →	RIGHT GUIDE,MIDDLE TRAY
30	65973030 запросить цену →	MAGNET,CARTRIDGE
31	68705040 запросить цену →	RIGHT LABEL,MIDDLE TRAY RELEASE
35	2A017040 запросить цену →	GUIDE,MIDDLE TRAY
36	M2107120 запросить цену →	BINDING BAND SG-130
37	2BC21540 запросить цену →	FILM,DUPLEX REFEED

25. DUPLEX SECTION III

№	Артикул	Описание
5	2A017100 запросить цену →	SHAFT D,REFEED ROLLER
9	2A017150 запросить цену →	SHAFT D,DUPLEX DRIVE
11	29717220 запросить цену →	PRESSING SPRING B,SB
13	76007150 запросить цену →	SPRING PAPER PAD PULLEY
16	34922530 запросить цену →	COLLAR,PULLEY
17	68721571 запросить цену →	TENSION PLATE,DUPLEX CONVEYING
19	48129000 запросить цену →	PIN,ORIGINAL HOLDER
23	68721760 запросить цену →	SPRING,TRAILING EDGE TAPPING

26. EJECT SECTION

№	Артикул	Описание
16		E07 KAM
8		HBH 10 HBH HBH
22		HBH HBQ
28		BBR
40		HBA
1	2BC21060 запросить цену →	LEFT GUIDE,SWITCH BACK 1 1 1 ' 41 •61720750 SEPARATION CLAW B
3	2BC21010 запросить цену →	FRONT FRAME,EJECT 1 1 1 43 •61720760 SPRING,SEPARATION CLAW
4	2BC21020 запросить цену →	REAR FRAME,EJECT 1 1 1 44 •2BC20480 SPRING,SEPARATION CLAW THRUST
5	2BC21140 запросить цену →	LEVER,SWITCH BACK ROLLER RELEASE 1 1 1 ' 45 2BC20400 HANDLE,FIXING EJECT RELEASE
6	33918030 запросить цену →	PIN,BLADE 1 1 1 46 2BC20410 SPRING,FIXING EJECT RELEASE
7	2BC21040 запросить цену →	LEFT SHAFT,TURN OVER 1 1 1 47 2BC20180 HOLDER,FIXING EJECT
9	2BC21100 запросить цену →	LIFT PLATE,TURN OVER ROLLER RELEASE 2 2 2 49 2BC05140 LABEL,FIXING EJECT RELEASE
10	2BC21090 запросить цену →	WORK PLATE,SWITCH BACK ROLLER RELEASE 1 1 1 50 2BC05180 LABEL,FEED SHIFT RELEASE
11	29717220 запросить цену →	PRESSING SPRING B,SB
12	2BC21150 запросить цену →	SPRING,TURN OVER ROLLER RELEASE
13	2BC21070 запросить цену →	LOWER GUIDE,EJECT
20	72907110 запросить цену →	SPRING,PAPER GUIDE PULLEY
21	2BC21050 запросить цену →	UPPER GUIDE,EJECT
22	2BC21120 запросить цену →	MOUNT,RELEASE PULLEY
25	2BC27460 запросить цену →	WIRE,EJECT
27	2BC20390 запросить цену →	SHAFT,FIXING EJECT RELEASE
28	33906670 запросить цену →	RIGHT HOOK,FEED RELEASE
29	2BC20170 запросить цену →	UPPER GUIDE,FEED SHIFT
30	2BC20740 запросить цену →	SHEET,FIXING EJECT COVER
31	2BC20240 запросить цену →	SHAFT,FIXING EJECT PULLEY
33	2BC20100 запросить цену →	UPPER SUPPORT PLATE,FIXING EJECT
35	29820420 запросить цену →	PIN,BEARING
36	2BC20490 запросить цену →	SPRING,FIXING EJECT COVER
37	2BC20120 запросить цену →	UPPER HOLDER,FIXING EJECT
39		•2BC20150 UPPER GUIDE,FIXING EJECT
40		•2BC20190 SHAFT,SEPARATION CLAW

27. BYPASS FEED SECTION

№	Артикул	Описание
6		HBH
2		HBH
74		43 44 KAM 2 E 6 07 E0776 HBH
53		61 22DJB 10 E05
64		BVW BHC
55		BHC 78 E05
54		56 34 BBE BVW 38 36 B B H H 7 C D 3 E05 14 E05
33		34 25 50 BVW
51		BHC BHD
1	2BC06250 запросить цену →	FRAME,FEED 1 1 1 41 33906390 SPRING,SHAFT STOPPER
2	M2104260 запросить цену →	EDGING,EDS-0607U(KITAGAWA) 2 2 2 ' 42 29814340 GEAR 18,DEVELOPER UNIT
3	33906620 запросить цену →	MOUNT BASE,PAPER FEED SWITCH 1 1 1 43 2BC06110 SHAFT,BYPASS PAPER FEED
5	2BC06240 запросить цену →	LOWER GUIDE,FEED 1 1 1 ' 45 61706770 UPPER PULLEY,BYPASS
6	2BC27410 запросить цену →	WIRE A,PAPER FEED SWITCH 1 1 1 46 33906950 SHAFT,LEADING FEED PULLEY BYPASS
7	M2105740 запросить цену →	MINIATURE CLAMP,UAMS-05S-2 2 2 2 47 2AC06120 SUPPORT PLATE,LEADING FEED PULLEY BYPASS
8	M2307010 запросить цену →	BINDING BAND,T18R 3 3 3 ' 48 29822230 GEAR 16T,PF IDLE
9	M2107120 запросить цену →	BINDING BAND SG-130 3 3 3 ' 49 33906470 PULLEY,LEADING FEED
10	M2105720 запросить цену →	MINIATURE CLAMP,UAMS-05-2 1 1 1 ' 50 63511220 STOP RING,4
11	2BC06220 запросить цену →	UPPER GUIDE,FEED 1 1 1 ' 51 75706040 STOPRING PAPER FEED PULLEY
12	2BC06970 запросить цену →	FILM A,FEED AUXILIARY 2 2 2 ' 52 29807100 GEAR 16,BYPASS
13	36706150 запросить цену →	SHAFT,FEED PULLEY 1 1 1 53 33906941 MOUNT,STOPPER
15	2BC06230 запросить цену →	GUIDE,FEED MIDDLE 1 1 1 55 2AC06160 STOPPER,PAPER
16	77706461 запросить цену →	PRESSING SPRING 4 4 4 56 2AC06141 LEVER,PE
17	2BC06280 запросить цену →	REINFORCEMENT,FEED 1 1 1 57 33906980 LEVER,STOPPER RELEASE
18	2BC27760 запросить цену →	JUNCTION WIRING,BYPASS 1 1 1 58 2BC04550 LOWER SPONGE,FEED(EUR) (KM-4530)
25	2BC04540 запросить цену →	UPPER SPONGE,FEED(EUR) (KM-4530) 1 1 65 2BC27450 WIRE,BYPASS PAPER FEED
32	2BC27930 запросить цену →	SWITCH,FEED 1 1 1 72 29717150 PRESSING SPRING,FEED BACK
33	33906441 запросить цену →	UPPER GUIDE,BYPASS 1 1 1 73 2AC06280 STOPPER,BYPASS TABLE
35	2BC06830 запросить цену →	FRONT FRAME,BYPASS 1 1 1 ' 75 34806150 STOPPER
36	2BC06100 запросить цену →	REAR FRAME,BYPASS 1 1 1 76 60912270 BEARING,688ZZ
37	2AC06110 запросить цену →	LOWER GUIDE,BYPASS 1 1 1 77 2BC04560 VIBRATION INSULATOR,FEED(EUR) (KM-4530)
39	33906920 запросить цену →	SHAFT,JOINT

Каталог очень большой (956 позиций). Показаны первые 27 узлов со схемами; полный список доступен по запросу.

Источник: Инк-Маркет.ру.

← Все статьи
