Kyocera KM-4230 5230 — каталог запчастей со схемами

Содержание

1. EXTERIOR COVERS (KM-5230) 2A3/22AA44
2. FRAMES
3. CASSETTE (230/240V)
4. CASSETTE (120V)
5. PAPER FEED-IN SECTION I
6. PAPER FEED-IN SECTION II
7. PAPER FEED-IN SECTION III

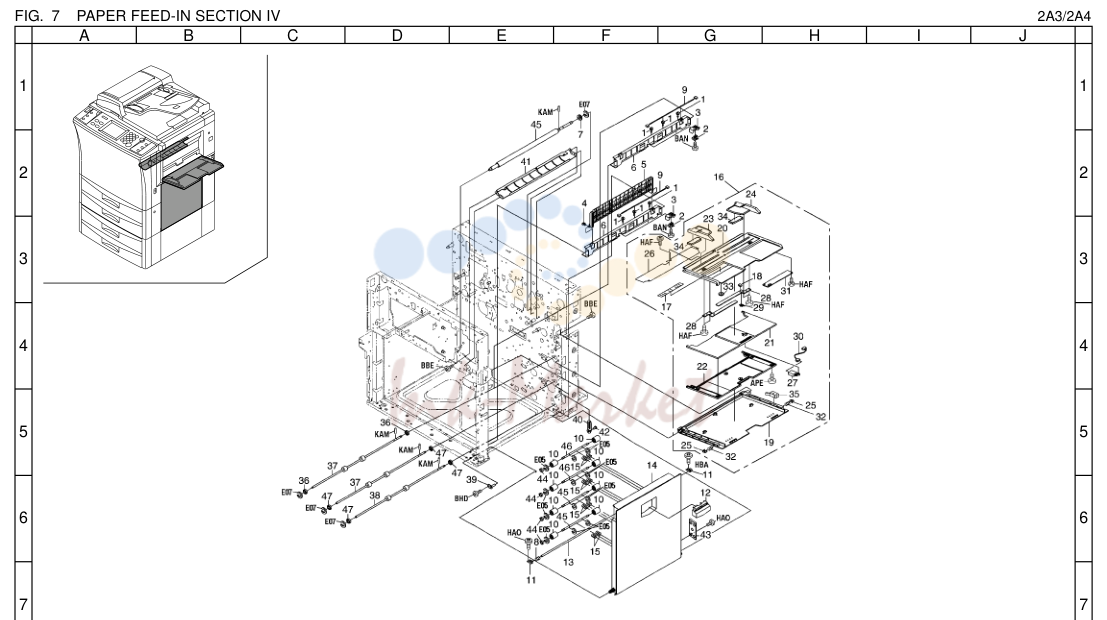

8. PAPER FEED-IN SECTION IV

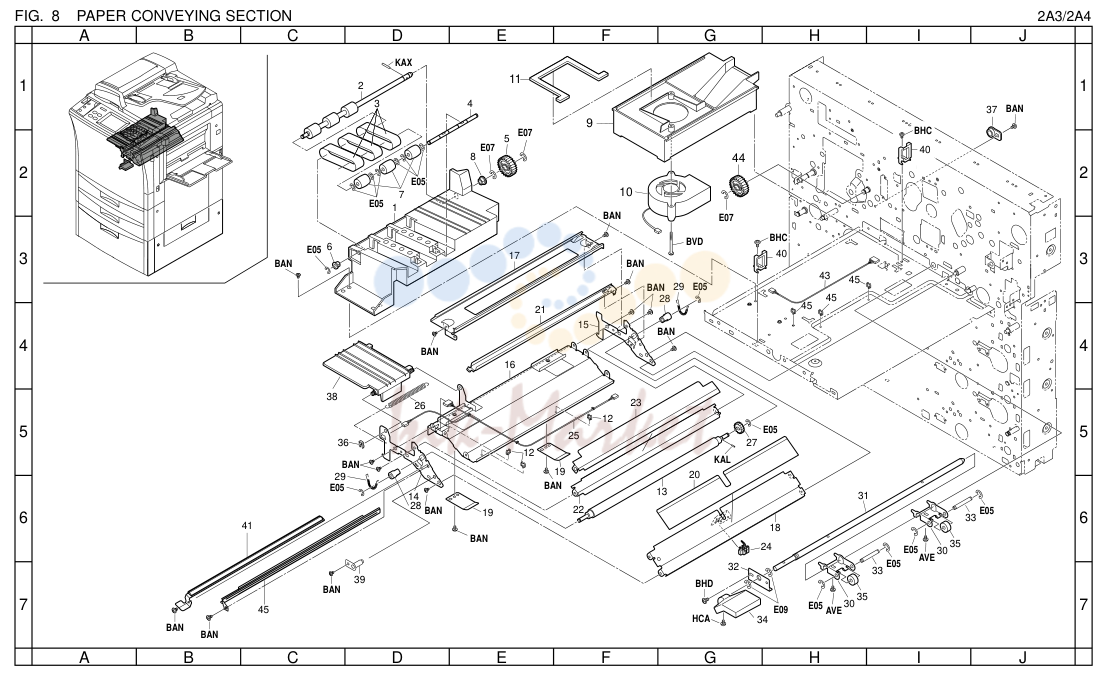

9. PAPER CONVEYING SECTION

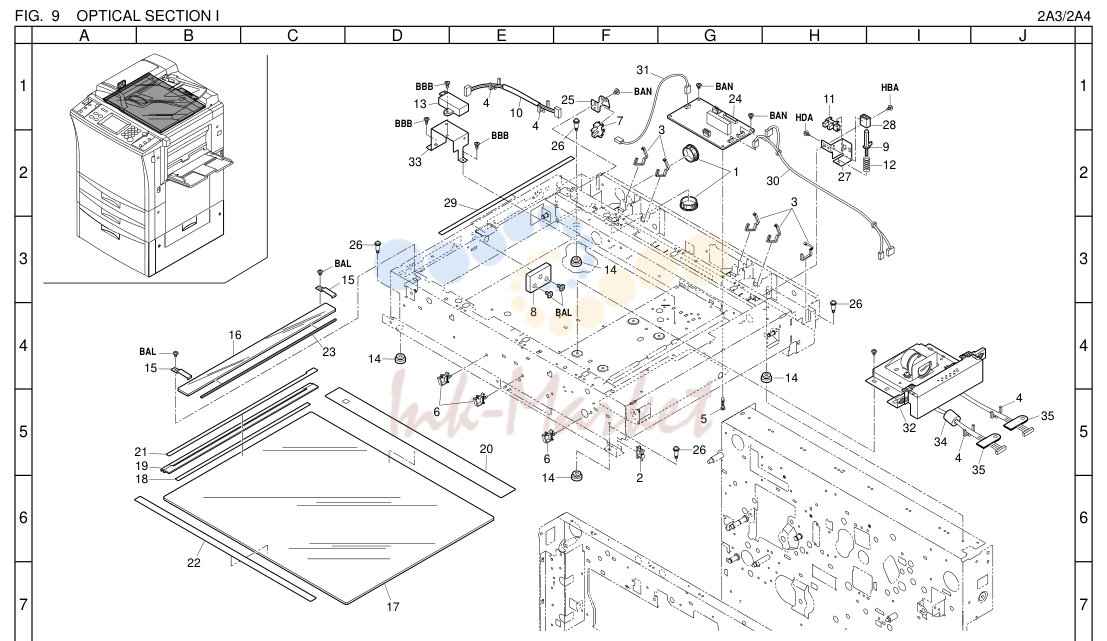

10. OPTICAL SECTION I

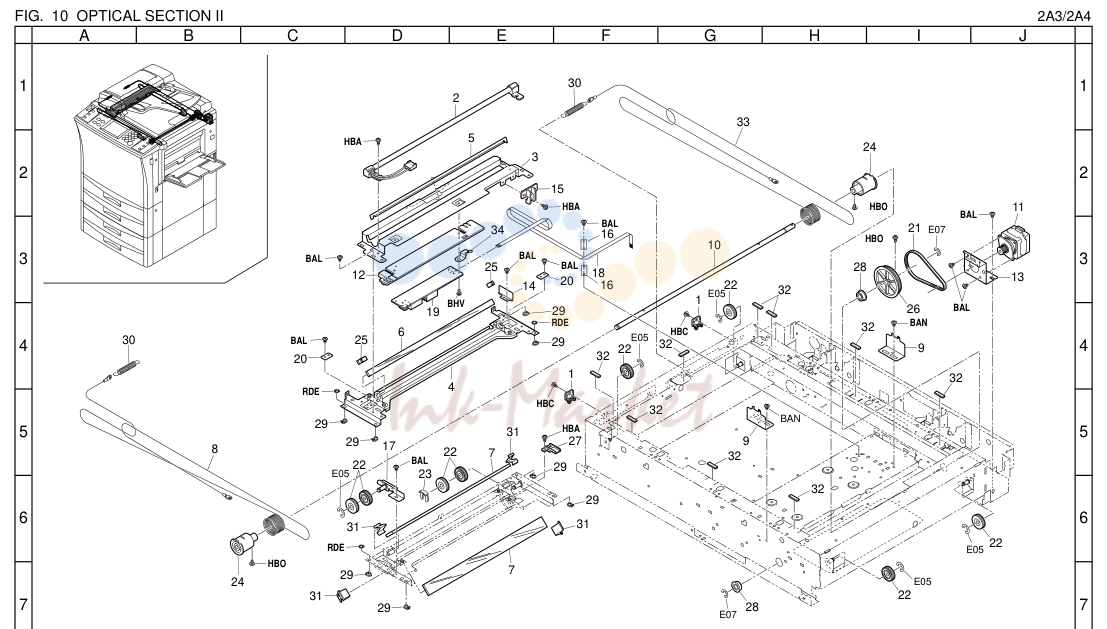

11. OPTICAL SECTION II

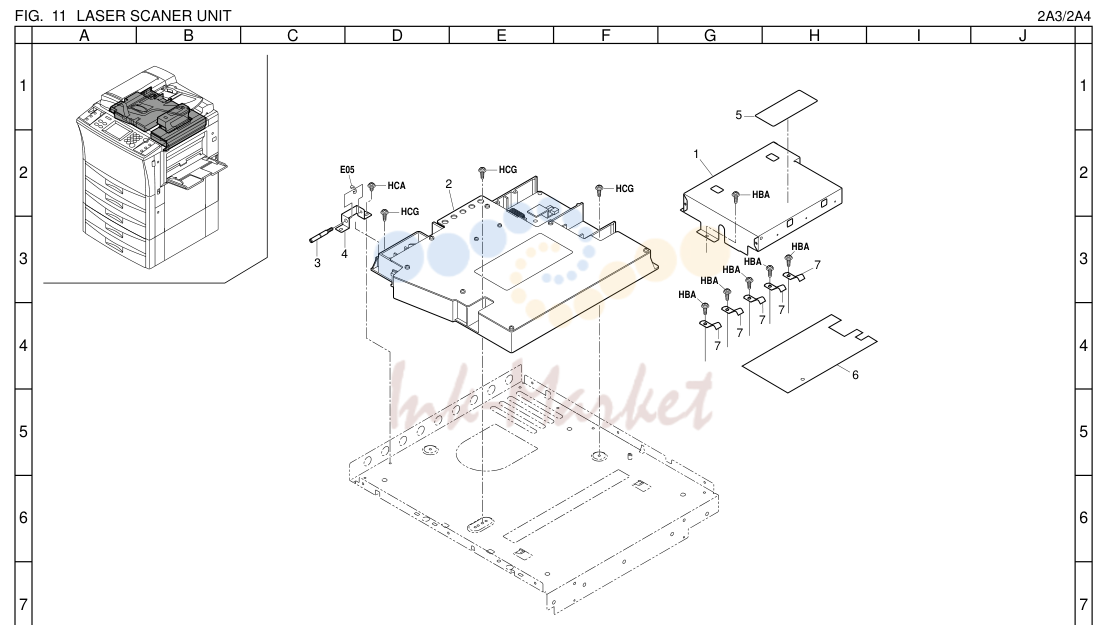

12. LASER SCANER UNIT

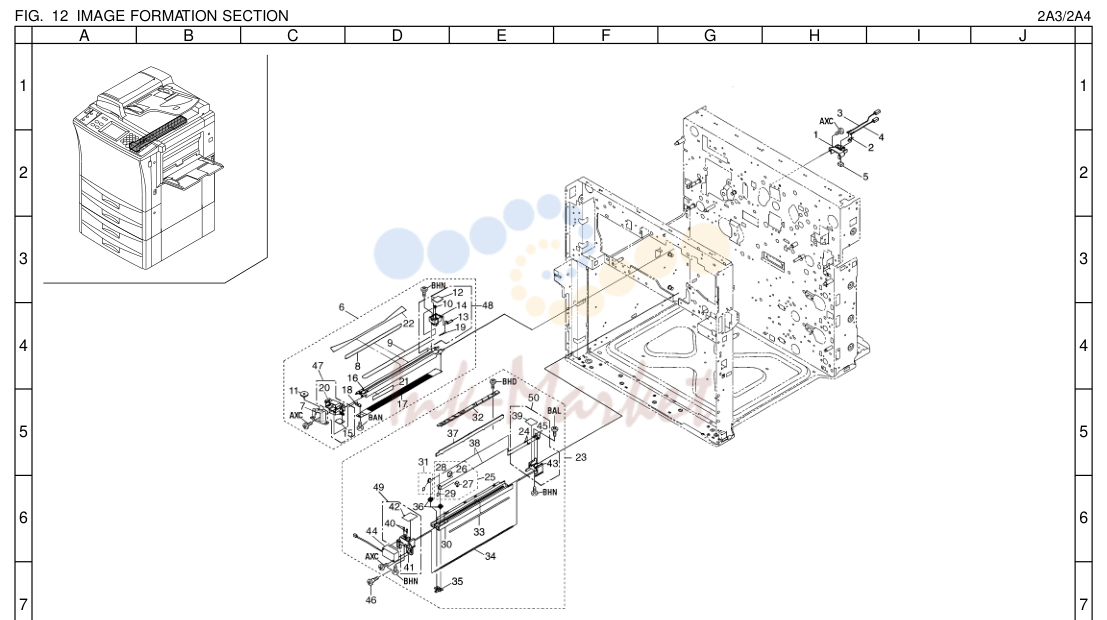

13. IMAGE FORMATION SECTION

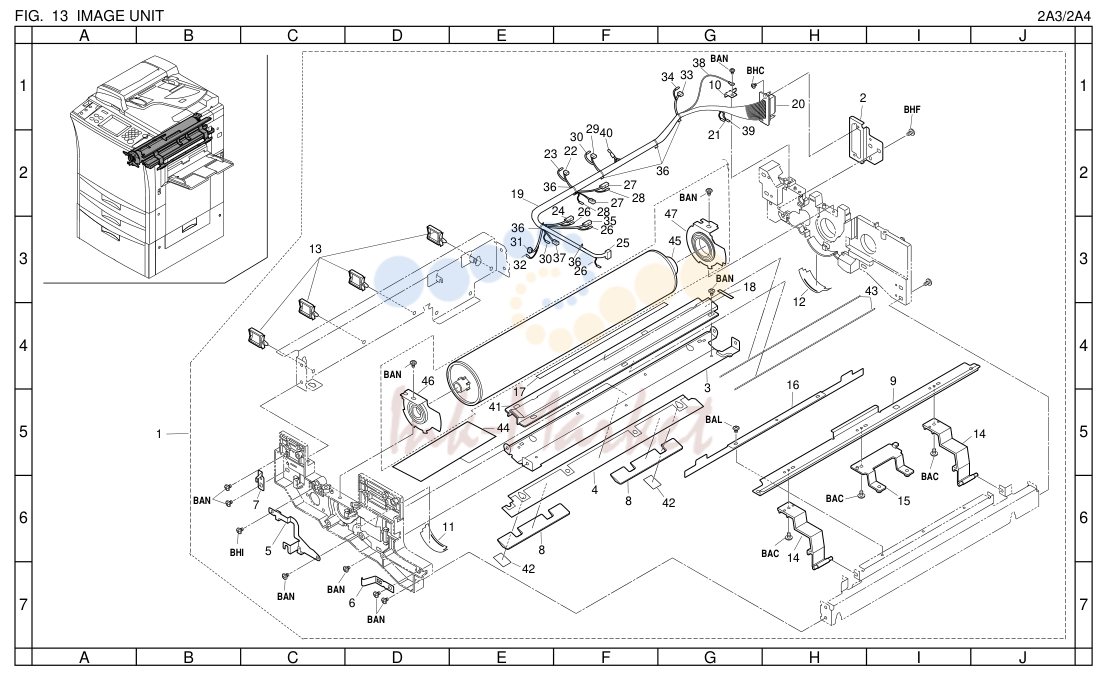

14. IMAGE UNIT

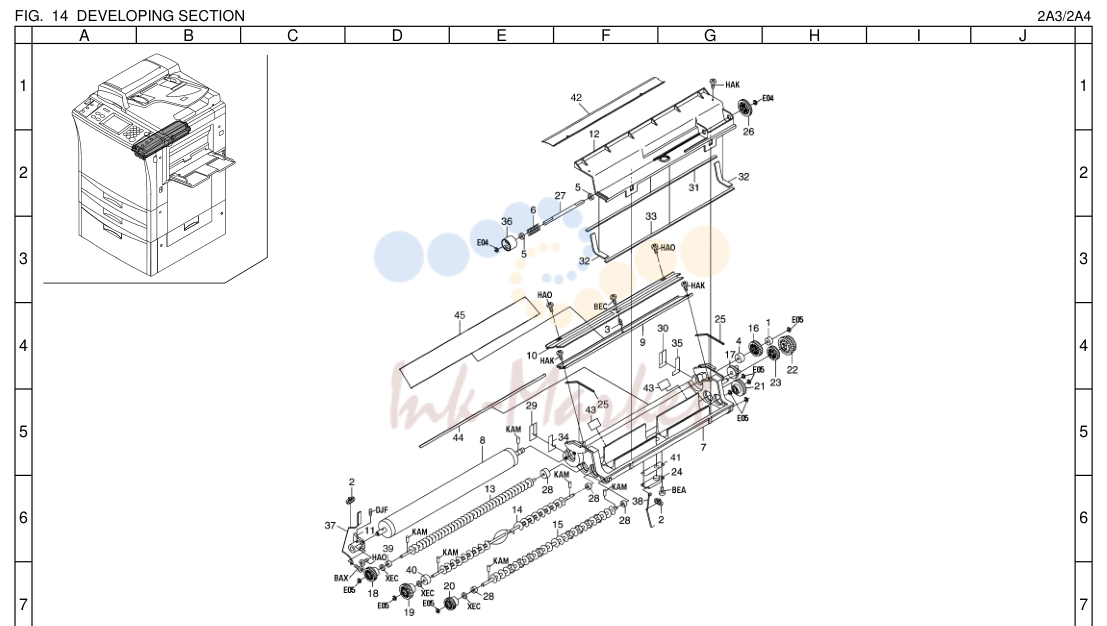

15. DEVELOPING SECTION

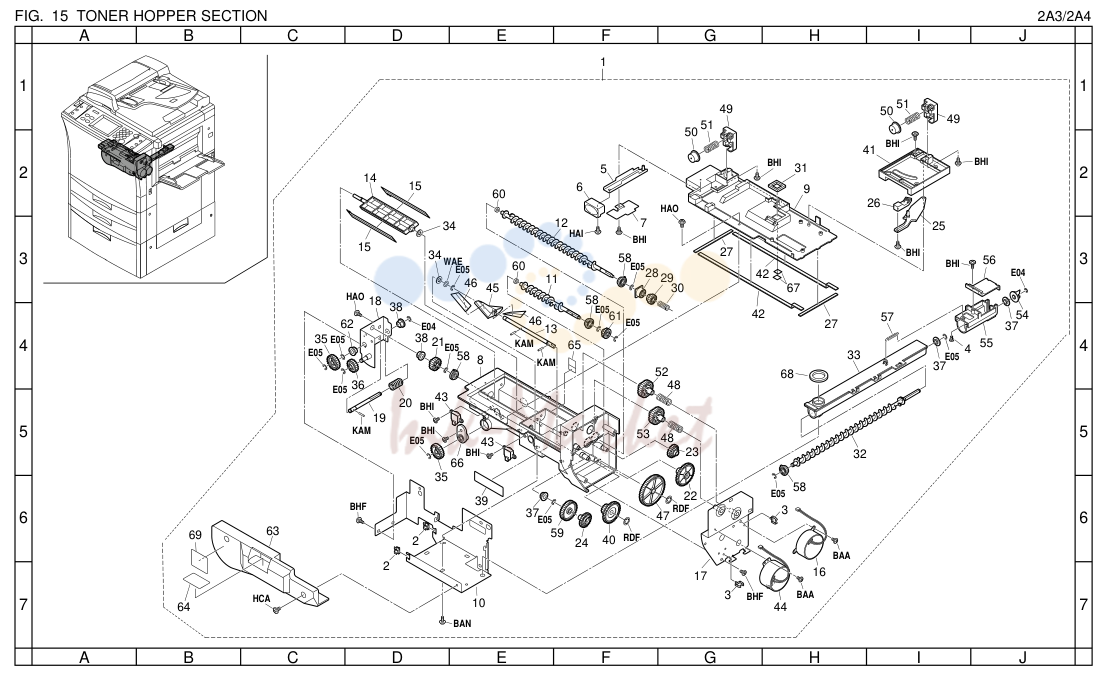

16. TONER HOPPER SECTION

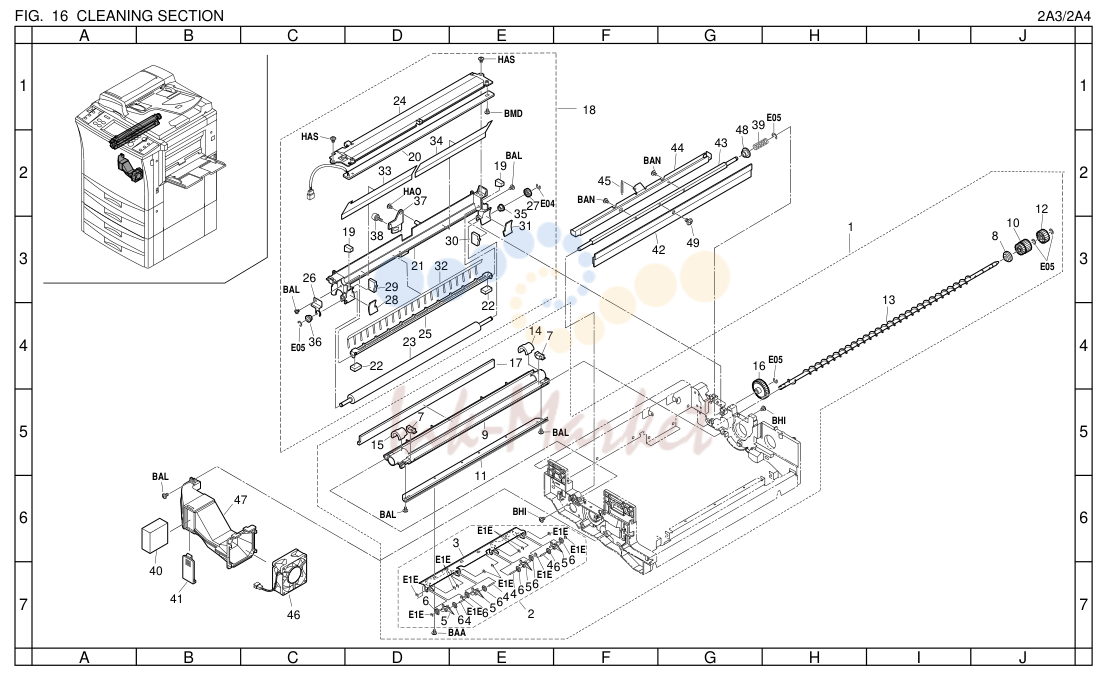

17. CLEANING SECTION

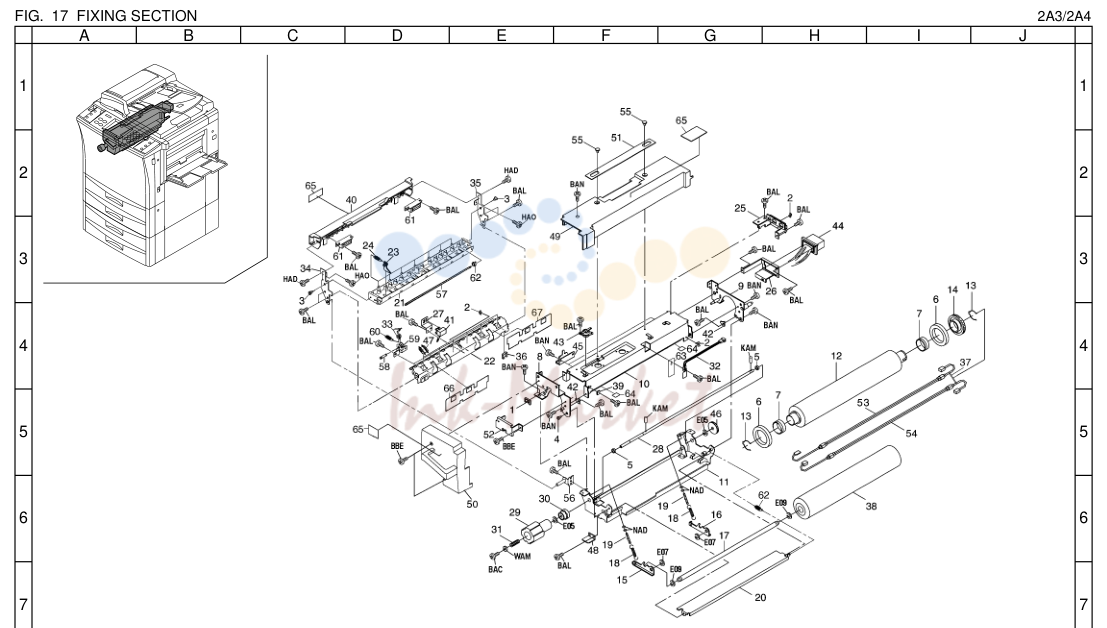

18. FIXING SECTION

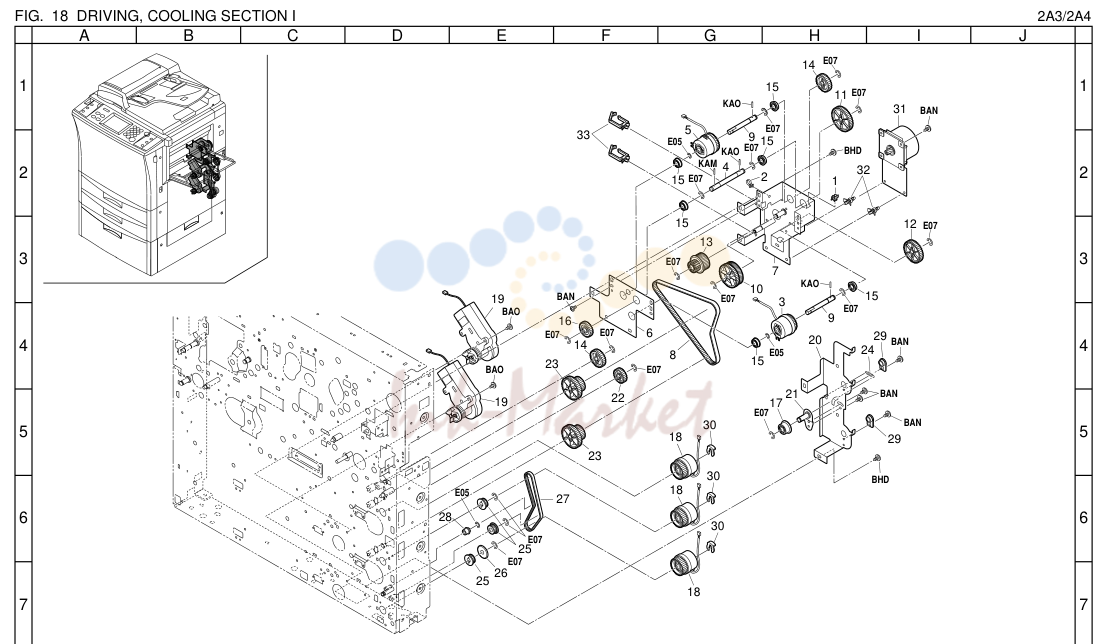

19. DRIVING, COOLING SECTION I

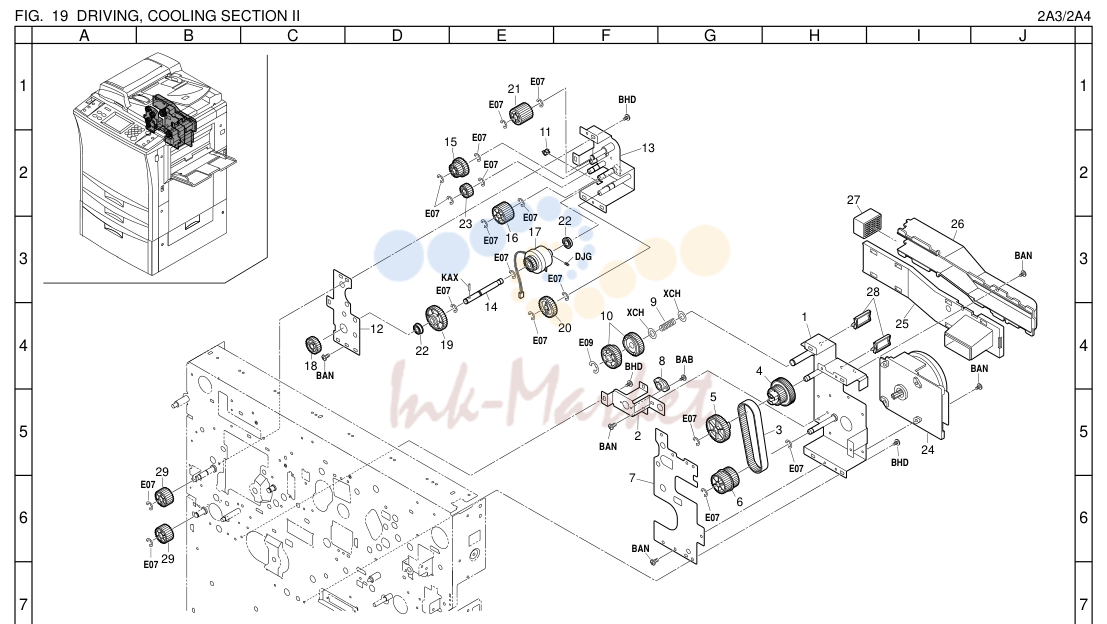

20. DRIVING, COOLING SECTION II

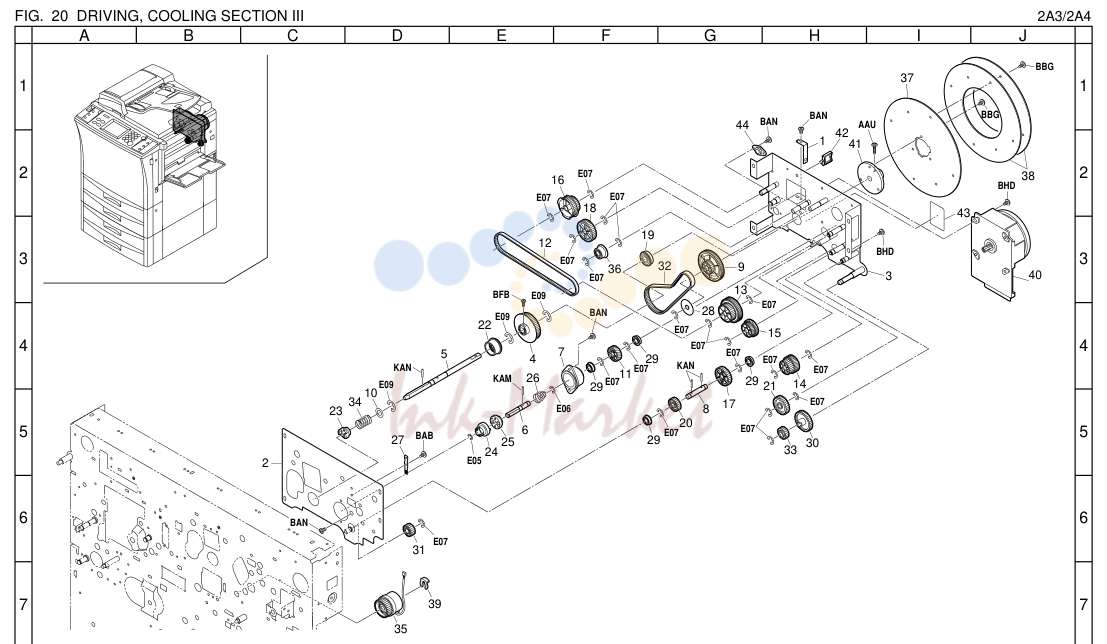

21. DRIVING, COOLING SECTION III

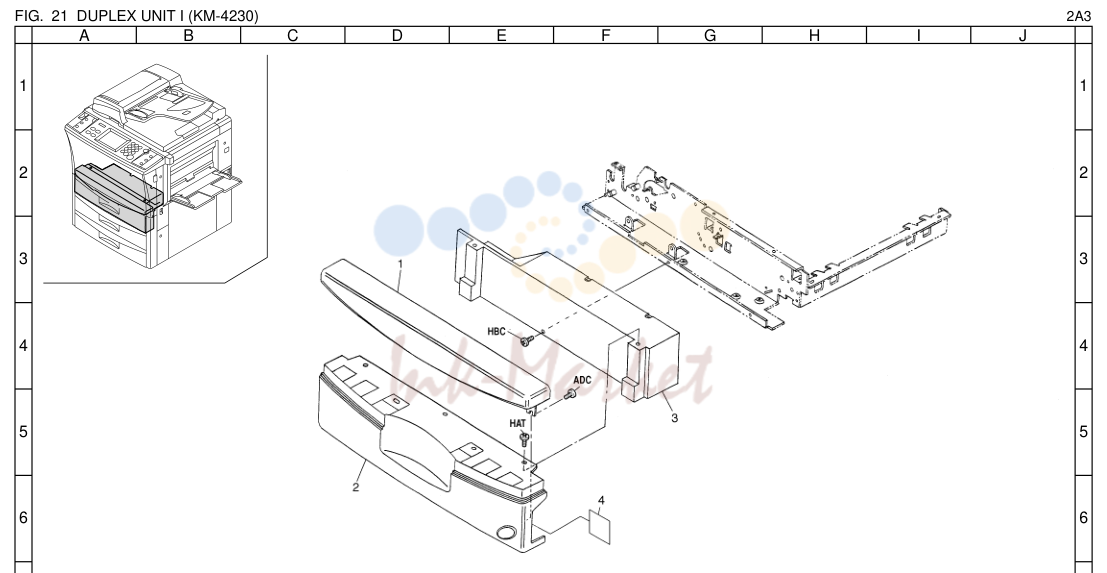

22. DUPLEX UNIT I (KM-4230) 2A3/22AA43

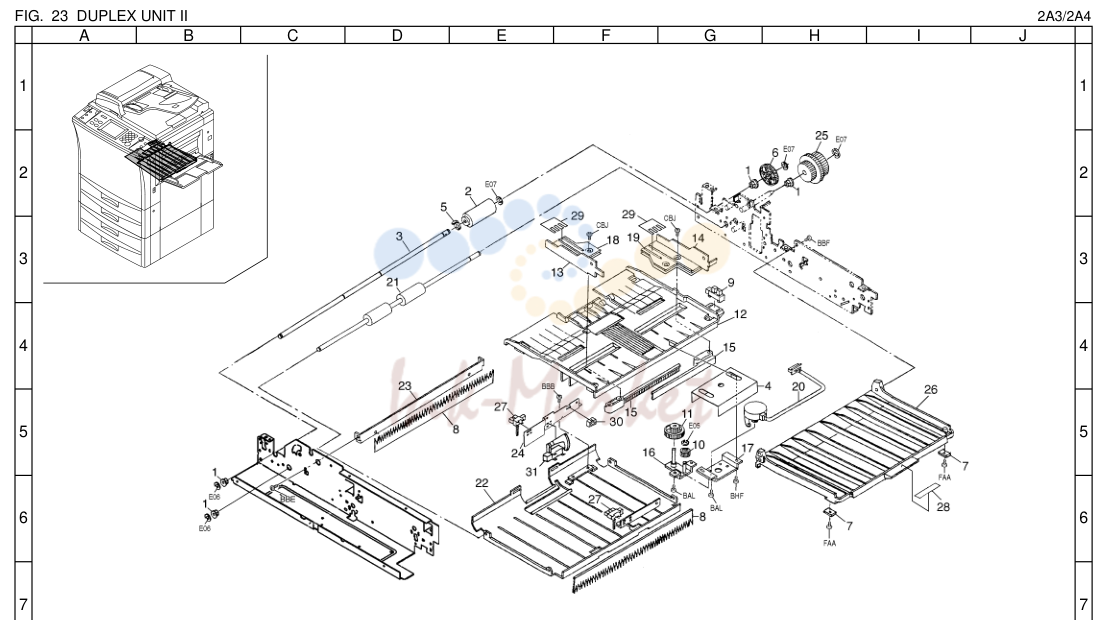

23. DUPLEX UNIT II

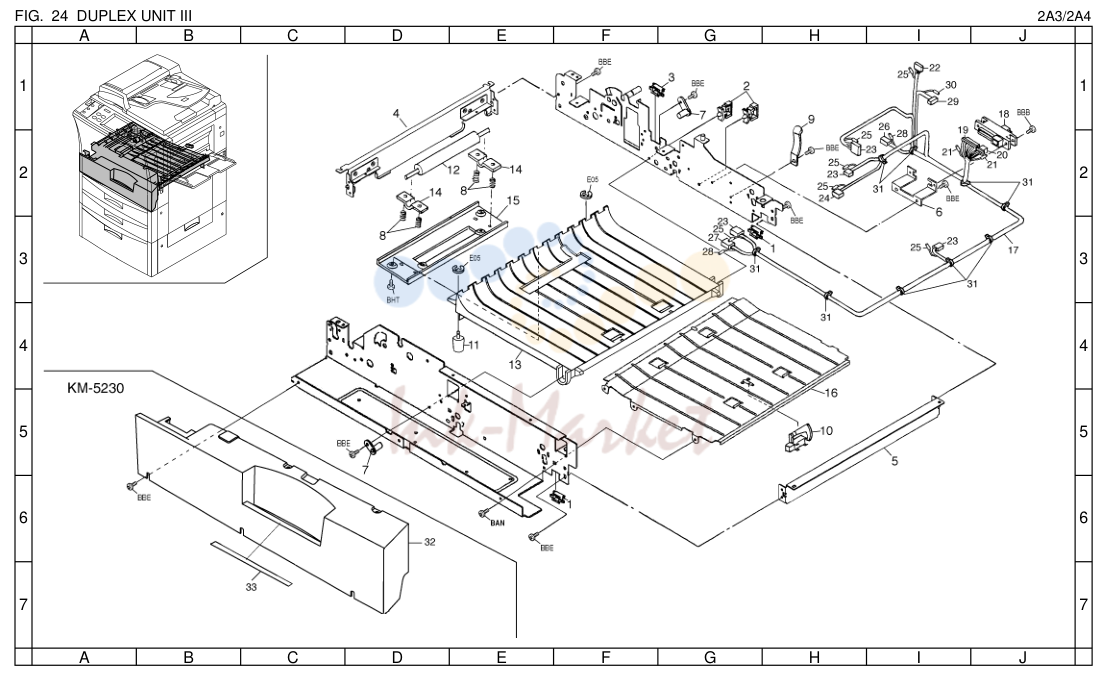

24. DUPLEX UNIT III

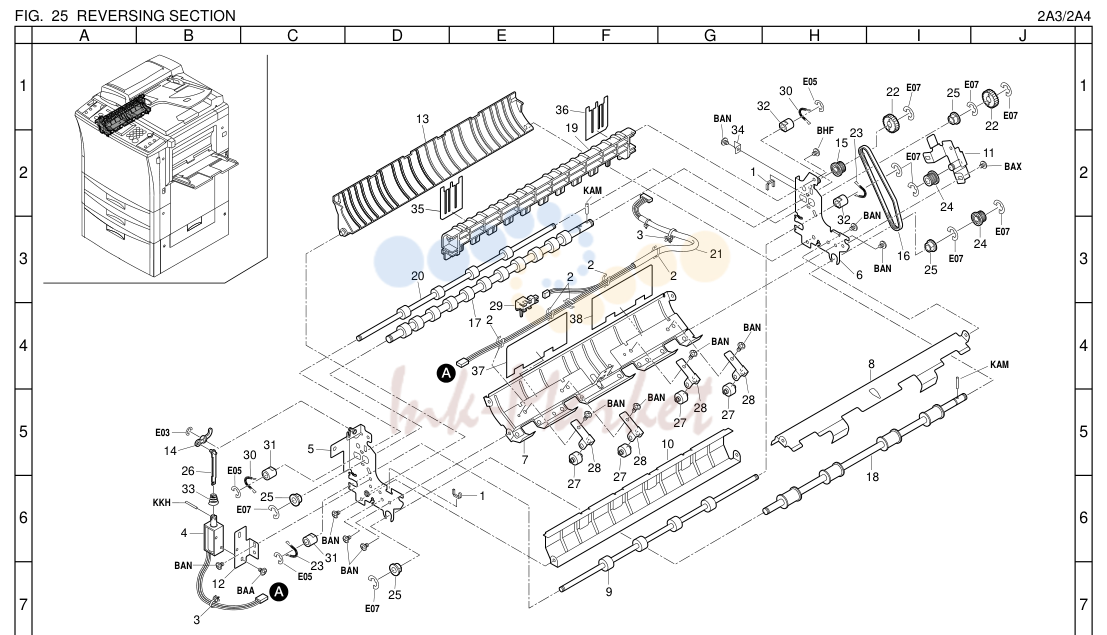

25. REVERSING SECTION

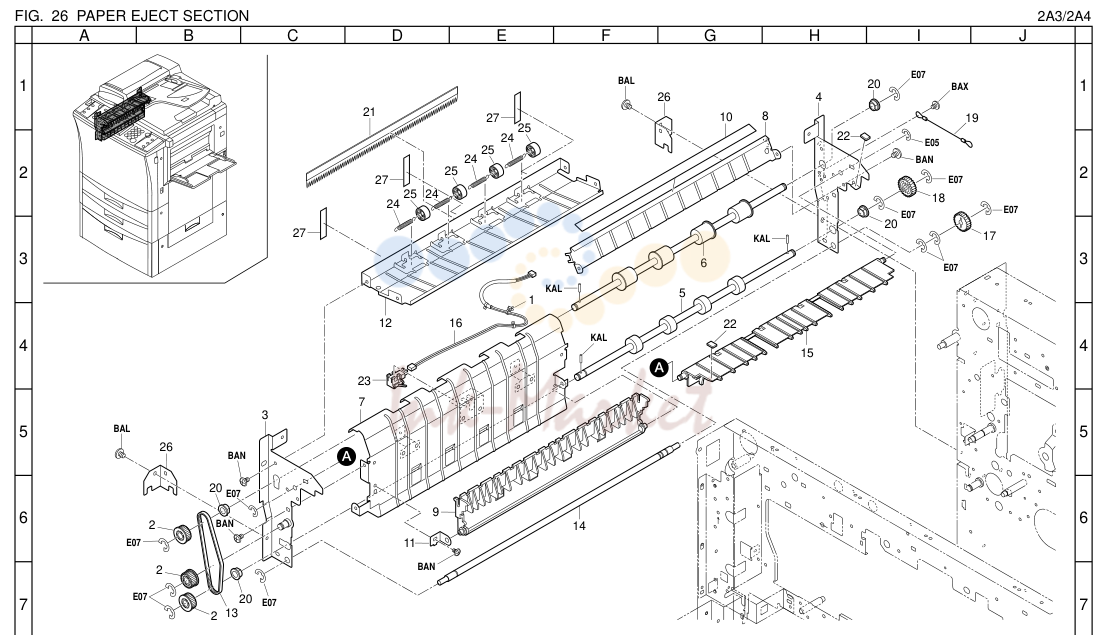

26. PAPER EJECT SECTION

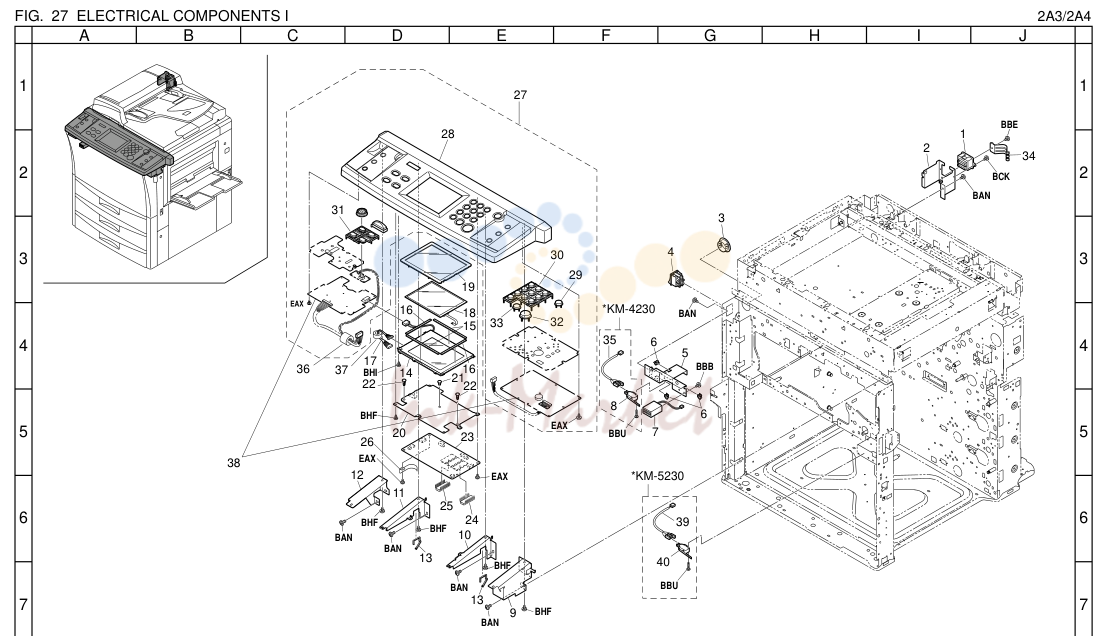

27. ELECTRICAL COMPONENTS I
28. ELECTRICAL COMPONENTS II (230/240V)
29. ELECTRICAL COMPONENTS III
30. FRAMES (SRDF)
31. TABLE SECTION (SRDF)
32. PAPER FEED SECTION (SRDF)
33. REVERSING SECTION (SRDF)
34. CONVEYING SECTION (SRDF)
35. DRIVING SECTION (SRDF)
36. ELECTRICAL SECTION (SRDF)
37. EXTERIOR COVERS (PAPER FEED DECK) (KM-5230) 2A3/22AA44
38. CASSETTE (PAPER FEED DECK) (KM-5230) 2A3/22AA44
39. PAPER FEED-IN SECTION (PAPER FEED DECK)I (KM-5230) 2A3/22AA44
40. PAPER FEED-IN SECTION (PAPER FEED DECK)II (KM-5230) 2A3/22AA44
41. ACCESSORIES & SERVICE PARTS (KM-5230) 2A3/22AA44
42. ACCESSORIES & SERVICE PARTS (KM-4230) 2A3/22AA43
43. OPTION II & TOOL

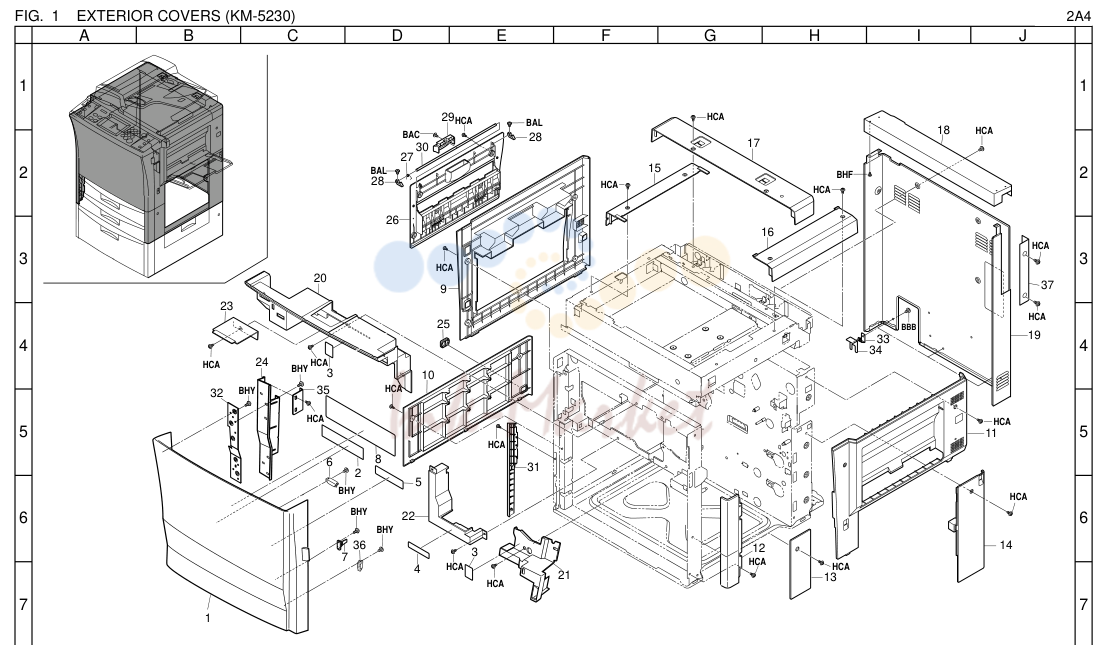

1. EXTERIOR COVERS (KM-5230) 2A3/22AA44

№	Артикул	Описание
2		B 2 A 8 L HCA 15 HCA BHF
25		BBB
32		BHY 35 HCA
6		BHY
7		36 4 HCA 3 H 1 C 2 A HCA
2	2AC05100 запросить цену →	LABEL,JAM RELEASE
3	2AG05200 запросить цену →	LABEL,HIGH VOLTAGE CAUTION(EXP)
4	2AC05150 запросить цену →	LABEL,DRUM CAUTION(EUR)
4	2AC05140 запросить цену →	LABEL,DRUM CAUTION(EXP)
5	2AC05130 запросить цену →	LABEL,SUPPLY(EUR)
5	73905200 запросить цену →	LABEL,SUPPLY(E,F,G,S)
5	73905191 запросить цену →	LABEL,SUPPLY(E,F,S)
6	60804120 запросить цену →	MAGNET CATCH
7	65004171 запросить цену →	HOLDER,SAFETY SWITCH
20	2AC04150 запросить цену →	INNER COVER
21	2AD04050 запросить цену →	RIGHT INNER COVER
22	2AC04170 запросить цену →	LEFT INNER COVER
23	2AC04190 запросить цену →	LID,OPERATION UNIT ROM
24	2AD04070 запросить цену →	FRONT HINGE,COVER
28	33906670 запросить цену →	RIGHT HOOK,FEED RELEASE
30	33906690 запросить цену →	RIGHT SHAFT,FEED RELEASE
31	2A404030 запросить цену →	LOWER FRONT LEFT COVER
32	2AD04080 запросить цену →	MOUNT,HINGE
33	18518200 запросить цену →	GROUND PLATE,CLEANING BRUSH
34	2AC26320 запросить цену →	HOLDER,GROUND
35	2AD04130 запросить цену →	FRONT POSITIONING PLATE,COVER
36	71804400 запросить цену →	MAGNET CATCHER
37	2A304240 запросить цену →	LID,CONTROLLER
2		B 2 A 8 L HCA 44 15 HCA BHF
3		HCA HCA
25		45 39 BBB
5		HCA6 7 BHY HAT BCE HCA 34 47 48 HCA
2		5 6BHY
6		HCA
22		HCA
7		1 3 HAT 33 HCA HCA 21 24 4 H 0 CA 13 HCA 35 42 HCA
2	2AC04200 запросить цену →	LEFT RETAINER,HINGE 1 1 1 39 2AC04420 LOWER LEFT SPONGE,COVER(EUR)
3	2AC04210 запросить цену →	RIGHT RETAINER,HINGE 1 1 1 40 2AC04430 LEFT SPONGE A,MIDDLE COVER(EUR)
4	33904310 запросить цену →	RIGHT BASE,HINGE 1 1 1 41 2AC04270 LOWER REAR RIGHT SPONGE B,COVER(EUR)
5	33904320 запросить цену →	LEFT BASE,HINGE 1 1 1 42 2AC04280 LOWER REAR RIGHT SPONGE C,COVER(EUR)
6	60804120 запросить цену →	MAGNET CATCH 2 2 2 43 2AC04260 LOWER REAR RIGHT SPONGE A,COVER(EUR)
7	65004171 запросить цену →	HOLDER,SAFETY SWITCH 1 1 1 44 2AC04430 LEFT SPONGE A,MIDDLE COVER(EUR)
8	75704280 запросить цену →	STRAP FRONT COVER 1 1 1 45 2AC04450 LEFT SPONGE B,MIDDLE COVER(EUR)
20	2AC04150 запросить цену →	INNER COVER
21	2AC04160 запросить цену →	RIGHT INNER COVER
22	2AC04170 запросить цену →	LEFT INNER COVER
23	2AC04190 запросить цену →	LID,OPERATION UNIT ROM
24	33904130 запросить цену →	FRONT HINGE,COVER
27	33906640 запросить цену →	RIGHT SPRING,FEED RELEASE
28	33906670 запросить цену →	RIGHT HOOK,FEED RELEASE
30	33906690 запросить цену →	RIGHT SHAFT,FEED RELEASE
32	73905191 запросить цену →	LABEL,SUPPLY(E,F,S)
32	2AC05130 запросить цену →	LABEL,SUPPLY(EUR)
32	73905200 запросить цену →	LABEL,SUPPLY(E,F,G,S)
33	2AC05140 запросить цену →	LABEL,DRUM CAUTION(EXP)
33	2AC05150 запросить цену →	LABEL,DRUM CAUTION(EUR)
34	2AG05200 запросить цену →	LABEL,HIGH VOLTAGE CAUTION(EXP)
35	33904380 запросить цену →	LOWER PROTECTING PLATE,FEED
36	2AC05100 запросить цену →	LABEL,JAM RELEASE
37	18518200 запросить цену →	GROUND PLATE,CLEANING BRUSH

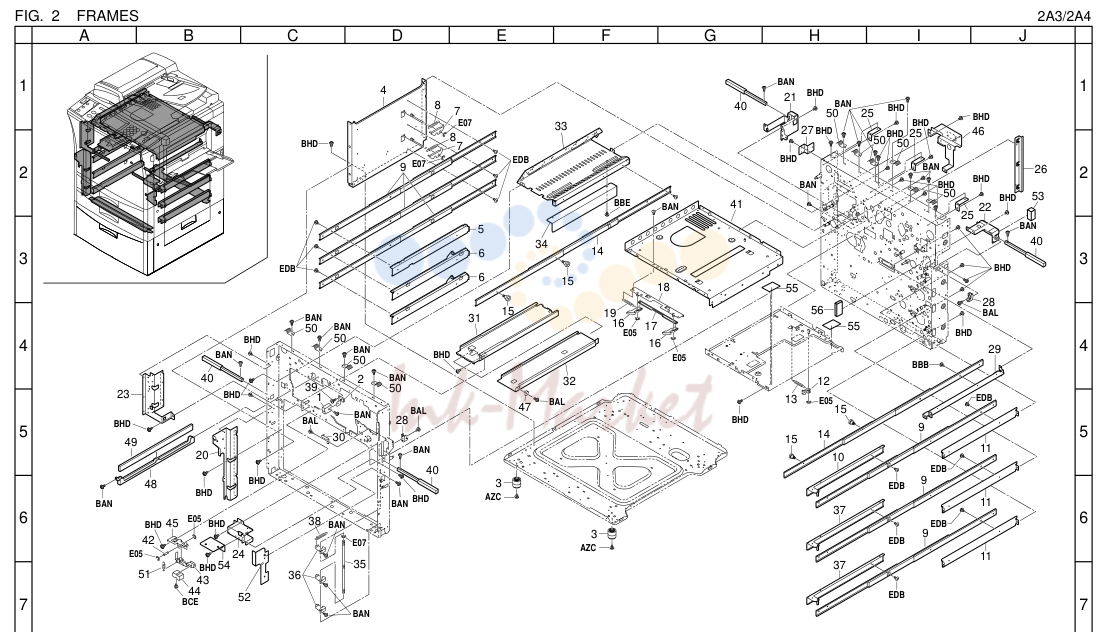

2. FRAMES

№	Артикул	Описание
1		BAN
4		21 BHD
2		9E07 EDB BHD BAN
5		BAN
4		BAN BHD 5 BA 0 N 5 BA 0 N 5 BA 0 N BHD 31 15 19 16 E05 1 1 7 6 E05 56 55 BBB BHD BA 2 L
40		2 BAN
5		B 2 H 3 4 D 9 20 BHD B 3 A 9 L 1 30 BAN 50 28 B B A A L N 47 BAL BHD 1 1 3 5 1 E 4 05 1 1 0 5 9 E 1 D 1 B
40		EDB
48		BHD 3 EDB
6		BAN BHD45 E0 B 5 HD BHD 38 BAN BANBHD AZC 37 EDB
7		BC 4 E 4 52 EDB
1	2AC08290 запросить цену →	LEVER,IMAGE FORMATION STOPPER 1 1 1 41 2AC13020 BASE,LSU
2	2AC08270 запросить цену →	STOPPER,IMAGE FORMATION UNIT 1 1 1 42 2AC20100 FULCRUM PIN,FIXING UNIT RELEASE
3	66102140 запросить цену →	BASE,RUBBER 2 2 2 43 2AC20110 LEVER,FIXING UNIT RELEASE
4	2AC02050 запросить цену →	LOWER LEFT REINFORCEMENT 1 1 1 44 2AC20120 HANDLE,FIXING UNIT RELEASE
5	2AC02110 запросить цену →	MOUNT,RAIL DUPLEX 1 1 1 45 2AC20130 MOUNT,FIXING UNIT RELEASE
6	33902070 запросить цену →	LEFT MOUNT,RAIL 2 2 2 46 2AC20170 MOUNT,FIXING DRAWER
7	33902120 запросить цену →	HOOK,CASSETTE RETAINING 2 2 2 47 2AC20190 STOPPER,FIXING UNIT
8	33902130 запросить цену →	SPRING,CASSETTE HOOK 2 2 2 48 2AC23040 MOUNT,OZONE FILTER
10	2AC07340 запросить цену →	RIGHT MOUNT,RAIL 1 1 1 50 18526240 PLATE SPRING A,GROUND REINFORCEMENT
11	33902060 запросить цену →	RIGHT REINFORCEMENT 3 3 3 51 61716110 SPRING,CLEANING DRIVE TENSION
12	2AC07360 запросить цену →	HOOK,DUPLEX LOCK 1 1 1 52 2AD04100 BASE,MAGNET
13	2AC07410 запросить цену →	SPRING,DUPLEX HOOK 1 1 1 53 2AC26310 SHIELD 10X8X20,GASKET
14	2AC08080 запросить цену →	SLIDER,IMAGE FORMATION UNIT 2 2 2 54 2AD04090 MOUNT,SAFETY SWITCH
15	2AC08170 запросить цену →	PIN,IMAGE FORMATION UNIT 4 4 4 55 2AC04340 VIBRATION INSULATOR,MIDDLE(EUR)
16	2AC08190 запросить цену →	HOOK,IMAGE FORMATION UNIT 2 2 2 56 2AC04380 REAR SPONGE,FRAME(EUR)
17	2AC08200 запросить цену →	MOVING PLATE,HOOK
18	2AC08210 запросить цену →	MOUNT,HOOK
19	78507090 запросить цену →	SPRING,PF LOOP PAD
20	2AD02030 запросить цену →	LEFT LOWER FRONT REINFORCEMENT
21	2AC02070 запросить цену →	REAR LEFT MOUNT,HANDLE
22	2AC02080 запросить цену →	REAR RIGHT MOUNT,HANDLE
23	2AC02091 запросить цену →	LEFT UPPER FRONT REINFORCEMENT
24	2AC02101 запросить цену →	FRONT RIGHT MOUNT,HANDLE
25	2AC02130 запросить цену →	UPPER REAR REINFORCEMENT
26	2AC02160 запросить цену →	SHIELD PLATE,POWER SOURCE
27	2AC04220 запросить цену →	LOWER REAR MOUNT,COVER
28	2AC06170 запросить цену →	FULCRUM PLATE,BYPASS TABLE
29	2AC08091 запросить цену →	MOUNT,SLIDER
30	2AC15270 запросить цену →	GROUND PLATE,TONER MOTOR
31	2AC20150 запросить цену →	LOWER REINFORCEMENT,FIXING
32	2AC20180 запросить цену →	RAIL,FIXING UNIT
33	2AC23010 запросить цену →	UPPER PARTITION,FIXING
34	2AC23020 запросить цену →	RIGHT PARTITION,FIXING
35	33902140 запросить цену →	SHAFT,CASSETTE LOCK
36	33902150 запросить цену →	STOPPER,CASSETTE LOCK
37	68707050 запросить цену →	RIGHT MOUNT,RAIL
39	71802210 запросить цену →	PIN,DRUM LIFT
40	18502160 запросить цену →	HANDLE,MACHINE

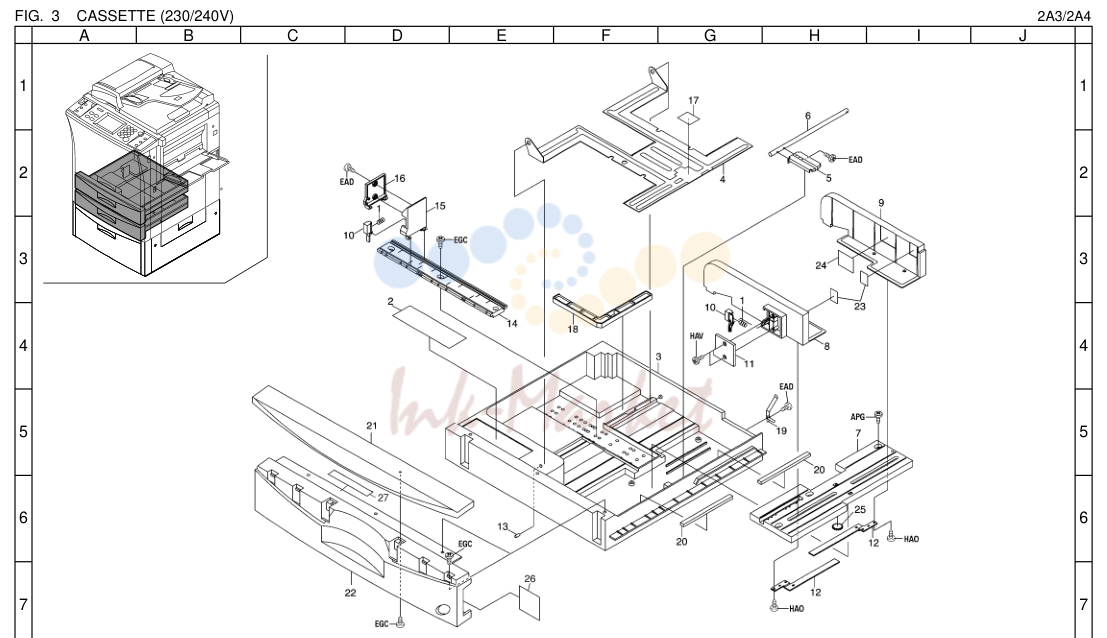

3. CASSETTE (230/240V)

№	Артикул	Описание
1		•66007120 SPRING,CURSOR C
3		•33907012 CASSETTE
4		•33907020 WORK PLATE,CASSETTE
5		•33907030 WORK PLATE,LIFT CASSETTE
6		•33968220 CASSETTE LIFT SHAFT ASS’Y
7		•33907050 RAIL A,CURSOR
8		•33907060 CURSOR A,CASSETTE
9		•33907070 CURSOR B,CASSETTE
10		•33907080 LEVER,CASSETTE CURSOR
11		•33907090 LID A,CURSOR
13		•66007310 PIN,CASSETTE WORK PLATE
14		•33907120 RAIL C,CURSOR
15		•33907130 CURSOR C,CASSETTE
16		•33907140 LID C,CURSOR
17		•66107100 PAD,CASSETTE
18		•33907180 DETECTION PLATE,CASSETTE
19		•33907190 GROUND PLATE,CASSETTE
20		•33907210 CUSHION,CASSETTE WORK PLATE
21		•68204190 UPPER COVER,CASSETTE(K M)
22		•68204200 LOWER COVER,CASSETTE(K M)
23		•60907170 CUSHION,CASSETTE R
27	2AC05180 запросить цену →	LABEL,PAPER SET

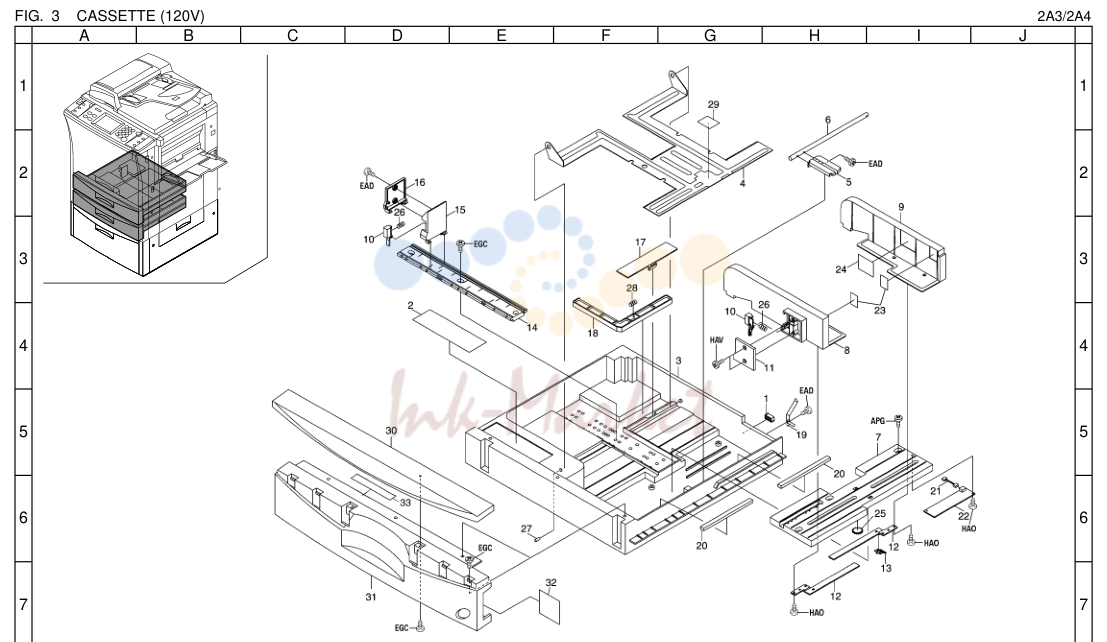

4. CASSETTE (120V)

№	Артикул	Описание
1		•J0463080 PLUG,QR/P15-8S-C(HIROSE)
3		•33907012 CASSETTE
4		•33907020 WORK PLATE,CASSETTE
5		•33907030 WORK PLATE,LIFT CASSETTE
6		•33968220 CASSETTE LIFT SHAFT ASS’Y
7		•33907050 RAIL A,CURSOR
8		•33907060 CURSOR A,CASSETTE
9		•33907070 CURSOR B,CASSETTE
10		•33907080 LEVER,CASSETTE CURSOR
11		•33907090 LID A,CURSOR
14		•33907120 RAIL C,CURSOR
15		•33907130 CURSOR C,CASSETTE
16		•33907140 LID C,CURSOR
17		•33907160 LID,PAPER SIZE DETECTION
18		•33907170 DETECTION PLATE,PAPER SIZE
19		•33907190 GROUND PLATE,CASSETTE
20		•33907210 CUSHION,CASSETTE WORK PLATE
21		•33927210 WIRE,CASSETTE UNIT
22		•33928111 SIZE DETECTION PCB
23		•60907170 CUSHION,CASSETTE R
26		•66007120 SPRING,CURSOR C
27		•66007310 PIN,CASSETTE WORK PLATE
33	2AC05180 запросить цену →	LABEL,PAPER SET

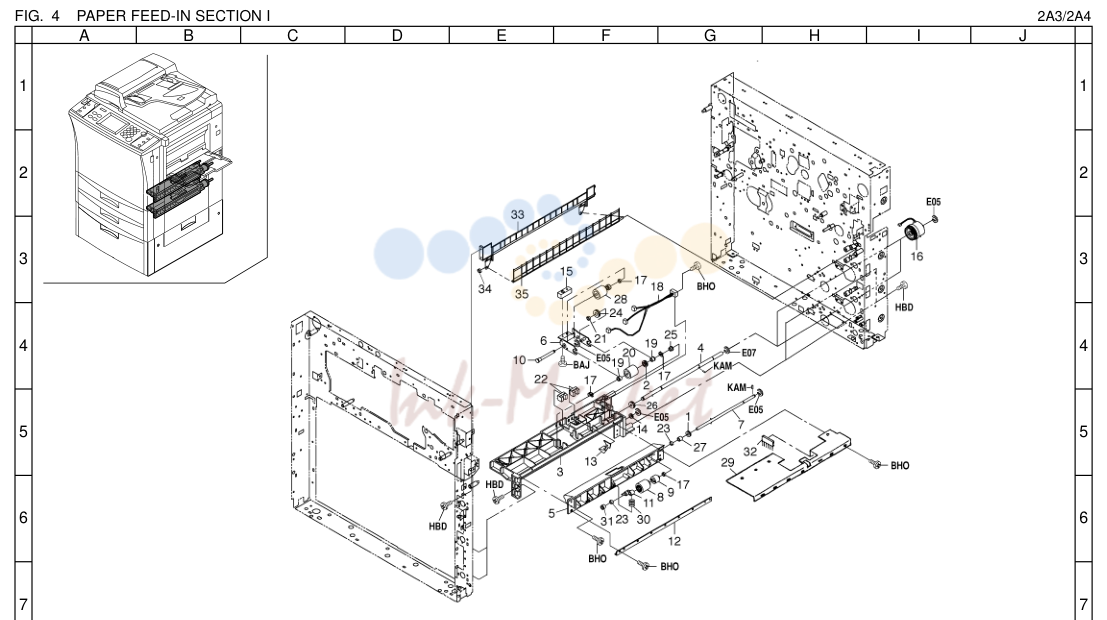

5. PAPER FEED-IN SECTION I

№	Артикул	Описание
3	33906012 запросить цену →	UPPER HOUSING,PAPER FEED
4	33968180 запросить цену →	UPPER PAPER FEED SHAFT ASS’Y
5	33906030 запросить цену →	LOWER HOUSING,PAPER FEED
6	33906040 запросить цену →	SUPPORT PLATE,LEADING FEED PULLEY
7	33968191 запросить цену →	LOWER PAPER FEED SHAFT ASS’Y
10	33906080 запросить цену →	SHAFT,LEADING FEED PULLEY
12	33906100 запросить цену →	REINFORCEMENT,PAPER FEED HOUSING
13	33906150 запросить цену →	ACTUATOR,PAPER EMPTY
15	33906180 запросить цену →	WEIGHT,LEADING FEED PULLEY
17	33906630 запросить цену →	STOPPER 5,RING
18	33927160 запросить цену →	WIRE,PAPER FEED UNIT
21	63511220 запросить цену →	STOP RING,4
22	66006350 запросить цену →	SWITCH,CASSETTE LIFT
23	33906211 запросить цену →	VIBRATION INSULATOR,RELEASE LEVER
29	33906291 запросить цену →	UPPER REINFORCEMENT,HOUSING PAPER FEED
30	33906190 запросить цену →	LOWER SPRING,PAPER FEED
33	2AC07180 запросить цену →	UPPER GUIDE,DUPLEX FEED
34	63511220 запросить цену →	STOP RING,4
35	68707020 запросить цену →	LOWER GUIDE,DUPLEX FEED

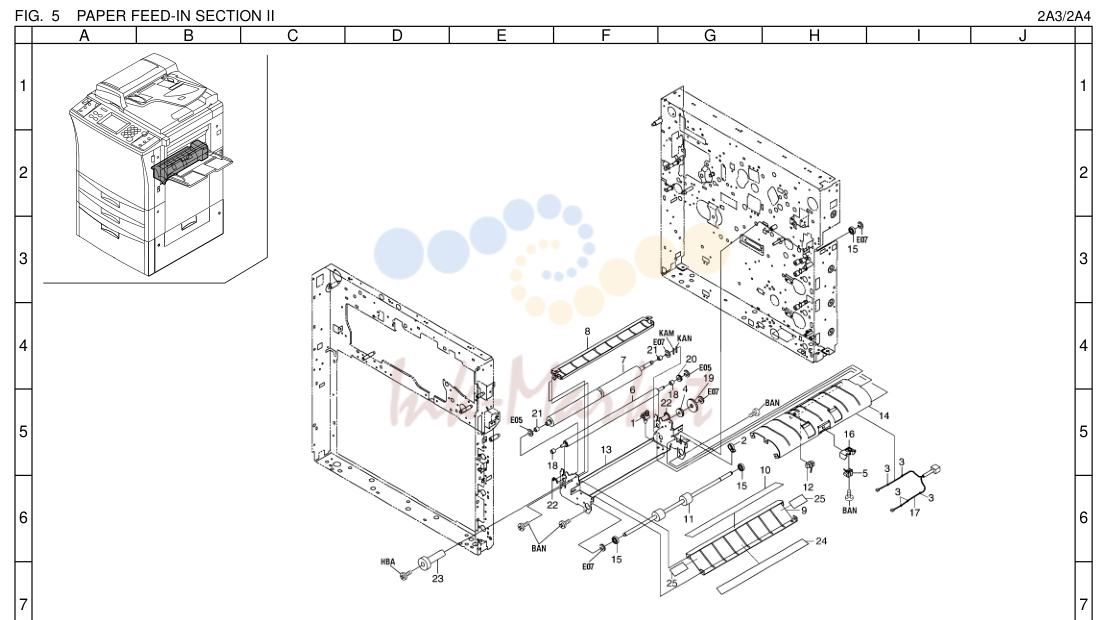

6. PAPER FEED-IN SECTION II

№	Артикул	Описание
1	M2105730 запросить цену →	MINIATURE CLAMP,UAMS-07-0
2	M2107120 запросить цену →	BINDING BAND SG-130
3	M2307010 запросить цену →	BINDING BAND,T18R
5	33906140 запросить цену →	SWITCH,VERTICAL CONVEYING
8	2AC06011 запросить цену →	UPPER GUIDE,FEED
9	2AC06020 запросить цену →	GUIDE,FEED MIDDLE
10	2AC06050 запросить цену →	GUIDE FILM,FEED MIDDLE
12	33906340 запросить цену →	SWITCH,FEED
13	2AC06041 запросить цену →	FRAME,FEED
14	2AC06030 запросить цену →	LOWER GUIDE,FEED
16	33906620 запросить цену →	MOUNT BASE,PAPER FEED SWITCH
17	2AC27590 запросить цену →	JUNCTION WIRING,FEED
22	77706461 запросить цену →	PRESSING SPRING
23	2AC06220 запросить цену →	DIAL,FEED
24	2AC04350 запросить цену →	VIBRATION INSULATOR,FEED(EUR)
25	2AC04440 запросить цену →	SPONGE,FEED(EUR)

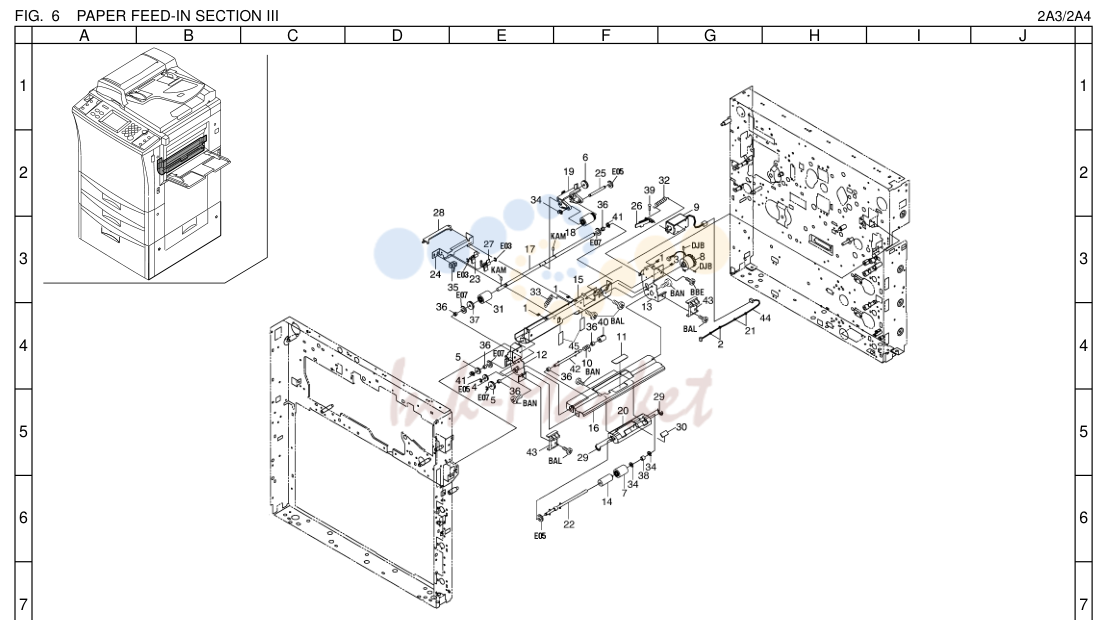

7. PAPER FEED-IN SECTION III

№	Артикул	Описание
1	M2104260 запросить цену →	EDGING,EDS-0607U(KITAGAWA) 3 3 3 41 75706040 STOPRING PAPER FEED PULLEY
2	M2107120 запросить цену →	BINDING BAND SG-130 2 2 2 42 33968210 JOINT SHAFT ASS’Y
3	M2105720 запросить цену →	MINIATURE CLAMP,UAMS-05-2 1 1 1 43 2AC06280 STOPPER,BYPASS TABLE
11	33906400 запросить цену →	FRICTION PLATE,BYPASS
12	2AC06090 запросить цену →	FRONT FRAME,BYPASS
13	2AC06100 запросить цену →	REAR FRAME,BYPASS
15	33906441 запросить цену →	UPPER GUIDE,BYPASS
16	2AC06110 запросить цену →	LOWER GUIDE,BYPASS
17	33906460 запросить цену →	SHAFT,BYPASS PAPER FEED
19	2AC06120 запросить цену →	SUPPORT PLATE,LEADING FEED PULLEY BYPASS
20	2AC06130 запросить цену →	SUPPORT PLATE,SEPARATION PULLEY
21	M2307010 запросить цену →	BINDING BAND,T18R
22	33968200 запросить цену →	SEPARATION PULLEY SHAFT ASS’Y
23	2AC06140 запросить цену →	LEVER,PE
24	33906941 запросить цену →	MOUNT,STOPPER
25	33906950 запросить цену →	SHAFT,LEADING FEED PULLEY BYPASS
26	2AC06150 запросить цену →	LEVER,BYPASS SOLENOID
27	2AC06160 запросить цену →	STOPPER,PAPER
28	33906980 запросить цену →	LEVER,STOPPER RELEASE
29	29717150 запросить цену →	PRESSING SPRING,FEED BACK
32	63312120 запросить цену →	SPRING,HOOK HAND UNIT
34	63511220 запросить цену →	STOP RING,4
35	66006350 запросить цену →	SWITCH,CASSETTE LIFT
39	72518060 запросить цену →	PIN B,DISPOSAL TANK FULCRUM
40	74306520 запросить цену →	JOINT,PULLEY DRIVE SHAFT

8. PAPER FEED-IN SECTION IV

№	Артикул	Описание
1	M2105720 запросить цену →	MINIATURE CLAMP,UAMS-05-2 9 9 9 39 33906770 RIGHT FULCRUM PIN,COVER FEED
2	33906140 запросить цену →	SWITCH,VERTICAL CONVEYING 3 3 3 40 33906790 RIGHT ARM,FEED RELEASE
3	33906620 запросить цену →	MOUNT BASE,PAPER FEED SWITCH 3 3 3 41 2AC06270 UPPER GUIDE,REGISTRATION
4	33906630 запросить цену →	STOPPER 5,RING 2 2 2 42 29820110 FRONT PIN,FULCRUM
5	33906700 запросить цену →	GUIDE,CONFLUENCE 2 2 2 43 2AC06200 RIGHT MOUNT,COVER FEED
6	33906780 запросить цену →	LEFT GUIDE,FEED 3 3 3 44 34806140 STOPPER
7	71815110 запросить цену →	IDLE GEAR 18,SUB UNIT 1 1 1 45 2AC06290 UPPER ROLLER,REGISTRATION
9	2AC27600 запросить цену →	WIRE,VERTICAL CONVEYING 3 3 3 ' 47 2AZ22480 BUSHING 8-16,PAPER FEED
11	33906670 запросить цену →	RIGHT HOOK,FEED RELEASE
13	33906690 запросить цену →	RIGHT SHAFT,FEED RELEASE
15	2AC06400 запросить цену →	SPRING,FEED
25		•33906880 STOPPER,BYPASS TABLE
26		•33906900 COVER,CURSOR
27		•33906990 SWITCH,BYPASS SIZE DETECTION
30		•2AC27650 WIRE,BYPASS TRAY
35		•76727010 ORIGINAL SIZE SWITCH

9. PAPER CONVEYING SECTION

№	Артикул	Описание
3		4 37 BAN
32		33 E05 AVE
7		45 E09 E05AVE
1	2AC16011 запросить цену →	GUIDE,CONVEYING 1 1 1 ' 41 2AC00630 LOWER REGISTRATION CLEANER ASS’Y
4	2AC16200 запросить цену →	SHAFT,CONVEYING 1 1 1 ' 44 61714140 GEAR,DEVELOPING SLEEVE
9	2AC16040 запросить цену →	DUCT,CONVEYING
11	2AC16250 запросить цену →	SPONGE,CONVEYING
12	M2105720 запросить цену →	MINIATURE CLAMP,UAMS-05-2
14	2AC16050 запросить цену →	FRONT FRAME,CONVEYING
15	2AC16060 запросить цену →	REAR FRAME,CONVEYING
16	2AC16070 запросить цену →	STAY,CONVEYING
17	2AC16090 запросить цену →	RAIL,TRANSFER CHARGER
18	2AC16100 запросить цену →	LOWER GUIDE,RESISTRATION
19	2AC16130 запросить цену →	PLATE SPRING,CONVEYING RELEASE
21	2AC16220 запросить цену →	LOWER SUPPORT PLATE,RESISTRATION CLEANER
22	2AC17020 запросить цену →	LOWER FRONT GUIDE,TRANSFER
23	2AC17131 запросить цену →	LOWER FRONT FILM,TRANSFER
24	2AC27340 запросить цену →	SWITCH,REGISTRATION
25	2AC27640 запросить цену →	JUNCTION WIRING,RESISTANCE SW
26	34816120 запросить цену →	SPRING,CONVEYING
29	77706461 запросить цену →	PRESSING SPRING
30	2AC16110 запросить цену →	ARM,RESISTRATION RELEASE
31	2AC16120 запросить цену →	SHAFT,TRANSFER RELEASE
32	33916150 запросить цену →	MOUNT,CONVEYING RELEASE SHAFT
33	34816080 запросить цену →	SHAFT,CONVEYING RELEASE PULLEY
34	34816151 запросить цену →	HANDLE,CONVEYING RELEASE
36	63511220 запросить цену →	STOP RING,4
38	2AC16080 запросить цену →	FRONT GUIDE,CONVEYING
39	2AC16140 запросить цену →	FULCRUM PIN,CONVEYING RELEASE
40	2AC16240 запросить цену →	STOPPER,CONVEYING

10. OPTICAL SECTION I

№	Артикул	Описание
1	M1203510 запросить цену →	OPEN BUSHING,OCB-1000
2	M2104210 запросить цену →	EDGING,EDS-2
3	M2104250 запросить цену →	EDGING,EDS-17L(KITAGAWA)
4	M2105730 запросить цену →	MINIATURE CLAMP,UAMS-07-0
5	M2108490 запросить цену →	SPACER,KGLS-12RT
6	M2109010 запросить цену →	WIRE SADDLE,WS-2NS
7	72127100 запросить цену →	PI SWITCH,OPTICAL SECTION
8	2AC12410 запросить цену →	SPACER,RETAINING PIN
9	2AC12370 запросить цену →	SWITCH,RELEASE DETECTION
10	2A327350 запросить цену →	WIRE,ORIGINAL SIZE DETECTION(INCH)
10	2A327360 запросить цену →	WIRE,ORIGINAL SIZE DETECTION(METRIC)
11	35327400 запросить цену →	SWITCH,FEED
12	2AC12380 запросить цену →	SPRING,RELEASE SWITCH
14	36512430 запросить цену →	BASE RUBBER,SCANNER SECTION
15	2AC12280 запросить цену →	HOLDER,ADF CONTACT GLASS
22	35912490 запросить цену →	FRONT ORIGINAL SIZE INDICATOR
23	35912531 запросить цену →	SPONGE,ORIGINAL SIZE INDICATOR
25	66212080 запросить цену →	MOUNT,SCANNER SWITCH
26	76610320 запросить цену →	PIN TENSION PULLEY
29	2AC12430 запросить цену →	FILM,GLASS DUST SHIELD
30	2A327400 запросить цену →	WIRE A,SCANNER DRIVE
31	2A327410 запросить цену →	WIRE B,SCANNER DRIVE
33	2A312020 запросить цену →	MOUNT BASE,ORIGINAL DETECTION SENSOR
34	33927590 запросить цену →	CORE 7-15X18
35	M2505170 запросить цену →	CLAMP,GNK-2N(NIKKO)

11. OPTICAL SECTION II

№	Артикул	Описание
34		1 B 6 AL 10 HBO 21 E07
3		BAL BAL
25		BAL
12		19 BHV 14 29 20 18 16 1 E05 22 32 26 BAL
6		RDE HBC 32 BAN
4		30 BAL 25 29 22 E05
5		29 31 HBA BAN
8		29 22 17 BAL
1	18512340 запросить цену →	GUIDE,SCANNER WIRE
3	2AC12110 запросить цену →	UPPER MIRROR FRAME A,SCANNER
4	2AC12120 запросить цену →	LOWER MIRROR FRAME A,SCANNER
5	2AC12130 запросить цену →	REFLECTOR,SCANNER
9	2AC12180 запросить цену →	ADJUSTING PLATE,SCANNER WIRE
10	2AC12210 запросить цену →	SHAFT,SCANNER DRIVE
12	2AC12240 запросить цену →	COVER,INVERTER
13	2AC12250 запросить цену →	MOUNT,SCANNER MOTOR
14	2AC12260 запросить цену →	LIGHT SHIELD,PI
15	2AC12270 запросить цену →	GUIDE FFC1
16	2AC12300 запросить цену →	HOLDER FFC
17	2AC12400 запросить цену →	ADJUSTING PLATE B,MIRROR FRAME
18	2AC27800 запросить цену →	WIRE,SCANNER INVERTER
20	29912420 запросить цену →	HOLDER,WIRE ROPE
23	34806150 запросить цену →	STOPPER
25	35912210 запросить цену →	SPRING,MIRROR HOLDER
27	35912360 запросить цену →	GUIDE FFC2
29	66012300 запросить цену →	SLIDER,SCANNER
30	72112520 запросить цену →	TENSION SPRING,SCANNER WIRE
31	75712080 запросить цену →	MIRROR HOLDER
32	29812291 запросить цену →	CUSHION,CONTACT GLASS
34	2AC12440 запросить цену →	GROUND PLATE,INVERTER

12. LASER SCANER UNIT

№	Артикул	Описание
1	2A312010 запросить цену →	COVER,ISU
3	2AC13030 запросить цену →	PIN,LSU ADJUSTMENT
4	2AC13040 запросить цену →	MOUNT,LSU ADJUSTMENT
5	20305071 запросить цену →	LABEL,CAUTION CONTACT GLASS
6	2A312030 запросить цену →	LID,SCANNER BASE
7	36708090 запросить цену →	GROUND PLATE,STAY DRUM

13. IMAGE FORMATION SECTION

№	Артикул	Описание
3	2AC27810 запросить цену →	WIRE,MAIN HIGH VOLTAGE 1 1 1 ' 43 •2AC17040 REAR HOUSING,TRANSFER
4	2AC27820 запросить цену →	WIRE,GRID 1 1 1 ' 44 •2AC16190 UNIT,CLEANING MOTOR
8		•2AC10200 SEAL,MC 1 1 1 ' 48 2AC94910 SET,REAR MC HOUSING,SP
10		•33910230 PIN,CHARGER 1 1 1 ' 50 2AC94930 SET,REAR TRANSFER HOUSING,SP
11		•33918030 PIN,BLADE
18		•2AC10050 TENSION PLATE,GRID
19		•48527200 SPRING,CHARGER
21		•2AC10220 UPPER SHIELD,MC
22		•2AC10230 RIGHT SHIELD,MC
33		•2AC17160 FILM,TRANSFER SHIELD
34		•33917200 SPIRAL,CHARGER CLEANING
35		•33917211 WORK PLATE,CLEANING SLIDER
36		•33917230 SLIDER,TRANSFER CLEANING
40		•33910230 PIN,CHARGER

14. IMAGE UNIT

№	Артикул	Описание
1	2AC93430 запросить цену →	PARTS,IMAGE FORMATION ASS’Y SP 1 1 0 40 ••L4040000 CLOSE TYPE TERMINAL,0.5-1.75,CE-1
1	2AC93450 запросить цену →	PARTS,IMAGE FORMATION ASS’Y SP(USA)SP 0 0 1 41 •2AC14510 LOWER DUCT,DEVELOPING
2		•2AC08100 MOUNT,IMAGE FORMATION DRAWER 1 1 1 ' 42 •2AC08300 LOWER SHIELD,IMAGE FORMATION GUIDE
3		•2AC08110 LOWER GUIDE,IMAGE FORMATION 1 1 1 43 •2AC14570 LOWER SPONGE A,DEVELOPING DUCT
5		•2AC08150 GROUND PLATE,IMAGE FORMATION UNIT 1 1 1 ' 45 2AC82030 DRUM FOR P.S.VI
6		•2AC08250 RIGHT GROUND PLATE,REINFORCEMENT 1 1 1 ' 45 2AC82040 DRUM FOR P.S.AI
7		•2AC08260 LEFT GROUND PLATE,REINFORCEMENT 1 1 1 46 2AC08130 FRONT RETAINER,DRUM
8		•2AC08280 FRONT GUIDE,TRANSFER CONVEYING 2 2 2 47 2AC08140 REAR RETAINER,DRUM
9		•2AC14061 RAIL,IMAGE FORMATION
13		•M2109060 LOCKING WIRE SADDLE,LWS-2NS
14		•33914230 HOLDER,DEVELOPING
15		•33914240 HOLDER,SUB HOPPER
16		•33914250 PRESSING PLATE,DEVELOPING
17		•2AC14590 LOWER GUIDE FILM,DEVELOPING DUCT
18		•2AC14580 LOWER SPONGE B,DEVELOPING DUCT
19		•2AC27570 WIRE,DRUM UNIT
20		••J0413240 PLUG 24P,QR/P4-24P-C
21		••J0410920 CONTACT,QR/P1-PC2A-111
22		••J0070010 POSITIVE CONNECTOR,#187,172074-1
23		••J0070900 POSITIVE CONTACTOR,#187,170330-1
24		••J0453020 PLUG,DF3-2EP-2C(HIROSE)
25		••J0452040 RECEPTACLE,DF3AA-4EP-2C(HIROSE)
26		••J0452900 PIN,DF3-EP2428PC(HIROSE)
27		••J0150030 RECEPTACLE,175778-3(AMP)
28		••J0150900 CONTACTOR,175161-1(AMP)
29		••J0241020 PLUG SM 2P,SMP-02V-BC
30		••J0250910 SOCKET NH,BHF-001T-0.8BS
31		••J0170010 PLUG,172335-1(AMP)
32		••J0040900 SOCKET,MINI MATENLOCK,170366-1
33		••J0424040 RECEPTACLE,DFIB-4S-2.5R(HIROSE)
34		••J0421900 CONTACTOR,DF1B-2428SC(HIROSE)
35		••J0453030 PLUG,DF3-3EP-2C(HIROSE)
36		••M7107000 BAND,GT-100M(HUA WEI)
37		••J0241030 PLUG SM 3P,SMP-03V-BC
38		••L0223040 ROUND TYPE TERMINAL,SRA-21T-4,(REEL)
39		••J0410920 CONTACT,QR/P1-PC2A-111

15. DEVELOPING SECTION

№	Артикул	Альт. артикул	Описание
2			•M0207000 BINDING BAND,KB-100-1 2 2 2 ' 42 2AC93011 PARTS UPPER SEAL DEVE.(SP)
3			•2AC14150 SPRING,DOCTOR BLADE ADJUSTMENT 1 1 1 ' 43 2AC08300 LOWER SHIELD,IMAGE FORMATION GUIDE
6			•29806310 COIL SPRING,FRICTION
7			•2AC14010 HOUSING,DEVELOPING
8			•2AC14020 MAGNET,DEVELOPING
9			•33914030 STAY,DOCTOR BLADE
10			•33914040 REINFORCEMENT,DOCTOR BLADE ADJUSTMENT
12			•33914060 COVER,DEVELOPING
13			•33914070 SPIRAL A,DEVELOPING
14			•33914080 SPIRAL B,DEVELOPING
15			•33914090 SPIRAL C,DEVELOP
27			•33914220 SHAFT,TONER SUPPLY
37			•33927410 WIRE,DEVELOPING BIAS
38			•2AC27690 WIRE,TONER SENSOR

16. TONER HOPPER SECTION

№	Артикул	Альт. артикул	Описание
41			BHI
2			5 BHI 31 BHI
3			15 34 WA E E 0 4 5 6 45 60 11 HAI 58 E B 0 H 5 I 2829 30 27 42 67 BHI BHI 56 E04
4			E0 3 5 5E05 3821 E05 58 8 KAM KAM 65 52 68 33 37 E05
20			BHI
5			KAM E05 BHI
6			BHF 37 E05 47 RDF
69			63 2 59 24 40 RDF
7			64 HCA 10 3 BHF 44 BAA
2			••M2104260 EDGING,EDS-0607U(KITAGAWA) 2 2 2 42 ••33915170 SPONGE B,RECYCLE
3			••M2105710 MINIATURE CLAMP,UAMS-05-0 2 2 2 ' 43 ••33915180 TONER EMPTY DETECTION SENSOR
4			••M2114010 NYLON RIVET,NRP-345(KITAGAWA) 1 1 1 ' 44 ••18527270 TONER MOTOR
5			••2AC08220 WORK PLATE,HOOK 1 1 1 45 ••33915201 PADDLE A,RECYCLE
6			••2AC08230 COVER,HOOK WORK 1 1 1 46 ••33915220 FILM A,PADDLE
7			••2AC08240 LID,HOOK WORK 1 1 1 ' 47 ••33915240 GEAR,CARTRIDGE DRIVE IDLE
8			••2AC15011 HOUSING,RECYCLE 1 1 1 48 ••33915250 SPRING,CARTRIDGE DRIVE
9			••2AC15021 LID,RECYCLE 1 1 1 49 ••33915270 RETAINER,CARTRIDGE PRESSURE
10			••2AC15030 MOUNT,RECYCLE 1 1 1 50 ••33915280 CAP,CARTRIDGE PRESSURE
11			••2AC15040 SPIRAL,HOPPER 1 1 1 51 ••33915290 SPRING,CARTRIDGE PRESSURE
12			••2AC15050 SPIRAL,RECYCLE 1 1 1 ' 52 ••33915330 GEAR C,CARTRIDGE DRIVE
13			••2AC15060 SHAFT,HOPPER PADDLE 1 1 1 ' 52 ••33915100 GEAR A,CARTRIDGE DRIVE
14			••2AC15070 PADDLE,RECYCLE 1 1 1 ' 53 ••33915340 GEAR D,CARTRIDGE DRIVE
15			••2AC15080 FILM,PADDLE 2 2 2 ' 53 ••33915110 GEAR B,CARTRIDGE DRIVE
17			••2AC15110 MOUNT,TONER MOTOR 1 1 1 55 ••33915550 SHUTTER,SUB HOPPER
18			••2AC15120 MOUNT,RECYCLE DRIVE 1 1 1 56 ••33915560 COVER,SUB HOPPER SHUTTER
19			••2AC15130 SHAFT,RECYCLE DRIVE 1 1 1 57 ••33915570 SPRING,SUB HOPPER
25			••2AC15210 LEVER,CARTRIDGE DETACHING 1 1 1 63 ••2AC15200 COVER,RECYCLE
26			••2AC15220 HANDLE,CARTRIDGE DETACHING 1 1 1 64 ••2AC05090 LABEL,IMAGE FORMATION COVER
27			••2AC15230 SPONGE A,RECYCLE 2 2 2 65 ••2AC15320 FILM,TONER PARTITION
31			••2AC15310 SPONGE,RECYCLE HOPPER 1 1 1 69 ••2AC05200 LABEL,IMAGE FORMATION CAUTION
32			••2AC15530 SPIRAL,SUB HOPPER
33			••2AC15540 HOUSING,SUB HOPPER
34			••48827222 SEAL FELT B

17. CLEANING SECTION

№	Артикул	Описание
2		33 20 19 BAL BAN
37		35 27E04 BAN
7		BHI
5		9 BAL
6		BAL BHI
1	2AC93430 запросить цену →	PARTS,IMAGE FORMATION ASS’Y SP 1 1 0 ' 41 2AC14560 FILTER,DEVELOPING DUCT
1	2AC93450 запросить цену →	PARTS,IMAGE FORMATION ASS’Y SP(USA)SP 0 0 1 42 2AC14520 LID,DEVELOPING DUCT
3		••2AC18330 LOWER MOUNT,SEPARATION CLAW 1 1 1 44 2AC18260 SHAFT,CLEANING BLADE
4		••62218040 SHAFT,SEPARATION CLAW 4 4 4 45 2AC18270 PRESSING PLATE,CLEANING BLADE
9		•2AC18021 STAY,CLEANING 1 1 1 50 29820110 FRONT PIN,FULCRUM
13		•2AC18030 SPIRAL,CLEANING
14		•2AC18240 REAR SPONGE,CLEANING HOUSING
15		•2AC18230 FRONT SPONGE,CLEANING STAY
22		•2AC18220 SPONGE,SCRAPER
25		•2AC18070 SCRAPER,BRUSH
27		•2AC18100 GEAR 15,FUR BRUSH
38		•74315200 PIN,TONER HOPPER

18. FIXING SECTION

№	Артикул	Альт. артикул	Описание
1			•M2104210 EDGING,EDS-2 1 1 1 ' 41 •33920560 SWITCH,FIXING
2			•M2105720 MINIATURE CLAMP,UAMS-05-2 3 3 3 42 •33920580 STOPPER,HEAT ROLLER
3			•48128107 PIN,CLEANING BLADE 2 2 2 ' 43 •33920600 THERMOSTAT 140,FIXING
4			•48129208 PIN,TENSION 1 1 1 44 •2AC27930 WIRE,FIXING
8			•33920010 FRONT FRAME,FIXING 1 1 1 48 •2AC20140 STOPPER,FIXING UNIT RELEASE
9			•33920020 REAR FRAME,FIXING 1 1 1 49 •33920070 COVER,FIXING
10			•33920031 STAY,FIXING 1 1 1 50 •2AC20040 FRONT COVER,FIXING
11			•2AC20050 BASE,FIXING 1 1 1 51 •2AC20160 HANDLE,FIXING
13			•D2002600 STOP RING S-26 2 2 2 ' 53 •2AC20330 HEATER MU,FIXING(220 - 240)
15			•33920150 FRONT PRESSING PLATE,FIXING 1 1 1 ' 54 •2AC20360 HEATER SU,FIXING(220 - 240)
16			•33920160 REAR PRESSING PLATE,FIXING 1 1 1 ' 54 •2AC20350 HEATER SU,FIXING(120)
17			•33920170 SHAFT,PRESSURE ROLLER 1 1 1 55 •33920570 PIN,FIXING COVER
19			•33920190 BOLT,PRESSURE 2 2 2 57 •33920711 SHAFT,SEPARATION CLAW
20			•33920210 FRONT GUIDE,FIXING 1 1 1 58 •33920750 SHAFT,SEPARATION CLAW PRESS ROLLER
21			•33920701 UPPER GUIDE B,FIXING 1 1 1 59 •33920780 MOUNT B,PRESS ROLLER SEPARATION CLAW
22			•2AC20081 LOWER LEFT GUIDE,FIXING 1 1 1 ' 60 •33920790 SPRING,SEPARATION CLAW PRESS ROLLER
25			•33920270 REAR SUPPORT PLATE,HEATER 1 1 1 ' 63 •2AC20200 FILM,FIXING THERMISTOR
26			•33920280 MOUNT,FIXING DRAWER 1 1 1 64 •2AC20210 UPPER GUIDE FILM,FIXING
27			•33920760 MOUNT B,FIXING SWITCH 1 1 1 65 2AC05110 LABEL L,HIGH TEMPERATURE CAUTION(EUR)
28			•33920300 SHAFT,FIXING DRIVE 1 1 1 65 20305130 LABEL L,HIGH TEMPERATURE CAUTION(EXP)
29			•33920310 DIAL,FIXING DRIVE 1 1 1 66 2AC05120 LABEL S,HIGH TEMPERATURE CAUTION(EUR)
32			•33920340 THERMISTER,FIXING 1 1 1 ' 68 2AC20251 REAR LEFT SHEET,FIXING
34			•2AC20020 FRONT FRAME,FIXING GUIDE
35			•2AC20030 REAR FRAME,FIXING GUIDE
36			•M2104200 EDGING EDS-1
37			•M2107120 BINDING BAND SG-130

19. DRIVING, COOLING SECTION I

№	Артикул	Описание
2		KAM4
10		KAO
19		BAN E07
4		E07 14 E07 6 8 E05 20 24 29 BAN
19		22 17 21 BAN
5		30 BAN
30		BHD
1	M2104260 запросить цену →	EDGING,EDS-0607U(KITAGAWA)
2	M2107120 запросить цену →	BINDING BAND SG-130
4	2AC22140 запросить цену →	SHAFT,FEED DRIVE
6	2AC22180 запросить цену →	MOUNT,FEED SHIFT DRIVE
7	2AC22190 запросить цену →	RETAINER,FEED SHIFT DRIVE
9	2AC22430 запросить цену →	SHAFT,FEED CLUTCH
20	2AC22100 запросить цену →	RETAINER,PAPER FEED DRIVE
21	2AC22280 запросить цену →	TENSION PLATE B,PAPER FEED DRIVE
30	34806140 запросить цену →	STOPPER
32	M2108120 запросить цену →	SPACER,KGLS-4S
33	M2109300 запросить цену →	WIRE SADDLE,LWS-8SL-2.5W(KITAGAWA)

20. DRIVING, COOLING SECTION II

№	Артикул	Описание
3		E07 DJG BAN
10		XCH
18		BAN BHD 8 BAB 4 BAN
29		E07 BHD
1	2AC22110 запросить цену →	RETAINER,FIXING DRIVE
2	2AC22120 запросить цену →	HOLDER,DUPLEX DRIVE
7	2AC22420 запросить цену →	MOUNT,FIXING DRIVE
11	M2104260 запросить цену →	EDGING,EDS-0607U(KITAGAWA)
12	2AC22240 запросить цену →	MOUNT,EJECT SHIFT DRIVE
13	2AC22250 запросить цену →	RETAINER,EJECT SHIFT DRIVE
14	2AC22260 запросить цену →	SHAFT,EJECT DRIVE
25	2AC16150 запросить цену →	DUCT B,CONVEYING
26	2AC16160 запросить цену →	DUCT C,CONVEYING
28	M2109030 запросить цену →	WIRE SADDLE,WS-3NS

21. DRIVING, COOLING SECTION III

№	Артикул	Описание
44		BAN AAU
3		E07 36 32 9 BHD
5		27 BAB 25 6 29 E07 E07
1	2AC08160 запросить цену →	GROUND PLATE,DRUM DRIVE 1 1 1 41 18522330 RETAINER,FLYWHEEL
2	2AC22010 запросить цену →	MOUNT,IMAGE FORMATION DRIVE 1 1 1 42 M2109010 WIRE SADDLE,WS-2NS
3	2AC22020 запросить цену →	RETAINER,IMAGE FORMATION DRIVE 1 1 1 43 2AG05200 LABEL,HIGH VOLTAGE CAUTION(EXP)
5	2AC22040 запросить цену →	SHAFT,DRUM DRIVE
6	2AC22050 запросить цену →	SHAFT,DEVELOPING DRIVE
7	2AC22060 запросить цену →	MOUNT BASE,DEVELOPING DRIVE
8	2AC22070 запросить цену →	SHAFT,REGISTRATION DRIVE
10	2AC22360 запросить цену →	COLLAR,DRUM SHAFT
28	36723590 запросить цену →	FLANGE 30,BELT
37	34022050 запросить цену →	FLYWHEEL A
38	34022060 запросить цену →	FLYWHEEL B
39	34806140 запросить цену →	STOPPER

22. DUPLEX UNIT I (KM-4230) 2A3/22AA43

№	Артикул	Описание
2	63511220 запросить цену →	STOP RING,4 1 1 1 42 68721800 MOUNT,LEADING REGISTRATION SOLENOID
4	48527321 запросить цену →	SPRING,CLEANING UNIT LEVE 1 1 1 ' 44 75722252 IDLE PULLEY
7	33906180 запросить цену →	WEIGHT,LEADING FEED PULLEY 1 1 1 47 2AC07270 GUIDE,TRAILING EDGE TAPPING
9	2AC07100 запросить цену →	UPPER GUIDE,DUPLEX REFEED 1 1 1 49 68721571 TENSION PLATE,DUPLEX CONVEYING
11	2AC07090 запросить цену →	SHAFT,REFEED PULLEY 1 1 1 ' 51 68721660 BELT 600,DUPLEX CONVEYING
13	2AC07110 запросить цену →	GUIDE,TURN OVER FEED SHIFT 1 1 1 53 M2104260 EDGING,EDS-0607U(KITAGAWA)
14	2AC07120 запросить цену →	SUPPORT PLATE,GUIDE TURN OVER FEED SHIFT 1 1 1 ' 54 2AC07430 FILM B,TRAILING EDGE TAPPING
16	68721500 запросить цену →	LEVER,TRAILING EDGE TAPPING 1 1 1 56 34922530 COLLAR,PULLEY
17	2AC07140 запросить цену →	MOUNT,TURN OVER FEED SHIFT SOLENOID 1 1 1 57 2AC07441 GUIDE FILM,DUPLEX FEED IN
18	2AC07190 запросить цену →	MOUNT,TRAILING EDGE TAPPING SOLENOID 1 1 1 58 2AC07460 STOPPER,TRAILING EDGE TAPPING
19	2AC07070 запросить цену →	SHAFT,DUPLEX CONVEYING DRIVE
21	68721760 запросить цену →	SPRING,TRAILING EDGE TAPPING
22	2AC07150 запросить цену →	LEVER,TURN OVER FEED SHIFT SOLENOID
28	63213360 запросить цену →	SPRING,PAPER EJECT HOLDER
29	2AC07450 запросить цену →	SPRING,FEED
32	2AC07200 запросить цену →	SUPPORT PLATE,LEADING REGISTRATION
33	2AC07060 запросить цену →	SHAFT,LEADING REGISTRATION
40	48129000 запросить цену →	PIN,ORIGINAL HOLDER

23. DUPLEX UNIT II

№	Артикул	Описание
1	67322230 запросить цену →	BUSHING
3	2AC07030 запросить цену →	SHAFT,REFEED
4	2AC07370 запросить цену →	RADIATOR,DUPLEX MOTOR
5	75706040 запросить цену →	STOPRING PAPER FEED PULLEY
7	65973030 запросить цену →	MAGNET,CARTRIDGE
9	66006350 запросить цену →	SWITCH,CASSETTE LIFT
12	2AC07160 запросить цену →	LEFT GUIDE,MIDDLE TRAY
13	68721350 запросить цену →	FRONT GUIDE,SIDE REGISTRATION
14	68721360 запросить цену →	REAR GUIDE,SIDE REGISTRATION
16	68721380 запросить цену →	MOUNT,SIDE REGISTRATION DRIVE
17	68721390 запросить цену →	MOUNT,SIDE REGISTRATION MOTOR
18	68721821 запросить цену →	FRONT GUIDE,SIDE REGISTRATION COVER
19	68721831 запросить цену →	REAR GUIDE,SIDE REGISTRATION COVER
22	68721180 запросить цену →	UPPER GUIDE,DUPLEX CONVEYING
23	68721340 запросить цену →	INNER SUPPORT PLATE,DUPLEX UNIT
24	2AC07281 запросить цену →	MOUNT,DUPLEX SWITCH
26	68721770 запросить цену →	RIGHT GUIDE,MIDDLE TRAY
27	68727030 запросить цену →	SWITCH,DUPLEX CONVEYING
28	68705040 запросить цену →	RIGHT LABEL,MIDDLE TRAY RELEASE
29	2AC07390 запросить цену →	GUIDE FILM,DUPLEX SIDE REGISTRATION
30	M2104260 запросить цену →	EDGING,EDS-0607U(KITAGAWA)
31	68727110 запросить цену →	SWITCH,DUPLEX EJECT

24. DUPLEX UNIT III

№	Артикул	Описание
1	M2104210 запросить цену →	EDGING,EDS-2
2	M2109180 запросить цену →	WIRE SADDLE,LWS-1S
3	M2104250 запросить цену →	EDGING,EDS-17L(KITAGAWA)
4	2AC07320 запросить цену →	LEFT SUPPORT PLATE,DUPLEX UNIT
5	2AC07330 запросить цену →	RIGHT SUPPORT PLATE,DUPLEX UNIT
6	2AC07170 запросить цену →	MOUNT,DUPLEX DRAWER
7	68721740 запросить цену →	PIN,DUPLEX CONVEYING FULCRUM
8	78112040 запросить цену →	SPRING CIS
9	68721840 запросить цену →	GROUND PLATE,DUPLEX
10	68727110 запросить цену →	SWITCH,DUPLEX EJECT
11	68721780 запросить цену →	RETAINING PIN,CONVEYING
13	2AC07230 запросить цену →	LEFT GUIDE,DUPLEX CONVEYING
14	68721220 запросить цену →	PRESSING PLATE,DUPLEX REGISTRATION
15	68721210 запросить цену →	RETAINER,DUPLEX REGISTRATION
16	2AC07220 запросить цену →	RIGHT GUIDE,DUPLEX CONVEYING
17	2AC27580 запросить цену →	WIRE,DUPLEX UNIT
18		•J0463400 PLUG,QR/P15-40S(HIROSE)
19		•J0440220 W-LOW SOCKET 22P,DF11-22DS-2C
20		•J0441180 RECEPTACLE,DF11-18DS-2C(HIROSE)
21		•J0441900 CONTACTOR,DF11-2428SC
22		•J0450060 PLUG,DF3-6S-2C(HIROSE)
23		•J0450030 PLUG,DF3-3S-2C(HIROSE)
24		•J0451030 PLUG,DF3-3S-2C(18)(HIROSE)
25		•J0450900 SOCKET,DF3-2428SC(HIROSE)
26		•J0241020 PLUG SM 2P,SMP-02V-BC
27		•J0241030 PLUG SM 3P,SMP-03V-BC
28		•J0250900 SOCKET,BHF-001T-0.8SS
29		•J0153030 RECEPTACLE,179228-3(AMP)
30		•J0153900 CONTACTOR,179518-1(AMP)
31		•M2607010 BINDING BAND,PLT1M
33	2AD05060 запросить цену →	LABEL,DUPLEX COVER (5230 EXCLUSIVE)

25. REVERSING SECTION

№	Артикул	Описание
13		36 BAN 32 E07
19		34 BHF
2		1 BAX
32		BAN
3		20 2 2 2 21 6 BAN 16 25 E07
4		BAN
37		8 KAM
1	M2104260 запросить цену →	EDGING,EDS-0607U(KITAGAWA)
2	M2105740 запросить цену →	MINIATURE CLAMP,UAMS-05S-2
3	M2107120 запросить цену →	BINDING BAND SG-130
5	2AC21510 запросить цену →	FRONT FRAME,FEED SHIFT
6	2AC21520 запросить цену →	REAR FRAME,FEED SHIFT
7	2AC21540 запросить цену →	LOWER RIGHT GUIDE,FEED SHIFT
8	2AC21550 запросить цену →	LOWER GUIDE,FEED SHIFT
10	2AC21570 запросить цену →	LOWER RIGHT GUIDE,TURN OVER EJECT
11	2AC21580 запросить цену →	TENSION PLATE,FEED SHIFT DRIVE
12	2AC21590 запросить цену →	MOUNT,FEED SHIFT SOLENOID
13	2AC21610 запросить цену →	LOWER LEFT GUIDE,FEED SHIFT
14	2AC21630 запросить цену →	LEVER A,FEED SHIFT SOLENOID
19	2AC21760 запросить цену →	UPPER RIGHT GUIDE,FEED SHIFT
21	2AC27620 запросить цену →	JUNCTION WIRING,FEED SHIFT
23	29717220 запросить цену →	PRESSING SPRING B,SB
25	67322230 запросить цену →	BUSHING
26	68720120 запросить цену →	LEVER B,FEED SHIFT SOLENOID
28	68720170 запросить цену →	MOUNT,FEED SHIFT PULLEY
29	68727030 запросить цену →	SWITCH,DUPLEX CONVEYING
30	71821600 запросить цену →	SPRING,UPPER EJECT ROLLER
33	73226040 запросить цену →	SPRING,REVERSE SOLENOID
34	68721790 запросить цену →	LOWER STOPPER,DUPLEX CONVEYING

26. PAPER EJECT SECTION

№	Артикул	Описание
1		BAL 20 E07 BAX
24		BAN
27		KAL
4		KAL
5		BAL
2		BAN
2		BAN
1	M2107120 запросить цену →	BINDING BAND SG-130
3	2AC21010 запросить цену →	FRONT FRAME,EJECT
4	2AC21020 запросить цену →	REAR FRAME,EJECT
7	2AC21050 запросить цену →	LEFT GUIDE,TURN OVER EJECT
8	2AC21061 запросить цену →	UPPER RIGHT GUIDE,TURN OVER EJECT
9	2AC21071 запросить цену →	INNER RIGHT GUIDE,TURN OVER EJECT
10	2AC21080 запросить цену →	UPPER RIGHT FILM,GUIDE FILM TURN OVER
11	2AC21100 запросить цену →	RIGHT SUPPORT PLATE,GUIDE TURN OVER MIDD
12	2AC21131 запросить цену →	UPPER GUIDE,EJECT
14	2AC21190 запросить цену →	SHAFT,EJECT
15	2AC21200 запросить цену →	GUIDE,EJECT
16	2AC27630 запросить цену →	JUNCTION WIRING,EJECT
19	33921190 запросить цену →	STRAP,EJECT
22	68721720 запросить цену →	STOPPER,TRAILING EDGE TAPPING
23	68727030 запросить цену →	SWITCH,DUPLEX CONVEYING
24	72907110 запросить цену →	SPRING,PAPER GUIDE PULLEY
26	2AC21120 запросить цену →	HOLDER,EJECT FULCRUM
27	2AC04460 запросить цену →	LEFT SPONGE C,MIDDLE COVER(EUR)

Каталог очень большой (1089 позиций). Показаны первые 26 узлов со схемами; полный список доступен по запросу.

Источник: Инк-Маркет.ру.

← Все статьи
