Kyocera KM-3650W — каталог запчастей со схемами

Содержание

• 1. ASSEMBLY LOCATION 1 5H6
• 2. ENGINE FRAME PARTS ASSY 2 5H6-1
• 3. ENGINE FRAME PARTS ASSY 3 5H6
• 4. ENGINE FRAME PARTS ASSY 4 5H6
• 5. LED FRAME ASSY 5H6
• 6. MAIN FRAME PARTS ASSY 1 5H6-1
• 7. MAIN FRAME PARTS ASSY 2 5H6-1

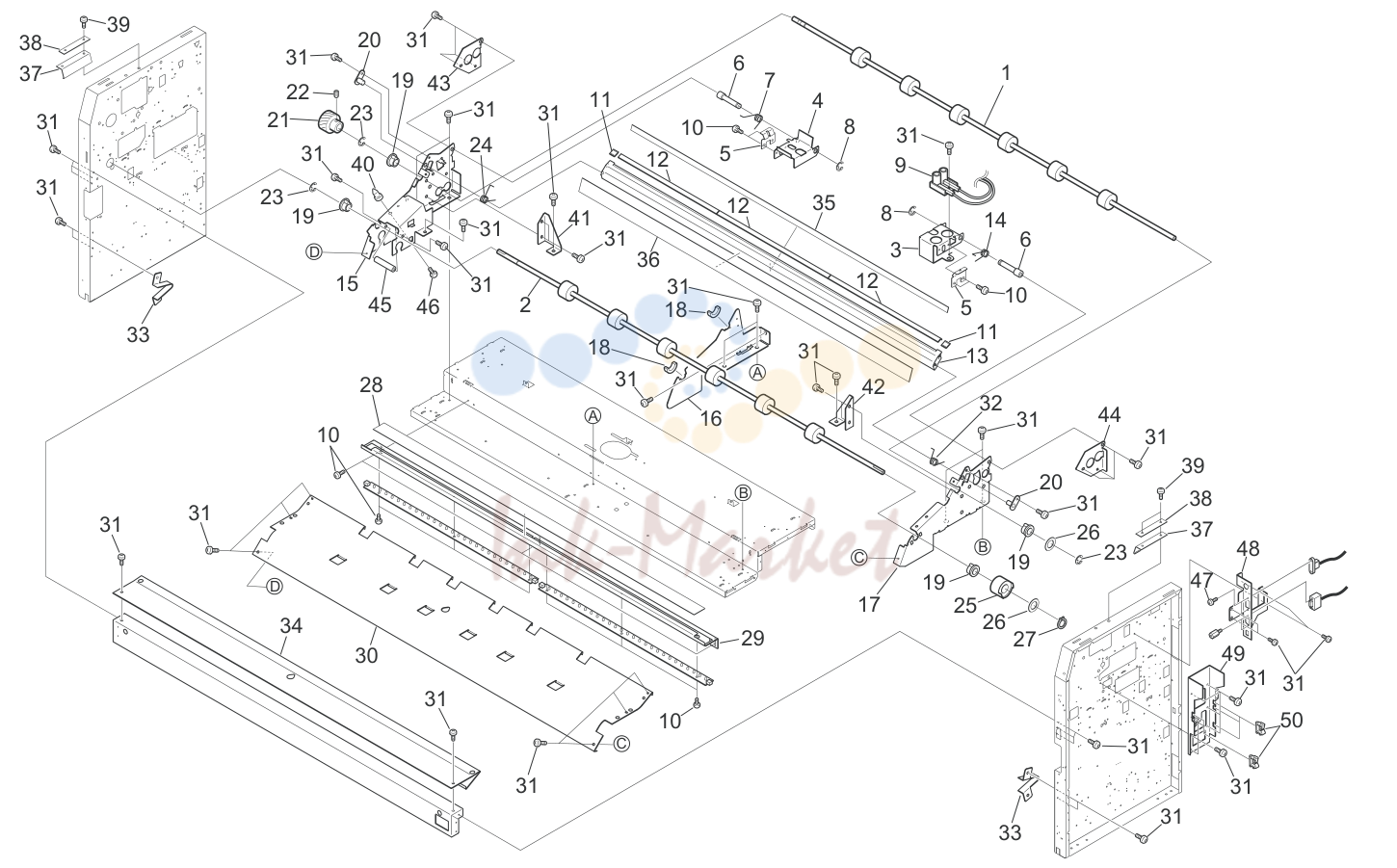

• 8. MAIN FRAME PARTS ASSY 3 5H6-1
• 9. MAIN FRAME PARTS ASSY 4 (230V) 5H6

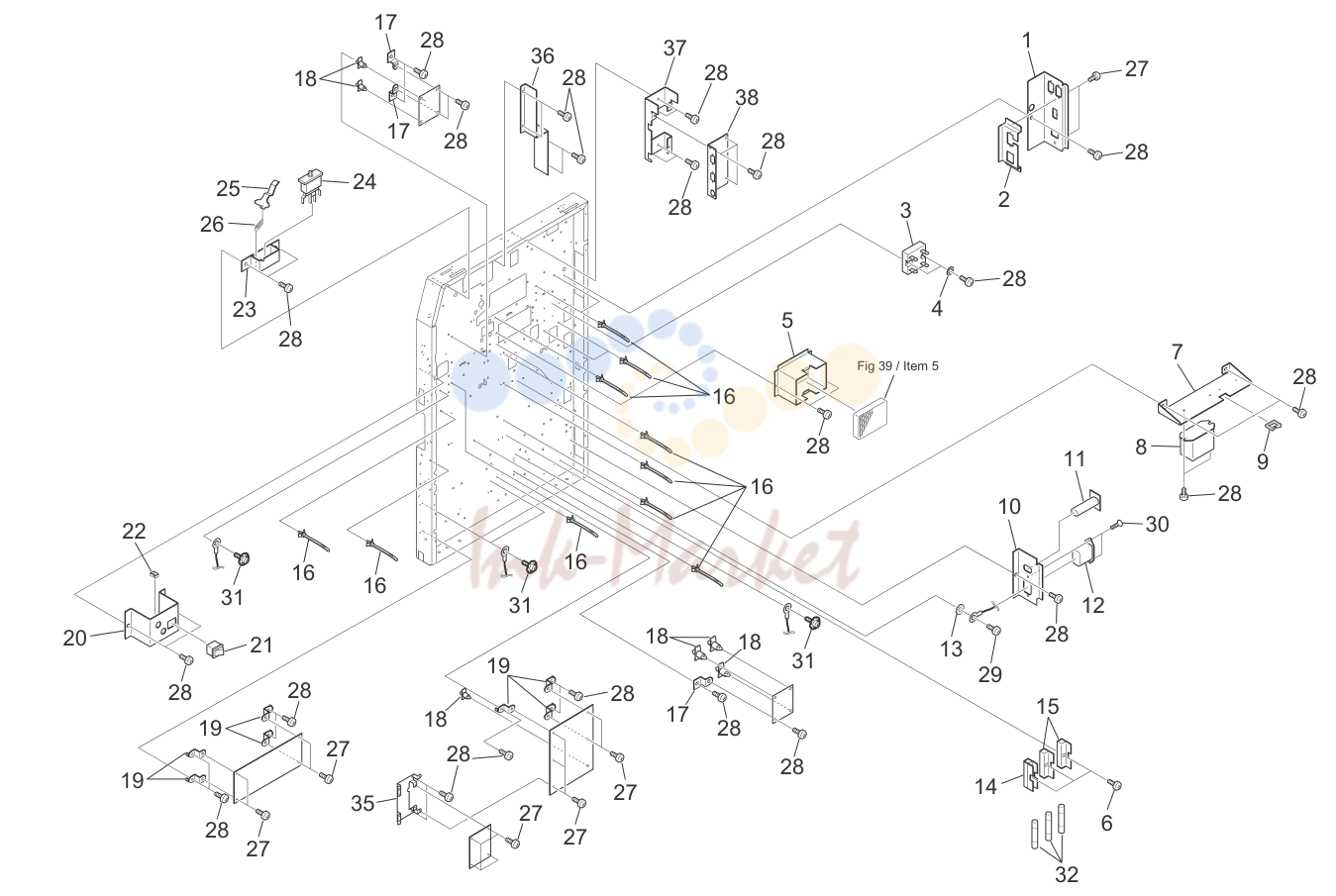

• 10. MAIN FRAME PARTS ASSY 4 (120V) 5H6
• 11. MAIN FRAME PARTS ASSY 5 5H6
• 12. SCANNER ASSY 1 5H6

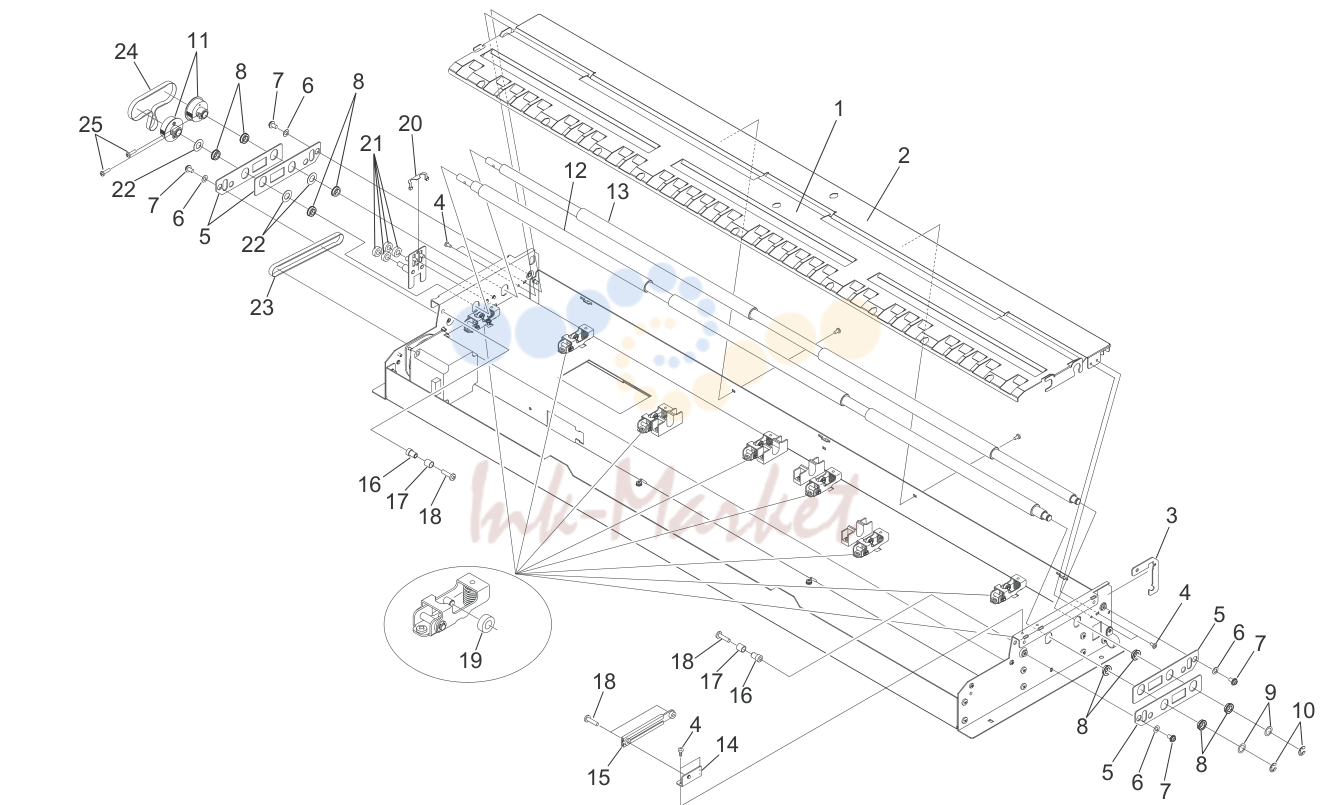

• 13. SCANNER ASSY 2 5H6

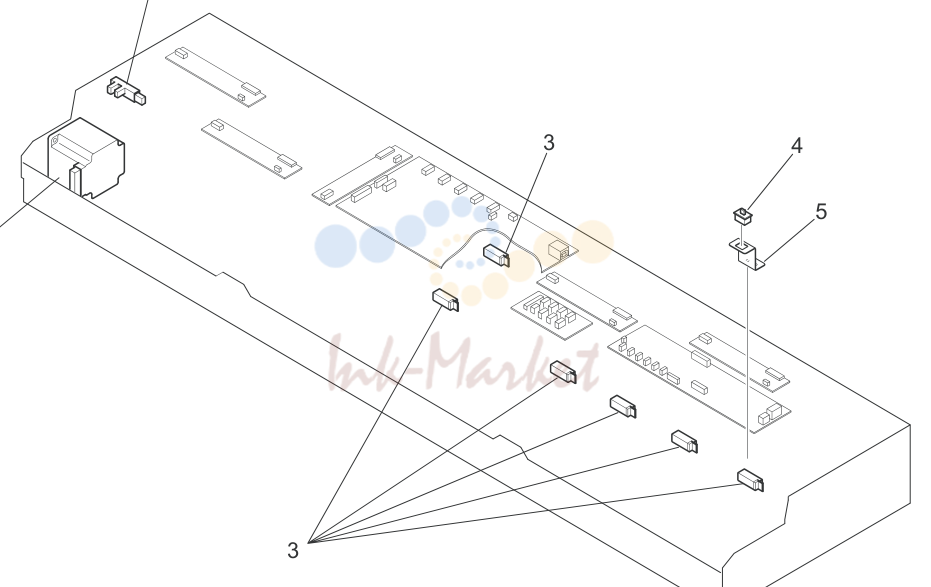

• 14. SCANNER ASSY 3 5H6

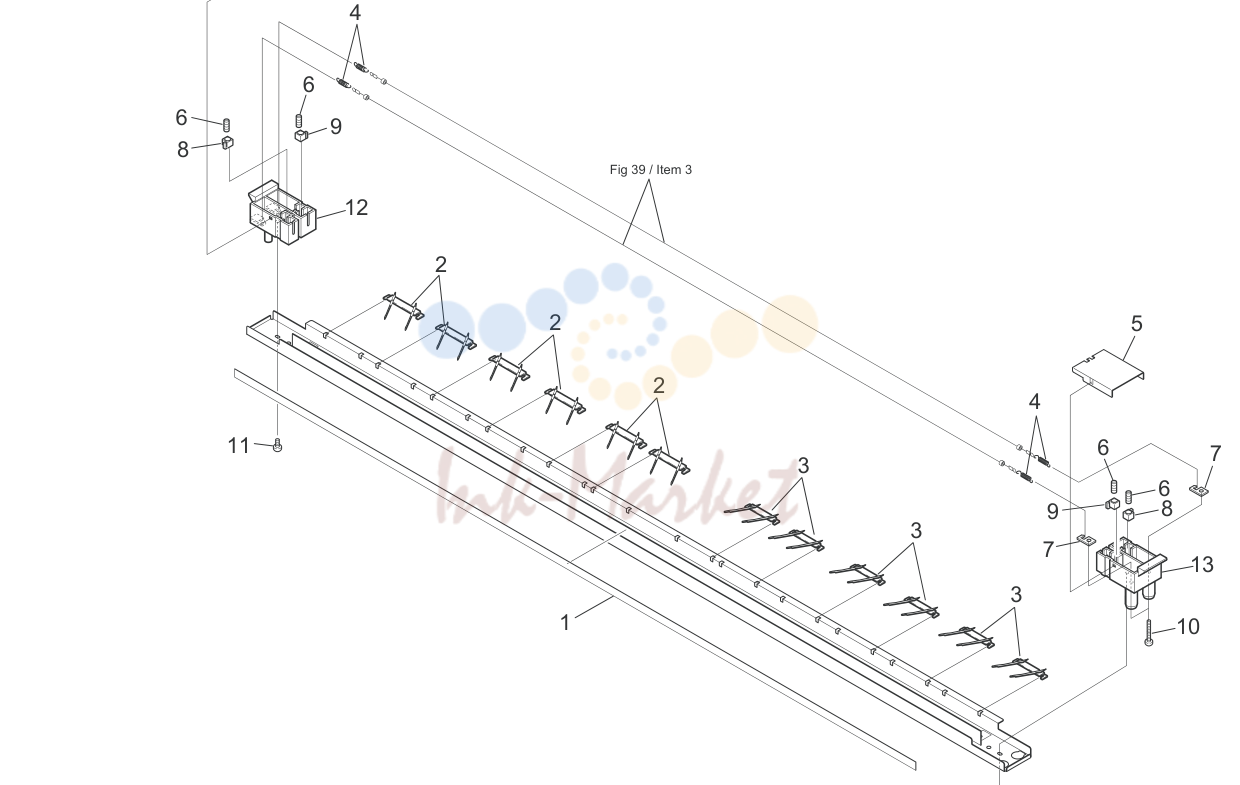

• 15. TR/ST CORONA ASSY 5H6-1

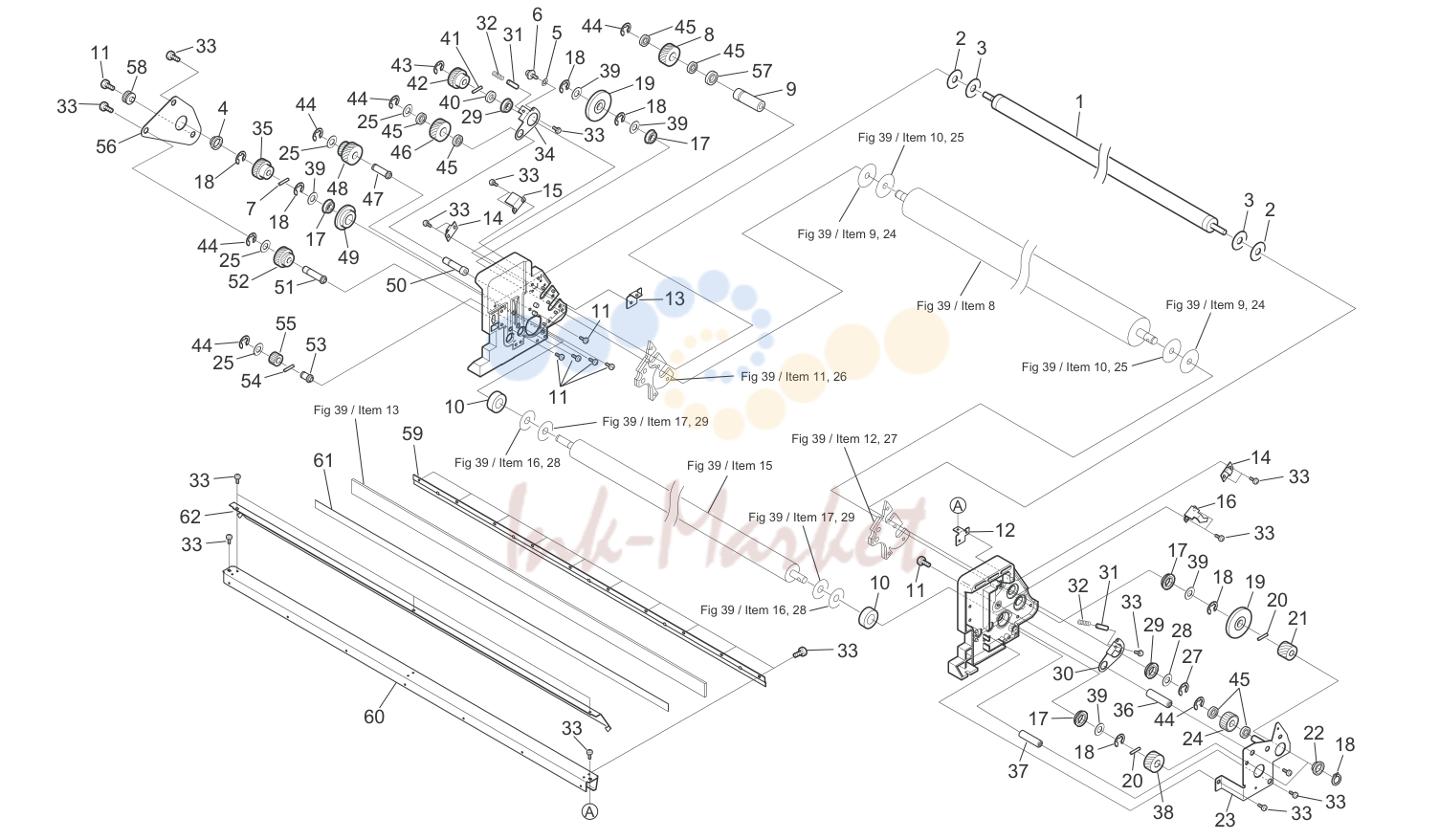

• 16. DEVELOPER MAIN ASSY 1 5H6-1
• 17. DEVELOPER MAIN ASSY 2 5H6-1

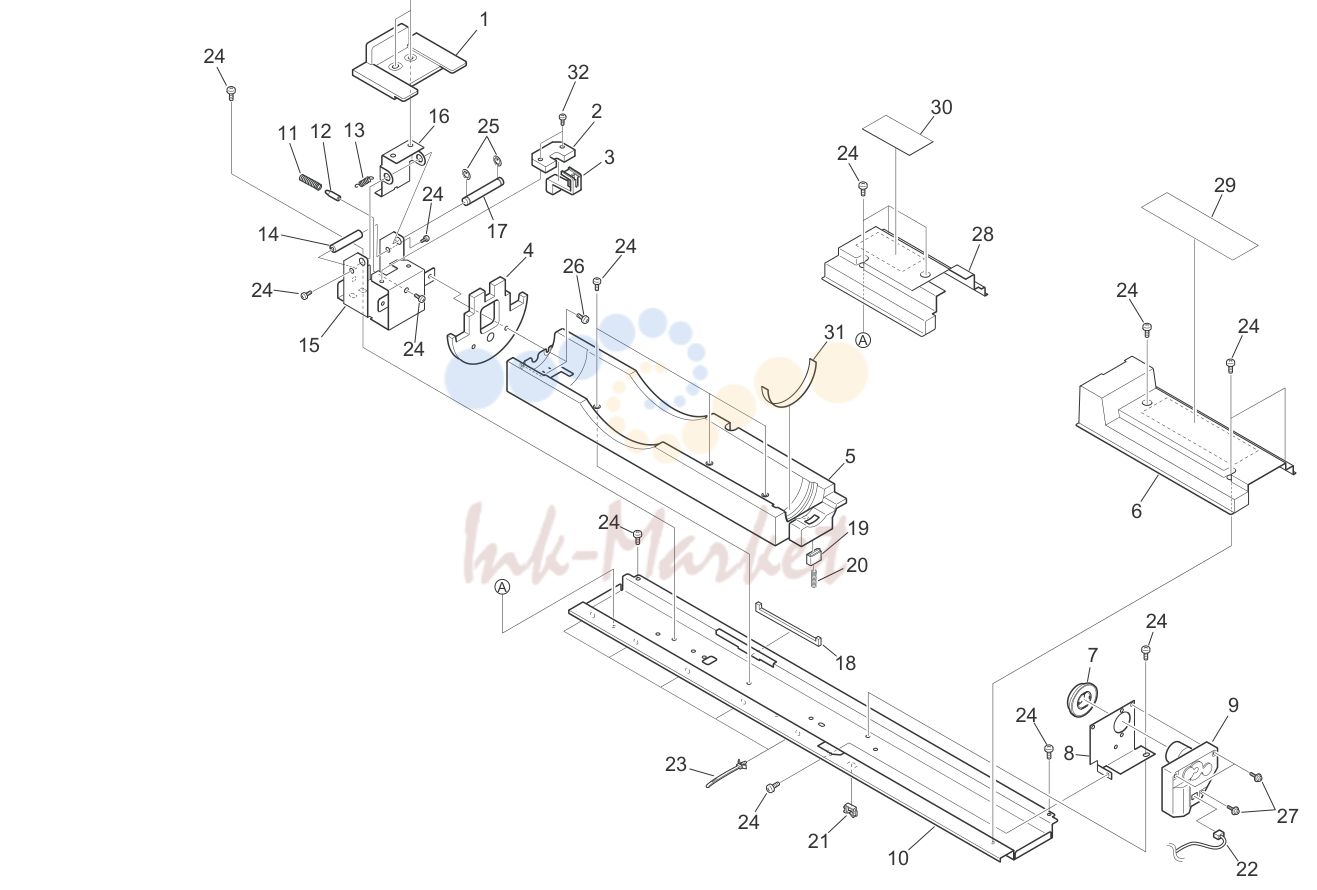

• 18. HOPPER ASSY 5H6-1

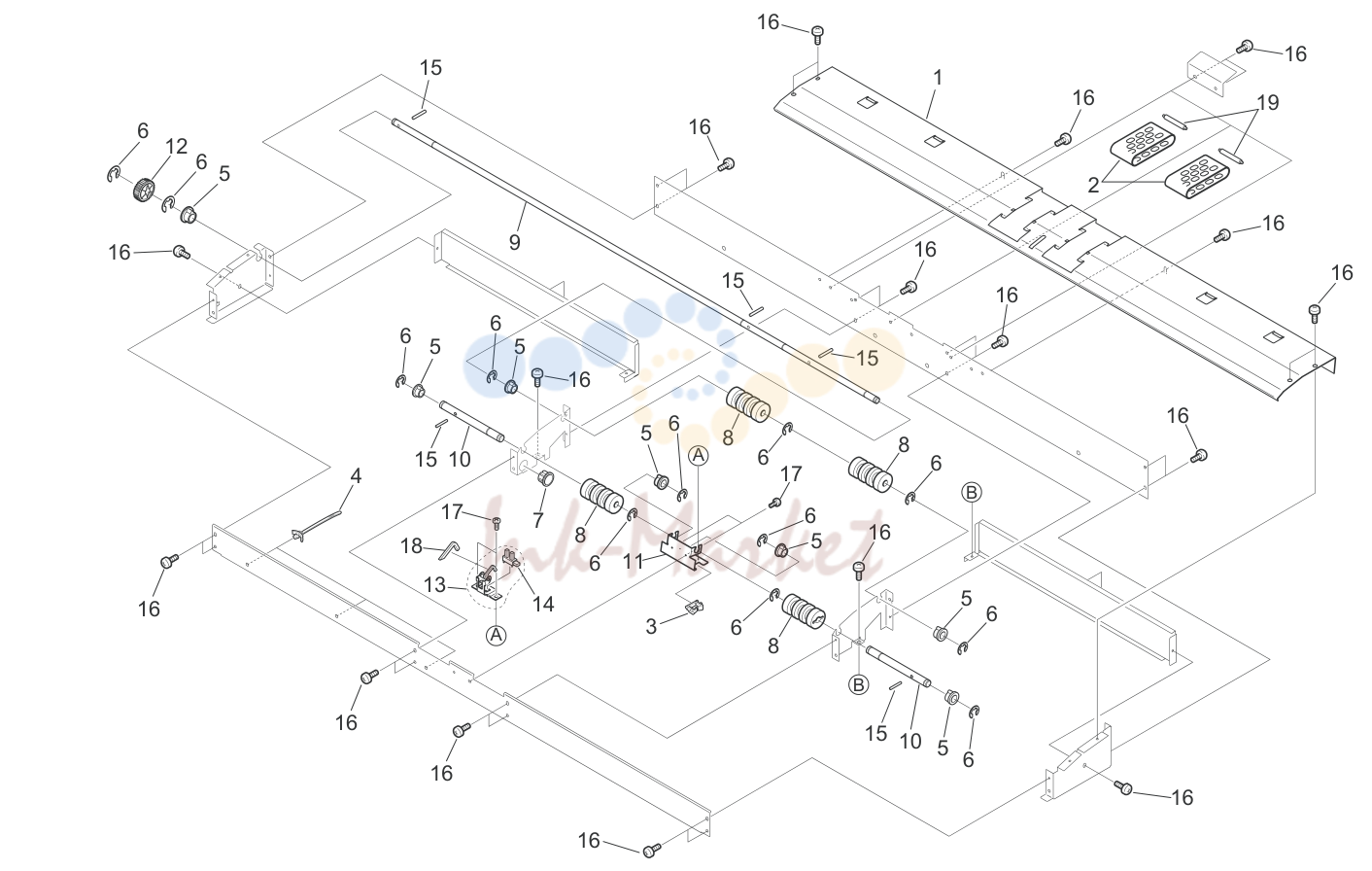

• 19. FEEDER ASSY 5H6-1
• 20. UPPER FUSER ASSY (230V) 5H6-1
• 21. UPPER FUSER ASSY (120V) 5H6-1
• 22. LOWER FUSER ASSY 5H6-1
• 23. PAPER EXIT ASSY 5H6-1
• 24. ROLL SPOOL ASSY 5H6
• 25. ROLL PAPER DECK ASSY (1) 1 5H6
• 26. ROLL PAPER DECK ASSY (1) 2 5H6
• 27. ROLL PAPER DECK ASSY (1) 3 5H6
• 28. UI ASSY 1 5H6-1
• 29. UI ASSY 2 5H6-1
• 30. PANEL ASSY 5H6-1
• 31. PCB LOCATION 1 5H6-1
• 32. HARNESS LIST 2 (SCANNER PART) 5H6
• 33. HARNESS LIST 3 (SCANNER PART) 5H6
• 34. CONTROLLER ASSY 5H6-1
• 35. ACCESSORY 5H6-1
• 36. CONSUMABLE KIT 5H6-1
• 37. 1ROLL DEHUMIDIFY KIT (OPTION) (230V) 5H6
• 38. 1ROLL DEHUMIDIFY KIT (OPTION) (120V) 5H6
• 39. 2ROLL DEHUMIDIFY KIT (OPTION) (230V) 5H6
• 40. 2ROLL DEHUMIDIFY KIT (OPTION) (120V) 5H6
• 41. ROLL PAPER DECK ASSY (2) 1 (OPTION) 5H6
• 42. ROLL PAPER DECK ASSY (2) 3 (OPTION) 5H6

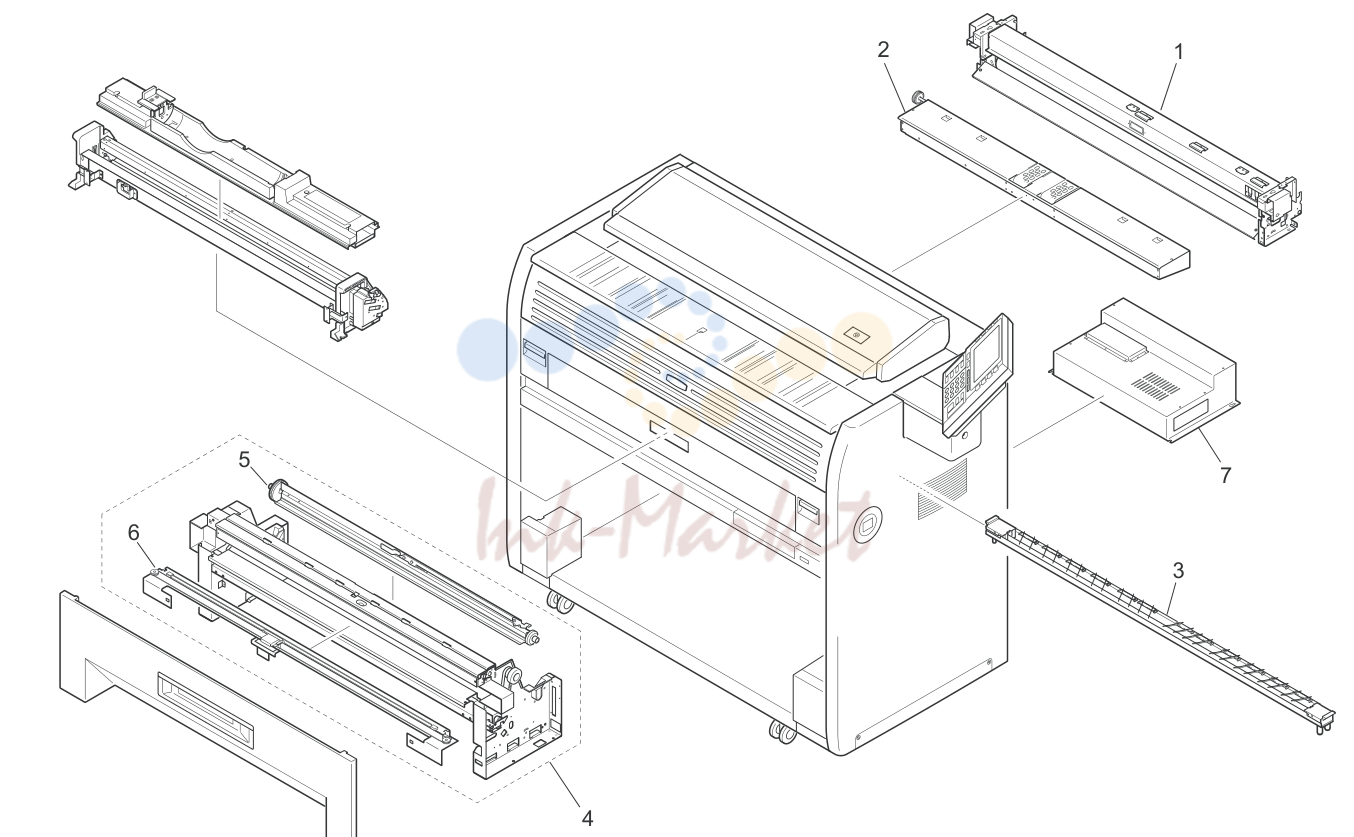

1. ASSEMBLY LOCATION 1 5H6

№	Артикул	Альт. артикул	Описание
2	305H685500 запросить цену →	5H685500	PAN HEAD SCREW,W/SW FW
3	305H673590 запросить цену →	5H673590	PIN
4	305H679180 запросить цену →	5H679180	SNAP BAND
5	305H673640 запросить цену →	5H673640	SPRING LEAF
6	305H674480 запросить цену →	5H674480	GUIDE
7	305H673690 запросить цену →	5H673690	GUIDE
8	305H685310 запросить цену →	5H685310	BIND.HEAD SCREW
9	305H685340 запросить цену →	5H685340	BIND.HEAD SCREW
10	305H685390 запросить цену →	5H685390	BIND.HEAD SCREW
11	305H674360 запросить цену →	5H674360	DUCT
12	305H679220 запросить цену →	5H679220	WIRE SADDLE
13	305H679210 запросить цену →	5H679210	WIRE SADDLE
14	305H674350 запросить цену →	5H674350	SLIDER
16	305H685490 запросить цену →	5H685490	PAN HEAD SCREW,W/SW FW
17	305H674380 запросить цену →	5H674380	BRACKET
18	305H674390 запросить цену →	5H674390	BRACKET
19	305H674500 запросить цену →	5H674500	SEAL
20	305H674330 запросить цену →	5H674330	BRACKET
21	305H674340 запросить цену →	5H674340	BRACKET
22	305H674490 запросить цену →	5H674490	LOUVER
23	305H674370 запросить цену →	5H674370	DUCT
24	305H674510 запросить цену →	5H674510	SEAL

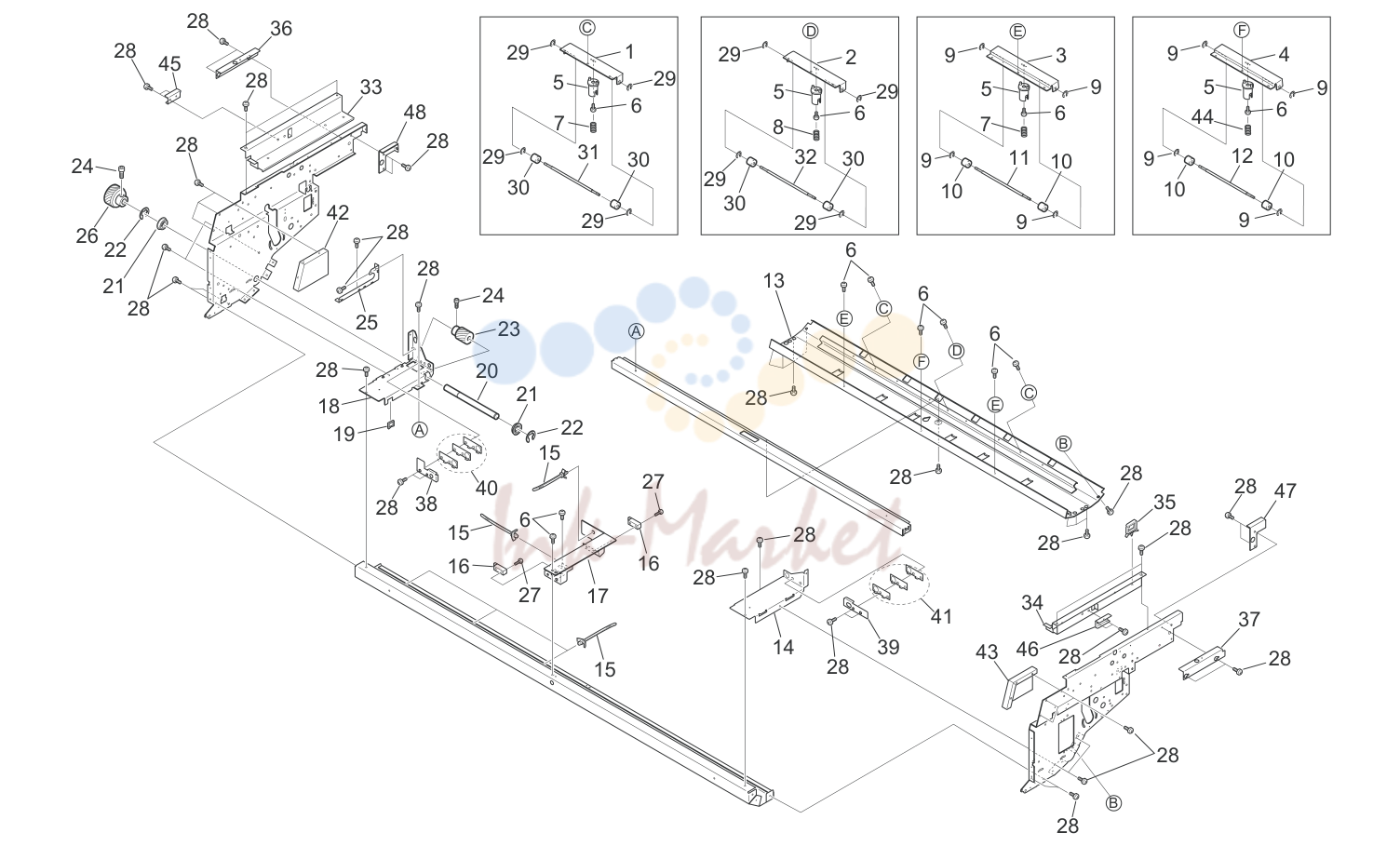

2. ENGINE FRAME PARTS ASSY 2 5H6-1

№	Артикул	Альт. артикул	Описание
1	305H674240 запросить цену →	5H674240	BRACKET 20 2 2 47 305H680100 5H680100 BRACKET
2	305H674250 запросить цену →	5H674250	BRACKET 21 1 1 48 305H680090 5H680090 BRACKET
3	305H674260 запросить цену →	5H674260	BRACKET
4	305H674270 запросить цену →	5H674270	BRACKET
5	305H674220 запросить цену →	5H674220	HOLDER
6	305H685310 запросить цену →	5H685310	BIND.HEAD SCREW
7	305H674300 запросить цену →	5H674300	SPRING
8	305H674310 запросить цену →	5H674310	SPRING
9	305H685080 запросить цену →	5H685080	RETAINING RING-E
10	305H674230 запросить цену →	5H674230	ROLLER COUNTER
11	305H674280 запросить цену →	5H674280	SHAFT
12	305H674290 запросить цену →	5H674290	SHAFT
13	305H673770 запросить цену →	5H673770	GUIDE
14	305H673660 запросить цену →	5H673660	PLATE
15	305H679180 запросить цену →	5H679180	SNAP BAND
17	305H673890 запросить цену →	5H673890	BRACKET
18	305H673650 запросить цену →	5H673650	PLATE
19	305H679240 запросить цену →	5H679240	EDGE SADDLE
20	305H673910 запросить цену →	5H673910	SHAFT
21	305H679460 запросить цену →	5H679460	BEARING (L-1680HHR)
22	305H685120 запросить цену →	5H685120	RETAINING RING-E
24	305H685660 запросить цену →	5H685660	CAP SCREW
25	305H673670 запросить цену →	5H673670	BRACKET
27	305H685330 запросить цену →	5H685330	BIND.HEAD SCREW
28	305H685340 запросить цену →	5H685340	BIND.HEAD SCREW
29	305H685070 запросить цену →	5H685070	RETAINING RING-E
30	305H678600 запросить цену →	5H678600	ROLLER COUNTER
31	305H674410 запросить цену →	5H674410	SHAFT
32	305H674420 запросить цену →	5H674420	SHAFT
33	305H674190 запросить цену →	5H674190	BRACKET
34	305H674200 запросить цену →	5H674200	BRACKET
35	305H679210 запросить цену →	5H679210	WIRE SADDLE
36	305H673700 запросить цену →	5H673700	BRACKET
37	305H673710 запросить цену →	5H673710	BRACKET
38	305H674440 запросить цену →	5H674440	BRACKET
39	305H674450 запросить цену →	5H674450	BRACKET
40	305H674460 запросить цену →	5H674460	ADJUSTMENT PLATE *1 *1
40	305H680030 запросить цену →	5H680030	ADJUSTMENT PLATE 3 *1 *1
40	305H680050 запросить цену →	5H680050	ADJUSTMENT PLATE 5 *1 *1
41	305H674470 запросить цену →	5H674470	ADJUSTMENT PLATE 2 *1 *1
41	305H680040 запросить цену →	5H680040	ADJUSTMENT PLATE 4 *1 *1
41	305H680060 запросить цену →	5H680060	ADJUSTMENT PLATE 6 *1 *1
42	305H673790 запросить цену →	5H673790	COVER
43	305H673800 запросить цену →	5H673800	COVER
44	305H674520 запросить цену →	5H674520	SPRING
45	305H680080 запросить цену →	5H680080	BRACKET
46	305H680070 запросить цену →	5H680070	BRACKET

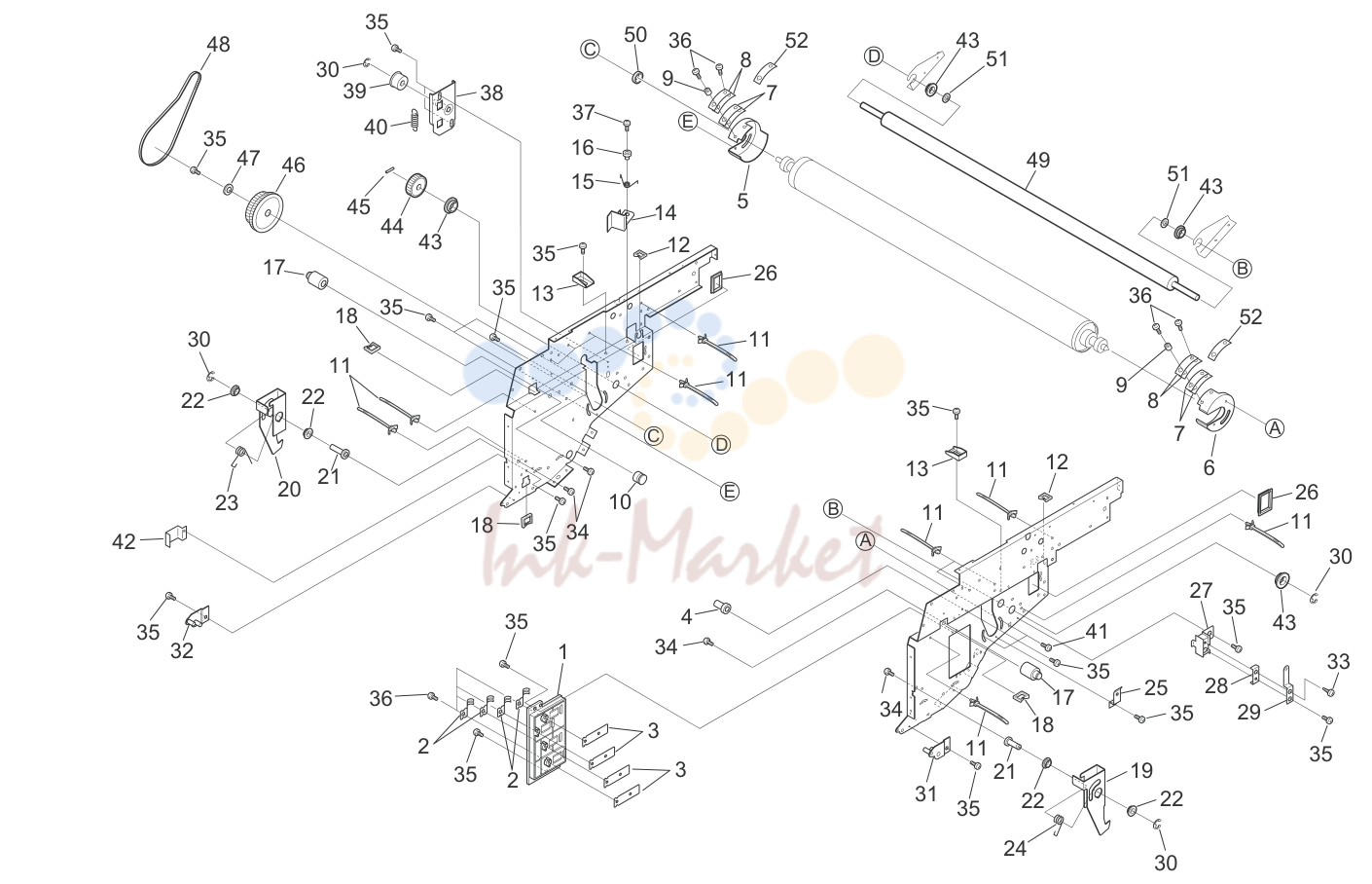

3. ENGINE FRAME PARTS ASSY 3 5H6

№	Артикул	Альт. артикул	Описание
1	305H673900 запросить цену →	5H673900	BRACKET 12 1 1 51 305H678320 5H678320 COLLAR C-FSR GEAR
3	305H673860 запросить цену →	5H673860	PLATE ELECTRODE
4	305H673610 запросить цену →	5H673610	PIN
5	305H673620 запросить цену →	5H673620	BLOCK
6	305H673630 запросить цену →	5H673630	BLOCK
7	305H673970 запросить цену →	5H673970	SPACER
8	305H674180 запросить цену →	5H674180	SPACER
9	305H673980 запросить цену →	5H673980	COLLAR
10	305H673600 запросить цену →	5H673600	PIN
11	305H679180 запросить цену →	5H679180	SNAP BAND
12	305H679140 запросить цену →	5H679140	EDGE SADDLE
13	305H673990 запросить цену →	5H673990	STOPPER
14	305H674010 запросить цену →	5H674010	STOPPER
15	305H674030 запросить цену →	5H674030	SPRING
16	305H674020 запросить цену →	5H674020	COLLAR
17	305H673680 запросить цену →	5H673680	PIN
18	305H679240 запросить цену →	5H679240	EDGE SADDLE
19	305H673810 запросить цену →	5H673810	HOOK
20	305H673820 запросить цену →	5H673820	HOOK
21	305H673830 запросить цену →	5H673830	PIN
22	305H678330 запросить цену →	5H678330	BUSH
23	305H673870 запросить цену →	5H673870	SPRING
24	305H673880 запросить цену →	5H673880	SPRING
26	305H679150 запросить цену →	5H679150	BUSHING
27	305H674060 запросить цену →	5H674060	BLOCK
28	305H674070 запросить цену →	5H674070	PLATE
30	305H685120 запросить цену →	5H685120	RETAINING RING-E
31	305H674540 запросить цену →	5H674540	BRACKET 7 ASSY
32	305H674550 запросить цену →	5H674550	BRACKET 8 ASSY
33	305H685570 запросить цену →	5H685570	BIND.HEAD TAPPING SCREW
34	305H685390 запросить цену →	5H685390	BIND.HEAD SCREW
35	305H685340 запросить цену →	5H685340	BIND.HEAD SCREW
36	305H685310 запросить цену →	5H685310	BIND.HEAD SCREW
37	305H685370 запросить цену →	5H685370	BIND.HEAD SCREW 1 1 *It depends on machine, the quantity may change for the adjustment.
38	305H674530 запросить цену →	5H674530	BRACKET 2 ASSY
40	305H673390 запросить цену →	5H673390	SPRING
41	305H685520 запросить цену →	5H685520	PAN HEAD SCREW,W/SW FW
42	305H673780 запросить цену →	5H673780	BRACKET
45	305H685170 запросить цену →	5H685170	PARALLEL PIN
47	305H674210 запросить цену →	5H674210	PLATE
50	305H674400 запросить цену →	5H674400	COLLAR

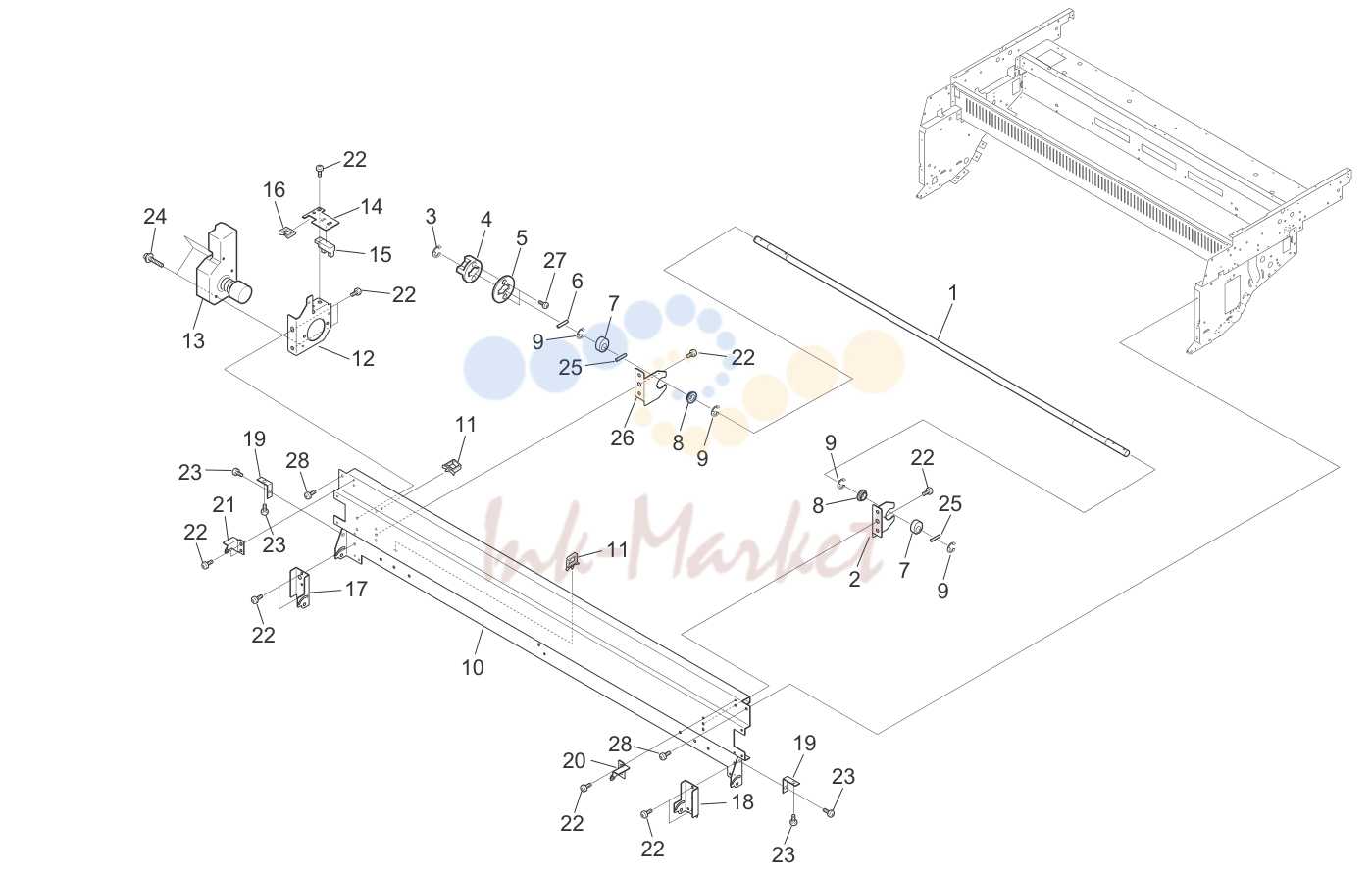

4. ENGINE FRAME PARTS ASSY 4 5H6

№	Артикул	Альт. артикул	Описание
1	305H673750 запросить цену →	5H673750	SHAFT
2	305H673730 запросить цену →	5H673730	BRACKET
3	305H685120 запросить цену →	5H685120	RETAINING RING-E
5	305H678720 запросить цену →	5H678720	SLIT PLATE
6	305H679400 запросить цену →	5H679400	PARALLEL PIN
7	305H678590 запросить цену →	5H678590	CAM
9	305H685130 запросить цену →	5H685130	RETAINING RING-E
10	305H673850 запросить цену →	5H673850	PLATE
11	305H679210 запросить цену →	5H679210	WIRE SADDLE
12	305H673720 запросить цену →	5H673720	BRACKET MOTOR
14	305H673740 запросить цену →	5H673740	BRACKET SENSOR
16	305H679240 запросить цену →	5H679240	EDGE SADDLE
17	305H673930 запросить цену →	5H673930	BRACKET
18	305H673940 запросить цену →	5H673940	BRACKET
19	305H674150 запросить цену →	5H674150	BRACKET
20	305H673920 запросить цену →	5H673920	BRACKET
21	305H674170 запросить цену →	5H674170	BRACKET
22	305H685340 запросить цену →	5H685340	BIND.HEAD SCREW
23	305H685310 запросить цену →	5H685310	BIND.HEAD SCREW
24	305H685490 запросить цену →	5H685490	PAN HEAD SCREW,W/SW FW
25	305H679390 запросить цену →	5H679390	PARALLEL PIN
26	305H674320 запросить цену →	5H674320	BRACKET
27	305H685570 запросить цену →	5H685570	BIND.HEAD TAPPING SCREW
28	305H685350 запросить цену →	5H685350	BIND.HEAD SCREW

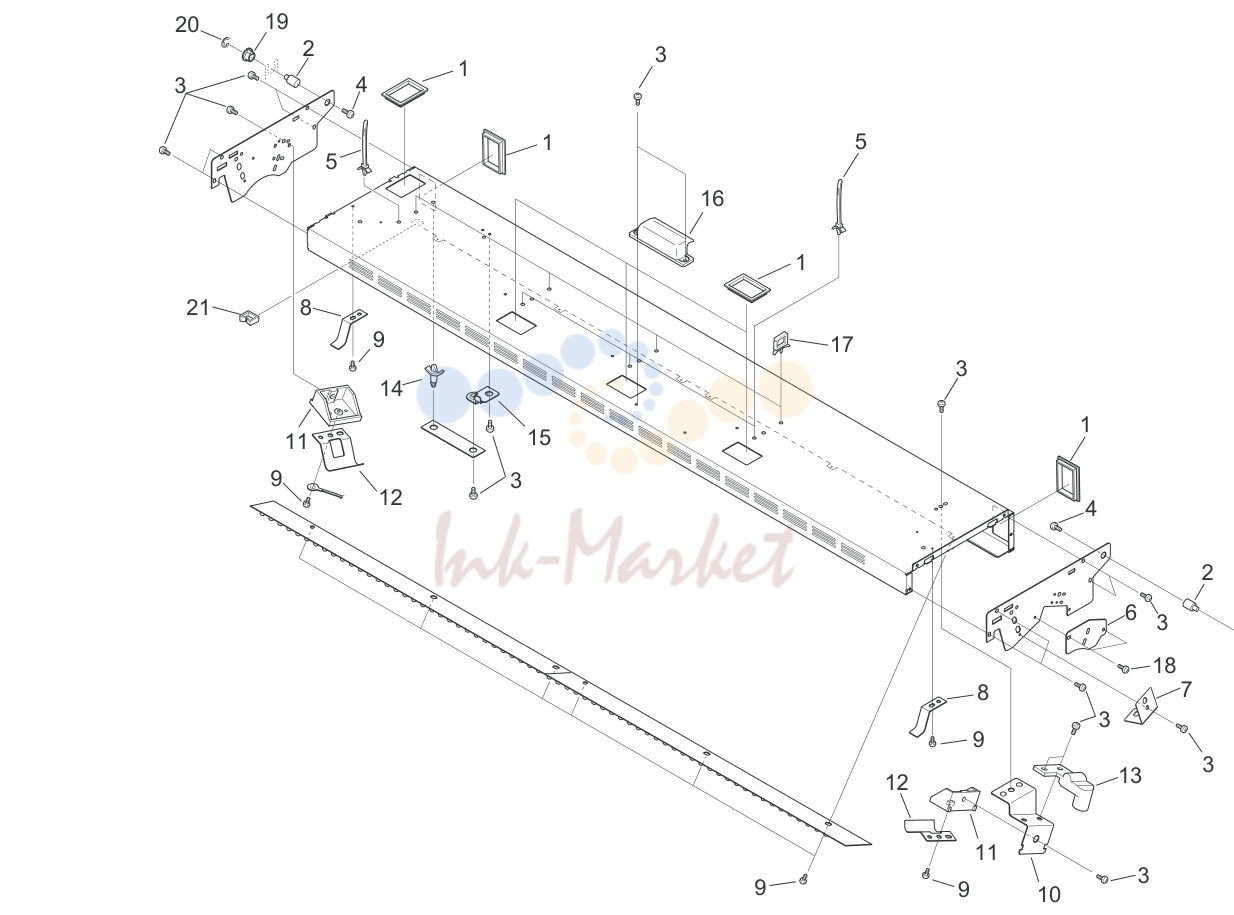

5. LED FRAME ASSY 5H6

№	Артикул	Альт. артикул	Описание
1	305H679150 запросить цену →	5H679150	BUSHING
2	305H674580 запросить цену →	5H674580	PIN
3	305H685340 запросить цену →	5H685340	BIND.HEAD SCREW
4	305H685390 запросить цену →	5H685390	BIND.HEAD SCREW
5	305H679180 запросить цену →	5H679180	SNAP BAND
6	305H674610 запросить цену →	5H674610	PLATE
7	305H674600 запросить цену →	5H674600	BRACKET
8	305H674620 запросить цену →	5H674620	SPRING LEAF
9	305H685310 запросить цену →	5H685310	BIND.HEAD SCREW
10	305H674590 запросить цену →	5H674590	BRACKET
11	305H674640 запросить цену →	5H674640	BLOCK
12	305H674630 запросить цену →	5H674630	SPRING LEAF
14	305H679070 запросить цену →	5H679070	SPACER
15	305H679560 запросить цену →	5H679560	PWB BRACKET
16	305H678760 запросить цену →	5H678760	HANDLE
17	305H679210 запросить цену →	5H679210	WIRE SADDLE
18	305H685360 запросить цену →	5H685360	BIND.HEAD SCREW
19	305H678330 запросить цену →	5H678330	BUSH
20	305H685120 запросить цену →	5H685120	RETAINING RING-E
21	305H679140 запросить цену →	5H679140	EDGE SADDLE
22	305H674650 запросить цену →	5H674650	PLATE
23	305H674660 запросить цену →	5H674660	PLATE
24	305H674670 запросить цену →	5H674670	PLATE

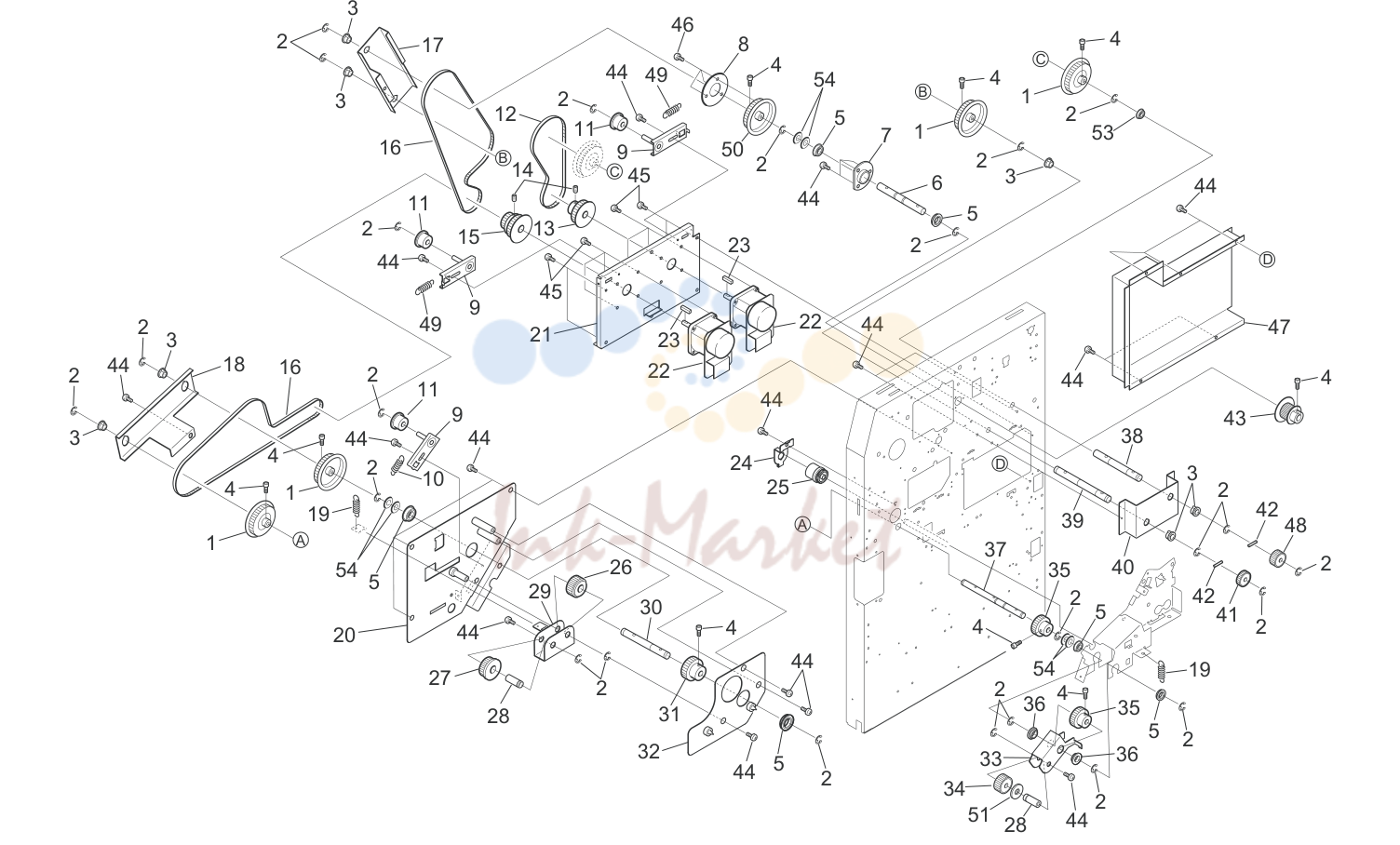

6. MAIN FRAME PARTS ASSY 1 5H6-1

№	Артикул	Альт. артикул	Описание
2	305H685120 запросить цену →	5H685120	RETAINING RING-E 26 26 53 305H680110 5H680110 BEARING (F-FLAW678AZZ1)
3	305H678330 запросить цену →	5H678330	BUSH 7 7 54 305H680120 5H680120 WASHER SPECIAL *1 *1
4	305H685660 запросить цену →	5H685660	CAP SCREW 9 9 54 305H680130 5H680130 WASHER SPECIAL *1 *1
5	305H679460 запросить цену →	5H679460	BEARING (L-1680HHR)
6	305H673270 запросить цену →	5H673270	SHAFT
8	305H673440 запросить цену →	5H673440	FLANGE
9	305H673490 запросить цену →	5H673490	PLATE 9 ASSY
10	305H673390 запросить цену →	5H673390	SPRING
14	305H685690 запросить цену →	5H685690	SET SCREW,W.POINT
17	305H673200 запросить цену →	5H673200	PLATE
18	305H673210 запросить цену →	5H673210	PLATE
19	305H673150 запросить цену →	5H673150	SPRING
20	305H673500 запросить цену →	5H673500	PLATE 4 ASSY
21	305H673190 запросить цену →	5H673190	PLATE
23	305H679490 запросить цену →	5H679490	PARALLEL KEY
24	305H671600 запросить цену →	5H671600	BRACKET CLUTCH
28	305H673240 запросить цену →	5H673240	PIN
29	305H673220 запросить цену →	5H673220	PLATE
30	305H673280 запросить цену →	5H673280	SHAFT
32	305H673480 запросить цену →	5H673480	PLATE 5 ASSY
33	305H673230 запросить цену →	5H673230	PLATE
37	305H673290 запросить цену →	5H673290	SHAFT
38	305H673250 запросить цену →	5H673250	SHAFT
39	305H673260 запросить цену →	5H673260	SHAFT
40	305H673140 запросить цену →	5H673140	PLATE
42	305H685170 запросить цену →	5H685170	PARALLEL PIN
44	305H685340 запросить цену →	5H685340	BIND.HEAD SCREW
45	305H685360 запросить цену →	5H685360	BIND.HEAD SCREW
46	305H685560 запросить цену →	5H685560	BIND.HEAD TAPPING SCREW
47	305H672000 запросить цену →	5H672000	COVER
49	305H680530 запросить цену →	5H680530	SPRING

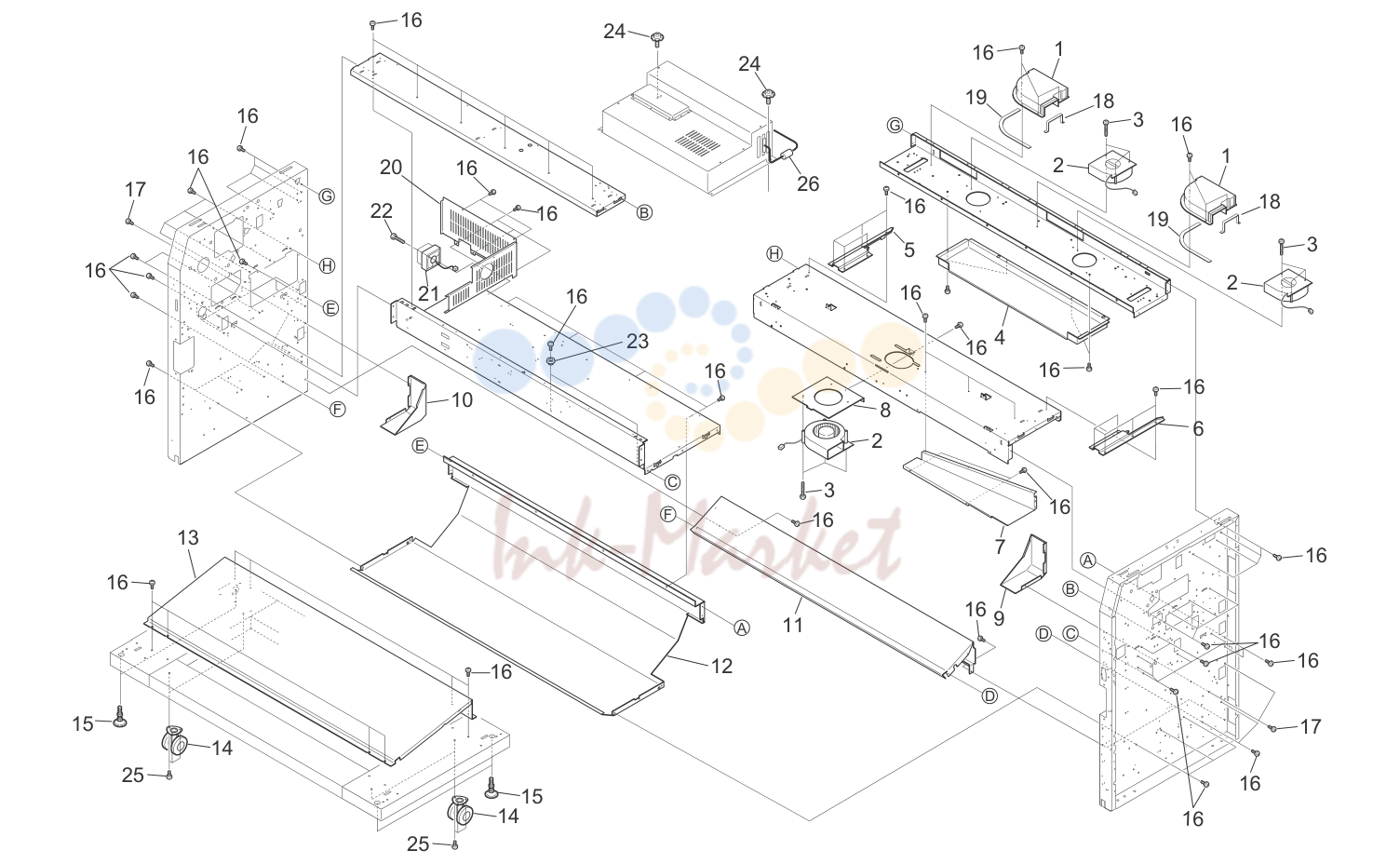

7. MAIN FRAME PARTS ASSY 2 5H6-1

№	Артикул	Альт. артикул	Описание
1	305H671760 запросить цену →	5H671760	DUCT
3	305H685380 запросить цену →	5H685380	BIND.HEAD SCREW
4	305H671510 запросить цену →	5H671510	DUCT
5	305H671390 запросить цену →	5H671390	GUIDE
6	305H671400 запросить цену →	5H671400	GUIDE
7	305H671320 запросить цену →	5H671320	DUCT
8	305H671290 запросить цену →	5H671290	BRACKET BLOWER
9	305H671770 запросить цену →	5H671770	COVER
10	305H671780 запросить цену →	5H671780	COVER
11	305H671800 запросить цену →	5H671800	PLATE
12	305H671790 запросить цену →	5H671790	COVER
13	305H671810 запросить цену →	5H671810	PLATE
14	305H671250 запросить цену →	5H671250	CASTER
15	305H671260 запросить цену →	5H671260	ADJUSTMENT LEVEL
16	305H685340 запросить цену →	5H685340	BIND.HEAD SCREW
17	305H685310 запросить цену →	5H685310	BIND.HEAD SCREW
18	305H671900 запросить цену →	5H671900	SEAL
19	305H671910 запросить цену →	5H671910	SEAL
20	305H677810 запросить цену →	5H677810	CASE
22	305H685500 запросить цену →	5H685500	PAN HEAD SCREW,W/SW FW
23	305H677800 запросить цену →	5H677800	CONTROLLER COLLAR
24	305H685450 запросить цену →	5H685450	BIND.HEAD SCREW,W/OTW
25	305H685650 запросить цену →	5H685650	CRS.HEX.HEAD BOLT,W/SW
26	305H680140 запросить цену →	5H680140	EMI CORE

8. MAIN FRAME PARTS ASSY 3 5H6-1

№	Артикул	Альт. артикул	Описание
3	305H671550 запросить цену →	5H671550	BRACKET
4	305H671560 запросить цену →	5H671560	BRACKET
5	305H671480 запросить цену →	5H671480	PLATE
6	305H671450 запросить цену →	5H671450	PIN
7	305H671490 запросить цену →	5H671490	SPRING
8	305H685080 запросить цену →	5H685080	RETAINING RING-E
10	305H685310 запросить цену →	5H685310	BIND.HEAD SCREW
11	305H672170 запросить цену →	5H672170	PLATE 9 ASSY
12	305H672160 запросить цену →	5H672160	PLATE 4 ASSY
13	305H672140 запросить цену →	5H672140	GUIDE PLATE
14	305H671500 запросить цену →	5H671500	SPRING
15	305H671350 запросить цену →	5H671350	SIDE FRAME
16	305H671370 запросить цену →	5H671370	SIDE FRAME
17	305H671360 запросить цену →	5H671360	SIDE FRAME
18	305H672870 запросить цену →	5H672870	HOLDER SHAFT
19	305H678330 запросить цену →	5H678330	BUSH
20	305H672150 запросить цену →	5H672150	PLATE 2 ASSY
22	305H685690 запросить цену →	5H685690	SET SCREW,W.POINT
23	305H685120 запросить цену →	5H685120	RETAINING RING-E
24	305H671520 запросить цену →	5H671520	SPRING
26	305H679500 запросить цену →	5H679500	WASHER *1 *1
27	305H679410 запросить цену →	5H679410	GRIP RING
28	305H671830 запросить цену →	5H671830	SHEET
29	305H671740 запросить цену →	5H671740	BRACKET
30	305H671590 запросить цену →	5H671590	GUIDE PLATE
31	305H685340 запросить цену →	5H685340	BIND.HEAD SCREW
32	305H671530 запросить цену →	5H671530	SPRING
33	305H671720 запросить цену →	5H671720	BRACKET
34	305H671640 запросить цену →	5H671640	GUIDE PLATE
34	305H680280 запросить цену →	5H680280	GUIDE PLATE
35	305H671960 запросить цену →	5H671960	SEAL
36	305H671990 запросить цену →	5H671990	SEAL
37	305H671950 запросить цену →	5H671950	PLATE ELECTRODE
38	305H672010 запросить цену →	5H672010	PLATE
39	305H685450 запросить цену →	5H685450	BIND.HEAD SCREW,W/OTW
40	305H671820 запросить цену →	5H671820	PIN
41	305H672090 запросить цену →	5H672090	BRACKET
42	305H672100 запросить цену →	5H672100	BRACKET
43	305H672110 запросить цену →	5H672110	PLATE
44	305H672120 запросить цену →	5H672120	PLATE
45	305H672130 запросить цену →	5H672130	PIN
46	305H685510 запросить цену →	5H685510	PAN HEAD SCREW,W/SW FW
47	305H685700 запросить цену →	5H685700	BIND.HEAD SCREW
48	305H677830 запросить цену →	5H677830	BRACKET
49	305H677820 запросить цену →	5H677820	BRACKET

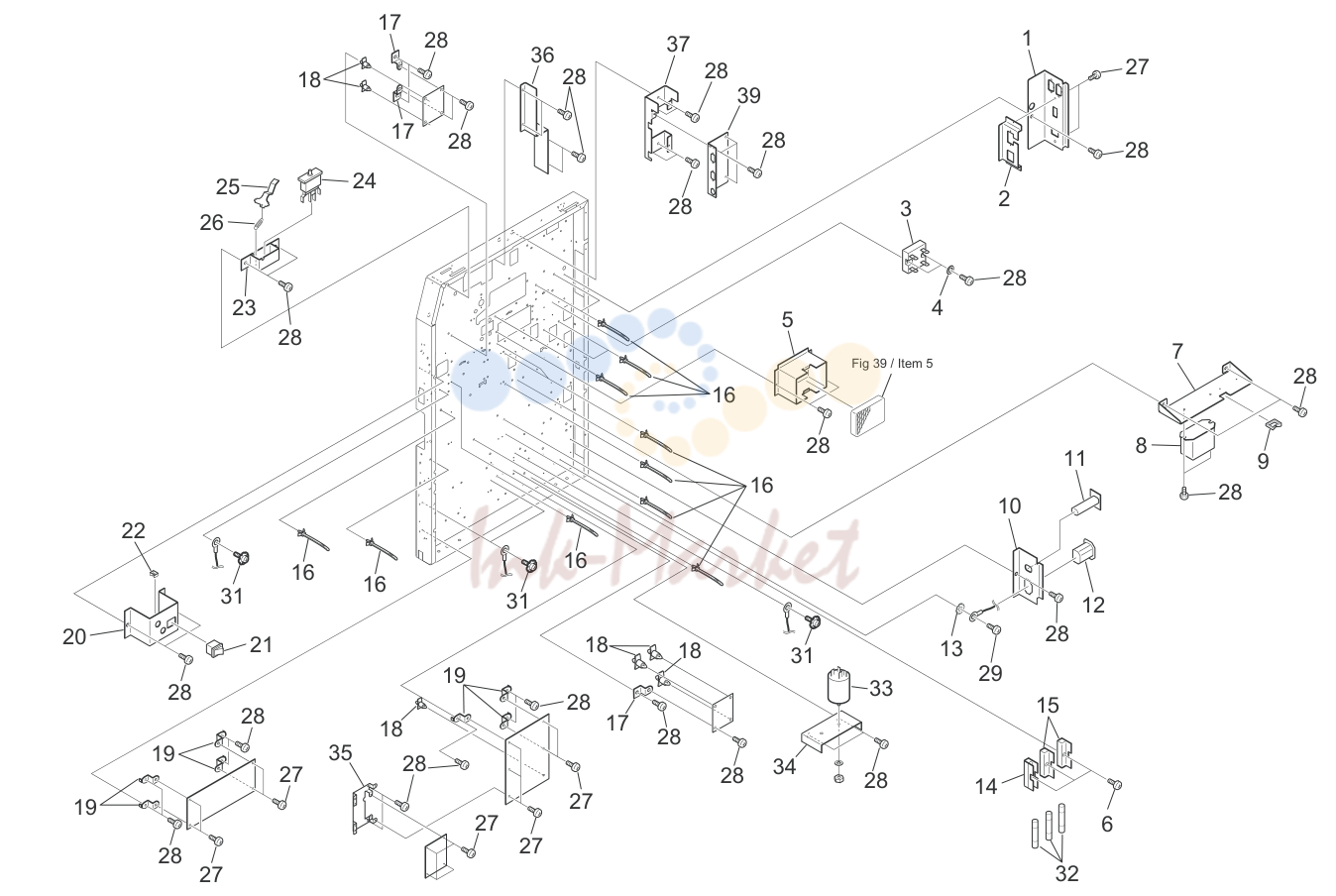

9. MAIN FRAME PARTS ASSY 4 (230V) 5H6

№	Артикул	Альт. артикул	Описание
1	305H671670 запросить цену →	5H671670	BRACKET CONNECTOR
2	305H671680 запросить цену →	5H671680	BRACKET CONNECTOR
4	305H685030 запросить цену →	5H685030	FLAT WASHER
5	305H671330 запросить цену →	5H671330	DUCT
6	305H685430 запросить цену →	5H685430	PAN HEAD SCREW, W/SW
7	305H671340 запросить цену →	5H671340	BRACKET RELAY
9	305H679130 запросить цену →	5H679130	EDGE SADDLE
10	305H671980 запросить цену →	5H671980	BRACKET POWER CABLE
13	305H685060 запросить цену →	5H685060	OUTER TOOTHED LOCK WASHER
14	305H678940 запросить цену →	5H678940	FUSE HOLDER
15	305H678950 запросить цену →	5H678950	FUSE HOLDER
16	305H679180 запросить цену →	5H679180	SNAP BAND
17	305H679560 запросить цену →	5H679560	PWB BRACKET
18	305H679070 запросить цену →	5H679070	SPACER
19	305H679570 запросить цену →	5H679570	DC POWER SUPPLY BRACKET
20	305H671300 запросить цену →	5H671300	BRACKET SWITCH
22	305H679140 запросить цену →	5H679140	EDGE SADDLE
23	305H671840 запросить цену →	5H671840	BRACKET
25	305H671860 запросить цену →	5H671860	PLATE
26	305H671880 запросить цену →	5H671880	SPRING
27	305H685310 запросить цену →	5H685310	BIND.HEAD SCREW
28	305H685340 запросить цену →	5H685340	BIND.HEAD SCREW
29	305H685420 запросить цену →	5H685420	BIND.HEAD SCREW
31	305H685450 запросить цену →	5H685450	BIND.HEAD SCREW,W/OTW
34	305H671970 запросить цену →	5H671970	BRACKET
35	305H672020 запросить цену →	5H672020	BRACKET
36	305H677820 запросить цену →	5H677820	BRACKET
37	305H677830 запросить цену →	5H677830	BRACKET
38	305H677840 запросить цену →	5H677840	BRACKET

10. MAIN FRAME PARTS ASSY 4 (120V) 5H6

№	Артикул	Альт. артикул	Описание
1	305H671670 запросить цену →	5H671670	BRACKET CONNECTOR
2	305H671680 запросить цену →	5H671680	BRACKET CONNECTOR
4	305H685030 запросить цену →	5H685030	FLAT WASHER
5	305H671330 запросить цену →	5H671330	DUCT
6	305H685430 запросить цену →	5H685430	PAN HEAD SCREW, W/SW
7	305H671340 запросить цену →	5H671340	BRACKET RELAY
9	305H679130 запросить цену →	5H679130	EDGE SADDLE
10	305H671310 запросить цену →	5H671310	BRACKET POWER CABLE
13	305H685060 запросить цену →	5H685060	OUTER TOOTHED LOCK WASHER
14	305H678940 запросить цену →	5H678940	FUSE HOLDER
15	305H678950 запросить цену →	5H678950	FUSE HOLDER
16	305H679180 запросить цену →	5H679180	SNAP BAND
17	305H679560 запросить цену →	5H679560	PWB BRACKET
18	305H679070 запросить цену →	5H679070	SPACER
19	305H679570 запросить цену →	5H679570	DC POWER SUPPLY BRACKET
20	305H671300 запросить цену →	5H671300	BRACKET SWITCH
22	305H679140 запросить цену →	5H679140	EDGE SADDLE
23	305H671840 запросить цену →	5H671840	BRACKET
25	305H671860 запросить цену →	5H671860	PLATE
26	305H671880 запросить цену →	5H671880	SPRING
27	305H685310 запросить цену →	5H685310	BIND.HEAD SCREW
28	305H685340 запросить цену →	5H685340	BIND.HEAD SCREW
29	305H685420 запросить цену →	5H685420	BIND.HEAD SCREW
30	305H685230 запросить цену →	5H685230	FLUSH HEAD SCREW
31	305H685450 запросить цену →	5H685450	BIND.HEAD SCREW,W/OTW
35	305H672020 запросить цену →	5H672020	BRACKET
36	305H677820 запросить цену →	5H677820	BRACKET
37	305H677830 запросить цену →	5H677830	BRACKET
38	305H677840 запросить цену →	5H677840	BRACKET

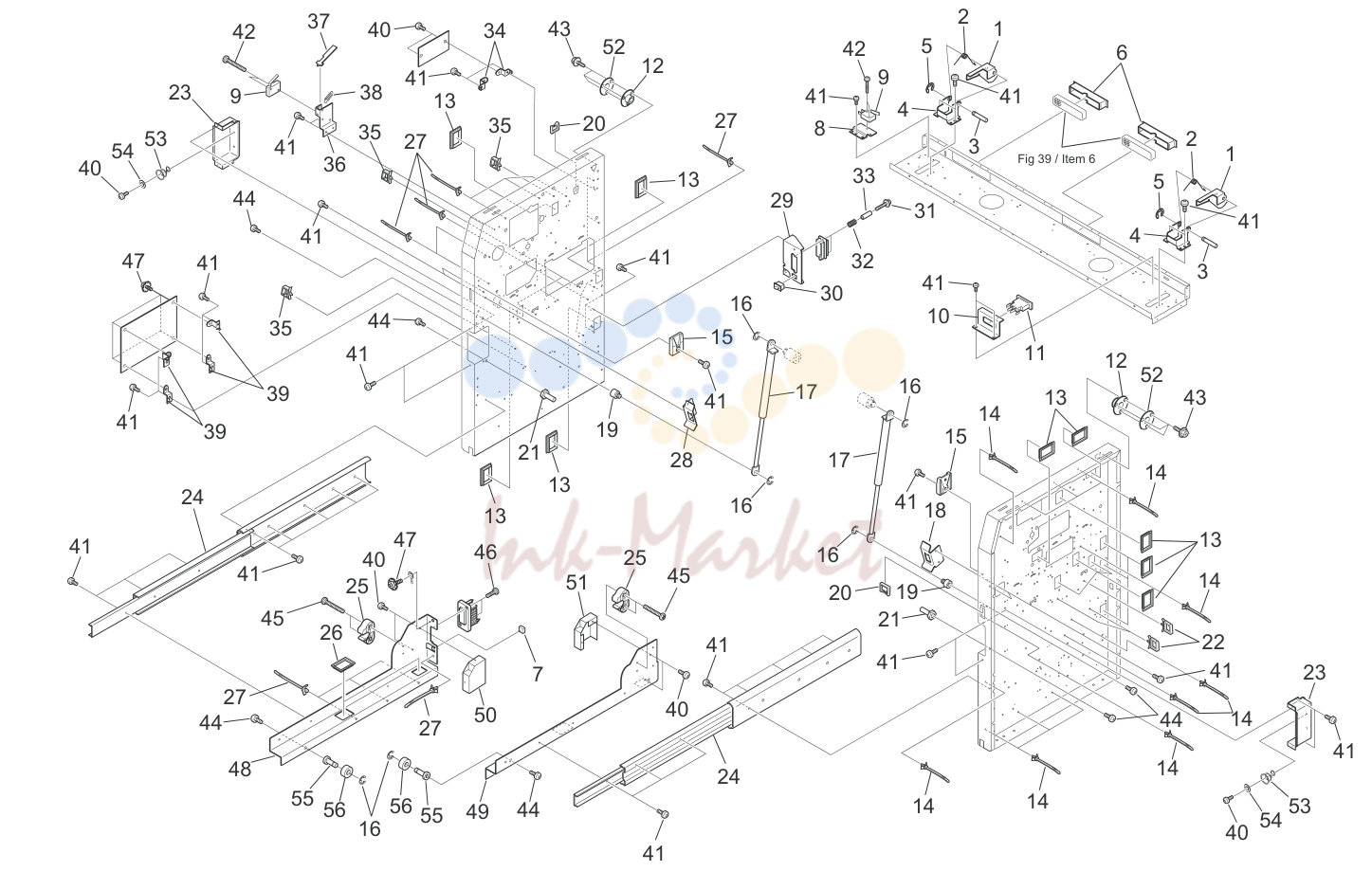

11. MAIN FRAME PARTS ASSY 5 5H6

№	Артикул	Альт. артикул	Описание
1	305H671420 запросить цену →	5H671420	ARM 2 2 51 305H671930 5H671930 COVER
2	305H671540 запросить цену →	5H671540	SPRING 5 2 2 52 305H671940 5H671940 PLATE
3	305H671440 запросить цену →	5H671440	PIN 1 2 2 53 305H672030 5H672030 SPRING
4	305H671430 запросить цену →	5H671430	BRACKET 2 2 2 54 305H685050 5H685050 FLAT WASHER
5	305H685080 запросить цену →	5H685080	RETAINING RING-E 2 2 55 305H672060 5H672060 PIN
6	305H671750 запросить цену →	5H671750	DUCT 5 2 2 56 305H672070 5H672070 ROLLER
7	305H672040 запросить цену →	5H672040	CUSHION
8	305H671460 запросить цену →	5H671460	BRACKET
10	305H671470 запросить цену →	5H671470	BRACKET
12	305H671570 запросить цену →	5H671570	SLEEVE
13	305H679150 запросить цену →	5H679150	BUSHING
14	305H679170 запросить цену →	5H679170	SNAP BAND
15	305H671630 запросить цену →	5H671630	BRACKET
16	305H685120 запросить цену →	5H685120	RETAINING RING-E
18	305H671620 запросить цену →	5H671620	PLATE
19	305H671580 запросить цену →	5H671580	PIN
20	305H679120 запросить цену →	5H679120	EDGE SADDLE
21	305H671730 запросить цену →	5H671730	PIN
22	305H679210 запросить цену →	5H679210	WIRE SADDLE
23	305H671410 запросить цену →	5H671410	COVER
24	305H671690 запросить цену →	5H671690	RAIL
26	305H679160 запросить цену →	5H679160	BUSHING
27	305H679180 запросить цену →	5H679180	SNAP BAND
28	305H671610 запросить цену →	5H671610	PLATE
29	305H671270 запросить цену →	5H671270	BRACKET CONNECTOR
31	305H685490 запросить цену →	5H685490	PAN HEAD SCREW,W/SW FW
32	305H678610 запросить цену →	5H678610	SPRING CONNECTOR
33	305H679550 запросить цену →	5H679550	COLLAR(DC)
34	305H679570 запросить цену →	5H679570	DC POWER SUPPLY BRACKET
35	305H679220 запросить цену →	5H679220	WIRE SADDLE
36	305H671850 запросить цену →	5H671850	BRACKET
37	305H671870 запросить цену →	5H671870	PLATE
38	305H671890 запросить цену →	5H671890	SPRING
39	305H679560 запросить цену →	5H679560	PWB BRACKET
40	305H685310 запросить цену →	5H685310	BIND.HEAD SCREW
41	305H685340 запросить цену →	5H685340	BIND.HEAD SCREW
42	305H685330 запросить цену →	5H685330	BIND.HEAD SCREW
43	305H685350 запросить цену →	5H685350	BIND.HEAD SCREW
44	305H685390 запросить цену →	5H685390	BIND.HEAD SCREW
45	305H679340 запросить цену →	5H679340	BIND.HEAD SCREW
46	305H685320 запросить цену →	5H685320	BIND.HEAD SCREW
47	305H685450 запросить цену →	5H685450	BIND.HEAD SCREW,W/OTW
48	305H671700 запросить цену →	5H671700	BRACKET
49	305H671710 запросить цену →	5H671710	BRACKET
50	305H671920 запросить цену →	5H671920	COVER

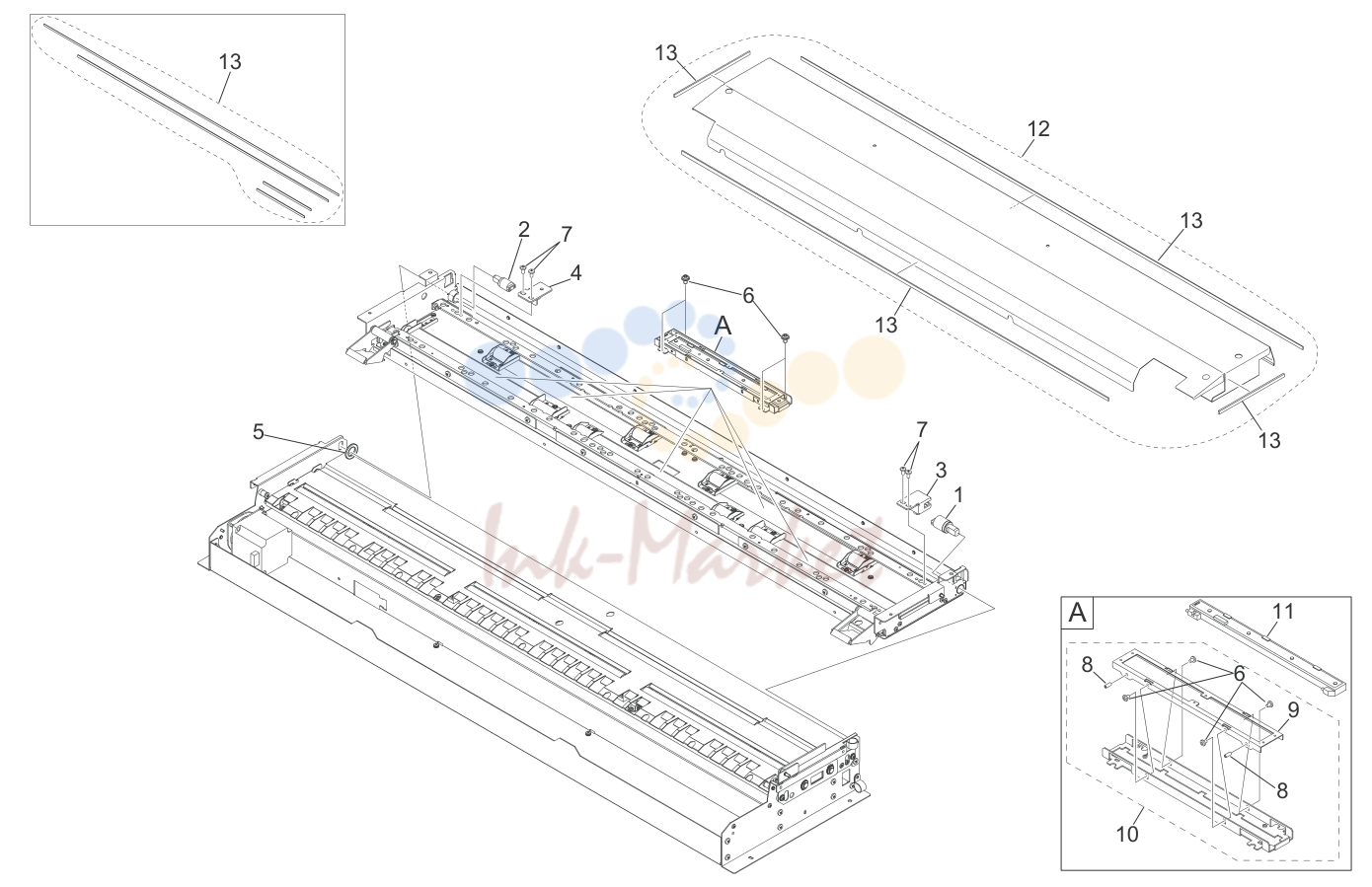

12. SCANNER ASSY 1 5H6

№	Артикул	Альт. артикул	Описание
1	305H676590 запросить цену →	5H676590	DAMPER FYN-P1-R183
2	305H676600 запросить цену →	5H676600	DAMPER FYN-P1-L183
3	305H676610 запросить цену →	5H676610	P4 DAMPER PLATE R
4	305H676620 запросить цену →	5H676620	P4 DAMPER PLATE L
5	305H676630 запросить цену →	5H676630	P4 SPACER
6	305H679380 запросить цену →	5H679380	PAN HEAD SCREW
7	305H685290 запросить цену →	5H685290	BIND.HEAD SCREW
8	305H685670 запросить цену →	5H685670	SET SCREW,W.POINT
9	305H676640 запросить цену →	5H676640	P3 CIS HOLDER
12	305H677130 запросить цену →	5H677130	SEALD COVER N
13	305H677140 запросить цену →	5H677140	GASKET

13. SCANNER ASSY 2 5H6

№	Артикул	Альт. артикул	Описание
1	305H677100 запросить цену →	5H677100	P1 SHEET GUIDE L2
2	305H677110 запросить цену →	5H677110	P2 SHEET GUIDE L3
3	305H677200 запросить цену →	5H677200	P4 DAMPER BKT
4	305H685270 запросить цену →	5H685270	BIND.HEAD SCREW
5	305H676680 запросить цену →	5H676680	P4 TWIN LINK
6	305H676700 запросить цену →	5H676700	P4 PIVOT WASHER
7	305H685470 запросить цену →	5H685470	PAN HEAD SCREW,W/SW FW
9	305H677180 запросить цену →	5H677180	POLYSLIDER WASHER
10	305H685110 запросить цену →	5H685110	RETAINING RING-E
14	305H676730 запросить цену →	5H676730	P4 STAY BRACKET
15	305H676720 запросить цену →	5H676720	STAY L-140S
16	305H677210 запросить цену →	5H677210	STUD
17	305H677220 запросить цену →	5H677220	BUSH
18	305H685300 запросить цену →	5H685300	BIND.HEAD SCREW
19	305H677170 запросить цену →	5H677170	ROLLER HOLDER
20	305H677160 запросить цену →	5H677160	TENSION BKT SPACER
21	305H677150 запросить цену →	5H677150	TENSION BEARING
22	305H677120 запросить цену →	5H677120	POM WASHER
25	305H685280 запросить цену →	5H685280	BIND.HEAD SCREW

14. SCANNER ASSY 3 5H6

№	Артикул	Альт. артикул	Описание
2	305H685310 запросить цену →	5H685310	BIND.HEAD SCREW
3	305H675850 запросить цену →	5H675850	PLATE ELECTRODE
4	305H675870 запросить цену →	5H675870	SPRING
6	305H685630 запросить цену →	5H685630	SET SCREW
7	305H675820 запросить цену →	5H675820	COVER
8	305H675810 запросить цену →	5H675810	COVER
9	305H675840 запросить цену →	5H675840	WIRE HOOK
10	305H675830 запросить цену →	5H675830	WIRE HOOK
11	305H675900 запросить цену →	5H675900	HOOK
12	305H675910 запросить цену →	5H675910	ELECTRODE PLATE
13	305H678220 запросить цену →	5H678220	HEIGHT ADJUSTER
14	305H675860 запросить цену →	5H675860	BLOCK
15	305H685250 запросить цену →	5H685250	FLUSH HEAD SCREW
16	305H685260 запросить цену →	5H685260	FLUSH HEAD SCREW
17	305H680150 запросить цену →	5H680150	BLOCK
18	305H680160 запросить цену →	5H680160	BLOCK

15. TR/ST CORONA ASSY 5H6-1

№	Артикул	Альт. артикул	Описание
1	305H675930 запросить цену →	5H675930	SHEET
5	305H675890 запросить цену →	5H675890	COVER
6	305H679350 запросить цену →	5H679350	SLOTTED SET SCREW
7	305H675920 запросить цену →	5H675920	PLATE ELECTRODE
8	305H678370 запросить цену →	5H678370	HEIGHT ADJUSTER
9	305H678380 запросить цену →	5H678380	HEIGHT ADJUSTER
10	305H685410 запросить цену →	5H685410	BIND.HEAD SCREW
11	305H685310 запросить цену →	5H685310	BIND.HEAD SCREW
12	305H680170 запросить цену →	5H680170	BLOCK
13	305H680180 запросить цену →	5H680180	BLOCK

16. DEVELOPER MAIN ASSY 1 5H6-1

№	Артикул	Альт. артикул	Описание
56			35 25 45 29 33 39 17 Fig 39 / Item 10,
17			Fig 39 / Item 9,
11			Fig 39 / Item 8 Fig 39 / Item 9,
54			Fig 39 / Item 11,
61			Fig 39 / Item 16, 28 Fig 39 / Item
62			Fig 39 / Item 17,
2	305H675160 запросить цену →	5H675160	SHEET 2 2 53 305H680670 5H680670 PIN
3	305H675170 запросить цену →	5H675170	SHEET 2 2 2 54 305H685190 5H685190 PARALLEL PIN
4	305H680750 запросить цену →	5H680750	COLLER 4 1 1 (cid:27) 55 305H678390 5H678390 GEAR 16T
5	305H685030 запросить цену →	5H685030	FLAT WASHER 1 1 56 305H675461 5H675461 BRACKET
6	305H679370 запросить цену →	5H679370	PAN HEAD SCREW,W/SW FW 1 1 57 305H680680 5H680680 SPACER
7	305H685220 запросить цену →	5H685220	PARALLEL PIN 1 1 58 305H675120 5H675120 PIN
9	305H680570 запросить цену →	5H680570	SHAFT 3 1 1 60 305H680560 5H680560 FRAME
10	305H680580 запросить цену →	5H680580	SEAL 4 2 2 61 305H680690 5H680690 SPRING LEAF
11	305H685350 запросить цену →	5H685350	BIND.HEAD SCREW 7 7 62 305H675150 5H675150 COVER
12	305H680590 запросить цену →	5H680590	BRACKET 15 ASSY
13	305H680600 запросить цену →	5H680600	BRACKET
14	305H675521 запросить цену →	5H675521	SPRING LEAF
15	305H675100 запросить цену →	5H675100	BRACKET
16	305H675110 запросить цену →	5H675110	BRACKET
17	305H679440 запросить цену →	5H679440	BEARING (6901LLUNR/2A)
18	305H685140 запросить цену →	5H685140	RETAINING RING-E
20	305H685210 запросить цену →	5H685210	PARALLEL PIN
22	305H675190 запросить цену →	5H675190	COLLAR
23	305H675621 запросить цену →	5H675621	BRACKET 10 ASSY
25	305H679500 запросить цену →	5H679500	WASHER
27	305H685130 запросить цену →	5H685130	RETAINING RING-E
28	305H679510 запросить цену →	5H679510	WASHER
30	305H675501 запросить цену →	5H675501	BRACKET
31	305H678620 запросить цену →	5H678620	GUIDE PIN
32	305H675340 запросить цену →	5H675340	SPRING
33	305H685340 запросить цену →	5H685340	BIND.HEAD SCREW
34	305H675491 запросить цену →	5H675491	BRACKET
36	305H680610 запросить цену →	5H680610	SHAFT
37	305H680620 запросить цену →	5H680620	SHAFT
39	305H678170 запросить цену →	5H678170	WASHER
40	305H675330 запросить цену →	5H675330	COLLAR
41	305H685181 запросить цену →	5H685181	PARALLEL PIN
43	305H685080 запросить цену →	5H685080	RETAINING RING-E
44	305H685120 запросить цену →	5H685120	RETAINING RING-E
45	305H679430 запросить цену →	5H679430	BEARING (L-1680HHR)
47	305H680630 запросить цену →	5H680630	PIN
49	305H680640 запросить цену →	5H680640	COLLAR
50	305H680650 запросить цену →	5H680650	SHAFT
51	305H680660 запросить цену →	5H680660	SHAFT

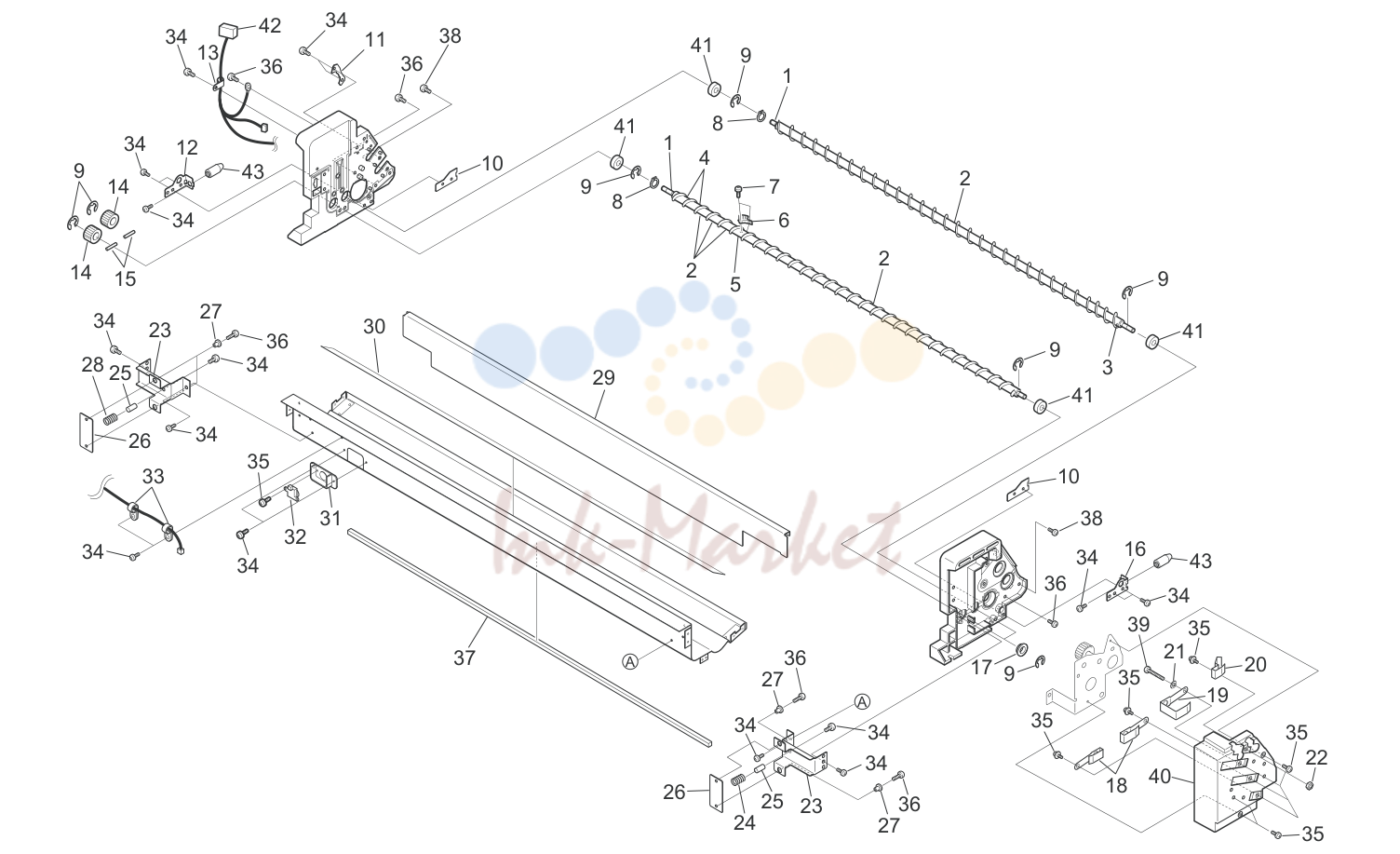

17. DEVELOPER MAIN ASSY 2 5H6-1

№	Артикул	Альт. артикул	Описание
1	305H675631 запросить цену →	5H675631	SHAFT 6 ASSY
2	305H679870 запросить цену →	5H679870	SCREW SENDER(L)
3	305H679880 запросить цену →	5H679880	SCREW SENDER(R)
4	305H679760 запросить цену →	5H679760	SCREW SENDER(L)
5	305H678660 запросить цену →	5H678660	SCREW(L)
6	305H678650 запросить цену →	5H678650	WIPER SENSOR
7	305H679360 запросить цену →	5H679360	BIND.HEAD SCREW
8	305H679410 запросить цену →	5H679410	GRIP RING
9	305H685120 запросить цену →	5H685120	RETAINING RING-E
10	305H680700 запросить цену →	5H680700	BRACKET
11	305H680710 запросить цену →	5H680710	BRACKET
12	305H680720 запросить цену →	5H680720	BRACKET
13	305H679100 запросить цену →	5H679100	CLAMP
15	305H685190 запросить цену →	5H685190	PARALLEL PIN
16	305H680730 запросить цену →	5H680730	BRACKET
17	305H678740 запросить цену →	5H678740	BUSH F8_16_5
18	305H675200 запросить цену →	5H675200	SPRING LEAF
19	305H675531 запросить цену →	5H675531	SPRING LEAF
20	305H675210 запросить цену →	5H675210	SPRING LEAF
21	305H685050 запросить цену →	5H685050	FLAT WASHER
22	305H685720 запросить цену →	5H685720	HEX.NUT
23	305H675451 запросить цену →	5H675451	BRACKET
24	305H675360 запросить цену →	5H675360	SPRING
25	305H678640 запросить цену →	5H678640	GUIDE PIN
26	305H675230 запросить цену →	5H675230	BRACKET
27	305H678630 запросить цену →	5H678630	NUT
28	305H675370 запросить цену →	5H675370	SPRING
29	305H675471 запросить цену →	5H675471	SEPARATOR
30	305H675400 запросить цену →	5H675400	SEAL
31	305H675130 запросить цену →	5H675130	HOLDER
33	305H679090 запросить цену →	5H679090	CLAMP
34	305H685340 запросить цену →	5H685340	BIND.HEAD SCREW
35	305H685310 запросить цену →	5H685310	BIND.HEAD SCREW
36	305H685360 запросить цену →	5H685360	BIND.HEAD SCREW
37	305H680740 запросить цену →	5H680740	SEAL
38	305H685370 запросить цену →	5H685370	BIND.HEAD SCREW
39	305H685440 запросить цену →	5H685440	PAN HEAD SCREW,W/SW
40	305H675220 запросить цену →	5H675220	HOLDER
41	305H671010 запросить цену →	5H671010	SIDE SEAL (3)
42	305H676190 запросить цену →	5H676190	DEVELOPER HARNESS
43	305H675541 запросить цену →	5H675541	PIN

18. HOPPER ASSY 5H6-1

№	Артикул	Альт. артикул	Описание
1	305H679590 запросить цену →	5H679590	LEVER B
2	305H679610 запросить цену →	5H679610	GUIDE
3	305H679580 запросить цену →	5H679580	HOOK
4	305H675090 запросить цену →	5H675090	PLATE CARTRIDGE POSITION
5	305H677880 запросить цену →	5H677880	HOLDER
6	305H677890 запросить цену →	5H677890	COVER
8	305H675240 запросить цену →	5H675240	BRACKET
10	305H677870 запросить цену →	5H677870	FRAME
11	305H679680 запросить цену →	5H679680	SPRING E
12	305H679640 запросить цену →	5H679640	GUIDE PIN B
13	305H679690 запросить цену →	5H679690	SPRING F
14	305H679670 запросить цену →	5H679670	STAY
15	305H679630 запросить цену →	5H679630	PLATE
16	305H679660 запросить цену →	5H679660	LEVER A
17	305H679650 запросить цену →	5H679650	SHAFT LEVER
18	305H675320 запросить цену →	5H675320	SEAL
19	305H679600 запросить цену →	5H679600	HOOK
20	305H679700 запросить цену →	5H679700	SPRING G
21	305H679140 запросить цену →	5H679140	EDGE SADDLE
22	305H678010 запросить цену →	5H678010	TONER MOTOR LEAD
23	305H679180 запросить цену →	5H679180	SNAP BAND
24	305H685340 запросить цену →	5H685340	BIND.HEAD SCREW
25	305H685080 запросить цену →	5H685080	RETAINING RING-E
26	305H685350 запросить цену →	5H685350	BIND.HEAD SCREW
27	305H685490 запросить цену →	5H685490	PAN HEAD SCREW,W/SW FW
28	305H675350 запросить цену →	5H675350	COVER
29	305H677770 запросить цену →	5H677770	LABEL TONER LOADING
30	305H671240 запросить цену →	5H671240	LABEL CARTRIDGE CAUTION
31	305H675380 запросить цену →	5H675380	SEAL
32	305H685360 запросить цену →	5H685360	BIND.HEAD SCREW

Каталог очень большой (1059 позиций). Показаны первые 18 узлов со схемами; полный список доступен по запросу.
