Kyocera KM-2540 3040 — каталог запчастей со схемами

Содержание

• 1. Covers
• 2. Frames
• 3. Paper Cassettes
• 4. Paper Feed Section 1
• 5. Paper Feed Section 2
• 6. Paper Feed Section 3

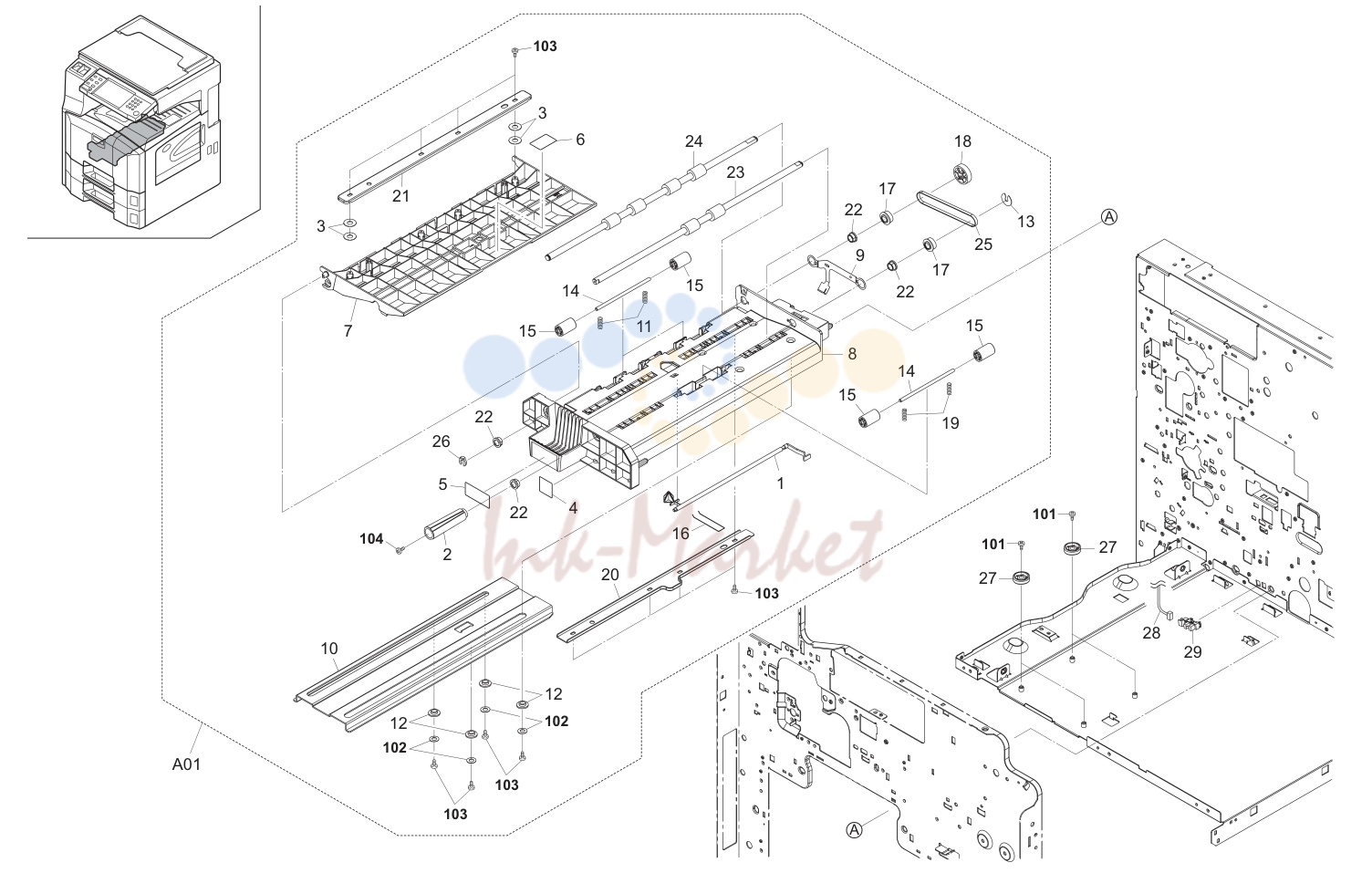

• 7. Paper Feed Section 4

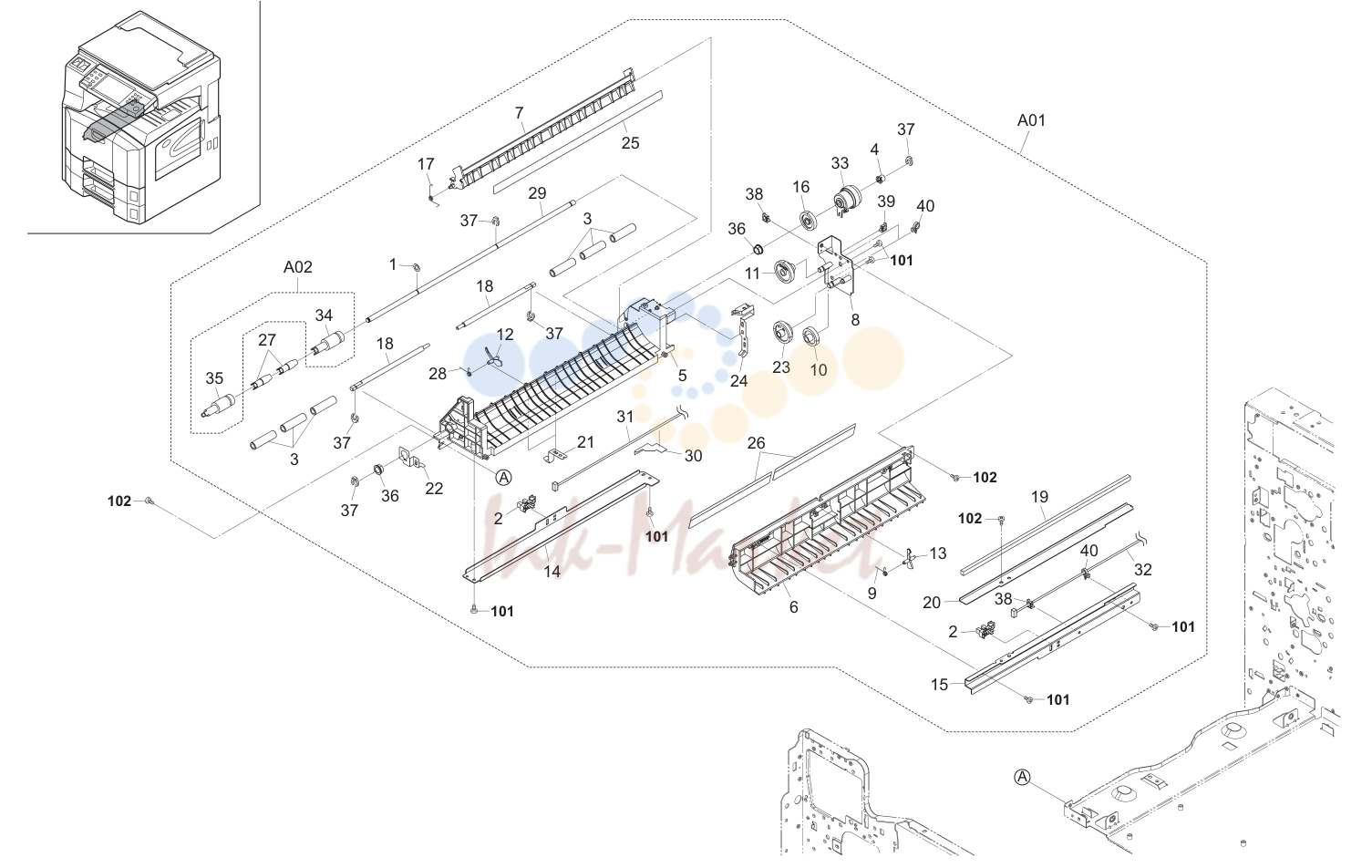

• 8. Paper Conveying Section 1

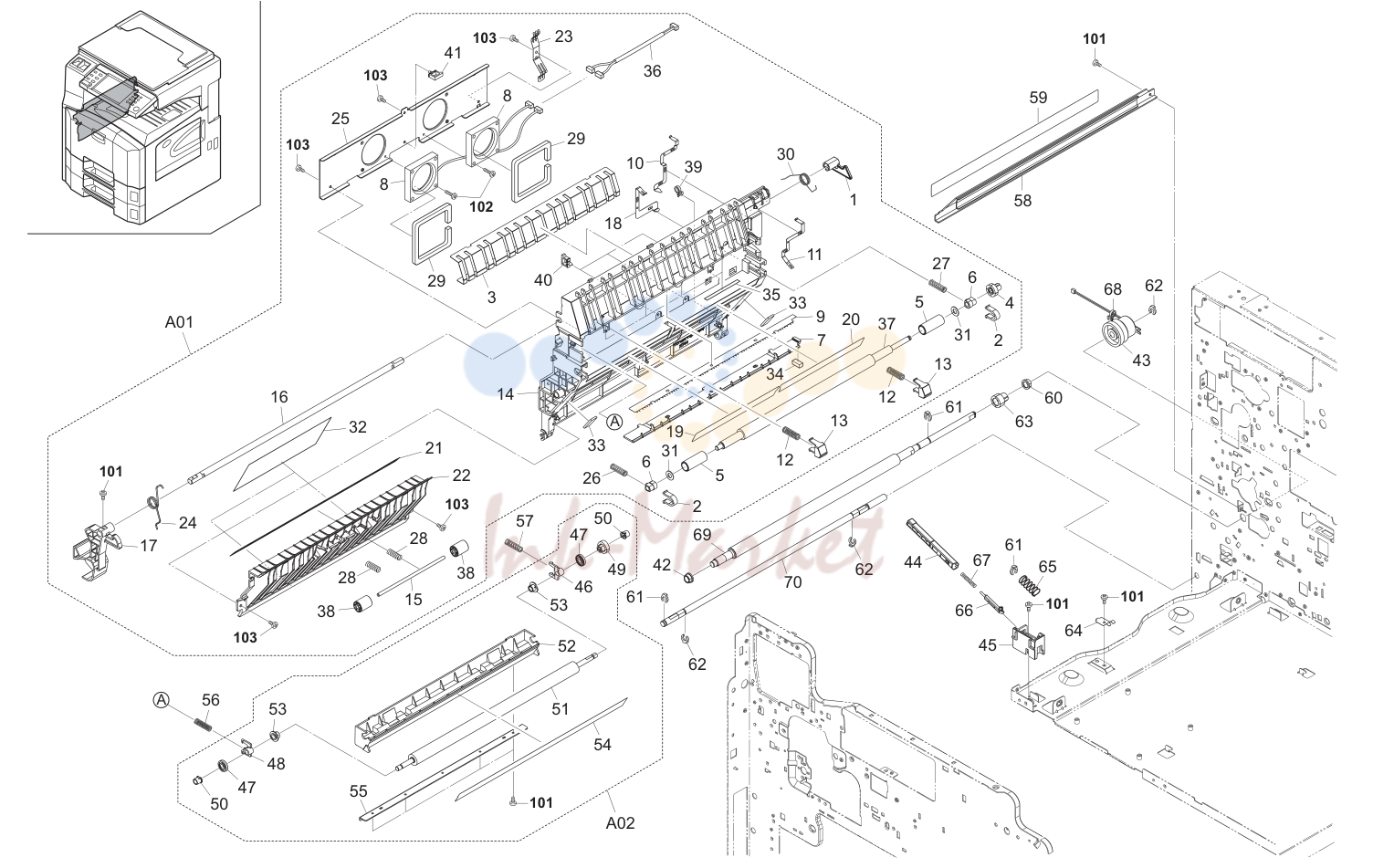

• 9. Paper Conveying Section 2

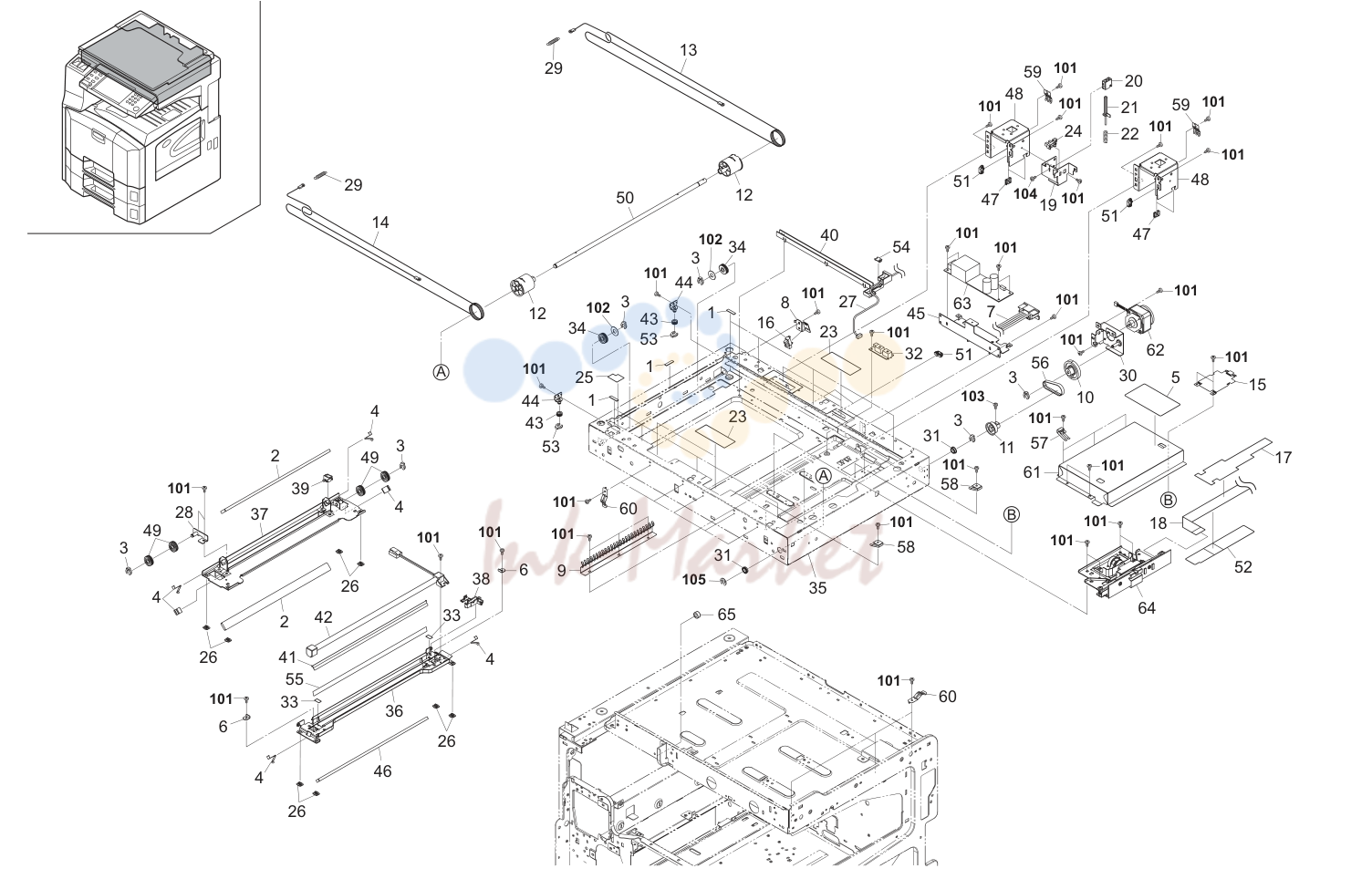

• 10. Scanner Section 1

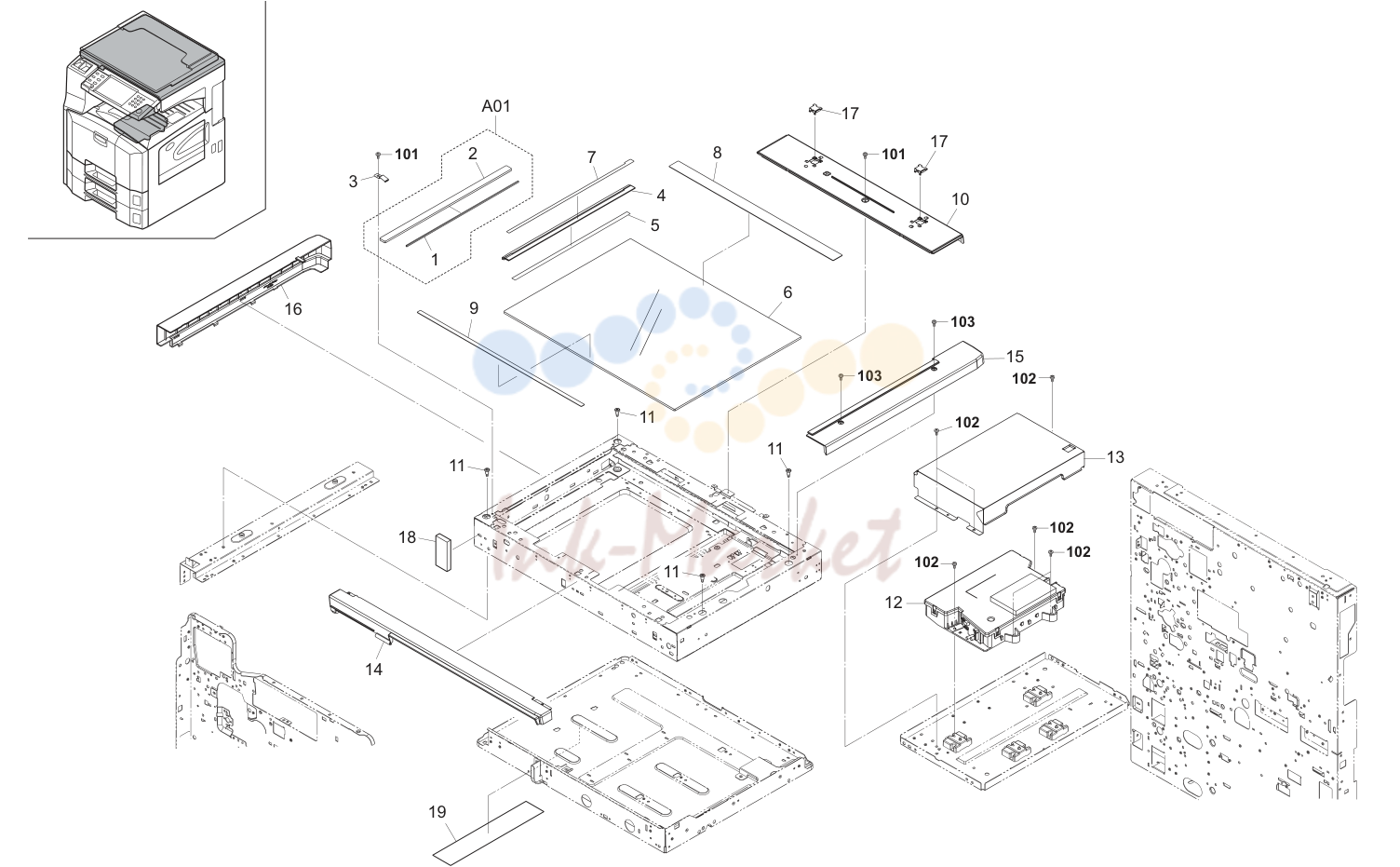

• 11. Scanner Section 2

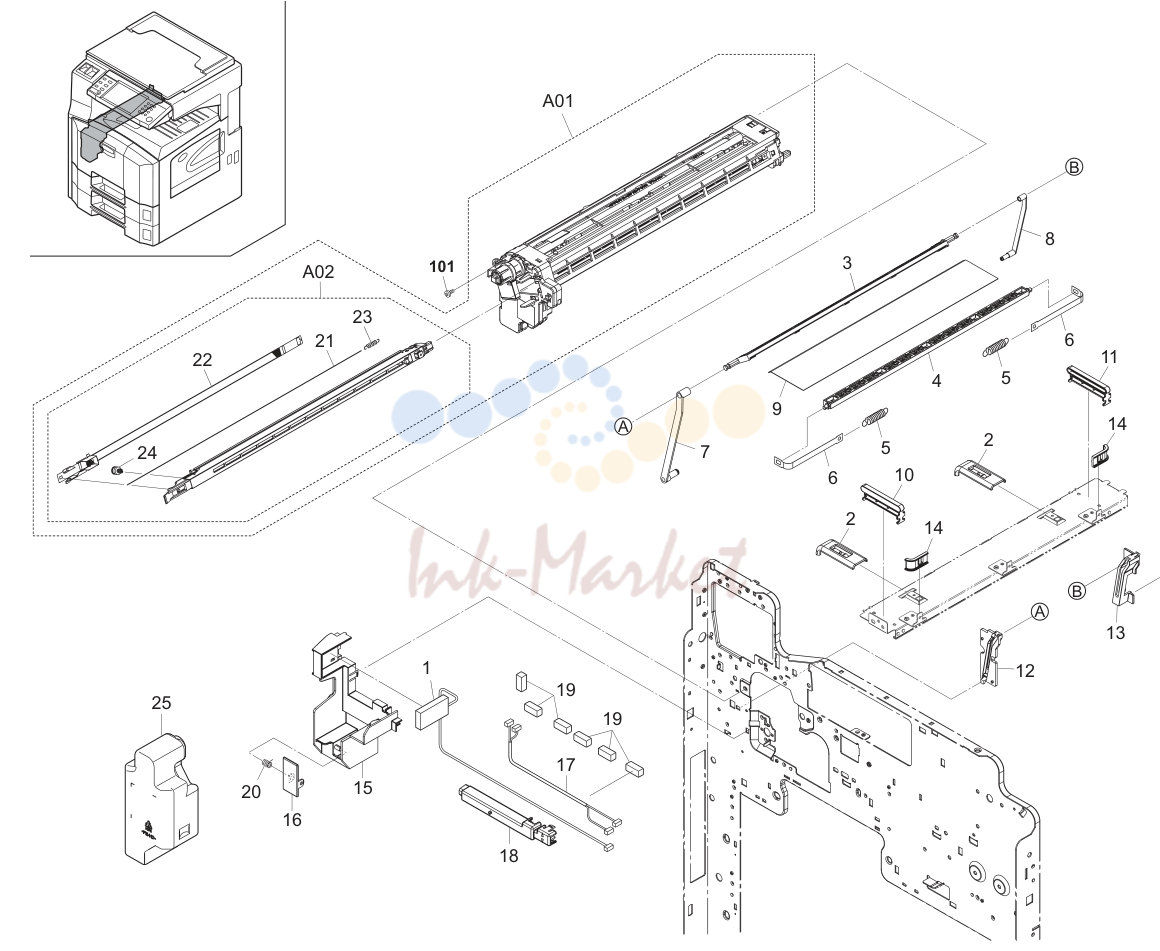

• 12. Image Formation Section

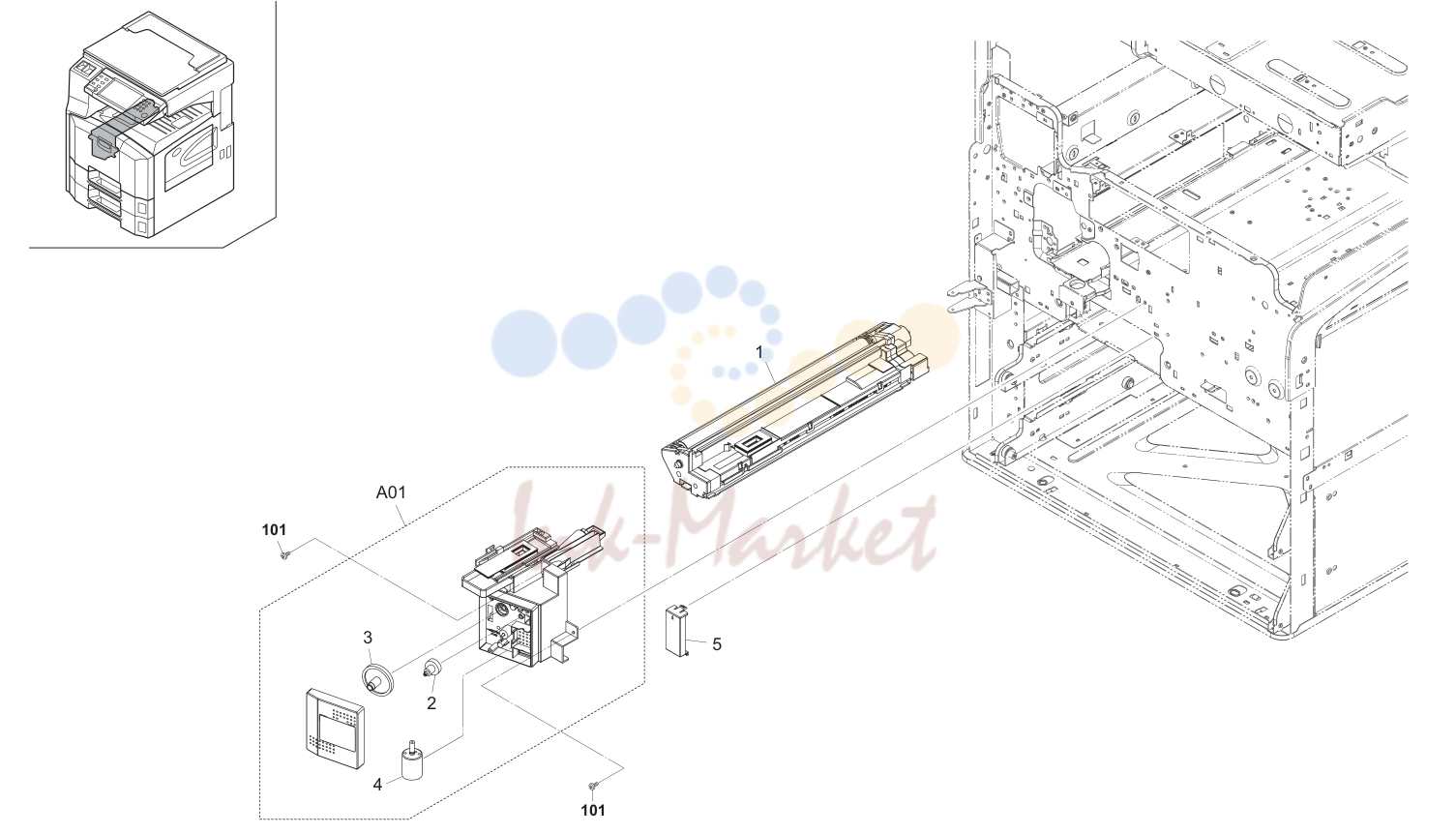

• 13. Developing Section

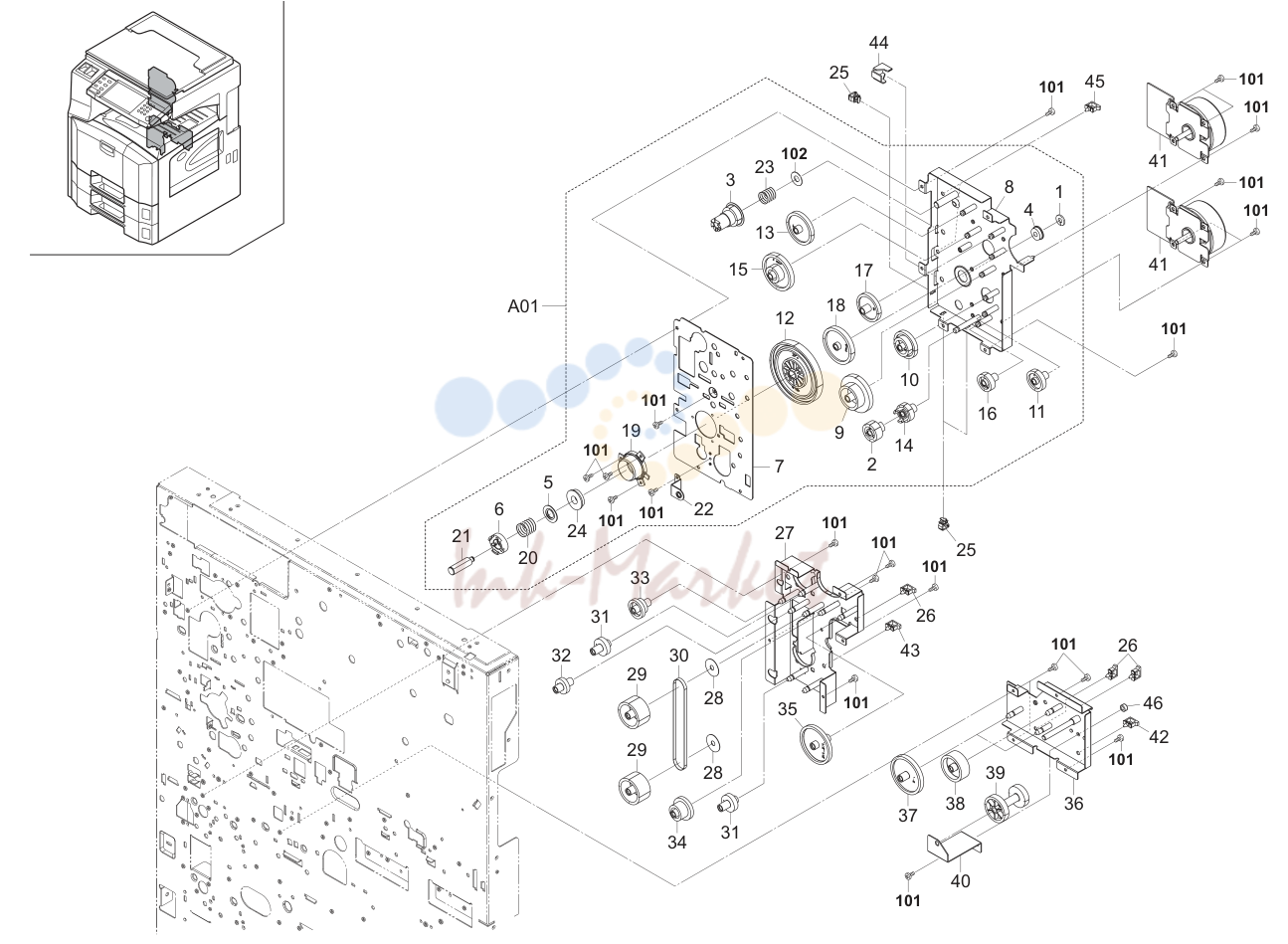

• 14. Drive Section 1

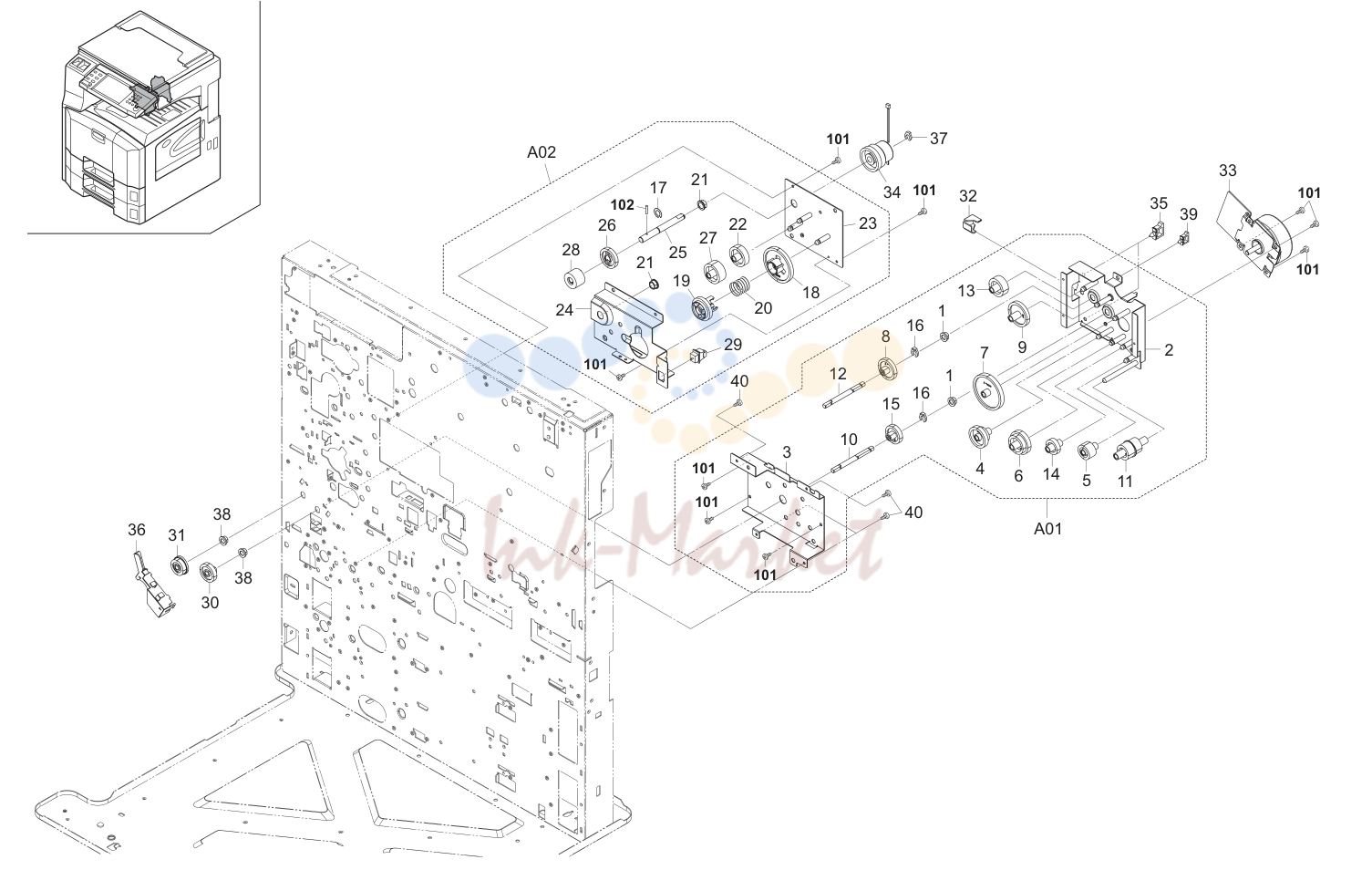

• 15. Drive Section 2

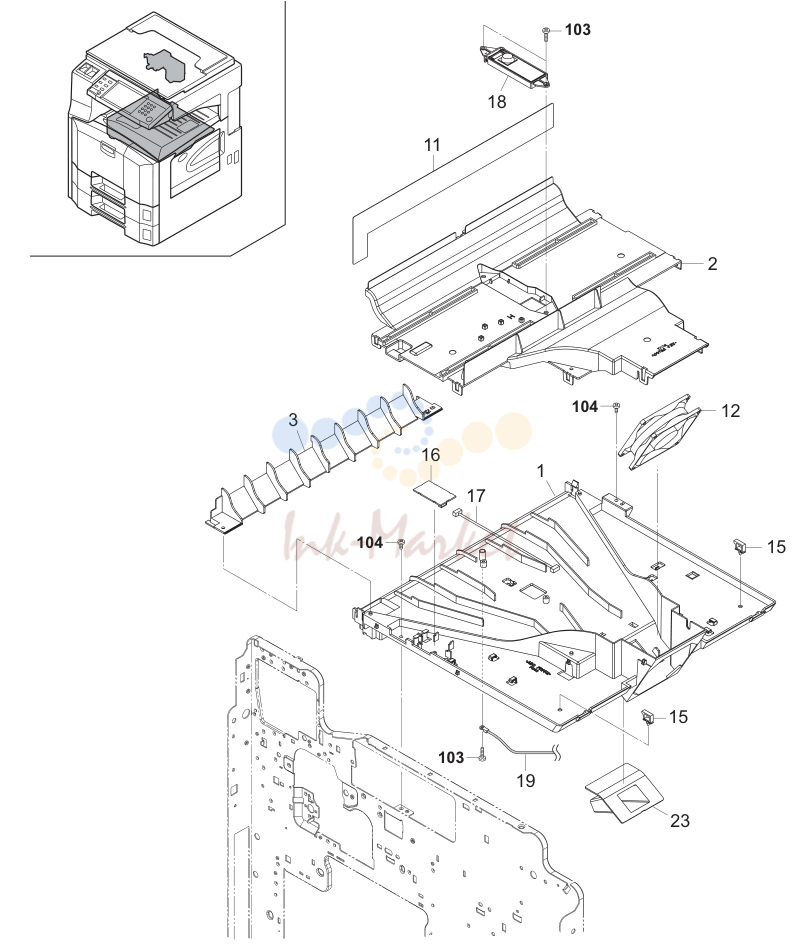

• 16. Cooling Section

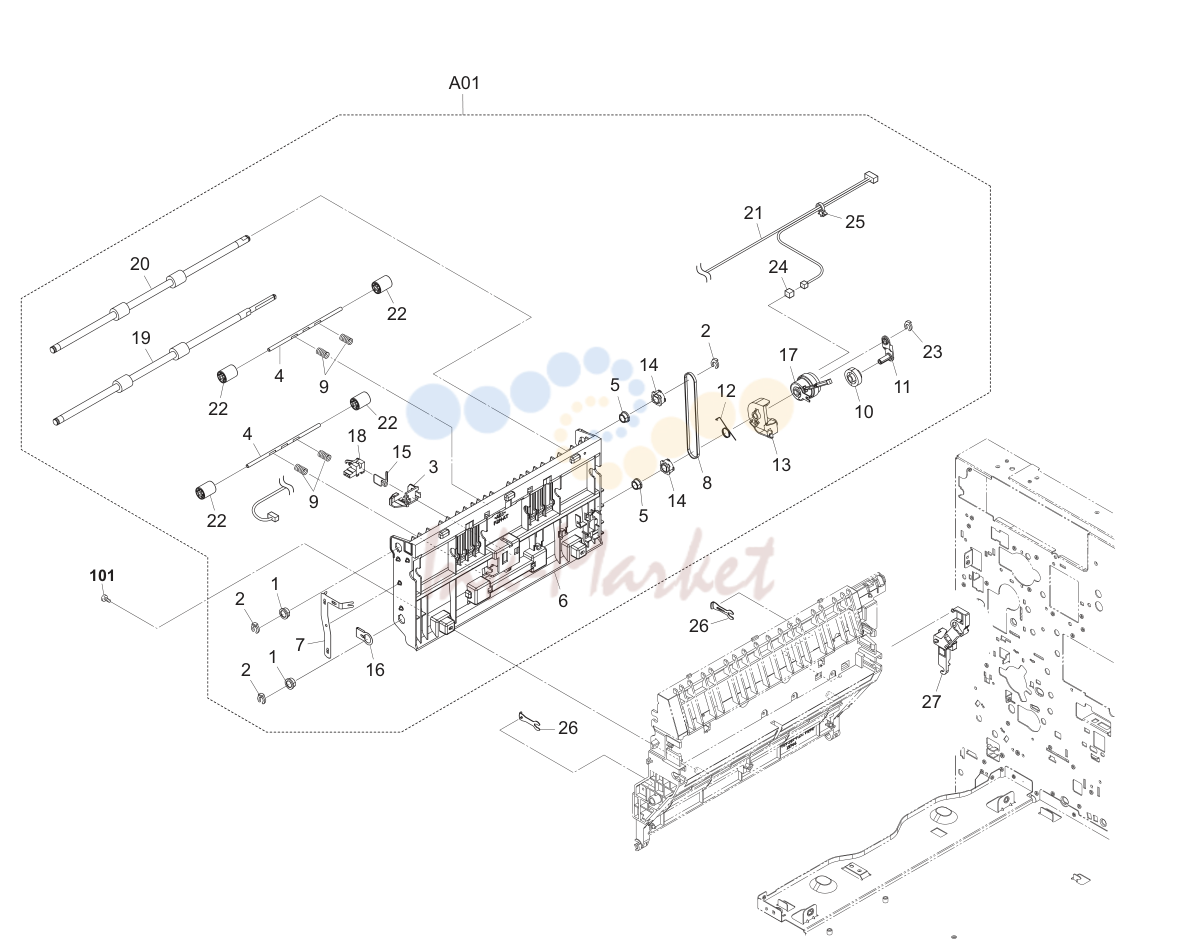

• 17. Duplex Section

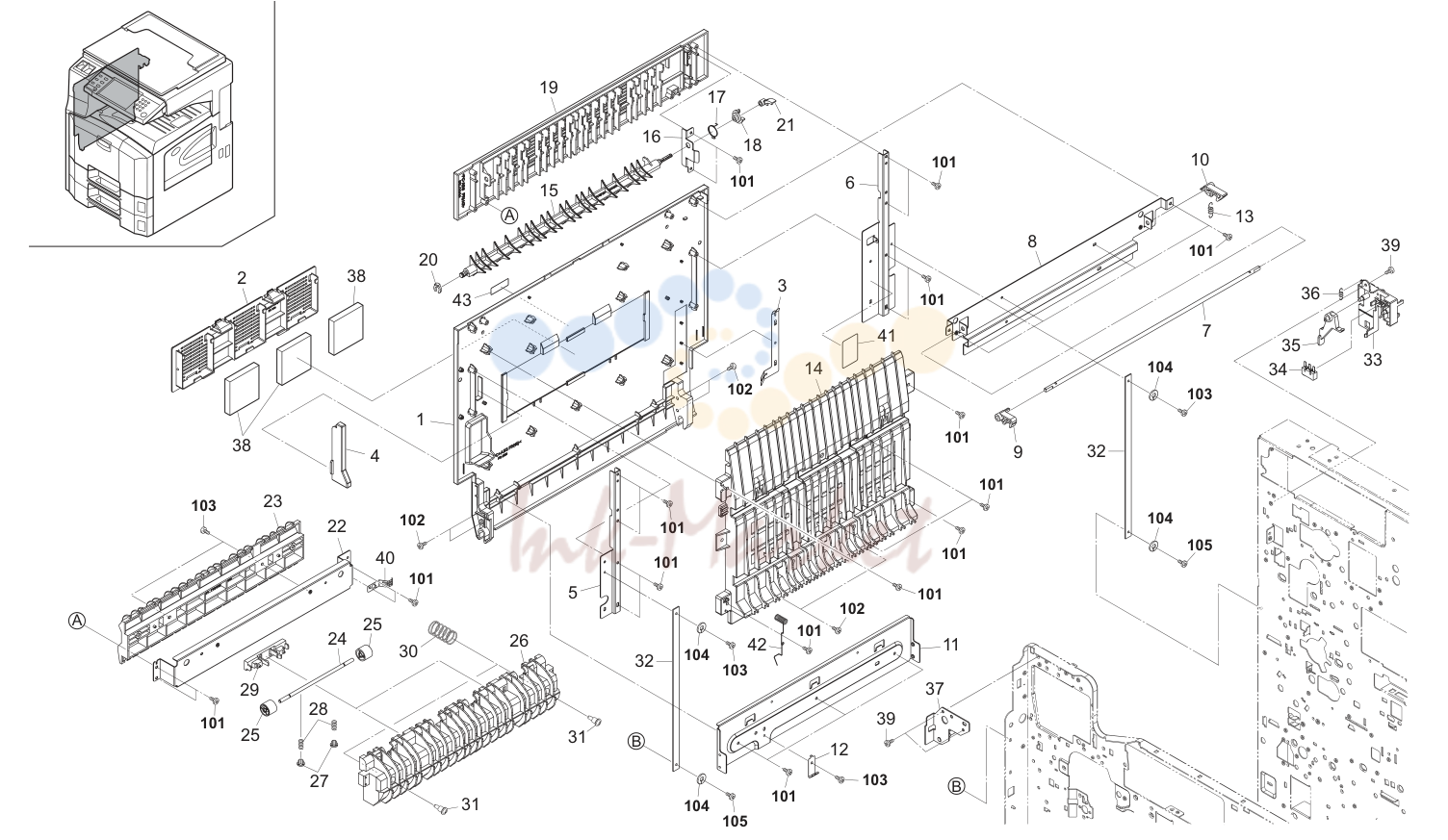

• 18. Exit Section 1

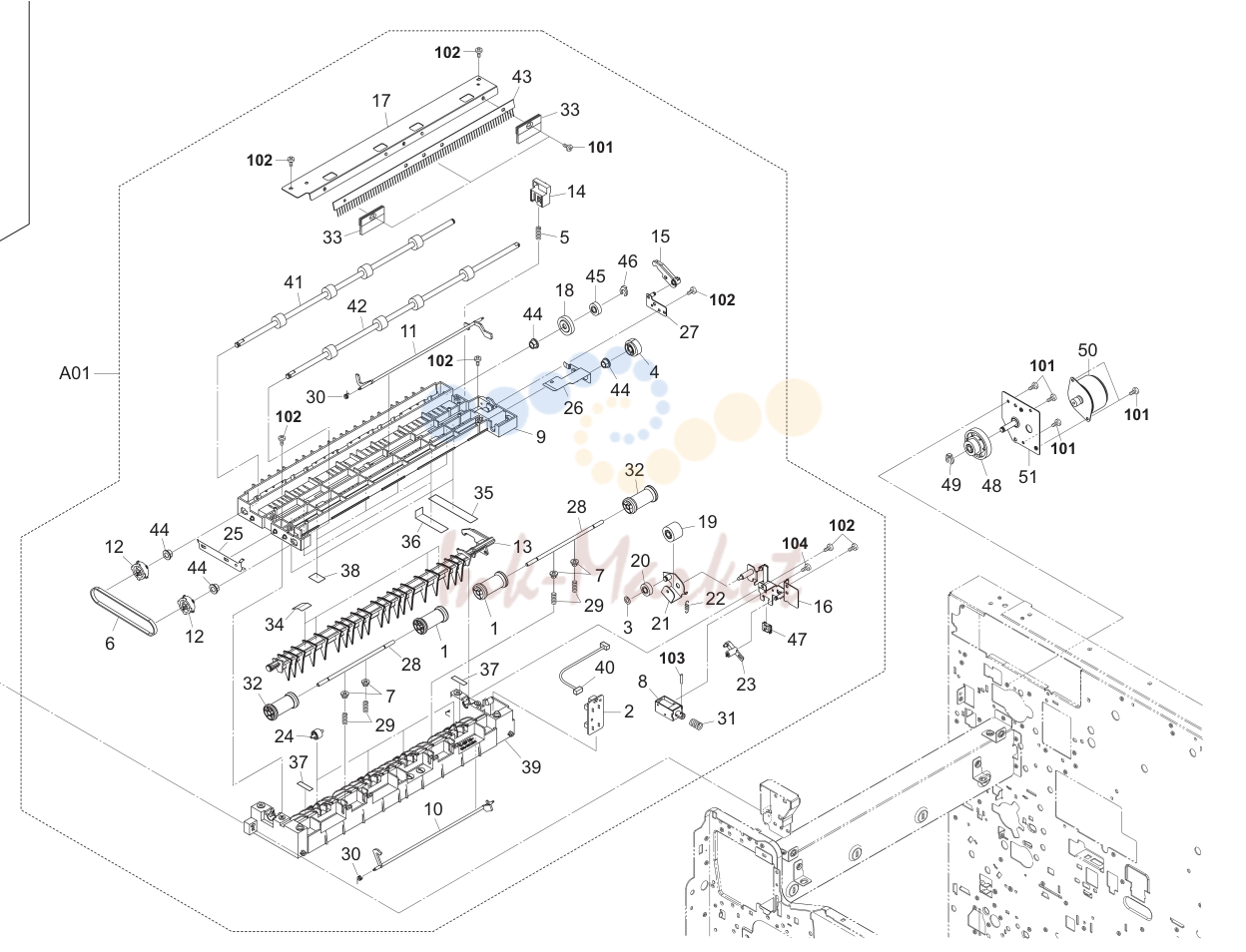

• 19. Exit Section 2

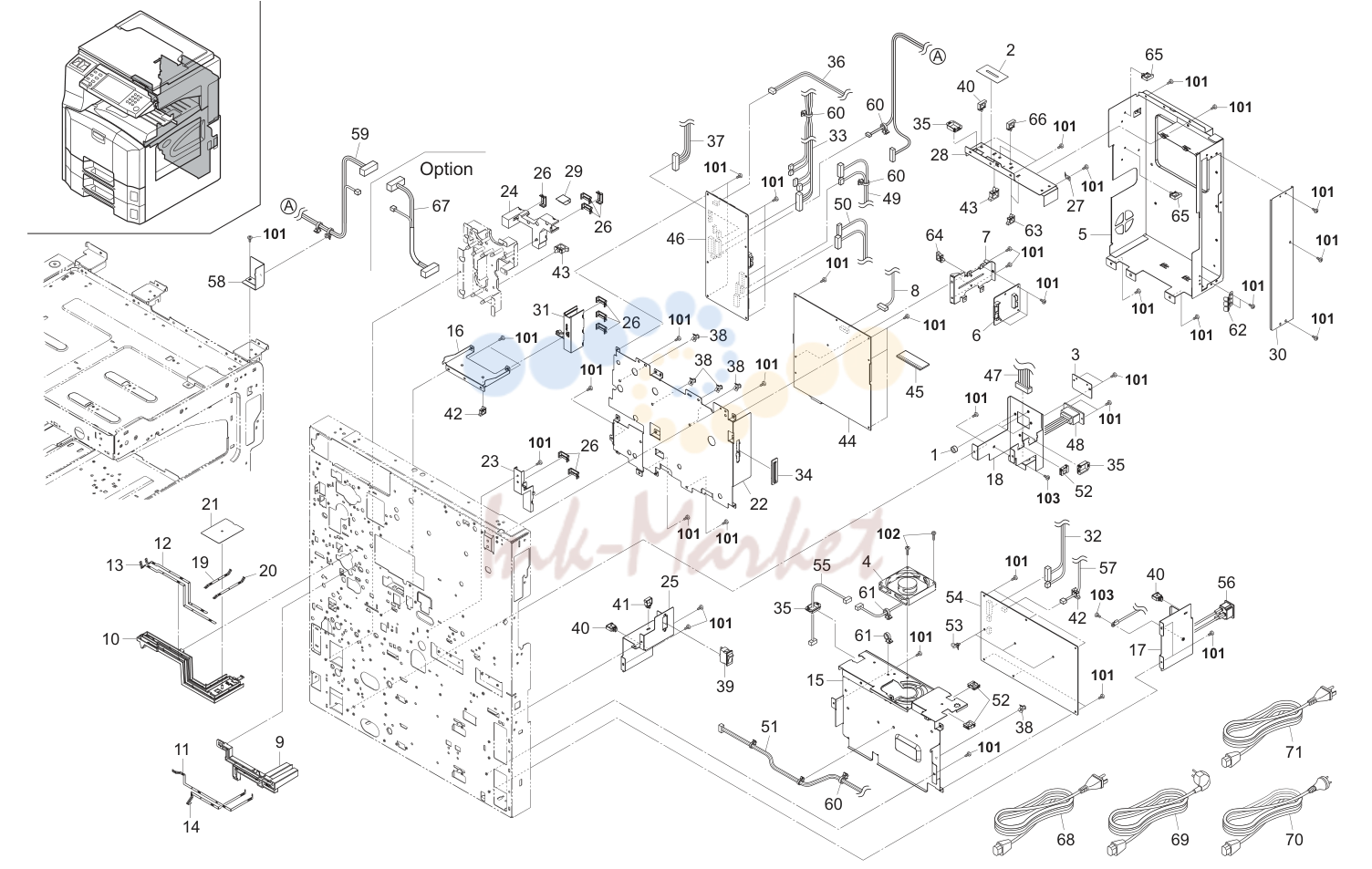

• 20. Electrical Components 1

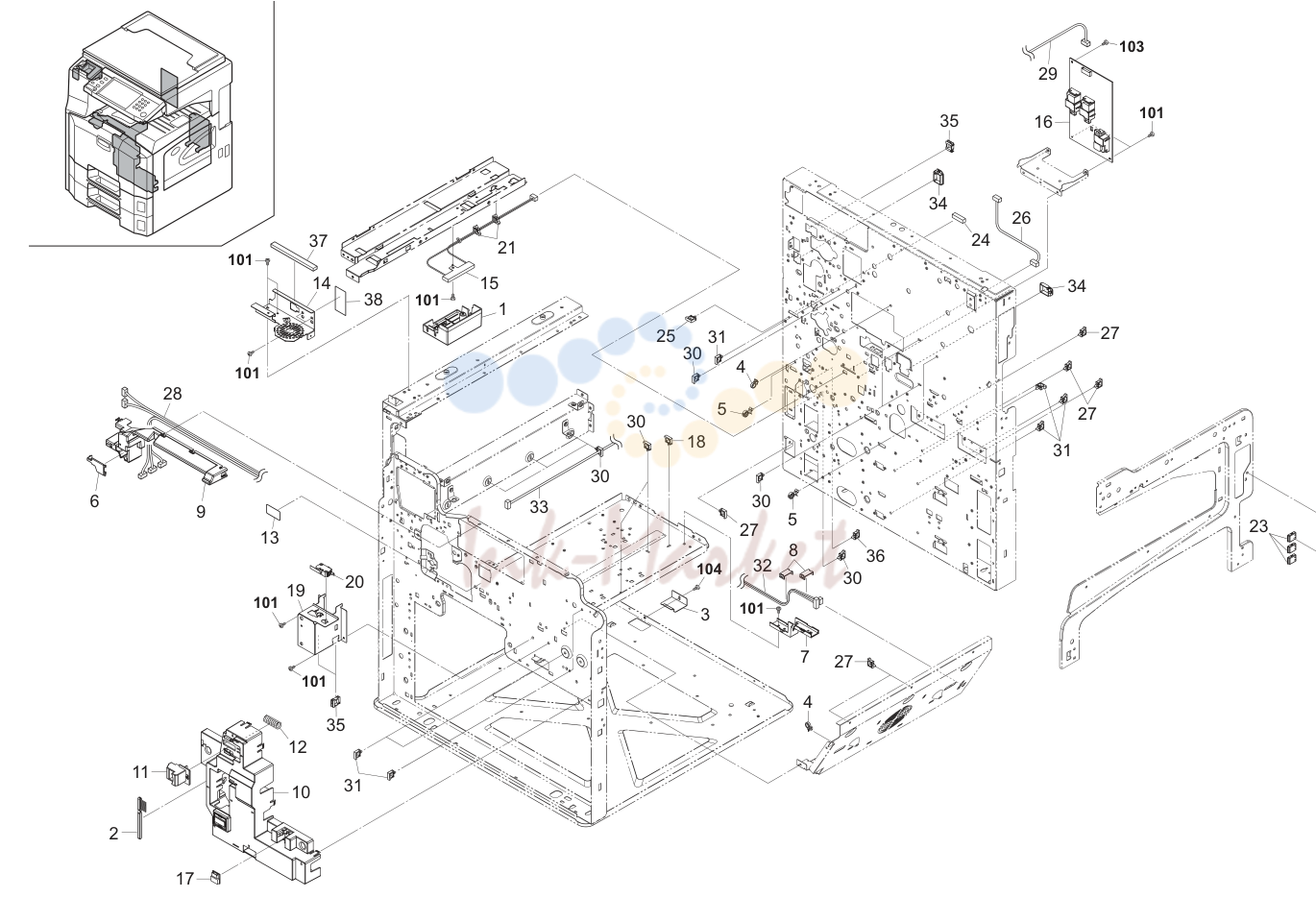

• 21. Electrical Components 2

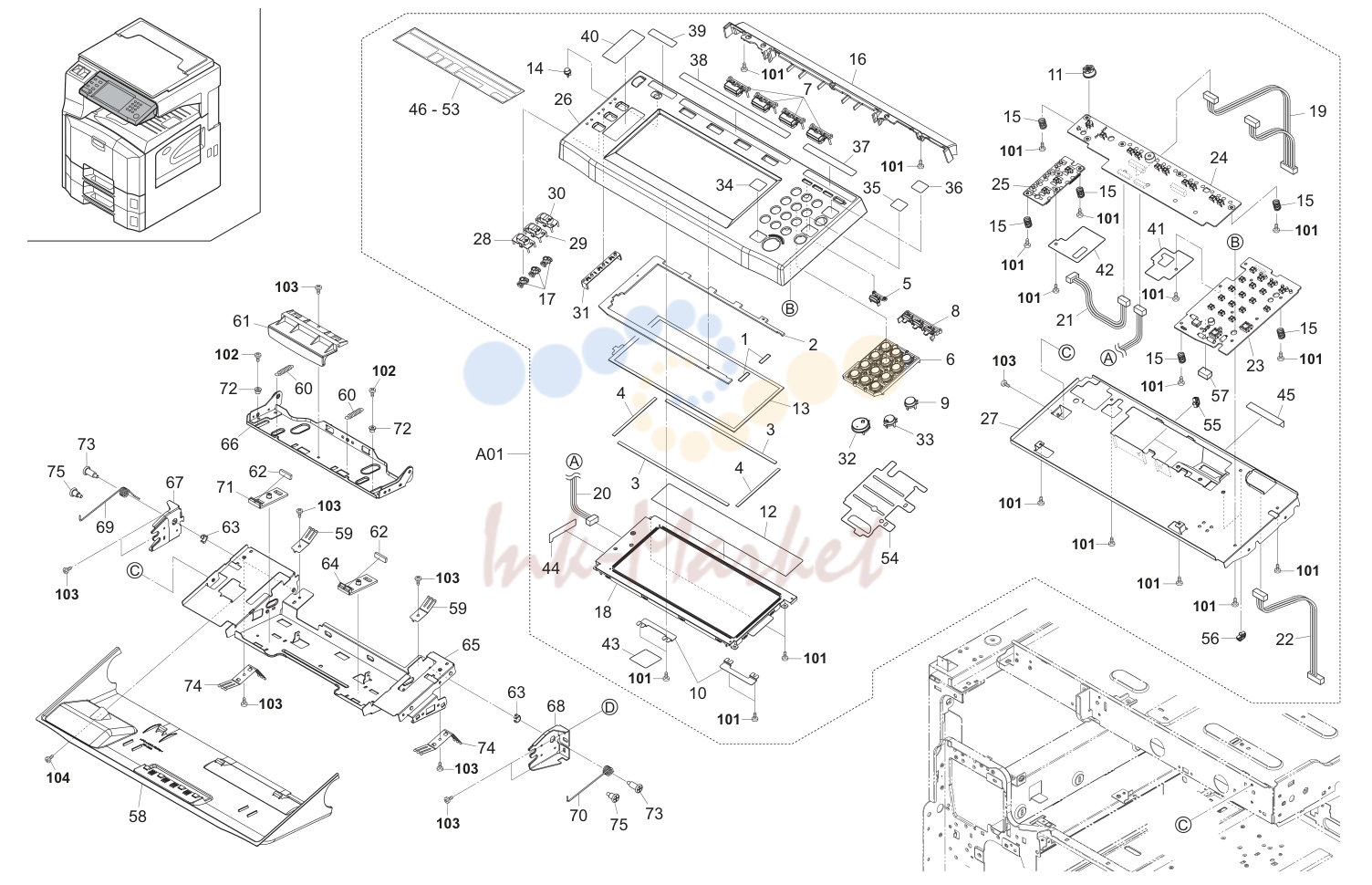

• 22. Operation Section

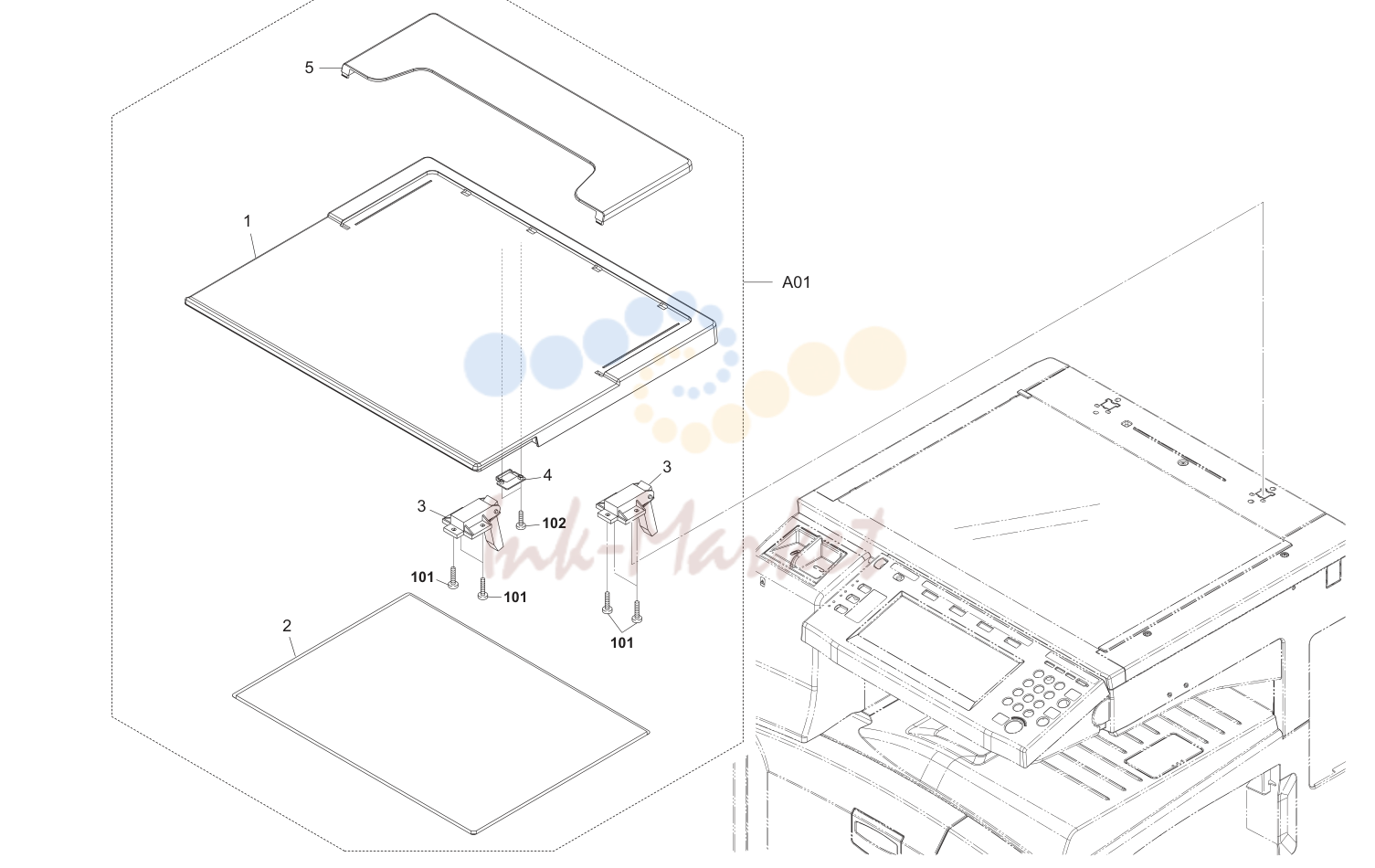

• 23. Options 1

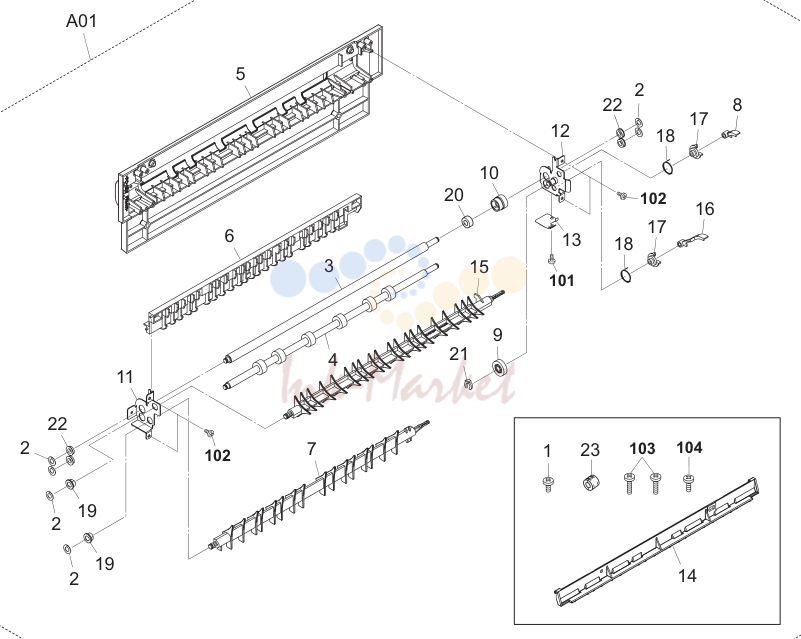

• 24. Options 2

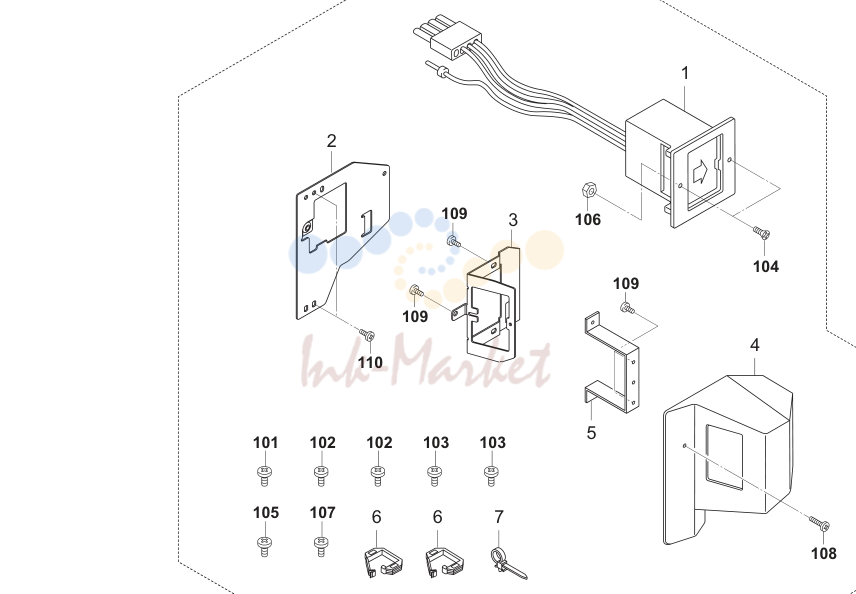

• 25. Options 3 & Tools

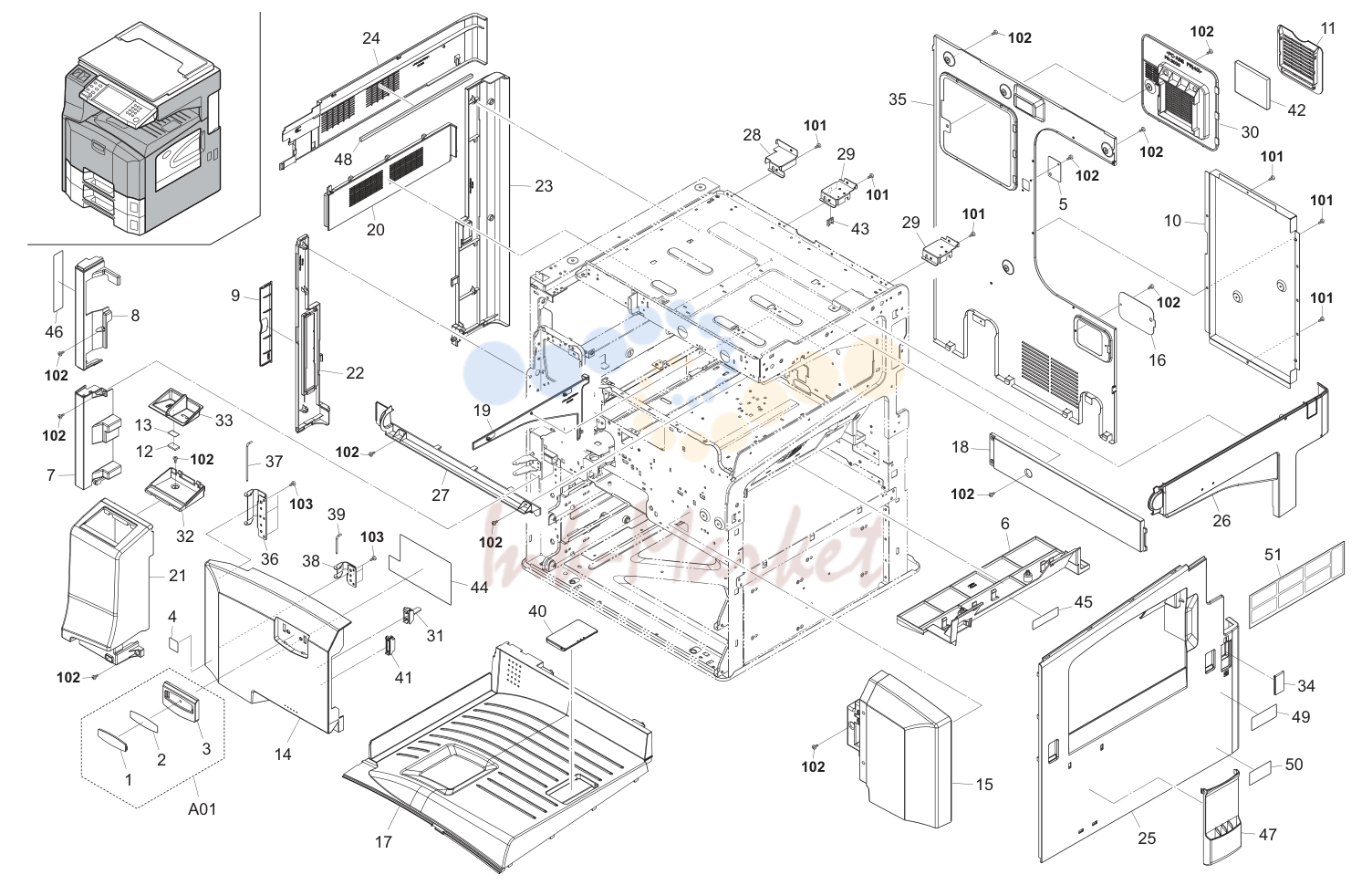

1. Covers

№	Артикул	Альт. артикул	Описание
1			•302GR04140 2GR04140 EMBLEM LOGO 1 1 1 1 50 302DC05120 2DC05120 LABEL CAUTION HG
6	302H002270 запросить цену →	2H002270	COVER LSU LOW
12	302GR04370 запросить цену →	2GR04370	MAGNET CLIP DISH
28	302H004570 запросить цену →	2H004570	MOUNT REAR COVER L
29	302H004581 запросить цену →	2H004581	MOUNT REAR COVER R
30	302H004600 запросить цену →	2H004600	MOUNT REAR DUCT
31	302H004650 запросить цену →	2H004650	HOLDER SWITCH
32	302H004220 запросить цену →	2H004220	COVER BASE DISH
36	302H004270 запросить цену →	2H004270	HINGE FRONT COVER A
37	302H004280 запросить цену →	2H004280	PIN HINGE A
38	302H004300 запросить цену →	2H004300	HINGE FRONT COVER B
39	302H004310 запросить цену →	2H004310	PIN HINGE B
40	302H004560 запросить цену →	2H004560	STOPPER PAPER
43			7YZM210006++H01 YZ038000 ACCESS.EDGING
45	302H034180 запросить цену →	2H034180	LABEL CAUTION GEAR
47	302FB04970 запросить цену →	2FB04970	GUIDE CASE

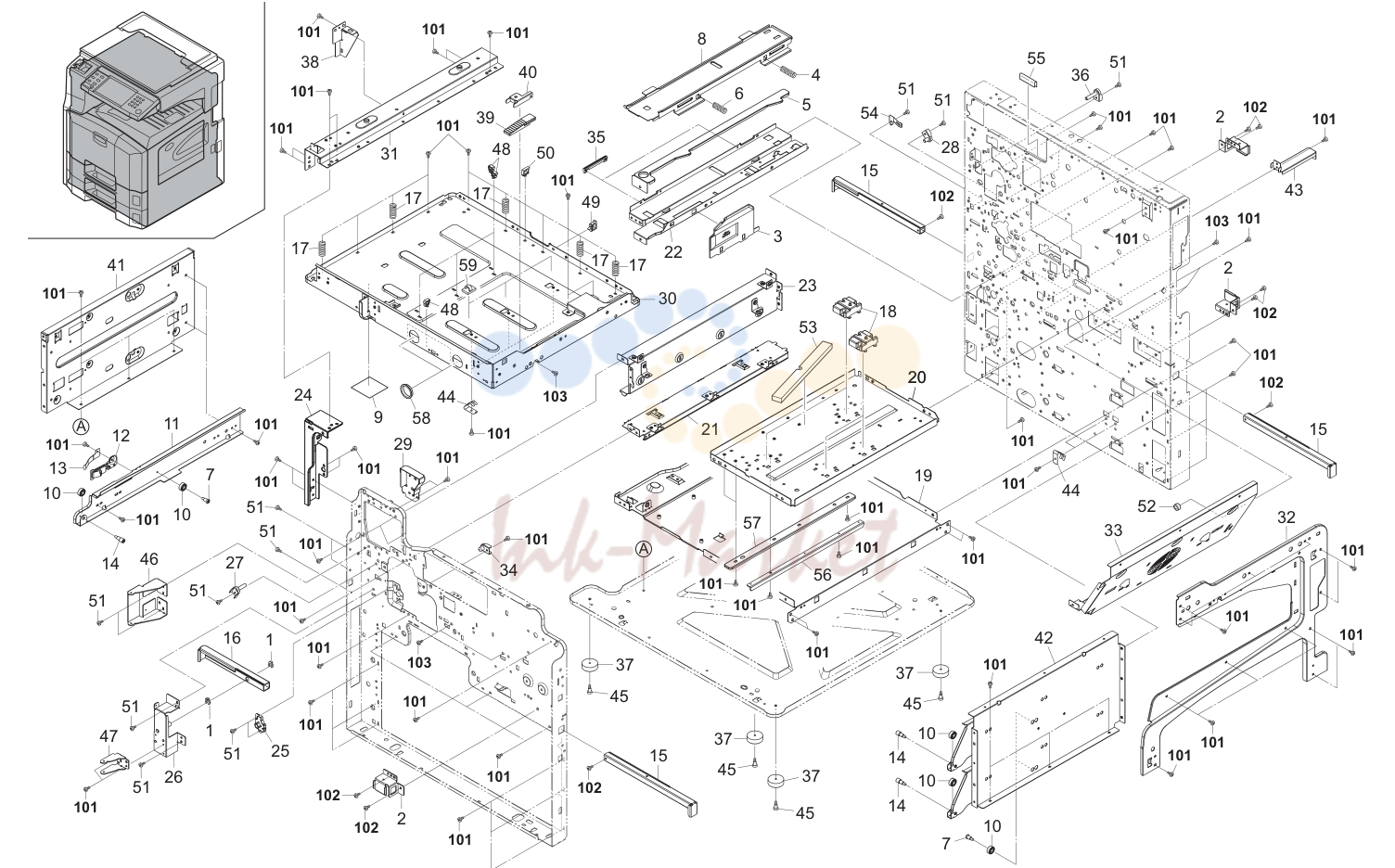

2. Frames

№	Артикул	Альт. артикул	Описание
1	2BC06910 запросить цену →	2BC06910	STOPPER 6 2 2 2 2 51 303KZ02180 3KZ02180 PIN SCREW BIND 3X6S
2	2BL02150 запросить цену →	2BL02150	MOUNT RIGHT HANDLE 3 3 3 3 52 302H002380 2H002380 SHIELD SCREW
4	2C902080 запросить цену →	2C902080	SPRING DEV PUSH 1 1 1 1 54 302H024561 2H024561 GROUND CONVEYING PLATE
5	2C902170 запросить цену →	2C902170	LEVER DEV PUSH 1 1 1 1 55 302H002300 2H002300 FILM PROTECT B
6	2C902590 запросить цену →	2C902590	SPRING DEV PUSH F 1 1 1 1 56 2FG17080 2FG17080 PLATE LEFT GUIDE
7	2FB06710 запросить цену →	2FB06710	PIN CASSETTE RAIL 4 4 4 4 57 302H008420 2H008420 STAY GUIDE MPF UPPER
8	2FT02200 запросить цену →	2FT02200	RAIL DLP 1 1 1 1 58 7YZM110003++H01 YZ034780 ACCESS,BUSHING
9	302DA12070 запросить цену →	2DA12070	SEAL SCANNER 1 1 1 1 59 M2105890 M2105890 CLAMP,CKN-05(KITAGAWA)
11	302FG07033 запросить цену →	2FG07033	LEFT RAIL CASSETTE
12	302GR02221 запросить цену →	2GR02221	LEVER LOCK CASSETTE
13	302GR02230 запросить цену →	2GR02230	SPRING LEVER
14	302GR02240 запросить цену →	2GR02240	PIN FRONT CASSETTE RAIL
15	302GR02340 запросить цену →	2GR02340	RIGHT HANDLE MACHINE 3 3 3 3 101 5MBTPB3006TW++R B1A53060 BIND T.T SCREW(+) / M3 X 6 CRFREE S-T
16	302GR02350 запросить цену →	2GR02350	HANDLE MACHINE 1 1 1 1 102 B1A54080 B1A54080 +BIND TAP-TITE S SCREW M4X08
17	302H002280 запросить цену →	2H002280	SPRING ISU LOW 5 5 5 5 103 7BB102308H BB046210 TP TAP-TITE SCREW M3X8
18	302H002040 запросить цену →	2H002040	SPACER LSU
19	302H002050 запросить цену →	2H002050	LOWER PLATE MPF
20	302H002060 запросить цену →	2H002060	LOWER PLATE LSU
21	302H002070 запросить цену →	2H002070	UPPER PLATE DRUM
22	302H002080 запросить цену →	2H002080	LOWER PLATE DLP
23	302H002090 запросить цену →	2H002090	PLATE FUSER GUIDE
24	302H002100 запросить цену →	2H002100	PLATE FRONT LEFT
25	302H002110 запросить цену →	2H002110	SPACER DRUM
26	302H002120 запросить цену →	2H002120	MOUNT HANDLE FRONT LEFT
27	302H002130 запросить цену →	2H002130	PLATE POSITION A
28	302H002140 запросить цену →	2H002140	PLATE POSITION B
29	302H002150 запросить цену →	2H002150	PLATE EXIT FRONT
30	302H002161 запросить цену →	2H002161	BASE SCANNER UNIT
31	302H002180 запросить цену →	2H002180	MOUNT SCANNER UNIT L
32	302H002190 запросить цену →	2H002190	PLATE RIGHT TOP
33	302H002200 запросить цену →	2H002200	PLATE RIGHT MIDDLE
34	302H002210 запросить цену →	2H002210	PLATE POSITION C
35	302H002220 запросить цену →	2H002220	HOLDER DLP RAIL
36	302H002230 запросить цену →	2H002230	PLATE POSITION D
37	302H002250 запросить цену →	2H002250	RUBBER BASE
39	302H002310 запросить цену →	2H002310	ADJUSTOR SCANNER
40	302H002320 запросить цену →	2H002320	MOUNT RUBBER SCANNER
41	302H002330 запросить цену →	2H002330	LOWER LEFT REINFORCE
42	302H002340 запросить цену →	2H002340	LOWER RIGHT REINFORCEMENT
43	302H002350 запросить цену →	2H002350	MOUNT REAR COVER A
44	302H002360 запросить цену →	2H002360	GROUND SCANNER
45	3CZ02240 запросить цену →	3CZ02240	PIN,DRAWER SIDE CONVEYING
46	302H004260 запросить цену →	2H004260	MOUNT COVER HINGE A
47	302H004290 запросить цену →	2H004290	MOUNT COVER HINGE B
48			7YZM390002++H01 YZ012140 ACCESS.CLAMP
49			7YZM610003++H01 YZ010250 ACCESS SADDLE
50			7YZM610016++H01 YZ047890 ACCESS.SADDLE

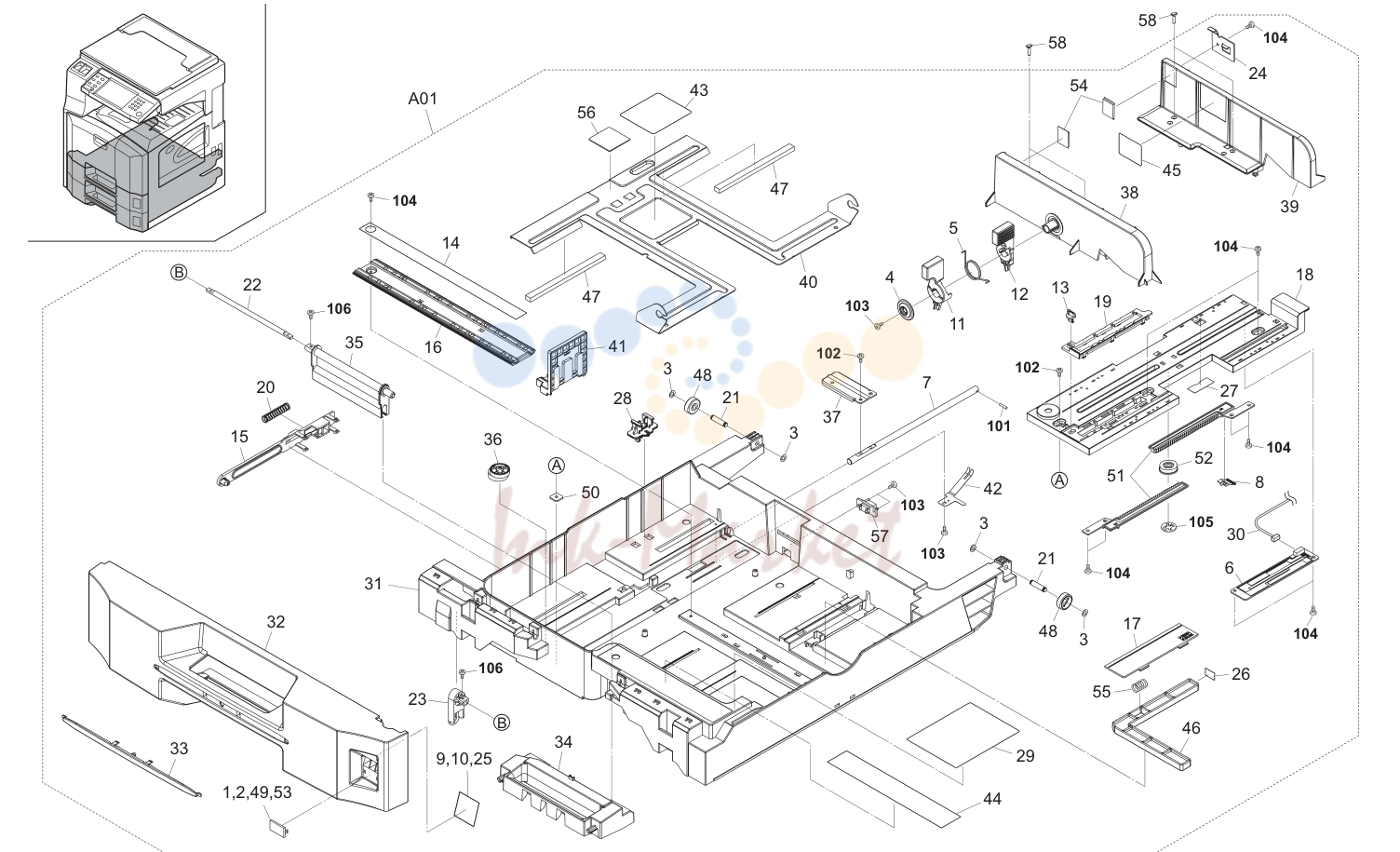

3. Paper Cassettes

№	Артикул	Альт. артикул	Описание
3			•2C904550 2C904550 CUT WASHER 5 8 8 8 8 (cid:27) 53 •5MVX321CE001 3CF04050 PLATE NUMBER 3 /3CF0405 A4
4			•2FB07050 2FB07050 PIN CURSOR 2 2 2 2 (cid:27) 54 •60907170 60907170 CUSHION,CASSETTE R
5			•2FB07060 2FB07060 SPRING CURSOR 2 2 2 2 55 •66106080 66106080 SPRING,PAD
7			•302AR07041 2AR07041 SHAFT,WORK PLATE 2 2 2 2 (cid:27) 57 •7YCC08B2046+H01 YC026110 CONNECTOR
11			•302FB07032 2FB07032 LEVER CURSOR A
12			•302FB07042 2FB07042 LEVER CURSOR B
13			•302FB07420 2FB07420 PIN CASSETTE
15			•302GR09051 2GR09051 LEVER CASSETTE 2 2 2 2 102 B4B04080 B4B04080 +TP-A SCREW M4X08(TRIVALENT CHROM
16			•302GR09060 2GR09060 RAIL CURSOR R 2 2 2 2 103 5MBTPB3008PW++R B1A63080 BIND T.T SCREW(+) / M3 X 8 CRFREE P-T
17			•302GR09070 2GR09070 LID PAPER SIZE 2 2 2 2 104 BAA63080 BAA63080 +TP TAP-TITE P SCREW M3X08
18			•302GR09082 2GR09082 RAIL CURSOR A 2 2 2 2 105 5MBCS4025XSP D4000400 CS STOP RING /X 4 X .25T S-BLK
19			•302GR09090 2GR09090 SUPPORT PLATE 2 2 2 2 106 B1B03050 B1B03050 +BIND SCREW M3X05(TRIVALENT CHROM
20			•302GR09120 2GR09120 SPRING LEVER CASSETTE
21			•302GR09130 2GR09130 SHAFT PULLEY
22			•302GR09140 2GR09140 SHAFT HANDLE
24			•302GR09160 2GR09160 STOPPER PAPER
26			•302GR09210 2GR09210 SEAL DETECTION PLATE
27			•302GR09250 2GR09250 FILM PWB COVER
28			•302GR09991 2GR09991 LIFT LOCK
30			•302GR46450 2GR46450 WIRE CASSETTE UNIT
31			•302H009010 2H009010 CASSETTE
34			•302H009040 2H009040 HANDLE CASSETTE
35			•302H009050 2H009050 JOINT HANDLE CASSETTE
36			•302H009060 2H009060 ADJUSTING PLATE CASSETTE
37			•302H009070 2H009070 WORK PLATE LIFT CASSETTE
38			•302H009080 2H009080 FRONT CURSOR CASSETTE
39			•302H009090 2H009090 REAR CURSOR CASSETTE
40			•302H009101 2H009101 BASE CASSETTE
41			•302H009110 2H009110 CURSOR C CASSETTE
42			•302H009120 2H009120 PLATE CASSETTE EARTH
43			•302H034070 2H034070 LABEL PAPER SET
46			•33907170 33907170 DETECTION PLATE,PAPER SIZE
47			•33907210 33907210 CUSHION,CASSETTE WORK PLATE
48			•34907150 34907150 PULLEY,CASSETTE

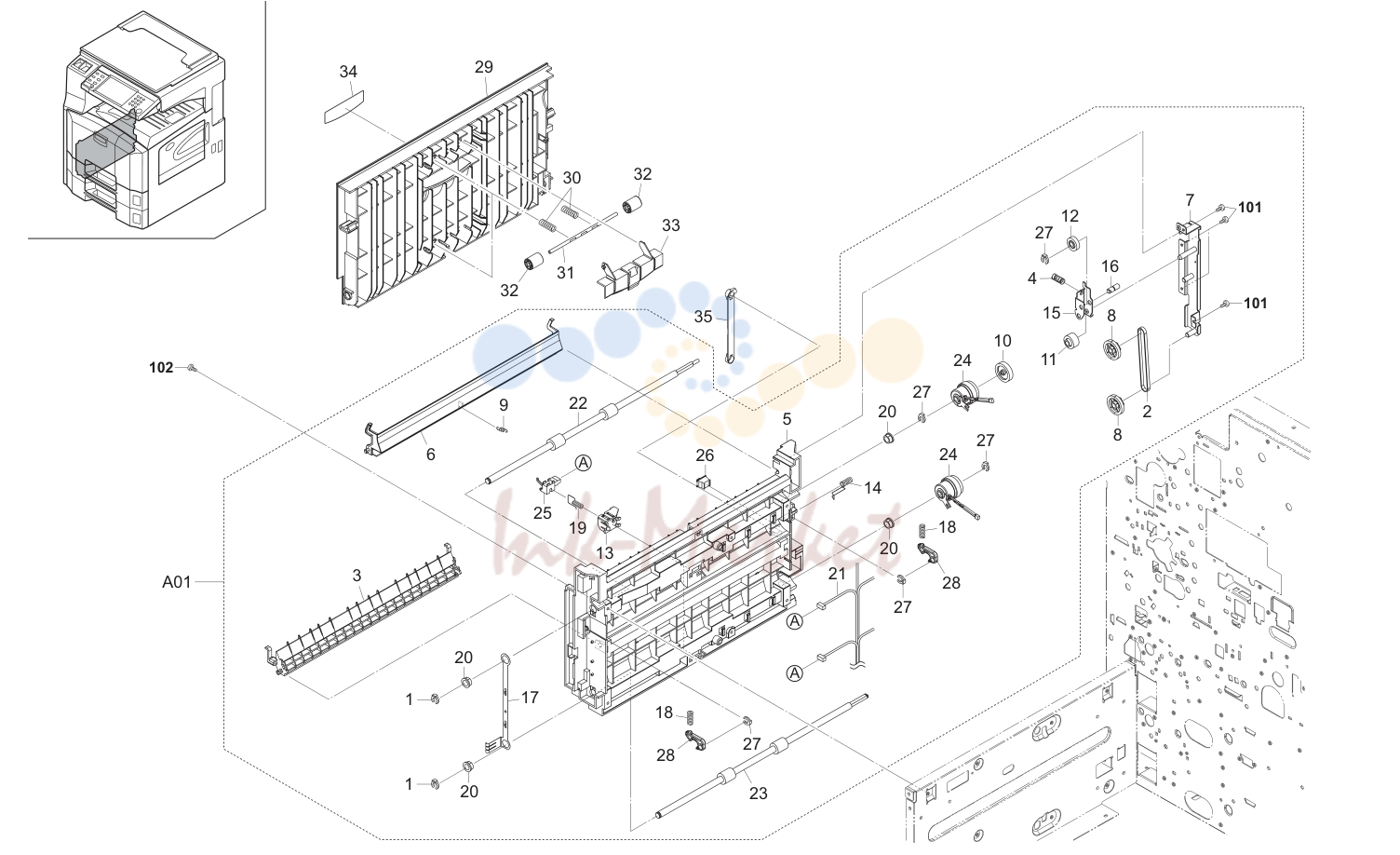

4. Paper Feed Section 1

№	Артикул	Альт. артикул	Описание
1			•2BC06980 2BC06980 STOPPER 5 2 2 2 2 102 5MBTPB3006TW++R B1A53060 BIND T.T SCREW(+) / M3 X 6 CRFREE S-T
3			•2BL06330 2BL06330 GUIDE B FEED
4			•2FG06070 2FG06070 SPRING FEED JOINT
5			•302H006010 2H006010 FRAME VERTICAL FEED
6			•302H006040 2H006040 GUIDE VERTICAL
7			•302H006050 2H006050 PLATE VERTICAL DRIVE
9			•302H006090 2H006090 SPRING GUIDE VERTICAL
13			•302H006300 2H006300 HOLDER FEED SWITCH
14			•302H006360 2H006360 SPRING EARTH SW
15			•302H006390 2H006390 PLATE VERTICAL JOINT A
16			•302H006400 2H006400 PIN VERTICAL
17			•302H006410 2H006410 PLATE EARTH VERTICAL
18			•302H006420 2H006420 SPRING COVER HOOK
19			•302H006430 2H006430 SPRING EARTH PI
20			•302H024360 2H024360 BUSH 8 EW
21			•302H046210 2H046210 WIRE CONVEYING UNIT
27			•5MVX111DN003 2A806250 RING STOPPER /A-49 FEED A4
30	302H006350 запросить цену →	2H006350	SPRING FEED
31	302H024090 запросить цену →	2H024090	SHAFT MID FEED
33	302H006380 запросить цену →	2H006380	COVER VERTICAL INNER
34	302H034050 запросить цену →	2H034050	LABEL VERTICAL COVER
35	302H006200 запросить цену →	2H006200	STRAP VERTICAL COVER

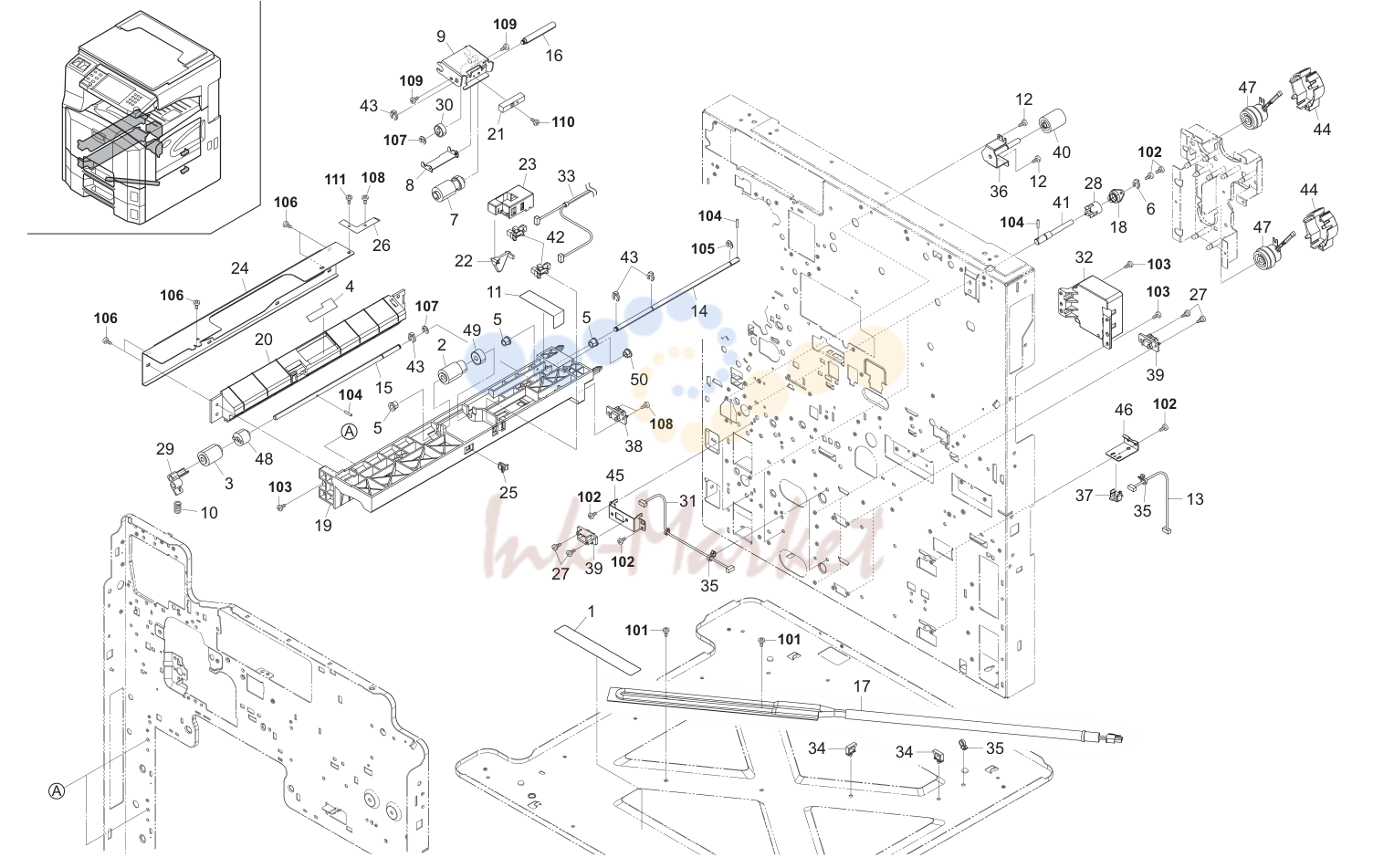

5. Paper Feed Section 2

№	Артикул	Альт. артикул	Описание
1	20305130 запросить цену →	20305130	LABEL L,HIGH TEMPERATURE CAUTION(E 1 1 1 1 101 B1A54080 B1A54080 +BIND TAP-TITE S SCREW M4X08
4	2AR07660 ✓ в наличии	2AR07660	GUIDE FILM,SEPARATION PULLEY 2 2 2 2 104 5MBP2012WXSP E0020120 SPRING PIN / M2 X 12 S-BLK
5	2BC06520 запросить цену →	2BC06520	BUSHING 6,REGISTRATION 6 6 6 6 105 7BD105060+++H01 BD018620 E STOP RING E-5
6	2BC06910 запросить цену →	2BC06910	STOPPER 6 2 2 2 2 106 5MBTPB3010PW++R B1B63100 BIND T.T SCREW(+) / M3 X 10 CRFREE P-T
8	2BL07900 запросить цену →	2BL07900	PLATE LEADING FEED 2 2 2 2 108 5MBTPB3008PW++R B1A63080 BIND T.T SCREW(+) / M3 X 8 CRFREE P-T
9	2BL07910 запросить цену →	2BL07910	SUPPORT PLATE FEED 2 2 2 2 109 B1B03040 B1B03040 +BIND SCREW M3X04(TRIVALENT CHROM
10	2BL07990 ✓ в наличии	2BL07990	SPRING SEPARATION 2 2 2 2 110 7BB003310H BB023700 COUNTER-SUNK HEAD SCREW FHM3X10
11	302H009140 запросить цену →	2H009140	SHIELD PF 2 2 2 2 111 B1B03050 B1B03050 +BIND SCREW M3X05(TRIVALENT CHROM
12	303KZ02180 запросить цену →	3KZ02180	PIN SCREW BIND 3X6S
13	302H046600 запросить цену →	2H046600	WIRE CASSETTE SW
14	302AR07252 ✓ в наличии	2AR07252	SHAFT,PAPER FEED
15	302AR07261 запросить цену →	2AR07261	SHAFT,SEPARATION
16	302AR07271 запросить цену →	2AR07271	SHAFT,LEADING FEED
18	302FG07070 запросить цену →	2FG07070	BUSHING,PRIMARY PAPER FEED
19	302FG07252 запросить цену →	2FG07252	UPPER HOUSING,PAPER FEED
20	302FG07260 запросить цену →	2FG07260	LOWER HOUSING,PAPER FEED
21	302FG07271 запросить цену →	2FG07271	WEIGHT,LEADING FEED PULLEY
22	302FG07290 запросить цену →	2FG07290	ACTUATOR,PAPER EMPTY
23	302FG07300 запросить цену →	2FG07300	HOLDER,ACTUATOR
24	302FG07310 запросить цену →	2FG07310	REINFORCEMENT PRIMARY PAPER FEED
25	302FG07320 запросить цену →	2FG07320	STOPPER,SUPPORT PLATE
26	302FG07330 запросить цену →	2FG07330	GROUND PLATE,PRIMARY PAPER FEED
27	302FZ03070 запросить цену →	2FZ03070	RETAINING PIN DRAWER
28	302FZ32070 запросить цену →	2FZ32070	COUPLING PAPER FEED
29	302GR06201 запросить цену →	2GR06201	LEVER SEPARATION RELEASE
33	302GR46430 запросить цену →	2GR46430	WIRE PRIMARY FEED UNIT1
34			7YZM610002++H01 YZ010240 ACCESS SADDLE
35	M21AH010 запросить цену →	M21AH010	BAND,RSG-130-V0(KITAGAWA)
36	302H006140 запросить цену →	2H006140	BRACKET GEAR JOINT FEED
41	302H006190 запросить цену →	2H006190	SHAFT PRIMARY FEED
43	5MVX111DN003 ✓ в наличии	2A806250	RING STOPPER /A-49 FEED A4
44	302H006240 запросить цену →	2H006240	HOLDER FEED CLUTCH
45	302H006340 запросить цену →	2H006340	MOUNT FEED DRAWER
46	302H006370 запросить цену →	2H006370	MOUNT CASSETTE SWITCH
50	34806040 запросить цену →	34806040	LOWER BUSHING,PAPER FEED

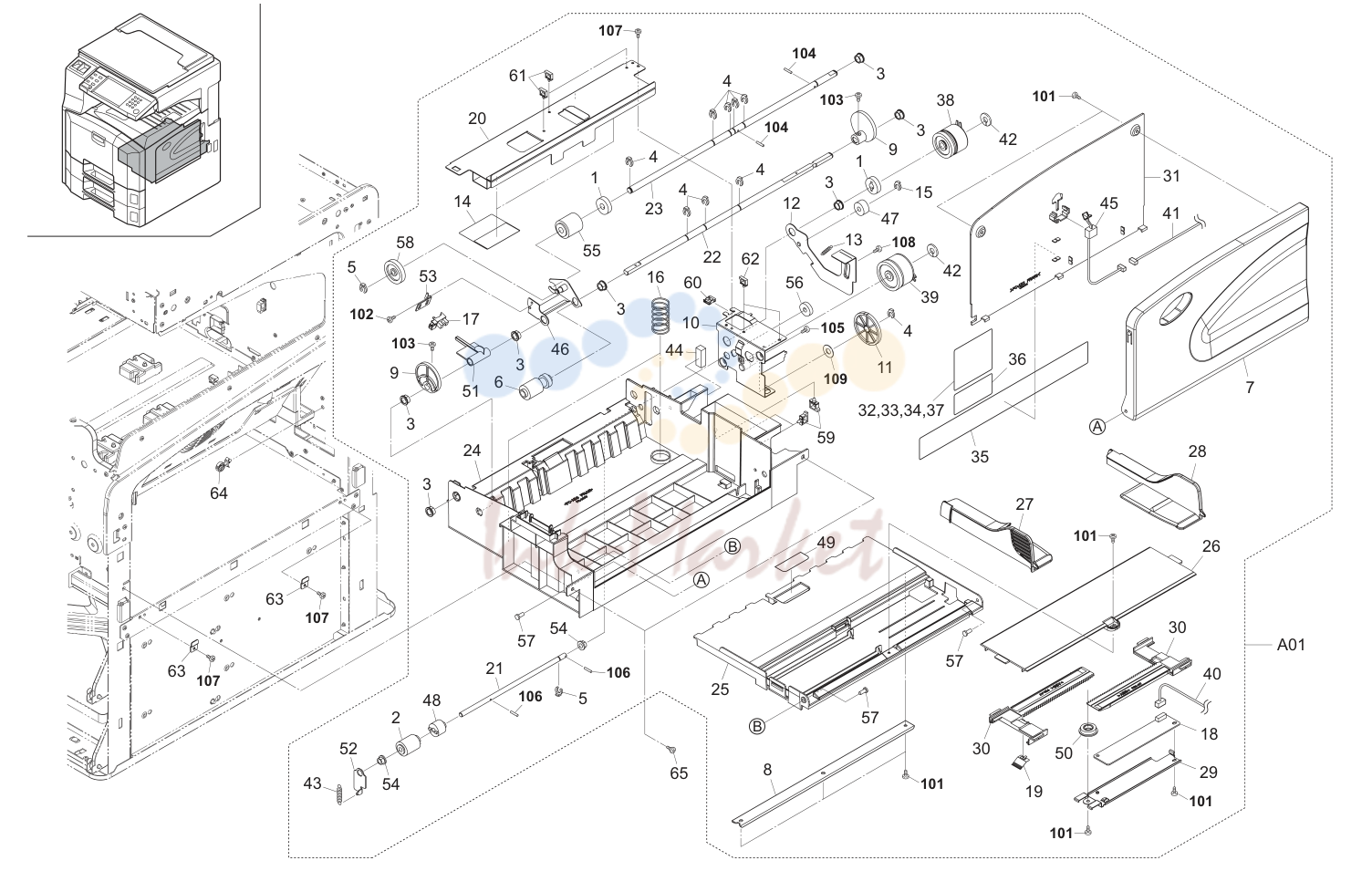

6. Paper Feed Section 3

№	Артикул	Альт. артикул	Описание
4			•2BC06910 2BC06910 STOPPER 6 9 9 9 9 54 •3CY07080 3CY07080 BUSHING
5			•2BC06980 2BC06980 STOPPER 5 2 2 2 2 (cid:27) 55 •61706770 61706770 UPPER PULLEY,BYPASS
7			•2BL06600 2BL06600 COVER BYPASSTRAY 1 1 1 1 57 •66007310 66007310 PIN,CASSETTE WORK PLATE
8			•2BL06650 2BL06650 STAY LIFTPLATE 1 1 1 1 (cid:27) 58 •72321350 72321350 GEAR 30, FD EJECT IDLE
9			•2BL06680 2BL06680 CAM BYPASS 2 2 2 2 59 •7YZM610003++H01 YZ010250 ACCESS SADDLE
10			•2BL06690 2BL06690 MOUNT BYPASSDRIVE 1 1 1 1 60 •M2104350 M2104350 EDGING,EDS-0607M(KITAGAWA)
12			•2BL06850 2BL06850 JOINT RETARD 1 1 1 1 62 •M2105740 M2105740 MINIATURE CLAMP,UAMS-05S-2
13			•2BL06870 2BL06870 SPRING JOINTRETARD 1 1 1 1 63 2BL06890 2BL06890 PLATE BYPASS HOLD
14			•2BL06880 2BL06880 FILM BYPASS 2 2 2 2 64 5MVX431NN001 3D302100 SPACING CLIP /VSC-10 XX
15			•2BL06990 2BL06990 STOPPER GEAR 8-25 1 1 1 1 65 2FB20860 2FB20860 PIN FUSER COVER
16			•2BL07860 2BL07860 SPRING BYPASS
20			•302BL06531 2BL06531 COVER BYPASSUNIT
21			•302BL06751 2BL06751 SHAFT RETARD 1 1 1 1 101 BAA63080 BAA63080 +TP TAP-TITE P SCREW M3X08
22			•302BL06761 2BL06761 SHAFT BYPASSCAM 1 1 1 1 102 B1B03050 B1B03050 +BIND SCREW M3X05(TRIVALENT CHROM
23			•302BL06771 2BL06771 SHAFT BYPASS 1 1 1 1 103 B1B03080 B1B03080 +BIND SCREW M3X08
24			•302GR08011 2GR08011 BASE BYPASS 1 1 1 1 104 5MBP2014WXSP E0020140 SPRING PIN / M2 X 14 S-BLK
25			•302GR08021 2GR08021 PLATE LIFT BYPASS 1 1 1 1 105 5MBTPB3006PW++R B1B63060 BIND T.T SCREW(+) / M3 X 6 CRFREE P-T
26			•302GR08030 2GR08030 COVER CURSOR 1 1 1 1 106 5MBP2010WXSP E0020100 SPRING PIN / M2 X 10 S-BLK
27			•302GR08040 2GR08040 FRONT CURSOR BYPASS 1 1 1 1 107 5MBTPB3006TW++R B1A53060 BIND T.T SCREW(+) / M3 X 6 CRFREE S-T
28			•302GR08050 2GR08050 REAR CURSOR BYPASS 1 1 1 1 108 BAB63060 BAB63060 +TP TAP-TITE P SCREW M3X06
29			•302GR08060 2GR08060 MOUNT SIZE PWB 1 1 1 1 109 C2895130 C2895130 SHIM 8.2-0.5T
30			•302GR08071 2GR08071 RACK CURSOR
32			•302GR34091 2GR34091 LABEL SET PAPER CAUTION A
33			•302GR34102 2GR34102 LABEL SET PAPER CAUTION E
34			•302GR34111 2GR34111 LABEL SET PAPER CAUTION J
35			•302GR34122 2GR34122 LABEL BYPASS SIZE
36			•302GR34260 2GR34260 LABEL SET PAPER CAUTION
37			•302GR34411 2GR34411 LABEL SET PAPER CAUTION TW
40			•302GR46230 2GR46230 WIRE BYPASS UNIT
41			•302GR46270 2GR46270 WIRE BYPASS TRAY
42			•302H008180 2H008180 CUT WASHER MPF
43			•302H008290 2H008290 SPRING RETARD
44			•302H008330 2H008330 CUSHION MPF
46			•303A206131 3A206131 JOINT,BYPASS PICKUP
49			•34806490 34806490 FRICTION PLATE,BYPASS LEADING FEED

7. Paper Feed Section 4

№	Артикул	Альт. артикул	Описание
1			•2BL06730 2BL06730 ACTUATOR BYPASSFEED 1 1 1 1 102 5MBWK62955NN C2892950 POLY SLIDER /M6.2X9.5X0.5T PLASTC
2			•2BL06830 2BL06830 DIAL BYPASSFEED 1 1 1 1 103 BAA63080 BAA63080 +TP TAP-TITE P SCREW M3X08
3			•302C907660 2C907660 SPACER RIGHT GUIDE 4 4 4 4 104 5MBSP43006NW++R B4A03060 TP HEAD SCREW(+) / M3 X 6 DRFREE
4			•302GR34050 2GR34050 LABEL JAM A1
5			•302GR34060 2GR34060 LABEL JAM A2
6			•302GR34070 2GR34070 LABEL JAM A3
7			•302H008010 2H008010 GUIDE MPF FEED
8			•302H008020 2H008020 BASE MPF FEED
9			•302H008050 2H008050 GROUND PLATE MPF
10			•302H008080 2H008080 RAIL MPF FEED
11			•302H008140 2H008140 SPRING BYPASSFFED
12			•302H008170 2H008170 COLLER MPF
13			•302H008180 2H008180 CUT WASHER MPF
14			•302H008200 2H008200 SHAFT MPF FEED SIDE
16			•302H008240 2H008240 SPRING BYPASS
19			•302H008280 2H008280 SPRING BYPASSFEED
20			•302H008320 2H008320 STAY MPF
21			•302H008420 2H008420 STAY GUIDE MPF UPPER
22			•302H024360 2H024360 BUSH 8 EW
26			•5MVL177DN002 2FB06820 RING STOPPER
27	302H008090 запросить цену →	2H008090	PULLEY RAIL MPF FEED
28	302H046450 запросить цену →	2H046450	WIRE MPF PI

8. Paper Conveying Section 1

№	Артикул	Альт. артикул	Описание
1			•2BG22990 2BG22990 CUT WASHER 4 1 1 1 1 102 5MBTPB3006TW++R B1A53060 BIND T.T SCREW(+) / M3 X 6 CRFREE S-T
4			•302GR22110 2GR22110 COLLAR TRANS ROLLER
5			•302H024050 2H024050 BASE MID FEED LOW
6			•302H024060 2H024060 BASE MID FEED UPPER
7			•302H024073 2H024073 GUIDE MID FEED
8			•302H024080 2H024080 PLATE MID FEED
9			•302H024100 2H024100 SPRING ACTUATOR
12			•302H024130 2H024130 ACTUATOR MID FEED
13			•302H024140 2H024140 ACTUATOR REGIST
14			•302H024150 2H024150 PLATE MID FEED PI
15			•302H024160 2H024160 PLATE REG SW
17			•302H024220 2H024220 SPRING GUIDE MID FEED
18			•302H024230 2H024230 SHAFT PULLEY FEED
20			•302H024350 2H024350 MOUNT CLEANER REG
21			•302H024380 2H024380 PLATE GROUND SHAFT
22			•302H024391 2H024391 PLATE GROUND ROLLER
24			•302H024450 2H024450 PLATE GROUND REG SW
25			•302H024460 2H024460 FILM GUIDE MID FEED
26			•302H024470 2H024470 FILM GUIDE REG
27			•302H024590 2H024590 COLLAR JOINT
28			•302H024600 2H024600 SPRING ACTUATOR LOWER
29			•302H024622 2H024622 SHAFT PULLEY MID FEED
30			•302H024650 2H024650 FILM GUIDE HARNESS
31			•302H046350 2H046350 WIRE MIDDLE FEED
32			•302H046430 2H046430 WIRE RESIST
34			••302H024570 2H024570 PULLEY MID FEED A ASSY
35			••302H024580 2H024580 PULLEY MID FEED B ASSY
36			•3CY07080 3CY07080 BUSHING
37			•5MVX111DN003 2A806250 RING STOPPER /A-49 FEED A4
38			•7YZM610007++H01 YZ023340 ACCESS.SADDLE
39			•7YZM610008++H01 YZ037940 ACCESS.SADDLE
40			•M21AH010 M21AH010 BAND,RSG-130-V0(KITAGAWA)

9. Paper Conveying Section 2

№	Артикул	Альт. артикул	Описание
3			•2C916090 2C916090 GUIDE CONVEYING 1 1 1 1 52 •302H022020 2H022020 GUIDE TRANS LEFT
5			•2C916250 2C916250 COLLAR REGIST 2 2 2 2 54 •302H022110 2H022110 SHEET TRANS GUIDE LEFT
9			•2FT17030 2FT17030 PLATE STA ELIMINATION 1 1 1 1 58 302H022030 2H022030 GUIDE TRANS RIGHT
10			•302H022040 2H022040 TERMINAL PLATE TRANS 1 1 1 1 59 302H022120 2H022120 SHEET TRANS GUIDE RIGHT
11			•302H022050 2H022050 TERMINAL PLATE STA 1 1 1 1 (cid:27) 60 2BC06510 2BC06510 BUSHING
12			•302H022090 2H022090 SPRING TRANS GUIDE 2 2 2 2 61 2BC06910 2BC06910 STOPPER
13			•302H022130 2H022130 HOLDER SPRING TRANS 2 2 2 2 62 2BC06980 2BC06980 STOPPER
14			•302H024040 2H024040 FRAME CONVEYING 1 1 1 1 (cid:27) 63 2C907130 2C907130 GEAR Z15 REGIST
15			•302H024090 2H024090 SHAFT MID FEED 1 1 1 1 64 302H024440 2H024440 PLATE GROUND MID FEED
16			•302H024180 2H024180 SHAFT CONVEYING HOOK 1 1 1 1 65 302H024530 2H024530 SPRING LOCK SHAFT
17			•302H024190 2H024190 HOOK CONVEYING F 1 1 1 1 66 302H024540 2H024540 PIN LOCK MPF
18			•302H024210 2H024210 GROUND PLATE REG 1 1 1 1 67 302H024550 2H024550 SPRING LOCK PIN
19			•302H024250 2H024250 FILM GUIDE REGIST F 1 1 1 1 68 M21AH010 M21AH010 BAND,RSG-130-V0(KITAGAWA)
20			•302H024260 2H024260 FILM GUIDE REGIST R 1 1 1 1 (cid:27) 69 302H024020 2H024020 ROLLER REGIST RIGHT
21			•302H024270 2H024270 FILM GUIDE DU 1 1 1 1 70 302H024170 2H024170 SHAFT CONVEYING
22			•302H024281 2H024281 GUIDE CONVEYING LOW
23			•302H024290 2H024290 GROUND PLATE FAN
24			•302H024300 2H024300 SPRING CONVEYING
25			•302H024310 2H024310 PLATE FAN CONVEYING
26			•302H024321 2H024321 SPRING REGIST F
27			•302H024331 2H024331 SPRING REGIST R 1 1 1 1 101 5MBTPB3006TW++R B1A53060 BIND T.T SCREW(+) / M3 X 6 CRFREE S-T
28			•302H024340 2H024340 SPRING CONVEYING FEED 2 2 2 2 102 5MBTPB3010TW++R B1A53100 BIND T.T SCREW(+) / M3 X 10 CRFREE S-T
30			•302H024630 2H024630 SPRING CONVEYING R
31			•302H024680 2H024680 CUT WASHER
32			•302H024691 2H024691 FILM CONVEYING LOW
33			•302H024700 2H024700 SPONGE MID FEED GUIDE
34			•302H024710 2H024710 CUSHION TRANS
35			•302H024730 2H024730 TAPE CONVEYING SEP
36			•302H046470 2H046470 WIRE CONVEYING FAN
39			•7YZM420003++H01 YZ052580 ACCESS.BAND
40			•7YZM610007++H01 YZ023340 ACCESS.SADDLE
41			•7YZM610009++H01 YZ042980 ACCESS.SADDLE
42	302H024360 запросить цену →	2H024360	BUSH 8 EW
44	302H024420 запросить цену →	2H024420	SHAFT LOCK MPF
45	302H024430 запросить цену →	2H024430	MOUNT LOCK SHAFT
48			•2C917180 2C917180 BUSH TRANS ROLL F

10. Scanner Section 1

№	Артикул	Альт. артикул	Описание
1	29812291 запросить цену →	29812291	CUSHION,CONTACT GLASS 9 9 9 9 51 7YZM610008++H01 YZ037940 ACCESS.SADDLE
3	2BC06980 запросить цену →	2BC06980	STOPPER 5 6 6 6 6 53 5MVX111DN003 2A806250 RING STOPPER /A-49 FEED A4
4	2BC12190 запросить цену →	2BC12190	SPRING,MIRROR HOLDER 6 6 6 6 54 302H017230 2H017230 LID GUIDE WIRE C
6	2C912150 запросить цену →	2C912150	RETAINER WIRE 2 2 2 2 (cid:27) 56 302H017260 2H017260 BELT SCANNER
7	302H046330 запросить цену →	2H046330	WIRE DP 1 1 1 1 57 302H017290 2H017290 SPRING SCANNER A
8	2C912220 запросить цену →	2C912220	MOUNT PI 1 1 1 1 58 302H017300 2H017300 SPRING SCANNER B
9	302H017360 запросить цену →	2H017360	GROUND ISU COVER 1 1 1 1 59 302H017310 2H017310 GROUND SCANNER REAR
13	2C912350 запросить цену →	2C912350	WIRE SCANNER BLACK 1 1 1 1 (cid:27) 63 302H094280 2H094280 PARTS,LAMP INVERTER,SP
14	2C912360 запросить цену →	2C912360	WIRE SCANNER GRAY 1 1 1 1 (cid:27) 64 302H093070 2H093070 PARTS ISU
15	302H017370 запросить цену →	2H017370	GROUND FFC 1 1 1 1 65 302H002380 2H002380 SHIELD SCREW
17	302H017330 запросить цену →	2H017330	HOLDER CCD WIRE
18	302JB46110 запросить цену →	2JB46110	FFC CCD
19	2C912610 запросить цену →	2C912610	MOUNT RELEASE SWITCH
20	2C912620 запросить цену →	2C912620	GUIDE RELEASE SWITCH
21	2C912640 запросить цену →	2C912640	SHAFT RELEASE SWITCH 1 1 1 1 101 5MBTPB3006TW++R B1A53060 BIND T.T SCREW(+) / M3 X 6 CRFREE S-T
22	2C912650 запросить цену →	2C912650	SPRING RELEASE SWITCH 1 1 1 1 102 C2895950 C2895950 SHIM 6.2-1.0T
23	2C912670 запросить цену →	2C912670	SHIELD SCANNER FRAME 4 4 4 4 103 B0A23080 B0A23080 +ROUND HEAD SCREW WITH SW.W M3X8
25	2C912710 запросить цену →	2C912710	SHIELD SCANNER FRAME B 1 1 1 1 105 7BD105060+++H01 BD018620 E STOP RING E-5
26	2DC12230 запросить цену →	2DC12230	SLIDER SCANNER
27	302H046170 запросить цену →	2H046170	WIRE SCANNER PI
28	302C912131 запросить цену →	2C912131	ADJUSTING PLATE B
29	302C912291 запросить цену →	2C912291	SPRING SCANNER TENSION
30	302C912302 запросить цену →	2C912302	MOTOR PLATE SCANNER
31	302FB11160 запросить цену →	2FB11160	BEARING MF128ZZ
33	302GR17400 запросить цену →	2GR17400	FILM LAMP
34	302GR17820 запросить цену →	2GR17820	PULLEY SCANNER
35	302H000010 запросить цену →	2H000010	SCANNER FRAME ASSY
36	302H017050 запросить цену →	2H017050	MIRROR FRAME A
37	302H017060 запросить цену →	2H017060	MIRROR FRAME B
38	302H017070 запросить цену →	2H017070	GUIDE LAMP WIRE A
39	302H017080 запросить цену →	2H017080	GUIDE LAMP WIRE B
40	302H017090 запросить цену →	2H017090	GUIDE LAMP WIRE C
41	302H017100 запросить цену →	2H017100	REFLECTOR SCANNER
43	302H017120 запросить цену →	2H017120	PULLEY LEFT FRAME
44	302H017130 запросить цену →	2H017130	MOUNT PULLEY
45	302H017140 запросить цену →	2H017140	MOUNT INVERTER
46	302H017150 запросить цену →	2H017150	MIRROR A
47	M2104390 запросить цену →	M2104390	EDGING,EDS-0607L(KITAGAWA)
48	302H017170 запросить цену →	2H017170	MOUNT DF
49	302H017180 запросить цену →	2H017180	PULLEY SCANNER
50	302H017190 запросить цену →	2H017190	SHAFT DRIVE

11. Scanner Section 2

№	Артикул	Альт. артикул	Описание
3	2C912420 запросить цену →	2C912420	HOLDER GLASS DF
5	302H017200 запросить цену →	2H017200	PLATE SHADING
11	302GR17180 запросить цену →	2GR17180	PIN SCANNER RETAINING
13	302H019020 запросить цену →	2H019020	COVER LSU
18	302H033210 запросить цену →	2H033210	SPONGE SEAL A
19	302H033240 запросить цену →	2H033240	SHEET FRAME LOW

12. Image Formation Section

№	Артикул	Альт. артикул	Описание
2	302H012010 запросить цену →	2H012010	GUIDE DRUM SHUTTER
3	302H012020 запросить цену →	2H012020	LEFT HOLDER SHEET
4	302H012030 запросить цену →	2H012030	RIGHT HOLDER SHEET
5	302H012040 запросить цену →	2H012040	SPRING DRUM SHUTTER
6	302H012050 запросить цену →	2H012050	STRAP DRUM SHUTTER
7	302H012060 запросить цену →	2H012060	FRONT ARM DRUM SHUTTER
8	302H012070 запросить цену →	2H012070	REAR ARM DRUM SHUTTER
9	302H012080 запросить цену →	2H012080	SHEET DRUM SHUTTER
10	302H012090 запросить цену →	2H012090	FRONT RAIL DRUM SHUTTER
11	302H012100 запросить цену →	2H012100	REAR RAIL DRUM SHUTTER
12	302H012111 запросить цену →	2H012111	FRONT RAIL LINK ARM
13	302H012120 запросить цену →	2H012120	REAR RAIL LINK ARM
14	302H012130 запросить цену →	2H012130	GUIDE STRAP
15	302H012170 запросить цену →	2H012170	HOLDER SENSOR
16	302H012180 запросить цену →	2H012180	DETECTION PLATE
17	302H046570 запросить цену →	2H046570	WIRE FRONT JUNCTION
18	302H004710 запросить цену →	2H004710	GUIDE WIRE FRONT
19	302H012330 запросить цену →	2H012330	SEAL WIRE A
20	2C918360 запросить цену →	2C918360	SPRING DETECTION
22			••2FT10040 2FT10040 GRID
23			••5MMW141LX002 2BZ02300 SPRING WIRE /49585J0058 A4
24			••5MVT263NN001 33910230 PIN CHARGER /A-49 CHARGER A4

13. Developing Section

№	Артикул	Альт. артикул	Описание
2			•2C920320 2C920320 SEAL DISCHAGER
8			•302FT20101 2FT20101 COVER PCB FIXING
10			•302H025011 2H025011 RIGHT FRAME FUSER
11			•302H025020 2H025020 LEFT FRAME FUSER
13			•302H025040 2H025040 FRONT GUIDE FUSER
14			•302H025050 2H025050 REAR GUIDE FUSER
15			•302H025060 2H025060 COVER HEATER F
16			•302H025070 2H025070 COVER HEATER R
17			•302H025090 2H025090 GROUND PLATE HEAT R
18			•302H025150 2H025150 GROUND PLATE PRESS A
19			•302H025160 2H025160 GROUND PLATE PRESS B
20			•302H025180 2H025180 PLATE HOLDER
21			•302H025190 2H025190 FRONT PRESSING PLATE
22			•302H025200 2H025200 REAR PRESSING PLATE
23			•302H025250 2H025250 COVER FUSER UNIT
25			•302H025300 2H025300 SPONGE FUSER TL
26			•302H025310 2H025310 SPRING PRESSURE
28			•302H046420 2H046420 WIRE FUSER PRIMARY
29			•302H046460 2H046460 WIRE FUSER PWB
34			•7YZM420003++H01 YZ052580 ACCESS.BAND
35	302H025210 запросить цену →	2H025210	SPACER FUSER
36	302H025220 запросить цену →	2H025220	PLATE FUSER SPACER
37	303KZ02180 запросить цену →	3KZ02180	PIN SCREW BIND 3X6S

14. Drive Section 1

№	Артикул	Альт. артикул	Описание
1			•2C904550 2C904550 CUT WASHER 5 1 1 1 1 102 C2895120 C2895120 SHIM 8.2-0.25T
5			•302FT22200 2FT22200 SPACER COUPLING
6			•302FT22250 2FT22250 COUPLING DRUM
7			•302H031010 2H031010 BASE MAIN DRIVE
8			•302H031021 2H031021 MOUNT DRIVE DRUM
19			•302H031320 2H031320 POSITIONING BUSH DRUM
20			•302H031330 2H031330 SPRING DRUM COUPLING
21			•302H031340 2H031340 SHAFT COUPLING
22			•302H031370 2H031370 GUIDE SHAFT DEV
23			•302H031410 2H031410 SPRING FUSER JOINT
25			7YZM610009++H01 YZ042980 ACCESS.SADDLE
26			7YZM610005++H01 YZ012220 ACCESS SADDLE
27	302H006130 запросить цену →	2H006130	PLATE FEED DRIVE
36	302H006260 запросить цену →	2H006260	PLATE MPF DRIVE A
40	302H006280 запросить цену →	2H006280	PLATE MPF DRIVE B
42			7YZM610001++H01 YZ010230 ACCESS SADDLE
43			7YZM610003++H01 YZ010250 ACCESS SADDLE
44	302H031360 запросить цену →	2H031360	HOLDER MOTOR
45	M2109150 запросить цену →	M2109150	WIRE SADDLE,HL-28
46	302H002380 запросить цену →	2H002380	SHIELD SCREW

15. Drive Section 2

№	Артикул	Альт. артикул	Описание
1			•302H024370 2H024370 BUSH 6 EW 2 2 2 2 102 5MBP2010WXSP E0020100 SPRING PIN / M2 X 10 S-BLK
2			•302H031030 2H031030 MOUNT FEED DRIVE
3			•302H031041 2H031041 BASE FEED DRIVE
10			•302H031200 2H031200 SHAFT FEED
12			•302H031220 2H031220 SHAFT DU
16			•5MVX111DN003 2A806250 RING STOPPER /A-49 FEED A4
17			•2BL21510 2BL21510 CUT WASHER
19			•2C922170 2C922170 COUPLING CONT P
20			•2C922260 2C922260 SPRING CONT P
21			•302H024360 2H024360 BUSH 8 EW
23			•302H031290 2H031290 BASE CONT DRIVE
24			•302H031300 2H031300 MOUNT CONT DRIVE
25			•302H031350 2H031350 SHAFT CONT
32	302H031360 запросить цену →	2H031360	HOLDER MOTOR
35			7YZM610003++H01 YZ010250 ACCESS SADDLE
36	302H024410 запросить цену →	2H024410	COVER DRIVE MID FEED
37	2BC06980 запросить цену →	2BC06980	STOPPER
38	302H024370 ✓ в наличии	2H024370	BUSH 6 EW
39			7YZM610007++H01 YZ023340 ACCESS.SADDLE
40	303KZ02180 запросить цену →	3KZ02180	PIN SCREW BIND 3X6S

16. Cooling Section

№	Артикул	Альт. артикул	Описание
1	302H033011 запросить цену →	2H033011	DUCT BASE 1 1 1 1 101 5MBTPB3008PW++R B1A63080 BIND T.T SCREW(+) / M3 X 8 CRFREE P-T
2	302H033020 запросить цену →	2H033020	DUCT LID H 1 102 7BB102308H BB046210 TP TAP-TITE SCREW M3X8
2	302H033100 запросить цену →	2H033100	DUCT LID G 1 103 5MBTPB3012PW++R B1A63120 BIND T.T SCREW(+) / M3 X 12 CRFREE P-T
2	302H033120 запросить цену →	2H033120	DUCT LID J 1 1 104 5MBTPB3006TW++R B1A53060 BIND T.T SCREW(+) / M3 X 6 CRFREE S-T
3	302H033030 запросить цену →	2H033030	DUCT PLATE
4			•302GR34290 2GR34290 LABEL F1
6			•302H033060 2H033060 FILTER DUST A
7	302H033080 запросить цену →	2H033080	DUCT REAR LOWER
8	302H033090 запросить цену →	2H033090	DUCT REAR UPPER
9	302H033130 запросить цену →	2H033130	DUCT REAR B LOWER
10	302H033140 запросить цену →	2H033140	DUCT REAR B UPPER
11	302H033160 запросить цену →	2H033160	SHEET DUCT
14	5MMS111SL002 запросить цену →	2BY20050	NUT FUSER A /FS-1800/3800 A4
15			7YZM610001++H01 YZ010230 ACCESS SADDLE
17	302GR46590 запросить цену →	2GR46590	WIRE RFID
20	302H039290 запросить цену →	2H039290	LID DUCT
21	302H033190 запросить цену →	2H033190	SPONGE REAR FAN
22	302H039330 запросить цену →	2H039330	GROUND REAR COVER
23	302H033040 запросить цену →	2H033040	DUCT BOTTOM

17. Duplex Section

№	Артикул	Альт. артикул	Описание
2			•2BC06980 2BC06980 STOPPER
3			•302H006300 2H006300 HOLDER FEED SWITCH
4			•302H024090 2H024090 SHAFT MID FEED
5			•302H024360 2H024360 BUSH 8 EW
6			•302H029011 2H029011 FRAME DU
7			•302H029020 2H029020 GROUND PLATE DU
9			•302H029060 2H029060 SPRING DU FEED
11			•302H029080 2H029080 PLATE DU DRIVE
12			•302H029090 2H029090 SPRING DU DRIVE
13			•302H029100 2H029100 JUNCTION PLATE DU
15			•302H029130 2H029130 GROUND DUPLEX PI
16			•302H029140 2H029140 PLATE CONTACT CONVEYING
21			•302H046370 2H046370 WIRE DU
23			•5MVX111DN003 2A806250 RING STOPPER /A-49 FEED A4
24			•7YCC02B1001+H01 YC014610 CONNECTOR
25			•7YZM420003++H01 YZ052580 ACCESS.BAND
26	302H024510 запросить цену →	2H024510	STOPPER SHUTTER
27	302H024500 запросить цену →	2H024500	COVER DU WIRE

18. Exit Section 1

№	Артикул	Альт. артикул	Описание
1	302H004470 запросить цену →	2H004470	LEFT COVER MIDDLE 1 1 1 1 101 5MBTPB3008PW++R B1A63080 BIND T.T SCREW(+) / M3 X 8 CRFREE P-T
3	302H004640 запросить цену →	2H004640	PLATE EARTH LEFT COVER 1 1 1 1 103 5MBTPB3006TW++R B1A53060 BIND T.T SCREW(+) / M3 X 6 CRFREE S-T
4	302H004400 запросить цену →	2H004400	JUNCTION PLATE HOOK 1 1 1 1 104 7BC00030A080H01 BC046150 WASHER M3X10X0.8T
5	302H004490 запросить цену →	2H004490	MOUNT STRAP F 1 1 1 1 105 7BB102308H BB046210 TP TAP-TITE SCREW M3X8
6	302H004500 запросить цену →	2H004500	MOUNT STRAP R
7	302H004410 запросить цену →	2H004410	SHAFT HOOK
8	302H004510 запросить цену →	2H004510	PLATE LEFT COVER MIDDLE
9	302H004380 запросить цену →	2H004380	HOOK LEFT COVER F
10	302H004390 запросить цену →	2H004390	HOOK LEFT COVER R
11	302H004630 запросить цену →	2H004630	PLATE LEFT COVER LOW
13	2C904350 запросить цену →	2C904350	SPRING LEFT HOOK
14	302H004421 запросить цену →	2H004421	GUIDE LEFT COVER
15	302H028310 запросить цену →	2H028310	GUIDE SEPARATE FEED
16	302H028560 запросить цену →	2H028560	REAR PLATE SEP
17	302H028370 запросить цену →	2H028370	SPRING SEPARATE FEED
18	302H028360 запросить цену →	2H028360	ARM SEPARATE FEED B
20	5MVX111DN003 ✓ в наличии	2A806250	RING STOPPER /A-49 FEED A4
21	302H028350 запросить цену →	2H028350	ARM SEPARATE FEED A
22	302H028380 запросить цену →	2H028380	PLATE EXIT FEED
23	302H028340 запросить цену →	2H028340	GUIDE DU
24	302H028400 запросить цену →	2H028400	SHAFT SEP FEED
25	302H028320 запросить цену →	2H028320	PULLEY SEP FEED
26	302H028330 запросить цену →	2H028330	GUIDE EXIT LOWER
27	2FM04150 запросить цену →	5MVM163DN005	CAP SPRING /B-11 ENCLOSURE A4
28	302H028410 запросить цену →	2H028410	SPRING EXIT FEED
29	302H028510 запросить цену →	2H028510	HOLDER SEP FEED
30	302H028390 запросить цену →	2H028390	SPRING GUIDE DU
31	2C921400 запросить цену →	2C921400	SHOULDER SCREW EXIT
32	302H004340 запросить цену →	2H004340	STRAP LEFT COVER
33	302H004451 запросить цену →	2H004451	MOUNT LEFT INTERLOCK SW
35	302H004461 запросить цену →	2H004461	ARM LEFT INTERLOCK SW
36	2C904340 запросить цену →	2C904340	SPRING LEFT INTERLOCK
37	302H004430 запросить цену →	2H004430	PIN LEFT COVER HOOK F
38	302H033170 запросить цену →	2H033170	FILTER OZONE A
39	303KZ02180 запросить цену →	3KZ02180	PIN SCREW BIND 3X6S
40	302H028590 запросить цену →	2H028590	PLATE GUIDE DU
41	302H034130 запросить цену →	2H034130	LABEL HIGH TEMP
42	302H024721 запросить цену →	2H024721	SPRING CONTACT DU

19. Exit Section 2

№	Артикул	Альт. артикул	Описание
1			•2BL21450 2BL21450 PULLEY EXIT B 2 2 2 2 51 302H028280 2H028280 PLATE EXIT DRIVE
3			•2C904550 2C904550 CUT WASHER
5			•2C921290 2C921290 SPRING LINK
7			•2FM04150 5MVM163DN005 CAP SPRING /B-11 ENCLOSURE A4 4 4 4 4 101 5MBTPB3006TW++R B1A53060 BIND T.T SCREW(+) / M3 X 6 CRFREE S-T
9			•302H028010 2H028010 FRAME EXIT UPPER 1 1 1 1 103 E0120220 E0120220 SPRING PIN 2X22(SUS)
10			•302H028040 2H028040 ACTUATOR EXIT INNER 1 1 1 1 104 B1B00030 B1B00030 +BIND SCREW M2.6X03(TRIVARENT CHR
11			•302H028050 2H028050 ACTUATOR EXIT FEED
13			•302H028090 2H028090 GUIDE SEPARATE INNER
14			•302H028100 2H028100 LEVER LINK
15			•302H028120 2H028120 ARM LINK
16			•302H028150 2H028150 PLATE EXIT A
17			•302H028160 2H028160 PLATE EXIT B
21			•302H028200 2H028200 PLATE EXIT JOINT
22			•302H028210 2H028210 SPRING EXIT JOINT
23			•302H028220 2H028220 LINK SOLENOID
24			•302H028230 2H028230 PULLEY EXIT FEED
25			•302H028250 2H028250 GROUND PLATE EXIT A
26			•302H028260 2H028260 GROUND PLATE EXIT B
27			•302H028300 2H028300 PLATE ARM LINK
28			•302H028400 2H028400 SHAFT SEP FEED
29			•302H028410 2H028410 SPRING EXIT FEED
30			•302H028520 2H028520 SPRING ACTUATOR INNER
31			•302H028540 2H028540 SPRING SOLENOID
32			•302H028570 2H028570 PULLEY EXIT
34			•302H028600 2H028600 FILM EXIT INNER
35			•302H028610 2H028610 FILM EXIT A
36			•302H028620 2H028620 FILM EXIT B
37			•302H028630 2H028630 FILM EXIT C
38			•302H028650 2H028650 FILM EXIT D
39			•302H028660 2H028660 FRAME EXIT LOWER A
40			•302H046140 2H046140 WIRE EJECT UNIT
44			•3CY07080 3CY07080 BUSHING
46			•5MVX111DN003 2A806250 RING STOPPER /A-49 FEED A4
47			•M2104390 M2104390 EDGING,EDS-0607L(KITAGAWA)
49	5MVX111DN003 ✓ в наличии	2A806250	RING STOPPER /A-49 FEED A4

20. Electrical Components 1

№	Артикул	Альт. артикул	Описание
1	302H002380 запросить цену →	2H002380	SHIELD SCREW 3 3 3 3 51 302H046441 2H046441 WIRE MAIN SW
2	302JC39130 запросить цену →	2JC39130	FILM SHIELD FFC 1 1 1 1 52 7YZM210005++H01 YZ037990 ACCESS.EDGING
3	302FB26290 запросить цену →	2FB26290	LID VENDOR 1 1 1 1 53 7YZM510007++H01 YZ042780 ACCESS.SPACER
5	302JC39020 запросить цену →	2JC39020	SHIELD MAIN PWB C 1 1 1 1 (cid:27) 54 302H093280 2H093280 PARTS LVU
7	302JC39060 запросить цену →	2JC39060	MOUNT PRINT CONNECTOR 1 1 1 1 56 302H046560 2H046560 WIRE INLET
8	302JB46011 запросить цену →	2JB46011	WIRE PANEL MAIN 1 1 1 1 57 302H046680 2H046680 WIRE INTERLOCK JUNCTION
9	302H039060 запросить цену →	2H039060	BASE TERMINAL MAIN 1 1 1 1 58 302H004800 2H004800 COVER OP WIRE
10	302H039070 запросить цену →	2H039070	BASE TERMINAL TRANSFER 1 1 1 1 59 302H046790 2H046790 WIRE KEY COUNTER
11	302H039080 запросить цену →	2H039080	TERMINAL MAIN 1 1 1 1 60 7YZM420003++H01 YZ052580 ACCESS.BAND
12	302H039090 запросить цену →	2H039090	TERMINAL TRANSFER 1 1 1 1 61 M21AH010 M21AH010 BAND,RSG-130-V0(KITAGAWA)
13	302H039100 запросить цену →	2H039100	TERMINAL SEPARATION 1 1 1 1 62 302JC39120 2JC39120 GROUND PLATE SHIELD
14	302H039110 запросить цену →	2H039110	TERMINAL DLP 1 1 1 1 63 7YZM610016++H01 YZ047890 ACCESS.SADDLE
15	302H039120 запросить цену →	2H039120	MOUNT POWER PWB 1 1 1 1 64 7YZM610007++H01 YZ023340 ACCESS.SADDLE
16	302H039160 запросить цену →	2H039160	MOUNT HV PWB 1 1 1 1 65 7YZM610008++H01 YZ037940 ACCESS.SADDLE
17	302H039170 запросить цену →	2H039170	MOUNT INLET 1 1 1 1 66 7YZM610010++H01 YZ042990 ACCESS.SADDLE
18	302H039180 запросить цену →	2H039180	MOUNT OPTION I/F 1 1 1 1 67 302H046800 2H046800 WIRE KEY CARD
19	302H039190 запросить цену →	2H039190	TERMINAL TRANSFER R 1 1 1 1 68 3019527401 19527401 POWER CORD(120)
20	302H039200 запросить цену →	2H039200	TERMINAL SEPARATION R 1 1 1 1 69 2AR27800 2AR27800 POWER CORD(230)
21	302H039210 запросить цену →	2H039210	LID HV TERMINAL 1 1 1 1 70 3029927232 29927232 POWER CODE AS(240)
22	302JC39010 запросить цену →	2JC39010	MOUNT ENGINE MAIN C 1 1 1 1 71 3065027601 65027601 POWER CORD
23	302H039230 запросить цену →	2H039230	GUIDE WIRE R
24	302H039240 запросить цену →	2H039240	GUIDE WIRE L
25	302H039260 запросить цену →	2H039260	MOUNT MAIN SW
26	302H039270 запросить цену →	2H039270	LID WIRE GUIDE
27	302GR05140 запросить цену →	2GR05140	GROUND PLATE OPE F
28	302JC39070 запросить цену →	2JC39070	SHIELD MAIN TOP 1 1 1 1 101 5MBTPB3006TW++R B1A53060 BIND T.T SCREW(+) / M3 X 6 CRFREE S-T
29	302H002290 запросить цену →	2H002290	FILM PROTECT A 1 1 1 1 102 5MBTPB3020TW++R B1A53200 BIND T.T SCREW(+) / M3 X 20 CRFREE S-T
30	302JC39030 запросить цену →	2JC39030	LID PRINTER BOARD 1 1 1 1 103 B9604060 B9604060 GROUNDING SCREW M4X6 (BRASS,N;)
31	302JC39110 запросить цену →	2JC39110	GUIDE WIRE C 1 1 1 1 104 5MBTPB3014TW++R B1A53140 BIND T.T SCREW(+) / M3 X 14 CRFREE S-T
32	302JB46040 запросить цену →	2JB46040	WIRE LVU
33	302H046280 запросить цену →	2H046280	WIRE MAIN MOTOR
34	5MVX621SH003 запросить цену →	2BM26020	GUID CF CARD /45252C0006 A4
35			7YZM210002++H01 YZ004730 ACCESS.EDGING
36	302H046770 запросить цену →	2H046770	WIRE LAMP INVERTER
37	302H046300 запросить цену →	2H046300	WIRE CONVEYING
38	M2108130 запросить цену →	M2108130	SPACER,KGPS-4S
40			7YZM610011++H01 YZ043000 ACCESS.SADDLE
41			7YZM390002++H01 YZ012140 ACCESS.CLAMP
42			7YZM610001++H01 YZ010230 ACCESS SADDLE
43			7YZM610003++H01 YZ010250 ACCESS SADDLE
47	302H046320 запросить цену →	2H046320	WIRE DF I/F
48	302GR46160 запросить цену →	2GR46160	WIRE FINISHER SOCKET
49	302H046180 запросить цену →	2H046180	WIRE LVU
50	302H046120 запросить цену →	2H046120	WIRE CASSETTE

21. Electrical Components 2

№	Артикул	Альт. артикул	Описание
1	302H002260 запросить цену →	2H002260	SHIELD HEATER DRUM 1 1 1 1 101 5MBTPB3006TW++R B1A53060 BIND T.T SCREW(+) / M3 X 6 CRFREE S-T
3	302GR39190 запросить цену →	2GR39190	COVER CONN 1 1 1 1 103 5MBTPB3008TW++R B1A53080 BIND T.T SCREW(+) / M3 X 8 CRFREE S-T
4	M21AH010 запросить цену →	M21AH010	BAND,RSG-130-V0(KITAGAWA) 2 2 2 2 104 7BB102308H BB046210 TP TAP-TITE SCREW M3X8
5	5MVX431NN001 запросить цену →	3D302100	SPACING CLIP /VSC-10 XX
6	302H004760 запросить цену →	2H004760	LID INNER COVER
7	302H039230 запросить цену →	2H039230	GUIDE WIRE R
8	302H039270 запросить цену →	2H039270	LID WIRE GUIDE
9	302H004520 запросить цену →	2H004520	COVER INNER TOP
10	302H004210 запросить цену →	2H004210	COVER INNER LOW
11	302H004530 запросить цену →	2H004530	LEVER CONT RELEASE
12	302H004540 запросить цену →	2H004540	SPRING CONT RELEASE
13	2BL05150 запросить цену →	2BL05150	LABEL RADIATION
14	302H004330 запросить цену →	2H004330	MOUNT SPEAKER
18			7YZM610013++H01 YZ043020 ACCESS.SADDLE
19	302H004320 запросить цену →	2H004320	MOUNT INTERLOCK SW
21			7YZM610007++H01 YZ023340 ACCESS.SADDLE
22	302JC39080 запросить цену →	2JC39080	LID RIGHT TOP PLATE
23	302JC39100 запросить цену →	2JC39100	LID RIGHT PLATE
24			7YCC09B1106+H01 YC051480 CONNECTOR
25			7YZM610008++H01 YZ037940 ACCESS.SADDLE
26	302H046410 запросить цену →	2H046410	WIRE DH JUNCTION
27			7YZM610003++H01 YZ010250 ACCESS SADDLE
28	302H046251 запросить цену →	2H046251	WIRE FRONT
29	302H046260 запросить цену →	2H046260	WIRE HVU
30			7YZM390002++H01 YZ012140 ACCESS.CLAMP
31			7YZM610001++H01 YZ010230 ACCESS SADDLE
32	302JB46090 запросить цену →	2JB46090	WIRE MPF
33	302H046380 запросить цену →	2H046380	WIRE PRIMARY
34			7YZM210002++H01 YZ004730 ACCESS.EDGING
35			7YZM210005++H01 YZ037990 ACCESS.EDGING
36			7YZM610011++H01 YZ043000 ACCESS.SADDLE
37	302H033220 запросить цену →	2H033220	SPONGE SEAL B
38	302H033230 запросить цену →	2H033230	FILM SEAL C

22. Operation Section

№	Артикул	Альт. артикул	Описание
1			•29812291 29812291 CUSHION,CONTACT GLASS 2 2 2 2 (cid:27) 51 •302JC05370 2JC05370 SHEET OPE SET G
2			•2BJ25240 2BJ25240 BARRIER TABLET 1 1 1 1 (cid:27) 52 •302JC05380 2JC05380 SHEET OPE SET H
3			•2BJ25270 2BJ25270 SPONGE LCD A 2 2 2 2 (cid:27) 53 •302JC05390 2JC05390 SHEET OPE SET I
4			•2BJ25280 2BJ25280 SPONGE LCD B 2 2 2 2 54 •302JC05400 2JC05400 FILM KEY RIGHT
10			•302FB24250 2FB24250 RETAINER LCD 2 2 2 2 60 2FT02140 2FT02140 SPRING SHUTTER B
12			•302FB24860 2FB24860 SHEET LCD 1 1 1 1 62 302GR05080 2GR05080 CUSHION HANDLE A
13			•302FB25190 2FB25190 TABLET OPERATION 1 1 1 1 63 302GR05090 2GR05090 BUSH PIN OPE
15			•302FZ05190 2FZ05190 SPRING EARTH KEYTOP 6 6 6 6 65 302H005030 2H005030 BASE OPERATION
16			•302H005120 2H005120 COVER OPE REAR 1 1 1 1 66 302H005041 2H005041 MOUNT HANDLE OPE
17			•302H005310 2H005310 LENS KEY B 3 3 3 3 67 302H005051 2H005051 HINGE OPE LEFT
18			•302JB45010 2JB45010 LCD OPERATION 1 1 1 1 68 302H005061 2H005061 HINGE OPE RIGHT
19			•302JB46020 2JB46020 WIRE PANEL UNIT 1 1 1 1 69 302H005070 2H005070 SPRING HINGE OPE L
20			•302JB46050 2JB46050 WIRE LCD 1 1 1 1 70 302H005080 2H005080 SPRING HINGE OPE R
21			•302JB46060 2JB46060 WIRE PANEL JUNCTION 1 1 1 1 71 302H005320 2H005320 MOUNT SLIDE LEFT
22			•302JB46070 2JB46070 WIRE PANEL RIGHT 1 1 1 1 72 302H005340 2H005340 BUSH SLIDE OPE
27			•302JC05021 2JC05021 MOUNT LCD
31			•302JC05070 2JC05070 LENS LED 1 1 1 1 101 5MBTPB3008PW++R B1A63080 BIND T.T SCREW(+) / M3 X 8 CRFREE P-T

23. Options 1

№	Артикул	Альт. артикул	Описание
1			•2A612800 2A612800 COVER,PLATEN 1 1 1 1 102 5MBTPB3012PW++R B1A63120 BIND T.T SCREW(+) / M3 X 12 CRFREE P-T
2			•2A612810 2A612810 MAT,ORIGINAL HOLDER
3			•2A612820 2A612820 HINGE,ORIGINAL HOLDER
4			•2C912630 2C912630 STOPPER RELEASE SWITCH
5			•60904280 60904280 ORIGINAL POCKET

24. Options 2

№	Артикул	Альт. артикул	Описание
1			•2BG12430 2BG12430 STUD SCREW SC 1 1 1 1 102 5MBTPB3008PW++R B1A63080 BIND T.T SCREW(+) / M3 X 8 CRFREE P-T
2			•2C904550 2C904550 CUT WASHER 5 6 6 6 6 103 B1B04200 B1B04200 +BIND SCREW M4X20(TRIVALENT CHROM
6			•302H027040 2H027040 GUIDE COVER
7			•302H027050 2H027050 GUIDE SEPARATE FIN
8			•302H027060 2H027060 ARM SEPARATE FIN
11			•302H027110 2H027110 FRONT PLATE FIN
12			•302H027120 2H027120 REAR PLATE FIN
13			•302H027130 2H027130 PLATE SEP FIN
14			•302H027150 2H027150 GUIDE INSERT
15			•302H028310 2H028310 GUIDE SEPARATE FEED
16			•302H028350 2H028350 ARM SEPARATE FEED A
17			•302H028360 2H028360 ARM SEPARATE FEED B
18			•302H028370 2H028370 SPRING SEPARATE FEED
19			•3CY07080 3CY07080 BUSHING
21			•5MVX111DN003 2A806250 RING STOPPER /A-49 FEED A4
22			•68822330 68822330 BEARING,DRIVE
23			•7YBER0R0U001H01 YB044700 FERRITE CORE

25. Options 3 & Tools

№	Артикул	Альт. артикул	Описание
1			•3029236241 29236241 SOCKET ASS'Y,KEY COUNTER 1 1 1 1 102 5MBTPB4010PW++R B1A64100 BIND T.T SCREW(+) / M4 X 10 CRFREE P-T
2			•302GR03010 2GR03010 RETAINER KEY COUNTER COVER 1 1 1 1 103 5MBTPB4010TW++R B1A54100 BIND T.T SCREW(+) / M4 X 10 CRFREE S-T
3			•302GR03020 2GR03020 RETAINER KEY COUNTER 1 1 1 1 104 7BB003306H BB040750 +COUNTER-SUNK HEAD SCREW M3X6 CR
4			•3066060011 66060011 COVER,KEY COUNTER 1 1 1 1 105 7BB100420H BB040740 +BIND TAP-TITE S SCREW M4X20 CRFREE
5			•3066060041 66060041 MOUNT,KEY COUNTER 1 1 1 1 106 7BC1003055++H01 BC018230 HEXA NUT M3
6			•7YZM210006++H01 YZ038000 ACCESS.EDGING 2 2 2 2 107 B1B03080 B1B03080 +BIND SCREW M3X08
7			•M21AH010 M21AH010 BAND,RSG-130-V0(KITAGAWA) 1 1 1 1 108 B1B54300 B1B54300 +BIND TAP-TITE S SCREW M4X30(TRIVAL
9	35968110 запросить цену →	35968110	STOPPER WIRE ASS'Y SP 2 2 2 2 110 B4A04100 B4A04100 +TP-A SCREW M4X10(TRIVALENT CHROM
10	302C968310 запросить цену →	2C968310	MIRROR FRAME RETAINING SP
