Kyocera KM-1530 2030 — каталог запчастей со схемами

Содержание

• 1. EXTERIOR COVERS
• 2. FRAMES
• 3. CASSETTE
• 4. CASSETTE (KM-2030)
• 5. DECK UNIT (KM-2030)
• 6. PAPER FEED-IN SECTION
• 7. PAPER CONVEYING SECTION
• 8. ORIGINAL HOLDER
• 9. LASER SCANNER UNIT

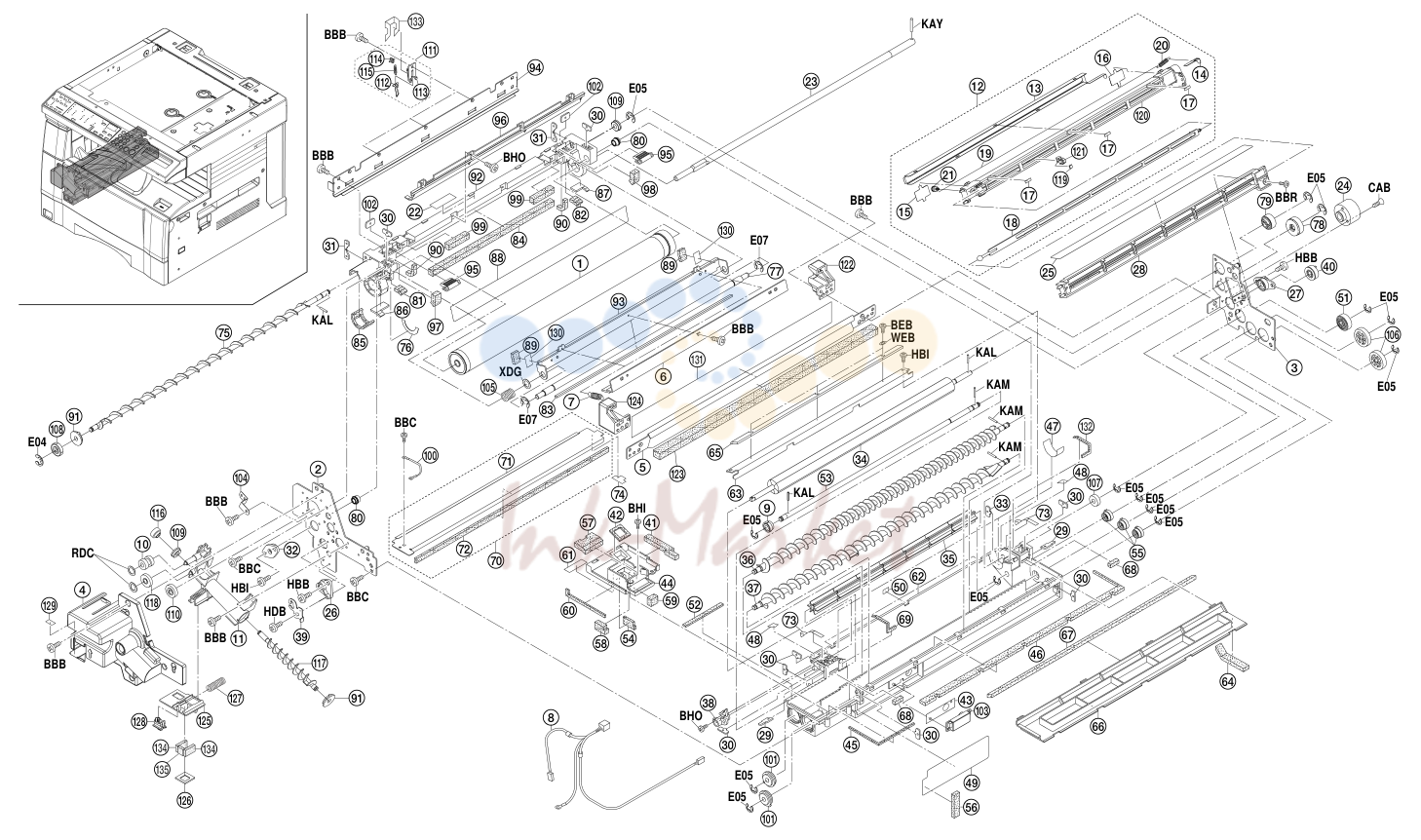

• 10. IMAGING UNIT

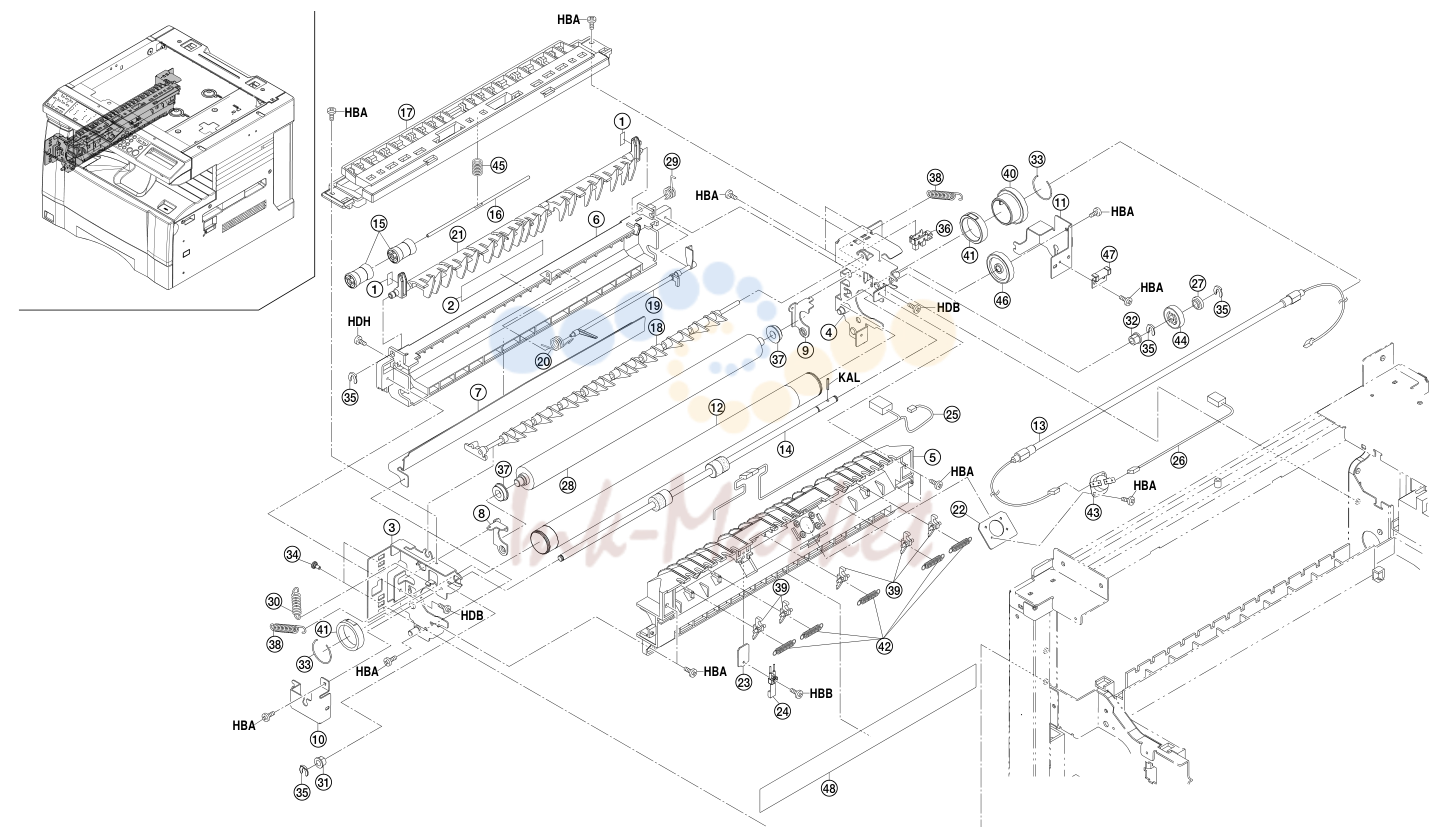

• 11. FIXING SECTION

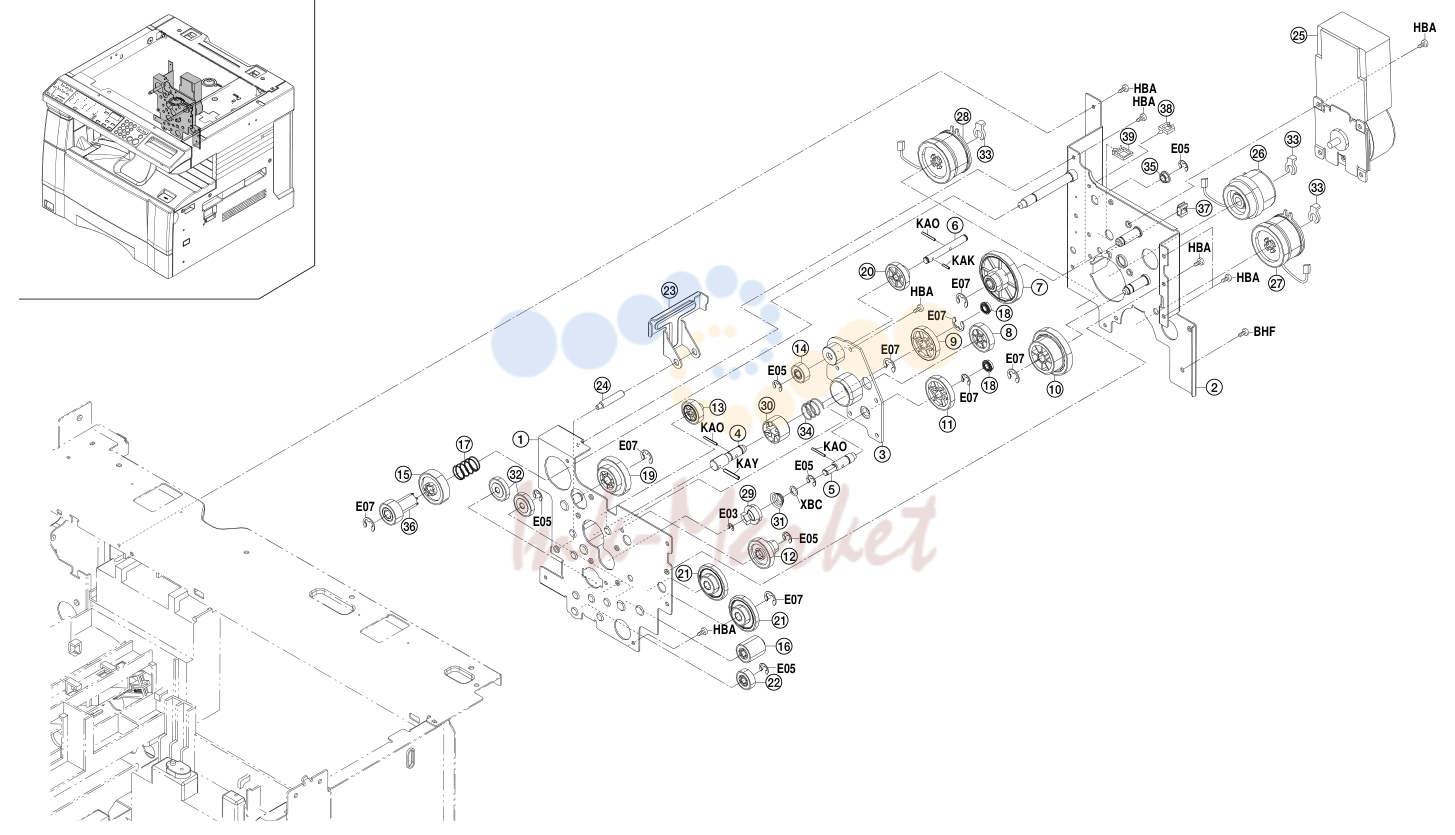

• 12. DRIVING SECTION

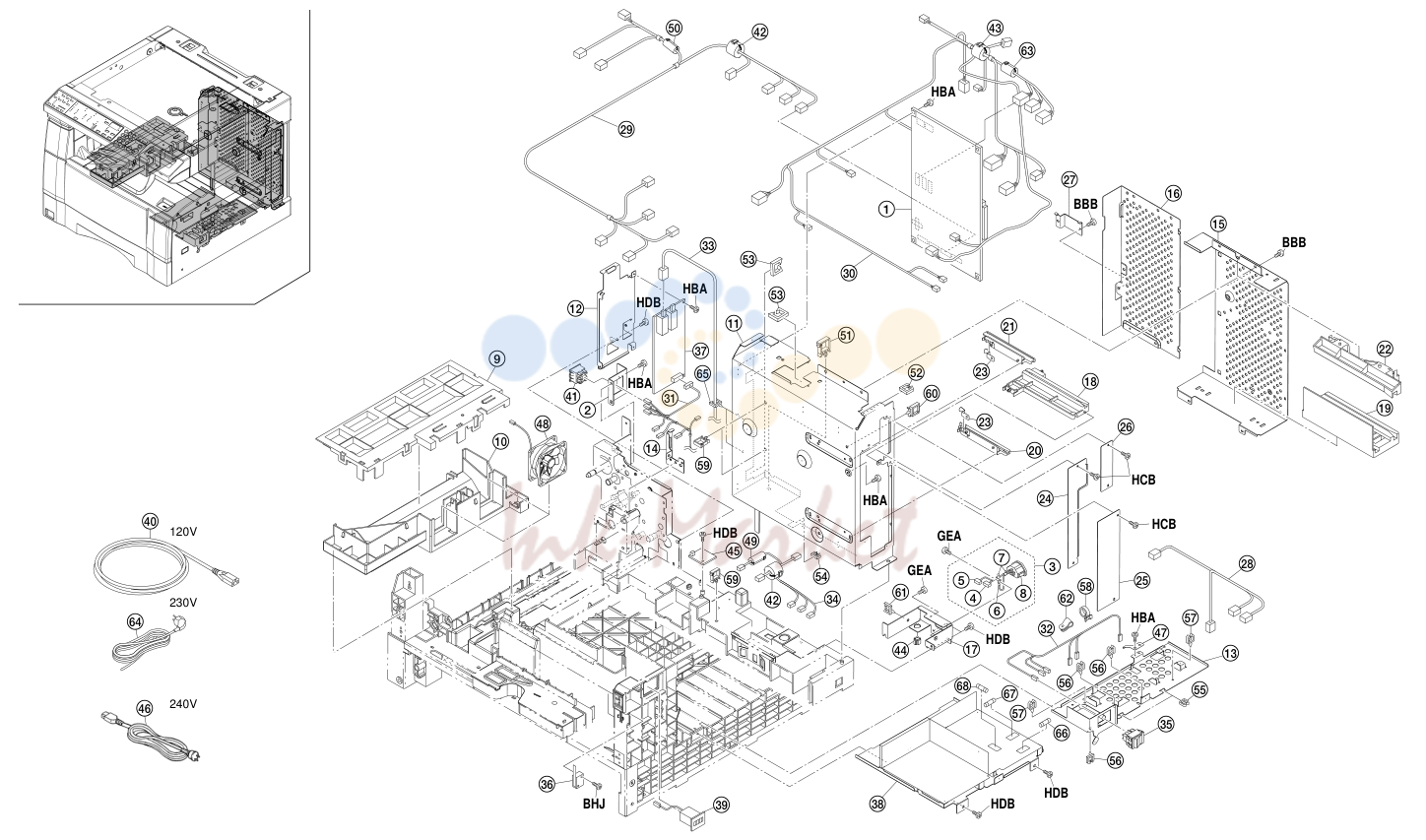

• 13. ELECTRICAL COMPONENTS

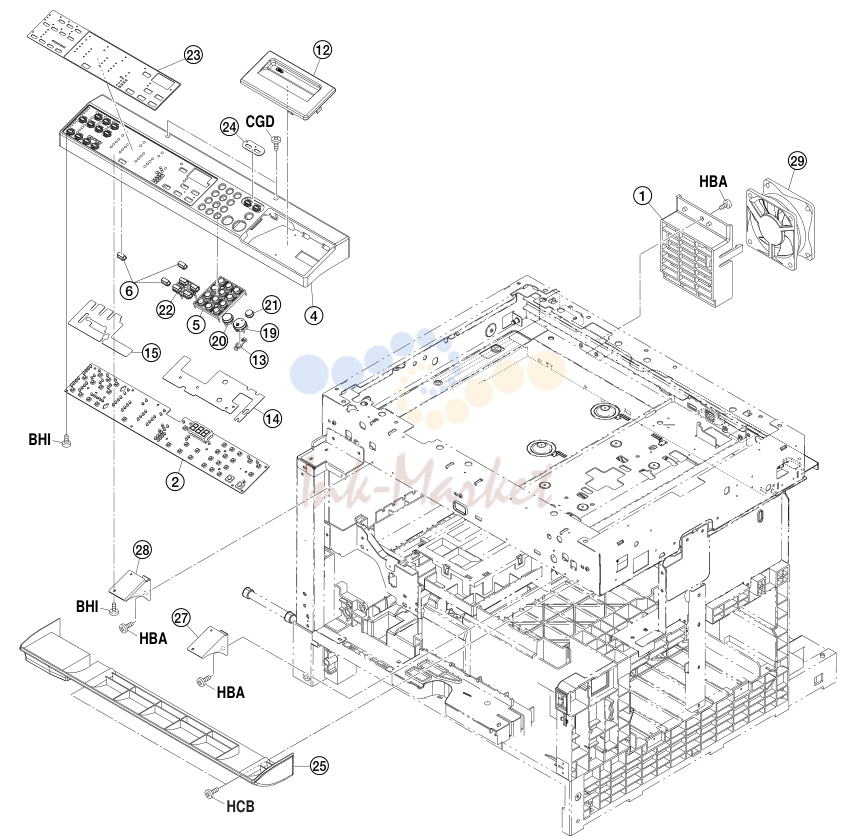

• 14. OPERATION UNIT

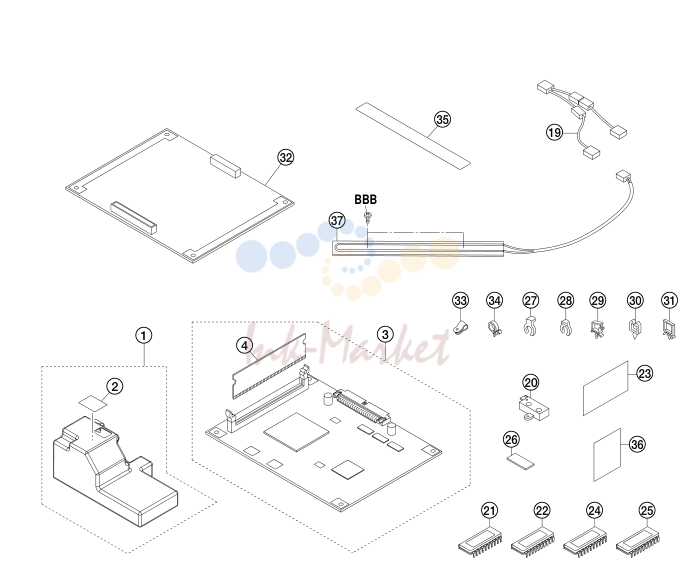

• 15. ACCESSORIES & OPTION

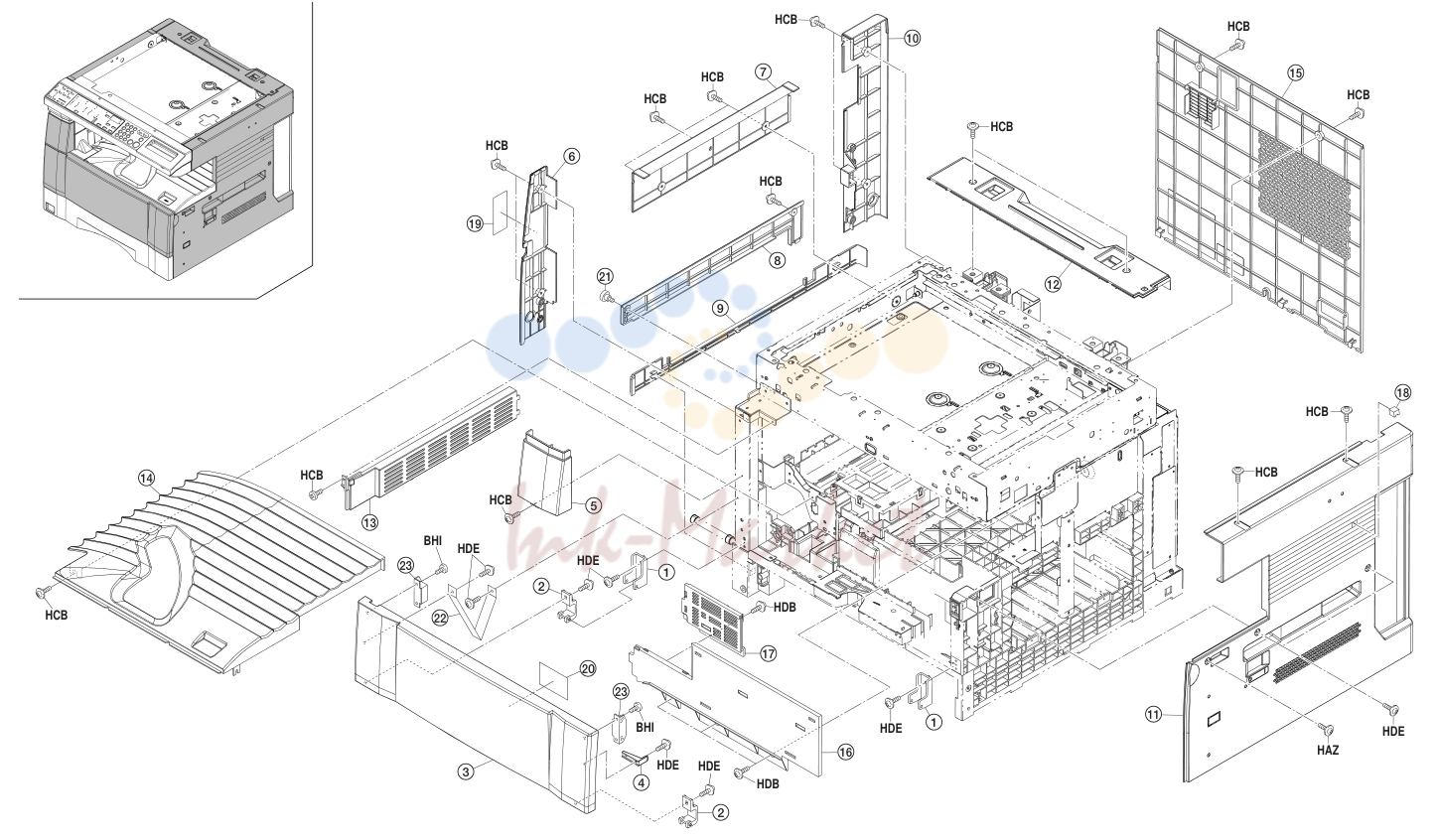

1. EXTERIOR COVERS

№	Артикул	Альт. артикул	Описание
1	2AV02120 запросить цену →		MOUNT HINGE
20	2AC05130 запросить цену →		LABEL,SUPPLY(EUR)
21	48128107 запросить цену →		PIN,CLEANING BLADE
22	35904240 запросить цену →		AUXILIARY PLATE,CONVEYING UNIT
23	71804400 запросить цену →		MAGNET,LOWER FRONT COVER

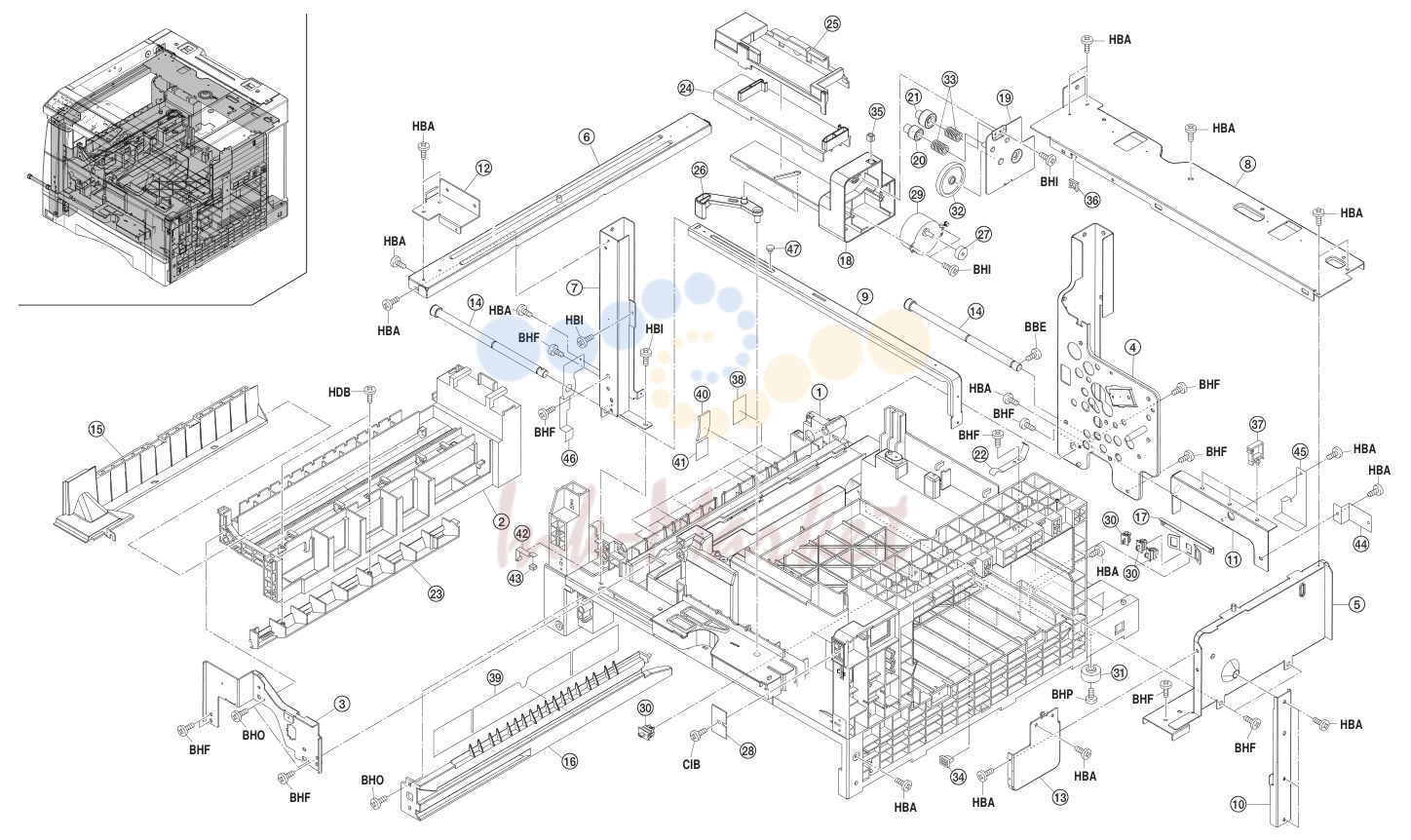

2. FRAMES

№	Артикул	Альт. артикул	Описание
1	2AV02010 запросить цену →		BASE,MACHINE 1 1 1 39 2AV06250 GUIDE FILM,RAIL CASSETTE
2	2AV02020 запросить цену →		UPPER FRAME,MACHINE 1 1 1 40 2AV06330 SHEET B,BYPASS
3	2AV02030 запросить цену →		FRONT FRAME 1 1 1 41 2AV06340 FRONT FILM,BYPASS PAD
4	2AV02040 запросить цену →		REAR FRAME 1 1 1 42 2AV06390 PLATE SPRING,BYPASS TABLE
5	2AV02050 запросить цену →		RIGHT SUPPORT PLATE,SCANNER 1 1 1 43 2AV06400 SPONGE,BYPASS TABLE
6	2AV02060 запросить цену →		LEFT SUPPORT PLATE,SCANNER 1 1 1 44 2AV26280 GROUND PLATE A,HANDLE
7	2AV02070 запросить цену →		FRONT STAY 1 1 1 45 2AV26290 GROUND PLATE,HANDLE B
8	2AV02080 запросить цену →		TOP REINFORCEMENT 1 1 1 46 2AV26300 GROUND PLATE STAY
9	2AV02090 запросить цену →		LOWER FRONT REINFORCEMENT 1 1 1 47 48129208 PIN,TENSION
10	2AV02100 запросить цену →		RIGHT REINFORCEMENT
11	2AV02110 запросить цену →		MOUNT,SHAFT HANDLE
12	2AV02150 запросить цену →		FRONT RETAINER,SCANNER
13	2AV02160 запросить цену →		RIGHT RETAINER,SCANNER
16	2AV06080 запросить цену →		LEFT RAIL,CASSETTE
17	2AV06100 запросить цену →		RIGHT MOUNT,SIZE DETECTION
18	2AV15010 запросить цену →		MOVING BASE,CARTRIDGE DRIVE
19	2AV15020 запросить цену →		MOUNT,CARTRIDGE DRIVE
20	2AV15030 запросить цену →		GEAR A,TONER SUPPLY
20	2AV15050 запросить цену →		GEAR C,TONER SUPPLY
21	2AV15040 запросить цену →		GEAR B,TONER SUPPLY
21	2AV15060 запросить цену →		GEAR D,TONER SUPPLY
22	2AV26250 запросить цену →		GROUND PLATE,LSU
23	2AR10080 запросить цену →		MOUNT BASE,CLEANING LAMP
24	2AR15020 запросить цену →		MOVING BASE,CARTRIDGE
25	2AR15060 запросить цену →		COVER,CARTRIDGE MOUNT BASE
26	2AR15080 запросить цену →		LEVER,CARTRIDGE MOVING
27	45727502 запросить цену →		GEAR,TONER MOTOR
28	49628105 запросить цену →		RECEIVER,MAGNET
32	71821390 запросить цену →		IDLE GEAR
33	73818100 запросить цену →		SPRING, BLADE THRUST
35	J0455020 запросить цену →		CASE,DF3-2EP-2A(HIROSE)
36	M2104350 запросить цену →		EDGING,EDS-0607M(KITAGAWA)
37	M2109010 запросить цену →		WIRE SADDLE,WS-2NS
38	2AV06240 запросить цену →		RIGHT FRONT GUIDE FILM,REGISTRATION

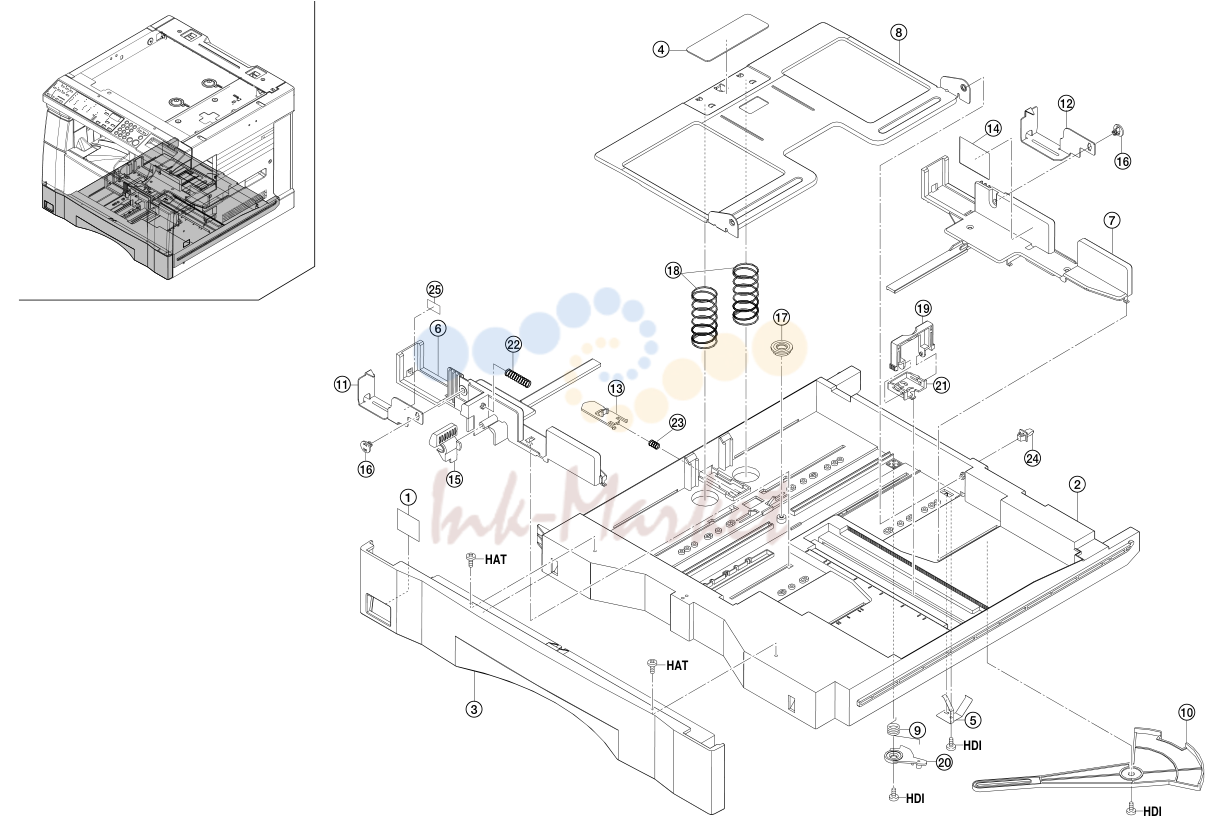

3. CASSETTE

№	Артикул	Альт. артикул	Описание
2	2AV07010 запросить цену →		CASSETTE,PAPER FEED
5	2AV07040 запросить цену →		GROUND PLATE,CASSETTE
6	2AV07050 запросить цену →		FRONT CURSOR,CASSETTE
7	2AV07060 запросить цену →		REAR CURSOR,CASSETTE
8	2AV07070 запросить цену →		WORK PLATE,CASSETTE
9	2AV07080 запросить цену →		SPRING,SIDE SIZE DETECTION
10	2AV07090 запросить цену →		TURN PLATE,TRAILING EDGE SIZE DETECTION
11	2AV07170 запросить цену →		FRONT CLAW,CASSETTE
12	2AV07180 запросить цену →		REAR CLAW,CASSETTE
14	2AR05200 запросить цену →		LABEL,PAPER UPPER LIMIT
16	34907070 запросить цену →		PIN,CLAW CASSETTE
17	34907141 запросить цену →		GEAR 18,CASSETTE
18	34907380 запросить цену →		SPRING,CASSETTE
20	35907132 запросить цену →		PROJECTION,SIDE REGISTRATION DETECTION
22	68802070 запросить цену →		SPRING A,LIFT UP
23	76508130 запросить цену →		SPRING BELT GUIDE ROLLER
25	2AV06350 запросить цену →		FRONT SPACER A,CLAW CASSETTE

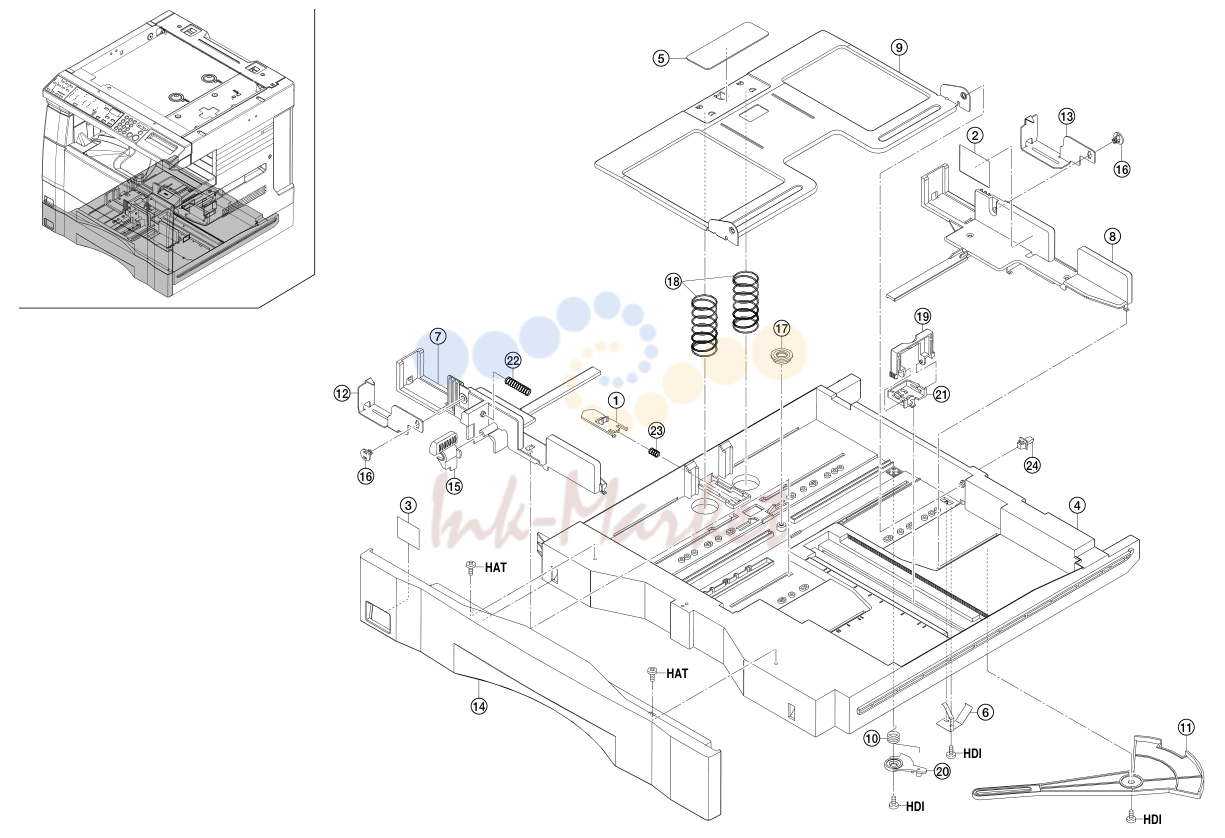

4. CASSETTE (KM-2030)

№	Артикул	Альт. артикул	Описание
2	2AR05200 запросить цену →		LABEL,PAPER UPPER LIMIT
4	2AV07010 запросить цену →		CASSETTE,PAPER FEED
6	2AV07040 запросить цену →		GROUND PLATE,CASSETTE
7	2AV07050 запросить цену →		FRONT CURSOR,CASSETTE
8	2AV07060 запросить цену →		REAR CURSOR,CASSETTE
9	2AV07070 запросить цену →		WORK PLATE,CASSETTE
10	2AV07080 запросить цену →		SPRING,SIDE SIZE DETECTION
11	2AV07090 запросить цену →		TURN PLATE,TRAILING EDGE SIZE DETECTION
12	2AV07190 запросить цену →		FRONT CLAW A,CASSETTE
13	2AV07200 запросить цену →		REAR CLAW A,CASSETTE
16	34907070 запросить цену →		PIN,CLAW CASSETTE
17	34907141 запросить цену →		GEAR 18,CASSETTE
18	34907380 запросить цену →		SPRING,CASSETTE
20	35907132 запросить цену →		PROJECTION,SIDE REGISTRATION DETECTION
22	68802070 запросить цену →		SPRING A,LIFT UP
23	76508130 запросить цену →		SPRING BELT GUIDE ROLLER

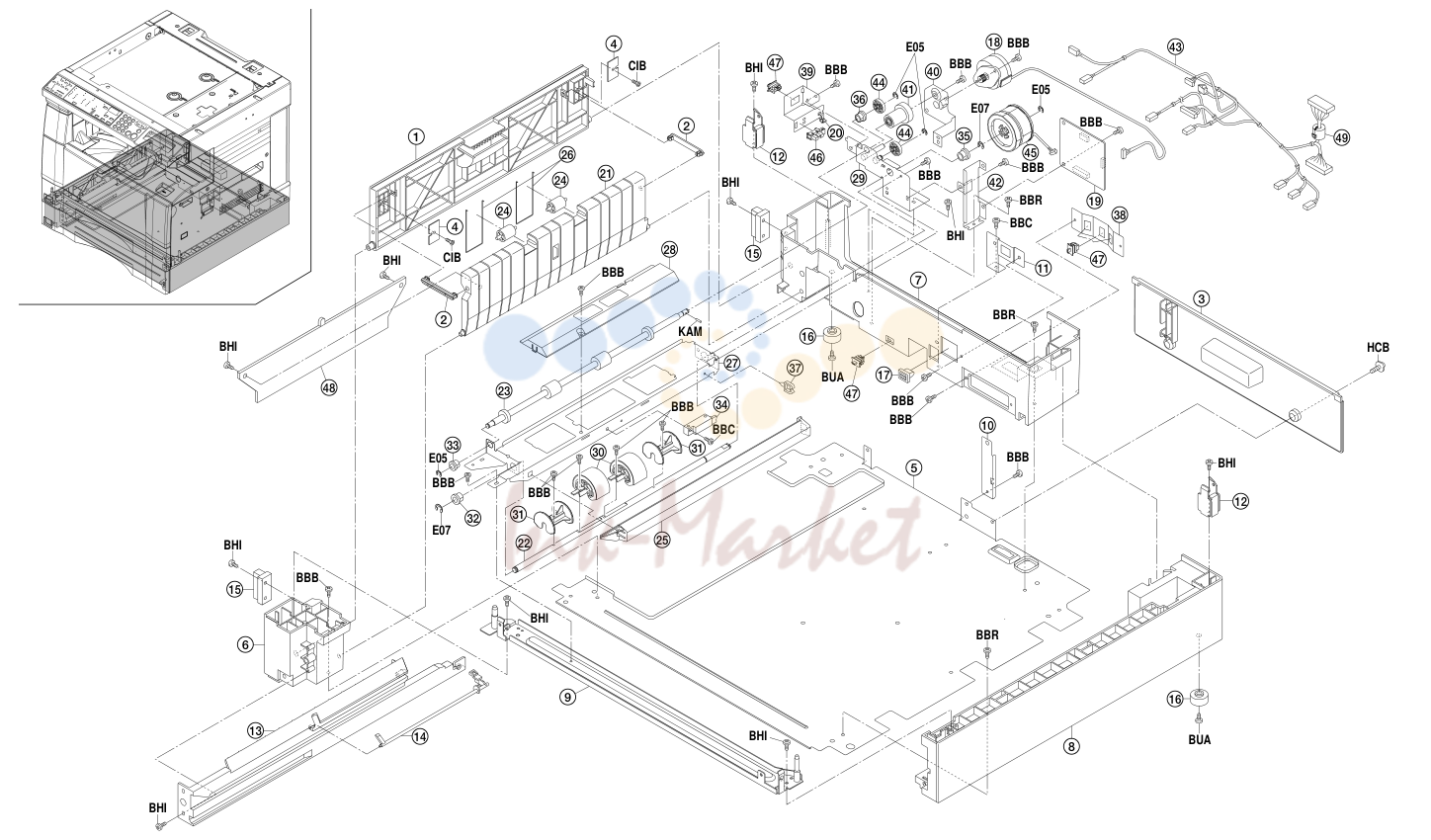

5. DECK UNIT (KM-2030)

№	Артикул	Альт. артикул	Описание
4			E05 *BBB º
2			BBB
1			) (cid:236) (cid:255) æ
4			BBC
2			BBR
2	3A504020 ✓ в наличии		COUPLER,RELEASE 2 2 2 42 3A526020 LEFT MOUNT,PCB
4	49628105 запросить цену →		RECEIVER,MAGNET 2 2 2 44 18506140 LOWER GEAR 18,REGISTRATION
5	3A502010 запросить цену →		BOTTOM BASE 1 1 1 ’ 45 2AV27330 CLUTCH,PAPER FEED
6	3A502020 запросить цену →		LEFT BASE 1 1 1 ’ 46 35327400 SWITCH,FEED
7	3A502030 запросить цену →		REAR BASE 1 1 1 ’ 47 35927420 SWITCH,SIZE
8	3A502040 запросить цену →		RIGHT BASE 1 1 1 48 3A506120 REINFORCEMENT,GUIDE
9	3A502060 запросить цену →		FRONT JUNCTION PLATE,DESK 1 1 1 49 2AR27750 CORE 11-25X14
10	3A502070 запросить цену →		REAR JUNCTION PLATE,DESK
11	3A502090 запросить цену →		MOUNT,CATCH
12	3A502100 запросить цену →		REAR JUNCTION PLATE,DESK SIDE
13	3A506010 запросить цену →		LEFT RAIL,CASSETTE
15	62207620 запросить цену →		MAGNET,FEED SHIFT
20	M2607010 запросить цену →		BINDING BAND,PLT1M
21	3A506020 запросить цену →		GUIDE,CONVEYING
22	3A506050 запросить цену →		SHAFT,PAPER FEED
24	3A506070 запросить цену →		PULLEY,CONVEYING
25	3A506080 запросить цену →		COVER,EMPTY SWITCH
26	3A506090 запросить цену →		SPRING,PRESSING
27	3A506100 запросить цену →		FRAME,PAPER FEED
28	3A506110 запросить цену →		COVER,PAPER FEED
29	3A522010 запросить цену →		MOUNT,DRIVE
32	49028112 запросить цену →		BUSHING 8,LOWER REG.ROLLER
33	29806560 запросить цену →		BUSHING
35	67322230 запросить цену →		BUSHING
37	M2105710 запросить цену →		MINIATURE CLAMP,UAMS-05-0
38	3A502080 запросить цену →		MOUNT,SIZE DETECTION SWITCH
39	3A506040 запросить цену →		MOUNT,RELEASE SWITCH
40	3A522020 запросить цену →		MOUNT,MOTOR

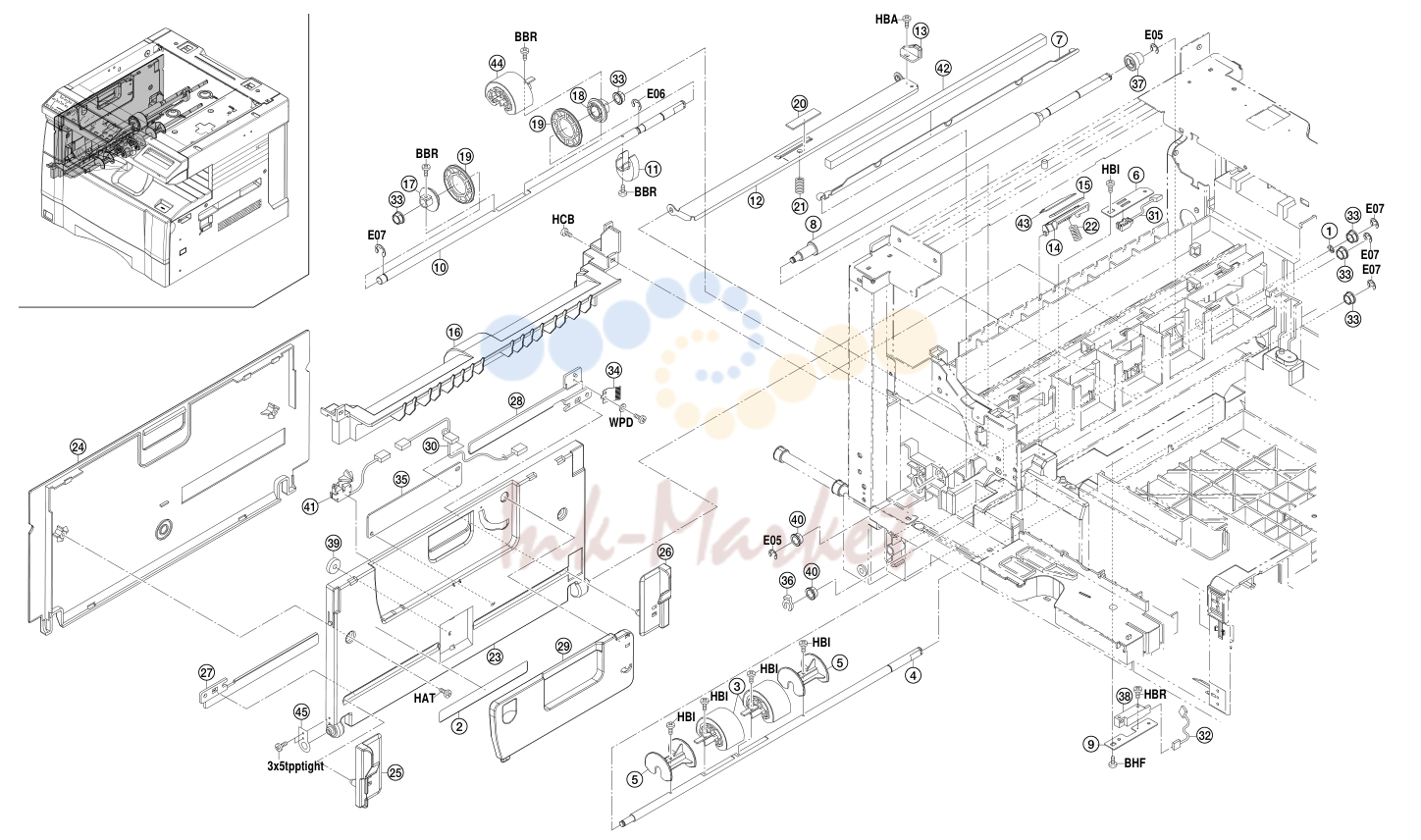

6. PAPER FEED-IN SECTION

№	Артикул	Альт. артикул	Описание
1	2AV02180 запросить цену →		GROUND PLATE,REGISTRATION ROLLER 1 1 1 ’ 38 65027360 SWITCH,EMPTY
4	2AV06020 запросить цену →		SHAFT,PAPER FEED 1 1 1 ’ 42 2AV93020 PARTS,ASS’Y RIGHT REGISTRATION CLEANER,SP
6	2AV06040 запросить цену →		MOUNT,REGISTRATION SWITCH 1 1 1 44 2AV06320 PULLEY,PAPER FEED
7	2AV06050 запросить цену →		MOUNT,REGISTRATION CLEANER 1 1 1 45 2AV06380 REINFORCEMENT,BYPASS
9	2AV06090 запросить цену →		MOUNT,PAPER EMPTY SWITCH
10	2AV06110 запросить цену →		SHAFT,BYPASS
11	2AV06120 запросить цену →		CAM,BYPASS
12	2AV06130 запросить цену →		LIFT PLATE,BYPASS
13	2AV06140 запросить цену →		STOPPER,BYPASS
14	2AV06150 запросить цену →		MOUNT BASE,BYPASS PAD
16	2AV06170 запросить цену →		COVER,BYPASS
17	2AV06180 запросить цену →		COLLAR A,BYPASS PAPER FEED
18	2AV06190 запросить цену →		COLLAR B,BYPASS PAPER FEED
19	2AV06200 запросить цену →		COLLAR C,BYPASS PAPER FEED
21	2AV06220 запросить цену →		SPRING,BYPASS LIFT
25	2AV07120 запросить цену →		FRONT CURSOR,BYPASS
26	2AV07130 запросить цену →		REAR CURSOR,BYPASS
27	2AV07140 запросить цену →		FRONT RACK,BYPASS
28	2AV07150 запросить цену →		REAR RACK,BYPASS
30	2AV27180 запросить цену →		WIRE,BYPASS TRAY(KM-1530)
30	2AX27060 запросить цену →		WIRE,BYPASS TRAY(KM-2030)
32	2AV27270 запросить цену →		JUNCTION WIRING,PAPER EMPTY SWITCH
34	33907110 запросить цену →		TERMINAL,PAPER SIZE PCB
36	34806150 запросить цену →		STOPPER

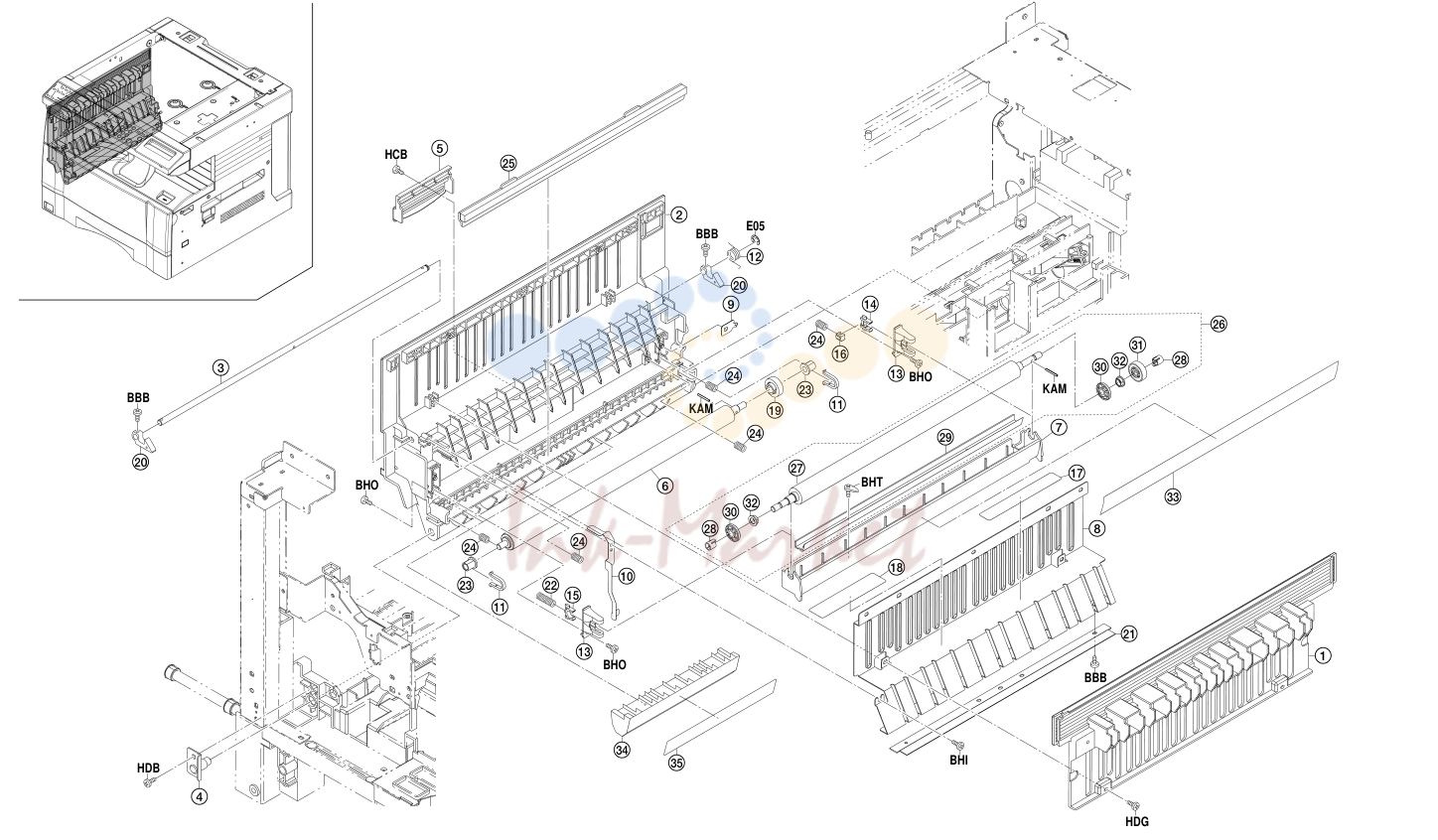

7. PAPER CONVEYING SECTION

№	Артикул	Альт. артикул	Описание
3	2AV04130 запросить цену →		SHAFT,CONVEYING HANDLE
4	2AV04140 запросить цену →		FULCRUM PIN,CONVEYING UNIT
7	2AV16010 запросить цену →		GUIDE,TRANSFER
8	2AV16020 запросить цену →		STATIC ELIMINATION PLATE,CONVEYING
9	2AV16030 запросить цену →		TERMINAL,TRANSFER
10	2AV16070 запросить цену →		GROUND PLATE,CONVEYING UNIT
12	33906640 запросить цену →		RIGHT SPRING,FEED RELEASE
13	2AR16130 запросить цену →		MOUNT BASE,TRANSFER ROLLER BUSHING
14	2AR17030 запросить цену →		FRONT BUSHING,TRANSFER ROLLER PRESSURE
15	2AR17040 запросить цену →		REAR BUSHING,TRANSFER ROLLER PRESSURE
16	2AR17070 запросить цену →		TERMINAL,TRANSFER PRESSURE
17	20305090 запросить цену →		LABEL,HIGH VOLTAGE CAUTION
18	29705100 запросить цену →		CAUTION LABEL,DRUM
19	29814340 запросить цену →		GEAR 18,DEVELOPER UNIT
20	33906670 запросить цену →		RIGHT HOOK,FEED RELEASE
22	35906590 запросить цену →		SPRING,REGISTRATION
24	68802160 запросить цену →		SPRING,RETAINING
27			•2AV16100 ROLLER,TRANSFER
28			•2AR17080 COLLAR,TRANSFER ROLLER
29			•2AR17090 CLEANER,TRANSFER
30			•2AR17120 PULLEY,TRANSFER ROLLER
33	2AV16120 запросить цену →		FRONT SHEET,TRANSFER GUIDE
34	2AV06260 запросить цену →		GUIDE,REGISTRATION
35	2AV06270 запросить цену →		LEFT FRONT FILM,REGISTRATION

8. ORIGINAL HOLDER

№	Артикул	Альт. артикул	Описание
4			9 BBB ª ‚ E05 @ (cid:254) (cid:236) (cid:215) (cid:236) ) BBB £ (cid:130) BBB £ ^
3			(cid:221) @ E05 E07 (cid:246)
0			RDE (cid:253)
1	2AV00010 запросить цену →		SCANNER FRAME ASS’Y 1 1 1 ’ 38 2AC12370 SWITCH,RELEASE DETECTION
2	2AV12080 запросить цену →		GUIDE FFC1 1 1 1 39 2AC12380 SPRING,RELEASE SWITCH
3	2AV12090 запросить цену →		MIRROR FRAME A 1 1 1 40 2AC27800 WIRE,SCANNER INVERTER
5	2AV12110 запросить цену →		REFLECTOR,SCANNER 1 1 1 ’ 42 2A305070 LEFT ORIGINAL SIZE INDICATOR
6	2AV12120 запросить цену →		LIGHT SHIELD,PI 1 1 1 ’ 43 2A105180 LABEL,CAUTION CONTACT GLASS
7	2AV12130 запросить цену →		MIRROR FRAME B 1 1 1 ’ 44 29812291 CUSHION,CONTACT GLASS
8	2AV12140 запросить цену →		ADJUSTING PLATE B,MIRROR FRAME 1 1 1 ’ 45 35327400 SWITCH,FEED
11	2AV12170 запросить цену →		MOUNT,SCANNER PI 1 1 1 48 35912200 STANDARD PLATE,SHADING
12	2AV12180 запросить цену →		PULLY,SCANNER 8 8 8 49 35912210 SPRING,MIRROR HOLDER
15	2AV12210 запросить цену →		SHAFT,SCANNER DRIVE 1 1 1 ’ 52 35912531 SPONGE,ORIGINAL SIZE INDICATOR
17	2AV12230 запросить цену →		GEAR 44/16 1 1 1 53 35927290 SENSOR,ORIGINAL DETECTION(KM-2030)
18	2AV12240 запросить цену →		GEAR 26 1 1 1 ’ 54 72127100 PI SWITCH,OPTICAL SECTION
20	2AV12260 запросить цену →		MOUNT BASE,DF HINGE 2 2 2 56 2AV27130 WIRE,OPERATION UNIT(KM-1530)
21	2AV12270 запросить цену →		MOUNT,SCANNER MOTOR 1 1 1 56 2AX27050 WIRE,OPERATION UNIT(KM-2030)
22	2AV12290 запросить цену →		MOUNT,RELEASE SWITCH 1 1 1 57 2AV27140 WIRE,SWITCH JUNCTION
23	2AV12300 запросить цену →		HOLDER,ADF CONTACT GLASS 2 2 2 58 2AV27150 WIRE,SCANNER HOME
24	2AV12320 запросить цену →		FILM A,MIRROR FRAME 1 1 1 ’ 59 2AV28080 INVERTER PCB
25	2AV12340 запросить цену →		MOUNT,ORIGINAL DETECTION SENSOR 1 1 1 60 72112520 TENSION SPRING,SCANNER WIRE
26	2AV12430 запросить цену →		LOWER SEAL,SCANNER 2 2 2 61 J0388460 RECEPTACLE,52918-4615(MOLEX)
30	2AV12520 запросить цену →		COVER,ISU
31	72914480 запросить цену →		REAR BUSHING,DEVELOPING ROLLER (B)
32	2AV12350 запросить цену →		STOPPER,WIRE
33	2AV26230 запросить цену →		MOUNT,DF CONNECTOR
34	2AV27050 запросить цену →		WIRE,ADF(KM-1530)
34	2AX27020 запросить цену →		WIRE,RADF(KM-2030)
35	18512340 запросить цену →		GUIDE,SCANNER WIRE
36	2AC12300 запросить цену →		HOLDER FFC
37	2AC12360 запросить цену →		GUIDE,RELEASE SWITCH

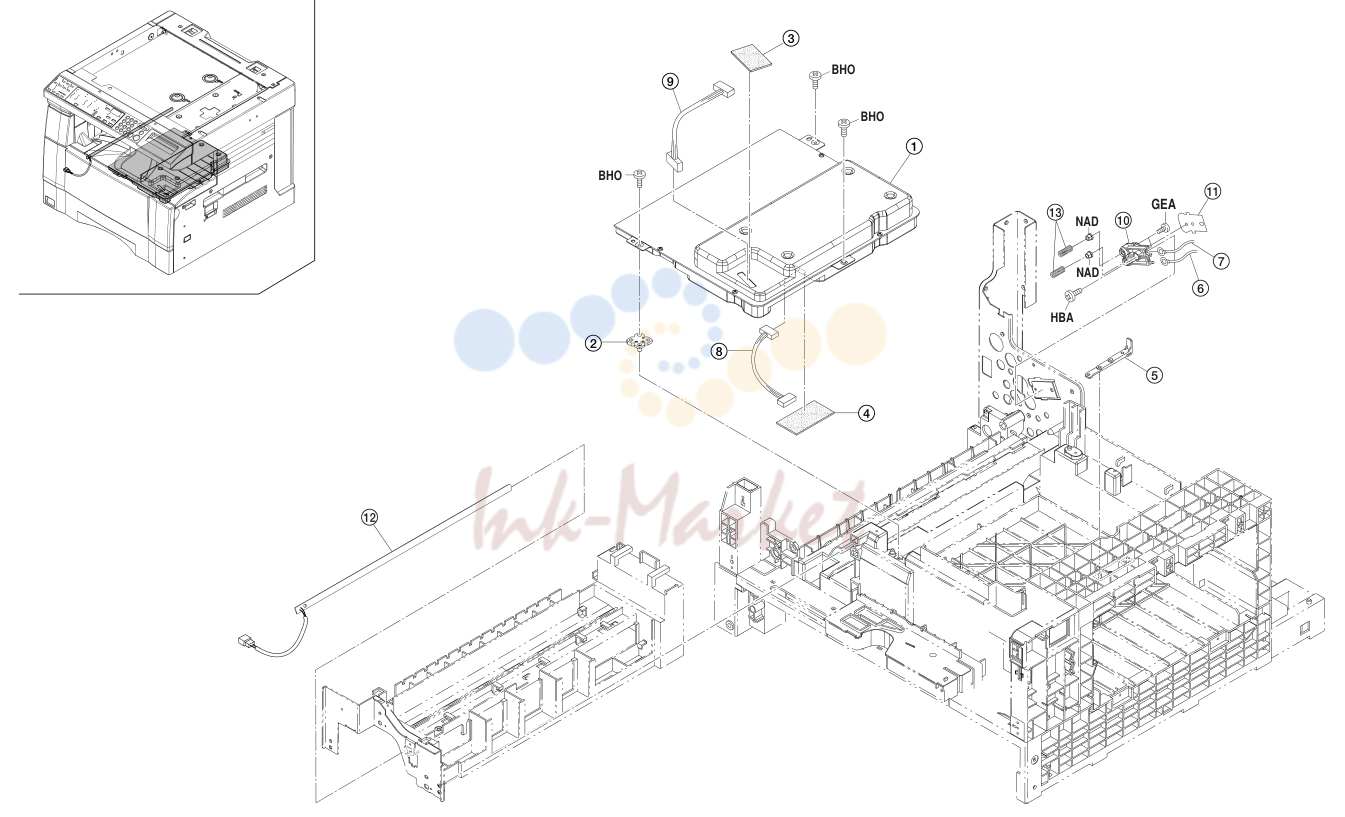

9. LASER SCANNER UNIT

№	Артикул	Альт. артикул	Описание
2	2AV13020 запросить цену →		SPACER,LSU
3	2AV13030 запросить цену →		SPONGE,LASER DIODE
4	2AV13040 запросить цену →		SPONGE,POLYGON
5	2AV13050 запросить цену →		RIGHT SPACER,LSU
6	2AV27090 запросить цену →		WIRE,MAIN HIGH VOLTAGE
7	2AV27100 запросить цену →		WIRE,GRID
8	2AV27310 запросить цену →		JUNCTION WIRING,POLYGON
9	2AV27320 запросить цену →		JUNCTION WIRING,LASER DIODE
10	2AR10060 запросить цену →		TERMINAL BASE,MAIN CHARGER
11	2AR10070 запросить цену →		SHEET,MAIN CHARGER TERMINAL BASE
13	63516160 запросить цену →		SPRING,TRANSFORMER TERMINAL

10. IMAGING UNIT

№	Артикул	Альт. артикул	Описание
2			(cid:226) (cid:219) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:214)(cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:214) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:201)(cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) §(cid:0) (cid:0) ˘ (cid:0)
5			(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0) KAM E05
7			f(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)
8			‰ BBC E07 ¶ (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) KAM (cid:239)
9			(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0) Æ
3			(cid:0) (cid:0) (cid:0)
1			(cid:0)
2	2AV09010 запросить цену →		FRONT FRAME,IMAGE FORMATION 1 1 1 42 2AR14140 FRONT SPONGE C,LID DEVELOPING
3	2AV09020 запросить цену →		REAR FRAME,IMAGE FORMATION 1 1 1 43 2AR14160 SPACER,TONER SENSOR
4	2AV09030 запросить цену →		FRONT COVER,IMAGE FORMATION 1 1 1 44 2AR14170 FRONT LID,DEVELOPING
5	2AV16040 запросить цену →		RIGHT GUIDE,TRANSFER 1 1 1 45 2AR14200 FRONT SPONGE,DEVELOPING
7	2AV18050 запросить цену →		SPRING,BLADE 2 2 2 47 2AR14240 SEAL,MAGNET ROLLER
8	2AV27080 запросить цену →		WIRE,IMAGE FORMATION 1 1 1 ’ 48 2AR14250 SEAL,DEVELOPING
10	72919050 запросить цену →		GEAR 12/15,RECYCLE SECTION 1 1 1 50 2AR14300 LOWER FILM,DEVELOPING
11	2AV18010 запросить цену →		HOUSING,DISPOSAL 1 1 1 51 2AR14310 GEAR 19,PADDLE
13			•2AR10020 GRID,SHIELD 1 1 1 53 2AR14340 SHAFT,PADDLE
14			•2AR10030 TERMINAL,MAIN CHARGER 1 1 1 54 2AR14350 FRONT SPONGE E,LID DEVELOPING
15			•2AR10040 FRONT LID,MAIN CHARGER 1 1 1 55 2AR14380 REAR BUSHING,AGITATION
16			•2AR10050 REAR LID,MAIN CHARGER 1 1 1 56 2AR14411 RIGHT FRONT SPONGE,DEVELOPING
17			•2AR10090 SEAL,MAIN CHARGER 3 3 3 57 2AR14490 FRONT SPONGE F,LID DEVELOPING
18			•2AR10130 SLIDER,MAIN CHARGER CLEANER 1 1 1 58 2AR14500 FRONT SPONGE G,LID DEVELOPING
19			•2AR10160 WIRE,MAIN CHARGER 1 1 1 59 2AR14510 FRONT SPONGE H,LID DEVELOPING
20			•48527200 SPRING,CHARGER 1 1 1 60 2AR14520 FRONT SPONGE I,LID DEVELOPING
21			•33910230 PIN CHARGER 1 1 1 61 2AR14540 LOWER FRONT FILM,LID DEVELOPING
22	2AR05160 запросить цену →		LABEL,IMAGE FORMATION 1 1 1 62 2AR14551 HOUSING A,DEVELOPING
23	2AR08030 запросить цену →		SHAFT,DRUM 1 1 1 63 2AR14560 MOUNT A,DOCTOR BLADE
24	2AR09040 запросить цену →		REAR BUSHING,DRUM SHAFT 1 1 1 64 2AR14640 REAR SPONGE,LID
25	2AR09060 запросить цену →		FILM,LIGHT SHIELD 1 1 1 65 2AR14580 DOCTOR BLADE A,DEVELOPING
26	2AR09140 запросить цену →		FRONT BUSHING,DEVELOPING 1 1 1 66 2AR14590 UPPER LID A,DEVELOPING
27	2AR09150 запросить цену →		REAR BUSHING,DEVELOPING 1 1 1 67 2AR14600 UPPER SPONGE A,LID DEVELOPING
28	2AR09170 запросить цену →		RAIL MAIN CHARGER A 1 1 1 68 2AR14610 SPONGE,DEVELOPING HOUSING
29	2AR09200 запросить цену →		MOUNT M3A 2 2 2 69 2AR14620 FRONT SPONGE,DEVELOPING HOUSING
30	2AR09210 запросить цену →		MOUNT M3B 8 8 8 ’ 70 2AR68580 COVER A DOCTOR BLADE ASS’Y
31	2AR09220 запросить цену →		MOUNT M3C 2 2 2 71 •2AR14570 COVER A,DOCTOR BLADE
32	2AR09230 запросить цену →		FRONT BUSHING,DRUM SHAFT 1 1 1 72 •2AR14650 SPONGE,COVER DOCTOR BLADE
33	2AR09240 запросить цену →		MOUNT M3D 1 1 1 73 2AR14660 FILM A,DEVELOPING
34	2AR14010 запросить цену →		MAGNET,DEVELOPING 1 1 1 74 2AR14670 FILM A,COVER DOCTOR BLADE
35	2AR14030 запросить цену →		PADDLE,DEVELOPING 7 7 7 75 2AR18050 SPIRAL,CLEANING
36	2AR14040 запросить цену →		LEFT SPIRAL,DEVELOPING 1 1 1 76 2AR18080 SPACER,DRUM
37	2AR14050 запросить цену →		RIGHT SPIRAL,DEVELOPING 1 1 1 77 2AR18090 SHAFT,THRUST
38	2AR14091 запросить цену →		FRONT BUSHING,MAGNET ROLLER 1 1 1 78 2AR18100 GEAR 21,THRUST
39	2AR14100 запросить цену →		RETAINER,MAGNET ROLLER 1 1 1 79 2AR18110 GEAR 17,SPIRAL
40	2AR14110 запросить цену →		GEAR 16,MAGNET ROLLER 1 1 1 80 2AR18120 BUSHING,THRUST
2			(cid:226) (cid:219) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:214)(cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:214) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:201)(cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) §(cid:0) (cid:0) ˘ (cid:0)
5			(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0) KAM E05
7			f(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)
8			‰ BBC E07 ¶ (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) KAM (cid:239)
9			(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0) Æ
3			(cid:0) (cid:0) (cid:0)
1			(cid:0)
81	2AR18151 запросить цену →		FRONT SPONGE A,CLEANING 1 1 1 121 2AR10140 HOLDER,MAIN CHARGER CLEANER
82	2AR18160 запросить цену →		REAR SPONGE A,CLEANING 1 1 1 122 2AV16060 REAR POSITIONING PLATE,TRANSFER ROLLER
83	2AR18170 запросить цену →		INNER SPONGE,CLEANING 1 1 1 123 2AV16130 RIGHT SPONGE,GUIDE
84	2AR18191 запросить цену →		LOWER SPONGE,CLEANING 1 1 1 124 2AV16050 FRONT POSITIONING PLATE,TRANSFER ROLLER
85	2AR18200 запросить цену →		FRONT SPONGE,CLEANING 1 1 1 125 2AV18020 SHUTTER,DISPOSAL
86	2AR18211 запросить цену →		FRONT SEAL A,CLEANING 1 1 1 ’ 126 2AV18040 SEAL,SHUTTER
87	2AR18221 запросить цену →		REAR SEAL A,CLEANING 1 1 1 127 3AH07060 SPRING,BYPASS STOPPER
88	2AV18070 запросить цену →		INNER FILM,CLEANING 1 1 1 ’ 128 35927420 SWITCH,SIZE
89	2AR18341 запросить цену →		SPONGE,MOUNT BLADE 2 2 2 129 63505130 LABEL,RAIL
90	2AR18371 запросить цену →		SPONGE,CLEANING 2 2 2 130 2AV18060 FILM,MOUNT BLADE
91	2AR18380 запросить цену →		BUSHING,CLEANING 2 2 2 131 2AV16110 FRONT FILM,TRANSFER GUIDE
92	2AR18400 запросить цену →		HOUSING A,CLEANING 1 1 1 132 2AR14630 REAR SPONGE,DEVELOPING HOUSING
93	2AR18410 запросить цену →		MOUNT A,BLADE 1 1 1 133 2AV18080 GUIDE,SEPARATION
95	2AR18430 запросить цену →		LEVER A,PRESSURE RELEASE 2 2 2 135 2AV18100 SPONGE,SHUTTER
96	2AR18450 запросить цену →		GUIDE,SPIRAL
97	2AR18460 запросить цену →		FRONT SPONGE C,CLEANING
98	2AR18470 запросить цену →		REAR SPONGE C,CLEANING
99	2AR18480 запросить цену →		LOWER SPONGE A,CLEANING
100	2AR27620 запросить цену →		DIODE,DEVELOPING SEAL
102	33302080 запросить цену →		MOUNT M3
104	34909050 запросить цену →		FRONT GROUND PLATE,DRUM DRIVE
105	34918200 запросить цену →		SPRING,THRUST
106	34922570 запросить цену →		GEAR 23,DEVELOPING
107	35914820 запросить цену →		BEARING,DEVELOPING
108	63814060 запросить цену →		GEAR 20,AGITATION
110	72320210 запросить цену →		LOWER GEAR, EJECT IDLE
112			•2AR18240 CLAW,SEPARATION
113			•2AR18250 MOUNT BASE,CLAW SEPARATION
114			•2AR18260 PULLEY,CLAW SEPARATION
115			•2AR18280 SPRING,CLAW SEPARATION
117	2AR18070 запросить цену →		SPIRAL,RECYCLE
118	35322020 запросить цену →		GEAR 20,PAPER FEED DRIVE
119	2AR10150 запросить цену →		PAD,MAIN CHARGER CLEANER
120	2AR10120 запросить цену →		HOUSING A,MAIN CHARGER

11. FIXING SECTION

№	Артикул	Альт. артикул	Описание
1			HBA (cid:224)
2			( HDB (cid:238) (cid:255)
9			(cid:255)
8			(cid:0)(cid:0) (cid:219) º
3			(cid:0)(cid:0)
1	2AV05130 запросить цену →		LEFT LABEL,GUIDE EJECT 2 2 2 ’ 40 35920240 GEAR 35,HEAT ROLLER
2	2AV05170 запросить цену →		LABEL,HIGH TEMPERATURE CAUTION 1 1 1 ’ 41 35920350 BUSHING,HEAT ROLLER
3	2AV20010 запросить цену →		FRONT FRAME,FIXING 1 1 1 42 63706260 SPRING,STACK BYPASS GEAR
4	2AV20020 запросить цену →		REAR FRAME,FIXING 1 1 1 ’ 43 63720211 THERMOSTAT,FIXING
5	2AV20030 запросить цену →		UPPER HOUSING,FIXING 1 1 1 ’ 44 66022190 GEAR,21 DEVELOPING
6	2AV20040 запросить цену →		LOWER HOUSING,FIXING 1 1 1 45 68814720 SPRING B,DOCTOR BLADE
7	2AV20050 запросить цену →		FRONT GUIDE,FIXING 1 1 1 ’ 46 73922250 IDLE GEAR A,PF SECTION
8	2AV20060 запросить цену →		FRONT PRESSING PLATE,FIXING 1 1 1 47 2AV20260 HOLDER,FIXING WIRE
9	2AV20070 запросить цену →		REAR PRESSING PLATE,FIXING 1 1 1 48 2AV20290 RIGHT SHEET,FIXING
10	2AV20080 запросить цену →		FRONT MOUNT,FIXING HEATER
11	2AV20090 запросить цену →		REAR MOUNT,FIXING HEATER
16	2AV20170 запросить цену →		SHAFT,EJECT PULLEY
17	2AV20180 запросить цену →		GUIDE,EJECT
18	2AV20190 запросить цену →		GUIDE,FEED SHIFT
21	2AV20220 запросить цену →		LEFT GUIDE,EJECT
22	2AV20230 запросить цену →		MOUNT,THERMOSTAT
23	2AV20240 запросить цену →		MOUNT,THERMISTOR
25	2AV27060 запросить цену →		WIRE,FIXING
26	2AV27120 запросить цену →		JUNCTION WIRING,THERMOSTAT
27	18314060 запросить цену →		COLLAR,PARTITION JOINT
30	48528216 запросить цену →		SPRING,PAPER GUIDE
33	29820190 запросить цену →		CRESCENTIC STOPPER
34	2AV20270 запросить цену →		PIN,FIXING RETAINING(M3)
35	34806150 запросить цену →		STOPPER

12. DRIVING SECTION

№	Артикул	Альт. артикул	Описание
1	2AV22010 запросить цену →		FRONT FRAME,DRIVE UNIT
2	2AV22020 запросить цену →		REAR FRAME,DRIVE UNIT
3	2AV22030 запросить цену →		POSITIONING PLATE,DRUM
4	2AV22040 запросить цену →		SHAFT,COUPLING
5	2AV22050 запросить цену →		SHAFT,DEVELOPING DRIVE
6	2AV22060 запросить цену →		SHAFT,CLEANING DRIVE
7	2AV22320 запросить цену →		GEAR A,58/30
8	2AV22330 запросить цену →		GEAR A,48/27
9	2AV22340 запросить цену →		GEAR A,60 DRUM
10	2AV22100 запросить цену →		GEAR,52/30
11	2AV22110 запросить цену →		GEAR,30 DEVELOPING
12	2AV22120 запросить цену →		GEAR,26/14
13	2AV22130 запросить цену →		GEAR,20
14	2AV22160 запросить цену →		GEAR,15CL
15	2AV22170 запросить цену →		GEAR,29
16	2AV22200 запросить цену →		GEAR,16
17	2AV22230 запросить цену →		SPRING,FIXING JOINT
19	2AV22280 запросить цену →		GEAR,34/23
20	2AV22290 запросить цену →		GEAR,24
21	2AV22300 запросить цену →		GEAR,32/16
22	2AV22310 запросить цену →		GEAR,16 IDLE
23	2AV26030 запросить цену →		LEFT WORK PLATE,SAFETY SWITCH
24	2AV26270 запросить цену →		LEFT PIN,SAFETY SWITCH
30	2AR22030 запросить цену →		COUPLING,DRUM
31	2AR22570 запросить цену →		SPRING,DEVELOPING DRIVE
32	45729401 запросить цену →		GEAR 20,S.B
33	34806150 запросить цену →		STOPPER
34	34922590 запросить цену →		SPRING,DRUM DRIVE
36	2AV22180 запросить цену →		GEAR 19,FIXING
37	M2104350 запросить цену →		EDGING,EDS-0607M(KITAGAWA)
38	M2105730 запросить цену →		MINIATURE CLAMP,UAMS-07-0
39	M2109010 запросить цену →		WIRE SADDLE,WS-2NS

13. ELECTRICAL COMPONENTS

№	Артикул	Альт. артикул	Описание
2	2AV26040 запросить цену →		LEFT MOUNT,SAFETY SWITCH 1 1 1 ’ 38 2AV28060 POWER SOURCE PCB(200)
4			•J0074010 POSITIVE CONNECTOR,#250,172076-1 2 2 2 40 2AL27090 POWER CORD(USA)
5			•J0074910 POSITIVE CONTACTOR,#250,170334-1 2 2 2 ’ 41 2AR27040 SWITCH,INTERLOCK
6			•L0023070 ROUND TYPE TERMINAL,173636-1 1 1 1 42 2AR27710 CORE 15-26X13
7			•M2407010 BINDING BAND SK,SKB-100 2 2 2 43 2AR27710 CORE 15-26X13(KM-2030)
8			•2AV27350 INLET,POWER SOURCE 1 1 1 44 J0110020 PLUG 2P,MINI MATENLOCK,VO,172165-1
9	2AV23010 запросить цену →		UPPER DUCT,COOLING 1 1 1 45 2A327010 SENSOR,HUMIDITY
10	2AV23020 запросить цену →		LOWER DUCT,COOLING 1 1 1 46 29927231 POWER CODE AS(240)
11	2AV26010 запросить цену →		FRAME,SHIELD 1 1 1 ’ 47 35911720 GROUND PLATE,PAPER FEED ADF
12	2AV26020 запросить цену →		MOUNT,HIGH VOLTAGE PCB 1 1 1 ’ 48 35923010 FAN,COOLING
13	2AV26060 запросить цену →		MOUNT,SUB POWER SOURCE 1 1 1 49 65027470 CORE,7-15X18
14	2AV26080 запросить цену →		MOUNT,BYPASS WIRE 1 1 1 50 65027470 CORE,7-15X18(KM-2030)
15	2AV26090 запросить цену →		RIGHT COVER,SHIELD 1 1 1 51 M7009010 WIRE SADDLE,LWS-2N-VOF(TAKEUCHI)(KM-2030)
16	2AV26100 запросить цену →		LEFT COVER,SHIELD 1 1 1 52 M2104200 EDGING EDS-1
17	2AV26110 запросить цену →		MOUNT,INLET 1 1 1 53 M2104220 EDGING,EDS-1717U
18	2AV26130 запросить цену →		GUIDE A,PCB 1 1 1 54 M2104250 EDGING,EDS-17L(KITAGAWA)
19	2AV26140 запросить цену →		GUIDE B,PCB 1 1 1 55 M2104350 EDGING,EDS-0607M(KITAGAWA)
20	2AV26150 запросить цену →		GUIDE C,PCB(KM-1530) 1 1 1 56 M2105730 MINIATURE CLAMP,UAMS-07-0
21	2AV26160 запросить цену →		GUIDE D,PCB(KM-1530) 1 1 1 57 M2105730 MINIATURE CLAMP,UAMS-07-0(KM-2030)
22	2AX26010 запросить цену →		GUIDE E,PCB(KM-2030) 1 58 M2107240 BAND,KI-100(KITAGAWA)
23	2AV26190 запросить цену →		GROUND PLATE A,PCB(KM-1530) 2 2 2 59 M2109000 WIRE SADDLE,WS-1NS
24	2AV26210 запросить цену →		UPPER LID,SHIELD 1 1 1 60 M2109000 WIRE SADDLE,WS-1NS(KM-2030)
25	2AV26220 запросить цену →		LOWER LID,SHIELD 1 1 1 61 M2109010 WIRE SADDLE,WS-2NS
26	2AV26240 запросить цену →		READ LID,SHIELD 1 1 1 62 M2505190 CLAMP,GNK-4N(NIKKO)(KM-2030)
27	2AV26260 запросить цену →		GROUND PLATE,HIGH VOLTAGE 1 1 1 63 2AR27720 CORE 8-18X13
29	2AV27020 запросить цену →		WIRE,POWER SOURCE SECONDARY(KM-1530) 1 1 1 65 M2105400 CLAMP,K-103G
29	2AX27010 запросить цену →		WIRE,POWER SOURCE SECONDARY(KM-2030) 1 1 1 66 M1661000 FUSE 15A,314015
30	2AV27030 запросить цену →		UPPER WIRE(KM-1530) 1 1 1 66 M1658010 FUSE,218008(LITTEL-FUSE)
30	2AX27030 запросить цену →		UPPER WIRE(KM-2030) 1 1 1 67 M1658010 FUSE,218008(LITTEL-FUSE)
31	2AV27040 запросить цену →		LOWER WIRE 1 1 1 68 M5558000 FUSE,UL-TSC-8A-N1(S.O.C)
32	2AV27070 запросить цену →		WIRE,MAIN SWITCH(KM-1530) 1 1 1 68 M5554020 FUSE,SS1-250V-4A(SOC)
32	2AX27040 запросить цену →		WIRE,MAIN SWITCH(KM-2030)
33	2AV27110 запросить цену →		WIRE,TRANSFER HIGH VOLTAGE
34	2AV27170 запросить цену →		WIRE,CASSETTE SIZE
36	2AV27370 запросить цену →		SWITCH,INTERLOCK

14. OPERATION UNIT

№	Артикул	Альт. артикул	Описание
1	2AV23030 запросить цену →		MOUNT,FAN
26	2AX25130 запросить цену →		SPRING PLATE, OPERATION UNIT GROUND(KM-2030)
27	2AV04240 запросить цену →		LEFT MOUNT BASE OPERATION UNIT
28	2AV04250 запросить цену →		RIGHT MOUNT BASE OPERATION UNIT

15. ACCESSORIES & OPTION

№	Артикул	Альт. артикул	Описание
1	2AV60020 запросить цену →		DISPOSAL TANK ASS’Y
2			•36505111 LABEL,TONER DISPOSAL TANK
3	2AV60040 запросить цену →		MEMORY PCB ASS’Y(KM-1530)
4			•2A027300 IC DIMM(KM-1530)
5	2A369701 запросить цену →		SET PARTS KEYCOUNTER NEW COLOR
6			•41529210 SOCKET ASS’Y,KEY COUNTER
7			••41525016 SOCKET,KEY COUNTER
8			••41529105 PLUG EL 4P
9			••29127200 SOCKET (S) EL
10			•C2303000 NUT BNM3 (BLACK)
11			•2A360010 COVER,KEY COUNTER
12			•66060040 MOUNT,KEY COUNTER
13			•66060022 RETAINER,KEY COUNTER COVER
14			•66060030 RETAINER,KEY COUNTER
15			•B2303060 COUNTER-SUNK HEAD SCREW BFHM3X6 (BLACK)
16			•B4104060 TRIPLE SCREW M4X6(CHROMIUM)
17			•B4304060 TRIPLE SCREW M4X6 (BLACK)
18			•B4304100 TRIPLE SCREW M4X10 (BLACK)
19	3A568010 запросить цену →		WIRE,HEATER(KM-2030)
20	35927290 запросить цену →		SENSOR,ORIGINAL DETECTION(KM-1530)
21	2AX68010 запросить цену →		IC,ROM MAIN SP(KM-2030)
22	2AV68060 запросить цену →		IC,ROM MAIN 1 SP(KM-1530)
23	2AV05260 запросить цену →		LABEL,ERROR CODE(USA)
24	2AX68020 запросить цену →		IC,ROM OPERATION UNIT 1 SP(KM-2030)
24	2AX68040 запросить цену →		IC,ROM OPERATION UNIT 1 SP(EUR)(KM-2030)
25	2AX68030 запросить цену →		IC,ROM OPERATION UNIT 2 SP(KM-2030)
25	2AX68050 запросить цену →		IC,ROM OPERATION UNIT 2 SP(EUR)(KM-2030)
26	65907480 запросить цену →		SLIDER,CASSETTE
27	33906630 запросить цену →		STOPPER 5,RING
28	34806480 запросить цену →		STOPPER
29	M2109340 запросить цену →		WIRE SADDLE,YMC-05-0(KITAGAWA)
30	M2105740 запросить цену →		MINIATURE CLAMP,UAMS-05S-2
31	M2109010 запросить цену →		WIRE SADDLE,WS-2NS
33	M2105030 запросить цену →		NYLON CLAMP 5N,NK-5N(KM-2030)
34	M2607010 запросить цену →		BINDING BAND,PLT1M(KM-2030)
35	2AV05170 запросить цену →		LABEL,HIGH TEMPERATURE CAUTION(KM-2030)
36	3A105020 запросить цену →		SEAL ON/OFF
