Kyocera KM-1505 — каталог запчастей со схемами

Содержание

• 1. EXTERIOR COVERS 2BT
• 2. FRAMES 2BT
• 3. CASSETTE 2BT
• 4. CONVEYING SECTION 2BT
• 5. ORIGINAL HOLDER 2BT
• 6. OPTICAL SECTION 2BT
• 7. LASER SCANNER UNIT 2BT
• 8. IMAGING UNIT (DEVELOPING SECTION) 2BT
• 9. IMAGING UNIT (CLEANING SECTION) 2BT
• 10. FIXING SECTION 2BT
• 11. DRIVING SECTION 2BT
• 12. ELECTRICAL COMPONENTS 2BT

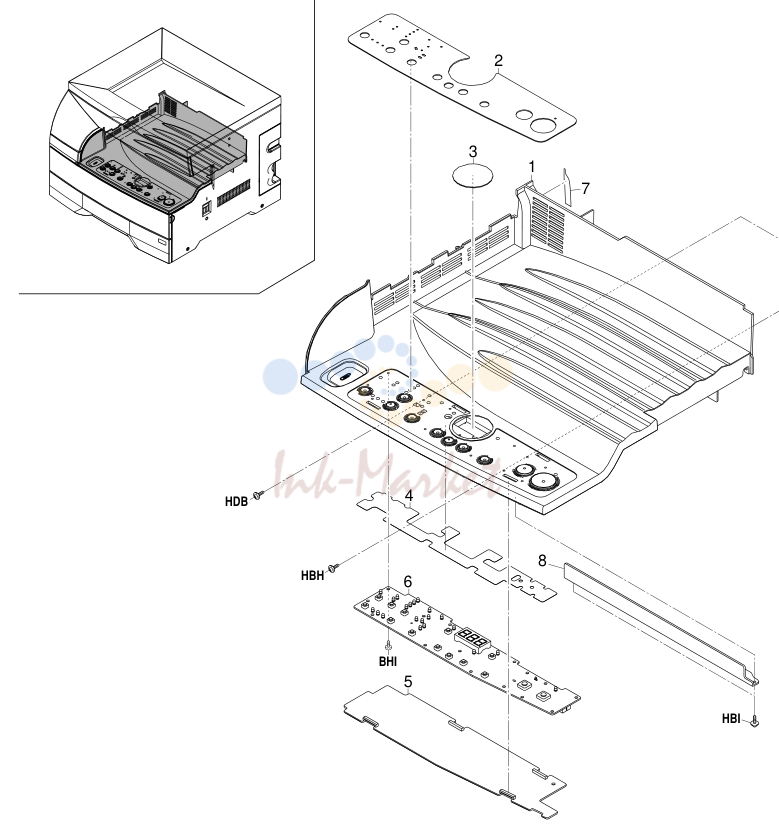

• 13. OPERATION UNIT 2BT

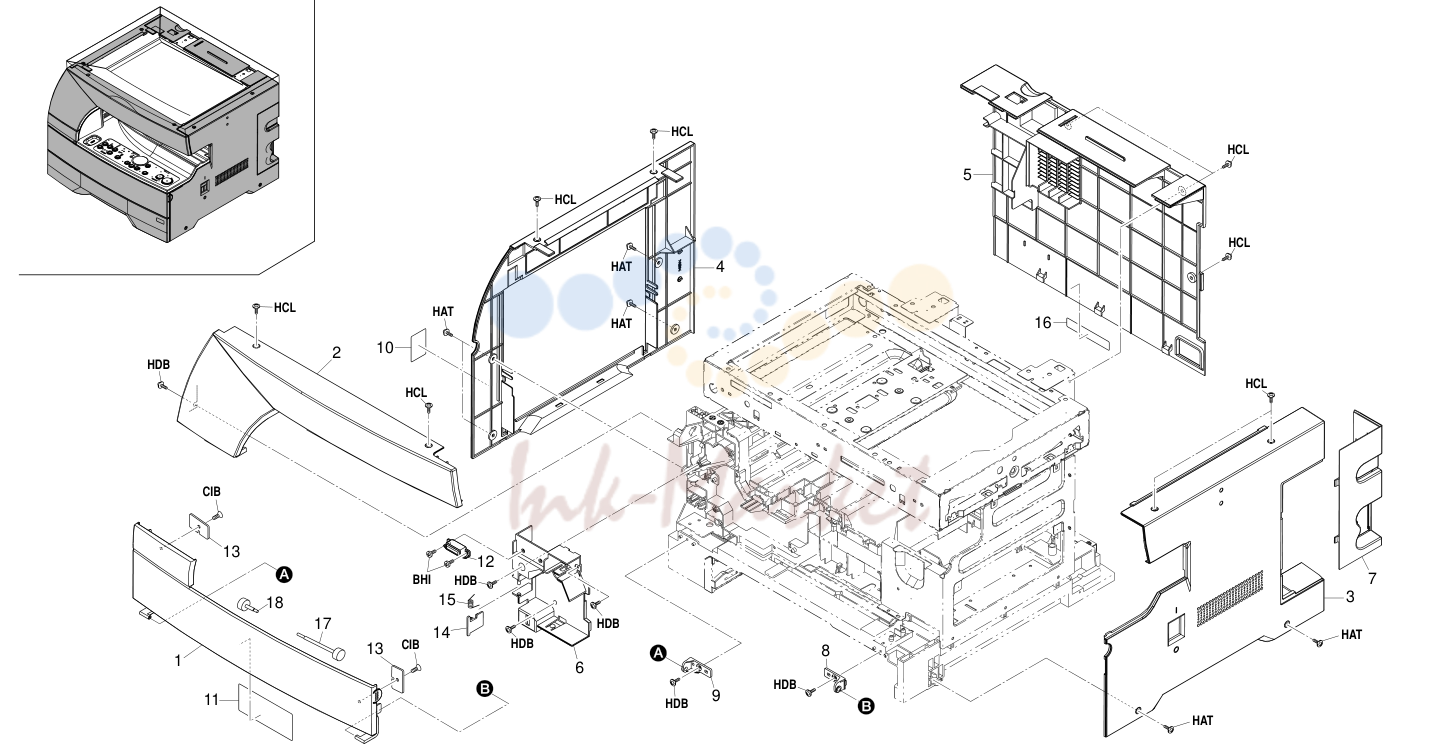

1. EXTERIOR COVERS 2BT

№	Артикул	Альт. артикул	Описание
17			HDB
14			HAT
13			CIB HDB
11			HDB
12	71804400 запросить цену →		MAGNET,LOWER FRONT COVER
13	49628105 запросить цену →		RECEIVER,MAGNET
14	2A118240 запросить цену →		DETECTION PLATE,DISPOSAL TANK
15	2A118250 запросить цену →		SPRING,TANK DETECTION
16	2A005060 запросить цену →		LABEL,HIGH VOLTAGE CAUTION(EUR)
17	2A112700 запросить цену →		RETAINING PIN A,MIRROR FRAME
18	19512210 запросить цену →		RETAINING PIN,MIRROR FRAME

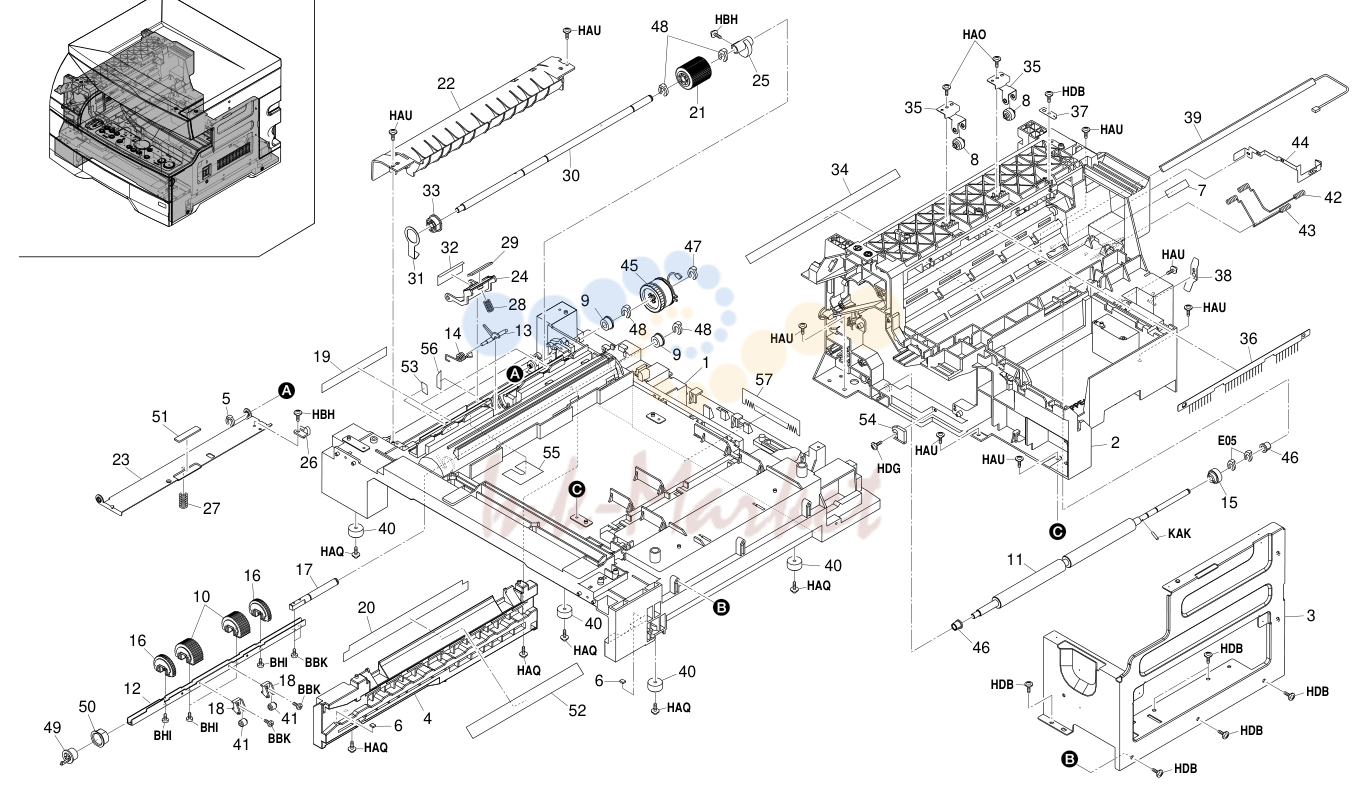

2. FRAMES 2BT

№	Артикул	Альт. артикул	Описание
28			9 HAU
14			13 48 48 HAU
51			HBH
23			26 55 HAU HAU
12			18 BBK 6 HDB HDB
50			18 52 HAQ
49			BHI BHI 41 BBK HAQ 6 HDB
1	2A102010 запросить цену →		BASE 1 1 1 41 34907290 PULLEY,GUIDE
2	2A102021 запросить цену →		FRAME IMAGE FORMATION 1 1 1 42 2A127890 TERMINAL,MAIN CHARGER JUNCTION
3	2A102030 запросить цену →		RIGHT FRAME 1 1 1 43 2A127900 TERMINAL,GRID JUNCTION
4	2A102090 запросить цену →		LEFT RAIL,CASSETTE 1 1 1 44 2A127910 TERMINAL,TRANSFER JUNCTION
5	2A806250 запросить цену →		RING STOPPER 1 1 1 ' 45 2AV27340 CLUTCH,BYPASS
7	2A110180 запросить цену →		WIND SHIELD PLATE,MAIN CHARGER 1 1 1 47 34806150 STOPPER
12	2A106040 запросить цену →		SHAFT,PAPER FEED 1 1 1 ' 52 2A106230 GUIDE FILM,PRIMARY PAPER FEED
17	2A106180 запросить цену →		SHAFT,PAPER FEED CL 1 1 1 57 2A106780 STATIC ELIMINATOR,CASSETTE
18	2A106191 запросить цену →		SUPPORT PLATE,GUIDE PULLEY
23	2A106540 запросить цену →		GUIDE,BYPASS LIFT
30	2A106690 запросить цену →		SHAFT,BYPASS
31	2A106700 запросить цену →		GROUND PLATE,BYPASS LIFT
34	2A110150 запросить цену →		LIGHT SHIELD,CLEANING LAMP
35	2A121020 запросить цену →		PLATE SPRING,EJECT
37	2A121060 запросить цену →		GROUND PLATE,EJECT
38	2A126090 запросить цену →		GROUND PLATE,IMAGE FORMATION
40	65902670 запросить цену →		CUSHION RUBBER

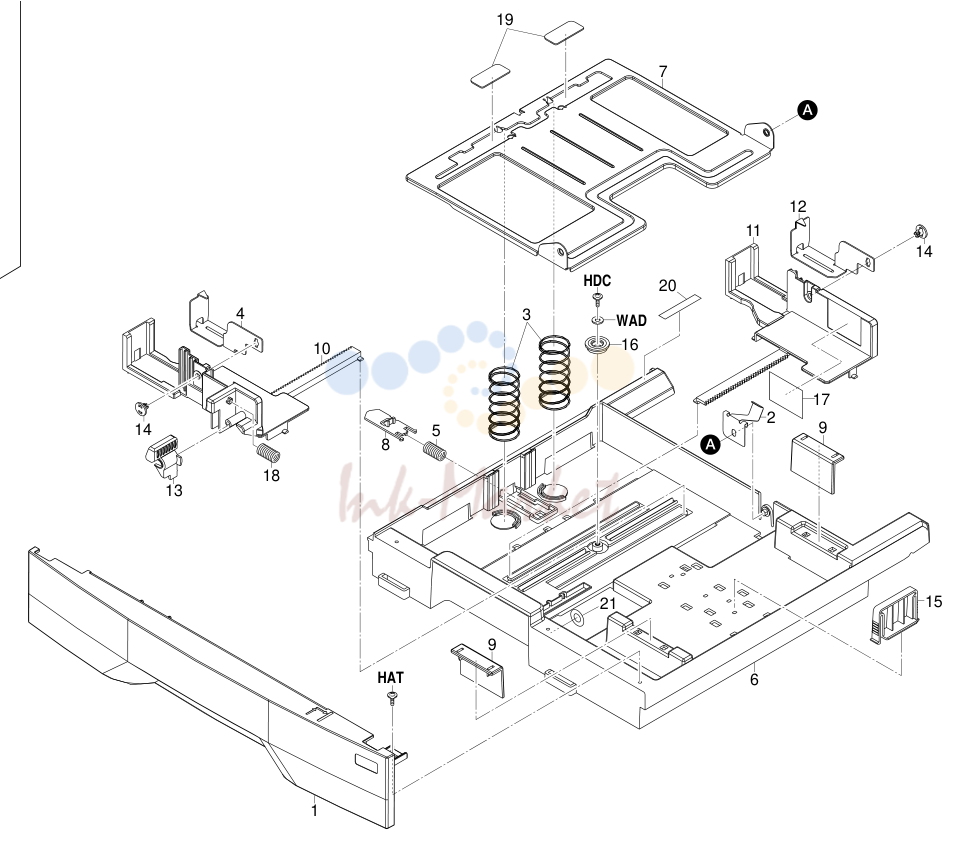

3. CASSETTE 2BT

№	Артикул	Альт. артикул	Описание
2	2A107020 запросить цену →		GROUND PLATE,CASSETTE
3	2A107030 запросить цену →		SPRING,CASSETTE
5	76508130 запросить цену →		SPRING BELT GUIDE ROLLER
6	19507011 запросить цену →		CASSETTE,PAPER FEED
7	19507040 запросить цену →		BASE,CASSETTE
8	19507050 запросить цену →		LEVER,CASSETTE BASE RELEASE
9	19507080 запросить цену →		REAR STOPPER,PAPER(METRIC)
13	34907060 запросить цену →		LEVER,CURSOR RETAINING
14	34907070 запросить цену →		PIN,CLAW CASSETTE
16	34907141 запросить цену →		GEAR 18,CASSETTE
17	34907330 запросить цену →		LABEL,PAPER UPPER LIMIT
18	68802070 запросить цену →		SPRING A,LIFT UP
20	2A107070 запросить цену →		SHEET,CASSETTE RAIL
21	C2895950 запросить цену →		SHIM 6.2-1.0T

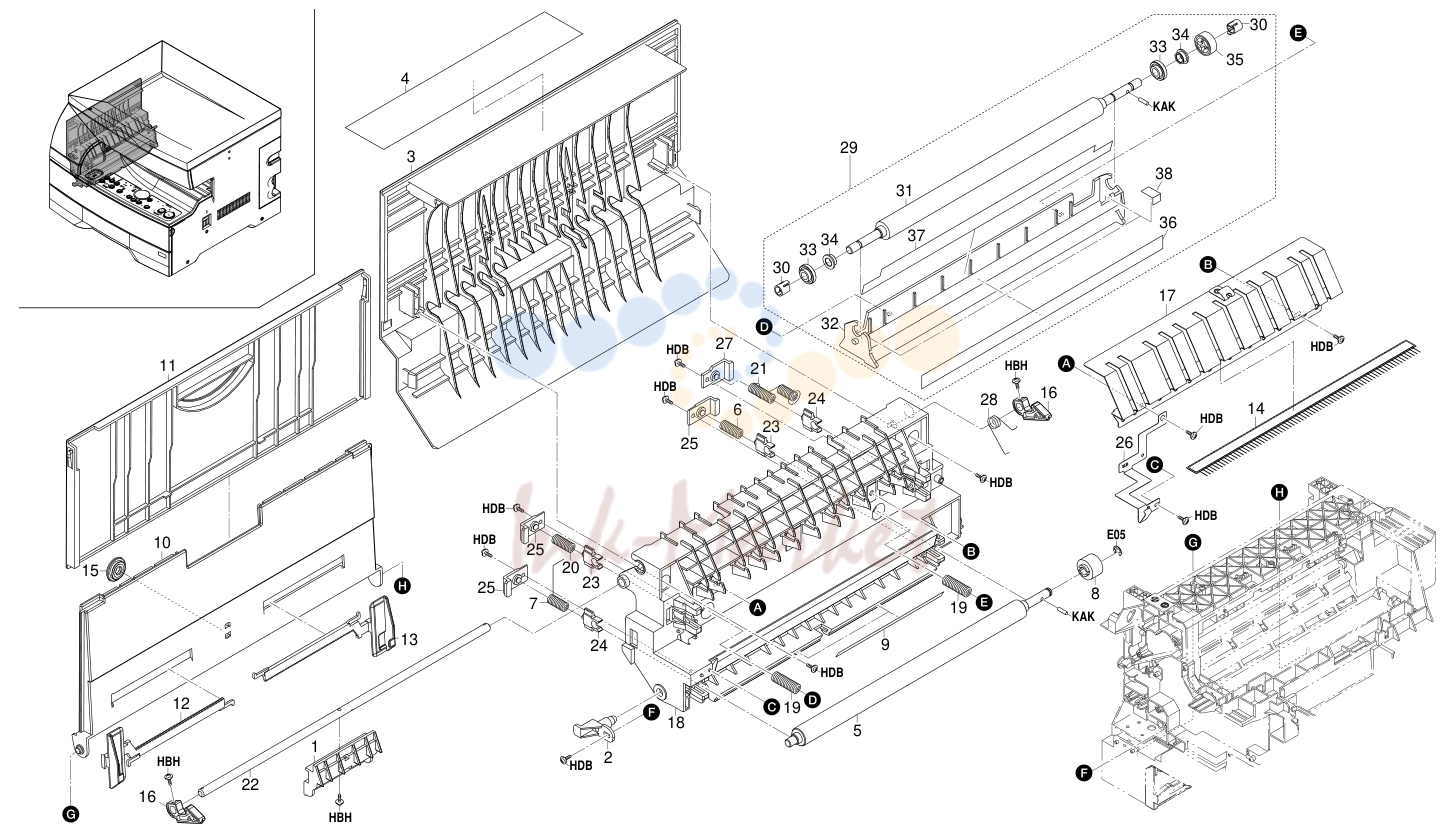

4. CONVEYING SECTION 2BT

№	Артикул	Альт. артикул	Описание
2	2A102110 запросить цену →		FULCRUM PIN,CONVEYING
6	2A106060 запросить цену →		SPRING,REGISTRATION PRESSING
7	2A106120 запросить цену →		FRONT SPRING,REGISTRATION PRESSING
12	2A106831 запросить цену →		FRONT CURSOR,BYPASS
13	2A106841 запросить цену →		REAR CURSOR,BYPASS
16	35904270 запросить цену →		HOOK,CONVEYING HANDLE
17	2A116050 запросить цену →		REAR GUIDE TRANSFER
18	2A116060 запросить цену →		HOUSING,CONVEYING
19	2A116070 запросить цену →		SPRING,CONVEYING PRESSURE
20	2A116080 запросить цену →		FRONT SPRING,TRANSFER ROLLER
21	2A116090 запросить цену →		REAR SPRING,TRANSFER ROLLER
22	2A116100 запросить цену →		SHAFT,HOOK
25	2A116130 запросить цену →		HOLDER,PRESSURE SPRING
26	2A116140 запросить цену →		TERMINAL,TRANSFER GUIDE
27	2A116150 запросить цену →		HOLDER,TRANSFER PRESSURE SPRING
28	2A116160 запросить цену →		SPRING,CONVEYING RELEASE
30			•2AR17080 COLLAR,TRANSFER ROLLER
32			•2A116020 FRONT GUIDE,TRANSFER

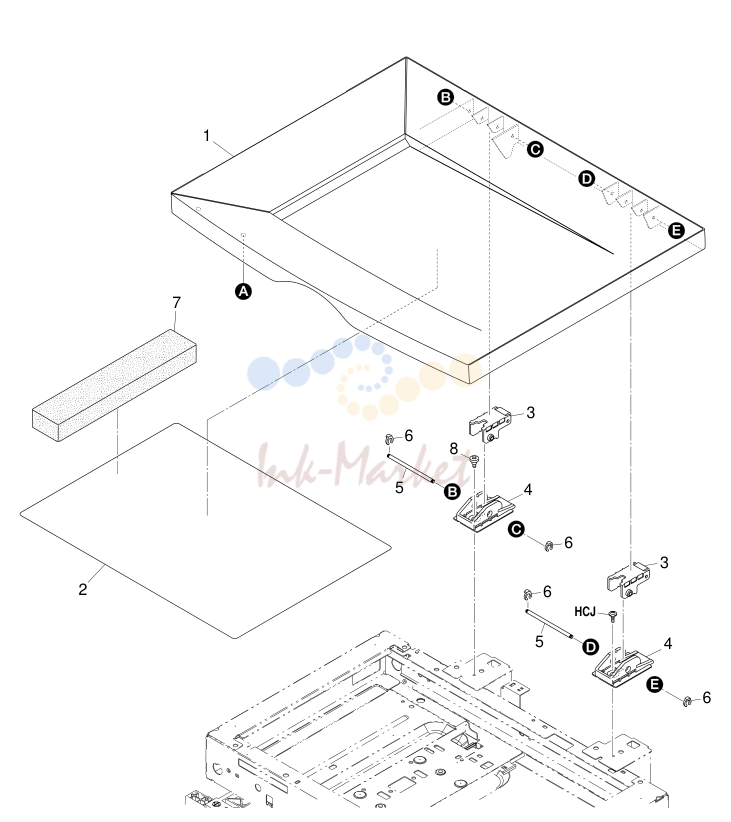

5. ORIGINAL HOLDER 2BT

№	Артикул	Альт. артикул	Описание
3	3BP11160 запросить цену →		UPPER HINGE
4	3BP11170 запросить цену →		LOWER HINGE
5	3BP11270 запросить цену →		SHAFT,HINGE
6	65016080 запросить цену →		STOP RING E3
7	2BT11040 запросить цену →		SPONGE,ORIGINAL HOLDER
8	48129208 запросить цену →		PIN,TENSION

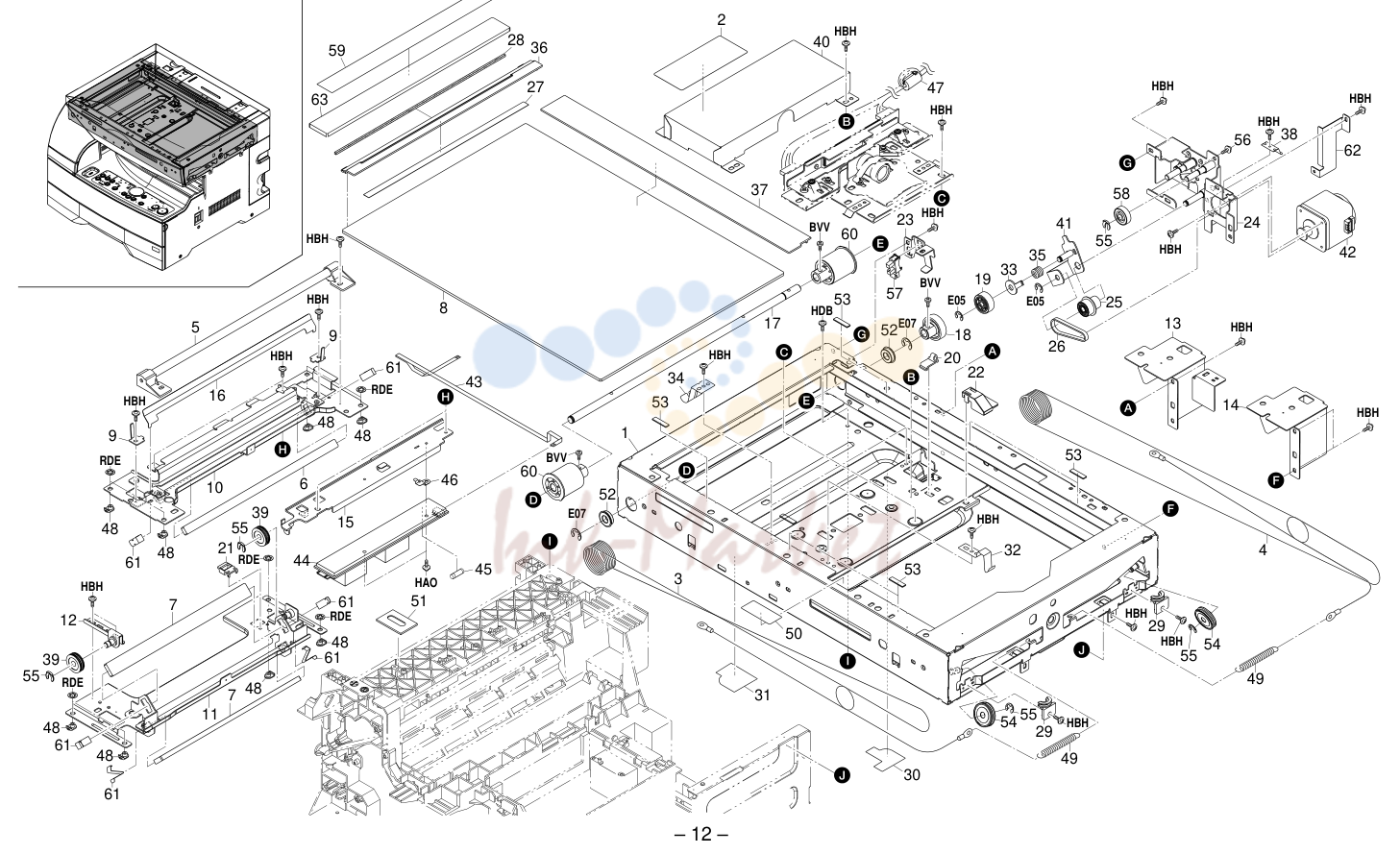

6. OPTICAL SECTION 2BT

№	Артикул	Альт. артикул	Описание
35			HBH
13			HBH
16			RDE
39			15 E07 HBH
61			RDE
12			RDE HBH
48			HBH
55			RDE
48			54 29 HBH
1	2A100010 запросить цену →		SCANNER FRAME ASS’Y 1 1 1 41 2A112530 WORK PLATE,SCANNER DRIVE
2	2A105180 запросить цену →		LABEL,CAUTION CONTACT GLASS 1 1 1 ' 42 2A193110 PARTS,MOTOR ISU(SP)
9	2A112171 запросить цену →		RETAINER,WIRE 2 2 2 ' 49 2AV12500 SPRING,SCANNER TENSION
10	2A112181 запросить цену →		MIRROR FRAME A 1 1 1 50 2A112680 FRONT SEAL,SCANNER
11	2A112190 запросить цену →		MIRROR FRAME B 1 1 1 51 2A112670 SPONGE,SCANNER BASE
12	2A112200 запросить цену →		ADJUSTING PLATE B,MIRROR FRAME 1 1 1 ' 52 28107400 BEARING,688ZZNR
13	2A112210 запросить цену →		LEFT MOUNT,DF HINGE 1 1 1 ' 53 29812291 CUSHION,CONTACT GLASS
14	2A112220 запросить цену →		RIGHT MOUNT,DF HINGE 1 1 1 54 33912150 PULLEY,WIRE
15	2A112230 запросить цену →		COVER,INVERTER 1 1 1 55 34806150 STOPPER
16	2A112240 запросить цену →		REFLECTOR,SCANNER 1 1 1 56 B4303080 TRIPLE SCREW M3X8(BLACK)
17	2A112250 запросить цену →		SHAFT,SCANNER DRIVE 1 1 1 ' 57 35327400 SWITCH,FEED
20	2A112280 запросить цену →		HOLDER,FFC 1 1 1 60 35912060 PULLEY,SCANNER DRUM
21	2A112290 запросить цену →		GUIDE FFC2 1 1 1 61 35912210 SPRING,MIRROR HOLDER
22	2A112301 запросить цену →		HOLDER,ISU WIRE 1 1 1 62 2BT26010 GROUND PLATE,MOTOR MOUNT
23	2A112310 запросить цену →		MOUNT,SCANNER PI 1 1 1 63 2BT12010 LEFT COVER,ORIGINAL SIZE INDICATOR
24	2A112321 запросить цену →		MOUNT,SCANNER MOTOR
27	2A112350 запросить цену →		STANDARD PLATE,SHADING
29	18512340 запросить цену →		GUIDE,SCANNER WIRE
32	2A112630 запросить цену →		RIGHT GROUND PLATE,ISU MOUNT
34	2A112620 запросить цену →		LEFT GROUND PLATE,ISU MOUNT
35	2A112430 запросить цену →		SPRING,FRICTION PLATE
38	2A112470 запросить цену →		GROUND PLATE,SCANNER MOTOR
39	2A112490 запросить цену →		PULLEY B,MIRROR FRAME
40	2A112520 запросить цену →		COVER,ISU

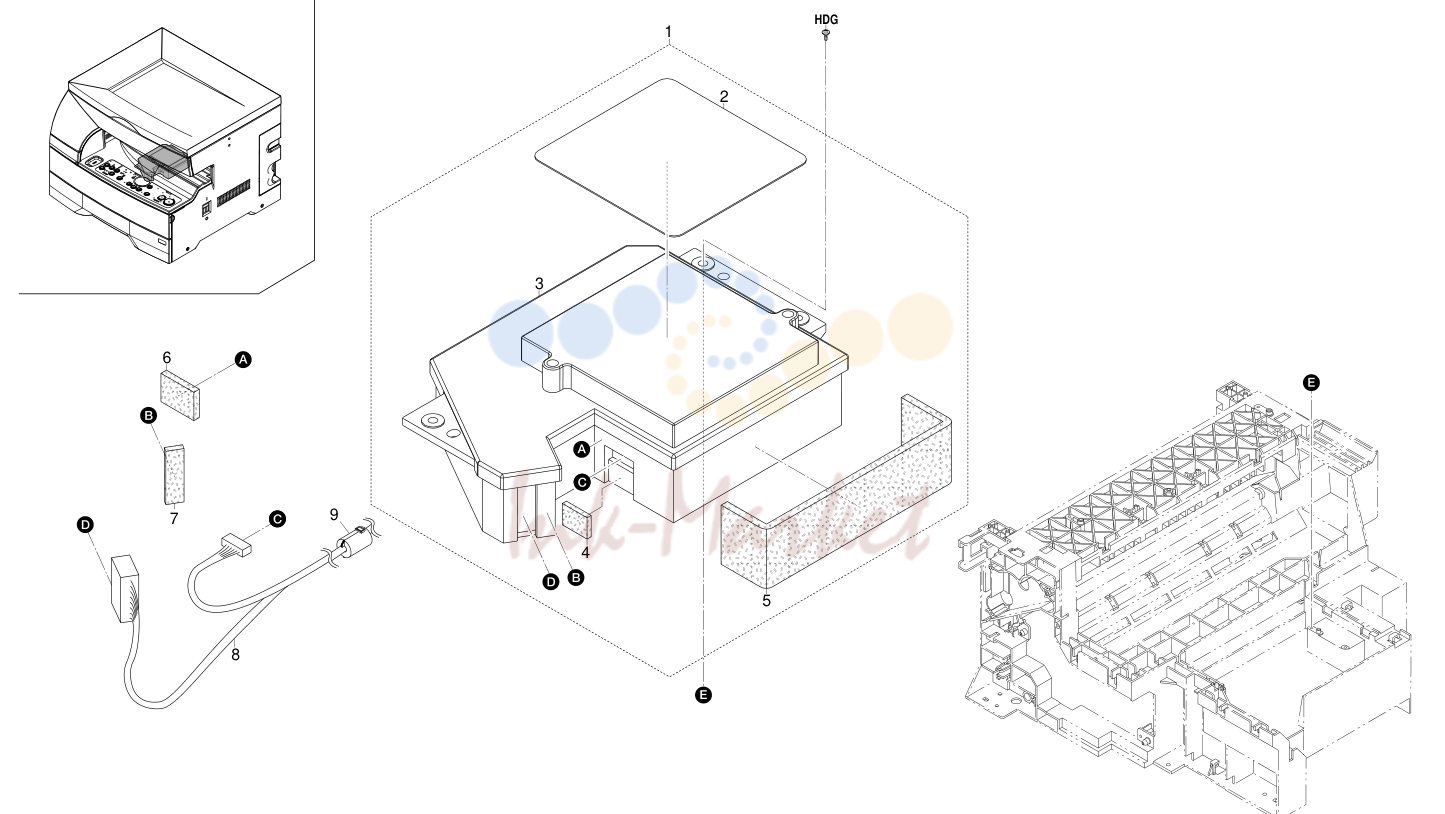

7. LASER SCANNER UNIT 2BT

№	Артикул	Альт. артикул	Описание
3			•2A113010 UNIT,LSU
8	2A127860 запросить цену →		WIRE,LSU
9	33927580 запросить цену →		CORE 9-20X32

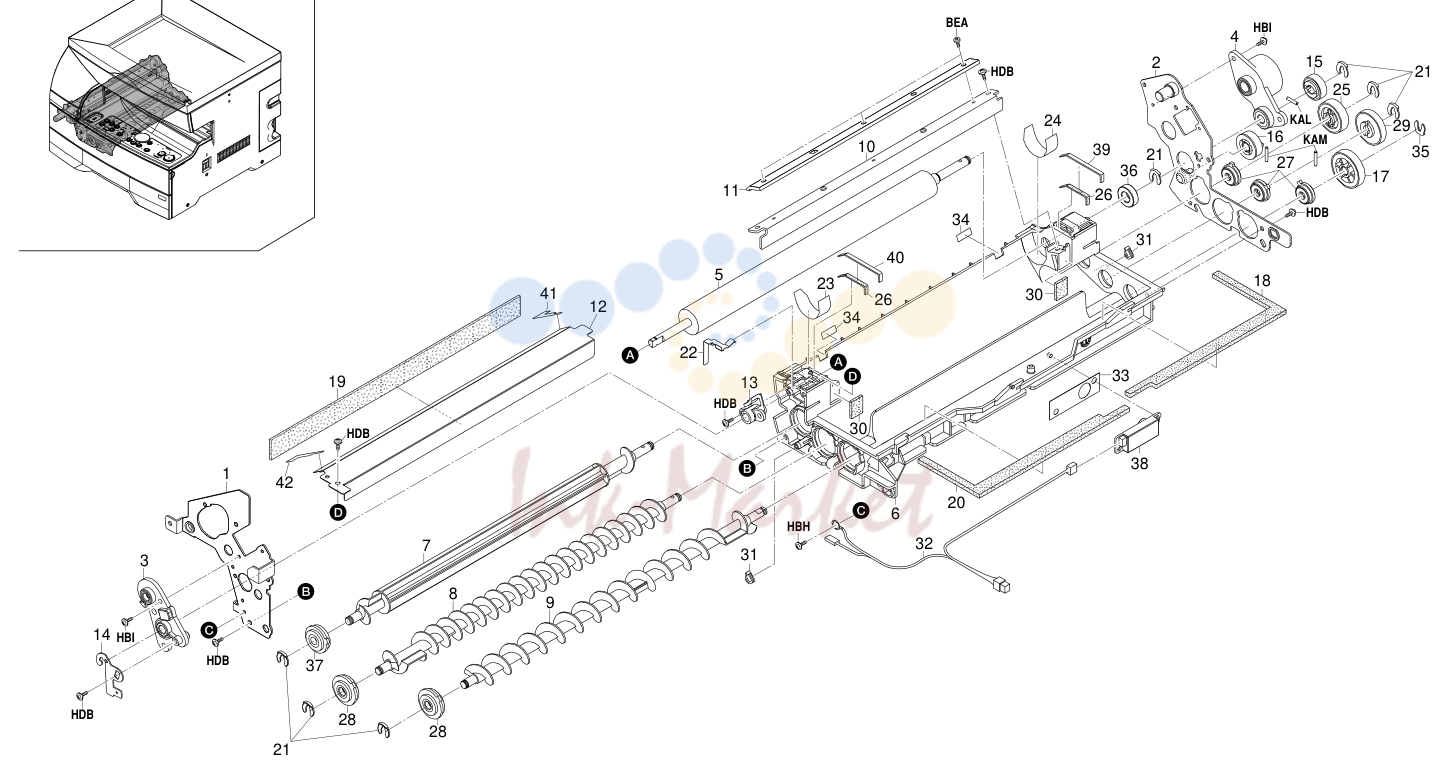

8. IMAGING UNIT (DEVELOPING SECTION) 2BT

№	Артикул	Альт. артикул	Описание
24			KAL
16			KAM
11			(cid:0)(cid:0)(cid:0)26
34			(cid:0)(cid:0)(cid:0) HDB
41			12 5 23 (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) 26 30 (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) (cid:0) 18 (cid:0) (cid:0) (cid:0) (cid:0)
22			(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)
19			13 33 (cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)
1			(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)
1	2A109010 запросить цену →		FRONT FRAME,IMAGE FORMATION 1 1 1 41 2A114390 FRONT SEAL,DEVELOPING
2	2A109020 запросить цену →		REAR FRAME,IMAGE FORMATION 1 1 1 42 2A114400 REAR SEAL,DEVELOPING
3	2A109030 запросить цену →		FRONT BUSHING,IMAGE FORMATION
4	2A109041 запросить цену →		REAR BUSHING,IMAGE FORMATION
5	2A114010 запросить цену →		MAGNET,DEVELOPING
6	2A114022 запросить цену →		HOUSING,DEVELOPING
7	2A114030 запросить цену →		PADDLE,DEVELOPING
8	2A114040 запросить цену →		LEFT SPIRAL,DEVELOPING
9	2A114050 запросить цену →		RIGHT SPIRAL,DEVELOPING
10	2A114060 запросить цену →		MOUNT,DOCTOR BLADE
11	2A114070 запросить цену →		DOCTOR BLADE,DEVELOPING
13	2A114090 запросить цену →		FRONT BUSHING,MAGNET ROLLER
14	2A114100 запросить цену →		RETAINER,MAGNET ROLLER
21	34806150 запросить цену →		STOPPER
22	2A114200 запросить цену →		UPPER TERMINAL,DEVELOPING SEAL
23	2A114260 запросить цену →		FRONT SEAL,MAGNET ROLLER
24	2A114270 запросить цену →		REAR SEAL,MAGNET ROLLER
31	2A114360 запросить цену →		SPACER,DEVELOPING
32	2A127850 запросить цену →		JUNCTION WIRING,DEVELOPING
35	2A806250 запросить цену →		RING STOPPER
39	2A114370 запросить цену →		REAR SHEET,MAGNET ROLLER
40	2A114380 запросить цену →		FRONT SHEET,MAGNET ROLLER

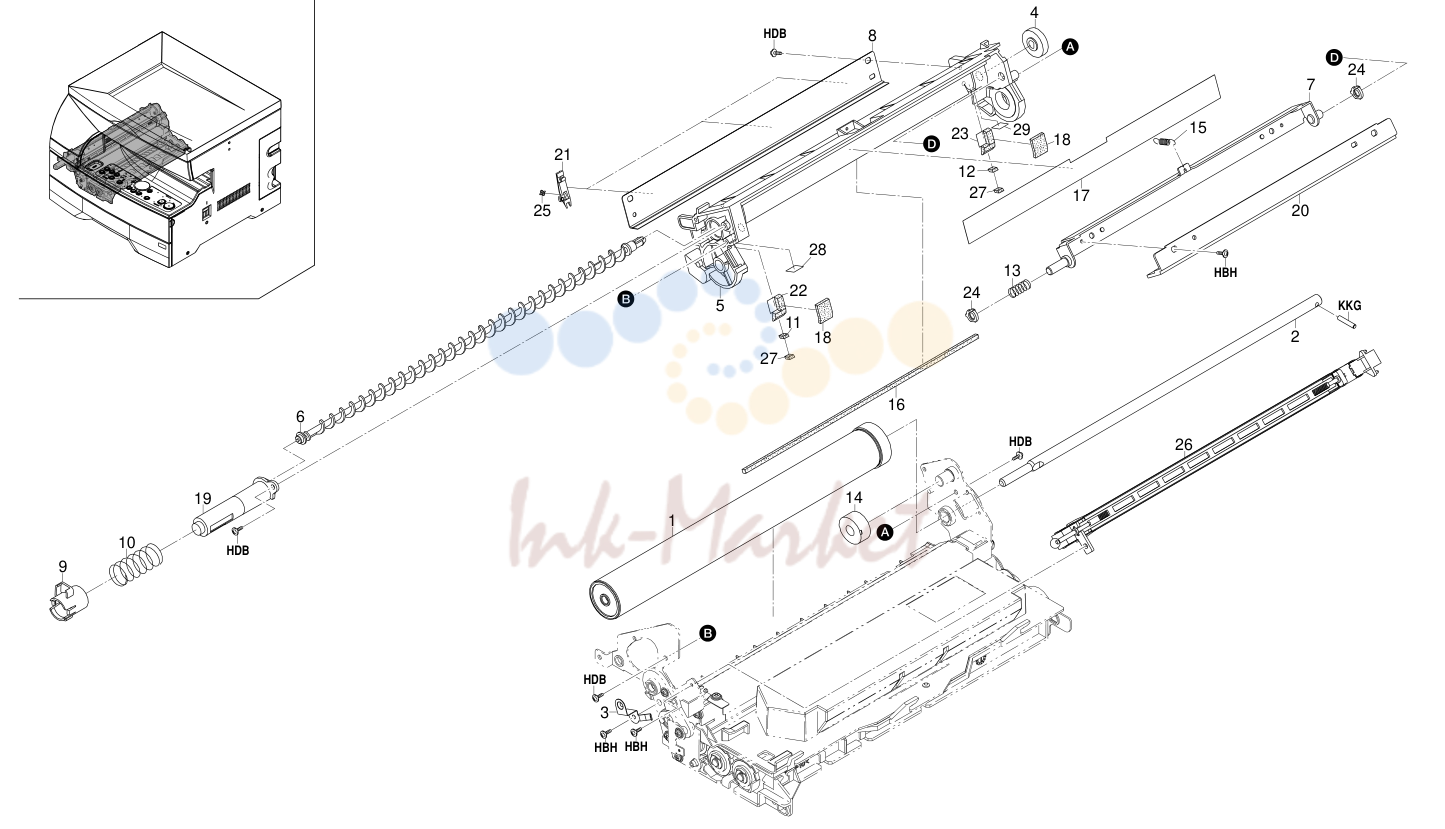

9. IMAGING UNIT (CLEANING SECTION) 2BT

№	Артикул	Альт. артикул	Описание
23			(cid:0)(cid:0) 29 (cid:0)(cid:0)18
21			(cid:0)(cid:0) (cid:0)(cid:0)
27			(cid:0)(cid:0)
25			(cid:0)(cid:0)
13			HBH
5			KKG
6			(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)
2	2A108021 запросить цену →		SHAFT,DRUM
3	2A108030 запросить цену →		GROUND PLATE,DRUM
5	2A118015 запросить цену →		HOUSING,CLEANING
6	2A118020 запросить цену →		SPIRAL,CLEANING
7	2A118050 запросить цену →		MOUNT,BLADE
9	2A118070 запросить цену →		SHUTTER,DISPOSAL
10	2A118080 запросить цену →		SPRING,SHUTTER
13	2A118140 запросить цену →		SPRING,THRUST
15	2A118160 запросить цену →		SPRING,BLADE
17	2A118200 запросить цену →		INNER FILM,CLEANING
19	2A118280 запросить цену →		PIPE,SPIRAL
27	2A118420 запросить цену →		SEAL B,CLEANING AUXILIARY
28	2A118400 запросить цену →		FRONT SEAL B,CLEANING
29	2A118410 запросить цену →		REAR SEAL B,CLEANING

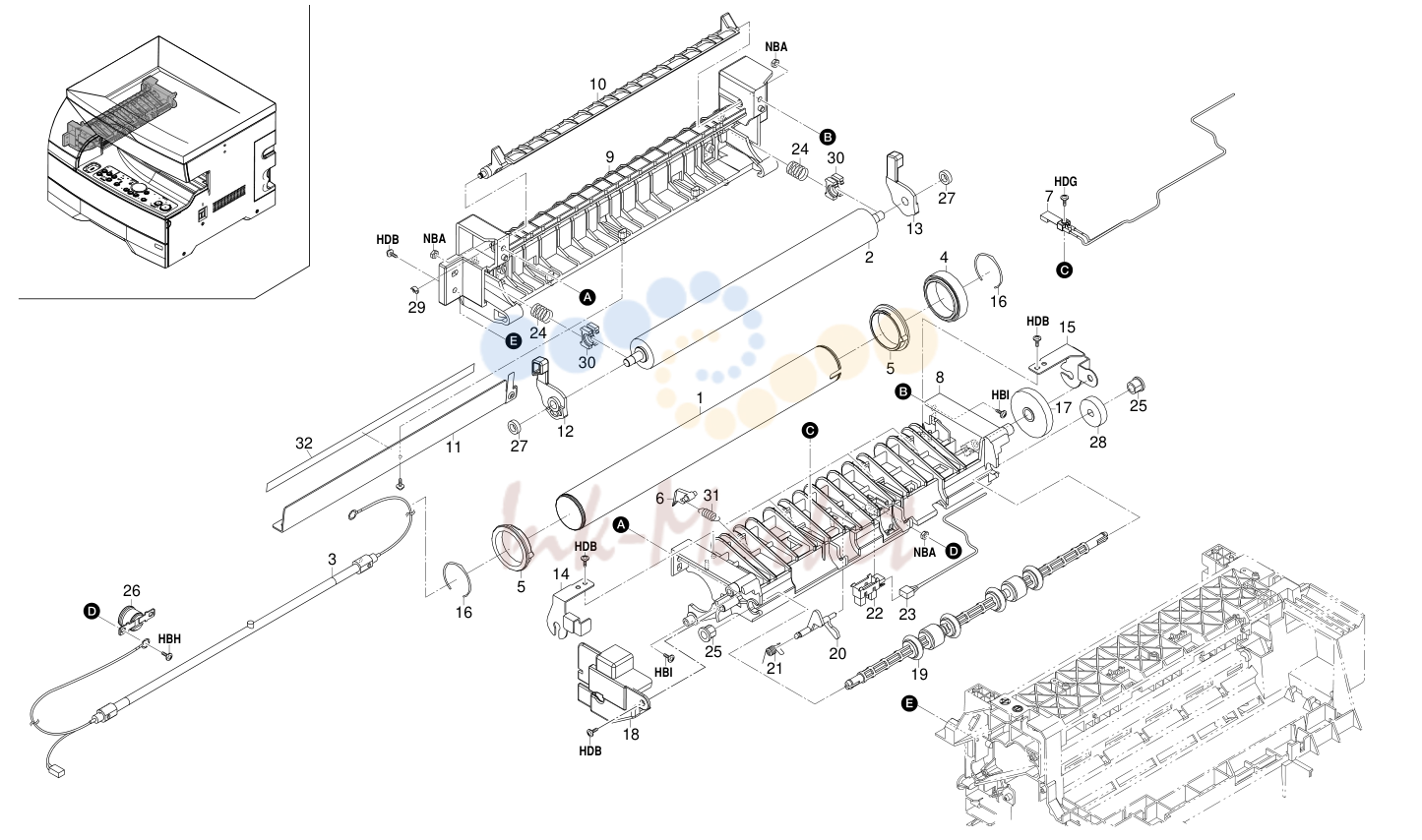

10. FIXING SECTION 2BT

№	Артикул	Альт. артикул	Описание
24			HDB
1			HBI
3			HDB NBA
8	2A120090 запросить цену →		RIGHT HOUSING,FIXING
9	2A120100 запросить цену →		LEFT HOUSING,FIXING
10	2A120110 запросить цену →		UPPER GUIDE,FIXING
11	2A120120 запросить цену →		LOWER GUIDE,FIXING
14	2A120150 запросить цену →		FRONT SUPPORT PLATE,FIXING HEATER
15	2A120160 запросить цену →		REAR SUPPORT PLATE,FIXING HEATER
16	2A120170 запросить цену →		HOLDER,HEAT ROLLER
23	2A127550 запросить цену →		JUNCTION WIRING,EJECT SWITCH
25	2A806030 запросить цену →		BUSH FEED
28	65014160 запросить цену →		RIGHT GEAR 25,TONER SUPPLY
29	65016080 запросить цену →		STOP RING E3
30	68820280 запросить цену →		HOLDER,BEARING
32	2A120270 запросить цену →		STATIC ELIMINATOR,PRESS ROLLER

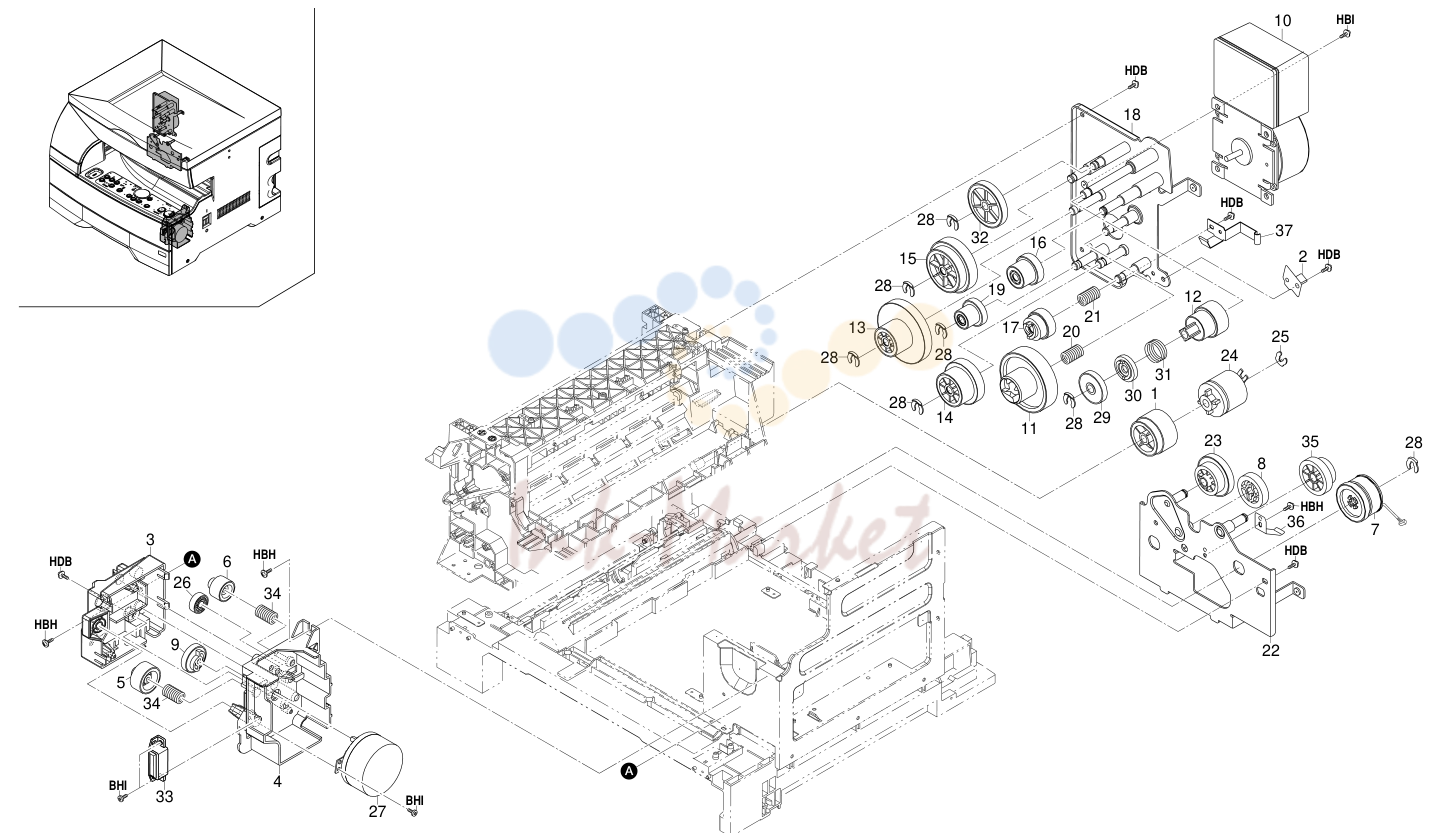

11. DRIVING SECTION 2BT

№	Артикул	Альт. артикул	Описание
10			HBI
15			2 HDB
33			BHI
2	2A106100 запросить цену →		GROUND PLATE,REGISTRATION ROLLER
3	2A115010 запросить цену →		HOUSING,CARTRIDGE DRIVE
4	2A115020 запросить цену →		MOUNT,CARTRIDGE DRIVE
5	2A115030 запросить цену →		GEAR 24A,CARTRIDGE DRIVE
5	2A115050 запросить цену →		GEAR 24B,CARTRIDGE DRIVE
6	2A115040 запросить цену →		GEAR 18A,CARTRIDGE DRIVE
6	2A115060 запросить цену →		GEAR 18B,CARTRIDGE DRIVE
8	34922570 запросить цену →		GEAR 23,DEVELOPING
15	2A122060 запросить цену →		GEAR 45/40
16	2A122080 запросить цену →		GEAR 26/20
18	2A122110 запросить цену →		MOUNT,MACHINE DRIVE
19	2A122150 запросить цену →		GEAR 23/16
20	2A122190 запросить цену →		SPRING,DRUM COUPLING
21	2A122200 запросить цену →		SPRING,DEVELOPING COUPLING
22	2A122120 запросить цену →		MOUNT,PAPER FEED DRIVE
23	2A122160 запросить цену →		GEAR 37/21
25	2A806250 запросить цену →		RING STOPPER
26	29822230 запросить цену →		GEAR 16T,PF IDLE
28	34806150 запросить цену →		STOPPER
30	35322200 запросить цену →		COUPLER,FIXING DRIVE
31	35322210 запросить цену →		SPRING,FIXING COUPLER
32	63822220 запросить цену →		GEAR,41
33	71804400 запросить цену →		MAGNET,LOWER FRONT COVER
34	73818100 запросить цену →		SPRING, BLADE THRUST
35	2A122180 запросить цену →		GEAR 32/18
36	2A102510 запросить цену →		LEFT HPLDER,CASETTE
37	2BT06010 запросить цену →		GROUND PLATE,REGISTRATION ROLLER,B

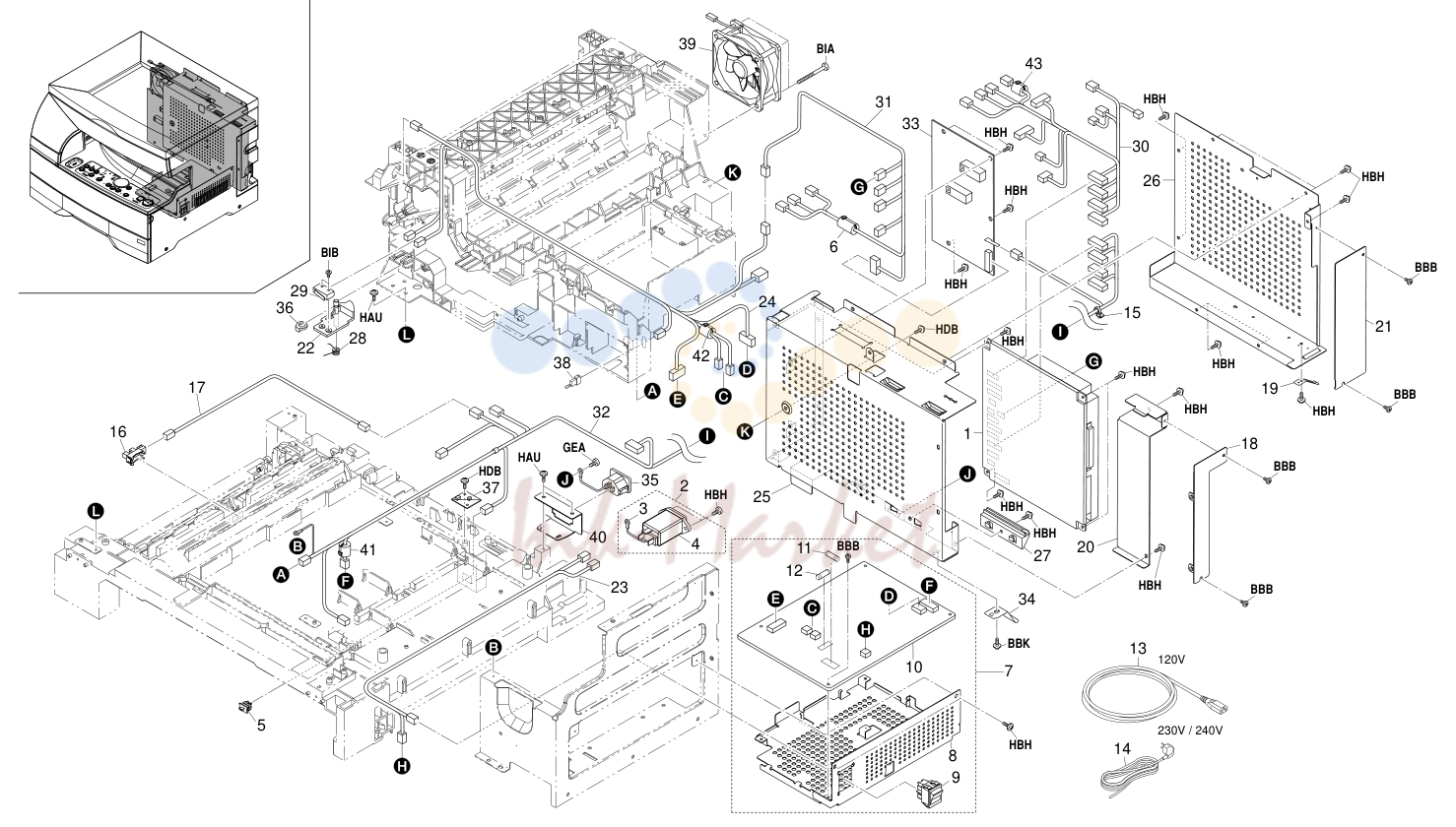

12. ELECTRICAL COMPONENTS 2BT

№	Артикул	Альт. артикул	Описание
31			HBH
26			HBH
22			28 HBH
38			HBH
32			HBH HBH
3			HBH
40			HBH
41			4 11 BBB
23			HBH BBB
2	2A101050 запросить цену →		NOISE FILTER ASS’Y(230) 1 1 36 63511220 STOP RING,4
3			•L0223130 ROUND TYPE TERMINAL,M4,LRT-51T-4FE 1 1 ' 37 2BM27890 SENSOR,HUMIDITY
4			•63127120 NOISE FILTER,10A 1 1 38 2A127800 WIRE,RELAY SHORT CIRCUIT
6	65027470 запросить цену →		CORE,7-15X18 1 1 1 40 2A102130 MOUNT,INLET
8			•2A126160 MOUNT,POWER SOURCE PCB 1 42 33927580 CORE 9-20X32
10			•2A128051 POWER SOURCE PCB
10			•2A128061 POWER SOURCE PCB
13	2AL27090 запросить цену →		POWER CORD(USA)
14	2AN27360 запросить цену →		POWER CORD(230)
14	29927231 запросить цену →		POWER CODE AS(240)
15	M2607010 запросить цену →		BINDING BAND,PLT1M
17	2A127830 запросить цену →		JUNCTION WIRING,REGISTRATION SW
18	2A126030 запросить цену →		SHIELD,MEMORY BOARD
19	2A102120 запросить цену →		GROUND PLATE,INLET
20	2A126150 запросить цену →		COVER PCB,SHIELD
21	2AV26220 запросить цену →		LOWER LID,SHIELD
22	2A102140 запросить цену →		WORK PLATE,SAFETY SWITCH
23	2A127791 запросить цену →		WIRE,INLET
23	2A127601 запросить цену →		WIRE,INLET(230)
24	2A127820 запросить цену →		WIRE,FIXING HEATER
25	2A126010 запросить цену →		MOUNT,MAIN PCB
26	2A126020 запросить цену →		SHIELD,PCB
27	2A126060 запросить цену →		GUIDE,MEMORY BOARD
28	2A102150 запросить цену →		SPRING,SAFETY SWITCH
30	2BT27010 запросить цену →		WIRE,ISU
31	2BT27020 запросить цену →		LEFT WIRE
32	2A127521 запросить цену →		FRONT WIRE
34	2A102520 запросить цену →		RIGHT HOLDER.CASSETTE

13. OPERATION UNIT 2BT

№	Артикул	Альт. артикул	Описание
6	2A173800 запросить цену →		TONER DISPOSAL TANK ASS’Y
7			•2A173810 TANK,TONER DISPOSAL
8			•2A173820 SHIELD,TONER DISPOSAL TANK
9			•2A173830 TAPE,TONER DISPOSAL TANK
10			•36505111 LABEL,TONER DISPOSAL TANK
8			Beacontree Plaza KYOCERA MITA NEW ZEALAND LTD.
5			Howe Street, Newton, Auckland 1,
121			Genting Lane, 3rd. Level,
552-566			Castle Peak Road,
225			Sand Road, P.O. Box
