Kyocera FS-C8020MFP C8025MFP TASKalfa-205c 255c — каталог запчастей со схемами

Содержание

• 1. Covers
• 2. Frames 1
• 3. Frames 2
• 4. Paper Cassette
• 5. Paper Feed Section 1
• 6. Paper Feed Section 2
• 7. Paper Conveying Section
• 8. Scanner Section
• 9. Laser Scanner Section
• 10. Developing Section
• 11. Electrical Components
• 12. Operation Section

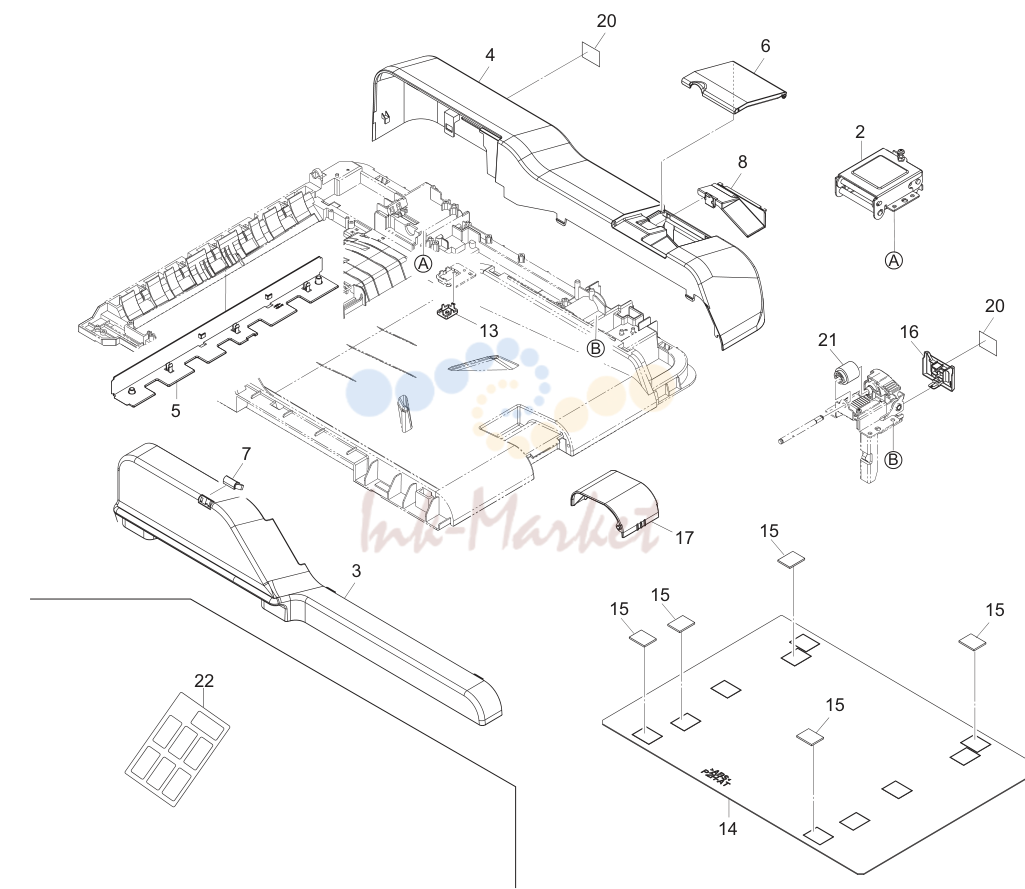

• 13. Document Processor 1

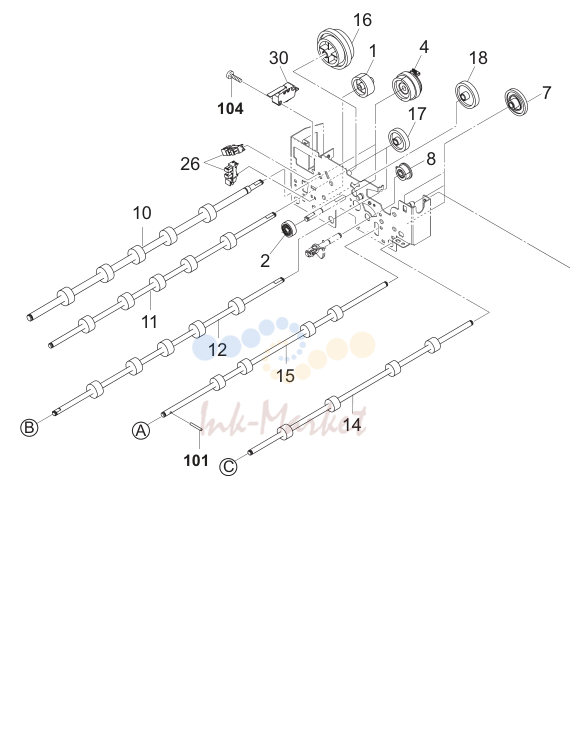

• 14. Document Processor 2
• 15. Document Processor 3

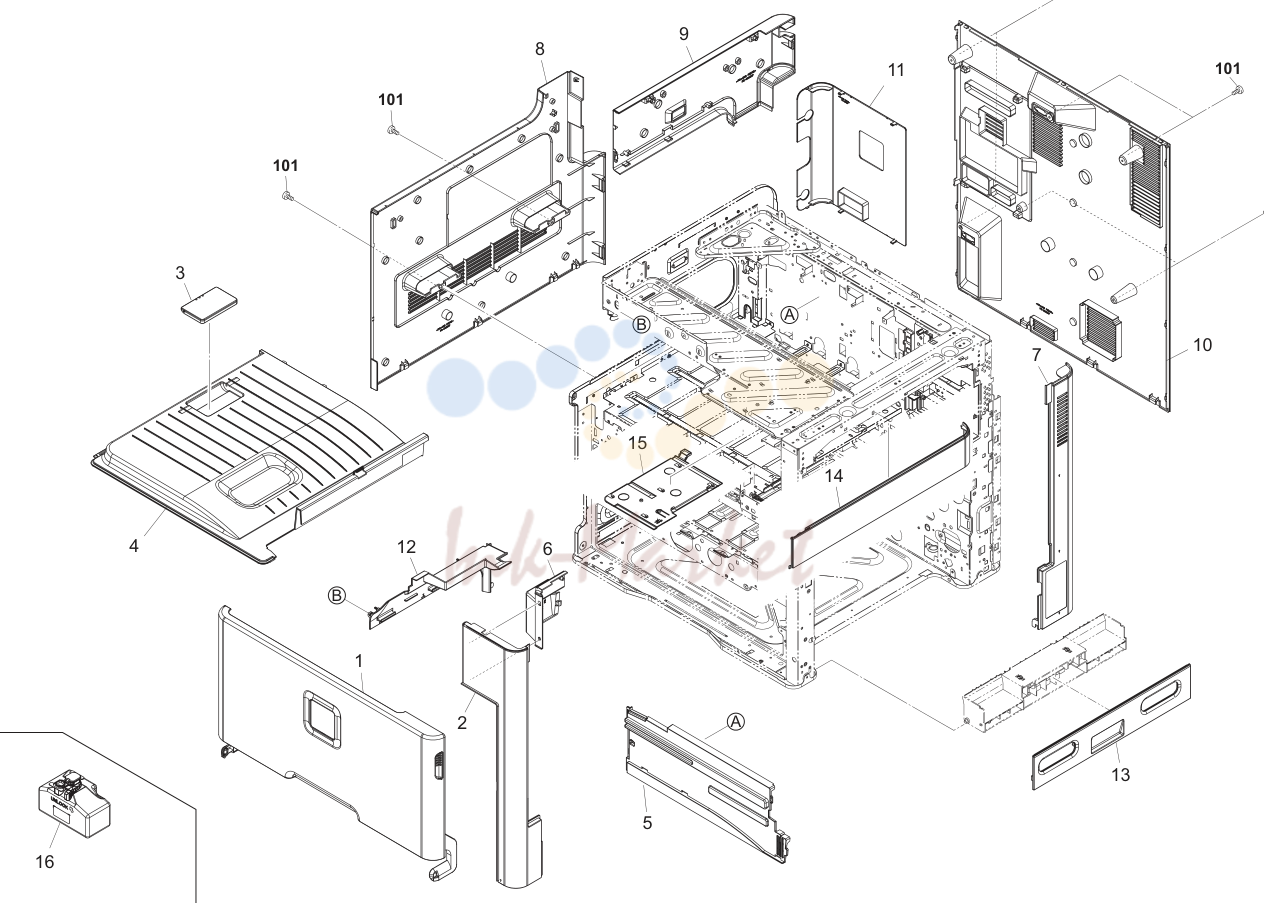

1. Covers

№	Артикул	Альт. артикул	Описание
1	302KZ94010 запросить цену →	2KZ94010	PARTS COVER FRONT ASSY 20 E SP (20ppm)
1	302K094060 запросить цену →	2K094060	PARTS COVER FRONT ASSY 25 E SP (25ppm)
1	302KZ94020 запросить цену →	2KZ94020	PARTS COVER FRONT ASSY 20 J/A SP (20ppm)
1	302K094360 запросить цену →	2K094360	PARTS COVER FRONT ASSY 25 J/A SP(25ppm)
2	302K004020 запросить цену →	2K004020	COVER FRONT TOP
3	302H004560 запросить цену →	2H004560	STOPPER PAPER
4	302K004030 запросить цену →	2K004030	COVER TRAY
5	302K004040 запросить цену →	2K004040	COVER EXIT REAR
6	302K004050 запросить цену →	2K004050	COVER EXIT FRONT
7	302K004060 запросить цену →	2K004060	COVER RIGHT REAR
8	302K004100 запросить цену →	2K004100	COVER LEFT LOW
9	302K004110 запросить цену →	2K004110	COVER LEFT TOP
10	302K094370 запросить цену →	2K094370	PARTS COVER REAR ASSY SP
11	302K004170 запросить цену →	2K004170	LID CONTROLLER BOX
12	302K004180 запросить цену →	2K004180	COVER TRAY LEFT
13	302K304070 ✓ в наличии	2K304070	COVER RIGHT LOW
14	302K094380 запросить цену →	2K094380	PARTS COVER RIGHT TOP ASSY SP
15	302K304290 запросить цену →	2K304290	COVER EXIT FRONT TOP
101	7BB702308H запросить цену →	BB107060	+TP-FLAT T.T S SCREW 3X8 SR

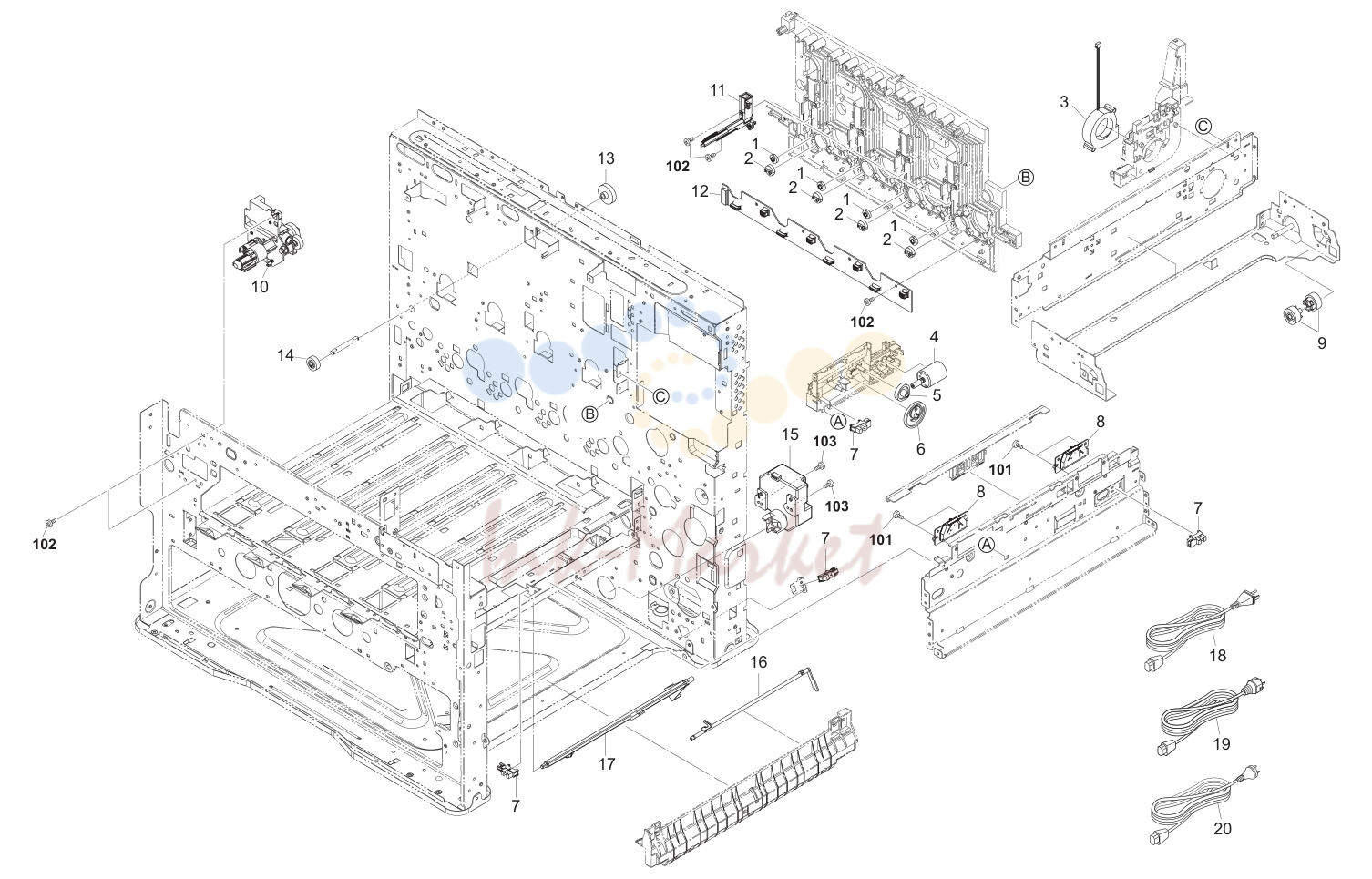

2. Frames 1

№	Артикул	Альт. артикул	Описание
1	302K015230 ✓ в наличии	2K015230	GEAR IDLE Z22S
2	302K015240 ✓ в наличии	2K015240	GEAR JOINT Z26S
3	302K094310 запросить цену →	2K094310	PARTS FAN MOTOR SP
4	302K094100 ✓ в наличии	2K094100	PARTS DC MOTOR SP
5	302K002880 ✓ в наличии	2K002880	WORM-WHEEL ID SENSOR CLEANING
6	302K002890 ✓ в наличии	2K002890	GEAR ID SENSOR CLEANING Z71R
7	7NXGP1S173LCH01 ✓ в наличии	NX116910	SENSOR OPT.
8	302K094290 ✓ в наличии	2K094290	PARTS ID SENSOR ASSY ASSY SP
9	302K026120 запросить цену →	2K026120	GEAR IDLE Z20S
10	302K094040 запросить цену →	2K094040	PARTS PIPE TRANSFER CLEANING ASSY SP
11	302K094050 ✓ в наличии	2K094050	PARTS TONER SUPPLY ASSY SP
12	302K094180 ✓ в наличии	2K094180	PARTS PWB DRUM DLP CONNECT ASSY SP
13	302K031720 ✓ в наличии	2K031720	GEAR BELT CLEANING DRIVE Z30L
14	302K031740 ✓ в наличии	2K031740	GEAR BELT CLEANING DRIVE Z20L
15	302K394190 ✓ в наличии	2K394190	PARTS MOTOR LIFT ASSY SP
16	302K302830 запросить цену →	2K302830	ACTUATOR DECK FEED
17	302K002230 ✓ в наличии	2K002230	ACTUATOR PAPER EMPTY
18	3019527401 запросить цену →	19527401	POWER CORD(120)
19	2AR27800 запросить цену →	2AR27800	POWER CORD(230)
20			7AAACCAS+10H001 AA063380 AC CORD ASSY AS
101	7BB700308H запросить цену →	BB105600	+BIND T.T S SCREW 3X8 SR
102	7BB200308H запросить цену →	BB105660	+BIND T.T P SCREW 3X8
103	7BB700312H запросить цену →	BB106820	+BIND T.T S SCREW 3X12 SR

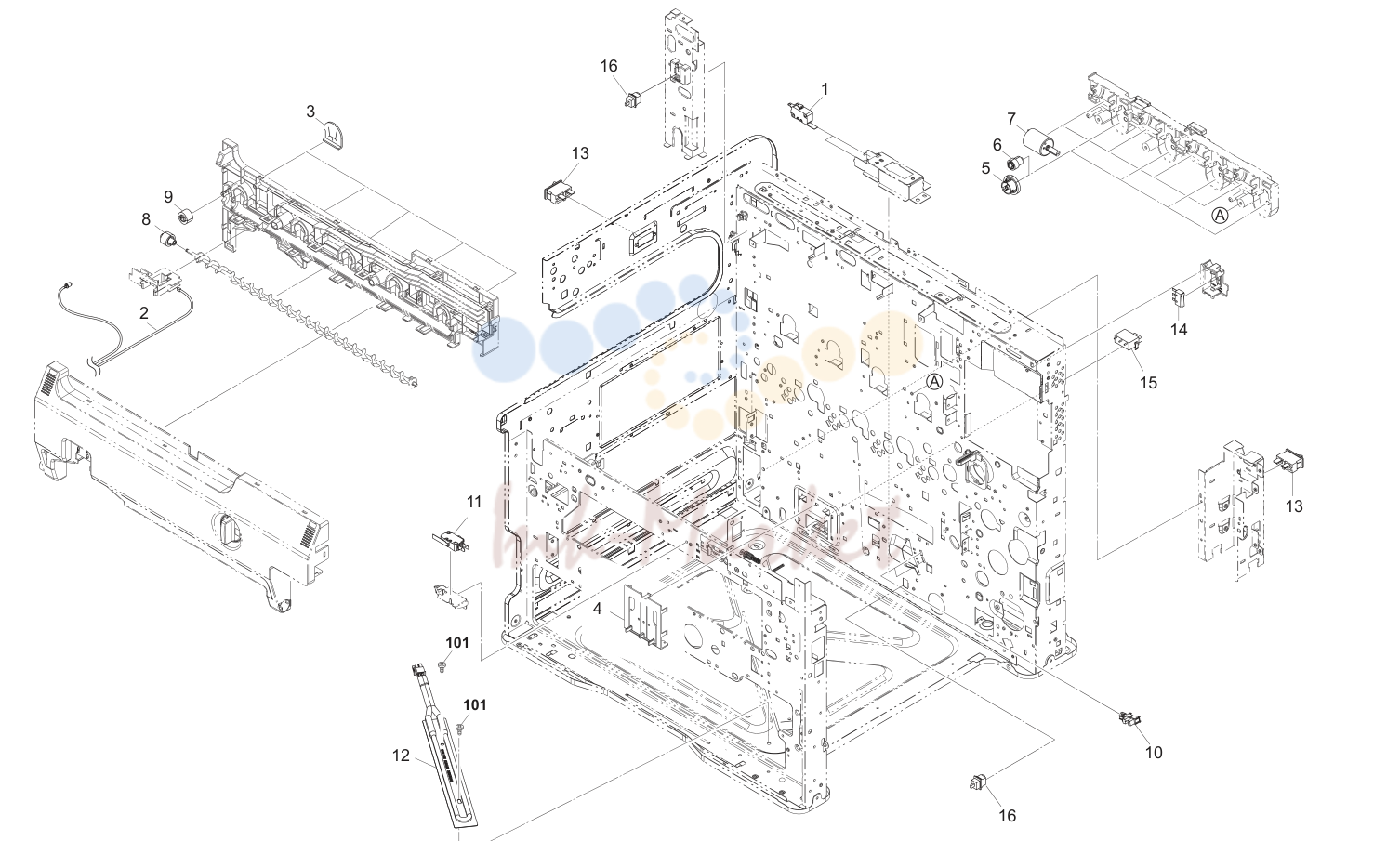

3. Frames 2

№	Артикул	Альт. артикул	Описание
1	2FB27160 ✓ в наличии	2FB27160	INTER LOCK SWITCH
2	302K094280 ✓ в наличии	2K094280	PARTS TONER FULL DETECT ASSY SP
3	302K003280 запросить цену →	2K003280	SEAL CASE WASTE C
4	302K309410 ✓ в наличии	2K309410	PLATE SIZE DETECTION
5	302K015040 ✓ в наличии	2K015040	GEAR Z50S
6	302K015030 ✓ в наличии	2K015030	GEAR Z20S-Z26L
7	302K094090 ✓ в наличии	2K094090	PARTS MOTOR-DC ASSY C SP
8	302K003060 ✓ в наличии	2K003060	GEAR SCREW WASTE Z13L
9	302K003110 ✓ в наличии	2K003110	GEAR WASTE Z13L
10	7NXGP1S173LCH01 ✓ в наличии	NX116910	SENSOR OPT.
11			7SM010303+++H01 SM037910 SW.MICRO
12	302K302430 запросить цену →	2K302430	HEATER DEHUMIDIFIER
12	302K302440 ✓ в наличии	2K302440	HEATER DEHUMIDIFIER
13			7SC010105+++H01 SC125000 SW.SEESAW
14			7SM010101+++H01 SM042310 SW.MICRO
15			5ESP03090001+01 SP000360 PUSH SWITCH 03 SN /SW-192 N
16			7SP01000001+H01 SP044290 SW.PUSH
101	7BB700308H запросить цену →	BB105600	+BIND T.T S SCREW 3X8 SR

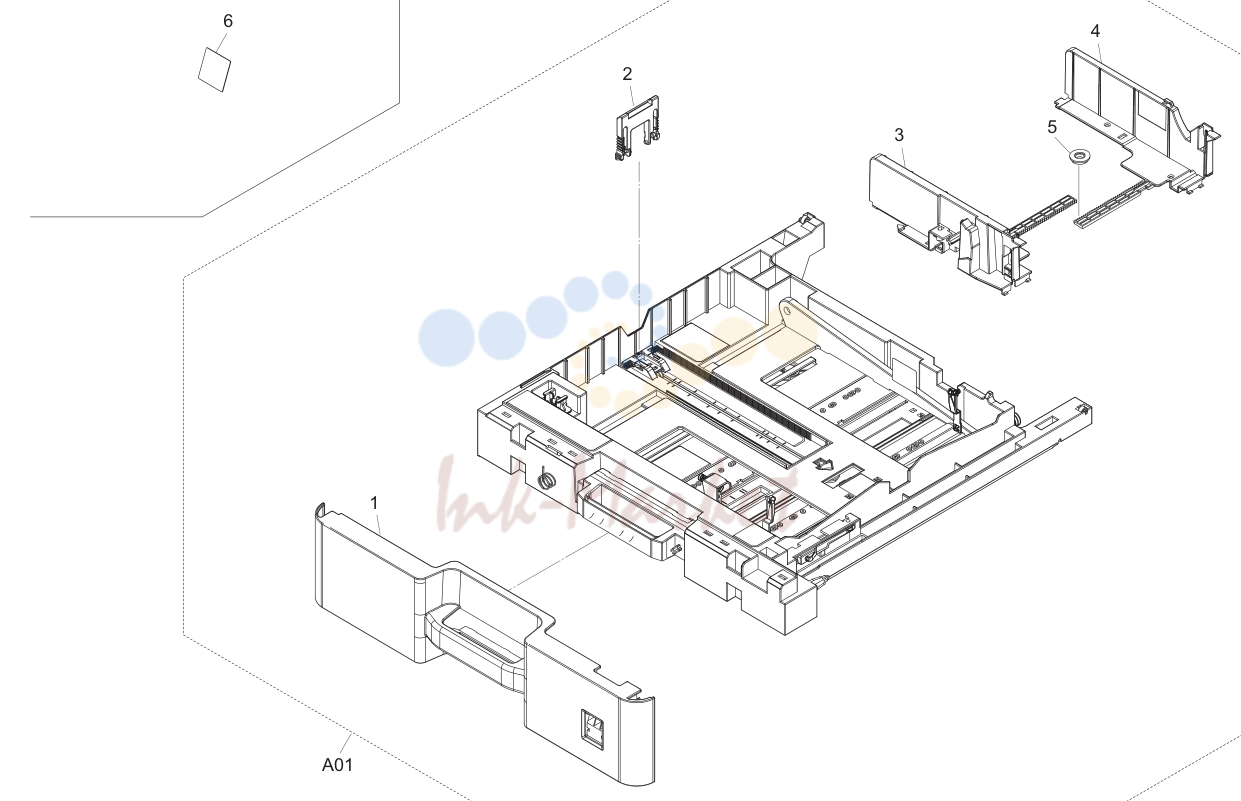

4. Paper Cassette

№	Артикул	Альт. артикул	Описание
1			•302K309080 2K309080 COVER CASSETTE
2			•302K309270 2K309270 CURSOR END
3			•302K309130 2K309130 CURSOR CASSETTE FRONT
4			•302K309120 2K309120 CURSOR CASSETTE REAR
5			•302K394380 2K394380 PARTS GEAR Z18 SP
6	302K334090 запросить цену →	2K334090	SHEET CASSETTE C
6	302K334100 запросить цену →	2K334100	SHEET CASSETTE I

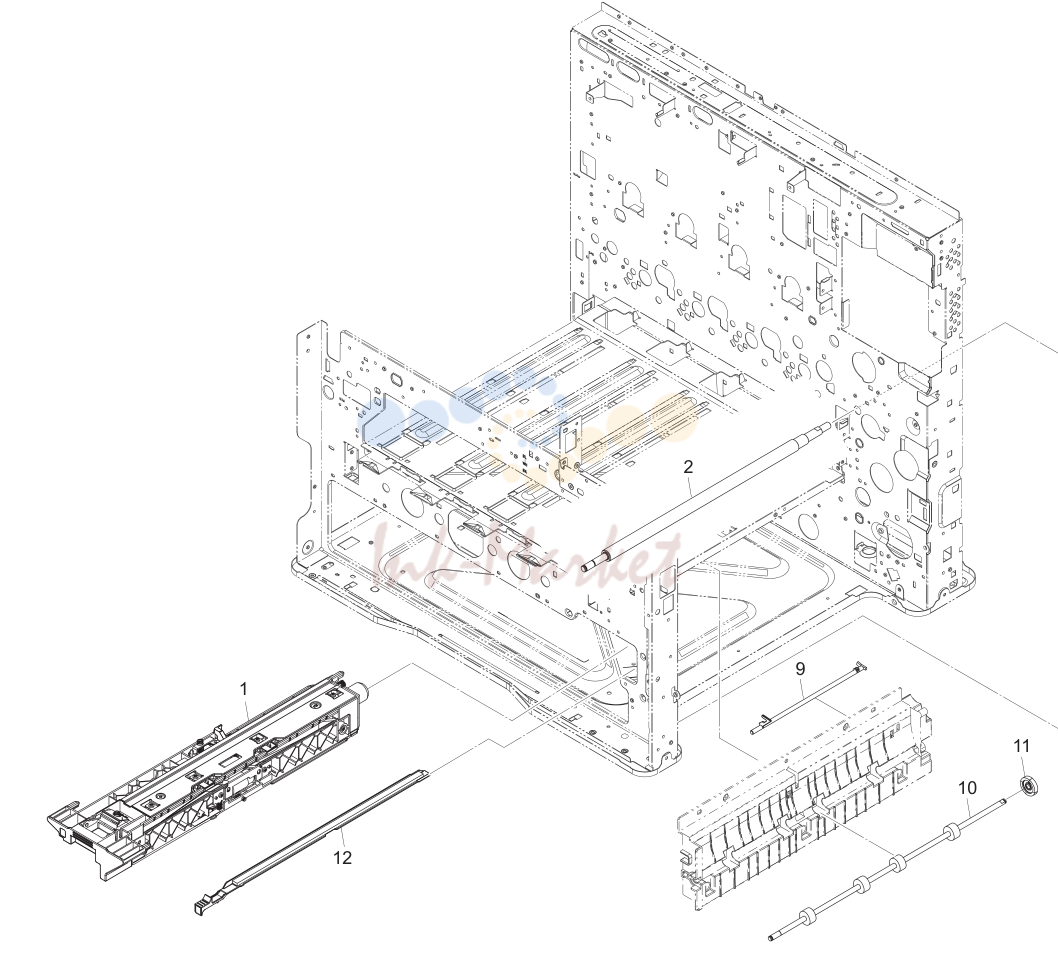

5. Paper Feed Section 1

№	Артикул	Альт. артикул	Описание
1	302K394480 ✓ в наличии	2K394480	PRIMARY FEED UNIT
2	302K394230 ✓ в наличии	2K394230	PARTS ROLLER REGIST LEFT SP
3	302K394310 ✓ в наличии	2K394310	PARTS GEAR REGIST Z28L-Z18L SP
4			•302K308020 2K308020 ACTUATOR MPF
5			•7NXGP1S173LCH01 NX116910 SENSOR OPT.
6			•302K394320 2K394320 PARTS GEAR MPF Z28 SP
7			••302K394460 2K394460 MPF ROLLER(service only)
8			••302K394490 2K394490 SEPARATION PAD(service only)
9	302K306140 ✓ в наличии	2K306140	ACTUATOR REGIST
10	302K094330 ✓ в наличии	2K094330	PARTS ROLLER MIDDLE SP
11	302HS31120 ✓ в наличии	2HS31120	GEAR Z27L CLUTCH
12	302K094400 ✓ в наличии	2K094400	REGIST CLEANER

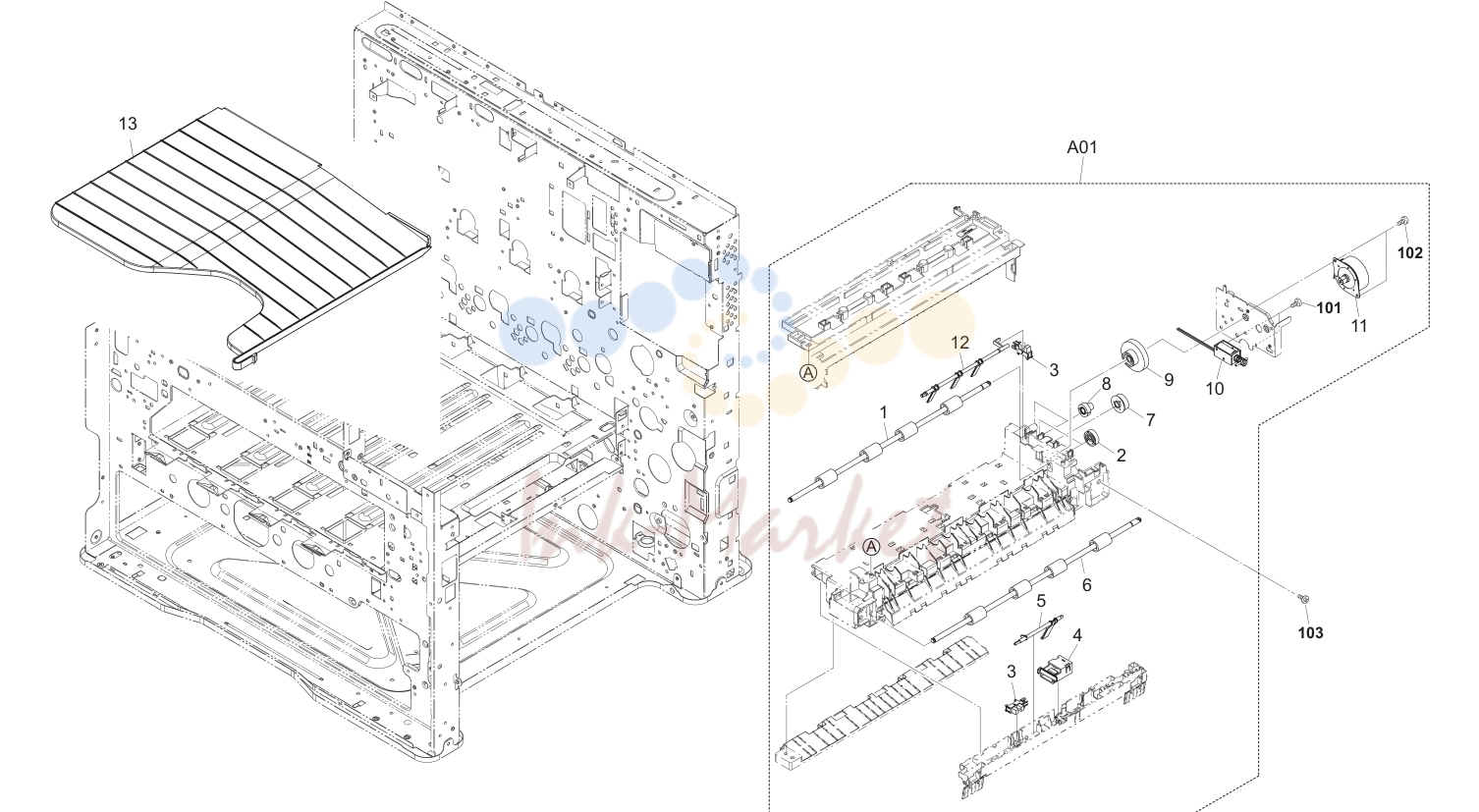

6. Paper Feed Section 2

№	Артикул	Альт. артикул	Описание
1			•302K094350 2K094350 PARTS ROLLER EXIT REVERSE SP
2			•302K394350 2K394350 PARTS GEAR Z22S EXIT SP
3			•7NXGP1S173LCH01 NX116910 SENSOR OPT.
4			•302K394180 2K394180 PARTS SWITCH EXIT PAPER EMPTY SP
5			•302K028080 2K028080 ACTUATOR EXIT OVERFLOW LOW
6			•302K094340 2K094340 PARTS ROLLER EXIT FD SP
7			•302K028260 2K028260 GEAR Z23S EXIT
8			•302KP29090 2KP29090 GEAR IDLE Z18S
9			•302K394340 2K394340 PARTS GEAR Z74R-Z22S EXIT SP
10			•303LJ94150 3LJ94150 PARTS SOLENOID FEED SHIFT SP
11			•302HN44100 2HN44100 MOTOR REVERSE
12			•302K028090 2K028090 ACTUATOR EXIT OVERFLOW UP
13	302K328300 ✓ в наличии	2K328300	TRAY EJECT
101	7BB000303H запросить цену →	BB107000	+BIND M SCREW 3X3
102	7BB700308H запросить цену →	BB105600	+BIND T.T S SCREW 3X8 SR
103	7BB200410H запросить цену →	BB105700	+BIND T.T P SCREW 4X10

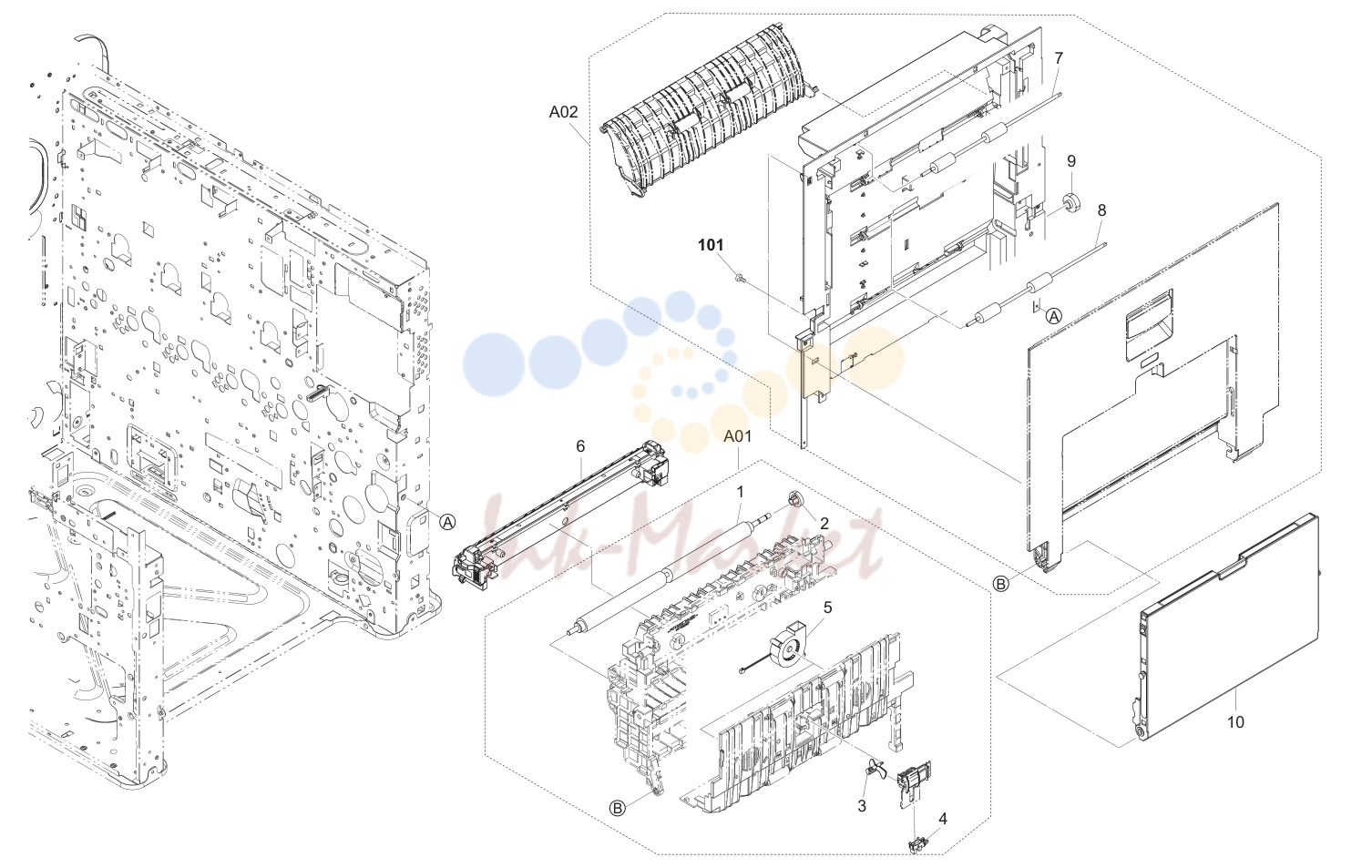

7. Paper Conveying Section

№	Артикул	Альт. артикул	Описание
1			•302K394220 2K394220 PARTS ROLLER REGIST RIGHT SP
2			•302K394330 2K394330 PARTS GEAR REGIST Z24R SP
3			•302K329040 2K329040 ACTUATOR DU
4			•7NXGP1S173LCH01 NX116910 SENSOR OPT.
5			•302HN44210 2HN44210 FAN MOTOR
7			•302K094390 2K094390 PARTS ROLLER DU B SP
8			•302K394250 2K394250 PARTS ROLLER DU SP
9			•302K394400 2K394400 PARTS GEAR DU Z27L SP
10	302K394470 запросить цену →	2K394470	PARTS MPF TABLE ASSY SP
101	7BB200308H запросить цену →	BB105660	+BIND T.T P SCREW 3X8

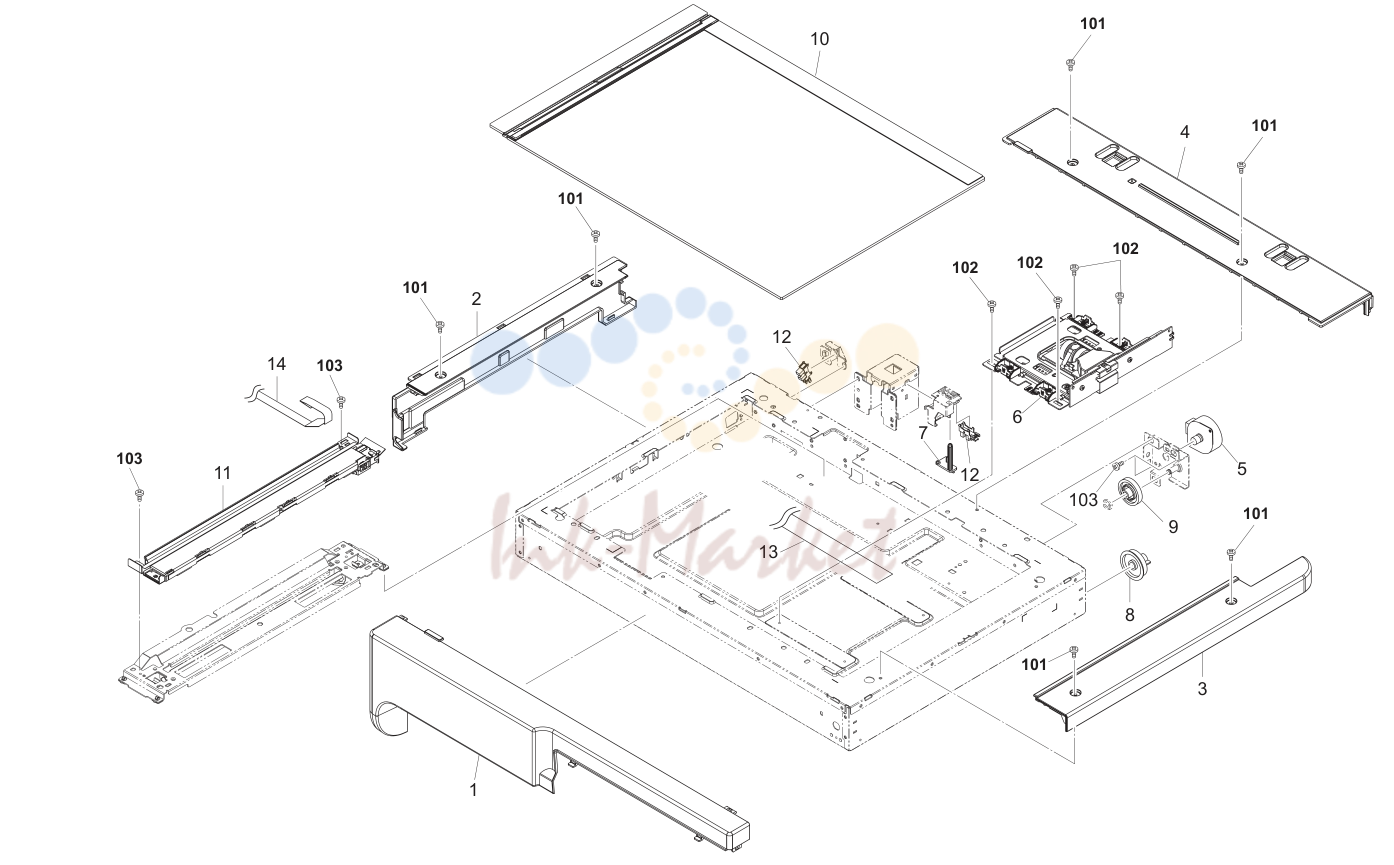

8. Scanner Section

№	Артикул	Альт. артикул	Описание
1	302K004120 запросить цену →	2K004120	COVER ISU FRONT
2	302K304130 запросить цену →	2K304130	COVER ISU LEFT
3	302K394590 запросить цену →	2K394590	PARTS COVER ISU RIGHT ASSY A SP
4	302K304150 запросить цену →	2K304150	COVER ISU REAR
5	302K394210 ✓ в наличии	2K394210	PARTS MOTOR ISU SP
6	302K093160 запросить цену →	2K093160	PARTS ISU
7	302K317250 ✓ в наличии	2K317250	SWITCH RELEASE
8	302K317350 запросить цену →	2K317350	GEAR Z54
9	302K394370 ✓ в наличии	2K394370	PARTS GEAR Z18-Z63R SP
10	302K394560 запросить цену →	2K394560	PARTS CONTACT-GLASS ASSY(I) SP
10	302K394550 ✓ в наличии	2K394550	PARTS CONTACT-GLASS ASSY(C) SP
11	302K093150 запросить цену →	2K093150	PARTS MOUNT LED ASSY
12	7NXGP1S173LCH01 ✓ в наличии	NX116910	SENSOR OPT.
13	302K346410 запросить цену →	2K346410	FFC MAIN-CCD
14	302K346400 запросить цену →	2K346400	FFC MAIN-LED LAMP
101	7BB702308H запросить цену →	BB107060	+TP-FLAT T.T S SCREW 3X8 SR
102	7BB606308H запросить цену →	BB105280	+PAN M SCREW WITH SW W 3X8 R
103	7BB700308H запросить цену →	BB105600	+BIND T.T S SCREW 3X8 SR

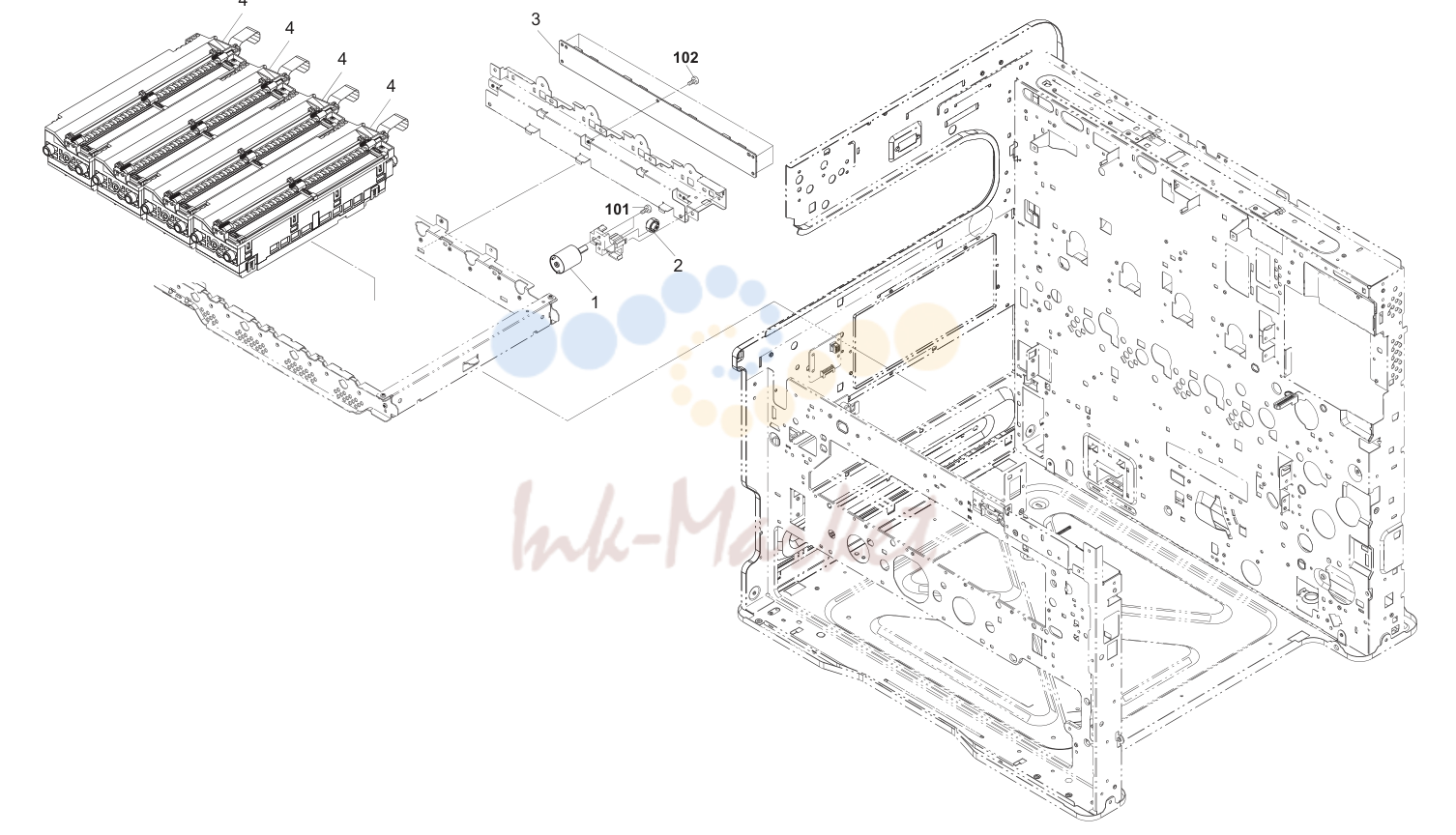

9. Laser Scanner Section

№	Артикул	Альт. артикул	Описание
1	302K094090 ✓ в наличии	2K094090	PARTS MOTOR-DC ASSY C SP
2	302K994520 ✓ в наличии	2K994520	PARTS GEAR Z32L SP
3	302K094170 ✓ в наличии	2K094170	PARTS PWB LSU CONNECT ASSY SP
101	7BB000303H запросить цену →	BB107000	+BIND M SCREW 3X3
102	7BB700308H запросить цену →	BB105600	+BIND T.T S SCREW 3X8 SR

10. Developing Section

№	Артикул	Альт. артикул	Описание
1	302LC94380 ✓ в наличии	2LC94380	PARTS FAN COOLING LSU 60 SP
2	302FZ94420 ✓ в наличии	2FZ94420	PARTS,FAN COOLING CONVEYING SP
3	302FZ94380 ✓ в наличии	2FZ94380	PARTS,FAN COOLING DLP 70 SP
4	302HN44010 ✓ в наличии	2HN44010	FAN MOTOR
6	302LC94280 запросить цену →	2LC94280	PARTS MOTOR-BL W40 SP
7	302LC943000 запросить цену →	2LC94300	PARTS MOTOR-BL W20 DRUM SP
8	302HG44120 ✓ в наличии	2HG44120	FAN MOTOR PS40
10	302K994320 запросить цену →	2K994320	PARTS MOTOR-BL W20 SP
12	302K094320 ✓ в наличии	2K094320	PARTS CLUTCH 50 Z45L SP
13	302HG44110 ✓ в наличии	2HG44110	FAN MOTOR
101	7BB700308H запросить цену →	BB105600	+BIND T.T S SCREW 3X8 SR
102	7BB000304H запросить цену →	BB105720	+BIND M SCREW 3X4
103	7BB700320H запросить цену →	BB105620	+BIND T.T S SCREW 3X20 SR
104	7BB700312H запросить цену →	BB106820	+BIND T.T S SCREW 3X12 SR

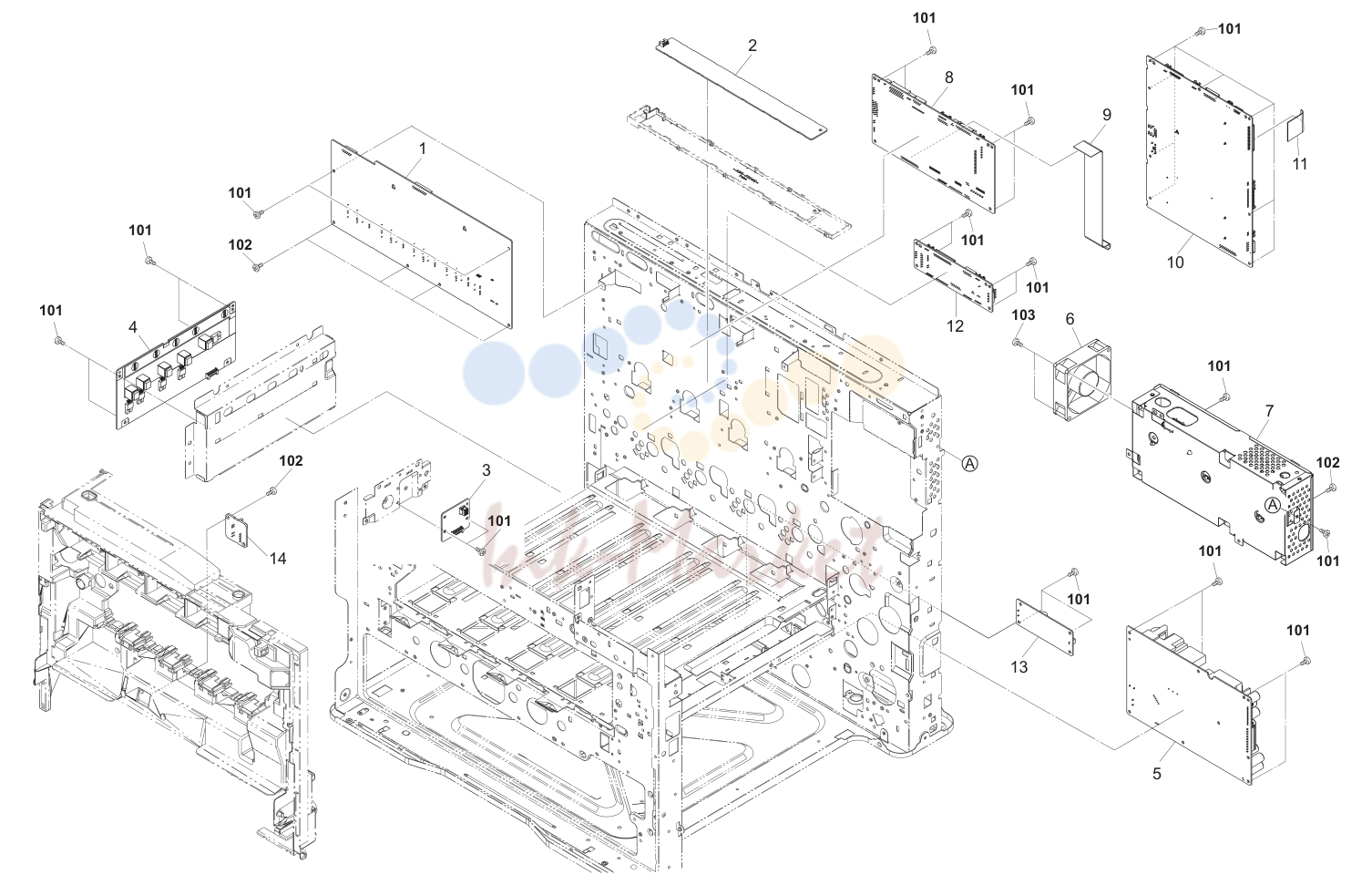

11. Electrical Components

№	Артикул	Альт. артикул	Описание
1	302K094260 ✓ в наличии	2K094260	PARTS HVU1 SP
2	302K094200 ✓ в наличии	2K094200	PARTS PWB RFID ASSY SP
3	302K094190 ✓ в наличии	2K094190	PARTS PWB TRANSFER CONNECT ASSY SP
4	302K094270 запросить цену →	2K094270	PARTS HVU2 SP
5	302K094240 запросить цену →	2K094240	PARTS LVU MAIN 100 SP
5	302K094250 запросить цену →	2K094250	PARTS LVU MAIN 200 SP
6	302K094300 ✓ в наличии	2K094300	PARTS FAN MOTOR SP
7	302K094110 запросить цену →	2K094110	PARTS PWB IH 100 ASSY SP
7	302K094120 запросить цену →	2K094120	PARTS PWB IH 200 ASSY SP
8	302K094160 запросить цену →	2K094160	PARTS PWB ENGINE ASSY SP
9	302K046330 запросить цену →	2K046330	FFC ENGINE1-2 SIG
10	302K094130 запросить цену →	2K094130	PARTS PWB MAIN ASSY SP
10	302K094140 запросить цену →	2K094140	PARTS PWB MAIN ASSY SP EU
11	302K046880 запросить цену →	2K046880	FFC ENGINE-MAIN
12	302K094210 запросить цену →	2K094210	PARTS PWB ENGINE CONNECT ASSY SP
13	302K394150 запросить цену →	2K394150	PARTS LVU SUB 100 SP
13	302K394160 запросить цену →	2K394160	PARTS LVU SUB 200 SP
14	302KV94360 ✓ в наличии	2KV94360	PARTS PWB ASSY THERMISTOR SP
101	7BB700308H запросить цену →	BB105600	+BIND T.T S SCREW 3X8 SR
102	7BB200308H запросить цену →	BB105660	+BIND T.T P SCREW 3X8
103	7BB700330H запросить цену →	BB106840	+BIND T.T S SCREW 3X30 SR

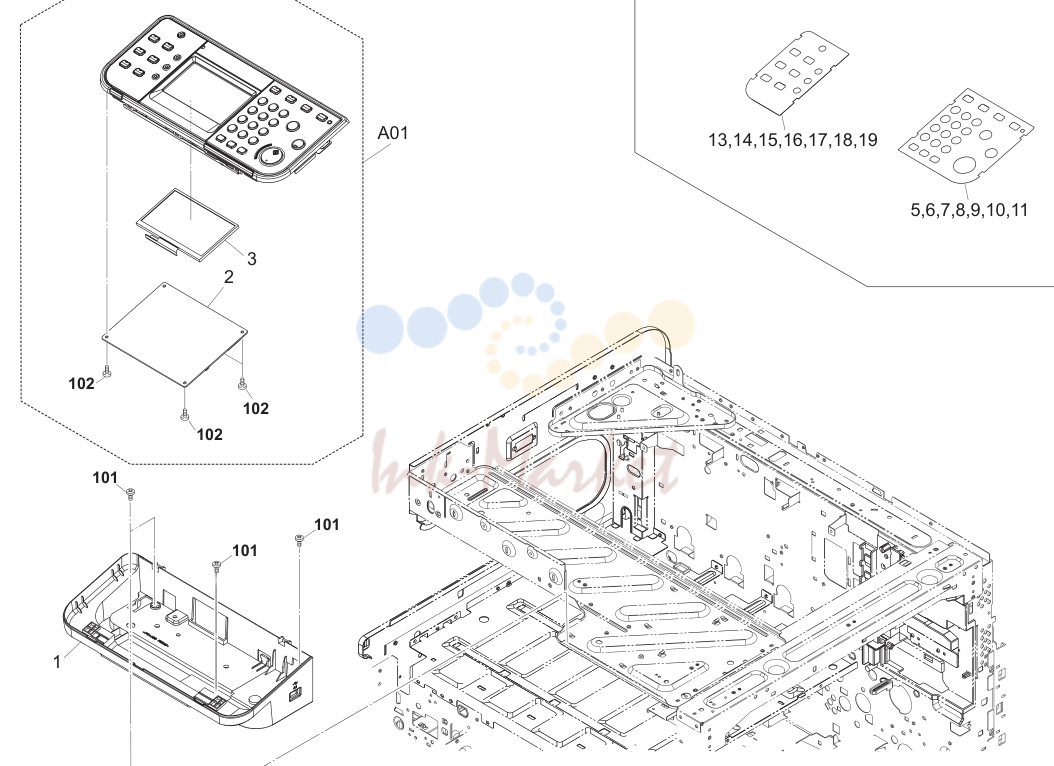

12. Operation Section

№	Артикул	Альт. артикул	Описание
1	302K305020 запросить цену →	2K305020	COVER OPERATION LOW
2			•302K094220 2K094220 PARTS PWB PANEL MAIN ASSY SP
3			•302K394170 2K394170 PARTS LCD COLOR SP
4	302K305310 запросить цену →	2K305310	SHEET OPERATION RIGHT E
5	302K305360 запросить цену →	2K305360	SHEET OPERATION RIGHT F
6	302K305380 запросить цену →	2K305380	SHEET OPERATION RIGHT S
7	302K305390 запросить цену →	2K305390	SHEET OPERATION RIGHT P(B)
8	302K305350 запросить цену →	2K305350	SHEET OPERATION RIGHT G
9	302K305370 запросить цену →	2K305370	SHEET OPERATION RIGHT I
10	302K305400 запросить цену →	2K305400	SHEET OPERATION RIGHT N
11	302K305410 запросить цену →	2K305410	SHEET OPERATION RIGHT R
12	302K005030 запросить цену →	2K005030	SHEET OPERATION LEFT E
13	302K005050 запросить цену →	2K005050	SHEET OPERATION LEFT S
14	302K005060 запросить цену →	2K005060	SHEET OPERATION LEFT F
15	302K005070 запросить цену →	2K005070	SHEET OPERATION LEFT P
16	302K005080 запросить цену →	2K005080	SHEET OPERATION LEFT G
17	302K005090 запросить цену →	2K005090	SHEET OPERATION LEFT I
18	302K005100 запросить цену →	2K005100	SHEET OPERATION LEFT N
19	302K005110 запросить цену →	2K005110	SHEET OPERATION LEFT R
101	7BB702308H запросить цену →	BB107060	+TP-FLAT T.T S SCREW 3X8 SR
102	7BB700308H запросить цену →	BB105600	+BIND T.T S SCREW 3X8 SR

13. Document Processor 1

№	Артикул	Альт. артикул	Описание
1	303LL06100 запросить цену →	3LL06100	COVER TABLE WIRE
2	303M802020 запросить цену →	3M802020	LEFT HINGE
3	303M804010 запросить цену →	3M804010	COVER FRONT
4	303M804020 запросить цену →	3M804020	COVER REAR
5	303M804040 запросить цену →	3M804040	COVER LEFT
6	303M804060 запросить цену →	3M804060	LID REAR COVER
7	303M804070 запросить цену →	3M804070	COVER LED
8	303M804080 запросить цену →	3M804080	LID INNER COVER
9			•303M806050 3M806050 TRAY LOOP
10			•65907210 65907210 GEAR 20,CASSETTE
11			•303M894260 3M894260 PARTS SENSOR OPT SP
12			•303M894270 3M894270 PARTS PWB SIZE DETECTION ASSY SP
13	3HL02240 запросить цену →	3HL02240	PUSH SW DP
14	303JC04200 запросить цену →	3JC04200	PLATE ORIGINAL
15	303MX02021 запросить цену →	3MX02021	CUSHION ORIGINAL MAT A
16	303M804090 запросить цену →	3M804090	COVER HINGE
17	303M804050 запросить цену →	3M804050	STOPPER EJECT
18	303M834110 запросить цену →	3M834110	LABEL PAPER SET CAUTION ENG
19	303H605110 запросить цену →	3H605110	LABEL MSP A
20	303M834070 запросить цену →	3M834070	LABEL HINGE CAUTION
21	3AK20130 запросить цену →	3AK20130	GEAR,WORM MAIN TRAY
22	303LL34190 запросить цену →	3LL34190	LABEL FACE UP 7NATIONS

14. Document Processor 2

№	Артикул	Альт. артикул	Описание
1	302F914160 запросить цену →	2F914160	GEAR Z30H
2	302H731700 запросить цену →	2H731700	GEAR Z21 CONT
3	302H731730 запросить цену →	2H731730	GEAR Z34L MIDDLE
4	303M894090 запросить цену →	3M894090	PARTS CLUTCH 50 Z35R SP
5	302KY44010 запросить цену →	2KY44010	MOTOR IMAGE
6	302KY44090 ✓ в наличии	2KY44090	MOTOR ROTARY
7	303H622331 ✓ в наличии	3H622331	GEAR 20/65 IDLE
8	303LL31260 запросить цену →	3LL31260	GEAR Z32S LIFT
9	303M894100 ✓ в наличии	3M894100	PARTS PWB LED ASSY SP
10	303M894110 ✓ в наличии	3M894110	PARTS ROLLER REGISTRATION SP
11	303M894120 ✓ в наличии	3M894120	PARTS ROLLER CONVEYING A SP
12	303M894130 ✓ в наличии	3M894130	PARTS ROLLER CONVEYING B SP
13	303M824110 запросить цену →	3M824110	ACTUATOR REGISTRATION
14	303M894140 ✓ в наличии	3M894140	PARTS ROLLER EXIT SP
15	303M894150 ✓ в наличии	3M894150	PARTS ROLLER LOOP SP
16	303M894160 запросить цену →	3M894160	PARTS GEAR Z41L Z58L Z76L SP
17	303M894170 запросить цену →	3M894170	PARTS GEAR Z32R SP
18	303M894180 запросить цену →	3M894180	PARTS GEAR Z38L SP
19	303M894190 запросить цену →	3M894190	PARTS GEAR Z33L SP
20	303M894200 запросить цену →	3M894200	PARTS GEAR Z34R Z26S SP
21	303M894210 запросить цену →	3M894210	PARTS GEAR Z29R SP
22	303M894220 запросить цену →	3M894220	PARTS GEAR Z29L ONEWAY SP
23	303M894240 запросить цену →	3M894240	PARTS GEAR Z39S SP
24	303M894250 запросить цену →	3M894250	PARTS GEAR LF Z29S SP
25	36211500 запросить цену →	36211500	GEAR,LEADING FEED JOINT
26	303M894260 ✓ в наличии	3M894260	PARTS SENSOR OPT SP
27	303M894030 запросить цену →	3M894030	RETARD GUIDE (DP) (service only)
28	303M894040 ✓ в наличии	3M894040	RETARD ROLLER (DP) (service only)
29	303M894070 запросить цену →	3M894070	PARTS GUIDE PF ASSY SP
30	2FB27160 ✓ в наличии	2FB27160	INTER LOCK SWITCH
101	5MBP2010PXLJ запросить цену →	EP120100	PARALLEL PIN H7 / M2 X 10 SUS
102	7BB607306H запросить цену →	BB105770	+TP-CUP M SCREW 3X6 R
103	7BB700308H запросить цену →	BB105600	+BIND T.T S SCREW 3X8 SR
104	7BB700316H запросить цену →	BB106910	+BIND T.T S SCREW 3X16 SR

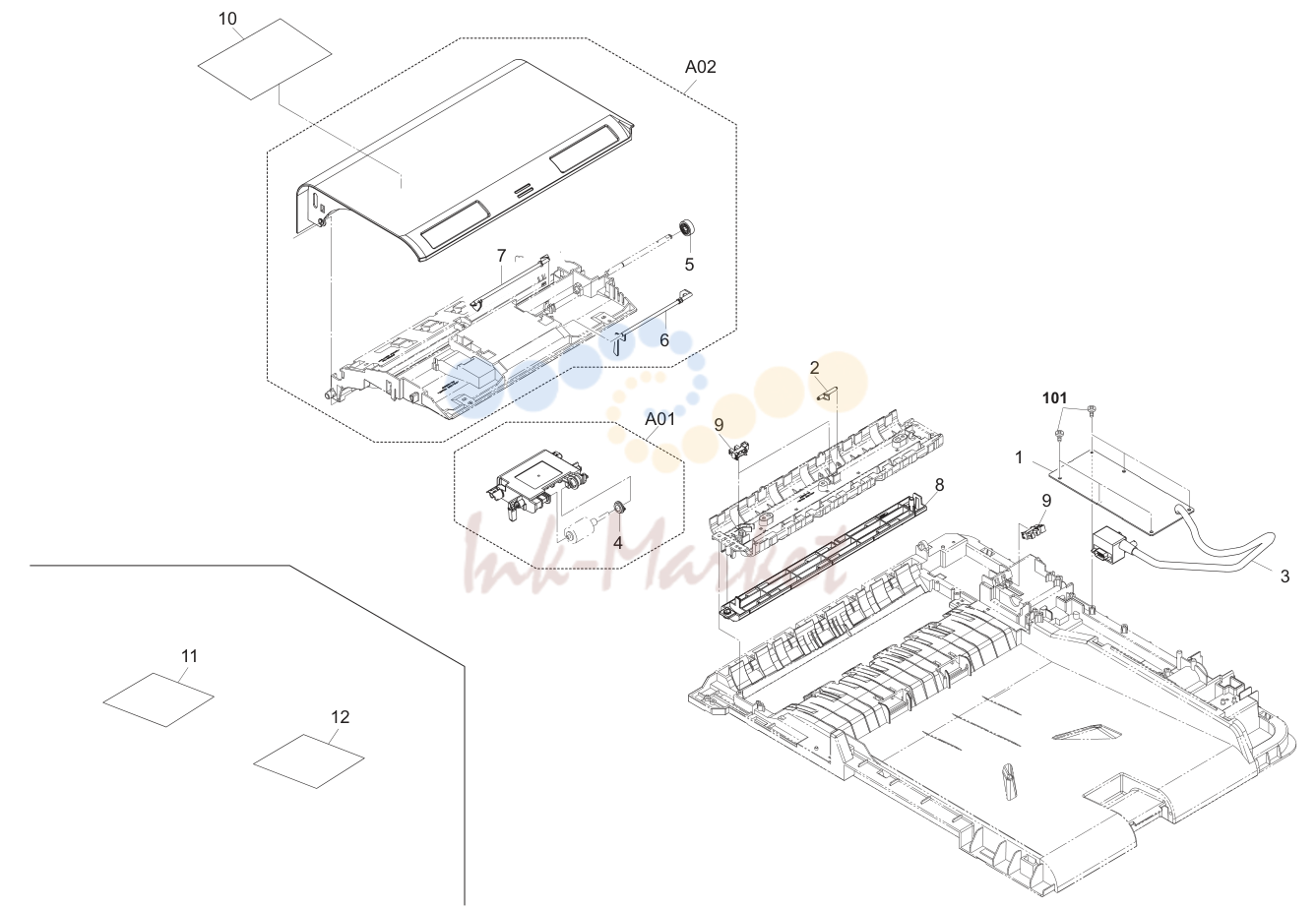

15. Document Processor 3

№	Артикул	Альт. артикул	Описание
1	303M894010 запросить цену →	3M894010	PARTS PWB DRIVE ASSY SP
2	303M824190 запросить цену →	3M824190	ACTUATOR TIMING
3	303M846010 ✓ в наличии	3M846010	WIRE INTERFACE
4			•36211500 36211500 GEAR,LEADING FEED JOINT
5			•302H731700 2H731700 GEAR Z21 CONT
6			•303M807060 3M807060 ACTUATOR ORIGINAL SET
7			•303M824090 3M824090 ACTUATOR FEED
8	303M894080 ✓ в наличии	3M894080	PARTS GUIDE READING ASSY SP
9	303M894260 ✓ в наличии	3M894260	PARTS SENSOR OPT SP
10	303M834090 запросить цену →	3M834090	LABEL CAUTION ENG
11	303M834121 запросить цену →	3M834121	LABEL CAUTION SET 3NATIONS
12	303M834131 запросить цену →	3M834131	LABEL CAUTION SET 4NATIONS
101	7BB200308H запросить цену →	BB105660	+BIND T.T P SCREW 3X8
