Kyocera FS-C8008N — каталог запчастей со схемами

Содержание

1. Exterior Covers
2. Upper Frame Unit
3. Drive Unit

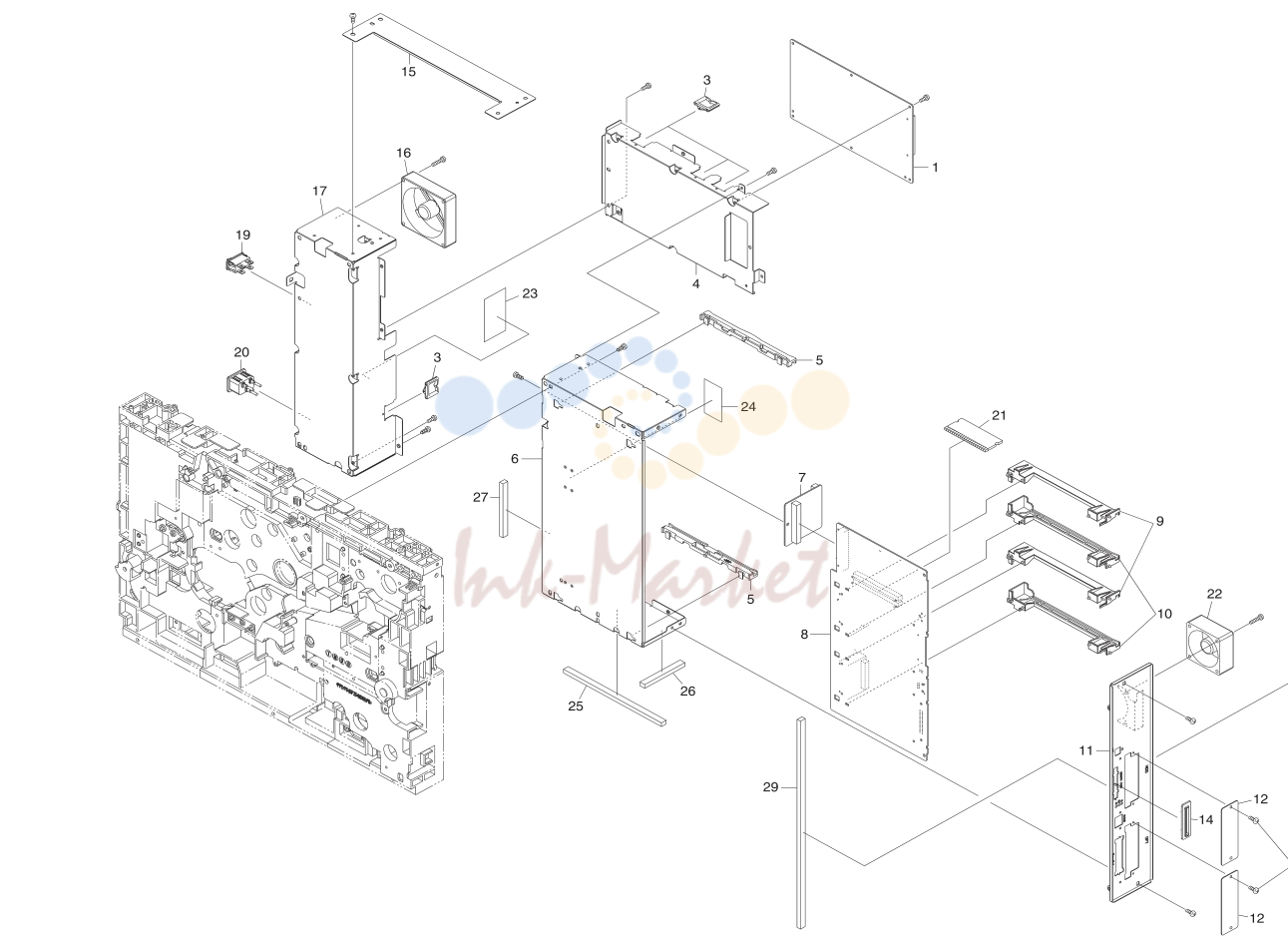

4. Controller Box

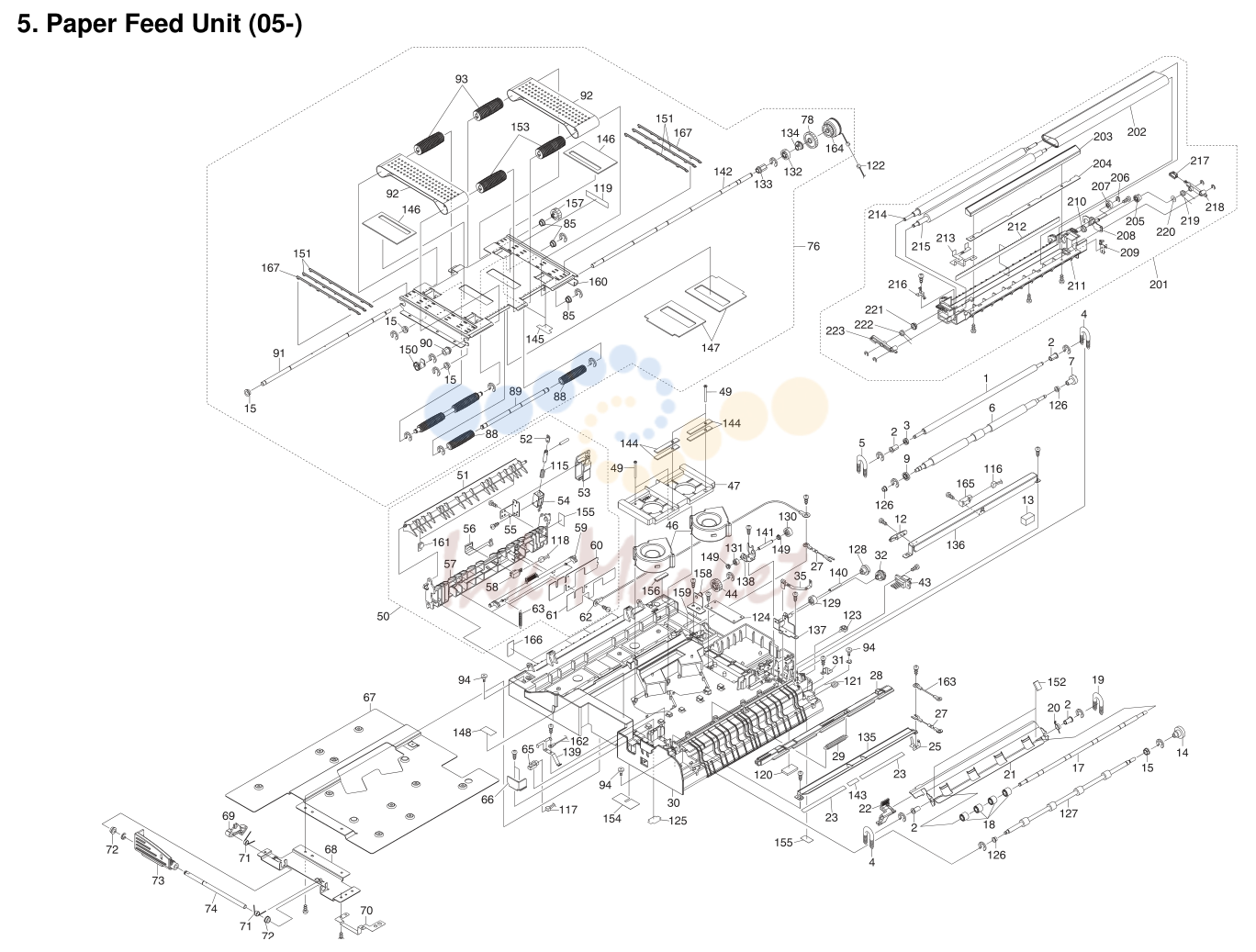

5. Paper Feed Unit

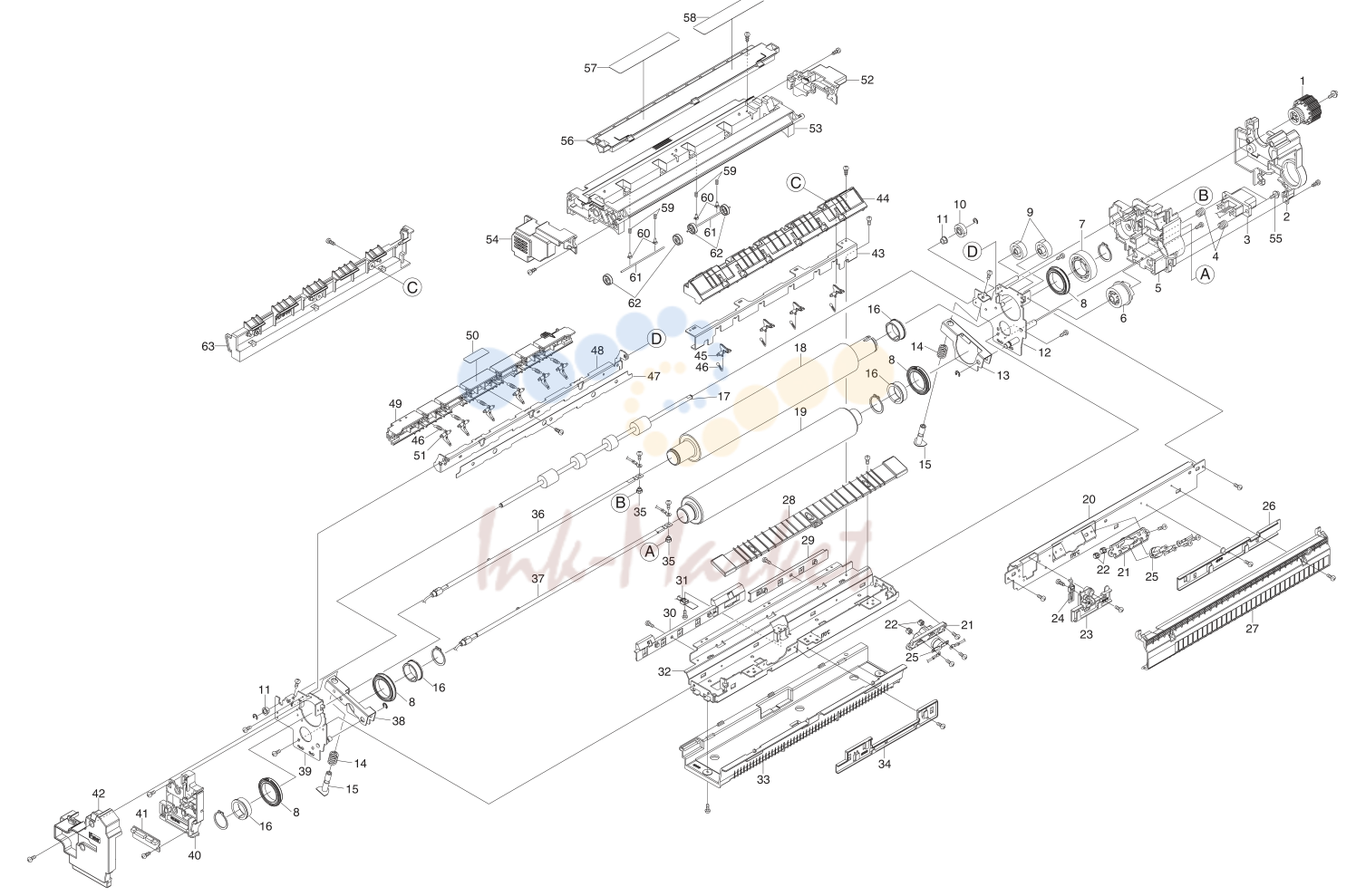

6. Fuser Unit

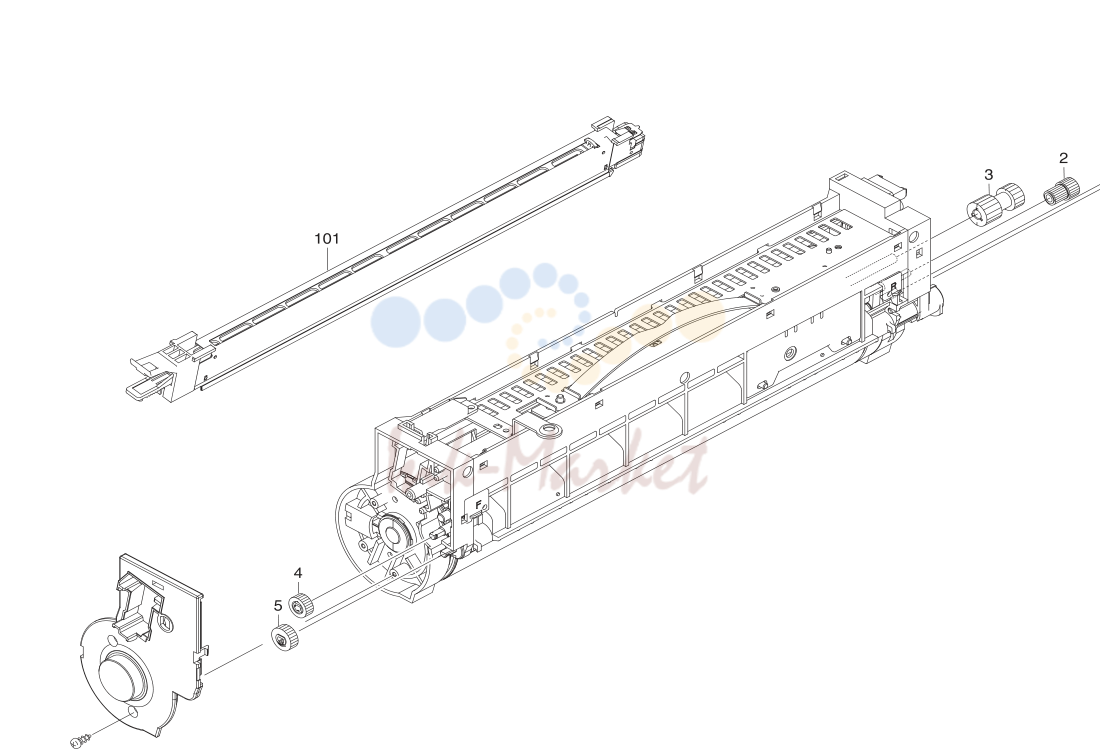

7. Drum Unit

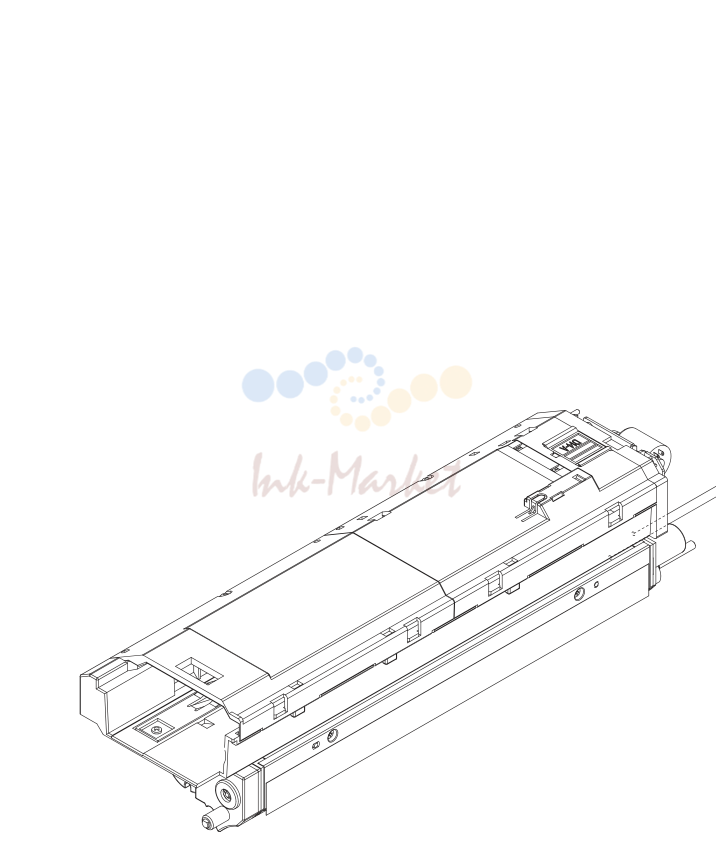

8. Face-down Unit
9. MP Tray
10. Primary Transfer Unit
11. Electrical Parts

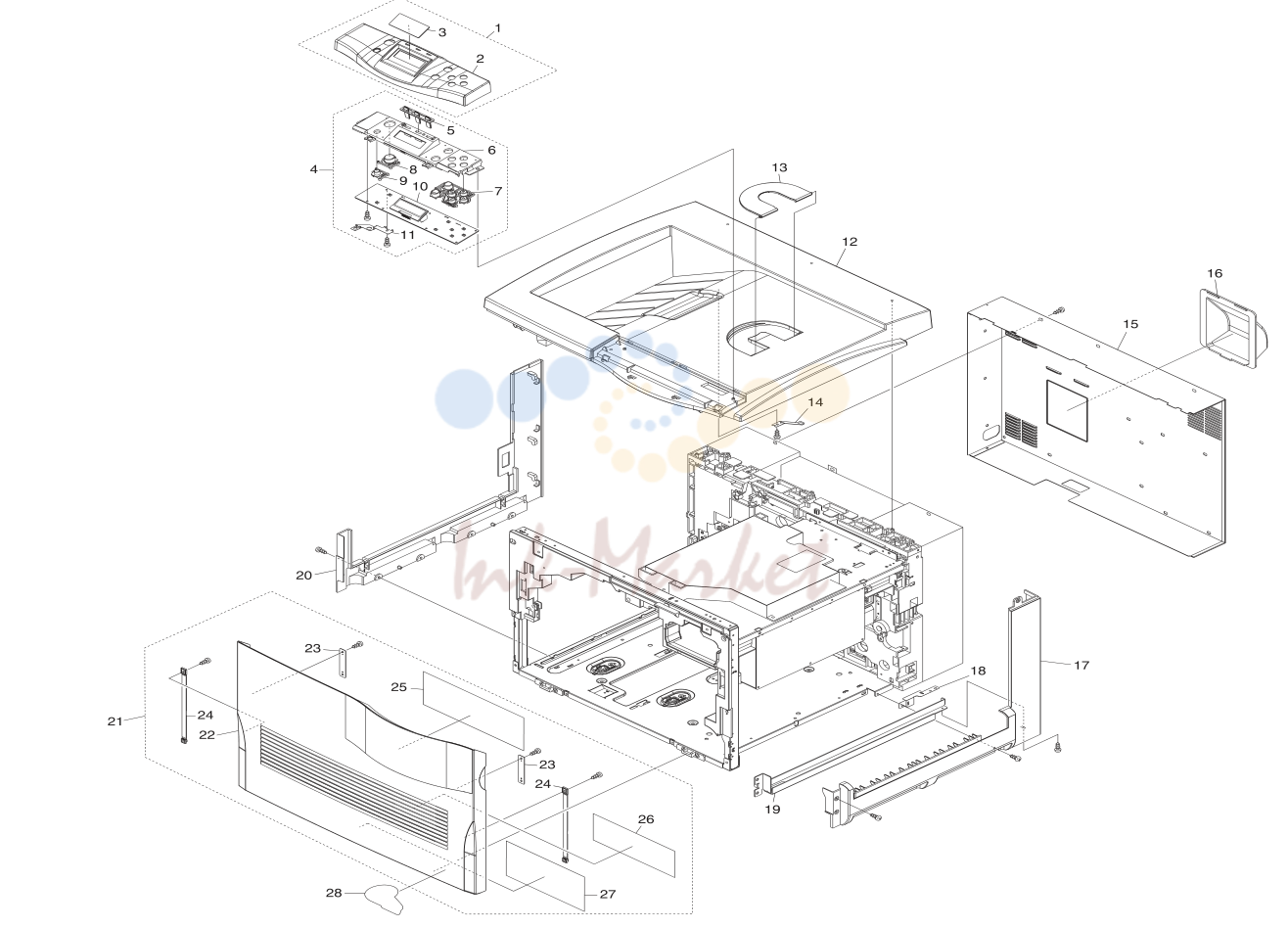

1. Exterior Covers

№	Артикул	Описание
01-001	2BM68010 запросить цену →	PANEL ASSY ENGLISH Excl.KMFR/KMIT
01-001	2BM68020 запросить цену →	PANEL ASSY FRENCH KMFR only X -
01-001	2BM68030 запросить цену →	PANEL ASSY ITALIAN KMIT only X -
01-002	2BM04120 запросить цену →	PANEL KEY ENGLISH Excl.KMFR/KMIT -
01-002	2BM04130 запросить цену →	PANEL KEY FRENCH KMFR only - -
01-002	2BM04140 запросить цену →	PANEL KEY ITALIAN KMIT only - -
01-003	2BM00870 запросить цену →	PANEL LCD ASSY -
01-004	2BM68050 запросить цену →	KEY TOP ASSY
01-005	2BM04080 запросить цену →	LENS LED -
01-006	2BM04040 запросить цену →	HOLDER PANEL PWB -
01-007	2BM04050 запросить цену →	KEY TOP1 -
01-008	2BM04060 запросить цену →	KEY TOP2 -
01-009	2BM04070 запросить цену →	KEY TOP3 -
01-010	2BM01080 запросить цену →	P.W.BOARD KP-805 ASSY FRONT PANEL -
01-011	2BM04300 запросить цену →	PLATE EARTH PANEL -
01-012	2BM04010 запросить цену →	COVER TOP
01-013	2BM04020 запросить цену →	STOPPER PAPER
01-014	2BM04030 запросить цену →	SP PRESS2 DLP -
01-015	2CK04030 запросить цену →	COVER REAR
01-016	2BM04270 запросить цену →	PROTECTOR OZONE
01-017	2BM04150 запросить цену →	COVER RIGHT
01-018	2BM04290 запросить цену →	PLATE EARTH RC -
01-019	2BM04160 запросить цену →	SUPPORT COVER ASSY -
01-020	2BM04170 запросить цену →	COVER LEFT
01-021	2CK00010 запросить цену →	COVER FRONT ASSY
01-022	2CK04010 запросить цену →	COVER FRONT -
01-023	2BM04100 запросить цену →	PLATE MAGCHATCH -
01-024	2BM04280 запросить цену →	BAND COVER
01-025	2CK05050 запросить цену →	LABEL DIAGRAM D -
01-026	2CK05060 запросить цену →	LABEL DIAGRAM C -
01-027	2BM05020 запросить цену →	LABEL DIAGRAM B -
01-028	2CK05070 запросить цену →	SEAL COLOR SYMBOL

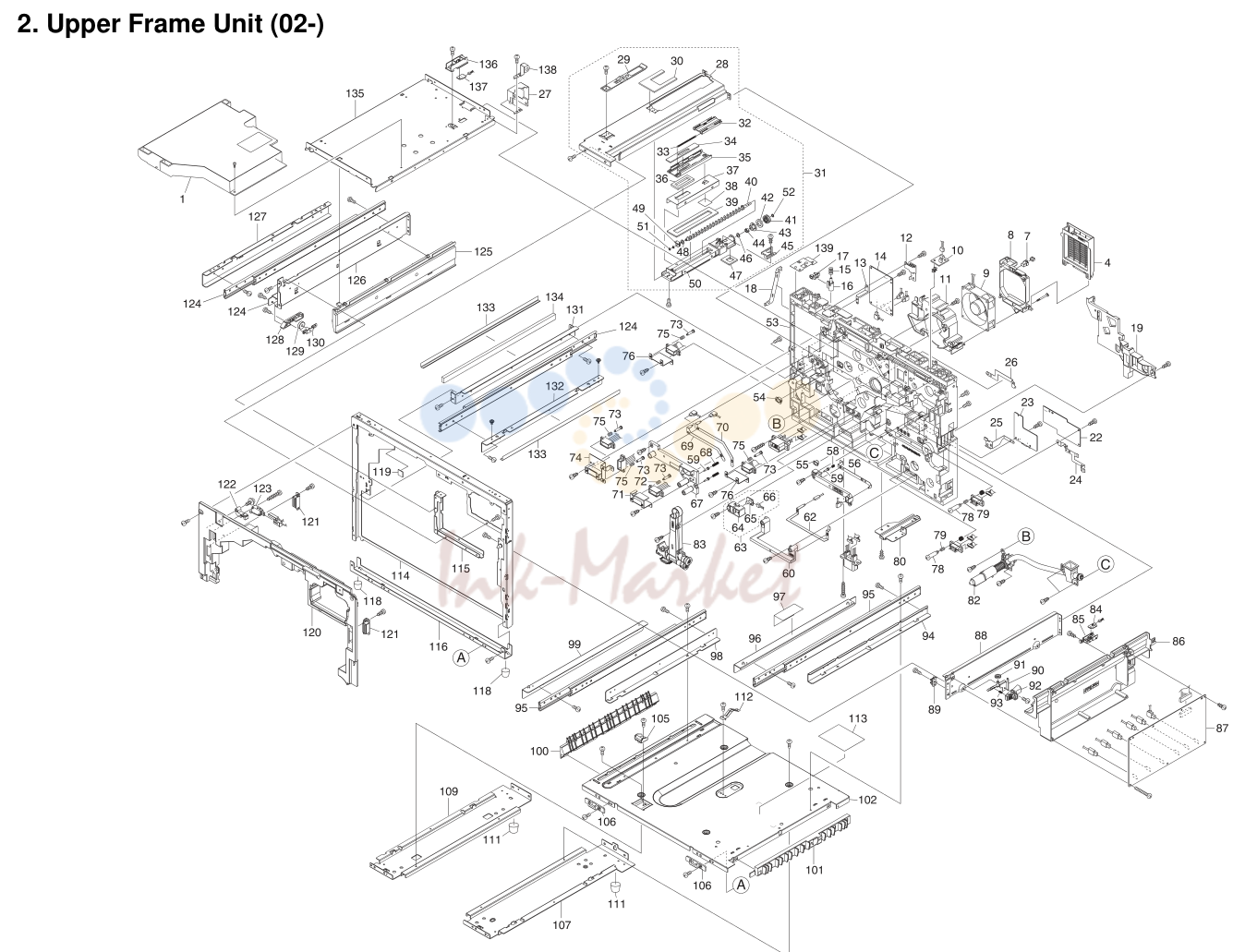

2. Upper Frame Unit

№	Артикул	Альт. артикул	Описание
02-001	5PLPXBEAPKX запросить цену →	LK-800	SCANNER UNIT
02-004	2BM02470 запросить цену →		COVER OZONE -
02-007	2BM02460 запросить цену →		LATCH -
02-008	2BM02450 запросить цену →		HOLDER OF -
02-009	2CK27560 запросить цену →		FAN FUSER 12V
02-010	2BM27890 ✓ в наличии		HUMIDITY SENSOR
02-011	2BM23010 запросить цену →		DUCT FAN -
02-012	2BM42530 запросить цену →		PLATE EARTH MAIN B -
02-013	2BM02390 запросить цену →		PLATE EARTH MAIN -
02-014	2CK28170 запросить цену →		PWB HV MAIN
02-015	2BM02900 запросить цену →		SPRING SW DU -
02-016	2BM02910 запросить цену →		SWITCH DU -
02-017	2BM27240 запросить цену →		PT.SENSOR GP1S74P
02-018	2BM42560 запросить цену →		PLATE EARTH L -
02-019	2BM02480 запросить цену →		HOLDER HARNESS -
02-022	2CK28180 запросить цену →		PWB HV TC
02-023	2CK01170 запросить цену →		OPR KP-995 ASSY
02-024	2BM02410 запросить цену →		PLATE EARTH TC -
02-025	2BM02420 запросить цену →		PLATE EARTH OP -
02-026	2BM42520 запросить цену →		PLATE EARTH DRV FUS -
02-027	2BM42540 запросить цену →		PLATE EARTH DRV TK A -
02-031	2CK00370 запросить цену →		FEED TONER D4 ASSY
02-028	2BM00150 запросить цену →		STAY MIDDLE ASSY -
02-029	2BM14120 запросить цену →		LOCK SHUTTER D1234
02-030	2BM42600 запросить цену →		SEAL FEED TONER -
02-032	2BM14240 запросить цену →		SHUTTER D1234 -
02-033	2BM14230 запросить цену →		SPRING SHUTTER D1234 -
02-034	2BM14250 запросить цену →		SEAL SHUTTER D1234 -
02-035	2BM14200 запросить цену →		GUIDE SHUTTER D1234 -
02-036	2BM14260 запросить цену →		SEAL GUIDE T D1234 -
02-037	2BM15940 запросить цену →		PLATE FEED TK -
02-038	2BM42310 запросить цену →		SEAL FEED TK D -
02-039	2BM15950 запросить цену →		SEAL FEED TK A -
02-040	2BM15930 запросить цену →		SCREW FEED TK -
02-041	2BM42250 запросить цену →		GEAR FEED TK Z23 -
02-042	2BM42220 запросить цену →		BUSH SCREW TK F -
02-043	2BM42240 запросить цену →		BKT SEAL OIL -
02-044	4AK73480 запросить цену →		SEAL TONER A -
02-045	2BM14640 запросить цену →		GUIDE SCREW D14 -
02-046	2BM15960 запросить цену →		SEAL FEED TK B -
02-047	2BM15970 запросить цену →		SEAL FEED TK C -
02-048	2BM15960 запросить цену →		SEAL FEED TK B -
02-049	2BM15920 запросить цену →		BUSH FEED TK -
02-050	2BM15910 запросить цену →		CASE FEED TK -
02-051	2BM42280 запросить цену →		CUT WASHER -
02-052	2BM40060 запросить цену →		CUT WASHER -
02-053	2BM02070 запросить цену →		FRAME REAR -
02-054	2BM02440 запросить цену →		BUSH PIN OVAL
02-055	2BM02430 запросить цену →		BUSH PIN
02-056	2BM02150 запросить цену →		PLATE HV IM -
02-057	2BM02140 запросить цену →		COVER HV IMAGE -
02-058	2BM02160 запросить цену →		SPRING HV S -
02-059	2BM02110 запросить цену →		PIN CONTACT HV -
02-060	2BM02170 запросить цену →		COVER HV FEED -
02-062	2BM02180 запросить цену →		PLATE HV TC -
02-063	2CK68050 запросить цену →		TONER SENSOR ASSY
02-064	2CK02220 запросить цену →		BKT SENSOR WASTE A -
02-065	2BM01230 запросить цену →		P.W.BOARD KP-849 ASSY W TONER -
02-066	2BM28780 запросить цену →		CONN.CORD T.SENSOR ASSY -
02-067	2BM02080 запросить цену →		COVER HV DRUM -
02-068	2BM02120 запросить цену →		SPRING HV L -
02-069	2BM02090 запросить цену →		PLATE HV D1 -
02-070	2BM02100 запросить цену →		PLATE HV D2 -
02-071	2BM42030 запросить цену →		BRACKET CONN DRUM -
02-072	2BM42440 запросить цену →		SPRING CONN DRUM -
02-073	2BM02210 запросить цену →		SCREW CONNECTOR -
02-074	2CK02250 запросить цену →		BKT CONN D12 A -
02-075	2CK02240 запросить цену →		SPRING CONN DLP -
02-076	2CK02260 запросить цену →		BKT CONN D34 A -
02-078	2BM42450 запросить цену →		STUD SCREW 485 -
02-079	2BM42010 запросить цену →		SPRING CONN FEED -
02-080	2BM02490 запросить цену →		PLATE ANCHOR A -
02-082	2CK00380 запросить цену →		TUBE TONER D4 ASSY
02-083	2CK00540 запросить цену →		DUCT WASTE TONER UNIT A
02-084	2BM01270 запросить цену →		P.W.BOARD KP-896 ASSY K TONER LOW
02-085	2BM42260 запросить цену →		BKT SENSOR LOW D4 -
02-086	2BM02890 запросить цену →		COVER HV DLP -
02-087	2CK28190 запросить цену →		PWB HV DLP
02-088	2BM02780 запросить цену →		RAIL IMAGE R -
02-089	2BM42040 запросить цену →		STOPPER IMAGE
02-090	2BM02790 запросить цену →		BRACKET LOCK IMAGE -
02-091	2BM02810 запросить цену →		PULLEY IMAGE
02-092	2BM02800 запросить цену →		LEVER LOCK IMAGE
02-093	2BM02820 запросить цену →		SPRING LOCK IMAGE -
02-094	2BM02630 запросить цену →		STAY RAIL LOW R A -
02-095	2CK02130 запросить цену →		SLIDE RAIL LOW -
02-096	2BM02640 запросить цену →		STAY RAIL LOW R B -
02-097	2CK02190 запросить цену →		SHIELD REG SENSOR A -
02-098	2BM02650 запросить цену →		STAY RAIL LOW L A -
02-099	2BM02660 запросить цену →		STAY RAIL LOW L B -
02-100	2BM02570 запросить цену →		GUIDE PAPER OUT -
02-101	2BM02560 запросить цену →		GUIDE PAPER IN -
02-102	2CK02040 запросить цену →		FRAME BASE -
02-105	2BM02520 запросить цену →		LOCK PIN -
02-106	2BM02930 запросить цену →		HOLDER FRONT -
02-107	2BM02860 запросить цену →		STAY BASE R -
02-109	2BM02870 запросить цену →		STAY BASE L -
02-111	2BM42290 запросить цену →		FOOT R
02-112	2BM02550 запросить цену →		PLATE EARTH LOWER -
02-113	2BM42740 запросить цену →		SHIELD REG SENSOR B -
02-114	2CK02120 запросить цену →		FRAME FRONT -
02-115	2BM02030 запросить цену →		STAY RAIL FRONT -
02-116	2BM02020 запросить цену →		CHANNEL BOTTOM -
02-118	2BM42300 запросить цену →		FOOT F
02-119	2CK02010 запросить цену →		SHEET INNER FRONT -
02-120	2BM04310 запросить цену →		INNER FRONT COVER -
02-121	60804120 запросить цену →		MAGNET CATCH -
02-122	2BM02060 запросить цену →		LEVER INTER LOCK -
02-123	2CK27590 запросить цену →		INTERLOCK SWITCH
02-124	2CK02140 запросить цену →		SLIDE RAIL PRO -
02-125	2BM02710 запросить цену →		GUIDE CONTAINER D4 -
02-126	2BM02680 запросить цену →		STAY PRO R ASSY -
02-127	2BM02690 запросить цену →		STAY RAIL PRO R B -
02-128	2BM02730 запросить цену →		SUPPORT PULLEY TRANS -
02-129	2BM02740 запросить цену →		PULLEY IMAGE L
02-130	2BM02720 запросить цену →		BKT PULLEY IMAGE -
02-131	2BM02750 запросить цену →		STAY RAIL PRO L A -
02-132	2BM02760 запросить цену →		STAY RAIL PRO L B -
02-133	2CK02170 запросить цену →		SEAL RAIL PRO B -
02-134	2BM42620 запросить цену →		SEAL STAY PRO A -
02-135	2BM02850 запросить цену →		PLATE SCANNER BASE -
02-136	2BM42270 запросить цену →		BKT SENSOR UP D4 -
02-137	2BM01260 запросить цену →		P.W.BOARD KP-895 ASSY K TONER UP
02-138	2BM42550 запросить цену →		PLATE EARTH DRV TK B -
02-201	2CK02060 запросить цену →		FRAME REAR PROCESS -
02-202	2CK02160 запросить цену →		PIN REAR PROCESS -
02-203	2BM08540 запросить цену →		STAY ACCURIDE PRO R -
02-204	2BM08550 запросить цену →		COVER BOTTOM PROCESS -
02-205	2BM08610 запросить цену →		PRESS ARM D4 -
02-206	2BM08620 запросить цену →		SPRING D4 PROCESS -
02-207	2BM08530 запросить цену →		STAY PROCESS BASE -
02-208	2BM02830 запросить цену →		COVER LEFT PROCESS -
02-209	2BM08510 запросить цену →		FRAME FRONT PROCESS -
02-210	2BM42430 запросить цену →		LOCK PROCESS R
02-211	5MMT273SZ004 запросить цену →		TP SCREW
02-212	2BM02990 запросить цену →		PLATE LOCK R -
02-214	2BM02980 запросить цену →		PLATE LOCK L -
02-215	2BM08590 запросить цену →		LOCK PROCESS
02-216	2BM08570 запросить цену →		LOCK MCH -
02-217	2BM08580 запросить цену →		SPRING LOCK MCH -
02-218	2BM05220 запросить цену →		LABEL CLEANER -
02-219	2BM02840 запросить цену →		SCREW PROCESS -
02-220	2BM42660 запросить цену →		SPRING FRAME PRO -

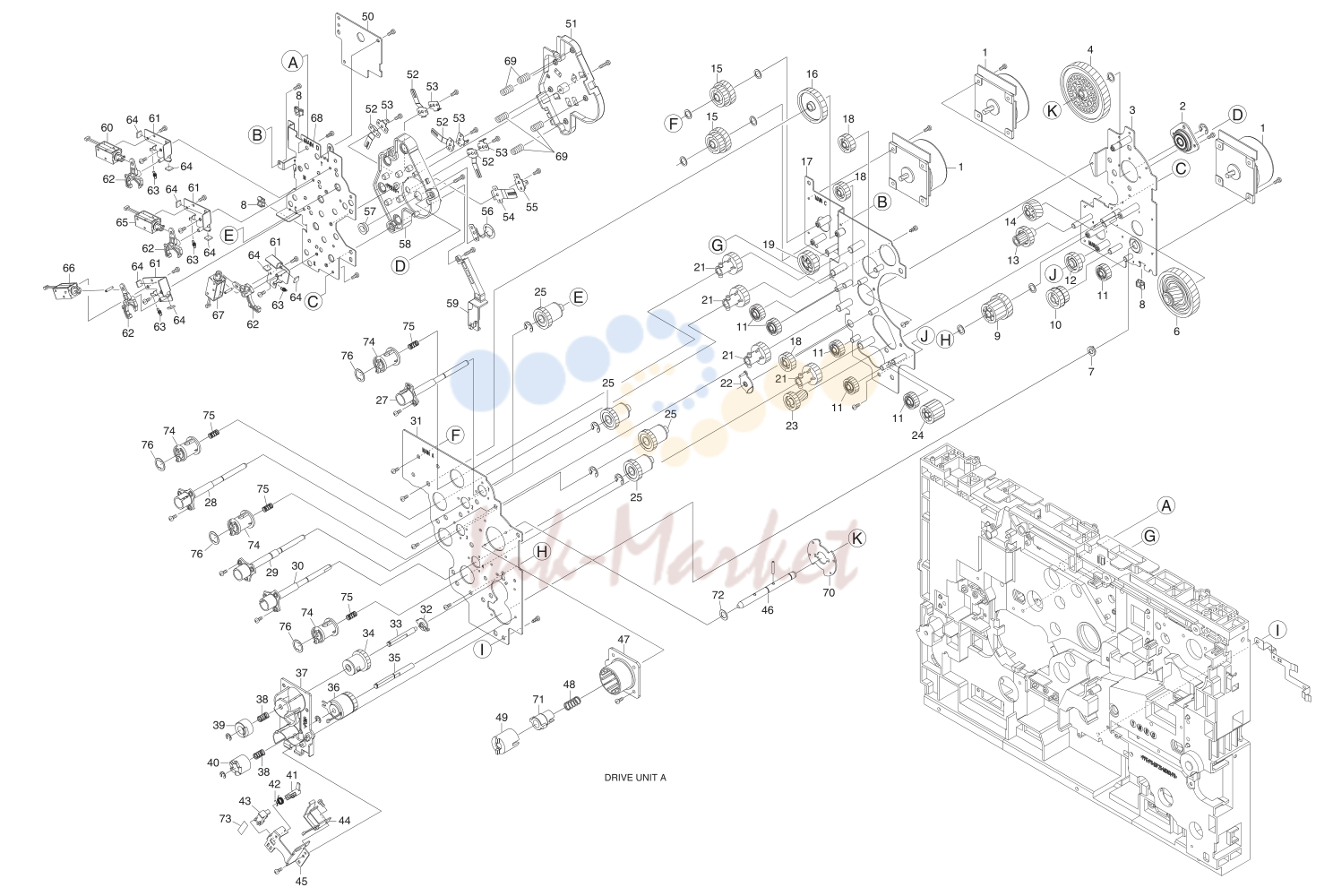

3. Drive Unit

№	Артикул	Описание
03-001	2BM27690 запросить цену →	MOTOR MAIN
03-002	2BM22200 запросить цену →	HOLDER ASSY B
03-003	2BM22020 запросить цену →	PLATE DRIVE MAIN B -
03-004	2BM23870 запросить цену →	GEAR Z144H BT
03-006	2BM22060 запросить цену →	GEAR Z36H Z117H
03-007	2BM22360 запросить цену →	BUSH 6-9-4
03-008	M2104260 запросить цену →	EDGING EDS-0607U -
03-009	2CK22060 запросить цену →	GEAR Z30 Z58H
03-010	2BM22090 запросить цену →	GEAR Z25 Z29
03-011	2BM22170 запросить цену →	GEAR Z23 IDLE
03-012	2BM22100 запросить цену →	GEAR Z29 IDLE
03-013	2BM22160 запросить цену →	GEAR Z14 Z29
03-014	2BM22140 запросить цену →	GEAR Z43H
03-015	2CK22070 запросить цену →	GEAR Z30 Z57H
03-016	2BM23760 запросить цену →	GEAR Z53
03-017	2CK22050 запросить цену →	PLATE DRIVE MAIN C -
03-018	2BM22110 запросить цену →	GEAR Z26 IDLE
03-019	2BM23750 запросить цену →	GEAR Z34
03-021	2CK22020 запросить цену →	GEAR Z30 JOINT MIX
03-022	2BM23800 запросить цену →	BUSH MAIN C
03-023	2BM22150 запросить цену →	GEAR Z21H Z26
03-024	2BM22180 запросить цену →	GEAR Z28
03-025	2CK22130 запросить цену →	CLUTCH ASSY 2
03-027	2CK22150 запросить цену →	HOLDER ASSY CHY
03-028	2CK22160 запросить цену →	HOLDER ASSY CHM
03-029	2CK22170 запросить цену →	HOLDER ASSY CHC
03-030	2CK22140 запросить цену →	HOLDER ASSY CHK
03-031	2CK22030 запросить цену →	PLATE DRIVE MAIN A -
03-032	2BM22270 запросить цену →	BUSH CL CAM
03-033	2BM22420 запросить цену →	SHAFT JOINT CAM -
03-034	2BM22280 запросить цену →	CLUTCH ASSY CAM
03-035	2BM22430 запросить цену →	SHAFT JOINT SCREW -
03-036	2BM27630 запросить цену →	CLUTCH 26-C
03-037	2BM22260 запросить цену →	HOUSING CL CAM -
03-038	2BM22460 запросить цену →	SPRING JOINT CAM -
03-039	2BM22330 запросить цену →	JOINT CAM
03-040	2BM22320 запросить цену →	JOINT ROLL SCREW
03-041	2BM22350 запросить цену →	ACTUATOR CAM -
03-042	2BM22470 запросить цену →	SPRING ACTUATOR -
03-043	2BM27240 запросить цену →	PT.SENSOR GP1S74P
03-044	2BM27640 запросить цену →	SOLENOID CAM
03-045	2BM22380 запросить цену →	PLATE SENSOR -
03-046	2CK22430 запросить цену →	SHAFT JOINT DRUM A -
03-047	2CK22180 запросить цену →	HOLDER ASSY A
03-048	2BM23910 запросить цену →	SPRING JOINT DRUM BT -
03-049	2BM23900 запросить цену →	JOINT DRUM BT -
03-050	2BM01170 запросить цену →	P.W.BOARD KP-824 ASSY DRIVE A
03-051	2BM22500 запросить цену →	LID HV UNIT -
03-052	2BM22510 запросить цену →	EARTH DLP -
03-053	2BM22530 запросить цену →	PLATE HV JOINT -
03-054	2BM22520 запросить цену →	EARTH DRUM -
03-055	2BM22540 запросить цену →	PLATE HV DRUM -
03-056	2BM23810 запросить цену →	EARTH DRUM T1 -
03-057	5MMM176CJ003 запросить цену →	METAL BUSH KD
03-058	2BM22490 запросить цену →	CASE HV JOINT DLP -
03-059	2BM23730 запросить цену →	HOLDER HARNESS D -
03-060	2BM27650 запросить цену →	SOLENOID Y
03-061	2BM22370 запросить цену →	PLATE SOLENOID -
03-062	2BM22340 запросить цену →	LEVER SOLENOID -
03-063	2BM22440 запросить цену →	SPRING LEVER -
03-064	2BM22480 запросить цену →	SEAL SOLENOID -
03-065	2BM27660 запросить цену →	SOLENOID M
03-066	2BM27670 запросить цену →	SOLENOID C
03-067	2BM27680 запросить цену →	SOLENOID K
03-068	2BM22040 запросить цену →	PLATE DRIVE MAIN D -
03-069	2BM23780 запросить цену →	SPRING HV -
03-070	2BM23860 запросить цену →	PLATE GEAR Z144H BT -
03-071	2BM23890 запросить цену →	JOINT GEAR BT -
03-072	2CK22210 запросить цену →	WASHER DRIVE SHAFT -
03-073	2BM17990 запросить цену →	STOPPER PI -
03-074	2CK22010 запросить цену →	JOINT MIX -
03-075	2CK22040 запросить цену →	SPRING JOINT MIX -
03-076	2CK22080 запросить цену →	RING JOINT MIX -
03-101	2CK01150 запросить цену →	DVF KP-1011 ASSY
03-102	2CK22360 запросить цену →	PLATE DRIVE FEED C -
03-103	M2104260 запросить цену →	EDGING EDS-0607U -
03-104	2BM27690 запросить цену →	MOTOR MAIN
03-105	2BM07330 запросить цену →	BUSH METAL
03-106	2CK22410 запросить цену →	GEAR Z22 JOINT BE
03-107	2BM22830 запросить цену →	SHAFT JOINT BEVEL -
03-108	2BM22850 запросить цену →	SPRING JOINT LOW -
03-109	2BM22660 запросить цену →	GEAR Z25 JOINT
03-111	2BM22630 запросить цену →	GEAR Z14 Z30
03-112	2BM22620 запросить цену →	GEAR Z26
03-113	2BM22640 запросить цену →	GEAR Z23 JO
03-114	2BM22650 запросить цену →	GEAR Z33 Z23
03-115	2BM22580 запросить цену →	GEAR Z30 Z66H
03-116	2BM22700 запросить цену →	GEAR Z14 Z36
03-117	2CK22350 запросить цену →	PLATE DRIVE FEED B -
03-118	2BM22760 запросить цену →	BUSH SHAFT 6
03-119	2BM22680 запросить цену →	GEAR BEVEL Z20
03-120	2BM22740 запросить цену →	GEAR Z29 JO
03-121	2BM22610 запросить цену →	GEAR Z36
03-122	2BM22600 запросить цену →	GEAR Z24
03-123	2BM22590 запросить цену →	GEAR Z33 Z47H
03-124	2CK27580 запросить цену →	CLUTCH REGIST 8
03-125	2BM27760 запросить цену →	CLUTCH 26-A
03-126	2CK22370 запросить цену →	SHAFT JOINT MID -
03-127	2CK22340 запросить цену →	PLATE DRIVE FEED A -
03-128	2BM22710 запросить цену →	GEAR Z27 Z40
03-129	2BM22750 запросить цену →	HOUSING CL REGIST -
03-130	2CK22390 запросить цену →	SHAFT JOINT REGIST -
03-131	2BM22840 запросить цену →	SPRING JOINT REGIST -
03-132	2BM22790 запросить цену →	JOINT ROLL REGIST
03-133	2BM14060 запросить цену →	BUSH CLUTCH D1234
03-137	2CK22300 запросить цену →	GEAR Z14
03-134	2CK22320 запросить цену →	GEAR Z22 Z27
03-136	2CK22330 запросить цену →	SHAFT CL MID
03-138	2CK22380 запросить цену →	GEAR Z23 BEA ASSY
03-110	2CK22400 запросить цену →	GEAR Z23 S
03-135	2CK27530 запросить цену →	CLUTCH 26-I
03-140	2BM23840 запросить цену →	SEAL CLUTH REG
03-141	2BM40060 запросить цену →	CUT WASHER
03-142	2BM40150 запросить цену →	SEAL CLUTH D1234
03-143	M2109180 запросить цену →	WIRE SADDLE,LWS-1S
03-201	2CK27510 запросить цену →	MOTOR STEP
03-202	2BM23610 запросить цену →	HOLDER STMOTOR -
03-203	2BM23510 запросить цену →	PLATE DRIVE FUSER A -
03-204	2BM23570 запросить цену →	GEAR Z40 JO
03-205	2BM22740 запросить цену →	GEAR Z29 JO
03-206	2BM23560 запросить цену →	GEAR Z51
03-207	2BM22440 запросить цену →	SPRING LEVER -
03-208	2BM23530 запросить цену →	PLATE PULLEY -
03-209	2BM23580 запросить цену →	PULLEY BELT
03-210	2BM23540 запросить цену →	GEAR P50 Z23
03-211	2BM23630 запросить цену →	BELT S2M138
03-212	5MMM176CJ005 запросить цену →	BUSHING SBK
03-213	2BM23550 запросить цену →	GEAR Z46 JOINT FUSER
03-214	5MVM170XN002 запросить цену →	BUSH MAG
03-215	2BM23520 запросить цену →	HOLDER SHAFT FUSER -
03-216	2BM68240 запросить цену →	SHAFT JOINT FUSER ASSY
03-301	2BM22860 запросить цену →	PLATE DRIVE TK -
03-302	2BM22770 запросить цену →	BUSH POM MID
03-303	2BM22940 запросить цену →	GEAR Z41
03-304	2BM22930 запросить цену →	GEAR Z14 Z40
03-305	2BM22910 запросить цену →	GEAR Z23 Z33
03-306	2BM23690 запросить цену →	GEAR Z23 TK1
03-307	2BM22920 запросить цену →	GEAR Z21 Z36
03-308	2BM23710 запросить цену →	GEAR Z37 BEVEL Z25
03-309	2BM22990 запросить цену →	SPRING JOINT TK -
03-310	2BM22890 запросить цену →	JOINT SCRAPER TK
03-311	2BM22880 запросить цену →	JOINT TK FEED
03-312	M2104260 запросить цену →	EDGING EDS-0607U -
03-313	2BM23700 запросить цену →	GEAR Z23 TK2
03-314	2BM22950 запросить цену →	GEAR Z24 L
03-315	2BM07330 запросить цену →	BUSH METAL
03-316	2BM22980 запросить цену →	SHAFT JOINT TK -
03-317	2BM22970 запросить цену →	GEAR Z30 CL TK
03-318	2BM27950 запросить цену →	CLUTCH 26-G
03-319	2BM22870 запросить цену →	HOLDER CL TK -
03-320	2CK22420 запросить цену →	SEAL TK -
03-321	2BM23920 запросить цену →	SEAL CLUTCH TK -
03-322	C2893950 запросить цену →	SHIM 6.2-0.25T -

4. Controller Box

№	Артикул	Описание
04-001	2CK01060 запросить цену →	ECU KP-992 ASSY E Incl. KMTW X -
04-001	2CK01270 запросить цену →	ECU KP-992 ASSY U Excl. KMTW X 1 -
04-003	M2104220 запросить цену →	EDGING EDS-1717U -
04-004	2CK26050 запросить цену →	BOX ENGINE -
04-005	2BM26050 запросить цену →	RAIL PWB -
04-006	2CK26060 запросить цену →	BOX CONTROLLER ASSY -
04-007	2CK01070 запросить цену →	RER KP-993 ASSY
04-008	2CK01300 запросить цену →	P.W.BOARD ASSY MAIN KP-991
04-009	2BL26210 запросить цену →	RAIL OPTION A -
04-010	2BL26220 запросить цену →	RAIL OPTION B -
04-011	2CK26010 запросить цену →	PANEL CONTROLLER -
04-012	5MMS636SD009 запросить цену →	PLATE OPTION -
04-013	5MMT263SN012 запросить цену →	SCREW OP
04-014	5MVX621SH003 запросить цену →	GUIDE CF CARD -
04-015	2BM42510 запросить цену →	PLATE CONTROLLER A -
04-016	2CK27630 запросить цену →	FAN PSU
04-018	2CK01250 запросить цену →	POWER SUPPLY 200 UNIT X -
04-018	2CK01260 запросить цену →	POWER SUPPLY 120 UNIT X 1 -
04-019	2CK27600 запросить цену →	AC SWITCH
04-020	2CK27220 запросить цену →	CONN.CORD PS1-B ASSY -
04-021	2CK01320 запросить цену →	P.W.BOARD ASSY DIMM KP-839
04-022	2CK26030 запросить цену →	FAN MOTOR
04-023	2BM26220 запросить цену →	SEAL BOX C -
04-024	2CK26070 запросить цену →	SEAL EARTH PWB -
04-025	2CK27680 запросить цену →	SHIELD FORM GASKET L -
04-026	2BM26200 запросить цену →	SHIELD FORM GASKET -
04-027	2BM26210 запросить цену →	SHIELD FORM GASKET 7 -
04-028	2BM26160 запросить цену →	SHIELD FORM GASKET 1 -
04-029	2BM26180 запросить цену →	SHIELD FORM GASKET 3 -

5. Paper Feed Unit

№	Артикул	Альт. артикул	Описание
05-001	2BM17400 запросить цену →		ROLLER REGIST UP
05-002	2BM17330 запросить цену →		BUSH REGIST UP
05-003	2BM17950 запросить цену →		GEAR REGIST Z24
05-004	2BM17350 запросить цену →		SPRING MIDDLE F
05-005	2BM17420 запросить цену →		SPRING REGIST F
05-006	2BM17370 запросить цену →		ROLLER REGIST LOW
05-007	2BM17390 запросить цену →		JOINT ROLL TRANS
05-009	2BM17380 запросить цену →		GEAR REGIST Z32
05-012	2BM43010 запросить цену →		SLOPE IMAGE UNIT -
05-013	2BM17440 запросить цену →		PAD REG SENSOR -
05-014	5MVM286DB002 запросить цену →		LATCH JOINT
05-015	5MMM176CJ003 запросить цену →		METAL BUSH KD
05-017	2BM17300 запросить цену →		SHAFT PULLEY MIDDLE -
05-018	2BM17310 запросить цену →		PULLEY MIDDLE
05-019	2BM17360 запросить цену →		SPRING MIDDLE R
05-020	2BM17340 запросить цену →		SPRING GUIDE MIDDLE -
05-021	2BM17290 запросить цену →		GUIDE MIDDLE -
05-022	2BM17320 запросить цену →		LEVER GUIDE MIDDLE -
05-023	2BM17500 запросить цену →		SHEET REGIST B
05-025	2BM17460 запросить цену →		PLATE EARTH REG A -
05-027	2BM17480 запросить цену →		HIGH-MEG R ASSY
05-028	2BM17120 запросить цену →		PLATE RELEASE -
05-029	2BM17130 запросить цену →		SPRING RELEASE -
05-030	2BM17013 запросить цену →		CASE LOW -
05-031	2BM17970 запросить цену →		PLATE EARTH FEED -
05-032	2BM17260 запросить цену →		GEAR JOINT Z22S
05-035	2BM17090 запросить цену →		PLATE CONTACT TRANS -
05-043	2BM27260 запросить цену →		CONN CORD FEED2 ASSY
05-044	2CK17420 запросить цену →		GEAR Z23S
05-046	2BM27230 запросить цену →		FAN BELT
05-047	2CK17750 запросить цену →		DUCT FEED WIDE -
05-049	2BM17960 запросить цену →		SCREW FAN BELT -
05-062	2BM27940 запросить цену →		CONN.CORD EXIT JAM DU -
05-065	2BM27240 запросить цену →		PT.SENSOR GP1S74P
05-066	2BM43060 запросить цену →		PLATE SUPPORT FEED -
05-067	2BM17020 запросить цену →		PLATE BOTTOM FEED -
05-068	2BM17030 запросить цену →		PLATE FRONT LEVER -
05-069	2BM17060 запросить цену →		HOOK LEVER FRONT
05-070	2BM43070 запросить цену →		PLATE EARTH BOTTOM -
05-071	2BM17070 запросить цену →		SPRING FRONT LEVER -
05-072	5MVM122DB003 запросить цену →		BUSH POM
05-073	2BM17050 запросить цену →		LEVER FEED FRONT
05-074	2BM17040 запросить цену →		SHAFT FRONT LEVER -
05-094	2BM02920 запросить цену →		SCREW FEED UNIT -
05-116	2BM27200 запросить цену →		CONN.CORD REG ASSY -
05-117	2BM27250 запросить цену →		CONN CORD FEED1 ASSY -
05-120	2BM43040 запросить цену →		PAD BOTTOM FEED -
05-121	2BM43050 запросить цену →		SPRING EARTH FEED -
05-122	2BM44060 запросить цену →		CONN. CORD FEED CL ASSY -
05-123	M2105740 запросить цену →		MINIATURE CLAMP,UAMS-05S-2 -
05-124	2CK01160 запросить цену →		FED KP-1013 ASSY
05-125	2CK02030 запросить цену →		STOPPER PI -
05-126	2CK16010 запросить цену →		BUSH CONDUCTIVE
05-127	2CK17010 запросить цену →		ROLLER MIDDLE
05-128	2CK17020 запросить цену →		GEAR Z22S-Z14S
05-129	2CK17030 запросить цену →		GEAR Z22S
05-130	2CK17040 запросить цену →		GEAR IDLE Z22S
05-131	2CK17050 запросить цену →		GEAR IDLE Z14S
05-132	2CK17060 запросить цену →		GEAR IDLE Z26S
05-135	2CK17110 запросить цену →		GUIDE PAPER REGIST -
05-136	2CK17120 запросить цену →		PLATE REG SENSOR -
05-137	2CK17140 запросить цену →		PLATE TC GEAR -
05-138	2CK17150 запросить цену →		PLATE GEAR IDLE -
05-139	2CK17160 запросить цену →		PLATE EARTH CASE -
05-140	2CK17170 запросить цену →		SHAFT TC GEAR -
05-141	2CK17180 запросить цену →		SHAFT GEAR IDLE -
05-143	2CK17200 запросить цену →		SHEET REGIST
05-144	2CK17241 запросить цену →		SEAL BELT LOW
05-148	2CK17310 запросить цену →		LABEL CAUTION TC -
05-149	2CK17320 запросить цену →		BUSH TC -
05-149	2CK17440 запросить цену →		SEAL COVER FG -
05-152	2CK17370 запросить цену →		SHEET MIDDLE -
05-154	2CK17390 запросить цену →		SEAL FEED FRONT -
05-155	2CK17400 запросить цену →		SEAL FEED BOTTOM -
05-156	2CK17410 запросить цену →		TAPE EARTH BELT -
05-157	2CK17420 запросить цену →		GEAR Z23S
05-158	2CK17430 запросить цену →		PLATE GEAR FUSER A -
05-161	2CK17460 запросить цену →		SHEET GUIDE DU -
05-162	2CK27280 запросить цену →		CONN.CORD EARTH CASE ASSY -
05-163	2CK27330 запросить цену →		CONN.CORD REGIST EARTH AS -
05-165	2CK27650 запросить цену →		PT.SENSOR KR1207-KM2
05-050	2BM68160 запросить цену →		GUIDE LEFT ASSY
05-051			+ 2BM17151 GUIDE CHANGE DU -
05-052			+ 2BM17180 PLATE LEVER SOL -
05-053			+ 2BM17170 HOOK LOCK FUSER -
05-054			+ 2BM27160 SOLENOID FEED
05-055			+ 2BM17190 ANGLE SOLENOID -
05-056			+ 2BM43100 PLATE DU SENSOR -
05-057			+ 2BM17140 GUIDE CASE LOW LEFT -
05-058			+ 2BM27170 PT.SENSOR GP2S30
05-059			+ 2BM17160 LEVER LOCK CASE LOW -
05-060			+ 2BM17200 COVER GUIDE DU -
05-061			+ 2BM43120 REFLECTOR DU SENSOR -
05-062			+ 2BM44030 CONN.CORD FEED EARTH ASSY -
05-063			+ 2BM17210 SPRING LOCK FUSER -
05-076	2CK68040 запросить цену →		BELT ASSY
05-078			+ 2BM17620 GEAR Z42S
05-085			+ 5MVM122DB003 BUSH POM
05-088			+ 2BM17630 PULLEY TENSION BELT
05-089			+ 2CK17790 SHAFT TENSION WIDE -
05-090			+ 2BM43080 METAL BUSH TRANS
05-091			+ 2CK17780 SHAFT BELT L-WIDE -
05-092			+ 2CK17480 BELT TRANS
05-093			+ 2CK17760 PULLEY BELT L-WIDE
05-119			+ 2BM42760 SEAL SIDE SENS WASTE -
05-133			+ 2CK17070 BUSH TRANS UNIT
05-134			+ 2CK17080 CAM TRANS R
05-142			+ 2CK17191 SHAFT BELT R -
05-146			+ 2CK17271 SEAL PLATE BELT
05-147			+ 2CK17281 SEAL BELT UP -
05-150			+ 2CK17330 CAM TRANS F
05-151			+ 2CK17340 RIB BELT -
05-153			+ 2CK17770 PULLEY BELT R-WIDE
05-157			+ 2CK17420 GEAR Z23S
05-160			+ 2CK17490 PLATE BELT WIDE -
05-164			+ 2CK27520 CLUTCH SP CAM
05-167			+ 2CK17800 RIB BELT SIDE -
05-201	2CK93170 запросить цену →	TR-803S	SEC TRANSFER UNIT
05-202			+ 2CK17530 BELT SEPARATOR -
05-203			+ 2BM17710 GUIDE CHUTE LOW -
05-204			+ 2CK17670 PLATE SPACER TC -
05-205			+ 2CK17580 GEAR TC Z18S
05-206			+ 2BC06980 STOPPER 5
05-207			+ 2CK17570 GEAR TC Z14S
05-208			+ 2CK17590 PLATE TC JOINT -
05-209			+ 2CK17610 PLATE CONTACT TC -
05-211			+ 2CK17540 HOUSING TRANS -
05-212			+ 2CK17650 ERASER TC
05-213			+ 2CK17600 PLATE EARTH TC -
05-214			+ 2CK17510 ROLLER TRANSFER D
05-215			+ 2CK17520 ROLLER TRANSFER U
05-216			+ 2CK17660 PLATE CONTACT ERASER -
05-217			+ 2BM17740 LEVER TRANS B
05-218			+ 2CK17560 LEVER TRANS R
05-219			+ 2CK17630 SPRING TC R -
05-221			+ 2CK17640 BEARING SEPARATOR
05-222			+ 2CK17620 SPRING TC L -
05-223			+ 2CK17550 LEVER TRANS F -

6. Fuser Unit

№	Артикул	Описание
06-001	2BM20500 запросить цену →	HANDLE GEAR
06-002	2BM20380 запросить цену →	COVER REAR FUSER -
06-003	2BM27930 запросить цену →	CONN.CORD INNER FUSER -
06-004	2BM20430 запросить цену →	SPRING CONNECTOR -
06-005	2CK20170 запросить цену →	BKT LAMP REAR -
06-006	2CK20110 запросить цену →	GEAR INPUT Z30
06-007	2CK20100 запросить цену →	GEAR FUSER Z43
06-008	2CK20030 запросить цену →	BEARING 6806ZNR
06-009	2CK20220 запросить цену →	GEAR FUSER IDLE Z24
06-010	2BM20520 запросить цену →	GEAR EXIT ROLL Z18
06-011	2CK16010 запросить цену →	BUSH CONDUCTIVE
06-012	2CK20060 запросить цену →	FRAME REAR FUSER -
06-013	2CK20080 запросить цену →	PLATE PRESS REAR -
06-014	2CK20320 запросить цену →	SPRING PRESSURE
06-015	2CK20120 запросить цену →	SHAFT PRESS FUSER -
06-016	2CK20040 запросить цену →	BUSH HEAT ROLLER
06-017	2CK20090 запросить цену →	ROLLER EXIT
06-018	2CK20010 запросить цену →	ROLLER HEAT
06-019	2CK20020 запросить цену →	ROLLER PRESS
06-020	2BM20270 запросить цену →	FRAME TOP FUSER -
06-021	2BM20310 запросить цену →	BKT THERMOSTAT -
06-022	5MMT163SN006 запросить цену →	NUT FUSER A -
06-023	2BM20290 запросить цену →	BKT THERMISTER UP -
06-024	2BM20830 запросить цену →	THERMISTOR UP
06-025		5EYFFQ17001++01 THERMOSTAT
06-026	2BM20280 запросить цену →	HOLDER HERNESS TOP R -
06-027	2CK20190 запросить цену →	GUIDE UPPER ENTRANCE -
06-028	2CK20210 запросить цену →	GUIDE LOWER EXIT -
06-029	2BM20070 запросить цену →	HOLDER HARNESS RR -
06-030	2BM20060 запросить цену →	HOLDER HARNESS R.F -
06-031	2BM20840 запросить цену →	THERMISTOR LOW
06-032	2BM20050 запросить цену →	FRAME BOTTOM -
06-033	2BM20360 запросить цену →	COVER BOTTOM FUSER -
06-034	2BM20080 запросить цену →	HOLDER HARNESS LOWER -
06-035	5MMK116SZ001 запросить цену →	NUT FUSER -
06-036	2CK20270 запросить цену →	LAMP HEATER UP 240 X -
06-036	2CK20250 запросить цену →	LAMP HEATER UP 120 X 1 -
06-037	2CK20280 запросить цену →	LAMP HEATER LOW 240 X -
06-037	2CK20260 запросить цену →	LAMP HEATER LOW 120 X 1 -
06-038	2CK20070 запросить цену →	PLATE PRESS FRONT -
06-039	2CK20050 запросить цену →	FRAME FRONT FUSER -
06-040	2CK20160 запросить цену →	BKT LAMP FRONT -
06-041	2CK01080 запросить цену →	FSR KP-997 ASSY -
06-042	2CK20180 запросить цену →	COVER FRONT FUSER -
06-043	2CK20150 запросить цену →	STAY LOWER SEPARATOR -
06-045	2BM20210 запросить цену →	SEPARETOR LOW
06-046	2CK20340 запросить цену →	SPRING SEPARATOR
06-046	2BM20260 запросить цену →	SPRING SEPARETOR
06-047	2CK20330 запросить цену →	SHEET PROTECT STAY -
06-048	2CK20140 запросить цену →	STAY UPPER SEPARATOR -
06-049	2BM20220 запросить цену →	BKT SEPARATOR UP -
06-050	2BM42710 запросить цену →	LABEL CAUTION S -
06-051	2BM20240 запросить цену →	SEPARATOR UP
06-052	2CK20550 запросить цену →	COVER REAR FIX CLN -
06-053	2CK20530 запросить цену →	COVER UPPER FUSER -
06-054	2CK20540 запросить цену →	COVER FRONT FIX CLN -
06-055	2BM41080 запросить цену →	STUD SCREW 465
06-056	2CK20560 запросить цену →	LID FUSER CLN -
06-057	2CK20300 запросить цену →	LABEL OPERATE FUSER -
06-058	2BM05090 запросить цену →	LABEL CAUTION FUSER -
06-059	2BM20790 запросить цену →	SPRING EXIT -
06-060	2BM20610 запросить цену →	BUSH SP
06-061	5MMT622SN003 запросить цену →	SHAFT EXIT -
06-062	5MVM176DB018 запросить цену →	PULLEY EXIT
06-063	2BM20390 запросить цену →	COVER EXIT FUSER -

7. Drum Unit

№	Артикул	Альт. артикул	Описание
07-001	2BM18080 запросить цену →		GEAR Z17H CLN
07-002	2BM18380 запросить цену →		GEAR Z17HZ22H IDLE
07-003	2BM19140 запросить цену →		GEAR Z28HZ28H DRUM BT
07-004	2BM18140 запросить цену →		GEAR Z16S CLN
07-005	2BM18130 запросить цену →		GEAR Z18S SCREW
07-101	2CK93230 запросить цену →	MC-803	MAIN CHARGER ASSY

Каталог очень большой (786 позиций). Показаны первые 7 узлов со схемами; полный список доступен по запросу.

Источник: Инк-Маркет.ру.

← Все статьи
