Kyocera FS-C2526MFP 2626MFP — каталог запчастей со схемами

Содержание

• 1. Covers
• 2. Paper Cassette
• 3. Paper Feed Section 2
• 4. Paper Conveying Section
• 5. Laser Scanner Section
• 6. Electrical Components 1
• 7. Electrical Components 2
• 8. Operation Section
• 9. Scanner Section
• 10. Document Processor
• 11. FAX Section (4in1 model)
• 12. Accessories

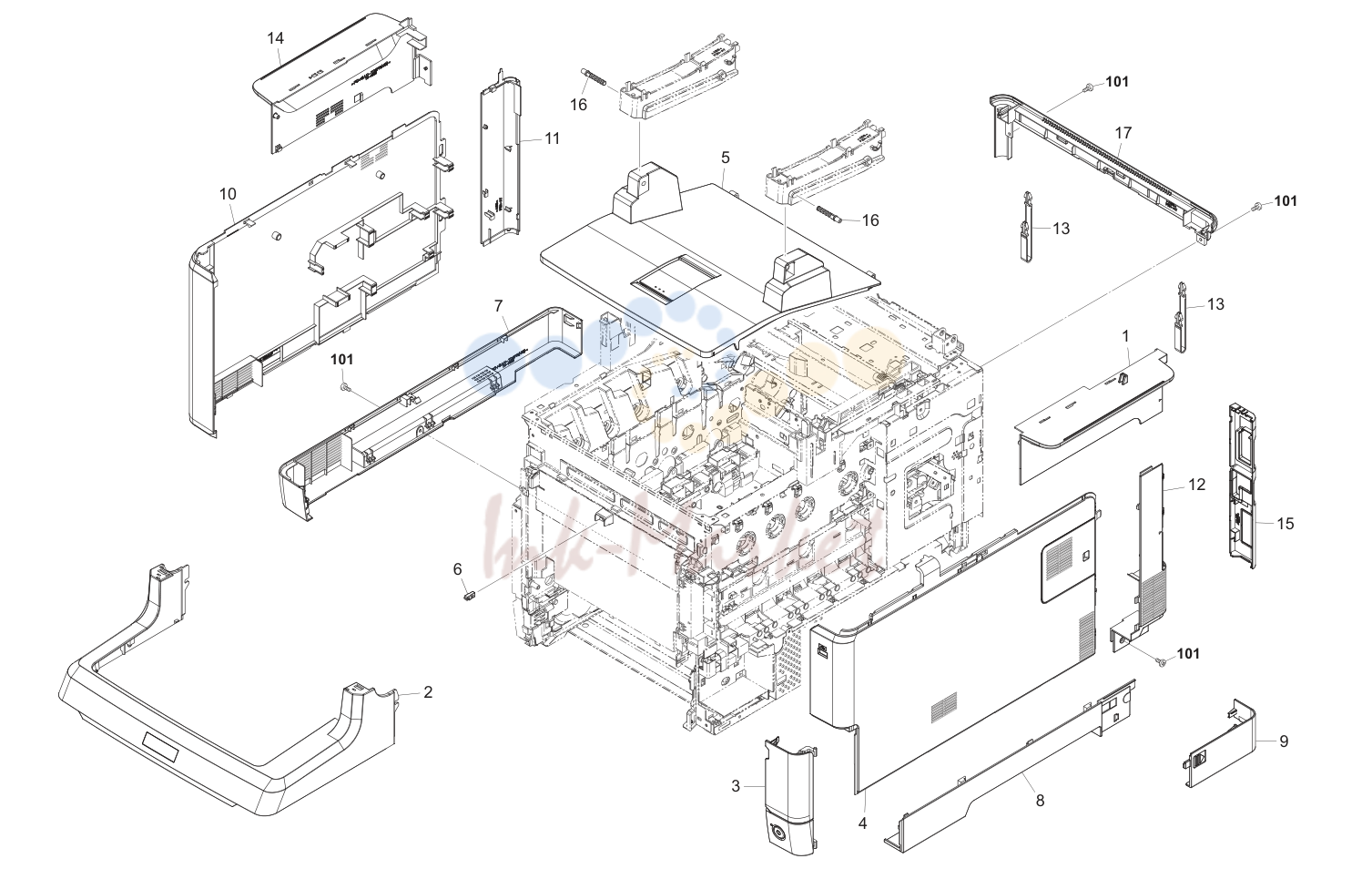

1. Covers

№	Артикул	Альт. артикул	Описание
1	302KW94100 запросить цену →	2KW94100	PARTS COVER RIGHT UPPER ASSY SP
1	302KW04040 запросить цену →	2KW04040	COVER RIGHT UPPER
2	302KW94090 запросить цену →	2KW94090	PARTS COVER FRONT ASSY SP
3	302KT94060 запросить цену →	2KT94060	PARTS COVER WASTE ASSY SP
4	302KV94110 запросить цену →	2KV94110	PARTS COVER RIGHT ASSY SP
5	302KW94080 запросить цену →	2KW94080	PARTS LID TOP M ASSY SP
6	302HN08140 запросить цену →	2HN08140	LUTCH
7	302KT04010 запросить цену →	2KT04010	COVER LEFT BOTTOM
8	302KT04020 запросить цену →	2KT04020	COVER RIGHT BOTTOM
9	302KT04030 запросить цену →	2KT04030	COVER CABLE
10	302KV04030 запросить цену →	2KV04030	COVER LEFT
11	302KV04060 запросить цену →	2KV04060	COVER LEFT REAR
12	302KV04070 запросить цену →	2KV04070	COVER RIGHT REAR
13	302KV04130 запросить цену →	2KV04130	STRAP COVER REAR
14	302KW04030 запросить цену →	2KW04030	COVER LEFT UPPER
15	302M804010 запросить цену →	2M804010	COVER CONNECTOR (3in1 model)
15	302M904010 запросить цену →	2M904010	COVER CONNECTOR (4in1 model)
16	302KW04090 запросить цену →	2KW04090	PIN LID TOP
17	302KW04050 запросить цену →	2KW04050	COVER REAR UPPER
101	7BB780308H запросить цену →	BB111200	+BIND T.T S SCREW 3X8 SR(BLACK)

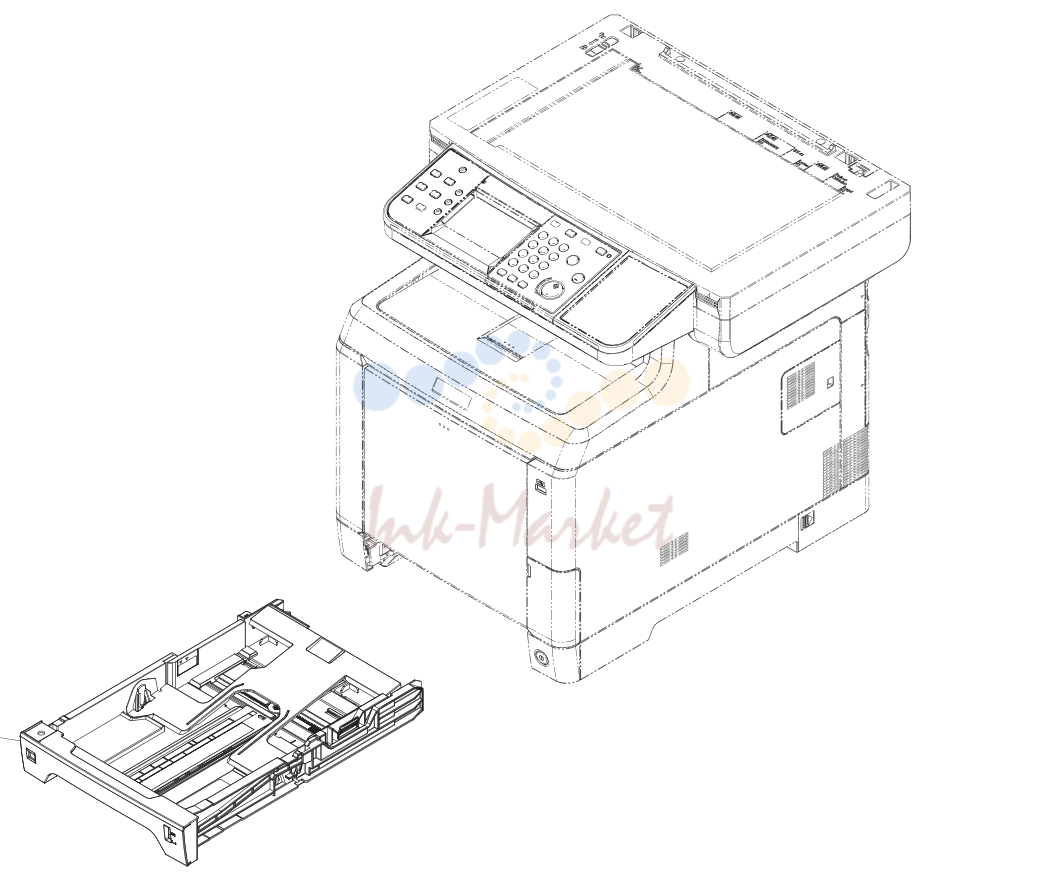

2. Paper Cassette

№	Артикул	Альт. артикул	Описание
1	302KV94191 запросить цену →	2KV94191	PARTS HOLDER FEED ASSY SP
2	302KV94200 запросить цену →	2KV94200	PARTS HOLDER MIDDLE ROLLER ASSY SP
3	302KT94070 запросить цену →	2KT94070	PARTS PWB ASSY CASSETTE SP
4	302KT06050 ✓ в наличии	2KT06050	ACTUATOR PE
5	302KV06090 ✓ в наличии	2KV06090	ACTUATOR REGIST
6	302KV06341 ✓ в наличии	2KV06341	ACTUATOR B
7	302KT94051 ✓ в наличии	2KT94051	PARTS HOLDER RETARD ASSY SP

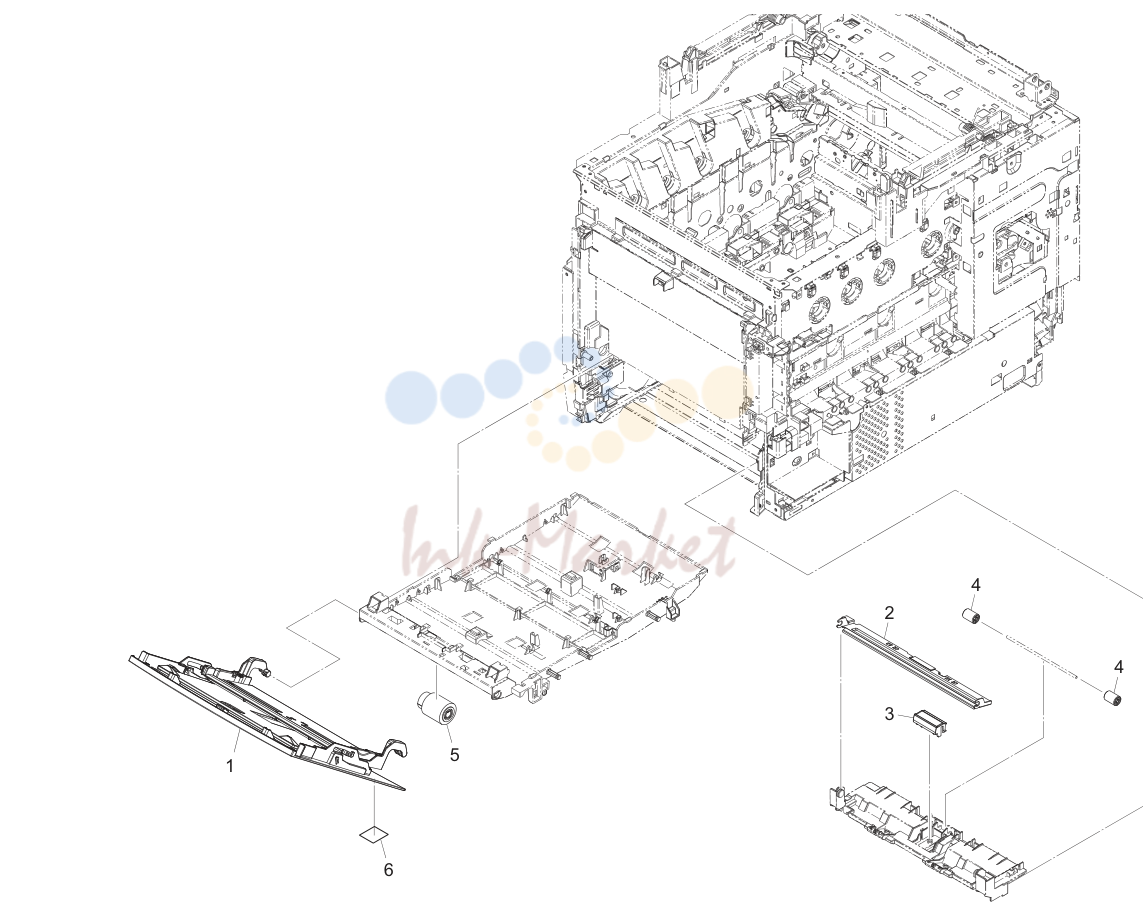

3. Paper Feed Section 2

№	Артикул	Альт. артикул	Описание
1	302KV94130 запросить цену →	2KV94130	PARTS COVER MPF ASSY SP
2	302KV94150 запросить цену →	2KV94150	PARTS PLATE BOTTOM MPF ASSY SP
3	302KV94140 ✓ в наличии	2KV94140	PARTS SEPARATOR MPF ASSY SP
4	302F929050 ✓ в наличии	2F929050	PULLEY FEED DU
5			5AAVR0LL+051 2CL16130 ROLLER M/P ASSY /43487B0027 A4
6	302G634070 запросить цену →	2G634070	LABEL ENERGY STAR

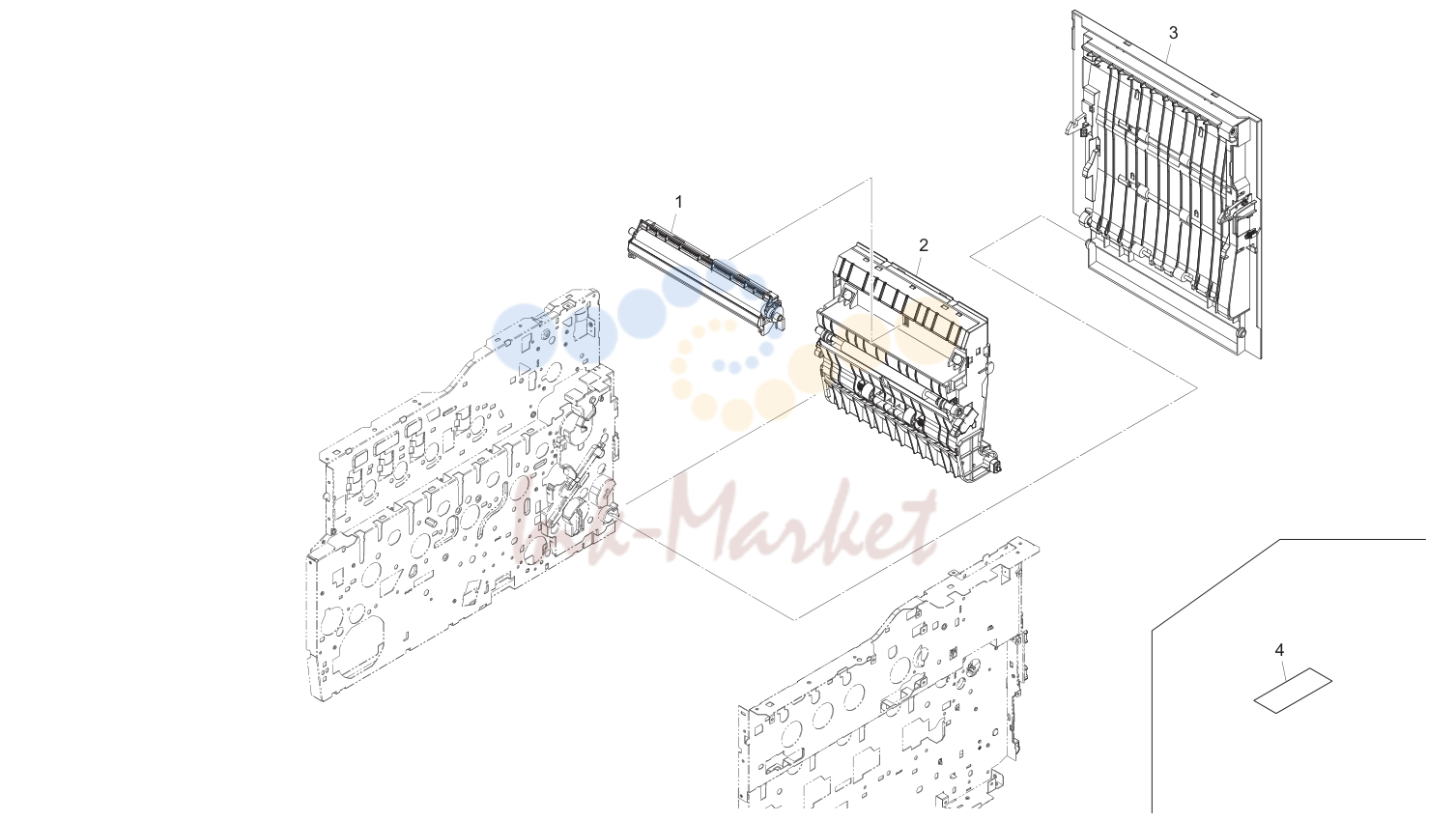

4. Paper Conveying Section

№	Артикул	Альт. артикул	Описание
1	302KV94160 ✓ в наличии	2KV94160	PARTS TRANSFER ASSY SP
2	302KV94171 запросить цену →	2KV94171	PARTS CONVEYING ASSY SP
3	302KV94254 запросить цену →	2KV94254	PARTS DU REAR COVER ASSY SP
4	302KV34090 запросить цену →	2KV34090	LABEL MULTI LANGUAGE

5. Laser Scanner Section

№	Артикул	Альт. артикул	Описание
3	302KV94230 ✓ в наличии	2KV94230	PARTS DRIVE MPF ASSY SP
4	302KV94220 ✓ в наличии	2KV94220	PARTS DRIVE PRESS ASSY SP
5	302KV94210 запросить цену →	2KV94210	PARTS DRIVE FEED ASSY SP
101	7BB700306H запросить цену →	BB105590	+BIND T.T S SCREW 3X6 SR
102	7BB700312H запросить цену →	BB106820	+BIND T.T S SCREW 3X12 SR
103	7BB700308H запросить цену →	BB105600	+BIND T.T S SCREW 3X8 SR

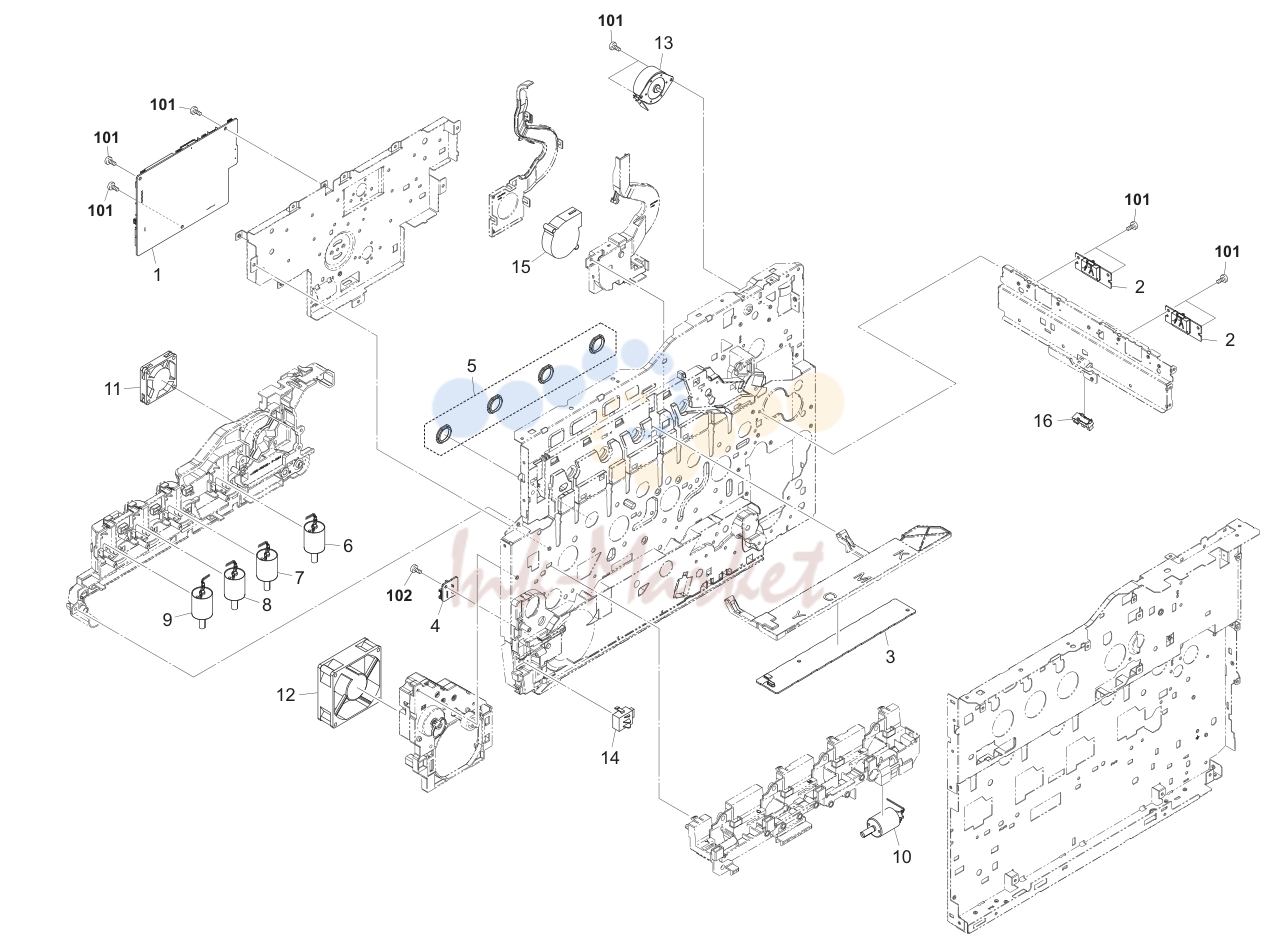

6. Electrical Components 1

№	Артикул	Альт. артикул	Описание
1	302M894060 запросить цену →	2M894060	PARTS PWB ENGINE ASSY SP
2	302KV94320 ✓ в наличии	2KV94320	PARTS ID SENSOR ASSY SP
3	302KV94350 ✓ в наличии	2KV94350	PARTS PWB ASSY RFID SP
4	302KV94360 ✓ в наличии	2KV94360	PARTS PWB ASSY THERMISTOR SP
5	302KV94080 запросить цену →	2KV94080	PARTS BUSH GEAR SP
6	302KV94300 ✓ в наличии	2KV94300	PARTS MOTOR-DC ASSY K SP
7	302KV94290 ✓ в наличии	2KV94290	PARTS MOTOR-DC ASSY M SP
8	302KV94280 ✓ в наличии	2KV94280	PARTS MOTOR-DC ASSY C SP
9	302KV94270 ✓ в наличии	2KV94270	PARTS MOTOR-DC ASSY Y SP
10	302KV94310 запросить цену →	2KV94310	PARTS MOTOR-DC ASSY LSU SP
11	302F944160 запросить цену →	2F944160	FAN POWER PWB
12	302HN44010 ✓ в наличии	2HN44010	FAN MOTOR
13	302HN44090 ✓ в наличии	2HN44090	MOTOR FUSER
14	302HN44180 ✓ в наличии	2HN44180	SWITCH SIZE
15	302HN44210 ✓ в наличии	2HN44210	FAN MOTOR
16	7NXGP1S173LCH01 ✓ в наличии	NX116910	SENSOR OPT.
101	7BB700308H запросить цену →	BB105600	+BIND T.T S SCREW 3X8 SR
102	7BB200308H запросить цену →	BB105660	+BIND T.T P SCREW 3X8

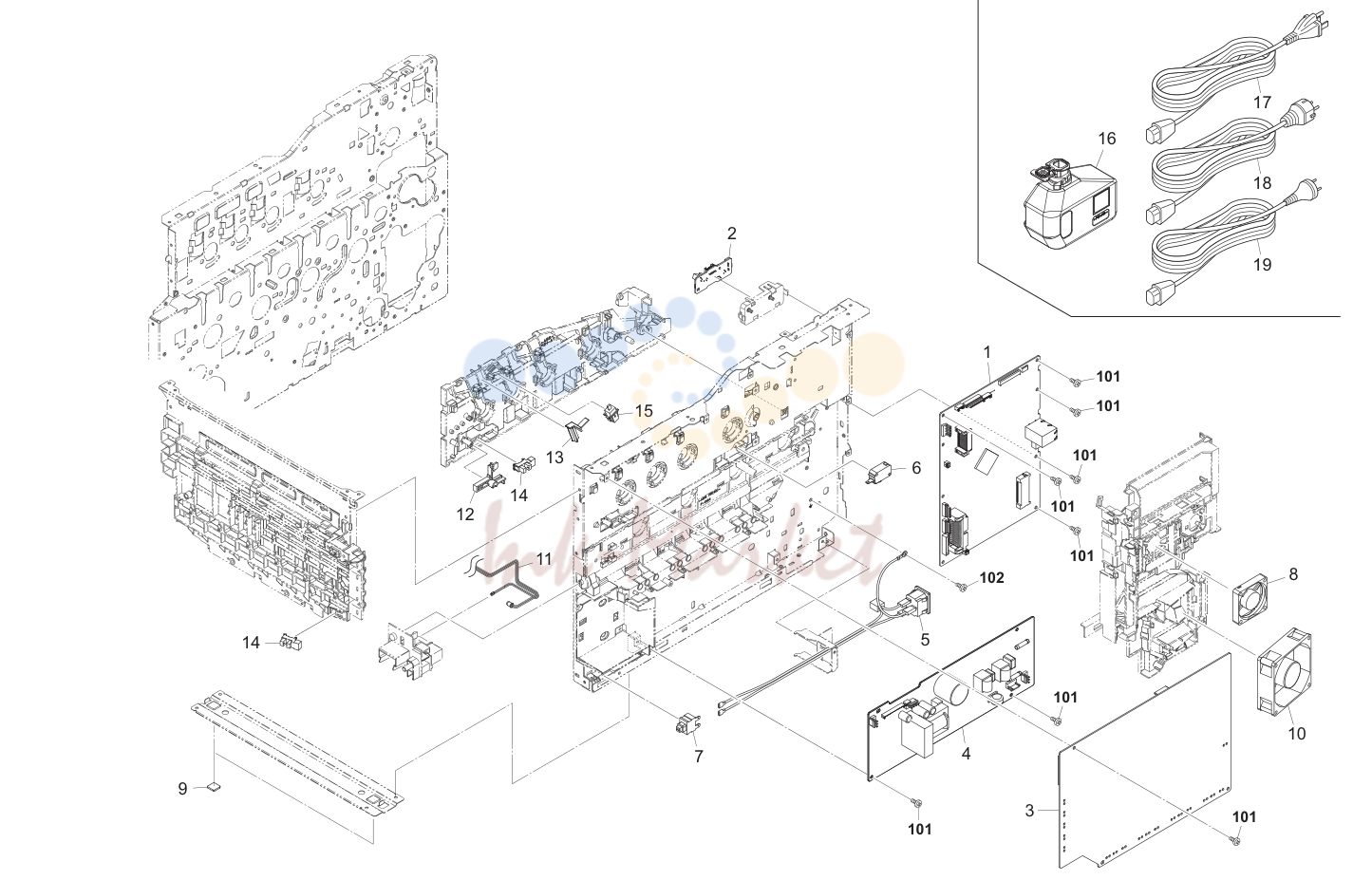

7. Electrical Components 2

№	Артикул	Альт. артикул	Описание
1	302M894032 запросить цену →	2M894032	PARTS PWB MAIN ASSY SP (3in1 model)
1	302M994022 запросить цену →	2M994022	PARTS PWB MAIN ASSY SP (4in1 model)
1	302M894042 запросить цену →	2M894042	PARTS PWB MAIN ASSY SP EU (3in1 model)
1	302M994032 запросить цену →	2M994032	PARTS PWB MAIN ASSY SP EU (4in1 model)
2	302KT94080 ✓ в наличии	2KT94080	PARTS PWB ASSY EXIT SP
3	302KV94060 ✓ в наличии	2KV94060	PARTS HIGH VOLTAGE UNIT SP
4	302KW94040 запросить цену →	2KW94040	PARTS SWITCHING REGULATOR 100V SP
4	302KW94050 ✓ в наличии	2KW94050	PARTS SWITCHING REGULATOR 230V SP
5	302KV00100 запросить цену →	2KV00100	INLET ASSY
6			7SM010104+++H01 SM055200 SW.MICRO
7			7SP01000005+H01 SP119750 SW.PUSH
8	302HG44110 ✓ в наличии	2HG44110	FAN MOTOR
9	302HN02611 запросить цену →	2HN02611	FOOT
10	302HN44010 ✓ в наличии	2HN44010	FAN MOTOR
11	302KV94370 запросить цену →	2KV94370	PARTS TONER FULL DETECT SP
12	302KV02480 ✓ в наличии	2KV02480	ACTUATOR DETECTION CONTAINER
13	302KV02C70 запросить цену →	2KV02C70	ACTUATOR PUSH SWITCH
14	7NXGP1S173LCH01 ✓ в наличии	NX116910	SENSOR OPT.
15			7SP01000001+H01 SP044290 SW.PUSH
17	3019527401 запросить цену →	19527401	POWER CORD(120)
18	302FV45020 запросить цену →	2FV45020	AC CORD ASSY
19	302FV45040 запросить цену →	2FV45040	AC CORD ASSY
101	7BB700308H запросить цену →	BB105600	+BIND T.T S SCREW 3X8 SR
102	7BB700408H запросить цену →	BB105640	+BIND T.T S SCREW 4X8 SR

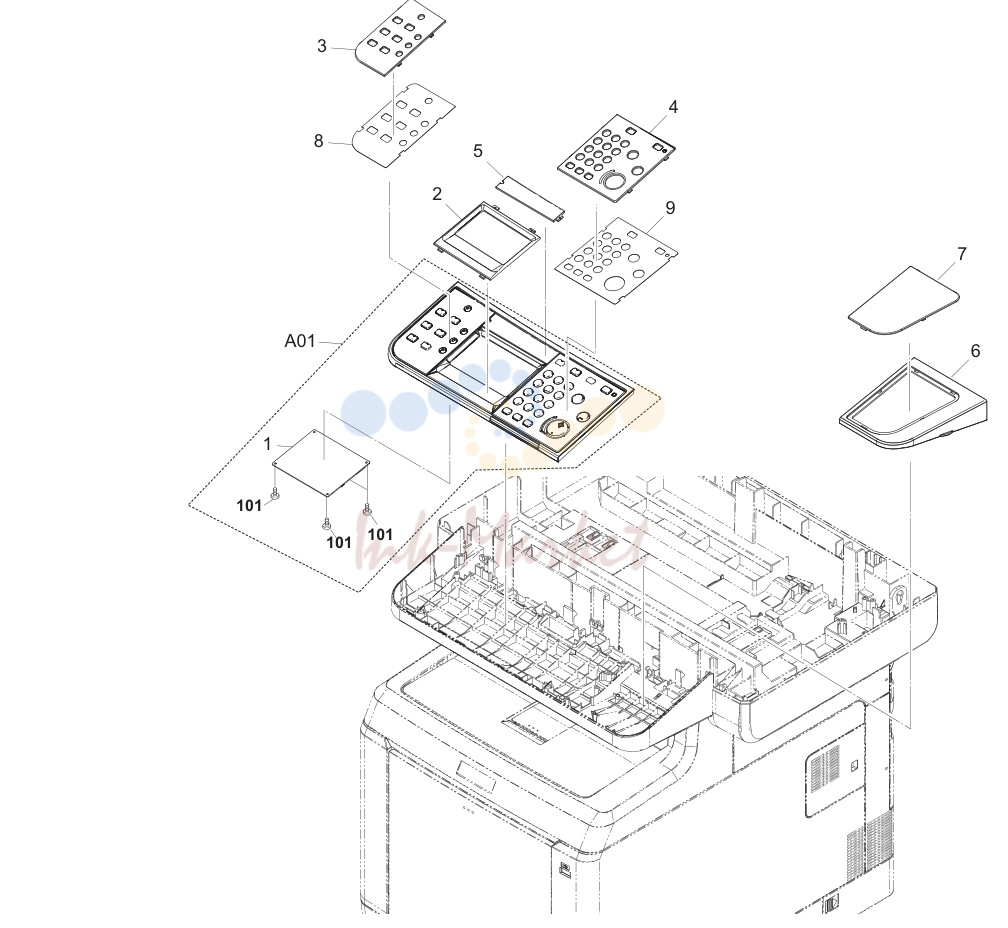

8. Operation Section

№	Артикул	Альт. артикул	Описание
1	302M894050 запросить цену →	2M894050	PARTS PWB PANEL MAIN ASSY
2	302K305030 запросить цену →	2K305030	COVER PANEL A
3	302M805020 запросить цену →	2M805020	PANEL OPERATION L
4	302M805030 запросить цену →	2M805030	PANEL OPERATION R
5	302M805040 запросить цену →	2M805040	PANEL OPERATION M
6	302M805050 запросить цену →	2M805050	COVER IC-CARD
7	302M805090 запросить цену →	2M805090	COVER IC-CARD SUB A
8	302M834110 запросить цену →	2M834110	SHEET OPERATION L E (3in1 model)
8	302M934110 запросить цену →	2M934110	SHEET OPERATION L E (4in1 model)
9	302M834310 запросить цену →	2M834310	SHEET OPERATION R E (3in1model)
9	302M934310 запросить цену →	2M934310	SHEET OPERATION R E (4in1model)
101	7BB700308H запросить цену →	BB105600	+BIND T.T S SCREW 3X8 SR

9. Scanner Section

№	Артикул	Альт. артикул	Описание
1	302KW94070 запросить цену →	2KW94070	PARTS FRAME ISU TOP ASSY SP
2	302M893010 запросить цену →	2M893010	PARTS CARRIAGE ASSY
3	302LW94060 ✓ в наличии	2LW94060	PARTS MOTOR ISU SP
101	7BB600306H запросить цену →	BB105730	+BIND M SCREW 3X6 R
102	7BB200308H запросить цену →	BB105660	+BIND T.T P SCREW 3X8

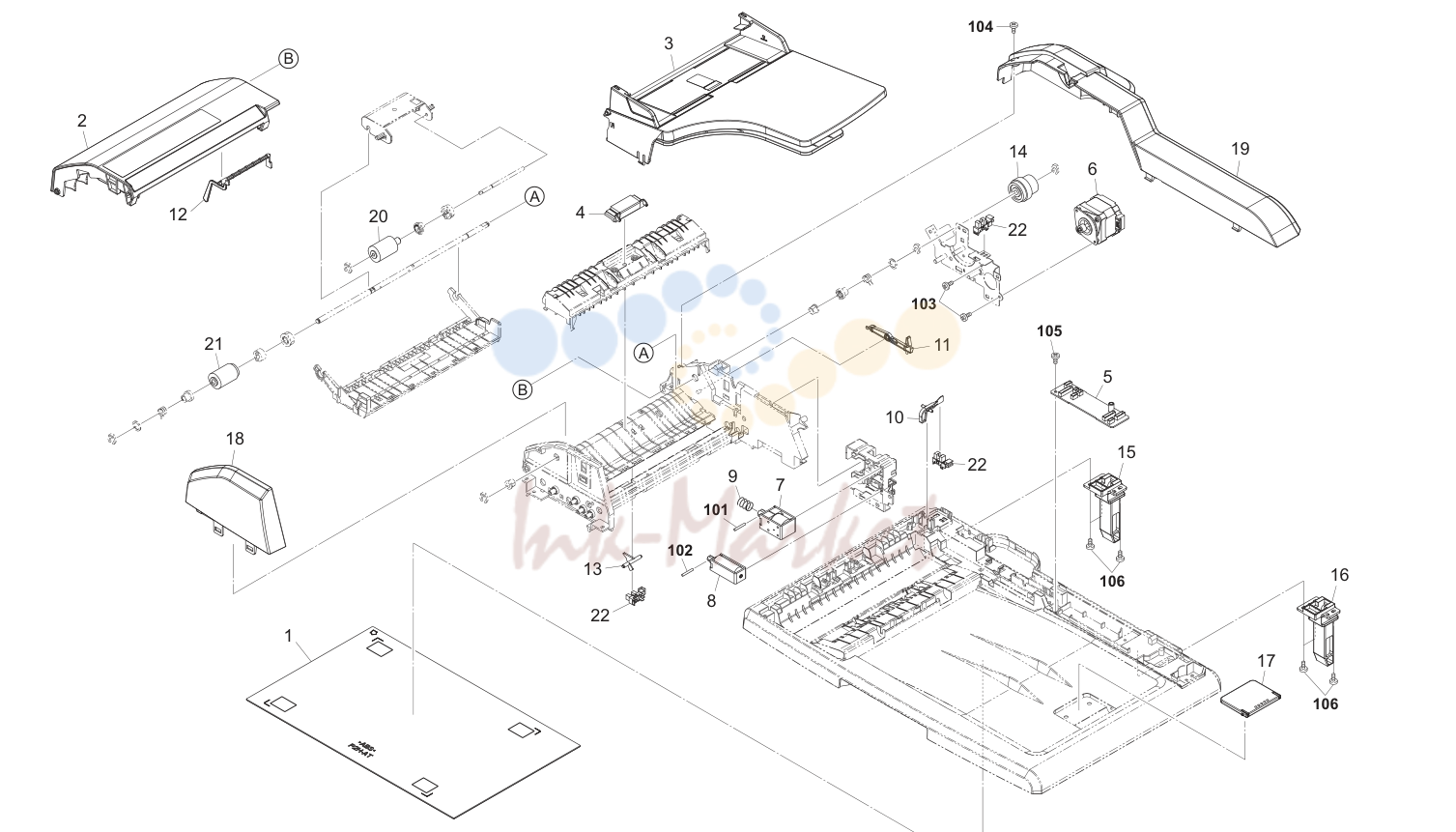

10. Document Processor

№	Артикул	Альт. артикул	Описание
1	303LJ94070 запросить цену →	3LJ94070	PARTS PLATE ORIGINAL SP
2	303M694010 запросить цену →	3M694010	PARTS COVER PF ASSY
3	303LJ94120 запросить цену →	3LJ94120	PARTS TABLE ASSY SP
4	303M694030 ✓ в наличии	3M694030	PARTS SEPARATION PAD ASSY SP
5	303LJ94010 ✓ в наличии	3LJ94010	PARTS DRIVER PWB ASSY SP
6	303LJ94061 запросить цену →	3LJ94061	PARTS MOTOR DP SP
7	303LJ94140 запросить цену →	3LJ94140	PARTS SOLENOID PRESSURE PULLEY SP
8	303LJ94150 запросить цену →	3LJ94150	PARTS SOLENOID FEED SHIFT SP
9	303HL10200 запросить цену →	3HL10200	SPRING LOOP
10	303K502200 запросить цену →	3K502200	ACTUATOR BASE
11	303LJ02080 запросить цену →	3LJ02080	ACTUATOR PUSH
12	303LJ07050 запросить цену →	3LJ07050	ACTUATOR ORIGINAL
13	303LJ24080 запросить цену →	3LJ24080	ACTUATOR TIMING
14	303LJ44040 запросить цену →	3LJ44040	CLUTCH PAPER FEED
15	303M602020 запросить цену →	3M602020	HINGE LEFT
16	303M602030 запросить цену →	3M602030	HINGE RIGHT
17	303M602070 запросить цену →	3M602070	STOPPER ORIGINAL
18	303M604010 запросить цену →	3M604010	COVER FRONT
19	303M604020 запросить цену →	3M604020	COVER REAR
20	36211110 ✓ в наличии	36211110	PULLEY,LEADING FEED ADF
21	3BR07040 ✓ в наличии	3BR07040	PULLEY,PAPER FEED
22			7NXSG2481+++H01 NX052600 SENSOR OPT.
101	E0130280 запросить цену →	E0130280	SPRING PIN 3X28(SUS)
102	E0120200 запросить цену →	E0120200	SPRING PIN 2X20(SUS)
103	7BB600306H запросить цену →	BB105730	+BIND M SCREW 3X6 R
104	7BB200308H запросить цену →	BB105660	+BIND T.T P SCREW 3X8
105	7BB202308H запросить цену →	BB105690	+TP-FLAT T.T P SCREW 3X8
106	7BB202310H запросить цену →	BB063420	+TP-FLAT T.T P SCREW 3X10

11. FAX Section (4in1 model)

№	Артикул	Альт. артикул	Описание
1	302KX94050 запросить цену →	2KX94050	PARTS FAX UNIT U SP (4in1 model)
1	302KX94040 запросить цену →	2KX94040	PARTS FAX UNIT E SP (4in1 model)
101	7BB700308H запросить цену →	BB105600	+BIND T.T S SCREW 3X8 SR

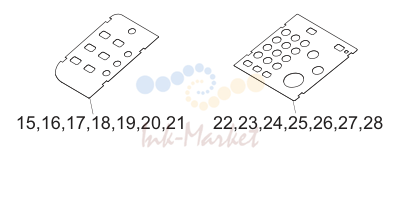

12. Accessories

№	Артикул	Альт. артикул	Описание
1	302M834130 запросить цену →	2M834130	SHEET OPERATION L GER (3in1 model)
2	302M834140 запросить цену →	2M834140	SHEET OPERATION L FRA (3in1 model)
3	302M834150 запросить цену →	2M834150	SHEET OPERATION L ITA (3in1 model)
4	302M834160 запросить цену →	2M834160	SHEET OPERATION L SPA (3in1 model)
5	302M834170 запросить цену →	2M834170	SHEET OPERATION L POR (3in1 model)
6	302M834180 запросить цену →	2M834180	SHEET OPERATION L DUT (3in1 model)
7	302M834190 запросить цену →	2M834190	SHEET OPERATION L RUS (3in1 model)
8	302M834330 запросить цену →	2M834330	SHEET OPERATION R GER (3in1model)
9	302M834340 запросить цену →	2M834340	SHEET OPERATION R FRA (3in1model)
10	302M834350 запросить цену →	2M834350	SHEET OPERATION R ITA (3in1model)
11	302M834360 запросить цену →	2M834360	SHEET OPERATION R SPA (3in1model)
12	302M834370 запросить цену →	2M834370	SHEET OPERATION R POR (3in1model)
13	302M834380 запросить цену →	2M834380	SHEET OPERATION R DUT (3in1model)
14	302M834390 запросить цену →	2M834390	SHEET OPERATION R RUS (3in1model)
15	302M934130 запросить цену →	2M934130	SHEET OPERATION L GER (4in1 model)
16	302M934140 запросить цену →	2M934140	SHEET OPERATION L FRA (4in1 model)
17	302M934150 запросить цену →	2M934150	SHEET OPERATION L ITA (4in1 model)
18	302M934160 запросить цену →	2M934160	SHEET OPERATION L SPA (4in1 model)
19	302M934170 запросить цену →	2M934170	SHEET OPERATION L POR (4in1 model)
20	302M934180 запросить цену →	2M934180	SHEET OPERATION L DUT (4in1 model)
21	302M934190 запросить цену →	2M934190	SHEET OPERATION L RUS (4in1 model)
22	302M934350 запросить цену →	2M934350	SHEET OPERATION R GER (4in1model)
23	302M934320 запросить цену →	2M934320	SHEET OPERATION R FRA (4in1model)
24	302M934360 запросить цену →	2M934360	SHEET OPERATION R ITA (4in1model)
25	302M934330 запросить цену →	2M934330	SHEET OPERATION R SPA (4in1model)
26	302M934340 запросить цену →	2M934340	SHEET OPERATION R POR (4in1model)
27	302M934370 запросить цену →	2M934370	SHEET OPERATION R DUT (4in1model)
28	302M934380 запросить цену →	2M934380	SHEET OPERATION R RUS (4in1model)
29	303HZ45010 запросить цену →	3HZ45010	MODULAR CORD (4in1 model)
29	3063527482 запросить цену →	63527482	MODULAR CORD AUSTRALIA (4in1 model)
