Kyocera FS-C2026MFP+ / FS-C2126MFP+, ECOSYS M6026cdn / M6526cdn — каталог запчастей со схемами

Содержание

• 1. Covers
• 2. Paper Cassette
• 3. Paper Feed Section 2
• 4. Paper Conveying Section
• 5. Laser Scanner Section
• 6. Electrical Components 1
• 7. Electrical Components 2
• 8. Operation Section
• 9. Scanner Section
• 10. Document Processor

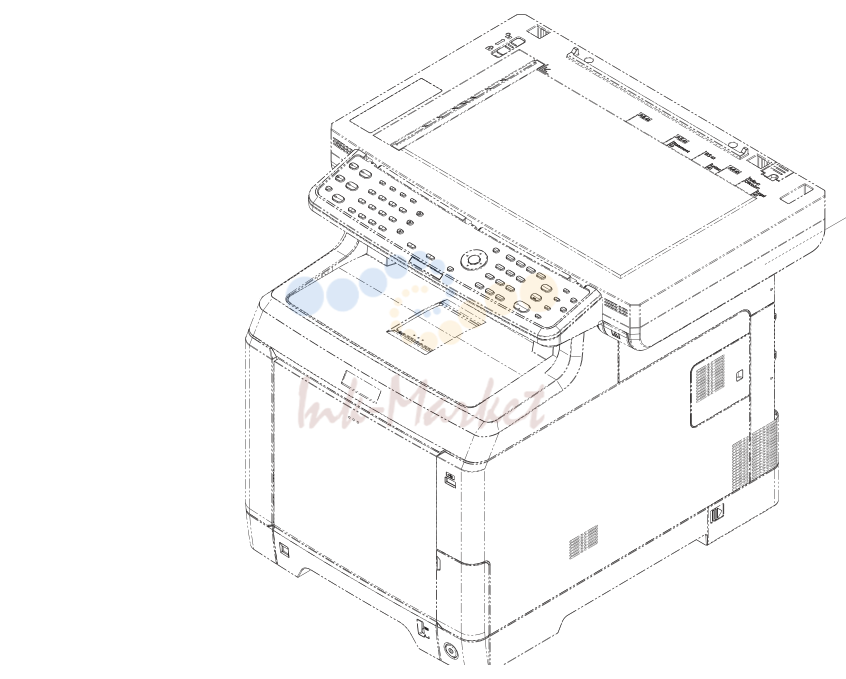

• 11. FAX Section ((AF),(BF),(CF))

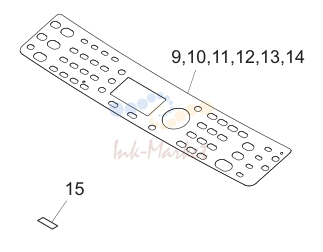

• 12. Accessories

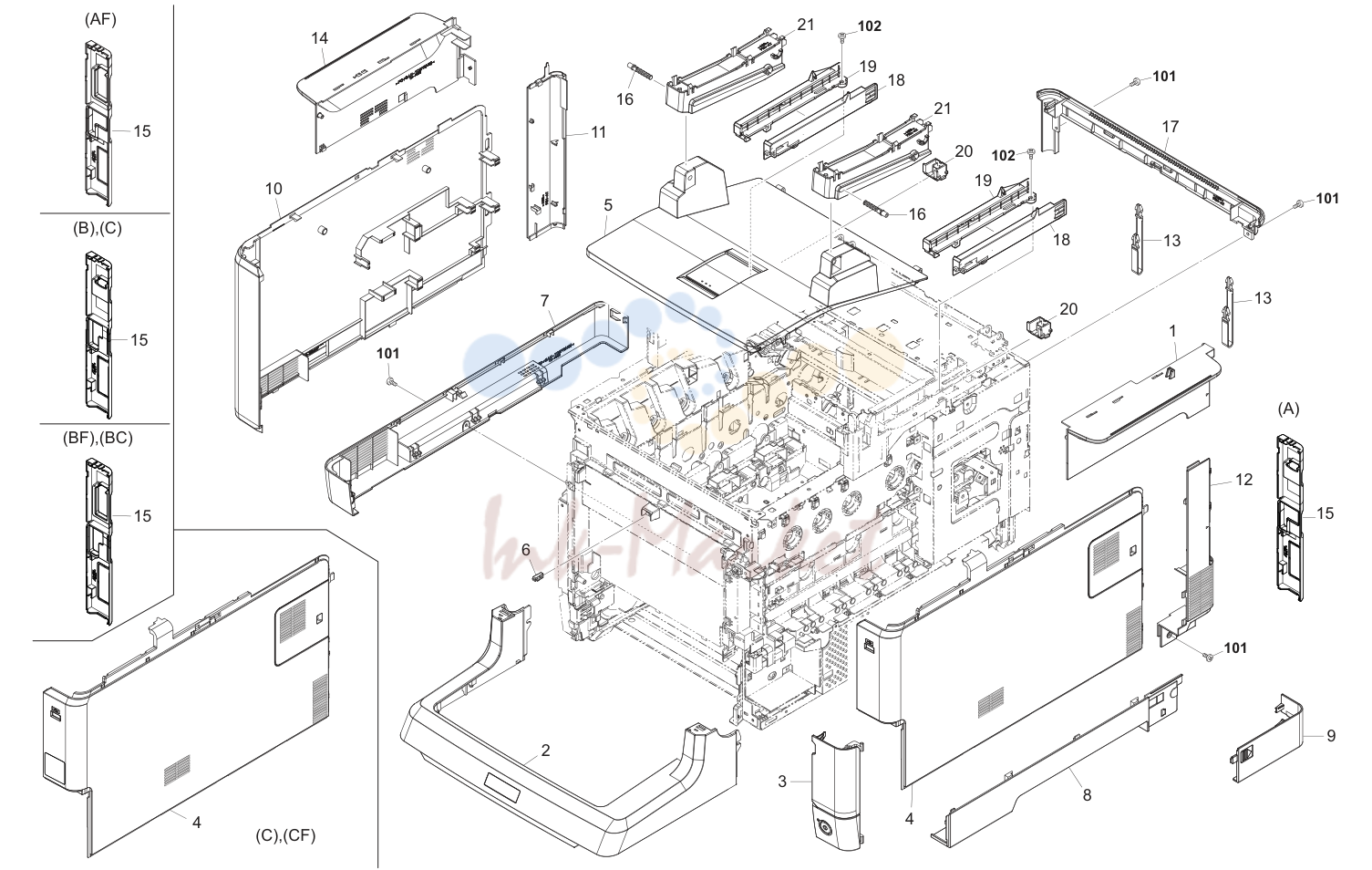

1. Covers

№	Артикул	Альт. артикул	Описание
1	302KW94100 запросить цену →	2KW94100	PARTS COVER RIGHT UPPER ASSY SP
1	302KW04040 запросить цену →	2KW04040	COVER RIGHT UPPER
2	302KW94090 запросить цену →	2KW94090	PARTS COVER FRONT ASSY SP
3	302KT94060 запросить цену →	2KT94060	PARTS COVER WASTE ASSY SP
4	302KV94110 запросить цену →	2KV94110	PARTS COVER RIGHT ASSY SP (A),(AF),(B),(BF)
4	302PT94080 запросить цену →	2PT94080	PARTS COVER RIGHT ASSY(B) SP (C),(CF)
5	302KW94080	2KW94080	PARTS LID TOP M ASSY SP
6	302HN08140 запросить цену →	2HN08140	LUTCH
7	302KT04010 запросить цену →	2KT04010	COVER LEFT BOTTOM
8	302KT04020 запросить цену →	2KT04020	COVER RIGHT BOTTOM
9	302KT04030 запросить цену →	2KT04030	COVER CABLE
10	302KV04030 запросить цену →	2KV04030	COVER LEFT
11	302KV04060 запросить цену →	2KV04060	COVER LEFT REAR
12	302KV04070 запросить цену →	2KV04070	COVER RIGHT REAR
13	302KV04130 запросить цену →	2KV04130	STRAP COVER REAR
14	302KW04030 запросить цену →	2KW04030	COVER LEFT UPPER
15	302KV04110 запросить цену →	2KV04110	COVER CONNECTOR (A)
15	302PT04010 запросить цену →	2PT04010	COVER CONNECTOR (B),(C)
15	302KX04010 запросить цену →	2KX04010	COVER CONNECTOR (AF)
15	302PW04010 запросить цену →	2PW04010	COVER CONNECTOR (BF),(CF)
16	302KW04090 запросить цену →	2KW04090	PIN LID TOP
17	302KW04050 запросить цену →	2KW04050	COVER REAR UPPER
18	302KW02050 запросить цену →	2KW02050	RAIL ISU
19	302KW02170 запросить цену →	2KW02170	RAIL ISU B
20	302KW02160 запросить цену →	2KW02160	HOLDER SPRING ISU
21	302KW17251 запросить цену →	2KW17251	RAIL LID TOP
101	7BB780308H запросить цену →	BB111200	+BIND T.T S SCREW 3X8 SR(BLACK)
102	7BB200312H запросить цену →	BB105680	+BIND T.T P SCREW 3X12

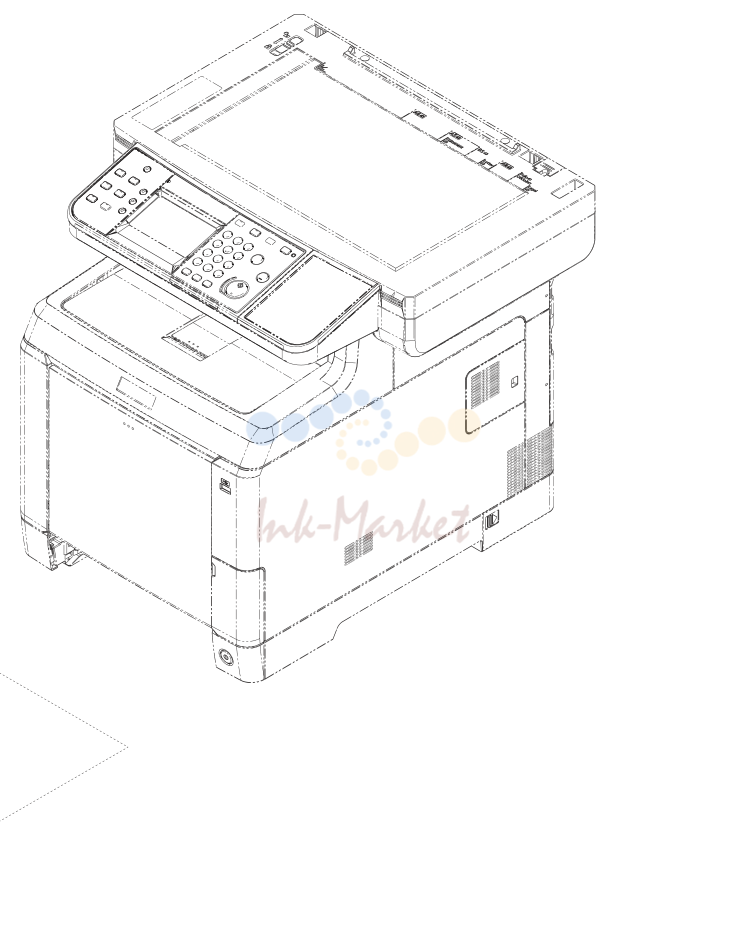

2. Paper Cassette

№	Артикул	Альт. артикул	Описание
1	302KV94191 запросить цену →	2KV94191	PARTS HOLDER FEED ASSY SP
2	302KV94200 запросить цену →	2KV94200	PARTS HOLDER MIDDLE ROLLER ASSY SP
3	302KT94070 запросить цену →	2KT94070	PARTS PWB ASSY CASSETTE SP
4	302KT06050	2KT06050	ACTUATOR PE
5	302KV06090 ✓ в наличии	2KV06090	ACTUATOR REGIST
6	302KV06341	2KV06341	ACTUATOR B
7	302KT94051 ✓ в наличии	2KT94051	PARTS HOLDER RETARD ASSY SP
8	302KT06011 запросить цену →	2KT06011	GUIDE CASSETTE
9	302KV06012 запросить цену →	2KV06012	FRAME FEED
10	302KV06031 запросить цену →	2KV06031	GUIDE PICK HOLDER
11	302KV06150 запросить цену →	2KV06150	SHAFT FEED
12	302KV06180 ✓ в наличии	2KV06180	RELEASE ACTUATOR PE
13	302KV06350 запросить цену →	2KV06350	SPRING ACTUATOR A
14	302KV06370 ✓ в наличии	2KV06370	PIN FEED
15	302KV06610 запросить цену →	2KV06610	COVER RETARD
16	302KV46450 запросить цену →	2KV46450	CONN.CORD ASSY S03586
17	302KV06201 запросить цену →	2KV06201	SPRING ACT

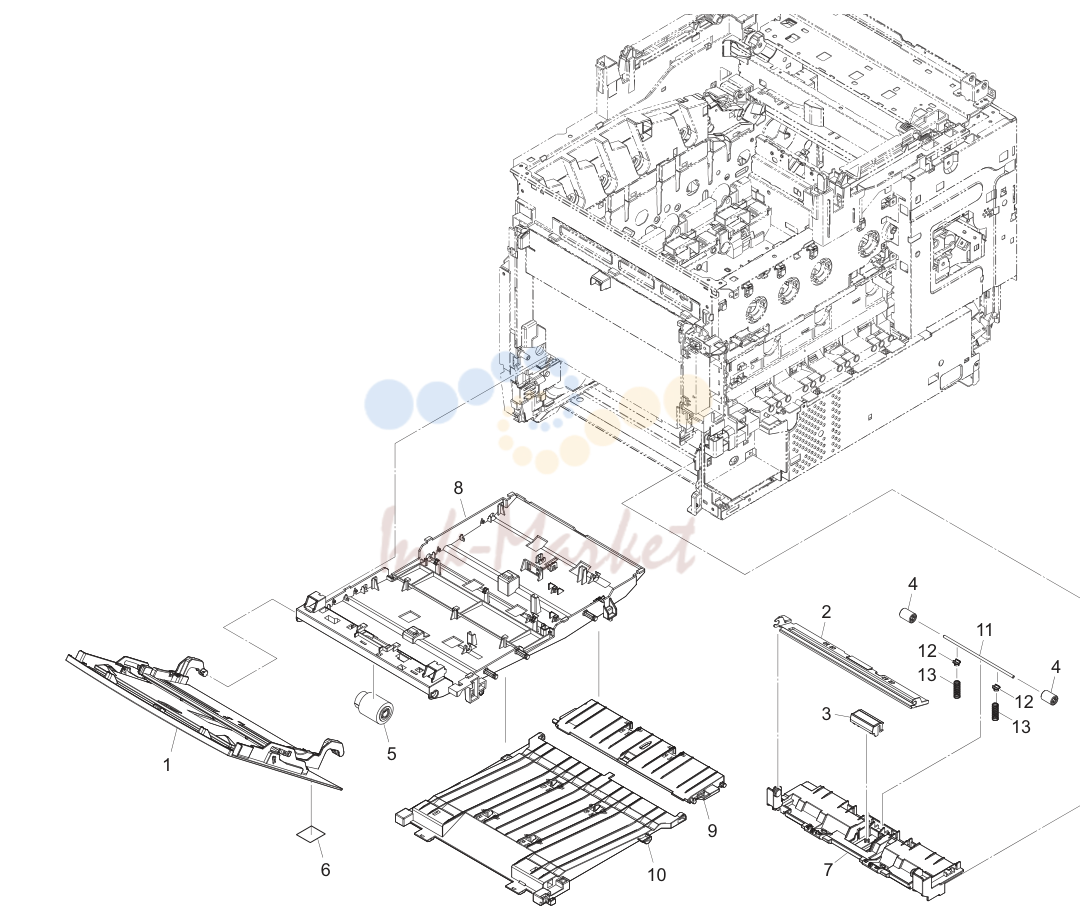

3. Paper Feed Section 2

№	Артикул	Альт. артикул	Описание
1	302KV94130 запросить цену →	2KV94130	PARTS COVER MPF ASSY SP
2	302KV94150 запросить цену →	2KV94150	PARTS PLATE BOTTOM MPF ASSY SP
3	302KV94140 ✓ в наличии	2KV94140	PARTS SEPARATOR MPF ASSY SP
4	302F929050 запросить цену →	2F929050	PULLEY FEED DU
5			5AAVR0LL+051 2CL16130 ROLLER M/P ASSY /43487B0027 A4
6	302G634070 запросить цену →	2G634070	LABEL ENERGY STAR
7	302KV08041 запросить цену →	2KV08041	FRAME MPF
8	302KV08150 запросить цену →	2KV08150	GUIDE MPF FEED UP
9	302KV08160 запросить цену →	2KV08160	GUIDE MPF FEED LOW A
10	302KV08281 запросить цену →	2KV08281	GUIDE MPF FEED LOW B
11	302KV06230 запросить цену →	2KV06230	SHAFT MIDDLE PULLEY
12	302KV24090 запросить цену →	2KV24090	BUSH SPRING FEED
13	302KV08120 запросить цену →	2KV08120	SPRING PULLEY MPF

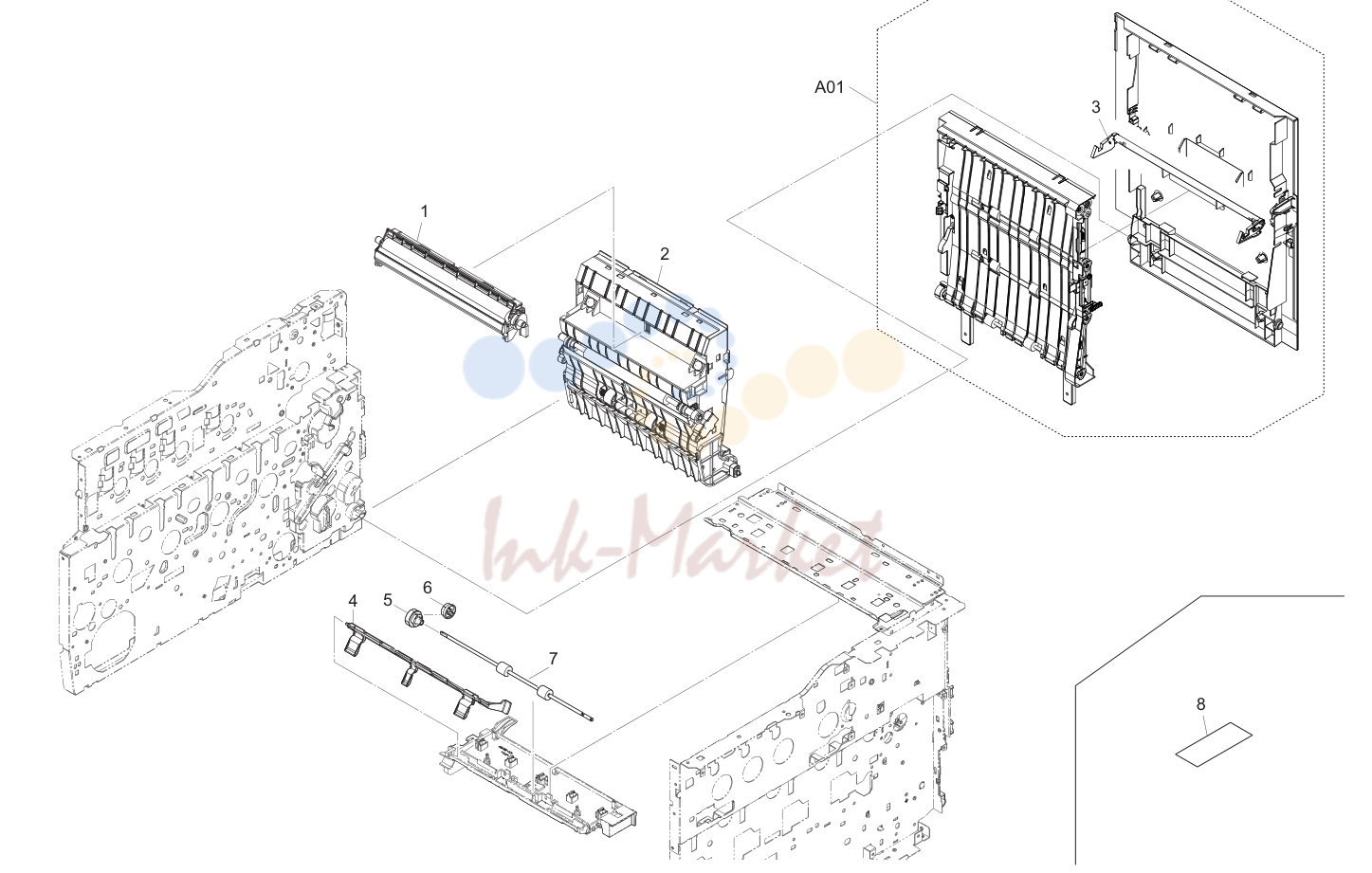

4. Paper Conveying Section

№	Артикул	Альт. артикул	Описание
1	302KV94160 ✓ в наличии	2KV94160	PARTS TRANSFER ASSY SP
2	302KV94171 запросить цену →	2KV94171	PARTS CONVEYING ASSY SP
3			•302KV29102 2KV29102 HOOK DU RELEASE
4	302KV28050 запросить цену →	2KV28050	ACTUATOR FD
5	302KV28101 запросить цену →	2KV28101	GEAR Z25S-Z19S
6	302KV28140 запросить цену →	2KV28140	GEAR Z19S
7	302KV28070 запросить цену →	2KV28070	ROLLER EXIT
8	302KV34090 запросить цену →	2KV34090	LABEL MULTI LANGUAGE

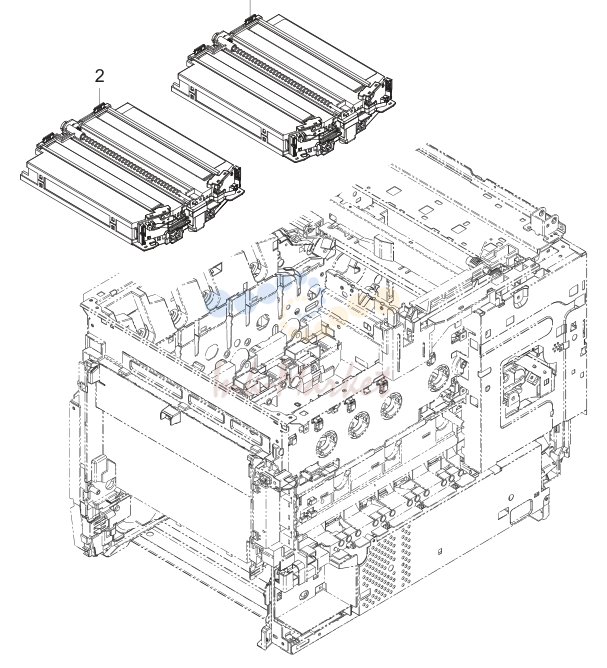

5. Laser Scanner Section

№	Артикул	Альт. артикул	Описание
2			•302KV31130 2KV31130 GEAR Z36L
3			•302KV31170 2KV31170 ARM CLUTCH C
4			•302KV31190 2KV31190 SPRING CLUTCH B
5			•302KV31091 2KV31091 GEAR Z50R
6			•302KV00070 2KV00070 MOTOR-DC ASSY DLP
7	302KV94230 ✓ в наличии	2KV94230	PARTS DRIVE MPF ASSY SP
8	302KV94220 ✓ в наличии	2KV94220	PARTS DRIVE PRESS ASSY SP
9			•302KV44041 2KV44041 CLUTCH 50 Z35R
101	7BB700306H запросить цену →	BB105590	+BIND T.T S SCREW 3X6 SR
102	7BB700312H запросить цену →	BB106820	+BIND T.T S SCREW 3X12 SR
103	7BB700308H запросить цену →	BB105600	+BIND T.T S SCREW 3X8 SR

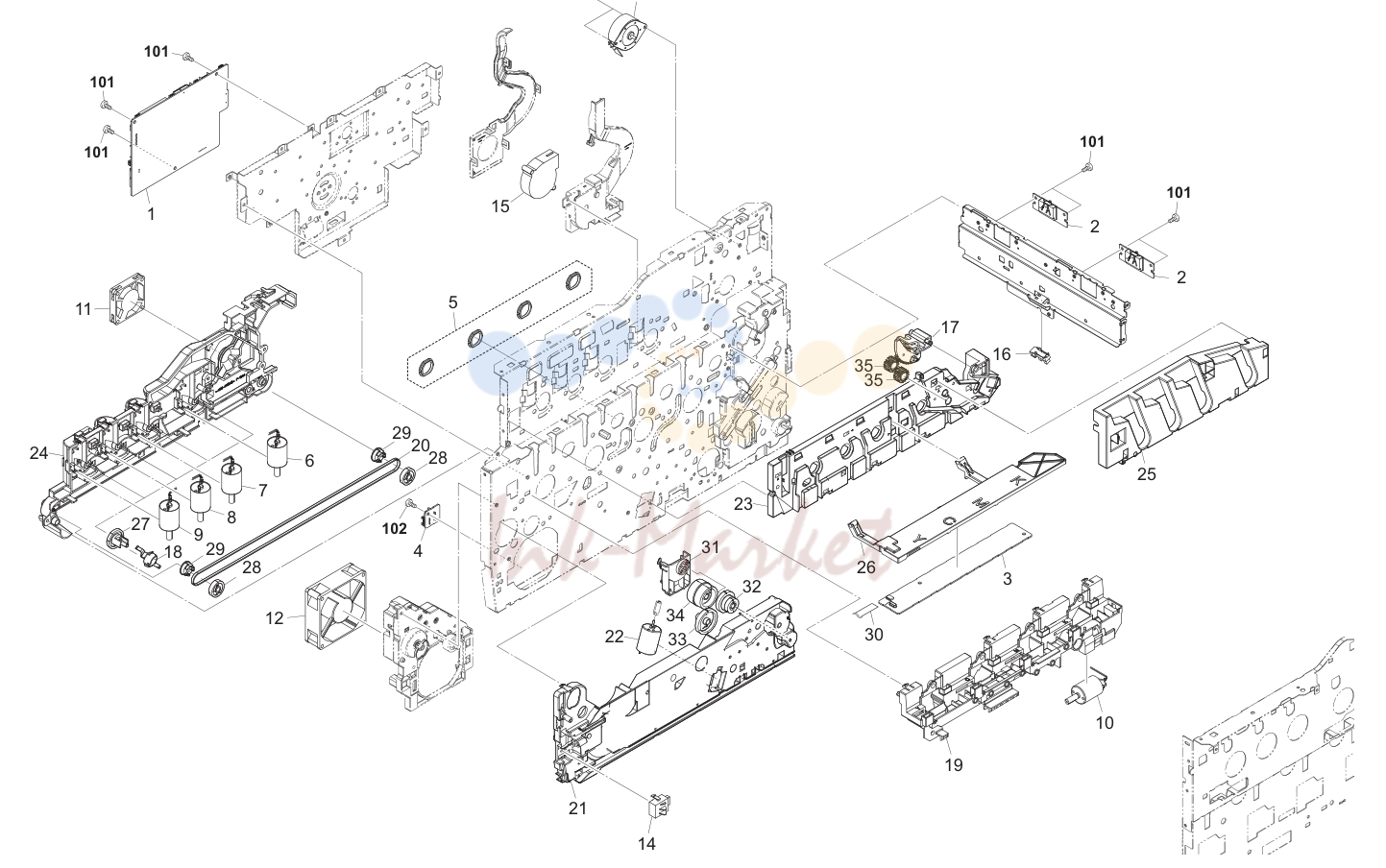

6. Electrical Components 1

№	Артикул	Альт. артикул	Описание
1	302M894061 запросить цену →	2M894061	PARTS PWB ENGINE ASSY SP (A),(AF)
1	302PV94030	2PV94030	PARTS PWB ENGINE ASSY SP (B),(BF),(C),(CF)
2	302KV94320 ✓ в наличии	2KV94320	PARTS ID SENSOR ASSY SP
3	302KV94350 ✓ в наличии	2KV94350	PARTS PWB ASSY RFID SP
4	302KV94360 ✓ в наличии	2KV94360	PARTS PWB ASSY THERMISTOR SP
5	302KV94080 запросить цену →	2KV94080	PARTS BUSH GEAR SP
6	302KV94300 ✓ в наличии	2KV94300	PARTS MOTOR-DC ASSY K SP
7	302KV94290 ✓ в наличии	2KV94290	PARTS MOTOR-DC ASSY M SP
8	302KV94280 ✓ в наличии	2KV94280	PARTS MOTOR-DC ASSY C SP
9	302KV94270 ✓ в наличии	2KV94270	PARTS MOTOR-DC ASSY Y SP
10	302KV94310 запросить цену →	2KV94310	PARTS MOTOR-DC ASSY LSU SP
11	302F944160 запросить цену →	2F944160	FAN POWER PWB
12	302HN44010 ✓ в наличии	2HN44010	FAN MOTOR
13	302HN44090 ✓ в наличии	2HN44090	MOTOR FUSER
14	302HN44180 ✓ в наличии	2HN44180	SWITCH SIZE
15	302HN44210 ✓ в наличии	2HN44210	FAN MOTOR
16	7NXGP1S173LCH01 ✓ в наличии	NX116910	SENSOR OPT.
17	302KV02532 запросить цену →	2KV02532	HINGE LID L
18	302KV02461 запросить цену →	2KV02461	CAM TONER SUPPLY
19	302KV02250 запросить цену →	2KV02250	DUCT LEFT INNER
20	302KV02A90 запросить цену →	2KV02A90	BELT S2M Z371
21	302KT02180 запросить цену →	2KT02180	GUIDE CASSETTE L
22	302KV00160 запросить цену →	2KV00160	MOTOR-DC ASSY LIFT
23	302KV02170 запросить цену →	2KV02170	GUIDE TOP L
24	302KV02240 запросить цену →	2KV02240	HOLDER TONER MOTOR
25	302KV02281 запросить цену →	2KV02281	GUIDE CONTAINER
26	302KV02290 запросить цену →	2KV02290	HOLDER RFID
27	302KV02680 запросить цену →	2KV02680	GEAR Z50S
28	302KV02A60 запросить цену →	2KV02A60	GEAR Z40R
29	302KV02A70 запросить цену →	2KV02A70	PULLEY P27
30	302KV46030 запросить цену →	2KV46030	CONN.CORD ASSY S03535
31	302KT02170 запросить цену →	2KT02170	HOLDER GEAR
32	302KT02150 ✓ в наличии	2KT02150	GEAR Z33S-Z13S
33	302KV02B70 запросить цену →	2KV02B70	GEAR Z41S
34	302KV02B00 запросить цену →	2KV02B00	GEAR Z36R-Z35R
35	302KV02670 запросить цену →	2KV02670	GEAR Z16S
101	7BB700308H запросить цену →	BB105600	+BIND T.T S SCREW 3X8 SR
102	7BB200308H запросить цену →	BB105660	+BIND T.T P SCREW 3X8

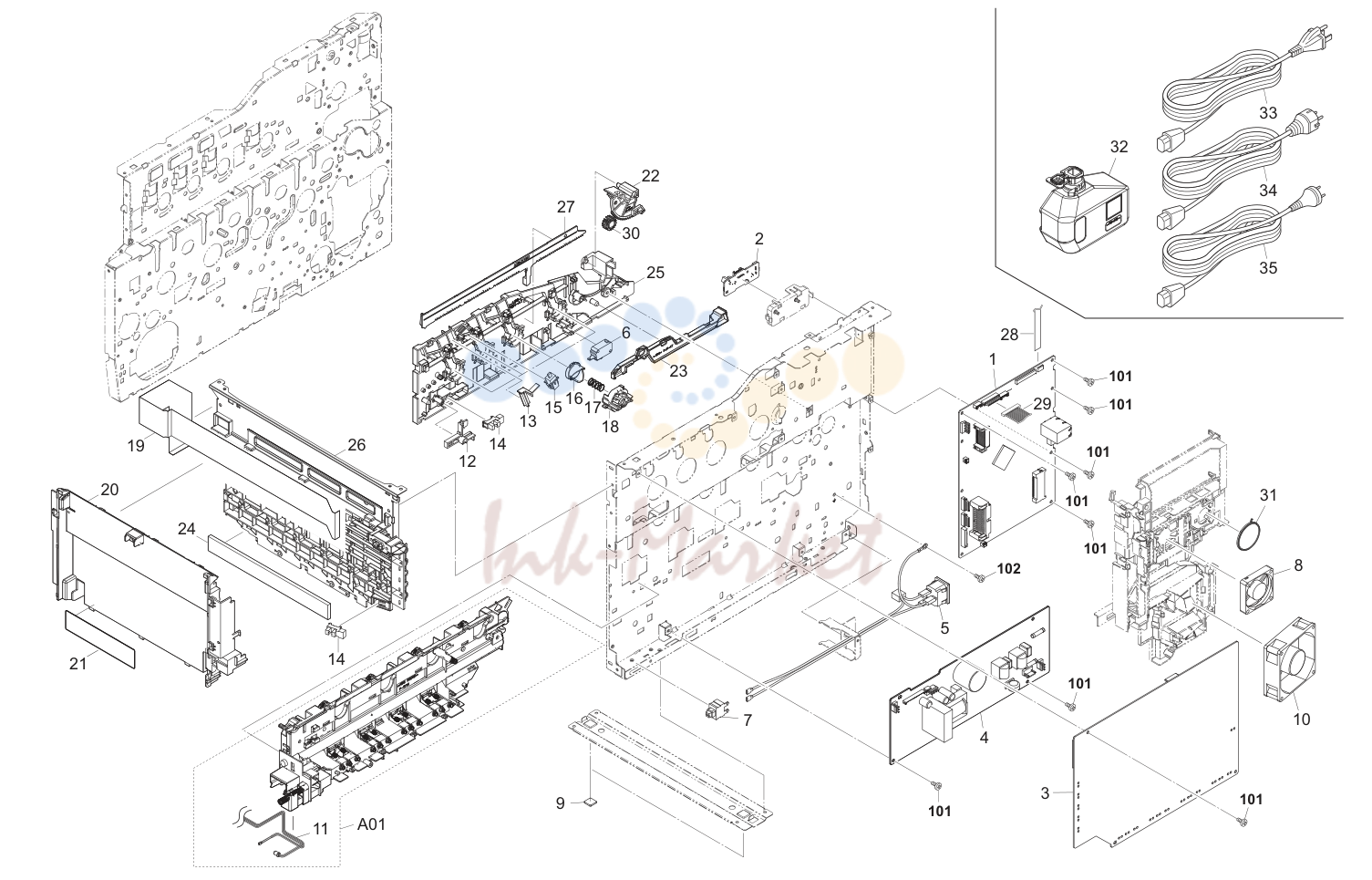

7. Electrical Components 2

№	Артикул	Альт. артикул	Описание
1	302MA94012 запросить цену →	2MA94012	PARTS PWB MAIN ASSY SP (A)
1	302MA94022 запросить цену →	2MA94022	PARTS PWB MAIN ASSY SP EU (A)
1	302MB94012 запросить цену →	2MB94012	PARTS PWB MAIN ASSY SP (AF)
1	302MB94022 запросить цену →	2MB94022	PARTS PWB MAIN ASSY SP EU (AF)
1	302PV94040 запросить цену →	2PV94040	PARTS PWB MAIN ASSY SP (B),(C)
1	302PV94050	2PV94050	PARTS PWB MAIN ASSY SP EU (B),(C)
1	302PW94020 запросить цену →	2PW94020	PARTS PWB MAIN ASSY SP (BF),(CF)
1	302PW94030 ✓ в наличии	2PW94030	PARTS PWB MAIN ASSY SP EU (BF),(CF)
2	302KT94080 ✓ в наличии	2KT94080	PARTS PWB ASSY EXIT SP
3	302KV94060 ✓ в наличии	2KV94060	PARTS HIGH VOLTAGE UNIT SP
4	302KW94040 запросить цену →	2KW94040	PARTS SWITCHING REGULATOR 100V SP
4	302KW94050 ✓ в наличии	2KW94050	PARTS SWITCHING REGULATOR 230V SP (A),(AF)
4	302PV94020	2PV94020	PARTS SWITCHING REGULATOR 230V SP (B),(BF),(C),(CF)
5	302KV00100 запросить цену →	2KV00100	INLET ASSY
6			7SM010104+++H01 SM055200 SW.MICRO
7			7SP01000005+H01 SP119750 SW.PUSH
8	302HG44110 ✓ в наличии	2HG44110	FAN MOTOR
9	302HN02611 запросить цену →	2HN02611	FOOT
10	302HN44010 ✓ в наличии	2HN44010	FAN MOTOR
11			•302KV94370 2KV94370 PARTS TONER FULL DETECT SP
12	302KV02480 ✓ в наличии	2KV02480	ACTUATOR DETECTION CONTAINER
13	302KV02C70 запросить цену →	2KV02C70	ACTUATOR PUSH SWITCH
14	7NXGP1S173LCH01 ✓ в наличии	NX116910	SENSOR OPT.
15			7SP01000001+H01 SP044290 SW.PUSH
16	302KV02501 запросить цену →	2KV02501	RATCHET SHUTTER
17	302KV02A21 запросить цену →	2KV02A21	SPRING JOINT SHUTTER
18	302KV02510 запросить цену →	2KV02510	HOLDER JOINT
19	302KV46390 запросить цену →	2KV46390	CONN.CORD ASSY S03577
20	302KV04080 запросить цену →	2KV04080	COVER INNER
21	302KV34080 запросить цену →	2KV34080	LABEL MPF
22	302KV02542 запросить цену →	2KV02542	HINGE LID R
23	302KV02521 запросить цену →	2KV02521	LEVER INTERLOCK
24	302KV02E30 запросить цену →	2KV02E30	SEAL BRACKET FRONT
25	302KV02180 запросить цену →	2KV02180	GUIDE TOP R
26	302KV02232 запросить цену →	2KV02232	BRACKET FRONT HV
27	302KV02451 ✓ в наличии	2KV02451	RACK JOINT SHUTTER
28	302KW46010 запросить цену →	2KW46010	CONN.CORD ASSY S03597
29	302M846060 запросить цену →	2M846060	CONN.CORD ASSY S03708
30	302KV02670 запросить цену →	2KV02670	GEAR Z16S
31	302KX45010 запросить цену →	2KX45010	SPEAKER (AF),(BF),(CF)
33	3019527401 запросить цену →	19527401	POWER CORD(120)
34	302FV94010 ✓ в наличии	2FV94010	PARTS AC CORD EU SP
35	302FV45040 запросить цену →	2FV45040	AC CORD ASSY
101	7BB700308H запросить цену →	BB105600	+BIND T.T S SCREW 3X8 SR
102	7BB700408H запросить цену →	BB105640	+BIND T.T S SCREW 4X8 SR

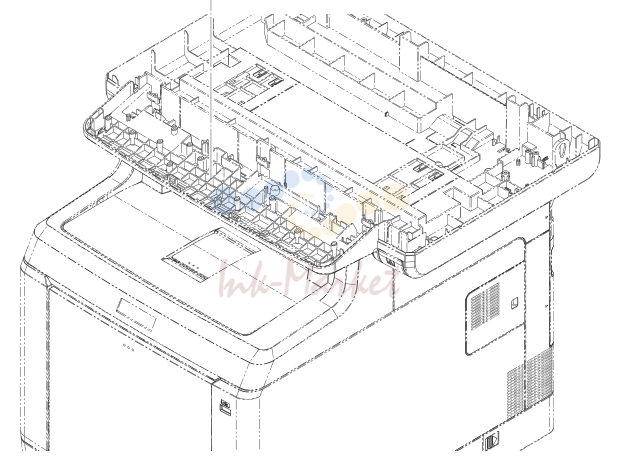

8. Operation Section

№	Артикул	Альт. артикул	Описание
1	302KW94060	2KW94060	PARTS OPERATION ASSY SP (A)
1	302KX94030 запросить цену →	2KX94030	PARTS OPERATION ASSY SP (AF)
1	302PV94010 запросить цену →	2PV94010	PARTS OPERATION ASSY SP (B),(C)
1	302PW94010 запросить цену →	2PW94010	PARTS OPERATION ASSY SP (BF),(CF)
2	302KW05020 запросить цену →	2KW05020	PANEL OPERATION (A),(B),(C)
2	302KX05020 запросить цену →	2KX05020	PANEL OPERATION (AF),(BF),(CF)
3	302MA34110 запросить цену →	2MA34110	SHEET OPERATION E (A)
3	302MB34110 запросить цену →	2MB34110	SHEET OPERATION E (AF)
3	302PV34020 запросить цену →	2PV34020	SHEET OPERATION E (B)
3	302PW34020 запросить цену →	2PW34020	SHEET OPERATION E (BF)
3	302PV34280 запросить цену →	2PV34020	SHEET OPERATION E (C)
3	302PW34280 запросить цену →	2PW34020	SHEET OPERATION E (CF)

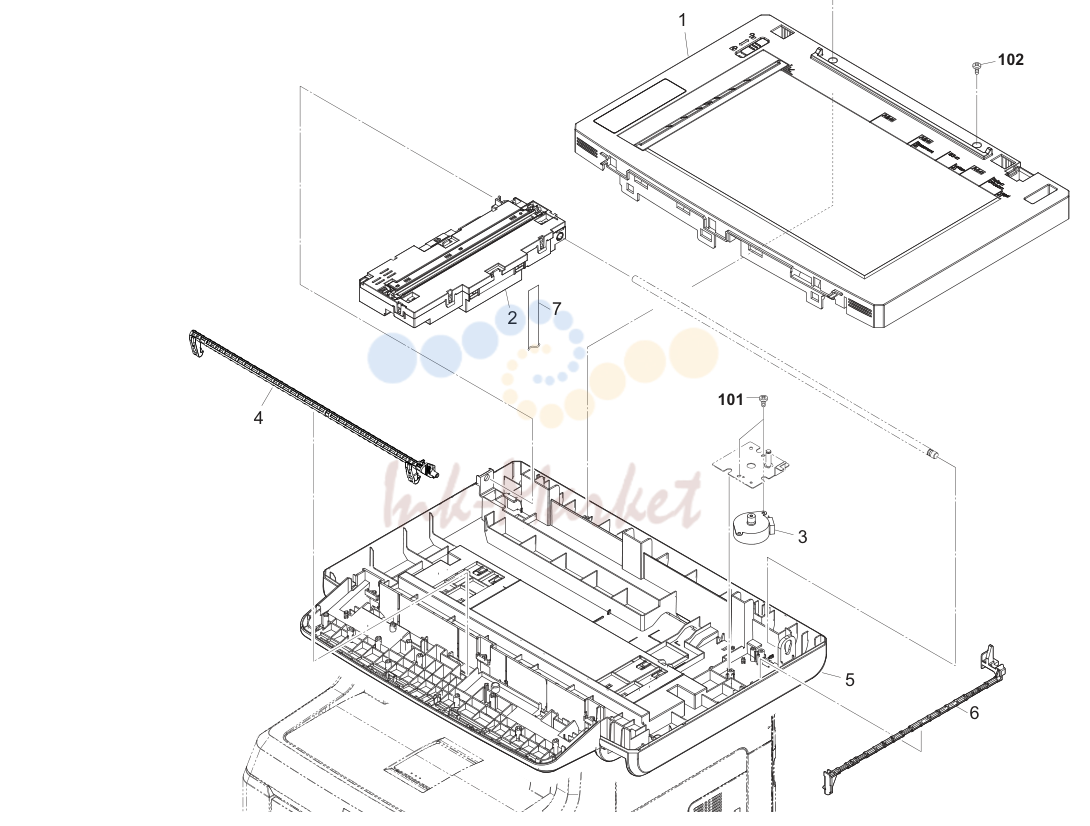

9. Scanner Section

№	Артикул	Альт. артикул	Описание
1	302KW94070	2KW94070	PARTS FRAME ISU TOP ASSY SP
2	302M893012 запросить цену →	2M893012	PARTS CARRIAGE ASSY
3	302LW94060 ✓ в наличии	2LW94060	PARTS MOTOR ISU SP
4	302KW17291 запросить цену →	2KW17291	HOOK ISU
5	302KW17171 запросить цену →	2KW17171	FRAME ISU BOTTOM
6	302KW17310 запросить цену →	2M846070	LEVER LINK
7	302M846070 запросить цену →	2M846070	CONN.CORD ASSY S03709
101	7BB600306H запросить цену →	BB105730	+BIND M SCREW 3X6 R
102	7BB200308H запросить цену →	BB105660	+BIND T.T P SCREW 3X8

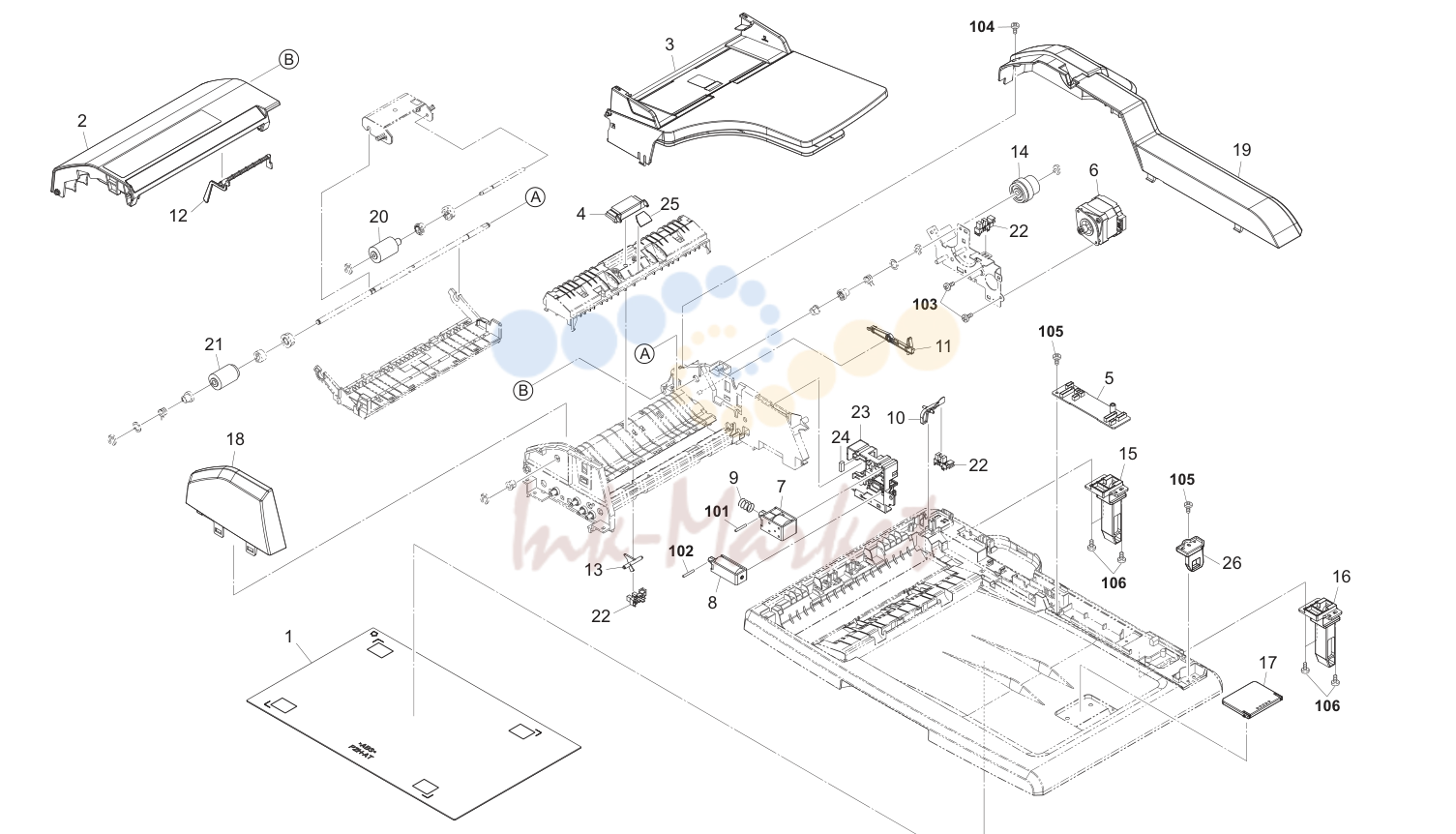

10. Document Processor

№	Артикул	Альт. артикул	Описание
1	303LJ94070 запросить цену →	3LJ94070	PARTS PLATE ORIGINAL SP
2	303M694010 запросить цену →	3M694010	PARTS COVER PF ASSY
3	303LJ94120 запросить цену →	3LJ94120	PARTS TABLE ASSY SP
4	303M694030	3M694030	PARTS SEPARATION PAD ASSY SP
5	303LJ94010	3LJ94010	PARTS DRIVER PWB ASSY SP
6	303LJ94061 запросить цену →	3LJ94061	PARTS MOTOR DP SP
7	303LJ94140	3LJ94140	PARTS SOLENOID PRESSURE PULLEY SP
8	303LJ94150	3LJ94150	PARTS SOLENOID FEED SHIFT SP
9	303HL10200 запросить цену →	3HL10200	SPRING LOOP
10	303K502200 запросить цену →	3K502200	ACTUATOR BASE
11	303LJ02080 запросить цену →	3LJ02080	ACTUATOR PUSH
12	303LJ07050 запросить цену →	3LJ07050	ACTUATOR ORIGINAL
13	303LJ24080 запросить цену →	3LJ24080	ACTUATOR TIMING
14	303LJ44040 запросить цену →	3LJ44040	CLUTCH PAPER FEED
15	303M602020 запросить цену →	3M602020	HINGE LEFT
16	303M602030 запросить цену →	3M602030	HINGE RIGHT
17	303M602070 запросить цену →	3M602070	STOPPER ORIGINAL
18	303M604011 запросить цену →	3M604011	COVER FRONT
19	303M604021 запросить цену →	3M604021	COVER REAR
20	36211110 ✓ в наличии	36211110	PULLEY,LEADING FEED ADF
21	3BR07040 ✓ в наличии	3BR07040	PULLEY,PAPER FEED
22			7NXSG2481+++H01 NX052600 SENSOR OPT.
23	303LJ02051 запросить цену →	3LJ02051	MOUNT SOLENOID
24	302H724180 запросить цену →	2H724180	SHEET CONV MID
25	303K507102 ✓ в наличии	3K507102	PAD FRONT SEP
26	303M602050 запросить цену →	3M602050	LEVER DP LOCK
101	E0130280 запросить цену →	E0130280	SPRING PIN 3X28(SUS)
102	E0120200 запросить цену →	E0120200	SPRING PIN 2X20(SUS)
103	7BB600306H запросить цену →	BB105730	+BIND M SCREW 3X6 R
104	7BB200308H запросить цену →	BB105660	+BIND T.T P SCREW 3X8
105	7BB202308H запросить цену →	BB105690	+TP-FLAT T.T P SCREW 3X8
106	7BB202310H запросить цену →	BB063420	+TP-FLAT T.T P SCREW 3X10

11. FAX Section ((AF),(BF),(CF))

№	Артикул	Альт. артикул	Описание
1	302KX94051 запросить цену →	2KX94051	PARTS FAX UNIT U SP (AF)
1	302KX94041 ✓ в наличии	2KX94041	PARTS FAX UNIT E SP (AF)
1	302PL94040 запросить цену →	2PL94040	PARTS FAX UNIT U SP (BF),(CF)
1	302PL94020 запросить цену →	2PL94020	PARTS FAX UNIT E SP (BF),(CF)
1	302PL94050 запросить цену →	2PL94050	PARTS FAX UNIT AS SP (BF),(CF)
101	7BB700308H запросить цену →	BB105600	+BIND T.T S SCREW 3X8 SR

12. Accessories

№	Артикул	Альт. артикул	Описание
1	302MA34130 запросить цену →	2MA34130	SHEET OPERATION GER (A)
1	302PV34060 запросить цену →	2PV34060	SHEET OPERATION GER (B)
1	302PV34320 запросить цену →	2PV34060	SHEET OPERATION GER (C)
2	302MA34140 запросить цену →	2MA34140	SHEET OPERATION FRA (A)
2	302PV34040 запросить цену →	2PV34040	SHEET OPERATION FRA (B)
2	302PV34300 запросить цену →	2PV34040	SHEET OPERATION FRA (C)
3	302MA34150 запросить цену →	2MA34150	SHEET OPERATION ITA (A)
3	302PV34070 запросить цену →	2PV34070	SHEET OPERATION ITA (B)
3	302PV34330 запросить цену →	2PV34070	SHEET OPERATION ITA (C)
4	302MA34160 запросить цену →	2MA34160	SHEET OPERATION SPA (A)
4	302PV34030 запросить цену →	2PV34030	SHEET OPERATION SPA (B)
4	302PV34290 запросить цену →	2PV34030	SHEET OPERATION SPA (C)
5	302MA34170 запросить цену →	2MA34170	SHEET OPERATION POR (A)
5	302PV34050 запросить цену →	2PV34050	SHEET OPERATION POR (B)
5	302PV34310 запросить цену →	2PV34050	SHEET OPERATION POR (C)
6	302MA34180 запросить цену →	2MA34180	SHEET OPERATION DUT (A)
6	302PV34080 запросить цену →	2PV34080	SHEET OPERATION DUT (B)
6	302PV34340 запросить цену →	2PV34080	SHEET OPERATION DUT (C)
7	302MA34190 запросить цену →	2MA34190	SHEET OPERATION RUS (A)
7	302PV34090 запросить цену →	2PV34090	SHEET OPERATION RUS (B)
7	302PV34350 запросить цену →	2PV34090	SHEET OPERATION RUS (C)
8	302MB34130 запросить цену →	2MB34130	SHEET OPERATION GER (AF)
8	302PW34060 запросить цену →	2PW34060	SHEET OPERATION GER (BF)
8	302PW34320 запросить цену →	2PW34060	SHEET OPERATION GER (CF)
9	302MB34140 запросить цену →	2MB34140	SHEET OPERATION FRA (AF)
9	302PW34040 запросить цену →	2PW34040	SHEET OPERATION FRA (BF)
9	302PW34300 запросить цену →	2PW34040	SHEET OPERATION FRA (CF)
10	302MB34150 запросить цену →	2MB34150	SHEET OPERATION ITA (AF)
10	302PW34070 запросить цену →	2PW34070	SHEET OPERATION ITA (BF)
10	302PW34330 запросить цену →	2PW34070	SHEET OPERATION ITA (CF)
11	302MB34160 запросить цену →	2MB34160	SHEET OPERATION SPA (AF)
11	302PW34030 запросить цену →	2PW34030	SHEET OPERATION SPA (BF)
11	302PW34290 запросить цену →	2PW34030	SHEET OPERATION SPA (CF)
12	302MB34170 запросить цену →	2MB34170	SHEET OPERATION POR (AF)
12	302PW34050 запросить цену →	2PW34050	SHEET OPERATION POR (BF)
12	302PW34310 запросить цену →	2PW34050	SHEET OPERATION POR (CF)
13	302MB34180 запросить цену →	2MB34180	SHEET OPERATION DUT (AF)
13	302PW34080 запросить цену →	2PW34080	SHEET OPERATION DUT (BF)
13	302PW34340 запросить цену →	2PW34080	SHEET OPERATION DUT (CF)
14	302MB34190 запросить цену →	2MB34190	SHEET OPERATION RUS (AF)
14	302PW34090 запросить цену →	2PW34090	SHEET OPERATION RUS (BF)
14	302PW34350 запросить цену →	2PW34090	SHEET OPERATION RUS (CF)
15	302KW34120 запросить цену →	2KW34120	LABEL PROGRAM
16	303HZ45010 запросить цену →	3HZ45010	MODULAR CORD (AF),(BF),(CF)
16	3063527482 запросить цену →	63527482	MODULAR CORD AUSTRALIA (AF),(BF),(CF)
225			Sand Road, Level 3, 6-10 Talavera Road North Ryde N.S.W, 2113, 16/F.,Mita Centre, 552-566, Castle Peak Road
335			Ratchadapisek Road, Bangsue, Bangkok 10800,
12			Tai Seng Street #04-01A,
