Kyocera FS-9100DN 9500DN — каталог запчастей со схемами

Содержание

1. Enclosure
2. Enclosure
3. Upper Frame Unit
4. Upper Frame Unit
5. Paper cassette
6. Paper cassette
7. Paper feed unit, 1
8. Paper feed unit, 2
9. Paper feed unit, 2

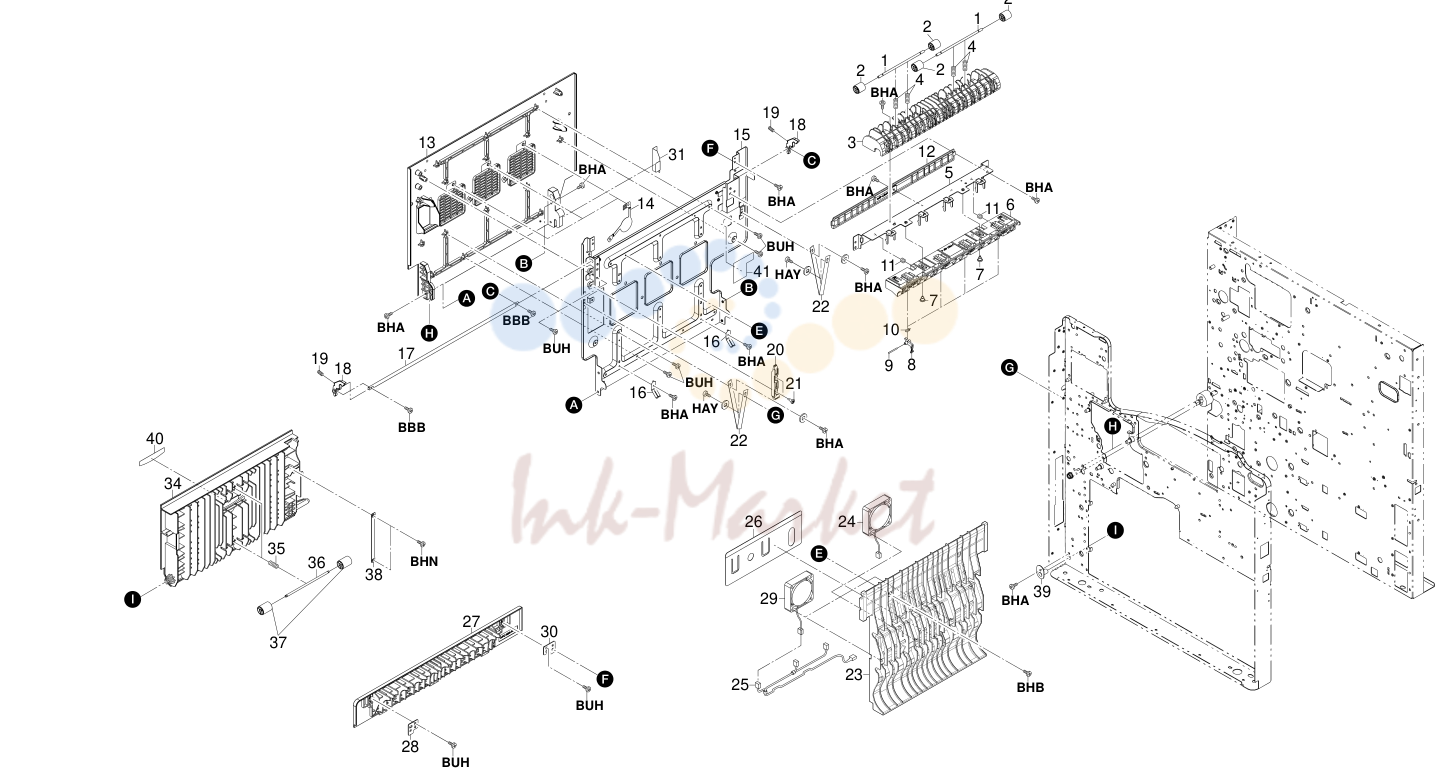

10. Paper feed unit, 3
11. Paper feed unit, 3

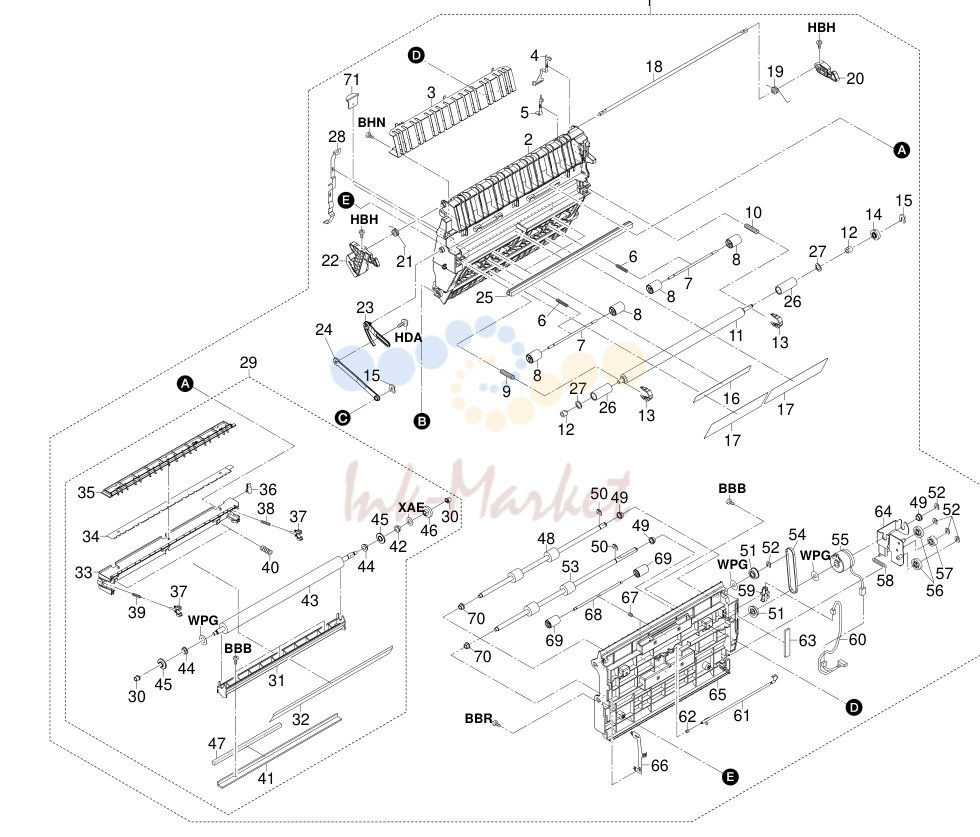

12. Paper conveyers
13. Paper conveyers

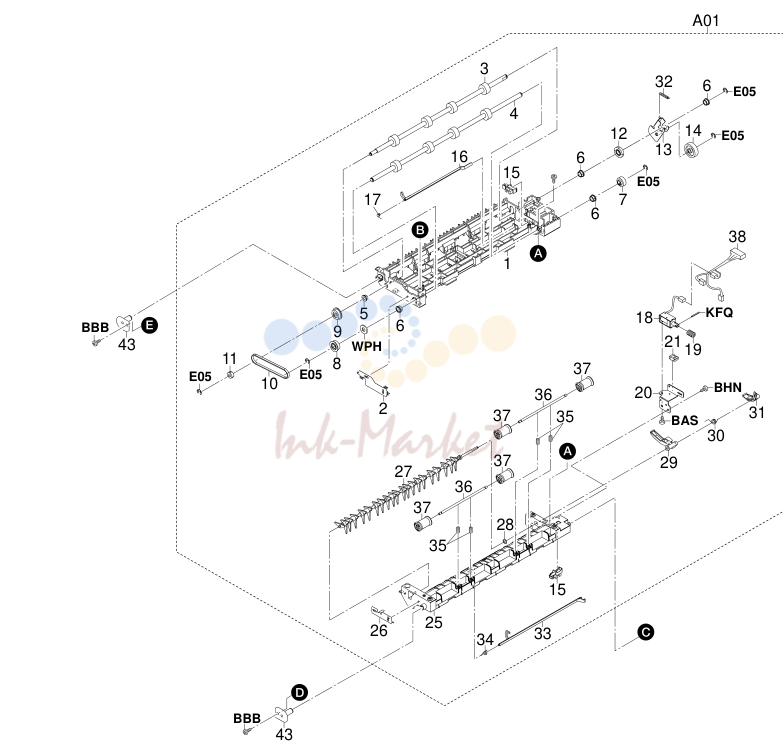

14. Paper exit
15. Paper exit

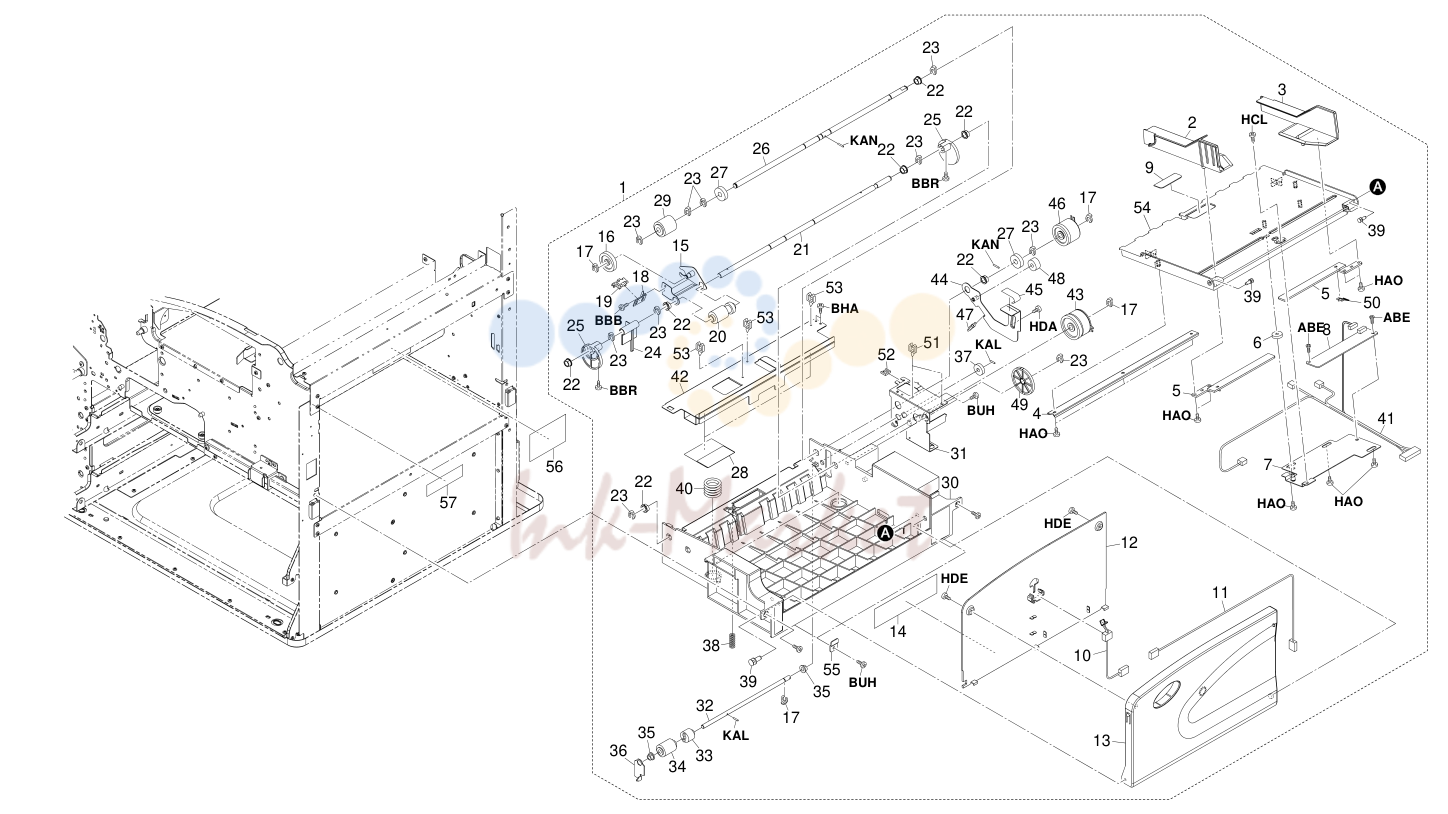

16. Bypass unit
17. Bypass unit

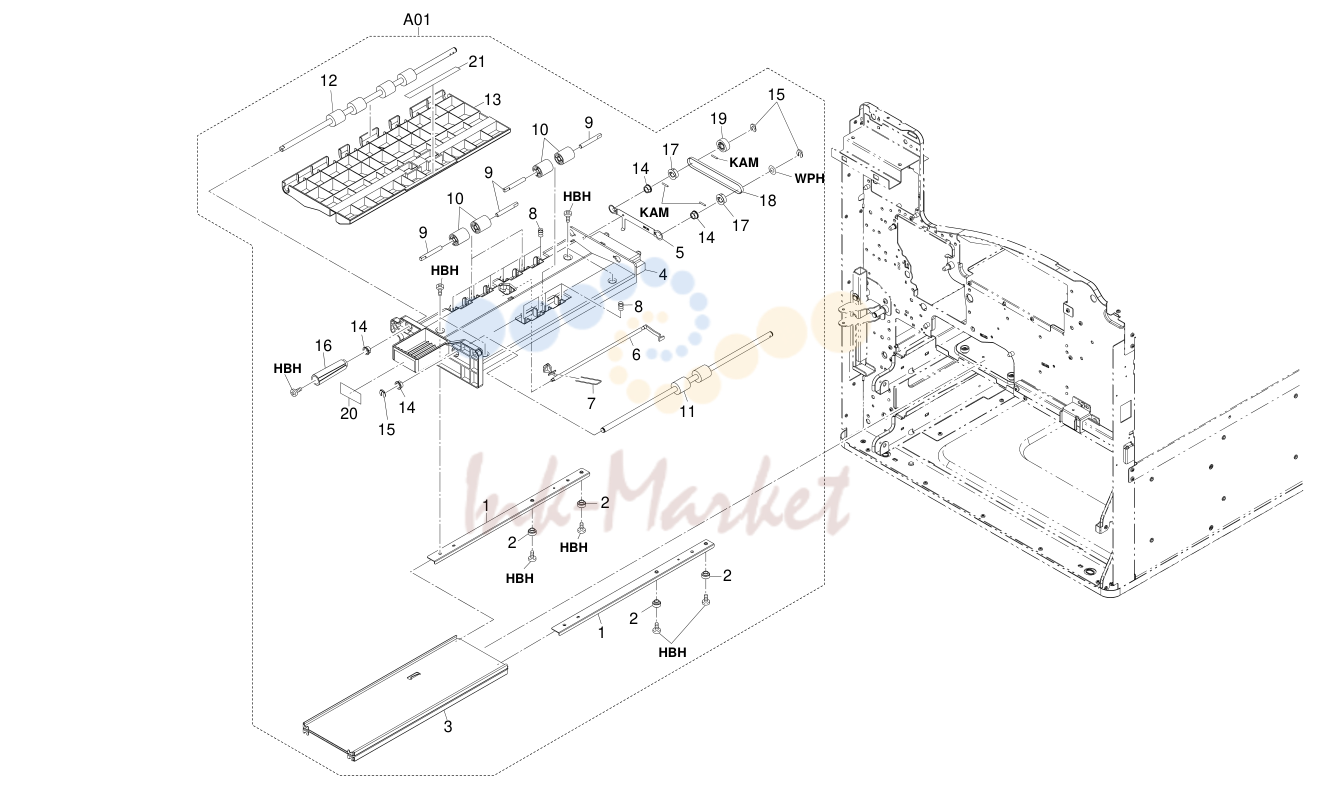

18. Bypass feed unit

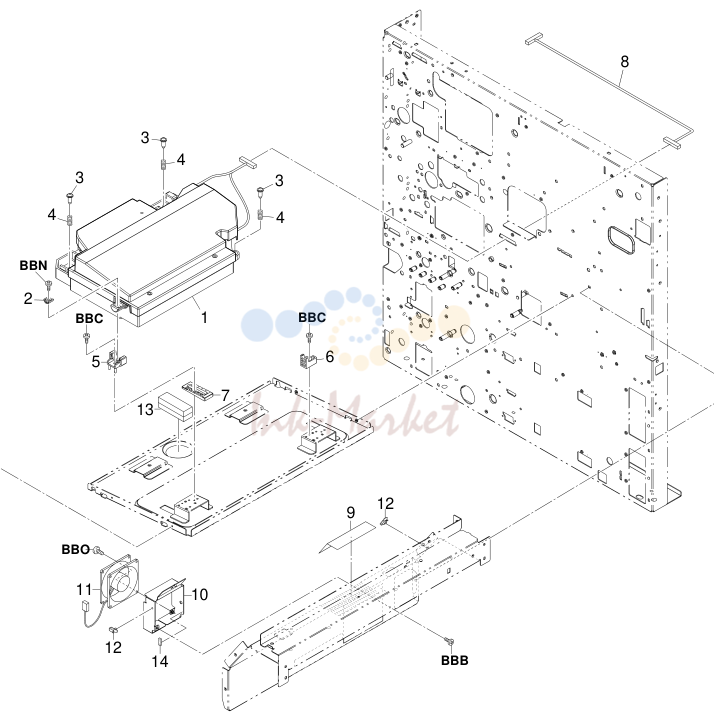

19. LSU

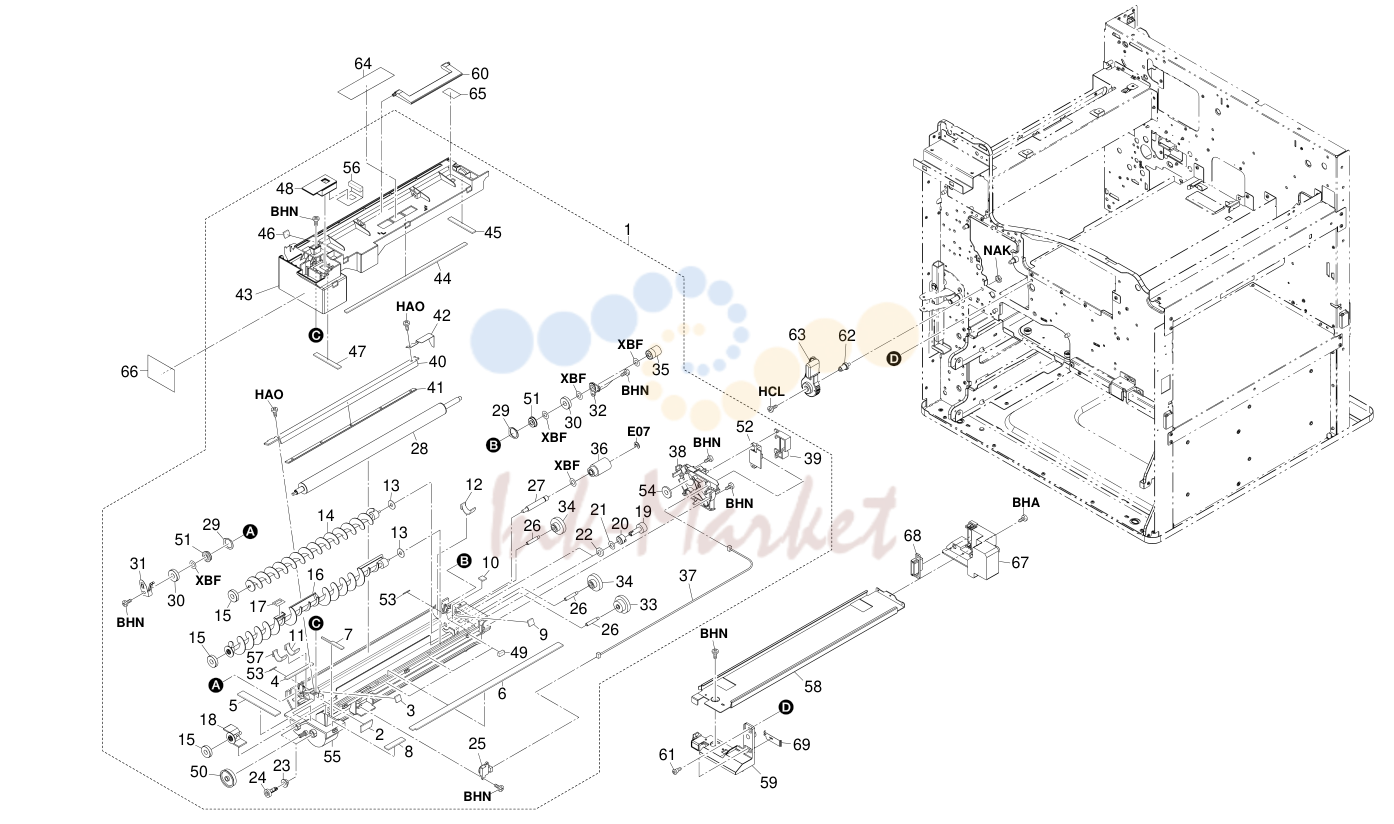

20. Developer unit
21. Fuser unit
22. Cleaning system
23. Drive unit, 1
24. Drive unit, 2
25. Electrical components

1. Enclosure

№	Артикул	Альт. артикул	Описание
31			42 HCL
11			HCD
45			HCL
35			HCL
37			25 BHN BHN
26			HCL
17			BHN
38			HCL
18			HCL

2. Enclosure

№	Артикул	Описание
01-001	2BL21350 запросить цену →	GUIDE DU FEED R - -
01-002	2BL04320 запросить цену →	MOUNT TRAY EJECT - -
01-003	2BL04220 запросить цену →	MOUNT HINGE - -
01-004	2BL04100 запросить цену →	COVER EXIT LOW X
01-005		2AAYA66E++14 OPERATION ASSY X
01-006	2BL01030 запросить цену →	PCB OPERATION ASS’Y - -
01-007	2BL04240 запросить цену →	LOWER COVER KEY - -
01-008	2BL04260 запросить цену →	KEY OPERATION A - -
01-009	2BL04270 запросить цену →	KEY OPERATION B - -
01-010	2BL04280 запросить цену →	KEY OPERATION C - -
01-011	2BL04050 запросить цену →	KEY OPERATION D - -
01-012	2BL04200 запросить цену →	LEVER CONT RELEASE - -
01-013	2BL04090 запросить цену →	INNER RIGHT COVER - -
01-014	2BL04040 запросить цену →	TRAY EJECT X
01-015	2BK04050 запросить цену →	RIGHT FRONT COVER (A-65) FS-9100DN -
01-015	2BL04920 запросить цену →	RIGHT FRONT COVER (A-66) FS-9500DN -
01-016	2BL04910 запросить цену →	FRONT COVER MIDDLE -
01-017	60804120 запросить цену →	MAGNET CATCH - -
01-018	2BL04330 запросить цену →	HOLDER SWITCH X
01-019	2BL04350 запросить цену →	FRONT HINGE COVER P - -
01-020	2BL04190 запросить цену →	PIN COVER HINGE - -
01-021	2BL04150 запросить цену →	LEFT COVER CASSETTE X
01-022	2BL04010 запросить цену →	LEFT FRONT COVER X
01-024	2BL04120 запросить цену →	REAR LEFT COVER X
01-025	2BL04110 запросить цену →	FRONT LEFT COVER X
01-026	2BL04300 запросить цену →	LID COVER LEFT X
01-027	2BL04130 запросить цену →	RIGHT COVER X
01-028	2BL04070 запросить цену →	REAR COVER X
01-029	2BL93330 запросить цену →	PARTS,UPPER COVER KEY ASY Excl.KMFR/KMIT -
01-029	2BL93340 запросить цену →	PARTS,UPPER COVER KEY FR KMFR only -
01-029	2BL93350 запросить цену →	PARTS,UPPER COVER KEY IT KMIT only -
01-030	2BL04250 запросить цену →	COVER LCD Excl.KMFR/KMIT - -
01-030	2BL04830 запросить цену →	COVER LCD F KMFR only - -
01-030	2BL04810 запросить цену →	COVER LCD I KMIT only - -
01-031	2BL04230 запросить цену →	UPPER COVER KEY Excl.KMFR/KMIT - -
01-031	2BL04820 запросить цену →	UPPER COVER KEY F KMFR only - -
01-031	2BL04800 запросить цену →	UPPER COVER KEY I KMIT only - -
01-032	2BK04020 запросить цену →	TRAY SUB C (A-65) FS-9100DN -
01-032	2BL04340 запросить цену →	TRAY SUB (A-66) FS-9500DN -
01-033	2BK04030 запросить цену →	STOPPER PAPER C (A-65) FS-9100DN -
01-033	2BL04400 запросить цену →	STOPPER PAPER P (A-66) FS-9500DN -
01-034	2BL04840 запросить цену →	PIN COVER HINGE S - -
01-035	2BL04480 запросить цену →	FRONT COVER HINGE S - -
01-036	2BL05070 запросить цену →	LABEL SEP CLEANING X -
01-037	2BL05120 запросить цену →	LABEL CONVEYING JAM -
01-038	2BL16220 запросить цену →	BRUSH CLEANER X
01-039	2BL04710 запросить цену →	COVER FLYWHEEL -
01-040	2BL04170 запросить цену →	LEFT TOP COVER X
01-041	2BL27270 запросить цену →	WIRE OPE FRONT (P) - -
01-042	2BK04040 запросить цену →	STOPPER PAPER SUB (A-65) FS-9100DN - -
01-043	2BL04880 запросить цену →	FILM HINGE - -
01-044	2BL04180 запросить цену →	REAR TOP COVER X
01-045	2BL04210 запросить цену →	RIGHT TOP COVER X

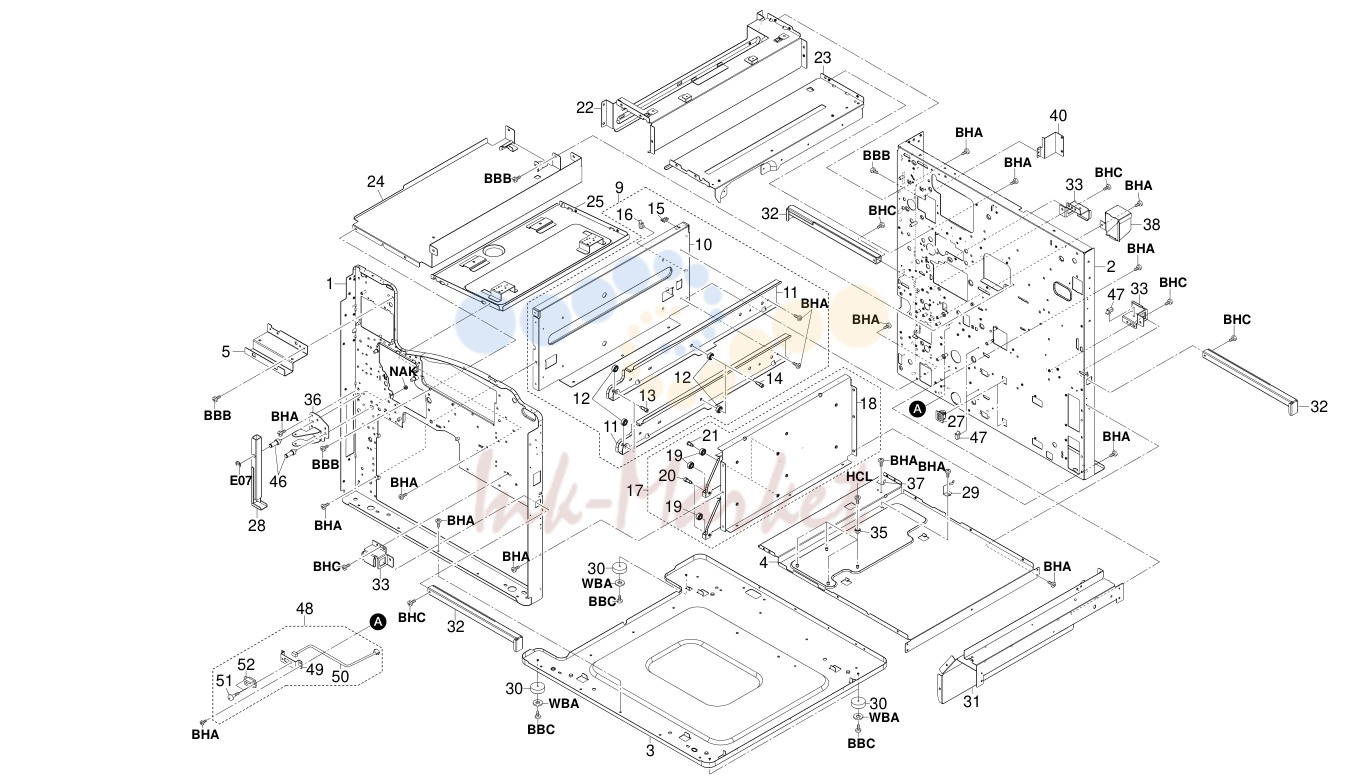

3. Upper Frame Unit

№	Артикул	Альт. артикул	Описание
24			BBB 9 33 BHC BHA
16			15 32 BHC
10			BHA
1			11 4733 BHC
21			47 BHA
28			BHA BHA
33			WBA
48			BBC
3			BBC

4. Upper Frame Unit

№	Артикул	Описание
02-001	2BL02010 запросить цену →	FRONT FRAME - -
02-002	2BL02020 запросить цену →	REAR FRAME - -
02-003	2BL02030 запросить цену →	BASE - -
02-004	2BL02040 запросить цену →	BASE MIDDLE - -
02-005	2BL04290 запросить цену →	MOUNT OPERATION - -
02-009	2AR00030 запросить цену →	LOWER LEFT REINFORCEMENT ASSY - -
02-010	2AR02060 запросить цену →	LOWER LEFT REINFORCEMENT - -
02-011	2AR07140 запросить цену →	LEFT RAIL,CASSETTE - -
02-012	2AR07800 запросить цену →	PULLEY,CASSETTE RAIL X
02-013	2AR07810 запросить цену →	FRONT PIN,CASSETTE RAIL - -
02-014	2AR07820 запросить цену →	REAR PIN,CASSETTE RAIL - -
02-015	M2104350 запросить цену →	EDGING,EDS-0607M(KITAGAWA) - -
02-016	M2109330 запросить цену →	WIRE SADDLE,YMC-10-0(KITAGAWA) - -
02-017	2AR00020 запросить цену →	LOWER RIGHT REINFORCEMENT ASSY - -
02-018	2AR02050 запросить цену →	LOWER RIGHT REINFORCEMENT - -
02-019	2AR07800 запросить цену →	PULLEY,CASSETTE RAIL X
02-020	2AR07810 запросить цену →	FRONT PIN,CASSETTE RAIL - -
02-021	2AR07820 запросить цену →	REAR PIN,CASSETTE RAIL - -
02-022	2BL02100 запросить цену →	UPPER PLATE FIXING - -
02-023	2BL02060 запросить цену →	UPPER PLATE DRUM - -
02-024	2BL02130 запросить цену →	LOWER PLATE CONT - -
02-025	2BL02050 запросить цену →	LOWER BASE LSU - -
02-027	77906291 запросить цену →	HOLDER,CASSETTE STOPPER - -
02-028	2BL02140 запросить цену →	HANDLE MACHINE - -
02-029	2BL06840 запросить цену →	SPRING BYPASS RET - -
02-030	2AR02180 запросить цену →	BASE RUBBER - -
02-031	2BL02120 запросить цену →	UPPER RIGHT PLATE - -
02-032	2BL02180 запросить цену →	RIGHT HANDLE MACHINE - -
02-033	2BL02150 запросить цену →	MOUNT RIGHT HANDLE - -
02-035	2BL06590 запросить цену →	PULLEY RAIL - -
02-036	2BL04470 запросить цену →	MOUNT HINGE S - -
02-037	2BL06410 запросить цену →	GROUND PLATE MIDDLE - -
02-038	2AR07720 запросить цену →	COVER,CASSETTE RAIL - -
02-040	2BL02200 запросить цену →	MOUNT REAR COVER - -
02-046	2BL02170 запросить цену →	PIN HANDLE - -
02-047	M2109330 запросить цену →	WIRE SADDLE,YMC-10-0(KITAGAWA) - -
02-048	2AR00610 запросить цену →	PAPER FEED DRAWER ASSY - -
02-049	2AR07710 запросить цену →	MOUNT,PAPER FEED DRAWER - -
02-050	2AR27600 запросить цену →	JUNCTION WIRING,PRIMARY PAPER FEED UNIT - -

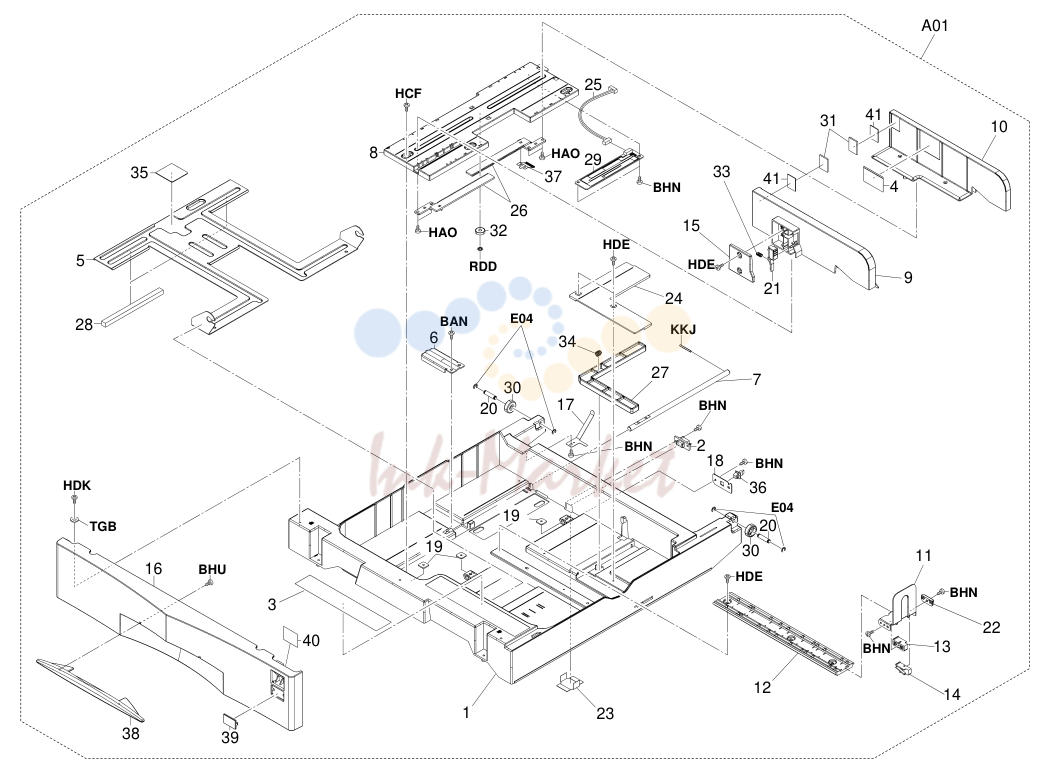

5. Paper cassette

№	Артикул	Альт. артикул	Описание
5			RDD HDE
28			BAN E04
20			17 BHN
18			BHN
16			BHU

6. Paper cassette

№	Артикул	Описание
03-001	2AR07010 запросить цену →	CASSETTE - -
03-002	J0463080 запросить цену →	PLUG,QR/P15-8S-C(HIROSE) -
03-003	2AR05150 запросить цену →	LABEL,CASSETTE OPERATION - -
03-004	2AR05200 запросить цену →	LABEL,PAPER UPPER LIMIT - -
03-005	2AR07020 запросить цену →	BASE,CASSETTE - -
03-006	2AR07030 запросить цену →	WORK PLATE,CASSETTE BASE - -
03-007	2AR07040 запросить цену →	SHAFT,WORK PLATE - -
03-008	2AR07050 запросить цену →	RAIL A,CURSOR - -
03-009	2AR07060 запросить цену →	CURSOR A,CASSETTE - -
03-010	2AR07070 запросить цену →	CURSOR B,CASSETTE - -
03-011	2AR07080 запросить цену →	CURSOR C,CASSETTE - -
03-012	2AR07090 запросить цену →	RAIL C,CURSOR - -
03-013	2AR07100 запросить цену →	FRONT GUIDE C,CURSOR - -
03-014	2AR07110 запросить цену →	REAR GUIDE C,CURSOR - -
03-015	2AR07120 запросить цену →	LID A,CURSOR - -
03-016	2BL04140 запросить цену →	COVER CASSETTE X
03-017	2AR07150 запросить цену →	GROUND PLATE,CASSETTE -
03-018	2AR07160 запросить цену →	MOUNT,CASSETTE STOPPER - -
03-019	2AR07180 запросить цену →	RETAINER M4 - -
03-020	2AR07190 запросить цену →	SHAFT,CASSETTE PULLEY - -
03-021	2AR07340 запросить цену →	LEVER A,CURSOR - -
03-022	2AR07610 запросить цену →	STOPPER,TRAILING EDGE DETECTION - -
03-023	2AR07620 запросить цену →	PROTECTING PLATE,CASSETTE WIRE - -
03-024	2AR07630 запросить цену →	LID,TRAILING EDGE DETECTION PLATE - -
03-025	2AR27220 запросить цену →	WIRE,CASSETTE UNIT - -
03-026	33907100 запросить цену →	RACK,CASSETTE -
03-027	33907170 запросить цену →	DETECTION PLATE,PAPER SIZE - -
03-028	33907210 запросить цену →	CUSHION,CASSETTE WORK PLATE -
03-029	33928111 запросить цену →	SIZE DETECTION PCB X
03-030	34907150 запросить цену →	PULLEY,CASSETTE -
03-031	60907170 запросить цену →	CUSHION,CASSETTE R -
03-032	65914120 запросить цену →	GEAR 18,IDLE DEVELOPING -
03-033	66007120 запросить цену →	SPRING,CURSOR C - -
03-034	66106080 запросить цену →	SPRING,PAD -
03-035	66107100 запросить цену →	PAD,CASSETTE -
03-036	77906210 запросить цену →	CASSETTE STOPPER - -
03-037	33907110 запросить цену →	TERMINAL,PAPER SIZE PCB - -
03-038	2BL04160 запросить цену →	HANDLE CASSETTE X
03-039	2BL04310 запросить цену →	PLATE NUMBER -
03-039	2BL04370 запросить цену →	PLATE NUMBER 2 -
03-040	2BL06470 запросить цену →	PLATE SIZE C -
03-040	2BL06910 запросить цену →	PLATE SIZE IN -
03-041	2AR06890 запросить цену →	MOUNT CUSHION - -

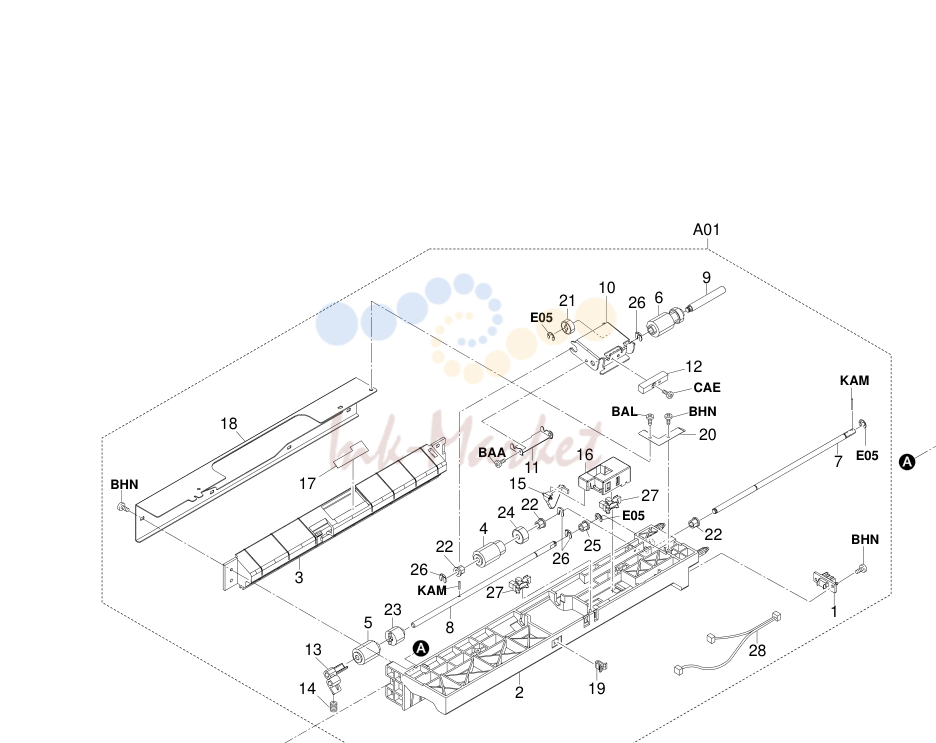

7. Paper feed unit, 1

№	Артикул	Описание
04-001	J0463080 запросить цену →	PLUG,QR/P15-8S-C(HIROSE) -
04-002	2AR07200 запросить цену →	UPPER HOUSING,PAPER FEED - -
04-003	2AR07210 запросить цену →	LOWER HOUSING,PAPER FEED - -
04-004	2AR07220 запросить цену →	PULLEY,PAPER FEED X
04-005	2AR07230 запросить цену →	PULLEY,SEPARATION X
04-006	2AR07240 ✓ в наличии	PULLEY,LEADING FEED X
04-007	2AR07250 запросить цену →	SHAFT,PAPER FEED - -
04-008	2AR07260 запросить цену →	SHAFT,SEPARATION - -
04-009	2AR07270 запросить цену →	SHAFT,LEADING FEED - -
04-010	2BL07910 запросить цену →	SUPPORT PLATE FEED - -
04-011	2BL07900 запросить цену →	PLATE LEADING FEED - -
04-012	2AR07300 запросить цену →	WEIGHT,LEADING FEED PULLEY - -
04-013	2AR07310 запросить цену →	LEVER,SEPARATION PULLEY RELEASE - -
04-014	2AR07350 запросить цену →	SPRING,SEPARATION PULLEY -
04-015	2AR07640 запросить цену →	ACTUATOR,PAPER EMPTY - -
04-016	2AR07650 запросить цену →	HOLDER,ACTUATOR - -
04-017	2AR07660 ✓ в наличии	GUIDE FILM,SEPARATION PULLEY - -
04-018	2AR07670 запросить цену →	REINFORCEMENT,PRIMARY PAPER FEED - -
04-019	2AR07690 запросить цену →	STOPPER,SUPPORT PLATE - -
04-020	2AR07790 запросить цену →	GROUND PLATE,PRIMARY PAPER FEED - -
04-021	34922420 запросить цену →	GEAR 15 -
04-022	29806810 запросить цену →	BUSHING,6 REGISTRATION -
04-023	33906070 запросить цену →	TORQUE LIMITER,PAPER FEED -
04-024	33906160 запросить цену →	GEAR 16,PAPER FEED -
04-025	34806040 запросить цену →	LOWER BUSHING,PAPER FEED -
04-026	34806140 запросить цену →	STOPPER 4 X
04-027	35327400 запросить цену →	SWITCH,FEED X
04-028	2AR27430 запросить цену →	WIRE,PRIMARY PAPER FEED UNIT - -

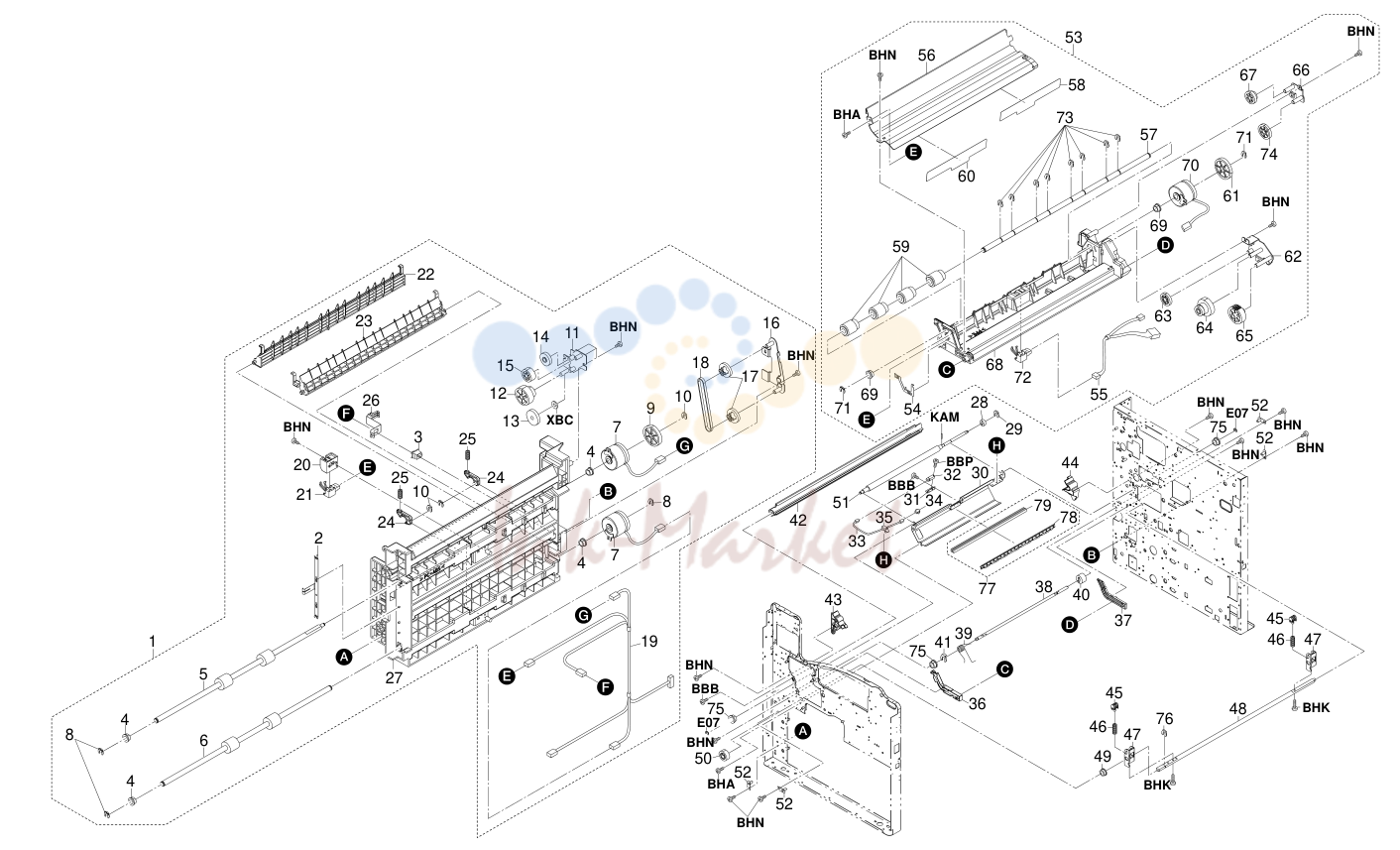

8. Paper feed unit, 2

№	Артикул	Альт. артикул	Описание
53			BHN
23			14 11 BHN
15			18 BHN
4			BHN BHN
20			BBP
75			36 48 BHK
8			6 BHN
4			BHA BHK

9. Paper feed unit, 2

№	Артикул	Описание
05-001	2BL93400 запросить цену →	VERTICAL FEED ASSY -
05-002	2BL06220 запросить цену →	EARTH VERTICAL FEED - -
05-003	35927420 ✓ в наличии	SWITCH,SIZE -
05-004	67322230 запросить цену →	BUSHING 8 X
05-005	2BL06080 запросить цену →	ROLLER B FEED -
05-006	2BL06090 запросить цену →	ROLLER C FEED -
05-007	2BL27500 запросить цену →	CLUTCH FEED X
05-008	34806150 запросить цену →	STOPPER 5 X
05-009	2BL06170 ✓ в наличии	GEAR Z42 FEED -
05-010	34806140 запросить цену →	STOPPER 4 X
05-011	2BL06120 запросить цену →	MOUNT B FEED DRIVE - -
05-012	2BL06200 запросить цену →	GEAR Z21-36 FEED -
05-013	36222250 ✓ в наличии	GEAR 30,IDLE -
05-014	2AL06110 ✓ в наличии	GEAR 25 -
05-015	2BL06380 ✓ в наличии	GEAR Z25 JOINT -
05-016	2BL06130 запросить цену →	MOUNT C FEED DRIVE - -
05-017	2BL06180 запросить цену →	GEAR Z28-P18 FEED -
05-018	2BL06320 запросить цену →	BELT CONVEYING -
05-019	2BL27190 запросить цену →	WIRE CONVEYING - -
05-020	2BL06450 запросить цену →	HOLDER FEED SWITCH - -
05-021	2BL27410 запросить цену →	SWITCH CONVEYING X
05-022	2BL06110 запросить цену →	GUIDE VERTICAL FEED - -
05-023	2BL06330 запросить цену →	GUIDE B FEED - -
05-024	5MVX421DN003 запросить цену →	LOCK COVER RIGHT -
05-025	2BL06460 запросить цену →	SPRING LEFT COVER - -
05-026	2BL06940 запросить цену →	EARTH PUSH SWITCH - -
05-027	2BL06030 запросить цену →	FRAME VERTICAL FEED 1/4 - -
05-028	36722860 ✓ в наличии	GEAR 18 -
05-029	34806480 запросить цену →	STOPPER 6 -
05-030	2BL06260 запросить цену →	FRONT GUIDE REGIST - -
05-031	2BL06440 запросить цену →	MOUNT REGIST SWITCH - -
05-032	2BL27420 запросить цену →	SWITCH REGISTRATION X
05-033	2BL27170 запросить цену →	WIRE REGISTRATION - -
05-034	J5016030 запросить цену →	CASE,BU03P-TR-PC-H(JST) - -
05-035	M2109330 запросить цену →	WIRE SADDLE,YMC-10-0(KITAGAWA) - -
05-036	2BL06050 запросить цену →	FRONT RAIL FEED - -
05-037	2BL06060 запросить цену →	REAR RAIL FEED - -
05-038	2BL04520 запросить цену →	SHAFT LEFT COVER M - -
05-039	2BL16230 запросить цену →	SPRING CONV OPEN - -
05-040	2BL06950 запросить цену →	DUMPER LEFT COVER - -
05-041	33973300 запросить цену →	STOPPER 7,CARTRIDGE X
05-042	2BL17160 запросить цену →	RIGHT GUIDE TRANSFER - -
05-043	2BL06310 запросить цену →	GUIDE ROLLER FRONT - -
05-044	2BL06350 запросить цену →	GUIDE ROLLER REAR - -
05-045	2BL14240 запросить цену →	CAM DLP - -
05-046	2BL14410 запросить цену →	SPRING CAM - -
05-047	2BL14140 запросить цену →	MOUNT CAM - -
05-048	2BL14230 запросить цену →	SHAFT CAM - -
05-049	2BM17920 запросить цену →	BUSH POM - -
05-050	2BL14250 запросить цену →	GEAR 18 - -
05-051	2BL06270 запросить цену →	RIGHT ROLLER REGIST X
05-052	2AR02250 запросить цену →	POSITIONING PLATE,LSU - -
05-053	2BL93410 запросить цену →	MIDDLE FEED ASSY -
05-054	2BL06230 запросить цену →	GROUND PLATE A FEED - -
05-055	2BL27240 запросить цену →	WIRE FEED 1 - -
05-056	2BL06020 запросить цену →	GUIDE A FEED - -
05-057	2BL06920 запросить цену →	SHAFT FEED A - -
05-058	2BL06480 запросить цену →	FILM REGIST F -
05-059	2BL06930 ✓ в наличии	PULLEY FEED -
05-060	2BL06970 запросить цену →	FILM REGIST FF - -
05-061	2BL06360 ✓ в наличии	GEAR Z42 BYPASS -
05-062	2BL06140 запросить цену →	MOUNT BYPASS DRIVE - -
05-063	2BL06190 ✓ в наличии	GEAR Z25 FEED -
05-064	2BL06160 ✓ в наличии	GEAR Z35-15 FEED -
05-065	2BL06150 ✓ в наличии	GEAR Z28 FEED -
05-066	2BL06010 запросить цену →	MOUNT A FEED DRIVE - -
05-067	2BL06370 запросить цену →	GEAR Z30 FEED -
05-068	2BL06040 запросить цену →	HOUSING FEED - -
05-069	67322230 запросить цену →	BUSHING 8 X
05-070	2BL27500 запросить цену →	CLUTCH FEED X
05-071	34806150 запросить цену →	STOPPER 5 X
05-072	2BL27410 запросить цену →	SWITCH CONVEYING X
05-073	34806480 запросить цену →	STOPPER 6 -
05-074	2BL06390 запросить цену →	GEAR DU25 JOINT -
05-075	67322230 запросить цену →	BUSHING 8 X
05-076	34806150 запросить цену →	STOPPER 5 X
05-077	2BL93450 ✓ в наличии	REGIST CLEANER ASSY -
05-078	2BL07930 запросить цену →	STAY PAPER DUST - -
05-079	2BL07940 запросить цену →	CLEANER REGISTRATION -

10. Paper feed unit, 3

№	Артикул	Альт. артикул	Описание
14			BHA
19			18 17 BUH BHA
40			22 BHA
36			BHN
29			BHA
25			BHB

11. Paper feed unit, 3

№	Артикул	Описание
06-001	2BL21360 запросить цену →	SHAFT CHANGE PULLEY - -
06-002	2BL21330 ✓ в наличии	PULLEY FEED SHIFT -
06-003	2BL21290 запросить цену →	GUIDE EXIT L - -
06-004	2BL21340 ✓ в наличии	SPRING CHANGE PULLEY - -
06-005	2BL20090 запросить цену →	MOUNT REAR GUIDE - -
06-006	2BL20100 ✓ в наличии	REAR GUIDE FIXING - -
06-007	34920170 запросить цену →	FULCRUM PIN,FIXING - -
06-008	36720493 запросить цену →	CLAW,PRESS ROLLER X
06-009	2AR20510 запросить цену →	SHAFT,PRESSURE ROLLER SEPARATION CLAW - -
06-010	68320310 запросить цену →	SPRING,SEPARATION CLAW -
06-011	65009050 запросить цену →	SPRING,DEVELOPING ROCK - -
06-012	2BL21410 запросить цену →	GUIDE FEED SHIFT L - -
06-013	2BL04510 запросить цену →	LEFT COVER MIDDLE 1 -
06-014	2BL23110 запросить цену →	GROUND PLATE LEFT FAN - -
06-015	2BL04620 запросить цену →	PLATE LEFT COVER M - -
06-016	2BL04700 запросить цену →	GROUND PLATE LEFT B - -
06-017	2BL04540 запросить цену →	SHAFT L COVER LOCK M - -
06-018	2BL04550 ✓ в наличии	LEVER L COVER LOCK M -
06-019	2BL04560 запросить цену →	SPRING L COVER LOCK - -
06-020	2BL04600 запросить цену →	LEVER COVER RELEASE - -
06-021	73912281 запросить цену →	PIN,ORIGINAL HOLDER - -
06-022	2BL04680 запросить цену →	STRAP COVER - -
06-023	2BL21320 запросить цену →	GUIDE LEFT COVER M - -
06-024	2BL27620 запросить цену →	FAN COOLING(60-15) X
06-025	2BL27300 запросить цену →	WIRE CONVEYING FAN - -
06-026	2BL21460 запросить цену →	FILM WIRE PROTECT - -
06-027	2BL04650 запросить цену →	COVER EXIT L X
06-028	2BL04660 запросить цену →	FRONT PLATE EXIT L - -
06-029	2BL27710 запросить цену →	FAN COOLING(60-15 TH) -
06-030	2BL04670 запросить цену →	REAR PLATE EXIT L - -
06-031	2BL21500 запросить цену →	FILM WIRE PROTECT B - -
06-034	2BL06100 запросить цену →	LEFT COVER FEED X
06-035	2BL06340 запросить цену →	SPRING FEED - -
06-036	2BL06210 запросить цену →	SHAFT FEED PULLEY - -
06-037	2BL16080 ✓ в наличии	PULLEY FEED X
06-038	2BL06960 запросить цену →	STRAP RELEASE - -
06-039	2AR07540 запросить цену →	RETAINING PIN,VERTICAL CONVEYING - -
06-040	2BL05050 запросить цену →	LAVEL LEFT COVER X
06-041	2BL05110 запросить цену →	LABEL HIGH TEMP X -

12. Paper conveyers

№	Артикул	Альт. артикул	Описание
24			HDA
37			45 XAE
69			WPG
33			40 44 53 WPG
39			WPG
32			BBR

13. Paper conveyers

№	Артикул	Альт. артикул	Описание
07-001	2BK93080 запросить цену →	FE-700	FEED UNIT FS-9100DN -
07-001	2BL93070 запросить цену →	FE-701	FEED UNIT FS-9500DN X
07-002	2BL16010 запросить цену →		BASE CONVEYING 1 - -
07-003	2BL16120 запросить цену →		PLATE PAPER GUIDE - -
07-004	2BL16150 запросить цену →		PLATE TRANS B - -
07-005	2BL16170 запросить цену →		PLATE SEPARATION B - -
07-006	2BL16090 запросить цену →		SPRING FEED - -
07-007	2BL16070 запросить цену →		SHAFT FEED - -
07-008	2BL16080 ✓ в наличии		PULLEY FEED X
07-009	2BL16040 запросить цену →		SPRING REGIST F -
07-010	2BL16050 запросить цену →		SPRING REGIST R -
07-011	2BL16020 запросить цену →		ROLLER REGIST L -
07-012	72107160 запросить цену →		BUSHING 6,LOWER REGISTRATION ROLLER -
07-013	2BL16030 запросить цену →		STOPPER BUSH -
07-014	2BL16060 ✓ в наличии		GEAR REGIST Z18 -
07-015	34806140 запросить цену →		STOPPER 4 X
07-016	2BL16130 ✓ в наличии		GUIDE REGIST F -
07-017	2BL16250 запросить цену →		GUIDE FEED F - -
07-018	2BL16210 запросить цену →		SHAFT CONVEYING - -
07-019	2BL16240 запросить цену →		SPRING CONVEYING B - -
07-020	2BL16190 запросить цену →		HOOK CONVEYING -
07-021	2BL16200 запросить цену →		SPRING CONVEYING - -
07-022	2BL16180 запросить цену →		HANDLE CONVEYING -
07-023	2BL16110 запросить цену →		STRAP CONVEYING B - -
07-024	2BL16100 запросить цену →		STRAP CONVEYING A - -
07-025	2BL07950 ✓ в наличии		UNDER CLEANER REGIST - -
07-026	2BL07960 запросить цену →		PULLEY REGIST - -
07-027	2BL07970 запросить цену →		CUT WASHER 10 - -
07-028	2BL16160 запросить цену →		PLATE TRANS UNIT GND - -
07-029	5PLPXHLAPKX запросить цену →	TR-700	TRANSFER ASSY FS-9100DN X
07-029	5PLPXNWAPKX запросить цену →	TR-701	TRANSFER ASSY FS-9500DN X
07-030			+ 2BL17030 COLLAR TRANS ROLLER -
07-031			+ 2BL17150 LEFT GUIDE TRANSFER - -
07-032			+ 2BL17140 SHEET TRANS GUIDE - -
07-033			+ 2BL17010 HOUSING TRANSFER - -
07-034			+ 2BL17110 BRUSH SEPARATION -
07-034			+ 2BK17010 BRUSH SEPARATION B -
07-035			+ 2BL17100 HOLDER SEPARATION - -
07-036			+ 2BL17050 PLATE TRANS UNIT - -
07-037			+ 2BL17060 BUSH TRANS ROLLER -
07-038			+ 2BL17080 SPRING TRANS R -
07-039			+ 2BL17070 SPRING TRANS F -
07-040			+ 2BL17180 SPRING LEFT GUIDE - -
07-041			+ 2BL17190 REINFORCEMENT TRANS - -
07-042			+ 75718040 BUSHING,CLEANING BLADE SHAFT -
07-043			+ 2BL17020 ROLLER TRANSFER X
07-044			+ 2BL17170 BUSHING 8 -
07-045			+ 2BL17040 PULLEY TRANS ROLLER -
07-046			+ 2BL17090 GEAR TRANS Z25H -
07-047			+ 2BL17210 SPONGE LEFT GUIDE - -
07-048	2BL07020 запросить цену →		ROLLER DU FEED UP -
07-049	67322230 запросить цену →		BUSH 8 X
07-050	34806480 запросить цену →		STOPPER 6 -
07-051	2BL21230 ✓ в наличии		PULLEY EXIT T30 -
07-052	34806150 запросить цену →		STOPPER 5 X
07-053	2BL07030 запросить цену →		ROLLER DU FEED LOW -
07-054	2BL21240 запросить цену →		BELT EXIT P2M212 -
07-055	2BL27500 запросить цену →		CLUTCH FEED X
07-056	2AL06110 ✓ в наличии		GEAR 25 -
07-057	66506630 запросить цену →		GEAR IDLE 20 -
07-058	2BL07080 запросить цену →		SPRING DU JOINT - -
07-059	2BL27450 запросить цену →		SWITCH PI X
07-060	2BL27200 запросить цену →		WIRE DUPLEX - -
07-061	2BL07090 запросить цену →		ACTUATOR DU -
07-062	2BL07130 запросить цену →		SPRING DU ACT. - -
07-063	2BL07140 запросить цену →		FILM WIRE DU - -
07-064	2BL07070 запросить цену →		JOINT DU - -
07-065	2BL07010 запросить цену →		FRAME DU - -
07-066	2BL07110 запросить цену →		PLATE EARTH DU - -
07-067	2BL07060 запросить цену →		SPRING DU PULLEY - -
07-068	2BL07050 запросить цену →		SHAFT DU PULLEY - -
07-069	2BL07040 ✓ в наличии		PULLEY DU -
07-070	73210450 запросить цену →		BUSH 6 -
07-071	2BL07120 запросить цену →		PLATE NUT DU - -

14. Paper exit

№	Артикул	Альт. артикул	Описание
6			BHN
5			18 KFQ
43			WPH
2			37 35 BAS

15. Paper exit

№	Артикул	Описание
08-001	2BL21040 запросить цену →	FRAME EXIT UP - -
08-002	2BL21170 запросить цену →	PLATE EARTH EXIT F - -
08-003	2BL21030 запросить цену →	ROLLER FEED SHIFT -
08-004	2BL21020 запросить цену →	ROLLER EXIT -
08-005	73210450 запросить цену →	BUSH, 6 -
08-006	67322230 запросить цену →	BUSHING 8 X
08-007	2BL21430 запросить цену →	GEAR EXIT Z20 -
08-008	2BL21230 ✓ в наличии	PULLEY EXIT T30 -
08-009	2BL21210 запросить цену →	PULLEY ONEWAY T30 -
08-010	2BL21240 запросить цену →	BELT EXIT P2M212 -
08-011	2BL22580 запросить цену →	COLLAR BELT - -
08-012	2BL21220 запросить цену →	GEAR EXIT Z19 -
08-013	2BL21200 запросить цену →	JOINT EXIT - -
08-014	2BL21390 ✓ в наличии	GEAR EXIT JOINT Z26S -
08-015	2BL27450 запросить цену →	SWITCH PI X
08-016	2BL21130 запросить цену →	ACTUATOR EXIT L -
08-017	2BL21260 запросить цену →	SPRING ACTUATOR L - -
08-018	3AZ21890 запросить цену →	SOLENOID,FEED SHIFT X
08-019	2BL21440 запросить цену →	SPRING EXIT CHANGE -
08-020	2BL21190 запросить цену →	BKT SOLENOID - -
08-021	M2104350 запросить цену →	EDGING,EDS-0607M(KITAGAWA) - -
08-022	2BL21160 запросить цену →	BKT DISCHARGER - -
08-023	34821100 запросить цену →	STATIC ELIMINATOR,EJECT -
08-024	2BL21180 запросить цену →	PLATE EARTH EXIT R - -
08-025	2BL21010 запросить цену →	FRAME EXIT - -
08-026	2BL21470 запросить цену →	PLATE EARTH CHANGE - -
08-027	2BL21080 запросить цену →	GUIDE EXIT CHANGE -
08-028	2BL21510 запросить цену →	CUT WASHER 6 -
08-029	2BL21370 запросить цену →	LEVER GUIDE CHANGE B - -
08-030	2BL21270 запросить цену →	SPRING FEED SHIFT - -
08-031	2BL21100 запросить цену →	LEVER GUIDE CHANGE - -
08-032	2BL21400 запросить цену →	SPRING EXIT JOINT - -
08-033	2BL21120 ✓ в наличии	ACTUATOR EXIT R -
08-034	2BL21250 запросить цену →	SPRING ACTUATOR R - -
08-035	2BL21070 запросить цену →	SPRING EXIT PULLEY - -
08-036	2BL21060 запросить цену →	SHAFT EXIT PULLEY - -
08-037	2BL21520 запросить цену →	PULLEY EXIT C - -
08-038	2BL27160 запросить цену →	WIRE EJECT(P) - -
08-039	2BL21480 запросить цену →	SPRING EXIT FULL - -
08-040	2BL21150 запросить цену →	BKT EXIT FULL - -
08-041	M2105740 запросить цену →	MINIATURE CLAMP,UAMS-05S-2 - -
08-042	2BL21140 запросить цену →	ACTUATOR EXIT FULL - -
08-043	2BL21420 запросить цену →	PIN EXIT - -

16. Bypass unit

№	Артикул	Альт. артикул	Описание
25			2 HCL
1			BBR
17			15 21 KAN
19			18 53 44 45 48 43 39 5 50 HAO
25			BBB 23 22 20 53 BHA 47 HDA 17 ABE8 ABE
51			KAL
57			HAO HAO
39			BUH
35			KAL

17. Bypass unit

№	Артикул	Описание
09-001	2BL93430 запросить цену →	BYPASS UNIT (C) - X -
09-001	2BL93440 запросить цену →	BYPASS UNIT (I) - X 1 -
09-002	2BL06660 запросить цену →	FRONT CURSOR BYPASS - -
09-003	2BL06670 запросить цену →	REAR CURSOR BYPASS - -
09-004	2BL06650 запросить цену →	STAY LIFTPLATE - -
09-005	33907100 запросить цену →	RACK,CASSETTE -
09-006	65914120 запросить цену →	GEAR 18,IDLE DEVELOPING -
09-007	3A206461 запросить цену →	MOUNT,BYPASS PCB - -
09-008	33928111 запросить цену →	SIZE DETECTION PCB X
09-009	34806490 запросить цену →	FRICTION PLATE,BYPASS LEADING FEED - -
09-010	33906990 запросить цену →	SWITCH,BYPASS SIZE DETECTION -
09-011	2BL27210 запросить цену →	WIRE BYPASS TRAY - -
09-012	2BL06610 запросить цену →	TABLE BYPASS -
09-013	2BL06600 запросить цену →	COVER BYPASSTRAY -
09-014	2BL05010 запросить цену →	LABEL BYPASSSIZE(C) - X -
09-014	2BL05060 запросить цену →	LABEL BYPASSSIZE(I) - X 1 -
09-015	3A206130 запросить цену →	JOINT,BYPASS PICKUP - -
09-016	72321350 запросить цену →	GEAR 30, FD EJECT IDLE -
09-017	34806150 запросить цену →	STOPPER 5 X
09-018	3A206210 запросить цену →	MOUNT,BYPASS PE SWITCH - -
09-019	2BL27450 запросить цену →	SWITCH PI X
09-020	2AR07240 ✓ в наличии	PULLEY,LEADING FEED X
09-021	2BL06760 запросить цену →	SHAFT BYPASSCAM - -
09-022	67322230 запросить цену →	BUSHING 8 X
09-023	34806480 запросить цену →	STOPPER 6 -
09-024	3A206100 запросить цену →	ARM,BYPASS PE -
09-025	2BL06680 запросить цену →	CAM BYPASS -
09-026	2BL06770 запросить цену →	SHAFT BYPASS - -
09-027	45729416 запросить цену →	GEAR,TONER ROLLER -
09-028	2BL06880 запросить цену →	FILM BYPASS - -
09-029	61706770 ✓ в наличии	UPPER PULLEY,BYPASS -
09-030	2BL06510 запросить цену →	BASE BYPASSUNIT(1) - -
09-031	2BL06690 запросить цену →	MOUNT BYPASSDRIVE - -
09-032	2BL06750 запросить цену →	SHAFT RETARD - -
09-033	33906430 запросить цену →	TORQUE LIMITER,BYPASS -
09-034	2AR07230 запросить цену →	PULLEY,SEPARATION X
09-035	73210450 запросить цену →	BUSH, 6 -
09-036	3A206170 запросить цену →	HOLDER,RETARD - -
09-037	66006810 запросить цену →	GEAR,16 BYPASS PULLEY -
09-038	2BL06860 запросить цену →	SPRING RETARD - -
09-039	66007310 запросить цену →	PIN,CASSETTE WORK PLATE -
09-040	34907380 запросить цену →	SPRING,CASSETTE - -
09-041	2BL27150 запросить цену →	WIRE BYPASS UNIT - -
09-042	2BL06530 запросить цену →	COVER BYPASSUNIT - -
09-043	2AV27330 запросить цену →	CLUTCH,PAPER FEED X
09-044	2BL06850 запросить цену →	JOINT RETARD - -
09-045	2BL05040 запросить цену →	LABEL RETARD - -
09-046	2BL27500 запросить цену →	CLUTCH FEED X
09-047	2BL06870 запросить цену →	SPRING JOINTRETARD - -
09-048	33906160 запросить цену →	GEAR 16,PAPER FEED -
09-049	2BL06720 запросить цену →	GEAR 55/15 -
09-050	33907110 запросить цену →	TERMINAL,PAPER SIZE PCB - -
09-051	M2105740 запросить цену →	MINIATURE CLAMP,UAMS-05S-2 - -
09-052	M2104210 запросить цену →	EDGING,EDS-2 - -
09-053	M2109370 запросить цену →	WIRE SADDLE,RLWS-1515T V0(KITAGAWA) - -
09-054	2BL06640 запросить цену →	LIFTPLATE BYPASS - -
09-055	2BL06890 запросить цену →	PLATE BYPASS HOLD - -
09-056	2BL05100 запросить цену →	LABEL BYPASS JAM R - -
09-057	3A205010 запросить цену →	LABEL,CAUTION GEAR - -

18. Bypass feed unit

№	Артикул	Альт. артикул	Описание
9			14 KAM
10			HBH
8			KAM
10-001	2BL06570 запросить цену →		MOUNT RAIL - -
10-002	2BL06590 запросить цену →		PULLEY RAIL - -
10-003	2BL06580 запросить цену →		RAIL BYPASS - -
10-004	2BL06500 запросить цену →		BASE BYPASSFEED(1) - -
10-005	2BL06790 запросить цену →		GROUNDPLATE BYPASS - -
10-006	2BL06730 запросить цену →		ACTUATOR BYPASSFEED -
10-007	2BL06800 запросить цену →		SPRING BYPASS -
10-008	2BL06780 запросить цену →		SPRING BYPASSFEED - -
10-009	2BL06740 запросить цену →		SHAFT BYPASSFEED - -
10-010	33906660 запросить цену →		RIGHT PULLEY,FEED -
10-011	2BL06540 запросить цену →	ROLLER2	BYPASSFEED -
10-012	2BL06560 запросить цену →	ROLLER4	BYPASSFEED -
10-013	2BL06520 запросить цену →		UPPERGUIDE BYPASS - -
10-014	67322230 запросить цену →		BUSHING 8 X
10-015	34806480 запросить цену →		STOPPER 6 -
10-016	2BL06830 запросить цену →		DIAL BYPASSFEED - -
10-017	2BL06820 запросить цену →	PULLEY25	BYPASSFEED -
10-018	2BL06810 запросить цену →		BELT BYPASSFEED -
10-019	36722860 ✓ в наличии		GEAR 18 -
10-020	2BL05020 запросить цену →		FRONT LABEL BYPASS - -
10-021	2BL05030 запросить цену →		UPPER LABEL BYPASS - -

19. LSU

№	Артикул	Альт. артикул	Описание
11-001	5PLPXHNAPKX запросить цену →	LK-700	SCANNER UNIT X
11-002	2BL13120 запросить цену →		FRONT MOUNT HOUSING - -
11-003	76610320 запросить цену →		PIN TENSION PULLEY - -
11-004	2BL13290 запросить цену →		SPRING FIX LSU - -
11-005	2BL13070 запросить цену →		FRONT ADJUSTING LSU - -
11-006	2BL13060 запросить цену →		REAR ADJUSTING LSU - -
11-007	2BL13250 запросить цену →		ADJUSTING PLT LSU - -
11-008	2BL27060 запросить цену →		WIRE LSU - -
11-009	2BL23090 запросить цену →		FILTER DUST SHIELD - -
11-010	2BL02230 запросить цену →		MOUNT FAN - -
11-011	2BL27700 запросить цену →		FAN COOLING(60-25) X
11-012	M2109330 запросить цену →		WIRE SADDLE,YMC-10-0(KITAGAWA) - -
11-013	2BL27690 запросить цену →		SHEET RADIATOR(LSU) - -
11-014	2BL02240 запросить цену →		SPONGE FAN - -

Каталог очень большой (953 позиций). Показаны первые 19 узлов со схемами; полный список доступен по запросу.

Источник: Инк-Маркет.ру.

← Все статьи
