Kyocera FS-850 — каталог запчастей со схемами

Содержание

Раздел 1
Раздел 2
Раздел 3
Раздел 4
Раздел 5
6. Connection Cords
Раздел 7

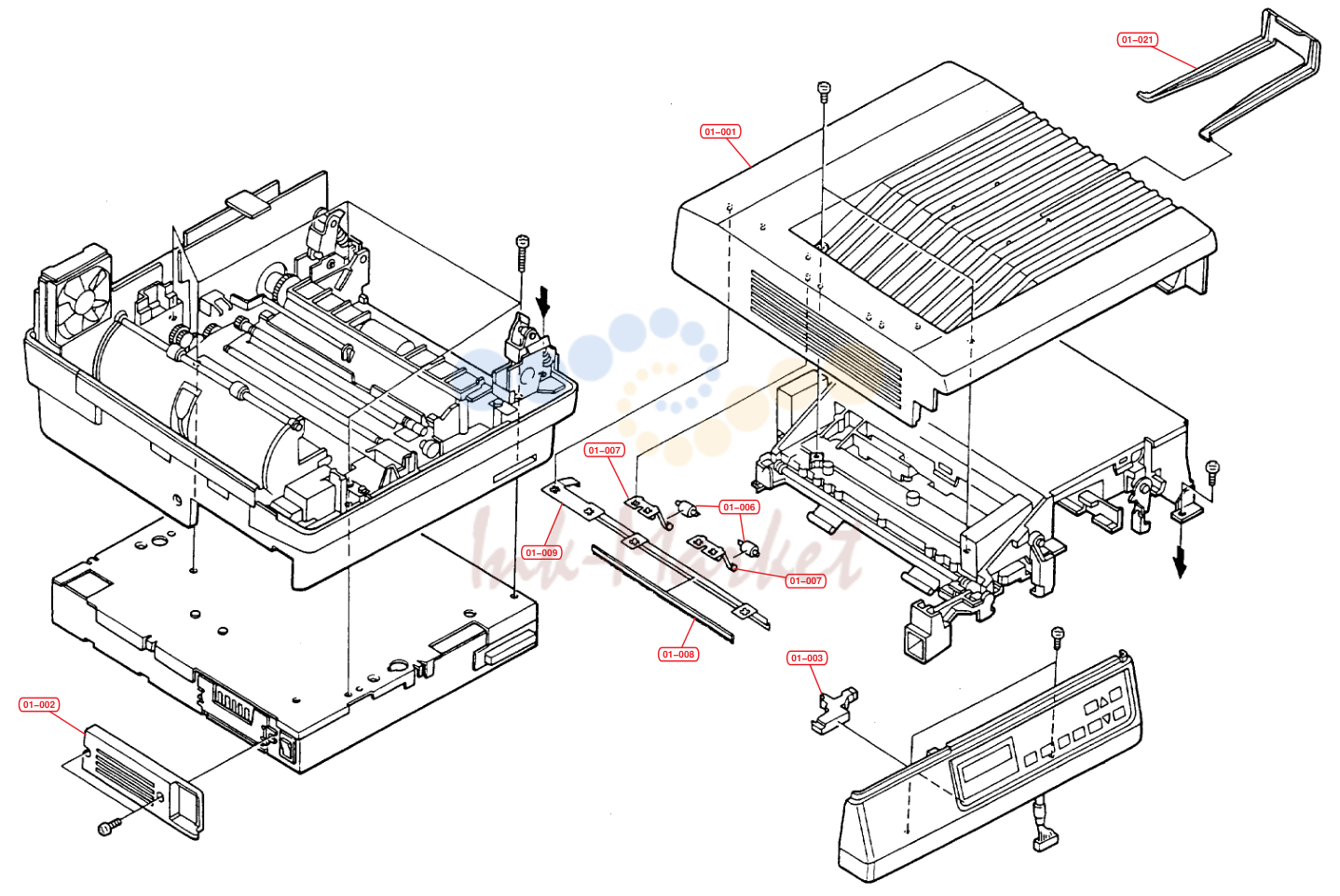

Раздел 1

№	Артикул	Описание
01-001		5AAYF820**58 COVER TOP SUB
01-002	5MVB753SH002 запросить цену →	COVER SIDE
01-003	5AAVCLEAN028 запросить цену →	CLEANING STICK
01-005		5AAFZFS850*1 KEYBOARD ASSY FS-850
01-005	5AAFZFS850A1 запросить цену →	KEYBOARD ASSY FS-850A
01-006	5MVM374DB001 запросить цену →	FD PULLEY
01-007	5MML443LD001 запросить цену →	ROLLER SUPPORT SP
01-008	5MVS827AQ001 запросить цену →	ELEC OUT BRUSH
01-009	5MML833RJ001 запросить цену →	ELEC PLATE
01-021	5MMW904LJ002 запросить цену →	PAPER STOPPER

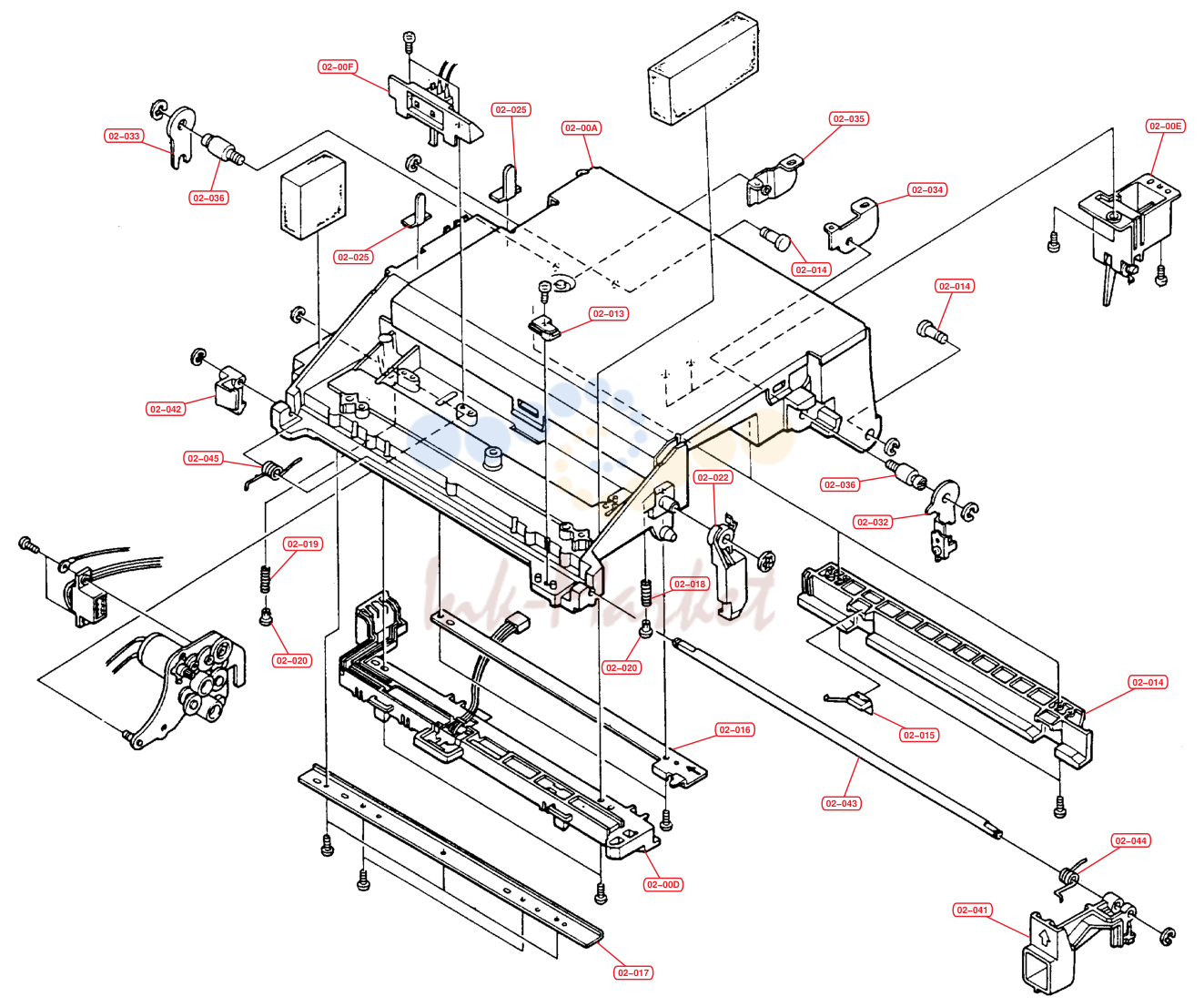

Раздел 2

№	Артикул	Описание
02-013	5MMZ321SL003 запросить цену →	EJECT STOPPER
02-014	5MVX833SG001-01 запросить цену →	DEVE GUIDE A
02-015	5MMX522LD003 запросить цену →	GUIDE SPRING
02-016	5MMX831SL001 запросить цену →	DEVE GUIDE B
02-017	5MVL821SB002 запросить цену →	DRUM RAIL
02-018	5MMW361LJ019 запросить цену →	DRUM SPRING F
02-019	5MMW361LJ020 запросить цену →	DRUM SPRING R
02-020	5MVF166SB002 запросить цену →	SPRING FOOT
02-022	5MVX622DG001 запросить цену →	SAFETY LEVER
02-025	5MMX332SM001 запросить цену →	CORD KEEP
02-032	5MML363SL002 запросить цену →	B-S ANGLE (FU)
02-033	5MMS531SL003 запросить цену →	B-S ANGLE (RU)
02-034	5MML532SL002 запросить цену →	SCN ANGLE (F)
02-035	5MML532SL003 запросить цену →	SCN ANGLE (R)
02-036	5MMT476LD003 запросить цену →	SCN SHAFT
02-041	5MVX664SD001 запросить цену →	LEVER EJECT F
02-042	5MVX321SJ001 запросить цену →	EJECT LEVER R
02-043	5MMT865SD001 запросить цену →	EJECT STAY
02-044	5MMW262LJ004 запросить цену →	EJECT SPRING
02-045	5MMW267LJ001 запросить цену →	EJECT SPRING

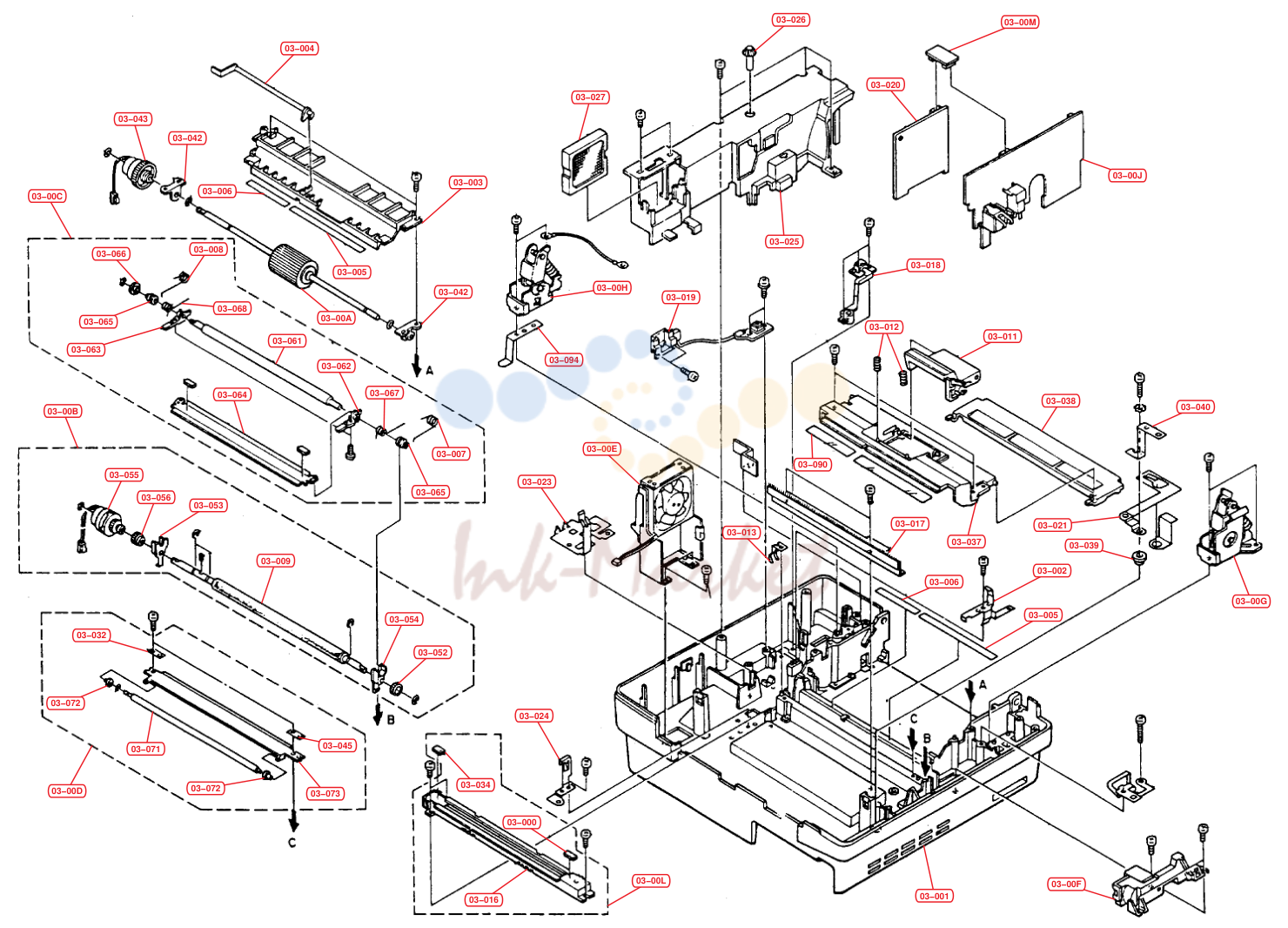

Раздел 3

№	Артикул	Описание
03-001		5AAVBASE*010 BASE ASSY
03-002	5MMX552RD002 запросить цену →	PLATE CLUTCH EARTH
03-003	5MVX864SH003-01 запросить цену →	GUIDE ENTRANCE
03-004	5MVX744SB001 запросить цену →	ACTUATOR FEED
03-005	5MVS613KJ001 запросить цену →	GUIDE FILM A
03-006	5MVS713KJ001 запросить цену →	GUIDE FILM B
03-007	5MMW167W005 запросить цену →	SPRING REGIST F
03-008	5MMW167LJ006 запросить цену →	SPRING REGIST R
03-009		5AAYF820*65 REGIST. ROLLER B SUB
03-011	5AAVSEPRT006 запросить цену →	SEPARATOR ASSY
03-012	5MMW365W001 запросить цену →	PAPER SEPARATOR SP
03-013	5MM1222RD002 запросить цену →	EARTH CONTACT
03-016		5AAYF820**62 TC ASS’Y
03-017	5AAVPLATE020 запросить цену →	DISCHARGER ASSY
03-018	5MVX773XH001 запросить цену →	TC RECEPTACLE
03-019	5MVX853XH001 запросить цену →	MCH CONNECT
03-020		5AAYL580**34 TRANS ASSY
03-021	5MMS663RD001 запросить цену →	FRONT EARTH PLATE
03-023	5MML665RD001 запросить цену →	PLATE DRUM EARTH
03-024	5MML422RN001 запросить цену →	DRIVE EARTH
03-025	5MVB877SB001 запросить цену →	INNER COVER
03-026	5MVN331SX001 запросить цену →	DENS CONT KNOB
03-027	5MVX662SB013 запросить цену →	OZONE FILTER
03-029	5MML632RD001 запросить цену →	B-S EARTH
03-032	5MVS321KJ004 запросить цену →	P SIDE SEAL R
03-034	5MVS617RJ001 запросить цену →	P SPONGE L
03-037	5MVB874SH007 запросить цену →	BASE SEPARATOR
03-038	5MVB861SH001 запросить цену →	BOTTOM PAN
03-039	5MMM122SD001 запросить цену →	SPACER BC
03-040	5MMZ253RD001 запросить цену →	EARTH KEY
03-042	5MVX422DX001 запросить цену →	FEED BEARING
03-043		5AAYF800**E0 FEED CLUTCH ASSY (W/FILM)
03-044	5MVQ553RB001 запросить цену →	SPONGE FRONT
03-045	5MVS321KJ004 запросить цену →	P SIDE SEAL
03-052	5MVG137DBOO9 запросить цену →	COUNT GEAR Z28
03-053	5MVX421DX002 запросить цену →	REGIST. BEARING R
03-054	5MVX421DX001 запросить цену →	REGIST. BEARING F
03-055		5AAYF800**D9 REGIST. CLUTCH ASSY (W/FILM)
03-056	5MVG127DB014 запросить цену →	REGIST. GEAR
03-061	5MMT876SN023 запросить цену →	REGIST. ROLLER
03-062	5MVX511DB001 запросить цену →	REGIST. ARM F
03-063	5MVX511DB002 запросить цену →	REGIST. ARM R
03-064	5MML831LD002 запросить цену →	PAPER CHUTE T
03-065	5MVX211DX001 запросить цену →	REGIST. BEARING
03-066	5MVG127DB013 запросить цену →	REGIST. GEAR T
03-067	5MMW176LJ004 запросить цену →	ARM SPRING F
03-068	5MMW176W005 запросить цену →	ARM SPRING R
03-071	5MMT863LD001 запросить цену →	PAPER ROLLER
03-072	5MMF154CJ001 запросить цену →	ROLLER BUSHING
03-073	5MMC183LD001 запросить цену →	REGIST. P. CHUTE B
03-090	5MVS632KJ001 запросить цену →	BASE SEPA. FILM A
03-091	5MVS732KJ001 запросить цену →	BASE SEPA. FILM B
03-094	5MML264RD001 запросить цену →	B-S EARTH J

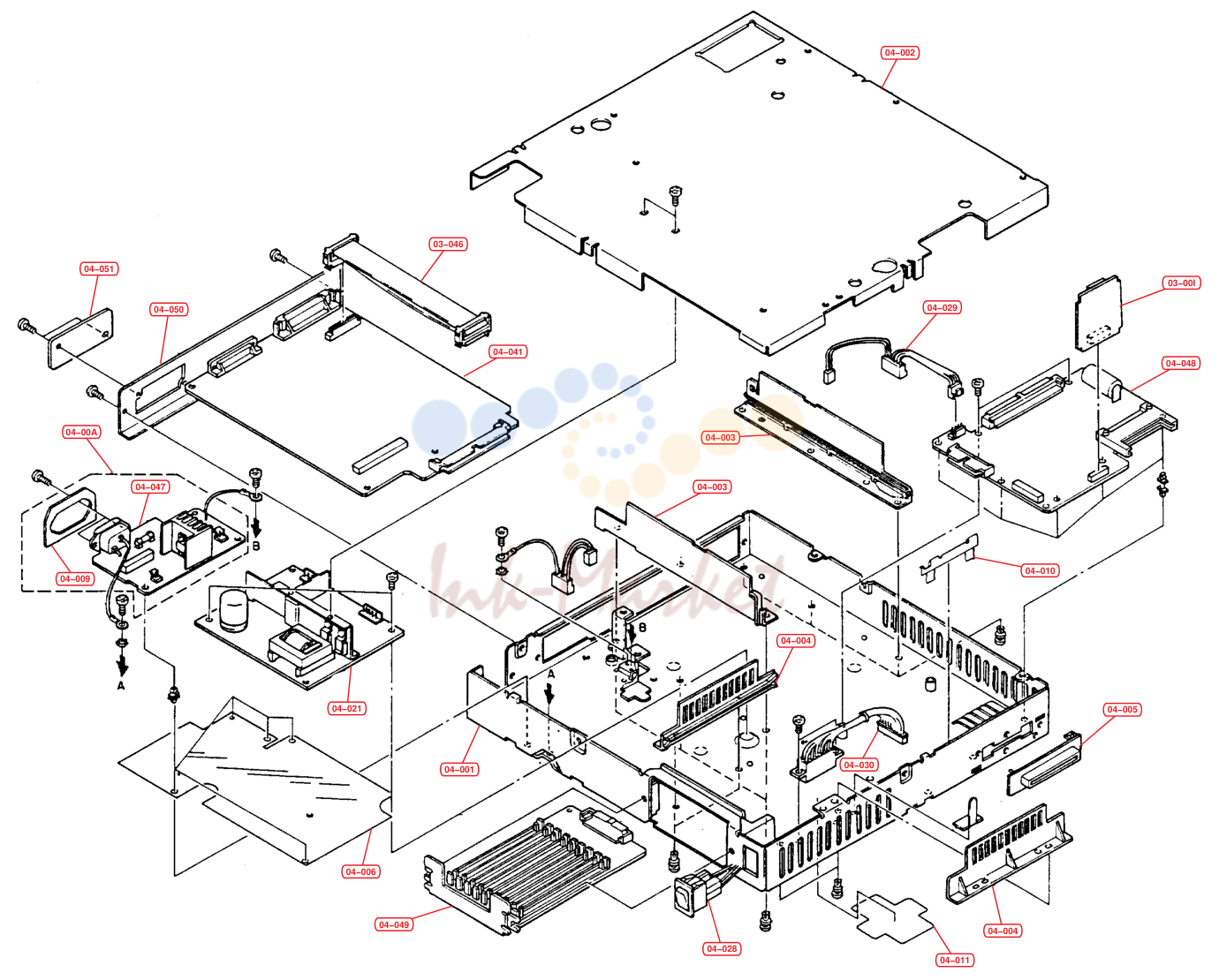

Раздел 4

№	Артикул	Описание
03-046	5AACCNHK7GEA запросить цену →	CONN CORD S00467
04-001	5AVCHASS016 запросить цену →	CONTROLLER BOX ASSY
04-002	5MMN882SL004 запросить цену →	COVER CONT BOX
04-003	5MVL722SL002 запросить цену →	GUIDE MAIN PWB
04-004	5MVL722SL001 запросить цену →	GUIDE RAM PWB
04-005	5MVK361SH001 запросить цену →	GUIDE J CARD
04-006	5MVS875VN002 запросить цену →	INSULATOR PWB
04-008	5MMS646SL004 запросить цену →	PLATE CONNECT
04-009	5MVS645VH001 запросить цену →	SHEET INLET
04-010	5MMX431RD005 запросить цену →	SPRING PWB
04-011	5MVS663VB003 запросить цену →	COVER CONNECTOR
04-021		5AAEZF820**1 SWITCHING REGULATOR 240V
04-021		5AAEZF820A*1 SWITCHING REGULATOR 120V
04-026		5ESC020106***02 SEE-SAW SW UL VDE S
04-027	5AACCNHE7GEA запросить цену →	CONN CORD S00455
04-028	5AACCNHK8GEA запросить цену →	CONN CORD ASSY
04-029	5AACCNHE6GEA запросить цену →	CONN CORD ASSY
04-030	5AACCNHD6GEA запросить цену →	CONN CORD ASSY
04-041	5AAPRLGG4011AH запросить цену →	PWB ASSY KP-166 240V
04-041	5AAPRLGG4011BH запросить цену →	PWB ASSY KP-166 120V
04-047	5AAPRZC1027AH запросить цену →	INLET PWB ASSY 240V
04-047	5AAPRZC1028BH запросить цену →	INLET PWB ASSY 120V
04-048	5AAPRIFG2007AH запросить цену →	Interface PWB ASSY
04-049	5AAPRMEG4015BH запросить цену →	PWB ASSY OPT RAM
04-050	5MML851SL001 запросить цену →	PANEL REAR
04-051	5MMS646SL004 запросить цену →	PANEL REAR

Раздел 5

№	Артикул	Описание
03-000		5AAYF820**01 FACE DOWN ASSY
03-009		5AAYF820**24 SOLENOID ASSY
03-010		5AAYF820**23 GATE EXIT ASSY
03-022	5MMZ153RD001 запросить цену →	EARTH U-D
03-031	5MVQ211RB019 запросить цену →	RUBBER CORD
03-035	5AAXSW027GEA запросить цену →	SWITCH JAM
06-011		5AAYF820**60 FUSER COVER SUB
06-012	5MVX332XN002 запросить цену →	SEPARATOR
06-013	5MMW163W003 запросить цену →	SEPARATOR SPRING
06-014	5MMP232LD001 запросить цену →	CLEANER SPRING
06-016	5MVG307DB001 запросить цену →	EXIT ROLL PULLEY
06-017	5MVG038DB001 запросить цену →	EXIT ROLL GEAR Z23
06-018	5MVS668RB003 запросить цену →	EXIT BELT
06-019	5MVT877CB001 запросить цену →	EXIT ROLLER
06-020	5MVM176DB003 запросить цену →	EXIT ROLL BUSHING
06-021	5AAVROLER018 запросить цену →	ROLLER EXIT ASSY
06-022	5MVM272RB002 запросить цену →	EXIT TYRE B
06-031	5MVB665XB001 запросить цену →	COVER FUSER F
06-032	5MVB666XB001 запросить цену →	FUSER COVER R
06-043	5MVX843XB001 запросить цену →	GUIDE EXIT PAPER
06-044		5AAYF820**52 PULLEY EXIT ASSY
06-045	5MMM332LD001 запросить цену →	BKT EXIT PULLEY
06-046	5MVX842CB002 запросить цену →	INLET UPPER GUIDE
06-047	5MMS623RD001 запросить цену →	CORD PLATE F
06-048	5MMS713RD001 запросить цену →	CORD PLATE R
06-049	5MVX622XB001 запросить цену →	THERMISTOR SUPPORT
06-051		5MBSP%4007NZ STUD SCREW(+)
06-052	5MMP333LD001 запросить цену →	HEATER SUPPORT
06-054	5MVX221XB001 запросить цену →	CORD STOPPER
06-055	5AACCNFROGEA запросить цену →	CON N CORD ASSY
06-056	5AAXTM001GEA запросить цену →	THERMISTOR ASSY
06-057		5EYFFQ21001**01 THERMOSTAT 210 C
06-058	5EZPB2412520101 запросить цену →	HEATER LAMP 240V
06-058	5EZPB1215020101 запросить цену →	HEATER LAMP 120V
06-061	5AAPRHCC1004AH запросить цену →	Fuser PWB ASSY
06-062	5AAPRZC1020AH запросить цену →	Connect PWB ASSY
06-063	5AAVCLEAN036 запросить цену →	CLEANING PAD

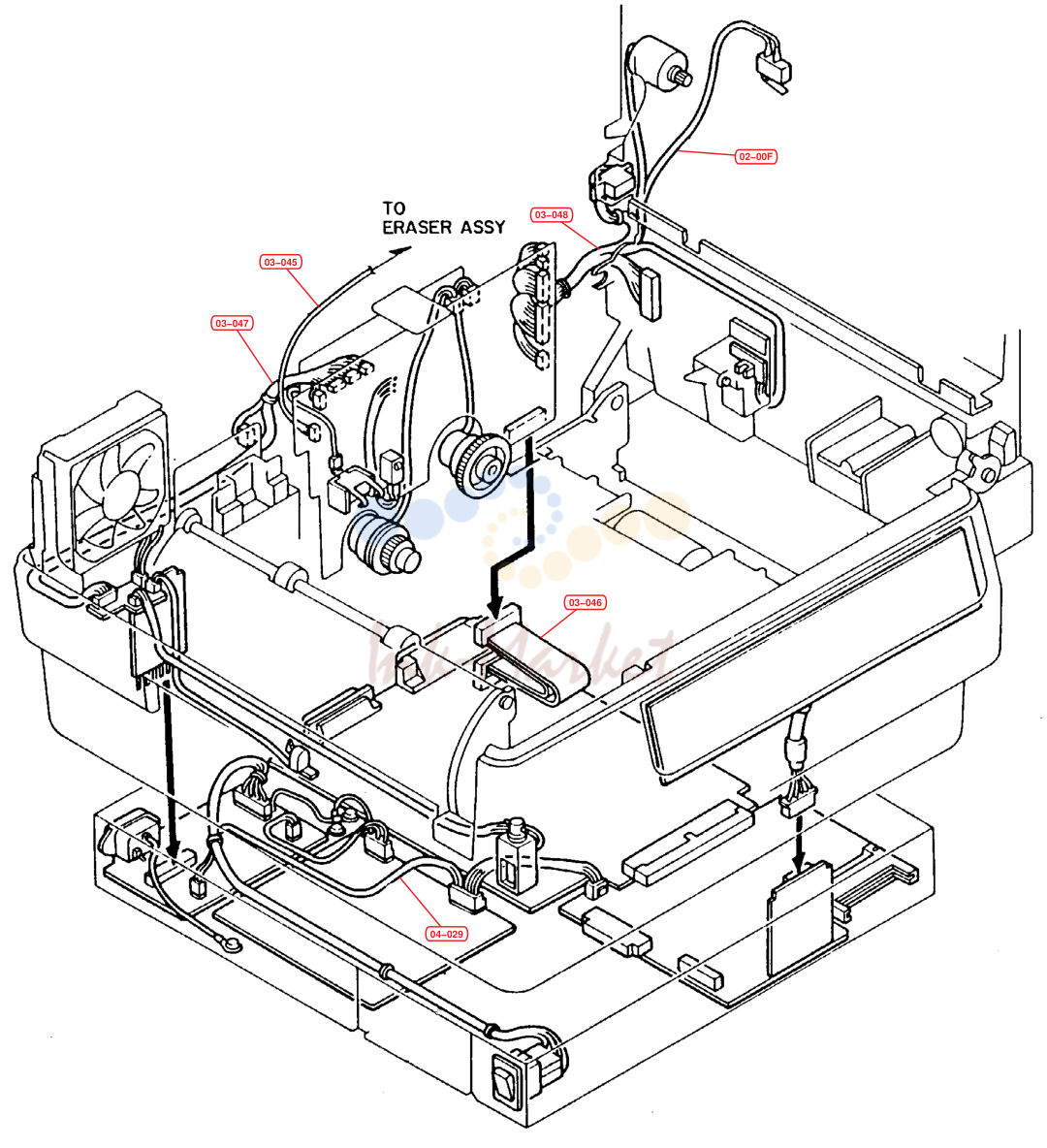

6. Connection Cords

№	Артикул	Описание
03-045	5AACCNHZ8GEA запросить цену →	CONN CORD S00482
03-047	5AACCNHF5GEA запросить цену →	CONN CORD S00459
03-048	5AACCNHF6GEA запросить цену →	CONN CORD S00460
04-027	5AACCNHE7GEA запросить цену →	CONN CORD ASSY
04-029	5AACCNHE6GEA запросить цену →	CONN CORD ASSY
08-018	5AACCNHK9GEA запросить цену →	CONN CORD ASSY

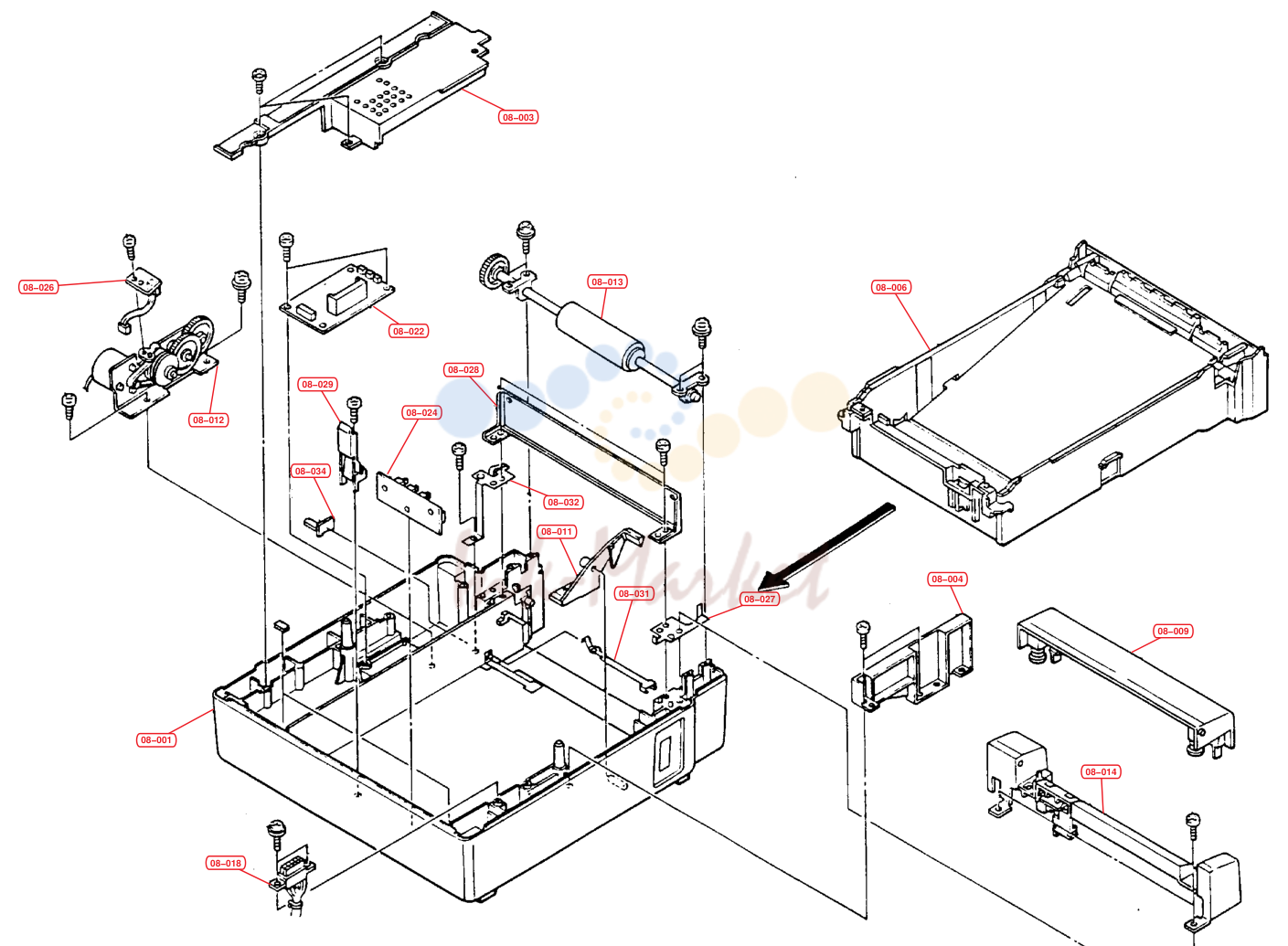

Раздел 7

№	Артикул	Описание
08-001		5AAYF820**54 LOWER FEEDER (PF-3)
08-003	5MVS838SH001 запросить цену →	COVER REAR
08-004	5MVX764DD001 запросить цену →	COVER EMPTY
08-006	5AAVCASET164 запросить цену →	PAPER CASSETTE A4
08-006	5MVCASET165 запросить цену →	PAPER CASSETTE LETTER/LEGAL
08-008	5MVQ211RB019 запросить цену →	RUBBER CORD
08-009	5AAVCOVER167 запросить цену →	COVER GUIDE ASSY
08-011		5AAYF820**30 LEVER EMPTY ASSY
08-012		5AAYF8Z0**32 PLATE GEAR B ASSY
08-013		5AAYF820**31 LOWER FEED ASSY
08-014		5AAYF820**34 COVER FEEDER ASSY
08-018	5AACCNHK9GEA запросить цену →	CONN. CORD ASSY
08-022	5AAPRZC1024AH запросить цену →	PWB ASSY KP-189
08-024	5AAPRSWC1002AH запросить цену →	PWB ASSY KP-140
08-026	5AAPRZZC1025AH запросить цену →	PWB ASSY KP-198
08-027	5MML163LD001 запросить цену →	ROLLER EARTH F
08-028	5MML683SD001 запросить цену →	STAY RIGHT
08-029	5MVBRCKT051 запросить цену →	STAY LEFT ASSY
08-031	5MMU771LD001 запросить цену →	CASSETTE EARTH B
08-032	5MMZ663LD001 запросить цену →	FEEDER EARTH R
08-034	5MMX321SM001 запросить цену →	CORD KEEP
