Содержание
- 1. EXTERIOR COVERS 2GL/2FV/2FW-Ver2.0
- 2. FRAMES I 2GL/2FV/2FW-Ver2.0
- 3. FRAMES II 2GL/2FV/2FW-Ver2.0
- 4. CASSETTE SECTION 2GL/2F2VG/2LF/2WF-VV/e2rF2W.0
- 5. DRIVING, COOLING SECTION 2GL/2F2VG/2LF/2WF-VV/e2rF2W.0
- 6. IMAGE FORMATION SECTION 2GL/2F2VG/2LF/2WF-VV/e2rF2W.0

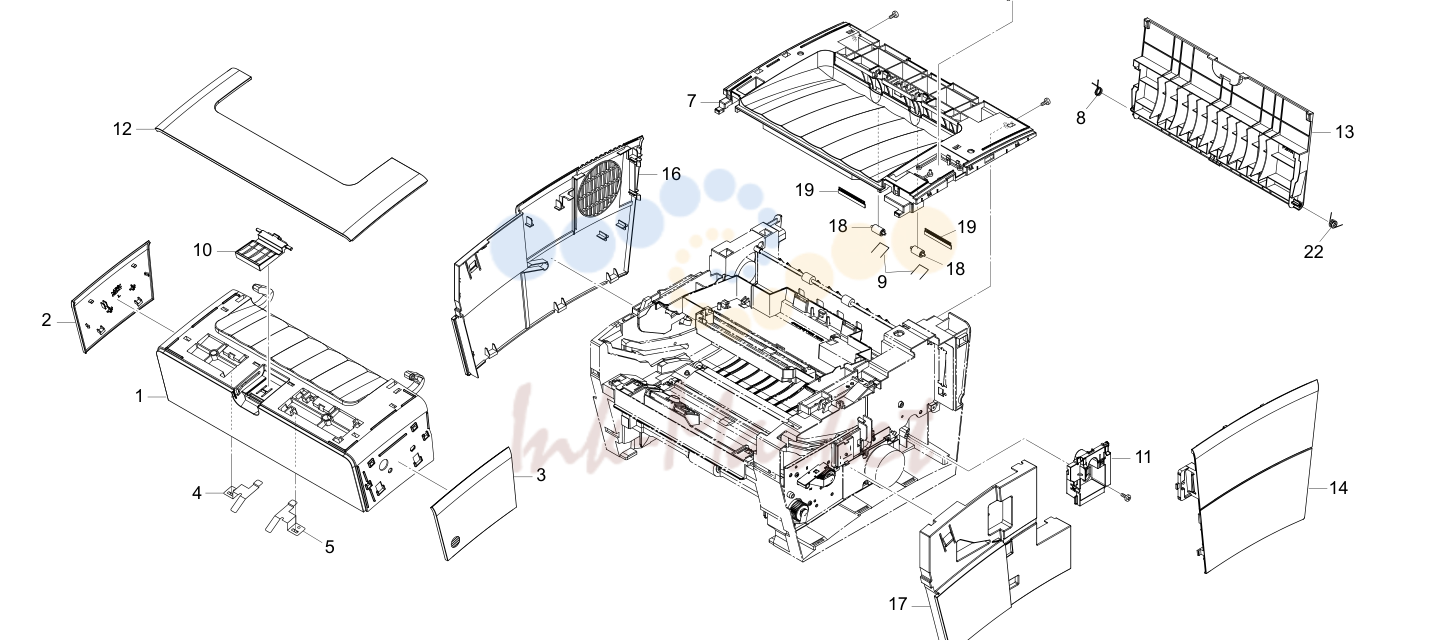

1. EXTERIOR COVERS 2GL/2FV/2FW-Ver2.0
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 4 | 302FV04180 запросить цену → | 2FV04180 | PLATE TRAY L |
| 5 | 302FV04190 запросить цену → | 2FV04190 | PLATE TRAY R |
| 8 | 5MMW126SD001 запросить цену → | 2FV04130 | SPRING COVER REAR |
| 11 | 5MVX664SB003 запросить цену → | 2FV02140 | GUIDE CF |
| 22 | 302FV04200 запросить цену → | 2FV04200 | SPRING COVER REAR R |

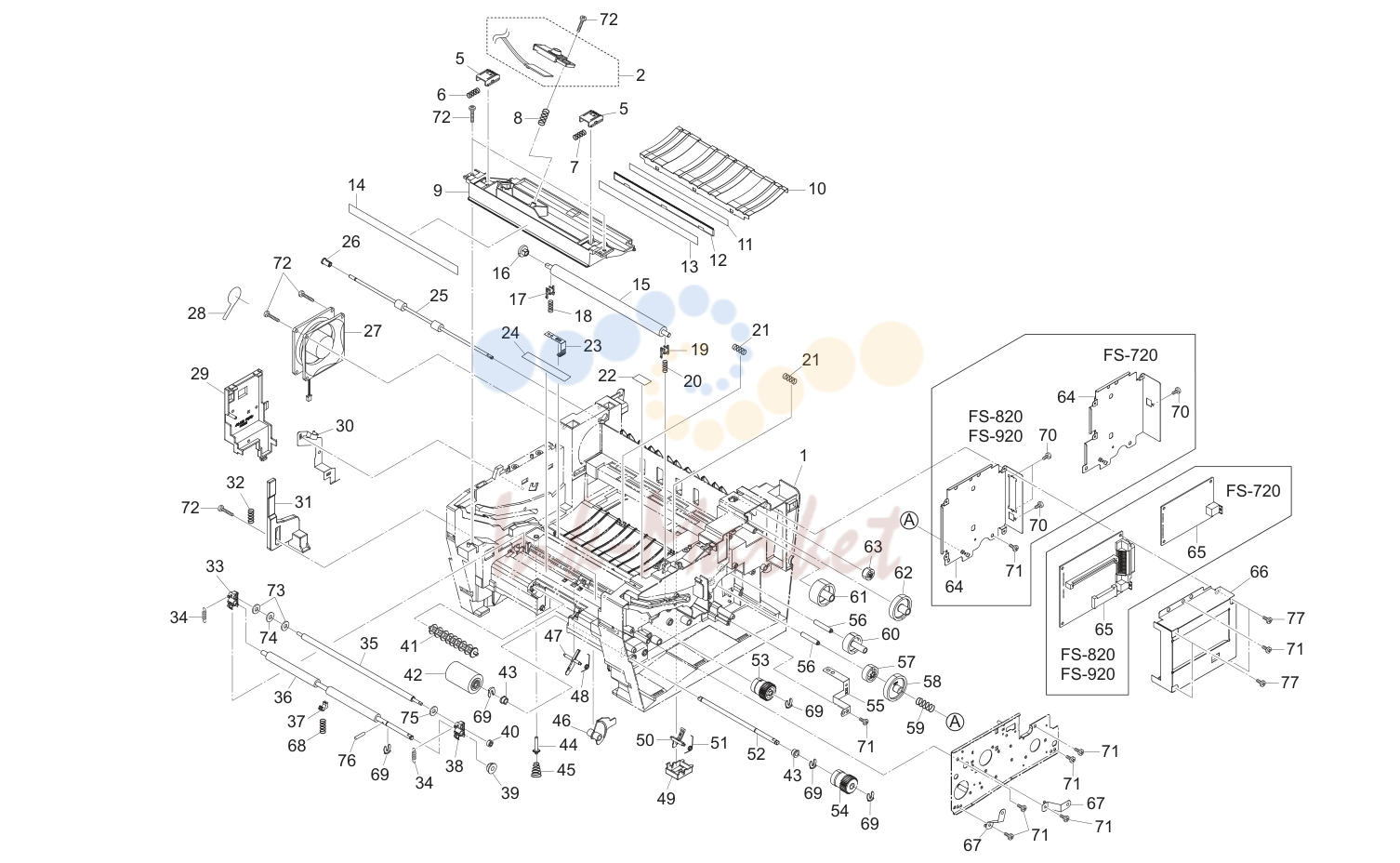

2. FRAMES I 2GL/2FV/2FW-Ver2.0
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 5MVX888CB001 запросить цену → | 2FV02170 | FRAME BASE 1 1 1 (cid:27) 53 5AAVCLTCH032 2FV02180 CLUTCH REGIST |
| 5 | 5MVX431DN005 запросить цену → | 2FV02100 | LEVER LOCK DLP 2 2 2 55 5MMX643LD006 2FV02360 PLATE EARTH B |
| 6 | 5MMW261LD067 запросить цену → | 2FV02270 | SPRING LEVER LOCK L 1 1 1 (cid:27) 56 5MMT463SN002 2FV02200 PIN DRIVE |
| 7 | 5MMW261LD068 запросить цену → | 2FV02280 | SPRING LEVER LOCK R 1 1 1 (cid:27) 57 5MVG138DN088 2FV02040 GEAR FREE Z28S |
| 8 | 5MMW261LD036 запросить цену → | 2A814570 | SPRING TE SENSOR 1 1 1 (cid:27) 58 5MVG158DN059 2FV02060 GEAR FREE Z46H |
| 9 | 5MVX865SB008 запросить цену → | 2FV02160 | GUIDE FEED 1 1 1 59 5MMW371LD006 2FV02320 SPRING FREE |
| 10 | 5MMU862SL001 запросить цену → | 2FV02250 | PLATE EARTH GUIDE 1 1 1 (cid:27) 60 5MVG148DN107 2FV02050 GEAR Z34S |
| 11 | 5MVS812XF003 запросить цену → | 2A816120 | TAPE BRUSH 1 1 1 (cid:27) 61 5MVG158DN060 2FV02070 GEAR FD Z42S |
| 12 | 5MMS821LD014 запросить цену → | 2A816080 | BRUSH DISCHARGER 1 1 1 (cid:27) 62 5MVG158DN061 2FV02080 GEAR FD Z45S |
| 13 | 5MVS812KF006 запросить цену → | 2A816090 | SHEET DISCHARGER 1 1 1 (cid:27) 63 5MVG127DN130 2FV02020 GEAR FD Z19S |
| 14 | 302FV02510 запросить цену → | 2FV02510 | LABEL JAM OPERATION 1 1 1 64 302GL03010 2GL03010 LID CONTROLLER (FS-720) |
| 21 | 302FV02480 запросить цену → | 2FV02480 | SPRING ROLL 2 2 2 68 2FM02580 SPRING REGIST C |
| 22 | 302FV14500 запросить цену → | 2FV14500 | LABEL GUIDE DLP 1 1 1 69 5MVX111DN003 2A806250 RING STOPPER |
| 23 | 5MMX331LD005 запросить цену → | 2FV02330 | PLATE CONTACT TC 1 1 1 70 5MBSPP3006NW++R B0B03060 PAN HEAD SCREW(+) / M3 X 6 (FS-720) |
| 25 | 5MMT875SN016 запросить цену → | 2FV02220 | ROLLER FD 1 1 1 71 5MBTPB4010WW B8204100 BIND T.T SCREW(+) / M4 |
| 26 | 302FV02470 запросить цену → | 2FV02470 | BUSH FD 1 1 1 72 B4B74100 +TP T.T SCREW(+) / M4 X 10 CRFREE B-T |
| 28 | 302FV02500 запросить цену → | 2FV02500 | SHEET FAN 1 1 1 (cid:27) 74 5MBWW43802SP++R C3790080 WAVE WASHER / M4X8.0X0.2T |
| 29 | 5MVB763CB001 запросить цену → | 2FV02010 | COVER MC 1 1 1 (cid:27) 75 5MBWK4165+NN C2894650 POLY SLIDER / M4.1X6.5X0.25T |
| 30 | 5MMX763LD007 запросить цену → | 2FV02370 | PLATE CONTACT MC 1 1 1 (cid:27) 76 5MBP2008WWLD E1120080 SPRING PIN / M2 |
| 31 | 5MVX763SB011 запросить цену → | 2FV02150 | ROD INTERLOCK 1 1 1 77 5MBTPB3006TW++R B1A53060 BIND T.T SCREW(+) / M3 |
| 32 | 5MMW451LD001 запросить цену → | 2B700570 | SPRING INTERLOCK |
| 43 | 5MVM176DN016 запросить цену → | 2BR20170 | BUSH A |
| 44 | 5MMT365SN003 запросить цену → | 2A815020 | PIN CONTACT BIAS |
| 45 | 5MMW361LD028 запросить цену → | 2FV02310 | SPRING PIN BIAS |
| 46 | 5MVX552DB001 запросить цену → | 2FV02130 | ACTUATOR EMPTY |
| 48 | 5MMW261LD066 запросить цену → | 2FV02260 | SPRING ACTUATOR |
| 49 | 5MVX432SB014 запросить цену → | 2FV02460 | BKT ACTUATOR EXIT |
| 51 | 5MMW261LD069 запросить цену → | 2FV02290 | SPRING EXIT |
| 52 | 5MMT766SN011 запросить цену → | 2FV02210 | SHAFT FEED |

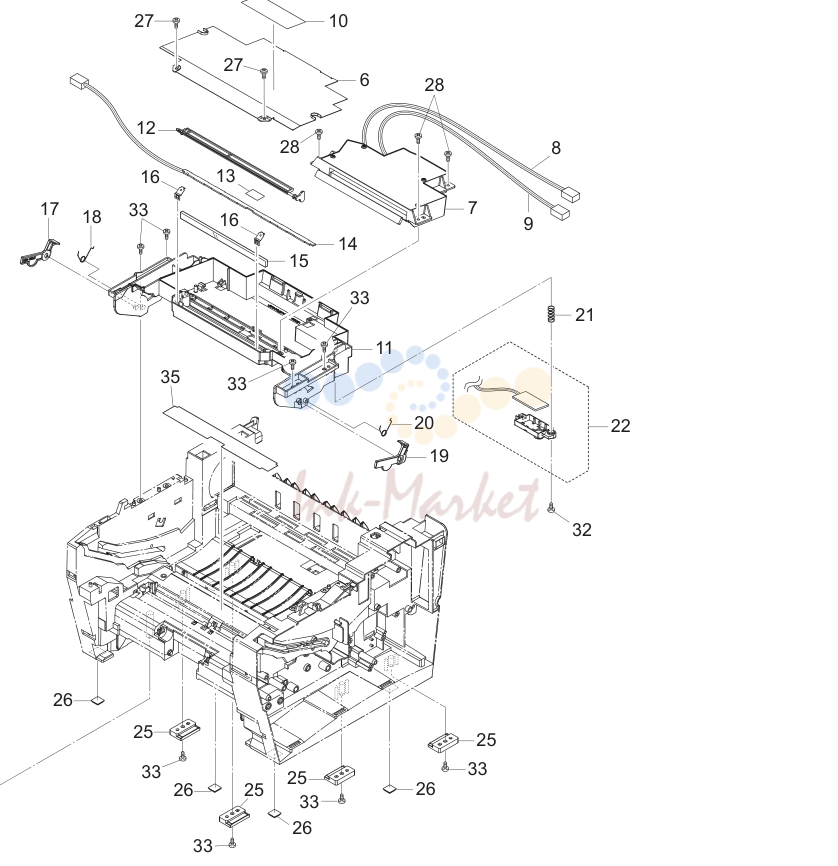

3. FRAMES II 2GL/2FV/2FW-Ver2.0
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | 5MVS777CB001 запросить цену → | 2FV02000 | COVER PWB |
| 3 | 5MMX884SL002 запросить цену → | 2FV02380 | PLATE BOTTOM FRAME |
| 5 | 5MMX541LD002 запросить цену → | 2FV02350 | PLATE EARTH A |
| 6 | 5MMS875SL007 запросить цену → | 2FV12020 | COVER SCANNER |
| 8 | 5AACCNSW2GEA++R 2FV26020 CONN CORD ASSY | ||
| 9 | 302FV26052 запросить цену → | 2FV26052 | CONN. CORD ASSY ENGINE-LSU |
| 10 | 302FV12080 запросить цену → | 2FV12080 | LABEL LASER CAUTION |
| 11 | 5MVX876XB002 запросить цену → | 2FV12060 | FRAME MID |
| 12 | 5MVX821SB014 запросить цену → | 2FV12050 | SHUTTER LSU |
| 13 | 302FV12070 запросить цену → | 2FV12070 | SHEET ERASER |
| 15 | 2DC13030 запросить цену → | MIRROR LSU | |
| 16 | 5MMX221LD034 запросить цену → | 2FV12030 | SPRING MIRROR |
| 17 | 5MVX631SB006 запросить цену → | 2FV02420 | LEVER STOPPER L |
| 18 | 5MMW165SD001 запросить цену → | 2FV02400 | SPRING STOPPER L |
| 19 | 5MVX631SB007 запросить цену → | 2FV02430 | LEVER STOPPER R |
| 20 | 5MMW165SD002 запросить цену → | 2FV02410 | SPRING STOPPER R |
| 21 | 5MMW261LD070 запросить цену → | 2FV12010 | SPRING FULL SENSOR |
| 25 | 5MVX431SB012 запросить цену → | 2FV02450 | RAIL FRAME |
| 26 | 5MVX221RB014 запросить цену → | 2BS03110 | FOOT |
| 27 | 5MBTPB3008PW++R B1A63080 BIND T.T SCREW(+) / M3 | ||
| 28 | 5MBTPB3012PW++R B1A63120 BIND T.T SCREW(+) / M3 | ||
| 29 | 5MBTPB4010WW запросить цену → | B8204100 | BIND T.T SCREW(+) / M4 |
| 30 | BAB53060 запросить цену → | B1A53060 | +TP TAP-TITE S SCREW M3X06 |
| 31 | 5MBTPB4006TW++R B1A54060 BIND T.T SCREW(+) / M4 | ||
| 32 | BAA63080 запросить цену → | +TP TAP-TITE P SCREW M3X08 | |
| 33 | B4B74100 запросить цену → | +TP T.T SCREW(+) / M4 X 10 CRFREE B-T | |
| 34 | 5MBWG40854LD запросить цену → | CP003020 | OT.LOCK WASHER / M4X8.5X0.4T |
| 35 | 302FW02050 запросить цену → | 2FW02050 | SHEET PAPER CHUTE |

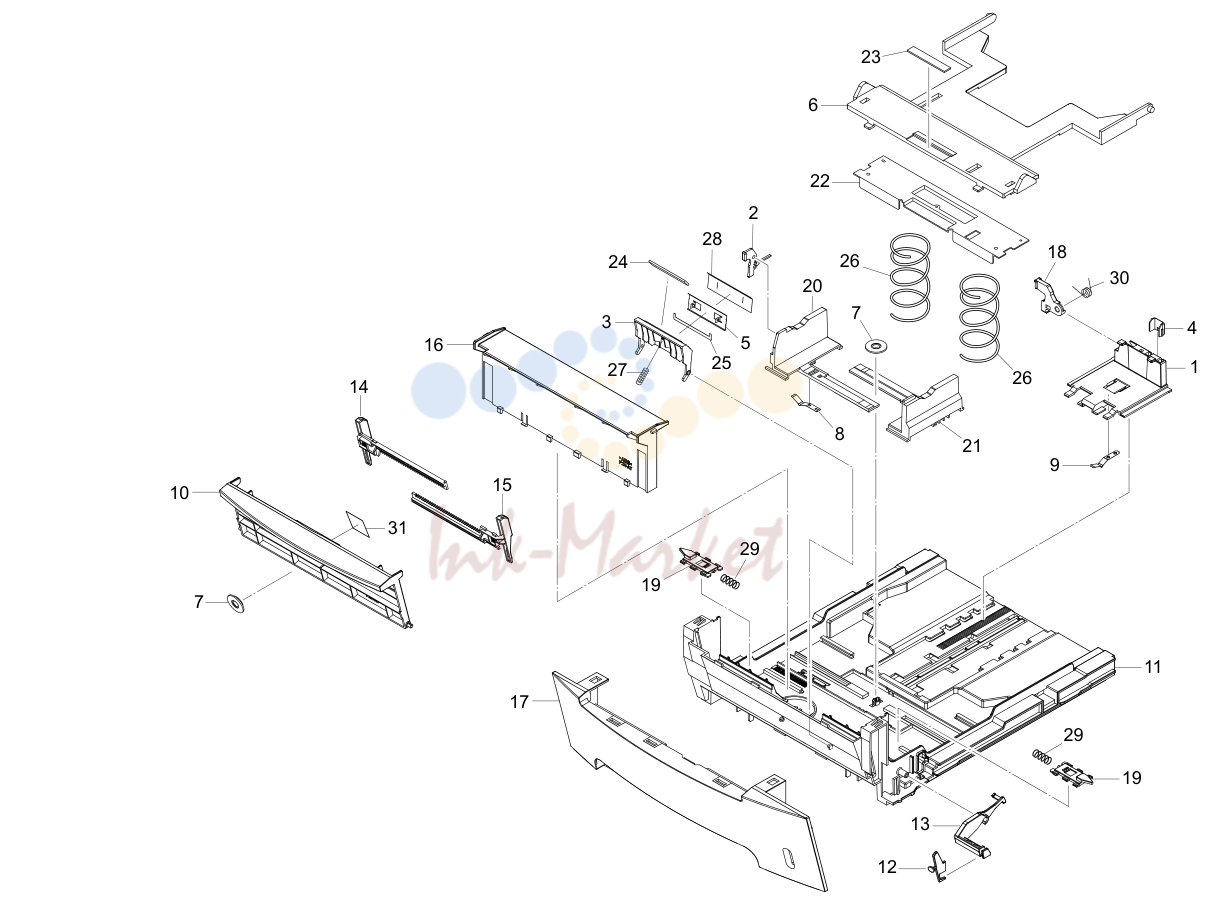

4. CASSETTE SECTION 2GL/2F2VG/2LF/2WF-VV/e2rF2W.0
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | •2DC07010 STOPPER PAPER | ||
| 2 | •5MVX541DG003 2A807161 LEVER SIDE | ||
| 3 | •5MVX642SH010 2A807100 SEPARATOR PAPER | ||
| 4 | •2DC07020 POSITIONING FOLIO PAPER | ||
| 5 | •5MMX631LD003 2A807180 GUIDE SEPARATOR | ||
| 6 | •2FV06180 BOTTOM CASSETTE | ||
| 7 | •5MVG127DN071 2A807050 GEAR CASSETTE | ||
| 8 | •5MMP141LD002 2A807510 PLATE SIDE GUIDE | ||
| 9 | •5MMP141LD003 2A807520 PLATE STOPPER | ||
| 10 | •5MVB864SB024 2FV06100 TRAY MULTI | ||
| 11 | •5MVB887SB002 2FV06010 BASE CASSETTE | ||
| 12 | •5MVX321SG002 2FV06090 MARKER INDICATOR | ||
| 13 | •5MVX664SH005 2FV06070 LEVER PAPER INDICATOR | ||
| 14 | •5MVX762SB019 2FV06040 GUIDE MULTI L | ||
| 15 | •5MVX762SB020 2FV06050 GUIDE MULTI R | ||
| 16 | •5MVX864SB013 2FV06060 GUIDE TURN | ||
| 17 | •5MVX876SB010 2FV06020 COVER CASSETTE | ||
| 18 | •5MVX541DG002 2A807191 LEVER REAR | ||
| 19 | •5MVX631DN001 2FV06030 LOCK CASSETTE | ||
| 20 | •302A807031 2A807031 GUIDE SIDE L | ||
| 21 | •302A807021 2A807021 GUIDE SIDE R | ||
| 22 | •5MMS856SL001 2A807170 PLATE BOTTOM | ||
| 23 | •5MVS616XN001 2A807080 PAD BOTTOM | ||
| 24 | •302FV06190 2FV06190 PAD SEPARATOR | ||
| 25 | •2DC07040 FILM SEPARATOR | ||
| 27 | •5MMW251LD047 2A807110 SPRING SEPARATOR C | ||
| 28 | •5MVS631TX001 3BW07040 TAPE SEPARATOR OP | ||
| 29 | •5MMW251LD045 2A807140 SPRING LOCK | ||
| 30 | •5MMW171LD006 2A807530 SPRING STOPPER | ||
| 31 | •302FV06210 2FV06210 LABEL MANUAL FEED |

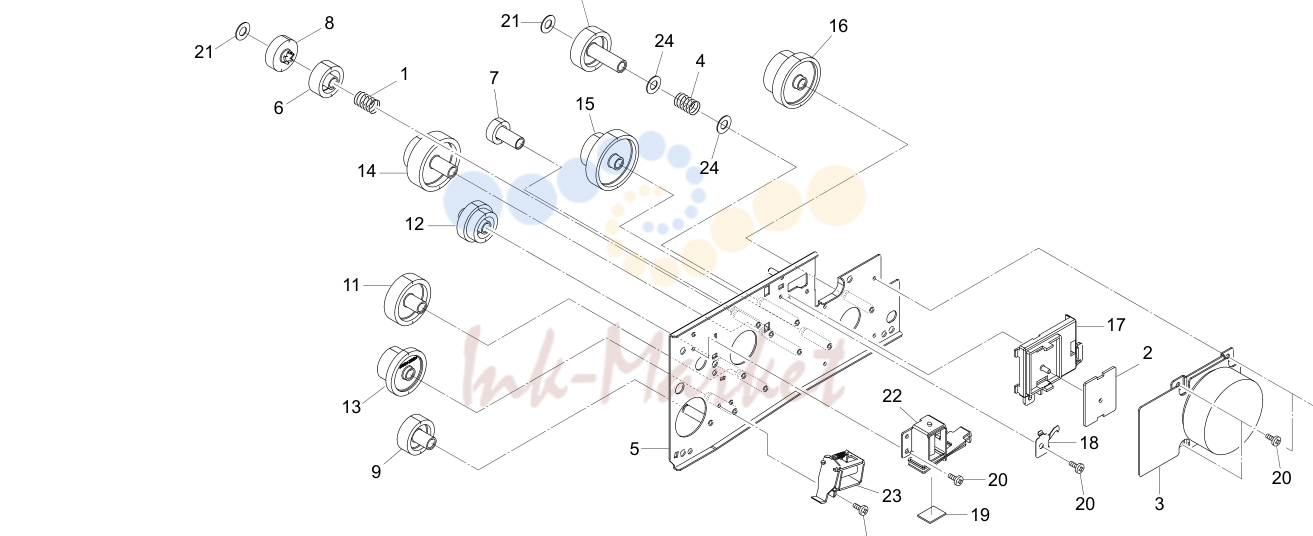

5. DRIVING, COOLING SECTION 2GL/2F2VG/2LF/2WF-VV/e2rF2W.0
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | •5MMW261LD071 2FV22010 SPRING REVERSE | ||
| 4 | •302FV22160 2FV22160 SPRING GEAR | ||
| 5 | •5MMX874SL005 2FV22030 PLATE DRIVE | ||
| 6 | •5MVG127DN132 2FV22040 GEAR FREE Z26H A | ||
| 7 | •5MVG127DN133 2FV22050 GEAR Z18H | ||
| 8 | •5MVG138DN089 2FV22060 GEAR FREE Z26H B | ||
| 9 | •5MVG138DN090 2FV22070 GEAR Z29H | ||
| 10 | •5MVG148DN108 2FV22080 GEAR Z33H | ||
| 11 | •5MVG148DN109 2FV22090 GEAR Z39H | ||
| 12 | •5MVG148DN110 2FV22100 GEAR Z31H-Z25H | ||
| 13 | •5MVG148DN111 2FV22110 GEAR Z38H-Z26H | ||
| 14 | •5MVG158DN062 2FV22120 GEAR Z45H-Z27H | ||
| 15 | •5MVG168DN022 2FV22130 GEAR Z76H-Z27H | ||
| 16 | •5MVG168DN023 2FV22140 GEAR Z70H-Z34H | ||
| 17 | •5MVX652SB015 2FV22150 BRACKET DRIVE | ||
| 18 | •5MMX321LD040 2FV22020 PLATE EARTH DRUM | ||
| 19 | •5MVS217SN002 2A806280 PAD SOLENOID | ||
| 20 | •5MBTPB3006TW++R B1A53060 BIND T.T SCREW(+) / M3 | ||
| 21 | •5MBWL5280+NN C2891080 POLY CUT WASHER / M5.2X8.0X0.25T | ||
| 24 | •C2895950 SHIM 6.2-1.0T |
6. IMAGE FORMATION SECTION 2GL/2F2VG/2LF/2WF-VV/e2rF2W.0
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 8 | •5MMX533LD003 2FV20040 PLATE EARTH FUSER | ||
| 9 | •5MVB864KB009 2FV20020 FRAME FUSER UP | ||
| 10 | •5MVG138XN010 2FV20090 GEAR IDLE Z25 | ||
| 13 | •5MMX611RD001 2FV20080 PLATE CORD | ||
| 14 | •5MVB866KB003 2FV20010 FRAME FUSER LOW | ||
| 15 | •5MMW261LD073 2FV20060 SPRING ACTUATOR | ||
| 16 | •5AACCNSX3GEA++R 2FV26060 CONN CORD ASSY | ||
| 16 | •5AACCNSX4GEA++R 2FV26070 CONN CORD ASSY | ||
| 19 | •5AAVSEPRT015 2A820360 SEPARATOR ASSY | ||
| 20 | •5MMW261LD072 2FV20050 SPRING SEPARATOR | ||
| 21 | •5MMS111SL002 2BY20050 NUT FUSER A | ||
| 22 | •5MVVL611WN06 2FV20100 LABEL FUSER CAUTION | ||
| 23 | •5MBTPB3012PW++R B1A63120 BIND T.T SCREW(+) / M3 | ||
| 24 | •5MBTPB4010PW++R B1A64100 BIND T.T SCREW(+) / M4 | ||
| 25 | •5MBSP43006NW++R B4A03060 TP HEAD SCREW(+) / M3 | ||
| 26 | •302FV20130 2FV20130 PULLEY EXIT | ||
| 27 | •5MBP2012WPLD E5120120 PARALLEL PIN / M2 | ||
| 28 | •7BP512016+++H01 BP010450 PARALLEL PIN / M2X16 |
