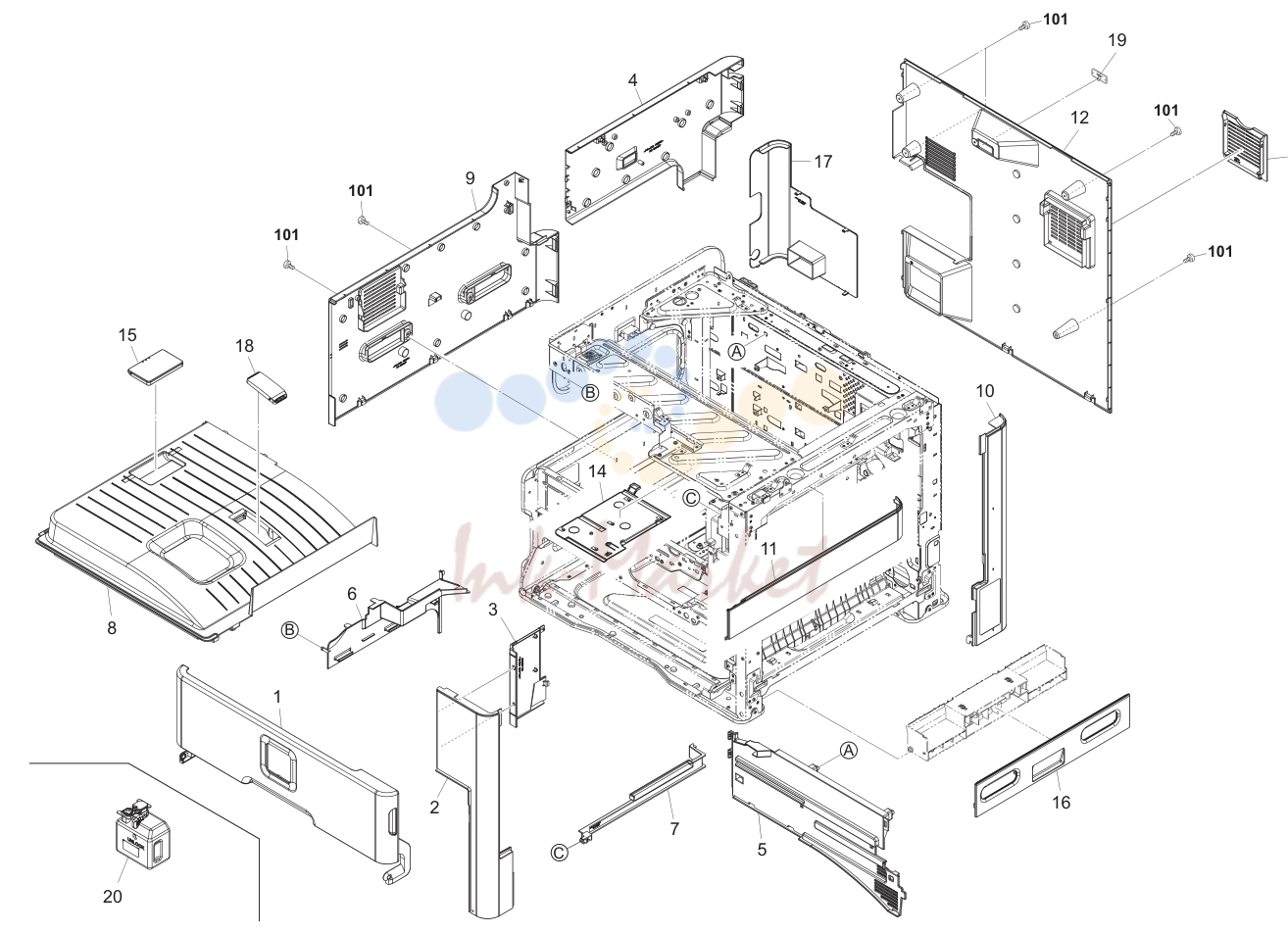

1. Covers

№	Артикул	Альт. артикул	Описание
1	302K394430 запросить цену →	2K394430	PARTS COVER FRONT ASSY 30 J/E SP (30ppm)
1	302L394020 запросить цену →	2L394020	PARTS COVER FRONT ASSY 25 J/E SP (25ppm)
1	302K394440 запросить цену →	2K394440	PARTS COVER FRONT ASSY 30 A SP (30ppm)
1	302L394030 запросить цену →	2L394030	PARTS COVER FRONT ASSY 25 A SP (25ppm)
2	302K304020 запросить цену →	2K304020	COVER FRONT TOP
3	302K304050 запросить цену →	2K304050	COVER EXIT FRONT
4	302K304110 запросить цену →	2K304110	COVER LEFT TOP
5	302K304040 запросить цену →	2K304040	COVER EXIT REAR
6	302K304180 запросить цену →	2K304180	COVER TRAY LEFT
7	302K304190 запросить цену →	2K304190	COVER EXIT TOP
8	302K304030 запросить цену →	2K304030	COVER TRAY
9	302K304100 запросить цену →	2K304100	COVER LEFT LOW
10	302K304060 запросить цену →	2K304060	COVER RIGHT REAR
11	302K394580 запросить цену →	2K394580	PARTS COVER RIGHT TOP ASSY SP
12	302K394610 запросить цену →	2K394610	PARTS COVER REAR ASSY SP
13	302K304200 запросить цену →	2K304200	COVER FILTER REAR
14	302K304290 запросить цену →	2K304290	COVER EXIT FRONT TOP
15	302H004560 запросить цену →	2H004560	STOPPER PAPER
16	302K304070 ✓ в наличии	2K304070	COVER RIGHT LOW
17	302K304170 запросить цену →	2K304170	LID CONTROLLER BOX
18	302K304370 запросить цену →	2K304370	STOPPER PAPER B
19	302L302010 запросить цену →	2L302010	LID D SUB (Original cover Standard model)
101	7BB702308H запросить цену →	BB107060	+TP-FLAT T.T S SCREW 3X8 SR

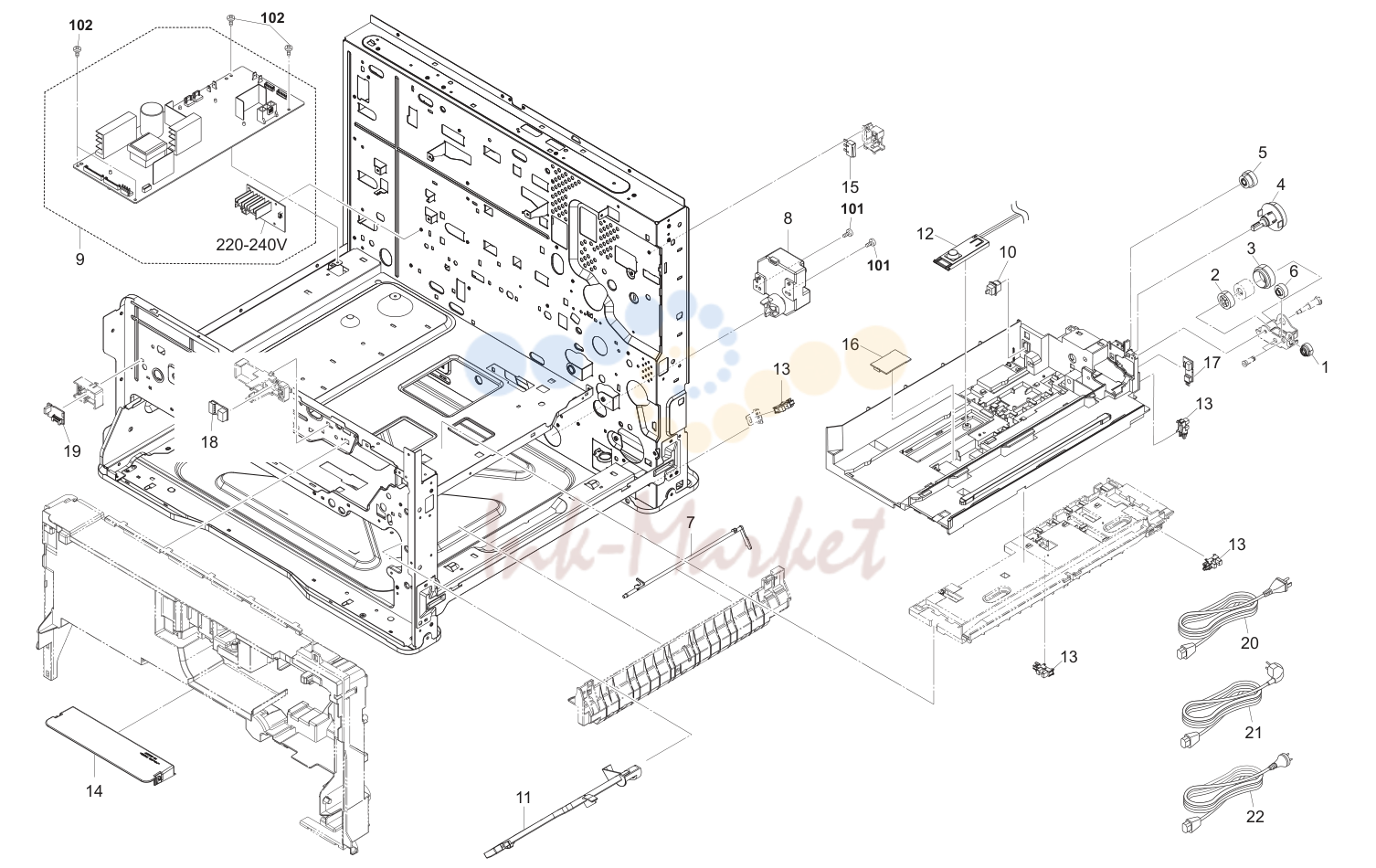

2. Frames 1

№	Артикул	Альт. артикул	Описание
1	302K394260 запросить цену →	2K394260	PARTS GEAR CONTAINER Z18L SP
2	302K394270 запросить цену →	2K394270	PARTS GEAR CONTAINER Z25L SP
3	302K394280 ✓ в наличии	2K394280	PARTS GEAR CONTAINER Z35R SP
4	302K394290 запросить цену →	2K394290	PARTS GEAR CONTAINER Z24L-Z19R SP
5	302K394300 запросить цену →	2K394300	PARTS GEAR CONTAINER Z41L SP
6	302K394390 запросить цену →	2K394390	PARTS GEAR CONTAINER Z20R SP
7	302K302830 запросить цену →	2K302830	ACTUATOR DECK FEED
8	302K394190 ✓ в наличии	2K394190	PARTS MOTOR LIFT ASSY SP
9	302K394110 запросить цену →	2K394110	PARTS LVU MAIN 120 SP
9	302K394120 ✓ в наличии	2K394120	PARTS LVU MAIN 200 SP
10			7SP01000001+H01 SP044290 SW.PUSH
11	302K302810 запросить цену →	2K302810	ACTUATOR PAPER EMPTY
12	302KK94070 ✓ в наличии	2KK94070	PARTS CONT SENSOR ASSY SP
13	7NXGP1S173LCH01 ✓ в наличии	NX116910	SENSOR OPT.
14	302K304080 запросить цену →	2K304080	COVER INNER LOW
15			7SM010202+++H01 SM044270 SW.MICRO
16	302K394070 запросить цену →	2K394070	PARTS PWB RFID ASSY SP
17	302K394090 запросить цену →	2K394090	PARTS PWB DEVE CONNECT ASSY SP
18	302K394080 ✓ в наличии	2K394080	PARTS PWB DRUM CONNECT ASSY SP
19	302K394100 запросить цену →	2K394100	PARTS PWB HUMIDITY SENSOR ASSY SP
20	3019527401 запросить цену →	19527401	POWER CORD(120)
21	2AR27800 запросить цену →	2AR27800	POWER CORD(230)
22			7AAACCAS+10H001 AA063380 AC CORD ASSY AS
101	7BB700312H запросить цену →	BB106820	+BIND T.T S SCREW 3X12 SR
102	7BB700308H запросить цену →	BB105600	+BIND T.T S SCREW 3X8 SR

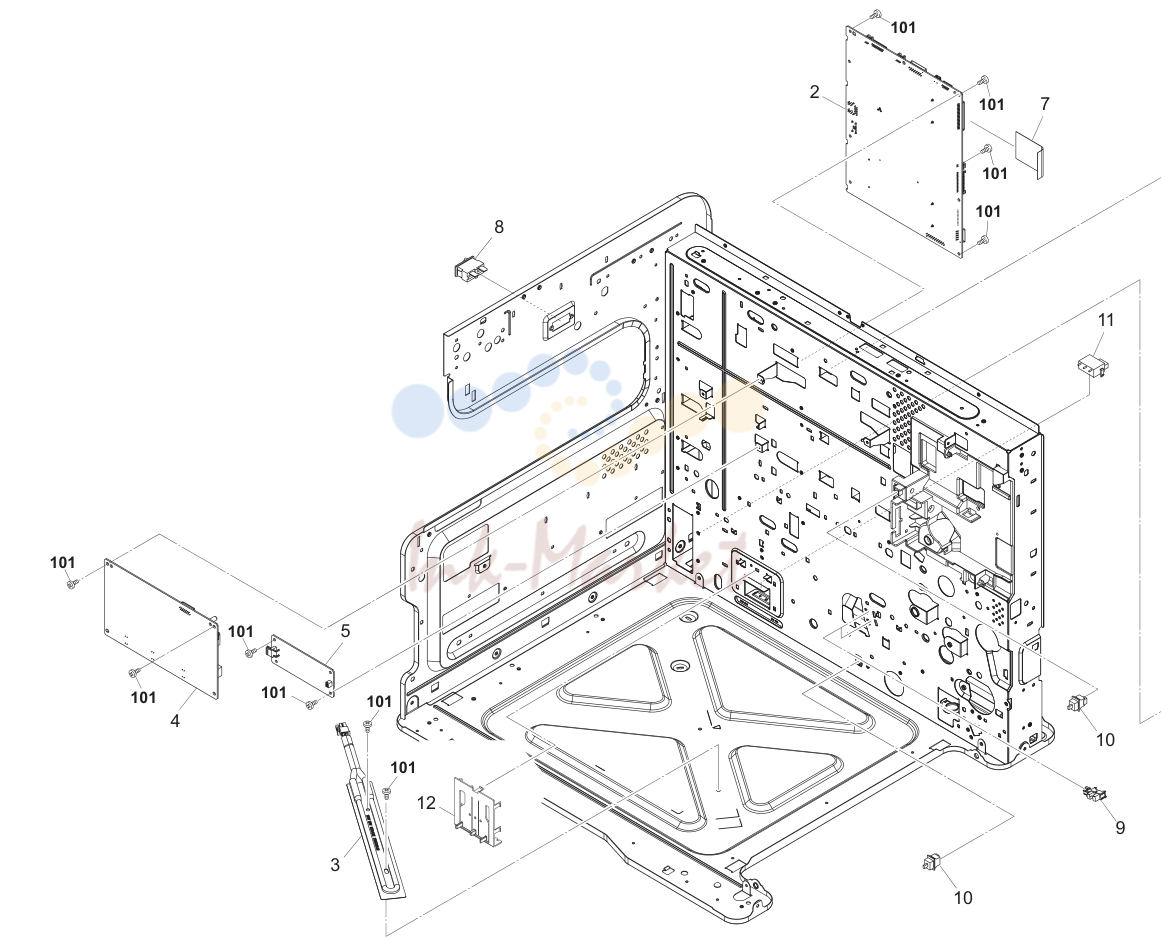

3. Frames 2

№	Артикул	Альт. артикул	Описание
1	302K394040 запросить цену →	2K394040	PARTS PWB ENGINE ASSY SP
2	302K394010 запросить цену →	2K394010	PARTS PWB MAIN ASSY SP
2	302K394020 запросить цену →	2K394020	PARTS PWB MAIN ASSY SP EU
3	302K302430 запросить цену →	2K302430	HEATER DEHUMIDIFIER
3	302K302440 ✓ в наличии	2K302440	HEATER DEHUMIDIFIER
4	302K394140 запросить цену →	2K394140	PARTS HVU SP
5	302K394150 запросить цену →	2K394150	PARTS LVU SUB 100 SP
5	302K394160 запросить цену →	2K394160	PARTS LVU SUB 200 SP
6	302K346370 запросить цену →	2K346370	FFC ENGINE-HVU
7	302K346380 запросить цену →	2K346380	FFC ENGINE-MAIN
8			7SC010105+++H01 SC125000 SW.SEESAW
9	7NXGP1S173LCH01 ✓ в наличии	NX116910	SENSOR OPT.
10			7SP01000001+H01 SP044290 SW.PUSH
11			5ESP03090001+01 SP000360 PUSH SWITCH 03 SN /SW-192 N
12	302K309410 ✓ в наличии	2K309410	PLATE SIZE DETECTION
101	7BB700308H запросить цену →	BB105600	+BIND T.T S SCREW 3X8 SR

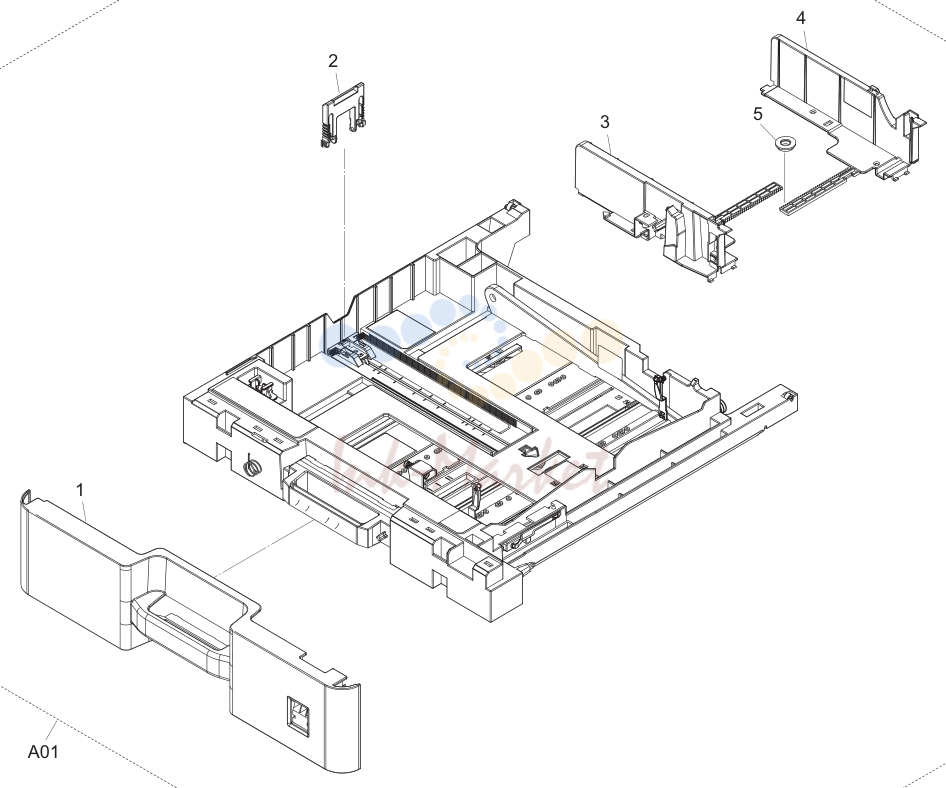

4. Paper Cassette

№	Артикул	Альт. артикул	Описание
1			•302K309080 2K309080 COVER CASSETTE
2			•302K309270 2K309270 CURSOR END
3			•302K309130 2K309130 CURSOR CASSETTE FRONT
4			•302K309120 2K309120 CURSOR CASSETTE REAR
5			•302K394380 2K394380 PARTS GEAR Z18 SP

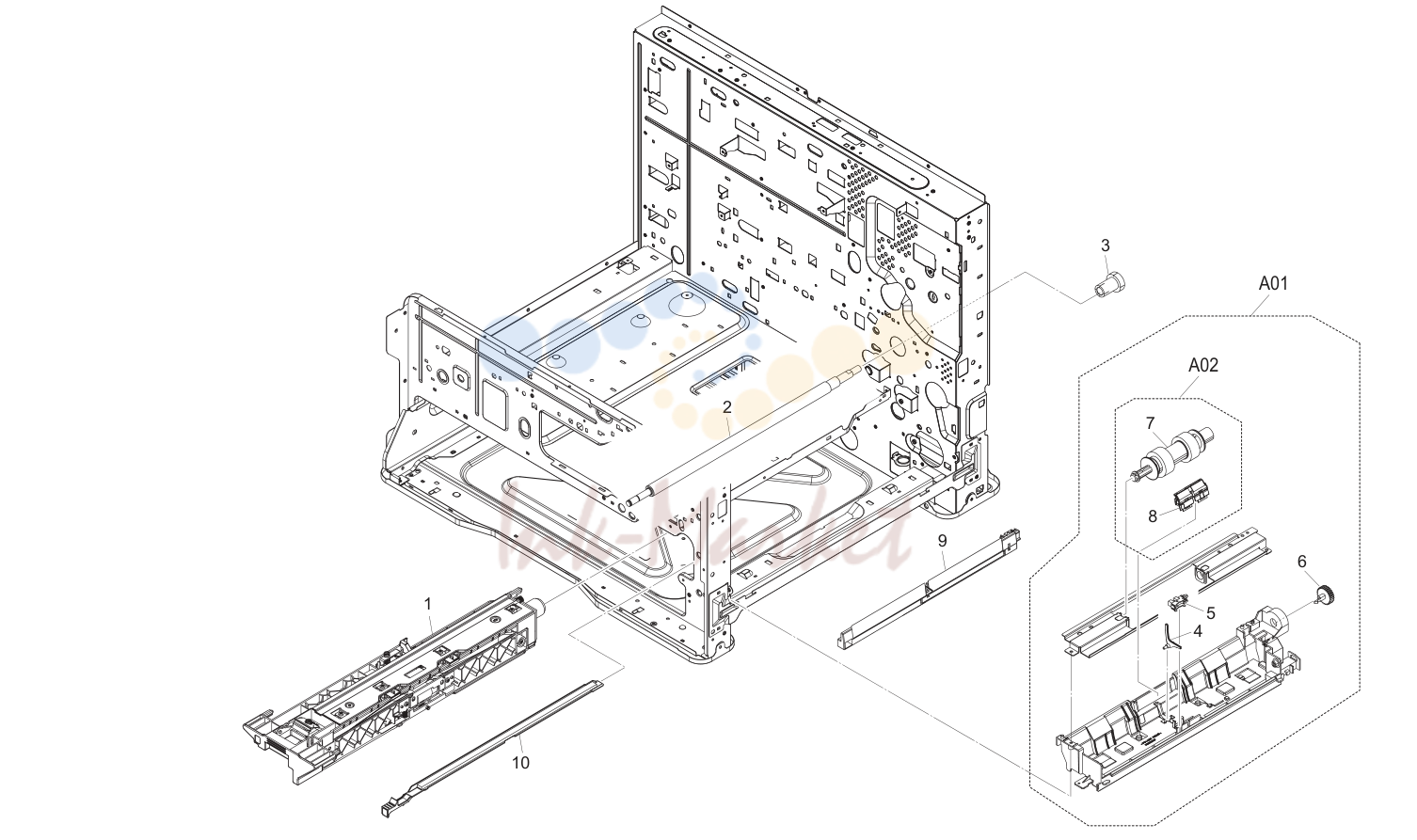

5. Paper Feed Section 1

№	Артикул	Альт. артикул	Описание
1	302K394480 ✓ в наличии	2K394480	PRIMARY FEED UNIT
2	302K394230 ✓ в наличии	2K394230	PARTS ROLLER REGIST LEFT SP
3	302K394310 ✓ в наличии	2K394310	PARTS GEAR REGIST Z28L-Z18L SP
4			•302K308020 2K308020 ACTUATOR MPF
5			•7NXGP1S173LCH01 NX116910 SENSOR OPT.
6			•302K394320 2K394320 PARTS GEAR MPF Z28 SP
7			••302K394460 2K394460 MPF ROLLER (service only)
8			••302K394490 2K394490 SEPARATION PAD (service only)
9	302K394540 запросить цену →	2K394540	PARTS FEED UNIT ASSY SP
10	302K394450 ✓ в наличии	2K394450	REGIST CLEANER

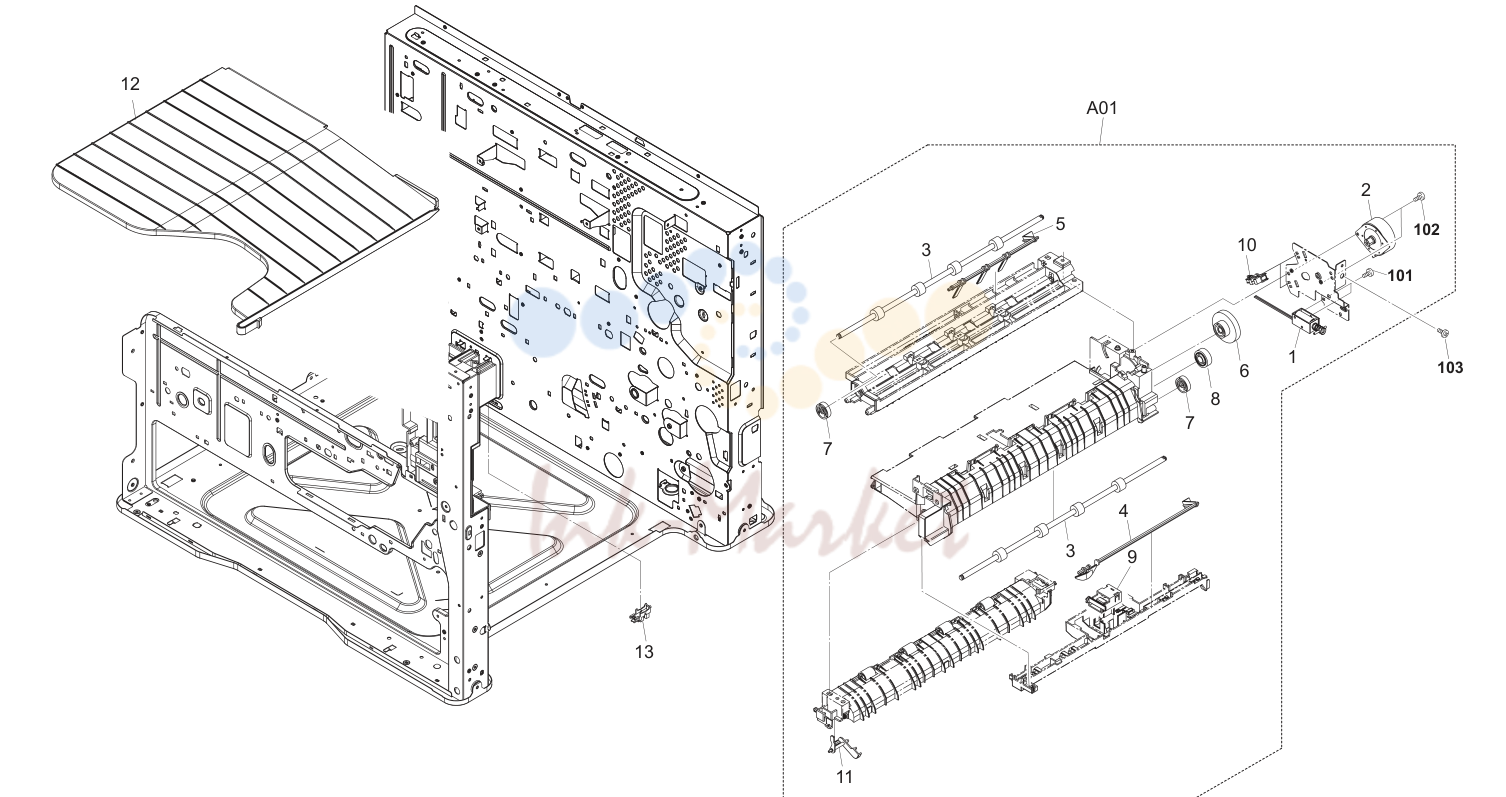

6. Paper Feed Section 2

№	Артикул	Альт. артикул	Описание
1			•302F944090 2F944090 SOLENOID ASSY
2			•302HN44100 2HN44100 MOTOR REVERSE
3			•302K394240 2K394240 PARTS ROLLER EXIT SP
4			•302K328060 2K328060 ACTUATOR EXIT OVERFLOW
5			•302K328070 2K328070 ACTUATOR EXIT UPPER SWITCH
6			•302K394340 2K394340 PARTS GEAR Z74R-Z22S EXIT SP
7			•302K394350 2K394350 PARTS GEAR Z22S EXIT SP
8			•302K394360 2K394360 PARTS GEAR Z25S EXIT INPUT SP
9			•302K394180 2K394180 PARTS SWITCH EXIT PAPER EMPTY SP
10			•7NXGP1S173LCH01 NX116910 SENSOR OPT.
11			•302K328160 2K328160 ARM ACTUATOR EXIT
12	302K328300 ✓ в наличии	2K328300	TRAY EJECT
13	7NXGP1S173LCH01 ✓ в наличии	NX116910	SENSOR OPT.
101	7BB000303H запросить цену →	BB107000	+BIND M SCREW 3X3
102	7BB700308H запросить цену →	BB105600	+BIND T.T S SCREW 3X8 SR
103	7BB702308H запросить цену →	BB107060	+TP-FLAT T.T S SCREW 3X8 SR

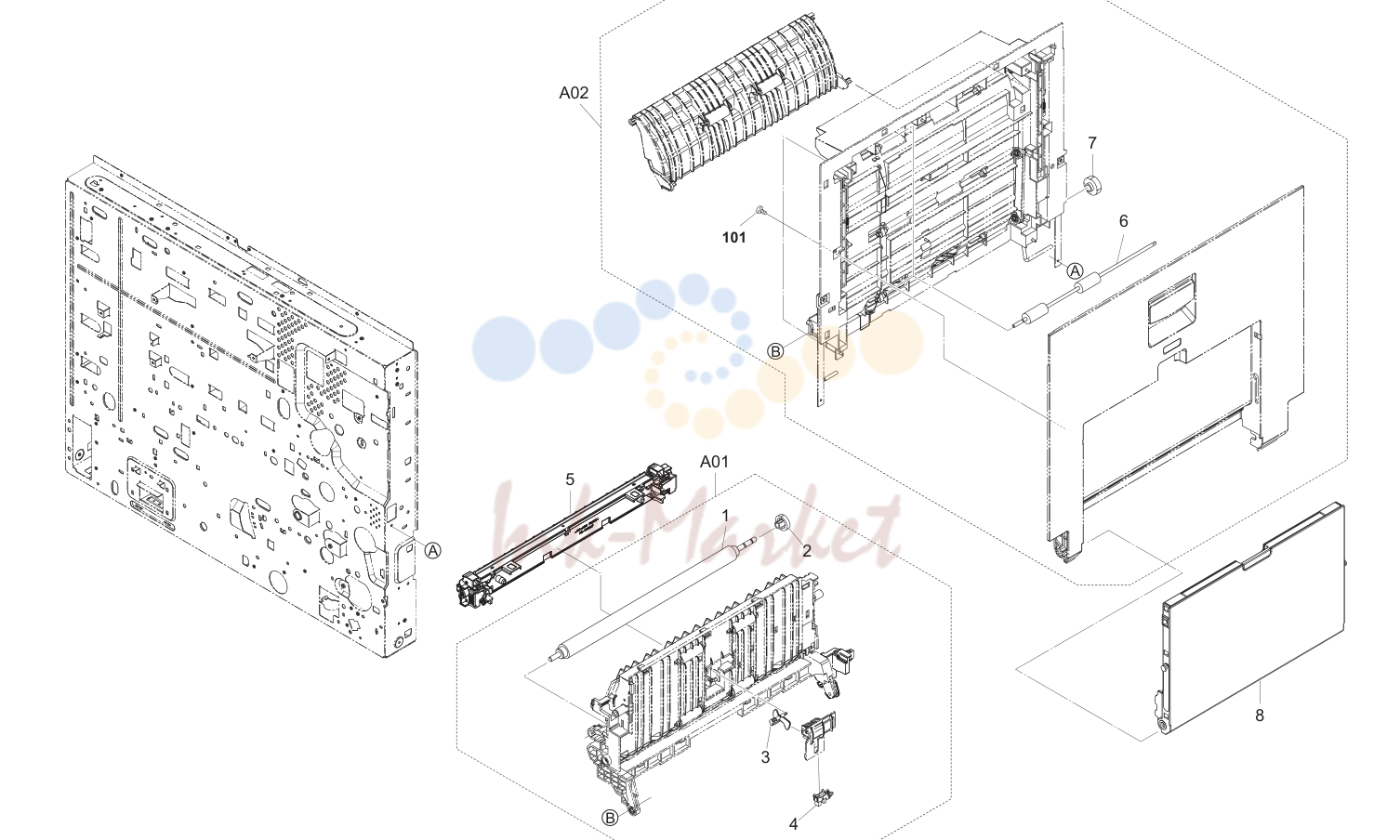

7. Paper Conveying Section

№	Артикул	Альт. артикул	Описание
1			•302K394220 2K394220 PARTS ROLLER REGIST RIGHT SP
2			•302K394330 2K394330 PARTS GEAR REGIST Z24R SP
3			•302K329040 2K329040 ACTUATOR DU
4			•7NXGP1S173LCH01 NX116910 SENSOR OPT.
6			•302K394250 2K394250 PARTS ROLLER DU SP
7			•302K394400 2K394400 PARTS GEAR DU Z27L SP
8	302K394470 запросить цену →	2K394470	PARTS MPF TABLE ASSY SP
101	7BB200308H запросить цену →	BB105660	+BIND T.T P SCREW 3X8

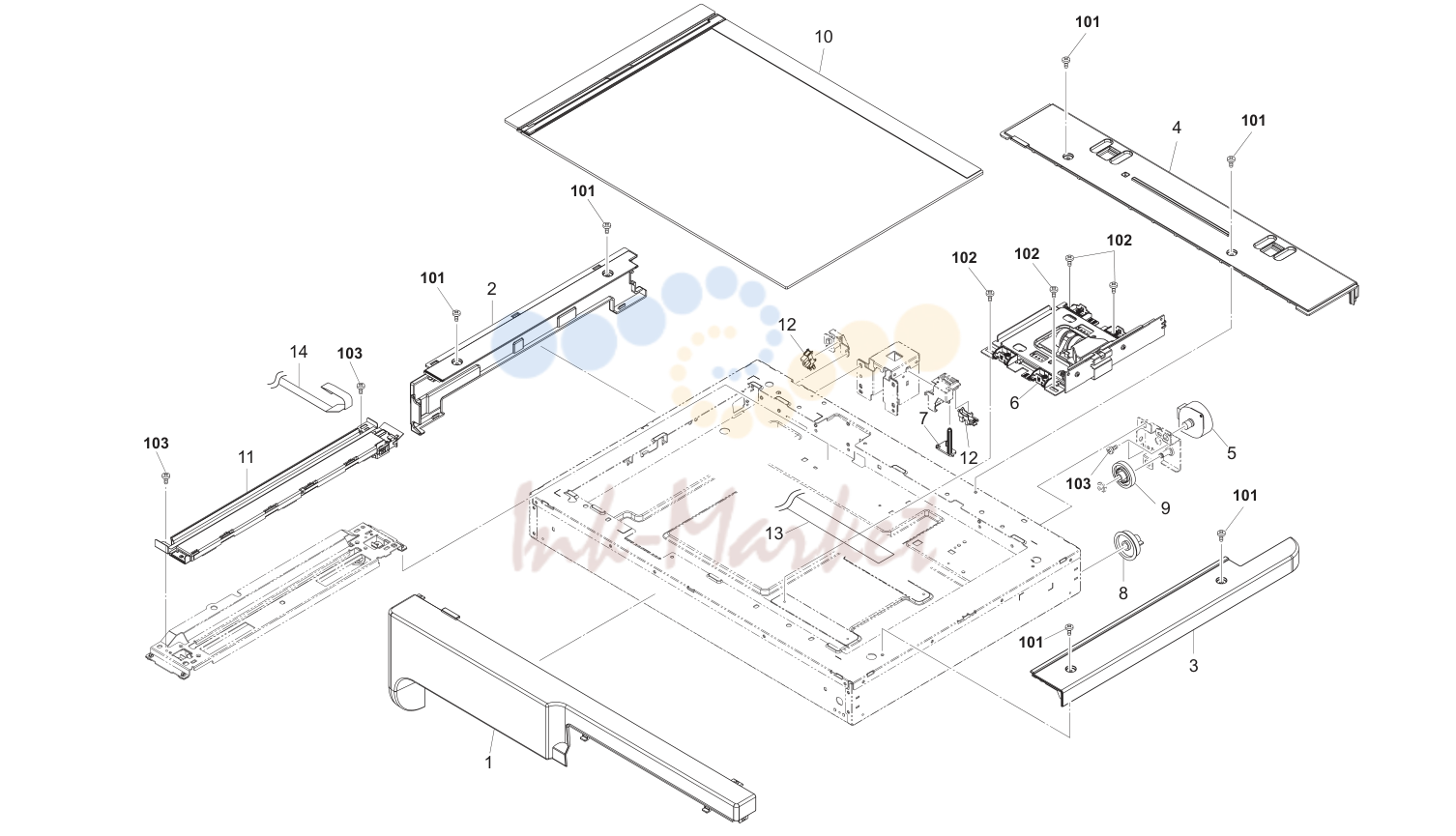

8. Scanner Section

№	Артикул	Альт. артикул	Описание
1	302K304120 запросить цену →	2K304120	COVER ISU FRONT
2	302K304130 запросить цену →	2K304130	COVER ISU LEFT
3	302K394590 запросить цену →	2K394590	PARTS COVER ISU RIGHT ASSY A SP
4	302K304150 запросить цену →	2K304150	COVER ISU REAR
5	302K394210 ✓ в наличии	2K394210	PARTS MOTOR ISU SP
6	302K393150 запросить цену →	2K393150	PARTS ISU
7	302K317250 ✓ в наличии	2K317250	SWITCH RELEASE
8	302K317350 запросить цену →	2K317350	GEAR Z54
9	302K394370 ✓ в наличии	2K394370	PARTS GEAR Z18-Z63R SP
10	302K394560 запросить цену →	2K394560	PARTS CONTACT-GLASS ASSY(I) SP
10	302K394550 ✓ в наличии	2K394550	PARTS CONTACT-GLASS ASSY(C) SP
11	302K393160 запросить цену →	2K393160	PARTS MOUNT LED ASSY
12	7NXGP1S173LCH01 ✓ в наличии	NX116910	SENSOR OPT.
13	302K346410 запросить цену →	2K346410	FFC MAIN-CCD
14	302K346400 запросить цену →	2K346400	FFC MAIN-LED LAMP
101	7BB702308H запросить цену →	BB107060	+TP-FLAT T.T S SCREW 3X8 SR
102	7BB606308H запросить цену →	BB105280	+PAN M SCREW WITH SW W 3X8 R
103	7BB700308H запросить цену →	BB105600	+BIND T.T S SCREW 3X8 SR

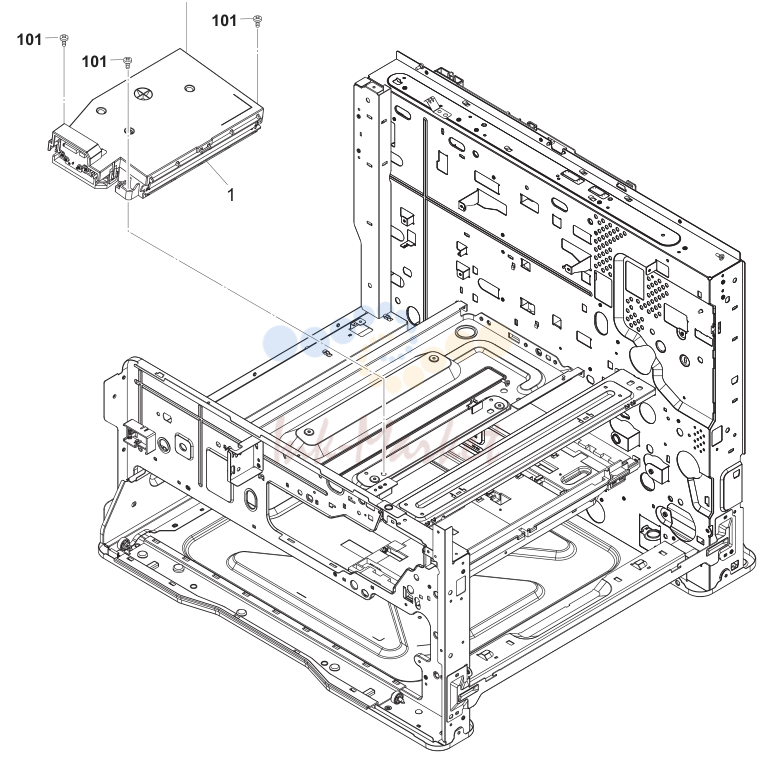

9. Laser Scanner Section

№	Артикул	Альт. артикул	Описание
1			•302K394200 2K394200 PARTS MOTOR-BL W30 SP
2	302HN44010 ✓ в наличии	2HN44010	FAN MOTOR
101	7BB700312H запросить цену →	BB106820	+BIND T.T S SCREW 3X12 SR
102	7BB000304H запросить цену →	BB105720	+BIND M SCREW 3X4
103	7BB700330H запросить цену →	BB106840	+BIND T.T S SCREW 3X30 SR

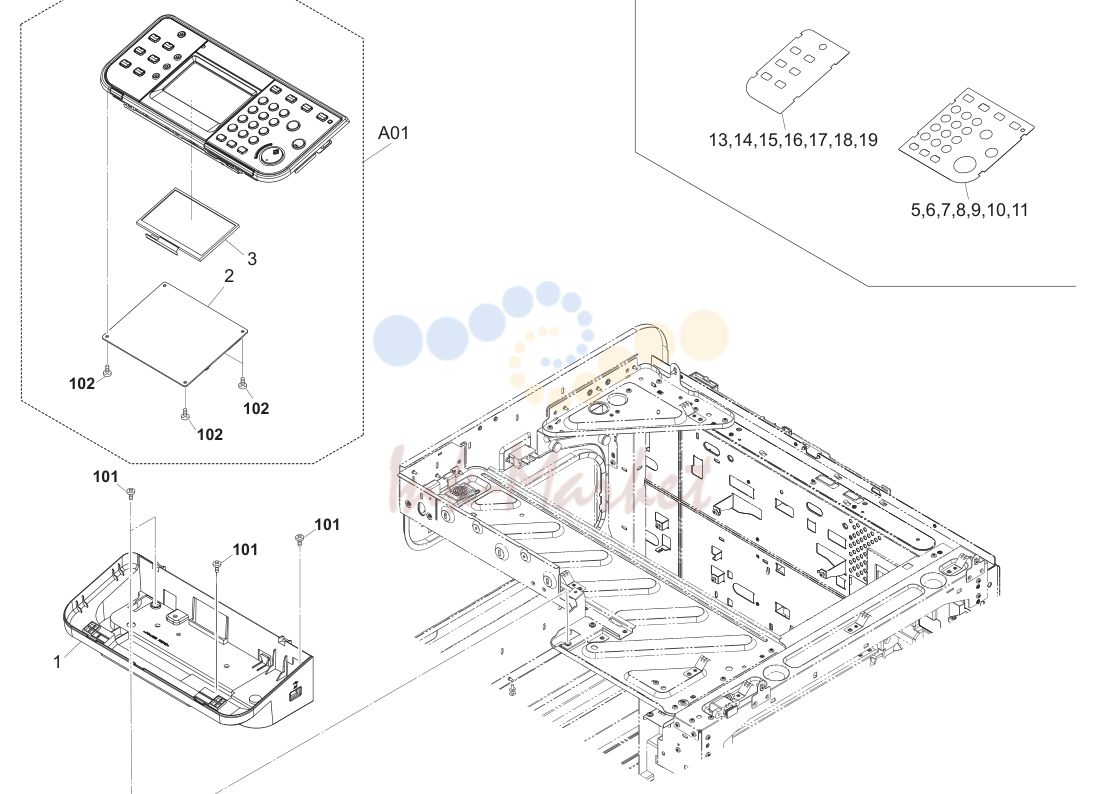

10. Operation Section

№	Артикул	Альт. артикул	Описание
1	302K305020 запросить цену →	2K305020	COVER OPERATION LOW
2			•302K394050 2K394050 PARTS PWB PANEL MAIN ASSY SP
3			•302K394170 2K394170 PARTS LCD COLOR SP
4	302K305310 запросить цену →	2K305310	SHEET OPERATION RIGHT E
5	302K305350 запросить цену →	2K305350	SHEET OPERATION RIGHT G
6	302K305360 запросить цену →	2K305360	SHEET OPERATION RIGHT F
7	302K305370 запросить цену →	2K305370	SHEET OPERATION RIGHT I
8	302K305380 запросить цену →	2K305380	SHEET OPERATION RIGHT S
9	302K305390 запросить цену →	2K305390	SHEET OPERATION RIGHT P(B)
10	302K305400 запросить цену →	2K305400	SHEET OPERATION RIGHT N
11	302K305410 запросить цену →	2K305410	SHEET OPERATION RIGHT R
12	302K305320 запросить цену →	2K305320	SHEET OPERATION LEFT E
13	302K305440 запросить цену →	2K305440	SHEET OPERATION LEFT G
14	302K305450 запросить цену →	2K305450	SHEET OPERATION LEFT F
15	302K305460 запросить цену →	2K305460	SHEET OPERATION LEFT I
16	302K305470 запросить цену →	2K305470	SHEET OPERATION LEFT S
17	302K305480 запросить цену →	2K305480	SHEET OPERATION LEFT P(B)
18	302K305490 запросить цену →	2K305490	SHEET OPERATION LEFT N
19	302K305500 запросить цену →	2K305500	SHEET OPERATION LEFT R
101	7BB702308H запросить цену →	BB107060	+TP-FLAT T.T S SCREW 3X8 SR
102	7BB700308H запросить цену →	BB105600	+BIND T.T S SCREW 3X8 SR

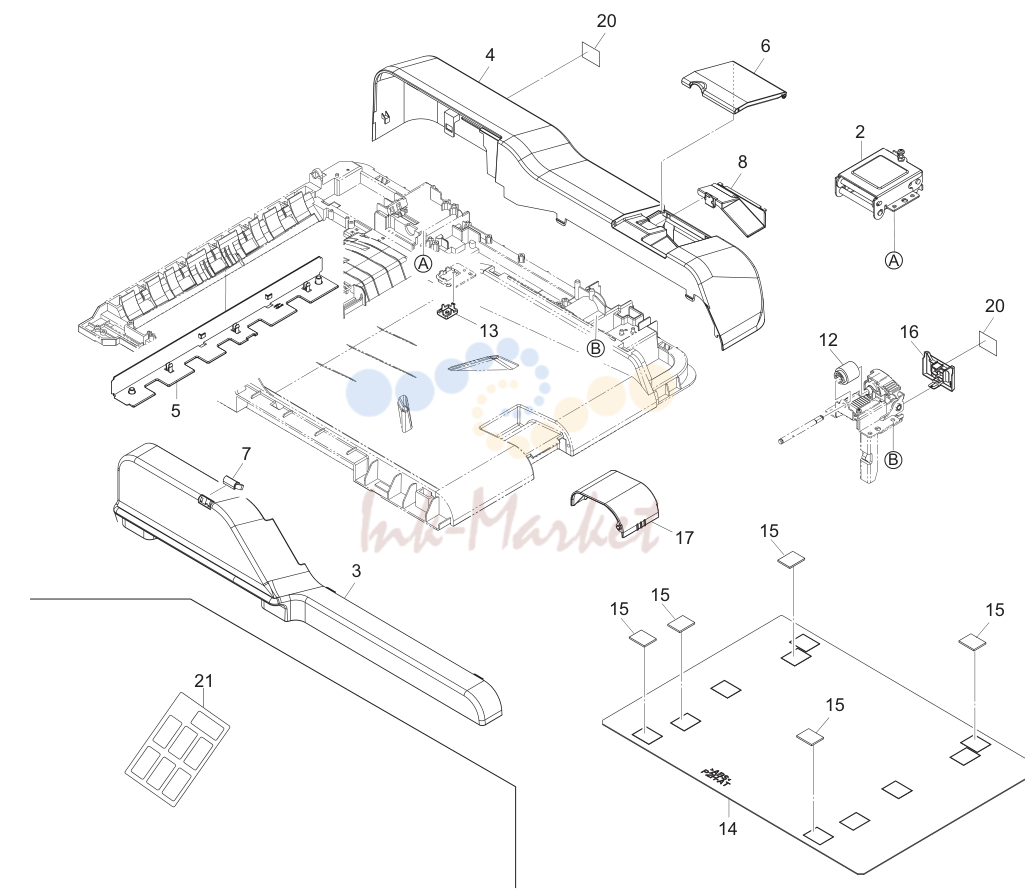

11. Document Processor 1

№	Артикул	Альт. артикул	Описание
1	303LL06100 запросить цену →	3LL06100	COVER TABLE WIRE
2	303M802020 запросить цену →	3M802020	LEFT HINGE
3	303M804010 запросить цену →	3M804010	COVER FRONT
4	303M804020 запросить цену →	3M804020	COVER REAR
5	303M804040 запросить цену →	3M804040	COVER LEFT
6	303M804060 запросить цену →	3M804060	LID REAR COVER
7	303M804070 запросить цену →	3M804070	COVER LED
8	303M804080 запросить цену →	3M804080	LID INNER COVER
9			•303M806050 3M806050 TRAY LOOP
10			•65907210 65907210 GEAR 20,CASSETTE
11			•303M894260 3M894260 PARTS SENSOR OPT SP
12	3AK20130 запросить цену →	3AK20130	GEAR,WORM MAIN TRAY
13	3HL02240 запросить цену →	3HL02240	PUSH SW DP
14	303JC04200 запросить цену →	3JC04200	PLATE ORIGINAL
15	303MX02021 запросить цену →	3MX02021	CUSHION ORIGINAL MAT A
16	303M804090 запросить цену →	3M804090	COVER HINGE
17	303M804050 запросить цену →	3M804050	STOPPER EJECT
18	303M834110 запросить цену →	3M834110	LABEL PAPER SET CAUTION ENG
19	303H605110 запросить цену →	3H605110	LABEL MSP A
20	303M834070 запросить цену →	3M834070	LABEL HINGE CAUTION
21	303LL34190 запросить цену →	3LL34190	LABEL FACE UP 7NATIONS

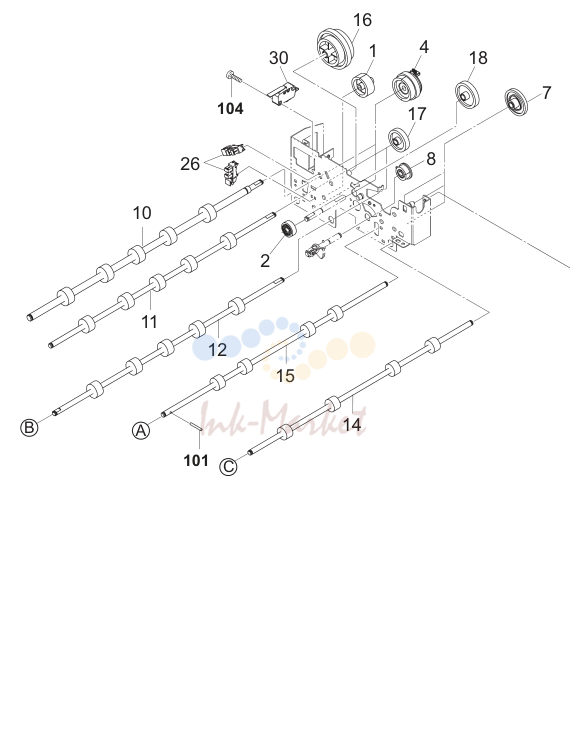

12. Document Processor 2

№	Артикул	Альт. артикул	Описание
1	302F914160 запросить цену →	2F914160	GEAR Z30H
2	302H731700 запросить цену →	2H731700	GEAR Z21 CONT
3	302H731730 запросить цену →	2H731730	GEAR Z34L MIDDLE
4	303M894090 запросить цену →	3M894090	PARTS CLUTCH 50 Z35R SP
5	302KY44010 запросить цену →	2KY44010	MOTOR IMAGE
6	302KY44090 ✓ в наличии	2KY44090	MOTOR ROTARY
7	303H622331 ✓ в наличии	3H622331	GEAR 20/65 IDLE
8	303LL31260 запросить цену →	3LL31260	GEAR Z32S LIFT
9	303M894100 ✓ в наличии	3M894100	PARTS PWB LED ASSY SP
10	303M894110 ✓ в наличии	3M894110	PARTS ROLLER REGISTRATION SP
11	303M894120 ✓ в наличии	3M894120	PARTS ROLLER CONVEYING A SP
12	303M894130 ✓ в наличии	3M894130	PARTS ROLLER CONVEYING B SP
13	303M824110 запросить цену →	3M824110	ACTUATOR REGISTRATION
14	303M894140 ✓ в наличии	3M894140	PARTS ROLLER EXIT SP
15	303M894150 ✓ в наличии	3M894150	PARTS ROLLER LOOP SP
16	303M894160 запросить цену →	3M894160	PARTS GEAR Z41L Z58L Z76L SP
17	303M894170 запросить цену →	3M894170	PARTS GEAR Z32R SP
18	303M894180 запросить цену →	3M894180	PARTS GEAR Z38L SP
19	303M894190 запросить цену →	3M894190	PARTS GEAR Z33L SP
20	303M894200 запросить цену →	3M894200	PARTS GEAR Z34R Z26S SP
21	303M894210 запросить цену →	3M894210	PARTS GEAR Z29R SP
22	303M894220 запросить цену →	3M894220	PARTS GEAR Z29L ONEWAY SP
23	303M894240 запросить цену →	3M894240	PARTS GEAR Z39S SP
24	303M894250 запросить цену →	3M894250	PARTS GEAR LF Z29S SP
25	36211500 запросить цену →	36211500	GEAR,LEADING FEED JOINT
26	303M894260 ✓ в наличии	3M894260	PARTS SENSOR OPT SP
27	303M894030 запросить цену →	3M894030	RETARD GUIDE (DP) (service only)
28	303M894040 ✓ в наличии	3M894040	RETARD ROLLER (DP) (service only)
29	303M894070 запросить цену →	3M894070	PARTS GUIDE PF ASSY SP
30	2FB27160 ✓ в наличии	2FB27160	INTER LOCK SWITCH
101	5MBP2010PXLJ запросить цену →	EP120100	PARALLEL PIN H7 / M2 X 10 SUS
102	7BB607306H запросить цену →	BB105770	+TP-CUP M SCREW 3X6 R
103	7BB700308H запросить цену →	BB105600	+BIND T.T S SCREW 3X8 SR
104	7BB700316H запросить цену →	BB106910	+BIND T.T S SCREW 3X16 SR

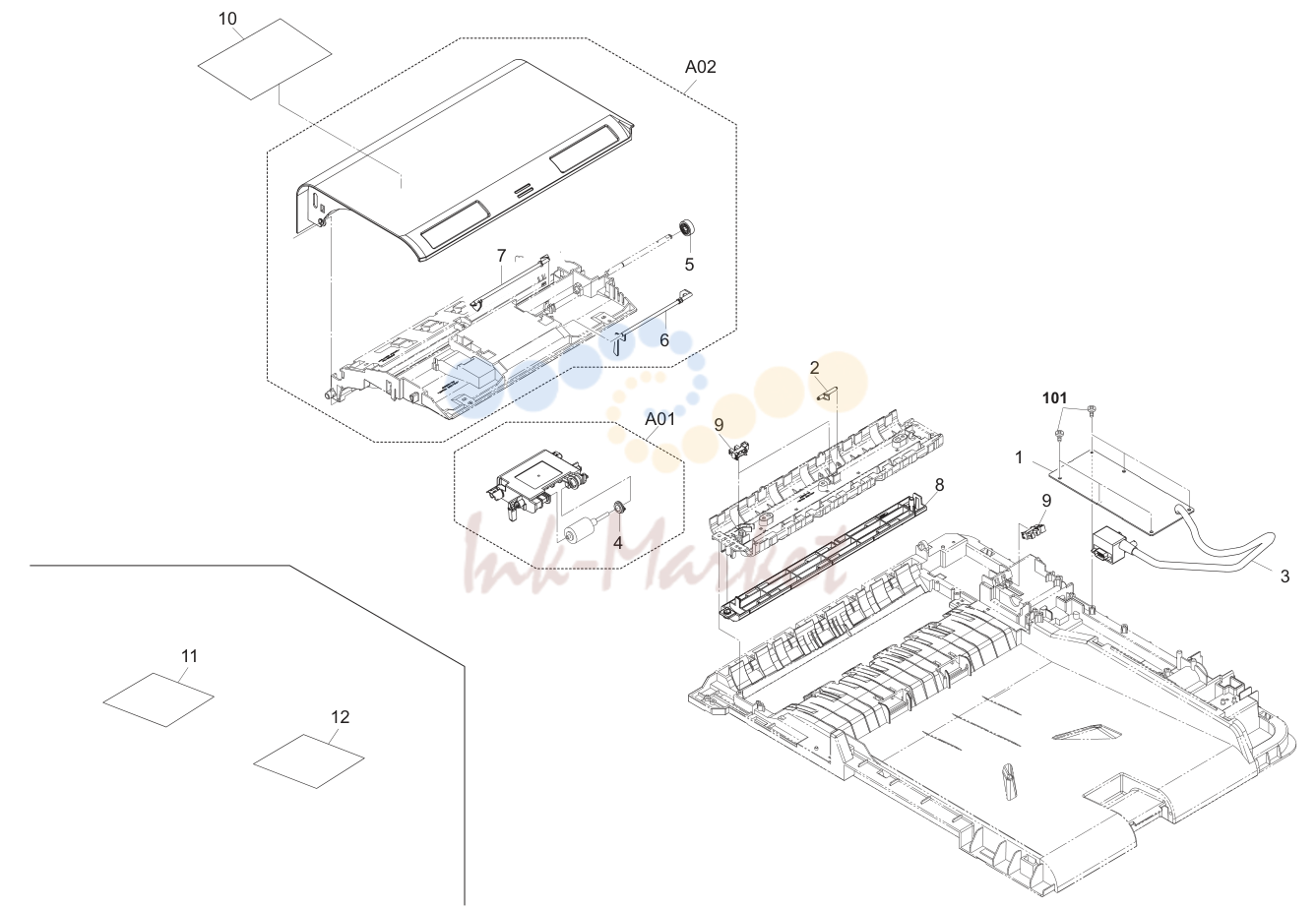

13. Document Processor 3

№	Артикул	Альт. артикул	Описание
1	303M894010 запросить цену →	3M894010	PARTS PWB DRIVE ASSY SP
2	303M824190 запросить цену →	3M824190	ACTUATOR TIMING
3	303M846010 ✓ в наличии	3M846010	WIRE INTERFACE
4			.36211500 36211500 GEAR,LEADING FEED JOINT
5			.302H731700 2H731700 GEAR Z21 CONT
6			.303M807060 3M807060 ACTUATOR ORIGINAL SET
7			.303M824090 3M824090 ACTUATOR FEED
8	303M894080 ✓ в наличии	3M894080	PARTS GUIDE READING ASSY SP
9	303M894260 ✓ в наличии	3M894260	PARTS SENSOR OPT SP
10	303M834090 запросить цену →	3M834090	LABEL CAUTION ENG
11	303M834120 запросить цену →	3M834120	LABEL CAUTION SET 3NATIONS
12	303M834130 запросить цену →	3M834130	LABEL CAUTION SET 4NATIONS
101	7BB200308H запросить цену →	BB105660	+BIND T.T P SCREW 3X8
