Kyocera FS-6020 — каталог запчастей со схемами

Содержание

1. Enclosure
2. Upper Frame Unit - 1
3. Upper Frame Unit - 2
4. Feed assembly
5. Drive unit
6. MPF
7. Scanner

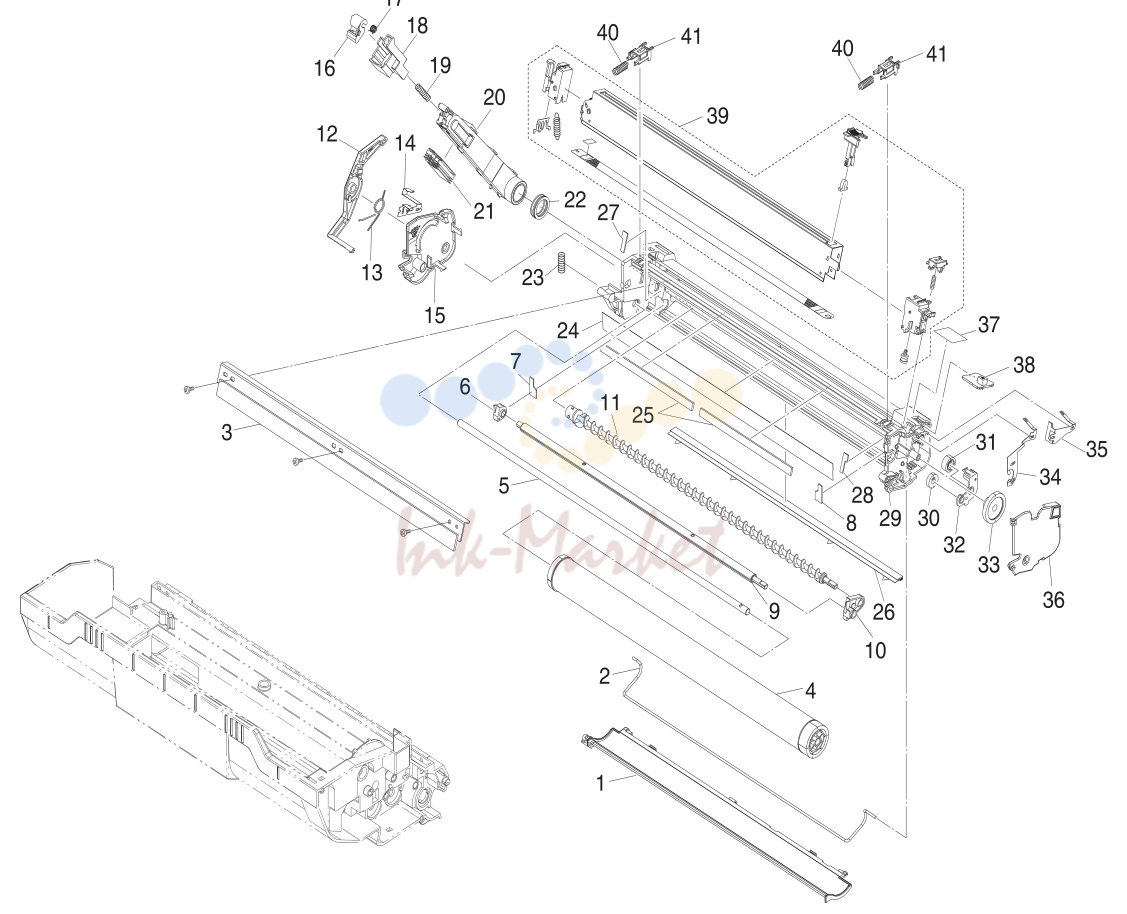

8. PU - 1

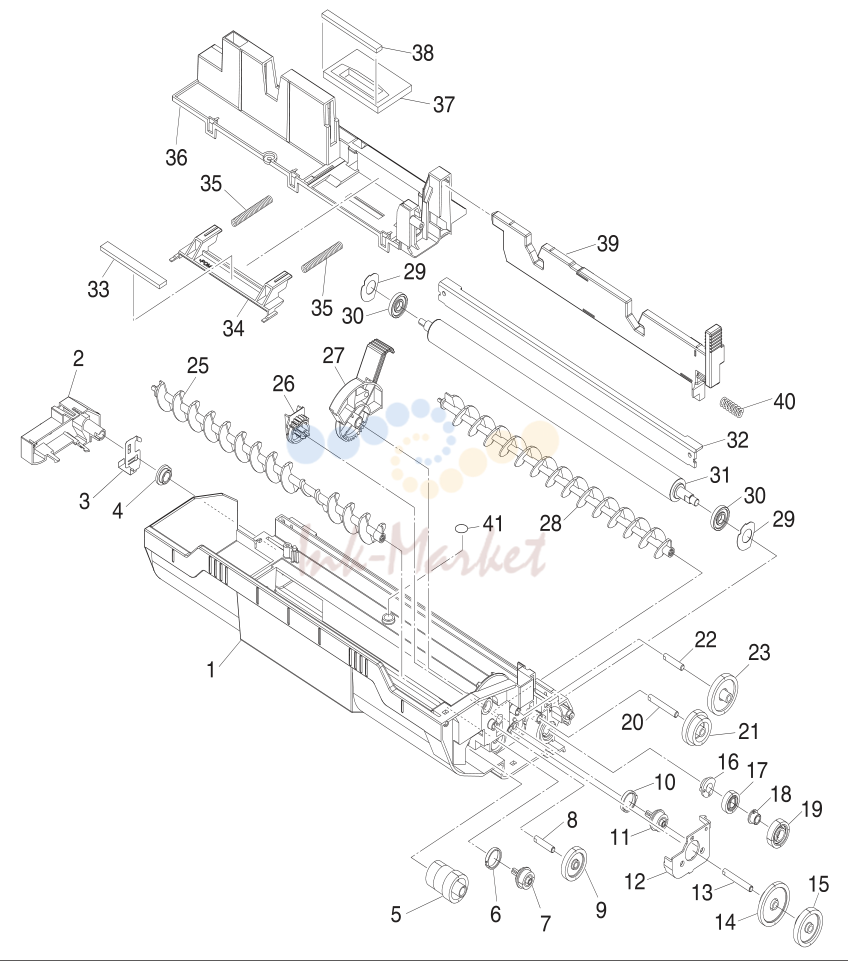

9. PU - 2

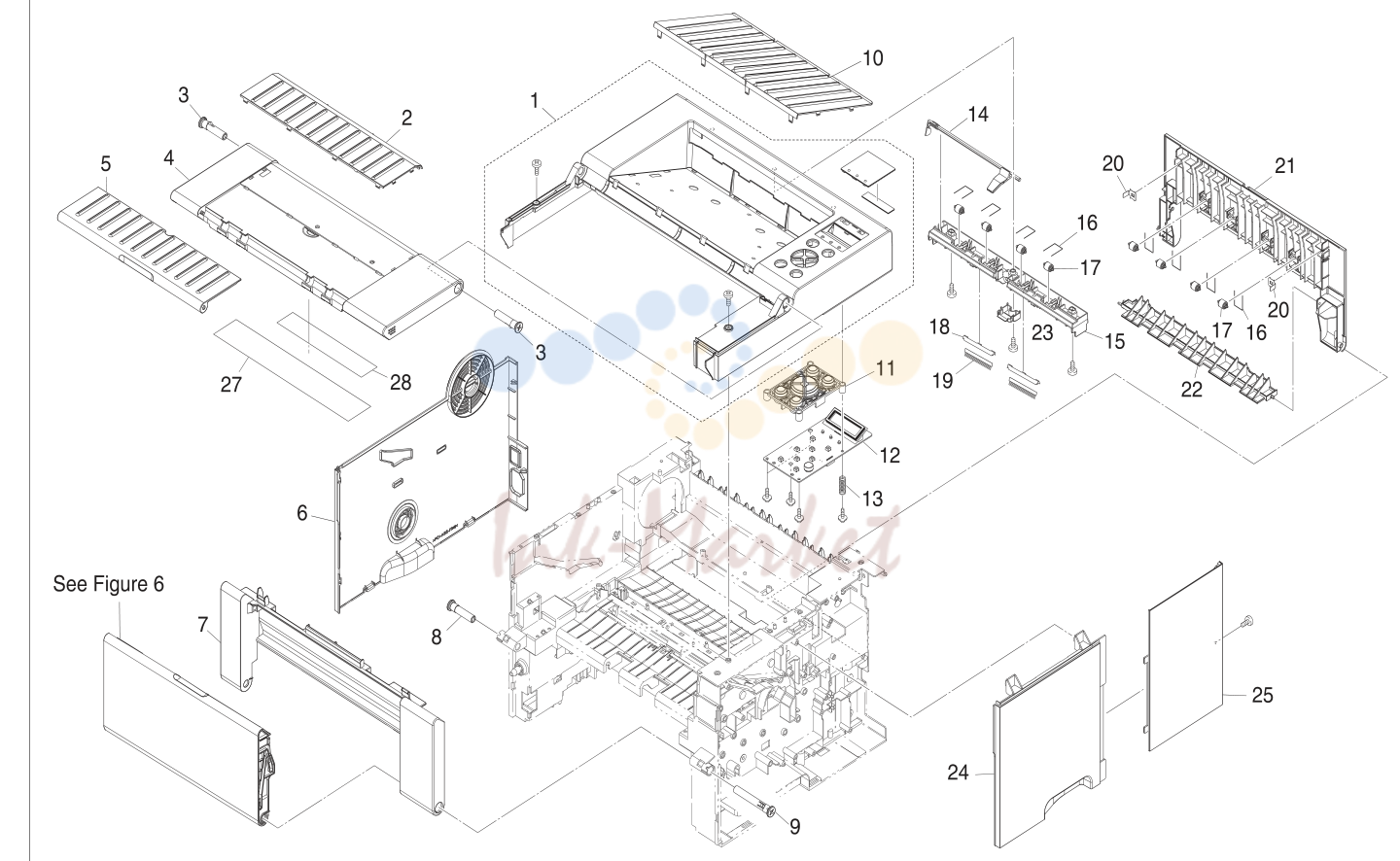

1. Enclosure

№	Артикул	Описание
01-001	2BZ69300 запросить цену →	COVRE TOP PANEL ASSY
01-002	2BZ02280 запросить цену →	LID TOP SUB
01-003	2BZ02080 запросить цену →	PIN HINGE LEFT
01-004	2BZ02270 запросить цену →	LID TOP
01-005	2BZ06250 запросить цену →	STOPPER PAPER TRAY
01-006	2BZ04180 запросить цену →	COVER LEFT
01-007	2BZ04250 запросить цену →	COVER FRONT
01-008	2BZ02080 запросить цену →	PIN HINGE LEFT
01-009	2BZ02090 запросить цену →	PIN HINGE RIGHT
01-010	2BZ04150 запросить цену →	COVER TOP SUB
01-011	2BZ04010 запросить цену →	BUTTON Excl.KMFR/KMIT
01-011	2BZ04030 запросить цену →	BUTTON KMFR only
01-011	2BZ04040 запросить цену →	BUTTON KMIT only
01-012	2BZ01100 запросить цену →	P. W. BOARD ASSY LCD KP-937
01-013	2BZ24030 запросить цену →	SPRING EARTH LCD -
01-014	2BZ02130 запросить цену →	ACTUATOR FD
01-015	2BZ02070 запросить цену →	FRAME FD
01-016	2BZ02360 запросить цену →	SPRING PULLEY FD
01-017	5MVM273DB006 запросить цену →	ROLLER PINCH
01-018	2BZ02610 запросить цену →	PLATE DISCHARGER - 2 2BZ-0004
01-019	2BZ04220 запросить цену →	DISCHARGER FD
01-020	2BZ04330 запросить цену →	PLATE HOOK -
01-021	2BZ04140 запросить цену →	COVER REAR
01-022	2BZ08440 запросить цену →	DEFLECTOR -
01-023	2BZ16390 запросить цену →	GUIDE STOCK -
01-024	2BZ04190 запросить цену →	COVER RIGHT
01-025	2BZ04170 запросить цену →	COVER RIGHT SUB
01-027	2BZ04290 запросить цену →	LABEL LID A
01-028	2BZ04300 запросить цену →	LABEL LID B

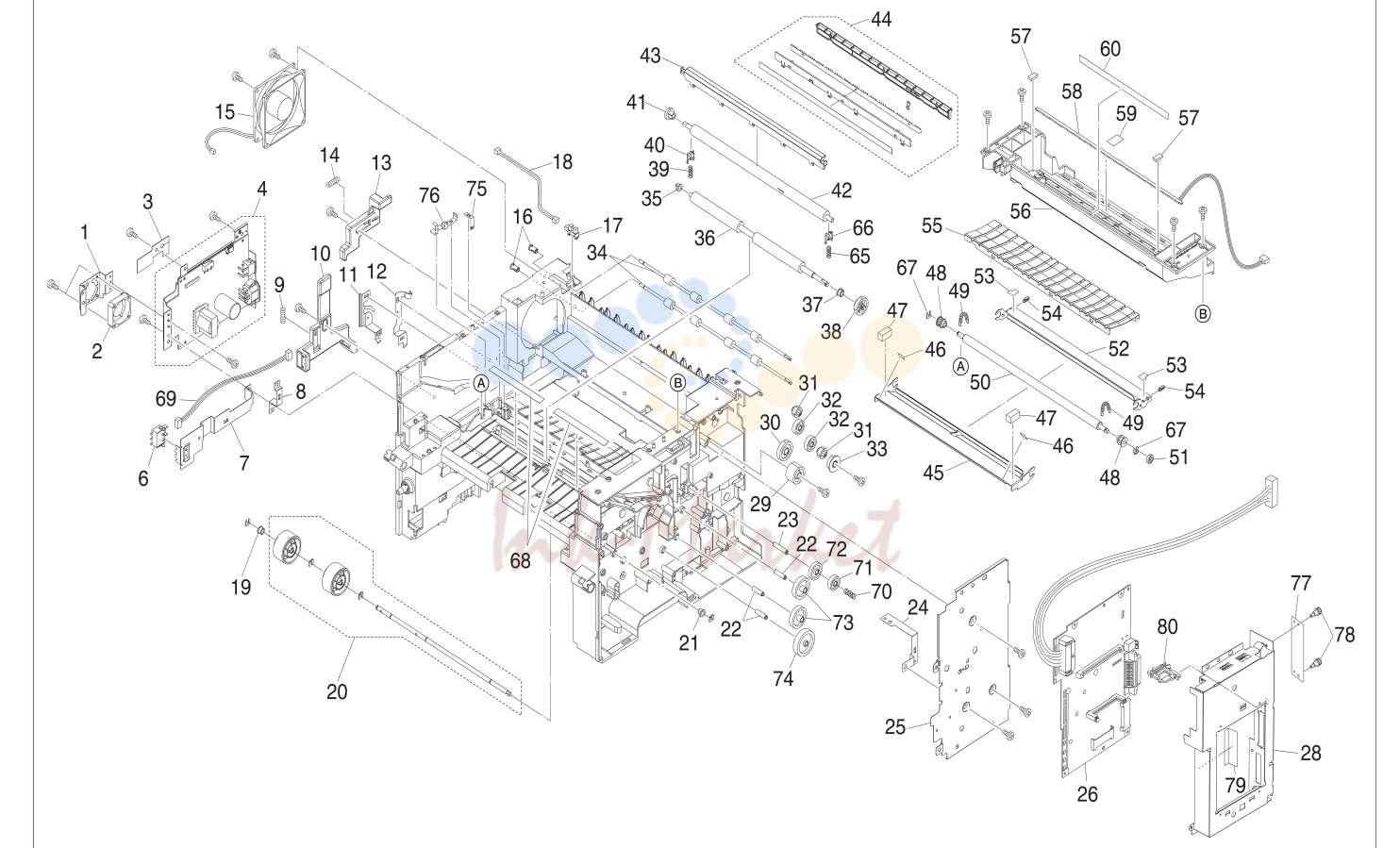

2. Upper Frame Unit - 1

№	Артикул	Описание
02-001	2BZ02260 запросить цену →	BRACKET FAN -
02-002	2BZ27130 запросить цену →	FAN MOTOR
02-003	2BZ02520 запросить цену →	SHEET CORD KEEP -
02-004	2BZ27150 запросить цену →	SWITCHING REGULATOR
02-006		5ESP03090001+01 PUSH SWITCH 03 SN
02-007	2BZ14300 запросить цену →	HOLDER CASS SW -
02-008	2BZ02200 запросить цену →	PLATE EARTH L -
02-009	2BZ02020 запросить цену →	SPRING INTERLOCK -
02-010	2BZ02150 запросить цену →	ROD INTERLOCK -
02-011	2BZ02240 запросить цену →	PLATE EARTH DR -
02-012	2BZ02220 запросить цену →	PLATE CONTACT MC -
02-013	2BZ02110 запросить цену →	ROD INTERLOCK REAR -
02-014	2BZ02020 запросить цену →	SPRING INTERLOCK -
02-015		5EZNF2402503+02 FAN MOTOR
02-016	5MVM266DN006 запросить цену →	BUSH FD
02-017	NX000340 запросить цену →	PT.SENSOR GP1A73A
02-018	2BZ26050 запросить цену →	CONN. CORD ASSY -
02-019	5MVM176DN016 запросить цену →	BUSH A
02-020	2BZ68810 запросить цену →	ROLL MIDDLE SUB ASSY
02-021	5MVM176DN016 запросить цену →	BUSH A
02-022	2BZ22280 запросить цену →	PIN DRIVE A
02-023	2BZ22290 запросить цену →	PIN DRIVE B
02-024	2BZ02460 запросить цену →	PLATE EARTH R -
02-025	2BZ03040 запросить цену →	LID CONTROLLER -
02-026	2BZ01260 запросить цену →	P.W. BOARD ASSY MAIN KP-934 KMSG/KMTH/KMHG/Philippines
02-026	2BZ01280 запросить цену →	P.W. BOARD ASSY MAIN KP-934 KME/KMDE/KMUK/KMFR/KMIT/KMAUS
02-027	2BZ04230 запросить цену →	PLATE SHIELD -
02-028	2BZ03010 запросить цену →	BOX CONTROLLER -
02-029	2BZ16210 запросить цену →	GEAR JOINT Z31
02-030	2BZ16200 запросить цену →	GEAR Z35
02-031	5MVG127DN076 запросить цену →	GEAR ROLL FD Z18
02-032	5MVG137DN014 запросить цену →	GEAR IDLE Z25
02-033	2BZ22320 запросить цену →	GEAR IDLE Z23
02-034	2BZ02430 запросить цену →	ROLLER FD B
02-035	5MVM176DN016 запросить цену →	BUSH A
02-036	2BZ16130 запросить цену →	ROLLER REGIST LOW
02-037	5MVM176DN016 запросить цену →	BUSH A
02-038	2BZ16190 запросить цену →	GEAR REGIST Z32-Z31
02-039	2BZ02470 запросить цену →	SPRING TC L
02-040	5MVX221DB023 запросить цену →	BUSH TC L
02-041	2BZ20070 запросить цену →	GEAR TC Z18
02-042	2BZ16030 запросить цену →	ROLLER TRANSFER
02-043	2FN68270 запросить цену →	PAPER CHUTE LOW ASSY X 1 2BZ-0012
02-044	2BZ68520 запросить цену →	DC BRUSH ASSY
02-045	2BZ16560 запросить цену →	GUIDE PAPER -
02-046	2BZ20190 запросить цену →	LABEL RELEASE -
02-047	2BZ02530 запросить цену →	PAD PAPER CHUTE -
02-048	5MVM221DB002 запросить цену →	BUSH REGIST
02-049	5MMW341LD007 запросить цену →	SPRING REGIST L
02-050	2DH16230 запросить цену →	ROLLER REGIST UP
02-051	5MVG137DB064 запросить цену →	GEAR REGIST Z24
02-052	2BZ16540 запросить цену →	PAPER CHUTE UP -
02-054	2BZ02490 запросить цену →	STOPPER PAPER CHUTE -
02-055	2BZ14310 запросить цену →	PLATE EARTH GUIDE -
02-056	2BZ02160 запросить цену →	FRAME MID -
02-057	2BZ12270 запросить цену →	SEAL MID B -
02-058	2D401170 запросить цену →	P.W.BOARD ASSY ERASER KP-939
02-059	2BZ02010 запросить цену →	SHEET ERASER -
02-060	2BZ12260 запросить цену →	SEAL MID A -
02-063	2BZ01270 запросить цену →	P.W. BOARD ASSY DIMM KP-893 KMSG/KMTH/KMHG/Philippines
02-063	2BZ01140 запросить цену →	P.W. BOARD ASSY DIMM KP-989 KME/KMDE/KMUK/KMFR/KMIT/KMAUS
02-065	2BZ02480 запросить цену →	SPRING TC R
02-066	5MVX221DW008 запросить цену →	BUSH TC R
02-067	5MVX111DN003 ✓ в наличии	RING STOPPER
02-068	2BZ02450 запросить цену →	SHEET REGIST
02-069	2BZ26110 запросить цену →	CONN. CORD ASSY -
02-070	2BZ14160 запросить цену →	SPRING FREE FIXING
02-071	2BZ22480 запросить цену →	GEAR FREE Z29S
02-072	2BZ22590 запросить цену →	GEAR FREE Z34S
02-073	2BZ22490 запросить цену →	GEAR Z52S
02-074	2BZ22370 запросить цену →	GEAR Z24S-Z96H
02-075	2BZ14260 запросить цену →	PLATE CONTACT TC -
02-076	2BZ02210 запросить цену →	PLATE EARTH REGIST -
02-077	5MMS636SD009 запросить цену →	PLATE OPTION -
02-078	5MMT263SN012 запросить цену →	SCREW OP
02-079	2BZ03120 запросить цену →	SHEET MAIN PWB -
02-080	2BZ16650 запросить цену →	GUIDE OP BOARD -

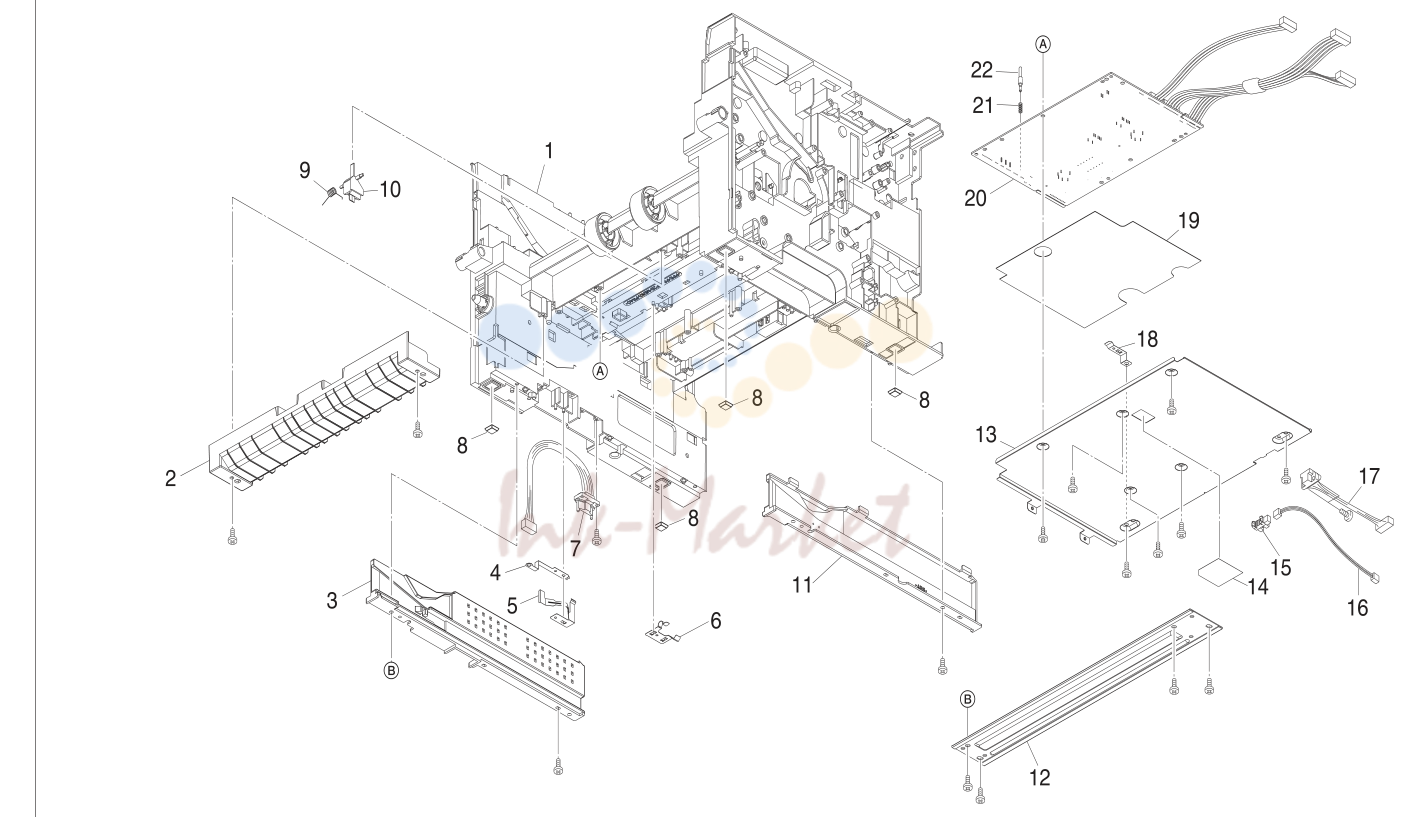

3. Upper Frame Unit - 2

№	Артикул	Описание
03-001	2BZ02170 запросить цену →	FRAME BASE -
03-002	2BZ16060 запросить цену →	GUIDE PAPER LOW -
03-003	2BZ06110 запросить цену →	GUIDE CASSETTE L -
03-004	2BZ02590 запросить цену →	PLATE EARTH STAY -
03-005	2BZ02250 запросить цену →	PLATE EARTH CASS -
03-006	2BZ14270 запросить цену →	PLATE CONTACT DC -
03-007	2BZ26030 запросить цену →	CONN. CORD ASSY
03-008	5MVX221RB014 запросить цену →	FOOT -
03-009	2BZ02440 запросить цену →	SPRING ACTUATOR -
03-010	2BZ16400 запросить цену →	ACTUATOR REGIST
03-011	2BZ02550 запросить цену →	GUIDE CASSETTE R -
03-012	3HN02140 запросить цену →	STAY PF A3 -
03-013	2BZ03050 запросить цену →	PLATE BOTTOM FRAME -
03-014	2BZ02540 запросить цену →	SHEET BOTTOM FRAME -
03-015	NX000340 запросить цену →	PT.SENSOR GP1A73A
03-016	2BZ26190 запросить цену →	CONN. CORD ASSY -
03-017	2BZ26120 запросить цену →	CONN. CORD ASSY
03-018	2BZ14280 запросить цену →	PLATE EARTH BOTTOM -
03-019	2BZ16470 запросить цену →	SHEET HV -
03-020	2BZ01230 запросить цену →	P.W. BOARD ASSY ENGINE KP-936
03-021	2BZ02370 запросить цену →	SPRING CONTACT BIAS -
03-022	2BZ14560 запросить цену →	PIN CONTACT BIAS -

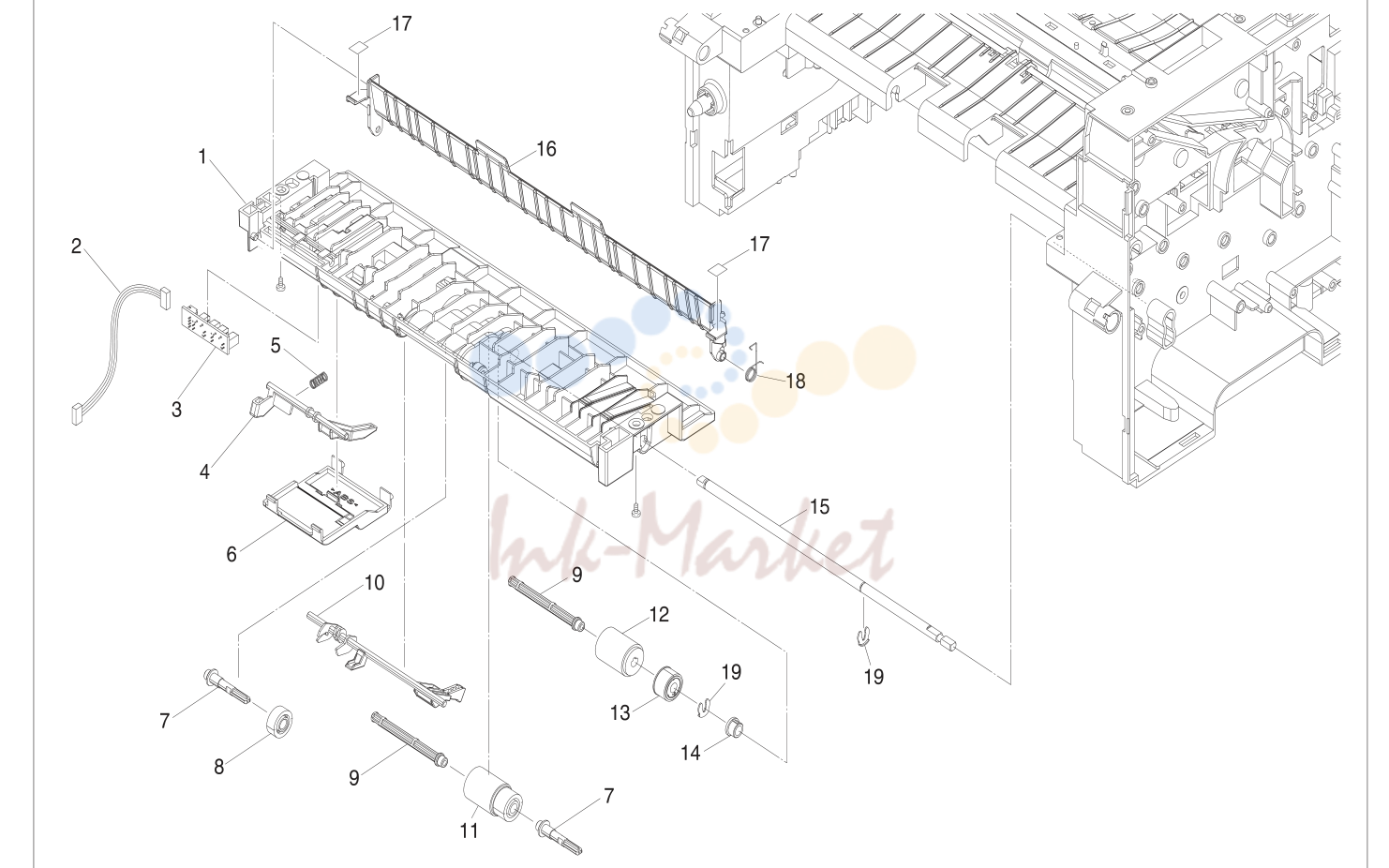

4. Feed assembly

№	Артикул	Описание
04-001	2BZ16070 запросить цену →	GUIDE FEED -
04-002	2BZ26180 запросить цену →	CONN. CORD ASSY -
04-003	2CL01770 запросить цену →	P.W.BOARD ASSY P.SENSOR KP-943
04-004	2BZ02040 запросить цену →	LEVER RELEASE -
04-005	2BZ02510 запросить цену →	SPRING RELEASE -
04-006	2BZ20230 запросить цену →	LID FEED GUILE -
04-007	2BZ16170 запросить цену →	PIN FEED IDLE
04-008	2BZ16180 запросить цену →	GEAR FEED IDLE Z32S
04-009	3FW02590 запросить цену →	SHAFT HOLDER
04-010	2BZ16680 запросить цену →	ACTUATOR EMPTY
04-011	2DH16260 запросить цену →	ROLLER FEED ASSY
04-012		5AAVR0LL+048 ROLLER PICKUP ASSY
04-013	2BZ16630 запросить цену →	GEAR PICKUP ASSY
04-014	5MVM176DN016 запросить цену →	BUSH A
04-015	2BZ16120 запросить цену →	SHAFT FEED -
04-016	2BZ22200 запросить цену →	GUIDE RETURN -
04-017	2BZ20190 запросить цену →	LABEL RELEASE -
04-018	2BZ02350 запросить цену →	SPRING GUIDE RETURN -
04-019	5MVX111DN003 ✓ в наличии	RING STOPPER

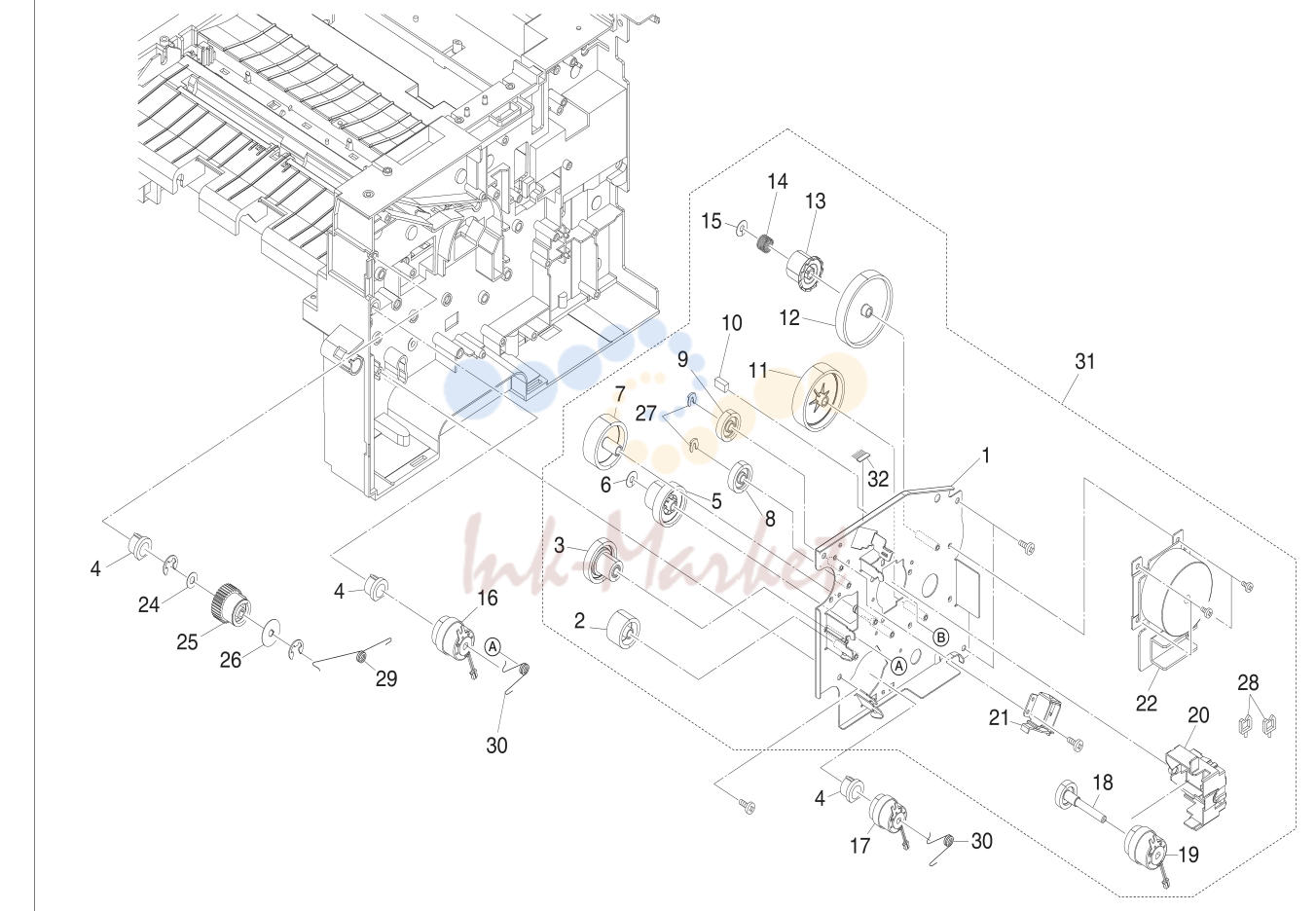

5. Drive unit

№	Артикул	Альт. артикул	Описание
05-031	2BZ93060 запросить цену →	DR-400	DRIVE UNIT
05-001	2BZ22540 запросить цену →		PLATE DRIVE -
05-002	2BZ22470 запросить цену →		GEAR Z31S
05-003	2BZ22330 запросить цену →		GEAR Z20S-Z43S
05-004	5MVM176DN016 запросить цену →		BUSH A
05-005	2BZ22350 запросить цену →		GEAR Z27S-Z66H
05-006	5MBWL52D55NN запросить цену →		POLY CUT WASHER -
05-007	2BZ22340 запросить цену →		GEAR Z50S
05-008	5MVG138DN048 запросить цену →		GEAR FD Z29
05-009	5MVG138DN048 запросить цену →		GEAR FD Z29
05-010	2BZ22680 запросить цену →		SPACER -
05-011	2BZ22360 запросить цену →		GEAR Z100H
05-012	2BZ22400 запросить цену →		GEAR Z119H
05-013	2BZ22390 запросить цену →		GEAR Z26H
05-014	2BZ22010 запросить цену →		SPRING RATCHET -
05-015	5MBWL52D55NN запросить цену →		POLY CUT WASHER -
05-016	YY000270 запросить цену →		CLUTCH MID
05-017	YY000250 запросить цену →		CLUTCH FEED
05-018	2BZ22310 запросить цену →		GEAR Z26S SHAFT
05-019	YY000240 запросить цену →		CLUTCH REGIST
05-020	2BZ22300 запросить цену →		HOLDER CLUTCH -
05-021	WS000090 запросить цену →		SOLENOID TDS-F06A-09
05-022	2BZ27010 запросить цену →		MOTOR MAIN
05-025	2BZ27090 запросить цену →		CLUTCH MULTI
05-027	5MVX111DN003 ✓ в наличии		RING STOPPER
05-028	2BZ22670 запросить цену →		CLAMPER -
05-029	2BZ22530 запросить цену →		SPRING EARTH MULTI -
05-030	2BZ27180 запросить цену →		SPRING CLUTCH - 2 2BZ-0009
05-032	2FN22010 запросить цену →		BRUSH PU - 1 2BZ-0005

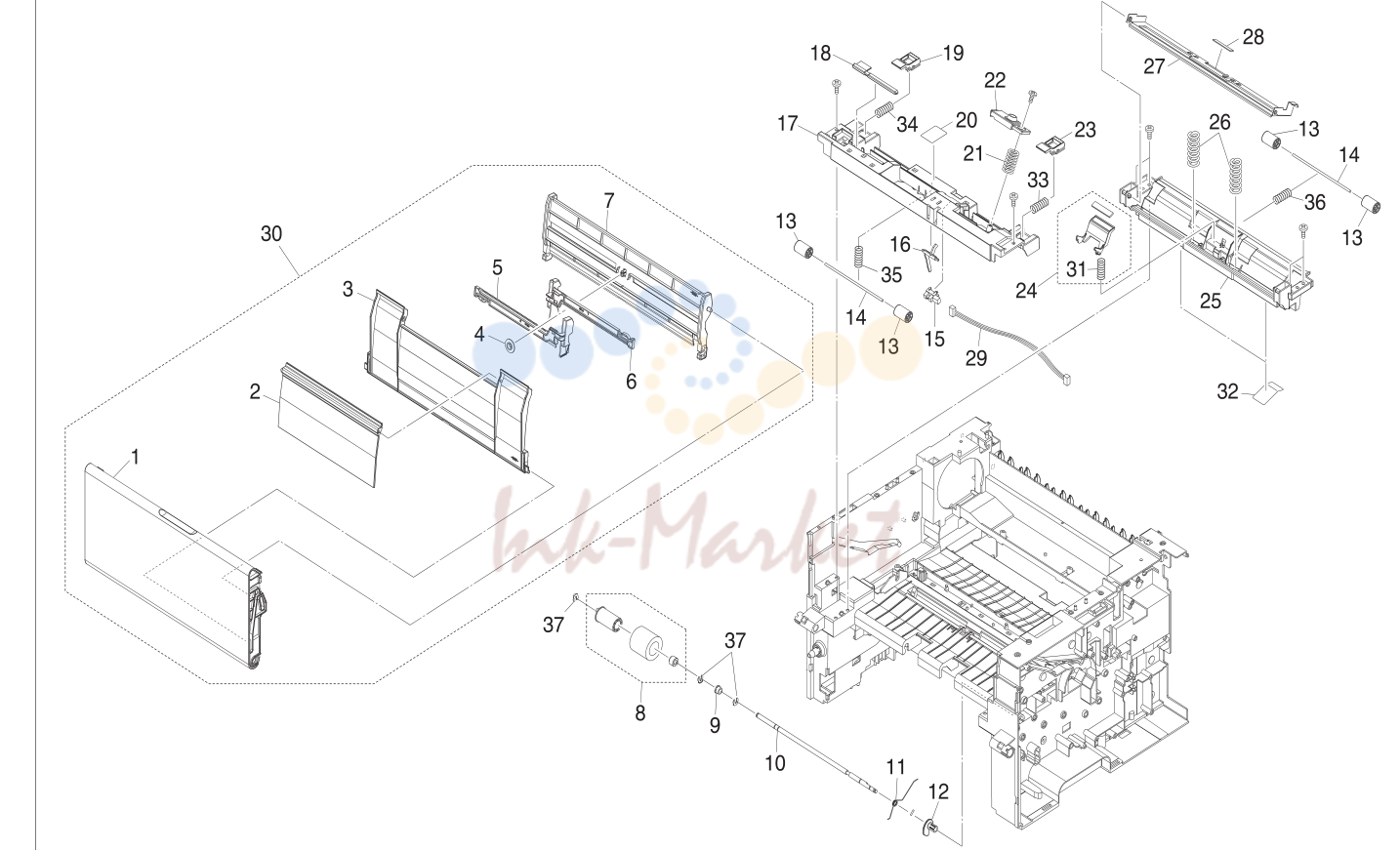

6. MPF

№	Артикул	Описание
06-030	2BZ69320 запросить цену →	COVER MP ASSY
06-001	2BZ04160 запросить цену →	COVER MP
06-002	5MVS771SH001 запросить цену →	TRAY M/P C -
06-003	2BZ06150 запросить цену →	TRAY B MP -
06-004	5MVG127DH001 запросить цену →	GEAR MANUAL -
06-005	2BZ16490 запросить цену →	GUIDE SIDE R MP -
06-006	2BZ16480 запросить цену →	GUIDE SIDE L MP -
06-007	2BZ06140 запросить цену →	TRAY A MP -
06-008	2BZ16100 запросить цену →	ROLLER FEED MP ASSY
06-009	5MVM176DN016 запросить цену →	BUSH A
06-010	2BZ16310 запросить цену →	SHAFT ROLL MP -
06-011	2BZ02310 запросить цену →	SPRING EARTH MP -
06-012	2BZ22130 запросить цену →	CAM MP
06-013	2BZ02400 запросить цену →	PULLEY MID MP
06-014	2BZ02380 запросить цену →	SHAFT MID MP -
06-015	2BZ16530 запросить цену →	PT.SENSOR EE-SX1235A
06-016	2BZ06040 запросить цену →	ACTUATOR MP
06-017	2BZ16510 запросить цену →	GUIDE FEED MP -
06-018	2BZ06370 запросить цену →	BRUSH CLEANER ASSY
06-019	2BZ02390 запросить цену →	LOCK DLP MP -
06-020	2BZ06010 запросить цену →	SHEET GUIDE FEED MP -
06-021	2BZ02330 запросить цену →	SPRING TE SENSOR -
06-022	NX000330 запросить цену →	TE.SENSOR ASSY
06-023	2BZ02390 запросить цену →	LOCK DLP MP -
06-024	2BZ68620 запросить цену →	SEPARATOR MP ASSY
06-025	2BZ06130 запросить цену →	GUIDE TURN MP -
06-026	2BZ17040 запросить цену →	SPRING BOTTOM MP -
06-027	2BZ16550 запросить цену →	PLATE BOTTOM MP -
06-028	2BZ14430 запросить цену →	PAD FRICTION MP
06-029	2BZ26060 запросить цену →	CONN. CORD ASSY -
06-031	2BZ17030 запросить цену →	SPRING SEPARATOR MP
06-032	2BZ06020 запросить цену →	SHEET GUIDE TURN MP -
06-033	2BZ16150 запросить цену →	SPRING LOCK R MP -
06-034	2BZ16520 запросить цену →	SPRING LOCK L MP -
06-035	2BZ02340 запросить цену →	SPRING PULLEY FEED
06-036	2BZ14140 запросить цену →	SPRING PULLEY MIDDLE -
06-037	5MVX111DN003 ✓ в наличии	RING STOPPER
06-011	2BZ00040 запросить цену →	SPRING CAM MP -

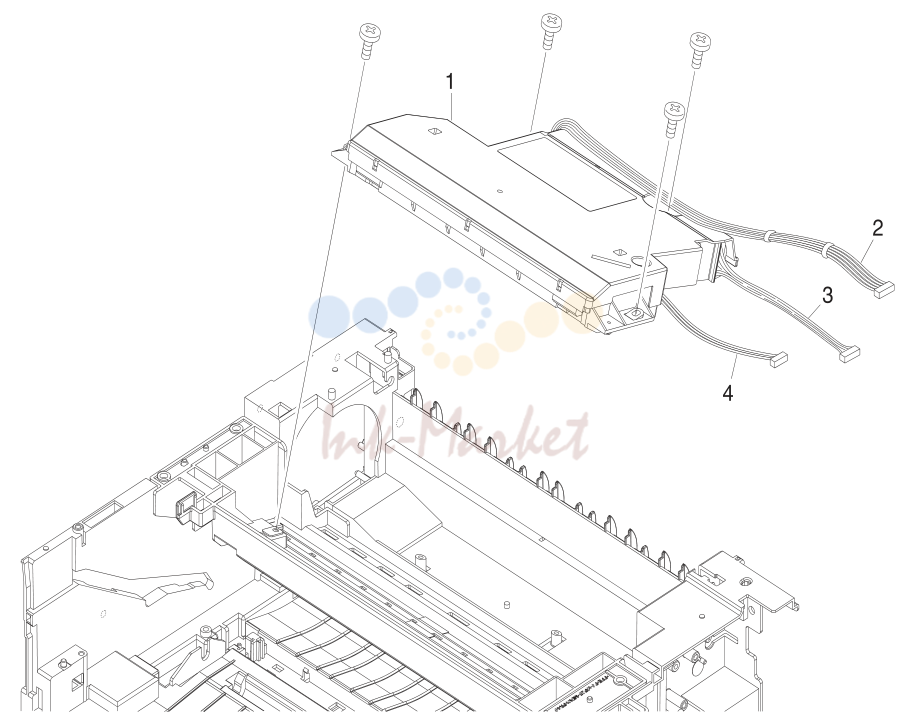

7. Scanner

№	Артикул	Альт. артикул	Описание
08	2BZ93010 запросить цену →	FK-400E	FUSER UNIT
08-001	2BZ20160 запросить цену →		FRAME FUSER UP -
08-002	2BZ27030 запросить цену →		LAMP HEATER
08-003	5MVX441XN001 ✓ в наличии		BUSH HEAT L
08-004	2BZ20120 запросить цену →		ROLLER HEAT
08-005	5MVX441XN002 ✓ в наличии		BUSH HEAT R
08-006	5MVG148XN010 ✓ в наличии		GEAR HEAT Z36
08-007	2BZ26130 запросить цену →		CONN. CORD ASSY -
08-008	2BZ20220 запросить цену →		PLATE CORD -
08-009			5EYFFQ17002++01 THERMOSTAT 250V170?C
08-010	2BZ16410 запросить цену →		GUIDE EXIT UP -
08-011	5MVX222XN002 запросить цену →		SEPARATOR
08-012	5MVM176DB018 запросить цену →		PULLEY EXIT -
08-013	2BZ20210 запросить цену →		SHAFT EXIT -
08-014	2BZ20150 запросить цену →		FRAME FUSER LOW -
08-015	2BZ16370 запросить цену →		LEVER PRESS -
08-016	2BZ20020 запросить цену →		PLATE EARTH FUSER B -
08-017	2BZ20060 запросить цену →		PLATE EARTH FUSER C -
08-018	2BZ20200 запросить цену →		PLATE ARM FUSER L -
08-019	2BZ20180 запросить цену →		PLATE ARM FUSER R -
08-020	2BZ02180 запросить цену →		SPRING PRESS
08-021	5MVM188XN014 запросить цену →		BUSH PRESS
08-022	2BZ20110 запросить цену →		ROLLER PRESS
08-023	5MMM176CJ007 запросить цену →		BUSH METAL
08-024	2BZ16500 запросить цену →		GUIDE EXIT -
08-025	2BZ20140 запросить цену →		ACTUATOR FUSER
08-026	2BZ16440 запросить цену →		SPRING ACTUATOR A -
08-027	2BZ16450 запросить цену →		SPRING ACTUATOR B -
08-028	2BZ16380 запросить цену →		ACTUATOR EXIT
08-029	2BZ16040 запросить цену →		ROLLER EXIT
08-030	2BZ17010 запросить цену →		SPRING EXIT L -
08-031	2BZ20010 запросить цену →		PLATE EARTH FUSER A -
08-033	2BZ20090 запросить цену →		GEAR EXIT FUSER Z22
08-034	5MMS111SL002 запросить цену →		NUT FUSER A -
08-035	2BZ20290 запросить цену →		GUIDE FUSER L - 1 2BZ-0018
08-036	2BZ27060 запросить цену →		THERMISTOR ASSY
08-037	2BZ20290 запросить цену →		GUIDE FUSER L - 1 2BZ-0018
08-038	2BZ20030 запросить цену →		SHEET FUSER CAUTION -
08-039	2BZ20100 запросить цену →		GEAR IDLE FUSER Z20
08-040	2BZ20130 запросить цену →		GEAR JOINT FUSER Z32
08-041	2BZ20270 запросить цену →		SHEET FUSER LOW -
08-042	5MVS862XF003 запросить цену →		SEAL DISCHARGER -
08-043	2BZ20050 запросить цену →		LABEL EXIT -
08-044	5MMW261LD015 запросить цену →		SPRING SEPARATOR
08-045	2BZ20240 запросить цену →		SPRING PULLEY -
08-046	2BZ20280 запросить цену →		CORD KEEP FUSER -

8. PU - 1

№	Артикул	Альт. артикул	Описание
10	2FN93030 запросить цену →	PU-405	PROCESS UNIT KME/KMDE/KMUK/KMFR/KMIT/KMAUS X 1 2BZ-0016
10	2FN93050 запросить цену →	PU-407	PROCESS UNIT KMSG/KMTH/KMHG/Philippines X 1 2BZ-0016
10-003	2C314090 запросить цену →		BLADE ASSY
10-039	2BZ93040 запросить цену →	MC-400	MCH ASSY

9. PU - 2

№	Артикул	Альт. артикул	Описание
11	2BZ93110 запросить цену →	CT-400	CASSETTE ASSY
11-001	2BZ06240 запросить цену →		BASE CASSETTE -
11-002	2BZ06060 запросить цену →		COVER CASSETTE -
11-003	2BZ06180 запросить цену →		HOLDER DIAL -
11-004	2BZ06090 запросить цену →		LABEL DIAL -
11-005	2BZ06070 запросить цену →		DIAL CASSETTE -
11-006	2BZ02060 запросить цену →		MARKER INDICATOR -
11-007	2BZ06210 запросить цену →		GUIDE SIDE L -
11-008	2BZ06360 запросить цену →		LOCK BOTTOM -
11-009	2BZ06270 запросить цену →		SPRING LOCK -
11-010	2BZ06290 запросить цену →		SPRING BOTTOM EARTH -
11-011	2BZ02100 запросить цену →		LEVER BOTTOM LOCK -
11-012	2BZ78160 запросить цену →		GUIDE RETARD -
11-013	5MMW151LD004 запросить цену →		SPRING RETARD
11-014	2BM07310 запросить цену →		GEAR GUIDE SIDE -
11-015	2BZ06280 запросить цену →		SPRING BOTTOM -
11-016	2BZ02100 запросить цену →		LEVER BOTTOM LOCK -
11-017	2BZ02140 запросить цену →		LEVER INDICATOR -
11-018	2BZ06160 запросить цену →		LOCK CAS BASE -
11-019	2BZ06270 запросить цену →		SPRING LOCK -
11-020	5MVX644DN001 запросить цену →		HOLDER RETARD -
11-021			5AAVR0LL+052 RETARD ROLL ASSY
11-022	2BZ16290 запросить цену →		PLATE SIDE GUIDE -
11-023	2BZ06220 запросить цену →		GUIDE SIDE R -
11-024	2BZ06260 запросить цену →		SPRING SIDE GUIDE -
11-025	2BZ06170 запросить цену →		LEVER SIDE GUIDE -
11-026	2BZ06100 запросить цену →		STOPPER END -
11-027	5MMW151SD003 запросить цену →		SPRING END -
11-028	5MMW166LD010 запросить цену →		SPRING LOCK GUIDE -
11-029	2BZ02050 запросить цену →		LEVER END STOPPER -
11-030	2BZ14320 запросить цену →		PLATE BOTTOM -
11-031	2BZ06300 запросить цену →		PAD BOTTOM
11-032	2BZ06310 запросить цену →		LAVEL OPERATION -
11-033	2BZ06230 запросить цену →		BASE CASSETTE REAR -
11-034	2BZ06050 запросить цену →		LID CASSETTE
11-035	2BZ06340 запросить цену →		SHEET CASSETTE -

Источник: Инк-Маркет.ру.

← Все статьи
