Kyocera FS-5500 — каталог запчастей со схемами

Содержание

• 1. Covers
• 2. Upper Frame unit
• 3. Lower frame unit
• 4. Under frame
• 5. Controller box unit
• 6. Face-down unit
• 7. Fuser Unit
• 8. Harness - upper frame
• 9. Harness - under frame

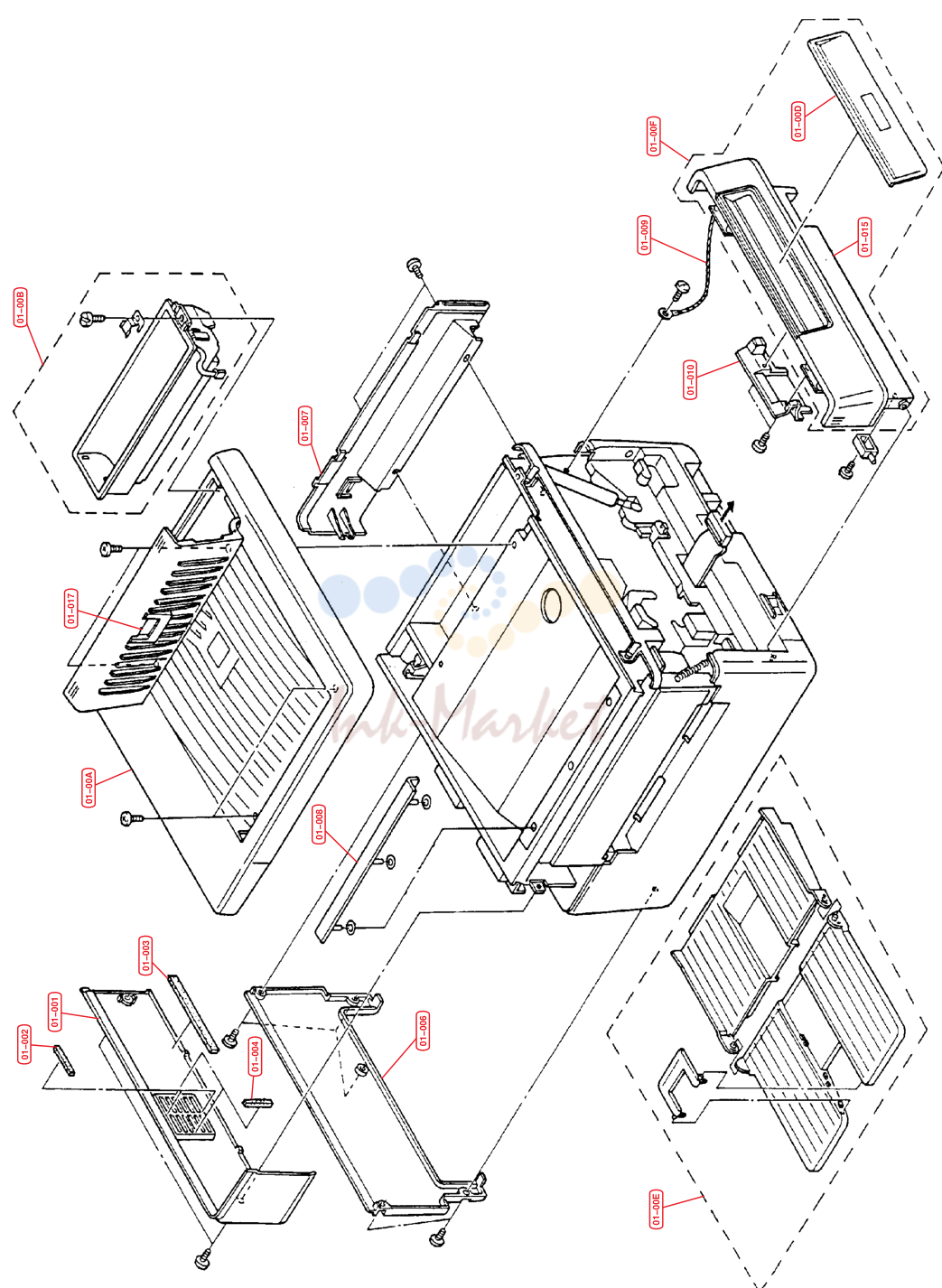

1. Covers

№	Артикул	Альт. артикул	Описание
01-001	5MVB9763SH028 запросить цену →		COVER REAR UP
01-002	5MVS619RN002 запросить цену →		PAD LOUVER B
01-003	5MVS719RN001 запросить цену →		SEAL REAR COVER
01-004	5MVS619RN001 запросить цену →		PAD LOUVER A
01-006	5MVB973SH006 запросить цену →		COVER REAR LOW
01-007	5MVB976SH027 запросить цену →		COVER RIGHT UP
01-008	5MVLX31SH005 запросить цену →		COVER EXIT
01-009	5MMW766LX001 запросить цену →		WIRE COVER HOLD
01-010	5AAVCOVER163 запросить цену →		COVER CABLE ASSY
01-015	5MVB976SH025 запросить цену →		COVER FRONT
01-017	5MVB651SH001 запросить цену →		COVER STOPPER

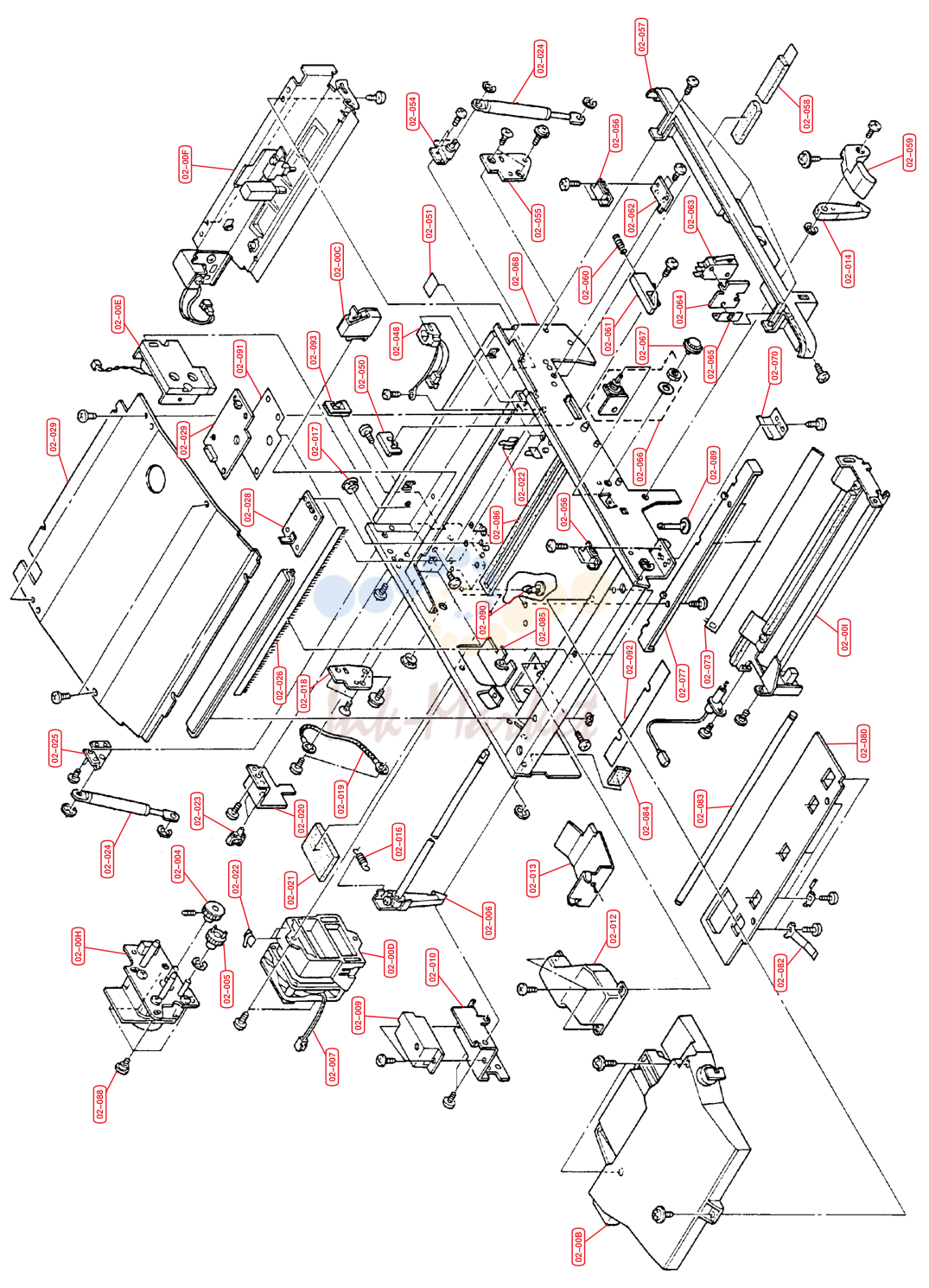

2. Upper Frame unit

№	Артикул	Альт. артикул	Описание
02-004	5MMG138SX007 запросить цену →		GEAR Z22S MOTOR DLP
02-005	5MMG138SV001 запросить цену →		GEAR Z22S JNT MOTOR
02-006	5MVS621SB001 запросить цену →		PLATE FAN
02-007			5EZNF2402802*01 MOTOR FAN
02-008	5MVX766SB011 запросить цену →		HOLDER FILTER
02-009			TNB71201***01 HI VOLTAGE UNIT 24V
02-010	5MMZ666SL001 запросить цену →		BRACKET HVU
02-012	5MVB7645B006 запросить цену →		DUCT FAN EXHAUST
02-013	5MMU664MD001 запросить цену →		PAN DRUM
02-014	5MMX631SX001 запросить цену →		LATCH
02-016	5MMW461LD002 запросить цену →		SPRING LATCH
02-017	5MVF277NB008 запросить цену →		BUSHING
02-018	5MMS6S8SL002 запросить цену →		PLATE DIVOTR
02-019	5AACCNAN8GEA запросить цену →		CONN.CORD PCA2032
02-020	5MMX666SL004 запросить цену →		BRACKET COVER UP
02-021	5MVS649RN002 запросить цену →		SEAL FRAME MIDDLE
02-022	5MMX321SM001 запросить цену →		CORD KEEP
02-023	5MVX331NN002 запросить цену →		WIRE SADDLE
02-024	5AAVDAMPR003 запросить цену →		DUMPER GAS SPRING
02-025	5MMX443SL002 запросить цену →		BRACKET DUMPER B
02-026	5MVX821KX001 запросить цену →		BRUSH DISCHARGE
02-027	5AAPRAPC1007AH запросить цену →		PWB ASSY
02-028			TNB45102***1 BIAS PWB
02-029	5MMX886SL005 запросить цену →		FRAME TOP UPPER
02-043			5AAY5500E*26 MOTOR TONER ASSY
02-044	5MML442SL002 запросить цену →		BRACKET SW HOPPER
02-046	5MVX322DB007 запросить цену →		LEVER SW
02-047	5MVX442SB005 запросить цену →		COVER SW
02-048	5AACCNAP4GEA запросить цену →		CONN.CORD PCA3041
02-049	5AAXSW023GEA запросить цену →		HOPPER SW ASSY
02-050	5MML421SL005 запросить цену →		PLATE LEVER LOCK
02-051	5MVS222VB001 запросить цену →		SHEET SCANNER
02-054	5MMX442SL002 запросить цену →		BRACKET DUMPER
02-055	5MMS658SL001 запросить цену →		PLATE PIVOT F
02-056	5AAVMGNET003 запросить цену →		MAGNET CATCH
02-057	5MVB965SH001 запросить цену →		COVER INNER FRONT UP
02-058	5MVSX29RN00S запросить цену →		SEAL FRAME UPPER
02-059	5MVX663DD001 запросить цену →		KNOB RELEASE
02-060	5MMW361SD002 запросить цену →		SPRING LEVER LOCK
02-061	5MVX632DG001 запросить цену →		LEVER LOCK DLP
02-062	5MMX532SL006 запросить цену →		BRACKET MAGNET
02-063	5AAXSW024GEA запросить цену →		FRONT SW ASSY
02-064	5MMX432SL003 запросить цену →		PLATE SW F COVER
02-065	5MML321RD001 запросить цену →		PLATE EARTH F SWITCH
02-066	5AAPRVRC1006AH запросить цену →		BIAS ADJ PWB ASSY
02-067	5MVN286SG001 запросить цену →		KNOB DENSITY VR
02-068	5AAVFRAME079 запросить цену →		FRAME UPPER ASSY
02-070	5MMX432RD002 запросить цену →		PLATE EARTH UP
02-073	5AAXLP013GEA запросить цену →		ERASER LAMP ASSY
02-077	5MVX832CB002 запросить цену →		HOLDER ERASER
02-078	5MVX531XH002 запросить цену →		PLUG MC
02-080	5MVS878SN001 запросить цену →		PAD FUSER UPPER
02-081	5MMX332LD001 запросить цену →		SPRING CLEANER
02-082	5MMX432LD001 запросить цену →		SPRING SHAFT FD
02-083	5MMT966SZ001 запросить цену →		SHAFT FD
02-084	5MVS318RN001 запросить цену →		PAD FD
02-085	5MVS642KN002 запросить цену →		SHEET FAN
02-086	5MVS824RN001 запросить цену →		PAD LASER
02-087	5AAVF1LTR002 запросить цену →		OZONE FILTER ASSY
02-088	5MMT274SZ003 запросить цену →		STUD SCREW
02-089	5MVX41NN002 запросить цену →		LOCKING CAM SPACER
02-090	5MVX211NN021 запросить цену →		LOCKING CARD SPACER
02-091	5MVS767KX001 запросить цену →		SHEET APC
02-092	5MVS837KF001 запросить цену →		PAD FD UPPER
02-093	5MVK121NN001 запросить цену →		EDGING SADDLE

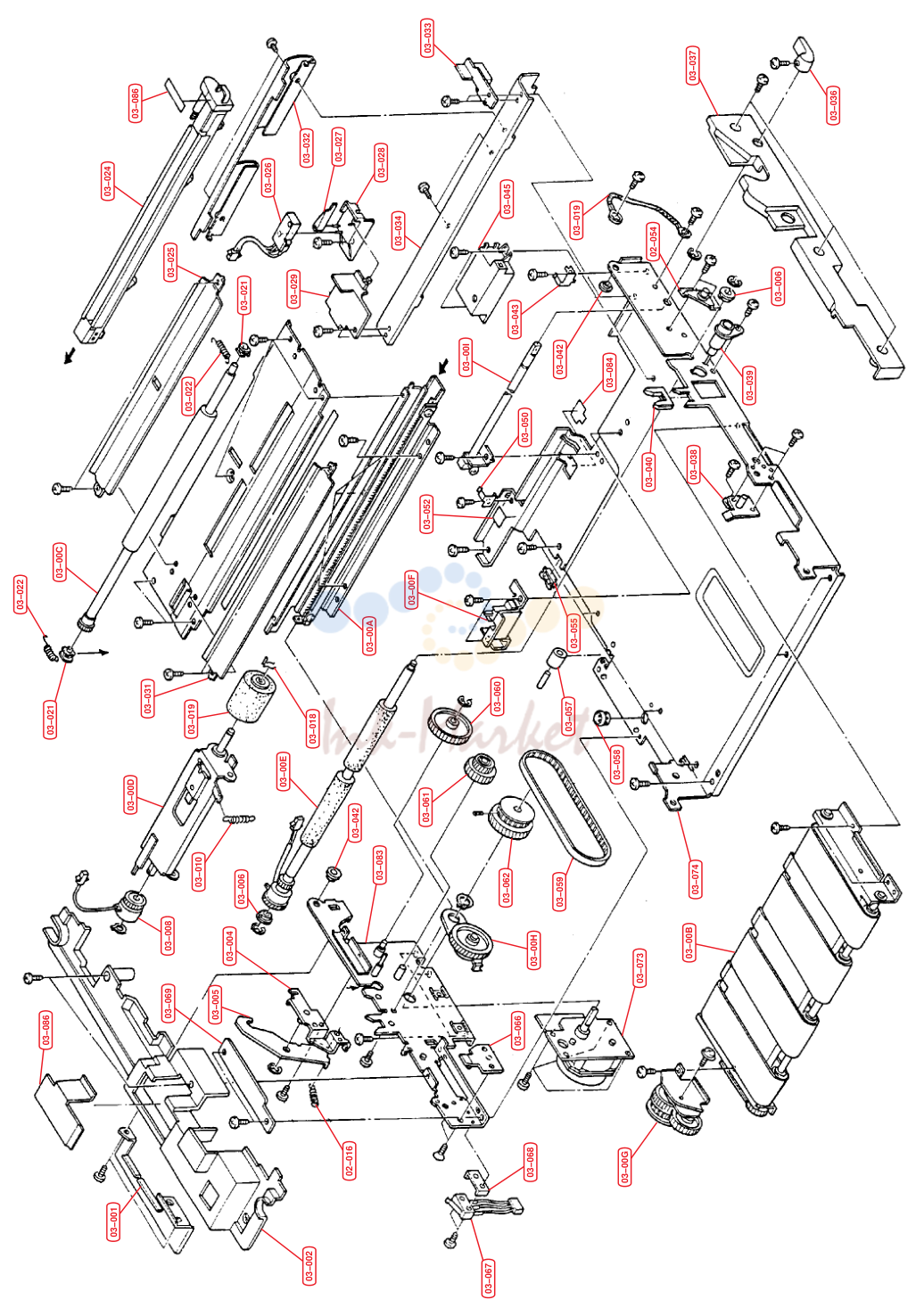

3. Lower frame unit

№	Артикул	Альт. артикул	Описание
03-001	5MMX753SL003 запросить цену →		BRACKET CONN.CORD LOW
03-002	5MVB966SH002 запросить цену →		COVER INNER REAR
03-003	5MMW361LD002 запросить цену →		SPRING JOINT DR
03-004	5MMX663SL006 запросить цену →		BRACKET DUMPER E
03-005	5MMX763SL012 запросить цену →		LEVER LOCK
03-006	5MMM176CJ003 запросить цену →		METAL BUSH KD
03-008			5EYYFAAE024**01 MICRO CLUTCH Z2 6-A-1
03-010	5MMW361LD001 запросить цену →		SPRING FEEDER
03-018	5MMX321LD011 запросить цену →		PIN STOPPER
03-019			5AAVROLL*20 ROLL FEED ASSY
03-021	5MMM121XJ001 запросить цену →		REGIST ROLLER BUSH
03-022	5MMW345LJ002 запросить цену →		REGIST SPRING A
03-024	5AAVSHILD031 запросить цену →		TC ASSY
03-025	5MMX852SN003 запросить цену →		GUIDE FEED UP
03-026			5AAY5500E*24 RIGHT SW ASSY
03-027	5MVX411SB001 запросить цену →		LEVER MICRO SW
03-028	5MVX633SH002 запросить цену →		HOLDER MICRO SW LOW
03-029	5MVX664SH001 запросить цену →		HOLDER MICRO SW UP
03-030	5MMX872SN001 запросить цену →		GUIDE CHUTE LOW
03-031	5MMXH42SN001 запросить цену →		GUIDE CHUTE UP
03-032	5MMX832SX002 запросить цену →		GUIDE FEED MIDDLE
03-033	5MVX643SH001 запросить цену →		COVER INNER BASE
03-034	5MMX855SX001 запросить цену →		GUIDE FEED LOW
03-036	5MVX532DH001 запросить цену →		KNOB RELEASE CASSETTE
03-037	5MVB963SH004 запросить цену →		COVER INNER FRONT LOW
03-038	5MMXS53SL001 запросить цену →		PLATE HOOK F
03-039	5MVX632XH001 запросить цену →		RECEPTACLE TC
03-040	5MVX331DB004 запросить цену →		GUIDE FRONT DRUM
03-042	5MMF121SZ001 запросить цену →		BUSH PIVOT
03-043	5MMX222LD003 запросить цену →		FOOK F RIGHT COVER
03-045			TNB66201***03 HI VOLTAGE UNIT 24V
03-050	5MMX222LD004 запросить цену →		FOOK R RIGHT COVER
03-052	5MVS211KF013 запросить цену →		SHEET FEED CLUTCH
03-055	5MVK121NN001 запросить цену →		EDGING SADDLE
03-057	5MVM276DB004 запросить цену →		ROLL TENSION
03-058	5MVF277NB008 запросить цену →		BUSHING
03-059	5MVM19ORN002 запросить цену →		BELT DRIVE MAIN
03-060	5MVG159DB001 запросить цену →		GEAR Z50S
03-061	5MVG138DB16 запросить цену →		GEAR Z30H-Z36S
03-062	5MMG069SX001 запросить цену →		GEAR Z60H MOTOR
03-066	5MMXS42SL002 запросить цену →		PLATE HOOK R
03-067			5AAYSSOOE*25 UPPER FRAME SW ASSY
03-068	5MVU321SB002 запросить цену →		HOLDER SHELL SW
03-069	5MMS726RD001 запросить цену →		PLATE CABLE
03-073	5AAXMT006GEA запросить цену →		MAIN MOTOR ASSY
03-074	5AAVPLATE014 запросить цену →		PLATE BASE UP ASSY
03-083	5AAVFRAME075 запросить цену →		FRAME REAR LOW ASSY
03-084	5MVS323KN004 запросить цену →		SHEET FEED ACTUATOR
03-085	5MVS812KN003 запросить цену →		SHEET CHUTE
03-086	5MVX664SH002 запросить цену →		COVER INNER B
03-087	5MMX321SM001 запросить цену →		CORD KEEP
03-088	5MVVL311WN17 запросить цену →		LABEL HV CAUTION

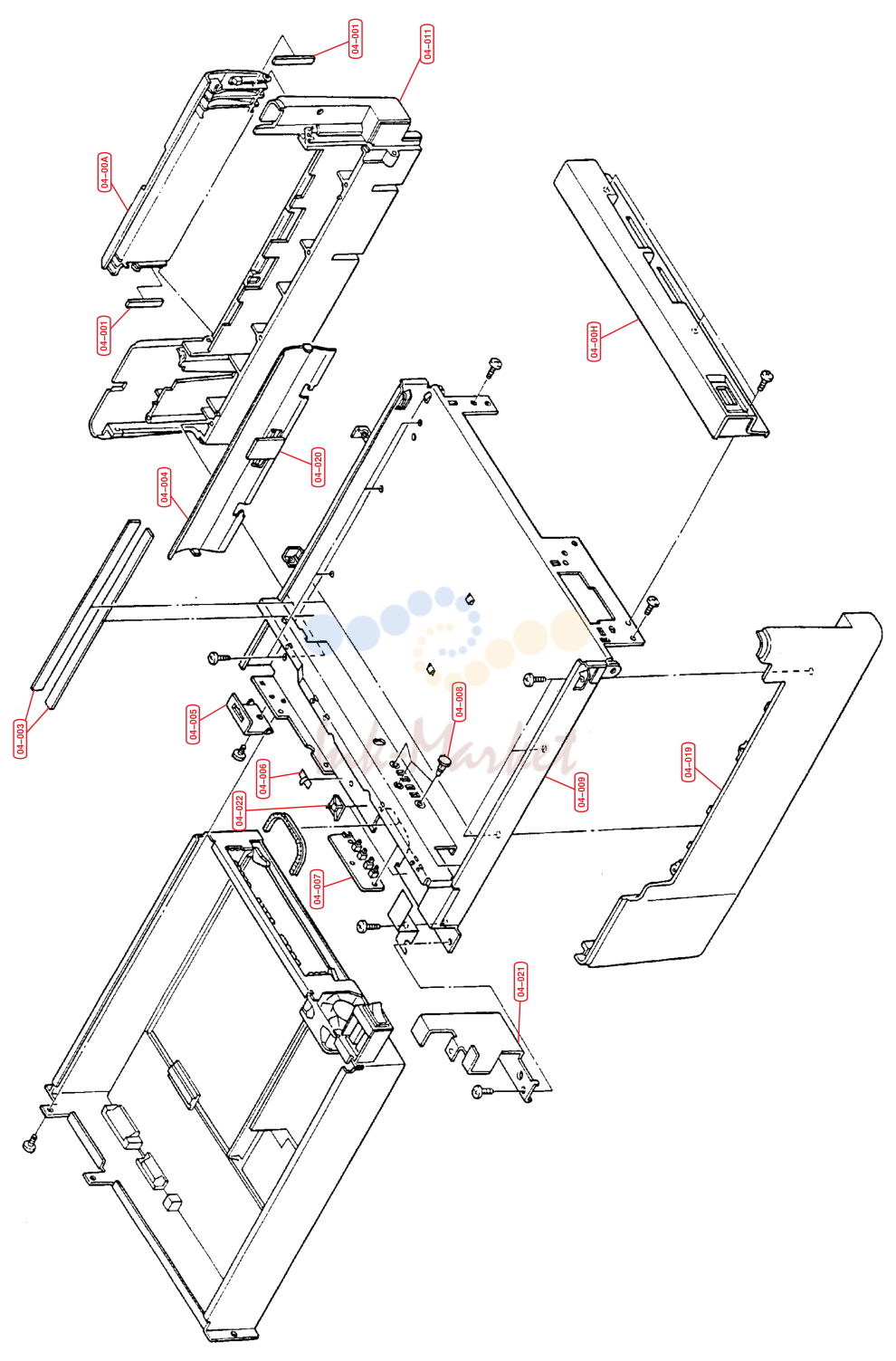

4. Under frame

№	Артикул	Альт. артикул	Описание
04-001	5MVS227RH001 запросить цену →		SPACER R COVER
04-003	5MVS811KN004 запросить цену →		SLIDER CASSETTE R
04-004	5MMXB62SN001 запросить цену →		GUIDE FEED ROLL
04-005	5MML542SL005 запросить цену →		BRACKET CONNECTOR LOW
04-006	5MMX332SM001 запросить цену →		CORD KEEP
04-007	5AAPRSWC1002CH запросить цену →		PWB ASSY CAS. SIZE
04-008	5MVX211NN019 запросить цену →		LOCKING. CARD SPACER
04-009	5AAVPLATE021 запросить цену →		PLATE LOWER ASSY
04-011			5AAVBASE*009 BASE R ASSY
04-019			5AAVBASE*008 BASE L ASSY
04-020	5MVS653KF003 запросить цену →		SHEET FEED I
04-021	5MMX757SD001 запросить цену →		BRACKET INNER COVER
04-022	5MVX221NN027 запросить цену →		CABLE TIE HOLDER
04-023	5MMS621AJ001 запросить цену →		SHEET EARTH BASE LOW

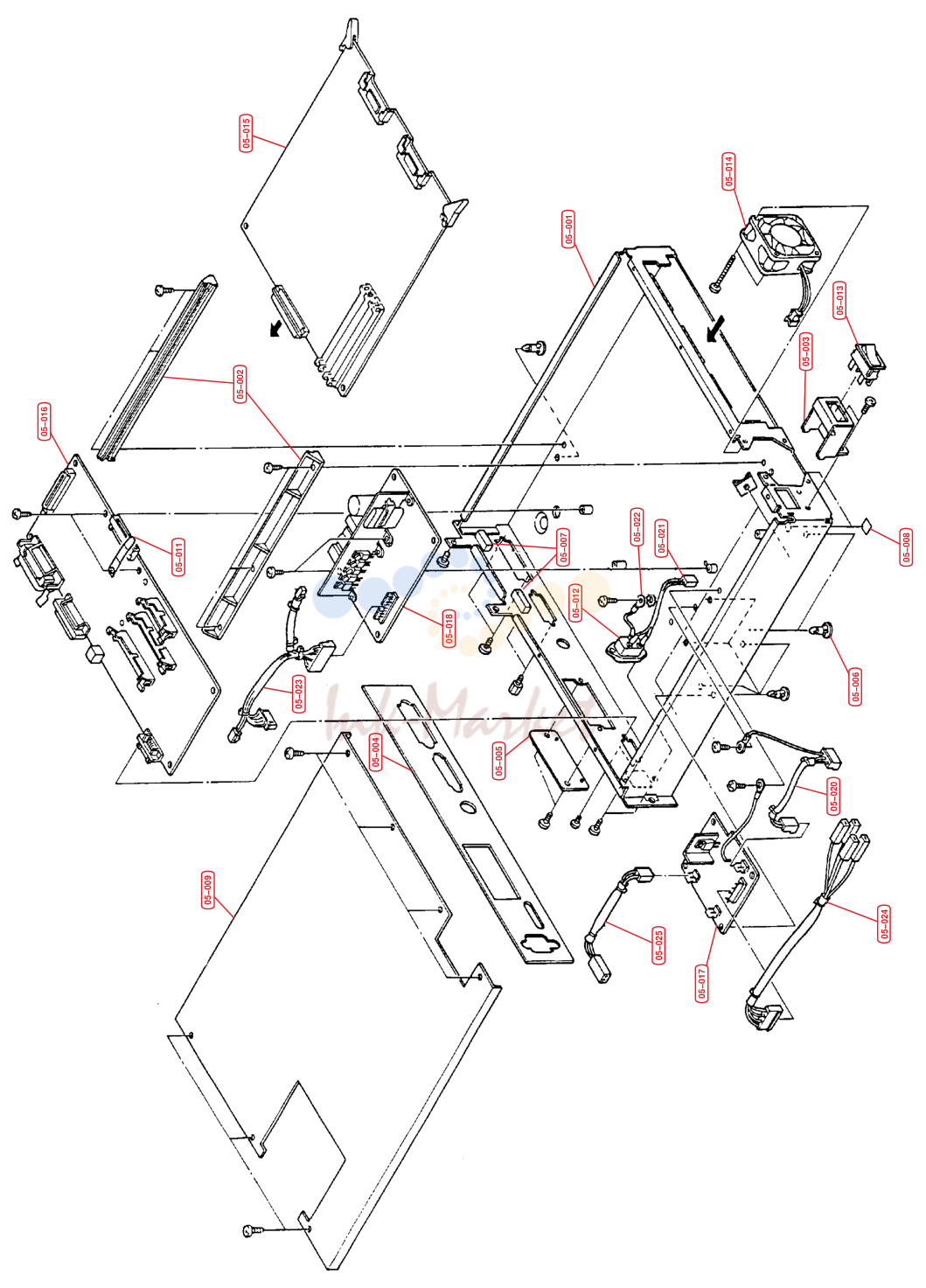

5. Controller box unit

№	Артикул	Альт. артикул	Описание
05-001	5AAVFRAME078 запросить цену →		CONTROLL BOX ASSY
05-002	5MVX822SL001 запросить цену →		GUIDE RAM PWB
05-003	5MMX554SL001 запросить цену →		BRACKET SWITCH
05-004	5MVS865CE004 запросить цену →		SHEET PANEL REAR
05-005	5MMS646SL004 запросить цену →		PLATE CONNECT.8
05-006	5MVX211NN019 запросить цену →		LOCKING CARD SPACER
05-007	5MVS211RN002 запросить цену →		SEAL TAP
05-008	5MVS223KB001 запросить цену →		F MASK SEAL
05-009	5MMS986SL016 запросить цену →		LID CONT BOX
05-010	5MVX221NN027 запросить цену →		CABLE TIE HOLDER
05-011	5MMX414LD001 запросить цену →		GUIDE MAIN PWB
05-012			5AAYS500E*28 INLET ASSY
05-013			5ESC020107**01 SEE-SAW SW.ULCSA
05-014			5EZNF2403002*01 FAN MOTOR
05-015	5AAPRLGG4013AH запросить цену →		MAIN PWB ASSY
05-016	5AAPRCZG2012AH запросить цену →		ENGINE PWB ASSY
05-017	5AAPRZZC1030BH запросить цену →		AC PWB ASSY
05-018			5AAEZ4000E*1 SWITCHING REGULATOR
05-020	5AACCNJL9GEA запросить цену →		CONN.CORD S00603
05-021	5AACCNLP1GEA запросить цену →		CONN.CORD ASSY
05-022	5AACCNLT2GEA запросить цену →		CONN.CORD ASSY
05-023	5AACCNJL6GEA запросить цену →		CONN.CORD S00600
05-024	5AACCNJM3GEA запросить цену →		CONN.CORD S00607
05-025	5AACCNJL8GEA запросить цену →		CONN.CORD S00602

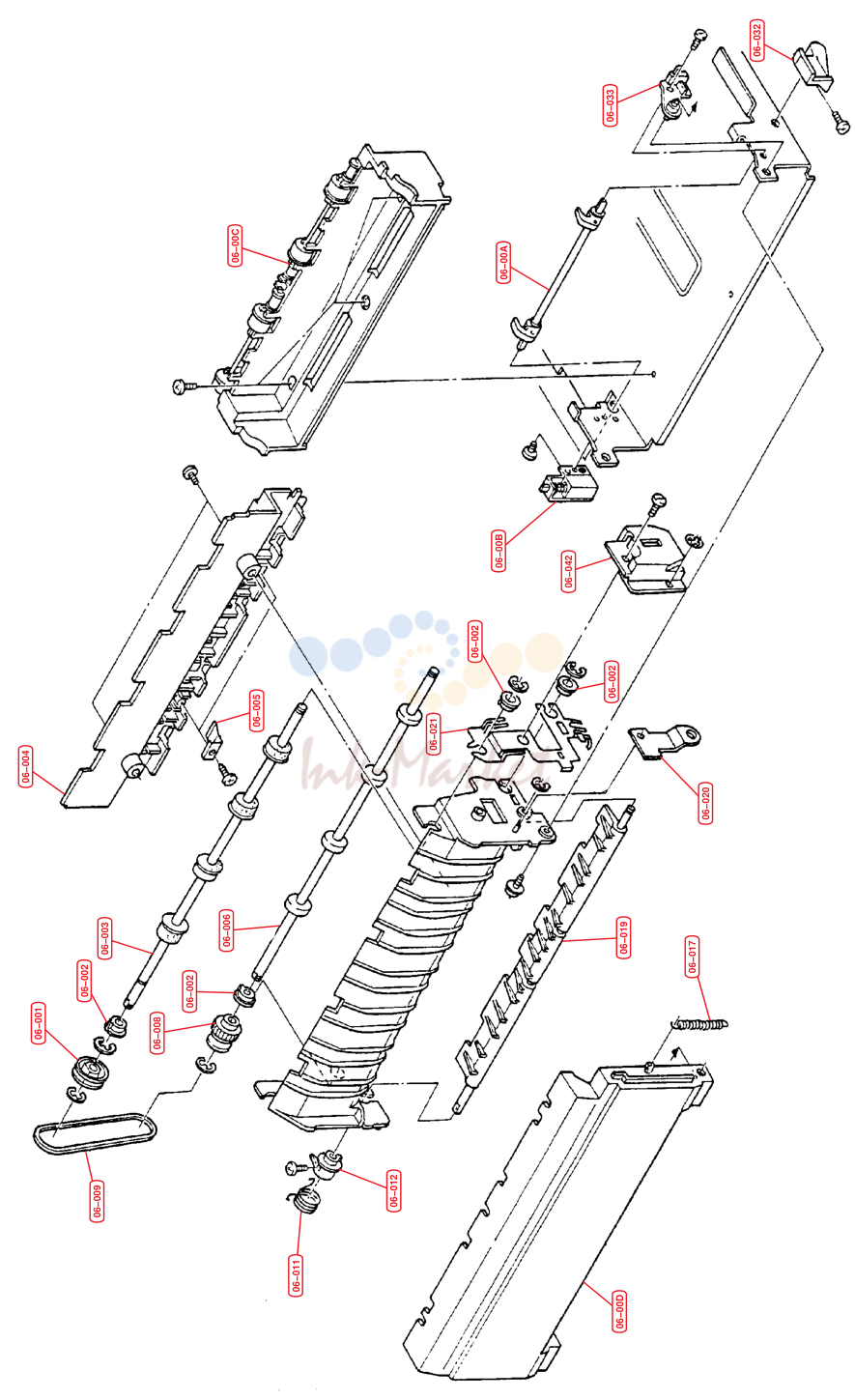

6. Face-down unit

№	Артикул	Альт. артикул	Описание
06-001	5MVM177DB006 запросить цену →		PULLEY FD
06-002	5MMM176CJ003 запросить цену →		METAL BUSH KD
06-003	5MMT886SN003 запросить цену →		ROLL FD EXIT
06-004	5MVX866SH002 запросить цену →		COVER INNER FD
06-005	5MMX221LD005 запросить цену →		SPRING HOLDER
06-006	5MMT886SN004 запросить цену →		ROLL FD ENTER
06-007	5MVX876SH013 запросить цену →		FRAME FD
06-008	5MVG138DB017 запросить цену →		GEAR Z21S FD
06-009	5MVM190RB012 запросить цену →		BELT FD
06-011	5MMW171LD002 запросить цену →		SPRING GUIDE FD
06-012	5MVX322DB008 запросить цену →		ARM GUIDE FD
06-017	5MMW661LD001 запросить цену →		SPRING FD
06-019	5MVX88SSH002 запросить цену →		GUIDE FD
06-020	5MMX422RD001 запросить цену →		PLATE EARTH
06-021	5MMX765RD001 запросить цену →		PLATE EARTH FD
06-032	5MVN460DG001 запросить цену →		LEVER RELEASE
06-033	5MVX442CB002 запросить цену →		PLATE PIVOT FD
06-042	5MVX663SH004 запросить цену →		COVER FRONT FD

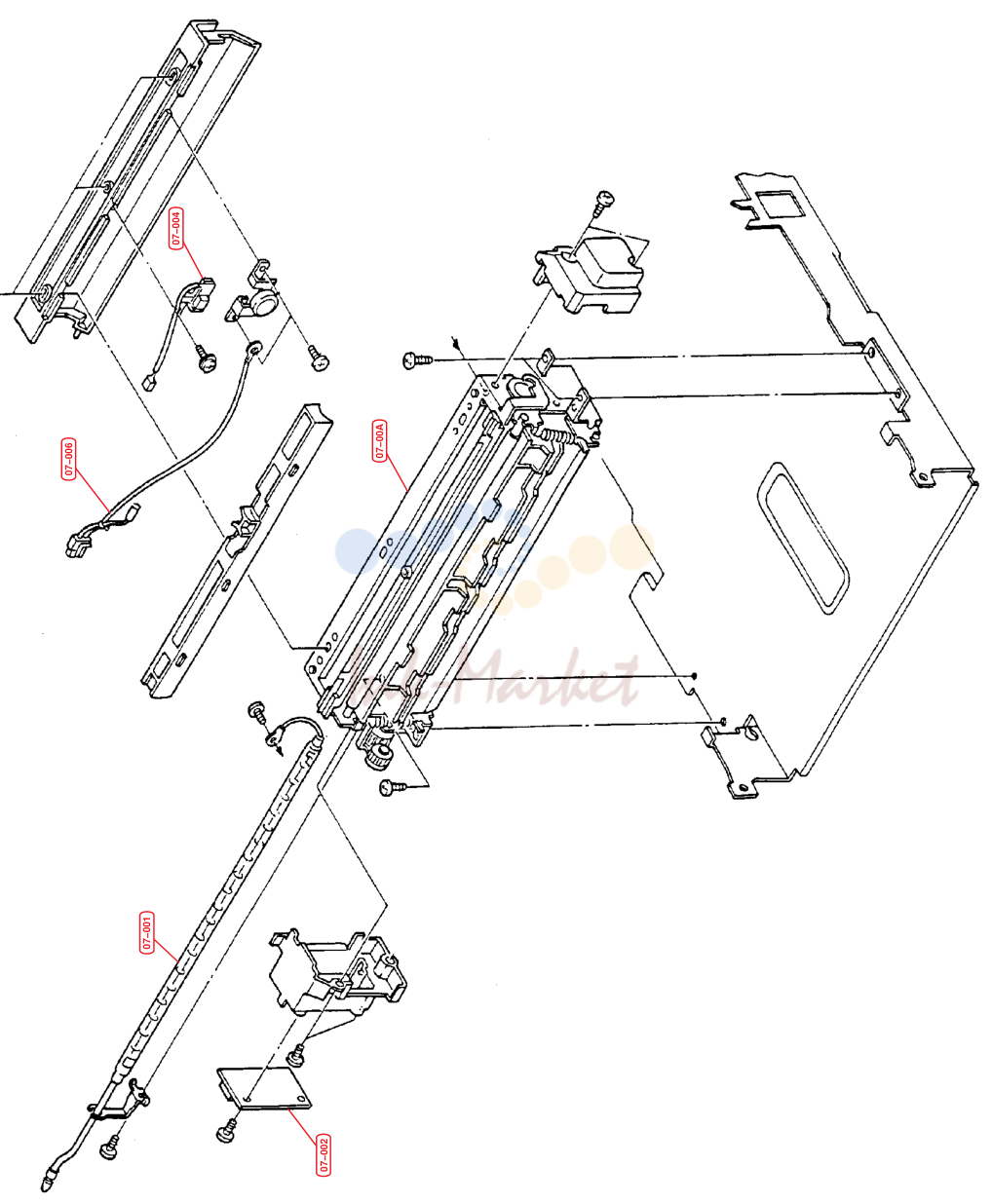

7. Fuser Unit

№	Артикул	Альт. артикул	Описание
07-000			FK-8 FUSER UNIT
07-001	5EZPB2412920101 запросить цену →		HEATER LAMP
07-002	5AAPRHCC1005AH запросить цену →		Heater PWB ASSY
07-004	5AAXTM003GEA запросить цену →		THERMISTOR ASSY
07-005			5EYFFQ23001**01 THERMOSTAT 240V 230C
07-006	5AACCNLW5GEA запросить цену →		CONN CORD S00623

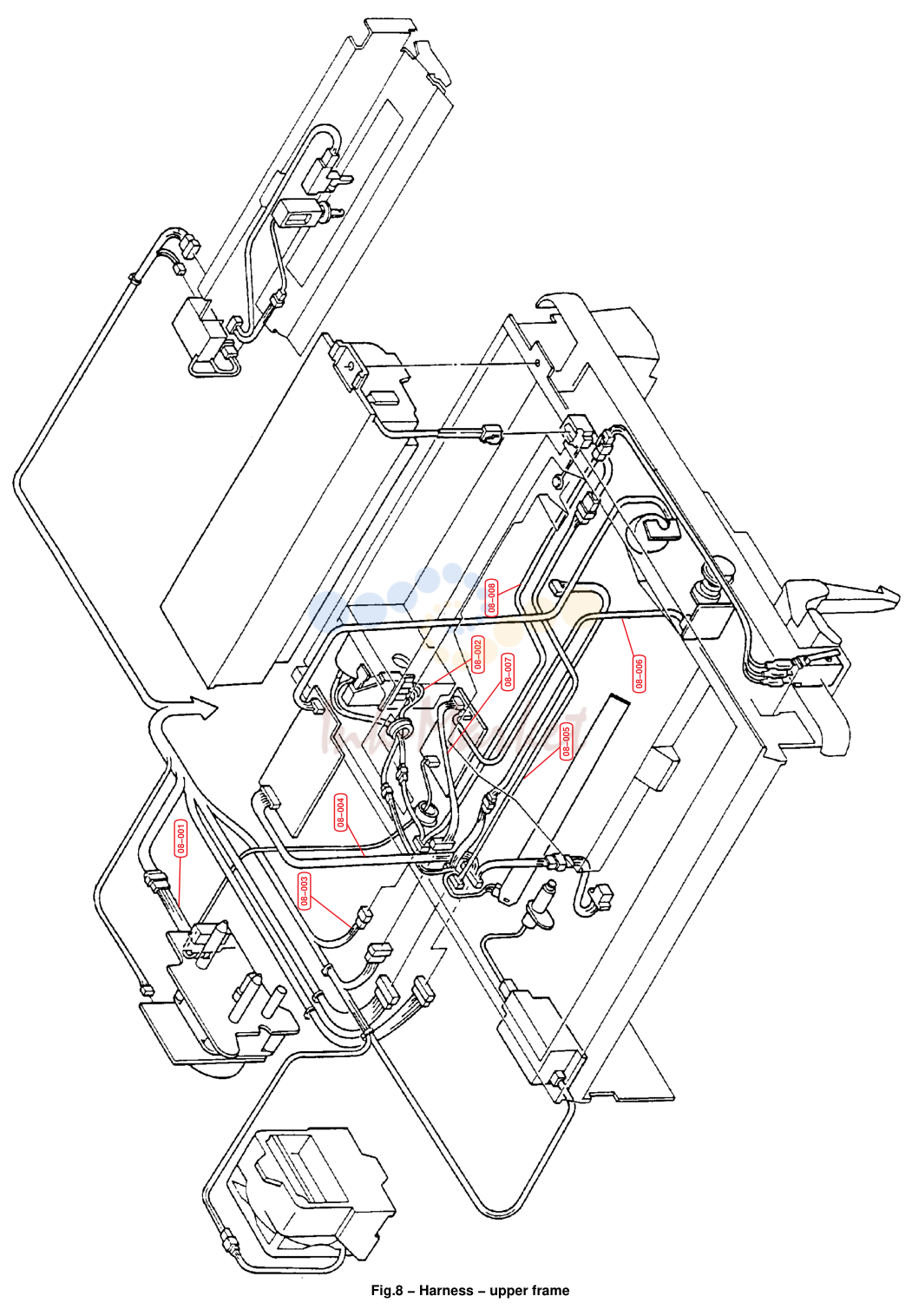

8. Harness - upper frame

№	Артикул	Альт. артикул	Описание
08-001	5AACCNJL0GEA запросить цену →		CONN CORD S00594
08-002	5AACCNGU6GEA запросить цену →		CONN CORD S00331
08-003	5AACCNJL1GEA запросить цену →		CONN CORD S00595
08-004	5AACCNJK2GEA запросить цену →		CONN CORD S00586
08-005	5AACCNJK4GEA запросить цену →		CONN CORD S00588
08-006	5AACCNJK7GEA запросить цену →		CONN CORD S00591
08-007	5AACCNJK9GEA запросить цену →		CONN CORD S00593
08-008	5AACCNJK3GEA запросить цену →		CONN CORD S00587
08-009	5AACCNGU5GEA запросить цену →		CONN CORD S00330

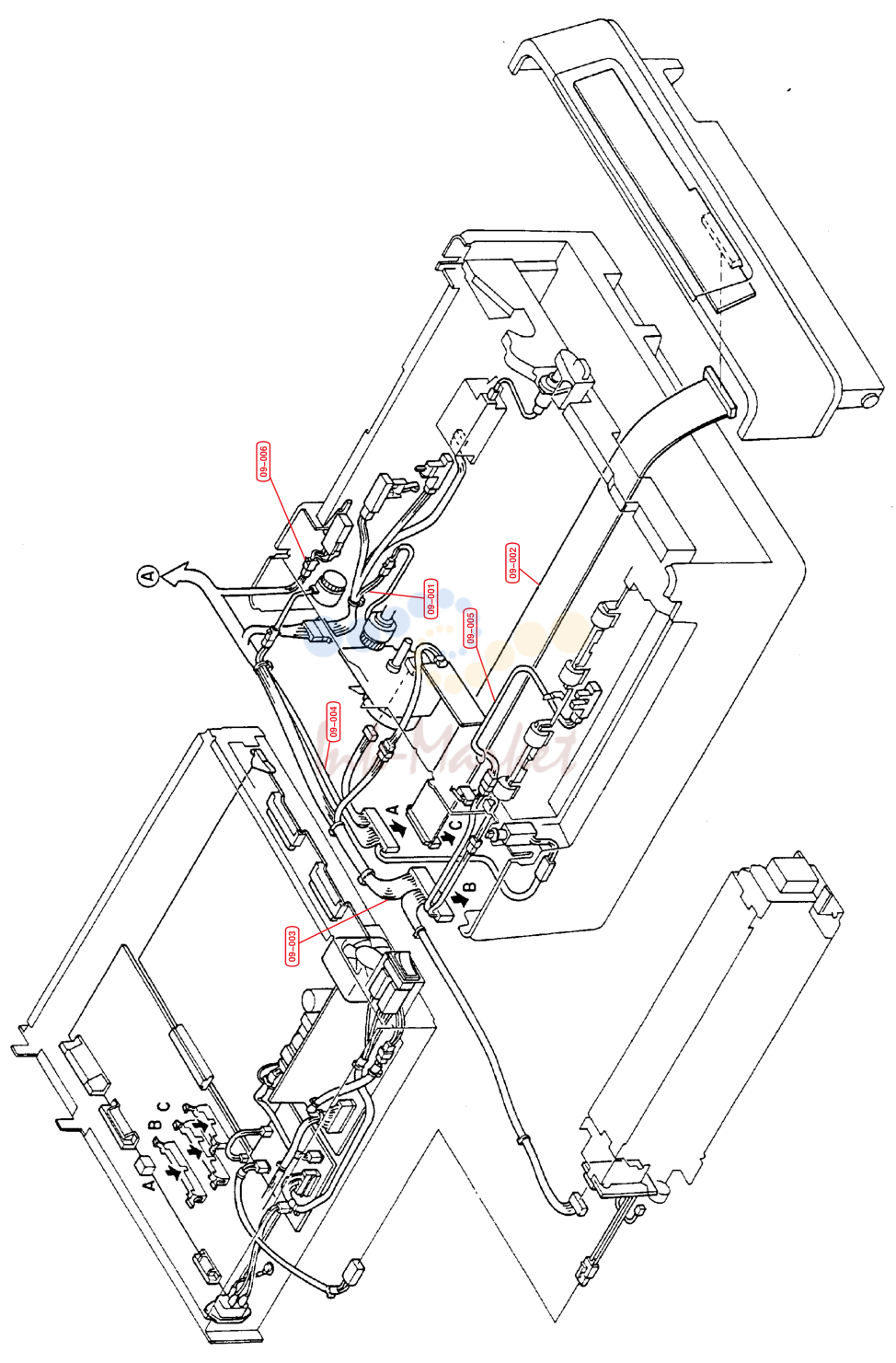

9. Harness - under frame

№	Артикул	Альт. артикул	Описание
09-001	5AACCNGT2GEA запросить цену →		CONN CORD S00307
09-002	5AACCNJJ7GEA запросить цену →		CONN CORD S00581
09-003	5AACCNJM2GEA запросить цену →		CONN CORD S00606
09-004	5AACCNJM1GEA запросить цену →		CONN CORD S00605
09-005	5AACCNJL5GEA запросить цену →		CONN CORD S00599
09-006	5AACCNJL2GEA запросить цену →		CONN CORD S00596
09-007	5AACCNLW4GEA запросить цену →		CONN CORD S00622
