Kyocera FS-1370DN — каталог запчастей со схемами

Содержание

• 1. Covers 2L0
• 2. Frames 2L0
• 3. Paper Cassette 2L0
• 4. Paper Feed Section 1 2L0
• 5. Paper Feed Section 2 2L0
• 6. Image Formation Section 2L0
• 7. Duplex Section 2L0
• 8. Electrical Components 2L0

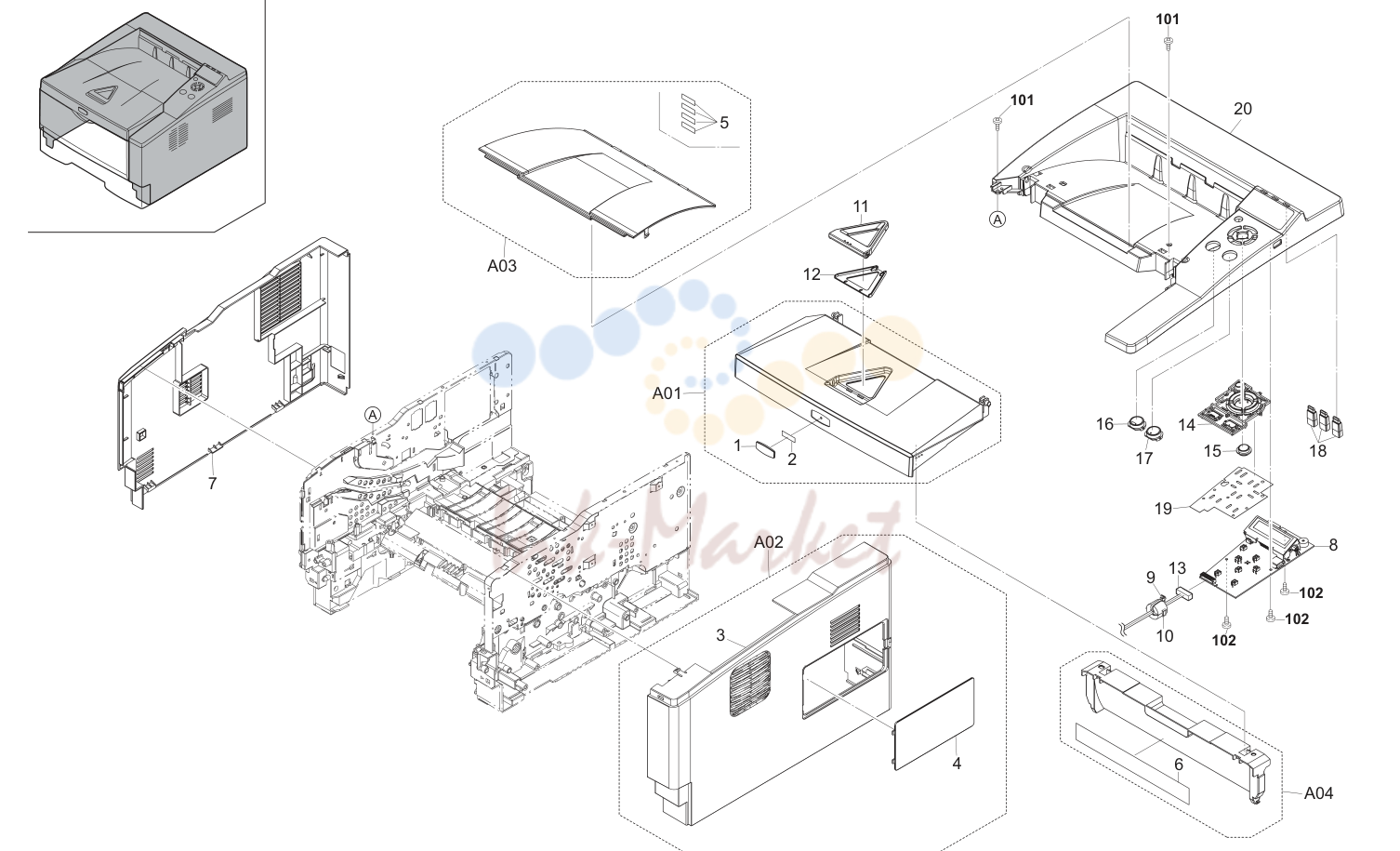

1. Covers 2L0

№	Артикул	Альт. артикул	Описание
1			•302F904120 2F904120 EMBLEM KYOCERA 1 1 1 102 7BB200308H BB105660 +BIND T.T P SCREW 3X8
2			•302F904130 2F904130 TAPE EMBLEM
3			•302L004010 2L004010 COVER RIGHT
4			•302LZ04030 2LZ04030 COVER DIMM
5			•302HS04170 2HS04170 SHEET TOP COVER
6			•302HS34080 2HS34080 LABEL JAM TK OPERATION
9			7YZM420002++H01 YZ045260 ACCESS.BAND
10	7YBEJ0J0D001H01 запросить цену →	YB045400	FERRITE CORE
13	302H446020 запросить цену →	2H446020	CONN.CORD ASSY LCD-RELAY S03394
14	302H405010 запросить цену →	2H405010	BUTTON A
15	302H405020 запросить цену →	2H405020	BUTTON B
16	302H405030 запросить цену →	2H405030	BUTTON C
17	302H405040 запросить цену →	2H405040	BUTTON D
18	302H405110 запросить цену →	2H405110	LENS LED
19	302H405080 запросить цену →	2H405080	SHEET BUTTON

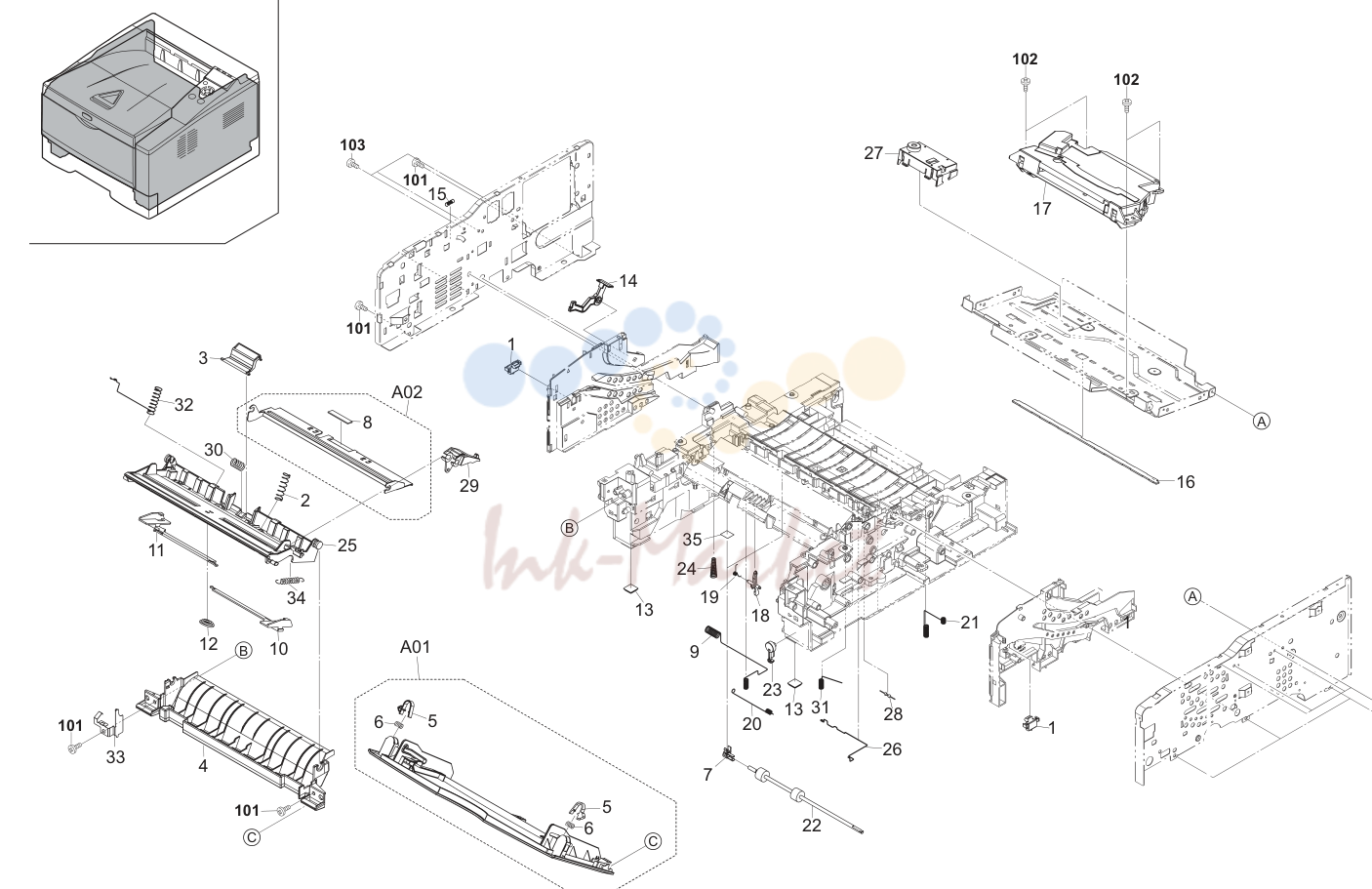

2. Frames 2L0

№	Артикул	Альт. артикул	Описание
1	302F902420 запросить цену →	2F902420	LOCK COVER TOP R 2 2 2 101 7BB200410H BB105700 +BIND T.T P SCREW 4X10
2	302F908270 запросить цену →	2F908270	SP BOTTOM MPF L 1 1 1 102 7BB600308H BB055190 +BIND SCREW M3X8 CRFREE SR
4	302LZ08020 запросить цену →	2LZ08020	GUIDE TURN MPF
5			•302F908200 2F908200 LOCK COVER
6			•302HS08320 2HS08320 SPRING COVER MPF
7	302HS24130 ✓ в наличии	2HS24130	BUSH 4 DU ROLL
8			•302F908310 2F908310 PAD FRICTION MPF
9	302HS02160 запросить цену →	2HS02160	SPRING MC
10	302HS08241 запросить цену →	2HS08241	GUIDE MPF R
11	302HS08251 запросить цену →	2HS08251	GUIDE MPF L
12	5MVG137DN032 запросить цену →	2A806720	GEAR MPF /A-49 MPF A4
15	302HS02100 запросить цену →	2HS02100	SPRING STOPPER DLP
18	302LZ24030 ✓ в наличии	2LZ24030	ACTUATOR REGIST
19	302HS24070 ✓ в наличии	2HS24070	SPRING ACTUATOR REG
20	302H402060 запросить цену →	2H402060	SPRING EARTH DU FEED
21	302HS02330 запросить цену →	2HS02330	SPRING EARTH DU PLATE
24	302HS02470 запросить цену →	2HS02470	SPRING PIN BIAS
25	302HS08050 ✓ в наличии	2HS08050	BASE MPF
26	302H402040 запросить цену →	2H402040	SPRING REG GND
28			7RHA2H10701+H01 RH043740 M.GLAZE R. 100MJ 1/2W
29	302HS08100 запросить цену →	2HS08100	BRACKET BOTTOM
30	302HS08170 запросить цену →	2HS08170	SPRING SEPARATOR
31	302HS24300 запросить цену →	2HS24300	SPRING CONTACT TC
32	302HS08210 запросить цену →	2HS08210	SPRING EARTH MPF
33	302HS08230 запросить цену →	2HS08230	PLATE EARTH BOTTOM
34	302HS08270 ✓ в наличии	2HS08270	SPRING BRACKET
35	302HS02700 запросить цену →	2HS02700	SHEET BUSH DU

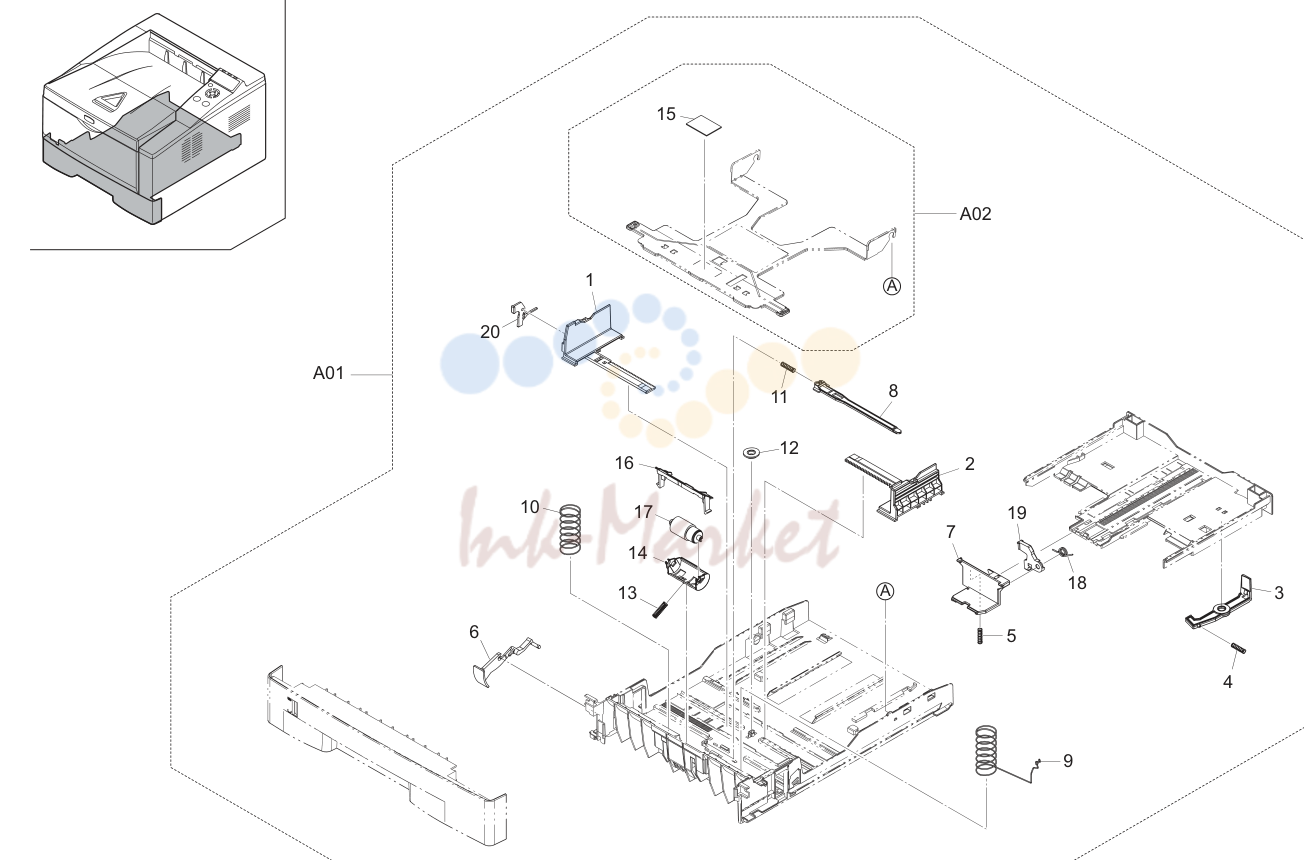

3. Paper Cassette 2L0

№	Артикул	Альт. артикул	Описание
1			•2FM06010 5MVX765SH004 GUIDE SIDE L /B-11 CASSETTE A2
2			•2FM06020 5MVX765SH005 GUIDE SIDE R /B-11 CASSETTE A2
3			•302F909031 2F909031 LEVER BASE CAS REAR
4			•302F909040 2F909040 SPRING BASE CAS REAR
5			•302HN09190 2HN09190 SPRING FIX
6			•302HS09070 2HS09070 PAPER INDICATOR
7			•302HS09081 2HS09081 CURSOR END
8			•302HS09100 2HS09100 LOCK BOTTOM
9			•302HS09120 2HS09120 SPRING BOTTOM L
10			•302HS09130 2HS09130 SPRING BOTTOM R
11			•302HS09140 2HS09140 SPRING LOCK BOTTOM
12			•302HS09160 2HS09160 GEAR CASSETTE
13			•302HS09180 2HS09180 SPRING RETARD
14			•302HS09260 2HS09260 HOLDER RETARD
15			••302F909210 2F909210 PAD BOTTOM
16			•302LZ09030 2LZ09030 GUIDE RETARD
18			•5MMW171LD006 2A807530 SPRING STOPPER /A49 CASSETTE A4
19			•5MVX541DG002 2A807191 LEVER REAR /A-49 CASSETTE A3
20			•5MVX541DG003 2A807161 LEVER SIDE /A-49 CASSETTE A3

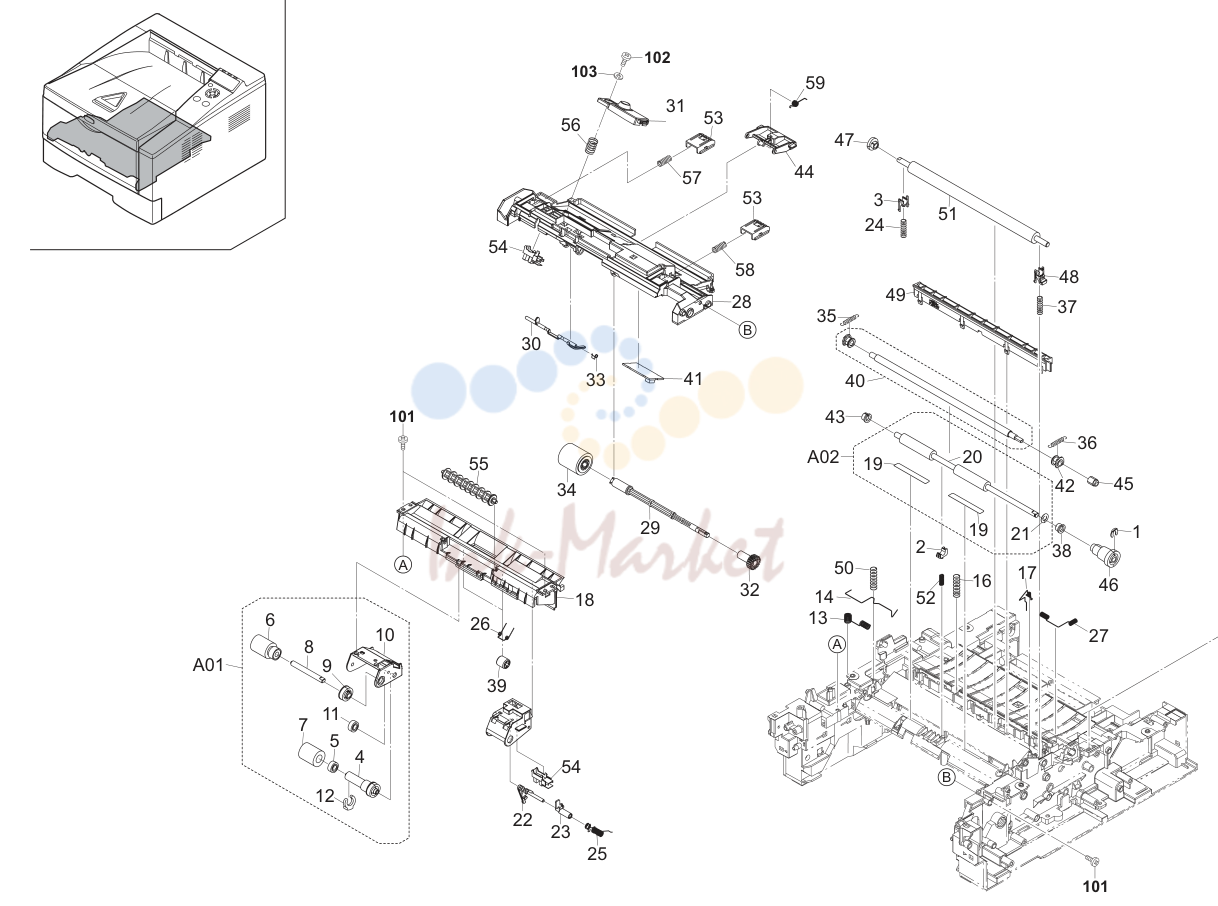

4. Paper Feed Section 1 2L0

№	Артикул	Альт. артикул	Описание
2	2FM02180 запросить цену →	5MVX221DN020	BUSH REGIST C /B-11 FRAME A3 1 1 1 50 302HS24280 2HS24280 SPRING RELEASE TC L
4			•302F906170 2F906170 JOINT PICKUP A 1 1 1 52 302HS24360 2HS24360 SPRING REGIST C
5			•302F906180 2F906180 JOINT PICKUP B 1 1 1 (cid:27) 53 5MVX431DN005 2FV02100 LEVER LOCK DLP
6			•302F906230 2F906230 PULLEY FEED ASSY 1 1 1 54 7NXSG2481+++H01 NX052600 SENSOR OPT.
7			•302F906240 2F906240 PULLEY PICKUP ASSY 1 1 1 55 302HS06050 2HS06050 PULLEY FEED
8			•302F906272 2F906272 SHAFT FEED L 1 1 1 56 5MMW261LD036 2A814570 SPRING TE SENSOR /A-49 DLP A4
9			•302F906280 2F906280 GEAR FEED Z30H 1 1 1 57 5MMW261LD067 2FV02270 SPRING LEVER LOCK L
10			•302HS06020 2HS06020 HOLDER FEED 1 1 1 58 5MMW261LD068 2FV02280 SPRING LEVER LOCK R
13	302LZ02100 запросить цену →	2LZ02100	SPRING EARTH REG UP
14	302HS02260 запросить цену →	2HS02260	SPRING EARTH REG LOW
15	302HS02340 запросить цену →	2HS02340	SPRING EARTH RIGHT
16	302HS02410 запросить цену →	2HS02410	SPRING EARTH DU MID
17	302HS02440 запросить цену →	2HS02440	SPRING EARTH DLP PLATE 1 1 1 101 7BB200410H BB105700 +BIND T.T P SCREW 4X10
18	302HS06010 запросить цену →	2HS06010	FRAME FEED 1 1 1 102 7BB202308H BB105690 +TP-FLAT T.T P SCREW 3X8
19			•302HS24181 2HS24181 SHEET REGIST
20			•302HS24410 2HS24410 ROLLER REGIST LOW
21			•7BC460529080H01 BC059590 CUT WASHER 5.2X9.0X0.8T(BLACK)
24	302LZ24090 ✓ в наличии	2LZ24090	SPRING TC L
25	302HS06120 ✓ в наличии	2HS06120	SPRING ACTUATOR
26	302HS06130 запросить цену →	2HS06130	SPRING PULLEY
27	302HS24310 запросить цену →	2HS24310	SPRING EARTH BRUSH
28	302HS08011 запросить цену →	2HS08011	FRAME MPF
29	302HS08080 запросить цену →	2HS08080	SHAFT FEED MPF
33	302HS08190 ✓ в наличии	2HS08190	SPRING ACTUATOR
37	302HS24400 запросить цену →	2HS24400	SPRING TC R
38	302HS24460 запросить цену →	2HS24460	BUSH REGIST R
39	5MVM273DB005 запросить цену →	2A820100	PULLEY EXIT /A-49 FUSER A3
41	302HS01130 ✓ в наличии	2HS01130	P.W.B RFID WITH SOFTWARE
42	302HS24120 ✓ в наличии	2HS24120	BUSH REGIST
43	302HS24140 запросить цену →	2HS24140	BUSH 6 EW
44	302HS08340 запросить цену →	2HS08340	COVER REG SW

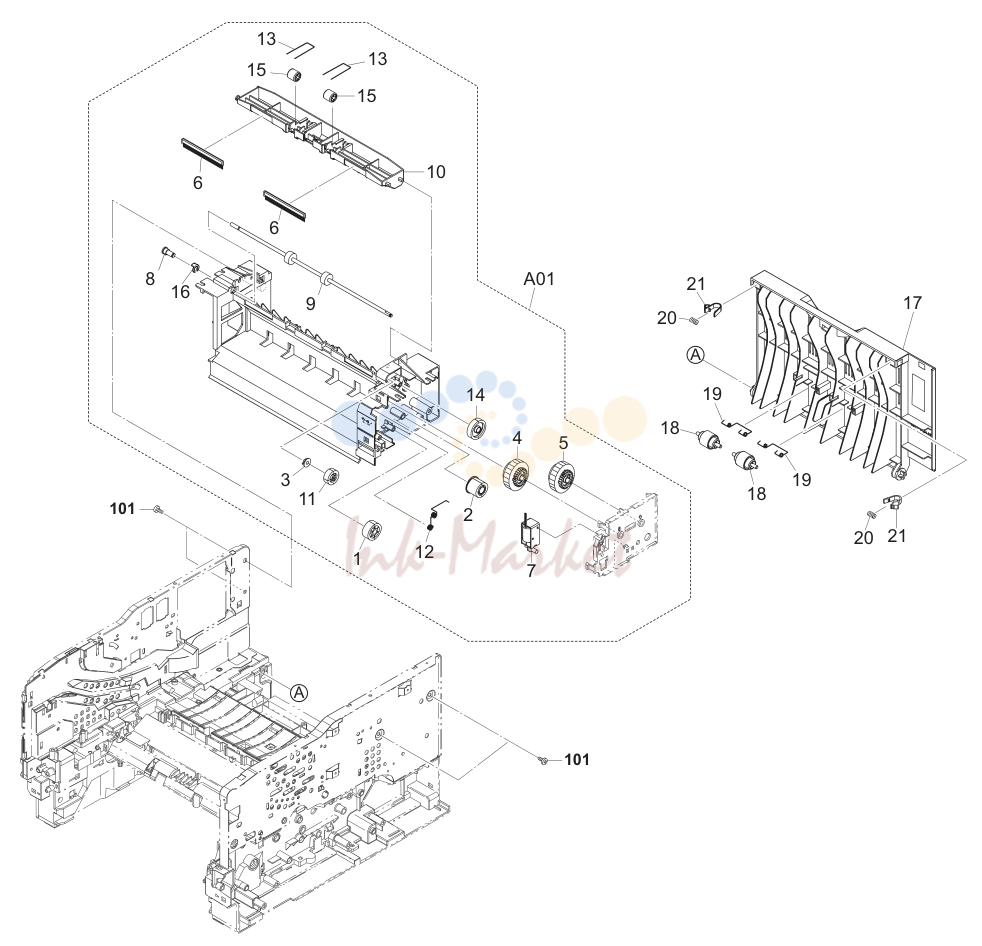

5. Paper Feed Section 2 2L0

№	Артикул	Альт. артикул	Описание
3			•302F929140 2F929140 BUSH DU
8			•302HN29050 2HN29050 BUSH DU
10			•302HS28041 2HS28041 COVER FD
12			•302HS28110 2HS28110 SPRING EARTH
13			•302HS28141 2HS28141 SPRING PULLEY
15			•5MVM273DB005 2A820100 PULLEY EXIT /A-49 FUSER A3
16			•5MVX111DN007 2BT11070 STOPPER 3 /2BT1107 A4
18	302HS28070 запросить цену →	2HS28070	PULLEY EXIT
19	302HS28120 ✓ в наличии	2HS28120	SPRING EXIT
20	302HS08320 запросить цену →	2HS08320	SPRING COVER MPF
21	302F908200 запросить цену →	2F908200	LOCK COVER

6. Image Formation Section 2L0

№	Артикул	Альт. артикул	Описание
1			•302F931350 2F931350 JOINT SHAFT CASSETTE 1 1 1 (cid:27) 51 302HS31180 2HS31180 GEAR Z44R
2			•302F931490 2F931490 BUSH FEED DRIVE 5 5 5 (cid:27) 52 302HS31210 2HS31210 GEAR Z35S FREE
3			•302H431010 2H431010 HOLDER DRIVE 1 1 1 (cid:27) 53 302HS31220 2HS31220 GEAR Z42R FREE
4			•302H431020 2H431020 COVER HOLDER DRIVE 1 1 1 (cid:27) 54 302HS31240 2HS31240 GEAR Z32L DRUM
7			•302H431050 2H431050 PIN HOLDER A
8			•302H431060 2H431060 PIN HOLDER B
9			•302H431070 2H431070 BUSH DRIVE
11			•302HS31050 2HS31050 LEVER LIFT BOTTOM 1 1 1 102 BAB53060 BAB53060 +TP TAP-TITE S SCREW M3X06
22			•302HS31281 2HS31281 LIFT BOTTOM
23			•302HS31320 2HS31320 SPRING FREE MAG
24			•302HS31330 2HS31330 PIN CLUTCH
25			•302HS31340 2HS31340 SHAFT CASSETTE
26			•302HS31360 2HS31360 PIN HOLDER A
27			•302HS31370 2HS31370 PIN HOLDER B
28			•302HS31380 2HS31380 SPRING LIFT BOTTOM
29			•302HS31410 2HS31410 SPRING FREE Z37L
30			•302HS31420 2HS31420 EARTH PLATE DRIVE
31			•302HS31430 2HS31430 POLYSLIDER 9.5
32			•302HS31440 2HS31440 SPRING FEED
35			•7BC06062C020H01 BC045240 POLY SLIDER WASHER M6.2X12X0.2T
36			•M2107250 M2107250 BAND,RSG-100(KITAGAWA)
37	302HS02370 запросить цену →	2HS02370	SPRING EARTH CASSETTE
39	302F929140 ✓ в наличии	2F929140	BUSH DU
42	302HS02381 запросить цену →	2HS02381	PLATE PF CONNECTOR
43	302HS31310 запросить цену →	2HS31310	SPRING FREE FUSER
45	302LZ31040 запросить цену →	2LZ31040	SPRING FREE DRUM
46	302HS31041 запросить цену →	2HS31041	PLATE GEAR DRIVE

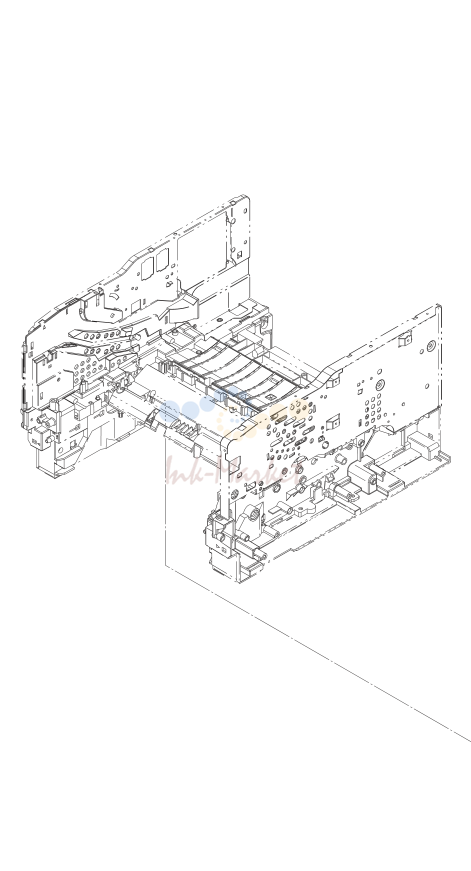

7. Duplex Section 2L0

№	Артикул	Альт. артикул	Описание
1			•2FM02690 5MVX221DG002 LEVER DU /B-11 DU A3
2			•2FM21050 5MVX173DN001 COLLER DU /B-11 DU A3
3			•302HS29020 2HS29020 PLATE COVER DU B
5			•2FM21010 5MVX861XB001 HOLDER DU /B-11 DU A1
6			•2FM21020 5MML821SD009 STAY DU /B-11 DU A3
7			•302FM02421 2FM02421 SHAFT PULLEY /B-11 FRAME A4
8			•2FM02690 5MVX221DG002 LEVER DU /B-11 DU A3
9			•302HS29010 2HS29010 PLATE COVER DU
10	2FM02140 запросить цену →	5MVM786XB001	BUSH DU /B-11 FRAME A3
11	2FM02500 запросить цену →	5MMW176SD002	SPRING DU R /B-11 FRAME A4
12	2FM02510 запросить цену →	5MMW166SD002	SPRING HOLDER L /B-11 FRAME A4
13	2FM02520 запросить цену →	5MMW166SD003	SPRING HOLDER R /B-11 FRAME A4
14	5MBCK9560XSC запросить цену →	D4103700	C STOP RING /X9.5 X 0.6T S-CR
16	2FM21030 запросить цену →	5MVM276DN017	STOPPER BUSH /B-11 DU A4

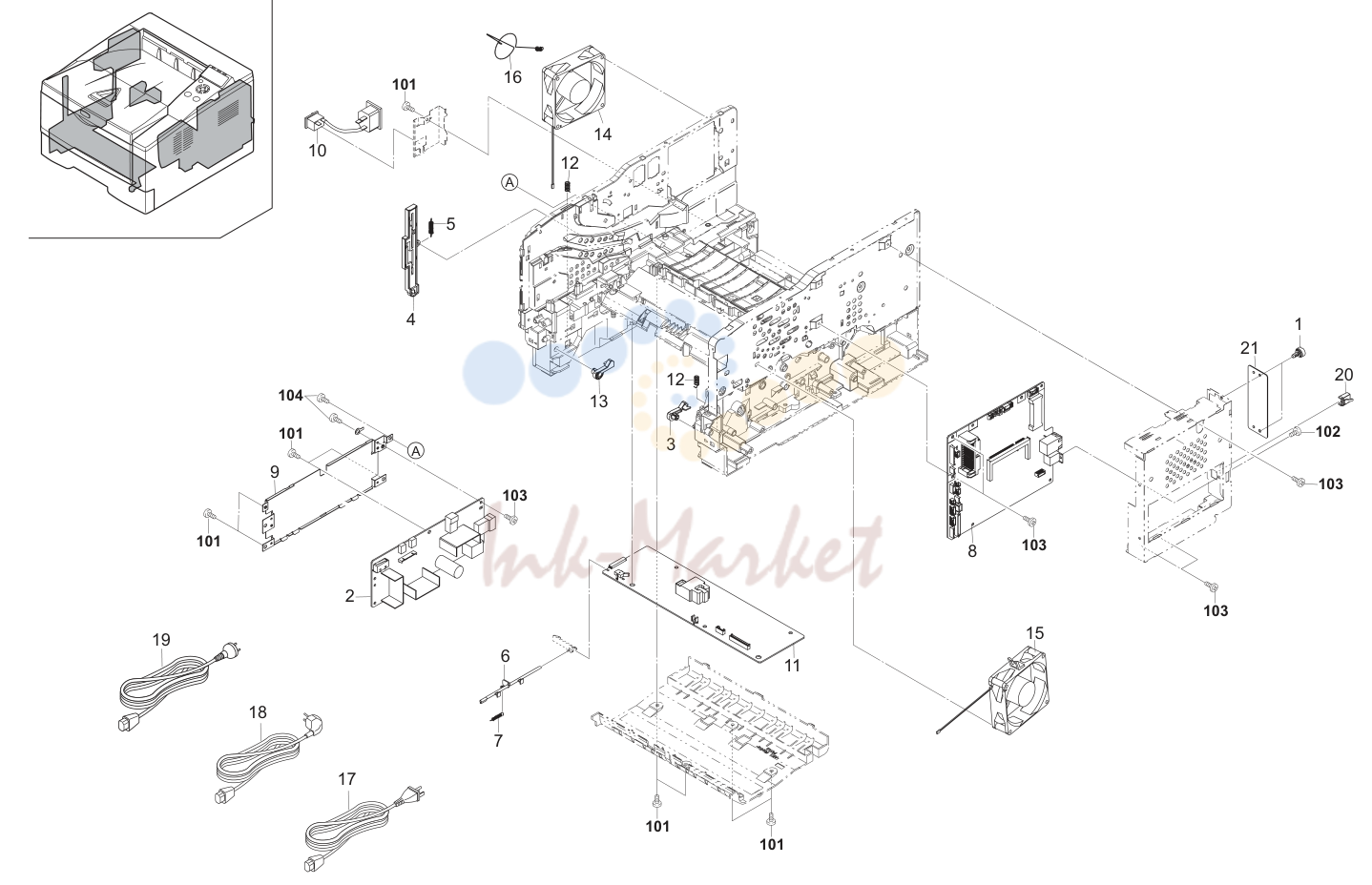

8. Electrical Components 2L0

№	Артикул	Альт. артикул	Описание
1	302F939081 запросить цену →	2F939081	SCREW BOX 2 2 2 101 7BB200410H BB105700 +BIND T.T P SCREW 4X10
5	302HS02120 запросить цену →	2HS02120	SPRING INTERLOCK SW
7	302HS02190 запросить цену →	2HS02190	SPRING PIN CASSETTE
10	302HS46120 ✓ в наличии	2HS46120	CONN.CORD ASSY PWS-INLET S03238
12	302HS02360 запросить цену →	2HS02360	SPRING LOCK CASSETTE
16	302HS02620 запросить цену →	2HS02620	SPRING EARTH FAN
17			7AAACCUS+10H001 AA068380 AC CORD ASSY US
18	302FV45020 запросить цену →	2FV45020	AC CORD ASSY
19	302FV45040 запросить цену →	2FV45040	AC CORD ASSY
20	302F939090 запросить цену →	2F939090	CAP NETWORK
21	302HS39040 запросить цену →	2HS39040	PLATE OPTION
