Kyocera FS-1350DN — каталог запчастей со схемами

Содержание

• 1. Covers 2H4
• 2. Frames 2H4
• 3. Paper Cassette 2H4
• 4. Paper Feed Section 1 2H4
• 5. Paper Feed Section 2 2H4
• 6. Image Formation Section 2H4
• 7. Drive Section 2H4

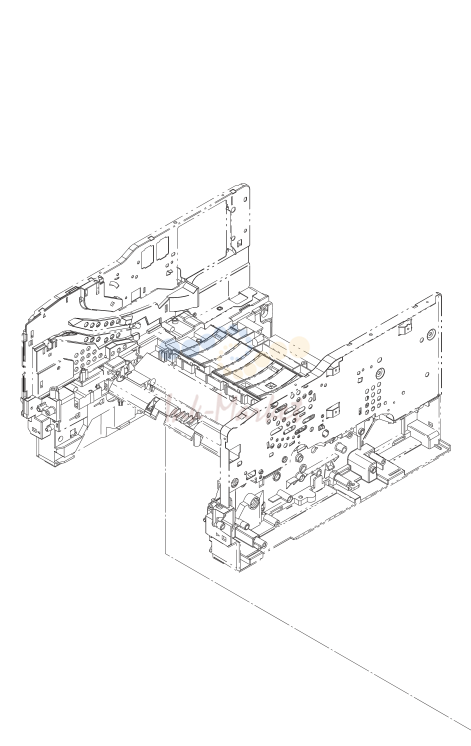

• 8. Duplex Section 2H4

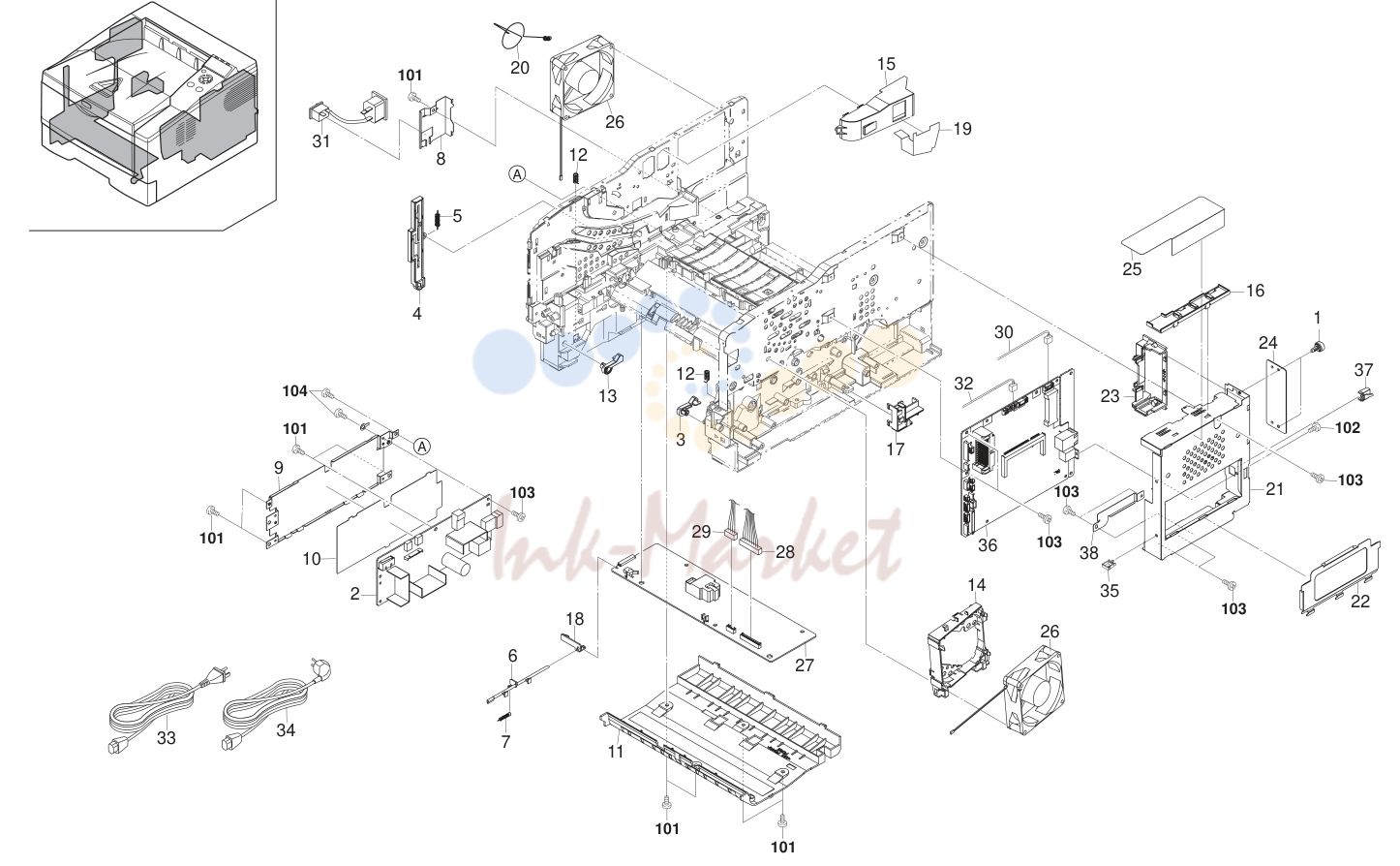

• 9. Electrical Components 2H4

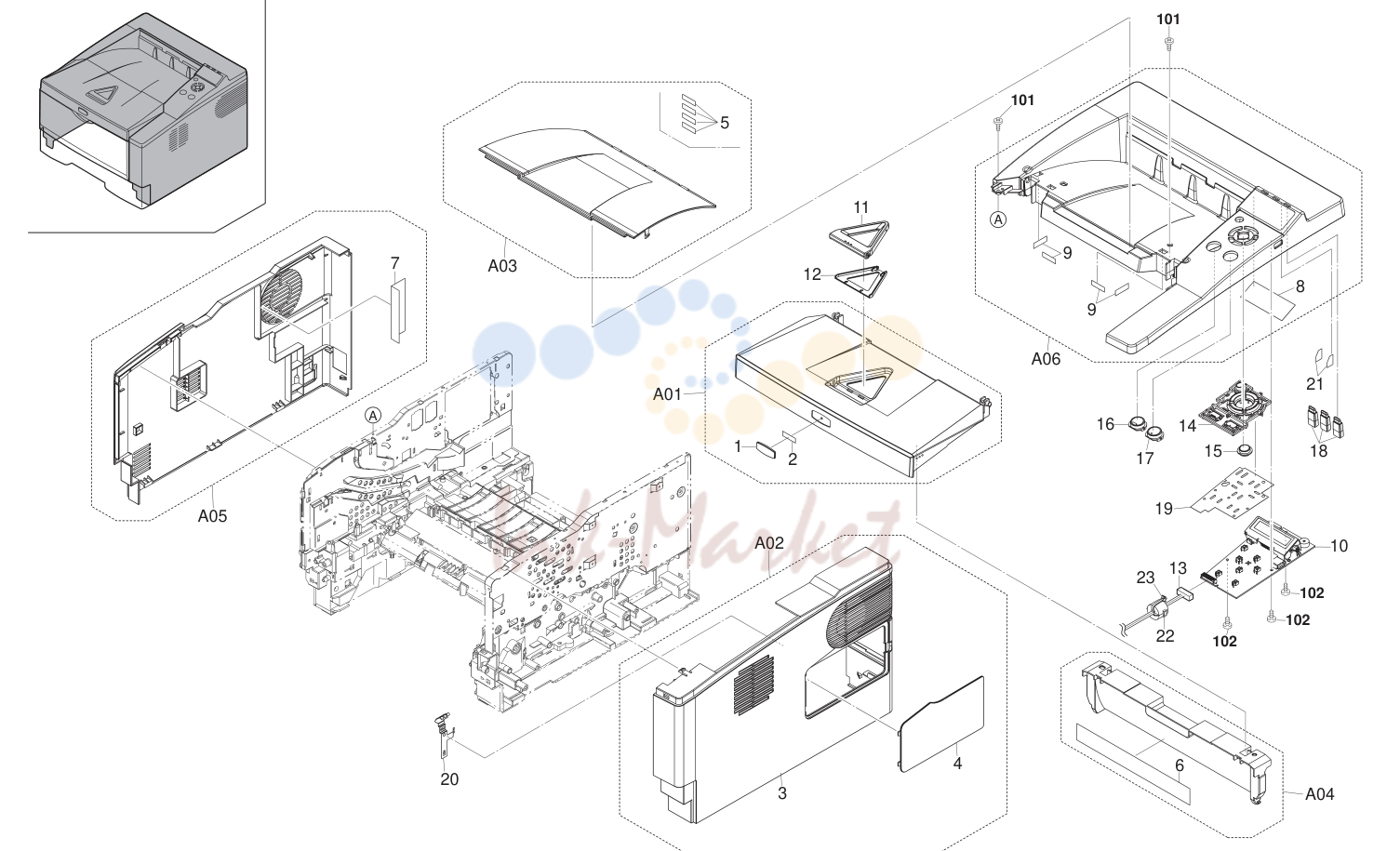

1. Covers 2H4

№	Артикул	Альт. артикул	Описание
1			•302F904120 2F904120 EMBLEM KYOCERA 1 1 102 5MBTPB3008PW++R B1A63080 BIND T.T SCREW(+) / M3 X 8 CRFREE P-T
2			•302F904130 2F904130 TAPE EMBLEM
3			•302H404040 2H404040 COVER RIGHT
4			•302HS04060 2HS04060 COVER DIMM
5			•302HS04170 2HS04170 SHEET TOP COVER
6			•302HS34080 2HS34080 LABEL JAM TK OPERATION
7			•302HS02660 2HS02660 SHEET FAN L
8			•302H404060 2H404060 SHEET LCD
9			•302HS04170 2HS04170 SHEET TOP COVER
13	302H446020 запросить цену →	2H446020	CONN.CORD ASSY LCD-RELAY S03394
14	302H405010 запросить цену →	2H405010	BUTTON A
15	302H405020 запросить цену →	2H405020	BUTTON B
16	302H405030 запросить цену →	2H405030	BUTTON C
17	302H405040 запросить цену →	2H405040	BUTTON D
18	302H405110 запросить цену →	2H405110	LENS LED
19	302H405080 запросить цену →	2H405080	SHEET BUTTON
20	302H402030 запросить цену →	2H402030	PLATE EARTH
21	302H404050 запросить цену →	2H404050	SHEET LENS LED
22	7YBEJ0J0D001H01 запросить цену →	YB045400	FERRITE CORE
23			7YZM420002++H01 YZ045260 ACCESS.BAND

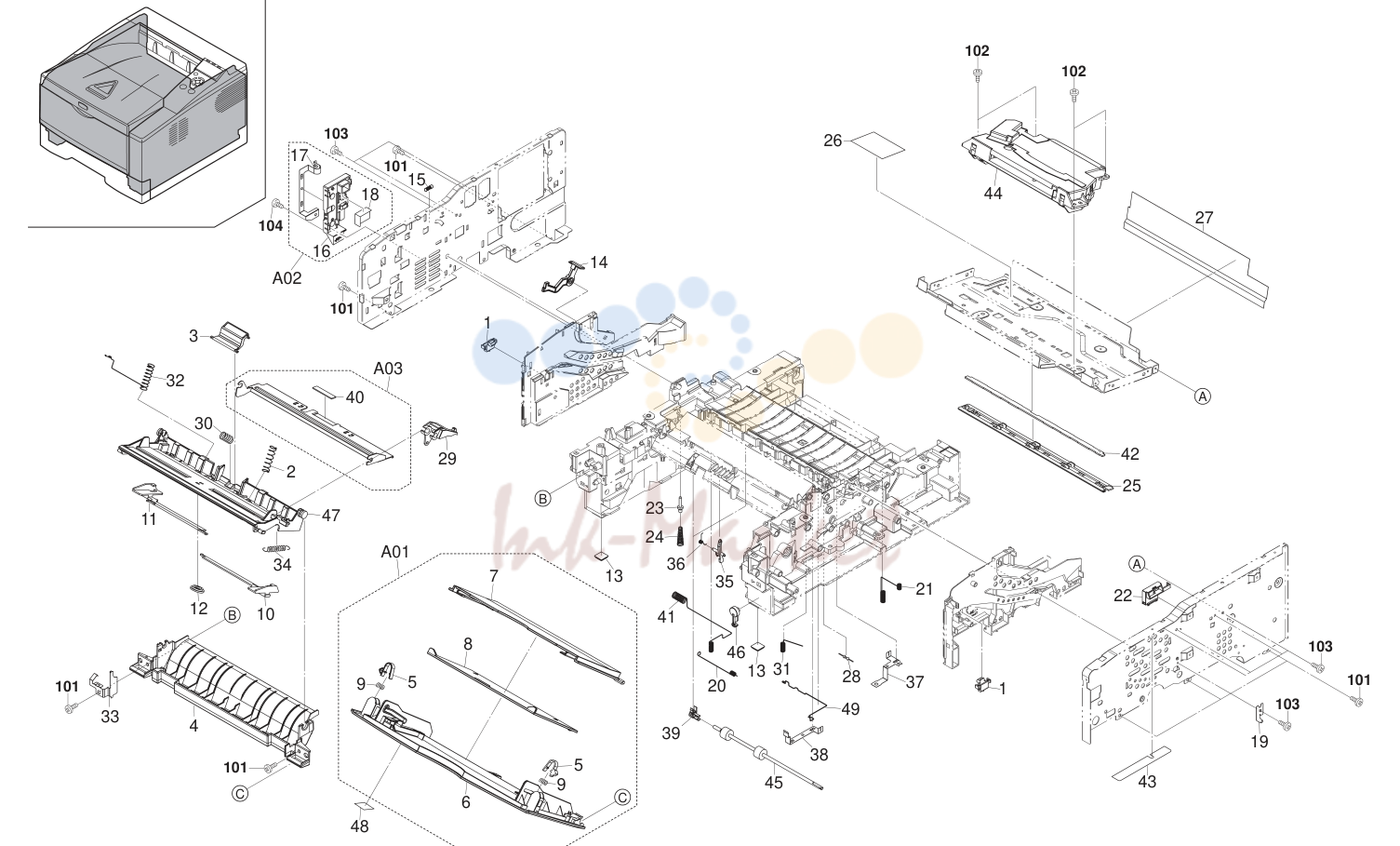

2. Frames 2H4

№	Артикул	Альт. артикул	Описание
1	302F902420 запросить цену →	2F902420	LOCK COVER TOP R 2 2 (cid:27) 48 302G634070 2G634070 LABEL ENERGY STAR
2	302F908270 запросить цену →	2F908270	SP BOTTOM MPF L 1 1 49 302H402040 2H402040 SPRING REG GND
4	302HS08040 запросить цену →	2HS08040	GUIDE TURN MPF
5			•302F908200 2F908200 LOCK COVER
6			•302HS08020 2HS08020 COVER MPF KM
7			•302HS08060 2HS08060 TRAY MPF MID 1 1 101 5MBTPB4010PW++R B1A64100 BIND T.T SCREW(+) / M4 X 10 CRFREE P-T
8			•302HS08220 2HS08220 TRAY MPF TOP 1 1 102 7BB600308H BB055190 +BIND SCREW M3X8 CRFREE SR
9			•302HS08320 2HS08320 SPRING COVER MPF 2 2 103 5MBTPB3006TW++R B1A53060 BIND T.T SCREW(+) / M3 X 6 CRFREE S-T
10	302HS08241 запросить цену →	2HS08241	GUIDE MPF R 1 1 104 5MBTPB3008PW++R B1A63080 BIND T.T SCREW(+) / M3 X 8 CRFREE P-T
11	302HS08251 запросить цену →	2HS08251	GUIDE MPF L
12	5MVG137DN032 запросить цену →	2A806720	GEAR MPF /A-49 MPF A4
15	302HS02100 запросить цену →	2HS02100	SPRING STOPPER DLP
16			•302HS02131 2HS02131 HOLDER MC
17			•302HS02140 2HS02140 PLATE CONTACT MC
18			•302HS02680 2HS02680 SHEET MC CABLE
19	302HS02291 запросить цену →	2HS02291	PLATE EARTH DRUM
20	302H402060 запросить цену →	2H402060	SPRING EARTH DU FEED
21	302HS02330 запросить цену →	2HS02330	SPRING EARTH DU PLATE
22	302HS02350 запросить цену →	2HS02350	COVER CABLE B
23	302HS02460 запросить цену →	2HS02460	PIN CONTACT BIAS
24	302HS02470 запросить цену →	2HS02470	SPRING PIN BIAS
25	302H402020 запросить цену →	2H402020	HOLDER ERASER
26	302HS02580 запросить цену →	2HS02580	SHEET DUCT LSU
27	302HS02590 запросить цену →	2HS02590	SHEET DUCT FD
28			7RHA2H10701+H01 RH043740 M.GLAZE R. 100MJ 1/2W
29	302HS08100 запросить цену →	2HS08100	BRACKET BOTTOM
30	302HS08170 запросить цену →	2HS08170	SPRING SEPARATOR
31	302HS24300 запросить цену →	2HS24300	SPRING CONTACT TC
32	302HS08210 запросить цену →	2HS08210	SPRING EARTH MPF
33	302HS08230 запросить цену →	2HS08230	PLATE EARTH BOTTOM
34	302HS08270 ✓ в наличии	2HS08270	SPRING BRACKET
35	302HS24060 запросить цену →	2HS24060	ACTUATOR REGIST
36	302HS24070 ✓ в наличии	2HS24070	SPRING ACTUATOR REG
37	302HS24080 запросить цену →	2HS24080	PLATE EARTH HV
38	302HS24110 запросить цену →	2HS24110	PLATE ERATH PAPER CHUTE
39	302HS24130 ✓ в наличии	2HS24130	BUSH 4 DU ROLL
40			•302F908310 2F908310 PAD FRICTION MPF
41	302HS02160 запросить цену →	2HS02160	SPRING MC
43	302HS02670 запросить цену →	2HS02670	SHEET FAN R
47	302HS08050 ✓ в наличии	2HS08050	BASE MPF

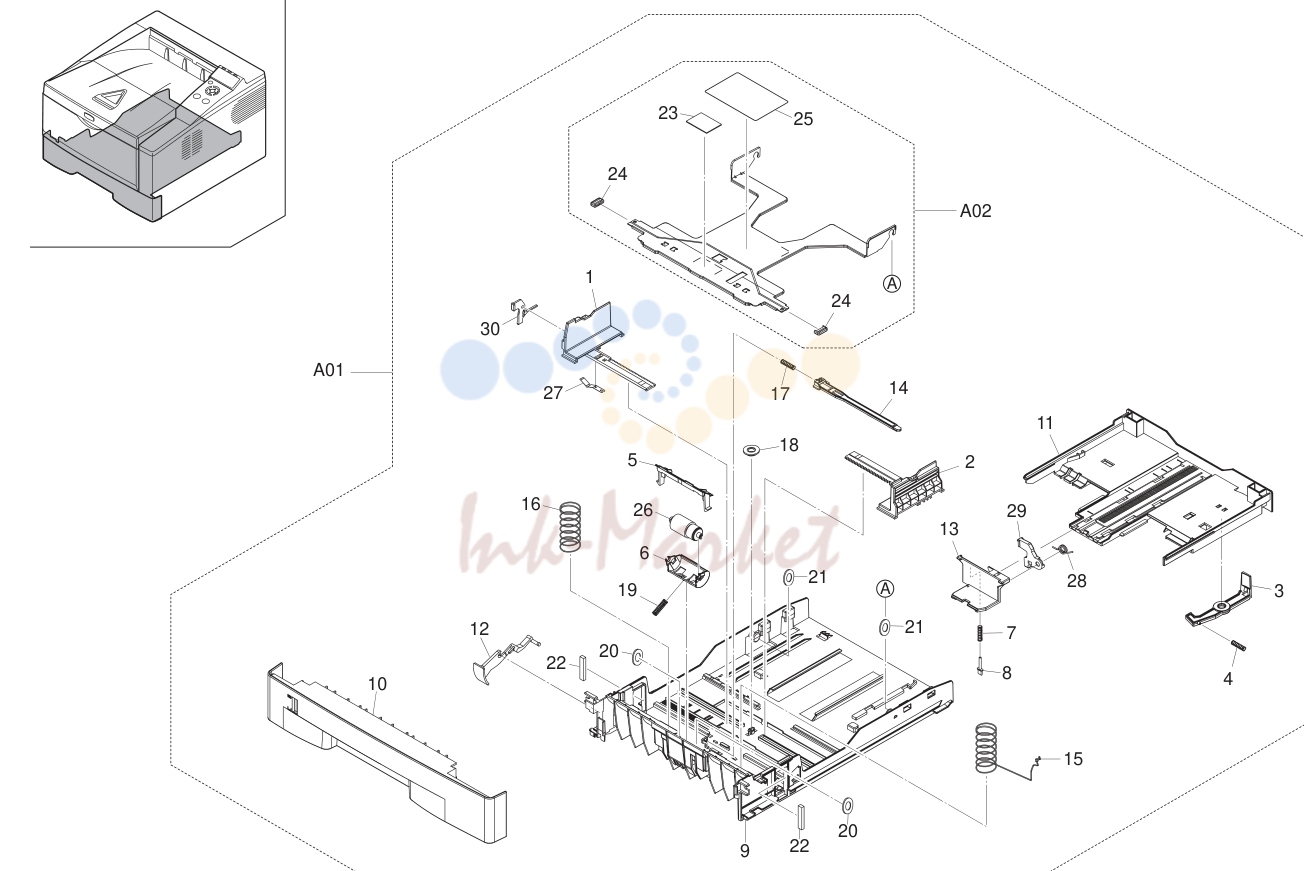

3. Paper Cassette 2H4

№	Артикул	Альт. артикул	Описание
1			•2FM06010 5MVX765SH004 GUIDE SIDE L /B-11 CASSETTE A2
2			•2FM06020 5MVX765SH005 GUIDE SIDE R /B-11 CASSETTE A2
3			•302F909031 2F909031 LEVER BASE CAS REAR
4			•302F909040 2F909040 SPRING BASE CAS REAR
5			•302GJ09111 2GJ09111 GUIDE RETARD
6			•302GJ09120 2GJ09120 HOLDER RETARD
7			•302HN09190 2HN09190 SPRING FIX
8			•302HN09240 2HN09240 SIZE FIX
9			•302HS09011 2HS09011 BASE CASSETTE
11			•302HS09040 2HS09040 BASE CASSETTE REAR
12			•302HS09070 2HS09070 PAPER INDICATOR
13			•302HS09081 2HS09081 CURSOR END
14			•302HS09100 2HS09100 LOCK BOTTOM
15			•302HS09120 2HS09120 SPRING BOTTOM L
16			•302HS09130 2HS09130 SPRING BOTTOM R
17			•302HS09140 2HS09140 SPRING LOCK BOTTOM
18			•302HS09160 2HS09160 GEAR CASSETTE
19			•302HS09180 2HS09180 SPRING RETARD
20			•302HS09210 2HS09210 SEAL RETARD WASHER
21			•302HS09220 2HS09220 CUT POLYSLIDER 11_8
22			•302HS09231 2HS09231 SPONGE CASSETTE
23			••302F909210 2F909210 PAD BOTTOM
24			••302HS09170 2HS09170 CAP BOTTOM
25			••302HS34030 2HS34030 LABEL OPERATION
27			•5MMP141LD002 2A807510 PLATE SIDE GUIDE /A49 CASSETTE A4
28			•5MMW171LD006 2A807530 SPRING STOPPER /A49 CASSETTE A4
29			•5MVX541DG002 2A807191 LEVER REAR /A-49 CASSETTE A3
30			•5MVX541DG003 2A807161 LEVER SIDE /A-49 CASSETTE A3

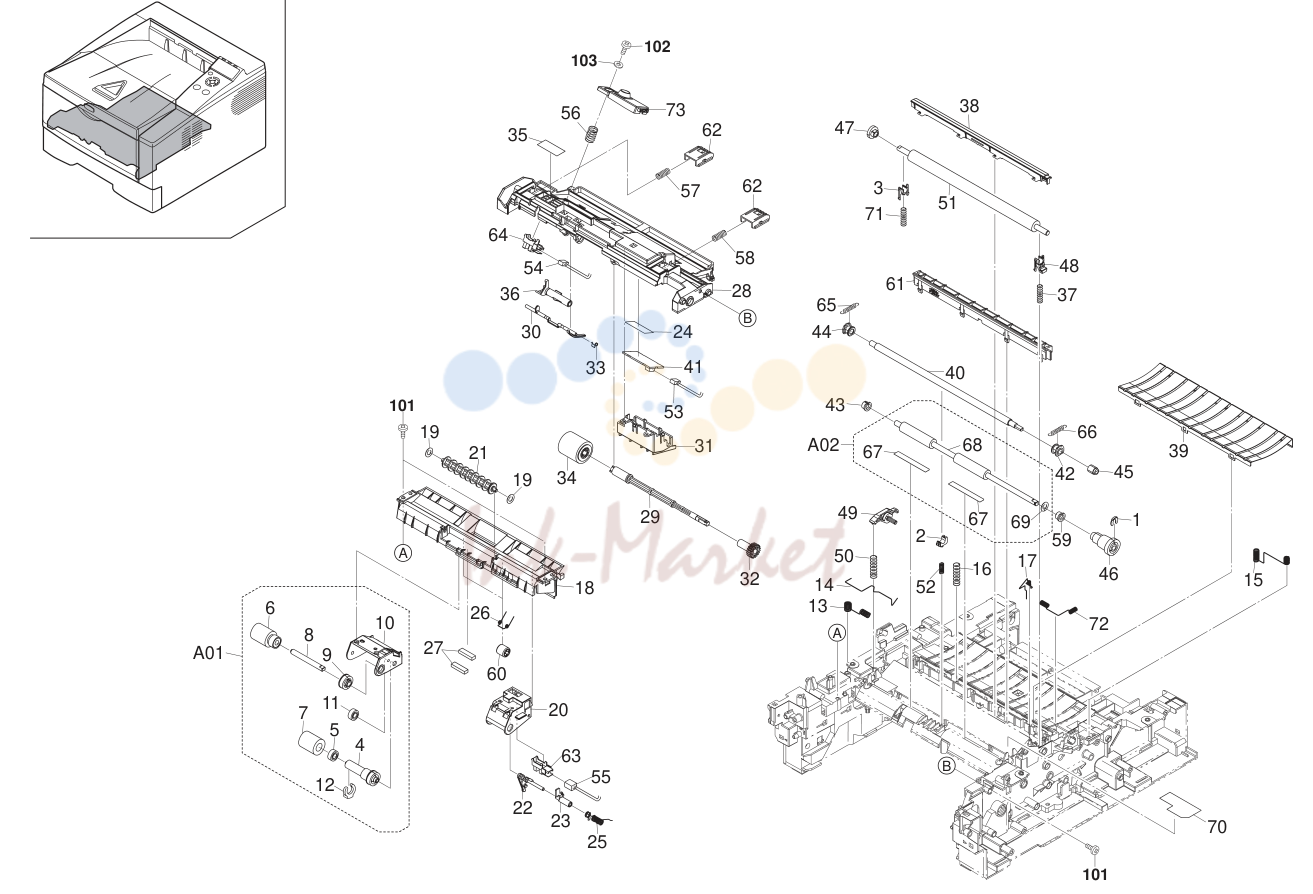

4. Paper Feed Section 1 2H4

№	Артикул	Альт. артикул	Описание
2	2FM02180 запросить цену →	5MVX221DN020	BUSH REGIST C /B-11 FRAME A3 1 1 (cid:27) 51 302HS24170 2HS24170 ROLLER TRANSFER E
4			•302F906170 2F906170 JOINT PICKUP A 1 1 53 302HS46050 2HS46050 CONN.CORD ASSY CONTROL-RFID S03244
5			•302F906180 2F906180 JOINT PICKUP B 1 1 54 302HS46150 2HS46150 CONN.CORD ASSY CONTROL-MPFSENSOR S03
6			•302F906230 2F906230 PULLEY FEED ASSY 1 1 55 302HS46160 2HS46160 CONN.CORD ASSY CONTROL-P.SENS0R S03304
7			•302F906240 2F906240 PULLEY PICKUP ASSY 1 1 56 5MMW261LD036 2A814570 SPRING TE SENSOR /A-49 DLP A4
8			•302F906272 2F906272 SHAFT FEED L 1 1 57 5MMW261LD067 2FV02270 SPRING LEVER LOCK L
9			•302F906280 2F906280 GEAR FEED Z30H 1 1 58 5MMW261LD068 2FV02280 SPRING LEVER LOCK R
10			•302HS06020 2HS06020 HOLDER FEED 1 1 59 302HS24460 2HS24460 BUSH REGIST R
13	302HS02250 запросить цену →	2HS02250	SPRING EARTH REG UP 1 1 (cid:27) 62 5MVX431DN005 2FV02100 LEVER LOCK DLP
14	302HS02260 запросить цену →	2HS02260	SPRING EARTH REG LOW 1 1 63 7NXSG2481+++H01 NX052600 SENSOR OPT.
15	302HS02340 запросить цену →	2HS02340	SPRING EARTH RIGHT 1 1 64 7NXSG2481+++H01 NX052600 SENSOR OPT.
16	302HS02410 запросить цену →	2HS02410	SPRING EARTH DU MID 1 1 (cid:27) 65 302HS24350 2HS24350 SPRING REGIST L
17	302HS02440 запросить цену →	2HS02440	SPRING EARTH DLP PLATE 1 1 (cid:27) 66 302HS24240 2HS24240 SPRING REGIST R
18	302HS06010 запросить цену →	2HS06010	FRAME FEED 1 1 (cid:27) A02 302HS94081 2HS94081 REGIST LOW KIT
19	302HS06150 запросить цену →	2HS06150	SEAL FEED PULLEY 2 2 67 •302HS24181 2HS24181 SHEET REGIST
20	302HS06040 запросить цену →	2HS06040	GUIDE FEED R 1 1 68 •302HS24410 2HS24410 ROLLER REGIST LOW
21	302HS06050 ✓ в наличии	2HS06050	PULLEY FEED 1 1 69 •7BC460529080H01 BC059590 CUT WASHER 5.2X9.0X0.8T(BLACK)
24	302HS19220 запросить цену →	2HS19220	TAPE FFC 1 1 72 302HS24310 2HS24310 SPRING EARTH BRUSH
25	302HS06120 ✓ в наличии	2HS06120	SPRING ACTUATOR 1 1 (cid:27) 73 302HS94150 2HS94150 EMPTY SENSOR KIT SP
26	302HS06130 запросить цену →	2HS06130	SPRING PULLEY
27	302HS06140 запросить цену →	2HS06140	SEAL FRAME FEED
28	302HS08010 запросить цену →	2HS08010	FRAME MPF
29	302HS08080 запросить цену →	2HS08080	SHAFT FEED MPF
31	302HS08140 запросить цену →	2HS08140	BASE IC PWB 1 1 101 5MBTPB4010PW++R B1A64100 BIND T.T SCREW(+) / M4 X 10 CRFREE P-T
33	302HS08190 ✓ в наличии	2HS08190	SPRING ACTUATOR 1 1 103 7BC00030A080H01 BC046150 WASHER M3X10X0.8T
35	302HS08290 запросить цену →	2HS08290	FILM SENSOR
36	302HS08300 запросить цену →	2HS08300	HOLDER FEED M/P
37	302HS24400 запросить цену →	2HS24400	SPRING TC R
38	302HS24010 запросить цену →	2HS24010	GUIDE PAPER CHUTE
39	302HS24020 запросить цену →	2HS24020	GUIDE EARTH
41	302HS01130 ✓ в наличии	2HS01130	P.W.B RFID WITH SOFTWARE
42	302HS24120 ✓ в наличии	2HS24120	BUSH REGIST
43	302HS24140 запросить цену →	2HS24140	BUSH 6 EW
44	302H402050 запросить цену →	2H402050	BUSH REGIST
49	302HS24260 запросить цену →	2HS24260	LEVER RELEASE TC L

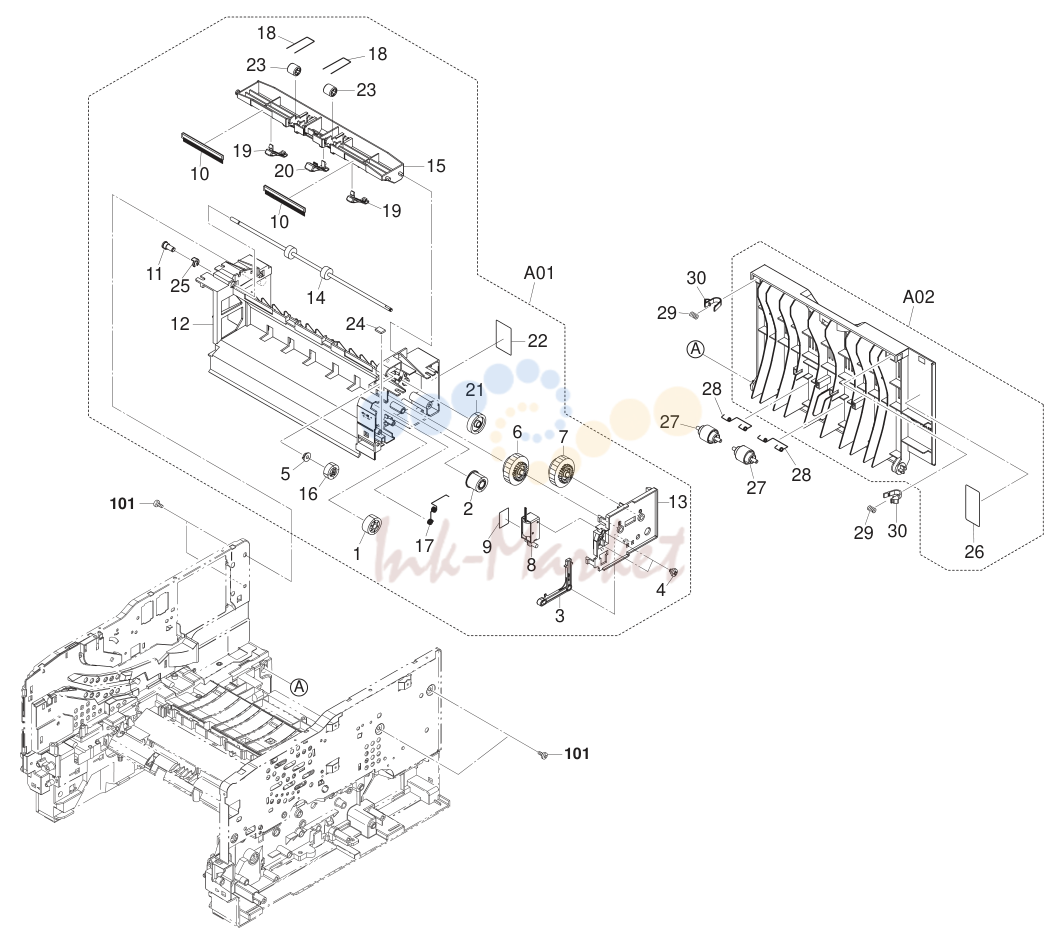

5. Paper Feed Section 2 2H4

№	Артикул	Альт. артикул	Описание
3			•2FM20050 5MVX651DN001 LEVER SOLENOID /B-11 FD A3
4			•302F325010 2F325010 STUD SCREW M3
5			•302F929140 2F929140 BUSH DU
9			•302H428010 2H428010 FILM SOLENOID
11			•302HN29050 2HN29050 BUSH DU
12			•302HS28012 2HS28012 FRAME FD
13			•302HS28021 2HS28021 COVER FRAME FD
15			•302HS28040 2HS28040 COVER FD
17			•302HS28110 2HS28110 SPRING EARTH
18			•302HS28141 2HS28141 SPRING PULLEY
19			•302HS28150 2HS28150 GUIDE FD SIDE
20			•302HS28160 2HS28160 GUIDE FD CENTER
22			•302JA34280 2JA34280 LABEL FUSER CAUTION
23			•5MVM273DB005 2A820100 PULLEY EXIT /A-49 FUSER A3
24			•5MVS217SN002 2A806280 PAD SOLENOID /FS-1000 A4
25			•5MVX111DN007 2BT11070 STOPPER 3 /2BT1107 A4
26			•302HS34020 2HS34020 LABEL FUSER JAM
27	302HS28070 запросить цену →	2HS28070	PULLEY EXIT
28	302HS28120 ✓ в наличии	2HS28120	SPRING EXIT
29	302HS08320 запросить цену →	2HS08320	SPRING COVER MPF
30	302F908200 запросить цену →	2F908200	LOCK COVER

6. Image Formation Section 2H4

№	Артикул	Альт. артикул	Описание
1			•2FM02190 5MVX532DN004 GUIDE CHANGE /B-11 FRAME A3 2 2 103 5MBTPB4010PW++R B1A64100 BIND T.T SCREW(+) / M4 X 10 CRFREE P-T
4			•302F925340 2F925340 SPRING EXIT
5			•302F925901 2F925901 CAP SPRING EXIT
8			•302H425050 2H425050 FRAME FUSER UP
9			•302H425060 2H425060 FRAME FUSER LOW
10			•302H425070 2H425070 GUIDE FUSER
12			•302H425100 2H425100 PLATE EARTH ROLLER
13			•302H425110 2H425110 HOLDER SPRING PRESS
17			•302H425170 2H425170 HOLDER PULLEY
18			•302H425180 2H425180 FILM GEAR PROTECT
19			•302H425190 2H425190 PULLEY GUIDE FUSER
20			•302H446050 2H446050 CONN.CORD ASSY PWS-HEATER(E) S03508
20			•302H446060 2H446060 CONN.CORD ASSY PWS-HEATER(U) S03509
21			•302HN25450 2HN25450 BUSH EXIT
22			•302HS25030 2HS25030 GUIDE EXIT LOW
23			•302HS25040 2HS25040 SPRING PRESSURE
27			•302HS25080 2HS25080 PLATE CODE
28			•302HS25110 2HS25110 ACTUATOR FUSER
29			•302HS25120 2HS25120 SPRING ACTUATOR
30			•302HS25130 2HS25130 SPRING EXIT L
31			•302HS25140 2HS25140 PLATE EARTH EXIT
32			•302HS25150 2HS25150 SHAFT EXIT
33			•302HS25160 2HS25160 PLATE EARTH L
35			•302HS25220 2HS25220 BUSH FUSER
36			•302HS25400 2HS25400 SHEET FUSER
38			•302HS34120 2HS34120 LABEL FUSER OPERATION
39			•302HS46140 2HS46140 CONN.CORD ASSY CONTROL-EXITSENSOR S03
40			•5MMS111SL002 2BY20050 NUT FUSER A /FS-1800/3800 A4
41			•5MMW261LD055 2A820350 SPRING SEPARATOR /FS-1000 A4
44			•7NXSG2481+++H01 NX052600 SENSOR OPT.
45	302HS25200 запросить цену →	2HS25200	LEVER FUSER R
46	302HS25210 запросить цену →	2HS25210	LEVER FUSER L

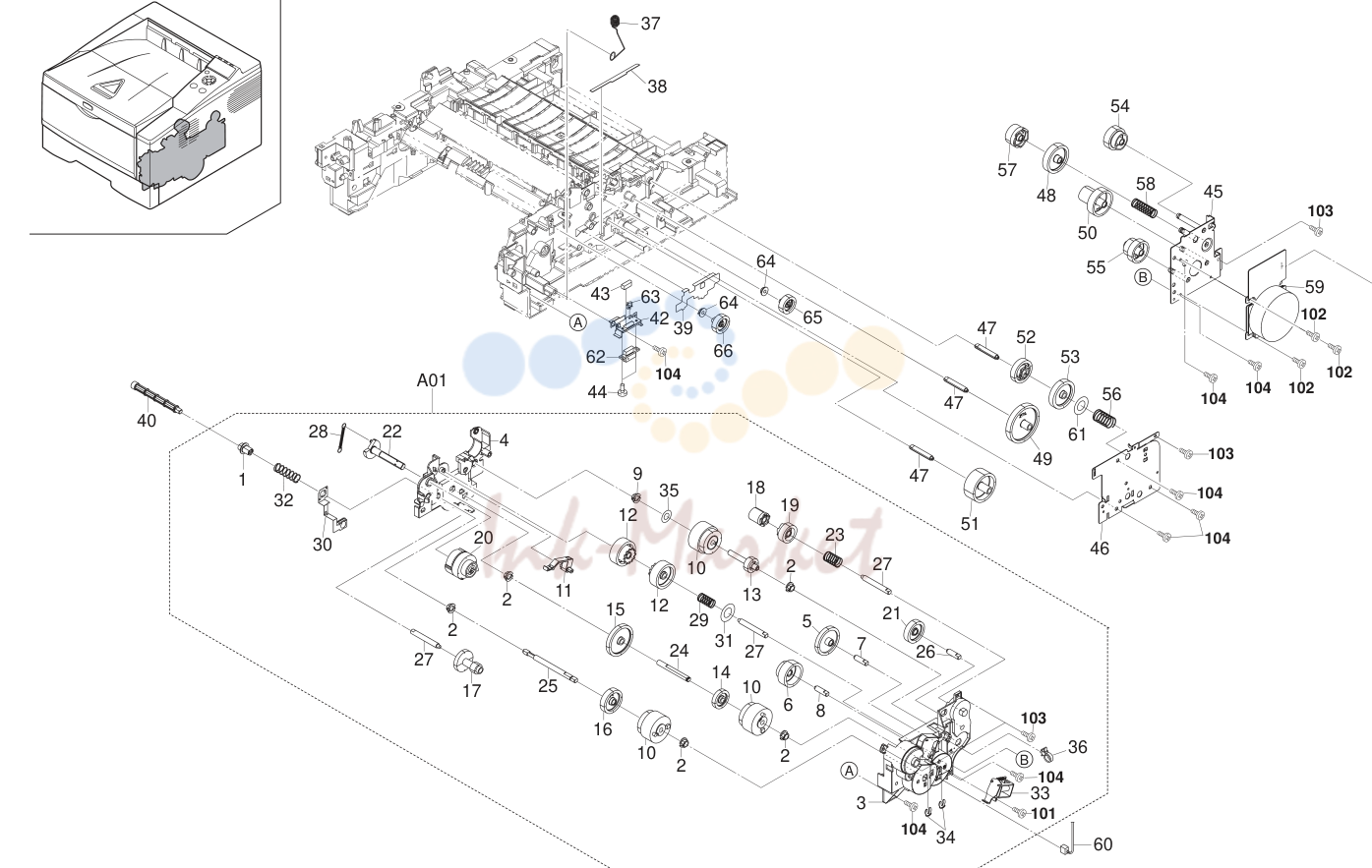

7. Drive Section 2H4

№	Артикул	Альт. артикул	Описание
1			•302F931350 2F931350 JOINT SHAFT CASSETTE 1 1 (cid:27) 51 302HS31180 2HS31180 GEAR Z44R
2			•302F931490 2F931490 BUSH FEED DRIVE 5 5 (cid:27) 52 302HS31210 2HS31210 GEAR Z35S FREE
3			•302H431010 2H431010 HOLDER DRIVE 1 1 (cid:27) 53 302HS31220 2HS31220 GEAR Z42R FREE
4			•302H431020 2H431020 COVER HOLDER DRIVE 1 1 (cid:27) 54 302HS31240 2HS31240 GEAR Z32L DRUM
7			•302H431050 2H431050 PIN HOLDER A 1 1 (cid:27) 57 302HS31390 2HS31390 GEAR Z27R FREE
8			•302H431060 2H431060 PIN HOLDER B 1 1 58 302HS31400 2HS31400 SPRING FREE DRUM
9			•302H431070 2H431070 BUSH DRIVE 6 1 1 (cid:27) 59 302HS44010 2HS44010 MOTOR MAIN
11			•302HS31050 2HS31050 LEVER LIFT BOTTOM 1 1 61 302HS31430 2HS31430 POLYSLIDER 9.5
22			•302HS31281 2HS31281 LIFT BOTTOM 1 1 101 5MBTPB3008PW++R B1A63080 BIND T.T SCREW(+) / M3 X 8 CRFREE P-T
23			•302HS31320 2HS31320 SPRING FREE MAG 1 1 102 BAB53060 BAB53060 +TP TAP-TITE S SCREW M3X06
24			•302HS31330 2HS31330 PIN CLUTCH 1 1 103 5MBTPB3006TW++R B1A53060 BIND T.T SCREW(+) / M3 X 6 CRFREE S-T
25			•302HS31340 2HS31340 SHAFT CASSETTE 1 1 104 5MBTPB4010PW++R B1A64100 BIND T.T SCREW(+) / M4 X 10 CRFREE P-T
26			•302HS31360 2HS31360 PIN HOLDER A
27			•302HS31370 2HS31370 PIN HOLDER B
28			•302HS31380 2HS31380 SPRING LIFT BOTTOM
29			•302HS31410 2HS31410 SPRING FREE Z37L
30			•302HS31420 2HS31420 EARTH PLATE DRIVE
31			•302HS31430 2HS31430 POLYSLIDER 9.5
32			•302HS31440 2HS31440 SPRING FEED
35			•7BC06062C020H01 BC045240 POLY SLIDER WASHER M6.2X12X0.2T
36			•M2107250 M2107250 BAND,RSG-100(KITAGAWA)
37	302HS02370 запросить цену →	2HS02370	SPRING EARTH CASSETTE
38	302HS02520 запросить цену →	2HS02520	COVER CABLE E
39	302HS02530 запросить цену →	2HS02530	COVER CABLE F
40	302HS06110 запросить цену →	2HS06110	SHAFT FEED
41	302HS46040 запросить цену →	2HS46040	CONN.CORD ASSY CONTROL-MAIN MOTOR S03
42	302HS02380 запросить цену →	2HS02380	PLATE PF CONNECTOR
43	302HS46030 запросить цену →	2HS46030	CONN.CORD ASSY CONTROL-PF S03247
44	302HS02540 запросить цену →	2HS02540	PIN DRAWER
46	302HS31040 запросить цену →	2HS31040	PLATE GEAR DRIVE
47	302HS31060 запросить цену →	2HS31060	PIN GEAR DRIVE

8. Duplex Section 2H4

№	Артикул	Альт. артикул	Описание
1	2FM02140 запросить цену →	5MVM786XB001	BUSH DU /B-11 FRAME A3
3	2FM02500 запросить цену →	5MMW176SD002	SPRING DU R /B-11 FRAME A4
4	2FM02510 запросить цену →	5MMW166SD002	SPRING HOLDER L /B-11 FRAME A4
5	2FM02520 запросить цену →	5MMW166SD003	SPRING HOLDER R /B-11 FRAME A4
6	2FM02690 запросить цену →	5MVX221DG002	LEVER DU /B-11 DU A3
7	2FM21010 запросить цену →	5MVX861XB001	HOLDER DU /B-11 DU A1
8	2FM21020 запросить цену →	5MML821SD009	STAY DU /B-11 DU A3
9	2FM21030 запросить цену →	5MVM276DN017	STOPPER BUSH /B-11 DU A4
10	2FM21050 запросить цену →	5MVX173DN001	COLLER DU /B-11 DU A3
11	302HS29020 запросить цену →	2HS29020	PLATE COVER DU B
12	302FM02421 запросить цену →	2FM02421	SHAFT PULLEY /B-11 FRAME A4
13	302HS29010 запросить цену →	2HS29010	PLATE COVER DU
14	5MBCK9560XSC запросить цену →	D4103700	C STOP RING /X9.5 X 0.6T S-CR

9. Electrical Components 2H4

№	Артикул	Альт. артикул	Описание
1	302F939081 запросить цену →	2F939081	SCREW BOX 2 2 101 5MBTPB4010PW++R B1A64100 BIND T.T SCREW(+) / M4 X 10 CRFREE P-T
5	302HS02120 запросить цену →	2HS02120	SPRING INTERLOCK SW
7	302HS02190 запросить цену →	2HS02190	SPRING PIN CASSETTE
8	302HS02200 запросить цену →	2HS02200	PLATE MAIN SW
10	302HS02240 запросить цену →	2HS02240	FILM POWER SUPPLY
11	302HS02280 запросить цену →	2HS02280	COVER BASE LOW
12	302HS02360 запросить цену →	2HS02360	SPRING LOCK CASSETTE
14	302HS02420 запросить цену →	2HS02420	BKT FAN R
15	302HS02450 запросить цену →	2HS02450	BKT FAN L
16	302HS02490 запросить цену →	2HS02490	COVER CABLE C
17	302HS02510 запросить цену →	2HS02510	COVER CABLE D
18	302HS02561 запросить цену →	2HS02561	HOLDER PIN CASSETTE
19	302HS02610 запросить цену →	2HS02610	SHEET DUCT BKT FAN
20	302HS02620 запросить цену →	2HS02620	SPRING EARTH FAN
21	302H439010 запросить цену →	2H439010	BOX CONTROLLER
22	302HS39021 запросить цену →	2HS39021	COVER BOX
23	302HS39030 запросить цену →	2HS39030	GUIDE OPTION SLOT
24	302HS39040 запросить цену →	2HS39040	PLATE OPTION
25	302HS39051 запросить цену →	2HS39051	FILM COVER CABLE
28	302JA46020 запросить цену →	2JA46020	CONN.CORD ASSY CONTROL-H.V.UNIT S03391
29	302HS46070 запросить цену →	2HS46070	CONN.CORD ASSY CONTROL-H.V.UNIT S03303
30	302H446010 запросить цену →	2H446010	CONN.CORD ASSY CONTROL-RELAY S03439
31	302HS46120 ✓ в наличии	2HS46120	CONN.CORD ASSY PWS-INLET S03238
32	302HS46130 запросить цену →	2HS46130	CONN.CORD ASSY CONTROL-ERASER S03252
33			7AAACCUS+10H001 AA068380 AC CORD ASSY US
34	302FV45020 запросить цену →	2FV45020	AC CORD ASSY
35			7YZM610008++H01 YZ037940 ACCESS.SADDLE
37	302F939090 запросить цену →	2F939090	CAP NETWORK
38	302H439020 запросить цену →	2H439020	PLATE EARTH BOX
