Kyocera FS-1200 1750 3750 — каталог запчастей со схемами

Содержание

• 1. Covers
• 2. Frame
• 3. Drive Unit
• 4. Controller Box
• 5. Feed Transfer Unit
• 6. Fuser Unit

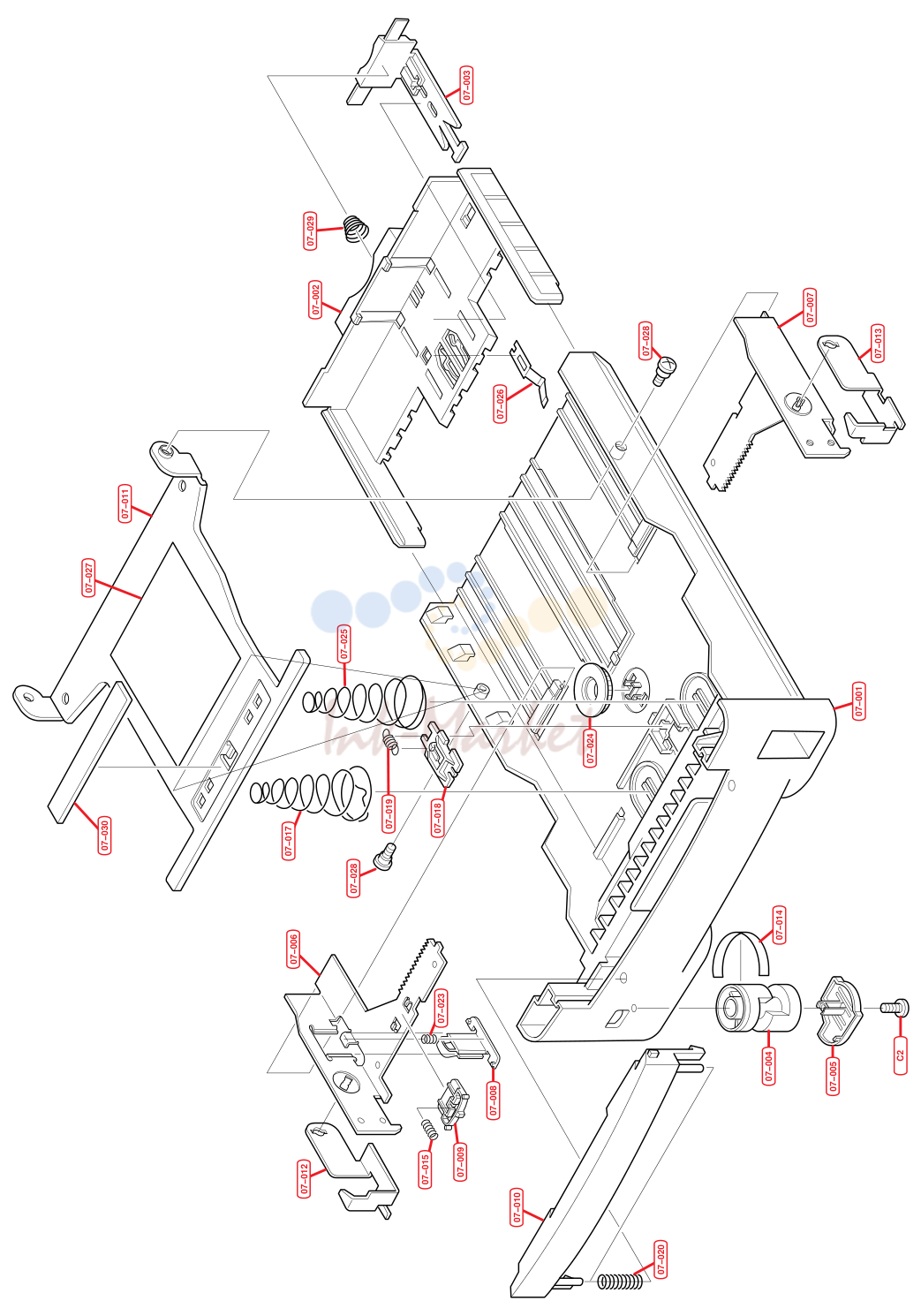

• 7. Cassette

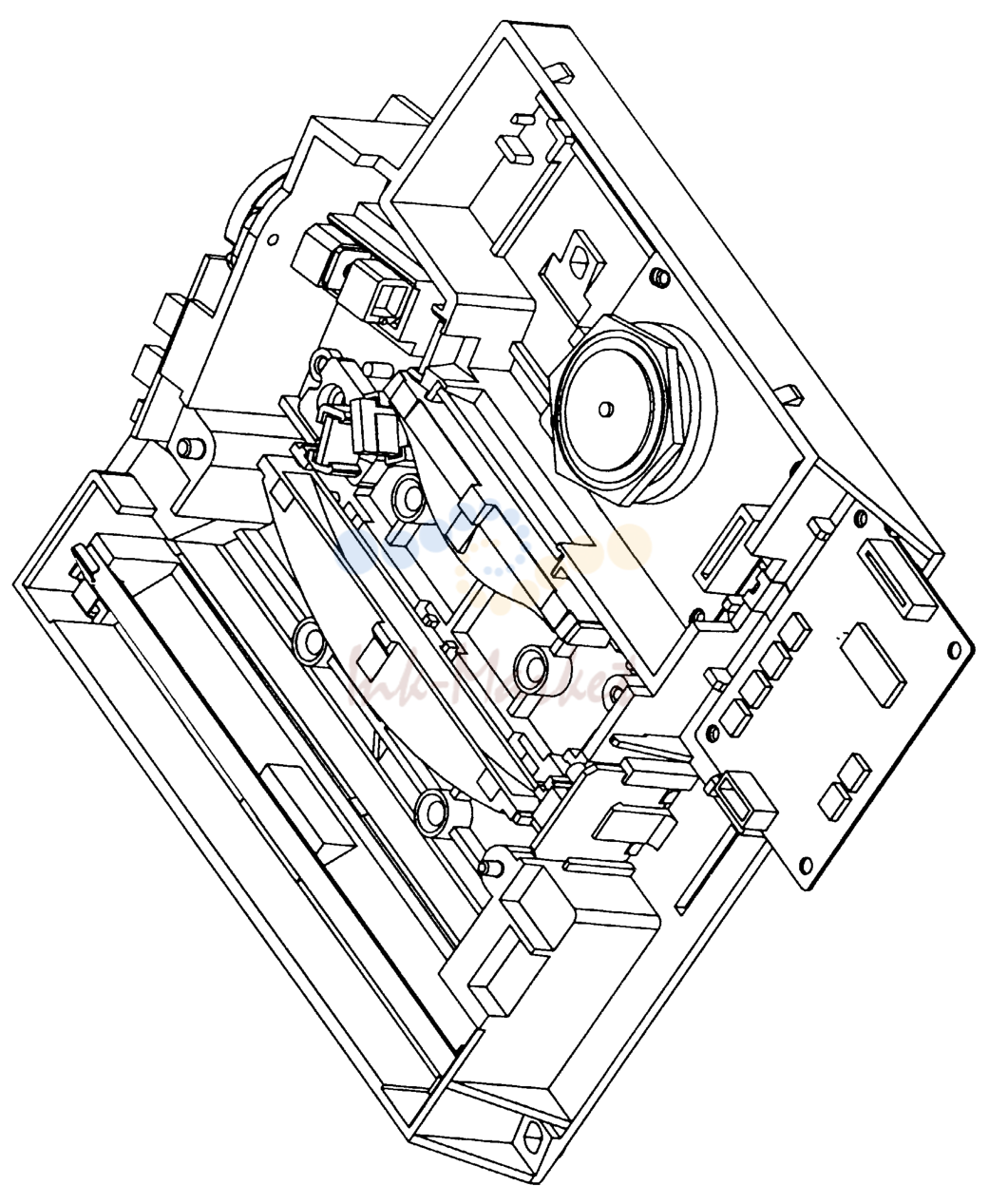

• 8. Scanner Unit
• 9. Developer

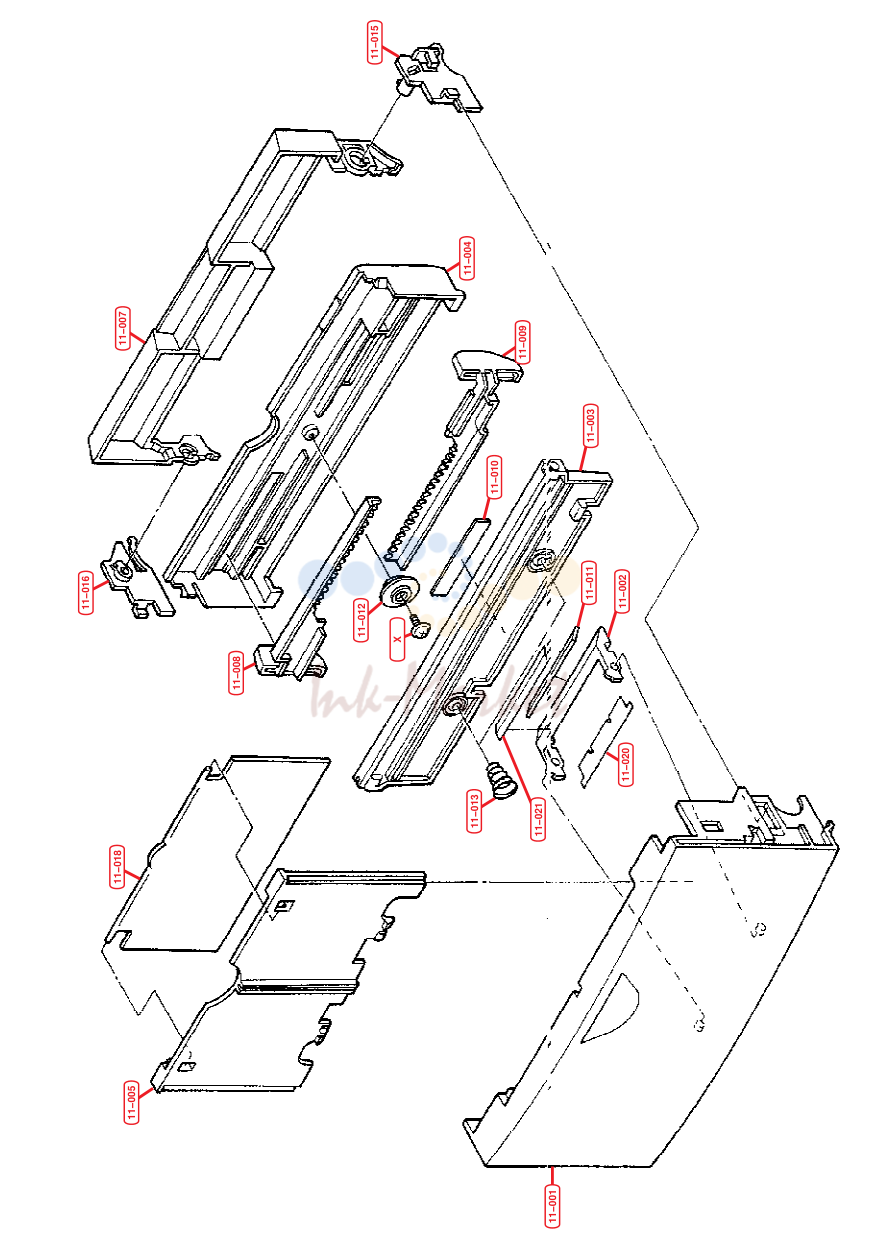

• 10. Multi Feed Unit

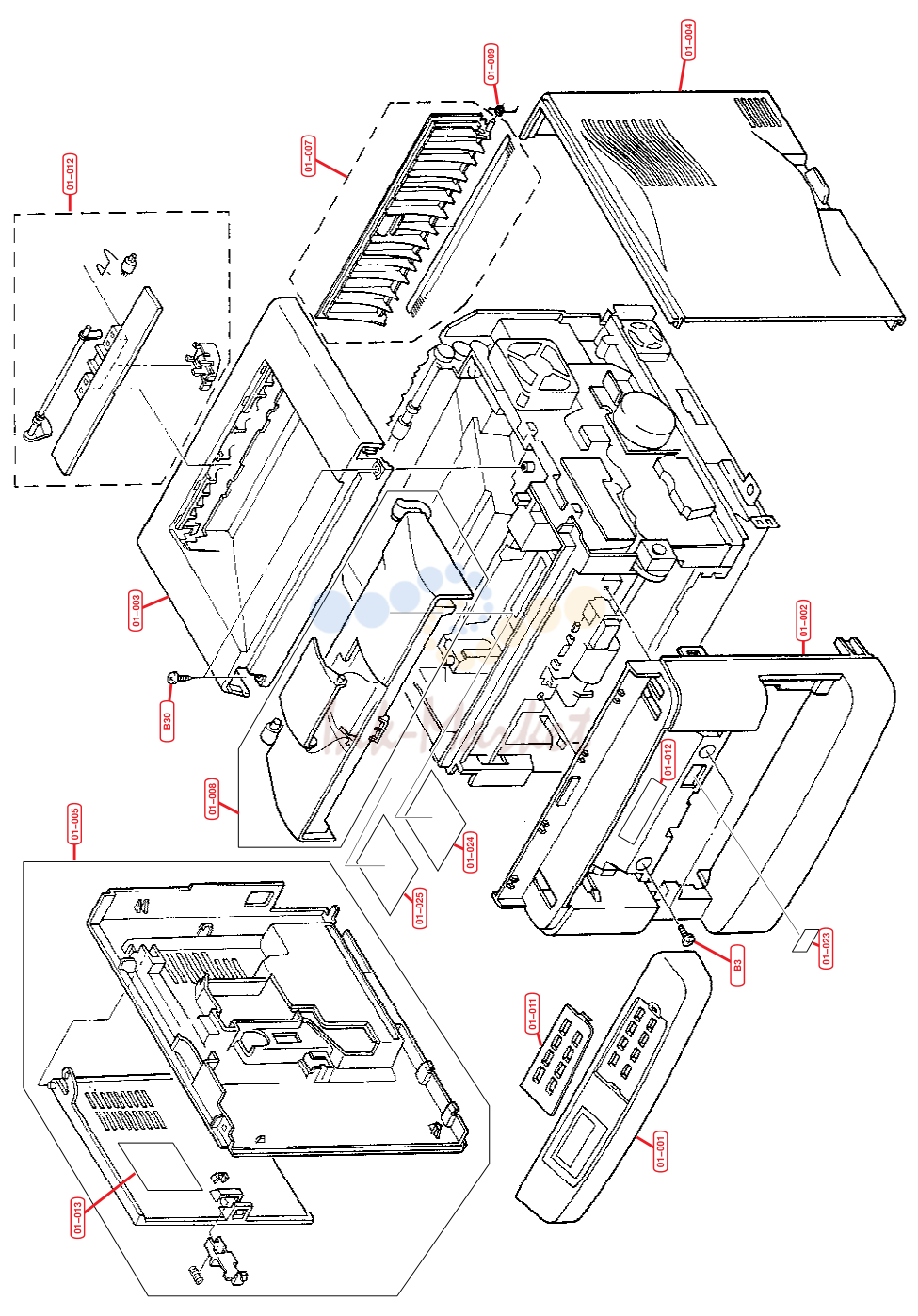

1. Covers

№	Артикул	Альт. артикул	Описание
01-001			5AAY1200E*13 KEY BOARD ASSY (FS-1200)
01-001			5AAY1200U*05 KEY BOARD ASSY (FS-1200A)
01-001			5AAY1750E*05 KEY BOARD ASSY (FS-1750)
01-001			5AAY1750U*03 KEY BOARD ASSY (FS-1750A)
01-001			5AAY3750E*05 KEY BOARD ASSY (FS-3750)
01-001			5AAY3750U*03 KEY BOARD ASSY (FS-3750A)
01-002	5MVB886CH002 запросить цену →		COVER FRONT
01-003	5MVB886CH001 запросить цену →		COVER TOP
01-004	5MVB886CH003 запросить цену →		COVER RIGHT
01-005	5AAVC0VER181 запросить цену →		COVER LEFT ASSY
01-006	5MVB883CH001 запросить цену →		COVER SIDE
01-007			5AAY1700E*48 COVER REAR ASSY
01-008	5AAVC0VER180 запросить цену →		LID TOP ASSY
01-009	5MMW611LD002 запросить цену →		SPRING COVER
01-011	5MVS651CH001 запросить цену →		PANEL ENGLISH (FS-1750/3750)
01-011	5MVS651CH003 запросить цену →		PANEL FRENCH (FS-1750/3750)
01-011	5MVS651CH004 запросить цену →		PANEL SPANISH (FS-1750/3750)
01-011	5MVS651CH005 запросить цену →		PANEL ITALIAN (FS-1750/3750)
01-011	5MVS651CH006 запросить цену →		PANEL DANISH (FS-1750/3750)
01-011	5MVS651CH018 запросить цену →		PANEL ENGLISH (FS-1200)
01-011	5MVS651CH019 запросить цену →		PANEL FRENCH (FS-1200)
01-012			5AAY1700E*36 FD ASSY
01-014	5MVB662CH001 запросить цену →		STOPPER FD
01-019	5MVS711AQ001 запросить цену →		DISCHARGER FD

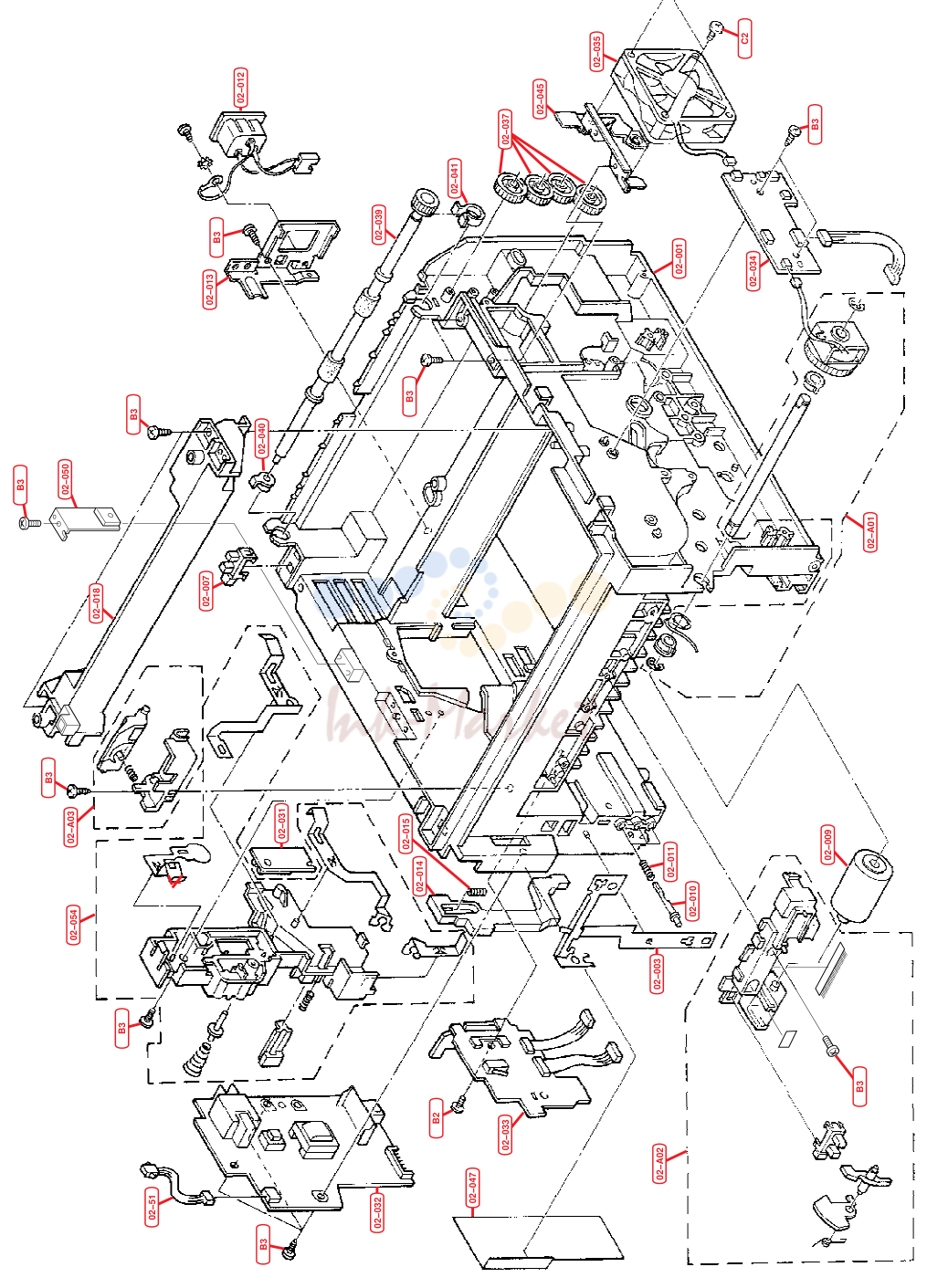

2. Frame

№	Артикул	Альт. артикул	Описание
02-003	5MMX761SL002 запросить цену →		PLATE EARTH EF
02-009			5AAVR0LL*029 ROLLER FEED ASSY
02-010	5MVT443DW001 запросить цену →		PIN SIZF SELECT
02-011	5MMW241LD012 запросить цену →		SPRING SIZE SELECT
02-012	5AACCNPR2GEA запросить цену →		CONN. CORD ASSY
02-013	5MMX644SL003 запросить цену →		BRACKET INLET
02-014	5MVX742SB005 запросить цену →		ROD INTER LOCK A
02-015	5MMW451LD001 запросить цену →		SPRING INTER LOCK
02-016	5MVX764SB005 запросить цену →		COVER HV
02-017	5MMX665LD001 запросить цену →		PLATE TC CONTACT
02-018	5MVB865CB005 запросить цену →		FRAME MID
02-023	5MMX542LD001 запросить цену →		PLATE MC CONTACT
02-025	5MMX322LD013 запросить цену →		PLATE HI MEG A
02-026	5MMX654LD002 запросить цену →		PLATE HI MEG B
02-027	5MVX321SB016 запросить цену →		LEVER BOTTLE
02-028	5MMW241LD014 запросить цену →		SPRING LEVER BOTTLE
02-029	5MMM311SZ001 запросить цену →		PIN HV CONTACT
02-031	5AAPRIFC1011BH запросить цену →		P.W.BOARD ASSY - DRUM RELAY
02-032	5AAXTR042VDA запросить цену →		TRANS ASSY (FS-1750)
02-032	5AAXTR043VDA запросить цену →		TRANS ASSY (FS-3750)
02-032	5AAXTR044VDA запросить цену →		TRANS ASSY (FS-1200)
02-033	5AAPRSSC1013BH запросить цену →		P.W.BOARD ASSY - SENSOR
02-034	5AAPRIFC1010AH запросить цену →		P.W.BOARD ASSY - RELAY
02-035			5EZNF2402503*01 FAN MOTOR
02-037	5MVG137DB025 ✓ в наличии		GEAR M FEED Z25
02-039	5MVT873DB001 запросить цену →		ROLLER FD
02-040	5MVM162DN004 запросить цену →		BUSH FD L
02-041	5MVM162DN005 запросить цену →		BUSH FD R
02-042	5MVB532SB006 запросить цену →		BRACKET LOCK
02-043	5MVX532DH002 запросить цену →		LOCK DLP
02-044	5MMW261LJ035 запросить цену →		SPRING LOCK
02-045	5MMX763SL018 запросить цену →		BRACKET FAN
02-047	5MVS762KF007 запросить цену →		SHEET HI VOLTAGE
02-054			5AAY1750E*14 COVER HV ASSY

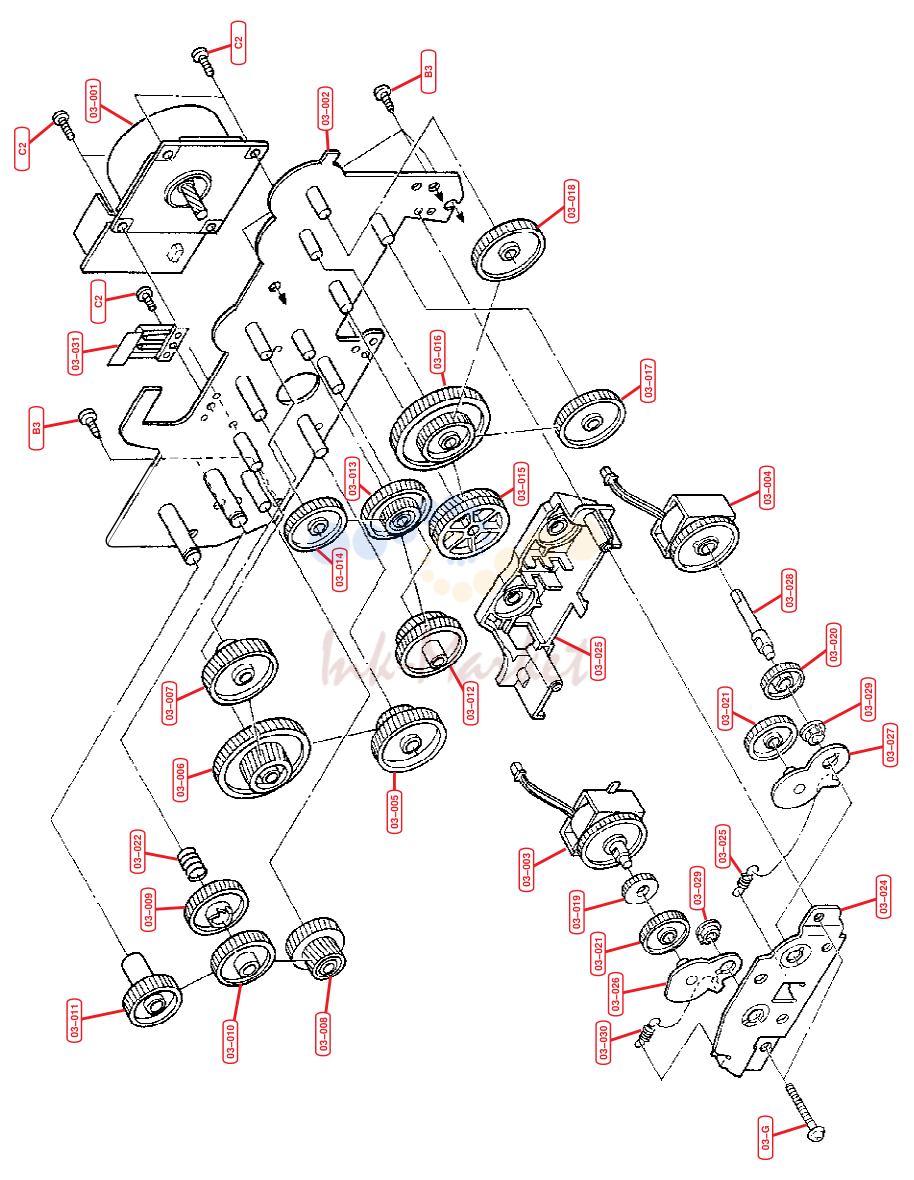

3. Drive Unit

№	Артикул	Альт. артикул	Описание
03-000			5AAY1750E*17 DR-23 DRIVE UNIT (FS-1750)
03-000			5AAY3700E*05 DR-21 DRIVE UNIT (FS-3750)
03-000			5AAY17+E**08 DR-22 DRIVE UNIT (FS-1200)
03-001	5AAXMT042GEA запросить цену →		MOTOR MAIN (FS-3750)
03-001	5AAXMT024GEA запросить цену →		MOTOR MAIN (FS-1750)
03-001	5AAXMT036GEA запросить цену →		MOTOR MAIN (FS-1200)
03-002	5MMX873SL006 запросить цену →		PLATE DRIVE B
03-003			5EYYALAAK01**01 CLUTCH REGIST
03-004			5EYYAFAAM01**01 CLUTCH FEED
03-005	5MVG169DN013 запросить цену →		GEAR Z21H-Z66H
03-006	5MVG169DN012 запросить цену →		GEAR Z25H-Z53H
03-007	5MVG158DN012 запросить цену →		GEAR Z42H
03-008	5MVG138DN023 запросить цену →		GEAR Z20H-Z30H
03-009	5MVG148DN016 запросить цену →		GEAR FREE Z34H
03-010	5MVG148DN017 запросить цену →		GEAR FREE Z37S
03-011	5MVG148NN004 запросить цену →		GEAR Z34S
03-012	5MVG169DN014 запросить цену →		GEAR Z26H-Z63H
03-013	5MVG158DN013 запросить цену →		GEAR Z23H-Z41H
03-014	5MVG148DN019 запросить цену →		GEAR Z33H
03-015	5MVG158DN014 запросить цену →		GEAR Z43H-Z45S
03-016	5MVG169DN016 запросить цену →		GEAR Z35S-Z57H
03-017	5MVG138DN024 запросить цену →		GEAR Z27S-Z28H
03-018	5MVG154DN002 запросить цену →		GEAR Z44S
03-019	5MVG137DB024 запросить цену →		GEAR CLUTCH Z22
03-020	5MVG138DN021 запросить цену →		GEAR CLUTCH Z26S
03-021	5MVG138DN022 запросить цену →		GEAR Z28S
03-022	5MMW361LD011 запросить цену →		SPRING FREE
03-024	5MML754SL001 запросить цену →		PLATE CLUTCH
03-025	5MVX633DN002 запросить цену →		HOLDER CLUTCH
03-026	5MMX532SL010 запросить цену →		PLATE JOINT R
03-027	5MMX532SL011 запросить цену →		PLATE JOINT F
03-028	5MVT565XB001 запросить цену →		SHAFT CLUTCH F
03-029	5MVM176DB008 запросить цену →		BUSHING STOP
03-030	5MMW261LD006 запросить цену →		SPRING JOINT
03-031	5MMX431LD004 запросить цену →		PLATE EARTH DRIVE

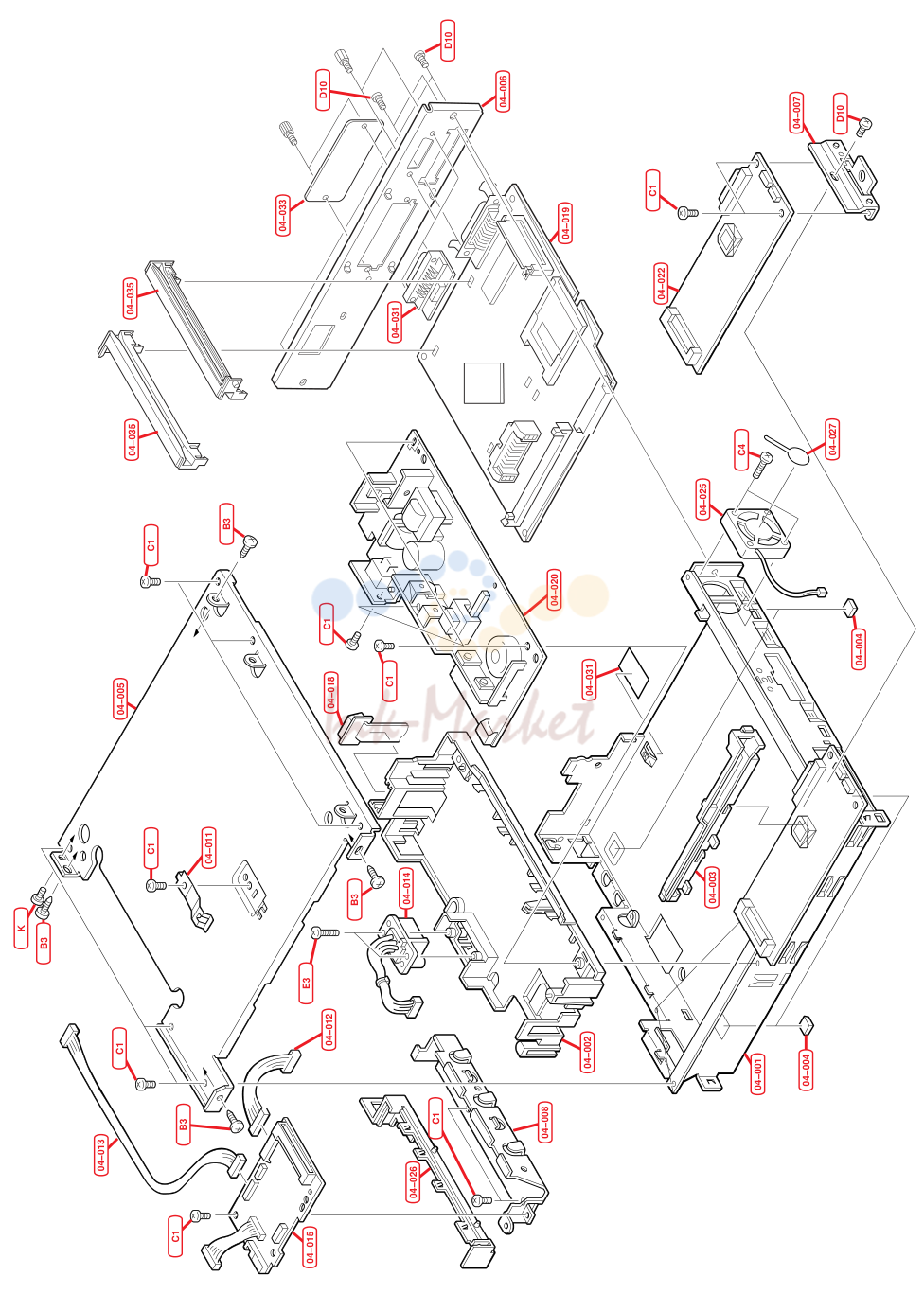

4. Controller Box

№	Артикул	Альт. артикул	Описание
04-001	5MMB886SL018 запросить цену →		BOX CONTROLLER
04-002	5MVX876SB007 запросить цену →		CASE PWB POWER
04-003	5MVX852CN001 запросить цену →		RAIL PWB ENGINE
04-004	5MVX221RB005 запросить цену →		FOOT
04-005	5MMS886SL009 запросить цену →		LID CONTROLLER
04-006	5MMS867SL001 запросить цену →		PANEL REAR
04-007	5MMX642SL010 запросить цену →		PANEL ENGINE
04-008	5MMX844SL002 запросить цену →		COVER CONTROLLER
04-011	5MMX622LD001 запросить цену →		PLATE RELEASE CONT
04-012	5AACCNPR6GEA запросить цену →		CONN. CORD ASSY
04-013	5AACCNPQ8GEA запросить цену →		CONN. CORD ASSY
04-014	5AACCNQY7GEA запросить цену →		CONN.CORD ASSY
04-015	5AAPRIFR2010AH запросить цену →		CONNECT PWB KP-701 (FS-1750)
04-015	5AAPRIFR2010BH запросить цену →		CONNECT PWB KP-701 (FS-3750)
04-015	5AAPRIFR2010CH запросить цену →		CONNECT PWB KP-701 (FS-1200)
04-018	5AAPRIFC2005AH запросить цену →		FUX KP-493
04-019	5AAPRLGR2007AH запросить цену →		MAIN PWB KP-731 (FS-1200)
04-019	5AAPRLGR2007BH запросить цену →		MAIN PWB KP-731 (FS-1200A)
04-019	5AAPRLGR4006AH запросить цену →		MAIN PWB KP-724 (FS-1750)
04-019	5AAPRLGR4006BH запросить цену →		MAIN PWB KP-724 (FS-1750A)
04-019	5AAPRLGR4007AH запросить цену →		MAIN PWB KP-707 (FS-3750)
04-019	5AAPRLGR4007BH запросить цену →		MAIN PWB KP-707 (FS-3750A)
04-020			5AAEZ1200A*1 SWCH REGULATOR 120V (FS-1200)
04-020			5AAEZ1200E*1 SWCH REGULATOR 240V (FS-1200)
04-020			5AAEZ1750E*1 SWCH REGULATOR 240V (FS-1750/37501)
04-020			5AAEZ1750U*1 SWCH REGULATOR 120V (FS-1750/37501)
04-022	5AAPRCZR2010AH запросить цену →		ENGINE PWB KP-699 (FS-3750)
04-022	5AAPRCZR2010BH запросить цену →		ENGINE PWB KP-699 (FS-3750A)
04-022	5AAPRCZR2010CH запросить цену →		ENGINE PWB KP-699 (FS-1750)
04-022	5AAPRCZR2010DH запросить цену →		ENGINE PWB KP-699 (FS-1750A)
04-022	5AAPRCZR2010EH запросить цену →		ENGINE PWB KP-699 (FS-1200)
04-022	5AAPRCZR2010FH запросить цену →		ENGINE PWB KP-699 (FS-1200A)
04-025			5EZNF2406101*01 FAN MOTOR
04-026	5MVL833SH001 запросить цену →		COVER CABLE
04-027	5MMS522AX001 запросить цену →		SEAL FAN
04-030	5MVL853SB002 запросить цену →		WALL REGULATOR
04-031	5AAPRIFR4003AH запросить цену →		P.W.BOARD ASSY - SERIAL KP-725
04-033	5MMS636SD009 запросить цену →		PLATE OPTION
04-035	5MVX732SL003 запросить цену →		RAIL OPTION
04-039	5AACCNPR9GEA запросить цену →		CONN. CORD ASSY

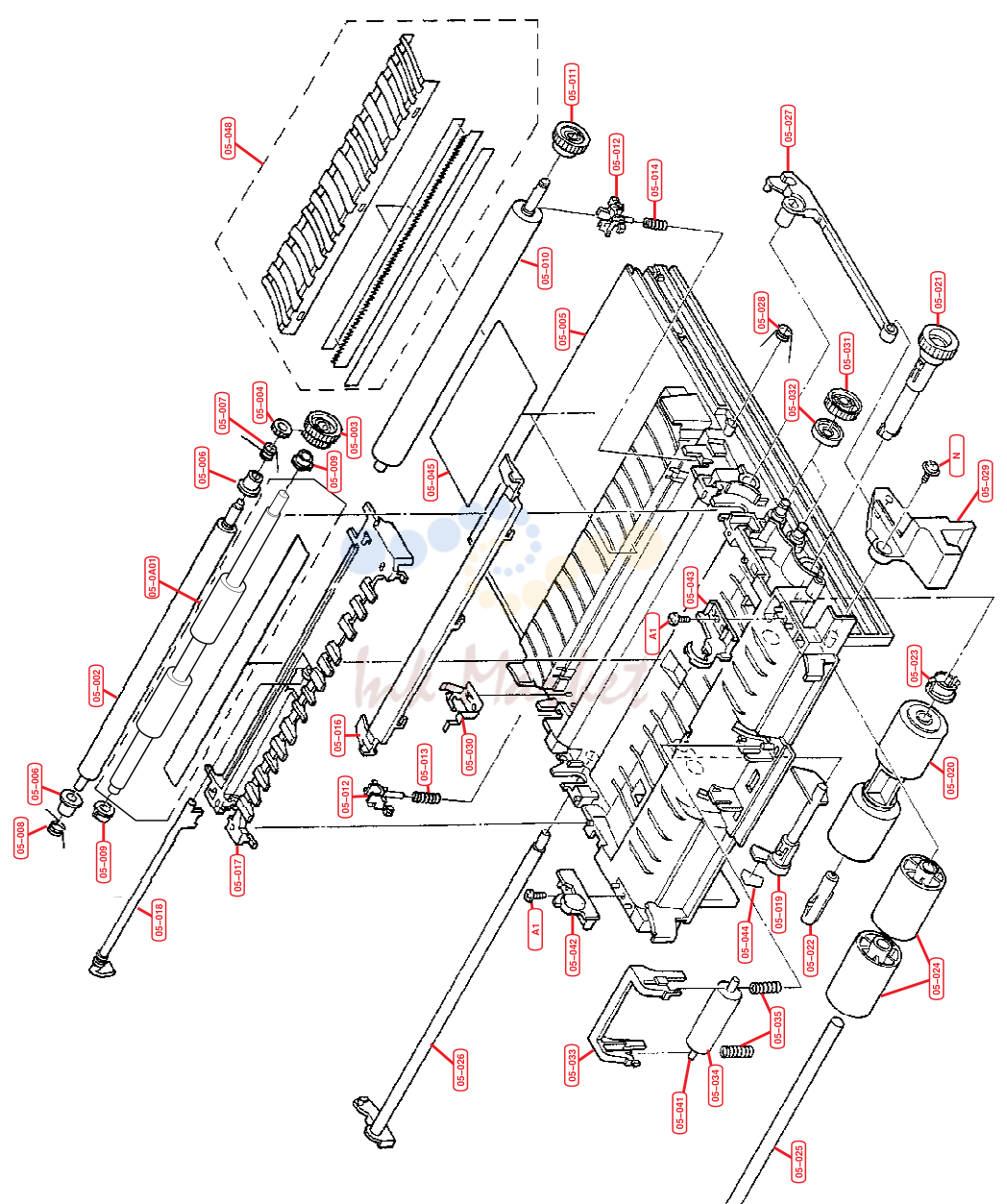

5. Feed Transfer Unit

№	Артикул	Альт. артикул	Описание
05-000			5AAY1750E*04 FE-23 FEED TRNS UNIT (FS-1750/3750)
05-000			5AAY1200E*09 FE-28 FEED TRNS UNIT (FS-1200)
05-001	5MMT821SN004 запросить цену →		ROLLER REGIST UP
05-002	5MMT876SN066 запросить цену →		ROLLER REGIST LOW
05-003	5MVG148DB032 запросить цену →		GEAR REGIST Z24-Z32
05-004	5MVG137DB064 запросить цену →		GEAR REGIST Z24
05-005	5MVB886SB007 запросить цену →		BASE FEED
05-006	5MVM276DB014 запросить цену →		BUSH REGIST
05-007	5MMW172SX005 запросить цену →		SPRING REGIST R
05-008	5MMW172LD008 запросить цену →		SPRING REGIST L
05-009	5MVM176DN019 запросить цену →		BUSH POM A
05-010	5MMT876SN045 запросить цену →		ROLLER TRANSFER
05-011	5MVG137DB065 запросить цену →		GEAR T/C Z23H
05-012	5MVX331DB007 запросить цену →		BUSH TRANSFER
05-013	5MMW241SX004 запросить цену →		SPRING TRANS L
05-014	5MMW241SX005 запросить цену →		SPRING TRANS R
05-015	5MVS825FF004 запросить цену →		DISCHARGER
05-016	5MVX832CB009 запросить цену →		PAPER CHUTE
05-017	5MVX863SB011 запросить цену →		GUIDE PAPER
05-018	5MVX722SH004 запросить цену →		SENSOR DOC
05-019	5MVX652CB001 запросить цену →		ACTUATOR CASSETTE
05-020			5AAVR0LL*039 FEED ROLLER ASSY (FS-1750/3750)
05-020			5AAVR0LL*029 ROLLER FEED ASSY (FS-1200)
05-021	5MVG038DB003 запросить цену →		GEAR FEED Z27
05-022	5MVM410DB001 запросить цену →		HOLDER ROLLER FEED
05-023	5MVM177DW004 запросить цену →		BUSH FEED
05-024	5MVM687DB001 запросить цену →		ROLLER GUIDE
05-025	5MMT866SN001 запросить цену →		SHAFT FEED
05-026	5MVX842CB006 запросить цену →		SHAFT RELEASE
05-027	5MVX731DW001 запросить цену →		SHAFT LOCK R
05-028	5MMW161LD023 запросить цену →		SPRING HINGE R
05-029	5MVX664SW002 запросить цену →		LEVER LOCK
05-030	5MMX533LD002 запросить цену →		PLATE EARTH TC
05-031	5MVG138DB060 запросить цену →		GEAR IDLE Z26
05-032	5MVM121DB001 запросить цену →		COLLAR JOINT
05-033	5MVB644SB004 запросить цену →		BRACKET M/P ROLL
05-034	5MVM676DB001 запросить цену →		ROLLER M/P
05-035	5MMW351LD004 запросить цену →		SPRING ROLL M/P
05-036	5MVS822KF006 запросить цену →		SHEET REGIST C
05-037	5MMS711LD001 запросить цену →		BRUSH DISCHARGER
05-038	5MVS711KF003 запросить цену →		SHEET DISCHARGER
05-039	5MMS812AX001 запросить цену →		SEAL ADHESIVE TC
05-040	5MMU862SD003 запросить цену →		PLATE PAPER GUIDE
05-041	5MMT633SS001 запросить цену →		SHAFT M/P ROLL
05-042	5MVX432DB005 запросить цену →		HINGE M/P L
05-043	5MVX432DB006 запросить цену →		HINGE M/P R
05-044	5MMS211AX001 запросить цену →		SEAL ACTUATOR
05-045	5MVVL761WN41 запросить цену →		LABEL CAUTION FE
05-048			5AAY1700E*56 DISCHARGER ASSY
05-049	5MMX842SL002 запросить цену →		GUIDE CHUTE

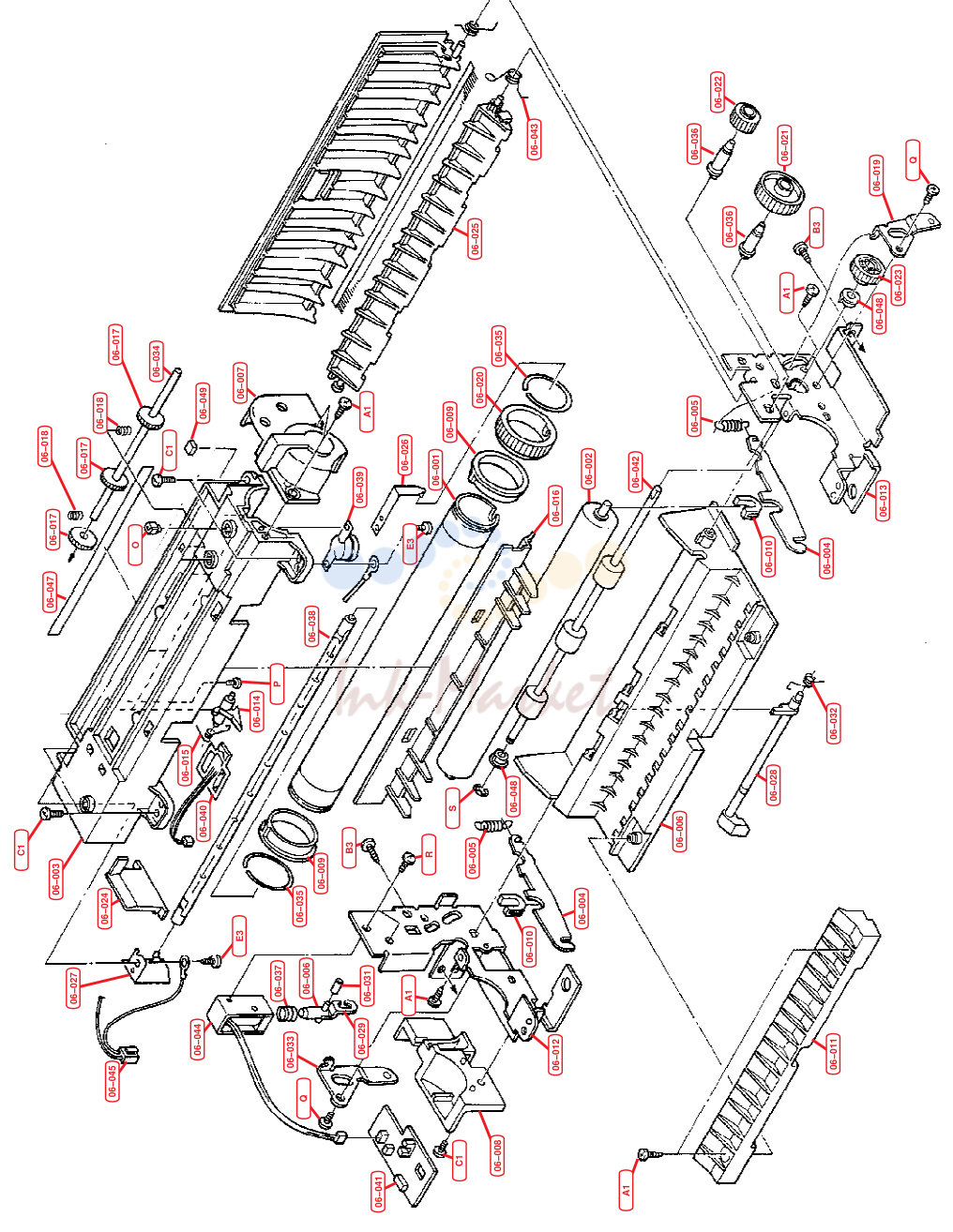

6. Fuser Unit

№	Артикул	Альт. артикул	Описание
06-000			5AAY1750E*18 FK-23 (E) FUSER UNIT (FS-1750)
06-000			5AAY1750U*07 FK-23 (U) FUSER UNIT (FS-1750A)
06-000			5AAY3700E*04 FK-21 (E) FUSER UNIT (FS-3750)
06-000			5AAY3700U*02 FK-21 (U) FUSER UNIT (FS-3750A)
06-000			5AAY1200E*03 FK-28 (E) FUSER UNIT (FS-1200)
06-000			5AAY1200U*03 FK-28 (U) FUSER UNIT (FS-1200A)
06-000	5PLPXL2AAMT запросить цену →	FK-23	(U) FUSER UNIT
06-021	5MVG148XN005 запросить цену →		GEAR JOINT Z36
06-022	5MVG127DW004 запросить цену →		GEAR IDLE Z16
06-023	5MVG137DW002 запросить цену →		GEAR EXIT Z21
06-038	5EZPB1215020201 запросить цену →		HEATER LAMP 120V (FS-1750A)
06-038	5EZPB1216720103 запросить цену →		HEATER LAMP 120V (FS-3750A)
06-038	5EZPB2412120501 запросить цену →		HEATER LAMP 240V (FS-1200)
06-038	5EZPB2412520201 запросить цену →		HEATER LAMP 240V (FS-1750)
06-038	5EZPB2413320103 запросить цену →		HEATER LAMP 240V (FS-3750)
06-039			5EYFFQ16001Q*01 THERMOSTAT 250V160C (FS-1200/1750)1
06-039			5EYFFQ17501Q*01 THERMOSTAT 250V175C (FS-3750)
06-040	5AAXTM009GEA запросить цену →		THERMISTOR ASSY
06-044	5EZSA2401020307 запросить цену →		SOLENOID TDS-KN07A

7. Cassette

№	Артикул	Альт. артикул	Описание
08-000			5AAY1750E*22 DK-23 DRUM UNIT (FS-1750)
08-000			5AAY3750E*12 DK-24 DRUM UNIT (FS-3750)
08-000			5AAY1200E*07 DK-28 DRUM UNIT (FS-1200)
08-001			5AAY1750E*27 MCH ASSY
08-016	5AAVBLADE025 запросить цену →		BLADE ASSY (FS-1750/3750)
08-016	5AAVBLADE032 запросить цену →		BLADE ASSY (FS-1200)

8. Scanner Unit

№	Артикул	Альт. артикул	Описание
09-000			5AAY1750E*16 LK-23 SCANNER UNIT (FS-1750)
09-000			5AAY3750E*04 LK-24 SCANNER UNIT (FS-3750)
09-000			5AAY1200E*08 LK-28 SCANNER UNIT (FS-1200)

9. Developer

№	Артикул	Альт. артикул	Описание
10-000			5AAY1700E*03 DV-20 DEVELOPER (FS-1750/3750)
10-000			5AAY1200E*05 DV-28 DEVELOPER (FS-1200)
10-042			5AAY1700E*38 TONER MOTOR ASSY

10. Multi Feed Unit

№	Артикул	Альт. артикул	Описание
11-001	5MVB874SH016 запросить цену →		BASE M/P
11-002	5MVX622SH003 запросить цену →		SEPARATOR M/P
11-003	5MVB851SH002 запросить цену →		BOTTOM M/P A
11-004	5MVB862SH010 запросить цену →		BOTTOM M/P B
11-005	5MVX761SH003 запросить цену →		TRAY M/P
11-008	5MVX753DH001 запросить цену →		GUIDE M/P L
11-009	5MVX753DH002 запросить цену →		GUIDE M/P R
11-010	5MVS617WK001 запросить цену →		PAD FRICTION
11-011	5MVS617WK004 запросить цену →		PAD SEPARATOR
11-012	5MVG127DH001 запросить цену →		GEAR MANUAL
11-013	5MMW371LD003 запросить цену →		SPRING BOTTOM
11-015	5MVX421DH001 запросить цену →		LOCK M/P L
11-016	5MVX421DH002 запросить цену →		LOCK M/P R
11-017	5MVX863SH004 запросить цену →		LEVER M/P
11-018	5MVS778SH001 запросить цену →		TRAY M/P B
11-019	5MVS431KF010 запросить цену →		SHEET BOTTOM L
11-020	5MVS431KF011 запросить цену →		SHEET BOTTOM R
11-021	5MML632LD001 запросить цену →		PLATE SEPARATOR A
